Кабель для сварочного аппарата: сечение, маркировка, требования

Часто сварщикам приходится сталкиваться с ситуацией, когда кабель, идущий в комплекте к приобретенному оборудованию, слишком короткий и имеет алюминиевый сердечник, который быстро греется. Чтобы подобрать оптимальный кабель для сварочного аппарата, нужно ориентироваться в предложениях такой продукции на рынке и обратить пристальное внимание на некоторые нюансы. Только так специалист сможет выбрать надежный кабель, который будет хорошо работать при любой температуре воздуха и без проблем перенесет максимально допустимые нагрузки.

Марки сварочного кабеля и их характеристики

Прежде всего, следует понимать, что сварочный кабель испытывает нагрузки не только от инвертора, но и со стороны внешних условий. Трение о поверхность (в том числе асфальт, бетон и и.п.), высокие и низкие температуры, падение предметов – это привычные и неотвратимые неблагоприятные факторы. Поэтому при выборе кабеля необходимо учитывать рабочие параметры оборудования и условия его эксплуатации.

Для начала нужно определиться, какие существуют кабели и чем они отличаются.

Гибкий сварочный кабель КГ

Одна из наиболее распространенных марок кабеля. Расшифровывается очень просто – кабель гибкий. Хорошо показал себя в работе с постоянным током до 1000В или переменным до 600В и частотой до 400 Гц. Провод предназначен для коммутации сварочного оборудования к сети 220 или 380 вольт, подключения к массе или держателю.

Сварочный провод КОГ1

От предыдущего аналога данный кабель отличается меньшим диаметром жил. Из-за этого он получился более гибким и характеризуется меньшим радиусом поворота. Такая особенность востребована для работы в труднодоступных местах или в случаях, когда нужно поднести электрод под непривычным – слишком острым или, наоборот, развернутым углом. Также гибкий кабель практичен во время работ на высоте, при потолочной сварке, когда шнур специалист наматывает на руку, чтобы облегчить его удержание. Проводка рассчитана для работы от сети 220 воль с частотой тока 50 Гц.

КГН

Буква «Н» в аббревиатуре несет информацию о том, что изоляционная оболочка кабеля негорючая. Она изготовлена из специального материала с повышенными показателями жаропрочности и выдерживает температуру свыше 200 градусов по Цельсию. Это проводник можно использовать даже в условиях возгорания, когда срочно требуется выполнить электросварочные работы.

Выдерживая экстремальные температурные условия, кабель востребован бригадами МЧС, пожарной охраны, ремонтниками на морских судах и т.п. В промышленности и быту провод востребован при работе на больших объектах, когда сварщику приходится прокладывать магистраль энергоснабжения через только что проваренные участки металла. Изоляция, соприкасаясь с горячим металлом, не плавится.

Сварочный кабель КГ-ХЛ

Индекс «ХЛ» информирует о том, что кабель отлично переносит холод. В его составе есть специальный каучук, снижающий вероятность растрескивания изоляции на морозе при изгибе. Он остается достаточно гибким даже при температуре в -60 градусов Цельсия.

Поэтому востребован специалистами, работающими в условиях крайнего Севера. Поэтому практикующим специалистам, которым приходится часто работать на морозе, стоит обратить внимание на данный продукт.

КПЭС

В кабеле место центральной жилы установлена спиралеобразная трубка. Такая конструкция способна пропускать внутри проволоку, которая замкнет цепь и инициирует электрическую дугу. Проволока может быть как цельной, так и полой с флюсом внутри. Предназначен кабель для полуавтоматической сварки, а его цена зависит от диаметра. Из-за особенностей устройства, в частности, из-за полой конструкции кабель служит недолго – примерно 1,5 года. Может работать при температурах до -10 градусов Цельсия и рассчитан на прохождение переменного или постоянного электрического тока напряжением 42/48 вольт.

Читайте также: Ручная электродуговая сварка

КВС

Маркировка обозначает, что в изоляции присутствует полихлорвинил. Благодаря этому оболочка более вынослива к истиранию и отлично подходит для работ, требующих мобильности сварщика. Перемещаясь по площадке, он может смело тащить кабель по основанию, даже если оно из бетона. Кабель рассчитан на передачу электропотока напряжением 127-220В и работу в широком температурном режиме: от 40 градусов мороза до 40 градусов тепла. Недостаток такого кабеля – очень слабая гибкость. Он не подходит для проводника к электродержателю. Чаще всего он востребован в качестве проводника от электрической сети до сварочного аппарата.

КГТ

Проводник выдерживает высокие температуры, вплоть до 80 градусов Цельсия. Изоляция не только при годна для использования в жарких условиях, но и отлично противостоит размножению плесени или грибка. Поэтому его приобретают для работы в условиях повышенной влажности.

Читайте также: Сравнение инверторных сварочных аппаратов

Как выбрать кабель для сварки

Настало время переходить к практическим советам по выбору оптимального варианта кабеля. Он полностью должен соответствовать сварочному аппарату, с которым будет взаимодействовать. Помимо этого, есть ряд иных параметров, которые необходимо учитывать при выборе.

Какой должна быть жила

Сварочный кабель может быть одножильным. К примеру, он маркируется 1х16. Значение первой цифры – одна неразделенная жила. Благодаря такой устройству, проводник меньше греется и быстрее передает напряжение от источника питания к держателю. Другой пример – 11х30 – это многожильный кабель, где в маркировке первая цифра обозначает количество изолированных жил. Такой вариант будет оптимальным для промышленных установок, напряжение которых 500В и больше.

Жила изготавливается из меди или алюминия. В торговой сети чаще встречаются именно алюминиевое исполнение, поскольку такие продукты значительно дешевле. Когда сварочный аппарат используется редко, то этого вполне достаточно. Для профессионального использования нужен медный кабель: его удельное сопротивление меньше в 5-7 раз по сравнению с алюминиевым аналогом. Помимо снижения потерь тока медь обладает и другими достоинствами: она меньше греется и лучше гнется.

При выборе стоит особое внимание уделять китайским медным проводникам. Поскольку, как показывает практика, содержание меди в них не больше 70%. Убедиться в этом можно по срезу кабеля – жилы с примесями выглядят тусклыми. Для бытовых нужд такой кабель подойдет, но вот для профессионального применения он слабоват.

Читайте также: Прямая и обратная полярность сварочного инвертора

Сечение кабеля для сварочного инвертора

Металлический сердечник кабели внутри содержит большое число тонких жил. Их может быть от нескольких десятков до 1000 штук. Площадь сечения должна соответствовать мощности сварочного аппарата и силы тока электрической дуги. К примеру кабель, имеющий жилу сечением 6 квадратных миллиметров рассчитан на нагрузку не более 11кВт и силу тока до 100А. Однако, это не значит, что он будет оптимальным вариантом для инвертера с такими показателями мощности и производительности. Никогда не стоит рассчитывать на максимальные показатели, а лучше делить их пополам.

Другими словами, такой кабель подойдет для подключения сварочного аппарата с потребляемой мощностью до 5 кВт.

В случае возрастания силы тока нужно увеличивать и сечение кабеля. В противном случае фактическая производительность оборудования будет меньше его возможностей. Это подобно попытке быстро заправить авто через узкую воронку: она не пропустит топлива больше, чем может. Чтобы облегчить выбор ниже приведена таблица соответствия сечения кабеля мощности сварочного аппарата.

Если планируется использовать электрод диаметром 2 мм при силе тока 80А, то вполне можно использовать кабель сечением 6 мм кв. Но для электрода чуть толще (например, «троечка») этого уже будет недостаточно. По этой причине оборудование нужно комплектовать кабелем, исходя из максимальных значений его мощности. Например, для бытовых аппаратов, не используемых в коммерческих целях или на производстве, достаточно кабеля сечением 16 мм. А вот для мастерской уже потребуется более мощный проводник с сечением 25-50 мм.

  Эксплуатация кабеля с меньшим сечением будет провоцировать его быстрый нагрев м перерасход энергии.

Требования к гибкости кабеля

В изготовлении оболочки производители руководствуются требованиями ГОСТа 23286-78. Слой изоляции не может быть меньше 1,1-1,2 мм, чтобы обеспечить достаточный уровень защищенности токовода от оголения. Производится обмотка из резины, в которую подмешиваются специальные добавки. Желательно, чтобы готовый продукт был в достаточной степени мягким и гибким. В то же время важно обеспечить хорошую сопротивляемость изоляции на истирание. Класс изолирующего слоя маркируется буквами и свидетельствует о его способности выдерживать высокие температуры. К примеру, F соответствует 150, а Н — 180 градусам Цельсия.

Длина сварочного кабеля

От этого показателя зависит возможность перемещения сварщика по рабочей площадке. Это особенно важно на высоте и в случае сваривания конструкций большого размера. Имея длинный кабель, специалист не обязан часто переставлять сварочный аппарат и может перемещаться только с держателем. Для стационарного рабочего места вполне достаточно около двух метров кабеля для массы и еще 3 – на электрододержатель. Для работы в цеху желательно увеличить показатели на 2-3 метра.

Но не стоит думать, что очень длинный кабель является самым мудрым решением. Нельзя удлинять кабель по своему усмотрению. Увеличение длины ведет к росту сопротивления, а значит – к снижению силы тока. Для расчета максимальной длины проводки применяется формула:

макс. свар. ток / 100 = коэффициент

Рассмотрим пример. Аппарат имеет показатель 160, тогда коэффициент будет равен 1,6. На него следует разделить сечение существующего кабеля. Предположим, что используется проводка сечением 25 кв. см. Тогда: 25/1,6=15 метров. Получается, что длина кабеля не может быть большей, чем 15 метров. На держатель можно отпустить 10 метров, а остаток – 5 метров – выделить на массу. Если же пренебречь расчетами и задействовать кабель длиной 20 метров, то сила тока, производимая аппаратом, понизится до 120 ампер.

Если кабель слишком короткий, а показатели оборудования допускают использовать более длинный, то можно не покапать новый, а нарастить существующий. Добавку прикрепляют с помощью опрессовки, обеспечивающей хороший плотный контакт. Не допускается скручивание двух частей проводки, так как это приводит к увеличению сопротивления магистрали. В любом случае, согласно положениям техники пожарной безопасности длина сварочного кабеля не должна превышать 30-40 метров.

Читайте также: Как пользоваться сварочным аппаратом

Обзор сварочных аппаратов, выбор кабеля для сварки

Аппаратура для производства сварочных работ отличается большим разнообразием. Только для электросварки разработано несколько типов сварочных аппаратов

Трансформаторные аппараты для сварки переменным током

Трансформаторные аппараты для сварки переменным током. Отличаются простотой и надежностью конструкции, основу которой составляет автотрансформатор. Но дуга на переменном токе нестабильна, а трансформатор не может поддерживать на выходе аппарата стабильно высокое напряжение холостого хода. Поэтому для трансформаторного сварочного аппарата необходимо качественное напряжение сети без существенных просадок, а варить таким аппаратом можно только черные металлы. Сварочный аппарат для сварки переменным током Аппарат на основе того же трансформатора с добавлением на выходе диодного или тиристорного выпрямителя. Такое устройство позволяет варить нержавеющую сталь и цветные металлы при условии применения специальных электродов. Однако недостатки, связанные с низким уровнем напряжения холостого хода трансформатора, в этом аппарате лишь усугубляются, потому что на выпрямителе также теряется часть электрической мощности. Аппарат для сварки переменным током с добавлением на выходе тиристорного выпрямителя

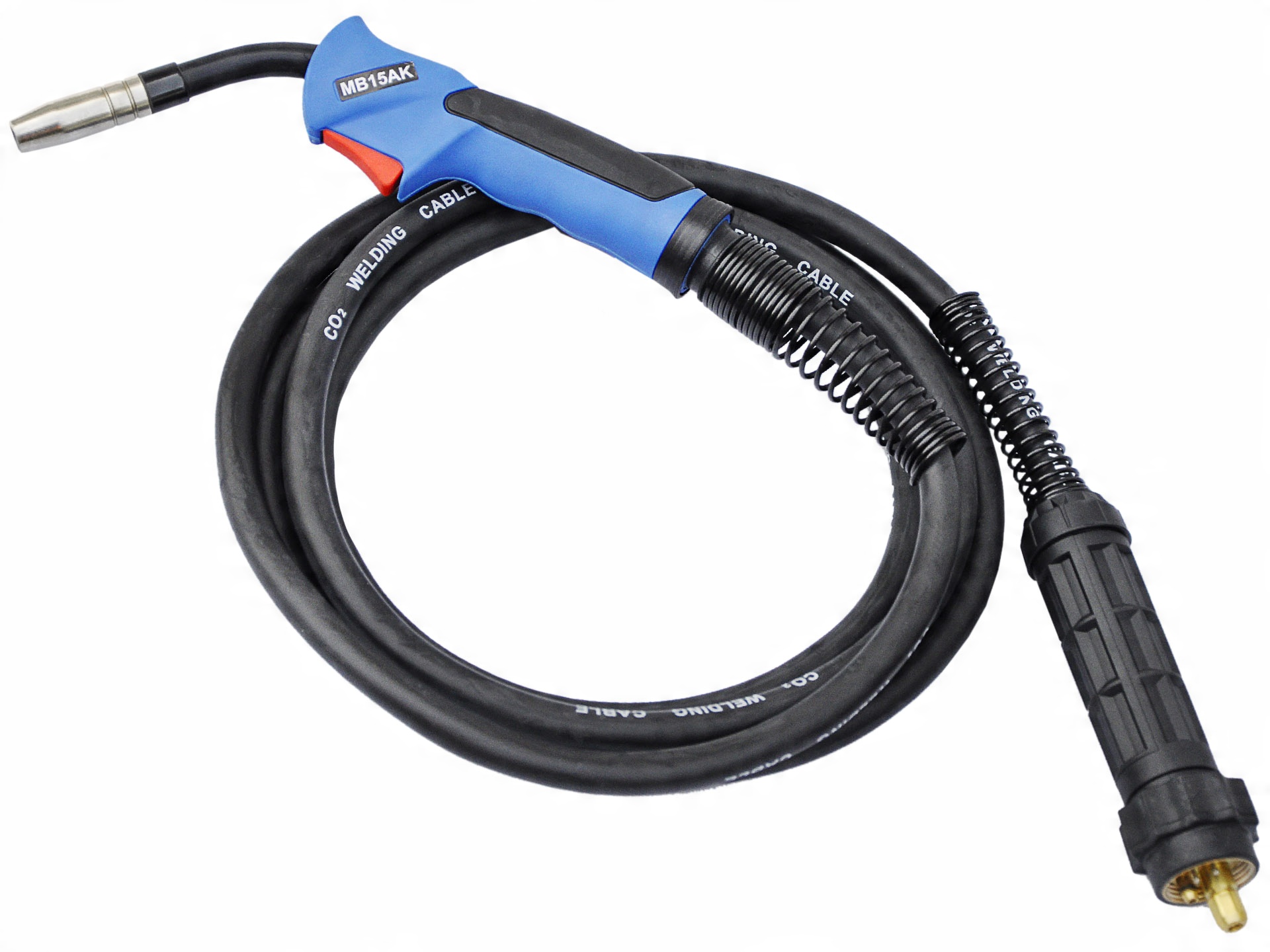

Сварочные полуавтоматы

Малогабаритные аппараты достаточно сложного устройства: помимо трансформатора и выпрямителя имеют в своем составе горелку и привод подачи проволоки, которая в некотором смысле выполняет роль электрода. Полуавтоматы очень производительны и позволяют варить самые разные металлы. В качестве среды для сварки зачастую используются инертные или, напротив, активные газы. Сварочный полуавтомат

Сварочные инверторы

Универсальные сварочные аппараты, в которых частота напряжения сети повышается при помощи тиристорных преобразователей. Это позволяет использовать трансформатор с минимальными габаритами. Аппарат варит металлы выпрямленным напряжением. Инверторы являются самыми современными сварочными аппаратами, они всегда обеспечивают оптимальные рабочие параметры за счет электронных систем стабилизации напряжения холостого хода. Фактически инвертор может обеспечивать стабильную дугу и поддерживать заданный ток даже при существенной просадке напряжения сети. Инверторы – наиболее дорогие сварочные аппараты. Сварочный инвертор

От чего зависит качество сварки?

Чтобы обеспечить качество сварочных работ, необходимо следующее:
  1. Правильно выбрать сварочный аппарат для дуговой сварки по таким характеристикам как максимальный рабочий ток, напряжение холостого хода и относительная продолжительность цикла работы.
  2. Использовать электроды, соответствующие типу металла свариваемых конструкций и величине катета шва.
  3. Выбрать хороший держак и зажим «крокодил» для минусового провода (массы)
  4. Рассчитать и правильно выбрать сварочный кабель для массы и для линии аппарат-электрод (держака).   О четвертом пункте поговорим подробнее.

Выбор сварочных кабелей

Сечение и марка кабеля для держателя электрода и для массы подбирается одинаковым. Выбор сечения можно сделать по таблице, приведенной ниже. Выбор сечения сварочного кабеля Выбор марки сварочных кабелей диктуется условиями работы. Однако наиболее распространенная марка кабеля – КГ (медный гибкий многопроволочный кабель в резиновой оболочке). Раньше этот кабель имел маркировку КРПТ или КОГ. Эти кабели идеально соответствуют условиям работы при строительстве благодаря высокой гибкости многопроволочных жил и способности резиновой изоляции выдерживать многочисленные циклы изменения нагрузок. Для работы в условиях низких зимних температур выпускается модификация кабеля КГ, имеющая маркировку КГ хл. Но стоит заметить, что даже изоляция обычного кабеля КГ никогда не станет жесткой на морозе и не начнет лопаться. В качестве кабеля для держака и массы выбирается одножильный кабель КГ (КГхл) нужного сечения, а для питания сварочного аппарата по высокой стороне обыкновенно выбирается двух- или трехжильный КГ в случае питания от одной фазы, или (четырех-) пятижильный в случае питания аппарата от трех фаз. Одножильный сварочный кабель КГ   Кабель КГ многожильный для подключения сварочного аппарата Сечение кабеля высокой стороны определяется исходя из паспортной мощности аппарата и его фазности, точно так же, как и для любого другого электроприемника, включаемого в общепромышленную сеть 220 или 380 вольт переменного тока.

Сварочный кабель — его длина и сечение

На стабильность сварочных работ оказывают влияние не только характеристики источника напряжения, но и параметры сетевого и сварочного кабеля. Поэтому правильный подбор длины, сечения и материала, из которого он изготовлен, имеет большое значение. Сварочные токи достигают в ряде случаев 300 А и более, и мы расскажем, как правильно подобрать нужный для вашей работы тип и материал. Также рассмотрим тему сварки кабеля из оптического волокна, состав необходимой для этого аппаратуры и последовательность работ.

Параметры, виды и подбор сварочного кабеля

Любой сварочный кабель имеет определённое электрическое сопротивление, которое можно рассчитать по таблицам, например, алюминиевый проводник обладает большим сопротивлением, чем медный. Поэтому для сетевого удлинителя потребуется большее сечение и значительное количество килограммов алюминиевого провода. Учитывая этот фактор, сетевые провода удлиняют не более чем на 40 м и выбирают для этого двух- или трехжильный медный кабель сечением более 2,5 мм2. В отличие от сетевых проводов, сварочные кабели подбирают в зависимости от силы выходного тока и используют медные многожильные сорта с улучшенной изоляцией и повышенной гибкостью.

Самые распространённые кабели для сварки носят маркировку КГ (гибкий) или КОГ (повышенной гибкости) и имеют многослойную изоляцию токопроводящих жил с резиновым внешним покрытием. Длина провода обычно равна 2-3 м потому, что повышение этого параметра на 1 м требует увеличения сечения в 1,5 раза от расчётного из-за возрастания сопротивления и излишнего нагрева. При выборе марки изделия необходимо учитывать условия работы для того, чтобы выбрать тип стойкости изоляции к механическим повреждениям и температурным условиям. Маркируется проводник в зависимости от условий эксплуатации следующим образом:

  • сварочный кабель типа КГ Т 1Х16 означает тропическое (Т) исполнение от -10 до +55 °С, одножильный с сечением жилы 16 мм2;
  • изделие КОГ ХЛ 1Х50 значит хладостойкий (ХЛ) от -60 до +50 °С, с эффективным сечением 50 мм2;
  • если индекс термостойкости не присутствует, то проводник выдерживает от -40 до +50 °С;

Особое значение имеет сечение сварочного кабеля, от которого зависит сила рабочего тока и эффективность процесса. Выбор по этому параметру основывается на согласовании предполагаемой силы тока и сечения проводящей жилы по следующему принципу:

  • током силой до 180 А допускается работать маркой КГ 1Х16;
  • при токе 230 А подходит КГ 1Х25;
  • ток 280 А допускает работу с сечением жилы в 35 мм2;
  • 350 А соответствует типу КГ 1Х50;
  • марка КГ 1Х70 допускает ток 430 А;

Крайне важно согласовывать длину и сечение провода с силой тока и рабочими параметрами сварочного аппарата.

Сварка волоконно-оптических линий

Современная технология позволяет избежать потери сигнала при передаче на большие расстояния, для этого используют волоконную оптику. В составе продукции находятся светопроницаемые нити с отражающим покрытием, через которые высокочастотный сигнал проходит без затухания. Оптический кабель прокладывается для нужд связи различного назначения и является помехозащищённым, шифрованным передаточным звеном между абонентами. Существуют мультимодовые и одномодовые линии, которые отличаются по качеству прохождения сигнала и цене, но обеспечивающие идеальную развязку между узлами коммуникации.

При монтаже такого рода линий становится необходимой сварка оптоволоконного кабеля, представляющая собой сложную инженерно-техническую задачу, поскольку толщина центральной жилы равна 62,3 мкм. Для этой цели используются специальные сварочные устройства, которые позволяют свести к минимуму потери качества и состоящие из следующих узлов, а именно:

  • блока видеоконтроля с монитором;
  • устройство термоусадочное с кареткой и электроприводом;
  • направляющие с системой оптической и механической коррекции;
  • сварочный модуль оптоволокна с блоком создания дуги;
  • процессорная плата управления с контроллерами;
  • источник питающего напряжения и сварочного тока.

Очень важно, что устройства, работающие на этом принципе, полностью исключают человеческий фактор и сводят к минимуму затухание сигнала в месте сварки.

Агрегаты для сварки оптического волновода обладают автономными, засекреченными программными средствами и интерфейсом, позволяющим сохранить высокую конфиденциальность передачи данных.

Подводим итоги

Мы рассмотрели тему выбора сварочного кабеля, его разновидностей и условий эксплуатации. Очень важно принять правильное решение, чтобы избежать экстремальной работы оборудования и несчастных случаев. Также коснулись темы сварки оптоволоконных линий и оборудования для этих работ. Будем рады, если эта информация окажется вам полезной.

Выбор и сечение сварочного кабеля

Чтобы сварочные работы проходили гладко и без проблем, важно выбрать не только качественный сварочный аппарат, но и дополнительное оборудование, в частности, сварочные кабели. Кабели для сварочного аппарата – неотъемлемая его часть, без которой работать устройство не сможет. Сегодня мы расскажем, какие провода выбрать, и какое сечение сварочного кабеля нужно для комфортной работы.



Сварочный кабель конструктивно устроен таким образом, чтобы сварочный ток без проблем проходил от аппарата к месту сварки. И, чем конструктивность продуманнее, лучше и качественнее, тем будет лучше и результат сварки. Внутри сварочного кабеля располагается токопроводящая округлая жила. Состоит она из медных проводов, сплетенных в определенном порядке между собой. Сечение проводов эквивалентно 16 кв. мм. В прослойке между внешней оболочкой и сердцевиной располагается слой из специальной, синтетической плёнки. Но, в некоторых моделях проводов она может отсутствовать. При регулярных сварочных работах, срок эксплуатации сварочных кабелей приблизительно равен 4 годам. После этого, рекомендуется заменить их новыми (но, не всегда это актуально).

Как правило, сварочные провода комплектуются вместе со сварочным аппаратом. Причём, у этих проводов есть штекеры для подключения к самому аппарату, а на другом конце держатель для электродов и зажим на массу. Однако если кабели не были предусмотрены комплектацией, или по какой-то причине их следует заменить новыми, следует знать, какого сечения нужны. В случае с заменой старых кабелей всё несколько проще – достаточно взглянуть на старый кабель и найти на нём информацию с содержанием основных параметров, в том числе сечения.

Если никаких данных нет, следует руководствоваться следующей информацией:

  • для токовой нагрузки до 189 А, необходимое сечение кабеля равно 1х16 кв. мм, при этом, наружный диаметр кабеля составлять 11,5 мм;
  • для токовой нагрузки до 240 А, сечение кабеля 1х25 кв. мм, и 13,5 мм наружного диаметра;
  • для 289 А сечение кабеля должно быть 1х35 кв. мм, и 15,5 мм наружного диаметра;
  • для 362 А сечение 1х50 кв. мм, наружный диаметр 17,8 мм;
  • для 437 А сечение 1х70 кв. мм, наружный диаметр 21,1 мм;
  • для 522 А сечение 1х95 кв. мм, наружный диаметр 23,8 мм.

Также выбирайте сварочный кабель в зависимости от того, в каких условиях он будет эксплуатироваться. Для сварки под водой, в холодных климатических условиях или даже в космосе будет применяться разный тип кабеля. Поэтому перед выбором ознакомьтесь с его возможностями, например, к отражению механических повреждений, для работы при разной температуре и так далее.

ГОСТ 22917-78 Соединители кабеля для дуговой сварки. Технические условия


ГОСТ 22917-78*

Группа Е71

ОКП 34 4193

Дата введения 1979-07-01

Постановлением Государственного комитета стандартов Совета Министров СССР от 25 января 1978 г. N 190 срок введения установлен с 01.07.79

Постановлением Госстандарта от 14.07.83 N 3189 срок действия продлен до 01.07.90**
________________
** Ограничение срока действия снято по протоколу N 4-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС N 4, 1994 год). — Примечание изготовителя базы данных.


* ПЕРЕИЗДАНИЕ (январь 1984 г.) с Изменением N 1, утвержденным в июле 1988 г. (ИУС N 10-83)

ВНЕСЕНО Изменение N 2, утвержденное и введенное в действие Постановлением Госстандарта СССР от 21.06.88 N 2011 с 01.07.89

Изменение N 2 внесено изготовителем базы данных по тексту ИУС N 10, 1988 год


Настоящий стандарт распространяется на соединители кабеля для дуговой сварки.

(Измененная редакция, Изм. N 2).

1. ИСПОЛНЕНИЯ И ОСНОВНЫЕ ПАРАМЕТРЫ

1.1. Соединители в зависимости от способа соединения кабеля должны изготовляться в следующих исполнениях:

Н — неразъемные;

Р — разъемные.

Схема неразъемного соединителя приведена на черт.1, разъемного — на черт.2.


1 — стержень; 2 — кабель; 3 — корпус

Черт.1


1 — вставка; 2 — гнездо; 3 — кабель; 4 — корпус

Черт. 2

1.2. Основные параметры соединителей должны соответствовать указанным в таблице.

Номинальные параметры

Наибольший сварочный ток, А, не более

Сечение жилы кабеля, мм

Масса, кг,
не более

Сварочный ток, А

Продолжительность цикла сварки, мин

Относительная продолжительность включения ПВ, %

ПВ=100%

ПВ=35%

наим.

наиб.

200

5

60

160

250

16

25

0,45

250

5

60

200

315

25

35

0,50

315

5

60

250

400

35

50

0,55

400

5

60

315

500

50

70

0,60

500

5

60

400

630

70

95

0,65

630

10

60

500

800

95

120

0,70



(Измененная редакция, Изм. N 2).

1.3. Устанавливается следующая структура условного обозначения соединителя.

Примечания:

1. При обозначении соединителя на номинальный ток 315 А значение номинального тока в десятках ампер округляют до 31.

2. Номер модификации соединителю присваивается Всесоюзным научно-исследовательским, проектно-конструкторским и технологическим институтом электросварочного оборудования (ВНИИЭСО) Министерства электротехнической промышленности.


Пример условного обозначения соединителя (С) кабеля (К) разъемного (Р), на номинальный сварочный ток 630 А, модификации 13, вида климатического исполнения У1 по ГОСТ 15150-69:

Соединитель СКР-6313-У1 ГОСТ 22917-78

(Измененная редакция, Изм. N 1).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Соединители должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке, а соединители, предназначенные для экспорта в районы с тропическим климатом, кроме того, в соответствии с требованиями ГОСТ 15151-69.

2.2. Соединители должны обеспечивать соединение одножильных кабелей по ГОСТ 6731-77, сечения жил которых указаны в п.1.2. При этом конструкция разъемных соединителей должна обеспечивать выполнение соединения и разъединения кабеля без применения специального инструмента.

(Измененная редакция, Изм. N 1).

2.3. Конструкция соединителя должна обеспечивать надежное подсоединение к нему кабеля с помощью болтового, винтового или другого разъемного соединения. При этом не должно быть повреждений жилы кабеля или ее выдавливания из-под крепежных деталей.

2.4. Конструкция корпуса соединителя в месте входа кабеля должна обеспечивать отсутствие повреждения изоляции кабеля при его изгибе.

2.5. Разъемный соединитель должен иметь стопорное, фиксирующее или иное устройство, предотвращающие случайное извлечение вставки из гнезда. На корпусах вставки и гнезда должны быть выполнены метки, обеспечивающие правильность их сборки при эксплуатации.

2.6. Превышение температуры металлических частей соединителя над температурой окружающей среды в любой точке их наружной поверхности должно быть не более 60 °С, а в месте подсоединения кабеля — не более 70 °С.

2.7. Условия эксплуатации соединителей в части воздействия механических факторов внешней среды — по группе М20 ГОСТ 17516-72.

2.8. Виды климатических исполнений соединителей У1 и Т1 — по ГОСТ 15150-69.

Номинальные значения климатических факторов внешней среды — по ГОСТ 15543-70 и ГОСТ 15150-69.

2.9. Установленная наработка до отказа разъемных соединителей должна быть не менее 500 циклов.

2.8, 2.9. (Измененная редакция, Изм. N 1).

Примечание. За цикл принимают перемещение вставки относительно гнезда из крайнего нерабочего положения в положение, при котором обеспечивается нормальное соединение кабеля, и обратно.

3.

ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

3.1. Соединители должны соответствовать требованиям ГОСТ 12.2.007.8-75, при этом степень защиты соединителя — IP30 по ГОСТ 14254-80*.
______________
* На территории Российской Федерации действует ГОСТ 14254-96. — Примечание изготовителя базы данных.

3.2. Конструкцией соединителей должна быть предусмотрена надежная изоляция токопроводящих частей. Сопротивление изоляции токопроводящих частей соединителей должно быть не менее 2 МОм.

3.3. Корпус соединителей должен быть выполнен из токонепроводящего материала. Изоляция корпуса должна выдерживать без пробоя в течение 1 мин испытательное напряжение 1500 В при частоте 50 Гц.

3.4. Гнездо соединителя должно быть утоплено относительно корпуса на глубину не менее 8 мм.

3.5. Неосвобожденная от изоляции часть кабеля должна входить внутрь корпуса соединителя на глубину, равную двум внешним диаметрам кабеля, но не менее чем на 30 мм.

3.6. При проведении электрических испытаний соединителей следует соблюдать требования безопасности по ГОСТ 12.3.019-80.

(Введен дополнительно, Изм. N 1).

4. КОМПЛЕКТНОСТЬ

4.1. В комплект соединителя должны входить инструмент для подсоединения кабеля и запасные части, указанные в паспорте.

К комплекту соединителя прилагают паспорт по ГОСТ 2.601-68.

5. ПРАВИЛА ПРИЕМКИ

5.1. Для проверки соответствия соединителей требованиям настоящего стандарта предприятие-изготовитель должно проводить приемо-сдаточные, периодические и типовые испытания.

5.2. Приемо-сдаточным испытаниям подвергают каждый соединитель на соответствие рабочим чертежам и требованиям пп.2.2, 2.5, 3.2, 3.4, 3.5, 4.1, 7.1-7.7.

5.3. Периодические испытания проводят не реже раза в год не менее чем на двух соединителях из числа, прошедших приемо-сдаточные испытания. При этом проверяют соответствие соединителей требованиям пп.1.2, 2.3, 2.6, 2.7, 2.8 (в части влагостойкости), 2.9, 3.3.

5.4. При получении неудовлетворительных результатов при периодических испытаниях хотя бы по одному из показателей проводят по нему повторные испытания удвоенного числа соединителей. Результаты повторных испытаний являются окончательными.

Протоколы периодических испытаний должны предъявляться потребителю по его требованию.

5.5. Типовые испытания проводят при изменении конструкции, материалов или технологии изготовления не менее чем на двух соединителях по программе периодических испытаний с дополнительной проверкой на соответствие требованиям пп.2.8 (в части теплостойкости и холодостойкости), 3.1.

Допускается проводить типовые испытания соединителей только по тем параметрам, на которые внесенные изменения могут оказать влияние.

6. МЕТОДЫ ИСПЫТАНИЙ

6.1. Измерение всех электрических величин при испытаниях, кроме сопротивления изоляции и напряжения при испытании изоляции корпуса на электрическую прочность, следует производить электроизмерительными приборами по ГОСТ 22261-82*, класса точности не ниже 0,5.
______________
* На территории Российской Федерации действует ГОСТ 22261-94. — Примечание изготовителя базы данных.


(Измененная редакция, Изм. N 1).

6.2. Соответствие соединителей рабочим чертежам, а также требованиям пп.2.2, 2.4, 2.5, 3.4, 3.5, 4.1, 7.1-7.7 проверяют внешним осмотром и измерительным инструментом.

6.3. Измерение сопротивления изоляции соединителя (п.3.2) проводят омметром на напряжение 500 В по ГОСТ 23706-79*.
______________
* На территории Российской Федерации действует ГОСТ 23706-93. — Примечание изготовителя базы данных.


При испытании на изолирующие детали соединителя накладывают медную фольгу. Один вывод мегомметра прикладывают к фольге, другой — к токопроводящей части соединителя.

(Измененная редакция, Изм. N 1, 2).

6.4. Электрическую прочность изоляции корпуса (п.3.3) следует проверять следующим образом. На корпус накладывают медную фольгу площадью не менее половины поверхности корпуса. Один вывод испытательного трансформатора прикладывают к фольге, другой — к токопроводящей части соединителя. Испытательное напряжение выдерживают в течение 60 с.

При испытании электрической прочности изоляции корпуса соединителей в климатическом исполнении Т испытательное напряжение должно быть повышено на 10% по сравнению со значением, указанным в п.3.3.

6.5. Массу соединителей (п.1.2) следует определять взвешиванием на весах (по ГОСТ 23711-79) с ценой деления 1 г.

6.6. При проверке надежности крепления кабеля (п.2.3) отрезки кабеля длиной не более 500 мм каждый закрепляют в соединителе и за свободные концы десять раз подвергают натяжению с силой 40 Н (около 4 кгс) на 1 мм площади поперечного сечения жилы кабеля, но не более 2000 Н. Усилие натяжения постепенно увеличивают от нуля до установленной величины в течение 1 с и поддерживают еще 1 с. Испытание должно проводиться поочередно с кабелями, сечения жил которых соответствуют наименьшему и наибольшему значениям, указанным в таблице (п. 1.2).

(Измененная редакция, Изм. N 1).

6.7. Испытание соединителя на ударную прочность (п.2.7) проводят по ГОСТ 16962-71, метод 104-1, степень жесткости I.

Результаты испытания считают удовлетворительными при отсутствии на соединителях повреждений, нарушающих их нормальную эксплуатацию.

6.8. Испытание соединителей на влагостойкость (п.2.8) следует проводить по ГОСТ 16962-71, метод 207-1, степень жесткости IV — для соединителей в климатическом исполнении У и степень жесткости VIII — для соединителей в климатическом исполнении Т.

В конце испытаний проводят измерение сопротивления изоляции соединителя, которое должно соответствовать норме, установленной п.3.2.

После извлечения из камеры соединитель подвергают внешнему осмотру. На поверхности металлических деталей не должно быть коррозии, а на поверхности изолирующих деталей — трещин, вспучин, расслоений и других повреждений, нарушающих нормальную эксплуатацию соединителей.

(Измененная редакция, Изм. N 2).

6.9. Испытание соединителей на теплостойкость при эксплуатации (п.2.8) проводят по ГОСТ 16962-71, метод 201-2.

Соединители выдерживают в камере тепла при верхнем значении температуры внешней среды при эксплуатации в номинальном режиме до установившегося нагретого состояния.

Соединители считают в установившемся нагретом состоянии, если температура во всех контролируемых точках не поднимается более чем на 2 °С в течение 1 ч.

После окончания испытания проводят внешний осмотр.

На поверхности металлических деталей не должно быть коррозии а на поверхности изолирующих деталей — трещин, вспучин, расслоений и других повреждений, нарушающих нормальную эксплуатацию соединителей.

6.10. Испытание соединителей на холодостойкость при эксплуатации (п.2.8) проводят по ГОСТ 16962-71, метод 203-1.

Соединители выдерживают в камере холода в течение 4 ч.

После окончания испытания проводят внешний осмотр.

На поверхности металлических деталей не должно быть коррозии, а на поверхности изолирующих деталей — трещин, вспучин, расслоений и других повреждений, нарушающих нормальную эксплуатацию соединителей.

6.11. При испытании на нагрев (п.2.6) к соединителю подсоединяют отрезки кабеля длиной не более 500 мм каждый, сечения жил которых должны соответствовать наибольшему значению, указанному в таблице (п.1.2).

Испытания проводят в номинальном режиме, указанном в п.1.2. Род тока — постоянный. Испытание проводят до установившейся температуры. Измерение превышения температуры производят термопарами, установленными на торце соединителя в месте подсоединения к нему кабеля, а также посередине наружной поверхности металлической части неразъемного соединителя или посередине наружной поверхности металлических частей вставки и гнезда.

6.12. Наработку до отказа разъемного соединителя (п.2.9) следует определять одноступенчатым контролем.

6.13. Защита от прикосновения к токопроводящим частям соединителя (п.3.1) должна проверяться при помощи металлического испытательного стержня диаметром 2,5 мм с концом в виде полусферы. Токопроводящие части соединителя должны быть недоступны для прикосновения стержнем при нажиме на него с усилием в 3 Н (около 0,3 кгс). При испытании к соединителю подсоединяют кабель, сечение жилы которого соответствует наименьшему значению, указанному в таблице (п.1.2). Наличие контакта с токопроводящими частями соединителя определяют при помощи сигнальной лампы на напряжение не менее 40 В.

6.11-6.13. (Измененная редакция, Изм. N 1).

7. МАРКИРОВКА, УПАКОВКА, ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

7.1. На корпусе, неразъемного соединителя и на корпусах вставки и гнезда разъемного соединителя указывают:

товарный знак предприятия-изготовителя;

условное обозначение соединителя;

дату изготовления;

номинальный сварочный ток в амперах.

(Измененная редакция, Изм. N 1).

7.2. Маркировку, наносят любым способом (выдавливание, прессование и др.).

7.3. Консервация соединителя и инструмента — по ГОСТ 23216-78. Срок сохраняемости до ввода в эксплуатацию — 1 год.

(Измененная редакция, Изм. N 1).

7.4. Каждый соединитель в комплекте по п.4.1, обернутый в парафинированную бумагу по ГОСТ 9569-79, должен быть упакован в упаковочную бумагу по ГОСТ 8828-75*.
______________
* На территории Российской Федерации действует ГОСТ 8828-89. — Примечание изготовителя базы данных.

7.5. Соединители должны быть упакованы по п.7.4 и вложены в дощатые ящики типа II-1 по ГОСТ 16511-86.

Способ укладки и упаковывания должен исключать возможность их смещения в ящике и повреждения при транспортировании.

Масса брутто ящиков должна быть не более 50 кг.

Тара для соединителей, предназначенных для экспорта, — по ГОСТ 24634-81.

(Измененная редакция, Изм. N 1, 2).

7.6. В каждый ящик по п.7.5 должен быть вложен упаковочный лист, в котором указывают:

товарный знак предприятия-изготовителя;

условное обозначение соединителя;

количество соединителей в ящике;

дату изготовления;

отметку о приемке техническим контролером предприятия-изготовителя.

7.7. Транспортная маркировка должна наноситься на ящик по ГОСТ 14192-77* и содержать следующие данные:
______________
* На территории Российской Федерации действует ГОСТ 14192-96. — Примечание изготовителя базы данных.


товарный знак предприятия-изготовителя;

условное обозначение соединителя.

7.8. Условия транспортирования соединителей в части воздействия климатических факторов для исполнения У — по группам 7 (Ж1) или 4 (Ж2) и для исполнения Т — по группе 9 (ОЖ1) ГОСТ 15150-69.

7.9. Условия хранения соединителей в части воздействия климатических факторов для исполнения У — по группе условий хранения 1 (Л) и для исполнения Т — по группе 3 (Ж3) ГОСТ 15150-69.

7.8, 7.9. (Измененная редакция, Изм. N 1).

8. ГАРАНТИИ ИЗГОТОВИТЕЛЯ

8.1. Предприятие-изготовитель гарантирует соответствие соединителей требованиям настоящего стандарта при соблюдении условий эксплуатации и хранения.

(Измененная редакция, Изм. N 1).

8.2. Гарантийный срок эксплуатации соединителей — 6 мес с момента их ввода в эксплуатацию, а для соединителей, предназначенных для экспорта, — 6 мес со дня пересечения Государственной границы СССР.

Электронный текст документа

подготовлен АО «Кодекс» и сверен по

официальное издание
М.: Издательство стандартов, 1984


Редакция документа с учетом
изменений и дополнений
подготовлена АО «Кодекс»

Сварка оптического кабеля


8 (4922)44-66-318 (919) 0073624
Звоните и подключайтесь
прямо сегодня!

Адрес: г. Владимир
ул. Куйбышева 66

Адрес: пгт. Боголюбово
ул. Новая 11

Мы проводим сварку оптического кабеля на объектах Заказчика с помощью сварочного аппарата Fujikura FSM-18S всего за 200р одно волокно. Мы гарантируем ослабление на сварке не более от 0,01 до 0,05 Дб.

Оптические волокна оконцовываются (свариваются) с помощью приварки пигтэйлов (отрезки волокна с коннекторами заводского изготовления) к волокнам кабеля. Часто наши клиенты прокладывают волоконно-оптические кабели своими силами, но не имеют необходимого оборудования и навыков для сварки волокна. В таких случаях они могут заказать у нас оконцовку кабеля как отдельную работу.



Тестирование и сварка оптических «линков» Цена по прайсу (руб) Цена при работе на улице,подвале,чердаке, либо при температуре меньше 10 градусов (руб)



Сварка оптических волокон (при кол-ве более 65) 100,00 140,00
Сварка оптических волокон (при кол-ве от 33 до 64) 120,00 150,00
Сварка оптических волокон (при кол-ве от 17 до 32) 150,00 220,00
Сварка оптических волокон (при кол-ве от 9 до 16) 180,00 270,00
Сварка оптических волокон (при кол-ве от 1 до 8) 200,00 300,00
Зачистка бронированного оптического кабеля 200,00 300,00
Составление паспорта с измерениями на кросс,муфту согласно ГОСТ 300,00
Выгрузка результатов сварки с предоставлением отчёта и фотографий сварки 200,00
Работа с муфтой,кроссом (сборка+укладка волокон) 300,00 350,00
Поиск и локализация место обрыва,перекрутки,зажима и. т.п (1 кабель) 1450,00 1450,00
Работы по вварке в работающий оптический кросс (муфту) 450,00 500,00
Тестирование и сертификация ВОЛС сертифицированным рефлектометром внесённым в государственный реестр как средство измерения RU.C.37.003A №49378 и пройденном ежегодную проверку в специализированной лаборатории (1 волокно с одной стороны) без выгрузки результатов от 100,00 до 300,00
Стоимость «просветки» одного кабеля 100,00
Чистка оптического 19″ кросса специальными средствами для очистки ВОЛС со снятием 300,00
Монтаж кросса в стойку (1 кросс) 100,00
Выезд по Владимирской области и за ее пределы до 30 км бесплатно
Выезд по Владимирской области и за ее пределы от 30-50км 600,00
Выезд по Владимирской области и за ее пределы от 50 км до 100 км 1000,00
Выезд по Владимирской области и за ее пределы от 1000 км договорная цена

Пожалуйста внимательно ознакомьтесь с  прайс-листом! Мы можем приступить к работам только после принятия всех условий прайс-листа!

Наши заказчики

Кабель сварочный — Дом сварки

Кабель сварочный:

Число жил, сечение, мм2 Ном. наружный диаметр, мм Расчетная масса, кг/км Токовая нагрузка, не более А
КГ 1х16 10,75 287 189
КГ 1х25 13,38 461 240
КГ 1х35 14,40 567 298
КГ 1х50 18,00 779 362
КГ 1х70 20,90 1095 437

Конструкция кабеля силового гибкого:

1. Токопроводящая жила — медная, многопроволочная, круглой формы, 5 класса по ГОСТ 22483. Токопроводящие жилы кабелей, предназначенных для работы в районах с тропическим климатом, изготовлены из медной проволоки луженой оловом или покрытой оловянно-свинцовым припоем с содержанием олова не менее 40%.

2. Оболочка — из резины шланговой. Оболочка кабелей, предназначенных для эксплуатации в районах с холодным климатом, изготовлена из резины шланговой в холодостойком исполнении. В одножильных кабелях марки КГ допускается замена изоляции и оболочки изоляционно-защитной оболочкой. Номинальная толщина изоляционно-защитной оболочки равна сумме номинальных толщин изоляции и оболочки или удвоенной толщине изоляции.

Применение:

Предназначены для присоединения передвижных механизмов к электрическим сетям при переменном напряжении 660 В частотой до 400 Гц или постоянном напряжении 1000 В, при изгибах с радиусом не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до 75 С.

Для кабелей в холодостойком исполнении к марке кабеля добавляют через дефис буквы «ХЛ».

Технические характеристики:

— Климатическое исполнение У, ХЛ, категория размещения — 1, 2 по ГОСТ 15150-69

— Диапазон температур эксплуатации:
марки КГ — от -40°С до +50°С
марки КГ-ХЛ — от -60°С до +50°

Сварочный кабель: сведения о сварочной проволоке и кабеле

Сварочный кабель — это популярный портативный шнур, который используется в различных сварочных приложениях, а также во многих источниках питания, не превышающих 600 В, где требуется определенная гибкость.

Размеры сварочного кабеля варьируются от 6 AWG до 500 MCM. Он состоит из отожженной меди без покрытия согласно ASTM B-3. Оболочка на большинстве сварочных кабелей термореактивная, обычно из EPDM или неопрена. Самые распространенные цвета стандартного сварочного кабеля — черный и красный.Стандартный температурный рейтинг 90 ° C.

Сварочные кабели часто используются не только для сварки, но это зависит от ваших конкретных требований. Он в основном предназначен для использования с соединениями от электрододержателя и зажима до дуговой сварки, сварочной коробки, шины или трансформатора. Мы всегда рекомендуем проверять таблицу допустимой нагрузки сварочного кабеля перед тем, как использовать сварочный кабель для сварки или для линейного применения 600 В.

Существует много производителей сварочного кабеля, но два из них — это General Cable и American Insulated Wire.Оба этих производителя также производят более прочные версии стандартного сварочного кабеля для особо тяжелых условий эксплуатации. Как правило, это будет куртка более яркого цвета (обычно оранжевого цвета), имеющая большее количество прядей для повышения гибкости, более высокий температурный рейтинг и более крупные промышленные разрешения. Имейте в виду, что эти сварочные кабели более высокого качества редко доступны при длине сборки более 500 футов. Во многих случаях эти более прочные версии сварочного кабеля можно использовать в таких устройствах, как подъемник или кран, чтобы сэкономить деньги по сравнению с более дорогим подвесным и наматываемым кабелем.Вы всегда должны уточнять у своего инженера точные требования к вашей работе с электрикой, прежде чем использовать сварочный кабель в приложении, выходящем за рамки его обычных технических характеристик.

Важно понимать разницу в количестве жил на сварочном кабеле. Скрутка — вот что составляет большую часть гибкости кабеля. Многие компании продают свой стандартный сварочный кабель как Super Flex или Ultra Flex, но они продают сварочный кабель с обычным количеством жил.

Есть два основных типа скрутки сварочного кабеля.Один из них — это класс K, который состоит из 30 жил AWG, и это будет ваш типичный сварочный кабель, который в основном предлагается в черном и красном цветах оболочки. Другая версия — это скрутка класса M, она составляет 34 AWG и является более прочной и гибкой. Это тот, который обычно поставляется в более яркой флуоресцентной оболочке, и он будет стоить на 20-40% больше, чем обычный сварочный кабель, из-за увеличения содержания меди и более жестких свойств оболочки. Вы всегда должны спрашивать, какой тип скрутки сварочного кабеля вы продаете, чтобы знать, какой именно продукт вы заказываете.

Принадлежности для сварочного кабеля | Cee Kay

Что такое сварочный кабель?

Сварочный кабель — это кабель, предназначенный для работы с токами высокого напряжения. Эти кабели обычно состоят из одного тонкопроволочного проводника с одним слоем неопрена, этиленпропилендиенового мономера (EPDM) или поливинилхлорида (PVC). Эти популярные переносные шнуры используются в различных сварочных операциях, а также во многих источниках питания.

В Cee Kay есть все необходимые сварочные кабели и аксессуары.

Сварочные кабели можно использовать по-разному помимо сварки, но это зависит от области применения. Однако эти кабели в основном предназначены для использования с соединениями от электрододержателя и зажима до аппарата дуговой сварки, сварочной коробки, шины или трансформатора.

Предлагаемые типы сварочного кабеля

В Cee Kay мы понимаем уникальные потребности профессиональных сварщиков.Им нужны прочные, гибкие и надежные кабели и аксессуары, которые идут в комплекте. У нас есть в наличии все необходимые сварочные кабели и аксессуары. Предлагаем:

  • Сварочный кабель: Сварочные провода — это линии, по которым ток от аппарата проходит к месту сварки.
  • Кабель сварочного заземления: Это решение, которое гарантирует, что ваш сварочный кабель останется заземленным на протяжении всего использования.
  • Стингеры / кнуты: Стингеры обеспечивают удержание электрода и могут варьироваться от легких до тяжелых.
  • Удлинители для тяжелых условий эксплуатации: Удлинители увеличивают радиус действия сварочного шнура.

Какой размер сварочного кабеля мне нужен?

Знаете ли вы, что неправильный размер кабеля может привести к его повреждению? Меньше всего вам нужно отказываться от оборудования, пока вы работаете над проектом. Для правильного выполнения работы вам необходим кабель подходящего размера. Хотя подобрать сварочный кабель подходящего размера для работы может быть сложно, это не обязательно.

В Cee Kay мы являемся экспертами в области сварочных материалов. С помощью наших опытных сотрудников мы найдем ответ на вашу проблему. Чтобы найти ваше решение, мы принимаем во внимание несколько характеристик, например:

  • Допустимая нагрузка: Это максимальная сила тока, с которой ваш кабель может безопасно справиться.
  • Изоляция: Изоляция сварочного кабеля обычно включает неопрен, EPDM или ПВХ. Правильный вариант утепления зависит от работы и окружающей среды.
  • Длина: Ваш кабель должен быть достаточно длинным, чтобы дотянуться до всех углов области, в которой предполагается сварка.
  • Калибр: Длина и диаметр влияют на допустимую нагрузку.
  • Гибкость: Если вы планируете много перемещаться со шнуром, вам понадобится шнур с большим количеством прядей. Чем выше счетчик, тем гибче шнур.
  • Цвет: Хотя использование кабелей разного цвета не является абсолютно необходимым, это поможет вам, когда вам нужно отличить одни кабели от других.

После того, как мы определим ваше кабельное решение, мы сможем предоставить вам весь сварочный кабель.

Купить сварочный кабель онлайн | Весбелл Электроникс

Сварка — обычная задача для многих различных областей и отраслей, и для ее выполнения требуется много энергии. Чтобы обеспечить максимальную мощность сварочной установки, вам понадобится прочный специализированный кабель. К счастью, сварочный кабель прост в использовании и обеспечивает всю прочность и гибкость, необходимые для выполнения этой задачи.

Здесь мы рассмотрим сварочный кабель и его характеристики, а также то, что вам нужно знать, чтобы выбрать подходящий.

Что такое сварочный кабель?

Сварочный кабель состоит из медных жил, которые обеспечивают гибкость, необходимую для сварочных сред, наряду с исключительными проводящими свойствами. Это портативный силовой кабель, обычно используемый для источников питания и проводов для сварки сопротивлением вторичного напряжения. Для обеспечения гибкости в нашем сварочном кабеле используются голые медные жилы сечением 30 American Wire Gauge (AWG).Стандартные размеры AWG: 6, 4, 2, 1, 1/0, 2/0, 3/0 и 4/0.

Эти медные жилы окружены резиновой изоляцией и непроводящей оболочкой для дополнительной прочности. Эта куртка изготовлена ​​из этилен-пропилен-диенового мономера (EPDM) и рассчитана на то, чтобы ее можно было тащить по цеху или по абразивным материалам. Он обеспечивает надежную защиту в промышленных условиях, что делает эти кабели отличным выбором для коммерческих работ. Помимо EDPM, вы можете найти этот кабель в неопреновой оболочке.

Данная конструкция обеспечивает сварочный кабель широким спектром характеристик. Он имеет мощность 600 В и способен поддерживать множество различных сварочных задач как при переменном (AC), так и при постоянном (DC) токе. Он также имеет температурный рейтинг до 90 ℃ и широкий выбор размеров.

Медные жилы кабеля придают ему исключительную гибкость, что делает его портативным и универсальным. Типичные цвета сварочного кабеля — черный и красный.

Есть два основных типа сварочного кабеля:

  • Класс K: Сварочный кабель класса K имеет жилы 30 AWG, что типично для этого типа проволоки.
  • Класс M: В этом проводе используются жилы 34 AWG для большей прочности и гибкости. Этот тип кабеля обычно стоит дороже и имеет ярко окрашенную оболочку.

Оба предлагают конструкцию сварочного кабеля, предназначенную для использования с соединениями от электрододержателя и зажима к дуговой сварке, шине, сварочной коробке или трансформатору.

Преимущества сварочного кабеля

Сварочный кабель

— единственный в своем роде кабель, потому что его название сразу подсказывает, для чего он нужен.Если вам нужен электрический провод, вам нужно будет ответить еще примерно на пять вопросов, прежде чем вы найдете то, что вам нужно. Вы можете искать термопластичный, жаропрочный, с нейлоновым покрытием (THHN) провод, Romex®, кабель подземного фидера (UFB) и даже служебный входной кабель. У каждого из них есть свои функции для разных приложений.

Если бы кто-то позвонил в поисках сварочного кабеля, единственное, что нам нужно было бы спросить у него, — насколько гибкий он ему нужен. Стандартный сварочный кабель уже очень гибкий по сравнению с электрическим проводом или силовыми кабелями.Этот гибкий сварочный кабель поставляется в оранжевой оболочке и называется сварочным кабелем Super Vu-Tron.

Этот кабель имеет меньшие жилы, что делает его более гибким, и имеет более прочную внешнюю оболочку для защиты от ежедневных промышленных повреждений. Он используется на стройплощадках для работы очень больших сварочных аппаратов или в качестве силового кабеля для питания генераторов и промышленного оборудования. Сварочный кабель этого типа часто наезжают и таскают на стройплощадке, поэтому он требует дополнительной защиты.

Сварочный кабель может иметь несколько различных разрешений, в том числе:

  • Управление по безопасности и охране здоровья в шахтах (MSHA).
  • Совет по ограничению использования опасных веществ (RoHS).
  • UL LLC.
  • Группа CSA.

У нас есть гибкий медный сварочный кабель, представляющий собой кабель с резиновой изоляцией, используемый для подключения сварщиков в магазинах и гаражах. Сварочный кабель промышленного класса имеет сертификаты UL, CSA и MSHA и имеет более прочную оболочку, чтобы с каждым днем ​​выдерживать все большее воздействие.

Выбор сварочного кабеля подходящего размера

Чтобы выбрать сварочный кабель подходящего размера, необходимо учесть несколько различных переменных, в том числе те, которые могут повлиять на допустимую силу тока проволоки. Возможности кабеля определяют его длину, номинальное сопротивление и температуру окружающей среды.

Другие факторы, которые следует учитывать, включают:

  • Длина сварочной цепи: Определите длину пути прохождения электричества, которая включает источник питания, электродный кабель и манипулятор, электрическую дугу, рабочий зажим и рабочий кабель.
  • Рабочий цикл источника питания: Вам также необходимо знать рабочий цикл вашего источника питания.Это число представляет собой процент от 10-минутного периода, в течение которого источник питания может работать с определенным уровнем выходной мощности. При превышении этого уровня источник питания обычно перегревается и, если установлена ​​защита от перегрузки, отключается. Рабочий цикл зависит от типа выполняемой вами работы. Обычно рабочий цикл указан на паспортной табличке источника питания или в руководстве.
  • Номинальная мощность источника питания: Это число представляет собой максимальный ток, при котором машина предназначена для работы. Обычно он указывается в названии устройства для облегчения идентификации.

Знание этих факторов может помочь вам выбрать кабель, обеспечивающий исключительные характеристики для вашего приложения. Мы всегда можем помочь вам разобраться в этих факторах и выбрать лучший, если вы не уверены.

Иногда люди обращаются к нам с просьбой предоставить только необходимый им провод или кабель сечением AWG. Итак, мы начинаем задавать вопросы, чтобы выяснить, что вы, возможно, ищете.

Первое, что мы спрашиваем, — это электрический провод или силовой кабель.Если вы не уверены в ответе, мы приступаем к оценке заявки. Большинство типов проводов и кабелей обеспечивают одинаковый ток в зависимости от размера, поэтому мы должны выбрать правильную изоляцию для конкретной ситуации.

Если вам нужно проложить провод вне помещения или в кабелепроводе, вам понадобится электрический провод THHN. Если вам нужно более одного проводника в этих местах, мы обычно предлагаем проложить два провода THHN или кабель-лоток. Провода внутри этого кабеля такие же, как отдельные провода, но они скручены вместе для упрощения установки.

Если вам нужно использовать проволоку для сварщика или в гараже, мы, вероятно, порекомендуем сварочный кабель именно здесь. Его резиновая оболочка делает его достаточно прочным, чтобы выдержать использование и неправильное обращение, обычное для гаража или сарая. Он достаточно жесткий, чтобы его можно было переехать, переступить через бетон и волочить по нему. Электрический провод не будет работать, потому что изоляция из ПВХ на нем не очень прочная — поскольку этот кабель часто помещают в защитный канал, он не требует такой же прочности, как сварочный кабель.

Сварочный кабель обычно представляет собой одножильный кабель. Цена на силовые кабели зависит от количества меди и типа изоляции. Электрические кабели не имеют такой же изоляции, как сварочные, поэтому их дешевле и проще изготавливать.

Альтернативные варианты сварочного кабеля

Если сварочный кабель не кажется правильным выбором, есть несколько других, которые работают аналогичным образом, а именно кабель аккумулятора, кабель для тепловоза (DLO) и кабель типа W:

  • Кабель аккумулятора: Сварочный кабель невозможно спутать с кабелем аккумулятора. Кабель аккумулятора не нужно делать гибким или жестким, потому что он предназначен для другого применения, для которого не требуются эти характеристики. Кабель аккумулятора также имеет оболочку из поливинилхлорида (ПВХ), которая не сравнится с резиновым покрытием сварочного кабеля. Вы обнаружите, что кабель аккумулятора намного дешевле, и вы поймете почему, если воспользуетесь им.
  • Кабель DLO: Если вам нужно что-то с высоким номинальным напряжением, подумайте о кабеле DLO. Он немного менее гибкий, но рассчитан на 2000 вольт вместо 600 вольт сварочного кабеля.
  • Тип W: Силовой кабель типа W также имеет более высокое номинальное напряжение и также может быть многожильным. Тип W похож на удлинитель промышленного размера, используемый в приложениях с очень большой мощностью.

3 Производители сварочного кабеля

Мы поставляем качественный сварочный кабель от нескольких различных производителей, как указано ниже.

1. Общий кабель

General Cable — известный производитель портативных шнуров и промышленных силовых кабелей. Портативный шнур имеет резиновую изоляцию, и он подключает питание к портативным машинам, таким как генераторы и электроинструменты. Сварочный кабель используется для подачи питания на сварочный аппарат, а его гибкость означает, что аппарат может легко перемещаться по цеху.

General Cable предлагает черно-красный сварочный кабель с сертификатами MSHA и RoHS. Они также производят более гибкий и прочный кабель Super Vu-Tron оранжевого цвета с сертификатом UL и CSA.

2. Кабель Коулмана

Coleman Cable специализируется на соединительных проводах из ПВХ и переносных шнурах.Coleman производит черные и красные сварочные кабели, которые также соответствуют требованиям MSHA и RoHS. Однако они не предлагают кабель Super Vu-Tron, потому что этот зарегистрированный товарный знак принадлежит General Cable.

3. Alpha Wire

Alpha Wire специализируется на электронных компьютерных и телефонных кабелях с очень эффективными вариантами экранирования. Однако они очень большие и вышли на новые рынки, включая портативный шнур и сварочный кабель. Сварочный кабель марки Alpha будет дороже, но качество Alpha является инициативой номер один, и их цена будет отражать это.

Сварочный кабель, одобренный UL

Не все сварочные кабели имеют одобрение сторонних организаций. Одно из наиболее широко известных разрешений поступает от UL LLC.

  • Стандартный сварочный кабель: Стандартный сварочный кабель не одобрен UL или CSA, но одобрен MSHA и RoHS. Обычно сварочный кабель используется домовладельцами и небольшими магазинами для подачи питания на сварочный аппарат или небольшой 600-вольтный аппарат. Кабель имеет защитную изоляцию, поэтому он не рвется и не рвется при протаскивании по полу магазина или гаража.
  • Сварочный кабель, одобренный UL: UL LLC перепроверяет атрибуты, указанные на проводе и кабеле. Таким образом, UL тестирует и утверждает сварочный кабель Super Vu-Tron на соответствие стандартам, указанным в спецификации. Super Vu-Tron — это усовершенствованный сварочный кабель, который в основном используется в промышленных приложениях для подачи питания на более крупные машины, которые также требуют большей защиты.

Сварочный кабель от WesBell Electronics

В WesBell Electronics вы найдете качественные сварочные кабели от известных производителей при поддержке наших опытных сотрудников.Мы можем помочь вам выбрать подходящий кабель для вашей работы и убедиться, что он готов к работе, с помощью наших удобных подготовительных услуг.

Просмотрите наш ассортимент сварочных кабелей или обратитесь к нам сегодня, если у вас возникнут какие-либо вопросы.

Сварочный кабель Heavy Duty EPDM

Сварочный кабель Heavy Duty для использования там, где требуется максимальная гибкость и устойчивость к порезам, разрывам и истиранию. Оболочка из EPDM, рассчитанная на 105 ° C. Устойчив к химическим веществам, маслам и кислотам, а также устойчив к погодным условиям, озону и солнечному свету.Калибры от 4/0 до 6.

Проводник: Экстра гибкая мягкая голая медь 30 AWG, скрученная для максимальной гибкости

Изоляция: Этиленпропилендиеновый мономерный каучук (EPDM) для большей гибкости в холодную погоду

Диапазон температур: От -50 ° C до + 105 ° C (от -58 ° F до + 221 ° F)

Соответствие: Соответствие RoHS

Характеристики: Особая гибкость для длительного срока службы. Устойчив к химическим веществам, жирам, маслам и кислотам. Куртка устойчива к погодным условиям, озону и солнечному свету.Износостойкий. Отличная диэлектрическая прочность.

Применения: Для соединений электрододержателя и зажима с аппаратом дуговой сварки, шиной, сварочной коробкой или трансформатором.

Номинальное напряжение: 600 В переменного тока

91 767
Калибр (AWG) Количество жил Калибр жил (AWG) Ср. Стенка Диаметр готовой проволоки Ном. Масса.
дюймов мм дюймов мм фунтов./ 1000 футов кг / км
4/0 1950 30,080 2,032,718 18,237 708 708,5 0 1547 30 . 080 2.032 .630 16.002 567 841.33
1196 30276 15,011450 667,72
1/0 975 30,080 2,032,538 13,6276 13,6276 30 .080 2,032 .503 12,776 306 454,05
2 624 300 1.524 .422 10.719 236 350,18
4 364 30 .060 1,524 .358 9276
.358 92793 .358 92793 260 30 .060 1,524 . 318 8,077 112 166,19

Сварочный кабель для тяжелых условий эксплуатации EPDM

для тяжелых условий эксплуатации порезы, надрывы, истирание не требуется.Оболочка из EPDM, рассчитанная на 105 ° C. Устойчив к химическим веществам, маслам и кислотам, а также устойчив к погодным условиям, озону и солнечному свету. Калибры от 4/0 до 6.

Проводник: Экстра гибкая мягкая голая медь 30 AWG, скрученная для максимальной гибкости

Изоляция: Этиленпропилендиеновый мономерный каучук (EPDM) для большей гибкости в холодную погоду

Диапазон температур: От -50 ° C до + 105 ° C (от -58 ° F до + 221 ° F)

Соответствие: Соответствие RoHS

Характеристики: Особая гибкость для длительного срока службы.Устойчив к химическим веществам, жирам, маслам и кислотам. Куртка устойчива к погодным условиям, озону и солнечному свету. Износостойкий. Отличная диэлектрическая прочность.

Применения: Для соединений электрододержателя и зажима с аппаратом дуговой сварки, шиной, сварочной коробкой или трансформатором.

Номинальное напряжение: 600 В переменного тока

303
Калибр (AWG) Количество жил Калибр жил (AWG) Ср. Стенка Диаметр готовой проволоки Ном.Масса.
дюймов мм дюймов мм фунтов / 1000 футов кг / км
4/0 195000 .718 18,237 708 1050,54
3/0 1547 30 .080 2,032 .630 9026 16,0033
2/0 1196 30 . 080 2,032 .591 15,011 450 667,72
9026

080
2,032,538 13,665 371 550,50
1 767 30 0,080 2,032,005
2 624 30 0,060 1,524 .422 10,719 236 350,18
.358 9.093 149 221.09
6 260 30 .060 1.524 .318 8,07719

Сварочный кабель — Что такое сварочный кабель

Что такое сварочный кабель?

Сварочный кабель предназначен для использования в электродуговых сварочных аппаратах для питания электрода, металлического стержня специальной конструкции, который проводит заряд. Заряд, переносимый электродом, необходим для создания электрической дуги, источника тепла, между электродом и свариваемыми металлами или другими материалами.

Чем сварочный кабель отличается от других типов кабеля?

Сварочный кабель очень прочный и гибкий .Для дуговой сварки требуется, чтобы человек перемещал электрод по цеху и вдоль свариваемых соединений, поэтому очень важно иметь гибкий сварочный кабель, обеспечивающий легкость перемещения. Большое количество прядей, концентрическое расположение и резиновая изоляция способствуют повышению гибкости кабеля.

Прочный кабель важен, поскольку сварка часто проводится в промышленных условиях, где истирание, порезы, ожоги от искр, а также воздействие масла и воды могут быстро привести к износу более слабого кабеля.См. Дополнительную информацию в разделе «Долговечность сварочных проводов».

Чем полезен сварочный кабель, кроме сварки?

Мы рекомендуем всегда уточнять у своего инженера, планируете ли вы использовать сварочный кабель для других целей, кроме сварки. См. Сварочные выводы для других применений.

Какая допустимая нагрузка на сварочный кабель?

Ampacity — это аббревиатура от ампера. Для сварочных кабелей допустимая токовая нагрузка — это максимальное количество электрического тока, которое катушка кабеля может провести до того, как начнется серьезный износ.Подробнее о допустимой нагрузке см. Допустимая нагрузка сварочного кабеля.

От чего обычно отключается сварочный кабель, переменного или постоянного тока?

AC и DC — это просто описания того, как электрические заряды движутся в цепи под напряжением. Как и любой проводник, сварочный кабель может передавать как переменный, так и постоянный ток. Независимо от того, используете ли вы сварочный аппарат переменного или постоянного тока, больше важно для определения того, какой электрод использовать, и от того, какой вид сварки вы получите. Пока сварочный кабель может выдерживать ток, генерируемый при заданном напряжении (не превышающем 600 вольт), он будет работать.

Имеет ли значение тип сварщика при выборе сварочного кабеля?

Нет. Сварочные аппараты вырабатывают либо переменный, либо постоянный ток, но переменный и постоянный ток — всего лишь описания того, как электрические заряды движутся в цепи под напряжением. Проводник Тип питания, который использует ваш сварочный аппарат, имеет большее значение для определения того, какой электрод использовать, чем какой сварочный кабель.

В чем разница между сваркой на постоянном и переменном токе?

Сварочные аппараты, вырабатывающие постоянный ток, более распространены из-за возможности контролировать полярность (заряд) электрода, что влияет на тип сварного шва.Что касается сварочных кабелей, если ваш сварочный аппарат не имеет переключателя для изменения полярности, вам нужно будет заменить клеммы кабеля.

С положительным электродом постоянного тока (DCEP, DC +), также известным как обратная полярность постоянного тока (DCRP), тепло от дуги больше на электроде, поскольку электроны текут от заготовки к электроду. С отрицательным электродом постоянного тока или (DCEN, DC-), также известным как прямая полярность постоянного тока (DCSP), тепло от дуги больше на заготовке, поскольку электроны текут от электрода к металлу.Всегда следуйте указаниям производителя относительно использования электрода, поскольку существуют разные электроды, предназначенные для DCEP и DCEN.

Для сварочных аппаратов

переменного тока требуются специальные электроды переменного тока, поскольку нет фиксированной полярности. Однако при использовании электродов переменного тока в машинах постоянного тока обычно существует одна полярность, с которой электрод работает лучше всего.

Как подобрать сварочный кабель?

Что касается источника питания, вопрос, в конечном счете, заключается в том, может ли ваш кабель выдерживать токи, которые вы будете пропускать через него.При выборе кабеля для любого источника питания следует учитывать три важных фактора: длина кабеля , калибр и номинальная температура изоляции . Для других применений, где важна прочность кабеля, например, для подъемников или кранов, в качестве более дешевой альтернативы можно использовать сварочные кабели повышенной прочности (более толстые кабели с большим количеством жил). Для получения дополнительной информации см. «Как выбрать сварочный кабель».

Из чего сделан сварочный кабель?

Сварочный кабель изготавливается из многожильных пучков медной проволоки, плотно упакованных и изолированных.Скрутка проволоки придает кабелю большую гибкость и устойчивость к износу, а изоляция (обычно EPDM или неопреновый каучук) добавляет дополнительную защиту от суровых условий окружающей среды, характерных для сварочных работ, и является более гибкой, чем покрытия из ПВХ или других резиновых покрытий.

Чем изолирован сварочный кабель?
Сварочный кабель

обычно поставляется с резиновой изоляцией, как правило, из неопрена или этилен-пропилен-диенового мономера (EPDM), и спроектирован таким образом, чтобы быть огнестойким (небольшие искры), водой, маслом и истиранием. Подробнее см. Изоляцию сварочного кабеля.

Что такое количество жил сварочного кабеля?

Все сварочные кабели имеют относительно большое количество жил по сравнению с другими типами многожильных кабелей. Самый маленький сварочный кабель TEMCo, 6 AWG, состоит из 259 отдельных жил медной проволоки. Хотя есть и другие преимущества, основная причина скрутки кабелей заключается в повышении гибкости, и чем больше количество жил, тем гибче будет кабель. Для получения дополнительной информации см. Скручивание сварных выводов.


#FAM 1/0 AWG Медный сварочный кабель OFC

Это кабель, сделанный на заказ, который я сделал на заводе, который в основном производит сварочные и промышленные кабели. Я рассказал им, как мы используем кабель в автомобильной аудиосистеме и что мне особенно нужна сверхпрочная изоляция. Этот кабель я сделал для транспортных средств, которые могут быть чрезвычайно требовательными к проводу, поскольку он находится под капотом, где становится очень жарко и очень холодно, влажно и грязно. Он изготовлен из тонкопроволочной меди OFC в соответствии со стандартами американского калибра проводов (AWG).

Когда вы посмотрите на этот кабель, вы наверняка заметите негабаритный и чрезвычайно прочный резиновый изоляционный кожух. Он очень прочный и прочный, именно то, что потребуется для модернизации и установки большой тройки, где кабель проходит как под капотом, так и иногда под автомобилем.

Этот кабель похож на кабель, который я предпочитаю использовать в автомобильной аудиосистеме, поскольку он прочный, имеет отличную проводимость и чрезвычайно гибкий.
Гибкость была достигнута за счет использования более тонкой медной жилы, чем у большинства других сварочных кабелей, а затем добавления супертонкого слоя пластика между медным проводником OFC и изоляцией из каучукового материала.В некоторых других сварочных кабелях, которые я использовал в своих наборах в прошлом, для этой цели использовалась тканевая втулка, но я предпочитаю пластик, чтобы он не попал в воду. В моих предыдущих наборах также использовался кабель, который был неплотно упакован из меди, но иногда было трудно надеть кабельные наконечники, потому что он был немного завышен из-за незакрепленного пакета.

Жила в этом кабеле многопроволочная. Это очень плотно намотанный и упакованный медный материал OFC. Убедитесь, что вы удалили резиновую изоляцию и прозрачный пластиковый футляр, и вы наверняка оцените, насколько легко кабельные наконечники и / или медные кольцевые клеммы надеваются на этот провод.Наличие тонкопроволочной меди значительно упрощает работу.

Проволока продается на ногах и бывает синего и черного цветов.
Обратите внимание, что этот кабель разработан с учетом его долговечности (как и большинство сварочных кабелей), поэтому на некоторых участках красного кабеля могут быть синие полосы, а на синем — черные полосы. Он был разработан, чтобы быть недорогим и прочным, а не красивым, но использование моего гибкого ткацкого станка действительно помогает с визуальной привлекательностью 🙂

Оптовые / оптовые скидки доступны для тех, кто соответствует требованиям.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
