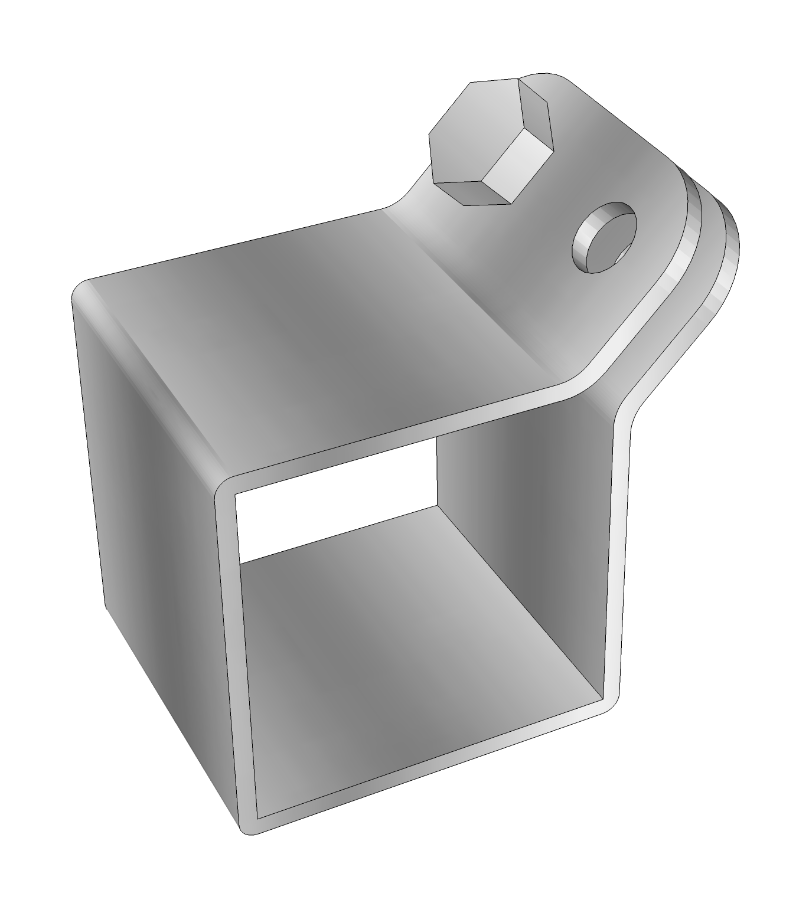

хомут краб для квадратной трубы (фото)

onvoid
Загрузка

01.

05.2019

1616

Вопросы и ответы нашёл в инете вот это Хомут краб для профильной квадратной трубы для сборки теплиц!

хочу задать вопрос, кто имел с ней дело?

какова прочность соединения, особенно 3-лучевого для угла куба?

подойдёт для постройки 3д принтера (кубика)?

сам кубик собирается на 3-лучевом крабе из металлической квадратной трубы или алюминиевой с закруглёнными гранями.

Ответы на вопросы

Популярные вопросы

ruslan26
Загрузка

19. 10.2020

335

Приветствую!

Сразу по существу) Недавече приехал с просторов поднебесной anet et4 pro (он же тихий, на драйверах 2208)….

Читать дальше dante_at
Загрузка

09.11.2020

286

всем привет вопрос бональный но все же я уже что то голову сломал может кто подскажет есть простая моделька шильдик на машину смоделировал его я в ble.

..

Читать дальше serz55
Загрузка

19.08.2018

5435

нашел четыре недорогих принтера. по описанию только на АНЕТ А6 много инфы а вот на остольные н

почти нету! подскажите какой из переч…

Читать дальше

Хомут под растяжки для дымохода: Правила крепления к трубе

Автор znatok На чтение 8 мин. Просмотров 1.3k. Опубликовано 25.02.2019

Хомут под растяжки для дымохода, а так же обжимной крепеж трубы, считается важным компонентом и обязательной частью в установке котла, дымохода и оборудования печей, работающих на любом типе топлива. Важно знать отличия и применения этих креплений. Следующие рекомендации предназначены в качестве общего руководства, чтобы помочь в выборе элемента дымохода, необходимого для установки.

Обжимной крепеж трубы

Какие проблемы решают хомуты для дымохода

Большинство проблем в отопительном оборудовании, это установка, из-за которой она не работает должным образом.

Цель хомута состоит в том, чтобы он держал трубу дымохода, а также являлся надежным креплением для сжатия между другими элементами сэндвич системы.

В этой статье расскажем о типах настенных хомутов и зависимости конструктивной необходимости установки примыкания к трубам, чтобы избежать выхода дыма из них, а также о производственных материалах.

Виды хомутов

Хомут для дымохода отличается по назначению.

Для крепления к стене

Для крепления к стене

Отличается тем, что в хвостовой части у него фланец с двумя отверстиями, для прикручивания к стене.

Этот зажим используется тогда, когда труба проходит близко к стене. И если, установлено большое количество труб снаружи, порыв ветра не сможет их сбить.

Рекомендуется размещать один из этих настенных хомутов, через каждые два метра, чтобы закрепить трубу на стене и сохранить устойчивость.

Хомут обжимной состоит из двух частей:

• охватывает трубу болтами
• затягивают до тех пор, пока две части не будут плотно облегать конструкцию.

Встроенный в стену

Встраиваемый в стену

Другой вид изделия, для крепления дымохода, это тот, который монтируется вглубь стены. Вместо плоского фланца с резьбовым отверстием, у него длинный фланец.

Для размещения хомута, потребуется направляющая на стене, чтобы хвост удерживался с помощью строительных материалов, штукатурки или цемента.

Используется этот тип крепежа в том случае, когда отделяют трубу, от солнечной стороны стены подальше и длинный хвост сэкономит необходимое расстояние.

Стеновой для дымохода хомут, имеет две части, которые обхватывают трубу и закрепляются винтами с резьбой, чтобы не дать ветру сбить конструкцию за пределами дома.

Для захвата между трубами

Для захвата между трубами

Встречаются и другие разновидности хомутов, которые выполняют различные функции.

Для захвата между трубами, удерживает и обеспечивает соединение вместе.

Применяется этот тип крепления в трубах из нержавеющей стали сэндвич систем.

У производителей многих марок, имеются края для использования этих хомутов, которые в сочетании с силиконовым соединением внутри, сохраняют уплотнение.

Стороной такого соединения считается:

• предотвращение запаха
• утечка дыма
• давление на выходе

Поскольку, у печи есть датчик выходного давления дыма. В трубах у которых нет зажима, могут деформироваться ударом при транспортировке, и не будут идеально подходить для системы и тогда печь подаст сигнал о сбое давления на плите.

Соединение с выходом из печи

Соединение с выходом из печи

Не использование хомута при выходе трубы из печи, считается главной неисправностью многих дымоходов.

Вход выпускного отверстия имеет диаметр более толстый, чем сама труба, и, следовательно, не соответствует совершенству соединения друг с другом.

Как правило, в этом месте замечают запах дыма, когда включают печь.

И из-за того, что трубы еще не нагреты, дым выходит через отверстия из-за неправильной регулировки, между выходом и установленной трубой.

Чтобы избежать этих запахов, рекомендуется использовать алюминиевую ленту, чтобы окружить соединение этих двух элементов, которые имеют разную толщину.

Затем используйте зажим, чтобы затянуть это соединение и избежать характерных потерь, которые возникают, когда установка не выполняется нужным образом.

Это неисправность, из-за которой люди жалуется на запах дыма, но не могут определить, где происходит потеря.

Хомут для растяжки

Хомут под растяжки для дымохода — это зажим с тремя точками для крепления жестких кабелей (витков), отделенных друг от друга на 120 градусов.

Для надежной фиксации важно, чтобы гибкий трос был закреплен в трех направлениях.

Хомут под растяжки используется, чтобы зафиксировать трубу дымохода, поднимающейся над крышей, больше чем на 1,2 метра, или в том случае если, система проходит по внешней стене здания не зависимо от высоты.

С каждым дальнейшим метром, необходимо дополнить еще одним хомутом под растяжки, не больше трех. Предельно допустимый уровень дымохода над крышей, прикрепленного с поддержкою растяжек, не должен превышать 3,5 метра. Разрешено использовать растяжки из трех стальных прутков или профилей.

Меры предосторожности при выборе хомута для дымохода

Нагревательные трубы выделяют большое количество тепла и рекомендуется использовать хомуты, которые готовы противостоять высоким температурам. Вот почему нельзя использовать пластиковые зажимы, так как тепло от труб расплавит их. Эти пластиковые элементы используются для крепления труб из ПВХ.

Выбор материала

Как правило, хомуты должны быть металлическими, но в зависимости от типа трубы, он подбирается к выбранному материалу.

Оцинкованный

Если использовать оцинкованную трубу для установки дымохода, логично было бы купить оцинкованный хомут того же диаметра, что и труба.

Таким образом, нужно уважать эстетику материала, и мы получим идеально подходящую установку.

Оцинкованный хомут



Остекленный

Если применять остекленные трубки с целью монтажа дымохода, разумно приобретать зажимы, того же материала.

Как непривлекательно смотреть на инсталляцию с остекленными трубами на стене, которые держат оцинкованные хомуты.

Другой цвет, испортит дизайн отделки

Остекленный

С функциональной точки зрения, не имеет значения, является ли функция одинаковой, но для сохранения эстетики рекомендуется приобретать зажимы в соответствии с используемыми трубами.

Из нержавеющей стали

Хомуты из нержавеющей стали, подбирают под материал дымохода.

Таким образом, будут материалы, которые эстетически равны и имеют одинаковый коэффициент расширения.

Из нержавеющей стали

Правила использования хомутов

В зависимости от назначения крепления, хомут для дымохода рекомендуется закреплять надежно.

При сборке дымохода, стоит соблюдать правила, потому что ошибки, могут вызвать не только пожар, но и отравление продуктами горения. Правильное использование дымохода, будет выполнять свои функции на протяжении многих лет.

Установка крепежа, сама по себе требует соблюдения правил, для надежной и долговечной эксплуатации. Чтобы избежать появления отклонений от линии, требуется соблюдать, рекомендуемое расстояние между крепежными элементами.

Установка крепежа

Если устанавливаете опоры на большем расстоянии, есть риск падения дымохода. Рекомендуется учитывать, что при установке, стоит предусмотреть дополнительные монтажные кронштейны, до и после точки соединения, т.к, это гарантирует надежную работу.

Советуем сборку дымохода начинать снизу вверх.

Бывают случаи, когда при установке системы снаружи дома возникает препятствие, такое как здание или дерево и мы не получаем устойчивость, тогда хомут стеновой, возможно сделать своими руками.

Самодельный хомут

Когда нет вблизи магазина, чтобы купить держатель, есть шанс, сделать крепежное устройство собственными силами. Рассмотрим, как правильно сделать металлический хомут.

Самодельный хомут

Обжимную часть, не составляет труда изготовить из полосы листовой стали. Лучше воспользоваться оцинкованной жестью с толщиной в 1 мм. Для совмещения краев понадобится болт М6

Необходимый инструмент для изготовления крепежа:

• ножницы по металлу;
• плоскогубцы;
• штангенциркуль;
• молоток;
• гаечный ключ;

Чтобы просверлить отверстия, понадобится электродрель с комплектом сверл подходящего диаметра.

Штангенциркулем измеряем радиус трубы, которую приготовили закреплять. Если размер трубопровода не дает возможность осуществить замер штангенциркулем, используйте линейку и уголок, однако замер может быть неточным

От куска листового металла отрезаем полосу нужной ширины. Согласно правилам, рассчитать длину полосы рекомендуется следующим образом. Диаметр трубы умножают на число 3,14 Получаем длину изделия. Однако, для того чтобы сделать ушки для крепления, необходимо добавить еще 4-5 см.

Вырезаем заготовку необходимой формы

Ножницами по металлу, вырезаем заготовку необходимой формы. В области местоположения ушек, просверливают отверстия.

Количество болтов напрямую зависит от ширины полосы:

• ширина до 6 см необходимо 2 крепежа;
• ширина 6-8 см, наилучший вариант 3 болта

Возможно придется увеличить диаметр отверстий, если шляпки у болта большие.

В совершенстве для крепежа правильнее покупать железные шайбы.

Проверив схождение отверстий в ушках, остается только лишь продеть болт и завинтить гайку. Изготовленной скобой, остается обмотать трубу и соединить ушки с помощью болтов.

Готовый хомут натягивают на трубу и закрепляют на стену.

Смотреть видео

Выбрав подходящий держатель и выполнив монтажные работы, в соответствии с техническими стандартами, вы можете обеспечить прочность и надежность неустойчивых частей дымохода.

критерии выбора и правила установки

Стальная труба дымохода, особенно состоящая из отдельных секций, нуждается в дополнительной опоре. Такую опору ей дают кронштейны, крепящие дымоход к стенам и другим строительным конструкциям. Кронштейн для дымохода удерживает трубу в вертикальном положении и не дает ей искривляться под действием ветра и силы тяжести, обеспечивая наилучшие условия воздушной тяги.

Назначение и особенности конструкции

Кронштейн предназначен для удержания трубы в вертикальном (или заданном наклонном) положении. Он не дает искривляться дымоходам, набранным из отдельных секций. Кроме того, опорный кронштейн принимает на себя вес дымохода.

Стеновой кронштейн для крепления дымохода состоит из следующих основных частей:

• разъемное кольцо, охватывающее трубу; снабжается прокладкой из резины или термостойкого материала;
• консоль- пространственная конструкция из металлического профиля или прутка, соединяющая кольцо и площадку для крепления;
• площадка для крепления- металлическая пластина, к которой прикреплена консоль и имеющая отверстия для фиксации конструкции к стене или другой строительной конструкции.

Опорный, или стартовый кронштейн, вместо охватывающего трубу кольца имеет площадку, на которую опирается нижний конец трубы. Консоли могут быть треугольными, для крепления к стене, и прямоугольными, для опоры на пол.

Стартовый кронштейн имеет площадку, на которую опирается нижний конец трубы

Виды

В зависимости от конструкции различают следующие виды кронштейнов для дымоходов:

Стартовые

Это самый прочный и мощный вид – на него опирается весь дымоход. Обычно его выполняют из двух консольных треугольников из прочного металлического профиля толщиной стенок 1-3 мм. Со стороны стены и со стороны улицы они соединены перемычками, придающими дополнительную жесткость конструкции. Сверху крепится опорная площадка с вырезом под ревизию с краном для слива конденсата. Иногда вместо площадки используют еще одну перемычку, и нижняя кромка трубы опирается на квадратный контур.

Опорный кронштейн для дымохода

Стеновые (настенные)

это более легкие конструкции, они не несут весовой нагрузки, их функция ограничивается тем, чтобы зафиксировать вертикальное положение трубы. Представляют собой разъемное кольцо и легкую консольную конструкцию, соединяющую хомут и панель стенового крепления.

Изготавливаются посредством штамповки и сварки из нержавеющей стали, оцинкованного или окрашенного черного металла.

При небольшом расстоянии от стены (до 100 мм) для соединения кольца с креплением может использоваться металлическая пластина, расположенная перпендикулярно стене. Она часть разъемного кольца приваривается к полукруглому вырезу в этой пластине, а другой конец пластины загибается и крепится к стене.

При большом расстоянии кольцо крепится к пластине двумя консолями из металлопрофиля.

Стеновой кронштейн для дымохода

Телескопические

В таких конструкциях можно изменить расстояние от кольца до стены- одна трубка квадратного профиля может перемещаться внутри другой. Такие кронштейны очень удобны для монтажа дымохода на стену из цельных бревен и на другие неровные поверхности. После точкой подгонки вылета трубки фиксируются болтом с гайкой. Телескопическое крепление для трубы менее надежно, чем цельносварное, поэтому их приходится делать из профиля большего сечения.

Телескопическое крепление для трубы

На шпильках

Облегченное бюджетной крепление. Для него используется стандартный хомут для трубопроводов, приваренный к резьбовой шпильке. Шпилька заворачивается в деревянную стену или в дюбель. Из-за единственной точки крепления к стене снижена жесткость и способность противостоять ветровым нагрузкам.

Кронштейн на шпильках

Консольные

В этом варианте крепления не используются обжимные кольца или хомуты, дымоход крепится к паре консольных направляющих. При таком способе фиксации снижена способность противостоять боковым ветровым нагрузкам. Рекомендуются для бюджетного стартового крепления внутридомовых дымоходов. крепления.

Консольный кронштейн для дымохода

Материалы изготовления

Крепления делают преимущественно из следующих материалов:

• нержавеющая сталь;
• алюминиевые сплавы;
• черный металл с последующей оцинковкой или покраской.

Нержавейка имеет эстетичный внешний вид, хорошо сочетается с материалом труб сэндвич дымоходов. Такие конструкции прочны, долговечны и не подвержены коррозии. К недостаткам можно отнести высокую стоимость. Самостоятельное изготовление кронштейнов из нержавейки затруднено ввиду сложности технологии сварки нержавеющих сплавов.

Алюминиевые конструкции отличаются малым весом и приятным внешним видом. Широкого распространения в нашей стране они пока не получили из-за высокой стоимости.

Обычная конструкционная сталь весьма недорога и доступна для сварки в домашней мастерской обычным сварочным инвертором. Это делает ее идеальным материалом для изготовления кронштейнов своими руками.

Плюсы и минусы

По сравнению с кирпичными дымоходами сендвич-дымоходы со стеновыми кронштейнами имеют следующие преимущества:

• быстрота монтажа;
• не требуется высокая квалификация в печных работах и каменной кладке;
• низкая стоимость;
• малый вес, не требуется капитальный фундамент.

К недостаткам можно отнести:

• меньший срок службы, чрез 5-8 лет постоянного использования металлический дымоход подлежит замене;
• кронштейны склонны к провисанию;
• сомнительная эстетическая ценность, не с каждым архитектурным стилем гармонирует металлическая труба.

Критерии выбора

При выборе кронштейна необходимо учитывать следующие факторы:

• диаметр дымохода;
• максимальное и среднее расстояние от стены;
• материал стены и материал трубы.

При небольшом расстоянии от стены выбирают пластинчатые настенные крепления, с увеличением просвета придется перейти на консольные конструкции.

Трубу небольшого диаметра можно закрепить хомутом на шпильке, для тяжелых сэндвич-конструкции понадобится более надежное крепление.

Правила установки

Чтобы дымоход был закреплен надежно и не покосился под порывами ветра, опытные мастера сформулировали следующие правила монтажа дымоходов:

• крепить трубу необходимо не реже, чем через каждые 1,5-2 метра ее высоты;
• крепления устанавливают в средней трети секции дымохода, крепить в месте стыка недопустимо;
• тройники и обходы кромки кровли крепят на мощных консольных направляющих, способных выдержать вес находящейся над ними части дымохода.

Перед затяжкой креплений необходимо убедиться в вертикальности смонтированной части дымохода с помощью уровня или отвеса.

Технология изготовления кронштейна для дымохода самостоятельно

Для самостоятельного изготовления лучше выбрать черный металл. Конструкцию кронштейна изобретать не требуется – лучше всего повторить ту, что можно увидеть в магазинах Москвы и других городов.

Чертеж кронштейна

Для построения чертежей нужно точно промерить расстояние до стен в месте установки дымохода. Крепления лучше пронумеровать, чтобы потом не перепутать заготовки.

Для того, чтобы согнуть полосу для колец крепления, можно взять круглое полено подходящего диаметра.

Собирать конструкцию нужно на рабочем столе или на чистом ровном участке бетонного пола.

Последовательность действий следующая:

• полосу, уголок (квадратный прокат) нужно нарезать по размеру;
• тщательно зачистить угловой шлифмашиной;
• выгнуть кольца на оправке- полене;
• обезжирить места сварных швов;
• приварить к полосе направляющие и укосины;
• приварить к ним полукольцо;
• просверлить отверстия для крепления к стене и для крепления внешнего полукольца.

теперь всю конструкцию нужно еще раз зачистить от шлака и окалины и тщательно обезжирить. От качества зачистки и обезжиривания будет напрямую зависеть долговечность конструкции. Далее кронштейн грунтуют термостойким грунтом и покрывают термостойкой краской.

Как поставить хомут на трубу + как можно сделать хомут самостоятельно

При первых признаках разгерметизации трубопровода необходимо быстро найти поврежденный участок и устранить выявленный дефект. При выполнении экстренных аварийных работ можно использовать самодельные хомуты, позволяющие прекратить течь в трубопроводе на некоторое время. Готовые хомуты для крепления труб, произведенные в заводских условиях из нержавеющей стали или огнестойкого пластика, применяют при выполнении монтажных работ по устройству систем отопления, канализации, водоснабжения, газоснабжения. Данные крепежные изделия позволяют надежно зафиксировать положение труб, идущих вдоль горизонтальных и вертикальных поверхностей (потолков, стен), а также устанавливающихся на специальные стойки.

В данном видеоролике опытный мастер показывает, как сделать хомут из проволоки:

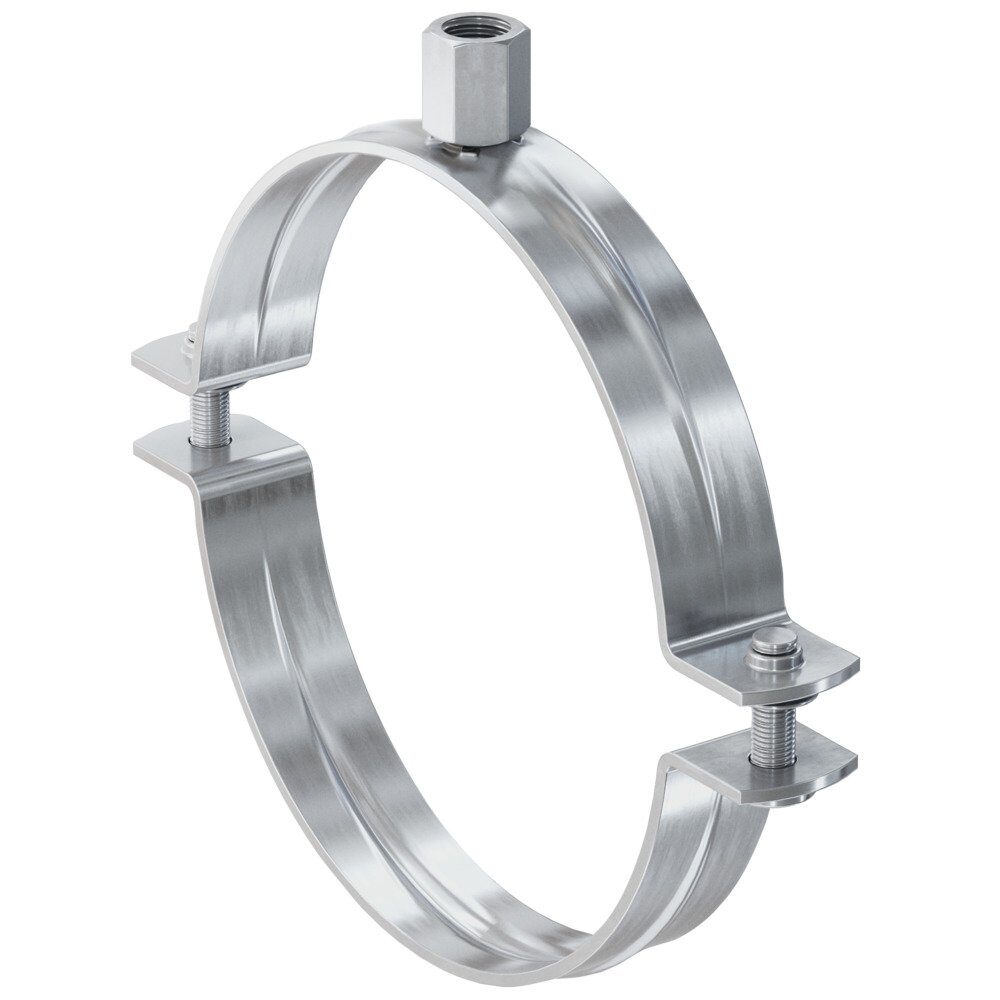

Конструкция простейшего хомута

Все без исключения трубные хомуты состоят из бандажа — обжимного материала, изготавливаемого производителями из стали, и из внутреннего уплотнителя, называемого манжетой. В качестве уплотнительного материала, обеспечивающего герметизацию поврежденного участка, обычно берут специальную рифленую резину, которая позволяет предотвратить деформацию трубы при сильном затягивании крепежных винтов. Наличие резиновой прокладки в конструкции изделия также способствует понижению вибрации и шума.

При выборе хомутов обращают внимание на такие характеристики изделия как:

• внутренний диаметр;
• ширина бандажа;
• толщина стальной полосы.

Диапазон затяжки хомута варьируется в зависимости от размера элемента крепежа. Основными показателями, определяющими область его применения, являются прочность соединения и уровень допустимой нагрузки.

Металлические хомуты для крепления и ремонта труб разного диаметра состоят из стального каркаса и уплотнителя, выполненного из гофрированной резины

Изготовление хомута из подручных материалов

Найдите полоску оцинкованной жести, толщина которой не превышает одного миллиметра, и кусок трехмиллиметровой резины. Поищите в своих запасах пару болтов (М6, М8 или М10), а также подходящие к ним гайки и шайбы. Из инструментов пригодятся:

• молоток;
• штангенциркуль;
• гаечные ключи;
• тиски или плоскогубцы;
• ножницы по металлу, которые можно заменить при наличии электролобзиком или болгаркой, снабженными соответствующими режущими элементами;
• дрель и сверла (М7, М9 или М10, М12).

Для определения диаметра трубы воспользуйтесь штангенциркулем. Если диаметр трубы большой, то проведите необходимые измерения с помощью уголка и линейки. Далее вырежьте жестяной каркас хомута в виде полосы, ширина которой должна быть 4-8 см, а длину придется высчитать. Для этого определяется длина окружности трубы путем умножения ее диаметра на 3,14 (число Пи, знакомое всем со школьного курса геометрии). К полученному результату добавляют 3-4 см, из которых впоследствии делаются «ушки» с просверленными отверстиями для крепящих болтов.

Размер отверстий в «ушках» зависит от диаметра болтов, причем если шайбы широкие, то можно добавить лишних 2-3 мм, чтобы упростить в дальнейшем монтаж хомута. Если ширина бандажа превышает 6 см, то рекомендуется просверливать отверстия не под два болта, а под три. Разметить маркером линию, по которой произвести отгибание «ушек» под прямым углом к жестяной полосе. Эту операцию можно сделать вручную, если полоса тонкая. С более толстым материалом работают с помощью тисков или плоскогубцев.

Далее жесть огибают вокруг трубы, на которую планируется надевать хомут, и стараются соединить ушки так, чтобы просверленные в них отверстия совпали. Если жесть плохо сгибается, то полоску обстукивают молотком. Вырезанную заранее резиновую прокладку, выкроенную с учетом ширины бандажа, вставляют в хомут.

Алгоритм установки хомута на трубу

Перед установкой хомута разводят в стороны ушки так, чтобы им можно было спокойно обхватить трубу. При этом резиновая прокладка должна хорошо перекрывать место дефекта трубы. Если все было вымерено правильно, то между ушками должно остаться не более трех сантиметров. Данное расстояние обязательно уменьшится в процессе стягивания болтами хомута, причем этот процесс продолжается до тех пор, пока не удастся прижать резиновый уплотнитель к трубе максимально плотно.

Хомут для устранения течи в трубе водопроводной или отопительной системы дома устанавливается на место повреждения своими руками в течение нескольких минут

Установка хомутов в большинстве случаев производится на протекающую трубу. Перекрытие подачи воды, теплоносителя или сточных вод не производится. Поэтому эффективность выполненного ремонта будет сразу же видна. Вытерев насухо трубу и бандаж, выждите минут пять и убедитесь в том, что протечка устранена. Слишком длинные болты при необходимости легко обрезаются болгаркой или ножовкой по металлу.

Правильно установленный хомут может служить несколько лет, защищая объект от затопления. Однако, прорывы в системах водоснабжения и отопления желательно заваривать или заменять дефектные участки новыми трубами.

Врезка в магистральный водопровод

При подключении водопровода частного дома к центральной системе водоснабжения используется врезной хомут для труб, позволяющий провести работы под давлением в сжатые сроки с помощью специализированного профессионального оборудования. Устанавливается хомут для врезки в трубу без давления простым слесарем с помощью фрезы и пары гаечных ключей. При этом не предполагается использование сварочного аппарата. В любом случае данные работы проводятся сотрудниками служб, обслуживающих магистральный водопровод в населенном пункте, при наличии у клиента всех разрешительных документов.

Этапы установки врезного хомута для труб в магистральный трубопровод. Хомуты для врезки в трубу упрощают проведение работ по подключению объекта к системам центрального водоснабжения

Теперь вы знаете, как сделать и поставить хомут на водопроводную трубу. При повреждении трубопровода вы сможете самостоятельно устранить проблему хотя бы на некоторое время до приезда профессиональных сантехников.

Оцените статью: Поделитесь с друзьями!

Трубный хомут для средней нагрузки

Название:

Выберите категорию:Все Алмазные диски DISTAR» Turbo Expert» Turbo Extra» Turbo Super» Turbo Elit» Turbo Gabbro Aero» Turbo Elit Ultra» Turbo Elit Duo» Turbo Duplex» Turbo Master» Decor Slim» Razor» Gres Master» Esthete» Granite» Granite Premium» Granite Laser» Hard Ceramic» Gres Ultra» Marble» Technic» Technic Advanced» Classic» Classic Plus» Meteor» Sprinter Plus» Hit Stayer» Bestseller Ceramics» Ceramic Granite» Bestseller Turbo Universal» Bestseller Universal (сегмент)» Stone (сегментный)» Bestseller Abrasive Алмазные диски Baumesser» Алмазные диски TURBO, отрезные диски»» Алмазные диски Baumesser Turbo Beton»» Отрезные диски Baumesser Turbo Universal»» Алмазные диски Baumesser Turbo Beton PRO»» Отрезные диски Baumesser Turbo Stein PRO»» Алмазные диски Baumesser Turbo Stahlbeton PRO»» Диски отрезные Baumesser Turbo Stein» Алмазные круги сегментные»» Алмазные круги Baumesser Ziegelstein PRO»» Алмазные круги Baumesser Beton PRO»» Алмазные круги для асфальта Baumesser Asphalt PRO» Отрезные круги со сплошным алмазным слоем»» Отрезные круги Baumesser 1A1R Stein»» Отрезные круги Baumesser 1A1R Universal Ceramics»» Отрезные круги Baumesser 1A1R Stein Serpento PRO»» Круги отрезные Baumesser 1A1R Universal Pro Алмазный диск для заточки Диски алмазные STRONG, HILBERG» Алмазные диски HILBERG»» Алмазный диск для плиткореза по керамограниту, диск для резки плитки»» Диск для керамогранита, бетона и железобетона» Алмазные диски STRONG»» Алмазные диски Segment Эконом СТД-113»» СТД-178 Диск Сегмент (Серый)»» СТД-143 Диск Турбо Усиленный (желтый)»» СТД-179 Диск Турбо Усиленный (серый)»» СТД-142 Диск Турбо Усиленный (черный)»» СТД-118 Диск Сегмент (Черный)»» СTД-175 Диск Алмазный Турбо сегмент с перфорацией»» СТД-120 Диск Сегмент (Черный)»» СТД-127 Диск Гладкий (Желтый)»» СТД-173 Диск Гладкий тонкий»» СТД-135 Диск Турбо и Сегмент»» СТД-131 Диск Турбо (Белый)»» СТД-114 Диск Сегмент (Желтый)»» СТД-126 Диск Гладкий Черный»» СТД-141 Диск Турбо-Усиленный (белый)»» СТД-125 Диск Гладкий (Белый)»» СТД-172 Гладкий Алмазный диск»» СТД-133 Диск Турбо (Белый)»» СТД-117 Диск Сегмент (Белый)»» СТД-116 Диск Сегмент (Белый)»» СТД-124 Диск Гладкий (Белый)»» СТД-132 Диск Турбо (Белый)»» СТД-176 Алмазный диск Супер Тонкий Турбо»» СТД-128 Диск Гладкий Тонкий»» СТД-114 Диск Сегмент (Синий)»» СТД-129 Диск Турбо (Белый)»» СТД-134 Диск Турбо Тонкий»» СТД-119 Диск Сегмент (Черный)»» СТД-177 Диск Вакумного Спекания»» СТД-170 Алмазный Диск Турбо Duplex»» Отрезной алмазный диск по бетону»» СТД-181 Диск Сегмент Лазер»» Диск отрезной абразивный по металлу Диски пильные по дереву» Диски пильные 115» Диски пильные 125» Диски пильные 130» Диски пильные 150» Диски пильные 160» Диски пильные 180» Диски пильные 184» Диски пильные 190» Диски пильные 200» Диски пильные 210» Диски пильные 230» Диски пильные 250» Диски пильные 300» Диски пильные 350» Диски пильные 400» Диски пильные 450 Диски по алюминию Перфорированный крепеж» Крепежные уголки»» Крепежный уголок равносторонний KUR»» Крепежный уголок 2 мм KU»» Крепежный уголок усиленный 2 мм KUU»» Крепежный уголок усиленный 2,5мм KUU»» Крепежный уголок под 135 градусов KUS»» Крепежный уголок асимметричный KUAS»» Крепежный уголок Z-образный KUZ»» Крепежный анкерный уголок KUL»» Крепёжный уголок скользящий KUC»» Крепежный уголок бетонный UB» Мебельные уголки»» Уголок оконный»» Уголок узкий KW»» Уголок бытовой UB»» Уголок цинк»» Уголок жёлтый цинк»» Уголок рамный»» Уголок балочный» Крепежные пластины»» Гвоздевая пластина PSE»» Крепежная пластина 2мм KP»» Пластина бытовая»» Пластина соединительная PS»» Пластина мебельная»» Оконные пластины REHAU, KBE, GEALAN, AOD» Скобяные изделия»» Петля накладная»» Дверные петли без врезки»» Петли-стрелы»» Петли рояльные»» Петли карточные»» Кронштейн APECS (белый и коричневый)» Крепеж для вагонки»» Кляймер для вагонки оцинкованный»» Кляймер для Блок-Хаус (имитация бруса)» Крепеж для террасной доски»» Крепеж ДекТай»» Крепеж ГвозDECK»» Крепление для планкера DUET» Комплектующие для профиля»» Прямой подвес профилей»» Соединитель двухуровневый 60х27»» Краб соединительный для профиля»» Крепления Креммер для установки маяков» Перфорированная лента»» Перфорированная монтажная лента LM 1,5мм 2,0мм»» Перфорированная лента для вентиляции прямая LPP»» Перфорированная лента для вентиляции прямая (20 метров) LPP»» Перфорированная лента для вентиляции волна LPV»» Перфорированная тарная лента LPT»» Не перфорированная тарная лента LPT»» Перфорированная лента для теплого пола LPTP» Скользящая опора для стропил KUCIS, KUCISZ»» Открытая скользящая опора для стропил KUCIS»» Закрытая скользящая опора для стропил KUCISZ» Анкер регулировочный по высоте ARH» Держатель балки DB» Опора балки OB» Опора бруса раскрытая OBR R» Опора бруса закрытая OBR Z» Соединитель бруса SB» Крепление Т-образное KT» Угловой соединитель US» Держатель столба универсальный DSU» Кронштейн опорный» Удлинитель профиля для забора» Проушина Pzp, Pzu» Шайба с муфтой» Основание колонны бруса тип U и L» Пружинный узел СИЛА для стяжки бруса PU» Пружина для пружинного узла» Шайба дожимная СК 50/6» Кляймеры Анкерная техника» Анкер болт с гайкой» Анкер болт HBM» Анкер забивной DRM» Анкер забивной латунный LAZ» Анкер-клин MAN» Анкер клиновой WAM» Рамный металлический дюбель MF» Заклепка алюминий-сталь» Заклепка вытяжная из нержавеющей стали Дюбельная техника» Забиваемый металлический дюбель-гвоздь HD» Дюбель фасадный TSX-S» Дюбель-гвоздь SM-L/SM-G» Дюбель для изоляции с пластиковым гвоздем IZO» Дюбель-гриб LIR» Дюбель для изоляции с металлическим гвоздем IZM» Дюбель для изоляции с металлическим гвоздем c термоголовой IZL-T» Дюбель-гвоздь SM WKRET-MET» Шайба-рондоль» Дюбель-ежик» Дюбель универсальный (оранжевый) U-тип ТАКЕЛАЖ» Трос стальной DIN 3055» Трос стальной в оплетке ПВХ DIN 3055» Цепь сварная короткозвенная DIN 766» Зажим DIN 741» Карабин» Карабин с фиксатором» Талреп крюк-кольцо DIN 1480» Рым-гайка DIN 582 Гвозди» Гвозди строительные черные» Гвозди строительные оцинкованные» Гвозди ершёные оцинкованные» Гвозди винтовые оцинкованные» Гвозди финишные оцинкованные» Гвозди с большой плоской головой оцинкованные (кровельные)» Дюбель-гвоздь монтажный» Скоба строительная Саморезы, шурупы» Саморезы SPAX» Саморезы ГКЛ-металл» Саморезы ГКЛ-дерево» Саморезы EUROTEC» Саморез универсальный Pozi желтый цинк» Саморезы ГКЛ-дерево желтый цинк» Саморезы с прессшайбой для крепления листового металла СММ-SP- острые» Саморезы с прессшайбой для крепления листового металла CMM-SD- со сверлом» Саморезы для крепления металлических профилей СМК-SP -острые (Клоп)» Саморезы для крепления металлических профилей СМК-SD -со сверлом (Клоп)» Саморезы для гипсоволокнистых листов ГВЛ» Саморез кровельный оцинкованный КР с ZP» Саморез кровельный оцинкованный КР с ZP цветной» Саморез для крепления сэндвич-панелей SSP» Шурупы для крепления деревяных лаг и реек DIN 571 GL (глухарь)» Шуруп по бетону FRS-S Метрический крепеж» Шпилька резьбовая 1 метр TR» Шпилька резьбовая 2 метра TR» Гайка DIN 934» Шайба усиленная DIN 9021» Гайка соединительная DIN 6334» Шайба плоская DIN 125» Шайба пружинная — гровер DIN 127» Болт полная резьба DIN 933 Крепеж для вентиляции» Кронштейн V-образный для профнастила М8 и М10» Перфолента» Траверса монтажная для воздуховодов» Шина монтажная оцинкованная» Уголок для фиксации воздуховодов» Скоба для стяжки фланцев М8» Лента уплотнительная межфланцевая самоклеющаяся» Кронштейн Т-образный монтажный» Пластина с гайкой с отверстием (цинк)» ХОМУТЫ»» Хомуты оцинкованные»» Трубный хомут для средней нагрузки»» Вентиляционный хомут с уплотнителем Осевые вентиляторы» COMFORT» HPS» NEO» Бесшумный вентилятор в ванную Silent Design» Parus» STANDARD» AURA» SLIM» E 100 S Вентилятор осевой с антимоскитной сеткой» ERA Эра Вентилятор бытовой» DISC» FAVORITE» EURO» Вентиляторы накладные SILENT» Вентиляторы осевые канальные серия TYPHOON Канальные Вентиляторы» Канальные вентиляторы ЭРА»» PROFIT»» MARS GDF»» CYCLONE-EBM»» TORNADO»» Вентиляторы канальные PRO»» Flow» Вентилятор канальный бесшумный (TD Испания)» Вентилятор канальный VENT» Осевой канальный вентилятор CV» Канальные вентиляторы TD-SILENT Вентилятор осевой Storm ВЕНТИЛЯТОРЫ (BDRS, BDRAX, BSM, OBR)» BDRS — Радиальный вентилятор (металлический корпус)» OBR — Радиальный центробежный вентилятор Системы ПВХ каналов (круглых и плоских воздуховодов)» Система круглых ПВХ каналов»» Воздуховоды круглые ПВХ»» Канал телескопический»» Соединители круглых каналов»» Соединитель круглых каналов с обратным клапаном»» Соединитель с монтажной пластиной»» Соединитель с обратным клапаном и монтажной пластиной»» Настенная пластина»» Держатель»» Отвод 90 пластиковый круглый»» Отвод 45 пластиковый круглый»» Тройник» Системы плоских ПВХ каналов»» Вентиляционные каналы (воздуховоды) прямоугольные плоские»» Соединители плоских каналов»» Соединитель плоских каналов с обратным клапаном»» Колено вертикальное пластиковое»» Колено горизонтальное пластиковое»» Колено горизонтальное разноугловое»» Тройник Т-образный горизонтальный»» Настенная пластина»» Настенная пластина с фланцем»» Держатель пластиковый»» Соединитель эксцентриковый плоского воздуховода» Редукторы для плоских и круглых ПВХ каналов»» Редукторы круглые»» Редуктор прямоугольный»» Соединители»» Соединительное колено ВОЗДУХОВОДЫ» Кронштейны для дымохода» Круглые прямошовные воздуховоды» Старт-сэндвич» Переход 409х2Вх1мм» Переход 430хВА» Газоход» Дымоходы двухконтурные 430/0. 5мм + нерж.» Дымоходы одноконтурные 409-2В-1,0мм» Гофрированный алюминиевый воздуховод» Воздуховоды оцинковка 0,4мм» Воздуховоды нержавейка 0,4 мм» Прямоугольные воздуховоды (оцинковка 0,4мм)» Переходы оцинкованные» Фасонные элементы круглые»» Врезка»» Дефлекторы»» Заглушки вентиляционные»» Задвижки (шибер)»» Зонты вентиляционные»» Крестовины из оцинкованной стали»» Ниппели»» Отводы оцинкованные»»» Отвод оцинкованный 45° градусов»»» Отвод оцинкованный 90° градусов»» Тройники оцинкованные»»» Тройник Т-образный»»» Тройник Y-образный»»» Тройник 45 градусов»» Фланцы» Труба спирально-навитая» Обратный клапан (пружинный)» АНИМОСТАТ» Гибкие неизолированные воздуховоды» Гибкие теплоизолированные воздуховоды Люк (белый, пластик) Люки сантехнические» Люки сантехнические (без замка)» Люки сантехнические (с замком) Люки напольные FixTools Люки-Невидимки (Практика)» Люки под плитку «Евроформат АТР»» EuroFORMAT-R 4 поколения серия ЕТР Люки под плитку. Люки под покраску» Люк под плитку Модерн» Люк под плитку Вектор» Люк под покраску Уголок» Люк под покраску Уголок 2+9 (2+12)» Люк под покраску Шаблон» Люк под покраску Катет» Люк под покраску потолочный Эталон» Люк под покраску К-30» Люк под покраску К-40 Решетки вентиляционные» Решетки вентиляционные Эра»» Решетки вентиляционные приточно-вытяжные»» Решетки вентиляционные дверные приточно-вытяжные»» Решетки вентиляционные приточно-вытяжные металлические»» Решетки вентиляционные приточно вытяжные с регулируемым живым сечением»» Решетка вентиляционная декоративная потолочная»» Экран декоративный для оформления радиаторов отопления, ПВХ»» Решётки приточно-вытяжные (серия РРН)» Настенная однорядная алюминиевая решетка Shuft 1 WA» Решетки 2VA Двухрядные Алюминиевые» Пластиковые решетки» Металлические решетки»» Решётка металлическая "КОЛОР"» Потолочные решетки Лестницы — Стремянки» Лестницы» Стремянки» Стремянки двухсторонние»» Стремянки двусторонние Дуэт» Алюминиевые Стремянки»» Стремянки Триумф»» Стремянки Мечта»» Алюминиевые стремянки Фаворит» Приставные»» Приставные лестницы Классик»» Приставные лестницы Комфорт-Профи-Пирамида» Лестницы двухсекционные»» Двухсекционные лестницы Классик» Лестницы трехсекционные»» Лестницы трехсекционные КЛАССИК» Лестницы-трансформеры»» Лестницы-трансформеры Классик»» Лестницы-трансформеры Простор» Аксессуары»» Платформа для ТФ 4х3 Простор»» Полка»» Платформа для ТФ 4х4 Простор»» Платформа для ТФ 4х5, 2х5 + 2х6 Простор Отрезные круги LUGA Abrasiv Наждачная бумага» Шкурка шлифовальная БЕЛГОРОД» Паркетная шлифшкурка для циклёвочных машин» Шлифовальная шкурка ORIENTKRAFT» Диски шлифовальные ORIENTCRAFT» Лента шлифовальная ORIENTFLEX» Диск лепестковый шлифовальный Оснастка и расходники» Сверла и буры»» Сверла по дереву»» Сверла по металлу»» Буры по бетону»» Сверла ступенчатые» Алмазные коронки» Коронки по металлу твердосплавные» Коронки по дереву/металлу» Коронки по бетону» Алмазные коронки и сверла Distar» Чашка алмазная шлифовальная» Круги черепашки (агшк)» Шлифовальный инструмент»» Круги липучки шлифовальные»» Щетки для болгарки (ушм)» Ударный инструмент для отбойных молотков Электроды» Электроды PlasmaTec MONOLITH РЦ (E46) (МОНОЛИТ)» Электроды PlasmaTec МР-3 (E-46) Арсенал Строительные вышки туры» Вышка-тура строительная ВСП 250-0. 7×1.6 Эконом» Вышка Тура строительная ВСП 250-0.7х1.6» ВСП 250-1.0×2.0 Эконом» ВСП 250-1.0×2.0» ВСП 250-1.2×2.0 Эконом» ВСП 250-1.2×2.0» ВСП 250-1.6×1.6» ВСП 250-1.6×2.0» ВСП 250-2.0×2.0 Система выравнивания плитки (СВП) Пены, клеи, герметики» Монтажная пена» Герметики Химический анкер» Химические капсулы» Аксессуары и принадлежности к химическим анкерам Упаковочные материалы (клейкие ленты, скотч, пленка)» Прозрачный скотч» Скотч коричневый» Малярный скотч» Бордюрная лента для ванн и раковин» Скотч армированный» Скотч алюминиевый» Скотч двухсторонний на тканевой основе» Скотч двухсторонний на вспененной основе» Сигнальная лента» Изолента» Пакеты для мусора» Мешки для строительного мусора» Ленты углозащитные и углоформирующие Средства индивидуальной защиты» Каски защитные» Шапки» Перчатки защитные и рукавицы рабочие» Маски защитные и респираторы» Строительные (монтажные) защитные очки для глаз» Защитные щитки для лица» Комбинезоны защитные» Очки газосварщика» Наушники защитные» Жилеты сигнальные» Удерживающие системы Стропы Канатно-шнуровые изделия Ручной инструмент» Монтажные пистолеты для пены и герметика» Шарнирно-губцевый инструмент» Ножницы по металлу» Ударные стамески по дереву» Стеклодомкраты» Степлер мебельный (строительный)» Малярные ножи и лезвия» Шнур разметочный» Шпателя фасадные» Сеткодержатель» Ножовки по пенобетону» Ножовки по дереву» Наборы шестигранных ключей» Шестигранные ключи» Наборы ключей» Отвертки ручные» Разводные ключи» Ключи для УШМ» Трещотки для торцевых головок» Торцевые головки и воротки» Ключи рожковые» Ключи комбинированные» Ключи комбинированные с трещоткой» Столярный инструмент»» Топоры колуны Деревообработка» Наборы кольцевых пил по дереву» Полотна для электролобзика Прочие инструменты и аксессуары» Хомуты нейлоновые (Стяжки пластиковые)» Леска для триммера» Венчики для строительного миксера» Пробники электрические» Подшипники» Патроны для дрелей» Строительные маркеры и карандаши» Гвоздезабивной пистолет Sumake и аксессуары. Полиэтиленовая пленка высший сорт Армированная пленка Polinet и стрейч-пленка Фрезы по дереву» Фреза СТФ-107» Фреза СТФ-120» Фреза СТФ-121» Нож твердосплавный СТФ-122» Фреза СТФ-123» Фреза пазовая прямая твердосплавная СТФ-1101» Фреза прямая пазовая СТФ-1001» Фреза кромочная с верхним подшипником Z6 СТФ-1021 Самоклеющаяся изоляция Инструмент по гипсокартону Измерительный инструмент» Измерительные рулетки строительные Силовая техника» Грузоподъемное оборудование»» Тали грузоподъемные строительные Миксеры для смесей и красок Кисти флейцевые Шпатели резиновые Шубки для валиков Шпатели лопатки Дальномеры Аксессуары для электроинструмента Наборы метчиков и плашек Ленты клеящие Тросовые и цепные замки Инструмент для нанесения декоративных покрытий Заклепочники Домкраты гидравлические бутылочные Сеткодержатели Бруски для шлифования Сверла алмазные по стеклу и керамической плитке Ленты изоляционные Насадки Длинногубцы прямые Бокорезы и кусачки Плоскогубцы Сверла по керамической плитке твердосплавные Трансформеры мультитул Комбинированные наборы сверл Отвертки реверсивные Чашки алмазные Скребки Круглогубцы Длинногубцы изогнутые Рулетки геодезические Шнуры разметочные Круги абразивные на ворсовой подложке Отвесы Круги отрезные и зачистные армированные Сверло по дереву шнековое Специальные приспособления Кувалды с фибергласовой рукояткой Пневмоинструмент (аксессуары) Полотна для Электролобзиков (пилки) Сверла по дереву цилиндрический хвостовик Просекатели Клеевые пистолеты Молотки-гвоздодеры Молотки цельнокованые Мелки разметочные Карандаши строительные Сверла по дереву перовые Напильники круглые Маски сварщика Ремонтные наборы для трещоток Биты с торцевыми головками Отвертки PH Отвертки PZ Отвертки SL Патроны для дрели Удлинители Уровни лазерные Молотки с фибергласовой рукояткой Кувалды с деревянной рукояткой Молотки с деревянной рукояткой Молотки специальные Молотки рихтовочные Инструменты для зачистки и обжима Ножницы по ПВХ Надфили Наборы инструмента Кисти радиаторные Кисти плоские Кисти маховые Головки торцевые Ключи баллонные Слесарный инструмент Воротки Ключи-трещотки Ключи динамометрические Ключи разводные Ключи-трубки торцевые Ключи накидные трещоточные Ключи комбинированные трещоточные Ключи комбинированные трещоточные, шарнирные Клещи переставные Ключи имбусовые Головки удлиненные Ключи накидные Напильники полукруглые Напильники плоские Отвертки комбинированные Отвертки с набором бит Отвертки для точных работ Отвертки Т-образные Ударные отвертки Отвертки диэлектрические Отвертки (наборы) Ключи для патрона от дрели Тиски Трубогибы Шарниры карданные Долота-стамески» Стамески Стусла Кирки Измерительные колеса Линейки Микрометры Угольники Уровни алюминиевые Штангенциркули Заклепки Скобы для мебельных степлеров Гвозди для мебельного степлера Степлеры мебельные Домкраты гидравлические подкатные Домкраты реечные Лебедки автомобильные Масленки Краскораспылители Наборы пневмоинструмента Пистолеты пневматически

Оцинкованные фитинги с зажимом для ключей

Зажимы для ключей изготавливаются из ковкого чугуна в соответствии с BS EN 1562 или ковкого чугуна в соответствии с BS EN 1563.

Зажимы для ключей могут использоваться для множества применений, наиболее типичными из которых являются барьеры безопасности и системы перил, но, с другой стороны, они также используются для мебели, скульптур, каркасов, теплиц, игровых парков, площадок для тележек, тренажерные залы, перекладины и многое другое.

Все наши фитинги не требуют сварки, сверления или специальных инструментов, просто используйте шестигранный ключ (шестигранник), чтобы затянуть специальные установочные винты, которые врезаются в трубу или захватывают ее. Каждый фитинг выдерживает осевую нагрузку до 900 кг при затяжке с моментом 39 Нм с помощью динамометрического ключа.

Отливки горячеоцинкованные по стандарту BS EN ISO 1461. Мы также покрываем их порошковой краской в ​​соответствии с вашими требованиями за дополнительную плату, просто позвоните нам, чтобы узнать цену.

• Искл. Налог: 0,86 фунта стерлингов Вкл. Налог: 1,03 фунта стерлингов

  Код: 101-A27

  .

• Искл.Налог: 0,96 фунтов стерлингов Вкл. Налог: 1,15 фунта стерлингов

  Код: 101-B34

  .

• Искл.Налог: 1,29 фунта стерлингов Вкл. Налог: 1,55 фунта стерлингов

  Код: 101-C42

  .

• Искл.Налог: 1,36 £ Вкл. Налог: 1,63 фунтов стерлингов

  Код: 101-D48

  .

• Искл. Налог: 3,57 фунтов стерлингов Вкл. Налог: 4,28 фунтов стерлингов

  Код: 101-E60

  .

• Искл.Налог: 3,93 фунта стерлингов Вкл. Налог: 4,72 фунтов стерлингов

  Код: 101-C42-B34

  .

• Искл.Налог: 1,58 фунта стерлингов Вкл. Налог: 1,90 фунта стерлингов

  Код: 104-A27

  .

• Искл.Налог: 1,52 фунта стерлингов Вкл. Налог: 1,82 фунта стерлингов

  Код: 104-B34

  .

• Искл. Налог: 2,31 фунта стерлингов Вкл. Налог: 2,77 фунтов стерлингов

  Код: 104-C42

  .

• Искл.Налог: 2,99 фунта стерлингов Вкл. Налог: 3,59 фунтов стерлингов

  Код: 104-D48

  .

• Код: 104-E60

  .

• Код: 116-A27

  .

• Код: 116-B34

  .

• Код: 116-C42

  .

• Код: 116-D48

  .

• Код: 116-E60

  .

• Код: 119-A27

  .

• Искл. Налог: 3,87 фунтов стерлингов Вкл. Налог: 4,64 фунта стерлингов

  Код: 119-B34-

  .

• Код: 119-D48

  .

• Искл. Налог: 10,77 фунтов стерлингов Вкл. Налог: 12,92 фунтов стерлингов

  Код: 119-A60

  .

• Код: 123-D48

  .

Плашки для гибки квадратных труб в Trick-Tools

• Руководство по покупке подарков
  • 1–99 долл. США
  • 100–249 долларов
  • 250–499 долларов США
  • 500 $ и выше
• Угловые искатели и нивелиры
  • Угловые искатели
  • Уровни
  • Транспортиры
  • Ротационные манометры
  • Радиусные и контурные датчики
  • Маркеры и инструменты макета
  • Сопутствующие товары
• Прокатка валика и ротационная формовка
  • Бисерные ролики
  • Форма борта для трубки
  • HVAC Машины
  • Роторные машины
  • Плашки, рулоны
  • Трафареты и инструменты для макета
  • Сопутствующие товары
• Книги, видео и программное обеспечение
  • Книги
  • Видео
  • Программное обеспечение
  • Сопутствующие товары
• Тормоза, ножницы и ролики скольжения
  • Тормоза
  • Ножницы
  • Настольные ножницы
  • Ролики скольжения и листовые ролики
  • Радиусные тормоза
  • Угловые выемки
  • Комбинированные машины
  • HVAC Машины
  • Ручные / электрические инструменты
  • Сопутствующие товары
• Шлифовка и полировка
  • Ленточные шлифовальные и шлифовальные машины
  • Дисковые шлифовальные машины
  • Абразивно-выемочные станки
  • Ручные шлифовальные машины
  • Настольные шлифовальные машины
  • Буферы, полировщики
  • Вибрационные машины
  • Ручной инструмент для снятия заусенцев
  • Станки для снятия заусенцев
  • Полировка труб
  • Бесцентрово-шлифовальные станки
  • Сбор пыли
  • Абразивные ленты и диски
  • Сопутствующие товары
• Ручной инструмент
  • Молотки
  • Перфораторы
  • Ручные шлифовальные машины
  • Формовка металла
  • Зажимы и клещи для сварки
  • Ручной инструмент для снятия заусенцев
  • Ручные закаточные машины
  • Механические ножницы
  • ножницы
  • Высечные ножницы
  • Вырубные станки
• Металлообработка и прессы
  • Металлисты
  • Листогибочные прессы
  • Арбор-прессы
  • Прессы с Н-образной рамой
  • Прессы с С-образной рамой
  • Инструмент для слесарного дела
  • Жалюзийные прессы
  • Сопутствующие товары
• Обработка металлов давлением
  • английские колеса
  • Молотки строгальные
  • Перфораторы
  • Формовочные станции
  • Машины для усадки и растяжки
  • Ручные инструменты
  • Жалюзийные прессы
  • Clecos
  • Оснастка, матрицы, опорные колеса
  • Сопутствующие товары
• Пробивка и сверление
  • Перфораторы
  • Сверлильные станки
  • Сверла Mag
  • Сверло Flowdrill
  • Тиски для сверлильных станков, зажимные приспособления
  • Приспособления и направляющие
  • Плашки для углублений, инструменты для развальцовки
  • Пробойники
  • Пуансоны и матрицы
  • Пробойники для переноса отверстий
  • Кольцевые пилы
  • Фрезы для листового металла
  • Сверла, утопленные
  • Кольцевые фрезы
  • Сопутствующие товары
• Распиловка
  • Холодные пилы
  • Ленточные пилы
  • Циркулярные пилы TCT
  • Пильные полотна
  • Сопутствующие товары
• Трубы и гибка труб
  • Ручные гибочные станки
  • Электрогибы
  • Вальцегибочные станки
  • Выхлопные трубы
  • Инструменты для изготовления выхлопных труб
  • Плашки трубогиба
  • Гидравлические компоненты
  • Сопутствующие товары
• Вырубка и формовка труб
  • Вырубные кольцевые пилы
  • Концевые вырубные станки
  • Абразивно-выемочные станки
  • Плазмотроны
  • Вырубные штампы
  • Ручной инструмент для снятия заусенцев
  • Станки для снятия заусенцев
  • Расширитель / Swager
  • Форма борта для трубки
  • Бесцентрово-шлифовальные станки
  • Контурные манометры Pipemaster
  • Фрезы, матрицы и ремни для надрезания
  • Плашки для формовки и обжима
  • Сопутствующие товары
• Тиски и зажимы
  • Пулевые тиски
  • Торговые и коммунальные тиски
  • Специальные тиски
  • Тиски для сверлильных станков, зажимные приспособления
  • Принадлежности для тисков
  • Магнитные позиционеры
  • Зажимы, плоскогубцы
  • Уголок, угловые зажимы
  • Зажимы для стола 5/8, аксессуары
  • Зажимы перекидные
  • Зажимы для сварки выхлопных газов
  • Зажимы для стола 28 мм, аксессуары
• Сварка и плазменная резка
  • Зажимы, магниты и приспособления
  • Сварочные принадлежности
  • Столы для сварки и изготовления
  • Приставочные столы BuildPro
  • Джиг-столы Siegmund
  • Ротационные сварочные позиционеры
  • Принадлежности для горелок Tig
  • Плазменные системы с ЧПУ
  • Инструменты для изготовления выхлопных труб
  • Сопутствующие товары
• Стартовые пакеты для изготовления
• Организация магазина
  • Торговые столы и верстаки
  • Крепления, подставки и подставки для инструментов
  • Органайзеры и вешалки
  • Необходимые инструменты для гаража
  • Сопутствующие товары
• Trick Tools Gear
  • Перчатки
  • Одежда
  • Головные уборы
  • Сопутствующие товары
• Сортировать по брендам
  • 2020 Программное обеспечение
  • 3M
  • 525 Отрасли промышленности
  • AcuAngle
  • Эндрюс Кастомс
  • Зона дуги
  • ArcLight Dynamics
  • Arcmaster
  • Инструмент для брони
  • Атек
  • Верстак Badass
  • Baileigh Industrial
  • Форма борта
  • Бен Пирсон
  • Гибочный пресс
  • Bend-Tech
  • Бесси
  • Бетенбендер
  • Беверли-ножницы
  • Инструменты Big Gator
  • Бойд-Построен
  • BuildPro
  • Burr King
  • С. Повар Предприятия
  • CCKL Creator
  • Carell
  • КПП
  • Cleko-Loc
  • Cleveland Steel Tool

Как сделать стеллаж для хранения трубных зажимов

Как сделать стеллаж для хранения трубных зажимов

Роберт Робиллард о том, как сделать, советы для семинаров

Наконечник для стеллажа для хранения трубных зажимов

Я аккуратный урод и ненавижу, когда в моем магазине беспорядок.Часть аккуратности налаживается.

Хомутов никогда не бывает достаточно, поэтому недавно я решил, что мне нужен лучший способ хранения хомутов. Мои зажимы варьируются от 24 дюймов до 60 дюймов. Хранить их на полке бесполезно и беспорядочно. Я решил, что пришло время написать статью о том, как сделать стеллаж для хранения трубных зажимов, и воспользоваться преимуществами этой статьи!

Стеллаж для хранения, который работает

Моей целью было выяснить, как сделать стеллаж для хранения трубных зажимов, который не занимал бы много места на стене и действительно работал. Подвесная стойка для хранения хомутов — это не только аккуратный и упорядоченный способ хранения хомутов, но и легкий доступ к ним.

Монтаж стойки на стене имел смысл, и я видел похожую конструкцию в журнале много лет назад.

Стеллаж для хранения труб из фанеры

Я хотел поставить стеллаж для хранения труб из кучи фанеры. Фанера прочная и устойчивая, поэтому я подумал, что с этой стойкой я прослужу долгие годы.

Базовая конструкция

Стойка для труб может быть любой длины и вмещать столько зажимов, сколько вам нужно.Моя вмещает 18 зажимов. По сути, это L-образная стойка и вертикальная монтажная скоба.

Все отверстия в стойке для зажима труб имеют одинаковый размер и равномерно расположены. Вот как я это сделал:

Стойка

Моя стойка для труб имеет ширину 41 дюйм, высоту 7-1 / 2 дюйма и глубину 4 дюйма. Я склеил, «зажал», два слоя фанеры переменного тока вместе, чтобы сделать стойку толщиной 1-1 / 2 дюйма для прочности. Эти две доски приклеиваем и зажимаем, крепеж не применяем.

Когда клей высохнет, очистите края фанеры и отметьте расстояние между стойками.Я пропустил доску через настольную пилу и снял 1/16 дюйма, чтобы очистить края.

Я начал с большей части, чем нужно. [длиннее 42 дюймов] Используя свой комбинированный угольник, я разместил прорези для держателей труб на расстоянии 1 дюйма друг от друга, что удобно было равной ширине моего комбинированного квадрата. Прорези для труб имеют ширину примерно 1-1 / 4 дюйма и глубину 2-3 / 4 дюйма, что обеспечивает надежную посадку зажима и его падение со стойки.

Я выложил фанерную доску с интервалом в 1 дюйм и прорезями 1-1 / 4, пока у меня не осталось 18 прорезей.Я добавил дополнительный дюйм на конце и отрезал его до окончательной длины торцовочной пилой. Окончательная длина стойки зажима для труб составила 41 дюйм.

Я использовал сверло Форстнера 1-1 / 4 и отметил центральную точку на первом отверстии. Затем я установил свой комбинированный квадрат и пометил каждую щель в этом измерении центральной точки. Затем я просверлил 1-1 / 4 отверстия на концах всех прорезей.

Когда все отверстия были просверлены, я использовал торцовочную пилу, чтобы вырезать комбинированные квадратные линии, чтобы сделать пазы для труб.Остается U-образное отверстие для зажима трубы. Вы также можете использовать ручную пилу, лобзик, ленточную пилу или настольную пилу с угловым калибром, чтобы сделать эти пропилы.

Задняя панель

Фанерная опорная плита 3/4 также удерживает стойку к стене и поддерживает стойку для труб. Моя поддерживающая доска также была 41 дюйм в ширину и 6 дюймов в высоту. Несколько потайные 2-1 / 2 «винты держать стойку на борту покровителя.

Торцевые панели

Две торцевых доски связывают стойки к Поддерживающей доске.Я измерил расстояние на 4 дюйма и наклонил передний край на 45 градусов для более чистого вида и чтобы не поцарапать суставы пальцев, когда дотрагиваюсь до зажимов концевой трубы.

Крепление стойки для труб к стене

Сначала соберите концевые опоры на фанеру, затем прикрепите заднюю панель к сторонам опор и под фанерную опору зажима трубы. Используйте клей и утопите винты.

Надежно прикрепите к стойке стены с помощью уровня — эти хомуты могут стать тяжелыми.

Гибка труб квадратного и прямоугольного сечения

Процесс гибки труб во многом основан на современной науке и технологиях.Гибочные штампы разрабатываются с помощью компьютерного программного обеспечения, гибочные машины управляются компьютером, а напряжения и деформации можно точно предсказать с помощью математики.

Однако эти принципы основаны не только на современных гаджетах и ​​сложной математике. Основные концепции гибки трубок такие же, как те, что использовались кузнецами на протяжении веков, и были разработаны задолго до логарифмической линейки, калькулятора или настольного компьютера.

Хотя процедуры гибки круглого, прямоугольного и квадратного материала одинаковы, квадратная и прямоугольная труба требуют особого внимания.

Сходства между гибкой круглой и прямоугольной трубки

Основы гибки одинаковы для всех материалов в том смысле, что для изготовления точной детали требуется определенная информация (см. Рисунок 1 ):

• Степень изгиба
• Радиус гнутого участка
• Хорда гнутого участка
• Длина дуги
• Уклон гнутого участка
• Длина касательной

Необязательно знать все шесть параметров.Однако для получения изогнутого участка необходимо знать как минимум три.

После сбора и анализа информации выбирается соответствующий метод гибки. Методы гибки одинаковы для круглых, квадратных и прямоугольных материалов:

• Ротационная гибка
• Индукционная гибка
• Валковая гибка
• Приращение гибки
• Гибка под давлением

Как и в случае со всеми гнутыми деталями, допуски клиента и требования к внешнему виду помогают выбрать правильный метод.

Получение материала для сотрудничества

Все доступные современные инструменты — сложные математические формулы, компьютерные программы и гибочные станки с ЧПУ — могут не создать желаемый продукт. Это потому, что формируемая деталь не знает, что инструменты говорят ей делать.

Заготовка имеет собственное мышление, и оператор должен быть связующим звеном между инструментами и заготовкой, чтобы преодолеть то, что материал не «понимает». Это особенно верно для квадратных и прямоугольных материалов, которые создают уникальные проблемы, для исправления которых обычно требуются знания кузнечного дела.

Проблемы, связанные с квадратным и прямоугольным материалом, включают его физические размеры и характеристики.

Рисунок 2 Несмотря на то, что жесткое изгибание (слева) требует большего усилия, оно приводит к меньшим искажениям, чем простой способ (справа).

Квадратные и круглые углы. Угловые радиусы определяют, будет ли оправка соответствовать внутреннему диаметру (ID) трубы. В некоторых случаях заготовки с закругленными углами имеют тенденцию катиться в направлении, противоположном радиусу изгиба, что вызывает скручивание материала.

Расположение сварного шва. Идеальное положение сварного шва — в центре одной из четырех сторон. Чем ближе сварной шов к закругленному углу, тем больше вероятность неправильной посадки оправки и растрескивания сварного шва. По возможности сварной шов следует располагать на нейтральной оси гнутого участка.

Материалы заводского изготовления и материалы заводского производства. Заводской материал можно сгибать таким же образом, как и заводской материал.Однако при изготовлении заводского квадратного или прямоугольного материала угловые кромки становятся закаленными. Это может вызвать трудности с изгибом или растрескивание в углах.

Трудный путь против простого. Когда прямоугольная труба изгибается, материал часто имеет меньшую деформацию, если он изгибается жестко (см. , рисунок 2, ). Для легкого изгиба, чем больше разница между сторонами трубы (например, секция размером 16 на 4 дюйма имеет большую разницу, чем у секции 12 на 4 дюйма). секции), тем больше искажение или вогнутость на ID изгиба. Вогнутость — меньшая проблема для толстостенных материалов.

Размер материала, толщина стенки и радиус изгиба. Чем больше толщина стенки, тем плотнее она может быть сформирована с минимальной деформацией. Формирование 8 на 8 дюймов. стальная труба на 5 футов. радиус приводит к большей деформации, если толщина стенки составляет 0,188 дюйма, чем при толщине стены 0,500 дюйма. Параметры конструкции и требуемый внешний вид конечного продукта часто помогают в изготовлении выбор толщины.

Архитектурно открытые или закрытые материалы. Материал сечения с архитектурной экспозицией (AES) требует более тщательного анализа радиуса изгиба, толщины стенки,

оцинкованных стальных труб квадратного сечения / предварительно оцинкованных квадратных труб / горячеоцинкованных квадратных труб от китайского производителя, завода, завода и поставщика на ECVV.com

• Торговый центр MRO Products
• Торговый центр MRO Products / Китай
• ECVV 会员 服务

Глобальные партнеры:

• ОАЭ
  • Индия
• Насчет нас
• Свяжитесь с нами

• Категории
  • COVID19 Защитное оборудование
    • Носить защитный
      • Маска для лица
      • Костюмы защитные
      • Перчатки медицинские
      • Шляпа от солнца с маской
      Обнаружение вирусов
      • Kuang-Chi AI Защитный шлем
      • Набор для тестирования на коронавирус
      • Термометр
      • Робот для дезинфекции
      Медицинское оборудование
      • УФ-дезинфекция
      • Ультразвуковая система
      • Машина для изготовления масок
      • Вентилятор
  • Машинное оборудование
    • Машинное оборудование
      • Инженерная и строительная техника
      • Машины землеройные
      • Металлургическое оборудование и оборудование
      • Промышленное лазерное оборудование
      • Деревообрабатывающее оборудование
      • Упаковочная машина
      Механические детали и услуги по изготовлению
      • Насосы и запчасти
      • Клапаны
      • Двигатель
      • Формы
      • Фитинги
      • Уплотнения
  • Электрооборудование и электронные компоненты
    • Электрооборудование и материалы
      • Разъемы и клеммы
      • Аккумуляторы
      • Профессиональное аудио, видео и освещение
      • Источники питания
      • Генераторы
      • Электрические вилки и розетки
      Электронные компоненты и принадлежности
      • Активные компоненты
      • Оптоэлектронные дисплеи
      • Пассивные компоненты
      • Электронные аксессуары и принадлежности
      • Оборудование для производства электроники
      • Электронные знаки
      Телекоммуникации
      • Коммуникационное оборудование
      • Телефоны и аксессуары
      • Антенны для связи
  • Освещение и освещение
    • Освещение и освещение
      • Светодиодное освещение
      • Осветительные аксессуары
      • Профессиональное освещение
      • Внутреннее освещение
      • Осветительные лампы и трубки
      • Наружное освещение
  • Автомобили и мотоциклы, Транспорт
    • Автомобили и мотоциклы
      • Автомобильные инструменты
      • Автоэлектроника
      • Авто Двигатель
      • Автомобили
      • Транспортное оборудование
      • Автоматическая электрическая система
      Транспорт
      • Морские принадлежности
      • Контейнер
      • Велосипед
      • Электровелосипед
      • Автобус
      • Запчасти для грузовиков
  • строительство
    • Строительство и недвижимость
      • Двери и окна
      • Системы отопления, вентиляции и кондиционирования воздуха и запчасти
      • Ванная
      • Плитка и аксессуары

.
