Индукционный паяльник своими руками: устройство прибора и схема для изготовления своими руками

Содержание

устройство прибора и схема для изготовления своими руками

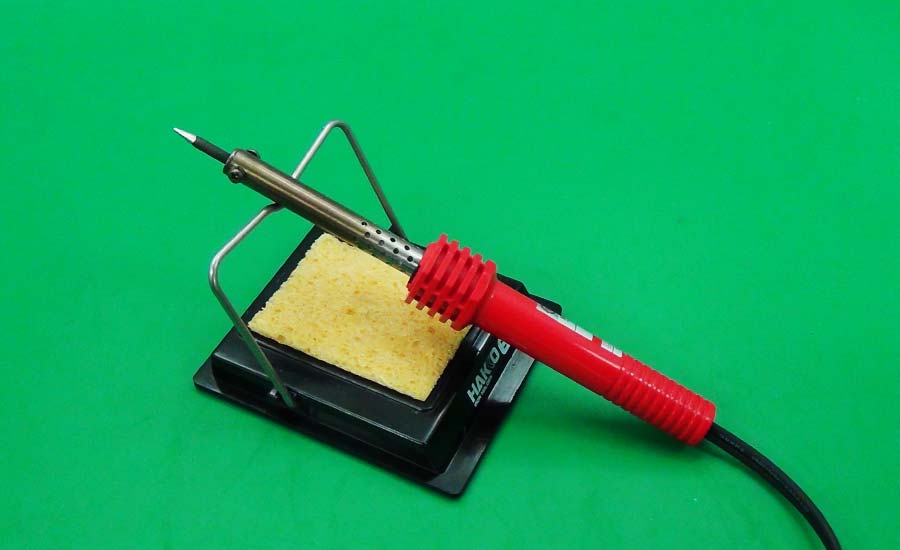

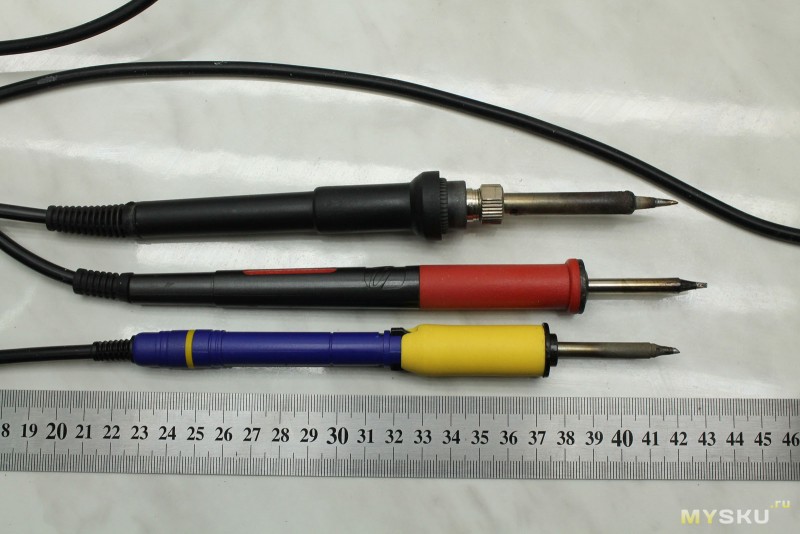

Жало обычного резистивного паяльника нагревается за счет электрического тока, который протекает через нихромовую спираль, намотанную на капсулу стержня. Недостатки этого процесса: низкий КПД, локальный прогрев, и как результат, большое потребление электроэнергии.

Керамические паяльники более совершенные, но они боятся резких перепадов температур. Совсем по другому принципу работает индукционная паяльная станция. Разогрев жала происходит быстро, а регулировка нагрева максимально простая.

Принцип работы

Основным отличием индукционного паяльника от обычного является нагревательный элемент, а точнее, его полное отсутствие. Нагрев инструмента происходит благодаря возникновению вихревых индукционных токов под действием переменного магнитного поля.

В конструкции индукционного паяльника предусмотрена катушка, в которую вставлен стержень жала прибора.

При подаче тока на катушку в ней генерируется магнитное поле.

Оно воздействует на жало паяльника, где и образуются индукционные токи, нагревающие сам стержень.

При этом жало паяльника прогревается равномерно, потому что индукционный ток воздействует на него по всей длине. Срок эксплуатации такого инструмента увеличивается, а его КПД возрастает.

Первоначально выпускались индукционные паяльные станции с частотой 470 кГц, но сегодня встречаются модели, в которых подается напряжение 13 МГц и выше. Разогрев происходит буквально за секунду.

Регулировка нагрева

Сердечник индукционного паяльника делают из меди (не магнитный материал), а заднюю его часть покрывают ферромагнитным материалом (сплав железа и никеля). Передняя часть служит жалом, сам сердечник называют картриджем.

Регулировка нагрева медного жала происходит следующим образом:

  • при подаче переменного напряжения, а значит и поля, в покрытии генерируются токи Фуко, которые разогревают материал;
  • тепло передается меди;
  • как только температура покрытия достигает точки Кюри, магнитные свойства исчезают и разогрев прекращается;
  • в процессе работы индукционным паяльником медное жало отдает тепло детали и остывает, остывает также ферромагнитное покрытие;
  • как только покрытие остывает, возвращаются магнитные свойства, и мгновенно возобновляется нагрев.

Можно сказать, что происходит автоматическое регулирование температуры, причем с высокой точностью.

Максимальный нагрев индукционного паяльника зависит от свойств магнитного сплава и сердечника. Такое управление называется умным теплом (smart heat).

Менять температуру для конкретных условий пайки можно, установив температурный датчик, который подключается к блоку управления станцией, либо же меняя картриджи (сердечник с наконечником) которые вставляют в ручку индукционного паяльника.

Первый вариант дешевле второго, поэтому им сегодня пользуются не только профессионалы. Зато второй способ точнее и надежнее.

Сборка своими руками

Вопрос, можно ли сделать индукционный паяльник своими руками, в основном носит теоретическую подоплеку. С практической стороны это неоправданно даже с чисто ценовой позиции.

Просто любая китайская паяльная станция будет стоить столько же, сколько сделанная своими руками. И разговор о самодельной конструкции в основном будет касаться именно блока управления. Для чего придется приобретать индукционный паяльник.

Что касается непосредственно изготовления самого инструмента, то его можно сделать из подручных материалов. Правда, такой индукционный паяльник будет маломощным.

Потребуется резистор на 5-10 Ом, медная проволока и ферритовая бусинка для изготовления катушки, а также провода для подачи электрического тока.

В первую очередь мультиметром проверяют сопротивление резистора. После чего с одной его стороны снимают крышку. Теперь потребуется стальная проволока.

К примеру, для этого можно использовать скрепку. Ее разворачивают, и один конец залуживают. Вторым концом оборачивают резистор в месте удаленной крышки.

Далее необходим кусочек текстолита, который с двух сторон также облуживается. Его размер подбирается так, чтобы он входил свободно в будущий корпус катушки.

Теперь текстолитовую пластину припаивают к проволоке из скрепки и проводу от резистора.

Далее собирают катушку – на бусинку накручивают медную проволоку, к концам которой присоединяют проводки с вилкой. Луженая текстолитовая пластинка вставляется в подготовленную катушку. Во всех соединениях проводится пайка.

Остается только обмотать вокруг катушки изоленту, вставить в открытый резистор толстую медную проволоку, а саму катушку в подготовленный корпус. К примеру, это может быть алюминиевая трубка.

Обратите внимание, что медная проволока должна войти в резистор с натягом, чтобы жало индукционного паяльника не шевелилось в своем корпусе.

И последнее – обмотка всего корпуса прибора изоляционной лентой. Вот такая простая схема сборки самодельного индукционного паяльника. Им, конечно, большие заготовки паять нельзя, а вот для небольшой микросхемы он подойдет в самый раз.

Особенности приборов

Среди особенностей индукционных паяльников надо отметить тонкий сменный картридж, от которого во многом зависит температура нагрева жала.

Он представляет собой тонкую трубку, которая в сочетании с легким корпусом прибора дает возможность долгое время просиживать за процессом пайки.

Рука не устает, а значит, не меняется точность подвода жала и припоя, нет подтеков излишков материала, увеличивается скорость проводимых операций. Отсутствует сложная электронная схема, степень нагрева регулируется автоматически.

По всем показателям индукционный паяльник более совершенен, чем традиционные паяльные приборы. Хотя он еще не достаточно широко распространен, такую конструкцию можно отнести к технике нового поколения.

Самодельная индукционная паяльная станция

При работе с радиоаппаратурой в домашних и промышленных условиях часто требуется произвести пайку различных элементов. Для этой цели существуют различные виды паяльников. Они различаются габаритами, мощностью и принципом действия, что в совокупности определяет их специализацию и область применения. Одна из разновидностей данного прибора — индукционный паяльник.

Что это такое

Индукционный паяльник — прибор для пайки, не имеющий в своей конструкции нагревательного элемента. Нагрев жала происходит под действием возникающих внутри корпуса вихревых электрических полей. Данный принцип действия увеличивает эффективность применения прибора в разы.

Индукционный паяльник

Плюсы и минусы

Основными преимуществами данного типа приборов по сравнению с аналогичным оборудованием с керамическими нагревательными элементами являются:

  • Высокая скорость нагрева. Рабочая часть агрегата нагревается до необходимой температуры менее чем за 30 секунд.
  • Надежность и долговечность. Этот класс оборудования при правильном использовании имеет срок службы более 10 лет.
  • Возможность отрегулировать тонкости нагрева. Паяльник имеет большое количество регулировок, позволяет устанавливать температуру нагрева наконечника с высокой точностью.
  • Высокотемпературные компоненты SMD-радио. Они особенно важны для чувствительной настройки режима работы.
  • Безопасность. В отличие от аналогичных паяльников такие устройства менее подвержены отказам и не повреждают шнур питания, подключенный к корпусу устройства.
  • Удобство. Паяльник имеет удобную форму и небольшой размер, что делает его идеальным для пайки мелких деталей, особенно там, где их трудно достать.
  • Более того, такое паяльное устройство имеет очень высокую эффективность, поскольку ферромагнитный слой наконечника используется в качестве нагревательного элемента. Прибор фактически не теряет тепло.
  • Дизайн паяльника

К недостаткам данного вида приборов для пайки относят:

  • Необходимо отдельно докупать сменные насадки вслучае, если требуется изменить режим пайки.
  • Стоимость относительно других паяльников достаточно высока.

Конструкция

Станция индукционной пайки состоит из следующих компонентов:

  • электронный блок с понижающим трансформатором и генератором
  • датчиком нагрева, который подключается к устройству с помощью длинного гибкого кабеля и специального разъема.
  • Рабочим органом такого устройства является жало, в котором медная проволока намотана вокруг гнезда, куда вставлен ​​хвостовик.
Устройство прибора

Как работает

Основным отличием индукционного паяльника от обычного паяльника является нагревательный элемент или его нет вообще. Инструмент нагревается за счет наличия вихревых токов под воздействием переменного магнитного поля.

Индукционный паяльник имеет катушку, в которую вставлен стержень устройства.

Процесс нагрева индуктора заключается в следующем:

  1. Генератор подает высокочастотный ток в 36 В на катушку индуктивности через линию питания.
  2. Ток, протекающий через индуктор, превращается в переменное магнитное поле, силовая линия которого пересекает ось наконечника, расположенного внутри индуктора.
  3. Магнитное поле, которое взаимодействует с ферромагнитным распылением на наконечнике, заставляет его намагниченность поворачиваться и образовывать вихревое электрическое поле. Этот процесс сопровождается большим выделением тепла и очень быстрым нагревом хвостовика, после чего вся поверхность находится при высокой температуре.
  4. Регулировка тока (от частоты которого зависит температура наконечника) осуществляется с помощью регулировочного датчика на электронном блоке. В индукционной паяльной станции используются два метода для контроля температуры нагрева паяльника: с помощью датчика температуры, встроенного в наконечник паяльника и сменные картриджи. Пи первом способе термопара в головке паяльника отправляет сигнал электронному блоку, а электронный блок в соответствии с полученными данными производи регулировку температуры. Для второго способа регулировки необходимо иметь дополнительные сменные наконечники.

Важно! Не у всех моделей в комплекте идут сменные наконечники. Поэтому следует заранее позаботиться о том, чтобы их докупить при необходимости.

Принцип действия

Индукционная паяльная станция своими руками

Изготовление индукционного паяльника своими руками — дело не особенно сложное и затратное. Но оно имеет несколько недостатков. Во-первых, мощность и эффективность данного устройства будут невелики. Во-вторых, прибор не будет иметь большого количества дополнительных функций и регулировок, как это могло быть с заводским вариантом. Поэтому наиболее приемлемым вариантом является покупка дешевого китайского аналога.

Стержень из меди

Если же все-таки имеется желание сделать паяльник самому, то нужно выполнять действия по данному алгоритму:

  • подобрать подходящую трубку, которая будет выполнять функции корпуса.
  • встроить в нее трубку из металла меньшего диаметра. На нее будет наматываться импровизированная катушка.
Стержень и корпус
  • медной проволокой диаметром около 1 мм сделать примерно 12 витков.

Важно: Витки не должны соприкасаться.

  • стержень и катушку покрывают слоем изоляции.
  • в трубку встраивают медный прут, который будет выполнять функции жала.
  • для питания применяют любой трансформатор, понижающий напряжение.
Вариант самодельного паяльника

Область использования

Благодаря своей эффективности и малым размерам данный вид устройств имеет широкую область применения:

  • Подходят для пайки мелких радиолюбительских схем.
  • Используются профессионалами для монтажных работ.
  • Применяются в промышленных условиях.
Выбор паяльника для определенных целей

Как применять

При пайке различных небольших радиокомпонентов, согласно требованиям нормативных документов, рекомендациям изготовителей электронных компонентов температура на кончике рабочей поверхности не должна превышать 2700С. При использовании новых моделей устройства этот параметр можно установить с помощью регулятора регулировки на электронном блоке устройства. Правильность данной настройки проверяется касанием наконечника устройства наконечником термопары, подключенной к мультиметру. Основными критериями выбора такого сварочного оборудования являются:

  • мощность — наиболее удобна и практична модель паяльной станции, мощность которой может регулироваться от 5 до 60 Вт.
  • частота тока в индукторе — для радиолюбителей и полупрофессионалов тока с частотой от 400 до 700 кГц будет достаточно. Модели, используемые профессионалами и рабочими, имеют частоту до 13,5 МГц.
  • типы управления нагревом — большинство современных устройств могут использовать интеллектуальную технологию нагрева для регулировки температуры нагрева наконечника.
  • количество независимых каналов — для возможности подключения к паяльнику горячего пинцета Устройство также должно быть оснащено 2 независимыми каналами.
  • размер и вес — для удобства эксплуатации и переноски устройство должно иметь небольшой размер и вес (не более 1 кг)
  • также при выборе необходимо учитывать срок гарантии, возможность ремонта и наличие дополнительных компонентов, которые делают процесс пайки более удобным.

Индукционный паяльник — эффективное средство для пайки. Изготавливать такое устройство своими руками не совсем целесообразно. Намного проще купить дешевый китайский аналог, который прослужит дольше и будет иметь большое количество настроек и дополнительных функций.

Индукционный паяльник своими руками

Основным принципом работы обычных паяльных станций является передача тепловой энергии на жало паяльника непосредственно нагревательным элементом. Такая классическая схема устройства паяльных систем довольно несовершенна. Это сказывается на большом расходе потребляемой электрической энергии, низком КПД устройств и постоянном перегреве жала в зоне пайки. Индукционная паяльная станция (ИПС) не имеет таких недостатков. Прибор нового поколения интересен своей принципиальной схемой работы ИПС.

Паяльная индукционная станция

Что такое индукционная пайка

Индукционная паяльная система была разработана американской компанией «ОК Интернешнл». В последнее время ИПС получили широкое распространение во всём мире. В паяльнике отсутствует передающий нагревательный элемент. Нагревается только жало. Поэтому корпус прибора не нуждается в термоизоляции. Такая технология получила название Smart Heat – Умное тепло.

Ферромагнитное покрытие жала переходит в монолитный сердечник, который входит в индукционную катушку. Умная система сама активизирует нагрев наконечника паяльника, постоянно поддерживая необходимый уровень температуры в зоне паяния.

Принцип работы индукционной паяльной станции

Чтобы понять конструктивные особенности ИПС, нужно рассмотреть принцип работы нагревательного элемента.

Схема нагревательного элемента ИПС: A – экран; B – проводка подачи напряжения на индуктор; C – держатель паяльника; D – наконечник;  E – индукционная катушка; F – ферромагнитная оболочка

Оперативным элементом индукционного паяльника является наконечник. Жало имеет основу из меди, покрытую ферромагнитным сплавом F. Индукционная катушка E инициирует появление переменного магнитного поля. Под его воздействием ферромагнетик начинает активно нагреваться и передавать тепловую энергию медному сердечнику. Медь сама по себе «равнодушна» к магнитному полю, поэтому для этого нужна ферромагнитная оболочка жала паяльника.

Достигнув определённой температуры (точки Кюри), оболочка наконечника D теряет способность воспринимать переменное магнитное поле. Во время пайки происходит активная потеря тепла ферромагнитным покрытием за счёт передачи тепловой энергии меди. Остывая, оболочка жала восстанавливает свои свойства. Процесс нагрева возобновляется. В этом заключается принцип индукционного метода нагрева паяльного устройства. Отсюда и слово в названии метода «импульс».

В результате оптимального режима потребления тепловой энергии не происходит перегрева или преждевременного остывания жала. Это значительно экономит потребление электроэнергии, увеличивает срок службы наконечников и повышает качество пайки. На таком принципе работают все индукционные паяльные станции. Разработчиком таких станций является американская компания Metcal. Она же на сегодня есть основной производитель и поставщик на рынок индукционных паяльных станций.

Основная рабочая частота электрического тока станций – 450 КГц. В последнее время появились новые дорогостоящие модели с рабочей частотой, достигающей величины 13 МГц. Это относится к профессиональным аппаратам.

Паяльная станция Quick 2020

Одна из популярных моделей среди населения на сегодня является ИПС Quick 2020. Прибор заключён в металлопластиковый корпус с экраном. На дисплее отражается заданный уровень нагрева наконечника, режим ожидания. В комплект поставки станции входят паяльник со сменными наконечниками-картриджами, металлическая подставка с держателем для паяльника.

Паяльная станция Quick 2020

Сменные картриджы имеют различную форму, предназначенную для разных видов пайки. Их легко меняют, не выключая паяльник. Паяльник, вставленный в держатель, автоматически переходит в режим ожидания. Жало в это время находится в нагретом состоянии в пределах 100-1100 С. Клавишами управления задают время, по истечению которого инструмент полностью остывает. Температура нагрева устанавливается поворотной кнопкой от 0 до 4800 С.

Все заданные параметры отражаются на дисплее прибора: рабочая температура нагрева жала, время ожидания и степень нагрева в этом режиме. Жало паяльника достигает заданный уровень температуры в течение 4-5 секунд.

Как сделать индукционный паяльник своими руками

В источниках массовой информации можно найти множество вариантов самодельных паяльников, в том числе индукционного принципа работы. Следует отметить, что сделанный индукционный паяльник своими руками – не совсем то, что приборы, описанные выше.

При изготовлении самоделок не применяются ферромагнетики, нагрев жала просто осуществляется сердечником в индукционной катушке. Для корпуса используют светодиодные фонарики, старые паяльники и подходящие по форме изделия.

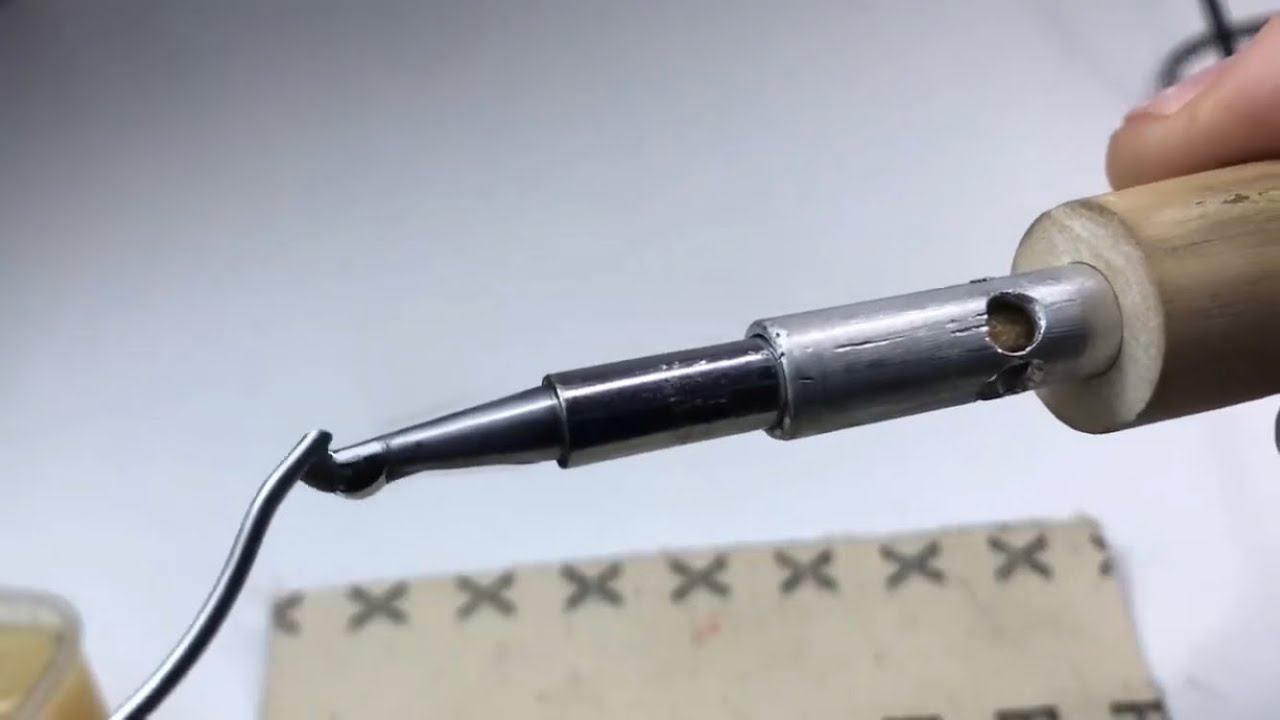

Самодельный индукционный паяльник

В корпус встраивают металлическую трубку, на которую навивают медную проволоку диаметром от 1 мм и более. Обычно делают 9-12 витков. Металлический стержень обёртывают термостойкой изоляционной лентой. Медную спираль тоже покрывают слоем термоизоляции. Обязательно следят за тем, чтобы витки не смыкались. В трубку вставляют медный прут, который служит жалом.

Роль станции исполняет любой небольшой понижающий трансформатор. Часто для самоделок используют трансформаторный блок для ламп дневного света.

В заключение можно сказать, кто раз пользовался индукционным паяльником, тот становится приверженцем таких приборов. Быстрый нагрев, лёгкий вес устройства и его экономичность – основные преимущества перед аналогичными «собратьями» по ремеслу.

Видео

Оцените статью:

принцип работы, устройство и особенности выбора паяльной станции

Электрикам, электронщикам и людям других близких профессий прекрасно известно понятие пайки и инструмент для этих целей — паяльник. Его устройство тоже не вызывает особого недоумения, так как строится на элементарных понятиях. А вот индукционный паяльник известен далеко не всем. Принцип его действия сможет объяснить даже не каждый электрик. Хотя в основу работы такого прибора положены самые обычные законы физики.

Станции для пайки

Сегодня в большей степени распространено использование обычных паяльников или паяльных станций, принцип работы которых основан всё на том же использовании нагрева рабочей поверхности за счёт сопротивления проводника. Это дёшево, просто и удобно. Но проблемы, возникающие в процессе пайки, всё же есть.

Специалистам, которые сталкиваются с этим ежедневно, все они хорошо известны: большое потребление мощности, низкий КПД, перегрев в месте контакта жала. Более того, для различных видов спаиваемых частей устройства приходится использовать то же разные. Хотя паяльные станции частично помогают решить подобную проблему.

Совсем по-другому обстоит дело с устройством под названием индукционная паяльная станция. И это не удивительно, ведь в основе работы таких систем стоят кардинально иные законы физики.

А это позволяет не только проводить пайку более удобно, но и избежать множества неприятных моментов, возникающих в процессе работы. И всё благодаря применению индукции.

Принцип работы паяльного элемента

Принцип действия индукционного паяльного прибора основан на действии электромагнитной индукции. И для начала стоит рассмотреть основы действия паяльного элемента, потому что именно он является основной частью паяльника. Устройство прибора:

  1. Наконечник;
  2. Индукционная катушка;
  3. Экранирующий элемент;
  4. Ферромагнитное покрытие;
  5. Ручка;
  6. Провод.

При подаче на индукционную катушку токов высокой частоты формируется электромагнитное поле. Жало же имеет слой ферромагнитного материала, который под действием электромагнитного поля начинает перемагничиваться. Это вызывает возникновение вихревых токов, в результате чего происходит выделение большого количества тепла. Именно оно и нужно для пайки.

Плюсы такого метода вполне очевидны: при работе разогревается непосредственно само жало, что способствует не только равномерному нагреву, но и исключению тепловой инерции, присущей обычным паяльным установкам.

Это же позволяет предотвратить перегрев, что увеличивает его срок эксплуатации. Отсюда же вытекает и повышение КПД.

Система управления нагревом

Хотя паяльный элемент и выполняет основную функцию, но без подачи электроэнергии ничего не получится. И каждая паяльная станция с индукционным принципом действия имеет блок управления, который и регулирует нагрев.

Для управления нагревом можно использовать два способа:

  1. На жало устанавливается датчик температуры, который подключается к цифровому блоку, управляющему процессом. Подобная схема используется чаще в дешёвых моделях.
  2. Использование метода стабилизации температуры SmartHeat® более предпочтительно и используется в фирменных, более дорогих прототипах. Основывается он на изменении возможностей ферромагнитного вещества. При достижении точки Кюри ферромагнетики, покрывающие жало паяльника, теряют свои свойства и перестают греться. Такой способ контроля за нагревом называется «умный нагрев».

Каждый способ имеет свои преимущества и негативные стороны. Первый по карману даже любителю, что делает его наиболее доступным.

Второй для пайки в разных случаях требует смены жала-картриджа с различной точкой Кюри. Помимо этого, он малодоступен из-за своей стоимости.

Выбор подходящей модели

Основным критерием при выборе необходимой модели может служить лишь сфера применения паяльной станции. Если подразумевается использование на производстве или в профессиональных целях, то рекомендуется выбирать приборы с «умным нагревом», хотя и стоят они более 1 тыс. у.е.

Любителям же предпочтительнее использовать системы с цифровым блоком. Их вполне хватит для качественной и удобной работы. Правда, в таких вариантах будет отсутствовать фен, но его можно купить и отдельно. Удобен такой вариант ещё и тем, что нет необходимости каждый раз подбирать наконечник с заданной точкой Кюри, а это сильно упрощает работу.

Можно ли сделать своими руками

Любители всё создавать своими силами обязательно заинтересуются возможностью создать индукционную станцию самостоятельно. Тем более учитывая ценовую таблицу, сделать это захочется не только «самоделкиным».

И здесь желающих сэкономить хочется разочаровать. Теоретически, конечно, сделать можно всё. Но по своей конструкции для самостоятельного изготовления паяльный элемент слишком сложен. Что же касается цифрового блока, то создать его можно и самому, но здесь теряется смысл, так как обойдётся это практически в ту же сумму, сколько будет стоит целая китайская паяльная станция.

Индукционный паяльник своими руками — flagman-ug.ru

Индукционный паяльник

При работе с радиоаппаратурой в домашних и промышленных условиях часто требуется произвести пайку различных элементов. Для этой цели существуют различные виды паяльников. Они различаются габаритами, мощностью и принципом действия, что в совокупности определяет их специализацию и область применения. Одна из разновидностей данного прибора — индукционный паяльник.

Что это такое

Индукционный паяльник — прибор для пайки, не имеющий в своей конструкции нагревательного элемента. Нагрев жала происходит под действием возникающих внутри корпуса вихревых электрических полей. Данный принцип действия увеличивает эффективность применения прибора в разы.

Плюсы и минусы

Основными преимуществами данного типа приборов по сравнению с аналогичным оборудованием с керамическими нагревательными элементами являются:

  • Высокая скорость нагрева. Рабочая часть агрегата нагревается до необходимой температуры менее чем за 30 секунд.
  • Надежность и долговечность. Этот класс оборудования при правильном использовании имеет срок службы более 10 лет.
  • Возможность отрегулировать тонкости нагрева. Паяльник имеет большое количество регулировок, позволяет устанавливать температуру нагрева наконечника с высокой точностью.
  • Высокотемпературные компоненты SMD-радио. Они особенно важны для чувствительной настройки режима работы.
  • Безопасность. В отличие от аналогичных паяльников такие устройства менее подвержены отказам и не повреждают шнур питания, подключенный к корпусу устройства.
  • Удобство. Паяльник имеет удобную форму и небольшой размер, что делает его идеальным для пайки мелких деталей, особенно там, где их трудно достать.
  • Более того, такое паяльное устройство имеет очень высокую эффективность, поскольку ферромагнитный слой наконечника используется в качестве нагревательного элемента. Прибор фактически не теряет тепло.
  • Дизайн паяльника

К недостаткам данного вида приборов для пайки относят:

  • Необходимо отдельно докупать сменные насадки вслучае, если требуется изменить режим пайки.
  • Стоимость относительно других паяльников достаточно высока.

Конструкция

Станция индукционной пайки состоит из следующих компонентов:

  • электронный блок с понижающим трансформатором и генератором
  • датчиком нагрева, который подключается к устройству с помощью длинного гибкого кабеля и специального разъема.
  • Рабочим органом такого устройства является жало, в котором медная проволока намотана вокруг гнезда, куда вставлен ​​хвостовик.

Как работает

Основным отличием индукционного паяльника от обычного паяльника является нагревательный элемент или его нет вообще. Инструмент нагревается за счет наличия вихревых токов под воздействием переменного магнитного поля.

Индукционный паяльник имеет катушку, в которую вставлен стержень устройства.

Процесс нагрева индуктора заключается в следующем:

  1. Генератор подает высокочастотный ток в 36 В на катушку индуктивности через линию питания.
  2. Ток, протекающий через индуктор, превращается в переменное магнитное поле, силовая линия которого пересекает ось наконечника, расположенного внутри индуктора.
  3. Магнитное поле, которое взаимодействует с ферромагнитным распылением на наконечнике, заставляет его намагниченность поворачиваться и образовывать вихревое электрическое поле. Этот процесс сопровождается большим выделением тепла и очень быстрым нагревом хвостовика, после чего вся поверхность находится при высокой температуре.
  4. Регулировка тока (от частоты которого зависит температура наконечника) осуществляется с помощью регулировочного датчика на электронном блоке. В индукционной паяльной станции используются два метода для контроля температуры нагрева паяльника: с помощью датчика температуры, встроенного в наконечник паяльника и сменные картриджи. Пи первом способе термопара в головке паяльника отправляет сигнал электронному блоку, а электронный блок в соответствии с полученными данными производи регулировку температуры. Для второго способа регулировки необходимо иметь дополнительные сменные наконечники.

Важно! Не у всех моделей в комплекте идут сменные наконечники. Поэтому следует заранее позаботиться о том, чтобы их докупить при необходимости.

Индукционная паяльная станция своими руками

Изготовление индукционного паяльника своими руками — дело не особенно сложное и затратное. Но оно имеет несколько недостатков. Во-первых, мощность и эффективность данного устройства будут невелики. Во-вторых, прибор не будет иметь большого количества дополнительных функций и регулировок, как это могло быть с заводским вариантом. Поэтому наиболее приемлемым вариантом является покупка дешевого китайского аналога.

Если же все-таки имеется желание сделать паяльник самому, то нужно выполнять действия по данному алгоритму:

  • подобрать подходящую трубку, которая будет выполнять функции корпуса.
  • встроить в нее трубку из металла меньшего диаметра. На нее будет наматываться импровизированная катушка.

  • медной проволокой диаметром около 1 мм сделать примерно 12 витков.

Важно: Витки не должны соприкасаться.

  • стержень и катушку покрывают слоем изоляции.
  • в трубку встраивают медный прут, который будет выполнять функции жала.
  • для питания применяют любой трансформатор, понижающий напряжение.

Область использования

Благодаря своей эффективности и малым размерам данный вид устройств имеет широкую область применения:

  • Подходят для пайки мелких радиолюбительских схем.
  • Используются профессионалами для монтажных работ.
  • Применяются в промышленных условиях.

Как применять

При пайке различных небольших радиокомпонентов, согласно требованиям нормативных документов, рекомендациям изготовителей электронных компонентов температура на кончике рабочей поверхности не должна превышать 2700С. При использовании новых моделей устройства этот параметр можно установить с помощью регулятора регулировки на электронном блоке устройства. Правильность данной настройки проверяется касанием наконечника устройства наконечником термопары, подключенной к мультиметру. Основными критериями выбора такого сварочного оборудования являются:

  • мощность — наиболее удобна и практична модель паяльной станции, мощность которой может регулироваться от 5 до 60 Вт.
  • частота тока в индукторе — для радиолюбителей и полупрофессионалов тока с частотой от 400 до 700 кГц будет достаточно. Модели, используемые профессионалами и рабочими, имеют частоту до 13,5 МГц.
  • типы управления нагревом — большинство современных устройств могут использовать интеллектуальную технологию нагрева для регулировки температуры нагрева наконечника.
  • количество независимых каналов — для возможности подключения к паяльнику горячего пинцета Устройство также должно быть оснащено 2 независимыми каналами.
  • размер и вес — для удобства эксплуатации и переноски устройство должно иметь небольшой размер и вес (не более 1 кг)
  • также при выборе необходимо учитывать срок гарантии, возможность ремонта и наличие дополнительных компонентов, которые делают процесс пайки более удобным.

Индукционный паяльник — эффективное средство для пайки. Изготавливать такое устройство своими руками не совсем целесообразно. Намного проще купить дешевый китайский аналог, который прослужит дольше и будет иметь большое количество настроек и дополнительных функций.

Индукционная паяльная станция

Индукционная паяльная станция – новейшее оборудование, широко распространенное как среди профессиональных мастеров и специалистов-электронщиков, так и среди радиолюбителей различных уровней. Обладающая высокой скоростью нагрева, долговечностью и безопасностью она используется для различного рода монтажных и демонтажных паечных работ на микросхемах, при установке мелких и чувствительных к перегреву smd радиодеталей.

Что такое индукционная пайка

Индукционная пайка – вид паечных работ, выполняемых при помощи оборудования, имеющего индукционный нагревательный элемент. Благодаря быстрому контролируемому разогреву, данный вид пайки используется при монтаже любых радиодеталей.

Преимущества индукционных паяльников

Основными преимуществами подобного паяльного оборудования перед аналогами с керамическими нагревательными элементами являются:

  • Высокая скорость нагрева – жало прибора разогревается до рабочей температуры менее, чем за 30 секунд;
  • Надежность и долговечность – паяльное оборудование данного вида обладает высокой надежностью, при грамотном использовании имеет срок службы более 10 лет;
  • Тонкость регулировки нагрева жала – наличие большого количества регулировок позволяет настраивать температуру нагрева жала с максимальной точностью, что особо важно при работе с дорогостоящими и чувствительными к воздействию высоких температур smd радиодеталями;
  • Безопасность – в отличие от аналогов, такие устройства менее подвержены поломкам и пробоям питающего кабеля на корпус устройства;
  • Удобство – паяльники таких приборов имеют удобную форму и небольшие размеры, благодаря чему хорошо подходят для пайки мелких деталей в труднодоступных местах.

Также такие устройства для пайки имеют очень высокий КПД, так как в качестве нагревательного элемента выступает ферромагнитный слой жала, паяльник практически не теряет тепла и полностью использует его для различных паечных работ.

Устройство и принцип работы

Индукционная паяльная станция состоит из следующих элементов:

  • Электронный блок с понижающим трансформатором и генератором;
  • Паяльник с нагревателем-индуктором, соединенный с блоком при помощи длинного гибкого кабеля и специального разъема.

Рабочим органом такого оборудования является паяльник с установленным внутри него индуктором – катушкой из медной проволоки, намотанной вокруг гнезда, в которое вставляется хвостовик сменной насадки с ферромагнитным напылением.

Процесс нагрева жала индуктором происходит следующим образом:

  1. Генератор подает по питающему кабелю на катушку индуктора высокочастотный ток с напряжением 36 Вольт;
  2. Ток, проходящий через витки индуктора, порождает переменное магнитное поле, силовые линии которого пересекают находящийся внутри индуктора хвостовик жала с ферромагнитным напылением на поверхности;
  3. Магнитное поле при взаимодействии с ферромагнитным напылением на хвостовике жала приводит к его перемагничиванию и образованию вихревых токов. Данный процесс сопровождается выделением большого количества тепла и очень быстрым нагревом хвостовика, следом и всего жала до высокой температуры.

Регулировка тока (его частоты, следовательно, и температуры жала) производится при помощи регулировочных энкодеров на электронном блоке.

Принцип управления нагревом

В индукционных паяльных станциях применяются 2 способа контроля температуры, до которой нагревается жало паяльника:

  • При помощи термодатчика, встроенного в жало, – размещенная в жале термопара подает сигналы в электронный блок, который на основе полученных данных и установленных регулировок осуществляет нагрев жала прибора до определённой температуры;
  • При помощи сменных наконечников (картриджей) – в комплекте с большинством современных моделей подобных приборов для пайки идет несколько сменных насадок, имеющих ферромагнитное покрытие, утрачивающее свои магнитные свойства при определенной температуре.

На заметку. Технология использования сменных насадок картриджей с ферромагнитным напылением, обеспечивающим нагрев жала до определенной температуры, является разработкой компании «Metcal» и носит название «Умный нагрев», или «Smart heat».

Первый способ встречается в недорогих полупрофессиональных моделях. Основные его преимущества – относительная дешевизна и простота регулировки. Второе техническое решение применяют в более дорогостоящих, качественных и надежных моделях профессиональных станций для паечных работ.

Выбор подходящей модели

Основными критериями выбора подобного оборудования для пайки являются следующие:

  • Мощность – наиболее удобны и практичны модели паяльных станций с регулируемой мощностью в диапазоне от 5 до 60 Вт;
  • Частота тока в индукторе – для радиолюбителей и полупрофессионалов достаточно устройства с частотой тока от 400 до 700 КГц. Профессионалы и мастера применяют модели, имеющие значения данной характеристики до 13,5 МГц;
  • Тип управления нагревом – большая часть современного оборудования данного типа выпускается с регулировкой температуры нагрева жала по технологии «Smart heat»;
  • Количество независимых каналов – для того чтобы иметь возможность подключать, помимо паяльника, термопинцет, устройство должно быть оснащено 2 независимыми каналами;
  • Размеры и вес – для удобной работы и переноски устройство должно иметь небольшие размеры и вес не более 1 кг;
  • Также при выборе учитывают возможность послегарантийного ремонта устройства, наличие дополнительных комплектующих, делающих процесс пайки более удобным.

Можно ли сделать индукционную паяльную станцию своими руками

Большое разнообразие моделей подобного оборудования делает его самостоятельное изготовление практически нецелесообразным и затратным, проще купить простой китайский прибор, который при небольшой стоимости будет иметь достаточно длительный срок службы и хорошее качество пайки.

Поэтому сделать индукционный паяльник своими руками можно исключительно из научного интереса, изучив внутреннее строение подобного устройство и происходящие в нем физические явления более детально и наглядно.

Выполнение измерений с применением индукционной паяльной станции

При пайке различных мелких радиодеталей, согласно требованиям различных нормативных документов, рекомендациям изготовителей электронных компонентов, технике безопасности, температура жала при его прикосновении к рабочей поверхности должна быть не выше 2700С. При работе с описываемым паяльным оборудованием данный показатель устанавливают при помощи регулировочных энкодеров на электронном блоке устройства. Проверяют правильность такой настройки, прикасаясь к жалу прибора кончиком термопары, подключенной к мультиметру.

Дополнительная комплектация

В некоторых моделях данного паяльного оборудования в расширенную комплектацию входят следующие инструменты и приспособления:

  • Термопинцет;
  • Держатель для паяльника;
  • Набор сменных насадок для различных температур.

Также в некоторых дорогих паяльных станциях на электронном блоке имеется небольшой дисплей, отображающий температуру жала прибора.

Таким образом, паяльная станция с нагревателем-индуктором – оборудование, обладающее большим количеством преимуществ. Это делает ее востребованной и популярной среди как специалистов, так и простых радиолюбителей.

Паяльник быстрого нагрева своими руками

Всем привет, часто меня просят сделать для них такой паяльник, который нагревался бы мгновенно, то есть за пару секунд. Достаточно давно я делал всякие разные импульсные, сетевые паяльники, которые способны быстро нагреваться, имеют легкий вес и относительно компактный размер.

Еще один такой паяльник нужно было сделать для родственника, поэтому сразу перейдем к делу.

Такие паяльники имеют простой принцип работы, по факту это трансформатор, вторичная обмотка которого представляет из себя несколько витков толстой шины, которая обеспечивает солидный ток.

Если замкнуть выход этой обмотки более тонкой, металлической проволокой, то последняя начнет нагреваться, именно эта проволока в таких паяльниках в роли жало.

Первые такие паяльники имели большой вес из- за примененного в них железного сетевого трансформатора, сейчас тот же принцип можно реализовать с применением простых, импульсных источников питания, которые гораздо компактнее и имеют легкий вес.

В моём проекте все началось поиском соответствующего корпуса и как на зло в наличии не было корпусов от электронных трансформаторов, которые отлично подходят по размерам для такого паяльника, поэтому корпус пришлось сделать из стеклотекстолита.

Нарезал лист, обработал края заготовок и склеил всё это дело супер клеем с добавлением соды, корпус вышел очень прочным.

Далее была изготовлена печатная плата (скачать её можно вместе с общим архивом проекта по ссылке в конце статьи).

Большую часть компонентов можно изъять с плат балластов старых экономок, включая силовые транзисторы.

Сама схема полумостовая, автогенераторная по факту упрощенная схема электронного трансформатора для низковольтных, офисных галогенных ламп.

Силовые транзисторы можно взять из линейки MJE, отлично подходит MJE 13005, 007, 009,

в моём же случае использованы аналогичные высоковольтные транзисторы Д209, которые когда то выдрал из компьютерного блока питания.

На плате имеем всего несколько компонентов, транзисторы и ёмкости в схеме полумостового преобразователя, имеем также задающий элемент, симметричный динистор DB3 с частото-задающей цепью.

Трансформатор управления и трансформатор силовой.

Силовой трансформатор можно взять от компьютерного блока питания, при том от любого, смотать все заводские обмотки и намотать новую.

Первичная обмотка намотана проводом 0,55 миллиметра и состоит из 60 витков, намотку делают послойно, каждый слой изолирует например термостойким скотчем.

Вторичная обмотка, один, два витка медной шины, в моём случае шина взята с обмотки статора автомобильного стартера, уложить такую шину довольно трудно, но возможно.

Размеры использованного мною сердечника сейчас перед вами

в принципе трансформатор для такого блока питания особо не критичен, плюс-минус несколько витков большой роли не играют.

Позже в своем хламе нашел трансформатор, который когда-то делался именно для такого паяльника, на нём уже имелись обмотки и цанговый держатель для жала от промышленного паяльника такого плана, поэтому в самый последний момент принял решение использовать именно этот трансформатор.

Трансформатор кольцевой от промышленного электронного трансформатора, проницаемость две с половиной тысячи, размеры сейчас перед вами

сетевая обмотка намотанная проводом 0,5 миллиметров и состоит из 90 витков, вторичная обмотка два витка тройным проводом по 16 авг, провод многожильный в термостойкой силиконовой изоляции.

В качестве бонуса на силовом трансформаторе можно намотать дополнительную обмотку из нескольких витков, которые будут питать подсветку.

Входной диодный мост — можно использовать готовый диодный мост с током от 2 ампер и обратным напряжением не менее 400 вольт, либо собрать мост из четырех отдельных диодов.

Я же использовал готовые мостик KBU 1010, это 10 амперный мост с обратным напряжением один киловольт, для такого источника питания это слишком жирно, но мостики были в наличии поэтому и поставил.

Ёмкости полу моста подбираются на напряжение 400 вольт,

минимум 250, ну и трансформатор управления — он имеет 3 обмотки, 2 базовых для управления ключами и обмотка обратной связи по току, которая состоит всего лишь из одного витка.

Трансформатор намотан на ферритовом колечки, такие кольца можно найти на тех же платах балласта от экономламп, на схеме указаны начала всех обмоток, если полярность намотки не соблюдается схема работать не будет.

Готовую плату необходимо проверить, при том последовательно с одним из сетевых проводов подключают сетевую страховочную лампу накаливания с мощностью в 40-60 ватт.

Данная схема не запускается без выходной нагрузки, поэтому при первом включении она может не подавать признаков жизни, но стоит чем-нибудь нагрузить выход и схема запустится.

В нашем случае выход нагружен жалом,

жало можно сделать например из медного провода с диаметром около одного миллиметра, такое жало будет обладать высокой теплопроводностью, но менять его нужно довольно часто,

второй вариант жала использовать железный провод, из-за большого сопротивления железа, жало будет нагреваться быстрее, такое жало более долговечное, но не сияет высокой теплопроводностью, кстати в промышленных паяльниках очень часто применяют именно железное жало.

Схема работает очень спокойно, сильно будет греться только вторичная обмотка, которой передаётся нагрев от жала.

Силовые транзисторы в принципе не перегреваются, но желательно установить их на небольшие алюминиевые радиаторы, в случае использования общего радиатора, транзисторы обязательно нужно изолировать пластиковыми втулками и теплопроводящими изолирующими прокладками.

После проверки работоспособности паяльник можно включить в сеть без страховочной лампы, а после установить в корпус.

Важно, чтобы корпус был безопасным так, как на плате имеется высокое напряжение, для постройки корпуса лучше использовать стеклотекстолит или пластик.

Так как паяльник такого класса нагревается практически моментально, нет необходимости оставлять его включенным, поэтому сетевой выключатель представляет из себя кнопку без фиксации, которая запускает паяльник.

Кнопку, как правило устанавливают в рукоятке паяльника.

Автор; АКА Касьян

Больше интересных статей можно почитать на сайте 100-советов.рф

Подписывайтесь на канал, будет много интересных статей. Поставьте пожалуйста палец вверх, если понравилась статья.

Как сделать паяльник своими руками?

В быту иногда возникает необходимость припаять контакты деталей, залудить провода или выполнить аналогичные операции. Но при отсутствии паяльника нужно приобрести дорогостоящее оборудование, что совершенно нецелесообразно для одноразовых работ, либо собрать паяльник своими руками из подручных материалов. Далее мы рассмотрим наиболее простые в реализации методы изготовления.

Способ №1: Из ПЭВ резистора

Для такого паяльника вам понадобится старый резистор в керамической изоляции, который будет использоваться в качестве нагревательного элемента. Можно использовать резистор из старого электрооборудования, требуемые параметры рассчитываются по формуле: P = U 2 /R,

Где P – мощность паяльника;

U – питающее напряжение;

R – омическое сопротивление резистора.

Такой самодельный паяльник рассчитан на работу от низкого напряжения в 12 или 24 В, что следует учитывать при расчете мощности устройства. Благодаря чему его можно запитать как от понижающего блока питания, так и от автомобильного аккумулятора. При необходимости, вы можете подобрать резистор и под напряжение питания сети 220 В, но в данном примере мы рассмотрим низковольтный вариант.

Помимо ПЭВ резистора для изготовления вам понадобятся кусочки текстолита, гетинакса или сухой древесины для изолирующей рукоятки, главное, чтобы они выдерживали высокие температуры. Два медных стержня различного диаметра для изготовления теплоприемника и паяльного жала. Соединительные провода или заводской блок питания на 12В. Также вам пригодятся элементы для фиксации, напильник, электролобзик, сверло, метчик, дрель.

Процесс изготовления паяльника состоит из таких этапов:

  • Для токоприемника выбирается медный стержень, который должен плотно входить во внутреннее отверстие резистора. От плотности будет зависеть качество теплопередачи от нагревателя к жалу паяльника. Рис. 1: плотно входит в отверстие
  • Для жала подбирается медный прут или проволока меньшего диаметра. Заточите край прута для получения нужной формы, наиболее удобным для новичков считается форма плоской отвертки.
  • Просверлите с обеих сторон отверстия и нарежьте в них метчиком резьбу – одно под фиксирующий болт с шайбой, второе под медный наконечник.
  • Вставьте теплоприемник в резистор и замерьте глубину залегания, поставьте отметку на поверхности. По отметке сделайте радиальный паз при помощи напильника – в него будет вставляться стопорное кольцо, которое можно сделать из пружинки или шайбы.
  • На одном конце медной проволоки для жала паяльника нарежьте резьбу и вкрутите ее в теплоприемник. Рис. 2: вкрутите в теплоприемник
  • Соберите всю конструкцию вместе, зафиксируйте оба медных прутка при помощи резьбовых соединений и стопорного кольца.
  • Зачистьте концы блока питания от изоляции, если необходимо, удалите и штекер он больше не понадобиться.
  • Закрепите концы медных проводов от блока питания на контактах резистора. Для этого используйте болтовое соединение, обязательно плотно зажимайте гайки, чтобы получить хороший контакт.
  • При помощи лобзика выпилите из старой платы рукоятку, в данном примере она будет состоять из двух половинок, между которыми расположен электрический шнур. Также в ней можно пропилить борозду под провода Рис. 3: поместите шнур питания в рукоятку
  • Соберите рукоятку – закрепите половинки при помощи болтов или заклепок.

Аккумуляторный паяльник готов, его можно использовать для пайки микросхем, электрических контактов автомобильной проводки и т.д. Если под рукой нет керамического резистора, можно изготовить паяльник из нихромовой проволоки.

Способ №2: Из нихромовой нити

В отличии от предыдущего метода изготовления электрического паяльника, здесь вы самостоятельно изготовите нагревательный элемент из отрезка нихромовой проволоки. Следует отметить, что подобрать нужный диаметр можно как с помощью табличных величин удельного сопротивления нихрома на метр длины, так и опытным путем.

Второй вариант наиболее простой, так как, имея проволоку диаметром, допустим, в 0,5мм, вы можете натянуть ее на кусок сухой древесины и, подключив питание крокодилами наблюдать скорость и величину нагрева по цветовым изменениям.

Рис. 4: определение нагрева опытным путем

При желании можно удлинить или укоротить нагреваемый участок путем перемещения крокодила – это позволит подобрать оптимальную температуру нагрева за счет длины, наиболее подходящую для вашего паяльника.

Помимо нихромовой нити вам понадобятся:

  • Продолговатая заготовка из дерева округлой формы, чтобы удобно помещалась в вашей руке.
  • Электрическая дрель и сверла различного диаметра для высверливания отверстий.
  • Медная проволока для изготовления толстого или тонкого жала, диаметр подбирается индивидуально в каждой ситуации.
  • Алебастр с водой для фиксации медной проволоки – объем довольно небольшой, поэтому вам хватит остатков с ремонта, приобретать новый пакет необязательно.
  • Соединительные медные провода для подключения нагревательного элемента к питающему шнуру. Выбираются в соответствии с номиналом протекающего по ним тока.
  • Изоляционные материалы – изолента, термоусадка, стеклотканевая изоляция.
  • Блок питания на 12В, чтобы сделать мини паяльник.
  • Слесарный инструмент, канцелярский нож и т.д.

В данном примере мы рассмотрим порядок изготовления низковольтного паяльника на 12В. Для этого выполните следующий алгоритм действий:

Оголенные проводники и места соединения заизолируйте с помощью термоусадки.

  • Соедините провода питания паяльника и заизолируйте изолентой.

Миниатюрный паяльник готов и может использоваться для пайки проводов, smd элементов и т.д.

Рис. 10: готовый миниатюрный паяльник

Способ №3 Мощный импульсный паяльник

Такой паяльник не подойдет новичку, так как для его создания требуются базовые знания в электротехнике и навыки чтения электрических схем. За основу для изготовления этого агрегата берется импульсный блок питания от галогенных светильников. Хорошо будет получить и схему этого устройства, в рассматриваемом примере она имеет такой вид, хотя может быть и любая другая, в зависимости от модели блока для паяльника:

Рис. 11: схема блока питания для импульсного паяльника

Принцип действия импульсного паяльника заключается в закорачивании вторичной обмотки трансформатора Т2 для получения максимального нагрева жала. Для этого применяется самодельная обмотка с одним витком и закороткой из более тонкой проволоки под наконечник.

Для изготовления паяльника вам понадобится блок от галогенного светильника, корпус (в данном случае используется пистолет из детской игрушки), медная проволока диаметром 6мм и проволока диаметром 1мм, керамические предохранители, болты для фиксации деталей паяльника, кнопка и шнур питания с вилкой. Из инструмента вам понадобятся пассатижи, отвертка, метчик и ножовка.

Процесс изготовления импульсного паяльника состоит из следующих этапов:

  • Снимите крышку с блока питания от галогенного светильника, будьте аккуратны, чтобы не повредить внутренние элементы, места пайки и детали. Рис. 12: снимите крышку с блока питания
  • С трансформатора удалите низковольтную обмотку, представленную несколькими витками медной проволоки. Рис. 13: удалите низковольтную обмотку
  • Примерьте плату в заготовленный корпус и определите наиболее выгодный способ расположения. Заметьте, что нагревательный элемент будет сильно греться, поэтому под ним никакие элементы лучше не оставлять, куда безопаснее перенести их подальше, разделив плату.
  • Аккуратно разделите плату и на две части, для безопасности деталей их можно удалить на время распила, если под рукой имеется хоть какой-то паяльник. В противном случае придется соблюдать предельную осторожность. Рис. 14: обрежьте плату
  • Подключите к плате кнопку и шнур питания.
  • В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке. Рис. 15: проденьте медную проволоку в катушку
  • На выводы нагревательного элемента наденьте части керамической рубашки предохранителя, они должны предохранять пластиковый корпус паяльника от высокой температуры. Рис. 16: наденьте куски керамической рубашки
  • Концы нагревателя расплющите, и сделайте отверстия при помощи метчика под фиксаторные болты. Рис. 17: нарежьте резьбу
  • Закоротите теплоприемник медной проволокой диаметром в 1 мм. Если при первом включении этот проводник перегреется и перегорит из-за слишком большой температуры жала, его нужно будет заменить более толстым в 1,5 или 2 мм. Если нагрев будет слабым, установите более тонкую проволоку в 0,5 мм.

У вас получился один из самых мощных паяльников, работающих от сети 220В – он запросто может выпаять детали с мощными ножками, соединять контакты силовой цепи и т.д.

Рис. 18: готовый импульсный паяльник

Но назвать этот паяльник одноразовым нельзя, поскольку собирается он целенаправленно и требует серьезных усилий для создания. Также желательно иметь хоть какой-то рабочий паяльник при его изготовлении, это значительно упростит работу по разделению платы.

Индукционная паяльная станция

Основным принципом работы обычных паяльных станций является передача тепловой энергии на жало паяльника непосредственно нагревательным элементом. Такая классическая схема устройства паяльных систем довольно несовершенна. Это сказывается на большом расходе потребляемой электрической энергии, низком КПД устройств и постоянном перегреве жала в зоне пайки. Индукционная паяльная станция (ИПС) не имеет таких недостатков. Прибор нового поколения интересен своей принципиальной схемой работы ИПС.

Паяльная индукционная станция

Что такое индукционная пайка

Индукционная паяльная система была разработана американской компанией «ОК Интернешнл». В последнее время ИПС получили широкое распространение во всём мире. В паяльнике отсутствует передающий нагревательный элемент. Нагревается только жало. Поэтому корпус прибора не нуждается в термоизоляции. Такая технология получила название Smart Heat – Умное тепло.

Ферромагнитное покрытие жала переходит в монолитный сердечник, который входит в индукционную катушку. Умная система сама активизирует нагрев наконечника паяльника, постоянно поддерживая необходимый уровень температуры в зоне паяния.

Принцип работы индукционной паяльной станции

Чтобы понять конструктивные особенности ИПС, нужно рассмотреть принцип работы нагревательного элемента.

Схема нагревательного элемента ИПС: A – экран; B – проводка подачи напряжения на индуктор; C – держатель паяльника; D – наконечник; E – индукционная катушка; F – ферромагнитная оболочка

Оперативным элементом индукционного паяльника является наконечник. Жало имеет основу из меди, покрытую ферромагнитным сплавом F. Индукционная катушка E инициирует появление переменного магнитного поля. Под его воздействием ферромагнетик начинает активно нагреваться и передавать тепловую энергию медному сердечнику. Медь сама по себе «равнодушна» к магнитному полю, поэтому для этого нужна ферромагнитная оболочка жала паяльника.

Достигнув определённой температуры (точки Кюри), оболочка наконечника D теряет способность воспринимать переменное магнитное поле. Во время пайки происходит активная потеря тепла ферромагнитным покрытием за счёт передачи тепловой энергии меди. Остывая, оболочка жала восстанавливает свои свойства. Процесс нагрева возобновляется. В этом заключается принцип индукционного метода нагрева паяльного устройства. Отсюда и слово в названии метода «импульс».

В результате оптимального режима потребления тепловой энергии не происходит перегрева или преждевременного остывания жала. Это значительно экономит потребление электроэнергии, увеличивает срок службы наконечников и повышает качество пайки. На таком принципе работают все индукционные паяльные станции. Разработчиком таких станций является американская компания Metcal. Она же на сегодня есть основной производитель и поставщик на рынок индукционных паяльных станций.

Основная рабочая частота электрического тока станций – 450 КГц. В последнее время появились новые дорогостоящие модели с рабочей частотой, достигающей величины 13 МГц. Это относится к профессиональным аппаратам.

Паяльная станция Quick 2020

Одна из популярных моделей среди населения на сегодня является ИПС Quick 2020. Прибор заключён в металлопластиковый корпус с экраном. На дисплее отражается заданный уровень нагрева наконечника, режим ожидания. В комплект поставки станции входят паяльник со сменными наконечниками-картриджами, металлическая подставка с держателем для паяльника.

Паяльная станция Quick 2020

Сменные картриджы имеют различную форму, предназначенную для разных видов пайки. Их легко меняют, не выключая паяльник. Паяльник, вставленный в держатель, автоматически переходит в режим ожидания. Жало в это время находится в нагретом состоянии в пределах 100-1100 С. Клавишами управления задают время, по истечению которого инструмент полностью остывает. Температура нагрева устанавливается поворотной кнопкой от 0 до 4800 С.

Все заданные параметры отражаются на дисплее прибора: рабочая температура нагрева жала, время ожидания и степень нагрева в этом режиме. Жало паяльника достигает заданный уровень температуры в течение 4-5 секунд.

Как сделать индукционный паяльник своими руками

В источниках массовой информации можно найти множество вариантов самодельных паяльников, в том числе индукционного принципа работы. Следует отметить, что сделанный индукционный паяльник своими руками – не совсем то, что приборы, описанные выше.

При изготовлении самоделок не применяются ферромагнетики, нагрев жала просто осуществляется сердечником в индукционной катушке. Для корпуса используют светодиодные фонарики, старые паяльники и подходящие по форме изделия.

Самодельный индукционный паяльник

В корпус встраивают металлическую трубку, на которую навивают медную проволоку диаметром от 1 мм и более. Обычно делают 9-12 витков. Металлический стержень обёртывают термостойкой изоляционной лентой. Медную спираль тоже покрывают слоем термоизоляции. Обязательно следят за тем, чтобы витки не смыкались. В трубку вставляют медный прут, который служит жалом.

Роль станции исполняет любой небольшой понижающий трансформатор. Часто для самоделок используют трансформаторный блок для ламп дневного света.

В заключение можно сказать, кто раз пользовался индукционным паяльником, тот становится приверженцем таких приборов. Быстрый нагрев, лёгкий вес устройства и его экономичность – основные преимущества перед аналогичными «собратьями» по ремеслу.

как сделать импульсный, простой, индукционный, аккумуляторный в домшних условиях, схема

Перед тем как сделать паяльник своими руками рекомендуется определиться с его моделью. Этот инструмент можно использовать для радиатора автомобиля, пайки проводов, восстановления сетевого разъема. Для выполнения вышеописанных работ изготавливают самодельный паяльник мощностью в 25-40 Вт.

Перед началом работы по изготовлению самодельного паяльника следует определиться с его последующим предназначением.

Конструктивные особенности

Чтобы сделать электрический инструмент, потребуется медная и нихромовая проволока, фольга, жестяная трубка, электрический шнур, пинцет, пассатижи, электролит. Для питания электропаяльника используют обыкновенную электросеть с преобразователем и трансформатором NDR-110K. Последний агрегат можно демонтировать из лампового телевизора.

Миниатюрный паяльник изготавливают из медной проволоки. Один конец отрезка затачивают по форме двугранного угла радиусом в 40 градусов. Грани угла понадобится залудить. Следующий этап заключается в приготовлении электроизолирующей массы.

Мучное тесто смешивается с жидким стеклом и тальком. Полученная смесь наносится на цилиндрическую поверхность. Для этого можно использовать пластинку либо пинцет.

Предварительно инструмент обрабатывается сухим составом талька. На жало надевается трубочка из медной фольги. Ее длина должна быть 30 мм. Полученная конструкция является основой для паяльника.

Вернуться к оглавлению

Дополнительные работы

Схема устройства миниатюрного паяльника.

На трубочку намазывают электроизолирующую массу. Затем ее просушивают при температуре 100-150 градусов. Основание обматывают нагревательным нихромовым элементом. Специалисты рекомендуют плотно обтягивать основание.

Выводные концы проволоки оставляют прямыми. Затем производится повторная обмотка основания. Масса просушивается над огнем. Длинный конец проволоки заворачивают назад, прижав его к трубке. Затем наносят третий слой изоляционного раствора, который требует повторного просушивания.

Если нагревательный элемент готов, то концы проволоки покрывают электроизоляционным раствором. Чтобы собрать мини паяльник своими руками, потребуется продеть шнур в термостойкой изоляции. Если окончания нихромового электронагревателя привинчены к оголенным жилам, тогда производится повторное покрытие и просушивание инструмента. Оголенные провода изолируют. Паяльник можно встроить в защитный чехол из жести.

Вернуться к оглавлению

Импульсное устройство

Чтобы выполнить электронные работы, потребуется сделать легкий и компактный паяльник. Такой инструмент отличается принципом работы обогревателя жала. В стандартных паяльниках применяется нихромовая спираль. Она является обогревательным элементом, который передает своре тепло жалу.

Специалисты рекомендуют самостоятельно изготавливать паяльник, который разогревается за 5 секунд. Это время ему необходимо для приобретения способности плавить олово. В качестве его основы используют импульсный аккумулятор.

Принцип работы импульсного самодельного инструмента заключается в коротком замыкании второй обмотки трансформатора.

Схема импульсного самодельного паяльника.

Последнее устройство представлено в виде медной шины. Для его изготовления можно использовать две жилы (по 1,7 мм). Обмотка состоит из одного витка.

Жало изготавливается из никелевой либо медной проволоки, которую затем подключают ко второй обмотке трансформатора. Последнее устройство представлено в виде ферритового кольца. Его можно демонтировать из импульсного преобразователя. В противном случае применяют кольца от блоков электронных трансформаторов.

Кольца могут иметь различные параметры. В сетевой обмотке насчитывается 100-200 витков провода сечением в 0,5 мм. Обмотка должна быть равномерно растянутой по всему кольцу. Допускается отклонение балласта на 30%. Полученное устройство легкое и не занимает много места. Специалисты рекомендуют изготавливать импульсные паяльники из компактных балластов от ЛДС.

Вернуться к оглавлению

Заключение по теме

В домашних условиях можно сделать несколько видов паяльников:

  • электрический;
  • импульсный;
  • индукционный;
  • газовый.

Для проведения пайки на профессиональном уровне применяется соответствующее устройство, которое укомплектовано несколькими температурными режимами и защитой. Подобный инструмент изготовить в домашних условиях трудно.

Самодельное устройство применяется после прочистке платы либо микросхемы от пыли. Пайка производится при соблюдении техники безопасности. Мини-паяльник можно сделать своими руками из подручных средств. Самая простая технология изготовления подобного устройства заключается в применении газовой зажигалки.

Жало изготавливается из медной проволоки небольшой толщины. Фиксация инструмента производится с помощью тонкой медной проволоки. Один конец жала заостряют. Проволоку изгибают так, чтобы рабочий стержень находился на выходе пламени зажигалки, а остальное располагают вдоль корпуса. Крепежная часть наматывается к корпусу с помощью тонкой проволоки. Устройство готово к использованию.

индукционный и низковольтный, для полипропиленовых труб

Паяльник — вещь незаменимая для любого мастера и непрофессионала. Он всегда должен быть дома под рукой. Однако если пользоваться им по случаю, довольно редко, то данная покупка непрактична. В этом случае гораздо лучше и интереснее сделать паяльник своими руками, с теми характеристиками, которые необходимы.


Паяльники различны по принципу нагрева и конструкции

Особенности

Легкий паяльник можно смастерить из подручных инструментов. Обязательно учитываются задачи, которые он будет решать.

В зависимости от этого может получиться самодельный паяльник на 12 вольт или же мощная паяльная станция, которая требует больше времени и усилий при создании. В процессе работы проводятся расчеты. По формуле R = U²/P мастер определяет мощность и напряжение будущего изделия и затем подбирает необходимые детали.

Из чего состоит пальник

Структура любого паяльника:

  • Медный стержень с металлической трубой (жало).
  • Нагреватель.
  • Внешняя оболочка (кожух).
  • Ручка.
  • Шнур и вилка в паяльниках, работающих от сети, или батарея.

Жало раскаляется через нагревательный элемент, который ведет ток. Он в свою очередь может быть нихромовым или керамическим. Питание изделия происходит по электрокабелю, выходящему из ручки. В автономных моделях предполагается использовать аккумулятор.

Важно! Обязательно используется изоляция в виде стеклоткани или слюды между стержнем и корпусом.

Физические показатели

Первый значимый параметр паяльного устройства — его мощность. Если владелец планирует пользоваться им в бытовых нуждах, например, при пайке электроники, достаточно мощности в 30 Вт и меньше. Для работы с толстыми проводами не обойтись без прибора в 100-150 Вт.

Также учитывается степень нагрева паяльника. В профессиональных устройствах температура может достигать 400 °С, зачастую такой нагрев не требуется и хватает 100-300 °С.

Тип жала — следующий параметр: игла, конус и т. д. Определенная форма подходит для соответствующих целей. К дополнительным возможностям покупного или самодельного инструмента можно отнести наличие сменных стержней.

Инструменты и материалы

Необходимые запчасти:

  • Главный элемент — трансформатор, резистор, зажигалка и другое, на чем будет работать прибор.
  • Жало — провод из меди с сечением 2,5 мм и более.
  • Стекловолоконная (асбестовая) материя — изоляционное средство. Она есть в электрических аппаратах, в обычных лампах. Можно применить также силикатный клей совместно с тальком.
  • Нихромовая нить. Ее можно взять из утюга, фена и других домашних нагревательных устройств.
  • Корпус нагревателя — тонкая труба, выполненная из тугоплавкого металла.
  • Рукоятка: служит любой готовый держатель, например, из дерева или термостойкого пластика. Подойдут куски текстолита.
Жало в виде отвертки является универсальным

Способы изготовления

В зависимости от актуальных задач паяльник-самоделка может иметь различный внешний вид и функционал.

Из зажигалки

Быстрый вариант — паяльник из зажигающего устройства. Необходимо всего лишь намотать толстую проволоку на конец прибора, оставив небольшой отрезок в конце — это основной стержень паяльника. Если у паяльника будет пластиковый корпус, важным условием станет его периодическое выключение, иначе оболочка расплавится.

Совет! Стоит предпочесть зажигалку с длинной ручкой.

Простой

Вариацией минипаяльника считается паяльник на батарейках или аккумуляторах. Он собирается по стандартной схеме. Берется:

  • Нихромовая нить.
  • 2 провода разного сечения.
  • Часть антенны.
  • Переключатель.
  • Зарядка (аккумуляторы) на 3,7 Вт.
  • Стекловолокно.
  • Брусок для держателя.

Из резистора

Электрический паяльник можно сделать, применяя проволочный резистор и фанерную пластину в качестве основных деталей. Последняя будет служить ручкой инструмента. Кроме них, потребуются мелкие детали:

  • Медные прутки (сечение определяется диаметром резистора).
  • Шайба и винт.
  • Кольцо от пружины для фиксации.

После подготовки основы производится сбор паяльного механизма.

Примечание! Паяльник из резистора будет способен работать в пределах напряжения 6 −24 Вольт.

Из шариковой ручки

Для несложных работ домашний паяльник можно смастерить из карандаша или обычной ручки. Итак, как сделать паяльник подобного типа:

  • Канцелярская ручка — корпус.
  • Резистор МЛТ.
  • Текстолит.
  • Проволока разного диаметра.
  • Провода.

Мини-паяльник

Мини-формат можно собрать из плат устройств для освещения. Для него используют:

  • Силовой блок лампочек.
  • Кольцо феррита импульсного трансформатора.
  • Медная шина.
  • Стержень диаметром до 3 мм.

Индукционный

Индукционный паяльник выделяется по принципу нагрева. Отличительные особенности таких аппаратов:

  • Принцип нагрев без контакта со стержнем: возникают электромагнитные поля за счет поступления тока на проволочную катушку.
  • Высокие нагревательные способности.
  • Особая структура: стержень вставляется в сами витки, а не в кожух с нитью. Наличие стекловолокна необязательно.

Дополнительно! К данной классификации также относятся нихромовые, керамические, импульсные паяльники.

Чтобы смастерить паяльник, необходимо сделать верные расчеты

Низковольтный

Низковольтным считается паяльник, работающий на мощности около 12-15 Вт и меньше. Он может пригодиться для работы с небольшими деталями и схемами.

Для сборки требуется нагревательный узел и внешний кожух, а также втулка с винтом и керамическая трубка, где будет находиться нагревающаяся проволока. Можно включить в состав обычный автомобильный прикуриватель. За счет применения данных простых запчастей устройство получается весьма компактным, легким и аккуратным.

Для полипропиленовых труб

Паяльник для полипропиленовых труб своими руками требуется при ремонте или наращивании новых изделий. Старый электрический утюг — подходящее приспособление для монтажа. Кроме него, нужно:

  • Планки из стали.
  • Дюралюминиевая пластина.
  • Шнуры.
  • Тумблер.
  • Держатель.

При необходимости добавляется термопара. Подробнее, как собрать паяльник, будет изложено ниже в инструкции.

Пошаговая инструкция

Мощный самодельный паяльник изготавливается следующим образом.

  1. Основание нагревателя. Для нагревателя будет использован габаритный трансформатор 60-65 Вт. В итоге получится надежный прибор импульсного типа.
  2. Изготовление нагревателя. Дужка соединяется с шиной, или вторичной обмоткой. Происходит замыкание на краях — появляется жало нагревателя.
  3. Изготовление выводов нагревателя. Первичная обмотка подсоединяется к источнику тока, то есть линии или кабельным жилам, откуда будет происходить питание аппарата. К ним крепится выключатель.
  4. Изготовление корпуса и установка нагревателя. Прибор сверху закрывается металлическим кожухом — прямоугольной пластиной. Впоследствии внешний бампер привинчивается к верхней части ручки.
  5. Особенности конструкции на стороне ручки. До изготовления ручки следует помнить, что внутри будет проходить шнур, а также на ней необходимо оставить отверстие для кнопки паяльника.
  6. Изготовление ручки. Рукоятка выпиливается из дерева; состоит из 2 частей, соединенных шурупами. Величина заготовок подгоняется под размер руки мастера.
  7. Присоединение электрического шнура. Основной шнур вставляется в отдел 2 обмотки и закручивается вокруг нее в несколько оборотов. Вся конструкция собирается.
  8. Завершение сборки паяльника. После монтажа необходимо проверить аппарат на работоспособность.

Внимание! Если готовое устройство плохо нагревается, следует его снова разобрать и покрепче соединить контакты кабеля питания и проволоки накаливания.

Дополнительно в прибор монтируют терморегулятор или диммер

Использование самодельных паяльников

Паяльное средство, выполненное своими руками, может:

  • Припаять провода наушников.
  • Соединять контакты силовой цепи, мелкие технические пайки.
  • Паять металлическую утварь.
  • Работать с конденсаторами и блоками.
  • Делать кабельные жилы, монтировать радиаторы и т.д. Но здесь необходим высокомощный паяльник на 80 и более вт.

Внимание! Включенный паяльник не должен соприкасаться с водой.

Статья предложила несколько вариантов, как сделать паяльник своими руками. Он может быть самым простым, например, из шариковой ручки или более сложным — из резистора, трансформатора. Сделанное в соответствии с законами физики и электросхемой, паяльное устройство прослужит практически вечно и будет отлично справляться со своими задачами.

Как сделать небольшой и мощный индукционный паяльник

Мы можем зарабатывать деньги, просматривая продукты по партнерским ссылкам на этом сайте. Спасибо вам всем!

Если вам нравятся проекты «Сделай сам», то вы наверняка пользовались паяльником. Возможно, вам даже пришлось купить один, что может оказаться дорогостоящим. Несмотря на то, что вы хорошо служили вам, ваш паяльник, купленный в магазине, мог бы прекратить борьбу. Теперь вам нужен новый, но вы совершенно уверены, что не хотите нести расходы.

Вы, наверное, роетесь в Интернете в поисках советов, как самому сделать индукционный паяльник. Если да, то вы попали в нужное место, потому что мы упростим вам процесс.

В нашей статье ниже мы покажем вам, как сделать небольшую и мощную индукционную пайку. Шаги, которыми мы поделимся, легко выполнить даже новичкам. С правильным материалом, который вы можете приобрести в оборудовании или найти в своем доме, вы получите индукционный паяльник в кратчайшие сроки.

Создание собственного индукционного паяльника

Большинство паяльников на рынке электрические. Они обладают высокой эффективностью, но довольно дороги. Если вы не используете инструмент профессионально, на самом деле нет смысла тратить все эти деньги.

Важно понимать, что такое индукционная пайка. Индукционный процесс соединяет две отдельные детали с использованием присадочного металла, такого как сплав цинка и серебра, свинца или олова. Температура паяльника должна быть достаточно высокой, чтобы наполнитель расплавился и начал течь.

Перед тем, как выбрать паяльник, вы должны точно понимать, что это вам нужно. При индукционной пайке, в отличие от пайки, стыки не плавятся. Таким образом, сустав может оказаться немного слабее. Это основная причина, по которой вы не используете индукционную пайку для больших проектов. Однако он отлично подходит для таких задач, как ремонт печатных плат, ремонт электрооборудования и другие более мелкие работы.

Цикл нагрева быстрый, и вы можете полностью контролировать процесс.Поскольку вы прикладываете тепло к меньшей площади, вы можете сконцентрировать тепло непосредственно на той детали, которую хотите припаять. Контроль позволяет избежать ошибок, и вы быстрее завершите свои проекты.

Если до сих пор это звучит хорошо, позвольте нам показать вам, как сделать индукционный паяльник самостоятельно.

Материалы, которые потребуются для индукционного паяльника

Индукционный паяльник, который мы будем изготавливать, состоит из трех основных компонентов: индуктора, железной трубки и медного наконечника.

Чтобы помочь вам лучше понять механику, мы разберем ее следующим образом.

  • Дроссель предназначен для нагрева трубки.
  • Трубка, когда она нагрета, передает тепло наконечнику.
  • Жало или индукционная система нагревает паяльный утюг.

Для индукционного паяльника, который мы производим, подумайте о щипцах для завивки. Нагревающаяся часть щипцов для завивки — это трубка. Деталь, которую вы держите при использовании утюга, — это основание, заключенное в ручку.

Запаситесь следующими материалами:

  • Медная проволока 1 мм
  • Медная проволока для наконечника — заточите в форму клина
  • Термостойкая клейкая лента
  • Железная трубка
  • Основание для трубки
  • Ручка — можно использовать футляр маленького фонарик. Должно быть ощущение, будто вы держите ручку. Вам нужно будет удалить разъем на конце фонарика.
  • Небольшой генератор для источника питания. В Интернете вы найдете множество руководств о том, как сделать свой собственный инвертор.
  • Для индуктора можно использовать промышленный паяльник. Вы можете получить доступ к ним на промышленных паяльных станциях или даже уточнить у местного оборудования.
  • Вам понадобится основание для трубки. Вы можете использовать термостойкий пластик, но убедитесь, что он выдерживает высокие температуры.
  • Накройте трубку термостойкой липкой лентой, которая служит изоляцией.
  • Для индуктора вам понадобится медный провод 1 мм. Оберните его вокруг железной трубки, но только после того, как обожгете проволочную трубку.Если вы этого не сделаете, при первом надевании изоляционного стержня лак на проводе загорится и может вызвать ядовитое пламя.
  • Стремитесь к тому, чтобы катушек было от шести до максимум двенадцати.
  • При изготовлении катушек убедитесь, что они не касаются друг друга. Это критический шаг, потому что контакт может привести к короткому замыканию.
  • Используйте термоклейкую ленту, чтобы проникнуть в промежутки в змеевиках для дополнительной изоляции. Вы также можете избежать контакта колец на любом этапе.
  • Поместите изоленту поверх проводника.
  • Вытяните концы катушки индуктивности. Вам нужно будет проделать отверстие в основании, через которое вы будете продевать провода.
  • Поместите устройство в корпус так, чтобы соединительные провода выступали снизу.
  • Плотно вставьте наконечник в трубку, никакого движения быть не должно. При желании можно использовать тонкую медную проволоку и припаять или прикрутить ее. Преимущество использования медной проволоки для жала в том, что вы можете заменять ее сколько угодно часто и недорого.
  • Ваш индукционный паяльник готов.
  • Подключите его к генератору и припаяйте.

Важно помнить, что индукционные припои нагреваются довольно быстро. Через несколько минут у вас будет идеальная температура для пайки. Поэтому вы можете захотеть попрактиковаться и отточить свой уровень навыков; в противном случае вы не сможете контролировать температуру.

Обратите внимание; вы можете сделать шаги правильно с первого раза, а можете и нет. В последнем случае не сдавайтесь.Изготовление индукционного паяльника сэкономит вам деньги, которые вы могли бы лучше использовать в другом месте.

Последние мысли

Воспользуйтесь нашими советами выше, чтобы сделать небольшой и мощный индукционный паяльник. Как мы уже говорили выше, процесс несложный. Материалы, которые вам понадобятся, не дорогие, и некоторые из них вы можете легко получить в домашних условиях.

Не беспокойтесь о покупке дорогих паяльников, когда все, что вам нужно, — это немного времени и фантастическое руководство, подобное этому, чтобы помочь вам.

Как сделать небольшой и мощный индукционный паяльник

Если вы относитесь к тому типу людей, которые любят мастерить или ремонтировать мелочи в доме, вы наверняка знаете, что паяльник — один из инструментов, которые вам абсолютно необходимы. Люди в основном покупают эти инструменты, не задумываясь. Но знаете ли вы, что есть способ сделать его самостоятельно?

Вы можете спросить себя, почему мы говорим о производстве паяльников, если их можно найти в каждом магазине DIY, и они относительно дешевы.

Во-первых, важно указать на разницу между теми, которые вы можете купить, и тем, о котором мы здесь говорим. Большинство паяльников, которые вы найдете на рынке, нагреваются от источника питания. Это означает, что электрический ток идет к нагревательному элементу вашего инструмента через кабель или батареи. Речь идет об индукционном паяльнике. В этом случае нагрев электрического проводника достигается за счет электромагнитной индукции.

Другое дело, что, несмотря на то, что несколько компаний производят этот паяльник высокой мощности, они довольно дорогие.Если вы не используете его профессионально, вы, вероятно, не захотите вкладывать деньги в инструмент, который будете использовать несколько раз в год.

Люди, которые увлекаются пайкой в ​​качестве хобби, например, играми в казино, и мы предполагаем, что вы тоже, часто используют для своей работы дешевый и маленький паяльник из Китая. Правда об этих инструментах заключается в том, что они обычно недолговечны. Итак, когда вы думаете о том, чтобы время от времени покупать новый, оказывается, что, возможно, этот паяльник не такой дешевый, как кажется.И это еще одна причина, по которой изготовить его самому — хорошая идея. В этом тексте мы объясним вам, как это сделать, используя части старых сломанных инструментов.

Паяльник с индукционным нагревом

Во-первых, предположим, что паяльник с магнитной индукцией состоит из трех частей: блока питания, рабочей головки и катушки.

Говоря об этом, мы считаем важным упомянуть, что когда паяльник использует электромагнитную индукцию, весь процесс нагрева становится намного быстрее.Индукционная пайка — это процесс, при котором две части соединяются расплавленным припоем. Индукция — довольно безошибочный и повторяющийся метод, а это означает, что вы можете ожидать снова и снова получать один и тот же результат. Более того, это довольно быстрый процесс, так как для нагрева жала паяльника требуется около 10 секунд.

Как сделать паяльник

Вы можете подумать, что использование практического руководства или мобильного приложения и создание всего паяльника — довольно сложная работа, и что лучше доверить ее профессионалам.Это неудивительно: многие люди думают так же, и мы тоже, пока не провели небольшое исследование. Не позволяйте этой идее пугать вас, потому что она вовсе не так устрашающа, как может показаться на первый взгляд. Давайте посмотрим, как вы можете сделать свой первый паяльник Homebase Tool из лома, лежащего вокруг вашего рабочего места.

  • Одним из важнейших элементов, необходимых вашему паяльнику своими руками, является электрическая цепь. Он состоит из рабочего змеевика и металлического наконечника, который будет нагреваться. Теперь вы, конечно, можете изготовить схему самостоятельно, но, если хотите сэкономить время, ее также можно купить.Если вы решите сделать его самостоятельно, вам понадобятся два резистора 240 Ом, 0,6 Вт, диоды с низким падением напряжения, транзисторы на 100 В и индуктор. Когда речь идет о диодах, нужно обращать внимание на то, что они могут сопротивляться при повышении напряжения в цепи. Роль индуктора здесь заключается в предотвращении колебаний источника питания.
  • Следующая часть — изготовить катушку. Лучше всего использовать медную проволоку или трубу. Это отличный материал, потому что он выдерживает сильные токи.Если вы не можете найти медь, имейте в виду, что в большинстве случаев подойдет латунь, представляющая собой смесь меди и цинка. Однако, если вы используете латунную катушку, лучше чаще делать перерывы, потому что в случае перегрева она может быть повреждена.
  • При изготовлении конденсатора важно также убедиться, что он выдерживает токи высокой частоты и тепло. В противном случае он быстро перестанет работать, и весь ваш инструмент будет испорчен. Вам также необходимо использовать клещевую проволоку или трубку для конденсатора, в основном потому, что электричество будет течь между катушкой и конденсатором.
  • Наконечник также должен быть из толстой медной проволоки или трубы. Убедитесь, что верхняя часть хорошо заточена, чтобы обеспечить наилучший эффект при пайке. Диаметр жала не имеет значения для правильной работы паяльника.
  • После того, как вы закончите пайку системы, вам нужно прикрепить ручку паяльника, и все готово. Ручка или основание могут быть изготовлены из термостойкого пластика или любого другого материала по вашему выбору.

В конце концов, мы считаем важным напомнить вам, что самодельный индукционный паяльник имеет множество преимуществ.Один и, возможно, самый важный, заключается в том, что его нагревательный элемент нагревается намного быстрее, чем при использовании обычного паяльника. Но помните, что с этим также очень просто заменить наконечник, потому что единственное, что вам нужно, — это подходящий медный провод или труба. Может быть, это не критический момент, но стоит задуматься над дизайном. Когда вы делаете свой паяльник, вы можете использовать всю свою фантазию, чтобы создать изделие по своему вкусу.

Заключение: Мы подошли к концу нашего приключения по созданию паяльника своими руками.На первый взгляд может показаться, что нужно иметь серьезное инженерное образование. На самом деле это намного проще, чем кажется, и что вы можете сделать свой собственный паяльник для инструментальной станции без особых усилий. Мы надеемся, что вы постараетесь и будете гордиться своим творением. Если вы хотите узнать больше об этом инструменте, вы можете ознакомиться с обзором паяльника, где вы найдете много интересной информации. Вы когда-нибудь пробовали сделать паяльник или другой инструмент самостоятельно? Если у вас есть опыт или какие-либо комментарии или идеи, не стесняйтесь обращаться к нам.Мы всегда рады услышать от наших читателей.

Биография автора: Джошуа Шерман имеет степень магистра прикладной физики. Его хобби развивается в различных проектах DIY. Ему нравится писать о них, потому что он думает, что это способ объяснить людям, что они могут многое делать самостоятельно. Джошуа любит готовить и экспериментировать со специями из далеких стран.

Сделай сам холодный паяльник: 10 шагов (с изображениями)

То, что мы собираемся сконструировать, по-прежнему технически представляет собой паяльник резистивного типа, как и традиционный утюг, но вместо нагрева металлического жала для расплавления припоя и нагрейте стык, мы будем нагревать работу напрямую.Нам понадобится всего несколько простых деталей. У многих строителей уже есть большая часть деталей.

Нам понадобится:

1. Блок питания с низким напряжением и большой силой тока. Что-нибудь около 5-10 В и 5+ ампер должно быть достаточно. После поиска мне пришло в голову: старый блок питания ПК! он имеет цепь 5 В, рассчитанную примерно на 15 ампер.

2. Старый паяльник или что-нибудь подходящее для ручки.

3. Два небольших кусочка меди или латуни. Подойдет любой металл, но это то, что было у меня.

4. Полоска слюды. У тебя нет слюды? Какого черта … хорошо … Просто возьми плексиглас, как я. Люди также рекомендовали стекло или кусок керамической цоколя для лампочки. Чем тоньше материал, тем лучше. Где-то от 1/8 до 1/16 дюйма было бы хорошо.

5. Несколько футов проволоки сечением от 8 до 12.

6. Рабочий припой (да, я понимаю иронию …)

7. Свинцовые стержни для механического карандаша (толщина не имеет значения)

8.Некоторые инструменты, включая небольшой напильник и ножницы для проволоки. Фактический список инструментов может немного отличаться в зависимости от частей, которые вы собираете, и от того, какие виды разрушений вы должны обуздать, чтобы заставить их сотрудничать.

9. Изолента.

10. Мультиметр-мастер. Необязательно, но настоятельно рекомендуется. Нет более точного инструмента.

11. Какой-либо переменный резистор, способный выдерживать напряжение 5 В, выходящее из блока питания. Я думал о педали от швейной машины или, возможно, о каком-то стандартном реостате.Это также необязательно, и демонстрация здесь сделана без него, но многие люди сделали эту рекомендацию.

А теперь сложите все это вместе и идите перекусить .. Когда вернетесь, мы начнем хаос.

Схема индукционного паяльника

Принципиальная схема индукционного паяльника

Принципиальная схема индукционного паяльника . Прежде чем перейти к эквивалентной схеме, полезно несколько понятий. Индукция) имеют кабель, напрямую подключенный к настоящей работе, чтобы разработать беспроводной паяльник через.Паяльник Привет друзья, с помощью этого видео вы можете сделать свой собственный индукционный паяльник своими руками. Для этого я использовал очень простой индукционный паяльник. Привет, ребята, в этой статье я расскажу о схеме индукционного нагревателя на 12 В и схеме индукционного паяльника, которую вы можете сделать.

Когда вы запитываете схему с помощью переключателя s1, трансформатор x1 вырабатывает 230 В переменного тока на первичной клемме. Из Википедии, бесплатной энциклопедии. Это поле вызывает за счет электромагнитной индукции электрический ток, протекающий в проволочной петле справа.Схема недорогого инвертора паяльника.

Схема подключения паяльника 2002 Honda Civic Dash Fuse Box 1994 Chevys Ati Loro Jeanjaures37 Fr от ae01.alicdn.com Схема паяльника с регулируемой температурой. Используя остатки старых, предположительно сломанных паяльников, а также некоторые куски меди и железа вместе с термопарой для управления температурой, kasyan tv удалось сколотить паяльник с индуктивным нагревом.Как сделать беспроводной паяльник? Войдите в систему, чтобы сохранить схемы в своей учетной записи принципиальной схемы, или загрузите их, чтобы не подключаться к сети. Паяльник Привет друзья, с помощью этого видео вы можете сделать свой собственный индукционный паяльник своими руками. Для этого я использовал очень простой индукционный паяльник. Они реализованы в схеме парой.

Вы можете посмотреть видео для обеих схем, чтобы узнать подробности.

Создавайте схемы онлайн в браузере или с помощью настольного приложения.Как сделать беспроводной паяльник? Эта плата полезна для подключения операционных усилителей к цифровым системам, которые используются для измерения температуры. Этот регулятор температуры паяльника очень прост в конструкции. Встроенный в схему гистерезис заставляет светодиод мигать между красным и зеленым, в то время как утюг поддерживается на заданной температуре. Схема паяльника с контролем температуры. Привет, ребята, в этой статье я расскажу о схеме индукционного нагревателя на 12 В и схеме индукционного паяльника, которую вы можете сделать.Это устройство представляет собой блок-схему схемы драйвера, а на рис. Это плата, предназначенная для управления паяльником и тепловой пушкой. Принципиальная схема — это бесплатное приложение для создания электронных схем и экспорта их в виде изображений. Главная »Схема, схема, утюг, предохранитель, пайка, жало» Схема предохранителя жала паяльника. Схема сделана с использованием некоторых из простейших электронных компонентов, упомянутых в приведенном выше списке. Принципиальная схема индукционного паяльника как сделать индукционный паяльник подробности смотрите в видео.индукционный паяльник (2-й контур).

Схема индукционного паяльника как сделать индукционный паяльник подробности смотрите в видео. Индукционный паяльник (2-я цепь). Если необходимо использовать паяльник, следуйте методике ручной пайки, описанной ниже. Один из способов анализа и понимания работы асинхронного двигателя — использование эквивалентной схемы. Вы можете посмотреть видео для обеих схем, чтобы узнать подробности. Из Википедии, бесплатной энциклопедии.Главная »автомат, схема, схема, утюг, пайка, выключатель» Схема выключателя автоматического паяльника.

Лучшие паяльники для начинающих и экспертов в 2020 году от www.electronicshub.org Схема аппарата с железным кольцом Фарадея. Это устройство представляет собой блок-схему схемы драйвера, а на рис. Все электронные схемы проверены мной и на 100% работают. Обычно паяльнику требуется пара минут, чтобы должным образом нагреться и расплавить припой, после чего выделяемое тепло намного превышает требуемое и тратится впустую.Это поле вызывает за счет электромагнитной индукции электрический ток, протекающий в проволочной петле справа. Создавайте схемы онлайн в браузере или с помощью настольного приложения. Это плата, предназначенная для управления паяльником и тепловой пушкой. При 12 В утюг 8 Вт потребляет почти 670 мА, и все мы знаем, что трансформатор на 500 мА на самом деле дает около 400. Главная »автомат, схема, схема, утюг, пайка, переключатель» принципиальная электрическая схема автоматического паяльника.

Схема индукционного паяльника.

Принципиальная схема регулятора температуры паяльника. Это поле вызывает за счет электромагнитной индукции электрический ток, протекающий в проволочной петле справа. Подключите аккумулятор и трансформатор надлежащим образом. Схема индукционного паяльника. Это плата, предназначенная для управления паяльником и тепловой пушкой. Структурная схема паяльной станции. Один из способов анализа и понимания работы асинхронного двигателя — использование эквивалентной схемы.Отвертка металлическая и т. Д., Правда, с некоторыми. Паяльник Привет друзья, с помощью этого видео вы можете сделать свой собственный индукционный паяльник своими руками. Для этого я использовал очень простой индукционный паяльник. Соберите схему на печатной плате общего назначения и поместите в подходящий шкаф. Презентации паяльников (с сопротивлениями или. См. Дополнительную электронную схему на facebook. Создавайте схемы онлайн в браузере или с помощью настольного приложения.

Микропаяльник, подробная электрическая схема, электрическая схема паяльника с контролируемой температурой, электрическая схема других компонентов моста Включаю резисторы r7 r9 и розетки паяльника, схема подключения.Один из способов анализа и понимания работы асинхронного двигателя — использование эквивалентной схемы. Соберите схему на печатной плате общего назначения и поместите в подходящий шкаф. Показывает сигналы переключения тока.

Индукционный нагреватель Hackaday Io от cdn.hackaday.io На приведенной выше схеме индукционного нагревателя мы можем видеть затворы МОП-транзисторов, состоящие из диодов с быстрым восстановлением, которые могут быть трудно получить в указанной схеме, изначально были разработаны для нагрева железных стержней, подобных объектам. например головка болта.Паяльник Привет друзья, с помощью этого видео вы можете сделать свой собственный индукционный паяльник своими руками. Для этого я использовал очень простой индукционный паяльник. Я купил один, и когда я его открыл, это был не что иное, как трансформатор на 500 мА и некоторые схемы управления напряжением. Кроме того, чрезмерный нагрев сокращает срок службы сверла и элемента, вызывая серьезные повреждения компонентов. Обычно паяльнику требуется пара минут, чтобы должным образом нагреться и расплавить припой, после чего выделяемое тепло намного превышает требуемое и тратится впустую.Главная »Схема, схема, утюг, предохранитель, пайка, жало» Схема предохранителя жала паяльника. Когда вы запитываете схему с помощью переключателя s1, трансформатор x1 выдает 230 В переменного тока на первичной клемме.

Если необходимо использовать паяльник, следуйте методике ручной пайки, описанной ниже.

Как сделать беспроводной паяльник? Паяльник Привет друзья, с помощью этого видео вы можете сделать свой собственный индукционный паяльник своими руками. Для этого я использовал очень простой индукционный паяльник.Главная »автомат, схема, схема, утюг, пайка, выключатель» Схема выключателя автоматического паяльника. Обычно паяльнику требуется пара минут, чтобы должным образом нагреться и расплавить припой, после чего выделяемое тепло намного превышает требуемое и тратится впустую. Главная »Схема, схема, утюг, предохранитель, пайка, жало» Схема предохранителя жала паяльника. На рынке есть хорошие паяльники. Принципиальная схема регулятора температуры паяльника.Эта плата полезна для подключения операционных усилителей к цифровым системам, которые используются для измерения температуры. Это устройство представляет собой блок-схему схемы драйвера, а на рис. Используя остатки старых, предположительно сломанных паяльников, а также некоторые куски меди и железа вместе с термопарой для управления температурой, kasyan tv удалось сколотить паяльник с индуктивным нагревом. Все электронные схемы проверены мной и на 100% работают. Схема паяльника с контролем температуры.Принципиальная схема — это бесплатное приложение для создания электронных схем и экспорта их в виде изображений. См. Больше электронных схем на facebook. Когда вы запитываете схему с помощью переключателя s1, трансформатор x1 выдает 230 В переменного тока на первичной клемме.

Схема индукционного паяльника как сделать индукционный паяльник подробности смотрите в видео схема индукционного паяльника (2-я цепь). Структурная схема паяльной станции.
Источник: i2.wp.com

Войдите в систему, чтобы сохранить схемы в своей учетной записи схемной схемы, или загрузите их, чтобы не подключаться к сети.

Источник: pic.17qq.com

Если необходимо использовать паяльник, следуйте методике ручной пайки, описанной ниже.

Источник: d3i71xaburhd42.cloudfront.net

Используйте следующую таблицу в качестве ориентира, удерживая наконечник паяльника на несколько секунд напротив соединения, чтобы он касался вывода / контакта компонента и контактной площадки печатной платы.

Источник: habrastorage.org

Когда вы запитываете схему с помощью переключателя s1, трансформатор x1 выдает 230 В переменного тока на первичной клемме.

Источник: www.redalyc.org

Правильно подключите аккумулятор и трансформатор.

Источник: static-assets.imageservice.cloud

Гистерезис, встроенный в схему, заставляет светодиод мигать между красным и зеленым, в то время как температура утюга поддерживается на заданной температуре.

Источник: i1.wp.com

Отвертка металлическая и т. Д., Но с некоторыми.

Источник: www.scielo.org.co

Плата, предназначенная для управления паяльником и тепловой пушкой.

Источник: s1.manualzz.com

Структурная блок-схема паяльной станции.

Источник: electronicoobs.com

Схема индукционного паяльника.

Источник: legendvalley.net

Используя остатки старых, предположительно сломанных паяльников, а также некоторые куски меди и железа вместе с термопарой для регулирования температуры, kasyan tv удалось сколотить паяльник с индуктивным нагревом.

Источник: homemade-circuits.com

Главная »автомат, схема, схема, утюг, пайка, выключатель» Схема выключателя автоматического паяльника.

Источник: homemade-circuits.com

Регулировка сопротивления vr1 изменяет скорость зарядки c1 для регулирования угла проводимости.

Источник: i.pinimg.com

Все электронные схемы проверены мной и на 100% работают.

Источник: codeandlife.com

На рынке есть хороший тип паяльника.

Источник: hackaday.com

Из Википедии, бесплатной энциклопедии.

Источник: i.pinimg.com

Принципиальная схема терморегулятора паяльника.

Источник: www.scielo.org.co

Один из способов анализа и понимания работы асинхронного двигателя — использование эквивалентной схемы.

Источник: s1.manualzz.com

Это поле вызывает за счет электромагнитной индукции электрический ток, протекающий в проволочной петле справа.

Источник: habrastorage.org

См. Дополнительные идеи о принципиальной схеме, схеме электроники, схеме.

Источник: i.ytimg.com

Индукция) иметь кабель, напрямую подключенный к настоящей работе, чтобы разработать беспроводной паяльник через.

Источник: www.elprocus.com

Для получения более подробной информации вы можете посмотреть видео для обеих схем.

Источник: d3i71xaburhd42.cloudfront.net

Обычно паяльнику требуется пара минут, чтобы должным образом нагреться и расплавить припой, после чего выделяемое тепло намного превышает требуемое и тратится впустую.

Источник: lookaside.fbsbx.com

Circuit diagram — бесплатное приложение для создания электронных схем и экспорта их в виде изображений.

Источник: www.scielo.org.co

Главная »автомат, схема, схема, утюг, пайка, выключатель» Схема выключателя автоматического паяльника.

Источник:

Схема индукционного паяльника.

Источник: d3i71xaburhd42.cloudfront.net

Обычно паяльнику требуется пара минут, чтобы должным образом нагреться и расплавить припой, после чего выделяемое тепло намного превышает требуемое и тратится впустую.

Источник: www.researchgate.net

Схема паяльника с регулируемой температурой.

Источник: 4.bp.blogspot.com

Главная »автомат, схема, схема, утюг, пайка, выключатель» Схема выключателя автоматического паяльника.

(PDF) Разработка саморегулирующегося паяльника на основе индукционного нагрева

Mazón-Valadez et al / DYNA 83 (196), стр. 159-167. Апрель, 2016.

166

должен быть покрыт цилиндром из Ni в соответствии с критерием надежного и быстрого

для обеспечения его саморегулирования.Со своей стороны, CAU-151 — это

, также умеренно притягиваемый магнитом, и его сложнее определить быстрый критерий

для его выбора, одна возможность — это

проведение быстрого теста в системе для подтверждения поведения

, показанного в Рис 9.

5. Выводы

В данной статье представлена ​​конструкция и конструкция недорогого паяльника

, характеризующегося тем, что он работает за счет индукционного нагрева.Генератор магнитного поля этого устройства

представляет собой очень упрощенный резонансный инвертор, который исключает

множества электронных каскадов, пытаясь снизить производственные затраты

в промышленных масштабах. Действительно, устройство

управляется только коммерческой схемой генератора по технологии CMOS

. Окончательная версия устройства напоминает традиционные карандашные резистивные паяльники

. Кроме того,

набор из трех различных паяльных жал из Cu, покрытых ферромагнитными материалами

, был проанализирован для сопровождения

нового устройства, и можно определить критерий для выбора

их на основе эквивалентного сопротивления, определяемого используя резонансный инвертор

(при значении Rdc = 0.99 Ом), т.е.

0,61 Ом

, не может достичь саморегулирования, даже если

покрыт Ni. Поэтому мы не рекомендуем использовать

эти советы с этим устройством. Если эквивалентное сопротивление составляет

, приблизительно равное 0,61 Ом, рекомендуется использовать покрытие из чистого Ni толщиной

200 мкм на наконечнике для обеспечения саморегулирования

при температуре около 325 ° C.Другой критерий

для выбора сменного паяльного жала на основе Cu, то есть

, покрытого куском Ni и саморегулирующегося, — это

быстрого и качественного метода с использованием небольшого магнита, чтобы подтвердить его слабое магнитное взаимодействие или притяжение,

указывает на очень небольшое присутствие ферромагнитного материала в покрытии

(потому что Cu и Cr диамагнитны, а

парамагнитны соответственно), по сравнению с другим элементом

с большим содержанием Fe, который снова не является рекомендуется для этой системы

.

Ориентировочная стоимость производства устройства составляет

приблизительно 25 долларов США. Этот расчет учитывает только

, учитывает цену всех частей и включает все компоненты и аксессуары

, показанные на Рис. 3 (A) и Рис.

3 (В). Наконец, это устройство является очень полезным инструментом в любом электрическом цехе

или приборной лаборатории для выполнения технических работ по ремонту

или электроники.

Благодарности

Все авторы благодарны мексиканской организации

CONACYT за ценную поддержку.

Справочная информация

[1] Поле, А. Б., Вихревые токи в больших проводниках с щелевой обмоткой. Американский

Институт инженеров-электриков, транзакции 26, стр. 761-788, 1905.

DOI: 10.1109 / PAIEE.1905.6742159.

[2] Бурдио, М., Монтерде, Ф., Гарсия, Дж. Р., Барраган, Л. А. и Мартинес,

A., Последовательно-резонансный инвертор с двумя выходами для индукционного нагрева

кухонных приборов. Power Electronics, IEEE Transactions on, 20 (4),

стр.815-822, 2005. DOI: 10.1109 / TPEL.2005.850925.

[3] Боади, А., Цучида, Ю., Тодака, Т. и Enokizono, M., Проектирование

подходящей конструкции катушки высокочастотного индукционного нагрева по

с использованием метода конечных элементов. Magnetics, IEEE Transactions, 41 (10),

pp. 4048-4050, 2005. DOI: 10.1109 / TMAG.2005.854993.

[4] Байындыр, Н.С., Кюкрер, О. и Якуп, М., ФАПЧ на основе DSP-

, управляемый 50–100 кГц, 20 кВт высокочастотный индукционный нагрев

Система для поверхностной закалки и сварки.IEE

Proceedings — Electric Power Applications, 150 (3), pp. 365-371,

2003. DOI: 10.1049 / ip-epa: 20030096.

[5] Грумс, Дж. П. и Маттсон, Л. Дж., Метод индукционной герметизации внутреннего мешка

и внешнего контейнера, US 5416303A, [Online]. 16 мая 1995 г.

http://www.google.st/patents/US5416303.

[6] Jordan, A., Scholz, R., Maier-Hauff, K., Johannsen, Wust, M.,

, Nadobny, P.J., Schirra, H., Schmidt, H., Deger, S., Loening, S.,

Lanksch, W. и Felix, R., Презентация новой терапевтической системы магнитного поля

для лечения солидных опухолей человека с помощью магнитной жидкостной гипертермии

. Журнал магнетизма и. Магнитный. Материалы,

225 (1-2), стр. 118-126, 2001. DOI: 10.1016 / S0304-8853 (00) 01239-

7.

[7] Cano, ME, Barrera, A., Estrada , JC, Hernandez, A. and Córdova,

T., Устройство с индукционным нагревателем для исследования магнитной гипертермии

и измерения удельного коэффициента поглощения.Review of Scientific

Instruments, 82 (11), стр. 114904-114904-6, 2011. DOI:

10.1063 / 1.3658818.

[8] Мазон-Валадес, Эрнесто Эдгар и др. Разработка быстрого беспроводного паяльника

с использованием индукционного нагрева. DYNA 81 (188), стр. 166-172,

2014. DOI: 10.15446 / dyna.v81n188.41635.

[9] Миядзаки М., Система и метод индукционного нагрева паяльного паяльника

, US / 2010/0258554 A1, 14 октября 2010 г.

[10] Snown C., Распределение переменного тока в цилиндрических проводниках,

en Scientific Papers Бюро стандартов, США, Вашингтон,

[Online]. 1925. 277. http://www.google.com/patents/US20100258554.

[11] Бушоу, К. Х. Дж., Энциклопедия материалов: наука и

Технология. Мичиган: Мичиганский университет, 8, Elsevier, 2001.

[12] Киттель, К., Введение в физику твердого тела, Нью-Йорк: John Wiley

& Sons, 6-е изд., 1986.

[13] Браун, Г. Х., Хойлер, К. Н. и Бирвирт, Р. А., Теория и

применения радиочастотного нагрева, Нью-Йорк: Д. Ван

Nostrand Company, 1947.

[14] Дуайт, HB, Точный метод расчета скин-эффекта в изолированных трубках

. Журнал Американского института инженеров-электриков, 42 (8),

, стр. 827-831, 1923. DOI: 10.1109 / JoAIEE.1923.6593471.

[15] Джексон Дж. Классическая электродинамика, Нью-Йорк: Wiley, 3-е изд.

1998.

[16] Yoshimura, K., et al. Паяльник со сменным жало. Патент США

[17] № 8,569,657. [В сети]. 29 октября 2013 г. Доступно по адресу:

http://www.google.ms/patents/WO2005115670A2?cl=en.

[18] Кент Г.М. Способ изготовления сменных паяльных жалах.

Патент США № 3315350. [В сети]. 25 апреля 1967 г. Доступно по адресу:

https://www.google.com/patents/US3315350.

[19] Льоренте, С., Monterde, F., Burdio, J.M. и Acero, J., Сравнительное исследование топологий резонансных инверторов, используемых в индукционных плитах,

,

Конференция и выставка прикладной силовой электроники, 7th. Ежегодный

IEEE, стр.1168-1174, 2002. DOI: 10.1109 / APEC.2002.989392.

[20] Йе, З., Джайн, П.К. и Сен, П.С., Полномостовой резонансный инвертор с модифицированной фазовой модуляцией

для высокочастотного переменного тока.

Системы распределения

, IEEE Transactions on Industrial Electronics,

54 (1), стр.2831-2845, 2007. DOI: 10.1109 / TIE.2007.896030.

[21] Goya, G.F., Cassinelli, N. и Ibarra-García, M.R., Magnetic

application hiperthermia device application, PCT / ES2009 / 000235, [Online].

, 12 ноября 2009 г. Доступно по адресу:

https://www.google.com/patents/EP2283895A1?cl=en&dq=Magneti

c + Hyperthermia + Application + Device & hl = es-

419 & sa = X & ved = 0ahUKEYKHQQCR

AEIIDAA.

[22] Calleja, H., Быстродействующая схема управления для резонансных инверторов,

International Journal of Electronics, 89 (3), стр. 233-244, 2002. DOI:

10.1080 / 00207210210122550.

[23] Камли, М., Ямамото, С. и Абэ, М., Полумостовой инвертор

50–150 кГц для приложений индукционного нагрева. IEEE Transactions on

Industrial Electronics, 43 (1), pp. 163-172, 1996. DOI:

10.1109 / 41.481422.

Схема. Изготовление мини-паяльника

Собирайте паяльник у себя дома (и не только), мастера оперативно поощряют экономические соображения.Лучше, конечно, купить простой паяльник на 220 В для обычной малогабаритной работы. Однако есть возможность доработать его, не разбирая, чтобы продлить жизнь жала. А вот и «топор» на 150-200 Вт, который можно паять с металлическими водопроводными трубами, он не 4,25, а тем более. И не советские рубли, а вечнозеленые условные единицы. Такая же проблема возникает, если припаять вне доступности электросети приходится от автомобильного 12 В или карманного литий-ионного аккумулятора.Как самостоятельно сделать паяльник на таких корпусах, и не только таких, рассматривается в сегодняшней публикации.

Что такое SMD.

Sub Micro Devises, сверхминиатюрные устройства. Вы можете четко видеть SMD, открывая мобильный телефон, смартфон, планшет или компьютер. По технологии SMD крошечные (возможно, меньше, чем обрезка спички) Компоненты без выводов проводов монтируются путем пайки на контактные площадки, по терминологии SMD, называемые полигонами. Многоугольник может быть с тепловым барьером для предотвращения распространения тепла по дорожкам печатной платы.Опасности здесь нет не только и не столько в возможности отслоения гусениц — поршень соединяет монтажные слои от нагрева, что приведет устройство в полную негодность.

Паяльник для SMD должен быть не только микромогер, до 10 ватт. Запас тепла в его взгляде не должен превышать тот, который выдерживает спаянный предмет. Но еще опаснее долгая пайка: припой все не плавится, а деталь нагревается. Причем внешняя температура существенно влияет на режим пайки, причем чем больше, тем меньше мощность паяльника.Следовательно, SMD солдаты выполняются либо с ограничением по времени и / или значением теплопередачи при пайке, либо в рабочем состоянии во время текущей технологической операции, регулируя температуру жала. Причем необходимо держать ее на 30-40 градусов выше точки плавления припоя с точностью буквально до 5-10 градусов; Это т. Наз. Допустимый температурный гистерезис укуса. Это очень сильно влияет на тепловую инерцию самого паяльника, и основная задача при его проектировании — добиться меньшей постоянной времени нагрева, см. Ниже.

Сделать паяльник в домашних условиях можно для любой из указанных целей. В том числе и мощный для пайки стали или меди для водоснабжения, и довольно аккуратный мини для SMD.

Примечание: Собственно в паяльнике это рабочая (подведенная) часть его стержня. Но, поскольку удилища разные, мы будем для наглядности рассматривать жало удилища целиком. Если рабочую часть паяльника устраивает стержень, его называют жало. Будем считать, что наконечник со стержнем — это тоже жало.

Самый простой

Пока не будем вдаваться в затруднения. Допустим, нам нужен обычный паяльник на 220В без пунктов. Едем выбирать и смотрим, разница в ценах достигает 10 и более раз. Мы понимаем — почему. Первый: утеплитель, нихром или керамика. Последний (не «альтернатива»!) Практически вечный, но если паяльник упадет на твердый пол, он может расколоться. Жало паяльника на керамике обязательно без изменений — значит, надо покупать новое.А нихромовый нагреватель, если паяльник на ночь не забывает те, что служит больше 10 лет; При эпизодическом использовании — более 20. А в крайнем случае можно перемотать.

Разница в цене уменьшилась теперь до 3-4 раз, что еще? С сожалением. Никелированная медь со специальными добавками сильно растворяется припоем и очень медленно горит в корке тигля, но это дорого. Хуже латунь или бронза, и паять их SMD невозможно — температурный гистерезис нельзя сдвинуть до нормы из-за гораздо худшей, чем у меди, теплопроводности материала.Жало красного камня съедает припой, и довольно быстро слетает с оксида меди, но это дешевле.

Примечание: Жало из электротехнической меди (отрезка обмоточного провода) для обычного паяльника не годится — быстро растворяется и настигает. Однако для SMD такого жала Theity его теплопроводность максимально возможна, а тепловая инерция и гистерезис минимальны. Правда, менять придется часто, но жало со спичкой или меньше.

С горением и набуханием укуса с красными стенками можно бороться только аккуратностью: окончив работу и дав солдату остыть, жала вылезает, закипает от окиси, постукивает по краю стола, и канал паяльника заблокирован. С растворением припоя хуже: часто застегивать жало неудобно и оно быстро срабатывает.

Сделать жало для паяльника из обычной красной меди в разы устойчивее к действию расплавленного припоя, можно, не вдавливая его рабочий конец, а при придании нужной формы.Холодная медь отлично подходит для обычного слесарного молотка на наковальне настольных тисков. Автор этой статьи в старинном советском эпсн-25, кованое жало уже больше 20 лет сидит, правда этот паяльник бывает если не каждый день, то просто каждую неделю.

Простой из резистора

Платеж

Самый простой паяльник можно сделать из проволочного резистора Это готовый нихромовый нагреватель. Подсчитать это тоже несложно: при расчетной рассеиваемой мощности в свободном пространстве проволочные резисторы прогреваются до 210-250 градусов.2 = пр. Из этого значения извлекаем квадратный корень, получаем рабочее напряжение. Например, есть резистор на 15 Вт на 10 Ом. Мощность пайки уходит до 30 Вт. Берем корень квадратный из 300 (30 Вт * 10 Ом), получаем 17 В. из 12, чтобы такой паяльник развил 14,4 Вт, можно припаять немного-плавящийся припой. От 24 В. от 24 В — 57,6 Вт. Перегрузка по мощности почти в 6 раз, но изредка и на короткое время припаять к этому паяльнику что-нибудь крупногабаритное.

Производство

Как сделать паяльник из резистора, изображенного на рис.выше:

  • Подбираем подходящий резистор (поз. 1, см. Также Далее).
  • Готовим детали жала и крепежа к нему. Под кольцевую пружину выбирается проточка на штоке. Под болт (винт) и наконечник выполнены глухие резьбовые отверстия поз. 2.
  • Собираем стержень с наконечником в жало поз.3.
  • Зафиксировать жало в резисторе ТЭН болтом (шурупом) с широкой шайбой поз. четыре.
  • Утеплитель Fresh с жалом на подходящую ручку любым удобным способом поз.5-7. Одно условие: термостойкость ручки не ниже 140 градусов, выводы резистора могут нагреваться до такой температуры.
Тонкости и нюансы

Паяльник из резисторов на 5-20 Вт делал много (в том числе и автор в годы пионерской молодости) и, попробовав, убедил — серьезно работать нельзя. Слышит невыносимо долго, а с тычем паяет только мелочь — мешает теплоотдача от нихромовых спиралей в жало слой керамики.Поэтому на слюдяных оправках болтаются нагреватели заводской пайки — теплопроводность слюды на порядок выше. К сожалению, минуду в трубке дома нельзя, да и нихром 0,02-0,2 мм не накрутить.

А вот с паяльником от 100 Вт (резисторы от 35-50 Вт) другое. Тепловой барьер из керамики в них относительно тоньше, слева на рис., А запас тепла в массивном стойле на порядок больше, т.к. его объем растет в размер куба.Качественно отсосать стыки медных трубок паяльником 1/2 «200 Вт от резистора вполне возможно. Особенно если жало не сборное, а целое кованое.

Примечание: Проволочные резисторы доступны на мощность рассеяния до 160 Вт.

Только для паяльника Нам нужно искать резисторы старых типов ПЭ или ПЭВ (в центре на рис., В производстве все еще). Их изоляция глазированная, выдерживает многократный нагрев до светло-красного цвета без потери свойств, только наиболее темный, охлаждение.Керамика внутри чистая. Но резисторы С5-35В (справа на рис.) Крашеные, внутри тоже. Удалить краску в канале невозможно — керамика пористая. При нагревании краска обугливается и жало плотно останавливается.

Регулятор для паяльника

Пример с низковольтным паяльником с резистором выше не годится. Резистор РЕ (PEV) из завала или с Железного базара чаще всего оказывается несоответствующим номиналом для кассового напряжения.В этом случае нужно изготовить регулятор мощности для паяльника. В наши дни это намного проще даже людям, которые имеют самое смутное представление об электронике. Идеальный вариант — купить у китайцев (ну али экспресс, а как) готовый универсальный стабилизатор напряжения и тока TC43200, см. Рис. справа; Стоит недорого. Допустимое входное напряжение 5-36 В; Выход — 3-27 В при токе до 5 А. Напряжение и сила тока устанавливаются отдельно. Поэтому вы можете не только выставить нужное напряжение, но и отрегулировать мощность паяльника.Есть, например, прибор на 12 в 60 Вт, а теперь нужно 25 Вт. Выставляю ток на 2,1 А, на паяльник уйдет 25,2 Вт и не больше милливатта.

Примечание: Для использования с паяльником обычные регуляторы TC43200 лучше заменить обычными потенциометрами с градуированной шкалой.

Импульсный

Многие отдают предпочтение импульсным паяльникам: они лучше подходят для микросхем и другой тонкой электроники (кроме SMD, но см. И ниже).В режиме ожидания имплав импульсного паяльника либо холодный, либо немного греется. Паял нажатием на кнопку Пуск. Жало при этом быстро, для кол-узлов С, нагревается до рабочей температуры. Управлять пайкой очень удобно: припой рваный, выдавленный из капли флюса — отпустите кнопку, так же быстро остывает жало. Просто нужно успеть его удалить, чтобы не добраться. Опасность сжечь компонент, имея некоторый опыт, минимальная.

Виды и схемы

Импульсный нагрев паяльника возможен несколькими способами в зависимости от вида работы и требований к эргономике рабочего места.В любительских условиях, или небольшом IP-одиночке, импульсный паяльник удобнее и дешевле будет по одной шлейфе. схемы:

  1. С напряжением тока при текущей промышленной частоте;
  2. С изолированным жалом и принудительным подогревом;
  3. С токовым рулевым управлением под током высокой частоты.

Электрические концепции импульсных припоев указанных типов показаны на рис. Поз. 1 — с заданным током промышленной частоты; поз.2 — с принудительным нагревом изолированного жала; поз. 3 и 4 — с высокой частотой написания. Далее разберем их особенности, достоинства, недостатки и способы реализации в домашних условиях.

50/60 Гц

Схема импульсного паяльника с затуханием под током промышленной частоты самая простая, но это не единственное достоинство и не главное. Потенциал на стойке такого паяльника не превышает доли Вольта, поэтому он безопасен для самой нежной микросхемы.До появления систем индукционной пайки системы Metcal (см. Ниже) именно рабочие, работающие с импульсами промышленной частоты, работали значительную часть монтажников при производстве электроники. Недостатки — громоздкость, значительный вес и, как следствие, плохая эргономика: в смену более 4 часов. Рабочие устали и начали ошибаться. Но в любительском использовании импульсных припоев промышленной частоты еще много: зубр, сигма (Sigma), светосар и др.

Устройство импульсного паяльника 50/60 Гц показано на поз.1 и 2 Рис. Видимо, в целях экономии затрат на изготовление, производители чаще всего применяют трансформаторы на сердечниках (магнитопроводах) типа П (поз. 2), но это не оптимальный вариант: Для пайки железный припой как EPCN-25, мощность трансформатора нужна 60-65 Вт. Из-за большого поля рассеяния трансформатор на p-сердечнике в режиме KZ сильно нагревается, и время нагрева жала доходит до 2 -4 с.

При замене p-сердечника на 40 Вт с вторичной обмоткой из медной шины (поз.3 и 4) паяльник выдерживает работу часов с интенсивностью 7-8 штук в минуту без недопустимого перегрева. Для работы в периодических кратковременных кратковременных коротких замыканиях количество витков первичной обмотки увеличивается на 10-15% от расчетного. Такое исполнение выгодно еще и тем, что жало (медный провод диаметром 1,2-2 мм) можно закрепить непосредственно на выводах вторичной обмотки (поз. 5). Поскольку его напряжение составляет вольта, это также увеличивает КПД паяльника и продлевает время его работы вплоть до перегрева.

С принудительным обогревом

Схема пайки с принудительным нагревом особых пояснений не требует. В дежурном режиме обогреватель работает на четверть номинальной мощности, и при нажатии на его запуск выделяется энергия, накопленная в аккумуляторе. Отключив / подключив к аккумулятору емкость, можно довольно грубо, но в допустимых пределах дозировать выделяемое для укладки количество тепла. Достоинство — это полное отсутствие наведенного потенциала во взгляде, если он обоснован.Недостаток — на имеющихся в широкой продаже конденсаторах реализуем только резисторные мини-солдатики, см. Ниже. Используется в основном для эпизодических работ на ненасыщенных гибридных монтажных платах, SMD + обычная печатная установка в сквозные поршни.

На высокой частоте
Паяльник импульсный

повышенной или высокой частоты (десятки или сотни кГц) очень экономичен: тепловая мощность на стойке практически равна паспортной электрической мощности инвертора (см. Ниже). Они также компактны и легки, а их инверторы подходят для питания резисторных мини-паяльных плоскостей постоянного нагрева с изолированным стержнем, см. Ниже.Отопление стояло до рабочей температуры — на долю с. В качестве регулятора мощности без доработок любой тиристорный регулятор напряжения 220 В. может питаться постоянным напряжением 220 В.

Примечание: на мощности выше ок. Паяльник RF Pulse мощностью 50 Вт не годится. Хотя, например компьютерные IPB бывают мощностью до 350 Вт и более, но жало с такой мощностью сделать практически невозможно — либо он не прогревается до рабочей температуры, либо плавится сам.

Серьезный недостаток — на рабочих частотах сказывается влияние собственной индуктивности стержня и вторичной обмотки.Из-за этого при взгляде более 1 мс может возникнуть наведенный потенциал более 50 Б, что опасно для компонента CMOS (CMP, CMOS). Также существенный недостаток — оператор облучается мощным потоком электромагнитного поля (ЭМП). Возможна работа импульсным ВЧ припоем мощностью 25-50 Вт не более часа в сутки, а до 25 Вт — не более 4 часов, но не более 1,5 часов подряд.

Самый простой способ реализовать инвертор импульсного ВЧ-солдата на 25-30 Вт для обычных подключений — на основе сетевого адаптера 12 вольт, см. Поз.3 Рис. Со схемами. Трансформатор может быть покрыт сердечником из 2-х сложенных вместе колец К24Х12Х6 из феррита с магнитной проницаемостью μ не ниже 2000, либо на W-образной магнитопроводе из того же феррита сечением не менее 0,7 кв. Обмотка 1 — 250-260 витков эмалированного провода диаметром 0,35-0,5 мм, обмотка 2 и 3 — 5-6 витков того же провода. Обмотка 4 — 2 витка в параллельный провод диаметром 2 мм (на кольце) или оплетки от телевизионного коаксиального кабеля (поз.3а), также застегнутый.

Примечание: Если паяльник больше 15 Вт, то транзисторы MJE13003 лучше заменить на MJE130NN, где Nn> 03, и поставить радиаторы квадратного метра 20. см.

Инверторный вариант для паяльника до 16 Вт может быть выполнен на базе импульсного пускового устройства (ИПУ) для ЛДС или заливки перегоревшей колбы сбросного контура в соотв. Питание (колбу не бейте, там пара ртути!) Доработка иллюстрирует поз.4 на рис. Со схемами. То, что выделено зеленым цветом, может отличаться в IPU разных моделей, но это все равно. Нам нужно удалить элементы запуска лампы (выделены красным на поз. 4а) и точки замыкания ах. Получаем схему поз. 4b. В нем параллельно трансформатор на том же кольце подключен к дросселю фазосигнала L5, как в Пред. корпус или на Ш-образном феррите от 0,5 кВ. См. (Поз. 4B). Первичная обмотка — 120 витков провода диаметром 0,4-0,7; Вторичный — 2 витка провода D> 2 мм.Питается (поз. 4г) от того же провода. Готовое устройство компактно (поз. 4г) и помещается в удобный футляр.

Мини и микро на резисторах

Паяльник с нагревательным элементом на основе металло-дымового резистора МЛТ конструктивно аналогичен солдатику из проволочного резистора, но выполнен на мощности до 10-12 Вт. Резистор работает с перегрузкой мощностью 6-12. раз потому, что, во-первых, радиатор через относительно толстый (но совсем более тонкий) жалит больше.Во-вторых, резисторы МЛТ физически несколько меньше ПЭ и ПЭВ. Отношение их поверхности к объему в соотв. Увеличивает теплопередачу в окружающей среде В отношении растет. Поэтому паяльник на резисторах МЛТ делают только в вариантах мини и микро: при попытке увеличения мощности совмещается небольшой резистор. Хотя МЛТ для спецпроектов выпускаются мощностью до 10 Вт, только паяльник на МЛТ-2 реально возможен для небольших дискретных компонентов (россыпи) и небольших микросхем, см. Например.Видео ниже:

Видео: Микропаяльник на резисторах

Примечание: Цепь резисторов mlt также может использоваться в качестве автономного аккумуляторного нагревателя для обычных склеек, см. Следующий. ролик:

Видео: Паяльник мини аккумуляторный

Сделать мини паяльник из резистора МЛТ-0,5 для SMD гораздо интереснее. Керамическая трубка — корпус МЛТ-0.5 очень тонкий и практически не препятствует передаче тепла на жало, но не пропускает тепловой импульс в момент касания полигона, который часто сочетается SMD компонентами.Обнаружив жало (что требует довольно значительного опыта), SMD такой паяльник можно в спешке припаять, непрерывно контролируя процесс в микроскоп.

Процесс изготовления такого паяльника показан на рис. Мощность — 6 Вт. Нагрев либо непрерывный от инвертора из описанных выше, либо (лучше) нагретым нагретым постоянным током от ИП на 12 В.

Примечание: Как сделать улучшенную версию такого паяльника с более широким спектром применения, подробно описано здесь — oldoffober.com / ru / soldering_iron /

Индукция

Индукционный паяльник На сегодняшний день вершина технических достижений в области пайки металлов эвтектическими припоями. По сути, паяльник с индукционным нагревом представляет собой миниатюрную индукционную печь: катушка-индуктор ВЧ ЭДС поглощается металлом жала, которое нагревается вихревыми токами Фуко. Сделать индукционный паяльник своими руками не так уж и сложно, если в распоряжении имеется источник токов ВЧ, например.Компьютерный импульсный источник питания, см. Напр. участок

Видео: Индукционный паяльник

Однако качественные и экономические показатели индукционных припоев для обычных адгезий невысоки, чего нельзя сказать об их вредном влиянии на здоровье. Фактически, единственным преимуществом их преимущества является жало, которое можно спрятать в футляре в футляре, опасаясь сломать обогреватель.

Гораздо больший интерес вызывают индукционные мини-припои системы Metcal. Их внедрение на производстве электроники позволило снизить процент брака из-за ошибок монтажников в 10 000 раз (!) И удлинить рабочую смену до нормальной, а рабочие разошлись после нее энергичными и способными во всех остальных отношениях.

Паяльник типа

Metcal показан слева вверху. Изюм — в ферроникелевом покрытии жала. Паяльник питается от ВЧ точно выдержанной частоты 470 кГц. Толщина покрытия выбирается такой, чтобы на этой частоте из-за поверхностного эффекта (скин-эффекта) токи Фуко фокусировались только в покрытии, которое сильно нагревается и передает тепло в жало. Самый скупой покрывается ЭДС и на ней не возникают наведенные потенциалы.

Когда покрытие нагревается до точки Кюри, выше по температуре ферромагнитные свойства покрытия исчезают, оно поглощает энергию ЭДС намного слабее, но ВЧ в меди все равно не позволяет этого, т.к. электрическая проводимость сохраняется.Охлаждаясь ниже самой точки Кюри или из-за оттока тепла на пайку, покрытие снова начинает интенсивно поглощать ЭДС и согревает жало. Таким образом, жало поддерживает температуру, равную точке покрытия Кюри, с точностью буквально до градуса. Температурный гистерезис жала при этом незначительный, т.к. определяется тепловой инерцией тонкого покрытия.

Во избежание вредного воздействия на человека паяльные ванны изготавливаются с необслуживаемыми ступенями, плотно закрепленными в патроне коаксиальной конструкции, который подводится к ВЧ катушке.Картридж вставляется в ручку паяльника — держатель с коаксиальным разъемом. Доступны картриджи типов 500, 600 и 700, что соответствует точке покрытия Кюри в градусах Фаренгейта (260, 315 и 370 градусов Цельсия). Основной рабочий патрон — 600; 500-й солдат очень маленький SMD, а 700-й большой SMD и печки.

Примечание: Чтобы перевести градусы Фаренгейта в Цельсия, вам нужно отнять 32 от Фаренгейта, умножить остаток от 5 и разделить на 9.Если нужно наоборот, прибавьте 32 к Цельсию, результат 9 и разделите на 5.

В припоях Меткал все замечательно, кроме цены на картридж: на «(название фирмы) новый, хороший» от 40 долларов. «Альтернатива» в полтора раза дешевле, но в два раза быстрее . Сделать самого Меткала нереальным: покрытие наносится распылением в вакууме; Гальваника при температуре Кури моментально отслаивается. Посаженная под медь тонкостенная трубка не обеспечит абсолютного теплового контакта, без которого Metcal превращается просто в плохой паяльник.Тем не менее сделать практически полный аналог паяльника Metcal, причем со сменным стойлом, хоть и сложно, но возможно.

Индукция для SMD.

Устройство самодельного индукционного паяльника для микросхем и SMD, по рабочим качествам того же Metcal, показано справа на рис. Когда-то подобные солдатики применялись в спецпроизводстве, но Metcal их полностью вытеснил из-за лучшей технологичности и большая рентабельность. Однако такой паяльник можно сделать и самому.

Его секрет — в соотношении плеч внешней части жала и выступающей из катушки внутрь хвостовика. Если он такой, как показано на рис. (Приблизительно), а хвостовик покрыт теплоизоляцией, то тепловой фокус жала не будет выходить за пределы обмотки. Хвостовик, конечно, будет горячим концом наконечника, но их температура будет изменяться синхронно (теоретически термоцерезис равен нулю). Настроив автоматику с дополнительной термопарой, замерив температуру кончика жала, можно спокойно летать.

Роль точки Кюри играет таймер. Он сбрасывается с термостата на термостат с подогревом, например, открытием ключа шунтирования накопительной емкости. Таймер запускается сигналом, указывающим на фактический запуск инвертора: напряжение с дополнительной обмоткой трансформатора на 1-2 витка выпрямляется и разблокирует таймер. Если паяльник долго не паяет, таймер через 7 с отключает инвертор до тех пор, пока жало не остынет и термостат не подаст новый сигнал нагрева.Суть здесь в том, что термоцерезис жала пропорционален соотношению времен выключения и разогрева жала O / I, и средней мощности на сваливании обратного I / O. система, температуру жала не держит, но +/- 25 по Цельсию на рабочем жале 330 обеспечивает.

Наконец

Так что паяльник делать? Мощный проволочный резистор явно стоит: стоимость у него всякая, он не просит, а может быть и основательно.

Также стоит сделать себе в хозяйстве простой паяльник для SMD от резистора МЛТ. Силиконовая электроника выдохнула, она в тупике. Квант уже на подходе, и графен явно вырисовывался. Напрямую с нами то же самое не совпадает, как компьютер через экран, мышь и клавиатуру или смарт / планшет через экран и датчики. Поэтому кремниевый каркас в будущих устройствах останется, но исключительно SMD, а нынешняя россыпь будет казаться чем-то вроде радиоламп.И не думайте, что это фантастика: всего 30-40 лет назад ни один фантаст не подумал о смартфоне. Хотя первые образцы мобильных телефонов тогда уже были. А утюг или пылесос «с мозгами» тогдашним мечтателям и в страшном сне не пришло бы в голову.

( 1 оценок, в среднем: 5,00 из 5)

Иногда возникают ситуации, когда хозяину просто не обойтись без простого паяльника. Например, нужен многожильный кабель для розетки, или от сгоревшего устройства.В такие моменты нужно либо посчитать инструмент, либо отложить дело на неопределенный срок. Ведь он не хочет покупать дорогой паяльник или паяльную станцию, если он не мастер по ремонту. Однако из этой ситуации есть простой выход — собрать небольшой паяльник своими руками, он как раз подходит для небольших работ. Процесс изготовления не отнимет много времени и сил, но можно сэкономить немного денег и получить бесценный опыт. Далее мы расскажем, как сделать паяльник своими руками в домашних условиях.Вам будет предложено несколько дизайнов, и вы сможете выбрать тот, который вам больше всего подойдет.

Идея №1 — используем резистор

Первая и самая простая технология изготовления электрического паяльника своими руками — с использованием мощного резистора. Устройство будет рассчитано на работу при напряжении от 6 до 24 вольт, что позволит питать его от различных источников тока, и даже сделать переносной вариант питания от автомобильного аккумулятора. Для того, чтобы самостоятельно изготовить инструмент, вам потребуются следующие материалы:

Чтобы сделать паяльник из резистора в домашних условиях, необходимо выполнить следующие действия:

  1. В конце толстого медного стержня нужно просверлить отверстие и метчиком вбить резьбу под винт.Также необходимо вырезать паз под фиксатор, которым в нашем случае является кольцо-кольцо. Сделать это можно при помощи треугольного приспособления или ножовки по металлу.

  2. Со второго конца просверлите отверстие диаметром, похожее на тонкий пруток, которое будет действовать как жало мини-паяльником.
  3. Все элементы стержня необходимо собрать в одно целое, как показано на фото.
  4. Резистор подготовлен для крепления крепления паяльника, которое нужно вставить и зафиксировать заднюю часть шайбой с шайбой.
  5. Из текстолита или фанерной плиты нужно сделать удобную ручку с посадочным местом для резистора и провода. Для этого с помощью лобзика пропейте две одинаковые половинки ручек и проделайте отверстия и углубления под саморезы и гайки.

  6. К выходам ТЭНа необходимо подключить шнур питания. Надо прикрутить на саморезы, чтобы контакт был надежным.
  7. Готовый самодельный паяльник скручен и проверен.

Обращаем ваше внимание на то, что таким портативным пистолетом можно легко паять микросхемы и даже своими руками. Он может работать не только от блока питания, но и от аккумулятора. На форумах мы встретили много отзывов, где этот вариант самоделки подключался от прикуривателя на 12 вольт, тоже очень удобно!

Обратите внимание, что при первом включении все паяльники какое-то время могут дымить и колоть. Это нормально для любой модели, так как некоторые элементы лакокрасочного покрытия выгорают.Впоследствии это прекратится.

Видеоинструкция по управлению простейшим электроприбором

Идея №2 — вторая жизнь шариковой ручки

Есть еще одна необычная, но в то же время простая идея, как сделать своими руками из подруги паяльник для пайки мелких деталей или SMD компонентов. В этом случае нам снова пригодятся, но теперь это уже не ПЭВ (как в прошлой версии), а МЛТ, мощностью от 0,5 до 2 Вт.

Итак, сначала необходимо подготовить следующие материалы:

  • Шариковая ручка простой конструкции.
  • Резистор с характеристиками: Сопротивление 10 Ом, мощность 0,5 Вт.
  • Текстолит двусторонний.
  • Медный провод диаметром 1 мм, его можно открыть старым дросселем или купить невольную медную проволоку в магазине изоляцию и аккуратно удалить ее канцелярским ножом
  • Проволока стальная или медная диаметром не более 0.8 мм.
  • Провода для подключения к сети.

Сделать паяльник из ручки в домашних условиях достаточно просто, достаточно выполнить следующие действия:

  1. Удалить слой краски с поверхности резистора. Эту операцию можно проводить с помощью шкурки, пухляка или напильника, в крайнем случае — ножа. Главное не переставлять, чтобы не повредить резистор. Если краска плохо удаляется, подключите изделие к регулируемому источнику питания и слегка нагрейте.
  2. Из ствола выходит 2 провода, в одном из них прорезаем и просверливаем в этом месте отверстие под медную проволоку (диаметром 1 мм). Чтобы проволока не соприкасалась с чашкой (нужно избегать этого), сделайте раскручивание более толстого сверла, как показано на фото ниже. Кроме того, необходимо сделать небольшой пропил для провода прямо на чашке резистора. В этом вам снова помогут треугольные ножки.
  3. Осмотрите стальную проволоку по форме ручки с креплением в виде кольца, диаметром, похожим на кружку.Если у вас медная проволока, то чашку нужно в ней зажать и с помощью прохода сделать скрутку, чтобы контакт был надежным, но не переусердствуйте, иначе корпус запомните. Помните, что провод должен быть без потери изоляции.
  4. Аккуратно из двухстороннего текстолита вырежьте доску своими руками, точно так же, как показано на примере на фото. Совершенно необязательно покупать именно новый лист текстолита. Подходящий кусок можно накормить из любой ненужной двухсторонней доски.Или обойтись без него и без него: скручиваем проволоку с проводами, и прикрепляем их к ручке с помощью суперблока. Главное, обращать внимание на расстояние между ТЭНом и ручкой более 5 см, иначе пластик может расплавиться.

  5. Далее нужно собрать самодельный паяльник из ручки, что не должно вызвать затруднений.
  6. Осталось установить тонкое жало в месте приземления. Для изготовления медного провода резистору не нужно делать защитный слой из куска слюды или керамики между задней стенкой и жалом.
  7. Последнее, что вам нужно сделать, это подключить самоделку к блоку питания на 1 А и напряжением не более 15 вольт с помощью проводов.

Вот и вся технология создания самодельного мини-паяльника в домашних условиях. Как видите, в изготовлении этого инструмента нет ничего сложного, и вы легко справитесь с ним, а все материалы можно найти дома, ломая старую технику или ища их в чехлах.

Как сделать более сложную модель мини паяльника в домашних условиях?

Видеообзор прибора с нихромовым проводом, работающий от 12 вольт

Идея №3 — Мощная импульсная модель

Этот вариант подойдет тем, кто уже более-менее знаком с радиотехникой и умеет читать соответствующие схемы.Мастер-класс по изготовлению самодельного импульсного паяльника будет предоставлен на примере этой схемы:

Преимущество этого инструмента в том, что жало нагревается через 5 секунд после включения питания, а нагретый стержень может легко расплавить олово. При этом есть возможность сделать это от импульсного блока питания от лампы дневного света, немного доработал плату в домашних условиях.

Как и в предыдущих примерах, сначала рассмотрим материалы, из которых можно сделать паяльник своими руками в домашних условиях.Перед сборкой необходимо подготовить следующую технику:


Все, что вам нужно, это подключить жало к вторичной обмотке, которая по сути является ее частью. После этого один из названий балласта необходимо подключить к первичной обмотке трансформатора и закрепить все элементы схемы в надежном корпусе, который убережет вас от случайного поражения. электрошок Так в схеме присутствует опасное для жизни напряжение 220 вольт!

Принцип работы данной конструкции заключается в том, что балласт от лампы создает переменное напряжение, которое подается на первичную обмотку трансформатора и снижается до малых значений, при этом ток увеличивается во много раз.Один виток, который, по сути, является эскизом паяльника, действует как резистор, на котором рассеивается тепло. При нажатии на кнопку в цепь подается ток, и требуется быстрый нагрев, после отпускания кнопки жало быстро остывает, что очень удобно, так как не нужно ждать нагрева и охлаждения инструмент на долгое время.


Перед тем, как сделать паяльник своими руками, рекомендуется определиться с его моделью. Этот инструмент можно использовать для радиатора автомобиля, припоя проводов, восстановления сетевого разъема. Для выполнения описанных выше работ был изготовлен самодельный паяльник мощностью 25-40 Вт.

Перед тем, как приступить к работе по изготовлению самодельного паяльника, следует заявить о его последующем назначении.

Конструктивные особенности

Для изготовления электроинструмента потребуется медная и нихромовая проволока, фольга, оловянная трубка, электрический шнур, пинцет, переходник, электролит.Для питания силового самолета используйте обычную электросеть с преобразователем и трансформатором НДР-110К. Последний блок можно снять с лампового телевизора.

Миниатюрный паяльник изготовлен из медной проволоки. Один конец сегмента заострен в виде скошенного уголка радиусом 40 градусов. Нам понадобится грань уголка. Следующий этап — приготовление электроизоляционной массы.

Мучное тесто смешать с жидким стеклом и тальком. Полученную смесь наносят на цилиндрическую поверхность.Для этого можно использовать тарелку или пинцет.

Предварительно инструмент обработан сухим тальковым составом. На жало надевают трубку из медной фольги. Его длина должна быть 30 мм. Полученная конструкция является основой для паяльника.

Вернуться в категорию

Дополнительные работы

Трубка размазана электроизоляционной массой. Затем его сушат при температуре 100-150 градусов. Основание обернуто нагревательным элементом из нихрома. Специалисты рекомендуют плотно обрезать основу.

Выходные концы проводов оставлены прямыми. Затем перематываем базу. Массу сушат на огне. Длинный конец проволоки заворачиваем, прижимая к трубке. Затем наносится третий слой изоляционного раствора, который требует вторичной переработки.

Если нагревательный элемент готов, концы провода покрывают электроизоляционным раствором. Чтобы собрать мини-паяльник своими руками, потребуется перевернуть шнур в термостойкой изоляции. Если концы нихромового электронагревателя прикручены к оголенным жилам, то инструмент заново покрывают и сушат.Золотые провода изолированы. Паяльник может быть заключен в защитный корпус из олова.

Вернуться в категорию

Импульсный прибор

Для выполнения электронных работ потребуется изготовить легкий и компактный паяльник. Для такого инструмента характерен принцип работы нагревателя жала. В стандартном паяльнике используется нихромовая спираль. Это нагревательный элемент, передающий тепло стойла.

Специалисты рекомендуют самостоятельно изготовить паяльник, который нагревается за 5 секунд.На этот раз ему нужно обрести способность плавить олово. В основе лежит импульсная батарея.

Принцип работы импульсного самодельного прибора — короткое замыкание Вторая обмотка трансформатора.

Последний прибор Представлен в виде медной шины. Для его изготовления можно использовать две жилки (1,7 мм). Обмотка состоит из одного витка.

Жало изготавливается из никелевой или медной проволоки, которую затем подключают ко второй обмотке трансформатора.Последнее устройство представлено в виде ферритового кольца. Его можно демонтировать от импульсного преобразователя. В противном случае применяют кольца от блоков электронных трансформаторов.

Кольца могут иметь разные параметры. В сетевой обмотке 100-200 витков провода сечением 0,5 мм. Обмотка должна быть равномерно натянута по всему кольцу. Допускается отклонение балласта на 30%. Получившийся прибор легкий и не занимает много места. Специалисты рекомендуют делать импульсные пайки из компактных балластов от LDS.

Главное достоинство этого мини-паяльника в том, что он питается от аккумулятора напряжением 3,7 В. Он не привязан к сети и его можно смело брать с собой. Мощность, конечно, небольшая, но ее достаточно, чтобы припаять провода или припаять любой падающий радиоэлемент.

Итак, что понадобится для изготовления мини паяльника?

  • Проволока одножильная с живым диаметром 2 мм.
  • Кусок телескопической антенны.
  • Нихром, проволока 0.2 мм. Длинные 10 см.
  • Cambridge из армированного стекловолокна.
  • Аккумулятор 3,7 В.
  • Батарейный отсек для этой батареи.
  • Кусок круглой ржавчины.
  • Переключатель.
  • Проволока тонкая одножильная диаметром 0,3-06, диаметр (можно распускать).

Изготовление мини паяльника

Возьмем толстый одножильный провод диаметром сечением 2 мм. Снимите изоляцию канцертерным ножом или другим способом.


Тогда возьмите телескопическую антенну от любого приемника, джойстика или радиоприемника и мы ее проанализируем.Нам нужно найти трубку, в которой наша жизнь плотно живет от проволоки. После того, как колено антенны выбрано, остальные части можно снять.


С помощью машинки или вручную напильником с толстой опорой провода под конус — будет жало для пайки.


Отрежьте ножовкой около 1,8 см.


Отрежьте примерно 4-сантиметровую трубку от антенны.


Берем нихромовую проволоку и отмеряем 10 сантиметров, остальное отрезаем.


Возьмите проволоку диаметром 1,2-1,8 мм. Она нужна только для намотки катушки, в дальнейшем она нам не понадобится. Материал значения не имеет. Делаем нихромовую проволоку, оставляя на концах примерно 1 сантиметр.


Затем возьмите тонкую жилку с медной проволоки, сложите пополам и скрутите ее.


Провести до без нихрогенной проволоки и затянуть концы вокруг медной проволоки. А пока отложу.


Снимите трубку с антенны и комингс из армированного стекловолокна с внутренней стороны трубки.Если кембрик у вас большего диаметра — можно сделать продольный надрез и подогнать под диаметр трубки.


Все вместе берем и собираем.


Нихромовая катушка с проводом в Cambrick, так что снаружи должен быть закреплен только 1 куб. От этого сантиметра делаем разворот вокруг теплоизоляции. Это будет термоэлемент.


Берем наше жало и вставляем в трубку от антенны.


С другой стороны, перед упором вставляем наш термоэлемент.


Возьмите круглое дрова и выпейте примерно 2-3 см.


По центру продеваем отверстие под паяльный элемент.


Из этого отверстия тем же сверлом про Фрезерование канавки смотрите фото.


Вставьте паяльный стержень с термоэлементом в сборе. И хвостик будет заходить в паз.


Просверливает больше отверстий, но уже меньшего диаметра и немного дальше от центра.


Берем тонкую медную проволоку и делаем на трубке петлю и загибаем.Это будет второй контакт.


Вставьте все в кругляк.

Паяльник — атрибут любого радиолюбителя, начиная от профессионала и заканчивая начинающим. Сегодня можно найти паяльник и даже паяльные станции любого размера. Но у всех у них есть один большой минус — они довольно грубые и у них большое расстояние от конца порыва до края ручки. Такие размеры удобны при пайке крупных деталей, но при работе с мелкими элементами такие устройства неудобны, из-за того, что они находятся в очень жестком положении.Изучив сеть миниатюрных паяльных систем в Интернете, я обнаружил, что многие из них имеют некоторые недостатки в конструкции: неизменяемое жало, отсутствие заземления и многое другое. Поэтому я решил попробовать создать более модернизированный «Помощник» начинающего радиолюбителя на основе нескольких инструкций. К особенностям нашего будущего паяльника можно отнести: небольшое расстояние от конца жала до края ручки (~ 30-40 мм), диаметр ручки (~ 15 мм), возможность замены жало и нагревательные элементы (запчасти), простота изготовления в которых они не нужны Какие особые знания.

Самодельный миниатюрный низковольтный паяльник — чертеж

В качестве ручки использовалась обычная кисть, довольно видоизмененная и с подкладкой.
Для хорошего закрепления проводов в ручке я использовал вот такой самодельный узел: в полую заклепку проделал нить и вклеил ее в ручку. Здесь с помощью стопорного винта можно легко закрепить трос.
Далее перешло к изготовлению крепежа для теплового экрана. Их тоже делали из полых заклепок, но уже меньшего диаметра.Сделали резьбу М1, 6 и вклеили в отверстия ручки.

Нагревательный элемент был взят от обычного недорогого китайского паяльника, после некоторых манипуляций с габаритами он отлично подошел к нашему устройству.

Этот элемент имеет мощность 7 Вт и длину 6,5 мм. Питание осуществляется регулируемым БП — от 0 … 18 вольт. При этом температура нагрева может достигать 280 градусов
В тыльную сторону ручки приклеена обычная пружина, которую можно позаимствовать у обычной шариковой ручки.Этот предмет необходим для защиты силового кабеля от обрыва.
Провод заземления и питание продам компании Cambrick. В основном отверстии вилки, предназначенном для кабеля, вдавливается гнездо для заземления, а силовые кабели выводятся через дополнительное отверстие.
Как видно на картинке, получившийся самодельный миниатюрный низковольтный паяльник по своим габаритам едва ли отлит от обычной перьевой ручки.

Схема паяльника

Usb

Схема USB-паяльника

Схема USB-паяльника .То, что мне надоело, это то, что у него есть провод, который подключается к USB-блоку питания, поэтому я. Для включения цепи используйте выключатель звонка или аналогичный выключатель с соответствующей допустимой нагрузкой по току. Паяльник usb 5в 8вт. Вы можете построить схему на печатной плате общего назначения и разместить в соответствующем шкафу. Он использует очень мало компонентов. Cd4017 ic — декадный счетчик, отсчитывающий от.

Вы можете купить систему терморегулятора паяльника с множеством функций, но здесь мы хотим дать вам схему, чтобы вы могли сделать это самостоятельно.Большинство из них будет работать, но. То, что мне надоело, это то, что у него есть провод, который подключается к USB-блоку питания, поэтому я. Обновление паяльника usb!

Паяльная станция Zl2pd Saga с www.zl2pd.com Работает через любой порт USB, а маленький наконечник делает ее очень точной. Схема недорогого инвертора паяльника. Паяльник usb 5в 8вт. Я разобрал свой, и, похоже, это другая плата. Они будут припаяны посередине печатной платы на нижней стороне, и это сторона, на которой находится операционный усилитель lm358.Это напряжение можно использовать для нагрева пайки, соберите схему на печатной плате общего назначения и поместите в подходящий шкаф. Превратите дешевый USB-паяльник в мощную паяльную станцию ​​с активными жалами. Дешевые паяльные станции, покупайте качественные инструменты напрямую у поставщиков Китая: handskit9305d 110v / 220v 4 in1 30v 5a dc power supply smd hot air gun rework station auto sleep паяльная станция usb 5v2a пользуйтесь ✓бесплатная доставка по всему миру! Схема предохранителя жала паяльника. Комплект ручного паяльника, модернизированная электроника паяльного комплекта, сварочный инструмент с регулируемой температурой 8 Вт с USB-разъемом, припойная проволока, подставка для паяльника.

Конечно, будьте осторожны при работе с паяльником.

Когда вы запитываете схему с помощью переключателя s1, трансформатор x1 вырабатывает 230 В переменного тока на первичной клемме. Они будут припаяны посередине печатной платы на нижней стороне, и это сторона, на которой находится операционный усилитель lm358. Идеально подходит для поделок и схем. Для включения цепи используйте выключатель звонка или аналогичный выключатель с соответствующей допустимой нагрузкой по току. Принципиальная схема регулятора температуры паяльника.Вы можете купить систему терморегулятора паяльника с множеством функций, но здесь мы хотим дать вам схему, чтобы вы могли сделать это самостоятельно. Утюг, рассчитанный на 12 В / 8 Вт, отлично работает в диапазоне 9 ~ 15 В и обеспечивает заданную температуру. Эта плата полезна для подключения операционных усилителей к цифровым системам, которые используются для измерения температуры. Индукционный нагрев — это процесс нагрева электропроводящего объекта с помощью электромагнитной индукции, при этом вы можете использовать ту же схему (схему индукционного нагревателя) с небольшими изменениями для схемы индукционного паяльника.Главная »автомат, схема, схема, утюг, пайка, выключатель» Схема выключателя автоматического паяльника. Этот небольшой, практичный и портативный паяльник с питанием от USB (компьютер, ноутбук или переносной аккумулятор) идеально подходит для производителей!

Снимите печатную плату с паяльника и возьмите кабель с 4 проводами (2 для термистора, 2. На рынке есть хороший тип паяльника. Когда это делается с использованием электроники комплекта паяльника Anbes, обязательно переключите кабель шнур питания утюга.

Дешевый паяльник USB Протестировано на сайте www.epanorama.net Таким образом, вы можете получить действительно крутой дешевый паяльник с питанием от USB, который на самом деле довольно хорош. Они не стоят много, найдите паяльник USB 8 Вт, и вы найдете его . Превратите дешевый USB-паяльник в мощную паяльную станцию ​​с активными жалами. Вы можете купить систему терморегулятора паяльника с множеством функций, но здесь мы хотим дать вам схему, чтобы вы могли сделать это самостоятельно.Принципиальная схема регулятора температуры паяльника. • портативный паяльник v3. Схема предохранителя жала паяльника.

На рынке есть небольшой регулируемый адаптер напряжения и комплект паяльника по цене около 300 рс.

Большинство незаземленных версий имеют значительную утечку емкостной сети на выходе, что будет присутствовать при пайке и выборе дешевого паяльника. Я разобрал свой, и, похоже, это другая плата.Наконец, плата работает идеально. Это плата, предназначенная для управления паяльником и тепловой пушкой. Помогите мне, поделившись этим постом. Они будут припаяны посередине печатной платы на нижней стороне, и это сторона, на которой находится операционный усилитель lm358. Таким образом, вы можете получить действительно крутой дешевый паяльник с питанием от USB, который на самом деле довольно хорош. Они не стоят много, поищите паяльник USB 8 Вт, и вы его найдете. После этого пришло время припаять каждый шнур на соответствующие части.Комплект ручного паяльника, модернизированная электроника паяльного комплекта, сварочный инструмент с регулируемой температурой 8 Вт с USB-разъемом, припойная проволока, подставка для паяльника. Главная »автомат, схема, схема, утюг, пайка, выключатель» Схема выключателя автоматического паяльника. Паяльник практически соответствует описанию. Вы можете построить схему на печатной плате общего назначения и разместить в соответствующем шкафу. Большинство из них будет работать, но. Симистор, включенный в эту схему, переключает высокий ток и напряжение по обеим частям сигнала переменного тока.Этот небольшой, практичный и портативный паяльник с питанием от USB (компьютер, ноутбук или переносной аккумулятор) идеально подходит для производителей!

Самая дешевая микропаяльная станция из когда-либо существовавших, схема подключения. Обновление паяльника usb! • портативный паяльник v3. Это напряжение можно использовать для нагрева пайки, соберите схему на печатной плате общего назначения и поместите в подходящий шкаф. Когда вы запитываете схему с помощью переключателя s1, трансформатор x1 выдает 230 В переменного тока на первичной клемме.Идеально подходит для поделок и схем. Симистор, включенный в эту схему, переключает высокий ток и напряжение по обеим частям сигнала переменного тока. Эта плата полезна для подключения операционных усилителей к цифровым системам, которые используются для измерения температуры. Паяльник практически соответствует описанию.

180348 Паяльная станция своими руками Elektor Magazine от www.elektormagazine.com Они реализованы в схеме в виде пары.Когда вы закончите использовать электронику комплекта паяльника Anbes, обязательно переключите шнур питания утюга. Структурная схема паяльной станции. Индукционный нагрев — это процесс нагрева электропроводящего объекта с помощью электромагнитной индукции, при этом вы можете использовать ту же схему (схему индукционного нагревателя) с небольшими изменениями для схемы индукционного паяльника. На рынке есть небольшой регулируемый адаптер напряжения и комплект паяльника по цене около 300 рс. Конечно, будьте осторожны при работе с паяльником.Схема предохранителя жала паяльника. Большинство из них будет работать, но. Паяльник практически соответствует описанию. На рынке есть хорошие паяльники. Помогите мне, поделившись этим постом.

Паяльник практически соответствует описанию.

Модернизация паяльника usb! Помогите мне, поделившись этим постом. Утюг, рассчитанный на 12 В / 8 Вт, отлично работает в диапазоне 9 ~ 15 В и обеспечивает заданную температуру. Вы получите 2 бонусных балла за покупку этого предмета.Таким образом, вы можете получить действительно крутой дешевый паяльник с питанием от USB, который на самом деле довольно хорош. Они не стоят много, поищите паяльник USB 8 Вт, и вы его найдете. С сенсорным переключателем светодиодный индикатор для печатной платы. Комплект ручного паяльника, модернизированная электроника паяльного комплекта, сварочный инструмент с регулируемой температурой 8 Вт с USB-разъемом, припойная проволока, подставка для паяльника. Этот небольшой, практичный и портативный паяльник с питанием от USB (компьютер, ноутбук или переносной аккумулятор) идеально подходит для производителей! Cd4017 ic — декадный счетчик, отсчитывающий от.Наконец, плата работает идеально.

Вы можете построить схему на печатной плате общего назначения и разместить в соответствующем шкафу принципиальную схему паяльника. Паяльник usb 5в 8вт.
Источник: image.easyeda.com

Подключите эту схему к паяльнику, чтобы быстро и быстро повысить температуру железа.

Источник: www.wellpcb.com

Это напряжение можно использовать для нагрева пайки, соберите схему на печатной плате общего назначения и поместите в подходящий шкаф.

Источник: i.ytimg.com

Дешевые паяльные станции, покупайте качественные инструменты напрямую у поставщиков Китая: handskit9305d 110v / 220v 4 in1 30v 5a dc power supply smd hot air gun rework station auto sleep паяльная станция usb 5v2a наслаждайтесь ✓ бесплатно доставка по всему миру!

Источник: jestineyong.com

Паяльник остается включенным в течение периода времени, заданного резистором r1 и конденсатором c2.

Источник: img.wonderhowto.com

Главная »Схема, схема, утюг, предохранитель, пайка, жало» Схема предохранителя жала паяльника.

Источник: atmega32-avr.com

Большинство незаземленных версий имеют значительную утечку емкостной сети на выходе, что будет присутствовать при пайке и выборе дешевого паяльника.

Источник: i.ytimg.com

Помогите мне, поделившись этим сообщением.

Источник: lookaside.fbsbx.com

Очень простая система терморегулятора паяльника, которую вы можете сделать своими руками.

Источник: www.experimental-engineering.co.uk

Для включения цепи используйте кнопку звонка или аналогичный переключатель с соответствующей допустимой нагрузкой по току.

Источник: www.epanorama.net

Схема недорогого инвертора паяльника.

Источник: blogs.brighton.ac.uk

Самая дешевая микропаяльная станция, схема подключения.

Источник: shema.info

Активные паяльники стоят больших денег.

Источник: www.wellpcb.com

Большинство незаземленных версий имеют значительную утечку емкостной сети на выходе, которая будет присутствовать при пайке и выборе дешевого паяльника.

Источник: www.bvsystems.be

Плата, предназначенная для управления паяльником и тепловой пушкой.

Источник: cdn-learn.adafruit.com

Наконец, доска работает идеально.

Источник: www.pavouk.org

Идеально подходит для самостоятельных проектов и схем.

Источник: i1.wp.com

Эта плата полезна для подключения цифровых систем, операционных усилителей, используемых для измерения температуры.

Источник: cdn-blog.adafruit.com

Они реализованы в схеме в виде пары.

Источник:

На рынке есть хороший тип паяльника.

Источник: www.deeptronic.com

Схема не потребляет питание в неактивном состоянии.

Источник: i.ytimg.com

Когда вы запитываете схему с помощью переключателя s1, трансформатор x1 выдает 230 В переменного тока на первичной клемме.

Источник: www.zl2pd.com

Схема автоматического выключателя паяльника.

Источник: static-assets.imageservice.cloud

Самая дешевая микропаяльная станция, схема подключения.

Источник: www.voltlog.com

Главная »автомат, схема, схема, утюг, пайка, выключатель» Схема выключателя автоматического паяльника.

Источник: www.ocinside.de

• портативный паяльник v3.

Источник: www.electronicshub.org

Превратите дешевый USB-паяльник в мощную паяльную станцию ​​с активными жалами.

Источник: content.instructables.com

Это плата, предназначенная для управления паяльником и тепловой пушкой.

Источник: www.deeptronic.com

На рынке есть небольшой регулируемый адаптер напряжения и комплект паяльника по цене около 300 рс.

Источник: static-resources.imageservice.cloud

Подключите эту схему к паяльнику, чтобы быстро и быстро повысить температуру железа.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
