Устройство паяльника в разрезе: схема, принцип работы

Довольно распространенным инструментом, который применяется в быту и промышленности, можно назвать электрический паяльник. Он требуется для проведения самой различной работы, что используется при ремонте электрооборудования и пайке проводов. Для того чтобы выбрать наиболее подходящий вариант исполнения рассматриваемого устройства нужно разобраться с особенности его конструкции и основными параметрами.

Устройство паяльника

Электрическая схема паяльника

Надежность в работе и длительный срок эксплуатации обуславливается простотой рассматриваемой конструкции. Электрическая схема представлена сочетанием следующих элементов:

Источника питания, которым зачастую выступает бытовая сеть энергоснабжения. Также в продаже можно встретить портативные варианты исполнения со встроенным блоком питания.
Вилка с проводом требуется в том случае, если конструкция питается от бытовой сети.
Нагревательной рабочей частью паяльника является проволочная спираль. Она преобразует электричество в тепловую энергию, за счет чего и происходит нагрев обрабатываемых элементов при пайке.

Электрическая схема паяльника

Принцип действия электрической схемы довольно прост. Нагревательной частью паяльника является спираль нихромовой проволоки, при прохождении по которой тока происходит нагрев обмотки. По специальному проводящему элементу проходит передача тепла жалу паяльника.

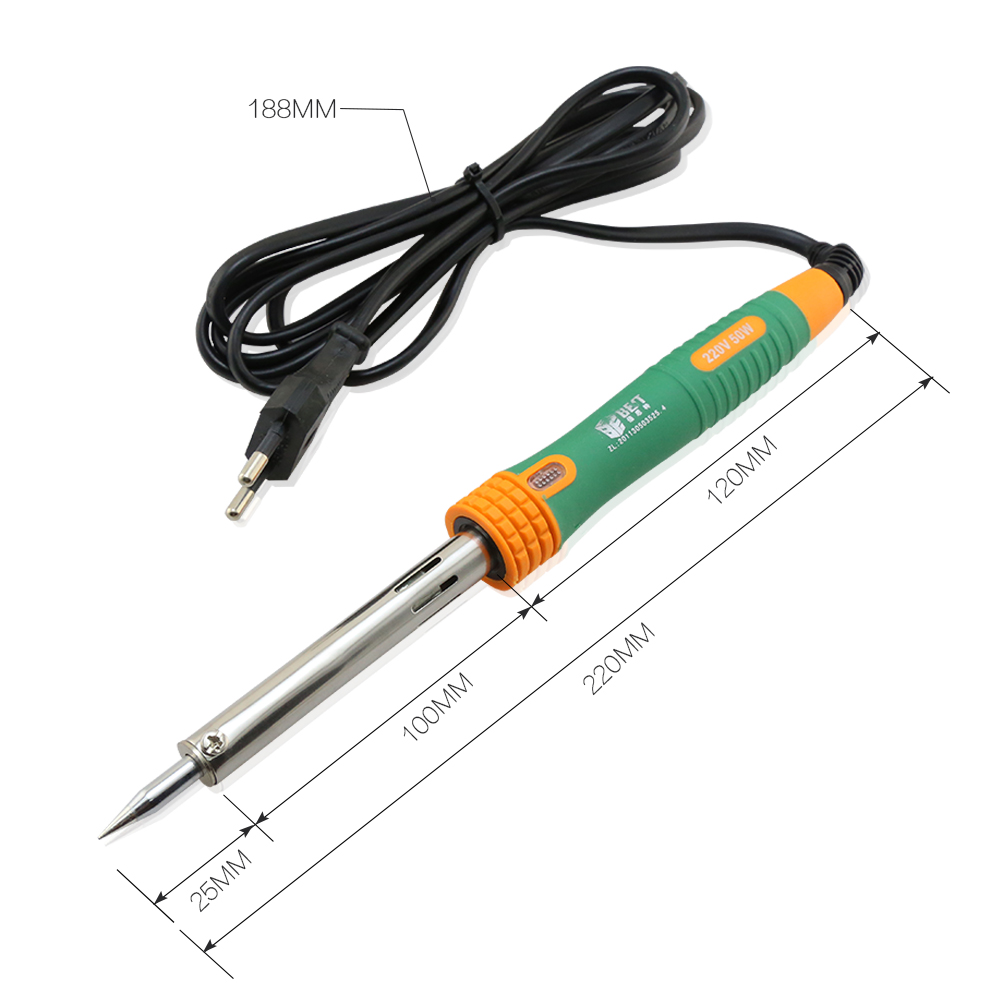

Устройство паяльника

Современные варианты реализации паяльника могут несколько отличаться. Однако, их основные элементы практически идентичны. Устройство паяльника можно охарактеризовать следующим образом:

Основным элементом конструкции считается нагревательный стержень, на которой есть обмотка трансформатора.
Для сохранения тепла и повышения значение КПД стержень вставляется в специальную изоляционную трубку. При ее изготовлении используется теплостойкая стеклоткань.
В зависимости от значения мощности может использоваться несколько слоев изоляционного материала.

Стержень вставляется в специальную изолирующую оболочку, а для безопасного использования устройства есть диэлектрическая рукоятка. Как правило, рукоятка изготавливается из теплостойкого пластика или древесины, применение металла не допускается.

При изготовлении наконечника часто применяется красная медь, так как она обеспечивает быстрый перенос тепла от источника к исполнительному элементу конструкции. Кроме этого, рабочий элемент должен выдерживать воздействие высокой температуры, которой достаточно для разогрева обрабатываемого металла.

Устройство паяльника в разрезе, чертеж

Распределения припоя по поверхности совершается наконечником инструмента. Именно поэтому он изготавливается в клиновидной форме. Его длина может существенно отличаться, все зависит от области применения устройства и его предназначения.

Напряжение питания паяльников

Рассматривая виды паяльников также следует уделить внимание тому, какое рекомендуемое напряжение для питания. Как правило, большинство бытовых моделей, которые можно использовать для пайки микросхем, могут работать от стандартной сети 220 Вольт. Это связано с применение трансформатора. Напряжение 220 В для некоторых устройство может быть слишком высоким. Примером можно назвать случаи, когда должны применяться импульсные источники питания.

Отличительными особенностями, которыми обладают источники питания импульсных паяльников, можно назвать нижеприведенные моменты:

Нагревательным элементом выступает вторичная обмотка.
Конструктивные особенности обеспечивают быстрый нагрев жала.
Низкий показатель потребительской мощности.
Некоторые модели позволяют регулировать показатель мощности в узком диапазоне.

Схемы импульсных паяльников могут существенно отличаться, что во многом связано с тем, какая фирма занимается выпуском продукта. Примером можно назвать многочисленные китайские модели, характеризующиеся низкой надежностью.

Мощность нагрева паяльников

Мощность паяльника также может варьировать в достаточно большом диапазоне. Этот показатель считается одним из наиболее важных, учитывается при подборе более подходящей модели. От подобного показателя зависит также температуры нагрева и некоторые другие характеристики. К основным рекомендациям по выбору можно отнести следующие моменты:

Для работы с небольшими микросхемами подходит устройство, показатель мощности которого не более 25 ватт. Этого вполне достаточно для припаивания небольших элементов. Стоит учитывать, что слишком высокий показатель мощности может привести к тому, что при работе микросхема может оплавится.
Для спаивания толстых проводов используются устройства, показатель мощности которых составляет 40 ватт. Температуры, которую можно получить при подобном показателе, вполне достаточно для решения основных задач.

Схема регулятора мощности паяльника

Как правило, с повышение рассматриваемого показателя существенно увеличивается и стоимость изделия. Это связано с конструктивными проблемами, которые возникают на момент производства устройства.

Перемотка паяльника

При ремонте купленного инструмента или создании его своими руками приходится проводить намотку проволоки. Перед непосредственным выполнением работы довольно важно правильно провести соответствующие расчеты, так как наиболее подходящая проволока выбирается в зависимости от сопротивления, мощности и напряжения источника питания. Рассчитать требующиеся показатели можно при применении различных специальных таблиц.

После вычисления требуемых параметров подбирается наиболее подходящая под них проволока. Для этого также может использоваться специальная таблица, в которой определено соотношение основных параметров. Нихромовый состав представлен сочетанием хрома и никеля, за счет чего изготавливаемый элемент способен выдерживать воздействие температуры до 1000 градусов Цельсия.

Процесс намотки предусматривает плотную укладку витков. Стоит учитывать, что при нагреве до высоких температур рассматриваемый материал покрывается окисью.

В качестве изоляционного материала может использоваться асбест, стекловолокно или слюда. Среди эксплуатационных качеств асбеста можно отметить тот, что он может размачиваться водой, принимая пластичную форму его достаточно просто распределить по поверхности. При его использовании стоит учитывать, что мокрый асбест способен проводить электричество. Поэтому паяльник следует включать исключительно после полного высыхания изоляционного материала.

В заключение отметим, что достаточно простое устройство паяльника позволяет изготавливать его своими руками.

Самодельный вариант исполнения не во многом будет уступать покупному, если сделать устройство согласно распространенным рекомендациям.

Устройство и ремонт паяльника

В быту иногда возникает необходимость припаять контакты деталей, залудить провода или выполнить аналогичные операции. Но при отсутствии паяльника нужно приобрести дорогостоящее оборудование, что совершенно нецелесообразно для одноразовых работ, либо собрать паяльник своими руками из подручных материалов. Далее мы рассмотрим наиболее простые в реализации методы изготовления.

Блок: 1/5 | Кол-во символов: 377
Источник: https://www.asutpp.ru/payalnik-svoimi-rukami.html

Электрическая схема паяльника

Как видите на чертеже электрическая схема паяльника очень простая, и состоит всего из трех элементов: вилки, гибкого электропровода и нихромовой спирали.

Как видно из схемы, в паяльнике отсутствует возможность регулировки температуры нагрева жала. И даже, если мощность паяльника выбрана правильно, то все равно не факт, что температура жала будет требуемой для пайки, так как длина жала со временем уменьшается за счет постоянной его заправки, припои тоже имеют разные температуры плавления. Поэтому для поддержания оптимальной температуры жала паяльника приходится подключать его через тиристорные регуляторы мощности с ручной регулировкой и автоматическим поддержанием заданной температуры жала паяльника.

Блок: 2/6 | Кол-во символов: 748
Источник: https://YDoma.info/tehnologii-remonta/kak-payat/kak-payat-ustroystvo-payalnika.html

Способ №1: Из ПЭВ резистора

Для такого паяльника вам понадобится старый резистор в керамической изоляции, который будет использоваться в качестве нагревательного элемента. Можно использовать резистор из старого электрооборудования, требуемые параметры рассчитываются по формуле: P = U2 /R,

Где P – мощность паяльника;

U – питающее напряжение;

R – омическое сопротивление резистора.

Такой самодельный паяльник рассчитан на работу от низкого напряжения в 12 или 24 В, что следует учитывать при расчете мощности устройства. Благодаря чему его можно запитать как от понижающего блока питания, так и от автомобильного аккумулятора. При необходимости, вы можете подобрать резистор и под напряжение питания сети 220 В, но в данном примере мы рассмотрим низковольтный вариант.

Помимо ПЭВ резистора для изготовления вам понадобятся кусочки текстолита, гетинакса или сухой древесины для изолирующей рукоятки, главное, чтобы они выдерживали высокие температуры.

Два медных стержня различного диаметра для изготовления теплоприемника и паяльного жала. Соединительные провода или заводской блок питания на 12В. Также вам пригодятся элементы для фиксации, напильник, электролобзик, сверло, метчик, дрель.

Процесс изготовления паяльника состоит из таких этапов:

Для токоприемника выбирается медный стержень, который должен плотно входить во внутреннее отверстие резистора. От плотности будет зависеть качество теплопередачи от нагревателя к жалу паяльника. Рис. 1: плотно входит в отверстие

Для жала подбирается медный прут или проволока меньшего диаметра. Заточите край прута для получения нужной формы, наиболее удобным для новичков считается форма плоской отвертки.
Просверлите с обеих сторон отверстия и нарежьте в них метчиком резьбу – одно под фиксирующий болт с шайбой, второе под медный наконечник.
Вставьте теплоприемник в резистор и замерьте глубину залегания, поставьте отметку на поверхности. По отметке сделайте радиальный паз при помощи напильника – в него будет вставляться стопорное кольцо, которое можно сделать из пружинки или шайбы.
На одном конце медной проволоки для жала паяльника нарежьте резьбу и вкрутите ее в теплоприемник. Рис. 2: вкрутите в теплоприемник
Соберите всю конструкцию вместе, зафиксируйте оба медных прутка при помощи резьбовых соединений и стопорного кольца.
Зачистьте концы блока питания от изоляции, если необходимо, удалите и штекер он больше не понадобиться.
Закрепите концы медных проводов от блока питания на контактах резистора. Для этого используйте болтовое соединение, обязательно плотно зажимайте гайки, чтобы получить хороший контакт.
При помощи лобзика выпилите из старой платы рукоятку, в данном примере она будет состоять из двух половинок, между которыми расположен электрический шнур. Также в ней можно пропилить борозду под провода Рис. 3: поместите шнур питания в рукоятку

Соберите рукоятку – закрепите половинки при помощи болтов или заклепок.

Аккумуляторный паяльник готов, его можно использовать для пайки микросхем, электрических контактов автомобильной проводки и т.д. Если под рукой нет керамического резистора, можно изготовить паяльник из нихромовой проволоки.

Блок: 2/5 | Кол-во символов: 3116
Источник: https://www.asutpp.ru/payalnik-svoimi-rukami.html

Устройство и принцип работы паяльника

Наиболее распространенными у населения типами паяльника являются приспособления, имеющие нихромовый или керамический нагреватель.

Миниатюрный низковольтный паяльник.

Эти приспособления работают от электрического тока бытовой сети с напряжением 220 В. Устройства могут иметь различную мощность в зависимости от области применения.

Устройство паяльника, изготовленного различными производителями, может иметь незначительные отличия. Основными элементами конструкции любого электрического приспособления для пайки, работа которого основана на использовании нагревательного элемента, являются:

стержень;
нагревательный элемент;

жало;
держатель;
электрический шнур для запитки от бытовой электросети.

Стержень, изготовленный из красной меди, нагревается при помощи нагревателя изготовленного из нихромовой проволоки определенного сечения или токопроводящей спецкерамики. Если в устройстве паяльника используется нихромовый нагреватель, то диаметр проволоки, из которой он изготовлен, зависит от мощности прибора. Нагрев стержня осуществляется до температуры плавления припоя. В изготовлении стержня нагревательного элемента применяется медь благодаря ее высокой теплопроводности. Нагревательный элемент передает тепло жалу инструмента.

Стержневой конец паяльника является рабочей частью инструмента, как правило, конец стержня имеет клиновидную форму. По этой причине этот конец стержня получил название жало.

Стержень паяльника закрепляется в металлической трубке. Для обеспечения его изоляции от нагревательного элемента вставляемый конец обматывается в изолирующий материал. Таким материалом, используемым в устройстве паяльника, может быть стеклоткань или слюда. Нихромовая нить наматывается поверх токоизолирующего материала.

Держатель паяльника имеет в своей конструкции канал, по которому проходит сетевой шнур, подающий напряжение на нагревательный инструмент. Держатель паяльника изготавливаться может из дерева или термостойкой пластмассы.

Блок: 3/5 | Кол-во символов: 1985
Источник: https://masterinstrumenta.ru/info/ustrojstvo-payalnika.html

Перемотка паяльника

Намотка жала паяльника

В нагреватель вновь вставляется жало, зажимается винтами и в патрон дрели. Если разборку и отмотку излишнего нихрома производить, держа нагревательный элемент в руках, то всё будет гораздо сложнее. Убирается увязочная проволока.

Снимаются освобождённые обёртки стеклоткани и слюды. В слюде со стороны жала есть прорезь, куда вставлен проводник, идущий от нихрома к сетевому проводу – поэтому не разматывается, а снимается с него ослабленная слюдяная обёртка. Слюда материал весьма хрупкий. Отсоединяется примотанный к проводнику конец нихромовой проволоки. Его толщина чуть более 4-х микрон.

Нихром сматывать в обязательном порядке на что-то круглое, идеальный вариант – катушка для ниток. Открутил – подмотал и так до конца. Отсоединять второй конец нихромовой проволоки не нужно.

Сопротивление паяльника провода

Теперь нужно намотать длину в 400 Ом, а в сантиметрах это будет примерно 70 (общая длина нихромовой проволоки 300 см это 1800 Ом, отсюда 400 Ом будет 66,66см). На длине 70 см ставится фиксатор (прищепка) и в висячем положении катушки, слегка направляя пальцами, производится намотка с интервалом, обеспечивающим её окончание у первого проводника. Норма попыток не ограничена, главное не порвать нихром. По окончанию намотки необходим контрольный замер сопротивления.

Как только получилось намотать необходимое количества нихрома, отрезаем проволоку с припуском в 1 — 2 см и приматываем к проводнику. Надеваем слюдяную обмотку, пропуская проводник в имеющуюся в ней прорезь и прижимаем к ней (естественно по верх неё).

Сверху устанавливаем обмотку из стеклоткани и уплотнив прижатием, наматываем увязочную проволоку. Нагревательный элемент рассчитанный на питание напряжением 85 – 106 В собран.

Блок: 3/5 | Кол-во символов: 1772
Источник: https://elwo.ru/publ/remont/razborka_i_peremotka_pajalnika/3-1-0-984

Напряжение питания паяльников

Электрические паяльники выпускаются рассчитанные на напряжение питающей сети 12, 24, 36, 42 и 220 В, и этому есть свои причины. Главной, является безопасность человека, второй – напряжение сети в месте выполнена паяльных работ. В производстве, где все оборудование заземлено и имеется высокая влажность, разрешено использовать паяльники напряжением не более 36 В, при этом корпус паяльника должен быть обязательно заземлен. Бортовая сеть у мотоцикла имеет напряжение постоянного тока 6 В, легкового автомобиля – 12 В, грузового – 24 В. В авиации используют сеть частотой 400 Гц и напряжением 27 В.

Есть и конструктивные ограничения, например, паяльник мощностью 12 Вт сложно сделать на питающее напряжение 220 В, так как спираль потребуется мотать из очень тонкого провода и поэтому намотать много слоев, паяльник получится большим, не удобным для мелкой работы. Так как обмотка паяльника намотана из нихромовой проволоки, то питать его можно как переменным, так и постоянным напряжением. Главное чтобы напряжение питания соответствовало напряжению, на которое рассчитан паяльник.

Блок: 4/6 | Кол-во символов: 1120
Источник: https://YDoma.info/tehnologii-remonta/kak-payat/kak-payat-ustroystvo-payalnika.html

Сборка паяльника

Так как рабочая часть крепилась ранее к ручке невразумительно корявыми и короткими саморезами пришлось их заменить. Для этого в местах крепления на ручке были углублены отверстия под новые саморезы.

Перед тем как произвести соединение сетевого провода с проводниками идущими на нихромовый нагреватель на него был установлен и отрегулирован пластмассовый фиксатор.

Кожух нагревательного элемента заканчивается своего рода радиатором охлаждения, через отверстия в нём и крепится к ручке. Вот для увеличения эффекта охлаждения и был увеличен зазор между ним и ручкой при помощи металлических шайб.

Блок: 4/5 | Кол-во символов: 622
Источник: https://elwo.ru/publ/remont/razborka_i_peremotka_pajalnika/3-1-0-984

Способ №3 Мощный импульсный паяльник

Такой паяльник не подойдет новичку, так как для его создания требуются базовые знания в электротехнике и навыки чтения электрических схем. За основу для изготовления этого агрегата берется импульсный блок питания от галогенных светильников. Хорошо будет получить и схему этого устройства, в рассматриваемом примере она имеет такой вид, хотя может быть и любая другая, в зависимости от модели блока для паяльника:

Рис. 11: схема блока питания для импульсного паяльника

Принцип действия импульсного паяльника заключается в закорачивании вторичной обмотки трансформатора Т2 для получения максимального нагрева жала. Для этого применяется самодельная обмотка с одним витком и закороткой из более тонкой проволоки под наконечник.

Для изготовления паяльника вам понадобится блок от галогенного светильника, корпус (в данном случае используется пистолет из детской игрушки), медная проволока диаметром 6мм и проволока диаметром 1мм, керамические предохранители, болты для фиксации деталей паяльника, кнопка и шнур питания с вилкой. Из инструмента вам понадобятся пассатижи, отвертка, метчик и ножовка.

Процесс изготовления импульсного паяльника состоит из следующих этапов:

Снимите крышку с блока питания от галогенного светильника, будьте аккуратны, чтобы не повредить внутренние элементы, места пайки и детали. Рис. 12: снимите крышку с блока питания
С трансформатора удалите низковольтную обмотку, представленную несколькими витками медной проволоки. Рис. 13: удалите низковольтную обмотку
Примерьте плату в заготовленный корпус и определите наиболее выгодный способ расположения. Заметьте, что нагревательный элемент будет сильно греться, поэтому под ним никакие элементы лучше не оставлять, куда безопаснее перенести их подальше, разделив плату.
Аккуратно разделите плату и на две части, для безопасности деталей их можно удалить на время распила, если под рукой имеется хоть какой-то паяльник. В противном случае придется соблюдать предельную осторожность. Рис. 14: обрежьте плату
Подключите к плате кнопку и шнур питания.
В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке. Рис. 15: проденьте медную проволоку в катушку
На выводы нагревательного элемента наденьте части керамической рубашки предохранителя, они должны предохранять пластиковый корпус паяльника от высокой температуры. Рис. 16: наденьте куски керамической рубашки
Концы нагревателя расплющите, и сделайте отверстия при помощи метчика под фиксаторные болты. Рис. 17: нарежьте резьбу
Закоротите теплоприемник медной проволокой диаметром в 1 мм. Если при первом включении этот проводник перегреется и перегорит из-за слишком большой температуры жала, его нужно будет заменить более толстым в 1,5 или 2 мм. Если нагрев будет слабым, установите более тонкую проволоку в 0,5 мм.

У вас получился один из самых мощных паяльников, работающих от сети 220В – он запросто может выпаять детали с мощными ножками, соединять контакты силовой цепи и т. д.

Рис. 18: готовый импульсный паяльник

Но назвать этот паяльник одноразовым нельзя, поскольку собирается он целенаправленно и требует серьезных усилий для создания. Также желательно иметь хоть какой-то рабочий паяльник при его изготовлении, это значительно упростит работу по разделению платы.

Блок: 4/5 | Кол-во символов: 3345
Источник: https://www.asutpp.ru/payalnik-svoimi-rukami.html

Мощность нагрева паяльников

Мощностью электрические паяльники бывают 12, 20, 40, 60, 100 Вт и больше. И это тоже не случайно. Для того, чтобы припой при пайке хорошо растекался по поверхностям спаиваемый деталей, их нужно прогреть до температуры чуть большей, чем температура плавления припоя. При контакте с деталью тепло передается от жала к детали и температура жала падает. Если диаметр жала паяльника не достаточный или мощность нагревательного элемента мала, то отдав тепло, жало не сможет нагреться до заданной температуры, и паять будет невозможно. В лучшем случае получится рыхлая и не прочная пайка.

Более мощным паяльником можно паять маленькие детали, но возникает проблема недоступности к месту пайки. Как, например, запаять в печатную плату микросхему с шагом ножек 1,25 мм жалом паяльника размером в 5 мм? Правда есть выход, на такое жало навивают несколько витков медного провода диаметром 1мм и концом уже этого провода паяют. Но громоздкость паяльника делают работу практически не выполнимой. Есть и еще одно ограничение. При большой мощности, паяльник быстро прогреет элемент, а многие радиодетали не допускают нагрева выше 70˚С и по этому, допустимое время их пайки составляет не более 3 секунд. Это диоды, транзисторы, микросхемы.

Блок: 5/6 | Кол-во символов: 1276
Источник: https://YDoma.info/tehnologii-remonta/kak-payat/kak-payat-ustroystvo-payalnika.html

Испытания

Потребление тока паяльника 190 мА

ИБП с которым будет работать паяльник на выходе под нагрузкой даёт от 85 до 106 В. Токопотребление 190 мА, это на минимуме напряжения. Мощность 16 Вт.

Потребление тока паяльника 240 мА

На максимуме напряжения токопотребление 260 мА. Мощность 26 Вт. Желаемое получено.

Скорость нагрева

В заключении тест на продолжительность нагрева. До 257 градусов за 2 минуты 20 секунд. Прекрасный результат, если принять во внимание, что от сети с напряжением 225 В он он нагревался до 250 градусов за 5 с половиной минут.

Таблица. Зависимость сопротивлении нагревательного элемента от мощности и напряжения паяльника

И вот таблица, которая поможет сориентироваться в необходимом сопротивлении нагревательного элемента в зависимости от желаемой мощности и имеющегося в наличии напряжения питания. Автор — Babay iz Barnaula.

Ремонт электроники

Блок: 5/5 | Кол-во символов: 898
Источник: https://elwo.ru/publ/remont/razborka_i_peremotka_pajalnika/3-1-0-984

Кол-во блоков: 17 | Общее кол-во символов: 32168
Количество использованных доноров: 5
Информация по каждому донору:

https://YDoma. info/tehnologii-remonta/kak-payat/kak-payat-ustroystvo-payalnika.html: использовано 3 блоков из 6, кол-во символов 3144 (10%)
https://masterinstrumenta.ru/info/ustrojstvo-payalnika.html: использовано 4 блоков из 5, кол-во символов 7479 (23%)
https://www.asutpp.ru/payalnik-svoimi-rukami.html: использовано 3 блоков из 5, кол-во символов 6838 (21%)
https://i-perf.ru/payalnik/ustrojstvo-payalnika-v-razreze.html: использовано 2 блоков из 4, кол-во символов 10676 (33%)
https://elwo.ru/publ/remont/razborka_i_peremotka_pajalnika/3-1-0-984: использовано 4 блоков из 5, кол-во символов 4031 (13%)

Устройство паяльника в разрезе: схема, принцип работы

Если ты, товарищ по увлечению, уже «перерос» паяльник с регулятором напряжения, но ещё «не дорос» в своих амбициях до профессиональной паяльной станции, то это может быть интересно.

Умение изменить напряжение питания у паяльника рассчитанного на 220 В кроме всего прочего позволяет вернуть в строй уже перегоревший.

И использовать его в дальнейшем например с импульсным блоком питания от импортного телевизора, который на выходе даёт ровно половину сетевого.

Сведение этих двух изделий вместе и даёт в результате промежуточный вариант между паяльником с регулятором и полноценной паяльной станцией. Это под силу любому радиолюбителю. Как это сделать покажу на примере изменения напряжения питания паяльника китайского производства, который не вызывал доверия для использования без доработки.

Разбираем паяльник

Для разборки паяльника было необходимо полностью вывернуть два винта соединяющих защитный кожух с нагревательным элементом и держащих жало, и три самореза крепящих рабочую часть к ручке. С проводов сдвинуть изоляцию и раскрутить соединительные скрутки.

Слюда со спиралью паяльника

Внутри защитного кожуха нагревательный элемент. Им и предстоит заняться. Необходимо произвести изменение в количестве намотанного нихромового провода – изменить сопротивление нагревательного элемента.

Сейчас оно составляет 1800 Ом, нужно 400 Ом.

Почему именно столько? Работающий в настоящее время с ИБП, паяльник имеет сопротивление 347 Ом, его мощность от 19 до 28 Вт, второй есть желание сделать менее мощным вот и добавил Ом.

Перемотка паяльника

Намотка жала паяльника

Сопротивление паяльника провода

Теперь нужно намотать длину в 400 Ом, а в сантиметрах это будет примерно 70 (общая длина нихромовой проволоки 300 см это 1800 Ом, отсюда 400 Ом будет 66,66см).

На длине 70 см ставится фиксатор (прищепка) и в висячем положении катушки, слегка направляя пальцами, производится намотка с интервалом, обеспечивающим её окончание у первого проводника.

Норма попыток не ограничена, главное не порвать нихром. По окончанию намотки необходим контрольный замер сопротивления.

Сборка паяльника

Испытания

Потребление тока паяльника 190 мА

Потребление тока паяльника 240 мА

На максимуме напряжения токопотребление 260 мА. Мощность 26 Вт. Желаемое получено.

Скорость нагрева

Таблица. Зависимость сопротивлении нагревательного элемента от мощности и напряжения паяльника

И вот таблица, которая поможет сориентироваться в необходимом сопротивлении нагревательного элемента в зависимости от желаемой мощности и имеющегося в наличии напряжения питания. Автор — Babay iz Barnaula.

Ремонт электроники

Источник: https://elwo.ru/publ/remont/razborka_i_peremotka_pajalnika/3-1-0-984

Делаем паяльник своими руками: 3 лучших способа

Способ №1: Из ПЭВ резистора

Для такого паяльника вам понадобится старый резистор в керамической изоляции, который будет использоваться в качестве нагревательного элемента. Можно использовать резистор из старого электрооборудования, требуемые параметры рассчитываются по формуле: P = U2 /R,
Где P – мощность паяльника;
U – питающее напряжение;
R – омическое сопротивление резистора.

При необходимости, вы можете подобрать резистор и под напряжение питания сети 220 В, но в данном примере мы рассмотрим низковольтный вариант.

Два медных стержня различного диаметра для изготовления теплоприемника и паяльного жала. Соединительные провода или заводской блок питания на 12В.

Также вам пригодятся элементы для фиксации, напильник, электролобзик, сверло, метчик, дрель.

Процесс изготовления паяльника состоит из таких этапов:

Для токоприемника выбирается медный стержень, который должен плотно входить во внутреннее отверстие резистора. От плотности будет зависеть качество теплопередачи от нагревателя к жалу паяльника.
Рис. 1: плотно входит в отверстие
Для жала подбирается медный прут или проволока меньшего диаметра. Заточите край прута для получения нужной формы, наиболее удобным для новичков считается форма плоской отвертки.
Просверлите с обеих сторон отверстия и нарежьте в них метчиком резьбу – одно под фиксирующий болт с шайбой, второе под медный наконечник.
Вставьте теплоприемник в резистор и замерьте глубину залегания, поставьте отметку на поверхности. По отметке сделайте радиальный паз при помощи напильника – в него будет вставляться стопорное кольцо, которое можно сделать из пружинки или шайбы.
На одном конце медной проволоки для жала паяльника нарежьте резьбу и вкрутите ее в теплоприемник.
Рис. 2: вкрутите в теплоприемник
Соберите всю конструкцию вместе, зафиксируйте оба медных прутка при помощи резьбовых соединений и стопорного кольца.
Зачистьте концы блока питания от изоляции, если необходимо, удалите и штекер он больше не понадобиться.
Закрепите концы медных проводов от блока питания на контактах резистора. Для этого используйте болтовое соединение, обязательно плотно зажимайте гайки, чтобы получить хороший контакт.
При помощи лобзика выпилите из старой платы рукоятку, в данном примере она будет состоять из двух половинок, между которыми расположен электрический шнур. Также в ней можно пропилить борозду под провода
Рис. 3: поместите шнур питания в рукоятку
Соберите рукоятку – закрепите половинки при помощи болтов или заклепок.

Способ №2: Из нихромовой нити

В отличии от предыдущего метода изготовления электрического паяльника, здесь вы самостоятельно изготовите нагревательный элемент из отрезка нихромовой проволоки. Следует отметить, что подобрать нужный диаметр можно как с помощью табличных величин удельного сопротивления нихрома на метр длины, так и опытным путем.

Второй вариант наиболее простой, так как, имея проволоку диаметром, допустим, в 0,5мм, вы можете натянуть ее на кусок сухой древесины и, подключив питание крокодилами наблюдать скорость и величину нагрева по цветовым изменениям.

Рис. 4: определение нагрева опытным путем

При желании можно удлинить или укоротить нагреваемый участок путем перемещения крокодила – это позволит подобрать оптимальную температуру нагрева за счет длины, наиболее подходящую для вашего паяльника.

Помимо нихромовой нити вам понадобятся:

Продолговатая заготовка из дерева округлой формы, чтобы удобно помещалась в вашей руке.
Электрическая дрель и сверла различного диаметра для высверливания отверстий.
Медная проволока для изготовления толстого или тонкого жала, диаметр подбирается индивидуально в каждой ситуации.
Алебастр с водой для фиксации медной проволоки – объем довольно небольшой, поэтому вам хватит остатков с ремонта, приобретать новый пакет необязательно.
Соединительные медные провода для подключения нагревательного элемента к питающему шнуру. Выбираются в соответствии с номиналом протекающего по ним тока.
Изоляционные материалы – изолента, термоусадка, стеклотканевая изоляция.
Блок питания на 12В, чтобы сделать мини паяльник.
Слесарный инструмент, канцелярский нож и т.д.

В данном примере мы рассмотрим порядок изготовления низковольтного паяльника на 12В. Для этого выполните следующий алгоритм действий:

Оголенные проводники и места соединения заизолируйте с помощью термоусадки.

Соедините провода питания паяльника и заизолируйте изолентой.

Миниатюрный паяльник готов и может использоваться для пайки проводов, smd элементов и т.д.

Рис. 10: готовый миниатюрный паяльник

Способ №3 Мощный импульсный паяльник

Такой паяльник не подойдет новичку, так как для его создания требуются базовые знания в электротехнике и навыки чтения электрических схем.

За основу для изготовления этого агрегата берется импульсный блок питания от галогенных светильников.

Хорошо будет получить и схему этого устройства, в рассматриваемом примере она имеет такой вид, хотя может быть и любая другая, в зависимости от модели блока для паяльника:

Рис. 11: схема блока питания для импульсного паяльника

Принцип действия импульсного паяльника заключается в закорачивании вторичной обмотки трансформатора Т2 для получения максимального нагрева жала. Для этого применяется самодельная обмотка с одним витком и закороткой из более тонкой проволоки под наконечник.

Процесс изготовления импульсного паяльника состоит из следующих этапов:

Снимите крышку с блока питания от галогенного светильника, будьте аккуратны, чтобы не повредить внутренние элементы, места пайки и детали.
Рис. 12: снимите крышку с блока питания
С трансформатора удалите низковольтную обмотку, представленную несколькими витками медной проволоки.
Рис. 13: удалите низковольтную обмотку
Примерьте плату в заготовленный корпус и определите наиболее выгодный способ расположения. Заметьте, что нагревательный элемент будет сильно греться, поэтому под ним никакие элементы лучше не оставлять, куда безопаснее перенести их подальше, разделив плату.
Аккуратно разделите плату и на две части, для безопасности деталей их можно удалить на время распила, если под рукой имеется хоть какой-то паяльник. В противном случае придется соблюдать предельную осторожность.
Рис. 14: обрежьте плату
Подключите к плате кнопку и шнур питания.
В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке.
Рис. 15: проденьте медную проволоку в катушку
На выводы нагревательного элемента наденьте части керамической рубашки предохранителя, они должны предохранять пластиковый корпус паяльника от высокой температуры.
Рис. 16: наденьте куски керамической рубашки
Концы нагревателя расплющите, и сделайте отверстия при помощи метчика под фиксаторные болты.
Рис. 17: нарежьте резьбу
Закоротите теплоприемник медной проволокой диаметром в 1 мм. Если при первом включении этот проводник перегреется и перегорит из-за слишком большой температуры жала, его нужно будет заменить более толстым в 1,5 или 2 мм. Если нагрев будет слабым, установите более тонкую проволоку в 0,5 мм.

Рис. 18: готовый импульсный паяльник

Более подробная статья про изготовление импульсный паяльник: https://www.asutpp.ru/impulsnyj-payalnik-svoimi-rukami.html

Видео способы

Источник: https://www.asutpp.ru/payalnik-svoimi-rukami.html

Устройство электропаяльника – Как отремонтировать паяльник, устройство, схема, расчет обмотки

Довольно распространенным инструментом, который применяется в быту и промышленности, можно назвать электрический паяльник.

Он требуется для проведения самой различной работы, что используется при ремонте электрооборудования и пайке проводов.

Для того чтобы выбрать наиболее подходящий вариант исполнения рассматриваемого устройства нужно разобраться с особенности его конструкции и основными параметрами.

Электрическая схема паяльника

Источника питания, которым зачастую выступает бытовая сеть энергоснабжения. Также в продаже можно встретить портативные варианты исполнения со встроенным блоком питания.
Вилка с проводом требуется в том случае, если конструкция питается от бытовой сети.
Нагревательной рабочей частью паяльника является проволочная спираль. Она преобразует электричество в тепловую энергию, за счет чего и происходит нагрев обрабатываемых элементов при пайке.

Электрическая схема паяльника

Устройство паяльника

Основным элементом конструкции считается нагревательный стержень, на которой есть обмотка трансформатора.
Для сохранения тепла и повышения значение КПД стержень вставляется в специальную изоляционную трубку. При ее изготовлении используется теплостойкая стеклоткань.
В зависимости от значения мощности может использоваться несколько слоев изоляционного материала.

Устройство паяльника в разрезе, чертеж

Напряжение питания паяльников

Рассматривая виды паяльников также следует уделить внимание тому, какое рекомендуемое напряжение для питания.

Как правило, большинство бытовых моделей, которые можно использовать для пайки микросхем, могут работать от стандартной сети 220 Вольт. Это связано с применение трансформатора.

Напряжение 220 В для некоторых устройство может быть слишком высоким. Примером можно назвать случаи, когда должны применяться импульсные источники питания.

Нагревательным элементом выступает вторичная обмотка.
Конструктивные особенности обеспечивают быстрый нагрев жала.
Низкий показатель потребительской мощности.
Некоторые модели позволяют регулировать показатель мощности в узком диапазоне.

Мощность нагрева паяльников

Для работы с небольшими микросхемами подходит устройство, показатель мощности которого не более 25 ватт. Этого вполне достаточно для припаивания небольших элементов. Стоит учитывать, что слишком высокий показатель мощности может привести к тому, что при работе микросхема может оплавится.
Для спаивания толстых проводов используются устройства, показатель мощности которых составляет 40 ватт. Температуры, которую можно получить при подобном показателе, вполне достаточно для решения основных задач.

Схема регулятора мощности паяльника

Перемотка паяльника

При ремонте купленного инструмента или создании его своими руками приходится проводить намотку проволоки.

Перед непосредственным выполнением работы довольно важно правильно провести соответствующие расчеты, так как наиболее подходящая проволока выбирается в зависимости от сопротивления, мощности и напряжения источника питания. Рассчитать требующиеся показатели можно при применении различных специальных таблиц.

В качестве изоляционного материала может использоваться асбест, стекловолокно или слюда.

Среди эксплуатационных качеств асбеста можно отметить тот, что он может размачиваться водой, принимая пластичную форму его достаточно просто распределить по поверхности.

При его использовании стоит учитывать, что мокрый асбест способен проводить электричество. Поэтому паяльник следует включать исключительно после полного высыхания изоляционного материала.

Самодельный вариант исполнения не во многом будет уступать покупному, если сделать устройство согласно распространенным рекомендациям.

Источник: https://i-flashdrive.ru/raznoe/ustrojstvo-elektropayalnika-kak-otremontirovat-payalnik-ustrojstvo-sxema-raschet-obmotki.html

Устройство и ремонт паяльника

Устройство паяльника позволяет осуществлять скрепление металлических компонентов при помощи использования припоя. Припой представляет собой металл или сплав, который имеет показатель температуры плавления ниже, нежели у металлов, соединяемых между собой при помощи припоя.

Для проведения пайки используются сплавы, изготовленные на основе олова, помимо этого в состав сплава входят свинец, медь, никель и некоторые другие металлы. Разогреваемый до температуры плавления сплав заполняет зазоры между заготовками, а после застывания сплав скрепляет спаиваемые детали.

С помощью паяльника можно скреплять металлические детали.

Разновидности оборудования для пайки

Существует несколько различных видов инструмента для осуществления процесса пайки. Наиболее распространенными разновидностями приборов являются следующие:

инструменты, оснащенные нихромовым нагревателем;
инструмент с керамическим нагревателем;
приборы с индукционным нагревателем;
инструмент с импульсным нагревателем;
газовые инструменты;
устройства с аккумуляторным питанием;
термовоздушные и инфракрасные паяльные установки.

Паяльник с керамическим нагревателем имеет более быстрый нагрев.

Приборы с нагревателями, изготовленными из нихромовой проволоки, работают при пропускании переменного или постоянного тока. Этот тип паяльников, как правило, не имеет регуляторов нагрева. Исключение составляют небольшое количество моделей оснащаемых датчиками для контроля нагрева. В качестве температурного датчика применяется термопара.

Инструмент с керамическим нагревателем отличается тем, что нагрев осуществляется за счет подачи электропитания на контакты нагревателя, изготовленного из токопроводящей спецкерамики.

Такие устройства являются более современными и обладают рядом преимуществ, основные среди которых – скорость нагрева рабочего элемента устройства и длительный срок эксплуатации.

Помимо этого приспособления, имеющие керамический нагревательный элемент, оснащаются регуляторами температуры и мощности, которые имеют широкий спектр регулировки

Индукционные приспособления отличаются тем, что для разогрева инструмента применяется катушка индуктора.

Наконечник устройства имеет ферромагнитное покрытие, в котором катушка создает магнитное поле с наведенным током. Нагрев наконечника осуществляется за счет действия наведенных в магнитном поле токов.

При помощи изменения свойств ферромагнитного покрытия регулируется степень нагревания наконечника прибора.

Импульсные паяльники представляют собой категорию инструмента, разогрев жала которого происходит посредством воздействия на него короткого импульса тока, после нажатия кнопки пуск. Эти приборы отличаются особо быстрым нагревом наконечника инструмента.

Термовоздушные и инфракрасные станции для пайки являются специфическим оборудованием, которое применяется в работе только специалисты.

Устройство и принцип работы паяльника

Наиболее распространенными у населения типами паяльника являются приспособления, имеющие нихромовый или керамический нагреватель.

Миниатюрный низковольтный паяльник.

стержень;
нагревательный элемент;
жало;
держатель;
электрический шнур для запитки от бытовой электросети.

Если в устройстве паяльника используется нихромовый нагреватель, то диаметр проволоки, из которой он изготовлен, зависит от мощности прибора. Нагрев стержня осуществляется до температуры плавления припоя.

В изготовлении стержня нагревательного элемента применяется медь благодаря ее высокой теплопроводности. Нагревательный элемент передает тепло жалу инструмента.

Стержневой конец паяльника является рабочей частью инструмента, как правило, конец стержня имеет клиновидную форму. По этой причине этот конец стержня получил название жало.

http:

Наиболее распространенные поломки приспособления для пайки

Перед тем как начинать ремонт паяльника определяется вид неисправности прибора.

Наиболее распространенной неисправностью встречающейся при использовании инструмента, оснащенного нихромовым или керамическим нагревательным элементом, является отсутствие нагрева медного стержня прибора. Причин возникновения такой неисправности может быть несколько. Отсутствие нагрева медного стержня может быть обусловлено:

выходом из строя электрической вилки прибора;
выходом из строя сетевого кабеля, обеспечивающего подачу электроэнергии к устройству;
нарушением контакта между сетевым кабелем прибора и его нагревательным элементом;
выходом из строя нагревательного элемента, обеспечивающего нагрев медного стержня паяльника.

Для того чтобы починить устройство для пайки потребуется наличие под рукой обычного бытового ампервольметра, который позволит определить вид неисправности, возникшей в устройстве паяльника.

Паяльник для пайки и распайки.

При выявлении поломки вилки сетевого шнура придется произвести ее замену. Чаще всего производители оснащают приборы, предназначенные для проведения пайки, вилками электрическими цельнолитыми пластмассовыми, которые не подлежат ремонту, так как являются неразборными. Для замены такой вилки следует ее обрезать от сетевого шнура и на ее месте установить новую разборную конструкцию.

Для выявления выхода из строя сетевого шнура следует его целостность при помощи ампервольтметра, В случае нарушения целостности токоведущего элемента шнура, такой сетевой шнур подлежит замене.

Если работа прибора связана с нарушением контакта между нагревательным элементом и сетевым шнуром, то следует разобрать паяльник и восстановить его работоспособность путем восстановления электроконтакта между этими конструктивными элементами устройства.

В случае выхода из строя нагревательного элемента прибора, он подлежит замене. Неисправность нагревательного элемента можно выявить двумя способами: при помощи использования ампервольтметра и опытным путем при исключении всех остальных типов поломок устройства.

Выбор типа паяльника для работ по пайке изделий

Выбор типа инструмента зависит полностью от его мощностных и температурных характеристик и определяется условиями эксплуатации инструмента. Помимо этого на выбор типа инструмента оказывают влияние личные пристрастия человека, который планирует работать этим инструментом.

Если планируется использование прибора в условиях отсутствия электроэнергии, то следует приобретать автономные модели инструмента. Такими моделями являются приборы, работающие от аккумуляторов или газовые.

Термовоздушные и инфракрасные паяльные станции следует приобретать, если планируется выполнение работ по пайке электронных плат.

Приобретение импульсного паяльника обосновано в тех случаях, когда требуется сэкономить время и нет желания ожидать пока обычных паяльник с нагревательным элементом разогреется до рабочей температуры.

http:

Мощность приобретаемого инструмента следует подбирать в зависимости от выполняемых работ. Так, например, для выполнения работы связанной с пайкой компонентов электронных плат лучше всего подойдет инструмент имеющий мощность около 25 Вт. Более мощным инструментом следует пользоваться при проведении более объемных жестяных работ, связанных с процессом пайки.

Источник: https://masterinstrumenta.ru/info/ustrojstvo-payalnika.html

Принцип работы, основные неисправности и способы ремонта паяльника

Главная > Инструмент > Принцип работы, основные неисправности и способы ремонта паяльника

Паяльные устройства разных видов широко используются на промышленных объектах, в мастерских по ремонту радиотехнической аппаратуры и бытовой техники, в бытовых условиях. В зависимости от условий эксплуатации и назначения существует много разновидностей паяльного оборудования.

Электропаяльник со спиральным разогревом

Применение и виды

Электрический паяльник переменного тока со спиральным разогревом сердечника работает от стандартной сети электропитания для бытового оборудования в 220В 50-60Гц.
Аккумуляторный электрический паяльник используется для распайки проводов и других малогабаритных элементов, где не требуется большой мощности до 15 Вт;
Существуют разновидности газовых паяльников, которые используют для сильного разогрева металлических элементов и тугоплавких сплавов;
Для работы с легкоплавким оловом при монтаже и ремонте радиотехнической аппаратуры широко используются паяльники пистолетного вида с импульсной подачей напряжения. При нажатии на курок наконечник паяльника разогревается, после окончания пайки курок отпускают и нагревательный элемент остывает;
Паяльники с керамическими стержнями имеют большой срок работы, позволяют выбрать нужный режим температуры и потребляемой мощности;

Паяльник с керамическими насадками на стержень

Широкое применение имеют индукционные паяльники. На ферромагнитном наконечнике индуктивной катушкой создается магнитное поле, которое разогревает сердечник. При потере магнитных свойств сердечника прекращается нагрев, это существенный недостаток таких моделей.

Электрический паяльник используется как ручной инструмент. С его помощью плавят припой до жидкого состояния, который заполняет щели и неровности разогретых металлических элементов в местах соединения, для чего используются сплавы легкоплавких металлов:

олово;
свинец;
цинк;
никель;
медь и другие.

Температура плавления припоев должна быть меньше температуры плавления соединяемых металлических элементов.

Промышленность производит разные виды паяльников. Наиболее часто используемыми в промышленности и на бытовом уровне, считаются спиральные паяльники, которые стоит описать более подробно.

Устройство паяльника и принцип работы

Одним из основных элементов паяльника является нагревательный стержень, на который намотана спиралью нихромовая проволока.

Для того чтобы тепло сохранялось дольше, стержень вставляют в стальной цилиндр, который изолирован теплостойкой стеклотканью, слюдой или асбестовым слоем.

На этот диэлектрический слой наматывается обмотка нихромовой проволокой. Эти меры исключают короткое замыкание между витками.

Блокинг генератор: принцип работы

В зависимости от мощности паяльника обмотка может быть многослойная: стеклоткань – обмотка – стеклоткань – продолжение спирали.

Чем больше мощность паяльника, тем больше витков спирали, тоньше диаметр проволоки. Для высокой теплопроводности стержня используется красная медь, таким образом достигается быстрый разогрев, и передача тепла на жало паяльника.

Схема устройства спирального паяльника

Перечень основных элементов:

вилка и шнур для подключения к сети питания;
держатель;
деревянная ручка, может быть изготовлена из теплостойкого пластика;
медный стержень;
диэлектрические прокладки;
нагревательная спираль;
защитный кожух спирали с фиксирующими кольцами.

Электрическая схема паяльника простая, состоит из трех элементов:

источник питания;
вилка с проводом;
проволочная спираль нагрева.

Электрическая схема паяльника

Электрический ток, проходящий по спирали нихромовой проволоки, разогревает обмотку, тепло передается на сердечник и жало паяльника.

Неисправности и их устранение

В паяльниках этой модели самая распространенная неисправность – это обрыв электрической цепи. Если обрыв на участке электрического шнура, ремонт паяльника несложный – это замена шнура или вилки. В случае обрыва нихромовой обмотки ремонт более сложный, но возможен своими руками.

Нихромовая обмотка электрического паяльника

Чтобы определить обрыв и починить обмотку, легче всего воспользоваться мультиметром, учитывая сопротивление обмотки, которое зависит от мощности и указывается на корпусе паяльника или в паспорте изделия.

Необходимо раздвинуть фиксирующие кольца и снять защитный корпус обмотки паяльника. Кожух для защиты бывает двух вариантов.

Металлическая трубка, которая одевается на штырь с обмоткой и упирается в ручку, со стороны жала крепится зажимным кольцом.

Второй вариант, когда защитный корпус состоит из двух продольных половинок трубки с уменьшающимся диаметром на краях, где две составные части фиксируются зажимными кольцами.

При ремонте своими руками некоторые мастера–любители, снимая защитный кожух и верхний слой изоляции обмотки, обнаружив обрыв, не утруждают себя трудоемкой заменой провода всей обмотки.

Отсоединяют конец от клеммы на шнуре питания, и сматывают провод с внешней стороны обмотки до обрыва. Потом делают аккуратную скрутку в месте перегорания, наматывают провод, подключают обратно к клемме шнура питания, крепят внешний слой изоляции.

Одевают защитный корпус, паяльник включают в сеть и он исправно работает.

Такой способ ремонта своими руками возможен, но не рекомендуется. Недостаток этого метода в том, что в месте скрутки разогрев нихромовой проволоки будет больше, чем на остальных участках цепи. В конечном итоге эксплуатация такого паяльника будет недолговременной. Обмотка перегорит в этом же месте. Для надежной работы придется перемотать всю катушку.

Если необходимо добиться той же мощности разогрева, мотать новую катушку надо тем же проводом, с тем же количеством витков в каждом слое.

Для изоляции слоев обмотки используются разные материалы:

асбестовые прокладки;
термостойкая стеклоткань;
слюдяные трубки или пластины.

Наиболее практичным считается асбест, пластину можно размочить водой, после чего она становится эластичной и принимает любые формы, которые лепятся своими руками. На высохшее покрытие наматывается первый слой спирали, потом второй слой асбеста и продолжение обмотки, так до окончания провода.

Количество витков в каждом слое и толщина изоляции должны быть примерно одинаковы. Это условие обеспечивает равномерность нагрева. Оставшиеся концы обмотки соединяются с сетевым шнуром.

Соединение обмотки с сетевым шнуром

Чтобы починить изоляционный слой обмотки, применяют слюдяные трубки и пластины, которые обладают высокой теплопроводностью и являются надежным диэлектриком. Недостаток этого материала в его хрупкости – сложно укладывать, иногда слюда рассыпается прямо в руках.

При механических ударах по защитному корпусу обмотки, пластины слюды могут разрушиться, что приведет к межвитковому замыканию в спирали.

Жало паяльника заточено под конус для удобной спайки мелких элементов. В процессе эксплуатации оно требует периодической правки напильником.

Форма жала электрического паяльника

Наматывая новую катушку на рассчитанную мощность, нет абсолютной уверенности, что стержень разогреет элементы, которые нужно спаять, и припой до жидкого состояния. Это зависит от жала, новое больше, по мере эксплуатации оно уменьшается. Припои тоже имеют различную температуру плавления.

Все эти факторы влияют на время и температуру нагрева для достижения нужных параметров потребляемой мощности и температуры. Паяльник включают через тиристорный регулятор мощности. Этот прибор позволяет автоматически поддерживать нужную температуру стержня.

Расчет необходимых параметров

Для того чтобы починить вышедший из строя паяльник, можно изменить его параметры, учитывая целевое назначение, т.е. для чего вы используете паяльник (пайка кастрюли или микросхемы). При этом используются специальные таблицы, где для выбора заданы следующие значения:

потребляемая электрическая мощность паяльника;
напряжение питания;
сопротивление нихромового провода.

Принцип работы синхронного генератора

Необходимое сопротивление спирали для различных значений мощности и напряжения заранее рассчитаны и сведены в таблицу.

Выбор сопротивления спирали (нихромовый провод) по мощности и напряжению паяльника Ом

Мощность, ваттыНапряжение, Вольты

12	24	36	127	220
12	12	48,0	108	1344	4033
24	6,0	24,0	54	672	2016
36	4,0	16,0	36	448	1344
42	3,4	13,7	31	384	1152
60	2,4	9,6	22	269	806
75	1,9	7,7	17	215	645
100	1,4	5,7	13	161	484

Для перемотки паяльника мощностью 36 Вт при напряжении питания 220В из таблицы видно, что сопротивление обмотки должно составлять 1344 Ом. Далее можно взять имеющийся провод, приложить к концу клемму Омметра, вторую клемму передвигать вдоль отмотанного провода до показаний 1334Ома. На этой отметке отрезать измеренный участок и намотать его на катушку паяльника.

Сопротивления метрового провода нихрома к величине его диаметра

Диа-
метр,
мм1,00,90,80,70,60,50,40,30,20,10,080,07

Ом/м

1,4

1,7

2,2

2,89

3,93

5,6

8,75

15,7

34,6

137

208

280

Можно воспользоваться вышеприведенной таблицей. Измерить микрометром диаметр провода и по таблице определить необходимую длину провода в катушке. Так, если диаметр провода 0,08мм, сопротивление на один метр будет 208 Ом. Необходимое сопротивление 1334Ома/ 208 Ом = 6,4 м. Получается длина провода, который следует намотать на катушку.

Витки на обмотке укладываются вплотную, нагреваясь докрасна, окалина нихромового покрытия образует изолирующий межвитковый слой. Когда длины катушки не хватает, накладывается изоляционный слой, стеклоткань, асбест или слюда, и наматывается второй слой. Почти каждая катушка состоит из нескольких слоев, очень важно, чтобы она помещалась в защитный кожух.

Видео про ремонт

Принцип работы асинхронного двигателя

Каким образом осуществляется ремонт паяльника и его перемотка на 12 Вольт, рассказывается в видео ниже.

Из вышеперечисленной информации следует, что имея определенные навыки, инструменты, материалы и познания в электротехнике, сделать ремонт паяльника своими руками не составляет большой проблемы.

Источник: https://jelectro.ru/instrument/princip-remonta-payalnika.html

Ремонт паяльника

Электрическим паяльником является ручной нагревательный прибор для фиксирования деталей из металла с помощью припоя – сплава, разогретого до жидкого состояния и имеющего температуру плавления ниже, чем у скрепляемых заготовок.

Конструкция

Эксплуатация электропаяльников предусматривает знание их конструкций, чтобы в любой неожиданный момент быстро выявить повреждение и отремонтировать прибор. Он состоит из:

медного стержня, обернутого в изолирующий материал и помещенного в стальную трубку;
нагревателя;
жала для непосредственного соединения металлических частей припоем;
ручки-держателя;
шнура с вилкой.

Стержень из меди является эффективным проводником тепла от нагревателя (нихромовой спирали) к жалу. Спираль накручена на стальную трубку, которая обернута слюдой или стеклотканью. Далее нихромовая обмотка закрывается изолятором (лучше всего асбестом), что предотвращает от теплопотерь и короткого замыкания.

Спираль нагревательная нихромовая

Для уменьшения нагрева в зоне скрепления с проводниками электрошнура концы спирали согнуты пополам, и место контакта дополнено обжимающей алюминиевой пластиной. Электроизоляция обеспечена надетыми в месте скрутки изоляционными трубками.

Стержень и нагреватель размещают в корпусе паяльника, на который насаживают деревянную или термопластиковую ручку с внутренним каналом для сетевого шнура.

Функционирование

Принцип работы паяльного инструмента базируется на преобразовании электрической энергии в тепловую, которая через нагрев спирали и стержня раскаляет жало. Температура в зоне пайки достигает 400-4500С. Получившаяся вязко-жидкая смесь проникает в полости и неровности между деталями. После остывания металлы будут надежно соединены.

Дополнительная информация. В электросхеме обычно присутствует преобразователь переменного сетевого тока в постоянный.

Мощность

Как сделать диммер для паяльника

Рабочая мощность паяльника выбирается от 12 до 3000 Вт и определяет его технические возможности. Пайка мелких деталей выполняется прибором на 12 Вт.

Это условие необходимо выполнять, так как мощному паяльнику из-за размеров жала будут недоступны места контактов крошечных радиоэлементов.

Кроме того, большая мощность прибора вызывает недопустимый перегрев деталей схемы.

Для мощных радиодеталей, толстых проводов и небольших элементов требуются паяльники 40 и 60 Вт. Если выполняются работы на крупном оборудовании, то инструмент для пайки подбирается на 100 Вт и выше. При недостаточной мощности устройства пайка будет непрочной и с большим количеством пустот.

Напряжение

Для соблюдения техники безопасности паяльник подбирается по сетевому напряжению от 12 до 220 В (всего 5 значений). Так, работы в легковом транспорте можно проводить паяльным инструментом на 12 В, грузовом – 24, воздушном – 27, во влажном помещении с обязательным заземлением электрооборудования – 36 В.

Изменение температуры паяльника с помощью диммера

Инструмент на 12 В непросто переделать на 220 В – придется наматывать тонкую спираль большим количеством слоев, создающих определенные неудобства в работе с мелкими деталями.

Обратите внимание! При соответствии мощности сети и паяльника можно работать от переменного и постоянного напряжения. Такая возможность обусловлена нихромовым материалом нагревателя.

В основном напряжение в паяльных приборах составляет 220 В. Чтобы в помещениях высокой влажности или запыленности не допустить поражение током, используют напряжение инструментов не более 42 В.

Виды

Самые популярные виды паяльников можно классифицировать по двум категориям: особенностям нагрева и типам конструкции.

По принципу нагрева выделяют паяльные приборы:

нихромовые;
керамические;
индукционные;
импульсные.

Нихромовые

Наиболее распространенное устройство паяльника – со спиральным нагревателем из нихрома, через который может проходить постоянный сетевой ток или переменный от сети и трансформатора. Такой инструмент – доступный по цене, ударопрочный. Подходит для нечастого использования.

Керамические

В паяльнике этого типа нагревателем является стержень из керамики, по которому проходит тепловая энергия от контактов под напряжением. Из достоинств отмечены: долгий срок службы при правильной эксплуатации, достаточно быстрое нагревание, наличие системы управления температурой и мощностью, компактность.

Недостатками можно назвать: хрупкость керамического стержня, использование только родного жала, высокую стоимость, риск приобретения нихромовой подделки.

Индукционные

Катушка индуктора как главная рабочая деталь паяльника создает магнитное поле и разогревает сердечник. Тепло передается наконечнику, температура которого поддерживается, благодаря ферромагнитному покрытию.

Для каждого металла и детали требуется свой нагрев, поэтому жало нужно подбирать индивидуально.

Импульсные

В схеме импульсного паяльника присутствуют: частотный преобразователь, трансформатор высокой частоты и жало. Электрический импульс возникает с ростом частоты сетевого напряжения, которое через кратчайшее время снижается до необходимого значения.

Жало присоединяется с помощью зажимов (токосъемников) к вторичной трансформаторной обмотке. Благодаря этому, при нажатии и удержании пусковой кнопки конечная часть инструмента мгновенно разогревается.

Паяльники данного вида устроены для непродолжительной пайки деталей различных размеров.

По конструкционным различиям паяльные приборы делятся на:

стержневые – ручка-держатель переходит в прямой стержень с жалом;
пистолетного типа – рукоятка и металлическая часть перпендикулярны друг другу;
паяльные станции – сложные устройства со встроенным электронным блоком регулировки, по технологии эксплуатации делятся на инфракрасные, термовоздушные, цифровые.

Существуют модели паяльников для детского технического моделирования – маломощные с деревянной ручкой. Компактные USB-устройства работают от автомобильного прикуривателя, а молотковые паяльники оснащены толстым жалом для крупных деталей. Аккумуляторные и газовые инструменты являются автономными приборами и работают от аккумулятора и газового баллончика, соответственно.

Инструменты для пайки могут иметь жала различной конфигурации (клиновидные, конусообразные, с фаской, игольчатые), изготовленные из меди или дополнительно с никелевым покрытием. Ручка изготавливается из материала с малой теплопроводностью: дерева, эбонита, текстолита.

Обратите внимание! Перед работой необходимо ознакомиться с правилами эксплуатации и ремонта паяльника.

Условия эксплуатации

Ремонт паяльника вряд ли потребуется, если соблюдать необходимые правила эксплуатации:

обеспечить на рабочем месте технику безопасности, согласно инструкции изделия;
учитывать величину сетевого напряжения;
в помещениях высокой влажности использовать устройство на 36 В (не более), предварительно его заземлив;
нагреватель и шнур в процессе работы должны находиться без влияния механических нагрузок;
не задевать шнур раскаленным наконечником;
не перегревать спираль паяльника;
выбирать режим разогрева регулятором мощности.

Важно! Правильный подбор параметров мощности не дает гарантию качества пайки.

Причины повреждений

Наиболее часто встречаются следующие причины выхода из строя паяльного инструмента:

повреждение вилки, шнура;
сбой в работе сети;
нарушение рабочих контактов;
поломка нагревателя.

Как отремонтировать

Чтобы внезапное повреждение инструмента не причинило неудобств, каждый специалист или радиолюбитель должен уверенно владеть паяльником и уметь его починить, тем более что это несложно. Необходимо наличие обычного ампервольтметра, который диагностирует вид неисправности.

Замена нагревателя на новый

В случае потери работоспособности нагревательного элемента нужно сделать следующее:

определить сопротивление обмотки по мощности прибора и напряжению сети;
подобрать диаметр нихромовой проволоки по сопротивлению на 1 метр;
намотать спираль, укладывая витки без зазоров, между рядами помещают слой слюды;
с целью удержания тепла и недопущения короткого замыкания обмотку покрывают стеклотканью, вместо которой можно использовать слюду или асбест; последний имеет преимущество создания необходимой формы и приобретения прочности после высыхания.

Обратите внимание! Наложив асбестовый изоляционный слой, нужно дождаться его высыхания и только тогда включить прибор в сеть.

Замена нагревателя на резистор

Вместо элемента нагрева можно с успехом воспользоваться резистором ПЭВ-10. Для ремонта паяльника своими руками потребуются пассатижи, хорошо поточенный нож, асбестовая нить. Чтобы заменить нагреватель, необходимо:

разобрать инструмент для пайки;
удалить отработавший нагреватель;
поместить резистор на освободившееся место;
счистить с электрошнура 1,5 см изоляционного покрытия, подвести провода питания к резистору через канал держателя; следить, чтобы уложенные провода не прикасались к корпусу; выводы заизолировать нитью асбестовой;
собрать инструмент и убедиться в его работоспособности.

Если поврежден сетевой шнур, то его следует заменить. Вышедшая из строя вилка электрошнура также подлежит замене. При этом отрезают сломанную вилку (обычно целиковую) и вместо нее устанавливают разборную.

Легко устраняется нарушенный контакт нагревателя с сетевым шнуром. Для этого нужно разобрать паяльник и восстановить соединение контактов.

При бережной работе с паяльником он долго не будет требовать ремонта. Если все-таки повреждение случилось, устранить его довольно просто: нужно знать схему устройства (она элементарная), основные правила электротехники и безопасности.

Видео

Источник: https://amperof.ru/elektropribory/remont-payalnika.html

Паяльники. Виды и особенности. Как выбрать и устройство

Для многих людей паяльники считаются устройством с нагревателем из спирали. Хотя имеется множество типов паяльников, которые отличаются видом энергии потребления, способами преобразования в тепло и методами передачи тепла к месту пайки.

Наиболее распространены известные устройства, работающие от электричества – электропаяльники.

Виды паяльников

Электропаяльники с нагревателем из нихрома

Выполнены с нихромовой спиралью. Через нее проходит электрический ток. У инновационных моделей паяльников существует контроль нагрева наконечника с помощью термодатчика, который подает сигнал, чтобы вовремя отключить спираль, когда температура достигла рабочего режима. Термодатчик выполнен по принципу термопары.

Электропаяльники с нагревателем из нихрома имеют несколько разных исполнений. Простые паяльники имеют в конструкции нихромовую спираль. Она намотана на корпус из изоляционного материала. Внутри вставлен нагревающийся стержень. В конструкциях, более продвинутых нихром встроен в изоляторы, которые уменьшают потерю тепла, увеличивают теплоотдачу.

Есть варианты с нагревателями из нихрома, помещенного внутрь изоляционного материала белого цвета. Этот элемент иногда принимают за керамический нагреватель. Производители пользуются этим, чтобы оказать влияние на выбор покупателем паяльника.

Керамические

Существуют также конструкции паяльников, у которых нагреватель керамический, в виде стержня. Он нагревается от подведенного напряжения к его контактам. Такие нагреватели признаны, как более совершенные. Они имеют свои достоинства: быстрый нагрев, повышенный срок службы (если к нему бережно относиться), широкий интервал мощности и температуры.

Паяльник индукционного типа

В этом устройстве стержень нагревается индукционной катушкой. Наконечник выполнен с покрытием из ферромагнитного материала. В этом материале катушка образует магнитное поле, от которого наводится ток, нагревающий сердечник паяльника.

Когда температура достигла необходимого значения, ферромагнитное покрытие уже не имеет магнитных свойств, вследствие чего сердечник больше не нагревается. Когда температура понизится до определенного значения, то ферромагнитные свойства покрытия вновь восстанавливаются, снова начинается нагревание сердечника. Так осуществляется автоподдержание температуры сердечника паяльника в диапазоне работы, не используя датчик или электронное управление.

Импульсные паяльники

Такой тип паяльников относится к особой категории. Порядок их включения таков: нажимают кнопку пуска и держат ее в нажатом состоянии. Наконечник паяльника быстро нагревается, за несколько секунд, достигает рабочей температуры. Осуществляется пайка необходимого места. После пайки кнопка выключается, происходит охлаждение паяльника.

В импульсных паяльниках российского производства работает схема следующего исполнения. В электрическую цепь включен медный провод (он же является наконечником). Схема состоит из трансформатора высокой частоты, частотного преобразователя, повышающего частоту напряжения сети до 40 кГц. Трансформатор уменьшает напряжение сети до рабочего значения. Сердечник паяльника закреплен к токосъемнику вторичной катушки трансформатора. Это дает возможность образования в нем значительного тока, быстрого нагрева. Инновационные паяльники оснащены регуляторами ступеней температуры и мощности, которые позволяют паять как крупные детали, так и элементы мелкой электроники.

Газовые паяльники

Они принадлежат автономным приборам. Применяются в любых местах. Это является их основным преимуществом. Нагрев жала паяльника происходит от газового пламени. В паяльник встроен баллон с газом, который можно самостоятельно заправить от баллончика для зажигалок. Если отсоединить от такого паяльника насадку, то он может выполнять функции газовой горелки.

Паяльник на аккумуляторе

Это устройство также относится к автономным инструментам. Оно имеет маленькую мощность, до 15 ватт, служит для пайки электронных мелких деталей.

Паяльные станции

Существует два вида паяльных станций. Это инфракрасный тип и термовоздушные станции. Они не так распространены, но имеют свои преимущества.

Термовоздушное исполнение паяльных станций оснащено нагревом зоны пайки от напора горячего воздуха, который выходит из паяльного сопла. Они напоминают фены, выходящий воздух которых поступает из сопла. Компрессорные и турбинные паяльные станции отличаются способами образования давления воздуха. У термовоздушных в корпусе паяльника расположен электромотор с крыльчаткой, который подает поток воздуха. В станциях компрессорных давление образуется компрессором с диафрагмой. Компрессор также расположен в корпусе станции.

Инфракрасное исполнение станций производит нагрев излучением инфракрасных волн. Нагревающаяся зона может иметь размер 10-60 мм. Ее размеры определяются регулировочной системой окна инфракрасного излучателя. Разную форму окна получают, применяя отражающую ленту, сделанную из фольги. Она закрывает участки электронной платы, которые не нужно нагревать.

Как выбирать паяльники

Паяльник нужно выбирать исходя из его параметров по температуре и мощности, а также условий применения, личными требованиями пользователя. Если необходимо пользоваться паяльником там, где отсутствует электричество, то приобретают автономные типы паяльников, это аккумуляторные или газовые. Инфракрасные и термовоздушные станции пайки применяются чаще для особых работ для пайки деталей электроники. Электропаяльники с импульсным нагревом имеют высокую скорость работы, широко распространены среди людей, не любящих ждать долгого нагрева.

Можно выделить некоторые критерии выбора паяльника:

Мощность. Необходимая мощность паяльника выбирается в зависимости от типа выполняемых работ. Если нужен для припаивания электронных деталей, то лучше подойдет мощность до 25 ватт. Можно применить устройство и с мощностью 40 ватт, но тогда на жало придется намотать медную проволоку или сделать насадку. Для лужения и пайки толстых проводов, а также удаления припоя он также является оптимальным выбором.

При более объемных работ по пайке массивных и жестяных деталей со значительным отводом тепла лучше приобрести паяльник мощностью от 100 до нескольких сотен ватт. Для таких целей хорошо подходит паяльник молоткового типа.

Термостабилизация. Для профессиональных пайщиков самым удобным видом паяльника стал образец с термостабилизацией, который повышает удобство работы, скорость и качество пайки. Для обычных любителей, которые изредка занимаются пайкой, такая модель также является удобной, так как на ней можно выставить необходимую температуру с автоматическим ее поддержанием. Лучше, чтобы на паяльнике была возможность точной установки температуры, а не просто верхнего и нижнего предела. Вместо регулировки температуры может предлагаться изменение мощности, которая не имеет связи с температурой. Без нагрузки и отдачи тепла паяльники будут перегреваться, а при хорошей теплоотдаче во время пайки, температуры может не хватить для работы. Регулятор мощности для паяльника выполняют на основе диммера.
Жало. Важным делом при выборе паяльника является наличие возможности менять различной конфигурации жала. Если сердечник паяльника сделан из меди, то конфигурацию жала можно легко выполнить любой формы, если заточить его. Можно также вместо заточки сплющить его молотком. А если сердечник покрыт несгораемым материалом (никелем или другим металлом), то точить его не рекомендуется. Поэтому при решении выбора паяльника нужно спросить у продавца о комплектации его запасными жалами.

Жала, покрытые никелем, не дают доступа к меди. Электрические паяльники с такими жалами требуют аккуратного обращения, не допускать перегрева.

Покрытие может оказаться недостаточным по качеству.

Формы наконечников существуют самые различные: конусообразные, в виде иглы, со скошенной кромкой, в виде отвертки и т.д. Каждая форма подходит для своего вида работ. Универсальными формами являются жала, заточенные под отвертку. Они подходят для многих типов работ. Припой на них хорошо держится. За счет значительной площади скоса можно быстро нагревать деталь для пайки.

Изготовители паяльников советуют применять родные жала, которые входят в комплект керамических нагревателей, так как при замене наконечников на детали других производителей нарушается режим температуры работы нагревателя, что обуславливает его поломку.

Нихромовый или керамический. Некоторые любители, часто занимающиеся пайкой радиодеталей, могут дать конкретные рекомендации и советы по своему опыту применения таких устройств, с различными видами нагревателя.

Преимущества нихромовой проволоки в качестве нагревателя: невысокая стоимость, меньше, чем у керамической модели, не опасны падения и удары. Недостатки: медленный нагрев, ограниченный срок службы, так как постепенно при работе проволока сгорает. Но это происходит только при долгом ежедневном применении. Если паять изредка, то нихромовая проволока не будет сгорать.

Преимуществом керамического нагревательного элемента является долговечность. При бережной аккуратной работе паяльник будет служить много лет. Скорость его нагревания выше нихрома. Из недостатков можно назвать опасность поломки при ударе или падении. Паяльник работает только со своими родными жалами.

Информация об устройстве паяльника

Электрический паяльник представляет собой ручной инструмент, который скрепляет металлические компоненты между собой, при помощи припоя. Припой – это металл или его сплав, имеющий температуру плавления ниже, чем соединяемые материалы. В пайке применяются сплавы, выполненные на основе олова, свинца, меди, никеля и др. Разогретый до жидкого состояния припой заполняет все зазоры спаиваемых деталей.

Набор дополнительных жал в керамическом паяльнике, повышает его функциональность.

Для безопасной работы человека и в зависимости от напряжения в сети электрического питания, применяются паяльники с различной силой тока и мощности.

Читайте также:
Как проходит сварка полиэтиленовых труб.
Технология сварки алюминия.
Современных сварочные технологии – подробнее>>>

Устройство и принцип работы паяльника типа ЭПСН

Схема элементов паяльника.

Основными элементами электрического паяльника является:

стержень;
нагреватель;
жало;
держатель;
электрический шнур с вилкой.

Стержень из красной меди нагревается нихромной спиралью до температуры плавления припоя. Благодаря высокой теплопроводности меди именно стержень делается из медного материала. Нагревательный элемент передает тепло к жалу прибора.

Стержневой конец паяльника, представляет собой рабочую часть инструмента с клиновидной формой на конце. Это и называют жалом паяльного прибора.

Стержень, вставляемый в металлическую трубку, предварительно обматывают в изолирующий материал. Это может быть стеклоткань или слюда. На изолятор наматывается нихромная нить, которая и служит в качестве нагревательного элемента.

Вернуться к оглавлению

Основные разновидности паяльного устройства

Схема конструкции паяльника.

Кроме электрического паяльника со спиральным нагревателем (ЭПСН), который имеет широкое применение в быту, существует целый ряд других видов паяльных инструментов.

Различаются паяльники по способу передачи тепла и пайки, виду потребляемой энергии и других показателей.

Вот некоторые из них:

Индукционный паяльник. Нагрев такого инструмента основан на катушке индуктора. Ферромагнитный наконечник имеет магнитное поле, создаваемое катушкой. Благодаря этому и происходит разогрев сердечника. Паяет такой прибор до определенного температурного значения. При утрате магнитного свойства покрытия нагрев прекращается.
Применение керамических стержней имеет ряд существенных преимуществ: быстрый нагрев, увеличение срока эксплуатации инструмента и оптимальную регулировку выбранных режимов пайки (температура и мощность).
Широкое применение у радиолюбителей имеют паяльники с импульсной подачей напряжения на стержень. Форма такого паяльника напоминает пистолет. Сущность состоит в том, что при нажатии курка и его удержании происходит разогрев наконечника. После окончания работы курок отпускается, и паяльное устройство охлаждается.
Исключительно автономным паяльным устройством считается прибор, использующий в качестве нагревателя газ. Такие газовые паяльники можно применять в любых условиях. Достаточно иметь доступ к газовому источнику.
Еще один вид автономного прибора – это аккумуляторные паяльники. Работа основана на потреблении небольшой мощности (до 15 Вт). Такие паяльные устройства применяются для несложных и малогабаритных паяльных работ.

Вернуться к оглавлению

Выбор паяльника

В зависимости от личных пристрастий пользователя и функционального назначения, можно определиться с выбором типа паяльного устройства. При отсутствии электрического напряжения хорошо подходят приборы с автономным питанием. Для радиолюбителей (пайка микросхем) и других паяльных работ в бытовых условиях необходимы паяльники с импульсным или нихромным нагревателем.

В домашних условиях при работе с паяльными устройствами необходимо соблюдать меры технической и пожарной безопасности. Достаточное освещение и хорошо проветриваемое помещение станут залогом комфортной работы мастера-паяльщика.

Паяльник обыкновенный: изучаем и возвращаем к жизни

ОГЛАВЛЕНИЕ:

Disclaimer
Изучаем и ремонтируем паяльник

Напомню, у нас в руках – паяльник с оторванным сетевым шнуром. Задачи на ближайшие полчаса:

а) ознакомиться с внутренним строением героя обзора;
б) по возможности вернуть его к жизни.

Первое, что делаем – снимаем ручку из жаростойкой пластмассы. В руках остается – назовем его так – «кожух», в котором собственно и разместились все внутренности пациента.

Откручиваем единственный болтик – два-три оборота позволяют фиксировать или отпускать стержень, которым собственно и проводится пайка, а полное отделение его от резьбы позволяет извлечь «патрон» для стержня.
С другой стороны «кожуха» отгибаем два усика и аккуратно достаем вначале две тонкие трубки длиной около 4-х см, металлического цвета, а за ними – собственно нагревательный элемент – такого же типажа трубку большего диаметра и длины, в которой разместилась спираль из металла с высоким удельным сопротивлением (скорее всего нихром).
Как видим, контакты нашей спирали остались неповреждёнными – отличная новость. Чтобы убедиться в целостности нагревательного элемента, можно замерить сопротивление между контактами. Для паяльника мощностью 25Вт оно сопротивляет ориентировочно 2кОм +/-100Ом.

Вот всё, из чего состоит любой стандартный паяльник:

Следующий шаг – подключение контактов спирали к сетевому шнуру. Не забываем, что на шнур предварительно нужно «надеть» ручку паяльника и белую термоусадочную трубку, а на каждый провод – маленькие трубки, служащие для изоляции одного контакта от другого
(хотя они и выглядят, как металлические, на самом деле ток не проводят, легко крошатся, облазят.

Кроме того, не боятся больших температур).
Можно схалтурить – связать провода кое-как, но в таком случае не исключено, что пациент скоро заболеет снова, так что лучше перестараемся.
Получается? Дальше всё просо – на оголенный провод надеваем наши изоляционные трубочки, подсовываем поближе белую поливинилхлоридную термоусадочную трубку, и помещаем всё это дело в «кожух» нагревательного элемента.
Поскольку держатель стержня и сам стержень изрядно подкоптились за время работы, советую их слегка почистить мелкой наждачной, а «патрон» дополнительно легенько сплюснуть – для достижения лучшего контакта и теплопередачи от одного к другому.
Помещаем патрон со стержнем в «кожух» с другой стороны, и закрепляем винтиком.
На всякий случай снова проверяем сопротивление, на этот раз – между контактами сетевой вилки. Изменяться оно не было должно, поэтому если увеличилось – значит, где-то у Вас плохой контакт. Если же сопротивление близко к нулю – Вы умудрились допустить где-то в этой простой цепи короткое замыкание.

Ни первый вариант, ни второй, понятное дело, не годятся для любых реальных испытаний и, тем более, работы. Снова разбираем паяльник, исправляем ошибки, собираем в обратной последовательности.
Теперь всё нормально? Хорошо, тогда можно загнуть усики «кожуха» нагревательного элемента…
…и надеть на него пластмассовую ручку.
На всякий случай ещё проверим сопротивление между контактами сетевой вилки. Теперь паяльник уверенной рукой можно включать в сеть. Особо пугливым можно спрятаться за диваном, а включать паяльник через сетевой удлинитель или вообще рубильник в коридоре:).
Всё _должно_ заработать.
Лично у меня получилось. На всё это дело было затрачено около полчаса времени. На весь день получил заряд энергии народного умельца – можно двигаться к новым вершинам!
А собственно дорогой моему сердцу паяльник не только вернулся к жизни, но даже стал быстрей нагреваться и лучше паять – благодаря уменьшению теплового сопротивления системы «нагревательный элемент – патрон – стержень»!

Надеюсь, данная заметка кому-либо пригодится на практике, а тем временем пусть у Вас никогда ничего не ломается и не горит!

Всегда полный бредовых идей,
© cyclone
<< Назад DisclaimerИзучаем и ремонтируем паяльникДалее >>

Электрический паяльник

В данной статье мы хотим рассказать о таком инструменте как электрический паяльник. Этот инструмент является единственным, с помощью которого в домашних условиях грамотный человек может починить вышедший из строя бытовой прибор.

Он представляет собой электрический элемент с нагревательным элементом, предназначенный для нанесения припоя на провода и контакты, при создании различных электрических схем и соединения проводов. Конструктивно электрический паяльник состоит из провода, которым он запитывается от обычной электрической сети напряжением 220 Вт, рукояти (корпуса), нагревательного элемента и жала.

В зависимости от мощности и формы жала паяльника они предназначаются для различных паяльных работ. Так небольшие паяльники, мощность от 5 до 40 Вт применяются при пайке различных электронных плат, соединения небольших электрических схем. В них применяются небольшие острые жала, так как ими удобнее наносить припой в точку пайки. В качестве припоя используют различные оловянно – свинцовые припои.

Электропаяльники от 60 до 100 Вт применяются при ремонте электроприборов и домашней электросети. Ну а мощные электропаяльники (более 100 Вт) применяются в основном только профессиональными электриками для пайки и лужения массивных проводов и деталей. Для монтажа электронных устройств очень часто используют небольшие паяльники, рассчитанные на напряжение 12 – 36 Вт. Питание указанной группы электрических паяльников осуществляется от понижающих трансформаторов. Таким образом снижается вероятность повреждения компонентов электрических плат, в первую очередь полупроводниковых.

Виды паяльников

1. Паяльник с нихромовым нагревателем. Особенностью данного паяльника является то, что нагревательным элементом в нем является проволочная нихромовая спираль. Если через данную спираль проходит переменный ток из бытовой сети, или постоянный ток низкого напряжения происходит ее разогрев до высоких температур, при которых плавится припой. У хороших дорогих моделей имеется встроенный термодатчик, с помощью которого можно контролировать температуру нагрева наконечника. Он отключается при достижении нужной температуры исключая перегрев и выход инструмента из строя. В качестве термодатчика данной разновидности электрических паяльников используется термопара.

Конструктивно нихромовые паяльники могут быть самыми различными. Самая простая нагревательная система нихромового паяльника представляет собой нихромовую спираль, намотанная на корпус, не проводящий ток, внутри которого имеется сердечник, которым и расправляют припой. В сложных конструкциях данного вида электропаяльника нихром заделывается в специальные изоляторы. Таким образом снижаются потери тепла и повышается теплопередача. Иногда данный вид паяльника можно спутать с керамическим, из за того, что нагреватель помещают внутри стержневого изоляционного материала по внешнему виду похожего на керамику.

2. Паяльник с керамическим нагревателем. В указанном виде электропаяльников в качестве нагревательного элемента применяют керамические стержни. Нагреваются они путем подведения напряжения к контактам стержня. Электропаяльники данного вида считаются наиболее лучшими. Это обусловлено тем, что им присущи такие качества, как быстрый нагрев, большой срок эксплуатации, а также значительный диапазон регулирования мощности и температуры наконечника.

3. Индукционный паяльник. В данном инструменте нагрев наконечника осуществляется катушкой индуктора, через которую проходит электрический ток. Наконечник, вставленный в катушку покрыт ферромагнитным покрытием. Если через проводник катушки проходит ток, в нем создается магнитное поле с наведенными токами, что вызывает повышение температуры сердечника. После того, как сердечник достигнет определенной температуры (значение точки Кюри), покрытие теряет магнитные свойства и нагрев прекращается. При остывании процесс возобновляется. Таким образом данный вид паяльника не требует дополнительного температурного датчика для поддержания нужной температуры наконечника.

4. Импульсный паяльник. Данный вид электрического паяльника характеризуется очень быстрым (в течение нескольких секунд) нагревом наконечника до температуры расплавления припоя. В течение времени работы кнопка подачи напряжения должна быть нажата. Если кнопку отпустить, паяльник начинает остывать. Как правило в них использована схема, в которой наконечник представляет собой часть электрической цепи , которая включает в себя дополнительно частотный преобразователь и высокочастотный трансформатор.

Наконечник у данного типа паяльников выполняется в виде стержня из меди. Частотный преобразователь повышает частоту тока из розетки до напряжения 18 – 40 КГц, а трансформатор снижает напряжение до 220 Вт. Сам нагревательный элемент – медное жало паяльника соединено с токосъемником вторичной обмотки трансформатора. В результате этого через жало проходит большой ток и происходит быстрый разогрев металла.

Припой и паяльник | Encyclopedia.com

Припои

Принцип пайки

Техника пайки

Пайка и сварка

Ресурсы

Пайка — это процесс, при котором две части основного металла соединяются друг с другом с помощью присадочного сплава, который обычно имеют температуру плавления ниже 840 ° F (450 ° C). Инструмент, используемый для соединения этого типа, называется паяльником, а сплав, из которого выполнено соединение, — припоем.Полученное соединение, или соединение, не такое прочное, как основной металл, но все же обладает достаточной прочностью, проводимостью и другими желательными характеристиками, чтобы удовлетворить свои потребности. Пайка может использоваться как для механического, так и для электрического соединения. Примером первого случая является ситуация, когда сантехник использует водопроводный припой для соединения двух отрезков трубы друг с другом. Примером последнего случая является ситуация, когда рабочий подключает электрический провод к печатной плате.

Техника пайки известна мастерам на протяжении многих веков.Например, некоторые металлические изделия, обнаруженные на останках древнего Египта и Месопотамии, содержат свидетельства примитивных форм пайки. По мере того, как рабочие в позднем средневековье лучше познакомились со свойствами металлов, пайка стала рутинной техникой при работе с металлами различных видов.

Подавляющее большинство припоев представляют собой сплавы, содержащие олово, свинец, а иногда и один или несколько других металлов. Например, широко известный припой, известный как припой сантехников, состоит на 50% из свинца и на 50% из олова.Припой, используемый для соединения поверхностей, содержащих серебро, состоит из 62% олова, 36% свинца и 2% серебра. Кроме того, припой, плавящийся при необычно низких температурах, может состоять из 13% олова, 27% свинца, 10% кадмия и 50% висмута. Наиболее широко используемые припои для электрических соединений состоят на 60–63% из олова и на 37–40% из свинца.

Припои доступны во многих формах, таких как проволока, стержень, фольга, кольца, сферы и паста. Выбор конкретного типа припоя зависит от типа соединения, которое необходимо сформировать.Припой из фольги, например, может быть вызван, когда формируемый переход имеет особую форму, которую можно штамповать или вырезать до фактического процесса пайки.

Сплав припоя, используемый для соединения слишком большого количества металлических частей, основных металлов, имеет температуру плавления ниже, чем у любого из основных металлов. Когда он помещается между двумя родителями, он медленно превращается из жидкого в твердое. Паяльник используется для расплавления припоя, после чего ему дают остыть.

В процессе затвердевания припой начинает образовывать новый сплав с каждым из основных металлов.Поэтому, когда припой окончательно остынет, соединение состоит из пяти сегментов: основного металла №1; новый сплав основного металла №1 и припой; сам припой; новый сплав основного металла №2 и продаваемый сплав; и основной металл №2.

Основная функция паяного перехода, конечно же, заключается в обеспечении соединения между двумя основными металлами. Однако стык не постоянный. Фактически, важной характеристикой паяного соединения является то, что его можно относительно легко разорвать.

Первым шагом в создании паяного соединения является нагрев припоя до его плавления. В самых примитивных паяльниках этот этап можно выполнить, просто нагревая металлический цилиндр. Затем цилиндр используется для плавления сплава, который прикрепляется к основным металлам. Однако большинство паяльников теперь нагреваются электрическим током, который предназначен для нанесения точно нужного количества припоя в точно правильное положение между двумя основными металлами.

Соединение двух основных металлов обычно труднее, чем можно было бы предположить из вышеприведенного описания, потому что большинство металлов окисляются при воздействии воздуха.Это означает, что поверхности (то есть оксиды металлов, покрывающие их поверхности) двух основных металлов должны быть очищены перед началом пайки. Кроме того, необходимо следить за тем, чтобы поверхности не подвергались повторному окислению при высокой температуре, используемой при изготовлении припоя. Наиболее распространенный способ достижения этой цели — использование кислотного флюса в дополнение к самому припою. Кислотный флюс — это материал, который можно смешивать с припоем, но который плавится при температуре ниже точки плавления припоя.Таким образом, в начале пайки флюс обеспечивает удаление любого нового оксида, образовавшегося на основных металлах.

КЛЮЧЕВЫЕ УСЛОВИЯ

Кислотный — Обладает свойствами кислоты, одно из которых состоит в том, что она реагирует с оксидами металлов и нейтрализует их.

Сплав — Смесь двух или более металлов со свойствами, отличными от металлов, из которых она изготовлена.

Flux — материал с низкой температурой плавления, используемый при пайке и других процессах, который помогает поддерживать чистоту поверхностей и облегчает их соединение друг с другом.

Основной металл —Один из двух металлов, которые соединяются друг с другом во время пайки, пайки или сварки.

Пайка и сварка иногда описываются как специализированные формы пайки. Эти два метода также включают соединение двух металлов друг с другом, но каждый из них отличается от пайки некоторыми важными способами. Вероятно, наиболее важным отличием является диапазон температур, в котором каждое из них имеет место. В то время как большинство форм пайки происходит при температурах в диапазоне от 356 ° F (180 ° C) до 590 ° F (310 ° C), пайка обычно происходит в диапазоне от 1022 ° F (550 ° C) до 2012 ° F. (1100 ° C) и сварка в диапазоне от 1832 ° F (1000 ° C) до 6332 ° F (3500 ° C).

Первым шагом как при пайке, так и при сварке является очистка двух соединяемых поверхностей. Затем при пайке в зазор между двумя поверхностями вставляется наполнитель и добавляется тепло, либо одновременно, либо сразу после того, как наполнитель был помещен на место. Затем наполнитель плавится, образуя прочную связь между каждой из двух поверхностей. Наполнитель, используемый при пайке, похож на припой и выполняет ту же функцию, но плавится при более высокой температуре, чем припой.

Во время процесса сварки в зазор между двумя соединяемыми поверхностями добавляется тонкая полоска наполнителя, и в зазор подается горячее пламя.Наполнитель плавится, как и соединяемые друг с другом поверхности обоих металлов. В этом случае две металлические поверхности фактически соединяются вместе, а не только с самим наполнителем, как в случае пайки и пайки.

Большинство сплавов, используемых для пайки, содержат медь и цинк, часто с одним или несколькими другими металлами. Сам термин «пайка» происходит от того факта, что медь и цинк также являются основными компонентами сплава, известного как латунь.

См. Также Производство металлов.

КНИГИ

Cieslak, M.J., et al., Eds. Металловедение соединения. Warrendale, PA: Minerals, Metals, and Materials Society, 1992.

Humpston, Giles. Принципы пайки . Парк материалов, Огайо: ASM International, 2004.

Либерман, Эли. Современные методы пайки и пайки. Трой, Мичиган: Деловые новости, 1988.

Манко, Ховард Х. Припои и пайка: материалы, проектирование, производство и анализ для надежного соединения .4-е изд. Нью-Йорк: McGraw-Hill, 2001.

Pecht, Michael G. Процессы и оборудование для пайки . Нью-Йорк: John Wiley & Sons, 1993.

Ран, Армин. Основы пайки . Нью-Йорк: John Wiley & Sons, 1993.

Систар, Джордж и Фредерик Диск. «Припои и припои». Энциклопедия химической технологии Кирка-Отмера . 5-е изд. Дополнение Хобокен, Нью-Джерси: Wiley-Interscience, 2004.

Trefil, James. Энциклопедия науки и техники .The Reference Works, Inc., 2001.

Дэвид Э. Ньютон

Как паять: пайка через отверстие

Добавлено в избранное Любимый 60

Паяльники

Есть много инструментов, которые помогают при пайке, но ни один из них не является более важным, чем паяльник. По крайней мере, вам понадобится хотя бы утюг и припой для выполнения поставленной задачи. Паяльники бывают самых разных факторов, от простых до сложных, но все они работают примерно одинаково.Здесь мы обсудим детали утюга и различные типы утюгов.

Анатомия паяльника

Вот основные детали, из которых состоит паяльник.

Жала для паяльника — Ни один утюг не обходится без жала. Наконечник — это часть железа, которая нагревается и позволяет припою течь вокруг двух соединяемых компонентов. Хотя припой при нанесении будет прилипать к наконечнику, распространено заблуждение, что наконечник переносит припой.Наконечник фактически передает тепло, повышая температуру металлических компонентов до точки плавления припоя, и припой соответственно плавится. Большинство утюгов дают вам возможность поменять наконечник, если вам нужно заменить старый наконечник или если вам нужно перейти на другой тип наконечника. Наконечники бывают разных размеров и форм, чтобы подходить к любому компоненту.

Несколько типов насадок. Слева направо: кончик конуса (также известный как кончик копыта), два конических кончика различной ширины и кончик долота.

Смена наконечника — это простой процесс, который состоит из либо отвинчивания палочки, либо простого надавливания и вытягивания наконечника.

Наконечник: Эффективность передачи тепла от жала к стыку зависит от размера жала паяльника, которое вы используете. Обычно вам нужно иметь паяльное жало примерно такой же ширины, что и паяльная площадка, к которой вы паяете.

Для получения дополнительной информации ознакомьтесь с этой статьей Hakko.

Палочка — Палочка — это часть утюга, которая удерживает наконечник.Это тоже часть, которой занимается пользователь. Палочки обычно изготавливаются из различных изоляционных материалов (таких как резина), чтобы предотвратить передачу тепла наконечника наружу палочки, но они также содержат провода и металлические контакты, которые передают тепло от основания или выхода к наконечнику. . Эта двойная роль нагрева и предотвращения ожогов делает высококачественные палочки очень ценными.

Две разновидности жезлов. Обратите внимание на то, как наконечники ввинчиваются в палочку, обеспечивая взаимозаменяемость.У некоторых жезлов есть наконечники, которые просто вдавливаются и вынимаются без какого-либо механизма крепления.

Некоторые утюги состоят из палочки, которая подключается к розетке. Эти утюги настолько просты, насколько это возможно, и в них нет никаких элементов управления для изменения температуры. В этих утюгах нагревательный элемент встроен непосредственно в трубку.

Простой паяльник, состоящий только из палочки. Некоторые из этих утюгов не имеют сменных наконечников.

База — Основа паяльника — это блок управления, который позволяет регулировать температуру.Палочка прикрепляется к основанию и получает тепло от внутренней электроники. Существуют аналоговые базы, на которых есть циферблат, который контролирует температуру, и есть цифровые базы, на которых есть кнопки для установки температуры и дисплей, который сообщает вам текущую температуру. Некоторые основания даже имеют дополнительные функции, такие как тепловые профили, которые позволяют быстро изменять количество тепла, подаваемого на наконечник для пайки различных компонентов.

Два варианта основания паяльника.Слева цифровая база с кнопками управления и цифровым дисплеем. Справа аналоговая база, которая использует циферблат для контроля температуры.

База обычно состоит из большого трансформатора и нескольких других управляющих электронных устройств, которые позволяют безопасно изменять температуру наконечника.

Внутренности основания паяльника

Подставка (подставка) — подставка для утюга (часто называемая подставкой) — это подставка для утюга, когда он не используется.Подставка может показаться тривиальной, но оставлять без присмотра утюг на столе или верстаке представляет собой потенциальную опасность: он может вас обжечь или, что еще хуже, обжечь стол и вызвать пожар. Опять же, они могут быть такими же простыми, как металлическая подставка, или могут быть сложными, предлагая функцию автоматического отключения, которая снижает температуру наконечника, когда палочка помещается в подставку. Это поможет предотвратить износ насадки со временем.

Железные опоры разных типов. Обратите внимание на то, что некоторые позволяют использовать обычную губку, а другие — латунную.

Латунная губка — Во время пайки ваш наконечник будет склонен к окислению , что означает, что он станет черным и не захочет принимать припой. В припоях, особенно в бессвинцовых припоях, есть примеси, которые имеют тенденцию накапливаться на кончике вашего железа, что и вызывает это окисление. Вот здесь-то и пригодится губка. Время от времени следует тщательно очищать наконечник, удаляя этот налет. Традиционно для этого использовалась настоящая влажная губка.Однако использование влажной губки может значительно сократить срок службы наконечника. Если протереть наконечник прохладной влажной губкой, наконечник имеет тенденцию расширяться и сжиматься при изменении температуры. Это расширение и сжатие приведет к износу наконечника и иногда к образованию отверстия сбоку наконечника. Если в наконечнике есть отверстие, его нельзя паять. Таким образом, латунные губки стали стандартом для очистки наконечников. Латунные губки вытягивают излишки припоя с наконечника, позволяя наконечнику сохранять свой текущий уровень нагрева. Если у вас нет латунной губки, лучше использовать обычную губку, чем ничего.

Латунная губка. Если на вашей железной подставке нет места для латунной губки, вы можете приобрести ее с собственным основанием.

← Предыдущая страница
Что такое припой?

Как работают паяльники

Основное назначение паяльника — создать соединение между двумя деталями с использованием мягкого металла с электронным нагревом (например, припоя).Паяльник подает тепло на жало паяльника, которое используется для плавления припоя. Расплавленный припой образует соединение в стыке между двумя деталями. Пайка полезна для многих целей, включая изготовление ювелирных изделий, электронику, домашние проекты, ремонт автомобилей и многое другое. Лучший способ понять, как работает пайка, — это разбить различные компоненты паяльника и то, что они делают.

Основные компоненты

Важнейшим компонентом любой пайки, конечно же, является припой. Припой состоит из мягких металлических сплавов, обычно состоящих из комбинации различных материалов. Обычно это включает низкий процент сплава мягкого металла (такого как цинк или медь) и высокий процент олова. Олово также является относительно мягким металлом, но помогает укрепить связь между деталями. Другой важный компонент припоя — это флюс. Флюс — это химический агент в форме геля, который используется в качестве катализатора для пайки. Он используется для передачи тепла от паяльника к металлу, чтобы припой мог образовывать химическую связь с металлом.Многие припои уже содержат флюс в основе паяльного металла. Это так называемые «припои сердечника». Вы также можете купить флюс отдельно и добавить его самостоятельно при пайке. Сам припой имеет форму катушки.

Другой важный компонент паяльника — это сам утюг. Утюг состоит из ручки и наконечника. Есть несколько разных стилей паяльников, но основное назначение одинаково. Паяльники используют электричество для производства тепла. Когда электричество течет свободно, оно не выделяет много тепла.Но когда электричество встречает высокое сопротивление, накопление электричества и быстрое движение электронов создают тепло. Основная функция утюга — создание электрического потока с высоким сопротивлением. Это сопротивление вызывает нагревание электрического тока. Это тепло поступает к наконечнику, который нагревается и может быть использован для расплавления припоя.

Типы

Доступны пять основных типов паяльников. Это станции, регулируемые утюги, утюги для карандашей, беспроводные утюги и фонарики.Первые четыре работают по той же базовой системе, которая описана выше. Паяльник содержит электрический ток с высоким сопротивлением, который нагревает жало, и тепло, используемое им для плавления припоя, который склеивает детали. Разница между первыми четырьмя основными типами паяльников больше связана с взаимодействием с пользователем, чем с функциональностью. Подробнее об этих различиях можно прочитать здесь. Паяльные горелки немного отличаются и технически не являются утюгами. Они неэффективны для большинства простых паяльных работ, потому что выделяют слишком много тепла.Но они полезны для пайки более твердых металлов или для пайки. Вы можете узнать больше о факелах здесь.

Какие виды паяльников самые лучшие?

Обычно это зависит от того, как вы собираетесь его использовать. Но если вам нужна дополнительная информация по этой теме, обязательно ознакомьтесь с нашим руководством по лучшим паяльникам для любого бюджета. Здесь мы рассмотрим эту тему более подробно и предоставим всю необходимую информацию, чтобы определить, какой из них вам подходит.

Привет читателям ShedHeads! Меня зовут Джеймс Кеннеди, и мне, безусловно, нравилось писать о моем любимом снаряжении для активного отдыха на протяжении многих лет.Хотя я веду этот блог только с 2017 года, я всю жизнь увлекался отдыхом. И хотя мне, безусловно, нравится делиться своим мнением со всеми вами, мне еще больше нравится, когда я слышу ваши отзывы! Если вы хотите связаться со мной по поводу того, что я написал, свяжитесь со мной на Facebook или на нашей странице контактов вверху!

Последние сообщения Джеймса Кеннеди (посмотреть все) Рынок паяльников

— конкурентная борьба, тенденции, прогноз до 2026 г.

Паяльник — это инструмент для пайки.Он передает тепло металлам, так что он может проникать в стык между двумя деталями. Паяльник состоит из медного жала и ручки. Нагрев часто достигается электрически, пропуская электрический ток через резистивный нагревательный элемент. Паяльник обычно используется для фурнитуры, ремонта и некоторых производственных работ по сборке электроники. В наши дни простой паяльник не используется по сравнению с прошлым.

Ключевые факторы, способствующие росту рынка паяльников, включают увеличение инвестиций в производственные мощности и инициативы, предпринятые правительствами стран с развивающейся экономикой для привлечения иностранных инвестиций в эти страны.Более того, быстрый рост автомобильной промышленности и индустрии бытовой электроники, вероятно, в ближайшем будущем будет стимулировать спрос на паяльники. Бум на рынке электронной коммерции создал выгодные возможности для производителей и поставщиков паяльников. Чтобы обслуживать широкий круг клиентов по всему миру, производители и дистрибьюторы паяльников сосредотачиваются на продаже своей продукции через различные порталы электронной коммерции. Однако медленное внедрение передовых процессов пайки в странах с развивающейся экономикой и большое количество местных игроков, предлагающих паяльники по сравнительно низким ценам, являются одними из основных факторов, которые, как ожидается, будут препятствовать развитию рынка паяльников в ближайшие несколько лет.

Мировой рынок паяльников можно сегментировать в зависимости от типа продукта, канала сбыта, конечного пользователя и региона. В зависимости от типа продукта мировой рынок паяльников можно разделить на карандаши для пайки, пистолеты для пайки и паяльные станции. С точки зрения канала распространения рынок можно разделить на онлайн и офлайн. Сегмент офлайн-канала сбыта можно разделить на специализированные магазины, супермаркеты, гипермаркеты и универсальные магазины. Канал онлайн-распространения включает веб-сайты электронной коммерции. В зависимости от конечного пользователя мировой рынок паяльников можно разделить на потребительскую электронику, производство, автомобилестроение, аэрокосмическую и оборонную промышленность и образование. С точки зрения региона, мировой рынок паяльников может быть разделен на Северную Америку, Европу, Азиатско-Тихоокеанский регион, Южную Америку, Ближний Восток и Африку. По оценкам, рынок паяльников в Европе будет быстро расти в течение прогнозируемого периода из-за увеличения спроса на паяльники в автомобильной, электронной и строительной отраслях в регионе.Ожидается, что Азиатско-Тихоокеанский регион будет доминировать на мировом рынке паяльников в течение прогнозируемого периода из-за низкой стоимости производства, доступности рабочей силы и увеличения внимания правительства к созданию производственных мощностей в странах с развивающейся экономикой, таких как Китай, Индия, Индонезия, Малайзия и т. По прогнозам, рынок паяльников в Южной Америке будет расширяться с постоянной скоростью в следующие несколько лет за счет улучшения экономических условий в таких странах, как Бразилия, Колумбия, Аргентина, Чили и др.

Видные игроки, работающие на мировом рынке паяльников, включают American Hakko Products, Inc., General Wireless Operations Inc. (Radio Shack), Stahl Tools, ZENY Products, Aoyue Tongyi Electronic Equipment, JBC SL, Apex Tool Group (Weller), X -tronic International Inc., Vastar, Antex Limited, Sywon и Tabigar. По прогнозам, эти игроки столкнутся с жесткой конкуренцией в ближайшие несколько лет из-за присутствия на рынке большого количества местных игроков. Эти производители сосредотачиваются на инновациях в продукции, а также на исследованиях и разработках, чтобы укрепить свои позиции на мировом рынке паяльников.Глобальные компании участвуют в слияниях и поглощениях и создают совместные предприятия с местными игроками, чтобы расширить свой продуктовый портфель. Производители в развивающихся странах сосредотачиваются на снижении себестоимости продукции и повышении прибыльности для устойчивого роста своего бизнеса.

Отчет предлагает всестороннюю оценку рынка. Это достигается за счет глубокого качественного анализа, исторических данных и проверяемых прогнозов размера рынка. Прогнозы, представленные в отчете, основаны на проверенных исследовательских методологиях и предположениях.Таким образом, отчет об исследовании служит хранилищем анализа и информации по всем аспектам рынка, включая, но не ограничиваясь: региональные рынки, технологии, типы и приложения.

Исследование является источником достоверных данных по:

Сегменты и подсегменты рынка
Тенденции и динамика рынка
Спрос и предложение
Размер рынка
Современные тенденции / возможности / проблемы
Конкурентный ландшафт
Технологические открытия
Цепочка создания стоимости и анализ заинтересованных сторон

Региональный анализ охватывает:

Северная Америка (U.С. и Канада)
Латинская Америка (Мексика, Бразилия, Перу, Чили и др.)
Западная Европа (Германия, Великобритания, Франция, Испания, Италия, страны Северной Европы, Бельгия, Нидерланды и Люксембург)
Восточная Европа (Польша и Россия)
Азиатско-Тихоокеанский регион (Китай, Индия, Япония, АСЕАН, Австралия и Новая Зеландия)
Ближний Восток и Африка (GCC, Южная Африка и Северная Африка)

Отчет был составлен на основе обширных первичных исследований (через интервью, опросы и наблюдения опытных аналитиков) и вторичных исследований (которые включают в себя авторитетные платные источники, отраслевые журналы и базы данных отраслевых органов). Отчет также содержит полную качественную и количественную оценку путем анализа данных, собранных отраслевыми аналитиками и участниками рынка по ключевым точкам производственно-сбытовой цепочки отрасли.

Отдельный анализ преобладающих тенденций на материнском рынке, макро- и микроэкономических показателей, а также нормативных требований и предписаний включен в предмет исследования. Таким образом, в отчете прогнозируется привлекательность каждого основного сегмента на прогнозный период.

Основные моменты отчета:

Полный анализ фона, который включает оценку материнского рынка
Важные изменения в динамике рынка
Сегментация рынка до второго или третьего уровня
Исторический, текущий и прогнозируемый размер рынка с точки зрения как стоимости, так и объема
Отчетность и оценка последних событий в отрасли
Доли рынка и стратегии ключевых игроков
Новые нишевые сегменты и региональные рынки
Объективная оценка траектории рынка
Рекомендации компаниям по укреплению позиций на рынке

Примечание : Несмотря на то, что были приняты меры для поддержания наивысшего уровня точности отчетов TMR, недавним изменениям, связанным с рынком / поставщиком, может потребоваться время, чтобы отразить их в анализе.

Это исследование TMR представляет собой всеобъемлющую структуру динамики рынка. Он в основном включает критическую оценку пути потребителей или клиентов, текущих и новых направлений, а также стратегическую основу, позволяющую директорам по управлению бизнесом принимать эффективные решения.

Нашей ключевой основой является 4-квадрантная структура EIRS, которая предлагает подробную визуализацию четырех элементов:

Клиент E Карты опыта
I Наблюдения и инструменты, основанные на исследованиях на основе данных
Практичность R Результаты для удовлетворения всех бизнес-приоритетов
S Трагические рамки для ускорения пути роста

В исследовании предпринята попытка оценить текущие и будущие перспективы роста, неиспользованные возможности, факторы, определяющие их потенциал дохода, а также структуру спроса и потребления на мировом рынке, разбив его на региональную оценку.

Комплексно охватываются следующие региональные сегменты:

Северная Америка
Азиатско-Тихоокеанский регион
Европа
Латинская Америка
Ближний Восток и Африка

Структура квадранта EIRS в отчете суммирует наш широкий спектр основанных на данных исследований и рекомендаций для CXO, чтобы помочь им принимать более обоснованные решения для своего бизнеса и оставаться лидерами.

Ниже приведен снимок этих квадрантов.

1. Карта впечатлений клиентов

Исследование предлагает всестороннюю оценку пути различных клиентов, имеющих отношение к рынку и его сегментам. Он предлагает различные впечатления клиентов о продуктах и использовании услуг. Анализ позволяет более внимательно изучить их болевые точки и опасения в различных точках контакта с клиентами. Решения для консультаций и бизнес-аналитики помогут заинтересованным сторонам, включая CXO, определить карты клиентского опыта с учетом их потребностей.Это поможет им нацелиться на повышение взаимодействия клиентов с их брендами.

2. Анализ и инструменты

Различные идеи в исследовании основаны на тщательно продуманных циклах первичных и вторичных исследований, с которыми аналитики участвуют в ходе исследования. Аналитики и советники TMR применяют общеотраслевые инструменты количественного анализа клиентов и методологии прогнозирования рынка для получения результатов, что делает их надежными.В исследовании предлагаются не только оценки и прогнозы, но и лаконичная оценка этих цифр в динамике рынка. Эти идеи объединяют основанную на данных основу исследования с качественными консультациями для владельцев бизнеса, CXO, политиков и инвесторов. Эти идеи также помогут их клиентам преодолеть свои страхи.

3. Практические результаты

Результаты, представленные в этом исследовании TMR, являются незаменимым руководством для выполнения всех бизнес-приоритетов, в том числе критически важных.Результаты при внедрении показали ощутимые преимущества для заинтересованных сторон бизнеса и отраслевых субъектов в повышении их производительности. Результаты адаптируются к индивидуальной стратегической структуре. Исследование также иллюстрирует некоторые недавние тематические исследования по решению различных проблем компаниями, с которыми они столкнулись на пути к консолидации.

4. Стратегические рамки

Исследование дает предприятиям и всем, кто интересуется рынком, возможность сформировать широкие стратегические рамки.Это стало более важным, чем когда-либо, учитывая текущую неопределенность из-за COVID-19. В исследовании обсуждаются консультации по преодолению различных подобных прошлых сбоев и предвидятся новые, чтобы повысить готовность. Эти рамки помогают предприятиям планировать свои стратегические согласования для восстановления после таких разрушительных тенденций. Кроме того, аналитики TMR помогут вам разобраться в сложном сценарии и обеспечить отказоустойчивость в неопределенные времена.

Отчет проливает свет на различные аспекты и дает ответы на актуальные вопросы рынка.Вот некоторые из важных:

1. Какие варианты инвестиций могут быть наилучшими при освоении новых продуктов и услуг?

2. К каким ценностным предложениям следует стремиться предприятиям, финансируя новые исследования и разработки?

3. Какие нормативные акты будут наиболее полезны для заинтересованных сторон в расширении их сети цепочки поставок?

4. В каких регионах в ближайшем будущем может наблюдаться рост спроса в определенных сегментах?

5.Каковы одни из лучших стратегий оптимизации затрат с поставщиками, с которыми некоторые хорошо зарекомендовавшие себя игроки добились успеха?

6. Какие ключевые перспективы использует топ-менеджер, чтобы вывести бизнес на новую траекторию роста?

7. Какие правительственные постановления могут поставить под сомнение статус ключевых региональных рынков?

8. Как новые политические и экономические сценарии повлияют на возможности в ключевых областях роста?

9.Каковы некоторые из возможностей получения прибыли в различных сегментах?

10. Что будет препятствием для входа на рынок новых игроков?

Обладая обширным опытом в создании исключительных рыночных отчетов, Transparency Market Research превратилась в одну из надежных компаний по исследованию рынка среди большого числа заинтересованных сторон и CXO. Каждый отчет Transparency Market Research проходит тщательное исследование во всех аспектах. Исследователи из TMR внимательно следят за рынком и извлекают полезные точки стимулирования роста. Эти моменты помогают заинтересованным сторонам соответствующим образом разрабатывать свои бизнес-планы.

исследователей TMR проводят исчерпывающие качественные и количественные исследования. Это исследование предполагает использование мнений экспертов рынка, сосредоточение внимания на последних разработках и других.Этот метод исследования отличает TMR от других фирм, занимающихся исследованиями рынка.

Вот как Transparency Market Research помогает заинтересованным сторонам и CXO с помощью отчетов:

Внедрение и оценка стратегического сотрудничества: Исследователи TMR анализируют недавние стратегические действия, такие как слияния, поглощения, партнерства, сотрудничество и совместные предприятия. Вся информация собрана и включена в отчет.

Идеальные оценки размера рынка: В отчете анализируются демографические характеристики, потенциал роста и возможности рынка в течение прогнозируемого периода. Этот фактор приводит к оценке размера рынка, а также дает представление о том, как рынок восстановит рост в течение периода оценки.

Investment Research: Отчет фокусируется на текущих и предстоящих инвестиционных возможностях на конкретном рынке.Эти события информируют заинтересованные стороны о текущем инвестиционном сценарии на рынке.

Примечание: Несмотря на то, что были приняты меры для поддержания наивысшего уровня точности отчетов TMR, недавним изменениям, связанным с рынком / поставщиком, может потребоваться время, чтобы отразить их в анализе.

7.1.1 Основы пайки

Процесс пайки
Пайка — это процесс соединения двух металлов с использованием припоя, и это одна из старейших известных технологий соединения.

Неисправные паяные соединения остаются одной из основных причин выхода оборудования из строя, и поэтому важность высоких стандартов качества при пайке невозможно переоценить.

Следующий материал охватывает основные процедуры пайки и был разработан, чтобы предоставить фундаментальные знания, необходимые для выполнения большинства высоконадежных операций ручной пайки и удаления компонентов.

Свойства припоя
Припой, используемый для электроники, представляет собой металлический сплав, полученный путем соединения олова и свинца в различных пропорциях.Обычно вы можете найти эти пропорции, отмеченные на различных типах припоя.

Для большинства комбинаций припоя олово / свинец плавление не происходит сразу. Припой 50-50 начинает плавиться при температуре 183–361 F, но он не расплавляется полностью, пока температура не достигнет 216–420 F. Между этими двумя температурами припой находится в пластичном или полужидком состоянии.

Диапазон пластичности припоя варьируется в зависимости от соотношения олова и свинца. Для припоя 60/40 диапазон намного меньше, чем для припоя 50/50.Соотношение 63/37, известное как эвтектический припой, практически не имеет пластического диапазона и почти мгновенно плавится при температуре 183 ° C-361 F.

Для ручной пайки в электронике чаще всего используются припои типа 60/40 и типа 63/37. Из-за диапазона пластичности типа 60/40 вам нужно быть осторожным, чтобы не сдвинуть какие-либо элементы соединения во время периода охлаждения. Движение может вызвать нарушение сустава. Нарушенный сустав имеет грубый, неправильный вид и выглядит тусклым, а не ярким и блестящим.Нарушение паяного соединения может быть ненадежным и потребовать доработки.

Смачивание
Когда горячий припой вступает в контакт с медной поверхностью, происходит действие растворителя металла. Припой растворяется и проникает через поверхность меди. Молекулы припоя и меди смешиваются, образуя новый сплав, состоящий частично из меди, а частично из припоя. Это действие растворителя называется смачиванием и формирует интерметаллическую связь между деталями. (См. Рис. 1). Смачивание может происходить только в том случае, если на поверхности меди отсутствуют загрязнения и оксидная пленка, которая образуется при контакте металла с воздухом.Кроме того, припой и рабочая поверхность должны достичь нужной температуры.

Хотя паяемые поверхности могут выглядеть чистыми, их всегда покрывает тонкая пленка оксида. Для хорошего соединения припоя поверхностные оксиды должны быть удалены в процессе пайки с помощью флюса.

Flux
Надежные паяные соединения достигаются только на действительно очищенных поверхностях. Для очистки поверхностей перед пайкой можно использовать растворители, но этого недостаточно из-за чрезвычайно высокой скорости образования оксидов на поверхности нагретых металлов.Чтобы преодолеть эту оксидную пленку, в электронной пайке необходимо использовать материалы, называемые флюсами. Флюсы состоят из натуральных или синтетических канифолей и иногда химических добавок, называемых активаторами.

Функция флюса состоит в том, чтобы удалять оксиды и удерживать их в удалении во время пайки. Это достигается действием флюса, который очень агрессивен при температурах плавления припоя и объясняет способность флюса быстро удалять оксиды металлов. Однако в ненагретом состоянии канифольный флюс не вызывает коррозии и не проводит электричество и, следовательно, не влияет на электрическую схему.Это флюсирующее действие, заключающееся в удалении оксидов и их уносе, а также в предотвращении повторного образования новых оксидов, что позволяет припою образовывать желаемую интерметаллическую связь.

Флюс должен плавиться при температуре ниже, чем припой, чтобы он мог выполнять свою работу до начала пайки. Он будет очень быстро улетучиваться; таким образом, обязательно, чтобы флюс плавился для стекания на рабочую поверхность, а не просто улетучивался горячим железным наконечником, чтобы обеспечить полное преимущество флюсового действия.Существуют разновидности флюсов для различных целей и применений. К наиболее распространенным типам относятся: канифоль — без очистки, канифоль — слабоактивированная и водорастворимая.

При использовании жидкий флюс следует наносить тонким, ровным слоем на соединяемые поверхности перед нагреванием. Припой с порошковой проволокой и паяльную пасту следует размещать в таком положении, чтобы флюс мог стекать и покрывать стыки по мере плавления припоя. Флюс следует наносить так, чтобы не повредить окружающие детали и материалы.

Паяльники
Паяльники бывают разных размеров и форм. На рабочей поверхности жала паяльника необходимо поддерживать непрерывно луженую поверхность, чтобы обеспечить надлежащую теплопередачу и избежать переноса примесей на паяное соединение.

Перед использованием паяльника следует очистить жало, протерев его влажной губкой. Когда утюг не используется, его следует держать в держателе с чистым наконечником и покрытым небольшим количеством припоя.

Примечание
Хотя температура наконечника не является ключевым элементом при пайке, всегда следует начинать с минимально возможной температуры.Хорошее практическое правило — установить температуру жала паяльника на уровне 260 C — 500 F и увеличивать температуру по мере необходимости для получения желаемого результата.

Контроль нагрева
Контроль температуры жала паяльника не является ключевым элементом при пайке. Ключевым элементом является контроль теплового цикла работы. Насколько быстро нагревается изделие, насколько оно нагревается и как долго остается горячим, является элементом, который необходимо контролировать для обеспечения надежных паяных соединений.

Тепловая масса
Первый фактор, который необходимо учитывать при пайке, — это относительная тепловая масса паяемого соединения.Эта масса может варьироваться в широком диапазоне.

Каждое соединение имеет свою особую тепловую массу, и то, как эта объединенная масса сравнивается с массой железного наконечника, определяет время и повышение температуры работы.

Состояние поверхности
Вторым важным фактором при пайке является состояние поверхности. Если на прокладках или выводах есть оксиды или другие загрязнения, это будет препятствием для потока тепла. Даже если железный наконечник имеет правильный размер и температуру, он может не подавать достаточно тепла к стыку, чтобы расплавить припой.

Тепловая связь
Третий фактор, который следует учитывать, — это тепловая связь. Это область контакта наконечника утюга и изделия.

На рис. 2 показан вид паяльного жала, на котором паяется вывод компонента. Тепло передается через небольшую площадь контакта между наконечником паяльника и площадкой. Площадь теплового соединения небольшая.

На рис. 3 также показан вид жала паяльника, припаивающего вывод компонента. В этом случае площадь контакта значительно увеличивается за счет небольшого количества припоя в точке контакта.Наконечник также контактирует как с подушкой, так и с компонентом, что улучшает тепловую связь. Этот паяльный мостик обеспечивает тепловую связь и обеспечивает быструю передачу тепла в работу.

Нанесение припоя
Как правило, жало паяльника следует прикладывать к точке максимальной массы соединения. Это позволит быстро припаять детали под действием тепла. Расплавленный припой всегда течет из более холодной области в более горячую.

Перед нанесением припоя; температура поверхности паяемых деталей должна быть выше точки плавления припоя.Никогда не расплавляйте припой о металлический наконечник и не позволяйте ему стекать на поверхность, температура которой ниже температуры плавления припоя. Припой, нанесенный на очищенную, флюсовую и должным образом нагретую поверхность, будет плавиться и течь без прямого контакта с источником тепла и обеспечивать гладкую, ровную поверхность, переходящую в тонкую кромку. Неправильная пайка приведет к появлению наростов, неправильного внешнего вида и плохого скругления. Для обеспечения хорошей прочности паяного соединения паяемые детали необходимо удерживать на месте, пока припой не затвердеет.

Если возможно, нанесите припой на верхнюю часть соединения, чтобы рабочие поверхности, а не железо, расплавляли припой, и чтобы сила тяжести способствовала течению припоя. Выбор припоя с сердечником правильного диаметра поможет контролировать количество припоя, наносимого на соединение. Используйте маленький калибр для маленького стыка и большой калибр для большого стыка.

Очистка после пайки
При необходимости очистки остатки флюса следует удалить как можно скорее, но не позднее, чем через час после пайки.Некоторые флюсы могут потребовать более немедленных действий, чтобы облегчить адекватное удаление. В сочетании с чистящим раствором могут использоваться механические средства, такие как перемешивание, распыление, чистка щеткой и другие способы нанесения.

Используемые чистящие растворители, растворы и методы не должны влиять на очищаемые детали, соединения и материалы. После очистки доски должны быть тщательно просушены.

Повторная пайка
Следует соблюдать осторожность, чтобы избежать необходимости пайки.Когда требуется перепайка, стандарты качества перепаянного соединения должны быть такими же, как и для исходного соединения.

Для холодного или нарушенного паяного соединения обычно требуется только повторный нагрев и оплавление припоя с добавлением подходящего флюса. Если повторный нагрев не исправляет состояние, следует удалить припой и перепаять соединение.

Качество изготовления
Паяные соединения должны иметь гладкий вид. Допускается атласный глянец.На стыках не должно быть царапин, острых краев, шероховатости, неплотности, пузырей или других признаков плохого качества изготовления. Следы щупа от испытательных штырей допустимы при условии, что они не влияют на целостность паяного соединения.

Приемлемое паяное соединение должно указывать на признаки смачивания и прилипания, когда припой смешивается с припаянной поверхностью. Припой должен образовывать небольшой контактный угол; это указывает на наличие металлургической связи и металлической непрерывности от припоя к поверхности.(См. Рисунок 4)

Допускаются гладкие чистые пустоты или неровности на поверхности кромки припоя или покрытия. Должен быть очевиден плавный переход от контактной площадки к компоненту.

Что такое паяльник — Определение паяльника

Примеры использования слова «soldering iron».

В своем любимом классе — лаборатории электроники — он мог маневрировать паяльником через сложные внутренности электрических аппаратов с таким же апломбом, как и опытный хирург.

Он выключил паяльник и отпихнул руку робота в сторону.

В местном хозяйственном магазине он купил комбинезон, пару металлических ножниц, несколько ярдов тонкой стальной проволоки, паяльник и пруток припоя.

Когда рука Сильвера вышла и нащупала в воздухе самодельную жаровню для паяльника , которую она сделала из куска меди, Сфандор потянулся к углям и вытащил стержень за его светящийся конец, положив его. другой осторожно в черной ладони Сильвера.

Электронный паяльник выскользнул из-под телезонд.

Через пять часов Вильсон уронил крошечный паяльник , взял ювелир.

Все еще вращаясь вокруг своей оси, он нацелил пистолет-пулемет на четвертого человека, направившись к нему со светящимся паяльником , питаемым кабелем от поясного ремня.

Когда половина человека ударила Джеймсона, паяльник раскачивался на привязи, и он смог поймать его, не получив ожога.

Бард пожал плечами, нацарапал клочки схем на клочке грязной бумаги, прежде чем снова взять паяльник .

Маневрируя раскаленным паяльником через лабиринт проводов над собой, он двигался с исключительной осторожностью.

Он не упомянул разговоры, которые он, должно быть, вел над головой, но Мэг заметила грубую красную полосу ожога на тыльной стороне его руки, как будто паяльник соскользнул.

Паяльник

для начинающих: изучение основ пайки

Если отвертка — ваш инструмент для хлеба с маслом, то паяльник — его мощный электрический собрат.Но не пугайтесь. Им легко пользоваться, когда вы освоите его, а к концу этой статьи вы узнаете все, что вам нужно знать об основах работы с паяльником.

Что такое паяльник?

Комплект профессионального паяльника CTSI30

Паяльник — это ручной инструмент с изолированной ручкой и металлическим наконечником, который нагревается. Они обычно используются для ремонта или других сборочных работ в электронике. Что он делает, так это нагревает такие предметы, как провода или выводы транзисторов, на печатных платах (PCB), после чего наносится припой, чтобы скрепить все вместе.

Припой — это тонкий плавкий металл, используемый для создания прочной связи между вашим металлом и другими деталями. Ваш обычный припой обычно состоит примерно из 60% олова и 40% свинца. Существуют варианты без свинца, которые более экологичны, но для этого требуется более мощный паяльник. В любом случае, большинство типов припоев работают одинаково. Самое важное, что следует отметить в отношении типов припоев, — это то, что вам нужен канифольный припой , а не кислотно-флюсовый припой , поскольку последний может повредить более чувствительные компоненты во время работы.

Паяльник Меры предосторожности

Как и в случае с любым другим инструментом, безопасность должна быть вашим приоритетом номер один. Тепло — самая опасная часть паяльника, и, хотя ручка достаточно изолирована, в ваших интересах всегда носить защитные перчатки.

Защитные очки также ОБЯЗАТЕЛЬНЫ. Убирайте распущенные волосы и плотно заправляйте свободную одежду, чтобы свести к минимуму опасность возгорания.

Наконец, поскольку вы имеете дело с жарой, важно работать в хорошо вентилируемом помещении, чтобы не вдыхать опасные пары от пайки.Обязательно мойте руки после работы, если вы использовали припой, содержащий свинец. Помимо этого, обязательно соблюдайте все другие меры безопасности, принятые в мастерской.

Развлекайтесь с паяльником

А теперь самое интересное — запускаем паяльник!

Приняв все меры предосторожности и убедившись, что ваш паяльник исправен, вы можете выполнить следующие шаги:

Держите инструмент доминирующей рукой, а другой рукой держите длинный кусок припоя.
Когда у вас будет нужное количество припоя, вытащите припой, но оставьте железо там еще на секунду, чтобы припой расплавился и соединился с деталями.
После того, как вы удалите утюг, подождите несколько секунд и дайте припою остыть, но не дуйте на него и не сдвигайте соединение, потому что это испортит припой. Вы поймете, что все сделано правильно, если припой будет гладким, однородным по текстуре и скорее вогнутым, чем выпуклым.

Если припой выглядит тусклым и зернистым, возможно, он не остыл и не окислился, поэтому вам может потребоваться переделать его.Вы можете попробовать попрактиковаться с запасными частями, чтобы понять, сколько припоя использовать и как долго оставлять его охлаждаться. Продолжайте, и вы довольно быстро овладеете основными техниками.

Уход за наконечником паяльника

Вы всегда должны быть уверены, что ваш паяльник работает безупречно. Для этого вам необходимо очистить его, чтобы на наконечнике не скопились старые элементы припоя. Если вы позволите этому случиться, старый припой окислится и замедлит передачу тепла.Это означает, что вам придется работать дольше и усерднее, чтобы делать то, что вам нужно, и вы рискуете повредить инструменты или печатную плату.

Если вы чистите после работы, можно аккуратно протереть наконечник, чтобы избавиться от остатков. Если осталось слишком много остатков, можно нагреть утюг, чтобы смягчить припой, оставшийся на наконечнике. Когда он полностью нагреется, аккуратно нанесите его на влажную губку и соскребите старый припой. Вы также можете купить средство для чистки наконечников, чтобы облегчить процесс.

Устройство паяльника в разрезе: схема, принцип работы

Электрическая схема паяльника

Устройство паяльника

Напряжение питания паяльников

Мощность нагрева паяльников

Перемотка паяльника

Устройство и ремонт паяльника

Электрическая схема паяльника

Способ №1: Из ПЭВ резистора

Устройство и принцип работы паяльника

Перемотка паяльника

Напряжение питания паяльников

Сборка паяльника

Способ №3 Мощный импульсный паяльник

Мощность нагрева паяльников

Испытания

Устройство паяльника в разрезе: схема, принцип работы

Разбираем паяльник

Перемотка паяльника

Сборка паяльника

Испытания

Делаем паяльник своими руками: 3 лучших способа

Способ №1: Из ПЭВ резистора

Способ №2: Из нихромовой нити

Способ №3 Мощный импульсный паяльник

Видео способы

Устройство электропаяльника – Как отремонтировать паяльник, устройство, схема, расчет обмотки

Электрическая схема паяльника

Устройство паяльника

Напряжение питания паяльников

Мощность нагрева паяльников

Перемотка паяльника

Устройство и ремонт паяльника

Разновидности оборудования для пайки

Устройство и принцип работы паяльника

Наиболее распространенные поломки приспособления для пайки

Выбор типа паяльника для работ по пайке изделий

Принцип работы, основные неисправности и способы ремонта паяльника

Применение и виды

Устройство паяльника и принцип работы

Неисправности и их устранение

Расчет необходимых параметров

Видео про ремонт

Ремонт паяльника

Конструкция

Функционирование

Мощность

Напряжение

Виды

Нихромовые

Керамические

Индукционные

Импульсные

Условия эксплуатации

Причины повреждений

Как отремонтировать

Замена нагревателя на новый

Замена нагревателя на резистор

Видео

Паяльники. Виды и особенности. Как выбрать и устройство

Виды паяльников

Можно выделить некоторые критерии выбора паяльника:

Жала, покрытые никелем, не дают доступа к меди. Электрические паяльники с такими жалами требуют аккуратного обращения, не допускать перегрева.

Похожие темы:

Информация об устройстве паяльника

Устройство и принцип работы паяльника типа ЭПСН

Основные разновидности паяльного устройства

Выбор паяльника

Паяльник обыкновенный: изучаем и возвращаем к жизни

Электрический паяльник

Припой и паяльник | Encyclopedia.com

КЛЮЧЕВЫЕ УСЛОВИЯ

КНИГИ

Как паять: пайка через отверстие

Паяльники

Анатомия паяльника

Как работают паяльники

Основные компоненты

Типы

Какие виды паяльников самые лучшие?
