Как изготовить трубогиб для профильной трубы своими руками

Автор aquatic На чтение 7 мин. Просмотров 5.8k. Обновлено

При монтаже большинства металлических конструкций требуется сгибание труб под разным углом. Готовое устройство для этого можно купить в магазинах инструментов, но что если оно больше вряд ли пригодится? Стоит ли тратить деньги на механизм, если он в дальнейшем будет пылиться на полке мастерской? Самый простой и логичный выход – соорудить прибор своими руками. Как для профильной трубы изготовить трубогиб? Рекомендации опытных мастеров и видео-инструкция в этой статье.

Самостоятельно изготовленный прибор поможет придать изделию любую форму

Как устроен трубогиб

Металлопрокат, согнутый под определённым углом, необходим во многих конструкциях. В их числе:

  • инженерные коммуникации в жилых домах: водопровод, канализация, вентиляция;
  • ограждения по периметру участка;
  • мебель домашняя и садовая;
  • теплицы;
  • беседки и навесы.

Сложные металлические конструкции требуют использования сгонов или трубогиба

Согнуть можно любой металлопрокат, главное – использовать правильный инструмент для этой цели. Придавать необходимую форму можно не только стальным конструкциям, сгибанию поддаются металлопластик, медь, алюминий.

Полезная информация! Для подбора трубогиба нужно учитывать не только сечение изделия, но и его профиль. Простые круглые трубы поддаются сгибанию гораздо легче профильных. Последние при неправильном подходе могу значительно деформироваться или даже сломаться.

Чтобы грамотно использовать инструмент, необходимо внимательно изучить советы профессионалов на видео. Трубогиб своими руками для профильной трубы  может быть изготовлен в простом, ручном варианте или с использованием гидравлики.

Считается, что профильный материал труднее поддается сгибанию

Гидравлические устройства быстро и качественно согнут любые металлические детали.

Обычный, фронтальный трубогиб состоит из следующих элементов:

  • трёх металлических валов;
  • цепи привода;
  • вращающейся оси;
  • поворотного механизма;
  • рамы из металлического профиля.

Схема ручного устройства

Иногда валы делают из дерева или пластика, но стоит принять во внимание, что подобные ролики справятся не с любой трубой. Если не рассчитать сопротивление материала, валы могут просто разрушиться.

Как работает прибор для изгибания профиля

Прежде, чем взаться за изготовление  самодельного трубогиба для круглой трубы или профиля, нужно понять принцип действия прибора. Действие механизма основано на прокатке или вальцовке. Этот принцип помогает исключить риск случайно деформации и перелома материала. Для придания металлу нужной формы, его вставляют между валами и проворачивают ручку прибора. В результате должен получиться заданный изгиб.

Меняя валики, можно добиться разного изгиба

Трубогиб своими руками для профильной трубы: виды приборов

Приборы различаются по назначению. Есть приспособления для формирования поворотов на стальных, металлопластиковых ,медных, алюминиевых  изделиях.

Приспособления бывают переносными или стационарными. Переносные модели удобны тем, что их можно установить непосредственно в помещении, где происходит монтаж коммуникаций. Стационарные станки применяют в производстве.

Стационарный промышленный трубогиб

Обратите внимание! Неправильное использование станка может привести к изменению внутреннего диаметра труб, сминанию поверхности и изменению толщины стенок.

Ручной трубогиб

Мягкие материалы, металлопластик и медь, легко сгибаются ручным устройством. Его конструкция довольно примитивна. Сам сгибатель не занимает много места и легко поместится в небольшой мастерской. Кроме, собственно, самих труб, на нем можно согнуть арматуру или металлопрокат.

Простой ручной прибор для изгибания

Гидравлический прибор

Это устройство способно придать нужную форму материалу с диаметров до четырёх дюймов. Профильный материал при помощи гидравлики может делать замысловатые изгибы, повторяя рельеф стены.

Гидравлический механизм

Изготовление трубогиба своими руками для профильной трубы: чертежи и схемы

Самое простое устройство состоит из рамки, планок, двух упоров. Если нужно, к нему можно добавить гидравлическую систему.  В сложных конструкциях используется силовой нагнетатель и дополнительные рычаги.

Пример схемы трубогибов для профильной трубы своими руками:

Схема прибора

Полезная информация! Металлические части конструкции нужно тщательно смазывать для защиты от ржавчины. Можно предусмотреть даже специальный отсек для автоматической подачи смазки.

Модель №1 – прокатная

Алгоритм сборки:

  • Металлическую основу нужно закрепить на ровной прочной поверхности и по торцам высверлить отверстия.
  • На стальных прямоугольных пластинах нужно также выполнить сверление для закрепления катков.
  • Закрепить пластины на основе гайками и болтами.
  • В пазы установить ролики нужного размера и прочно их зафиксировать.
  • В центре основания приварить стойки для центрального вала и закрепить его шпилькой с гайкой.
  • Один вал снабдить рукоятью для поворота.

Результат: Должна получиться конструкция, как на фото. Можно не использовать основу металла, а закрепить плаcтины непосредственно к основанию.

Прокатная модель

Модель №2

Ещё один трубогиб для профильной трубы своими руками более простой конструкции справится с изделиями сечением в два с половиной сантиметра.

Порядок работ:

  • Необходимо изготовить шаблон устройства на бумаге.
  • Из обрезков пиломатериалов собрать устройство по шаблону, скрепляя детали саморезами.
  • Прикрутить полученный модуль к стене. С одной стороны модуля прикрутить брус для упора.

Совет! Прикручивая детали, нужно ориентироваться на диаметр трубы. Она должна легко вставляться и фиксироваться.

Результат на фото:

Образец модели

Модель №3

Этот вариант выполненного своими руками трубогиба для профильной трубы ещё проще:

  • Лист фанеры прикручивается к стене, не нем изображается нужный изгиб.
  • По линии закрепляются при помощи винтов металлические крюки. К каждому крюку нужно приделать пластинки из металла, они будут дополнительно фиксировать сгибаемый материал.
  • Нужно предусмотреть упор для конца трубы.

Совет! Если вручную не хватает сил выполнить нужный изгиб, можно использовать лебёдку.

Результат работы:

Трубогиб из фанеры

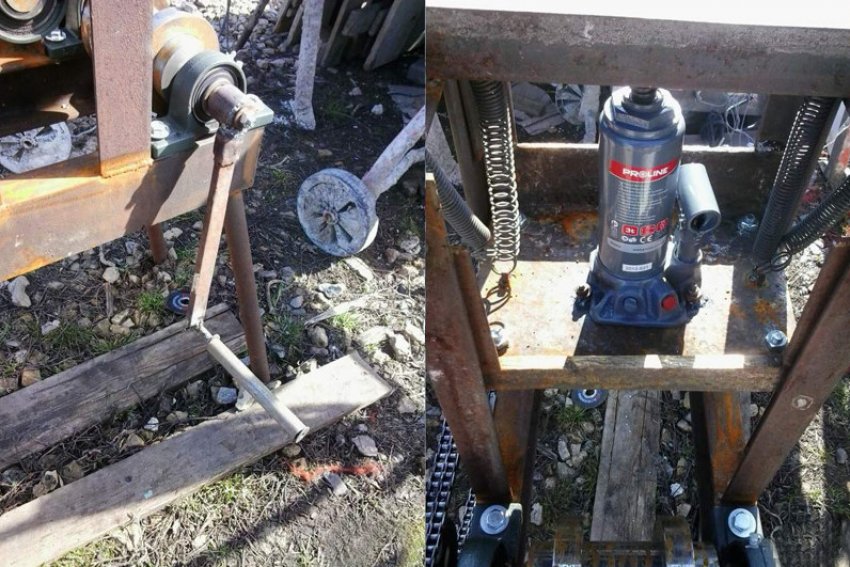

Применение гидравлики

Для гидравлического устройства потребуются:

  • ролики – 2 штуки;
  • гидравлический домкрат;
  • башмак;
  • швеллер;
  • стальные пластины.

Домкрат фиксируют на верстаке. Он будет толкать трубу в плотной захватывающие ролики. Если подготовить ролики разного диаметра, можно работать с изделиями любого размера.

Подобное устройство не требует дополнительный затрат, а домкрат есть у каждого автомобилиста

Видео: ручной самодельный трубогиб своими руками для профильной трубы

Для сооружения прибора сгибания труб можно использовать готовые чертежи. Видео «Как сделать своими руками для профильной трубы трубогиб» отразит процедуру изготовления и способ использования полученного инструмента.

Рекомендации профессионалов
  • Для сгибания металлопрокат нужно нагреть, особенно с внешней стороны диаметра.

Нагреть трубу можно газовой горелкой

  • Чтобы предотвратить деформацию, трубу перед сгибанием нужно заполнить песком.

Песок не позволит трубе переломиться

  • Не уверен в результате – не берись. Порой легче купить готовые сгоны и приварить их к трубе, чем правильно придать ей нужную форму.

Делаем выводы

Вполне реально выполнить несложное устройство для сгибания металлопроката своими руками. Если необходимо изготовить сложную по конфигурации металлическую конструкцию, лучше воспользоваться прокатным методом. Для пары-тройки простых изгибов подойдёт приспособление с использованием крюков.

С помощью трубогиба можно получить любую форму

Стоит помнить, что неправильное соотношение усилия и чрезмерная торопливость может привести к непоправимой деформации материала.

Самодельные трубогибы для профильной трубы: видео, фото

У мастеров и любителей, которые занимаются изготовлением разного рода наружных конструкций, рано или поздно возникает необходимость использовать изогнутые элементы из профильной трубы. Для сгибания такого вида проката существуют специальные станки, однако они достаточно дороги. Как же быть, если надобность в гнутом профиле возникает нечасто, а сэкономить хочется? Ответ напрашивается сам собой – надо изготовить трубогиб для профильной трубы своими руками. Предлагаем разобраться, как подступиться к решению данного вопроса.

Самодельный ручной профилегиб

Почему для профильной трубы?

Условимся, что сейчас мы говорим только о профильной трубе – то есть имеющей не круглый поперечный срез, а, как правило, квадратный или прямоугольный, реже – овальный. Подобный прокат чаще всего используется в качестве арматуры при строительстве разного рода сооружений, благодаря следующим его характеристикам:

  • меньшему весу (а, значит, и цене) по сравнению с цельнометаллическими элементами;
  • форме, позволяющей компактно складировать, перевозить и прокладывать профтрубу, особенно по плоским поверхностям;
  • возможности простого и удобного монтажа;
  • повышенной прочности;
  • стойкости к деформациям.

Сечения профильных труб

И если вы выбрали именно профильную трубу, но хотите сделать конструкцию закругленной формы, например, теплицу, беседку, навес, арку – то прямой профиль придется гнуть специальным станком. Но поскольку условие нашего эксперимента – минимальные денежные затраты, то для работы мы возьмем самодельный трубогиб для профиля.

Что представляет собой инструмент для сгибания труб?

Трубогибом емко и логично называют профилегибочный станок, на котором равномерно сгибают профильную трубу таким образом, чтобы она не сплющилась ни в каком месте изгиба. Просвет сечения сохраняет свою конфигурацию, а сам профиль принимает форму дуги.

Станки, с помощью которых гнут профтрубу, в зависимости от типа привода бывают:

  • электрическими;
  • гидравлическими;
  • механическими (ручными).

Механизмы с электроприводом относятся, как правило, к профессиональному оборудованию и способны за короткое время изогнуть много метров профиля. Но для нечастых работ в домашней мастерской приобретать их не рационально.

Заводские модели трубогибов

Гидравлические трубогибы отличаются большой мощностью и очень хороши тем, что не требуют применения физических усилий при работе. А если учесть их низкую стоимость, то понятно, почему они широко используются строительными бригадами. Однако трубогибы с гидравликой могут быть как компактными переносными, так и громоздкими. Вся разница в том, для профтрубы какого диаметра они предназначены.

Станок последнего типа, для ручной гибки, вполне возможно сделать самостоятельно. Самостоятельно изготовленный инструмент обойдется гораздо дешевле – ведь почти все нужные материалы найдутся в любом гараже. К тому же свой собственный трубогиб можно собрать специально для планируемых задач, например, под определенный радиус дуги.

Самодельные конструкции

Что необходимо для изготовления инструмента?

Перечислим основные конструктивные узлы и детали, из которых мы сможем сделать трубогиб.

  1. Для станины, на которой будет закреплен сам механизм, понадобится швеллер (уголок).
  2. Валки подходящего диаметра, которые и будут задавать изгиб профильной трубе, можно подобрать или заказать в токарной мастерской.
  3. Также понадобится цепной механизм – шестерни с натянутой цепью, с помощью которых крутящий момент будет передаваться на валы.
  4. Натяжитель.
  5. Для регулируемого вала потребуется направляющая – ее можно сварить из двух уголков.
  6. В качестве элемента, приводящего барабан в движение, подойдет отрезок профтрубы.
  7. Винт регулировки.
  8. Любая ручка, подходящая для вращения.
  9. Болты для крепления колес.

Принцип работы трубогиба при гибке профильной трубы по радиусу

Как собирается ручной трубогиб?

Из швеллера сваривается станина удобной для работы высоты, на ножках-опорах. На поверхности основания, посередине, закрепляется центральный ролик. Этот вал должен быть соединен с прижимным винтом и при помощи его подниматься и опускаться. Центральный валок – главный элемент трубогиба, именно он и сгибает заготовку.

По обе стороны от центрального вала, параллельно ему, устанавливаются два вращающихся ролика. Задача этих второстепенных валков – облегчать сгибание трубы и не давать ей ложиться параллельно основанию, сохраняя изгиб.

Три валка должны образовывать равнобедренный треугольник. Ограничивающие валики можно закрепить на одном месте, а можно предусмотреть возможность перемещать их относительно центрального. В таком случае вы сможете регулировать угол изгиба трубы.

На рабочей части валиков надо сделать бортики-направляющие из уголка, которые будут удерживать заготовку в ровном положении, не позволяя ей «гулять». Направляющие помогут контролировать точность и равномерность изгиба. К одному из роликов подсоединяется привод.

Как происходит сгибание трубы?

В самодельный ручной станок на ролики помещается отрезок проката, который нужно согнуть. При помощи винта профиль плотно закрепляется в одном положении. Затем, вращая ручку, прокручивают валы, одновременно протягивая трубу вдоль них. Сделав оборот прижимного винта для усиления давления, пропускают заготовку через ролики еще раз. Таким образом постепенно достигается нужная кривизна дуги. При необходимости и настойчивости профильный отрезок можно согнуть даже в кольцо.

Как видите, в том, чтобы самостоятельно сделать ручной трубогиб для профиля, нет сложностей или секретов. Так что необязательно покупать специальный станок, если заниматься гибкой вам приходится пару раз в год. Все что требуется – найти нужные составляющие, а уж собрать ручной трубогиб под силу любому мужчине. Зато с помощью такого приспособления вы сможете гнуть профильные заготовки в дугу с любым радиусом.

И еще одна видео схема трубогиба, изготовленного своими руками

Как согнуть профильную трубу для теплицы: простейшие способы

Тепличный каркас с квадратным или прямоугольным сечением привлекает надежностью и сроками службы. Весьма прочная металлоконструкция пропускает максимум света, потому что ее стойки, опоры, стяжки гораздо тоньше, чем у деревянных соперников. Уступает металл в технологичности. Без знания нюансов трудно из прямой заготовки сделать арочную дугу или раму для двери. Из-за указанных осложнений с металлической основой совершенно напрасно предпочитают покупать «зеленые домики». Однако если хорошенько разобраться в том, как согнуть профильную трубу для теплицы, можно с незначительными затратами собственноручно соорудить недорогую арочную конструкцию.

Суть и проблемы гибки профильного трубопроката

Гибка металлических изделий независимо от формы сечения заключается в придании им частичной или полной плавно-изогнутой конфигурации. Одна из распространенных слесарных процедур производится либо только под давлением, либо под давлением в сочетании с нагревом изгибаемого участка. В это время на обрабатываемую часть полой металлической заготовки одновременно действуют силы сжатия с внутренней стороны заготовки и силы растяжения вдоль внешней стенки.

Осложнения состоят в том, что:

  • материал в процессе изменения формы может утратить соосность сегментов, т.е. части изогнутой заготовки не будут располагаться в единой плоскости;
  • растягиваемая наружная стенка на участке сгибания может не выдержать воздействия и банально лопнуть;
  • сжимаемая внутренняя стенка может вместо равномерного сокращения сложиться складками, напоминающими гофру.

Без знания тонкостей сгибания профиля есть риск просто смять изделие, испортив заготовку. Но безрассудство не наш путь! Тем более, если оно сопровождается материальными потерями. Во славу рациональной экономии будем учитывать все капризы профиля и характеристики «железного» материала. Не забудем про размеры сечения, толщину стенок профильной трубы, требующийся радиус изгиба и упругость стального сплава. Ориентируясь на указанные параметры, выберем правильный технологический путь – он же способ гибки.

Зачем нужно знать характеристики профиля?

Профильный трубопрокат от стандартного круглого варианта отличается формой сечения, которая может быть квадратной, овальной, прямоугольной или плоскоовальной.

Согласно регламенту ГОСТа Р за номером 54157-2010 круглое изделие также входит в перечень профильной продукции. Однако в тепличном строительстве чаще всего применяют изделия с квадратным и прямоугольным сечением, например, профильные трубы 40х20 мм, потому что к их ровным плоским стенкам проще прикрепить покрытие.

Для разнообразных народнохозяйственных нужд продукцию выпускают в широком диапазоне размеров. Различается она по конфигурации и площади сечения и, естественно, по толщине стенок. Совокупность размеров определяет пластические возможности. На профессиональном языке они называются минимально допустимым радиусом закругления. Значит, прежде чем узнать, как сделать заготовку для каркаса, нужно выяснить, какой наименьший радиус плоской округлой деформации заготовка сможет «пережить» без повреждений.

Для определения минимально допустимого радиуса сгиба квадратного или прямоугольного профиля нам нужна высота h, потому что:

  • изделия с высотой профиля до 20 мм согнутся без перехода в разряд непригодного брака, если гибка будет произведена на участке длиной 2,5×h и более;
  • трубопрокат с высотой профиля свыше 20 мм без потерь выдержит деформацию на участке длиной 3,5×h и более.

Обозначенные лимиты необходимы тем, кто задумал делать стеллажи, полочки и рамы для форточек или двери. Свои корректировки в область ограничений вносит и толщина стенок. Широкие трубы с тонкими стенками толщиной до 2мм вообще не рекомендуют гнуть. Лучше воспользоваться сваркой.

Домашним мастерам, решившим делать дуги для арочной теплицы, нужно учесть, что применяемые в быту изделия из обычных углеродистых или низколегированных стальных сплавов после приложения к ним усилий имеют свойство слегка «пружинить». Они как бы пытаются вернуться в прежнее состояние. Следовательно, после того как начинающий слесарь своими руками завершит гибку всех дуг, ему придется повторить обработку и вновь подогнать арки по шаблону. Желательно изначально учесть значение пластического момента сопротивления Wp. Его обычно указывают в документах продаваемого стройматериала. Чем данный момент меньше, тем меньше возни будет с подгонкой.

Способы гибки и их особенности

Сгибают профильный трубопрокат как в холодном, так и в горячем состоянии. Нагрев газовой горелкой ощутимо увеличит пластичность. Однако материал небольшого сечения превосходно гнется и без лишнего температурного воздействия, потому что тонкие трубы достаточно пластичны и легче поддаются приложенному к ним усилию.

Точных указаний по поводу применения нагрева для сгибания нет. Нормативами обозначены только размеры круглого проката, согласно чему воздействовать пламенем на обрабатываемый участок нужно при Ø 100мм и более. С квадратными и прямоугольными формами все происходит несколько иначе. На основании опыта народных умельцев:

  • при высоте профиля до 10 мм заготовки однозначно гнут холодным способом;
  • при высоте профиля 40 мм и более трубы гнут с нагревом.

Как проще и легче в домашних условиях согнуть профиль с высотой в интервале от 10 до 40мм, исполнителю придется решать самостоятельно. Если в арсенале мастера имеется профилегиб, с его помощью можно создать арочное закругление без нагрева. Нет аппарата, лучше заранее опробовать свои силы.

Для этого нужно зажать один конец материала в тисках. На второй конец надеть трубу размером побольше, чем высота профиля, и потянуть за увеличенное подобным образом «плечо». Если получилось, нагревать металлические изделия нет смысла.

Вариант #1 – гибка с нагревом

Не поддающийся материал будем деформировать горячим методом, предварительно заполнив его песком. Так и качество обработки повысится, и равномерность сгиба обеспечится. Запасемся для работы «по горячему» брезентовыми рукавицами и приступим:

  • из обрезков бруса или поленьев сделаем две пирамидальные заглушки, длина которых должна быть в 10 раз больше ширины основания. Площадь основания каждой самодельной пробки должна быть почти в 2 раза больше квадратного либо прямоугольного отверстия, которое ей предстоит затыкать;
  • примерим, как «сядут» заглушки, затем на одной из них выберем с четырех сторон продольные пазы. Они нужны для выхода газа, который скопится при нагреве наполнителя;
  • предварительно отжигаем заготовку на участке будущего сгиба;
  • приготовим наполнитель. В качестве него возьмем чистый строительный песок средней зернистости. За неимением сыпучего стройматериала воспользуемся песком из детской песочницы. Его просеем сначала через сито с ячейками 2 или 2,5мм, чтобы убрать из набивки гравий и кумушки. Крупные включения на поверхности труб могут сформировать ненужный рельеф. Затем просеянную массу снова «пропустим», но уже через мелкое сито с ячейками 0,7мм, чтобы пылеватые частицы не спеклись при нагревании. Весь отсев, как и наполнитель по завершении действий, вернем в песочницу;
  • прокалим наполнитель при температуре 150ºС;
  • забьем один конец деревянной пробкой, на которой нет каналов для отвода газов. Во второй конец установим воронку. В зависимости от размера установим заготовку под углом или перпендикулярно земле. Через воронку порционно будем насыпать наполнитель. Периодически постукиваем по стенкам изделия снизу-вверх деревянной или резиновой киянкой, чтобы песок уплотнился. Сигналом о достаточном уплотнении будет глухой звук;
  • закроем заполненную заготовку второй пробкой;
  • отметим мелом на заготовке участок нагрева;
  • закрепим заготовку либо в тисках с шаблоном, либо в зажиме. Материал со сварным швом устанавливаем так, чтобы место сварного соединения оказалось сбоку. Вдоль шва нежелательно растягивать или сжимать;
  • раскалим отмеченный участок докрасна, и аккуратно придадим заготовке необходимую форму. Сгибаем в один прием поступательным нерезким движением в строго горизонтальной или вертикальной плоскости;
  • после остывания сравним результат с шаблоном. Если все в порядке, выбиваем либо выжигаем пробки и высыпаем песок.

Описанная метода хороша для формирования единичных угловых сгибов, т.к. нагревать трубы несколько раз настойчиво не рекомендуют. Металл от многократного температурного шока теряет прочность. Однако при создании округлой арки многократный нагрев неизбежен. Ведь сделать работу в один прием нереально, а охлажденная до светло-вишневого оттенка, т.е. до 800ºС, заготовка может просто разорваться.

Вариант #2 – холодный метод

Пластическую деформацию профильного проката « по холодному» производят, как с наполнителем, так и без его применения.

Материал с высотой профиля до 10 мм не требует заполнения. Более толстую трубу лучше заполнить песком или канифолью. Альтернативой песчаному наполнителю послужит пружина плотной навивки, размеры которой позволят плотно установить ее в полость на участке обработки. Пружинящая прокладка будет препятствовать резкому изменению сечения профиля в местах сгиба.

Гнуть «по холодному» в домашних условиях можно:

  • вручную с использованием простейших приспособлений типа гибочных плит, тисков и оправки;
  • с применением мобильного профилегиба – усовершенствованного аналога ручного трубогиба. Профилегиб отличается от устройства для сгибания круглых труб только формой выемки рабочего ролика;
  • путем прокатки на самодельном или фабричном профилегибочном станке, который можно смастерить своими руками или приобрести в готовом виде.

Технические средства механизации гибки разумней и выгодней взять в аренду, если они нужны для разового строительства теплицы. Если в перспективе сооружение зеленых домиков для родственников и соседей или возведение красивой металлической ограды, к примеру, есть резон обзавестись собственной гибочной установкой.

Гибочные приспособления и машины

В семействе устройств и агрегатов для гибки есть представители разной степени технической сложности. Для начала рассмотрим средства для тех, кто озадачен вопросом, как и с помощью чего можно согнуть профильную трубу без применения специального оборудования. Затем перейдем к самодельным прокатным установкам.

Варианты простейших приспособлений

Использование элементарных «помощников» для холодной деформации регламентируют размеры материала:

  • тонкий трубопрокат с высотой профиля до 10мм гнут с помощью горизонтальной плиты с отверстиями. В отверстия жестко установлены металлические штыри, играющие роль упоров. Сгибают изделие, расположив его между упорами, установленными в отверстия согласно радиусу гибки. Начинают от середины заготовки и постепенно продвигаются к краям. Минусы метода в приложении немалых мышечных усилий и в довольно низкой точности деформации;
  • трубы с высотой профиля до 25мм гнут с помощью роликовых устройств, работающих по принципу станка Вольнова. Металлическая заготовка прочно закрепляется в тисках, а к обрабатываемой части прикладывается физическое усилие через ролик. Гибка производится качественней и равномерней, чем в предыдущем случае. Но от исполнителя по аналогии потребуются недюжинные усилия.

Для формирования изгиба с большим радиусом кривизны, типа дуг для арочного каркаса, применяются неподвижные округлые шаблоны с хомутиками для фиксации заготовки. Относятся данные приспособления к разряду плоскопараллельных пластин. Заготовка с усилием «укладывают» в паз, размеры которого равны размерам трубы. Сгибаемая вручную с помощью оправки труба принимает форму заданного контура.

Модернизированная гибочная плита

Если домашний слесарь не обделен физической силой, для собственных нужд ему пригодится простейший инструмент для довольно трудоемкой деформации профильной трубы. Его можно выполнить в виде панели, прикрепляемой струбцинами к рабочему столу или к верстаку. В приведенном на фото случае гибочная пластина приварена к металлическому постаменту, а вот он-то прикручен четырьмя болтами к бетонному полу мастерской. Чтобы убрать приспособление по завершению работы достаточно будет вывернуть болты. Никаких крепежных штырей после демонтажа не остается и не возвышается над поверхностью пола, значит, ничего не будет мешать передвижению и создавать травмирующих угроз.

Принцип изготовления рабочей плоскости предельно прост:

  • Гибочной плитой служит панель, вырезанная из толстого листового железа.
  • Панель приварена к профильной трубе, устанавливаемой по телескопическим правилам в стойку пьедестала.
  • В рабочей плоскости просверлено два отверстия под болты, являющиеся упорами.
  • Радиус гибки регулируется с помощью установки на один из болтов насадок подходящего размера.
  • С целью сохранения соосности отрезков, прилегающих к сгибу, над заготовкой устанавливается металлическая пластина, фиксируемая болтами.

Постамент многофункционален. У его владельца есть возможность использовать его в качестве миниатюрного верстака для выполнения внушительного количества слесарных операций.

Оправка для сгибания профильной трубы

Метод подходит для изделий с высотой стенки до 25мм. Мастеру потребуется большой по площади верстак и значительное по объему свободное пространство вокруг рабочей зоны. Один край верстака перфорируется часто расположенными отверстиями для крепежа оправки и для выбора оптимального положения детали, фиксирующей трубу. Шаблон для предстоящей пластичной деформации вырезается из толстой фанеры. Правда, фанерная оправка пригодна лишь для разовых гибочных процедур. Если работ по сгибанию предстоит проделать немало, оправки лучше сварить из стального уголка.

Использование ручного профилегиба

Значительные объемы работ по деформации нуждаются в механизации. Массовое изготовление изогнутых деталей отнимет у исполнителя слишком много здоровья. Чтобы облегчить гибку, желательно сделать станок по чертежу. Применяют их в основном для работ с заготовками крупного размера. Основными рабочими органами ручного агрегата являются три валка, два из которых закреплены неподвижно. Изменение положения третьего подвижного валка определяет угол сгибания.

Если вышеописанные способы не приемлемы, то у будущего владельца теплицы есть два выхода – аренда ручной установки или заказ изготовления округлых деталей. Процесс деформации заготовки продемонстрировало видео: как легче согнуть профильную трубу – многократной прокаткой или физическим воздействием, решать исполнителю.

При работе вручную важно соблюсти правила гибки профильных труб и не делать резких движений. Нужно следить за равномерностью деформации с внешней и внутренней стороны проката. Однако не следует слишком расстраиваться из-за мелких складок на внутренней поверхности сгиба: их можно исправить ударами молотка. Перед началом работ надо сделать шаблоны из проволоки, ДСП или гипоскартона для сверки и получения результата, соответствующего проекту.

Оцените статью: Поделитесь с друзьями!

Трубогиб для профильной трубы своими руками. Чертежи самодельного трубогиба.

Практически в каждом доме имеется набор инструментов и приспособлений домашнего мастера, состоящий из всякого рода отверток, плоскогубцев, дрели, кусачек, пинцетов, который после каждой поломки, каждой починки обновляется дополнительными приборами.

Содержание этой статьи

Одним из подобных инструментов, наиболее часто используемых в секторе частных домов, является трубогиб, который предназначен для сгибания труб и металлических листов. Это приспособление можно приобрести и на рынке, но обойдется это гораздо дороже, чем изготовить трубогиб для профильной трубы своими руками при помощи инструкций или чертежей.

Смотрите также статью о котлах на твердом топливе.

Для начала определимся с областью применения труб, для того чтобы решить для себя, действительно ли необходим самодельный трубогиб в хозяйстве. Трубы часто применяются при изготовлении и монтаже:

  • оград;
  • теплиц;
  • мебели для сада;
  • скамеек, павильонов, беседок;
  • козырьков, навесов и др.

Если вам приходится иметь дело с такого рода работами, вам, наверняка, известно, что при этом часто приходится сгибать профильные трубы. В этом деле вам и поможет трубогиб, который может согнуть трубу до 180 градусов.

Разберем виды трубогибов по типам приводов:

  • ручной – применяется для работы с маленькими диаметрами;
  • гидравлический – подразделяется на ручной и стационарный. Этот вид профессионального трубогиба чаще всего работает от электросети. Способен согнуть трубы диаметром до 3 дюймов;
  • электромеханический – с его помощью можно задать точный угол и радиус сгиба. Также он позволяет менять формы тонкостенных труб, не деформируя при этом внутренний профиль.

Изготовление трубогиба своими руками, чертежи.

Необходимое:

  • труба;
  • упор;
  • ролики;
  • лебедка;
  • болгарка;
  • сварочный аппарат.

Для начала отрезаем от трубы кусок и свариваем его к оставшемуся более длинному куску трубы таким образом, чтобы получилось что-то вроде швабры.

Далее на горизонтальной части закрепляются лебедка и один из роликов, совпадающий по диаметру с трубой, при помощи цепи. На вертикальной части нашей “швабры” крепится второй такой же ролик.

При необходимости сгиба, трубу нужно расположить таким образом, чтобы один ее конец был зажат между роликами, а второй – лег на лебедку. Движение лебедки и производит процесс изгиба.

Вас заинтересует эта статья — Экран на батарею отопления своими руками.

Это устройство позволяет гнуть трубы, в том числе и профильные, небольшого диаметра – до 20 мм.

Принцип действия трубогиба, видео:

Трубогиб ручной гидравлический

Наиболее часто используемый вид данного приспособления является трубогиб ручной гидравлический.
Основной частью, выполняющей силовую функцию, является гидравлический цилиндр. В его верхней части находится отверстие с пробкой для масла.

Работу по сгибанию выполняет выдвигающийся шток цилиндра.

Для того чтобы гидравлический трубогиб не изнашивался, нужно следить за уровнем масла и периодически очищать все детали от грязи и пыли, а также их смазывать.

Как сделать трубогиб для профильной трубы своими руками

Если Вам необходимо согнуть большое количество труб, но времени и сил на это нет, то предлагаем своими руками буквально за 15 минут собрать приспособление, которое облегчит Вашу работу и в достаточно короткое время изготовить большое количество дуг.

Для этого нам понадобится

  • Профильная труба 15 на 15(10 на 10).
  • Несколько подшипников
  • Любое металлическое основание, на котором и будет держаться наше приспособление
  • Болгарка
  • Дрель
  • Саморезы
  • 2 шпильки для крепления
  • Гайка
  • Электроды или сварочный аппарат

Начнём работу

Шаг 1. Необходимо изготовить «шпипльку». Для этого мы берём 2 шпильки для крепления и свариваем их таким образом, чтобы одна была перпендикулярна второй. Вот такая деталь у нас должна получиться.



Шаг 2. Нам необходимо сделать — это вырезать на профильной трубе сверху и снизу от основания небольшие пластинки примерно 2 см. Осуществляется данный процесс с помощью болгарки. (на фото показана вырезанная часть сверху, тоже самое необходимо выполнить и снизу)

Шаг 3. С помощью дрели делаем небольшие отверстия с боку трубы.

Шаг 4. В получившееся отверстие с помощью самореза вставляем два подшипника.

Шаг 5. Край, на котором нет шляпки, подшипника мы привариваем к трубке, саму шляпку и оставшуюся часть самореза, необходимо спилить и также запаять. В итоге должна получиться такая деталь.

Шаг 6. Необходимо распилить трубку, и оставить деталь, которую Вы изготовили.

Шаг 7. Далее из оставшейся части трубы мы изготовляем две идентичных первой детали. Для дальнейшей работы нам необходимо 3 штуки таких «валиков». Два из них будут подвижными, а третий неподвижным. Для чего это необходимо посмотрим далее.

Шаг 8. К плотному металлическому основанию мы будет приваривать три изготовленных ранее детали. Две их них будут располагаться по двум сторонам прямоугольного основания, третья будет находиться ровно посередине.

Шаг 9. Привариваем к металлическому основанию 3 детали и «шпильку», которую мы изготовили ранее. Чтобы подвижная деталь не выпадала сделаем 2 направляющие из остатков трубы.

Шаг 10. Припаиваем «шпильку»

Шаг 11. В итоге мы должны получить такое приспособление. Заготовка будет туда вставляться, толкаться рукой и изгибаться.

В итоге, с помощью нашего приспособления, можно согнуть трубку, изготовить дугу буквально за 10 секунд и без особых усилий.

как сделать своими руками — Портал о строительстве, ремонте и дизайне

Трубогиб – инструмент, позволяющий согнуть практически любую трубу, как говорится, в бараний рог. Эти устройства бывают как гидравлическими, так механическими и ручными – сила жидкости позволяет гнуть трубы большого диаметра, механика – среднего, а ручные трубогибы отлично справляются с круглой трубой диаметром до 1 дюйма и профильной с сечением до 40мм. В этой статье вместе с сайтом stroisovety.org мы поговорим о ручном варианте этого инструмента и расскажем, как изготовить самодельный трубогиб для круглой и профильной трубы.

Как сделать трубогиб

Самодельный трубогиб: как гнуть круглые трубы

Чтобы было более понятно, как правильно сделать трубогиб для круглой трубы, сначала немного разберемся с конструкцией этого устройства и принципом его работы – оно достаточно простое, и не нужно иметь семь пядей во лбу, чтобы разобраться с его устройством. По сути, это два проточенных шкива, один из которых закреплен намертво, а второй вращается вокруг первого на расстоянии диаметра изгибаемой трубы. Вот вам и принцип его работы – закладываем между двумя шкивами круглую трубу и, вращая один из них вокруг первого, гнем ее до необходимого момента.

Самодельный трубогиб фото

Теперь о конструкции этого инструмента. Начнем с того, что если уж браться за изготовление трубогиба, то делать это нужно с размахом и изготавливать это приспособление так, чтобы с его помощью можно было гнуть трубы разного диаметра. Именно по этой причине понадобится не два одинарных шкива, а два тройных – пара для изгибания полудюймовой трубы, пара для трехчетвертной и пара для дюймовой. Такие шкивы на рынке вы не купите, поэтому их придется заказать у знакомого токаря – в этих шкивах очень важным моментом является соблюдение радиуса и глубины проточки. С торца каждого колесика должна быть выточка, по габаритам совпадающая с половиной диаметра трубы. И еще одно – стационарный ролик должен иметь минимальный диаметр (от него зависит минимальный радиус изгиба трубы), а подвижный ролик должен превосходить своим диаметром стационарный вдвое.

Со шкивами разобрались, движемся дальше – следующее, что нужно изготовить для того, чтобы сделать трубогиб своими руками, это его основание. По сути, нужно будет вырезать из толстого металла (10мм) квадратную пластину и просверлить по углам четыре отверстия для крепления трубогиба к столу или стационарно замурованному в грунт столбу. В центре этой пластины неподвижно с помощью сварки устанавливается штифт, диаметр которого равен внутреннему диаметру малого тройного шкива. Все! Станина готова, теперь дело за поворотным механизмом.

Как сделать трубогиб своими руками

Из толстых металлических пластин (шириной не менее 50мм) сваривается буква «П» – высота этой буквы рассчитывается исходя из диаметра большого и малого шкива. В этом расстоянии должен полностью поместиться большой подвижный и половина стационарного шкива – для их установки понадобится просверлить пару отверстий. Кстати, расстояние между ножками нашей буквы «П» должно быть чуть больше высоты шкивов. К верхушке буквы «П» приваривается небольшая ручка (около 25см), впоследствии на нее надевается труба, выполняющая роль рычага.

Как согнуть трубу в домашних условиях

Это приспособление надевается на штифт основания самодельного трубогиба – большой штив устанавливается первым и фиксируется шплинтами за пределами буквы «П», а малый шкив надевается совместно со всей конструкцией. Вот и все – самодельный трубогиб своими руками изготовлен, и можно делать первые пробы. Ах да, совсем забыл про стопор трубы – для одного ее конца нужен упор, иначе труба будет вращаться вместе с вами вокруг станины. Понадобится приварить к станине еще один вертикальный штифт, который и послужит упором для трубы.

Позволю себе один небольшой совет – если хотите согнуть трубу так, чтобы место сгиба не сплющивалось, трубу нужно плотно набить песком. Кстати, дюймовые трубы легче гнуть горячими, а более тонкие трубы отлично сгибаются и без подогрева.

Как сделать трубогиб своими руками: инструмент для изгибания профильной трубы

Самодельный трубогиб для профильной трубы имеет немного иную конструкцию. Это связано с назначением изгибаемой трубы – если в первом случае этот инструмент необходим для изготовления поворотов при прокладке трубопроводных коммуникаций, то изогнутая профильная труба применяется в основном в металлоконструкциях. Такое разделение в области применения обуславливает необходимость разных углов закругления – профильный трубогиб может изгибать квадратную или прямоугольную трубу по большому радиусу.

В связи с этим отличается и его конструкция. Она включает в себя три прокатных вала, два из которых закреплены стационарно и умеют лишь вращаться вокруг собственной оси и один подвижный, в задачи которого входит оказывать давление на трубу в месте ее перегиба. Этот трубогиб является более сложным с технической точки зрения инструментом, и изготовить его гораздо сложнее.

Самодельный трубогиб для профильной трубы фото

Станина такого трубогиба, как правило, собирается из швеллера или мощного уголка и представляет собой прямоугольное основание, установленное на опоры. На этом основании посередине конструкции монтируется подвижный вал, который посредством винтовой передачи может подниматься вверх и вниз. Именно благодаря этому подвижному валику и появляется возможность изгибать профильную трубу практически под любым маленьким и большим радиусом. При желании из трубы можно согнуть даже кольцо.

По обе стороны от центрального валика, слева и справа от него, на станине, располагаются неподвижные валки – они только вращаются вокруг собственной оси, облегчая процесс изгибания трубы. Кроме того, к одному из этих валиков подсоединяется приводной механизм – он может быть как ручным, так и электрическим. Вращение этого валика обеспечивает передвижение трубы между валами и, как результат, широкий радиус закругления трубы. Для увеличения возможностей самодельного трубогиба для квадратной трубы в инструменте можно предусмотреть смену местоположения стационарных валиков – это позволяет изменять угол изгибания трубы. Переставляя их ближе к центру или, наоборот, отодвигая, можно уменьшать или увеличивать угол изгибания.

Самодельный трубогиб для квадратной трубы фото

Отдельно хотелось бы сказать о самих валках этого инструмента. Просто гладкие катки здесь не подойдут. Их нужно оснастить ребордами с двух сторон – они не позволят трубе свободно гулять по валкам, что в значительной мере увеличит точность и плавность изгибания. В связи с этим возникает такой нюанс, как наличие отдельных сменных роликов для трубы различной ширины.

Что еще нужно знать, подходя к решению вопроса, как сделать трубогиб самому? Это то, как облегчить процесс изгибания металла. Здесь на помощь человеку приходит принцип переключения велосипедных скоростей – вращение передается от меньшей звездочки к большей. Если ручной трубогиб оборудовать таким приводом, да еще передавать вращение не одному, а сразу двум стационарным валикам, то прокатывать профильную трубу будет очень легко.

Как сделать трубогиб самому фото

Реализуется такой механизм достаточно просто – каждый из валков оснащается большой звездочкой, а малая устанавливается на отдельном вале, который оборудуется механизмом вращения. На эти три звездочки и натягивается цепь – для этого нужно будет предусмотреть четвертую звездочку, в задачи которой входит натяжение цепной передачи.

Как видите, самодельный трубогиб сделать одновременно и просто, и сложно – вся проблема заключается в необходимости изготовления специальных деталей. В основном их придется заказывать на заводе, а самостоятельно осуществлять лишь сборку гибочного станка. Но, как говорится, ничего невозможного нет – если хорошенько продумать конструкцию трубогиба и применить нестандартный подход к его изготовлению, то возможно обойтись и без сложных, а главное дорогостоящих токарных работ.

как своими руками согнуть профильную трубу своими руками (видео)

Как согнуть профильную трубу в домашних условиях?

Если вы заняты тем, что решили обустроить дачный домик или участок, вам хотя бы раз приходилось сталкиваться с необходимостью придавать трубам нужный изгиб для постройки, например, теплицы или ограды. Своими руками такое сделать под силу с применением особого оборудования после изучения несложной теоретической части.

Профильные трубы для теплицы выглядят намного выигрышнее и практичнее, если сравнить с другими подобными конструкциями. Они прочнее, функциональнее и, конечно же, красивее. Но если круглую трубу можно согнуть трубогибом, то хорошую теплицу из профильной трубы с применением такого инструмента не сделаешь.

Методы изменения формы профильных труб

Самым первым методом в данном случае является использование специальных машин и механизмов для изменения формы трубы. Такие машины называются трубогибами и применяют для изготовления опор теплиц. Однако, стоимость такого станка дне назовешь низкой, поэтому его можно взять в аренду или отнести материал в мастерскую.

Если же у вас время от времени возникает потребность делать детали теплиц или прочие округлые конструкции, можно найти ручные трубогибы, которые стоят дешевле и подойдут как для профильных, так и для труб с круглым сечением. Минус такого инструмента в том, что для его применения понадобятся усилия.

Такой инвентарь поможет избежать:

  • получения окружности неподходящего радиуса;
  • повреждения трубы;
  • нанесения порчи своему имуществу;
  • нанесения вреда самому «мастеру», который не знает как согнуть трубу в домашних условиях.

Учитывайте, что без применения особого оборудования не получится согнуть металлическую трубу в конструкцию большого радиуса, что и нужно для изготовления теплицы.

Как согнуть трубу с применением трубогибов

Перед тем, как начинать гнуть, нужно выяснить следующее:

  • площадь сечения;
  • плотность стенок;
  • особенности материала;
  • радиус;
  • точность результатов изгиба;
  • качество работы.

Не всякую трубу можно изогнуть в изделие определенного радиуса. Он будет зависеть от плотности стенок и площади сечения. Если не учесть эти параметры, то труба может сплющиваться и заламываться, а это отрицательно влияет на прочность конструкции. С квадратной трубой ситуация обстоит сложнее: по малому радиусу стоит производить сгиб ближе к концам, так как в средней это будет сделать сложнее.

Как выполнить изгиб трубы своими руками

Самый простой способ – применить трубогиб. Он поможет избежать таких неприятностей как искривление и появление волны на сгибе. Происходит это из-за того, что труба изгибается по изначально спроектированному шаблону, а растяжение происходит равномерно.

Вся процедура занимает несколько этапов:

  • Деталь зажимают в специальных зажимах (разные машины применяются для трубы как с круглым, так и с квадратным сечением)
  • На края трубы надевают пробки, делая пространство внутри герметичным
  • Труба заполняется жидкостью
  • Выполняют изгиб с помощью специального шаблона

Эта работа производится под внутренним гидростатическим давлением, поэтому деталь теплицы не повреждается. В одиночку произвести все манипуляции довольно сложно. Однако вы можете работать в паре.

Как согнуть профильную трубу с применением болгарки и сварки

Если у вас нет дорогостоящего оборудования или вам нужно выполнить разовую работу по монтажу теплицы, воспользуйтесь подручными материалами. Гибка вполне возможна, если есть болгарка и сварочный аппарат.

Последовательность действий при гибке такая:

  • Рассчитать радиус, каким будет закругляться труба
  • По длине участка, который нужно изогнуть, выполнить поперечные надрезы с трех сторон
  • Гнуть трубу, не применяя особой физической силы
  • Сварить места пропилов
  • Шлифовать место сварки

Если все сделано правильно, швы после шлифовки и покраски будут незаметными. Посмотрите видео с подробным описанием этого простого, но действенного метода.

Как согнуть трубу с использованием средств внутреннего противодействия

Одним из средств, позволяющих гнуть профильную трубу, является специально изготовленная пружина. Она применяется в тех случаях, когда сохранение целостности стенок конструкции является принципиальным.

  • Для работы берут стальную проволоку с радиусом 0,2 сантиметра. Чем плотнее стенки, тем толще должна быть применяемая проволока
  • При помощи полнотелого эталона навить пружину с квадратом в поперечном сечении. Площадь сечения зависит от размера профилированной трубы: она должна свободно помещаться в трубу
  • Пружину помещают вовнутрь трубы в ту область, где предполагается изгиб
  • Деталь прогревается специальной паяльной лампой.
  • В это время нужно деформировать дугу нужного радиуса, а пружина, находящаяся внутри, сохранит профильную трубу от излома

Эта методика трудоемка, зато изготовленная раз пружина будет служить многократно. Весь технологический процесс можно увидеть на видео, которых достаточно много в сети (по запросу «как согнуть профильную трубу в домашних условиях», например). Если же вы не уверены, что сможете правильно согнуть металлическую профильную трубу для теплицы своими руками, то лучше обратиться за помощью специалистов. Найти опытного мастера можно на сайте YouDo – здесь зарегистрированы высококлассные специалисты, которые легко решают такие задачи.

Трубогибы — Металлообработка

В Baileigh мы являемся экспертами в области трубогибов с более чем 15-летним опытом инноваций. Что отличает наши трубогибы от трубогибов? Запатентованная конструкция, позволяющая экономить время, прочная конструкция и широкий выбор вариантов — от самого маленького ручного трубогиба до самого большого вальцегибочного станка с ЧПУ.

Читать больше Читать меньше

Ручные роторные ленточнопильные машины Посмотреть все

Нужно изготавливать единичные детали? Выбирайте недорогой ручной трубогиб.Наша конструкция позволяет изгибать трубу на 180 °, не сдвигая фиксирующие штифты. Эти гибочные машины начального уровня имеют стальную или чугунную раму. Подробнее о Ручные ротационные ленточнопильные машины

Гидравлический роторный ленточнопильный станок Просмотреть все

Сделанные в США, наши гидравлические трубогибы позволяют выполнять производственные партии поручней, шасси, каркасов безопасности и многого другого. Дизайн без помощи рук и съемные инструменты сэкономят время в вашем магазине.Подробнее о Гидравлический роторный ленточнопильный станок

Наш автомобильный глушитель включает полный набор инструментов для гибки, развальцовки, развальцовки и обжимки труб глушителя. Эта машина может сократить аутсорсинг и увеличить прибыль вашей автомастерской. Подробнее о Выхлопные трубы

Изготовленный из тяжелой стали, каждый станок для гибки труб на оправке Baileigh может сгибать тонкостенные трубы с получением малых радиусов. Наша линия варьируется от небольших ручных моделей до автоматических станков для гибки оправки для промышленного производства. Подробнее о Станки для гибки стержней

Вальцегибочные станки позволяют создавать широкие изгибы с большим радиусом. Мы предлагаем ручные вальцегибочные станки (для малых диаметров), гидравлические вальцегибочные станки (большие и толстые трубы) и вальцегибочные станки с ЧПУ (сложные гибы и высокая производительность). Подробнее о Вальцегибочные машины

Описание 5 основных компонентов гибочного инструмента

При первом подходе к инструменту для гибки необходимо иметь представление о гибке в целом, а также о различных компонентах, которые используются в этой задаче.Каждый компонент способствует успеху операции, но основные компоненты включают в себя гибочную матрицу, зажимную матрицу, нажимную матрицу, скребок и оправку. Однако, прежде чем мы углубимся в каждый из этих компонентов инструмента, давайте рассмотрим некоторые основы гибки труб в целом.

Что такое изгиб трубы?

Труба и гибка трубы в простейшем виде — это любой процесс, с помощью которого труба или труба изменяют форму. Гибка труб и труб выполняется таким образом, чтобы их можно было подогнать к определенным машинам, как часть более крупного целого, например, в выхлопной системе, или в определенных средах, таких как трубы, которые используются под землей для переноса материала из одной точки в другую.

Трубы и трубы можно найти в широком спектре приложений и почти во всех отраслях промышленности. Однако одними из наиболее распространенных применений являются автомобильные (выхлопные системы, подголовники и т. Д.).

Каждый компонент инструмента, который мы рассмотрим позже, необходим для достижения правильного изгиба для любого конечного применения. Каждый компонент играет жизненно важную роль в том, как гнуть кусок трубы или трубки.

Как изгибаются трубы и трубы?

Трубку и трубу можно гнуть вручную, но это не очень распространено.Две основные причины, по которым гибка вручную является непопулярным решением, заключаются в том, что ее сложно масштабировать.

Гораздо более распространенной является гибка труб и труб, выполняемая на станках. Некоторые гибочные станки полагаются на сотрудников, которые используют станок, настраивают инструменты и управляют станком вручную, но все чаще компании выбирают обработку с ЧПУ.

ЧПУ, числовое программное управление, обработка более последовательна, чем машины с приводом от человека. Станки с ЧПУ также могут помочь в выполнении расчетов.Кроме того, станки с ЧПУ помогают избежать путаницы в том, какой метод гибки использовать в конкретных обстоятельствах.

Существует много способов изгиба труб, и использование неправильного может принести больше вреда, чем пользы. Даже обученные и опытные рабочие могут совершать ошибки в процессе, который они используют, или при физическом выполнении изгиба. Таким образом, даже владельцы и менеджеры, у которых есть квалифицированные сотрудники, захотят использовать трубогибочные станки с ЧПУ, которые помогают снизить значительную часть риска и напряжения при гибке труб.

Как видно из диаграммы выше, в процессе гибки используется ряд инструментов. Каждый из этих компонентов необходимо точно настроить, чтобы добиться правильного изгиба. Станки с ЧПУ могут помочь обеспечить использование правильного инструмента.

Кроме того, успешность или неудача любого изгиба часто определяется расчетами, которые выполняются еще до настройки инструмента. Есть ряд расчетов, которые необходимо произвести при гибке. Некоторые из этих расчетов определяют такие вещи, как идеальный радиус изгиба, а другие определяют, может ли ваше конкретное оборудование даже выполнить изгиб.

Расчеты и формулы изгиба труб могут быть непростыми даже для опытных трубогибов, поэтому мы рекомендуем ознакомиться с некоторыми из наших ресурсов по расчетам изгиба, если вам нужна помощь или вы хотите узнать больше.

Скоропортящиеся и нескоропортящиеся компоненты набора инструментов для трубогибов

Компоненты для гибки труб состоят как из скоропортящихся компонентов (те, которые вам в конечном итоге придется заменить), так и из нескоропортящихся компонентов (тех, которые вам не придется заменять).

Двумя большими частями скоропортящегося инструмента являются грязесъемники и оправка (стержень, корпус, носик и шариковые оправки в комплекте). К нескоропортящимся компонентам относятся:

  • Плашки для гибки
  • Плашки зажима
  • Плашки давления
  • Цанговые колодки
  • Держатели стеклоочистителей
  • Стойки стеклоочистителя
  • Усилитель зажима
  • Регулятор зажима
  • Bend Die Base (бобышка)
  • Гибочная стойка (Инструментальная стойка)
Плашки для гибки, зажима и давления

Первым элементом, который следует учитывать, является гибочная матрица. Гибочная матрица используется для формирования трубы и определяет радиус изгиба. Существует ряд стандартных конфигураций штампов, а также штампов для гибки на опоре и фланце. Требования к применению будут определять, какой тип гибочного штампа является подходящим, но гибочные штампы для опоры и фланца используются в ситуациях, когда высота больше ширины, и в ситуациях, когда недостаточно материала для стойки через отверстие.

Зажимная матрица прижимает трубу к гибочной матрице во время вращения гибочной матрицы.В то время как пресс-форма применяется, как следует из ее названия, давление, необходимое для изгиба трубки. Пресс-матрица прикладывает давление, вдавливая трубку в гибочную матрицу.

Стеклоочиститель

Грязесъемник поддерживает трубку с внутренней стороны изгиба, предотвращая образование складок. Стальные грязесъемные плашки используются для гибки стальных медных, алюминиевых и бронзовых труб. Грязесъемники из алюминия и бронзы используются для труб из нержавеющей, титановой и инконелевой стали.

Держатели

Оправка — это компонент, который поддерживает внутреннюю часть трубы, что предотвращает сгибание и складывание во время изгиба.Стальные / хромированные оправки используются для гибки труб из стали, меди, алюминия и бронзы. В то время как оправки из алюминия / бронзы используются для гибки труб из нержавеющей, титановой и инконелевой стали. Помимо оправок со стандартным шагом, оправки с малым шагом могут использоваться для тонкостенных труб и гибов с малым радиусом.

Хотите узнать больше?

Введение в инструмент для гибки с вращающейся вытяжкой, объясняет эти основные компоненты, а также многие другие основы работы с инструментами для гибки. В этом бесплатном руководстве вы найдете:

  • Введение в поворотную гибку с вытяжкой
  • Инженерное руководство
  • Изгиб с малым радиусом
  • Завершение рассмотрения заявки
  • Особые соображения и приложения
  • Резюме и преимущества

Нажмите здесь или нажмите кнопку ниже, чтобы загрузить «Введение в инструменты для поворотной гибки».

Сделай сам для гибки оправки: 35 шагов

Введение: Сделай сам себе на оправку

Добавить вопрос с TipAsk профиль трубы 5/8 в нем с помощью фрезы со сферической головкой 5/8.

Добавить TipAsk QuestionDownload

Шаг 3:

Добавить TipAsk QuestionDownload

Шаг 4: Сделать вырез для зажима

Добавить TipAsk QuestionDownload

Шаг 5:

Добавить TipAsk QuestionDownload

9000A5 QuestionDownload

Шаг 7: Размещение зажима

Установите зажим, чтобы увидеть, как он подходит, теперь он готов к сварке

Добавить TipAsk QuestionDownload

Шаг 8: Подготовка к сварке

Добавить TipAsk QuestionDownload

Шаг 9: Сваренный I tig5

приварил зажим к матрице с помощью присадочного стержня из нержавеющей стали

Добавить TipAsk QuestionDownload

Шаг 10:

Добавить TipAsk QuestionDownload

Шаг 11: Вернувшись в стан

Я положил сварные детали обратно в фрезерный станок, и они сразу были готовы для резки со сферической фрезой

Добавить TipAsk QuestionDownload

Шаг 12: Смешивание in Ball Nose Cut

Добавить TipAsk QuestionDownload

Шаг 13: Машинный зажим

Я прикрутил зажим с противоположной стороны к матрице в тисках, чтобы я мог удерживать его и обрабатывать с помощью фрезы с шаровой головкой

Добавить TipAsk QuestionDownload

Шаг 14: Готовая обработка зажимов и матрицы

Добавить TipAsk QuestionDownload

Шаг 15: Зажим

Я проверил зажим на куске. 625-дюймовая круглая труба

Добавить TipAsk QuestionDownload

Шаг 16: Оправка

Чтобы сделать оправку, я использую кусок метрической резьбовой шпильки M8, я вставляю на ее конец два винта из нержавеющей стали, готовя их к сварке

Добавить TipAsk QuestionDownload

Шаг 17: Оправка

После сварки я выковал ее с помощью молотка, чтобы укрепить ее.

Добавить TipAsk QuestionDownload

Шаг 18: Заточка оправки до размера

Добавить TipAsk QuestionDownload Шаг 1

Шлифовальная оправка

Чтобы довести ее до нужного размера и формы, я вставил конец стержня с резьбой в сверло, затем отшлифовал его на дисковой шлифовальной машине,

Добавить вопрос TipAsk Загрузить

Шаг 20:

Добавить вопрос TipAsk Загрузить

Шаг 21: Готово

Добавить TipAsk QuestionDownload

Шаг 22:

Добавить TipAsk QuestionDownload

Шаг 23:

Добавить TipAsk QuestionDow nload

Шаг 24: Проверка посадки оправки

Добавить TipAsk QuestionDownload

Шаг 25: Направляющая трубки

Я обработал направляющую трубки из латуни

Добавить TipAsk QuestionDownload

Шаг 26: Направляющая трубки

Я просверлил отверстия для крепления на тарелку

Добавить TipAsk QuestionDownload

Шаг 27: Опора направляющей трубки

Добавить TipAsk QuestionDownload

Шаг 28: Все вместе

Добавить TipAsk QuestionDownload

Шаг 29: Кривошипная ручка

Добавить Tip 30AskDownload Нижняя часть рукоятки кривошипа

Я сделал вырез для трубного зажима и просверленное отверстие, в котором находится матрица

Добавить TipAsk QuestionDownload

Шаг 31: Готово к тестированию

Добавить TipAsk QuestionDownload

Шаг 32:

Добавить TipAsk QuestionDownload

Шаг 33:

Добавить TipAsk QuestionDownload

Шаг 34: Работает идеально

9 0002 Добавить TipAsk QuestionDownload

Шаг 35: Время сделать некоторые детали

Добавить TipAsk QuestionDownload

Будьте первым, кто поделится

Вы сделали этот проект? Поделитесь с нами!

Я сделал это!

Рекомендации

Станок Winton: RD10 — Трубогиб с ЧПУ малого диаметра

Описание продукта

Трубогиб RD10 с ЧПУ предназначен для гибки труб малого диаметра, включая тормозные магистрали, компоненты холодильного оборудования и топливные магистрали. Готовый к производству, этот трехосевой полностью электрический трубогиб использует интерфейс на базе Windows для управления оператором. Станок стандартно поставляется как трубогиб с ЧПУ одного радиуса. Опциональная головка для гибки двух штабелей позволяет пользователю изгибать трубки с использованием двух разных радиусов.

RD10 сгибает нержавеющую сталь до Ø10 мм (3/8 дюйма) с помощью процесса ротационной вытяжки. Этот метод оказался эффективным для гибки с малым радиусом. Цанговый зажим, который удерживает трубку во время процесса гибки, использует производственный воздух 80 фунтов на квадратный дюйм.Это обеспечивает герметичность трубки до, во время и после вращения плоскости. Конструкция шпинделя каретки позволяет концу трубы попадать прямо рядом с инструментом для гибки на самом последнем изгибе. Это часто означает отказ от операции обрезки после гибки.

Программные функции включают подачу сцепки, паузу перед изгибом, преобразование XYZ в LRA, проверку пересечений, настройку скорости по 3 осям на изгиб и многое другое. Дополнительный конвертер файлов STEP позволяет пользователю считывать файл STEP, созданный в САПР, прямо из САПР прямо в контроллер гибочного станка.Нет необходимости вводить данные изгиба трубы, стоя на RD10, продолжайте и считайте трехмерные данные изгиба прямо из вашей системы CAD. Это так просто.

RD10 — это быстрый, точный и стабильный трубогиб с ЧПУ. Этот гибочный станок с ЧПУ малого диаметра, спроектированный и изготовленный в США, готов к производству. Позвоните нам со своей заявкой. Мы заинтересованы в том, чтобы помочь вам снизить себестоимость проданных товаров.

О машинах, которые мы производим
Все трубогибы разработаны и испытаны на собственном предприятии.Мы используем стандартные закупаемые компоненты для изготовления каждой трубогибочной машины. Мы в Winton гордимся качеством каждого проданного трубогиба. Позвоните нам сегодня и спросите, как качество трубогибочных машин, которые мы производим, повлияет на качество гнутых труб в вашем цехе.

Трубогибы, инструменты для гибки толстостенного металла

Инструменты для гибки металла Eastwood

Сгибать, изгибать, наклонять или придавать другую форму металлу в собственном магазине так же просто, как приходить в Иствуд за подходящим оборудованием.Наши трубогибы и трубогибы — лучший способ для энтузиастов DIY добавить функциональности и стиля своим аттракционам. Эти мощные инструменты можно использовать для изготовления трубных каркасов и рулонных каркасов или просто для украшения капота. Правильный трубчатый каток Eastwood быстро станет незаменимым устройством для любого производителя.


Купите трубогиб Pro

С помощью трубогиба Eastwood вы сможете изгибать металлические трубы на 180 градусов без сгибания и перегибов. И наши обычные, и высокопроизводительные гибочные станки имеют жесткую стальную раму, которая надежно удерживает ваш рабочий стол.Стандартная модель предназначена для труб из низкоуглеродистой стали и хрома, в то время как модель большой емкости может работать с нержавеющей сталью, алюминием и медью. Каждый гибочный станок поставляется с набором формовочных штампов или имеет возможность добавить те, которые вам понадобятся. Если для подвесов и кронштейнов вы используете стержни, а не трубы, инструмент для формовки стержней — доступный способ получить надлежащее усилие.


Оборудование для надрезки труб

Иногда по функциональным или эстетическим причинам вам необходимо надрезать трубки под большим углом.Наш профессиональный надрезчик труб сделает точные надрезы в трубках шириной до трех дюймов. Используйте их для создания прочных и стильных выхлопных труб, каркасов тележек или рулонных каркасов. Набор пилы для выреза и кольцевой пилы позволит вам подготовить трубы, а также просверлить угловое отверстие. Объедините оба устройства с трубогибом для получения полного решения для кронштейна и трубы.


Качество и поддержка изготовления металлических изделий

Всякий раз, когда вы работаете с трубками, рассчитывайте на Eastwood, чтобы получить подходящие инструменты и аксессуары. Наша 100-процентная гарантия удовлетворенности клиентов и квалифицированные технические консультации известны во всей отрасли. Мы хотим, чтобы каждый выполнял свою работу правильно, и поможем вам приобрести необходимое оборудование и навыки для этого.


Чего требует ваш проект? Свяжитесь с нами сегодня по телефону или электронной почте и поделитесь своей идеей. Мы поможем вам найти лучший продукт для ваших нужд. С Иствудом вы сделаете свою работу правильно и доставите свой проект из гаража и в дорогу, где он и должен.

Стандартная трубогибочная машина 32-42 «

CRC-Evans ® — крупнейший в отрасли производитель оборудования для строительства трубопроводов. Наши сварочные аппараты, оборудование для гибки труб, оборудование для подготовки концов, зажимы разработаны собственными силами в соответствии с точными требованиями клиентов. , набивочное / дробильное оборудование, системы взвешивания и оборудование баржи-укладчика были использованы для завершения более 60 000 миль трубопроводов в более чем 100 странах.

CRC-Evans производит самую полную на сегодняшний день линейку оборудования для строительства наземных и морских трубопроводов.Все оборудование производится в соответствии с Системой управления качеством, сертифицированной по международно признанному стандарту ISO 9001: 2008 и собственной Политике качества CRC-Evans.

Для труб диаметром от 32 дюймов (813 мм) до 42 дюймов (1067 мм) CRC-Evans предлагает современные гибочные машины:

  • Гидравлические органы управления позволяют одному оператору полностью управлять всеми операциями машины с удобной платформы.
  • Лебедка с гидравлическим приводом перемещает трубу через машину. Труба легко перемещается на фигурных роликах.
  • Откалиброванный индикаторный стержень позволяет оператору выполнять изгибы равномерно.
  • Башмак Pin-up автоматически захватывает трубу, чтобы предотвратить деформацию.
  • Переход на другой размер трубы в пределах машинного диапазона осуществляется простой установкой альтернативного гибочного набора.
  • Станок способен изгибать все марки имеющихся в настоящее время труб API-5L в пределах своего диапазона.
  • Рама машины изготовлена ​​из высокопрочной стали для обеспечения длительного срока службы без усталостных повреждений.
  • Блочная конструкция упрощает обслуживание и ремонт.
  • Буксирная проушина прикреплена к жесткой спинке с гидравлическим приводом и может подниматься и опускаться для облегчения присоединения к тягачу.
  • Машину можно буксировать по полосе отвода подходящим трактором (обычно это боковая стрела, подающая трубу к гибочной машине).
  • Для гибки трубы каждого размера требуются гибочный набор, гибочная матрица, оправка и гибочная лента.

Трубогиб с оправкой на Grizzly.com

Трубогиб на оправке T30860 представляет собой стабильную и прочную платформу для гибки труб, которая быстро устанавливается и проста в использовании. Трубогибы на оправке можно использовать после минимального обучения, чтобы обеспечить точные и последовательные изгибы труб из различных материалов, включая сталь, медь и алюминий.

T30860 способен изгибать круглые трубы диаметром от 1/2 до 2 дюймов или квадратные металлические трубы диаметром от 1 до 2 дюймов. Совершенно уверенно выполняйте изгибы до 180 °.Благодаря прочной стальной конструкции, когда инструмент закреплен на месте, он будет гнуть трубу на долгие годы.

Если вы создаете прочный каркас безопасности, сверхлегкую раму или ремонтируете оборудование, ручной трубогиб T30860 справится со своей задачей!

Этот инструмент включает в себя напольную подставку, индикатор угла изгиба и съемную 41-дюймовую ручку. Доступны 17 дополнительных штампов (не входят в комплект) для различных размеров круглых и квадратных труб (T30861-T30877).

Ручной трубогиб T30860 поставляется с годовой гарантией, которая распространяется на детали и гарантирует, что устройство не имеет заводских дефектов.(Гарантия не распространяется на расходные материалы.)

Руководство для T30860 было написано нашим отделом технической документации в США и содержит полезную информацию.

Группа технической поддержки Grizzly находится в США. Детали и аксессуары для трубогиба доступны в Интернете и отправляются со склада запчастей Grizzly в Спрингфилде, штат Миссури.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Минимальный диаметр трубы: 1/2 «
  • Максимальный диаметр трубы: 2 «
  • Минимальный размер квадратной трубы: 1 «
  • Максимальный размер квадратной трубы: 2 «
  • Максимальный угол изгиба: 180 °
  • Длина ручки: 41 «
  • Общая высота: 45 дюймов
  • Площадь основания: 11-3 / 4 «x 11-3 / 4»
  • Вес машины: 98 фунтов.

ХАРАКТЕРИСТИКИ

  • Стальная конструкция
  • Напольная стойка
  • Индикатор угла изгиба
  • Съемная ручка 41 «
  • Доступны 17 дополнительных матриц (не входят в комплект)
.

Добавить комментарий

Ваш адрес email не будет опубликован.
