Как крепить сварную сетку к профильной трубе

Забор из сварной сетки

Для того, чтобы оградить свой приусадебный участок или территорию дачи, застройщиками часто используется заборная сварная сетка. Популярность этого материала объясняется такими положительными качествами, как:

  • невысокая стоимость и доступность;
  • простота выполнения монтажных работ;
  • красивый внешний вид забора;
  • малая парусность ограждения при сильном ветре;
  • способность хорошо пропускать солнечный свет.

Однако некоторые владельцы домов индивидуальной застройки считают прозрачность забора серьезным недостатком, поскольку с улицы видно все, что происходит на ограждаемой территории. Поэтому сварная оцинкованная сетка и забор из оцинкованной сетки, вынуждает устранять эту уязвимость.

В этом случае можно уменьшить прозрачность ограждения, натянув по его поверхности маскирующую пластиковую штукатурную сетку из ПВХ, которую строители часто используют для скрытия фасадов зданий при проведении ремонтных и строительных работ.

Такой забор из пластиковой сетки ПВХ с различными цветовыми оттенками долговечен, недорого стоит и снижает уровень прозрачности как минимум вдвое. Некоторые владельцы частных домостроений для снижения уровня прозрачности рассаживают возле ограждения вьющиеся растения, которые, разрастаясь, закрывают полный обзор участка с улицы.

Разновидности заборов из сетки

По своей конструкции сварные сетчатые ограждения бывают двух видов: секционные или модульные и сплошные(рулонные). Секционные представляют собой рамочные конструкции, из уголка или профильной трубы, внутри которых она расположена. Рамы устанавливаются между столбов, создавая красивое и надежное ограждение.

Для сплошного покрытия чаще всего используется сетка сварная дорожная, которая свернута в рулоны, и просто растягивается вдоль линии установки столбов или заполняет промежутки между ними.

Модульные сварные конструкции очень удобны для устройства заборов в условиях сложного рельефа и обеспечивают оперативное возведение ограждений. Сплошное ограждение дешевле и проще в монтаже.

Выбирая тип конструкции забора из металлической заборной сетки необходимо учитывать ваши требования к эксплуатационным характеристикам, надежности конструкции и имеющиеся финансовые возможности. Все стальные сетчатые ограждения можно классифицировать по виду и способу монтажа ограждения.

Виды сетки, используемой для строительства забора

Современный рынок строительных материалов предлагает застройщикам следующие виды:

  • простую черную, сваренную контактной сваркой из проволоки сечением от 1 до 6 мм;
  • сварную оцинкованную;
  • с полимерным покрытием различного цвета;
  • комбинированную сварную, с защитным цинковым и полимерным покрытием одновременно;
  • плоскую из черного стального прутка диаметром от 0,6 до 1,2 мм, квадрата или профильной трубы сечением 10х10, 12х12, 15х15 мм;
  • 3-D или евросетку, имеющую объемную конфигурацию и сделанную из прутка или квадрата, как и плоские решетки.

Нанесение защитных покрытий делают уже сваренной сетке. Оцинковывание или нанесение полимерных покрытий позволяет защитить материал ограждения от воздействия коррозии, но заметно увеличивает его стоимость. Однако постоянные расходы на покраску забора из черной сетки делают затраты на материал с

защитным покрытием вполне оправдываемым. Кроме оцинковки и нанесения полимерного покрытия, сетка из обычного черного металла, изготовленная в заводских условиях, может быть просто окрашена порошковым или другим способом, что заметно снижает ее стоимость.

Монтаж забора из сварной сетки

  1. Установка забора из сварной сетки любого типа всегда начинается с монтажа столбов, в качестве которых лучше всего использовать стальные круглые или профильные трубы.
  2. После установки столбов легкую сетку можно просто натянуть между ними, используя в качестве несущих подвесов две натянутые струны из поволоки, идущие по верху и низу забора. Струны будут достаточно надежно удерживать заборную сетку, не давая ей провисать и изгибаться. Сама сетка просто привязывается столбам стальной проволокой.
  1. Другой способ установки называется модульным и заключается в заготовке прямоугольных рам из стального уголка и растягивании сетки внутри такой рамы.
  2. После изготовления, рамы устанавливаются между столбов и закрепляются при помощи сварки.

Плоская стальная сварная сетка из прутка или квадрата изготавливается в заводских условиях или самостоятельно на месте монтажа забора. Она представляет собой плоскую сварную решетку с ячейками 100х50, 150х50 или 200х50 мм. Размер таких решеток должен соответствовать расстоянию между столбами и их высоте. Готовую сетку закрепляют между столбами сваркой, используя стальной хомут, или привязывают проволокой.

3-D заборы или евросетка изготавливается только в заводских условиях и напоминает плоские решетки, но с объемным изгибом прутков, которые придают ей очень оригинальный вид. Она также монтируется на столбах при помощи сварки, зажимных хомутов или просто привязывается к опорным конструкциям.

Очень популярным в последнее время стал секционный забор из сетки или сварной забор типа «Каскад». Его секции делают в условиях заготовительной мастерской из вертикальных и горизонтальных прутьев диаметром 3-5 мм. Конструкция обладает достаточно хорошей жесткостью и имеет размер ячеек от 50х50 мм до 75х100 мм. Стандартная длина пролета 4600 мм. В качестве антикоррозионной защиты применяют полимерное или порошковое покрытие. Крепление каждой отдельной панели к столбам при помощи зажимных хомутов без использования сварки.

Конструкция заборов из оцинкованной сетки или решеток позволяет возводить ограждения любой высоты и устанавливать отдельные секции на разной высоте, что очень важно при расположении ограждаемого участка на склоне.

Забор из сварной сетки своими руками

Как сделать забор из сварной сетки рулонной: подготовка

Перед началом строительных работ необходимо точно определиться с выбором конструкции забора и подготовить необходимые для его возведения материалы. Для любого сетчатого ограждения вам понадобятся:

  • столбы из стальных круглых или профильных труб длиной 5/4 высоты забора;
  • цемент, щебень и песок для приготовления бетона;
  • доски или другой материал для устройства опалубки;
  • вязальная проволока или крепежные зажимные хомуты;
  • стальная сварная сетка соответствующая выбранной вами конструкции забора.

Возведение забора начинается с разметки линий его установки. Для этого во всех местах поворота и на прямых участках на расстоянии не более 5-6 метров забиваются колышки и натягивается шнур. При помощи рулетки размечаются места, где нужно устанавливать столбы. Расстояние между столбами должно соответствовать размеру купленным сетчатым панелям или принимается равным 5-ти метрам при использовании материала свернутого в рулон.

Земляные и бетонные работы

В местах установки столбов необходимо выкопать ямки размером не менее 400х400 мм и глубиной не менее ¼ высоты забора. В эти ямки нужно вертикально установить столбы, подпирая их для устойчивости наклонными подпорками. При установке, при помощи натянутого шнура, необходимо проверять, чтобы верхний край столбов находился на одном уровне. Для лучшего закрепления опор в фундаменте в их нижней части можно приварить поперечно расположенные прутки.

После установки столбов и проверки их вертикального положения при помощи строительного уровня ямки заливаются бетонной смесью в объемном соотношении 3 части цемента, 4 части песка и 5 частей щебня. После заливки делается перерыв не менее чем на 48 часов для твердения бетона.

Для придания забору более эстетичного вида многие застройщики заливают бетонную перемычку между столбов. Это не является обязательным, но внешний вид ограждения при такой основе намного лучше. Для устройства нужно выкопать траншею глубиной 15-20 см и насыпать на ее дно слой щебня средней фракции толщиной 10 см. После этого установить по всей длине опалубку и залить внутрь нее бетон. Армировать эту конструкцию будет целесообразным только в случае устройства на вспучиваемых или заболоченных грунтах.

Как крепить сварную сетку к профильной трубе

Если у вас сетка сварная для забора в рулонах, то ее край крепите с помощью проволоки к первому столбу. Разворачивая рулон постепенно крепите ее к каждому следующему столбу проволокой. Концы рулона должны приходиться на столб, поэтому заранее определите расстояние между столами следующим способом: если длинна рулона 15 метров, то расстояние между столбами равно 3 метрам.

Чтобы сетка сильно не провисала, можно сверху в ячейки продеть стальную проволоку и натянуть между столбами. Некоторые строители продевают так же проволоку снизу, чтобы придать вертикальное натяжение.

Когда вся сетка хорошо натянута, можно вместо проволоки использовать специальный крепеж для сварной сетки. Они бывают разных видов, один из вариантов представлен на картинке справа. Крепятся они саморезами по металлу.

Крепление сварной сетки к профильной трубе саморезами без дополнительного крепежа не является хорошим вариантом, так как грунт движется и сетка может выскочить из под шпяпки самореза.

ВИДЕО: Забор из сварной сетки с полимерным покрытием

Секционный забор из сварной сетки

Монтаж забора из сварных секций всех моделей, благодаря их конструктивной жёсткости и предварительной заводской подготовке, не представляет трудностей. Поэтому, если у вас есть помощник и необходимый инструмент, то можете самостоятельно осуществить установку забора. Заборные секции из сварной сетки ниже на рисунке.

Приобретая столбы и секции сварной сетки, как правило, сразу приобретают (чтобы потом не бегать и не искать подходящие) полный комплект её крепежа:

  • хомуты;
  • скобы;
  • набор метизов (болты, гайки, шайбы и т. п.).

Монтаж секций не представляет ничего сложного. Его вполне возможно выполнить своими руками.

Источник: yaograzhdeniya.ru

Подробные этапы устаноки забора из сварной сетки

Сварная сетка для забора – один из видов материала для ограждения земельного надела. Его внешние характеристики простые, но зато конструкция отличается более высокой прочностью, чем рабица. Кроме того, можно выполнить установку своими руками, так как материал вполне подъемный.

Какие существуют виды сетки

Сварное сетчатое ограждение может иметь разные размеры ячеек, проволоки и общие габариты секции. Встречается несколько видов проволоки, также разнится и способ изготовления сетки.

Основные параметры

Прочность полотна определяется двумя характеристиками: габариты клетки, диаметр проволоки. Чем мельче клетка сетчатого материала, тем крепче будет ограда. Но и стоит материал с такими параметрами больше. Стандартная клетка: 50х50 мм, 100х100 мм (наиболее распространенные), а также 150х150 мм, 200х200 мм. Металлическая сетка может быть легкой или тяжелой, что определяется толщиной проволоки.

В первом случае диаметр варьируется в пределах 3-6 мм. Тяжелые ограждения возводятся с применением сетчатого материала с толщиной проволоки от 8 до 40 мм. Габариты секции (стандартные размеры): 1000х2000 мм, 1500х3000 мм, 2000х3000 мм.

Виды сетки

Различают несколько разновидностей сетчатого материала, изготовленного методом контактной сварки:

  • Неоцинкованная – без покрытия, изготавливается с применением черной стальной проволоки;
  • Оцинкованная – при производстве задействуют проволоку без специальной защиты или оцинкованный материал, соответственно, в первом случае антикоррозионное покрытие наносится уже после изготовления полотна;
  • Полимерная сетка – готовую конструкцию покрывают полимерами, в качестве основы может использоваться как оцинкованная, так и неоцинкованная проволока.

Область применения этих разновидностей: укрепление дорожного полотна и прочих конструкций, отделка стен, строительство заборов. Полимерная сетка хорошо зарекомендовала себя в бытовых условиях – с ее помощью возводят ограждения.

Наилучшие характеристики у оцинкованного материала с полимерным покрытием: секционный забор будет служить дольше благодаря двойной защите от коррозии, а внешне он привлекательнее.

Положительные качества ограды из сварной сетки

Нужно выделить светопропускную способность конструкции. Эта особенность позволяет разбить сад или огород рядом с ограждением, так как сетка исключает вероятность затенения участка. Установка забора выполняется своими руками быстрее и проще, чем большинство прочих аналогов (из декоративного кирпича, натурального камня). А себестоимость ограды ниже.

Основные этапы возведения ограды

Забор из сварной сетки строится с применением таких материалов: секции заборного полотна; столбы из металла с закладными деталями, но их можно закрепить и своими руками с помощью сварочного аппарата; бетонный раствор.

Схема секционного ограждения из сварной сетки

Основной инструмент: сварочный аппарат, шуруповерт (если секции будут крепиться к столбам посредством резьбового соединения), рулетка, строительный уровень, лопата/ручной бур.

Шаг 1: Разметочные работы

Забор из сварной сетки, равно как и любое прочее ограждение, требует выполнения подготовительных работ: очистка территории, проверка разницы в уровнях поверхности почвы, разметка.

Возведение ограждения начинается с разметки. Для создания нужной линии применяются колышки, верёвка и рулетка.

Прежде всего, следует наметить линию расположения ограды. Для этого по углам своими руками вбиваются колья, между которыми протягивается веревка. Далее, нужно определить точки расположения столбов ограждения. Их располагают на расстоянии, которое на 15-20 см больше длины секции. Запас отводится под закладные детали, посредством которых крепится заборное полотно.

Шаг 2: Монтаж опорных стоек

Забор из сварной сетки обычно возводится с применением столбов из металла. Они достаточно прочны, чтобы выдержать конструкцию секции, сделанной из каркаса и сетки. Кроме того, в большинстве случаев крепление заборного полотна выполняется методом сварки. Другой нюанс: ограда из металла служит намного дольше. А если деревянные стойки выйдут из строя, придется раньше времени выполнять ремонт ограждения.

Для приготовления цементного раствора используются одна часть цемента, одна часть воды и три части песка.

Достаточное сечение столбов для полотна из проволоки толщиной 3-5 мм равно 60х60 мм. Глубина ям под опорные стойки определяется на основании данных о структуре грунта и глубине его промерзания. В среднем для сетчатой ограды обустраивается столбчатый фундамент 0,8-1 м в глубину.

Важно, чтобы опора была заглублена на уровень, равный трети ее длины. Ямы копаются лопатой, но можно использовать ручной бур. Это ускорит работу. Диаметр отверстий в почве должен быть на несколько сантиметров больше столбов.

Заборы из сварной сетки чаще устанавливают методом полного бетонирования опор. Это дополнительно упрочнит конструкцию. Для изготовления раствора используют песок, цемент (3:1). Затем лунка своими руками заливается цементной смесью, туда же устанавливается столб и выравнивается по уровню. Для фиксации опоры применяются распорки. Через несколько дней можно продолжать строительство ограждения.

Шаг 3: Крепление заборного полотна

Применение рулонной сетки требует использования специальных хомутов или скоб. В данном случае крепится сплошное заборное полотно. Если же планируется использовать более прочную сетку, готовят каркас, изготовленный из уголка или профильной трубы.

На каждый столб устанавливаются крепёжные элементы по 4 штуки, которыми крепится сетка.

К нему своими руками приваривается основной материал. Готовая секция крепится к закладным деталям с помощью сварочного аппарата или же методом резьбового соединения (болты, гайки).

Рекомендации по обустройству ограды

Использование оцинкованной сетки не требует покрытия лакокрасочными материалами. Но если секция изготавливается своими руками, во время сварки защитное покрытие можно повредить. Тогда необходимо обеспечить дополнительную защиту лакокрасочными материалами.

Применение сварной рулонной сетки предполагает два решения: нарезка материала своими руками для изготовления секций; установка заборного полотна с применением хомутов, при этом резать его не нужно.

Если для второго из вариантов используется оцинкованная сетка, то процесс установки займет меньше времени, так как не нужно готовить секции. Но в этом случае ограждение потеряет в прочности.

Но чем более толстая проволока использовалась при производстве материала, тем прочнее будет конструкция. За это качество отвечают и размеры ячеек рулонной сетки.

Источник: vorotauzabora.ru

Способы сооружения заборов из сварной сетки

У забора есть два основных назначения: сформировать границы участка и создать преграду от проникновения нежелательных гостей. Внешний вид сооружения стоит на третьем месте. Но сегодня все чаще данный критерий отходит на четвертое место, смещаемый стоимостью оградительной конструкции. Поэтому все чаще владельцы загородных участков предпочтение отдают заборам из сеток. У них высокая надежность, но низкая цена.

Разновидности заборов из сеток

Необходимо разделить сетку на две группы, отличающихся друг от друга исходным материалом. Это металлические сетки и пластиковые. Последние для ограждения участков используются редко, потому что не обладают достаточной прочностью. Их применяют для ограждения клумб, садовых насаждений и прочих конструкций.

В этом плане металлические оградительные сооружения из сеток используются повсеместно. Потому что они обладают высокими техническими и эксплуатационными характеристиками. Сегодня для ограждений применяют две разновидности сеток: рабица и сварная.

Отличаются друг от друга они технологией изготовления. Первая изготавливается способом плетения с образованием ячеек, вторая способом точечной сварки, при котором происходит соединение металлических прутков.

Нельзя сказать, что сварная сетка лучше рабицы. У обеих достаточно высокие прочностные характеристики и практически одинаковые достоинства и недостатки.

Преимущества и недостатки сварной сетки

Основное преимущество заборов из сварной сетки – низкая цена при высоких технических характеристиках. Далее отметим:

  • возможность демонтировать сетку и использовать в другом месте для сооружения ограждений или других надобностей;
  • простота установки;
  • огромное разнообразие предлагаемых размеров, что дает возможность сооружать заборы разной высоты;
  • легко переносит природные нагрузки;
  • прозрачность конструкции, позволяющая пропускать воздух и солнечный свет, что для некоторых участков немаловажный фактор.

Касаемо недостатков, то последний плюс многие расценивают и как минус. Не всем нравится, когда их личная жизнь нараспашку. А прозрачная конструкция этому способствует. Второй негатив – не совсем презентабельный внешний вид, если сравнивать с другими оградительными конструкциями, например, кирпичными, каменными или деревянными.

Разновидности

В основе классификации сварной сетки лежит исходный материал. Здесь три категории:

  1. Изготовленная из углеродистой стали без защитных покрытий. Сваривают ее из металлических прутьев диаметром 1,2-10 мм. Такое изделия подвержено коррозии металла, поэтому со временем покрывается ржавчиной. Металлическую сетку данного типа обязательно красят, чтобы снизить процесс износа. Окрашивание проводят с завидной периодичностью, что увеличивает расходы на обслуживание оградительной конструкции.
  2. Оцинкованная. Сваривают ее из оцинкованной проволоки, которая под действием природных нагрузок практически не ржавеет. У нее достаточно длительный срок эксплуатации, красить такое изделие нет надобности. И все же это не самый лучший материал.
  3. Не оцинкованная с полимерным покрытием. По сути, это первый вариант, который покрывают полимерным слоем. Готовую сетку просто окунают в полимерную массу, а затем сушат. Чтобы придать изделию более презентабельный внешний вид, его покрывают краской по порошковой технологии. Это дополнительно увеличивает защитные качества.
  4. Оцинкованная с полимерным слоем. Это вершина качества металлических сеток, но и вершина ценовой составляющей. Сварные сетки этого типа можно отнести к материалам из категории с неограниченным сроком эксплуатации, хотя производители гарантируют 65 лет. При этом материал данного типа спокойно выдерживает температурный диапазон от -55С до +65С и влажности не более 97%.

Отметим, что сварные сетки подвергаются обработке цинком по двум технологиям. Первая – изготовления сетчатого изделия из оцинкованной проволоки, второй – из углеродистой стали, а уже готовую сетку подвергают цинкованию. Последний вариант лучше, потому что в первой технологии сварка нагревает цинковый слой двух стержней, что снижает защитные характеристики материала. Нередко цинковый слой просто отслаивается от тела основного металла.

На строительном рынке сетка сварного типа представлена двумя позициями: рулонная и в виде пластов. Второй вариант проще в установке, потому что это уже готовое изделие со своими размерами, под которое надо просто установить опорные стойки с шагом, равным ширине пласта.

Монтаж забора

Рассмотрим три варианта установки: пластами или, как их называют, секционные конструкции и рулоном.

В первую очередь необходимо подготовить все требуемые материалы. А именно: сварную сетку, пласты которой подбираются под высоту будущего оградительного сооружения, и опорные столбы, лучше из профильной трубы сечением 50х50 мм и толщиною стенки 2 мм. Трубы обязательно закрываются металлическими квадратными заглушками с двух сторон (они привариваются с помощью электросварки) и окрашиваются порошковой краской под цвет всей оградительной конструкции. Сегодня продаются заглушки из пластика разного размера, формы и цвета.

Следующий этап – планировка границ участка. Для этого в углах участка забиваются трубы или арматура (можно б/у), которые обвязываются шпагатом. Шаг установки опорных стоек надо определить в процессе проектирования забора, именно на основании этого показателя выбираются пласты, а точнее, их ширина. Стандартный шаг – 2м.

Определяются места установки опор, в которых тут же бурятся ямы глубиною 0,5 м. Для этого используют бур диаметром 200 мм. В ямы вставляются подготовленные профильные трубы и при помощи кувалды забиваются на глубину 1 м. Получается так, что полметра трубы будет вбито в грунт, полметра будет бетонироваться.

Каждый столб выставляется по вертикали с помощью строительного уровня и бетонируется раствором классической рецептуры: 1 часть цемента, 2 части песка, 3 части щебня. Все опоры должны быть выставлены на одну высоту.

Теперь надо установить сетчатые пласты. Для их крепления к столбам используются специальные П-образные хомуты, соединяемые с обратной стороны монтажной пластиной, которую подпирают двумя гайками. Количество хомутов – 4 на каждый столб. При этом сетку надо строго выставлять по высоте с учетом монтажа каждого пласта.

Есть другой вариант проведения работ по креплению, который собой представляет длинный болт и специальную фасонную шайбу. Для этого стойки по местам крепления пластов сверлят насквозь под диаметр используемого крепежного болта. Пласты устанавливаются, в отверстия вставляются болты с шайбами, которые с обратной стороны затягиваются гайками. Под шайбу рекомендуется подложить резиновую или пластмассовую прокладку.

И еще один вид крепления – это специальный хомут, который работает на затяжку. Выбирают его под размер профильной трубы, используемой под опорные стойки. Обжимают хомутом и трубу, и сетку, на нее уложенную. Затяжка производится с помощью болтового соединения. На фото ниже такой хомут показан.

Предлагаем посмотреть видео, как правильно смонтировать забор из сварной сетки.

Внимание! Можно столбы не вбивать в грунт. Их просто устанавливают в подготовленную яму глубиною 70-80 см и заливают бетоном. Главное в этом процессе – установить под стойки подпорки, чтобы они в процессе высыхания бетонного раствора поддерживали опоры в вертикальном положении.

Последовательность монтажа забора данного типа производится по-другому. И способ крепления здесь другой.

Потребуются трубы-стойки, в которых через каждые 40-50 см делаются отверстия, куда загоняются специальные клепки. В последних есть внутренняя резьба для крепежа. Клепки загоняются в отверстия с натягом, чтобы они не проворачивались по месту установки.

Теперь две стойки укладываются на землю параллельно друг друга. На них укладывается сварная сетка, которую крепят к трубам болтом и специальной шайбой.

Получается готовая секция, которую устанавливают в подготовленные ямы и бетонируют, как отдельный элемент заградительной конструкции.

Рассмотрим, как крепится сетчатый материал рулонного типа.

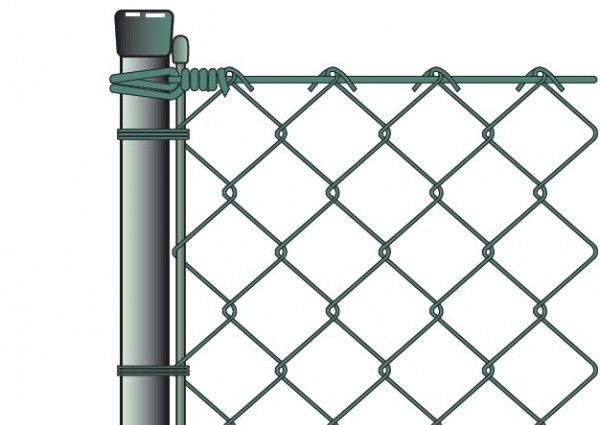

  1. Край изделия привязывается к первому столбу вязальной проволокой.
  2. Рулон разматывается до второй стойки.
  3. Натягивается по максимуму.
  4. Привязывается к стойке проволокой в нескольких местах.

И таким образом до конца забора. Чтобы сетка не провисала, можно по верхнему и нижнему краю пропустить толстую проволоку или стальные стержни. Так производятся работы по установке сетки, изготовленной из тонких стальных прутков. Конструкция с большей прочностью крепится к стойкам другими способами.

Если сетка сварена из стержней не самого большого диаметра, то можно постараться прикрепить готовое изделие к столбам кровельными саморезами по металлу. Не самый удачный вариант, потому что шляпка самореза небольшого диаметра, поэтому плотное примыкание к поверхности профильной трубы не гарантированно. Есть большая вероятность, что сетка выскочить из-под крепежа в процессе давления ветра или смещения грунта. Можно попробовать подложить под саморез широкую шайбу, но и это не лучшее решение. Хотя оба способа часто используют при монтаже сеток, изготовленных из проволоки небольшого сечения.

Оптимально – сделать шайбу прямоугольной формы, в которую будут вкручиваться сразу два самореза. Стержень сетки, расположенный на стойке, останется между двумя крепежами, и это не даст ему сдвинуться вдоль столба. А шайба будет удерживать его от смещения в горизонтальной плоскости.

Можно использовать кровельные саморезы с профильными шайбами, как на фото выше. Они просто притягивают сетку к стойке, поэтому шайбу надо подбирать под размеры профильной трубы, чтобы последняя оказалась внутри шайбы.

Технология сборки забора практически одинакова во всех вышеописанных ситуациях. А вот способов крепления сеточного изделия к стойкам много. Поэтому выбирается тот, который проще в процессе проведения работ своими руками.

Источник: viascio.ru

Подробные этапы устаноки забора из сварной сетки

Сварная сетка для забора – один из видов материала для ограждения земельного надела. Его внешние характеристики простые, но зато конструкция отличается более высокой прочностью, чем рабица. Кроме того, можно выполнить установку своими руками, так как материал вполне подъемный.

Какие существуют виды сетки

Сварное сетчатое ограждение может иметь разные размеры ячеек, проволоки и общие габариты секции. Встречается несколько видов проволоки, также разнится и способ изготовления сетки.

Основные параметры

Прочность полотна определяется двумя характеристиками: габариты клетки, диаметр проволоки. Чем мельче клетка сетчатого материала, тем крепче будет ограда. Но и стоит материал с такими параметрами больше. Стандартная клетка: 50х50 мм, 100х100 мм (наиболее распространенные), а также 150х150 мм, 200х200 мм. Металлическая сетка может быть легкой или тяжелой, что определяется толщиной проволоки.

В первом случае диаметр варьируется в пределах 3-6 мм. Тяжелые ограждения возводятся с применением сетчатого материала с толщиной проволоки от 8 до 40 мм. Габариты секции (стандартные размеры): 1000х2000 мм, 1500х3000 мм, 2000х3000 мм.

Виды сетки

Различают несколько разновидностей сетчатого материала, изготовленного методом контактной сварки:

  • Неоцинкованная – без покрытия, изготавливается с применением черной стальной проволоки;
  • Оцинкованная – при производстве задействуют проволоку без специальной защиты или оцинкованный материал, соответственно, в первом случае антикоррозионное покрытие наносится уже после изготовления полотна;
  • Полимерная сетка – готовую конструкцию покрывают полимерами, в качестве основы может использоваться как оцинкованная, так и неоцинкованная проволока.

Область применения этих разновидностей: укрепление дорожного полотна и прочих конструкций, отделка стен, строительство заборов. Полимерная сетка хорошо зарекомендовала себя в бытовых условиях – с ее помощью возводят ограждения.

Наилучшие характеристики у оцинкованного материала с полимерным покрытием: секционный забор будет служить дольше благодаря двойной защите от коррозии, а внешне он привлекательнее.

Положительные качества ограды из сварной сетки

Нужно выделить светопропускную способность конструкции. Эта особенность позволяет разбить сад или огород рядом с ограждением, так как сетка исключает вероятность затенения участка. Установка забора выполняется своими руками быстрее и проще, чем большинство прочих аналогов (из декоративного кирпича, натурального камня). А себестоимость ограды ниже.

Основные этапы возведения ограды

Забор из сварной сетки строится с применением таких материалов: секции заборного полотна; столбы из металла с закладными деталями, но их можно закрепить и своими руками с помощью сварочного аппарата; бетонный раствор.

Схема секционного ограждения из сварной сетки

Основной инструмент: сварочный аппарат, шуруповерт (если секции будут крепиться к столбам посредством резьбового соединения), рулетка, строительный уровень, лопата/ручной бур.

Шаг 1: Разметочные работы

Забор из сварной сетки, равно как и любое прочее ограждение, требует выполнения подготовительных работ: очистка территории, проверка разницы в уровнях поверхности почвы, разметка.

Возведение ограждения начинается с разметки. Для создания нужной линии применяются колышки, верёвка и рулетка.

Прежде всего, следует наметить линию расположения ограды. Для этого по углам своими руками вбиваются колья, между которыми протягивается веревка. Далее, нужно определить точки расположения столбов ограждения. Их располагают на расстоянии, которое на 15-20 см больше длины секции. Запас отводится под закладные детали, посредством которых крепится заборное полотно.

Шаг 2: Монтаж опорных стоек

Забор из сварной сетки обычно возводится с применением столбов из металла. Они достаточно прочны, чтобы выдержать конструкцию секции, сделанной из каркаса и сетки. Кроме того, в большинстве случаев крепление заборного полотна выполняется методом сварки. Другой нюанс: ограда из металла служит намного дольше. А если деревянные стойки выйдут из строя, придется раньше времени выполнять ремонт ограждения.

Для приготовления цементного раствора используются одна часть цемента, одна часть воды и три части песка.

Достаточное сечение столбов для полотна из проволоки толщиной 3-5 мм равно 60х60 мм. Глубина ям под опорные стойки определяется на основании данных о структуре грунта и глубине его промерзания. В среднем для сетчатой ограды обустраивается столбчатый фундамент 0,8-1 м в глубину.

Важно, чтобы опора была заглублена на уровень, равный трети ее длины. Ямы копаются лопатой, но можно использовать ручной бур. Это ускорит работу. Диаметр отверстий в почве должен быть на несколько сантиметров больше столбов.

Заборы из сварной сетки чаще устанавливают методом полного бетонирования опор. Это дополнительно упрочнит конструкцию. Для изготовления раствора используют песок, цемент (3:1). Затем лунка своими руками заливается цементной смесью, туда же устанавливается столб и выравнивается по уровню. Для фиксации опоры применяются распорки. Через несколько дней можно продолжать строительство ограждения.

Шаг 3: Крепление заборного полотна

Применение рулонной сетки требует использования специальных хомутов или скоб. В данном случае крепится сплошное заборное полотно. Если же планируется использовать более прочную сетку, готовят каркас, изготовленный из уголка или профильной трубы.

На каждый столб устанавливаются крепёжные элементы по 4 штуки, которыми крепится сетка.

К нему своими руками приваривается основной материал. Готовая секция крепится к закладным деталям с помощью сварочного аппарата или же методом резьбового соединения (болты, гайки).

Рекомендации по обустройству ограды

Использование оцинкованной сетки не требует покрытия лакокрасочными материалами. Но если секция изготавливается своими руками, во время сварки защитное покрытие можно повредить. Тогда необходимо обеспечить дополнительную защиту лакокрасочными материалами.

Применение сварной рулонной сетки предполагает два решения: нарезка материала своими руками для изготовления секций; установка заборного полотна с применением хомутов, при этом резать его не нужно.

Если для второго из вариантов используется оцинкованная сетка, то процесс установки займет меньше времени, так как не нужно готовить секции. Но в этом случае ограждение потеряет в прочности.

Но чем более толстая проволока использовалась при производстве материала, тем прочнее будет конструкция. За это качество отвечают и размеры ячеек рулонной сетки.

Источник: vorotauzabora.ru

Виды крепежа для сварной сетки и сетки рабица

Вопрос о том, как можно крепить не только сетку-рабицу, но также сварную сетку, довольно актуальный. Ведь она используется не только для ограждения школ, детских садов и разных общественных организаций. С ее помощью разграничивают территорию дачных участком и частных домов, делают вольеры для животных.

Виды креплений сетки

Вся сложность крепления заключается как раз в том, что как рабица , также и сварная сетка сегодня часто выпускается не только с цинковым покрытием, но и с полимерным. В качестве столбов используются круглые или профильные металлические трубы. Желательно, чтобы столбы имели монтажные планки, к которым впоследствии крепится сетка.

Сетку можно прикрепить тремя способами:

  • болтами непосредственно к монтажным планкам;
  • с помощью хомутов и скоб непосредственно к столбу;
  • специальной пластиковой монтажной планкой.

Второй и третий способ используется в том случае, если на столбах отсутствуют монтажные планки. Пластиковые накладки желательно использовать, чтобы не повредилось полимерное или цинковое покрытие на сетке и на столбе.

Крепление сетки с помощью хомутов, скоб и планок

Крепежные хомуты подойдут не только для металлических столбов, но также деревянных и бетонных. Благодаря им можно быстро произвести монтаж. Подбирать хомуты надо в зависимости от диаметра или сечения труб, а также толщины бетонных столбов. С помощью таких креплений не произойдет повреждения покрытия металлических столбов.

Хомуты изготовляются из металлического прутка разной толщины. Они бывают полукруглыми или выглядят в виде буквы П. Полукруглые необходимо использовать в том случае, если столбы для забора будут круглые. А в виде буквы П — если столбы профильные. Как на одном торце прутка для хомута, также и на другом нарезается резьба, куда накручиваются гайки. На хомут одевается планка, которая имеет отверстия, и с ее помощью сетка прижимается к столбу гайками.

В самом столбе не надо сверлить отверстий, что значительно продлевает срок эксплуатации забора. Так как от вибрации гайка на хомуте может ослабнуть, то под нее ставится гровер . Для того, чтобы вандалы не смогли разобрать ограждение, для крепления хомутов используются антивандальные гайки. Хомуты также имеют полимерное покрытие, поэтому их надо подбирать под цвет сетки и столбов. А скоба — это болт с гайкой и металлической планкой. Болт пропускается через отверстие в столбе, и сетка крепится пластиной. Пластиковой планкой можно крепить сетку только в профильной трубе. Крепление планки похоже на крепление скобы.

Источник: ckmt.ru

Как крепить сетку рабицу – способы крепления, виды крепежей + видео

Сегодня вопрос, как крепить сетку рабицу, актуален не только для организаций. Очень часто с помощью этого материала разграничивают территорию и на дачных участках, вокруг собственных домов, а также делают вольеры для животных и многое другое. Разработаем краткую инструкцию для людей любого уровня подготовки.

1 Виды и характеристики сетки рабицы

Впервые об этом конструкционном материале мир услышал в 1878 году. Название сетчатое полотно получило в честь изобретателя Карла Рабица, который запатентовал специальный станок для его плетения.

По поводу внешнего вида вопросов возникать не должно, слово «сетка» все объясняет. Состоит она из множества четырехгранных ячеек, а получается путем вкручивания проволочных спиралей одна в другую. Чтобы продлить жизнь материалу и обеспечить необходимые качества, на него наносится защитный слой. Это могут быть полимерные вещества или цинк. После изготовления сетка скручивается в рулоны, в них она хранится и транспортируется, занимая минимум места.

Рабица с полимерным покрытием

Прежде чем разговаривать о способах крепления сетки рабицы, следует немного ознакомиться с ее видами, чтобы правильно подобрать этот материал. Делится она по форме ячеек. Существует ромбическая и квадратная. В первом случае верхний и нижний угол составляет 60 градусов, а во втором все грани расположены перпендикулярно друг другу. Величина этих ячеек также может отличаться и находится в пределах от 25 до 70 мм. Чем меньше секция, тем больше прочность материала и выше его стоимость.

Еще классификация ведется и в зависимости от защитного покрытия. Наиболее дешевая неоцинкованная сетка, но ее следует сразу после установки покрыть краской, иначе уже в ближайшем времени она поржавеет. Такого недостатка не имеет оцинкованная, так как слой цинка не дает влаге проникнуть вглубь металла. Совсем недавно появились пластифицированные сетки, их главное отличие – наличие пластиковой оболочки. Стоят, конечно, они значительно дороже, но и эксплуатационные характеристики не сравнить с предыдущими видами. Кроме того, появляется возможность приобрести цветную сетку. А вот способы крепежа сетки рабицы не зависят от этих параметров.

Дешевая неоцинкованная сетка

Теперь рассмотрим все особенности этого полотна, почему оно пользуется таким спросом даже среди дачников? Сетка – достаточно дешевый материал. При этом ее прочность остается на весьма высоком уровне. Поэтому если необходимо просто обозначить границы территории и огородить ее от проникновения посторонних лиц, животных и не нанести ущерб семейному бюджету, этот вариант станет наиболее приемлемым.

Следующий плюс – прекрасная видимость, не преграждает проникновение солнечных лучей и воздуха. В отличие от кирпича, профилированного листа, шлакоблока и прочих альтернатив сетка лишь ограждает ваш участок, но никак не препятствует обзору близ лежащей территории. Правда, некоторые относят это качество к недостаткам. Но здесь уже ориентироваться следует по обстоятельствам и желаемым целям. А благодаря великолепной циркуляции воздуха и отсутствию тени на садовом участке создаются максимально благоприятные условия для зеленых жителей.

Преимущество данного ограждения

Еще нужно отметить и простоту крепления сетки рабицы, а также ее эксплуатации. Возвести такой забор сможет практически каждый. Потом он не требует особенного ухода, его не нужно красить, конечно, если отдали предпочтение качественному товару. А если декорировать сетку вьющимися растениями, то получится очень оригинальная живая изгородь, которая будет радовать глаз.

Поговорим и о недостатках. Если приобретать низкокачественную продукцию, то в скором времени она поржавеет и может даже разрушиться. Кроме того, далеко не каждому нравится ее внешний вид. Многие утверждают, что забор из сетки рабицы не сможет защитить вас от злоумышленников.

2 Какими должны быть опоры?

После хорошей теоретической подготовки можно приступить к практической части и поговорить о способах крепления сетки рабицы. Какой бы метод вы ни выбрали, в любом случае сетка держится не на воздухе, а на опорах. В качестве основы прекрасно выступают металлические или деревянные столбы. Поэтому в первую очередь следует определиться с этой составляющей будущего забора.

Металл – более долговечный, и лучше отдавать предпочтение ему. А вот для временного забора прекрасно подойдут и деревянные опоры. Во-первых, они более дешевые, к тому же очень часто остаются деревянные балки после строительства дома. Во-вторых, к ним закрепить сетку можно с помощью простых гвоздей. Такие столбы нужно правильно подготовить. Тщательно очищаем брусья от коры. Далее отрезаем куски нужной длины, обычно она составляет около трех метров, так как углубиться необходимо минимум на 10 см ниже уровня промерзания грунта.

Надежные металлические опоры

Угловые опоры должны быть на 20 см длиннее промежуточных, потому как они испытывают большую нагрузку.

Затем обрабатываем поверхность специальными средствами, найти которые не представляет труда. Подземную часть следует покрыть гидроизоляционной мастикой, а для наземной вполне сгодится краска. Если проигнорируете эту процедуру, то уже на следующий год придется задуматься о реставрации изгороди, так как деревянные столбики попросту сгниют. В качестве фиксаторов к древесине вполне подойдут простые гвозди, саморезы, скобы для крепления сетки рабицы и т. д.

Обработка столбиков специальными средствами

В роли металлических стоек отлично себя зарекомендовали трубы диаметром от 60 до 120 мм. Главное их достоинство – прочность и долговечность. Если бюджет ограничен, то можно приобрести такой материал в ближайшем приемнике металла. Например, трубы с поврежденной конструкцией (немного погнутые) либо с иными незначительными дефектами для водопровода использовать нельзя, а роль стоек для них прекрасно подойдет. Желательно отдавать предпочтение нержавеющему металлу. Чтобы продлить их жизнь и придать эстетический вид, следует зачистить поверхность от следов коррозии и покрыть краской.

3 Выбираем способ фиксации сетки

Теперь перейдем непосредственно к монтажу сетки рабицы, как закрепить ее? Существует несколько методов, рассмотрим каждый из них. В строительстве огромной популярностью пользуется способ «в натяжку». При этом устанавливается забор из сетки с пропусканием одного либо двух прутков. Но если таковых в наличии нет, то можно и проигнорировать этот шаг. Монтаж рабицы следует начинать с угловой опоры. Сначала делаем временное крепление, если столб деревянный, то зафиксировать к нему сетку получится простыми гвоздями. С металлом придется потрудиться.

Далее разматываем рулон, натягиваем сетку, фиксируем ее к следующему столбу и так до конца. При этом следите, чтобы материал был равномерно натянут. Перекос не допускается, так как исправить его в дальнейшем будет невозможно. После того как зафиксировали сетку ко всем опорам, необходимо пропустить стальной трос. Таким образом получится предотвратить склонения поверхности сетчатых пролетов в какую-нибудь из сторон. Можно еще предварительно к столбикам прикрепить горизонтальные лаги сверху и снизу, а потом с помощью металлической проволоки прикручивать к ним полотно рабицы.

Размотка рулонов

Зафиксировать металлическое полотно к опорам можно с помощью специальных креплений для сетки рабицы. В этой роли выступают крючки. Если столб из металла, то их приваривают к нему. Есть еще один метод монтажа рабицы «в натяг», но он считается наиболее трудоемким. Необходимо в столбах просверлить отверстия и нарезать в них резьбу. Затем нарезаются небольшие куски стальной полосы, длиной не более 20 см. В них тоже делаются отверстия, как и в столбах. Прижимаем сетку к столбам посредством этих металлических пластин. Причем прикладываем их к опорам так, чтобы точно совпадали отверстия. Вкручиваем в них болты до упора. Для более надежной фиксации расклепайте гайки.

Если предыдущий вариант кажется слишком сложным, то существует и упрощенная версия фиксации сетки рабицы, так как крепится она с помощью длинных шпилек, а в столбах просверливаются сквозные отверстия. И в этом случае не мешает расклепать гайки, иначе хулиганы легко смогут разобрать ваше ограждение.

Фиксация металлического полотна

Каркасный забор несколько сложнее в исполнении, но он имеет и более солидный внешний вид. В этом случае вам необходимо подготовить рамы. Лучше всего сварить их из металлических уголков, хотя встречаются и сбитые из деревянных балок. Высота этих рам варьируется от 1 до 2 метров, а ширина не менее 3 м. Тем временем подготавливаем и столбы, расстояние между ними должно соответствовать ширине рам. Чтобы забор был максимально надежным, стойки следует забетонировать.

Теперь более подробно остановимся на креплении сетки рабицы к уголкам. Для этого нам понадобится металлический прутик, который пропускается через верхние и нижние ячейки сетки, а затем приваривается к уголку. Также можно на внутренней поверхности углового профиля приварить металлические крючки, а потом на них надеть рабицу. Далее берем лист металла толщиной в 5 мм и нарезаем полосы (ширина 5 см, длина 20 см). Привариваем заготовки к столбам. И с помощью сварки крепим к горизонтальным полосам готовые секции. Покрываем столбики, каркас и металлические полосы краской и наслаждаемся новым забором.

4 Несколько ценных советов

Обязательно оставляйте небольшой зазор между землей и нижним краем сетки. В противном случае постоянный контакт с влажной почвой способствует преждевременному разрушению материала. Кроме того, в нижних ячейках будет застревать листва, трава и различный мусор.

Зазор между землей и нижним краем

Могут возникнуть небольшие проблемы с угловой опорой, как бы вы ни натягивали полотно, все равно в этом месте будет слабина. Чтобы ее избежать, рекомендуется разъединить сетку, а в углу сделать стык. Еще лучше закрутить на несколько оборотов нижний и верхний поясок и, конечно, загните края. После установки сетки не забудьте утопить все крючья. Сделать это довольно легко, вам понадобится всего лишь молоток и немного усилий. Чтобы избежать провисания, пропустите стальной канат либо проволоку через верхний и нижний края полотна.

Как крепить сварную сетку к профильной трубе

Сварная сетка для забора – один из видов материала для ограждения земельного надела. Его внешние характеристики простые, но зато конструкция отличается более высокой прочностью, чем рабица. Кроме того, можно выполнить установку своими руками, так как материал вполне подъемный.

Какие существуют виды сетки

Сварное сетчатое ограждение может иметь разные размеры ячеек, проволоки и общие габариты секции. Встречается несколько видов проволоки, также разнится и способ изготовления сетки.

Основные параметры

Прочность полотна определяется двумя характеристиками: габариты клетки, диаметр проволоки. Чем мельче клетка сетчатого материала, тем крепче будет ограда. Но и стоит материал с такими параметрами больше. Стандартная клетка: 50х50 мм, 100х100 мм (наиболее распространенные), а также 150х150 мм, 200х200 мм. Металлическая сетка может быть легкой или тяжелой, что определяется толщиной проволоки.

В первом случае диаметр варьируется в пределах 3-6 мм. Тяжелые ограждения возводятся с применением сетчатого материала с толщиной проволоки от 8 до 40 мм. Габариты секции (стандартные размеры): 1000х2000 мм, 1500х3000 мм, 2000х3000 мм.

Виды сетки

Различают несколько разновидностей сетчатого материала, изготовленного методом контактной сварки:

  • Неоцинкованная – без покрытия, изготавливается с применением черной стальной проволоки;
  • Оцинкованная – при производстве задействуют проволоку без специальной защиты или оцинкованный материал, соответственно, в первом случае антикоррозионное покрытие наносится уже после изготовления полотна;
  • Полимерная сетка – готовую конструкцию покрывают полимерами, в качестве основы может использоваться как оцинкованная, так и неоцинкованная проволока.

Область применения этих разновидностей: укрепление дорожного полотна и прочих конструкций, отделка стен, строительство заборов. Полимерная сетка хорошо зарекомендовала себя в бытовых условиях – с ее помощью возводят ограждения.

Наилучшие характеристики у оцинкованного материала с полимерным покрытием: секционный забор будет служить дольше благодаря двойной защите от коррозии, а внешне он привлекательнее.

Положительные качества ограды из сварной сетки

Нужно выделить светопропускную способность конструкции. Эта особенность позволяет разбить сад или огород рядом с ограждением, так как сетка исключает вероятность затенения участка. Установка забора выполняется своими руками быстрее и проще, чем большинство прочих аналогов (из декоративного кирпича, натурального камня). А себестоимость ограды ниже.

Основные этапы возведения ограды

Забор из сварной сетки строится с применением таких материалов: секции заборного полотна; столбы из металла с закладными деталями, но их можно закрепить и своими руками с помощью сварочного аппарата; бетонный раствор.

Схема секционного ограждения из сварной сетки

Основной инструмент: сварочный аппарат, шуруповерт (если секции будут крепиться к столбам посредством резьбового соединения), рулетка, строительный уровень, лопата/ручной бур.

Шаг 1: Разметочные работы

Забор из сварной сетки, равно как и любое прочее ограждение, требует выполнения подготовительных работ: очистка территории, проверка разницы в уровнях поверхности почвы, разметка.

Возведение ограждения начинается с разметки. Для создания нужной линии применяются колышки, верёвка и рулетка.

Прежде всего, следует наметить линию расположения ограды. Для этого по углам своими руками вбиваются колья, между которыми протягивается веревка. Далее, нужно определить точки расположения столбов ограждения. Их располагают на расстоянии, которое на 15-20 см больше длины секции. Запас отводится под закладные детали, посредством которых крепится заборное полотно.

Шаг 2: Монтаж опорных стоек

Забор из сварной сетки обычно возводится с применением столбов из металла. Они достаточно прочны, чтобы выдержать конструкцию секции, сделанной из каркаса и сетки. Кроме того, в большинстве случаев крепление заборного полотна выполняется методом сварки. Другой нюанс: ограда из металла служит намного дольше. А если деревянные стойки выйдут из строя, придется раньше времени выполнять ремонт ограждения.

Для приготовления цементного раствора используются одна часть цемента, одна часть воды и три части песка.

Достаточное сечение столбов для полотна из проволоки толщиной 3-5 мм равно 60х60 мм. Глубина ям под опорные стойки определяется на основании данных о структуре грунта и глубине его промерзания. В среднем для сетчатой ограды обустраивается столбчатый фундамент 0,8-1 м в глубину.

Важно, чтобы опора была заглублена на уровень, равный трети ее длины. Ямы копаются лопатой, но можно использовать ручной бур. Это ускорит работу. Диаметр отверстий в почве должен быть на несколько сантиметров больше столбов.

Заборы из сварной сетки чаще устанавливают методом полного бетонирования опор. Это дополнительно упрочнит конструкцию. Для изготовления раствора используют песок, цемент (3:1). Затем лунка своими руками заливается цементной смесью, туда же устанавливается столб и выравнивается по уровню. Для фиксации опоры применяются распорки. Через несколько дней можно продолжать строительство ограждения.

Шаг 3: Крепление заборного полотна

Применение рулонной сетки требует использования специальных хомутов или скоб. В данном случае крепится сплошное заборное полотно. Если же планируется использовать более прочную сетку, готовят каркас, изготовленный из уголка или профильной трубы.

На каждый столб устанавливаются крепёжные элементы по 4 штуки, которыми крепится сетка.

К нему своими руками приваривается основной материал. Готовая секция крепится к закладным деталям с помощью сварочного аппарата или же методом резьбового соединения (болты, гайки).

Рекомендации по обустройству ограды

Использование оцинкованной сетки не требует покрытия лакокрасочными материалами. Но если секция изготавливается своими руками, во время сварки защитное покрытие можно повредить. Тогда необходимо обеспечить дополнительную защиту лакокрасочными материалами.

Применение сварной рулонной сетки предполагает два решения: нарезка материала своими руками для изготовления секций; установка заборного полотна с применением хомутов, при этом резать его не нужно.

Если для второго из вариантов используется оцинкованная сетка, то процесс установки займет меньше времени, так как не нужно готовить секции. Но в этом случае ограждение потеряет в прочности.

Но чем более толстая проволока использовалась при производстве материала, тем прочнее будет конструкция. За это качество отвечают и размеры ячеек рулонной сетки.

Сварная сетка пользуется большой популярностью при выборе материала для строительства забора. Популярность её вполне объяснима:

  • изготавливают её методом точечной сварки из стальных прутков на станках-автоматах. Это объясняет её низкую стоимость;
  • конструкция сетки (прутки свариваются точечной сваркой под прямым углом друг к другу) обеспечивает её высокую прочность и жёсткость.

Сварная заборная сетка для повышения коррозионной устойчивости имеет цинковое или полимерное покрытие. Продаётся она картами или в рулонах. В конструкции забора большое значение имеет крепёж для сварной сетки.

Забор из сварной сетки

Что бы построить забор, необходимо установить опорные столбы и смонтировать на них заборную сетку. От качества крепления сетки будет зависеть не только внешняя привлекательность забора, но и способность его выполнять свою основную охранную функцию.

Столбы

В качестве столбов используются трубы круглого и прямоугольного сечения. На столбы рекомендуется приваривать монтажные планки для крепления сетки.

Сетка крепится на столбы двумя способами:

  • болтами к монтажным планкам;
  • хомутами и скобами непосредственно к столбу.

Крепление сетки болтами к монтажным планкам

Крепление сетки болтами к монтажным планкам – это самый простой способ крепления. Сетка легко устанавливается бригадой, состоящей из нескольких человек и имеющей обычный набор инструментов. Но, как легко устанавливается, так же легко и снимается. Что бы предотвратить несанкционированный её демонтаж, применяются антивандальные болты, которые можно устанавливать только специальным инструментом.

Крепление сетки к столбам при помощи хомутов и скоб

Если на опорных столбах не предусмотрены монтажные планки, то крепление осуществляется при помощи хомутов и скоб.

Хомуты, в зависимости от формы поперечного сечения столбов, существуют круглой и прямоугольной формы. Крепление осуществляется антивандальными болтами и гайками. Если высота забора до 2 м, то ставятся 2 хомута, если выше – то три: два крайних на расстоянии около 0,4 м от края сетки, третий – между ними. Для исключения несанкционированного демонтажа гайки раскернивают или фиксируют каким-либо другим способом.

Крепление сетки хомутом

Крепление скобами напоминает крепление хомутами, но они имеют одно неоспоримое преимущество: их конструкция такова, что они закрывают доступ к гайкам с лицевой стороны. Некоторые конструкции, практически, не допускают несанкционированный демонтаж.

Наверное, установку сетки-рабицы в качестве ограждения, можно считать оптимальным вариантом по ряду причин. Ограничивает доступ на территорию, отлично пропускает солнечный свет и с экономической точки зрения, не затратный материал.

Однако за простотой и удобством кроется несколько нюансов её установки, о которых необходимо знать и ознакомиться перед началом монтажа. Сегодня мы расскажем, как правильно крепить сетку-рабицу, на что обратить внимание при её монтаже, чтобы она могла прослужить длительное время.

О выборе материала несколько слов

При креплении сетки-рабицы своими руками, важным аспектом является, выбор материла, точнее его тип. Сегодня выпускается несколько видов заграждения, о котором идёт речь:

  1. Не оцинкованная.
  2. Оцинкованный материал.
  3. Пластифицированная модификация.

Выяснив, какие типы материала есть в наличии, можно более детально познакомиться с ними.

В принципе её можно использовать как постоянное заграждение, но нужно помнить, что придётся каждые 4-5 лет красить её. Дело в том, что этот вид сетки изготавливается из чёрного металла и срок службы изделия не превышает 3-х лет.

Поэтому, чаще всего, этот тип подходит в большей степени для временного ограждения территории, нежели постоянной установки в качестве забора.

Важно!При установке, не оцинкованной сетки, обязательно покрасит её. Не ждать пока она покроется ржавчиной.

  • Оцинкованный материал.

Вот вариант достойный нашего внимания. Оцинкованная сетка имеет ряд преимуществ перед вышеописанным изделием. Она устойчива к коррозии и пользуется у потенциальных покупателей немалым спросом. Выпускается с разными размерами ячеек.

Стоимость продукции вполне приемлемая для всех верст населения. Именно её можно устанавливать в качестве забора на постоянной основе.

Пластифицированное изделие, покрытое пассивным полимером

Сетка рабица изготавливается из металла с использованием специальных полимеров, что в несколько раз повышает антикоррозийную устойчивость.

Выпускается в разных размерах ячеек и формы. Чем меньше размер ячеек, тем прочнее изделие.

А вот способность пропускать солнечный свет, соответственно понижается. В своём большинстве используют сетку с ячейками 40-50 мм.

Это оптимальный вариант для ограждения участка. При соответствующей высоте через заграждение не проникнут животные и люди.

Перед тем как крепить сетку рабицу необходимо запастись не только материалом, но и соответствующим инструментом.

Ничего не забываем, пригодится всё!

Вам для успешной реализации проекта понадобится:

  1. Штыковая лопата.
  2. Лом.
  3. Аппарат, предназначенный для проведения сварочных работ.
  4. Электрическая дрель с комплектом свёрл.
  5. Отвёртка и/или шуруповёрт. Желательно электрический.
  6. Приспособление для натяжения сетки на столб.
  7. Гвозди, размером 70-100 мм. 2 килограмма.
  8. Полтора килограмма шурупов 70-100 мм.
  9. Проволока катанка с учётом прикидочных размеров на 6-8 мм.

А также, арматура (стальной пруток/проволока) 10 мм, плюс фиксирующие крючки под сетку.

Выбираем столбы для забора

Важно определиться со столбами для будущего забора. Они выпускаются разного вида и свойства у них, естественно, разные. По профилю столбы можно словно разделить:

  • на круглые;
  • профильные конструкции: прямоугольной или квадратной формы;
  • не стандартный вариант.

Круглые и профильные изделия встречаются чаще, чем нестандартная позиция. Редко можно встретить забор с многогранными столбами.

Они стоят дороже обычных изделий.

Профильный вариант считается более прочным изделием за счёт наличия рёбер жёсткости. Естественно, и стоимость выше. Рассматривая тип изделия, выбираем:

  1. Между металлическим вариантом.
  2. Железобетонной конструкцией.
  3. Деревянными столбами.
  • Металлические столбы.

Проще осуществить крепёж металлических столбов и приварить к ним сетку. Хотя металлические столбы быстро изнашиваются, но оцинкованные и покрашенные прослужат долго. Профилактические мероприятия позволяют говорить о защищённости металлических конструкций от негативного воздействия природных сил.

В этом случае, можно выиграть в финансовом плане. Не поддаются коррозии и весьма прочные. Но монтировать к ним сетку сложно.

К тому же, с эстетической точки зрения, металлические конструкции смотрятся более привлекательно, нежели залитые бетоном крепления.

Вариант использования деревянных столбов в сочетании с сеткой рабицей, редкость. Безусловно, деревянные стойки всегда смотрится привлекательно. Но оно подвержено коррозии и проигрывает иным конструкциям в «долголетии». К тому же, стоимость деревянных конструкций выше остальных позиций.

Работать с металлическими столбами просто. Главное не забыть установить верхнюю заглушку и покрасить их.

Бетонировать легче бетонные опоры, а если использовать при обустройстве арматуру для лучшей адгезии, то без техники их невозможно будет извлечь из земли.

Сложнее всего работать с деревом. Зато нет проблем с креплением к нему сетки рабицы. Их так же необходимо защитить от непогоды: покрасить.

Кажется всё, можно приступать к установке и креплению сетки рабицы.

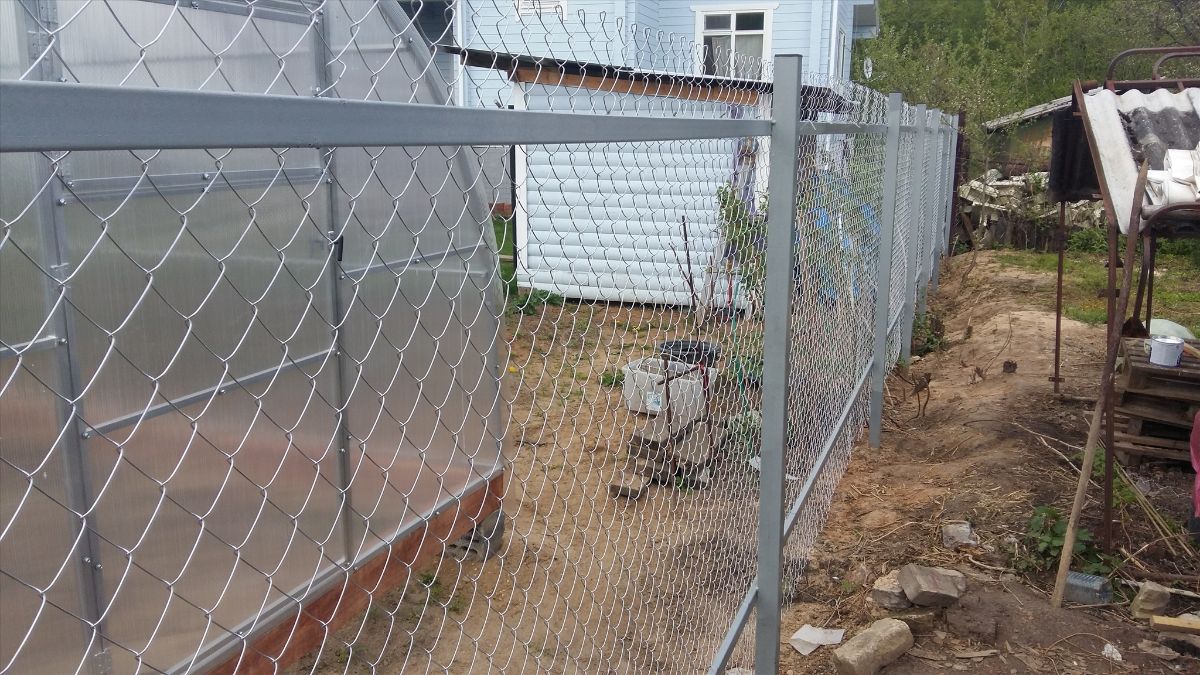

Самостоятельное крепление сетки-рабицы к металлическому столбу

Перед тем как крепить сетку рабицу необходимо в трубе просверлить отверстие и нарезать резьбу. Для этого понадобится стальная полоса 4Х20 мм.

Перед тем как основательно крепить сетку рабицу, используя ножовку или «болгарку», необходимо заготовить отрезки 150-200 мм. С их помощью будем крепить сетку рабицу. В них насверливаем по 2 отверстия с размерами аналогичными в трубах.

Рекомендация!Сверление железных конструкций лучше выполнять на пониженных оборотах дрели.

Далее, нарезается резьба под болты. Потом разворачиваем сетку рабицу и прижимаем её пластинами к столбу, фиксируя в верхней части и внизу. Затягиваем гайки болтов до упора.

В идеале на финише их можно расклепать. Работы могут выполнить 2 человека, но монтаж пройдёт веселее и быстрее, если будут трудиться 3 человека.

Если этот вариант покажется трудоёмким можно прихватывать сетку рабицу сваркой. Пластины фиксируются по углам к трубам, затем крепится сетка.

Важно обеспечить натяжку по сем стойкам, минимизируя провисание.

Для этих целей как нельзя лучше подойдёт трос на 6 мм, который крепится в угловых стойках. Натяжение регулируется с помощью болтов. Понятно, что в самих столбах, предварительно нужно сделать сквозные отверстия.

Обратите внимание! Использование сварки является наиболее эффективным способом крепления сетки рабицы к опорам.

Результат «трудового подвига» будет отчётливо виден зимой, когда на забор упадёт снег. Природа сама проверит надёжность крепления сетки рабицы.

О вариантах крепления

Существует много вариантов крепления. Но при использовании сетки рабицылучше всего подойдет установка отдельных секций. Для этого заранее изготавливаются рамы из металлического уголка. К ним крепится сетка (приваривается).

Схема забора из сетки

В итоге остаётся фиксировать отдельные секции на столбах. В этом случае не нужно беспокоиться о провисании конструкции (забора). Если потребуется ремонт можно легко демонтировать повреждённый элемент: секцию.

К сведению!При секционном креплении сетки рабицы, главное, соблюдение размеров рам.

Несоблюдение идентичных размеров приведёт к тому, что забор получится кособоким, обратите на это особое внимание.

Чтобы понять, как закрепить сетку самостоятельно, рекомендуем вам посмотреть это видео:

На что обратить внимание, или с какими трудностями можно столкнуться

Сложность для начинающих строителей может представлять крепление сетки рабицы по углам металлических столбов. Чтобы уйти от проблемы достаточно приварить в нижней и верхней части столба мощные болты.

Заведя сетку рабицу её необходимо крепить и фиксировать вертикально прутком, предварительно приваренным к металлическому столбу. Если забор – это цельная конструкция, а не вариант отдельных секций, то вам будет легко, при необходимости, проводить натяжение провисшей конструкции.

Способы сооружения заборов из сварной сетки

У забора есть два основных назначения: сформировать границы участка и создать преграду от проникновения нежелательных гостей. Внешний вид сооружения стоит на третьем месте. Но сегодня все чаще данный критерий отходит на четвертое место, смещаемый стоимостью оградительной конструкции. Поэтому все чаще владельцы загородных участков предпочтение отдают заборам из сеток. У них высокая надежность, но низкая цена.

Сеточный забор

Разновидности заборов из сеток

Необходимо разделить сетку на две группы, отличающихся друг от друга исходным материалом. Это металлические сетки и пластиковые. Последние для ограждения участков используются редко, потому что не обладают достаточной прочностью. Их применяют для ограждения клумб, садовых насаждений и прочих конструкций.

В этом плане металлические оградительные сооружения из сеток используются повсеместно. Потому что они обладают высокими техническими и эксплуатационными характеристиками. Сегодня для ограждений применяют две разновидности сеток: рабица и сварная.

Отличаются друг от друга они технологией изготовления. Первая изготавливается способом плетения с образованием ячеек, вторая способом точечной сварки, при котором происходит соединение металлических прутков.

Нельзя сказать, что сварная сетка лучше рабицы. У обеих достаточно высокие прочностные характеристики и практически одинаковые достоинства и недостатки.

Преимущества и недостатки сварной сетки

Основное преимущество заборов из сварной сетки – низкая цена при высоких технических характеристиках. Далее отметим:

  • возможность демонтировать сетку и использовать в другом месте для сооружения ограждений или других надобностей;
  • простота установки;
  • огромное разнообразие предлагаемых размеров, что дает возможность сооружать заборы разной высоты;
  • легко переносит природные нагрузки;
  • прозрачность конструкции, позволяющая пропускать воздух и солнечный свет, что для некоторых участков немаловажный фактор.

Касаемо недостатков, то последний плюс многие расценивают и как минус. Не всем нравится, когда их личная жизнь нараспашку. А прозрачная конструкция этому способствует. Второй негатив – не совсем презентабельный внешний вид, если сравнивать с другими оградительными конструкциями, например, кирпичными, каменными или деревянными.

Не самый презентабельный внешний вид

Разновидности

В основе классификации сварной сетки лежит исходный материал. Здесь три категории:

  1. Изготовленная из углеродистой стали без защитных покрытий. Сваривают ее из металлических прутьев диаметром 1,2-10 мм. Такое изделия подвержено коррозии металла, поэтому со временем покрывается ржавчиной. Металлическую сетку данного типа обязательно красят, чтобы снизить процесс износа. Окрашивание проводят с завидной периодичностью, что увеличивает расходы на обслуживание оградительной конструкции.
  2. Оцинкованная. Сваривают ее из оцинкованной проволоки, которая под действием природных нагрузок практически не ржавеет. У нее достаточно длительный срок эксплуатации, красить такое изделие нет надобности. И все же это не самый лучший материал.
  3. Не оцинкованная с полимерным покрытием. По сути, это первый вариант, который покрывают полимерным слоем. Готовую сетку просто окунают в полимерную массу, а затем сушат. Чтобы придать изделию более презентабельный внешний вид, его покрывают краской по порошковой технологии. Это дополнительно увеличивает защитные качества.
  4. Оцинкованная с полимерным слоем. Это вершина качества металлических сеток, но и вершина ценовой составляющей. Сварные сетки этого типа можно отнести к материалам из категории с неограниченным сроком эксплуатации, хотя производители гарантируют 65 лет. При этом материал данного типа спокойно выдерживает температурный диапазон от -55С до +65С и влажности не более 97%.

Отметим, что сварные сетки подвергаются обработке цинком по двум технологиям. Первая – изготовления сетчатого изделия из оцинкованной проволоки, второй – из углеродистой стали, а уже готовую сетку подвергают цинкованию. Последний вариант лучше, потому что в первой технологии сварка нагревает цинковый слой двух стержней, что снижает защитные характеристики материала. Нередко цинковый слой просто отслаивается от тела основного металла.

На строительном рынке сетка сварного типа представлена двумя позициями: рулонная и в виде пластов. Второй вариант проще в установке, потому что это уже готовое изделие со своими размерами, под которое надо просто установить опорные стойки с шагом, равным ширине пласта.

Забор из оцинковки с полимерным покрытием белого цвета

Монтаж забора

Рассмотрим три варианта установки: пластами или, как их называют, секционные конструкции и рулоном.

Вариант №1

В первую очередь необходимо подготовить все требуемые материалы. А именно: сварную сетку, пласты которой подбираются под высоту будущего оградительного сооружения, и опорные столбы, лучше из профильной трубы сечением 50х50 мм и толщиною стенки 2 мм. Трубы обязательно закрываются металлическими квадратными заглушками с двух сторон (они привариваются с помощью электросварки) и окрашиваются порошковой краской под цвет всей оградительной конструкции. Сегодня продаются заглушки из пластика разного размера, формы и цвета.

Следующий этап – планировка границ участка. Для этого в углах участка забиваются трубы или арматура (можно б/у), которые обвязываются шпагатом. Шаг установки опорных стоек надо определить в процессе проектирования забора, именно на основании этого показателя выбираются пласты, а точнее, их ширина. Стандартный шаг – 2м.

Под стойки надо пробурить скважины глубиною полметра

Определяются места установки опор, в которых тут же бурятся ямы глубиною 0,5 м. Для этого используют бур диаметром 200 мм. В ямы вставляются подготовленные профильные трубы и при помощи кувалды забиваются на глубину 1 м. Получается так, что полметра трубы будет вбито в грунт, полметра будет бетонироваться.

Столбы забивают кувалдой

Каждый столб выставляется по вертикали с помощью строительного уровня и бетонируется раствором классической рецептуры: 1 часть цемента, 2 части песка, 3 части щебня. Все опоры должны быть выставлены на одну высоту.

Теперь надо установить сетчатые пласты. Для их крепления к столбам используются специальные П-образные хомуты, соединяемые с обратной стороны монтажной пластиной, которую подпирают двумя гайками. Количество хомутов – 4 на каждый столб. При этом сетку надо строго выставлять по высоте с учетом монтажа каждого пласта.

Крепление сетчатых пластов П-образными хомутами

Есть другой вариант проведения работ по креплению, который собой представляет длинный болт и специальную фасонную шайбу. Для этого стойки по местам крепления пластов сверлят насквозь под диаметр используемого крепежного болта. Пласты устанавливаются, в отверстия вставляются болты с шайбами, которые с обратной стороны затягиваются гайками. Под шайбу рекомендуется подложить резиновую или пластмассовую прокладку.

Крепление сетки болтом и фасонной гайкой

И еще один вид крепления – это специальный хомут, который работает на затяжку. Выбирают его под размер профильной трубы, используемой под опорные стойки. Обжимают хомутом и трубу, и сетку, на нее уложенную. Затяжка производится с помощью болтового соединения. На фото ниже такой хомут показан.

Хомут для крепления сварной сетки к опорным столбам

Предлагаем посмотреть видео, как правильно смонтировать забор из сварной сетки.

Внимание! Можно столбы не вбивать в грунт. Их просто устанавливают в подготовленную яму глубиною 70-80 см и заливают бетоном. Главное в этом процессе – установить под стойки подпорки, чтобы они в процессе высыхания бетонного раствора поддерживали опоры в вертикальном положении.

Вариант №2

Последовательность монтажа забора данного типа производится по-другому. И способ крепления здесь другой.

Потребуются трубы-стойки, в которых через каждые 40-50 см делаются отверстия, куда загоняются специальные клепки. В последних есть внутренняя резьба для крепежа. Клепки загоняются в отверстия с натягом, чтобы они не проворачивались по месту установки.

Теперь две стойки укладываются на землю параллельно друг друга. На них укладывается сварная сетка, которую крепят к трубам болтом и специальной шайбой.

Крепление к стойкам специальным крепежным изделием

Получается готовая секция, которую устанавливают в подготовленные ямы и бетонируют, как отдельный элемент заградительной конструкции.

Вариант №3

Рассмотрим, как крепится сетчатый материал рулонного типа.

  1. Край изделия привязывается к первому столбу вязальной проволокой.
  2. Рулон разматывается до второй стойки.
  3. Натягивается по максимуму.
  4. Привязывается к стойке проволокой в нескольких местах.

И таким образом до конца забора. Чтобы сетка не провисала, можно по верхнему и нижнему краю пропустить толстую проволоку или стальные стержни. Так производятся работы по установке сетки, изготовленной из тонких стальных прутков. Конструкция с большей прочностью крепится к стойкам другими способами.

Если сетка сварена из стержней не самого большого диаметра, то можно постараться прикрепить готовое изделие к столбам кровельными саморезами по металлу. Не самый удачный вариант, потому что шляпка самореза небольшого диаметра, поэтому плотное примыкание к поверхности профильной трубы не гарантированно. Есть большая вероятность, что сетка выскочить из-под крепежа в процессе давления ветра или смещения грунта. Можно попробовать подложить под саморез широкую шайбу, но и это не лучшее решение. Хотя оба способа часто используют при монтаже сеток, изготовленных из проволоки небольшого сечения.

Крепление к металлическим стоякам кровельными саморезами

Оптимально – сделать шайбу прямоугольной формы, в которую будут вкручиваться сразу два самореза. Стержень сетки, расположенный на стойке, останется между двумя крепежами, и это не даст ему сдвинуться вдоль столба. А шайба будет удерживать его от смещения в горизонтальной плоскости.

Кровельный саморез для крепления сварной конструкции

Можно использовать кровельные саморезы с профильными шайбами, как на фото выше. Они просто притягивают сетку к стойке, поэтому шайбу надо подбирать под размеры профильной трубы, чтобы последняя оказалась внутри шайбы.

Технология сборки забора практически одинакова во всех вышеописанных ситуациях. А вот способов крепления сеточного изделия к стойкам много. Поэтому выбирается тот, который проще в процессе проведения работ своими руками.

Фотогалерея

Окрашенный забор, собранный из сварной сетки на П-образных хомутах

Оградительная конструкция из сварной сетки

Забор, собранный по типу 3D конструкции из сварной сетки

Сварные сетчатые ограждения: как выбрать и установить

Вопросы, рассмотренные в материале:

  • Область применения сварных сетчатых ограждений
  • Преимущества и недостатки заборов из сварной сетки
  • 5 способов классификации сварной сетки
  • 2 разновидности сварных сетчатых ограждений
  • 7 советов по выбору конструкции
  • 3 этапа установки забора из сварной сетки
  • Факторы, от которых зависит цена на сварные сетчатые ограждения

Сварные сетчатые ограждения со временем не теряют своей популярности. Да, по определенным параметрам они могут уступать более современным конструкциям, но все равно остаются такими же востребованными, в основном благодаря низкой стоимости и крайней простоте установки.

Однако выбрать подходящий забор из сварной сетки не так-то просто. Сегодня появилось множество разновидностей таких ограждений, каждая из которых оказывается наиболее оптимальной в зависимости от ситуации. Нужно лишь правильно соотнести требования к забору с предлагаемым ассортиментом.



Область применения сварных сетчатых ограждений

Владельцы загородных домов часто устанавливают на дачном участке сварные сетчатые ограждения. Заборы со сварной сеткой используют также на:

  • Спортивных площадках. Выбор такого ограждения для спортивных объектов обусловлен его высокой устойчивостью к механическим повреждениям.
  • Охраняемых автомобильных стоянках.
  • Промышленных объектах (железнодорожных станциях, автозаправках, электростанциях), где ограждение препятствует незаконному проникновению посторонних лиц на территорию.
  • Сельскохозяйственных землях и лесных угодьях.
  • Территориях общественных зданий, в том числе для ограждения парков, школ, дошкольных учреждений.

Преимущества и недостатки заборов из сварной сетки

Широкий спрос на сварные сетчатые ограждения обусловлен их достоинствами, среди которых:

  • надежность, обеспечивающая защиту от проникновения на территорию посторонних лиц и животных;
  • проста установки, которая под силу любому домовладельцу без привлечения специалистов;
  • прочность, поскольку для изготовления заборов используются толстые прутья, устойчивые к значительным механическим воздействиям;
  • невысокая стоимость, объясняющая их доступность для большей части населения, – такие заборы намного дешевле деревянных или поликарбонатных ограждений;
  • свободный пропуск солнечных лучей, благодаря чему они отлично подходят для садовых участков;
  • устойчивость к погодным явлениям – благодаря обработке специальными составами, ограждения не подвержены коррозии, кроме того, сильный ветер не создает эффекта парусности для сетчатого полотна;
  • небольшой вес, в связи с чем нет необходимости дополнительно укреплять фундамент опорных столбов ограждения;
  • простота ухода – в отличие от деревянного забора сварное сетчатое ограждение не требует ежегодного окрашивания.

Что касается недостатков сварных сетчатых заборов, то отмечают следующие:

  • сетка не скрывает территорию от посторонних глаз, однако справиться с этим недостатком помогает ее установка на участке с густой растительностью;
  • максимальная высота сетчатого забора не превышает 3,5 м;
  • такие ограждения не отличаются оригинальностью и внешней привлекательностью;
  • низкая степень защиты от злоумышленников.

5 способов классификации сварной сетки

Для изготовления металлической сетки используется проволока различной толщины. Панели сварных сетчатых ограждений классифицируют по следующим параметрам:

  1. Размер и форма ячеек.

    Помимо обычных прямоугольников или ромбов, возможно изготовление нестандартных ячеек в форме трапеции или других геометрических фигур.

  2. Вид покрытия.

    Производители предлагают сетчатые полотна без покрытия, оцинкованные и покрытые полимерными составами.

    Наиболее дешевым является полотно без покрытия, однако оно нуждается в дополнительной обработке для защиты от коррозии. Чаще всего для этого ограждение красят, при этом окрашивание требуется время от времени повторять.

    Одним из способов обработки металла является оцинковка. Цинк наносится на поверхность сетки гальваническим (при помощи грунтов) и горячим способом. В первом случае надежность покрытия не очень высокая – защитный слой со временем разрушается, приводя к коррозии. Во втором – качество результата гораздо выше, как и стоимость обработки.

    Полимеры наносят на оцинкованную поверхность. Обработанное таким образом изделие устойчиво к значительным перепадам температуры, осадкам и т. п. Чем мельче ячейки, тем прочнее сетчатое полотно. Это наиболее дорогой способ обработки, поэтому его нечасто используют при производстве обычных сварных сетчатых заборов, например, для ограждения дачных участков.

  3. Строение.

    В зависимости от строения выпускают 2D- и 3D-сетчатые полотна. 2D-сетки имеют прямоугольные или квадратные ячейки, без углов и изгибов. На производстве их чаще всего окрашивают в зеленый цвет, однако по требованию заказчика его можно изменить. Сварные сетчатые 3D-панели ограждения жестче из-за изгибов. Производители предлагают полотна с двумя и более изгибами, которые при необходимости можно использовать в качестве кабель-каналов для проводов.

  4. Цвет.

    Цветовая палитра, предлагаемая производителями сварных сетчатых ограждений, достаточно скудная. Однако ограничиваться исключительно серыми оттенками необязательно. Чаще всего полотна окрашивают в белый и зеленый цвета, однако встречаются также синие и красные сварные сетчатые заборы. Участки ограждения с цветной или неокрашенной сеткой можно чередовать с монолитными полотнами, украшенными фотопечатью.

  5. Способ упаковки.

    Сварное сетчатое ограждение поставляется в основном в рулонах или картах. Рулоны различаются по весу (50–500 кг) и длине (15–30 м). Благодаря небольшому диаметру полотна, оно легко сворачивается в рулон, облегчая транспортировку. В процессе установки без проблем распрямляется, принимая первоначальную форму. Сварная сетка прочнее по сравнению с рабицей. Также сетчатое полотно выпускают в картах – прямоугольных листах размером 1,5х2 м. Для изготовления такой сетки используется более прочная проволока, которую нельзя согнуть и скрутить в рулон.

Рекомендовано к прочтению

2 разновидности сварных сетчатых ограждений

В зависимости от конструкции сварные сетчатые ограждения делятся на:

  1. Секционные сетчатые заборы.

    Часто эти конструкции называют европейскими. Ограждение состоит из панелей, укомплектованных крепежной фурнитурой, которая позволяет быстро смонтировать забор. Благодаря внешней привлекательности их выбирают для установки в парках, скверах, в качестве ограждений административных зданий и пр.

  2. Натяжные сварные заборы.

    В этом случае рулонная сетка натягивается между опорными столбами. Установить натяжной забор без помощников не получится, сам процесс установки более сложный. Сетка натягивается между бетонными, деревянными или металлическими опорными столбами. Наиболее надежными считаются долговечные и не подверженные коррозии бетонные опоры. Для дачного участка столбы можно сделать самостоятельно, для других территорий лучше купить сварное сетчатое ограждение с готовыми опорами и крепежной фурнитурой.

7 советов по выбору конструкции

Выбирая надежное и долговечное сварное сетчатое ограждение, необходимо обратить внимание на следующие критерии:

  1. Прочность, которая зависит от толщины металлической проволоки и размера ячеек – чем толще проволока и меньше ячейки, тем прочнее забор.
  2. Размер сетчатого полотна. Этот параметр особенно актуален при выборе рулонного ограждения и зависит от требуемой высоты забора. Производители выпускают полотна высотой 0,5 м, 1,7 м, 2 м и др.
  3. Качество среза или изгиба – неровности и дефекты отрицательно скажутся на сроке службы ограждения.
  4. Соответствие сечения проволоки, формы и размера ячеек технической документации.
  5. Качество защитного покрытия, также влияющего на срок эксплуатации сварного сетчатого ограждения.
  6. Сертификат соответствия или качества.
  7. Наличие и соответствие документам элементов забора и фурнитуры.

При соблюдении технологии изготовления ограждения сварка не скажется на его прочности. При покупке рулонного изделия проверить качество можно, раскрутив рулон. Отсутствие дефектов и трещин свидетельствует о качественном полотне.

3 этапа установки забора из сварной сетки

  1. Разметка участка.

    Прежде чем приступить к установке сварного сетчатого ограждения, необходимо расчистить периметр участка, проверить перепады высот на линии монтажа забора.

    При первоначальной разметке отмечают расстояние между опорными столбами, к которым будет крепиться сетчатое полотно. Это пространство зависит от высоты забора, характеристик сетки, диаметра столбов.

    По линии будущего забора протягивается веревка, а места, в которых будут устанавливаться опорные столбы, помечаются колышками. Расстояние между колышками должно быть не более двух метров, в противном случае может возникнуть необходимость в дополнительном укреплении сетчатых панелей забора от провисания.

    В процессе разметки важно исходить из длины рулона, чтобы полотно соединялось на опорных столбах. Расстояние между опорами должно быть на 20 см меньше длины секции. Зазор нужен для монтажа креплений.

  2. Монтаж опорных столбов.

    Сварное сетчатое ограждение лучше крепить к железным опорам. Их достаточно для того, чтобы справиться с нагрузкой от каркаса и сетки. Для соединения секций и столбов используют сварку. Срок службы металлических опор больше, чем деревянных – они реже нуждаются в ремонте.

    При толщине проволоки, из которой сделаны ячейки, не более 5 мм достаточно профильной трубы с сечением 60х60 мм, вмурованной в грунт. Углубления под опорные столбики выкапывают на треть высоты всего столба. Диаметр углубления должен быть чуть больше диаметра трубы.

    После этого готовится цементный раствор (одна часть цемента, одна часть воды, три части песка). В углубление заливают раствор, помещают в него трубу, выравнивают ее вертикально. Опоры должны быть зафиксированы подпорками до тех пор, пока цемент не застынет. При небольшом весе ограждения и подходящей почве можно просто вбить опорные столбы, частично их забетонировать или использовать винтовые сваи.

  3. Крепление сетчатого полотна.

    После того как установлены опорные столбы, к ним необходимо прикрепить сетчатое полотно. В процессе монтажа используются различные технологии. Крепление выполняется с помощью хомутов и специальных скоб. Рулонная сетка крепится внутри сварного каркаса либо к трубам с помощью хомутов без нарезки на куски. К опорам приваривается проволока, после чего натягивается и с обратной стороны загибается сетка.

    В комплекте с большей частью сварных сетчатых ограждений идет инструкция по установке конструкции.

Факторы, от которых зависит цена на сварные сетчатые ограждения

Стоимость сварных сетчатых ограждений зависит от:

  • периметра ограждаемого участка;
  • высоты и ширины секций забора;
  • объема работ по установке;
  • местоположения участка;
  • сложности технического исполнения ограды.

При обращении в компанию ее специалисты помогают с выбором подходящего по стоимости и качеству сварного сетчатого ограждения. На заказ изготавливают не только стандартные заборы для загородных дач, но и декоративные ограды, которые прекрасно смотрятся в коттеджных поселках.

Хозяева дач и загородных домов, желающие защитить свой участок, при этом не тратя много денег, отдают предпочтение именно сварным сетчатым ограждениям. Оцинкованная проволока, используемая для изготовления сетки, устойчива к перепадам температуры, механическим повреждениям, коррозии и т. п. Проверенные производители предлагают изготовление заборов под ключ. При этом могут также предоставляться услуги по проектированию, созданию, доставке и монтажу защитных ограждений.

Почему следует обращаться именно к нам

Мы с уважением относимся ко всем клиентам и одинаково скрупулезно выполняем задания любого объема.

Наши производственные мощности позволяют обрабатывать различные материалы:

  • цветные металлы;
  • чугун;
  • нержавеющую сталь.

При выполнении заказа наши специалисты применяют все известные способы механической обработки металла. Современное оборудование последнего поколения дает возможность добиваться максимального соответствия изначальным чертежам.

Для того чтобы приблизить заготовку к предъявленному заказчиком эскизу, наши специалисты используют универсальное оборудование, предназначенное для ювелирной заточки инструмента для особо сложных операций. В наших производственных цехах металл становится пластичным материалом, из которого можно выполнить любую заготовку.

Преимуществом обращения к нашим специалистам является соблюдение ими ГОСТа и всех технологических нормативов. На каждом этапе работы ведется жесткий контроль качества, поэтому мы гарантируем клиентам добросовестно выполненный продукт.

Благодаря опыту наших мастеров на выходе получается образцовое изделие, отвечающее самым взыскательным требованиям. При этом мы отталкиваемся от мощной материальной базы и ориентируемся на инновационные технологические наработки.

Мы работаем с заказчиками со всех регионов России. Если вы хотите сделать заказ на металлообработку, наши менеджеры готовы выслушать все условия. В случае необходимости клиенту предоставляется бесплатная профильная консультация.

Забор из сварной сетки: оптимальный вариант ограждения участка

Вопросы, рассмотренные в материале:

  • Какие есть виды сетчатых заборов
  • В чем преимущества и недостатки забора из сварной сетки
  • Как правильно выбрать такой забор
  • От чего зависит цена установки забора из сварной сетки

Выбор подходящего ограждения – задача, которая рано или поздно встает перед любым владельцем земельного участка. И если на принадлежащей вам территории растут зеленые насаждения, то ограждение должно не только обозначать границы владений, но и пропускать достаточное количество тепла и солнечного света. Оптимальным вариантом для таких случаев является забор из сварной сетки. О разновидностях, основных преимуществах и способах установки сетчатых заборов расскажем в этой статье.



Где используется сварная сетка

Сварная сетка – многофункциональное изделие, которое используется в различных промышленных сферах. Перечислим самые основные:

1. Строительство. Сварную сетку применяют для укрепления стен и фасадов зданий, а также в целях возведения армированных поясов для равномерного распределения нагрузки от несущих конструкций и стен. Помимо этого, сварную сетку закладывают при армировании стенок бассейна и под напольные каменные покрытия.

2. Дорожные работы. Использование сварной сетки при строительстве дорог позволяет увеличить возможный срок эксплуатации покрытия за счет улучшения сопротивляемости повышенному механическому воздействию. Сетка препятствует деформации дорожного покрытия под воздействием больших нагрузок и в результате естественных подвижек почвы. Без сварной сетки также не обходится укладка тротуарной плитки в пешеходных зонах и обустройство дорожек на загородных участках.

3. Сельское хозяйство. Прочные сетчатые изделия часто применяются для ограждения пастбищ и полей, а также используются в качестве строительного материала при изготовлении загонов и клеток для содержания животных и птиц.

4. Обустройство ограждений. Это наиболее распространенный способ использования сварной сетки. Особой популярностью он пользуется среди собственников дачных участков, но стоит отметить, что и в пределах города тоже встречаются заборы из материала рассматриваемого типа.

Виды сетчатых заборов

Существует несколько различных видов сетки, из которой можно изготовить забор. Основаниями для классификации являются:

1. Форма и размер ячеек. Это может быть прямоугольник, ромб, трапеция или любая другая фигура.

2. Строение. Сетка изготавливается в двух форматах: 2D и 3D. Сетка 2D – это плоское изделие, не имеющее изгибов и углов с ячейками квадратной или прямоугольной формы. Стандартный заводской цвет изделий – зеленый, но по индивидуальному заказу ему могут придать иной оттенок. Сварная 3D-сетка для забора, благодаря имеющимся изгибам (от двух и более), характеризуется более жесткой конструкцией.

3. Вид покрытия. Металлическая сетка может быть оцинкованной, тканой, с полимерным покрытием или вовсе не иметь верхнего слоя.

  • Сварная сетка без покрытия является наиболее бюджетным вариантом. Существенный минус такого материала – высокая подверженность коррозии, в связи с этим перед началом эксплуатации сетку все равно приходится покрывать лакокрасочным составом.
  • Оцинкованная сварная сетка для забора изготавливается двумя разными способами. Гальванический метод подразумевает нанесение цинкового слоя при помощи различных грунтов. Прочность такого покрытия нельзя назвать очень высокой, поскольку со временем оно может повредиться, что спровоцирует появление коррозии. При горячем способе нанесения слой цинка получается на порядок прочнее, но и итоговая стоимость изделия выше.
  • Слой ПВХ наносится на изделие после покрытия его цинком. В итоге получается поверхность, устойчивая к влаге и перепадам температур. При этом чем меньше размер ячеек, тем выше прочность сварной сетки.

Рекомендовано к прочтению

4. По цвету. Выбор возможного цвета изделия зачастую ограничен производственными возможностями. Но это вовсе не означает, что вам придется приобретать сетку скучного серого цвета. Многие производители предлагают сварные сетки белого, зеленого, синего и даже красного цвета. Если говорить о пластиковых конструкциях, то их палитра более разнообразна и включает в себя такие оттенки, как оранжевый, салатовый, желтый и т. д.

Сделать забор по-настоящему красивым и оригинальным можно при помощи сочетания сварной сетки и монолитных участков с фотопечатью. Картины на фоне почти прозрачного ограждения, несомненно, будут привлекать внимание прохожих.

Еще одним видом декора является фотосетка. Она представляет собой полимерное полотно с маленькими ячейками, на котором благодаря использованию специальных технологий можно разместить любое изображение. В отличие от обычного баннера данная конструкция будет пропускать воздух и свет, что является острой необходимостью при наличии светолюбивых растений на участке. Кроме того, с ней вы можете не опасаться за проникновение любопытных взглядов – ячейки настолько малы, что сложно будет рассмотреть даже силуэты.

5. По способу упаковки. Доставка сварной сетки, как правило, осуществляется в рулонах или картах. Размеры рулонов зависят от параметров изделия: их вес может варьироваться от 50 кг до 0,5 тонны, а длина – от 15 до 30 м. Диаметр рулонной проволоки небольшой, поэтому сетку легко можно свернуть для транспортировки. В процессе установки изделие легко принимает первоначальный вид. Карты – это прямоугольные листы 1,5х2 м из высокопрочной проволоки, которую нельзя согнуть или скатать в рулон.

Преимущества и недостатки забора из сварной сетки

Популярность использования сварной сетки с целью определения границ частных владений обусловлена следующими факторами:

  • Ячейки сетки хорошо пропускают воздух и солнечный свет, что создает благоприятные условия для имеющихся зеленых насаждений.
  • Забор из сварной сетки имеет небольшой вес, в связи с этим можно сэкономить значительное количество денежных средств на закладке фундамента.
  • Сварная сетка устойчива к влаге, воздействию ультрафиолета и низким температурам. С таким забором ничего не случится даже после нескольких десятков лет эксплуатации.
  • Забор из сварной сетки безопасен для окружающих, поскольку конструкция почти не имеет углов и острых элементов.
  • Забор из сетки легко установить, для этого не требуются специальные навыки или опыт проведения строительных работ. Вам понадобится только соблюдать правильную последовательность монтажа сварной конструкции.
  • Вышедший из строя элемент конструкции можно заменить на новый без особых затрат.
  • Цена забора из сварной сетки порадует каждого покупателя, ведь даже ограждение большой площади не потребует существенных финансовых вложений.
  • Оцинкованный или полимерный забор из сварной сетки не нуждается в создании дополнительного антикоррозийного слоя.
  • Достойный внешний вид. Правильно подобранный цвет забора сможет гармонично вписаться в ландшафтный дизайн участка.

Основной недостаток забора из сварной сетки (как видно на фото) заключается в том, что он плохо защищает территорию участка от посторонних глаз, и если этот критерий является для вас приоритетным, стоит отдать предпочтение другому, более плотному материалу.

Производство сварной сетки для заборов

На первом этапе проволока выравнивается и нарезается на части при помощи правильно-отрезного оборудования. После этого гибочный станок придает проволоке специальные изгибы, выполняющие роль ребер жесткости. На следующем этапе металлические прутья соединяются между собой посредством точечной сварки. Далее на получившуюся сетку наносят специальное покрытие (его тип зависит от разновидности сетки).

Оцинковка проволоки чаще всего осуществляется горячим способом. Перед этим изделие обезжиривают, протравливают, промывают и подвергают флюсованию. Далее проволоку погружают в расплавленный цинк, температура которого может варьироваться от +440 °С до +470 °С. На заключительном этапе конструкцию охлаждают.

При изготовлении сетки с полимерным покрытием изделие также проходит все вышеописанные этапы, только после высыхания цинка конструкция дополнительно окунается в тару с поливинилхлоридом. Как мы уже отмечали выше, сетчатое полотно может выпускаться в рулонах длиной от 15 до 33 м и высотой до 2 м либо в форме прямоугольных карт. Готовая продукция обычно упаковывается в полиэтиленовую пленку, а на торцы надеваются специальные уплотнители.

Стоит отметить, что оцинковка сварной сетки может осуществляться как до сварочных работ, так и после. Наиболее предпочтительным вариантом считается последующая оцинковка, поскольку при предварительной защитное покрытие частично деформируется в ходе точечной сварки прутьев.

Несколько слов о конструкции заборов из сварной сетки

В зависимости от особенностей конструкции все заборы из сварной сетки делятся на два вида.

Первый – натяжная конструкция, для установки которой используется сварная сетка для заборов в рулонах. Монтаж такого ограждения достаточно сложный, поэтому вам, скорее всего, потребуется помощник. Функцию опорных элементов забора в данном случае выполняют столбы из металла, дерева или бетона.

Бетонные столбы – наиболее предпочтительный вариант, поскольку они могут эксплуатироваться дольше, чем деревянные, и точно не подвергнутся коррозии, как металлические. Опорные столбы для забора можно изготовить самостоятельно или приобрести готовые опоры с крючками и прочим оснащением. Как показывает практика, оптимальное расстояние между опорами составляет примерно 2,5 м.

Вторая разновидность ограждений – секционный забор из сварной сетки (его еще называют европейским). Такое ограждение смотрится достаточно стильно, в связи с этим его часто устанавливают на территории парков, скверов, возле муниципальных и административных зданий и т. д.

Комплектация секционного забора позволяет устанавливать ограждение в разных вариантах ширины и высоты пролета. Некоторые модели секционных заборов из сварной сетки укомплектовываются дополнительными элементами, повышающими надежность общей конструкции.

Помимо сетчатых листов, составляющими стандартной комплектации являются:

  • Столбы. В качестве таких опор обычно используют профильные трубы квадратной или прямоугольной формы. Наземная часть опорных столбов, как правило, покрывается тем же материалом, что и сварная сетка. Длина приспособления определяется необходимой высотой столба и размером подземной части. Стандартный размер варьируется от 1 до 3 м. Поскольку забор из сварной сетки является ограждением легкого типа, подземная часть опоры обычно не превышает 50 % от надземной. Устойчивость опорных столбов можно повысить при помощи бетонирования или установки «пятки».
  • Заглушки. Если верхушки опор не защищены специальными планками, то отверстия закрывают полимерными или резиновыми заглушками, позволяющими защитить внутреннюю часть от попадания осадков. Все отверстия на столбах, которые остались незадействованными по тем или иным причинам, следует также закрыть таким образом.
  • Крепежи. Это винтовые соединения с зажимами или хомуты, предназначенные для крепления секций забора из сварной сетки к столбам.

К числу вспомогательных элементов относятся:

  • Пята. Это основание для опоры, изготовленное из металла. Пятка может использоваться в целях укрепления подземной части опоры или для поверхностного крепления к забивной опоре либо закладным элементам в бетоне.
  • Угловые или Y-образные наконечники к столбам. Они предназначены для крепления плоской или объемной колючей проволоки по периметру объекта.
  • Столбы нестандартной высоты, к которым можно прикрепить не только секции забора, но и прожектора для освещения участка (наличие таких опор особенно актуально при установке заграждений для спортивной площадки).

Как правильно выбрать забор из сварной сетки

При покупке забора из сварной сетки следует обращать внимание на множество нюансов, одним из которых является тип покрытия конструкции. Современные производители используют неоцинкованную и оцинкованную сварную сетку в рулонах для заборов. Для панельных или секционных сетчатых изделий применяют покрытия ППЛ и ПВХ.

Покрытие ППЛ или порошковая краска без использования жидких растворителей характеризуется надежным и качественным сцеплением с металлом благодаря особой технологии нанесения и запекания. Порошковая краска устойчива к механическим воздействиям и другим негативным факторам внешней среды. Минусом рассматриваемого состава является низкая эластичность, что обуславливает невозможность использования порошковых красителей для покрытия изделий в рулонах. Именно поэтому порошковая краска подходит только для обработки готовых секций.

Стоит отметить, что применение порошковой технологии позволяет окрасить секционный забор в любой оттенок из каталога RAL.

Сварная сетка для заборов, покрытая ПВХ, характеризуется меньшим количеством положительных моментов. Несмотря на то, что полимерное покрытие эластичнее порошкового, его устойчивость к внешним воздействиям точно оставляет желать лучшего. Кроме того, из-за специфики нанесения покрытия стоимость полимерных изделий является достаточно высокой.

Для того чтобы купить подходящий забор из сварной сетки, сперва следует определиться с основной целью его установки.

Вот несколько рекомендаций по выбору сетчатых оградительных конструкций:

  • Для ограждения частных владений лучше использовать сетку высотой 1,25–2,05 м с толщиной проволоки – 4–4,5 мм.
  • Оптимальным вариантом для ограждения промышленных участков является сварная сетка высотой от 2,05 до 2,25 м и толщиной прутьев 4,5–5,5 мм.
  • Детские площадки и территории общественного назначения лучше ограждать сеткой высотой 1,25–2,25 м и толщиной проволоки 4–5,5 мм.
  • Чем меньше размер ячеек и больше толщина проволоки, тем устойчивее и прочнее забор.

Одним из самых значимых параметров при выборе забора является его прочность, которая напрямую зависит от качества сварки. Убедиться в высоком качестве сварочных работ можно, развернув рулон с сеткой и силой потянув полотно в разные стороны.

Если вы видите, что все прутья надежно соединены между собой и не отстают друг от друга, забор можно покупать. Не забудьте также поинтересоваться у консультантов, каким именно способом было нанесено цинковое покрытие. Лучше всего покупать сварную оцинкованную сетку для забора, покрытие которой было нанесено горячим методом.

Что касается электро-гальванического способа, то он, как показывает практика, не обеспечивает должного уровня защиты сетчатого материала. Покрытие, получаемое таким методом, является скорее декоративным. При покупке забора из сварной сетки с полимерным покрытием необходимо уделить должное внимание качеству поверхности. На ней не должно быть никаких дефектов. Наличие сколов и трещин должно стать однозначной причиной отказа от покупки, поскольку любое повреждение может привести к нарушению заявленных характеристик.

Еще один важный нюанс – ровные и одинаковые ячейки, размеры которых полностью соответствуют заявленным параметрам. Неровные или разноразмерные звенья также являются поводом к продолжению поисков более качественного изделия.

И не забывайте проверять техническую документацию перед покупкой забора: все характеристики в ней должны соответствовать реальности. Эксперты рекомендуют покупать ту сетку, которая имеет сертификат качества, поскольку наличие паспорта не является гарантией изготовления изделия в соответствии со всеми существующими нормами и стандартами.

3 способа установки забора из сварной сетки своими руками

Существует несколько способов, позволяющих установить забор из сварной сетки без помощи специалистов.

  • Способ первый.

Перед началом работ следует подготовить все необходимые инструменты и материалы: сварную сетку, размеры которой должны соответствовать желаемой высоте будущего ограждения, и опорные столбы (желательно из профильной трубы сечением 50х50 мм и толщиной стенки 2 мм). Верхние и нижние отверстия всех опор рекомендуется закрыть заглушками при помощи сварочного аппарата и покрыть порошковым красителем под цвет забора. Альтернативный вариант – приобретение пластиковых заглушек соответствующей формы, цвета и размера.

Следующий этап – определение границ участка. В этих целях углы территории необходимо обозначить трубами или арматурой, а затем обвязать их шпагатом. Частоту установки опорных столбов также определяют на этапе проектирования, поскольку от этого параметра будут зависеть размеры сетчатых пластов. Стандартный шаг – 2 м.

В местах установки опор бурятся ямы глубиною 0,5 м. Для этого отлично подойдет бур диаметром 200 мм. В углубления вставляются подготовленные профильные трубы и при помощи кувалды забиваются на метровую глубину. В итоге получается, что полметра трубы вбиты в грунт и еще полметра оставлены для бетонирования.

Все опорные столбы необходимо выровнять по вертикали при помощи строительного уровня и залить классическим бетонным раствором: 1 часть цемента, 2 части песка, 3 части щебня. Высота всех опорных столбов должна быть одинаковой.

После этого можно переходить к установке пластов сварной сетки. Крепление пластов к опорам обычно осуществляется с использованием П-образных хомутов, которые с обратной стороны соединяются монтажной пластинкой, подпираемой двумя гайками. При подготовке материалов учтите, что вам понадобится по четыре хомута на каждый опорный столб.

Еще один вариант крепления сетки к опорам подразумевает использование длинных болтов и специальных фасонных шайб. Для этого в опорных стойках следует сделать сквозные отверстия, диаметр которых будет соответствовать размерам применяемых крепежных болтов. Затем нужно установить пласты, вставить в отверстия болты с шайбами и затянуть гайки с обратной стороны. Под шайбу желательно подложить резиновую или пластмассовую прокладку.

Помимо перечисленных способов, сетка может крепиться к опорам при помощи специальных хомутов, работающих на затяжку. Размер хомута выбирается исходя из параметров профильной трубы, которая играет роль опоры. Хомутом обжимают трубу и сетку, после чего затягивают его с помощью болтов.

Обратите внимание! Опорные столбы необязательно вбивать в грунт. Их можно установить в заранее подготовленные углубления (примерно 70–80 см) и забетонировать. Применение такой схемы обуславливает необходимость монтажа специальных подпорок, которые устанавливаются под опорные столбы в целях удержания их в вертикальном положении после высыхания бетонного раствора.

  • Способ второй.

Данный вариант имеет свою специфику крепления сетчатого материала к опорным столбам.

Алгоритм работ следующий: в профильных трубах каждые 0,5 м делаются отверстия, куда загоняются специальные клепки, оснащенные внутренней резьбой для крепежа. Загонять клепки необходимо с натягом, чтобы они не проворачивались в дальнейшем.

После этого две трубы располагают на земле параллельно друг другу. На них укладывается сварная сетка, которую крепят к трубам при помощи болта и специальной шайбы. В результате проведенных работ получается готовая секция, которую устанавливают в подготовленные ямы и заливают бетонным раствором.

  • Способ третий.

Этот метод актуален для установки забора из рулонной сетки. Порядок действий следующий:

  • Край материала прикрепляется к первому опорному столбу при помощи вязальной проволоки.
  • Рулон расправляется на расстоянии до второй опоры.
  • Сетка натягивается с максимальной силой.
  • Сетчатый материал прикрепляется к опорному столбу в нескольких местах.

Повторяя вышеописанный алгоритм, следует соединить все имеющиеся опоры между собой. Избежать провисания сетки можно, пропустив по верхнему и нижнему краю полотна толстую проволоку или стальные стержни. Обратите внимание, что указанный порядок действий актуален для монтажа сварной сетки из тонких стальных прутьев, а для возведения забора из более прочных материалов требуется совершенно другой подход.

Если прутья сетки имеют средний диаметр, можно присоединить сетку к опорам при помощи кровельных саморезов по металлу. Сразу отметим, что это не самый удачный вариант из возможных, поскольку использование саморезов вряд ли позволит достичь плотного примыкания к поверхности опорного столба. То есть существует большая вероятность, что сетка выскочит из-под крепежа под воздействием порывов ветра или в результате смещения грунта. В некоторых случаях под саморезы подкладывают широкие шайбы, но и это не является гарантией надежного закрепления сетки, а лишь немного уменьшает вероятность ее открепления от профильной трубы.

В таких случаях лучше всего делать шайбы прямоугольной формы, в каждую из которых вкручиваются сразу два самореза. Стержень сетки, расположенный на стойке, фиксируется между двумя крепежами, что не позволяет ему сдвинуться вдоль столба.

Для закрепления сварной сетки можно также использовать кровельные саморезы с профильными шайбами. С их помощью сетка просто притягивается к стойке и размеры шайбы нужно подбирать таким образом, чтобы профильная труба могла оказаться внутри нее.

Таким образом, способ крепления сетки к опорам должен выбираться исходя из плотности сетчатого полотна, имеющихся вспомогательных материалов и навыков проведения определенных работ.

Видео монтажа забора из сварной сетки своими руками:

От чего зависит цена установки забора из сварной сетки

Выше мы описали несколько способов установки забора из сварной сетки своими руками, но если вы сомневаетесь в собственных силах или не обладаете достаточным количеством времени, всегда можно нанять профессионалов.

Стоимость забора из сварной сетки будет зависеть от следующих параметров:

  • размеров ограждаемого участка;
  • высоты и ширины секций забора;
  • нюансов технического исполнения изделия;
  • местоположения объекта;
  • объема монтажных работ.

Еще одним важным фактором является материал изготовления конструкции: оцинкованные, неоцинкованные и сетки с полимерным покрытием имеют разную стоимость.

Специалисты компаний по установке оградительных конструкций обсуждают с клиентом все нюансы на стадии принятия заказа, поэтому каждый может выбрать вариант с учетом имеющихся возможностей, будь то недорогой забор для маленькой дачи или стильная конструкция для загородного дома.

Забор из сварной сетки – отличный вариант для тех, кто ищет надежную и долговечную оградительную конструкцию за небольшую стоимость. Заказав ограждение из оцинкованной сетки, вы получите прочную конструкцию, покрытие которой характеризуется высокой устойчивостью к коррозии и агрессивным факторам внешней среды. Опытные участники рынка предлагают установку заборов под ключ, куда входит проектирование, создание, доставка и монтаж защитных конструкций.

Какой забор лучше: из рабицы или сварной сетки

Многих владельцев земельных участков волнует вопрос о том, какой забор лучше устанавливать – из сварной сетки или из рабицы? Несмотря на то, что эксплуатационные характеристики обоих вариантов примерно равны, сварная сетка характеризуется более высокой прочностью и имеет большую жесткость.

При установке забора из сварной сетки промежуток между опорными столбами может достигать от 3 до 5 м (при наличии поддержки от провисания), что позволяет сэкономить средства на покупке столбов. Если расстояние между опорами будет меньше 2,5 м, то дополнительная поддержка не потребуется. Считается, что забор из рабицы – оптимальный вариант для установки на холмистой местности, поскольку этот материал обладает большей пластичностью.

Заборы из сварной сетки несколько дороже ограждений из рабицы, но зато выглядят намного привлекательней. Кроме того, со сварной сеткой гораздо проще работать, ведь на распутывание рабицы, особенно плохого качества, зачастую тратится намного больше времени, чем непосредственно на установку самого ограждения.

Почему следует обращаться именно к нам

Мы с уважением относимся ко всем клиентам и одинаково скрупулезно выполняем задания любого объема.

Наши производственные мощности позволяют обрабатывать различные материалы:

  • цветные металлы;
  • чугун;
  • нержавеющую сталь.

При выполнении заказа наши специалисты применяют все известные способы механической обработки металла. Современное оборудование последнего поколения дает возможность добиваться максимального соответствия изначальным чертежам.

Для того чтобы приблизить заготовку к предъявленному заказчиком эскизу, наши специалисты используют универсальное оборудование, предназначенное для ювелирной заточки инструмента для особо сложных операций. В наших производственных цехах металл становится пластичным материалом, из которого можно выполнить любую заготовку.

Преимуществом обращения к нашим специалистам является соблюдение ими ГОСТа и всех технологических нормативов. На каждом этапе работы ведется жесткий контроль качества, поэтому мы гарантируем клиентам добросовестно выполненный продукт.

Благодаря опыту наших мастеров на выходе получается образцовое изделие, отвечающее самым взыскательным требованиям. При этом мы отталкиваемся от мощной материальной базы и ориентируемся на инновационные технологические наработки.

Мы работаем с заказчиками со всех регионов России. Если вы хотите сделать заказ на металлообработку, наши менеджеры готовы выслушать все условия. В случае необходимости клиенту предоставляется бесплатная профильная консультация.

Как прикрепить проволочную сетку к деревянному экрану | Руководства по дому

Когда вы устанавливаете экраны в своем доме, вам нужна мелкая сетка, которая будет защищать от насекомых и мусора. Однако, если у вас есть сарай, курятник или другое здание на открытом воздухе, вы также можете использовать проволочную сетку более толстого сечения, которая будет защищать от тварей, обеспечивая при этом достаточный воздушный поток. Если у вас есть комплект существующих деревянных экранов, установите проволочную сетку с помощью мощного степлера.

Измерьте ширину и длину деревянного каркаса в дюймах, а затем измерьте ширину проволочной сетки.Кусок проволочной сетки должен быть немного меньше ширины и длины каркаса. Например, если деревянная рама имеет ширину 1 дюйм, а вся рама 2 фута на 2 фута, вам нужно отрезать 1/2 дюйма с каждой стороны сетки, чтобы она подходила к верху, то есть проволочная сетка кусок будет 1 фут и 11,5 дюймов со всех сторон.

Попросите ближайший магазин бытовой техники обрезать проволочную сетку до нужного размера. Если вы используете сетку с отверстиями размером 1 дюйм или больше, используйте ручной кусачок, чтобы сделать эту работу самостоятельно.Если вы делаете это самостоятельно, отметьте подходящую ширину и длину перманентным маркером сразу за линией разреза, чтобы у вас была инструкция по обрезке сетки до нужного размера.

Положите раму на землю, а затем сделайте отметку по центральной линии рамы, чтобы вы знали, где положить проволочную сетку.

Положите проволочную сетку на верх рамы вдоль сделанной вами отметки центральной линии.

Удерживайте проволочную сетку на месте или попросите друга подержать ее за вас, а затем прижмите промышленный степлер — со скобами, немного меньшими, чем глубина вашей рамы, — в верхнем углу сетки.Нажмите на спусковой крючок и вставьте скобу в верхний левый угол, а затем в верхний правый угол. Вставьте скобы в нижние углы.

Продолжайте добавлять скобы через каждые 1-2 дюйма по длине и ширине рамы, пока проволочная сетка не будет надежно закреплена на месте.

Ссылки

Советы

  • Установите проволочную сетку на той стороне экрана, которая будет меньше загружаться, поскольку металл может порезать кожу. Поместите кусок тонкой обрезной доски на обрезанные концы сетки и прибейте их на место небольшими гвоздями.

Писатель Биография

Николь Вулкан работает журналистом с 1997 года и освещает вопросы воспитания детей и фитнеса для журнала The Oregonian, карьеры в CareerAddict, путешествий, садоводства и фитнеса для Black Hills Woman и других публикаций. Вулкан имеет степень бакалавра искусств по английскому языку и журналистике Университета Миннесоты. Она также является спортсменом на протяжении всей жизни и проходит сертификацию в качестве личного тренера.

сетка сварная

Результат поиска:

Сетка сварная

Некоторые из различных типов проволочной сетки включают: сетку с покрытием из ПВХ, сетку из нержавеющей стали, оцинкованную горячим способом сетку, электрооцинкованную сетку с отверстиями квадратной формы и так далее.Каждый тип сетки имеет свои специфические функции. Вы можете приобрести большую часть этих проволочных сеток у производителей сварных сеток, перечисленных на бизнес-порталах в Интернете, по вполне доступным ценам.

Можно получить различные проволочные сетки различных форм и размеров. от онлайн-производителей сварных сеток. Сетка из проволоки проста в установке и их можно купить по доступным ценам.

В отчете об исследовании рынка грыжевых сеток глобальный рынок классифицируется по типу грыжи (паховая грыжа, послеоперационная грыжа, бедренная грыжа, пупочная грыжа и другие), по типу сетки (биологическая сетка и синтетическая сетка), по конечным пользователям (больницы , Поликлиники, амбулаторно-хирургические центры и др.), По регионам

Специалист по встроенному программному обеспечению Wi-Fi WILIBOX представляет программную платформу WILI MESH OSI Layer 2 для беспроводной ячеистой сети, которая позволяет поставщикам оборудования предоставлять высокопроизводительные беспроводные ячеистые решения для беспроводной связи от одного к нескольким.

Сетчатый брезент идеально подходит для укрытия грузов в кузовах грузовиков. Поскольку сетчатый брезент состоит из небольших отверстий между нитями ткани, он имеет меньшее сопротивление ветру, чем некоторые другие типы брезента.

В своем обзоре тысяч случаев трансвагинальной сетки с 1996 по 2010 год FDA обнаружило, что пациенты, у которых проводилась трансвагинальная пластика пролапса тазовых органов с помощью сетки, подвергаются дополнительным рискам по сравнению с теми, у кого пластика только с помощью швов.

Профили, сваренные лазером, состоят из индивидуально вырезанных металлических полос, которые затем используются при строительстве зданий. Профили из нержавеющей стали привариваются к профилю с помощью лазерного луча. Это обеспечивает очень точный и гладкий вид структур, которым необходимы безупречные линии и чистый вид. Рестораны, элитные юридические бюро, бары и магазины используют профили, сваренные с помощью лазерной сварки, для создания долговечных и привлекательных конструкций.

Основное различие между трубой, полученной высокочастотной сваркой прямым швом, и трубой, сваренной спирально-сварным швом, заключается в том, что первый производственный процесс состоит в том, что первая сварная труба с прямым швом формируется путем первоначального формования горячекатаного рулона в цилиндрическую форму с гладкой внешней поверхностью и затем продолжаем сварку.

Вот как вы выбираете сетчатые цепи в Тасмании. Тасманийские ювелиры известны своими уникальными навыками в дизайне ювелирных изделий, но не у всех есть сетчатая цепочка того типа, который вы ищете.

Что вызывает эрозию пластыря из вагинальной сетки? Безопасен ли пациент, если это устройство постоянно подключено к его системе? Сегодня большое количество женщин не осведомлены о том, что большинство вагинальных сетчатых имплантатов изготовлены из синтетических веществ, и, следовательно, их долговечность не подтверждена.

Как прямые стальные трубы, сваренные сопротивлением (ERW), так и спиральные стальные трубы, полученные дуговой сваркой под флюсом (SSAW), могут лучше соответствовать требованиям нефте- и газопроводов. Для стальных труб среднего диаметра (630 мм) стальные трубы ERW в основном используются за рубежом. Спирально-сварные трубы под флюсом обычно используются только для передачи жидкости под низким давлением, в гражданских зданиях, конструкциях и свайных трубах.

Global 3D Mesh Industry 2016 Market Research Report был профессиональным и подробным исследовательским отчетом по глобальной индустрии 3D Mesh, в котором вы могли знать основные региональные рыночные условия в мире индустрии 3D Mesh, основной регион, включая Северную Америку, Европу и Азию и т. Д., И основная страна, включая США, Германию, Японию и Китай и т. д.

Прочность спирально-сварной трубы, как правило, выше, чем у прямошовной трубы, что позволяет сузить производство заготовок для труб большого диаметра, вы можете использовать ту же ширину для производства заготовок для труб различного диаметра. Однако, по сравнению с такой же длиной трубы с прямым швом, длина сварного шва от 30 до 100% и более низкая производительность. Таким образом, трубы меньшего диаметра в основном представляют собой прямошовные трубы, а трубы большого диаметра — спиральные.

При сварке стальных труб, а также труб из нержавеющей стали используется широкий спектр методов декоративной и функциональной сварки труб. Например, сварные стальные трубы используются в автомобильных выхлопных системах, колпаках колес и рычагах стеклоочистителей.

Mesh Fabric идеально подходит для защиты от нежелательных насекомых, часто используется для наружных патио и веранд.

Страницы:

Элемент сетки

Элементы сетки часто называют слоями геометрии, поскольку именно так они отображаются в списке элементов как отдельные слои.Однако эти слои также можно рассматривать как контейнеры, в которых хранятся различные геометрические компоненты — вершины, края и многоугольники. Сетчатые предметы обычно являются героями любого проекта; фактические визуализируемые поверхности. Каждый отдельный слой сетки — это отдельный автономный объект со своим собственным набором каналов, преобразованием элементов, а также UV-картами, картами веса и любыми другими связанными картами вершин.

Элементы сетки анимируются путем преобразования их положения, вращения и масштабирования каналов или с помощью деформаторов для сгибания и поворота геометрии, содержащейся внутри.Изменения на уровне компонента изменяют содержимое, содержащееся в слое, и обычно могут применяться независимо от анимации, назначенной элементу. Разница между редактированием компонентов и редактированием на уровне элемента — очень важная концепция, которую необходимо понять. Если вы когда-нибудь обнаружите, что выполняли преобразования на уровне элемента, когда намеревались выполнить преобразования компонентов, вы можете использовать параметры Freeze , найденные на панели Properties элемента, чтобы вернуть центральное положение обратно в World Origin.

Вы можете добавить в сцену дополнительные Mesh Items , нажав кнопку Add Item вверху списка Item List и выбрав Locators > Mesh . Кроме того, вы можете использовать команду строки меню Geometry > New Mesh Item . Наконец, вы также можете легко создать пустой слой сетки, просто нажав сочетание клавиш N в макете интерфейса Model .Когда выбран элемент сетки , его связанные атрибуты становятся доступными для выбора, и вы можете редактировать его на панели просмотра Properties .

Сетчатый язычок

Имя — отображает имя текущего элемента.Вы можете легко изменить его, щелкнув поле и введя новое имя.

Следующие параметры Transform доступны для элемента сетки :

Позиция — преобразование элемента, которое позволяет вам численно позиционировать элемент в пространстве XYZ. По умолчанию, преобразования Position происходят из позиции Center элемента.

Вращение — преобразование элемента, позволяющее численно установить поворот элемента. По умолчанию, преобразования Rotation происходят из позиции Center элемента.

Масштаб — преобразование элемента, позволяющее численно установить размер элемента. По умолчанию, преобразования Масштаб исходят из позиции элемента Center .

Сброс — сбрасывает выбранные значения преобразования на (0,0,0), возвращая элементы в их состояние по умолчанию.

Freeze — возвращает позицию Center элемента в мировой космический центр (0,0,0) без изменения положения самого Mesh Item.

Zero — сбрасывает выбранные значения свойств преобразования на 0 , оставляя положение Center и положение сетки нетронутыми.Это делается путем добавления дополнительного элемента преобразования в каналы элемента сетки с инвертированной версией текущих значений. Это полезно для того, чтобы, например, соединение могло иметь базовое значение 0,0,0, но при этом располагаться вдали от исходной точки мира.

Добавить — добавляет дополнительные элементы Transform к связанному элементу или, если они еще не существуют, просто добавляет их. Преобразование Элементы — это группы каналов, в которых хранятся фактические значения преобразования, управляющие положением, поворотом и / или масштабом любого элемента.Вы можете добавить любое количество элементов Transform для любого желаемого свойства преобразования. Добавление дополнительных элементов Transform дает аддитивный эффект, когда каждая группа преобразований оценивается перед следующей и так далее. Дополнительные преобразования элементов оцениваются в порядке их следования в списке каналов снизу вверх.

Следует отметить, что по умолчанию с новыми элементами не связаны какие-либо элементы преобразования (даже если они видны здесь, на панели Properties ).Это полезно в качестве оптимизации, так как только необходимые преобразования создаются по мере необходимости, уменьшая накладные расходы сцены. Есть несколько действий, которые добавляют эти базовые элементы преобразования. Один из них — просто преобразовать целевой элемент с помощью одного из различных инструментов преобразования или отредактировать поля ввода значений. Это действие вызывает автоматическое добавление конкретного элемента преобразования в список области просмотра Channels . Если согласиться с этим фактом, вам может потребоваться специально создать преобразования элементов, когда ссылается на , потому что для того, чтобы переопределить каналы в главной сцене, они должны сначала существовать.

Следующие параметры сетки доступны для элемента сетки :

Render — позволяет выбрать один из трех вариантов: если установлено значение По умолчанию , вы можете включить / отключить элементы сетки, используя столбец видимости (значок глаза) в списке элементов , когда слой сетки виден, он способствует окончательному рендерингу сцены, а когда он невидим, то нет.В некоторых случаях вы можете предпочесть исправить это состояние, установив для сетки значение On (включено) или Off (отключено), независимо от видимости слоя. Эти элементы управления также полезны для рабочих процессов, которые автоматически переключают видимость, избавляя вас от ручного включения слоев сетки для тестовой визуализации.

Dissolve — управляет видимостью слоя элемента при визуализации. При 0% элемент отображается нормально с использованием настроек Shader Tree .Значения выше 0% уменьшают видимость слоя элемента, приближаясь к 100%, когда элемент будет полностью невидимым.

Включить области команд — можно использовать для переключения автоматической функциональности областей команд . При включении командные области работают, как определено; при отключении определения области команд игнорируются.

Smoothing — опция повышения производительности, которая позволяет вам управлять сглаживанием , применяемым к Mesh Item на индивидуальной основе.Когда этот параметр отключен, снижение накладных расходов на оценку может быть полезно для повышения производительности в тяжелых сценах. Always Enabled сглаживает весь слой все время, Disabled with Deformers отключает любое сглаживание только тогда, когда к слою элемента прикреплен деформатор, а последний параметр, Always Disabled , всегда исключает сглаживание для элемента.

Сетка высокого разрешения — Укажите элемент сетки, который будет использоваться для запекания карты нормалей.Он может запекать текстуры нормалей, применяемые к сетке, или запекать объект для объекта. Для получения дополнительной информации см. Работа с элементами для выпечки и инструментами для выпечки.

Для элемента сетки доступны следующие варианты карт вершин :

UV — предоставляет удобные средства для выбора текущей UV-карты, которая видна в 3D Viewports.Это также позволяет легко создать новую карту, выбрав опцию New . Для получения дополнительной информации обратитесь к теме Карты вершин.

Morph — предоставляет удобный способ выбора текущей активной карты Morph. Это также позволяет легко создать новую карту, выбрав опцию New .

Add Morph Influence — автоматически создает Morph Influence с выбранной картой Morph, которая связана с текущим мешом.Деформаторы морфинга видны только в окнах просмотра, для которых включена опция Включить деформаторы .

Weight — предоставляет удобные средства для выбора текущей карты веса, которая отображается в трехмерных окнах просмотра. Это также позволяет легко создать новую карту, выбрав опцию New .

Поверхностный выступ

Имя — отображает имя текущего элемента.Вы можете легко изменить его, щелкнув поле и введя новое имя.

Следующие варианты Subdivision для элемента сетки :

Уровень подразделения — любая выбранная геометрия в слое может быть преобразована в поверхность подразделения, выбрав целевую геометрию и нажав клавишу Tab , преобразовав геометрию.Это производит эффект сглаживания поверхности, по сути становясь прокси для сглаженной геометрии SDS, которую нельзя редактировать напрямую. Параметр Subdivision Level указывает, в какой степени модель SDS разделена. Есть определенные функции, которые отменяют этот параметр во время рендеринга, например, для Adaptive Subdivision . В противном случае, при использовании команды «Заморозить геометрию», Subdivision Level управляет количеством сгенерированных полигонов, так же как он контролирует количество полигонов, отображаемых в любом окне трехмерного просмотра.Это значение можно настроить в интерактивном режиме с помощью клавиш + / (плюс / минус) на цифровой клавиатуре, когда выбран элемент Mesh Item .

Уровень рендеринга — когда Adaptive Subdivision отключен, вы можете установить независимый уровень рендеринга для подразделения геометрии только при вызове любой из команд рендеринга. Это может быть полезно для увеличения производительности области просмотра OpenGL, установив низкий уровень Subdivision Level и высокий Render Level , сохраняя тонко разделенную гладкую поверхность только при визуализации сцены.

Линейные UV-развертки — Modo автоматически переключается между линейными UV-развертками для прямой многоугольной геометрии и сглаженными UV-развертками для геометрии сабдивной поверхности (SDS). Могут быть некоторые случаи, когда карта изображения, созданная вне Modo, использует линейную для модели SDS, и в этом случае включение Linear UVs правильно применяет карту изображения к геометрии Sub-D в Modo.

Cage — переключает любую геометрию Subdivision Surface в текущем слое сетки.Это особенно полезно при временном отключении SDS в сложных моделях без потери определений SDS для геометрии.

Ниже представлены варианты Catmull-Clark для элемента сетки :

Subdivision Level — вы можете преобразовать любую поверхность в Subdivision Surface по Катмуллу-Кларку, нажав сочетание клавиш Shift + Tab .Поверхности Subdivision Catmull-Clark превосходят обычные Subdivision Surfaces, особенно в том, что касается обработки кромок. Однако они требуют больших вычислительных ресурсов, чем обычные Subdivision Surfaces, и требуют больше памяти для рендеринга. Уровень Subdivision Level контролирует, насколько точно поверхность будет разделена.

Текущий уровень — когда включена опция «Мультиразрешение», вы можете использовать опцию Текущий уровень для перехода вверх и вниз по различным уровням подразделения (до максимального уровня, определяемого уровнем подразделения ).Это полезно при моделировании, поскольку дает возможность добавлять модели разной степени детализации на разных уровнях.

Уровень рендеринга — когда Adaptive Subdivision отключен, вы можете установить независимый уровень рендеринга для подразделения геометрии только при вызове любой из команд рендеринга. Это может быть полезно для увеличения производительности области просмотра OpenGL, установив низкий уровень Subdivision Level и высокий Render Level , сохраняя тонко разделенную гладкую поверхность только при визуализации сцены.

Граничные правила — граничные правила определяют, как перемещать точки на границах сетки Catmull-Clark Subdivision Surface. Сгибание обеспечивает более резкий переход между поверхностями, а сглаживание — плавные переходы поверхностей. Различия между Smooth All и Crease Edges заметны только в режимах, в которых используется функция Edge Weighting. Возможные варианты:

Smooth All — все позиции на границе перемещаются по правилу плавности Pixar Subdivision Surfaces.

Crease All — точки, у которых есть два смежных ребра (валентность = 2), перемещаются по правилу сгиба; остальные позиции на границе сглаживаются двумя граничными краями.

Crease Edges — точки, у которых есть два смежных ребра (валентность = 2), перемещаются по правилу плавности; остальные позиции на границе сглаживаются двумя граничными краями.

Multiresolution — доступно только для модели Pixar Subdivision Surfaces; вы можете включить эту опцию для пошагового перехода вверх и вниз по уровням подразделения при моделировании сетки, что позволит вам добавлять различные степени детализации, не стирая задержку, присутствующую на других уровнях.Вы можете настроить текущий уровень, используя опцию Current Level , описанную выше, или пошагово переходить по уровням с помощью настроек Multi-res в наборе инструментов скульптинга на вкладке интерфейса Paint .

Cache Normal Vectors — это полезно для включения при скульптуре сетки с несколькими разрешениями. Когда этот параметр включен, векторы нормалей для сетки сохраняются в памяти, что увеличивает производительность мазка кисти. В зависимости от системы это увеличение может быть значительным.Недостатком этого варианта является то, что он также может значительно увеличить использование системной памяти, в зависимости от плотности целевой сетки. В скромных системах использование этой опции должно быть ограничено либо светлыми сетками, либо полностью отключено для максимальной производительности.

Добавить / удалить OpenSubdiv — если этот параметр включен, заменить стандартный алгоритм отображения поверхностей подразделения Modo Catmull-Clark на высокопроизводительный стандарт Open Subdiv.Нажатие кнопки добавляет на панель дополнительную опцию, позволяющую указать, какой метод Compute будет использоваться. Опция Add Open Subdiv предназначена для повышения производительности, которая может улучшить скорость воспроизведения деформируемых сеток Катмулла-Кларка в трехмерном окне просмотра. Для общего моделирования вы должны оставаться со стандартными настройками Modo Catmull-Clark для лучшей производительности. Чтобы удалить эту опцию, просто нажмите кнопку Remove OpenSubdiv , чтобы вернуться к предыдущим настройкам.

Compute — отображается только в том случае, если вы включили стандарт высокопроизводительных поверхностей подразделения OpenSubdiv. Возможны четыре варианта:

Автоматический — если задан, выбирает лучший режим в зависимости от текущей системы. GPU Режим является наивысшим приоритетом, если он доступен. Multi Threads Выбор выбирается, если режим GPU недоступен.В противном случае, если этот выбор запрещен, по умолчанию используется режим CPU .

CPU — если определено, подразделение вычисляется CPU с использованием основного потока.

GPU — использует платформу OpenCL или обратную связь по преобразованию GLSL. Если текущий компьютер не поддерживает OpenCL, он выбирает другой режим.

Multi Threads — выбирает одну из многопоточных сред, например GCD, OpenMP или TBB.В Mac OS X GCD выбран для многопоточного режима. TBB выбирается для Windows и Linux, если он доступен, в противном случае выбирается OpenMP.

Spline Patch Level — исправление сплайна — это способ параметрического определения поверхности с помощью ряда кривых. При исправлении кривых для определения поверхности Spline Patch Level контролирует количество используемых полигонов. Эти многоугольники нельзя редактировать напрямую, если вы не примените команду «Заморозить» в строке меню Geometry > Freeze .

Вкладка кривой

Имя — отображает имя текущего элемента. Вы можете легко изменить его, щелкнув поле и введя новое имя.

Для вкладки Curve для элемента Mesh Item доступны следующие параметры Curve :

Кривые рендеринга — обычно кривые — это не рендеринг-элементы в слое, предназначенные для облегчения других функций: наглядных пособий, направляющих исправлений, путей дублирования и т. Д.Однако, если для параметра Curve Radius задано значение выше 0 и включена опция Render Curves , ранее невидимые кривые теперь можно визуализировать. Modo процедурно генерирует геометрию на основе ваших настроек только во время рендеринга. Теги материалов для поверхностей можно применять к кривым так же, как и для обычных многоугольников, выбрав кривую в режиме Polygons и назначив ей тег Material , как если бы это был обычный многоугольник. Затем любые настройки материала, назначенные в Shader Tree этой группе материалов, применяются к кривой во время рендеринга.

Визуализированные кривые по сути превращаются в трубы, которые имеют несколько преимуществ по сравнению с экструдированной геометрией. Они уменьшают объем геометрии в сцене, поскольку кривые рендеринга генерируются только во время рендеринга, что позволяет уменьшить размер файла, а их размер можно редактировать и анимировать. Кроме того, любые морфологические деформации, примененные к самой кривой, не повлияют на конечную поверхность, где она сохраняет постоянную толщину за счет деформации.

Curve Radius Unit — вы можете определить размер визуализированной кривой двумя способами: используя мировую единицу Meters , которая определяет размер в пределах сцены, и используя Pixels , которая определяет кривую на основе визуализированное изображение. Использование метров создает размер цилиндра, который соответствует самой сцене, и имеет перспективу, увеличивающуюся с увеличением расстояния. При определении в пикселях результирующий цилиндр соответствующим образом масштабируется для получения однородной толщины визуализированного изображения независимо от перспективы и масштабирования.

Радиус кривой — если этот параметр включен, радиус кривой определяет размер получаемой трубы. Радиус центрируется вокруг самой кривой, поэтому установка 12 мм приведет к образованию трубы диаметром 24 мм. Когда модуль радиуса кривой определен как пикселей , тогда размер результирующей кривой определяется фактическим размером пикселя по всей ее длине, а также центрируется в местоположении кривой.Имейте в виду, что при изменении разрешения визуализируемого изображения Frame значения масштаба Pixel не масштабируются автоматически, и их необходимо настраивать вручную, чтобы поддерживать представление аналогичного размера при более высоком разрешении.

Отрисовка кривой как многоугольника — из-за процедурного характера визуализированной кривой ранее было невозможно добавить к результирующим цилиндрам специфические для многоугольников эффекты затенения, такие как смещение.Когда опция Render Curves as Polygons включена, результирующая кривая создается с использованием микрополимерной тесселяции, допускающей смещение.

Стороны — когда включен параметр «Визуализировать кривые как многоугольники» , вы можете определить значение, представляющее количество поперечных делений вокруг результирующего цилиндра. Более низкие значения дают цилиндр блочного типа, а более высокие значения — гладкий круглый цилиндр.

Начало кривой / Конец — определите положения вдоль кривой, где процедурная геометрия создает начало и конец, соответственно. Это позволяет, например, оживить растущую лозу, анимируя значение Curve End от 0% до 100% по длине кадра.

Градиент радиуса — контролирует диаметр по длине сгенерированной кривой.Используя ввод мини-градиента, радиус может быть изменен с помощью клавиш градиента, которые представляют процент от значения Curve Radius . Ширина входного градиента от 0% до 100% представляет общую длину кривых с основанием на левой стороне. (Основание самой кривой представлено маленьким кружком в ее начале.) Ключи можно добавить, щелкнув средней кнопкой мыши по длине ввода градиента, затем щелкнув и перетащив значок ключа вверх или вниз, регулируя значение. Полоса оттенков серого, расположенная непосредственно под ним, дает визуальную обратную связь о том, как значения переходят от одной клавиши к другой.Черный не дает ширины, а белый дает 100% максимальной заданной ширины, с оттенками серого, уменьшающими радиус между ними.

Примечание: Значения градиента радиуса одинаково влияют на все кривые в слое.

Twist Gradient — контролирует величину скручивания по длине сгенерированной кривой, например то, что можно увидеть в полосах леденца.Используя ввод мини-градиента, величину крутки можно изменить с помощью клавиш градиента, которые представляют степень поворота, определяемую в процентах. Ширина входного градиента от 0% до 100% представляет собой общую длину кривой с основанием на левой стороне. (Основание самой кривой представлено маленьким кружком в ее начале.) Ключи можно добавить, щелкнув средней кнопкой мыши по длине ввода градиента, затем щелкнув и перетащив значок ключа вверх или вниз, регулируя значение. Полоса оттенков серого непосредственно под ним дает визуальную обратную связь о том, как значения переходят от одной клавиши к другой.Черный цвет не производит вращения на 0 °, а белый дает 100% максимальное вращение на 360 °, с оттенками серого, ослабляющими скручивание между ними.

Примечание: Значения Twist Gradient могут быть установлены выше 100% при открытии редактора Gradient Editor и одинаково влияют на все кривые в слое.

Угол уточнения кривой — управляет квантованием кривых для отображения и замораживания.Это аналогично разрешению патча для поверхностей подразделения.

Вкладка дисплея

Visible — устанавливает видимость самого элемента в трехмерном окне просмотра: По умолчанию учитывает настройки окна просмотра, Да устанавливает элемент как видимый всегда, Нет полностью отключает видимость.

Pivot — устанавливает видимость для поворота трехмерного элемента: По умолчанию соответствует настройкам области просмотра, Да устанавливает постоянную видимость поворота, Нет полностью отключает видимость поворота.

Центр — устанавливает видимость для центра трехмерного элемента: По умолчанию учитывает настройки окна просмотра, Да устанавливает центр как всегда видимый, Нет полностью отключает видимость центра.

Размер — множитель, который регулирует размер отображения представленных на элементе значков камеры, источника света и локатора. Это не влияет на представление слоев сетки.

Label — ввод текста для Label отображает текст, расположенный рядом с трехмерным элементом, в окне просмотра для облегчения идентификации. Он также добавляет два дополнительных свойства для управления отображением метки в окне просмотра: Show Label и Label Offset .

Show Label — временно включает / выключает отображение метки в окне просмотра без потери настроек; это доступно, только если указана метка.

Смещение метки — указывает расстояние от локатора, на котором появляется метка; это доступно, только если указана метка.

Bounding Box — при включении Mesh Items отображаются как простая рамка каркаса вокруг общего объема геометрии, вместо отображения самой геометрии.

Показывать как силуэт — когда этот параметр включен, элементы отображаются только как сплошная форма без внутренних деталей. В целях анимации может быть полезно рассматривать определенные элементы как силуэт, чтобы гарантировать, что ключевые позы выражают определенную информацию. Это работает вместе с параметром Включить силуэт параметров отображения 3D (OpenGL) Viewport, который должен быть включен (состояние по умолчанию), чтобы силуэт был видимым.

Совет: Параметр «Отображать как силуэт » применим только к режиму отображения области просмотра Advanced OpenGL .

Добавить / Удалить параметры рисования — открывает / удаляет дополнительные свойства для настройки того, как элементы отображаются в трехмерных видовых экранах. При выборе отображаются дополнительные свойства.

Добавить / удалить размеры — когда этот параметр включен (по умолчанию), значения размеров для общего размера ограничивающей рамки отображаются в окне просмотра вокруг элемента сетки . В области просмотра Properties отображается дополнительная вложенная вкладка, позволяющая выполнять дальнейшие настройки отображения.

Добавить / удалить заметки — когда этот параметр включен, вы можете определить несколько строк текста (до 9), которые будут отображаться при выборе элемента.Дополнительная вкладка Multi-Line Note отображается в окне просмотра Properties , что позволяет дополнительно настраивать отображение.

Чтобы добавить примечание:

1. В списке Items выберите элемент сетки, к которому вы хотите добавить примечание.
2. В списке Свойства на нижней правой панели откройте вкладку Отображение и щелкните Добавить примечания .
3. Откройте вкладку Multi-Line Note .
4. Задайте параметры и введите текст, который нужно отображать в области просмотра.

Добавить / удалить Измеритель — когда эта опция включена, вы можете отобразить на экране график измерителя в аналоговом стиле (выглядит как спидометр), который можно настроить для отображения отдельных значений в трехмерном окне просмотра. В области просмотра Properties отображается дополнительная вложенная вкладка, позволяющая выполнять дальнейшие настройки отображения.

Добавить / удалить Полосы уровня — когда эта опция включена, вы можете отображать экранный график типа эквалайзера для визуализации нескольких экранных значений. В области просмотра Properties отображается дополнительная вложенная вкладка, позволяющая выполнять дальнейшую настройку отображения.

Примечание: Для получения дополнительных сведений о настройке дисплея см. Дополнительные параметры рисования.

Добавить OpenSubdiv DrawOver — Включает переопределение рисования OSD, которое рисует поверхность подразделения Pixar с использованием OpenSubdiv 3.0 вместо собственного рисования полигональной сетки Catmull-Clark и Subdivision. Это увеличивает скорость рисования для высоких уровней подразделения. Когда этот пакет добавляется к сетке, экземпляру сетки или групповому элементу, пакет рисования OSD отображает поверхности подразделения вместо стандартного рисунка. Поддерживаемые стили рисования:

• Заштрихованные (для всех сплошных стилей)

• Каркас (каркасный стиль)

• Наложение каркаса (каркас на затененной модели)

Примечание: Переопределение рисования OSD не поддерживает наложение текстуры и адаптивное подразделение OSD.
В случае сеток, состоящих из смешанных типов полигонов, другие типы полигонов, такие как грани или кривые, не отображаются.

Включить — переключить отображение параметров рисования без потери значений.

Стиль рисования — позволяет выбрать определенный стиль рисования для отдельного элемента сетки; По умолчанию учитывает настройки области просмотра.

Каркас — отключение флажка Каркас отключает наложение каркаса на элементы 3D-сетки.

Smooth — снятие флажка Smooth отключает сглаживание, применяемое к поверхностям полигонов, заставляя полигоны казаться фасетными.

Текстура — управляет отображением слоев текстуры на элементе сетки . Выкл. отключает отображение текстуры, а Текстура рисует текстуру без затенения (это может облегчить просмотр текстуры для рисования), а Закрашенная текстура учитывает затенение поверхности, к которой применяется текстура.

Каркас — регулирует цвет рисования наложения каркаса трехмерного элемента в трехмерном окне просмотра.

Цвет каркаса — если для Каркас задано значение Пользовательский , цвет каркаса устанавливает цвет каркаса.

Заливка — если для Стиль рисования установлено значение Сплошное , это значение управляет цветом заливки трехмерного элемента.

Цвет заливки — когда для параметра Цвет заливки установлено значение Пользовательский , это значение определяет цвет RGB заливки твердого тела в окне 3D-просмотра.

Добавить / Удалить траекторию движения — чтобы отобразить траекторию движения для определенных элементов в пределах сцены (показано выше для элемента Камера в иллюстративных целях), вы можете выбрать опцию Добавить траекторию движения , открывая дополнительные свойства и управление отображением пути в окне просмотра 3D GL.

Включить — предоставляет возможность переключать отображение пути Вкл. или Выкл. , или чтобы путь был виден только тогда, когда элемент Выбран .

Time In / Out — параметр Time In определяет количество кадров до текущего времени на временной шкале, которые отображаются кривой; Тайм-аут определяет количество отображаемых кадров после текущего времени.

Показать кадры — при включении отображает положение элемента в каждом кадре в виде маленькой точки вдоль пути. Это может быть полезно, чтобы увидеть, как элемент движется во времени, но также может быть задействовано для некоторых типов движения и, следовательно, может быть отключено.

Показать ключи — если этот параметр включен, отображает положение элемента в каждом ключевом кадре в виде белой точки вдоль пути.

Draw Scale — определяет размер результирующей траектории движения в трехмерном окне просмотра.

Монтажный язычок

Для элемента сетки доступны следующие варианты выбора :

Select — определяет, можно ли выбрать элементы в любом окне 3D просмотра: Да включает прямой выбор элемента, Нет отключает его.Пункты с обозначением по-прежнему могут быть выбраны из списка пунктов (сцен).

Блокировка — при включении элементы блокируются от применения любого типа преобразования элемента.

Redirect — когда элемент выбран в трехмерном окне просмотра, указание элемента для Redirect запускает Modo для автоматического выбора альтернативного элемента.Это помогает облегчить выбор элементов в сложных иерархиях. Локаторы со специальными свойствами Display Viewport могут использоваться для визуализации выбираемых элементов в окне просмотра, которые перенаправляют на фактический элемент, который вы хотите изменить.

Pick Walk — клавишная панель со стрелками может использоваться для обхода выборок по иерархии. По умолчанию родительские элементы выбираются нажатием вверх , а дочерние элементы выбираются нажатием вниз .Функция Pick Walk позволяет вам указать, какие элементы, в частности, выбираются любой из четырех клавиш: Вверх , Вниз , Влево и Вправо . Например, когда вы достигнете нижней части иерархии, ступни, вы можете указать (нажимая стрелку влево или вправо), что будет выбрана противоположная ступня, и, нажав вниз, будет выбрана голова и так далее.

Следующие опции Utility доступны для Mesh Item :

Команда — задает команду, срабатывающую при щелчке по элементу в 3D-виде.Это может быть любая команда Modo. Есть две команды, которые особенно полезны при настройке сборок:

item.channelHaul — выбирает любые пользовательские каналы в элементе и активирует инструмент Channel Haul .

item.channelPopover — отображает всплывающую форму, содержащую элементы управления для любых пользовательских каналов на элементе. Если используется вместе с направлениями выбора, это также можно использовать для отображения каналов, принадлежащих определенной группе.

Совет: Функция Command отключена для элементов сетки. Чтобы включить эту опцию, вы можете преобразовать сетку в статическую сетку , щелкнув правой кнопкой мыши имя слоя элемента в Item List и выбрав опцию Change Type > Static Mesh из контекстного меню. Обратите внимание, что преобразование сетки в статическую является разрушительным действием, поэтому убедитесь, что у вас есть резервная копия на случай, если потребуется дальнейшее редактирование элемента сетки.

Подсказка — небольшие блоки текста, которые появляются, если они назначены, когда указатель на мгновение остается над элементом. Это могут быть заметки или напоминания о том, что элемент должен делать в сцене, но всплывающие подсказки также могут быть полезны для автора сборки, чтобы предоставить некоторые контекстные инструкции о том, как работать с элементом в сборке.

URL — если элементу назначен пользовательский URL, использование справочной функции F1 и щелчок по элементу в окне трехмерного просмотра открывает это конкретное место.Это полезно для добавления настраиваемой документации к элементу.

User Tag — текстовая строка, которая может использоваться для идентификации определенных элементов в сборке или сцене. Эти теги могут быть прочитаны сценариями с командой item.userTag . Примером использования может быть идентификация элементов, которые должны быть удалены или скрыты после завершения сценария сборки.

Для элемента Mesh Item доступны следующие опции Drop Action :

Сборки

предлагают вам возможность создать оснастку с использованием множества модификаторов анимации Modo, а затем сохранить настройку в качестве предустановки для легкого применения в другом месте.

Совет: Вы можете перетаскивать элементы друг на друга прямо в окне трехмерного просмотра. При наведении паузы на элементе автоматически открывается всплывающее окно действия перетаскивания для настройки действия перетаскивания.

В следующих описаниях перетаскиваемый элемент упоминается как исходный элемент , а элемент, получивший перетаскивание, упоминается как элемент назначения .

Assembly — вы можете выбрать из серии действий, которые выполняются при первоначальном перетаскивании пресета в сцену из Preset Browser . Возможные действия:

Родительский — исходный элемент становится дочерним по отношению к целевому элементу.

Родительский элемент на месте — исходный элемент является родительским, как указано выше, но с примененной компенсацией .

Соответствие — исходный элемент изменяется для соответствия положению, масштабу и повороту целевого объекта.

Соответствие позиции — исходный элемент изменяется, чтобы соответствовать только положению целевого элемента.

Соответствие повороту — перетащенный элемент изменяется, чтобы соответствовать повороту только целевого элемента.

Match Scale — отброшенный элемент изменяется, чтобы соответствовать масштабу только целевого элемента.

Insert — вставляет исходный элемент в иерархию целевого элемента. Элемент позиционируется и ориентируется в соответствии с целевым элементом и становится родителем целевого элемента.

Вставить в родительский элемент — аналогично Вставить , но исходный элемент соответствует его положению и ориентации по отношению к родительскому элементу назначения (если родительский элемент присутствует).

Вставить на место — исходный элемент вставляется в иерархию целевого элемента как его родительский, но сохраняет свое текущее положение и ориентацию.

Поместить — размещает выбранный элемент на пересечении указателя мыши и поверхности.

Разместить и выровнять — позиционирует выбранный элемент на пересечении указателя мыши и поверхности, вращая элемент в соответствии с нормальным направлением поверхности.

Источник — источник Действие сброса выполняется, когда элемент сборки падает на элемент сцены. Доступны те же варианты действий, что и для Assembly .

Назначение — как указано выше, но действие выполняется, когда элемент сцены падает на элемент сборки. Доступны те же варианты действий, что и для Assembly .

В дополнение к вышеуказанным действиям, скрипты могут быть назначены для запуска при выполнении определенных действий:

Источник — назначенный сценарий (без @) запускается, когда этот элемент перетаскивается на другой в сцене. Сценарий получает исходный элемент и целевой элемент, переданные в качестве аргументов. Если отброшено несколько элементов, сценарий вызывается для каждого элемента по очереди.

Назначение — то же, что и выше, но сценарий запускается, когда какой-либо элемент в сцене падает на элемент, которому он назначен.Как и в случае исходного Drop Script , исходный и целевой элементы передаются сценарию в качестве аргументов.

Assembly — вы можете выбрать из серии действий, которые выполняются при первоначальном перетаскивании пресета в сцену из Preset Browser . Возможные действия:

Родительский — исходный элемент становится дочерним по отношению к целевому элементу.

Родительский элемент на месте — исходный элемент является родительским, как указано выше, но с примененной компенсацией .

Соответствие — исходный элемент изменяется для соответствия положению, масштабу и повороту целевого объекта.

Соответствие позиции — исходный элемент изменяется, чтобы соответствовать только положению целевого элемента.

Соответствие повороту — перетащенный элемент изменяется, чтобы соответствовать повороту только целевого элемента.

Match Scale — отброшенный элемент изменяется, чтобы соответствовать масштабу только целевого элемента.

Insert — вставляет исходный элемент в иерархию целевого элемента.Элемент позиционируется и ориентируется в соответствии с целевым элементом и становится родителем целевого элемента.

Вставить в родительский элемент — аналогично Вставить , но исходный элемент соответствует его положению и ориентации по отношению к родительскому элементу назначения (если родительский элемент присутствует).

Вставить на место — исходный элемент вставляется в иерархию целевого элемента как его родительский, но сохраняет свое текущее положение и ориентацию.

Поместить — размещает выбранный элемент на пересечении указателя мыши и поверхности.

Разместить и выровнять — позиционирует выбранный элемент на пересечении указателя мыши и поверхности, вращая элемент в соответствии с нормальным направлением поверхности.

Источник — источник Действие сброса выполняется, когда элемент сборки падает на элемент сцены.Доступны те же варианты действий, что и для Assembly .

Назначение — как указано выше, но действие выполняется, когда элемент сцены падает на элемент сборки. Доступны те же варианты действий, что и для Assembly .

В дополнение к вышеуказанным действиям, скрипты могут быть назначены для запуска при выполнении определенных действий:

Источник — назначенный сценарий (без @) запускается, когда этот элемент перетаскивается на другой в сцене.Сценарий получает исходный элемент и целевой элемент, переданные в качестве аргументов. Если отброшено несколько элементов, сценарий вызывается для каждого элемента по очереди.

Назначение — то же, что и выше, но сценарий запускается, когда какой-либо элемент в сцене падает на элемент, которому он назначен. Как и в случае исходного Drop Script , исходный и целевой элементы передаются сценарию в качестве аргументов.

Вкладка «Пользовательские каналы»

Добавить пользовательский канал — пользовательские каналы полезны при оснастке для упрощения управления сложными действиями или просто для присвоения имени определенной операции.Опция Добавить пользовательский канал позволяет добавлять к элементу неограниченное количество определяемых пользователем каналов . Как только пользовательский канал определен, необходимо подключить канал, используя окно просмотра Schematic , чтобы сделать его работоспособным. При нажатии кнопки Добавить пользовательский канал открывается диалоговое окно Создать пользовательский канал , в котором определяется фактический канал. Эта панель полностью описана в разделе «Добавление каналов пользователей».

В качестве примера на панели выше было добавлено несколько пользовательских каналов и названо их морф-картами, которые связаны с каналами, что обеспечивает прямой доступ к анимации.Добавляются другие пользовательские каналы, которые создают разделители между группами. Наконец, был добавлен еще один канал, связанный с каналом непрозрачности изображения для управления величиной смещения. Затем все определенные пользовательские каналы добавляются в группу каналов, чтобы они могли оставаться на экране для упрощения анимации.

Вкладка Теги

Панель Tag позволяет определять различные теги, которые остаются связанными с конкретным элементом.Обычно это текстовые строки, которые полезны для добавления примечаний к конкретным элементам для других пользователей в студии или в качестве напоминаний о том, как что-то должно использоваться. Вы можете выбрать один из нескольких предопределенных тегов или создать собственное определение тега.

Добавление тегов выполняется нажатием кнопки Добавить теги , открытием всплывающего меню и последующим выбором типа тега из меню Добавить теги . Существуют также опции для Добавить настраиваемые теги и Изменить тег определения, открывая соответствующую панель в настройках Modo.

Дополнительные параметры розыгрыша

Для всех типов позиций есть дополнительные свойства чертежа GL, которые позволяют настраивать пользовательский интерфейс для оснастки несколькими способами, более подробно описанными ниже. Параметры включаются / выключаются соответствующими кнопками на вложенной вкладке Display , когда выбран целевой элемент. Действие создает дополнительную вложенную вкладку, которая появляется вместе с другими на панели Properties .

Показать / Скрыть размеры — когда этот параметр включен, на панели свойств появляется дополнительная вложенная вкладка с названием Размеры .По умолчанию размерные линии и значения общего размера ограничивающей рамки отображаются в окне просмотра вокруг элемента сетки . Атрибуты на панели Properties позволяют дополнительно настроить отображаемую информацию. Связывание серии элементов вместе через иерархию позволяет отображать расстояния между точкой Center каждого объекта, от родительского до дочернего (и только когда родительский элемент выбран, отображаются значения измерений).

Вкладка «Размеры»

Видимость — определяет видимость размерных линий: Выкл. (не отображается), Вкл. (отображается) и Выбрано (отображается только при выборе).

Непрозрачность — управляет прозрачностью размерных линий и числовых значений, отображаемых в окне трехмерного просмотра.

Показать X / Y / Ось Z — с помощью этих каналов вы можете индивидуально управлять отображением для каждой оси.

Мин. X / Y / Размер Z / Макс. X / Y / Размер Z — минимальные и максимальные значения могут быть назначены для каждой оси и, если определенные значения для Достигнуты минимальные или , максимальные , размерный текст отображается красным цветом в области просмотра.

Связать дочерние элементы — если задано значение true (параметр по умолчанию), нарисуйте линии связи с дочерними элементами. Это используется для отключения, если поведение связывания размерной линии нежелательно.

Дочерний элемент цепочки — если задано значение true, рисовать размерные линии от дочернего элемента к дочернему в иерархическом порядке, а не от родителя к каждому отдельному дочернему элементу.

Замкнуть цепочку — если задано значение true, нарисуйте дополнительную ссылку размерной линии обратно к родительскому элементу из последнего дочернего элемента.

Показать / Скрыть заметки — когда этот параметр включен, на панели свойств появляется дополнительная вложенная вкладка с названием Многострочная заметка . Этот параметр позволяет отображать на экране настраиваемые текстовые строки для такой информации, как инструкции. Текст полезен для ригеров и TD или просто для добавления полезных напоминаний о выбранном элементе.

Примечание. Отображаемый текст также можно позиционировать с помощью элемента управления Label Offset .

Вкладка «Многострочная заметка»

Заголовок — первая строка текста, отображаемая над записями Строка .

Видимость — определяет видимость размерных линий: Выкл. (не отображается), Вкл. (отображается) и Выбрано (отображается только при выборе).

Непрозрачность — управляет непрозрачностью размерной линии и числовых значений, отображаемых в окне трехмерного просмотра.

Выравнивание — определяет выравнивание текстового блока по слева , по центру или справа .

Строка 1 8 — записи текстовой строки, отображаемые в окне трехмерного просмотра.

Показать / Скрыть измеритель — когда этот параметр включен, вы можете отобразить на экране график аналогового датчика (выглядит как спидометр), который можно настроить для отображения отдельного значения в окне трехмерного просмотра.На панели Properties появляется дополнительная вложенная вкладка под названием Dial Meter , которая позволяет настраивать отображение.

Вкладка счетчика циферблата

Visibility — определяет видимость дисплея измерителя до Off (не отображается), On (отображается) и Selected (отображается только при выборе).

Непрозрачность — управляет непрозрачностью показаний счетчика и числовых значений, отображаемых в окне трехмерного просмотра.

Meter Shape — выберите между полукругом метров и полукругом .

Show Tics — переключает видимость линий с интервалом 15 ° и 30 ° на дисплее.

Show Value — переключает отображение информации Value над циферблатом.

Единицы — текстовый дисплей, который располагается рядом с дисплеем Value , если для параметра Show Value установлено значение true.

Мин. / Макс. Значение — минимальное и максимальное значения определяют наименьшее и наибольшее значение, отображаемое на экранном индикаторе, контролируя общее положение стрелки Value .

Value — это входной канал, который определяет фактическое значение, отображаемое в окне просмотра, а также положение стрелки счетчика (относительно значений Min и Max ). Для подключения входа канала Value к выходу в окне просмотра схемы требуется дополнительная оснастка.

Показать / Скрыть полосы уровня — когда этот параметр включен, на панели Свойства появляется дополнительная вложенная вкладка с названием Полосы эквалайзера .Этот параметр используется для отображения экранной гистограммы в стиле эквалайзера для визуализации нескольких значений на экране относительно друг друга. Дополнительные каналы отображаются в окне просмотра каналов, если они включены.

Вкладка планок эквалайзера

Visibility — определяет видимость полос уровня до Off (не отображается), On (отображается) и Selected (отображается только при выборе).

Непрозрачность — управляет непрозрачностью отображения показаний шкалы уровня в трехмерном окне просмотра.

Value 1-4 — это входные каналы, которые определяют фактические значения, отображаемые в окне просмотра, а также масштаб отдельных столбцов уровня (относительно значений Min и Max ). Для подключения входа канала Value к выходу в окне просмотра схемы требуется дополнительная оснастка.

Мин. Значение 1–4 / Макс. Значение 1–4 — минимальное и максимальное значения определяют наименьшее и наибольшее значение для каждого показания, которое отображается на экранной панели уровня, управляя общей шкалой отображаемой полосы.

Hold Peak 1-4 — как при считывании звука, когда достигается значение Max для любого считываемого значения, в окне просмотра отображается индикатор.Переключите значение Hold Peak , чтобы сбросить дисплей.

Примечание: Всего можно отобразить до восьми полосок, указав дополнительные каналы, доступные в окне просмотра Каналы .

Канал идентификации частиц

У отдельных элементов есть канал идентификатора частицы, который можно использовать для управления идентификатором частицы, назначенным визуализированным поверхностям.Вы можете установить это значение вручную или управлять им с помощью буровой установки, а затем передать его шейдерам.

Канал Particle ID позволяет назначать элементу сетки значение от 0,0 до 1,0. Вы можете указать его в списке Channels элемента сетки:

Этот канал полезен при использовании нода Gradient или Texture Switch.Значения градиента варьируются от 0 до 100%, поэтому идентификатор частицы 0,5 соответствует 50%, в результате получается сетка с цветом посередине градиента.

Для переключателя текстуры значения зависят от порядка подключения. Итак, если у вас три текстуры, первая — 0,0, вторая связанная текстура — 0,5, а третья — 1,0.

Устранение неполадок при обмене данными между точками доступа

  1. Последнее обновление
  2. Сохранить как PDF
  1. Определение статуса приборной панели
    1. Нормальная работа
    2. Проблемы с подключением
      1. Недоступен
      2. Невозможно найти шлюз
      3. Предупреждение о ретрансляторе
    3. Проверить таблицу соседей сетки
    4. Проверить страницу локального статуса
  2. Проверить сетку Маршруты
    1. Проверка Mesh Routes Table
  3. Проверка настроек радио
    1. Выбор канала и мощность передачи
    2. Динамический выбор частоты (DFS)
    3. Радиочастотный спектр
  4. Физический осмотр
    1. Проверка светодиода
    2. Проверить антенну (внешние точки доступа)
  5. Захват пакетов

В ячеистой беспроводной сети точки доступа шлюза подключаются напрямую к сети, в то время как точки доступа ретранслятора полагаются на беспроводные ячеистые каналы для подключения к сети.Если точка доступа ретранслятора выходит из строя или имеет ненадежное соединение, она, скорее всего, будет недоступна из Dashboard. Однако полезную информацию по устранению неполадок можно собрать как на месте, так и с ближайших узлов в Dashboard.

В этом документе описываются шаги по устранению проблем с подключением ретранслятора с точки зрения его соседей по сети.

В Руководстве по созданию и развертыванию ячеистой сети обсуждаются важные концепции, которые следует принять во внимание перед использованием этого руководства по устранению неполадок.Поэтому ознакомьтесь с этими статьями перед использованием этого руководства.

Для устранения проблем с подключением к сети рекомендуются следующие шаги:

  1. Определение статуса приборной панели
  2. Проверить соседей сетки
  3. Проверить маршруты Mesh
  4. Проверить настройки радио
  5. Физический осмотр
  6. Захват пакетов

Определение статуса приборной панели

Во время нормальной работы ретранслятор отображается на панели управления в виде зеленого значка.В этом состоянии ретранслятор будет:

  • Объявление SSID, настроенных на приборной панели
  • Разрешить клиентам связывать и передавать трафик.
  • Обновите Dashboard со статистикой и загрузите его конфигурацию.
  • Разрешить полное использование поддерживаемых Live Tools

Примечание. Статистика сетки панели мониторинга не обновляется в реальном времени. Между тем, что происходит в режиме реального времени, и тем, что отображается в Dashboard, может быть значительная задержка.Кроме того, если ретранслятор не может связаться с Dashboard, информация на его странице сведений, скорее всего, устарела.

Нормальная работа

Работающее сетевое соединение показано ниже. Ретранслятор «Роберта» имеет однопроходный маршрут для достижения точки доступа шлюза «Роузхилл Поул». В этом случае обе точки доступа являются соседями ячеистой сети, потому что они используют общий канал (канал 44 выделен желтым цветом), находятся в пределах досягаемости друг друга и находятся в одной сети приборной панели.

Рисунок 1: Мешающие точки доступа, работающие на канале 44.

Рисунок 2: Повторитель, указанный в таблице соседей сетки шлюза.

Рис. 3. Повторитель перечисляет свой маршрут с одним переходом к шлюзу, показывая шлюз в своей таблице соседей сетки.

Проблемы с подключением

Существует три распространенных предупреждающих сообщения о подключении к приборной панели:

  • Недоступен
  • Невозможно найти шлюз
  • Предупреждение ретранслятора
Недоступен

Когда ретранслятор теряет соединение с Интернетом и приборной панелью, он отображается в виде красного значка со статусом «недоступен» на странице сведений о точке доступа.

Невозможно найти шлюз

Повторитель может подключаться через точки доступа Meraki, расположенные за пределами его собственной сети / организации, если он не может найти маршрут сетки к Интернету / панели мониторинга через точки доступа в собственной сети панели мониторинга. В этом состоянии точка доступа будет отображаться в виде желтого значка со статусом «Невозможно найти шлюз в Интернет» на странице сведений о точке доступа.

Примечание. Повторители , у которых есть ячеистый маршрут за пределами сети, не будут объявлять SSID, настроенные в Dashboard, или пересылать клиентский трафик.

Предупреждение о повторителе

Повторитель может перейти в состояние плохой связи, если между ним и облаком существует односторонняя связь. В этом состоянии облако получает трафик управления от ретранслятора, но когда оно отвечает, оно не получает подтверждения от ретранслятора. В этом состоянии ретранслятор будет предупреждать «плохое соединение с контроллером, возможные проблемы с брандмауэром или NAT»:

Проверка исторического статуса ретранслятора

Исторический статус подключения ретранслятора можно увидеть, переключив график подключения на странице сведений о точке доступа.Наведите указатель мыши на цветные линии на графике, чтобы увидеть временные рамки изменений статуса подключения сетки.

Проверить соседей сетки

Если две точки доступа работают на одном канале и находятся в пределах досягаемости друг друга, они могут стать соседями сетки. Соседи по сетке обмениваются информацией о маршрутах, позволяя повторителям обнаруживать лучший метрический маршрут к шлюзу. Если две точки доступа находятся в одной и той же сети Dashboard и соседях ячеистой сети, они могут установить связь маршрутизации ячеистой сети, при которой они отправляют и получают клиентский трафик ячеистой связи.

Эта информация может быть чрезвычайно полезной для сужения количества плохих связей сетки и определения следующих шагов.

Проверьте таблицу соседей сетки

AP, которые являются соседями сетки, появятся в таблице соседей сетки друг друга (на странице сведений о AP, в разделе Беспроводная связь> Монитор> Точки доступа> Проблемы повторителя ). Когда ретранслятор отключен, первым шагом является подтверждение того, отображается ли он в таблице соседей сетки других точек доступа, через которые он должен маршрутизироваться.

Рисунок 6: Повторитель «Повторитель 1» является сетевым соседом точки доступа «Шлюз», как это показано в таблице соседей сетки крыши.

Проверьте локальную страницу статуса

На странице «Соседи» страницы местного статуса отображаются все соседи данной точки доступа Meraki. Откройте эту страницу на подключенной точке доступа и проверьте, отображается ли в таблице MAC-адрес автономного ретранслятора. Если это так, автономный ретранслятор активен и находится в пределах досягаемости подключенной точки доступа.

Проверить маршруты Mesh

После подтверждения взаимосвязи соседей ячейки между автономным ретранслятором и его соседом ячейки следующим шагом является подтверждение существования маршрута ячейки. Таблица маршрутов ячеистой сети ретранслятора показывает, какой путь должен пройти трафик, чтобы достичь определенного шлюза. Этот путь может включать в себя несколько переходов, то есть могут быть промежуточные повторители, через которые должен проходить трафик, чтобы достичь шлюза. Маршрут от шлюза обратно к ретранслятору может идти по другому пути, на панели инструментов отображается только таблица маршрутов ячеистой сети ретранслятора.

Если у ретранслятора возникают проблемы с подключением к сети, проверьте таблицу маршрутизации ячеистой сети на странице сведений об этой точке доступа (в разделе Беспроводная связь> Монитор> Точки доступа> Проблемы с ретранслятором ) на панели управления. Для каждого сообщаемого маршрута должен быть сосед сети на расстоянии одного перехода. Поскольку ретранслятор будет напрямую связываться с этими точками доступа, чтобы подключиться к сети, важно убедиться, что эти маршруты исправны. После определения того, какая точка доступа является первым переходом ретранслятора, убедитесь, что сообщенный сосед сети находится в сети, потому что невозможно собрать данные панели мониторинга с автономного узла.

У повторителей

есть логика для определения наилучшего маршрута к шлюзу. Он вычисляется в метрике с использованием комбинации количества переходов, скорости передачи данных, RSSI и скорости потерь (скорости FWD и REV). Идеальная метрика имеет оценку 1179, и точки доступа могут динамически изменяться, чтобы использовать маршрут с лучшей метрикой (если она доступна).

Проверка таблицы Mesh Routes

Ниже приведен пример таблицы маршрутов сетки Dashboard для ретранслятора Meraki Repeater.

Рисунок 7: Таблица маршрутов на Meraki Repeater может использоваться, чтобы показать, какие сегменты сети являются ближайшими.

Проверить настройки радио

После подтверждения того, что между автономным ретранслятором и его соседом по сети существует маршрут ячейки, следующим шагом является проверка конфигураций радиосвязи или факторов окружающей среды, которые отрицательно влияют на сеть. Эти факторы:

  • Выбор канала и мощность передачи
  • ДФС
  • РФ спектр

Выбор канала и мощность передачи

Чтобы любые две точки доступа стали соседями сетки, они должны иметь возможность слышать друг друга.Для этого необходимо, чтобы точки доступа на каждой стороне канала работали, по крайней мере, на одном общем канале и имели достаточную мощность передачи для приема передач его соседом. Проще говоря, расстояние между узлами не должно превышать расстояние, на которое могут распространяться радиосигналы. Вам нужно будет подтвердить выбор канала, и мощность передачи, настроенная на каждой AP в ячеистой сети, будет соответствовать этому требованию.

В первом разделе этого документа приводится пример того, как сравнивать информацию о канале, используя страницу сведений для обеих точек доступа.Кроме того, необходимо проверить конфигурацию канала и мощности передачи на странице настроек радио.

Рисунок 8: Две точки доступа, каждая точка доступа настроена на отдельный канал 2,4 ГГц, а мощность передачи отключена. Эти устройства не будут связаны.

Рис. 9. Две точки доступа, вручную настроенные для использования канала 36 с мощностью передачи 5 дБм. Уровень мощности передачи может быть проблемой, если узлы расположены слишком далеко друг от друга, но если они расположены достаточно близко, они должны стать соседями сетки.

Примечание. Dashboard рассчитает расстояние между соседними точками доступа при размещении на карте Google. Расстояние основано на широте и длине (от панели управления) репитера сетки и соседей, которые он видит. Затем это расстояние отображается в таблице соседей сетки на панели инструментов.

Динамический выбор частоты (DFS)

В определенных нормативных областях каналы WiFi 5 ГГц используются совместно с радаром.Регулирование DFS в этих средах требует, чтобы точка доступа меняла свой канал всякий раз, когда она обнаруживает импульс радара.

Изменение канала, в том числе из-за DFS, приведет к отключению связи ячеистой сети. Поэтому, если для ячеистой сети используется частота 5 ГГц, предпочтительнее использовать каналы без DFS. Однако это может быть недоступно в зависимости от страны эксплуатации (регулирующего домена). Поэтому всегда проверяйте DFS как возможную причину нестабильности связи ячеистой сети.

В разделе «Планирование каналов» на странице настроек радио есть регулирующий домен сети, основанный на выбранной стране, и возможность разрешить каналы DFS.

Рис. 10. Сеть, в которой разрешены каналы DFS. Точки доступа в этой сети могут подвергаться автоматическому переключению каналов.

События смены канала DFS регистрируются в журнале событий приборной панели. Если вы подозреваете, что DFS может быть причиной разрыва связи с сеткой, журнал событий — хорошее место для проверки.

РФ спектр

Если точка доступа имеет выделенную радиостанцию ​​Air Marshal, она может сообщать информацию о радиочастотах в реальном времени в Dashbord в разделе Беспроводная связь> Монитор> Радиочастотный спектр .Проверьте эту страницу, чтобы найти какие-либо признаки высокой загрузки канала. Если на некоторых каналах имеется высокая загрузка, может потребоваться ручная настройка каналов.

Физический осмотр

Если автономный ретранслятор не отображается в качестве соседа по сети для ближайших точек доступа, возможно, существует физическая проблема, которая требует устранения неполадок на месте. В частности, может потребоваться выборочная проверка точек доступа ячеистой сети на предмет признаков того, что что-то в развертывании изменилось или было установлено неправильно.

Проверьте светодиод

Следите за светодиодом автономного узла и обратите внимание на цвет и модели активности. В руководстве по установке MR есть определения кодов светодиодов.

  • Если нет светодиода, есть ли у точки доступа рабочий источник питания?
  • Если светодиоды отсутствуют, попробуйте сбросить автономный блок. Если после сброса светодиод по-прежнему не светится, убедитесь, что автономная точка доступа имеет работающий источник питания, а также проверьте кабели и оборудование на наличие повреждений.
  • Если светодиодный индикатор показывает автономный узел в состоянии сканирования, возможно, он не может найти путь к точке доступа шлюза.Это может быть связано с размещением или ориентацией антенны, которые следует проверять на обоих концах линии связи.

Проверьте антенну (внешние точки доступа)

Наружные блоки MR используют внешнюю антенну. Если установлен неправильно, это может быть причиной плохих / ненадежных связей сетки.

  • Убедитесь, что тип антенны и используемый диапазон радиосвязи правильный на обоих концах канала.
  • Убедитесь, что антенны надежно прикреплены к нужным радиостанциям, т.е.е. антенна 5 ГГц подключена к радиопостам 5 ГГц или антенна установлена ​​вообще.
  • Подтвердите, что антенны ориентированы правильно в зависимости от их диаграммы покрытия. Диаграммы покрытия антенны Meraki указаны в таблицах данных для каждой модели антенны. Например, если используется направленная антенна, убедитесь, что она направлена ​​на цель в прямой видимости. Если используется всенаправленная антенна, убедитесь, что она находится на правильной высоте.

Не пытайтесь установить ячеистую связь между внешними точками доступа без установленных внешних антенн, даже если они находятся на расстоянии нескольких футов друг от друга, связь может быть ненадежной.

Захват пакетов

При устранении неполадок в ячеистой сети может потребоваться захват пакетов для анализа трафика между точками доступа. Эти захваты пакетов в беспорядочном режиме должны выполняться с использованием внешних станций мониторинга, чтобы эффективно захватывать весь ближайший беспроводной трафик.

Монитор должен быть размещен рядом с каждой точкой доступа и настроен для захвата пакетов на каналах, используемых для звена сети. После сбора перехваченных пакетов их можно использовать для выявления проблемы или предоставления полезной информации по устранению неполадок для службы поддержки Cisco Meraki.

Рисунок 11: В этом примере шлюз и ретранслятор на канале 1. Поэтому рядом с каждой точкой доступа устанавливается монитор, который настроен на захват на канале 1.

5 советов о том, как создать лучшую сетку для точного CFD или FEA

Создание высококачественной сетки — один из наиболее важных факторов, который необходимо учитывать для обеспечения точности моделирования. Важно отметить, что существуют существенные различия между сетками, созданными для двух наиболее распространенных областей моделирования — вычислительной гидродинамики (CFD) и анализа методом конечных элементов (FEA).Эта статья предоставит несколько быстрых советов по улучшению качества вашей сетки и, следовательно, повышению качества результатов для моделирования, выполняемого с помощью облачной платформы SimScale.

FEA-сетка рамы велосипедаCFD-сетка автомобиля Формулы 1

Создание сетки в SimScale выполняется с помощью snappyHexMesh — генератора сеток, который итеративно «строит» сетки на основе вашей геометрии. Как упоминалось в вики OpenFOAM, «snappyHexMesh — это скорее скульптор меша, чем генератор, потому что для работы с ним требуется уже существующий базовый меш».

SimScale предлагает четыре основных метода построения сетки:

  • Тет-доминанта
  • Шестигранный автомат (только CFD)
  • шестнадцатеричный параметрический (только CFD)
  • Шестнадцатеричный автоматический «аэродинамическая труба / внешний поток» (только CFD)

Из четырех методов построения сетки, сетки на основе шестигранника предназначены только для использования в CFD, в то время как метод с преобладанием тетради может применяться как к CFD, так и к FEA. Метод с преобладанием тетради обычно используется в трехмерных сетках, где надежность более важна.Хотя четырехугольные элементы поверхности являются опцией, иногда могут возникать ошибки, если опция включена.

Остальные три шестнадцатеричных метода, как вы можете догадаться, используются только для сеток CFD. Оба этих автоматических метода шестиугольника обеспечивают простой и эффективный способ быстрого создания сетки, размер которой можно легко настроить в зависимости от использования внешнего или внутреннего потока. Однако для достижения уровня качества, необходимого для наиболее точного моделирования, предпочтительным вариантом является настраиваемый шестнадцатеричный параметр.

Несмотря на то, что приведенные ниже советы обычно применимы для генерации сеток, они особенно применимы к параметрическому методу с преобладанием шестигранников.


Зарегистрируйтесь на и посетите наш блог SimScale, чтобы узнать больше!


Важность точной и качественной сетки

Поскольку хорошая сетка является основой онлайн-моделирования FEA или CFD, важно точно понимать, почему обеспечение ее точности и качества имеет решающее значение.

Часто задаваемый вопрос: «Если я хочу лучшего качества сетки, нельзя ли просто увеличить уровень тонкости до максимально возможного?» Хотя увеличение тонкости обычно дает сетку более высокого качества, затраты на вычисления также значительно возрастают.Высококачественная сетка также означает, что существует оптимальный баланс между вычислительными затратами и достигнутым уровнем точности.

Сетка низкого качества не только приведет к неточным результатам моделирования, но и может даже вызвать ошибку решающей программы из-за нестабильности. Такая нестабильность обычно вызывается некачественными или нелегальными ячейками. Это то, чего вы хотите избегать как можно больше. Точно так же, хотя сетка может содержать миллионы узлов, сам по себе этот факт не обязательно означает качество.Такие особенности в сетках зависят от конкретного случая и не будут рассмотрены в этой статье.

5 советов, как создать лучшую сетку

При этом, давайте перейдем к делу. Вот пять советов о том, как создать лучшую сетку и обеспечить точность результатов моделирования.

1. Упрощенная и чистая водонепроницаемая геометрия

Обеспечение четко определенной, упрощенной, чистой и критически водонепроницаемой геометрии часто является разницей между успешной высококачественной сеткой и плохой, незаконной сеткой с заполнением ячеек.Геометрия должна быть твердой и не иметь аномальных особенностей, таких как пересечения или острые выступы. Чистая геометрия требует, чтобы она была закрытой и не имела геометрических дефектов. Создание водонепроницаемой геометрии позволит решателю различать различные области потока, что очень важно, особенно для моделирования внешнего потока. Это можно проверить изначально в SimScale.

Случай плохой и слишком сложной геометрии. Обратите внимание на выделенную область, показывающую пересечение частей.Индикация в журнале событий геометрии SimScale на водонепроницаемой геометрии. Не водонепроницаемые (слева) и водонепроницаемые (справа)

2. Выбор и поддержание правильного общего размера сетки

В общем, поддержание коэффициента асимметрии ячейки является ключом к точности и качеству. Для сложных геометрических форм поддержание коэффициента асимметрии каждой ячейки может быть трудным, если не невозможным, лучше всего обеспечить его точное соблюдение. В разных случаях требуются и диктуются разные коэффициенты асимметрии, но для общего использования сильное искажение соты часто указывает на то, что коэффициент асимметрии соты слишком велик и требуется дальнейшее уточнение.Обратите внимание на рисунок ниже: хотя это четырехгранная сетка, вы легко можете увидеть, какая из них более низкого качества.

Асимметрия 2D алмазной сетки Aerofoil. Хорошо поддерживается коэффициент асимметрии (слева) и низкий коэффициент асимметрии / не поддерживается (справа)

Для метода построения шестигранной параметрической сетки поддержание общего размера сетки, при котором коэффициент асимметрии остается низким, является простым, но эффективным способом повышения точности. Это можно сделать, сначала выбрав предполагаемый размер ячейки из литературы или справочных работ, прежде чем расстояние до домена будет вычислено и разделено на количество ячеек.

Например, если пользователю требуется размер ячейки 0,5 м для домена 10 на 10 на 10 м, тогда пользователю необходимо взять длину каждого домена, разделить ее на размер ячейки и затем ввести результаты в сетку. Вкладка операций, показанная ниже, для всех длин, чтобы поддерживать перекос на уровне 1, что идеально.

Шестнадцатеричный ввод параметрического номера ячейки

3. Повышение тонкости сетки в критических областях

Этот совет устанавливает баланс между вычислительными затратами и размером сетки.Допустим, вам необходимо поддерживать определенный общий размер ячейки, но вам требуется дополнительная точность вблизи критических частей, которые, если их скорректировать с помощью общего размера ячейки, будут слишком затратными в вычислительном отношении для моделирования. Способ обойти это — обозначить область в критической части или вокруг нее с более высокой степенью детализации в этой конкретной области. Это эффективно уменьшает размер ячейки только целевой области, но не приводит к значительному увеличению вычислительных затрат.

Уточнение круговой области (фиолетовый) и уточнение сетки в критической области (задний край Aerofoil)

Этот метод может применяться для дальнейшего повышения точности моделирования, которое не было сделано, и часто используется в таких приложениях, как прогнозирование следа или вихревой поколение.Чтобы выполнить это с помощью SimScale, сначала необходимо создать геометрический блок, а затем применить уточнение области к этому геометрическому блоку.

Параметры определения геометрической области для уточнения области Параметры уточнения сетки

4. Уточнение граничного слоя и Y +

Уточнение пограничного слоя или инфляция — это важный параметр построения сетки, который иногда упускают из виду те, кто плохо знаком с онлайн-моделированием CFD. Эффективно повышая точность вблизи внутренней или внешней поверхности геометрии, уточнение пограничного слоя также более критично поддерживает безразмерное значение расстояния до стенки или Y + для выбранной модели турбулентности, чтобы повысить точность.Y + является ключевым фактором, который напрямую связан с используемой моделью турбулентности. Например, использование модели k-w SST часто требует, чтобы значение Y + было меньше 1, чтобы сетка улавливала эффекты стены.

На многих веб-сайтах есть простой калькулятор, который позволяет определить наименьший слой рядом с геометрией для заданного значения Y +. К таким веб-сайтам относятся Pointwise и cfd-online, а Pointwise предоставляет телефонное приложение, которое можно загрузить для расчета Y +.

5.Исследование конвергенции сетки

Последний совет касается оптимизации и определения идеальной сетки, которая будет использоваться для дальнейшего моделирования. Исследование сходимости сетки требует, чтобы общая сетка была создана для проблемного случая, проведено моделирование и получены результаты. После этого процесс повторяется с постоянным увеличением размера ячеек. Эти этапы повторяются с постоянно увеличивающейся степенью измельчения сетки до тех пор, пока полученные результаты не будут отклоняться в пределах от менее 1% до 5% в зависимости от критериев.

Как только результаты отклоняются в пределах требуемых критериев, самая грубая созданная сетка, которая все еще находится в рамках критериев, считается базовой сеткой, и, как таковые, полученные результаты являются максимально точными для данной сетки.

Вариация результатов для проекта городского ветрового потока для различных уровней тонкости сетки (Т. Ван Хоф, Б. Блокен, Ю. Томинага, 2017)

Правильное исследование конвергенции сетки не только гарантирует, что ваша сетка является максимально точной, но и что тоже оптимально.Это означает, что вы уравновешиваете время вычислений с точностью, что имеет решающее значение, когда дело касается больших и сложных сеток.

Заключение

Эти пять быстрых советов и лучшее понимание опций построения сеток SimScale, а также понимание того, почему так важно качество сетки, позволят вашим сеткам значительно повысить качество и точность. Это не только приводит к лучшей сходимости, но и к более точным результатам вашего моделирования.Хотя эта статья не охватывает всех критериев, которые необходимо учитывать для получения высококачественной и точной сетки, я надеюсь, что она помогла вам получить ценную информацию о такой важной части моделирования.

Если вы хотите узнать больше о построении сетки, вы можете найти эту статью интересной: Советы по созданию сетки для вашей модели САПР для расчета конструкций.

Ссылки

  • http://openfoamwiki.net/index.php/SnappyHexMesh
  • http: // www.iaeng.org/publication/IMECS2009/IMECS2009_pp2165-2170.pdf
  • https://www.engineering.com/DesignSoftware/DesignSoftwareArticles/ArticleID/9296/3-Criteria-for-Assessing-CFD- px
  • Т. В. Хофф, Б. Блокен и Ю. Томинага, «О точности моделирования CFD поперечных вентиляционных потоков для типового изолированного здания: сравнение RANS, LES и экспериментов», Building and Environment, p. 18, 13 декабря 2016 г.


Управление геометрией и сеткой в ​​FEMAP | Учебное пособие

В этом учебном пособии показано, как быстро FEMAP может изменять геометрию и создавать модели из конечных элементов с помощью набора инструментов для создания сетки, а также инструментов добавления промежуточных поверхностей и без использования коллектора

Обзор учебного пособия

Эта демонстрация покажет, как быстро FEMAP может изменять геометрию и создавать модель из конечных элементов.

Вы ищете подробное руководство по FEA в Femap от начала до конца?
Просмотрите нашу страницу руководства по Femap (включая файл геометрии, который вы можете использовать).

Мы шаг за шагом рассмотрим процесс импорта и изменения геометрии, чтобы создать модель конечных элементов из этой геометрии.

Чтобы помочь нам в этом, мы будем использовать инструменты добавления промежуточных поверхностей и без коллекторов.

Затем мы рассмотрим построение сетки и создание свойств с помощью панели инструментов создания сетки.

Хотите увидеть анализ и постобработку этой скобки? Посмотреть дополнительный веб-семинар.
Щелкните здесь, чтобы просмотреть веб-семинар: Подготовка и анализ модели в FEMAP с NX Nastran

В этой статье:

— Импорт геометрии САПР
— Манипуляции с геометрией
— Срединная поверхность
— Исправление свободных кромок
— Создание поверхностей сетки
— Заключительные шаги и заключение

Импорт геометрии САПР

Первое, что нужно сделать, это импортировать геометрию САПР.Для этого перейдите в Файл> Импорт> Геометрия, а затем выберите файл геометрии, который вы хотите импортировать.

Файл> Импорт> Геометрия

Масштабный коэффициент 39,97 для перевода метров в дюймы

Установите коэффициент масштабирования геометрии на 39,37, потому что геометрия выражается в метрах, а мы хотим, чтобы наша графика была в дюймах.

FEMAP нейтрален, когда дело касается юнитов, поэтому вы можете использовать любые юниты, которые захотите, — пока вы остаетесь последовательными.

Импортированная геометрия попадает в активный слой.

Изолируйте геометрию, которая будет использоваться для построения сетки (в данном случае серое твердое тело).

Для этого создайте новый слой, в который войдет геометрия. (Мы назвали нашу «Bracket Solid»)

Затем поместите твердое тело в этот слой.

Модификация> Слой> Сплошной


Выберите «Показать только выбранное», чтобы изолировать геометрию, которую мы ищем.

Манипуляции с геометрией

Следующее, что нужно сделать, это подготовить геометрию для промежуточной наплавки.Как видите, в нем есть скругления, отверстия и другие предметы, которые мы не хотим моделировать.

Чтобы очистить геометрию, перейдите в Панель инструментов создания сетки> Удаление элемента.

Набор инструментов для создания сетки> Удаление элемента

Удаление отверстий

Сначала удалите маленькие отверстия вокруг больших отверстий. Они не являются необходимыми для представления структуры.

Перейти к команде циклов. Чтобы удалить отверстия, просто выберите любую кривую на окружности.

Щелкните любую кривую вдоль круга, чтобы удалить ее.


Все маленькие дырочки удалены!

Удаление складок

Затем удалите скругления.Скругления могут вызвать проблемы с инструментом для обработки середины поверхности.

Перейдите в Удаление элемента> Поверхности.

Удаление элементов> Поверхности

Чтобы правильно удалить скругления, вы должны выбрать все поверхности в петле. В противном случае вы можете столкнуться с ошибками при изменении геометрии.

Продолжайте выбирать все поверхности в одном непрерывном цикле. Если вы хотите проверить поверхности, которые вы выбрали, вы можете выделить это; ясно показывая поверхности, которые вы выбрали.

Выделены выбранные поверхности

Нажмите OK, и все эти поверхности будут удалены, оставив красивые острые углы. Повторите этот шаг, чтобы удалить все ненужные скругления.

Теперь, когда все скругления в модели удалены, мы готовы начать наплавку в середине.

Чистые острые углы

Срединная поверхность

Создайте новый слой для размещения поверхностей (мы назвали наш Bracket Midsurfaces) и включите слой.

Затем выполните команду середины поверхности, выбрав Геометрия> Средняя поверхность> Автоматически.Выделите все поверхности на кронштейне.

Чтобы определить заданную толщину, вы можете измерить толщину кронштейна. Поскольку большинство толщин на кронштейне одинаковы, мы просто измерили одну область и выбрали целевую толщину 0,2 дюйма.

Выберите «Combine Midsurfaces», чтобы объединить все поверхности, которые он создает, в одно тело, что позволит нам избежать любых совпадений кривых.

Целевая толщина 0,2 дюйма и выбрана функция «Объединить срединные поверхности»

Теперь, когда поверхности были успешно созданы, их можно просмотреть, отключив слой Bracket Solid, оставив 2D-поверхности, которые были созданы.

Отключите слой «Bracket Solid», чтобы просмотреть двумерные срединные поверхности.

Проверка свободных краев

Проверьте свободные края на этих поверхностях, чтобы убедиться, что все работает правильно.

Для этого перейдите в Панель инструментов создания сетки. Включите «Toggle Entity Locator» и выберите «Свободные края».


Как видите, появилось несколько свободных краев там, где они нам не нужны.

Увеличьте масштаб, чтобы увидеть, что сделал миддлайнер. Как видите, образовалась скользкая поверхность, от которой мы захотим избавиться, и испортился конец стопы.Мы собираемся избавиться от этих поверхностей и воссоздать их.

Исправление свободных краев

Сначала выберите и удалите эти поверхности.

Теперь воссоздайте эти поверхности, выбрав Геометрия> Поверхность> Углы.

Геометрия> Поверхность> Углы

Выберите углы поверхностей, которые вы хотите создать.

Затем снова добавьте круги, спроецировав их на поверхность.

Сначала спроецируйте кривые твердого тела на поверхность.Для этого перейдите в Geometry> Curve — From Surface> Project и выберите поверхность. Затем выберите кривые, которые вы хотите спроецировать на эту поверхность.

Мы также хотим проделать то же самое с нижней частью, чтобы создать области свойств для нижней поверхности. Повторите команду Geometry> Curve — From Surface> Project. Теперь круги на этой поверхности можно удалить.

Теперь, когда поверхности созданы, добавьте их к твердому телу остальной части кронштейна.

Для этого используйте команду добавления без коллектора. Геометрия> Поверхность> Не-многообразие доп.

Геометрия> Поверхность> Немногообразие Добавить

Выберите поверхности. Когда вы выполните эту команду, отобразятся свободные края, показывая, что у нас больше нет нежелательных свободных краев.

Создание поверхностей сетки

Разрушение поверхностей

Теперь мы готовы начать разбивать эти поверхности на поверхности сетки. Перейдите на вкладку «Редактирование геометрии» на панели инструментов создания сетки.

Начнем с ног.

Создание сетки вокруг отверстия может оказаться сложной задачей. Одним из инструментов построения геометрической сетки, который упрощает эту задачу, является команда Pad.

Используя «выбор», выберите кривую на любом круге, и он создаст площадку вокруг этого круга, которая создаст математическую сетку, создавая красивый круг. Повторите команду пэда на всех ногах.

Продолжайте разбивать поверхности на поверхности с сеткой, используя команду «точка-кромка».Это хорошо для создания более прямоугольных поверхностей, которые хорошо подходят для создания сетки. Затем его можно разбить дальше, используя команду точка-точка.

Определение того, где вы хотите разбить поверхности, будет основано на опыте и на основе опыта и ошибок.

Сетка

Теперь, когда поверхности разбиты, мы готовы начать построение сетки. Дно имеет переменную толщину, поэтому мы создадим несколько областей свойств с разной толщиной.

Сначала создайте области материала и свойств.Создайте новый материал и загрузите его из предустановок FEMAP. (Мы выбрали алюминий 7050)

Затем создайте 3 объекта недвижимости. Первое свойство с толщиной 0,2 дюйма, второе свойство с толщиной 0,375 дюйма и третье свойство с толщиной 0,225 дюйма.

Чтобы начать создание сетки, перейдите в панель инструментов создания сетки и выберите команду поверхности сетки. Отсюда мы можем выбрать свойство, с которого хотим начать построение сетки (свойство 0,2 дюйма).

Установите размер ячейки 0,2 дюйма. Выберите Mapped Mesh и выберите Auto Mapped Approach. Используйте инструмент выбора, чтобы выбрать поверхности для создания сетки.

Совет:
Если сетка не отображается, скорее всего, она переключилась на неправильный слой. Чтобы исправить это, перейдите в Modify> Mesh> выберите сетку на этой поверхности и выберите средний слой поверхности.

При зацеплении нижней части наружное кольцо имеет более толстое свойство, поэтому переключитесь на второе свойство (скобка t = 0.375 ″).

На внутренней стороне мы не хотим изменять размер любого из них, поэтому мы отключаем размер сетки и меняем свойство на последнюю опцию (скобка t = 0,225 ″).

Заключительные шаги

Как видите, вся сетка выглядит одинаково, так как же определить, где находятся ваши области свойств?

Мы можем выбрать раскраску с помощью цветов свойств вместо раскраски элементов.

Все они будут одного цвета. Чтобы изменить цвета свойств, перейдите в Modify> Color> Property> Select All> Random

.

После того, как цвета были рандомизированы, отключение заливки краев, узлов и поверхностей позволяет увидеть созданные области свойств.

Наконец, проверьте свободные края, чтобы убедиться, что нет лишних свободных краев. И как видим, лишних свободных краев нет.

Вот и готовая сетка кронштейна!

Заключение

Как вы видели из этой демонстрации, FEMAP может быстро создавать сетки ваших объектов, а также предоставляет инструменты, необходимые для работы с любой сложной геометрией.

Хотите увидеть анализ и постобработку этой скобки? Посмотреть дополнительный веб-семинар.
Щелкните здесь, чтобы просмотреть веб-семинар: Подготовка и анализ модели в FEMAP с NX Nastran

Узнайте, как проанализировать этот сетчатый кронштейн

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
