Как припаять провода к светодиодной ленте

Как припаять провода к светодиодной ленте

Светодиодные ленты можно резать на отрезки любой длины, с шагом, зависящим от типа led-ленты. Провода к диодной ленте припаивают к медным площадкам в любой точке отрезка.

Для пайки нужны: паяльник мощностью 25-60 Вт с тонким жалом, припой и канифоль. Температура жала паяльника должна быть в пределах 260 – 320 °C. Время залуживания контактной площадки и пайки одного провода должно составлять 3 – 5 секунд с паузами на остывание, чтобы исключить повреждение компонентов. Припой лучше использовать тонкий, с канифолью внутри.

Жало паяльника должно быть залужено и его надо очищать перед каждой пайкой, чтобы соседние площадки не перекрывались оловом. Если нет специальной подушечки для чистки жала, то для этих целей можно использовать мокрую губку.

Основание, на котором производят пайку, должно иметь плохую теплопроводность и не плавиться от температуры жала.

Для этих целей можно использовать толстый картон, фанеру, текстолит, отрезок деревянной доски и т.д.

Отрезок ленты не должен двигаться во время пайки, поэтому его надо зафиксировать с помощью липкой ленты либо иным способом.

Теперь берем многожильные провода разных цветов, оголяем их концы на 2-3 мм и хорошо залуживаем с помощью канифоли и олова.

Следующий шаг – лужение медных контактных площадок на отрезке диодной ленты. Если площадки плохо залуживаются, то их надо аккуратно зачистить.

После того, как концы проводов и контактные площадки залужены, прикладываем провод к площадке и разогреваем это место паяльником так, чтобы олово на проводе и площадке расплавилось и стало одной каплей, иначе может образоваться «холодная пайка». После этого жало убираем, а провод достаточно долго удерживаем прижатым к площадке ленты пока олово не застынет. В это время провод нельзя шевелить.

Следите, чтобы олово не перекрывало соседние площадки, а если это произошло, убрать оловянную перемычку можно разогрев олово и проведя между площадками концом деревянной зубочистки.

После завершения пайки нужно правильно подключить провода к источнику питания для поверки.

Для завершения работы нужно изолировать место пайки термоусадочной трубкой, изолентой или клеем-герметиком и снова проверить.

Для спайки отрезков ленты между собой внахлест нужно на конце одного отрезка залудить площадки с двух сторон, чтобы олова было достаточно, но не настолько много, чтобы при пайке произошло перекрытие площадок оловом между слоями.

Перед лужением нижней стороны, 3М основу отгибают и зачищают площадки от клея.

Накладываем отрезок, залуженный с двух сторон на отрезок залуженный только с верхней стороны, совмещаем площадки и прогреваем верхнюю площадку достаточно долго, чтобы расплавился припой на нижней стороне. После того, как жало убрали, фиксируем отрезки до полного отвердения олова.

Затем припаиваем к одному из концов состыкованных отрезков провода и проверяем свечение.

  • Типы и характеристики светодиодных лент
  • Новые типы автомобильных аккумуляторов
  • Выбор сечения провода для электропроводки
  • Как припаять провода к диодной ленте

    Рассажу как припаять провода к контактам светодиодной ленты и создать «плитки» из лент:

    Для пайки понадобятся минимум: паяльник 25Вт, набор для пайки <канифоль + жир + припой>и несколько запасных припоев

    Понятия пайки:
    — Припой – легкоплавкий металл, который плавится паяльником и в жидком состоянии обволакивает спаиваемые материалы, потом охлаждается -> твердеет ->образуется неразъемное соединение
    — Канифоль, жир и др. – используется для очистки от окислов жидкого припоя на паяльнике <нужно окунать перед каждым действием>
    — Лужение <залудить>– нанесение на часть провода без изоляции <медные жилы>тонкого слоя припоя

    Базовый алгоритм пайки: паяльник -> в канифоль -> в припой -> в канифоль -> лужение/пайка.

    Создание «плитки» из светодиодных лент и алгоритм пайки:

    — Нарезать несколько кусков провода длиной по 100мм, для запаса. Для соединения между собой большого количества (больше 4-х) светодиодных лент я использую очень тонкий многожильный «военный» провод, который очень гибкий.
    — Удалить 5мм изоляции с одной и 15мм с другой стороны проводов
    — Нарезать <по линии разреза между точками контактов>светодиодные ленты кусками нужной длины
    — Что бы потом не запутаться -> сгруппировать по полярностям контактов и запомнить необходимые края лент, к которым нужно будет припаивать контакты.
    — С одного края обратной стороны каждого куска ленты удалить по 10 мм защитной бумаги и клейкого слоя <открыть контакты>
    — Слегка пошкрябать контакты лезвием или ножом

    — Нагреть паяльник
    — Паяльником растопить жир <по-моему, жир лучше канифоли>сделать лужицу <для удобства>
    — Окунуть в лужицу жира провод концом без 5мм изоляции
    — Жалом паяльника растопить и захватить припой <можно побольше>-> окунуть в лужицу жира -> залудить ту часть провода, которую окунали в жир.
    — Жалом паяльника растопить и захватить припой -> хорошо окунуть в лужицу жира -> сразу прижать жало <плоской поверхностью жала параллельно поверхности контакта, а не острым углом>к кружочку контакта светодиодной ленты -> посчитать до 3-х <2-3сек.>-> убрать жало. Должна получиться полусфера из припоя <если не получилось ->зачистить контакт лезвием/ножом и повторить попытку, взяв, если надо, немного больше припоя, дольше подержав в жире, посчитать до 4-х и т.д.>

    — Проделать эти операции со всеми проводами и лентами

    — Расположить провод вдоль ленты -> совместить залуженную часть провода и полусферу припоя на контакте -> жалом паяльника растопить и захватить припой -> хорошо окунуть в лужицу жира -> сразу прижать жалом провод к контакту -> через 1сек. резко убрать. Часть провода без изоляции должна оказаться внутри полусферы припоя.

    — Аналогично припаять все провода

    — Сгруппировать провода по полярностям <провода «+» в один жгут, «-» -в другой>-> скрутить части без изоляции -> окунуть в жир -> залудить -> заклепать в контакты <«папы-мамы»>-> заизолировать термоусадочной трубкой
    — Сгруппировать и выровнять по светодиодам в ряды -> скрепить и замотать прозрачным скотчем.

    Получатся готовые «плитки» нужных размеров, которые можно использовать где нужно. Я, например, сделал: «лампочки» в фонари и плафоны, пару переносок, простые подсветки.

    Для сохранения функциональности фонарей сделал переходники из стандартных автомобильных лампочек на 5Вт <можно легко вернуть все лампочки на место>:

    — Завернул лампочку в многослойную газету <от осколков>
    — Разбил стеклянную оболочку
    — Плоскогубцами раскрошил оставшиеся выступающие осколки стекла
    — Удалил спираль
    — Припаял к каждому оставшемуся усику по проводу
    — Заизолировал термоусадочной трубкой усики
    — Закрепил контакты и заизолировал.

    В комплекте с «плитками» из светодиодных лент — получились «лампочки» в задние фонари, и передние габариты <в передние поворотники вставить пока нельзя из-за большого сопротивления ->быстро мигают, как при перегоревшей лампочке>.

    Мягкая и ненавязчивая подсветка двухуровневых потолков или мебели в настоящее время стала очень популярной в России. Тем более что выполнить ее несложно: нужно лишь приобрести светодиодную ленту и адаптер к ней. Однако на стадии монтажа у начинающих мастеров могут возникнуть трудности. Если в комплекте идет коннектор – хорошо. А как быть, если его нет или длинная лента разрезана на 2 части нужного размера? В сегодняшней статье речь пойдет о том, как припаять провода к светодиодной ленте для ее подключения к блоку питания или соединения с другой частью полосы.

    Основные правила производства работ, необходимые материалы

    Для пайки светодиодной ленты, как и в любом другом случае, понадобится канифоль, припой или флюс. Однако есть и отличия от соединения, к примеру, обычной скрутки. Здесь возможно использование лишь паяльника слабой мощности. В идеале иметь под рукой станцию с возможностью регулировки температуры, но подобное устройство есть не у каждого.

    Температура жала должна быть не выше 320 ˚С, а время соприкосновения с поверхностью ленты – от 3 до 5 сек. В противном случае начнут гореть дорожки и вместо пользы подобная работа нанесет вред. Саму световую полосу лучше закрепить на жесткой поверхности посредством скотча.

    Начало работы: лужение контактов

    Перед тем как припаять провода к светодиодной ленте, следует произвести подготовительные работы. Основная задача, от которой будет зависеть прочность соединения – это правильное лужение. Аккуратно растопив паяльником канифоль, необходимо нанести ее на площадки тончайшим слоем. После этого подобным же образом наносится припой. При этом следует быть предельно аккуратным, чтобы не перегреть светодиодную полосу. Подобные действия необходимо произвести и с зачищенными концами проводов, которых может быть 2 или 4, в зависимости от типа полосы.

    Многие спрашивают, как припаять провода к светодиодной ленте без канифоли. Здесь существует несколько вариантов. Наиболее интересным способом можно назвать применение сосновой смолы, которая обеспечивает прекрасное соединение медной площадки с оловом. Также очень хорош вариант с тонким припоем, внутри которого уже содержится канифоль. Однако самым лучшим, хотя и не всегда доступным вариантом является серная кислота. На этом стоит остановиться немного подробнее.

    Особенности использования серной кислоты

    Сама по себе, в первоначальном виде, для пайки она непригодна. Для начала ее нужно превратить в паяльную, которая не будет столь сильно разъедать поверхность. Для этой цели используются таблетки цинка. Алгоритм действий будет следующим.

    В стеклянный сосуд с концентрированной серной кислотой кидается цинк, который вступает с ней в реакцию. Таблетки добавляют до тех пор, пока не прекратится «кипение». Только после этого раствор можно назвать паяльной кислотой и применять по назначению. Наносится она на контактную площадку при помощи гвоздика или тонкой отвертки, после чего сразу можно приступать к лужению. Соединения в итоге получаются сверхпрочными. Также перед лужением обрабатываются и концы проводов.

    Теперь стоит разобраться, как правильно припаять провода к светодиодной ленте.

    Припаивание концов к контактной площадке

    Для плотного соединения необходимо быть предельно аккуратным. Работа это несложная, но требует внимательности и четкости действий: с дрожащими руками здесь делать нечего. Сначала луженый конец провода прикладывается и прижимается к контактной площадке. После этого он разогревается жалом паяльника в течение 3-5 с и остужается. Эта процедура производится несколько раз, пока не станет визуально заметно плотное и качественное соединение.

    Важно! Перед тем как припаять провода к светодиодной ленте, имеет смысл определиться с цветовыми маркировками проводов. Желательно, чтобы это были красный (плюс) и черный (минус). В противном случае, если к блоку питания будет коммутироваться несколько отрезков светодиодной ленты, мастер может перепутать полярность. Это не опасно, но будет неприятно, если одна из нескольких частей после укладки под потолком не засветится.

    Следующее видео покажет наглядно, как производится такая работа.

    Как припаять провода к светодиодной ленте в силиконе

    Эта работа практически не отличается от предыдущего варианта, за исключением некоторых моментов. Для ее выполнения, помимо остального, понадобится канцелярский нож и термоусадочная трубка для последующей гидроизоляции контактов.

    Первым делом снимается верхний слой силикона по всей ширине на длину контактных площадок. Эту работу следует выполнять очень аккуратно, чтобы не повредить светодиодную ленту. Затем на нее надевается отрезок термоусадки размером 2-3 см, который протаскивается немного дальше, чтобы не мешал. Далее производится обычная пайка, по окончании которой трубка протягивается назад таким образом, чтобы контакты были ровно посередине отрезка. Остается при помощи фена «осадить» гидроизоляционный материал, который плотно обтянет открытые участки и не даст влаге попасть внутрь.

    Соединение RGB-ленты: нюансы

    Теперь стоит разобраться, как припаять провода к светодиодной ленте с 4 контактами. Если домашний мастер разобрался с предыдущими вариантами, то здесь для него вообще не будет сложностей. Единственным нюансом будет то, что потребуются провода 4-х цветов (в скобках указывается маркировка контакта):

    Таким образом исключается опасность того, что при коммутации с контроллером провода перепутаются. И здесь уже дело не в том, что лента не будет светиться. Просто при включении с пульта одного цвета будет загораться другой, а это совершенно неприемлемо.

    Вообще, опытные мастера советуют соблюдать цветовую маркировку всегда. Ведь даже если сам монтер запомнил расположение проводов и правильно их подключил, где гарантия, что завтра не понадобится ремонтировать подсветку, а его не окажется дома? Даже специалисту придется потрудиться, разбираясь в подобной коммутации.

    Заключительное слово

    Знать, как припаять провода к светодиодной ленте, должен каждый уважающий себя домашний мастер. Ведь даже если подобный опыт не пригодится дома, всегда может понадобиться помощь кому-либо другому. К примеру, симпатичной соседке, живущей в том же подъезде.

    Часто при монтаже светодиодной ленты появляется необходимость соединить куски между собой или к проводам блока питания. Есть несколько основных способов: коннектор, пайка. Последний подход, требует больше времени и навыков работы с паяльником, однако считается самым надежным. Т.к. не все умеют паять и впервые сталкиваются с этим, в данной статье мы подробно разберем, как паять светодиодную ленту, какие материалы понадобятся, каким паяльником лучше пользоваться и многие другие важные вопросы пайки.

    Что нужно для пайки

    Непосредственно, перед началом пайки нужно запастись всеми необходимыми материалами и инструментом. Самое главное – это конечно паяльник. К выбору паяльника для светодиодной ленты стоит подходить очень серьезно. Слишком слабый – не позволит качественно припаять контакты. Слишком мощный, наоборот, расплавит их.

    Идеальный вариант – паяльная станция. Она позволяет регулировать температуру пайки, подбирать жало нужного диаметра. Если у Вас есть подобная станция, то это хорошо. Специально покупать ее для этой задачи не стоит, т.к. можно обойтись и обычным паяльником.

    Оптимальная мощность варьируется в диапазоне 20-40 Вт. Этого достаточно, чтобы выполнить качественное соединение деталей.

    В качестве припоя используется любой, который имеется в ваших запасах. Также можно использовать пару: канифоль, олово. Никаких ограничений в этом нет.

    Очень удобно использовать универсальный монтажный держатель – третья рука. Приспособление очень помогает в процессе пайки. Позволяет зажать светодиодную ленту и спокойно припаять к ней все, что нужно. Но, если в доме нет подобного устройства, не стоит отчаиваться, можно обойтись без него, однако придется немного помучаться.

    Составим список, что нам нужно:

    1. Паяльник 20-40 Вт или паяльную станцию.
    2. Припой.
    3. Универсальный монтажный держатель (по возможности).
    4. Кусачки.
    5. Ножницы.
    6. Ножик (для зачистки контактов).
    7. Изолента (для изоляции контактов после пайки) или термоусадка (термоусадочная трубка) диаметром 10 мм.
    8. Медные провода сечение 0,5-0,75 мм, многожильные (понадобятся для соединения).

    Готовим паяльник

    Паяльник в нашем деле – основной инструмент. От качества его изготовления и подготовки к работе зависит результат спайки. Перед началом, рекомендую жало паяльника почистить от гари при помощи надфиля. Обязательно прогреть до рабочей температуры и залудить жало.

    Не стоит перегревать паяльник. Во время работы необходимо отключать его от сети питания на 5 минут, каждые 15-20 минут работы.

    В каком месте паять

    Светодиодная лента состоит из гибкой платы, выполненной в виде ленты, групп светодиодов и проводников, соединяющих эти группы. Отсюда следует то, что разделяться на куски она может только в местах стыковки групп. Данные места отмечаются специальной линией и символом ножниц, именно в них светодиодная лента режется на куски.

    Спаиваем в месте разреза «по ножницам»

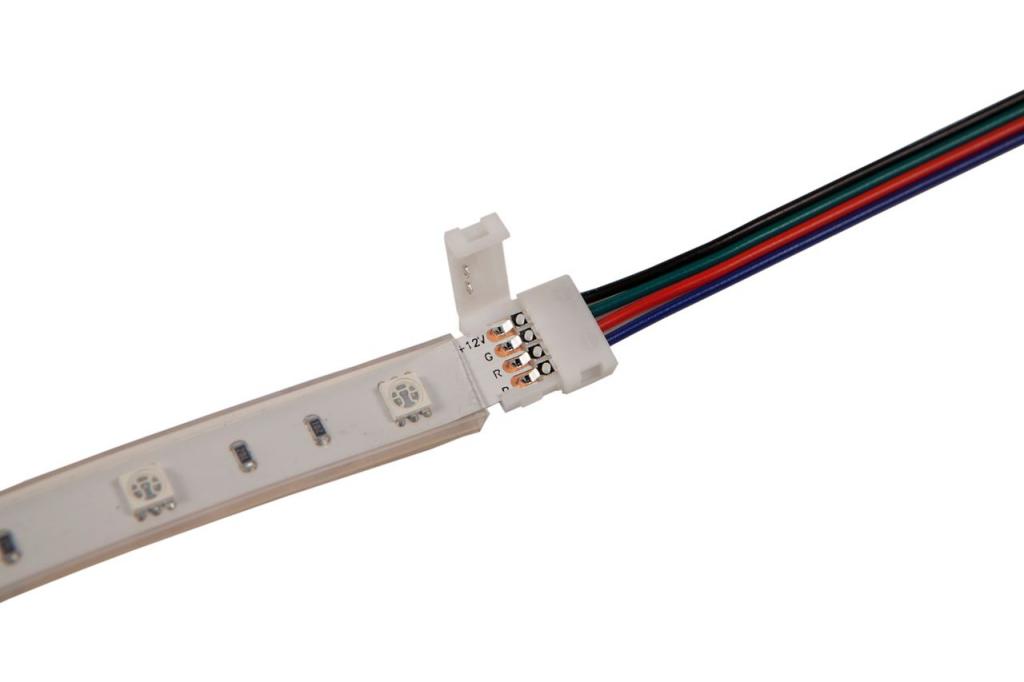

    Спаять или соединить светодиодную ленту коннектором (без пайки), разрезанную по «ножницам» не составит труда. Для этого достаточно следовать простому алгоритму:

    1. Зачистить ножиком и облудить при помощи паяльника контактные площадки (проводники) светодиодной ленты.
    2. Если производится пайка двух лент, то зачистить контакты второй. Если пайка осуществляется к блоку питания при помощи проводов, то их также нужно тщательно зачистить и облудить.
    3. При помощи маломощного паяльника 20-40 Вт нанести припой на соединяемые части.
    4. Спаять соединяемые части между собой при помощи проводов или встык. Начинающим рекомендую второй подход – просто и надежно!
    5. Проверить качество пайки (как это сделать сказано ниже в статье)
    6. Изолировать при помощи изоленты и термоусадки.

    Для справки стоит отметить, в зависимости от типа светодиодной ленты, она имеет разное количество и наименование проводников. Цветная RGB лента: «R», «G», «B», «+». Одноцветная: «+», «-».

    Спаивать между собой нужно только одноименные, например плюс с плюсом, R к R!

    Спаиваем в ошибочном месте разреза

    Что делать, если разрез сделан в другом месте? Ленту не получиться соединить при помощи коннектора, но и выкидывать ее не стоит, на помощь в этом случае придет пайка. Давайте разберемся, как спаять светодиодную ленту в таком случае.

    1. Зачистить дорожки самой светодиодной ленты таким образом, чтобы были видны контактные дорожки, проходящие внутри светодиодной ленты.
    2. Зачистить вторую часть ленты.
    3. При помощи паяльника и припоя наносим припой на контактные дорожки обоих отрезков лент.
    4. Тут есть два варианта. Спаять светодиодные ленты между собой при помощи кусочков проводов либо просто встык между собой. Первый способ проще – рекомендую его начинающим.
    5. Проверить качество пайки.
    6. Изолировать контактные площадки термоусадкой либо изолентой.

    По завершению работы стоит проверить качество пайки светодиодной ленты. Для этого необходимо пошевелить провода, потянуть соединенные места на разрыв с небольшим усилием. Если при всем этом место спайки не подвергается деформации, то Вы все сделали правильно.

    Для закрепления полученной информации рекомендуем посмотреть интересное видео, автор которого показывает на примере все, что мы рассказали. Интересный момент демонстрируется начиная с 5 минуты видео — пайка крупным планом.

    Подводя итог, делаем вывод, что пайка светодиодной ленты – простой процесс, не требующий каких-то дорогих инструментов и серьезных навыков. Для людей умеющих паять, данный процесс вовсе не вызовет вопросов, а вот для тех, кто в первый раз держит паяльник в руках, будет чему поучиться. Желаем успехов в этом не хитром и интересном процессе. Если у Вас возникли какие-то вопросы, пишите в комментариях, мы ответим.

    Как припаять провод питания к RGB светодиодной ленте

    Светодиодные ленты обладают достаточной гибкостью,  их можно разрезать по заданным линиям разреза и соединять в любых точках между медными контактами на ленте. Линии  разреза различны для разных типов светодиодных лент. Ниже приведена инструкция- как припаять провод питания к RGB светодиодной ленте.















    1.

    Паяльник



    Перед тем как приступить к пайке светодиодных лент, важно убедиться, что вы имеете соответствующий инструмент. Мы рекомендуем использовать паяльник мощностью 20 Вт – 60 Вт с регулируемой температурой в пределах 250°-350°С. Лучше использовать более мощный паяльник, чтобы процесс нагрева контактов не был долгим во избежание повреждения элементов. В то же время температура паяльника не должна быть слишком высокой, чтобы не повредить элементы. Мы также рекомендуем использовать тонкий припой с канифолью, жало паяльника следует предварительно очистить мокрой губкой или стальной щеткой.















    2. Очистите паяльник



    Важно, чтобы жало паяльника было чистым, это обеспечит наилучшую спайку. Очищайте жало паяльнику регулярно, чтобы спайки были чистыми и по возможности небольшими.



























    3.

    Закрепите светодиодную ленту



    Закрепите  RGB светодиодную ленту несколькими кусочками липкой ленты, чтобы она была неподвижной во время спайки.



























    4. Залудите питающие провода



    После того, как паяльник хорошо разогрелся, залудите провода небольшим количеством припоя. Используйте многожильный мягкий провод!

























    5. Припаяйте черный провод  к плюсу RGB ленты



    Припаяйте черный провод небольшим количеством припоя к плюсовому контакту светодиодной ленты. Необходимо сделать это аккуратно и проконтролировать, чтобы припой не попадал на соседние контакты.

























    6. Распайка управляющих проводов



    Поочередно накладывайте управляющие провода к соответствующим контактам RGB светодиодной ленты.

    После этого прогревайте паяльником место соединения, пока припой  в месте соединения не расплавится. Нагрев должен быть достаточным, чтобы не образовалась «холодная спайка».



    *Холодная спайка происходит, когда прогревается только одна из соединяемых лент, электрическое соединение при этом является ненадежным

















    7. Проверьте полярность проводов



    После того, как вы припаяли провода, ваша RGB светодиодная лента должна выглядеть как на фото. Проверьте качество спайки, а также проследите, чтобы места пайки разных контактов не пересекались.























    8. Проверьте место спайки



    После того, как припой остыл,  подсоедините RGB светодиодную ленту  к подходящему источнику питания, чтобы проверить соединение

    *Плохое соединение является следствием «холодной спайки». Если обнаружили искрение или дым, то, скорее всего, имеет место перекрестное или дуговое соединение.



















    9. Насадите на место соединения отрезок термоусадочной трубки



    Отогните часть монтажного скотча с обратной стороны ленты таким образом, чтобы термоусадочная трубка достаточно перекрывала место контакта.































    10. Прогрейте термоусадочную трубку.



    С помощью электрического фена прогрейте термоусадочную трубку,чтобы она плотно обжала место контакта. Затем снова подключите  RGB светодиодную ленту к источнику питания                  ( контроллеру управления) и протестируйте ленту во всех режимах.
































    Как соединять куски светодиодной ленты между собой.

    Пайка.



    Светодиодная лента реализуется, как правило, в катушках по пять метров. На одном конце ленты (а иногда и на двух) имеются провода, к которым можно подключить блок питания.



    Иногда возникает необходимость разрезать светодиодную ленту на части в связи, с чем остаются куски ленты без проводов. Чтобы можно было использовать такие куски ленты можно их соединить или припаять к ним провода.



    Лучшим и надежным соединением является пайка. Поэтому нам понадобится паяльник мощностью желательно не более 25 Ватт, канифоль, припой и медные провода (желательно разного цвета).



    Как правильно паять светодиодную ленту?



    Для начала нужно зачистить кончики проводов от изоляции. Для удобства покрытия припоем достаточно зачистить примерно 5 мм.



    Теперь нужно покрыть очищенный от изоляции провод припоем. Для этого кладем провод на канифоль, а жалом паяльника касаемся медного провода.

    При этом канифоль проникает внутрь скрученного провода.



    Затем с помощью паяльника покрываем медный провод припоем. Припой должен полностью покрыть провод со всех сторон и заполнить все пространство между медными проводками.

    Второй провод покрываем припоем таким же образом.



    Бокорезами удаляем излишки провода, чтобы провода во время эксплуатации светодиодной ленты не замкнулись между собой. Достаточно оставить 2 мм.



    Теперь необходимо покрыть припоем контакты на ленте.

    Набираем на жало паяльника немного припоя, затем канифоли и сразу же, касаясь одного из контактов ленты, производим как бы втирающие движения.



    Как только вы увидите, что припой закрепился на контакте, убирайте паяльник, чтобы не перегреть светодиоды.

    Затем удаляем излишки канифоли вокруг контактов.



    Если на ленте не образовалась небольшая капелька припоя, то набираем на жало паяльника немного припоя. Затем прикладываем подготовленный нами ранее провод к контакту светодиодной ленты. Острым концом жала паяльника касаемся контакта ленты, а плоской стороной жала провода.

    Как только припой на проводе и на ленте соединятся в одну каплю, убирайте паяльник. Таким же образом припаиваем и второй провод.



    Если вам необходимо соединить несколько кусков ленты между собой можно использовать одножильные провода. Добыть их можно из вот такого, по простому сказать интернет кабеля UTP. Внутри него находятся одножильные провода, которые нам вполне подойдут.



    Для начала очищаем медные проводки от изоляции, затем покрываем их канифолью и припоем.



    При соединении двух кусков светодиодной ленты, расположите их таким образом, чтобы контакты обозначенные знаком + (плюс) были напротив друг друга, так как нужно припаять плюс к плюсу, а минус к минусу.



    Припаиваем провод к одному из контактов и обрезаем его, оставив небольшой кусочек для соединения с другим куском ленты. После пайки второго провода подравняйте оба провода.



    При пайке второго куска ленты к соединительным проводам приложите металлический предмет, например ножницы, чтобы провода не отпаялись от первой ленты.



    Если предполагается соединенную таким образом ленту наклеивать на металлическую поверхность необходимо изолировать провода соединяющие ленту. Это можно сделать изолентой, клеевым пистолетом или термоусадкой.



    Проверяем работоспособность нашей ленты.

    itemprop=»video» >

    Подключение светодиодной ленты к 220В по схеме

    Прежде, чем я расскажу, как подключить светодиодную ленту к 220 Вольт, разделим их на 3 вида, с разным напряжением работы. Оно пишется на

    • 12В, самый популярный вариант;
    • 24B, принцип подключения такой же, как у 12V;
    • 220B, совершенно другая схема питания и подключения, не путайте.

    Основные правила:

    1. соблюдаем полярность;
    2. не используем блоки питания с другим напряжением;
    3. во влажные помещения делаем герметичные соединения;
    4. не делаем последовательное длиной более 5 метров;
    5. отрезки длиной более 5 м. только параллельно.

    Содержание

    • 1. Подключение ленты на 220 вольт
    • 2. Схема подключения ленты для дома на 12В и 24V
    • 3. Правильное подключение RGB
    • 4. Как припаять провода к светодиодной ленте
    • 5. Коннекторы, соединители, комплектующие

    Подключение ленты на 220 вольт

    Схема включения на 220В

    От низковольтных отличается полярным питанием на 220V. Особенность является, что все светодиоды подключены последовательно поштучно или парами в одну длинную цепочку из 60 штук. Резать можно только кратно 50 или 100 см. Когда выходит из строя один диод, то потухнет сразу большой отрезок, равный размеру нарезки.

    Этот недостаток компенсируется простотой и дешевизной,  цельный кусок  может достигать 70 метров, а у обычной на 12В только 5м.

    Подключение светодиодной ленты на 220В требует особой осторожности, из-за высокого напряжения. Лучше лишний раз перепроверить, чем получить удар электрическим током.

    Выпрямитель на 700W

    Схема подключения ленты для дома на 12В и 24V

    Существует два популярных вида, одноцветные и трехцветные светодиодные ленты RGB. Схемы правильного подсоединения к блоку питания своими руками очень простые и доступны практически всем.

    Длина цельного отрезка ограничена 5 метрами из-за падения напряжения на конце. Везде пишут про это, но никто не приводит конкретных значений. Я измерил разницу в начале и конце на диодной ленте 3528, получилось 0,8В. на 5 м. Перед измерением предварительно прогрел её в течение часа, чтобы получить объективные данные. На более мощных со светодиодами SMD 5050 и 5630 это значение выше из-за большей силы тока, будет не хватать сечения медной фольги, из которого сделано основание. На конце мощность упадет на 16%, а световой поток на 6-7%. Чтобы компенсировать падение, можно подвести питание с каждого конца.

    Последовательное соединение и удлинение

    Если длина соединяемых последовательно элементов достигла 5м. , то следующий пятиметровый (или меньше) потребует параллельное подключение. Для простоты соединения элементов между собой, сразу купите соединители в виде различных коннекторов и удлинителей. Их существует более 15 видов, соединение будет простое, как в конструкторе.

    Правильное параллельное подсоединение к источнику питания на 12 вольт

    Рассмотрим параллельное подключение светодиодной ленты своими руками, оно является единственно правильным при отрезке более 5 м., другие варианты использовать категорически нельзя.

    Небольшое видео, как подключить своими руками.

    Правильное подключение RGB

    Схема для RGB

    Соединение RGB будет посложней, но при использовании специальных соединителей всё будет так же просто. Они позволяют обходиться без пайки. Паять не сложно, это может сделать любой, кто хоть раз в жизни держал паяльник.

    Рассмотрим подключение светодиодной ленты к сети 220В по схеме для трехцветной RGB. Действует тоже самое правило, каждые 5 метров должны соединяться параллельно. Схема  отличается наличием блока управления, еще называемого контроллером. В зависимости от модификации у него будет дистанционное или обычное управление.

    Последовательное соединение РГБ между собой до 5м.

    Схема последовательного питания для удлинения трехцветной.

    Использование RGB усилителя для  очень длинных светодиодных лент

    При большой протяженности используется RGB усилитель, чтобы поддерживать управляющее напряжение на необходимом уровне. Это избавляет от прокладки магистральных многожильных проводов.

    Видео инструкция, как подключить РГБ дома самостоятельно.

    Как припаять провода к светодиодной ленте

    ..

    Как закоренелый электронщик, я предпочитаю пайку светодиодной ленты, это самое надежное соединение. Вы можете использовать специальные коннекторы, которые не требуется припаивать. На мощных сила тока получается достаточно большой, соединение без пайки может нагреваться и окисляться.

    После приобретения квартиры в новостройке мне пришлось делать стяжку пола и красить стены в 3 слоя. В квартире длительное время была большая влажность из-за большого количества воды используемых на пол и стены. Это проявлялось сильно, например кухонная соль в солонке из рассыпчатой образовывала камень. Электроника тоже не любит такие условия, контакты начинают киснуть. Длительное время не помогало проветривание, у меня не солнечная сторона, воздух холодный даже в жару. Новостройка не прогрета замерзал даже жарким летом.

    Контактные площадки

    Резать можно только между отрезками по 3 светодиода. Это место отмечено символом ножниц и расположено рядом с контактными площадками.

    Видео урок, как припаять.

    Коннекторы, соединители, комплектующие

    Чтобы вам было легче разобраться в типах коннекторов, покажу ассортимент от производителя ЭРА. На фотке все основные виды.

    Коннектор изнутри

    Различные виды коннекторов

    Подключение светодиодной ленты своими руками: схема…


    ОБЩИЕ ПРАВИЛА ПРИ ПОДКЛЮЧЕНИИ

    1. Необходимо определиться с мощностью подключаемой светодиодной ленты, цветовой гаммой и световым потоком, который она создаёт.
    2. Подобрать мощность источника питания на 20% больше суммарной нагрузки наших светодиодов в ленте.
    3. Подобрать оборудование с необходимой степенью защиты. Например, для ванной комнаты требуется оборудование со степенью защиты IP67, IP68.
    4. Определиться со схемой включения светодиодных лент.

    Для одноцветных лент:

    — схема последовательного включения светодиодных лент (до 5 метров общей длины):

    — схема параллельного включения:

    Для многоцветных лент:

    — схема последовательного включения:

    — схема параллельного включения:

    5. Определиться с типом монтажа (с пайкой проводов или на коннекторах).

    6. Очень аккуратно обращаться со светодиодными лентами.

    Небольшое примечание: подобрать необходимое оборудование с определёнными техническими характеристиками можно в организации (фирме), специализирующейся на продажах данного вида товаров.

    ПОШАГОВАЯ ИНСТРУКЦИЯ

    Для подключения одноцветной светодиодной ленты понадобиться: лента длиной не более 5 метров, блок питания 220 В / 12 В, провода или коннектор (специальное приспособление, которое позволяет производить сборку без пайки проводов). Небольшой набор инструментов: нож, паяльник, отвёртки, пассатижи.

    Представляем нашим читателям пошаговую инструкцию подключения одноцветной светодиодной ленты:

    1. Светодиодные световые полосы разделены на секции. В конце каждой секции можно совершить разрез, для получения ленты необходимой длины. На получившейся ленте будет несколько светодиодов и контакты для присоединения электрических проводов. Резка светодиодной ленты
    2. На задней части светодиодной ленты находится защитная полоса, нужно снять около 2 сантиметров её и удалить клей. Зачистка ленты
    3. Устанавливаем коннектор.

      Вытягиваем контакты, вставляем полосу в разъем и задвигаем крышку.

    4. Необходимо убедиться в том, что полярность правильная (знаки положительные «+» находятся на одной стороне ленты). На фотографии показано соединение двух лент с помощью коннектора.
    5. Проверьте прочность соединения перед установкой.
    6. Подключаем ленту к сети 220 В. Для подключения к электрической сети необходимо выбрать место установки источника питания как можно ближе к месту монтажа ленты, разделать кабель и подсоединить его к нашему источнику. Далее, необходимо зачистить провода при помощи ножа или другого инструмента.Соединение кабелей

      Провода необходимо спаять между собой.

      Необходимо использовать термоусадочные трубки в качестве изолятора между каждым проводом и не забудьте их потом прогреть паяльником. На примере показано использование термоусадочных трубок в качестве изоляционного материала для жил кабеля при соединении блока питания и нашей электрической сети.

      Термоусадочные трубки

      После этого необходимо выполнить подключение проводов от источника питания к светодиодным лентам. Можно использовать для этих целей коннектор, а можно просто припаять провода к ленте. Пайку проводите осторожно и быстро. Перегрев опасен, будьте внимательны. Если вы вдруг ошиблись с полярностью, а светодиодная лента не загорелась, то это не страшно. Просто поменяйте полярность и система будет работать нормально. На фотографии представлен вид светодиодной ленты с проводами, подключёнными к коннектору.

      Соединение ленты и котактов

      Подайте питание на нашу ленту. В нашем варианте подача питания происходит с помощью штатного выключателя в системе электропроводки. Можно, конечно, схему немного усложнить и на светодиоды поставить отдельный выключатель, но это по желанию каждого потребителя.

      Самое главное правильно расположить ленту для достижения необходимого светового эффекта, грамотно подобрать оборудование, правильно расположить и подключить его.

    СИСТЕМА ПОДКЛЮЧЕНИЯ К USB

    Подключение фоновой подсветки для монитора позволяет снизить нагрузку на зрение, особенно когда смотришь фильмы в темноте. Для этого продаются комплекты подсветок уже с блоком питания и управления, светодиодами и необходимыми разъёмами.

    Блок питания устанавливается на задней стенке монитора (его можно приклеить или закрепить на двухсторонний скотч). Далее, закрепить по краю задней панели монитора светодиодные ленты, подключить проводами к блоку и разъёму USB. Установить необходимый драйвер и можно пользоваться. Драйвера в комплект поставок не входят, но их можно скачать с сайта производителя.

    УСТАНОВКА RGB ЛЕНТЫ

    Для того чтобы обеспечить подключение цветной ленты необходимо припаять провода к контактным площадкам (их всего 4). Предлагаем использовать провод белого цвета для 12 В, а остальные соедините по цветам.

    Нужно, как и в предыдущих пунктах, зачистить провода, убрать остатки клейкой ленты и клея, залудить контакты. После берем гибкий кабель (многожильный), и припаиваем его к площадкам светодиодной ленты. После этого крепим на провода термоусадочную трубку и обрабатываем их силиконом.

    Теперь приступаем к самой ответственной части: подключение цветной ленты к контроллеру. Монтаж можно осуществлять при помощи биполярных транзисторов или мосфетов. Подключение производится соответственно 1 провод на pin 1, второй на 2, и третий на 3.

    Если используются биполярные транзисторы, то их подключаем в таком порядке: база присоединяет к контроллеру pin 1, коллектор к 2, а эммитер – к 3. Важный момент: между базами нужно установить резистор до 220 Ом.

    КАК ПОДКЛЮЧИТЬ СВЕТОДИОДНУЮ ЛЕНТУ В АВТО

    Как правило, освещение багажного отсека в автомобилях недостаточное и его необходимо увеличить. Напряжение питания в автомобильной системе 12 вольт, поэтому и необходимо подбирать светодиодные ленты, рассчитанные на напряжение 12 вольт. Осветить багажник лучше всего двумя полосками лент, расположив их по бокам багажника.

    Взять провода разного цвета. Для провода «+» подойдёт провод красного цвета, для минусового провода чёрного. Необходимо припаять провода (или присоединить через коннектор), как было показано выше. Закрепить наши ленты в выбранных местах багажника. Ну а дальше все просто присоединяем к сети освещения багажного отсека и пользуемся. Свет будет гореть, только когда багажник открыт.

    Подобную операцию можно выполнить и для фар автомобиля. Результат будет выглядеть примерно так:

    Некоторые автолюбители устанавливают светодиодные ленты ещё и для подсветки колёс автомобиля. Но данная процедура достаточна сложна и её лучше выполнять руками профессионала.

    Подкючение одноцветной светодиодных ленты

    Подкючение RGB светодиодных ленты

    Пайка светодиодной ленты

    При монтаже светодиодной ленты часто возникает необходимость соединять куски между собой или к проводам источника питания. Существует два способа соединения ленты: коннекторы и пайка. Наиболее надежным способом считается пайка. В данной статье мы подробно разберем следующие ньюансы пайки: каким образом паять светодиодную ленту, какие материалы нужны для процесса соединения между собой отрезков лент, какой паяльник лучше использовать.

    Что нужно для пайки светодиодной ленты?

    Перед тем, как приступить к пайке необходимо запастись всеми необходимыми материалами и инструментом. Основным инструментом является паяльник. К выбору паяльника для светодиодной ленты стоит подойти серьезно. Слишком слабый паяльник не сможет позволить качественно припаять контакты, а слишком мощный паяльник расплавит их.

    Идеальным вариантом является паяльная станция. Она позволяет регулировать температуру пайки и подбирать жало нужного диаметра. Если у Вас есть подобная станция, то это хорошо. Специально покупать ее для этой задачи не стоит, т.к. можно обойтись и обычным паяльником.

    Оптимальная мощность  20-40 Вт. Этого достаточно, чтобы выполнить качественное соединение деталей.

    В качестве припоя  можно использовать любой, который имеется в ваших запасах. Можно также использовать пару: канифоль, олово.

    Кроме того, очень удобно использовать универсальный монтажный держатель — третья рука. Приспособление позволяет зажать светодиодную ленту и припаять к ней все, что нужно.

    Итак, для пайки светодиодной ленты нам понадобится:

    • Паяльник 20-40 Вт или паяльную станцию.
    • Припой.
    • Универсальный монтажный держатель (по возможности).
    • Кусачки.
    • Ножницы.
    • Нож (для зачистки контактов).
    • Изолента (для изоляции контактов после пайки) или термоусадка (термоусадочная трубка) диаметром 10 мм.
    • Медные провода сечение 0,5-0,75 мм, многожильные (понадобятся для соединения).

    Подготовка паяльника

    Паяльник является основным инструментом. От его качества зависит результат спайки. Перед началом работ, рекомендуется жало паяльника почистить от гари при помощи надфиля. Обязательно прогреть до рабочей температуры и залудить жало.

    Не надо перегревать паяльник. Во время работы необходимо отключать его от сети питания на 5 минут, каждые 15-20 минут работы.

    Что и где паять?

    Светодиодная лента — гибкая платы, которая выполняется в виде ленты. На основание платы наносятся группы светодиодов и резисторов, а также проводников, соединяющих эти группы. Отсюда следует, что разделяться на куски она может только в местах стыковки групп. Места реза ленты маркируются специальной линией с символом ножниц. Только в этих местах светодиодная лента может резаться на отрезки.

    Спаиваем в месте разреза «по ножницам»

    Спаять или соединить светодиодную ленту коннектором (без пайки), разрезанную по «ножницам» не составит труда. Для этого достаточно следовать простому алгоритму:

    • Зачистить и облудить контактные площадки (проводники) светодиодной ленты при помощи паяльника.
    • Если производится пайка двух лент, то зачистить контакты второй. Если Вы припаиваете ленту к блоку питания проводами, то провода тоже нужно зачистить и облудить.
    • При помощи маломощного паяльника 20-40 Вт нанести припой на соединяемые части.
    • Спаять части между собой с помощью проводов или встык. Начинающим рекомендую второй подход – просто и надежно!
    • Проверить качество пайки
    • Изолировать при помощи изоленты и термоусадки.

    Не надо забывать, что в зависимости от типа светодиодной ленты, она может иметь различное количество и наименование проводников. Многоцветная RGB светодиодная лента имеет следующие контакты: «R», «G», «B», «+». Одноцветная Светодиодная лента: «+», «-».

    Спаиваем в ошибочном месте разреза

    Что делать, если разрез сделан в другом месте? Ленту не получится соединить при помощи коннектора, но и выкидывать ее не стоит, на помощь в этом случае придет пайка. Давайте разберемся, как спаять светодиодную ленту в таком случае.

    • Зачистить дорожки ленты так, чтобы Вы видели контактные дорожки, которые проходят внутри самой светодиодной ленты.
    • Зачистить вторую часть ленты.
    • Паяльником наносим припой на контактные части обоих кусков лент.
    • Тут есть два варианта. Либо паять ленты между собой кусочками проводов либо встык между собой. Первый способ пайки проще – рекомендую его начинающим.
    • Проверить качество пайки.
    • Изолировать контактные площадки термоусадкой либо изолентой.

    По завершению работы стоит проверить качество пайки светодиодной ленты. Просто нужно пошевелить провода, а также желательно тянуть соединенные места в разные стороны небольшим усилием.

    % PDF-1.4 % 1154 0 объект > эндобдж xref 1154 204 0000000016 00000 н. 0000005983 00000 п. 0000006134 00000 п. 0000007574 00000 н. 0000007844 00000 н. 0000008156 00000 н. 0000008419 00000 н. 0000008719 00000 п. 0000009190 00000 п. 0000009887 00000 н. 0000009916 00000 н. 0000010041 00000 п. 0000010154 00000 п. 0000010269 00000 п. 0000010410 00000 п. 0000010551 00000 п. 0000011090 00000 п. 0000011514 00000 п. 0000011925 00000 п. 0000012259 00000 п. 0000018740 00000 п. 0000018854 00000 п. 0000019123 00000 п. 0000019474 00000 п. 0000019745 00000 п. 0000020213 00000 н. 0000020470 00000 п. 0000020610 00000 п. 0000020751 00000 п. 0000021353 00000 п. 0000021382 00000 п. 0000021545 00000 п. 0000021611 00000 п. 0000021924 00000 п. 0000022126 00000 п. 0000022391 00000 п. 0000022852 00000 п. 0000030862 00000 п. 0000040730 00000 п. 0000050818 00000 п. 0000060808 00000 п. 0000070528 00000 п. 0000070826 00000 п. 0000071067 00000 п. 0000071516 00000 п. 0000071679 00000 п. 0000071842 00000 п. 0000072081 00000 п. 0000081528 00000 п. 0000082097 00000 п. 0000084578 00000 п. 0000093972 00000 п. 0000113562 00000 н. 0000113711 00000 н. 0000113810 00000 п. 0000113914 00000 н. 0000114063 00000 н. 0000114134 00000 н. 0000114253 00000 н. 0000128669 00000 н. 0000128954 00000 н. 0000129308 00000 н. 0000151882 00000 н. 0000152295 00000 н. 0000152728 00000 н. 0000152769 00000 н. 0000189309 00000 н. 0000189621 00000 н. 0000189790 00000 н. 00001

    00000 н. 00001

    00000 н. 0000207640 00000 н. 0000207918 00000 н. 0000208606 00000 н. 0000208677 00000 н. 0000208748 00000 н. 0000208890 00000 н. 0000232104 00000 н. 0000232376 00000 н. 0000232976 00000 н. 0000233033 00000 н. 0000236495 00000 н. 0000236579 00000 п. 0000237565 00000 н. 0000237796 00000 н. 0000244859 00000 н. 0000267896 00000 н. 0000285566 00000 н. 0000285810 00000 н. 0000285894 00000 н. 0000285951 00000 п. 0000286023 00000 н. 0000286127 00000 н. 0000286226 00000 н. 0000286341 00000 п. 0000286370 00000 н. 0000286763 00000 н. 0000286792 00000 н. 0000287193 00000 н. 0000305850 00000 н. 0000306089 00000 н. 0000313055 00000 н. 0000313314 00000 п. 0000350294 00000 н. 0000350335 00000 н. 0000386692 00000 н. 0000386733 00000 н. 0000417682 00000 н. 0000417723 00000 н. 0000418398 00000 н. 0000418439 00000 н. 0000450084 00000 н. 0000450125 00000 н. 0000482290 00000 н. 0000482331 00000 н. 0000518340 00000 н. 0000518381 00000 н. 0000550546 00000 н. 0000550587 00000 н. 0000582241 00000 н. 0000582282 00000 н. 0000582358 00000 н. 0000582457 00000 н. 0000582606 00000 н. 0000582684 00000 н. 0000583273 00000 н. 0000583351 00000 п. 0000583892 00000 н. 0000583970 00000 н. 0000584515 00000 н. 0000584593 00000 н. 0000585123 00000 н. 0000585201 00000 н. 0000585733 00000 н. 0000585811 00000 н. 0000586337 00000 н. 0000586415 00000 н. 0000586938 00000 п. 0000587016 00000 н. 0000587566 00000 н. 0000587644 00000 н. 0000588168 00000 п. 0000588246 00000 н. 0000588777 00000 н. 0000588855 00000 н. 0000589379 00000 н. 0000589457 00000 н. 0000589981 00000 н. 00005

    Имея в виду вышесказанное, вот когда НЕ использовать полоску для зачистки разъемов.

    — Когда ваши светодиодные ленты могут подвергаться движению — например, при установке на автомобилях, лодках или других транспортных средствах; или в установках, которые могут быть установлены или настроены несколько раз, таких как переносные стеллажи или дисплеи

    — Когда вам нужно выполнить большое количество подключений — особенно в установках, которые требуют большого количества подключений друг к другу, когда один сбой приведет к потеря больших участков света

    — При установке снаружи или в любом месте, подверженном воздействию элементов — где вода или влага могут повлиять на работу разъемов

    — При установке в тесных местах — когда дополнительный размер разъем сделает установку светодиодной ленты сложной или невозможной

    — Когда ваши разъемы НЕ ДОЛЖНЫ выходить из строя — например, в разъемах, установленных в труднодоступных местах, в продуктах или установках, которые вы доставляете или отправляете заказчику, или даже в домах вы работаете над тем, что вам просто не нужно возвращаться к

    Во-первых, оцените вашу установку, чтобы определить, нужно ли вам выполнять подключения, и выясните, как минимизировать количество подключений, которые вам необходимо выполнить. Если вам все же необходимо выполнить подключения, всегда старайтесь делать их параллельно (подключая каждую область обратно к источнику питания), а не последовательно (соединяя каждую область вплотную). Параллельное подключение означает, что в случае сбоя одного подключения остальные продолжают гореть.

    Второй — припаяйте соединения. Если это абсолютно необходимо, замены паяным соединениям нет. Если вы профессионал в области светодиодного освещения или стремитесь им стать, то постоянной паяной связи ничто не заменит.

    Вкратце, вот основы успешного припаивания провода к светодиодной ленте.

    — Сделайте чистые надрезы как на светодиодной ленте, так и на проводе
    — Плавно зачистите провод, не оставляйте лишних кусков проводов
    — Предварительно залудите и провод, и светодиодную ленту перед подключением
    — Избегайте растекания припоя между контактами и вызывает короткое замыкание
    — Всегда завершайте соединение термоусадочной трубкой — особенно если вы устанавливаете на открытом воздухе

    — Если у вас возникли проблемы с пайкой непосредственно на провод, вы всегда можете использовать наши разъемы и припаять контактный штырь к контактной площадке. Это дает вам лучшее из обоих миров — постоянное соединение пайки и простоту использования соединителя.

    Позвольте нашему другу Эллиоту пояснить чуть ниже:

    Hand Wiring Guide — QMK

    Вам понадобится: (где x — количество клавиш на запланированной клавиатуре)

    • QMK-совместимая плата микроконтроллера (Teensy, Pro-Micro, QMK Proton C и т. Д.)

    • x клавишные переключатели (MX, Matias, Gateron и т. Д.)

    • Пластина клавиатуры и стабилизаторы крепления пластины

    • Соответствующая вентиляция / вентилятор

    Опционально, но полезно:

    • Щипцы для зачистки проводов / острый нож

    • Пинцет и / или маленькие плоскогубцы

    • Паяльная станция / Руки помощи

    Существует много способов подсоединения проводов к матрице печатной платы, это руководство описывает основы, а также некоторые рекомендуемые способы сделать это.

    Поскольку мы имеем дело с ручной проводкой, предполагается, что у вас уже есть пластина. Если вы планируете полностью индивидуальный макет, вам могут помочь такие инструменты, как генератор пластин ai03 и конструктор пластин Swillkb и корпусов.

    Начните с установки переключателей и стабилизаторов в пластину. В зависимости от толщины и материала это также может включать горячее приклеивание.

    Если вы следуете уже существующему руководству по проводке (например, для клавиатур в разделе микропрограмм ручного подключения, вы можете пропустить этот шаг, просто убедитесь, что вы подключили матрицу, как описано).

    Вы хотите, чтобы одна ножка от каждого переключателя была прикреплена к соответствующим переключателям рядом с ним (ряды), а другая ножка была прикреплена к переключателям выше и ниже ее (столбцы) и диод к одной из ножек, чаще всего это будет ножка, прикрепленная к рядам, и диод будет обращен от нее (от столбца к ряду), то есть с проводом, наиболее удаленным от черной линии на диоде, подключенном к переключателю (поскольку ток будет течь только в одном направлении через диод).

    Спроектировать ортолинейную клавиатуру (например, Planck) довольно просто.

    Изображение из RoastPotatoes «Как вручную подключить планку»

    Но чем больше и сложнее ваша клавиатура, тем сложнее матрица. Keyboard Firmware Builder может помочь вам спланировать компоновку матрицы (здесь показана базовая полноразмерная клавиатура ISO, импортированная из редактора раскладки клавиатуры.

    Пример матрицы ISO

    Имейте в виду, что количество строк плюс количество столбцов не может превышать количество контактов ввода-вывода на вашем контроллере.Таким образом, полноразмерная матрица, показанная выше, возможна на Proton C или Teensy ++, но не на обычном Teensy или Pro Micro.

    Общие платы микроконтроллеров

    * Elite C, по сути, такая же, как Pro Micro с USB-C вместо Micro-USB

    Существует также ряд плат, разработанных специально для ручной проводки, которые устанавливаются непосредственно на небольшое количество переключателей а для остальных предлагаю распиновку. Хотя они, как правило, дороже, и их труднее достать.

    Почтовая доска mini установлена ​​на месте

    Единого правильного способа сделать это не существует. Вы хотите добиться хорошего соединения на всех запланированных стыках и отсутствия случайных коротких замыканий.

    Установленные материалы и методы включают:

    Обратите внимание, что эти методы можно комбинировать. Перед тем, как приступить к пайке, подготовьте куски проволоки.

    Примечание о разделенных клавиатурах

    Если вы планируете разделенную клавиатуру (например, Dactyl), для каждой половины потребуется контроллер и средства связи между ними (например, TRRS или проводной кабель). Дополнительную информацию можно найти в документации по разделенной клавиатуре QMK.

    В других местах доступно множество руководств и наконечников по пайке, но вот некоторые из наиболее полезных и актуальных для ручной разводки:

    Чтобы обеспечить прочное паяное соединение, вы вам нужен хороший контакт между припоем и двумя металлическими частями, которые вы соединяете.Хороший способ сделать это (хотя и не обязательно) — обвить контакты или скрутить провода перед нанесением припоя.

    Если ваши диоды находятся на упаковочной полосе и нуждаются в их изгибе (либо в начале петли, либо для подключения к соседнему), это легко сделать, согнув их над чем-то прямым, например, краем коробки. , стол или линейку. Это также помогает отслеживать направление диода, поскольку все изгибы будут с одной стороны.

    Изогнутые ножки диода

    Если в вашем утюге есть контроль температуры, установите его на 315ºC (600ºF).

    После нагрева залудите паяльник — это означает расплавление небольшого количества припоя на конце паяльника, а затем его быстрое удаление влажной губкой или подушечкой для чистки проводов, оставляя на конце блестящий серебристый слой, который помогает сохранить окисление сдерживается и помогает припою течь.

    Когда вы приступите к нанесению припоя, подержите паяльник напротив двух поверхностей на секунду, чтобы нагреть его, затем нанесите небольшое количество припоя, чтобы соединить две части вместе. Нагревание поверхностей гарантирует, что припой прилипнет к ним и не остынет слишком быстро.

    Не держите утюг на припое / стыке дольше, чем необходимо. Тепло будет проходить через поверхности и может повредить компоненты (корпуса переключателя плавления и т. Д.). Кроме того, припой содержит флюс, который способствует «смачиванию». Чем дольше нагревается припой, тем больше испаряется флюс, а это означает, что вы можете получить плохое паяное соединение с выступами, которые, помимо плохого внешнего вида, также могут увеличить риск короткого замыкания.

    Пайка диодов

    Начиная с верхнего левого переключателя, поместите диод (с помощью пинцета, если он у вас есть) на переключатель так, чтобы сам диод был выровнен вертикально, а черная линия была обращена к вам.Входной вывод диода должен касаться левого контакта на переключателе, а изогнутый выходной конец должен быть направлен вправо и опираться на переключатель, например:


    Letting держите диод, возьмите припой и одновременно прикоснитесь к левому контакту и им, и паяльником — канифоль в припое должна облегчить протекание припоя как по диоду, так и по контакту клавишного переключателя. Диод может немного сдвинуться, и если это произойдет, осторожно установите его на место, взявшись за изогнутый конец диода — другой конец очень быстро нагреется.Если вы обнаружите, что он слишком много движется, использование каких-либо плоскогубцев может помочь удержать диод в неподвижном состоянии при пайке.

    Дым, выделяемый канифолью, опасен, поэтому будьте осторожны, чтобы не вдохнуть его и не попасть в глаза / лицо.

    После пайки можно подуть на соединение, чтобы отогнать дым от лица и быстрее охладить припой. Вы должны увидеть, как припой становится матовой (не блестящей) по мере затвердевания. Имейте в виду, что после этого он все еще будет очень горячим, и потребуется пара минут, чтобы остыть на ощупь.Дуть на нее ускорит этот процесс.

    Когда первый диод готов, следующий нужно будет припаять как к переключателю, так и к предыдущему диоду в новом колене. Это будет выглядеть примерно так:


    После завершения ряда используйте кусачки, чтобы обрезать лишний провод с вершин диодов и с правой стороны на конечном переключателе. Этот процесс необходимо будет выполнить для каждой имеющейся у вас строки.

    Когда все диоды полностью припаяны, рекомендуется быстро осмотреть каждый из них, чтобы убедиться, что ваши паяные соединения являются прочными и прочными — ремонт после этого возможен, но сложнее.

    Пайка колонок

    В следующем процессе у вас будет несколько вариантов — неплохо изолировать провода колонки (поскольку диодов нет), но если вы будете достаточно осторожны, вы можете использовать оголенные провода. провода для колонн — правда, не рекомендуется. Если вы используете одножильную проволоку, возможно, лучшим вариантом будет снятие пластика со всей проволоки и ее повторная подача, но это может быть затруднительно в зависимости от размера и материалов. Вы захотите оставить части провода незащищенными там, где вы собираетесь припаять его к кнопочному переключателю.

    Если вы используете многожильный провод, вероятно, проще всего использовать несколько небольших проводов для соединения каждого переключателя вдоль колонны. Можно использовать один и расплавить изоляцию, но это не рекомендуется, так как это приведет к образованию еще более вредных паров и может испортить паяльник.

    Перед тем, как приступить к пайке, полезно предварительно согнуть вашу проволоку (при использовании однослойной) или, по крайней мере, иметь представление о том, как вы собираетесь проложить колонну (особенно если вы делаете шахматную плату ).В частности, куда вы идете, не имеет большого значения, так как мы будем основывать определения нашей раскладки клавиатуры на том, как она была подключена — просто убедитесь, что каждый ключ в определенной строке находится в уникальном столбце, и что они находятся в порядке от слева направо.

    Если вы не используете изоляцию, вы можете попытаться поднять провода колонки и припаять их рядом с концами контактов клавишного переключателя — если провода достаточно прочные, они не закорочат рядную проводку и диоды.

    Теперь, когда сама матрица готова, пора подключить то, что вы сделали, к плате микроконтроллера.

    Поместите микроконтроллер в нужное место, продумайте монтаж и выравнивание корпуса. Имейте в виду, что расположение USB-разъема может отличаться от контроллера при использовании короткого кабеля «папа-мама», если это необходимо.

    Найдите распиновку / документацию для вашей платы микроконтроллера (ссылки здесь) и запишите все цифровые выводы ввода / вывода на ней (обратите внимание, что на некоторых контроллерах, таких как teensy, аналоговый ввод / вывод может удваиваться как цифровой), это контакты, к которым вы хотите подключить свои провода.

    Особые инструкции для Teensy 2.0

    На Teensy есть некоторые особые контакты, такие как D6 (светодиод на чипе) или некоторые из каналов UART, SPI, I2C или PWM, но избегайте их только в том случае, если вы планируете что-то помимо клавиатуры. Если вы не уверены, что хотите добавить что-то позже, у вас должно быть достаточно булавок, чтобы избежать пары.

    Выводы, которые вам абсолютно необходимо избегать, как и в случае с любым другим контроллером, это: GND, VCC, AREF и RST — все остальные можно использовать и использовать в прошивке.

    Обрежьте провода на длину, равную расстоянию от точки a в каждом столбце / строке до контроллера. Вы можете паять в любом месте ряда, если оно находится после диода — пайка перед диодом (на стороне переключателя) приведет к тому, что этот ряд не будет работать.

    Ленточный кабель можно использовать для поддержания порядка. Вы также можете рассмотреть возможность прокладки проводов под существующими столбцами / строками.

    Ленточный кабель

    При пайке проводов к контроллеру отметьте, какая строка / столбец идет к какому выводу на контроллере, поскольку мы будем использовать эти данные для настройки матрицы при создании прошивки.

    По мере продвижения следите за тем, чтобы контроллер оставался на месте — перерезание и пайка проводов — это боль!

    Получение базовой настройки прошивки

    Отсюда у вас должна быть рабочая клавиатура после программирования прошивки.

    Простую прошивку можно легко создать с помощью веб-сайта Keyboard Firmware Builder. Воссоздайте макет с помощью редактора раскладки клавиатуры, импортируйте его и заново создайте матрицу (если это еще не было сделано в рамках планирования матрицы.

    Просмотрите остальные вкладки, назначая клавиши, пока не дойдете до последней, где вы можете скомпилировать и скачай свою прошивку.Файл .hex можно записать прямо на клавиатуру, а .zip исходных файлов можно изменить для расширенной функциональности и скомпилировать локально, используя метод, описанный в разделе Создание первой прошивки.

    Исходным кодом, предоставленным Keyboard Firmware Builder, является QMK, но он основан на версии QMK с начала 2017 года. Чтобы скомпилировать код из вашего .zip-файла в современной версии прошивки QMK, вам необходимо открыть .zip и следуйте этим инструкциям:

    1. Распакуйте папку kb в qmk_firmware / keyboards / handwired / .

    2. Откройте извлеченную папку kb , затем перейдите к папке keymaps / default / и откройте keymap.c .

    3. Найдите и удалите кодовый блок action_get_macro :



      const macro_t * action_get_macro (keyrecord_t * record, uint8_t id, uint8_t opt) {

      . ..

      return MACRO_NONE;

      }

    Установите QMK Toolbox.

    QMK Toolbox 0.0.16 в Windows 8.1

    В разделе «Локальный файл» перейдите к вновь созданному файлу .hex. В разделе «Микроконтроллер» выберите соответствующий для вашей платы контроллера (общие доступны здесь).

    Подключите клавиатуру и нажмите кнопку сброса (или закоротите контакты сброса и заземления, если кнопки нет) и нажмите кнопку «Вспышка» в панели инструментов QMK.

    Используйте веб-сайт, например Тестер клавиатуры, Тестер клавиатуры или Средство проверки клавиатуры QMK Configurator, или просто откройте текстовый редактор и попробуйте ввести текст — вы должны получить символы, которые вы поместили в свою раскладку клавиатуры. Проверьте каждую клавишу и отметьте те, которые не работают. Вот краткое руководство по поиску и устранению неисправностей неработающих клавиш:

    1. Переверните клавиатуру и закоротите контакты клавишного переключателя отрезком провода — это исключит возможность неисправности клавишного переключателя и его необходимости в замене.

    2. Проверьте места пайки на клавишном переключателе — они должны быть гладкими и целыми. Если вы дотронетесь до него с умеренным усилием, и он разлетится, значит, он недостаточно прочен.

    3. Проверьте паяные соединения на диоде — если диод ослаблен, часть вашего ряда может регистрироваться, а другая — нет.

    4. Проверьте паяные соединения на колоннах — если проводка вашей колонки ослаблена, часть или вся колонка может не работать.

    5. Проверьте паяные соединения на обеих сторонах проводов, идущих к / от Teensy — провода должны быть полностью припаяны и подключены к обеим сторонам.

    6. Проверьте <имя_проекта>.h для ошибок и неправильно помещенный KC_NO s — если вы не уверены, где они должны быть, вместо этого продублируйте переменную k xy .

    7. Убедитесь, что вы действительно скомпилировали прошивку и правильно прошили Teensy. Если у вас нет сообщений об ошибках в терминале или всплывающего окна во время перепрошивки, вы, вероятно, все сделали правильно.

    8. Используйте мультиметр, чтобы проверить, действительно ли переключатель замыкается при нажатии (замыкая цепь при нажатии).

    Если вы сделали все это, имейте в виду, что иногда у вас могло быть несколько вещей, влияющих на переключатель, поэтому не повредит проверить переключатель, замкнув его в конце.

    После того, как вы убедились, что клавиатура работает, если вы использовали отдельный (не привязанный к проводам) контроллер, вы захотите закрепить его на месте. Это можно сделать разными способами, например: горячий клей, двухсторонний скотч, тэдди, напечатанный на 3D-принтере, изолента.

    Если вы нашли это заполнение, вы можете поэкспериментировать, добавив дополнительные функции, такие как светодиоды переключателей, переключатели RGB, подсветка RGB или даже OLED-дисплей!

    В прошивке есть много возможностей — изучите docs.qmk. fm, чтобы получить полный список функций, и погрузиться в различные клавиатуры, чтобы увидеть, как люди их все используют. Вы всегда можете обратиться за помощью в сабреддит OLKB или QMK в Discord!

    Эта страница использовалась для добавления дополнительных материалов. Мы переместили раздел, который раньше был частью этой страницы, на его собственную страницу.Все, что ниже этой точки, является просто перенаправлением, чтобы люди, переходящие по старым ссылкам в Интернете, находили то, что ищут.

    Преамбула: Как работает матрица клавиатуры (и почему нам нужны диоды): id = preamble-how-a-keyboard-matrix-works-and-why-we-need-diodes

    Как подключить светодиодные ленты: самое лучшее Guide

    В светодиодных лентах так много всего, что можно полюбить. Они представляют собой эффективное и экологически чистое решение для ваших потребностей в освещении. Они очень разнообразны по цвету и размеру.Гибкие светодиодные ленты помогут осветить необычные места, недоступные для традиционных источников освещения. И они позволяют вам проявить столько творчества, сколько захотите, в ваших световых проектах.

    Представьте, что вы работаете над домашним проектом акцентного освещения в своем доме с использованием традиционных источников света. Мучительно, не правда ли? Однако покупка и подключение светодиодных лент избавят вас от лишних хлопот и помогут реализовать ваши творческие мечты об освещении.

    Выбрать гибкие светодиодные ленточные светильники для освещения вашего помещения совсем несложно.Но теперь вам нужно их установить. Это может показаться сложной задачей, но это довольно просто, если вы выполните несколько основных шагов. Читайте дальше, чтобы узнать больше о том, как подключить и установить светодиодные ленты .

    Как соединить светодиодные полосы друг с другом

    Если вы не освещаете очень небольшой проект, скорее всего, вам придется разрезать и соединить светодиодные полосы друг с другом. На самом деле это одно из самых больших преимуществ выбора светодиодных ленточных светильников. Вы можете соединить несколько полос вместе, чтобы осветить большие пространства и необычные укромные уголки и трещины.Есть два способа соединения светодиодных лент между собой:

    1. Закрепление

    Самый простой способ соединить две светодиодные ленты вместе — использовать соединительный зажим для светодиодных лент. Две светодиодные ленты можно соединить друг с другом с помощью зажима «папа-папа». Этот клип может принимать разные формы:

    а). Разъем для светодиодных лент Hippo Buckle: Разъем для световых полос Hippo Buckle позволяет легко соединять две светодиодные ленты друг с другом. Этот разъем имеет место для светодиодной полосы на каждом из двух концов.Вам просто нужно прикрепить один конец полоски к коннектору пряжки бегемота, чтобы соединить две полоски вместе. «Застежка» на соединителе удерживает полоски на месте после установки.

    Источник: Эльстар

    С помощью этих разъемов можно соединить две ленты вместе или даже подключить светодиодную ленту к источнику питания. В любом случае эти разъемы помогут вам увеличить расстояние, которое могут эффективно покрыть светодиодные ленты. Вы можете использовать этот разъем для подключения одноцветных светодиодных лент и лент RGB.

    б). Разъем для светодиодных лент без пайки. Хотя зажимы для бегемотов отлично подходят для соединения отдельных светодиодных лент друг с другом, в них недостаточно места для соединения параллельных светодиодных лент друг с другом. Вот здесь и пригодится этот больший разъем для светодиодных лент без пайки. В нем достаточно места для соединения нескольких светодиодных лент друг с другом.

    Этот разъем можно использовать для подключения одноцветных светодиодных ленточных светильников и светодиодных лент RGB. Он также совместим с регулируемыми светодиодными лентами.Пластиковые зажимы удерживают светодиодные ленты на месте и надежно соединяют.

    в). Разъем для светодиодных проводов без пайки: для вашего проекта может потребоваться, чтобы светодиодные полосы загибались за угол или имели необычную форму. Вот здесь и пригодятся беспаечные разъемы для проводов светодиодов. Эти соединители имеют зажимы на обоих концах, поэтому вы можете использовать их для соединения двух светодиодных лент друг с другом. Они отлично подходят для увеличения длины светодиодных лент.

    Источник: Elstar

    Разъем для проводов — отличный способ прикрыть углы и другие области вашего помещения, где вам не нужен свет.Это потому, что на этих проводах нет светодиодов. Их можно использовать только для увеличения длины полос. Вы можете соединять между собой как одноцветные, так и светодиодные ленты RGB.

    2. Пайка

    Хотя клипсование — это простой и удобный способ соединения светодиодных лент друг с другом, в некоторых случаях клипсование невозможно. Например, если вы соединяете полосы, которые будут крепиться с помощью алюминиевых рамок, вы не можете использовать зажимы для их соединения. В этом случае вам придется припаять светодиодные ленты друг к другу.

    Источник: https: //www. instructables.com

    Пайка светодиодных лент между собой — не очень сложный процесс. Однако для этого требуется специализированное оборудование и некоторая кривая обучения. Чтобы спаять две светодиодные ленты вместе, вам нужно обрезать полосы до нужного вам размера, снять покрытие, чтобы открыть полоску, точно совместить концы обеих полос и спаять их вместе.

    Факторы, которые следует учитывать при клипсовании и пайке светодиодных лент

    Хотя клипсация и пайка — это два разных метода соединения светодиодных лент, оба имеют определенные требования к работе.

    Вот некоторые факторы, которые следует учитывать при соединении светодиодных лент друг с другом:

    ● Всегда отрезайте светодиодные провода от медных соединений, которые вы найдете каждые 2 дюйма или около того на светодиодных лентах. Это важно, чтобы не повредить важные светодиодные компоненты на лентах.

    ● Для пайки и закрепления светодиодные ленты необходимо обнажить. Так что аккуратно снимите пластиковый кожух лент прямо рядом с медными соединениями. Убедитесь, что надписи тоже открыты.Этот шаг не требуется при использовании соединителей Hippo

    ● При соединении лент с помощью пайки или соединителей проводов убедитесь, что правильные провода на каждой светодиодной ленте совпадают друг с другом. Итак, красный соединяется с красным, зеленый — с зеленым и так далее.

    ● Всегда используйте термоусадочную крышку для защиты соединений. Термоусадочные крышки для внутреннего и наружного применения отличаются, поэтому убедитесь, что выбрали правильный.

    Как подключить светодиодные ленты к источнику питания

    Теперь, когда ваши светодиодные ленточные фонари подключены, давайте посмотрим, как вы можете подключить светодиодные ленты к источнику питания .Есть много способов подключить световые ленты к источнику питания. Вы можете подключить каждую планку непосредственно к розетке, это особенно полезно при освещении небольших помещений или проектов. Для соединения можно использовать зажимы для светодиодных лент. Или вы можете подключить светодиоды напрямую к основному источнику питания в вашем доме или здании. Последний обычно рекомендуется для более крупных проектов, таких как освещение всего здания или офиса.

    Независимо от того, какой способ подключения светодиодных фонарей к источнику питания, вы должны заранее предпринять определенные шаги, чтобы убедиться, что вы принимаете правильное решение.

    Шаг 1. Расчет мощности светодиодной ленты

    В идеале вы должны иметь представление о том, сколько энергии потребуется для работы ваших светодиодных лент. Однако после того, как вы разрежете и соединили ленты, в числе могут быть некоторые добавления или вычитания. Итак, рассчитайте общую мощность, необходимую для питания гибких светодиодных лент, снова.

    Это легко сделать, умножив длину полосы на мощность на метр полосы. Например, если у вас есть 3.Полоса длиной 8 м с потребляемой мощностью 5 Вт / м, вам понадобится трансформатор мощностью не менее 19 Вт для ее питания. Информацию о потребляемой мощности для каждой светодиодной ленты можно найти на упаковке или на сайте производителя.

    Еще одно соображение при расчете мощности полосы — это напряжение, необходимое для полосы. Обычно для светодиодных лент требуется напряжение 12 В или 24 В. Вы должны выбрать источник питания, совместимый с напряжением светодиодной ленты, иначе он может не работать.

    Если вы используете одну и ту же светодиодную ленту для всего проекта, умножьте длину всей ленты, которую вы хотите запитать от одного источника, на мощность на метр. Это даст вам мощность вашего источника питания. Если вы используете разные типы светодиодных ленточных светильников, рассчитайте требуемую мощность для каждого из них и сложите все. Это даст вам представление о том, сколько сока им нужно для работы.

    Шаг 2. Найдите совместимый источник питания

    Теперь, когда вы знаете, сколько энергии вам нужно для работы светодиодных лент, следующим шагом будет выбор правильного источника питания. Вам нужно выбрать источник питания, который будет использовать только 80% своей общей мощности для работы светодиодных лент. Это важно для долговечности как блока питания, так и светодиодных лент.

    Например, если потребляемая мощность светодиодной ленты составляла 19 Вт, вам понадобится источник питания с минимальной выходной мощностью 23 Вт (19 / 0,8). Это защитит ваш блок питания от перегрева. После того, как вы снизите минимальную требуемую мощность, выберите один из трех вариантов подачи питания на ленточные фонари:

    a).Розетки или подключаемые модули: вы можете включить светодиоды, подключив их к розеткам в вашем помещении. Для этого вам понадобится хороший настольный светодиодный блок питания. Просто подключите один конец блока питания к вашим светодиодным лентам, а другой к розетке, чтобы осветить ваши ленты. Это хороший вариант для использования светодиодных лент в домах, небольших помещениях, а также для рабочего или акцентного освещения.

    б). Проводка: вы можете подключить светодиодные ленты непосредственно к силовой проводке в вашем помещении. Это эффективный способ питания ваших ленточных светильников, особенно если вы освещаете промышленное или коммерческое помещение. Вам понадобится светодиодный источник питания в алюминиевом корпусе для подключения светодиодных лент, и этот процесс лучше всего подойдет профессионалам.

    в). Батареи: вы можете использовать батарейки для питания светодиодных лент. Это хороший вариант, если вы хотите включить небольшой акцент или взять с собой светодиодные фонари в дорогу.

    Шаг 3. Подключите светодиодную ленту к источнику питания

    После выбора правильного источника питания пора подключить к нему светодиодные ленты.Как упоминалось ранее, вы можете подключить светодиодные ленточные фонари к источнику питания через розетку или проводку.

    Если вы решите подключить свои светодиодные ленты к розетке, есть два способа сделать это:

    Первый — подключить каждую длину полосы к одному настольному источнику питания, который затем можно подключить к розетке. .

    Второй — соединить параллельные светодиодные ленточные светильники вместе с помощью зажима для проводов и подключения зажима к розетке.Оба эти способа помогут вам осветить свое пространство, не беспокоясь о падении напряжения. Вы также можете использовать штекерные соединители для светодиодных лент , чтобы напрямую подключать ленты к источникам питания .

    Заключение

    Светодиодные ленты — отличный способ осветить ваши проекты. Они достаточно гибкие, чтобы поместиться в ограниченном пространстве, и их легко установить. Они оставляют очень небольшой углеродный след и не выделяют много тепла. Вам не нужно беспокоиться о расходах на техническое обслуживание, они более энергоэффективны, чем традиционные источники освещения.Вы можете легко соединить светодиодные ленты вместе, чтобы они соответствовали вашему пространству.

    Ищете светодиодные ленты на заказ? Обращайтесь к нам, и мы разработаем индивидуальные светодиодные ленты, длина которых идеально подходит для вашего проекта.

    % PDF-1.4 % 624 0 объект > эндобдж xref 624 85 0000000016 00000 н. 0000002838 00000 н. 0000002988 00000 н. 0000003575 00000 н. 0000003713 00000 н. 0000004040 00000 н. 0000004613 00000 н. 0000005181 00000 п. 0000005600 00000 н. 0000005762 00000 н. 0000005876 00000 н. 0000005988 00000 н. 0000006243 00000 н. 0000006492 00000 н. 0000007040 00000 п. 0000007348 00000 н. 0000007375 00000 н. 0000008055 00000 н. 0000008591 00000 н. 0000008943 00000 н. 0000017264 00000 п. 0000017408 00000 п. 0000026410 00000 п. 0000034074 00000 п. 0000034212 00000 п. 0000034376 00000 п. 0000034540 00000 п. 0000034828 00000 п. 0000035089 00000 п. 0000043222 00000 н. 0000051118 00000 п. 0000059086 00000 п. 0000067112 00000 п. 0000070485 00000 п. 0000078529 00000 п. 0000078804 00000 п. 0000079508 00000 п. 0000080113 00000 п. 0000099299 00000 н. 0000124757 00000 н. 0000153271 00000 н. 0000153341 00000 п. 0000153947 00000 н. 0000154239 00000 н. 0000154386 00000 н. 0000154425 00000 н. 0000154464 00000 н. 0000154503 00000 н. 0000154542 00000 н. 0000186707 00000 н. 0000218872 00000 н. 0000255831 00000 н. 0000287475 00000 п. 0000287642 00000 н. 0000287881 00000 н. 0000288367 00000 н. 0000288604 00000 н. 0000288902 00000 н. 0000289063 00000 н. 0000289365 00000 н. 0000289526 00000 н. 0000289783 00000 н. 0000296749 00000 н. 0000297106 00000 н. 0000297370 00000 н. 0000315725 00000 н. 0000338768 00000 н. 0000340514 00000 н. 0000340871 00000 н. 0000340986 00000 н. 0000341056 00000 н. 0000341178 00000 н. 0000358312 00000 н. 0000358596 00000 н. 0000358978 00000 н. 0000359005 00000 н. 0000359455 00000 н. 0000359482 00000 н. 0000359783 00000 н. 0000360161 00000 н. 0000395478 00000 н. 0000395517 00000 н. 0000432076 00000 н. 0000002646 00000 н. 0000002038 00000 н. трейлер ] / Назад 1267138 / XRefStm 2646 >> startxref 0 %% EOF 708 0 объект > поток hb«c`a`g`, ~ ̀

    vtec

    vtec

    После прочтения всех сообщений о вовлечении VTEC и всех сравнений когда и как он активируется, мне стало любопытно. Я прочитал свое руководство и решил чтобы сделать этот мод, чтобы я точно знал, когда и при каких условиях VTEC активирован. Вы можете быть удивлены, это не всегда происходит одновременно об / мин.

    Что делает Mod 1:

    Этот мод заставляет светиться индикатор правого указателя поворота, когда VTEC включен. активный. Не мешает поворотникам или аварийным светам, но он имеет приоритет перед указателем поворота (индикатор указателя правого поворота будет гореть постоянно, когда VTEC задействован, даже если сами поворотники мигают).

    Что делает Mod 2:

    Mod 2 добавляет счетчик VTEC для подсчета количества срабатываний VTEC.
    Подробнее см. Здесь.

    Навыки и инструменты, необходимые для установки:
    Снимите внутренние панели обивки (ниша для ног со стороны водителя)
    Соедините провода с помощью обжимных соединителей (2 провода под приборной панелью)
    Паяльник. Диоды проще спаять, но вы можете сделать это с помощью обжимных соединителей.

    Необходимые детали:
    2 диода общего назначения на 50 В 1 ампер (1N4001 или аналогичный)
    18-дюймовый провод калибра от 18 до 22
    ваше предпочтение)
    Термоусадочная трубка или изолента

    Если вы купили вышеуказанные вещи в Radio Shack, это, возможно, будет стоить вам 5 долларов.

    Дополнительная установка:

    Диоды нужны только в том случае, если, как и я, вы используете указатель поворота для показать активацию VTEC. Я использовал его, чтобы мне не пришлось искать место для монтируем отдельный индикатор, плюс он рядом с тачем и хорошо виден. Если вы решили использовать отдельную индикаторную лампу или LED, вам не нужны диоды, и установка еще проще. См. Дополнительную установку Процедура внизу этой страницы.

    Порядок установки:
    1. Соедините диоды вместе, как показано на фотографиях, и прикрепите провода.Фото А
    2. Изолируйте изолентой или термоусадочной трубкой. Фотография B & C
    3. Снять обшивку порога со стороны водителя — 3 фиксатора посередине, 1 фиксатор на каждом конце
    4. Снять защитную панель со стороны водителя — 1 винт, 2 зажима.
    5. Найдите разъем 404 под приборной панелью водителя и найдите зеленый провод. с желтой полосой. Будьте осторожны, есть два зелено-желтых провода в этот разъем.Тот, который вам нужен, находится между красным / синим и зеленым / красным провод. Тот, который вам не нужен , находится между красным / синим и пустым проводная розетка (если вы не в Канаде, и в этом случае пустая розетка имеет синий / белый провод в нем. См. Фото D&E
    6. .
    7. Вам нужно будет разрезать этот зелено-желтый провод и соединить диодную сборку. между обрезанными концами. Убедитесь, что провод от датчиков подключен к диодный разъем (красный провод на фото), а провод от разъема 404 идет к одному из одиночных диодных проводов (белый провод на моем фото).
    8. Протяните оставшийся провод (зеленый на моей фотографии) к блоку управления двигателем.
    9. Найдите зеленый / желтый провод на блоке управления двигателем (он единственный на этом разъем). См. Фотографии F&G.
    10. С помощью коннектора с отводом отрежьте провод от диодной сборки. в зеленый / желтый провод ЭБУ. Не обрезайте провод ЭБУ, просто «нажмите» на него.
    11. Собери все обратно.

    Дополнительная процедура установки:
    1. Приобретите подходящий индикатор, например светодиодный индикатор , предназначенный для 12 вольт или слаботочный зуммер.Убедитесь, что он рассчитан на 12 вольт постоянного тока и потребляемый ток менее 0,1 ампер (100 миллиампер). Индикатор будет питаться напрямую от ЭБУ, а токи превышение этого значения может привести к повреждению ЭБУ.
    2. Установите индикатор в выбранном вами месте и подключите отрицательную сторону к земле.
    3. Снять обшивку порога со стороны водителя — 3 фиксатора посередине, 1 фиксатор на каждом конце
    4. Снять защитную панель со стороны водителя — 1 винт, 2 зажима.
    5. Протяните положительный провод от индикатора к ЭБУ.
    6. Найдите зеленый / желтый провод на блоке управления двигателем (он единственный на этом разъем). См. Фотографии F&G.
    7. Используя «ответвительный» разъем, соедините провод от индикатора с зеленый / желтый провод ЭБУ. Не обрезайте провод ЭБУ, просто нажмите внутрь.
    8. Собери все обратно.
    9. Test (больше времени VTEC).

    Схема использования транзистора для управления заводским светодиодным индикатором безопасности в качестве VTEC индикатор

    Осветите свои проекты (LED) светодиодами

    Есть старая картина, которую можно немного поднять? Может, хочешь зажечь банку или часы? Светодиоды могут помочь добавить что-то еще и превратить однообразие в потрясающее.

    LED — это аббревиатура от Light Emitting Diode, и они используются в наших устройствах с начала 1960-х годов. С годами светодиоды становятся все более популярными, и теперь их можно найти во всем: от домашнего освещения, автомобилей и даже наших телевизоров и компьютерных мониторов.

    Светодиоды

    очень недороги и с ними легко работать. В этом посте я постараюсь объяснить некоторые основы, чтобы начать работу с вашим проектом.

    Прежде чем мы начнем, неплохо убедиться, что у вас есть правильные инструменты.Предлагаемый список инструментов можно найти ниже:

    Внизу этого поста у меня будет список хороших источников, где вы можете приобрести инструменты.

    Следующий шаг — убедиться, что у вас есть нужные детали. Вам понадобятся не только светодиоды, но и держатель батареи, резисторы, переключатель включения / выключения, батареи, кусок провода и немного припоя.

    Отлично, теперь у нас есть инструменты и детали, и мы можем начать работу над освещением нашего проекта. Одна из самых важных вещей, которые следует помнить о светодиодах, — это подключать их в цепь с соблюдением правильной полярности. Светодиоды, как и все диоды, могут проводить электричество только в одном направлении. Очень важно найти сторону КАТОДА (- отрицательную) светодиода и сторону АНОДА (+ положительную) светодиода.

    Как вы можете видеть на диаграмме слева, отрицательную сторону светодиода можно легко определить, посмотрев на более короткую ножку. Это также ПЛОСКАЯ сторона светодиода. Положительная сторона светодиода будет иметь более длинную ножку.

    При подключении к батарее положительная сторона + подключается к КРАСНОМУ проводу, а отрицательная — к черному проводу. Пожалуйста, пока не подключайте светодиод к источнику питания. Нам еще нужно установить резистор, иначе ваш светодиод МГНОВЕННО ПОГОРАЕТ!

    Чтобы светодиод не перегорел, нам нужно установить в цепь токоограничивающий резистор.

    Зачем мне резистор?

    Простой ответ — светодиоды имеют очень низкое внутреннее сопротивление, при подключении к источнику питания будет неограниченный поток тока от батареи через светодиод. К сожалению, светодиоды не любят неограниченный ток, они создают чрезмерную тепловую нагрузку и почти мгновенно сгорают. Поместив резистор последовательно со светодиодом, вы можете ограничить ток до безопасного уровня и насладиться великолепием вашего проекта светодиодного освещения!

    НАЧИНАЕМ СТРОИТЕЛЬСТВО!

    ШАГ 1. Подготовьте рабочее место

    • Разложите все детали так, чтобы до них было легко дотянуться
    • Нагрейте паяльник (лучше всего паяльник малой мощности)
    • Приготовьте свои руки помощи (необязательно, но значительно упрощает пайку)

    ШАГ 2 — Подключите резистор к отрицательному (черному) проводу на держателе батареи

    • Зачистите черный провод на держателе батареи, оставив около 1/4 дюйма медного провода.
    • Нагрейте оголенную медь в течение нескольких секунд с помощью паяльника и нанесите припой, позволяя ему стекать в провод. (это называется лужением проволоки)
    • Возьмите резистор и обрежьте один из выводов до длины примерно 1/4 дюйма.
    • Нанесите немного припоя на вывод резистора
    • Приведите вывод резистора в контакт с черным проводом, нагрейте несколько секунд, чтобы припой расплавился, а затем дайте ему остыть.
    • Теперь оба провода должны быть спаяны вместе

    ШАГ 3 — Подключите резистор к центральному полюсу переключателя

    • Обрежьте другой вывод резистора примерно до 1/2 дюйма и согните основание резистора
    • Залужить конец вывода резистора припоем
    • Поместите выключатель в руки помощи (за тумблер) и залудите полюса (их 3, нужно залудить только два центральных и один из крайних — на ваш выбор)
    • ВАЖНО — выключатель чувствителен к нагреванию, и если вы сделаете его слишком горячим, он НЕ Сработает !!!
    • Наконец, соприкоснитесь концом резистора с центральным полюсом переключателя и нагрейте, чтобы расплавить припой, продолжайте удерживать две части вместе, пока припой не затвердеет.

    ШАГ 4. Подготовка светодиодов

    • Отрежьте провода нужной длины, чтобы достать до аккумуляторного блока и переключателя.Другими словами, если вы добавляете освещение в рамку для картины или рисуете, все провода должны доходить от места расположения светодиодов до переключателя и аккумуляторной батареи. Сделайте их длиннее, чем нужно, вы всегда сможете обрезать их позже.
    • Возьмите светодиод в свои руки, слегка согните два провода в стороны, чтобы получить дополнительное пространство для работы.
    • Обратите внимание на то, что свинец — это АНОД (положительный — длиннее) и КАТОД (отрицательный — короче).
    • СОВЕТ — вы можете использовать провода двух разных цветов, чтобы не перепутать их
    • Снимите примерно 1/4 дюйма винилового экрана с каждого провода и припаяйте к соответствующим выводам светодиода.
    • ПОВТОРИТЕ ЭТОТ ШАГ для того количества светодиодов, которое вы будете использовать в своем проекте.

    ШАГ 5 — Свяжите все ПОЛОЖИТЕЛЬНЫЕ выводы вместе

    • Найдите все положительные провода от каждого светодиода и держателя батареи
    • Снимите примерно 1/4 дюйма виниловой изоляции с проводов
    • Скрутите все провода вместе, а затем припаяйте
    • Рекомендуется прикрыть оголенный провод изолентой

    ШАГ 6 — Свяжите все ОТРИЦАТЕЛЬНЫЕ выводы вместе и припаяйте к переключателю

    • Найдите все отрицательные выводы каждого светодиода
    • Снимите примерно 1/4 дюйма виниловой изоляции с проводов
    • Скрутите все провода вместе, а затем припаяйте
    • Возьмите жгут проводов и припаяйте к выключателю (один из внешних полюсов)

    ШАГ 6 — Добавьте батареи и включите

    • Закрепите держатель батареи на вашем проекте с помощью клея или двойной липкой ленты
    • Закрепите коммутатор на своем проекте с помощью прилагаемого монтажного оборудования
    • Добавьте батареи и нажмите выключатель

    ДА БУДЕТ СВЕТ!

    Где купить запчасти —

    Если вы не хотите рыскать по тюбикам Интернета в поисках запчастей.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
