Как приварить нержавейку: Можно ли приварить нержавейку к черному металлу

Как приварить нержавейку к черному металлу — PowerPlazma.ru

Как известно, нержавейка является одним из самых трудно свариваемых металлов. Далеко не всегда получается сварить его с другой нержавеющей сталью, не говоря уже о металле иного рода. Но все же иногда требуется сварка металла с нержавейкой для каких-либо целей и это нужно сделать как можно более качественно. Здесь требуется особый опыт, так как проблемный материал отличается повышенной текучестью, что при однородности еще как-то сносно. Но если требуется соединение с черным металлом, который не только ведет себя более вязко при сварке, но еще и имеет другую температуру плавления, то здесь возникает ряд проблем.

Сварка нержавейки и черного металла требует подбора правильного режима, инструментов и расходных материалов. К примеру, присадку здесь используют только из нержавейки с марганцем и никелем, так как в ином случае будет резко падать качество шва. Количество дополнительных элементов в присадке должно быть выше, чем в самом материале, который подвергается процедуре.

При самом сваривании стараются сделать шов на максимальной глубине, чтобы добиться наилучшего перемешивания материала электрода, или проволоки, нержавейки и черного металла.

На производстве, где все делается исключительно по правильной технологии практически не возникает вопросов, как приварить нержавейку к черному металлу. Ведь сваривание любых различных металлов, особенно таких, является неправильным и не отличается достаточной крепостью за счет минимальной однородности соединения. Также практически не возникает потребности в проведении такой процедуры. Но чисто с физической точки зрения такая процедура вполне реальная. В домашних условиях она встречается намного чаще, так как здесь нет потребности в точном соблюдении технологий. При самом процессе сваривания лучше придерживаться технологии, как это идет с нержавеющей сталью, а также желательно иметь опыт работы с ней. В лучшем случае, нужно знать химический состав обоих компонентов, чтобы сделать правильный выбор расходных материалов.

Одним из самых простых способов соединить два эти материала является сварка нержавейки и черного металла электродом при помощи электрической сварки. Это происходит достаточно быстро и требует минимум дополнительных процедур, но здесь же возникают проблемы с качеством. Дело в том, что из-за высокой температуры сталь будет растекаться и вести себя, как вода, тогда как черный металл будет оставаться вязким. В этой же ситуации отпадают варианты сделать потолочный или вертикальный шов, так как все попросту стечет вниз. Здесь используются электроды из нержавейки с соответствующим покрытием.

Вторым способом является газовая сварка, где в качестве присадки также выступает нержавеющая проволока. Текучесть материала здесь снижается, примерно, в три раза, так что этот способ более предпочтителен. В данном случае нужно дополнительно использовать флюс, который бы позволил лучше расплавить черный металл для взаимодействия. Но данный способ сложнее за счет длительной подготовки и техники безопасности использования газовых баллонов.

Сварка нержавейки и черного металла аргоном может считаться самой качественной и надежной. Здесь не используется покрытие проволоки, так как аргон выступает в роли защиты от внешнего воздействия. В то же время — это сложный и дорогостоящий процесс, который не всегда рационально использовать для таких целей.



ТЕХНОЛОГИЯ

Перед тем как варить нержавейку, нужно провести подготовительные процедуры. Здесь нужно тщательно очистить поверхность на обоих деталях. Это производится механическим путем с помощью щетки, наждачной бумаги и в конце нужно протереть ветошью, чтобы не оставалось пыли и мусора. Когда все оборудование будет готово, следует нанести флюс на то место, где будет проходить соединение.

Здесь очень важно поставить все в максимально удобное горизонтальное положение, чтобы материал растекался равномерно. Сварка нержавейки и черного металла ручной аргоновой сваркой требует точных движений, так как нержавеющая сталь будет плавиться быстрее и нужно как можно больше захватить сторону черного металла.

Шов должен получиться максимально глубоким и широким, чтобы увеличить однородность материала в месте его прохождения. После завершения работы металлу нужно дать медленно остыть.



ПРОВЕРКА КАЧЕСТВА

Качество полученного соединения можно проверить при помощи следующих методов контроля:

• Керосином — что основано на капиллярном проникновении этой жидкости;
• Аммиаком – что использует принцип окраски индикаторов при его воздействии;
• Гидравлическим давлением – что может стать одновременно и проверкой прочности.



МЕРЫ БЕЗОПАСНОСТИ

Когда происходит сварка нержавейки и черного металла в среде аргон, то нужно соблюдать правила техники безопасности. Также следует защищаться от возможного разбрызгивания стали, что может привести к тяжелым ожогам.

Как провести сварку нержавейки с черным металлом?

Как известно, нержавейка является одним из самых трудно свариваемых металлов. Далеко не всегда получается сварить его с другой нержавеющей сталью, не говоря уже о металле иного рода. Но все же иногда требуется сварка металла с нержавейкой для каких-либо целей и это нужно сделать как можно более качественно. Здесь требуется особый опыт, так как проблемный материал отличается повышенной текучестью, что при однородности еще как-то сносно. Но если требуется соединение с черным металлом, который не только ведет себя более вязко при сварке, но еще и имеет другую температуру плавления, то здесь возникает ряд проблем.

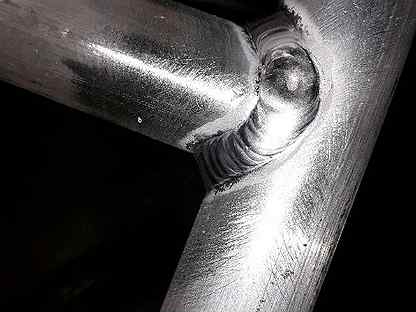

Сварка нержавейки и черного металла

Сварка нержавейки и черного металла требует подбора правильного режима, инструментов и расходных материалов. К примеру, присадку здесь используют только из нержавейки с марганцем и никелем, так как в ином случае будет резко падать качество шва. Количество дополнительных элементов в присадке должно быть выше, чем в самом материале, который подвергается процедуре. При самом сваривании стараются сделать шов на максимальной глубине, чтобы добиться наилучшего перемешивания материала электрода, или проволоки, нержавейки и черного металла.

Блок: 1/3 | Кол-во символов: 1190
Источник: https://svarkaipayka.ru/tehnologia/svarka-nerzhaveyki/s-metallom.html

Можно ли сварить черный металл с нержавейкой?

На производстве, где все делается исключительно по правильной технологии практически не возникает вопросов, как приварить нержавейку к черному металлу. Ведь сваривание любых различных металлов, особенно таких, является неправильным и не отличается достаточной крепостью за счет минимальной однородности соединения. Также практически не возникает потребности в проведении такой процедуры. Но чисто с физической точки зрения такая процедура вполне реальная. В домашних условиях она встречается намного чаще, так как здесь нет потребности в точном соблюдении технологий. При самом процессе сваривания лучше придерживаться технологии, как это идет с нержавеющей сталью, а также желательно иметь опыт работы с ней. В лучшем случае, нужно знать химический состав обоих компонентов, чтобы сделать правильный выбор расходных материалов.

Блок: 2/3 | Кол-во символов: 874

Источник: https://svarkaipayka.ru/tehnologia/svarka-nerzhaveyki/s-metallom.html

Можно ли сваривать сталь с нержавейкой?

Сварка нержавейки и черного металла в условиях промышленного производства с соблюдением всех технологических особенностей не представляет собой нечто особо сложное. Стоит отметить, что с физической точки зрения подобный процесс является вполне выполнимым.

В условиях домашней сварки это сделать тоже весьма реально, тем более что в этом случае наиболее серьезных требований к качеству сварного соединения не предъявляют. Чтобы соединение получилось наиболее долговечным, желательно иметь определенный опыт в области сваривания нержавейки.

Блок: 2/6 | Кол-во символов: 580
Источник: https://electrod. biz/splav/metall/svarka-nerzhaveyki-s-metallom.html

Можно ли варить разнородные стали

Прежде чем приступить непосредственно к сварочным работам, надо иметь представление об особенностях сварки, связанных с разным химическим составом материалов, которые обязательно нужно учитывать:

• разная теплопроводность нержавеющей стали и черного металла, что может сказаться на плохом проплавлении одного из металлов,
• коэффициенты линейного расширения, эти показатели также разнятся. В месте, где материалы соединяются, могут остаться напряжения даже после термообработки. Такие участки будут самыми слабыми,
• «Миграция углерода» из Cr-Mo стали, которого в этом металле содержится большое количество, из-за этого нержавейка в большей степени становится подверженной коррозийным процессам.

Обратите внимание! Из-за большого разнообразия сталей с разным составом, дать четкие рекомендации по сварочному процессу не предоставляется возможным

Исходя из большого количество противоречий, многие пользователи постоянно задаются вопросом: можно ли все таки сварить нержавеющую сталь и черный металл?

Рассматривая этот вопрос с точки зрения физики, можно прийти к выводу, что осуществить подобную процедуру реально. Применяя переходные электроды для сварки нержавейки и деталей из черного металла в домашних условиях, нужно придерживаться технологии сварки нержавеющей стали, а также рекомендуется осуществлять сварочные работы человеку, имеющему опыт в этом деле. В любом случае, важно знать химический состав и того и другого металла, для того чтобы осуществить правильный выбор расходных материалов.

Блок: 2/7 | Кол-во символов: 1522
Источник: https://svarkaed.ru/svarka/svarka-metallov/mozhno-li-svarit-chernyj-metall-i-nerzhavejku.html

Методы сварки изделий из нержавеющих сталей и черного металла

Для того чтобы сварить заготовки из нержавейки и черных стальных сплавов, получив при этом качественные и надежные соединения, применяют сварку следующих типов:

• покрытыми штучными электродами в режиме MMA;
• неплавящимися электродами, изготовленными из вольфрама;
• в среде защитного газа, в качестве которого преимущественно используется аргон.

Если сварка изделий из черного металла и нержавейки проводится по первой технологии (MMA), то необходимо взять электроды, специально предназначенные для выполнения соединений цветных металлов и сплавов.

Марки и применение высоколегированных электродов

Однако лучше всего варить нержавейку и черный металл в среде защитного газа аргона. Для этого, естественно, потребуется специальный сварочный аппарат. Аргон в данном случае обеспечивает надежную защиту зоны формируемого сварного шва от чрезмерного насыщения металла азотом и его окисления. Если не обеспечить такой защиты, то металл сформированного сварного шва будет очень хрупким, что значительно снизит надежность полученного соединения.

Схема сварки нержавейки аргоном

Чтобы качественно сварить изделия из нержавейки и черного металла, в процессе выполнения операции необходимо следить за положением электрода. Последний, чтобы сварной шов получился качественным и надежным, надо держать перпендикулярно к поверхности соединяемых заготовок.

Блок: 3/4 | Кол-во символов: 1428
Источник: http://met-all.org/obrabotka/svarka/svarka-nerzhavejki-chernym-metallom-elektrody.html

Способы сварки

Одним из самых простых способов соединить два эти материала является сварка нержавейки и черного металла электродом при помощи электрической сварки. Это происходит достаточно быстро и требует минимум дополнительных процедур, но здесь же возникают проблемы с качеством. Дело в том, что из-за высокой температуры сталь будет растекаться и вести себя, как вода, тогда как черный металл будет оставаться вязким. В этой же ситуации отпадают варианты сделать потолочный или вертикальный шов, так как все попросту стечет вниз. Здесь используются электроды из нержавейки с соответствующим покрытием.

Сварочный аппарат для сварки нержавейки

Вторым способом является газовая сварка, где в качестве присадки также выступает нержавеющая проволока. Текучесть материала здесь снижается, примерно, в три раза, так что этот способ более предпочтителен. В данном случае нужно дополнительно использовать флюс, который бы позволил лучше расплавить черный металл для взаимодействия. Но данный способ сложнее за счет длительной подготовки и техники безопасности использования газовых баллонов.

Сварка нержавейки и черного металла аргоном может считаться самой качественной и надежной. Здесь не используется покрытие проволоки, так как аргон выступает в роли защиты от внешнего воздействия. В то же время  это сложный и дорогостоящий процесс, который не всегда рационально использовать для таких целей.

Сварка нержавейки и металла аргоном

Выбор способа

Если вам требуется сделать что-то для домашних условий или же просто проверить, можно ли сварить черный металл с нержавейкой, то лучше использовать обыкновенную электродуговую сварку с нержавеющими электродами. Как правило, ее качества оказывается вполне достаточно для тех целей, для которых все будет использоваться. Если же детали будут подвергаться сильным нагрузкам или находятся в неудобном положении, то лучше использовать газовую сварку, так как она упростит процедуру образования шва и уменьшит, тем самым, количество ошибок. Сварка нержавейки с углеродистой сталью при помощи аргона используется редко и только для самых ответственных случаев, когда это просто необходимо.

Выбор инструмента

Чтобы точно подобрать инструмент, следует точно знать конкретный состав обоих материалов. Это не всегда удается сделать, поэтому, зачастую приходится ориентироваться примерно. Для такого процесса используются следующие типы электродов:

• НИАТ-5 – отлично подходит для сварки аустенитних металлов;
• Э50Ф – используется для сваривания теплоустойчивых материалов;
• ЦТ-28 – применяется для сплавов, в которых имеется никель;
• ОЗЛ-25Б – для жаропрочных сталей.

Режимы

Толщина материалов, мм	Род используемого тока	Напряжение, В	Сила тока, А	Диаметр электрода, мм
1	постоянный	30-60	2
2	переменный	50-80	3
4	постоянный	90-130	4

Технология

Перед тем как варить нержавейку, нужно провести подготовительные процедуры. Здесь нужно тщательно очистить поверхность на обоих деталях. Это производится механическим путем с помощью щетки, наждачной бумаги и в конце нужно протереть ветошью, чтобы не оставалось пыли и мусора. Когда все оборудование будет готово, следует нанести флюс на то место, где будет проходить соединение.

Здесь очень важно поставить все в максимально удобное горизонтальное положение, чтобы материал растекался равномерно. Сварка нержавейки и черного металла инвертором требует точных движений, так как нержавеющая сталь будет плавиться быстрее и нужно как можно больше захватить сторону черного металла.

Сварка нержавеющей стали инвертором

Это же происходит и при газовой сварке, только все процессы происходят несколько медленнее. Шов должен получиться максимально глубоким и широким, чтобы увеличить однородность материала в месте его прохождения. После завершения работы металлу нужно дать медленно остыть.

Контроль качества

Качество полученного соединения можно проверить при помощи следующих методов контроля:

• Керосином — что основано на капиллярном проникновении этой жидкости;
• Аммиаком – что использует принцип окраски индикаторов при его воздействии;
• Гидравлическим давлением – что может стать одновременно и проверкой прочности.

«Важно!

При заведомо слабом соединении не следует применять методы контроля с разрушением.»

Меры безопасности

Когда происходит сварка нержавейки и черного металла полуавтоматом, то нужно соблюдать правила электробезопасности. Также следует защищаться от возможного разбрызгивания стали, что может привести к тяжелым ожогам.

Блок: 3/3 | Кол-во символов: 4372
Источник: https://svarkaipayka.ru/tehnologia/svarka-nerzhaveyki/s-metallom.html

Принципы сварки нержавеющих сталей

На свариваемость нержавеющих сталей – способность образовывать качественные сварные соединения (в том числе и с черными металлами) – оказывают влияние определенные характеристики таких сплавов.

• Теплопроводность нержавеющих сталей, если сравнивать ее с аналогичным параметром сплавов с низким содержанием углерода, невысокая. Из-за того, что нержавейка не способна быстро отводить тепло, при сварке она сильно нагревается, а это отрицательно сказывается на характеристиках создаваемого соединения и основного металла. Чтобы избежать перегрева изделий из нержавеющих сталей при их сварке с деталями из черного металла, необходимо снижать силу сварочного тока (в среднем на 20%).
• Нержавеющие стальные сплавы отличаются высоким коэффициентом линейного расширения, что приводит к значительному деформированию металла в процессе выполнения сварочных работ. Кроме того, данный фактор является причиной деформации изделий из нержавейки и в тот момент, когда они уже соединены при помощи сварки и остывают. Чтобы избежать этого, необходимо предусматривать более широкие зазоры между соединяемыми деталями.
• Высокое электрическое сопротивление, которым обладает нержавейка, становится причиной значительного перегрева сварочных электродов. Особенно актуально это в том случае, если для сварки используются электроды, изготовленные из высоколегированной стали. Чтобы избежать этих проблем, сварку как однородных, так и разнородных стальных сплавов следует выполнять короткими электродами (не более 350 мм), стержень которых изготовлен из хромоникелевых сплавов, отличающихся невысоким электрическим сопротивлением.
• Склонность к образованию межкристаллитной коррозии, которой особенно подвержены высокохромистые стали, приводит к ухудшению антикоррозионных свойств нержавейки и появлению в ее внутренней структуре трещин. Этот вид коррозии возникает также из-за перегрева металла в процессе выполнения сварочных работ. С таким явлением, суть которого заключается в том, что на границах кристаллов основного металла возникают твердые карбидные соединения, борются различными способами. К наиболее эффективным из таких способов относится быстрое охлаждение металла, подвергшегося значительному нагреву в процессе сварки. Однако следует заметить, что метод быстрого охлаждения, для которого используется обычная вода, эффективен лишь в тех случаях, когда материалом изготовления соединяемых деталей является хромоникелевая сталь.

Блок: 2/4 | Кол-во символов: 2469
Источник: http://met-all. org/obrabotka/svarka/svarka-nerzhavejki-chernym-metallom-elektrody.html

По какой технологии выполняется сварка

Способ сварки зависит от вида сплава и необходимой прочности швов. В домашних условиях чаще используют традиционную электродуговую постоянным током. Шов, который должно выдерживать давление, большую динамическую нагрузку, варят под облаком защитного газа. Аргон использовать необязательно, достаточно углекислого газа, подаваемого полуавтоматом. Аргоновая сварка экономически нецелесообразна.

Как сваривают нержавейку с черным металлом:

1. Способ электродуговой сварки MMA самый распространенный, выбирают электроды, которые применяют для работы с нержавейкой. Легирующие компоненты должны совпадать, только в этом случае образуется надежное соединение.
2. Сварка полуавтоматом MIG используется в промышленных условиях. Прочность соединения зависит от марки присадочной проволоки, она должна быть из нержавейки. Марку выбирают под заготовку по химическому составу.
3. Способ TIG с использованием тугоплавких электродов применяется для ответственных соединений. При газосварке образуются прочные плотные швы.

Применение нержавеющих присадочных материалов снижает текучесть легированных сплавов почти в три раза, делает жидкий металл вязким.

Блок: 3/6 | Кол-во символов: 1170
Источник: https://svarkaprosto.ru/tehnologii/kak-privarit-nerzhavejku-k-chernomu-metallu

Как сварить нержавейку с черным металлом?

Приварить нержавейку к черному металлу можно двумя методами:

1. Использовать электроды из высоколегированной стали, чтобы заполнить шов. Допускается применять стержни с никелевым покрытием.
2. Использование легированный электродов для наплавки кромок из черной стали. После этого шов создается с помощью плакированной стали, которая заполняет шов.

Рекомендации от опытных сварщиков:

1. Использовать расходники, изготавливаемые на никелевой основе.
2. Перед началом сваривания прокаливать электроды. Оптимальная температура до 210 градусов в течение 1 часа.
3. Применять постоянный ток.
4. Перед началом работ зачищать металлические поверхности от грязи, налета, палы, ржавчины.
5. Если применяется газовая сварка, нельзя выполнять быстрое охлаждение готового шва. Деталь должна остывать самостоятельно.
6. Рекомендуется наносить флюс на рабочую зону, чтобы сделать более качественное соединение.
7. При использовании вольфрамового стержня, не забывать затачивать его наконечник.
8. Сварка в среде защитного газа является предпочтительной, поскольку готовый шов будет более прочным.
9. При сваривании нужно захватывать больше черного металла. Это позволит создать более прочный шов на молекулярном уровне.
10. Движения должны быть аккуратными, неторопливыми.

Блок: 6/8 | Кол-во символов: 1248
Источник: https://metalloy.ru/obrabotka/svarka/nerzhavejki-s-chernym-metallom

Как происходит процесс сварки

Предварительно заготовки нужно подготовить: очистить от грязи и пыли, снять окалину – зачистить до металлического блеска железной щеткой или наждачкой. Затем проводят обезжиривание спиртом или растворителем, наносят на кромки флюс, он выравнивает плавление, обе заготовки прогреваются равномерно.

Сваривать заготовки желательно в нижнем положении, чтобы ванна расплава не растекалась. Движения должны быть точные. Чтобы качественно приварить нержавейку к черному металлу обычным электродом, нужен ток обратной полярности (подключают контакт «+»), держать его нужно ближе к углеродистому черному сплаву, у него ниже текучесть. Шов делают глубокой, большой ширины, остывать диффузионный слой должен медленно, чтобы кристаллизация была равномерной. Предварительный прогрев заготовок применяют только в крайних случаях, для жаропрочных сплавов.

В качестве источника тока использовать инвертор с дополнительными функциями. При газосварке швы проваривают долго, чтобы образовалась большая ванна расплава. После проверки и очистки швов рабочую зону покрывают пассивирующим слоем.

Блок: 5/6 | Кол-во символов: 1104
Источник: https://svarkaprosto.ru/tehnologii/kak-privarit-nerzhavejku-k-chernomu-metallu

Какими электродами воспользоваться для сварки?

Для получения максимально качественного шва, образующегося в процессе сварки изделий из нержавеющей стали и черного металла, нужно учесть некоторые нюансы. Важно выбрать присадочную проволоку определенного химического состава.

В металле присадочной проволоки, показатель степени легирования которого дол;ен превышать идентичный показатель материала свариваемого изделия, обязательно в состав должны входить такие элементы, как марганец, никель и иногда хром

Блок: 5/7 | Кол-во символов: 502
Источник: https://svarkaed.ru/svarka/svarka-metallov/mozhno-li-svarit-chernyj-metall-i-nerzhavejku.html

Как проконтролировать качество соединения?

Когда сварное соединение достигнет приемлемой температуры (хотя бы 40 градусов), приступают к контролированию его прочности и ряда других параметров. Сделать это можно следующим образом:

• При помощи керосина, принцип действия которого базируется на капиллярном проникновении через кристаллическую решетку стали;
• Аммиаком: тут контроль основывается на принципе окрашивания индикаторов при его непосредственном воздействии;
• Гидравлические методы, которые позволяют не только получить сведения относительно надежности шва, но и проверить, насколько прочным он получился.

Если соединение заведомо довольно слабое, то используют разрушающие методы контроля.

Блок: 5/6 | Кол-во символов: 696
Источник: https://electrod.biz/splav/metall/svarka-nerzhaveyki-s-metallom.html

Кол-во блоков: 14 | Общее кол-во символов: 17155
Количество использованных доноров: 6
Информация по каждому донору:

1. https://svarkaipayka.ru/tehnologia/svarka-nerzhaveyki/s-metallom. html: использовано 3 блоков из 3, кол-во символов 6436 (38%)
2. https://svarkaed.ru/svarka/svarka-metallov/mozhno-li-svarit-chernyj-metall-i-nerzhavejku.html: использовано 2 блоков из 7, кол-во символов 2024 (12%)
3. https://svarkaprosto.ru/tehnologii/kak-privarit-nerzhavejku-k-chernomu-metallu: использовано 2 блоков из 6, кол-во символов 2274 (13%)
4. https://metalloy.ru/obrabotka/svarka/nerzhavejki-s-chernym-metallom: использовано 1 блоков из 8, кол-во символов 1248 (7%)
5. https://electrod.biz/splav/metall/svarka-nerzhaveyki-s-metallom.html: использовано 2 блоков из 6, кол-во символов 1276 (7%)
6. http://met-all.org/obrabotka/svarka/svarka-nerzhavejki-chernym-metallom-elektrody.html: использовано 2 блоков из 4, кол-во символов 3897 (23%)

Как приварить нержавейку к нержавейке

В данной статье рассмотрены основные вопросы, задаваемые начинающими сварщиками, по сварке коррозионостойких сталей и даны ответы на них.

Варите нержавейку легко и с удовольствием ручной дуговой сваркой покрытым электродом, неплавящимся вольфрамовым электродом в среде защитных газов и, конечно же полуавтоматическим инвертором плавящимся электродом!

Сварка ММА

Вопрос №1.

Варит ли инвертор нержавеющую сталь? Вчера решил испытать судьбу. Взял круглый бак от стиралки и отправился к знакомому у которого есть инвертор. Варить пытался электродом для нержавейки, диаметром 3 мм. Дуга скачет, невозможно работать. Если добавить ток, дуга обрывается. В баке прожоги металла.

Сварочный инвертор аврора

Ответ:

Для сварки коррозионостойких сталей нужен инвертор со встроенным осциллятором или с «хорошо выпрямленным» током. В паспорте, который прилагается к инвертору, обычно указывается на какие металлы он рассчитан. Но даже если вы не найдете в паспорте требуемую информацию, всегда можно выяснить все возможности аппарата в специализированном магазине.
Лучше всего подходит аргонодуговая сварка (в частности, популярностью пользуется сварочник Aurora PRO INTER TIG 200 PULSE). АДС позволяет выполнять качественные швы на тонкостенных листах и деталях (трубах, например). Соединить же тонкий лист (до 3 …5 мм) ручной дуговой сваркой и получить качественный шов – это задача непростая.
Металлы, устойчивые к коррозии обычно содержат много хрома, а он, в свою очередь, образует с кислородом воздуха оксиды, что зачастую приводит к растрескиванию шва во времени. Образуется окалина. Поэтому важно, выполняя тонкие работы с изделиями, к которым предъявляются высокие требования, производить поддув аргоном обратной стороны шва.

Для работы штучным электродом с флюсующей обмазкой необходим опыт. Нужно поиграться с полярностью, а не просто работать по инструкции. С толстостенными изделиями, как уже говорилось выше, обычно не возникает проблем. Но так ли много изделий или конструкций из толстой нержавейки вы знаете? Правильно, все, что встречается – относительно тонкостенное, до 5 мм толщиной в сечении.

Когда варят тонкостенную нерж, приходится уже выкручиваться:

• Токи нужно устанавливать как можно меньше, дугу держать как можно короче.
• Дуга зажигается в стороне, а затем постепенно подводится к свариваемой кромке.
• Обращайте внимание на подключение клеммы заземления, в ее направлении будет действовать дутье дуги.

Что касается прожогов, для толщин в 1 мм нужен электрод более тонкий, чем 3 мм. Для поджига трехмиллиметрового электрода нужен ток, который моментально прожжет тонкий лист. Электродом «тройка» сваривать и «черные» металлы непросто, а по нержавейке, да еще для того, чтобы учиться, нужно брать электрод 2 или 1,6 мм
Лучше всего сваривается нержавейка с пониженным содержанием углерода. В связи с тем, что стали с высоким содержанием хрома склонны к концентрации напряжений, которые на порядок превышают аналогичные напряжения в углеродистой стали, нужно избегать перепадов температур.

Рекомендуется предварительный подогрев до 200 -350 градусов Цельсия.

Основные особенности,о которых нужно знать:

• Коррозионостойкие металлы имеют крайне низкий показатель теплопроводности. Это означает , что тепло передается в окружающее воздушное пространство медленно, а скорость образования сварочной ванны увеличивается. По этой причине сварку выполняют на низких токах. Если для углеродистой стали определенной толщины вам необходимо было установить на своем аппарате 80А, то для аналогичной нержавейки вам потребуется 60А. Силу тока в среднем снижают на 25%.
• линейные размеры при нагреве испытывают существенные изменения, тому причиной немалое значение коэффициента термического расширения. Следствие — большие поводки деталей. Если речь идет о сварке толстостенных деталей в стык без зазора — гарантировано такое соединение потрещит. Причиной тому высокие напряжения такого соединения, которые возникают из-за неравномерного расширения металла. Сварку встык при больших толщинах производите с зазором.
• Большое количество легирующих элементов увеличивает электрическое сопротивление, поэтому при ММА работают электродами не более 350 мм в длину.
• Строго соблюдайте режимы термообработки, рекомендуемые для той или иной марки , из-за склонности к возникновению межкристаллитной коррозии.

Электроды ММА для нержавеющих сталей

Вопрос №2.
В гараже стоит инвертор для РДС (ММА). Есть работа по сварке нержавеющей стали. Подскажите, какие электроды подходят для такой работы, какие не подходят. Какие «подводные камни» сварки теми или иными электродами?

Выбор электродов для нержавейки, действительно, требует надлежащего подхода. Благо, ассортимент их довольно широкий. Наилучшими для коррозиестойких сталей на сегодняшний день являются электроды ОК61.30. Выпускаются они шведской компанией ESAB и успешно используются при сварке 12Х18Н10, 12Х18Н10Т, 08Х18Н10 и т.д. ОК61.30 с рутиловым покрытием имеют легкий поджиг, держат уверено дугу, обеспечивают оптимальный прогрев, т.е. очень хорошо проявляют себя. Шлак отлично отделяется.
Отечественные электроды в основном идут с базисным покрытием. Они довольно капризны и требуют от сварщика определенного мастерства (имеют склонность к залипанию, при поджиге дуги нередко происходит отслоение покрытия, могут внезапно прекратить работать), но выполненный ими шов обеспечивает высокие коррозионные свойства. В продаже часто встречаются марки ЦЛ-11, либо ОЗЛ-8.

Вопрос №3
Как правильно варить ЦЛ-11?

Ответ:

Как и ESAB ОК61.30 электроды ЦЛ-11 изготовлены для конструкций ответственного назначения из сталей, содержащих Cr и Ni, типа 12Х18Н10Т, 12Х18Н12Б и т.п., которые будут работать в непростых условиях, когда к ним предъявляют большие требования. Швы, полученные ЦЛ-11 имеют высокую стойкость к образованию коррозии между кристаллами.

Перед сварочными работами детали зачищают крацовочной щеткой до металлического блеска, удаляют грязь, масло, коррозию, которая несмотря на то, что нержавейка, может проявлять себя. Дугу нужно стараться поддерживать как можно короче, шов формировать неширокими валиками. Для электродов до 4 мм используют ток DC и обратную полярность. Варят в любых положениях кроме «от потолка к полу». Если диаметр четыре миллиметра и более – возникают сложности с прохождением швов на потолке и по вертикали.
Благодаря малому содержанию «вредных элементов» и небольшому газообразованию ЦЛ-11 дает шов устойчивый к обычной коррозии и между кристаллами.
В случае, если электроды долгое время провалялись в сыром помещении и набрали влаги, требуется термообработка около 200 градусов Цельсия в течении часа.

Мех.показатели:
Временное сопротивление разрыву, более 540Н/мм2
Относительное удлинение, более 20%
Ударная вязкость более 80 Дж/см2

Аналоги ОЗЛ-7;-8, ESAB OK61.85, ОК61.30

Вопрос №4

Какой газ применяют для защиты шва?

Ответ:

Вольфрамовым электродом удобно варить тонкостенные листы. Швы качественные. Защита ванны — аргон 100%. Ничего другого для вольфрама придумывать не нужно. Единственный недостаток — низкий КПД по сравнению с полуавтоматической сваркой, потому что сварочную проволоку приходится держать левой рукой, подавая в сварочную ванну.

Вопрос №5

Сам сварке только учусь. Расскажите о сварке нержавейки полуавтоматом. Какой газ лучше применять для нее?

Ответ:

По всем теоретическим канонам сварку нержавейки производят в аргоне. Но на практике получается не совсем так, а точнее, немножко по — другому. При сварке в аргоне сварщики жалуются на большое разбрызгивание металла, нестабильную дугу. Не будем углубляться в возможные причины того, почему так происходит. Например, при сварке алюминия нужно использовать только аргон высокой чистоты (высокоочищенный), иначе возникают аналогичные проблемы, шов получается с раковинами, дефектами, в окалине, сварка затруднена. Таким образом для сварки нержавейки нужно использовать высокочистый аргон, но на практике готовят смесь аргона и углекислоты в соотношении 95-98% к 2-5%. Во всяком случае все промышленные работы проводят в такой среде. Допускается заменить углекислоту на чистый кислород в некоторых случаях.
Варить в 100% углекислоте не рекомендуется, хотя жажда опытов толкает сварщиков на разнообразные эксперименты заканчиваются они снижением коррозионной стойкости шва. Углекислота лучше всего подходит для «черных» сталей (то бишь низко- и среднеуглеродистых), по какой причине, читайте в статье «Защита сварочной ванны»

Читайте на сайте статью: Сварка алюминия — инструкция, аппарат, проволока, газ

Теперь о технологии. Практикуют 3 способа:

• Сварка короткой дугой – позволяет избежать проплавление металла при соединении тонких листов
• Струйный перенос – лучше всего использовать порошковую проволоку без газа
• Импульсный режим (присадочный материал подается порционно каплями малой величины) — наилучший способ, позволяет практически полностью избавиться от брызг и уменьшить расход проволоки.

Вопрос №6

Здравствуйте! Трудность в следующем: не выходит настроить скорость подачи проволоки полуавтомата. Свариваю нержавейку. Защитная среда углекислота. Шов получается низкокачественный, дугу рвет. При поджиге дуги проволока сгорает до горелки. Как настроить полуавтомат?

Трудность возникла из-за неправильно подобранных режимов сварки. При подборе режимов ориентируйтесь на 2 основных параметра: с какой скоростью подается проволока и каково напряжение на источнике питания.

Сначала выбирается с какой скоростью будет подаваться проволока. Выбирается скорость исходя из толщины изделия. Так же скорость связана с током. Чем скорость подачи выше, тем больше ток. Под скорость проволоки выставляют требуемое напряжение. Если напряжение низкое – поджиг дуги затруднен, при высоком напряжении проволока быстро сгорает до токопроводящей части и дуга обрывается.
Вам необходимо верно подобрать соотношение параметров скорости и напряжения. Только в таком случае вы получите шов, который будет соответствовать критериям качества.

Добавить комментарий

Отменить ответ

Для отправки комментария вам необходимо авторизоваться.

Cтоит ли ПОКУПАТЬ, отзывы сварщиков:

Нержавеющая сталь нашла свое применение во многих сферах жизнедеятельности человека: тяжелом машиностроении, строительстве, производстве бытовой электроники, пищевой и химической промышленности и т.д. Практически во всех перечисленных областях для производства изделий используется сварка нержавейки как один из наиболее эффективных способов соединения деталей.

Известно, что данный тип металла обладает антикоррозионными характеристиками из-за добавления в его состав хрома, который при взаимодействии с атмосферным кислородом образует оксидный барьер, защищающий железо от окисления. Помимо хрома, нержавеющая сталь может включать и другие компоненты (никель, титан, молибден). Добавление в состав вспомогательных элементов дает возможность изменять свойства материала, что и определяет сферу его применения.

Классификация нержавеющих сталей

Процесс сварки нержавейки считается более сложным, чем сварка обычных стальных изделий. Это связано с уникальной микроструктурой металла, которая зависит от преобладающей кристаллической фазы. Наличие того или иного компонента приводит к разной реакции на термообработку, поэтому выбор способа сваривания во многом зависит от класса материала.

• Аустенитный класс.
  В таком сплаве основной фазой выступает аустенит. Дополнительными элементами обычно являются хром (до 20%) и никель (до 10%). Хром способствует антикоррозийности, а никель – пластичности, что позволяет применять данный материал в машиностроении. При термообработке аустенитные сплавы не теряют своих характеристик, поэтому хорошо переносят сварочный процесс.
• Ферритный класс.
  Основной фазой в этом случае является феррит. Добавление хрома придает изделию антикоррозионные свойства, однако, в отличие от аустенитного, ферритный сплав не обладает большой гибкостью. Главной особенностью ферритов является повышенная устойчивость к агрессивным средам, поэтому такой материал часто используют в химической промышленности. Вместе с тем, устойчивость к сверхвысоким температурам делает его неудобным для сварки.
• Мартенситный класс.
  Наличие в качестве основной фазы мартенсита придает металлу повышенную твердость. Мартенситный сплав в основном применяют для изготовления работающих на износ деталей и режущих инструментов (ножей). В то же время, материал является довольно хрупким, это нужно учитывать во время его обработки и эксплуатации.

Как осуществляется сварка нержавейки

Перед выполнением сварки нержавеющей стали необходимо ее подготовить. Очень важно уделить внимание кромкам свариваемых деталей – они должны быть зачищены до стального блеска. Также следует обезжирить поверхность с помощью растворителя, авиабензина или ацетона.

Для сваривания нержавейки можно применить одну из следующих технологий:

Ручная MMA-сварка, как правило, используют при отсутствии высоких требований к качеству шва. Основная сложность данной технологии заключается в правильном выборе электрода, который нужно подбирать в соответствии с маркой металла. Обычно для таких целей применяют электроды с основным покрытием, изготовленным из карбонатов магния и кальция, или рутиловым покрытием, созданным на основе двуокиси титана. Если в первом случае сваривание осуществляется исключительно обратнополярным постоянным током, то во втором допускается применение тока с переменной характеристикой.

Таблица для подбора электродов

TIG-сварка эффективна для сваривания тонких листов нержавейки. Чтобы добиться высокого качества шва, следует использовать присадочную проволоку с более высоким уровнем легирования, чем у основного металла. В качестве защитной среды зачастую применяется 100% аргон, однако в некоторых случаях для повышения стабильности дуги и увеличения скорости процесса аргон могут разбавлять гелием.

TIG сварка изделий из нержавейки

TIG сварка выхлопных систем

Аргонодуговая сварка TIG с вольфрамовым электродом

Полуавтоматическая технология MIG/MAG является наиболее универсальной для сварки нержавеющей стали, так как позволяет работать с разными толщинами: для тонких листов подходит метод короткой дуги, для толстых – струйного переноса. С целью защиты шва обычно используют смесь аргона (98%) с диоксидом углерода (2%). Не рекомендуется увеличивать концентрацию углекислоты и, тем более, применять ее в чистом виде, поскольку это приводит к появлению металлических брызг и нарушению структуры шва. Подробнее о сравнении углекислого газа и сварочных смесей читайте в нашей статье.

Особенности работы с нержавеющей сталью

Приступая к сварочному процессу, необходимо учитывать несколько важных моментов, характерных для нержавейки:

• Данный материал обладает меньшей теплопроводностью, чем обычное железо. Поэтому во избежание высокой концентрации тепла в районе шва с дальнейшим прожогом детали сварочный ток необходимо уменьшать на 20-30%.
• Из-за повышенного электрического сопротивления металла электроды нагреваются гораздо сильнее, что приводит к их более быстрому износу.
• Нержавеющая сталь отличается высоким коэффициентом линейного расширения. При сваривании деталей большой толщины важно выдерживать определенный зазор для нормальной усадки шва. В ином случае возможно появление трещин.
• В режиме термообработки возникает вероятность снижения антикоррозионных свойств в месте соединения деталей. С целью предотвращения такой ситуации шов следует оперативно охлаждать. Для этого используют разные способы, например, подкладывают под место соединения медную пластину или снижают его температуру с помощью холодной воды.

Сваривание изделий из нержавейки это распространенная задача на производстве. Как показывает практика, попытки сэкономить на качестве защитных газов приводят к уменьшению надежности и долговечности сварного соединения. Качество имеет первостепенное значение для всего результата работы. Например, здесь можно ознакомиться с защитными газовыми смесями, которые применяются для различных видов металлов, и их типовыми характеристиками.

С нержавеющей сталью каждый человек встречается каждый день — из нее сделано множество вещей, от кухонной посуды до архитектурных деталей зданий, оград, турникетов и сложного промышленного и торгового оборудования. Но только сварщики и инженеры знают, насколько сложна сварка нержавейки. Это своеобразный «высший пилотаж» в сфере сварки металлов плавлением.

Все дело в химических особенностях нержавеющей стали. Этот металл создан довольно давно — более 100 лет назад. Даже известно имя одного из его создателей — англичанин Гарри Бреарли. При исследовании металлов для оружейного производства, он обнаружил, что при добавлении в обычную легированную сталь хрома в количестве выше 11%, сплав получает особые свойства — абсолютно не боится коррозии.

Дело в том, что хром при контакте с кислородом образует очень прочный оксид, который покрывает всю поверхность металла и не допускает возникновения любых химических реакций как при комнатной температуре, так и при нагревании и плавлении. Современные марки нержавейки содержат хрома от 11 до 30% и совершенно по разному ведут себя по отношению к свариванию — от довольно хорошо свариваемых, до практически несвариваемых.

То есть соединять детали в принципе можно, но необходимо знать, как варить нержавейку, какие инструменты и способы применять в каждом конкретном случае, как подготовить зону шва и чем шов обрабатывать по окончании сварки. Именно о методах сварки нержавеющей стали расскажет эта статья.

Виды нержавеющей стали

Промышленная и бытовая сварка листовой и профильной нержавейки требует правильного выбора способа работы. Он определяется видом металла. По основным свойства нержавейка классифицируется на:

Аустенитная названа так по основной фазе. Это сплавы с высоким содержанием хрома и никеля. Пример — всем известная пищевая сталь AISI 304 (08Х18Н10 по ГОСТ), активно использующаяся при изготовлении посуды, различных архитектурных деталей, дымоходов, ложек и вилок. Содержит 18% хрома и 10% никеля. Стали аустенитного типа немагнитные, пластичные, химически стойкие и прочные механически.

Мартенситные стали отличаются спецификой внутренней структуры, заметной под микроскопом. Отличаются низким содержанием углерода (сотые доли процента) и хрома до 12%. Металлы очень твердые, но хрупкие, применяются для изготовления режущих инструментов или бытовых вещей, турбин и крепежей, которые используются в слабоагрессивной среде. Широко распространена при производстве алкогольных напитков. После термообработки получают необходимую ударную вязкость и жаропрочность.

Пример — AISI 410 (12Х13 по ГОСТ). Содержит 13% хрома и 0,10-0,12% углерода. Устойчива к серным соединениям.

Ферритные — стали со средним содержанием хрома, не закаляются и очень устойчивы к агрессивной среде (кислотам, солям). Они менее пластичны, чем аустенитные и не такие хрупкие, как ферритные. Пример — AISI 430 (12Х17 по ГОСТ). Хрома — 17%, углерода — 0,10-0,12%. Относится к классу трудносвариваемых. Применяется в машиностроении для изготовления втулок, валов, штуцеров.

Как сваривать нержавеющую сталь

Широкое распространение этого вида металла привело к активной разработке методов сваривания. Сварка нержавеющей стали производится практически всеми наиболее распространенными способами — ручной дуговой MMA, вольфрамовым электродом в атмосфере аргона TIG, полуавтоматами в инертной атмосфере — MIG/MAG, лазером.

Но в отличие от обычной, углеродистой стали, при сварке нержавейки используются особые подходы, благодаря ее сложному химическому составу и физическим свойствам. Основными параметрами, затрудняющими сварку являются:

• температура плавления ниже, чем у углеродистых сталей;
• значительное тепловое расширение;
• низкая теплопроводность.

Как правило, нержавеющая сталь перед сваркой прогревается. Не требуют нагрева сплавы с содержанием углерода менее 0,20%. Но детали из металла толщиной более 30 мм следует нагреть до температуры около 150 0С. Низкая теплопроводность требует снижения силы сварочного тока на 15-20% — металл плохо проводит тепло и может прогорать в зоне сварки.

ММА-сварка

Ручная дуговая сварка ММА производится с использованием двух типов электродов. Первые — с основным покрытием (карбонаты кальция и магния) применяются при сварке постоянным током на обратной полярности (электрод подключен к положительному полюсу аппарата).

Вторым типом электродов, рутиловыми, сварить нержавейку можно как при переменном, так и при постоянном токе обратной полярности. При работе с нержавейкой эти электроды намного удобнее, чем основные — меньше разбрызгивается расплав и лучше держится дуга. Оба вида электродов используются в любом пространственном положении, но рутиловые лучше всего работают в нижнем.

TIG-сварка

Аргонодуговой метод используется при сварке тонкой листовой стали. Производится в полностью аргоновой или аргоно-гелиевой атмосфере. В большинстве случаев используется нержавеющая присадочная проволока с ручной или автоматической подачей.

MIG MAG-сварка

Сварочные работы в полуавтоматическом режиме производятся в атмосфере смеси газов 98%Ar / 2%CO2. Иногда вместо углекислого газа используют кислород в том же процентном отношении. При этом несколько улучшаются параметры шва. Варить полуавтоматом можно как объемные детали, так и тонкую нержавейку. От остальных методов MIG/ MAG отличается высокой скоростью и точностью шва.

В этом виде сварки используются различные техники:

• короткой дугой;
• со струйным переносом;
• импульсной.

Короткая дуга, как правило, используется при работе с тонкими металлами, струйный перенос — с более габаритными элементами.

Наиболее управляемый и поддающийся тонкому контролю — импульсный метод. Металл в сварочную ванну полается по каплям, благодаря чему происходит уменьшение среднего тока дуги, а, значит, и поступление тепловой энергии в зону сваривания. Зона термического влияния становится уже, что очень важно при низкой теплопроводности металла.

При импульсной сварке практически исключено появление брызг, что очень важно при необходимости получения точного шва, например, при изготовлении емкостей или декоративных элементов.

Сварка нержавейки при помощи лазера

Промышленная лазерная сварка нержавейки требует специального оборудования. В бытовых условиях она практически не реализуется. Основными преимуществами этого способа является отсутствие явления снижения прочности в зоне отпуска, если сталь была термически упрочнена. Также исключается появление одного из самых распространенных дефектов сварки нержавейки — термических трещин.

При лазерной сварке швы остывают намного быстрее, а размеры зерна получаются мельче. Сварка лазером нержавеющей стали производится как точечным, так и шовным методом. Быстрота и точность воздействия сфокусированного луча на металл не допускает возникновения оксидной пленки на поверхности расплава, соединение получается исключительно прочным. Сваривается нержавеющая сталь лазером только встык — термические напряжения, которые могут возникнуть при соединении внахлест, значительно ухудшают общую прочность конструкции.

Подготовка и финишная обработка

Качество сварки нержавейки, как и любых других металлов, зависит от подготовки зоны сваривания. Металл должен быть тщательно очищен от жира, пыли и грязи, промыт ацетоном или высокооктановым бензином и просушен. Металлической щеткой необходимо зачистить кромки деталей до характерного блеска.

Сварка нержавейки имеет свои особенности — высокий коэффициент термического расширения может вызвать появление холодных трещин, если детали сдвинуть очень плотно. Между ними необходимо оставить небольшой зазор, ширина которого определяется по справочнику или опытом сварщика.

Зачистка сварочных швов нержавеющей стали — обязательный этап завершения работ. Она производится механическим или химическим способом. Основная цель — удалить сажу и окалину, очистить зону шва от различных примесей, которые мешают образованию полноценной оксидной пленки.

Перед тем, как зачистить сварочный шов на нержавейке, необходимо тщательно осмотреть его на предмет появления трещин или иных видимых дефектов. При бытовой сварке нет необходимости в использовании дефектоскопической аппаратуры, но при промышленной — она должна применяться в обязательном порядке.

Травление кислотами производится на всех марках стали при помощи соляной и серной кислот. После обработки шва необходимо промыть зону работ чистой водой. В домашних условиях кислотное травление производится редко, более распространен механический способ.

Механическая обработка производится способом очистки металлической щеткой и обработкой мелкозернистой наждачной бумагой. Если есть возможность — обработать пескоструйным аппаратом. После механической обработки следует нанести на шов пассивирующий раствор.

Шлифовка и полировка зоны шва и поверхности изделия целиком производится при помощи полировальных и шлифовальных кругов с различными типами поверхности. Из инструментов при этом используется болгарка или вибрационные шлифмашинки.

Сварочные работы с нержавейкой имеют много особенностей и тонкостей. Если вы обладаете практическим опытом сварки нержавейки — поделитесь им на страницах нашего сайта. Ждем ваших писем и сообщений.

Сварка нержавейки и чёрного металла — Ручная дуговая сварка — ММA

здравствуйте! такая вот беда.работаю на вагоноремонтном заводе простым сварщиком.приходят в ремонт пассажирские вагоны,на 80% сделанные из нержавейки.пол вагона из нержавейки,а хребровая балка(к которой этот пол приваривается ) из чёрного металла…. дело всё в том,что завод изготовитель , недобросовестно их изготовил,вдоль всей хребтовой балки по длинне вагона пол приваривается длинными прихватками с шагом 200мм .а там, сварки (нормальной,качественной сварки вероятнее всего в среде аргона.) от силы швов 10 на 22 метра! остальное проваренно обычными МРовскими электродами или УОНИ.. нам даже бюро описи не предписывает производить ремонт пола вагона из нержавейки(ОН ВЕДЬ С НЕРЖАВЕЙКИ,ЧТО ЕМУ БУДЕТ?).но вчера,на наши вагоны,которые прошли у нас ремонт пришла рекламация(слава богу наше местное дэпо),полопались сварочные швы,я был на месте,,.вагон при манёврах скорее всего стукнули сильнее чем положенно,и полопались именно те ,не по технологии выполненные швы завода изготовителя. . не все,с десяток.как и везде ,начался разбор ,поиск виновных.дело даже не в этом,а в том, что теперь на пассажирских из нержавейки вагонах. нам придётся каждый шов по хребтовой балке драить шлейф машинкой и проваривать . а в цэхе вагоносборочном,у наших..эх..начальников в наличии и по их техпроцэссу,только МРовские электроды,..я лично буду отказыватся варить,швы лопнут, накажут меня. вагон возит людей.ВОПРОС. НАПИШИТЕ ПОЖАЛУЙСТА,ЧЕМ И КАК ВОЗМОЖНО ПО СВАРОЧНОЙ ТЕХНОЛОГИИ ПРИВАРИТЬ НЕРЖАВЕЙКУ К ЖРЕБТОВОЙ БАЛКЕ ИЗ ЧЁРНОГО МЕТАЛЛА. пытался начальнику цэха пояснить, что невозможно электродами МР ЭТО СДЕЛАТЬ КАЧЕСТВЕННО!!!! как об стенку горох. …он реально в сварке ноль.только глоткой и наказанием.. зачем я заведомо зная буду гнать брак,а он в случае чего просто скажет что таких распоряжений не давал. хотелось бы получить от специалистов наставление о сварке нержавейки к чёрному металлу,чтобы я осмычленно и понятно мог сказать что либо в нашу защиту. а то, дадут самых задрипанных электродов,и вари!! чё вари, как вари. ….им до фонаря,а развалится, нас же и накажут(нас ведь бригада цэлая) заранее благодарен.

Можно ли сварить медь с нержавейкой электродами

В сварных работах при соединении разнородных материалов возникает немало сложностей. Однако это не мешает изготавливать из них разнообразные конструкции в самых разных вариантах. В криогенной технике, ракетной технике, энергетических установках без таких соединений просто не обойтись. Если рассматривать вариант сварки нержавеющей стали и меди, то главные трудности возникают из-за разности в физико-маханических свойствах материалов.

Мешает высокая степень родства меди к кислороду, низкая температура плавления меди и ее способность к поглощению различных газов. Также помехами являются разные коэффициенты расширения и теплопроводности. В обычных условиях коэффициент растворения меди в стали составляет до 0.4%. При образовании сварного шва граница оплавления между медью и сталью формируется резкая, и из-за больших скоростей остывания шва с крупными зернами, перенасыщенными стальными вкраплениями.

Многие задаются вопросом можно ли сварить медь с нержавейкой электродами, или выполнить наплавку методом электродуговой сварки. Да, однозначно можно. Электроды для сварки меди с нержавейкой можно использовать те же, что и для сварки сталей соответственной марки. При сварке следует использовать постоянный ток обратной полярности. Если необходимо выполнить сварку встык, толщина свариваемых деталей не может быть меньше 4 мм. Следует учитывать, что одним из потенциальных дефектов может стать образование в стали подслоя с микротрещинами, заполненными медью или ее сплавами. Чтобы этого избежать, дугу при сварке меди с нержавейкой электродуговой сваркой, следует немного смещать в сторону медной детали, подавая в зону шва расплав меди.

Как один из самых эффективных методов сварки меди и нержавеющей стали признан метод аргонодуговой сварки с вольфрамовым электродом и использованием медной присадки. В отдельных направлениях вместо аргона для сварки предлагается использовать азот. Но в этом случае, из-за взаимодействия вольфрама с азотом значительно увеличивается расход электрода, и его лучше заменить на графитовый. Перед сваркой кромки шва должны быть хорошо зачищены, и обработаны 10% раствором каустической соды.

Стоит также отметить, что при работе с медью нужно соблюдать некоторую технику безопасности. При сварке меди от воздействия с флюсом и электродами в воздух выделяются различные соединения в газообразной форме. Которые могут представлять для человеческого организма определенную опасность. Все работы, сопряженные со сваркой меди, необходимо проводить в хорошо проветриваемом помещении, или на рабочем месте, оборудованном вытяжкой. В крайнем случае, сварщику следует использовать индивидуальные средства защиты дыхательных путей.

переходные электроды, как инвертором – Определенных металлов на Svarka.guru

Нержавеющая сталь является неотъемлемой частью многих, самых разнообразных отраслей. Данный материал активно применяется в производстве товаров широкого потребления и в различных сферах промышленности. Обусловлено это несколькими важными достоинствами сплавов данной категории. Они отличаются твердостью, прочностью, долговечностью и привлекательным внешним видом. Поэтому электроды для сварки нержавеющих сталей особенно востребованы среди расходных материалов. Здесь мы рассмотрим какими электродами варить нержавейку.

Особенности сварки нержавейки

Есть четыре технические характеристики нержавеющей стали, которые делают ее сварку особенной.

1. Низкая теплопроводность металла. Если сравнить данный показатель с черной сталью, то она у нержавейки в два раза ниже. Это говорит о том, что в процессе нагревания металла он не отводит тепловую энергию, а накапливает в себе. А это чревато повышением температуры на определенном участке, что при сварке обязательно приведет к прожогам. Эту проблему можно решить просто – нужно уменьшить силу тока на 20-30%.
2. Линейное расширение у нержавейки выше, чем у черного металла. Почему так важно данное значение. Все дело в том, что после большого расширения при нагреве будет происходить обратный процесс – усадка на туже величину, что и расширение. То есть, две заготовки могут порвать сварочный шов, или в нем появятся трещины в большом количестве. Выход из положения – большой зазор между свариваемыми деталями.
3. Электрическое сопротивление. Этот показатель у нержавейки тоже большой. Он влияет на электрод, а точнее на его перегрев в процессе сварки нержавейки и стали. Поэтому необходимо длину расходника уменьшить до предела 35 см, не больше.
4. Нержавеющая сталь под действием высоких температур меняет свои качества. То есть, из нержавейки она превращается в обычную сталь. Поэтому очень важно ее не перегревать. При +500С на зернах металла образуется карбидное соединение, которое и снижает антикоррозионные свойства нержавейки. По сути, коррозия начинает происходить на межкристаллических связях. Решается данная проблема по-разному, например, свариваемые детали охлаждаются водой.

Физико-химический состав

Как правило, такие типы электродов обладают достаточно богатым химическим составом, который включает в себя множество химических элементов, служащих для создания антикоррозионного эффекта, а также прочих полезных вещей. Естественно, что при выборе какими электродами варить нержавейку, следует учитывать, чтобы эти элементы обеспечивали нужные для эксплуатации свойства. На примере одной из марок видно, что может содержаться в высоколегированной стали:

Химический элемент	Относительное содержание,%
Углерод	0,09
Марганец	1,9
Кремний	0,38
Никель	12,8
Хром	24,9
Сера	0,011
Фосфор	0,022

Технические характеристики

Механические свойства зависят от того, что именно входит в металл. Специалисты подбирают конкретную марку согласно тому, какими характеристиками будет обладать наплавленный металл. Марки электродов по нержавейки дают достаточно высокие параметры крепости, пластичности и температурной стойкости. Несмотря на то, что в каждом случае они будут отличаться, на примере одной из марок можно понять общую картину:

Технические характеристики	Значение
Сопротивление временное, МПа	610
Удлинение относительное, %	33
Вязкость ударная, Дж/см2	150
Предел текучести, МПа	410

Обозначение и маркировка

На примере марке ОЗЛ 6 можно понять расшифровку. Это сварочные электроды, разработанные . Они имеют основное покрытие и предназначенные для нержавеющих сталей.

Выбор

Подборка электродов для нержавеющей стали является очень ответственным процессом, так как здесь следует учитывать множество нюансов, чтобы добиться максимально качественного результата. Ведь здесь даже при стандартных условиях возникают сложности, но если сделать неправильный выбор, то все будет еще хуже. При выборе основной упор делается на состав. В марке должны содержаться такие же элементы, как и в основном металле. Тогда соединение будет иметь более высокое качество. На многих марках имеется обозначение, для каких именно сталей они предназначаются, что облегчает подбор.

Размер диаметра стержня также относится к важным параметрам. Чем толще основной метал, тем толще должны быть электроды. Величина их должна быть, примерно, одинаковой. Допускается разница в 0,5-1 мм, но это возможно только если толщина от 3 мм, так как тонкие листы нержавейки нужно сваривать очень аккуратно и превышение величины диаметра, а соответственно и сварочного тока, может привести к образованию дыр в месте соединения.

«Важно! При выборе следует всегда обращать внимание на аналоги, которые могут стать хорошей заменой отечественным маркам».

Электроды также должны быть достаточно длинными, чтобы вести шов без прерываний. В различных марках длина может варьироваться от 5 до 10 см, так что для создания длинных швов могут понадобиться изделия длиной 45 см. Но в большинстве случаев швы делаются короткими, так что тут не имеет большого значения длина. Не стоит забывать о покрытии. Его зачастую подбирают под стержень, но если предстоят нестандартные условия применения, то именно покрытие может повлиять на надежность проведения процесса.

Основные режимы и нюансы применения

Одним из главных нюансов использования является высокая скорость плавления, которая превышает показатели стандартных стальных электродов. Это требует более быстрых и аккуратных движений. Также здесь низкая вязкость расплавленного металла, так что нужно выработать особую технику формирования валика шва, иначе получится бесформенная масса наплавленного металла. После окончания процесса шов нужно подогревать, чтобы у него не возникли холодные трещины. Для этого можно использовать газовую горелку или другие подогревающие инструменты с регулировкой температуры.

Диаметр, мм	Нижнее, А	Верхнее, А	Потолочное, А
2	30…50
2,5	40…60
3	50…100	50…60	50…60
4	90…150	100…120	100…120
5	120…180	120…150

Сварка нержавейки с черным металлом

Можно ли, и как сварить нержавейку с черным металлом? Вопрос, который требует особого подхода. Главное – правильно выбрать технология сваривания. Чтобы ее провести, можно использовать:

• Ручную дуговую сварку плавящимся электродом.
• Неплавящимся вольфрамовым электродом в среде защитных газов с присадкой или без таковой.

Кстати, в качестве присадочного материала нужно использовать нержавеющую проволоку.

Сказать, что первый способ сварки лучше, а второй нет, или наоборот, нельзя. В каждой технологии есть свои особенности и нюансы. К примеру, чтобы сварной шов при ручной электродуговой сварки был качественным, нужно использовать электроды, с помощью которой можно варить саму нержавейку. Вторая технология предопределяет использование присадки только из нержавейки. Причем в ее состав обязательно должны входить легированные добавки: никель и марганец, редко хром. Но в сварочном шве все же должно быть больше нержавеющей стали. Идеальный шов, если в составе его металла входит 40% чистой нержавейки.

Что касается плавящихся электродов, то они подбираются с учетом состава обоих свариваемых металлов: нержавейки и обычной стали. Все дело в том, что две заготовки могут отличаться не только техническими и механическими параметрами, но и разной степенью свариваемости, наличием или отсутствием легированных материалов, их процентным содержанием.

К тому же присутствие никеля в двух сплавах делит их на несколько категорий: легированные, низко- или высоколегированные, углеродистые или теплоустойчивые. Поэтому, выбирая электрод, придется все это учитывать. Хотя существует определенное правило сварки нержавейки и черной стали. Если хотите получить качественный шов без внутренних трещин – используйте расходник, который используется для сварки высоколегированных сталей. Стержень таких электродов обладает высокими прочностными характеристиками.

Марки каких электродов подойдут для сварки черной стали и стали нержавеющей:

• НИАТ-5 – прекрасно варит аустенитных металлов.
• ЦТ-28 – для нержавейки.
• Э50А – для сплавов с высоким показателем теплоустойчивости.
• ОЗЛ-25Б – для жаропрочных металлов.

Особенности сварки черного металла с нержавейкой

Особенность соединения двух разноплановых видов сталей заключается в том, что в процессе их нагрева происходит расплав. Металлы становятся мягкими, но нержавейка в этом плане становится текучей, как вода, а черная сталь приобретает вязкую консистенцию. Это и есть большая проблема. Решить ее можно только одним способом – использовать для соединения электрод для сварки нержавейки. К примеру, ОК61.30 – это универсальная марка, или ОК67.45 – этот электрод обычно используется в самых сложных ситуациях, к которым относится сварка нержавеющей стали и стали из черного металла.

Кстати, ручная электродуговая сварка плавящимся электродом в данной ситуации является самой простой по сравнению с другими технологиями. Но использование газосварки считается более качественным вариантом в плане получения шва высокого качества. Все дело в том, что присадочная проволока из нержавеющей стали снижает текучесть основного металла почти в три раза. Из этого можно сделать вывод:

• Если вам необходимо соединить детали из нержавейки и черного металла в домашних условиях, то выбирайте электродуговую сварку.
• Если нужно, чтобы соединение смогло выдержать приличные нагрузки, тогда лучше воспользоваться сваркой в среде защитного газа.

Кстати, аргоновую сварку часто для этих целей лучше не использовать, слишком дорого обойдется такое соединение. Можно ее заменить обычной газосваркой, используя в качестве присадки нержавеющую проволоку. Идеально будет, если зону сварки защитить флюсом. Но и его также придется выбирать из расчета сваривания двух разных сплавов.

Режимы для сварки

Толщина соединяемых заготовок, мм	Диаметр электрода, мм	Род тока	Сила сварочного тока, А
1	2	постоянный	30-60
2	3	постоянный	50-80
4	4	постоянный	90-130

Технология сварки

Как и во всех сварочных процессах, свариваемые заготовки необходимо подготовить: очистить кромки или торцы металлической щеткой до блеска, обезжирить, если есть такая необходимость. Для обезжиривания можно использовать растворитель или спирт. Если буде производится газосварка, то в стык укладывается флюс.

Сваривать черный металл и нержавеющую сталь лучше в нижнем положении. Таким образом, предотвращается растекание металла. Сваривание плавящим электродом должна производиться с соблюдением точных движений рук сварщика. В основном электрод должен располагаться ближе к черному металлу, потому что он меньше, чем нержавейка, становиться текучим.

При газосварке все эти же процесс происходят точно также, только медленнее. Шов надо формировать глубоким и широким. Чем больше однородного металла между заготовками, тем лучше. Самое главное никаких быстрых способов охлаждения, металл сварочного шва должен остывать медленно.

Конечно, чтобы добиться качества конечного результат, надо иметь опыт сваривания разнородных металлов. Поэтому после завершения сварочной процедуре рекомендуется провести контроль качества шва. Это можно сделать несколькими способами.

1. С помощью обычного керосина. Его наносят на поверхность шва, а с другой стороны проверяют, не прошел ли он сквозь соединение заготовок. Если керосина с обратной стороны нет, то сварка прошла на высоком уровне.
2. То же самое можно сделать, используя ацетон. Можно его подкрасить пигментом для лучшего проявления с обратной стороны сварного шва.
3. Существует так называемый гидравлический способ контроля. Обычно с его помощью проверяется шов на прочность. Если чисто визуально были обнаружены дефекты стыка, то этот вариант проверки качества лучше не использовать.

Применение полуавтомата

Для сваривания деталей из нержавеющей стали, как и для сварки металла с нержавейкой, может применяться полуавтомат. Для создания защитной среды чаще всего используется смесь аргона (98%) и углекислого газа (2%), которая обеспечивает отличную растекаемость металла при плавлении и увеличивает качество соединительного шва. Отличительная черта этого метода – сильное разбрызгивание расплавленной присадочной проволоки. Ещё одна функция защитного газа – снижение разбрызгивания до минимума.

Схема сварки нержавейки полуавтоматом

Есть три способа выполнения сваривания полуавтоматом:

• Импульсный – самая точная и эффективная методика. Проволока подаётся каплями, что уменьшает её расход и исключает разбрызгивание.
• Струйным переносом – применяют для сваривания более толстых деталей, для защиты рекомендуется использование флюса, а не газа.
• Короткой дугой – идеально для тонколистового материала, главное преимущество – снижение до минимума рисков прожигания стали.

Схема импульсной сварки

Сварка электродами по нержавейке

Сваривание коррозионностойких сталей является сложным и трудоемким процессом. Данная процедура требует от исполнителя наличия теоретических знаний и практического опыта. Ещё одним важным критерием для комфортного проведения сварочных работ является правильный выбор электродов.

Особые характеристики нержавейки, а также несколько особенностей сваривания данного материала требует применения специальных сварочных материалов. Сварка нержавейки правильно подобранным электродом является гарантией надежности, прочности и долгого эксплуатационного срока готового изделия.

Популярные производители

Практически все изготовители предлагают клиентам широкий выбор электродов для коррозионностойких сталей. Востребованность нержавейки, а, соответственно, и сварочных материалов для нее, требует этого от заводов. Среди ведущих производителей следует отметить следующие концерны: “Лосиноостровский электродный завод”, “Спецэлектрод” (Москва), “Зеленоградский электродный завод”, “Кировский завод”, ESAB, “Lincoln Electric”, “Quattro Elementi”.

Данная статья дает полный и четкий ответ на многие вопросы, возникающие у сварщиков во время работы с изделиями и конструкциями из нержавейки. Ознакомившись с представленной информацией каждый исполнитель сможет решить какими электродами варят нержавеющую сталь.

Как обычным электродом заварить нержавейку

Очень часто начинающие сварщики задаются вопросом: можно нержавейку варить обычными электродами? Важно отметить, что сварка коррозионностойких сталей обычными электродами технически возможна. При отсутствии или нехватке специальных сварочных материалов можно использовать простые расходники. Многие мастера неоднократно применяли такой подход, но исключительно для обработки деталей бытового использования. Так как к промышленным конструкциям применяются повышенные требования по надежности и монолитности.

С технологической точки зрения, рекомендуется использовать специализированные электроды, имеющие подходящее покрытие. Сварка нержавейки простыми электродами отрицательно сказывается на качестве соединения, также возможно появление микротрещин.

Также часто возникает вопрос: можно ли варить нержавейку обычной сваркой? Здесь также подразумевается возможность применения простых расходников для работы с коррозионностойкими сталями.

Видео

Предлагаем посмотреть небольшой ролик, где самодельщик показывает как заварил теплообменник банной печи черным электродом. В комментариях видно, что мнения по поводу допустимости такой сварки разделились, что делает такой подход спорным.

Классификация электродов специального назначения

Критериев для классификации расходников много, и в данном обзоре нет задачи излагать все возможные виды и классы. Нас с вами интересуют электроды по нержавейке для высоколегированных специальных сплавов. Вот где их место:

Электроды по назначению

• для низколегированных углеродистых сплавов, названия начинаются с буквы «У»;
• для легированных сталей с начальной буквой «Л»;
• для легированных теплоустойчивых сталей с буквой «Т»;
• для высоколегированных стальных сплавов с особыми свойствами с буквой «В»;
• для наплавки поверхностей с особыми свойствами, буква «Н».

Типы покрытия и стандарты маркировки.

Также для нас может быть интересна классификация электродов по типу покрытия (подробно о покрытиях см. ниже):

• А – кислые покрытия;
• Б – основные покрытия;
• Ц – целлюлозные;
• Р – рутиловые;
• смешанные и прочие виды покрытий.

Принципы маркировки у электродов по нержавейке довольно громоздкая. В данном обзоре нет задачи перечислять их полностью.

Способы сварки нержавейки

Существует несколько способов сварки нержавеющих сталей. Каждый метод подразумевает применение конкретного оснащения и расходных материалов. О том, как правильно варить нержавейку электродами будет проанализировано далее.

Ручная электродом

Ручная сварка нержавеющих сталей электродом с покрытием является универсальной, может использоваться практически в любой отрасли. Данный метод обеспечивает приемлемое качество соединения, поэтому применяется домашними и профессиональными исполнителями. Также важным достоинством технологии ММА является простота и легкость сварочного процесса. Кроме этого, сварка нержавейки дуговой сваркой имеет ещё несколько достоинств:

• ценовая доступность электродов и оборудования;
• аппараты могут работать в течение всего рабочего дня;
• агрегаты обладают компактными размерами и небольшим весом, что позволяет быстро перемещаться по рабочему объекту;
• высокая скорость выполнения работ при умелом обращении с оснащением и расходными материалами;
• прочность сварных швов;
• существует возможность самостоятельно изучить данный способ сварки и применить на практике.

Чтобы сварной шов обладал высокой надежностью, необходимо правильно подобрать сварочные материалы. Для ручной сварки подойдут следующие марки:

ОЗЛ-8 предназначены для того, чтобы сваривать изделия, эксплуатирующихся при воздействии агрессивных сред. При этом к наплавленному металлу не предъявляются повышенные требования по стойкости к МКК. Электродами ОЗЛ-8 исполнители пользуются для обработки ответственных конструкций.

Электроды НЖ-13 создают надежное соединение, предотвращают образование МКК. Тонкий слой шлаковой корки после остывания и сжатия рабочей зоны отпадает самопроизвольно. Это значительно ускоряет процесс, когда необходимо выполнить большое количество швов.

Электроды ЦЛ-11 характеризуются хорошей изоляцией сварочной ванны от воздействия внешних факторов. Данная марка обеспечивает прочное соединение.

При использовании данной технологии применяется постоянный ток для сварки нержавейки, полярность — обратная.

Проанализировав данные сведения, исполнитель любого уровня сможет узнать как варить нержавейку дуговой сваркой.

Ручная аргоном

Ручная сварка нержавейки в среде аргона осуществляется с помощью вольфрамовых электродов. Данная технология гарантирует получение качественных и надежных швов. Причем соединения отвечают всем поставленным требованиям, даже, если они выполнены в домашних условиях. Следовательно, аргонодуговая сварка применяется, когда исполнителю нужен эстетический результат. Швы не требуется зачищать от шлаков. Искры при сваривании отсутствуют. Это самый чистый метод соединения. Также данный способ предназначен для работы с деталями с очень тонкими стенками.

Сваривание осуществляется переменным или постоянным током прямой полярности.

Вид напряжения зависит от толщины металла:

• если толщина свариваемых листов составляет 1 мм., то применяется постоянный ток в 30-60 А,Ø электродов — 2 мм.
• сварка нержавеющей стали переменным током также возможна при работе с элементами толщиной 1 мм.: сила напряжения — 35-75 А, электрод Ø — 2 мм.
• данные для обрабатываемых изделий толщиной 1,5 мм.:

• постоянный ток прямой полярности, 40-75 А, Ø сварочного прутка — 2 мм.;
• переменный ток, 45-85 А, Ø — 2 мм.

Переменным или постоянным током

Сваривание переменным и постоянным током обладает своими особенными характеристиками.

Основные преимущества постоянного напряжения: экономия сварочных материалов за счет низкого уровня разбрызгивания; комфорт и легкость проводимых работ; качественный шов; высокая производительность сварки; отсутствие непроверенных участков. Недостатком является высокая стоимость оборудования, способного выдавать постоянный ток. Подробнее здесь.

Главные достоинства переменного тока: легкость и доступная цена оснащения, работающего на переменке; удобство проведения сварочных работ; гарантия качественного соединения. Основные минусы: меньшая стабильность дуги; большое количество брызг способствует значительному расходу материалов. Подробности тут.

Коррозионностойкие стали можно сваривать различными способами. Однако, чаще всего, для сварки нержавейки используются два метода соединения:

1. Ручное сваривание покрытыми электродами.
2. Сварка вольфрамовым электродом в среде защитных газов.

В зависимости от метода сварки используется различный вид напряжения, а соответственно применяются электроды, подходящие для переменного или постоянного тока.

Ниже приведен перечень ещё нескольких востребованных электродов по нержавеющим сталям:

ЗИО-8 предназначены для жаростойких коррозионностойких сталей.

Электроды НИИ-48Г используются для работы с ответственными конструкциями.

ОЗЛ-17У подойдут для нержавейки, работающей в средах, где присутствуют серная или фосфорная кислоты.

В соответствующем разделе представлены остальные марки электродов для сварки нержавейки.

Электроды для переменного тока для нержавейки

Не все исполнители располагают оснащением, работающим на постоянном напряжении. Из-за чего возникает вопрос: можно ли варить переменным током нержавейку?

Есть такие электроды, например, это марки ОЗЛ-14, ЛЭЗ-8, ЦТ-50, ЭА-400, ОЗЛ-14А, Н-48, АНВ-36 и другие. Сваривание вольфрамовыми электродами (на картинке) в среде газов также можно проводить переменным током прямой полярности. Данный метод соединения применяется в следующих случаях:

• сваривание тонкостенных изделий;
• повышенные требования к сварочному шву.

Данные сведения помогут исполнителю любого уровня определить какие электроды для сварки нержавейки переменным током следует использовать при решении конкретных задач.

В качестве вывода, следует отметить, что электроды для нержавейки переменного тока менее востребованы. Данный факт обусловлен меньшей популярностью переменного напряжения по сравнению с постоянным.

Постоянка обладает большим спектром достоинств и используется профессионалами намного чаще.

[ads-pc-2][ads-mob-2]

Сварка нержавейки электродом в домашних условиях

Для проведения сваривания в домашних условиях многие исполнители применяют аппараты инверторного типа.

Агрегаты подобного типа работают от стандартного источника питания в 200 В, их небольшие габариты и вес позволяют удобно перемещать и транспортировать оборудование.

Сравнительно невысокая стоимость сделала оснащение такого типа лидером продаж среди исполнителей. Сварка нержавейки инверторной сваркой создает надежное соединение.

Особенности сварочного процесса

На выбор технологии соединения значительное влияние оказывает толщина изделий. Например, детали толщиной 1,5-3 мм варят короткой дугой. Более толстые заготовки соединяют электрической сваркой со струйным переносом электродного материала.

Работы выполняются как постоянным, так и переменным током. Каждый способ имеет свои особенности.

Например, постоянный ток препятствует разбрызгиванию металла, что снижает расход электродного материала. Кроме того, повышается производительность и качественные характеристики шва.

Какими электродами варить нержавейку с чёрным металлом

На производстве, где все процессы проводятся исключительно в соответствии с технологией, чаще всего не возникает вопроса: как приварить нержавейку к черному металлу? Ведь соединение таких различных металлов в обычных условиях является неправильным, с технической точки зрения. Также потребность в такой процедуре, как правило, практически отсутствует. Но иногда такая необходимость бывает. И для этого выпускаются специальные электроды.

Также в домашних условиях процесс подобного рода вполне реален. Но для этого нужно знать химический состав свариваемых изделий, чтобы правильно подобрать расходные материалы. Ведь нержавейка и черный металл являются разнородными материалами. Также следует учитывать такой параметр как свариваемость, т.е. способность данных материалов образовывать неразъемные соединения удовлетворительного качества.

Существует два способа для соединения:

• сварка нержавейки и черного металла электродом с покрытием;
• сваривание вольфрамовыми расходниками.

При использовании технологии ММА следует применять сварочные материалы, предназначенные для цветных металлов и сплавов.

Сварочные электроды АНЖР-2.

Наиболее распространенными марками являются АНЖР-1 и АНЖР-2. Основное преимущество — возможность проведения сварки практически во всех пространственных положениях, кроме вертикального «сверху-вниз».

Также подходящим вариантом станут электроды ЦТ-28. Достоинства: шов, образованный с помощью сварочных материалов данной марки, отличается высокой жаропрочностью и жаростойкостью.

Кроме того, исполнитель может использовать специальные электроды по нержавейке.

Востребованными среди исполнителей являются электроды ESAB для сварки разнородных сплавов: ОК 67.42, ОК 67.45, ОК 67.52, ОК 68.81, ОК 68.82, ОК 92.26.

Второй метод является менее востребованным из-за более высокой стоимости вольфрамовых электродов. Также исполнителю понадобится специальное сварочное оборудование. В процессе сварки данной технологией, необходимо тщательно следить за положением прутка. Для получения качественного и надежного соединения, нужно держать стержень перпендикулярно к поверхности свариваемых изделий.

В зависимости от толщины материалов применяются различные ток и полярность при сварке нержавейки:

• толщина изделия 1 мм.: постоянное напряжение, сила в 30-60 А, Ø стержня — 2 мм. ;
• толщина деталей 2 мм.: переменный ток силой 50-80 А, Ø прутка — 3 мм.;
• толщина составляет 4 мм.: постоянный ток, сила напряжения — 90-130, Ø расходника — 4 мм.

Выбор необходимого инструмента

Чтобы наиболее точно подобрать инструмент для сварки нержавейки и чёрного металла необходимо знать химический состав обеих заготовок, что не всегда бывает возможно и приходится ориентироваться приблизительно. Для сваривания могут применяться электроды следующих основных типов:

• ОЗП-25Б – для сталей, имеющих высокую жаропрочность.
• Э50ф – для сварки материалов с высокой теплоустойчивостью.
• НИАТ-5 – используется для обработки высоколегированных аустенитных металлов.
• ЦТ-28 – для тех материалов, у которых присутствует никель в составе.

Сварка тонкой нержавейки

Сварка тонкого металла требует от исполнителя определенного уровня знаний и навыков. При работе с тонкостенными изделиями из коррозионностойких сталей важно не только верно выбрать электроды, но правильно определить напряжение. О том, как варить тонкую нержавейку электродом и каким током сваривают нержавейку будет рассказано далее.

Если сравнивать с обыкновенной сталью, то сваривание тонкой нержавейки электродом должно проводится при меньшей величине силы тока. Требуемое количество ампер примерно на 20% меньше.

Важную роль играет диаметр сварочного прутка. При толщине свариваемого изделия 3 мм. диаметр расходника 3-4 мм.

Следует применять стержни длиной не более 35 мм. Температура нагрева не должна превышать 500°С.

Бытовая сварка тонкой нержавейки проводится с помощью инвертора. Рекомендуется выполнять следующие правила:

• не нагревать заготовки и место соединения выше температуры в 150°С;
• сварочный процесс осуществляется на малых величинах тока с высокой скоростью;
• без колебательных движений электрической дуги;
• под заготовки подкладывать пластины, которые будут «забирать» часть тепла на себя. Это предотвратит сильное нагревание рабочей зоны и возможность образования дыр.

Металл толщиной до 3 мм. варят без разделки. Между заготовками должен быть зазор в 1-2 мм.

При осуществлении инверторной сварки с помощью электродов диаметром 3 мм, необходимо выставлять напряжение величиной 80 А.

Мастера применяют для соединения тонких коррозионностойких сталей следующие марки электродов:

ЦЛ-11 — распространенная и ходовая марка сварочных материалов. Материал шва, наплавленного ЦЛ-11, отличается стойкостью к коррозии в неблагоприятных условиях.

ОК 63.20 предназначен для работы с тонкостенными элементами, работающими в контакте с жидкими агрессивными неокислительными средами при температурах до 350°С.

Советы бывалых, экспертное ассорти

Важные советы по сварке нержавеющей стали:

• Пресловутая МКК – межкристаллитная коррозия, которую все опасаются и о которой много говорят, появляется только при температурном режиме выше 500°С. Контролировать и принимать профилактические меры против МКК нецелесообразно, если температура не достигает этого уровня.
• За температурой нужно следить всегда и очень внимательно: в диапазоне от 350°С до 500°С пластичность нержавеющих сплавов значительно снижается, а это ведет к повышенной хрупкости металла. Поменьше махать молотком, руками и любыми другими предметами при такой температуре!
• Не лениться предварительно нагревать заготовки до самых высоких температур до 1200°С с последующим самостоятельным охлаждением не менее трех часов. Так вы повысите качество стали.
• Спешить никогда не нужно, но сварку нержавейки электродами следует проводить по возможности быстро: нержавейка не любит длительного нагрева. Лучше уж варить слоями с охлаждением каждого слоя до 100°С перед каждым следующим.
• Идеальные прихватки всегда длинные. По крайней мере, стараться делать расстояние между прихватками заготовок минимальным, до нанесения основного слоя.
• Выбор правильного электрода ничуть не менее важен, чем выбор аппарата или режима сварки. Стало быть, уделять электродам внимания тоже не меньше.

Сварка нержавеющих труб

Сварка труб из нержавеющей стали электродами является популярным видом соединения подобных изделий. Сварочные работы с трубами проводятся электродами с основной или рутиловой обмазкой. Сварочный процесс плавящимся расходником осуществляется на постоянном токе обратной полярности.

Сварка нержавейки постоянным током обладает несколькими преимуществами: малое разбрызгивание металла; простота процесса для сварщика; подходит для работы с тонкостенными трубами; качественный шов.

Вольфрамовые электроды для сварки труб из нержавеющей стали работают на постоянном токе прямой полярности. Преимущества данного способа:

• надежная защита от воздействия кислорода, которое может привести к окислению;
• устойчивая дуга;
• соединение обладает высокой коррозийной стойкость.

Независимо от выбранного способа соединения, технология сваривания нержавеющих труб включает три этапа:

1. Подготовительный делится на две части: подготовка исполнителя и подготовка основного материала. Для сварщика должны быть подготовлены спецодежда и защитная маска. Нержавеющие трубы нужно зачистить от от различных загрязнений: коррозия, краска и т.д. Стыки и площадь возле них следует обработать металлической щеткой или наждачной бумагой.
2. Сварочный процесс начинается с зажигания электрода и возбуждения дуги. Важно в ходе работ удержать дугу. Затем осуществляется соединение.
3. Важным этапом является проверка качества шва. Перед этим необходимо отбить шлак.

Как проконтролировать качество соединения?

После полной кристаллизации шва, для проверки надежности соединения, необходимо выполнить проверку его эксплуатационных характеристик. Существует несколько надежных способов:

1. Керосином. С помощью нефтепродуктов проверяют герметичность соединения. Его наносят непосредственно на шов. При неоднородной структуре соединения следы керосина появятся с обратной стороны шва.
2. Ацетон. Цель та же – проверка герметичности. Для визуального контроля над жидкостью рекомендуем добавить в нее какой-нибудь яркий краситель.
3. Гидравлический метод. Применяется на промышленных предприятиях для проверки сосудов и емкостей, работающих под давлением. Наиболее надежный способ проверки качества шва.

Помимо вышеперечисленных метод не стоит забывать про визуальный осмотр. Опытный сварщик может определить наличие или отсутствие дефектов с одного взгляда.

Режимы сварки

Выбирая оптимальный режим для работы с коррозионностойкими сталями, у исполнителей возникают следующие вопросы: каким током варить нержавейку и какой полярностью варить нержавейку?

Для работы с коррозионностойкими сталями используются различные аппараты, но оптимальным вариантом являются те, которые работают на постоянном токе.

В случае отсутствия постоянного тока, следует применять инвертор, который способен преобразовывать вид напряжения. Использование соответствующего типа и диаметра сварочных материалов обеспечивает качественное соединение.

Однако, следует помнить, что каждая конкретная ситуация требует применения определенных расходных материалов и агрегатов.

Поэтому, чтобы узнать о том, как правильно сварить нержавейку электродами, следует ознакомиться с вышеперечисленными актуальными сведениями.

Сложности, с которыми связана сварка изделий, изготовленных из нержавейки, с черным металлом, объясняются преимущественно тем, что эти материалы, хотя и относятся к сталям, являются, по сути, разнородными. Для того чтобы качественно сварить такие металлы, то есть получить сварной шов, который по своим механическим характеристикам будет близок к основному металлу соединяемых изделий, следует в первую очередь правильно подобрать электроды. Кроме того, надо учитывать такой параметр соединяемых металлов, как их свариваемость, то есть способность образовывать качественные и надежные неразъемные соединения, полученные методом сварки.

Сварка нержавеющего фланца с отводом из углеродистой стали

Применяемые электроды

Разобравшись с технологией сварки, можно переходить к вопросу какими электродами и присадочной проволокой следует воспользоваться для сварки чёрного металла и нержавейки. Проволока, применяемая в процессе сваривания двух различных сталей должна содержать не менее 30% основного материала. Степень его легирования должна быть такой же или выше, как у свариваемых металлов. В случае с нержавейкой и чёрным – основным материалом является нержавеющая сталь (как имеющая наиболее высокую степень легирования). Остальную долю в присадочном материале занимает никель и марганец.

Электроды для сварки

В принципе, хорошее сварное соединение для не сильно ответственных конструкций, можно получить и без применения специальных расходных материалов. Чаще всего применяются для соединения нержавеющей и обычной стали нержавеющий электрод или нержавеющая присадочная проволока. Такие электроды содержат повышенное количество легирующих компонентов, позволяющих компенсировать их выгорание в процессе нагрева.

Если необходимо сварить какую-либо ответственную конструкцию, следует обратить внимание на специальные переходные электроды для варки разнородных или трудно свариваемых сталей. При их использовании наплавляется специальный промежуточный (или буферный) слой, который и позволяет соединить детали. Наиболее часто используются электроды ОЗЛ-312 (в случае, когда химический состав сталей вообще неизвестен) и НИИ-48Г.

Принципы сварки нержавеющих сталей

На свариваемость нержавеющих сталей – способность образовывать качественные сварные соединения (в том числе и с черными металлами) – оказывают влияние определенные характеристики таких сплавов.

• Теплопроводность нержавеющих сталей, если сравнивать ее с аналогичным параметром сплавов с низким содержанием углерода, невысокая. Из-за того, что нержавейка не способна быстро отводить тепло, при сварке она сильно нагревается, а это отрицательно сказывается на характеристиках создаваемого соединения и основного металла. Чтобы избежать перегрева изделий из нержавеющих сталей при их сварке с деталями из черного металла, необходимо снижать силу сварочного тока (в среднем на 20%).
• Нержавеющие стальные сплавы отличаются высоким коэффициентом линейного расширения, что приводит к значительному деформированию металла в процессе выполнения сварочных работ. Кроме того, данный фактор является причиной деформации изделий из нержавейки и в тот момент, когда они уже соединены при помощи сварки и остывают. Чтобы избежать этого, необходимо предусматривать более широкие зазоры между соединяемыми деталями.
• Высокое электрическое сопротивление, которым обладает нержавейка, становится причиной значительного перегрева сварочных электродов. Особенно актуально это в том случае, если для сварки используются электроды, изготовленные из высоколегированной стали. Чтобы избежать этих проблем, сварку как однородных, так и разнородных стальных сплавов следует выполнять короткими электродами (не более 350 мм), стержень которых изготовлен из хромоникелевых сплавов, отличающихся невысоким электрическим сопротивлением.
• Склонность к образованию межкристаллитной коррозии, которой особенно подвержены высокохромистые стали, приводит к ухудшению антикоррозионных свойств нержавейки и появлению в ее внутренней структуре трещин. Этот вид коррозии возникает также из-за перегрева металла в процессе выполнения сварочных работ. С таким явлением, суть которого заключается в том, что на границах кристаллов основного металла возникают твердые карбидные соединения, борются различными способами. К наиболее эффективным из таких способов относится быстрое охлаждение металла, подвергшегося значительному нагреву в процессе сварки. Однако следует заметить, что метод быстрого охлаждения, для которого используется обычная вода, эффективен лишь в тех случаях, когда материалом изготовления соединяемых деталей является хромоникелевая сталь.

Меры безопасности

Техника безопасности очень важна при проведении сварных работ. Прежде всего, следует надежно защитить глаза от воздействия интенсивного излучения ультрафиолетового типа. Кроме того, надевают на руки и на ноги плотную одежду, которая не допустит попадания на кожу расплавленного металла. Очень важно соблюдать правила использования электрических установок, газовых баллонов и другого оборудования, так как при неверном применении они могут стать причиной возникновения угрозы жизни либо здоровью человека, работающего с ними при производстве сварных соединений самого разного рода.

Методы сварки изделий из нержавеющих сталей и черного металла

Для того чтобы сварить заготовки из нержавейки и черных стальных сплавов, получив при этом качественные и надежные соединения, применяют сварку следующих типов:

• покрытыми штучными электродами в режиме MMA;
• неплавящимися электродами, изготовленными из вольфрама;
• в среде защитного газа, в качестве которого преимущественно используется аргон.

Если сварка изделий из черного металла и нержавейки проводится по первой технологии (MMA), то необходимо взять электроды, специально предназначенные для выполнения соединений цветных металлов и сплавов.

Марки и применение высоколегированных электродов

Однако лучше всего варить нержавейку и черный металл в среде защитного газа аргона. Для этого, естественно, потребуется специальный сварочный аппарат. Аргон в данном случае обеспечивает надежную защиту зоны формируемого сварного шва от чрезмерного насыщения металла азотом и его окисления. Если не обеспечить такой защиты, то металл сформированного сварного шва будет очень хрупким, что значительно снизит надежность полученного соединения.

Схема сварки нержавейки аргоном

Чтобы качественно сварить изделия из нержавейки и черного металла, в процессе выполнения операции необходимо следить за положением электрода. Последний, чтобы сварной шов получился качественным и надежным, надо держать перпендикулярно к поверхности соединяемых заготовок.

Технология работ

Подготовительный этап включает в себя процедуры по очистке поверхности механическим способом или вручную до получения чистого металла. После удаления посторонних частиц заготовки необходимо обезжирить.

Независимо от выбора технологии, сталь с нержавейкой удобнее всего сваривать в горизонтальном положении – в этом случае расплавленный металл будет равномерно растекаться по плоскости.

Черный металл плавится медленнее, чем нержавейка, поэтому в процессе работ необходимо следить за равномерным прогревом поверхности. Взаимное перемешивание расплавленных металлов – залог качественного шва.

Полезные советы

Сварка нержавейки плавящимися электродами – непростая задача даже для профессиональных сварщиков. Опытные специалисты рекомендуют соблюдать следующие правила:

• Температура поверхности не должна превышать 500 Сº – это активизирует процесс образования химических соединений, снижающих крепость шва на молекулярном уровне;
• Для повышения качественных характеристик готового соединения, перед работами рекомендуют нагреть поверхность заготовки до 1200 Сº, после чего оставить охлаждаться естественным образом в течение 3 часов;
• Во избежание перегрева поверхности, необходимо увеличить скорость движения дуги;
• При многослойной технологии нанесения шва необходимо делать паузы между слоями, до охлаждения соединения до температуры 100 Сº;
• Перед применением все электроды необходимо прокалить, с соблюдением требований завода-изготовителя.

Грамотный выбор расходного материала – залог надежного и качественного соединения.

Вместо заключения, рекомендуем ознакомиться с видео по теме.

Можно ли приварить алюминий к нержавеющей стали?

Можно ли приварить алюминий к нержавеющей стали?

К нам очень часто обращаются клиенты с вопросом — «можно ли приварить нержавейку к алюминию». Простыми видами сварки- покрытым электродом, аргонодуговой сваркой, полуавтоматом произвести эту технологическую операцию не получится. Так как при приварке к алюминию таких металлов как сталь, медь, магний, титан образуются очень хрупкие интерметаллические связи. И данное соединение не будет качественно работать ни на герметичность, ни на механические нагрузки. Следовательно качественной сваркой это назвать нельзя. При высокой необходимости для сварки алюминия с другим металлом используют биметаллические переходные заготовки, но их производство очень тяжелый технологический процесс и стоимость такого соединения очень дорогое удовольствие. Поэтому делаем вывод — для простых смертных технология сварки алюминия с другими металлами находится в недосягаемости.

Что касается услуг по сварке алюминия — вы всегда можете обратиться в компанию Аргон66 в Екатеринбурге по адресу Космонавтов 258/3. тел. +7 343 2020023

http://argon66.ru

Про сварку разных металлов можно выделить интересную статью от компании ESAB, размещенную у них на сайте в разделе «ЦЕНТР ЗНАНИЙ ЭСАБ»

Цитата:

«Можно ли сваривать алюминий со сталью с использованием дуговой сварки стальным плавящимся или вольфрамовым электродом в среде инертного газа (GMAW и GTAW)?

В то время как алюминий сравнительно легко скрепляется с большинством металлов адгезивным соединением или механическими способами, для дуговой сварки алюминия с другими металлами, такими как сталь, необходимы особые технологии. При непосредственном приваривании к алюминию методом дуговой сварки таких металлов, как сталь, медь, магний и титан, образуются очень хрупкие интерметаллические соединения. Чтобы избежать формирования таких хрупких составов, были разработаны специальные средства, позволяющие изолировать второй металл от расплавленного алюминия во время дуговой сварки. Два самых распространенных метода дугового сваривания алюминия со сталью — использование биметаллических переходных вставок и покрытие разнородным материалом перед сваркой.

Биметаллические переходные вставки. В продаже доступны биметаллические переходные материалы для сваривания алюминия с такими металлами, как сталь, нержавеющая сталь и медь. Такие вставки представляют собой элементы из алюминия, к которому уже прикреплен другой материал. Для скрепления этих разнородных материалов в биметаллическую переходную вставку обычно используются такие методы, как прокатка, сварка взрывом, трением, оплавлением или давлением с подогревом, но не дуговая сварка. Для дуговой сварки переходных вставок из стали и алюминия можно использовать обычные технологии, такие как GMAW и GTAW. Стальная сторона вставки приваривается к стали, а алюминиевая — к алюминию. При сварке следует избегать перегрева вставок, так как это может привести к образованию хрупкого интерметаллического соединения на стыке стали и алюминия внутри вставки. Рекомендуется начинать со сварки алюминия с алюминием. Это позволяет увеличить отвод тепла при сварке стали со сталью и тем самым избежать перегрева на участке соприкосновения стали с алюминием. Сварка с использованием биметаллических переходных вставок — распространенный метод скрепления алюминия и стали, который часто применяется для обеспечения сварных соединений высокого качества в строительной отрасли. Эта технология используется для приваривания алюминиевых палубных рубок к стальным палубам на судах, в трубных решетках теплообменников, состоящих из алюминиевых труб и решеток из обычной и нержавеющей стали, а также для формирования сварных швов между алюминиевыми и стальными трубами с использованием дуговой сварки.

Покрытие разнородными материалами перед сваркой. Чтобы упростить дуговую сварку стали с алюминием, на сталь можно нанести покрытие. Одним из вариантов является нанесение покрытия из алюминия. Для этого иногда применяется метод покрытия погружением (в расплав алюминия) или пайка алюминия на стальную поверхность. После нанесения покрытия стальной элемент можно приваривать к алюминиевому методом дуговой сварки (при этом необходимо избегать соприкосновения дуги со сталью). При такой технологии сварки используются особые приемы, которые помогают направить дугу на алюминиевый элемент и позволяют расплавленному алюминию из зоны сварки стечь на стальной элемент с алюминиевым покрытием. Еще один метод соединения алюминия со сталью предполагает покрытие стальной поверхности серебряным припоем. После этого выполняется сварка соединения с использованием алюминиевого присадочного сплава (при этом необходимо избегать прожигания слоя из серебряного припоя). Методы сварки на основе покрытия обычно не применяются в случаях, если необходимо обеспечить высокую механическую прочность соединения. Они используются только для герметизации.»

источник — http://www.esab.ru/ru/ru/education/blog/can-i-weld-aluminum-to-steel.cfm

Сварка MIG из нержавеющей стали с помощью компактных сварочных аппаратов

Q: В моем цехе есть небольшой механизм подачи проволоки / сварочный аппарат на входное напряжение 120 В, который я использую для сварки MIG низкоуглеродистой стали. У меня новая работа по изготовлению листового металла из нержавеющей стали марки 304 марки 16, и мне интересно, могу ли я использовать этот же сварочный аппарат для сварки MIG нержавеющей стали? Если да, то как настроить сварщика?

A: Во-первых, обратите внимание, что марка 304 — это нержавеющая сталь аустенитного типа. Таким образом, в данной статье рассматривается только этот тип.Хотя аустенитные нержавеющие стали очень распространены, существуют также ферритные, мартенситные, дуплексные и дисперсионно-твердые типы нержавеющих сталей.

Ответ на ваш первый вопрос: да, вы можете сваривать MIG тонкую нержавеющую сталь в режиме короткого замыкания с помощью компактных сварочных аппаратов MIG с входным напряжением 120 или 230 В (см. Пример на , рис. 1 ). Машина будет иметь такую ​​же силу тока и толщину материала с нержавеющей сталью, что и с углеродистой сталью. Прежде чем ответить на ваш второй вопрос, необходимо кратко обсудить различия между некоторыми физическими и химическими свойствами нержавеющей стали по сравнению с углеродистой сталью и то, как это влияет на параметры сварки. Во-первых, коэффициент теплового расширения аустенитных сталей примерно на 50% больше, чем у углеродистой стали, что может привести к большему искажению. Поэтому, чтобы помочь свести к минимуму коробления (в частности, на листовом металле), сварной шов в самом низком текущем или «тепловой» возможном уровне, который все еще обеспечивает полное сплавление между проволокой и опорной плитой.Во-вторых, нержавеющая сталь имеет более низкую теплопроводность, а это означает, что тепловая энергия не передается и не удаляется из зоны сварного шва с такой скоростью. Это выгодно при сварке, так как для достижения полного плавления не требуется такой большой ток, поскольку тепло не так быстро отводится от зоны сварки. Нержавеющая сталь также имеет более низкую электропроводность (т. Е. Более высокое электрическое сопротивление). Это означает, что скорость подачи проволоки при той же скорости, что и для углеродистой стали, приведет к более низким уровням тока для нержавеющей стали.Кроме того, поддержание постоянного контактного расстояния между наконечником и рабочей поверхностью (CTWD) более важно для нержавеющей стали, так как вариации приводят к большей степени изменения уровней тока.

Рис. 1. Типичный компактный сварочный аппарат MIG

Наконец, основным атрибутом нержавеющей стали является ее коррозионная стойкость (т.е. она не ржавеет, как углеродистая сталь). Это свойство достигается за счет гораздо более высоких концентраций сплавов в основном материале (а именно хрома и никеля).Однако эти более высокие уровни сплавов также снижают свариваемость нержавеющей стали, поскольку она имеет более медленные или вязкие характеристики сварного шва.

Теперь преобразуйте эти различия в свойствах в различные параметры, необходимые для сварки нержавеющей стали методом MIG. Во-первых, автомат должен быть установлен на полярность DC + (постоянный ток положительный). Что касается скорости подачи проволоки и настроек напряжения, у большинства этих компактных сварочных аппаратов MIG есть таблица рекомендуемых настроек на дверце. Однако в таблице могут отсутствовать настройки для нержавеющей стали. Если нет или ничего не найдено в руководстве по эксплуатации машины, то в качестве отправной точки используйте рекомендуемые в таблице настройки для углеродистой стали, основанные на толщине листового металла из нержавеющей стали, с которым вы свариваете. Затем отрегулируйте настройки оттуда, чтобы точно настроить сварной шов. В общем, вам, вероятно, потребуется немного более высокая скорость подачи проволоки, чем при использовании с мягкой сталью, но это все равно, вероятно, приведет к немного более низкому уровню тока. Кроме того, вам, вероятно, придется использовать более высокие настройки напряжения, что поможет больше смачивать лужу, придавая поверхности более плоскую поверхность и лучшую смывку на носках сварного шва.

Для подачи проволоки не требуются какие-либо специальные устройства (например, рекомендации по применению катушки для алюминиевой проволоки). Однако вам потребуется использовать проволоку MIG из нержавеющей стали. Я бы порекомендовал диаметр 0,030 дюйма для катушки весом два или десять фунтов. Для вашего конкретного случая используйте проволоку марки 308LSi. В целом, качество проволоки, которую вы используете, зависит от типа материала основы из нержавеющей стали, которую вы свариваете. Тремя наиболее распространенными сортами проволоки из аустенитной нержавеющей стали являются 308, 309 и 316.Эти сорта проволоки также могут иметь обозначение «L», указывающее на то, что содержание углерода в проволоке находится в нижней части диапазона содержания углерода. Я бы также порекомендовал марку с обозначением «Si», указывающим на более высокое содержание кремния, что обеспечивает большую текучесть лужи. Примеры (см. , рис. 2, ) могут включать проволоку Harris 308LSi, Harris 309LSi и Harris 316LSi.

Рис. 2: Проволока MIG из нержавеющей стали

Обратите внимание, что режим передачи металла с коротким замыканием представляет собой более низкую энергию дуги или меньшее тепловложение по сравнению с другими процессами дуговой сварки. Хотя он помогает снизить вероятность прожога листового металла, он также дает более холодный и прочный сварной шов. При сварке нержавеющей стали проблема усугубляется тем фактом, что нержавеющая сталь имеет более медленный сварной шов (как уже обсуждалось). Поэтому для сварки MIG нержавеющей стали с коротким замыканием рекомендуется использовать трехкомпонентный защитный газ, например 90% He / 7,5% Ar / 2,5% CO2. Высокая теплопроводность гелия помогает обеспечить плоский сварной шов и хорошее слияние в опорной плите.Хотя смеси с высоким содержанием гелия могут быть более дорогими, чем другие типы защитных газов, высокий процент гелия в смеси помогает противодействовать холодным и вялым характеристикам гранул. Другой приемлемой смесью защитного газа для сварки MIG нержавеющей стали с коротким замыканием является 98% Ar / 2% O2 (или эквивалент 98% Ar / 2% CO2). Эта последняя смесь дает более холодный сварной шов, чем трехкомпонентная смесь гелия, и поэтому расплавленная сварочная лужа также не смачивается. Однако сварочные характеристики по-прежнему приемлемы, и, как правило, стоимость газовой смеси ниже, чем у трехкомпонентной смеси гелия, а также она более доступна.

Для обеих этих газовых смесей из нержавеющей стали требуется, чтобы незначительные газы в смеси обеспечивали хорошие характеристики зажигания дуги. Следовательно, вы не хотите использовать полностью инертный защитный газ, такой как 100% гелий или 100% аргон, для сварки MIG нержавеющей стали. Характеристики дуги будут плохими. Примечание: не путайте эту рекомендацию с рекомендуемыми защитными газами для газо-вольфрамовой дуговой сварки или процесса TIG, которые представляют собой 100% аргон или 100% гелий (или их смесь) для любого типа основного металла, включая нержавеющую сталь. .Динамика дуги в процессе сварки TIG сильно отличается от процесса MIG. Кроме того, вы не хотите использовать тот же тип защитного газа, который вы используете с проволокой из углеродистой стали, например 75% Ar / 25% CO2 или 100% CO2. И углерод, и кислород из защитного газа реагируют с нержавеющей сталью под действием тепла дуги, что приводит к некоторому окислению и снижению коррозионной стойкости. Максимальный уровень кислорода или углекислого газа, который следует использовать в смеси защитного газа с нержавеющей сталью, составляет 3% или 5% соответственно.

Блог The Welders Warehouse

Сварка нержавеющей стали — не проблема. Если вы используете подходящий сварочный стержень или проволоку для того типа нержавеющей стали, который вы собираетесь сваривать, все будет довольно просто.

Сварка нержавеющей стали не сильно отличается от сварки низкоуглеродистой стали, поэтому я говорю, что в этом нет ничего страшного, однако есть несколько моментов, которые стоит отметить.

• Нержавеющая сталь не проводит тепло так быстро, как низкоуглеродистая сталь, поэтому обычно требуется немного меньше энергии.
• Нержавеющая сталь более склонна к деформации.

Типы нержавеющей стали

Я мог бы написать книгу о всех различных типах нержавеющей стали, но для целей этой статьи я остановлюсь только на двух основных типах нержавеющей стали Austinetic, с которыми большинство из нас может столкнуться.

• 304 / 304L — это наиболее распространенная нержавеющая сталь «общего назначения», которая сваривается с помощью одного из сварочных стержней или проволоки, указанных в спецификации 308.
• 316 / 316L — этот сорт чаще всего встречается в пищевой промышленности, например, в промышленном кухонном оборудовании и сваривается одним из сварочных стержней или проволоки согласно спецификации 316.

Типы сварочного стержня или проволоки

Общее правило при сварке нержавеющей стали — сваривать ее сварочным стержнем того же сорта, проволокой Tig Wire или Mig Wire, либо проволокой более высокого класса. Таким образом, вы можете сваривать нержавеющую сталь 304 с помощью стержня / проволоки 308 или 316, но не следует сваривать 316 с помощью стержня / проволоки 308.

Сварочный пруток / проволоку марок 308 и 316 часто модифицирован из основного сплава. Эти модификации указаны в базовом номере спецификации, например, наиболее распространенными являются 308L и 316L, «L» обозначает низкоуглеродистый. Многие Mig и Tig Wire могут быть из 308LSi и 316LSi, это означает низкоуглеродистый и добавленный кремний. Добавление кремния сделает расплавленный металл шва немного более жидким и, следовательно, более текучим.

Процессы сварки нержавеющей стали

Нержавеющую сталь

можно сваривать с помощью Tig Welder, Mig Welder или Stick Welder, поэтому давайте рассмотрим плюсы и минусы каждого из них.

• Тигровая сварка — это самый медленный процесс сварки нержавеющей стали, однако в умелых руках он обеспечит наилучший внешний вид сварных швов, а благодаря превосходному контролю искажения можно будет лучше уменьшить.Нержавеющая сталь сварена методом TIG с выходом постоянного тока (DC).
  Pro = Контроль / Качество
  Con = Медленно
• Сварка Mig — это самый быстрый и, пожалуй, самый простой процесс сварки нержавеющей стали, который идеально подходит для производственных условий. Сварные швы вряд ли будут произведением искусства, но если это не важно, Mig — хороший вариант для большинства операторов.
  Pro = Быстро и не сложнее, чем Mig Welding Mild Steel, никаких модификаций машины не требуется, только катушка из нержавеющей стальной проволоки и аргон / углекислый газ.
  Con = Не подходит для декоративных сварных швов. Ограниченный контроль искажений.
• Сварка палкой — сварка нержавеющей стали с помощью аппарата для сварки штангой так же просто, как и мягкой стали; во всяком случае, немного проще, так как удилища имеют тенденцию двигаться по красивой, мягкой, гладкой дуге. Остерегайтесь только шлака! Это имеет свойство улетать само по себе и имеет неприятную привычку попадать вам в глаза. Это ОЧЕНЬ болезненно (я говорю из горького опыта 🙂 не снимайте автомобильный шлем или носите защитные очки, пока ВСЕ шлак не будет удален.
  Pro = Не сложнее, чем сварка электродом Мягкая сталь
  Con = Не так хорошо, как Tig для декоративных сварных швов и удаления потенциально опасного шлака.

Надеюсь, вы нашли это полезным. Если у вас все хорошо, пожалуйста, разместите несколько фотографий своих достижений на нашей странице в Facebook

Пожалуйста, дайте мне знать, что вы думаете об этой статье, оставив комментарий. Не волнуйтесь, ваш адрес электронной почты не будет добавлен в базу данных или передан другим пользователям, и вы не получите нежелательных писем.

Ура

Грэм

Склад сварщиков

Hobart Brothers Performance Сварочные изделия

В идеале основные материалы, используемые при сварке, должны идеально совпадать по химическому и механическому составу. Тем не менее, компании в производственной, обрабатывающей, строительной и других отраслях могут иногда находить необходимым — как с точки зрения стоимости, так и условий эксплуатации — сваривать разнородные материалы. Сварка различных материалов, таких как нержавеющая сталь и углеродистая сталь, может быть гораздо более экономичным выбором, чем изготовление конструкции полностью из нержавеющей стали.

Сварка разнородных материалов обычна на некоторых предприятиях по выработке электроэнергии, таких как нефтехимические заводы, а также на многих предприятиях по добыче и переработке полезных ископаемых. Коррозионная стойкость, обеспечиваемая нержавеющей сталью, часто необходима оборудованию на этих объектах. Однако, когда позволяют окружающая среда или условия эксплуатации, материал можно сваривать с менее дорогой углеродистой сталью. В этих применениях углеродистая сталь, которая включает мягкие и низколегированные сплавы, играет важную роль в сокращении затрат на строительство и эксплуатацию этих производственных предприятий.

Сварка различных материалов, таких как нержавеющая сталь и углеродистая сталь, может быть более экономичным выбором для и может повысить долговечность готовых компонентов .

Как и при любой сварке, для достижения успеха при сварке разнородных сталей требуется тщательный выбор присадочных металлов и надлежащие процедуры сварки. Это справедливо независимо от того, какой процесс используется в сварочном приложении.

Обратите внимание, что тема соединения разнородных металлов охватывает огромное количество материалов и производственных процессов. Советы и предложения, предлагаемые в этой статье, относятся к ряду нержавеющей и углеродистой стали, включая обычно используемую комбинацию аустенитной нержавеющей стали 304L и мягкой стали, а также упоминания дуплексных и других таких марок нержавеющей стали. Сварщики, которые не уверены в правильности применения, должны всегда консультироваться с дистрибьютором сварки или производителем присадочного металла для получения конкретных рекомендаций по сварке и присадочному металлу.

Три фактора, о которых следует помнить
При сварке нержавеющей стали с углеродистой сталью очень важно уделять внимание химическому составу, механическим свойствам и коррозионной стойкости, чтобы избежать потенциальных проблем. Выбор подходящего присадочного металла по всем трем факторам может уменьшить опасения.

Например, при соединении нержавеющей стали 304L с низкоуглеродистой сталью чаще всего рекомендуется присадочный металл 309L. В процессе сварки сварной шов разбавляется некоторым количеством нержавеющей стали с одной стороны соединения и небольшим количеством мягкой стали с другой стороны, смешиваясь с материалом с каждой стороны сварного шва.Цель состоит в том, чтобы создать окончательный наплавленный слой, химический состав которого совместим с каждой стороной сварного шва. Использование присадочного металла 309L позволяет достичь этой цели при соединении нержавеющей стали 304L с низкоуглеродистой сталью.

Опять же, если есть сомнения относительно правильного выбора присадочного металла, не забудьте проконсультироваться с дистрибьютором сварки или производителем присадочного металла, прежде чем пытаться выполнить сварной шов с разнородными свойствами.

Также важно согласование механических свойств каждого типа материала.Достижение механического соответствия зависит от правильного химического состава, а также от отражения тепла, создаваемого процедурой сварки. Как правило, при сварке любого типа нержавеющей стали с углеродистой сталью присадочный металл должен соответствовать или немного превосходить механические свойства более слабого из двух материалов.

Наконец, при сварке нержавеющей стали и мягкой стали важно поддерживать коррозионную стойкость сварного соединения и ближайшего основного металла из нержавеющей стали.

Подвод тепла имеет значение
Для учета факторов химического состава, механических свойств и коррозионной стойкости важно соблюдать подходящую процедуру сварки, которая ограничивает подвод тепла к сварному шву и основному материалу из нержавеющей стали. Ограничение тепловложения снижает разбавление сварочного налета частью сварного соединения из низкоуглеродистой стали. Это, в свою очередь, помогает поддерживать содержание сплава в наплавленном шве и его желаемую стойкость к коррозии.

В случае некоторых нержавеющих сталей умеренное тепловложение также защищает коррозионную стойкость, предотвращая образование нежелательных фаз на стороне соединения из нержавеющей стали.Например, аустенитные нержавеющие стали серии 300 подвержены выделению карбидов, если они слишком долго выдерживаются в критическом температурном диапазоне от 800 до 1400 градусов по Фаренгейту. Сведение к минимуму времени в этом диапазоне — и выбор низкоуглеродистого основного металла и присадочного металла — может предотвратить возникновение этой проблемы. Использование стабилизированных марок присадочных металлов (например, ER321 или ER347) также может быть гарантировано и может служить дополнительной страховкой для предотвращения осаждения карбидов.

Когда дело доходит до защиты материала от окисления , сварные швы между нержавеющей сталью и углеродистой сталью с корневыми соединениями ppen должны быть защищены от атмосферы на обратной стороне сварного шва (обратная продувка).

Другие марки нержавеющей стали могут образовывать нежелательные фазы, которые приводят к хрупкости или плохой коррозионной стойкости при длительном хранении при высокой температуре. Сигма-фаза (хрупкая интерметаллическая фаза с высокой твердостью) может образовываться в некоторых марках нержавеющей стали при повышенных температурах и может серьезно ухудшить механические и коррозионные свойства. В дуплексных нержавеющих сталях, например, подвод тепла отвечает за баланс между ферритом и аустенитом в окончательной сварке и зоне термического влияния (HAZ).Правильный уровень подводимого тепла может помочь поддерживать желаемое количество каждой фазы в готовом сварном шве и в ЗТВ основного металла.

Ловушки, которых следует избегать: коробление, растрескивание и окисление.
Нержавеющая сталь имеет высокий коэффициент теплового расширения, показатель, который относится к скорости, с которой материал расширяется при изменении температуры. Короче говоря, нержавеющая сталь расширяется и сжимается больше при изменении температуры по сравнению с углеродистой сталью.

Нержавеющая сталь также имеет примерно половину теплопроводности, чем углеродистая сталь.Из-за недостаточной теплопроводности кусок горячей нержавеющей стали будет оставаться горячим намного дольше, потому что он не так быстро отводит тепло от источника. Поскольку углеродистая сталь имеет большую теплопроводность, тепло относительно быстро проходит по этой детали, отводя тепло от зоны сварки.

Различия в коэффициенте теплового расширения и теплопроводности могут вызвать определенные трудности при сварке разнородных материалов. Нержавеющая сталь, естественно, будет расширяться и сжиматься больше в результате сильного нагрева во время сварки.Напротив, углеродистая сталь (особенно низкоуглеродистая сталь) является хорошим проводником тепла и, следовательно, будет быстрее остывать и быстрее сжиматься по мере охлаждения соединения. Эти различия увеличивают нагрузку на соединение, создаваемую, поскольку обе стороны расширяются при нагревании и сжимаются при охлаждении. Это может вызвать коробление или перекос сварного шва из разнородного металла. Это также может вызвать растрескивание, если напряжения, создаваемые различиями в тепловом расширении и сжатии, превышают прочность любого материала.

Чтобы решить эти две проблемы при сварке нержавеющей стали с углеродистой сталью, избегайте сильно зажатых соединений, которые создают высокие напряжения при нагревании и остывании. Если требуется жесткая конфигурация соединения, используйте умеренное тепловложение и некоторый предварительный нагрев, чтобы задержать охлаждение соединения после завершения сварки. Изоляция сварного шва после последнего прохода также замедлит охлаждение и поможет предотвратить растрескивание соединения из-за термических напряжений.

Загрязнение сварного шва и связанного с ним шва — серьезная проблема, которая часто вызывает «горячие» трещины. Загрязняющие вещества могут вступать в реакцию с углеродистой сталью или нержавеющей сталью с образованием мельчайших количеств сварочного материала с резко более низкими температурами плавления.Эти микроскопические участки загрязнителей с низкой температурой плавления замерзают в последнюю очередь по мере охлаждения сварного шва. В результате они могут стать трещинами по мере охлаждения и усадки металла шва. Эти горячие трещины легко увидеть, если проблема серьезная, но они также могут быть микротрещинами, невидимыми невооруженным глазом.

Когда дело доходит до защиты материала от окисления, сварные швы из разнородных металлов следует обрабатывать так же, как сварные швы из нержавеющей стали. Открытые корневые швы должны быть защищены от атмосферы с обратной стороны сварного шва (обратная продувка).Практика обратной продувки, наиболее часто используемая при сварке TIG, помогает предотвратить загрязнение сварного шва из-за стыка. В противном случае сварное соединение и сторона сварного шва из нержавеющей стали могут быть повреждены окислением, которое является результатом реакции с кислородом и азотом в атмосфере. Окисление ухудшает коррозионную стойкость сварного шва и HAZ из нержавеющей стали. Чтобы этого не произошло, продуйте обратную сторону соединения инертным газом, например аргоном, или используйте одно из имеющихся в продаже покрытий, которые можно нанести на обратную сторону сварного соединения перед сваркой.

Подготовка к сварке нержавеющей стали и углеродистой стали
Надлежащая очистка и подготовка являются жизненно важными шагами для обеспечения успешной сварки разнородных материалов. Отшлифуйте окалину или покрытия минимум на 1/2 дюйма с каждой стороны стыка. Следуйте этой задаче, очистив область растворителем, например спиртом или ацетон. Эти шаги помогают избавиться от жира и масла, которые имеют тенденцию нести фосфор и серу, которые являются основными причинами горячего растрескивания.

Сварка разнородных металлов требует планирования
Сварка разнородных металлов может быть сложной задачей. Важно иметь как можно больше информации о характеристиках основных материалов и присадочного металла, чтобы сделать правильный выбор, позволяющий добиться успешных сварных швов. В случае сомнений проконсультируйтесь с проверенным дистрибьютором сварочного оборудования для получения совета по процессу. Это может помочь обеспечить долговечность и экономию средств, которые требуются при использовании как нержавеющей, так и углеродистой стали.

Полезные советы по сварке нержавеющей стали — Baker’s Gas & Welding Supplies, Inc.

Сварка нержавеющей стали

Сварщики

часто используют нержавеющую сталь, поскольку она очень устойчива к ржавчине и коррозии благодаря высокому содержанию в ней хрома. Уметь сваривать нержавеющую сталь — это отличный навык для любого сварщика, потому что это не только делает сварщика очень ценным, но и некоторые работы предназначены только для сварщиков, способных сваривать нержавеющую сталь.Это не самый простой в сварке металл. Сварочные аппараты с подачей проволоки и стержневые сварочные аппараты можно использовать, когда вы хотите сваривать нержавеющую сталь, но если вы используете сварочный аппарат MIG или устройство подачи проволоки, вы должны использовать газ. Это потому, что вы не найдете нержавеющую сталь в порошковой форме.

Изображение предоставлено: www.precisionsteelworks.com

Есть несколько способов облегчить сварку нержавеющей стали. Например, убедитесь, что вы тщательно очистили сталь перед сваркой.Из-за высокого содержания хрома вам необходимо чистить нержавеющую сталь. Если вы используете металлическую щетку для чистки поверхности, она должна быть чистой. Это удалит все отложения хрома, жир, масла, краску и грязь. Вы должны убедиться, что нержавеющая сталь полностью очищена от мусора, прежде чем вы сможете правильно сварить ее.

Избегать деформации

При сварке нержавеющей стали всегда следует использовать слабый нагрев. В большинстве случаев нержавеющая сталь представляет собой очень тонкие листы, и если вы не используете медленный нагрев для сварки, вы можете деформировать ее.Начните с холодных настроек, а затем медленно добавляйте тепло, если вам нужно для более прочных сварных швов и лучшего проплавления. Листы нержавеющей стали нужно прихватывать, как панели кузова автомобиля. Приварите их прихваточным швом в нескольких местах, а потом залейте. Это снизит вероятность деформации, и вы легко сможете убедиться, что все правильно выровнено. Еще один способ избежать деформации стали — это сваривать короткими очередями продолжительностью от трех до четырех секунд. Затем остановитесь и дайте стали остыть, затем снова сварите.

Если для обработки нержавеющей стали вы используете аппарат для ручной сварки, используйте только нержавеющие стержни.Если суффикс стержня оканчивается на «-16», то используйте его со сварочными аппаратами переменного тока, а если он заканчивается на «-15», то он используется для постоянного тока с обратной полярностью. Ваши самые сильные результаты будут у удочки «-15», но обе будут работать очень хорошо. Если вы планируете использовать для сварки нержавеющей стали обычные MIG или порошковые стержни или проволоку, вы должны помнить, что любые свариваемые части будут ржаветь. Добавьте грунтовку или прозрачную краску, чтобы предотвратить коррозию.

Посетите Bakersgas.com, чтобы найти все сварочные принадлежности, необходимые для выполнения любой работы.

Сопутствующие товары

Miller Maxstar 280 Сварочный аппарат TIG / Stick (Auto-Line 208-575)

Артикул: MIL2

Узнать больше

Anchor Щетка для ручки обуви из нержавеющей стали

Артикул: NAS102-387SS

Узнать больше

Crown Alloys ER 309LSI — Сварочная проволока MIG 0,035 x 2 # — Катушка 2 фунта

Артикул: CRO-SS309_1ZF

Узнать больше

Miller Thunderbolt 160 Сварочный аппарат постоянного тока

Артикул: MIL

1

Узнать больше

Сообщение «Полезные советы по сварке нержавеющей стали» впервые появилось на сайте Weld My World.

Сварка нержавеющей стали — унифицированные сплавы

Нержавеющая сталь, известная своей коррозионной стойкостью и исключительной прочностью, может выдерживать суровые условия, с которыми могут сравниться немногие металлы. Это делает его идеальным для целого ряда отраслей — от медицинского оборудования до химической обработки.

Однако при работе с металлом сварка часто требуется для изготовления сложных форм, строительства больших конструкций или усиления важных компонентов конструкции.

Сохраняет ли нержавеющая сталь преимущества после сварки и являются ли сварные швы с использованием нержавеющей стали прочными и надежными?

Это руководство охватывает все, от свариваемости нержавеющей стали до идеальных методов сварки и присадочных материалов для различных марок и форм нержавеющей стали, представленных на рынке.

---

Итак, можно ли сваривать нержавеющую сталь?

Да.

Сварка нержавеющей стали не сильно отличается от сварки других металлов.

Однако при сварке нержавеющей стали необходимо тщательно контролировать циклы нагрева и охлаждения, чтобы избежать роста зерен или снижения прочности стали.

Воздействие на нержавеющую сталь высоких температур — например, возникающих при сварке — может привести к соединению хрома в стали с углеродом.

Без этого хрома слой оксида хрома, который обеспечивает характерную устойчивость к коррозии и пятнам, присущую нержавеющей стали, не может самовосстанавливаться.

Вы также должны согласовать присадочные металлы со свариваемыми материалами, чтобы обеспечить прочный сварной шов и сохранить коррозионную стойкость сварных точек.

---

Какие методы сварки лучше всего подходят для нержавеющей стали?

Большинство методов сварки хорошо работают с нержавеющей сталью, если вы учитываете присадочный материал и требования к температуре соединяемых металлов.

Опции включают:

• Сварка вольфрамом в среде инертного газа (TIG) или газовая дуговая сварка вольфрамом (GTAW)
• Сварка сопротивлением
• Точечная сварка
• Сварка металла в инертном газе (MIG) или сварка металла на переменном токе (GMAW) в газовой среде

Сварочные аппараты с ручкой и механизмом подачи проволоки хорошо работают с нержавеющей сталью.Однако для сварки нержавеющей стали MIG и сварочных аппаратов с подачей проволоки потребуется газ, поскольку нержавеющая сталь с флюсовой сердцевиной недоступна.

TIG лучше всего подходит для тонких металлов, поскольку требует меньшего тепловложения. Это предотвращает коробление и увеличивает коррозионную стойкость при использовании в процессе односторонней сварки.

Точечная сварка — наиболее экономичный вариант, но он может не обеспечивать такую ​​же прочность, как сварка нержавеющей стали методом MIG или TIG.

В большинстве случаев форма, толщина, семейства и марки стали, задействованной в вашем проекте, а также размер требуемых сварных швов помогут определить, какой вариант лучше всего подойдет вам.

Для аустенитных сталей необходимо выполнять сварку за несколько проходов из-за максимальной температуры между проходами для большинства марок.

Если температура основного металла достигнет примерно 176 ° C (350 ° F), дайте ему время остыть, прежде чем продолжать, чтобы избежать риска снижения коррозионной стойкости или растрескивания металла.

Напротив, мартенситные стали часто требуют предварительного нагрева и должны выдерживаться в определенном диапазоне от приблизительно 204 ° C (400 ° F) до 315 ° C (600 ° F) во время сварки из-за минимальной температуры между проходами.

Несоблюдение этого требования может вызвать охрупчивание металла и преждевременное затвердевание.

Ферритные стали

имеют одни из самых низких максимальных температур промежуточного прохода среди нержавеющей стали с пределами около 148 ° C (300 ° F).

Более высокие температуры могут привести к росту зерна и снижению прочности. Для получения оптимальных результатов для высокоуглеродистых ферритных сталей также может потребоваться предварительный нагрев.

Наконец, дуплексные стали часто требуют специальных подходов с использованием высоких тепловложений и низких температур промежуточного прохода из-за разного состава дуплексных марок и их комбинации аустенитных и ферритных свойств.

---

5 советов по обеспечению безопасной и долговечной сварки нержавеющей стали

Хотя лучше всего адаптировать ваш подход к потребностям вашего проекта, следующие советы обеспечат прочный сварной шов и долговечные результаты независимо от того, какую нержавеющую сталь вы используете.

1. Всегда очищайте нержавеющие поверхности перед сваркой

Нержавеющая сталь подвержена загрязнению высокоуглеродистой сталью и другими металлами. Когда это происходит, это значительно снижает коррозионную стойкость нержавеющей стали.

Очистка поверхности нержавеющей стали не только помогает снизить риск загрязнения, но и укрепит сварной шов.

Если вы чистите поверхность проволочной щеткой, убедитесь, что щетка используется только для нержавеющей стали, так как любые микроскопические частицы, оставшиеся на щетке от других металлов, могут проникнуть в поверхность стали во время очистки, что приведет к проблемам в дальнейшем.

Специальные процедуры травления и очистки могут обеспечить бесщеточный метод очистки нержавеющей стали, который безопасен для сварки, чтобы еще больше снизить риски загрязнения.

2. Выберите присадочный материал, аналогичный свариваемым металлам

Выбор подходящего присадочного материала важен как для обеспечения прочного сварного шва, так и для поддержания коррозионной стойкости вашей нержавеющей стали.

При выборе наполнителя учитывайте как марки стали, так и любые суффиксы.

Например, вы не захотите использовать высокоуглеродистую нержавеющую сталь, такую ​​как 316H, в качестве наполнителя при сварке низкоуглеродистой нержавеющей стали, такой как 316L.

Хотя точные рекомендации различаются в зависимости от используемых металлов, обычно для достижения оптимальных результатов рекомендуется использовать присадку, которая соответствует или превышает сплавы основного металла.

Для дуплексных сталей вам может потребоваться внести химические изменения в присадочные металлы, например, добавить никель, чтобы учесть баланс аустенитных и ферритных свойств в марки дуплексной нержавеющей стали, которую вы свариваете.

3. Используйте надежный инструмент для отслеживания температуры материала

Эффективная сварка нержавеющей стали — это все о контроле температуры.

Контроль температуры на протяжении всего процесса сварки — простой способ обеспечить долговечные результаты и избежать ухудшения качества нержавеющей стали.

Популярные варианты мониторинга температуры включают:

• Стержни для индикации температуры: Эти стержни надежны и проверены для отслеживания температуры во время сварки. Однако они часто ограничены диапазоном температур, которые они могут отслеживать. Если вы выполняете сварку в нескольких диапазонах, вам понадобятся несколько типов стержней для точного отслеживания температуры.
• Электронные инфракрасные (ИК) термометры: Если вы находитесь в прямой видимости от основного металла, инфракрасные термометры позволяют точно и быстро контролировать температуру. Однако условия освещения и отделка металла могут создавать проблемы с точностью.
• Электронные датчики температуры поверхности: Датчики идеально подходят, если вы можете установить их в зоне сварки. Они должны касаться поверхности основного металла, чтобы считывать температуру, поэтому прежде чем продолжить, помните об ограничениях рабочего места и размещении.

4. Часы для деформации более тонких нержавеющих деталей

Перегрев нержавеющей стали может повлиять на ее коррозионную стойкость и прочность. Однако при работе с тонкими деталями или листами из нержавеющей стали существует дополнительный риск высоких температур — коробление.

Чтобы свести к минимуму риск деформации, начните с низких температур и используйте прихваточные швы для закрепления деталей перед заполнением шва позже.

Если вы не можете использовать прихваточные швы для позиционирования основных металлов, сварка короткими очередями продолжительностью от 3 до 5 секунд может помочь избежать перегрева, позволяя выполнять точную и быструю сварку.

5. Всегда учитывайте коррозионную стойкость сварных швов

Если вы не используете коррозионно-стойкую присадку, обязательно обработайте места сварки, чтобы избежать коррозии.

Грунтовка, прозрачная краска или травление и пассивация могут помочь улучшить коррозионную стойкость и гарантировать, что ваши сварные швы будут такими же прочными и долговечными, как и окружающая их нержавеющая сталь.

Будучи надежным поставщиком нержавеющей стали для промышленности Канады более 40 лет, Unified Alloys является ведущим поставщиком деталей, форм и компонентов.Если вы ищете способы, которыми нержавеющая сталь может помочь в вашем следующем проекте, проконсультируйтесь с одним из наших экспертов-аналитиков. От идеальных марок для предполагаемого использования до проблем сварки нержавеющей стали — мы можем помочь вам убедиться в том, что вы используете оптимальные варианты нержавеющей стали, доступные на рынке.

Ссылки:
Изготовитель: Широкий мир сварки нержавеющей стали
Мастер по сварке: Сварка нержавеющей стали: Краткое руководство
Weld My World: Полезные советы по сварке нержавеющей стали
Универсальная сварка и изготовление: самые распространенные Методы сварки нержавеющей стали
Школа сварки в Талсе: Какой вид сварки лучше всего подходит для нержавеющей стали?
Kobelco Welding: основы дуговой сварки

Руководство по сварке нержавеющей стали и никелевых сплавов

Руководство по сварке нержавеющей стали и никелевых сплавов

Сварка нержавеющих сталей и никелевых сплавов — это чистота и правильный выбор присадочного металла.Эти рекомендации предназначены для пошаговой поддержки успешной сварки нержавеющих сталей и никелевых сплавов.

Шаг 1. Выбор сплава присадочного металла для процесса сварки

Если оба основных металла одинаковые , используйте сплав основного металла в качестве ориентира. Например, при соединении 316L с 316L используйте присадочный металл 316L. Прошлый опыт может показать предпочтительную коррозию сварного шва, и в этом случае может потребоваться увеличение содержания сплава. Необходимо внимательно рассмотреть вопрос о том, насколько далеко подниматься, чтобы не допустить чрезмерного сплава, вызывающего гальваническую коррозию.

Для сварки разнородных соединений (например, нержавеющая сталь с углеродистой сталью)

Замечание: отказ может произойти из-за низколегированных смесей, если выбран неправильный присадочный металл или если степень разбавления слишком высока. Наиболее распространенным видом отказа является растрескивание, но также возможно охрупчивание сварного шва.

Поэтому правильный выбор сплава и техника сварки имеют решающее значение для успешной сварки:

• НЕ используйте низколегированные электроды для соединения низколегированной стали с нержавеющей сталью.Это приведет к появлению хрупких сварных швов.
• НЕ используйте присадочную проволоку из низколегированной нержавеющей стали для соединения низколегированной и нержавеющей стали. В результате этого могут стать хрупкие сварные швы из-за образования мартенсита.
• ИСПОЛЬЗУЙТЕ легированные марки марок 309 и 312, специально разработанные для этой цели.

Для соединений из разнородных нержавеющих и нержавеющих или никель-никелевых соединений см. Руководство по соединению разнородных материалов. Как правило, лучше всего использовать присадочный металл, предназначенный для более высоколегированного из двух.Например, при соединении основных металлов 304L с 316L используйте присадочный металл 316L.

При соединении нержавеющей стали со сплавами на основе никеля всегда используйте присадочные металлы на основе никеля.

• ЗАПРЕЩАЕТСЯ использовать присадочные материалы из нержавеющей стали для соединения нержавеющей стали с сплавами на основе никеля, так как существует очень высокий риск растрескивания по средней линии. Это происходит из-за разбавления никелевой стороны соединения. Более высокое содержание никеля в наплавленном нержавеющем шве создает дисбаланс в составе, повышая чувствительность к растрескиванию.

Шаг 2: Выбор параметров сварки для процесса сварки

Параметры сварки следует выбирать так, чтобы тепловложение было минимальным, насколько это возможно, чтобы минимизировать деформацию. Термическая деформация может быть достаточно высокой, чтобы перегрузить основные материалы и вызвать растрескивание под напряжением.

Тепловая нагрузка = (Ампер x Вольт x 60) / Скорость движения. Более низкая сила тока или напряжения приводит к меньшему тепловложению. Более высокая скорость перемещения, например, бусинок стрингера по сравнению с ткачеством, дает меньшее тепловложение.

Отрегулируйте силу тока или напряжение для оптимизации:

• Стабильность дуги
• Проникновение (более низкие напряжения имеют тенденцию к меньшему проникновению)
• Брызги (используйте либо более низкую подачу проволоки, либо более высокое напряжение)
• Подрез (более высокое напряжение имеет тенденцию к увеличению подреза.В качестве альтернативы уменьшите скорость хода, чтобы расплавленная сварочная ванна могла заполнить поднутрение)
• Разбавление (меньшее проплавление дает меньшее разбавление)

Используйте сварочную технику с короткой длиной дуги, чтобы минимизировать выгорание легирующих элементов.

Шаг 3: Правильная подготовка стыка

ЗАГРЯЗНЕНИЕ

Удалите или устраните все возможные источники загрязнения, включая продукты коррозии: грязь, масло, жир, окалину, краски и чернила для маркировки, которые могут содержать хлориды.

Если используются средства, предотвращающие разбрызгивание, используйте материалы, специально разработанные для нержавеющих сталей. Остерегайтесь масел в сжатом воздухе, если они используются для охлаждения или сушки сварных швов.

Обратите внимание, что обезжиривание может добавить загрязняющие вещества, которые ухудшат сварку, а также создать опасные ядовитые газы.

Не смешивайте нержавеющую сталь и углеродистую сталь, чтобы избежать загрязнения железом. Частицы железа вызывают локальную коррозию.

ВЛАГА И ТЕМПЕРАТУРА ОСНОВНОГО МЕТАЛЛА

Удалите конденсат.Во избежание конденсации дайте сварным деталям, хранящимся на открытом воздухе, нагреться до температуры окружающей среды. Проверить влажность защитных газов.

ПЛАЗМЕННАЯ РЕЗКА

Финишная шлифовка для очистки металла, стыков, полученных плазменной резкой, или процессов с использованием азота или воздуха в плазме. Это может привести к азотированию шва, которое может вызвать ржавление в зоне термического влияния готового шва.

Используйте чистые абразивные материалы, предназначенные для нержавеющих сталей.

ПРЕДУПРЕЖДАЮЩЕЕ ИСКАЖЕНИЕ

Нержавеющая сталь имеет коэффициент теплового расширения на 50% больше, чем углеродистая сталь.Никелевые сплавы расширяются в меньшей степени. Используйте частые прихваты или пропустите сварку, чтобы снизить напряжение. Сведите к минимуму методы ткачества, которые приводят к снижению скорости движения и увеличению тепловложения. Бусины стрингера наиболее востребованы при сварке нержавеющей стали или сплавов на основе никеля.

Узкие щели

Избегайте узких щелей. Корневой зазор должен как минимум равняться диаметру электрода. Это особенно важно при сварке дуплексных нержавеющих сталей и сплавов на основе никеля, которые имеют тенденцию иметь плохие характеристики текучести сварного шва, что приводит к отсутствию плавления или поднутрения.

Шаг 4: Очистка после сварки

Это очень важный шаг. Целью очистки после сварки является обеспечение должным образом сформированной пленки оксида хрома на поверхности для обеспечения оптимальной коррозионной стойкости: чем более гладкая поверхность, тем выше коррозионная стойкость. Тепло от сварки способно истощить хром на поверхности, что может привести к коррозии. Чтобы избежать ржавчины, очень важно удалить обедненную хромом зону с помощью химической или механической очистки после сварки.

Настоятельно рекомендуется использовать щетки из нержавеющей стали и другие инструменты, чтобы избежать попадания частиц железа на поверхность, которые могут вызвать ржавчину.

МЕТОДЫ ОЧИСТКИ

ЭЛЕКТРОЛИТИЧЕСКАЯ ПОЛИРОВКА

Это лучший метод, но он медленный и дорогой.

PICKLING

Азотная и плавиковая кислота. Наряду с гладкой поверхностью этот метод обеспечивает оптимальную коррозионную стойкость и устраняет поверхностные дефекты. Избегайте чрезмерного травления, которое приводит к шероховатости поверхности. Обратите внимание, что побочные продукты травления необходимо надлежащим образом нейтрализовать и утилизировать в соответствии с местными экологическими нормами.При этом пассивируется протравленная сварная деталь. Пассивационные растворы не так эффективны для удаления загрязнений, как травильные растворы.

ШЛИФОВКА

Коррозионная стойкость зависит от чистоты поверхности.

МЕХАНИЧЕСКАЯ ПОЛИРОВКА

Практически так же эффективна, как и электролитическая полировка, в зависимости от используемой зернистости: чем мельче поверхность, тем выше коррозионная стойкость.

ЩЕТКА

Это подходящий метод, если используются чистые щетки из нержавеющей стали.

Пескоструйная очистка

Используйте незагрязненные среды. Избегайте чрезмерной струйной очистки, которая может привести к грубой отделке.

Особые требования к никелю и супераустенитным сплавам

Наплавленные сварные швы стандартной серии 300 содержат определенный уровень феррита, который помогает подавить микротрещины. Микротрещины могут переходить в непрерывные трещины, которые обычно наблюдаются в центре сварного шва. Микротрещины обычно вызываются пленками жидкости с низкой температурой плавления на границах зерен затвердевающего сварного шва в сочетании с высокой скоростью теплового расширения.Феррит служит для увеличения площади границ зерен, тем самым уменьшая количество легкоплавких интерметаллидов.

Поскольку никель и супераустенитные сплавы не содержат феррита, они более подвержены растрескиванию. Чтобы снизить риск растрескивания, может быть полезно следующее:

КОНСТРУКЦИЯ СОЕДИНЕНИЙ

Из-за более высокого содержания никеля течение сварочной ванны имеет тенденцию быть более медленным. Чтобы предотвратить отсутствие плавления, рекомендуется использовать более широкие углы стыков и большие корневые отверстия, чем обычно используются в нержавеющих сталях.

ТЕПЛОПОДХОД

Чем меньше подвод тепла, тем меньше подверженность растрескиванию. Использование расходных материалов меньшего диаметра с меньшим током является полезным. Обычно предпочтительна максимальная тепловая нагрузка 25 кДж / дюйм (1 кДж / мм).

BEADSHAPE

Следует избегать вогнутого контура валика. Предпочтительны плоские или слегка выпуклые сварные швы.

ТЕМПЕРАТУРА МЕЖДУ ПРОХОДОМ

При сварке сплавов, не содержащих феррит, предпочтительна более низкая температура промежуточного прохода, что снижает термические напряжения.Рекомендуется максимальная температура промежуточного прохода 300 ° F (150 ° C).

Особенности дуплексной нержавеющей стали

Дуплексные сплавы сильно отличаются от стандартных нержавеющих сталей. Они содержат примерно по 50% феррита и аустенита. При неправильной сварке этот класс сплавов может быть подвержен образованию охрупченных фаз или образованию выделений, которые могут вызвать точечную коррозию. Признавая это и должным образом соблюдая рекомендуемые процедуры, можно легко получить механически прочную и устойчивую к коррозии продукцию.

Exaton предоставляет рекомендации по сварке для успешного соединения дуплексных материалов основы.

Вообще говоря, необходимо соблюдать следующие параметры:

КОНСТРУКЦИЯ СОЕДИНЕНИЯ

Из-за медленной природы ферритных материалов течение сварочной ванны имеет тенденцию быть вялым. Чтобы предотвратить отсутствие плавления, рекомендуется использовать более широкие углы стыка и большие корневые отверстия, чем обычно используются в нержавеющих сталях. См. Более подробную информацию в Руководстве по сварке Exaton.

ВЫБОР ЗАЩИТНОГО И ДЕРЖАТЕЛЬНОГО ГАЗА

Из-за свойств ферритных материалов поток в сварочной ванне вялый. Это может быть компенсировано правильным выбором защитного газа, который также может улучшить баланс аустенита и феррита. Выбор поддерживающего газа может положительно сказаться на коррозионной стойкости.

Более подробную информацию см. В Руководстве по сварке Exaton.

ПОДАЧА ТЕПЛА

Для достижения оптимального соотношения феррита и аустенита необходимо надлежащим образом контролировать подвод тепла.Рекомендуемый диапазон тепловложения зависит от марки производимой дуплексной нержавеющей стали. См. Более подробную информацию в Руководстве по сварке Exaton.

INTERPASS TEMPERATURE

Для дуплексных сплавов рекомендуются определенные температуры промежуточного прохода для предотвращения образования хрупких интерметаллических фаз. Правильная температура промежуточного прохода зависит от марки сварки и толщины основного металла. См. Более подробную информацию в Руководстве по сварке Exaton.

Сварка ферритных сталей

Ферритные сплавы нержавеющей стали по своей природе имеют тенденцию к медленной сварке из-за их плохих характеристик текучести.

Exaton разработала специальные химические составы для нескольких марок ферритных нержавеющих сталей, чтобы улучшить это состояние. Свяжитесь с Exaton для получения дополнительной информации.

Сварной шов

Для многих промышленных применений необходимо поддерживать относительно высокое давление в соответствии с различными нормами для сосудов высокого давления, такими как ASME.В то же время для продления срока службы сосуда требуется защита от коррозии.

Распространенным решением является изготовление резервуара из высокопрочной низколегированной стали и плакирование контейнера с помощью различных высоколегированных материалов с использованием различных процессов. Обычными процессами могут быть MIG, TIG, SMAW и SAW с использованием неизолированного провода или комбинации проволоки и флюса. В последние несколько десятилетий использование ленточных электродов стало все более распространенным явлением как в процессе сварки под флюсом, так и в электрошлаковых процессах.

ЭСАБ разработал обширную линейку расходуемых проволок, лент и флюсов, которые позволяют получать полностью легированные сварные швы всего за один слой со скоростью наплавки, превышающей 90 фунтов / час (40 кг / час).

Как правило, для получения механически прочного наплавленного металла необходимо нанести первый слой с использованием сверхлегкого сварочного материала. Последующие слои могут быть получены с использованием присадочного металла с желаемым химическим составом окончательного осаждения.

Обратитесь к своему торговому представителю Exaton, чтобы узнать больше о сплавах, доступных в сочетании с проволокой, лентой или флюсом.

8 усовершенствований для сварки TIG нержавеющей стали

0

Последнее обновление: 13 января 2021 г.

Изображение предоставлено: летчик 1-го класса Аарон Дж. Дженн, авиабаза Сеймур Джонсон

Когда вы только начинаете, пытаться сваривать нержавеющую сталь TIG может показаться кошмаром. Вы когда-нибудь настраивали своего сварщика точно так же, как и ваш профессиональный напарник, но при этом производили некрасивые сварные швы? Это всегда деморализующее чувство.

Однако, имея несколько советов, вы можете все изменить.От правильных стержней до чистой заготовки, газовых наконечников, скорости и нескольких других важных советов, ваша следующая работа TIG может превратиться в шедевр. Ознакомьтесь с восемью советами, которые помогут вам улучшить свой следующий сварочный проект TIG.

1. Используйте правый вольфрамовый стержень

Существуют различные типы вольфрамовых стержней. То, что они содержат, будь то чистый вольфрам или вольфрамовый стержень с некоторыми добавками, не повлияет на качество сварки. Некоторые из них начинают зажигать дугу легче, чем другие, а некоторые прослужат дольше, чем другие, но для обеспечения качества сварки вам нужно беспокоиться о диаметре вольфрамового стержня.

Если вы свариваете легкий листовой металл при низком токе с помощью вольфрамового стержня большего диаметра, сварка не начнется, а когда это произойдет, сварка не будет гладкой и однородной. Чем тяжелее нержавеющая сталь, которую вы свариваете, тем больше должен быть диаметр стержня. Вот таблица, показывающая правильный диаметр вольфрамового стержня для вашего пластинчатого калибра, а также соответствующий диапазон силы тока.

Толщина материала	Диаметр вольфрама	Диапазон ампер
1/16	1/16	80-20
3/32	1/16	100-30
1/8	3/32	120–150
3/16	3/32	150–250
1/4	1/8	200-350
1/2	1/8	235-375

2.Очистите свой металл

Перед сваркой необходимо очистить все сварные швы, особенно при сварке TIG нержавеющей стали. Каждый сварщик нержавеющей стали должен придерживаться менталитета «без ярлыков», и здесь он особенно применим. Он будет пузыриться в сварном шве, что делает его более слабым, препятствуя плавному движению, которое необходимо вашему проходу для получения чистого валика.

Степень загрязнения материала определяет способ его очистки. Иногда подойдет и чистая тряпка, но ацетон или другие разбавители — полезные варианты для очистки нержавеющей стали, поскольку они эффективно удаляют все и так же быстро испаряются.

Изображение предоставлено: Архитектор Капитолия, файлы общественного достояния

3. Используйте чистый острый наконечник

Вольфрамовый наконечник без грязи определенно поможет, но обычно это не так. Чаще всего наконечники чистят перед сваркой. Во время процесса TIG часто случается, что присадочный стержень касается горячего наконечника и расплавляет на нем каплю, образуя то, что называется грязным наконечником.

Когда наконечник становится таким грязным, ваша дуга искажается, и вы теряете значительный контроль над своей целью.Форма и точность дуги зависят от того, как отшлифован наконечник. Чем точнее острие и чем гладче поверхность, тем чище и точнее будет дуга. Это грязное металлическое пятно на нем превращает небольшую и стабильную дугу в неосевую форму, которая шатается.

4. Увеличение газового покрытия

Воздух, попавший в сварные швы, приведет к загрязнению валика сварного шва и может изменить цвет нержавеющей стали. По экономическим причинам чем больше газа вы используете, тем аккуратнее будет сварной шов.Это не просто дополнительный поток газа. Более широкая чашка для более широкого охвата газа существенно повлияет на сварные швы.

Чашку как минимум 12 лучше всего использовать, когда позволяет свариваемое пространство. Иногда область слишком узкая, и поэтому вы просто делаете то, что имеете в данных обстоятельствах.

5. Увеличьте скорость, чтобы минимизировать нагрев

Чем больше тепла вы приложите к сварке TIG нержавеющей стали, тем хуже будет выглядеть ваш сварной шов и тем сильнее будет деформация вашего проекта.Однако это не означает, что вам следует уменьшить силу тока. Это потребует более медленного движения и, следовательно, приведет к большему тепловложению в целом.

Суть в том, чтобы сваривать с достаточной силой тока, чтобы сварные швы не прорывались и не вызывали подрезов при движении с максимально возможной скоростью, без потери точности сварки. Это будет отличаться от человека к человеку из-за индивидуальных способностей. Общее руководство — использовать сварочного аппарата на 10% меньше, чем один ампер на 0,001 дюйма нержавеющей стали, и двигаться достаточно быстро, чтобы соответствовать жаре.

6. Правильно выберите присадочную проволоку

Существуют различные типы присадочной проволоки, размер и материал которых существенно влияют на качество сварного шва. Во-первых, убедитесь, что они подходят к той нержавеющей стали, которую вы свариваете. Не сваривайте пластину из нержавеющей стали 304 со стержнями из 316. Тип материала должен быть равным или более высоким по прочности и качеству, иначе сварной шов будет слабее основного металла. Сварные швы всегда должны соответствовать прочности основного металла или превышать его, поскольку они всегда являются естественным слабым местом.

Также окупается сварка прутками подходящего размера. Использование присадочной проволоки толстого сечения на легком участке с низкой силой тока приведет к образованию уродливых пятен, а не к равномерной сварке жидкостью. Использование тонкой калиброванной присадочной проволоки с высокой силой тока эффективно расплавит проволоку, но будет сложно угнаться за правильным количеством присадочной проволоки. Это приведет либо к образованию тонкого сварного шва с недостаточным объемом сварного шва, либо к неточному сварному шву из-за чрезмерной скорости, с которой вы пытаетесь подавать проволоку.

Найдите нужный размер методом проб и ошибок на практическом участке перед началом сварки, чтобы убедиться, что диаметр присадочного стержня подходит именно вам.

7. Очистите свою работу назад

Задняя продувка сварного шва — это процесс сохранения обратной стороны сварного шва в среде, защищенной от воздуха. Этого можно добиться с помощью комплекта для продувки или накрыв тыльной стороны стыка алюминиевой пленкой и подключив к нему линию защитного газа.

Окисление, происходящее с нижней стороны вашего стыка, находящегося под воздействием воздуха, не только приводит к некрасивому виду позади сварного шва, но и влияет на то, как он работает. Задняя продувка сварного шва обеспечит более плавное формирование валика, сохранит цвет и деформацию на обеих сторонах соединения.

Изображение предоставлено: Альфред Т. Палмер, Викимедиа

8. Пусть ваш проект остынет

Нержавеющая сталь сильно разрастается и деформируется от тепла. Он также формирует знакомую вам красную, синюю и черную окраску сварных швов. Окраска все от перегрева. Для сварки всегда требуется тепло, иначе металлы не будут свариваться друг с другом, но нагрев нержавеющей стали вызван работой и нагревается сильнее, чем необходимо.

Знаете ли вы, что можно красиво сварить шов с хорошим проваром без какого-либо цвета? Таким должен быть каждый сварной шов.Может появиться немного цвета, но если ваши сварные швы чрезмерно красные и синие или, что еще хуже, черные, то это связано с тем, что ваша работа нагревается слишком сильно. Как мы упоминали ранее, чрезмерный нагрев детали происходит от дуги, слишком долго находящейся на одном месте, а не от силы тока.

Чтобы решить проблему перегрева, рекомендуется дать сварному шву перерыв от непрерывной работы. Начните сваривать участок и, когда заметите, что он нагревается или начинает окрашиваться, остановитесь, чтобы дать ему немного остыть, прежде чем продолжить.Это не только предотвратит изменение цвета, но и предотвратит повреждение вашего проекта тепловыми деформациями.

Изображение предоставлено: Крис Ярзаб, Flickr

Последние мысли

Сварка TIG нержавеющей стали — это действительно приятно, если вы соблюдаете все правильные меры. Основная причина, по которой у людей так много проблем, заключается в том, что они выбирают короткие пути. Нельзя срезать путь с нержавеющей сталью.
