Как выбрать хороший паяльник: Как выбрать паяльник один раз на долгие годы

Температура

Вне зависимости от толщины труб оптимальная температура для размягчения пластика всегда одинакова: 260 °С. При меньших значениях полипропилен может не достичь нужной вязкости, а при более высоких — потечь. В связи с этим особую важность приобретает качество терморегулятора: он должен точно измерять температуру и обеспечивать ее поддержание. Если термостат прибора начал сбоить, рекомендуем сразу обратиться в сервис.

В комплекте с паяльником может поставляться от трех до семи-восьми насадок разного диаметра. Самые ходовые тонкие насадки (20 мм, 25 мм и 32 мм) присутствуют всегда, а вот заготовок для толстых труб в коробке может не оказаться. Поэтому не поленитесь ознакомиться с описанием модели перед покупкой. Рекомендуем приобретать насадки с тефлоновым покрытием: они обладают хорошей теплопроводностью, при этом даже ненароком расплавленная труба к ним не пристанет.

Паяльник. Выбор паяльника

 Для всех не секрет что паяльник является самым главным инструментом радиолюбителя и электронщика. Так как много времени предстоит работать с данным инструментом, его выбор является очень важным моментом. Естественно человек профессионально занимающийся пайкой держал в руках не один паяльник, и знает как подобрать правильный для себя, данная статья нацелена больше для начинающих радиолюбителей да бы помочь с выбором.

 При выборе паяльника стоит учесть ряд факторов:

• Для каких целей будем использовать?
• Как часто будем использовать?
• Где будем использовать?

 Ну и конечно не мало важный фактор бюджет. И так пройдемся по пунктам по отдельности. Цели использования бывают разные. Для пайки плат с низким напряжением или малой мощности подойдет паяльник небольшой мощности 25-40 ВТ, но для пайки провода с большим сечением он будет если не бесполезен то малоэффективен. В то же время в паяльниках больших мощностей жало обычно не малых размеров что достаточно не удобно при пайке микросхем в корпусе SOIC, одним касанием можно запаять три ножки вместе. Если его покупать на один раз, то явно не стоит покупать самый дорогой, можно даже сильно не вдаваться в подробности его характеристик. Но если покупаешь назовем «для души» то стоит купить получше, ведь чем лучше инструмент тем приятнее работа. Ну и почему место использования не мало важно, выбирая для дома можно не задумываясь купить паяльник под розетку с 220 Вольт на борту, хотя в России еще выпускаю или по крайней мере продают паяльник для 36 вольт, с виду очень похож на паяльник с 220 Вольт и даже вилка такая же (стоит обратить внимание что бы не нести в магазин или еще хуще не включить в сеть). Но бывают такие случае что на месте где предстоит работать нет электричества, для этого можно сразу купить паяльник на батарейках, от usb или от прикуривателя автомобиля, встречаются не часто, но купить можно или заказать из китая. Данные варианты не самые мощные поэтому есть еще одна альтернатива — Газовый паяльник, они встречаются даже до 125 ВТ.

Устройство паяльника

 Для уточнения некоторых тонкостей разберем устройство типового паяльника, мы не будем разбирать все возможные варианты принцип везде одинаковый.

 Не нужно быть гением что бы понять данное устройство, на рисунке устройство простого советского образца. В современных паяльниках может не быть фартука, отверстий, может быть не сьемное жало или ручка не той формы, но остается не изменным наличие нагревателя и жала (рабочая часть). Важной частью паяльника является нагреватель, он преобразует электрическую энергию в тепловую и передает ее на рабочую часть. От нагревателя зависит мощность паяльника, а следовательно максимальная температура нагрева и время нагрева. Жало так же очень важный элемент паяльника и может отличаться как по форме так и исполнению. Но об этом чуть позже.

Нагреватель паяльника

Существует несколько типов нагревателей и сейчас мы кратко по ним пройдемся, да бы знать паяльник с каким нагревателем вам более подходит.

 Спиральный нагреватель — один из самых распространённых в силу своей простоты и дешевизны.  Нарев присходит в основном за счет нагрева проволоки намотанной (в основном из нихрома) на нагреваемую часть, проволока наматывается виток за витком что образует спираль и отсюда и получилось такое название.

 Технология достаточна проста и дешевая что позволяет сэкономить на покупке. Распространённая поломка таких паяльников обрыв или перегорание нихромовой проволоки, но случается такое достаточно редко. Еще одним плюсом кроме дешевизны это то что для этой технологии не надо особенных жал, если это паяльник небольшой мощности то вместо жала можно использовать медный провод подходящего диаметра, нужно только его залудить. Медное жало является обгораемым, но это тоже не беда ведь зачистить его можно простым напильником. Минус такого нагревателя от более современных собратьев это скорость нагрева, иногда это не секунды, а минуты. Чуть ниже устройство и фото такого нагревателя.

 Ярким представителем таких паяльников является Электропаяльник со сменным стержнем непрерывного нагрева, по сокращенному ЭПСН. Их производят в России, и по отзывам вы можете убедиться что он является чуть ли «не убиваемым». Для черновых работ это не заменимая вещь и выпускается разных мощностей и напряжений, встретить можно как с пластмассовой ручкой так и с традиционной деревянной. Для пайки микросхем я бы себе его не купил, но для пайки массивных деталей или для экстренного ремонта это хороший вариант.

 Керамический нагреватель — наверное второй по популярности из нагревателей, главным преимуществом его является быстрый нагрев. Тут уж не нужно думать стоит ли выключать паяльник для перерыва поскольку он греется меньше минуты. Так же у данного нагревателя больше срок службы и он считается наиболее совершенным, его так же применяют в паяльниках с регулировкой температуры за счет более широкого диапазона мощностей. Однако еще одной ложкой дегтя является то что данный нагреватель не любит падений, поэтому постоянно перевозя или используя так сказать в полевых условиях есть шанс повредить его.

 Но как говориться за все надо платить, поэтому паяльники такого рода стоят дороже, и стоит задуматься стоит ли покупать такой для пайки на один раз. Для таких нагревателей часто встречаются жала в форме насадок как на фото выше, таких жал можно приобрести большое множество на все случаи жизни.

 Если кому интересно приведу фото с устройством такого нагревателя ниже.

 Индукционный нагреватель — еще один нагреватель, нагрев его происходит за счет магнитного поля создаваемого катушкой индуктора и наконечника со специальным ферромагнитным покрытием.

 Плюсом такого нагревателя является то что он поддерживает нужную температуру жала без электроники и каких либо приспособлений за счет своего устройства. Но Я таких нагревателей никогда не встречал, возможно не популярность их связана с тем что на данный момент много паяльников с возможностью регулировки температуры позволяющих точно выбрать нужную вам температуру.

 Жало для паяльника

 Жало является важнейшей составляющей всего паяльника, именно оно является рабочей частью паяльника. Жало разогревается до нужной температуры и при контакте с припоем он передает тепло, тем самым плавит припой. Выбор жала является так же важным, правильно выбранное гарантирует комфортную работу и чем лучше жало тем реже его надо менять. Существует множество различных жал различных по форме, технологии изготовления (материалу) и размерам. Приобретая паяльник важно выбрать паяльник с возможностью смены жала, хоть в большинстве своем во все паяльниках есть возможность сменить жало, мне встречались паяльники российского производства без возможности извлечь жало (т.е. это не дает возможности заменить на другое, когда жало придет в негодность паяльник можно вбрасывать). В магазинах пальники в основно продаются без сменных и дополнительных жал, но их можно приобрести дополнительно. Существуют еще так называемые «наборы для пайки», в него может входить флюс, припой, подставка и сменные жала, так же можно встретить с пинцетом, отвертками и т.д.

Материал жала

 По материалу жала можно разделить на 3 категории:

• медное жало
• необгораемое жало
• керамическое жало

 Медное жало это так сказать классика «советских» паяльников, но многие им пользуются до сих пор и ни на что не поменяют. Существенным плюсом является дешевизна, так же можно использовать кусок медной проволоки большого диаметра для изготовления жала, и токарь может сделать любую форму для наконечника. Недостатками является выгорание, при длительном использовании частички меди растворяются в припое и рабочая поверхность подвергается частым механическим воздействиям при пайке. Но поскольку медь неприхотливый материал наконечник можно подточить к примеру напильником и залудить, получиться опять нормальное жало и единственная неприятность это что с каждой процедурой жало уменьшается. Но в защиту медного жала выступает теплопроводность меди, высокая теплопроводность гарантирует хорошую передачу тепла от нагревателя.

  Необгораемое жало по сути представляет собой медное жало со специальным покрытием, для защиты от обгорания и коррозии. В основном такие жала порывают никелем или серебром. Поскольку никель плохо смачивается припоем, а серебро не из дешевых зачастую жало покрывают никелем, но рабочий кончик серебриться. За счет таких извращений жало становиться лучше и цена остаётся разумной, но серебряное покрытие под длительным воздействием высоких температур (свыше 400) имеет свойство выгорать. Такие жала служат дольше чем медные и качественно выполняют свою задачу, и единственное что нужно это материал для чистки жал, лудить его не нужно это делают на заводе при изготовлении и в дальнейшем не требуется. Но, как всегда, за все нужно платить, несмотря на все плюсы такие жала на порядок дороже стоят чем медные.

 Кроме предыдущих двух типов можно встретить керамическое жало. Корпус такого жала сделан из прочной керамики с металлическим наконечником, такое жало не очень сильно уступает меди в теплопроводности. Такие жала не подвержены коррозии и намного прочнее меди, так же керамика не нуждается в отличие от меди в регулярной чистке и что более важно их выпускают в различных форм и размеров. Стоимость такого жало остаётся в разумных пределах.

Формы жала

 На сегодняшний день существуют множество различных форм жал, предназначены для различных работ. Все формы мы не будем рассматривать, но рассмотрим несколько основных.

 Жало в виде конуса зачастую комплектуется с паяльником, по сути это универсальное жало. Паять можно им практически все, необходимо только приспособиться. Таким жалом удобно паять с подачей припоя. Похожим жалом являться жало в форме иглы, но иглой я лично ничего не паял поскольку малая площадь имеет слабую теплопроводимость.

 Срезанное (скошенный) жало тоже удобный вариант, за счет своей формы оно позволяет брать каплю припоя и переносить на припаиваемый элемент.  Таким жалом можно без особых усилий припаивать «многоногие» микросхемы.

 Форма клина наверное самое универсальное жало, в можно паять сразу несколько ног микросхем, но и при желании проводить тонкие работы. Так же широкая сторона имеет отличную теплопроводимость.

 Изогнутое жало позволяет паять даже в труднодоступных местах и так же идеально для работы вместе с медной оплеткой.

 Жало с выемкой применяется для точной пайки smd компонентов, так же некоторый используют для выпаивания планарных резисторов и конденсаторов.

 На этом думаю пока все.

Существуют так же и подводные камни, зачастую хитрые продавцы пытаются продать паяльники с регулируемой мощностью под видом паяльников с регулируемой температурой (в паяльных станциях такой проблемы не бывает). Может показаться что это одно и то же, но на самом деле есть значительное отличие. Регулируя мощность вы только устанавливаете максимальную температуру, но если вы коснётесь большого теплоотвода температура тут же упадет и падение может быть значительным. В паяльных станциях и других регулируемых паяльников, в нагреватель встроен датчик — термопара которая дает сигнал на микроконтроллер, а тот в свое время увеличивает или уменьшает мощность для поддержания заданной температуры.

Подводя итоги хотел бы сказать что покупая паяльник Я бы склонялся к выбору необгораемых жал и регулируемой температуры, но для черновых работ подойдет и старый добрый эпсн.  Но каждый выбирает инструмент для себя и тут все индивидуально, надеюсь что моя статья оказалось полезной. Спасибо что читали, всем только лучшего инструмента!

Как подобрать паяльник — САНТЕХОПТ

Как подобрать паяльник и что нужно знать перед тем, как преступить к пайке полипропиленовых труб?

Ни для кого не секрет, что качественный материал и опытный мастер — залог прекрасно выполненых работ. Но есть еще одна немаловажная составляющая успеха — правильно подобранный инструмент. Выбрать хороший паяльник для полипропиленовых труб поможет эта статья.

Первым делом обратим внимание на мощность паяльника, расчитать которую можно по такой незамысловатой формуле: минимальная мощность паяльника для пайки полипропиленовых труб (в Вт) должна быть в 10 раз больше диаметра трубы (тоесть с пайкой 40-мм трубы теоретически уже может справиться инструмент, мощностью 0,4 — 0,5 кВт).

Подготовка к пайке труб начинается с подготовки материалов, которые в местах будущей спайки должны быть сухими и очищенными от разного рода загрязнений (в том числе и обезжиренными).
Следующий етап — подготовка инструмента. Паяльник (с подобранными под необходимый для пайки диаметр насадками) нужно установить в удобном для работы месте и как следует зафиксировать его в выбраном положении. После этого паяльник можно включить, а регулятор температуры нагрева устанавить на отметке рабочей температуры (как правило — это 260 градусов). С помощью индикаторных лампочек паяльник проинфомирует вас о том, что достиг заданной температуры (на нем загориться красная лампочка, а зеленый индикатор, который светился во время нагрева, погаснет).

Если в выбранной вами модели будут использованы два тена, для быстрого нагрева холодного паяльника можно включать оба элемента сразу, но в процессе работы следует использовать один из них, а второй — отключать. Также напомним, что при первом-втором нагревании нового паяльника может появиться легкий дымок или просто запах, которые должны исчезнуть в течении некоторого времени его использования, но работать даже «старым-добрым» инструментом, лучше в хорошо проветриваемом месте, чтобы избежать вдыхания любых испарений.

Завершив работу и проверив её результаты, снова следует обратить внимание на паяльник и аккуратно очистить насадки от каких-либо остатков материлов. Таким образом вы продлите срок беспроблемной их эксплатации и сохраните их тефлоновое покрытие.

Как видите, ничего сложного в выборе паяльника нет: хоть и для прокладки труб большого диаметра может потребоваться 1-1,5 кВт паяльник, для типичных бытовых целей вам может хватить и инструмента мощностью 0,6 — 0,8 кВт, но главное пользоваться им соответственно инструкции и правильно подготавливать к началу работ как агрегат так и материалы, а все остальное прийдет с попытом.

Как выбрать лучший паяльник?

Паяльник — это ручной инструмент для пайки, то есть для постоянного соединения двух металлических объектов с использованием другого металла (припоя), который имеет более низкую температуру плавления, чем соединяемые компоненты. Пайка — основной метод сборки электронных компонентов на печатных платах.

Выбор паяльника для электронной мастерской — очень важный шаг в организации этого места.Многие начинающие электронщики могут задаться вопросом, какой паяльник им подойдет, и, следовательно, , как выбрать лучший паяльник

Если вы любитель и только начинаете свое приключение с пайкой, ознакомьтесь со следующими советами.

Прежде всего, вам нужно выбрать между простым паяльником (часто описываемым как паяльный карандаш) и паяльным пистолетом, оснащенным трансформатором.Существуют также паяльники с горячим воздухом, но они предназначены для продвинутых пользователей и используются в основном для пайки SMD (устройств поверхностного монтажа), особенно в том числе больших интегральных схем с разъемами, расположенными на нижней поверхности (например, BGA, QFN).

Следует иметь в виду, что паяльные пистолеты нагреваются быстрее, чем паяльные карандаши, но если вам нужен более точный инструмент, выберите последний. Они доступны с гораздо меньшими жалами паяльника, которые идеально подходят для пайки мелких деталей — поэтому такие жала иногда называют «игольчатыми».

Существует ряд важных параметров паяльника для электроники, которые следует учитывать при выборе этого инструмента — мощность, диапазон рабочих температур, размер паяльного жала. Их выбор зависит от целевого назначения паяльника — вы должны обдумать это, прежде чем делать окончательный выбор.

Из этой статьи вы узнаете о:

Подбор паяльника и его назначение

Выбирая паяльник для электроники, нужно знать, для чего он будет нужен.Для пайки кабелей вам понадобится другой паяльник, чем для работы с SMD компонентами.

Если паяльник, который вы ищете, будет использоваться для пайки проводов, особенно с большим поперечным сечением, то лучше всего выбрать инструмент с высокой мощностью ( более 100 Вт ) и большим паяльником. . Для этого подойдут паяльники и простые паяльники.

Для пайки крупных электронных компонентов, особенно используемых для монтажа THT (т.е.е. со штырями) можно выбрать паяльник или карандаш для пайки. Если вы выберете паяльный пистолет, вам понадобится подходящее жало для него.

Для пайки небольших электронных компонентов, особенно SMD, вам понадобится паяльный карандаш с точным паяльным наконечником.

Диапазон мощности и рабочих температур

Паяльнику требуется мощность, достаточная для нагрева деталей до определенной температуры плавления нанесенного припоя. Олово, используемое в электронике в качестве припоя, плавится при температурах от прибл.От 180 ° C до 230 ° C — в зависимости от добавок в сплав. Более низкие температуры предназначены для сплавов, содержащих свинец, которые в настоящее время заменяются (согласно Директиве RoHS с 1 июля 2006 г., за некоторыми исключениями, припой не может содержать свинец). Бессвинцовые припои плавятся в диапазоне температур от прибл. От 210 ° C до 230 ° C. Это означает, что ваш паяльник должен нагревать компонент как минимум до этой температуры.

Во время пайки паяльное жало паяльника необходимо нагреть до температуры, намного превышающей температуру плавления припоя, чтобы быстро нагреть заготовку.Типичная температура рабочего жала колеблется от 260 ° C до 350 ° C и зависит от размера паяльного жала и теплоемкости деталей.

Не все паяльники оснащены термостатом — стоит убедиться, что купленный вами инструмент способен поддерживать постоянную температуру жала. Это особенно важно при пайке чувствительных электронных компонентов, поскольку перегрев может их повредить.

В случае пайки или лужения (так называемого лужения) толстых кабелей вам потребуется много энергии, чтобы быстро нагреть большой объем металла в кабеле.Для этого подходят паяльники мощностью более 100 Вт и паяльные пистолеты, оснащенные трансформатором. Для пайки электронных компонентов следует использовать точный паяльный карандаш мощностью от 30 Вт до 90 Вт. Он должен быть оснащен системой точного контроля температуры, чтобы не повредить паяемые компоненты.

Более мощные паяльники нагреваются быстрее и стабильнее поддерживают заданную температуру. Если у приобретенного инструмента есть хорошая система контроля температуры, лучше выбрать модель с большей мощностью, потому что это значительно улучшит комфорт использования.

Тип и форма паяльного жала

Паяльное жало — горячий элемент на конце паяльника — это часть паяльника, которая отвечает за передачу тепловой энергии на припаянную деталь. Являясь самой «трудолюбивой» частью паяльника, она довольно быстро изнашивается. При покупке паяльника убедитесь, что подходящие паяльники легко купить и заменить. Таким образом, в случае повреждения этого компонента его можно будет без проблем заменить.

Жала паяльника доступны в различных размерах и формах. Наиболее популярны стамески, мини-ложки, копытные и конические наконечники. Помните, что при выборе паяльного жала, помимо формы, следует также обращать внимание на совместимость с вашей паяльной станцией.

Размер паяльного жала должен соответствовать паяльному элементу — чем больше паяльный элемент, тем больше должно быть паяльное жало для более эффективной передачи тепла.Форма наконечника, в свою очередь, влияет на распределение припоя на паяемой поверхности — мини-ложка — самый универсальный и рекомендуемый выбор для новичков.

Эргономика

При выборе паяльника также следует обращать внимание на форму ручки. Удобный паяльник даст нам больше комфорта, поэтому рекомендуется покупать устройство, оснащенное, например, силиконовые накладки на ручку. Если вы предпочитаете пистолетную рукоятку, характерную для паяльных пистолетов, но вам нужен простой паяльник с точным наконечником, подумайте о выборе e.грамм. ИНСТРУМЕНТЫ JBC 55N.

Принадлежности

Нередко к паяльникам прилагаются вспомогательные принадлежности. Хотя это не должно диктовать выбор самого устройства, хорошо бы убедиться, что в купленный набор входит устойчивая подставка, на которой можно разместить паяльник и средство для очистки жала — с металлической стружкой или губкой. Вы также можете приобрести их отдельно.

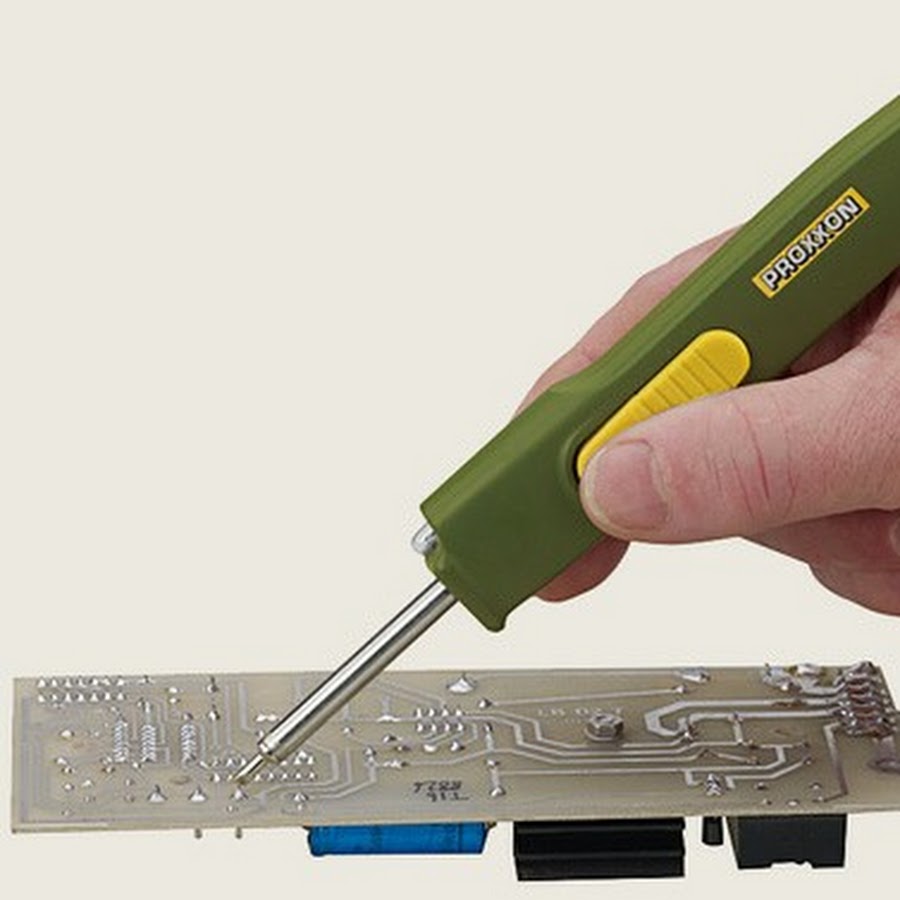

Паяльники аккумуляторные

Аккумуляторные паяльники становятся все более популярными.До недавнего времени в этой области преобладали газовые паяльники, но в настоящее время на рынке появляется все больше и больше электроприборов такого типа с батарейным питанием.

Аккумуляторные паяльники — идеальное решение, если вам предстоит работа в полевых условиях в местах, где нет доступа к электрической розетке. Такой паяльник хорошо иметь при себе даже в палатке, на кемпинге или в ящике с основными инструментами в машине.

Выбор паяльника — это только начало!

Когда вы покупаете свой первый паяльник, вам также следует вооружиться набором основных принадлежностей и материалов, необходимых для пайки или поддержания вашего нового инструмента в рабочем состоянии.

В первую очередь вам понадобится припой и флюс. Припои обычно выпускаются в виде проволоки различного диаметра. Выбирать его следует в соответствии с размером паяемых элементов — для пайки небольших SMD-элементов лучше всего подойдет провод диаметром 0,25 мм или 0,3 мм. Для лужения концов толстых проводов стоит выбирать припой 3 мм или 4 мм.

Если говорить о припоях, выбирайте бессвинцовые. У них более высокая температура плавления и худшие связывающие свойства, чем у припоев, содержащих свинец (которые больше не используются), но они не так вредны для здоровья и окружающей среды, как свинцовые сплавы.Тем не менее, не забывайте работать в хорошо проветриваемом помещении и использовать, например, специальный дымосос.

Флюс способствует плавлению припоя и предотвращает его окисление. В любительских приложениях канифоль по-прежнему является наиболее широко применяемым флюсом. Он доступен во многих формах — паста, раствор или классическая, твердая форма. Кроме того, существуют другие флюсы в виде паст, ручек, гелей и т. Д. Также стоит выбрать флюсы «No Clean» , то есть флюсы, которые не вызывают коррозию печатной платы и не требуют промывки печатной платы. после пайки.Если вы уже приобрели флюс, требующий промывки, ознакомьтесь с его описанием — проверьте, следует ли его промывать водой или другими средствами, например изопропиловым спиртом.

Что касается химикатов для пайки, помимо флюсов и очистителей для печатных плат, средство для регенерации наконечников также может быть полезно для очистки остатков припоя на печатных платах. Восстанавливает свежий вид даже самых поврежденных и изношенных наконечников. Его не следует использовать регулярно, так как он не может заменить тщательный уход за наконечником — i. е. регулярно чистить металлической губкой и не перегревать без надобности.

В дополнение к вышеперечисленным принадлежностям для пайки вам наверняка понадобится демонтажный насос для удаления излишков расплавленного связующего, а также пинцет или вакуумный захват для интегральных схем, который поможет удерживать горячие электронные компоненты во время пайки.

Советы по выбору правильного паяльного жала (с изображениями)

Я буду обсуждать, как выбрать правильное жало для проекта, который вы паяете.Существует множество различных насадок от разных производителей, некоторые даже запатентованы некоторыми производителями, например, насадки с волной z от Pace. Я буду использовать свою домашнюю настройку в качестве справки.

Рекомендации по выбору наконечника

Выберите наконечник, совместимый с вашим утюгом

Определите тип наконечника, некоторые наконечники работают лучше, чем другие Я объясню немного подробнее ниже

Определите наконечник правильного размера, слишком маленький и тепло не будет передаваться слишком сильно, и вы можете повесить подушку и повредить доску.

Наконечники, которые я использую

Я не поклонник конических наконечников, особенно для начинающих. Большинство людей, когда учатся паять, думают, что приложение давления поможет припою течь и в конечном итоге повредит плату. Кроме того, любой наконечник с наконечником будет иметь более короткий срок службы из-за количества металла на наконечнике, чем острее наконечник, тем короче срок службы.

Я предпочитаю долото, изображенному на фото более 3 лет. Они мне особенно нравятся для поверхностного монтажа.Идея состоит в том, чтобы ширина наконечника составляла 60% от ширины контактной площадки, это позволит процессу пайки протекать как можно быстрее с наименьшим тепловым воздействием на компонент. Наконечники стамески более толстые на конце, что позволяет аккумулировать больше тепла. У меня есть стамески разного размера для разных применений.

Зубила идеально подходят для:
сквозного отверстия
поверхностного монтажа
провода
распайки с припаянной оплеткой

Я также использую наконечник типа «копыто» или наконечник «крыло чайки». Я использую это для пайки многопроволочных корпусов SMT IC.Пайка волочением — вещь прекрасная. Вы можете припаять 120-контактный плоский блок за считанные минуты. Этот метод может быть сложным, потому что вам нужно нанести на наконечник правильное количество припоя, иначе вы перемкните выводы. Я также использую этот наконечник для схем «синей проводки» с использованием проводов небольшого сечения.

Наконечники для копыт идеально подходят для:
перетягивающей пайки
пайки проводов малого калибра

Как я уже говорил, существует множество стилей и размеров наконечников, и это лишь некоторые из них, которые я использую. В заключение я дам несколько советов.
Всегда относитесь к наконечникам так, как будто они горячие, даже если вы знаете, что это не так.

Не используйте чрезмерную осторожность при пайке, вы можете повредить наконечник и ваш проект.

Когда вы закончите пайку, нанесите тонкий слой припоя на наконечник, это поможет предотвратить окисление

Никогда не используйте наконечник в качестве монтировки или отвертки

Используйте минимально возможную температуру, это предотвратит преждевременный износ наконечника и повреждение компонентов

Всегда используйте наконечник, соответствующий применению, вы можете использовать советы, выделенные жирным шрифтом, в качестве руководства.

Выключайте систему, когда она не используется, если вы не собираетесь использовать утюг в следующие 10 минут, выключите станцию.

Держите наконечник в чистоте, я вытираю наконечник влажной губкой после завершения каждого паяного соединения.

Я надеюсь, что вы нашли это информативным. Если у вас возникнут какие-либо вопросы, не стесняйтесь спрашивать.

Краткое руководство по выбору правильного паяльника

Производителям, особенно новичкам, обычно бывает сложно выбрать подходящий утюг для паяльных работ.Вот краткое руководство, которое поможет вам сделать правильный выбор. Удачи!

Сегодня на рынке представлен огромный ассортимент паяльников, поэтому выбор подходящего для себя временами может сбивать с толку. Основное правило здесь — выбрать утюг, который хорошо впитается в ту работу, в которую вы собираетесь его использовать.

Если говорить подробнее, то при выборе утюга следует учитывать 3 основных фактора:

1. тип утюга,
2. температурная система
3. ватт.

Давайте узнаем что подробнее:

1. Тип железа

В основном есть 4 типа утюгов, которые вы можете рассмотреть: паяльный карандаш, паяльник, паяльная станция, паяльная / ремонтная станция

Карандаш для пайки

Самый простой и простой тип паяльного инструмента, который можно просто использовать для небольших домашних работ. Эти карандаши варьируются от 130 до 700 индийских рупий в зависимости от мощности и качества сборки. Вы можете найти хорошие предложения на Flipkart или eBay.

Хотя эти паяльные карандаши не рекомендуются для тонкой пайки, так как в них есть система контроля температуры жала паяльника.Чрезмерное воздействие на нагревательный элемент во время пайки может повредить компоненты электроники и отслоить дорожки на печатной плате.

Паяльник

Более высокий и более сложный вид паяльного карандаша — это паяльный пистолет. Основным компонентом, который отличается от паяльного карандаша, является трансформатор на станке. Этот трансформатор способен преобразовывать 110 В переменного тока в более низкое напряжение. Поскольку вторичная обмотка этого трансформатора имеет только один виток, трансформатор способен производить чрезвычайно низкое напряжение и ток в несколько сотен ампер.

Кроме того, имея очень маленькое время прогрева, эти пистолеты можно легко включать и выключать за очень короткое время. Эти ружья варьируются от 750 до 1500 индийских рупий. Вы можете получить несколько хороших предложений на eBay.

Хотя, опять же, эти пистолеты могут генерировать слишком много тепла для использования на тонких печатных платах, поэтому их не рекомендуется использовать для печатных плат и компонентов.

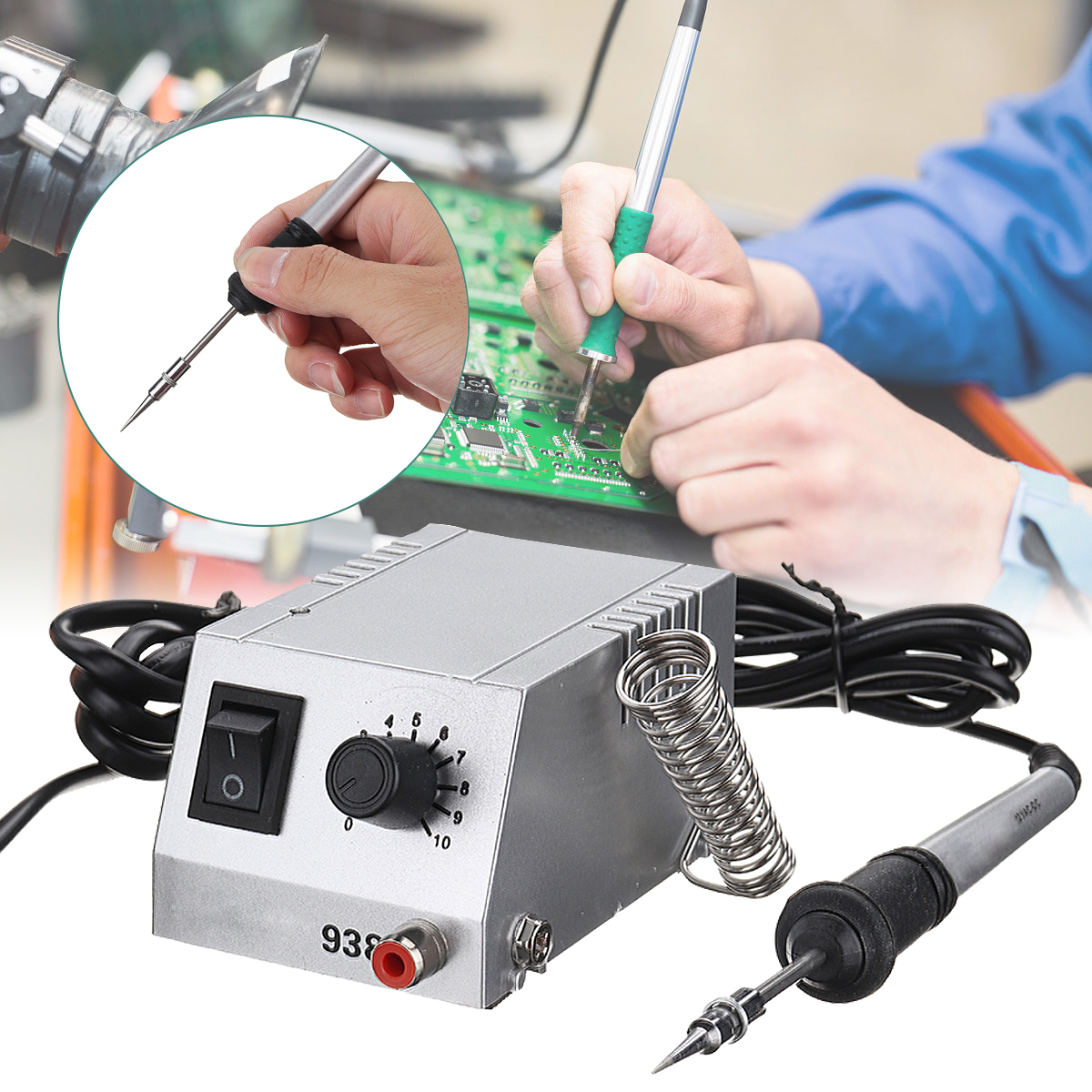

Паяльные станции

Третий уровень паяльных инструментов — это паяльные станции, которые расширяют функциональность, изощренность и возможности использования паяльных карандашей и пистолетов.Эти станции состоят из паяльного карандаша, которые прикреплены к электростанции. Эта электростанция может управлять настройками температуры кончика паяльного карандаша.

Более высокие версии этих паяльных станций также поставляются с электронным контролем температуры, который позволяет очень точно устанавливать и поддерживать температуру. Эти электронные регуляторы температуры автоматически поддерживают соответствующую температуру на наконечнике паяльника.

Цена колеблется от 300 до 7000 индийских рупий в зависимости от мощности и размера паяльных станций.Вы можете найти хорошие предложения на ebay и flipkart.

Благодаря возможности регулирования температуры, эти паяльные станции безопасны для использования в большинстве паяльных работ, таких как пайка сквозных отверстий и тонких компонентов для поверхностного монтажа.

Ремонтно-восстановительные системы

Система доработки / ремонта — это еще более сложная паяльная платформа, которая чаще всего используется профессионалами в промышленности или крупными производителями. Эти паяльные системы имеют комбинацию из нескольких наконечников, включая паяльник, термофен, паяльники, термо-пинцет и т. Д.

От небольших паяльных станций до сложных, эти станции доступны в ценовом диапазоне от 3000 до 200000 индийских рупий. Вы можете найти хорошие предложения на eBay.

2. Температура

Основные типы паяльников по температурному исполнению:

1) Утюги без контроля температуры: обычно это наименее дорогой тип утюгов. Вам просто нужно подключить их, и они будут готовы к использованию после того, как нагреются. Эти утюги лучше всего подходят для пайки в домашних условиях.

2) Утюги с регулируемой температурой: как и некоторые паяльные пистолеты, позволяют пользователю гарантировать, что кончик горячего утюга поддерживает нужную температуру на протяжении всего использования. Эти утюги немного дороже обычных паяльников.

3) Паяльные станции: Как и упомянутые выше в типах паяльных инструментов, у нас также есть на рынке паяльные станции, которые поставляются с отдельным блоком контроля температуры.

3. Мощность

Помимо выбора типа утюга, который вы хотите использовать, вам также необходимо выбрать желаемую мощность. Типичный паяльник обеспечивает мощность от пятнадцати до двадцати пяти ватт. Утюги с более высокой мощностью позволяют утюгу хранить больше энергии в резерве, позволяя им оставаться нагретыми в течение более длительного времени, что также делает их более подходящими для тяжелых проектов.

Примечание: раньше размер и форма жала паяльника были еще одним важным фактором при покупке подходящего паяльного инструмента, но с появлением на рынке утюгов со сменными жалами эта проблема кажется решенной.

Советы для начинающих при использовании паяльной станции:

1. Регулярно очищайте жало паяльника.
2. Не прикасайтесь к паяльнику, так как температура обычного паяльника находится в пределах 200–480 ° C. Также старайтесь не прикасаться к паяным соединениям сразу после процесса.
3. Всегда используйте демонтажный инструмент для удаления нежелательных припоев
4. Купите подставку для паяльника, чтобы избежать перекоса.
5. Попробуйте купить паяльник с опцией быстрого нагрева.

Чтобы посмотреть, как работает паяльник, нажмите здесь

Надеюсь, это руководство поможет вам купить подходящий утюг.Наслаждайтесь созданием!

Автор — старший корреспондент и руководитель отдела маркетинговой поддержки в EFY.

Чтобы прочитать о различных паяльных станциях: нажмите здесь

(Утюг) Руководство по покупке | Направляющая для паяльника

Это руководство по покупке призвано дать ответы на некоторые из очень распространенных, но ключевых вопросов среди технических специалистов, любителей и многих других —

• Как выбрать хороший паяльник или утюг?
• Как узнать, подходит ли паяльный пистолет моим потребностям?
• Стоит ли этот паяльник своих денег?
• Какая мощность мне нужна?

При наличии множества марок и моделей паяльных пистолетов и станций, доступных в интернет-магазинах и торговых точках, выбор хорошего паяльника или пистолета, который действительно соответствует вашим потребностям, является сложной задачей.

Чтобы помочь вам с выбором паяльника s
отличного качества, мы подготовили это руководство по покупке.

Вот что нужно учитывать при покупке паяльника или паяльника.

1. Знай свою цель

Паяльные пистолеты или утюги необходимо выбирать в зависимости от цели, для которой вы их собираетесь использовать. Для большинства обычных приложений, таких как электроника, хобби-проекты DIY, паяльник мощностью 30 Вт подойдет.

Однако для более крупных работ, например, для соединения больших площадей, потребуется паяльный пистолет большей мощности. Мощность таких паяльных пистолетов обычно составляет от 200 до 400 Вт. Паяльные пистолеты для больших работ сконструированы как сверлильный станок с спусковым крючком, предназначенным для нагрева пистолета.

2. Требования к мощности

Решение о том, какая мощность вам нужна для пайки, — одна из самых распространенных путаниц, которые обычно возникают у людей. Ответ прост. Важна температура, а не мощность. Для деликатных работ, таких как пайка печатной платы, очень важно подавать правильное количество контролируемого тепла через паяльное жало, поэтому выберите паяльник с регулируемым контролем температуры.

Опять же, мощность в ваттах становится очевидной, когда для пайки требуется больше мощности. Чем больше мощность, тем выше будет температура нагрева.

Прочтите этот подробный пост о том, какая мощность вам нужна для паяльного пистолета.

3. Поддержка нескольких наконечников

поставляются с возможностью использования нескольких наконечников (бит), так что пользователь может гибко прикладывать нужное количество тепла к паяемым объектам разного размера. Обратите внимание, что у паяльника есть возможность поддержки нескольких наконечников.

4. Фирменный V / S Небрендированный

Как и любой другой инструмент, на рынке доступны паяльники и утюги различных производителей. И брендовые, и небрендовые. Хотя безымянные товары могут быть дешевыми, они обычно вызывают проблемы в течение длительного времени (иногда даже в короткие периоды после покупки).Лучше вложить немного больше денег и приобрести фирменную паяльную станцию, например, от Weller или Hakko.

Они лидеры в этой области.

5 Функции контроля температуры

Последние паяльные станции оснащены цифровыми дисплеями, которые показывают температуру жала и позволяют пользователю контролировать температуру во время работы.

Поддержание правильной температуры чрезвычайно важно при пайке таких хрупких деталей, как печатная плата. Избыточное тепло может легко повредить дорожки печатной платы.

Мы рекомендуем вам приобрести паяльную станцию ​​с возможностью регулировки температуры (желательно с цифровым дисплеем).

Лучшие паяльники для начинающих и профессионалов — Clever Creations

Руководство покупателя — на что обращать внимание при покупке паяльника

Пытаясь найти лучший паяльник для ваших нужд, очень важно помнить о нескольких вещах. Между паяльниками существует множество вариантов, и не все из них подходят для ваших проектов.Например, для паяльника важно иметь правильную мощность и обеспечивать правильный температурный диапазон.

Давайте подробнее рассмотрим факторы, которые важны при принятии решения, какой паяльник купить.

Мощность / мощность

Выходная мощность паяльника — одна из его важнейших характеристик. Он измеряется в ваттах и ​​также обозначается как его мощность ватт . Достаточная мощность позволяет утюгу быстро нагреваться и легко поддерживать его температуру во время пайки.С маломощным паяльником вам будет сложно добиться хороших результатов, и у вас больше шансов получить грязные паяные соединения.

Имейте в виду, что более высокая мощность не означает более высокую температуру. Это влияет только на то, насколько быстро нагревается паяльник. Это сказывается не только при первоначальном нагреве утюга, но и во время пайки. Каждый раз, когда вы спаиваете соединение, утюг теряет тепло и его температура падает. Мощность влияет на то, как быстро он восстанавливает эту температуру.

Какая мощность лучше?

Типичные паяльники имеют мощность от 20 до 80 Вт. При покупке утюга необязательно использовать самую высокую мощность. Возможно, вам подойдет меньшая мощность, если вы не планируете паять компоненты с большой тепловой массой. Вместо этого вы можете сэкономить, купив что-нибудь менее мощное.

Паяльники можно разделить на несколько приблизительных категорий в зависимости от их мощности:

• <30 Вт. Я бы никогда не рекомендовал паяльники мощностью менее 30 Вт.У них недостаточно мощности, поэтому вам придется долго ждать, пока он нагреется. Во время пайки стыка они не отдают достаточно тепла для поддержания температуры.
• 30-50 Вт. У этих утюгов достаточно мощности, чтобы быстро нагреваться и сохранять нужную температуру. Они отлично подходят для основных паяльных работ, и вы можете найти множество недорогих вариантов в его ассортименте.
• 50-70 Вт. Наиболее распространенная доступная мощность в этом диапазоне — 60 Вт.Это отличный выбор для большинства паяльных работ. В этом ассортименте можно найти много надежных паяльников.
• 70 Вт и выше. Паяльники мощностью 70 Вт и более подходят для пайки больших размеров, например, для пайки проводов более низкого сечения (= более толстых). Если вы не профессионал, которому приходится паять настоящие сверхпрочные вещи, этого, вероятно, более чем достаточно для ваших нужд.

Поскольку паяльники с меньшей мощностью в значительной степени бесполезны, я добавил в рекомендации этой статьи только те, которые имеют мощность 40 Вт или более.

Контроль температуры и диапазон

Контроль температуры на паяльнике дает вам возможность регулировать температуру жала. Не все работы по пайке требуют одинаковой температуры. Для некоторых вещей, таких как бессвинцовый припой или термочувствительные компоненты, вам необходимо работать в другом температурном диапазоне, чтобы получить хорошие результаты.

Чтобы использовать паяльник для самых разных паяльных работ, лучше всего купить паяльник с функцией контроля температуры.Однако также важно, чтобы настройки температуры охватывали достаточно широкий диапазон.

Регулируемые паяльники и станции обычно имеют температурный диапазон от 200 до 480 ° C (392–896 ° F). Этого достаточно для большинства применений и достаточно для работы с бессвинцовым припоем.

Точность температуры

Помимо контроля температуры в достаточно широком диапазоне температур, также важно, чтобы температура жала паяльника была точной.Вы не хотите настраивать свой паяльник или станцию ​​на определенную температуру только для того, чтобы обнаружить, что температура жала слишком низка. Это может привести к плохим паяным соединениям и даже к повреждению компонентов из-за перегрева.

Покупка паяльника с хорошей точностью измерения температуры дает вам уверенность в том, что установленная температура равна реальной температуре жала. В целом, устройства более высокого качества от известных брендов, как правило, более точны, чем более дешевые альтернативы вне бренда.

Цифровое и аналоговое

Выбирая паяльник или станцию, можно заметить, что некоторые из них имеют маркировку аналог , а другие — цифровая . Их главное отличие — в способе регулирования температуры.

Аналоговые паяльники — самый простой из двух вариантов. У них есть ручка для регулировки выходной температуры, и все. Здесь нет продвинутой электроники, обеспечивающей точную температуру, а также нет дисплея, показывающего установленную температуру утюга.

Цифровые паяльники (обычно это станции) более совершенные, чем их аналоговые аналоги. Они также более точны и имеют более узкие температурные допуски.

обычно поставляются с дисплеем, на котором отображается установленная температура паяльника, а иногда и фактическая температура рядом с ним. Что касается элементов управления, они предлагают либо поворотную ручку, либо физические кнопки. Ручка предпочтительнее, потому что для полной регулировки температуры требуется всего одна операция.При работе с кнопками иногда может потребоваться несколько нажатий клавиш для настройки параметра.

Обратной стороной цифровых утюгов является то, что они дороже.

Паяльник тип

бывают нескольких типов, что может немного сбить с толку. Некоторыми примерами типов являются карандаши для пайки, паяльные станции, регулируемые паяльники, аккумуляторные утюги и паяльные пистолеты. Они различаются по-разному, в первую очередь по выходной температуре, мощности и портативности.

Большинству пользователей я рекомендую паяльную станцию. Для получения дополнительной информации я отсылаю вас к соответствующему разделу о типах паяльников ниже по странице. Он содержит подробную информацию о каждом типе, а также преимущества и недостатки, лучшие варианты использования и рекомендации по продуктам.

Защита от электростатических разрядов и защита от электростатических разрядов

Паяльники являются безопасными или не защищенными от электростатического разряда. ESD означает электростатический разряд. Это быстрая передача заряда, которая происходит, когда два объекта с разным потенциалом приближаются друг к другу.Поскольку электростатический разряд обычно имеет высокое напряжение и незначительный ток, он не причиняет вреда людям. Однако электронные компоненты часто чувствительны к электростатическому разряду и могут быть им повреждены.

Если паяльник или станция считаются безопасными для электростатического разряда, статический заряд на паяльнике или станции не образуется. Обычно это означает, что наконечник утюга заземлен. Это делается путем от наконечника через все устройство к земле.

Заземление — это то, что предотвращает накопление напряжения на наконечнике.Именно это происходит с изолированными жалами паяльника , и этого следует избегать.

Чтобы паяльная станция считалась действительно безопасной для электростатического разряда, необходимо сделать гораздо больше, чем просто заземлить жало. Все внешние поверхности станции (основной блок, изоляция проводов и ручка утюга) должны быть выполнены из материала, рассеивающего статическое электричество, который соединен с землей. Это исключает любой риск возникновения электростатического разряда. Например, если вы случайно коснулись печатной платы кабелем паяльника.

К сожалению, эта дополнительная защита от электростатического разряда требует значительных дополнительных затрат. Как следствие, паяльные станции с полной защитой от электростатического разряда в основном используются в отраслях, имеющих сертификаты ESD.

Если вы любитель, все будет в порядке, если вы примете основные меры предосторожности против электростатического разряда.

• Обязательно используйте паяльник или станцию ​​с заземленным наконечником.
• Не позволяйте электронике, с которой вы работаете, соприкасаться с предметами, которые могут быть электростатически заряженными.
• Используйте антистатический коврик с антистатическим браслетом и подключите их к земле.

Какой утюг вам нужен: антистатический или антистатический?

В заключение, всегда получают антистатический паяльник или станцию ​​, у которой, по крайней мере, есть заземленный наконечник. Нет никаких причин выбирать вариант, не защищающий от электростатического разряда.
