Ремонт радиатора и расширительного бачка своими руками
Ремонт радиатора и расширительного бачка своими рукамиВ этой статье я хочу рассказать что нужно делать если потек радиатор или расширительный бачок. Для начала нужно разобраться почему это произошло. Практически во всех системах охлаждения есть давление, бывает до 2 атмосфер в зависимости от марки автомобиля. Избыточное давление должна сбрасывать крышка расширительного бачка (или радиатора). Если крышка закисла, то давление начинает расти в следствии чего трескается пластмасса , а иногда и соты в радиаторе. В более новых моделях автомобилей проверить крышку расширительного бачка практически не реально так-как. сам клапан за вальцован в пластмассовом корпусе, а специальный манометр для проверки давления в системах охлаждения найдется далеко не в каждом автосервисе. Поэтому если расширительный бачок (или радиатор) треснул сам по себе (без механического воздействия) первым делом я советую заменить крышку.
Стоит она в пределах 5 долларов, хотя бывают весьма не дешёвые исключения.Теперь о самом ремонте. Пластики из которых делают расширительные бачки и радиаторы не вступают в реакцию не с одним клеем, поэтому качественно склеить не получится. Исключением будет если приготовить клей самому. Если нужно устранить течь на какое-то время, можно зачистить трещину наждачной бумагой, обезжирить растворителем и залить поксиполом или залепить холодной сваркой. Если все сделать качественно хватит на несколько месяцев. Вся проблема в том, что пластик в системе охлаждения, из-за перепада температур, сужается и расширяется. Поэтому как-бы качественно вы не склеили со временем все равно потечет.

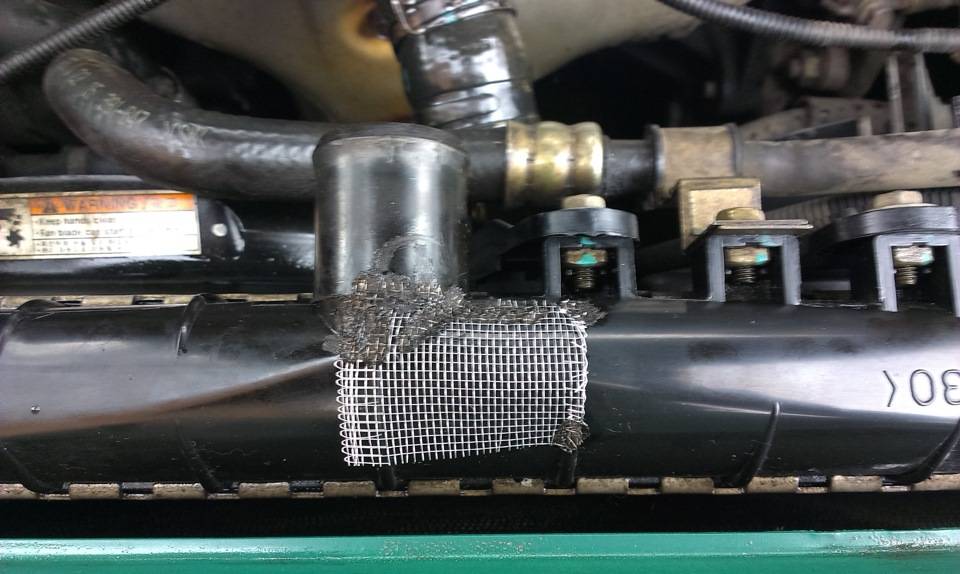

Самый надежный ,на мой взгляд единственный способ ремонта пластика в системе охлаждения это сварка. Практически все расширительные бачки сделаны из >PP< полипропилена или >PE< полиэтилен . Варятся они очень хорошо, в моей практике еще не один не потек после ремонта.
В качестве донора лучше брать не бампера, а что-нибудь более жёсткое например подкрылки. С радиаторами сложнее, делают их из >pa66<. Это один из самых твердых и тугоплавких пластиков. К ремонту такого пластика нужно подходить очень внимательно иначе придется переделывать. Ниже будет видео ремонта расширительного бачка из >ра66<, встречаются такие очень редко и по сложности ремонта не отличаются от радиаторов. В качестве донора я брал корпус от сломанной дрели.
что делать, как найти течь и как устранить
Радиатор охлаждения является основным элементом системы охлаждения двигателя. Работа радиатора охлаждения — это активная передача тепла в атмосферу от разогретой охлаждающей жидкости. Этот процесс важен для эффективной работы двигателя, т.к. охлаждающая жидкость, прежде чем отдать тепло в радиаторе, это тепло забирает от разогретых узлов и деталей двигателя. Так изначально задумано конструкторами, но жизнь вносит свои коррективы в эксплуатацию автомобиля на дороге.
Ситуация, когда стрелка на приборке начинает предательски ползти вверх, и, к сожалению, эта стрелка не показатель уровня топлива, а показатель температуры охлаждающей жидкости, скромно указывая на начинающийся перегрев автомобиля. Валит пар из под капота, а на асфальте медленно, но уверенно расползается жидкое пятно из охлаждающей жидкости. Радиатор потек, что делать?
Причины течи радиатора системы охлаждения автомобиля
Прежде чем что-то делать, нужно разобраться, что привело к такому результату. Это может быть внешнее повреждение в результате попадания камней, или же пластиковые элементы радиатора могут потрескаться в результате удара при мелком ДТП. Такие мелкие повреждения, как правило, сразу идентифицировать не удается, и проявляются от них проблемы с течением времени. А пока, водитель продолжает эксплуатацию автомобиля, постепенно, по капелькам теряя охлаждающую жидкость из системы.Чем опасна утечка антифриза из системы охлаждения авто
С понижением уровня охлаждающей жидкости возрастает риск перегрева двигателя, в свою очередь, это может привести к следующим проблемам:· Заклинивание двигателя
· Деформация прокладки головки блока цилиндров
· Изменение конфигурации системы охлаждения и попутный выход из строя компонентов системы
Все перечисленные случаи приведут к дорогостоящему ремонту.
Что делать если подтекает радиатор охлаждения
Первое правило при таком случае, это следить за уровнем охлаждающей жидкости. На самом деле, периодическая проверка технических жидкостей автомобиля перед поездкой хорошее правило, это поможет своевременно заметить зарождающуюся проблему и устранить ее.
Что делать при большом повреждении и течи системы охлаждения
При серьезных повреждениях системы охлаждения двигателя ремонт неизбежен, эксплуатация автомобиля в таком случае крайне нежелательна. И чтобы не попасть еще и на ремонт двигателя, следует автомобиль переместить в техцентр посредством эвакуатора, в крайнем случае, на тросу.
Как заклеить пластиковые детали системы охлаждения с течью
Если конструкция радиатора позволяет, то можно воспользоваться термостойким герметиком-клеем, более известным как холодная сварка. В некоторых случаях понадобится снятие радиатора с автомобиля.
Холодная сварка – специальный двухкомпонентный герметик, в составе которого может присутствовать металлическая стружка. Такие герметики позволяют быстро восстановить пластиковые или металлические детали.
Сам процесс заклейки не сложен:
· Перед нанесением герметика поверхность необходимо подготовить, зачистить и обезжирить.
· Подготовить герметик к работе посредством смешения двух компонентов. Компоненты необходимо тщательно перемешать, чтобы получилась однородная масса.
· Герметик наносится на деталь.
Состав схватится через 3-5 минут, но до полного затвердевания потребуется от часа до суток, в зависимости от состава.
Можно ли запаивать алюминиевые радиаторы и как правильно
Если течь радиатора образовалась на алюминиевой части, то возможна запайка. Процесс сложен, и мы бы рекомендовали доверить его профессионалам, т.к. при неудачной попытке придется все переделывать заново.
· Понадобится мощный паяльник и перед работой эго необходимо хорошо прогреть.
· Стенки радиатора также понадобится тщательно прогреть.
· Поверхность перед пайкой тщательно зачистить.
· Для обеспечения хорошего качества пайки необходимо использовать припой с большим содержанием олова.
Данный способ потребует снятия радиатора с автомобиля, а значит при установке радиатора после ремонта обратно, желательно, полностью заменить охлаждающую жидкость.
Устранение утечки антифриза в системе охлаждения с помощью специального герметика
Есть еще один способ устранения течи радиатора, не требующий частичной или полной разборки системы. Это герметик
который работает внутри системы охлаждения. К примеру, Liqui Moly — Герметик системы охлаждения Kuhler-Dichter. Это средство герметизирует небольшие места утечек в радиаторе, пористость металла в местах пайки, волосяные трещины. Герметизирует повреждения, которые достаточно трудно локализовать (определяются лишь по падению уровня охлаждающей жидкости). Можно использовать средство со всеми видами присадок в систему охлаждения и любыми антифризами. Подходит для всех систем охлаждения и нагрева.
Содержит водорастворимый мономер и пластиковую крошку, взвешенные в растворе моноэтиленгликоля.
При перепаде давления и при доступе кислорода активируется реакция полимеризации и продукты полимеризации герметизируют места утечек охлаждающей жидкости.
Применение герметика очень простое:
· Перед использованием встряхнуть баллончик.
· Добавить герметик в систему охлаждения из расчета 250 мл. присадки на 10 л. охлаждающей жидкости.
· Дать поработать двигателю на холостых оборотах или проехать на автомобиле минимум 10 минут
Герметик
может находиться в системе охлаждения весь срок службы охлаждающей жидкости.
ИТОГ
Чтобы избежать крупных ремонтов, следует регулярно проверять систему охлаждения на предмет малейших неисправностей и течей, своевременно меняйте шланги и патрубки, следите за температурой антифриза в процессе эксплуатации.
как снять, запаять, слить тосол, , инструкции с фото и видео
ВАЗ-2101 принадлежит к семейству «классических» моделей, выпускавшихся Волжским автозаводом начиная с 1970 года. Работа системы охлаждения, используемой в «классике», базируется на общих принципах, но у каждой модели имеются свои особенности, которые следует учитывать при эксплуатации и техническом обслуживании автомобиля. ВАЗ-2101 был первенцем семейства, так что большинство технологий, реализованных здесь, послужило фундаментом для дальнейшего их развития в последующих поколениях машин, выпускаемых лидером советского и российского автомобилестроения. Всё это в полной мере относится к системе охлаждения и её ключевому узлу — радиатору. Что необходимо принимать во внимание владельцам ВАЗ-2101, которые хотели, чтобы эта система на их автомобиле работала надёжно и бесперебойно в течение длительного времени?
Система охлаждения ВАЗ-2101
Используемая в автомобиле ВАЗ-2101 система является:
- жидкостной;
- закрытого типа;
- с принудительной циркуляцией.
Система вмещает 9,85 литра тосола (вместе с отоплением) и состоит из:
- радиатора;
- насоса;
- расширительного бачка;
- вентилятора;
- шлангов и патрубков;
- рубашек охлаждения головки блока и самого блока.
В автомобилях ВАЗ-2101 используется жидкостная система охлаждения закрытого типа с принудительной циркуляцией
Принцип работы системы охлаждения основан на том, что разогретая в рубашках охлаждения жидкость по патрубкам и шлангам попадает в радиатор, если её температура превысила определённое значение. Если же температура охлаждающей жидкости не достигла заданного предела, термостат перекрывает доступ к радиатору и циркуляция происходит по малому кругу (минуя радиатор). Далее с помощью насоса жидкость снова направляется в рубашки охлаждения. К контуру, по которому циркулирует жидкость, подключена система отопления салона. Использование термостата позволяет быстрее разогреть мотор и поддерживать необходимый температурный режим работающего двигателя.
Радиатор системы охлаждения ВАЗ-2101
Одним из наиболее важных элементов системы охлаждения является радиатор. Его главная функция — отведение избыточного тепла от жидкости, циркулирующей в системе охлаждения двигателя. Следует помнить, что перегрев двигателя или отдельных его компонентов может привести к расширению деталей и, как следствие, заклиниванию поршней в цилиндрах. В этом случае потребуется длительный и трудоёмкий ремонт, поэтому не стоит игнорировать уже первые признаки неисправности радиатора.
Радиатор расположен в передней части капота, что позволяет при движении пропускать через него большое количество воздуха. Именно благодаря соприкосновению с воздушными потоками и происходит охлаждение жидкости. Для увеличения площади соприкосновения радиатор выполнен в виде трубок и многослойных металлических пластин. Помимо трубчато-пластинчатой сердцевины конструкция радиатора включает верхние и нижние бачки (или коробки), оборудованные горловинами, а также заливным отверстием и сливным краном.
Параметры
Габариты штатного радиатора ВАЗ-2101 составляют:
- длина — 0,51 м;
- ширина — 0,39 м;
- высота — 0,1 м.
Вес радиатора — 7,19 кг, материал — медь, конструкция — двухрядная.
Среди прочих особенностей родного радиатора «копейки» отметим наличие круглого отверстия в нижнем баке, благодаря которому автомобиль можно завести специальной рукояткой — «кривым стартером».
Штатный радиатор ВАЗ-2101 сделан из меди, имеет два ряда элементов охлаждения и отверстие в нижнем баке для «кривого стартера»
Альтернативные радиаторы для ВАЗ-2101
Часто в целях экономии средств владельцы ВАЗ-2101 устанавливают вместо штатных медных алюминиевые радиаторы. Однако существуют и другие способы замены. Например, на «копейку» можно установить радиатор от ВАЗ-2106, 2103, 2105 или 2107, хотя при этом может потребоваться изменение расположения крепёжных петель.
По вопросу — латунные лучше по теплоотводу — это вопрос времени использования.
На семёрке на латунном радиаторе (300 т. км, 25 лет) отпаял верхний бачок, прочистил ёршиком трубки, продержал с залитой лимонной кислотой — думал охлаждать будет как надо. Хрен там — в результате купил алюминиевый — совсем другое дело. Теперь надо на копейку городить алюминиевый, ибо он новый дешевле и весь алюминиевый и не ржавеет.48rus
http://vaz2101.su/viewtopic.php?p=26039
Дело в том, что трубки-то латунные, а «оребрение» — пластинки на них железные. И со временем эти пластинки неизбежно ржавеют в месте впрессовки в латунные трубки и теплопроводность падает.Видео: замена радиатора ВАЗ 2101 на аналогичное устройство от моделей 2104–07
Ремонт радиатора
Если ухудшилась проходимость радиатора или появилась течь, это не значит, что требуется его замена: для начала можно снять радиатор и промыть внутреннюю полость или попробовать запаять появившиеся трещины.
Течь, как правило, становится следствием чрезмерной изношенности радиатора. Если проблема появилась недавно и течь незначительная, то исправить ситуацию можно с помощью специальных химреактивов, которые добавляются в тосол и через определённое время закупоривают трещины. Однако такая мера, как правило, бывает временной, и если трещина появилась, то рано или поздно её придётся запаивать. Иногда устранить небольшую течь можно с помощью холодной сварки — субстанции, напоминающей пластилин и затвердевающей при нанесении на поверхность радиатора.
Чаще всего для устранения течи и чистки радиатора приходится его демонтировать. При этом потребуется отвёртка и рожковые ключи на 8 и на 10. Для снятия радиатора необходимо:
- Снять всё оборудование, которое препятствует доступу к радиатору.
- Слить охлаждающую жидкость из системы.
- Ослабить затяжку хомутов и снять верхний шланг с радиатора.
Необходимо ослабить хомут и снять верхний шланг с радиатора
- Снять шланг с патрубка верхнего бачка радиатора.
Шланг верхнего бачка снимается с патрубка и отводится в сторону
- Снять шланг с нижнего бачка радиатора.
Шланг с нижнего патрубка снимается аналогично
- Отсоединить разъём вентилятора, который расположен возле нижнего шланга.
- С помощью ключа на 8 открутить 3 болта, которыми вентилятор крепится к радиатору, и снять вентилятор.
Для снятия вентилятора необходимо открутить крепёжные болты, убрать хомуты, придерживающие проводку, и вытащить кожух
- Ключом на 10 открутить 2 болта, которыми радиатор крепится к корпусу.
Радиатор крепится к корпусу двумя болтами, которые откручиваются ключом на 10
- Снять радиатор с посадочного места.
Открутив крепёжные болты, необходимо снять радиатор с посадочного места
- Если окажется, что подушки радиатора пришли в негодность, заменить их.
Если подушки радиатора пришли в негодность, необходимо их заменить
Чтобы запаять радиатор, необходимо определить повреждённое место, тщательно его зачистить щёткой по металлу, обработать разогретой канифолью и залить расплавленным оловом с помощью паяльника.
Видео: самостоятельный ремонт радиатора ВАЗ-2101
Вентилятор радиатора
Система охлаждения работает таким образом, что чем быстрее вращается коленвал двигателя, тем интенсивнее насос гоняет жидкость по системе. Однако мотор нагревается и на холостых оборотах, когда машина стоит, поэтому охлаждение требуется и в этом случае. Для этой цели предусмотрен специальный вентилятор, расположенный перед радиатором и приводимый во вращение для дополнительного охлаждения жидкости.
Вентилятор охлаждения радиатора предназначен для защиты охлаждающей жидкости от перегрева
Датчик включения радиатора
В самых первых моделях ВАЗ-2101 датчик включения радиатора не был предусмотрен — такой прибор появился уже ближе к снятию «копейки» с конвейера. Этот датчик предназначен для включения вентилятора после того, как температура охлаждающей жидкости достигнет определённого значения, как правило, 95 градусов.
Расположен датчик в нижней части радиатора на месте сливного отверстия.
Если вентилятор перестал включаться, можно проверить, в чём причина, соединив клеммы, приходящие к датчику, между собой. Если вентилятор включится, скорее всего, потребуется замена датчика, если нет — причина может быть в двигателе вентилятора или в предохранителе.
Датчик включения вентилятора находится в нижней части радиатора рядом со шлангом подачи тосола
Чтобы заменить датчик включения вентилятора, необходимо отсоединить клеммы и ключом на 30 начать выкручивать гайку датчика. Затем рукой открутить её полностью и вставить на её место новый датчик, резьба которого будет заблаговременно смазана герметиком. Всё это следует проделать по возможности быстро, чтобы вытекло как можно меньше жидкости из радиатора.
Замена охлаждающей жидкости
Определённое количество воды в тосоле может стать причиной коррозии радиатора изнутри. В связи с этим необходимо периодически промывать радиатор, чтобы не снижалась его проходимость и не ухудшались теплообменные свойства.
Для промывки и очистки радиатора используются различные химические средства, которые заливаются внутрь трубок и удаляют накипь и ржавчину со стенок. Помимо этого, необходимо выполнять полную замену охлаждающей жидкости через определённый пробег (как правило, чем через каждые 40 тыс. км).
При пустом термостате машина будет греться. Надо заглушить тогда малый круг, иначе вся охлаждайка идёт через него, минуя радиатор. Продуктивней всего слить всю старую жидкость, снять и основной радиатор, и радиатор печки и нести домой, в ванной промыть и внутри, и снаружи. Внутрь желательно залить типа фейри чего-нибудь. Грязи выйдет много, сам перед зимой делал такое. Потом всё это ставишь на место, заливаешь воду с промывкой для систем охлаждения, гоняешь 10 минут, потом сливаешь, наливаешь воду, опять гоняешь и потом уже заливаешь чистенький тосол.
Евгений Олегович
http://vaz2101-club.ru/transmissiya/862-radiator-print.html?pp=40
Чтобы не получить ожог во время работы, менять охлаждающую жидкость следует на холодном или тёплом двигателе.
Замена тосола (или другой охлаждающей жидкости) выполняется в такой последовательности:
- Рычаг управления подачей тёплого воздуха в салон переводится в крайнее правое положение. Кран отопителя в этом случае будет открыт.
Рычаг управления подачей тёплого воздуха в салон необходимо перевести в крайнее правое положение
- Откручивается и снимается крышка радиатора.
Необходимо открутить и снять крышку радиатора
- Снимается пробка расширительного бачка.
Пробку расширительного бачка нужно открутить и снять
- В нижней части радиатора откручивается пробка сливного отверстия и тосол сливается в заранее подготовленную ёмкость.
При откручивании пробки сливного отверстия радиатора нужно не забыть подставить ёмкость для принятия тосола
- На месте пробки может оказаться датчик включения вентилятора, который необходимо открутить ключом на 30.
В последних моделях ВАЗ 2101 на месте пробки стоит датчик включения вентилятора
- Ключом на 13 откручивается пробка сливного отверстия блока цилиндров и вся отработанная жидкость сливается в подставленную бутылку.
Пробку сливного отверстия блока цилиндров можно открутить ключом на 13
После того как старый тосол будет удалён из системы, необходимо поставить на место пробки сливных отверстий радиатора и блока цилиндров. Новая охлаждающая жидкость заливается в радиатор и затем в расширительный бачок на 3 мм выше отметки min. Для устранения воздушных пробок со штуцера впускного коллектора снимается шланг. Как только с него начинает вытекать жидкость, он устанавливается на место и плотно зажимается хомутом.
Для устранения воздушных пробок со штуцера впускного коллектора снимается шланг
На этом процедуру замены тосола можно считать законченной.
Видео: самостоятельная замена охлаждающей жидкости
Крышка радиатора
Конструкция крышки (или пробки) радиатора позволяет полностью изолировать систему охлаждения от внешней среды.
Пробка радиатора оснащена паровым и воздушным клапанами. Паровой клапан прижимается пружиной, имеющий упругость 1250–2000 г. За счёт этого в радиаторе возрастает давление и повышается температура закипания охлаждающей жидкости до значения 110–119 °С. Что это даёт? Прежде всего, уменьшается объём жидкости в системе, т. е. снижается масса двигателя, однако требуемая интенсивность охлаждения мотора сохраняется.
Конструкция крышки радиатора позволяет полностью изолировать систему охлаждения от внешней среды
Воздушный клапан прижимается пружиной упругостью 50–100 г. Он предназначен для пропуска воздуха внутрь радиатора, если произойдёт конденсация жидкости после закипания и остывания. Иными словами, вследствие парообразования внутри радиатора может образоваться избыточное давление. Температура кипения охлаждающей жидкости при этом повышается, зависимость от атмосферного давления отсутствует, давление сброса регулируется клапаном в пробке. Таким образом, при возникновении избыточного давления (0,5 кг/см2 и выше) в случае закипания жидкости открывается выпускной клапан и пар выводится в пароотводную трубку.
Если давление внутри радиатора окажется ниже атмосферного, впускной клапан обеспечивает доступ воздуха внутрь системы.
Благодаря конструкции крышки радиатора система охлаждения ВАЗ-2101 может выдержать избыточное давление при закипании тосола
Радиатор системы охлаждения без преувеличения можно назвать одним из важнейших компонентов всего силового агрегата, т. к. от его надёжной работы зависит исправность и долговечность двигателя. Продлить жизнь радиатору ВАЗ-2101 можно исключительно за счёт своевременного реагирования на любые признаки неисправности, регулярного техобслуживания, использования качественной охлаждающей жидкости. Несмотря на то что радиатор вряд ли можно отнести к высокотехнологичным механизмам, его роль в работе системы охлаждения и силового агрегата в целом продолжает оставаться ключевой.
Как запаять радиатор — 95 фото починки разных видов в домашних условиях
Важной частью автомобиля является радиатор. Его придумали, чтобы избежать перегрева мотора машины.
Через время, приходится чинить любую деталь авто, не есть исключением радиатор. В процессе использования появляются разрывы, которые можно подремонтировать.
Краткое содержимое статьи:
Чем можно запаять радиатор
В интернете можно найти много фото, как запаять радиатор. Но перед тем, как рассматривать картинки, нужно почитать рекомендации специалистов, иначе ни чего не поймете.
Чтоб все правильно сделать, обратите внимание на процедуру запаивания поврежденной поверхности. Способ ремонта зависит от материала из которого сделан радиатор.
В большинстве случаев радиаторы паяют с помощью холодной сварки. Инструкция, как запаять радиатор, заключается в следующем:
- Для удобства и качественной работе демонтируйте радиатор;
- Найдите то место, где может протекать жидкость;
- Для точного вычисления неисправности, заслоните дыры радиатора;
- Погрузите его в воду, над разрывами увидите мелкие пузырьки от воды;
- Испорченную площадь, надо подготовить к ремонту – хорошо ошкурить и обезжирить;
- Берем дозу холодной сварки, разминаем и кладем на трещину.
За счет активатора, холодную сварку, можно превратить в жидкость, которая предназначена для тех мест, куда трудно проникнуть. Дать всему высохнуть, зачистить и покрасить.
Ремонт алюминиевого радиатора
Запаять алюминиевую деталь – трудоемкий процесс. Как же запаять алюминиевый радиатор? Перед ремонтом, нужно подготовить много инструментов, которые продаются в специализированных магазинах.
За счет оксидной пленки алюминия, сплав плохо крепится на трещине, поэтому придерживайтесь такого процесса:
- найдите поврежденную поверхность;
- растопите и смешайте канифоль с железными опилками;
- на повреждение нанесите полученную смесь и растушуйте накаленной паяльной лампой;
- когда флюс окутает поверхность, прибавляйте часть полученной смеси. Таким образом разрушится оксидная пленка;
- если разрыв большой, то пускаем в ход соединение висмута и олова;
- чтоб шов был более надежным, используем плавень – это состав из хлористого калия и лития, криолита, обычной соли, сернокислого натрию.
Полученная смесь греется накаленным паяльником. По окончанию работы проверяем ее результат. В радиатор вливаем воду с марганцовкой, ждем пару часов. Если сочиться нигде не будет, то все сделано правильно. Работаем в перчатках и в хорошо проветриваемом помещении.
Ремонт медного радиатора
Одним и тем же способом паяют радиатор из меди и латуни, это делаю с помощью олова. Для пайки медного радиатора, лучше использовать молотковый паяльник, который работает без электричества. Для нагрева используют паяльный светильник.
Прежде всего, надо зашкурить образовавшиеся трещины, потом обделать цинком хлора. Для его приготовления нужны: цинк и соляная кислота; цинк кладем в кислоту, ждем пока смесь соединится.
Далее нагретой паяльной лампой переносим олово на поврежденный участок. Качество работы проверяем водой, после красим.
Чиним радиатор в домашних условиях
Радиатор относится к одним из самых уязвимых деталей автомобиля.
При его неисправности не обязательно обращаться к специалистам, его можно подремонтировать самостоятельно. Чтоб запаять радиатор своими руками, надо иметь помещение и нужные инструменты.
Для ремонта радиатора достаточно пройти следующие пункты:
- снимите радиатор с автомобиля и слейте жидкость;
- найдите нужные инструменты;
- запаяйте повреждение;
- проверьте результат работы;
- поставьте радиатор на место.
Чтоб добротно устранить проблему, обязательно, демонтируйте ее. При этом будет возможность, обследовать все поломки радиатора и качественно запаять разрывы. Трещины находим с помощью полиэтилена, посудины и воды. Дыры закрываем пленкой, после опускаем в воду. Над трещинами из воды появятся мелкие пузырьки.
Дефектные места моем и зачищаем. Зашкурить можно с помощью бумаги наждачной, надфиля мелкого (полукруглого, тонкого, плоского), железной щетки. К этому этапу надо отнестись серьезно, поскольку от него будет зависеть остальная работа.
Следующим шагом будет обезжиривание, потом запаивание, оно зависит от выбора необходимых инструментов.
Для запаивания радиатора понадобятся инструменты:
- электропаяльник;
- горелка работающая на газу;
- смесь из свинца и олова;
- флюс;
- растворенная спиртом канифоль.
Выбор инструментов для запаивания зависит от материала радиатора, например, медный радиатор паяют припоем с низким градусом расплавления и т.д.
Другие способы ремонта радиатора
Помимо сварки поврежденных участков, можно применять другие способы ремонта:
- Порошок горчичный;
- Куриное яйцо;
- Герметик;
- Аргонно-дуговая сварка.
Фото рекомендации как запаять радиатор
youtube.com/embed/Na8qGXWR69A?rel=0&showinfo=0″ frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Также рекомендуем посетить:
Как запаять пластиковый бачок радиатора
Главная » Ремонт радиаторов » Как запаять пластиковый бачок радиатораЗапаять пластиковый бачок радиатора или трещины на банке из пластика можно в автомастерской по ремонту автомобильных радиаторов АРТ сервис 8(903)26 095 14 в Москве.
В большинстве случаев трещины на пластмассовых бачках радиатора происходят или от незначительного удара или из за повышенного давления охлаждающей жидкости в системе охлаждения.
В первом случае возможны небольшие удары автомобиля при дтп или низкая посадка автомобиля где нижняя часть радиатора охлаждения достаточно уязвима.
При избыточном давлении в системе охлаждения возможны подрывы пластиковой банки от основания радиатора.
Также образуются мелкие трещинки на пластиковом бачке радиатора из которых протекает охлаждающая жидкость.
При избытке давления в системе охлаждения необходимо проверить и заменить крышку на расширительном бачке радиатора.
При осмотре текущего радиатора вы обнаружили трещины на пластике радиатора.
Если радиатор пригоден к ремонту то необходимости в его замене на новый нет.
Просто необходимо заварить трещины и разрывы на пластиковом бачке радиатора.
Для дальнейшего ремонта снимаем радиатор с автомобиля.
Снятый радиатор промываем от пыли и грязи.
Продуваем радиатор воздухом и обезжириваем место ремонта на пластиковом бачке радиатора.
При помощи пластикового электрода по составу изготовленного аналогично пластикового бачка ремонтируемого радиатора завариваем трещину.
Далее проверяем ремонтируемое место радиатора при помощи пены или воды.
Для полной проверки целостности радиатора погружаем радиатор в ёмкость с водой и проверяем при помощи давления сжатого воздуха компрессором.
Если у вас нет возможности произвести самостоятельный ремонт автомобильного радиатора обратитесь в автомастерскую АРТ сервис Москва.
У нас ремонт радиатора начинается с бесплатной диагностики.
Диагностика заключается в визуальном осмотре радиатора и выявление скрытых дефектов и трещин или пробоин всего радиатора.
При случае неэфективности ремонта радиатора от старости или сильного повреждения вам предложат замену радиатора на новый.
В наличии радиаторов на продажу у нас нет. Мы радиаторы только ремонтируем.
Предлагаем выполнить ремонт алюминиевого радиатора.
Запаяем и отремонтируем медный радиатор.
Ремонтируем трещины и сколы на пластиковых бачках и банках радиатора.
Заменим текущие резиновые прокладки под бачками радиатора.
Изготовим алюминиевый бачок на радиатор в замен старого пластикового бачка.
У нас ремонтируют автомобильные интеркулеры.
Берём в ремонт радиаторы печки.
К нам на ремонт везут теплообменники.
Выполним сварочные работы аргоном и электросваркой.
Предлагаем услугу пайки припоем и оловом.
У нас можно отремонтировать автомобильный пластик и детали из пластмассы.
Мы ремонтируем автомобильные баки.
Ремонт сварка алюминиевых баков.
Пайка сварка пластмассовых баков и бензобаков из пластика.
Заварим переварим металлический бак в местах пробоин и ржавчины.
Мы работаем без выходных. Звоните. Консультируйтесь. Уточняйте цены на ремонт.
Как запаять медный радиатор автомобиля своими руками
Главная » Разное » Как запаять медный радиатор автомобиля своими рукамиКак запаять радиатор — ГАЗ 21, 2.5 л., 1961 года на DRIVE2
Таки пересилил лень и решил отписаться о пайке радиатора!
Пока в БЖ была тишина, к моему удивлению, количество подписчиков перевалило за сотню! Это очень радует, значит стоит продолжать писать!
Писать я перестал на моменте пайки радиатора. К сожалению, за это время почти ничего не изменилось. Работа, потом сессия, периодические ремонты второй машины и т.д. не давали заниматься Волгой.
Теперь к делу: экспериментальная некромантия радиаторов принесла свои плоды — я неплохо научился паять радиаторы, плюс уяснил, что не все, что паяется, стоит паять.
Напомню, что после промывки радиатора, лимонной кислотой он начал изрядно течь, в связи с чем, я и решил попытаться его самостоятельно запаять.
Думаю, что будет интереснее и полезнее, если это будет не просто история, а некий мануал, по пайке. Благо опыта накопилось немало, да и в интернетах, я особо не встречал описания того, как это делается.
Инструмент и материалы:
Необходимый минимум
Кислота
Первая и необходимая вещь, это паяльник, даже два — один — «а-ля топорик», для хорошего прогрева больших площадей, второй — тонкий, для запайки в труднодоступных местах. Газовая паяльная лампа, тоже незаменимая вещь. Щипцы, для выковыривания «сеточки» радиатора. Ну и щетки на дрель для зачистки.
Сначала я пробовал использовать для пайки спирто-канифольный флюс, он у меня остался с тех пор, как я, в отрочестве, паял педальку для гитары. Тогда он мне очень понравился, но тут он совершенно не годится. Кроме того, что паяется им плохо, так он ещё оставляет в припое прослойки, через которые может просачиваться охлаждающая жидкость. Поэтому я решил использовать паяльную кислоту — она подходит отлично.
И конечно, припой. Его я извел более 300 грамм. С завода радиатор запаян припоем марки ПОС 40. Сначала, я тоже пробовал паять им, но это очень муторно, и радиатор быстро остывает до температуры, которой недостаточно для этой марки, поэтому я перешел на ПОС 61.
Процесс:
Сначала надо определить где течет. В худшем случае, мы просто увидим огромную дыру. Следующая степень, легкая течь, при заполнении радиатора водой. Ну и наконец когда крупных дыр не осталось, радиатор проверяется давлением. Делал это я так:
Затыкаем отверстия для патрубков обрезком велосипедной камеры.
Одно отверстие прикрываем куском той же камеры с соском. Лучше вокруг камеры, нацепить кусок патрубка — так герметичнее и меньше шансов порвать камеру хомутом
Это самая трудная часть. Трубку для слива излишков воды я отпаял и герметично запаял её отверстие. На горловину хомутом прижал камеру.(на фото трубка ещё присутствует — с начала затыкал конец трубки маленьким хомутиком.)
Вариант №2 улучшенный. Когда мне окончательно надоело, что камера рвется об острую кромку горловины, я решил сурово запаять горловину куском радиатора от видеокарты.
На этом этап подготовки закончен. Методом опускания радиатора в ванну с водой и нагнетания давления в нём велосипедным насосом мы можем определить любые течи.
Вот такой способ проверки радиатора давлением в домашних условиях породил мой воспаленный инженерный ум.
Дальше пайка, тут всё просто: зачищаем область вокруг дырки щеткой на дрель( ещё я использовал в труднодоступных местах миниатюрные щеточки для бормашины, фото щеточек гуглите).
Готовая к пайке дыра.
Нагреваем область вокруг паяемого места газовой горелкой(Не могу сказать, до какой температуры, но быстро с опытом приходит понимание и дальше греешь интуитивно. Если недогрел, то не припаяется, если перегрел, то поджарится паяльная кислота).
Нагретое место быстро смазываем паяльной кислотой, если температура верная, то она закипит и выпарится. Дальше паяльником, желательно топориком, наплавляем кусок припоя и пока он жидкий, паяльником царапаем поверхность радиатора под каплей припоя и аккуратно его размазываем. Таким образом, мы сдираем оксидную плёнку и к чистому месту у нас сразу пристает припой.
Готовый вариант.
Вот и весь процесс.
Но были и особенности. Например, большие дырки, я заделывал заплатками, вырезанными из медного радиатора от видеокарты. Фото нет, но тут ничего сложного. Сначала надо залудить саму заплатку. Я делал это на дощечке паяльником-топориком, Технология примерно такая же, как при лужении самого топорика. Потом покрываем, толстым слоем припоя дырку по контуру. Предварительно нагрев лампой часть радиатора, накладываем плоскостью паяльника, заплатку, стараясь ровно и аккуратно прижать. С первого раза не всегда получается.
На такие дыры только заплатки.
В труднодоступных местах выковыриваем сеточку пассатижами.
Таким образом я запаял оба бачка и несколько трубок, дыр было много. Причем в некоторых местах, вроде не течет, но видно легкое вздутие краски, шлифанешь щеткой — кусок металла проваливается внутрь и появляется дыра.
Также запаял намертво сливной краник — гайка с резьбой внутри была стальная, прогнила и развалилась пополам.
Как-то так
И дальше оказалось самое сложное. Бачки перестали течь. Но оказалось, большое количество дыр в тех местах, где трубки входят в радиатор. С ними я боролся долго и отважно, но меньше их не становилось. Они обнаруживались все новые и новые.
Причем, если паяльником как-то и можно ухитриться подлезть между трубок, то зачистить там от пыли и краски, чтобы можно было паять практически невозможно. Испробовал огромное количество бормашинных насадок. Выход один — ампутировать трубку. Необходимая жертва, несмертельная в разумных количествах.
Выглядело это так:
Заплатка вместо трубки в бачке.
Запаянная культя трубки.
Заделав течи таким образом и, лишившись, двух трубок, я понял, что этому нет конца.
Радиатор продолжал, предательски, течь в тех местах, куда, без хирургии не доберешься.
Есть, конечно, вариант, с отпайкой крышки бачка, и пайкой этих мест изнутри, но боюсь, что этого радиатор не выдержит и это будет напрасный труд.
Эксперимент закончен
Советы тем, кто вдруг захочет повторить сиё действо:
Паять радиатор можно и даже нужно, но только в том случае, когда есть к чему паять. А не когда от него осталась дырчатая фольга. Если у вас пара-тройка дырочек или вообще механические повреждения, то смело занимайтесь, Если состояние как у моего, то это уже для особых ценителей и знающих толк. Я так больше делать не буду))
P.S. Потек радиатор после его промывки лимонной кислотой. Тут может быть два варианта: 1) Он не так яростно протекал ранее, только из-за огромного слоя накипи.
2) Он действительно был съеден кислотой. Я хотел залить его кислотой на ночь, но так получилось, что на следующий день у меня не было возможности его слить, поэтому он простоял почти двое суток. Склоняюсь к тому, что тут комбинация обоих вариантов.
P.P.S. Радиатор печки таким способом успешно запаян и прошёл проверку давлением.
Как заменить автомобильный радиатор
Радиатор является основной частью системы охлаждения. Охлаждающая жидкость течет через трубки внутри радиатора, которые окружены ребрами, которые направляют поток воздуха. Когда автомобиль движется по дороге, воздух проходит через эти ребра и охлаждает охлаждающую жидкость. Охлаждающая жидкость с более низкой температурой затем возвращается в двигатель. Неисправный радиатор может привести к перегреву двигателя и потенциальному повреждению двигателя.
Часть 1 из 1: Замена радиатора
Необходимые материалы
- Воздушный компрессор (опция)
- Инструмент для заполнения вакуумной системы охлаждения (опция)
- гаечный ключ с накидной гайкой соответствующего размера
- Бесплатные руководства по ремонту — Autozone предоставляет бесплатные онлайн-руководства по ремонту для определенных марок и моделей
- Джек и Джек стоит
- Плоскогубцы
- Защитные перчатки
- Храповик и розетки соответствующего размера
- Удлинитель храповика
- Защитные очки
- Отвертка
- Ключи подходящего размера
Шаг 1: Поднять и поддержать автомобиль .Безопасно поддерживайте автомобиль, поднимая его и поддерживая его домкратами. Поместите противооткатный упор позади задних колес и установите стояночный тормоз.
Шаг 2: Слить охлаждающую жидкость из радиатора . Откройте кран обратного клапана или снимите нижний шланг радиатора, чтобы слить охлаждающую жидкость из радиатора.
Шаг 3: Отсоединить шланг бачка радиатора . Ослабьте хомут с помощью плоскогубцев или отвертки, в зависимости от конструкции хомута.Отсоедините шланг, повернув и потянув его от радиатора.
Шаг 4: Снять верхний шланг радиатора . Ослабьте хомуты с помощью плоскогубцев или отвертки, в зависимости от конструкции хомута. Затем снимите шланг, повернув его и отсоединив от соединения.
Шаг 5: Снять нижний шланг радиатора . Ослабьте хомуты с помощью плоскогубцев или отвертки, в зависимости от конструкции хомута.Затем снимите шланг, повернув его и отсоединив от соединения.
Шаг 6: Отсоединить электрический разъем вентилятора охлаждения . Отсоедините электрический разъем вентилятора охлаждения, надавив на язычок и потянув его назад.
Шаг 7: Снимите болты крепления вентилятора охлаждения . Снимите крепежные болты вентилятора охлаждения с помощью храповика, удлинителя и гнезда соответствующего размера.
Шаг 8: Снимите охлаждающий вентилятор .Снимите охлаждающий вентилятор с автомобиля.
Шаг 9: Отсоединить линии радиатора . Отсоедините линии радиатора охлаждения от радиатора с помощью гаечного ключа с накидной гайкой, чтобы предотвратить закругление фитингов.
Шаг 10: Удалить болты крепления радиатора . Снимите крепежные болты радиатора с помощью гаечного ключа или трещотки и гнезда соответствующего размера.
Шаг 11: Снять крепежные болты конденсатора .Снимите крепежные болты конденсатора с помощью гаечного ключа или трещотки и гнезда соответствующего размера.
Шаг 12: Снять радиатор . Снять радиатор с автомобиля.
Шаг 13: Установите радиатор . Установите новый радиатор на место.
Шаг 14: Установите крепежные болты конденсатора . Установите крепежные болты конденсатора и затяните их.
Шаг 15: Установите монтажные болты радиатора .Установите монтажные болты радиатора с помощью гаечного ключа или трещотки и гнезда соответствующего размера.
Шаг 16: Подсоедините линии охладителя трансмиссии . Подсоедините линии радиатора охлаждения к радиатору с помощью гаечного ключа с накидной гайкой, чтобы предотвратить закругление фитингов.
Шаг 17: Установите вентилятор . Установите охлаждающий вентилятор на место.
Шаг 18: Установите крепежные болты вентилятора охлаждения .Установите крепежные болты вентилятора охлаждения с помощью храповика, удлинителя и гнезда соответствующего размера.
Шаг 19: Установите на место разъем . Подсоедините электрический разъем вентилятора охлаждения.
Шаг 20: Установите нижний шланг радиатора . Наденьте шланг на соединение. Используя плоскогубцы или отвертку (в зависимости от конструкции зажима), сдвиньте хомуты на место и затяните их вниз.
Шаг 21: Установите верхний шланг радиатора .Наденьте шланг на соединение. Затем с помощью плоскогубцев или отвертки (в зависимости от конструкции хомута) сдвиньте хомуты на место и затяните их вниз.
Шаг 22: Подсоедините шланг бачка радиатора . Наденьте шланг на соединение. Затем с помощью плоскогубцев или отвертки (в зависимости от конструкции хомута) сдвиньте хомут на место и затяните его.
Шаг 23: Заполнить радиатор охлаждающей жидкостью .При необходимости закройте сливной кран. Затем заполните радиатор охлаждающей жидкостью.
Шаг 24: Удалить воздух из системы охлаждения . Воздух можно удалить из системы охлаждения, открыв выпускной клапан, если таковой имеется, или с помощью инструмента для заполнения вакуумной системы охлаждения, прикрепленного к воздуху магазина. На некоторых автомобилях можно удалить воздух из системы охлаждения, запустив двигатель со снятой крышкой радиатора и выпустив охлаждающую жидкость.
Шаг 25: Опустить автомобиль .Поднимите автомобиль и снимите домкраты. Затем опустите автомобиль и снимите противооткатный упор.
Замена радиатора — большая работа. Если это похоже на задачу, которую вы бы предпочли оставить профессионалу, YourMechanic предлагает замену радиатора, выполненную в вашем доме или офисе.
, Охлаждение вашего автомобиля: объяснение деталей радиатораСамым большим компонентом системы охлаждения вашего автомобиля является радиатор, но знаете ли вы, что радиатор также подключен к вашей трансмиссии и, в некоторых случаях, к системе смазки вашего двигателя? Внутри вашего радиатора находятся меньшие детали радиатора, которые также помогают охлаждать трансмиссионное масло и моторное масло.
Основные детали радиатора состоят из двух резервуаров с набором трубок, соединенных тонкими ребрами, которые излучают тепло от трубок.Когда воздух проходит через ребра, тепло уносится, понижая температуру жидкости, проходящей через трубы. В современных автомобилях используются алюминиевые радиаторы, большинство из которых имеют пластиковые боковые баки, но есть также медные и латунные радиаторы. Алюминий используется потому, что он легкий, а трубки могут быть тоньше, что позволяет радиатору иметь больше жил (наборов трубок), чем сопоставимый медный радиатор. Это то, что делает алюминиевый радиатор более эффективным, медь фактически проводит тепло лучше, чем алюминий, но дополнительный сердечник увеличивает охлаждающую способность.Алюминий также дешевле в производстве.
Танки для воспоминаний
верхом на охлаждающем сердечнике, два бака. Некоторые из пластика, некоторые из алюминия или латуни. Алюминиевые или латунные резервуары приварены к сердечнику, а пластиковые резервуары прикреплены с помощью выступов и уплотнения. В баках содержится охлаждающая жидкость, одна сторона впуска, другая — выпуск. Большинство современных радиаторов имеют поперечную форму, что означает, что охлаждающая жидкость течет с одной стороны на другую. В некоторых установках используется двухступенчатый поперечный поток, при котором резервуары разделяются пополам, что заставляет охлаждающую жидкость проходить через радиатор в два раза, увеличивая охлаждающую способность радиатора.Во многих старых автомобилях, выпущенных до 1970-х годов, используются радиаторы с вертикальным потоком, в которых охлаждающая жидкость поступает в верхнюю часть радиатора и стекает в нижний резервуар. Это менее эффективно и мало использовалось с конца 1960-х годов.
Медные и латунные радиаторы имеют металлические баки, которые спаяны вместе. Некоторые алюминиевые радиаторы также имеют сварные баки.
Большинство современных радиаторов имеют пластиковые баки с металлическими вкладками. Вы можете удалить резервуары для обслуживания, но это НЕ проект DIY.
Основные компоненты
Само ядро состоит из сплюснутых трубок, соединенных сеткой из тонких ребер. Воздух выталкивается или протягивается через ребра, отводя тепло от трубок. Каждый набор трубок и ребер называется ряд или ядро. Большинство алюминиевых радиаторов имеют четыре сердечника, в то время как медные / латунные радиаторы обычно имеют два сердечника. Медные / латунные сердечники почти вдвое толще, чем алюминиевые, и, хотя медь и латунь являются лучшими теплопроводниками, возможность добавления большего количества алюминиевых сердечников делает алюминиевые сердечники более эффективными в сложенном состоянии.
Ядро — это сборка охлаждающих труб и ребер. Этот однорядный алюминиевый сердечник имеет достаточное количество песка, поэтому радиатор необходимо промывать чаще. Овальные отверстия — то, где охлаждающая жидкость входит в трубы.
Cooler Than Nothing
Почти каждый современный автомобиль в наши дни имеет автоматическую коробку передач. Для работы трансмиссионная жидкость должна быть охлаждена. Если коробка передач работает без кулера, она быстро достигнет 300 градусов, что приведет к разрушению жидкости и, следовательно, трансмиссии.Вы можете использовать автономный охладитель коробки передач, но трансмиссия вашего транспортного средства на самом деле работает лучше при температуре около 160-200 градусов, чем в холодном состоянии. Поместив охладитель жидкости внутрь радиатора, охлаждающая жидкость двигателя помогает быстрее повысить температуру коробки передач и поддерживает постоянную температуру лучше, чем автономная. Однако, если вы буксируете, дополнительный радиатор, используемый в дополнение к радиатору, поможет предотвратить перегрев коробки передач. Охлаждающие трубки для охладителя трансмиссии обычно расположены внутри одного из резервуаров.
На боковой стороне бака большинство транспортных средств имеют отверстия для жидкости для трансмиссионной жидкости. Они выглядят так и используют зажимы для фиксации провода, чтобы удерживать линию на месте.
Сменный радиатор, который мы установили на этот автомобиль, поставлялся с инструментами для снятия пластиковых линий, они облегчают вывод линий и их можно использовать повторно.
Это зажим для провода, не теряйте его. Если вы используете пластиковый инструмент, зажим остается в фитинге, поэтому не стоит беспокоиться о его неправильном размещении.
Масляный раствор
Как и в случае охладителя трансмиссии, в некоторых автомобилях в баках установлен масляный радиатор. Это чаще всего используется для грузовых автомобилей и высокопроизводительных транспортных средств, но не исключительно. Сохранение масла в двигателе холодным повышает производительность, долговечность двигателя и позволяет увеличить интервалы замены масла. Когда масло нагревается, оно начинает разрушаться. Там, где трансмиссионная жидкость может достичь 300, прежде чем сломаться, моторное масло запускает этот процесс только при 240 градусах, что очень близко к рабочей температуре 200-220 для современных двигателей.Снижение температуры масла крайне важно, особенно для двигателей с высоким напряжением, таких как грузовые автомобили и высокопроизводительные транспортные средства. Эти охлаждающие трубки также обычно находятся в одном из резервуаров с охлаждающей жидкостью.
Внутри бака вспомогательные охладители масла и трансмиссионной жидкости выглядят следующим образом. В радиаторе не так много места. Там, где соединяются фитинги, это общая зона для трещин.
В резерве
Почти каждое современное транспортное средство использует резервный бак, чтобы служить переливным баком и точкой заполнения радиатора.Перед этими резервуарами был перепускной резервуар, в котором удерживалась избыточная вода в случае продувки из крышки радиатора, но охлаждающая жидкость не возвращалась в радиатор, поэтому у вас осталось мало охлаждающей жидкости. Со временем это превратилось в стратегию, в которой резервуар-накопитель забирает избыточную охлаждающую жидкость, когда вода расширяется при нагревании, и возвращает ее обратно в систему охлаждения по мере охлаждения охлаждающей жидкости. Это предотвращает старую проблему потери охлаждающей жидкости.
Резервуар-накопитель удерживает охлаждающую жидкость, поскольку охлаждающая жидкость расширяется и сжимается в течение всего цикла охлаждения.
Независимо от того, хотите ли вы заменить штатный радиатор или модернизировать его, чтобы увеличить мощность охлаждения, радиатор подходящего размера доступен для вашего автомобиля. Просто убедитесь, что вход и выход находятся в нужном месте и нужного размера. Радиаторы с прямой заменой практически для каждого автомобиля можно приобрести в местном магазине NAPA AUTO PARTS.
Проверьте все продукты для обогрева и охлаждения
Трещина радиатора в верхней частиТрещина радиатора в верхней части« : 17.05.2012, 10:46 » Возле крышки радиатора зимой образовалась трещина. Трещина радиатора в верхней части« #1 : 17.05.2012, 11:31 » думаю, эпоксидка (дедовская) с отвердителем дадут неплохой эффект. с предварительной зачисткой поверхности. но по-хорошему, если лопнула пластиковая часть радиатора — радиатор нужно менять летом может рвануть и залить мотор, летом стабильно-высокое давление в радиаторе… и случится это, как и у всех, в самый неподходящий момент. глянь на разборке радиатор Трещина радиатора в верхней части« #2 : 17.05.2012, 21:05 » Два раза клеил пластик(лопина) радиатора, первый раз без армирования, второй раз армировал несколькими слоями промоченными той же эпоксидкой марли и оба раза лопалось(отделялась эпоксидка от пластика). Если наити тот же материал, что и этот пластик, то возможно и получится. Пластик там какой то волокнистый, ничего его не берет. Может сварка по пластику какая есть, хз. Я в итоге заменил на новый и это по ходу единственное решение проблемы. Трещина радиатора в верхней части« #3 : 17.05.2012, 22:00 » о чем и речь. на зиму может полумеры и помогли бы, а на лето — я бы не рисковал. но как вариант, пока не очень жарко, можно попробовать эпоксидкой с зачисткой и обезжириванием. и подыскивать радиатор. Трещина радиатора в верхней части« #4 : 17.05.2012, 22:18 » Лень защиту снимать. Выше уже писал, что Там есть место пролитое какой то жидкостью, цемент, что ли. Заделывали тоже трещину до меня. Держит. Вот про это спрашиваю. А насчет нового, потому как на разборках такой вряд ли найду где.. Звонил на радиаторный завод. Есть у нас. Размеры дал им, так Обещались 1:1 алюминиевый сделать за 2300, точно не помню. Кто знает чем залить — пишите. Если сам узнаю — отпишусь, может пригодится кому…. Трещина радиатора в верхней части« #5 : 17.05.2012, 22:39 » Костя, тут главное — помнить, что верхняя часть радиатора — это пластик и температура. соответственно, при повышении температуры пластик будет расширяться, при понижении — сжиматься, поэтому никакое чудо-средство супер-крепости скорее всего не поможет. но как вариант, можно снять радиатор и вымыть его хорошенько в ванне. трещину и пространство вокруг (сантиметра по 3-5, чем больше — тем лучше!) хорошо зачистить и обезжирить. первые два слоя проклеить холодной сваркой «поксипол» со стеклотканью, просушить каждый слой. после пары слоев стеклоткани на поксиполе, можно проклеивать эпоксидкой со стеклотканью, тоже 2-3 слоя. каждый слой просушить. если это не поможет — только замена. но представляя себе объем вышеописанных работ, я бы забил и просто менял радиатор. тем более, можно заказать. Трещина радиатора в верхней части« #6 : 17.05.2012, 23:12 » теперь сниму защиту и сфотаю это облитие.Работает почему то… держит Я тоже за замену. Адназначна! но 2 штуки сразу … и сейчас. вот потом если… то да. просто завтра еду на Экскурсию… Трещина радиатора в верхней части« #7 : 18.05.2012, 01:04 » если пластик треснул чего не запаять, епоксидка вещь класснаяя но адгезия со временем пропадает Трещина радиатора в верхней части« #8 : 09.06.2012, 15:01 » Солнце засвечивает и не очень хорошо видно, где протекает антифриз. Там где крышка заливной горловины и полностью до и за холодной сваркой с обоих сторон антифриз прямо лужей. Там, где ремонтировалось, тоже есть немного влаги возле второго зажима. Менять радиатор — мега дорого. Место ремонта скрыто было при покупке пластиковой защитой — поэтому не увидел. Трещина радиатора в верхней части« #9 : 09.06.2012, 15:10 » Я залил Хадо stop-leak, течь устранилась…. Трещина радиатора в верхней части« #10 : 10.06.2012, 13:40 » попробуй запаять. посмотри если что Nissens, у меня токой щас и дешевле Трещина радиатора в верхней части« #11 : 10.06.2012, 14:52 » Посмотрел варианты… Трещина радиатора в верхней части« #12 : 11.06.2012, 05:11 » есть мой разбитый, но бачек целый.надо померять, может он тебе подойдет Трещина радиатора в верхней части« #13 : 11.06.2012, 18:28 » Это нижний бачок? Трещина радиатора в верхней части« #14 : 11.06.2012, 18:47 » Доставка Вашей посылки из г. хабаровск в город мариуполь возможна! [link] я прикинул — примерно 1700 деревянных Трещина радиатора в верхней части« #15 : 11.06.2012, 18:51 » да, не подойдет по размерам и горловины нет. я свой медный за 1500 купил Ниссенс. а до етого купил б.у, проверил и отнес обратно но ето было в моем городе, хотя может в Хабаровске он супер, [link] посмотри здесь может .. |
: 3 паяльника для правильного восстановления
Радиатор вашего автомобиля необходим для правильной работы двигателя, и если в нем есть отверстие или течь, потребуется ремонт радиатора или пайка . Если отверстие или утечка в вашем радиаторе не слишком велики или широки, вы можете припаять его закрытым и устранить утечку. Однако для достижения наилучших результатов при пайке радиатора вам следует знать кое-что.Итак, вот несколько полезных советов, как устранить утечку в радиаторе вашего автомобиля.
Тщательно очистите место пайкиПеред тем, как приступить к устранению утечки в радиаторе вашего автомобиля, вы должны убедиться, что область вокруг утечки полностью чиста и не имеет каких-либо препятствий. Обязательно удалите всю краску с протекающего радиатора с помощью небольшой шлифовальной машины или щетки из стальной проволоки. Однако при очистке области для пайки будьте осторожны, чтобы не вызвать дополнительных повреждений, которые могут увеличить размер отверстия или утечки.Радиатор обычно изготавливается из более мягких металлов, и его должно быть относительно легко очистить перед использованием. При очистке поврежденного участка радиатора используйте качественное обезжиривающее средство или очиститель тормозов, чтобы обеспечить лучшее сцепление между паяльной проволокой и радиатором.
Используйте паяльник высокой мощности и толстый проводПеред тем, как приступить к пайке радиатора, убедитесь, что у вас есть паяльник высокой мощности и толстый или очень толстый паяльный провод.Паяльники с малой мощностью не производят тепла, необходимого для правильного плавления паяльной проволоки и радиатора. Вообще говоря, паяльники для хобби потребляют всего около 30 Вт. Итак, выберите сверхмощный паяльник мощностью 60 Вт или более, так как эта мощность потребуется для получения подходящего уровня тепла для пайки негерметичного радиатора.
Нагрейте радиатор паяльникомПри пайке негерметичного радиатора сначала нагрейте поврежденный участок радиатора.Прижмите кончик паяльника к радиатору, пока он не станет достаточно горячим, чтобы легко принять припой и провод. После того, как вы нагрели негерметичный участок радиатора, медленно впаяйте провод в радиатор. Обязательно полностью закройте трещину или отверстие достаточным количеством припоя, чтобы предотвратить утечку после завершения ремонта.
Отшлифовать до плоской поверхностиПосле того, как вы закончите пайку поврежденной части радиатора, вам нужно будет отшлифовать эту область до некоторой степени гладкости.Для этого можно использовать небольшой шлифовальный круг или стальную щетку. При шлифовании отремонтированной области радиатора старайтесь удалить только заусенцы или острые кромки, которые остались в области пайки. На самом деле нет необходимости шлифовать паяную область до тех пор, пока она не будет на одном уровне или на одном уровне с остальной частью радиатора. Цель состоит в том, чтобы просто добиться полу гладкой поверхности, которая продержится долго и предотвратит протекание радиатора.
Связанные вопросы и ответы
Как узнать, что ваш радиатор небезопасен для пайки?Все Пайка радиатора безопасна.На самом деле нет условий, делающих пайку радиатора небезопасной. Если автомобиль довольно старый и радиатор разваливается, вероятность того, что пайка поможет, очень мала. Если у вас есть небольшая утечка в радиаторе, его закрытие часто является лучшим способом устранить утечку. Перед тем как приступить к пайке, рекомендуется попробовать герметик для герметизации, но если это не устранит утечку, следующим шагом будет пайка. При пайке радиатора важно соблюдать осторожность, так как металл, из которого они сделаны, очень хрупкий и его можно легко повредить. Какова наиболее вероятная причина протечки радиатора автомобиля?
Наиболее частой причиной утечки автомобильного радиатора является возраст или столкновение. По мере старения автомобиля металл в радиаторе начинает разрушаться. Чем больше миль пробегает автомобиль, тем он тоньше и слабее. Соль на дорогах, камнях и другом дорожном мусоре может вызвать утечку в радиаторе. Другая частая причина — столкновение. Если ваш автомобиль даже слегка изгибается, это может привести к повреждению радиатора.Также важно использовать в радиаторе подходящую охлаждающую жидкость. Неправильный тип или тот, который не разбавлен должным образом, также может вызвать повреждение радиатора. Какие сети автомобильных магазинов известны тем, что обслуживают радиаторы автомобилей?
Практически любая автомастерская полного цикла выполнит сервис радиатора . Midas, более известная своей тормозной системой, также хорошо отзывается как потребителями, так и отраслевыми экспертами за обслуживание радиаторов. Предлагают как ремонт, так и замену систем охлаждения двигателя.Еще одна национальная сеть, которая отлично справляется с радиаторами, — это Tyres Plus. Несмотря на то, что продажа шин является их основным бизнесом, они также предоставляют мастерскую по ремонту с полным спектром услуг. Важно помнить, что многие из этих магазинов находятся в индивидуальном владении и управлении, поэтому постарайтесь прочитать отзывы о местных магазинах, чтобы убедиться, что они работают качественно. Это нормально, когда вентилятор радиатора автомобиля остается включенным после выключения автомобиля?
Вентилятор радиатора автомобиля часто работает в течение нескольких минут после выключения автомобиля.Это не проблема, если он выключается через пять минут или около того. Если он продолжает работать, вероятно, проблема с датчиком или реле вентилятора. Если это так, вам следует передать автомобиль на проверку профессионалу. Если вентилятор продолжает работать каждый раз, когда вы выключаете автомобиль, проверьте уровень охлаждающей жидкости и, возможно, промойте радиатор. Если вентилятор работает все время, это означает, что радиатор не выполняет свою работу так хорошо, как мог бы. Промывка радиатора может улучшить его охлаждающую способность.
Ремонт радиатора двигателя — что нужно знать * C, G, & J Inc
Радиаторы можно «отремонтировать» разными способами, но не все методы хороши для радиатора. Если вы хотите его отремонтировать сами или просто хотите узнать, как это делается, мы поделимся как ремонтируем радиаторы.
Прежде чем мы начнем, важно знать разницу в типах радиаторы, особенно медно-латунные и с алюминием.Алюминиевые радиаторы не подлежат ремонту как медно-латунные радиаторы могут. Кроме того, тип танков и расположение утечка тоже важна. Давайте рассмотрим несколько предварительных шагов, которые вам нужно возьми, прежде чем делать что-либо еще.
Определите материал
Ваш радиатор, скорее всего, изготовлен из алюминия или медно-латунный сердечник. Баки могут быть разными и обычно из алюминия. пластик или латунь в зависимости от материала сердечника. Какой материал Из чего сделан радиатор, мы определим, как его лучше всего починить.Некоторые могут быть отремонтированы, а другие нуждаются в замене.
Определите утечку
Это может показаться очевидным шагом, но важно знать откуда именно исходит утечка. Если вы заметили антифриз на землю, то вам нужно найти точный источник. Если это радиатор шланг, а не сам радиатор, это исправить гораздо проще. Некоторые общие точки отказа включают любое из следующего:
- Соединения бака (приварка, болты и т. Д.)
- Трубки радиатора (длинные узкие трубки, идущие по всей длине радиатора)
- Пластины коллектора (трубы переходят в эти пластины и баки прикрепляются к ним)
Помимо местоположения, вам необходимо определить, почему утечка происходит.Определенные повреждения не могут быть устранены, и для этого потребуется радиатор подлежит замене. Вам следует искать любое из следующего:
- Значительное повреждение металла (разрывы, большие отверстия, выпуклость)
- Утечки из точечных отверстий (вы можете не увидеть отверстие, но увидите выходящую охлаждающую жидкость)
- Отделение резервуара от активной зоны
- Явная коррозия
Любой вид серьезное повреждение радиатора означает, что вам необходимо замени это. Если резервуары в хорошем состоянии, возможно, вы сможете блок перетерпан.Даже при утечках через точечные отверстия следует учитывать как минимум повторная очистка радиатора, потому что это означает, что есть коррозия внутри.
Чего НЕ следует делать
Мы видели и слышали много разных способов «исправить» утечку радиатор. Некоторые из них могут помочь вам в экстренных случаях, но ни один из них следует рассматривать как долгосрочное исправление. Вот несколько методы, о которых мы слышали, которых следует избегать:
- Обрежьте и обожмите сломанную трубку радиатора — Хотя это может помочь в чрезвычайной ситуации, когда вам все еще нужно иметь возможность управлять своим автомобиля, вы уменьшаете способность радиатора охлаждаться на делая это.Охлаждающая жидкость должна течь по трубкам для охлаждения. двигатель и давление также должны быть отрегулированы. Это может повышают давление в системе охлаждения и вызывают другие слабые места выходить из строя, а также вызывать проблемы с перегревом. Вы также рискуете повреждение других трубок и ребер при перемещении инструментов для решения проблемы трубку, чтобы разрезать и обжать.
- Добавьте перец в радиатор, чтобы предотвратить утечки из точечных отверстий — Вы не хотите, чтобы в охлаждающую жидкость попало постороннее вещество.Охлаждающая жидкость протекает через ваш двигатель увозит с собой любой попавший внутрь мусор. человек, который предложил это, даже сказал, что вам нужно добавить больше перца после выключение двигателя, что просто показывает, что это действительно не решение вообще.
- Приварите алюминиевый радиатор патч-сваркой — Этот, как правило, делает люди злятся, потому что кажется, что сварка должна решить большинство проблем с металлом. Проблема не в том, что сварной шов не держится, а в том, что металл уже устал до такой степени, что его нужно заменить.Четный если патч держится, другие области выйдут из строя. Мы поговорим еще немного об усталости металла в следующем разделе.
Что можно и нельзя ремонтировать
Алюминиевые радиаторы не подлежат ремонту, как медно-латунный. Как используется алюминиевый радиатор, он начинает страдать от усталости металла. В виде агрегат нагревается и охлаждается, металл расширяется и сжимается, вызывая ослабить. Это похоже на то, что происходит, если вы разматываете скрепку и сгибаете металл туда-сюда. Гнуть становится все легче и легче, пока он наконец ломается.Поэтому ремонт алюминиевых радиаторов не длится долго. Даже если вы сварите поврежденный участок, металл все равно будет слабым и выйдет из строя. очередной раз. Мы не рекомендуем ремонтировать алюминий, вместо этого мы рекомендуем вам переоснастить юнит текущими резервуарами (если они в хорошем состоянии). форма). В противном случае вам следует заменить его.
Каждый раз, когда ваши танки получают повреждения, вы должны их заменить. Они есть важно для правильной работы вашего радиатора, и вы не хотите воспользоваться шансом ремонта, который не держится, или получить невидимые повреждения / слабость вызывая дополнительные проблемы позже.Если в результате повреждения остались кусочки бачка в радиатор, то его также следует полностью промыть, чтобы убедитесь, что весь мусор удален. Если не получается убрать мусор, то вам нужно будет заменить радиатор, чтобы предотвратить серьезное повреждение двигателя если радиатор выйдет из строя позже.
Медно-латунные радиаторы действительно единственные, которые можно отремонтировать
эффективно. Благодаря их конструкции с использованием припоя их можно брать
отдельно, прочищены и перепаяны. Очевидно, это работает, только если есть
не является значительным повреждением агрегата.Если у вас есть утечки вокруг
пластины коллектора или там, где трубы входят в коллекторы, тогда
Чистый и отремонтированный радиатор будет эффективным решением. Иметь ввиду
что, хотя медь-латунь можно ремонтировать, их конструкция также означает
их нужно будет довольно часто чистить и ремонтировать. Эти единицы
страдают от так называемого «посыпания припоя». Основы этого
явление заключается в том, что из-за различных типов используемых металлов (медь,
латунь и припой) вокруг припоя, удерживающего
пробирки в заголовках.Это может в конечном итоге заблокировать поток через трубки.
вызывая повышение давления, которое может привести к разрыву трубок и
перегрев. Невозможно предотвратить поседение припоя.
Как избежать ремонта
Как говорится, «унция профилактики стоит фунта лечения». Один из Чтобы избежать ремонта радиатора, проще всего заменяйте охлаждающую жидкость через рекомендуемые интервалы. Есть коррозия ингибиторы и другие защитные добавки, разрушающиеся со временем.Несмотря на то, что охлаждающая жидкость сохранит способность передавать тепло, радиатора и двигателя могут быть повреждены из-за потери эти добавки. Вот почему так важно менять охлаждающую жидкость и поможет вашему автомобилю прослужить долго. Также регулярная уборка медно-латунные радиаторы для удаления налета припоя помогут продлить срок их службы. полезный срок службы.
Как почистить и отремонтировать медно-латунный радиатор
Это шаги, которые мы предпринимаем, когда кто-то приносит Медно-латунный радиатор нам починить.Пока процесс прямой вперед, это может занять очень много времени и потребовать определенных навыков, когда доходит до спайки блока.
- Осмотрите на предмет повреждений — Очевидно, что любое значительное повреждение будет означать, что блок необходимо заменить, но мы также проверяем на наличие утечек
- Химическая ванна и промывка — Мы используем химическую ванну для удаления любой краски, которая находится на радиатор и промойте весь мусор
- Отрезанные резервуары — Резервуары сняты, осмотрены на предмет повреждений и весь старый припой удален
- Вытолкните трубки — С помощью узкого стержня выталкиваем любые наросты и мусор из трубок для обеспечения надлежащего потока охлаждающей жидкости
- Очистите и припаяйте коллекторы — С помощью проволочной щетки коллекторы и соединения трубок очищаются от всего старого припоя, а затем повторно припаяны. повторно прикреплен и припаян
- Тест на утечки — Устройство проверено на герметичность, чтобы убедиться, что все исправлено
- Покрасьте его — Последний шаг для медно-латунного радиатора — это покрасьте его так, чтобы он не стал зеленым
Что-то из этого вы можете попробовать сами; однако химическая ванна требует очень опасных химикатов, которых следует просто избегать.В Кроме того, если у вас нет большого опыта работы с припоем, то вам не следует пытаться перепаять блок самостоятельно, так как это требует определенных навыков чтобы обеспечить прочную отделку. Краска, которую мы используем, — это специальная краска, не изолирует радиатор, как многие другие. В конце концов, нет большой смысл в установке радиатора, если он не может передавать тепло, потому что краска держит все в себе.
Как мы уже говорили ранее, медно-латунные радиаторы — единственные, которые могут быть эффективно отремонтированы. Остальные радиаторы следует, по крайней мере, повторно покрыть сердцевиной, если танки хорошие.В противном случае их следует заменить новым блоком. Если вы не уверены, можно ли отремонтировать радиатор, дайте нам позвоните, и мы поможем вам посоветовать, что вам нужно делать.
Ремонт и замена радиатора
Дом, Библиотека по ремонту автомобилей, Автозапчасти, Аксессуары, Инструменты, Руководства и книги, Автомобильный БЛОГ, Ссылки, Индекс
Большинство радиаторов в последних моделях автомобилей алюминиевые. Много лет назад они были в основном из меди / латуни.В 1980-е годы только около 24% всех новых отечественных и импортных автомобилей были оснащены алюминиевыми радиаторами. Сегодня этот процент составляет почти 100 процентов.
Почему переходят на алюминиевые радиаторы? Потому что алюминиевый радиатор намного легче радиатора из меди / латуни: 5 фунтов. против 15 фунтов. Пустой. Алюминиевые радиаторы также не содержат свинцового припоя (который вызывает коррозию и загрязняет окружающую среду). Средний срок службы типичного алюминиевого радиатора составляет от 10 до 12 лет, что примерно на два-четыре года больше, чем у радиатора из меди / латуни.Также алюминиевые радиаторы дешевле в производстве.
Медно-латунные радиаторы на самом деле охлаждаются лучше, чем алюминиевые (почти вдвое лучше), но добавленный вес и более высокая стоимость меди делают их слишком дорогими.
Производители радиаторов разработали новые легкие бессвинцовые паяные медно-латунные радиаторы, которые весят меньше, чем традиционные паяные свинцом радиаторы, но по-прежнему имеют высокую стоимость. Эти новые медно-латунные радиаторы примерно на 7 процентов легче и на 15 процентов меньше алюминиевых радиаторов с сопоставимой охлаждающей способностью.В новой технологии пайки для соединения труб используется сплав медь / никель / олово / фосфор, который обеспечивает более прочное соединение и более экологичен, чем свинцовый припой. Пайка трубок также устраняет коррозию припоя, которая может образовываться внутри старых медных / латунных радиаторов, если охлаждающая жидкость не заменяется регулярно.
Внутри и снаружи новых паяных медно-латунных радиаторов также нанесено гальваническое покрытие для повышения коррозионной стойкости, и радиаторы также легко ремонтировать.Кроме того, количество энергии, необходимое для производства одной тонны меди из медной руды, составляет всего около 40 процентов от энергии, необходимой для производства алюминия из ее руды, поэтому общая энергетическая картина для меди / латуни более благоприятна, чем для алюминия. Оба металла также пригодны для вторичной переработки.
Коррозия внутри радиатора из меди / латуни.
ПРИЧИНЫ ОТКАЗОВ РАДИАТОРА
Наиболее частой причиной отказа радиатора является внутренняя коррозия, которая может иметь несколько причин.Если охлаждающую жидкость не менять регулярно для профилактического обслуживания, охлаждающая жидкость может стать кислой и разъедать радиатор изнутри.
Ингибиторы коррозии в обычных зеленых антифризах постепенно истощаются со временем, и рекомендуемый интервал замены охлаждающей жидкости традиционно составлял каждые два года или от 24 000 до 30 000 миль. Новые формулы антифризов на основе ОАТ с длительным сроком службы оранжевого и желтого цветов обычно могут пройти 5 лет или 150 000 миль между заменами.
Алюминий более уязвим к электролитической коррозии, чем медь / латунь или чугун, потому что алюминий является высокореактивным металлом.Когда ингибиторы коррозии в охлаждающей жидкости истощаются и pH охлаждающей жидкости падает до 7 или ниже, алюминий становится расходуемым анодом и разъедается.
Проверка pH охлаждающей жидкости с помощью химически обработанных тест-полосок может помочь вам определить, просрочено ли изменение охлаждающей жидкости. Щелочность типичной смеси антифриз / вода будет варьироваться в зависимости от добавок в антифриз и соотношения ингредиентов, но обычно составляет от 8 до 11. Среднее значение для большинства антифризов составляет около 10.5, но при разбавлении 50/50 водой и добавлении в систему охлаждения pH падает до диапазона 8,5–9. Однако чем выше, тем лучше, потому что некоторые из новых охлаждающих жидкостей с длительным сроком службы имеют pH всего 8,3.
ЭЛЕКТРОЛИТИЧЕСКАЯ КОРРОЗИЯ
Другой тип коррозии может также возникнуть в системе охлаждения, даже если охлаждающая жидкость в хорошем состоянии. Электролитическая коррозия может возникнуть, если двигатель не имеет хорошего заземления. Напряжение от системы зарядки и зажигания будет течь через охлаждающую жидкость на землю, вызывая электролизную коррозию, разъедающую металлические компоненты в системе охлаждения.Это может повредить отверстия для штифтов в радиаторе или сердечнике нагревателя и вызвать утечку охлаждающей жидкости. Он может даже разъесть внутреннюю часть резиновых шлангов и привести к их выходу из строя.
Этот тип коррозии иногда можно обнаружить с помощью вольтметра. Вставьте положительный измерительный провод в охлаждающую жидкость и коснитесь отрицательным проводом отрицательной клеммы аккумуляторной батареи или массы тела. Если вольтметр показывает более нескольких десятых вольт, ток проходит через охлаждающую жидкость и может атаковать систему охлаждения. Проверьте заземляющие шнуры двигателя на наличие ослабленных или ржавых соединений.Если заземляющий браслет отсутствует, замените его (или установите дополнительный браслет, если его недостаточно).
ПОВРЕЖДЕНИЕ РАДИАТОРА
Радиаторы также могут быть повреждены из-за вибрации, которая приводит к растрескиванию и утечке торцевых баков или швов. С наибольшей вероятностью возникнут трещины в соединениях шланговых фитингов и в местах, где концевые баки присоединяются к оребренному теплообменнику.
Радиаторы также могут быть повреждены в результате замерзания, если охлаждающая жидкость не содержит достаточно высокой концентрации антифриза и температура наружного воздуха опускается ниже нуля.При замерзании лед расширяется и может расколоть трубку или торцевые баки на радиаторе.
Утечки также могут возникать в масляном радиаторе автоматической коробки передач, расположенном внутри торца или дна радиатора. ATF из автоматической коробки передач циркулирует через небольшой контур металлической трубки внутри радиатора для охлаждения жидкости. Утечки здесь могут привести к смешиванию охлаждающей жидкости с жидкостью (что плохо для трансмиссии) или к смешиванию ATF с охлаждающей жидкостью.
Верхнее расположение радиатора также делает его (и конденсатор кондиционера) уязвимым для любых камней или дорожного мусора, проникающих через решетку.Удар камнем может иметь такой же эффект, как если бы кто-то выстрелил в радиатор, и пробил трубку, что привело к протечке радиатора.
Жуки, листья и грязь также могут накапливаться на поверхности радиатора и ограничивать поток воздуха до такой степени, что это может вызвать перегрев двигателя. Распыление воды или сжатого воздуха с задней стороны радиатора может очистить от мусора и восстановить нормальный воздушный поток и охлаждение.
С другой стороны, внутреннее засорение из-за накопления известковых отложений или грязи в системе охлаждения не так просто удалить.Если трубки в радиаторе забиваются, это создает мертвые зоны, которые не обеспечивают никакого охлаждения. Засоренные трубки можно обнаружить путем сканирования поверхности излучателя инфракрасным термометром. Любая область, которая считывается холоднее, чем прилегающая область, когда двигатель горячий и работает, не течет охлаждающая жидкость. Добавление баночки очистителя системы охлаждения может помочь, но обычно для удаления засоров требуется профессиональная чистка в магазине радиаторов. В магазине необходимо разобрать радиатор и вытащить забитые трубки, чтобы восстановить нормальный поток.
Радиаторы также могут быть повреждены в результате аварии. Лобовое столкновение почти всегда приводит к повреждению радиатора. Если радиатор не проколот или не раздавлен, он может быть перекручен, что приведет к растрескиванию и утечке труб или торцевых швов.
Небольшие негерметичные отверстия часто можно закрыть, добавив банку герметика системы охлаждения (например, BARS LEAK) в охлаждающую жидкость. Но большие утечки или утечки, которые не могут быть устранены с помощью герметика, требуют отнесения радиатора в магазин радиаторов для ремонта или замены его новым.
РЕМОНТ РАДИАТОРА
Повреждение внутренней коррозией обычно требовало замены или восстановления радиатора. Но небольшие утечки можно устранить разными способами, в зависимости от того, какой радиатор — алюминиевый или медный / латунный.
Самым дешевым решением, конечно же, является попытка добавить в охлаждающую жидкость бутылку герметика системы охлаждения (через крышку радиатора или бачок охлаждающей жидкости). Если это не поможет устранить утечку, радиатор придется отремонтировать, отремонтировать или заменить.
Посыпка припоя — это тип внутренней коррозии, которая может образоваться, когда охлаждающая жидкость, ржавчина и некоторые типы присадок, препятствующих утечке, вступают в реакцию с паяными соединениями в радиаторе из меди / латуни.Начинают расти рыхлые отложения от белого до зеленого цвета, которые могут блокировать трубы и ограничивать поток охлаждающей жидкости. Радиатор с такой проблемой необходимо отремонтировать или заменить. Систему охлаждения следует очистить и промыть от отложений и отложений.
Утечки, вызванные проколами в радиаторе из меди / латуни, обычно исправного, можно устранить пайкой, пайкой или даже герметизировать эпоксидной смолой или специально разработанным высокотемпературным термоплавким клеем (который отличается от клея, используемого в домашних условиях. пистолет для горячего клея.
Алюминиевые радиаторы также можно отремонтировать пайкой, пайкой или сваркой, но это требует навыков и специальных материалов. Эпоксидная смола или специальный высокотемпературный термоплавкий воск (доступный от Barbee Co.) — другие альтернативы ремонта, которые могут обеспечить хорошие результаты на алюминии.
Утечки в пластмассовых торцевых резервуарах можно заполнить эпоксидной смолой, покрыть стекловолокном и эпоксидной смолой или приварить горячим воздухом с помощью нейлонового пластикового наполнителя. Сварка пластика требует определенных навыков и тщательной подготовки поверхности для обеспечения хорошей адгезии.Утечку необходимо сначала отшлифовать и отшлифовать, затем очистить воском и средством для удаления жира, чтобы обеспечить прочное соединение. Другой вариант — просто заменить поврежденный концевой бак. Но работа сложнее, чем кажется, потому что конец резервуара должен быть прижат к сердечнику примерно на 150 фунтов. давления, в то время как язычки коллектора зажаты на месте. В магазинах радиаторов есть все необходимое для выполнения таких работ.
При замене радиатора убедитесь, что новый
имеет такую же или большую охлаждающую способность, что и оригинальный радиатор.
Также проверьте другие компоненты системы охлаждения:
(все шланги, водяной насос, вентилятор, муфту вентилятора и термостат).
КАК ЗАМЕНИТЬ РАДИАТОР
Первый шаг при замене радиатора — это слить воду из системы охлаждения. Откройте сливной кран на радиаторе и слейте старый антифриз в ведро. Затем утилизируйте старую охлаждающую жидкость надлежащим образом. Некоторые центры переработки принимают использованные антифризы. Не бросайте его на землю и не сливайте в ливневую канализацию. Во многих регионах использованный антифриз можно безопасно утилизировать, смыв его в унитаз (дополнительный бонус этого метода заключается в том, что антифриз убивает корни деревьев и помогает держать канализационные линии открытыми).
Если холодная охлаждающая жидкость содержит осадок или ржавчину, систему охлаждения следует промыть химическим очистителем перед дальнейшей разборкой. Затем весь очиститель следует промыть из двигателя и системы охлаждения большим количеством чистой воды.
Старый радиатор теперь можно снять, отсоединив верхний и нижний шланги радиатора, трубопроводы масляного радиатора ATF (что требует использования гаечных ключей с накидом, если вы не хотите повредить фитинги), сняв кожух вентилятора или охлаждающий вентилятор, затем открутите опорные кронштейны радиатора.На некоторых новых автомобилях радиатор прикреплен к конденсатору кондиционера, что значительно усложняет и удорожает его замену.
При замене радиатора новый радиатор должен иметь такую же ширину и высоту, что и исходный, и такую же охлаждающую способность. Некоторые заменяемые радиаторы могут быть тоньше оригинальных, потому что в них используется более эффективная конструкция труб и ребер.
При закреплении радиатора болтами проверьте несоосность между монтажными кронштейнами и опорой радиатора.Несоосность может вызвать складки, которые могут привести к усталостному растрескиванию и отказу радиатора.
Также проверьте состояние всех ремней и шлангов. Сейчас самое время заменить шланги и хомуты, если им больше шести лет. Любой шланг с трещинами, вздутиями или мягкими пятнами необходимо заменить. Кроме того, убедитесь, что шланги правильно расположены и поддерживаются, чтобы минимизировать нагрузку на соединения радиатора. Убедитесь, что вы заменили кожух вентилятора или любой другой воздуховод, который изначально был на автомобиле, если он имеет механический вентилятор охлаждения.Отсутствие кожуха вентилятора может значительно снизить способность радиатора охлаждать двигатель на низких оборотах, когда большая часть воздушного потока создается вентилятором.
Для нового радиатора также рекомендуется новая крышка. Убедитесь, что он имеет такое же номинальное давление, что и оригинал.
Если двигатель перегрелся, следует также заменить термостат. Слишком сильный нагрев обычно приводит к повреждению термостата. Примечание. У некоторых термостатов есть штифт для качания или небольшое отверстие для выпуска воздуха, через которое поступает воздух, что облегчает наполнение.Другие этого не делают и могут задерживать воздух, вызывая перегрев двигателя. Я всегда использую термостат с подвижным стержнем или просверливаю небольшое отверстие, чтобы создать вентиляционное отверстие, если термостат с подвижным стержнем недоступен для данной области применения.
При заправке системы охлаждения используйте смесь свежего антифриза и чистой воды в соотношении 50/50 (лучше всего дистиллированная вода). В старых радиаторах из меди / латуни зеленая охлаждающая жидкость обычно обеспечивает лучшую защиту. Для более новых радиаторов используйте зеленую охлаждающую жидкость с силикатными ингибиторами или оранжевый или желтый антифриз на основе ОАТ.
Удаление всего воздуха из системы имеет важное значение для надлежащего охлаждения, поэтому ищите любые клапаны стравливания воздуха на корпусе термостата, впускном коллекторе или в другом месте, которые, возможно, потребуется открыть для выпуска воздуха, пока вы заправляете систему охлаждения охлаждающей жидкостью. .
Когда все снова вместе и система охлаждения кажется заполненной, запустите двигатель и проверьте на утечки по мере его прогрева. Убедитесь, что вентилятор охлаждения включается, когда двигатель достигает рабочей температуры.Затем выключите двигатель, дайте ему остыть в течение часа или около того, затем добавьте дополнительную охлаждающую жидкость, если необходимо, чтобы долить систему.
Другие статьи о системе охлаждения:
Поиск и устранение утечек охлаждающей жидкостиЭлектролизная коррозия системы охлаждения (причины и способы устранения)
Обслуживание системы охлаждения
Системы восстановления охлаждающей жидкости
Горит сигнальная лампа температуры. Что вы должны сделать?
Перегрев: причины и способы устранения
Датчики охлаждающей жидкости
Устранение неисправностей электрического вентилятора охлаждения
Устранение неисправностей муфты охлаждающего вентилятора
Диагностика и замена водяного насоса
Устранение проблем с охлаждением, связанных с температурой
Замена ремня и шланга Проверка охлаждающей жидкости
Сегодня сложно
Универсальная охлаждающая жидкость: один антифриз для всех?
Heater Service
Щелкните здесь, чтобы увидеть больше технических статей Carley Automotive
Не забудьте посетить другие наши веб-сайты:
Auto Repair Yourself
CarleySoftware
OBD2HELP.com
Random-Misfire.com
Справка диагностического прибора
TROUBLE-CODES.com
Процедуры ремонта и технического обслуживания алюминиевого радиатора
Ремонт алюминиевого радиатора не так прост, как ремонт радиатора из меди и латуни. Большинству медных и латунных радиаторов достаточно просто очистить поверхность и немного припоя для ремонта. Но с ремонтом алюминиевого радиатора вы обращаетесь к прокладкам, эпоксидной смоле, сварке алюминия, пластмассам разных типов, нейлону и инструментам для обжима. Когда вы читаете это, вероятно, есть миллионы алюминиевых радиаторов, протекающих в автомобилях по всей Америке.Сегодня алюминий — один из наиболее распространенных материалов, используемых в автомобильных радиаторах. Алюминиевые радиаторы прочные и легкие, они не подвержены коррозии и не забиваются, как медные и латунные радиаторы, а алюминий эффективно рассеивает тепло. Алюминиевые радиаторы также прочнее и легче, чем радиаторы из меди и латуни. В алюминиевых радиаторах можно использовать более тонкий сердечник с более широкими трубками, что обеспечивает лучший поток воздуха и охлаждающей жидкости через радиатор.
Пластиковый радиатор бакаАлюминиевый радиатор еще называют радиатором с пластиковым баком.Пластиковые баки обжимаются на алюминиевом сердечнике с помощью прокладки для завершения герметизации. Одним из преимуществ использования пластиковых резервуаров является то, что соединения, кронштейны и заливная горловина могут быть выполнены на резервуаре в процессе формования. Это избавляет от необходимости паять все вместе, как на медно-латунном радиаторе. Пластиковые баки радиатора изготовлены из особой смеси нейлона, стекла и полимеров, которые производят очень прочный материал, способный выдерживать интенсивное тепло, выделяемое вашим двигателем.Часто, когда вы говорите о ремонте алюминиевого радиатора, вы действительно говорите о ремонте утечки из пластикового бака.
Алюминиевый радиатор Ремонт и устранение утечекРадиаторы, изготовленные из алюминия, могут выйти из строя так же, как радиаторы из меди или латуни. Мы рассмотрим несколько основных шагов по техническому обслуживанию, которые необходимо предпринять, чтобы предотвратить утечку алюминиевого радиатора в вашем автомобиле. Затем мы рассмотрим несколько процедур, которым вы можете следовать, чтобы отремонтировать алюминиевый радиатор, если утечка все же возникнет.
Смените охлаждающую жидкостьКак и в случае с любым радиатором, важно менять охлаждающую жидкость в соответствии с рекомендациями производителя. Охлаждающая жидкость может выглядеть и казаться нормальной после заливки, а защитные присадки могут со временем изнашиваться. Несвоевременная замена антифриза является одной из основных причин утечек как алюминиевых, так и медных радиаторов.
Низкий уровень охлаждающей жидкостиВажно, чтобы ваша система охлаждения была заполнена.Наблюдение за приборами может помочь вам понять, что происходит с вашим автомобилем. Если манометр показывает, что ваш нагревается, а затем возвращается к нормальному диапазону, а затем снова становится горячим, возможно, у вас неисправен термостат или уровень жидкости низкий. Низкий уровень охлаждающей жидкости может создать воздушный карман или пузырь в вашей системе охлаждения, что приведет к перегреву и серьезным повреждениям. Всегда следите за тем, что показывают ваши датчики, и часто проверяйте систему охлаждения и уровни жидкости.
Трещины эпоксидной смолыМногие алюминиевые радиаторы имеют эпоксидное уплотнение вокруг трубок, где трубки входят в коллектор.Иногда эта эпоксидная смола может треснуть или оторваться от коллектора, что приведет к возникновению утечки. В таких случаях, вероятно, следует заменить радиатор. Остановить утечку эпоксидной смолы в радиаторе, которая представляет собой утечку из трубы, ведущей к коллектору, очень сложно. Если это небольшая просачивающаяся утечка, вы можете попробовать остановить утечку алюминия в качестве временного решения.
Пластиковый резервуар с трещинойТрещина пластикового бачка радиатора является очень распространенным явлением, и наиболее вероятное место ее возникновения — это задняя часть впускного бачка сразу за штуцером шланга, идущего к радиатору от двигателя.Впускной бачок — это самое горячее место на радиаторе, и постоянное тепло, попадающее на заднюю часть бака, может привести к ослаблению и растрескиванию пластика. Если вы любитель дома, то, вероятно, не стоит пытаться отремонтировать трещину радиатора в этом месте. Лучше всего заменить бак или полностью заменить радиатор. Вы можете отремонтировать пластиковые резервуары, как показано в этом видео, но это одно место, которое труднее всего отремонтировать.
Утечка из прокладки радиатораЕсть прокладка, в которой пластиковый резервуар садится на алюминиевый сердечник.Бачок радиатора обжат на этой прокладке, и иногда охлаждающая жидкость может просачиваться наружу. Этот тип утечки алюминиевого радиатора является обычным явлением, и вы можете попробовать немного остановить утечку и посмотреть, поможет ли это. Если стопорная утечка не устраняет негерметичный радиатор, вы можете попробовать выполнить ремонт своими руками с помощью пары тисков. Ключевым моментом здесь является не слишком затягивать обжим, так как это может усугубить утечку. Убедитесь, что давление равномерно по всей длине резервуара, установите зажимы тисков на определенный зазор и сохраните его одинаковым по всему резервуару.Наденьте зажим на обжимной зажим и закройте его, надавив на пластиковый резервуар. Это должно правильно установить резервуар на прокладку. Посмотрите это видео о ремонте пластикового бачка радиатора.
Ремонт алюминиевого радиатора с помощью эпоксидной смолыЧистое отверстие в алюминиевом радиаторе — это то, что вы можете исправить, если все сделаете правильно. Есть много разных способов отремонтировать. Вы можете попробовать сварку JB, суперсплав 1, эпоксидную смолу для ремонта алюминиевых радиаторов, пайку алюминиевых радиаторов и многие другие.Следуйте инструкциям и убедитесь, что все чистое и сухое, прежде чем пытаться отремонтировать. Перейдите по этой ссылке на сварку Muggy.
Электролиз системы охлажденияЕще один враг системы охлаждения — электролиз, то есть электрический ток, проходящий через вашу систему охлаждения, который может разъедать металл. Важно убедиться, что ваша система правильно заземлена, и в противном случае металлический радиатор может просто расплавиться. Стоимость замены радиатора будет полной потерей, если электролиз не будет исправлен до установки нового радиатора.Радиатор может быть поврежден электролизом в течение нескольких дней и может оказаться мусором в течение недели, если его не устранить. Если у вас есть алюминиевый радиатор, который плавится или, кажется, разъедается, проверьте электролиз.
Алюминиевые радиаторы, как и медные и латунные радиаторы, трудно отремонтировать. Многие механики, столкнувшись с негерметичным радиатором, даже не попытаются его отремонтировать. Плохая часть этого заключается в том, что стоимость ремонта радиатора может быть намного меньше, чем стоимость замены нового радиатора. Во многих ремонтных мастерских ремонт радиатора означает просто продать вам новый радиатор на замену.Попробуйте посетить настоящую мастерскую по ремонту радиаторов, прежде чем вы получите полную стоимость замены радиатора в местной ремонтной мастерской или магазине запчастей. Помните, что хотя ремонт алюминиевого радиатора может быть трудным, его можно сделать должным образом, если отнести его в настоящую мастерскую по ремонту радиаторов.
Горячий ремонт радиаторов | ДВИГАТЕЛЬ
Ежегодный съезд Национальной ассоциации обслуживания автомобильных радиаторов (NARSA), состоявшийся в марте прошлого года в Рино, штат Невада, на котором присутствовало около 2000 человек из магазинов радиаторов и предприятий-поставщиков, должно быть, было всего лишь одной большой вечеринкой.В конце концов, что изменилось в системах охлаждения за последнее время, кроме долговечного оранжевого антифриза?
Что ж, многое изменилось, и того, что нового появилось в прошлом году, достаточно, чтобы потребовать имплантации оперативной памяти в ваш черепной жесткий диск. В то время как автомобильные компании продолжают говорить о неисправном радиаторе, магазины NARSA продолжают изучать новые способы их ремонта.
Ремонт оригинального радиатора — это больше, чем просто способ сэкономить деньги ваших клиентов. Некоторые из этих радиаторов спроектированы таким образом, чтобы обеспечивать высокий воздушный поток, и без них сложно обеспечить надлежащее охлаждение в суровых условиях.Они дорогие, а модели послепродажного обслуживания премиум-класса не намного дешевле. Вот пара примеров из Big 3:
Медно-латунные радиаторы пластикового резервуара Chrysler уже давно страдают от трещин под напряжением вдоль коллектора. Когда это происходит, единственным надежным исправлением является новый стержень, потому что любой ремонт самой трещины не выдержит тепловых и структурных напряжений. Теперь есть альтернатива минивэнам 1984-89 годов с четырехцилиндровым двигателем — латунный бак можно припаять к отремонтированному сердечнику, что снимает напряжение.Модернизированный латунный бак был показан на съезде Air Radiator Supply в Карсоне, Калифорния (800-352-4277). Так что, если ядро имеет трещины под напряжением, но в остальном находится в хорошем состоянии, теперь доступно недорогое исправление.
Когда компания Ford перешла на атмосферную пайку своих радиаторов — переход от ранее использовавшейся технологии вакуумной пайки — это выглядело так, как будто популярный ремонт уже не за горами. Видите ли, для вакуумной пайки требуется эпоксидное уплотнение, которое в конечном итоге снимается, но в магазинах радиаторов есть оборудование, чтобы удалить старую эпоксидную смолу и установить новую пленку.Этого эпоксидного уплотнения больше нет с новым атмосферным дизайном, и обжимные язычки больше не будут выдерживать разгибание и перекручивание, говорит Форд. Кажется, это похоронит такие популярные средства, как новая прокладка или новый бак.
Тем не менее, магазины, которые занимаются ремонтом эпоксидной смолой, обнаружили, что, когда прокладка протекает или бачок треснет, они все еще могут отремонтировать радиатор. Они разгибают зажимы, заполняют желоб для прокладки эпоксидной смолой, затем щедро заполняют стык между язычками и резервуаром дополнительным количеством эпоксидной смолы, снова обжимают язычки и дают всему этому застыть.
«Не протянет и года», — усмехнулся инженер Ford. «Мы делаем это в течение трех лет, но ни разу не вернулись», — ответил владелец магазина радости. По мере того, как на рынке услуг появляется все больше этих радиаторов, компании, которые производят обжимные ленты на вторичном рынке для сломанных выступов коллекторов, заявили, что добавят эти элементы для покрытия Ford.
Если вам необходимо заменить медный / латунный радиатор на автомобиле GM, замена GM-Delphi / Harrison будет иметь алюминиевый сердечник. Производство меди / латуни на GM завершено.Алюминиевая конструкция «почти» прикручивается, чтобы заменить медь / латунь. Однако пара «однако»: 1. Встроенный масляный радиатор трансмиссии может быть длиннее, чем охладитель на меди / латуни, поэтому вам придется согнуть линии радиатора, чтобы сделать новые соединения. 2. Если в баке старого радиатора был датчик низкого уровня охлаждающей жидкости, возможно, вам придется просверлить отверстие для датчика, предусмотренное на новом алюминиевом корпусе, с помощью сверла 3/16 дюйма. Просто остановите его, чтобы он не заходил более чем на 3/4 дюйма и не ударялся о масляный радиатор.
Действительно ли алюминиевые радиаторы пуленепробиваемые?
Алюминиевые радиаторы обладают долгим сроком службы и хорошими характеристиками, а также имеют небольшой вес. И хотя все производители автомобилей перешли на алюминий, они не пуленепробиваемые. Съезды NARSA регулярно получают от производителей автомобилей предупреждения о причинах их неудач. Убийцы:
Низкая концентрация антифриза. В регионах с теплой погодой обычно наблюдается концентрация антифриза около 20% из-за многократных долив воды.Лабораторные испытания показали, что эти низкие концентрации на самом деле хуже, чем отсутствие антифриза, с точки зрения защиты от коррозии. Это связано с тем, что в результате низкие уровни ингибитора оставляют небольшие участки трубок радиатора открытыми для концентрированного воздействия агрессивной воды. В результате возникает точечная перфорация трубок радиатора и утечки, для устранения которых требуется новая сердцевина.
Электролиз. Охлаждающая жидкость является частью двигателя, поэтому протекание тока почти неизбежно, потому что система заземления автомобиля не идеальна.Проверьте охлаждающую жидкость, и если вы получите показание 0,3 В или выше, радиатор является кандидатом на неисправность из-за накопления коррозии в трубках, особенно потому, что пластиковые резервуары, используемые сегодня, не обеспечивают заземления.
Раньше показания на 0,3 В были допустимы на старых медно-латунных радиаторах в системах с чугунными двигателями, но не с алюминием. Фактически, на съезде NARSA была показана иллюстрация радиатора, который был покрыт коррозией всего за месяц и несколько тысяч миль, потому что в магазине была заземлена дополнительная система звукового сигнала к кронштейну радиатора.
При обнаружении высокого напряжения локализуйте проблему, включив и отключив электрические цепи, особенно электрический вентилятор охлаждения. Плохое заземление двигателя — частая причина.
Пластиковая прокладка бака негерметична. За исключением редких случаев, вы не можете просто перепрофилировать вкладки заголовков. Вы должны заменить старую прокладку, используя подходящие пластиковые хомуты для бака — и достаточное их количество, правильно расположенное. Вы также должны использовать правильную прокладку, и это может потребовать выбора между оригинальной и вторичной конструкцией.
В некоторых случаях послепродажная прокладка модернизируется, чтобы исправить проблему оригинального оборудования, которая возникла после истечения гарантийного срока. В других случаях завод может выявить проблему из первых отзывов дилеров и изменить конструкцию прокладки, в то время как замена послепродажного обслуживания по-прежнему отражает первоначальный дизайн. Вы можете получить самую последнюю информацию от поставщиков, которые продают и то, и другое, например, Plastank, в Сан-Луис-Абиспо, Калифорния (800-562-5896).
Возвращение меди и латуни
Поэтапный отказ отGM делает очевидным, что алюминиевые сердечники захватили рынок автомобильных радиаторов и проникают в арену тяжелых условий эксплуатации.В конце концов, EPA считает свинцовый припой опасными отходами, а алюминий снижает вес. Но медная промышленность не просто сидела и наблюдала. Он помог разработать улучшенные процессы сборки, в том числе CuproBraze, совершенно новую процедуру, исключающую пайку и производящую паяный медно-латунный радиатор на модифицированной линии сборки алюминиевых радиаторов.
В этом процессе нет припоя, а качество готового продукта в конечном итоге такое же хорошее, как у алюминия, утверждает медная промышленность.Что еще более важно, поскольку производственные затраты ниже, этот процесс более удобен для более мелких производителей послепродажного обслуживания. При необходимости радиатор можно отремонтировать так же легко, как и любой старый медный / латунный припой, не содержащий свинца. Первые радиаторы CuproBraze для минивэнов Chrysler сходят с конвейера на заводе Universal Auto Radiator в Питтсбурге (412-481-9490). Новые радиаторы были разработаны в рамках исследовательского проекта Ассоциации разработчиков меди и оптимизированы для обеспечения низкого веса и теплопередачи, которые не уступают алюминию.
Если не удается отремонтировать, замените
Помните, когда автомобильные компании жаловались на замену запчастей в мастерской? Теперь независимый специалист сталкивается с новыми проблемами, связанными с ремонтом систем охлаждения / HVAC, выходящими за рамки того, что радиаторы научились делать в магазинах.
Члены NARSA на съезде увидели последние шаги Ford и GM, направленные на улучшение качества продукции и «обеспечение качественного ремонта» за счет поставки только комплектных компонентов. В Ford существует тенденция к тому, чтобы опускать детали внутри сваренных звуком секций корпусов систем отопления, вентиляции и кондиционирования воздуха, поэтому вам придется заменять весь узел.Специалисты по HVAC по-прежнему планируют использовать свои горячие ножи, чтобы вскрыть корпус и установить запасные части для замены. Однако может возникнуть проблема с получением некоторых из переработанных оригинальных деталей, таких как специально разработанные уплотнения для решения проблем с утечкой и дренажом (см. Нашу предыдущую ссылку на утечку через пластиковую прокладку бака). Если вы не уверены в том, что делаете, вам, возможно, придется прыгнуть в запечатанный ящик.
GM поставляет вентиляторы и двигатели со сбалансированным нагнетателем для некоторых применений в течение многих лет.Но если вы столкнетесь с ситуацией с низким расходом воздуха на автомобиле, у которого есть запасной двигатель, проблема может заключаться в том, что кто-то, кто снял старое колесо вентилятора и сумел прикрепить его к новому двигателю, не так сильно затянул его. вал, как он думал. Если колесо пробуксовывает, поток воздуха падает.
Низкий ток потребления — это указание на проблему с воздушным потоком, как отметил Джон Брунер из ACDelco на съезде NARSA. Тем не менее, он также указал, что настоящей причиной может быть засоренный воздушный фильтр кабины или даже листья, застрявшие во впускном канале для наружного воздуха, что можно легко исправить.Между прочим, у этих воздушных фильтров салона есть номинальный срок службы всего около года или 20 000 миль. Иногда меньше. Ознакомьтесь с руководством по эксплуатации.
Владельцы магазиновRad согласны с тем, что поставщикам вторичного рынка двигателей для воздуходувок необходимо что-то сделать, чтобы предоставить исправные альтернативы моноблочным воздуходувкам оригинального производства, такие как новейшая разработка GM на Cadillac Seville 1998 года.
Летом жарко, зимой холодно
Казалось бы, если двигатель летом сильно нагревается, он должен хорошо нагревать зимой.Не так, и хотя есть много «единственных», которые могут быть полезны для разговоров в баре, члены NARSA рассказали Motor о некоторых двигателях, которые встречаются в большом количестве.
Вот тот, который вызывает странное устранение неполадок, потому что двигатель работает горячим, а температура радиатора, измеренная с помощью инфракрасного термометра, от нормальных до низких. В полноразмерном G-фургоне GM с 5,0-литровым двигателем V8, крышка которого находится на впускном бачке радиатора, владелец магазина заметил, что, когда он нажимал на дроссельную заслонку на горячем холостом ходу, верхний шланг радиатора (очевидно, нагревается). / возраст-ослабленный) слегка разрушился.Он снял крышку, снова нажал на дроссельную заслонку, и уровень охлаждающей жидкости в заливной горловине упал, а затем снова взлетел, как в гейзере. Температура охлаждающей жидкости колебалась между 130 F, когда уровень охлаждающей жидкости упал, и 150 /, когда он играл в Old Faithful. На входе в обогреватель температура охлаждающей жидкости показала 175 / F. Вы можете добавить ко всем этим показаниям, пожалуй, 10 / из-за вариации инфракрасной пушки, но все же ….
Похоже, по крайней мере, ограниченный радиатор. Но отсоединили шланги и проверили поток через сам радиатор, и это было приемлемо.Однако потока через сердечник нагревателя практически не было. Дальнейшая диагностика, включая подробный опрос нового владельца грузовика, показала, что сердцевина нагревателя протекала, и он положил банку герметика. Судя по всему, предыдущий владелец сделал то же самое, чтобы попытаться остановить постоянную утечку. Когда бригада магазина промыла всю систему, она начала откашливать куски герметика повсюду. Результат: слабый поток через радиатор (по-видимому, из-за засорения впускного отверстия водяного насоса и охлаждающих каналов двигателя) объяснил эффект гейзера, который «дважды охлаждает охлаждающую жидкость», создавая низкие температуры охлаждающей жидкости.
Члены НАРСА рассказали нам о многих похожих проблемах, очевидно, с двумя первопричинами. Во-первых, работа по замене сердечника нагревателя на большинстве автомобилей последних моделей занимает около одного дня, а общая стоимость заставляет многих автомобилистов пытаться устранить утечки с помощью как можно большего количества стоп-утечек. Но проходы сердечника нагревателя (и многие другие проходы в системе) намного уже, чем у радиатора, поэтому они могут закупориваться, даже если радиатор остается в приемлемом состоянии. Если поток охлаждающей жидкости к радиатору не соответствует требованиям, даже чистый радиатор не может остановить перегрев двигателя.
Во-вторых, с тех пор, как GM начал использовать Stop-Leak на сборочной линии много лет назад, он рассматривается почти как хороший элемент «профилактического обслуживания». Некоторые люди опорожняют систему каждый год. Ой!
Лучшие идеи для очистки воздуха
Воздушные пробки в системе охлаждения исправить становится все труднее. Ford жил с парой проблемных систем — 4,6-литровым V8 в больших седанах Mustang и Mark VIII и 3,0-литровым V6 в спроектированном Nissan (но построенном Ford) Mercury Villager / Nissan Quest.Форд подробно обсудил проблемы на встрече NARSA и предложил свои «лучшие идеи».
Проблема с заливкой охлаждающей жидкости в двухклапанный двигатель 4.6 была «решена» путем перемещения резервуара под давлением к кожуху вентилятора, где он находится в верхней точке системы. Четырехклапанный двигатель 4.6 все еще имеет переходную трубку охлаждающей жидкости в верхней передней части двигателя, и вам нужно удалить заглушку в этой трубке и залить двигатель через отверстие. Если просто залить охлаждающую жидкость в бачок, она не заполнит двигатель.И несмотря на то, что резервуар находится под давлением, отрыжка может длиться вечно. Двигатель будет перегреваться (а зимой отопитель работать не будет).
У Nissan есть излюбленный способ отрыгнуть свои системы охлаждения, с некоторыми вариациями от модели к модели. Это эффективно, если у вас хватит терпения использовать этот метод и не останавливаться, пока система не «выскочит». Форд обнаружил, что немногие дилеры проявили достаточно терпения, чтобы использовать метод Nissan (проверьте свою систему MOTOR / ALLDATA на предмет кровавых подробностей), и разработали следующую альтернативу в американском стиле.Это тоже не дает мгновенного удовлетворения, но намного менее утомительно:
В случае с деревенским жителем / квестом, поднимите переднюю часть минивэна как можно выше, останавливаясь только тогда, когда выхлопная труба касается пола магазина. Ослабьте пробку для выпуска воздуха на радиаторе на три оборота, снимите пробку для выпуска воздуха из двигателя и наполните радиатор до тех пор, пока охлаждающая жидкость не потечет из отверстия для пробки. Затем снова затяните пробку радиатора. Продолжайте добавлять охлаждающую жидкость, пока она не выйдет из отверстия для выпуска воздуха из двигателя. Затем установите на место и затяните пробку для выпуска воздуха из двигателя.
Долейте радиатор и заполните резервуар до отметки Max. Установите на место крышку радиатора, но поверните ее до первого фиксатора. Затем, с системами обогрева спереди и сзади на Max Heat и High blower, запустите двигатель примерно на 2000 об / мин, чтобы он отрыгнул. Это может занять 20 минут, поэтому продолжайте проверять уровень охлаждающей жидкости и доливайте ее в резервуар, чтобы поддерживать уровень на максимальном уровне.
Когда уровень станет стабильным, проверьте температуру на переднем и заднем регистрах обогревателя / пола. Если они такие же (по крайней мере, выше 135 / F), все готово.Если температура задней части системы заметно ниже, чем передней, значит, сзади есть воздушный замок, и вам придется отрыгивать.
Конечно, вы можете просто использовать машину для слива и наполнения. Для большинства независимых автосервисов это небольшая работа, поэтому машина считается сомнительной инвестицией. Тем не менее, мы видим все больше и больше автомобилей с проблемами воздушного шлюза, так что, возможно, вам придется укусить пулю. Автосалоны и магазины радиаторов начинают понимать это сообщение.
Некоторые члены NARSA на съезде сообщили, что одна из самых старых причин попадания воздуха, похоже, была забыта — дефектная уплотнительная прокладка на герметичной крышке.Если эта прокладка повреждена, она позволяет воздуху попадать в систему во время охлаждения. Резервуар, который остается переполненным после восстановления, является подсказкой.
«Тихая» инженерия означает диагностику жесткого вентилятора сцепления
В наши дни все еще существует множество поклонников сцепления на роскошных заднеприводных автомобилях и почти на всех грузовиках. Вы не всегда можете полагаться на каплю силикона на подшипнике сцепления или ослабленную лопасть вентилятора как на верные признаки проскальзывания муфты вентилятора. А благодаря интенсивным конструкторским работам по созданию более тихих вентиляторов для удовлетворения потребностей клиентов вы больше не можете полагаться на высокий рев включенного сцепления.Также непросто направить инфракрасный термометр в современные кожухи с малым зазором, чтобы увидеть, какова температура воздуха. Итак, какой вид диагностики может выявить проблему?
Магазины NARSA делают несколько вещей. Один из них заключается в том, чтобы закрепить зонд пирометра в чистом пространстве внутри кожуха и проверить, не достигает ли пиковая температура воздуха в диапазоне от 150 до 190 ° F. Другой — проверка вентилятора с помощью тахометра с фотоэлементом, недорогого инструмента, который у вас уже может быть для проверки холостого хода на дизелях.Просто накиньте кусок ленты на кончик лопасти вентилятора, наведите тахометр, и когда двигатель прогреется, вы должны увидеть, как скорость вентилятора увеличивается равномерно с оборотами двигателя. Сегодняшние вентиляторы обычно достигают максимальной скорости около 2000 об / мин, но плохое сцепление не позволяет им даже приблизиться к этому.
На съезде NARSA также рассматривались воздушные дефлекторы, уплотнения по периметру радиатора, системы управления электрическими вентиляторами, новые термостаты, диагностика и ремонт охладителя наддувочного воздуха и многое другое. Но эй, ты должен был быть там, чтобы получить все это.
_______________________________________
Буксирная способность и холодопроизводительность
Буксировочная способность важна по двум причинам: во-первых, если вы покупаете новый грузовик или внедорожник для магазина, вам, возможно, придется тянуть груз, даже если буксировка на автомобилях клиентов не является целью. Во-вторых, если грузовик или внедорожник клиента перегревается, есть вероятность, что мощность буксировки будет превышена.
Можно подумать, что определить буксировочную способность несложно, но, как мы выяснили при подготовке отчета о грузовиках за 98-й год в феврале прошлого года, это не так.Информация о новых автомобилях может меняться много раз, и даже у бывших в употреблении автомобилей эти рейтинги могут изменяться из года в год.
Пример трех автомобилей Chrysler — Jeep Grand Cherokee, Dodge Dakota и Dodge Durango, нового внедорожника на базе Dakota.
С момента первого анонса Durango до выпуска финальной версии (с 5,9-литровым V8), выпущенной этой весной, показатели тяговооруженности Durango менялись даже быстрее, чем люди Chrysler могли уследить.
Когда потребители смотрят на грузовик, они, как правило, обращают внимание на пиковую тяговую способность. Они считают, что самый большой двигатель может буксировать прицеп большей массы. Не правда.
Jeep Grand Cherokee 5.9 Limited (с большим двигателем V8 360) продвигается как грузовик с характеристиками от 0 до 60. Его буксирная способность составляет всего 5000 фунтов, а единственное доступное передаточное число задней оси — 3,73: 1. Ограничение наложено системой охлаждения, в которой есть электрический вентилятор для уменьшения потребляемой мощности для ускорения. Меньший 5.2 V8 имеет вентилятор сцепления, а его буксирная способность составляет 6500 фунтов. Но есть модернизированный комплект вентилятора сцепления, доступный для 5.9 V8, если требуется тяговое усилие 6500 фунтов.
Dakota и Durango являются самосвальными транспортными средствами. Фактически, Durango продвигается как внедорожник с высокой буксируемой вместимостью. Таким образом, оба оснащены вентиляторами сцепления для максимального охлаждения. У некоторых грузовиков, в том числе этих, тяговое усилие с полным приводом ниже из-за ограничений раздаточной коробки или трансмиссии (в этом случае в некоторых руководствах больше, в других меньше, чем у автоматической) и из-за лишнего веса автомобиля.И если мы говорим о кабинах грузовиков, то клубная кабина или кабина экипажа, которая вмещает дополнительных пассажиров, очевидно, тяжелее, чем обычная кабина, и это может иметь разницу в буксировочной способности на несколько сотен фунтов.
Еще одним ключевым фактором, влияющим на буксировку, является передаточное число задней оси. Как вы увидите, это одно из самых больших отличий Durango. Вот несколько примеров АКПП:
Двигатель 3,55 оси 3,92 оси 5,2 V8 4300 фунтов. 5600 фунтов. 5.9 V8 5600 фунтов. 7200 фунтов.
Хотя Durango базируется на шасси Dakota, Dakota имеет гораздо более высокую буксирную способность во всем диапазоне передаточных чисел.Вот несколько примеров с 5.2 V8 и автоматической коробкой передач:
Дакота
Обычная кабина Durango 3,55 оси: 5100 фунтов. 4300 фунтов. Ось 3,92: 6700 фунтов. 5600 фунтов.
Суть в том, что многие покупатели грузовиков и внедорожников (часто впервые) могут подумать, что купили, правда может быть, когда автомобиль перегревается и заходит в ваш магазин на крючке. Вы должны все учитывать, особенно если вы пытаетесь диагностировать перегрев.Это включает в себя попытку определить, не допускать ли перегрева. Это включает в себя попытку определить, не тянет ли грузовик слишком большой вес. Если владелец такси клуба Dakota думает, что он может потянуть 6700 фунтов с тремя большими друзьями в кабине, но с неправильной конфигурацией трансмиссии, перегрев не должен быть сюрпризом.
Скачать PDF
Уловка с крышкой радиатора без давления | SteelSoldiers
Старый механик научил меня этому, что полезно, когда у вас небольшая утечка охлаждающей жидкости, и вы пытаетесь хромать домой или в место для ремонта.Крышки радиатора имеют подпружиненное уплотнение, удерживающее давление в системе охлаждения. Если вы удалите это уплотнение со старой крышки радиатора, у вас будет крышка, которая будет удерживать охлаждающую жидкость, но не будет удерживать давление. Небольшая утечка протекает намного медленнее, когда в системе охлаждения нет давления.
Пломба не предназначена для снятия. Небольшое легкое насилие с помощью чего-то вроде тисков обычно позволяет снять герметичное уплотнение, оставив остальную часть крышки нетронутой.Сфотографирую завтра, когда будет светло.
Мне показалось, что моя система охлаждения наконец-то цела, поэтому я взял ее на тест-драйв. Я ошибался. Нижний шланг радиатора протек на радиаторе. Я заехал на стоянку книжного магазина, оставив за собой след охлаждающей жидкости. (Да, у нас все еще есть книжные магазины в Новой Англии.) Я затянул хомут для шланга, и он сломался. В другом месте я упоминал, что часто использую динамометрические ключи, потому что ломаю вещи … К счастью, у меня с собой был запасной зажим.
Я вытащил переднюю батарею, чтобы получить лучший доступ.Пальпируя шланг, я заметил вмятину на ободке круглого штуцера на радиаторе, который входит в шланг радиатора. Я поместил зажим на эту вмятину, что привело к неполной герметизации. Никакое ужесточение не исправило бы этого. Новый хомут поставил гораздо ближе к радиатору, подальше от вмятины. Я использовал розетки 1/4 дюйма в надежде, что ничего не сломаю. Я использовал крышку радиатора без давления в качестве дополнительной страховки.
Я держу в грузовике старый коврик для стрельбы из винтовки, чтобы на нем лежать, когда мне нужно уйти под грузовик.Это несколько мягко. Я сложил его пополам и положил поперек радиатора и защиты щетки, чтобы я мог лечь на всю длину вдоль переднего края моторного отсека и двумя руками установить зажим для шланга.
Я вернулся домой без следов утечки. Когда я долил охлаждающую жидкость, потребовалось около галлона, так что я немного потерял.
Завтра пойду куплю запасные хомуты для шлангов. У меня был только один. Если доберусь до магазина без протечек, надену штатную крышку радиатора и посмотрю, что будет, когда в системе будет повышаться давление.
Это второй раз, когда я использую крышку радиатора без давления, чтобы хромать домой. Я думал, что это понятие может пригодиться другим. Система охлаждения рассчитана на работу под давлением, но если у вас есть утечка, лучше не иметь давления, чем терять охлаждающую жидкость.
Я полагаю, что этот трюк применим и к большим грузовикам, но у меня нет опыта работы с ними.
Инструмент и комплект для ремонта радиатора Остановить утечку в радиаторе
Ruian Sherrock Auto Part может предоставить множество различных инструментов для ремонта радиаторов.Такие как ремонтный комплект радиатора, очиститель радиатора, тестер утечки радиатора, сварка радиатора, припой радиатора, крышка радиатора, заливная горловина радиатора и т. Д. Мы также постоянно выпускаем множество новых инструментов для ремонта радиаторов.
Инструмент для ремонта засоренного радиатора и радиатора
Радиатор используется как отвод тепла автомобиля. Что касается материала, металл не устойчив к коррозии, поэтому следует избегать контакта с агрессивными растворами, такими как кислоты и щелочи, чтобы избежать повреждений.Для автомобильных радиаторов очень частой поломкой является засорение. Чтобы отремонтировать забитый радиатор, в жесткую воду следует залить мягкую воду. Перед впрыском необходимо смягчить жесткую воду, чтобы избежать образования накипи из-за засорения радиатора автомобиля. Погода зимой холодная, радиатор легко замерзает, разбухает и замерзает, поэтому антифриз нужно добавлять во избежание замерзания воды. При повседневном использовании уровень воды следует проверять в любое время, и воду следует добавлять после отключения и охлаждения.При добавлении воды в радиатор автомобиля крышку радиатора следует открывать медленно, а тело оператора и других операторов следует держать как можно дальше от заливной горловины радиатора, чтобы предотвратить попадание высокотемпературного масла и газа под высоким давлением. попадание брызг из выпускного отверстия для воды и причинение ожогов.
Инструмент для ремонта утечек радиатора и радиатора
При протечке радиатора и поломке ребра можно использовать следующий инструмент и метод ремонта радиатора
1.Метод ремонта с помощью пайки или клея (например, наш комплект для ремонта радиатора, сварка радиатора и припой радиатора)
Если ребро радиатора не повреждено серьезно и трещина небольшая, ее можно отремонтировать непосредственно с помощью пайки или ремонта с помощью клея (например, с помощью нашего комплекта для ремонта радиатора и сварки радиатора). При большом разрыве тонкий лист меди можно применить для сварки или клеевого ремонта.
2 Метод блокировки трубки и метод замены
Для нескольких тепловых датчиков с серьезной утечкой воды (обычно не более 10% от общего числа трубок и равномерно распределенных по внешнему слою) разрыв можно срезать, а разрез закрыть радиаторным припоем или радиаторным клеем. мертвых.Лучше всего использовать соединительный метод, то есть отрезать поврежденный отрезок трубы. Возьмите маслопровод подходящего размера. Два конца немного увеличены. После соединения с муфтой тепловой трубки закройте ее радиаторным припоем или радиаторным клеем.
3 Метод замены трубки
Ремонт радиатора методом заглушки снизит охлаждающий эффект, поэтому в данных условиях для ремонта следует использовать метод замены трубки. Процесс выглядит следующим образом:
а.Распад радиатора. С помощью бензиновой горелки нагрейте и растворите пайку между радиатором, канализационной камерой и нижней пластиной. Снимаем верхнюю и нижнюю водяные камеры и зажимаем сердцевину радиатора
.
На ремонтной раме радиатора используйте медную полосу, форма и размер которой аналогичны внутреннему отверстию тепловой трубки, чтобы транслировать тепловую трубку, которую нужно заменить. Несколько раз потяните вперед и назад, чтобы удалить окалину в трубе.
б. Подготовка резистивной ленты в соответствии с формой поперечного сечения и размером теплоотводящей трубки.Используйте никелево-железный резистивный провод на 50 ~ 70 мм длиннее, чем теплоотводящая трубка, чтобы обеспечить соответствующее сопротивление
Длиной полосы оставляют 20 Ним на каждом конце полосы. Остальное покрывают смесью стекла и талька, а после высыхания поверхность выравнивают. Внешний диаметр немного меньше размера внутреннего отверстия тепловой трубки.
c. Расплавьте вытяжную трубку, вставьте полоску сопротивления в тепловую трубку, которую нужно заменить. Подключите источник питания 12-24 В переменного тока с обоих концов.
Когда температура стержня сопротивления повышается до 800-850 градусов Цельсия вокруг Имина, припой теплоотводящей трубки и радиатора, а также верхней и нижней опорных пластин расплавляется, а затем отключается питание. Пока тепло горячо, используйте плоскогубцы, чтобы накачать трубку отвода тепла вместе со стержнем сопротивления. Если припой теплоотводящей трубки и нижней пластины расплавить нелегко, его можно нагреть и расплавить с помощью бензинового краскопульта, пока нагревается стержень сопротивления.
d. Приварите новую трубку, выберите трубку с хорошим отводом тепла с припоем на поверхности и нагрейте ее с помощью резистивной ленты. Расплавьте припой между теплоотводящей трубкой и радиатором и снимите сопротивление после сбоя питания и охлаждения
Полоска. Затем с помощью бензинового пистолета прочно приварите тепловую трубку к верхней и нижней нижней пластинам и, наконец, проведите гидравлическое испытание под давлением на поверхности без утечки.
Баки радиаторов можно отремонтировать следующими способами:
1.Верхний и нижний баки радиатора можно отремонтировать с помощью радиаторной сварки или пайки (например, с помощью нашего ремонтного комплекта для радиатора, сварки радиатора и пайки радиатора).
2. Если трещины в верхнем и нижнем бачках радиатора более серьезны и не могут быть устранены сваркой, детали сборки верхнего и нижнего баков радиатора можно заменить отдельно.
3. Если оригинальный бачок радиатора более старый, его также можно отремонтировать с помощью радиаторной сварки или пайки (например, с помощью нашего ремонтного комплекта для радиатора, сварки радиатора и пайки радиатора).
