Компрессор из чего состоит: Устройство, работа поршневого компрессора

Устройство, работа поршневого компрессора

В этой статье мы рассмотрим устройство и работу поршневого компрессора, который чаще всего применяется в пневматической системе автосервисов и шиномонтажей.

Что же такое компрессор? – по своему устройству это машина, предназначенная для сжатия и транспортировки газов с повышением давления на соотношение более чем 1,1. В наше время область применения и работа поршневых компрессоров очень широка, они необходимы на всех предприятиях, где в качестве источника энергии используют сжатый воздух. Компрессор можно встретить на заводах, газозаправочных станциях, автосервисах, медицинских учреждениях и даже мастерских по ремонту обуви.

На сегодняшний день наиболее распространенными типами устройств являются поршневые и винтовые компрессоры. Так как винтовые компрессоры имеют более высокую стоимость, то на небольших предприятиях, в том числе и СТО, широко применяются в работе поршневые компрессоры. Потребителями сжатого воздуха в автосервисе служат пневмогайковерты, пневмодрели, краскопульты, шиномонтажные станки, установки вакуумного отбора масла и т.

д.

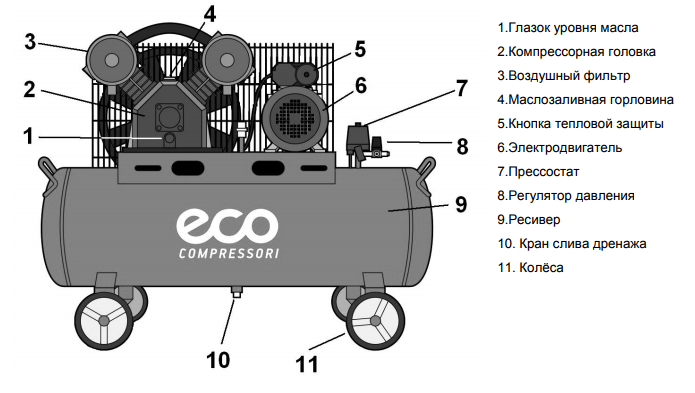

Устройство поршневого компрессора

Основным элементом устройства поршневого компрессора является компрессорная головка (поршневой узел). Ее конструкция напоминает двигатель внутреннего сгорания. Она состоит из цилиндра, поршня, поршневых колец компрессора, шатуна, коленчатого вала, а также впускного и нагнетательного клапанов. В отличие от ДВС, клапаны в компрессоре представляют собой пластинку с пружиной и при работе поршневого компрессора приводятся в действие не принудительно, а от перепада давлений. Для смазки устройства поршневого компрессора, в частности трущихся деталей, в компрессорную головку заливают масло.

В случае если необходимо получить сжатый воздух высокой чистоты и без примесей масла (например, в медицинских учреждениях) применяют безмасляные компрессоры. В таком устройстве поршневого компрессора кольца выполнены с полимерных материалов, а для надежной работы поршневого компрессора применяют графитовую смазку.

Для достижения более высокой производительности поршневого компрессора компрессорные головки изготавливают с несколькими цилиндрами, которые могут иметь рядное, V-образное или оппозитное устройство.

В движение коленчатый вал приводится от электродвигателя, что обеспечивает работу поршневого компрессора. В зависимости от способа соединения с электродвигателем различают компрессоры поршневые с ременным и прямым приводом.

1. При прямом приводе головка и двигатель расположены на одной оси и их валы в устройстве поршневого компрессора соединены напрямую.
2. В компрессорах поршневых ременного типа привод головки и мотор расположены параллельно друг другу, а движение предается через ременную передачу. На шкиве привода головки установлены лопасти, которые обеспечивают охлаждение поршневого узла.

Другим важным элементом в устройстве и работе поршневого компрессора является ресивер, который представляет собой стальную емкость и предназначен для поддержания постоянного давления и равномерного расхода воздуха. В ресивере также установлен клапан для сброса давления в случае если будет превышено его допустимое значение.

Для обеспечения работы поршневого компрессора в автоматическом режиме в устройстве поршневого компрессора находится прессостат (реле давления), который при достижении заданного давления размыкает контакты и останавливает двигатель, а при снижении давления ниже некоторого значения замыкает контакты и запускает компрессор.

Работа поршневого компрессора

Работа поршневого компрессора осуществляется по следующему принципу: при движении поршня вниз в цилиндре создается разрежение, в результате чего открывается впускной клапан. Так как в цилиндре давление ниже атмосферного, то через клапан поступает воздух. Для очистки поступающего воздуха в устройстве поршневого компрессора применяют фильтры. Во время движения поршня вверх при работе поршневого компрессора оба клапана закрыты. При сжатии воздуха возрастает давление в цилиндре и открывается нагнетательный клапан, через который воздух поступает в ресивер. Работающие по такому принципу поршневые компрессоры носят название одноступенчатых.

Одним из недостатков устройств поршневых одноступенчатых компрессоров является ограниченное рабочее давление. Работа поршневого компрессора данного типа возможна с повышением давления только до 10 атмосфер. Это объясняется тем, что при больших давлениях сильно возрастает температура в цилиндре и может загореться масло, которое используется для смазки деталей.

Для достижения более высоких давлений в работе поршневых компрессоров применяют многоступенчатый принцип, в котором воздух поочередно сжимается в каждой ступени до определенного значения, после чего охлаждается в холодильнике и подается в цилиндр следующей ступени, где сжимается до более высокого давления. В качестве холодильника в устройстве поршневого компрессора используют медную трубку с ребрами охлаждения.

Работа поршневых компрессоров на небольших предприятиях наиболее часто основывается на двухступенчатой установке с двумя цилиндрами. Цилиндр первой ступени, как правило, имеет больший диаметр чем второй.

При выборе поршневого компрессора необходимо в первую очередь учитывать характеристики потребителей сжатого воздуха. Ведь работа поршневого компрессора не должна быть постоянной. При правильном подборе компрессорной головки и ресивера время работы компрессора должно быть равным времени отдыха.

Стоит учесть, что все производители указывают на своих компрессорах производительность в л/мин только на входе. Так как при повышении давления нагнетания производительность снижается, то для того чтобы узнать ее значение на выходе нужно от указанных данных отнять 30 %.

Из чего состоит воздушный компрессор

Воздушные компрессоры чаще всего используют на производственных предприятиях для подачи сжатого воздуха и запуска различного оборудования. Таким устройствами могут быть балансировочные станки, посты накачивания шин, шиномонтажные стенды, различные металлообрабатывающие станки и агрегаты.

Виды воздушных компрессоров

Воздушные компрессоры могу быть:

Винтовые компрессоры являются самыми мощными по свои характеристикам, широко применяют на крупных предприятиях в производственных цехах, а поршневые, к примеру, используют в автосервисах и различных ремонтных мастерских. Достаточно популярным становится передвижной вид компрессора, его мобильность позволяет сэкономить на транспортных расходах по его доставке.

Давайте рассмотрим, из чего состоит воздушный компрессор на примере поршневой модели.

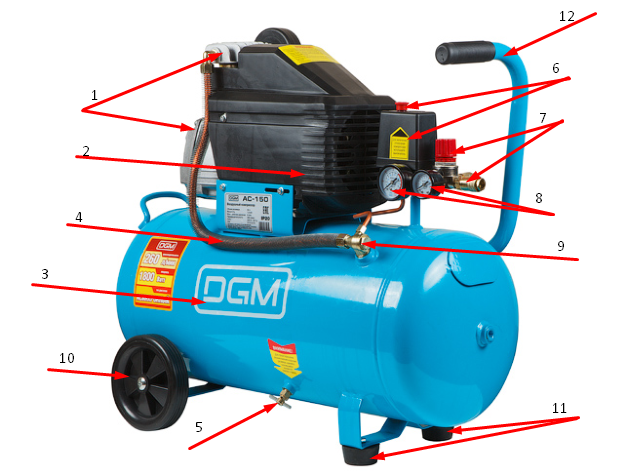

Устройство поршневого воздушного компрессора

Главный элемент в устройстве поршневого компрессора – это компрессорная головка, которая по своему строению напоминает двигатель внутреннего сгорания. Давайте рассмотрим схему аппарата, в которой отлично показано устройство компрессорной головки.

Поршневой компрессор состоит из:

• цилиндра, в котором сжимается воздух;
• поршня, который всасывает воздух и сжимает его;
• поршневых колец, которые необходимы для повышения компрессии;
• шатуна, который взаимодействует с коленчатым валом и передает ему возвратно-поступательные движения;
• коленчатого вала, который двигает шатун вверх и вниз;
• впускной и нагревательный клапаны, которые отличаются от клапанов двигателя внутреннего сгорания тем, что их открытие происходит не принудительно, как в ДВС, а вследствие перепадов давления в цилиндре.

Электродвигатель, при помощи ременного или прямого привода, приводит в движение коленчатый вал. Также, важным элементом в конструкции поршневого компрессора является ресивер. Он представляет из себя емкость для накопления воздуха, которая способна поддерживать давление на нужном уровне и равномерно его расходовать.

Дополнительно, все компрессоры должны быть укомплектованы аварийным клапаном сброса и реле давления. Клапан срабатывает при повышении давления до критических значений. Реле давления необходимо для работы оборудования в автоматическом режиме.

Устройство и принцип работы компрессоров

Для получения сжатого воздуха используется компрессорное оборудование, применяемое в производственных отраслях, гаражах, автомастерских и в строительстве.

Первое компрессорное устройство было изобретено еще до нашей эры, компрессоры в современном исполнении работают уже более 150 лет. Во все времена устройство носило название – поршневая воздуходувка, которая создавала поток воздуха под высоким давлением. И сегодня, несмотря на многочисленные инновации и технологии принцип работы компрессора остается неизменным.

Разновидности поршневых компрессоров

Поршневые компрессоры различаются по типу устройства кривошипно-шатунного узла:

• Одностороннее всасывание, с мощностью не более 100 кВт;
• Двухстороннее всасывание.

По устройству цилиндров, и их расположению: вертикальные, угловые, горизонтальные. Различаются по степени сжатия: 1-ступенчатые, 2-ступенчатые, многоступенчатые.

По виду исполнения компрессоры могут быть передвижными и стационарными. Отличается компрессор передвижной и по конечному давлению, что важно учитывать при выборе оборудования:

• Сверхвысокое давление – более 1000 бар;
• Высоким давлением – до 1000 бар;
• Средним давлением – до 100 бар;
• С низким давлением – до 12 бар.

Принцип работы поршневого компрессора

Поршневой компрессор имеет достаточно простой принцип работы и состоит из чугунного корпуса цилиндрической формы, нагнетательного и всасывающего клапана и поршня.

Полный рабочий процесс совершается за два хода поршня, во время которого во внутреннюю часть корпуса заходит жидкость или воздух, после чего происходит возрастание давления и сжатое вещество выталкивается через клапан-нагнетатель.

Многолетний опыт использования поршневого оборудования в разных сферах деятельности показал ряд таких преимуществ:

• Работа возможна даже при отсутствующем начальном давлении;
• Можно комбинировать любые газы и жидкости, даже загрязненные и пожароопасные;
• Конечное давление более 1000 бар, что позволяет добиться высокой производительности.

Принцип работы винтового компрессора

Винтовые компрессоры работают от электросети и могут быть, как передвижными, так и стационарными. Передвижной винтовой компрессор является единой установкой, состоящей из нескольких элементов:

• Компрессор;
• Бензиновый или дизельный двигатель;
• Электрогенератор.

Передвижные компрессоры надежны и мобильны, так как установлены на прицеп с колесами, что позволяет быстро доставлять оборудование к месту работы. Если оборудование транспортируется на грузовом транспорте, тогда компрессор устанавливается на кузов.

Комплексные работы по оптимизации пневмосистем предприятий

Сегодня мы рассмотрим детально поршневые компрессоры так же принцип работы поршневых компрессоров. Перед этим еще раз напомним, что компрессоры это установка для повышения давления газов и его перемещение. Компрессорная установка – это объединение компрессора, привода, трубопровода и другого оборудования, необходимого для повышения давления.

           Поршневые компрессоры принцип работы:

Принцип работы компрессора данного типа достаточно прост: уменьшение занимаемого газом объема, происходит с помощью перемещения поршня (так называемого сжимающего элемента). Поршень совершает прямолинейное движение.

Обычный поршневой компрессор состоит из:

•          Цилиндра

•          Поршня

 Между ними находиться достаточно небольшой зазор.



      К данному типу относят свободнопоршневое и мембранное оборудование.

   Поршневые компрессоры классифицируют по конструктивному исполнению, различным компоновкам, схемам. Также есть некоторые различия по устройству цилиндров, их расположению и числу, ступеням  сжатия.

   Компрессорное оборудование используют в машиностроении,  текстильном производстве, криогенной технике, холодильной промышленности и химической, их применение очень разнообразно – обеспечение сжатым воздухом, измерительным приборам и так далее.

         Особенность поршневых компрессоров — это возвратно-поступательное движение сжимающего элемента, которое выталкивает газ, перемещая поршень.

Клапаны компрессора находятся в крышке цилиндра. За один оборот вала происходит  полный рабочий цикл в каждом цилиндре компрессора. Когда поршень совершает движение, в пространстве над поршнем создается разрежение. Пары хладагента попадают в цилиндр. Когда поршень движется в обратном направлении,  давление растет, а пары сжимаются.

При этом всасывающий клапан закрывается. Пары поступают в конденсатор через нагнетательный клапан. Далее движение поршня происходит наоборот, при этом конденсатор всасывает пары, находящиеся в испарителе.

 Поршневой компрессор состоит из:



Наши сотруденики помогут Вам подобрать и установить поршневой комрпессор любого типа.







Компрессор поршневой: принцип работы и преимущества

Поршневой компрессор состоит из цилиндра, поршня, клапанов и двигателя. Поршень двигается вверх и вниз, при движении вниз в цилиндре образуется свободное пространство, перепад давления открывает впускной клапан, и в камеру сжатия всасывается воздух. Когда поршень находится в самой нижней точке, соответствующей наибольшему объему камеры сжатия, впускной клапан закрывается. Поршень движется вверх и давление воздуха увеличивается. Воздух покидает камеру сжатия, когда давление достигает заданных параметров, и открывается нагнетательный клапан. Возвратно-поступательное действие поршня позволяет выполнять сжатие обеими сторонами поршня, в этом случае сжатие называется процессом двукратного действия.

Действие поршневого компрессора основывается на механическом сжатии и проталкивании воздуха. Производительность компрессора зависит от объема цилиндра, скорости хода поршня и плотности его прилегания к стенкам цилиндра компрессора. Поршневой компрессор способен сжать воздух в 6 раз, иными словами, исходящее давление в 6 раз выше входящего. Чтобы получить исходящее давление больше чем 6 атмосфер, используется многоступенчатое сжатие, то есть, из первого компрессора воздух поступает во второй, где сжимается еще раз. Таким образом, диапазоны производительностей компрессоров поршневых способны обеспечить сжатым воздухом практически любую промышленную необходимость, начиная от простейшего аэрографа и заканчивая сложным оборудованием для химической промышленности и добычи природного газа.

Компрессоры поршневые могут быть как воздушными, так и газовыми. Газовые поршневые компрессоры могут сжимать аргон, этилен, хлор, гелий, метан, азот, ксенон. Особенность работы воздушных компрессоров — образование масляного нагара, который собирается в трубах, на поверхности крышек и клапанов и может воспламениться от высоких температур. Однако благодаря многоступенчатому сжатию в поршневом компрессоре, температура газа не поднимается выше критической отметки, тем самым риск воспламенения нагара сводится к нулю.

На производительность поршневого компрессора большое влияние оказывает смазка, обеспечивая плотное прилегание и быстрое движение поршня по цилиндру. Хотя в продаже и имеются компрессоры поршневые безмасляные, гораздо чаще в промышленности используют маслонаполненные компрессоры, отличающиеся большим сроком службы и надежностью. С другой стороны, во время работы механизма, частички смазки попадают в поток сжатого воздуха и загрязняют его. Для того чтобы этого избежать, на компрессор устанавливается сепаратор-маслоотделитель. Степень очистки воздуха определяется, исходя из нужд производства, например для пищевой или фармацевтической промышленности может понадобиться дополнительный мембранный фильтр.

Поршневые компрессоры различаются приводами и могут работать на электрических и бензиновых двигателях. Маломощные компактные компрессоры поршневые могут быть переносными. Для установки огромных агрегатов часто необходим специальный фундамент.

Современные компрессорные механизмы оснащены системой автоматического управления. Она обеспечивает автоматическое включение оборудования, если давление в системе опускается ниже определенной отметки, и его остановку при превышении максимально допустимого давления в компрессоре. Поршневые компрессоры отличаются низким уровнем шума, что определило их популярность для работы в бытовых условиях или маленьких мастерских.

Компрессор поршневой стоит сравнительно недорого и прост в обслуживании. Практически все отечественные предприятия устанавливают компрессоры такого типа. А учитывая количество сервисных центров, вы можете быть уверены в том, что у вас не возникнет проблем с ремонтом и поиском запасных частей.

Поделиться в соцсетях:

Подбор поршневого компрессора

Рассмотрим вопросы выбора поршневого компрессора и основные принципы, лежащие в основе его конструкции.

Основы устройства и принцип работы поршневого компрессора.

Поршневые компрессоры подразделяются:

• по количеству цилиндров на одно — двух- и многоцилиндровые;
• по расположению цилиндров на рядные, V- или W-oбразные;
• по количеству ступеней сжатия на одноступенчатые и многоступенчатые.

Принцип работы поршневого одноцилиндрового компрессора следующий (рис. 1).


Поршневой компрессор состоит из рабочего цилиндра, поршня, всасывающего и нагнетательного клапанов, расположенных в крышке цилиндра.
При вращении коленчатого вала шатун, соединённый с ним, сообщает поршню возвратно-поступательное движение. В рабочем цилиндре из-за увеличения объёма, заключённого между днищем поршня и клапанной группой, возникает разрежение. Атмосферный воздух преодолевает сопротивление пружины, удерживающей всасывающий клапан, открывает его и через всасывающий патрубок (с воздушным фильтром) поступает в цилиндр.
При обратном ходе поршня воздух сжимается и его давление возрастает. Высокое давление позволяет преодолеть сопротивление пружины, прижимающей нагнетательный клапан. Сжатый воздух открывает этот клапан и поступает в нагнетательный патрубок.
Привод коленчатого вала осуществляется либо от электродвигателя, либо от автономного двигателя (бензинового или дизельного).

Определение производительности поршневого компрессора.

В общем случае производительность поршневого компрессора является переменной величиной, зависящей от условий всасывания: давления и температуры окружающего воздуха. Поэтому, говоря о производительности, обязательно указывают условия всасывания. Для поршневых компрессоров, как правило, указывается теоретическая производительность.
Теоретическая производительность, или производительность на всасывании, равна объему, описываемому поршнем в единицу времени. Эта величина не случайно называется теоретической производительностью. Она довольно существенно отличается от реальной производительности. Дело в том, что между поршнем в крайнем верхнем положении и клапанной группой всегда имеется зазор. Зазор образует свободный объем — так называемое «вредное пространство».

После нагнетания во «вредном пространстве» всегда остается сжатый воздух. При обратном ходе поршня он расширяется и его давление уменьшается. Поэтому, всасывающий клапан открывается не сразу, а лишь после того, как давление в цилиндре понизится до давления всасывания (станет меньше атмосферного давления).

Таким образом, определенный отрезок пути поршень движется в холостую, из-за чего производительность компрессора снижается. Это снижение производительности определяется коэффициентом производительности компрессорной группы.

Управление работой поршневых компрессоров.

Управление работой поршневых компрессоров осуществляется при помощи реле давления (прессостата). Конструктивно реле давления представляет собой систему пружин различной жесткости, реагирующих на изменение давления. Чтобы максимально исключить реакцию на пульсации воздушного потока сжатого воздуха, реле давления должно быть связано с таким местом в компрессоре, где эти пульсации минимальны. Обычно это воздушный ресивер. Принцип действия реле давления следующий. Пружинный механизм реагирует на изменение давления и, при достижении максимального рабочего давления P max (величины, указанной в паспорте компрессора), размыкает цепь электропитания. Соответственно при снижении давления до некой минимальной величины P min (давления включения), замыкает цепь электропитания, и компрессор начинает работать в режиме нагнетания. Данный режим работы называется повторно-кратковременным.
Разница между P max и P min, так называемая «дельта», как правило, составляет 2 бар. Эта величина существенно влияет на режим работы компрессора. При слишком малой «дельте» компрессор будет часто включаться/выключаться, оказывая тем самым дополнительную нагрузку на электродвигатель и на поршневую группу. Слишком большая «дельта» также нежелательна, т. к. при этом увеличивается время работы компрессора в режиме нагнетания. А это при воздушном охлаждении компрессорной группы может привести к ее перегреву.

Особенности конструкции поршневых компрессорных групп.

Поршневые группы бывают одно-и-многоступенчатыми. Выше рассматривался принцип работы одноцилиндрового компрессора. Разберем конструктивные особенности двухцилиндровых поршневых групп.

Двухцилиндровый одноступенчатый компрессор имеет два цилиндра одинакового размера (рис. 2). Оба они, работая в противофазе, поочередно всасывают воздух, сжимают его до максимального давления и вытесняют в линию нагнетания.

Двухцилиндровый двухступенчатый компрессор также имеет два цилиндра, но уже разного размера (рис. 3). В цилиндре первой ступени воздух сжимается до некого промежуточного значения, затем охлаждается в межступенчатом охладителе и дожимается до максимального давления в цилиндре второй ступени. Роль межступенчатого охладителя выполняет специальная медная трубка. Она обеспечивает промежуточное охлаждение сжатого воздуха, благодаря чему процесс сжатия приближается к идеальному, повышая тем самым КПД поршневой группы.

Размеры цилиндров подобраны таким образом, чтобы на каждой ступени сжатия совершалась примерно одинаковая работа.
Двухцилиндровые двухступенчатые компрессорные группы имеют ряд преимуществ перед двухцилиндровыми одноступенчатыми группами:

• при одной и той же мощности двигателя при двухступенчатом сжатии затрачивается меньше энергии, чем при одноступенчатом;
• реальная производительность двухступенчатого компрессора выше примерно на 20%;
• в двухступенчатом компрессоре температура в цилиндрах значительно ниже, что существенно повышает надежность и увеличивает ресурс поршневой группы.

Рассмотрим конструктивные особенности и области применения поршневых компрессоров на примере модельного ряда итальянской компании FIAC.
Класс промышленных поршневых компрессоров с ременным приводом

К классу промышленных поршневых компрессоров относятся маслозаполненные компрессоры с ременным приводом, на которых используются двухцилиндровые одноступенчатые компрессорные группы и двухцилиндровые двухступенчатые компрессорные группы.
В линейке компрессорного оборудования FIAC двухцилиндровую одноступенчатую поршневую группу имеют модели АВ 360 и АВ 510, а двухцилиндровую двухступенчатую поршневую группу модели АВ 550, АВ 670, АВ 850 и АВ 981.
Применение ременного привода позволило существенно снизить обороты коленчатого вала (до 1000—1500 мин-1) по сравнению с частотой вращения ротора электродвигателя (около 3000 мин-1). Производительность на всасывании компрессоров данного класса находится в пределах от 250 л/мин до 2000 л/мин. Поправочный коэффициент производительности компрессорной группы 0,7—0,75.
Область применения промышленных поршневых компрессоров необычайно разнообразна: это автосервисы, небольшие мастерские и промышленные предприятия, участки цехов на крупных предприятиях и т.д.

Около 10 лет наиболее востребованными промышленными компрессорами FIAC являются компрессоры серии АВ. Данные модели полностью удовлетворяют требованию работы в интенсивном режиме и отвечают всем стандартам, предъявляемым к промышленным компрессорным установкам.
Компрессоры АВ поставляются в различных конструктивных вариантах на горизонтальных ресиверах объемом 50 л, 100 л, 200 л, 270 л и 500 л. Тем же, кто ограничен свободным местом для установки компрессора, могут быть интересны модели на вертикальном ресивере объемом 100 л и 270 л.
На базе компрессоров АВ выпускаются модели АВТ, так называемые «тандемы». Конструкция «тандема» предполагает установку двух компрессорных групп на одном ресивере. Работа «тандема» не имеет никаких принципиальных отличий от работы обычного компрессора. Фактически, это два компрессора, использующих один общий ресивер. Для снятия пиковых нагрузок в момент включения на «тандемах» используется устройство электронного управления. Сначала включается одна компрессорная группа, а затем, по истечении установленного времени, вторая. Компрессоры АВТ особенно привлекательны для тех, у кого потребление сжатого воздуха может существенно меняться в течение рабочей смены.
С 2009 г. компания FIAC поставляет на российский рынок еще две серии промышленных компрессоров — АВ “LONG LIFE” и SCS.
Поршневые компрессоры серии АВ “LONG LIFE”

Серия АВ “LONG LIFE” разработана специально для увеличения времени непрерывной работы поршневого компрессора. Это время во многом зависит от температуры поршневой группы. Действительно, именно перегрев поршневой группы является одной из основных причин, ограничивающих интенсивность использования поршневого компрессора.
В свою очередь на температуру поршневой группы существенно влияет частота вращения коленвала: чем компрессор «быстроходнее», тем быстрее происходит нагрев (при прочих равных условиях). Кроме того, важно осуществлять и эффективное охлаждение поршневой группы. Оно обеспечивается вентилятором, являющимся одновременно и приводным шкивом.
Различные модели компрессоров серии АВ имеют частоту вращения коленвала от 1000 до 1450 об/мин. Компрессоры АВ “LONG LIFE” «тихоходнее», частота вращения не превышает 1000 об/мин. А для улучшения отвода тепла от поршневой группы разработана специальная конструкция приводного шкива-вентилятора увеличенного размера.
По мнению специалистов компании FIAC промышленные компрессоры АВ “LONG LIFE” являются отличным решением при оснащении предприятий с двухсменным (12—16 часов) режимом работы. Причем, это мнение подкреплено беспрецедентным решением об увеличении срока гарантии на компрессоры АВ “LONG LIFE” до 2-х лет!
Поршневые компрессоры SCS

Серия SCS — это промышленные поршневые компрессоры в шумозащитном исполнении. Для сравнения: уровень шума компрессоров SCS составляет 66—68 дБ, в то время, как у компрессоров АВ он в среднем 74—78 дБ. Благодаря низкому уровню шума, компрессоры SCS могут устанавливаться непосредственно в рабочей зоне, в то время как для установки компрессора АВ обычно требуется отдельное помещение.
Тем, для кого важно качество сжатого воздуха будет интересна модель SCS ABS оснащенная встроенным рефрижераторным осушителем с температурой точки росы +3°С. Данная модель может с успехом применяться в автосервисах на участках покраски, на линиях упаковки, в пищевой промышленности, в полиграфии и т. д.

Винтовой компрессор: принцип работы

   Их изобрел и запатентовал шведский изобретатель Альф Лисхольм еще в 1932 году и являются одним из самых распространенных типов оборудования для производства сжатого воздуха.

Винты винтового механизма компрессора

Устройство винтового компрессора

 Винтовой блок компрессора — основная рабочая часть устройства. Он состоит из двух идеально подогнанных друг к другу параллельно расположенных роторов (для их изготовления используются технологии высокоточной нарезки, и отклонение по размерам не может превышать 10 микрон). Один винт имеет выпуклый профиль, другой — вогнутый. В процессе вращения расстояние между лопастями сокращается, что ведет к компрессии воздуха и повышению давления внутри устройства.

Винтовой блок компрессора

Устройство винтовой пары

 Конструкция винтовой пары зависит от разновидности компрессора. В масляных (маслозаполненных) установках один винт — ведущий, второй — ведомый. При этом для исключения трения в роторную пару постоянно впрыскивается минеральное или органическое масло, которое смазывает конструкцию и способствует ее охлаждению. Такие компрессоры могут долгое время работать без пауз, у них длительный срок службы, однако встает вопрос очистки производимого сжатого воздуха от масляных примесей.

   Безмасляные агрегаты в свою очередь делятся на установки сухого сжатия и компрессоры с водозаполнением. В водозаполненных устройствах масло заменено на воду. В безмасляных компрессорах оба винта оснащаются электромоторами и синхронно вращаются, не контактируя между собой. Путь подачи воздуха и путь масла, используемого для смазки остальных частей компрессора в таких установках не пересекаются, что позволяет получить на выходе воздух высокого качества — однако длительность непрерывной работы у таких компрессоров меньше, чем у масляных, а винтовая пара изнашивается быстрее.

Безмаслянный винтовой компрессор Remeza ВК 75 2,5

Ключевые принципы работы винтового компрессора

  В зависимости от разновидности компрессора и особенностей модельного ряда конкретного производителя конструкция устройства может отличаться, однако ключевые принципы работ остаются неизменными. Рассмотрим работу винтового компрессора на примере масляного устройства.

   1. Атмосферный воздух поступает в компрессор через вентилятор и входной всасывающий воздушный фильтр, позволяющий очистить воздух от пыли, грязи, твердых частиц и других примесей. Фильтрация может быть и многоступенчатой — в таком случае воздух сначала проходит через предварительный фильтр воздухозаборника, а затем поступает на фильтр, находящийся у входного клапана. Входной клапан оснащен пневмоуправлением, и регулирование его работы позволяет варьировать производительность компрессора или переключать его на холостой режим работы. Наличие клапана позволяет при остановке компрессора избежать выбросов масла и сжатого воздуха.

   2. Воздух поступает в винтовой блок. Вращение винтов от электромотора обеспечивается при помощи ременной или муфтовой передачи, в ряде моделей для этой цели используются редукторы. Скорость вращения является регулируемой — при ее повышении производительность компрессорной установки растет, однако максимальное рабочее давление падает.

   3. Воздушный поток поступает в маслоотделитель, где закручивается в вихреобразный поток. Под действием центробежной силы частицы масла отделяются. Маслоотделительный фильтр завершает процесс очистки, позволяя избавиться от остаточных паров смазочного материала. Отработанное масло поступает на масляные фильтры, которые очищают его от примесей и возвращают на винтовую пару. Для охлаждения горячего масла используются термостаты, оснащенные охлаждающими радиаторами и специальные маслоохладительные резервуары.

   4. Сжатый воздух поступает в воздухоохладитель, где его температура снижается до той, которая необходима потребителю. В процессе охлаждения воздух еще и осушается — сконденсированная влага оседает и впоследствии удаляется посредством сливных устройств.

   Компрессорные установки оснащаются реле давления (в современных высокотехнологичных установках они могут заменяться электронной системой управления), что позволяет установке работать в автоматическом режиме.

   Такой принцип действия обеспечивает винтовым компрессорам целый ряд преимуществ. Расход масла у них в разы меньше, чем у поршневых установок — соответственно, и качество производимого воздуха даже у маслозаполненных компрессоров значительно выше. Кроме того, такие компрессоры отличаются пониженным уровнем вибраций и шума — что в сочетании с компактностью и разумным весом делает возможной их установку непосредственно в рабочих помещениях, причем без обустройства фундамента. Винтовые компрессоры — надежное, безопасное и достаточно простое в эксплуатации оборудование с большими межсервисными интервалами, а наличие автоматизированных систем управления позволяет ему работать в полностью автономном режиме.

Что такое компрессоры и каковы их типы?

Что такое компрессор и как он работает?

Компрессор HVACR — это газовый насос хладагента, в котором испаритель подает газообразный хладагент с низким давлением и увеличивает его до большего давления. После сжатия температура и давление пара повышаются. Газообразный хладагент подается в конденсатор под давлением, при котором происходит конденсация при соответствующей температуре.

Компрессор состоит из двух компонентов: источника питания и механизма сжатия (поршня, лопасти и т. Д.).). В случае воздушного компрессора механизм сжатия фактически сжимает атмосферный воздух. Воздушный компрессор работает следующим образом:

Воздух поступает в поршень или лопасть и сжимается за счет увеличения давления и одновременного уменьшения объема. Как только давление достигает максимума, установленного оператором или производителем, механизм переключения предотвращает дальнейшее поступление воздуха в компрессор. Используется сжатый воздух, и уровни давления снижаются. Как только давление достигает минимума, который также устанавливается оператором или производителем, переключатель позволяет воздуху поступать в компрессор.Эта процедура повторяется, пока используется компрессор.

Коэффициенты эффективности компрессоров

Факторы, влияющие на производительность компрессоров:

• скорость вращения
• давление на всасывании
• давление на выходе и
• тип используемого хладагента

Подобные компрессоры могут работать с разной производительностью, варьируя хладагенты и потребляемую мощность компрессора. При покупке компрессора любого типа покупатель должен проверить определенные характеристики, которые включают конфигурацию машины, тип работы, цену и эксплуатационные расходы. В любом случае он должен проверить производительность компрессора и проконсультироваться с производителем о наиболее подходящем и безопасном компрессоре с учетом его бюджета и требований.

Типы компрессоров

На изображении выше показаны доступные типы компрессоров. Наиболее распространенные из них, используемые в холодильной технике, описаны ниже:

Роторный: Компрессоры роторного типа, как правило, представляют собой оборудование малой мощности, обычно используемое в домашних холодильниках и морозильных камерах и не используемое для кондиционирования воздуха.Эти компрессоры могут состоять из одной лопасти, которая помещена в корпус и уплотнена относительно ротора, или многолопастного роторного типа с лопатками, расположенными в роторе.

Центробежные компрессоры: Эти компрессоры вращаются с высокой скоростью, и хладагент сжимается под действием центробежной силы. Эти компрессоры обычно используются с хладагентами, имеющими более высокие удельные объемы, которые требуют более низких степеней сжатия. Многоступенчатые блоки могут использоваться для достижения более высоких давлений нагнетания, а количество ступеней определяется температурой нагнетания газа на выходе из ротора.Эти компрессоры используются для охлаждения воды в системах кондиционирования воздуха и для низкотемпературного замораживания.

Поршневой компрессор: Эти компрессоры имеют поршни и перемещаются в цилиндрах. Типы поршневых компрессоров:

• Открытые компрессоры : Один конец коленчатого вала вытянулся из картера, поэтому с компрессором можно использовать несколько приводов. Торцевое уплотнение используется для проверки внешней просачивания хладагента и масла и утечки воздуха внутрь.Эти компрессоры приводятся в действие электродвигателями или двигателями внутреннего сгорания. При ременном приводе изменения скорости достигаются за счет изменения размеров шкивов, в то время как в агрегатах с прямым приводом компрессор должен работать со скоростью двигателя.

• Герметичные компрессоры : Эти компрессоры являются обслуживаемыми герметичными, в которых двигатель и компрессор заключены в один и тот же корпус, в то время как сварные герметичные компрессоры имеют компрессор и двигатель, закрытые сварным стальным кожухом.

Кредиты изображений

4 типа воздушных компрессоров

Воздушные компрессоры — одно из самых необходимых устройств на строительных площадках, так как они могут использоваться в качестве источника питания для электрических инструментов. Существует множество различных типов воздушных компрессоров, каждый из которых имеет свои уникальные возможности и недостатки.

Воздушные компрессоры делятся на категории с принудительным смещением или с динамическим смещением в зависимости от их внутренних механизмов.Вы увидите четыре наиболее распространенных типа воздушных компрессоров:

1. Винтовой компрессор
2. Поршневой воздушный компрессор
3. Осевой компрессор
4. Центробежный компрессор

Ниже мы рассмотрим, для чего лучше всего использовать каждый, чтобы вы могли принять обоснованное решение для своего проекта.

Компрессоры прямого вытеснения

Компрессоры прямого вытеснения включают в себя множество различных воздушных компрессоров, которые вырабатывают энергию за счет вытеснения воздуха.Воздушные компрессоры этой категории работают с разными внутренними механизмами, но принцип для каждого одинаков. Полость внутри машины хранит воздух, поступающий извне, а затем медленно сжимает полость, чтобы увеличить давление воздуха и потенциальную энергию.

Винтовые компрессоры

Распространенный тип поршневых компрессоров, винтовые компрессоры являются одними из самых простых в уходе типов воздушных компрессоров, поскольку они оснащены внутренней системой охлаждения и не требуют особого обслуживания.Обычно это большие машины промышленного размера, которые можно смазывать маслом или работать без масла.

Винтовые воздушные компрессоры генерируют энергию за счет двух внутренних роторов, вращающихся в противоположных направлениях. Воздух попадает между двумя противоположными роторами и создает давление внутри корпуса. Благодаря внутренней системе охлаждения эти воздушные компрессоры предназначены для непрерывного использования и имеют мощность от 5 до 350 лошадиных сил.

Поршневые компрессоры

Другой популярный тип поршневого компрессора — поршневой компрессор.Обычно их можно найти на небольших рабочих площадках, например, в гаражах и при строительстве домов. В отличие от винтового компрессора, поршневой компрессор не предназначен для непрерывного использования. Поршневой воздушный компрессор имеет больше подвижных частей, чем винтовой компрессор, и эти части смазываются маслом для более плавного движения.

Эти типы воздушных компрессоров работают через поршень внутри цилиндра, который сжимает и вытесняет воздух для создания давления. Поршневые компрессоры могут быть одноступенчатыми или многоступенчатыми, что влияет на диапазон давления, которого они могут достичь.

Если вам нужно больше мощности, вам подойдет многоступенчатый компрессор . В то время как одноступенчатые компрессоры подходят для небольших проектов, таких как деревообработка и металлообработка, многоступенчатые компрессоры обеспечивают мощность, необходимую для интенсивного строительства, такого как сборка и техническое обслуживание автомобилей. Многоступенчатые поршневые компрессоры могут достигать мощности до 30 лошадиных сил.

Динамические компрессоры

Динамические воздушные компрессоры генерируют мощность, нагнетая воздух с помощью быстро вращающихся лопастей, а затем ограничивая воздух для создания давления.Затем кинетическая энергия сохраняется в компрессоре в статическом виде.

Осевые компрессоры

Осевые воздушные компрессоры обычно не используются в строительных проектах, но вместо этого используются в высокоскоростных двигателях на кораблях или самолетах. Они обладают высоким КПД, но намного дороже, чем другие типы воздушных компрессоров, и могут развивать мощность до многих тысяч лошадиных сил, поэтому они в основном предназначены для аэрокосмических исследований.

Центробежные компрессоры

Центробежные воздушные компрессоры замедляют и охлаждают поступающий воздух через диффузор для накопления потенциальной энергии.Благодаря многофазному процессу сжатия центробежные компрессоры могут вырабатывать большое количество энергии в относительно небольшой машине.

Они требуют меньшего обслуживания, чем ротационные винтовые или поршневые компрессоры, а некоторые типы могут производить безмасляный воздух. Обычно они используются на стройплощадках с более высокими требованиями, таких как химические заводы или сталеплавильные центры, так как они могут достигать мощности около 1000 лошадиных сил.

Как выбрать правильные типы воздушных компрессоров?

В дополнение к механизмам выработки энергии и уровням выработки энергии, описанным выше, существует несколько других факторов, которые следует учитывать при выборе правильных типов воздушных компрессоров.

Учитывайте качество воздуха в безмасляных компрессорах

В чистой производственной среде использование масляных воздушных компрессоров может создать проблемы. В большинстве воздушных компрессоров масло используется для смазки внутренних механизмов, а пары могут загрязнять воздух, что может привести к повреждению продукции или производственных процессов. При использовании безмасляного воздушного компрессора этот риск значительно снижается.

Хотя безмасляные компрессоры обычно дороже, они являются единственным вариантом для предприятий, гарантирующим чистое производство.Масло все еще может быть необходимо для смазки машины, но внутренние механизмы безмасляных компрессоров содержат другой уплотнительный механизм, чтобы гарантировать, что масло не попадет в сам компрессор. Помимо чистого воздуха, безмасляные компрессоры часто имеют более низкие эксплуатационные расходы, так как детали не нужно менять так часто.

Эффективное использование энергии

Если вы работаете над длительным строительным проектом, приобретение наиболее энергоэффективного воздушного компрессора может в конечном итоге окупить дополнительные затраты.Ниже приведены несколько типов энергоэффективных воздушных компрессоров.

Компрессоры с фиксированной скоростью и компрессоры с регулируемой скоростью

Компрессоры

с регулируемой скоростью (VSD) экономят энергию и деньги за счет увеличения или уменьшения производительности по запросу. Для сравнения: двигатели компрессоров с фиксированной скоростью постоянно работают с одинаковой скоростью. Это нормально, пока компрессор работает, но по мере замедления агрегата двигатель продолжает работать до полной остановки агрегата.Энергия тратится впустую во время этого периода охлаждения, поскольку компрессор все еще работает, но мощность не генерируется.

Воздушные компрессоры природного газа

В определенных промышленных условиях компрессор природного газа хорошо работает с электроинструментами и оборудованием. Примеры включают химические заводы, нефтеперерабатывающие заводы и производственные предприятия. Эти агрегаты работают на природном газе вместо дизельного топлива или электричества. Воздушные компрессоры природного газа часто работают более эффективно, чем другие варианты, даже при частичной нагрузке.Они также обладают лучшими возможностями рекуперации тепла, чем электрические компрессоры. Если ваши главные цели — эффективность и экономия энергии, лучшим вариантом может быть установка на природном газе.

Выявить ограничения переносимости

Если вы перевозите воздушный компрессор между объектами, вам подойдет переносной блок. Небольшие и легкие устройства по-прежнему могут передавать энергию, но в компактном корпусе. Хотя они не будут такими мощными, как более крупные агрегаты, портативные компрессоры могут быть идеальными для небольших строительных проектов.Некоторые устройства можно даже подключить к автомобильному адаптеру питания, чтобы заправить аэрограф или инструмент для накачивания шин!

Определите потребность в дополнительных функциях

Существует множество надстроек и дополнительных функций, которые можно использовать с различными типами воздушных компрессоров. Например, несколько соединителей или разветвители воздушных шлангов позволяют подключать несколько инструментов к вашему воздушному компрессору, поэтому вам не нужно подключать и отключать, когда вы постоянно меняете задачи.Воздушные компрессоры с тепловой защитой Надстройки отслеживают внутренний нагрев и останавливают повреждение двигателя при перегрузке машины.

Некоторые воздушные компрессоры имеют системы ременной передачи , а не прямой привод, что обеспечивает более тихую работу. Если вы считаете, что вам понадобятся какие-либо из этих дополнительных функций, вы должны убедиться, что типы воздушных компрессоров, которые вы выбираете, будут совместимы с этими инструментами.

Если вы не хотите покупать воздушный компрессор для строительной работы, BigRentz предлагает несколько типов воздушных компрессоров, которые вы можете арендовать для следующей работы.От небольших портативных устройств до промышленных — теперь у вас есть вся необходимая информация, чтобы сделать лучший выбор для вас.

Типы воздушных компрессоров

Существует несколько способов сжатия газа, и за прошедшие годы для этого было изобретено множество различных типов компрессоров. Их гениальная конструкция позволяет создавать давление в атмосферном воздухе, и есть три распространенных способа сделать это. Три самых распространенных воздушных компрессора — поршневой, винтовой и центробежный.

Поршневые воздушные компрессоры считаются машинами прямого вытеснения, что означает, что они увеличивают давление воздуха за счет уменьшения его объема. По сути, машина всасывает последовательные объемы воздуха, который находится в замкнутом пространстве и поднимает воздух до высокого давления. Поршень внутри цилиндра помогает в этом. Эти типы воздушных компрессоров доступны с воздушным или водяным охлаждением в конфигурациях со смазкой или без смазки, а также предлагаются с различным давлением и производительностью.

Другой тип воздушного компрессора — винтовой компрессор прямого вытеснения. Наиболее распространенным роторным воздушным компрессором является одноступенчатый винтовой воздушный компрессор со спиральными или спиральными лопастями, заполненный маслом. Этот тип воздушного компрессора состоит из двух роторов, которые находятся в корпусе, и роторы сжимают воздух внутри. Эти агрегаты имеют масляное охлаждение, где масляные уплотнения закрывают внутренние зазоры и не имеют клапанов.

В отличие от двух других, центробежный воздушный компрессор представляет собой динамический компрессор, в основе которого лежит передача энергии от вращающегося рабочего колеса воздуху.Этот компрессор рассчитан на более высокую производительность, поскольку поток через компрессор непрерывный. Центробежные воздушные компрессоры не содержат масла, а ходовая часть с масляной смазкой отделена от воздуха уплотнениями вала и вентиляционными отверстиями.

Поскольку воздушные компрессоры требуют регулярного обслуживания и периодического ремонта, необходимо проводить профилактическое обслуживание, чтобы поддерживать их работу с максимальной производительностью. Arizona Pneumatic предоставляет программы ремонта и профилактического обслуживания воздушных компрессоров.

Компрессор

— обзор | Темы ScienceDirect

9.3.5 Рекуперация тепла промышленных компрессорных установок

Компрессорная техника широко используется в современном производстве различных предприятий (например, химической и нефтяной промышленности), а также в пневматических системах. Производительность компрессоров может достигать 27 000 м 3 ³ / мин; мощность электропривода до 40 000 кВт. Минимальная работа для данной работы по сжатию достигается термодинамически с помощью изотермического процесса, но для этого требуется постоянное охлаждение газа во время его сжатия, что является сложной инженерной задачей.Реальные процессы сжатия ближе к адиабатическим, но часто моделируются как политропные. Таким образом, фактическое сжатие газов приводит к повышению температуры, что часто нежелательно. Таким образом, перед подачей газа к конечному потребителю требуется охлаждение. Количество тепла, отводимого системой охлаждения, обычно составляет около 80–90% потребляемой мощности электропривода. Количество тепла, отводимого от компрессорных агрегатов, также зависит от мощности компрессора и давления газа на выходе компрессора.Когда степень сжатия компрессора, P _{на выходе} / P _в = 200, температура сжатого газа повышается от окружающей до примерно 200–250 ° C.

Могут использоваться компрессоры различных типов (например, поршневые, роторные, винтовые, лопастные и центробежные). Компрессорные установки различаются по эффективности и системе охлаждения, поэтому количество отводимого тепла зависит от системы охлаждения. В реальных условиях, скажем, для винтовых компрессоров, один из самых распространенных, процесс сжатия политропный, т.е.е., PV ⁿ = C , где 1 < n < k , а k — индекс изоэнтропы (1,4 для воздуха). Таким образом, температура газа на выходе выше, чем при изоэнтропическом сжатии. Отработанное тепло компрессорных установок можно использовать в системах горячего водоснабжения и отопления, в системах пароснабжения, а также для выработки электроэнергии по ORC технологиям. Мы более подробно рассмотрим приложение ORC в Разделе 9.4.

Компрессор | Britannica

Компрессор , устройство для увеличения давления газа путем механического уменьшения его объема. Воздух — это наиболее часто сжимаемый газ, но также сжимаются природный газ, кислород, азот и другие промышленно важные газы. Есть три основных типа компрессоров: поршневые, центробежные и осевые. Компрессоры прямого вытеснения обычно относятся к поршневому типу возвратно-поступательного действия, в котором газ всасывается во время такта всасывания поршня, сжимается за счет уменьшения объема газа путем перемещения поршня в противоположном направлении и, наконец, выпускается, когда давление газа превышает давление, действующее на выпускной клапан.Поршневые компрессоры полезны для подачи небольших количеств газа при относительно высоком давлении.

компрессор

Компрессорная станция на газопроводе, штат Техас.

© Джим Паркин / Shutterstock.com

Подробнее по этой теме

Газотурбинный двигатель

: Компрессор

В первых газовых турбинах использовались центробежные компрессоры, которые были относительно простыми и недорогими. Однако они ограничиваются низким давлением …

Центробежные компрессоры увеличивают кинетическую энергию газа с помощью высокоскоростной крыльчатки, а затем преобразуют эту энергию в повышенное давление в расширяющемся выпускном канале, называемом диффузором. Центробежные компрессоры особенно подходят для сжатия больших объемов газа до умеренного давления. В осевых компрессорах газ течет параллельно оси вращения ротора, который имеет множество рядов лопаток аэродинамической формы, выступающих радиально наружу.Ротор окружен неподвижным кожухом, который содержит такое же количество рядов лопастей, идущих внутрь и помещающихся между рядами лопастей ротора. Когда газ проходит через компрессор, его скорость попеременно увеличивается и уменьшается. При каждом увеличении скорости кинетическая энергия газа увеличивается, и при каждом уменьшении скорости эта кинетическая энергия преобразуется в увеличение давления. Этот тип компрессора используется в авиадвигателях и газовых турбинах.

3 типа компрессоров для вашего промышленного двигателя

Вы решили, что для вашего текущего применения требуется сжатый воздух. Вы выяснили, сколько воздуха вам нужно, как вы собираетесь приводить в действие компрессор и какой двигатель вы собираетесь использовать для его работы. Пришло время решить, какой тип воздушного компрессора лучше всего подходит для ваших нужд.

Существует 3 типа воздушных компрессоров, обычно используемых в мобильных промышленных приложениях :

• Поршневые компрессоры
• Винтовые компрессоры
• Пластинчато-роторные компрессоры

У каждого из этих воздушных компрессоров есть свои особые преимущества и проблемы, которые мы рассмотрим в этой статье.

Поршневые компрессоры

Поршневые компрессоры — самые распространенные воздушные компрессоры, встречающиеся в мобильных приложениях , и они знакомы большинству людей. По всему миру существует множество производителей и поставщиков, предлагающих множество вариантов.

Преимущества

Из трех типов компрессоров поршневые воздушные компрессоры обычно имеют самую низкую начальную закупочную цену. Они подходят для работы с малым рабочим циклом.В отличие от многих лопастных и винтовых компрессоров, большинство поршневых компрессоров можно обслуживать или восстанавливать на месте с помощью простых ручных инструментов.

Вызовы Поршневые компрессоры

, как правило, самые большие и тяжелые по сравнению с компрессорами равной CFM. У них самые подвижные части, и, как и у лопаточного компрессора, уносится все больше масла. Поскольку поршневые компрессоры производят воздух, требуется дополнительная обработка для снижения температуры и пульсации воздуха, прежде чем сжатый воздух достигнет ваших инструментов и оборудования.Резервуар воздушного ресивера также требуется с поршневым воздушным компрессором и занимает дополнительное место.

Винтовые компрессоры

Традиционно винтовые компрессоры использовались в стационарных установках и не получили широкого распространения в мобильных приложениях. Однако времена изменились, поскольку винтовые компрессоры стали более доступными, а их преимущества все больше признаются в различных отраслях промышленности. Сегодня ротационные винтовые воздушные компрессоры используются во многих промышленных приложениях и производятся большим количеством компаний по всему миру

.

Преимущества

Винтовые компрессоры серии

известны своим долгим сроком службы и большим расходом воздуха при относительно компактных размерах. Применения с высоким рабочим циклом подходят для винтовых компрессоров, поскольку они рассчитаны на 100% -ную работу. Как правило, винтовой компрессор для работы не требует ресивера. По сравнению с другими типами компрессоров винтовые воздушные компрессоры имеют меньше изнашиваемых деталей, а техническое обслуживание обычно заключается в замене фильтров и масла.

Вызовы

Винтовые компрессоры обычно имеют более высокую начальную стоимость по сравнению с другими типами компрессоров, но служат дольше, поскольку у них меньше изнашиваемых деталей.
Поскольку большинство винтовых компрессоров, используемых в мобильных приложениях, работают с впрыском масла, они имеют независимый контур смазки. В результате используется масло, предназначенное для конкретного компрессора, и системе может потребоваться плановое обслуживание.

Пластинчато-роторные компрессоры

Из трех распространенных типов компрессоров, используемых в мобильных приложениях, пластинчато-роторные компрессоры являются наименее распространенными.Производителей лопастных компрессоров меньше по сравнению с поршневыми компрессорами, а запасные части найти сложнее.

Преимущества

Как и винтовой компрессор, роторно-лопастной воздушный компрессор имеет меньше движущихся частей по сравнению с поршневым компрессором. Пластинчатые компрессоры компактны по размеру по сравнению с поршневыми и роторно-винтовыми компрессорами при сравнении аналогичных компрессоров CFM. Они предназначены для непрерывной работы и обеспечивают относительно свободный поток воздуха к вашим инструментам или оборудованию. Роторно-пластинчатый компрессор обычно имеет более низкую первоначальную стоимость покупки.

Вызовы

Как и в случае с другими изнашиваемыми компрессорами, вынос масла увеличивается с увеличением срока их эксплуатации. Чтобы этого не произошло, требуется полная перестройка, а это дорогостоящий процесс. Поиск запасных частей и поддержки также может быть проблемой.

Заключение

При выборе компрессора для мобильного приложения следует учитывать множество факторов.Начальная цена покупки, простота и стоимость обслуживания, размер, доступность, воздушный поток и долговечность — все это важно для вашего полного удовлетворения вашим компрессором. Знание того, какой компрессор соответствует вашим потребностям, является важным шагом в окончательной доработке вашей промышленной компрессорной системы.

Посетите нашу OEM-страницу, чтобы узнать, как VMAC может помочь вам создать индивидуальное промышленное приложение!

Типы воздушных компрессоров

Три основных типа воздушных компрессоров:

• поршневой
• винтовой
• центробежный

Эти типы дополнительно определяются по:

• количество ступеней сжатия
• метод охлаждения ( воздух, вода, масло)
• метод привода (двигатель, двигатель, пар, другое)
• смазка (масло, без масла, где без масла означает, что смазочное масло не контактирует со сжатым воздухом)
• в упаковке или по индивидуальному заказу

Поршневые воздушные компрессоры

Поршневые воздушные компрессоры — это машин прямого вытеснения , что означает, что они увеличивают давление воздуха за счет уменьшения его объема. Это означает, что они всасывают последовательные объемы воздуха, заключенного в замкнутом пространстве, и поднимают этот воздух до более высокого давления. В поршневом воздушном компрессоре это достигается с помощью поршня внутри цилиндра в качестве сжимающего и смещающего элемента.

В продаже имеются одноступенчатые и двухступенчатые поршневые компрессоры.

• Одноступенчатые компрессоры обычно используются для давлений в диапазоне от от 70 до 100 фунтов на квадратный дюйм .
• Двухступенчатые компрессоры обычно используются для более высоких давлений в диапазоне от от 100 до 250 фунтов на квадратный дюйм.

Обратите внимание, что

и от 1 до 50 л.с. обычно предназначены для поршневых агрегатов. Компрессоры 100 л.с. и выше обычно представляют собой роторно-винтовые или центробежные компрессоры.

Поршневой воздушный компрессор одностороннего действия , когда сжатие осуществляется только с одной стороны поршня. Компрессор, использующий обе стороны поршня, считается двойного действия .

Снижение нагрузки достигается за счет разгрузки отдельных цилиндров.Обычно это достигается за счет снижения давления всасывания в цилиндр или перепуска воздуха внутри или снаружи компрессора. Регулирование производительности достигается за счет изменения скорости в агрегатах с приводом от двигателя посредством регулирования расхода топлива.

Поршневые воздушные компрессоры доступны с воздушным или водяным охлаждением в конфигурациях со смазкой и без масла и обеспечивают широкий диапазон выбора давления и производительности.

Винтовые компрессоры

Ротационные воздушные компрессоры — это компрессоры прямого вытеснения .Наиболее распространенным роторным воздушным компрессором является одноступенчатый винтовой воздушный компрессор со спиральными или спиральными лопастями, заполненный маслом. Эти компрессоры состоят из двух роторов внутри корпуса, в котором роторы сжимают воздух внутри. Нет никаких клапанов. Эти агрегаты в основном имеют масляное охлаждение (с масляными радиаторами с воздушным или водяным охлаждением), где масло закрывает внутренние зазоры.

Поскольку охлаждение происходит прямо внутри компрессора, рабочие части никогда не испытывают экстремальных рабочих температур.Таким образом, ротационный компрессор представляет собой компрессорный агрегат непрерывного действия с воздушным или водяным охлаждением.

Винтовые воздушные компрессоры просты в обслуживании и эксплуатации. Управление производительностью этих компрессоров осуществляется с помощью переменной скорости и переменного рабочего объема компрессора. Для последнего метода управления золотниковый клапан расположен в корпусе. Когда мощность компрессора уменьшается, золотниковый клапан открывается, пропуская часть сжатого воздуха обратно во всасывающую систему. Преимущества ротационного винтового компрессора включают плавную, безимпульсную подачу воздуха при компактных размерах с большим выходным объемом в течение длительного срока службы.

В безмасляном ротационном винтовом воздушном компрессоре используются воздушные узлы специальной конструкции для сжатия воздуха без масла в камере сжатия, в результате чего получается воздух без масла. Безмасляные ротационные винтовые воздушные компрессоры доступны с воздушным и водяным охлаждением и обеспечивают такую ​​же гибкость, что и масляные ротационные компрессоры, когда требуется воздух без масла.

Центробежные компрессоры

Центробежный воздушный компрессор — это динамический компрессор , который зависит от передачи энергии от вращающегося рабочего колеса воздуху.

Центробежные компрессоры создают нагнетание высокого давления за счет преобразования углового момента, передаваемого вращающейся крыльчаткой (динамическое смещение). Чтобы сделать это эффективно, центробежные компрессоры вращаются с более высокими скоростями, чем компрессоры других типов. Эти типы компрессоров также рассчитаны на более высокую производительность, поскольку поток через компрессор является непрерывным.
