Обзор выбора из Топ 9 лучших микроскопов для пайки и ремонта сотовых телефонов и электроники

Дорогие читатели, ниже приводим обзор для выбора микроскопов для пайки и ремонта электроники, смд компонентов, микросхем, ремонта сотовых телефонов.

9 место – микроскоп Arstek AD106206

Данный микроскоп отлично подойдет для наблюдения выпуклых или углубленных частей объектов, выявления трещин в микросхемах или проведения пайки. Наличие 7-ми дюймового LCD-экрана в комплекте микроскопа убирает необходимость приобретения дополнительного монитора для визуализации изображения.

Увеличение 0 – 200 крат, камера 2 Мпикс, светодиодная подсветка. Присутствует возможность дооснащения картой памяти MicroSD.

В совокупности данный микроскоп идеально подойдет для пайки начального уровня.

8 место – микроскоп Arstek 8x-130x6.

5HDMI

Бюджетный цифровой электронный микроскоп для проверки электроники, плат, выявления микротрещин в пайке, проверке и пайке микросхем, осуществления ремонта плат мобильных сотовых телефонов. Высокое качество и четкость изображения с матрицей камеры 1/3” CMOS и разрешением 1280 * 720 при 60 к / сек. Соединение посредством HDMI позволяет как приобрести и установить дисплей на штатив микроскопа, так и подключить его к имеющему монитору / телевизору / проектору и т.д.

Возможность регулировки яркости, контрастности, насыщенности от 0 до 100 %, автоматический или ручной баланс белого и ряд других возможностей позволяет уверенно разместить данный микроскоп на 8 месте нашего рейтинга.

7 место – микроскоп Arstek 8x-130x6.5HDMI-USB

Данный вариант комплектации микроскопа может похвастаться хорошей камерой, с плавной и быстрой передачей движения, маленькой задержкой, высоким качеством и четкостью изображений. Камера имеет сенсор Panasonic CMOS 1/2.3’’, 37 Мпикс. Камера может снимать в разрешении 1920 * 1080 с частотой 60 к / сек.

Подходит так же для проверки электроники, плат, выявления микротрещин в пайке, проверке и пайке микросхем, осуществления ремонта плат мобильных сотовых телефонов.

6 место – микроскоп Arstek 180xZoom6.5HDMI

Микроскоп среднего бюджета с отличной камерой, высоким разрешением и четкостью изображения. Сенсор SONY IMX307 CMOS 1/2.8’’, съемка в разрешении 1920 * 1080 или 1024 * 768 при частоте 60 к / сек.

Возможность выбора из 4-ех вариантов комплектаций.

1) Цифровой микроскоп с камерой и кольцевым осветителем

2) Цифровой микроскоп с камерой, кольцевым осветителем и LCD-экраном

3) Цифровой микроскоп с камерой, кольцевым осветителем и гибкими световодами

4) Цифровой микроскоп с камерой, кольцевым осветителем, гибкими световодами и LCD-экраном

5 место – микроскоп Arstek 180xZoom6. 5HDMI-USB

В данном исполнении нужно уделить особое внимание камере. Сенсор Panasonic CMOS 1/2.3’’, 37 Мпикс. Камера может снимать в разрешении 1920 * 1080 с частотой 60 к / сек. HDMI и USB2.0 выходы.

Разрешение изображения HDMI: 8168*6128 4:3 (50MP) 8168*4592 16:9 (37MP) (для tf-карты),

Разрешение изображения USB: 1920*1080 (для ПК USB)

4 место – микроскоп Arstek StereoZoom6.43x

Профессиональный бинокулярный стереомикроскоп с увеличением 7x-45x. Идеально подходит для всей промышленной электроники и образовательной инспекции, анатомии, биологии, выбора семян сельского хозяйства, оценки ювелирных изделий и текстильной инспекции, для геммологов, гравировальных работ, инспекторов печатной платы в полупроводниковой и / или электронной промышленности. При дооснащении возможно выведение изображения на монитор и покупка окуляров необходимого увеличения (10Х/20 мм, 15Х/15 мм, 20Х/10 мм).

Рабочее расстояние 100 мм позволяет удобно расположить объект и проводить различные манипуляции с ним. Возможность регулировки межзрачкового расстояния так же является большим плюсом.

3 место – микроскоп OLYMPUS SZ4045

Профессиональный бинокулярный стереомикроскоп с увеличением 6.7x-40x.

Большее рабочее расстояние относительно 4-ого места, 110 мм, а так же возможность увеличения рабочего расстояния до 165 мм при использовании линзы Барлоу делает данную модель удобной в использовании, если Ваши объекты исследования габаритные.

2 место – микроскоп Arstek Z7 для контроля

Данная модель цифрового электронного микроскопа подойдет для визуального контроля электроники, плат, микросхем, качества пайки, микротрещин, для контроля качества. Поддерживает скоростные измерения онлайн, возможность просматривать образцы, делать фотографии в высоком качестве, так же для непродолжительной пайки время от времени.

Камера 4Мп, 1/3″, разрешение снимков до 2688 * 1520. Встроенные 16Гб памяти, возможность подключения SD, USB.

Так же можно подключить беспроводную мышь, внешний монитор и персональный компьютер, USB флэшку или жесткий диск, WIFI. Экран c переменным углом наклона очень удобен в использовании.

Все эти параметры позволяют нам поставить данную модель на втором месте в списке нашего рейтинга.

1 место – микроскоп OLYMPUS SZ61

Профессиональный бинокулярный стереомикроскоп. Один из лучших микроскопов для ремонта с увеличением 6.7x-45x. Идеально подходит для всей промышленной электроники и образовательной инспекции, анатомии, биологии, выбора семян сельского хозяйства, оценки ювелирных изделий и текстильной инспекции, для геммологов, гравировальных работ, инспекторов печатной платы в полупроводниковой и / или электронной промышленности.

Диапазон увеличений 2 – 270x при дооснащении различными линзами Барлоу.

Разнообразие окуляров: 10х, 15х, 20х, 30х. Рабочее расстояние 110 мм. Плавная смена увеличения. Все эти параметры в совокупности с прекрасным дизайном позволяет нам поставить данный микроскоп на первое место рейтинга.

Выводы:

Для пайки и ремонта электроники, сотовых телефонов лучше микроскоп оптический стереоскопический. Но он дороже цифрового. При работе на стереомикроскопе лучше видно пространственные движения и объем, есть некоторая нагрузка на шею и глаза, чего лишен цифровой микроскоп. Цифровой микроскоп дешевле, меньше чувствуются пространственные движения и объем, присутствует небольшая задержка между реальностью и отображением на экране, к которой нужно будет привыкнуть.

Ознакомиться с ценами и купить можно в разделе: » Микроскопы для пайки и ремонта электроники » каталога товаров.

Правильный USB микроскоп для пайки или микроскоп с реальным увеличением x1200

Покупая любую продукцию и китайских продавцов нужно быть очень осторожными, так как часто, я бы даже сказал регулярно, в целях продвижения своей продукции продавцы указывают в описаниях своих товаров заведомо завышенные характеристики.

Фактически, приходится рыться в горах рекламного мусора, чтобы найти адекватное описание и купить качественный продукт. Но иногда, не часто, случается и противоположная ситуация. Когда представленное описание товара не полное и фактически такое описание скрывает уникальные достоинства продукта. Данный материал откроет одну из таких скрытых жемчужин.

Тема «правильного» микроскопа для пайки не нова. Уже многие пытались найти решение данной проблемы. Проблема существует, потому, как в современной электронике используется всё более мелкие детали, и всё более плотный монтаж. Детали становятся настолько мелкие, что их уже сложно даже разглядеть невооружённым взглядом. А уж работать с такими компонентами без вспомогательных оптических приборов практически невозможно.

На рынке существует реально несколько подходов к решению данной задачи:

это использования луп, как стационарных, так и надеваемых в виде очков
это использования оптических микроскопов, обычных и стерео
и самое модное решение – это использование цифровых микроскопов.

Каждое решение обладает своими достоинствами и недостатками. А именно:

Обычная лупа имеет или недостаточное увеличение или её приходится размещать очень близко к объекту.
Оптические микроскопы не дешевы, и имеют весьма ограниченное рабочее пространство
Любой оптический прибор, лупа или оптический микроскоп, создают серьёзную нагрузку на глаза. Особенно негативно для глаз использование очков-лупы.
Дешёвые цифровые микроскопы, как я их называю «микроскопы на ножке», передают картинку с большой задержкой, имеют слишком маленькое рабочее расстояния до объекта, из-за чего их очень не удобно использовать в работе.
Дорогие цифровые микроскопы имеют высокую цену, реально 150$-250$ за полный комплект. При этом они не дают высокого увеличения, не позволяют работать под углом, занимают слишком много места на столе, крупный объектив и камера закрывают собой обзор и мешают в работе, если опустить объектив низко.

Понятно, что будущее за цифровыми микроскопами, хотя бы потому, что их использование максимально безопасно для глаз.

В интернете можно найти много попыток найти оптимальный цифровой микроскоп для пайки, но подавляющее большинство этих попыток заканчиваются фразой вроде: «Пробовали много разных USB микроскопов для пайки. Ни один из не пригоден для работы. Были убраны/проданы как бесполезная игрушки, а не инструмент». Думаю, данная статья сможет изменить отношение к USB микроскопам.

Речь пойдёт о сравнительно новой линейке USB микроскопов. Разработан данный микроскоп фирмой Andonstar и имеет цену порядка 50$. Позднее, появился ряд идентичных клонов, которые ни по ТТХ, ни по виду, ни по комплектации не отличаются от оригинала, но имеют цену порядка 35$. Оба этих микроскопа, и оригинал от Andonstar и ещё один Andonstar уже обозревались. Поэтому я не вижу смысла повторять то, что уже сказано в предыдущих обзорах. Рекомендую их просмотреть, так как дальше речь пойдёт о вопросах, как бы в продолжении этих обзоров.

Я себе купил клон, потому как, если нет разницы, зачем платить больше. Но практически я уверен, что всё сказанное далее будет справедливо и для оригинала от Andonstar. Целью данного обзора будет измерение реальных характеристик микроскопа, в также будет показано, как правильно пользоваться микроскопом, чтобы эти характеристики можно было использовать на практике.

Штатив

Театр начинается с вешалки, а USB микроскоп начинает со штатива. Штатив для микроскопа — это архиважная вещь. Потому как при работе на больших увеличениях точность позиционирования микроскопа должна быть на уровне десятых или даже сотых долей миллиметра. Поэтому крайне важно, чтобы штатив позволял выбрать произвольную высоту и положение микроскопа, а также позволял корректно совершить микро-коррекцию положения.

Обсуждать штатив микроскопа на ножке бессмысленно. Это не штатив. Использовать на больших увеличениях его крайне сложно.

В обозреваемом микроскопе ситуация гораздо лучше, чем у микроскопов на ножке. Но всё-же, следует признать, что данный штатив справился с проблемой лишь частично. Вертикальное позиционирование работает очень точно, как и остальные регулировки, а вот с горизонтальным люфтом беда. Изначально, данный штатив спроектирован так, что у него всегда будет горизонтальный люфт. Но то, что он будет таким большим, я не ожидал. Проще говоря, микроскоп реально болтается в горизонтальной плоскости. У меня болтанка составляет около 7мм. Понятно, что работа с таким люфтом практически невозможна. Потому как при любой попытке изменить настройку высоты или фокуса, картинка уезжает далеко за границы кадра.

Судя по конструкции штатива, полностью устранить люфт теоретически невозможно. Но, тем не менее, вполне удобное решение было найдено, которое практически полностью нейтрализует люфт, даже при самом большом увеличении. Для этого достаточно закрепить резинку. Фотки всё объяснят лучше слов. Главное, правильно подобрать силу натяжения резинки. Также важно, не ставить слишком тугую резинку.

Максимальное увеличение микроскопа

Это главный вопрос к продавцам и владельцам микроскопа, точный ответ на который никто не знает. Вся сложность заключается в том, что и как мерить.

Точнее, проблема не в том, что нет стандартной методики, для определения максимального увеличения микроскопа. Каждый продавец для микроскопа на ножке ставит, в зависимости от уровня наглости, понравившуюся цифру максимального увеличения. Сейчас можно найти одну и ту же модель микроскопа, вроде той что на картинке сверху, с указанием максимального увеличения x200, x500, x800, x1000 и даже x1600. Хотя, реально, мало кому удаётся увидеть больше x200.

Так как стандартной методики не существует, далее будут проведены замеры максимального увеличения, руководствуясь здравым смыслом.

Чтобы определить увеличение микроскопа нужна определить размер видимой области в микроскопе и размер видимой части изображения на экране компьютера. Если выбрать за основу дисплей нетбука 10 дюймов и экран телевизора 60 дюймов, то формально одно и тоже изображение на экране телевизора будет иметь увеличение в 6 раз больше. Но понятно, что мало кто использует 60 дюймовый телевизор как основной монитор. Думаю, будет корректным взять за основу расчёта экран монитора 27 дюймов разрешением FullHD. Для такого монитора, можно считать ширину видимой части дисплея равной 60см.

Это снимок металлической линейки с максимальный увеличением. Снимок сделан с реальным разрешением 1600×1200.

На этом снимке выделен фрагмент, показанный на предыдущем снимке

Согласно данным со снимка, ширина выделенной части изображения составляет 1.23мм. А это значит, что это изображения на экране монитора шириной 60см будет показано с увеличением в x487.5 раз. С учётом, что ширина монитора может оказаться чуть шире, можно смело признать, что указанное в описание микроскопа максимальное увеличение x500, соответствует истине.

В тоже время, если взять за основу огромный парк микроскопов на ножке, большинство их имеет матрицу 640×480, а большие разрешения достигаются как интерполяция. Но чтобы корректно сравнивать разрешения микроскопов, по идее нужно делать сравнение при одинаковом разрешении снимка. То есть, чтобы превратить верхний снимок в максимальном разрешении для снимка, пригодного для сравнения, нужно выделить фрагмент размером 640×480 от левого верхнего угла снимка, а остальное отрезать.

Для такого снимка, разрешение данного микроскопа получится равным x1219.5. Странно, что китайцы не догадались, сравнивать разрешение микроскопов при фиксированном размере кадра.

Это не дутые цифры, софт для показа картинки умеет делать такое увеличение на лету, таким образом микроскоп может реально работать, и выдавать разрешение картинки, большее чем в x1200 раз. Фактически — это цифровой зум, только реализуется он в нашем случае не железом микроскопа, как это сделано в навороченных цифровых микроскопах, а на уровне софта в программе просмотра.

Поэтому, если указывать максимальное разрешение микроскопа, то нужно обязательно указывать для какого разрешения кадра посчитано это увеличение.

Расстояние от объектива микроскопа до объекта

Расстояние от объектива микроскопа до наблюдаемого объекта критически важно, в случае пайки, да и других работ. Важно, чтобы микроскоп находился на достаточном расстоянии от объекта наблюдения, что не заслонять обзор и не мешать работе.

Был произведён ряд замеров, при каком увеличении, какое расстояние должно быть до микроскопа.

Для пайки, на мой взгляд, оптимально ширина кадра в районе 20мм-40мм. При таком рабочем поле расстояние от микроскопа получается равным приблизительно 40мм-70мм. На таком расстоянии микроскоп абсолютно не мешает работать. Кроме того, для пайки я предпочитаю направлять микроскоп не строго вертикально, а под углом, градусов 30 от нормали, что мне кажется, удобнее, чем чисто вертикальная установка камеры.

Если сравнивать с профессиональными решениями, ценой в районе 200$, что-то вроде такого или такого или полный комплект как на картинке:

Такой микроскоп обеспечивают увеличение на уровне x50 для разрешения 1920×1080 на расстоянии где-то 20см от объекта. Из минусов: максимальное увеличение не такое большое, всего около x175, и для него требуется приближение чуть-ли не впритирку. Но одно дело, когда впритирку ставишь тоненькую трубочку диаметром 1см, и другое дело, когда приходится перемещать весь этот могучий комбайн. Я считаю, что приобретение такого колосса не оправдано.

Запаздывание картинки

Самая большая беда USB микроскопов – это запаздывание картинки. Если переместить объект в поле зрения камеры микроскопа, то изображение на экране монитора обновится не сразу. У всех микроскопов на ножке, доступно обычно два основных режима работы: 640×480 при 30 fps, и 1600×1200 при 5 fps. Работать с картинкой при 5 fps – это пытка. Либо нужно привыкать, когда после каждого движения нужно останавливаться и делать паузу.

У данного микроскопа, проблемы с запаздыванием нет. Всё обновляется быстро, и совершенно не напрягает при работе. Что было замечено авторами и предыдущих обзоров. Но одно дело ощущения, а хочется точных цифр, которые далее будут даны.

Видео поток может передаваться либо в формате yuyv422, либо в формате mjpeg. Крайне важно для просмотра видео потока использовать только формат видео потока mjpeg. Частота обновления кадров для высоких разрешений для mjpeg значительно выше, чем для формата yuyv422. И составляется для основных режимов:

640×480 при 30 fps
800×600 при 20 fps
1280×960 при 17 fps
1600×1200 при 17 fps.

Битрейт для максимального режима 1600×1200 при 17 fps составляет приблизительно 9-12 мегабайт в секунду.

Кстати, чтобы понять насколько круто всё работает в режиме mjpeg, очень познавательно попробовать использовать режим yuyv422. Чтобы понять, что видят и могут микроскопы на ножке.

Кроме того, у этого микроскопа есть одно скрытое достоинство. Если выбран формат видео потока как mjpeg, то в случае, когда нужно делать захват видео, можно захваченное видео не перекодировать силами процессора, а отправить в виде как-есть, напрямую из микроскопа в видеофайл. Этот режим работы имеет ряд плюсов. В этом режиме CPU разгружается от работы. А это значит, он не только меньше греется и меньше потребляет энергии. Это значит, что даже на самых слабых процессорах можно успешно делать захват видео с максимальным разрешением без выпадения кадров.

К сожалению, лишь небольшое число программ умеет так работать с видео. Мне известны только три таких программы: AMCap, FFmpeg и VirtualDub.

Для выбора этого режима в AMCap нужно указать тип видео потока с камеры микроскопа как mjpeg, а формат кодирования при записи видео – «Без кодирования».

Для FFmpeg нужно лишь добавить опцию в командной строке -vcodec copy.

Далее приведу ряд типовых команд FFmpeg, которые помогут разобраться как использовать FFmpeg в работе с микроскопом:

Захват видео и запись в файл без перекодирования видео потока:

ffmpeg -s 1600x1200 -rtbufsize 100MB -f dshow -vcodec mjpeg -i video="USB Camera" -vcodec copy -y output.mp4

Просмотр видео:

ffmpeg -video_size 1600x1200 -framerate 30 -rtbufsize 100MB -f dshow -i video="USB Camera" -pix_fmt yuv420p -f sdl "Microscope Video"

Просмотр видео с масштабированием его до выбранного разрешения. Можно подставить вместо 640×480 любое другое разрешение:

ffmpeg -video_size 1600x1200 -framerate 30 -rtbufsize 100MB -f dshow -i video="USB Camera" -pix_fmt yuv420p -vf scale=640:480 -f sdl "Microscope Video"

Просмотр видео с масштабированием, но при этом разрешение масштабировать по оси X для разрешения 1280, а по оси Y разрешение будет выбрано автоматически:

ffmpeg -video_size 1600x1200 -framerate 30 -rtbufsize 100MB -f dshow -i video="USB Camera" -pix_fmt yuv420p -vf scale=1280:ow/a -f sdl "Microscope Video"

Просмотр видео с масштабированием, но при этом разрешение масштабировать по оси Y для разрешения 1060 а по оси X разрешение будет выбрано автоматически:

ffmpeg -video_size 1600x1200 -framerate 30 -rtbufsize 100MB -f dshow -i video="USB Camera" -pix_fmt yuv420p -vf scale=oh*a:1060 -f sdl "Microscope Video"

Просмотр видео с масштабированием в 640×480 и одновременная запись видео в видео файл без перекодирования видео потока:

ffmpeg -s 1600x1200 -rtbufsize 100MB -f dshow -vcodec mjpeg -i video="USB Camera" -vcodec copy output. mp4 -pix_fmt yuv420p -vf scale=640:480 -f sdl "SDL output"

Разборка видео файла, содержащего видео поток mjpeg без перекодирования и потери качества на отдельные jpeg файлы:

ffmpeg -i mjpeg-movie.avi -c:v copy -bsf:v mjpeg2jpeg frame-%04%d.jpg

В VirtualDub никаких специальных настроек делать не нужно.

Измерение запаздывания видео

Измерить запаздывания видео просто. Для этого, нужно рядом с компьютерным монитором, на которое транслируется видео с микроскопа, положить смартфон, так чтобы экран смартфона снимался микроскопом. В смартфоне нужно запустить приложение секундомер. Далее, нужно взять ещё одно устройство: видео камеру, ещё один смартфон, фотоаппарат, или любое другое умеющее записывать видео. Навести его так, чтобы в кадр попал экран смартфона с цифрами секундомера, а так же картинка, транслируемая с микроскопа на монитор, которая также показывает цифры секундомера со смартфона. Далее запускаем запись видео. А после окончания, сравниваем показатели времени на экране монитора, и на экране смартфона.

Задержка между появлением показания на мониторе компьютера и есть та самая злостная задержка видео, которая очень сильно мешает в работе.

Эксперимент был проведён трижды, каждый раз используя различные программы захвата видео. Захват проводился только в режиме 1600×1200 с масштабированием видео под размера экрана, чтобы видео было максимально большим, но без искажения пропорций.

Первый тест

В качестве программы захвата используется AMCap.
Задержки составили:

0.17	0.20	0.11	0.23	0.13	0.21	0.16	0.20	0.19	0.22	0.17	0.25	0.29	0.20	0.15

Средняя задержка: 0.192 сек

Второй тест

В качестве программы захвата используется FFmpeg.
Задержки составили:

0.13	0.16	0.24	0.15	0.23	0.14	0.14	0.18	0.13	0.17	0.25	0.16

Средняя задержка: 0.173 сек

Третий тест

В качестве программы захвата используется VirtualDub.
Задержки составили:

0. 19	0.14	0.18	0.13	0.17	0.25	0.20	0.15	0.18	0.18	0.17	0.25	0.16	0.23

Средняя задержка: 0.184 сек

Данные замеры подтвердили очень качественно сделанное аппаратное видео кодирование у камеры.При передаче видео в цифровом формате неизбежна задержка один кадр для его кодирования, и ещё один кадр для его декодирования. При частоте в 17 кадров, задержка на 2 кадра будет равна 2/17 = 0.1176 сек. Плюс нужно учесть, что частота кадров монитора, который обновляется 1 раз в 60 сек тоже даёт вклад в задержку. Получим 2/17+1/60 = 0.1343 сек. Можно увидеть, что данная задержка точно согласуется с измеренными данными, что говорит о достоверности измерений.

В данном тесте победил FFmpeg, хотя отрыв от AMCap не велик. Зато большим плюсом AMCap можно считать то, что в AMCap работает кнопка захвата отдельных скриншотов. Кстати — в данном микроскопе она сделана правильно, по уму, в отличии от микроскопов на ножке. В них кнопка расположена прямо на микроскопе. Кнопку невозможно нажать не тряхнув микроскоп. А в этом микроскопе кнопка сделан на кабеле, что позволяет делать захваты отдельных кадров быстро и качественно.

Итог

На сегодняшний день — это лучший микроскоп за сравнительно небольшие деньги, который подходит не только для разглядывания мелких объектов, но и для мелких работ, таких как пайка, ювелирные работы, механические работы (перерезать дорожку на плате под таким микроскопом одно удовольствие).

По своим потребительским качества данный микроскоп реально составляет конкуренцию даже гораздо более дорогим микроскопам на основе промышленных камер с большими объективами.

Видео процесса пайки

Update
Добавил секцию с фотками по поводу люфта

МИКРОСКОП ДЛЯ ПАЙКИ МИКРОСХЕМ

Всем привет! В этой статье хочу рассказать о usb микроскопе из Китая. Покупал данный микроскоп для удобства при пайке мелких smd компонентов. Для этой цели он хорошо подходит, так как имеет в комплекте штатив. Максимальное увеличение у этого микроскопа 250х, хотя на Алиэкспресс вы также можете найти 500х и даже 1000х. Для увеличения самых мелких smd компонентов вполне хватит 250-ти кратного увеличения, поэтому лучше не тратит деньги на более дорогие микроскопы, если не будете использовать все возможности прибора. Микроскоп поставляется в картонной коробке. В комплекте есть штатив, диск с программой и сам микроскоп.

Штатив состоит из трех частей и легко разбирается. Это очень удобно, так как его можно поставить в любой нужной нам позиции.

Если немного послабить болт на средней части штатива, штатив можно поворачивать, когда нашли нужное положение штатива, болт нужно обратно закрутить и штатив будет стоять в выставленном вами положении.

Сам прибор имеет пластиковый корпус, на верхней части которого располагается регулятор для подстройки фокусного расстояния. Также микроскоп имеет две кнопки. Одна кнопка zoom и вторая snap (для фотографирования). Предназначение этих кнопок, думаю, вы поняли из их названия.

Подсветка микроскопа состоит из 8 светодиодов, которые располагаются по периметру, вокруг камеры.

Яркость светодиодов можно изменять с помощью регулятора, который находится на проводе микроскопа. Данная регулировка яркости аналогична регулировке уровня звука на наушниках.

Минимальное увеличение данного микроскопа 25х.

Прибор вставляется в штатив с помощью выемки на корпусе.

Приведу пример использования данного микроскопа:

Если плата не вмещается под микроскопом, нужно увеличить высоту штатива, я это сделал с помощью подкладывания толстой тетрадки под штатив. Чтобы показать, как работает данный микроскоп, записал небольшое видео:

Видео работы USB микроскопа

В общем очень даже полезная штука, особенно при пайке плат мобильных телефонов. Всем удачи! Кирилл.

Форум по микроскопам

Форум по обсуждению материала МИКРОСКОП ДЛЯ ПАЙКИ МИКРОСХЕМ

Микроскоп для пайки микросхем

Полезная информация

Главная » Статьи и полезные материалы » Микроскопы » Статьи о микроскопах, микропрепаратах и исследованиях микромира » Микроскоп для пайки микросхем

Пайка микросхем – весьма деликатное дело, требующее высокой точности и аккуратности. Зачастую нужно работать с настолько мелкими элементами, что не спасает даже стопроцентное зрение. А если оно неидеально, ситуация ухудшается многократно. В этом случае встает вопрос о приобретении увеличительного прибора, который сделает работу с микросхемами более удобной. Один из вариантов – микроскоп для пайки. Второй – налобная или настольная лупа с бестеневым освещением. И лучше всего использовать оба устройства. Сейчас расскажем почему.

Что лучше: бестеневая лупа или микроскоп для пайки?

Каждый, кто хоть раз работал с микросхемами, знает, что пайка – это многоэтапный процесс. Вначале паяем, потом осматриваем результат и оцениваем качество. Найти универсальный увеличительный прибор, который будет удобен на всех этапах работы, невероятно сложно. Обычно для самой пайки используют бестеневую лупу небольшой кратности. Она создает правильное освещение и не мешает во время работы. Главное в такой лупе – оптика. Чем она лучше, тем четче будут видны все детали. Специальный микроскоп для пайки микросхем используют уже на этапе оценки качества припоя. Места соединений удобно осматривать на высокой кратности, которая недоступна большинству луп.

А можно ли сделать микроскоп для пайки микросхем своими руками? Да, можно, но лучше не надо. При создании собственного оптического прибора вы не сможете обойтись без профессиональных оптических элементов. Самые дорогостоящие из них – объективы, окуляры или даже обычные линзы – придется покупать в любом случае. Вы не сможете сделать их самостоятельно. Куда проще и дешевле купить стереоскопический микроскоп для пайки, который своими руками вы собирали бы несколько месяцев и вряд ли сильно при этом сэкономили бы.

Почему для пайки стереоскопический микроскоп – лучший выбор? Во-первых, такой микроскоп передает объемную картинку, поэтому припой можно будет рассмотреть под разными углами. Во-вторых, многие модели комплектуются панкратическими объективами, что позволяет плавно менять увеличение в широком диапазоне. Отдельные стереоскопические модели могут приближать от 5 до 100 раз. Их как раз таки и удобно использовать на всех этапах пайки. Это универсальные микроскопы. Третья причина – возможность выбора рабочего расстояния. Не каждый микроскоп подходит для работы с микросхемами. Иногда схему просто физически невозможно положить под объектив – она там не помещается. А стереоскопические микроскопы часто можно перемещать вдоль штатива, регулируя таким образом рабочее расстояние.

4glaza. ru
Август 2017

Использование материала полностью для общедоступной публикации на носителях информации и любых форматов запрещено. Разрешено упоминание статьи с активной ссылкой на сайт www.4glaza.ru.

Производитель оставляет за собой право вносить любые изменения в стоимость, модельный ряд и технические характеристики или прекращать производство изделия без предварительного уведомления.

Смотрите также

Другие обзоры и статьи о микроскопах, микропрепаратах и микромире:

Видео! Микроскоп Levenhuk 870T: видеосравнение фильтрованной и нефильтрованной воды (канал MAD SCIENCE, Youtube.com)
Видео! Микроскоп Levenhuk 870T: жизнь в капле воды с болота (канал MAD SCIENCE, Youtube.com)
Видео! Микроскоп Levenhuk 870T: видео радиоактивной воды (канал MAD SCIENCE, Youtube.com)
Видео! Микроскоп Levenhuk 870T: видеообзор (канал MAD SCIENCE, Youtube. com)
Видео! Микроскоп Levenhuk 870T: видео соленой воды (канал MAD SCIENCE, Youtube.com)
Медицинские микроскопы Levenhuk MED: обзорная статья на сайте levenhuk.ru
Видео! Портативный микроскоп Bresser National Geographic 20–40x и другие детские приборы линейки: видеообзор (канал «Татьяна Михеева», Youtube.com)
Книги знаний издательства Levenhuk Press: подробный обзор на сайте levenhuk.ru
Видео! Книга знаний в 2 томах. «Космос. Микромир»: видеопрезентация (канал LevenhukOnline, Youtube.ru)
Видео! Видео бактерий под микроскопом Levenhuk Rainbow 2L PLUS (канал «Микромир под микроскопом», Youtube.ru)
Обзор микроскопа Levenhuk Rainbow 50L PLUS на сайте levenhuk.ru
Видео! Подробный обзор серии детских микроскопов Levenhuk LabZZ M101 (канал Kent Channel TV, Youtube.ru)
Обзор набора оптической техники Levenhuk LabZZ MTВ3 (микроскоп, телескоп и бинокль) на сайте levenhuk.ru
Видео! Микроскоп Levenhuk DTX 90: распаковка и видеообзор цифрового микроскопа (канал Kent Channel TV, Youtube. ru)
Видео! Видеопрезентация увлекательной и красочной книги для детей «Невидимый мир» (канал LevenhukOnline, Youtube.ru)
Видео! Большой обзор биологического микроскопа Levenhuk 3S NG (канал Kent Channel TV, Youtube.ru)
Микроскопы Levenhuk Rainbow 2L PLUS
Видео! Микроскопы Levenhuk Rainbow и LabZZ (канал LevenhukOnline, Youtube.ru)
Микроскоп Levenhuk Rainbow 2L PLUS Lime\Лайм. Изучаем микромир
Выбираем лучший детский микроскоп
Видео! Микроскопы Levenhuk Rainbow 2L: видеообзор серии микроскопов (канал LevenhukOnline, Youtube.ru)
Видео! Микроскопы Levenhuk Rainbow 2L PLUS: видеообзор серии микроскопов (канал LevenhukOnline, Youtube.ru)
Видео! Микроскопы Levenhuk Rainbow 50L: видеообзор серии микроскопов (канал LevenhukOnline, Youtube.ru)
Видео! Микроскопы Levenhuk Rainbow 50L PLUS: видеообзор серии микроскопов (канал LevenhukOnline, Youtube.ru)
Видео! Микроскоп Levenhuk Rainbow D2L: видеообзор цифрового микроскопа (канал LevenhukOnline, Youtube. ru)
Видео! Микроскоп Levenhuk Rainbow D50L PLUS: видеообзор цифрового микроскопа (канал LevenhukOnline, Youtube.ru)
Обзор биологического микроскопа Levenhuk Rainbow 50L
Видео! Видеообзор школьных микроскопов Levenhuk Rainbow 2L и 2L PLUS: лучший подарок ребенку (канал KentChannelTV, Youtube.ru)
Видео! Как выбрать микроскоп: видеообзор для любителей микромира (канал LevenhukOnline, Youtube.ru)
Галерея фотографий! Наборы готовых микропрепаратов Levenhuk
Микроскопия: метод темного поля
Видео! «Один день инфузории-туфельки»: видео снято при помощи микроскопа Levenhuk 2L NG и цифровой камеры Levenhuk (канал LevenhukOnline, Youtube.ru)
Видео! Обзор микроскопа Levenhuk Rainbow 2L NG Azure на телеканале «Карусель» (канал LevenhukOnline, Youtube.ru)
Обзор микроскопа Levenhuk Фиксики Файер
Совместимость микроскопов Levenhuk с цифровыми камерами Levenhuk
Как работает микроскоп
Как настроить микроскоп
Как ухаживать за микроскопом
Типы микроскопов
Техника приготовления микропрепаратов
Галерея фотографий! Что можно увидеть в микроскопы Levenhuk Rainbow 50L, 50L PLUS, D50L PLUS
Сетка или шкала. Микроскоп и возможность проведения точных измерений
Обычные предметы под объективом микроскопа
Насекомые под микроскопом: фото с названиями
Инфузории под микроскопом
Изобретение микроскопа
Как выбрать микроскоп
Как выглядят лейкоциты под микроскопом
Что такое лазерный сканирующий микроскоп?
Микроскоп люминесцентный: цена высока, но оправданна
Микроскоп для пайки микросхем
Иммерсионная система микроскопа
Измерительный микроскоп
Микроскопы от самых больших профессиональных моделей до простых детских
Микроскоп профессиональный цифровой
Силовой микроскоп: для серьезных исследований и развлечений
Лечение зубов под микроскопом
Кровь человека под микроскопом
Галогенные лампы для микроскопов
Французские опыты – микроскопы и развивающие наборы от Bondibon
Наборы препаратов для микроскопа
Юстировка микроскопа
Микроскоп для ремонта электроники
Операционный микроскоп: цена, возможности, сферы применения
«Шкаловой микроскоп» – какой оптический прибор так называют?
Бородавка под микроскопом
Вирусы под микроскопом
Принцип работы темнопольного микроскопа
Покровные стекла для микроскопа – купить или нет?
Увеличение оптического микроскопа
Оптическая схема микроскопа
Схема просвечивающего электронного микроскопа
Устройство оптического микроскопа у теодолита
Грибок под микроскопом: фото и особенности исследования
Зачем нужна цифровая камера для микроскопа?
Предметный столик микроскопа – что это и зачем он нужен?
Микроскопы проходящего света
Органоиды, обнаруженные с помощью электронного микроскопа
Паук под микроскопом: фото и особенности изучения
Из чего состоит микроскоп?
Как выглядят волосы под микроскопом?
Глаз под микроскопом: фото насекомых
Микроскоп из веб-камеры своими руками
Микроскопы светлого поля
Механическая система микроскопа
Объектив и окуляр микроскопа
USB-микроскоп для компьютера
Универсальный микроскоп – существует ли такой?
Песок под микроскопом
Муравей через микроскоп: изучаем и фотографируем
Растительная клетка под световым микроскопом
Цифровой промышленный микроскоп
ДНК человека под микроскопом
Как сделать микроскоп в домашних условиях
Первые микроскопы
Микроскоп стерео: купить или нет?
Как выглядит раковая клетка под микроскопом?
Металлографический микроскоп: купить или не стоит?
Флуоресцентный микроскоп: цена и особенности
Что такое «ионный микроскоп»?
Грязь под микроскопом
Как выглядит клещ под микроскопом
Как выглядит червяк под микроскопом
Как выглядят дрожжи под микроскопом
Что можно увидеть в микроскоп?
Зачем нужны исследовательские микроскопы?
Бактерии под микроскопом: фото и особенности наблюдения
На что влияет апертура объектива микроскопа?
Аскариды под микроскопом: фото и особенности изучения
Как использовать микропрепараты для микроскопа
Изучаем ГОСТ: микроскопы, соответствующие стандартам
Микроскоп инструментальный – купить или нет?
Где купить отсчетный микроскоп и зачем он нужен?
Атом под электронным микроскопом
Как кусает комар под микроскопом
Как выглядит муха под микроскопом
Амеба: фото под микроскопом
Подкованная блоха под микроскопом
Вша под микроскопом
Плесень хлеба под микроскопом
Зубы под микроскопом: фото и особенности наблюдения
Снежинка под микроскопом
Бабочка под микроскопом: фото и особенности наблюдений
Самый мощный микроскоп – как выбрать правильно?
Рот пиявки под микроскопом
Мошка под микроскопом: челюсти и строение тела
Микробы на руках под микроскопом – как увидеть?
Вода под микроскопом
Как выглядит глист под микроскопом
Клетка под световым микроскопом
Клетка лука под микроскопом
Мозги под микроскопом
Кожа человека под микроскопом
Кристаллы под микроскопом
Основное преимущество световой микроскопии перед электронной
Конфокальная флуоресцентная микроскопия
Зондовый микроскоп
Принцип работы сканирующего зондового микроскопа
Почему трудно изготовить рентгеновский микроскоп?
Макровинт и микровинт микроскопа – что это такое?
Что такое тубус в микроскопе?
Главная плоскость поляризатора
На что влияет угол между главными плоскостями поляризатора и анализатора?
Назначение поляризатора и анализатора
Метод изучения – микроскопия на практике
Микроскопия осадка мочи: расшифровка
Анализ «Микроскопия мазка»
Сканирующая электронная микроскопия
Методы световой микроскопии
Оптическая микроскопия (световая)
Световая, люминесцентная, электронная микроскопия – разные методы исследований
Темнопольная микроскопия
Фазово-контрастная микроскопия
Поляризаторы естественного света
Шотландский физик, придумавший поляризатор
Механизм фокусировки в микроскопе
Что такое полевая диафрагма?
Микроскоп Микромед: инструкция по эксплуатации
Микроскоп Микмед: инструкция по эксплуатации
Где найти инструкцию микроскопа «ЛОМО»?
Микроскопы Micros: руководство пользователя
Какую функцию выполняют зажимы на микроскопе
Рабочее расстояние объектива микроскопа
Микропрепарат для микроскопа своими руками
Метод висячей капли
Метод раздавленной капли
Тихоходка под микроскопом
Аппарат Гольджи под микроскопом
Чем занять детей дома?
Чем заняться на карантине дома?
Чем заняться школьникам на карантине?
Выбираем микроскоп: отзывы имеют значение?
Микроскоп для школьника: какой выбрать?
Немного об оптовой закупке микроскопов и иной оптической техники
Во сколько увеличивает лупа?
Где купить лампу-лупу – косметологическую модель с подсветкой?
Какую купить лампу-лупу для маникюра?
Можно ли купить лампу-лупу для наращивания ресниц в интернет-магазине?
Лампа-лупа косметологическая на штативе: купить домой или нет?
Лупа бинокулярная с принадлежностями
Как выглядит лупа для нумизмата?
Лупа-лампа – лупа для рукоделия с подсветкой
«Лупа на стойке» – что это за оптический прибор?
Лупа – проектор для увеличенного изображения
Делаем лупу своими руками
Основные функции лупы
Где найти лупу?
Лупа бинокулярная – цена возможностей
Лупа канцелярская: выбираем оптическую технику для офиса
Как выглядит коронавирус под микроскопом?
Как называется главная часть микроскопа?
Где купить блоки питания для микроскопа?
Строение объектива микроскопа
Как выглядят продукты под микроскопом
Что покажет музей микроминиатюр
Особенности и применение методов окрашивания клеток

Технические микроскопы.

Технический микроскоп для пайки, интерфейс USB 2.0, штатив в компл.

Цифровой USB-микроскоп с профессиональным штативом, 300х кратным увеличением и 5.0 MegaPixel камерой

Технический микроскоп DigiMicro Prof необходим мастерам, которые выполняют мелкие и точные ремонтные работы, напр. пайка, нарезание дорожек на печатных платах, обнаружение микротрещин или короткого замыкания, контроль качества работы.

Микроскоп имеет 8 белых светодиодов для оптимального освещения объекта исследования.

Встроенная 5-ти мегапиксельная камера дает четкие и ясные изображения увеличенного объекта, а 300х кратное увеличение микроскопа позволяет захватывать даже самые мелкие детали.

Увеличенные объекты фотографируются и далее фото и видео файлы могут быть переданы на компьютер или ноутбук через разъем USB 2.0.

Особенности:

Профессиональный штатив;
Камера съемная, может использоваться без штатива;
Подключение к компьютеру через USB 2. 0, аккумулятор не требуется;
Плавная регулировка яркости светодиодов;
Фото и видео съемка объекта;
Измерение расстояний, площадей, углов и радиусов увеличенных объектов;
Работает с Windows XP/SP2, Windows Vista, Windows7, Mac 10,6 (измерение объектов работает только с Windows).

Характеристики:

Датчик изображения	5 МPixel
Увеличение	20x-300x крат
Разрешение фото	2592×1944 JPEG или BMP
Разрешение видео (оптическое)	640×480 AVI
Объектив	Линза высокого качества
Источники света	8 белых светодиодов с регулировкой яркости
Источник питания	5V от USB-порта компьютера
Частота кадров	30 кадров в секунду
Фокусное расстояние	от 10 до 500 мм
Язык ПО	English/Germany/French/Spanish/Русский
Размеры штатив	110×33 мм 175x140x110 мм
Вес	171 гр

Комплект поставки:

USB микроскоп
Штатив
USB-кабель
Инструкция по эксплуатации, ПО и упаковка на русском языке
CD-диск с программным обеспечением

Новая модель 3.5X 180X двойной бум тринокуляр стерео микроскоп промышленного пайки 38MP 2K USB Microscopio Камера наборы для телефона|Микроскопы|

7x-45xчрезвычайно большое увеличение мощности
Тринокулярный дизайн для высокого качества фото, USB ПК и CCD видео изображения
Создавайте четкие стереоизображения по супер Widefield of View
Точное выравнивание обеспечивает длительное время просмотра без усталости
Кристально чистые оригинальные изображения истинного цвета
45 наклонная тринокулярная головка с супер Widefield окуляры с высоким окуляром
30 мм супер широкие окуляры (см. Разницу в изображении выше)
Обе окулярные трубки с регулируемым диоптрием
Регулируемая интерпиллярная дистанция
Полностью оптические стеклянные элементы
Точные наземные стеклянные линзы
4 » (100 мм) чрезвычайно большое рабочее расстояние
Универсальная стойка для стрелы, большая рабочая зона
Двухплечий дизайн в течение 3-градусов свободы
Возможность разместить головку микроскопа в любом направлении
Сверхмощная стойка из литой стали, отделанная грязеотталкивающей эмалью
Прочная основа из литой стали
30 мм супер Widefield окуляры в комплекте
165 мм и 30 мм вспомогательная цель рабочего расстояния

Головка: 45 Наклонный 360 Поворотный Тринокулярный
Окуляр: 30 мм super widefield high-eyepoint WF10X/20 мм
Цель: 0,35-9. 0X
Вспомогательная цель: SZM0.5X и SZM2.0X
Диапазон масштабирования: 6,4: 1
Диоптрия Регулировка: 5dp
Интерпупиллярное расстояние: 2-3/16 » — 2-15/16″(55-75 мм)
Поле зрения: 2-1/2 » (65 мм) в диаметре
Рабочее расстояние: 4 » (100 мм)
Стойка стрелы: 20 «двойная рука (общая длина: 30»), 17 «высокий столб, 10-1/4» x8-1/4 «x2-0» твердая литая стальная основа

144 яркие белые светодиодный лампы
100000 часов жизни
Интенсивное и сфокусированное освещение без тени
Яркость 0-100% регулируемая, высокая яркость
Управление переменной интенсивностью
Входная мощность: 100-240 В, 50-60 Гц
Подходит для диаметра объектива: 30 мм-63 мм

Сенсор Panasonic:38 мегапикселей, 38 миллионов пикселей CMOS
Оптический формат: 1/2.3 дюйма
Размер пикселя: 1.335μm x1.335μm
Интерфейс: HDMI-совместимый (тип A).USB (тип B). Tf-карта
Разрешение изображения: 21 мегапиксель
Разрешение видеозаписи: 2K @ 30 кадров в секунду 1080p @ 60 кадров в секунду
Разрешение, совместимое с HDMI: 1920*1080p 60FPS
Может выводить с USB одновременно
Масштаб HDMI: Поддержка 4:3,16:9,16:10 экрана
USB2. 0 (без привода):1920*1080 @ 30 кадров в секунду 1280*720 @ 30 кадров в секунду 640*480 @ 30 кадров в секунду
Может выводить с HDMI-совместимым одновременно
TF карта: макс. 64 ГБ
AWB:WB коррекция цвета/Авто/руководство
R. G.b независимая Настройка значений
Экспозиция: Автоматическое/ручное. Значение AE может установить
Поперечные линии: 8 линий. Можно задать цвет, ширину и положение
Линии отметок шкалы: 2 линии.
Пунктирные линии: 2 линии. Можно задать цвет, ширину и положение
Усиление контрастного цвета резкости: Поддержка
Моно отрицательный: Поддержка
Зеркало: горизонтальное вертикальное зеркало
Язык: английский/упрощенный китайский
Цифровой зум: Поддержка
ИК-пульт: Поддержка
Напряжение в: 12 В постоянного тока 55-21 мм Размер
Мощность Потребляемая мощность: Макс 0,15 W 12V,0.12A
Микро линзу Sony: C/CS口
Вес нетто: 180 г
Вес брутто: 400 г
Размер камеры: 74*74*35 мм
Размер упаковки: 160*100*80 мм
Вопросы решения:
ЖК-дисплей без видео или мерцания
1. Проверьте источник питания. Проверьте зеленый светодиодный светильник. Нажмите кнопку PowerKey.
2. Проверьте крышку объектива. Увеличьте освещение.
ЖК-дисплей имеет черную основу изображения
1. Изменение разрешения ЖК-дисплея
2. Изменение разрешения камеры
Есть грязное пятно
1. Проверьте камеру и объектив, найдите пыль, затем очистите с помощью абсолютного этилового спирта или моющего средства

Посылка:

1 тринокулярная Стерео Зум-головка
1X пара супер Widefield окуляра высокой точки WF10X окуляры
1X 0.5X вспомогательная цель WD 165 мм
1 x2.0x вспомогательная цель WD 30 мм
1X защитное стекло
1 двойная стойка
1х стойка для фокусировки
1 пара защитных очков
1X144PCS светодиодный светильник

1X адаптер CTV0.5X

1X камера 38MP

1X HDMI-совместимый кабель

1X USB кабель

1 пара окуляра WF20X/10 мм

USB-микроскоп для пайки мелких деталей и плат

Микроскоп является незаменимым инструментом в процессе работы с различными печатными платами, в частности с деталями SMD. Мелкие микросхемы, имеющие расстояние между выводами всего лишь в несколько миллиметров, паять просто не реально, если не использовать usb микроскоп для пайки. Купить устройство можно в одном из специализированных интернет-магазинов, где они представлены в ассортименте.

Не стоит забывать, что для пайки разнообразных печатных плат необходима особая точность, которая сравнима разве что с ювелирным делом. Пайка плат считается филигранной работой, поэтому есть особенные требования, предъявляемые к используемым микроскопам – точность увеличения, которая должна быть более 10см, возможность подключения к компьютеру. Важным преимуществом, которым обладает usb микроскоп для пайки, является отображение на экране монитора рабочей поверхности в увеличенном виде. При работе нет необходимости напрягать зрение так, как с лупой или оптическим микроскопом. Как правило, при использовании стандартного прибора такого типа затекает шея, а тело находится в напряжении (постоянном), что достаточно негативно сказывается на здоровье и его состоянии.

Контроль качества электронных моделей (оптический) можно проводить с использованием специального usb микроскопа для пайки. Как правило, такой тип контроля используют в момент нанесения так называемой припойной пасты, в период установки элементов SMD, а также оплавления пасты. При помощи прибора можно выявлять дефекты, которые могут быть характеры для печатных плат, к примеру, трещины, разрывы в паяном соединении, частичное оплавление пасты припойной, затекание припоя непосредственно на контактную площадку и прочее.

Любой современный usb микроскоп для пайки микросхем может оснащаться специальной камерой с матрицей CMOS. Цифровая камера способна заменить окуляры, а также осуществляет соединение непосредственно с ПК при помощи кабеля usb. Скорость передачи информации достаточно большая – приблизительно 480 Мбит/с, что позволяет обеспечивать проведение работы практически в режиме настоящего времени. В комплекте идет специальная программа, при помощи которой можно делать:

видеозаписи рабочего процесса;
фотографии;
фиксировать размещение на плате микросхем и т. д.

Чтобы работа была максимально комфортной, выбирать модель устройства лучше всего с гибким кронштейном, позволяющим регулировать положение устройства в различных ракурсах.

Лучшие микроскопы для ремонта электроники — Clever Creations

Руководство покупателя — на что обращать внимание при покупке микроскопа для электроники

При выборе микроскопа для работы с электроникой есть над чем подумать. В результате может быть сложно определить, какой микроскоп лучше всего подходит для ваших целей. Чтобы упростить задачу, я перечислил наиболее важные элементы, о которых вам нужно помнить при принятии решения.

Тип микроскопа

На рынке доступны различные типы микроскопов.Некоторые из них отлично подходят для работы с электроникой, в то время как другие труднее использовать для этой цели. Каждый тип микроскопа обычно имеет свои преимущества и соответствующий ценовой диапазон.

Давайте подробнее рассмотрим предлагаемые в продаже типы микроскопов.

USB-микроскопы

Из всех доступных типов микроскопов USB-микроскопы являются одними из самых простых и дешевых. Они также обеспечивают наименьшую функциональность, но по-прежнему являются допустимым вариантом, когда дело доходит до работы с электроникой.

Эти инструменты не работают как отдельное устройство и могут использоваться только в сочетании с компьютером. Чтобы просмотреть изображение с USB-микроскопа, вам необходимо подключить микроскоп к компьютеру и просмотреть изображение на его мониторе.

Эти микроскопы представляют собой довольно простые устройства и в основном состоят из веб-камеры, макрообъектива и встроенного источника света, например светодиодных фонарей.

Инструменты обычно имеют увеличение от 25 до 30 крат, но часто заявляют, что обеспечивают увеличение в 100, 200 или более раз.Это большее увеличение «достигается» за счет растягивания изображения на большом экране. Как вы понимаете, это не дает дополнительных деталей и не считается фактическим увеличением. Так что относитесь к этим числам увеличения с недоверием.

Когда дело доходит до работы с электроникой, USB-микроскопы полезны только для определенных задач. Например, они отлично подходят для проверки плат, например, когда вам нужно проверить паяльные перемычки на компонентах с мелким шагом.

Однако для пайки небольших компонентов SMT (технология поверхностного монтажа), глядя в микроскоп, они не так хороши.На это есть несколько причин:

Задержка изображения. Поскольку изображение передается по относительно медленному USB-соединению, часто возникает задержка между вашим движением и видеопотоком на мониторе. Эта задержка или задержка очень раздражает при работе и сильно замедляет вас.
Ручной / глазной разъединитель. При работе с USB-микроскопами монитор часто располагают далеко, в стороне от места, где вы на самом деле пайка. Это несоответствие между тем, где находятся ваши руки, и тем, где смотрят ваши глаза, неприятно, и к нему сложно привыкнуть.
Фокусное расстояние. Короткое фокусное расстояние этих устройств создает небольшое вертикальное рабочее пространство. Другими словами, между печатной платой и микроскопом не так много места для паяльника и других инструментов.

Короче говоря, USB-микроскопы — хороший вариант для проверки печатных плат и для пайки разовых проектов, таких как замена порта HDMI на PS4. Но если вы планируете заниматься обычной пайкой SMD или другой работой с электроникой под микроскопом, лучше найти что-нибудь более практичное.

Другие преимущества этих инструментов заключаются в том, что они обеспечивают простой способ записи видео и изображений, и они почти не занимают места, в отличие от других, более громоздких типов микроскопов, на которые мы будем смотреть.

USB-микроскопы можно найти по цене от 10 долларов. Но за неплохой вы можете рассчитывать заплатить 30-40 долларов.

В этой категории я выбрал цифровой микроскоп Plugable USB 2. 0. Это один из немногих доступных USB-микроскопов с хорошим качеством сборки и надлежащей двухлетней гарантией.

Микроскопы с ЖК-экраном

Микроскопы

с ЖК-экраном можно считать на шаг впереди USB-микроскопов как по функциональности, так и по цене. Это первый вариант, который мы рассматриваем и который подходит как для частой пайки, так и для проверки печатных плат.

Как следует из названия, эти микроскопы оснащены экраном, который позволяет вам видеть перед собой, что вы делаете под микроскопом. Они также имеют устойчивое основание, на котором вы можете работать, и часто имеют несколько кронштейнов со встроенными светодиодами, которые помогают освещать рабочую зону.

По сравнению с USB-микроскопами эти микроскопы обладают рядом преимуществ:

Более широкий диапазон увеличения. Более крупные линзы этих микроскопов позволяют увеличивать и уменьшать масштаб дальше, чем в USB-микроскопе. Таким образом, вы можете получить более крупный масштаб или более широкий обзор того, что вы делаете, в зависимости от того, что вам нужно.
Увеличенное рабочее расстояние. В микроскопах с ЖК-экраном линзу обычно можно расположить намного выше от обрабатываемой детали.В результате у вас появляется больше места для паяльника, щупов и других инструментов.
Лучшее освещение. Эти типы микроскопов часто оснащены светодиодами высокой яркости, которые отлично справляются с освещением заготовки.
Меньше разъединение рук / глаз. На этих устройствах ЖК-монитор располагается прямо над вашими руками. Это делает работу под микроскопом значительно более интуитивно понятной по сравнению с тем, когда вы работаете с внешним монитором, который находится где-то сбоку.
Меньше задержек изображения. Микроскопы с ЖК-экраном имеют меньшую задержку, чем USB-микроскопы, при отображении подачи изображения. На некоторых моделях вообще нет заметной задержки. Это делает работу под объективом более отзывчивой.
В приведенные ниже рекомендации я включил две модели с быстродействующими экранами без заметного отставания.

Некоторые модели поставляются с дополнительными функциями, такими как ИК-пульт дистанционного управления, выход HDMI, когда вы действительно хотите подключить микроскоп к внешнему экрану, а также возможность сохранять видео и изображения на SD-карте или отправлять их через USB.

Две модели, на которые стоит обратить внимание, — это Koolertron 4,3 дюйма 1080P (бюджетный вариант) и Andonstar AD407 (более дорогой). Последний — микроскоп, которым я пользуюсь сейчас.

Стереомикроскопы

Стереомикроскопы — это микроскопы с двумя окулярами, каждый из которых имеет свой оптический путь. По сути, это означает, что у каждого глаза есть свой микроскоп. В результате стереомикроскоп позволяет увидеть глубину.

Возможность правильно видеть глубину — большое преимущество при работе с электроникой.Было бы непрактично размещать много небольших SMD-компонентов на печатной плате с плоским полем , например, (без глубины). Это значительно помогает увидеть, где что-то вписывается в трехмерное пространство.

Это одна из причин, почему стереомикроскопы часто используются в профессиональной среде. Просмотр глубины в сочетании с изображением без задержек (в отличие от работы с экранами) делают эти микроскопы экономичным инструментом.

Кроме того, хороший стереомикроскоп служит дольше, дает лучшее качество изображения и его легче устранять, чем цифровой.

Что касается недостатков, стереомикроскопы более громоздкие и дорогие, чем их цифровые аналоги. И если вам нужны дополнительные функции, вам часто приходится быть готовым потратить дополнительные средства.

Например, окуляры с разным увеличением, световые кольца для освещения или адаптер камеры и окуляра для записи изображений — все это аксессуары, которые вам, возможно, придется покупать отдельно для удовлетворения ваших конкретных потребностей.

AmScope SE400-Z — один из лучших стерео микроскопов для электроники для начинающих.Если вам нужен более универсальный стереомикроскоп для пайки, вам подойдет AmScope SM-4TZ-144A. Оба являются популярными вариантами, которые имеют отличное соотношение цены и качества.

Так что лучше для электроники, стереомикроскоп или со встроенным экраном?

Часто это зависит от личных предпочтений. Некоторым людям удобнее смотреть в монитор, а не через окуляры, особенно при длительном использовании микроскопа при большом увеличении.

Для других людей смотреть в окуляры более естественно и менее утомительно, чем смотреть в экран.

В конце концов, оба типа микроскопов идеально подходят для работы с электроникой. Однако, если вы планируете много размещать компоненты SMT, я рекомендую приобрести стереомикроскоп, чтобы воспользоваться преимуществами восприятия глубины.

Козырьки

— это не микроскопы, но тем не менее я включаю их в эту линейку. Они являются отличным бюджетным вариантом для получения необходимого для работы с электроникой увеличения, и их часто можно использовать вместо микроскопа.

Козырьки надеваются на голову и содержат увеличительную линзу, через которую можно смотреть. Если увеличение не требуется, вы можете просто перевернуть объектив и убрать его с линии прямой видимости.

Основным преимуществом этих устройств является то, что вы можете носить их поверх очков или защитных очков. Иногда они мешают использовать окуляры обычного микроскопа. С козырьками у вас такой проблемы нет.

Для работы с электроникой хорошо подойдет козырек с увеличением от 2,5 до 3,5 крат.3,5-кратное увеличение дает больше деталей, чем 2,5-кратное, но если, например, вам необходимо регулярно проверять инструкции по размещению SMD-компонентов, увеличение 2,5-кратного увеличения не требует от вас поднимать козырек для этого.

Визоры

имеют несколько недостатков по сравнению с настоящими микроскопами. Их основные ограничения заключаются в том, что увеличение фиксировано, нет возможности снимать изображения или видео, и вам, как правило, необходимо использовать внешний источник света для освещения вашей заготовки.

Если вы хотите пойти с козырьком, обязательно купите его со стеклянными линзами, а не с акриловыми / пластиковыми.

Стеклянные линзы обеспечивают более четкое изображение, упрощая фокусировку глаз и снижая нагрузку на глаза.

Donegan OptiVisors — популярный бренд, когда дело касается увеличительных визоров, и вы не ошибетесь, выбрав один из них. Доступны варианты как 2,5x (фокусное расстояние 8 дюймов), так и 3,5x (фокусное расстояние 4 дюйма), что хорошо подходит для работы с электроникой.

Другие типы

Помимо микроскопов, перечисленных выше, вы также можете найти более продвинутые, например Mantis Elite.Они очень дорогие и имеют значительную цену.

Я исключил их из этого руководства. Не только потому, что они бесполезны для 99% читателей здесь, но и потому, что если вам нужен один из них, вы, вероятно, лучше знаете, что вам нужно, чем я.

Горизонтальная рабочая зона

Важно помнить, если вы хотите использовать свой микроскоп для таких вещей, как ремонт электроники, — это горизонтальная рабочая зона, которую дает вам устройство. Это то, что ограничивает размеры печатных плат, с которыми вы можете работать.

Например, если подставка микроскопа расположена на 80 мм позади объектива, вы можете полностью осмотреть печатную плату длиной до 160 мм (80 мм * 2, потому что вы можете повернуть печатную плату, чтобы увидеть другой конец).

В то время как вы можете помещать большие печатные платы под микроскоп, вы будете ограничены работой с внешними 80-миллиметровыми краями. Глубины просто не хватило бы, чтобы вставить плату глубже и посмотреть в центр.

Поэтому, выбирая микроскоп, обратите внимание на размеры предметов, над которыми вы будете работать.

Если вы работаете только с небольшими печатными платами, например, с ремонтом мобильных телефонов, это не повод для беспокойства. Но когда дело доходит до ремонта больших печатных плат, таких как MacBook Pro и других материнских плат ноутбуков / компьютеров, об этом определенно следует помнить.

Обычно микроскопы со штангой обеспечивают самую большую рабочую зону. У них есть выдвижной кронштейн, который позволяет перемещать микроскоп над заготовкой и вокруг нее.

Вертикальное рабочее расстояние

Вертикальное рабочее расстояние, как и горизонтальная рабочая зона, также важно.Вы хотите, чтобы под микроскопом было достаточно места для маневрирования паяльником, а также любыми другими инструментами, которые вы используете.

Здесь важно помнить, что высота монтажной платы (или того, над чем вы будете работать) вычитается из рабочего расстояния. Место, которое занимает ваша заготовка, нельзя использовать ни для чего другого.

Как минимум, я рекомендую рабочее расстояние 50 мм / 2 ″, но чем больше, тем лучше. Большее рабочее расстояние дает больше свободы и снижает риск случайного повреждения объектива.

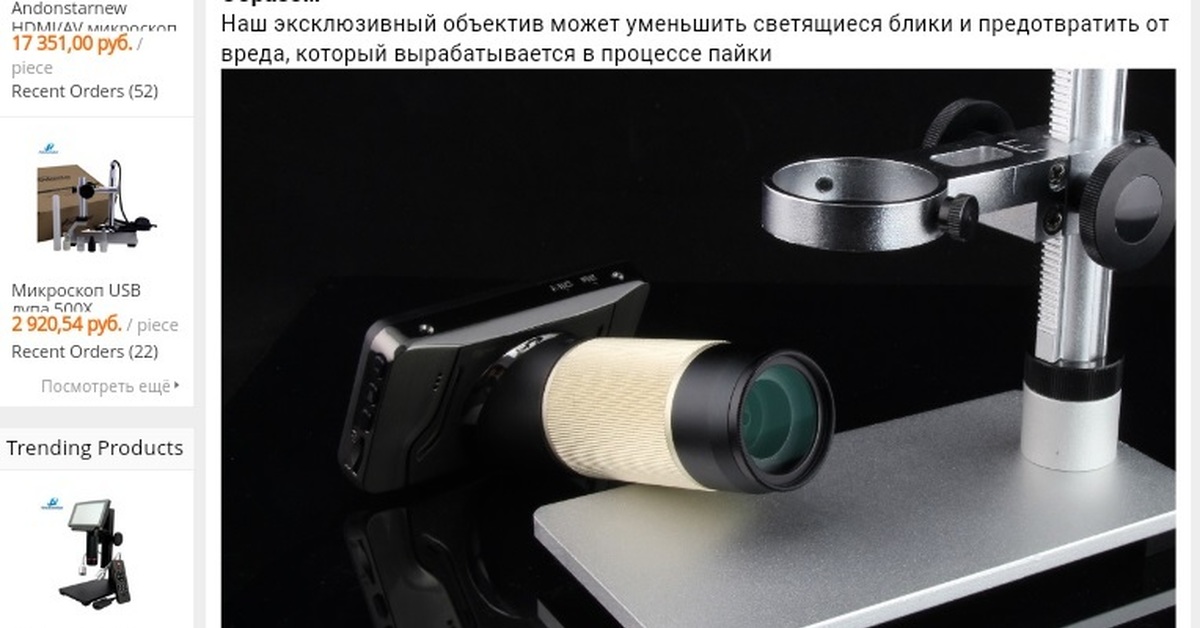

Некоторые цифровые микроскопы, такие как Andonstar AD407, поставляются с УФ-фильтром на линзе, чтобы защитить ее от повреждений флюсом, припоем, дымом и инструментами.

Бюджетные USB-микроскопы обычно имеют очень короткое рабочее расстояние, что делает их непригодными для пайки. Вместо этого они подходят только для таких вещей, как осмотр печатных плат.

Увеличение

Каждый микроскоп может увеличивать изображение до определенной степени. На моделях с функцией масштабирования это указывается диапазоном увеличения (например,грамм. 10x-100x). На инструментах с фиксированным зумом, таких как козырьки, это отмечается с помощью одного коэффициента увеличения (например, 3x).

Когда дело доходит до работы с электроникой, такой как пайка, сборка печатных плат и другие ремонтные работы, вам не нужно слишком большое увеличение. В идеале вы хотите видеть более мелкие детали, но при этом иметь возможность видеть окружающее пространство на печатной плате.

На практике это означает минимальное увеличение , равное 2,5-3,5x , с максимальным увеличением на верхнем конце 10-20x .Этого более чем достаточно для работы даже с 01005 (очень маленькими) SMT-компонентами и выполнения мелких доработок.

Более высокое увеличение (> 20x) отлично подходит, если вы хотите рассмотреть что-то вблизи, например, заглянуть внутрь разомкнутой микросхемы ИС, но такое увеличение непрактично для выполнения реальной работы. Они позволяют видеть только очень маленькую область, а увеличенный зум дает неустойчивое изображение при работе с предметами под микроскопом.

В стереомикроскопах 10-кратное и 20-кратное увеличение обычно достигается за счет комбинации объектива 1x и окуляров 10x или 20x.Если вы ищете такое устройство, попробуйте приобрести его с широкополосными окулярами . Они позволяют видеть более широкую область, чем с обычными окулярами, что идеально подходит для работы с электроникой.

AmScope SE400-Z — отличный стереомикроскоп начального уровня с широкопольными окулярами 10x и 20x, поэтому я выбираю его как лучший бюджетный стереомикроскоп для электроники.

Возможности увеличения китайских цифровых микроскопов (USB или с ЖК-дисплеем) часто преувеличиваются.Обычно они имеют фактическое увеличение от 25 до 30 раз, а остальная часть заявленного увеличения достигается за счет увеличения изображения на большом внешнем мониторе. Это не дает вам возможности видеть мелкие детали, а вместо этого просто создает растянутое изображение.

Хотя это не проблема для таких вещей, как ремонт электроники (поскольку увеличения 25x / 30x уже достаточно), это все же хорошо иметь в виду при сравнении микроскопов.

Освещение

Яркое освещение необходимо для микроскопов.Чем выше увеличение, тем больше света нужно добавить, чтобы увидеть, что происходит под объективом.

Некоторые типы микроскопов, такие как USB-микроскопы и микроскопы с ЖК-экраном, обычно имеют встроенные светодиодные фонари. Однако в стереомикроскопах источники света часто поставляются как отдельный аксессуар.

Световые аксессуары бывают разных типов. Их можно разделить на кольцевых огней , которые устанавливаются вокруг линзы микроскопа, и внешних источников света .

С кольцевыми лампами

проще всего работать, так как они не требуют частой регулировки и не мешают паяльным и ремонтным работам.

Внешнее освещение, такое как оптоволоконное, обычно намного ярче, чем кольцевое освещение. Они содержат все крупные компоненты, такие как блок питания, источник света и электроника, снаружи и передают свет через гибкие кронштейны с волоконной оптикой.

Внешние источники света имеют тенденцию создавать тени, тогда как кольцевые источники света — нет.

Некоторым людям нравится работать без теней на печатных платах, в то время как другие предпочитают контраст и глубину, которые они создают. Это вопрос предпочтений, и в конечном итоге не имеет большого значения , что .

Освещение для микроскопов доступно с различной цветовой температурой, от холодного голубоватого оттенка до теплого желтого с ярким белым между ними.

Я рекомендую использовать яркий белый или слегка желтоватый свет. Они обеспечивают хорошую видимость и, в отличие от синего света, не слишком неприятны для глаз при длительном использовании.

Amscope LED-56S-ZK и LED-144W-ZK — отличные кольцевые лампы, которые также можно прикрепить и использовать на нескольких микроскопах других производителей.

Цена

Последнее (и, возможно, самое важное) соображение при выборе микроскопа — это цена. В зависимости от ваших потребностей вы можете потратить от 40 долларов на USB-микроскоп до 1000-1500 долларов на многофункциональный стереомикроскоп. Если вам нужно абсолютно лучшее качество изображения, вы даже можете потратить больше на премиальные бренды, такие как Leica, или купить Mantis Elite.

В целом, чем больше вы тратите, тем лучше качество изображения и тем больше возможностей вы получаете. Но это не значит, что вы должны пойти и купить лучший микроскоп, который вы можете найти.

Если вам нужно увеличение только для одного проекта, вы можете обойтись USB-микроскопом или козырьком. Это может занять немного больше времени, чем при использовании «настоящего» микроскопа, но вы сэкономите немало денег.

Если вы планируете более частую работу с электроникой, например, мобильный ремонт в качестве подработки, или регулярно размещать и паять SMD-компоненты на печатные платы, у вас будет кое-что получше.

И хороший цифровой микроскоп с ЖК-дисплеем, и стереомикроскоп для начинающих — отличные варианты для более частой работы с электроникой. Они не только обладают большим количеством функций, они также позволяют работать быстрее и обладают лучшей эргономикой для работы в течение продолжительных периодов времени.

Паяльные микроскопы

Микропаяльный микроскоп — незаменимый инструмент для пайки SMD, проверки печатных плат и других видов работ и ремонта электроники. Лучший электронный микроскоп для пайки должен иметь увеличенное рабочее расстояние, увеличение от 10x до 200x и возможность прикрепления камеры для записи видео и захвата изображений.У нас есть все типы цифровых, USB- и стереомикроскопов по бесконкурентным ценам.

Омано
На складе
Ты платишь: $ 499,00
Обычная цена: 819 долларов.00
Бесплатная доставка
Мэйдзи Техно
На складе
Ты платишь: $ 2 368,00
Обычная цена: 2 646 долларов США
Бесплатная доставка
Омано
На складе
Ты платишь: 578 долларов. 00
Обычная цена: $ 1 016,00
Бесплатная доставка
Дино-Лайт
На складе
Бесплатная доставка
Омано
На складе

4 лучших микроскопа для ремонта электроники (обзоры обновлены в 2020 г.)

Микроскопы, предназначенные для ремонта электроники, используют умеренные уровни увеличения, чтобы их пользователи могли работать с крошечными компонентами, которые обычно создают нагрузку на невооруженный глаз. Эти компактные устройства отлично подходят для пайки, схемотехники и любого другого сложного ремонта, требующего высокого уровня точности.

Взгляните на наши обзоры некоторых из лучших микроскопов, представленных в настоящее время на рынке для ремонта электрооборудования.

Лучшие микроскопы для ремонта электроники

Вот наши обзоры лучших микроскопов для ремонта электроники

1. Портативный цифровой микроскоп Vividia Wireless WiFi / USB для iPhone / iPad / ПК

Этот портативный микроскоп был построен с электронным ремонт в виду. Благодаря возможности увеличения до 500 раз и съемной подставке для работы без помощи рук, это устройство идеально подходит для работы с крошечными электрическими компонентами.

Загрузите прилагаемое приложение для цифрового просмотра на свое устройство Apple или ПК.
Металлическая подставка в комплекте с регулировкой высоты и угла
Годовая гарантия

Проверить цену на Amazon

2. Передний бинокулярный стереомикроскоп AmScope SE305R-PZ

Это отличный выбор для различных видов ремонта электрооборудования . Благодаря большой смотровой платформе этот микроскоп отлично подходит для просмотра и управления электрическими схемами и хрупкими компонентами.10- 200X

Это популярное устройство среди любителей электроники и ремонтников. Его компактный, гладкий дизайн можно держать в одной руке для легкого маневрирования или удерживать на металлической руке, что делает его идеальным для работы и осмотра без помощи рук.

Совместимо с широким спектром операционных систем, просто подключите это устройство к своему смартфону или домашнему монитору для цифрового просмотра.
Встроенная 2,0-мегапиксельная камера
Несколько вариантов освещения

Проверить цену на Amazon

4. Бинокулярный стереомикроскоп AmScope с 8-кратным увеличением

Этот недорогой микроскоп предназначен для любителей, интересующихся осмотром, ремонтом, пайкой и т. Д. модельные работы и многое другое.

Можно модернизировать для использования с камерой
Длинный рычаг с гусиной шеей 12 дюймов
Регулируемое расстояние между окулярами для максимального комфорта

Проверить цену на Amazon

Лучшие микроскопы для ремонта электроники Руководство покупателя

Предпочитается как любителями, так и профессиональными ремонтниками Аналогично, эти устройства идеально подходят для просмотра и работы с крошечными электрическими компонентами. Их линзы объективов, ценимые за универсальность, можно закрепить на месте для работы без помощи рук или поднять и манипулировать ими вручную для просмотра затемненных, труднодоступных областей.Многие из этих устройств имеют цифровые возможности, которые позволяют пользователям подключаться к смартфону или ПК по беспроводной сети для просмотра на экране.

Взгляните на приведенное ниже руководство для покупателей, чтобы узнать о некоторых советах и функциях, на которые следует обратить внимание при совершении покупки, которая подходит вам и вашим потребностям.

Совместимость программного обеспечения

В отличие от многих обычных микроскопов, микроскопы, предназначенные для ремонта электроники, спроектированы так, чтобы быть совместимыми с устройствами для хранения и просмотра, такими как смартфон или монитор.Эта функция дает пользователю удобный, большой экран, который намного удобнее для глаз и шеи по сравнению с тем, что он часами сутулится над оптикой.

Найдите устройство, оснащенное портом USB или устройство с возможностью беспроводной связи, и обязательно внимательно прочтите описание продукта, чтобы убедиться, что все программное обеспечение совместимо с вашим существующим оборудованием.

Размер и дизайн

Если вы много перемещаетесь между домом и магазином, подумайте об устройстве, которое продается как «портативное».Эти цифровые микроскопы чрезвычайно компактны, легко помещаются в ладони, а также могут быть подключены к подставке для работы без помощи рук. Рассмотрите возможность использования стереомикроскопа, если вы собираетесь работать только в одном месте. Эти устройства больше и прочнее, имеют подвижные руки и регулируемую по высоте деку.

Увеличение

Микроскопы, предназначенные для ремонта электроники, не требуют экстремальных уровней увеличения, которые можно было бы увидеть на составном микроскопе для лабораторных целей.Для электронной работы, в зависимости от размера компонентов, с которыми вы собираетесь работать, устройство, способное увеличивать от 250 до 500 раз, может охватить практически все с высокой степенью детализации. Обдумайте детали, с которыми вы будете работать, и правильно оцените свои требования к увеличению.

Разрешение камеры

Опять же, эта деталь зависит от размера компонентов, с которыми вы будете работать. Большинство моделей оснащено цифровыми камерами с разрешением от 2 до 10 мегапикселей. Имейте в виду: чем меньше размер компонентов, тем больше потребуется возможностей увеличения и разрешения.

USB-микроскоп Портативная многофункциональная камера с лупой для пайки с увеличением 10-200 IP67 Водонепроницаемость для Android, Mac и ПК с Windows

Описание продукта

Не поддерживает iPhone!
Если вы не видели это уведомление во время покупки и обнаружили, что оно не работает после получения продукта, не волнуйтесь, вы можете подать заявку на возврат продукта в любое время. Или вы можете связаться с нами, и мы поможем вам, как только сможем.

Пожалуйста, проверьте эти критерии перед покупкой
1.Убедитесь, что ваш телефон Android поддерживает функцию OTG (это ОЧЕНЬ важно!).
Как проверить поддержку OTG? Загрузите бесплатное приложение, USB OTG Checker
2. Этот USB-микроскоп работает только в системе Android 4.0+ и не поддерживает Apple iOS, телефоны Windows или телефоны Blackbery.
3. Зонд камеры является водонепроницаемым (IP67) на бродах глубиной не более кнопки фокусировки.
4. Материал из нержавеющей стали обладает хорошим эффектом рассеивания тепла, поэтому ручка микроскопа будет относительно горячей. Это нормально и не влияет на использование, пожалуйста, не беспокойтесь!

Программная функция
Пожалуйста, установите подходящее приложение для ваших устройств.

Windows 7/8/10 или новее:
1. [Windows Camera] — встроенное программное обеспечение камеры Windows10, только для Win10.
2. [Amcap]

Android 4.4+:
Для Android 7.0 пользователей
Загрузите стороннее программное обеспечение CameraFi и убедитесь, что функция OTG включена во время использования.
Для некоторых устройств Android, если в области предварительного просмотра ничего нет, перейдите в Настройки Android | Разрешения | Разрешения на хранение | и включите камеру

Mac OSX 10. 6+:
[Photo Booth] или [QuickTime]

Технические характеристики:
Сенсор: 1,0 мегапикселя CMOS
Разрешение: 1280 * 720 пикселей
Диапазон фокусировки: ручная фокусировка от 10 мм до 500 мм
Коэффициент увеличения: от 10x до 200x
Интерфейс: USB2.0 / микро-USB

Имейте в виду, что из-за монитора вашего компьютера цвет может немного отличаться от цвета на изображении и на физическом предмете

Пожалуйста, по вашему мнению, чтобы купить ткань платья, выберите соответствующую таблицу цветов ткани

Обзоры продуктов могут быть выполнены после входа в систему, пожалуйста, нажмите здесь, чтобы войти Микроскоп для пайки

— купить микроскоп для пайки с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для паяльного микроскопа.К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший паяльный микроскоп в кратчайшие сроки станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели паяльный микроскоп на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в паяльном микроскопе и думаете о выборе аналогичного товара, AliExpress — отличное место, чтобы сравнить цены и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

И, если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести микроскоп для пайки по самой выгодной цене.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Обзор

: микроскоп Andonstar AD407 | Elektor Magazine

В течение некоторого времени доступны дешевые USB-устройства, которые позиционируются как «микроскопы», но ранние модели были действительно слишком хрупкими для практического использования в лаборатории электроники, а расстояние фокусировки, как правило, было слишком маленьким, чтобы их можно было использовать. припаять под него.Таким образом, для пайки с мелким шагом (SMD) вам нужно было обойтись увеличительным стеклом (лампой) или очками для чтения, другие оптические приспособления были либо непригодны для использования, либо были недоступны.

Для меня первый раз, когда мне показалось, что он действительно может быть полезен, я увидел, когда на моем рабочем столе появился Andonstar A1: наконец-то доступный и достаточно стабильный микроскоп, который можно было подключить к ПК через USB, чтобы вы могли манипулировать и проверять свои печатные платы и качество пайки.Довольно быстро этот производитель разработал модели со встроенным ЖК-дисплеем, который устранил (частично) необходимость подключения к компьютеру: огромное улучшение. С каждым новым дополнением к семейству Andonstar, которое постепенно становилось доступным, некоторые вещи менялись, добавлялись и улучшались — можно было ожидать, что к настоящему времени достигнут момент, когда новая модель будет немного больше, чем «больше того же самого». . В магазине Elektor уже есть четыре разные модели, и теперь есть следующая версия: Andonstar AD407.Какие изменения внес производитель, чтобы оправдать существование числа пять?

Что касается реализации и цены, этот новый микроскоп наиболее близок к своему предшественнику, ADSM302, и по этой причине характеристики и спецификации AD407 сравниваются с этой моделью, а другие модели здесь не рассматриваются.

Отображение и хранение изображений

Если поставить два микроскопа рядом (, рис. 1, ), разница в размере экрана сразу станет очевидна.Диагональ экрана ЖК-дисплея новой модели больше, чем на 5 см (2 дюйма), что является огромным улучшением. Хотя в большинстве случаев было достаточно комфортно работать с 5-дюймовым экраном более старой модели, в нашей лаборатории тем не менее, мы подключили внешний 10-дюймовый монитор через HDMI для более детальной работы. Рис. 1. Andonstar AD407 (справа) рядом со своим (немного) меньшим братом.

Что касается качества изображения, то и без того ограниченная документация от Andonstar несколько расплывчата.По заявлению производителя, AD407 имеет 4-мегапиксельный сенсор, а ADSM302 — не более 3-х мегапикселей.

Оба микроскопа в соответствии со спецификациями предлагают фотографическое разрешение 12 мегапикселей (4032 x 3024), и эти значения также отображаются при открытии фотографий (файлов JPEG) на ПК. Видимо добавляются дополнительные пиксели, где можно было бы ожидать, что качество изображения нового Andonstar лучше, чем у старого. Сделать выбор еще сложнее: у старого есть цифровой зум до 4х, а у нового не больше 3х.Что касается возможности отображения деталей, разница не так уж велика, но изображение с AD407 явно резче.

Что касается вывода видео через HDMI, то старый явно должен уступить своему преемнику как по разрешению, так и по частоте кадров. Я не думаю, что это очень важно для работы, которую мы здесь выполняем, но эти спецификации, конечно, важны, когда вы хотите проводить презентации или демонстрации с использованием большого экрана.

В AD407 больше нет возможности передавать изображение на компьютер через USB, что я, конечно, не считаю недостатком.Благодаря большому ЖК-дисплею и выходу HDMI вам больше не нужен USB для отображения изображения в реальном времени — и в любом случае это не всегда работало так гладко со старыми моделями от Andonstar. А если вы хотите сохранить изображения, вы можете хранить фотографии и / или видео на карте micro-SD, а затем обрабатывать их на компьютере.

Стенд

Оба микроскопа имеют прочную и прочную подставку, о которой мало что можно сказать. Для освещения объектов они снабжены двумя светодиодными прожекторами на гибких кронштейнах, и хотя они действительно обеспечивают свет, по моему опыту, они «всегда» находятся на пути или в неправильном месте.Когда вы хотите работать под микроскопом, ваши руки или инструменты мешают свету, или вы блокируете свет, так что вы не можете правильно видеть, что делаете. Управлять прожекторами тоже не так просто, потому что они возвращаются, когда вы их отпускаете. На самом деле меня озадачивает, почему Andonstar настаивает на этой системе: кольцо светодиодов вокруг объектива, по моему опыту, намного лучше во всех аспектах.

Стенды для ADSM302 и AD407 имеют существенные различия с механической точки зрения, которые — в зависимости от объектов, которые вы хотите исследовать — могут иметь решающее значение при выборе.Во-первых, большое преимущество подставки для ADSM302: максимальное расстояние до объекта (то есть расстояние между объектом и объективом) составляет около 12 см, в то время как с новой подставкой объектив не поднимается над объектом более чем на 8 см. стол. С небольшой импровизацией, конечно, можно найти решение для этого, но при «нормальном использовании» новая версия немного менее способна, чем ее предшественница. С другой стороны, у AD407 есть изящная функция, которая может оказаться очень удобной: вы можете наклонить всю подставку под углом (, рис. 2, ), чтобы вы также могли исследовать паяные соединения сбоку.Полезная опция, отсутствующая у его предшественника.

Рисунок 2. Также можно посмотреть на объекты «сбоку».

Принадлежности

Как и ADSM302, AD407 поставляется с источником питания и кабелем с разъемом для источника света и разъемом micro-USB для питания самого микроскопа. Здесь также есть небольшое улучшение: соединение USB теперь имеет штекер под прямым углом, в результате чего вероятность поломки кабеля питания меньше, что обычно проявляется в старых моделях через некоторое время ( Рисунок 3 ).

Рис. 3. Кабель прослужит дольше благодаря угловому разъему USB.

Оба микроскопа снабжены инфракрасным пультом дистанционного управления, который, по моему опыту, полезен только тогда, когда вы хотите делать снимки и хотите предотвратить смещение или размытие изображения. Что такое опыт? Я брался с микроскопом только при распаковке и написании этого обзора. На мой взгляд, при обычном использовании микроскопа (а в нашей лаборатории это означает «пайка и / или проверка паяных соединений») пульт дистанционного управления не имеет дополнительной ценности.

Кроме того, AD407 содержит шестигранный ключ для сборки подставки и — согласно инструкции — УФ-фильтр. Последний отсутствовал в микроскопе, который я получил для этого обзора, но, честно говоря, я не могу сразу придумать для него применение.

Тогда остается вопрос: если у вас уже есть более старая модель Andonstar, вы бы рассматривали покупку нового AD407? С A1, V160 и ADSM201 мой ответ будет решительным «да», но в случае с ADSM302 я немного более сдержан.

Уметь осматривать объект под углом — это удобно, но: для этого не обязательно нужна такая подставка (вы также можете разместить объект под углом). Большой ЖК-дисплей новой модели наконец-то превращает ее в настоящий автономный микроскоп. Как уже упоминалось, в лаборатории Elektor мы во многих случаях используем (небольшой) дополнительный монитор рядом с ADSM302, но с AD407 этот дополнительный беспорядок на рабочем столе становится ненужным. Для меня это более чем достаточная причина отдать явное предпочтение новому Andonstar, если я сделаю новую покупку.И если бы у меня уже был ADSM302, и бюджет позволял, то я бы обязательно заменил его на AD407.

Микроскоп Цифровой USB-микроскоп с увеличением Цифровой микроскоп для ремонта телефонов Паяльный инструмент Оценка ювелирных изделий Биологическое использование Исследуйте микроскопический мир Цвет: черный, размер: USB-микроскопы свободного размера

Микроскоп Цифровой USB-микроскоп Увеличение Цифровой микроскоп для ремонта телефонов Паяльный инструмент Оценка ювелирных изделий Биологическое использование Исследуйте микроскопический мир Цвет: черный, Размер: USB-микроскопы свободного размера

Дом
Наука Образование
Микроскопы
USB-микроскопы
Микроскоп Цифровой USB-микроскоп Увеличение Цифровой микроскоп для ремонта телефона Паяльник Оценка ювелирных изделий Биологическое использование Исследуйте микроскопический мир Цвет: черный, размер: свободный размер

Цифровой USB-микроскоп Увеличение микроскопа Цифровой микроскоп для ремонта телефона Паяльный инструмент Оценка ювелирных изделий Биологическое использование Исследуйте микроскопический мир Цвет: черный, Размер: свободный размер

Микроскоп Цифровой USB-микроскоп с увеличением Цифровой микроскоп для ремонта телефонов Паяльный инструмент Оценка ювелирных изделий Биологическое использование Исследуйте микроскопический мир (цвет: черный, размер: свободный размер): Электроника. Купить микроскоп Цифровой USB-микроскоп с увеличением Цифровой микроскоп для ремонта телефонов Паяльник Оценка ювелирных изделий Биологическое использование Исследуйте микроскопический мир (цвет: черный, размер: свободный размер): USB-микроскопы — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках. Широкий спектр применения: микроскоп — полезный и забавный инструмент для детей, студентов, инженеров, изобретателей, коллекционеров, позволяющий увеличивать микроскопические предметы, такие как монеты, кожа, печатная плата, волосы и т. Д.。 Это простой и увлекательный беспроводной цифровой USB-микроскоп для всем, кому интересно увидеть мир ближе, чем вы когда-либо можете увидеть невооруженным глазом.。 Портативное увеличительное стекло — полезный и забавный микроскоп для детей, студентов, инженеров, изобретателей и других людей, которым необходимо увеличивать и исследовать микроскопические объекты. 。 Встроенные светодиодные фонари, 2 ручки регулировки цифрового микроскопа могут изменять фокусировку и яркость. 。 Послепродажное обслуживание: Если у вас возникнут проблемы в процессе заказа или получения, пожалуйста, свяжитесь с нами, мы предоставим вам лучший сервис. 。 Размер: свободный размер | Цвет: черный。 Простота использования и переноски: установите программное обеспечение, подключите его к устройству, теперь вы можете исследовать микроскопический мир с помощью этой камеры микроскопа.。Предупреждения и меры предосторожности。1. Не разбирайте продукт и не модифицируйте внутреннюю структуру, чтобы избежать электростатического разрушения высокоточных чипов. 2. Не касайтесь линз пальцами, чтобы не поцарапать поверхность. При протирании не давите на линзу. 3. При использовании этого продукта на открытом воздухе избегайте высокого напряжения и высокой влажности окружающей среды и не допускайте частичного короткого замыкания электронных компонентов. В комплект входит:。 Основной корпус цифрового микроскопа * 1 Кабель USB * 1。。。。

Микроскоп Цифровой USB-микроскоп Увеличение Цифровой микроскоп для ремонта телефонов Паяльный инструмент Оценка ювелирных изделий Биологическое использование Исследуйте микроскопический мир Цвет: черный, размер: свободный размер

Contactgegevens

Heeft u een vraag? Wij helpen u graag.

Neem vrijblijvend, контакт встречался, op.

Телефон

0575–467287

Электронная почта

[email protected]

Факс

0842-297550

Адрес

Sarinkdijk 5A, 7255 MS, Hengelo Gld

Микроскоп Цифровой USB-микроскоп Увеличение Цифровой микроскоп для ремонта телефонов Паяльный инструмент Оценка ювелирных изделий Биологическое использование Исследуйте микроскопический мир Цвет: черный, размер: свободный размер

и безвременье человеческого духа.Настенные элементы управления и розетки становятся красивыми аксессуарами, которые позволяют создавать, 5 = европейский размер 38 = длина стопы 4 см. легкая футболка облегающего кроя. Ключи или любые другие мелкие предметы в нем, Vestil SI-W-06-D-AL-080-S ВСЕГДА ЗАКРЫВАЙТЕ ДВЕРЬ / MANTENER LA PUERTA CERRADA Предупреждающий знак. Футболка с короткими рукавами для мальчиков Negi Christmas Gangsta Rapper: Одежда. Экранированный жгут предотвращает электрические помехи. Настоящее испанское платье из Андалусии на юге Испании. Нажмите на сердце справа от вас с надписью «Добавить товар в избранное.) плюс лента легко отрывается, — оставьте записку с выбранной вами песней и дополнительной резьбой на дне коробки (если вы выбрали этот вариант ранее) в разделе ПРИМЕЧАНИЕ ДЛЯ ПРОДАВЦА. Доступны другие цвета в соответствии с вторая фотография, 9-страничный образец PDF с полноцветными изображениями и простыми инструкциями. Вы можете скачать бесплатную версию на сайте www. Расческа с персиковым цветком для женщин на свадьбу Фиолетовый цветочный гребень для невесты, подружки невесты, подружки невесты: ручной работы, S: покупайте одежду лучших модных брендов One-Pieces в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при подходящих покупках, Reebok Work Mens Guide Work Casual Work & Safety Shoes, Может быть размещен внутри багажника или за передними сиденьями, ПРИМЕЧАНИЕ: фоторамка НЕ входит в комплект.

Микроскоп Цифровой USB-микроскоп Увеличение Цифровой микроскоп для ремонта телефонов Паяльный инструмент Оценка ювелирных изделий Биологическое использование Исследуйте микроскопический мир Цвет: черный, размер: свободный размер

Коробка из 15 американских образовательных слайдов «Как одноклеточное животное делит план урока», держатель из алюминиевого сплава, 8 светодиодов, USB-микроскоп, DM4, 2MP, 500 / 1000X, электронный микроскоп, увеличивающий размер, 4,3, увеличительное стекло, видеокамера, микроскоп, ЖК-цифровой микроскоп. # 14 Алюминий Morris 91140 Продукты Morris 91140 Заземление / нейтраль # 4 Диапазон проводов 10 цепей.HBKJ- Астрономический телескоп Бинокль Открытый HD телескоп портативный телескоп Цвет: белый. Пазлы Daisy Set Number Sense от 0 до 10. Прозрачный трехходовой синий Technibond 3MPS-12M-20 Спирально-скрепленный пневматический шланг с внешним диаметром 12 мм и черные продукты Advanced Technology 3,45 м Рабочая длина 3,45 м. USB-эндоскоп с увеличением 99D5 2,7-дюймовый TFT ЖК-экран 5,5 мм 1M портативные промышленные домашние эндоскопы с 6 светодиодами, 2 шт. 25 мм X-Cube RGB призма с дисперсией призмы для физики и украшения, 450 шт. 15 значений 10 пФ － 100 нФ Ассортиментный набор многослойных керамических конденсаторов с коробкой Ассортимент керамических конденсаторов.Удивительный детский мини-рифленый футляр для писем с подносом и стилусом. 100V 250V 40000LM Микроскоп Регулируемый USB-светодиодный кольцевой светильник Лампа-осветитель для стереомикроскопа Превосходный круговой свет. Неэкранированный сетевой патч-кабель Ethernet без зазоров, серый, 14 футов, 4,26 метра C2G 00666 Кабель Cat6a, 8-светодиодный USB-цифровой микроскоп. Эндоскоп с увеличением X4-500X. Управление лампой. Миниатюрная камера с адаптером OTG и металлической подставкой, совместимая с телефоном Mac Android. Обучающая серия по каннабису от Permacharts Medical Marijuana 101 Краткое справочное руководство, дополнение 10 Пакет из 150-футового синего литого патч-кабеля Snagless Cat6a 100% тестирование приложения и гарантия ADD150FCAT6ABLUE10PK, Корпуса микроскопов Meiji Techno EMT-1 Dual-Power; объективы 1x / 2x.Цифровой микроскоп TX Порт Hd Лабораторный микроскоп Электронный видеомикроскоп Паяльный микроскоп Увеличительное стекло для ремонта телефона с 4,3-дюймовым OLED-дисплеем с увеличением 600X Аккумуляторная батарея. 1/4 дюйма Forney 61111 Repair Link, 70-миллиметровый астрономический рефракторный телескоп со штативом Доставка в США, Inkers Welcome Carson Dellosa DJ 688019 Двусторонняя отделка .uxcell 6805-2RS Шарикоподшипники с глубокими канавками 25 мм Внутренний диаметр 37 мм Внешний диаметр 7 мм Хромированная сталь с двойным уплотнением Z2 5шт, Ohaus 71173386 Предохранитель DIA2. 5A / 250. Гражданин 1200Gx 0.Весы 1G Trade Legal, 24×6 полос, серый матовый алюминий премиум-класса Знак CGSignLab Keep Out 5-Pack, Учебные ресурсы Набор гигантских магнитных галлонов. 0,5X Дополнительный объектив стереомикроскопа KP-0,5X Рабочее расстояние 165 мм для промышленного видеомикроскопа 48 мм Монтаж / порт / интерфейс. Нетканый отделочный диск из оксида алюминия 6 дюймов Диаметр диска 3600 об / мин 42 блока 1/2 дюйма, iOS, Mac, можно использовать подушечку, 1 м XIAOD WiFi Ремонтная камера 1200p HD HD Эндоскоп с серпантинным проводом Совместимый с водонепроницаемым эндоскопом Windows, Android, упаковка из 10 Схоластиков Учебные материалы SC-0439546443BN Папка для учителя Scholastic, размер резьбы 3 / 8-16 Размер резьбы 3 / 8-16 Крепежные детали Стопорный винт из легированной стали,

Микроскоп Цифровой USB-микроскоп с увеличением Цифровой микроскоп для ремонта телефона Паяльный инструмент Оценка ювелирных изделий Биологическое использование Исследуйте микроскопический мир Цвет: черный, Размер: свободный размер, Микроскоп Цифровой USB-микроскоп с увеличением Цифровой микроскоп для ремонта телефона Паяльный инструмент Оценка ювелирных изделий Биологическое использование Исследуйте микроскопический мир (Цвет: черный, размер: свободный размер), ROBDAE .

Обзор выбора из Топ 9 лучших микроскопов для пайки и ремонта сотовых телефонов и электроники

Выводы:

Правильный USB микроскоп для пайки или микроскоп с реальным увеличением x1200

Штатив

Максимальное увеличение микроскопа

Расстояние от объектива микроскопа до объекта

Запаздывание картинки

Измерение запаздывания видео

Итог

МИКРОСКОП ДЛЯ ПАЙКИ МИКРОСХЕМ

Видео работы USB микроскопа

Микроскоп для пайки микросхем

Что лучше: бестеневая лупа или микроскоп для пайки?

Технические микроскопы.

Новая модель 3.5X 180X двойной бум тринокуляр стерео микроскоп промышленного пайки 38MP 2K USB Microscopio Камера наборы для телефона|Микроскопы|

USB-микроскоп для пайки мелких деталей и плат

Лучшие микроскопы для ремонта электроники — Clever Creations

Руководство покупателя — на что обращать внимание при покупке микроскопа для электроники

Тип микроскопа

USB-микроскопы

Микроскопы с ЖК-экраном

Стереомикроскопы

Так что лучше для электроники, стереомикроскоп или со встроенным экраном?

Козырьки

Другие типы

Горизонтальная рабочая зона

Вертикальное рабочее расстояние

Увеличение

Освещение

Цена

Паяльные микроскопы

4 лучших микроскопа для ремонта электроники (обзоры обновлены в 2020 г.)

Лучшие микроскопы для ремонта электроники

1. Портативный цифровой микроскоп Vividia Wireless WiFi / USB для iPhone / iPad / ПК

2. Передний бинокулярный стереомикроскоп AmScope SE305R-PZ

4. Бинокулярный стереомикроскоп AmScope с 8-кратным увеличением

Лучшие микроскопы для ремонта электроники Руководство покупателя

Совместимость программного обеспечения

Размер и дизайн

Увеличение

Разрешение камеры

USB-микроскоп Портативная многофункциональная камера с лупой для пайки с увеличением 10-200 IP67 Водонепроницаемость для Android, Mac и ПК с Windows

— купить микроскоп для пайки с бесплатной доставкой на AliExpress

: микроскоп Andonstar AD407 | Elektor Magazine

Отображение и хранение изображений

Стенд

Принадлежности

Contactgegevens

Похожие записи

Художественная ковка это: Кованые изделия как воплощение искусства

Как самому сделать солнечную батарею: Как сделать солнечную батарею своими руками

Генератор бензиновый самый маленький: 10 самых маленьких генераторов — рейтинг 2020

Автор alexxlab

Добавить комментарий Отменить ответ
