Мини паяльник: рейтинг топ-10 по версии КП

Особенности самодельного паяльника

Своими руками можно сделать инструменты разной мощности. Выбор конкретного варианта зависит от того, что вы планируете паять. Ведь устройство малой мощности не нагреет детали пайки до требуемой температуры, а использование мощного паяльника может привести к их перегреву.

Главное преимущество самодельного мини паяльника – это возможность сэкономить на покупке изделия заводской сборки. Небольшие работы вполне можно проводить устройством, собранным своими руками.

Из чего можно сделать мини паяльник? Это может быть резистор, шариковая ручка, газовая зажигалка и т. п. подручные материалы.

Устройство из резистора

Подготовьте:

• резистор;
• медную проволоку – 2 отрезка;
• деревянный брусок.

Как следует из названия, основа данного вида паяльника – резистор. Оптимально выбрать продукцию отечественного производства. Такое изделие будет качественнее китайского аналога. Брусок требуется для изготовления ручки. Медные провода обязаны быть изолированными.

Как следует из схем и описаний, как правильно сделать мини паяльник, инструментом, смастерённым на основе резистора на 51 Ом, допустимо пользоваться при напряжении в 24 В. Вследствие этого, если вам необходимо устройство для работы с большим напряжением, надо подобрать другой резистор.

Вот порядок действий:

• Зачистите провода от краски.
• Сделайте из зачищенного конца провода петлю и наденьте ее на край резистора.
• Второй конец припаяйте с другой стороны.
• Сделайте из провода закрутку небольшого размера и прикрутите ее к деревянному бруску. В результате жало должно выступать максимум на 1 см, а конец резистора — на 2,5 см. Паяльник готов!

Импульсный паяльник

В некоторых ситуациях требуется тонкий паяльник. Здесь выручит импульсное устройство, сделанное из трансформатора.

Рассмотрим инструкцию, как сделать паяльник своими руками:

• Разберите корпус трансформатора и снимите обмотку.
• Сделайте новую обмотку, используя медную шину.
• Подсоедините жало из медной проволоки.
• Приварите концы к обмотке.
• Проделайте два отверстия в корпусе трансформатора и закрепите жало.
• Замените выключатель обыкновенной кнопкой.
• Поместите плату в корпус и завинтите его.
• Сделайте ручку.

Для изоляции шины используйте стекловолокно.

Устройство из шариковой ручки

Как видно на фото мини паяльников, одним из популярных вариантов является инструмент, сделанный из шариковой ручки.

Вам понадобится: шариковая ручка, резистор, провода, кусок текстолита, проволока (медная и стальная), изоляционный материал.

Последовательность шагов:

• Очистите резистор, отрежьте ножку и сделайте отверстие в торце.
• Нарежьте резьбу на корпусе чашечки.
• Проволоку согните в кольцо.
• Изготовьте плату из текстолита и припаяйте к ней провода.
• Кольцо и проволоки припаяйте к резистору.
• Закрепите жало в подготовленном отверстии.
• Положите изоляцию;
• Возьмите ручку и поместите в ее корпус плату. Устройство готово к применению.

Паяльник из зажигалки

Достоинством любого газового оборудования является тот факт, что работать с ним можно в самых разных местах, поскольку оно автономное.

Чтобы смастерить паяльник из газовой зажигалки, вам понадобится зажигалка в металлическом корпусе, медная проволока и всего несколько минут. Из инструментов пригодятся напильник и плоскогубцы. Желательно использовать зажигалку с высокой температурой пламени, для которой ветреная погода не является препятствием.

Загните проволоку и заверните на корпус зажигалки. Второй конец заточите. Тонкой проволокой в пару оборотов зафиксируйте жало. Проверьте работоспособность изделия.

В последующем при необходимости устройство можно легко разобрать.

Газовые и электрические мини паяльники своими руками не раз пригодятся вам в быту. Поэтому не поленитесь сделать такой полезный инструмент собственноручно. Самодельное устройство является неплохим решением, если срочно необходимо произвести пайку.

Фото мини паяльников

Как сделать мини паяльник в домашних условиях из подручных средств

Можно ли сделать самостоятельно паяльник, который предназначен для несложных рабочих процессов пайки деталей, например в радиоэлектронике, в домашних условиях. Ответить на вопрос как сделать паяльник в домашних условиях помогут рекомендации опытных мастеров, которые доказали, что вышедшие из строя старые электроприборы, могут вполне подойти для того, чтобы соорудить полноценный электроприбор.  Внимательно почитайте советы и правильно используйте рекомендации опытных мастеров, которые сэкономили денежные средства и создали полноценный простой паяльник своими руками.

Мини паяльник из подручных средств

Устройство на основе резистора

Этот вариант требует предварительного расчёта, а также нужно иметь представление, какие детали и элементы вы планируете паять.  Если вы используете маломощный паяльник из подручных средств, то возможно детали пайки не смогут полноценно разогреться. В то же время сильный самодельный паяльник, наоборот, может повредить хрупкие участки места проведения пайки.  Как правило, чтобы понять, как сделать самодельный паяльник, нужно помнить, что такой инструмент навряд ли подойдёт для промышленных целей и для серийной работы.  Инструмент будет эффективный для небольшого ремонта, а также в том случае, если вы будете использовать прибор от случая к случаю. В любом случае, результат работы зависит от того, как вы подготовите детали к соединению, но таким образом, чтобы итог сварки позволил в дальнейшем безопасно и эффективно использовать оборудование по прямому предназначению.

Для работы вам потребуется приготовить следующие детали и узлы:

• Резистор, выбираем подходящий по мощности.
• Два отрезка небольшой длины медной проволоки.
• Деревянный брусок или другой изоляционный материал.

Мини паяльник на основе резистора

Сложность решения вопроса как сделать мини паяльник, это правильный выбор резисторов. Специалисты утверждают, что обилие современных китайских резисторов не в полной мере отвечает качеству и надёжности, да и безопасность остаётся низкой в процессе эксплуатации. Лучшим вариантом выбора резисторов станут советские модели и образцы. Деревянный брусок необходим для ручки паяльника, а медные провода должны быть хорошо заизолированными.

Если мы возьмём резистор с сопротивлением 51 Ом, то готовый минипаяльник будет работать от сети в 24 Вольт.  Если вы хотите работать в другой плоскости сети, то необходимо подбирать резисторы, отвечающие данным критериям.  Первым делом, создавая мини паяльник своими руками советы и рекомендации по медным проводам резистора требуют зачистить основу корпуса от краски.  На одном конце зачищенного провода нашего резистора изготавливаем технологическую петлю, надеваем петлю на рабочий край резистора. С другой части конца резистора припаиваем конец.  Из провода отмеряем небольшой отрезок, делаем закрутку, чтобы потом можно было прикрутить к деревянному брусочку.

В конструкционном строении жало не должно выступать более чем на 1 см, а концевые детали резистора – не более 2,0-2,5 см.  Практически наш резистор готов, необходимо проверить прибор путём тестирования, и только после этого приступать к работе.

Импульсный паяльник

В некоторых случаях специалист, который занимается с ювелирными изделиями, задаёт себе вопрос, как сделать мини паяльник на батарейках своими руками, который работает по импульсному принципу.  По идее, этот паяльник должен иметь тонкий режим работы, для того, чтобы можно было обеспечить ювелирную работу.  Такой паяльник подойдёт для работы, если основной корпус состоит из легковоспламеняющихся материалов, например пластик.

В процессе проведения работы на жало будет подавиться импульсное напряжение, а не постоянное, таким образом можно будет добиться тонкой ювелирной работы с хрупкими деталями, в том числе из радиоэлектроники. Изготавливают такой паяльник из трансформаторов.

Простой этап работы можно охарактеризовать следующими действиями:

• Разбираем полностью корпус трансформатора.
• Полностью снимаем обмотку.
• Из полученной медной шины изготавливаем новую обмотку.
• Качественно производим подсоединение жало на основе медной проволоки.
• В корпусе трансформатора необходимо проделать 2 отверстия.
• Если имеется выключатель, заменяем его на обычную кнопку.
• В корпус помещаем нашу рабочую плату, закрепляем ее крепёжными элементами.
• Делаем изоляционную ручку из подручных материалов.

Минипаяльник готов, необходимо только заизолировать шину. В качестве изолятора используем стекловолокно или другой простой тип изолятора.

Паяльник в шариковой ручке

Как вы думаете, что можно сделать паяльником изготовленный в корпусе шариковой ручке? Несложные рабочие процессы пайки мелких деталей будут обеспечены на должном уровне и на высоком качестве.   Для работы вам понадобятся:

• Корпус шариковой ручки, в идеале прозрачный материал.
• Небольшой резистор.
• Тонкие провода.
• Изоляционные компоненты.
• Небольшой образец текстолита.
• Проволока, два варианта исполнения – медная и стальная.
• Доступный источник питания.

Важно!

Выбирайте изоляционный материал по таким параметрам, чтобы в случае перегрева не было воспламенения или вы не смогли случайно обжечься.  Таким образом, подойдут изоляционные материалы с большим запасом прочности по температурному перегреву.

Паяльник в шариковой ручке

Порядок и этапы сборки:

• Качественно очищаем от краски резистор.
• Отрезаем ножку резистора, делаем небольшое отверстие в торцевой части.
• Производим раззенковку отверстия большим сверлом.
• На корпусе чашечки необходимо сделать резьбу.
• Проволоку загибаем в кольцеобразную форму.
• Текстолит должен иметь прямоугольную форму, припаиваем концы к плате.
• Готовое кольцо из проволоки припаиваем к резистору.
• Закрепляем жало в технологическое отверстие, подготовленное заранее.
• Подкладываем в корпус изоляционный материал.
• В корпус ручки помещаем готовую плату.

В принципе паяльник готов, необходимо только периодически менять медное жало, которое будет терять свою силу через определённый промежуток времени эксплуатации.

Газовая зажигалка

Самый экзотически минипаяльник, это прибор, изготовленный на основе обычной газовой зажигалки.  Таким прибором можно пользоваться практически в любом месте и при любой необходимости.  Для сборки используйте металлическую зажигалку, а в качестве жала, стандартную медную проволоку.

Для работы вам понадобятся следующие инструменты  и материалы:

• Зажигалка с металлическим корпусом.
• Медная проволока, диаметр не более 3,0 мм.
• Пассатижи.
• Надфиля или миниатюрные напильники.

Для корпуса используем только металлическую основу, и чтобы пламя имело достаточный температурный режим горения и не гасло на ветру.

Паяльник из газовой зажигалки

При помощи пассатижей загибаем проволоку и накручиваем на корпус зажигалки.  Второй рабочий конец проволоки необходимо качественно заточить.  При помощи тонкой проволоки в несколько рабочих витков  закрепляем основное жало.  Теперь остаётся протестировать прибор на прочность и соответствие своим техническим параметрам.

Мы рассмотрели варианты, как можно создать миниатюрные паяльники. Чтобы прибор вам прослужил долго, не забывайте проверять качество соединяемых узлов минипаяльника. Обязательно соблюдаем все меры предосторожности и безопасности эксплуатации.

Делаем паяльник своими руками: 3 лучших способа

В быту иногда возникает необходимость припаять контакты деталей, залудить провода или выполнить аналогичные операции. Но при отсутствии паяльника нужно приобрести дорогостоящее оборудование, что совершенно нецелесообразно для одноразовых работ, либо собрать паяльник своими руками из подручных материалов. Далее мы рассмотрим наиболее простые в реализации методы изготовления.

Способ №1: Из ПЭВ резистора

Для такого паяльника вам понадобится старый резистор в керамической изоляции, который будет использоваться в качестве нагревательного элемента. Можно использовать резистор из старого электрооборудования, требуемые параметры рассчитываются по формуле: P = U

Где P – мощность паяльника;

U – питающее напряжение;

R – омическое сопротивление резистора.

Такой самодельный паяльник рассчитан на работу от низкого напряжения в 12 или 24 В, что следует учитывать при расчете мощности устройства. Благодаря чему его можно запитать как от понижающего блока питания, так и от автомобильного аккумулятора. При необходимости, вы можете подобрать резистор и под напряжение питания сети 220 В, но в данном примере мы рассмотрим низковольтный вариант.

Помимо ПЭВ резистора для изготовления вам понадобятся кусочки текстолита, гетинакса или сухой древесины для изолирующей рукоятки, главное, чтобы они выдерживали высокие температуры. Два медных стержня различного диаметра для изготовления теплоприемника и паяльного жала. Соединительные провода или заводской блок питания на 12В. Также вам пригодятся элементы для фиксации, напильник, электролобзик, сверло, метчик, дрель.

Процесс изготовления паяльника состоит из таких этапов:

• Для токоприемника выбирается медный стержень, который должен плотно входить во внутреннее отверстие резистора. От плотности будет зависеть качество теплопередачи от нагревателя к жалу паяльника. Рис. 1: плотно входит в отверстие
• Для жала подбирается медный прут или проволока меньшего диаметра. Заточите край прута для получения нужной формы, наиболее удобным для новичков считается форма плоской отвертки.
• Просверлите с обеих сторон отверстия и нарежьте в них метчиком резьбу – одно под фиксирующий болт с шайбой, второе под медный наконечник.
• Вставьте теплоприемник в резистор и замерьте глубину залегания, поставьте отметку на поверхности. По отметке сделайте радиальный паз при помощи напильника – в него будет вставляться стопорное кольцо, которое можно сделать из пружинки или шайбы.
• На одном конце медной проволоки для жала паяльника нарежьте резьбу и вкрутите ее в теплоприемник. Рис. 2: вкрутите в теплоприемник
• Соберите всю конструкцию вместе, зафиксируйте оба медных прутка при помощи резьбовых соединений и стопорного кольца.
• Зачистьте концы блока питания от изоляции, если необходимо, удалите и штекер он больше не понадобиться.
• Закрепите концы медных проводов от блока питания на контактах резистора. Для этого используйте болтовое соединение, обязательно плотно зажимайте гайки, чтобы получить хороший контакт.
• При помощи лобзика выпилите из старой платы рукоятку, в данном примере она будет состоять из двух половинок, между которыми расположен электрический шнур. Также в ней  можно пропилить борозду под провода Рис. 3: поместите шнур питания в рукоятку
• Соберите рукоятку – закрепите половинки при помощи болтов или заклепок.

Аккумуляторный паяльник готов, его можно использовать для пайки микросхем, электрических контактов автомобильной проводки и т.д. Если под рукой нет керамического резистора, можно изготовить паяльник из нихромовой проволоки.

Способ №2: Из нихромовой нити

В отличии от предыдущего метода изготовления электрического паяльника, здесь вы самостоятельно изготовите нагревательный элемент из отрезка нихромовой проволоки. Следует отметить, что подобрать нужный диаметр можно как с помощью табличных величин удельного сопротивления нихрома на метр длины, так и опытным путем.

Второй вариант наиболее простой, так как, имея проволоку диаметром, допустим, в 0,5мм, вы можете натянуть ее на кусок сухой древесины и,  подключив питание крокодилами наблюдать скорость и величину нагрева по цветовым изменениям.

При желании можно удлинить или укоротить нагреваемый участок путем перемещения крокодила – это позволит подобрать оптимальную температуру нагрева за счет длины, наиболее подходящую для вашего паяльника.

Помимо нихромовой нити вам понадобятся:

• Продолговатая заготовка из дерева округлой формы, чтобы удобно помещалась в вашей руке.
• Электрическая дрель и сверла различного диаметра для высверливания отверстий.
• Медная проволока для изготовления толстого или тонкого жала, диаметр подбирается индивидуально в каждой ситуации.
• Алебастр с водой для фиксации медной проволоки – объем довольно небольшой, поэтому вам хватит остатков с ремонта, приобретать новый пакет необязательно.
• Соединительные медные провода для подключения нагревательного элемента к питающему шнуру. Выбираются в соответствии с номиналом протекающего по ним тока.
• Изоляционные материалы – изолента, термоусадка, стеклотканевая изоляция.
• Блок питания на 12В, чтобы сделать мини паяльник.
• Слесарный инструмент, канцелярский нож и т.д.

В данном примере мы рассмотрим порядок изготовления низковольтного паяльника на 12В. Для этого выполните следующий алгоритм действий:

Оголенные проводники и места соединения заизолируйте с помощью термоусадки.

• Соедините провода питания паяльника и заизолируйте изолентой.

Миниатюрный паяльник готов и может использоваться для пайки проводов, smd элементов и т.д.

Способ №3 Мощный импульсный паяльник

Такой паяльник не подойдет новичку, так как для его создания требуются базовые знания в электротехнике и навыки чтения электрических схем. За основу для изготовления этого агрегата берется импульсный блок питания от галогенных светильников. Хорошо будет получить и схему этого устройства, в рассматриваемом примере она имеет такой вид, хотя может быть и любая другая, в зависимости от модели блока для паяльника:

Принцип действия импульсного паяльника заключается в закорачивании вторичной обмотки трансформатора Т2 для получения максимального нагрева жала. Для этого применяется самодельная обмотка с одним витком и закороткой из более тонкой проволоки под наконечник.

Для изготовления паяльника вам понадобится блок от галогенного светильника, корпус (в данном случае используется пистолет из детской игрушки), медная проволока диаметром 6мм и проволока диаметром 1мм, керамические предохранители, болты для фиксации деталей паяльника, кнопка и шнур питания с вилкой. Из инструмента вам понадобятся пассатижи, отвертка, метчик и ножовка.

Процесс изготовления импульсного паяльника состоит из следующих этапов:

• Снимите крышку с блока питания от галогенного светильника, будьте аккуратны, чтобы не повредить внутренние элементы, места пайки и детали. Рис. 12: снимите крышку с блока питания
• С трансформатора удалите низковольтную обмотку, представленную несколькими витками медной проволоки. Рис. 13: удалите низковольтную обмотку
• Примерьте плату в заготовленный корпус и определите наиболее выгодный способ расположения. Заметьте, что нагревательный элемент будет сильно греться, поэтому под ним никакие элементы лучше не оставлять, куда безопаснее перенести их подальше, разделив плату.
• Аккуратно разделите плату и на две части, для безопасности деталей их можно удалить на время распила, если под рукой имеется хоть какой-то паяльник. В противном случае придется соблюдать предельную осторожность. Рис. 14: обрежьте плату
• Подключите к плате кнопку и шнур питания.
• В катушку с высоковольтной обмоткой трансформатора проденьте медную проволоку толщиной 6мм и согните при помощи пассатижей вокруг катушки, как показано на рисунке. Рис. 15: проденьте медную проволоку в катушку
• На выводы нагревательного элемента наденьте части керамической рубашки предохранителя, они должны предохранять пластиковый корпус паяльника от высокой температуры. Рис. 16: наденьте куски керамической рубашки
• Концы нагревателя расплющите, и сделайте отверстия при помощи метчика под фиксаторные болты. Рис. 17: нарежьте резьбу
• Закоротите теплоприемник медной проволокой диаметром в 1 мм. Если при первом включении этот проводник перегреется и перегорит из-за слишком большой температуры жала, его нужно будет заменить более толстым в 1,5 или  2 мм. Если нагрев будет слабым, установите более тонкую проволоку в 0,5 мм.

У вас получился один из самых мощных паяльников, работающих от сети 220В – он запросто может выпаять детали с мощными ножками, соединять контакты силовой цепи и т. д.

Но назвать этот паяльник одноразовым нельзя, поскольку собирается он целенаправленно и требует серьезных усилий для создания. Также желательно иметь хоть какой-то рабочий паяльник при его изготовлении, это значительно упростит работу по разделению платы.

Более подробная статья про изготовление импульсный паяльник: https://www.asutpp.ru/impulsnyj-payalnik-svoimi-rukami.html

Видео способы

Лучшее соотношение цены и качества для мини-паяльника — Отличные предложения для мини-паяльников со всего мира для продавцов мини-паяльников

Отличные новости !!! Вы попали в нужное место для мини-паяльника. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта вершина для мини-паяльника в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели паяльник для мини на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе мини-паяльника и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести mini soldering iron по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшая цена на мини-паяльную ручку для паяльника — Отличные предложения на мини-паяльную ручку для паяльника от мировых продавцов мини-паяльных ручек для паяльника

Отличные новости !!! Вы попали в нужное место для паяльника mini solder pen.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта мини-паяльная ручка для паяльника станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили мини-паяльную ручку для паяльника на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в паяльнике мини-паяльником и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести mini solder pen для паяльника по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

TS80 — лучший портативный паяльник 2020

TS80 — отличный, маленький, легкий и качественный портативный паяльник. Я уже давно использую этот паяльник в своих небольших проектах по электронике, и мне он очень нравится! В этой статье я поделюсь своим обзором паяльника TS80.

Паяльник TS80 является преемником TS100. Он похож на TS100, но с более новыми функциями, некоторыми улучшениями, а также некоторыми незначительными «недостатками». У меня есть оба паяльника, и я должен сказать, что оба являются отличным оборудованием и, вероятно, лучше, чем ваш обычный паяльник.

Это легкий, портативный, быстро нагревающийся и высококачественный паяльник с регулируемой температурой, который, вероятно, может работать лучше по сравнению с некоторыми паяльными станциями в том же ценовом диапазоне.

Banggood — MINI TS80 Цифровой программируемый паяльник OLED USB Type-C (полный комплект)

★ ★ ★ ★ ★

$ 97. 99
$ 80,99

по состоянию на 9 ноября 2020 г., 13:09

Если вы любите дроны и радиоуправляемые игрушки, или вам часто нужно ремонтировать электронику и выполнять какие-то работы в поле, этот паяльник окажется для вас очень практичным.Кроме того, если у вас не так много места на рабочем столе, и вам нужно припаять некоторые печатные платы, TS80 отлично подойдет. Кроме того, если вы новичок, это один из самых простых паяльников для начала.

Вы также можете прочитать мой обзор паяльника TS100: Обзор паяльника TS100

Где купить?

Паяльник TS80 был любезно отправлен на рассмотрение из Banggood, и здесь вы найдете одну из лучших цен. Также паяльник TS80 можно приобрести в других магазинах:

Большинство магазинов предлагают возможность выбора между упаковкой только с паяльником или упаковкой с адаптером для розетки.Мы рекомендуем приобрести комплект с адаптером для вилки питания, потому что он очень удобен для питания паяльника от розетки.

Если у вас уже есть адаптер для вилки питания, поддерживающий QC 3.0, вам не нужно покупать другой.

Помимо адаптера питания, он также поставляется с хорошим кабелем USB типа C, проводом заземления и шестигранным ключом. Дешевле приобретать комплект с большим количеством аксессуаров, чем приобретать аксессуары по отдельности.

TS80 Принадлежности

Существуют и другие принадлежности для пайки TS80, которые вы можете рассмотреть при покупке.

Стенд

Например, у TS80 нет подставки, поэтому ее может оказаться очень практичным, чтобы вы могли безопасно положить утюг.

Banggood. com

подсказки

Для TS80 есть сменные насадки. Вы можете получить конические, стамежевые или ножевые наконечники.

Кейс

Наконец, если вам нужно часто носить утюг с собой, вы можете получить небольшой футляр, который идеально поместится в вашем кармане.

Banggood. com

Питание паяльника TS80

Паяльник TS80 может питаться от кабеля USB типа C, который поддерживает быструю зарядку 3.0 (QC 3.0). Если вы получаете TS80 в комплекте с аксессуарами, вам не нужно его покупать, поскольку он уже включен в комплект.

Вы можете приобрести сетевой адаптер, поддерживающий QC 3.0, если вы хотите запитать паяльник от розетки, или вы можете получить блок питания, поддерживающий QC 3.0, чтобы сделать ваш утюг полностью портативным.

Banggood. com

Рекомендуемая литература: 10 лучших паяльных принадлежностей и инструментов

TS80 Характеристики

TS80 — очень маленький паяльник, даже меньше, чем TS100. Вы можете увидеть картинку ниже для сравнения.

Длина (с кончиком) примерно 15,5 см, вес всего 36.5г. Корпус сделан из алюминия, поэтому он немного тяжелее TS100 (он сделан из пластика и весит примерно 30 г, но вы не заметите разницы).

Поставляется с маленьким наконечником долотообразного типа.

Наконечники легко заменяются через разъем для наушников. Хотя вы не всегда меняете наконечник, приятно знать, что это можно сделать за секунды. Доступны следующие типы насадок: долото, нож и конические насадки.

К жало, которое идет в комплекте с паяльником, претензий не имею.Я легко могу паять небольшие SMD-компоненты. Поскольку эти насадки такие маленькие, они идеально подходят для небольших прецизионных работ с небольшими компонентами и печатными платами.

TS80 имеет хороший эргономичный захват (съемный). Паяльник хорошо лежит в руке, но поскольку ручка намного меньше по сравнению с обычными паяльниками, можно легко обжечь пальцы, если вы не будете осторожны.

Контроль температуры

Паяльник с цифровым контролем температуры.Вы можете настроить рабочую температуру, перейдя в меню температуры. Рабочая температура по умолчанию составляет 300 ° C, а температура в режиме ожидания — 200 ° C. Вы можете настроить все эти параметры.

Паяльник невероятно быстро нагревается. Начиная с комнатной температуры, требуется около 22 секунд, чтобы достичь 300ºC и начать пайку. Если вы предпочитаете видеть температуру в градусах Фаренгейта, вы можете легко изменить это с помощью меню.

Спящий режим

Как и паяльник TS100, TS80 имеет приятные функции, такие как спящий режим.Когда утюг включен, если вы не используете его более 180 градусов, он отрегулирует температуру до температуры ожидания (по умолчанию 200 ° C). Все это настраивается как на время перехода в глубокий сон, так и на температуру ожидания.

TS80 Характеристики

Вот краткие характеристики паяльника TS80:

0

TS80 оснащен OLED-дисплеем и двумя кнопками для навигации по меню и настройкам.Управление паяльником через это меню поначалу может быть немного сложным и неприятным, пока вы к нему не привыкли (в то время как TS100 имеет гораздо более интуитивно понятное меню).

Перед тем, как приступить к работе с паяльником, я рекомендую поискать «Руководство по TS80» и прочитать инструкции по эксплуатации, чтобы лучше познакомиться с меню и настройками.

После желаемых конфигураций и настроек пользоваться паяльником очень просто. Подайте питание и нажмите кнопку A (крайняя левая кнопка), чтобы паяльник начал нагреваться.

Если вы левша, вы можете настроить паяльник так, чтобы меню не было перевернутым.

Конфигурация настроек TS80

Вы можете легко настроить паяльник TS80, подключив его к компьютеру через кабель USB Type-C. Откройте файл config.txt и измените параметры в соответствии с вашими требованиями.

Программное обеспечение TS80 с открытым исходным кодом, вы можете загружать другие версии прошивки на свой паяльник.Кроме того, если вы выполните поиск «Обновление прошивки TS80», вы сможете найти последнюю версию прошивки. Найдите руководство по паяльнику TS80, чтобы узнать, как загрузить новую прошивку.

TS80 и TS100

TS80 является преемником TS100. Не все довольны некоторыми «улучшениями» TS80, но это действительно будет зависеть от того, для чего вы будете использовать свой паяльник. В следующей таблице сравниваются некоторые характеристики и характеристики паяльников TS80 и TS100.

Как я уже упоминал ранее, я уже давно пользуюсь паяльником TS80, и он мне очень нравится. Он очень практичен для небольших паяльных работ и не занимает много места на моем рабочем месте.

Хотя у меня нет большого опыта пайки SMD-компонентов, с этим паяльником мне стало проще.

Что лучше: TS100 или TS80? Оба — хорошие паяльники, и сейчас я использую TS80 чаще. Но особой разницы в производительности пайки с одним и с другим я не чувствую.

Многим людям в сообществе RC больше нравится TS100, потому что они могут питать его от LiPo от 4 до 6 секунд через 5.Соединитель ствола 5 мм. Тем не менее, вы можете легко получить адаптер LiPo-USB или подходящий блок питания и сделать его полностью портативным.

Выберете ли вы паяльник TS80 или TS100, вы получите отличный паяльник. Купите паяльник TS80, если у вас его еще нет.

Banggood. com

Надеюсь, мой отзыв о паяльнике TS80 вам пригодился.

Наконец, вы также можете прочитать наш обзор паяльника TS100: Обзор паяльника TS100 — портативный портативный паяльник

Возможно, вам понравится прочитать:

Спасибо за внимание.

[Рекомендуемый курс] Изучите ESP32 с Arduino IDE

Зарегистрируйтесь в нашем новом курсе ESP32 с Arduino IDE. Это наше полное руководство по программированию ESP32 с Arduino IDE, включая проекты, советы и уловки! Регистрация открыта, поэтому зарегистрируйтесь сейчас .

Другие курсы RNT

Связанные

Паяльник Mini USB | Экспериментальная инженерия

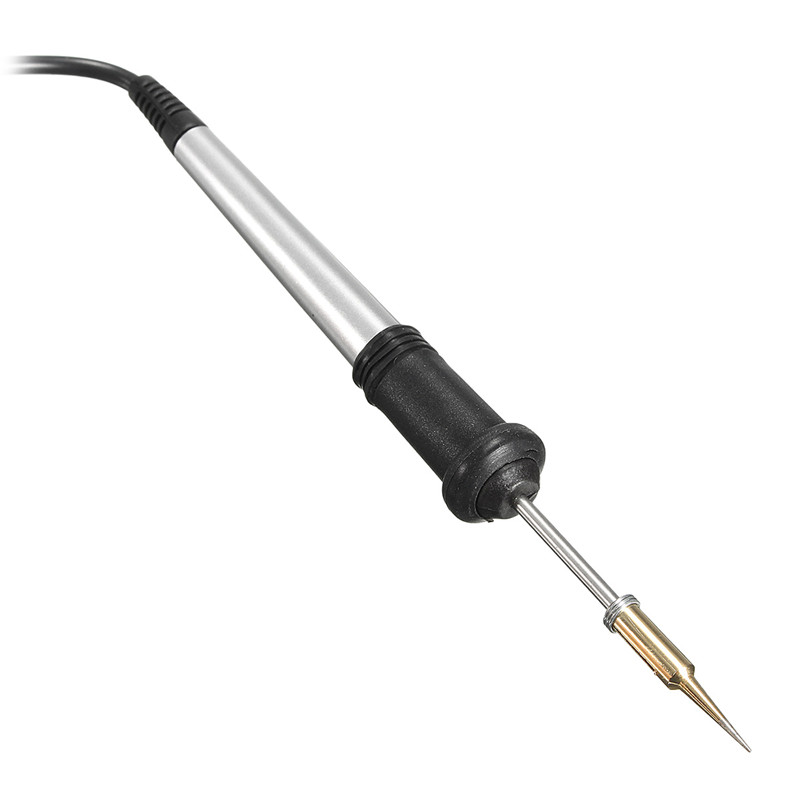

USB-паяльник

Вот новый маленький гаджет, паяльник с питанием от USB.Наконечник для нагрева на них очень маленький и может быть полезен для очень небольших SMD-работ. Не столько большие суставы, сколько всего 8 Вт. (По-прежнему нарушает стандарт USB 2,5 Вт от одного порта).

Эти утюги на самом деле не так уж плохи в использовании, если соблюдаются ограничения по мощности. Поскольку в наши дни почти все имеет порт питания USB, его можно использовать в качестве удобного аварийного паяльника.

Розетка нагревателя

Нагреватель и паяльная насадка представляют собой единый блок и не предназначены для отдельной замены.(Мне не удалось найти элементы на замену, но при 3 фунтах стерлингов за все железо это было бы бессмысленно).
Вверху находится розетка, в которую включается нагреватель, надежно изолирующая пластиковый корпус от постороннего тепла.

Входной разъем постоянного тока

Вход постоянного тока представляет собой аудиоразъем 3,5 мм, в комплекте идет нестандартный кабель USB на разъем 3,5 мм. Такие нестандартные кабели могут повредить оборудование, которое не ожидает увидеть 5 В на аудиовходе, если оно используется неправильно.

Датчик касания и светодиод

На самом деле на этом устройстве нет переключателя для управления питанием, а есть продуманная комбинация сенсорной кнопки и переключателя вибрации.Вертикальная пружина на фотографии выше входит в контакт со стальным шарикоподшипником, запрессованным в пластиковый корпус, образуя контактный контакт.

МОП-транзистор

Большой полевой МОП-транзистор переключает ток основного нагревателя, серебряный цилиндр спереди — это переключатель вибрации, подключенный параллельно сенсорной кнопке.

Печатная плата

Главный контроллер очень простой. Это таймер 555, настроенный в моностабильном режиме. Ниже представлена ​​принципиальная схема.

555 Моностабильный

Big Clive также произвел разборку и проверку этого железа.Перейдите на YouTube, чтобы посмотреть.

8 Вт Портативный мини-паяльник USB

Этот паяльник упоминался мне в видео на YouTube некоторое время назад, поэтому я подумал, что попробую! 4,99 доллара и через 2 недели я получил его по почте. Стоило ли это? В конце концов, на что способен паяльник USB мощностью 8 Вт?

Паяльник USB 8 Вт

У меня на столе достаточно кабелей.Получить еще один кабель 220 В на моем столе без перетаскивания устройства, к которому он подключен, — это чудо. Имея небольшой недорогой паяльник, который вы можете запускать через USB-порт, вы можете сохранить ваш проект в пути. Есть два сильных аргумента в пользу продажи:

Описание 8W вызвало самые большие сомнения. У меня уже есть паяльник на 40 Вт, и я его ненавижу. Наконечники слишком большие для большинства моих задач, и на расплавление припоя уходит много времени. USB-паяльник мощностью 8 Вт не вызывает доверия только по характеристикам

Это сломано?

Слово предупреждения.В моей модели для работы необходимо держать металлический колпачок / винт. Хотя это было упомянуто в инструкции, я нашел способ неправильно это понять и вместо того, чтобы снимать колпачок, открутил его металлическим винтом.

К счастью для меня, контакт с продавцом был отличным, и я получил инструкции для «особых» клиентов (таких как я). Я бы хотел, чтобы эта версия инструкций была включена в коробку.

Не все идеально

Наконечник сильно загрязняется, очень быстро (нет контроля температуры, скорее всего, перегревает припой). Такое впечатление, что другой мой паяльник не так сильно окисляет припой? Используйте флюс, держите наконечник в чистоте с помощью медной щетки и не используйте этот паяльник для длительных работ.

Соединение между паяльным элементом и ручкой слабое. Слишком сильно надавите, и вы легко согнете его. Опять же, работайте быстро, плавно и минимизируйте нагрев, но, прежде всего, будьте осторожны с давлением, иначе вы будете заказывать новые насадки!

Купить Паяльник MiniDSO TS80

Купите его по этим ссылкам для поддержки NotEnoughTech.

Цена на запасные наконечники такая же, как и на новое железо, но они не дорогие, но для меня это не имеет большого смысла! Каждый из них стоит около 5 долларов за штуку, и я не верю, что вы можете получить другую форму чаевых.

Что хорошего?

Кабель USB-3,5 мм достаточно длинный. Он не слишком толстый, поэтому не мешает и никоим образом не тянет за ручку. Это USB 2. 0, поэтому вы можете использовать его с множеством устройств: аккумуляторными батареями, зарядными устройствами USB или компьютерными портами. У меня есть много свободных USB-портов, встроенных вокруг моего стола, чтобы всегда иметь удобную точку доступа.

Ручка легкая и простая в использовании, имеет сенсорную кнопку (не нужно ее нажимать) для включения утюга на несколько минут. Этого достаточно, чтобы закончить пайку.

Паяльный USB-паяльник мощностью 8 Вт работает быстро. Свежий припой плавится мгновенно при прикосновении. То же самое и с припоем на платах. Прикосновение кончика — и поверхность плавится. Я сделал небольшой флэш-адаптер ESP8266, используя это железо, и работать с ним было здорово.

Купить USB-паяльник 8 Вт

Купите его по этим ссылкам для поддержки NotEnoughTech.

Заключение

Если вам в крайнем случае нужно что-то, что работает по стандарту USN, то USB-паяльник мощностью 8 Вт по цене 4,99 доллара станет отличным дополнением к вашему ящику для инструментов. У вас все будет в порядке, если вы не будете запускать его слишком долго. Продолжайте работать менее 10 минут, и ваших чаевых хватит. Я прожигал свой наконечник (ручка в порядке), когда работал над своим проектом лестницы за 20 долларов. Если вам нужен более долговечный, рассмотрите вариант TS80 для работы на ходу или Yihua 922DA +, если вам нужно что-то стационарное!

Mini Паяльник Mini

НЕ ВХОДИТ

https: // mrshrinkwrap.com / mini-soldering-iron.html? ___ store = default 4373 Мини-паяльник https://mrshrinkwrap.com/media/catalog/product/m/s/msw-is-pro-50_1_.jpg 30,98 30,9800 доллар США В наличии / Инструменты для нагрева бутана Самые популярные в мире карманные паяльники на бутане. Pro-50 — это многофункциональный тепловой инструмент, специально разработанный для хобби / энтузиастов. Эквивалентная электрическая мощность 30–70 Вт

Самые популярные в мире карманные паяльники с питанием от бутана. Pro-50 — это многофункциональный тепловой инструмент, специально разработанный для хобби / энтузиастов. Эквивалентная электрическая мощность 30–70 Вт

Купите комплект и СОХРАНИТЕ!

Не пропустите комплект Pro-50 4 в 1, в который входят три наконечника, припой с сердечником и чистящая губка. Все это упаковано в прочный полипропиленовый кейс для переноски.

• Ремонт электрических / электронных схем
• Легкая сантехника
• Ювелирные изделия, ремонт оправы очков
• Построение модели
• Искусство и ремесла
• Стоматологическая восковая коррекция
• Размораживание замороженных замков

Эквивалентно диапазону мощности 30-70 Вт.Беспроводная, простая и безопасная работа в любом месте. Готов к использованию через 20 секунд после розжига. Емкость бака на 30 минут работы. Без шнуров, можно использовать где угодно. Никаких электрических помех. Поставляется с паяльником и защитным колпачком. Идеальный компактный размер для кармана рубашки или брюк.

• Длина с крышкой 153 мм (6,0 дюйма)
• Длина с жало паяльника 140 мм (5,5 дюйма)
• Длина с наконечником паяльной лампы 142 мм (5,6 дюйма).
• Вес (при заполнении газом) 60 г
• Приблизительная температура паяльного жала 210 ~ 400 ° C (410 ~ 750 ° F)
• Горелка 1300 ° C (2400 ° F)
• Емкость газового баллона 7 мл.
• Рабочая мощность (одна заправка газом) 30 мин.при средней настройке

Мистер Shrinkwrap — ведущий дистрибьютор защитных продуктов, термоусадочных пленок и материалов для установки, а специальная команда готова принять ваш заказ в любое время суток. У нас есть несколько опытных специалистов по установке термоусадочной пленки, которые помогут и поддержат вас по различным аспектам любого проекта по установке термоусадочной пленки. Если вы хотите разместить заказ по телефону или у вас есть вопросы к нам, позвоните г-ну Shrinkwrap по телефону 800-847-5290 .

Автор alexxlab

Просмотр всех записей alexxlab →
