Как проверить конденсатор — используем мультиметр для проверки на работоспособность конденсатор

Без конденсаторов, пожалуй, не обходится ни одна электрическая или электронная схема. Этот довольно простой по строению и, в общем-то, нехитрый по принципу своего действия элемент – буквально незаменим. И выход из строя такого миниатюрного «звена» общей цепи вполне способен повлечь и общую неработоспособность всего прибора или устройства.

Многие конденсаторы способны служить десятилетиями, и при этом не потребовать замены. Но время от времени выход из строя или некорректная работа электронной схемы заставляет заниматься поисками «виновника». Подозрение порой падает и на эти элементы цепи. Поэтому необходимо знать, как проверить конденсатор, чтобы убедиться в его пригодности или, наоборот, необходимости замены.

Да и перед проведением электромонтажных работ тоже не мешает заранее проверять элементы, которые будут впаиваться на свое место в плату. В любой партии изделий может быть определенный процент заводского брака. И проще выявить нерабочий конденсатор до его установки, нежели потом искать неисправности по всей схеме.

Основные типы конденсаторов

Буквально несколько минут внимания следует уделить принципам строения и работы конденсаторов, а также разновидностям этих элементов схемы. Так будет проще понять, на чем строится методика проверки их работоспособности.

Итак, конденсатор представляет собой очень распространенный элемент электрической цепи, в котором происходит накопление заряда. Устройство нехитрое – в отличие от многих других элементов здесь нет никаких полупроводниковых переходов. По сути – это всего лишь две значительные по площади токопроводящие пластины (их обычно называют обкладками) равных размеров, разнесенные на небольшое расстояние одна от другой, то есть непосредственного электрического контакта между ними нет и быть не должно. Этот просвет заполняется диэлектрическим материалом.

Принятое условное обозначение конденсатора на схемах как раз очень наглядно показывает принцип его устройства.

Понятно, что в цепи постоянного тока проводимость через конденсатор отсутствует, так как цепь, по сути, разорвана. Но зато на его обкладках накапливается (конденсируется) электрический заряд. И чем больше площадь этих обкладок, тем больший заряд может быть накоплен. Показателем же этих возможностей является величина емкости конденсатора.

Эта физическая величина измеряется в фарадах (F). Один фарад – это способность накопить 1 кулон заряда при разности потенциалов на обкладках в 1 вольт. Но пусть эти «единички» не вводят в заблуждение: на самом деле 1 F – это просто огромный показатель. На деле же приходится иметь дело с куда меньшими величинами:

1 mF = 0.001F = F×10⁻³ — миллифарад;

1 μF = 0.001mF = F×10⁻⁶ — микрофарад;

1 nF = 0.001μF = F×10⁻⁹ — нанофарад;

1 pF = 0.001nF = F×10⁻¹² — пикофарад

Несмотря на общность принципа устройства и действия, по своей конструкции конденсаторы все же могут иметь существенные различия.

Прежде всего, их можно разделить на две большие группы – полярные и неполярные конденсаторы.

• Для неполярных элементов не имеет никакого значения взаимное расположение их обкладок в общей схеме. Такие конденсаторы выпускаются в следующих основных «обличиях».

Керамические конденсаторы – в качестве разделительного диэлектрического слоя между обкладками применяется керамический состав. Эти элементы характеризуются компактностью, широким диапазоном допустимых рабочих напряжений, дешевизной наряду с довольно высокой надежностью и долговечностью.

Для достижения более высоких показателей емкости требуется увеличивать площадь обкладок. Это достигается свертыванием в рулон (или в «гармошку») двух токопроводящих лент со специальным металлизированным покрытием (или даже лент из алюминиевой фольги) с размещённой между ними диэлектрической прокладкой. По такому принципу устроены бумажные, металлобумажные, слюдяные и пришедшие им на замену серебряно-слюдяные конденсаторы.

К неполярным относятся и мощные пусковые конденсаторы, имеющиеся во многих моделях бытовой техники, оснащенной электроприводами. Они собираются в достаточно габаритном корпусе цилиндрической или кубической формы, имеют обкладки из металлизированной полипропиленовой пленки и заполняются диэлектрическим маслом.

Их не зря называют пусковыми – они способны накапливать очень значительный заряд для выработки мощного пускового импульса и для повышения коэффициента мощности электроустановок. Способны они и сглаживать значительные колебания в системах высокого напряжения.

• Полярные конденсаторы требуют, как понятно из названия, соблюдения полярности при установке их в схему.

Наиболее распространены на сегодняшний день полярные конденсаторы в алюминиевом цилиндрическом корпусе. Нередко такие элементы именуют еще «электролитическими». Такое название предопределяет тот факт, что свободное пространство между обкладками заполняется специальным электролитом. Диапазон габаритов и электротехнических показателей – очень широкий, но если неполярные компактные конденсаторы чаще всего по ёмкости максимально ограничиваются единицами микрофарад, то у электролитических счет может идти даже на тысячи μF, то есть единицы mF. На три порядка больше!

Шагом вперед стало появление танталовых полярных конденсаторов, у которых соотношение размеров и возможных показателей емкости – намного выше. То есть это оптимальный вариант тех случаях, когда требуется компактность схемы наряду с высокой емкостью. Правда, такие детали значительно дороже, а кроме того – излишне чувствительны к пульсации токов и к превышениям допустимых напряжений, которые часто выводит их из строя.

Здесь были рассмотрены далеко не все формы выпуска конденсаторов, но принцип их строения, независимо от внешности, остается тем же.

Какие неисправности могут случиться в конденсаторе

Прежде чем учиться искать неисправности конденсатора, необходимо разобраться, в чем же они могут заключаться. Иными словами – нужно знать, что искать.

Итак, полный выход из строя или неправильная работа этого элемента схемы может выражаться в следующем:

• Пробой между обкладками конденсатора. Обычно вызывается превышением допустимого напряжения на выводах. По сути, участок цепи, который должен «разрываться» конденсатором, получается замкнутым.
• Обрыв между выводом конденсатора и обкладкой. Может случиться из-за вибрационного или иного механического воздействия, от превышения допустимого напряжения. Нельзя исключить и производственный брак. На деле получается, что конденсатор в схеме попросту отсутствует – на его месте банальный разрыв цепи.
• Повышенный ток утечки – в связи с потерей диэлектрических качеств разделяющего обкладки слоя происходит «перетекание зарядов». Конденсатор не в силах сохранять полученный заряд достаточное для его корректной работы время.
• Недостаточная емкость конденсатора. Может вызываться повышенным током утечки или же опять, чего греха таить, производственным браком. В результате схема, в которую включен такой конденсатор, работает некорректно, неустойчиво, или вовсе становится неработоспособной.
• Для электролитических полярных конденсаторов выделяют еще один возможный дефект – это превышение эквивалентного последовательного сопротивления ЭПС (ESR). Как известно, такие конденсаторы, работая в схемах с высокочастотными токами, способны «фильтровать» постоянную составляющую и пропускать частотный сигнал. Но этот сигнал может «подавляться» повышенным ЭПС, по аналогии с обычным резистором, значительно снижая его уровень. Что, кстати, одновременно ведет и к нагреву таких элементов схемы.

ЭПС складывается из нескольких факторов:

— обычное активное сопротивление проволочных выводов, обкладок и точек их соединения.

— сопротивление, вызванное неоднородностью диэлектриков, наличием примесей или влаги.

— сопротивление электролита, которое способно изменяться (нарастать) по мере испарения, высыхания, постепенного изменения химического состава.

Для ответственных схем показатель ЭПС имеет очень важное значение. Но, к сожалению, именно эту величину оценить и сравнить с допустимой табличной без использования специфических приборов – невозможно.

Справедливости ради надо сказать, что некоторые пытливые мастера самостоятельно заготавливают приборы-приставки для оценки ESR и используют их в связке с самыми обычными цифровыми мультиметрами. При желании в интернете можно отыскать немало схем подобных приставок.

Пример таблицы допустимых значений эквивалентного последовательного сопротивления (в омах – Ω) для электролитических конденсаторов различных номиналов емкости (μF) и напряжения (V):

	10 V	16 V	25 V	35 V	50 V	63 V	100 V	160 V	250 V	350 V	450 V
1 μF	—	—	2.1	2.4	4.5	4.5	8.5	9.5	8.7	8.5	3.6
2.2 μF	—	—	2.0	2.4	4.5	4.5	2.3	4.0	6.1	4.2	3.6
3.3 μF	—	—	2.0	2. 3	4.7	4.5	2.2	3.1	4.6	1.6	3.5
4.7 μF	—	—	2.0	2.2	3.0	3.8	2.0	3.0	3.5	1.6	5.7
10 μF	—	8.0	5.3	2.2	1.6	1.9	2.0	1.2	1.4	1.2	6.5
22 μF	5.4	3.6	1.5	1.5	0.8	0.9	1.5	1.1	0.7	1.1	1.5
33 μF	4.3	2.0	1.2	1.2	0.6	0.8	1.2	1.0	0.5	1.1	—
47 μF	2.2	1.0	0.9	0.7	0.5	0.6	0.7	0.5	0.4	1.1	—
100 μF	1.2	0.7	0. 3	0.3	0.3	0.4	0.15	0.3	0.2	—	—
220 μF	0.6	0.3	0.25	0.2	0.2	0.1	0.1	0.2	0.2	—	—
330 μF	0.24	0.2	0.25	0.1	0.2	0.1	0.1	0.1	0.2	—	—
470 μF	0.24	0.18	0.12	0.1	0.1	0.1	0.1	0.1	0.15	—	—
1000 μF	0.12	0.15	0.08	0.1	0.1	0.1	0.1	0.1	0.1	—	—
2200 μF	0.12	0.14	0.14	0.1	0.1	0.1	0.1	0.1	0.1	—	—
3300 μF	0. 13	0.12	0.13	0.1	0.1	0.1	0.1	0.1	0.1	—	—
4700 μF	0.12	0.12	0.12	.01	0.1	0.1	0.1	0.1	0.1	—	—

Как проводится проверка конденсаторов

Первый шаг – выбраковка по возможным внешним признакам

Если при некорректной работе или при полной неработоспособности схемы подозрение падает на конденсаторы, разумно будет первым делом произвести внимательный визуальный осмотр этих элементов. Не исключены внешние признаки, которые ясно дадут понять о возникших проблемах.

Аналогичную визуальную «ревизию» стоит проводить и при монтаже схемы, тем более в том случае, если для ее сборки используются радиодетали, уже бывшие в употреблении. Кстати, и среди абсолютно новых нет-нет, да и встречаются явно бракованные.

Обычно сразу становятся заметны конденсаторы с пробоем – это выражается в потемнении, вздутии, прогорании или растрескивании керамического корпуса. Понятно, что такие элементы подлежат безусловной замене, и даже не стоит терять время на их дальнейшую проверку – лучше сконцентрировать свое внимание на поиске возможных причин, приведших к таким последствиям.

Даже если ставится новый керамический конденсатор, но он уже  имеет трещины или сколы на корпусе, то его лучше сразу отложить в брак – не столь высока его стоимость, чтобы закладывать в схему «мину замедленного действия». Разумнее поставить полностью исправный и неповреждённый внешне элемент.

Пробои чаще встречаются на неполярных конденсаторах или на танталовых полярных (они очень чувствительны к превышениям напряжения).

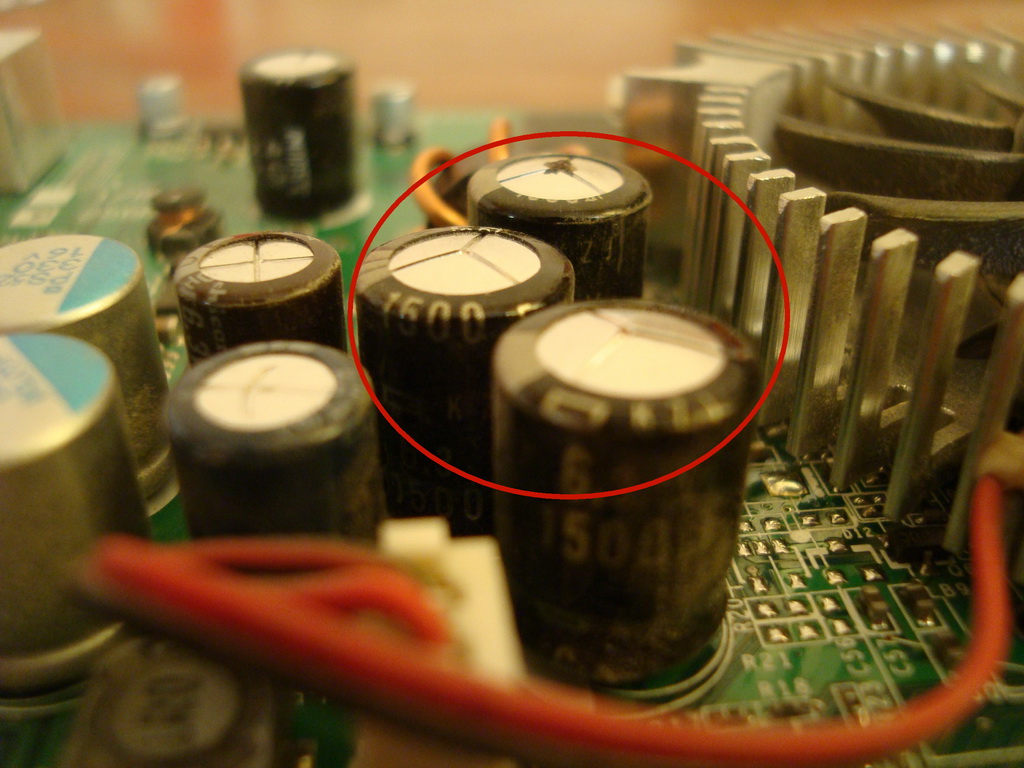

Явными признаками выхода из строя, или же состояния, близкого к критическому, хорошо сигнализируют  электролитические полярные конденсаторы. Это обусловлено самой особенностью их конструкции.

При превышении допустимого напряжения или же при изменении полярности на отводах внутри «бочонка» резко активизируются химические реакции, сопровождающиеся перегревом электролита и его испарением. Это может привести просто к пересыханию конденсатора, то есть к потере им своей номинальной емкости и повышению тока утечки. Но нередко увеличение давления внутри алюминиевого корпуса заканчивается и его разрывом.

Чтобы свести к минимуму вероятность поражения соседних элементов схемы разорвавшимся электролитическим конденсатором, производители предусматривают утонченную верхнюю «крышку» цилиндра, на которую, кроме того, наносятся насечки в виде креста или звездочки. Таким образом, искусственно создаётся «слабое звено» корпуса, чтобы в случае взрыва (прорыва паров электролита) он был направлен вверх.

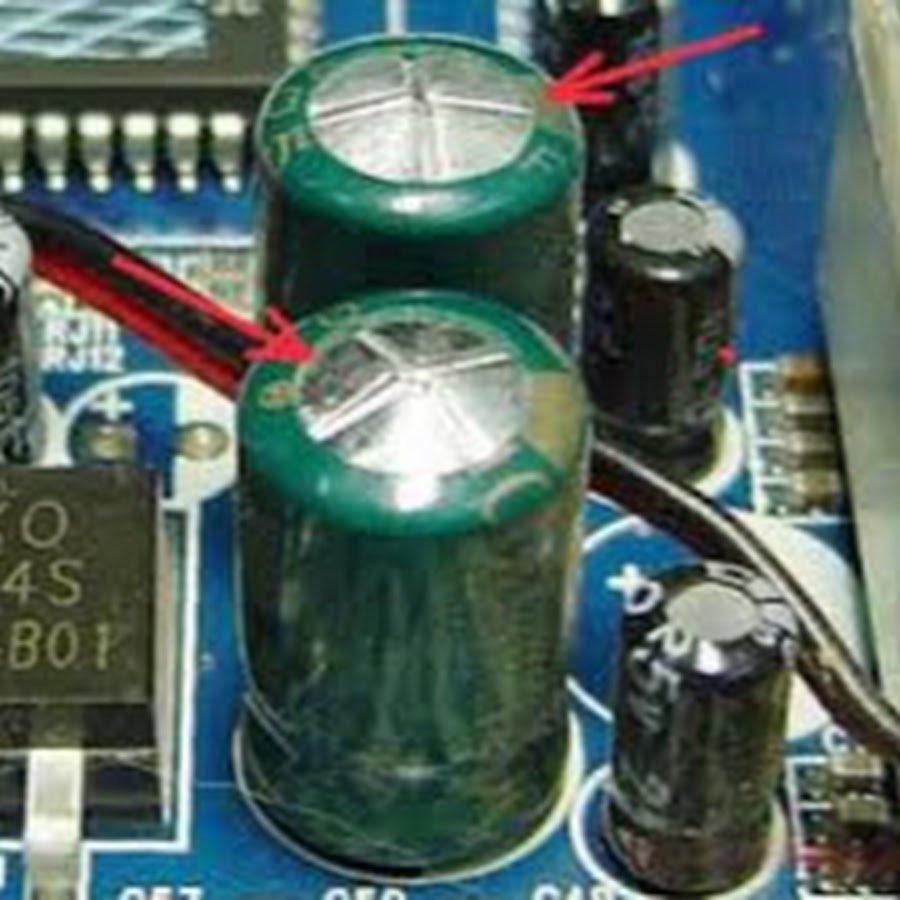

Но еще до этой критической ситуации конденсаторы начинают «сигнализировать» о скором «окончании своей карьеры» вздутием этой ослабленной стенки. По этому внешнему признаку следует сразу, не откладывая, производить выбраковку и замену элементов схемы. Проводить дополнительные проверки таких конденсаторов – вряд ли имеет смысл.

Правда, следует проявлять внимательность, и обращать внимание еще на один признак. Случается, что даже при отсутствии деформации верхней стенки цилиндра конденсатора, превышение давления приводит к выжиму нижней диэлектрической пробки, через которую проходят отводы. Встречается такое не столь часто, но тем не менее…

Итак, если заметны явные внешние признаки выхода конденсатора из строя, не стоит тратить время на его последующую более тщательную проверку – даже если показатели будут в пределах, вроде бы, нормы, последующее использование все же крайне нежелательно.

Но в том случае, когда никаких признаков нет, но подозрения из-за неработоспособности схемы падают именно на конденсатор, его следует проверить доступными способами. Для этого прежде всего они выпаивается их схемы.

Многие спрашивают, а возможна ли проверка конденсатора без выпаивания с платы? Да, некоторые способы или хитрости на этот счет имеются, но они возможны далеко не всегда, и зачастую не дают достоверной картины. Подробнее мы на этом остановимся чуть ниже. Но для качественной проверки, не имея в распоряжении специальных приборов, элемент все же придется демонтировать.

Проверка конденсатора с помощью  мультиметра

В распоряжении домашнего мастера – неспециалиста в области электроники, как правило, может иметься только обычный мультиметр. Но определенную диагностику и выбраковку вышедших из строя конденсаторов можно провести и с его помощью.

Проверка с помощью омметра

Чаще всего первым шагом производится проверка конденсатора на пробой или обрыв с помощью омметра. Такая «ревизия», по сути, является косвенной, но все же может показать явные неполадки, то есть провести выбраковку. Правда, есть нюансы, которые зависят и от типа конденсатора, и от его номинальной емкости.

Любой конденсатор не должен пропускать постоянный ток. То есть – обладать очень высоким сопротивлением. Возможный ток утечки может быть – это зависит от качества диэлектрического разделительного слоя между обкладками, но в идеале – он настолько мал, что может не учитываться.

То есть при замере сопротивления между выводами конденсатора должно получиться очень высокое значение. Для рабочих неполярных элементов оно лежит в пределах выше 2 МОм.

Значит, мультитестер должен быть переведен в режим работы омметра на максимальном диапазоне. У наиболее распространенных моделей – это как раз и составляет предел измерений в 2000 кОм = 2 МОм.

Перед проверкой любого конденсатора его следует «очистить» от возможного остаточного заряда. Для элементов небольшой емкости и с невысокими показателями напряжения это делается обычным перемыканием выводов с помощью отвертки, пинцета, щупа и т.п.

Для разрядки конденсаторов ёмкостью более 100 μF, и в особенности – с рабочими напряжениями свыше 50 вольт, перемыкать контакты следует через резистор сопротивлением порядка 5÷20 кОм и мощностью не менее 1 Вт. В противном случае можно получить довольно мощную искру, что небезопасно. Перемыкание с помощью резистора проводят в течение двух-трех секунд для полной разрядки конденсатора.

Если проверяется неполярный конденсатор, то как уже говорилось, его сопротивление должно быть не менее 2 MОм. Если прибор типа DT установлен на максимальный предел измерений в 2000 кОм, то на дисплее следует ожидать единицы в крайнем левом разряде, говорящей о том, что цепь, по сути, разомкнута, то есть измеряемое значение лежит выше максимальной установленной границы. У мультиметров другого типа может быть и иная индикация отсутствия проводимости – например, буквенные символы «OL».

В любом случае, если дисплей показывает или полное отсутствие проводимости, или очень высокий показатель сопротивления (более 2 МОм) то можно с уверенностью говорить, что пробой не выявлен, а ток утечки если и есть – то в допустимых пределах.

В распоряжении автора статьи – мультиметр ZT102, в котором реализовано автоматическое определение пределов измерений. то есть достаточно просто установить режим работы на омметр, а единицы измерения прибор определит и покажет самостоятельно. Попробуем проверить на пробой керамический конденсатор ёмкостью 4700 pF = 4.7 nF

Мультиметр устанавливается в режим измерения электрического сопротивления.

После подключения конденсатора к щупам (полярность в данном случае не имеет никакого значения) на дисплее изменений не отмечено – все те же символы, говорящие об отсутствии проводимости.

Вывод – полного пробоя или недопустимо высокого тока утечки однозначно нет.

К сожалению, такая проверка не дает никакого вразумительного ответа, если ли обрыв на этом конденсаторе (обрыв характеризуется точно такими же показаниями дисплея). Просто ток, необходимый для зарядки столь невысокой емкости, настолько незначителен, а сама зарядка происходит так быстро, что мультитестер не успевает на это прореагировать изменением показаний.

Так что подобный метод на неполярных конденсаторах малой емкости, менее 1 μF, и с использованием приборов с невысокими пределами измерений, не дает однозначного ответа о полной исправности элемента. И для полноценной картины не обойтись без измерения емкости.

Теперь, для сравнения, посмотрим на проверку омметром неполярного конденсатора с более высоким показателем емкости – 1 μF.

Вот в этом случае можно смело констатировать, что и пробой отсутствует (заряженный конденсатор не проводит ток), и обрыва точно нет, так как мы наблюдали за процессом зарядки.

Справедливости ради заметим следующее – у показанного мультиметра предел измерений электрического сопротивления ограничивается 60 мегаомами. Именно это обстоятельство, скорее всего, и позволило наблюдать процесс зарядки этого сравнительно небольшого по емкости конденсатора. Был бы предел в 2 МОм – скорее всего, весь этот замер уложился бы в доли секунды, и стал практически незаметным. Ну что ж – явный плюс приборам с расширенным диапазоном.

Теперь проверим омметром полярные электролитические конденсаторы. Принцип не меряется. Правда, при использовании мультиметров с выделенными диапазонами рекомендуется установить предел примерно в 200 кОм. Дело в том, что для многих подобных конденсаторов считается нормальным сопротивление утечки более 100 кОм, для некоторых, наиболее качественных, заявляемый допустимый предел – 1 МОм. Так что в большинстве случаев если будет достигнуто сопротивление в 200 кОм  —  можно судить об отсутствии пробоя, обрыва и пригодности такого конденсатора к работе. Впрочем, на всякий случай можно установить тот же предел в 2000 кОм и даже, если не жаль элементов питания мультитестера – попытаться  дождаться полной зарядки.

Попробуем поэкспериментировать с электролитическими конденсаторами разных номиналов емкости, применяя мультиметр ZT102, то есть с «плавающим» пределом измерений сопротивления.

Первым проверим конденсатор с номиналом 10 μF. Внешне на нем нет никаких признаков неисправностей.

То, что к выводам конденсатора в демонстрируемом примере припаяны проводки – никого не должно вводить в заблуждение. Если длина выводов позволяет проводить измерения напрямую щупами или зажимами-«крокодилами», то никакие удлинения не нужны. А в данном случае проводки припаяны только для того, чтобы освободить руки во время замера для фотографирования. При всех достоинствах этого мультитестера есть у него и недостаток – не предусмотрена отдельная контактная панель для проверки конденсаторов.

Разный цвет припаянных проводков – чтобы не перепутать полярность, так как здесь это уже имеет значение. Черный измерительный провод (СОМ) мультитестера должен идти на «минус» конденсатора, красный, соответственно, на «плюс».

Подключаем щупы к конденсатору.

Показатели на дисплее довольно быстро, буквально за секунду, пересекли рубеж в 1 мегаом и продолжают повышаться.

Рост показателей сопротивления, в отличие от неполярных конденсаторов, не столь стремительный. При выходе на 20 мегаом решено проверку закончить – и без того понятно, что ни обрыва, ни пробоя, ни значимого тока утечки нет.

Вторым на очереди – конденсатор с номиналом 470 μF. Если приглядеться к нему, то явно видно начинающееся вздутие крышки.

По идее – его и проверять-то не стоит, но все-таки посмотрим, в чем окажется выраженной его уже заметная внешне дефектность.

Поначалу проверка шла «штатным образом» — сопротивление нарастало с сотен килоом до 5. 7 МОм. Но, в отличие от ранее проверяемых элементов, затем запустился обратный процесс – сопротивление стало неуклонно снижаться.

Это уже явно говорит о нарастании тока утечки. Как знать, может утечка лежит пока в допустимых пределах, но признак явно тревожный. Тем более что снижение сопротивления не останавливается – просто опыт прекращен, чтобы не садить впустую питание мультиметра.

То есть вздутие конденсатора уже не прошло даром – дефект явно имеется. Дополнительно проверим этот элемент, когда перейдем к измерению емкостей.

Наконец, самый большой по емкости из взятых на проверку электролитический конденсатор – номинал в 2200 μF.

Показания на дисплее стартовали с уровня примерно в 50 кОм, но стабильно и довольно быстро растут — происходит зарядка конденсатора, а емкость у него весьма значительная. Вскорости показания превышают 500 кОм, и в районе 600 кОм стабилизируются.

Что ж, значение сопротивления достаточно велико и вполне входит в допустимые пределы для электролитического конденсатора столь высокой ёмкости. А стабильность показания на пике говорит и о стабильности тока разрядки, который также, по все видимости, не выходит за рамки дозволенного. Предварительный вывод: конденсатор в исправном состоянии – нет ни пробоя, ни обрыва, ни чрезмерного тока утечки.

Проверить конденсаторы измерением их сопротивления вполне можно и стрелочным (аналоговым) тестером. Кстати, там этот процесс выглядит даже более наглядно. При подключении тестируемого элемента стрелка обычно сначала отклоняется вправо, а затем начинает движение в сторону увеличения значения, то есть к левому краю, к «бесконечности».

В остальном же принцип проверки никак не меняется. А наглядность подобной «ревизии» конденсаторов нередко у некоторых мастеров делает именно такой способ даже более предпочитаемым.

Проверка конденсаторов функцией измерения емкости

Итак, косвенная проверка с помощью омметра способна в некоторых случаях сразу обнаружить явно непригодные к дальнейшему использованию конденсаторы. Например, результаты измерений указывают на явный пробой между укладками или чрезмерно низкие показатели сопротивления. Но часто картина остается неполной – элемент попадает «под подозрение», но «приговор» выносить вроде бы еще нет оснований, так как налицо только косвенные признаки неисправности.

Кстати, в подобных случаях иногда выручает «сравнительная экспертиза». То есть если имеется заведомо исправный конденсатор с точно таким же номиналом, можно провести сравнения полученных значений сопротивления с вызывающим сомнения элементом. По идее, при испрвности они должны быть очень близки между собой.

Но опять же, например, диагностировать обрыв на конденсаторе малой емкости – практически невозможно. Показатели омметра мгновенно уходят в «бесконечность», что свойственно и для отсутствия пробоя.

Единственно действительным достоверным методом оценки в таких случаях видится замер емкости конденсатора. Для этого используются или специальные приборы для проверки конденсаторов (некоторые из них помимо емкости позволяют оценить и ESR), или мультиметры, в которых имеется такая функция.

В моем мультиметре ZT102 такая функция реализована, причем, тоже с «плавающей запятой», то есть не требующая установки единиц измерения и диапазонов – все это происходит автоматически. Поэтому попробуем проверить все те конденсаторы, которые ранее тестировались омметром – теперь уже на показатели ёмкости.

Начнем опять с неполярных конденсаторов.

Если вспомнить проверку омметром, то самый маленьким из тестируемых был керамический конденсатор 472. Что означает, согласно принятой маркировке, 47 pF × 10², то есть 4700 pF или 4,7 nF. Проверка сопротивления дала положительный результат, но не исключила возможности обрыва. Посмотрим, что покажет замер емкости.

Мультиметр переводится в соответствующий режим. На этом приборе, кстати, режим измерения емкости находится на том же положении переключателя, что и режим омметра, и выбирается кнопкой «SELECT».

Проверяется обычный керамический конденсатор, так что полярность роли не играет.

Значение выведено очень быстро (сказывается малая емкость), прибор сам определил и вывел на дисплей единицы измерения – нанофарады, и показал значение — 4.59 nF. Показания довольно стабильные, с очень незначительными колебаниями вверх-вниз. Не в «самое яблочко», но результат очень близок к указанному номиналу.

Можно констатировать что этот конденсатор – абсолютно «здоровый» и пригоден для дальнейшего использования.

Вторым по очереди стоит конденсатор емкостью в 1 μF. Как мы помним, его проверка омметром дала основания исключить и пробой, и обрыв. Остается выяснить его реальную емкость. Подключаем щупы к выводам конденсатора (без соблюдения полярности).

На дисплее, после небольшой паузы – 983,5 nF, что равно 0,98 μF. Опять – показатель емкости не идеально точен с номиналом, но очень близок к нему. И что важно – стабилен.

Конденсатор следует признать полностью исправным

Далее – тройка полярных электролитических конденсаторов. Проверяем их в порядке по нарастанию емкости. Здесь, понятно, уже требуется соблюдение полярности подключения щупов.

Конденсатор номиналом 10 μF дал при проверке значение 10,2 μF практически без колебаний в ту или иную сторону. Вопросов к нему – никаких нет.

Следующий – тот самый проблемный конденсатор номиналом 470 μF с признаками вздутия корпуса и повышенного тока разряда. Что покажет измерение емкости?

Так и есть – имеются явные дефекты и в этом вопросе:

Даже первичные показания прибора сразу дают понять, что измеренная емкость практически на четверть ниже номинала – всего 329 μF. Но и это еще не всё…

Показатель на дисплее нестабилен – имеется тенденция к снижению емкости, причем  довольно быстрому. Уже через несколько секунд значение упало до 309 μF и продолжает уменьшаться. Дальнейший замер – совершенно излишен, так как картина неисправности конденсатора вырисовалась в полной ясности.

Это лишнее подтверждение тому, что попытки продолжать использовать электролитические конденсаторы с признаками вздутия корпуса – совершенно бесплодны. Да и на их тестирование, повторимся, даже жалко тратить время – такие детали уже отслужили свое и подлежат безусловной утилизации. Иначе – жди или некорректной работы схемы, или ее полного выхода из строя, или, что еще «веселее» — «фейерверка» со взрывом корпуса.

Остался последний конденсатор – емкостью 2200 μF. Внешне и по результатам проверки омметром он не вызывал беспокойства.

Проведенный замер показал, что с конденсатором – все в порядке, если не считать несколько завышенной его емкости. На дисплее высветилось 2,489 mF = 2489 μF – вполне укладывается в допустимые рамки (обычно допустимые отклонения для емкости оцениваются в ± 15%). Но зато измеренное значение стабильно, без тенденции к увеличению или снижению.

Вывод — конденсатор во вполне пригодном к дальнейшему использованию состоянии.

Позволим себе маленькую ремарку.

Показанная последовательность проверки, то есть сначала омметром, а затем измерением емкости, вовсе не является обязательной. Измерением сопротивления просто демонстрировался способ, которым во многих случаях можно выявить явно неисправный элемент, если отсутствует прибор контроля емкости. Но, как мы помним, достоверность такой проверки бывает и неполной.

То есть в том случае, когда имеется возможность замера емкости, начинать следует прямо с него. Он однозначно покажет работоспособность конденсатора по всем пунктам – в случае обрыва, пробоя или большой утечки емкость или просто не поддастся измерению, или ее показатель будет очень далек от номинала, или, как было показано в рассмотренном примере, индицируемое значение будет нестабильным, с тенденцией к быстрому снижению.

Косвенная проверка конденсатора вольтметром

Эта проверка со вполне допустимой долей достоверности может показать, насколько хорошо конденсатор накапливает и удерживает полученный заряд. Правда, она возможна при довольно высоких показателях как емкости, так и напряжения, иначе используемый «визуальный подход» к оценке работы элемента может стать просто незаметным для восприятия.

Суть метода заключается в том, что вначале конденсатор следует зарядить от какого-то внешнего источника питания. Причем, рекомендуется, чтобы напряжение этого источника было примерно вдвое ниже указанного на конденсаторе предела. Скажем, для конденсатора, на котором указан предел в 25 вольт вполне подойдет блок питания на 12 вольт.

Обычно для зарядки хватает нескольких секунд. Кстати, пока идет зарядка будет нелишним для контроля проверить на клеммах источника питания, какое же точно напряжение подается на обкладки конденсатора.

После выполнения зарядки источник питания отключается. Мультитестер должен быть переведен в режим измерения постоянного напряжения в предполагаемом диапазоне (например, 20 вольт). Буквально через несколько секунд касаются щупами выводов конденсатора. Здесь важно проявить внимательность, так как главную ценность будет представлять показание вольтметра, снятое именно в момент первого касания – это значение должно быть максимально близким с напряжением, подаваемым при зарядке. Затем, естественно, по мере разрядки конденсатора через мультиметр, оно будет падать. Скорость его разрядки зависит от показателя емкости и от значения эквивалентного последовательного сопротивления (ЭПС).

Если первичное показание слишком далеко от «эталона» — это может говорить о слишком большом токе утечки и малопригодности конденсатора к нормальной работе.

Впрочем, такой способ все же таит в себе и субъективную составляющую, зависящую от личного восприятия быстро изменяющихся показаний. То есть говорить о его полной объективности – сложно. Хотя явный дефект он, пожалуй, выявить поможет. А в сомнительных случаях все же лучше изыскать возможность полноценной проверки емкости конденсатора.

«Народный» способ – проверка конденсатора коротким замыканием

К такому методу зачастую прибегают для «проверки» мощных, в том числе – пусковых конденсаторов, работающих с напряжениями свыше 200 вольт.

Смысл заключается в зарядке конденсатора, часто – просто от сети переменного напряжения 220 вольт. А затем — его разрядкой путем короткого замыкания выводов отвёрткой или отрезком изолированного провода. При замыкании возникает мощная искра, говорящая о том, что конденсатор способен накапливать нешуточный заряд.

Сразу будет сделана оговорка – не зря слово «проверка» выше было взято в кавычки. Автор этой публикации ни в коем случае не рекомендует выполнять подобное тестирование, особенно тем людям, кто делает только первые шаги на поприще электротехники.

• Во-первых, это крайне небезопасно. При малейшей неосторожности можно получить очень чувствительный, а иногда – и весьма опасный для здоровья электрический удар. Особую опасность представляет случайное замыкание контактов заряженного конденсатора обеими руками. Траектория тока «из руки в руку» проходит через наиболее уязвимую область тела человека, через сердце, что порой заканчивается очень печально.
• А во-вторых, объективной картины работоспособности конденсатора таким путем все равно получить невозможно. Признайтесь, сможете ли вы отличить искру, вызванную разницей потенциалов в 200 вольт, от искры, для которой потребовалось всего 100 вольт? Вряд ли. Так что говорить о полной пригодности, о полноценной емкости и допустимой утечке – все же преждевременно. Так стоит ли «огород городить»? Единственное, на что способна такая проверка — выявить совершенно неисправный конденсатор.

Можно ли проверить конденсатор, не выпаивая его с платы?

Для полноценной проверки конденсатора, уже стоящего в схеме, его все же рекомендуется выпаять из платы. Дело в том, что другие элементы схемы способны оказывать влияние на измеряемые показания, и картина получатся явно недостоверной.

Понятно, что лишний раз заниматься выпаиванием конденсатора никому не хочется, что и вызывает вынесенный в заголовок подраздела вопрос.

Однозначного ответа нет. Если точнее, то существует несколько методов, которые могут дать определенный эффект, но не всегда они просты и оправданы.

• Некоторые современные приборы, предназначенные именно для тестирования конденсаторов, сразу разрабатывались с учетом возможности проверок без проведения демонтажа элементов схемы. Если есть возможность воспользоваться подобным тестером – то это существенно упрощает решение вопроса.

Поднаторевшие в радиоэлектронике мастера зачастую создают некое подобие таких приборов и самостоятельно. Причем, охотно делятся и разработанными схемами, и опытом их эксплуатации. Например, ниже показана одна из таких схем с кратким ее описанием – возможно, кто-то возьмет себе на заметку.

Если ничего из выше перечисленного нет, придётся обходиться другими мерами.

• Конденсатор можно выпаять частично, то есть одним выводом. После этого – провести проверку мультиметром. Правда, получается это  далеко не всегда, так как в большинстве случаев эти детали изначально впаиваются с «низкой посадкой», а с электролитическими конденсаторами такой подход и вовсе невозможен.
• Одним из путей, когда выпаивание видится трудноосуществимым, может стать «изоляция» конденсатора на плате подрезкой дорожек, идущих к соседним элементам схемы.

Метод, конечно, «варварский», особенно в том случае, если идет поиск неисправного элемента – эдак можно и всю плату «перепахать». Кроме того, если плата – не с односторонней печатью, то к такому способу и вовсе не стоит прибегать.

• Возможно, если выпаивание конденсатора сопряжено с определенными сложностями, проще «поднять ножки» расположенных с ним в последовательной цепи элементов, например, резисторов. Так будет устранено их влияние на тестируемый элемент.
• Наконец, есть еще один способ убедиться в необходимости замены неработающего конденсатора. Заключается он в том, что непосредственно к выводам детали, работоспособность которой вызывает сомнения, параллельно припаивается новый конденсатор точно такого же номинала, но заранее проверенный и гарантированно рабочий. Естественно, если это полярный конденсатор, то с соблюдением правильного расположения «плюса» и «минуса».

П

Как проверить конденсатор мультиметром: простые способы

Интересная область – электроника. И инженерная деятельность в ней интересная. Много различных компонентов с разными функциями. А комбинаций из них вообще бесчисленное множество. И развивается эта отрасль науки и техники непрерывно в течение десятков лет бурными темпами. А конденсатор является одним из важнейших компонентов этого мира. И практикующему электронщику необходимо уметь определять степень его работоспособности, в том числе и простейшими средствами. Конечно, нужно знать, что такое конденсатор и что такое мультметр. И как проверить конденсатор мультиметром.

Содержание статьи

Что нужно знать для проверки конденсатора мультиметром

Специалисты знают, что в электротехнике бывают всего две неисправности: есть контакт там, где не надо, и нет контакта там, где это надо. А вот в электронике есть ещё изменение характеристик элементов. Так вот, у конденсатора периодически бывает изменение характеристик, а мультиметр – это прибор, с помощью которого эти неприятности можно обнаружить и даже измерить.

Устройство и принцип работы мультиметра

Лет 25 назад этот прибор был довольно солидных размеров и назывался тестер. С его помощью проводили тестирование (испытания, проверку) электрической цепи на предмет поиска обрыва или ненужного замыкания. Состоял он из гальванометра и набора катушек-сопротивлений с переключателем. Последний позволял выбрать режим измерений – силу тока, величину напряжения или сопротивление цепи.

Современный мультиметр в соответствии со своим названием способен на многочисленные измерения и проверки. Кроме вышеназванных, с его помощью можно проверить работоспособность диодов и транзисторов, а также конденсаторов. Вместо стрелочного гальванометра у него цифровой дисплей, а габаритные размеры и вес стали значительно меньше, чем у старого тестера. Во всех мультиметрах устанавливается 9-вольтовый источник питания типа «Крона».

Особенности конденсаторов в зависимости от вида

Конденсатор – это элемент, способный накапливать электрический заряд. В общем виде он состоит из двух токопроводящих пластин, разделённых диэлектриком (непроводящим материалом). Величина накапливаемого заряда зависит от площади этих пластин и от природы диэлектрика. Свойство накапливать заряд называется ёмкость конденсатора. Основной единицей измерения величины ёмкости является фарад — накопленный заряд в 1 Кулон при напряжении на обкладках 1 Вольт. На практике применяются более мелкие единицы измерения. Они в тысячу, в миллион и в миллиард раз меньше фарада.

Конструирование конденсаторов имеет своей целью повышение ёмкости без увеличения внешних габаритов. В этом причина использования различных материалов для пластин и диэлектриков, а также появление множества видов этого прибора. Для увеличения площади токопроводящих пластин, их изготавливают в виде длинной полипропиленовой металлизированной ленты, свёрнутой в виде цилиндра или сложенной гармошкой с прослойкой ленты диэлектрика. Конденсаторы металлобумажные, бумажные, серебряно-слюдяные и слюдяные устроены именно таким образом.

По типу диэлектрика различается несколько типов конденсаторов – вакуумные, с газообразным, неорганическим, органическим диэлектриком, электролитические, твердотельные.

Главный отличительный признак у конденсаторов – наличие свойства полярности. У полярных строго определена обкладка, имеющая знак «+», и обкладка, имеющая знак «-». Это обязательно учитывается в схеме их применения и при проверках.

Электролитические конденсаторы являются характерным представителем класса полярных. Они изготовлены в виде алюминиевого цилиндра, в котором свободное пространство между обкладками заполнено электролитом. Эти конденсаторы имеют объёмы от очень маленьких, от долей кубического сантиметра до очень больших – нескольких десятков см³^, и большие ёмкости – до тысяч микрофарад, то есть, единиц миллифарад.

Танталовые полярные конденсаторы при малых габаритах имеют высокую ёмкость, но и стоят значительно дороже.

Керамические конденсаторы представляют класс неполярных. Они компактны, работают в широком диапазоне напряжений, имеют высокую надёжность и низкую цену.

Проверка конденсатора мультиметром

Существует много разных видов неисправностей конденсаторов. Электрический пробой, вызванный повышенным напряжением, замыкание участка цепи, обрыв из-за механических воздействий, утечка, которая обусловлена изменением сопротивления между обкладками. При всех этих обстоятельствах конденсатор теряет свою ёмкость. В электролитических устройствах причиной этого может быть изменение свойств электролита, его высыхание. Причиной любой неисправности может быть и производственный брак.

Проверка конденсатора начинается с визуальной оценки его внешнего вида. Существуют наружные признаки электрического пробоя, например, потемнение, вздутие, прогорание или растрескивание керамического корпуса.

Подготовительные работы

К подготовительным работам можно отнести две обязательные процедуры: конденсатор нужно разрядить, а если он установлен на плате – то необходимо его выпаять. Ещё нужно определить, относится ли данный экземпляр к полярным или неполярным. Знак «-» обозначен на корпусе рядом с соответствующим выводом. Полярность надо соблюдать при всех операциях. В неполярном конденсаторе соблюдать плюс и минус не обязательно.

Если внешних повреждений не обнаружено, то дальнейшие проверки ведутся с применением мультиметра.

Разрядка конденсатора

Конденсатор предназначен для накопления электрического заряда. Все измерения надо проводить с разряженным изделием. Простейший и надёжный вариант разрядки – замыкание его выводов отвёрткой до появления искры. Но если схема работает под высоким напряжением, то следует соблюдать осторожность. Руки должны быть в резиновых перчатках, а глаза защищены очками. Далее можно производить «прозвонку».

Подключения прибора к полярному и неполярному конденсатору

Если конденсатор полярный, то плюсовой щуп измерительного прибора всегда подключается к плюсу конденсатора. Для неполярного это правило можно не соблюдать.

Процедура измерения параметров конденсатора и оценка результата

Переключатель мультиметра надо ставить в положение, соответствующее выполняемой процедуре.

Сопротивление

Конденсатор должен быть выпаян из схемы, чтобы другие элементы не влияли на результат проверки. Для выполнения этого замера переключатель устанавливается в режим омметра. Если конденсатор неполярный, то на шкале мультиметра выбирается значение 2 МОм. Если проверяется полярный, то устанавливается 200 Ом. Если конденсатор исправный, то на дисплее появится возрастающее от нуля до единицы число. Если сразу высветится «0», то это означает, что внутри компонента короткое замыкание,  если же «1», то это означает внутренний обрыв. При неполярном конденсаторе на обрыв указывает цифра «2».

Если используется аналоговый тестер, то плавное перемещение стрелки гальванометра от 0 к верхнему пределу свидетельствует об исправности радиодетали.

При отсутствии мультиметра можно использовать «прозвонку», собранную из светодиода и батарейки. Проверять конденсатор в режиме омметра можно только для элементов с ёмкостью выше 0,25 мкФ. Если номиналы меньше, то следует применять специальные LC-метры.

Ёмкость

Для измерения ёмкости мультиметр должен обладать этой функцией. Её имеют модели: M890D, AM-1083, DT9205A, UT139C и т.д. Конденсатор вставляется своими ножками в специальное гнездо. При измерении сравнивается результат, высветившийся на дисплее прибора и значение, написанное на корпусе детали. При расхождении, превышающем 20%, конденсатор считается неработоспособным.

Напряжение

Работоспособность конденсатора можно проверить через режим проверки напряжения. К конденсатору на несколько секунд необходимо подключить источник с напряжением, которое чуть меньше, чем написано на корпусе детали. И тут же, отключив источник, необходимо замерить напряжение на выводах. В первые секунды оно должно быть почти равным заявленному на корпусе. В противном случае, конденсатор неработоспособен.

Как проверить работоспособность конденсатора альтернативными методами

Проверку конденсатора можно выполнить, не выпаивая его из рабочей платы. Просто параллельно сомнительному нужно подключить заведомо исправный. Если всё заработает, значит, сомнительный действительно неисправен, его нужно менять. Этим методом проверяется наличие обрыва. Метод можно применять в схемах с невысоким рабочим напряжением.

Вместо светодиода можно взять обычную маломощную электролампу, а в качестве источника использовать розетку 220 В. Если всё в порядке, то лампа будет светиться вполнакала. При пробое она загорится полным светом, а при обрыве вообще не будет гореть.

Схемы для проверки светодиодом и электролампой одинаковые, только в случае использования диода источником служит батарейка, а для электролампы – сеть 220 В.

Можно проверить работоспособность конденсатора «на искру». Если при замыкании выводов искра яркая, с хорошим звуком, то элемент можно считать исправным.

Заключение

Умелый радиоэлектронщик всегда найдёт способ разобраться с причинами неработоспособности своего устройства. Конденсатор является одним из самых распространённых компонентов любой электронной схемы. В то же время, он прост по конструкции. Его проверки не требуют высокой квалификации и большого труда.

DIY HomiusТоп-5 самых крутых переделок из дешёвых товаров ИКЕА

DIY HomiusКак отстирать кухонные полотенца без удара по кошельку: разбор бюджетных способов

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Замена конденсаторов на материнской плате (и не только) | Прочее | Статьи

Что это такое?

Конденса́тор (от лат. condensare — «уплотнять», «сгущать») — двухполюсник с определённым значением ёмкости и малой омической проводимостью; устройство для накопления заряда и энергии электрического поля. Конденсатор является пассивным электронным компонентом.

SMD — конденсатор на плате, макрофотография

Современные конденсаторы, разрушившиеся без взрыва благодаря специальной разрывающейся конструкции верхней крышки. Разрушение возможно из-за нарушения режима эксплуатациии (температуры, напряжения, полярности) или старения. Конденсаторы с разорванной крышкой практически неработоспособны и требуют замены, а если она просто вздувшаяся, но ещё не разорвана, то, скорее всего, скоро он выйдет из строя или сильно изменятся параметры, что сделает его использование невозможным.

На что это влияет?

Компьютер может повисать без причины и в произвольный момент, иногда компьютер включается не сразу, а после нескольких нажатий на reset, не разгоняется так как когда он был новый, на ТВ тюнере появились сильные компьютерные помехи (Рис.1.).

Рис 1. Вертикальные помехи.

Как определить, неисправные конденсаторы?

По внешнему виду. Торцы  конденсаторов становятся выпуклыми. На следующих фото видно что дно и верхний торец выпуклые. За счет чего они становятся выше. Хорошо заметны такие конденсаторы среди таких же, но исправных (Рис.2.).

Рис 2.Слева на право на переднем плане: Исправный, неисправный, исправный, неисправный.

В первый раз вздулись 2 конденсатора через 1,5 года эксплуатации материнской платы, поменяли еще по гарантии. Сделано было грубо. На фото виден один из двух, огромный синий конденсатор. Из-за него выглядывает второй. Из-за своих габаритов они не влезли на место старых конденсаторов и висели на своих выводах.

Рис.3. Те же конденсаторы сверху вниз. Заметна разная высота.

Рис. 4. Неисправный конденсатор.  Хорошо заметы выпуклое резиновое дно и верхний торец.

Рис.5. Два неисправных конденсатора в верхнем левом углу.

На рис 5. конденсаторы заметно приподнялись на платой. Также заметны выпуклые верхние торцы. На переднем плане (нижний правый угол) исправный конденсатор — плоский торец.

Рис 6. Неисправные конденсаторы с разорвавшимся верхними торцами.

На рис. 6 видно что испорченные конденсаторы разорвались и наружу вылез коричневый материал.

Рис.7. Лопнувший конденсатор. Виден непроводящий материал коричневого цвета.

На верхнем торце имеются углубления. В случае повышенного давления конденсатор безопасно разрывается именно по ним (Рис. 7.), без лишнего шума. На советских конденсаторах такого не было. И один из советских конденсаторов выстрелил как то в меня, но промахнулся. Алюминиевый цилиндр,  в сопровождении звука ничуть не тише петарды, пролетел чуть левее  головы, сделав два рикошета от потолка и стены, успокоился навеки. На месте конденсатора остались две ноги и ленты.

Не всегда неисправный конденсатор можно определить по внешнему виду. Он может выглядеть вполне прилично, но потерять ёмкость. Определить это возможно только специальными приборами. Мультиметры, умеющие измерять ёмкость обыкновенно, ограничиваются пределом в 20мкф. Если есть сомнения в качестве конденсатора — лучше его поменять со всеми, не дожидаясь когда он лопнет.

Как отремонтировать?

Самая большая проблема это демонтаж испорченных конденсаторов. Решилась очень просто. Легонько поворачиваем конденсаторы вокруг оси на небольшой угол. После 3-6 поворотов отломались ножки. Обрезаем их кусачками до уровня платы. И вынимаем их с другой стороны с помощью паяльника и пинцета.

После этого идем с остатками конденсаторов на радиорынок и покупаем конденсаторы того же диаметра(обыкновенно большего диаметра поставить нет места). Напряжение конденсаторов  не ниже того что указано на не исправных, но лучше взять с запасом по больше. Например были 6,3В, а купить на 10В. Но опять же ориентируетесь на габариты — учитывайте расстояние до соседних деталей. Мне, например, пришлось один конденсатор перепаять на другое место т.к. не устанавливался вентилятор на процессор. На Рис.8 это синий конденсатор в правом углу. Первоначально был впаян напротив процессора.

Рис. 8. Конденсаторы заменены.

К выводам каждого электролитического конденсатора был припаян керамический конденсатор (желтые 0,1 мкф, синий 1мкф.(Рис. 9.)).

Рис. 9. Керамические конденсаторы.

Конденсатор для платы по лучшей цене — Отличные предложения на плате от мировых продавцов конденсаторов для плат

Отличные новости !!! Вы попали в нужное место для конденсатора платы. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот конденсатор на верхней плате в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели конденсатор для платы на AliExpress. С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в конденсаторах платы и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести конденсатор для платы по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшая плата для конденсатора — Отличные предложения на плате для конденсатора от global board для продавцов конденсаторов

Отличные новости !!! Вы попали в нужное место для платы для конденсатора.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя плата для конденсатора в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили плату для конденсатора на AliExpress.С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в плате для конденсатора и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести board for Capacitor по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

— HVAC How To

Что такое пусковые конденсаторы?
Двигатели, используемые в системах отопления, вентиляции и кондиционирования воздуха, такие как двигатели вентилятора конденсатора или двигатели вентилятора нагнетателя, иногда нуждаются в помощи, чтобы начать движение и продолжать работать в стабильном темпе, без резких скачков вверх и вниз.

Для этого в установках HVAC используются так называемые пусковые и пусковые конденсаторы.

Не все двигатели имеют пусковой или рабочий конденсатор, некоторые могут запускаться и работать сами по себе.




Конденсаторы в HVAC могут быть разделены двумя конденсаторами или могут быть в одном корпусе.

Когда они разделены, их просто называют «одиночными», а когда они объединены в один пакет, они называются «двойными раундами».

Вот двойной круглый конденсатор



Вот одинарный конденсатор

Двойные круглые конденсаторы — это просто способ, которым инженеры пытаются сэкономить на пространстве и стоимости.

Они могли бы поместить два отдельных конденсатора в блок HVAC, но объединить их в один корпус.

Двойной конденсатор чаще всего имеет одну сторону для запуска компрессора (Herm), а другую — для запуска двигателя вентилятора конденсации.Третья одиночная ветвь сдвоенного конденсатора является общей общей ветвью.

Как они работают в системе HVAC?
Пусковой или рабочий конденсатор можно объединить в один конденсатор, называемый двойным конденсатором, с тремя выводами, но его можно разделить между двумя отдельными конденсаторами. Пусковой конденсатор дает двигателю вентилятора крутящий момент, необходимый для начала вращения, а затем останавливается; в то время как рабочий конденсатор продолжает давать двигателю дополнительный крутящий момент, когда это необходимо.




При выходе из строя пускового конденсатора двигатель, скорее всего, не включится.Если рабочий конденсатор выходит из строя, двигатель может включиться, но рабочий ток будет выше, чем обычно, что приведет к перегреву двигателя и короткому сроку службы.

После замены неисправного двигателя вентилятора конденсатора необходимо всегда устанавливать новый пусковой конденсатор.

Двойной конденсатор имеет три подключения: HERM, FAN и COM.

Если в блоке два конденсатора, то один — рабочий, а другой — пусковой. Имейте в виду, что компрессору также часто требуется конденсатор, который будет HERM (компрессор).

Покупка нового конденсатора HVAC
Новый конденсатор всегда следует устанавливать вместе с новым двигателем. Конденсатор можно купить в компании, занимающейся поставкой систем отопления, вентиляции и кондиционирования воздуха, обычно их по крайней мере несколько даже в небольшом городке, также хорошее место для поиска — онлайн-магазин Amazon.

Вот два обычных конденсатора, один слева — это двойной круглый конденсатор, а тот, что справа, — это конденсатор Run Oval.

Двойной конденсатор — это не что иное, как два конденсатора в одном корпусе; в то время как овал хода представляет собой один конденсатор, а в системе HVAC обычно их два.

Конденсаторы измеряются микрофарадами, иногда обозначаемыми буквами uf и Voltage. В любом блоке HVAC конденсатор должен соответствовать двигателю.

Конденсаторы — учимся.sparkfun.com

Теория конденсаторов

Примечание : Материал на этой странице не совсем критичен для понимания новичками в электронике … и к концу все становится немного сложнее. Мы рекомендуем прочитать раздел Как делается конденсатор , остальные, вероятно, можно пропустить, если они вызывают у вас головную боль.

Как делается конденсатор

Схематический символ конденсатора на самом деле очень похож на то, как он сделан.Конденсатор состоит из двух металлических пластин и изоляционного материала, называемого диэлектриком . Металлические пластины расположены очень близко друг к другу, параллельно, но диэлектрик находится между ними, чтобы они не соприкасались.

Ваш стандартный конденсаторный сэндвич: две металлические пластины, разделенные изолирующим диэлектриком.

Диэлектрик может быть изготовлен из любых изоляционных материалов: бумаги, стекла, резины, керамики, пластика или всего, что препятствует прохождению тока.

Пластины изготовлены из проводящего материала: алюминия, тантала, серебра или других металлов. Каждый из них подключен к клеммному проводу, который в конечном итоге подключается к остальной части схемы.

Емкость конденсатора — сколько в нем фарад — зависит от его конструкции. Для большей емкости требуется конденсатор большего размера. Пластины с большей площадью перекрывающейся поверхности обеспечивают большую емкость, а большее расстояние между пластинами означает меньшую емкость. Материал диэлектрика даже влияет на то, сколько фарад имеет колпачок.Полная емкость конденсатора может быть рассчитана по формуле:

Где ε _r — относительная диэлектрическая проницаемость диэлектрика (постоянное значение, определяемое материалом диэлектрика), A, — это площадь, на которой пластины перекрывают друг друга, а d — расстояние между пластинами.

Как работает конденсатор

Электрический ток — это поток электрического заряда, который электрические компоненты используют для зажигания, вращения или выполнения любых действий.Когда ток течет в конденсатор, заряды «застревают» на пластинах, потому что не могут пройти через изолирующий диэлектрик. Электроны — отрицательно заряженные частицы — засасываются в одну из пластин, и она становится в целом заряженной отрицательно. Большая масса отрицательных зарядов на одной пластине отталкивает, как заряды, на другой пластине, делая ее заряженной положительно.

Положительный и отрицательный заряды на каждой из этих пластин притягиваются друг к другу, потому что это то, что делают противоположные заряды.Но с диэлектриком, сидящим между ними, как бы они ни хотели соединиться, заряды навсегда останутся на пластине (до тех пор, пока им не будет куда-то идти). Стационарные заряды на этих пластинах создают электрическое поле, которое влияет на электрическую потенциальную энергию и напряжение. Когда заряды группируются на таком конденсаторе, крышка накапливает электрическую энергию так же, как батарея может накапливать химическую энергию.

Зарядка и разрядка

Когда на пластинах конденсатора сливаются положительный и отрицательный заряды, конденсатор становится на заряженным .Конденсатор может сохранять свое электрическое поле — удерживать свой заряд, потому что положительный и отрицательный заряды на каждой из пластин притягиваются друг к другу, но никогда не достигают друг друга.

В какой-то момент пластины конденсатора будут настолько заряжены, что просто не смогут больше принимать их. На одной пластине достаточно отрицательных зарядов, чтобы они могли отразить любые другие, пытающиеся присоединиться. Здесь вступает в игру емкость конденсатора , (фарады), которая говорит вам о максимальном количестве заряда, которое может хранить конденсатор.

Если в цепи создается путь, который позволяет зарядам найти другой путь друг к другу, они покинут конденсатор, и разрядит .

Например, в схеме ниже можно использовать аккумулятор для создания электрического потенциала на конденсаторе. Это вызовет нарастание одинаковых, но противоположных зарядов на каждой из пластин, пока они не станут настолько полными, что оттолкнут ток от протекания. Светодиод, расположенный последовательно с крышкой, может обеспечивать путь для тока, а энергия, запасенная в конденсаторе, может использоваться для кратковременного освещения светодиода.

Расчет заряда, напряжения и тока

Емкость конденсатора — сколько в нем фарад — говорит вам, сколько заряда он может хранить. Сколько заряда хранит конденсатор в настоящее время , зависит от разности потенциалов (напряжения) между его пластинами. Это соотношение между зарядом, емкостью и напряжением можно смоделировать с помощью следующего уравнения:

Заряд (Q), накопленный в конденсаторе, является произведением его емкости (C) и приложенного к нему напряжения (V).

Емкость конденсатора всегда должна быть постоянной известной величиной. Таким образом, мы можем регулировать напряжение для увеличения или уменьшения заряда крышки. Больше напряжения означает больше заряда, меньше напряжения … меньше заряда.

Это уравнение также дает нам хороший способ определить значение одного фарада. Один фарад (F) — это способность хранить одну единицу энергии (кулоны) на каждый вольт.

Расчет тока

Мы можем пойти дальше по уравнению заряда / напряжения / емкости, чтобы выяснить, как емкость и напряжение влияют на ток, потому что ток — это скорость потока заряда.Суть отношения конденсатора к напряжению и току такова: величина тока , протекающего через конденсатор , зависит как от емкости, так и от того, как быстро напряжение растет или падает . Если напряжение на конденсаторе быстро растет, через конденсатор будет индуцироваться большой положительный ток. Более медленный рост напряжения на конденсаторе означает меньший ток через него. Если напряжение на конденсаторе стабильное и неизменное, через него не будет проходить ток.

(Это некрасиво и касается вычислений. Это не все, что нужно, пока вы не перейдете к анализу во временной области, разработке фильтров и прочим грубым вещам, поэтому переходите к следующей странице, если вам не нравится это уравнение .) Уравнение для расчета тока через конденсатор:

Часть dV / dt этого уравнения является производной (причудливый способ сказать мгновенная скорость ) напряжения во времени, это эквивалентно тому, как «насколько быстро напряжение растет или падает в этот самый момент».Большой вывод из этого уравнения заключается в том, что если напряжение стабильно, , производная равна нулю, что означает, что ток также равен нулю . Вот почему ток не может протекать через конденсатор, поддерживающий постоянное постоянное напряжение.

Конденсаторы

бывают разных классов качества. Чтобы помочь вам определить, какой конденсатор подходит для конкретного применения, мы составили таблицу ниже.Обратите внимание: поскольку эти конденсаторы биполярные, , полярность не имеет значения!

Диэлектрическая среда конденсатора MKT — полиэфирная фольга. Для высокопроизводительных приложений Используются конденсаторы из МКП и оловянной фольги, в качестве диэлектрика используется полипропилен. Средняя.В этом случае у вас должно быть посмотреть на Mundorf MCap Высший, Высшее серебро / золото и ClarityCap PWA, PX, SA, CSA, ЕКА, MR, CMR или даже DTAC.

Марки, которые мы продаем

Конденсаторы — несколько конденсаторов

< >

Как следует подключить нескольких конденсаторов ? Что происходит с общей емкостью в серийный номер и параллельных цепей? Как можно увеличить всего номинальное напряжение ? Будет ли серийный или параллельный магазин больше общей энергии ?

Параллельные конденсаторы

Параллельно подключенные конденсаторы добавят шт. емкость вместе.

C _всего = C ₁ + C ₂ + … + C _n

параллельная цепь — самый удобный способ увеличить общее хранилище электрический заряд.

Общее напряжение рейтинг не меняется. Каждый конденсатор будет «видеть» одно и то же напряжение. Они все должны быть рассчитаны как минимум на напряжение вашего источника питания. И наоборот, вы не должны прикладывать больше напряжения, чем самое низкое напряжение среди конденсаторов, подключенных параллельно.
