Нагрузка на профильную трубу: таблица, формулы расчета
На чтение 4 мин.
Допустимая нагрузка на профильную трубу, таблица показателей регламентированы строительными нормами. Эти параметры являются важными характеристиками конструкций, которые применяют при вычислениях.
Профильная труба под нагрузкойНагрузка, действующая на профильную трубу
Предельная прочность профильной трубы характеризуется той нагрузкой, которую сможет выдержать изделие.
Нормативные показатели нагрузок имеются в СП 20.13330.2011.
Различают такие нагрузки:
- Постоянные, при которых вес и усилие не меняются в течение длительного времени. Их создают конструкции зданий, грунты, а также давление стационарных предметов.
- Длительные, происходящие от действия перегородок, оборудования, материалов, вследствие усадки грунта и перепадов влажности.
- Кратковременные, происходящие от действия оборудования, силы веса людей, автомашин, климатических воздействий, от снега, льда, изменения температуры, порывов ветра.
- Особые — это сейсмические воздействия, результаты взрыва, при которых происходят колебания состава грунтов, а также произошедшие в результате аварий или пожаров.
Например, нужно подсчитать допустимые нагрузки на материал для навеса. В СП имеются формулы для расчета давления, есть таблицы для каждого типа воздействий. Учитывается сочетание всех видов давления.
Классификация нагрузок
При покупке труб нужно учитывать параметры, и какое давление они смогут выдержать.
Профильные трубы применяют для каркаса разных сооружений, выбирать эти конструкции нужно точно.
Достоинствами профильных труб считаются:
- прочность;
- легкость;
- стойкость к различным воздействиям;
- несложная установка.
При строительстве беседки не подсчитывают воздействия, потому что легкие конструкции не подвергаются действию больших усилий. А при создании каркаса крупного сооружения надо провести вычисление воздействий на конструкцию. Балки устойчивы к разным повреждениям, но они имеют предел. Если воздействия будут подсчитаны правильно, то профиль под давлением грунта, слоя снега прогибается. Если снег убрать, балка вернется в исходное состояние. Если превысить допустимую силу, труба может поломаться.
Поэтому при покупке профиля подбирают:
- размеры;
- сечение;
- давление на каркас;
- характеристики стали;
- силы, которые могут воздействовать на изделие во время эксплуатации.
Таким образом, можно точно вычислить, какую нагрузку держит профильная труба.
Расчетные схемы
Точный расчет нагрузки на профильную трубу начинают с выбора схемы расчета. Сначала вычисляют силу, действующую на конструкцию. Следующий этап — построение схемы нагрузки на профильную трубу с учетом всех действующих сил, размеров и сечения опор. После этого применяют нормативные параметры, имеющиеся в ГОСТ, делают инженерные расчеты. Для простоты вычислений можно использовать онлайн калькулятор, который содержит программы с формулами.
Максимальные нагрузки
Выбирая профиль, нужно учесть допустимый вес, который может выдержать балка или стойка в данном месте расположения. Показатель представлен в качестве распределенной силы, которая приложена в центре профиля. Под действием нагрузки труба согнется, но когда усилие прекратится, придет в исходное положение.
Если максимальная нагрузка превышена, это приведет к поломке конструкции. В расчетах учитывают совместную силу, которая действует на всю длину опоры. Поэтому балки не должны быть слишком большими.
Установка мощной трубы может быть невыгодна с экономической точки зрения и вследствие утяжеления всей конструкции.
В этом случае устанавливают добавочные опоры, что дает возможность повысить допустимое давление. Чтобы определить величину предельной силы, можно применить калькулятор.
Методы расчета нагрузки
Используют такие способы расчета:
- по калькулятору;
- по таблицам;
- с применением формул.
Перед расчетами выполняют чертеж, чтобы выяснить виды воздействий. Если профиль фиксируют одним концом, то выполняют расчет прямоугольной трубы на изгиб. Когда профиль крепят на опорах с 2 сторон, расчет делают на сжатие.
При вычислениях по таблицам показатели максимальной силы уже подсчитаны. Этот способ более простой, тут даются результаты расчетов для разных типов профиля. Имеется предельное значение усилия, которое может выдержать профиль. Из имеющихся методик расчета конструктор может выбрать наиболее приемлемый способ.
Для расчетов созданы специальные таблицы.
Показатель момента инерции находят в таблице ГОСТ 8639-82. Параметры профиля прямоугольной формы даются в ГОСТ 8645-68.
Расчет на изгиб выполняют по формуле: σ = M/W, где M — представляет изгибающий момент, W — момент сопротивления трубы. Чем больше W, тем меньше усилие в конструкции. Чтобы найти M, надо знать длину профиля и уровень деформации стали. Это значение дается в ГОСТ. Чтобы вычислить значение W, нужно знать величину балки. Затем показатели ставят в формулу и производят вычисления.
профильную и круглую, расчёт максимальной нагрузки
Одним из самых востребованных в строительстве изделий является стальная труба. Например, ВГП труба ВГП ду 15х2,8мм 6м может быть использована для устройства коммуникаций, а изделия квадратного сечения применяются в качестве опор. В последнем случае при проектировании необходимо верно определить несущую способность металлической квадратной трубы из стали.
Какой может быть максимальная нагрузка на опору из стальной трубы?
Во многих несущих конструкциях труба играет роль элемента, без которого невозможно соорудить каркас .
Помимо этого, изделия удобно использовать при устройстве различных перегородок. Важным преимуществом продукции является то, что она подходит как для временного, так и постоянного применения. Именно поэтому зачастую трубы используют в качестве надежных опор для аппаратуры, вспомогательного оборудования.
Эксплуатация трубы в качестве несущего элемента объясняется тем, что данное изделие отличается:
- высокой прочностью на сдавливание и разрыв;
- невосприимчивостью к вибрациям;
- достаточной упругостью;
- пригодностью к многократному применению;
- доступной ценой;
- простотой монтажа.
Для достижения таких преимуществ от использования необходимо верно определить несущую способность, то есть выполнить расчет нагрузки, которую может выдержать опора из стальной трубы для навеса, ВЛ, оборудования и т. д.
При расчете учитываются такие параметры, как материал изготовления трубы, его характеристики, а также особенности грунта, в который планируется размещение.
Для определения максимальной нагрузки на опору из металлической трубы круглого или квадратного сечения используются различные методики.
- Расчетная. Является не очень эффективной.
- Основанная на пробных статических нагрузках. Требует значительных финансовых и временных затрат.
- Динамическое испытание. Не отличается достаточной точностью, однако этот способ можно применять непосредственно на объекте.
- Зондирование. Этот способ комбинирует методы статического и динамического определения. Является самым эффективным.
Профильная труба
Профильная труба
Изготавливается оно путем сварки или проката на специальном стане.
Специфическая особенность таких труб – необычная форма. В основном они бывают квадратными либо прямоугольными, что дает им преимущество в прочности и способности выдерживать внушительные статические нагрузки благодаря наличию четырех ребер жесткости.
В наше время стальная профильная труба получила широкое распространение. Из нее делают опорные детали, делают каркасы остановок для общественного транспорта, перила, скамейки и многое другое. Самая востребованная область применения стальных профтруб находит свое отражение в сфере строительства при установке конструкций из металла и постройке зданий.
Большие возможности выбора типов профтруб из стали дает возможность изготовить подходящую конструкцию для нужных задач.
Стальная профтруба отличается сечением с 4-мя ребрами жесткости. Невзирая на то, что весит такое изделие совсем не много, нагрузки оно может выдержать очень большие.
Купить профильную трубу со скалада в Спб вы можете в компании ПрофТехМет, которая работает напрямую с заводом-изготовителем. Для того, чтобы купить прокат в СПб и получите все консультации по длине, марке стали и другим показателям. Оставляйте свою заявку на сайте или звоните по телефону (812)748-93-23
Трубы электросварные профильные квадратные,прямоугольные ГОСТ 8639-82,8645-68

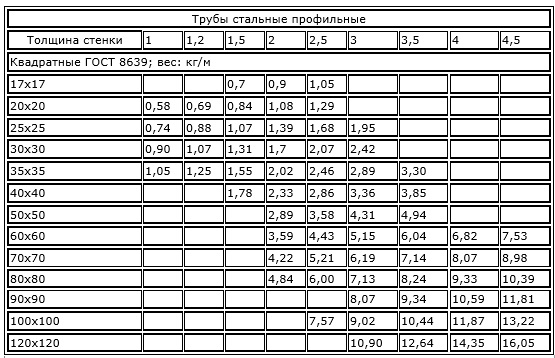

Теоретический вес профильной трубы можно узнать из специальной таблицы.
| Наименование | Наружный размер, мм | Толщина стенки, мм | Вес пог.м., кг. | |
| Труба профильная | Ст.1 | 15х15 | 1,35 | 0,57 |
| 1,5 | 0,62 | |||
| Труба профильная | Ст.1 | 20х20 | 1,5 | 0,85 |
| 2 | 1,1 | |||
| Труба профильная | Ст.1 | 25х25 | 1,5 | 1,1 |
| 2 | 1,42 | |||
| Труба профильная | Ст.1 | 30х20 | 2 | 1,42 |
| Ст.3 | 30х30 | 1,5 | 1,34 | |
| 2 | 1,74 | |||
| 3 | 2,59 | |||
| Труба профильная | Ст. 1 | 40х20 | 1,5 | 1,34 |
| 2 | 1,74 | |||
| Труба профильная | Ст.3 | 40х25 | 1,5 | 1,45 |
| 2 | 1,89 | |||
| 3 | 2,85 | |||
| Труба профильная | 40х40 | 1,5 | 1,8 | |
| 2 | 2,37 | |||
| 3 | 3,6 | |||
| 4 | 4,35 | |||
| Труба профильная | Ст.3 | 50х25 | 2 | 2,2 |
| 3 | 3,3 | |||
| Труба профильная | Ст.1 | 50х30 | 2 | 2,37 |
| Труба профильная | Ст.3 | 50х50 | 2 | 3 |
| 3 | 4,57 | |||
| 4 | 5,57 | |||
| Труба профильная | Ст. 3 | 60х30 | 2 | 2,69 |
| 3 | 3,92 | |||
| 4 | 4,9 | |||
| Труба профильная | Ст.3 | 60х40 | 1,5 | 2,29 |
| 2 | 3 | |||
| 3 | 4,57 | |||
| 4 | 5,52 | |||
| Труба профильная | Ст.3 | 60х60 | 2 | 3,64 |
| 3 | 5,25 | |||
| 4 | 6,79 | |||
| 5 | 8,04 | |||
| Труба профильная | Ст.3 | 70х70 | 3 | 6,39 |
| Труба профильная | Ст.3 | 80х40 | 2 | 3,64 |
| 3 | 5,14 | |||
| 4 | 6,7 | |||
| Труба профильная | Ст.3 | 80х60 | 3 | 6,42 |
| 4 | 7,89 | |||
| Труба профильная | Ст. 3 | 80х80 | 3 | 7,34 |
| 4 | 9,5 | |||
| 5 | 11,34 | |||
| 6 | 12,75 | |||
| Труба профильная | Ст.3 | 90х90 | 4 | 10,59 |
| Труба профильная | Ст.3 | 100х50 | 3 | 6,35 |
| 4 | 8,2 | |||
| 5 | 10,17 | |||
| Труба профильная | Ст.3 | 100х60 | 4 | 9,17 |
| 5 | 11,34 | |||
| Труба профильная | Ст.3 | 100х80 | 4 | 10,5 |
| Труба профильная | Ст.3 | 100х100 | 3 | 9,25 |
| 4 | 11 | |||
| 5 | 13,42 | |||
| 6 | 16,09 | |||
| 8 | 21,59 | |||
| Труба профильная | 09Г2С | 100х100 | 5 | 14,17 |
| 6 | 17 | |||
| 8 | 21,34 | |||
| Труба профильная | Ст. 3 | 120х60 | 4 | 10,42 |
| 5 | 13 | |||
| Труба профильная | Ст.3 | 120х80 | 4 | 11 |
| 5 | 14,34 | |||
| 6 | 16,42 | |||
| Труба профильная | Ст.3 | 120х120 | 3 | 10,92 |
| 4 | 14,09 | |||
| 5 | 17,34 | |||
| 6 | 20,5 | |||
| 8 | 26,34 | |||
| Труба профильная | 09Г2С | 120х120 | 4 | 13,92 |
| 5 | 17,09 | |||
| 8 | 26,17 | |||
| Труба профильная | Ст.3 | 140х100 | 4 | 13,84 |
| 5 | 17,17 | |||
| 6 | 20,42 | |||
| Труба профильная | 09Г2С | 140х100 | 5 | 17,09 |
| Труба профильная | Ст. 3 | 140х140 | 4 | 16,34 |
| 5 | 19,75 | |||
| 6 | 23,25 | |||
| Труба профильная | 09Г2С | 140х140 | 5 | 20 |
| 6 | 23,92 | |||
| Труба профильная | Ст.3 | 140х100 | 4 | 14,67 |
| 6 | 20,92 | |||
| 8 | 26,59 | |||
| Труба профильная | Ст.3 | 150х150 | 4 | 17,42 |
| 5 | 21,92 | |||
| 6 | 26 | |||
| 8 | 30,42 | |||
| Труба профильная | 09Г2С | 150х150 | 6 | 25,75 |
| Труба профильная | Ст.3 | 160х120 | 4 | 16,42 |
| 5 | 20,42 | |||
| 6 | 24,34 | |||
| 8 | 30,59 | |||
| Труба профильная | 09Г2С | 160х120 | 6 | 24,17 |
| 8 | 31 | |||
| Труба профильная | Ст. 3 | 160х140 | 5 | 22 |
| Труба профильная | Ст.3 | 160х160 | 4 | 18,75 |
| 5 | 23,34 | |||
| 6 | 27,75 | |||
| 7 | 31,92 | |||
| 8 | 36 | |||
| Труба профильная | 09Г2С | 160х160 | 5 | 23,25 |
| 6 | 27,34 | |||
| Труба профильная | Ст.3 | 180х100 | 5 | 20,34 |
| 6 | 24,09 | |||
| 8 | 31,09 | |||
| Труба профильная | Ст.3 | 180х140 | 4 | 18,59 |
| 5 | 23,34 | |||
| 6 | 27,84 | |||
| 7 | 31,75 | |||
| 8 | 35,92 | |||
| Труба профильная | 09Г2С | 180х140 | 4 | 19,32 |
| 6 | 18,84 | |||
| 8 | 35,5 | |||
| Труба профильная | Ст. 3 | 180х180 | 5 | 26,17 |
| 6 | 31,09 | |||
| 7 | 35,92 | |||
| 8 | 40,67 | |||
| 10 | 50,34 | |||
| Труба профильная | 09Г2С | 180х180 | 6 | 30,59 |
| 7 | 36 | |||
| 8 | 40,34 | |||
| 10 | 50,34 | |||
| Труба профильная | Ст.3 | 200х100 | 5 | 21,84 |
| 6 | 26 | |||
| 8 | 34,25 | |||
| Труба профильная | Ст.3 | 200х120 | 5 | 23,34 |
| 6 | 27,59 | |||
| Труба профильная | Ст.3 | 200х160 | 5 | 26,17 |
| 6 | 31,17 | |||
| 8 | 40,42 | |||
| 10 | 50,75 | |||
| Труба профильная | 09Г2С | 200х160 | 6 | 30,67 |
| 8 | 40,17 | |||
| Труба профильная | Ст. 3 | 200х200 | 5 | 29 |
| 6 | 34,67 | |||
| 7 | 40,34 | |||
| 8 | 45,59 | |||
| 10 | 57,42 | |||
| Труба профильная | 09Г2С | 200х200 | 6 | 34,84 |
| 8 | 45,17 | |||
| Труба профильная | Ст.3 | 240х160 | 6 | 35 |
| 8 | 45,59 | |||
| Труба профильная | Ст.3 | 250х150 | 8 | 45,75 |
| Труба профильная | Ст.3 | 250х250 | 8 | 57,67 |
| 10 | 72,42 | |||
| Труба профильная | 09Г2С | 250х250 | 10 | 71,5 |
| Труба профильная | Ст.3 | 300х200 | 8 | 58 |
| 10 | 72,42 | |||
| Труба профильная | 09Г2С | 300х200 | 8 | 57,59 |
| Труба профильная | Ст. 3 | 300х200 | 6 | 53,59 |
| 8 | 69,5 | |||
| 10 | 87,59 | |||
| Труба профильная | 09Г2С | 300х200 | 8 | 68,67 |
