Не лудится паяльник: Почему припой не ложится на керамический паяльник? — Хабр Q&A

Содержание

Как залудить паяльник

Самый обычный паяльник с медным жалом есть практически у каждого. Этот несложный и полезный инструмент необходим далеко не только специалистам, занимающимся радиоэлектроникой. В хозяйстве он тоже часто нужен, например, чтобы спаять два провода или починить какой-либо простейший бытовой прибор своими руками.

Однако не у всех начинающих пользователей получается даже самая простейшая операция – лужение паяльника.

Блок: 1/4 | Кол-во символов: 419
Источник: https://SdelaySam-SvoimiRukami.ru/4392-kak-zaludit-payalnik.html

Особенности жала паяльника

Жало – это основная рабочая часть инструмента, которая контактирует со всеми деталями, припоем, заготовками и прочим. Она разогревается сама, а также плавит при нужной температуре все расходные материалы. Несмотря на то, что данная часть делается из прочных металлов, которые обладают высокой температурой плавления и хорошим сопротивлением химическому воздействию, нужно знать как правильно залудить жало паяльника, так как поверх него начинает образовываться окислительная пленка.

Ее не видно без специальных приспособлений, но эффект от присутствия этой пленки становится заметен, так как расплавленный припой не остается на жале, а просто растекается по нему и спадает вниз. Невозможно взять нужное количество материала и аккуратно поместить его на требуемое место. Подготовка жала необходима не только для старых, бывавших в работе устройств. Нужно знать как облудить новый паяльник, так как на нем тоже может образоваться данная окись.

Размер жала и его форма влияют на то, какую именно модель нужно подобрать для определенных операций. Чем толще жало, тем больше мощность паяльника и тем большей температуры он достигает при нагреве. Форма наконечника сказывается на удобстве выполнения определенных операций.

«Важно!

За жалом нужно ухаживать, чтобы оно прожило как можно дольше, так как при выходе его из строя паяльник окажется бесполезным. Для  этого нужно постоянно очищать его от остатков припоя по окончании работы.»

Заточка

Помимо лужения паяльника нужно еще знать, как заточить жало паяльника. Ведь только после правильной заточки уже можно работать. Это относится преимущественно к новым моделям, но если от многократного использование жало обросло старыми остатками припоя, то здесь также нужно провести данную операцию.

Заточка жала нового паяльника

Заточка предполагает создание нужной формы наконечника. Стандартным вариантом является заточка под углом в 30-40 градусов с каждой стороны. В итоге должна получиться клинообразная форма. Желательно, чтобы острая часть жала обладала толщиной около 1 мм.

Если нужно паять мелкие детали, то наконечник должен принять форму конуса. При необходимости выпаивания SMD резисторов нужно сделать пропил к краю, что поможет осуществлять данную процедуру одним движением. Все заточки можно произвести обыкновенным напильников с мелкозернистым рельефом.

Как залудить жало паяльника деревянным бруском?

Существует несколько вариантов как залудить паяльник с медным жалом. Одним из них является использование деревянного бруска. Лучше всего для этой операции подходит дерево хвойных пород. С одной стороны оно обеспечивает необходимую шероховатость волокон, так как при мягкой структуре древесины таких пород шероховатость заметно повышается, в сравнение с более твердыми видами. С другой стороны в них содержится природная канифоль, что также является плюсом.

Лужение жала паяльника деревянным бруском

Рассматривая как правильно облудить жало паяльника, нужно учесть, что для этой процедуры необходимо еще иметь легкоплавкий припой и флюс. Сначала флюс расплавляется и сразу же выливается на древесину, после этого нужно приложить припой, пока не остыла температура и он также смог расплавиться. При появлении на жале окалины ее можно зачищать и залуживать одновременно при помощи полученного бруска древесины со слоем расплавленного флюса и припоя. Такого инструмента должно хватить на долгое время, пока не сотрется наплавленный слой.

Блок: 2/3 | Кол-во символов: 3407
Источник: https://svarkaipayka.

ru/oborudovanie/payalniki/kak-zaludit-zhalo-payalnika.html

Зачем лудить паяльник?

Ответ на этот вопрос заключается в том, что в процессе пайки возникает необходимость брать разогретым жалом припой (сплав свинца и олова), который затем переносится на место соединения. Но если его не залудить, то эта процедура становится невыполнимой. Припой не прилипает к паяльнику, соответственно, взять нужное количество сплава и перенести на место пайки – невозможно.
Почему так происходит? При контакте разогретого жала с припоем последний расплавляется и прилипает к поверхности. Но только тогда, когда на ней есть слой олова, что и называется – «паяльник луженный». Соответственно, если он испачкан канифолью, флюсом или пластмассой, указанного взаимодействия не получается. Припой просто плавится, образуются капли металла, но к жалу это все дело не пристает.

Правильно луженый паяльник – это инструмент, у которого рабочая часть покрыта тончайшим слоем припоя. К такой поверхности олово охотно прилипает, и его беспрепятственно можно переносить на проводник, плату, радиодеталь и так далее.

Блок: 2/4 | Кол-во символов: 1025
Источник: https://SdelaySam-SvoimiRukami.ru/4392-kak-zaludit-payalnik.html

Материалы для лужения паяльника

Чтобы правильно залудить паяльник с медным жалом, потребуется минимальный набор материалов:

  • канифоль сосновая;
  • припой;
  • наждачная бумага;
  • губка для мыться посуды.

Результат будет намного лучшим, если прислушаться к рекомендациям, изложенным далее.
Не стоит использовать канифоль, у которой вышел срок годности. Потемневшую и загрязненную посторонними веществами тоже лучше не брать. Как правило, стандартная канифоль пригодна к использованию в течение двух лет с момента изготовления.
Припой рекомендуется покупать тот, который имеет максимально светлый оттенок. Это означает, что в сплаве больше олова, а свинца, соответственно, меньше. Такой припой лучше плавится и начинающему пользователю с ним проще обращаться.

Наждачная бумага должна быть такой, чтобы после ее применения на медном жале не оставалось глубоких борозд. По этой же причине ни в коем случае не стоит применять для зачистки точильные камни. Отличные результаты дает применение наждачной бумаги с зернистостью P150.
Губка для мыться посуды обязательно должна иметь жесткую накладку, так как именно эта сторона используется в работе. Заменить ее можно практически любыми войлочными материалами. Также есть специальные губки для очистки паяльника.

Блок: 3/4 | Кол-во символов: 1250
Источник: https://SdelaySam-SvoimiRukami.ru/4392-kak-zaludit-payalnik.html

Процесс лужения паяльника с медным жалом

Сразу же стоит отметить, что нижеописанным способом можно лудить паяльники только с медным жалом. Если обработать наждачной бумагой керамическое острие, то оно безвозвратно утратит свои свойства, а дорогостоящую насадку останется только выбросить.
Если на рабочей поверхности жала осталось застывшее олово, то его можно удалить следующим образом. Паяльник нужно сперва разогреть. Затем жало опускается в канифоль и чистится о многожильный медный провод, смоченный во флюсе.
Далее рабочую часть инструмента необходимо очистить от нагара. Делается это при помощи наждачной бумаги. Особо усердствовать не нужно, так как медь является довольно мягким металлом.

Особое внимание уделяется той части жала, которым осуществляется пайка.
Сразу же после очистки паяльник включается в сеть и разогревается до рабочей температуры. Поскольку медь очень быстро окисляется, рекомендуется уже в процессе нагрева опустить жало в канифоль. Так ограничивается доступ кислорода, и поверхность не покроется оксидом в считанные секунды. При высоких температурах этот процесс ускоряется в разы.

Когда паяльник как следует разогреется, он вынимается из канифоли и подводится к припою. Набрав достаточное количество сплава (олово должно отлично прилипать к очищенной поверхности), жало нужно опять погрузить в канифоль несколько раз. За счет большого поверхностного натяжения олово равномерно разойдется по рабочей поверхности паяльника.


Улучшить результат можно с помощью картона, предварительно покрытого канифолью. Если поводить жалом с припоем по такой поверхности, олово лучше распределится и ляжет более тонким слоем.
Далее необходимо очистить паяльник от лишнего расплавленного металла. Для этого нужно несколько раз провести луженным жалом по влажно губке. На этом этапе следует быть осторожным, чтобы заново не испачкать инструмент. Сразу же после очистки жало опускается в канифоль, чтобы защитить нанесенное покрытие.

Результатом вышеописанной процедуры должен быть идеально залуженный паяльник с тончайшим слоем олова на рабочей поверхности. Если все сделать правильно, то последующий за этим процесс пайки будет простым даже для начинающего пользователя.

Блок: 4/4 | Кол-во символов: 2212
Источник: https://SdelaySam-SvoimiRukami.ru/4392-kak-zaludit-payalnik.html

Лужение современного покрытия

Наконечники из керамики и никеля не нужно лудить. Так читают производители, но это не более чем . Современные покрытия тоже склонны к окислению, только процесс происходит медленнее. Залудить жало паяльника паяльной станции современного типа обычным способом не получится — покрытие будет стёрто.

Очистку выполняют мокрой тряпочкой их х/б ткани. Берут твёрдую канифоль, куда ложат немного припоя. Наконечник следует натереть тряпочкой и моментально окунуть в канифоль. Кусок припоя утапливают вертикально вниз. Припой плавится и обволакивает конус жала.

Блок: 4/6 | Кол-во символов: 580
Источник: https://pochini.guru/sovety-mastera/kak-zaludit-zhalo-payalnika

Как залудить жало металлической губкой?

Порой случается так, что не лудится жало паяльника, даже если обработка ведется в течение достаточно длительного времени. Применение металлической губки может существенно сменить ситуацию. Для этого подойдут как обыкновенные бытовые варианты, так и профессиональные губки. В фирменных паяльных станциях можно встретить специальные устройства для сухой очистки жала, которые сделаны как стальная губка.

Использование металлической губки для лужения жала

«Обратите внимание!

Это действительно надежный и быстрый способ лужения.»

Выбирая способы как залудить жало паяльника в домашних условиях можно не использовать не просто саму губку, чего может быть вполне достаточно, но добавить улучшения. Если ее измазать в густом флюсе, к примеру, в паяльном сале, то эффект будет более существенным. На само жало можно нанести кусочек припоя, когда оно разогреется, это поможет одновременно очистить его и залудить. Данный способ подходит для таких видов жала как:

  • Медное;
  • Никелевое;
  • Керамическое.

«Важно!

Не стоит сильно аккуратно нажимать губку при лужении, так как такими действиями очень сложно испортить паяльник, а оставить непроработанные участки вполне возможно, так что лучше сделать обработку с усилием. »

Как залудить жало в канифоли?

Лужение жала паяльника канифолью

Способы как залудить жало паяльника без канифоли могут оказаться более простыми, но с использованием данного материала можно проводить работу даже со старыми инструментами, в которых использовалась мягкая медь для производства жала. Основная проблема здесь заключается в быстром окислении материала, так что после очистки мастер даже не сможет быстро донести паяльник до места работы, как все уже снова окислится. Единственным способом для этого является лужение непосредственно в канифоли. Для этого требуется подложить кусок стальной проволоки или какой-либо аналогичный предмет под инструмент. Жалом нужно тереть до момента расплавления флюса. Желательно использовать в это время припой.



Устаревшие способы

Если поинтересоваться, как правильно облудить паяльник у людей, которые занимались пайкой достаточно давно, но при этом показывали хорошие результаты, то можно встретить такие способы, которые сейчас редко используются. К ним относятся:

  • Напильник. Обработка напильником без дополнительных приспособлений помогает достичь результата, но не дает гарантии, что все надолго сохранится. Это влияет на более быстрое израсходование ресурса жала.
  • Деревянный верстак или другая некрашеная древесина. Это очень простой подручный способ, который позволит достичь нужного результата при длительном воздействии.
  • Сосновая канифоль. Эффективный, но малоприятный способ из-за запахов, которые раздаются при расплавлении.
  • Тугоплавкий припой. Материал дольше остается на жале благодаря тому, что температура его плавления выше, чем у остальных материалов.

Особенности лужения современного жала паяльника

У многих возникает вопрос, как залудить новый паяльник, у которого наконечник сделан из никеля или керамики. Есть специальные способы, как залудить жало паяльника паяльной станции с не обгорающим жалом. Стандартные методы здесь не всегда подходят.

Для начала нужно взять тряпку. Устройство разогревается и попутно натирается тряпкой. При должном нагреве его нужно опустить в канифоль, которую следует подготовить заранее, попутно утапливая в ней кусок олова. Это обволакивает поверхность наконечника и помогает бороться с окислением.

Заключение

Существует масса способов как залудить жало паяльника с покрытием и без него. Каждый мастер использует свои методы, которые ему наиболее удобны. Эффективность каждого из них будет видна на практике. Единственно верного решения для всех не существует и нужно индивидуально подбирать каждый вариант.

Блок: 3/3 | Кол-во символов: 3728
Источник: https://svarkaipayka.ru/oborudovanie/payalniki/kak-zaludit-zhalo-payalnika.html

Классический метод и профилактика

Предыдущие способы придумали мастера относительно недавно. Наши предки, даже ещё отцы, делали лужение несколько иначе. Для этого требовался напильник с мелкой насечкой, верстак для работы (можно заменить доской), канифоль и максимально тугоплавкий припой.

Порядок действий:

  1. Зачищают одну грань основания.
  2. Глубоко погружают инструмент в канифоль и натирают грань о дерево.
  3. Контакт о дерево проводят на месте, где предварительно заготовлен припой. Процедуру повторяют несколько раз.
  4. Занимаются второй гранью.
  5. Залуживают круглую поверхность прута.

Процедура отнимет минут 10, не меньше. Большое количество времени на подготовку окупается тем, что с инструментом можно работать несколько дней без особой подготовки.

Работа продолжительное время спровоцирует перегрев. Повышение температуры усиливает окисление и прут приходится готовить к работе чаще. Дабы избежать лишних процедур следует придерживаться некоторых правил.

Профилактические меры от окисления:

  • Максимальную мощность нельзя использовать постоянно.
  • Регулятор температуры в паяльной станции следует выставлять на минимально возможное значение.
  • Опытные мастера оснащают подставку для паяльника выключателем с ограничителем напряжения — при неиспользовании инструмента нагрев сохраняется, а покрытие не окисляется.
  • После каждой пайки следует восстановить покрытие.

Инструмент всегда нужно держать наготове. После продолжительного простоя жало паяльника не лудится из-за сильного окисления. Восстановление адгезии покрытия, особенно из меди, проводят канифолью. После погружения в неё жало натирают тканью х/б. Во время работы паяльник тоже периодически нужно очищать.

Блок: 6/6 | Кол-во символов: 1642
Источник: https://pochini.guru/sovety-mastera/kak-zaludit-zhalo-payalnika

Кол-во блоков: 8 | Общее кол-во символов: 14263
Количество использованных доноров: 3
Информация по каждому донору:
  1. https://svarkaipayka.ru/oborudovanie/payalniki/kak-zaludit-zhalo-payalnika.html: использовано 2 блоков из 3, кол-во символов 7135 (50%)
  2. https://SdelaySam-SvoimiRukami. ru/4392-kak-zaludit-payalnik.html: использовано 4 блоков из 4, кол-во символов 4906 (34%)
  3. https://pochini.guru/sovety-mastera/kak-zaludit-zhalo-payalnika: использовано 2 блоков из 6, кол-во символов 2222 (16%)

подготовка и уход за паяльником. Проверенный способ и профилактика

Пайкой называется физико-химический процесс образования соединения между деталями при взаимодействии припоя со спаиваемым металлом. В отличие от сварки, рабочие поверхности не оплавляются, а происходит их смачивание припоем.

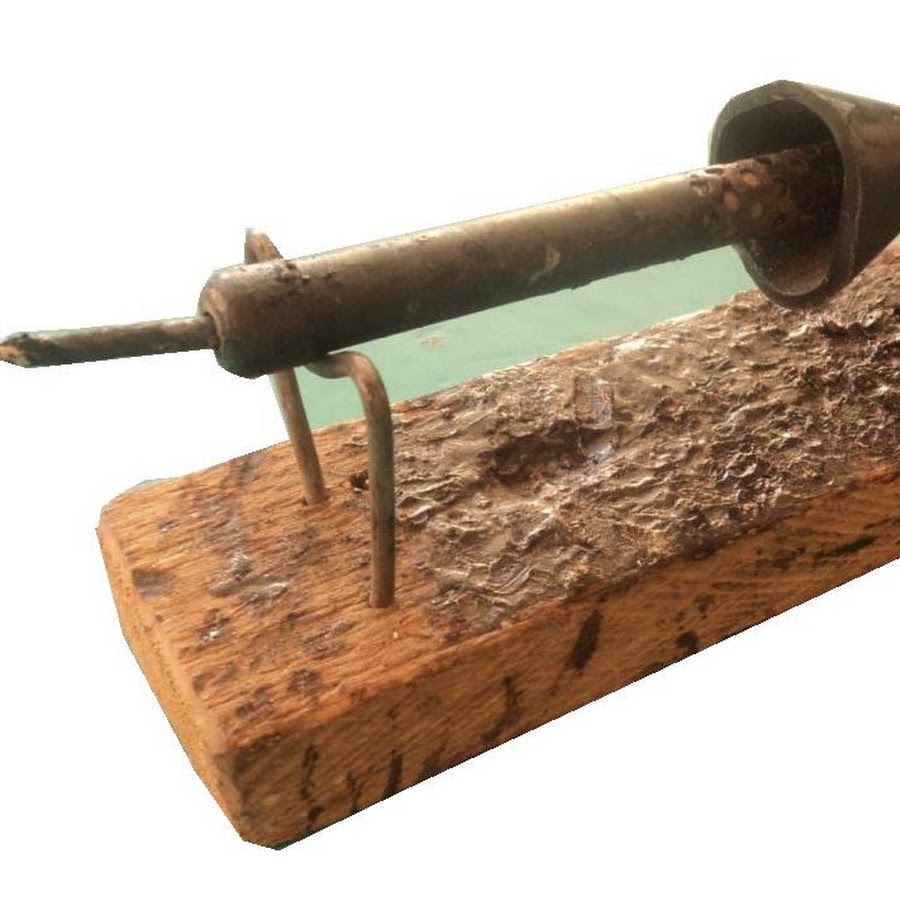

Как выглядит простой паяльник

Непременным условием для осуществления процесса пайки является расплавление припоя и смачивание им поверхности рабочего инструмента. Со временем наконечник паяльника чернеет и перестаёт работать. Поэтому необходимо знать способ его восстановления – как правильно залудить жало паяльника. На фото ниже изображена окисленная поверхность инструмента и покрытая припоем.

Поверхность жала паяльника: 1) окисленная поверхность инструмента; 2) покрытая припоем – луженая

В первом случае даже не стоит пытаться производить пайку, поскольку окислы препятствуют удержанию припоя на поверхности жала.

Паяльник будет готов к работе только тогда, когда его жало покроется слоем расплавленного материала с более низкой температурой плавления, чем соединяемые металлы.

Материалы для пайки

Для пайки применяется припой – материал, служащий для соединения металлических поверхностей и имеющий более низкую температуру плавления, чем у материалов соединяемых деталей.

Припой состоит из разных сплавов, куда могут входить олово, свинец, медь, никель и кадмий. Его изготавливают преимущественно в виде прутков и проволоки.

Пайка необходима для создания соединения, уменьшения переходного сопротивления электрического контакта и защиты соединения деталей от окисления.

Припой должен обладать свойством смачивания основы. При этом происходит его диффузия в основной металл, а тот растворяется в припое, образуя промежуточный слой, после застывания соединяющий детали как одно целое.

Для паяльников применяют мягкие припои с температурой плавления от 191 0 С до 280 0 С. Их основными компонентами являются олово и свинец в разных соотношениях.

С поверхности соединяемых металлов под пайку необходимо удалять оксиды. Для этого служат флюсы. Кроме того, они способствуют лучшему растеканию припоя и защищают поверхности от действия внешней среды.

Флюс применяется в твёрдом, жидком и пастообразном виде. Он может находиться внутри трубки из припоя.

В качестве флюса применяются:

  • канифоль;
  • ацетилсалициловая кислота;
  • ортофосфорная кислота;
  • соли;
  • глицерин;
  • нашатырь.

Распространённые флюсы для пайки в твёрдом, жидком и пастообразном виде

Флюсы должны обеспечивать низкий ток утечки и не обладать коррозионной активностью.

Принцип и процесс пайки

Пайка производится путём захвата припоя и флюса жалом паяльника, введения их между соединяемыми деталями и дальнейшего нагрева контактирующих поверхностей до их смачивания припоем, который впоследствии застывает, образуя соединение. Для этого следует прекратить нагрев.

Заточка паяльника

Жало паяльника перед работой затачивается напильником под углом в 30-40 0 . Край делают слегка притупленным, шириной 1 мм.

Если наконечник новый, заточка на нём уже есть. Здесь остаётся только обработать жало мелкозернистой шкуркой, напильником или надфилем, чтобы снять патину – зеленоватый окисел меди.

Магазинная заточка многих не устраивает, поскольку паять с ней не всегда возможно. Поэтому целесообразно вынуть медный наконечник из корпуса и отковать рабочую часть в виде вогнутой лопатки.

Подобная холодная обработка эффективней заточки, поскольку структура металла уплотняется, и жало меньше поддаётся коррозии. Небольшая шлифовка напильником на конечном этапе необходима, чтобы придать рабочей части паяльника законченный вид.

Как залудить жало?

После заточки жало следует облудить тонким слоем припоя. Для этого включается электрический паяльник, и медный стержень прогревается, пока не примет красновато-оранжевый оттенок.

Долго ждать не нужно, иначе стержень обгорит. После разогрева всё жало погружают в канифоль, а затем расплавляют кусочек припоя и покрывают им всю рабочую поверхность.

Если потереть жало о поверхность дерева, припой лучше покрывает рабочую зону паяльника.

Слой припоя на жале должен быть равномерным. Если поверхность покрылась частично, процесс повторяется. Как только паяльник будет готов к работе, его можно применять для пайки изделий.

Как залудить необгораемое жало?

Рабочая часть некоторых паяльников покрывается специальным защитным составом. Слой является достаточно тонким, и зачищать его нельзя. Для этого применяется специальная губка. Если её нет, подойдёт обычный кусок ткани, смоченный водой или глицерином. Можно использовать губку, предназначенную для мытья посуды.

Производятся специальные очистители жала в виде клубка из стружки цветного металла, в который погружается жало. При этом окислы остаются внутри. Их можно потом высыпать наружу.

Механические воздействия сокращают срок службы защитного слоя. При пайке не рекомендуется шаркать по плате или стучать по металлическим поверхностям.

Необгораемый слой окисляется достаточно быстро. Для повышения его срока службы рекомендуется поддерживать температуру пайки не выше 250 0 С.

Температура считается нормальной, когда от канифоли дым идёт тонкой струйкой, а не облаком с брызгами. При этом пайка получается с чёткими границами и характерным блеском. Если поверхность припоя получается матовой и с низкой механической прочностью, температуру нагрева следует увеличить.

Чтобы облудить жало паяльника с покрытием, надо в расплавленную канифоль положить кусок припоя. Паяльник разогревается и его концом нужно пошаркать по мокрой ткани, удалив со всех сторон окислы. Затем жало опускается в канифоль под кусок припоя. При этом снимаются остатки окислов, а припой плавится и частично остаётся на жале.

После лужения жало снова протирается тряпочкой и паяльник готов к работе. Важно его не перегреть выше 300 0 С, иначе всё придётся повторять сначала.

Перегрев виден по кипению и разбрызгиванию канифоли при опускании в неё жала паяльника.

Набор сменных необгораемых жал, применяемых на паяльной станции

Стандартное жало типа «игла» обладает низкой теплопроводностью, и паять им удобно только миниатюрные элементы. Выпаивать радиодетали с его помощью довольно сложно.

Более удобны жала типа «цилиндр со скосом». Для пайки в наборе целесообразно иметь 3 наконечника подобного вида, диаметром 1, 2 и 3 мм.

Ножевидное жало 5 мм обладает приличной мощностью и с его помощью можно паять как тонкие детали, так и массивные, если правильно разворачивать нож. Аналогично можно использовать классический клиновидный наконечник.

Перегрев паяльника

При отсутствии регулятора напряжения паяльник может разогреваться выше 300 0 С, что приводит к его обгоранию. Если не удаётся замерить температуру жала, перегрев можно заметить по кипению и брызгам канифоли.

Уменьшить температуру паяльника можно с помощью регулятора мощности – диммера. Здесь можно подобрать обычное устройство управления яркостью лампы накаливания. Важно, чтобы оно подходило по мощности.

Можно собрать тиристорный регулятор на микросхеме Кр1182ПМ2 своими руками, позволяющий управлять приборами, мощностью до 150 Вт.

Регулятор мощности на основе микросхемы, который можно собрать своими руками

В качестве нагрузки изображена лампа HL1. Вместо неё, можно подключить паяльник, который является активной нагрузкой. Мощность регулируется переменным резистором R1.

В диммерах предусмотрено плавное включение и отключение нагрузки. Для паяльника этого не требуется и можно обойтись более простым устройством.

Схема простого тиристорного регулятора

Положительный полупериод не управляется и проходит через диод VD1. Регулирование производится только через отрицательный полупериод путём управления тиристором VD2 с помощью переменного резистора R2. Для паяльника этого вполне достаточно.

Миниатюрные устройства регулирования встраиваются в ручку паяльника. Лучшие способы поддерживания оптимальной температуры пайки применяются в паяльных станциях, где режим может быть ручным или автоматическим.

Распространённая паяльная станция «Weller»

Для домашней сети со стабильным напряжением питания вполне достаточно ручного управления нагревом, в зависимости от марки припоя.

Износ паяльника происходит неравномерно. При выгорании на поверхности жала появляются неровности. Время от времени его надо затачивать и лудить.

Медь при нагреве растворяется в припое, а длительный разогрев без использования приводит к образованию слоя окислов. Поэтому рекомендуется в паузы выключать паяльник или уменьшать его температуру.

Закрепление жала паяльника

Наличие съёмного жала позволяет его снять и заточить. Но во многих конструкциях требуется его дополнительная фиксация, так как стержень начинает болтаться и выпадать. У него предусмотрена металлическая втулка, которая надевается сверху. Если её постоянно снимать при замене жала, прочность соединения уменьшится. Можно втулку оставить на месте, но со временем её заклинит и вынуть жало будет сложно.

Для создания надёжного соединения корпуса паяльника с жалом, втулку заменяют другой, чтобы она легко надевалась. Затем в ней сверлится отверстие и нарезается резьба М3 или М4. После того как втулка будет надета на жало, в неё вворачивается винт, создающий надёжное соединение и предотвращающий проворачивание жала. На рисунке ниже изображён паяльник в разобранном (а) и собранном виде (б), где в качестве втулки использована обычная гайка.

Как выглядит крепление сменного жала паяльника

Съёмное жало необходимо для паяльника ещё с целью регулирования его температуры. Если вставлять его в нагреватель на разную глубину, температура рабочей части будет изменяться.

Периодически требуется удаление окалины из соединения. Когда она накапливается, снижается рабочая температура паяльника. Очистку производят следующим образом:

  • вынуть медный стержень пассатижами из паяльника;
  • наждачной шкуркой удалить окалину;
  • нанести на стержень слой графита, потерев об него грифель карандаша;
  • извлечь остатки окалины из отверстия нагревательного элемента, слегка постукивая по нему;
  • установить новый или вернуть старый медный стержень и закрепить его с помощью втулки с винтом.

Периодически следует проверять изоляцию паяльника. Для этого омметр устанавливается на мегаомный предел (1-10 мОм) и замеряется сопротивление между жалом и штырьками вилки паяльника, которое должно быть бесконечно большим.

Уроки пайки. Видео

Основы пайки для начинающих собраны в этом видео.

Паяльник в процессе работы со временем выгорает. Его жало необходимо периодически затачивать и лудить. При наличии необгораемого покрытия рабочая поверхность очищается специальными химическими средствами, после чего также лудится. В процессе работы важно, чтобы паяльник не перегревался.

Если на эту страничку попали те, кто уже умеет правильно паять , то информация Вам вряд ли пригодится, это мануал для новичков.

Радиоэлектроника для начинающих начинается с пайки. Это аксиома. Научиться паять довольно просто, как и в любом деле, нужна практика. Если паяльный набор готов, то пора приступить к подготовке инструмента.

Заточка жала паяльника.

Прежде чем паять необходимо подготовить новый паяльник к работе, а точнее, заточить жало под определённую форму и покрыть тонким слоем припоя.

Жало необходимо заточить напильником под углом в 30-40 градусов, так, чтобы получился клин. Острый край жала следует затупить, чтобы получился плоский край шириной около 1 мм. Обычно, у новых паяльников жало уже заточено клином, но оно покрыто слоем патины – зеленоватым окислом меди и кислорода. Этот окисел надо убрать напильником по металлу или мелкозернистой шкуркой.

Кроме «классической» клиновидной формы жалу можно придать и другую, всё зависит от того, что вы будете паять. Для пайки мелких деталей можно сделать его форму наподобие вытянутого конуса с шириной края 2 — 3 мм. Или же сделать пропил в краю, чтобы можно было одним касанием выпаивать SMD-резисторы.

Сразу после того, как заточили жало, нужно установить его в паяльник и залудить. Если не сделать этого, медная поверхность жала окислиться на воздухе и его придётся затачивать заново!

Залуживаем жало паяльника.

Далее необходимо залудить жало, т.е покрыть его тонким слоем припоя. Для этого включаем электрический паяльник в сеть и ждём, когда медный стержень прогреется до определённой температуры. Когда жало прогреется, это станет заметно по красноватому оттенку, медь станет красновато-оранжевого цвета. Затягивать прогрев не стоит, иначе жало обгорит. Как только жало приобретёт чуть красноватый оттенок, его необходимо прислонить к кусковой канифоли или смоле.

При этом будет обильное выделение дыма. Расплавленной канифолью покрываем всё жало. Далее расплавляем небольшой кусочек припоя так, чтобы он равномерно растёкся по поверхности. Можно потереть жало о деревянную дощечку, так припой лучше распределиться по медной поверхности.

Медное жало должно быть покрыто ровным слоем припоя. Если на поверхности остались непокрытые припоем участки, процесс лучше заново повторить.

Вот так происходит подготовка паяльника к работе. По мере необходимости процесс надо будет повторять, но делать это часто совсем необязательно.

Писал всё довольно подробно, чтобы новичкам было как можно легче.

Уход за паяльником.

Как и любой другой инструмент, паяльник требует ухода. Время от времени жало у паяльника выгорает, на нём появляются рытвины и неровности. Устраняется выгорание затачиванием жала и его лужением. Также следует обратить внимание на то, что при длительном использовании стержень покрывается окалиной, что препятствует быстрому прогреву.

Почему жало паяльника выгорает? Дело в том, что при нагреве медь частично растворяется в припое, а сам край жала подвергается пусть и небольшому, но механическому воздействию. Также стоит понимать, что когда паяльник не используется, жало сильно разогревается и это способствует окислению меди. Поэтому при холостом простое рекомендуют либо выключить паяльник, либо уменьшить температуру. У обычного электрического паяльника типа ЭПСН температурной регулировки нет, поэтому при простое его лучше выключить.

Окалину удаляют следующим образом.

Пассатижами вытаскивают медный стержень из паяльника. Убирают окалину со стержня с помощью мелкозернистой шкурки. Можно покрыть стержень небольшим слоем графита, потерев его о грифель обычного карандаша. Это предотвратит быстрое образование окалины в будущем. Лёгким постукиванием по нагревательному элементу паяльника добиться извлечения окалины из нагревательного элемента, где был установлен медный стержень. Устанавливают медный стержень на прежнее место.

Следует время от времени проверять состояние изоляции электрического паяльника. Для этого замеряют сопротивление между сетевой вилкой паяльника и жалом. О том, как измерять сопротивление я уже рассказывал. На омметре следует выставить мегаомный предел измерения (1 — 10Мом). Помните, что касаться руками металлических щупов мультиметра при замере сопротивления нельзя. Иначе, прибор покажет общее сопротивление Вашего тела и замеряемой цепи. Прибор должен показать бесконечно большое сопротивление. Это будет свидетельством добротной изоляции между жалом паяльника и электрической сетью.

Для тех, кто уже обзавёлся паяльной станцией , подойдут сменные жала 900М из меди . Они также требуют подготовки перед работой.

Все сталкивались с проблемой при пайке. Причиной может быть новый, только что купленный прибор или, наоборот, старый, использовавшийся долгое время. В обоих случаях можно легко исправить ситуацию. Соблюдая правила ухода и эксплуатации электроприбора, вы сможете избежать многих проблем и неприятностей при работе.

В большинстве паяльников при изготовлении используют жала из меди или стальной стержень. Прежде чем приступить к работе паяльником, жалу нужно будет придать нужную форму и правильно обработать. Залуживание поможет настроить прибор для качественной и продуктивной работы. Многие производят обработку обычным напильником либо в процессе ковки. Это позволяет сделать прочнее и избежать быстрого износа при пайке. Особенности инструментов

В эксплуатации лучше всего служат паяльники, стержень которых закрепляется винтом. Это позволяет менять его, вытаскивать и производить необходимую обработку. Главное — следить, чтобы винт не прикипел, тогда его замена станет невозможной. Для этого в процессе использования своевременно очищайте место крепления и периодически вытаскивайте съёмный стержень. Для начала работы новое жало нужно облудить и придать ему нужную форму. Для того чтобы залудить жало, нужно покрыть его припоем. Для этого нужно хорошо нагреть наконечник и расплавить жалом канифоль. После этого часть, которой производится пайка, покрывается проволочным припоем. Лужение позволяет продлить срок службы стержня.

  1. Заточить жало паяльника напильником под углом в 45 градусов. Должна получиться форма клина. Но можно придать форму, нужную для пайки конкретных изделий.
  2. Край должен быть тонким и немного тупым.
  3. Если жало паяльника не лудится, паяльник с медным жалом желательно почистить шкуркой, чтобы снять окисленный слой патины.
  4. Можно придать жалу форму лопатки методом ковки.
  5. Очистить .
  6. После заточки стержень нужно установить и сразу же залудить, иначе он снова окислится.

Паяльника с медным жалом

После продолжительной работы инструментом заточку и лужение необходимо будет повторять.

При перегреве на стержне могут образоваться окалины. Чтобы их очистить, стержень вытаскивают и обрабатывают мелкой шкуркой. Покрывают стержень графитом, потерев его грифелем простого карандаша. Очистить нагревательный элемент от окалины можно, слегка постучав по нему. После полной очистки стержень устанавливается на место. Работая, старайтесь не перегревать острие, иначе потребуется снова восстанавливать его. Припой не будет держаться и нужно будет опять залудить и обжечь наконечник. Помните правила работы с паяльником и способы его залуживания.

Необгораемого наконечника

Существует рабочая часть, которая покрыта необгораемым составом. Эти жала нужно обрабатывать очень аккуратно. Хорошо подойдет мокрая ткань или губка для мытья посуды.

Почему нельзя использовать напильник? Потому что при агрессивном воздействии снимется необгораемый состав, и острие будет дымиться, а олово липнуть. Без механического воздействия срок службы будет дольше. Чтобы облудить острие такого паяльника, нужно в расплавленную канифоль опустить кусок припоя, затем, когда припой начнет плавиться, нужно медленно начать тереть острием стержня о деревянный брусочек. После чего протереть его влажной тканью, удалив с него окислы, а затем поводить разогретым паяльником по припою. После лужения остается протереть тканью жальце — и можно приступать к работе.

Лужение позволяет защитить поверхность металла от коррозии. Если новый стержень не лудится, нужно очистить его от загрязнений и смазки. Для этого разогреваем стержень и наносим на него пасту флюса, после закипания и распределения по поверхности остатки загрязнений и флюса удаляются мыльной водой или бензином.

Из-за перегрева на стержне появляются раковины, они повреждают медный наконечник и его приходится снова лудить. Для избежания этих неприятностей очищайте после работы остатки олова и канифоли. Протирайте тканью или бумагой все рабочие части инструмента. Своевременная очистка поможет продлить срок службы паяльника.

Знания о том, как правильно паять, нужны не только радиолюбителям и специалистам по монтажу электроаппаратуры. Каждому домашнему мастеру приходится сталкиваться с необходимостью пайки при ремонте электробытовых приборов.

Подготовка паяльника к работе

Перед тем как паять паяльником, следует правильно подготовить его к работе. В быту чаще всего используют электрический паяльник с медным жалом, которое при хранении и эксплуатации постепенно покрывается слоем окиси и подвергается механическим повреждениям. Для получения паяного соединения хорошего качества подготовку паяльника к работе проводят в такой последовательности:

  1. Напильником с мелкой насечкой зачищают рабочую часть жала на длину 1 см от кромки. После зачистки инструмент должен приобрести красноватый цвет, свойственный меди, и металлический блеск. Во время зачистки жалу придают клиновидную, скошенную, конусовидную форму, чтобы спаивать, что нужно мастеру.
  2. Паяльник включить в сеть и разогреть до рабочей температуры.
  3. Жало необходимо залудить, покрыть тонким слоем олова — того же припоя, чем паять соединяемые проводники. Для этого кончик инструмента погружают в канифоль, а затем проводят по нему кусочком припоя. Не стоит применять для лужения паяльника пруток из припоя с канифолью внутри. Чтобы равномерно распределить припой, рабочие грани потереть о металлическую поверхность.

При работе полуда будет обгорать и стираться, поэтому паяльник придется очищать и лудить в процессе пайки несколько раз. Очистить жало можно о кусочек наждачной шкурки.

Если мастер будет пользоваться инструментом с никелированным необгораемым стержнем, чистить его придется специальной губкой или влажной тканью. Лудят такое жало в расплаве канифоли, проводя по нему куском припоя.

Паянию можно научиться только в процессе работы, но перед этим желательно ознакомиться с основными операциями.

Обработка флюсом или лужение

Традиционный и самый доступный флюс — канифоль. При желании можно паять с твердым веществом или его спиртовым раствором (СКФ, Канифоль-гель и т. п.), а также флюсом ТАГС.

Ножки радиодеталей или чипов покрывают полудой на заводе. Но для избавления от окислов можно перед монтажом залудить их заново, смазав жидким флюсом и покрыв равномерным слоем расплавленного припоя.

Медную проволоку перед обработкой флюсом или лужением зачищают мелкой наждачной шкуркой. При этом снимаются слой окиси или эмалевая изоляция. Жидкий флюс наносят кисточкой, а затем прогревают место спайки паяльником и покрывают его тонким слоем олова. Лужение в твердой канифоли производят так:

  • кусочек вещества расплавить на подставке и прогреть в нем проводник;
  • подать пруток припоя и равномерно распределить расплавленный металл по проволоке.

Правильно паять массивные медные, бронзовые или стальные детали нужно с использованием активных флюсов, которые содержат кислоты (Ф-34А, Глицерин-гидразин и пр.). Они помогут создать равномерный слой полуды и крепко соединить части крупных предметов. На обширные поверхности олово наносят паяльником, равномерно размазывая по ним припой. После работы с активным флюсом следует нейтрализовать остатки кислоты щелочным раствором (например, содовым).

Разогрев и выбор температуры

Начинающим трудно определить, при какой температуре инструмента можно начинать работать. Выбирать степень нагрева следует в зависимости от вида материала:

  • пайка микросхем требует разогрева не выше, чем до +250°С, иначе детали могут быть повреждены;
  • крупные отдельные радиодетали могут выдержать нагрев до +300°С;
  • лужение и соединение медной проволоки может происходить при +400°С или немного ниже;
  • массивные детали можно греть на максимальной мощности паяльника (около +400°С).

Многие модели инструментов имеют терморегулятор, и определить степень разогрева легко. Но при отсутствии датчика стоит иметь в виду, что бытовой паяльник удастся разогреть максимально до +350… +400°С. Работу с инструментом можно начинать, если канифоль и припой плавятся в течение 1-2 секунд. Большинство припоев марки ПОС имеет температуру плавления около +250°С.

Даже у опытного мастера не получится правильно паять паяльником, который недостаточно нагрет. При слабом нагреве структура припоя после застывания становится губчатой или гранулированной. Пайка не имеет достаточной прочности и не обеспечивает хороший контакт деталей, а такая работа считается браком.

Работа с припоем

При достаточном нагреве расплавленный припой должен стать текучим. При мелких работах можно взять на жало инструмента каплю сплава и перенести ее на соединяемые детали. Но удобнее пользоваться тонкой проволокой (прутком) разного сечения. Часто внутри проволоки содержится слой канифоли, который помогает правильно паять паяльником без отвлечения от процесса.

При таком способе горячим инструментом прогревается поверхность соединяемых проводников или деталей. Конец прутка припоя подводят к жалу и немного (на 1-3 мм) просовывают под него. Металл моментально плавится, после чего остаток прутка убирают, а припой греют паяльником, пока он не приобретет яркий блеск.

При работе с радиодеталями нужно учитывать, что нагрев для них опасен. Все операции выполняют в течение 1-2 секунд.

Во время пайки соединений одножильных проводов большого сечения можно использовать толстый пруток. При достаточном нагреве инструмента он тоже плавится быстро, но распределять его по спаиваемым поверхностям можно медленнее, стараясь заполнить все выемки скрутки.

Процесс пайки знаком каждому, кто хоть раз держал в руках паяльник. Качество работы зависит от правильно выбранной температуры, состава припоя, флюса и состояния жала. Деталь паяльника, непосредственно находящаяся в зоне пайки, может быть выполнена из керамики или меди.

Традиционный материал – безусловно, медь, благодаря ее отменной теплопроводности. И адгезия у нее хорошая. Однако это металл нестойкий, и быстро изнашивается – проще говоря, выгорает или растворяется в припое. Поэтому медные жала часто покрывают тонким слоем никеля или серебра.

Поэтому большинство радиолюбителей (особенно старой школы) предпочитают работать с чистой медью. Однако у такого наконечника есть серьезный недостаток – разогретая медь моментально покрывается окислом. Этот тонкий слой мало того, что обладает нулевой адгезией, еще и снижает теплопередачу. Поэтому рабочий кончик всегда должен быть покрыт тонким слоем припоя – облужен.

Казалось бы, при первом включении покрыл жало оловом, и работай. Однако и здесь свойства меди оказывают плохую услугу. Под слоем припоя, выгорает медная основа. Образуются шлаки (а у них адгезия отсутствует), и покрытие из припоя быстро перетекает к месту пайки. Вы снова отвлекаетесь от работы, и начинаете чистить жало. Об этом процессе расскажем подробнее.

Важно! Никогда не пытайтесь чистить абразивным материалом керамические наконечники и жала с покрытием.

В первом случае вы расколете материал, во втором – превратите дорогостоящий аксессуар в простой медный пруток.

Как залудить паяльник с медным жалом?

Сам процесс покрытия сложностей не вызывает. Любой вид расплавленного припоя – оловянный, свинцовый либо серебряный, отлично ложится на разогретую медь. При одном условии – металл должен быть чистым. А это возможно только в холодном состоянии. Температура является катализатором окисления, снижая адгезию до нуля. А холодный припой не плавится. Круг замкнулся?

Если знать, как очистить жало паяльника, вы сможете восстановить его работоспособность за несколько минут.

Удаление окалины, шлаков, подгоревших остатков канифоли и пластиковой изоляции можно производить и на холодном паяльнике. Правильнее будет вытащить (аккуратно) медный стержень из корпуса, и зачистить его отдельно от нагревателя.

Важно! Та часть стержня, которая находится внутри нагревательного элемента, также окисляется.

Подробное видео как восстановить необгораемое жало паяльника

Это не принципиально, тепло от спирали все равно хорошо передается. Хуже, когда на внутренней части жала появляется окалина. При таком загрязнении теплопередача ухудшается, и электроэнергия расходуется впустую.

Почему припой не липнет к проводу

Не прилипает олово

20 авг 2012 16:54

Спецы по пайке! Хэлпу прошу! Думал пропаять скрутки в коробке. Купил паяло, канифоль, припой. Зачистил провода в коробке и на облуживание потратил. полдня. И Даже облудить не получилось, не то что пропаять. Не скажу что спец великий по пайке, но опыт работы с паяльником имею, в том числе и скрутки приходилось паять, с таким не сталкивался. А тут никак: олово не липнет даже на жало паяльника (40Вт) – плавит нормально. Облудил как надо.

Пробовал уже сразу на покрытый канифолью провод припой наносить – тот же результат. Сгонял, купил пузырек – «кислота паяльная» и тоже самое.

Вот фото: обычный паяльник (Китай если че), обычная канифоль, ну и припой. Может припой левый какой, а?
Други, выручайте советом!

SergeyE
(Москва)
2 мая 2005
18:04:31
Всем привет !

Как лудить многожильные провода ?

Лудил провода не медные и не аллюминиевые, а стальные что ли – в проводе утюга Philips; в первый раз такие видел. В расплавленное олово окунаю – ничего не прилипает. Канифолью, что ли провода натереть ? Я думал, что канифоль – это чтобы олово к жалу паяльника не прилипало.

Растроился и выключил паяльник с ванночкой (сделана из гильзы, прикрепленной проволкой к жалу паяльника 65Вт), а провода продолжаю макать. Только олово стало застывать в ванночке, так оно стало на провода налипать – только не тонким аккуратным слоем, а огромной шишкой – мне так не надо.

Может дело в проводах ?

Сергей

vitaly.M
(Moscow)
2 мая 2005
18:27:47
зачистить паяльник напильником, макая в канифоль нанести на него олово (оно должно растечься по жалу), проволоку кладем на канифоль (возможно, предварительно ее (проволоку) придется почистить хотя бы лезвием ножа) и, елозя по ней паяльником с оловом – облуживаем.
провод в утюге не может быть стальным.Андрей, Кунцево
(Москва, Р. Ф.)
2 мая 2005
18:31:06
Припой набрать на жало паяльника, провод положи на таблетку аспирина(обыкновенного, НЕ ШИПУЧЕГО. )и сверху прижми жалом паяльника с набранным заранее припоем. И всё получиться!Zig-
(Brest, BY)
2 мая 2005
21:08:12
Андрей Вы наверно решили отравить Сергея:(
Воняет аспирин по страшному. Применять только на открытом воздхе. А вообще паяльная кислота (любой радиоларек) или у старых матерых электриков буру спросить немного (кста тоже воняет). Да, паяльник я бы 100 взял для пайки железа.IS
(Челябинск)
2 мая 2005
21:41:53
Самый правильный способ предложил vitaly.M . С паяльными кислотами надо крайне аккуратно, так как плохо отмытая кислота будет разрушать металл. Я стараюсь везде где можно обходится канифолью.
А провод скорее всего окисленный, потому и не паяется. Хотя бывают всякие фокусы, например провода для монтажа слаботочки бывают с никелевым покрытием. Они предназначены для крепления под зажим и в этом качестве очень хороши так как не окисляются, соответственно контакт не ухудшается. Но для пайки этот никель надо сдирать, иначе не лудится совершенно.Serg
(Самара, Россия)
2 мая 2005
21:45:34
2SergeyE:

Короче нужен флюс – и более сильный, чем канифоль. Ацетилсалициловая кислота слишком агрессивный флюс в данном случае – обычно с ее помощью лудили медные провода не счищая лаковую изоляцию – разъедает мгновенно.

Я в таком случае пользуюсь хлористым аммонием, растворенным в воде – достаточно мазнуть таким раствором место спая/лужения и потом дотронуться паяльником с набранным оловом – и олово само разбегается по поверхности даже впереди паяльника. Иногда хлористый аммоний разводят в глицерине.

С уважением, Сергей

bulkin
(москва)
2 мая 2005
22:59:36
2SergeyE:
лудить обязательно?
продаются такие наборы трубочек-наконечников.
надевает и зажимаем.SergeyE
(Москва)
3 мая 2005
13:29:35
зачем – я тигель сделал, зачем мне куски олова перетаскивать на проволку при помощи жала – макать провод в ванночку гораздо легче и технологичнее

так зачем канифоль нужна – чтобы олово лучше прилипало или наоборот не прилипало (для этого и жало паяльника предлагаете облудить) ?

Все жилы блестят как новые.

Может быть, но обрезанные торцы у них того же цвета, что и бока.

Да – хочу научиться.

SergeyE
(Москва)
3 мая 2005
13:31:04
я пробовал нагреть проволку на жале паяльника, а потом тыкал проволку в куски канифоли – разницы не почувствовал. В любом случае – это не технологично. Может сделать вторую ванночку для канифоли – и макать провода туда ?ВТБ!
3 мая 2005
13:47:20
2SergeyE:
> обрезанные торцы у них того же цвета, что и бока

Нихром? А зачем его паять? Зажать – и вся недолга.

BV
(Москва)
3 мая 2005
13:54:36
2SergeyE:

Сходите к пионерам в радиокружок и всего-лишь один раз посмотрите как это делается.

Элементарная лень мешает использовать Яндекс?
http://sovet.bos.ru/html/ideiie_e_niiniau_iaijieij_.html
http://fi-com.ru/technics/soldering.php
http://www.mastergrad.com/cgi-bin/models.cgi?07&info&7

IS
(Челябинск)
3 мая 2005
14:41:41
to SergeyE

Так это провода, которые идут изнутри утюга? Тогда это действительно может быть нихром (хотя провод многожильный – странно) и паять его бесполезно. При включении утюга нихром нагреется (он, собстенно, затем там и стоит) и расплавит припой. Нихром только под зажим.

DMC
(Moscow, Russia)
3 мая 2005
15:09:07
2SergeyE:

Вобщем, как и в частности – для разных материалов применяется разный припой, флюс(канифоль), паяльник или другой прибор, температура и правила.

Вам верно посоветовали – провода ведь можно соединять не только пайкой или скруткой, но и клеммниками с концевиками. Нагревающиеся элементы лучше соединять механическими методами, сваркой.
Возьмите концевик, обожмите им провод, да соединяйте с чем хотите.
Я имею в виду вот такие:
http://colan.ru/prices/level2n.php? >

Вообще-то в утюгах для соедиения выводов тена с проводом существуют клеммники. Тен и провод зажимаются по разные болты(возможно не всегда, всех утюгов не разбирал).

SergeyE
(Москва)
3 мая 2005
20:05:19
да искал – но бесполезно – ответа нет. Я не паяльником работаю, а в тигле.

нет – провод питания

BV
(Москва)
3 мая 2005
20:08:18
2SergeyE:
Неужели те ссылки, которые я вам подкинул так ничему и не научили?

В этом случае приходится констатировать, что вы не в тигле, а в танке. :-(((

Serg
(Самара, Россия)
3 мая 2005
21:36:10
2SergeyE:

Короче фото конца провода, подлежащего залуживанию, в студию.

А реально залудить можно даже алюминий, вот только зачем?

С уважением, Сергей

ВТБ!
4 мая 2005
09:58:45
2SergeyE:

Как эти два (или один? три?) провода были соединены со шнуром раньше?

SergeyE
(Москва)
5 мая 2005
10:24:40
Не знаю – мне достался отрезанный провод без вилки. С фото пока не получится.BV
(Москва)
5 мая 2005
11:41:53
2SergeyE:
Так вам надо присоединить провод который идёт от утюга к вилке. И всё.
И для этого надо было городить тигель.SergeyE
(Москва)
5 мая 2005
16:44:05
В том числе, но с многожильными проводами работаю постоянно – с нарушениями, т. е. зажимаю их под винт без клеммы.
Цитирую: » Да – хочу научиться.»BV
(Москва)
5 мая 2005
17:01:20
2SergeyE:

Паяльник и канифоль – больше ничего не надо, если провода медь. Канифоль можно заменить на нейтральный флюс.

В теме выше всё написано.

Андрей, Кунцево
(Москва, Р.Ф.)
5 мая 2005
20:42:53
Канифоль – это, безусловно, классика! Однако, не во всяком доме она есть, а аспирин в наличии всегда! В крайнем случае таблетку аспирина можно и у соседей попросить.BV
(Москва)
5 мая 2005
20:50:26
2Андрей, Кунцево:
Если бы вы имели возможность посмотреть года через два на соединение паяное с аспирином, и не промытое потом.
Лучше не использовать. И воняет.

PS А канифоль можно с ёлки набрать :-)))

IS
(Челябинск)
5 мая 2005
22:33:23
Насчет всяких «эффективных» флюсов (вклюая аспирин) все равно надо 10 раз подумать прежде чем использовать. У меня по этому поводу личные счеты с ОВО’шными техниками :). Эти . (ну нет печатных слов. ) регулярно пытаются паять каким-то флюсом, полупроводящим, что-ли. После этого флюса у платы контроллера охранного прибора сносит крышу. Как-то один из наших инженеров возился с прибором несколько дней, пока не догадался тщательно промыть плату спиртом (чуть ли не методом погружения 🙂 ). Другой раз, на выезде (причем в другом городе) убили 5 часов (!) на попытки оживить прибор. Там на изолированных выводах появлялись импульсы :). В результате пришлось прибор снимать и потом на работе промывать и тщательно тестировать. После чего везти назад. А техники говорят – нормальный флюс, мы им всегда паяем. Ну слов нет, поубивал бы!Serg
(Самара, Россия)
6 мая 2005
00:08:27
2BV:

> А канифоль можно с ёлки набрать

Вы имеете ввиду смолу? 🙂
Канифоль еще есть в секциях тяжелой атлетики и у скрипачей – можно пропробовать отнять у кого-то из них 🙂

> Эти . (ну нет печатных слов. ) регулярно пытаются паять каким-то флюсом, полупроводящим, что-ли

Ну, канифоль на спирту разведенная дает такой эффект.

С уважением, Сергей

IS
(Челябинск)
6 мая 2005
05:58:19
to Serg

> > Ну, канифоль на спирту разведенная дает такой эффект.

Не, с канифолью все получается нормально, проверено. Да и спирт высыхает относительно быстро. А там наблюдал дивную картину. Из платы торчит металлический штырь (точка подпайки). Все провода, конечно, уже отпаяны. Все дорожки на плате, ведущие к этому штырю, перерезаны. А на штыре наблюдаются красивые прямоугольные импульсы :). Причем подключение на землю через 10 кОм лишь немного искажает их форму. И это все при условии, что при нормальной работе в этой точке вообще должен быть постоянный уровень.

SergeyE
(Москва)
6 мая 2005
10:47:09
я тоже думал – откуда эта канифоль берется, потом стал догадываться.

им она зачем ? вроде только тальк на ладони нужен

Serg
(Самара, Россия)
6 мая 2005
23:01:04
2IS:

> А там наблюдал дивную картину.

Никуда не дется – надо «языка» брать и выпытывать Главную Военную Тайну.
🙂

Подошвы штангеток натирают, чтобы на помосте не скользили при выполнении разножки или ножниц.

> вроде только тальк на ладони нужен

🙂
Тальк – это детская присыпка, а чтоб руки не скользили используется магнезия.

С уважением, Сергей

kitekat
(Донецк, Украина)
10 мая 2005
14:20:18
Для общего развития.
Канифоль – это флюс.
Флюс – это такое вещество, которое разрушает защитную пленку окислов на металлах. Применяется для того, чтобы припой хорошо растекался и прилипал к припаиваемым деталям.

Для того же облуживают и жало паяльника – чтобы припой к нему прилипал, равномерно прогревался и стекал.

Однако стоит помнить, что если всякая селедка – рыба, то не каждая рыба – селедка (с) Капитан Врунгель.
Канифоль – это нейтральный флюс, она не разрушает в дальнейшем место пайки. А есть кислотные флюсы, которые паяют легко, но их остатки нужно тщательно смывать. В электронике и электротехнике применяют только нейтральные флюсы.

Канифоль легко купить на радиорынке, даже у старичков, котрые всякие старые провода и моторы продают, а также в музыкальных магазинах (для скрипичных смычков). Есть и «продвинутые» флюсы, но это уже не везде купишь.

Облуживать многожильные провода все-таки лучше не тиглем, а достаточно мощным паяльником, предварительно чем-нибудь зачистив от окислов сам провод (хотя бы лезвием ножа, перпендикулярно проводу). Дело в том, что само жало паяльника еще немного «сдирает» окисную пленку уже при соприкосновении и движении по проводу. Проще всего это делать так:
На хорошо облуженное жало паяльника набрать немного припоя (НЕ чистого олова. ), но чтобы была заметна капля.
Взять большой кусок канифоли, прижать зачищенный провод к нему, сверху прижать горячим жалом паяльника. Провод тут же немного утонет в расплаве канифоли, его уже можно вынуть, канифоли будет достаточно.
А теперь можно водить жалом по проводу, нанося расплавленный припой. Провод желательно поворачивать, чтобы облудить со всех сторон.
Процедуру лужения не затягивать, ибо провод нагревается ощутимо, и может начаться плавление изоляции.

Solovushka
(Санкт-Петербург, Россия)
10 мая 2005
18:46:19
Паяльщики :).
2IS -если бесцветный -то глицерин -очень хороший флюс тока эл.проводный легко смывается водой. Я им часто паяю тк удобно теплой водичкой промыл плату, а то у некотор моих аллергия к изопропиловому спирту(этилов я не работаю :))
Самый лучший флюс всех времен и народов это ЛТИ-120
Дешев(130 руб 1.5 литра я все никак не могу израсходовать уже 1 год при условии ежедневн пользования и иногда мелкосерийн производства)нетоксичен, жидкий, спиртоканифольный с активн добавками. С ним паяется все широкораспространенное и окислившееся. Если и он не помогает тоды ЛТИ-115 подороже, но и нужен нечасто. А так флюсов как собак нерезанных. Но ЛТИ-120 рекомендую иметь дома каждому мастеру. Единственное не проливать. А канифоль она нужна конечно,но как промежуточная вещь когда есть ЛТИ 120 -тока паяльник время от времени сувать, а так 120 наносим на спаив детали (он жидкий лучше окунуть или кисточкой).Андрей, Кунцево
(Москва, Р.Ф.)
10 мая 2005
19:27:55
Раньше канифоль была в изобилии на любом производстве, где используются ленточные транспортеры. У меня запас со времён институтского стройотряда, когда я работал на Хамовническом пивзаводе грузчиком в цехе готовой продукции. Там ящики ехали по ленточным транспортёрам, а чтобы лента не проскальзывала – мы подсыпали канифоль между лентой и приводным валом. Канифоль поступала на завод в стандартных картонно-бумажных бочках, литров по 50 объёмом.SergeyE
(Москва)
10 мая 2005
21:26:01
Лудить я в итоге уже научился: в тигле все-таки гораздо удобнее, чем паяльником – руки свободны. Моя технология: кладу провод на жало паяльника, чтобы он нагрелся, потом сверху прикасаюсь к нему канифолью – она плавится и течет по проводу. Провод переворачиваю и все повторяю. Потом продолжаю держать провод на паяльнике, чтобы вся или почти вся канифоль сгорела – идет дым. Окунаю в тигель – и все готово. Если плохо получилось – значит не до конца сжег канифоль.

Теперь думаю, как бы канифоль расплавить – чтобы не ждать, а окунать провод в канифоль – т.е. ее надо нагреть до температуры плавления, но не сгорания, если это возможно. Тогда бы процесс шел еще быстрее.

PS Для тех, кто интересовался стальными проводами – такие же используются в электроплитах.

IS
(Челябинск)
10 мая 2005
22:09:05
to Solovushka

> > если бесцветный -то глицерин -очень хороший флюс тока эл. проводный легко смывается водой.

Бесцветный. Может и глицерин – не знаю, похоже даже сами техники не знают. Насчет воды, конечно, хорошо, если плата сама по себе. У меня ситуация хуже – плата привинчена и толстым жгутом проводов припаяна к прочим потрохам, включая и блок питания. Поэтому для промывки вынужден использовать спирт как не электропроводный и быстро испаряющийся. Сам я обычно паяю канифолью, некоторые мои коллеги – самодельным аналогом ЛТИ-120, т.е. раствором канифоли в этиловом спирте.

> > Теперь думаю, как бы канифоль расплавить

Элементарно, Ватсон :). Берем пузырек, наливаем туда спирта и начинаем закидывать туда дробленую канифоль, она постепенно растворяется, добавляем еще. В результате получается жидкая канифоль. Очень удобно использовать флаконы от лака для ногтей – там уже и кисточка в комплекте. Только надо следить, чтобы не пролить эту гадость куда-нибудь. Ликвидация последстий черезвычайно противное мероприятие.

Отец Федор
(Москва)
10 мая 2005
23:19:56
2IS, Serg :
Канифоль, растворенная в спирте, электропроводна?

2IS: Вы знакомы с прибором ОПС «Фобос А»?

Р220
11 мая 2005
00:00:49
Мужики, иногда приходится паять кабель КГ, это тот, что в резиновой изоляции. Медь, как правило, чёрная, окислившаяся, паять мУка. И наждачкой его, и матом. Может, кто знает более технологичнай способ лужения сильно окислившихся многопроволочных жил?Serg
(Самара, Россия)
11 мая 2005
00:27:18
2Отец Федор:

Иногда, на высоких частотах.

А промывать потом водой сможете?

С уважением, Сергей

IS
(Челябинск)
11 мая 2005
07:27:54
to Отец Федор

> > Канифоль, растворенная в спирте, электропроводна?

Практически нет. Плюс спирт бытсро испаряется, остается обычная канифоль.

Не прилипает к паяльнику припой? Это проблема не только новичков, но и специалистов с опытом. Единственного универсального преодоления этого препятствия в работе нет. Причины такого неудобства, как и способы его устранения могут быть различными. Ограничимся кратким их перечислением. А попавший в подобную ситуацию мастер уже самостоятельно подберет способ, подходящий к его случаю.

Возможные причины отсутствия прилипания припоя:

  • грязное жало паяльника;
  • грязная канифоль;
  • перегрев или недостаточный прогрев рабочей части паяльника;
  • плохое качество припоя;
  • отсутствие флюса при пайке;
  • неправильно подобран флюс и припой;
  • пайка на улице, на сквозняке;
  • отсутствие прогрева металлического изделия перед пайкой;
  • случайное касание горячим жалом какого-либо пластика;
  • нагар и химические окислы на поверхности жала;
  • недостаточная концентрация самостоятельно приготовленных жидких флюсов;
  • малая мощность паяльника.

Для механической зачистки медного жала подойдет любое народное средство:

  • нож, скальпель;
  • напильник, надфиль;
  • наждачная бумага, полировальная шкурка;
  • металлическая щетка;
  • швейная игла;
  • насадка для бормашины.

Для очистки от нагара подойдут:

Списки не полные, можно экспериментировать.

Чтобы хорошо залудилось медное жало надо удалить окислы с его поверхности. Этот химический способ очистки хорошо выполняется со средством «Оксидал». Разогретое жало просто помещается в него и меняет свой вид буквально на глазах. После чистки паяльник протирается влажной губкой или поролоном.

Полезной является легкая проковка съемного медного жала. Металл будет плотнее, что замедлит и уменьшит процесс его обгорания.

Жало рабочего паяльника не обязательно изготавливается медным. Все чаще производители предлагают варианты паяльников, в которых используется необгораемое «вечное» жало. Его чистка от грязи, излишков припоя и нагара исключает классические варианты с применением напильника и наждачной бумаги. Чистка возможна двумя способами:

  • специальной губкой, именно для этого и предназначенной;
  • латунной стружкой – жало становится идеальным после нескольких маканий в емкость с ней.

Экономный вариант предусматривает замену специальной губки на посудную из целлюлозы, а стружки латуни – на густую и плотную кухонную металлическую (в идеале – медную) мочалку.

Для регулировки мощности и, соответственно, температуры рабочей части жала паяльник подключается через лабораторный автотрансформатор. Без него можно поэкспериментировать со сменными жалами разной длины. Чем оно длиннее, тем ниже температура на его конце. И наоборот.

Иногда избежать проблем с прилипанием припоя помогает активатор для жала. Эта смесь без свинца и галогенов по своим заявленным характеристикам защищает и продлевает жизнь жалу, а также восстанавливает его смачиваемость материалом припоя. Обратите внимание – активатор не гарантирует очистки жала, а защищает его поверхность от образования вредных окислов и нагара.

Если производитель решил сэкономить и умышленно завысил процентную долю свинца – имеем более тугоплавкий припой с низкой текучестью, а возможно и не пригодный для пайки.

Устранив препятствие и окончив пайку не забудьте, что жало паяльника после работы обязательно должно быть очищено и залужено. Чистый и ухоженный, всегда готовый к применению инструмент – лицо мастера.

Почему припой не держится на паяльнике?

Этот вопрос возникает у многих новичков. Ведь почти у каждого начинающего пайщика был случай, когда все разогрето до нужной температуры, но нет ни какого взаимодействия между расходным материалом и инструментом. Иногда это проходит путем небольшой поправки параметров рабочего процесса, но порой нужно применять боле сложные методы.

Первой и основной причиной, почему паяльник не берет припой, является недостаточное количество требуемого флюса. Именно это главная ошибка новичков. Флюс может вовсе отсутствовать, что легко исправляется его включением в рабочий процесс, и тогда какой бы высокой температура инструмента не была, он не сможет отделить часть расплавленного металла. Но может случиться, что флюс все же применяется, но его количества не хватает, чтобы припой остался на жале. Для этого нужно обильно смазать как само жало, так и припой. Для этого достаточно просто мокнуть разогретое жало в канифоль или другой подходящий флюс.

Более сложной проблемой является неправильный подбор дополнительных расходных материалов. Различные виды припоев для пайки требуют различных марок флюса, которые будут подходить им по составу. Здесь уже нужно смотреть, какой вариант больше подходит для конкретной используемой марки. В особенности это характерно для металлов, которые сложно поддаются спаиванию. Для них требуются специальные заводские флюсы, которые делаются под определенную марку припоя.

Еще одной причиной, почему не прилипает припой к паяльнику, является перегрев самого инструмента.

Схожей проблемой, почему припой не липнет к паяльнику, является недостаточный нагрев. Когда паяльник слишком слабый или еще не успел прогреться, то он не сможет достичь нужного значения температуры, чтобы расплавить материал. Нужно знать, какая температура плавления припоя в конкретном случае, чтобы подобрать инструмент достаточной мощности, либо же дождаться, пока полностью прогреется имеющийся. Это также распространенная проблема в домашних условиях, где наблюдается ограниченность в техническом плане.

Очередной причиной почему припой не держится на паяльнике, является использование старого инструменты. Медь, из которой делается жало, со временем покрывается разнообразными окислами, хотя и не так сильно, как другие металлы. На ней даже может виднеться желтоватый налет, занимающий всю поверхность либо одну его часть.

Основные причины

Оловянно-свинцовый (самый распространенный) припой плавится при температуре 250-300 ℃, и такой температуры вполне достаточно для работы.

Если в какой-то момент жало разогреется сильнее, то и припой и флюс, находящиеся на нем, могут просто сгореть, оставляя неприглядные следы своего присутствия.

Вдобавок медь, из которой изготовлено жало, от перегрева начнет окисляться и на поверхности появится тончайшая пленка оксида меди. Из-за нее и не прилипает припой, да и оставшийся на жале «шлак» совсем не прибавит «липучести».

Итак, основных причин того, что припой не прилипает или не держится, две. Первая – загрязнение жала, вторая – окисление. Если их устранить, то работа пойдет, как по маслу.

Правильная подготовка к работе

Непосредственная подготовка инструмента к пайке заключается в проведении работы по лужению. Ведь именно к нелуженому металлу не прилипает паяльный материал.

Лужением называется покрытие поверхности тонким слоем олова.

Кстати, точно также готовят к пайке детали. Как же облудить паяльник? Да очень просто. Только залудить надо не весь инструмент, а лишь его жало.

Сначала необходимо очистить его механическим способом. Для этого подойдет напильник или наждачная бумага. Чистить нужно тщательно, не оставляя бороздок и царапин, в которых могла бы остаться окисная пленка. Конечно, паяльник при этом должен быть холодным.

После тщательной очистки, надо покрыть рабочую поверхность слоем флюса. Если используется жидкий состав, то он сразу же после очистки наносится кисточкой, если используется твердая канифоль, то паяльник необходимо погружать в нее по мере нагрева жала.

Не надо ждать, когда паяльник нагреется, потому что на воздухе неизбежно образуется оксидная пленка, которая опять помешает припою прилипать. Перегрев –причина того, что медный наконечник не лудится.

После того, как паяльник разогреется до нужной температуры, жалом надо прикоснуться к припою и потереть. Можно растереть припой при помощи щепки из твердого дерева – березы или дуба. При этом нельзя допускать перегрева паяльника.

К правильно облуженному паяльнику припой отлично прилипает и не лежит на нем комками или каплями. Он равномерно покрывает медный наконечник и спокойно покидает его, когда нужно.

В случае никелевого покрытия

Часто для пайки используются паяльники с так называемым «вечным жалом», покрытым тонким слоем никеля. Почему-то считается, что оно не лудится. В самом деле, кому придет в голову счищать наждачкой никелевое покрытие?

Тем не менее, приходит время и становится заметно, что припой-то не держится! В лучшем случае прилипает маленькими каплями. И что же делать? Ответ тот же – лудить!

Причина часто заключается в том, что жало грязное. Для начала все же стоит убедиться, что никелевое покрытие не повреждено.

После этого нужно убрать нагар. Сделать это можно на слегка нагретом паяльнике влажной тряпкой, сложенной в несколько слоев.

Дальнейшие действия такие:

Лучшим способом избежать ситуации, когда припой не прилипает, является недопустимость перегрева жала.

Профилактика всегда была самым действенным средством. Если нет возможности приобрести инструмент с регулировкой температуры, можно приобрести диммируемый регулятор напряжения или изготовить его самостоятельно. Если следить за температурой нагрева, то лудить паяльник придется гораздо реже.

Вожу пальником также, как водят паяльником на ютубе, но результат «как на ютубе» не получается. В чем может быть причина?

Если провода перед скруткой надо заранее покрывать припоем, так на видеоролике я этим занимаюсь с 1:30, однако припой к проводу не липнет.

Может паяльник слишком мощный 80вт и провод обгорает быстрее чем прилипает припой? Однако применение паяльника 25вт заместо 80вт, показало, что скрутка вообще не прогревается, припой прилипает только за счет того, что провод холодный. Если двумя пассатижами раскручивать припаянную скрутку, то припой отскакивает от меди и пайка вообще не держит. (этот момент я на видео не снял, так как работая двумя пассатижами под потолком, не во что взять смартфон).

флюса беру достаточно, видно, что паяльник аж дымится,

припоя на паяльнике держится тоже достаточно, в начале ролика видно, что капля постоянно соскакивает и никак не прилипает к скрутке.

Тот кто в ПУЭ запретил скрутку, а разрешил пайку был ещё большим вредителем, так как из ролика видно, что пайку (в отличии от скрутки) вообще никак не проконтролировать. Скрутку можно сделать и 3 и 5 сантиметров и это будет служить годы, а пайка не прилипает к меди сразу… неизвестно какое там вообще переходное сопротивление получается.

за год работы в разных зданиях, я пайку встречал только внутри светильников изготовленных на заводе, пайку в распред коробках не встречал вообще нигде.

Может быть отступить от ПУЭ и перестать паять скрутки, раз они не паяются?

Интересно, а почему они не паяются? В чем может быть причина? (провод 0,5 мм2 во всяких светильниках вполне нормально паяется, я сам чиню светильники периодически пайкой. А вот 2,5 и 1,5мм2 не паяется. Может медь какая-то «не такая», с примесями?)

Благодарю за подсказку.

Государственным зданиям ваш совет пригодится.

Изменено 6 декабря 2017 г. пользователем Мастер Михалыч

подготовка и уход за паяльником

→ →
(C) Igor Majorov, 1996 (R) Sergey Romanov and Fedy Savin, 1997 ────────────────────────── Возьмем простой паяльник в руки. Для нача- ла подготовим его к работе: Жало (самый кончик паяльника) должно быть серебристого цвета. Если это не так, то берем надфиль или напильник, и аккуратно его зачищаем. Затем, берем напильник и придаем жалу форму либо «лопатки», если надо спаять два провода, либо «иглу» или «конус» для работы с платой, например. (смотри рис.) Теперь включаем паяльник в сеть, ждем, пока он нагреется, и последовательно прикасаемся жалом (окунаем жало) сначала к канифоли, а потом к олову, причем так, чтобы олово равномерно его покрыло. После этого оботрем жало о кусочек тряпочки. Все. Паяльник готов к работе. Следующий этап — правильная пайка. Обычно, у начинающих после первой пайки получается нечто, скрепленное КУСКОМ оло- ва. Не бойтесь, если и вы получите та- кой же результат. Умение приходит с опы- том… Для начала попытаемся спаять между собой два «одножильных» проводка, коих навалом в любом доме. Для хорошей пайки, провода сначала зачис- тим где-то на 5 мм в длину. Для этого чаще всего применяется остро заточенный режущий инструмент типа хирургического скальпеля, ножа, кусачек,или, на худой конец, острых ножниц. .. Аккуратно, стараясь не порезать пальцы, снимите изоляцию с проводка. Ниче- го, если в первый раз вместо того, чтобы снять изоляцию, вы перекусите провод цели- ком. Несколько попыток, и у вас обязатель- но получится. Сняв изоляцию, поскребите по оголенной части, например, ножом. Часть должна сильнее заблестеть. Итак,провод зачищен. Теперь его надо «за- лудить» или «облудить» — и так, и так го- ворят. Берем зачищенный провод,и горячим паяльни- ком не на долго вдавливаем его в канифоль, а затем вынимаем. После этого, расплавив паяльником неболь- шой кусочек олова, снова прикасаемся к обезжиренному с помощью канифоли концу провода, и слегка прокручиваем его вокруг своей оси для того, чтобы олово равномерно покрыло зачищенный участок. Ту же операцию проводим со вторым проводом. Затем, наложив «залуженные» провода друг на друга, прикасаемся к ним горячим паяль- ником, предварительно окунув его в кани- фоль. Все. Теперь отводим паяльник и даем прово- дам остыть, ни в коем случае не дуя на них — это ухудшает качество пайки. Несколько слов о том, как надо спаивать можду собой неслолько проводов: -Правильная спайка проводов. -Не правильная спайка проводов. Теперь поговоpим о том, как обpащаться с печатнoй платой и ее элементами. Печатная плата пpедставляет из себя лист фольгиpованного гетинакса или текстолита, на котоpом вытpавлены токопpоводящие до- pожки. Hа плате имеются отвеpстия (дырки), куда затем будут впаяны элементы схемы, ну, то есть детали всякие. Обычно эти отвеpстия уже облужены, так что особых пpоблем не возникает. Но если попалась «левая» плата, то пеpед монтажом печатные пpоводники и контактные площадки необходимо подготовить к пайке — очистить от оксидной пленки и загpязнений. Если с момента изготовления платы пpошло много вpемени и металлическое покpытие по- темнело (окислилось), то вначале необходи- мо зачистить его до блеска мелкозеpнистой шкуpкой, а затем — тщательно пpомыть спиp- том (не обязательно). После обезжиpивания, на все контактные площадки платы кисточкой наносят тонкий слой канифольного флюса. (Состав, %: Канифоль — 15-18, остальное спиpт; Канифоль — 6, Глицеpин — 14, спиpт этиловый — все остальное). Ну если у вас не оказалось чего либо из состава флюса, не надо растраиваться, можно просто взять кончиком паяльника немного олова, потом его немного вдавливаем в канифоль и быстро (пока не испарилась канифоль) прикасаемся жалом к месту которое надо залудить,и нем- ного подождав убираем его. То место залу- дится. Если у вас отверстие залило оловом знчит вы есго слишком мнего взяли на жало. Для последнего способа требуется неплохая тренировка. Радиоэлементы и микpосхемы тоже необхо- димо подготовить к монтажу и пайке. Для этого их выводы (ножки) фоpмуют (пpидают им нужную фоpму), обpезают до необходимой длины, если тpебуется, зачищают и лудят. Фоpмовку можно выполнить с помощью пин- цета, мини плоскогубцев или других подоб- ных инструментов/пpиспособлений. Поскольку пpочность сцепления фольги с платой невелика и пpи нагpевании уменьша- ется, то стаpайтесь, чтобы паяльник не гpел плату более 5 секунд. Для пайки плат следует пpименять пpипой с низкой темпеpатуpой плавления: ПОСК 50, ПОС 61 и дp. Мощность паяльника — не более 35-40 Вт. Паяльник должен иметь иглообраз- ное жало (хотя это на ваше усмотрение), острозаточенное и облуженное. Пpипаивание всех элементов схемы пpоиз- водится также как и пpипаивание 2-х облу- женных пpоводов, т.е. вставляем ножки де- тали в нужные отвеpстия и нагpеваем их поочеpедно.

У любого человека в определенный период появляется желание узнать, как научиться паять паяльником. Возможно, возникла необходимость закрепить контакт в розетке, а то и починить электрическую схему. В чем бы ни была причина, такой интерес полностью обоснован.

С помощью паяльника происходит соединения двух металлов с применением другого металла, имеющего значительно меньшую температуру плавления.

Использование паяльника в повседневной жизни давно стало рядовым событием. Вопрос о том, как научиться , большинство решает уже в детстве. Само паяние — это несложный процесс, но он требует внимания и аккуратности.

Основы процесса пайки

Пайка представляет собой процесс соединения двух металлов с применением другого металла, имеющего значительно меньшую температуру плавления. Легкоплавкий металл называется припоем. Принцип любой пайки основан на прогреве металлов в зоне пайки до температуры, превышающей температуру плавления припоя. В этом случае припой в расплавленном состоянии затекает в промежуток между металлами и частично проникает в саму их структуру. Обеспечивается механическая связь и электрический контакт между спаиваемыми металлами.

Припоем хорошо спаиваются медь и медные сплавы, можно соединить сталь, алюминий и другие материалы. Пайка больших по размеру элементов ограничивается возможностью их прогреть до нужной температуры.

В качестве припоя обычно используется оловянно-свинцовый сплав с разным содержанием олова. Наиболее применимым является припой марки ПОС-40 и ПОС-60 (61), где цифры обозначают процент содержания олова в припое. Эти припои плавятся при температуре 235 и 183ºС соответственно. Находит применение оловянно-свинцово-висмутовый припой марки ПОСВ-33, который плавится уже при температуре 130ºС. При пайке алюминия необходимо применение специальных алюминиевых припоев, температура плавления которых значительно выше. Стандартный припой реализуется в виде прутков или проволоки диаметром до 2,5 мм.

Для надежной пайки необходима очистка поверхности металла от окисных пленок. С этой целью используется флюс. Как правило, в качестве флюса используется канифоль. В процессе пайки флюс защищает и нагретые металлы от воздействия воздуха. В современных припоях канифоль входит в их состав. Пайка может проводиться без флюса, но тогда необходима очистка поверхности с помощью паяльной кислоты. Флюс может использоваться в виде раствора канифоли в спирте. Для сложных паек используется канифоль марки ЛТИ-120.

Вернуться к оглавлению

Наиболее просто паяются медь и медные сплавы. Достаточно использование припоя ПОС и канифоли. Серебро и посеребренные изделия паяются обычно таким же образом, что и медь, но для обеспечения наилучшего качества лучше применять припой с серебряной добавкой. Сталь и оцинкованные металлы паяются с канифолью плохо и требуют обработки поверхности паяльной кислотой. Нихром, константан и некоторые другие сплавы (с высоким электрическим сопротивлением) паяются с использованием специальных флюсов. Хорошие результаты получены при применении аспирина в качестве флюса. Пайка алюминия и высоколегированных сталей с канифолью невозможна. Необходимо применение специальных флюсов (например, ортофосфорная кислота) и припоев.

Пайка металлов осуществляется специальным нагревательным инструментом — паяльником. Паяльник состоит из двух основных частей — нагреватель (как правило, нагревательная спираль) и паяльное жало, а также ручки и шнура для подключения к электросети. Нагреватель закрыт кожухом, а внутрь него вставляется и фиксируется медное жало. В нагревателе обеспечивается разогрев всего жала.

Главным параметром паяльника является его мощность. Она определяет температуру и объем разогреваемого металла. Бытовые паяльники обычно имеют мощность от 25 до 100 Вт. При ремонте бытовой электроники и радиотехники, пайке небольших проводов используются паяльники мощностью 25-40 Вт.

Весь процесс пайки ведется кончиком жала, касанием которого обеспечивается разогрев металла, плавление припоя и флюса, распределение припоя по поверхности металла. Для быстрого разогрева и передачи тепла паяемым металлам материал жала должен обладать высокой теплопроводностью, что и вызывает использование меди.

Форма и размер жала паяльника существенно влияют на качество пайки. По размеру жало условно подразделяется на обычное, имеющее диаметр 4-5 мм, и миниатюрное жало, диаметром 2-3 мм. Миниатюрное жало применяется при пайке тонких проводов и очень мелких медных деталей.

По форме жало может быть выполнено в виде лопатки, конуса, иглы или же специальной формы для определенных работ. Наиболее распространено жало в виде лопатки со скосом на 45º с одной стороны или со скосами с обеих сторон (типа отвертки). Кроме того, жало может быть прямым по длине или изогнутым под углом для удобства проведения пайки.

Вернуться к оглавлению

Подготовка к пайке

Для того чтобы паять паяльником, надо провести определенные подготовительные работы. Для начала необходимо очистить поверхность металлов, на которую будет накладываться припой. При значительных размерах деталей рекомендуется зачистка наждачной шкуркой. Очистка от загрязнений, масел, жиров производится растворителем. Стальные поверхности очищаются паяльной кислотой.

Важное значение имеет подготовка жала паяльника. Рабочая поверхность жала должна быть ровной, без наплывов, раковин и других дефектов, а также иметь форму, предусмотренную конструкцией. Если конец жала подвергся деформации или частичному оплавлению, то следует с помощью напильника возвратить нужную форму и сформировать скос на 45º.

Для качественной пайки целесообразно рабочую поверхность жала облудить, т.е. покрыть тонким слоем припоя. Для этого надо разогреть жало в паяльнике, натереть рабочую поверхность канифолью и окунуть ее в расплавленный припой. Излишнюю массу припоя следует снять быстрым движением тряпки по горячей поверхности или путем трения поверхности жала по дереву.

Чтобы удобно было проводить пайку, надо устанавливать паяльник в положении, в котором его можно легко взять рукой и использовать по назначению. Во время работы паяльник может нагреваться выше 300ºС; к нему подходит электрическое напряжение 220В — все это вызывает необходимость оптимизации места, где размещается работающий паяльник. Для этих целей служит подставка под паяльник. Она может быть стандартная, покупная, но обычно ее изготавливают самостоятельно. Самодельная подставка может иметь вид плоского основания, на котором крепятся две скобы, изогнутые так, чтобы в центральной части образовалась седловина для установки паяльника.

Вернуться к оглавлению

Порядок выполнения пайки

Соединение однопроволочных алюминиевых жил пайкой двойной скрутки с желобом: 1 — двойная скрутка; 2 — палочка припоя; 3 — пропан-бутановая горелка.

Пайка проводится в определенном порядке. Подготовленный к пайке паяльник устанавливается на подставку и включается в сеть. Пайку начинают при достижении жалом паяльника необходимой температуры. Обычно время нагрева паяльника составляет 5-6 минут. В этот период необходимо правильно определить, что температура жала достигла нужной величины. Правильно нагретый паяльник (температура 230-290ºС) вызывает кипение канифоли и равномерное расплавление припоя. Если температура на жале недостаточная (недогрев), то канифоль только размягчается и слегка оплавляется, а припой приобретает кашеобразную консистенцию. Значительное превышение нагрева приводит к разбрызгиванию и шипению канифоли, а припой теряет эластичность расплава. Такой паяльник надо выключить и немного остудить.

Непосредственно процесс пайки начинается с лужения поверхностей, которые нужно паять. Для этого жалом нагретого паяльника, после помещения его в канифоль, проводят по поверхности металла для нанесения флюса. Затем с помощью жала переносится расплавленный припой и наносится тонким слоем на всю поверхность. Чтобы облудить провод, его конец вдавливают в расплавленную канифоль, и затем на него наносится расплавленный припой тонким слоем.

Для спаивания металлов облуженные поверхности плотно прижимаются друг к другу. Горячий паяльник подносят к месту совмещения поверхностей и нагревают до тех пор, пока слой припоя не начнет плавиться и соединять детали. Жало паяльника опускается в расплавленный припой, и переносится дополнительная порция припоя на участок пайки. Прижатие поверхностей друг к другу сохраняется до полного остывания и затвердения припоя.

При пайке проводов между собой их концы (заранее облуженные) рекомендуется плотно скрутить предварительно между собой. Это позволит обеспечить надежный контакт при пайке. Во время пайки паяльник подносится к соединению правой рукой, а левой рукой в зону пайки вводится конец проволочного припоя. Расплавленный припой с помощью паяльника распределяется по поверхности скрутки проводов так, чтобы заполнилось припоем пространство между скрученными проводами.

Если провода скрутить нельзя, то они паяются внахлест, т.е. их концы укладываются параллельно друг другу с прижатием. В этом случае один из проводов удерживается левой рукой и прижимается ко второму проводу. Паяльником переносится расплавленный припой из ванночки в зону пайки. Припой должен заполнить пространство между проводами. Провод придерживается рукой и после выведения паяльника из зоны пайки, до полного затвердения припоя.

Пайка проводов встык не производится, так как не обеспечивает нужной прочности соединения.

Если необходимо припаять провод к средине другого провода, то конец его целесообразно закрутить на нужном месте вокруг второго провода. Пайку следует проводить аналогично пайке скрученных проводов. В случае когда нет возможности намотки 2-3 витков, обеспечивается частичный охват поверхности второго провода, т.е. провод изгибается вокруг второго провода на 180º. При такой пайке одной рукой удерживается присоединяемый провод и обеспечивается его надежное прижатие к поверхности второго провода, а второй рукой проводятся манипуляции с паяльником.

С процессом пайки может столкнуться любой человек, и что бы результат соответствовал ожиданиям, необходимо соблюсти несколько важных правил.


Что такое пайка: особенности процесса

Пайка — процесс, при котором соединяются одни металлы при помощи других, из более легкоплавких. Происходит это при высокой температуре (180 — 300°С) путём введения между деталями припоя (сплав свинца и олова), у которого более низкая температура плавления. В результате его затвердения, образуется прочный, неразъёмный и хорошо электропроводимый материал. Нагрев производится при помощи паяльника. Существуют различные виды паяльников, припоев и флюсов.

Для домашнего использования лучше всего приобрести самый обычный паяльник с напряжением в 220В и мощностью 40Вт.

Обычно поверхности металлов покрываются слоем оксида, и перед пайкой, их необходимо зачищать. Но поверхности вновь могут окислиться. Что бы этого не происходило, и поверхность расплавленного припоя была более текучей, используют флюс.

Самый распространённый вид флюса — канифоль . Она состоит из смол хвойных деревьев и обладает янтарно-жёлтым цветом. Благодаря ей, место пайки не подвергается коррозии и не пропускает утечку электрического тока.

Какой паяльник выбрать

Чтобы правильно выбрать паяльник, предлагаю ознакомиться с его видами:

  • Паяльник от 3 до 10 Вт — для микросхем;
  • От 20-40 Вт — бытовой вариант, подойдёт например для радиотехники;
  • От 60 до 100 Вт — для пайки толстых проводов;
  • От 100 до 250 Вт — для крупных предметов, например, радиатора.

Паяльник лучше всего выбирать со встроенным термодатчиком.

Техника безопасности

Пайка — это небезопасный процесс, и перед тем как его начать нужно обязательно соблюсти все правила техники безопасности.

  • Перед началом работ наденьте хорошие защитные очки — это застрахует от попадания припоя в глаза;
  • Паяльник можно держать только за ручку;
  • Нагретый паяльник не должен касаться изоляции питающего провода, так как это может привести к , и, как следствие, — к пожару;
  • Перегревать паяльник также нельзя — проверяем это коснувшись канифоли — должен появиться легкий дымок;
  • Позаботьтесь о подставке для паяльника — они есть в продаже;
  • При пайке электронных устройств, провода питания должны быть отсоединены. К примеру, электронная схема может быть выключена, но соединена с заземлением. И если корпус паяльника не заземлён, или имеет слабую изоляцию, то это может привести к возникновению дуги на несколько кВ;
  • Не вдыхайте пары при пайке — они вредны для организма. До и после работ проветривайте комнату. Использовать для этого лучше технические помещения;
  • Тщательно моем руки и лицо после работ. Проводить их лучше в одежде с длинным рукавом.

Технология пайки


5 правил для хорошего результата

  1. Для получения качественного результата необходимо следить за равными температурами спаиваемых поверхностей. То есть, недостаточно нагреть одну поверхность, и приложить её к другой. При низком нагреве жала припой только немного размягчится, но не расплавится. При высоком — будет чрезмерное выпаривание припоя.
  2. Если что-то не получилось с первого раза — нужно дать остыть деталям! Нельзя на них дуть, и остужать искусственно. Время подбирается путём эксперимента. Желательно сначала потренироваться на чём-нибудь, например, на медных проводах, прежде чем приступать к основной работе.
  3. Флюс наносится непосредственно перед самой пайкой. На 1 каплю припоя достаточно лишь чуть-чуть коснуться канифоли.
  4. Жало прикладываем к месту пайки всей лопаткой!
  5. Припой должен быть распределён равномерно по всей поверхности. А жало хорошо очищенным от окислов.

Только практика поможет научиться хорошо паять. Соблюдайте технику безопасности, и не бойтесь экспериментировать!

Если на эту страничку попали те, кто уже умеет правильно паять , то информация Вам вряд ли пригодится, это мануал для новичков.

Радиоэлектроника для начинающих начинается с пайки. Это аксиома. Научиться паять довольно просто, как и в любом деле, нужна практика. Если паяльный набор готов, то пора приступить к подготовке инструмента.

Заточка жала паяльника.

Прежде чем паять необходимо подготовить новый паяльник к работе, а точнее, заточить жало под определённую форму и покрыть тонким слоем припоя.

Жало необходимо заточить напильником под углом в 30-40 градусов, так, чтобы получился клин. Острый край жала следует затупить, чтобы получился плоский край шириной около 1 мм. Обычно, у новых паяльников жало уже заточено клином, но оно покрыто слоем патины – зеленоватым окислом меди и кислорода. Этот окисел надо убрать напильником по металлу или мелкозернистой шкуркой.

Кроме «классической» клиновидной формы жалу можно придать и другую, всё зависит от того, что вы будете паять. Для пайки мелких деталей можно сделать его форму наподобие вытянутого конуса с шириной края 2 — 3 мм. Или же сделать пропил в краю, чтобы можно было одним касанием выпаивать SMD-резисторы.

Сразу после того, как заточили жало, нужно установить его в паяльник и залудить. Если не сделать этого, медная поверхность жала окислиться на воздухе и его придётся затачивать заново!

Залуживаем жало паяльника.

Далее необходимо залудить жало, т.е покрыть его тонким слоем припоя. Для этого включаем электрический паяльник в сеть и ждём, когда медный стержень прогреется до определённой температуры. Когда жало прогреется, это станет заметно по красноватому оттенку, медь станет красновато-оранжевого цвета. Затягивать прогрев не стоит, иначе жало обгорит. Как только жало приобретёт чуть красноватый оттенок, его необходимо прислонить к кусковой канифоли или смоле.

При этом будет обильное выделение дыма. Расплавленной канифолью покрываем всё жало. Далее расплавляем небольшой кусочек припоя так, чтобы он равномерно растёкся по поверхности. Можно потереть жало о деревянную дощечку, так припой лучше распределиться по медной поверхности.

Медное жало должно быть покрыто ровным слоем припоя. Если на поверхности остались непокрытые припоем участки, процесс лучше заново повторить.

Вот так происходит подготовка паяльника к работе. По мере необходимости процесс надо будет повторять, но делать это часто совсем необязательно.

Писал всё довольно подробно, чтобы новичкам было как можно легче.

Уход за паяльником.

Как и любой другой инструмент, паяльник требует ухода. Время от времени жало у паяльника выгорает, на нём появляются рытвины и неровности. Устраняется выгорание затачиванием жала и его лужением. Также следует обратить внимание на то, что при длительном использовании стержень покрывается окалиной, что препятствует быстрому прогреву.

Почему жало паяльника выгорает? Дело в том, что при нагреве медь частично растворяется в припое, а сам край жала подвергается пусть и небольшому, но механическому воздействию. Также стоит понимать, что когда паяльник не используется, жало сильно разогревается и это способствует окислению меди. Поэтому при холостом простое рекомендуют либо выключить паяльник, либо уменьшить температуру. У обычного электрического паяльника типа ЭПСН температурной регулировки нет, поэтому при простое его лучше выключить.

Окалину удаляют следующим образом.

Пассатижами вытаскивают медный стержень из паяльника. Убирают окалину со стержня с помощью мелкозернистой шкурки. Можно покрыть стержень небольшим слоем графита, потерев его о грифель обычного карандаша. Это предотвратит быстрое образование окалины в будущем. Лёгким постукиванием по нагревательному элементу паяльника добиться извлечения окалины из нагревательного элемента, где был установлен медный стержень. Устанавливают медный стержень на прежнее место.

Следует время от времени проверять состояние изоляции электрического паяльника. Для этого замеряют сопротивление между сетевой вилкой паяльника и жалом. О том, как измерять сопротивление я уже рассказывал. На омметре следует выставить мегаомный предел измерения (1 — 10Мом). Помните, что касаться руками металлических щупов мультиметра при замере сопротивления нельзя. Иначе, прибор покажет общее сопротивление Вашего тела и замеряемой цепи. Прибор должен показать бесконечно большое сопротивление. Это будет свидетельством добротной изоляции между жалом паяльника и электрической сетью.

Для тех, кто уже обзавёлся паяльной станцией , подойдут сменные жала 900М из меди . Они также требуют подготовки перед работой.

Пайкой называется физико-химический процесс образования соединения между деталями при взаимодействии припоя со спаиваемым металлом. В отличие от сварки, рабочие поверхности не оплавляются, а происходит их смачивание припоем.

Как выглядит простой паяльник

Непременным условием для осуществления процесса пайки является расплавление припоя и смачивание им поверхности рабочего инструмента. Со временем наконечник паяльника чернеет и перестаёт работать. Поэтому необходимо знать способ его восстановления – как правильно залудить жало паяльника. На фото ниже изображена окисленная поверхность инструмента и покрытая припоем.

Поверхность жала паяльника: 1) окисленная поверхность инструмента; 2) покрытая припоем – луженая

В первом случае даже не стоит пытаться производить пайку, поскольку окислы препятствуют удержанию припоя на поверхности жала.

Паяльник будет готов к работе только тогда, когда его жало покроется слоем расплавленного материала с более низкой температурой плавления, чем соединяемые металлы.

Материалы для пайки

Для пайки применяется припой – материал, служащий для соединения металлических поверхностей и имеющий более низкую температуру плавления, чем у материалов соединяемых деталей.

Припой состоит из разных сплавов, куда могут входить олово, свинец, медь, никель и кадмий. Его изготавливают преимущественно в виде прутков и проволоки.

Пайка необходима для создания соединения, уменьшения переходного сопротивления электрического контакта и защиты соединения деталей от окисления.

Припой должен обладать свойством смачивания основы. При этом происходит его диффузия в основной металл, а тот растворяется в припое, образуя промежуточный слой, после застывания соединяющий детали как одно целое.

Для паяльников применяют мягкие припои с температурой плавления от 191 0 С до 280 0 С. Их основными компонентами являются олово и свинец в разных соотношениях.

С поверхности соединяемых металлов под пайку необходимо удалять оксиды. Для этого служат флюсы. Кроме того, они способствуют лучшему растеканию припоя и защищают поверхности от действия внешней среды.

Флюс применяется в твёрдом, жидком и пастообразном виде. Он может находиться внутри трубки из припоя.

В качестве флюса применяются:

  • канифоль;
  • ацетилсалициловая кислота;
  • ортофосфорная кислота;
  • соли;
  • глицерин;
  • нашатырь.

Распространённые флюсы для пайки в твёрдом, жидком и пастообразном виде

Флюсы должны обеспечивать низкий ток утечки и не обладать коррозионной активностью.

Принцип и процесс пайки

Пайка производится путём захвата припоя и флюса жалом паяльника, введения их между соединяемыми деталями и дальнейшего нагрева контактирующих поверхностей до их смачивания припоем, который впоследствии застывает, образуя соединение. Для этого следует прекратить нагрев.

Заточка паяльника

Жало паяльника перед работой затачивается напильником под углом в 30-40 0 . Край делают слегка притупленным, шириной 1 мм.

Если наконечник новый, заточка на нём уже есть. Здесь остаётся только обработать жало мелкозернистой шкуркой, напильником или надфилем, чтобы снять патину – зеленоватый окисел меди.

Магазинная заточка многих не устраивает, поскольку паять с ней не всегда возможно. Поэтому целесообразно вынуть медный наконечник из корпуса и отковать рабочую часть в виде вогнутой лопатки.

Подобная холодная обработка эффективней заточки, поскольку структура металла уплотняется, и жало меньше поддаётся коррозии. Небольшая шлифовка напильником на конечном этапе необходима, чтобы придать рабочей части паяльника законченный вид.

Как залудить жало?

После заточки жало следует облудить тонким слоем припоя. Для этого включается электрический паяльник, и медный стержень прогревается, пока не примет красновато-оранжевый оттенок.

Долго ждать не нужно, иначе стержень обгорит. После разогрева всё жало погружают в канифоль, а затем расплавляют кусочек припоя и покрывают им всю рабочую поверхность.

Если потереть жало о поверхность дерева, припой лучше покрывает рабочую зону паяльника.

Слой припоя на жале должен быть равномерным. Если поверхность покрылась частично, процесс повторяется. Как только паяльник будет готов к работе, его можно применять для пайки изделий.

Как залудить необгораемое жало?

Рабочая часть некоторых паяльников покрывается специальным защитным составом. Слой является достаточно тонким, и зачищать его нельзя. Для этого применяется специальная губка. Если её нет, подойдёт обычный кусок ткани, смоченный водой или глицерином. Можно использовать губку, предназначенную для мытья посуды.

Производятся специальные очистители жала в виде клубка из стружки цветного металла, в который погружается жало. При этом окислы остаются внутри. Их можно потом высыпать наружу.

Механические воздействия сокращают срок службы защитного слоя. При пайке не рекомендуется шаркать по плате или стучать по металлическим поверхностям.

Необгораемый слой окисляется достаточно быстро. Для повышения его срока службы рекомендуется поддерживать температуру пайки не выше 250 0 С.

Температура считается нормальной, когда от канифоли дым идёт тонкой струйкой, а не облаком с брызгами. При этом пайка получается с чёткими границами и характерным блеском. Если поверхность припоя получается матовой и с низкой механической прочностью, температуру нагрева следует увеличить.

Чтобы облудить жало паяльника с покрытием, надо в расплавленную канифоль положить кусок припоя. Паяльник разогревается и его концом нужно пошаркать по мокрой ткани, удалив со всех сторон окислы. Затем жало опускается в канифоль под кусок припоя. При этом снимаются остатки окислов, а припой плавится и частично остаётся на жале.

После лужения жало снова протирается тряпочкой и паяльник готов к работе. Важно его не перегреть выше 300 0 С, иначе всё придётся повторять сначала.

Перегрев виден по кипению и разбрызгиванию канифоли при опускании в неё жала паяльника.

Набор сменных необгораемых жал, применяемых на паяльной станции

Стандартное жало типа «игла» обладает низкой теплопроводностью, и паять им удобно только миниатюрные элементы. Выпаивать радиодетали с его помощью довольно сложно.

Более удобны жала типа «цилиндр со скосом». Для пайки в наборе целесообразно иметь 3 наконечника подобного вида, диаметром 1, 2 и 3 мм.

Ножевидное жало 5 мм обладает приличной мощностью и с его помощью можно паять как тонкие детали, так и массивные, если правильно разворачивать нож. Аналогично можно использовать классический клиновидный наконечник.

Перегрев паяльника

При отсутствии регулятора напряжения паяльник может разогреваться выше 300 0 С, что приводит к его обгоранию. Если не удаётся замерить температуру жала, перегрев можно заметить по кипению и брызгам канифоли.

Уменьшить температуру паяльника можно с помощью регулятора мощности – диммера. Здесь можно подобрать обычное устройство управления яркостью лампы накаливания. Важно, чтобы оно подходило по мощности.

Можно собрать тиристорный регулятор на микросхеме Кр1182ПМ2 своими руками, позволяющий управлять приборами, мощностью до 150 Вт.

Регулятор мощности на основе микросхемы, который можно собрать своими руками

В качестве нагрузки изображена лампа HL1. Вместо неё, можно подключить паяльник, который является активной нагрузкой. Мощность регулируется переменным резистором R1.

В диммерах предусмотрено плавное включение и отключение нагрузки. Для паяльника этого не требуется и можно обойтись более простым устройством.

Схема простого тиристорного регулятора

Положительный полупериод не управляется и проходит через диод VD1. Регулирование производится только через отрицательный полупериод путём управления тиристором VD2 с помощью переменного резистора R2. Для паяльника этого вполне достаточно.

Миниатюрные устройства регулирования встраиваются в ручку паяльника. Лучшие способы поддерживания оптимальной температуры пайки применяются в паяльных станциях, где режим может быть ручным или автоматическим.

Распространённая паяльная станция «Weller»

Для домашней сети со стабильным напряжением питания вполне достаточно ручного управления нагревом, в зависимости от марки припоя.

Износ паяльника происходит неравномерно. При выгорании на поверхности жала появляются неровности. Время от времени его надо затачивать и лудить.

Медь при нагреве растворяется в припое, а длительный разогрев без использования приводит к образованию слоя окислов. Поэтому рекомендуется в паузы выключать паяльник или уменьшать его температуру.

Закрепление жала паяльника

Наличие съёмного жала позволяет его снять и заточить. Но во многих конструкциях требуется его дополнительная фиксация, так как стержень начинает болтаться и выпадать. У него предусмотрена металлическая втулка, которая надевается сверху. Если её постоянно снимать при замене жала, прочность соединения уменьшится. Можно втулку оставить на месте, но со временем её заклинит и вынуть жало будет сложно.

Для создания надёжного соединения корпуса паяльника с жалом, втулку заменяют другой, чтобы она легко надевалась. Затем в ней сверлится отверстие и нарезается резьба М3 или М4. После того как втулка будет надета на жало, в неё вворачивается винт, создающий надёжное соединение и предотвращающий проворачивание жала. На рисунке ниже изображён паяльник в разобранном (а) и собранном виде (б), где в качестве втулки использована обычная гайка.

Как выглядит крепление сменного жала паяльника

Съёмное жало необходимо для паяльника ещё с целью регулирования его температуры. Если вставлять его в нагреватель на разную глубину, температура рабочей части будет изменяться.

Периодически требуется удаление окалины из соединения. Когда она накапливается, снижается рабочая температура паяльника. Очистку производят следующим образом:

  • вынуть медный стержень пассатижами из паяльника;
  • наждачной шкуркой удалить окалину;
  • нанести на стержень слой графита, потерев об него грифель карандаша;
  • извлечь остатки окалины из отверстия нагревательного элемента, слегка постукивая по нему;
  • установить новый или вернуть старый медный стержень и закрепить его с помощью втулки с винтом.

Периодически следует проверять изоляцию паяльника. Для этого омметр устанавливается на мегаомный предел (1-10 мОм) и замеряется сопротивление между жалом и штырьками вилки паяльника, которое должно быть бесконечно большим.

Уроки пайки. Видео

Основы пайки для начинающих собраны в этом видео.

Паяльник в процессе работы со временем выгорает. Его жало необходимо периодически затачивать и лудить. При наличии необгораемого покрытия рабочая поверхность очищается специальными химическими средствами, после чего также лудится. В процессе работы важно, чтобы паяльник не перегревался.

Как залудить паяльник с медным жалом – как облудить?

Особенности покрытий

Паяльники простого типа традиционно имеют медное жало. Материал до сих используется с момента изобретения инструмента из-за своих высоких теплопроводящих свойств. Но есть недостаток — способность к высокому износу. Медь выгорает или растворяется в припое. Недостаток требовалось устранить, и производители стали наносить дополнительное покрытие из никеля или серебра.

Никель обладает высокой прочностью и не изнашивается. Долгий срок службы — это преимущество никелевого покрытия. Недостаток — слабая адгезия. Такой наконечник плохо удерживает припой. Пайку можно выполнить только при подаче припоя непосредственно в зону работы. Рабочую область нагревают жалом, потом ложат небольшую часть припоя или паяльной пасты. Схватывание происходит от нагрева.

Серебро имеет хорошую адгезию, но слабо проводит тепло. К тому же материал дорогой. Со временем серебро изнашивается и обнажает медную основу. Это происходит из-за того, что покрытие из серебра растворяется в припое.

Особенности напыления усложняют работу и обслуживание. Поэтому радиолюбители, особенно старшего поколения, предпочитают медные паяльники. Но у медного жала есть недостаток — горячая медь мгновенно окисляется. Взаимодействие с воздухом происходит лишь на тонком слое, но этого достаточно для нулевой адгезии. Тепло тоже передаётся хуже. Выход из ситуации — наконечник всегда нужно покрывать тонким слоем припоя.

Олово нельзя наносить перед пайкой, поскольку под его слоем начинает выгорать медь. На месте выгорания появляются шлаки, из-за которых отсутствует адгезия. Мастер начинает отвлекаться от работы.

Абразивные материалы стачивают покрытие. Никель или керамика нанесены тонким слоем на жало — вот почему нельзя их стачивать. Дорогостоящий наконечник превратится в медный пруток.

Процесс подготовки медного жала

Процесс покрытия не вызывает трудностей. Расплавленный припой хорошо ложиться на горячую медь, но с одним условием — она должна быть чистой. Добиться этого можно только при низкой температуре. Окисление при повышении температуры ускоряется и адгезия пропадает. Холодный припой нельзя прилепить к жалу, поскольку он не плавится. Получается замкнутый круг.

Шлаки, остатки канифоли и пластика, окалину и прочий мусор можно удалить на холодном инструменте. Стержень перед этой операцией вытаскивают, чтобы не повредить нагреватель. Жало внутри нагревателя тоже окисляется, что ухудшает теплопередачу. Электричество из-за окалины преодолевает лишнее сопротивление и расходуется впустую.

Перед тем как залудить паяльник с медным жалом его нужно очистить от грязи. Делают это напильником или наждачкой. Материал следует заточить до чистого слоя, чтобы внешний вид был как новый. Проще это сделать наждачкой. Поверхность полируют до гладкого состояния — так окисление проходит медленнее.

Скорость окисления можно снизить, если оковать жало. Делают это молотком на наковальне. Аккуратными ударами укрепляют поверхность и придают форму медному прутку. Далее переходят к процессу лужения, пока оно не покрылось шлаками.

Способы лужения медного жала:

  1. Канифолью. Способ дымный, поэтому в жилом помещении провести его сложно и опасно для здоровья. Лучше воспользоваться балконом. Зачищенное основание погружают в баночку с канифолью и кладут туда немного припоя. Он моментально покроет жало и не даст ему окислиться. После процедуры кончик жала протирают толстым натуральным сукном, но аккуратно, чтобы не обжечь пальцы. Припой вотрётся в медь. Процедуру выполняют после длительного хранения паяльника.
  2. Способ натирания поверхности оловом. Чистое основание немного разогревают и макают в канифоль. Затем поверхность натирают оловом. Процедуру повторяют несколько раз. Защитный слой закрепляют натиранием о сукно. Результат можно получить без дыма в любом помещении.

Правильная подготовка позволит не нервничать на начальном этапе работы. Спустя время процесс нужно переделывать из-за того, что медь начинает окисляться.

Очистка в процессе работы

Правильно облудить паяльник важно не только во время подготовки к работе. Спустя какое-то время пайки может случиться так, что материал снова не будет липнуть к основанию. Это происходит через минут 15. Под слоем лужения обгорает медь. Существует несколько способов как правильно залудить паяльник во время работы.

Бруском дерева

Брусок дерева неотёсанный всегда должен находиться под рукой у мастера. Используют хвойные породы, поскольку такая древесина имеет природную канифоль. На древесину наливаю флюс и ложат немного припоя. Как только на жале появляется окалина, натирают его о дерево. Во время этого процесса основание очищается и облуживается.

Губка из металла

Способ моментального лужения основания паяльника. Заводские паяльные установки оснащены подобным устройством в виде губки из стали в контейнере.

Мастеру удобно пользоваться подобным методом, но его можно улучшить. Низ губки измазывают флюсом — паяльным салом. При неглубоком погружении жала оно будет просто очищаться. А если на основание нанести припой и макнуть его глубоко, до основания губки, то очистка будет совмещена с лужением.

Метод оптимален для современных наконечников с керамическим или никелевым напылением. Даже паяльники с тонким жалом из меди можно так очищать и залуживать. Повреждения устройству сложно нанести даже при сильном нажатии.

Использование канифоли

Способ для традиционного инструмента с простым жалом из меди. Металл быстро окисляется и через 10−15 минут припой уже не подцепить. Если почистить отдельно от флюса, то мастер не успеет донести паяльник — так быстро проходит окисление.

Чистят инструмент из-за этого в канифоли. Под паяльник ложат надфиль, можно воспользоваться стальной проволокой. Затем жалом трут до того момента, пока флюс не расплавится. Припоя не должно быть.

Классический метод и профилактика

Предыдущие способы придумали мастера относительно недавно. Наши предки, даже ещё отцы, делали лужение несколько иначе. Для этого требовался напильник с мелкой насечкой, верстак для работы (можно заменить доской), канифоль и максимально тугоплавкий припой.

Порядок действий:

  1. Зачищают одну грань основания.
  2. Глубоко погружают инструмент в канифоль и натирают грань о дерево.
  3. Контакт о дерево проводят на месте, где предварительно заготовлен припой. Процедуру повторяют несколько раз.
  4. Занимаются второй гранью.
  5. Залуживают круглую поверхность прута.

Процедура отнимет минут 10, не меньше. Большое количество времени на подготовку окупается тем, что с инструментом можно работать несколько дней без особой подготовки.

Работа продолжительное время спровоцирует перегрев. Повышение температуры усиливает окисление и прут приходится готовить к работе чаще. Дабы избежать лишних процедур следует придерживаться некоторых правил.

Профилактические меры от окисления:

  • Максимальную мощность нельзя использовать постоянно.
  • Регулятор температуры в паяльной станции следует выставлять на минимально возможное значение.
  • Опытные мастера оснащают подставку для паяльника выключателем с ограничителем напряжения — при неиспользовании инструмента нагрев сохраняется, а покрытие не окисляется.
  • После каждой пайки следует восстановить покрытие.

Инструмент всегда нужно держать наготове. После продолжительного простоя жало паяльника не лудится из-за сильного окисления. Восстановление адгезии покрытия, особенно из меди, проводят канифолью. После погружения в неё жало натирают тканью х/б. Во время работы паяльник тоже периодически нужно очищать.

Особенности жала паяльника

Жало – это основная рабочая часть инструмента, которая контактирует со всеми деталями, припоем, заготовками и прочим. Она разогревается сама, а также плавит при нужной температуре все расходные материалы. Несмотря на то, что данная часть делается из прочных металлов, которые обладают высокой температурой плавления и хорошим сопротивлением химическому воздействию, нужно знать как правильно залудить жало паяльника, так как поверх него начинает образовываться окислительная пленка. Ее не видно без специальных приспособлений, но эффект от присутствия этой пленки становится заметен, так как расплавленный припой не остается на жале, а просто растекается по нему и спадает вниз. Невозможно взять нужное количество материала и аккуратно поместить его на требуемое место. Подготовка жала необходима не только для старых, бывавших в работе устройств. Нужно знать как облудить новый паяльник, так как на нем тоже может образоваться данная окись.

Размер жала и его форма влияют на то, какую именно модель нужно подобрать для определенных операций. Чем толще жало, тем больше мощность паяльника и тем большей температуры он достигает при нагреве. Форма наконечника сказывается на удобстве выполнения определенных операций.

«Важно!

За жалом нужно ухаживать, чтобы оно прожило как можно дольше, так как при выходе его из строя паяльник окажется бесполезным. Для этого нужно постоянно очищать его от остатков припоя по окончании работы.»

Заточка

Помимо лужения паяльника нужно еще знать, как заточить жало паяльника. Ведь только после правильной заточки уже можно работать. Это относится преимущественно к новым моделям, но если от многократного использование жало обросло старыми остатками припоя, то здесь также нужно провести данную операцию.

Заточка жала нового паяльника

Заточка предполагает создание нужной формы наконечника. Стандартным вариантом является заточка под углом в 30-40 градусов с каждой стороны. В итоге должна получиться клинообразная форма. Желательно, чтобы острая часть жала обладала толщиной около 1 мм.

Если нужно паять мелкие детали, то наконечник должен принять форму конуса. При необходимости выпаивания SMD резисторов нужно сделать пропил к краю, что поможет осуществлять данную процедуру одним движением. Все заточки можно произвести обыкновенным напильников с мелкозернистым рельефом.

Как залудить жало паяльника деревянным бруском?

Существует несколько вариантов как залудить паяльник с медным жалом. Одним из них является использование деревянного бруска. Лучше всего для этой операции подходит дерево хвойных пород. С одной стороны оно обеспечивает необходимую шероховатость волокон, так как при мягкой структуре древесины таких пород шероховатость заметно повышается, в сравнение с более твердыми видами. С другой стороны в них содержится природная канифоль, что также является плюсом.

Лужение жала паяльника деревянным бруском

Рассматривая как правильно облудить жало паяльника, нужно учесть, что для этой процедуры необходимо еще иметь легкоплавкий припой и флюс. Сначала флюс расплавляется и сразу же выливается на древесину, после этого нужно приложить припой, пока не остыла температура и он также смог расплавиться. При появлении на жале окалины ее можно зачищать и залуживать одновременно при помощи полученного бруска древесины со слоем расплавленного флюса и припоя. Такого инструмента должно хватить на долгое время, пока не сотрется наплавленный слой.

Как залудить жало металлической губкой?

Порой случается так, что не лудится жало паяльника, даже если обработка ведется в течение достаточно длительного времени. Применение металлической губки может существенно сменить ситуацию. Для этого подойдут как обыкновенные бытовые варианты, так и профессиональные губки. В фирменных паяльных станциях можно встретить специальные устройства для сухой очистки жала, которые сделаны как стальная губка.

Использование металлической губки для лужения жала

«Обратите внимание!

Это действительно надежный и быстрый способ лужения.»

Выбирая способы как залудить жало паяльника в домашних условиях можно не использовать не просто саму губку, чего может быть вполне достаточно, но добавить улучшения. Если ее измазать в густом флюсе, к примеру, в паяльном сале, то эффект будет более существенным. На само жало можно нанести кусочек припоя, когда оно разогреется, это поможет одновременно очистить его и залудить. Данный способ подходит для таких видов жала как:

  • Медное;
  • Никелевое;
  • Керамическое.

«Важно!

Не стоит сильно аккуратно нажимать губку при лужении, так как такими действиями очень сложно испортить паяльник, а оставить непроработанные участки вполне возможно, так что лучше сделать обработку с усилием.»

Как залудить жало в канифоли?

Лужение жала паяльника канифолью

Способы как залудить жало паяльника без канифоли могут оказаться более простыми, но с использованием данного материала можно проводить работу даже со старыми инструментами, в которых использовалась мягкая медь для производства жала. Основная проблема здесь заключается в быстром окислении материала, так что после очистки мастер даже не сможет быстро донести паяльник до места работы, как все уже снова окислится. Единственным способом для этого является лужение непосредственно в канифоли. Для этого требуется подложить кусок стальной проволоки или какой-либо аналогичный предмет под инструмент. Жалом нужно тереть до момента расплавления флюса. Желательно использовать в это время припой.

Устаревшие способы

Если поинтересоваться, как правильно облудить паяльник у людей, которые занимались пайкой достаточно давно, но при этом показывали хорошие результаты, то можно встретить такие способы, которые сейчас редко используются. К ним относятся:

  • Напильник. Обработка напильником без дополнительных приспособлений помогает достичь результата, но не дает гарантии, что все надолго сохранится. Это влияет на более быстрое израсходование ресурса жала.
  • Деревянный верстак или другая некрашеная древесина. Это очень простой подручный способ, который позволит достичь нужного результата при длительном воздействии.
  • Сосновая канифоль. Эффективный, но малоприятный способ из-за запахов, которые раздаются при расплавлении.
  • Тугоплавкий припой. Материал дольше остается на жале благодаря тому, что температура его плавления выше, чем у остальных материалов.

Особенности лужения современного жала паяльника

У многих возникает вопрос, как залудить новый паяльник, у которого наконечник сделан из никеля или керамики. Есть специальные способы, как залудить жало паяльника паяльной станции с не обгорающим жалом. Стандартные методы здесь не всегда подходят.

Для начала нужно взять тряпку. Устройство разогревается и попутно натирается тряпкой. При должном нагреве его нужно опустить в канифоль, которую следует подготовить заранее, попутно утапливая в ней кусок олова. Это обволакивает поверхность наконечника и помогает бороться с окислением.

Заключение

Существует масса способов как залудить жало паяльника с покрытием и без него. Каждый мастер использует свои методы, которые ему наиболее удобны. Эффективность каждого из них будет видна на практике. Единственно верного решения для всех не существует и нужно индивидуально подбирать каждый вариант.

Припой не прилипает к проводу — novaso

Почему припой не держится на паяльнике?

Этот вопрос возникает у многих новичков. Ведь почти у каждого начинающего пайщика был случай, когда все разогрето до нужной температуры, но нет ни какого взаимодействия между расходным материалом и инструментом. Иногда это проходит путем небольшой поправки параметров рабочего процесса, но порой нужно применять боле сложные методы.

Первой и основной причиной, почему паяльник не берет припой, является недостаточное количество требуемого флюса. Именно это главная ошибка новичков. Флюс может вовсе отсутствовать, что легко исправляется его включением в рабочий процесс, и тогда какой бы высокой температура инструмента не была, он не сможет отделить часть расплавленного металла.

Более сложной проблемой является неправильный подбор дополнительных расходных материалов. Различные виды припоев для пайки требуют различных марок флюса, которые будут подходить им по составу. Здесь уже нужно смотреть, какой вариант больше подходит для конкретной используемой марки. В особенности это характерно для металлов, которые сложно поддаются спаиванию. Для них требуются специальные заводские флюсы, которые делаются под определенную марку припоя.

Еще одной причиной, почему не прилипает припой к паяльнику, является перегрев самого инструмента.

ли он высокой мощности. К примеру на 25 Ватт, то очень часто такие модели перегреваются, если включены напрямую в электрическую сеть. Чтобы урегулировать это, требуется использовать подключение через диод с тумблером или регулятор. Тогда вязкость материала будет нормальной, чтобы он схватился с поверхностью наконечника. Также можно подобрать более слабые модели паяльника. Но это может привести к другой проблеме, описанной ниже.

Схожей проблемой, почему припой не липнет к паяльнику, является недостаточный нагрев. Когда паяльник слишком слабый или еще не успел прогреться, то он не сможет достичь нужного значения температуры, чтобы расплавить материал. Нужно знать, какая температура плавления припоя в конкретном случае, чтобы подобрать  инструмент достаточной мощности, либо же дождаться, пока полностью прогреется имеющийся. Это также распространенная проблема в домашних условиях, где наблюдается ограниченность в техническом плане.

Очередной причиной почему припой не держится на паяльнике, является использование старого инструменты. Медь, из которой делается жало, со временем покрывается разнообразными окислами, хотя и не так сильно, как другие металлы. На ней даже может виднеться желтоватый налет, занимающий всю поверхность либо одну его часть.

о сильно ухудшает степень взаимодействия с другими материалами. Таким образом, даже при наличии нормальной температуры разогрева и достаточного количества флюса, процесс схватывания все равно может не выполняться. Чтобы исправить эту ситуацию, нужно зачистить поверхность инструмента механическим способом и при помощи растворителей.

Основные причины

Оловянно-свинцовый (самый распространенный) припой плавится при температуре 250-300 ℃, и такой температуры вполне достаточно для работы.

Если в какой-то момент жало разогреется сильнее, то и припой и флюс, находящиеся на нем, могут просто сгореть, оставляя неприглядные следы своего присутствия.

Вдобавок медь, из которой изготовлено жало, от перегрева начнет окисляться и на поверхности появится тончайшая пленка оксида меди. Из-за нее и не прилипает припой, да и оставшийся на жале «шлак» совсем не прибавит «липучести».

Правильная подготовка к работе

Непосредственная подготовка инструмента к пайке заключается в проведении работы по лужению. Ведь именно к нелуженому металлу не прилипает паяльный материал.

Лужением называется покрытие поверхности тонким слоем олова.

Кстати, точно также готовят к пайке детали. Как же облудить паяльник? Да очень просто. Только залудить надо не весь инструмент, а лишь его жало.

Сначала необходимо очистить его механическим способом. Для этого подойдет напильник или наждачная бумага. Чистить нужно тщательно, не оставляя бороздок и царапин, в которых могла бы остаться окисная пленка. Конечно, паяльник при этом должен быть холодным.

После тщательной очистки, надо покрыть рабочую поверхность слоем флюса. Если используется жидкий состав, то он сразу же после очистки наносится кисточкой, если используется твердая канифоль, то паяльник необходимо погружать в нее по мере нагрева жала.

Не надо ждать, когда паяльник нагреется, потому что на воздухе неизбежно образуется оксидная пленка, которая опять помешает припою прилипать. Перегрев –причина того, что медный наконечник не лудится.

После того, как паяльник разогреется до нужной температуры, жалом надо прикоснуться к припою и потереть. Можно растереть припой при помощи щепки из твердого дерева – березы или дуба. При этом нельзя допускать перегрева паяльника.

К правильно облуженному паяльнику припой отлично прилипает и не лежит на нем комками или каплями. Он равномерно покрывает медный наконечник и спокойно покидает его, когда нужно.

В случае никелевого покрытия

Часто для пайки используются паяльники с так называемым «вечным жалом», покрытым тонким слоем никеля. Почему-то считается, что оно не лудится. В самом деле, кому придет в голову счищать наждачкой никелевое покрытие?

Тем не менее, приходит время и становится заметно, что припой-то не держится! В лучшем случае прилипает маленькими каплями. И что же делать? Ответ тот же – лудить!

Причина часто заключается в том, что жало грязное. Для начала все же стоит убедиться, что никелевое покрытие не повреждено.

После этого нужно убрать нагар. Сделать это можно на слегка нагретом паяльнике влажной тряпкой, сложенной в несколько слоев.

Дальнейшие действия такие:

  • сразу после удаления нагара жало необходимо опустить в баночку с канифолью, в которой предварительно поместили кусочек припоя;
  • паяльником необходимо расплавлять канифоль вокруг припоя, чтобы тот утонул;
  • под слоем жидкой горячей канифоли прикоснуться к припою. Он тут же покроет всю рабочую поверхность жала.

Профилактика всегда была самым действенным средством. Если нет возможности приобрести инструмент с регулировкой температуры, можно приобрести диммируемый регулятор напряжения или изготовить его самостоятельно. Если следить за температурой нагрева, то лудить паяльник придется гораздо реже.

Как правильно и быстро залудить жало паяльника

Процесс пайки знаком каждому, кто хоть раз держал в руках паяльник. Качество работы зависит от правильно выбранной температуры, состава припоя, флюса и состояния жала. Деталь паяльника, непосредственно находящаяся в зоне пайки, может быть выполнена из керамики или меди.

Традиционный материал – безусловно, медь, благодаря ее отменной теплопроводности. И адгезия у нее хорошая. Однако это металл нестойкий, и быстро изнашивается – проще говоря, выгорает или растворяется в припое. Поэтому медные жала часто покрывают тонким слоем никеля или серебра.

  • Никелевое покрытие стойкое к истиранию, покрытые им наконечники служат долго. Однако этот металл обладает слабой адгезией, припой к нему не липнет ни при каких условиях. Поэтому пайка возможно лишь при подаче припоя в зону контакта;
  • Жало разогревает рабочую область, к ней прикладывается тонкий пруток припоя (или предварительно нанесенная паяльная паста), и происходит схватывание.

  • Серебряное покрытие прекрасно удерживает припой, не снижает теплопроводность медной основы, но это достаточно дорогое удовольствие. К тому же, серебро со временем растворяется в припое, обнажая медное жало;

Поэтому большинство радиолюбителей (особенно старой школы) предпочитают работать с чистой медью. Однако у такого наконечника есть серьезный недостаток – разогретая медь моментально покрывается окислом. Этот тонкий слой мало того, что обладает нулевой адгезией, еще и снижает теплопередачу. Поэтому рабочий кончик всегда должен быть покрыт тонким слоем припоя – облужен.

Казалось бы, при первом включении покрыл жало оловом, и работай. Однако и здесь свойства меди оказывают плохую услугу. Под слоем припоя, выгорает медная основа. Образуются шлаки (а у них адгезия отсутствует), и покрытие из припоя быстро перетекает к месту пайки. Вы снова отвлекаетесь от работы, и начинаете чистить жало. Об этом процессе расскажем подробнее.

Важно! Никогда не пытайтесь чистить абразивным материалом керамические наконечники и жала с покрытием.

В первом случае вы расколете материал, во втором – превратите дорогостоящий аксессуар в простой медный пруток.

Как залудить паяльник с медным жалом?

Сам процесс покрытия сложностей не вызывает. Любой вид расплавленного припоя – оловянный, свинцовый либо серебряный, отлично ложится на разогретую медь. При одном условии – металл должен быть чистым. А это возможно только в холодном состоянии. Температура является катализатором окисления, снижая адгезию до нуля. А холодный припой не плавится. Круг замкнулся?

Если знать, как очистить жало паяльника, вы сможете восстановить его работоспособность за несколько минут.

Удаление окалины, шлаков, подгоревших остатков канифоли и пластиковой изоляции можно производить и на холодном паяльнике. Правильнее будет вытащить (аккуратно) медный стержень из корпуса, и зачистить его отдельно от нагревателя.

Важно! Та часть стержня, которая находится внутри нагревательного элемента, также окисляется.

Подробное видео как восстановить необгораемое жало паяльника

Это не принципиально, тепло от спирали все равно хорошо передается. Хуже, когда на внутренней части жала появляется окалина. При таком загрязнении теплопередача ухудшается, и электроэнергия расходуется впустую.

Для начала необходимо зачистить медь до состояния нового изделия. Это можно сделать наждачной бумагой. Сначала крупной, затем нулевкой. После нужно заполировать поверхность, гладкая структура медленнее окисляется. Хотя достаточно и простой наждачки. Грязь и шлаки удалили, и жало тут же покрылось тонким слоем окисла.

Совет: Для того чтобы медь прослужила дольше, и медленнее окислялась, жало можно оковать. Делается это буквально молотком на наковальне. При должной аккуратности вы сможете укрепить поверхность и придать нужную форму кончику медного прутка.

  1. Следующий этап – правильно залудить жало, пока оно не покрылось шлаками. Нагреваем паяльник до рабочей температуры. Проверенный (но очень дымный) способ – погрузить свежезачищенный кончик в баночку с канифолью и бросить туда же несколько кусочков припоя. Расплавленный флюс не даст меди окислиться, а припой моментально покроет чистое жало. Недостаток – запах и обильный дым;
  2. В квартире такую процедуру не проведешь, разве что на балконе. Затем нужно с усилием обтереть залуженный кончик толстым сукном (чтобы не обжечь пальцы). Расплавленный припой буквально вотрется в медь, и паяльник готов к работе. Только сукно должно быть натуральным, не синтетическим. Иначе материал расплавится и пригорит к жалу.

    Такую процедуру проводят после длительного перерыва в работе. Когда грязный и зашлакованный инструмент провалялся полгода в чулане.

  3. Следующий способ не такой дымный, но более трудоемкий. На ровную поверхность кладем сукно, на него кусок канифоли. Заранее готовим пруток припоя. Макаем очищенное жало в канифоль, и с усилием натираем поверхность оловом;

Повторяем процедуру несколько раз. Затем убираем канифоль и натираем паяльник о сукно в лужице расплавленного флюса, закрепляя слой.

Результат близок к идеалу, и практически без дыма и запаха. Можно проделывать в помещении.

Как залудить жало паяльника во время работы

Вы берете в руки аккуратный инструмент, с тонким слоем припоя на рабочем кончике, и через 15 минут пайки, к нему снова не липнет олово. Под слоем лужения начала обгорать медь. Да и шлаки от флюса делают свое дело. Не тратьте нервы, и не давите на место пайки. Есть несколько способов, как быстро облудить жало.

Деревянный брусок

Под рукой должен быть шероховатый кусочек дерева, желательно хвойных пород (в волокнах содержится природная канифоль). На него наливается немного любого флюса, и кусочек легкоплавкого припоя. По мере появления окалины на жале, вы просто натираете его о дерево, одновременно зачищая и облуживая.

Металлическая губка

Самый доступный способ моментального лужения. Наверняка все видели, что фирменные паяльные станции оснащены устройством сухой очистки жала в виде стальной губки в контейнере.

Это действительно удобно, но приспособление можно модифицировать. Нижнюю часть губки измажьте в густом флюсе, например – паяльном сале. Теперь, погружая паяльник неглубоко – вы его просто чистите. А если нанести на кончик немного припоя (даже на окислившемся жале удержится кусочек), и макнуть в губки до самого дна – происходит моментальная очистка с одновременным лужением.

Способ одинаково хорош для современных керамических и никелевых наконечников, и паяльников с тонким медным жалом. Вы не повредите паяльник из-за сильного нажатия.

По секрету! Обычная кухонная губка работает точно так же, а стоимость ее в разы ниже.

Залудить в канифоли

Более сложный способ подходит к старым паяльникам, с жалом из мягкой меди. Такой металл окисляется стремительно, вы просто не успеете донести его до флюса от места очистки. Поэтому чистим прямо в канифоли. Надо подложить надфиль или кусок стальной проволоки под паяльник, и потереть жалом до расплавления флюса. Разумеется, припой должен присутствовать.

Классический способ

И наконец, классика. Так лудили наши деды и отцы. Напильник (с относительно мелкой насечкой), деревянный верстак (или некрашеная доска), сосновая канифоль (самая вонючая и эффективная), и тугоплавкий припой. Почему тугоплавкий – он медленнее испаряется и дольше покрывает медное жало.

Сначала зачищается напильником одна грань, затем глубокое погружение в канифоль и натирание этой грани о доску. В месте контакта с деревом приготовлен припой. Процедура повторяется много раз. После обработки второй грани лудится круглая поверхность прута, постепенно поворачивая жало по кругу. Процесс занимает минут 10, но качество лужения отличное. Можно паять несколько дней.

Как залудить жало современного паяльника?

Современные керамические или никелированные наконечники лудить не нужно. Это мнение производителя, на самом деле – не более чем реклама. Не обгорающие жала также окисляются, только не так скоро, как обычные медные. Только чистить и лудить их традиционным способом нельзя.

Поэтому берем мокрую тряпочку (х/б), емкость с твердой канифолью и припой. В канифоль заранее кладем кусочек олова. Натираем наконечник о тряпочку, и моментально макаем в канифоль. После чего начинаем утапливать кусок припоя вертикально вниз. Попутно он плавится и обволакивает конус жала.

Профилактика

Если предстоит кропотливая пайка на несколько часов, позаботьтесь о снижении нагрева во время перерыва. Паяльник нельзя надолго включать на максимальную мощность. Если есть регулятор – устанавливайте температуру немного выше точки плавления выбранного припоя.

Или оснастите подставку для паяльника выключателем с диодным ограничителем напряжения. Положив инструмент на место, вы снижаете нагрев, сохраняя луженое покрытие. Взяв его в руки – вы моментально восстанавливаете температуру. Таким образом, ваше медное жало прослужит дольше.

как облудить жало паяльника — видео. Использование специальной пасты вам существенно облегчит жизнь. Приобрести такую пасту можно в интернет магазинах Чип и Дип.

About sposport

View all posts by sposport

Паяльное жало не работает

Припой, не смачивающий поверхность наконечника, указывает на несовместимость припоя и материала наконечника. Это может произойти, когда внешнее покрытие наконечника стирается или загрязняется.

Вы не упоминаете, что паяете, поэтому невозможно определить, сколько ватт вам нужно.

Я не использовал утюги Antex, но после быстрого поиска оказалось, что они находятся на нижнем уровне диапазона качества. Если вы много паяете, то лучше подойдет утюг со сменными жалами.

Для поверхностного монтажа я использую Weller, Metcal и Hako на работе, и все они хороши. Weller — самый доступный из них, но, опять же, наконечники окисляются / изнашиваются быстрее всего из трех. Все они имеют сменные наконечники по цене от 10 до 75 долларов за наконечник. Меткалу десять лет, Веллерам восемь лет, а Хако два. Мы сохраняем небольшое количество любимых наконечников и заменяем их по мере необходимости.

Наконечники наконечников:

  • Убедитесь, что ваш припой имеет канифольный стержень; без канифоли в припое даже этилированный припой сложно.
  • Убедитесь, что ваш припой не имеет кислотного ядра; эта штука только для сантехников с фонариками.
  • Очищайте наконечник только слегка влажной целлюлозной (не металлической) губкой. Больше ничего не использую. Достаточно быстрой протирания, чтобы удалить излишки припоя и загрязнения от последней операции пайки. Обратите внимание, что очень влажная губка быстро охладит наконечник, что может сократить срок его службы.
  • Если состав для очистки и тонирования наконечников улучшает характеристики наконечника, это на самом деле означает, что наконечник изношен и нуждается в замене.
  • Наконечник может быть слишком горячим и окислить покрытие. Если он регулируется, попробуйте уменьшить его.
  • Наконечник может быть слишком холодным, и для его нагрева потребуется слишком много времени, что приведет к дополнительному износу.
  • Если утюг стоит недорого, наконечники могут не прослужить долго. Попробуйте утюг подороже. Существует множество технологий для изготовления долговечных наконечников, и качественные поставщики не раздают их дешево.
  • Верните утюг в держатель с каплей припоя на наконечнике.Припой поможет защитить жало от окисления. Перед использованием сотрите излишки припоя с наконечника.
  • Выключайте утюг, если вы не используете его более 20 минут или около того.
  • Осторожно прикасайтесь наконечником к работе. Трение, царапание или царапание наконечником о паяемую поверхность приведет к его износу. Если вы всегда будете держать утюг одинаково, вы быстро изнашиваете одно место. Это изношенное пятно быстро окисляется и разрушает покрытие на остальных частях наконечника.
  • Убедитесь, что припой касается только наконечника. Я использовал утюги, чтобы проделывать отверстия в пластике и в других необычных целях, но острие страдает.

Как ухаживать за паяльными жалами

Руководство по уходу за паяльником Weller

Жало любого паяльника — самый важный компонент в работе инструмента.Если он не может выполнять свою функцию эффективного теплообмена к точке подключения, сам паяльник будет ненадежным. Плохое обслуживание жала — одна из основных причин проблем с пайкой.

Жала паяльника со временем изнашиваются и, в конечном итоге, нуждаются в замене, но меры по уходу за жалами могут продлить их срок службы, сэкономить ваши деньги и улучшить результаты паяльных работ. Следуйте этим советам, чтобы воспользоваться преимуществами правильного ухода за жалом паяльника.

Использование высококачественного припоя

Одна из лучших профилактических мер, которые вы можете предпринять для защиты своих наконечников припоя, — это использование высококачественного припоя.Если вы используете некачественный припой, который содержит примеси, эти загрязнения могут накапливаться на наконечнике, мешать передаче тепла и затруднять пайку.

Покупка припоя у известных брендов — один из способов повысить уверенность в том, что продукт будет высокого качества. Вы также можете проверить качество припоя, нагревая его и наблюдая, насколько легко он плавится. Припой хорошего качества должен плавиться при ожидаемой температуре, в то время как припой низкого качества может плавиться не полностью.Например, большинство припоев 60/40 (олово / свинец) должны легко плавиться при температуре около 460 градусов по Фаренгейту.

Если вы используете припой, содержащий свинец, внешний вид также даст вам представление о его качестве. Расплавленный свинцовый припой будет выглядеть блестящим, а некачественный продукт — более матовым. Качественный плавленый припой, не содержащий свинца, также имеет матовый вид.

Различные типы припоя действуют по-разному, поэтому очень важно проверить описание производителя, чтобы убедиться, что он работает должным образом.

Также важно выбрать правильный тип припоя для вашего проекта. Состав, который вы хотите, зависит от материала, который вы планируете паять, и от того, используете ли вы флюс, а также от соображений безопасности и здоровья. Например, Закон США о безопасной питьевой воде требует, чтобы вы использовали припой без свинца на всех линиях, по которым будет проходить питьевая вода. Размер проекта определит диаметр припоя, который вам подходит.

Вам также следует позаботиться о том, чтобы использовать ровно столько припоя, сколько вам нужно.Избыток припоя может попасть в гнездо или основание и вызвать короткое замыкание и заклинивание переключателей.

Поддержание оптимальной температуры

Поддержание постоянной и максимально близкой к оптимальной температуре наконечников поможет продлить срок их службы.

При использовании большого количества паяльников температура жала при использовании естественным образом снижается. Чтобы компенсировать это, многие паящики нагревают больше, чем нужно.Однако использование чрезмерных температур сокращает срок службы ваших насадок и может привести к неоптимальным результатам.

Паяльные станции с датчиком температуры могут помочь вам регулировать температуру, не повредив жала. Эти утюги могут определять, когда температура упала или поднялась за пределы предполагаемого диапазона, и автоматически регулирует ее. Некоторые паяльники имеют более точную регулировку температуры, чем другие. Время восстановления, то есть время, необходимое для возврата жала к желаемой температуре, также различается в зависимости от модели паяльника.

Температура, которую вы устанавливаете для утюга, также влияет на срок службы жала. Избегайте использования температур выше, чем вам необходимо, чтобы защитить ваши чаевые. Этот принцип также применим, когда вы не пользуетесь утюгом активно. Обязательно снижайте температуру до значения «холостой ход» или выключайте устройство, если не используете его в течение длительного времени. Некоторые утюги автоматически понижают температуру, когда они не используются.

Паяльники Weller обладают отличной температурной стабильностью.Утюг WEP70 Weller WE 1010, например, имеет температурную стабильность плюс-минус 10 градусов по Фаренгейту (± 6 градусов по Цельсию). Он также имеет режим ожидания и функцию автоматического понижения температуры, которая снижает температуру утюга в режиме ожидания.

Советы по очистке

Для ухода за оборудованием необходимо знать, как чистить жала паяльника. Содержание наконечников в чистоте имеет решающее значение для обеспечения их правильной работы, а также может продлить срок их службы.Их следует очищать до, во время и после использования. Вы можете сказать, что ваш наконечник чистый, когда он выглядит ярким и блестящим.

Перед пайкой используйте спирт и чистую ткань для удаления загрязнений, таких как жир, коррозия и окисление, с поверхности, подлежащей пайке.

Для очистки наконечников используйте латунную или нержавеющую вату. Латунная вата мягче и менее абразивна, а более твердая вата из нержавеющей стали имеет более длительный срок службы.

Металлическая вата эффективно удаляет грязь и другие загрязнения и позволяет избежать проблем, связанных с использованием влажной губки для очистки жала паяльника.Использование влажной губки уменьшит нагрев наконечника. Частое протирание влажной губкой вызывает повторяющиеся изменения температуры, в результате чего наконечник многократно расширяется и сжимается. Этот цикл вызывает усталость металла и, в конечном итоге, выход из строя наконечника.

Чистка шерсти не снизит температуру наконечника. Чтобы удалить небольшое количество загрязнений с кончиков металлической ватой, аккуратно нанесите их на шерсть. Для более стойких остатков держите утюг более крепко и прикладывайте большее давление при трении им о шерсть.Меняйте мазки, чтобы удалить загрязнения со всех сторон и краев наконечника.

После очистки немедленно смочите наконечник свежим припоем, чтобы предотвратить окисление.

Для интенсивной очистки иногда можно использовать полировальную планку Weller WPB1 с холодным наконечником. Используйте это устройство только тогда, когда наконечник холодный, так как использование его с горячим наконечником может повредить наконечник.

Если наконечник окислился, промойте его несколько раз активированным канифолью припоем с флюсовой сердцевиной. Это должно удалить оксиды, если только вы не допустили чрезмерного роста окисления.После очистки покройте поверхность наконечника толстым слоем припоя.

Использование Flux

Когда многие металлы вступают в контакт с кислородом воздуха, они образуют оксидный слой. Этот слой окисления предотвращает адекватное смачивание соединения припоем и отрицательно влияет на качество паяного соединения.

Флюс — это вещество, удаляющее этот слой окисления. Флюс растворяет слой оксида металла, который испаряется, как только флюс достигает точки кипения.

Флюс может быть в виде пасты или может находиться в сердечнике паяльной проволоки, что позволяет ему работать, когда вы паяете деталь без дополнительных усилий.

Не погружайте наконечники во флюс для их очистки, так как это вещество вызывает коррозию. Некоторые флюсы, называемые водорастворимыми флюсами, могут повредить наконечники при более высоких температурах. Многие паяльщики используют эти флюсы только при выполнении проектов, требующих пайки волной припоя, за которой сразу следует полная очистка для удаления излишков флюса с печатной платы.Использование проволочного припоя и водорастворимого флюса для ремонта и доработки все равно ускорит выход из строя наконечника.

Другой тип флюса, флюс без очистки, предназначен только для пайки деталей, которые практически не требуют очистки. Это очень мягкое очищающее действие обычно недостаточно для удаления окисления с жала паяльника. Сильно окисленный наконечник будет легко обнаружить из-за «выгорания», которое представляет собой появление черного или коричневого налета.

Лужить ваши советы

Наконечники следует лужить до и после каждого сеанса пайки, а также между пайкой каждые два-три соединения.Вы должны держать свой наконечник луженым всегда, с первого раза, пока вы не выбросите его. Когда вы лужите жало, вы покрываете его тонким слоем припоя.

Лужение предотвращает окисление наконечников, создавая защитный слой между воздухом и утюгом. Очень важно держать наконечник в луженом состоянии, поскольку железо быстро окисляется. Окисление мешает наконечнику эффективно передавать тепло. Предотвращение окисления за счет лужения продлевает срок службы ваших наконечников.

Лужение наконечников также облегчает пайку.Он помогает припоям плавиться и течет лучше, облегчая пайку. Покрытие создает тепловой мост между наконечником и паяемой деталью, что увеличивает эффективность теплопередачи.

Чтобы лужить наконечник, выполните следующие действия. Сначала очистите наконечник. Затем нанесите на жало свежий припой. Используйте небольшое количество — достаточно, чтобы полностью покрыть его. Кончик по-прежнему должен выглядеть блестящим.

Если вы только начинаете сеанс, начинайте пайку, как только закончите лужение жала.На протяжении всего проекта чистите и залуживайте наконечник после каждых нескольких стыков. Если вы лужите наконечник после завершения проекта, снова ненадолго протрите наконечник после лужения, затем выключите утюг и уберите его.

Повторная активация советов

Если наконечник окислится, он станет темным, и его нельзя будет покрыть лужением. Чтобы решить эту проблему, вы можете использовать активатор наконечника, чтобы повторно активировать его или повторно смочить.

Чтобы реактивировать наконечник, окуните его в пастообразное вещество активатора и двигайте им, пока он снова не станет блестящим.Мелкие абразивы и добавки в активаторе разрушают и удаляют оксидный слой.

Когда наконечник станет почти чистым, снимите его с активатора и очистите, используя латунь или стальную мочалку. Затем немедленно залудите его заново. Промывка наконечника припоем путем повторного лужения удалит все оставшиеся загрязнения. Затем очистите его и снова залудите. После этого вы сможете без проблем пользоваться наконечником.

Высококачественный активатор наконечников Weller не содержит свинца и соответствует требованиям RoHS.Повторная активация наконечников с помощью этого продукта сохранит их в хорошем состоянии, упростит пайку и улучшит качество ваших результатов.

Наконечники для хранения

То, как вы храните жала паяльника, также может повлиять на их работу и срок службы. Соблюдение некоторых простых процедур при хранении советов поможет защитить их.

При хранении жала на более короткий период, например, между паяными соединениями в одном сеансе пайки, храните его в утюге в надежном держателе.Следите за тем, чтобы он не оставался при рабочей температуре, так как это уменьшит срок службы наконечника. Вы можете хранить многие утюги Weller в режиме ожидания, что позволит им поддерживать более низкую температуру, но при этом они будут готовы к использованию.

Если вы храните свои наконечники в течение длительного периода, вы должны очистить и залудить их перед тем, как убрать их, чтобы предотвратить их окисление. После того, как они остынут, вы можете также захотеть хранить их в герметичном контейнере, таком как мешок или чемодан, чтобы защитить их от окисления, влажности и загрязнения.

При хранении наконечника в утюге ослабьте гайку или винт, удерживающий его на месте, прежде чем убирать утюг. Это предотвратит застревание наконечника — проблему, известную как заедание.

Замена жала паяльника

Weller стремится упростить снятие, замену и повторную установку жала паяльника. На то, чтобы научиться менять жало паяльника Weller, не нужно много времени. С нашей паяльной станцией WE 1010, например, вы можете вручную менять жала без каких-либо дополнительных инструментов.

Вставляя наконечники, всегда проверяйте, правильно ли вы их разместили в стволе. Вы можете слегка ослабить винт или гайку, фиксирующие наконечник, чтобы он не заедал. Многие из наших моделей имеют футеровку из нержавеющей стали в отверстии датчика в основании наконечника, чтобы наконечник не заедал за датчик.

Мы рекомендуем использовать оригинальные насадки Weller для обеспечения оптимальной производительности и длительного срока службы. Мы предлагаем широкий спектр советов, чтобы вы могли найти идеальный инструмент для любой работы.Наши насадки точно соответствуют нашей однородной системе отопления, используют только самые качественные материалы и обеспечивают быструю и стабильную подачу тепла.

Подлинные наконечники Weller можно определить по «Знаку качества подлинного Weller», логотипу Weller и номерам деталей наконечников, выгравированным на наконечнике.

Советы по переработке

Когда вы используете высококачественные продукты и правильно ухаживаете за ними, они могут прослужить чрезвычайно долго.Однако со временем насадки изнашиваются. Weller упрощает утилизацию ваших наконечников экологически чистым и экономичным способом. Мы даже отправим вам ваучер, который вы можете вложить в следующую покупку наконечников Weller, если вы отправите нам использованные наконечники для утилизации.

Вот как это работает. Просто запросите у нас бесплатную коробку для утилизации наконечников. После того, как вы заполните коробку, отправьте ее нам, чтобы мы могли переработать наконечники экологически ответственным образом. Принимаем любые подсказки от любого производителя. За каждую полную коробку, которую вы отправите нам, мы дадим вам ваучер на 75 долларов, который вы можете использовать для покупки чаевых Weller у участвующих дистрибьюторов.

Ожидайте выдающихся результатов с Weller Tools

Если вы последуете приведенному выше совету по уходу за паяльными жалами Weller, вы сможете продлить срок службы жала, сэкономить деньги и улучшить качество паяльных работ. Правильный уход за паяльным оборудованием начинается с использования лучшего оборудования и аксессуаров. Жала Weller и другое наше паяльное оборудование, такое как паяльная станция WE 1010, обеспечивает экономичную работу и высокое качество, повторяемость результатов.Чтобы узнать больше, изучите остальную часть нашего веб-сайта или веб-сайта дистрибьютора сегодня.

Как удалить окисление с ваших паяльных наконечников

Паяльник может быть незаменимым инструментом для использования в электронике. Новый или должным образом ухоженный паяльник очень эффективен в работе, позволяя быстро и легко припаять компоненты на место. Но иногда на поверхности жала паяльника накапливается окисление. Когда это происходит, паяльник перестает работать должным образом.Но приложив немного усилий, инструмент можно восстановить до полной функциональности. Давайте посмотрим на жала паяльника и как бороться с окислением.

Паяльное жало

В прошлом (и в некоторых очень дешевых инструментах сегодня) жала паяльника были сделаны из меди. Наконечникам придавали форму опиливания или шлифования, гальваники не было. Медь с наконечника в конечном итоге растворилась в припое, оставив на поверхности изъяны и эрозии. Это напрямую сказалось на производительности пайки.

Начиная с 1980-х годов, термоэффективный медный наконечник был покрыт железом. Это предотвратило растворение меди в припое, что обеспечило гораздо более длительный (и предсказуемый) срок службы наконечника.

Хотя металлическое покрытие наконечника отлично подходит для продления срока службы, оно может привести к окислению.

Что вызывает окисление в наконечниках для припоя?

Окисление наконечника припоя возникает, когда железное покрытие на наконечнике становится оксидом железа и является естественной частью используемых металлов.Окисление будет происходить при комнатной температуре, но гораздо медленнее. Теплота пайки резко ускоряет этот процесс.

Самым большим фактором, влияющим на характеристики наконечника при окислении, является потеря смачивающей способности. По мере того, как окисление накапливается на наконечнике, оно создает тепловой барьер для обезвоживания. Когда это происходит, припой будет иметь тенденцию скапливаться на наконечнике вместо того, чтобы плавно течь.

Окисленный слой также влияет на передачу тепла между наконечником и изделием. Часто паяльник, который кажется недостаточно горячим, на самом деле страдает от окисления.

Удаление слабого окисления

Любое паяльное жало будет иметь небольшое окисление, это часть естественного процесса металлизации. Но любой вид отложений повлияет на производительность пайки. Если эффективность паяльника снизилась или наблюдается заметное окисление, следует очистить жало для восстановления нормальной работы.

  1. Отрегулируйте температуру паяльника до обычного рабочего диапазона (около 300 ° C).
  2. Нанесите припой с флюсовой сердцевиной на окисленный наконечник.Тепло активирует флюс и запускает химическую реакцию, которая устранит окисление.
  3. Используйте латунную вату или специально разработанные очистители для наконечника. Инструмент для очистки начнет удалять окисление.
  4. Повторяйте описанные выше шаги, пока наконечник не станет чистым. В чистом наконечнике должен быть виден допуск для плавного стекания припоя. В случае легкого окисления повторите этот процесс три или четыре раза.

Если этот процесс не позволяет очистить наконечник должным образом или если наконечник сильно окислен, возможно, вам придется следовать инструкциям по сильному окислению.

Удаление сильного окисления

Если наконечник сильно окислился, самого флюса будет недостаточно для восстановления надлежащих характеристик смачивания. В этом случае вам понадобится средство для ухода за наконечниками или химическая паста, чтобы удалить окисление. Тоник для наконечников содержит слабую кислоту, которая поможет удалить окисление с наконечника.

Избегайте использования наждачной бумаги или других абразивных инструментов для удаления окисления. Это может повредить покрытие жала паяльника, что сделает его неэффективным для большинства применений и значительно сократит срок его службы.

  1. Отрегулируйте температуру паяльника до обычного рабочего диапазона (около 300 ° C).
  2. Как только температура достигнет нужной температуры, вставьте жало паяльника в растворитель. Убедитесь, что весь наконечник покрыт продуктом.
  3. Дайте продукту лужения расплавиться вокруг наконечника, затем очистите его, как указано выше, с помощью латунной ваты или средства для чистки наконечников.
  4. Повторяйте описанные выше шаги до тех пор, пока наконечник не станет чистым и не будет удалено все окисление. Правильный поток припоя должен вернуться к наконечнику после того, как он будет должным образом очищен.

Функционально чистый

Вы можете заметить черные остатки флюса, особенно на наконечнике. Этот остаток не нужно удалять, так как он не повлияет на процесс пайки. Фактически, вы можете повредить целостность наконечника в процессе, так что оставьте это.

Знаки повреждения наконечника

Повреждение металлического покрытия жала паяльника может привести к проблемам с производительностью пайки. Трещина или отверстие в покрытии позволит медной внутренней части наконечника контактировать с припоем.Когда это происходит, медь растворяется в припое, нарушая целостность наконечника.

В некоторых случаях медь растворяется настолько, что остается отверстие в наконечнике, а остальная часть металлического покрытия остается нетронутой. Осмотрите наконечник на предмет такого рода повреждений, и, если он обнаружен, наконечник или картридж следует вынуть из эксплуатации и заменить.

После того, как вы проверите свой паяльный наконечник на наличие повреждений и очистите его, возможно, будет хорошей идеей избежать чрезмерного окисления, следуя нашим полезным советам.

Советы по предотвращению окисления

Есть несколько способов уменьшить окисление на наконечниках припоя.

Используйте защитный слой припоя — Самый простой способ предотвратить окисление припоя — это защитить его слоем припоя. Каждый раз, когда вы чистите паяльник и убираете его, наносите на жало свежий припой. Лучший припой для предотвращения окисления — это припой с большим количеством флюсового сердечника.

Держите наконечник в чистоте — Поддержание чистоты наконечника также является надежной стратегией для уменьшения окисления.Вы обнаружите, что и влажная губка, и средство для чистки проволоки будут эффективны для очистки наконечника. Некоторые припои лучше реагируют на один метод, чем на другой.

При очистке наконечника припоя влажной губкой обязательно дайте паяльнику вернуться к установленной температуре, прежде чем протирать его снова. Это позволит максимально эффективно очищать губку, сохраняя материал наконечника в текучем состоянии.

Избегайте ненужного нагрева — Избыточное тепло также может способствовать накоплению окисления на наконечнике припоя.Убедитесь, что вы используете правильную температуру для выбранного типа припоя и применения. Хранение паяльника при более высокой температуре, чем необходимо, может повредить рабочий продукт, а также сократить срок службы жала.

Для бессвинцового припоя обычно требуется более высокая температура, чем для припоя, содержащего свинец, поэтому обязательно проверяйте температуру при переходе между типами припоя.

Сегодня на рынке представлены современные системы пайки, в которых используется микропроцессорное управление для точного регулирования температуры жала.Эти системы используют датчик на наконечнике для управления потоком энергии. Конечным результатом является то, что наконечник сохраняет постоянную температуру, что продлевает срок службы и защищает работу.

Выключайте его, когда не используете — Если вы знаете, что не будете паять какое-то время, выключите утюг. Естественный процесс окисления происходит гораздо медленнее при комнатной температуре. Также безопаснее не выключать утюг, когда он не используется.

Существуют современные паяльники, в конструкции которых предусмотрена функция автоматического перехода в спящий режим.Эти инструменты автоматически отключают жало, когда оно не используется, продлевая срок его службы.

При правильной работе наконечник припоя может обеспечить долгий срок службы, прежде чем окисление станет проблемой. И как только это станет проблемой, правильная очистка с использованием подходящих средств может поддерживать паяльный инструмент в рабочем состоянии в течение длительного времени. Мы располагаем различными инструментами для пайки, демонтажа и восстановления с использованием технологии SmartHeat®. Свяжитесь с нами сегодня, чтобы узнать, как мы можем добиться успеха в вашей ручной пайке.

Как чистить и обслуживать паяльник

Паяльник — удобный инструмент, если вы работаете с большим количеством электромонтажных работ. Он обеспечивает удобный способ подключения к электросети, хотя некоторые также используют его для поделок и хобби. Когда вы впервые покупаете паяльник, вам нужно сделать несколько вещей, чтобы подготовить его к эксплуатации на всю жизнь.

Как впервые залудить паяльник

Что такое «лужение» при пайке? Хотя этот термин может относиться к нескольким вещам, это первое, что вам нужно сделать, когда вы приобретете новый паяльник.Во время лужения слой припоя расплавляется на любых металлических деталях, с которыми вы работаете, но в данном случае это относится к распределению припоя по кончику утюга.

Жало паяльника покрыто железом. Это покрытие может окисляться — процесс коррозии, который происходит, когда металл подвергается воздействию кислорода. Чтобы этого не произошло, важно содержать наконечник в чистоте и обрабатывать его. Покрытие наконечника паяльника тонким слоем припоя и нанесение припоя на чистый наконечник перед выключением паяльника помогут предотвратить окисление, поскольку сам припой устойчив к окислительным и коррозионным воздействиям.

3 этапа лужения паяльника

Шаг 1: Установите температуру на паяльнике.

Идеальная рабочая температура для паяльников обычно составляет 500 — 600 ° F. Она может варьироваться в зависимости от припоя и проволоки, с которыми вы работаете, но это должна быть разумная температура, при которой ваш утюг можно будет лужить.

Шаг 2: Выберите правильный припой.

Flux — химическое чистящее средство, используемое при работе с металлами.Вы можете купить флюс отдельно, но многие припои уже имеют сердечник из флюса. Это лучший тип припоя для сохранения кончика паяльника.

Шаг 3. Держите наконечник в чистоте.

Во время пайки используйте влажную губку, чтобы держать кончик паяльника чистым. Продолжайте наносить на утюг тонкий слой припоя с флюсовым сердечником. Когда работа будет завершена, нанесите последний тонкий слой припоя на наконечник и дайте ему остыть.

Как чистить паяльник?

Несоблюдение правил содержания паяльника в чистоте может привести к ряду проблем, включая снижение производительности и коррозию.Когда ваш паяльник подвергается коррозии, это препятствует плавному стеканию припоя с кончика паяльника. Как узнать, что жало паяльника плохое? Скорее всего, плохой наконечник на самом деле просто заржавел. Коррозия вызовет комкование припоя на наконечнике. Это явный признак того, что ваше паяльное жало плохое, но это не значит, что его нельзя исправить с помощью надлежащей очистки. Выполните следующие действия, чтобы очистить паяльник.

3 шага к чистому паяльнику

Шаг 1: Нанесите припой.

Если вы используете припой с флюсовым сердечником, начните чистку паяльника, выполнив указанные выше действия по лужению. Флюс в припое поможет частично удалить коррозию.

Шаг 2: Во время использования используйте влажную губку.

Обычной практикой при пайке является использование влажной губки во время пайки. Сохранение чистоты паяльного жала во время использования поможет предотвратить неконтролируемую коррозию.

Шаг 3. Используйте сухой скраб.

Для очистки паяльника можно использовать стальную вату.Существуют также специальные скрабы, предназначенные для устранения коррозии и различных загрязнений.

Важно отметить, что вы не хотите чрезмерно чистить жало паяльника. Флюс может оставлять на кончике черный след. Лучше оставить эти остатки, чем пытаться соскрести их и повредить наконечник. Если после очистки паяльник не устранен, возможно, на его металлическом покрытии есть трещина или отверстие. Жала паяльника содержат медь внутри.Обратите внимание на медный оттенок, осматривая наконечник на предмет трещин или отверстий. Вам следует заменить поврежденный наконечник.

Уход и чистка важны, чтобы научиться пользоваться паяльником. Базовый уход будет поддерживать ваш паяльник в наилучшем состоянии, обеспечивая при этом плавность пайки, как расплавленный металл.

Советы и рекомендации по уходу за паяльными жалами

Маркетинг не является рекламой. Реклама говорит, развлекает и объявляет о вашем продукте.Реклама — это часть маркетингового плана.

Marketing — это , который сообщает обо всех решениях, которые вы предлагаете, о проблемах, которые вы решаете. Маркетинг — это ваша полноценная коммуникационная платформа; Поскольку общение — это как разговор (реклама, PR и т. д.), так и слушание (отслеживание продаж, социальные сети, обзоры, опросы и т. д.), ваша коммуникационная стратегия должна включать элементы обоих. Слушая, вы узнаете интересы и потребности своих клиентов, их проблемы, вопросы и т. Д.

Прослушивание дает конкурентное преимущество.Используя собранную вами информацию, ваши маркетинговые материалы и план могут предугадывать вопросы от потенциальных клиентов, что делает ваш продукт или решение очевидным выбором для покупателей.

Как узнать, что спрашивают клиенты? Просмотрите свои социальные сети, чтобы задать вопросы. Оцените язык, который используется в веб-запросах. Попросите коллег перечислить недавние вопросы потенциальных клиентов и клиентов. Ваши сотрудники отдела продаж и обслуживания клиентов, вероятно, имеют больше контактов с клиентами, чем кто-либо в вашей организации! Вопросы, которые клиенты задают в процессе покупки, подсказывают, на что должен обратить внимание ваш маркетинг.

Определите категории подлежащих рассмотрению вопросов (например, технологии, квалификация, процессы и т. Д.) Есть ли какие-то быстрые «победы», которых вы можете добиться с помощью простых изменений? Если у клиентов есть вопросы о сертификатах качества или условиях доставки, найдите способ сделать эту информацию заметной и доступной — возможно, в рамках предложения или на вашем веб-сайте.

Информационные пробелы в вашем маркетинге могут включать в себя важные особенности производства, такие как: варианты сплавов, информация о машинах / процессах, управление моделями, затраты на инструмент, сертификаты качества, типичное время очереди, направленность управления и т.

После того, как вы определили информационные пробелы, наметьте курс для их эффективного устранения в ваших маркетинговых коммуникациях. Возможно, вы не сможете сразу ответить на все вопросы, но некоторые из них можно быстро решить с помощью цифровых (веб-сайт, социальные сети, информационные бюллетени, социальные сети персонала, внедрение новых клиентских документов) или устных (сообщения сотрудников и коммуникация) каналов, пока вы работаете над корректировкой. физические материалы (брошюры, сопроводительные материалы, присутствие на выставках и т. д.)

Например, если «качество» является одним из ваших информационных пробелов, сообщайте положительные данные о качестве вашей продукции.

• Убедитесь, что копия веб-сайта в цифровом виде содержит сертификаты качества. Выпустить релиз всякий раз, когда организация получает новый сертификат качества: опубликуйте его в Интернете, отправьте по электронной почте ключевым клиентам, попросите вашу службу поддержки добавить его в подписи электронной почты и т. Д.

• Попросите клиентов рассказать об их «качественном» опыте и опубликовать эти отзывы в Интернете и в социальных сетях. Напишите пример того, когда качество имело решающее значение для обслуживания клиентов.

• Цитируйте своих клиентов и в своей рекламе и убедитесь, что ваши сертификаты качества указаны в ваших объявлениях и последующих материалах.

• Включите отзывы клиентов в демонстрационные стенды и видеоролики, а также в раздаточные материалы.

• На своем заводе и в офисах покажите предложения клиентов о качестве и разместите свои собственные сертификаты качества и шаги по их достижению. Расширение прав и возможностей ваших сотрудников — и посетителей, как только мы сможем получить их снова, — с помощью информации о вашем бизнесе на месте — это мощное коммуникационное преимущество, которое также повышает организационную культуру.Команда, которая понимает, что представляет собой компания, общается более последовательно и готова предвидеть вопросы потенциального клиента.

Заполнение информационных пробелов и демонстрация того, что ваша организация понимает проблемы и проблемы клиентов, — это разумный маркетинговый ход, который сделает вашу организацию более конкурентоспособной.

Александрия Трусова является директором по маркетингу Euthenia Manufacturing Group и консультантом по маркетингу B2B производителей и других компаний B2B.Свяжитесь с ней по телефону [email protected] или посетите www.truinsightsconsulting.com .

Лучшие паяльники для начинающих и экспертов в 2020 году

Будь то новичок, любитель или профессионал, комплекты паяльника являются незаменимыми инструментами для ремонта печатных плат, ремонта электроники, изготовления ювелирных изделий, сварки и т. Д.

Используя паяльник, вы можете соединить два металла или предмета вместе с максимальной точностью.Не все комплекты паяльников одинаковы.

Чтобы выбрать лучший комплект паяльника , необходимо учесть следующие факторы…

1. Мощность: Паяльники имеют диапазон мощности от 15 до 20 Вт.

  • Для небольших работ по печатной плате — от 15 до 25 Вт
  • Для общих паяльных работ — 40 Вт
  • Для сложных и сложных работ от -50 до 60 Вт

2. Контроль температуры: У каждого проекта разные температурные требования.Паяльники бывают с контролем температуры или без него. Лучше выбирать модель с контролем температуры, так как вы можете повышать или понижать температуру в зависимости от задачи. Паяльники без терморегулятора дешевле, но они подходят только для простых домашних задач.

Некоторые другие факторы, которые следует учитывать, — это совместимость наконечников, качество, антистатичность, подставка и принадлежности для пайки. Мы четко упомянули о них в нашем Руководстве по покупке .

После сравнения нескольких моделей, представленных на рынке, мы составили список лучших комплектов паяльника.

Лучшие комплекты паяльника

10 лучших обзоров паяльника

1. Набор паяльника Anbes

Купить сейчас на Amazon

Anbes привез с собой универсальный комплект электронного паяльника, в котором есть все необходимое. Его очень легко переносить и использовать для сварки печатных плат, ремонта бытовых приборов, домашних работ, сварки ювелирных изделий и многого другого.

Мы ставим этот продукт на первое место благодаря его чрезвычайно полезным компонентам.Это комплект 14-в-1, содержащий широкий набор инструментов. Опорная станция имеет двойной пружинный держатель из губчатого железа, который безопасен в использовании. Паяльник очень быстро нагревается и имеет функцию замены 5 нескольких паяльников.

Стальную головку нелегко уронить из-за ударопрочной конструкции винтовой резьбы. Работает от 60Вт 110В.

Насос для разупорядочения с присосом для припоя имеет алюминиевый корпус и вакуумную трубку высокого давления. Его можно использовать одной рукой, и это очень эффективно.Он используется для удаления припоя с печатной платы через отверстия для пайки.

Характеристики

  • Рабочее напряжение: 110 В
  • Мощность: 60 Вт
  • Диапазон температур: 200 ℃ — 450 ℃

Компоненты включены

  • Паяльник
  • Насос для демонтажа припоя
  • Нож для зачистки проводов
  • Подставка под паяльник
  • Пинцет
  • 2 X 24AWG Электронный провод
  • 5 разных жало паяльника
  • Трубка из оловянной проволоки
  • Сумка для переноски из ПУ

Купить сейчас на Amazon

Подобные товары

2.Комплект паяльника Plusivo

Купить сейчас на Amazon

Это полный комплект для пайки с мультиметром от Plusivo. Он имеет все необходимые инструменты, используемые для домашних ремонтных работ, паяльных работ, сварки печатных плат, изготовления поделок / ювелирных изделий, ремонта электрики, электроники и бытовой техники и т. Д.

Он оснащен ручкой регулировки температуры, четырьмя вентиляционными отверстиями, термостойкой ручкой, металлической основой, губкой для очистки, держателем пружины, набором сменных наконечников из 5 частей и трубкой для припоя из оловянной проволоки.Он оснащен мультиметром, а 20+ дополнительных предметов в комплекте используются как для пайки, так и для распайки.

Поставляется в прочной сумке из полиуретана, в которой вы сможете расположить все компоненты, правильно хранить и легко переносить. Кроме того, вы можете загрузить электронную книгу — бонус, который поможет вам в пайке. Производитель предлагает 30-дневную гарантию возврата денег / замены на свой продукт.

Характеристики

  • Рабочее напряжение: 110 В
  • Мощность: 60 Вт
  • Регулируемая температура: 200 ° C — 450 ° C
  • Вес товара: 1.016 кг
  • Паяльная подставка: Сталь
  • Сумка для переноски: PU
  • Источник питания: батарея (2 батарейки ААА)
  • Стиль: Пайка / Сварка

Компоненты в комплекте

  • Паяльник с регулируемой температурой (60 Вт)
  • Цифровой мультиметр с датчиками премиум-класса
  • Подставка под паяльник
  • Пинцет (прямой ESD-11, изогнутый ESD-15)
  • Инструмент для резки диагональной проволоки, мини-инструмент для зачистки проводов и резак
  • Насос для демонтажа припоя
  • 5 Набор паяльных жало
  • Трубка для припоя из оловянной проволоки
  • Миниатюрная печатная плата и мини-отвертка
  • Фитиль и паяльная паста
  • Термоусадочный комплект (бонус)
  • Красный 22 и Черный 22 AWG Провод
  • Отвертка-ручка
  • Изолента (красная, черная и желтая)
  • Электронная книга
Купить сейчас на Amazon

3.Комплект паяльника Vastar

Купить сейчас на Amazon

Комплект паяльника Vastar — профессиональный термостатируемый комплект. Он обещает быстрый нагрев и имеет хорошую эффективность отвода тепла. Усовершенствованная конструкция стальных труб и паяльник помогают эффективно рассеивать тепло.

Этот продукт занимает третье место, так как паяльный пистолет не очень хорош при распайке, если сравнивать с топперами, указанными выше. Но помимо этого, у него есть другие улучшенные функции, такие как использование фиксированного резистора микросхемы для обновленной печатной платы вместо цветного фиксированного кольца

.

Еще одно отличное преимущество заключается в том, что вам не понадобится паяльная станция.Вы можете просто подключить и играть. Жала паяльника полезны для гитары, оборудования, конденсаторов ТВ, печатных плат или аксессуаров.

По вопросам гарантии свяжитесь с производителем.

Характеристики

  • Длина кабеля: 59,0 дюймов
  • Рабочее напряжение: 110 В Мощность: 60 Вт

Компоненты включены

  • 1 Паяльник
  • 5 Жало паяльника
  • 1 Паяльная стойка
  • Трубка для припоя с 1 карманом
  • 1 Антистатический пинцет
  • 1 Демонтажный насос
Купить сейчас на Amazon

Подобные товары

4.Комплект паяльника Anbes

Купить сейчас на Amazon

Это один из наиболее хорошо функционирующих комплектов паяльника, имеющий сертификаты FCC и RoHS. Его можно легко использовать для красок, различных ДСП для электроники, сварки, часов, мобильных устройств, компьютерного оборудования, телевизионных конденсаторов и т. Д.

Anbes занимает четвертое место из-за частой неисправности шкалы температуры и жала паяльника. Кроме того, паяльные насосы имеют вакуум высокого давления, который позволяет легко удалить припой с печатной платы.Мультиметр может работать как от переменного, так и от постоянного тока.

Паяльник имеет регулируемую температуру, которая может быть нагрета за 30 секунд, и имеет светодиодный индикатор, что делает его безопасным для сварочных целей. Он также имеет простой переключатель ВКЛ / ВЫКЛ.

Паяльник быстро нагревается и обладает способностью рассеивать тепло, благодаря чему легко остывает. Он имеет регулируемую температуру и технологию керамического сердечника.

На него предоставляется гарантия 12 месяцев и пожизненная поддержка клиентов.

Характеристики

  • Температура: 200-450˚C
  • Вес: 689 г
  • Рабочее напряжение: 110 В
  • Рабочая мощность: 60 Вт

Компоненты включены

  • Демонтажный насос
  • Отвертка
  • Пинцет антистатический
  • 2 провода под пайку
  • 2 подсказки
  • Кусачки
  • Мультиметр
  • Паяльная подставка
Купить сейчас на Amazon

Подобные товары

5.Паяльники Pancellent с цифровым мультиметром

Купить сейчас на Amazon

Этот паяльник Pancellent — универсальное решение для ваших требований к пайке и сварке, таким как печатные платы, бижутерия, проекты DIY, обучение навыкам, небольшие электронные платы и т. Д.

Из-за ненадежного контроля температуры и труднодоступности цифр этот продукт попадает в эту категорию. Кроме того, он быстро нагревается и экономит энергию. У них также есть губчатые блоки для очистки паяльников.

Кроме того, он поставляется с цифровым мультиметром (модель DT831B +), кусачками для диагональной проволоки с противоскользящей ручкой, присоской для пайки одной рукой, новой конструкцией рассеивания тепла (4 отверстия), термоусадочной трубкой 328 разных размеров, губкой в ​​основании и светодиодами. индикатор, чтобы без усилий выполнять ваши задачи.

Поставляется с сумкой для переноски из полиуретана, что позволяет удобно хранить небольшие инструменты и легко переносить их. Он имеет различные удивительные функции и важные компоненты, которые все еще остаются в этом списке.

Характеристики

  • Рабочее напряжение: 110 В
  • Мощность: 60 Вт
  • Диапазон температур: 200 ° C — 450 ° C
  • Вес: 970 грамм
  • Подставка для пайки: сталь, металл

Компоненты в комплекте

  • Паяльник 60Вт (с 5 жалами)
  • 328 Термоусадочные трубки
  • 2 электронных провода
  • Разрушающий насос
  • Подставка и очиститель для паяльника
  • Пинцет
  • Трубка из оловянной проволоки
  • Цифровой мультиметр (2 ручки мультиметра и батарея)
  • Карманная отвертка прецизионная с 30 винтами
  • Нож для хобби с 5 сменными лезвиями
  • Нож для зачистки проводов
  • Руководство пользователя
  • Сумка для переноски из ПУ
  • Гарантийный талон
Купить сейчас на Amazon

6.Паяльник Tabiger

Купить сейчас на Amazon

Tabiger предлагает базовый набор паяльника для всех. У него есть определенные приложения, такие как ремонт различной электроники, печатных плат, сварка, гитара, проводка, мобильные устройства, компьютерное оборудование, конденсаторы для телевизоров, поделки и многое другое.

Основным недостатком этого продукта является тот факт, что иногда в упаковке нет ручки, и работа прекращается через 10 минут и длится недолго.Кроме того, он быстро нагревается и экономит энергию. Есть большие вентиляционные отверстия для отвода тепла и быстрого охлаждения.

Насос для распайки можно использовать одной рукой. Это отличное преимущество этого паяльного набора Tabiger. Корпус насоса изготовлен из алюминия, устойчивого к нагреванию, коррозии и обеспечивающего хорошее рассеивание тепла.

Имеет 12 месяцев гарантии на продукт и пожизненную поддержку клиентов.

Характеристики

  • Мощность: 60 Вт
  • Рабочее напряжение: 110 В
  • Вес изделия: 14.7 унций
  • Диапазон температур: 200-450 ° C

Компоненты включены

  • Паяльник
  • 5 Жало паяльника
  • Проволока для пайки
  • Насос для демонтажа припоя
  • Паяльная подставка
  • Пинцет антистатический
  • Чемодан для инструментов
Купить сейчас на Amazon

7. Комплект электрического паяльника GLE2016

Купить сейчас на Amazon

Этот продукт представляет собой паяльник с регулируемой температурой, который можно использовать для пайки и сварки печатных плат, проектов DIY, бижутерии, небольших электронных плат и т. Д.

Этот продукт является седьмым, потому что жала паяльника служат недолго, а паяльник показывает некоторые проблемы при использовании. Однако этот продукт все еще находится в списке из-за его ярких характеристик. Он нагревается за 2 минуты и питается от керамического сердечника нагревателя.

Он прост в использовании, им можно управлять одной рукой, а ручка из мягкой резины обеспечивает удобство использования.

По вопросам гарантии свяжитесь с производителем.

Характеристики

  • Рабочее напряжение: 110 В
  • Мощность: 60 Вт
  • Диапазон температур: 200 ° C ~ 450 ° C

Компоненты включены

  • 1 паяльник
  • 1 проволока для припоя (82% Sn, 18% Pb, диаметр 1 мм., 0,71 унции)
  • 5 дополнительных жала паяльника
Купить сейчас на Amazon

8. Паяльник Sremtch

Купить сейчас на Amazon

В этом наборе паяльника используется индукционная технология с керамическим сердечником, регулируемая температура с большими вентиляционными отверстиями, двухпозиционный переключатель, изолирующий силикагель и быстрый нагрев за 30 секунд, что делает его энергосберегающим и обеспечивает безопасную сварку.

Подходит для различных применений, таких как сварка, ремонт электроники и печатных плат, часы, мобильные устройства, ювелирные изделия, компьютерное оборудование, конденсаторы для телевизоров и т.д. Подходит как для начинающих, так и для любителей, и для профессионалов.

Из-за того, что шкала температуры и жала паяльника часто не работают, комплект SREMTCH входит в эту позицию. Помимо этого, он имеет длину кабеля 57 м и легкий, что позволяет использовать его в течение длительного времени. его легко и быстро припаять.Набор инструментов поставляется в хорошо организованной сумке для переноски из полиуретана.

По вопросам гарантии свяжитесь с производителем.

Характеристики

  • Рабочее напряжение: 110 В
  • Мощность: 60 Вт
  • Диапазон температур: 200 ° C — 450 ° C
  • Вес: 100 грамм
  • Подставка для пайки: сталь, металл
  • Длина паяльника: 7 дюймов
  • Длина кабеля: 57,5 ​​дюйма.

Компоненты в комплекте

  • Паяльник с регулируемой температурой
  • Подставка под паяльник из нержавеющей стали
  • Насос для демонтажа припоя
  • 5 Жало паяльника
  • Проволока для припоя (100 г / 0.8 мм)
  • Губка желтая
  • Сумка для переноски из ПУ
Купить сейчас на Amazon

9. Паяльник LDK

Купить сейчас на Amazon

Комплект утюга LDK содержит все необходимые компоненты в одном комплекте. Он имеет функцию регулировки температуры и улучшенный термостойкий материал.

Это девятая позиция, потому что жала паяльника плохо работают и нет выхода светодиода.Этот продукт по-прежнему попадает в список из-за легкого процесса охлаждения, заключающегося в наличии 4 вентиляционных отверстий.

Насос для удаления припоя поставляется с вакуумной трубкой высокого давления, которая лучше всего подходит для удаления печатных плат через отверстия под пайку.

По вопросам гарантии необходимо обратиться к производителю.

Характеристики

  • Рабочее напряжение: 110 В
  • Мощность: 20 Вт-60 Вт
  • Диапазон температур: 200 ℃ ~ 450 ℃
  • Подставка для пайки: нержавеющая сталь

Компоненты включены

  • 1 Паяльник: от 200 ℃ до 450 ℃ (от 392 ℉ до 842 ℉)
  • 5 дополнительных жало для пайки
  • 1 провод припоя
  • 1 Антистатический пинцет
  • 1 Присоска для припоя
  • 1 Губка для очистки
  • 1 Подставка под паяльник
  • 1 Руководство пользователя
Купить сейчас на Amazon

10.Комплект электропаяльника

Купить сейчас на Amazon

Комплект для электро-пайки — это полезный набор, который содержит все остальные компоненты внутри. Паяльник быстро нагревается благодаря керамической технологии внутреннего нагрева. В стальной трубе есть четыре вентиляционных отверстия, что способствует более быстрому охлаждению.

Однако этот товар идет последним из-за дешевой упаковки. Мультиметр иногда не работает. Но, тем не менее, этот продукт находится в списке из-за некоторых других полезных функций.Доступ к демонтажному насосу можно получить, просто взведя и нажав спусковую кнопку.

На этот продукт распространяется 30-дневная политика бесплатного возврата и замены и 2 года гарантии. Если вы обратитесь к ним сразу после покупки, вы можете получить дополнительную 3-летнюю гарантию.

Характеристики

  • Рабочее напряжение: 110 В
  • Мощность: 60 Вт
  • Диапазон температур: 200 ° C-450 ° C
  • Материал стойки: Сталь
  • Демонтажный насос: пластик и алюминиевый сплав
  • Сумка для переноски: искусственная кожа

Компоненты включены

  • Паяльник
  • 5 Жало для нескольких паяльников
  • Насос для демонтажа припоя
  • Цифровой мини-мультиметр
  • Подставка с губкой для очистки
  • Пинцет антистатический
  • Трубка из оловянной проволоки
  • Тестовые провода
  • Отвертка
  • Канифоль
  • Изолента
  • Pu Сумка для переноски инструментов
Купить сейчас на Amazon

Что такое паяльник?

Паяльник — это портативный инструмент, который можно использовать для нескольких электронных проектов.Он поставляется с крошечной паяльной лампой, которая нагревает металлические части, чтобы соединить две части вместе. Паяльники бывают разных типов: регулируемые паяльники, карандаши, паяльные станции и паяльники. У каждого комплекта паяльника есть свои плюсы и минусы. Некоторые типы подходят для определенных проектов, а другие нет. Однако основной принцип работы этих типов по сути схож.

Присадочный материал, также известный как припой, используется этими инструментами для соединения металлических частей вместе.Жало паяльника нагревается, что превращает припой в жидкость. Когда жидкость соприкасается с двумя объектами, она соединяет их вместе, как только затвердеет. Однако это полностью отличается от сварки, когда предметы нагреваются и соединяются вместе.

Обычно пайка подходит для таких деликатных работ, как мозаика из цветного стекла, ремонт электронных схем, сплавление медных труб и изготовление ювелирных изделий. Склеивание, выполненное с использованием припоя, является электропроводным, что идеально подходит для соединения проводов и других электрических компонентов.

Насколько сильно нагревается паяльник? Паяльник

используется для работы с несколькими проектами, в том числе электронными. Они используют источник питания, чтобы нагреть наконечник. Горячий наконечник расплавит припой, что позволит проводящему материалу соединить два объекта вместе. Требуемая температура нагрева зависит от типа применения. Обычно припой начинает плавиться при температуре 380 градусов по Фаренгейту.

Некоторые паяльники могут нагреваться до температуры более 380 градусов по Фаренгейту, а некоторые могут даже нагреваться до 80 градусов по Фаренгейту.Однако у некоторых паяльников есть только фиксированная настройка температуры. Большинство паяльников поставляются с регулируемыми дисками, которые позволяют регулировать температуру нагрева в соответствии с вашим применением.

Как выбрать паяльник?

Вложение в утюг с недостаточным энергопотреблением может быть неприятным в использовании и тратой денег. Потому что вы получите испорченные комплекты и поврежденные компоненты. С плохим паяльником…

  • Нагрев стыка занимает много времени.Более того, во время пайки необходимо время, чтобы передать тепло компонентам. Иногда это может привести к повреждению или перегреву компонента.
  • Если у него более длительное время нагрева, то для образования оксидов на поверхностях пайки требуется время. Это предотвратит растекание припоя и приведет к слабому стыку.
  • Длительное время восстановления припоя между стыками может привести к холодным стыкам.

Чтобы купить паяльник, не нужно тратить целое состояние.Дополнительные функции, такие как сменные наконечники и температура, хорошо иметь, но они не обязательно важны для любителей или новичков.

Чтобы помочь вам, мы предоставили всю информацию и факторы, которые следует учитывать при покупке паяльника. Внимательно прочтите его, чтобы принять обоснованное решение.

1. Мощность

Мощность — первое, что нужно учитывать при покупке паяльника. Потому что вы можете приобрести утюг, который может быстро нагреваться и поддерживать равномерную температуру на протяжении всего выполнения задачи.Обычно паяльники, которые особенно используются в электронике, имеют диапазон мощности от 20 до 60 Вт. Паяльники мощностью 50 Вт являются обычным явлением, поскольку они обеспечивают достаточно тепла для большинства проектов с печатными платами.

Паяльник

с более высокой мощностью (от 40 Вт до 60 Вт) не означает, что они нагревают паяное соединение сильнее. Это означает, что у железа больше мощности для выполнения сложных задач. Поскольку у большинства паяльных станций есть ручка на электростанции, вы можете отрегулировать температуру жала паяльника в соответствии с вашими требованиями.Когда дело доходит до паяльников с низкой мощностью, например от 20 Вт до 30 Вт, они быстрее теряют тепло, что приводит к слабым или плохим паяным соединениям.

Потребляемая мощность паяльника часто упоминается в технических характеристиках продукта. Стандартные утюги без температурного контроля мощностью 40 Вт идеально подходят для общих паяльных работ. Для тяжелой пайки обратите внимание на более высокую мощность. Для небольших работ на печатной плате мы рекомендуем от 15 до 25 Вт. Паяльники с контролем температуры имеют более высокую мощность, так как пользователь может регулировать температуру по мере необходимости.

Некоторые любители или новички могут выбрать модель с меньшей мощностью, чтобы сэкономить деньги. Паяльники с меньшей мощностью (от 20 до 30) справятся со своей задачей. Но, как уже упоминалось, они нагреваются дольше и быстро теряют тепло.

2. Напряжение

Большинство паяльников, доступных в определенных странах, имеют правильное сетевое напряжение. Например, в Великобритании это 230 Вольт, в США — 115 В. Некоторые паяльники также поставляются с напряжением 12 В. Некоторые модели предназначены для специальных применений, требующих низкого напряжения.Итак, выбирайте в соответствии с вашими требованиями.

3. Контроль температуры

Это одна из основных особенностей, на которую нужно обратить внимание, поскольку для разных задач пайки требуется пайка при разных температурах. В паяльниках доступны два типа регуляторов температуры. Менее дорогой паяльник не использует никакого электронного регулирования. Это означает, что при достижении необходимой температуры потери тепла будут равны выделенному теплу.

Большинство моделей имеют термостатический контроль, что означает, что температура может регулироваться лучше.Потому что вы можете контролировать или регулировать температуру до желаемого значения. Эти утюги намного лучше, потому что даже когда тепло отводится во время пайки большого объекта, они будут лучше поддерживать температуру на протяжении всей задачи. В моделях без регулирования очень сложно поддерживать температуру при пайке большого объекта. Некоторые паяльники с контролем температуры поставляются с цифровым дисплеем, на котором отображается текущая температура. Это отличное дополнение к этой функции.

Еще одна последняя модель — без контроля температуры. Это более дешевые, но они не подходят для пайки, так как могут повредить компоненты. Если вы хотите паять только домашние проекты, то этой модели должно хватить.

4. Совместимость и замена наконечников

Лучше выбирать модель со сменными жалами, да и паяльник должен быть совместимым. Имеются наконечники для пайки различных размеров, которые подходят для различных задач пайки.Еще один важный аспект, который следует учитывать при покупке набора для пайки, — это стоимость наконечников. Некоторые паяльники совместимы только с жалами определенных производителей. Жала паяльника со временем изнашиваются и окисляются, поэтому со временем они могут быть дороже, чем один паяльник. Идеальные паяльники совместимы с жалами любых производителей. На самом деле это довольно удобно, особенно в то время, когда они ломаются.

5. Размер и форма наконечников

Как вы уже знаете, паяльники со сменными жалами бывают разной формы, например, стамески, конические, конические и пирамидальные.Материал, из которого они изготовлены, также отличается друг от друга. Некоторые материалы — никель, медь и хром. Для выполнения разных работ подходят разные типы наконечников.

Форма и размер паяльного жала определяют способ укладки жала. Разные насадки предназначены для разных приложений. У них есть свои преимущества и недостатки.

Перед покупкой любого жала в первую очередь следует подумать, совместимо ли оно с вашей паяльной станцией. Большинство насадок имеют одинаковый дизайн, и в большинстве утюгов используются сменные насадки.Однако вам необходимо сверить размер с руководством производителя и приобрести наконечник в соответствии с требованиями.

Также следует учитывать форму наконечника. Для новичков наконечник стамески — лучший вариант, потому что он имеет плоскую поверхность и хорошо держится. Вы можете расположить его по-разному, чтобы работать с компонентами разных размеров и проводов. Они идеально подходят для соединений проводов, компонентов для распайки, макетных плат со сквозным креплением и SMD.

Наконечники копыт подходят для пайки несколькими контактными площадками для поверхностного монтажа.Однако этим приемом пользуются только профессионалы с повышенными навыками. Если вам нужно работать с устройствами SMD или более сложными проектами пайки, то кончик копыта — правильный выбор.

Конические наконечники очень сложны в использовании. Однако их работа точна, что делает их подходящими только для опытных пользователей. Последнее, что вам нужно проверить, это материал наконечника. Когда дело доходит до долговечности, идеально подходят железные наконечники. К тому же их дешевле покупать. Тем не менее, они отлично удерживают или передают тепло, как медный наконечник.Высококачественные паяльники поставляются с медным наконечником с железным покрытием, обеспечивающим лучшее из обоих вариантов.

6. Антистатическая защита

Электрические компоненты восприимчивы, особенно современные интегральные микросхемы, и статическая защита немного проблематична. Хотя большинство компонентов, используемых в домашних конструкциях, не подвержены статическим повреждениям, но лишь немногие из них. Поэтому лучше рассмотреть паяльник со статической защитой.

7.Подставка для удержания

Это важный фактор, потому что после завершения работы вы должны поместить горячий утюг в безопасное место. Подставка для паяльника предотвратит скатывание формы паяльника и защитит от возможных травм, например ожогов.

Большинство держателей паяльника поставляются с губкой и поддоном, которые позволяют идеально чистить паяльник. Поскольку утюг достигает температуры около 300 ° C, важно убедиться, что он находится в надежном месте.

8.Свинцовый припой против бессвинцового припоя

Одним из важных моментов, которые следует учитывать при покупке паяльника, является материал, из которого изготовлен припой. Раньше припой состоял из Pb (свинца), олова (Sn) и других металлов в следовых количествах. Его часто называют свинцовым припоем. Но свинец вреден для нашего здоровья, и при его воздействии в больших количествах существует вероятность отравления свинцом. Однако свинец считается полезным материалом и идеально подходит для пайки, поскольку он имеет низкую температуру плавления, что помогает пользователю создавать прочные паяные соединения.

Из-за вредного воздействия свинца некоторые страны решили отказаться от использования припоя. В 2006 году RoHS (Европейский Союз принял Директиву об ограничении использования опасных веществ) ограничил использование свинца в качестве припоя в электрическом оборудовании и электронике. С тех пор бессвинцовый припой стал очень популярным и распространенным.

Бессвинцовый припой такой же, как и свинцовый аналог, за исключением того, что он не содержит свинца. Он состоит из олова и других микроэлементов, таких как медь и серебро.Этот тип припоя обычно помечается символом RoHS, чтобы гарантировать подлинность.

9. Принадлежности для пайки

Если вы новичок и не имеете большого опыта в пайке, дополнительные аксессуары могут оказаться чрезвычайно полезными. Мы уже упоминали о некоторых дополнительных аксессуарах, которые указаны ниже…

  • Припой: Легче всего работать с припоями 60/40 (свинец / олово), что означает 40% олова и 60% свинца, что является идеальной комбинацией электрического припоя.Они подходят как новичкам, так и профессионалам с повышенными навыками. Alpha Fry предлагает лучшие припои для сердечников, и все их продукты являются лучшими.
  • Фитиль для припоя: Это один из лучших способов удалить излишки припоя с соединения. В отличие от других присосок для припоя, этот аксессуар впитывает расплавленный припой.
  • Губка для чистки: Этот продукт полезен для очистки кончика утюга во время пайки. Поскольку они являются мощными губками для чистки, они избавят от коррозии на кончиках, которые обычные губки не очистят.
  • Тонировщик для жала: Полезно очистить и повторно залудить жало паяльника, которое часто становится черным и окисляется.
  • Диагональные кусачки: Очевидно, что для обрезки выводов компонентов вам потребуются диагональные кусачки.
  • Тиски: Помогают устойчиво удерживать работу. Это самый полезный и важный аксессуар, поскольку он обеспечивает надежные и надежные соединения.
  • Рука помощи: Он удерживает компоненты вместе во время пайки.Он особенно хорош для небольших плат, так как удерживает все вместе при сращивании или заделке проводов.
  • Flux Pen: Помогает растеканию бессвинцового припоя.
  • Вакуумный насос для припоя или присоска для припоя: Помогает инструменту удалить любой припой, оставшийся при распайке компонентов. По сравнению с солнечными насосами, паяльная присоска / вакуум для припоя является лучшим вариантом.
  • Паяльный коврик: Его нужно положить на стол, на котором вы работаете.Он защищает рабочий стол от любых неудач при пайке.

10. Техническое обслуживание

Приобретая любую модель паяльника, убедитесь, что в комплекте есть запасные части, которые можно легко найти, когда вы захотите заменить. Хотя детали паяльника будут работать в течение нескольких лет, жала необходимо регулярно менять. Чтобы избежать ненужных затрат на обслуживание, ремонт или замену, лучше приобрести паяльник высокого класса с контролем температуры и дополнительными запасными частями.

11. Вилка заземления

Штепсельная вилка паяльника с заземлением должна быть в комплекте с тремя контактами. Он защищает утюг от статических разрядов, которые могут повредить чувствительные электронные детали, если только не паять.

12. Бренды

Есть несколько популярных электронных брендов, таких как Weller. Вместо того, чтобы выбирать модель без марочного знака, мы рекомендуем выбирать паяльник, обладающий прочностью и высоким качеством. Также важно следить за хорошей репутацией производителей в сфере поставок и обслуживания клиентов.Фирменные паяльники редко перегреваются, удобны в обращении и имеют легкий захват.

13. Цена и бюджет

Последний, но не менее важный фактор, который следует учитывать при покупке паяльника, — это цена, которую вы можете потратить. Поскольку существует несколько моделей стоимостью от 10 до 200 долларов, вы легко можете выбрать любую, исходя из ваших требований. Даже если у вас ограниченный бюджет, вы все равно можете приобрести очень хороший товар. Большинство пользователей выбирают паяльники среднего класса и по-прежнему довольны долговечностью и качеством.

Различные типы паяльников Паяльники

бывают нескольких типов, у которых есть свои преимущества и недостатки. Чтобы купить лучший, соответствующий вашим потребностям, лучше понять основные различия между ними. Некоторые паяльники выделяют огромное количество тепла и имеют высокую температуру плавления. В то время как другие разработаны, чтобы позволить пользователю регулировать температуру в соответствии с вашими требованиями. Исходя из ваших потребностей, вы должны выбрать подходящий паяльник. Существует несколько видов паяльников, о которых мы упомянули ниже для справки.

1. Простой утюг

Если вам нужна обычная форма паяльника, то этот вариант отлично подойдет. Обычно он работает на номинальной мощности от 15 до 35 Вт, что в значительной степени достаточно для выполнения основных электронных проектов и ремонта. Сегодня даже простые наборы для пайки поставляются с регулируемыми регуляторами температуры, что увеличивает их универсальность. Они подходят для обычных пользователей, которым нравится использовать их для мелкого ремонта. Они доступны по цене, просты и удобны в использовании, что делает их идеальными для простых электронных проектов DIY.

2. Паяльная станция Паяльные станции

имеют схему контроля температуры, дисплей, блок питания и паяльную головку с датчиком температуры. Они также поставляются с подставками, которые позволяют размещать или хранить утюг, когда он не используется. Влажная губка предназначена для очистки жала до и во время пайки. Некоторые дополнительные аксессуары также доступны в некоторых наборах для пайки, например, вакуумный насос, термофен и вакуумный датчик.

Паяльный карандаш имеется в паяльной станции, которая обычно присоединяется к электростанции.Предусмотрены регулируемые элементы управления, позволяющие увеличивать или уменьшать температуру наконечника припоя в соответствии с вашими требованиями. Некоторые модели даже поставляются с электронным контролем температуры, который позволяет устанавливать и поддерживать точную температуру жала паяльника.

По цене паяльные станции немного дороже простого утюга. Паяльные станции подходят для большинства паяльных работ и очень тонких компонентов для поверхностного монтажа, даже таких небольших, как 0603 и 0805.

Некоторые паяльники поставляются с термостатом, который позволяет регулировать температуру бита. Это гарантирует, что температура всегда поддерживается должным образом. Если тепло отводится без слишком сильного повышения температуры, в таких случаях можно использовать элемент более высокой мощности, чтобы обеспечить хорошую пайку.

Утюги с контролем температуры поставляются с возможностью регулировки, в то время как другие поставляются даже с индикацией температуры. Паяльники с контролем температуры лучше и подходят практически для всех паяльных работ.Однако они немного дороже.

3. Паяльник Паяльные пистолеты

очень похожи на аккумуляторные ручные дрели. У них есть кончик с проволочной петлей, который быстро остывает. Так что кобуры не нужны. Благодаря высокой скорости охлаждения уменьшается вероятность травм или возгорания. Они подходят для любителей DIY, поскольку активируются только при нажатии на спусковой крючок и имеют легкий захват.

Основным компонентом паяльного пистолета является трансформатор, способный преобразовывать 110 В переменного тока в более низкое напряжение.Трансформатор вторичной обмотки только однооборотный. Таким образом, вырабатывается очень низкое напряжение и сотни ампер тока. Этот сильный ток проходит через медный наконечник. Из-за большой силы тока жало паяльного пистолета довольно быстро нагревается.

Паяльник прост в эксплуатации и имеет очень короткое время прогрева. Однако он не подходит для тонкой работы с печатными платами и точного обращения с тонкими паяными компонентами. Потому что они выделяют больше тепла, что также может повредить компоненты и печатную плату.Они подходят для работы с проволокой большого сечения. Ценовой диапазон паяльных пистолетов составляет от 20 до 70 долларов.

4. Переделка пайки

Ремонт и доработка — сложные задачи пайки. Обычно они используются в крупносерийных производственных и промышленных предприятиях. В паяльных системах есть несколько наконечников, таких как термофен, термос-пинцет, паяльник, пистолет для распайки и другие. Их цена составляет от 250 до 2500 долларов. Среди всех брендов Pace считается одним из самых популярных.

Паяльник

Professional поставляется со сменными жалами. Они потребляют мощность 50 Вт или более. Регулировка температуры позволяет установить наконечник на желаемый уровень. Варианты сменных насадок позволяют выбрать идеальный вариант в соответствии с вашими требованиями.

5. Пинцет для пайки

Пинцет для пайки имеет два электронных вывода. Они способны работать с диодами, батареями, резисторами, конденсаторами и нишевыми предметами.Большинство пинцетов доступны отдельно, а другими можно управлять со станции. Пинцеты обычно поставляются с наконечниками с подогревом, которыми нужно управлять вручную. Вам просто нужно осторожно сжать, чтобы устройство заработало.

6. Паяльная горелка

Паяльная горелка работает на топливе или пропане. Он обеспечивает короткие выбросы тепла, которые в основном необходимы для плавления металлов. Чаще всего ими пользуются ювелиры. Они подходят для опытных пользователей, так как с ними могут справиться только профессионалы.Из соображений безопасности новичкам пробовать их не рекомендуется.

Как пользоваться паяльником?

Паяльник — важный инструмент в мастерской, будь то изготовление ювелирных изделий, домашний ремонт или ремонт электронных схем. Хотя идея пайки может показаться сложной, с некоторой базовой информацией даже новичок сможет ее решить. Основные этапы пайки довольно просты. Мы упомянули их ниже для справки…

  • Сначала необходимо нагреть паяльник до желаемой температуры.
  • С помощью губки для влажной очистки очистите жало паяльника перед использованием инструмента, а также в течение всего процесса.
  • После того, как наконечник будет чистым, дайте ему коснуться объекта, который вы хотите припаять.
  • По прошествии 2 секунд добавьте еще припоя в области соединения, где вы хотите соединить два объекта.
  • Тепло превратит припой в жидкое и податливое вещество.
  • Вместо того, чтобы нагревать припой нажатием на наконечник, позвольте теплопередаче припоя.
  • Если вы поместите наконечник непосредственно на припой, это может привести к образованию хрупких соединений, которые могут не проводить электричество.
  • После того, как припой расплавится и соединит объекты, не трогайте заготовку, пока припой не остынет и соединение не станет прочным.

Советы по технике безопасности при использовании паяльника

Так как жала паяльника могут нагреваться до температуры более 300 градусов, лучше использовать некоторые жала в качестве безопасных.Мы упомянули их ниже для справки.

  • Поскольку железные наконечники могут сильно нагреваться, мы рекомендуем не ткнуть им партнера.
  • Обязательно намочите губку, чтобы очистить утюг. Хотя это кажется мелочью, при неправильном выполнении вы можете повредить утюг. Сухой утюг не удалит коррозию паяльника, а повредит его. Каждый раз, когда вы поднимаете утюг для пайки, быстро проводите по нему влажной губкой. Это поможет паять намного быстрее и чище.
  • Жало паяльника — не самая горячая часть паяльника. Требуется практика купола, чтобы научиться использовать правую часть железа для соединения. Если вы долгое время сидите на одном месте и ничего не течет, то сделайте шаг назад, очистите жало, снова добавьте припой и начните пайку снова.
  • Паяльник может только нагревать припой, он не может паять сам. Вы должны использовать утюг для нагрева двух вещей — доски и детали. Никогда не добавляйте припой к наконечнику и не трите им два предмета.Используя железную сторону, нагрейте две части и добавьте припой с противоположной стороны.
  • Не пытайтесь достичь перфекционизма. Если паяное соединение в порядке, продолжайте. Не паяйте, не трогайте и не паяйте повторно. При повторной пайке тепло может вызвать нагрузку на печатную плату, что может привести к дальнейшему расслоению платы, контактных площадок, поднятию следов и разрушению платы.
  • При пайке стыков термическим грузом дайте стыку нагреться еще 5–10 секунд. Если вы припаиваете большую часть контактной площадки с большим количеством меди, дайте утюгу нагреться еще несколько секунд, чтобы тепло проникло в деталь и образовало прочное соединение.Если железный наконечник кажется липким или вы видите шарик припоя на штифте, это означает, что тепла недостаточно. Обязательно удерживайте соединение еще несколько секунд, чтобы припой правильно растекся.

Чем паяльник отличается от паяльника?

По сравнению с паяльниками, паяльные пистолеты обеспечивают большее напряжение питания от 100 до 140 вольт. Более того, они позволяют пользователю работать даже в ограниченном пространстве, чего сложно достичь с помощью наборов для пайки.В отличие от паяльника, их наконечник имеет форму петли из медной проволоки, что обеспечивает отличную гибкость.

Паяльные пистолеты

подходят как для металлических проектов, так и для массивных соединений, которые обычно требуют более легких прикосновений. А также идеально подходит для более тяжелых проводных работ, сложных электрических соединений и другой профессиональной работы.

В отличие от паяльных пистолетов, паяльники представляют собой фонари, что делает их пригодными для задач, требующих длительной пайки. Благодаря своей гибкости, они подходят для различных проектов, от домашних мастеров до тяжелых работ.Маленькие утюги подходят для более легких проектов сборки и электронного монтажа. Их не нужно выключать или включать повторно, так как они будут оставаться горячими очень долго.

Ниже приводится разбивка каждого типа…

Паяльник:

  • Для более тяжелых деталей
  • Не много разновидностей
  • Быстро нагревается
  • Напряжение не выше, чем у паяльников

Паяльник:

  • Медленно нагревается
  • Имеет меньшее напряжение, чем паяльные пистолеты
  • Подходит для проектов малой мощности
  • Есть много разновидностей и типов

Часто задаваемые вопросы ? 1.Какой припой лучше всего подходит для автомобильной проводки?

Канифольный припой с сердечником лучше всего подходит для автомобильной проводки, потому что в центре имеется флюс, который очищает поверхность провода для пайки. Припой обычно представляет собой комбинацию смешанных сплавов. В большинстве автомобильных применений используется припой 60/40, который содержит 60% олова и 40% свинца.

2. Паяльник какой мощности подходит для обычного ремонта автомобильной проводки?

Диапазон мощности большинства паяльников, используемых для электроники, составляет от 20 до 60 Вт.Утюги мощностью 50 Вт довольно распространены, поскольку они обеспечивают достаточно тепла для пайки печатных плат. Паяльники с более высокой мощностью, например от 40 до 60 Вт, намного лучше.

3. Как происходит разводка паяльника?

Вы должны держать оба луженых провода друг на друге, а затем коснуться паяльником проводов. Этот процесс расплавит припой и нанесет должное покрытие на провода. Теперь снимите утюг и подождите несколько секунд, чтобы паяное соединение остыло и затвердело.Чтобы закрыть соединение, обязательно используйте термоусадочную пленку.

4. Опрессовка или пайка кабельных разъемов: что лучше?

По сравнению с пайкой опрессовка обеспечивает более прочное и надежное соединение. В процессе пайки используется нагретый металл для соединения кабеля и разъема. Со временем присадочный металл может разрушиться, что может привести к нарушению соединения. Большинство электриков предпочитают опрессовку проще, чем пайку

.

Заключение

Мы предлагаем Комплект паяльника Anbes 60 Вт Сварочный инструмент с регулируемой температурой .Этот чрезвычайно надежен, и если вы хотите недорогой, вы определенно можете сделать свой выбор среди всех них.

Эти продукты надежны и просты в использовании. Они работают лучше всего в стране и имеют удовлетворительные гарантийные характеристики.

Мы предлагаем вам просмотреть все продукты и сделать свой выбор с умом.

Паяльник: какие типы подходят для каких операций

Паяльники используются для плавления металла, например припоя, для соединения компонентов.Устройства состоят из нагреваемого металлического наконечника и изолированной ручки. Тепло обычно возникает в результате прохождения электричества через резистивный нагревательный элемент. Не все паяльники одинаковы, в зависимости от области применения более подходят определенные типы. Вот обзор:

  • Паяльная игла — мощность от 5 до 15 Вт: Это специальные паяльники для пайки тонких проводов и для тонкой работы, например, на следах и крошечных SMD-компонентах. Паяльные иглы особенно малы, поэтому их можно использовать в ограниченном пространстве.
  • Паяльник для тонкой пайки — от 15 до 30 Вт: Эти паяльники, также предназначенные для тонкой пайки, всегда в своем роде, когда дело касается пайки малых и средних размеров. Примеры применения: работа над распределительными коробками, сборка печатных плат и пайка в моделестроении. Паяльники Fine маленькие, простые в использовании и недорогие. По этой причине они являются хорошим выбором для новичков. Как и паяльные иглы, тонкие паяльники обычно имеют низкое напряжение.Это означает, что они также могут работать при небольшом понижении или повышении температуры.
  • Универсальный паяльник — от 30 до 60 Вт: Универсальные паяльники могут быть оснащены различными паяльниками, чтобы они могли справиться практически с любой задачей. Однако из-за своего размера они не так удобны, как утюги меньшего размера, и поэтому не так хороши для тонкой работы. Они не всегда достаточно прочные, чтобы быстро припаять толстые провода. Однако универсальные паяльники — это единственный паяльник в доме для нерегулярного использования.Универсальные паяльники обычно работают с напряжением 230 В, поэтому они могут обходиться без собственного источника питания и напрямую подключаться к электрической розетке. Хотя это удобно, но это означает, что невозможно контролировать температуру.
  • Паяльник с регулируемой температурой — от 30 до 60 Вт: Паяльники с регулируемой температурой имеют нагревательный элемент с электронным управлением. Он предотвращает чрезмерное повышение температуры и, следовательно, чрезмерное нагревание паяных соединений, по этой причине эти утюги особенно подходят для тонкой пайки в лаборатории.Паяльники с регулируемой температурой имеют либо встроенный датчик температуры, либо электрическое сопротивление нагревательного провода используется для расчета температуры. Недостаток: паяльники с контролем температуры относительно дороги.
  • Большой паяльник> 60 Вт: Эти утюги предназначены для грубых работ с толстыми кабелями, солнечными элементами и батареями.

Аккумуляторный паяльник: Аккумуляторные паяльники могут работать от газа или батарей.Они используются, когда поблизости нет подключения к электросети.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
