Паяльник на батарейках Takumi KBI-645
В обзоре рассматривается портативный паяльник, работающий от батареек, без провода. Устройство вполне работоспособное, имеет свою нишу, в деле употребляться может. Далее — проба.Пару слов о «нише». Устройство предназначено для ПОИСКА НЕИСПРАВНОСТЕЙ И МЕЛКОГО РЕМОНТА. Не для монтажа (хотя тоже можно юзать, если нет ничего другого). Почему так — паяльник значительно тяжелее проводного брата и уступает ему в энерговооружённости — размахивать им долго просто неудобно. С другой стороны, он никак не пересекается с газовыми паяльниками — те заточены под «полезть на крышу, припаять антенну», для ковыряния электроники они непригодны. Мысль о таком паяльничке возникла у меня во время ремонта телевизора — о лечении мне рассказал гугель — 4 SMD транзистора, один из которых гнилой и должен быть заменён. Естественно, он оказался последним, и мне пришлось делать следующую рутину (поскольку во время ремонта ящик лежал просто на полу — я живу не в мастерской): Телик отключить от сети — отсоединить мешающие шлейфы — включить паяльник и дождаться его нагрева — заменить транзистор — отключить паяльник и унести его, чтобы не прожечь ковёр — шлейфы на место — ящик в сеть.
И вот, пришлось, притарить
Комплект: предохранительный колпак-чехол на жало, убогонькая, но рабочая подставка и спиралька легкоплавкого припоя. Надеваете чехол — сдвигается предохранитель от включения, паяльник невозможно пустить в действие.
Испытываю: давно хотела в одной из мышек заменить красный светодиод на синий, самая та работа для этого паяльника. Меняю местами светодиоды вместе с балластными резисторами
Нормально. Работать можно вполне. Это притом, что я пользуюсь тугоплавким припоем
он (по шкале паяльника с терморегулятором) должен быть разогрет до 350 градусов, для того, чтобы его не приходилось намазывать, как пластилин. Паяльник справляется на немассивных выводах.
На ловца и зверь — была в гостях, погасла лампочка, конфисковала, открываю — а её уже чинили 🙂 Меняли балласт. Припаяли колбу вот так
Как видите, ближний конец отпал, а КАК паяли видно на дальнем кончике.
Пипец. ИсправляюРазогрев жала паяльника до рабочей температуры происходит секунд за двадцать. Остывание до температуры «можно убрать» — около минуты. Для теста долгоиграемости я взяла древний БП, который мне надо было выкинуть давно, но деталек было жалко. А там массивно всё. Ну и села их не спеша выпаивать. Конечно, стоваттным бы паяльником да с соответствующим жалом я расколупала его вмиг, но, тем не менее, дело шло
Вообщем, с энелупами внутри, действительно, примерно, полчаса реальной работы. (На блистере написано — 1 час) При ремонте весь телик перепахать можно. Даже советский.
В руке выглядит так
Обратите внимание, что вообще-то корпус намекает, что его бы надо держать так, это удобнее
но тогда кнопку нажимать нечем. Кнопка — синий легконажимаемый пупырь расположен внутри оранжевого движка-предохранителя. Пока его не сдвинешь — кнопку не нажать. Включение нагрева индицируется зажиганием красного светодиода. Работать может даже ребёнок — легко
Толстые провода (сетевой кабель, многожильный) мне не удалось аккуратно спаять данным припоем.
То есть, всё держится, всё крепко, но — комки и сопли из-за непрогрева. В аварийном случае сойдёт, но потом надо будет переделать.Резюме — с пайкой элементов на печатных платах — справляется на ура (отвалившиеся провода от диода на звезде тоже удалось припаять нормально, хоть это и сложнее, чем сетевым паялом), что-то крупное — уже есть нюансы.
Лично мне, в хозяйстве, «подошло». Под литий думаю его попробовать переделать, что-ли?
Думаете, гаджет бесплатный? Вот и нет — накопилось много пойнтов, пришло время их немного растрясти…
Благодарю за внимание!
Аккумуляторный пистолет для пайки NEWACALOX DB-12
Ранее публиковал акцию на данную модель, которую восприняли нормально, но в комментариях все же возникли вопросы на которые я сегодня постараюсь ответить. В комплекте помимо паяльника есть зарядник, оловоотсос, два пинцета, отвертка и катушка бессвинцового припоя с флюсом, так что можно доставать из упаковки, заряжать и ехать в поле паять всякое.Характеристики
Рабочая температура: 430℃
Мощность: 80Вт
Блок питания: EU
Диаметр используемого припоя: 0.6-1.2мм
Жало паяльника: 900M
Тип нагревателя: керамический
Время разогрева: 2-4 минуты
Время зарядки: 80-200 минут
Вес: 470г
Распаковка и внешний вид
Серый пакет
В блистере паяльник, отвертка и пинцеты, остальное просто докинули в пакет
Упаковка с обратной стороны
Комплектный блок питания
Кривой пинцет по пути открылся и подмял губки
Прямой дошел без повреждений
Потрошим блистер
Боковая крышка съемная на случай если с подачей припоя что-то пойдет не так
Прикрутил катушку(размер 29*55мм) на свое место и установил в задней части корпуса, вставил пруток
Ну а дальше просто жмем на рычаг подачи до выхода со стороны жала
Направляющую трубку желательно настроить так, чтобы припой упирался в рабочую область
Вот так хорошо
Тестирование
Пинцеты пропустим, на фото выше всё видно, прямым пользоваться можно, кривой выпрямляем и пользуемся.
Оловоотсос неплохой. Носик держит высокую температуру, уплотнтельные кольца держат воздух
При полном продавливании поршня центральный шток выталкивает налипшее к носику олово
Начинка
Можно переходить к паяльнику. Для начала зарядил. Использовал нормальный зарядник, насчитал около 2000мАч
Питание включается кнопкой на ручке, при этом она начинает светиться. Обещали нагрев за 2 минуты, припой начинает плавиться через минуту. Имеется датчик вибрации и если корпус оставить в покое, через 5 минут сабж перейдет в режим сна и автоматически включит нагрев после того как Вы его возьмете в руки. Через 10 минут бездействия происходит полное отключение и нужно будет снова клацать кнопку.
На этой гифке скорость нагрева нагляднее будет. Через 2 минуты доходит до 300℃, еще через минуту до 400, после 450℃ поднимается очень вяло(камера села, так что часть видео потеряно). Многовато, но во время работы жало будет охлаждаться, так что средняя составит около 400℃
Постарался залудить часть ряда макетки на скорость, ушло 2 минуты с учетом нагрева
После тестов жало выглядит нормально, если честно, думал начнет темнеть
Внутренний мир
Для раскрытия корпуса можно не разбирать носовую часть, но я хотел посмотреть на нагревательный элемент
Механизм подачи
Датчик вибрации
С обратной стороны остальные элементы.
Что-то похожее на тиньку и обвес, на нагреве стоит мосфет 50N03Аккумулятор состоит из трех банок 18650, заявлены 2400мАч, я насчитал около 2000, близко, может еще раскачается
Автономность
Заявлено 80Вт мощности, но тогда 28.8Втч аккумулятора хватит лишь на 20 минут работы. Я пользовался им не менее 40 минут, а значит что-то не сходится. Подцепил амперметр, в пике ток прыгает максимум до 3-4А, а после прогрева опускается до 1.5А
То есть по факту имеем около 50Вт в пике и около 18Вт при выходе на рабочий режим. И тут три варианта: намеренно завысили показатели, аккумуляторы дохленькие и больше не могут выдать, либо слишком тонкие провода, вы посмотрите что подходит к плате )
Купон
BGNCLXSI скидывает цену до $22.99, доставка бесплатная.
На странице магазина есть короткое, но наглядное видео по сборке
Итоги
Ну и по удобству работы, которое затрагивали в обсуждении акции.
С мощностью конечно ощутимо приврали(или с моим образцом что-то не так), но если ее не измерять, придраться особо не к чему, ведь греется быстро, провода спаивал довольно толстые без проблем, да и по гифке с макеткой видно, что жало не успевает остывать после того как наберет рабочую температуру. Нагреватель и набор 900 жал можно будет в любое время докупить за пару долларов, но высокая температура ведь не только на расходники пагубно влияет, но и на спаеваемые элементы, так что можно было добавить термоконтроль, контроллер ведь на борту есть, осталось вместить только датчик температуры, но видимо не захотели заморачиваться с регулировкой.
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
Беспроводной аккумуляторный паяльник
Приветствую, радиолюбители самоделкины!В жизни каждого заядлого радиолюбителя возникает момент, когда нужно воспользоваться паяльником где-то, где нет электрической сети — то есть в полевых условиях. Именно для этого придуманы и используются газовые паяльники, в которых нагрев жала происходит не за счёт действия электрического тока, а за счёт высокой температуры горения газа, к тому же, газовые паяльники можно использовать и в качестве газовой горелки. К их недостаткам, при этом, можно отнести некоторую небезопасность, особенно если речь заходит о дешёвых экземплярах. Газ, используемый в таким паяльниках, легко воспламеняем, а потому даже большой искры достаточно для возгорания, если паяльник повредится и резервуар с газом разгерметизируется.
В продаже также можно найти электрические автономные паяльники, использующие для питания встроенные аккумуляторы — к их преимуществам можно отнести привычность использования, безопасность, а к недостаткам — низкое время автономной работы (зависит от ёмкости и количества встроенных аккумуляторов) и приличную цену. Однако нужно учитывать, что автономный электрический паяльник вполне реально сделать самому, в отличие от газового, потратив при этом для сборки не много времени и денег, покупая лишь нужные компоненты для сборки схемы и аккумуляторы. Схема импульсного паяльника показана ниже.
Данная схема импульсная, то есть в ней питающее напряжение от аккумуляторов не просто подаётся на нагревательный элемент, как это происходит в обычных сетевых паяльниках, а сперва превращается в последовательность высокочастотных импульсов, которые поступают на трансформатор. Первичная обмотка этого трансформатора будет содержать несколько витков, она будет питаться от аккумуляторов с помощью специальной схемы, а вторичная будет содержать всего один виток толстого медного провода — с неё будет сниматься мощность для непосредственного нагрева жала самодельного паяльника.
Такая конструкция обеспечивает хорошую эффективность и большой КПД паяльника, ведь тепло будет выделяться непосредственно на самом жале паяльника. Рассмотрим более подробно каждую часть схемы, ведь она имеет некоторые свои особенности. Паяльник будет использовать для питания два аккумулятора формата 18650 — этот типоразмер очень популярен в последнее время и используется повсеместно во многих портативных устройствах. Каждая «банка» 18650 может содержать ёмкость примерно 2000-2500 мА/ч и имеет сравнительно небольшие размеры. Для использования в паяльнике желательно применить высокотоковые аккумуляторы, которые способны отдавать ток до десятков ампер за короткое время без вреда для себя, но подойдут и «обычные», например, даже б.у. из аккумуляторов ноутбука. Стоит помнить, что чем больше будет ёмкость используемых аккумуляторов, тем дольше паяльник сможет работать без подзарядки. В среднем, при использовании 2-х аккумуляторов 18650, время его непрерывной работы составит 20 минут, этого более чем достаточно, чтобы в полевых условиях что-нибудь запаять или отремонтировать прибор.
К преимуществам такого импульсного паяльника также можно отнести его крайне быстрое время нагрева — многие привыкли, что перед использованием паяльника нужно несколько минут ждать, пока он нагреется до рабочей температуры, а данный же паяльник будет набирать нужную температуру за считанные секунды благодаря использованию импульсной схемы преобразования. На схеме можно увидеть, в самой левой её части, обозначенный прямоугольной рамкой модуль заряда литий-ионных аккумуляторов на микросхеме ТР4056, такие модули получили большое распространение и их можно купить на Али либо в любом магазине радиодеталей. Для работы схемы два аккумулятора должны быть соединены последовательно, для достижения нужного напряжения 7-9В, а при зарядке — параллельно, именно поэтому схема содержит переключатель S2, состоящий из двух групп перекидных контактов. В одном его положении аккумуляторы соединены параллельно — паяльник можно заряжать, а в другом — последовательно — паяльник готов к работе. Здесь нужно использовать переключатель, рассчитанный на большой ток, иначе он может нагреваться при долгой работе паяльника.
Гальванические элементы В1 и В2 на схеме — собственно сами аккумуляторные батареи, важно устанавливать их на схему в соответствии с полярностью. Для соединения схемы с аккумуляторами можно использовать специальные держатели, либо закрепить на контактах аккумулятора жестяные пластинки с помощью точечной сварки — это самый надёжный вариант. Далее, через предохранитель F1 питающее напряжение от аккумуляторов поступает на вход схемы. Не стоит пренебрегать безопасностью и убирать из схемы предохранитель, ведь в случае короткого замыкания литий-ионные аккумуляторы могут буквально взорваться, забрызгав пространство вокруг токсичными веществами. После предохранителя, перед схемой стоит каскад на транзисторе Q1 и микросхеме TL431 — он нужен для защиты аккумулятора от чрезмерного разряда. Схема потребляет достаточно большой ток и быстро «садит» аккумуляторы, а потому, если они не имеет встроенной защиты, данный каскад необходим. Как только напряжение на аккумуляторах опустится ниже критического минимума, который задаётся подстроечным резистором R2, транзистор Q1 закроется и паяльник перестанет включаться до следующей подзарядки, а светодиод LED1 при этом не будет загораться.
Этот светодиод при сборке паяльника можно разместить в передней его части, таким образом, чтобы он освещал место пайки. После этого, если напряжение на аккумуляторах в норме, питание поступает на генератор прямоугольных импульсов, собранный на популярной микросхеме-таймере NE555. Элементы в обвязке этой микросхемы отвечают за частоту и скважность импульсов, вырабатываемых схемой, а потому нежелательно сильно отклоняться от заданных номиналов. Кнопка S1 без фиксации — она служит для включения паяльника. Использовать здесь кнопку с фиксацией, как, например, в обычных сетевых паяльника, не рационально, так как жало будет нагреваться практически мгновенно после нажатия кнопки, а держать паяльник включенным в то время, когда он не используется для пайки не стоит, иначе аккумуляторы сядут гораздо быстрее. Температуру жала также можно контролировать, отпуская и нажимая кнопку, давая жалу слегка остыть, если оно перегревается. Конденсаторы С1 и С2 — фильтрующие по питанию, не стоит экономить на их ёмкости, иначе напряжение на аккумуляторах будет просаживаться при генерации импульсов, а значит появятся ненужные пульсации.
Готовые импульсы снимаются в 3 вывода микросхемы NE555 и через токоограничивающий резистор поступают на затвор полевого транзистора Q2, который будет коммутировать первичную обмотку импульсного трансформатора. Здесь можно применить практически любой мощный полевой транзистор с током затвора как минимум 20А, например, IRF1010, IRFZ44, IRF3102, предпочтение стоит отдать тем, у которых будет минимальное сопротивление открытого перехода, это позволит минимизировать потери. Этот транзистор — единственный элемент схемы, который будет слегка нагреваться (кроме жала, конечно) при работе, а потому его нужно поместить на небольшой радиатор, надёжно соединив болтом. Радиатор не обязательно должен иметь большие размеры — всё-таки паяльник предполагается портативным. Несколько слов об изготовлении самого трансформатора. Он изготавливается на основе ферритового сердечника, достать который можно, например, из блока питания компьютера. При этом со штатного трансформатора нужно снять все заводские обмотки, оставив голый феррит — обмотки нужно будет намотать свои.
Первичная будет содержать 14 витков медного провода диаметром 1-2 мм, а вторичная — всего один виток, но намотанный несколькими отрезками провода, идущими параллельно. В месте «шва» этого витка крепится жало, которое можно сделать, например, из вывода массивного электролитического конденсатора. Один виток вторичной обмотки — самый оптимальный вариант, при увеличении количества витков резко повышается нагрузка на схему и полевой транзистор, а при количестве витков, меньше одного (пол витка) снижается эффективность нагрева.Всю конструкцию паяльника можно разместить в подходящем по размеру корпусе, на торце которого будет торчать жало, а по бокам в удобных местах будут устанавливаться кнопка включения и переключатель работа/зарядка. Конечно, такая конструкция паяльника не является самой удобной, но зато сможет без труда выручить в трудную минуту там, где нет электричества. Удачной сборки!
Источник (Source)
Новый паяльник на аккумуляторе.
Продолжение и окончание.
Продолжение и окончание.Привет. Закрываю тему паяльника на акб. Было интересно и познавательно доводить идею до воплощения в металле и пластике. В итоге получилось то, что получилось.
Особо разглагольствовать не буду. Основное есть в видео.
За качество ролика приношу извинения, я ни разу не режиссер!
Данная статья содержит ОСНОВНЫЕ данные. Теперь управляет паялом Атмега328, информация отображается на ОЛЕД дисплее. Корпус так же новый и так же распечатан на 3Д принтере.
Печатная плата.
Изменений в схеме минимум. В схеме нужно убрать R23, R24 и C3.
Заряжаю акб самодельным зарядным с встроенным драйвером. Разряжаю акб примерно до 3 вольт.
Для прошивки в PonyProg ставим галочки в фьюзах 8МГц, внутренний генератор:
BootLock11
BootLock12
BOOTZ0
BotLevel2
Bodlevel0
OLED дисплей 0.
91 128х32 вот такой:Размер 0.91 дюйм 128 столбцов и 32 строки. СтОит у китайцев 120-150р. Имеет всего 4 контакта, 2-питания и 2-линии передачи данных. Информацию на дисплее четко видно при любом внешнем освещении, чем этот дисплей меня и покорил. Ну ещё и его миниатюрные размеры.
Про жало рассказано в прошлой статье. Полевики можно применить любые, для подсветки на ток до 100мА, для нагревателя больше 2А (лучше 5-50А). То же касается и стабилизатора на 3.3 вольта. Надо только смотреть, что бы распиновка и тип корпуса совпадал.
Вот ссылка на архив с прошивкой Файлы, фото, прошивка
Всем удачи. Искренне ваш [email protected]
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.Паяльник моментального нагрева на аккумуляторах, схема
Всем привет, паяльников моментального нагрева я делал очень много, как сетевых, так и автономных.
Некоторые из них раздал друзьям и родственникам, а другие, так и не обрели корпуса и до сих пор пылятся где то там.
Решил изготовить аналогичный паяльник для личного пользования, но не совсем обычный паяльник, а полностью автономной, то есть питается он от встроенного аккумулятора. Нагревается за пару тройку секунд и имеет возможность регулировки мощности. Конструкцию я бы назвал довольно удачной и удобной, этот паяльник импульсного типа, такие в частности бывают сетевыми и даже сейчас аналогичное можно купить, но не такой, как этот.
Покупные паяльники питаются от сети и в своем составе содержат железный, сетевой трансформатор, вторичная обмотка которого представляет толстую шину — замкнутое жало.
За счёт короткого замыкания и относительно большого сопротивления жала, последняя нагревается, принцип очень простой. Я уже показывал много схем и конструкций таких паяльников, в которых я использовал импульсный блок питания вместо железного трансформатора.
Данный же паяльник имеет схожий принцип работы, полностью импульсный, только внутри у него понижающий преобразователь напряжения.
Преобразователь питается от высокотоковых литий-ионных аккумуляторов.
В составе преобразователя импульсный трансформатор, вторичная обмотка которого замкнуто железным жалом, ток в данной обмотки огромный, что вызывает нагрев жала.
На вопросы типа, — а почему не взять и просто не замкнуть жалом аккумуляторы минуя преобразователь отвечу кратко — убьёте аккумулятор или расплавите жало.
В этом же случае на вторичной обмотке напряжение очень мало, но за счёт большого сечения провода ток большой, плюс мы можем регулировать мощность преобразователя и температуру жала в целом.
Схема — это полноценный двухтактной понижающий преобразователь, только малых размеров.
Имеем импульсный, кольцевой трансформатор, которым управляют пара мощных мосфетов RF3205, а ими управляет шим контроллер SG3525.
Рабочая частота шим контроллера зависит от номиналов указанных компонентов, с таким раскладом частота на выходе будет около 30-32 килогерц.
Резистор R6 отвечает за мертвое время — это пауза во время которой транзисторы закрыты, нужна она для того, чтобы внутренний драйвер шим контроллера успел полностью разрядить затвор транзистора одного плеча, пока не открылся другой транзистор.
В данном случае, так как транзисторов у нас всего одна пара или по одной штучке в плече, делать мёртвое время большим нет смысла.
Конденсатор С4 отвечает за плавный пуск — это плавное увеличение длительности управляющих импульсов в момент запуска инвертора. Он исключает образование больших токов при пуске.
В схеме мы имеем несколько переменных резисторов, два из них подстрочные R2,R4, а третий R3 отвечает за регулировку мощности. По факту регулировка мощности заключается в том, что мы вручную меняем скважность управляющих импульсов и тем регулируя время нахождения транзисторов в одном из двух состояний, чем больше времени транзисторы открыты, тем больше и мощность.
Вторичная обмотка трансформатора — низковольтная, но ток в этой обмотки большой, она нагружено жалом.
Теперь по поводу того, что тут делает плата повышающего преобразователя МТ3608.
Изначально я планировал питать этот паяльник от трех высоко-токовых аккумуляторов 18650, но позже передумал, так как размеры паяльника в таком случае были бы большими.
В итоге количество аккумуляторов снизил до 2, то есть суммарное, номинальное напряжение 7,4 вольта.
Полевые транзисторы и которые я использовал довольно классные, но для того, чтобы они полностью открылись и сопротивление их открытого канала было минимально возможным, ну чтобы не грелись, на их затвор нужно подавать управляющие импульсы с напряжением минимум 10 вольт.
А мы помним, что наш аккумулятор на 7,4 вольта, также минимальное, питающее напряжение шим контроллера SG3525 составляет 8 вольт, чтобы одним выстрелом убить двух зайцев микросхему запитал от платы преобразователя МТ3608.
На её вход поступает 7,4 вольта от аккумуляторов на выходе выставлено 12 вольт, которые поступают на шим контроллер, а основное, силовое питание берётся напрямую с аккумуляторов.
Введите электронную почту и получайте письма с новыми поделками.
Кнопка запуска паяльника просто подаёт питание на вход платы МТ3608, следовательно запускает управление и инвертор в целом, а силовое питание всё время подключено к аккумулятору и от них практически ничего не потребляет если кнопка не нажата.
Это по поводу схемы, теперь об компонентах…
Трансформатор кольцевой с проницаемостью 2300, производитель неизвестен, первичная обмотка изначально содержала 14 витков с отводом от середины, потом количество витков снизил, так как планировал питать преобразователь от более низкого напряжения.
Обмотка намотана литцендратом из сорока параллельных проводов диаметром 0,22 миллиметра в каждой жиле.
Конечно же все провода в лаковой изоляцией, вторичная обмотка два витка, также литцендрат, хотя можно использовать медную шину, а литцендрат выбран по той причине, что им легче мотать.
Количество жил вторичной обмотки 140, провод тот же, как и в случае первичной обмотки.
Полевые транзисторы любые с напряжением сток исток от 20,30 вольт и с токам стока в 30 ампер и более, подберите транзисторы с минимально возможным сопротивлением открытого канала.
На малой мощности транзисторы холодные, но их необходимо установить на радиатор, если радиатор общий подложки ключей обязательно нужно изолировать.
В моем случае радиатором служат пара алюминиевых уголков.
Аккумуляторы вот такие стандарт 18650,
подключены последовательно. Это не обычные аккумуляторы, а высокотоковые, то есть их можно разряжать большими токами под 20,30 ампер. Обычные литий-ионные от ноутбуков тут не прокатят, так как схема жрёт огромные токи, особенно в момент разогрева жала.
Благо такой паяльник работает только тогда, когда вы паяете, то есть в момент нажатия кнопки, ну и мощность при желании можно сделать поменьше.
Батарея дополнена 20-амперной платой защиты,
данная плата защищает аккумуляторы от глубокого разряда, перезаряда и коротких замыканий. Плата снабжена ещё и системой балансировки банок, это очень важная опция, балансировка залог долгой и счастливой жизни литиевых аккумуляторов.
Плата защиты отключает аккумуляторы при достижении на них напряжения примерно 5,2 — 5,4 вольта и благодаря применению повышающего преобразователя МТ3608 инвертор прекрасно работает даже от такого низкого напряжения.
Кнопка запуска — практически любая без фиксации я поставил обычный микрик.
Жало можно сделать из железного прутка с диаметром 2-3 миллиметра, в моем случае это стержень от сварочного электрода. Железное жало в отличие от медного, разогревается быстрее и самое важное — ну почти вечное, менять такое жало вам придётся через многие годы, даже если активно пользоваться паяльником.
Жалу придаём примерно вот такую форму,
а кончик обрабатываем, чтобы уменьшить его диаметр, это нужно для того, чтобы именно кончик нагревался быстрее.
Такое жало очень легко облуживается, работать им удобно. Держатели жала сделаны из латунных монтажных клемм.
Настройка..
Если всё собрано правильно, правильно рассчитан трансформатор, все компоненты оригинальные и нет соплей на плате, схема заработает сразу.
Наладка достаточно простая, сначала вам нужно установить жало, затем путём вращения подстроечников R4,R2 выставить лимиты мощности, то есть ограничить максимальную мощность паяльника так, чтобы жало не расплавилась, а нагрелось максимум до 450-500 градусов.
А нижней лимит необходимо выставить таким образом, чтобы при положении минимальной мощности основного переменника жало нагрелось градусов до 250-300.
Я специально установил эти подстроечные резисторы, чтобы вы могли подгонять паяльник под определенное жало,
например если жало тонкое, то максимальная длительность импульсов может его попросту расплавить и длительность нужно ограничить, а если жало толстое, мощности может не хватать для нормального разогрева и подстроечниками нужно её добавить.
Ну а основной переменник R2 у нас сугубо будет менять мощность в пределах выбранных лимитов.
Но учитывая то, что железное жало буквально вечное, то есть его менять не придётся, можете основной переменник тоже заменить подстроечным, выставив оптимальную температуру для пайки и больше не трогать его, а если нужно регулировка мощности данный резистор выводится за пределы корпуса и делается аналоговая шкала температур.
Я хочу, чтобы вы правильно поняли, регулировка мощности тут есть, но это никак не термо-стабилизация, выставленная температура на жале не будет поддерживаться стабильным и зависит от питающего напряжения.
Корпус взят от электронного трансформатора 150 Вольт-ампер.
Корпус железный с отверстиями для естественного охлаждения.
Одна из боковин корпуса убрана, на её месте кусок текстолита, на котором приклеены держатели жала.
Дно корпуса изолировано несколькими слоями каптонового скотча во избежании случайных КЗ между дорожками платы и корпуса.
Трансформатор дополнительно зафиксирован эпоксидкой, держатели — суперклеем с добавлением соды,
это не лучшее решение с точки зрения эстетики и ремонтопригодности, но тут ломаться нечему, а на выставку паяльник отправлять я не собираюсь, поэтому над внешним видом особо не старался.
Аккумуляторы установлены в рукоятке. Рукоятка взята от древнего паяльника такого же плана, она сделана из пластика.
Какая мощность у такого паяльника? Учитывая кратковременный режим работы с соответствующим трансформатором можно снять хоть 200 ватт, в моем случае максимальная мощность ограниченна на уровне 120 ватт, трансик у меня маленький, да и условия охлаждения не ахти.
Этого более чем достаточно, но если использовать тонкое жало, например 1-1,5 мм, то мощности в 20-40 ватт будет вполне достаточно для комфортной работы, такое решение более предпочтительное, так как увеличивается время автономной работы.
Я думаю нет необходимости отвечать на вопрос по поводу того насколько хватит аккумуляторов, это решаете вы, чем толще жало, тем больше мощности уходит на его разогрев, следовательно аккумуляторы будут разряжаться быстрее.
Учитывая, что данный паяльник включен только в момент пайки, заряда батареи хватит на достаточно продолжительное время.
В самом конце я добавил небольшой светодиод, который светится только в момент работы паяльника, освещая зону пайки и одновременно является индикатором работы.
Паятельными характеристиками данного паяльника очень доволен, у меня есть довольно мощный аккумуляторный паяльник, но ему нужно около 20-30 секунд на разогрев жала, а наш девайс разогревается гораздо быстрее всё зависит от выставленной мощность и толщины жала. Можно сделать так, чтобы паяльник был готов спустя 3-4 секунды после нажатия кнопки.
Паять можно и массивные компоненты, мощности хватит. Остывает жало тоже быстро, что немаловажно, правда если работать продолжительное время без отдышки нагреваются латунные держатели.
Основные фишки я думаю понятны. Относительно компактные размеры и легкий вес, по сравнению с промышленными паяльниками аналогичного принципа нагрева, полная автономность, быстрый разогрев, достаточно большая мощность.
Плату в формате .lay можно скачать.
Автор; АКА КАСЬЯН
аккумуляторные и портативные паяльники на батарейках для воска, другие разновидности
Прогресс шагает по планете. Не успели мы привыкнуть к беспроводным устройствам для связи или прослушивания музыки, и уже новый шаг – автономные паяльники.
Особенности
Беспроводной паяльник нечасто встречается в ящиках с инструментами у домашних мастеров, но есть моменты, когда отсутствие кабеля с вилкой очень выручает при проведении некоторых видов работ. Чаще всего портативный инструмент без шнура используется в тех местах, где нет электрической сети поблизости или розетка расположена неудобно, не хватает длины кабеля и требуется удлинитель.
Основной особенностью данного прибора является то, что невозможно обеспечить длительный мощный нагрев, используя аккумуляторные элементы питания или обычные батарейки. В связи с этим средняя продолжительность работы этого устройства составляет около одного часа. Имеется в виду, что оно будет работать не постоянно, а время от времени отключаться – в таких условиях паяльник может использоваться заявленное время.
Также важное значение для продолжительности работы имеет емкость аккумуляторных или обычных батарей – естественно, чем она больше, тем лучше.
Экономическая целесообразность использования таких приборов вызывает вопросы, так как из-за применения батареек цена пайки значительно возрастает. Но удобство при переноске, компактные размеры, высокая скорость нагрева и возможность применить прибор в любом, даже самом неудобном месте, делает его практически незаменимым, когда пайку нужно произвести в отдалении от сети 220 В.
Но даже при всех преимуществах данного типа паяльников, они могут использоваться только в качестве вспомогательных. Очень часто такие приборы с невысокой мощностью применяют в ювелирной сфере, при ремонте посуды, в стоматологии.
Также паяльник без провода полюбился автомеханикам, ведь тонкие провода он паяет отлично. В общем, что ни говори, со своими задачами он справляется превосходно.
Разновидности
Существует несколько видов таких приборов.
Беспроводной
Это устройство небольшой мощности, работающее на аккумуляторах либо батарейках.
Положительные стороны этого прибора:
- возможность работать в отдалении от источников питания;
- жало нагревается очень быстро.
Отрицательные:
- невысокая мощность:
- время работы ограниченно емкостью элементов питания.
Портативные USB-паяльники
Это небольшие по размеру приборы, которые получают питание через USB-порт. Такое устройство можно запитать даже от автомобильного прикуривателя или ноутбука, и предназначено оно для пайки совсем маленьких деталей.
Достоинства:
- мобильность;
- небольшой размер;
- быстро нагревается.
Недостатки:
- маленькая мощность.
Газовые паяльники
Рассказ об автономных устройствах для пайки будет неполным, если не упомянуть об этом типе паяльников. В чистом виде это газовая горелка, оборудованная паяльным жалом. Если его убрать, то у вас в руках она и окажется.
В качестве паяльника этот прибор используют довольно редко, только в крайнем случае – по своим свойствам он недотягивает даже до самых плохих приборов с электрическим питанием. Единственный плюс состоит в том, что его можно применить в любом месте, даже в чистом поле.
Обзор лучших моделей
Многие производители пытаются занять нишу производства автономных приборов для пайки, самые достойные выпускают в Германии и Японии. Но и производители из других стран тоже не хотят отставать. Ниже представлен топ паяльников без проводов. Рейтинг составлен по популярности и продаваемости данных приборов.
Первую ступеньку занимает ZD 20D 8W. Данный инструмент характеризуется быстрым нагревом – для достижения максимальной температуры ему хватает 15-20 секунд. Его основные характеристики: жало керамическое, диапазон поддерживаемых температур – от 100 до 450°C, мощность – 8 ватт. Время работы – около 45 мин, в качестве элементов питания применяются обычные батарейки стандарта АА.
На втором месте стоит модель Takumi KBI 645. Это отличный помощник для мелкого ремонта вдали от дома. Наконечник у него из железа, нагревается до 450°C за 6 секунд. Если батареи новые, можно осуществить до 300 операций по пайке. Время остывания – 30 секунд. Оборудован защитным колпачком.

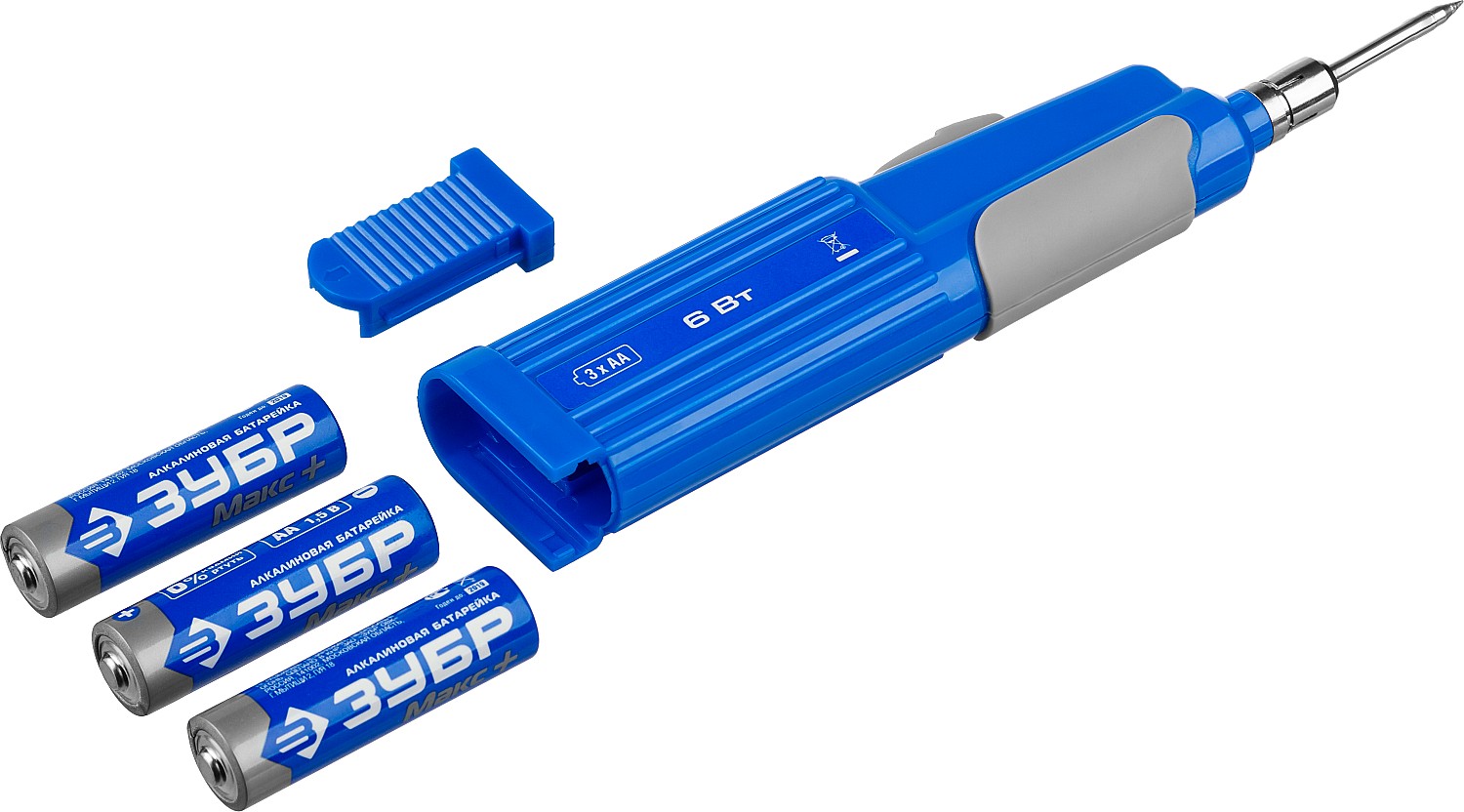

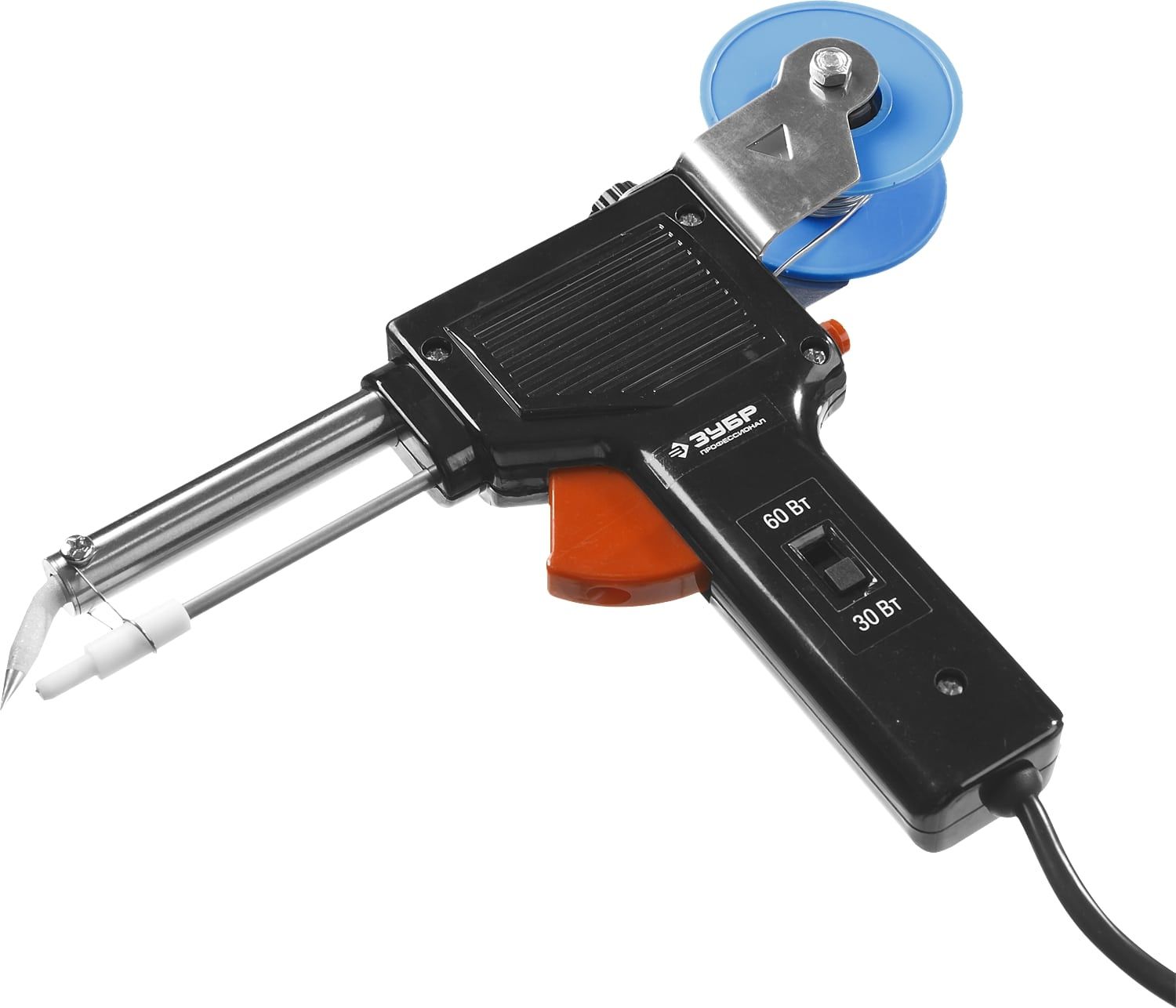

На третьей строчке рейтинга – беспроводной отечественный паяльник «Зубр». Он оборудован защитным колпачком, который не дает включиться устройству во время транспортировки. Мощность прибора – 6 ватт. Он довольно быстро нагревается, примерно за 20 секунд. Самая высокая температура, до которой разогревается наконечник, – 450°С, материал жала – медь. Для питания необходимо 3 батарейки формата АА.
Четвертым местом заслуженно владеет модель Rexant 120181. Это легкое и компактное устройство мощностью 8 ватт, питается от 3-х батарей стандарта АА. До температуры в 450°С нагревается за 120 секунд и имеет жало конической формы с заостренным концом.
И закрывает наш топ автономных паяльников модель Weller 6W. Это устройство автоматически отключается при надевании защитного колпачка на жало, что довольно удобно. Мощность составляет 6/8 ватт, максимальная температура до которой разогревается жало – 480°C. При свежих элементах питания может спаять 180 мест соединения. В качестве бонуса – подсветка места пайки и переключатель мощности.
Критерии выбора
Для того чтобы выбрать паяльник без кабеля, который будет соответствовать вашим предпочтениям, нужно обратить внимание на следующие критерии.
- Продолжительность работы. Прежде чем заряд батарей упадет до минимума, устройство должно выполнить несколько паек. Чтобы реализовать это условие, параметры прибора должны быть оптимизированы для работы продолжительное время, и тогда паяльник будет действительно полезной вещью, а не бесполезной игрушкой.
- Мощность. Она должна быть достаточной для предусмотренных операций. Многие производители в качестве номинальной мощности указывают 8 ватт. Этого вполне достаточно для работ. Но если мощность окажется ниже заявленной, то в этом случае будут возникать проблемы с пайкой.
- Комфорт при работе. Неправильный баланс, неудобно расположенная ручка для хвата в будущем могут существенно влиять на качество пайки.
- Нужно обратить внимание на внешний вид изделия. Дизайн и материалы, из которых изготовлен прибор, имеют большое значение.
- Защитный кокон вокруг жала. Для работы это не имеет никакого значения, но при транспортировке защитный колпачок спасет паяльник от повреждений.
- Вид жала. Он может быть разным по форме (игла, конус, лопатка). Выбирать нужно тот, который будет чаше всего использоваться при пайке. А лучше покупать паяльник, у которого есть возможность менять этот элемент в зависимости от предполагаемого вида работ. И сменные жала — это просто удобно. Например, ювелиры очень часто используют паяльник для разогрева воска, и в этом случае им подойдёт жало в форме лопатки, а если необходимо спаять цепочку, то нужен вариант в виде иглы. На каждый вид работ нужен свой наконечник.
Автономные приборы для пайки еще не могут соревноваться со стационарными по мощности и продолжительности работы. Пока они используется только в качестве вспомогательных, но у них еще все впереди, и их время наступит.
В следующем видео вы можете посмотреть обзор аккумуляторного паяльника.
Лучший паяльник с батарейным питанием — Отличные предложения на паяльник с батарейным питанием от мировых продавцов паяльников с батарейным питанием
Отличные новости !!! Для паяльника с батарейным питанием вы обратились по адресу. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший паяльник с батарейным питанием скоро станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили питание от батареи паяльника на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в паяльнике с батарейным питанием и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести soldering iron battery powered по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Паяльник с батарейным питанием— лучшие предложения на паяльник с батарейным питанием от мировых продавцов паяльников с батарейным питанием
Отличные новости !!! Вы попали в нужное место для аккумуляторного паяльника. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот паяльник с лучшим питанием от аккумулятора в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели паяльник с аккумулятором на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в паяльнике с батарейным питанием и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести паяльник для аккумулятора по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Лучшая батарея для паяльника — отличные предложения на батарею для паяльника от глобальных продавцов аккумуляторов для паяльников
Отличные новости !!! Вы попали в нужное место для батареи паяльника.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта лучшая батарея для паяльника в кратчайшие сроки станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели аккумулятор для паяльника на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в батарее для паяльника и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести battery soldering iron battery по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Паяльники с батарейным питанием— Walmart.com
«,» tooltipToggleOffText «:» Переведите переключатель в положение «БЕСПЛАТНАЯ доставка на следующий день»!
«,» tooltipDuration «:» 5 «,» tempUnavailableMessage «:» Скоро вернусь! «,» TempUnavailableTooltipText «:»Мы прилагаем все усилия, чтобы снова начать работу.
- Временно приостановлено в связи с высоким спросом.
- Продолжайте проверять наличие.
