Паяльник своими руками на 220: Из сгоревшего паяльника на 220 В

Из сгоревшего паяльника на 220 В

Мною давно было где-то прочитано или прослышано, что вместо нагревательного элемента для самодельного электропаяльника с низким напряжением (6,3 — 6,9) вольт с успехом можно использовать подогреватель катода радиолампы средней мощности — 6 П 36 С

или 6 П 45 С.
По­крытие катодного подогревателя электически изолирует его нить от медного жала паяльника. Решился испытать сам.
Мне на глаза попалась электронная лампа 6 П 13 С.

Лампу положил в полиэтиленовый мешочек, чтоб осколки стеклянной колбы не разлетелись и аккуратно разбил лампу.

Осторожно освободил нагревательную спиральку, откусив кусачками от ножек лампы.

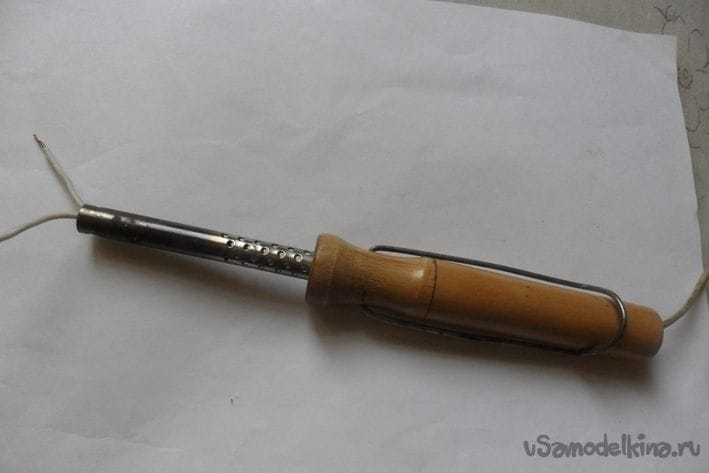

Медный стержень для жала паяльника

использовал от сгоревшего электропаяльника на 220 вольт.

В торце стержня просверлил на длину нагревательного элемента канал такого диаметра, чтобы был хороший тепловой контакт жала паяльника с нитью накала.

Кончики подогревателя приварены к латунным лепестка, а те были приварены к ножкам радиолампы.

Каждый кончик шнура питания обжал латунным лепестком

и изолировал фарфоровой трубочкой от друг друга и от корпуса паяльника.

Другой конец шнура питания распаял на штекере DIN-5,

так как в моем блоке питания имеется гнездо DIN-5, на него специально заведено переменное напряжение 6, 5 вольта. Укрепляется жало паяльника в кожухе при помощи алюминиевой переходой втулки,

сделанной из алюминиевой полоски в 1 мм толщиной.
Нагревается такой самодельный электропаяльник чуть подольше, чем обычный паяльник

и определяется массой медного жала и мощностью подогревателя катода применяемой радиолампы.

В моем случае, это в пределах 10 ватт.

Если фарфоровые изоляторы найти сложно,

то соединения шнура питания с подогревателем катода обматываются тоненькой асбестовой ниткой, которая потом пропитывается самодельной жароустойчивой термо — пастой.
Термо — паста делается так: тальк

с силикатным клеем

смешиваются до густоты сметаны и покрываются необходимые места.
Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как переделать паяльник с 220 на 24 или 12 вольт своими руками, замена нагревателя. _v_







Тема: как можно сделать низковольтный электрический паяльник и БП под него.



Первым большим плюсом электрического паяльника, который рассчитан на низковольтное питание, является электробезопасность. Помимо этого низковольтные паяльники, обычно, делаются более компактными и удобным, они рассчитаны на небольшую мощность, что дает возможность паять электронные мини компоненты, не перегревая их. К примеру, я искал подходящий для себя паяльник в различных магазинах, но те, которые мне нравились были рассчитаны именно на напряжение 220 вольт.

Не долго думая я приобрел один из них, наиболее понравившийся. Нагревательный элемент, что стоял внутри этого электропаяльника был стандартного размера, что позволило мне заказать такой электронагреватель, рассчитанного на 24 вольта и нужной мне мощности (30 Вт) посылкой из Китая.



Замена приобретенного мной нагревательного элемента на 24 вольта на новом моем паяльнике (на 220 вольт) сводилась всего лишь к выкручиванию нескольких винтиков, вытаскивании старого ТЭНа и установке нового, прикручиванию проводов между собой, завинчиванию винтиков обратно. Дело нескольких минут. Хотя мне помимо этого еще захотелось установить в задней части ручки паяльника небольшое гнездо, к которому бы можно подсоединять соответствующий штекер.





Поскольку мой обновленный электрический паяльник уже работал от 24 вольт, то ему нужен был соответствующий блок питания. Решил такой БП сделать своими руками. Итак, мне нужен был блок питания, который был бы рассчитан на мощность около 40-50 Ватт (мощность паяльника плюс небольшой запас). Этот БП должен был иметь регулировку выходного напряжения, индикацию величины выходного напряжения и силы потребляемого выходного тока, защита от КЗ.









Для блока питания решил взять недорогие компоненты. Трансформатор приобрел старотипный ТСА-50 (он раньше ставился на звукоусилительную аппаратуру, был очень распространен и популярен, купил его на радиорынке по недорогой цене). Мощность этого трансформатора 50 Вт. На нем уже имеются выходные обмотки с нужным мне напряжением (25 вольт) и подходящим током. Диодный мост, выпрямитель и фильтрующий конденсатор также были взяты от старой электронной аппаратуры, что имелись у меня в наличии (диоды нужны были на силу тока до 3 ампер).



Для регуляции напряжения использовал модуль DC-DC LM2596 – это небольшая плата, на вход которой можно подавать постоянное напряжение величиной от 4 до 35 вольт, на выходе можно получить постоянное напряжение от 1,2 до 32 вольт.

Максимальная сила тока этого модуля 3 ампера. Данный модуль как раз отлично подходил к моему регулируемому блоку питания под мой новый паяльник. Стоит эта плата достаточно дешево. Купить ее можно сейчас уже где угодно (радиорынок, магазин электронных компонентов, заказать посылкой из Китая).



И для индикации выходного напряжения и силы тока я приобрел цифровой модуль вольтметр — амперметр, который одновременно отображал и ток и напряжение. Такие измерительные модули сейчас достаточно популярны. Стоят относительно дешево. Могут измерять и отображать постоянное напряжение до 100 вольт и силу тока до 10 ампер. Их точность 99%. Питаются эти платы от напряжения 4-24 вольта. Отображают трехзначное значение. Малы, компактны. Также популярны и достаточно распространены.



В целом регулируемый блок питания под мой 24-х вольтовый паяльник обошелся весьма дешево. Его качество и удобство меня более чем удовлетворяло. В целом же мой новый низковольтный регулируемый паяльник и блок питания под него меня полностью устраивали, работать этим электропаяльником стало удобно и безопасно.





P.S. Порой вещи, которые собираешь или переделываешь своими руками получаются гораздо качественнее и лучше тех, что покупаешь. Ведь при сборке того или иного электротехнического устройства ты сам определяешь его конкретные параметры и характеристики, можешь точно подобрать режим работы и внедрить важные и необходимые функции, которые по максимуму буду решать имеющиеся задачи, относящиеся к этой технике.

Перегреватель для паяльника | Практическая электроника

Эта поделка использует сетевые напряжения и конструировать ее следует осторожно и аккуратно.

Наше главное оружие – это паяльник! Но порой, особенно когда надо что-то отпаять или заменить, сталкиваемся с тем, что температуры как-будто не хватает – припой на плате еле плавится, особенно если это точка пайки на полигоне значительной площади.

В чем тут дело? Посмотрим внимательно. На паяльнике указана номинальная мощность, например, на моем – 25 Ватт. Однако, не будем спешить – возьмем мультиметр и замеряем его сопротивление. Чаще всего оно выше ожидаемого. Например в моем случае – 2.43 кОм. Высчитываем мощность паяльника по школьному закону Джоуля-Ленца P=U²/R:

Чуть меньше 20 Ватт!

Что за фокусы? Может, бракованный? Но эти “фокусы” наблюдаются с большинством паяльников, утюгов, чайников и т.п. которые мы найдем под рукой…

Все проще. Паяльник рассчитан на входное напряжение больше номинального. Часто так и написано “220-240 В” например. А на деле мощность посчитана для напряжения 245-250 В. Производитель “перестраховывается”. Мы же от этой перестраховки получаем недостаточно нагретый паяльник. Мощность снижается пропорционально квадрату напряжения – а снижение ее на 20% здорово сказывается на температуре. Припой на весу плавится (т.к. обычному ПОС-61 хватит меньше 200 градусов) – а на плате температура падает еще ниже и начинаются мучения.

Конечно, можно взять паяльник помощнее. Но понятно что инструмент на 40 Ватт не дает в полтора раза выше температуру по сравнению с 25 Ваттами.

Он скорее позволяет прогревать бОльший объем материала. Купить паяльную станцию? Но дешевые зачастую не дают заявленной температуры, а дорогая – не всегда доступный вариант для начинающего мастера.

Рассмотрим очень простое решение на базе уже изученного нами диодного моста. Оно настолько просто, что компоненты для него можно взять из разобранного блока питания или даже вышедшей из строя энергосберегающей лампы.

Чем же поможет диодный мост? Паяльник-то будет работать и от выпрямленного напряжения. Но что нам с этого толку? Вспомним, что максимальное (пиковое) напряжение на выходе диодного моста – не 220 Вольт, а чуть ли не 310. Если сглаживающий конденсатор отсутствует, среднеквадратичное напряжение будет примерно равно входному… Но с конденсатором ситуация меняется – он не дает напряжению проседать до нуля, приподнимает его между пиками – благодаря этому и среднеквадратичное значение увеличивается – при конденсаторе очень большой ёмкости даже почти до пикового.

На графике ниже красная линия показывает как увеличивается это “действующее” напряжение.

Рассчитать точное значение действующего напряжения на выходе сложно (т.к. аналитическая формула состоит из обрезков синусоиды и обратной экспоненты). Но можно его оценить.

Будем считать что конденсатор полностью (до 312 Вольт) заряжается до момента пика. После пика, если он не слишком маленький, напряжение выхода диодного моста спадает быстрее чем на конденсаторе. Значит нагрузка питается только от конденсатора. Происходит это в течение почти целого полупериода, то есть 10 мс. Предположим, мы взяли конденсатор емкостью 10 мкФ. При указанном напряжении заряд на нем составил (заряд на конденсаторе это произведение напряжения на ёмкость) 10 * 312 = 3120 микро-Кулон (или 0.003 Кулона).

Кулон это заряд который получается, если ток в 1 Ампер течет в течение 1 секунды. В нашем случае, конечно, по мере разряда конденсатора напряжение и ток немного падают, но предположим что падают они ненамного – и посчитаем, насколько именно.

Итак, ток разряда конденсатора через наш паяльник, по закону Ома, это напряжение деленное на сопротивление. То есть 312 / 2430 = 0.12 Ампер. Такой ток в течение 10 мс (или 0.01 сек) “украдет” с конденсатора заряд всего в 0.12 * 0.01 = 0.001 Кл, то есть одну треть имеющегося. А значит и напряжение на конденсаторе упадет только на одну треть, до примерно 200 Вольт.

Среднее значение между этими максимальной и минимальной точкой будет где-то 255 Вольт, а среднеквадратичное даже немного больше (точное значение не будем искать, т.к. мы сделали довольно много мелких допущений которые на точность повлияют все равно).

Один из выводов для нас заключается в том, что для более мощной нагрузки конденсатор нужно увеличивать пропорционально.

Итак, конденсатор всего в несколько микрофарад позволит нам подать на паяльник 250-270 Вольт по желанию – и получить мощность равную или больше номинальной. Добавив переключатель, мы сможем к тому же ловко манипулировать температурой, повышая ее лишь когда это действительно нужно. Например, на улучшенной схеме предложены 2 конденсатора, а трех-позиционный тумблер может либо подключить один из них, либо оставить схему без конденсатора, если повышение температуры не требуется.

Помимо выключателя на входе схемы можно добавить резистор (или лучше терморезистор с отрицательным температурным коэффициентом) – привычный способ ограничить бросок тока через незаряженный изначально конденсатор (если вы никогда не сжигали диодные мосты, поставьте конденсатор на 100-470 мкФ и посмотрите что получится – только производите этот эксперимент очень осторожно).

Готовое устройство можно смонтировать в корпусе обычного удлинителя (с вилкой и розеткой), как показано на фотографии. Использовать его в этом случае можно не только с паяльником, но и с некоторыми другими приборами не требующими строго переменного тока на входе (однако если вы плохо представляете о чем речь, лучше не экспериментировать).

Диодный мост можно взять любой на 600… 1000 Вольт и 1 Ампер (с запасом). Конденсатор электролитический на 400 Вольт и 4.7… 10 мкФ (больше можно, но сильный перегрев может сократить срок службы паяльника).

материал предоставил

Родион Горковенко

лаборатория электроники

Лицей “Физико-Техническая Школа”

Санкт-Петербург

cxema.

org — Импульсный паяльник своими руками

Электронный трансформатор – довольно универсальный блок питания и доступен для многих. На ее основе за несколько лет чего только не делал, начиная от простых блоков питания для усилителей и зарядных устройств для аккумуляторов, заканчивая индукционными нагревателями и импульсными паяльниками. Сегодня хочу показать принцип сборки паяльника, который делал лично для себя года три назад и самое интересное – паяльник и сегодня работает безотказно и никогда за это время не вышел из строя.

За основу был взят китайский электронный трансформатор типа ташибра с заявленной мощностью 105 ватт. КПД таких блоков питания составляет не более 60%.

Трансформатор был снят с заводского корпуса и слегка доработан, но можно этого не делать. Доработка связана с тем, что такие трансформаторы не включаются, если выход не нагружен, но в нашей схеме выход не просто нагружен, но и замкнут накоротко. Именно за счет короткого замыкания вторичной обмотки происходит нагрев жала. Жало — по сути и есть часть вторичной обмотки, конец жала имеет наименьший диаметр, следовательно оно подвергается нагреву По идее, жало можно нагреть до любой температуры, даже до плавления, но разумеется это нам не нужно. Вторичная обмотка имеет не полный виток (грубо говоря пол витка) и намотана шиной. В качестве обмотки я использовал экраны из звуковых проводов советских усилителей, общее сечение обмотки примерно 4 квадрата.

Как вы поняли — заводскую вторичную обмотку с трансформатора нужно удалить, чтобы намотать новую.

К счастью, у меня был промышленный корпус от трансформаторного паяльника, начинка отлично влезла в этот корпус, жало и держатель оттуда же.
Ключи электронного трансформатора вывел проводами и усадил на теплоотвод, не забываем изолировать ключи от теплоотвода слюдяными прокладками.

Такой паяльник нагревается секунд за 5, фишка в том, что паяльник работает только тогда, когда вы им паяете, для этого нужно нажать и удержать кнопку, которая подает питание от 220 Вольт на саму схему блока питания. Так же, огромным преимуществом данного паяльника является то, что он имеет гальваническую развязку от сети. Паяльник не требует заземления. На жале паяльника напряжение ниже 1В, на нём впринципе не может накапливаться статическое электричество. Это позволяет паять им полевые и высокочастотные транзисторы, микросхемы боящиеся статического электричества.

С уважением — АКА КАСЬЯН

Регулятор оборотов дрели своими руками

Подробности

Создано: 08 мая 2017



Регулятор оборотов позволяет вам избавиться от кнопки включения и отключения дрели во время сверления отверстий платы.

И работает таким образом,что обороты минимальны на холостом ходу,как только сверло касается платы,или возникает другая нагрузка на двигатель-обороты повышаются автоматически пока нагрузка не спадет.



В данной статье выложена схема регулятора оборотов, а так же и как сделать его своими руками.





Подробнее…

Подробности

Создано: 30 марта 2017

Керамический нагревательный элемент своими руками



Самая частая причина выхода из строя электрического паяльника это перегоревшая спираль нагревательного элемента. Даже если есть в наличии нихромовая проволока подходящего диаметра и длины, намотать новую спираль практически может, не получится (для паяльника, рассчитанного на напряжение 220 вольт точно), уж больно близко должны располагаться витки спирали друг к другу чтобы поместилось необходимое количество. Такая намотка под силу только специальному оборудованию. И рассмотрим как сделать своими руками нагревательный элемент для паяльника.



Подробнее…

Подробности

Создано: 05 сентября 2014

Как проверить светодиод.

Захотелось определённости в отношениях со светодиодами. Надоело заглядывать через лупу в их внутренности для предположительного определения анода–катода, идентично надоело определять их пригодность и распиновку мультиметром, пусть и не слишком большой ритуал, но… да и он полную «картину» характеристик не отражает. Нет, должен каждый уважающий себя радиолюбитель обладать достаточным количеством информации о держащем в руках светодиоде. В этой статье разберем схему-тестер светодиодов своими руками.

Подробнее…

Подробности

Создано: 02 января 2014

PIC программатор своими руками

Более интересные схемы, и простые в сборки иногда обходятся сделав их на микроконтроллерах PIС, но если для нас собрать схему на микроконтроллере, это дело в первый раз. То первое во что упираемся — это как запрограммировать PIC микроконтроллер, и можно ли собрать программатор PIC своими руками. И в этой статье мы разберем схему простого программатора. Данным программатором можно прошить такие микроконтроллеры как: PIC16F84, PIC16F628, PIC16F629, PIC16F675.



Подробнее…

Подробности

Создано: 20 сентября 2013

Импульсный паяльник своими руками

Выложить схема импульсного паяльника пришло в голову после как наткнулся на одном из форумов.   Достоинством импульсного самодельного паяльника является быстрый нагрев жала, и так же удобство пайки деталей небольших размеров.

Это паяльник с приминением внутри маломощного компактного электронного трансформатора на 50Вт. В отличии от ЭТ высокой мощности, трансформатор выполнен на Ш-образном сердечнике, намотать нужную обмотку очень неудобно, поэтому для начала нужно выпаять и разобрать трансформатор.

Подробнее…

Подробности

Создано: 14 июля 2013

Простой индукционный нагреватель своими руками



Все наверно смотрели не одно видео в интернете, а некоторые может и в жизни. такое устройство как индукционная печь, или индукционный нагреватель своими руками. В внутреннее пространство которого помещая металлический предмет. тот начинает нагреваться до красна, а в некоторых случаях до жидкого состояния, и это без всякого огня. В данной статье приведено такое устройство как индукционный нагреватель, его несложная схема. и ссылка на видео. Собрать данную конструкцию может даже начинающий радиолюбитель.



Подробнее…

Подробности

Создано: 13 декабря 2012

Простой импульсный блок питания своими руками

Всем привет! Как то захотел я собрать усилитель на TDA7294. И друг продал за копейки корпус. Такой черный, красивый, а в нем когда то жил спутниковый ресивер 95-х годов. И как на зло ТС-180 не помещался, не хватило по высоте буквально 5 мм. Начал смотреть в сторону тороидального трансформатора. Но увидел цену, и как то сразу перехотелось. И тут же в глаз пал компьютерный БП, думал перемотать, но снова же куча регулировок, защит по току, брррр. Начал гуглить схемы импульсных блоков питания, большая плата, куча деталей, лень вообще что то делать стало. Но случайно на форуме нашел тему о переделке электронных трансформаторах Ташибра. Почитал так, вроде ничего сложного.

Подробнее…

Подробности

Создано: 08 декабря 2012

Индукционная мини печь своими руками



Устройство нагревает почти все металлы, но в основном используется для нагрева железа. Данный вариант собрал чисто ради изучения принципа работы и нагрева небольших металлических изделий.

Этот несложный самодельный прибор основан на нагревании металлов токами Фуко. В основном используется для нагрева железа. Данный вариант собрал чисто ради изучения принципа работы и нагрева небольших металлических изделий: болты, шайбы, гайки, иглы, и небольшие железные шарики. Конечно данный генератор имеет маленькую мощность в виду того, что использовал низковольтные транзисторы типа КТ805ИМ.

Подробнее…

Подробности

Создано: 02 ноября 2012

бестрансформаторный блок питания своими руками



Это достаточно простая схема бестрансформаторного блока питания. Устройство выполнена на доступных элементах и в предварительной наладке не нуждается. В качестве диодного выпрямителя использован готовый мост серии КЦ405В(Г), также можно использовать любые диоды с напряжением не менее 250 вольт.









Подробнее…

Подробности

Создано: 22 октября 2012

Измеритель емкости конденсаторов своими руками



Представляю вашему вниманию, как просто сделать измеритель ЭПС конденсаторов, который собирается буквально за пару часов буквально «На коленке». Сразу предупреждаю, что не являюсь автором этой идеи, данную схему уже сотню раз повторили разные люди. В схеме всего десять деталей, и любой цифровой мультиметр, с ним ничего колдовать не нужно, просто подпаиваемся к точкам и все.

Подробнее…

САМОДЕЛЬНЫЙ ПАЯЛЬНИК

САМОДЕЛЬНЫЙ ПАЯЛЬНИК

   Давно была идея собрать небольшой паяльник из проволочного советского резистора. И наконец этот проект был реализован. На фото ниже смотрите внешний вид самодельного паяльника.

    С чего всё началось. Как-то понадобилось припаять проводок у машины, а паяльника от 12 В нет, и сети 220 В тоже нет. Сразу возник вопрос, где взять? Выбор был, или купить, или сделать самому — выбрал последнее. Сборка такого паяльника очень простая, не требует дефицитных деталей, осилит даже школьник.

    Нашёл такой резистор на 7 Вт (вроде, надпись стёрта) и сопротивлением 20 Ом.

    Вот детали которые нам понадобятся для создания такого оригинального самодельного паяльника: Винтик, шайба, два жала от паяльника на 25 Вт и 60 Вт.(Можно жало от 25 Вт. паяльника совсем исключить, ну это кому как нравится), колечко откушенное от пружины. Диаметр жала от 60 Вт. паяльника как раз подходит под внутренний диаметр резистора, сидит в нём плотно.

    Отрезаем от жала для паяльника на 60 Вт необходимое количество, сверлим отверстие с торца прутка для нарезки резьбы под винтик. Далее делаем канавку под виток от пружины. И сверлим ещё одно отверстие с другого торца, для крепления отрезка от жала паяльника на 25 Вт. Можно и не сверлить, а закрепить жало от 60 ваттного паяльника. Всё это нужно для надёжной фиксации жала нашего самодельного паяльника в резисторе.

    Ровная канавка на жале у меня получилась с помощью вот такого трубореза.

    Собранное готовое жало, для дальнейшей сборки. Его нужно вставить в резистор.

    Такое крепление не даёт жалу провалиться. Жало не выходит из резистора, где-то 5 мм. не доходит до торца резистора.

    Закручиваем винтик с шайбой. Жало надёжно закреплено в резисторе, просто так оно не выпадет.

    Внешний вид готового нагревательного элемента в сборе. Вид с правого и левого бока.

    Нагревательный элемент сделали, приступим к изготовлению ручки к нему, а то как-же без ручки. Нам понадобятся винтики, и вот такая текстолитовая пластина толщиной 3…5 мм.

    Ручка для паяльника состоит из двух половинок текстолитовой пластины. Обрабатываем пластину по своему усмотрению, сверлим потай под гайки и винтики. Внутри делаем желобок, для прокладки провода от выводов резистора.

    Сначала крепим на одной половинке резистор и провод. И соединяем две половинки вместе с помощью подготовленных винтиков.

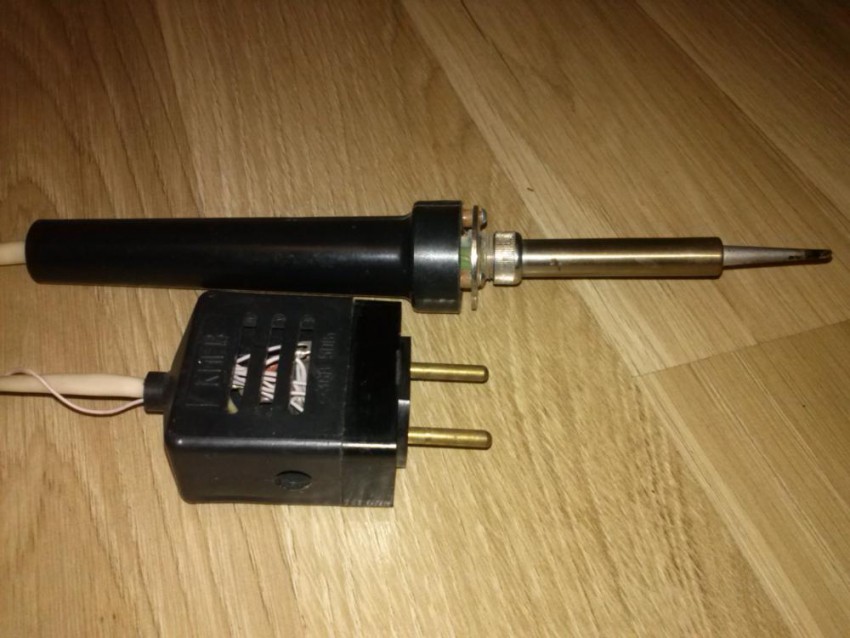

    Внешний вид собранного устройства для пайки. Может паяльник и не очень красивый получился, но работает безотказно. Такой самодельный паяльник может паять от 6….24 В. Паял им даже от батареек. Жаль только выводы резистора не очень крепкие, при достаточном усилии они гнутся, но в целом очень доволен таким девайсом! Автор: «Cosmogor»
