Плавающая плита фундамент технология: Монолитная плита с ростверком — комбинированный фундамент: устройство — Мастер на все ручки: Блог домашнего сварщика

Содержание

стоит ли делать? Отзывы строителей

Ленточный фундамент на данный момент является одним из самых распространенных. Этот тип основания относительно дешев, он равномерно распределяет нагрузка от давления стен. Фундамент ленточного типа универсален в использовании, поскольку подходит для зданий разной технологии строительства. Однако ленточное основание не подходит для некоторых видов почв. В этом случае отдается предпочтение ленточному фундаменту с монолитной плитой.

Конструкция ленточного фундамента с плитой по грунту

Такие конструкции сочетают в себе достоинства ленточных и плиточных фундаментов упрощенно можно представить в виде плоской коробки, стоящей вверх дном.

На первом этапе строится ленточное основание, сверху на нем заливается монолитная плита. При этом ее края опираются на ленту. В итоге сам дом находится на плитном основании которое, в свою очередь, стоит на ленточном фундаменте. В результате вес постройки перераспределяется, снижая нагрузку на ленту.

Достоинства плитного основания сводятся к снижению давления на грунт, в связи с большей площадью опоры. Такое основание при подвижках грунта будет перемещаться вместе с постройкой, не причиняя особого вреда. Ленточный фундамент уменьшает вероятность бокового смещения, является дополнительным усилением периметра несущих стен.

Подобная конструкция позволяет уменьшить толщину плиты и ширину ленты основания. Эти элементы взаимно усиливают друг друга, позволяют сэкономить на строительном материале.

Плюсы и минусы решения

При выборе ленточного основания с плитой по грунту стоит разобраться в плюсах и минусах подобного инженерного решения. К достоинствам можно отнести следующие факторы:

Повышенную прочность. Армированная бетонная плита способна выдержать даже высокие нагрузки.
Этот тип основания подходит для разных типов почв, в том числе, для глины, торфа, суглинков, а также при высоком залегании почвенных вод.
Длительный срок эксплуатации основания.
Такой фундамент можно считать основой для строения с любой этажностью.
Монолитная плита будет основанием для будущего пола первого этажа.

Однако ленточный фундамент с плитой по грунту имеет и свои отрицательные стороны:

повышенный расход стройматериалов, по сравнению с возведением обычного ленточного фундамента;

в связи с неглубоким заглублением основания требуется проведение точных расчетов;
Высокая трудозатратность процесса в связи с необходимостью проведения земляных и бетонных работ;
Высокая стоимость по сравнению с обычным ленточным основанием.

Однако в целом отзывы специалистов об этом типе основания положительны, положительные качества таких фундаментов перекрывают недостатки.

Расчет ленточного фундамента с плитой по грунту

Для возведения надежного ленточного основания с монолитной плитой требуется проведение сложных инженерных расчетов. Проводить их самостоятельно без надлежащих знаний и опыта не рекомендуется.

Эти работы следует доверить профессиональным архитекторам. При проведении расчетов необходимо учесть ряд факторов:

Характеристики почвы на участке, для этого потребуется проведение анализов;
Размеры будущего строения по плану;
Анализ возможного крена строения в ходе его эксплуатации;
Просчет сдавливания фундамента;
Проведение расчетов по схеме деформирования.

Только с учетом всего этого может быть рассчитано заглубление ленточного основания, его ширина, сечение монолитной плиты.

Типы ленточного основания

На первом этапе строительства возводится ленточный фундамент. Под него выкапывается траншея, по ее дну укладывается слой песка. Поверх подушки монтируется гидроизоляция и только после этого можно приступать к обустройству самого основания. Ленточный фундамент может быть двух типов:

Монолитный, то есть изготовленный из бетонного раствора;
Сборный то есть собранный из железобетонных изделий.

Второй вариант используется не так часто, поскольку требует привлечения спецтехники. Также фундамент можно разделить по типу заглубления:

Мелкозаглубленный — такие конструкции подходят для строений в один этаж или легких коттеджей (каркасных, брусовых, пеноблочных). Глубина залегания в этом случае составляет 0,5-0,7 метра. Важным также является показатель по кислотности почв, он должен быть низким или средним.
Заглубленный — основание этого типа применяются для возведения домов большой этажности или при использовании тяжелых материалов, например, при строительстве монолитных коттеджей. В этом случае фундамент уходит вглубь на 0,2-0,3 м ниже уровня промерзания почвы.

Способы возведения

Ленточный фундамент с плитой по грунту может быть двух типов:

С цокольным этажом;
Без него.

Фундаменты с цоколем

В первом случае монолитная плита служит перекрытием, разделяющим нулевой уровень и первый этаж. К в этом случае схема строительства выглядит следующим образом:

Подготавливается участок для строительства, на нем выкапывается котлован.
На дно укладывается слой из ПГС.
Формируется опалубка и формируется система армирования.
Заливается бетонный раствор.
Фундамент выдерживается в течение 28 дней.По истечению этого срока монтируется сплошная опалубка, опорой ей служит срез ленточного основания. Для надежной фиксации снизу она подпирается деревянным брусом. При этом в опалубке необходимо продумать проходы в цокольный этаж и вводы коммуникаций.

Устанавливается система армирования, заливается бетонная смесь, которая выдерживается до полного затвердевания.

Данная технология требует определенного опыта и навыков. Использование готовых ЖБ плит значительно упрощает монтаж перекрытия. При этом длина плиты в свободном положении без опоры на столбы не должна превышать 6 метров.

Фундамент без цоколя

Такая конструкция предполагает полную засыпку внутреннего пространства ленточного основания. Внутри формируется многослойная конструкция:

Производится засыпка песчаной смесью послойной трамбовкой.
В обязательном порядке укладывается двойной гидроизоляционный слой.
Формируется арматурная система. Поскольку монолитная плита опирается всей площадью, используется конструкционная армирование.
Заливается Бетонная смесь. Процессе этого необходимо использовать трамбовочное оборудование. При строительстве частного дома небольшой площади можно применять ручные трамбовки, при возведении более крупных строений необходимо использовать глубинные вибраторы.

До полного застывания бетон выдерживается в течение 28 дней.

Укладка песчаной подушки

Засыпка под плиту должна быть максимально однородной, желательно использование речного или кварцевого песка. Необходимо, чтобы в песке отсутствовали глиняные включения, которые будут способствовать удержанию влаги внутри . Допускается либо полная засыпка песком, либо послойная с мелким гравием.

Наличие последнего позволит сильней утрамбовать песчаный слой. Поверх укладывается еще один песчаный слой не менее 50 мм.

Строительство опалубочной конструкции

Опалубка собирается из деревянных щитов и досок. Высота конструкции должна превышать уровень заливки бетонной смеси на 100-150 мм. Допускаются зазоры шириной не более 3 мм. Наружная сторона опалубки укрепляется с помощью опорных брусов и наклонных упоров. Они будут препятствовать выдавливанию стенок под воздействием залитого раствора. При строительстве опалубки для цокольного основания необходимо первоначально собрать систему из опорных балок и ригелей. Только после этого можно приступать к сборке плоскости.

Сверху на опалубку стелется плотная пленка, которая позволит загерметизировать ее, предотвращая вытекание бетонного раствора.

Система армирования и заливка раствора

Формируется система армирования фундамента из стальных стержней. Из них собирается сетка с ячейкой не более 200 мм. Устанавливается два слоя решетки с расстоянием друг от друга в 100-150 мм. Система армирования должна находиться от нижней плоскости на высоте 50 мм. Для этого нижний слой устанавливает на подставки из бруса.

Заливка раствора производится равномерно по всей площади плиты. Итоговый слой должен перекрывать верхнюю арматурную сетку минимум на 50мм. После завершения процедуры заливки плита накрывается полиэтиленом для защиты от потери влаги. Также течение первых нескольких дней рекомендуется смачивать поверхность водой. Это необходимо для компенсации разницы влажности, защищает от растрескивания.

Монтаж черного пола на плите

Существует несколько технологий организация чернового пола. Отзывы специалистов указывают на то, что наиболее оптимальной является создание следующей конструкции:

Укладывается подушка и просеянного песка;
Сверху заливается «тощая» стяжка;
Кладется слой утеплителя, мастера предпочитают пеноплекс;
Заливается еще один слой стяжки 50-70 мм;
Заливается выравнивающая стяжка, обычно используются самовыравнивающиеся составы;
Поверх него укладывается чистовое покрытие.

Если плита утеплена снизу, можно использовать технологию плавающего пола. Она подразумевает создание «пирога» из:

песчаной смеси, вместо нее можно использовать керамзит для дополнительного утепления;
сверху укладывается листовой материал, это может быть мдф, фанера или ДСП.
Поверх чернового пола укладывается чистовое покрытие.

Фундамент ленточного типа с плитой может стать надежным основанием для коттеджа. Он подходит для участков с почвами различного типа, хорошо переносит подвижки грунта.

Фундамент плита (плитный) — технология строительства

При обустройстве основания дома строители пытаются сделать его максимально надежным и долговечным. Еще им важно достичь хорошей экономии ресурсов, чтобы сократить конечную стоимость проекта. В качестве оптимального решения может рассматриваться фундамент плита.

Общая информация

Монолитная фундаментная плита представляет собой плавающую незаглубленную конструкцию, которая заливается по всему периметру будущей постройки, создавая цельное основание.
В процессе возведения предусматривается наличие подушки из песка и гравия, поглощающей нагрузку от постройки на почву. На нестабильных почвенных составах или на глинистом грунте с увеличенной глубиной промерзания такой тип фундамента из монолитной плиты является наиболее востребованным.
Область применения и виды
За счет простой конструкции фундаментные плиты пользуются большим спросом в кругу строителей. Однако для их создания требуется много армированных элементов и бетонного раствора (не ниже марки В30), поскольку армированию и бетонированию подвергается вся площадь.
В результате это делает фундамент достаточно дорогостоящим, но цена оправдывается его эксплуатационными свойствами. Глубину, на которой будет устанавливаться конструкция, выбирают с учетом массы помещения и состава почвы.
Если используется малое заглубление на пучинистых грунтах, то в зимний период помещение с основой может опускаться или подниматься. Грамотный расчет фундаментной плиты и армирования позволит сохранить целостность постройки независимо от окружающих воздействий. Монолит будет поглощать любые изменения за счет упругости.
В современном строительстве используются следующие типы фундаментов:
Классический.
УШП (утепленная шведская плита).
Русский.

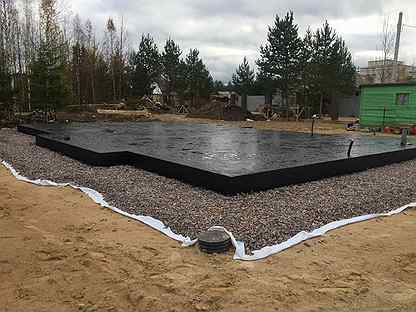

В классическом исполнении ЖБИ-плиту устанавливают на подушку из песка или гравия с утепляющим слоем. Толщина слоя бетонирования фундаментной плиты варьируется от 20-50 см. Точное значение выбирается с учетом состава почвы и массы постройки. Параметры подушечных слоев определяются по глубине залегания плодородного слоя — его полностью снимают. Образованный котлован на 2/3 засыпается песчаной или гравийной смесью.

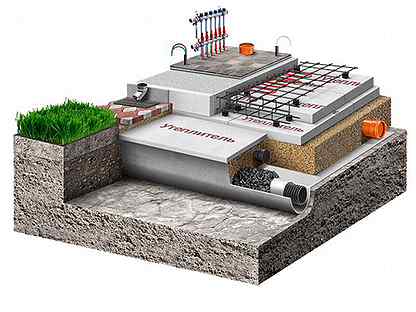

УШП-вариант оснащается встроенной системой теплого пола и несъемной опалубкой на базе пенополистирольных блоков L-образной формы. Такой подход позволяет сократить расходы на обогрев и снизить утечки тепловой энергии. Поверх утепляющего слоя крепятся трубы теплого пола и арматура. Потом все заливается бетонной смесью толщиной 10 см.
Коммуникационные соединения, такие как канализация и водопровод, должны обустраиваться еще на подготовительном этапе и размещаться в подложке. В таком случае после завершения работ по возведению фундамента все инженерные системы будут пригодны для эксплуатации.
Для организации утепленной шведской плиты нужно провести грамотный расчет толщины плитного фундамента и сделать ряд других измерений. Любые ошибки недопустимы, поскольку поменять конфигурацию конструкции после заливки будет невозможно. Поэтому все оборудование и материалы должны быть максимально качественными и долговечными.
Плиточный фундамент русского типа подразумевает наличие ребер жесткости. Чтобы защитить тяжелую конструкцию от разрушительного воздействия сильных морозов, российские ученые решили внедрять массивные ребра жесткости, устанавливая их под несущими стенами. Подобная технология повышает сложность работ, но положительно сказывается на несущих способностях основания. В результате толщина монолитной плиты фундамента снижается до 10-15 см.
Типовая схема
Обустраивая фундамент из плит, не обязательно обеспечивать его глубокое залегание. Эксперты утверждают, что его несущие способности будут лучшими при близком размещении к поверхности почвы, что обеспечит надежную защиту постройки от разрушительного воздействия морозов.
Устройство монолитной плиты фундамента предусматривает наличие такого пирога:
Уплотненная почва на дне котлована.
Подушка из щебня, песчано-гравийного состава и гравия, обеспечивающая равномерное распределение нагрузок. Она выполняет роль демпфера, смягчающего воздействие почвенных колебаний. Некоторые строители проводят послойную засыпку и трамбовку подложки с совмещением разных материалов или однородную основу на базе ПГС.
Слой геотекстиля, обеспечивающий защиту песчаной подушки от заиливания и размытия грунтовыми или дождевыми водами. Существует большое количество вариантов размещения этой прослойки, которые подходят для разных условий. Так, достаточно часто слой размещается между утрамбованным дном котлована и первым слоем подушки. Еще геотекстиль используется для изоляции песка от гравия и предотвращения их взаимопроникновения.
Бетонная подготовка. Некоторые застройщики игнорируют важность этого элемента при заливке фундаментной плиты, пытаясь сэкономить время и средства. Однако наличие подготовки отыгрывает особую роль, позволяя создать четкую геометрию будущего основания или изоляционных материалов.
Гидроизоляция. Предназначается для защиты плиты от разрушительного влияния грунтовых вод. Для лучшей изоляции рекомендуется применить 2 рулонных изолятора на полимер-битумной основе.
Сам монолитный фундамент плита.
Армопояс. В классическом варианте он представляет собой двухуровневую решетку, соединенную между собой с помощью хомутов. Размещение армированных элементов проектируется по таким принципам, чтобы между прутьями и краями плиты оставалось не меньше 50 мм бетонной прослойки (для предотвращения коррозийных процессов).
Подобная схема для дома из газобетона считается классической, но есть ряд других разновидностей, которые подходят для разных условий эксплуатации.
Строительство плитного фундамента по самой простой технологии предусматривает устройство фундаментной плиты с единой толщиной по всему периметру. Однако такой вариант эффективен только на устойчивых грунтах. Минусами технологии считаются небольшая толщина фундаментной плиты и глубина ее залегания, из-за которой верхний край находится у самой поверхности.
В процессе увеличения толщины растут финансовые затраты, поэтому застройщики практикуют заливку плитного фундамента с ребрами жесткости. Это делает конструкцию похожей на ленточный фундамент.
Такая схема заливки бетонной плиты эффективна и при желании максимально полезно задействовать свободную площадь полуподвала или цокольного этажа. В таком случае поверхность будет выполнять роль напольного покрытия. При отсутствии желания углублять конструкцию в почву можно воспользоваться другой схемой, где ребра жесткости направляются вниз.
Подготавливая поверхность и закрепляя опалубку с армированием, необходимо позаботиться об углубленных каналах. После заливки плиты фундамента они станут ребрами жесткости, обращенными в грунт. Это создает своеобразный симбиоз, где совмещены плитные и ленточные фундаменты.
Ребра жесткости располагают под наружными стенами и капитальными перегородками. Если внутренние перегородки отсутствуют, то их фиксируют параллельно друг другу по короткой стороне дома с шагом в 3000 мм.
С помощью этой схемы можно сократить расходы бетонной смеси, поскольку грамотно спланированные ребра жесткости уменьшают толщину плиты на 100-150 мм без потери несущих способностей. Это обеспечивает экономию до 1-1,5 м3 раствора на 10 м2.
Еще вариант расширяет возможности теплоизоляции плиты — за счет перепада высот, на ребрах жесткости можно закрепить прочный теплоизолятор. В его качестве может использоваться экструдированный пенополистирол.
Фундаменты на основе плит могут не только заливаться полностью, но и стоять по отдельности и включать в себя несколько ЖБ-конструкций. Такой вариант — более простой, но из-за отсутствия жесткого соединения конструкция теряет свою устойчивость к почвенным колебаниям, лишаясь начальных несущих способностей. Поэтому эта схема практически не используется при частном возведении домов. В качестве исключения рассматриваются малогабаритные помещения хозяйственного назначения с небольшой площадью.
Применение и его основные достоинства и недостатки
Разбираясь, как сделать плитный фундамент своими руками, важно ознакомиться со всеми плюсами и минусами такой технологии. Использование подобного типа основания подходит для участков, где расположены нестабильные грунты, а внедрение ленточных или столбчатых конструкций невозможно.
При соблюдении проектных расчетов и грамотном выборе параметров плиты она может использоваться в качестве основы для дома с большим количеством этажей.
За счет равномерного распределения нагрузок давление на почву снижается, даже если придется возвести массивное жилище и инженерный объект. Это позволяет задействовать фундаменты в промышленных масштабах.
Установка дома на плитный фундаментный блок имеет как плюсы, так и минусы. Приверженцы технологии считают ее лучшим решением для всех случаев, полагая, что плиту можно ставить на любой почве, даже на заболоченной. Они аргументируют свою позицию тем, что наличие эффекта плавучести, позволяет конструкции двигаться вместе с почвенными колебаниями, а не деформироваться. Однако научного подтверждения таким предположениям нет.
На практике укладка плит на фундамент только расширяет возможности возведения различных построек на нестабильных и сложных грунтах со средней пучинистостью.
На заболоченной земле с близким залеганием грунтовых вод и высокой вероятностью просадок, лучше задействовать свайный фундамент. В таком случае сваи вкручиваются в несущую породу.
Плита, размещенная почти на поверхности почвы, обладает плавучей способностью и может немного перемещаться вместе с почвой. Однако на нестабильном грунте такие колебания могут обладать высокой амплитудой и неравномерно воздействовать на конструкцию. Если поверхность однородная, подобная проблема может объясняться естественными факторами — южная сторона промерзает меньше, чем северная.
Современные фундаменты на дорожных плитах отличаются повышенными прочностными свойствами, поэтому они не боятся интенсивных нагрузок при подвижках земли.
Однако вероятность образования трещин и деформаций все равно присутствует. Это повлечет за собой стремительное разрушение или крен стен относительно вертикальной оси. В домах из дерева такой эффект не критичен, но бетонные постройки могут сильно пострадать.
Поэтому при объективной оценке всех за и против называть плиту универсальной «панацеей» для всех условий нелогично. Чтобы убедиться в рентабельности такого фундамента на отдельном участке, лучше привлечь экспертов, которые выполнят комплексный геологический анализ территории.
Еще стоит ознакомиться с фактами применения технологии поблизости.
Обратите внимание на следующие нюансы:
Какие и как давно были возведены постройки на базе плитного фундамента.
Толщина основания и глубина залегания.
Отзывы владельцев помещений с плюсами и минусами.
Подобные сведения помогут сделать оправданный выбор и избежать ошибок.
Сегодня на базе монолитов создаются многоуровневые жилища из тяжелых материалов в мегаполисах и небольших городах. По несущим способностям такие основания практически не имеют конкурентов.
Поэтому предположение, что плиты подходят только для компактных построек и могут прослужить не больше 35-50 лет — ошибочное. Точный срок службы зависит от массы факторов, включая грамотность расчетов плиты, чертежи и соблюдение технологии производства.
Если конструкция находится на поверхности почвы с минимальным заглублением, то понадобится избавиться только от верхнего плодородного слоя земли. Глубину котлована выбирают с учетом высоты подушки из песка и гравия. Еще ее можно умножить на площадь будущей п
Плитный фундамент: характеристики и применение
Мечтает о своем доме почти каждый человек, особенно, глядя на готовые красивые коттеджи. Но купив земельный участок и решив начать строительство собственного дома, многие и не предполагают, сколько возникает вопросов. В первую очередь нужно выбрать проект дома. Здесь есть несколько вариантов. Самые простые варианты: выбрать типовой проект или заказать индивидуальный. Именно на этапе проектирования решается, каких размеров и из каких материалов строить дом, а также, какой будет ленточный, столбчатый или плитный фундамент.
После проектирования и получения необходимых разрешений начинается строительство дома, которое включает в себя следующие этапы
подготовку строительной площадки;
устройство фундамента;
возведение стен;
устройство кровли;
проведение коммуникаций;
внутренние и внешние отделочные работы;
благоустройство территории и т. д.
Каждый этап требует определенного строительного опыта, которым большинство застройщиков не обладает. В этом случае существуют разные варианты строительства. Можно изучить материал, как постороить теплый энергоэффективный дом , и попытаться строить его самостоятельно. Правда, все равно придется воспользоваться строительными услугами сторонней организации для выполнения некоторых работ. Самым выгодным, правда, и самым дорогим вариантом является строительство дома под ключ , которое осуществляет компания «КиевНовБуд». В этом случае наша компания берет на себя все вопросы, связанные со строительством, а также бесплатно занимается сдачей дома в эксплуатацию и оформлением свидетельства на право собственности.
Если принято решение о самостоятельном строительстве кирпичного дома, то, естественно, надо знать, как построить дом из кирпича . При решении строить дом из газобетонных блоков, нужно знать какой газобетон лучше . Вопросов возникает много. Важно во время строительства не отклоняться без крайней необходимости от разработанного проекта. Если в проекте предусмотрено строительство плитного фундамента, то нужно строить именно его, так как его выбор осуществлялся с учетом свойств почвы и нагрузки от веса дома.
Характеристики плитного фундамента
Плитный фундамент представляет собой монолитную плиту под всем зданием, которая является сплошным или ребристым железобетонным монолитом либо состоит из железобетонных балок с плотной заделкой швов и последующим монолитным покрытием. Так как нагрузка от веса здания приходится на всю плиту, к ее конструкции и устройству предъявляются повышенные требования.
Различают два вида плитного фундамента:
заглубленный;
незаглубленный.
Глубина заглубления обычно около 30 см. При этом под фундаментом устраивается подушка из песка и гравия. Незаглубленный тип плитного фундамента часто называют «плавающим», глубина его заложения не более 8 см. За счет небольшого заглубления фундамент движется вместе с движением почвы, чем обеспечивает высокую прочность всей конструкции.
Благодаря большой площади плиты снижается нагрузка на грунт. Использование при устройстве фундамента армирования предохраняет всю конструкцию от перемещений и усадки грунта. Данный фундамент применяется почти для всех видов грунтов. Осложняется его применение лишь на покатых поверхностях.
Плитный фундамент имеет следующие преимущества:
применение фундамента на любых типах грунта, в том числе плавающих;
простая технология изготовления, бетонная смесь может выгружаться без помощи бензонасоса напрямую, что экономит время и финансы;
большая площадь плиты обеспечивает высокую несущую способность;
жесткий внутренний каркас плиты предохраняет ее от деформаций, при сезонных движениях почвы плита движется вместе со всем зданием, поэтому данный фундамент подходит для «неэластичных» стен: кирпичных, из газоблоков и др.;
поверхность плиты можно использовать в качестве полового покрытия без дополнительного облицовочного материала;
при соблюдении технологии изготовления препятствует проникновению влаги, снижает теплопотери через пол;
при строительстве в условиях мерзлого грунта, благодаря небольшому заглублению экономятся расходы на земельных работах.
Недостатки плитного фундамента:
сложность совмещения устройства подвала и сплошной плиты;
невозможность ремонта;
работы по заливке фундамента должны выполняться при благоприятной погоде;
высокая стоимость.
Если рассматривать высокую стоимость, то она объясняется повышенной материалоемкостью: использование большого количества бетона и арматуры. Но плита дает возможность сэкономить на других этапах строительства и построить теплый энергоэффективный дом :
плита может использоваться в качестве пола первого этажа;
при устройстве теплого пола, его можно сделать непосредственно в плите, таким образом, не придется выполнять отдельную стяжку;
для устройства опалубки значительно экономится пиломатериал;
небольшой объем земельных работ;
нет необходимости применения спецтехники.
Таким образом, выполнив расчет сметы , можно понять, что наиболее выгодно применять плитный фундамент для одно-двухэтажных зданий с небольшой площадью основания. Для того чтобы фундамент был надежным и выдержал нагрузку здания и движения грунта, надо правильно сделать расчет плитного фундамента, который выполняется на этапе проектирования.
Этапы строительства плитного фундамента
Важно для плитного основания подобрать правильно бетон. Минимальная марка бетона должна быть М-400, оптимальная – М-500. Толщина бетонной плиты не должно быть слишком большой, достаточно 200 мм. Такой толщины достаточно для легких двухэтажных домов. В видеоролике рассказывается о современных материалах для стен.
Подготовительные работы
Начинаются работы по устройству плитного основания с разметки площадки и земельных работ. Согласно разметке снимается необходимый верхний слой грунта, и выносятся осевые линии. Затем грунт выравнивается и уплотняется. Если грунтовые воды подходят близко, выполняют дренажные работы. На подготовленном основании устраивается песчано-гравийная подушка толщиной 10 см. Для лучшего уплотнения песок поливают водой.
Перед тем, как выполнять устройство плиты, нужно проложить коммуникации для водопровода и канализации. После подготовки подушки заливается бетонная стяжка. Поверх бетонной площадки выполняется гидроизоляция плитного фундамента: укладывается гидроизоляционный материал. На швах материал укладывается внахлест. При необходимости выполняется теплоизоляция строения с помощью экструдированного пенополистирола. Теплоизоляцию выполняют как под плитой, так и сверху.
Устройство опалубки
Далее укладывается два слоя арматурной сетки: одна в основании монолитной плиты, другая поверх конструкции. Арматурные стержни вяжутся проволокой. Когда подготовительные работы закончены, устраивается опалубка. Она должна быть большой прочности, чтобы выдержать высокое давление со стороны бетона. Арматура не должна контактировать с опалубкой, так как должен быть защитный слой бетона 40 см. Опалубку можно обернуть полиэтиленом, чтобы исключить утечку бетона.
Бетонирование и уход
Подготовленная площадка заливается бетонной смесью в одну смену. При этом ее необходимо выравнивать и утрамбовывать. Далее плита должна набрать прочность. По всему периметру ее следует накрыть пленкой, чтобы бетон не пересыхал, и не появились трещины. Этапы строительства плитного фундамента заканчиваются уходом за бетоном и ожиданием того, пока бетон не наберет прочности. В течение первой недели бетон нужно поливать водой. Бетон набирает прочность в течение трех-четырех недель.
Применение
Главная особенность плитного фундамента — противостоять движениям грунта. Поэтому этот фундамент применяется для домов, стены которых выстроены из неэластичных материалов. На стенах из кирпича, различных видов блоков, монолитных бетонных при движении грунта буквально на 1-5 мм появляются трещины. Поэтому эти дома строят легкими. Плита движется вместе с грунтом, поэтому нет деформации. Компания «КиевНовБуд» занимается строительством домов под ключ с применением современных технологий. Поэтому на наших объектах часто используется плитный фундамент. На видео можно посмотреть пример возведения дома из газоблоков на одном из объектов компании «КиевНовБуд».
Целесообразно использовать плиту не только для домов из жестких материалов, но и для пучинистых почв. Обычно для таких грунтов применяется ленточный или свайный фундамент. Но с течением времени природные силы, возникающие при вспучивании, вытесняют эти фундаменты. Таким образом, легкие дома приподнимаются и конструкция перекашивается. Применение бетонной плиты позволяет побороть природные силы и решить эту проблему.
Устройство фундамента – ответственный этап строительства, от которого зависит срок службы будущего строения, поэтому выполнять его должны специалисты. Компания «КиевНовБуд» выполняет строительство частных домов и дает гарантию на выполненные работы 5 лет. Убедиться в качестве выполняемых работ можно, побывав на наших готовых и строящихся объектах и пообщавшись с их владельцами.
Конструкция с плавающими плитами
— применение и преимущества плавающих плит
Плавающие плиты представляют собой бетонные плиты, которые лежат на земле без каких-либо анкеров, как если бы они просто сидели на ней и плавали. Плавающая плита, как следует из названия, напоминает плиту, которую просто кладут на воду без какого-либо соединения между ними.
Основное применение плавающих плит — это использование в качестве фундамента под навесы, производственные цеха, дополнительные помещения дома или гаражи.Он экономичен при использовании там, где не требуется стандартный фундамент. Детали конструкции подробно описаны в следующих разделах.
Когда мы предполагаем здание с плавающей конструкцией, мы должны представить его как здание со стандартным ленточным фундаментом, построенное на несколько футов ниже уровня земли. Затем у нас есть стена над поверхностью земли. Тогда буквально плавающие плиты плавают по земле. Здесь в большей степени снижается потребность в подготовке грунта.
Плавающие плиты называются монолитными плитами, так как они не связаны с фундаментом. Если это так, то только после затвердевания фундамента отливаем плавающую плиту.
Строительство плавающей плиты
Для строительства плавающих плит требуются детали для начала. Предлагаемое здание требует прочного фундамента, способного полностью выдержать весь вес надстройки.
Как уже упоминалось, они больше используются в гаражах, пристройке дома или навесах, которые не обязательно требуют огромного фундамента.Эти здания имеют легкую структуру. Таким образом, плавающие плиты считаются наиболее подходящими и экономичными по сравнению с традиционной конструкцией плит.
Основные строительные слои плавающей плиты показаны на рисунке 1. Строительство предполагает следующие этапы:
Рис.1: Слои плавающих перекрытий
A: Выемка грунта для строительства плавучих перекрытий
Первым этапом строительства плавучей плиты является расчистка земли и выемка грунта согласно плану.Это начальная подготовка к строительству.
Рис.2: Подготовка земли снятием верхнего слоя
Эта операция также включает дренаж по бокам, чтобы вода могла стекать через гравийное основание, как показано ниже. Построенная траншея заделана геотекстилем и гравием, как показано ниже, которые будут удалять воду из бетонной плиты фундамента, как показано на рисунке 3.
Рис.3: Вынутый дренаж и подготовленный дренаж
B: Укладка гравийного основания для дренажа
Фиг.4: Укладка гравия на участок для отвода нежелательной воды
C: Армирование перекрытий
Форма для сляба размещена для отливки. Для усиления плиты предусмотрены арматурные стержни в соответствии с размерами и кодами.
Рис.5: Арматурные стержни, расположенные в плитах
D: Литая плавающая плита
Бетон заливается в опалубку перекрытий. Уплотняется либо мой труд, либо механический вибратор в зависимости от площади и исполнения.Чтобы плита была полностью продуктивной, необходимо произвести надлежащее уплотнение. Правильное лечение должно длиться почти 2–3 дня.
Рис.6: Уплотнение заливного бетона
Преимущества плавающих плит
Конструкция с плавающей плитой может быть использована на участках с более низкой грузоподъемностью и там, где нет смысла вкладывать большие деньги в обработку почвы. Эта система позволяет использовать на рыхлом грунте или в почве с различной сжимаемостью.
Плавающая плита имеет свойство распределять вертикальные нагрузки или напряжения, приходящиеся на нее, для распределения по большей площади.
Фундамент из плавающих плит — хорошее решение при пристройке дома. Бывает ситуация, когда требуется пристройка здания, не затрагивая уже существующий фундамент. Это не повлияет на уже построенные строительные конструкции.
Плавающие плиты действуют как барьер для проникновения влаги, исходящей из земли.Он действует как барьер между надстройкой и землей. Это предотвращает просачивание воды и обледенение. Для этого плиту можно утеплить от мороза или влаги. Это нашло широкое применение в строительстве холодных регионов.
Плавучие плиты не требуют использования траншей для нижнего колонтитула. Их можно залить с помощью траншеи или рытья, что экономично.
Плавающая плита не нарушает лежащий под ней слой земли и не влияет на качество.
В местах, где существует возможность сдвига земного слоя, в основном из-за высокого содержания влаги, лучше всего подходят плавающие плиты.
Недостатки плавающих плит
Плавающая плита не делает подземную землю доступной для подземного доступа для линий связи, выходящих на инженерные коммуникации.
Имеет примитивную технологию
Фундамент с плавающей плитой с меньшим расчетным резонансом
Монолитные фундаменты или фундаменты из плавучих плит для гаражей, сараев и сараев
Монолитный или Фундаменты из плавучих плит для гаражей, сараев и сараев
Наиболее зданиям нужен фундамент, чтобы выдерживать вес конструкции и нагрузок на крышу и перекрытие в землю. Небольшие навесы и конструкции заднего двора, такие как беседки и перголы, могут не нуждаться в сложных основания, потому что они такие легкие. Но для любого здания около 150 квадратных футов, необходим прочный фундамент.
Бетонные фундаменты традиционно состоят из трех частей. Опоры широкие участки бетона у основания фундаментных стен. Oни равномерно распределите вес здания по земле, чтобы предотвратить трещины и колебания в конструкции выше.Фундаментные стены обычно 8 или толще и простираются от верха опор до фундамент здания. Плита, залитая внутрь фундамента стены образуют пол или черновой пол здания и могут поддерживать межкомнатные перегородки.
В три бетонных компонента: фундамент, фундаментная стена и плита. обычно строится в три разных периода. Каждая часть традиционного бетонный фундамент необходимо сформировать, залить и закончить, и затем необходимо высохнуть и установить примерно на неделю, прежде чем следующая часть сможет быть запущенным. Этот процесс увеличивает стоимость строительного проекта. и занимает большую часть времени.
любой вода, замерзающая под традиционным бетонным фундаментом, нанести урон. Когда вода замерзает, она расширяется с достаточной силой, чтобы поднять все здание. Когда лед тает, остается открытый карман пространства под фундаментом. С каждым последующим цикл замораживания / оттаивания, этот карман расширяется. В результате получается трещотка или домкрат, который поднимает и поднимает здание, в конечном итоге растрескивание стен и окон и открытие швов для еще большего количества воды наносить ущерб.
В Решение состоит в том, чтобы убедиться, что нижняя сторона опор глубокая достаточно в землю, чтобы они были вне досягаемости мороза. Поэтому бетонные фундаменты часто называют морозостойкими стенами. В линия промерзания, или глубина максимального проникновения наледи, составляет Конечно, разные для каждого региона. В Южной Флориде и южной области Калифорнии и Аризоны линией заморозков считается в классе. То есть замерзания не ожидается.В северном штате Мэн и Миннесота линия максимальной глубины промерзания может быть больше восьми. ноги в землю. В таких местах много копать, много бетон для фундаментных стен и очень дорогой строительный проект можно ожидать.
В Аляска и другие места, где традиционные морозные стены чрезмерно глубокие и непомерно дорогостоящие, люди были экспериментируя с разными решениями, получая смешанные результаты.Помочь строителей в этих районах Министерство жилищного строительства и городского хозяйства США Фонды спонсируемых разработкой исследований, которые называются Неглубокие фундаменты с защитой от замерзания или FPSF. В проектах FPSF используются изоляция снаружи фундаментов мелкого заложения для их защиты от мороза. Теоретически отапливаемое здание будет передать достаточно тепла через неглубокий фундамент, чтобы сохранить вода под ним от замерзания.
Один из самых простых и эффективных дизайнов представляет собой довольно обычную бетонную плиту с толщиной 18-20 мм. внешние края и изолированные на внешней стороне.Хотя на основе по образцам, используемым в Скандинавии на протяжении десятилетий это было известно как фундамент Alaska Slab.
В Фундамент из плит Аляски и другие конструкции FPSF оказались эффективен для отапливаемых зданий, но как насчет неотапливаемых хранилищ такие здания, как гаражи и сараи? Ну а фундамент плиты Аляски послужил вдохновением для создания хорошего решения для небольших складских помещений слишком. Используя аналогичную утолщенную плиту, либо плавающую по земле, или на высоте немного выше, чем земля вокруг него, работает хорошо защищает от воды и предотвращает морозное пучение.
Помимо уменьшения глубины траншей и количества бетона При необходимости фундамент из плавающей плиты можно заливать сразу или монолитно. Это означает только одну конкретную доставку и одну период высыхания для экономии времени и средств.
Утверждены правильно спроектированные монолитные фундаменты из плавучих плит. для использования в гаражах и вспомогательных зданиях многими муниципалитетами, север и юг, через Ю.S. Их нужно укрепить стальная арматура и стальная проволочная сетка для предотвращения их растрескивания под строительные нагрузки и помочь им распределить эти нагрузки по широкому образец земли.
подобно обычные плиты перекрытия, монолитные плавающие плиты должны быть детализированный с правильно расположенными шарнирами управления. Внутренние колонны не должны опираться на эти плиты. Вместо этого они должны быть установлен на 8 глубоких бетонных опорах, полностью изолированных от плита с 1/2 промасленными войлочными или неопреновыми компенсаторами.
В верхняя поверхность монолитного фундамента из плавающей плиты может быть отделана как обычная плита. Он должен иметь уклон 1/8 на фут. к самой большой двери или отверстию в здании. Может быть метла, терка или гладкая отделка. Также его можно украсить любым рекламная смесь, цвет или рельефная текстура, которую вы использовали на бетоне подъездная дорога.
Хотя в некоторых юрисдикциях кодекса разрешено использование монолитных фундаменты из плавучих плит на отдельно стоящих гаражах и принадлежностях здания площадью до 2000 квадратных футов, большинство из которых всего 24×24 (576 квадратных футов) или меньше.Убедитесь, что ваше здание цех специально позволяет монолитно-плавучие фундаменты из плит для зданий планируемого вами размера.
Монолитные плавающие плиты не рекомендуется использовать на наклонных на участках и на участках с рыхлой или мягкой глинистой почвой. Верхний слой почвы и все органические материалы, такие как дерн и корни, должны быть удалены из области новая плита.
Это монолитная плавающая плита подходит для вашего участка и вашего здания? Загрузите и распечатайте приведенные ниже сведения, а затем обсудите их с профи в вашем строительном отделе и со своим строителем, бетон подрядчик, архитектор или инженер-строитель.
1. ТИПИЧНЫЙ ФУНДАМЕНТ МОНОЛИТНОЙ ПЛАСТИНЫ Эти данные относятся ко всем регионам с максимальной глубиной промерзания. менее 12 ниже класса и для более холодных регионов, где специально одобрено для гаражей и вспомогательных построек местный строительный отдел.
2. ПРОНИЦАЕМАЯ ОСНОВА МОНОЛИТНАЯ ПЛАВАЮЩАЯ ПЛИТА FOUNDATION Эти детали обеспечивают дополнительную защиту от холода. защита от пучения под кладкой всего монолитного фундамента с водопроницаемым гравием.
3. ТИПИЧНЫЙ ФУНДАМЕНТ МОРОЗНОЙ СТЕНЫ
Архитектор Дон Берг дизайн, интервью и статьи появились в Country Magazine, Equine Journal, Country Extra, Yankee Home, Традиционное здание Журнал, Mother Earth News, Grit и многие другие издания.
Фото Фрэнка Ди Маджио
У вас будет немедленный доступ к детализировать чертежи в файле Adobe Acrobat (PDF), который можно распечатать на компьютере. принтер.Вам понадобится копия Adobe Acrobat Reader. Если у тебя его нет уже сейчас вы можете скачать бесплатную копию.
Скачать бесплатную копию Adobe Acrobat Reader
Плавучий фундамент
Осадка фундамента — основная проблема инженеров-геологов. Если оседание является серьезным, это может привести к полному обрушению конструкции, даже если коэффициент безопасности против разрушения при сдвиге высок.Есть много техник или способов уменьшить осадку фундамента, плавающий фундамент — одно из лучших решений.
Подробнее ..

Полное вертикальное смещение, возникающее на уровне фундамента, известно как «оседание». Низкая несущая способность грунта, плохо уплотненный грунт, уплотнение грунта — причины осадки фундамента. Плавающий фундамент не вызывает усадки конструкции и обеспечивает устойчивую платформу для надстройки.
О плавающем фундаменте:
Плавучий фундамент — это тип фундамента, сооружаемый путем выемки грунта таким образом, чтобы вес сооружения, построенного на грунте, почти равнялся общему весу грунта, вынутого из земли, включая вес воды в грунте. перед возведением конструкции.
Основная цель или цель плавающего фундамента — уравновесить вес удаленного грунта конструкцией такого же веса, которая не вызывает осадки конструкции.По этой причине его еще называют уравновешивающим фундаментом.
Критерии выбора плавающего фундамента:
Плавучие фундаменты подходят для следующих условий:
Почвы с проблемой больших оседаний и дифференциальных оседаний при больших нагрузках. В таких случаях плавучие фундаменты в большей степени снижают стоимость.
Грунты с низким сопротивлением сдвигу и отсутствием твердого слоя на приемлемой глубине.В этом типе плавающий фундамент помогает снизить напряжение сдвига.

Последние проекты в области гражданского строительства
Хотите развить практические навыки в области гражданского строительства? Ознакомьтесь с нашими последними проектами и начните обучение бесплатно
Трудности при строительстве плавучего фундамента:
Во время строительства плавучего фундамента могут возникнуть проблемы, которые можно предотвратить, проявив должный уход. Проблемы возникают во время,
Раскопки: — Раскопки под фундамент следует проводить осторожно. Сторона котлована должна поддерживаться шпунтом.
Обезвоживание: — Необходимо следить за тем, чтобы прилегающие конструкции не пострадали от обезвоживания.
Нижний пучок: — выемка под фундамент снижает давление в почве, что приводит к пучению дна котлована. Пучки можно свести к минимуму, отказавшись от раскопок в узких траншеях и заложив фундамент вскоре после раскопок.
Преимущества плавучих фундаментов:
Применяется для грунтов с низкой несущей способностью.
Минимизирует осадку фундамента.
Плавучие фундаменты можно использовать на почвах с повышенной влажностью.
Требуется меньше копок, так как необходимы траншеи с глубоким нижним колонтитулом.
Наиболее подходит для автомагистралей с интенсивным движением.
Вывод:
Плавучий фундамент — лучший выбор инженеров-геологов для минимизации проблем с осадкой фундамента.

Знаете ли вы,
Skyfi Labs помогает студентам приобретать практические навыки, создавая реальные проекты.
Вы можете записаться с друзьями и получить наборы на пороге
Вы можете учиться у экспертов, создавать рабочие проекты, демонстрировать свои навыки всему миру и находить лучшие рабочие места.
Начни сегодня!

Набор, необходимый для разработки Floating Foundation:
Технологии, которые вы узнаете, работая над Floating Foundation:
Floating Foundation
Skyfi Labs • Опубликовано: 2019-01-06 • Последнее обновление: 2020-10-10
Ключевые характеристики пути с плавающей плитой на основе анализа продольного взаимодействия
При проезде железнодорожного транспорта возникают механические колебания в широком диапазоне частот.В Корее недавно был предложен и построен путь с плавающими плитами (FST) для уменьшения вибраций и шума, возникающих при типичной эксплуатации железной дороги. Основная цель этого исследования состоит в том, чтобы изучить поведение FST с помощью анализа взаимодействия трек-плита-изолятор. Ключевыми параметрами FST, рассматриваемыми в данном исследовании, являются дополнительное напряжение рельса, напряжение и смещение плиты, а также смещение стопора. Параметры FST включают длину и толщину плиты, жесткость изолятора и продольную жесткость.Исследуется чувствительность ключевых характеристик каждого параметра FST. В этом исследовании также определяется максимальная длина FST на основе критерия максимального дополнительного напряжения рельсов. Наконец, формула для прогнозирования максимального дополнительного напряжения рельса предлагается для проектирования систем FST.
1. Введение
В последнее время в Корее были разработаны и построены многочисленные высокоскоростные железнодорожные пути. При проезде железнодорожного транспорта возникают механические колебания в широком диапазоне частот.Таким образом, требуется размещение структурных систем виброизоляции для снижения вибраций и шума. Системы с плавающими плитами (FST) являются наиболее эффективными для предотвращения механических колебаний и наземного шума, возникающего при проезде поездов [1, 2]. Системы FST были успешно установлены в различных строительных сооружениях, таких как туннели, высокоскоростные железнодорожные пути, мосты и путепроводы. Различные типы систем FST были усовершенствованы и построены по всему миру в таких местах, как Япония, Европа и Северная Америка [3, 4].В Корее система FST, подобная показанной на рисунке 1, была успешно разработана и испытана, и в настоящее время она строится на испытательном стенде коммерческой железнодорожной линии.

(a) Система FST
(b) Изолятор
(a) Система FST
(b) Изолятор
Системы FST обычно состоят из простых масс и пружин, которые могут изолировать вибрации от колеса -рельсовые взаимодействия. В системе FST непрерывный сварной рельс (CWR) крепится к массивной бетонной плите через подкладки рельсов с изоляторами под бетонным полотном. Хотя FST является дорогостоящим и требует большей высоты секции из-за изолятора, эта относительно высокая стоимость более чем компенсируется сниженным шумом и вибрацией.
Grootenhuis изучал влияние FST на шум и вибрацию [6]. Был использован динамический анализ, и результаты показывают, что система FST может не только устранить шум и вибрацию, но и избежать резонанса. Влияние шума и вибрации на железнодорожные пути позже было изучено несколькими исследователями с помощью различных двух- и трехмерных моделей конечных элементов [7–9].Опять же, значительное снижение шума и вибрации было обнаружено в различных условиях. Однако влияние длины плиты является важным фактором в развитии FST, который еще не полностью исследован [10]. Длина плиты влияет на многие аспекты системы FST, такие как дополнительное напряжение рельса, напряжение при растяжении плиты и смещение плиты. Взаимосвязи между дополнительным напряжением рельса и другими параметрами FST следует рассматривать как особенно важные связи при проектировании системы FST [11].
Ключевой целью этого исследования является изучение поведения FST с помощью анализа взаимодействия трек-плита-изолятор. Основными характеристиками FST, рассматриваемыми в данном исследовании, являются дополнительное напряжение рельса, напряжение и смещение плиты, а также смещение стопора. Параметры FST включают длину и толщину плиты, жесткость изолятора и продольную жесткость. Чувствительность каждого параметра к ключевому отклику FST была исследована на основе анализа взаимодействия. В этом исследовании также определяется максимальная длина FST на основе критерия максимального дополнительного напряжения рельсов.В системах FST для железнодорожных путей нет полностью принятых критериев проектирования, особенно в отношении рекомендаций по длине плиты. В этом исследовании максимальный предел дополнительного растягивающего и сжимающего напряжения рельсов составляет 92 МПа, как описано в кодексе Международного союза железных дорог (UIC) [11]. Наконец, предлагается формула для прогнозирования максимального дополнительного напряжения рельса при проектировании системы FST.
2. Модель анализа взаимодействия
2.1. Методология исследования
Подход, принятый в этой работе, включает разработку надежной модели анализа взаимодействия пути, плиты и изолятора, а также постулирование и проверку формулы для дополнительного напряжения рельсов.Во-первых, размеры стандартного FST были выбраны на основе экспериментальных испытаний FST, находящегося в стадии разработки [12]. Кроме того, на основе предыдущего исследования [10] были выбраны размеры стандартного FST: длина 34,5 м и толщина 0,54 м. Во-вторых, применимый диапазон для каждого параметра был выбран, чтобы полностью исследовать поведение систем FST в различных условиях.
В этом исследовании были смоделированы стандартные значения системы FST и полностью заполнены ключевыми переменными, такими как длина и толщина плиты, жесткость вертикального изолятора и модуль Юнга.В системе FST продольные смещения являются важными переменными, поскольку они вызваны дополнительными напряжениями рельса; это требует оценки этих переменных. Для анализа рассматриваются три конфигурации стопора; Эти конфигурации пути плиты со стопорами и без них показаны на рисунке 2.
На обоих концах пути бетонной плиты были установлены опорные блоки, как показано на рисунке 3, поскольку дополнительные напряжения рельсов быстро меняются в этой области. Когда поезд проезжает переход между насыпью и FST (на обоих концах пути из бетонных плит), на переходе создается сила между транспортным средством и путями из-за резкого изменения жесткости пути.В результате в этой области создаются рельсовые напряжения повышенной величины [13].

2.2. Модель с конечными элементами
В этом исследовании численное моделирование было реализовано с использованием пакета ABAQUS [14]. ABAQUS обладает широким спектром возможностей для моделирования линейных и нелинейных функций, а элементы для модели системы FST были тщательно отобраны из различных элементов, которые программное обеспечение способно моделировать. В этом исследовании система FST была смоделирована посредством соединений между рельсом, плитой, изолятором, опорным блоком и стопором (при наличии). Все элементы анализа были рассмотрены в упрощенной двухмерной (2D) конечно-элементной модели (МКЭ). На рисунке 3 показана типичная подробная модель, использованная в этом исследовании для визуализации системы FST. CWR и бетонные плиты были смоделированы с балочными элементами Тимошенко, которые допускают поперечную деформацию сдвига. Длина CWR может быть довольно большой, до нескольких километров, но плавучая плита во много раз короче. Поэтому для рельса была выбрана бесконечная балка Тимошенко (B21), а для плавающей плиты — конечная.Предполагалось, что рельс и бетонная плита являются линейными, упругими и изотропными.
Верхние элементы балки (рельс) закреплены с обоих концов и взаимодействуют с нижним элементом балки (плавающая плита) за счет жесткости пути. Соединение было смоделировано как двухузловой пружинный элемент. Пружина демонстрирует нелинейное поведение в продольном направлении и линейное поведение в вертикальном направлении. Продольная жесткость дорожки определена в коде UIC 774-3R [11] и является функцией смещения рельса относительно его опорной конструкции. Для упрощения расчетов жесткость указана как билинейная функция смещения рельса, как показано на рисунке 4. Вертикальная жесткость пути оценивается как 47 кН / мм на основе испытаний, проведенных Pandrol [15].

Плавающая плита была соединена с изолятором, а ее жесткое основание моделировалось пружинным элементом, жесткость которого действует в фиксированном направлении. Жесткость пружины изолятора определялась экспериментальными испытаниями [12]. Поскольку изолятор изготовлен из материала на резиновой основе, он демонстрирует сверхупругие и частотно-зависимые характеристики.В этом исследовании статическая жесткость изолятора была выбрана для дальнейшего анализа. Значение продольной жесткости изолятора было взято из предыдущего исследования [12] и использовалось для упрощения поведения, как показано на рисунке 5. Жесткость продольного изолятора была рассчитана на основе этих испытательных значений как 9 кН / мм, а жесткость вертикального изолятора как 10 кН / мм [12].

Как указано в методологии исследования, блоки основания были установлены на обоих концах пути плавучей плиты. Чтобы упростить моделирование, каждый блок основания был смоделирован с использованием 11 пружинных элементов на всей длине 1 м блока основания.Значения жесткости блоков основания в продольном и вертикальном направлениях приняты такими же, как и у изолятора. Как показано на Рисунке 3, насыпь была соединена с рельсом плавающей плиты. Чтобы моделировать непрерывность в системе FST, жесткость этой области должна быть такой же, как жесткость пути. Стопоры ограничивают движение плиты в продольном направлении. В этом исследовании индивидуальный стопор моделировался пружиной со значением продольной жесткости 1200 кН / мм.
В системе FST можно рассматривать несколько загружений. В этом исследовании рассматривались следующие четыре варианта нагружения: изменения температуры, разрушение и ускорение, изгиб и усадка. При изменении температуры плита расширяется и сжимается. Предполагая, что плавающая плита подвергается равномерным изменениям температуры, температура плавающей плиты отклоняется от эталонной температуры, как указано в коде UIC. Сила разрушения и ускорения, приложенные к верхней части рельса, считаются равномерно распределенными по длине.Эти нагрузки были выбраны из кодекса UIC [11] как сила ускорения 33 кН / м на путь при длине нагрузки менее 33 м и разрывное усилие 20 кН / м на путь при длине нагрузки менее 400 м. Результаты сил ускорения и разрыва сравнивались друг с другом, и для окончательного анализа были выбраны максимальные значения. Вертикальные нагрузки поезда вызывают изгиб плавающей плиты, что приводит к вращению концевых секций и вертикальному смещению верхней кромки конца плавающей плиты.В соответствии с руководящими принципами анализа продольного взаимодействия железной дороги и моста в Корее [5], расположение нагрузки и характеристические значения для вертикальных нагрузок поезда были взяты такими, как показано на рисунке 6. Наконец, усадка бетона также учитывалась в этом исследовании. Усадка не включена в код UIC [11], но в этом исследовании усадка является важным фактором механических свойств бетонной плиты. Эти параметры необходимо включить в модель FST. Существует множество моделей прогнозирования усадки в затвердевшем бетоне, например ACI 209R-92, Bazant-Baweja B3, CEB MC90-99 и GL2000 [16–20].В этом исследовании используется модель CEB [19]. Общая деформация из-за усадки может быть рассчитана как сумма деформации усадки и произведения соответствия напряжению [16]. Согласно модели CEB, общая усадка бетона может быть рассчитана как где — компонент автогенной усадки, а — усадка при высыхании через 1 год. Подробное выражение (1) доступно в ACI [16].

В этом исследовании для решения проблемы был выбран метод конечных элементов; по этой причине эффект усадки был преобразован в тепловую проблему с помощью метода эффективных модулей.С помощью этого метода изменения температуры ( T ) применялись к системе FST для имитации усадки. Температурные изменения можно оценить по общей деформации из-за усадки FST, и они были рассчитаны и составили — 255
Элемент изоляции фундамента на основе плиты, сборные комплекты форм ICF
Почвенные условия на некоторых строительных площадках не подходят для фундаментного фундамента с утолщенным краем, если предварительно не начать обширную и дорогостоящую рекультивацию почвы. Выбор плиты-плота в таких условиях может оказаться гораздо более дешевым вариантом.
Плотная плита — это неглубокий фундамент, защищенный от замерзания, или плита на уровне грунта, не имеющая стандартной опоры с утолщенными краями, на которую опирается вся нагрузка дома. Он разработан для равномерного распределения нагрузки по всей поверхности здания.
Строительные площадки с плохими почвенными условиями (нарушенная почва, обширные почвы, низкая несущая способность, высокий уровень грунтовых вод и т. Д.) Могут потребовать значительных инвестиций в дренаж, замену грунта и уплотнение, прежде чем инженер одобрит проект.
На фотографиях ниже представлены меры по дренажу, которые требовались для поддержки грунтового пола с утолщенным краем, установленного на грунтовом полу, на участке с высоким уровнем грунтовых вод. Изображения любезно предоставлены Янни Милоном.
Укладка дренажа для плиты на уклоне с высоким уровнем грунтовых вод Укладка дренажа с гравием и геотекстилем под плиту на горизонтальном основании Укладка гравия для дренажа плиты на уклоне с высоким уровнем грунтовых вод
Плита на плоту действует как снегоступы, так как равномерно распределяет вес по поверхности большая поверхность. По этой причине их часто можно построить на почве, которая не может поддерживать другие типы конструкций.
Типичные требования к несущей способности почвы для утолщенного краевого фундамента составляют 150 кПа (3000 фунтов на квадратный фут), при этом плита плота может находиться на почве с одной третью этой несущей способности или даже меньше при дополнительных инженерных мерах. Часто это будет наиболее доступным (и, возможно, единственным) вариантом строительства на участках с особенно неподходящими почвенными условиями. Даже с домом среднего размера такие затраты могут иногда достигать десятков тысяч долларов и, возможно, останавливать строительный проект на его пути.
Также исключается риск столкнуться с плохим качеством почвы на глубине традиционного фундамента, поэтому плита на плоту на любом участке может избежать возможных дорогостоящих сюрпризов после начала земляных работ. Благодаря более прочной конструкции он менее подвержен движению и растрескиванию, чем здания, стоящие на опорах.
Вы можете найти или не добиться успеха в поиске инженера, имеющего опыт в проектировании плотовых плит, в качестве альтернативы вы можете изучить компании, которые специализируются на изготовленных по индивидуальному заказу сборных плитах ICF на наборах опалубки.
Земляные работы и укладка плит
Удалите примерно 6 дюймов органического материала, на два фута дальше того места, где будет след здания.
При необходимости постройте подпорную стену для создания ровной поверхности здания.
Если есть большие ямы в местах удаления корней деревьев, их можно заполнить заполнителем и утрамбовать.
Если площадка вообще имеет уклон, выровняйте ее с помощью уплотняемой насыпи 0–2,5 дюйма, обязательно уплотняя ее пластинчатым пакером с требуемыми интервалами.
Положите 6 дюймов ровного чистого камня на расстоянии двух футов от периметра здания.
Установите штифты там, где будут углы здания.
Установить всю водопроводную сеть, электрические трубопроводы и трубки отвода радонового газа.
Примечание. Мы настоятельно рекомендуем поискать сантехника с опытом строительства плит на грунте. Поскольку все сантехнические работы будут выполняться в бетоне, важна точность расположения, высота слива и правильный уклон слива.
Уложить изоляционные формы для плит перекрытия, внутреннюю изоляцию пола и армирующую сетку в соответствии с техническими условиями.
Если вы устанавливаете внутрипольное излучающее отопление, убедитесь, что он был разработан инженером для правильного размещения системы подачи тепла, чтобы не повлиять на структурную целостность плиты.
плоту Slab Установка
Сначала укладываются сформированные кромочные элементы, углы должны быть скруглены и закреплены на их месте.Затем следует установка внутренней теплоизоляции, радоновой газо-паровой мембраны, арматурной сетки и любых систем отопления, все выполняется в соответствии с инженерными планами и указаниями. Все изображения плит любезно предоставлены Legalett.
Уплотнение гравия под плотным фундаментом Изоляционные системы формовки плит Угловая деталь для изолированной системы формовки плит Деталь юбки для неглубоких фундаментных плит с защитой от замерзания Арматурная деталь для плиточного фундамента
Полы из плит перекрытия часто нагреваются, что обеспечивает очень комфортное и равномерное распределение тепла по всему дому.Большой объем нагретого бетона внутри оболочки здания будет действовать как тепловая батарея, накапливая и выделяя тепло, что помогает сбалансировать температуру как летом, так и зимой.
Такое количество нагретой тепловой массы внутри ограждающей конструкции здания также обеспечивает тепловую безопасность в случае отключения электроэнергии, медленно выделяя тепло в течение нескольких дней. Плиты на платформе можно нагревать с помощью гидравлических систем (жидкости) или трубок с воздушным обогревом, как показано ниже.
Лучшая конструкция подвала:
Традиционные подвалы начинаются с заливного фундамента, затем фундаментной стены и, наконец, перекрытия из плит. Изоляция опор выполняется редко, и в зависимости от того, как изолированы стены, в результате может образоваться тепловой мост между опорой и стенами или полом. Это приводит к нежелательным потерям тепла, а также к большему риску образования конденсата на более холодных частях бетона.
В качестве альтернативы, подвал можно построить, начав с изолированной плиты-плота, за которой следует фундаментная стена ICF. Это обеспечивает непрерывный слой изоляции, отделяющий бетон от земли. В результате получился очень удобный и энергоэффективный подвал без тепловых мостиков и сниженный риск образования плесени.
Макет подвала с плитой-плотом и стеной ICF любезно предоставлен Treehugger. Макет плиты-плота с защитой от радона / пароизоляции между слоями пенополистирола © Legalett
Подробнее о изоляционных опалубках фундаментов плит на уровне грунта можно узнать здесь , из Руководства по экологическому строительству EcoHome
Жесткая изоляция из пенопласта, установленная поверх существующих фундаментных плит
Вкладка «Соответствие» содержит информацию о программе и коде. Кодовый язык взят и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.
Дома, сертифицированные ENERGY STAR, версия 3 / 3.1 (Ред. 09)
ENERGY STAR Certified Homes требует, чтобы уровни изоляции потолка, стен, пола и плит соответствовали или превышали уровни, указанные в Международном кодексе энергосбережения (IECC) 2009 г., с некоторыми альтернативами и исключениями, а также обеспечивали установку уровня 1 в соответствии со стандартами RESNET (см. 2009 г. и Уровень изоляции Кодекса IECC 2012 — Требования ENERGY STAR и установка изоляции (класс 1 по RESNET).Если энергетический кодекс для жилых зданий штата или региона требует более высоких уровней изоляции, чем те, которые указаны в IECC 2009, вы должны соответствовать местным требованиям или превышать их. Некоторые штаты приняли IECC 2012 или 2015 годов. Посетите Программу кодов энергопотребления зданий Министерства энергетики США, чтобы узнать, какие нормы приняты в каждом штате.
Контрольный список проверки дизайна оценщика
3. Высококачественная изоляция.
3.1 Указанные уровни изоляции потолка, стен, пола и перекрытий соответствуют одному из следующих вариантов:
3.1.1 Соответствует или превышает уровни IECC 2009 года ^{4, 5, 6} OR ;
3.1.2 Достигает ≤ 133% от общего UA, полученного в результате U-факторов в таблице 402.1.3 IECC 2009 года, согласно руководству в сноске 4d, И указанное домашнее проникновение не превышает следующего: ^{5, 6}
3 ACH50 в ЧР 1, 2
2,5 ACH50 в CZs 3, 4
2 ACH50 в CZs 5, 6, 7
1,5 ACH50 в ЧР 8
Контрольный список оценщиков на местах
Система теплового кожуха
1.Высокоэффективное оконное стекло и изоляция.
1.3 Вся изоляция соответствует степени установки I. согласно ANSI / RESNET / ICC Std. 301. Альтернативы в сноске 4. ^{4, 5}
Сноска 4) Предусмотрены две альтернативы: a) Разрешается использовать изоляцию полости класса II для сборок, которые содержат слой непрерывной воздухонепроницаемой изоляции ≥ R-3 в климатических зонах с 1 по 4, ≥ R-5 в климатических зонах От 5 до 8; б) Ватины класса II разрешается использовать в полах, если они заполняют всю глубину полости пола, даже когда происходит сжатие из-за избыточной изоляции, при условии, что R-значение войлока было надлежащим образом оценено на основе рекомендаций производителя. и единственный дефект, не позволяющий изоляции получить степень I, — это сжатие, вызванное избыточной изоляцией.
Foontote 5) Обеспечьте соответствие этому требованию, используя версию ANSI / RESNET / ICC Std. 301, используемый RESNET для оценки HERS.
2. Полностью выровненные воздушные барьеры. ⁶ В каждом изолированном месте ниже предусмотрен полный воздушный барьер, который полностью выровнен следующим образом:
Потолки: на внутренней или внешней горизонтальной поверхности изоляции потолка в климатических зонах 1-3; на внутренней горизонтальной поверхности утепления потолка в климатических зонах 4-8. Также на внешней вертикальной поверхности утеплителя потолка во всех климатических зонах (напр.g., используя ветровую перегородку, которая простирается на всю высоту изоляции в каждом пролете, или перегородку с выступами в каждом отсеке с вентиляционным отверстием, предотвращающим смывание ветром в соседних отсеках). ⁷
Стены: На внешней вертикальной поверхности утепления стен во всех климатических зонах; также на внутренней вертикальной поверхности изоляции стен в климатических зонах 4-8. ⁸
Полы: На внешней вертикальной поверхности изоляции пола во всех климатических зонах и, если в некондиционном пространстве, также на внутренней горизонтальной поверхности, включая опоры для обеспечения выравнивания.Альтернативы в сносках 11 и 12. ^{10, 11, 12}
Требования к разработчикам систем водного хозяйства
1. Водоуправляемый участок и фундамент.
1.7 Крышки сливного насоса механически прикреплены с полным уплотнением прокладки или аналогичным.
Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии и редакции программы, которая в настоящее время применима в вашем штате.
DOE Zero Energy Ready Home (Версия 07)
Программа DOE Zero Energy Ready Home Program — это добровольная программа высокоэффективной маркировки домов для новых домов, управляемая США.С. Министерство энергетики. Строители и реконструкторы, которые проводят модернизацию существующих домов, могут получить сертификаты для этих домов в рамках этой добровольной программы.
Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства многоквартирных домов ENERGY STAR.
Приложение 2, пункт 2) Изоляция потолка, стен, пола и перекрытий должна соответствовать или превышать уровни IECC 2015 года и обеспечивать установку класса 1 в соответствии со стандартами RESNET.
2009-2018 Минимальные требования IECC и IRC к изоляции: Минимальные требования к изоляции потолков, стен, полов и фундаментов в новых домах, перечисленные в IECC и IRC 2009, 2012, 2015 и 2018 гг., Можно найти в этот стол.
Международный кодекс энергосбережения (IECC), 2009 г.
Раздел 402 Тепловая оболочка здания.
Таблица 402.1.1 Требования к изоляции и оконному стеклу по компонентам.
Раздел 402.4 Утечка воздуха (обязательно).
Раздел 402.4.1 Тепловая оболочка здания.
Раздел 402.4.2 Воздушное уплотнение и изоляция.
2012 IECC
Раздел R402 Тепловая оболочка здания.
Таблица R402.1.1 Требования к изоляции и оконному стеклу по компонентам.
Раздел R402.4 Утечка воздуха (обязательно).
Раздел Р402.4.1 Тепловая оболочка здания.
2015 и 2018 IECC
Секция Р402 Тепловая оболочка здания.
Таблица R402.1.2 Требования к изоляции и оконному стеклу по компонентам.
Раздел R402.4 Утечка воздуха (обязательно).
Раздел Р402.4.1 Тепловая оболочка здания.
Модернизация: 2009, 2012, 2015 и 2018 IECC
Раздел R101.4.3 (Раздел R501.1.1 в IECC 2015 и 2018). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу.(См. Код для дополнительных требований и исключений.)
Международный жилищный код, 2009 г. (IRC)
Раздел R317 Защита древесины и изделий из древесины от гниения.
Раздел R317.1 Требуется местоположение.
Раздел R318 Защита от подземных термитов.
Раздел R318.4 Пенопластовая защита.
N1102 Тепловая оболочка здания
Таблица N1102.1 Требования к изоляции и оконному стеклу по компонентам.
Раздел N1102. 4 Утечка воздуха.
Раздел N1102.4.1 Тепловая оболочка здания.
Раздел N1102.4.2 Воздушное уплотнение и изоляция.
2012 IRC
Раздел R317 Защита древесины и изделий из древесины от гниения.
Раздел R317.1 Требуется местоположение.
Раздел R318 Защита от подземных термитов.
Раздел R318.4 Пенопластовая защита.
Раздел N1102 Тепловая оболочка здания.
Таблица N1102.1.1 (R402.1.1) Требования к изоляции и оконному стеклу по компонентам.
Раздел N1102.4 (R402.4) Утечка воздуха (обязательно).
Раздел N1102.4.1 (R402.4.1) Тепловая оболочка здания.
2015 и 2018 IRC
Раздел R317 Защита древесины и изделий из древесины от гниения.
Раздел R317.1 Требуется местоположение.
Раздел R318 Защита от подземных термитов.
Раздел R318.4 Пенопластовая защита.
Раздел N1102 Тепловая оболочка здания.
Таблица N1102. 1.2 (R402.1.2) Требования к изоляции и оконному стеклу по компонентам.
Раздел N1102.4 (R402.4) Утечка воздуха (обязательно).
Раздел N1102.4.1 (R402.4.1) Тепловая оболочка здания.
Модернизация: 2009, 2012, 2015 и 2018 IRC
Раздел N1101.3 (Раздел N1107.1.1 в IRC 2015 и 2018). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу.(См. Код для дополнительных требований и исключений.)
Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.
.
