что это такое, виды, устройство, как выбрать

Так зачем нужен фундамент, какая его роль в строительстве?

  1. Фундамент – это специальная конструкция, на которую ложится основная нагрузка от здания;
  2. Обеспечение защиты цокольного и первого этажа от воздействия влаги, холода со стороны почвы, а также грызунов;
  3. При правильном выполненном монтаже, гарантированно простоит десятилетия, причем не возникнет просадки самой конструкции сооружения.

Фактически, фундамент – это ключевой элемент в любом здании. Без него нельзя построить и обычную небольшую хозяйственную постройку, причем даже для нее нужно проводить тщательные расчеты допустимых нагрузок. Соответственно, сразу возникает вопрос, какой фундамент выбрать для конкретного здания? Тут нужно учитывать ряд особенностей:

  • Тип почвы, наличие грунтовых вод и глубина их заложения;
  • Климатические условия, особенно вероятности длительного промерзания почвы на большую глубину;
  • Наличие горизонтальных и вертикальных нагрузок на основание;
  • Использование рекомендуемых строительных материалов, а также способ их укладки;
  • Конструктивные особенности будущего здания, его высота, материал несущих стен и перекрытий.

Таким образом, выбор фундамента – это сложный процесс. Однако, существует большое количество различных типов оснований для каждого конкретного случая, а поэтому каждый желающий может не только проконсультироваться с профессионалами, но и самостоятельно определиться с типом будущей конструкции.

Как выбрать фундамент?

Итак, какой фундамент для дом лучше? Как уже было сказано, тут многое зависит от параметров почвы и климатических условий на строительной площадке. На данный момент существуют следующие виды фундаментов:

Ленточное основание

Ленточный фундамент на песчаной подушке.

Технология простая, но это довольно массивная конструкция. Такое основание дорогое в возведении, трудоемкое и требует больших затрат строительных материалов. Используется в индивидуальном строительстве. Конструктивно, это железобетонная монолитная полоса, которую строят по всему периметру будущего здания — она укладывается под все без исключения несущие конструкции.

В большинстве случаев, толщина и размеры полосы одинаковы под всеми стенами, но многие строители делают ленту более тонкой под несущими внутренними стенами.

Используется при строительстве бетонных, каменных и кирпичных зданий, а также в случае тяжелых перекрытия. Также его практикуют, если в сооружении планируется устройство подземного гаража или подвала.

При строительстве используется большое количество готовых железобетонных плит и блоков, которые весят много, а поэтому без специальной строительной подъемной техники тут не обойтись.

Устройство такого фундамента:

Укладывается на глубину порядка 20 см ниже уровня промерзания почвы, максимальная глубина погружения составляет не более 50-70 см. Толщина железобетонной ленты подбирается индивидуально, т.к. тут все зависит от типа и толщины несущих стен, используемого материала и силы давления здания на почву.

Такие основания нужно дополнительно гидро- и теплоизолировать, а это дополнительные финансовые затраты.

Ленточные фундаменты бывают:

  1. Мелкозаглубленный. Часто используется для деревянных зданий или каменных сооружений с высотой в один этаж. Закладывается на слабопучинистых почвах, глубина погружения составляет до 70 см.
  2. Заглубленное ленточное основание. Оно практикуется при возведении массивных больших и тяжелых сооружений, используется при возведении подземных этажей и гаражей. Это дорогая конструкция, т.к. нужно использовать большое количество цемента, щебня и песка, а также сложную систему армирования и опалубки.

Столбчатый фундамент

Устройство столбчатого фундамента.

Особенность конструкции этого типа фундамента в том, что по периметру здания устанавливаются железобетонные столбы, которые связываются между собой жестким армированным ростверком. Причем столбы (сваи) устанавливаются в местах наибольшего давления здания на почву.

Такой тип фундамента практикуют, если почва содержит большое количество грунтовых вод, присутствуют плывуны или предусмотрен искусственный перепад высот на строительной площадке. Больших финансовых затрат на гидроизоляцию тут не требуется, а вот над утеплением пола придется потрудиться.

Устройство:

Это система массивных свай с различной длиной и глубиной погружения, рассчитанная на распределение нагрузки от ростверка и несущего здания. Как правило, расстояние между сваями составляет до 2 метров, но может быть уменьшено через особенности почвы на строительной площадке. Производятся из различных материалов, вплоть до кирпича и полого газобетона.

Для увеличения теплоизоляции подпольного пространства, рекомендуется делать теплоизоляцию не только пространства между сваями, но и поверхности под полом здания. Такие работы нужно выполнять на стадии строительства фундамента, в противном случае понадобятся дополнительные финансовые затраты.

Используется только при возведении небольших и легких деревянных и каркасных зданий с ограниченной высотностью. Свайный фундамент не выдерживает сезонные подвижки почвы и пучинистые грунты. Конструктивно отсутствует возможность устройства подвала.

Монолитный фундамент

Схема монолитного ленточного фундамента.

Практикуется при возведении легких деревянных зданий. Как правило, строительство выполняется в сжатые сроки непосредственно на площадке. Это не очень трудоемкий процесс, т.к. понадобится, в основном, лишь бетонный раствор и щебень.

Виды монолитных оснований:

  • Ленточный. Это железобетонная полоса, создаваемая по всему периметру здания.
  • Столбчатый
    . Используется система столбов, установленных в местах с наибольшей допустимой нагрузкой со стороны здания.
  • Сплошной монолит. Используется, когда почва подвижная, возможны существенные подвижки и смещения слоев. Такое основание сплошное и заливается под всем зданием как единая бетонная плита.

Ключевое преимущество такого фундамента – это возможность возводить на нем здания в сейсмически активных зонах. Причина простая – во время подвижек почвы здание не разрушается, а двигается одновременно со слоями земли.

Свайный фундамент

Схема армирования и составляющих свайного фундамента.

Используется при возведении зданий на неустойчивых и подвижных почвах. Это оптимальная конструкция для мощных и тяжелых сооружений. В конструкции используются заостренные стальные или бетонные сваи, которые вкручиваются в почву ниже зоны промерзания.

С точки зрения практичности – это оптимальное решение, когда здание строится на высоко расположенных грунтовых горизонтах, а также при наличии обильных длительных дождей.

Как правило, такие конструкции часто используют на плывунах, ведь под ними всегда есть каменистая почва. Соответственно, с помощью специальной техники сваи вкручиваются на глубину до зоны твердых почвенных горизонтов. Каждая свая рассчитана на нагрузку до 5 тонн, после монтажа свай их соединяют жестко арматурными железобетонными балками.

Такое основание мало чем отличается от столбчатого фундамента, но сваи выдерживают большие нагрузки. Поэтому сваи оптимальны, когда верхний шар почвы не способен выдерживать нагрузки от здания. Встретить такие фундаменты в частном строительстве практически невозможно.

Плитный фундамент

Устройство плитного фундамента.

Это монолитная железобетонная конструкция, которую закладывают в котлован по всему периметру здания. Это дорогой тип фундамента, ведь тут присутствуют расходы на земельные работы, строительный материал. Кроме того, потребуется несколько мощных бетономешалок. Такие основания стоит использовать при возведении небольших зданий, где сама плита – это пол сооружения.

Применение:

Используется для возведения зданий на всех видах грунтов при любом залегании грунтовых вод. Отличное решение при строительстве зданий на сильно сжимаемых или пучинистых почвах, особенно при использовании песчаных подушек.

Такой фундамент переносит даже сильные подвижки почвы, стойкий к воздействию агрессивных сред, выдерживает массу зданий на несколько этажей. Многоэтажные здания на таком основании стоить нельзя, ведь он не рассчитан на постоянные изменения нагрузки на отдельные точки горизонтального и вертикального смещения.

Плавающий фундамент

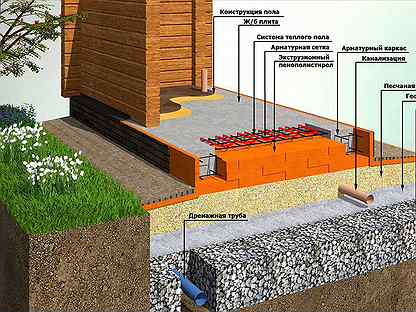

Как обустраивают плавающую плиту.

Используется на местностях с невысоким залеганием почвенных вод или на тяжелых пучинистых грунтах. Конструкция такого основания простая, но при этом надежная и надежно защищает здание от деформации.

Конструкция:

Строительство начинается с выкапывания траншеи, ширина составляет до 50 см, а глубина до 70 см. На дно траншеи укладывается слой бутобетона, на него ложится армированная сетка или вертикальное и горизонтальное армирование. Затем снова слой бутобетона и уже поверх устраивается цоколь.

Как правило, такой фундамент способен плавно двигаться вместе с сыпучими грунтами, а поэтому конструкция останется прочной, не возникнут трещины в каркасе. Учитывая, что каркас несущий и, фактически, монолитный, то при попадании воды под основание и намокания нижней платформы, фундаментная плита будет двигаться вся одновременно.

Винтовой фундамент

Особенности монтажа свайно-винтового фундамента.

Часто такие основания становятся незаменимыми при небольшом частном строительстве. На них можно возвести дачные здания, бани или хозяйственные помещения. Он стойкий к воздействию грунтовых вод, а также может строится на пучинистых почвах. Винтовой фундамент незаменим при возведении зданий на сложных по ландшафту поверхностях.

Изначально винтовые основания разрабатывались именно для строительства высоковольтных линий электропередач и мостов, а уже лет так 10 назад технология перебралась и в частный сектор.

Технология:

Винтовая свая представляет собой стальную трубу с лопастью конкретной конфигурации. Свая ввинчивается на глубину более 1,5 метра, пока не достигнет прочного и устойчивого грунта. После того как все сваи будут установлены, их нужно срезать по одному уровню, выровнять и армировать. Стволы бетонируются, а верхний цокольный шар стальной сваи покрывается антикоррозийным составом.

Преимущества:

Это экономичные и надежные основания, рассчитанные на большие нагрузки. Тем более что при возведении здания на сложных ландшафтах, только винтовые сваи и способны помочь. А преимущества тут очевидны:

  • При возведении основания не проводятся земляные работы, а также не нужно проводить выравнивание поверхности;
  • Строительство можно вести даже на склонах;
  • Это универсальная конструкция, которую можно постоянно расширять под новые здания;
  • Быстрота возведения.

Итак, видов фундаментов существует большое количество и подобрать оптимальный вариант сложно. Но если четко определиться с типом основания, можно рассчитывать на надежную и долговечную конструкцию, а также прочность здания в целом.

Плавающий фундамент — технология работ

Фундамент предназначен для распределения нагрузки на грунт. Благодаря этому, удается избежать проблем с проседанием почвы, а также других сложностей. На практике сейчас строители используют самые разные типы, это позволяет подобрать наиболее оптимальный вариант для каждого отдельного случая. При этом, зачастую выбирается плавающий фундамент. Давайте разберемся более подробно, что это такое, а также как правильно его обустроить.

Что такое плавающий фундамент

Для пучинистых, а также болотистых грунтов допустимо использование мелкозаглубленных или незаглубленных фундаментов. Это прописано в СП 50-101-2004. Такую разновидность называют плавающими, что обусловлено рядом технологических особенностей.

Как правило, такие основания делают в виде незаглубленной плиты с качественным армированием. Благодаря четко рассчитанным параметрам удается избежать перекосов при вспучивании грунта. В таком случае плита просто поднимается равномерно. В некоторых случаях по такому же принципу делают решетчатое или столбчатое основание.

Глубина заложения

Как уже упоминалось, данный тип оснований является незаглубленным. Это позволяет значительно сэкономить на возведении, но и не потерять в качестве. Также упрощается сам процесс возведения. В целом экономия средств при работах составляет 30-40%.

Непосредственно глубина рекомендуется 20-25 см. Но, не стоит забывать о необходимости обустройства щебне-песчаной подушки, она должна быть толщиной не менее 40 см, что позволит гарантировать устойчивость создаваемой конструкции. Но, тут многое зависит от особенностей выбранного, если он мелкозаглубленный, то глубину увеличивают до 35 см, так вы получите наиболее оптимальные характеристики.

Виды плавающих фундаментов

На практике можно встретить несколько разновидностей плавающих фундаментов. Это позволяет подбирать для строительства наиболее оптимальные решения, ведь у каждого вида имеются свои особенности. Учитывайте данный факт при создании проекта будущего дома.

Определять тип также необходимо по причине расчета необходимых материалов. Ведь в каждом случае потребуется определенное количество материалов, также требования к ним будут различными. Это обычно указывают в документации к проекту.

Плавающая плита

Данный тип считается наиболее оптимальным, он достаточно прочный, и в то же время обустраивается с небольшим количеством затрат. Некоторым недостатком подобной конструкции является подгрузка массой здания, но этот недочет обходят правильным расчетом материала.

На практике можно встретить несколько разновидностей подобного основания:

  1. Кессонная плита. Используется редко, отличается наличием подвала.
  2. Чаша. Стандартный тип, отличается повышенной прочностью.
  3. Перевернутая чаша. От предыдущей разновидности отличается наличием по краям отлитых ребер жесткости.

Каждый из перечисленных типов подходит для разных случаев. К примеру, кессонная плита удобна будет при необходимости сделать небольшой погреб, а перевернутая чаша оптимальна на грунтах с высокой подвижностью.

Плавающий столбчатый

Такой тип считается одним из самых дешевых. Но, его нельзя использовать на глинистых и заболоченных почвах, а вот на песке и/или скалистых грунтах можно применять. Может применяться в нескольких видах, но все они отличаются высокой живучестью в условиях регулярных смещений грунта. Хорошо подходит для зданий из бревна или бруса. Некоторым недостатком является отсутствие цоколя. Поэтому, потребуется сделать «забирку».

Плавающая решётка

Неизменным требованием к незаглубленному фундаменту является достаточная прочность. На практике, это достигается отливкой в виде крестообразных перегородок или решетки. Второй метод применяется при строительстве больших по площади зданий.

Такая технология обходится несколько меньше, чем полноценная плита. Но, тут имеется недостаток, они менее надежны, что во многих случаях критично. Поэтому, широкого распространения она не получила.

Устройство фундамента по типу плита

Из всех перечисленных, наилучшим будет плитный фундамент. Он отличается высокой надежностью, а также простотой возведения. Тут следует учитывать, что создаваться такое основание должно строго по технологии. В противном случае надежность будет хромать.

При строительстве заблаговременно предусматривайте ввод коммуникаций. После окончания всех работ, это будет невозможно. В некоторых случаях устраивают ребра жесткости, что позволяет экономить на толщине плиты. Непременно производят утепление, если его не сделать, то возникнут проблемы в зимнее время. Далее рассмотрим вариант строительства плиточного основания.

Разметка участка

Пахотный слой имеет высокую склонность к просадке, в связи с этим возведение любых фундаментов, с опорой на него запрещено. Любые работы начинают с разметки участка, а также последующего съема поверхностного слоя почвы.

Первоначальная разметка делается просто, для этого по углам предполагаемого фундамента вбивают колья и натягивают между ними веревку по периметру.

Внимание! С каждой стороны необходимо отступать на 1,2-1,5 м от предполагаемой плиты. Это позволит без сложностей сделать отмостку. Также при таком подходе удобнее производить подведение некоторых коммуникаций.

Рытьё котлована

Это достаточно сложная и важная процедура. Зачастую для этого используют различные механизированные средства, например, бульдозер или экскаватор. Сейчас есть мини техника, которая может использоваться для выполнения работ на небольших участках.

После выемки основной части грунта, производят выравнивание по площади. Обязательно следят за точным соответствием требованиям проекта. Котлован готовят с расчетом на устройство подушки из песка и щебня.

Также на этом этапе подготавливают прокладку коммуникаций. Тут стоит учитывать их особенности. Даже утепленные водопроводные и канализационный трубы следует заглублять для защиты от промерзания на глубину 1-1,5 метра в зависимости от региона. Также устраивают дренажные колодцы по углам будущего здания.

Установка опалубки

Данный этап достаточно важен. Помимо непосредственной работы по установки элементов опалубки, тут нужно проделать и другие не менее важные действия.

Сначала готовят подушку. Для этого на дно котлована насыпают слой щебня, поверх его укладывают слой песка. Каждый из этих слоев обязательно утрамбовывают виброплитой. На некоторых грунтах имеет смысл сначала укладывать геотекстиль. Поверх готовой подушки укладывают экструдированный пенополистирол. Он служит утеплителем, который предотвратить проблемы со вспучиванием грунта. Можно обойтись без утепления, но в таком случае толщину плиты увеличивают до 40 см.

Далее можно приступать к установке опалубки. Существует два варианта решения задачи:

  • Дощатые или фанерные щиты;
  • Полистирольный L-блок.

Если в качестве опалубки применяются деревянные щиты, то следует делать их на 10 см выше расчетного уровня плиты. Полистирольные блоки выполняют функцию дополнительного утепления фундамента.

Армирование

Важно правильно провести армирование. Для этого следует использовать арматуру 10-15 мм в диаметре. Укладывают их в один или два слоя, в зависимости от толщины плиты. Расстояние между прутками 30 см, но под несущими стенами рекомендуется размещать их чаще.

Бетонные работы

Для приготовления раствора используются миксеры разной производительности. Во время работ следует помнить, что между заливкой разных партий бетона не должно проходить больше 2 часов. Если нет возможности произвести заливку в течение этого времени, то следует заранее подготовить разделяющие бортики, при этом важно сделать их так, чтобы получились пазы. Именно они позволят прочно соединить части плиты, залитые в разное время.

После заливки и набора первоначальной прочности следует произвести гидроизоляцию фундамента. На данный момент применяется несколько методик.

  1. Обмазывание мастикой на основе битума. Существенным недостатком является ограниченный срок службы.
  2. Оклеивание стекловолокном с двойным битумным слоем. Стоит такая обработка дороже, но и служить может до 80 лет.

Распространенные ошибки

Основной ошибкой является пренебрежение гидроизоляцией. В этом случае бетон осенью и весной напитывается влагой, и при последующем замерзании разрушается. Также необходимо следить за качеством бетонной смеси

Плавающий фундамент « Строим дом своими руками

Фундамент здания предназначен для равномерного распределения веса строения. При его обустройстве необходимо обязательно учитывать уровень промерзания почвы, поскольку он должен располагаться на естественно уплотненном грунте немного ниже отметки показателя промерзания. Специалисты различают в зависимости от габаритов постройки, типов грунта и прочих аспектов следующие типы фундаментов:

  • плавающий;
  • ленточный;
  • столбчатый;
  • свайный.

В данной статье рассмотрим более детально технологию обустройства плавающего фундамента.

Содержание статьи

Что это такое и чем он хорош

Плавающий фундамент рационально обустраивать при возведении строений, которые строятся на грунтах неустойчивых (пучнистые, заболоченные и т. д). Весьма распространенное мнение о том, что плавающая монолитная плита на самом деле может «плавать» — ошибочно. «Поплыть» может она лишь в том случае, если работы по его обустройству были выполнены с нарушение норм и строительных стандартов.

Почему данный тип именуется «плавающим»? Все просто: дело в том, что смещаясь вместе со строением, он надежно защищает здание от разрушений при просадке почвы.

Вторым названием этого типа является «плавающая плита». Это совершенно не случайно, поскольку именно наличие железобетонной монолитной плиты обеспечивает максимальные показатели крепости всей постройки.

Железобетонная плита обладает отличными характеристиками – она весьма устойчива к различным нагрузкам и воздействию внешней среды. К тому же такое основание является надежной защитой здания от грунтовых вод.

Пожалуй, единственным недостатком этого типа является высокая стоимость, ввиду того, что для его создания необходимо наличие специального оборудования и большого количества бетона. Своими руками возвести плавающий фундамент здания трудоемко, именно поэтому такую работу лучше доверить профессионалам или, как вариант, заручиться поддержкой друзей и родственников, которые смогут быть полезными в процессе заливки монолитной плавающей плиты.

Схема технологии устройства плавающего фундамента

Выполняем разметку участка

Первый этап работ, который необходимо выполнить – разметка участка. Для этого потребуются следующие инструменты и приспособления:

  • длинный шнур или бечевка;
  • рулетка;
  • строительный уровень;
  • прямоугольный треугольник (его можно сделать самостоятельно из тонких деревянных реек), катеты треугольника должны быть равны 40 и 30 см, соответственно.

Обратите внимание: в соответствие с общепринятыми строительными нормами и стандартами постройка должна располагаться на расстоянии не менее 3 метров от соседнего участка и не меньше 5 метров от своей фронтальной межи.

После того, как забили первый колышек, обозначивший угол постройки, необходимо надеть на него треугольник и отмерить ширину и длину дома. Полученные точки также обозначаем колышками.

Далее, необходимо определить осевую линию и забить четвертый колышек, при этом точность его расположения также проверяется при помощи прямоугольного треугольника. Точность выполнения работ определяется методом сравнения диагоналей. Показатель допустимой разницы между их длинами должен быть не более 2 см.

Подготовка котлована

Для начала надо очистить участок. Для этого достаточно снять слой растительности с его площади, прибавляя к определенным границам дома приблизительно по 1 метру с каждой стороны. Этот небольшой запас необходим в дальнейшем для обустройства отмостки.

Отмостка – защитная полоса из бетона или асфальта, предотвращающая проникновение влаги в основание.

Копать котлован можно вручную, но рационально для этих целей нанять экскаватор.

Обратите внимание: самой распространенной ошибкой при рытье котлована экскаватором является перекоп – несоблюдение установленной глубины. В данном случае огрехи устраняют путем засыпки ямы песком до нужных показателей глубины. Здание, возведенное на перекопе рано или поздно обязательно даст трещину в месте перекопа и спасти его от этого практически нереально!

Во избежание осыпания стенок котлована необходимо соблюдать небольшой уклон – примерно 1:0,25.

В процессе выбора участка под котлован надо принимать во внимание коэффициент разрыхления почвы. Поскольку скальные породы увеличивают объем в 2 раза, пески и растительные слои – в 3 раза, щебень – в 4, соответственно.

Подготовительные слои

Прокладка подготовительных пластов перед заливкой необходима для придания прочности конструкции. Укладка слоев – процесс поэтапный. После насыпи каждого пласта его надо тщательно утрамбовывать. Первый слой – щебень, на который насыпается песок. А уже поверх песка укладывается гидроизоляционный материал.

В качестве гидроизоляции вполне пригоден плотный полиэтилен, или любой другой материал с аналогичными физическими характеристиками. Если вы желаете утеплить строение можно дополнительно поверх гидроизоляционного слоя уложить термоизоляционный.

Далее, можно заливать первый слой – подбетонку. В целях экономии рационально использовать для него дешевую марку бетона.

Обустройство опалубки

После окончания работ с котлованом необходимо позаботиться об опалубке. В случае, если фундамент полностью размещен в котловане можно обойтись и без нее.

Обратите внимание: опалубка должна быть тщательным образом зафиксирована во избежание распирания бетонной поверхности.

Для обустройства опалубки пригодятся доски, толщине стенок которых составляет около 25 мм. Из них нужно выполнить щиты, которые впоследствии крепятся к вертикальным стенкам ямы. Дополнительно щиты нужно герметизировать картонными листами или толем.

Далее необходимо проложить контрольный шнур по верхнему краю опалубки. Обратите внимание: при его прокладке фиксируется только верхний конец, а нижний конец с грузом убирается непосредственно в момент заливки раствора.

Армирование

В процессе армирования, для достижения неразрывной связи, нужно позаботиться о том, чтобы металлически прутья арматуры выступали из фундамента в местах, где будут стены.

Обратите внимание: металлические части арматуры ни в коем случае нельзя соединять сварочным методом, поскольку при сварке металл меняет свои физические свойства! Для скрепления арматуры нужно использовать вязальную проволоку.

Важно: расстояние между стержнями арматуры не должно быть более 30 см. Оптимальный показатель – 20-25 см.

Прутья, размещенные по углам нужно замыкать полукругом, при этом их концы заводят в боковые стенки бетонного основания.

Бетонирование

В процессе бетонирования основания укладку раствора нужно производить в несколько пластов, оптимальная толщина каждого – около 15 см. Все пласты нужно тщательно разравнивать и трамбовать штыкованием.

Обратите внимание: чтобы добиться наилучшего результата, необходимо справиться с работой по заливке в течение 1 часа.

Выравнивать верхний слой можно, используя обыкновенную гладкую деревянную рейку. При этом бетон нужно утрамбовать до появления влажного блестящего слоя на поверхности.

Обратите внимание: во избежание растрескивания в процессе высыхания фундамент нужно первые несколько дней смачивать водой. Первый день с временным интервалом в 4-5 часов, во второй день – 3 раза, в третий – только дважды – утром и вечером. После каждого полива увлажненную поверхность нужно покрывать полиэтиленовой пленкой.

Опалубку можно снять уже на четвертый-пятый день, но продолжать дальнейшие строительные работы можно только спустя 1 месяц, хотя, как утверждают технологи, оптимальный показатель временной выдержки должен составлять 1 год.

Ошибки при устройстве

Из-за ошибок, допущенных в процессе заливки монолитной плиты-основания, очень часто происходит нарушение конструкции возведенного здания.

Ошибки:

  • Обустройство основания выше уровня промерзания грунта.
  • Проведение строительных работ на промерзшей почве. В теплое время года основание непременно просядет, что приведет к разрушению постройки.
  • Невыполнение работ по гидроизоляции. В данном случае фундамент впитает с себя влагу, которая замерзнет зимой, что неизменно приведет к разрыву основания.

Плавающий фундамент – основание, которое практически никогда не будет нуждаться в ремонте, при условии, что оно будет выполнено с соблюдением всех технологических норм и стандартов.

Как сделать плавающий фундамент своими руками для коттеджа или загородного дома

Если вы задаетесь вопросом, как сделать плавающий фундамент своими руками для своего нового коттеджа, вы наверняка что-то знаете по этой теме. Но иногда возникает проблема с воплощением знаний на практике.

А ведь правильное основание, это залог надежности и долговечности дома. Хороший загородный дом не зря называют «основательным». Именно хорошее основание, хороший фундамент, делает дом добротным и качественным. Из-за его неправильного устройства в загородном доме бывают перекошенные окна и двери, трескаются стены, обваливается крыльцо, а в особо тяжелых случаях рвутся коммуникации (газ, водопровод, отопление и прочее).

Поэтому лучше лишний раз изучить, как правильно делают плавающий фундамент, раз уж вы решили самостоятельно сделать это своими руками.

Перед тем, как решить вопрос о технологии и принципе построения фундамента, надо изучить почву, на которой будет стоять дом. Даже если вы задумали сделать все сами, лишним не будет получить консультацию геодезиста, который сможет просветить вас об особенностях грунта на участке для строительства, его структуре и недостатках.

Но можно ограничиться и собственными наблюдениями. К примеру, поговорить с соседями, узнать какие фундаменты они закладывали под свои загородные дома, посмотреть состояние построенных ими зданий. Или можно посетить архитектора в районной администрации.

В местах, где почва подвержена сезонным деформациям, вспучиванию и неравномерному проседанию стандартные технологии не подойдут. В заболоченных местах, зыбких и сильно пучинистых грунтах сооружение обычных фундаментов будет очень проблематичным. Трудности могут возникнуть и на участке с неглубокими грунтовыми водами.

Итак, вы изучили почву и структуру своего участка, и пришли к заключению, что обычный фундамент вам подходит меньше всего. Ваш участок имеет сложную почву. А вот строительство фундамента плавающего, это вам подходит.

Тут надо заметить, что построить такой фундамент удовольствие не дешевое. О целесообразности возведения дорогостоящего фундамента можно говорить долго, однако, есть один бесспорный довод – это надежность. Как известно дважды платит скупой, только у строительства плавающего фундамента есть свои плюсы.

Основная особенность плавающего фундамента заключается в его монолитности и однородности. По сути, это одна сплошная бетонная плита, на которой стоит все сооружение. Его назвали «плавающим» потому, что во время сдвигов грунта «плывет» не отдельный фрагмент конструкции, а вся плита фундамента целиком, что значительно уменьшает вероятность возникновения повреждений в стенах строящегося дома.

Так же, фундамент под дом, плавающий предпочтительнее ленточного или свайного меньшим количеством земляных работ. Это облегчает самостоятельное устройство плавающего фундамента. Тут даже можно пренебречь таким фактором, как глубина промерзания грунта. Зимой, когда почва промерзает, фундамент будет подниматься вместе с домом, при потеплении – опускаться.

Для большей уверенности в правильности выбора стоит спросить, а имеет ли плавающий фундамент недостатки? Конечно, имеет. К примеру, недостатком плавающего фундамента будет сложность его возведения на местах с большим перепадом высот. Или то, что такой фундамент не слишком подходит для тяжелых конструкций. Или его дороговизна.

Но его недостатки все же не перекрывают достоинства:

  • Небольшие трудозатраты. Могут возвести двое-трое человек
  • Не требует специальных строительных знаний
  • Подходит почти для всех видов легких построек
  • Не подвержен действию пучения и прочих внутрипочвенных напряжений.

Плавающий фундамент, технология

С чего же начать? Как построить плавающий фундамент? Тут не надо изобретать колесо, весь процесс закладки плавающего фундамента технологичен, прост и выверен до мелочей. Технология плавающего фундамента такова, сначала готовится площадка, где будет стоять ваш будущий коттедж или дом. Лучше всего сначала убрать мусор и приступить к разметке.

Котлован под фундамент должен быть немногим больше, чем площадь будущего фундамента. Это облегчит работы с устройством плавающего фундамента, а так же даст место для монтажа дренажной системы и утепления фундамента. Поэтому разметку стоит делать с напуском примерно в метр.

Но давайте начнем «строительство» по пунктам, опишем по порядку следующие этапы.

Разработка грунта под плавающий фундамент

Разработку грунта начинаем с разметки участка. Как было упомянуто выше, разметка делается больше фундамента. Нужно сделать привязку осей будущего загородного дома к опорным точкам, так называемым «реперам». По ним проводятся контуры котлована. Их надо сохранить нетронутыми в течении всех земляных работ.

Для удаления грунта можно воспользоваться старым дедовским способом – взяться за лопату. А если позволяют средства нанять экскаватор. Однако, все зависит от вашей задумки, и того, на сколько вы решили углубить фундамент. Большое достоинство плитного фундамента в том, что его можно не углублять сильно в грунт и ограничиться глубиной 50-70 сантиметров. Выравнивать дно карьера придется вручную, с использованием «уровня». Это один из ответственных моментов в разработке грунта, после чего можно переходить к другому этапу строительства.

Засыпка траншеи под плавающий фундамент песком

Засыпка фундамента песком требуется равномерной нагрузки плиты нашего фундамента, чтобы она распространялась как можно более равномерно.

Надо заметить, что очень часто забывают про необходимость дренажа. Тогда не удивительно, хоть и сделали фундамент плавающий, он все равно со временем деформируется…

Монтировать систему дренажа нужно до строительства основного плитного фундамента. Особенно если это плавающий фундамент на глинистой почве. Делают дренаж примерно так: на дне котлована копают некоторое количество поперечных траншей, которые выкладывают геотекстилем. Потом, сверху него укладывают пластиковые трубы для отвода воды. Очень важно их уложить под наклоном к дренажным колодцам. И только потом засыпают их щебнем с песком и накрывают геотекстилем (что необязательно).

На выровненное дно котлована и устроенный дренаж нужно будет выложить слой щебенки, который следует хорошо утрамбовать. На него кладется подушка из песка, которая должна быть не меньше 20 сантиметров. После засыпки ее так же тщательно трамбуют и поливают водой. Таким образом, песок «расклинивает» щебень, что исключает последующее его «гуляние». Особенно хорошо будет при трамбовании щебня и песка использовать вибраторы, это намного улучшит качество подушки. Надо следить, чтобы засыпка основания фундамента песком была равномерной, без бугров и впадин.

Далее накладывается слой гидроизоляции. В качестве него может использоваться любая плотная полиэтиленовая пленка или другой подобный материал. Это позволит избежать последующего просачивания влаги в готовое основание, и протекания бетонного «молочка» раствора бетонной подготовки, т.е. следующего слоя.

Устройство бетонной подготовки по маякам под плавающий фундамент

Следующим слоем кладется бетонная стяжка толщиной 5-15 сантиметров из бетона В-15 или схожего ему по свойствам. Она должна быть чуть больше плиты основания, и делается по маякам, как для стяжки пола. Иногда между подушкой из песка и бетонной стяжкой делают прокладку из изоляционной пленки, о чем уже говорилось выше.

Устройство гидроизоляции по бетонной подготовке для плавающего фундамента

После того, как бетонная стяжка приобретет достаточную прочность, обычно на это уходит 2-3 дня, можно приступать к устройству гидроизоляции. Существует два способа изоляции: обмазочная гидроизоляция фундамента и рулонная. Использовать обмазочную гидроизоляцию фундамента проще. Если вы не знакомы с технологией обмазочной гидроизоляции, то надо уточнить, что в нашем вопросе приемлемы только два ее основных вида. Это обмазочная изоляция на битумной основе и на основе цементной.

Многие составы для гидроизоляции на битумной основе имеют слабую стойкость к низким температурам, что в условиях промерзания грунта не является достоинством. Но есть и преимущества в их использовании, они легки в применении и зачастую не требуют специальных навыков и особых инструментов. Они имеют большую прочность сцепления с основанием, не образуют швов.

Однако, если вы решили, что вам больше подходит гидроизоляция фундамента рулонная, то учтите, что на качество тут влияет много разных критериев:

  1. это разумный выбор самого рулонного материала. Тут не стоит использовать изоляционные материалы, предназначенные для кровли.
  2. при малом нагреве материала, приставать к бетону он будет очень плохо, при излишнем же, будут появляться пузыри или нарушится целостность покрытия.
  3. нужно обязательно защищать гидроизоляционный слой во время обратной засыпки от повреждения грунтом.

В любом случае гидроизоляцию фундамента по рулонной схеме стоит проводить следующим образом: материал расстилают по всей длине плиты, оставляя нахлесты размером около метра или двух. Они будут нужны для перекидывания через будущую ленточную часть составляющей фундамента и закрепления под стену. Раскатанные по бетонной стяжке слои прогревают газовой горелкой или паяльной лампой, в результате чего они приклеиваются к бетону. Должно получиться что-то вроде бассейна, только вывернутого наизнанку.

Устройство защитной стяжки плавающего фундамента из раствора

Когда гидроизоляция просохнет полностью или остынет, надо положить еще один слой раствора, приблизительно такой же толщины, как и первый. Это поможет уберечь максимально гидроизоляцию фундамента от механических повреждений во время прредстоящей вязки арматурного каркаса. В результате у вас получится две стяжки, между которыми находится гидроизоляционный слой.

Армирование каркаса плавающего фундамента

Теперь, когда все предварительные работы и вспомогательные слои готовы, можно начинать основное строительство плавающего фундамента. Первое, чем стоит заняться, это изготовлением армированного каркаса для вашего фундамента. Делать его стоит из ребристой арматуры. Это обеспечит максимально качественное соединение стали и бетона. Если забыть про это правило, удручающих последствий ждать придется не долго: во время перемещения грунта или просадки, плита фундамента может просто треснуть, потому что не будет достаточного ограничения растяжения внутренней структуры бетона. А присутствие ребер на поверхности прутьев арматуры сможет снизить эффект растяжения плиты.

никогда не старайтесь сэкономить на устройстве каркаса, ведь от его качества зависит нормальное состояние и фундамента, и в целом всего дома.

Монтаж каркаса не являет собой никакой сложности, все очень просто сделать самому. Ведь каркас – это обычная клетка из арматуры. Обычно, расстояние между прутьями арматуры должно составлять не более 30 сантиметров. Если же расстояние между прутьями сделать больше, то прочностные характеристики фундамента снизятся на порядок.

Каркас надо делать из двух слоев решеток с размерами основания будущего загородного дома. Связывают прутья в местах перекрещивания специальной стальной проволокой для вязки. Это можно делать подручными средствами, к примеру, вращающимся на ручке крючком или пассатижами.

Лучше заиметь специальный пистолет для вязки проволоки. Он делает три витка проволоки за несколько секунд.

Монтаж и устройство опалубки плавающего фундамента

Опалубка для плавающего фундамента устанавливается по внешнему периметру арматурного каркаса. Лучше соорудить ее из ламинированной фанеры, получится надежнее, чем из обрезных досок, и работы меньше. Все работы по изготовлению опалубки для плавающего фундамента легче будет сделать шурупами саморезами, чем гвоздями. Да и разбирать такую конструкцию будет гораздо приятнее.

Бетонирование монолитного плавающего фундамента с применением глубинного вибратора

Для бетонирования арматурного каркаса плавающего фундамента лучше всего использовать бетон марки В-25 или В-35. Бетона понадобится очень много даже для фундамента небольшого коттеджа, поэтому готовить его самостоятельно, смысла нет. К тому же придется заливать весь фундамент сразу, чтобы заливка получилась монолитной. Самый простой выход заказать бетон на заводе.

Если уж нет возможности залить весь периметр фундамента сразу, нужно помнить одно правило, — надо заливать только горизонтальными слоями, от края до края. Если слои будут соединяться вертикально, то это будет уже ошибкой. Получившаяся таким образом плита не выдержит нагрузки и треснет. Все старания по изготовлению плавающего фундамента будут напрасны.

правильно заливать только горизонтальными слоями.

Укладка бетона должна производиться с применением глубинного вибратора. Нужно это для того, чтобы бетонный раствор осел основательнее. После этого его разравнивают и оставляют застывать.

Застывает монолитный плавающий фундамент около двух недель. После чего можно приступить к продолжению строительства дома. Для большей прочности строящегося коттеджа можно организовать строительство ленточного (дополнительного) фундамента на плавающем основании или построить на нем цокольный этаж. Последнее будет особенно хорошей идеей, если котлован под фундамент был вырыт достаточно глубоко.

На этом работы по строительству плавающего фундамента можно считать законченными. Теперь вы знаете, как построить плавающий фундамент. Самое главное, что это возможно. Сложных операций тут нет никаких, и особых навыков тоже не требуется. Следуя таким нехитрым указаниям можно построить даже плавающий фундамент на глинистой почве. Главное, это желание что-то построить самостоятельно.

Как правильно сделать плавающий фундамент для деревянного дома: устройство, технология, сооружение, инструменты и материалы

Любое строительство дома начинается с сооружения фундамента. Прочный фундамент станет надежным основанием для дома — это аксиома, которую не нужно доказывать. Другое дело, когда речь идет о разновидностях фундамента. К каждому конкретному случаю должен быть выбран определенный вид фундамента. Выбор же напрямую зависит от состава и структуры почвы на вашем участке. В частности, от ее способности удерживать и впитывать воду и, главным образом, от уровня и силы давления грунтовых вод по отношению к поверхности земли. С помощью высокоточных геодезических приборов очень легко определяются все необходимые для сооружения фундамента показатели. Однако можно и не тратиться на дорогостоящие экспертизы.

Ведь, что такое уровень грунтовых вод? Это расстояние от поверхности грунта до зеркала воды, которое легко измерить в колодцах на ближайших к вам участках. В конце концов всю важную для вас информацию можно добыть у своих соседей по участку. И самое важное — определить на какой глубине находится вода и, на какой уровень она поднимается в тот или иной сезонный период.

На нашем участке грунтовые воды оказались в непосредственной близости от поверхности земли. То есть, при таком раскладе, самым подходящим вариантом будет плавающий фундамент.

Как сделать плавающий фундамент своими руками, в чем его преимущество перед другими видами фундаментов — обо всем этом вы и узнаете из этой статьи.

Плавающий фундамент своими руками: инструменты и материалы

  • утеплитель (пенополистирол)
  • бетон М350 В7,5
  • вязальная проволока
  • лопаты
  • тачка
  • бетономешалка
  • инвентарь для работы с цементом
  • инструмент для работы с деревом
  • пила (электропила или лобзик)
  • ведра, трубы
  • молоток
  • рубанок

Поэтапное сооружение фундамента под деревянный дом

Под деревянный дом обычно закладывают мелкозаглубленный ленточный фундамент. У нас он будет еще и плавающим. Все эти факторы не могут не радовать экономного хозяина. Мелкозагубленный плавающий ленточный фундамент, помимо того, что он обладает высокой прочностью и не подвергается сильному воздействию грунтовых вод, он еще и экономически выгоден. Так, для мелкозагубленного фундамента не нужна глубокая траншея. А это значит, что и расходов на песок, цемент и гравий будет гораздо меньше, чем на закладку того же глубокозагубленного фундамента. К тому же, для нашего варианта достаточно будет выставить небольшую опалубку, но сначала мы будем расчищать свой участок, чтобы сделать четкую разметку для нашего фундамента.

Размер котлована, который мы будем копать в первую очередь, определяется, исходя из существующего проекта дома.

А вот его глубину вы определяете сами. Она должна доходить до глубины твердого грунта. В нашем случае было сделано углубление для дальнейшей заливки фундамента на 70 см от поверхности земли.

Далее выравниваем дно котлована и засыпаем его речным, обязательно, мытым песком.

Затем мы утрамбовываем песок. Здесь, как нельзя кстати, пригодится нивелир или водный уровень. С помощью этих инструментов мы будем выставлять маяки. После того, как мы заполнили котлован песком, обильно поливаем его водой.

При помощи этого нехитрого приема песок начнет утрамбовываться. Как только он опуститься ниже уровня маячков, нужно еще раз подсыпать песок.

Повторять это действие нужно столько раз, сколько потребуется для достижения наилучшего результата.

На выровненную поверхность песчаной подушки выкладываем утеплитель. В нашем случае утеплителем послужил «пенополистирол». Выкладываем его толщиной 5-6 см.

Таким образом, мы предохраняем основание фундамента — буквально отсекаем его от сырости.

Далее приступаем к гидроизоляции. Накладываем сверху утеплителя стеклоизол. Отличный материал, знаю по собственному опыту, с ним никаких хлопот у вас не будет. Клеить гидроизоляционный материал нужно обязательно с напуском. Поэтому, когда будете отрезать рулон, осталяйте для напуска 70-80 см. с двух сторон. Затем обклеиваем им наш фундамент. Все пока просто, как видите.

Теперь выставляем опалубку. Делаем это точно по размерам, которые указаны в вашем проекте. Собственно, опалубка — это форма, в которую мы будем заливать сам фундамент. Наш фундамент мелкозаглубленный, поэтому крепления формы делаем выше уровня земли. Изготовить опалубку несложно, подойдет любой подручный материал.

Далее заливаем всю площадь формы бетоном. Его толщина должна быть не выше 7-8 см. Мы используем бетон М350 В7,5. Залитый слой бетона ( его еще называют «бетонной подготовкой») оставляем на несколько дней для того, чтобы бетон набрался прочности.

Cледующий этап — армирование, то есть мы переходим к дополнительному укреплению фундамента. Эти укрепления представляют собой связанные между собой пруты арматуры. Делаются укрепления по всему периметру и перемычкам и предназначены для защиты бетона от возможный последствий деформации.

Мы рекомендуем устанавливать арматуру диаметром не менее 14 мм. Количество арматуры берется из расчета: 100-120 кг на один куб бетона. Арматурный пояс нужно вязать (это непременное условие) специальной вязальной проволокой.

Некоторые используют при армировании электросварку. Лично мы категорически против такого способа. В термостатике ячейки должны быть в диаметре не более 30×30см.

Армосетка на полу фундамента установлена, теперь, согласно проекту, нужно поставить анкерные закладки в тех местах, где по плану будут несущие стены. Делается это с целью привязки ленточного фундамента к плите.

Приступаем к монтажу маяков.

Прежде всего нужно учесть, что толщина плиты не должна быть меньше 30см. После окончания монтажа маяков, приступаем к заливке бетона. Заливаем, как говорится, в один присест, очень быстро — за один раз. Бетону ни в коем случае нельзя дать остыть, чтобы не образовался в итоге холодный стык. Поэтому здесь наша «торопливость» более чем оправдана.

Сразу, как остынет плита (даем на это достаточно времени), начинаем заключительный этап закладки фундамента. Делаем армировку ленточного фундамента. Повторяем все те же действия, что и для армировки пола.

1. Выставляем опалубку

2. Заливаем бетон

3. Когда бетон высохнет обклеиваем ленточный фундамент(его наружную часть) гидроизоляцией.

Наш фундамент готов. И главное, сделали мы его своими руками.

Как построить плавающий фундамент своими руками: обзор технологии

Знаменитый плавающий фундамент назван так необычно из-за того, что действительно движется незаметно для глаз на беспокойном грунте – там, где любой другой нулевой уровень сразу бы дал хорошую трещину. А для бани такой вид фундамента – один из самых универсальных и эффективных. Можно сказать, это неплохая альтернатива современном свайному, и тот, и этот – единственно возможный вариант на беспокойном грунте. Да, свайные служат дольше и строения на них можно возводить более солидные, зато «плавающие» намного реже нуждаются в ремонте. А самое главное – это относительно теплый пол в бане, чего не скажешь о домиках «на курьих ножках».

Правда, и обходится такое основание недешево. Так давайте разберемся, когда его строительство действительно оправдано и какие такие преимущества у плавающего фундамента перед другими видами, раз уж почти вся Европа строит свои небольшие и красивые дома именно на нем.

Содержание:
  • 3 Как построить баню на «плавающей» плите?
  • 4 Особенности возведения шведской плиты

Чем так хорош этот фундамент?

Во-первых, у него огромная пространственная жесткость и способность выдерживать нагрузки даже тяжелых каменных бань. Во-вторых, такой фундамент отлично справляется с силами морозного пучения – а для России это просто-таки идеальный вариант. Глины, суглинки и пески, каких в северных широтах нашей страны много, для плавающего фундамента – лучшее основание: баня поднимается осенью вместе с плитой и так же равномерно опускается.

Такой фундамент – настоящая находка в тех случаях, когда грунт для строительства настолько непригоден, что рабочие требуют полной выторфовки участка. С плитой в этом нет необходимости – в чем ее и несомненный плюс. Ведь она специально разработана для сложных пучинистых, легко сжимаемых грунтов.

Единственный существенный недостаток плавающего фундамента – это высокая стоимость. Но при строительстве бани можно сэкономить на арматуре – если парная будет строиться небольшая, такие ребра жесткости под ней не нужны.

Каким бывает «плавающий» фундамент?

А ведь это – не только плита. «Плавающими» строят и ленточный фундамент, и столбчатый. Но «плавающая» плита – это, конечно, классика такого типа оснований. Она предназначена для достаточно тяжелых строений и вполне сойдет даже для двухэтажной бани.

Ленточный «плавающий» фундамент – это основание исключительно для легких построек. Размещена такая лента на песочной подушке, практически не заглубленной. Каркасные и деревянные бани на ней можно строить, другие конструкции – нет. Сама технология очень проста:

  • Шаг 1. Роем траншею по всему периметру будущей бани – 60 см глубиной и столько же шириной.
  • Шаг 2. На дно траншеи кладем подушку из щебня, в 20 см толщиной. Поверх – увлажненный песок, который хорошо трамбуем.
  • Шаг 3. Два-три дня поливаем этот песок и трамбуем еще специальным щитком.
  • Шаг 4. Ставим опалубку и укладываем арматуру.
  • Шаг 5. Заливаем бетон в опалубку – качественный, такой же марки, что и при обычном строительстве фундамента.
  • Шаг 6. Накрываем фундамент полиэтиленовой пленкой и оставляем на неделю.

Просто и легко, а главное – недорого. Единственный момент: этот фундамент нельзя строить на участках с большими перепадами высот.

А вот «плавающие» столбики идеально подходят для каркасно-щитового строительства. Эти столбики опираются на специальную бетонную плиту, которая по диаметру в два раза больше их. Плита – на песчаной подушке. Обходится такой фундамент совсем дешево, но на нем ставить можно только очень легкую каркасную парную.

Как построить баню на «плавающей» плите?

Стандартное устройство плавающего фундамента-плиты достаточно простое – это монолитный железобетонный фундамент, который располагается сразу под всей площадью здания. Его делают заглубленным на нормальной грунте и мелкозаглубленным там, где под ногами – сплошной песок.

Итак, вот вы можете построить плавающий фундамент своими руками для своей бани:

Этап I. Снимается весь слой растительности – там, где будет строиться баня, плюс один метр для отмостки. Снятый слой переносим в сад. Копается котлован – под проектную отметку. Для этого лучше нанять экскаватор. Главное – не перекопать, иначе на месте перекопа фундамент потом может попросту лопнуть. Это очень серьезная ошибка. Чтобы края котлована не осыпались, их лучше рыть с небольшим уклоном.

Этап II. Засыпаем слой щебня – 10 см, укладывая его в несколько этапов и хорошо трамбуя (например, бревном с ручкой). Затем – слой песка, который зафиксирует щебень и не позволит ему «гулять». А устойчивость его к морозу поможет новому фундаменту противостоять холодам.

Этап III. Укладывается гидроизоляционный слой – обычно плотная дорогая полиэтиленовая пленка. Она нужна для того, чтобы влага потом не просачивалась в фундамент и, с другой стороны, ценное бетонное «молочко» не протекало во время заливки раствора. Теперь заливаем тонкий слой подбетонки – М-100.

Этап IV. Строим опалубку. Если фундамент погружали в грунт – тогда эту роль могут выполнить и стены ямы, но их нужно тоже гидроизолировать. А для опалубки хорошо подойдут доски по 25 мм толщиной и 50-100 мм больше той высоты, что будет фундамент. По верхнему краю опалубки прокладываем контрольный шнур, в котором фиксируем только одну его сторону, а вторая с привязанным грузом опускаем с другой стороны. Когда будет заливаться раствор, шнур можно будет убрать.

Этап V. Укладываем арматуру – это самый ответственный этап. Металлические прутья будут торчать из фундамента в местах возведения стен – это необходимо для достижения неразрывной связи их и основания. Но такую арматуру нельзя варить – только связывать мягкой проволокой. В углах прутья замыкаем полукругом, а концы заводим в боковые стенки фундамента – получается гибкая цельная конструкция.

Этап VI. На этом этапе производится бетонирование основания: раствор укладывают слоями до 15 см, тщательно разравнивают и трамбуют путем штыкования.

Заливать бетон нужно в один прием, для чего лучше использовать бетономешалку. А рецепт лучше использовать такой: на одну часть цемента – по одной части воды и песка. Трамбовать бетон нужно до тех пор, пока на поверхности не появится влажный слой. После этого берем деревянную рейку и выравниваем все.

В первый день фундамент смачиваем каждые 4-5 часов и накрываем пленкой – чтобы не появились трещины. На следующий день смачиваем уже только три раза, а затем – лишь утром и вечером. Когда высохнет – снимаем опалубку, и через месяц можно продолжать строительство бани, еще лучше – через год.

Особенности возведения шведской плиты

Шведы уже давно славятся своей экономностью, изобретательностью и заботой об окружающей среде. И знаменитая шведская плита, лучшая разновидность обычной плавающей, – как раз их изобретение. Она неимоверно популярна в таких странах, как Норвегия, Швеция и Финляндия. И неспроста: технология ее в том, что такой фундамент хорошо выдерживает серьезные нагрузки на проблемных грунтах и в то же время он теплоизолированный. Часто в таком основании даже одновременно делаются теплые водяные полы – для бани самый раз.

А теперь как построить плавающий фундамент по шведской технологии:

  • Шаг 1. Роем котлован глубиной 30-40 см.
  • Шаг 2. Засыпаем котлован щебенкой до самого уровня земли + машина песка туда же. Песок поливаем и трамбуем до того же уровня.
  • Шаг 3. Кладем пенопласт – 10 см толщиной, тот, который еще называют «половой», он очень крепкий, 100 единиц. Главное – проверить, чтобы этот пенопласт был ровно на 10 см больше уровня земли с каждой стороны.
  • Шаг 4. На такой фундамент кладется вязанная арматура, 15х15 ячеек. А ставить ее нужно на специальные пластмассовые грибочки – так, чтобы она на 3-4 см оказалась в воздухе. Самих грибочков хватит по 5 штук на каждый квадратный метр.
  • Шаг 5. Вместо опалубки ставим тот же пенопласт и укрепляем его снаружи какой-нибудь доской.
  • Шаг 6. Теперь наконец-то заливается бетон.

Почему шведскую плиту утепляют именно пенопластом? Все просто: этот материал не интересен мышам, он не преет, не гниет. И для фундамента его нужно брать крепостью в 100 или 150 единиц – по нему даже можно бить кулаком. Он отлично утепляет, а шведы обожают экономить на электроэнергии.

Конечно, плавающий фундамент – это не панацея от всех проблем, а только одно из удачных решений. Далеко не для каждой бани подходит такое основание, но в некоторых случаях – это единственно возможное решение, и не самое плохое.

Похожие статьи

Что такое плавающий фундамент? (с иллюстрациями)

Плавучий фундамент — это фундамент здания, не имеющего опор. Это залитая цементная плита с двумя глубокими краями, которые в северном климате проходят чуть ниже линии замерзания. Фундамент действительно плавает по земле и перемещается, когда температура уплотняет и расширяет почву. Это очень распространено для полов в гаражах и плит передвижных домов, а во многих частях мира его просто называют плиточным фундаментом.

Плавающие фундаменты очень распространены в плитах передвижных домов.

В типичном плавающем фундаменте водопроводные и электрические линии прикрепляются к плите, просто пропуская их через пол во время заливки. Это означает, что все водопроводные, дренажные и электрические линии должны быть завершены до заливки фундамента. Во многих случаях это гораздо более доступный метод строительства, чем использование фундамента с опорой, но он может привести к очень дорогим счетам за ремонт, если сантехника потребует ремонта в будущем.В более теплом климате плавучая плита намного удобнее для домовладельцев, поскольку она не слишком сильно прогибается, потому что здесь меньше резких перепадов температуры. Это также помогает охладить конструкцию, так как контакт фундамента с землей вызывает охлаждение через бетон и рассеивает их по всему зданию.

Плавающий фундамент для сараев обычно относится к размещению деревянного каркаса на блоках, чтобы поднять сарай над землей.

При строительстве хозяйственных построек, таких как сараи, этот термин может иметь другое значение. Некоторые системы полов для наружных навесов известны как полы с плавающим фундаментом и не требуют заливки бетона. В этих приложениях фундамент представляет собой просто деревянный каркас, положенный на блоки. Это позволяет полу сарая быть приподнятым над землей, что предотвращает просачивание воды в сарай и защищает его содержимое.

Залитая цементная плита без опоры создает плавающий фундамент.

При заливке фундамента из плавающих плит обязательно перед заливкой бетона в пол необходимо установить армированные стальные стержни или толстую проволочную сетку.Проволока и сталь предотвращают растрескивание и разрушение пола, когда плита изгибается относительно земли. Без этого усиления плита, скорее всего, потрескается и, возможно, вызовет повреждение стен и потолка, поскольку пол будет неравномерно прогибаться. Часто изгиб неармированной плиты приводит к тому, что двери не закрываются и не открываются правильно, а окна прилипают или даже трескаются. Стены тоже подвержены растрескиванию, а гипсокартон склонен ломаться по швам.

Проволока и стальная арматура предотвращают растрескивание плавающего фундамента.Бетонные плиты обычно используются для обозначения углов фундамента из плавающих плит во время строительства.

Инженер-строитель: ПЛАВАЮЩИЙ ФОНД: Общие соображения.

Плавающий фундамент для здания определяется как фундамент, в котором вес здания приблизительно равен полному весу, включая воду грунта, удаленного с места строительства.Этот принцип флотации можно пояснить со ссылкой на Рис. 14.4. На рис. 14.4 (a) показана горизонтальная поверхность земли с горизонтальным уровнем грунтовых вод на глубине dw ниже поверхности земли. Рис. 14.4 (b) показывает выемку, сделанную в земле на глубину D, где D> dw, а Рис. 14.4 (c) показывает структуру, построенную в выемке и полностью заполняющую ее.

Если вес здания равен весу грунта и воды, удаленных из котлована, то очевидно, что общее вертикальное давление в грунте ниже глубины D в Рис.14.4 (в) то же, что и в Рис. 14.4 (а) до раскопок.

Поскольку уровень воды не изменился, нейтральное давление и эффективное давление остаются неизменными. Поскольку осадки вызваны увеличением эффективного вертикального давления, если бы мы могли перейти от Рис. 14.4 (a) к Рис. 14.4 (c) без промежуточного корпуса 14.4 (b) , здание в Рис. 14.4 (c) вообще не оседает.

Это принцип плавающего фундамента, при котором достигается точный баланс между удаленным весом и наложенным весом.Результат — нулевая осадка здания.

Однако можно отметить, что мы не можем перейти от этапа, показанного на рис. , рис. 14.4 (a), , к этапу на рис. 14.4 (c) , не пройдя через этап 14.4 (b) . Этап раскопок здания — критический этап.

Могут возникнуть случаи, когда у нас не может быть полностью плавающего фундамента. Фундаменты этого типа иногда называют частично компенсируемыми фундаментами (в отличие от полностью компенсированных или полностью плавающих фундаментов).

Имея дело с плавучими фундаментами, мы должны учитывать следующие два типа грунтов.

Это:

Тип 1: Грунты фундамента обладают такой прочностью, что разрушение грунта на сдвиг не произойдет под нагрузкой здания, но осадки и особенно дифференциальные осадки будут слишком большими и будет представлять собой отказ конструкции. Плавучий фундамент используется для снижения осадки до приемлемого значения.

Тип 2: Прочность грунта фундамента на сдвиг настолько мала, что, если бы здание было заложено на уровне земли, произошел бы разрыв грунта. При отсутствии прочного слоя на разумной глубине здание можно построить только на плавающем фундаменте, который снижает касательные напряжения до приемлемого значения. Решение этой проблемы решает проблему поселения.

В обоих случаях для плавающего фундамента [Рис.14.4 (d)]

Рисунок 14.4 Принципы плавучего фундамента; и типовой жесткий плот-фундамент

Foundation для сайтов 6 документов

×
  • Витрина
    • Фундаментная витрина
    • Бренды
    • Примеры из практики
    • Блог
    • Базз
    • О Фонде
  • Разработать
    • Каркасы
    • Фонд для сайтов
    • Foundation для электронной почты
    • Развитие
    • HTML шаблоны
    • ресурс
    • Строительные блоки
    • Внести вклад
  • Учебники
    • Учебники
    • Классы
    • Индивидуальное обучение
    • Сертификация
  • Втягиваться
    • Подключить
    • Форум Фонда
    • События
    • Часто задаваемые вопросы
    • Внести вклад
    • Йетинаутс
  • Документы
    • Сайты Документы
    • Электронная почта Документы
  • Начало работы
×
  • Фундамент
  • точка
  • ZURB
  • Ком
  • Слэш
  • Сайтов
×
  • холст
  • Пример
  • Вертикальный
  • Меню
  • из
  • Верх
ЗУРБ Фундамент
  • Витрина
    • Фундамент витрина
    • Бренды
    • Примеры из практики
    • Блог
    • Базз
    • О Фонде
  • Разработать
    • Каркасы
    • Фонд для сайтов
    • Foundation для электронной почты
    • Развитие
    • HTML шаблоны
    • ресурс
    • Строительные блоки
  • Учебники
    • Учебники
    • уроков
    • курсы
    • Индивидуальное обучение
    • Сертификация
  • Втягиваться
    • Подключить
    • Форум Фонда
    • События
    • Часто задаваемые вопросы
    • Внести вклад
    • Йетинаутс
    • Партнеры
    • Спонсорство
  • Документы
    • Сайты Документы
    • Электронная почта Документы
  • Начало работы
ЗУРБ Фундамент Фонд для сайтов 6.6.3 журнал изменений Список компонентов
  • Начиная
    • Добро пожаловать
    • Установка
    • Стартовые проекты
    • Совместимость
    • Доступность
    • Кухонная мойка
  • Настроить
    • Глобальные стили
    • Опора справа налево
    • Режим Flexbox
    • Sass
    • JavaScript
    • Утилиты JavaScript
    • Медиа-запросы JS
  • Генеральная
    • XY сетка новая
    • Плавающая сетка Legacy
    • Flex Grid Наследие
    • Формы
  • Утилиты
    • Утилиты для создания прототипов
    • Утилиты Flexbox
    • Классы видимости
    • Классы поплавков
  • Типография
    • Базовые стили
    • Вспомогательные классы
  • Управление
    • Кнопка
    • Группа кнопок
    • Кнопка закрытия
    • Слайдер
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
