Саг адд 4004 технические характеристики: АДД-4004.6 И У1 (Д-242) | Сварочный агрегат

АДД-4004.6 И У1 (Д-242) | Сварочный агрегат

  Агрегат для производства сварочных работ АДД-4004.6 И У1 оснащается дизельным двигателем Д-242, построенным по схеме водяного охлаждения. Снижение рабочей температуры до номинальных значений происходит за счет поступления охлаждающей жидкости (тосола) к наиболее нагреваемым элементам блока цилиндров.

  Изделие комплектуется топливным баком ёмкостью 60 литров.

  Регулирование важнейших параметров сварки происходит в ступенчато-плавном режиме. С агрегатом используется сварочный кабель силовой гибкий КГ сечением до 50 кв.мм. Устройство собрано на пространственной сварной раме из металлического профиля.

Технические характеристики

Параметр

Значение

Выходной сварочный ток, А

 400

Пределы регулирования сварочного тока, А

45-430

Модель двигателя

Д-242 ММЗ

Вид охлаждения

водяное

Частота вращения коленвала, об/мин

1800

Объём топливного бака, л

60

Расход топлива, л/ч

5,1

Габаритные размеры, мм

1670х950х1200

Вес, кг

 830

Дизельный агрегат АДД — 4004

Главная > Каталог > Сварочное оборудование > Сварочные агрегаты (генераторы) > Сварочные генераторы АДД > Сварочный генератор Дизельный агрегат АДД — 4004

Стоимость:

По запросу

Заказать Получить скидку ✔ В наличии

Доставка:
  • самовывоз;
  • транспортной компанией.
Способы оплаты:
  • наличные при самовывозе;
  • банковский перевод (с НДС).

Сварочный дизельный агрегат АДД – 4004 имеет отличные технические характеристики, которые по некоторым позициям превышают зарубежные аналоги оборудования данного типа. Завод электросварочного оборудования Искра предлагает поставки данной модели в России и за рубеж по выгодным ценам. Заказ можно оформить на нашем сайте.

Агрегат дизельный сварочный АДД — 4004 ИУ1

Предназначен для питания одного сварочного поста ручной дуговой сварки, используется для работы в полевых условиях, т.к. конструкция включает в себя автономный источник питания в виде двигателя внутреннего сгорания.

ПараметрыНорма
 Номинальный сварочный ток (А)  400
 Номинальное рабочее напряжение (В)  36
 Пределы регулирования сварочного тока (А)  45-430
 Модель двигателя  Д-144 ВМТЗ г.
Владимир
 Мощность двигателя (кВт, л.с.)  37 (50)
 Частота вращения (об/мин)  1800
 Охлаждение двигателя  Воздушное

 Топливо:

   -летнее

   -зимнее

 Дизельное ГОСТ 305-82

 Л-0,2-40

 3-0,2 — 35

 Часовой расход топлива двигателя в номинальном режиме работы (кг/ч), не более  4,4
 Емкость топливного бака (л)  60
 Масса агрегата без комплектующих (кг)  730
 Габаритные размеры (мм)  1670х950х1200

АДД — 4004 П + ВГ

Главная > Каталог > Сварочное оборудование > Сварочные агрегаты (генераторы) > Сварочные генераторы АДД > Сварочный генератор АДД — 4004 П + ВГ

Стоимость:

По запросу

Заказать Получить скидку ✔ В наличии

Доставка:
  • самовывоз;
  • транспортной компанией.
Способы оплаты:
  • наличные при самовывозе;
  • банковский перевод (с НДС).

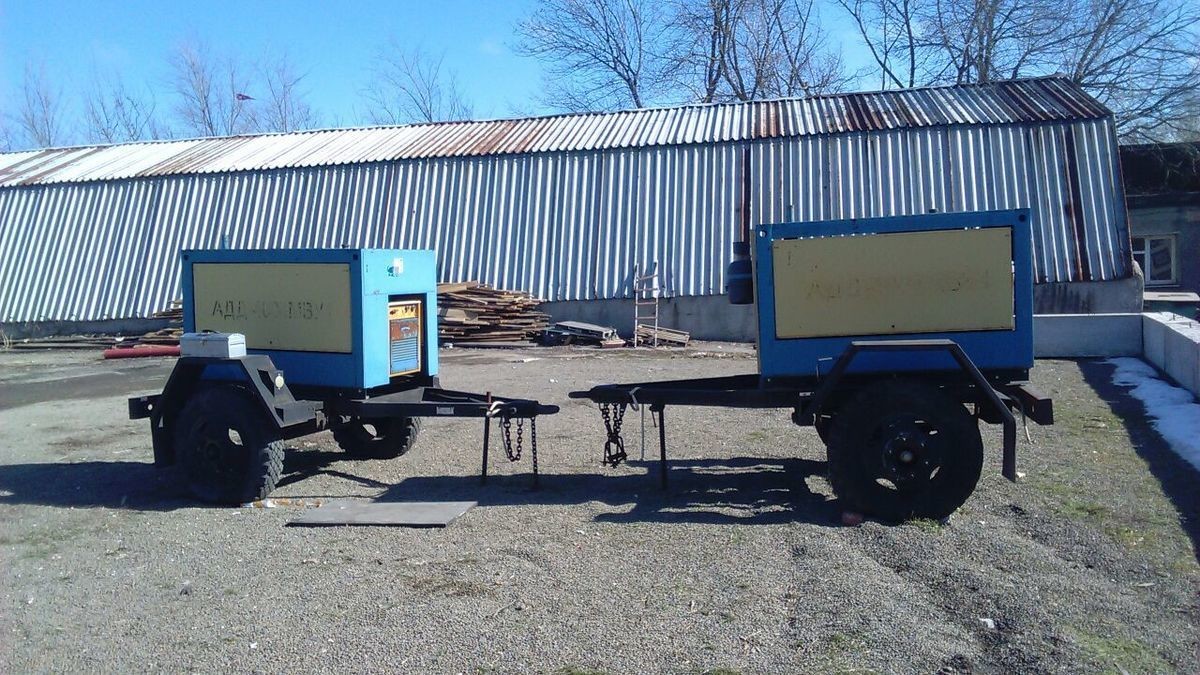

Прицепной сварочный агрегат АДД — 4004 П + ВГ можно назвать универсальным вариантом для питания одного сварочного поста, а также широкого ряда электроинструментов различного типа. Данная модель удобна в использовании и отличается высоким уровнем надежности. Предлагается в продажу заводом электросварочного оборудования Искра.

Прицепной сварочный агрегат АДД — 4004 П + ВГ

Предназначен для питания одного сварочного поста ручной дуговой сварки, используется для работы в полевых условиях, т.к. конструкция включает в себя автономный источник питания в виде двигателя внутреннего сгорания.

Агрегат позволяет проводить сварку электродами с любым типом покрытия, так как питание осуществляется от источника постоянного тока, которым служит генератор индукторного типа с выпрямлением тока, КПД 70 %.

Дополнительно имеет вспомогательный электрогенератор переменного тока предназначеный для питания электроинструмента, дрели, шлифовальной машинки, освещения и т.п.

Номинальные параметры агрегата относятся к его работе на высоте не более 1000м над уровнем моря, температуре окружающего воздуха от +40°С до -45°С и относительной влажности воздуха (среднемесячное значение) до 80% при +15°С.

По отдельному заказу сварочный агрегат может укомплектовываться сварочными кабелями, электрододержателями, клеймами заземления и масками сварщика.

Технические характеристики:

ПараметрыНорма
 Номинальный сварочный ток (А)  400
 Номинальное рабочее напряжение (В)  36
 Пределы регулирования сварочного тока (А)  45-430
 Модель двигателя  Д-144 ВМТЗ г.
Владимирск
 Мощность двигателя (кВт, л.с.)  37 (50)
 Частота вращения (об/мин)  1800
 Охлаждение двигателя  Воздушное

 Топливо:

   -летнее

   -зимнее

 Дизельное ГОСТ 305-82

 Л-0,2-40

 3-0,2 — 35

 Часовой расход топлива двигателя в номинальном режиме работы (кг/ч), не более  4.4
 Емкость топливного бака (л)  60
 Масса агрегата без комплектующих (кг)  730
 Габаритные размеры (мм)  1670х950х1200
 Частота электрогенератора (Гц)  50
 Номинальная мощность электрогенератора (кВт)  4
 Номинальная мощность электрогенератора (кВт)  230
 Частота вращения электрогенератора (об/мин)  3000
 Наибольшая скорость перемещения агрегата на прямом горизонтальном участке шоссейной дороги (км/ч), не более  25
 Давление в шинах (кг/см³)  2,6
 Размер шин  8-40-15´´
 Колея (мм)  1440
 Расстояние от дорожного полотна до нижней точки оси груженого шасси (мм)  300
 Допустимая полная масса (кг)  1000
 Габаритные размеры шасси (мм)  2850х1680х595
 Масса шасси (кг), не более  250

АДД — 4004. 6 + ВГ

Главная > Каталог > Сварочное оборудование > Сварочные агрегаты (генераторы) > Сварочные генераторы АДД > Сварочный генератор АДД — 4004.6 + ВГ

Стоимость:

По запросу

Заказать Получить скидку ✔ В наличии

Доставка:
  • самовывоз;
  • транспортной компанией.
Способы оплаты:
  • наличные при самовывозе;
  • банковский перевод (с НДС).

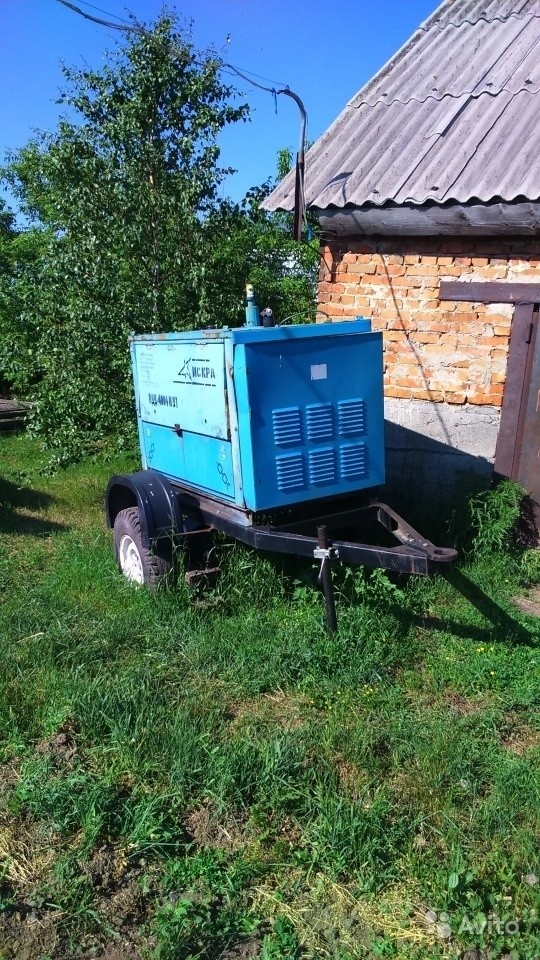

Агрегат сварочный прицепной АДД-4004.6 ИУ1 + ВГ может использоваться для питания одного сварочного поста, а также электроинструмента при использовании дополнительного генератора. Имеет высокий уровень производительности и является оптимальным вариантом для работы в полевых условиях. Предлагается в продажу в России Заводом электросварочного оборудования «Искра».

Агрегат позволяет проводить сварку электродами с любым типом покрытия, так как питание осуществляется от источника постоянного тока, которым служит генератор индукторного типа с выпрямлением тока, КПД 70 %.

Агрегат дополнительно имеет вспомогательный электрогенератор переменного тока предназначенный для питания электроинструмента, дрели, шлифовальной машинки, освещения и т.п.

Номинальные параметры агрегаты относятся к его работе на высоте не более 1000м над уровнем моря, температуре окружающего воздуха от +40°С до -45°С и относительной влажности воздуха (среднемесячное значение) до 80% при +15°С.

По отдельному заказу сварочный агрегат может укомплектовываться сварочными кабелями, электрододержателями, клеймами заземления и масками сварщика.

Технические характеристики:

ПараметрыНорма
 Номинальный сварочный ток (А)  400
 Номинальное рабочее напряжение (В)  36
 Пределы регулирования сварочного тока (А)  45-430
 Модель двигателя  Д-242 ММЗ г. Минск
 Мощность двигателя (кВт, л.с.)  45,6 (62)
 Частота вращения (об/мин)  1800
 Охлаждение двигателя  Жидкостное

 Топливо:

   -летнее

   -зимнее

 Дизельное ГОСТ 305-82

 Л-0,2-40

 3-0,2 — 35

 Часовой расход топлива двигателя в номинальном режиме работы (кг/ч), не более  5.1
 Емкость топливного бака (л)  60
 Масса агрегата без комплектующих (кг)  830
 Габаритные размеры (мм)  1670х950х1200
 Частота электрогенератора (Гц)  50
 Номинальная мощность электрогенератора (кВт)  4
 Номинальная мощность электрогенератора (кВт)  230
 Частота вращения электрогенератора (об/мин)  3000

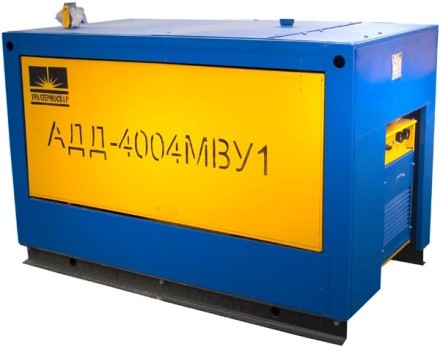

Агрегаты сварочные АДД- 4004МВУ1, АДД-4004МУ1

РУКОВОДСТВО ПО ЭКСПЛ

ОКП 34 4183

ПАСПОРТ

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ



Общие сведения

     НАЗНАЧЕНИЕ



Агрегат сварочный АДД-4004МВУ1 (АДД-4004МУ1) предназначен для использования в качестве автономного источника питания одного поста при ручной дуговой сварке, резке и наплавке металла постоянным током. В своем составе агрегат АДД-4004МВУ1 имеет вспомогательный генератор переменного тока напряжением 230В, частотой 50 Гц для питания электроинструмента, освещения и других потребителей. Агрегат АДД-4004МУ1 в своем составе дополнительного генератора не имеет.

По заказу потребителя агрегаты комплектуются одноосным прицепом-шасси и термопеналом для сушки электродов.

Агрегат предназначен для работы на открытом воздухе в полевых условиях. Агрегат не предназначен для эксплуатации в закрытых невентилируемых помещениях.

Номинальные параметры агрегата относятся к его работе на высоте не более 1000 м над уровнем моря при температуре окружающего воздуха от 40°С до минус 45°С и относительной влажности воздуха не более 75% при 15°С.





ТЕХНИЧЕСКИЕ ДАННЫЕ

2.1     Сварочный генератор

2.1.1 Тип     ГД-4006У2

2.1.2. Номинальный сварочный ток, А     400

2. 1.3     Пределы регулирования сварочного тока, А     60 — 400

2.1.4     Напряжение холостого хода, В     80-90

2.1.5     Продолжительность нагрузки (ПН) при номинальном сварочном токе, %     60

2.2     Приводной двигатель

2.2.1     Тип дизеля     Д-242

2.2.2     Мощность, кВт (л.с.)     45,6(62)

2.2.3     Число цилиндров     4

2.2.4     Частота вращения, об/мин     1800

2.2.5     Система охлаждения — закрытого типа с принудительной циркуляцией охлаждающей жидкости.

2.3     Термопенал для сушки электродов

2.3.1     Напряжение питания, В     36-60

2.3.2     Потребляемая мощность, кВт, не более      0,2

2.3.3     Масса загружаемых электродов     до 8 кг

2.3.4     Номинальная температура в рабочей камере термопенала, С°      130

2.4     Вспомогательный генератор электропитания

2.4.1 Тип вспомогательного генератора     БВЕИ 525754. 013

2.4.1     Номинальная мощность, кВА     4

2.4.2     Частота, Гц     50

2.4.3     Номинальное напряжение, В     230

2.4.4     Частота вращения, об/мин     3000

2.5     Данные агрегата без шасси:

2.5.1     Степень защиты      IP22

2.5.2     Габариты, мм, не более     2150 х 1000 х 1580

2.5.3     Масса, кг, не более:

АДД-4004МУ1       1120

АДД-4004МВУ1        1200

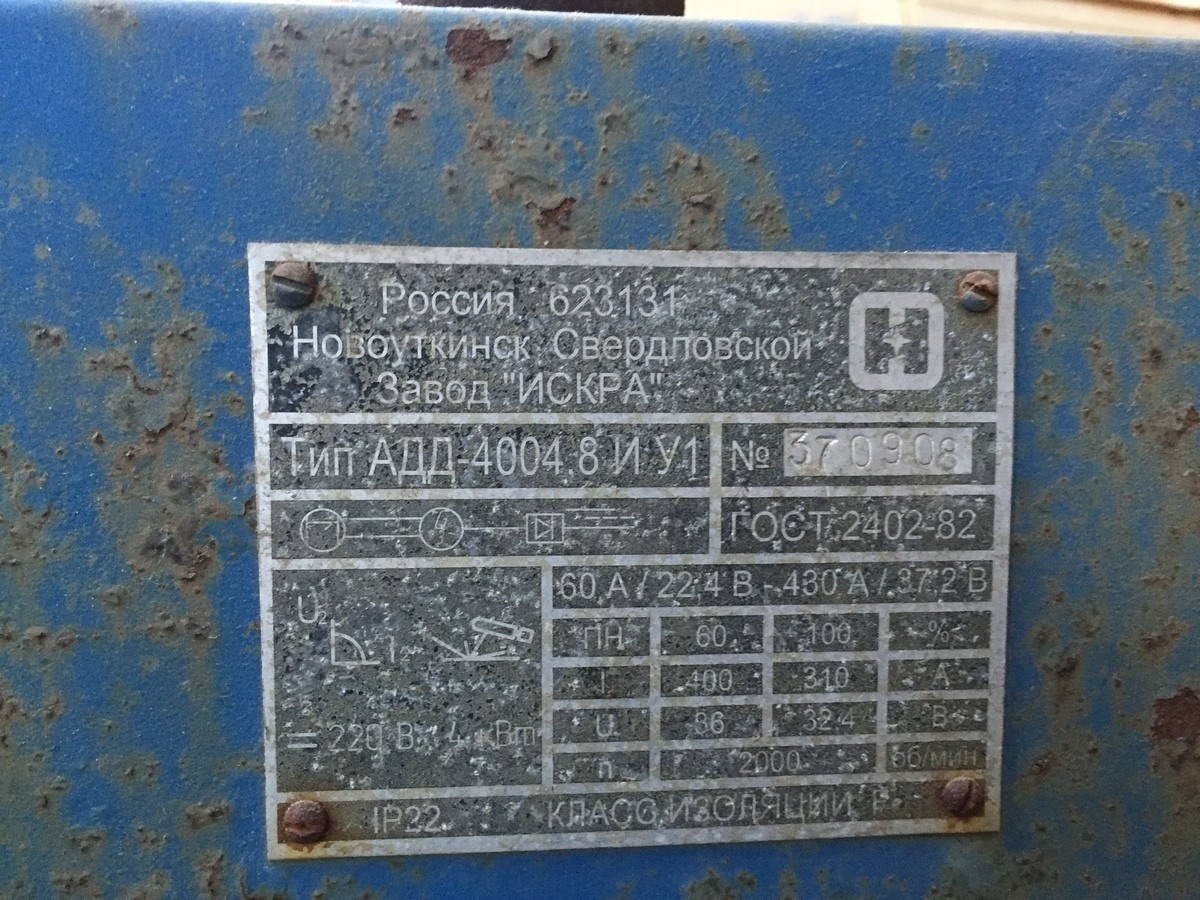

Расшифровка символов таблички номинальных данных



Трёхфазный генератор с выпрямительным блоком и однофазный генератор переменного тока с приводом от двигателя внутреннего сгорания.

Трёхфазный генератор с выпрямительным блоком с приводом от двигателя внутреннего сгорания.

Внешняя характеристика трёхфазного генератора крутопадающая.

Ручная дуговая сварка покрытыми электродами

Уровни   звука   и эквивалентные уровни звука   при   работе агрегата   в номинальном режиме не более 80дБА.

Предельно допустимая концентрация вредных веществ в воздухе на рабочем месте у агрегата сварочного соответствует ГН 2.2.5.686 — 98.

Агрегаты сварочные СЕРТИФИЦИРОВАНЫ на соответствие требованиям БЕЗОПАСНОСТИ и ЭЛЕКТРОМАГНИТНОЙ СОВМЕСТИМОСТИ: ГОСТ21671 и Нормы 8 — 95. Сертификат №РОСС. RU.0001.11ME55.B01057 со сроком действия по 28 ноября 2006 года, выданный Органом по сертификации промышленной продукции НП «Южно — Уральское техническое общество», находящееся по адресу: 456318, г. Миасс Челябинской области, пр. Октября, 66.



Комплект поставки



1. Агрегат сварочный АДД -4004МВУ1 (АДД -4004МУ1) в сборе, шт

1

2. Комплект ЗИП сварочного генератора ГД-4006У2, шт

1

3. Комплект ЗИП двигателя, шт

1

4. Паспорт агрегатасварочного, экз

1

5. Паспорт генератора сварочного ГД-4006У2, экз

1

6. Паспорт двигателя, экз

1

7. Техническое описание и инструкция по эксплуатации двигателя, экз

1

8. Провод для аккумулятора + + +, шт

1

9. Провод для аккумулятора + + +, шт

1

10. Лампа А12-21-3 ГОСТ 20231.1, шт

1

11. Светильник ПЛ-64В 2-4м ТУ 16 635.331

1

12. Шасси одноосное (по заказу), шт

1

Дополнительно дляагрегата АДД-4004МВУ1:



13. Паспорт вспомогательного генератора), экз

1

14. Паспорт устройства защитного отключения, экз

1





4. ОСНОВЫ БЕЗОПАСНОЙ РАБОТЫ



Организация рабочих мест и проведение сварочных работ должны соответствовать «Санитарным правилам при сварке, наплавке и резке металлов» СП № 1009-73, ГОСТ 12.3.003 — 86 «ССБТ Работы электросварочные. Требования безопасности».

1 .Уровни напряженности электрического поля частотой 50 Гц и периодического магнитного поля на рабочем месте у агрегата сварочного соответствуют санитарно-эпидемиологическим правилам и нормативам СанПиН 2.2.4.1191-03 «Электромагнитные поля в производственных условиях».

2. Корректированный уровень общей вибрации соответствует требованиям санитарных норм СП 2. 2.4/2.1.8.566-96 «Производственная вибрация, вибрация в помещениях жилых и общественных зданий»

3. Уровень ультрафиолетового излучения (диапазон УФ-В + УФ-С) соответствует санитарным нормам № 4557-88 «Ультрафиолетовое излучение в производственных условиях»

4.  Уровень шумовых характеристик агрегата сварочного соответствует требованиям санитарных норм № 2.2.4/2.1.8.562-96 «Шум на рабочих местах, в помещениях жилых, общественных зданий и на территории жилой застройки».

В эксплуатационной документации должны быть приведены указания об организации рабочих мест и проведении сварочных работ в соответствии с    СП при сварке, наплавке и резке металлов № 1009-73, ГОСТ 12.3.003-86 «ССБТ Работы электросварочные Требования безопасности»

Дополнительно для прицепов специальных тракторных:

5. Подъём и перемещение разовое тяжести соответствует требованиям руководства Р 2.2.755-99 Гигиенические критерии оценки и классификация условий труда по показателям вредности и опасности факторов производственной среды, тяжести и напряженности трудового процесса».

Не допускается выполнение работ со сцепным устройством прицепа одной женщиной.

К эксплуатации агрегатов допускается аттестованный персонал, прошедший обучение и проверку знаний по электробезопасности и правил техники безопасности, обученный работать с электроустановками и знающий устройство сварочных агрегатов.



     4.1     Основные правила электробезопасности для агрегата АДЦ-4004МВУ1

4.1.1 После запуска агрегата и выхода на номинальный режим по напряжению 220 В следует проверить исправность прибора контроля изоляции. Проверку производить без подключения электроприборов к розеткам и при отключенном выходном выключателе ВГ.

4.1.2 При исправной изоляции цепей внутри агрегата, омметр прибора должен показывать значение сопротивления не ниже 100 кОм. Прибор исправен, если при нажатии кнопки «Контроль изоляции» стрелка находится  в красной зоне шкалы (значение сопротивления около 10 кОм).

ЗАПРЕЩАЕТСЯ работа с неисправным прибором контроля изоляции!

4. 1.3 Подключаемые к ВГ электроприборы должны иметь шнуры питания с защитным проводником, соединенным с заземляющим контактом розетки. Защитный проводник должен быть надежно присоединён к открытым проводящим частям (корпусам) электроприбора.

Для всех агрегатов:

4.1.6 ЗАПРЕЩАЕТСЯ открывать кожухи распределительных устройств у работающего агрегата;

4.1.7 При смене электрода напряжение холостого хода на электрододержателе может достигать 100 В. В этих условиях необходимо соблюдать меры предосторожности, исключающие возможность соприкосновения тела сварщика с токоведущими частями электрической цепи;

4.1.8 В  случае    аварийного    повышения   скорости   вращения   двигателя напряжение на зажимах сварочного генератора может быть выше 100 В. В этом случае следует немедленно остановить двигатель.



     4.2     Основные правила противопожарной безопасности:

4.2.1 Заправлять агрегат топливом только при неработающем двигателе. После заправки вытереть места, на которые попало топливо.5

4.2.2 Следить за тем, чтобы не было течи топлива из бака и топливопроводов. При обнаружении течи немедленно устранить ее.

4.2.3 Для проверки уровня  топлива  в баке  пользоваться мерной линейкой.

Ни в коем случае не подносить к баку огонь для освещения.

4.2.4 Курение вблизи агрегата не допускается.

4.2.5 В случае возникновения пожара при отсутствии углекислотного огнетушителя необходимо использовать подручные средства тушения (забросать очаг пожара песком, землей, накрыть брезентом и т.п.).

4.2.6 Категорически запрещается заливать горящее топливо водой.

4.2.7 Запрещается  производить сварочные работы на расстоянии ближе 15м от агрегата.



     4.3 Прочие меры безопасности:

4.3.1 Для предохранения глаз от вредного действия лучей, излучаемых сварочной дугой сварщик должен пользоваться защитным щитком, снабженным специальным светофильтром.

4.3.2 При работе в общем помещении или на открытой площадке совместно с другими работниками   рабочее место сварщика должно быть изолировано не сгораемыми  ширмами, щитами  и окружающие должны быть предупреждены о вредном влиянии лучей от сварочной дуги на зрение.

4.3.3 Для предохранения тела и рук сварщика от ожогов лучами от сварочной дуги и брызгами расплавленного металла необходимо пользоваться специальной одеждой и рукавицами.

4.3.4 При зачистке швов для защиты глаз от осколков шлака необходимо пользоваться защитными очками с простыми стеклами.

4.3.5 При выемке электродов из термопенала после просушки необходимо помнить, что температура электродов может достигать 130°С и принять соответствующие меры безопасности.



5. ОСНОВНЫЕ СОСТАВНЫЕ ЧАСТИ АГРЕГАТА



Основой агрегата является блок, образованный жестким фланцевым соединением приводного двигателя и сварочного генератора ГД-4006У2. Этот блок прикреплен к раме через резиновые амортизаторы.

На капоте закреплены топливный бак, пульт управления вспомогательным генератором, фильтр очистки воздуха.

Вращающий момент от приводного двигателя передается к сварочному генератору посредством пальцевой муфты состоящей из двух полумуфт. Полумуфта двигателя укреплена на маховике и имеет четыре эластичных гнезда, в которых входят пальцы-пластины полумуфты генератора. Полумуфта установлена на валу сварочного генератора посредством шпоночного соединения.

Вращающий момент от приводного двигателя к вспомогательному генератору передается посредством ременной передачи. Для этого используются два ремня А-1320 ГОСТ 1284.1-89.



5.1     Пульт управления двигателем

На панели пульта установлены приборы контроля давления и температуры масла двигателя, амперметр контроля зарядного тока. Питание приборов включается тумблером S1 «Приборы». Схема электрическая принципиальная управления двигателем приведена на рис. 1 Агрегаты сварочные АДД- 4004МВУ1, АДД-4004МУ1_Д242.

Свеча накаливания, подогревающая воздух во впускном коллекторе двигателя, включается поворотом ключа выключателя S2 до первого положения «Свеча». Свечение спирали в окне «Контроль накала» показывает, что свеча достаточно разогрета и можно поворачивать ключ во второе положение «Пуск» для включения стартера.

Лампа HL1 «Разряд батареи » сигнализирует о том, что не работает зарядный генератор. При работающем двигателе горящая лампа может означать и обрыв ремня привода вентилятора охлаждения.

На панели имеется розетка на 12 В для подключения переносной лампы.

В целях надёжного возбуждения, в сварочный генератор заведено питание напряжением 12В постоянного тока от бортовой сети агрегата. Во избежание разряда аккумулятора рекомендуется сразу после остановки двигателя выключить тумблер S1″ Приборы».



5.2     Капот

Капот представляет из себя жесткую цельную сварную конструкцию в форме коробки без дна, к которой крепятся шторы и топливный бак. Капот надет на агрегат сверху и прикреплен к раме шестью болтами Ml2 (4 в углах плюс 2 посредине полоза).

Капот сделан съемным для удобства обслуживания двигателя и генераторов. Для снятия капота отсоединить топливопровод от топливного бака, открутить крепежные болты пульта вспомогательного генератора и болты крепления капота к раме и отсоединить провод заземления капота и топливного бака.

Поднимать капот согласно схеме строповки (см. рис. 2 Агрегаты сварочные АДД- 4004МВУ1, АДД-4004МУ1_Д242).



     5.3     Термопенал

Предназначен для поддержания электродов в сухом состоянии. Схема подключения термопенала к сварочному генератору приведена на рис. 3. Остальное — в паспорте на термопенал.



     5.4     Установка аккумуляторной батареи

Аккумуляторная батарея агрегата 6СТ-190 находится в сухозаряженном состоянии (без электролита).

Батарея установлена на раму со стороны стартера и притягивается к раме уголком через шпильки-крючки.

Соединение » + » аккумуляторной батареи со стартером, а » — » аккумуляторной батареи с корпусом (наконечник провода закрепить болтом, крепящим переходный щит генератора сварочного к двигателю) производить проводами из комплекта поставки.



6. ЗАПУСК АГРЕГАТА В РАБОТУ



Перед запуском в работу агрегата АДД-4004МВУ1 следует провести следующие работы:

Запуск агрегатов в работу проводить в следующем порядке:

6.1. Залить электролит в аккумуляторную батарею и подготовить к эксплуатации.

6.2. Подготовить двигатель к работе согласно инструкции по эксплуатации двигателя.

6.3. Открыть краник на баке и убедиться в поступлении топлива к фильтру и отсутствии воздуха в топливной системе.

6.4. Установить рукоятку подачи топлива в положение наибольшей подачи топлива (по часовой стрелке), рис.4

6. 5. Включить тумблер S1 «Приборы» на пульте управления двигателем. При этом загорится сигнальная лампа и стронутся стрелки приборов.

6.6. Повернуть ключ выключателя S2 до первого положения «Свеча».

6.7. Поворотом ключа выключателя S2 во второе положение «Пуск» включается стартер и открывается клапан подачи топлива электрофакельного подогревателя.

6.11 После пуска двигателя отпустите ключ. Он сам вернется в исходное положение. Если двигатель после 3 -4-х попыток с минутными перерывами не запустился, то последующую попытку пуска можно повторить только через 2,5-3 мин. во избежание выхода из строя аккумуляторной батареи.

После пуска двигателя необходимо:

Прослушать работу агрегата (двигатель должен работать равномерно, без стуков и посторонних шумов).

В случае затруднительного пуска двигателя, особенно в холодное время года, необходимо залить в бачок электрофакельного подогревателя легковоспламеняющейся смеси и повторить пуск. Особенности эксплуатации и обслуживание дизеля, а также перечень необходимых операций при возможных отказах двигателя изложен в документе «Дизели Д-243 — Д-245 и их модификации. Инструкция по эксплуатации».

В паспорте на генератор сварочный приводится перечень необходимых операций при работе со сварочным генератором.



7. ОСТАНОВКА ДВИГАТЕЛЯ



Для остановки необходимо дать двигателю поработать вхолостую на минимальных оборотах 3-4мин. и только после этого глушить его, предварительно выключив подачу топлива, поворотом рычага-стоп (против часовой стрелки) в крайнее положение (рис. 4. Агрегаты сварочные АДД- 4004МВУ1, АДД-4004МУ1_Д242) и удерживать его в этом положении до полной остановки двигателя, после чего необходимо вернуть рычаг в исходное положение.



8. ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА



ЗАО «Уралтермосвар», как предприятие-изготовитель агрегатов сварочных АДД-4004МВУ1 (АДЦ-4004МУ1) гарантирует его соответствие требованиям технической документации при соблюдении потребителем правил эксплуатации, изложенных в настоящем руководстве. Гарантийный срок — 12 месяцев со дня отгрузки с предприятия-изготовителя.

Гарантия предполагает бесплатный ремонт в течение гарантийного срока или замену агрегата на новый в случае невозможности ремонта.

Гарантийное обслуживание осуществляется только после заключения специалиста ЗАО «Уралтермосвар» о наличии неисправности по вине предприятия-изготовителя. В случае неисправности, произошедшей по вине покупателя ремонт осуществляется за его счет.

Гарантия прекращается при наличии механических повреждений, вызванных неосторожным обращением с агрегатом, самостоятельного изменения электрической схемы и внутренних коммуникаций, неисправности, возникшей из-за нарушений правил эксплуатации агрегата и попадания внутрь посторонних предметов.



СВИДЕТЕЛЬСТВО О ПРИЕМКЕ



Агрегат АДД-4004М_У1, исполнение 3, заводской №

№ двигателя.

№ генератора ГД-4006_

№ вспомогательного генератора

соответствует технической документации и признан годным к эксплуатации.

Дата приемо-сдаточных испытаний

Ответственный за приемку



Изготовитель: ЗАО «Уралтермосвар», г. Екатеринбург



Агрегат сварочный АДД-4004МВП на специальном двухосном шасси

Артикул: АДД-4004МВП
Цена: по запросу
Наличие: доступно под заказ

Агрегаты сварочные АДД-4004МВП (1 пост 400 А, вспомогательный генератор 4 кВт, термопенал, на специальном двухосном шасси с контейнерами для газорезательного оборудования, с ящиком под инструмент, с предпусковым подогревателем, искрогасителем, дизель Д-242) обеспечивают питание одного сварочного поста при ручной дуговой сварке, наплавке и резке металлов постоянным током, а также питание электроинструмента и освещения. Агрегат оснащен термопеналом на 8 кг с питанием от сварочной цепи для поддержания электродов в сухом состоянии. Поставляются на двухосное шасси с тормозами, оснащен отсеком для хранения инструмента и сварочных кабелей, а также контейнерами для двух кислородных и одного пропанового баллонов.

Соответствие стандартам:
Агрегат соответствуют нормам ГОСТ 2402 «Агрегаты сварочные. Общие технические требования», а также всем нормам безопасности (сертификат соответствия).
Аттестован АЦ НАКС на НГДО, ГО, ОХНВП, КО, ПТО.

Аттестован АЦ «Газпром», включен в:
— СТО ГАЗПРОМ 2-2.2-136-2007 «Инструкция по технологиям сварки при строительстве и ремонте промысловых и магистральных газопроводов. Часть I»;
— СТО ГАЗПРОМ 2-2.2-137-2007 «Инструкция по технологиям сварки при строительстве и ремонте промысловых и магистральных газопроводов. Часть II».

Возможно конструктивное исполнение «Север» — для работы в тяжелых климатических условиях:

— статор сварочного генератора изготавливается с трехслойной пропиткой изоляционным лаком и двухслойным покрытием лобовых частей катушечных групп эмалью ГФ-92-ХС;
— комплектуется пластиковой маской сварщика НН-10, электрододержателем и клеммой заземления фирмы «КОРД».

Регулирование сварочного тока — плавно-ступенчатое в 3-х диапазонах: 60 — 170А, 150 — 330А, 300 — 430А производится дистанционно легким выносным регулятором с рабочего места сварщика на удалении до 20 метров от агрегата.

В агрегате установлен сварочный генератор ГД-4006У2, аттестованный по основным сварочным свойствам: начальному зажиганию дуги, стабильности процесса горения дуги, эластичности дуги, качеству формирования шва и разбрызгиванию металла. По результатам аттестации указанные свойства находятся на уровне или выше аналогичных характеристик коллекторных генераторов.

Агрегат оборудован специальными отсеками хранения и перевозки кислородного и пропанового баллонов для использования газопламенной резки.

Вспомогательный генератор имеет все необходимые по требованиям электробезопасности приборы: омметр контроля изоляции, частотометр, вольтметр.

Агрегат имеет цельный сварной каркас из швеллера, защищающий его от механических повреждений в тяжелых условиях эксплуатации.

Рациональное расположение всех органов управления агрегата обеспечивает удобство в работе и доступ для технического обслуживания и ремонта.

Емкость топливного бака — 120 л — наибольшая среди всех известных агрегатов.

Температура эксплуатации агрегата от -40°С до +40°С.

Основные технические характеристики:

Наименование параметраЗначение
Режим сварки
Число постов сварки1
Номинальный сварочный ток поста (при ПН-60%), А400
Номинальное рабочее напряжение, В36
Пределы регулирования сварочного тока, А60-400
Напряжение холостого хода, В70-90
Вспомогательный генератор электропитания
Мощность, кВт4
Номинальное напряжение (при 50 Гц), В230
Данные двигателя
Тип двигателяД-242
Мощность двигателя, кВт/л. с.44,1/60
Охлаждениежидкостное
Номинальная частота вращения, об./мин1800
Общие данные
Габаритные размеры агрегата на шасси, мм6250 х 2470 х 2650
Масса агрегата на шасси, кг3180

Набор инструкций Intel 4004


A2
Мнемоника: JUN (безусловный переход)
1-е слово OPR OPA: 0100 A3 A3 A3 A3 A3
OPR 2-е слово OPR A2 A2 Al Al Al Al
Обозначение: Al Al Al Al -> PL,
A2 A2 A2 A2 -> PM,
A3 A3 A3 A3 -> PH
Описание: Управление программой безоговорочно передается локатору команд по адресу A3 A3 A3 A3, A2 A2 A2 A2, Al Al Al Al.

Мнемоника: JMS (переход к подпрограмме)
1-е слово OPR OPA: 0101 A3 A3 A3 A3
2-е слово OPR OPA: A2 9000 A2 9000 A1 A1 A1
Символическое: Al Al Al Al -> PL,
A2 A2 A2 A2 -> PM,
A3 A3 A3 A3 -> PH
Описание: Адрес следующая инструкция в последовательности, следующая за JMS (адресом возврата), сохраняется в стеке push-down. Управление программой передается инструкции, расположенной по 12-битному адресу (A3A3A3A3A2A2A2A2A1A1A1A1). Выполнение инструкции возврата (BBL) вызовет извлечение сохраненного адреса из стека, поэтому управление программой передается следующей последовательной инструкции после последней JMS.

Стек проталкивания вниз имеет 4 регистра. Один из них используется как счетчик программ, поэтому вложение JMS может происходить до 3-х уровней.

ПРИМЕР:
Стек Стек
Нет JMS ->
получено
PC
-> JMS # 1 ->
получено
->
Стек Стек
JMS # 2 ->
получено
PC
Rtn addr # 2
Rtn addr # 1
-> JMS # 3 ->
получено
PC
Rtn addr # 3
Rtn addr # 2
Rtn addr # 1
->
Stack Stack Stack
JMS № 4 ->
получено
Rtn addr # 4
Rtn addr # 3
Rtn addr # 2
PC
-> BBL ->
получено
PC
Rtn addr # 3
Rtn addr # 2
Самый глубокий обратный адрес потерян.

Мнемоника: JCN (условный переход)
1-е слово OPR OPA: 0001 C1C2C3C4
A2 OPR A2 A2 A2 OPA A1
Символическое: Если C1C2C3C4 истинно, A2A2A2A2 -> PM
A1A1A1A1 -> PL, PH без изменений
, если C1C2C3C4 ложно,
(PH) -> PH, (PM) -> PM , (PL + 2) -> PL
Описание: Если обозначенный код условия истинен, управление программой передается инструкции, расположенной по 8-битному адресу A2A2A2A2, A1A1A1A1 на той же странице (ROM), где JCN находится.
Если условие не истинно, выполняется следующая инструкция в последовательности после JCN.
Биты условия назначаются следующим образом:
C1 = 0 Не инвертировать условие перехода
C1 = 1 Инвертировать условие перехода
C2 = 1 Переход, если содержимое аккумулятора равно нулю
C3 = 1 Переход, если содержимое переноса / ссылки равно 1
C4 = 1 Перейти, если тестовый сигнал (вывод 10 на 4004) равен нулю.
Пример: OPR OPA
—— ——
0001 0110 Перейти, если аккумулятор равен нулю или перенос = 1

Несколько условий могут быть проверены одновременно.

Логическое уравнение, описывающее условие скачка, приведено ниже:

JUMP = ~ C1. ((ACC = 0). C2 + (CY = 1). C3 +
~ ТЕСТ. C4) + C1. ~ ((ACC = 0). C2 +
(CY = 1). C3 + ~ TEST. C4)

ИСКЛЮЧЕНИЯ: Если JCN расположен на словах 254 и 255 страницы ROM, когда JCN выполняется и условие истинно, управление программой передается на 8-битный адрес на следующей странице, где находится JCN.

A2000 A1 A1 A1
Мнемоника: ISZ (Пропуск регистра индекса приращения, если ноль)
1-е слово OPR OPA: 0111 RRRR
2-е слово OPR OPA: A2
Символическое: (RRRR) + 1 -> RRRR, если результат = 0
(PH) -> PH, (PM) -> PM, (PL + 2) -> PL :
если результат 0 (PH) -> PH,
A2A2A2A2 -> PM, A1A1A1A1 -> PL
Описание: Содержимое указанного индексного регистра увеличивается на 1. Аккумулятор и перенос / ссылка не затронуты. Если результат равен нулю, выполняется следующая инструкция после ISZ. Если результат отличается от 0, управление программой передается инструкции, расположенной по 8-битному адресу A2A2A2A2, A1A1A1A1 на той же странице (ПЗУ), где расположена инструкция ISZ.
ИСКЛЮЧЕНИЯ: Если ISZ находится в словах 254 и 255 страницы ROM, когда ISZ выполняется и результат не равен нулю, управление программой передается на 8-битный адрес, расположенный на следующей странице в последовательности а не на той же странице, где находится ISZ.

Мнемоника: FIM (извлекается сразу из ПЗУ)
1-е слово OPR OPA: 0010 RRR0
2-е слово OPR D1 D1 D1 D1 D2 D2 D2
Символическое: D2D2D2D2 -> RRR0, D1D1D1D1 -> RRR1
Описание: 2-е слово представляет 8-битные данные, которые загружаются в указанную пару индексных регистров.

Сертификационные спецификации (CS) | EASA

Будьте в курсе новостей о COVID-19 от EASA Подробнее Подписаться EASA

Агентство авиационной безопасности Европейского Союза

Выберите раздел:

EASA LightEASA Pro

Главное меню Верхняя панель

Меню

Перейти к содержанию
  • Дом
  • Агенство
    • Агенство
      • Годовые программы и отчеты
      • COVID-19
        • Хартия авиационной промышленности по COVID-19
        • Ресурсы EASA COVID-19
        • COVID-19 Информация о путешествии
        • Ссылки
    • Организационная структура агентства
      • Организационная структура агентства
      • Исполнительный директор
      • Исполнительная дирекция
        • Главный инженер
      • Управление сертификации
        • Техническая органограмма
      • Управление стандартов полетов
      • Управление ресурсов и поддержки
      • Дирекция по стратегии и безопасности
    • Страны-участницы EASA
    • Правление
      • Правление
      • Члены Правления
      • Наблюдатели Правления
      • Заседания Правления
      • Решения Правления
    • Другие советы и органы EASA
      • Апелляционный совет EASA
      • Другие советы и органы EASA
        • Консультативные органы

Dss4004 Общий центр управления видеонаблюдением Система видеонаблюдения

Описание продукта

Модель

DSS4004: Общий центр управления видеонаблюдением

90 Стабильность системы
> Встроенная система Linux, архитектура C / S
> Поддержка стабильной работы 7 * 24
> Поддержка распределения и каскадного развертывания
> Поддержка горячего резервирования для главного сервера
> Поддержка горячего резервирования N + M для подчиненного сервера
Высокий Совместимость
> Включены все устройства Dahua: сетевая камера, скоростная сетевая купольная камера, NVR, DVR, MDVR, ITC, контроль доступа, VDP, контроллер сигнализации и т. Д.
> Подключайте сторонние устройства по стандартному протоколу ONVIF
> Предлагайте SDK платформы для сторонней платформы или мобильного телефона для дальнейшей разработки
Высокая гибкость и масштабируемость
> На один главный сервер можно управлять до 20 подчиненными серверами
> Поддержка до 5-уровневого каскада
> Поддержка неограниченного управления учетными записями, 50 онлайн-пользователей и 100 ролей
> Поддержка 256 IP-устройств и 256 каналов
> Поддержка 200 устройств для автоматической регистрации
> Поддержка 50 устройств Onvif
> Поддержка 128 дверей

Спецификация

9055

Система

Главный процессор

64-битный 4-ядерный ЦП

Операционная система

9000

9000

Память

4 ГБ

Chass это

1. 0 мм Стальная пластина SGCC

Интерфейс

Сетевой порт

4 порта RJ-45 (10/100/1000 Мбит / с)

Порт Ethernet

4 порта Ethernet Совместно работающие или 4 независимых порта

1000 Мбит / с Ethernet

RS232

Зарезервировано

RS485

Зарезервировано (многоразовое использование с портом аварийного сигнала)

Зарезервировано (многоразовое использование с портом сигнализации)

Порт USB

Передняя панель: 2 порта USB 3.0, Задняя панель: 2x USB 2.0

HDMI

2 HDMI, один в качестве сетевой конфигурации, другой как запасной

VGA

1 VGA, в качестве сетевой конфигурации

Установка жесткого диска

Встроенный жесткий диск 1x 1T (2,5 дюйма) для системы

Поддержка дисков 3HDD (2,5 дюйма) для хранения видео и изображений

20 сигналов тревоги в секунду (все типы)

Управление видео

Количество подключенных камер на сервер

256 IP-устройств и 256 каналов

Устройство Onvif

50

Авторегистрация

200119000

Клиентов в системе

50 онлайн-пользователей

Количество пользователей

Безлимитный

Количество ролей

100

Мобильное устройство DVR

50IP, 200 каналов

Пропускная способность сервера

на каждый сервер

300 Мбит / с

Пропускная способность видеовыхода на сервер

300 Мбит / с

Пропускная способность хранилища видео на сервер

100 Мбит / с

Тревожные входы

72
905 50 Вт (с жестким диском)

Другое

Мощность

100 В ~ 240 В, 47 ~ 63 Гц

Потребление

Работа g Температура окружающей среды

0 ℃ ~ 50 ℃

Влажность рабочей среды

5% ~ 90% (без конденсации)

Температура окружающей среды хранения

-20 ℃ ~ + 70 ℃

Влажность среды хранения

5% ~ 90% (без конденсации)

Рабочая высота

-60м ~ 3000м

Вес

(без упаковки)

4. 5 кг

Размеры

1U, 440 мм x 398,6 мм x 43,6 мм

Метод установки

Стандартная установка в 19-дюймовую стойку

Размеры (мм)

Упаковка

Упаковка

Доставка:

Общепринятые методы доставки, включая: DHL, FedEx, TNT, UPS, EMS , заказ по воздуху , по морю

Мы можем рассчитать стоимость зависит от вашего количества и выберите наиболее быстрый и экономичный способ u.
Мы вышлем вам номер для отслеживания перед отправкой.

Наши услуги

Способ оплаты:
T / T, Paypal, West Union, MoneyGram.

Срок поставки:
Для товаров на складе требуется 2-5 рабочих дней, их нет на складе, а для оптовых заказов требуется 7-20 рабочих дней.

Обслуживание OEM:
Мы можем предложить услуги OEM и ODM для наших клиентов.

Гарантия качества:
2 года гарантии на оборудование, техническое обслуживание в течение всего срока службы для продолжения сотрудничества с клиентами.

Информация о компании

Hangzhou Savgood Technology Co., Ltd, быстрорастущее предприятие в Китае, которое специализируется на индустрии безопасности, имеет профессиональную консультативную команду по продажам, каждый в команде обладал как минимум шестилетним опытом работы в области безопасности и защитная промышленность.

Компания:

Расположение:

FAQ

1. С какими продуктами вы работаете?

В основном мы работаем с IP-решениями, включая IP-камеры, сетевые видеорегистраторы, коммутаторы POE, а также HDCVI, AHD и некоторые аналоговые продукты.Мы разработали наше профессиональное программное обеспечение NVR на базе ПК на 100% самостоятельно, оно является стабильным и уникальным на рынке, оно может управлять IP-камерами различных брендов.

2. Предоставленная вами продукция является оригинальной?

Мы предоставляем только 100% оригинальные товары, которые производятся непосредственно с головных заводов Hikvision и Dahua в городе Ханчжоу. НЕТ ПОДДЕЛЬНОЙ ВЕРСИИ. НО обслуживание OEM приемлемо.

3. Являются ли оригинальные товары оригинальными?
OEM-продукты имеют все те же функции, что и оригинальные, только с другим номером модели, OEM-NVR имеет другую переднюю панель.

4. Поставляете ли вы программное обеспечение NVR / CMS с ПК?
Да, все ip-камеры и сетевые видеорегистраторы поставляются с БЕСПЛАТНЫМ программным обеспечением NVR / CMS.

5. Поддерживают ли ваши камеры и сетевые видеорегистраторы мобильный просмотр?
Да, все ip-камеры и сетевые видеорегистраторы поддерживают мобильное приложение (Android и IOS), вы можете свободно смотреть видео по телефону.

купить MAP55-4004 | MAP55-4004 Лист данных

СИТ1602БИ-82-18С-35.840000X SiTIME, от -40 до 85C, 7050, 25PPM, 1,8 В, 3, -, MAP55 Посмотреть
C324C479DAG5TA7301 KEMET, CAP CER 4. 7PF 250V C0G РАДИАЛЬНЫЙ, Радиальный, MAP55 Посмотреть
UPW1V6R8MDD1TP Nichicon, КРЫШКА АЛЮМИНИЙ 6,8 мкФ 20% 35 В РАДИАЛЬНАЯ, радиальная, банка, MAP55 Посмотреть
VS-GB75TP120U Vishay Semiconductor Diodes Division, IGBT 1200V 105A 500W INT-A-PAK, INT-A-PAK (3 + 4), MAP55 Посмотреть
3EZ170D / TR8 Microsemi Corporation, DIODE ZENER 170V 3W DO204AL, DO-204AL, DO-41, Axial, MAP55 Посмотреть
LTC2960HTS8-4 # TRMPBF Linear Technology, IC МОНИТОР НАПРЯЖЕНИЯ TSOT23-8, SOT-23-8 Thin, TSOT-23-8, MAP55 Посмотреть
ST16C654IQ64TR-F Exar Corporation, IC UART QUAD 2. 97–5,5 В 64SQFP, 64-LQFP, MAP55 Посмотреть
C8051F966-B-GQ Silicon Labs, IC MCU 8BIT 32KB FLASH 80TQFP, 80-TQFP, MAP55 Посмотреть
RNCF1210BKE931R Stackpole Electronics Inc., RES SMD 931 OHM 0,1% 1 / 3W 1210, 1210 (3225 метрическая система), MAP55 Посмотреть
RT0805DRE07422RL Yageo, RES SMD 422 ОМ 0. 5% 1 / 8W 0805, 0805 (2012 метрическая система), MAP55 Посмотреть
DBMQ17h3P0L4A191K87 ITT Cannon, LLC, CONN D-SUB PLUG 17P PNL MNT SLDR, -, MAP55 Посмотреть
V150B12M250BG3 Vicor Corporation, КОНВЕРТЕР MOD DC / DC 12V 250W, модуль 9-DIP, MAP55 Посмотреть

Momentive SS-4004 Adhesive Sealant Primer

Загрунтуйте и подготовьте поверхности вашего самолета к нанесению резинового адгезива-герметика, предварительно обработав их грунтовкой Momentive SS-4004 Adhesive Sealant Primer от SkyGeek. Однокомпонентный грунтовочный раствор разработан для использования с силиконовыми герметиками Momentive Performance Materials RTV. Используйте грунтовку для очистки и подготовки поверхностей перед нанесением клея. Чистая, хорошо подготовленная поверхность лучше впитывает клей и обеспечивает более прочную и длительную фиксацию. Однокомпонентные продукты Momentive Performance Materials обеспечивают адгезию без праймера ко многим материалам, включая трудные для склеивания. Для большинства двухкомпонентных продуктов Momentive Performance Materials грунтовка требуется, когда требуется адгезионное соединение между компаундом силиконовой резины и несиликоновой поверхностью (см. Таблицу ниже).Все грунтовки представляют собой однокомпонентные продукты, не требующие смешивания, и поставляются готовыми к использованию в виде легко текучих растворов растворителей.

Momentive SS-4004 Primer от SkyGeek способствует повышению адгезии к металлам (таким как алюминий, медь, сталь, нержавеющая сталь, латунь и гальванические металлы), пористым материалам, неглазурованной керамике и дереву. Жидкая формула ярко-розового цвета, что обеспечивает легкую визуальную идентификацию, а также позволяет легко определить, нанесли ли вы однородное покрытие. Грунтовка SS-4044P Primer специально разработана для применений, где изменение цвета основы нежелательно.После нанесения на поверхность грунтовка премиум-класса легко ложится и хорошо растекается, быстро подготавливая поверхность к нанесению клея.

SkyGeek предлагает грунтовку для герметика Momentive SS-4004 Sealant Primer в удобных бутылках размером с пинту. Цена на грунтовку приемлемая, при оптовых заказах предоставляются скидки. Выберите грунтовку для герметика Momentive SS4004P Sealant Primer, чтобы улучшить адгезию к несиликоновым поверхностям вашего самолета. После завершения бутылку можно повторно закрыть для удобства и улучшения возможностей хранения.Добавьте к своему заказу сертификат производителя за небольшую дополнительную плату.

Что означает SAG?

2

0 90002

SAG

Гильдия киноактеров

Сообщество »Новости и СМИ — и многое другое . ..

Оцените:
SAG от

y Ganadería

Международный »Испанский — и другие …

Оцените:
SAG

Sango

Региональные» языковые коды (3 буквы)

9000
Оцените:
SAG

Гильдия киноактеров

Бизнес »Гильдии

Группа действий на поверхности

Правительство »Военное дело

Оцените это:
SAG

Государственные прокуроры

Государственные и местные органы власти

Оцените это:
11
Оцените:
SAG

Связанный со старением ген

Медицинский Геном человека

SAG

Study Advisory Group

Правительство »Военное дело

Оцените его:
SAG Военное снаряжение

912 30 Оцените:
SAG

Группы особых регионов

Правительственные »Организация Объединенных Наций

Оцените:000 Оцените:
SAG

Группа присвоения подписки

Вычислительная техника» Телекоммуникации

SAG

Student Accountability Group

Сообщество »Образовательный

Оцените:
SAG1able Общий бизнес

Оцените:
SAG

Группа студенческой деятельности

Академия и наука »Студенты

00 SAG

Группа системных администраторов

Вычислительная техника »Сети

Оцените это:
SAG

Slow And Go

9308 930 930 930 930 930 930 930 9309 Оцените это:
SAG

Вздохните и получите

Разное »Несекретный

000000000 SAG Студент Группа

Академическая и Наука »Университеты

Оцените:
SAG

Сетка области исследования

Бизнес» Общий бизнес

0003
SAG

Sam’s Adventure Game

Sports

Оцените:
SAG

Поддержка и разное

Оцените:
SAG

Снайперы и артиллеристы

Разное »Несекретные

и снаряжение

Разное eous »Несекретное

Оцените:
