Самозащитная проволока сварочная: обозначение и марикровки, виды, популярные марки и бренды, особенности, достоинства и недостатки, характеристики, требования

Содержание

Сварочная проволока

Производители

25 DEKA 3

29 ESAB 2

26 ГК «ТАЛИОН» 3

Проволока порошковая сварочная самозащитная. Каталог. Цена

08ГС Строительные металлоконструкции, технологические емкости, узлы сельхозмашин, ремонтная сварка и наплавка горноПодробнее
08ГС
Ремонтная сварка в условиях открытых площадок, сварка не ответственных металлоконструкций общетехнического назПодробнее
10ГСНЮТ
Строительные металлоконструкции, технологические емкости, узлы сельхозмашин, ремонтная сварка и наплавка горноПодробнее
08ГЮТ Типичные объекты применения: строительные металлоконструкции, технологические емкости, узлы сельхозмашин. Подробнее
10Г2СН Мостостроение, монтажная сварка резервуаров. Подробнее
  Основное применение порошковой проволоки ППс-АНТс — высокопроизводительная ванная сварка арматуры.
Подробнее
10Г2СН Сварка вертикальных стыковых соединений при изготовлении металлоконструкций, включая суда и баржи (класса 3SA)Подробнее
10Г2С Порошковая проволока ПП-АН7 применяется при изготовлении технологического оборудования, транспортных и грузопоПодробнее
10Г2С Порошковая проволока ПП-АН3 применяется при сварке дорожностроительных машин, промышленного оборудования горноПодробнее
10Г2СН Судостроение, монтажная сварка пролетов мостов, шаровых и цилиндрических резервуаров. Подробнее

Выбор сварочной проволоки. Обоснованные решения для эффективной работы

ООО «Техресурс» более 20 лет работает поставщиком фирменных сварочных материалов, выпускаемых ведущими российскими производителями. Важное место в торговом ассортименте занимает сварочная проволока, представленная лучшими изделиями этого рынка. Именно этот расходный материал влияет на качество сварки и сварных швов, требуя правильного подбора под конкретные рабочие процессы. В этом случае необходимо учитывать не только особенности свариваемых металлов, но и наличие различных примесей. Правильный выбор сварочной проволоки обеспечит высшие показатели прочности и коррозийной стойкости создаваемых соединений.

Популярные представители сварочной проволоки

В настоящее время сварочная проволока представлена 77 разновидностями расходных материалов для сварки, отличающихся составом и диаметром. Данная категория товаров определяется техническими условиями ГОСТ 2246-70. Однако, в строительстве и ремонте широко применяются не более 5-8 разновидностей. Остальные представители этой товарной группы используются в специфических рабочих процессах. Вся сварочная проволока, применяемая для сварки нержавеющего и обычного металлопроката, разделяется на три большие категории:

  • легированная проволока, содержащая от 2,5% до 10% легирующих компонентов;
  • низколегированная сварочная проволока (менее 2,5%)
  • высоколегированные расходные материалы (более 10%)
  1. Безусловный лидер продаж на этом рынке — это сварочная проволока СВ 08Г2С и её аналоги, выпускаемые, как в обычном варианте, так и с медным покрытием. Этот материал может быть использован в сварочных полуавтоматических агрегатах с мощностью до 500А.
  2. Второе место в рейтинге популярности занимает сварочная проволока СВ 08А, применяемая для механизированной сварки низкоуглеродистых и углеродистых стальных сплавов, а также для изготовления электродов ручной сварки.
  3. Третья позиция в продажах остаётся за модификациями СВ08Г2А и СВ-08, активно используемых в аргонодуговой и газовой сварке при сваривании низкоуглеродистых трубных и швеллеровых конструкций.

Для сваривания нержавеющего проката в углекислоте или газовой смеси применяется сварная проволока марок ER 316L Si и ER 308L в зарубежной маркировке. Российские аналоги представлены линейкой высоколегированных модификаций СВ01Х19Н9, СВ01Х18Н10, СВ06Х19Н9Т.

Маркировка сварочной проволоки

Сокращения в названиях марок сварочной проволоки призваны демонстрировать назначение и состав расходных материалов. Используемые аббревиатуры расшифровываются следующим образом в соответствующей последовательности:

  1. Первые две буквы «СВ» обозначают, что данная проволока предназначена для сваривания металлов. В зарубежных аналогах сокращение выглядит как «ER». В некоторых маркировка на первой позиции присутствуют символы «П» и «В», отражающие способы изготовления материала – прессованный или тянутый соответственно.
  2. Следующие две цифры указывают на процентное содержание углерода в сотых долях процента. Например, пара «08» говорит о том, что проволока содержит 0,08% углерода.
  3. Далее идёт буквенное обозначение основного легирующего элемента, а следующая за буквой цифра – процентное включение в полных процентах. Легирующие компоненты обозначаются следующими символами:
  • «А»- азот
  • «Б»- ниобий;
  • «В» — вольфрам;
  • «Г»- марганец
  • «Д» — медь;
  • «М» — молибден;
  • «С» — кремний
  • «Т» — титан;
  • «Х» — хром
  • «Н» — никель
  • «Ю» — алюминий;
  • «Ф» — ванадий;
  • «Ц» — цирконий.

Если буква «А» стоит в конце — это свидетельствует о том, что материал был дополнительно очищен от примесей фосфора и серы. Две буквы «АА» — высшая степень очистки.

  1. Последняя буква обозначает второй легирующий элемент. Если за ней не следует цифра, то это указывает на то, что состав проволоки содержит более 0,5% но менее 1% данного компонента.

Если согласно указанным правилам расшифровать модификацию СВ 08Г2С, то мы получим следующие сведения. Проволока для сварки с содержанием углерода 0,08%, марганца 2%, и кремния — более 0,5 %. Относится к категории легированных материалов, так как включение легирующих элементов в сумме выше 2,5%.

Виды сварочной проволоки по составу и диаметру

  • Порошковая — полая сварочная проволока с особым флюсовым наполнителем. В этом случае испарения флюса формируют в сварочной ванне защитный газовый пузырь, что позволяет использовать расходный материал без газового потока. Сварка с помощью флюсовых проволок может осуществляться при интенсивных ветровых потоках. Техника применения самозащитной проволоки аналогична технологии сварки с помощью обычного проволочного материала. Порошковая проволока имеет отличия в маркировке с обозначением «ПП» и «ПС»; с цифровым указанием марки и диаметра.
  • Омедненная сварочная проволока — с покрытием из медного сплава толщиной до 6 мкм. Ключевая роль этого слоя заключается в обеспечении максимально плотного контакта свариваемых конструкций. Созданные с помощью такой проволоки сварные швы отличает высокая механическая выносливость и слабая реакция на сильные перепады температур. Ещё одно бесспорное преимущество — экономия расходных материалов до 40% в сравнении со сваркой обычной проволокой. Примечание — эта разновидность категорически не подходит для сваривания нержавеющих сталей.
  • Алюминиевая — сварочная проволока, используемая для сварки в защитной газовой среде автоматическими и полуавтоматическими агрегатами. Расходный материал применяется для сваривания изделий, выполненных из алюминиевых сплавов. Алюминиевая присадка требует герметичного хранения из-за достаточно быстрого окисления алюминиевого слоя кислородом на открытом воздухе.
  • Сварочная проволока для сваривания нержавеющего проката. Материал этой категории легируется хромом или никелем. Соответственно в маркировке будут присутствовать символы «Н» или «Х», а также цифры процентного содержания легирующих элементов.

Для использования в сварочных полуавтоматических агрегатах выпускается проволока с диаметрами 0,6 мм, 0,8 мм, 1 мм, 1,2 мм, 1,6 мм. Порошковые (флюсовые) проволоки изготавливаются в диапазоне толщин от 0,6 до 6 мм. Присадочные прутки, как и проволочные материалы, используемые для изготовления электродов, производятся линейкой диаметров от 1,6 до 5 мм.

Как правильно выбрать сварочную проволоку

  1. Для сваривания низкоуглеродистых и низколегированных стальных деталей рекомендуется использовать омеднённую проволоку (типа 09Г2С) в углекислой газовой среде. Медное покрытие обеспечит сварным швам необходимую прочность и стойкость на разрыв.
  2. Нержавеющие сплавы (аустенитные и аустенитно-ферритные с легированием хромом или никелем) свариваются нержавеющей проволокой, легированной этими же элементами. Защитная газовая среда — инертный аргон или гелий с добавлением диоксидной углеродной смеси.
  3. Для сваривания алюминиевых сплавов используется алюминиевая сварная проволока. Важный нюанс — необходимость тщательного удаления со свариваемых поверхностей оксидной плёнки.
  4. Порошковая «самозащитная» плёнка используется для сварки широкого класса чёрных металлов, там, где применение газовых баллонов невозможно или нецелесообразно. Единственный минус — высокая стоимость расходных материалов.
  5. Диаметр сварочной проволоки выбирается в соответствии с толщиной свариваемых деталей. Например, изделия с тонкими стенками лучше сваривать проволокой с диаметром 0,8-1 мм. Если свариваемые поверхности имеют толщину более 5 мм, то диаметр проволочного материала должен быть не менее 1,6-2 мм.

Компания ООО «Техресурс» предложит вам широкий ассортимент сварочной проволоки различных марок, позволяющий сделать правильный выбор для качественного сваривания металлов различного типа.

нюансы в использовании, правила применения, разновидности проволоки

Что такое сварочная проволока св08г2с, омедненная и другие различные виды этого промышленного продукта. Видов этого изделия для сваривания металлов существует множество, и это решило очень много проблем, связанных со скреплением металлических деталей различных размеров и толщины, сделанных из различных металлов.

Где нужны сварочные работы

Вполне даже может быть, что сварочные работы некоторым людям могут потребоваться и в бытовых условиях, но подавляющее количество сварочных работ требуется в производственных условиях, там сварка числится практически как неотъемлемая функция производства. Когда возникает ситуация, при которой требуется сварить между собой металлы, также возникает вопрос о том, как следует эту работу выполнить, каким сварочным аппаратом и материалами это делать и тому подобные моменты.

Существуют различные способы сварки металлов, различные расходные материалы. Выбираются они в зависимости от того, какие металлы нужно сварить. Если нужно варить цветные или тугоплавкие металлы, следует использовать присадку сварочную определённого вида.

Каким образом выбирается марка материала?

Такой вопрос вполне может серьёзно озадачить новичка, но если во всём последовательно разобраться, то ничего сверхсложного в этом деле нет. Существует список, в котором указано, каким видом нужно варить определённые металлы.

Виды проволоки

Статья расскажет о:

  1. Различных присадках для сварки.
  2. Маркировке продукта.
  3. Порошковой проволоке, предназначенной для сварки алюминия, которой можно сваривать и металл титан.
  4. Для варки стали, такая более распространена, чем другие виды.
  5. Проволоке, которой можно варить медь.
  6. Присадочной.
  7. Способной сваривать чугун, сплавы никеля.
  8. Способной сваривать нержавеющую сталь.
  9. Диаметрах присадок.

Маркировка

Важным фактом для качества является её химический состав, он важен при выборе. Состав указан на изделии отечественного производителя, при условии что соблюдается ГОСТ 2246–70 , по зарубежному это стандарт AWS. В СНГ довольно мощно реализовано производство, например, сварочная св08г2с омедненная и много других видов.

Расшифровка обозначений на маркировках отечественного производства:

  1. СВ — означает что это сварная.
  2. А — это говорит о том, что в ней есть азот.
  3. Б — содержание ниобия.
  4. В — содержит вольфрам.
  5. Г — имеется марганец.
  6. Д — в состав входит медь.
  7. М — содержание молибдена.
  8. Н — содержание никеля.
  9. С — в составе имеется кремний.
  10. Т — содержание титана.
  11. Ф — ванадий.
  12. Ц — цирконий.
  13. Х — хром.
  14. Ю — алюминий.
  15. Если в конце маркировки имеется буква А, это означает, что изготовлена из стали высокого качества с минимальным содержанием примесей.
  16. Если в конце маркировки имеется символика АА, это знак того, что это высочайшего качества сталь, и примесей в ней ещё менее, чем в предыдущем варианте со знаком А.

Проволока СВ-08Г2С

Если взять этот вид как пример, можно разобрать по пунктам, что означает эта маркировка:

  1. СВ — означает, что это сварочная.
  2. 08 — это говорит о том, что содержит легированные элементы, массовая доля которых равна 0,08%, в этом случае речь идёт об углероде.
  3. Г — эта буква символизирует о содержании в металле, из которого изготовлен марганец.
  4. 2 — означает, что в проволоке около 2% вещества, которое указано вслед за этой цифрой. В рассматриваемом данном случае речь идёт о марганце.
  5. С — имеется кремний в проволоке. В рассматриваемом примере после С нет цифры, это говорит о том, что кремния менее 1%, но больше чем 0,5%.

Если взять за пример СВ-06Х21Н7БТ, то можно сделать вывод, что это сварочная, она имеет 0,06% углерода, 21% хрома, 7%никеля, легирована ниобием и титаном.

Можно привести другой пример: СВ-08Х19Н10МЗБ, сварочная проволока, которая в составе имеет 0,08% углерода, 19% хрома, 10% никеля, 3% молибдена, легирована ниобием. Есть случаи, когда алюминий маркируется символом А: это встречается в современных маркировках.

Если рассмотреть маркировку СВ-А97, то можно понять, что она состоит на 99,7% из алюминия.

Рассмотрев маркировку СВ-АК5, можно узнать, что это проволока, которая состоит на 95% из алюминия и на 5% из кремния. Чтобы заказать, нужно точно указать маркировку. Бывают ситуации, при которых нет возможности точно прочитать иностранные стандарты. ГОСТ всегда легче прочитать и расшифровать. Если не имеется возможности приобрести отечественного производителя с соответствующими параметрами, нужно обратиться к специалисту, который подскажет аналог иностранного производства.

Какие виды существуют

Всех марок, предназначенных для сваривания различных металлов, существует примерно 77. Делятся они на 3 вида:

  1. Сварная низколегированная, включает в себя 6 марок содержащих до 2,5% легирующих элементов.
  2. Сварная легированная, включает 30 марок, имеет в составе от 2,5 до 10% легирующих элементов.
  3. Сварная высоколегированная, имеет 41 марку, содержит более 10% легирующих элементов.

Виды разделены условно на части в зависимости от назначения для применения. Одни виды используют для сварки низколегированных сталей, другие — для сталей с высоким содержанием углерода, иные — для сваривания различных цветных металлов, а также есть такие, что применяются для сваривания металла под флюсом, или омедненная, как, например, сварочная св08г2с.

Для присадки при сварке

Сама по себе проволока и есть присадочный материал, отличие лишь в том, что при разных способах сварки металла этот присадочный материал подаётся в свариваемый металл разными способами. После начала процесса сварки металлических деталей присадочный материал определённого диаметра и состава, как требуется для сваривания определённого металла, подаётся в шов, где уже расплавлен металл, и плавится вместе с двумя свариваемыми деталями в месте их соединения, на кромках металлов, функция присадки состоит в том, чтобы заполнять металлом сварной шов.

Это говорит о том, что присадочная и есть материал, восстанавливающий те потери, которые возникают при утрате металла в процессе сварки. Вместо неё, существуют прутки из присадочного материала, ленты, и что из этого использовать видит сам специалист, который обучен всем нюансам при сваривании металлов.

Главное условие, нужное для качественной сварки металлов, — максимально приближенный состав присадки к составу деталей, которые нужно сварить. Нужно знать, каково количество углерода: от этого зависит пластичность шва; сера и фосфор считаются вредными для качества сварки, их должно быть минимально возможное количество.

Температура плавления присадки

Это тоже важный факт для достижения качества. Дело в том, что температура плавления присадки в идеале должна быть немного ниже, чем температура плавления свариваемых элементов, в крайнем случае — одинакова. Это требуется вследствие того, что сначала прогреваются электрической дугой свариваемые элементы вплоть до плавления кромок свариваемых деталей, а затем подводится присадочный материал, который начнёт плавиться немного позже. Если температура плавления присадочного прутка будет выше, чем у основного металла, то металл может прогореть.

При соблюдении нижеперечисленных правил сваривания будут гладкий шов, высокая прочность и качество. Если температура плавления подобрана неправильно, есть риск появления трещин в металле.

Основные правила для качественной сварки:

  1. Присадка должна иметь одинаковую толщину металла с толщиной свариваемых деталей.
  2. Большую роль играет чистота проволоки: на ней не должно быть окалины, краски, масла, различных загрязнений.
  3. Плавление проволоки должно проходить плавно, без рывков, это задача качественного сварочного аппарата и отчасти сварщика.
  4. Класть шов нужно ровно, он не должен иметь пор и трещин, металл должен быть цельный, без разрывов.

Обычно сварка металла сварочной проволокой проводится в среде углекислого газа или аргона, но есть и другие варианты сваривания металла. Защитный газ нужен для того, чтобы защитить ванну свариваемого металла от кислорода, в этом случае шов получается гораздо аккуратнее и ровнее. При варке какого-либо цветного металла нужно подбирать проволоку с максимально похожим составом металла.

Чтобы варить алюминий, нужна проволока СВ-97, СВ-А85, также можно подобрать её аналоги зарубежного производителя, например:

  1. ER 1100;
  2. OK Autrod 1070;
  3. OK Autrod 18.01.

Чтобы варить низколегированные стали, нужно иметь много проволоки. Дело в том, что востребованность сварки низколегированных металлов намного выше, чем цветных, высоколегированных или каких-либо других видов. Пожалуй, самой наиболее распространённой проволокой является марка СВ-08Г2С. Этот вид производители изготавливают в двух вариантах:

  1. Без защитного покрытия;
  2. Покрытие медью. Этот вариант считается более качественным, получается более ровное горение дуги, уменьшается износ расходных материалов сварочного аппарата, например, медного наконечника. Ещё медное покрытие предохраняет сварочную проволоку от появления на ней коррозии в случае длительного хранения.

Если при сварке металлов использовать присадочные прутки или присадочную проволоку, можно использовать флюс. Флюс имеет свойство влиять на структуру шва, шов получается ровный и гладкий, без флюса же шов будет подвержен преждевременному разрушению. Ещё, и это тоже очень важно для качества сварки свариваемых изделий, флюс делает сварочный шов более растяжимым, что увеличивает надёжность и долговечность изделия.

Флюсы

Существуют следующие флюсы:

  1. Бура. Очень популярное средство при сварке, лужении металлов, часто применяется на производстве;
  2. Борная кислота;
  3. Сера;
  4. Окислы кремния.

Продают зачастую проволоку присадочную для сварки в виде бухт. Прежде чем её начать использовать, рекомендуется её выпрямить, затем порезать на отрезки нужной длины, которая выбирается мастером на его усмотрение, в зависимости от того, как удобнее работать. В случае если проволоку нужно хранить длительное время, целесообразно защитить её от влаги, обернув водозащитной бумагой.

Проволока порошковая и газозащитная порошковая

Для того чтобы делать работу в полевых условиях или в открытых зданиях, была разработана порошковая сварочная проволока. Швы получаются качественные, механизация процесса занимает меньше времени, также меньше времени уходит на очистку металла от брызг. Такая проволока имеет два подвида: самозащитная порошковая и газозащитная порошковая.

Газозащитная создана для варки сварочным аппаратом полуавтоматом и автоматом, варить можно низколегированные и углеродистые стали, сварка проводится в среде газа защитного. Это может быть углекислота, аргон, их смеси. Такой способ имеет высокую степень проплавления металла, что позволяет проводить сварку нахлёсточных, угловых, стыковых соединений даже за один проход, в зависимости от конкретного случая каждый раз.

Типы

Существует несколько типов низкоуглеродистых сталей с:

  1. сердечником из флюса;
  2. высокой степенью наплавки;
  3. сердечником из флюса;
  4. сердечником из металлического порошка.

Это новые виды проволоки сварочной, при их помощи имеется возможность делать высокого качества сваривание металлических деталей, повышается скорость проведения сварки, уменьшается степень разбрызгивания металла, коэффициент наплавления высок, дымление при сварке наблюдается слабое. Этот факт также очень важен, особенно мал эффект дымления при сваривании металлов в среде аргона или в среде защитного газа, который состоит из смеси газов с высоким содержанием аргона.

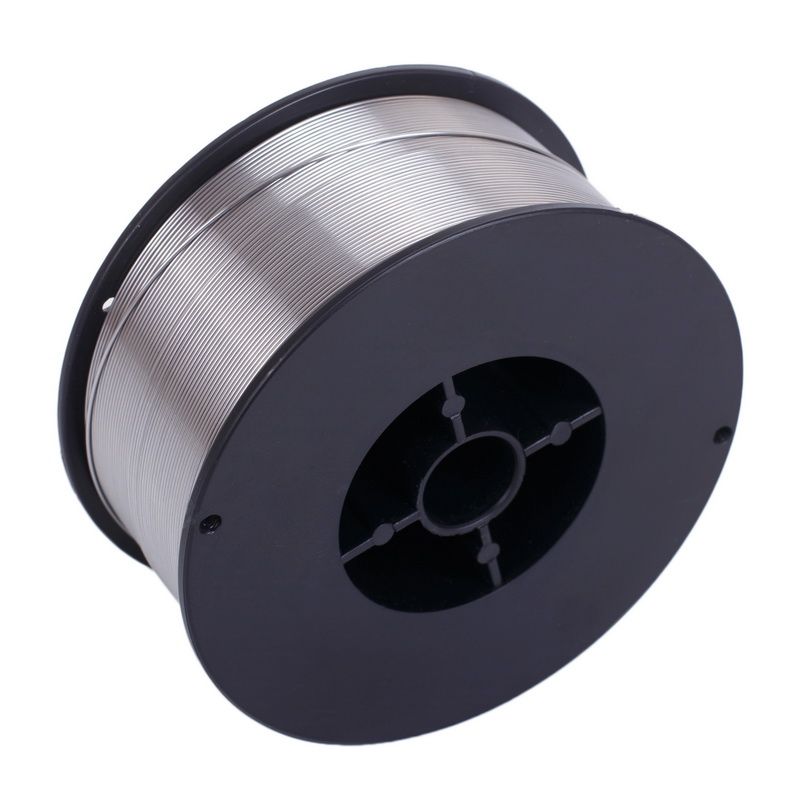

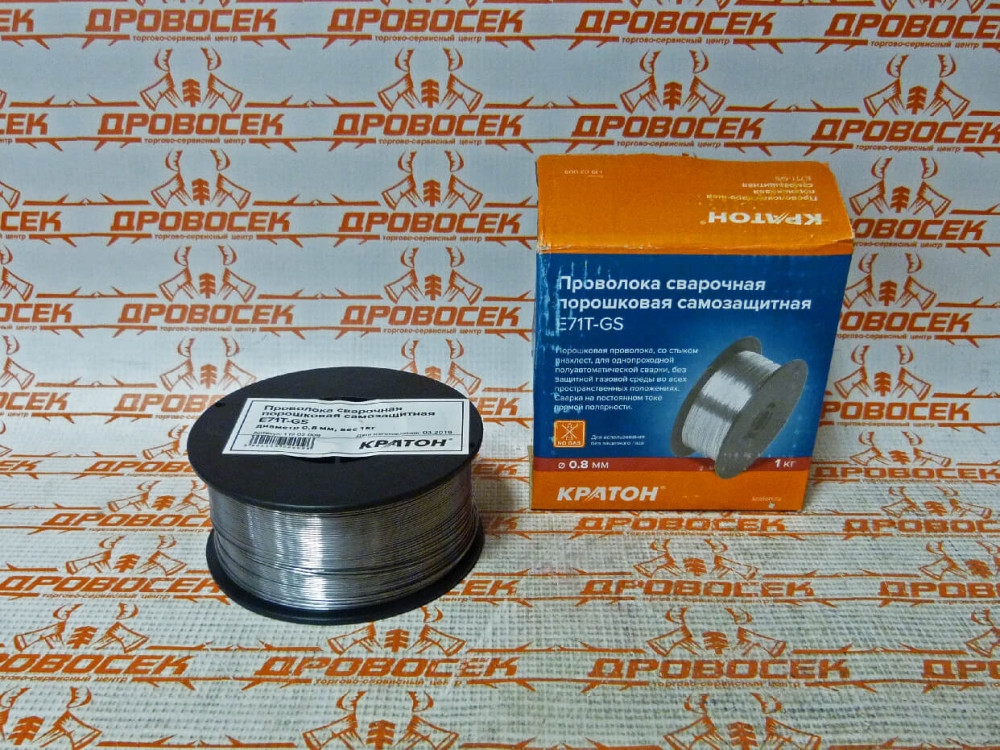

Самозащитную порошковую проволоку ещё называют флюсовой, или самозащитной. Она имеет сердечник, в котором есть нужные шлакообразующие и защищающие сварочный шов присадки. Это избавляет от использования баллонного газа, что тоже выгодно, так как с использованием газа в баллонах связаны траты времени, транспортные расходы, трата денег и повышенная опасность на рабочем месте, потому как баллоны находятся под высоким давлением. Кроме этих проблем, баллоны требуют периодической аттестации.
