Как определить полярность светодиода?

Светодиод, как и обычный диод, имеет два вывода: анод и катод.

Выводы светодиода на схеме указываются таким образом, что стрелка диода обозначает прямое направление тока, от анода (+) к катоду (-), следовательно, анод подключается к положительному полюсу, а катод к отрицательному.



Как определить где катод, а где анод? Это можно сделать несколькими способами, самый простой – визуально. Обычно длинная ножка светодиода указывает на то, что это анод, его подключаем к “+” источника питания.

Если же это SMD светодиод, то метка указывает на сторону, где расположен катод светодиода. Зачастую в SMD светодиодах расположено несколько кристаллов, поэтому вывод может быть не один, а к примеру 3 как на светодиоде 5050.

С помощью батарейки

Если светодиод не новый, по ножкам определить уже нельзя, но есть еще один простой способ — воспользоваться батарейкой CR2032, которую можно найти в брелоке от сигнализации или материнской плате компьютера.

Ее напряжение 3 В, этого вполне хватит практически для всех маломощных светодиодов.

Необходимо поочередно приложить выводы диода к полюсам батарейки, в том положении, в котором он засветится к “+” батарейки приложен анод, соответственно к “-“ – катод.

С помощью мультиметра

Определить полярность светодиода можно также с помощью мультиметра. Необходимо просто поставить в режим прозвонки диодов (или измерения сопротивления) и поочередно приложить к выводам. Когда красный щуп мультиметра будет приложен к аноду, диод начнет светиться.

Этот способ крайне полезен, когда светодиод имеет очень малые размеры (SMD) или смонтирован на плате. Также с помощью мультиметра можно проверить исправность светодиода, если он не начнет светиться при любом положении щупов, вероятно, он вышел из строя.

Просмотров:

где анод, где катод? Проверка светодиодов » Журнал практической электроники Датагор (Datagor Practical Electronics Magazine)

Обычно SMT-светодиоды имеют маркировку со стороны катода, например, точку или тонкую зеленую линию. Однако бывают и исключения.
Кроме того, иногда трудно вспомнить, помечен катод или анод… Простой, а главное, быстрый способ всё прояснить – использовать мультиметр в режиме «прозвонки».
В этом режиме мультиметр отдает некоторое малое напряжение (чтобы детектировать целостность цепи), которого будет достаточно, чтобы зажечь светодиод в правильной полярности. Просто прикоснитесь щупами прибора к контактам светодиода.

При верном расположении щупов (красный щуп «+» к аноду, чёрный щуп «-» к катоду), светодиод начнёт светиться более или менее ярко.

В режиме прозвонки тестер выдает на щупы стабилизированный ток номиналом ок. 1 мА. Максимальное напряжение при этом ограничивается 2-4 Вольтами. На экране прибор показывает падение напряжения на исследуемом участке цепи (на светодиоде) при данном токе.

Если падение напряжения меньше 30-50 мВ (у разных моделей тестеров по разному), то дополнительно к показаниям включается пищалка («прозвонка»), сигнализируя о низком сопротивлении участка.

Так что цифровыми тестерами «звонить» светодиоды и обычные диоды можно смело. Ничего не спалите.

Исключение составляют полупроводниковые лазеры. Они очень не любят подачи на них обратного напряжения, даже такого маленького как 3 Вольта и могут выйти из строя.

Камрад, рассмотри датагорские рекомендации

🌻 Купон до 1000₽ для новичка на Aliexpress

Никогда не затаривался у китайцев? Пришло время начать!

Камрад, регистрируйся на Али по нашей ссылке. Ты получишь скидочный купон на первый заказ. Не тяни, условия акции меняются.

🌼 Полезные и проверенные железяки, можно брать

Куплено и опробовано читателями или в лаборатории редакции.



Сверхяркие SMD-светодиоды в корпусе 0805

Неопознанные потому, что в лоте не указаны их характеристики.
В обзоре экспериментальным путём попробую выяснить это, а также переделаю подсветку на экранчике LCD5110.

Светодиоды расфасованы в пять полосок по 20штук, на каждую наклеено по опознавательному кружочку с соответствующим цветом

Полотно фотографий всех светодиодов с двух сторон, под микроскопом.
Все фото развернул так, чтобы катоды (минусовые выводы) были справа.

Белый

Жёлтый

Красный

Зелёный

Синий

Размеры
Небольшие, что-то приблизительно около 2×1.2мм

Проверка Для большинства светодиодов, как я выяснил, максимальный безопасный ток лежит в пределах 10-15мА.
Сами светодиоды обладают свойством стабилизировать напряжение за счёт уменьшения внутреннего сопротивления, это свойство и помогло выявить рабочее напряжение светодиода.
Методик опознания рабочего напряжения, которое обычно является усреднённым значением, есть несколько.

Например подключить светодиод к регулируемому БП через резистор в 220-680Ом, постепенно поднимать напряжение вверх и наблюдать за напряжением источника и напряжением на светодиоде, которое сначала будет одинаково расти в обоих случаях, затем при достижении определённого значения, появится ощутимая разница, а светодиод при этом будет светить с нормальной яркостью.
Как пример: неизвестный светодиод, включили в цепь через сопротивление 220Ом, подняли напряжение источника до 5В, на светодиоде замеренное напряжение составило 3В, падение на резисторе — 2В.

Другой метод проще: подключить исследуемый светодиод к источнику 12В через резистор 1К, поступаемый ток при этом не превысит безопасных 12мА, и также замерить напряжение на выводах светодиода, оно и будет рабочим, например на том же неизвестном светодиоде напряжение в этом случае будет тоже 3В, а падение на резисторе составит уже 9В.

Подбор резистора под нужный ток
Если было выяснено, что светодиод рассчитан на напряжение 3В, а требуемый для нормального свечения ток 15мА, то резистор подбирается по формуле:
R = падение напряжения на резисторе / ток.
При этом падение напряжения на резисторе можно узнать по формуле:
напряжение источника — напряжение светодиода.

Т.е. если например БП выдаёт 5В, рабочее напряжение светодиода 2В (падение на резисторе 3В), а нужный ток 15мА, то:
R = 5В — 2В / 0,015A = 3В / 0,015А = 200 Ом.
Но поскольку в стандартных наборах резисторов редко можно найти именно рассчитанный номинал, то обычно берут тот, что идёт следующий за ним, например в моём случае оказался номиналом 220 Ом.

Мощность резистора
Необходимо будет ещё сопоставлять расчётную рассеиваемую мощность на резисторе с мощностью самого резистора, чтобы предотвратить его сгорание. Находится рассеиваемая мощность на резисторе по формуле:

P = квадрат падения напряжения на резисторе / номинал резистора.
Т.е. если например БП выдаёт 12В, рабочее напряжение светодиода 2В (падение на резисторе 10В), а сам резистор на 680 Ом., то:
P = 10В * 10В / 680 Ом = 0,147 Вт.
Это значит, что использовать резисторы здесь нужно с мощностью не меньше 0,25 Вт, а популярные SMD-резисторы в корпусе 0805 с мощностью 0,125 Вт — уже не годятся, могут сгореть.

В роли тестовой площадки будет выступать кусочек макетной платы, куда были припаяны по одному светодиоду каждого цвета, катоды (минусовые выводы) соединил проволокой в общий вывод, аноды (плюсовые выводы) оставил по отдельности.

Слева направо: белый, жёлтый, красный, зелёный, синий.

На этой анимации просто проверяю их на общую работоспособность (БП 12В, резистор 1К), дабы убедится, что они рабочие и всё правильно припаяно (тестер включен в разрыв цепи). Проверку можно произвести тестером и в режиме прозвонки, однако яркость свечения светодиодов будет значительно меньше

Регулируемого блока питания у меня нет, пришлось городить «огород и костыли» из понижающего преобразователя и двух тестеров. Подстроечник у преобразователя очень чувствительный и точно подобрать значение очень трудно, поэтому значения напряжений на парных скриншотах могут разниться на несколько десятков милливольт, так как тест проходил в два этапа, сначала у всех светодиодов замерил напряжение, потом ток.

Резисторы подбирал, исходя из того, что есть в наличии и чтобы ток был на уровне 12мА или меньше, при таком токе светодиоды светят достаточно ярко без дискомфорта для глаз. Если ток выше, то спустя несколько секунд взгляда на свечение, появляются «зайчики». При подаче 25-30мА, яркость свечения сравнима со сваркой.
Забегая вперёд, отмечу, что светодиоды красного и жёлтого свечения имеют рабочее напряжение в пределах 2В, остальные — в пределах 3В.

12В, СИНИЙ, резистор 1 кОм

12В, ЗЕЛЁНЫЙ, резистор 1 кОм

12В, БЕЛЫЙ, резистор 1 кОм

12В, КРАСНЫЙ, резистор 1 кОм

12В, ЖЁЛТЫЙ, резистор 1 кОм

5В, СИНИЙ, резистор 220 Ом

5В, ЗЕЛЁНЫЙ, резистор 220 Ом

5В, БЕЛЫЙ, резистор 220 Ом

5В, КРАСНЫЙ, резистор 220 Ом

5В, ЖЁЛТЫЙ, резистор 220 Ом

3.3В, СИНИЙ, резистор 22 Ом

3.3В, ЗЕЛЁНЫЙ, резистор 22 Ом

3.3В, БЕЛЫЙ, резистор 22 Ом

3.3В, КРАСНЫЙ, резистор 100 Ом

3.3В, ЖЁЛТЫЙ, резистор 100 Ом

Подключение напрямую без резистора и последствия
Рискованное дело, но вполне применимое, только если напряжение источника — меньше номинального напряжения светодиода, и оно — стабилизированное.
На видео ниже я так и сделал с синим светодиодом (3В), только при этом плавно поднимал напряжение от 0.8В до 5В.
Едва уловимое свечение появилось на отметке выше 1.5В, пиковая яркость — 4В, а при 4.5В — яркость стала спадать, а дальше закипание пространства со стороны катода и сгорание светодиода с последующим выделением резкого запаха.

Перепайка светодиодов на дисплее LCD5110
Имеется в наличии уже многим знакомый экран Nokia LCD5110, широко используемый в самоделках. В продаже эти дисплеи всегда можно встретить с двумя версиями подсветки — либо с голубой подсветкой, либо с белой подсветкой — как раз у меня такой. Однако белая подсветка как по мне — скучновата. Тогда решил удалить старые белые светодиоды и вместо них припаять обозреваемые, например зелёные, под «старину».

Чтобы отделить металлическую часть дисплея от платы, нужно отогнуть четыре выступающие части по углам

К резинке, которая прилегает к контактной площадке, нельзя прикасаться, иначе будет плохой контакт после сборки. Лучше дисплей сразу же отложить далеко в сторону. А на самой контактной площадке были следы, её я протёр ваткой, смоченной в растворе для промывки плат

Как видно, здесь установлено четыре белых светодиода, если обратится к фото повыше, то на каждом установлено по одному SMD-резистору с маркировкой 301 (300Ом)

Феном выпаял эти светодиоды

Паяльником припаял на их место зелёные

Подал напряжение 3.3 В — работает, светятся

Общий потребляемый ток почти 12мА, напряжение на отдельном светодиоде 2.5В, резисторы на 300 Ом применены здесь с хорошим запасом, на них падает 0.8В и менять их не требуется.

До переделки и после переделки
Результатом остался удовлетворён. В данном случае на экран выведены температура и влажность (параллельно экспериментировал со своими шрифтами и выводом графики на экран)

Выводы Единственное, что может смутить — довольно высокая цена, в других местах за те же деньги можно набрать гораздо больше светодиодов. Также к нареканию конечно стоило бы отнести то, что продавец не указал характеристики, хотя с другой стороны, тот, кто покупает это, обычно знает, как их определить.

Плюсы
— Работают
— Яркие

Минусы
— Монтаж SMD требует аккуратности
— Высокая цена

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

как определить где плюс и минус цоколевки диода

Как и любой полупроводниковый прибор с односторонней проводимостью, светодиод критичен к правильности включения в цепь постоянного тока. Для нормальной работы анод и катод светодиода должны подключаться к соответствующим полюсам источника напряжения согласно принципиальной схеме. Чтобы определить цоколевку светоизлучающего элемента, существует несколько способов.

СодержаниеПоказать

Определение мультиметром

Как и любой диод, выполненный на основе p-n перехода, светоизлучающий диод можно проверить мультиметром, используя свойство проводить ток только в одну сторону. У современных цифровых тестеров есть специальный режим проверки диодов, при котором измерительное напряжение оптимально для данной процедуры.

Чтобы определить расположение выводов светодиода, надо произвольным образом подключить его ножки к щупам мультиметра и определить результат по показаниям дисплея.

Неправильная полярность подключения LED к тестеру.

Если элемент подключен неверно, то результатом измерения будет зашкаливание значения сопротивления (OL — overload, перегрузка). Надо поменять местами зажимы мультиметра.

Правильная полярность подключения LED к тестеру.

Если светодиод исправен и подключен правильно, то будет индицироваться какое-то сопротивление (конкретное значение зависит от типа излучающего элемента). В этом случае анодом будет вывод, присоединенный к плюсу мультиметра (красный провод), а катодом – к минусу (черный провод).

Некоторые тестеры в режиме проверки диодов выдают напряжение, достаточное для зажигания светоизлучающего элемента. В этом случае правильное подключение можно контролировать по свечению.

Свечение светодиода АЛ307 при проверке тестером.

Если в обоих вариантах подключения на дисплее будет индицироваться overload, это может означать:

• неисправность светодиода;
• измерительного напряжения не хватает для открытия p-n перехода (тестер рассчитан на «прозвонку» кремниевых диодов, а большинство светоизлучающих элементов делаются на основе арсенида галлия).

В первом случае полупроводниковый прибор можно утилизировать. Во втором – попробовать другой способ.

Читайте также

Проверка светодиода на исправность



Цоколевка светодиода путем подачи питания

Преимущество этого метода в том, что его можно использовать для светоизлучающих диодов с любыми параметрами (падение напряжения и номинальный ток). Для такой проверки лучше использовать источник питания с установкой ограничения тока, или хотя бы с его индикацией для контроля. В противном случае можно вывести чувствительный полупроводниковый прибор из строя.

Неправильная полярность подключения LED к источнику напряжения – свечения нет.

Если имеется регулируемый источник, надо произвольным образом подключить светодиод к его выходу и подать напряжение, постепенно увеличивая его от нуля. Выше 2-3 В питание поднимать не следует, чтобы элемент не сгорел. Если он не зажегся, надо снять напряжение и переключить выводы противоположным образом.

Правильная полярность подключения LED к источнику напряжения – светодиод зажегся.

Постепенно поднимая напряжение, можно визуально определить момент зажигания светодиода. В этом случае плюсовой вывод источника присоединен к аноду, а минусовой – к аноду излучающего элемента.

Важно! Если регулируемого источника нет, то можно попытаться использовать нерегулируемый блок питания с напряжением заведомо выше напряжения питания светодиода. В этом случае испытания проводить только через резистор 1-3 кОм, включенный последовательно с полупроводниковым прибором.

Если и в том, и в другом случае светодиод не загорается, можно попробовать провести проверку с увеличенным напряжением. Если элемент неисправен, ему это вреда не принесет, а если он рассчитан на повышенное напряжение, то появится вероятность узнать правильное расположение выводов.

При помощи батарейки

Если источник питания отсутствует, можно попытаться определить расположение выводов от гальванического элемента, но следует иметь в виду особенности такой проверки:

• батарейка может выдавать напряжение, недостаточное для открытия p-n перехода.
• бытовые гальванические элементы имеют небольшую мощность, и выдаваемый ток нагрузки невелик – он зависит от начальной мощности батарейки и от остаточного заряда.

В таблице приведены параметры некоторых отечественных светодиодов. Очевидно, что распространенные полуторавольтовые химические источники тока не смогут зажечь ни один прибор из списка.

Тип прибора	Прямое падение напряжения, В	Рабочий ток, мА
АЛ102А	2,8	5
АЛ307А	2	10
АЛ307В	2,8	20

Чтобы увеличить напряжение, можно соединить батарейки последовательно. Для увеличения мощности – параллельно (только для элементов одного напряжения!). В итоге может получиться громоздкая конструкция, не гарантирующая конечного результата. Поэтому пользоваться таким методом лучше в тех случаях, когда других путей нет.

По внешнему виду

Иногда можно определить полярность по внешнему виду. У некоторых типов светодиодов на корпусе есть ключ – выступ или метка. Чтобы определить, какой вывод помечен ключом, лучше ознакомиться со справочными материалами.

Ключ у катода светоизлучающего диода АЛ102.

Внешний вид расположения выводов у светодиода АЛ307.

У бескорпусных светодиодов производства СССР можно выяснить цоколевку, присмотревшись к внутреннему устройству прибора сквозь слой компаунда. Вывод катода имеет большую площадь и сделан в виде флажка. Этот принцип мог стать стандартом, но сейчас производители его строго не соблюдают, поэтому данный способ ненадежен, особенно для элементов от неизвестного производителя. Поэтому использовать такое определение выводов можно только для предварительной ориентировки.

Важно! Цоколевку отечественных светодиодов можно узнать по длине ножек – вывод анода делается более коротким. Но это верно только для элементов, не бывших в употреблении – при установке на место выводы могут быть обрезаны произвольно.

Видео: Как визуально определить полярность.

С помощью техдокументации

Другие способы определения выводов можно поискать в техдокументации на элементы – в справочниках или онлайн-источниках. Для этого как минимум необходимо знать тип светодиода или его производителя. В документации может содержаться информация о габаритах и цоколевке прибора.

Но даже если данных сведений в спецификации не найдется, напрасно усилия не пропадут. Техдокументация может стать источником информации о предельных параметрах электронного прибора. Эти знания помогут правильно выбрать режим работы, а также не допустить выхода светодиода из строя при проверке расположения выводов.

Полярность SMD-светодиода

На текущий момент все более популярными становятся безвыводные элементы для непосредственного монтажа на плату (SMD – surface mounted device). Такие радиоэлементы, в отличие от обычных, имеют преимущества:

• в процессе изготовления печатной платы не надо сверлить отверстия – технология становится дешевле и быстрее;
• электронные устройства получаются меньших размеров;
• упрощается конструирование ВЧ-устройств – отсутствие выводов сводит к минимуму паразитные наводки.

Но стремление к миниатюризации имеет оборотную сторону – определить выводы СМД-светодиода сложнее. К нему трудно подключить щупы тестера или источника питания. Поэтому важно нанесение понятной маркировки прямо на корпус элемента для исключения ошибок при монтаже. Такое обозначение выполняется в виде метки на корпусе (скоса или углубления) или в виде мнемонического рисунка.

Цоколевка SMD-LED типоразмера 5730.

Цоколевка SMD-LED типоразмера 0805.

А самым простым случаем является включение светоизлучающего диода в цепь переменного тока. В этом варианте полярность светодиода значения не имеет.

Светодиоды. Общие сведения, виды, применение.. Информация — Диод КМВ

Светодиод – это полупроводниковый элемент, преобразующий электрический ток в световое излучение. Принцип работы светодиода основан на люминесценции. Светодиод имеет два вывода – плюс и минус. Плюс подается на анод, минус – на катод. Поэтому при подключении светодиодов необходимо соблюдать полярность.

Условное обозначение светодиодов на схеме



Общепринятое обозначение светодиода LED  (англ. Light-emitting diode), что означает светоизлучающий диод или светодиод – СИД (СД).

Светодиод состоит из полупроводникового кристалла, закрепленного на подложке из меди и алюминия, корпуса с контактными выводами и оптической системы.

Цвет свечения определяется длиной световой волны, испускаемой кристаллом светодиода, и зависит от химического состава полупроводника. В настоящее время производятся светодиоды видимого, ультрафиолетового и инфракрасного диапазонов.

Существует несколько типов светодиодов:

• DIP – светодиоды – первые массовые светодиоды. Кристалл установлен в корпус с линзой. Имеют два контакта. В основном используются в световых табло.

Конструкция диодов DIP LED



• Светодиоды «пиранья» или Superflux LED имеют аналогичную конструкцию, но не два, а четыре вывода.

Конструкция диодов Superflux LED



• SMD – светодиоды (англ. surface mounted device) изготавливаются по технологии поверхностного монтажа (ТМП). Чип монтируется на поверхность платы через керамическую подложку, что обеспечивает малые габариты и хороший теплоотвод. SMD – светодиоды являются самыми распространенными.

Конструкция диодов SMD LED



• COB – технология (англ. Chip-On-Board) – чип кристалла или нескольких кристаллов монтируются на плату без керамической подложки и поклываются слоем люминофора, что обеспечивает высокую надежность, компактность и теплоотвод.

Конструкция диодов COB LED



Нанесение поверх кристалла люминофора позволяет получить любое свечение светодиода.

Способы нанесения люминофора. При традиционном способе люминофор наносится прямо на кристалл светодиода.



Люминофор – это вещество, обладающее люминисценцией – способностью преобразовывать поглащаемую энергию в световое излучение. Термин «люминофор» происходит от латинского lumen – свет и греческого phoros — несущий. В светодиодном производстве распространены следующие люминофоры: иттрий-алюминиевый гранат (ИАГ), легированный трехвалентным церием, и силикаты щелочно-земельных металлов, легированные европием. Например, синий светодиод, покрытый желтым люминофором будет светиться белым.

Основные достоинства светодиодов:

• высокие светотехнические характеристики;
• низкое потребление электроэнергии;
• большой срок службы;
• компактность и легкость монтажа;
• широкий температурный диапазон применения;
• механическая прочность;
• экологичность;
• доступность и цена.

Благодаря своим достоинствам, светодиоды широко применяются в различных областях: в наружной и интерьерной рекламе (короба, буквы, светодиодные табло, «Бегущие строки», видеоэкраны, уникальные световые эффекты и дизайнерские решения), в архитектурной подсветке, в бытовом, офисном и промышленном освещении, ландшафтном освещении, подсветке витрин, интерьерной подсветке, праздничной иллюминации, при производстве LED — экранов мониторов и телевизоров, в приборостроении в качестве индикаторов, в дорожных знаках, декоративной подсветке, в световых и новогодних украшениях.

Светодиоды: описание и фото

Светодиодное освещение является на сегодняшний день наиболее эффективным, и в этом контексте вовсе не удивительно, что год за годом светодиоды претерпевают определенную эволюцию. Их мощность становится все больше, корпуса оптимизируются под те или иные цели, не говоря уже о цвете излучаемого света.

Цвет может быть практически любым, достаточно производителю подобрать соответствующий состав полупроводника и легирующих примесей, чтобы ширина запрещенной зоны для рекомбинирования электронов и дырок дала бы необходимый цвет.

Между тем, все современные светодиоды можно в некоторой степени классифицировать по видам, то есть по наиболее отчетливым отличительным признакам, чем мы и займемся — рассмотрим несколько видов наиболее распространенных светодиодов, начиная с индикаторных, заканчивая осветительными. Кстати, сразу можно отметить, что эволюцию свою светодиод начал по большому счету с индикаторного предка.

Индикаторные светодиоды для выводного монтажа

Индикаторные светодиоды выводного монтажа с круглой или прямоугольной линзой по сей день можно встретить где угодно, начиная с зарядных устройств мобильных гаджетов, заканчивая индикаторами сложного медицинского оборудования. Даже в качестве осветительных светодиодов иногда применяют индикаторные, но такие решения встречаются в последнее время все реже и реже.

Индикаторные светодиоды с выпуклыми круглыми линзами диаметром 3, 5, 8 и 10 мм — характерные представители данного вида. Именно с них, кстати, стартовало такое направление в полупроводниковой технологии, как осветительные светодиоды (для фонариков, например). Однако ток индикаторного светодиода не позволит получить достаточно света, и в промышленных масштабах применять такие светодиоды для освещения просто не целесообразно, особенно сегодня.

Для индикаторов они подходят, даже светодиодные табло и бегущие строки собирали одно время только из таких светодиодов за неимением альтернативы. Маленькие индикаторные светодиоды слабо греются и хоть как-то светятся — что еще нужно от индикатора.. Напряжение от 2,5 до 5 вольт при токе от 10 до 25 миллиампер — не более.

Цвета: белый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, ультрафиолетовый. Индикаторные светодиоды бывают и многоцветными RGB, когда под одной линзой скрыто три перехода, а снизу имеется четыре вывода, то есть индикатор получится более функциональным, а светодиодное табло — цветным (смотрите – Применение светодиодов в электронных схемах).

Телесный угол рассеивания — до 140 градусов для прямоугольной линзы, и до 130 градусов — для линзы круглой. Яркость свечения индикаторного светодиода — от 100 до 1000 милликанделл в среднем.

Яркие светодиоды выводного монтажа

За индикаторными светодиодами появились яркие светодиоды с круглыми линзами до 10 мм диаметром, которые стали уже широко применять в карманных фонариках. При потреблении до 30 мА при 2 — 4 вольтах питания, сила их света достигает 5000 милликанделл.

Светодиоды индикаторные и осветительные SMD (Surface Mounted Device)

Эта разновидность индикаторных светодиодов, предназначенная специально для поверхностного монтажа на печатную плату. Такие светодиоды выпускаются в стандартных корпусах типа SMD, размером от 0603 до 7060, причем наиболее распространены размеры от 1608 до 3528. Видимый телесный угол — от 20 до 140 градусов, а средняя яркость 300 — 400 милликанделл.

Их мощностные характеристики сходны с индикаторными светодиодами выводного монтажа. Тем не менее, светодиоды поверхностного монтажа можно монтировать на плату в больших количествах на малой площади, и таким путем получить светодиодную лампу или световую панель любого размера. Светодиодные ленты — также набор SMD-светодиодов на подложке.

Светодиоды «Пиранья»

Особая группа светодиодов, широко применяемых в рекламной промышленности и в автотюнинге — сверхъяркие светодиоды «Пиранья» прямоугольной формы. Светодиоды отличаются особой формой основания, и улучшенными рассеивающими свойствами. Они удобно и жестко крепятся четырьмя выводами на печатную плату или на другое плоское основание.

Цвета: белый, красный, зеленый и синий. Размеры — от 3 до 7,7 мм. Благодаря подложке большей площади и высокой теплопроводности, ток через светодиод может доходить до 50 мА при напряжении до 4,5 вольт. Угол рассеяния достигает 120 и более градусов.

Осветительные светодиоды COB (Chip On Board)

Светодиодное освещение — самая широкая на сегодня область применения светодиодов. Излучение может быть теплым и холодным, белым, желтым или любого другого оттенка, близким по цвету к лампам дневного света, к лампам накаливания, или даже к солнечному свету, в зависимости от требуемой цветовой температуры, и главным образом, на стадии производства, — от состава полупроводника и люминофора.

Наиболее распространенный способ изготовления осветительных светодиодов — нанесение люминофора на синий светодиод. В результате свет излучаемый светодиодом получается желтым, зеленым, красным и т. д. Свет приближен по свойству к люминесцентному.

Светодиоды COB – это множество полупроводниковых кристаллов, установленных на одной подложке, и залитые люминофором. Как и в случае с монтажом нескольких SMD светодиодов на плате, здесь получается похожий результат — большая яркость благодаря суммарному световому потоку от нескольких маленьких источников света. Но источники (кристаллы) расположены на подложке плотнее, поэтому и световой поток получается больше, чем при монтаже SMD на плате.

COB-светодиоды конечно пригодны и в качестве индикаторов. Светотехническое оборудование, в свою очередь, стало с COB-светодиодами значительно дешевле, не только в силу автоматизации процесса изготовления, но и благодаря более экономичному нанесению материалов.

Важно, однако, всегда помнить, что такому светодиоду требуется обеспечить обязательный отвод тепла, а мощным и очень мощным (от 3 до 100 Ватт) требуется радиатор, иначе произойдет быстрое тепловое разрушение кристаллов.

Отремонтировать такую COB матрицу невозможно, и если испортится часть кристаллов, то придется менять всю подложку целиком на новую, поэтому лучше сразу создать ей приемлемые условия в плане охлаждения.

Параметры питания, как правило — от 3 до 35 вольт, в зависимости от конкретной модели, и ток — от 100 мА до 2,5 А и даже более.

Светодиоды filament (в форме нити накала)

Этот тип светодиодов обладает еще лучшими световыми свойствами, чем COB. На стеклянную подложку монтируется множество кристаллов, затем они заливаются флуоресцентным составом. Технология называется Chip On Glass – чип на стекле.

Видимый телесный угол получается 360 градусов, и световая отдача именно поэтому превосходит матрицы с плоскими подложками. Одна 6 ваттная лампа на базе filament-светодиодов по количеству излучаемого света соответствует 60 ваттной лампе накаливания.

Вообще все представленные на рынке светодиоды невозможно четко и более точно классифицировать, ведь идет процесс эволюции полупроводниковых источников света, и одни являются разновидностью других. Светодиодные ленты по сути — SMD светодиоды на подложке, а светодиодные индикаторы — набор индикаторных светодиодов. Поэтому наш краткий обзор наиболее выразительных позиций закончен.

Искусственный интеллект нашего сайта решил, что эти статьи вам будут особенно полезны:

Светодиоды – как работает, полярность, расчет резистора

Светодиоды – одни из самых популярных электронных компонентов, использующиеся практически в любой схеме. Словосочетание “помигать светодиодами” часто используется для обозначений первой задачи при проверке жизнеспособности схемы. В этой статье мы узнаем, как работают светодиода, сделаем краткий обзор их видов, а также разберемся с такими практическими вопросами как определение полярности и расчет резистора.

Устройство светодиода

Светодиоды — полупроводниковые приборы с электронно-дырочным переходом, создающий оптическое излучение при пропускании через него электрического тока в прямом направлении.

Излучаемый светодиодом свет лежит в узком диапазоне спектра. Иными словами, его кристалл изначально излучает конкретный цвет (если речь идёт об СД видимого диапазона) — в отличие от лампы, излучающей более широкий спектр, где нужный цвет можно получить лишь применением внешнего светофильтра. Диапазон излучения светодиода во многом зависит от химического состава использованных полупроводников.

Светодиод состоит из нескольких частей:

• анод, по которому подается положительная полуволна на кристалл;
• катод, по которому подается отрицательная полуволна на кристалл;
• отражатель;
• кристалл полупроводника;
• рассеиватель.

Эти элементы есть в любом светодиоде, вне зависимости от его модели.

Светодиод является низковольтным прибором. Для индикаторных видов напряжение питания должно составлять 2-4 В при токе до 50 мА. Диоды для освещения потребляют такое же напряжение, но их ток выше – достигает 1 Ампер. В модуле суммарное напряжение диодов оказывается равным 12 или 24 В.

Подключать светодиод нужно с соблюдением полярности, иначе он выйдет из строя.

Цвета светодиодов

Светодиоды бывают разных цветов. Получить нужный оттенок можно несколькими способами.

Первый – покрытие линзы люминофором. Таким способом можно получить практически любой цвет, но чаще всего эта технология используется для создания белых светодиодов.

RGB технология. Оттенок получается за счет применения в одном кристалле трех светодиодов красного, зеленого и синего цветов. Меняется интенсивность каждого из них, и получается нужное свечение.

Применение примесей и различных полупроводников. Подбираются материалы с нужной шириной запрещенной зоны, и из них делается кристалл светодиода.

Принцип работы светодиодов

Любой светодиод имеет p-n-переход. Свечение возникает при рекомбинации электронов и дырок в электронно-дырочном переходе. P-n переход создается при соединении двух полупроводников разного типа электропроводности. Материал n-типа легируется электронами, p-типа – дырками.

При подаче напряжения электроны и дырки в p-n-переходе начинают перемещаться и занимать места. Когда носители заряда подходят к электронно-дырочному переходу, электроны помещаются в материал p-типа. В результате перехода электронов с одного энергетического уровня на другой выделяются фотоны.

Не всякий p-n переход может излучать свет. Для пропускания света нужно соблюсти два условия:

• ширина запрещенной зоны должна быть близка к энергии кванта света;

• полупроводниковый кристалл должен иметь минимум дефектов.

Реализовать подобное в структуре с одним p-n-переходом не получится. По этой причине создаются многослойные структуры из нескольких полупроводников, которые называются гетероструктурами.

Для создания светодиодов используются прямозонные проводники с разрешенным прямым оптическим переходом зона-зона. Наиболее распространенные материалы группы А3В5 (арсенид галлия, фосфид индия), А2В4 (теллурид кадмия, селенид цинка).

Цвет светоизлучающего диода зависит от ширины запрещенной зоны, в которой происходит рекомбинация электронов и дырок. Чем больше ширина запрещенной зоны и выше энергия квантов, тем ближе к синему излучаемый свет. Путем изменения состава можно добиться свечения в широком оптическом диапазоне – от ультрафиолета до среднего инфракрасного излучения.

Светодиоды инфракрасного, красного и желтого цветов изготавливаются на основе фосфида галлия, зеленый, синий и фиолетовый – на основе нитридов галлия.

Виды светодиодов, классификация

По предназначению выделяют индикаторные и осветительные светодиоды. Первые используются для стилизации, декоративной подсветки – например, украшение зданий, рекламные баннеры, гирлянды. Осветительные приборы используются для создания яркого освещения в помещении.

По типу исполнения выделяют:

Dip светодиоды. Они представляют собой кристаллы, заключенные в цилиндрическую линзу. Относятся к индикаторным светодиодам. Существуют монохромные и многоцветные устройства. Используются редко из-за своих недостатков: большой размер, малый угол свечения (до 120 градусов), падение яркости излучения при долгом функционировании на 70%, слабый поток света. Dip светодиоды

Spider led. Такие светодиоды похожи на предыдущие, но имеют 4 выхода. В таких диодах оптимизирован теплоотвод, повышается надежность компонентов. Активно используются в автомобильной технике.

• Smd – светодиоды для поверхностного монтажа. Могут относиться как к индикаторным, так и к осветительным светодиодам. Smd
• Cob (Chip-On-Board) – кристалл установлен непосредственно на плате. К преимуществам такого решения относятся защита от окисления, малые габариты, эффективный отвод тепла и равномерное освещение по всей площади. Светодиоды такой марки являются самыми инновационными. Используются для освещения. На одной подложке может быть установлено более 9 светодиодов. Сверху светодиодная матрица покрывается люминофором. Активно используются в автомобильной индустрии для создания фар и поворотников, при разработке телевизоров и экранов компьютеров. Cob
• Волоконные – разработка 2015 года. Могут использоваться в производстве одежды. Волоконные
• Filament также является инновационным продуктом. Отличаются высокой энергоэффективностью. Используются для создания осветительных ламп. Важное преимущество – возможность осуществления монтажа напрямую на подложку из стекла. Благодаря такому нанесению есть возможность распространения света на 360 градусов. Конструкция состоит из сапфирового стекла с диаметром до 1,5 мм и специально выращенных кристаллов, которые соединены последовательно. Число кристаллов обычно ограничивается 28 штуками. Светодиоды помещаются в колбу, которая покрыта люминофором. Иногда филаментные светодиоды могут относить к классу COB изделий. Filament
• Oled. Органические тонкопленочные светодиоды. Используются для построения органических дисплеев. Состоят из анода, подложки из фольги или стекла, катода, полимерной прослойки, токопроводящего слоя из органических материалов. К преимуществам относятся малые габариты, равномерное освещение по всей площади, широкий угол свечения, низкая стоимость, длительный срок службы, низкое потребление электроэнергии. Oled

• В отдельную группу выделяются светодиоды, излучающие в ультрафиолетовом и инфракрасном диапазонах. Они могут быть с выводами, так и в виде smd исполнения. Используются в пультах дистанционного управления, бактерицидных и кварцевых лампах, стерилизаторах для аквариумов.

Светодиоды могут быть:

• мигающими – используются для привлечения внимания;
• многоцветными мигающими;
• трехцветными – в одном корпусе есть несколько несвязанных между собой кристаллов, которые работают как по отдельности, так и все вместе;
• RGB;
• монохромными.

Светодиоды классифицируются по цветовой гамме. Для максимально точной идентификации цвета в документации прибора указывается его длина волны излучения.

Белые светодиоды классифицируются по цветовой температуре. Они бывают теплых оттенков (2700 К), нейтральных (4200 К) и холодных (6000 К).

По мощности выделяют светодиоды, потребляющие единицы мВт до десятков Вт. Напрямую от мощности зависит сила света.

Полярность светодиодов

При неправильном включении светодиод может сломаться. Поэтому важно уметь определять полярность источника света. Полярность – это способность пропускать электрический ток в одном направлении.

Полярность моно определить несколькими способами:

• Визуально. Это самый простой способ. Для нахождения плюса и минуса у цилиндрического диода со стеклянной колбой нужно посмотреть внутрь. Площадь катода будет больше, чем площадь анода. Если посмотреть внутрь не получится, полярность определяется по контактам – длинная ножка соответствует положительному электроду. Светодиоды типа SMD имеют метки, указывающие на полярность. Они называются скосом или ключом, который направлен на отрицательный электрод. На маленькие smd наносятся пиктограммы в виде треугольника, буквы Т или П. Угол или выступ указывают на направление тока – значит, этот вывод является минусом. Также некоторые светодиоды могут иметь метку, которая указывает на полярность. Это может быть точка, кольцевая полоска.
• При помощи подключения питания. Путем подачи малого напряжения можно проверить полярность светодиода. Для этого нужен источник тока (батарейка, аккумулятор), к контактом которого прикладывается светодиод, и токоограничивающий резистор, через который происходит подключение. Напряжение нужно повышать, и светодиод должен загореться при правильном включении.

• При помощи тестеров. Мультиметр позволяет проверить полярность тремя способами. Первый – в положении проверка сопротивления. Когда красный щуп касается анода, а черный катода, на дисплее должно загореться число , отличное от 1. В ином случае на экране будет светиться цифра 1. Второй способ – в положении прозвонка. Когда красный щуп коснется анода, светодиод загорится. В ином случае он не отреагирует. Третий способ – путем установки светодиода в гнездо для транзистора. Если в отверстие С (коллектор) будет помещен катод – светодиод загорится.
• По технической документации. Каждый светодиод имеет свою маркировку, по которой можно найти информацию о компоненте. Там же будет указана полярность электродов.

Выбор способа определения полярности зависит от ситуации и наличия у пользователя нужного инструмента.

Расчет сопротивления для светодиода

Диод имеет малое внутреннее сопротивление. При подключении его напрямую к блоку питания, элемент перегорит. Чтобы этого не случилось, светодиод подключается к цепи через токоограничивающий резистор. Расчет производится по закону Ома: R=(U-Uled)/I, где R – сопротивление токоограничивающего резистора, U – питание источника; Uled – паспортное значение напряжения для светодиода, I – сила тока. По полученному значению и подбирается мощность резистора.

Важно правильно рассчитать напряжение. Оно зависит от схемы подключения элементов.

Можно не производить расчет сопротивления, если использовать в цепи мощный переменный или подстроечный резистор. Токоограничивающие резисторы существуют разного класса точности. Есть изделия на 10%, 5% и 1 % – это значит, что погрешность варьируется в указанном диапазоне.

Выбирая токоограничивающий резистор, нужно обратить внимание и на его мощность. почти всегда, если при малом рассеивании тепла устройство будет перегреваться и выйдет из строя. Это приведет к разрыву электрической цепи.

Когда нужно использовать токоограничивающий резистор:

• когда вопрос эффективности схемы не является основным – например, индикация;

• лабораторные исследования.

В остальных случаях лучше подключать светодиоды через стабилизатор – драйвер, что особенно это актуально в светодиодных лампах.

Онлайн – сервисы и калькуляторы для расчета резистора:

Какие бывают виды светодиодов

В настоящее время светодиоды обрели широкую популярность. При этом четко разделить их по мощности, яркости свечения, области применения, форм-фактору и другим параметрам не представляется возможным, поскольку у каждого производителя своя классификация. Тем не менее, различные виды светодиодов можно объединить в классы по некоторым характерным признакам.

Индикаторные и осветительные LED

Чтобы яснее представлять, какие бывают светодиоды, их можно разделить на две большие группы: индикаторные и осветительные.

Индикаторные используются в основном в целях цветовой индикации, а также при подсветке дисплеев, приборных панелей и других приборов. То есть это светодиоды сравнительно небольшой мощности (до 0.2 Вт) с умеренной яркостью.

Осветительные LED используются при освещении помещений в составе светодиодных ламп и лент, в автомобильных фарах и везде, где требуется получить высокую интенсивность свечения. Мощность таких светодиодов может достигать десятков ватт.

Индикаторные LED

Индикаторные светодиоды, в свою очередь, можно разбить на несколько групп.

DIP светодиоды

Светодиоды этого типа представляют собой светоизлучающий кристалл в выводном корпусе, часто с выпуклой линзой. Типы корпусов: цилиндрические, диаметром 3, 4, 5, 8, 10… мм, и прямоугольные.

Выпускаются в очень широком диапазоне цветов – вплоть до ИК и УФ диапазонов. Могут быть как одноцветными, так и многоцветными (когда в одном корпусе сосредоточено несколько кристаллов разных цветов), — например, RGB.

Одним из недостатков этих LED можно отметить невысокий угол рассеяния светового потока: обычно не более 60⁰.

Super Flux “Piranha”

Конструктивно светодиоды Пиранья представляют собой сверхъяркие светодиоды в прямоугольном корпусе с четырьмя выводами. Такая конструкция позволяет надежно закрепить светодиод на плате.

Доступные разновидности: красный, зеленый, синий и три белых (различаются температурой свечения). Выпускаются в корпусах с линзой (3 и 5 мм) и без нее. Угол рассеяния варьируется в пределах от 40⁰ до 120⁰.

Область применения Piranha – подсветка автомобильных приборов, дневных ходовых огней, рекламных вывесок и т.д.

Straw Hat

Наряду с Piranha, большим углом рассеяния светового потока обладают светодиоды типа Straw Hat («соломенная шляпа»). Внешне они напоминают обычные цилиндрические двухвыводныне LED, но с меньшей высотой и увеличенным радиусом линзы, за что и получили свое название.

Излучающий кристалл в этих светодиодах расположен ближе к передней стенке линзы (не забудьте почитать про назначение линзы для светодиода), благодаря чему достигается угол рассеяния порядка 100-140⁰.

Выпускаются красные, синие, зеленые, желтые и белые LED. Благодаря способности создавать ненаправленное излучение, могут использоваться в декоративных целях, в качестве замены ламп аварийной тревоги и других местах, где требуется равномерная подсветка с низким энергопотреблением.

SMD светодиоды

Кроме выводных LED, выпускаются светодиоды типа SMD. Сюда следует отнести сверхъяркие цветные и белые светодиоды мощностью около 0. 1 Вт в корпусе для поверхностного монтажа. Размеры корпусов обычно стандартные для любых элементов типа SMD: 0603, 0805, 1210 и т.д., где маркировка обозначает длину и ширину в сотых долях дюйма или в миллиметрах. При этом существуют как разновидности с выпуклой линзой, так и без нее.

Благодаря простоте монтажа, на основе этих LED выпускаются светодиодные ленты. Например, широкую известность в этой области приобрел светодиод Cree SMD 3528.

Осветительные LED

Эти светодиоды применяются при освещении помещений и улиц в составе фонарей, автомобильных фар, светодиодных лент и т.д. В связи с этим обладают большой мощностью, высокой интенсивностью излучения, и выпускаются только в белом цвете в корпусах для поверхностного монтажа.

Обычно производятся две разновидности, различающиеся цветовой температурой: cool white (холодный белый) и warm white (теплый белый).

Поскольку кристаллов, излучающих белый свет, в природе не существует, при производстве осветительных светодиодов прибегают к различным технологиям смешения трех базовых цветов (RGB). От способа их сложения зависит цветовая температура получаемого белого света.

Одним из способов получения белого свечения является покрытие излучающего кристалла тремя слоями люминофора, причем каждый слой отвечает за свой базовый цвет. Другой метод состоит в нанесении двух слоев люминофора на кристалл голубого цвета.

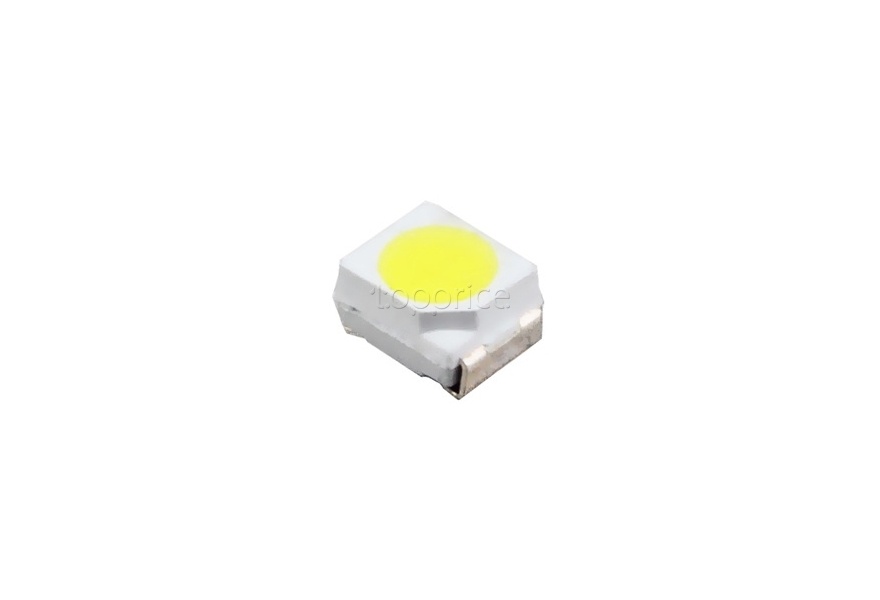

Осветительные SMD LED

Большинство осветительных светодиодов также выпускаются в корпусах SMD. В отличие от индикаторных, характеризуются большей мощностью и производятся только в белом цвете.

Стоит отметить, что некоторые осветительные LED небольшой мощности, например упомянутые выше SMD 3528, могут использоваться в качестве индикаторных, поэтому здесь разделение на типы довольно условное.

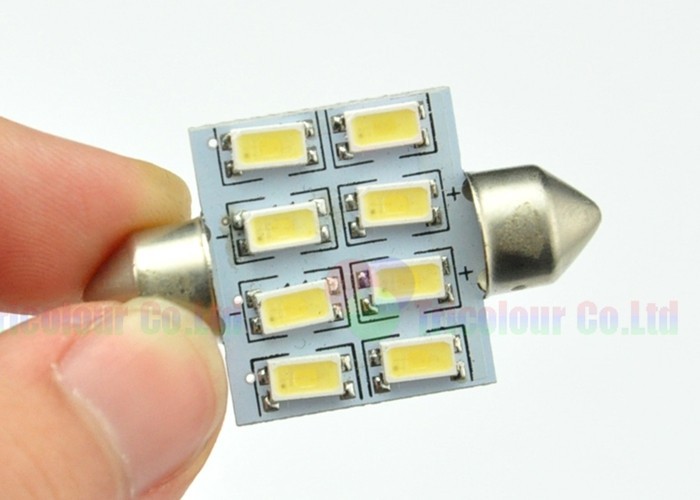

Основная область применения SMD – светодиодные ленты и лампы, переносные фонари, фары автотранспорта. При этом они дают довольно направленное излучение (порядка 100⁰-130⁰), поэтому при освещении больших территорий приходится использовать большое количество этих LED для равномерной засветки площади.

Конструктивно осветительные SMD представляют собой покрытый люминофором излучающий кристалл на теплоотводящей подложке, обычно медной или алюминиевой. Встречаются как разновидности с линзой, так и без нее.

COB светодиоды

Большое распространение получили светодиоды типа COB (Chip On Board, чип на плате). По сути, это интеграция большого количества (обычно несколько десятков) кристаллов SMD в одном корпусе, которые потом покрываются люминофором.

На картинке вверху показаны для сравнения Cree SMD 5050 (слева) и COB – матрица из 36 чипов (справа).

COB используются только для освещения. Их световой поток на порядок больше, чем у одиночных SMD. Однако следует учесть, что эти светодиоды не подойдут для создания узконаправленного излучения ввиду большого угла рассеяния светового потока. При этом создать абсолютно ненаправленное излучение тоже не получится – угол рассеяния светодиодов менее 180⁰.

Замечено, что некоторым людям неприятен спектр свечения светодиодов типа SMD или COB. Кроме того, недостаточное количество светодиодов при засветке больших площадей приводит к тому, что освещенность носит дискретный характер, то есть сильно освещенные участки чередуются со слабо освещенными. Это нужно учитывать при выборе осветительных LED.

Filament LED

Этот тип светодиодов также используется пока только для освещения. Широкое распространение получили в качестве декоративной подсветки помещений. Спектр свечения, в отличие от SMD и COB, гораздо приятнее человеческому глазу и напоминает свет лампы накаливания. При этом сохраняются все присущие LED достоинства: низкое энергопотребление и долгий срок службы.

В этом ролике демонстрируется сравнение декоративной лампы накаливания мощностью 40 Вт и лампы Filament на 4 Вт:

Здесь видно, что при мощности в 10 раз меньше, световой поток, отдаваемый лампой Filament, в 3-4 раза больше.

В то же время КПД Filament даже выше, чем у тех же SMD, — при одинаковой мощности первые позволяют получить большую освещенность. Это достигается за счет технологии COG (Chip On Glass, чип на стекле), при которой светоизлучающие кристаллы устанавливаются на стеклянную подложку, а затем покрываются люминофором.

Сама подложка имеет цилиндрическую форму, что позволяет получить угол рассеяния светового потока 360⁰. То есть такие LED очень хороши при создании ненаправленного излучения.

Лазерные диоды

И напоследок еще об одном типе, который нельзя отнести ни к индикаторным, ни к осветительным LED, – лазерный диод. Собственно, светодиодом его можно считать с натяжкой, поскольку по технологии производства он не имеет ничего общего с обычными LED.

Лазерные диоды представляют собой особым образом обработанные полупроводниковые кристаллы, которые при подаче напряжения генерируют очень узкий пучок света. При этом образцы нового поколения позволяют получить угол расхождения луча в пределах 5-10⁰. Встречаются как модели, работающие в видимом диапазоне, так и вне его (УФ и ИК).

Широкое применение эти диоды нашли в лазерных указках, целеуказателях, DVD-приводах, оптических компьютерных мышах, линиях оптоволоконной связи.

Заключение

Четко классифицировать все многообразие светодиодов достаточно сложно, поскольку редко те или иные LED производятся для каких-то конкретных целей. Тем не менее, основные направления их применения, — индикация и освещение, — пока остаются прежними, и приведенная здесь классификация подойдет для создания общего представления о видах светодиодов.

Что такое светодиод (LED), типы, как работает, история, схема и характеристики

В статье узнаете что такое светодиод (LED), типы, как работает, история, схема и характеристики, преимущества и недостатки.

Светодиоды повсюду вокруг нас: в наших телефонах, наших автомобилях и даже в наших домах. Каждый раз, когда горит что-то электронное, есть большая вероятность, что за ним стоит светодиод. Они бывают самых разных размеров, форм и цветов, но независимо от того, как они выглядят, у них есть одна общая черта это самая популярная вещь в электроники. Огромный выбор светодиодов на ваш вкус и цвет вы можете приобрести на Алиэкспресс, нажав на кнопку ниже:

Светодиоды («LED») — это особый тип диодов, которые преобразуют электрическую энергию в свет. На самом деле, светодиод означает «светоизлучающий диод». И можно увидеть сходство на схеме диода и светодиода:

Короче говоря, светодиоды похожи на крошечные лампочки. Тем не менее, для сравнения светодиоды требуют гораздо меньше энергии. Они также более энергоэффективны, поэтому они не имеют тенденцию нагреваться, как обычные лампочки. Это делает их идеальным устройством для мобильных телефонов и других электронных приборов с низким энергопотреблением. Светодиоды высокой интенсивности нашли свое применение в акцентном освещении, прожекторах и даже автомобильных фарах!

Кто изобрел светодиод

Общая светодиодная технология существует уже более сорока лет. Первый светоизлучающий диод видимого спектра был изобретен в 1962 году Ником Холоняком-младшим, который в то время работал консультантом в General Electric.

Однако некоторые факторы не позволили технологии перейти к практическому использованию освещения. Стоимость была главной проблемой, первые светодиоды стоили более 200 долларов за диод. Другим ограничивающим фактором был цвет, до 70-х годов единственным цветом, который мог создавать светодиод, был красный. Еще одним фактором был световой поток, который в течение ряда лет ограничивал практическое использование светодиодов для визуальных сигналов, таких как световые индикаторы и знаки.

Использование светодиодов в лампочках является довольно недавним и продолжающимся развитием. Первые массовые установки светодиодного освещения произошли всего за последние несколько лет, и технология постоянно совершенствуется.

Характеристики светодиода (LED)

Перед подключением светодиода нужно знать несколько характеристик светодиода (на самом деле, они очень важны). Если вы обращаетесь к какой-либо спецификации, предоставленной производителем, вы можете найти множество технических характеристик, соответствующих электрическим характеристикам, номинальным характеристикам, физическим размерам и так далее.

Я не буду утомлять вас всеми характеристиками, а только важными. Это полярность, прямое напряжение и прямой ток.

Советуем вам видео ниже «Как узнать параметры любого светодиода»

Полярность LED

Полярность является показателем симметричности электронного компонента. Светоизлучающий диод, подобный диоду PN-перехода, не является симметричным, то есть он позволяет току течь только в одном направлении.

В светодиоде положительный вывод называется анодом, а отрицательный вывод — катодом. Для правильной работы светодиода анод светодиода должен иметь более высокий потенциал, чем катод, так как ток в светодиоде течет от анода к катоду.

Что произойдет, если мы подключим светодиод в обратном направлении? Ну, ничего не происходит, так как светодиод не будет проводить ток. Вы можете легко идентифицировать анодную клемму светодиода, поскольку они обычно имеют более длинные выводы.

Прямой ток светодиодов

Светодиоды являются очень чувствительными устройствами, и величина тока, протекающего через светодиод, очень важна. Кроме того, яркость светодиода зависит от величины тока, потребляемого светодиодом.

Каждый светодиод имеет максимальный прямой ток, который может безопасно проходить через него, не перегорая. Да, допустимый ток, превышающий номинальный ток, фактически подожжет светодиод.

Например, наиболее часто используемые 5-миллиметровые светодиоды имеют номинальный ток от 20 мА до 30 мА, а 8-миллиметровые светодиоды имеют номинальный ток 150 мА (точные значения приведены в техническом описании).

Как нам регулировать ток, протекающий через светодиод? Для контроля тока, протекающего через светодиод, мы используем резисторы с ограничением тока.

Прямое напряжение LED

Светоизлучающие диоды также рассчитаны на максимальное напряжение, то есть количество напряжения, которое необходимо для светодиода. Например, все 5-миллиметровые светодиоды имеют номинальный ток 20 мА, но прямое напряжение меняется от одного светодиода к другому.

Максимальное напряжение на красных светодиодах составляет 2,2 В, максимальное напряжение на синих светодиодах — 3,4 В, а на максимальном напряжении белых светодиодов — 3,6 В.

Как работает светодиод

Светодиод является двухпроводным полупроводниковым источником света. Это p-n переходной диод, который излучает свет при активации. Когда к выводам приложено подходящее напряжение, электроны могут рекомбинировать с электронными отверстиями внутри устройства, выделяя энергию в виде фотонов. Этот эффект называется электролюминесценцией, а цвет света (соответствующий энергии фотона) определяется энергетической шириной запрещенной зоны полупроводника.

Материал, используемый в светодиодах, в основном алюминий-галлий-арсенид (AlGaAs). В своем первоначальном состоянии атомы этого материала прочно связаны. Без свободных электронов проводимость электричества здесь становится невозможной.

При добавлении примеси, которая известна как легирование, вводятся дополнительные атомы, что эффективно нарушает баланс материала.

Эти примеси в виде дополнительных атомов способны либо обеспечивать свободные электроны (N-тип) в системе, либо высасывать некоторые из уже существующих электронов из атомов (P-тип), создавая «дыры» на атомных орбитах. В обоих случаях материал становится более проводящим. Таким образом, под воздействием электрического тока в материале N-типа электроны могут перемещаться от анода (положительный) к катоду (отрицательный) и наоборот в материале P-типа. Из-за свойства полупроводника ток никогда не будет идти в противоположных направлениях в соответствующих случаях.

Из приведенного выше объяснения ясно, что интенсивность света, излучаемого источником (в данном случае светодиодом), будет зависеть от уровня энергии испускаемых фотонов, который, в свою очередь, будет зависеть от энергии, выделяемой электронами, прыгающими между атомными орбитами из полупроводникового материала.

Мы знаем, что для того, чтобы заставить электрон выстрелить с более низкой орбиты на более высокую, его энергетический уровень необходимо поднять. И наоборот, если электроны вынуждены падать с более высоких на более низкие орбитали, логически энергия должна высвобождаться в процессе.

В светодиодах вышеуказанные явления хорошо используются. В ответ на P-тип легирования электроны в светодиодах движутся, падая с верхних орбиталей на нижние, высвобождая энергию в виде фотонов, то есть света. Чем дальше эти орбитали отстоят друг от друга, тем больше интенсивность излучаемого света.

Различные длины волн, вовлеченные в процесс, определяют различные цвета, производимые светодиодами. Следовательно, свет, излучаемый устройством, зависит от типа используемого полупроводникового материала.
Инфракрасный свет создается с использованием арсенида галлия (GaAs) в качестве полупроводника. Красный или желтый свет получают с использованием галлия-арсенида-фосфора (GaAsP) в качестве полупроводника. Красный или зеленый свет получается при использовании галлия-фосфора (GaP) в качестве полупроводника.

Простая светодиодная схема

На следующем рисунке показана схема простой светодиодной цепи, состоящей из 5-миллиметрового белого светодиода с источником питания 5 В.

Поскольку это белый светодиод, номинальные значения тока и напряжения следующие: типичный прямой ток составляет 20 мА, а типовое прямое напряжение составляет 2 В.

Поэтому для регулирования тока и напряжения мы использовали резистор 180 Ом.

Типы светодиодов

• Сквозные светодиоды: они доступны в различных формах и размерах, и наиболее распространенными являются светодиоды 3 мм, 5 мм и 8 мм. Эти светодиоды доступны в различных цветах, таких как красный, синий, желтый, зеленый, белый и т. Д.
• Светодиоды SMD (светодиоды для поверхностного монтажа): Светодиоды для поверхностного монтажа представляют собой специальную упаковку, которую можно легко установить на печатную плату. Светодиоды SMD обычно различаются в зависимости от их физических размеров. Например, наиболее распространенными светодиодами SMD являются 3528 и 5050.

• Двухцветные светодиоды. Следующим типом светодиодов являются двухцветные светодиоды, как следует из названия, могут излучать два цвета. Двухцветные светодиоды имеют три контакта, обычно два анода и общий катод. В зависимости от конфигурации проводов, цвет будет активирован.

• Светодиод RGB (красный — синий — зеленый): светодиоды RGB являются самыми любимыми и популярными среди любителей и дизайнеров. Даже компьютерные сборки очень популярны для реализации светодиодов RGB в корпусах компьютеров, материнских платах, оперативной памяти и так далее.

• Светодиоды высокой мощности: Светодиод с номинальной мощностью, превышающей или равной 1 Вт, называется светодиодом высокой мощности. Это потому, что нормальные светодиоды имеют рассеиваемую мощность в несколько милливатт. Мощные светодиоды очень яркие и часто используются в фонариках, автомобильных фарах, прожекторах и так далее.

Преимущества светодиодов

1. Для управления светодиодом достаточно очень низкого напряжения и тока. В диапазоне voltage- от 1 до 2 вольт. Ток — от 5 до 20 миллиампер.
2. Общая выходная мощность будет менее 150 милливатт.
3. Время отклика очень меньше — всего около 10 наносекунд.
4. Устройство не требует нагрева и разогрева.
5. Миниатюрный по размеру и, следовательно, легкий.
6. Имеют прочную конструкцию и поэтому могут противостоять ударам и вибрациям.
7. Срок службы светодиода составляет более 20 лет.

Недостатки светодиодов:

• Небольшое превышение напряжения или тока может повредить устройство.
• Известно, что устройство имеет более широкую полосу пропускания по сравнению с лазером.
• Температура зависит от выходной мощности излучения и длины волны.

Тимеркаев Борис — 68-летний доктор физико-математических наук, профессор из России. Он является заведующим кафедрой общей физики в Казанском национальном исследовательском техническом университете имени А. Н. ТУПОЛЕВА — КАИ

Технические характеристики светодиодов. Сравнительные таблицы.

Условно все светодиоды можно разделить на две большие группы:

осветительные

Осветительные это те, которые могут обеспечить световой поток не меньше, чем у традиционных источников света. Некоторые модели даже их превосходят.

К индикаторным относится dip светодиоды. Рассмотрим сперва их.

Сокращение DIP расшифровывается как Direct In-line Package. Именно их в первую очередь начали массово выпускать в недалеком прошлом.

Трудно представить, но первые неказистые экземпляры для рядовых пользователей стоили от 200$ за штуку.

На сегодняшний день они уже не так распространены, но все же применяются:

в устройствах индикации

в панелях электронных приборов

световых табло

или елочных украшениях

По форме корпуса они могут быть круглыми, овальными или прямоугольными. Самые популярные типоразмеры с выпуклыми линзами – 3,5,8,10мм.

Напряжение питания 2,5-5В, при токе до 25мА.

Бывают разноцветными и многоцветными (RGB). Это когда в одном корпусе спрятано 3 перехода, а внизу есть 4 вывода.

В электрических схемах все светодиоды обозначаются как обычный диод с двумя стрелочками.

Несмотря на малые размеры и свою “древность”, отдельные модели из-за специфической формы корпуса, могут выдать в 1,5-2 раза больше яркости, чем некоторые SMD.

К тому же потребление энергии у DIP меньше чем SMD, да и стоят они дешевле. Однако SMD технология не стоит на месте и с каждым годом их параметры стремительно сближаются.

Данный вид на сегодня является самым популярным. SMD расшифровывается с английского = Surface-Mount-Device.

В своей конструкции они имеют полупроводниковый чип или кристалл, установленный на подложку. Снизу расположены контакты для подключения.

Каждый такой светодиод закрывается в корпусе, который напрямую можно припаивать к любой поверхности. Поэтому то их и называют ”изделиями поверхностного монтажа”.

Несмотря на одинаковое название “СМД”, в продаже можно встретить модели обладающие абсолютно разными:

типоразмерами

напряжением питания

О популярности данного типа могут говорить следующие цифры. Общее количество производимых светодиодов SMD, только в одном корпусе 2835, за год составляет несколько миллиардов штук.

Почему они так популярны? Конечно из-за своих достоинств:

малая стоимость

высокая надежность

продолжительный срок службы

ну а самое главное – высокая светоотдача

Таблицы всех технических характеристик наиболее популярных марок светодиодов марки SMD 2835, 3528, 5050, 5730:

COB – Chip On Board. У этого вида большое количество маленьких кристаллов размещено на единой подложке и все это собрано в одном корпусе.

Схема соединения этих кристаллов – последовательно параллельная. Сверху они заливаются люминофором.

По-другому их называют светодиодными матрицами. Их достоинства:

легкость монтажа

хороший световой поток

разнообразная форма сборки светодиодов

Все эти преимущества очень кстати подошли для изготовления ярких и компактных прожекторов. Также КОБы активно применяют там, где нужна акцентированная и декоративная подсветка.

Однако из-за близости расположения кристаллов друг к другу, происходит сильный нагрев корпуса, даже если вы и обеспечите нормальное охлаждение. Поэтому если вам нужна качественная фокусировка, придется использовать силиконовую оптику.

На абы какую поверхность COM матрицы ставить нельзя. Ее необходимо предварительно подготовить.

В противном случае, от перепадов температур, подложка деформируется, что еще больше повысит температуру светодиода и приведет к его повреждению.

Кстати, это основная причина выхода из строя светодиодных прожекторов.

Приблизительно на один светодиодный ватт в режиме 100Лм/Вт нужно 20см2 площади радиатора.

По норме от 6 до 10Вт может пассивно принять воздух, в то время как теплопроводность алюминия 200-300 Вт/(м*К).

Есть у COB светодиодов и другие недостатки:

светоотдача и срок службы меньше чем у SMD видов

Поэтому на сегодня, для решения именно энергоэффективных задач в освещении, КОБ модели не совсем подходят. Это будет экономически не целесообразным.

Таблицы технических характеристик COB светодиодов:

Филаментные модели представляют из себя стеклянную полоску с наклеенными поверх нее светодиодами. С двух концов полоски металлизируются.

Через них подается питание. Если здесь применить различные кристаллы, то можно добиться достаточно высокого CRI.

Люминофор наносится сверху. При этом вся конструкция помещена в стеклянную колбу, как в обычной лампочке.

Однако для всей этой конструкции, как и в любом ярком светодиоде требуется охлаждение.

Для этого здесь применяют газ – гелий. Именно благодаря ему, происходит отвод тепла на внешние стенки колбы филаментной лампочки.

По простому можно сказать, что филаментная лампочка – это КОБ светодиод, который поместили в газовую среду. Достоинства филаментных моделей:

можно легко изготавливать привычные нам всем модели лампочек классического вида (груша, свеча, шарик). При этом начинка у них будет модернизированная.

одинаковое светораспределение как и у ламп накаливания

Именно поэтому их применяют как альтернативная замена обычным лампочкам в светильниках и люстрах.

Однако свечение такой лампы все же сопровождается высоким нагревом. Вследствие чего, наблюдается постепенная деградация диодов, и как итог – их непродолжительный срок службы.

Таблица сравнения филаментных моделей и других видов ламп и источников света:

Если исходить из занимаемой площади, то эти светодиоды занимают первое место по величине светового потока.

Данный светодиод состоит из одного единственного кристалла, имеющего большую площадь (относительно моделей SMD).

Однако по большому счету, это тот же самый SMD вид. Он напаивается к подложке из алюминия, напоминающую по форме звезду.

Если у вас очень мощный источник света, а не множество кристаллов, то и фокусировка его упрощается. Поэтому из таких типов светодиодов PCB Star и начали массово делать яркие мощные прожекторы и не менее яркие ручные фонарики.

Таблицы всех технических характеристик светодиодов “звезда”:

Из всех представленных видов на сегодняшний день, SMD модели являются самыми универсальными. Из них делают множество световой продукции:

GTRacing › Блог › Основные характеристики светодиодов

Приветствую Вас, друзья мои!
Немного теории собранной с разных сайтов, пригодится для начинающих led-тюнеров =)
Итак, основные характеристики светодиодов:

сила света (эффективность)
угол излучения,
мощность
рабочий ток
цвет (температура свечения)
деградация светодиода
Индикаторные светодиоды (ILT) (3; 4,8; 5, 8, 10 мм светодиоды с линзой)
СМД (SLT) светодиоды (3528, 5050)
Мощные (PLT) светодиоды
RGB светодиоды

Эффективность (светоотдача).
Отношение светового потока к потребляемой мощности (Лм/Вт). Это та величина, которая в первую очередь попадает во внимание специалистов, потому что именно по эффективности определяется применимость светодиодов для систем освещения. Для сравнения:
лампочка накаливания: 8-12 лм/Вт; люминесцентные (энергосберегающие) лампы : 30-40 Лм/Вт
современные светодиоды: 120-140 Лм/Вт
газоразрядные лампы (ДРЛ): 50-60 Лм/Вт

Показатели очень хорошие, что позволяет успешно конкурировать с люминесцентными, натриевыми, галогеновыми лампами. Более того, светодиоды уже выигрывают по этому показателю у газоразрядных ламп, т.к. весь световой поток у них идет в одну полуплоскость, поэтому не требуются разного рода отражатели.

По источникам независимых исследований, именно нейтральный белый свет является наиболее комфортным для офисной работы, и в нем предметы становятся наиболее четкими. Нашей компанией используются светодиоды с нейтральным светом .Кроме того, в осветительных приборах мы используем цветные светодиоды (основные цвета : красный, синий, зеленый, желтый) и светодиоды RGB(полноцветный светодиод).

Мощность светодиодов.
— малой мощности: до 0,5 Вт (20-60 мА)
— средней мощности:0,5-3Вт (100-700 мА)
— большой мощности: более 3-х ватт (1000м А и более)

Угол свечения
как правило 120-140 градусов, в индикаторных 15-45 градусов.

Деградация (ресурс) светодиодов.
Очень важный показатель. Многие производители декларируют около 100 тысяч часов и даже более. Какие факторы оказывают влияние на ресурс светодиодов? В первую очередь это токовая деградация. Если через диод пропустить силу тока большую, чем та, на которую он рассчитан, то наступает быстрая деградация. Как правило: в пределах первых 1000 часов. Этим пользуются недобросовестные производители.

Следующий фактор – температурная деградация. Светодиод в процессе работы нагревается. И, если не отводить тепло, то диод быстро потускнеет. Для отвода тепла применяется много конструкторских решений. В наших светильниках применяется плата с алюминиевой подложкой. Подложка в свою очередь имеет механический контакт с корпусом светильника, что дополнительно отводит тепло. Главное: в точке пайки светодиода соблюдать температурный режим не более 65 градусов Цельсия. В наших светильниках это достигается. Соответственно, находясь в рабочем режиме, ресурс диодов в предлагаемых светильниках составляет декларируемые 40-50 тысяч часов.

Индикаторные светодиоды (ILT)
Сегодня являются лидерами в повсеместном использовании. Появившись в 60-х годах, они быстро завоевали популярность, вытеснив лампы накаливания, используемых в качестве подсветки и индикации. А использование в данных светодиодах кристаллы с повышенной яркостью позволяют использовать их в мощных светоизлучающих устройствах (фонари, стоп-сигналы, индикаторные огни, светофоры, DIP-ленты и т.д.). На сегодняшний день практически ни одна бытовая техника не обходится без индикаторного светодиода. Существуют следующие стандартные типоразмеры индикаторных светодиодов : 3; 5; 4,8; 8 и 10мм. Рабочий ток таких светодиодов как правило 20-40мА, световая отдача может доходить для белого света 3-5Лм со светодиода. Угол излучения у данных светодиодов либо узкий (15-45 градусов), либо широкий (110-140 градусов).

SMD-поверхностный монтаж
Технология изготовления электронных изделий на печатных платах, а также связанные с данной технологией методы конструирования печатных узлов.
Технологию поверхностного монтажа печатных плат также называют ТМП (технология монтажа на поверхность), SMT (surface mount technology) и SMD-технология (от surface mounted device — прибор, монтируемый на поверхность), а компоненты для поверхностного монтажа также называют чип-компонентами. Данная технология является наиболее распространенным на сегодняшний день методом конструирования и сборки электронных узлов на печатных платах. Основным ее отличием от «традиционной» технологии сквозного монтажа в отверстия является то, что компоненты монтируются на поверхность печатной платы, однако преимущества технологии поверхностного монтажа печатных плат проявляются благодаря комплексу особенностей элементной базы, методов конструирования и технологических приемов изготовления печатных узлов.

Наиболее популярные SMD(SLT) светодиоды это светодиод 3528 и 5050.

Светодиоды PLT
Для производства светодиодного оборудования используются светодиоды средней и большой мощности . Все они маркируются как светодиоды PLT. Сравнительная характеристики используемых светодиодов представлена в таблице:

RGB-светодиод
Это просто три близко расположенных светодиода под одной линзой: красный — Red, зелёный — Green и синий — Blue, отсюда и название. Как известно, сочетанием этих трёх цветов можно получить любой другой цвет. Обычно у этих трёх светодиодов объединены плюсовые (с общим анодом) или минусовые (с общим катодом) выводы, соответственно, всего у RGB четыре вывода, хотя иногда бывает, что все шесть выводов делают раздельно. То есть, фактически, управление RGB — это управление тремя светодиодами. Яркость свечения светодиода зависит от протекающего через светодиод тока.

Всех Вам благ, и ровных дорог!Всем пис peace =)

SMD светодиоды 0805 | AmperMarket.

kz

SMD светодиоды 0805 — популярные и распространенные полупроводниковые источники света с рабочим напряжением от 1,9 В до 2 В и силой тока в 20 мА. Применяются в качестве источников света и индикации в различных устройствах освещения или декоративно-красочной подсветки. При подключении необходимо соблюдать полярность. Также стоит внимательно подключать светодиоды к источнику питания. В качестве ограничительного стабилизатора тока необходимо использовать резисторы. При этом на каждую цепочку последовательно соединенных светодиодов подключается отдельный токоограничивающий резистор, что распространяется и на параллельное включение.

Характеристики

Цвет свечения: красный
Угол обзора: 130 градусов
Длина волны: 620 – 630 нм
Прямой ток: 20 мА
Напряжение в прямом направлении: DC 1.7 ~ 2.4 В
Интенсивность освещения: 31 – 46 mcd

Цвет свечения: зеленый
Угол обзора: 140 градусов
Длина волны: 520 – 535 нм
Прямой ток: 20 мА
Напряжение в прямом направлении: DC 2. 7 ~ 3.7 В
Интенсивность освещения: 112 – 285 mcd

Цвет свечения: синий
Угол обзора: 130 градусов
Длина волны: 460 – 475 нм
Прямой ток: 20 мА
Напряжение в прямом направлении: DC 3.0 ~ 3.6 В
Интенсивность освещения: 50 – 100 mcd

Цвет свечения: желтый
Угол обзора: 140 градусов
Длина волны: 590 нм
Прямой ток: 20 мА
Напряжение в прямом направлении: DC1.7 ~ 2.4 В
Интенсивность освещения: 40 – 62 mcd

Цвет свечения : белый
Угол обзора: 130 градусов
Длина волны: 6000 – 7000 нм
Прямой ток: 20 мА
Напряжение в прямом направлении: DC 2.0 ~ 2.7 В
Интенсивность освещения: 112 – 285 mcd

Полярность

— learn.sparkfun.com

Добавлено в избранное Любимый 43

Полярность диодов и светодиодов

Примечание: Мы будем иметь в виду поток тока относительно положительных зарядов (т. Е. Обычного тока) в цепи.

Диоды позволяют току течь только в одном направлении, и они всегда поляризованы . У диода два вывода. Положительная сторона называется анодом , а отрицательная — катодом .

Обозначение диодной цепи с маркировкой анода и катода.

Ток через диод может течь только от анода к катоду, что объясняет, почему важно, чтобы диод был подключен в правильном направлении. Физически каждый диод должен иметь какую-то индикацию анода или катода. Обычно диод имеет линию рядом с выводом катода , которая совпадает с вертикальной линией в символе цепи диода.

Ниже приведены несколько примеров диодов. Верхний диод, выпрямитель 1N4001, имеет серое кольцо возле катода. Ниже на сигнальном диоде 1N4148 используется черное кольцо для маркировки катода. Внизу находится пара диодов для поверхностного монтажа, каждый из которых использует линию, чтобы отметить, какой вывод является катодом.

Обратите внимание на линии на каждом устройстве, обозначающие сторону катода, которые соответствуют линии на изображении выше.

Светодиоды

LED означает светоизлучающий диод , что означает, что, как и их диодные собратья, они поляризованы.Есть несколько идентификаторов для поиска положительных и отрицательных контактов светодиода. Вы можете попробовать найти более длинную ногу , которая должна указывать на положительный анодный штифт.

Или, если кто-то подрезал ножки, попробуйте найти плоский край на внешнем корпусе светодиода. Контакт, ближайший к плоскому краю , будет отрицательным катодным контактом.

Могут быть и другие индикаторы. Диоды SMD имеют ряд идентификаторов анода / катода. Иногда проще всего проверить полярность с помощью мультиметра.Установите мультиметр в положение диода (обычно обозначается символом диода) и прикоснитесь каждым щупом к одной из клемм светодиода. Если светодиод горит, положительный зонд касается анода, а отрицательный зонд касается катода. Если он не загорается, попробуйте поменять местами зонды.

Полярность крошечного желтого светодиода для поверхностного монтажа проверяется мультиметром. Если положительный вывод касается анода, а отрицательный — катода, светодиод должен загореться.

---

Диоды, безусловно, не единственный поляризованный компонент. Есть масса деталей, которые не будут работать при неправильном подключении. Далее мы обсудим некоторые другие распространенные поляризованные компоненты, начиная с интегральных схем.

---

← Предыдущая страница
Что такое полярность?

Как определить полярность светодиода SMD

В электронике полярность определяет, как компонент должен быть вставлен в цепь.Неполяризованный компонент можно подключать в любом направлении и при этом он будет нормально работать. Поляризованный компонент можно вставить только в одном направлении. В отличие от ламп накаливания, которые загораются независимо от электрической полярности, светодиоды будут гореть только с правильной электрической полярностью. Когда дело доходит до светодиодов со сквозным отверстием, поляризованный компонент обычно имеет два контакта.

Если поляризованный компонент вставлен неправильно, он может вообще не работать, дым, искра или выход из строя.Немного сложнее определить полярность со светодиодами для поверхностного монтажа (светодиоды SMT). Светодиоды устройств для поверхностного монтажа (светодиоды SMD) представляют собой электронные компоненты без соединительных проводов, используемых со сквозными устройствами. Хотя изначально они предназначались для автоматического производства, их использование распространилось на хобби-электронику. Компоненты меньшего размера приводят к более компактной схеме и устройствам меньшего размера. Фактически, некоторые компоненты доступны только в версиях SMD.

Проверка целостности цепи с помощью мультиметра

Часто самый простой способ определить полярность светодиода SMT — использовать простой мультиметр.Это достигается путем проведения простого теста: мы устанавливаем переключатель в режим «Диод» или «Проверка целостности» и помещаем щуп на каждый конец светодиода. Обычно мультиметр подает на светодиод достаточный ток, при котором он едва загорается. Однако нет гарантии, что ваш измеритель не превысит значение тока, поэтому мы рекомендуем просто прикоснуться к нему или подключить резистор. Черный (общий) вывод на мультиметре указывает отрицательный (катодный) вывод, а красный — положительный или анодный вывод.Он будет излучать свет только в том случае, если отрицательный датчик находится на конце катода, а положительный датчик — на конце анода. Когда напряжение на p-n-переходе светодиода находится в правильном направлении, протекает значительный ток, и устройство считается смещенным в прямом направлении. Если напряжение неправильной полярности, устройство считается смещенным в обратном направлении, ток течет очень мало и свет не излучается. Конечно, лучший способ определить полярность вашего светодиода, распиновку и все другие характеристики — это найти данные производителя.

Визуальный осмотр

У большинства светодиодов катодный конец маркирован, однако было замечено, что даже в пределах одного диапазона светодиодов одного производителя есть различия. Красные светодиоды, кажется, являются исключением, потому что они имеют метку на анодном конце, а не на катоде. Чаще всего, если вы не видите ни одной из этих маркировок, небольшая выемка или точка указывают на отрицательную сторону светодиода. Светодиоды SMT обычно имеют точечную или маленькую зеленую линию, обозначающую их катод.Светодиоды Lighthouse предоставляют выбор изображений SMD в своем Руководстве по полярности для 0402, 0603, 0805, 1206 и большинства светодиодов SMD.

DAINA является профессиональным производителем светодиодов для поверхностного монтажа. Если у вас есть какие-либо вопросы о сериях светодиодов, обращайтесь в DAINA Electronics. Кроме того, посетите наш веб-сайт, чтобы узнать больше о сверхярких светодиодных лампах, ленточных светодиодах, цилиндрических светодиодах и других продуктах.

Статья Источник: http: // www.limetrace.co.uk/how-to-determine-the-polarity-of-an-smd-led

Полярность светодиодных компонентов SMT

Спросите экспертов 12 марта 2010 г. Полярность светодиодных компонентов SMT Существует ли какой-либо стандарт, регулирующий использование знаков полярности для обозначения ориентации на светодиодном компоненте SMT, шелкографии печатной платы и сборочных чертежах? Примеры: катод или анод в случае светодиода, контакт 1 на ИС, метка должна быть видна сверху и т. Д.Следующее включено в качестве фона: Я был инженером SMT Manufacturing более 10 лет. Я программирую оборудование Pick & Place вместе с отладкой процесса SMT. В течение последнего года я боролся с ориентацией светодиодов SMT. Я знаю, как читать маркировку полярности и смотреть на лист данных, но у меня возникли проблемы со светодиодами SMT. Я начал запускать новую сборку, и в ней было два светодиода разного цвета. Светодиоды были размещены на печатной плате в той же ориентации, что и метка шелкографии на печатной плате и сборочный чертеж заказчика.Я не просматривал технический паспорт или схему сборки. При сборке не возникало вопросов относительно ориентации светодиода во время визуального и автоматизированного осмотра, пока ICT не сообщила, что на каждой печатной плате один светодиод находится задом наперед. Я смотрю на всю информацию и не понимаю, почему. Согласно паспорту каждого светодиода, отметка полярности обозначает анод на одном светодиодах и катод на другом светодиодах. Излишне говорить, что я был сбит с толку. Все мои тренировки и опыт подсказывали мне, что оба светодиода установлены правильно, пока я не посмотрел спецификации.После вышеописанного инцидента были десятки случаев, когда светодиод был помещен задом наперед из-за неправильного считывания метки полярности. Исторически сложилось так, что у меня не было проблем с полярностью светодиода SMT. Похоже, что за последний год маркировка полярности светодиодов стала неоднозначной и сильно зависела от области применения и производителя. Вы можете предложить помощь? Спасибо за ваше время. С. Б. Ответы экспертов Традиция на протяжении многих лет сделала катод диодов элементом, который маркируется полосой или другим индикатором на корпусе детали.Светодиоды немного нарушили традицию отчасти потому, что они больше не всегда воспринимаются как диоды, а скорее как часть с более положительным или плюсовым (анодным) контактом и более отрицательным или минусовым (катодным) соединением, например, поляризованный колпачок. И, как вы знаете, некоторые крышки обозначают плюс (+++++), как многие танталы, а некоторые — минус (——), как многие алюминиевые крышки. Как-то в большинстве случаев мы получаем правильные заглавные буквы. Существует ли стандарт для светодиодов или нет, но если производители светодиодов не следуют ему, мы (контрактное производство) оставляем за собой право разработать его.Я согласен, светодиоды труднее узнать наверняка, не открывая спецификации, а в некоторых случаях и схемы. Инженер-проектировщик должен дать понять, основываясь на технических характеристиках светодиода, как установить светодиод на плату, основываясь на некоторых визуальных особенностях. Если есть вопросы, то ответ на них должен получить контрактное производство. Надеюсь, ваш клиент открыт для такого общения с вашей стороны. В противном случае у вас есть 50/50 шансов сделать все правильно, а если вы этого не сделаете, это обычно «ваша вина».»Не лучший ответ, но я понимаю вашу проблему. Пол Остен Старший инженер проекта Electronic Controls Design Inc Пол работал в Electronic Controls Design Inc. (ECD) в Милуоки, штат Орегон, более 39 лет в качестве старшего инженера проекта. Он видел и работал с электронной производственной промышленностью со многих точек зрения, в том числе: техник, инженер, производитель и заказчик.Его внимание было сосредоточено на разработке и применении измерительных инструментов, используемых для улучшения производственных тепловых процессов, а также решений для хранения чувствительных к влаге компонентов. Комментарий читателя S.B., У нас такая же проблема. Конкретный светодиод устарел, и заменяющая версия помечена на аноде вместо катода (это стандартная маркировка). Чтобы усугубить путаницу, это относится только к одному цвету в таблице данных поставщика.Все остальные цвета светодиодов имеют маркировку полярности на катодной стороне. Мы настаиваем на том, чтобы этот светодиод не использовался, или добавляем на чертеж примечание, что деталь отмечена на аноде. Бренда Шмидт, сборка печатной платы, США Оставить комментарий Бесплатная подписка на информационный бюллетень Circuitnet создана для профессионалов, которые несут ответственность за то, чтобы смотреть в будущее, представлять будущее и готовиться к нему. Введите свой адрес электронной почты

Существуют ли стандарты, регулирующие знаки полярности?

Расшифровка стенограммы

Фил
Добро пожаловать в Board Talk. Это Фил Зарроу и Джим Холл из ITM Consulting, которые приезжают к вам из межгалактической штаб-квартиры ITM здесь, на горе Риальто в Нью-Гэмпшире. Мы здесь, чтобы поговорить о процессах, компонентах, материалах и поверхностном монтаже, а также обо всех других интересных вещах, которые наши слушатели присылают нам.

Jim
Сегодняшний вопрос исходит от S.B. Существует ли какой-либо стандарт, регулирующий знаки полярности, которые используются для обозначения ориентации светодиодного компонента SMT, шелкографии печатной платы и на сборочных чертежах? Примеры, катод или анод в случае светодиода, контакт 1 в ИС. Метка должна быть видна сверху и т. Д.?

Они прислали нам очень подробное объяснение, и я просто резюмирую его для вас.

Они занимаются сборкой оборудования какое-то время, и у них не было проблем, но они делают плату с двумя светодиодами разного цвета.До ICT вопросов по сборке относительно ориентации светодиодов при визуальном и автоматическом осмотре не возникало. В тесте цепи указано, что один светодиод на каждой печатной плате перевернут.

Я просматриваю всю информацию и не понимаю, почему. Согласно паспорту каждого светодиода, отметка полярности обозначает анод на одном светодиодах и катод на другом светодиодах. Излишне говорить, что я был сбит с толку.

Phil
Ладно, ну с чего начать. Что ж, SB, добро пожаловать в широкий и чудесный мир технологий поверхностного монтажа и электронного производства в целом, потому что, говорим ли мы о светодиодах, QFP, QFN, даже PLCC, SOIC, нет стандартной маркировки для обозначения контакта 1 на активных компонентах , Я имею в виду микросхемы и, конечно, поляризованные компоненты.Здесь нет синеризации.

Как вы выяснили на собственном горьком опыте, оплачивая обучение за этот урок. Да, на некоторых поляризованных конденсаторах и диодах вы увидите полосу или цветную точку, обычно обозначающую конец анода.

Хотите верьте, хотите нет, но поверхностный монтаж применяется уже около 30 лет в этой замечательной отрасли, поэтому нет стандарта по разграничению поляризации. Что вы можете сделать по этому поводу? Что ж, если вы действительно чувствуете такое желание, создайте комитет.

Почему JEDEC никогда серьезно не рассматривал этот вопрос? Но проблема именно в том, что вы обнаружили, в том, что они могут быть расположены по-разному на ваших механизмах подачи, будь то лента или лоток для матрицы.И на самом деле нет никакого практического способа, чтобы машина для захвата и размещения обнаружила это заранее.

Jim
Подумайте о возможностях вашей машины для захвата и размещения с камерами, распознаванием изображения, освещением и всем остальным, что она может сделать, чтобы посмотреть на физические атрибуты компонента. Промышленность не может придумать стандартизацию, которая позволила бы точно и многократно обозначать правильную ориентацию.

Phil
Все, что для этого потребуется, — это что-то вроде стандартизации точки, расположенной рядом с выводом 1 для ИС, или точка будет обозначать конец анода или конец катода, но давайте стандартизируем это, и давайте иметь некоторую последовательность, и поэтому повторяемость.Но увы, до этого никто не дошел. И это, наверное, одна из самых больших загадок, с которыми я столкнулся в этой индустрии. Что-то столь же простое и простое, как это, так сильно игнорировалось.

Джим
Фил, ты говоришь об этом столько, сколько я тебя знаю, а это уже более 20 лет, и можно подумать, что что-то могло бы случиться. Это не кажется таким уж нелогичным.

Phil
Ну, индустрия задумывается. Есть много других нелогичных, это, безусловно, дает нам много других тем.Да, потому что мы не очень хорошо работаем с комитетами. Вот почему мы работаем в ITM.

Но в любом случае, пока что мы надеемся, что кто-то будет защищать это дело, и я думаю, что такие вещи немного важнее, чем некоторые другие вещи, которые, как мы видим, защищаются там, но я не буду вдаваться в подробности. мыльницы только что.

Джим
Итак, мы потратили более чем достаточно вашего времени, или вы потратили зря, слушая нас. Мы благодарим вас за вашу поддержку.

Лучшая полярность светодиодов smd — отличные предложения на полярность светодиодов smd от глобальных продавцов полярности светодиодов smd

Отличные новости !!! Вы правильно выбрали полярность SMD-светодиода.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот верхний светодиодный индикатор SMD в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили полярность smd led на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в полярности SMD-светодиодов и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести smd led polarity по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

светодиодов — Mark Gurries

В этом разделе рассказывается о обоих светодиодах в целом и, в частности, о белых светодиодах, которые мы используем для освещения. Вот несколько быстрых справочных ссылок, если у вас есть конкретный вопрос.

Если вы не уверены, какая полярность напряжения данного светодиода, перейдите сюда: Полярность светодиода

Этот раздел охватывает:

1) ФОРМЫ И РАЗМЕРЫ ОБЫЧНЫХ СВОДОВ СВЕТОДИОДОВ

2) БЕЛЫЕ светодиоды

3) светодиоды SMD (без проводов)

4) ГДЕ ПОЛУЧИТЬ светодиоды

5) ГДЕ ПОЛУЧИТЬ МАГНИТНЫЙ ПРОВОД

ОБЩИЕ РАЗМЕРЫ

СВЕТОДИОДОВ 90702 9010 ФОРМЫ БОЛЬШИХ СВЕДЕНИЙ Светодиоды бывают разных физических форм, из которых наиболее распространены круглые и прямоугольные.Линзы бывают прозрачными или цветными. См. Картинку слева.

Светодиоды, которые чаще всего используются в качестве фар, — это светодиоды круглой «Т» серии, причем размер T1 является предпочтительным. Сегодня эта же серия светодиодов носит другие названия, отражающие их физический размер.

T1-3 / 4 = диаметр 5 мм и T1 = диаметр 3 мм.

На рисунке слева 5 мм — это большой круглый светодиод, а 3 мм — меньший круглый светодиод. Также показан прямоугольный светодиод.

При замене данной лампочки, используемой в фаре, обычно используются светодиоды белого цвета толщиной 3 мм.

На следующем рисунке показаны светодиоды диаметром 2 мм. Они имеют уникальную форму с широким основанием и длинной круглой линзой диаметром 2 мм. Эту трубку можно использовать для замены любой пластиковой части световода круглой фары, такой как двухлучевая фара дизельного двигателя HO. Светодиоды диаметром 1,8 мм похожи на светодиоды 2 мм, но линзы очень короткие и округлые. Кроме того, существуют варианты этого пакета, в которых выводы выходят по бокам.

---

БЕЛЫЕ светодиоды

Лучшие белые светодиоды для поездов — это не стандартные обычные белые светодиоды.Они варьируются от чисто-белого до белого с очень синим оттенком. Для поездов нам нужны светодиоды с желтым оттенком. Солнечный белый, желтый белый и золотисто-белый — это названия цветов для белых светодиодов, которые выглядят как лампы накаливания. Sunny White — для современных локомотивов. Golden White — для паровозов.

Существуют и другие цвета, такие как «Yeloglo», которые похожи, но различие цветов не так четко определено, как выше.

Что делать, если у вас только стандартные белые светодиоды? Есть альтернативы, такие как создание собственного «солнечно-белого» светодиода, используя пятна на стандартной плоской белой светодиодной прозрачной линзе.Одним из таких красителей является краска Tamiya Acrylic X-26 Clear Orange.

светодиоды SMD (без проводов)

светодиоды для устройств поверхностного монтажа (SMD) предлагают гораздо более компактный источник света, чем обычные круглые светодиоды серии «T», но у них БЕЗ ПРОВОДОВ. Светодиоды SMD бывают разных размеров, как показано слева. Самый распространенный светодиод для нашего использования — это размер «0603» (2-й слева). Число «0603» относится к его физическим размерам в 0,06 на 0,03 дюйма (дюймы, а не миллиметры). Доступны меньшие версии (0402 показан слева, а затем меньшие 0201), которые иногда называют «нано» светодиодами!

Задача состоит в том, чтобы подключить провода магнитных проводов к этим сверхмалым светодиодам SMD.Вот несколько видеороликов на YouTube о том, как это сделать.

0603 Светодиоды:

Нано светодиоды:

Специальный светодиодный ИНСТРУМЕНТ TRAINTEK показан слева. Один зажим удерживает светодиод, а другой зажим удерживает тонкий провод 38AWG, который вы припаиваете к контактам светодиода. Перечисленный ниже магазин TrainTek специализируется на инструментах и магнитных проводах , необходимых для подключения проводов к этим светодиодам.

Дополнительную информацию см. Ниже в разделе «Где взять магнитный провод».

ГДЕ ПОЛУЧИТЬ светодиоды

Некоторые поставщики продают светодиоды SMD с выводами по цене.Это классический компромисс между временем / навыками и деньгами. Вот список светодиодных дистрибьюторов / дилеров, которые не в любом порядке .

1) Уникальные светодиоды

Обычное светодиодное место имеет все цвета светодиодов, включая версии SMD. Этот светодиодный сайт — лишь один из многих подобных. Цвета могут быть или не быть реалистичными для железнодорожных фар, но, по крайней мере, в этом месте есть несколько изображений цветов. Вам нужно будет изучить веб-сайт, чтобы найти то, что вы хотите.

2) Станция Litchfield

Полный ассортимент светодиодных и осветительных приборов. Они являются дилером светодиодов Richmond Controls ниже.

3) Richmond Controls

Лучший источник солнечно-белых и золотисто-белых светодиодов для поездов ПЕРИОД! Предлагаем светодиоды SMD с проволочными выводами. Мой поставщик белых светодиодов. Однако лучше не покупать напрямую у них. Используйте товары для хобби, например Litchfield Station выше.

4) ВЫКЛЮЧАТЕЛЬ LED .

Небольшая компания, расположенная в центральной части Северной Каролины, специализирующаяся на светодиодах, тумблерах и других моделях электроники для железных дорог. Как и в случае с другими универсальными светодиодными источниками, нет четкого определения различных светодиодов «белого цвета». Вам нужно будет изучить веб-сайт, чтобы найти то, что вы хотите.

5) TrainTek

Магазин для хобби, который в основном специализируется на товарах и услугах для цифрового управления поездом. У них есть много деталей, включая светодиоды SMD (нано-светодиоды) и небольшой провод 38 AWG, который вам понадобится, чтобы сделать для них собственные выводы.У них даже есть специальный инструмент для удержания светодиодов SMD.

---

5) ГДЕ ПОЛУЧИТЬ МАГНИТНЫЙ ПРОВОД

Магнитный провод — это медный провод с прозрачной цветной изоляцией.

Исторически магнитопровод был покрыт настоящей эмалевой изоляцией. Если провод был достаточно большим, для снятия изоляции использовалась комбинация механизмов. Типичные методы заключались в выжигании его спичкой или каким-либо источником пламени, соскабливании ножом и использовании мелкой наждачной бумаги.Однако по мере того, как проволока становится все меньше и меньше, раствор ножа может привести к образованию трещин на проволоке и ее поломке при сгибании. Следующее нагревание может вызвать ожог провода. Сверхтонкая наждачная бумага становится единственным реальным вариантом при работе с тонкой магнитной проволокой.

Проволока Modern Magnet покрыта изоляцией, температура плавления которой такая же, как у припоя, что облегчает снятие изоляции.

1) TrainTek

Магазин для хобби, который в основном специализируется на товарах и услугах для цифрового управления поездом.У них есть много деталей, включая светодиоды SMD (нано-светодиоды) и небольшой провод 38 AWG, который вам понадобится, чтобы сделать для них собственные выводы. У них даже есть специальный инструмент для удержания светодиодов SMD.

Идентификационные светоизлучающие диоды (светодиоды)

Светоизлучающие диоды, обычно известные как светодиоды, украшают большинство наших электронных устройств, таких как телефоны, автомобили и компьютеры. Они бывают разных форм, типов и цветов для соответствующего применения. Прежде чем мы углубимся в светодиоды, давайте рассмотрим основные диоды.Светодиоды — это диоды, преобразующие электрическую энергию в свет.

Диоды имеют два вывода, анод и катод. Диоды контролируют протекание тока в цепи. Анод — это положительная сторона, а катод — отрицательная сторона диода. Ток течет от анода к катоду, но не в обратном направлении в обычных диодах. Один из способов запомнить это — мнемоническая ACID, Anode Cathode Is Diode или Anode Current In Diode. Общий символ схемы для диодов:

Для того, чтобы диод «включился» и ток шел в правильном направлении, необходимо приложить определенное количество положительного напряжения или прямого напряжения. Прямое напряжение важно для светодиодов, потому что оно необходимо для включения светодиода. Если на диод подается достаточно большое отрицательное напряжение или напряжение пробоя, ток действительно может течь в противоположном направлении от катода к аноду. Светодиоды

имеют такой же символ схемы, что и диоды. Они выглядят так:

Светодиодный индикатор цепи
При использовании светодиодов важно помнить, что полярность имеет значение. Если вы неправильно поместите светодиод в цепь, он не загорится и заблокирует ток через этот путь.Однако он не сломается, если включить его задом наперед, как электролитические конденсаторы.

Ток через светодиод определяет его яркость. Чем выше сила тока, тем ярче свет. Слишком большой ток может сломать светодиод, поэтому в качестве защиты используются резисторы для ограничения тока. Одно значение резистора, подходящее для большинства светодиодов, составляет 330 Ом. Sparkfun создал блок-схему ниже, чтобы упростить выбор резистора.

Блок-схема значений резисторов со светодиодами от SparkFun
Более длинные провода обычно являются стороной анода в светодиодах, как показано здесь: Анодный вывод — более длинный
Запомните правильную ориентацию перед тем, как закрепить и припаять выводы, иначе вы в конечном итоге будете угадывать, какой путь правильный.Ниже показаны различные типы светодиодов. Различные типы светодиодов
Как видите, светодиоды бывают разных форм и цветов. Светодиоды могут быть мигающими, RGB, SMD, мощными и ИК-светодиодами. Мигающие светодиоды похожи на стандартные светодиоды, но они включают в себя интегрированную схему мультивибратора, которая заставляет светодиод мигать в течение определенного периода времени. Обычно они мигают одним цветом, но более сложные светодиоды могут мигать несколькими цветами.

Существуют двухцветные и трехцветные светодиоды, содержащие два или три цвета, но светодиоды RGB — это специальные трехцветные светодиоды, которые можно модифицировать для создания любого спектра цветов. У них есть четыре вывода, по одному для каждого цвета: красный, зеленый и синий, а четвертый — это общий вывод трех диодов внутри, известный как общий катод или общий анодный вывод.

Светодиоды SMD упакованы иначе, чем версии типичных светодиодов со сквозным отверстием, и используются в основном, если у вас недостаточно места на вашей схеме. Светодиоды высокой мощности классифицируются как рассеивающие мощность 1 Вт и более. Они очень яркие и используются в автомобильных фарах или высококлассных фонариках.Они также рассеивают много тепла, поэтому обычно требуются радиаторы.

Специальные светодиоды, такие как инфракрасные (ИК) или ультрафиолетовые (УФ), используются по-разному. ИК-светодиоды используются на телевизионных пультах дистанционного управления для передачи небольших сигналов. УФ-светодиоды помогают сделать другие материалы флуоресцентными, подобными черному свету. Алфавитно-цифровые светодиоды расположены на 7-сегментных дисплеях. Вы также можете найти их в формате точечной матрицы, как это видно на индикаторах отправления железных дорог и в формате звездообразования калькулятора. Выбор подходящего светодиода зависит от приложения.

В таблицах данных приведены характеристики светодиода. Помимо указания величины включения, прямое напряжение Vf поможет вам определить, какое напряжение необходимо подавать вашей схеме, поскольку это падение напряжения на светодиодах. Прямой ток If — это величина тока, которую светодиод может выдерживать непрерывно, а пиковый прямой ток Ifp — это максимальный ток, который он может выдерживать при коротких импульсах. Длина волны светодиода, измеряемая в нанометрах (нм), точно определяет цвет света.Вот небольшой график:

Диаграмма цвета длины волны
Яркость светодиода измеряется в милликанделах (мкд). Чем выше mcd, тем ярче интенсивность. Диапазон яркости светодиодов: 0-100 мкд стандартный, 100-1000 мкд средний, 1000+ мкд высокий. Угол обзора светодиода показывает, где он самый яркий. Некоторые светодиоды концентрируются в определенном месте, а другие могут быть распространены как можно шире. Вот чертеж с углами обзора: Таблица углов освещения
Спицы светодиода представляют угол обзора освещения, а круговые линии — относительное расстояние.
