Соединение стык в стык: Соединения встык — Типы сварных соединений. Расчет соединений при действии осевых сил — Сварные соединения

Соединения встык — Типы сварных соединений. Расчет соединений при действии осевых сил — Сварные соединения

Соединение встык наиболее рационально применять для соединения листов. Однако не исключена возможность его применения и при стыковании двутавровых балок, швеллеров и уголков.

При конструировании соединений встык необходимо заботиться как о возможности хорошего провара стыка, так и о создании условий, обеспечивающих свободу сварочных деформаций («усадки»), которые развиваются в процессе остывания сварных швов.

Опыт показал, что для этого необходимо: во-первых, в листах толще 10 мм производить одностороннюю или двустороннюю обработку кромок, позволяющую глубже вводить электрод и тем самым обеспечить провар; во-вторых, оставлять между стыкуемыми элементами зазор, размеры которого также указаны в таблице Классификация швов по типу обработки кромок.

Зазор в процессе сварки исчезает совсем, что указывает на значительную поперечную усадку. Отсутствие зазора ведет к короблению листов и большим сварочным деформациям. При сварке закрепленных листов, не имеющих свободы перемещения, в шве после остывания возникают большие растягивающие напряжения, которые могут привести к образованию трещин и разрушению. Существенное значение имеет обеспечение в стыках постоянства зазора.

При автоматической сварке вследствие большой силы тока и глубокого провара кромки можно обрабатывать на значительно меньшую глубину, а иногда и вовсе не обрабатывать, что уменьшает объем наплавленного металла.

При толщине металла до 14 — 16 мм автоматическая сварка ведется односторонне и в один проход, без разделки кромок, но с зазором. При толщине больше 16 мм делают скос кромок под углом около 40 — 60°. Этот скос нужен не для про вара, как при ручной сварке, а для размещения наплавленного металла; провар же от разделки почти не зависит.

Автоматическую сварку ведут на временных (медных) или постоянных (стальных) подкладках, на флюсовой подушке или с предвари тельной подваркой. Автоматическая сварка двусторонними швами, применяемая при толщине более 20 мм, дает швы отличного качества. Для ведения двусторонней сварки применяется Х-образная разделка с величиной притупления около 1/3 толщины свариваемых элементов.

---

Стыковые швы

Стыковые швы:

а — прямой стык;
б — прямой дефектный стык;
в — косой стык;
г — клиновой стык.

---

Расчет прочности стыкового шва при работе его на осевые усилия производится в предположении равномерного распределения напряжений по поперечному сечению шва. Это предположение более или менее справедливо, если шов не дефектный.

В дефектном шве, как, например, показано нафигуре, б, поток силовых линий, проходящих внутри листа, не равномерен и, отклоняясь от оси, создает опасный дополнительней изгибающий момент. Для устранения этого необходимо про изводить подварку, которая делается после тщательной вырубки грата (шлаковин), скопляющегося в корне шва.

За расчетное сечение стыкового шва при расположении стыка перпендикулярно оси элемента (прямой стык) принимается площадь сечения по линии II — II, но без учета усиления подваркой и наплавленного валика сверху, т. е.



где δ — толщина свариваемых элементов;

l_ш — расчетная длина шва, равная фактической длине за вы четом 10 мм (учитывающих образование кратера и непровары у краев листа). Напряжение в шве проверяется по формуле

где R^CB — расчетное сопротивление сварного шва встык растяжению или сжатию, принимаемое по таблице Расчетные сопротивления сварных швов в кг/см²;

м — коэффициент условий работы конструкции или элемента.

Поскольку расчетные сопротивления растяжению сварных соединений встык, осуществленных ручной и полуавтоматической сваркой, при обычном способе контроля за качеством швов ниже, чем основного стыкуемого металла, то при прямом стыке нельзя полностью использовать напряжения в основном металле по сечению I — I, так как эти напряжения не могут быть больше, чем mR^св_р.

Конструкция стыка, равнопрочного основному металлу, по казана на фигуре, в. Такой стык называется косым. Обычно угол наклона косого стыка делается равным 45°. При таком угле стык можно не проверять на прочность, так как он равнопрочен основному металлу (за редким исключением, например, при знакопеременных нагрузках, когда расчетное сопротивление сварных швов значительно снижается).

Осуществление стыка по типу, показанному на фигуре,2 (клиновой стык), не может быть рекомендовано из-за наличия внутреннего угла, концентрирующего напряжения, а также из производственных соображений.

«Проектирование стальных конструкций»,
К.К.Муханов

Комбинированные соединения — Типы сварных соединений. Расчет соединений при действии осевых сил — Сварные соединения

Соединение называется комбинированным, если в нем имеется несколько различных видов сварных швов: фланговых, лобовых или стыковых.

Простейшим комбинированным соединением является соединение с прямоугольными накладками, обваренными по всему контуру, т. е. соединение, имеющее фланговые и лобовые швы.

---

Комбинированные соединения

---

Такая же комбинация швов возможна в соединении внахлестку без накладок.

Действительная работа комбинированного соединения, в значительной мере зависящая от распределения усилий между фланговыми и лобовыми швами, представляется в следующем виде.

Как показали опыты и теоретические исследования, в начале приложения нагрузки лобовые швы, как более жесткие, воспринимают большие усилия и только после некоторой их деформации все больше начинают включаться в работу более мягкие, фланговые швы.

Разрушение соединения происходит в пластической стадии при более или менее выровненных напряжениях во всех швах¹. Несмотря на это, такой тип соединения вследствие перегрузки лобовых швов не может быть рекомендован, особенно при переменных нагрузках.

Значительно более равномерно происходит передача силового потока в соединениях, имеющих накладки ромбического типа со срезанными под 35 — 45° углами. Накладки, имеющие форму ромба с острыми углами, не оправдали себя вследствие того, что около острого угла из-за большой концентрации напряжений часто возникали трещины. При обварке концов накладок желательно обеспечить более плавный переход силового потока, для чего катет заложения швов должен быть удлиненным.

Как уже указывалось, разрушение комбинированного соединения происходит в пластической стадии, после некоторого выравнивания напряжений; поэтому при расчете швов такого соединения предполагается равномерное распределение усилий между всеми швами, и расчетная формула остается прежней (ЗЛУ).

Третий тип комбинированного соединения может быть осуществлен путем сварки элементов встык с постановкой ромбических накладок. Стык этого типа более дорог, так как требует обработки кромок, а после сварки швов встык — зачистки наплывов швов (для того чтобы можно было поставить накладки).

Накладки в этом соединении играют роль добавочных элементов, усиливающих стыковой шов и воспринимающих на себя часть усилия. Этот тип стыка имеет смысл только в растянутых частях конструкции, соединяемых при помощи ручной сварки при обычных способах контроля за качеством швов и не допускающих устройства косого стыка.

Расчетная формула для такого стыка имеет вид



где F_ш — площадь поперечного сечения шва;

F_н — площадь накладки;

R^св_р — расчетное сопротивление сварного шва растяжению.

Сравнивая различные способы соединения листов, можно прийти к заключению, что лучшим типом стыка листов, подвергающихся осевому воздействию усилий, является прямой стык встык (или равнопрочный косой стык — при растяжении).

При прямом стыке встык в случае необходимости применения накладок следует применять накладки ромбического типа со срезанными углами. В ответственных же конструкциях лучше сваривать листы без накладок автоматической сваркой (либо ручной или полуавтоматической при повышенных способах контроля за качеством сварки).

Прикрепление жестких профилей к листам предпочтительно осуществлять фланговыми швами, как более пластичными. Учитывая важное значение пластических свойств сварных швов, как предпосылки более равномерной их работы, необходимо сварные стыки осуществлять толстообмазанными электродами типа Э42 или Э42А.

¹ Г. А. Николаев, Сварные конструкции соединения, Машгиз, 1947.

«Проектирование стальных конструкций»,
К.К.Муханов

Виды соединения профилированного бруса в угол

Углы дома традиционно считаются зонами, где наиболее велик риск теплопотерь, поэтому при строительстве важно добиться того, чтобы зазоры между венцами, образующими угол, отсутствовали. Помочь в этом может соединение бруса шип и паз, представляющее собой особое крепление без гвоздей, при этом брусья настолько точно подогнаны друг под друга, что появление щелей полностью исключено. Именно эта особенность считается важнейшим преимуществом пиломатериала.

Что такое теплый угол

Это герметичный стык, дающий равномерную усадку. Угловое соединение бруса в теплый угол, или шип-паз, позволяет повысить эксплуатационные характеристики постройки, добиться исчезновения «мостиков холода» и сквозняков.

Технология углового соединения бруса:

1. Разметка, для точности лучше использовать шаблон.
2. В боковой плоскости одного из венцов делается паз, в другом – шип, полностью симметричный.
3. Сборка стен по принципу первый брус-шип справа, второй – слева.
4. Крепление производится круглыми нагелями.

Пазы делают в производственных условиях на специальном оборудовании. Самостоятельно их можно вырезать бензопилой, ручным станком или лобзиком. Чтобы конструкция в итоге получилась прочная, важно изначально использовать качественный материал с влажностью не более 20%. Для дополнительного утепления могут применяться герметики.

Преимущества теплого угла

Плюсы соединения профилированного бруса в теплый угол:

• Отсутствие щелей, промерзания.
• Высокая скорость монтажа, с работой справится даже непрофессионал. «Мокрые» работы, в том числе с бетоном, не требуются.
• Привлекательность снаружи и изнутри дома.
• Облицовка и утепление не потребуется.
• Поможет поддерживать комфортный микроклимат: зимой в помещении будет тепло, летом – прохладно.
• Устойчивость крепления.
• Для соединения элементов угла не требуются гвозди и иные крепления.
• Даже после усадки щель между шипом и пазом не превысит 1-3 мм. В некоторых случаях зазоры специально делают большими, до 5 мм – это существенно упрощает конопатку сруба.

Однако соединение деревянного бруса в теплый угол имеет нюансы:

1. Точно подогнать шип и паз один под другой могут только мастера.
2. Теплый угол дороже, чем соединение встык, но в результате помогает экономить на использовании отопительных приборов и конопатке.

Основные разновидности угловых соединений

Существует несколько видов соединения бруса:

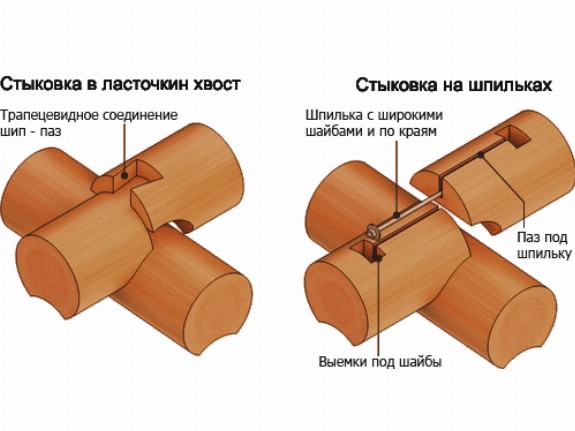

1. Ласточкин хвост. Эта технология соответствует ГОСТу 30974-2002. Трапециевидный шип полностью соответствует по размерам и форме паза. Вариант помогает достичь устойчивости каркаса. Очень экономичный метод, позволяющий получить эстетичный угол, попадание влаги внутрь замка невозможно. Относится к холодным типам соединения, поэтому для сохранения тепла нужно использовать утеплитель. Минус – сложность аккуратного вырубания шипов-трапеций.
2. В лапу. Простой в исполнении вариант, при котором используется Т-образное соединение торцевых элементов.
3. В полдерева. Торцы брусьев скреплены за счет специальных выемок. Крепление очень прочное, но имеет сквозную щель.
4. С коренным шипом. Способ походит для небольших домиков, в которых длина постройки равна длине бруса. В результате получается прочный каркас, устойчивый к землетрясениям и ветровой нагрузке.
5. Встык с фаской. В двух элементах прорезается паз под фаску. Позволяет добиться прочности и герметичности..

Наиболее распространенные типы соединения бруса для домиков и бань – в лапу и в полдерева. Первый способ более сложен, но позволяет получить надежное крепление. Второй – прост в исполнении, но смотрится менее интересно.

Кроме того, соединение бруса в углах подразделяется на типы. С остатком и без остатка. Первый вариант – прочное крепление, создающее герметичность, при нем брусья, проходя сквозь угол, выходят наружу. Получается красивая постройка, напоминающая старинные русские терема. Однако недостаток этого крепления в том, что возрастут расходы материала.

Соединение бруса в теплый угол с остатком проводится различными способами:

1. Односторонний замок. В нижней половине бруса делается выемка для верхнего.
2. Двусторонний замок. Пропилы делаются на обоих элементах, такое крепление – профилактика скрещения, однако важно, чтобы скрепляемые венцы были гладкими.
3. «В обло», четырехсторонний замок. Самое прочное крепление, не нуждающееся в поддержке нагелями. Запил производится со всех сторон пиломатериала.

При угловом соединении профилированного бруса без остатка компоненты не выходят за границы стен.

Наконец, крепление встык можно использовать только в том случае, если брус как следует просушен. Для его реализации следует поместить венцы в шахматном порядке, скрепив их нагелями.

Варианты соединения встык

Соединение бруса встык считается самым простым креплением. Для его реализации потребуются уголки или пластины из металла, которые крепятся гвоздями или скобками. Для обеспечения плотности прилегания торцы должны быть выровнены. Для защиты от продуваний через зазор снаружи соединение дополнительно утепляют теплоизолирующим материалом, а внутри конопатят.

Преимущество этого способа соединения бруса в углах – простота выполнения. Минус – нельзя использовать для создания теплого угла из бруса, недостаточно эффективно сохраняет тепло. Поэтому такое крепление выбирают не для домиков, а для хозяйственных построек.

Способ соединения бруса встык со шпонкой – предполагает использование усиливающего элемента – шпонки из осины, ясеня, дуба. Для реализации в торцевых и боковых плоскостях делают отверстия в форме шпонки. Форма при этом может быть прямоугольной или хвост ласточки.

Соединения углов для клееного бруса

Виды соединений клееного бруса различны. Классификация угловых соединений такая же, как и у профилированного бруса и бревен, однако вариант «в обло» использовать нельзя, поскольку пиломатериал прямоугольного сечения, поэтому круглую врубку реализовать не получится. Можно выбрать варианты с остатком (в чашу) или без остатка (в лапу). Первый – самый распространенный, позволяет добиться хорошей теплоизоляции угла, эстетичности и устойчивости постройки. Недостаток – повышенный расход материала.

Без остатка или в лапу – вариант соединения клееного бруса, способствующий экономии материала, однако необходима облицовка. В противном случае поверхности будут промокать и промерзать.

Таковы основные варианты соединения бруса между собой. Конечно, добиться полной герметичности можно только в том случае, если работы выполняет мастер с опытом. Поэтому тем, кто не обладает квалификацией, лучше обратиться к специалистам «Уютной дачи», которые выполнят работы качественно и быстро. Дерево не терпит невнимательного отношения, с ним должен заниматься тот, кто умеет это делать.

Собственное производство дает «Уютной даче» возможность идеально точно подогнать элементы домокомплектов один под другой. Готовые к сборке проекты в наличии на складе, поэтому после заказа сотрудники доставят их на участок, где соберут. Вам останется только насладиться комфортом и теплом.

в углах, по длине, варианты соединений, способы соединений

Построить брусовый дом сложнее газобетонного или кирпичного, каждый венец требует особо аккуратного отношения к запилу материала, особенно при укладке и соединении бруса в углах. Требуется хорошее представление того, как именно должен быть выполнен запил. Даже простая, на первый взгляд, процедура сращивания бруса по длине потребует разметки с точностью до миллиметра, иначе в стенах образуются мостики холода, и, что еще хуже, материал будет насыщаться водой и деформироваться.

Как правильно класть брус

Прежде чем учиться выполнять соединение брусовых отрезков в один прогон или на углах, будет правильным освоить азы техники укладки бруса в венцы. Тем более что проблем и ошибок при монтаже стен допускается не меньше, чем при соединении бруса между собой по длине. Обычно мастера считают сращивание крайней мерой и стараются не использовать венцы с продольным соединением.

До начала сборки сруба из бруса своими руками рекомендуется выполнить небольшую подготовку:

• В первую очередь проверяется качество гидроизоляции ленточного фундамента, на углах наносится осевая разметка периметра, по которой и будут выравниваться отдельные брусы при соединении между собой и в стену;
• Нарезка крепежа для соединения венцов и стыковки бруса в углах. Заготовки под нагели и шканты необходимо вырезать, обработать и высушить заранее. Стальные уголки и Т-профиль обрабатывают олифой;
• Выполняют отбраковку и отбор бруса для первых трех венцов коробки. Эти несколько брусов не должны иметь дефектов, сучков, срощенных стыков. Геометрия – максимально близкая к идеальной.

Понятно, что строительный брус заранее должен быть обработан антисептиком и антипиренами, высушен в пачке до состояния 11-14% влажности.

Совет! Для дома или полноценного жилого коттеджа геометрия материала должна быть максимально качественной. Если вдруг оказалось, что купленный брус повело, или линия распила не такая ровная, как хотелось, в этом случае партию отправляют на строгание и фаскование.

Уже после доработки выбирают брус, который пойдет на укладку стен.

Нюансы подбора и соединения венцов первого – второго ряда

Прежде всего, выбранный брус должен быть абсолютно ровным. После того как материал окажется на фундаментной ленте, покрытой двумя слоями рубероида, необходимо вооружиться хорошим строительным уровнем, лучше с гидравлическим контуром, и проверить положение первого венца. Нельзя выполнять соединение, не убедившись в идеально горизонтальном положении первого венца.

Почти всегда мастеров ожидает разочарование. Опорная поверхность фундаментной ленты далека от плоскости и имеет уклон в сторону одного из углов. Поэтому, если просто выполнить соединение на заложенных в бетон анкерах, то первый венец окажется кривым.

Даже если попытаться скомпенсировать деформацию подгонкой соединения в замках на углах, то это только ухудшит ситуацию, вследствие усадки между брусовыми венцами появятся огромные щели. Поэтому перед фиксацией первого венца брусы выравнивают по горизонту с помощью деревянных подкладок.

Особое внимание нужно уделить укладке бруса и сборке углов. Первый ряд должен быть не только прочным, но и гибким, поэтому в стартовом венце в углах используют соединение в торец на шпонке, а с внутренней стороны устанавливают металлические уголки.

Способы соединения бруса

Одним из недостатков использования брусового материала являются жесткие ограничения на геометрию прогона, после того как два отрезка будут соединены между собой. Важно, чтобы все боковые грани обоих фрагментов после соединения бруса между собой находились попарно в одной плоскости.

Для стыковки используют три типа сращивания материала:

• Продольное или линейное, два отрезка бруса соединяются между собой с получением одного прогона на всю длину стены;
• Угловое соединение, отдельные детали венца стыкуются между собой в замок в углу коробки;
• Вертикальное соединение венцов в конструкции одной стены.

Понятно, что, независимо от варианта стыка и способа построения замка, сращиваемые поверхности должны прокладываться уплотнителем, лучше всего джутовой паклей или термообработанным льняным волокном. Варианты с сушеным мхом лучше оставить для бань или легких коттеджей, у которых высота стены не превышает 3 м, а значит, риск выдавливания уплотнителя из соединения остается минимальным.

Угловое соединение бруса

В настоящее время существует и активно применяется более десятка различных схем построения замков в углах. Все они делятся на две большие группы:

• Соединение с брусовым остатком;
• Стыковка без остатка или, по-другому, вылета торцевых участков за пределы стен.

Простейшие варианты соединения можно изготовить своими руками. При этом прочности углового соединения во всех случаях достаточно, чтобы коробка из бруса оставалась устойчивой. Более сложные варианты врезки используются для повышения жесткости углов или уменьшения тепловых потерь через щели.

Угол с остатком

В этом случае два смежных бруса одного венца запиливаются в замок не на торцах, а на некотором удалении от края. В результате получается угол с выступающими двумя вертикальными рядами из торцов. Принято считать, что данный тип угла обеспечивает минимальные потери тепла из-за большой протяженности линии запила.

Среди наиболее популярных схем можно отметить два варианта угла – «в полдерева» и его более продвинутую версию – «в охряп». Остальные схемы и способы соединения бруса особых преимуществ не имеют, разве что увеличивается жесткость соединения. Они применяются для высоких построек из бруса, толщиной материала менее 100 мм.

Если строить сруб из бруса своими руками, то лучше всего выбрать для углов схему «в полдерева». Изготовить замок можно следующим способом:

• На уложенном брусе с торца отмеряют отступ, равный толщине материала;
• По шаблону вырезают прямоугольный паз на ½ высоты бруса на стыкуемых частях венца;
• Прокладывают нижний элемент замка уплотнителем и собирают соединение.

Разумеется, качество и скорость изготовления деталей замка зависит от наличия навыков и опыта. Новичкам зачастую приходится подрезать поверхности будущего соединения стамеской, но высокой квалификации для сборки угла не требуется.

Стыкование «в охряп» отличается лишь тем, что выполняется два паза толщиной в 1/3 вертикального размера бруса, в остальном этот способ мало чем отличается от предыдущего соединения.

Замок с остатком обладает высокой жесткостью, поэтому его используют для постройки различного рода башенок и надстроек, когда по замыслу дизайнера необходимо подчеркнуть «деревянный» стиль здания.

Угол без остатка

Если дизайн постройки из бруса требует, чтобы коробка выглядела абсолютно «чистой», без выступающих деталей, то в такой ситуации используются методы соединения венцов по торцевой поверхности.

Наиболее известные схемы выполнения «чистых» углов:

• Вариант «в полдерева» без наружной оконцовки;
• Соединение на шпонках;
• Замок с коренным шипом или зубом.

Первый вариант отличается от углов с остатком профилем соединяемых поверхностей. Если в последнем случае выполняется запил прямоугольной формы, то в «чистом» угле поверхности соединения имеют клиновидную форму.

Наиболее простая схема предполагает стыковку торцом в боковую поверхность смежного бруса. Чтобы ограничить перемещение венца в горизонтальном направлении, на соединяемых отрезках вырезают пазы и устанавливают закладные элементы-шпонки. В результате стык получается достаточно простым и, главное, – подвижным. Любой крен или неравномерная просадка не повлияют на прочность угла.

Самый теплый вариант — это соединение с шипом. С внутренней стороны одного из брусов вырезается шип или зуб, в смежном элементе выполняется шип. После укладки уплотнителя и осаживания венца угол превращается в практически непродуваемое ветром соединение. Замки без остатка чаще всего закрываются накладками из полдюймовых досок.

Соединение бруса между собой по длине

Обычно длина одного брусового прогона не превышает 6 м. Можно, конечно, купить и более длинный материал, но стоимость такого рода заготовок в несколько раз превышает цену на стандартные размеры. Иногда сращивание отдельных отрезков и соединение бруса между собой в один прогон выполняют с целью экономии средств и стройматериалов.

Для того, чтобы соединение получилось прочным, замок формируют, как стык из двух половинок соединяемых деталей. Проще говоря, каждый отрезок бруса запиливают в ½ толщины, складывают и стягивают, забивая гвозди под углом 60-70^о к поверхности. Длину паза принимают 2-2,5 кратной высоте венца.

Для бруса толщиной 150 мм и более может использоваться более сложная многоступенчатая схема запила.

Важно! В этом случае соединительная поверхность может иметь 3-4 ступени, но главное — стыкуемые плоскости выполняются клиновидной формы с уклоном.

В результате, если происходит усадка бруса по длине, то стык на соединении не расходится, уплотняется, щель между сопрягаемыми поверхностями уменьшается до минимально возможного.

Недостатки продольного соединения

Идея формировать полноценные брусы большой длины с помощью схемы продольного сращивания более мелких отрезков в теории выглядит привлекательной, но на практике не всегда удобна. Соединение из двух частей — это всегда потенциальный дополнительный мостик холода, даже если между половинками уложен полноценный утеплитель.

Мало того, длина стыка в несколько раз длиннее толщины бруса, поэтому в щелях будет собираться влага, а через несколько лет поверхность вокруг замка будет некрасивого серо-зеленого цвета. Потребуется регулярная очистка и отбеливание стен.

Главный недостаток подобного соединения заключается в том, что по мере усыхания и усадки брусовых стен ширина щелей в замке увеличивается в несколько раз, поэтому утеплитель или герметик достаточно быстро осыпается из разъема. Поэтому заделку и конопатку придется выполнять каждый год.

Один из способов устранить возможное затекание влаги предполагает использование специального акрилового герметика для брусовых стен. В этом случае для упаковки стыков между венцами используют льняную ленту уменьшенной ширины. Например, для бруса, шириной в 100 мм, нужно уложить уплотнитель размером 90 мм. По окончании усадочных процессов монтажа стык очищается от остатков льна и покрывается тонким слоем акрилового уплотнения. Разумеется, это временная мера, и полностью защитить от конденсата таким способом невозможно.

Как скрепить брус между собой

Кроме углов и продольной стыковки, венцы приходится соединять между собой и в вертикальном направлении. После укладки двух рядов бруса обязательно устанавливают дополнительное крепление в виде шкантов или нагелей.

Для стяжки венцов лучше всего использовать деревянные стержни квадратного сечения с размером грани 18 мм и длиной 250 мм. Для установки предварительно сверлят отверстия 25 мм. Глубина сверловки равна полторы высоты бруса. То есть один нагель полностью пробивает верхний брус и половину нижнего. Шканты забивают в шахматном порядке так, чтобы вертикальная линия крепежа не совпадала с соединениями на нижних рядах. Нагелями крепят обязательно в углах, на оконных и дверных проемах.

Какие шканты выбрать

Для соединения венцов лучше всего использовать деревянный крепеж. Металлические нагели намного прочнее деревянных шкантов, но их используют в особо нагруженных соединениях. Обычно мастера не особо жалуют металл по двум причинам:

• На стальной поверхности зимой всегда образуется конденсат, древесина разбухает и подгнивает, прочность соединения падает до нуля;
• Через полгода эксплуатации металл ржавеет, и подклинивает соединение венцов. Вместо нормальной усадки ряды просто повисают на металлических стержнях.

Если выбирать шканты, то лучше всего подойдут квадратные стержни из высушенной березовой древесины. Благодаря острым углам крепеж намертво врезается в мягкую древесину бруса, соединение получается прочным и надежным.

Круглые деревянные нагели сложнее в установке, если ошибиться в диаметре отверстия хотя бы на полмиллиметра, то соединение двух брусов получится неработающим, крепеж легко выпадает из угла или стены. Если взять размер с запасом, то можно легко расколоть брус до образования трещины.

Кроме того, для сборки углов или стен из бруса нельзя использовать клеевые материалы, краски и мастики. Единственным исключением является монтажная пена, задуваемая для герметизации опорной поверхности ленты. Любые жесткие соединения не помогут ликвидировать щели и зазоры.

Заключение

Выбирая вариант соединения бруса в углах или в венцах стен, необходимо помнить, что любая коробка, собранная из брусового материала по каркасной или срубовой схеме, всегда будет подвержена усадке и температурным расширениям. Поэтому соединение должно быть достаточно пластичным, чтобы при деформации венцов не произошло разрушение шпонок или шипов в углах, деревянных шкантов в стенах здания.

Отправить комментарий

Способы соединение бруса — Stroim-svoi-dom.ru

В прошлой статье мы рассказывали о том, как в сжатые сроки своими руками построить дом из бруса (ссылка). Многим технология такого строительства понравилась благодаря своей простоте, но остались некоторые моменты, о которых нужно рассказать более подробно.

Как вы поняли из названия статьи, речь пойдет о различных способах соединения деревянного бруса в углах, по длине, в узлах примыкания внутренних стен к внешним, о том как сделать такое соединение, чтобы угол был теплым.

Перед началом работ, советуем вам приобрести ручную дисковую пилу и бензопилу. Эти инструменты сильно ускорять и облегчат выпиливание различных соединений. Так же вам понадобятся широкая стамеска, топор и молоток.

Соединение бруса в углах. Утепление угла

Одним из основных элементов брусового дома является угол. Мы приведем несколько способов соединения бруса, а выбирать придется вам в зависимости от ваших навыков и терпения. Так же покажем вам как сделать угол теплым.

Соединение бруса с коренным шипом с утеплением угла

Одно из наиболее популярных и надежных угловых креплений. Для того, чтобы сделать это угловое соединение теплым, есть небольшая хитрость. Нужно паз сделать меньше чем шип на 0,5 см. Таким образом между брусьями образуется такая же щель, которую впоследствии конопатят используя льноватин или войлок. После такой операции угол становится значительно теплее, а холодный воздух не будет свободно проходит сквозь щели.

Многие зададутся вопросом «Для чего так делать?». Ответ на вопрос достаточно прост. Все дело в том, что идеально подогнать брус друг к другу практически невозможно. Даже если у вас это получится, щели появятся в дальнейшем, потому что дерево, как говорят, дышит. Соответственно щели периодически будут меняться в размере, то исчезнут, то вновь станут заметными.  Таким образом, заложенный в эти щели мягкий утеплитель, типа войлока или льноватина, будет заполнять эти щели и угол будет оставаться постоянно теплы в любое время года.

На чертеже расстояние под теплый угол не оставлено, потому что не всегда бывает необходимость в таком утеплении.

Со шпонкой

Немного отличается от предыдущего своей конструкцией. В этом случае вместо того, чтобы выпиливать шип, напротив делают углубление для шпонки. Для создания теплого угла, ширина углубления и шпонки должны отличатся на 0,5 см. Как и в предыдущем случает образовавшуюся щель заделывают войлоком или льноватином.

Соединение бруса в полдерева

Самое простое угловое соединение бруса, с которым легко справится любой. Обладает малой надежностью, потому требует дополнительного усиления, в качестве которого можно использовать гвозди, саморезы, скобы, нагели в зависимости от ситуации.

Является холодным и легко продуваемым. Для создания теплого угла нужно немного дополнить конструкцию. Для этого используют вставные шпонки, которые делают на 0,5 см больше чем ширина паза. Как и в соединение с коренным шипом образуется щель, которую утепляют.

В полулапу

Это продвинутый вариант предыдущего крепления. Как видно на чертеже, один из брусьев делают с небольшим наклоном. Чтобы не загромождать чертеж, мы не стали показывать соединение с использованием нагеля и шпонки

Врубка одиночным зубом

Достаточно надежное скрепление бруса. При хорошей подгонки не требует дополнительного крепежа.

Мы привели вам наиболее простые и часто используемые варианты. Существуют и другие виды соединения бруса, более сложные, применение которых сильно замедлит строительство.

Соединение бруса по длине

Иногда возникает необходимость в сращивании нескольких частей бруса и соединение их по длине. Несколько различных способов можно увидеть ниже.

С коренным шипом

Простое скрепление плохо переносящее нагрузки на растяжение. Усилить его нельзя, так что используйте его для внутренних стен или в местах не подверженных высоким нагрузкам.

Соединение по длине со шпонкой

Похож на предыдущий вариант, но без коренного шипа. Довольно слабое скрепление

В полдерева

Популярный вариант соединения, который достаточно просто сделать. Плюсом является то, что его можно усилить используя болты, саморезы, гвозди, нагели.

Скрепление прямым и косым накладным замком

Одно из наиболее надежных соединений, которое использую в ответственных местах, например во внешних несущих стенах. Отлично переносит нагрузки на растяжение и сжатие. Для изготовления требуется опыт.

Т-образные скрепления бруса

Обычно такое крепление используют в местах примыкания внутренних стен к внешним

Со шпонкой

Одно из простых креплений бруса между собой. Считается наиболее слабым.

Т-образное соединение с коренным шипом

В отличие от предыдущего, это очень надежное и прочное соединение. Благодаря коренным шипам уменьшается продуваемость и вместе с тем получается прочная сцепка. Считается довольно теплым.

Соединение «ласточкин хвост» или открытым сковорднем

Популярный вариант получивший в народе красивое название «ласточкин хвост». Одно из наиболее крепких, надежных и теплых. Есть несколько вариантов его исполнения. Мы покажем наиболее простой.

Закрытый полусковородень

Достаточно сложный вариант стыковки, требующий определенных навыков. Вариант немного похож на предыдущий, но примыкающий брус не проходит на сквозь, а остается внутри, вследствие чего получается теплое, надежное и непродуваемое соединение.

Надеемся этих способов стыковки деревянного бруса вам будет достаточно. Существуют множество других вариаций на эту тему. В каких-то стыках добавляются дополнительный зуб или делаются пропилы достаточно сложной формы. Все это сильно затормаживает строительство.

Некоторые соединения можно усилить используя крепеж, для каких-то этот вариант не подойдет.

Так же нужно учитывать для каких строений и в каких узлах будет использоваться то или иное соединение. Например, при строительстве сарая, совсем не обязательно делать сложное соединение с коренным шипом. Для этого вполне подойдет соединение в полдерева.

Терминологической справочник 2 СОЕДИНЕНИЕ ДЕРЕВЯННЫХ ДЕТАЛЕЙ

Дерево — исключительно «теплый» материал. В воде не тонет. Один недостаток — в огне горит. И вопреки этому любили на Руси строить и мастерить что-либо из дерева.



Предлагаемая классификационная схема деревянных соединений и сопряжений может не иметь абсолютного соответствия современной номенклатуре. Ее разработка производилась с целью систематизировать понятийные и терминологические группы той полноты материала, которую обеспечивал массив извлеченных из специальной литературы XVIII—XIX вв. типов и способов соединений, в их числе:

1.  Продольные (боковые)

1.1.  Плашмя

1.1.1.  Пластевые

1.1.2.  На зубьях и шпонках

1.2.  По кромке (на кромку)

1.2.1.  Составные

1.2.2. Сплоченные в щиты

1.3. По кромке и по пласти.

2. По длине (торцовые соединения)

2.1.  Наращивание (по вертикали)

2.2.  Сращивание (по горизонтали).

3. Угловые соединения

3.1.  Под прямым углом

3.1.1. Концевые

3.1.2. Тавровые, Т-образные, серединные

3.1.3. Крестовые, крестообразные, перекрещивающиеся

3.2. Наклонные, соединения под непрямым углом.

При разработке понятийной, а затем и типологической структуры не были полностью устранены недостатки, присущие терминологическим системам.

Например, не устранен и даже не снижен уровень синонимии и омонимии. Многословность и громоздкость терминов оставлена такой, какой она представлена в источниках. Отбор и сокращение терминов должна произвести практика их употребления.

Отдельные противоречия между терминологией XIX и XX вв. представляются неустранимыми, а борьба со смысловыми неточностями нашего времени — безрезультативной. Например, соединение 31-1 ранее называлось — «ласточкин хвост», а 31-2 — «сковородень» (лапа, охряпка, развалистый щип). В XX в. термин ласточкин хвост перенесен на все сковородневые соединения.

Соединения в графических таблицах размещены в последовательности, определенной классификационной схемой.

Продольные соединения

Рис. 734. Пластевое соединение

Рис. 735. Прямая вязка пластями впритык, вразбежку

Рис. 736. Дуговая вязка пластями в притык, вразбежку

Рис.  737. Вязка по пласти и по кромке (впритык, на гладкую фугу)

Продольное сплачивание бревен

Рис. 738. Прямым зубом

Рис. 739. Косым зубом

Рис.  740. Сложная натяжная балка


Соединения по кромке

Рис. 741. На гладкую фугу, встык, впритык

Рис. 742. Встык с утоненными кромками

Рис. 743. Впритык с фаской

Рис.  744. Со скошенной кромкой

Рис. 745. В четверть, в закрой

Рис. 746. Способы соединения в четверть: 1— разностороннее; 2— одностороннее

Рис. 747. В четверть с фаской

Рис. 748. В паз и прямоугольный гребень, в шпунт

Рис. 749. В шпунт прямой

Рис. 750. В шпунт скошенный

Рис.  751. Соединение в шпунт одностороннее

Рис. 752. Соединение в шпунт разностороннее

Рис.  753. С пазом, гребнем, фаской

Рис.  754. Клиновидное соединение

Рис. 755. С фаской, косым пазом и гребнем

Рис. 756. В паз и гребень треугольный, косой шпунт

Рис. 757. В паз и гребень овальный

Рис. 758. В трапециевидный паз и гребень

Рис. 759. Я паз и гребень ласточкин хвост, в паз и гребень сковородень

Рис. 760. Зубчатый шип треугольный

Рис. 761. Зубчатый шип трапециевидный

Рис. 762. С пазом, гребнем, фаской и выступающей кромкой для забивания гвоздей

Рис. 763. В ножовку, на ус, обножовленное соединение

Рис. 764. Прямоугольный руст

Рис. 765. Вразбежку, по-польски

Рис. 766. В рустик

Рис.  767. В полуруспшк

Рис. 768. На рейку

Рис. 769. На гладкую фугу и вставные шипы

Рис. 770. Лотковое, соединение

Способысплачивания щитов

Рис. 771. Со шпонками, на шпонках

Рис. 772. С наконечником в паз и гребень, в наконечник, в нагродник, с фундаментом

Рис. 773. С вклеенной треугольной рейкой

Рис. 774. В рейку, с вклеенной рейкой в торец

Рис. 775. С наклеенной треугольной рейкой

Рис. 776. Переклейный — двуслойный

Наращивание

Рис, 777. Впритык с внутренним коренным шипом (потайным)

Рис. 778. Впритык со штырем (внутренним вставным шипом)

Рис. 779. Впритык со сквозным торцевым гребнем

Рис. 780. Двойной шип

Рис. 781. В четыре шипа

Рис. 782. В язык с креплением полосовой сталью

Рис. 783.Прямая накладка вполдерева, вполдерева с прямыми концами, с креплением полосовым железом

Рис. 784. Косая накладна, косой прируб на болтах

Рис. 785. Вполдерева со скошенными концами на хомутах

Сращивание

Рис. 786. Прямой стык, впритык

Рис. 787. Впритык на скобе

Рис. 788. Впритык со штырем

Рис. 789. На ус, косой стык, косой притык, косой прируб

Рис. 790. Косой прируб на скобе

Рис. 791. Косая накладка на ус

Рис. 792. Косая накладна па нагелях

Рис. 793. Косая накладка с торцевым зубом

Рис. 794. Потайной косой зуб

Рис. 795. На ступенчатый ус

Рис. 796. Двойной зуб косой на нагелях, двойная косая накладка, косой накладной замок, на ступенчатый ус  с затуплением

Рис. 797. Вязка замком иди зубом со скошенным клиновидным шипом

Рис.  798. Косой замок с натяжным клином

Рис. 799. Косой натяжной зуб с шипом, косой натяжной замок с зубом

Рис. 800. Зуб призматический

Рис, 801. Натяжной замок на дуговых брусьях

Рис. 802. Тройной натяжной косой замок

Рис. 803. Голландский замок, работающий на сжатие, растяжение и изгиб

Сращивание

Рис. 804. Вполдерева, простой прируб в ½ дерева, в четверть, прямая накладка вполдерева, ступенчатое клеевое соединение

Рис. 805. Вполдерева на нагелях

Рис. 806. Вполдерева с косым шипом, прямая накладка с торцевыми углами, накладка со скошенными торцами

Рис. 807. Торцевой замок вполдерева

Рис. 808. Прямой накладной замок сковороднем

Рис. 809. Косой зуб, косая накладна

Рис. 810. Двойной зуб прямой, прямой натяжной замок без шипа, прямой замок с натяжным клином

Рис. 811. Прямой натяжной намок с зубом

Рис. 812. Прямой замок со ступенчатым торцом

Рис. 813. Прямой ступенчатый замок с шипом

Рис. 814. Прямой натяжной замок со ступенчатым торцом

Рис. 815. Прямой натяжной замок с зубом и ступенчатым торцом

Рис. 816. Прямой гладкий стык со вставным двойным зубом

Рис. 817. Прямой гладкий стык со вставным двойным сковородпевым зубом

Рис. 818. Клиновидный замок, клиновидное соединение

Рис. 819. Зубчатое соединение с острыми зубцами

Рис. 820. Зубчатое соединение с затупленными зубцами

Рис. 821. Вертикальное зубчатое соединение

Рис. 822. Косой прируб вполдерева, прямой замок с косым торцом

Рис. 823. Косой прируб вполдерева с зубом

Рис. 824. В паз и гребень, торцевой замок с гребнем

Рис. 825. На рейку

Рис. 826. Сквозная лапа, сквозной сковородень

Рис. 827. Глухая лапа

Риc. 828. Двойная лапа

Рис. 829. Потайной крюковый шип

Концевые соединения под прямым углом

Рис. 830. Притык на ус

Рис. 831. На ус накладной

Рис. 832. Вязка на ус со шкантами

Рис. 833. Вязки на ус со вставным несквозным плоским шипом

Рис. 834. На ус со вставным шипом, на ус сквозной со вставным плоским шипом

Рис. 835. Наус впрямуюнакладку, наусвнакладку, накладкавполдерева наус

Рис 836. На ус сквозным шипом, одинарный прорезной шип на ус

Рис. 837. Вязка полуусовым шипом

Рис. 838. На уc с потайным шипом, одинарный потайной шип на ус

Рис. 839. Потайной шип с косым прирубом

Рис. 840. Ящичный прямой сквозной шип

Рис. 841. Ящичный скошенный сквозной шип

Рис. 842. Прямой полупотайной ящичный шип

Рис. 843. Скошенный полупотайной ящичный шип

Рис. 844. Прямой потайной ящичный шип

Рис. 845. Сношенный потайной ящичный шип

Рис. 846. Вполдерева, накладной вполдерева

Рис. 847. Накладной в четвертьдерева

Рис. 848. В лапу

Рис. 849. В полулапу

Рис. 850.
Полу сковородень с прямой накладкой, шип в ласточкин полухвост

Рис. 851. Сковородень продольный

Рис. 852. Сковородень поперечный

Рис. 853. Открытый сквозной одинарный шип, прямой сквозной одинарный шип, прорезной одинарный шип

Рис. 854. Открытый сквозной двойной шип, прямой двойной сквозной шип


Рис. 855. Открытый сквозной тройной шип

Рис. 856. Прямой глухой шип

Рис. 857. Шип несквозной с потомком

Рис. 858. Шип сквозной с потемком

Рис. 859. Шип несквозной с полутемком

Рис. 860. Шип сквозной с полутемном

Тавровая вязка

Рис. 861. Вполдерева, врубка внакладку вполдерева

Рис. 862. Сковородень, врубка сковороднем

Рис. 863. Двойной встречный сковородень

Рис. 864. Врубка полу сковороднем

Рис. 865. Натяжной сковородень, сковородень односторонний с нажимным клином

Рис. 866. Полу сковородень с зубом

Рис. 867. Шип в ласточкин полухвост

Рис. 868. Одинарный крюк, одинарный зуб

Рис. 869. Двойной крюк, двойной зуб

Рис. 870. На крюк и сковородень

Рис. 871. Врубка потайным сковороднем, шип в ласточкин хвост несквозной

Рис. 872. Потайной полу сковородень

Рис. 873. Потайной натяжной полу сковородень с нажимом

Рис. 874. Потайной накладной полусковородень с нажимом

Рис. 875. Глухой полусковородень с нажимом

Тавровая вязка.

Врубки стоек в горизонтальные брусья

Рис. 876. Шип с наклонно срезанным торцом

Рис. 877. Соединение круглыми вставными шипами

Рис. 878. Шип несквозной в паз и гребень

Рис. 879. Соединение о прорезь

Рис. 880. Уголковый шип

Рис. 881. Крестообразная врубка

Рис. 882. Прямой одинарный сквозной шип

Рис. 883. Прямой одинарный потайной шип

Тавровая вязка.

Врубки горизонтальных брусьев в стойки

Рис. 884. Одинарный шип сквозной

Рис. 885. Одинарный шип глухой

Рис. 886. Скошенный шип

Рис. 887. Подпорка с двойным зубом

Рис. 888. Прямой потемок

Рис. 889. Прямой полуторный шип

Рис. 890. Глухой (потайной) раздвоенный шип

Рис. 891. Вязка сквозным раздвоенным шипом с расклинкой торцов

Тавровая вязка.

Соединение горизонтальных брусьев

Рис. 892. Простой

Рис. 893. Сковородневый

Рис. 894. Прямой торцевой шип

Рис. 895. Трапециевидная накладка

Рис. 896. Трапециевидная проушина

Шипы, их разновидности и части

Рис. 897. Прямая проушина

Рис. 898. Клиновидная проушина

Тавровая вязка. Балки, лежащие на долевых лежнях или прогонах

Рис. 899. Обыкновенная боковая врубка

Рис. 900. Осевая врубки

Рис. 901. Крестовая врубка

Рис. 902. Врубка в сковородень

Рис. 903. Соединение внакладку с гребнем

Крестообразные соединения

Рис. 904. Вполдерева

Рис. 905. Вполдерева с уступом

Рис. 906. Втретьдерева, вчетвертьдерева

Рис. 907. С нарубкой одного бруса

Наклонные, соединения наклонных брусьев с горизонтальными

Рис. 908. Нарубка стропильных ног без врубки в прогоны и мауэрлаты

Рис. 909. Одиночный косой зуб

Рис. 910. Одиночный косой зуб с открытым шипом

Рис. 911. Пяточный зуб с открытым шипом

Рис. 912, Шиповое соединение

Рис. 913. Одиночный потайной зуб с потайным шипом

Рис. 914. Двойной башмак, косой зуб с двумя уступами

Шипы, их разновидности и части

Рис. 915. Шип одинарный:
1 — шипы; 2 — губки, шипы-щечки; 3 — плоскость щечки; 4  — заплечик; 5  — проушина

Рис. 916. Шип двойной:
1 — шипы; 2 — губки, шипы-щечки; 3 — плоскость щечки; 4  — заплечик; 5  — проушина

Рис. 917. Паз сквозной

Рис. 918. Паз глухой, гнездо, долбежа, пята

Рис. 919. Шип коренной

Рис. 920. Шип вставной

Рис. 921. Потемочиый шип

Рис. 922. Полутемочпый шип
Элементы щита

Рис. 923. Щит на гладкую фугу встык:
1 — делянка;   2 — фуга

Рис. 924. Щит на косую одностороннюю фугу:
1 — делянка;   2 — фуга

Рис. 925. Щит на косую двустороннюю фугу:
1 — делянка;   2 — фуга

Соединения и их детали

Рис. 926. Подпружное укрепление, шпренгель, ферма:
1 — ноги, подпруги; 2 — бабка; 3 —   пятка; 4 — башмак

Рис. 927. Подкос, упор

Рис. 928. Консоль

Рис. 929. Подмоги

Рис. 930. Легель

Рис. 931. Расклинка в ласточкин хвост, касаткин хвост

Рис. 932. Сковородень, сковородня, сковородник, лапа, охряпка, развалистый шип

Первоисточник:

Архитектурные детали в русском зодчестве XVIII— XIX веков. Справочник архитектора-реставратора. КИСЕЛЕВ И. А. — М. 2005

Определение сустава Merriam-Webster

\ ˈjȯint \ 1a (1) : точка контакта между элементами скелета животного и частями, которые его окружают и поддерживают тазобедренный сустав b : часть или пространство, включенное между двумя сочленениями, узлами или узлами 2a : место, где две вещи или части соединяются, соединение двух деревянных частей

b : пространство между соседними поверхности двух тел (например, кирпичей), соединенных и удерживаемых вместе (например, цементом или строительным раствором)

c : трещина или трещина в породе, не сопровождающаяся смещением

d : изгибающаяся часть покрытия вдоль корешок книги

e : соединение двух или более элементов каркасной конструкции

f : соединение, образованное двумя примыкающими рельсами в направляющей, включая элементы (например, стержни и болты), необходимые для удержания примыкающие друг к другу рельсы

г : область, к которой прикреплены два конца, поверхности или края

3a : ветхое или пользующееся дурной репутацией место развлечений дешевый косяк

4 : сигарета с марихуаной копчение косяка

5 в основном британское : большой кусок мяса для запекания кусок говядины

вне сустава

1a кости : голова выскользнула из гнезда

b : с отклонением

b : не в настроении : недовольный проигрыш вывел его из строя совместный

2 : общий для двух или более: например,

a (1) : , включающий совместную деятельность двух или более совместные усилия

(2) : , представляющие собой деятельность, операцию или организацию, в которой участвуют элементы более чем одной вооруженной службы совместные маневры

(3) : , представляющие собой действие или выражение двух или более правительств совместные мирные переговоры

b : совместно или затрагивают два или более совместный штраф

3 : объединился, присоединился или поделился с другим (как в праве, так и в статусе) сонаследники 4 Mathematics : , являющиеся функцией двух или более переменных, и особенно случайных величин, или включающие в себя их объединенную функцию плотности вероятности

; стыковка; суставы

переходный глагол

1a : соединить суставом : соединить вместе соединение двух досок, ее локти и плечи неправильно соединены — Irish Digest

c : , чтобы подготовить (что-то, например, доску) к соединению путем строгания кромки

2 : для разделения стыков соединить кусок мяса

непереходный глагол

1 : подогнать как бы суставами камни аккуратно соединяются

2 : для образования суставов в качестве стадии роста —Используется, в частности, мелкого зерна

Совместное обучение

Мой хороший друг, физиотерапевт Грей Кук, обладает даром упрощать сложные темы.Я завидую его способности кратко изложить сложный мыслительный процесс и сделать идею простой. В недавнем разговоре о влиянии тренировок на тело Кук продемонстрировал один из самых ясных мыслительных процессов, которые я когда-либо слышал.

Грей и я обсуждали результаты его системы оценки экрана функционального движения. Для тех, кто не знаком, экран функциональных движений — это система, используемая для оценки подвижности и устойчивости тела.

Если вы тренируете других спортсменов, я настоятельно рекомендую вам посетить этот сайт и ознакомиться с экраном.Тесты могут помочь определить потребности различных суставов тела и то, как функция суставов связана с выполнением упражнений.

Одно из достоинств экрана функционального перемещения состоит в том, что экран позволяет нам различать проблемы стабильности и проблемы мобильности . Мысли Кука были просты и привели меня к пониманию, что будущее тренировок и корректирующих упражнений может быть связано с подходом, основанным на совместных действиях, а не с подходом, основанным на движении.

Анализ тела Кука был несложным. В его представлении тело — это просто набор суставов. Каждый сустав или серия суставов имеют определенную функцию и подвержены определенным, предсказуемым уровням дисфункции. В результате у каждого сустава есть определенные потребности в обучении. В приведенной ниже таблице показан корпус по стыку снизу вверх:

• Потребности в совместном начальном обучении
• Подвижность голеностопного сустава (особенно сагиттального)
• Стабильность колена
• Подвижность бедра (многоплоскостная)
• Стабильность поясничного отдела позвоночника
• Подвижность T-Spine
• Стабильность плечевого сустава

Первое, что вы должны заметить, читая приведенную выше таблицу, — это то, что суставы просто чередуются между необходимостью мобильности и стабильности, когда мы движемся вверх по цепи.Лодыжке требуется повышенная подвижность, а колену — повышенная стабильность.

По мере продвижения вверх по телу становится очевидным, что бедру нужна подвижность. Таким образом, процесс идет вверх по цепочке: простой чередующийся ряд стыков.

Вы, наверное, спрашиваете себя: «При чем здесь подъем?» Может ли это заставить меня больше приседать? Да, конечно.

Основной факт заключается в том, что за последние двадцать лет среднестатистический посетитель тренажерного зала перешел от бодибилдингового подхода к тренировкам по частям тела к потенциально более интеллектуальному подходу к тренировкам по образцам движений.

На самом деле, в спортивном мире фраза «движения, а не мышцы» стала почти чрезмерной, и, честно говоря, это прогресс. Я думаю, что большинство хороших атлетов отказались от старого мыслительного процесса в области грудной клетки, плеча и трицепса и перешли к мыслительному процессу «толкать-тянуть-передняя цепь-задняя цепь».

Я думаю, что травмы, которые мы видим, и технические проблемы

Боль в крестцово-подвздошном суставе, боль в бедре и ягодицах, сращение SI

Обзор

Боль в крестцово-подвздошных суставах ощущается в пояснице и ягодицах.Боль вызвана повреждением или травмой сустава между позвоночником и бедром. Боль в крестцово-подвздошной области может имитировать другие состояния, такие как грыжа межпозвоночного диска или бедра. Для определения источника боли важен точный диагноз. Сначала для купирования симптомов используются физиотерапия, упражнения на растяжку, обезболивающие и инъекции в суставы. Может быть рекомендована операция по сращению сустава и прекращению болезненных движений.

Что такое боль в крестцово-подвздошном суставе?

Суставы SI расположены между подвздошными костями и крестцом, соединяя позвоночник с бедрами.Два сустава обеспечивают поддержку и стабильность и играют важную роль в амортизации ударов при ходьбе и подъеме. Сзади суставы SI расположены ниже талии, где видны две ямочки.

Рисунок 1. Крестцово-подвздошные суставы соединяют основание позвоночника (крестец) с тазобедренными костями (подвздошные кости).

Крепкие связки и мышцы поддерживают SI-суставы. Для нормальной гибкости тела в суставе очень мало движений. С возрастом наши кости становятся артритическими, а связки становятся жесткими.Когда хрящ изнашивается, кости могут тереться друг о друга, вызывая боль (рис. 1). Сустав SI — это синовиальный сустав, заполненный жидкостью. Этот тип сустава имеет свободные нервные окончания, которые могут вызывать хроническую боль, если сустав деградирует или не двигается должным образом.

Боль в крестцово-подвздошных суставах варьируется от легкой до сильной в зависимости от степени и причины травмы. Острая боль в подвздошном суставе возникает внезапно и обычно проходит в течение нескольких дней или недель. Хроническая боль в SI в суставах сохраняется более трех месяцев; оно может ощущаться постоянно или ухудшаться при определенных действиях.

Другие термины для обозначения боли в SI-суставах включают: дисфункцию SI-сустава, синдром SI-сустава, деформацию SI-сустава и воспаление SI-сустава.

Каковы симптомы?

Признаки и симптомы боли в пояснице начинаются в нижней части спины и ягодицах и могут распространяться на нижнюю часть бедра, пах или верхнюю часть бедра. Хотя боль обычно односторонняя, она может возникать с обеих сторон. Пациенты также могут испытывать онемение или покалывание в ноге или чувство слабости в ноге.

Симптомы могут усиливаться при сидении, стоянии, сне, ходьбе или подъеме по лестнице.Часто больно сидеть или спать в подвздошном суставе на пораженной стороне. Некоторым людям трудно ехать в машине или слишком долго стоять, сидеть или ходить. Боль может усиливаться при переходных движениях (переход из положения сидя в положение стоя), стоянии на одной ноге или подъеме по лестнице.

Каковы причины?

SI-сустав может становиться болезненным, когда связки становятся слишком рыхлыми или слишком тугими. Это может произойти в результате падения, производственной травмы, автомобильной аварии, беременности и родов или операции на бедре / позвоночнике (ламинэктомия, поясничный артродез).

Боль в крестцово-подвздошных суставах может возникать, когда движения в тазу неодинаковы с обеих сторон. Неравномерное движение может возникнуть, если одна нога длиннее или слабее другой, а также при артрите бедра или колена. Аутоиммунные заболевания, такие как аксиальный спондилоартрит, и биомеханические состояния, такие как ношение прогулочной обуви после операции на стопе / голеностопном суставе или не поддерживающей обуви обуви, могут привести к дегенеративному сакроилеиту.

Как ставится диагноз?

Медицинский осмотр поможет определить, является ли подвздошный сустав источником вашей боли.Оценка включает сбор анамнеза и медицинский осмотр. Ваш врач рассмотрит всю предоставленную вами информацию, включая историю травм, местонахождение вашей боли и проблемы со стоянием или сном.

Существуют специальные тесты, позволяющие определить, является ли SI-сустав источником боли. Вас могут попросить встать или переместиться в разных положениях и указать, где вы чувствуете боль. Ваш врач может манипулировать вашими суставами или почувствовать болезненность в области SI.

Визуализирующие исследования, такие как X-ray , CT или MRI , могут быть заказаны для помощи в диагностике и для проверки наличия других проблем, связанных с позвоночником и тазобедренным суставом.

Диагностическая инъекция в SI-сустав может быть выполнена для подтверждения причины боли. В SI-сустав вводят местный анестетик и кортикостероидные препараты. Инъекция проводится с использованием рентгеноскопии, чтобы гарантировать точное размещение иглы в суставе SI. Уровень боли оценивается до и через 20-30 минут после инъекции, а затем контролируется в течение следующей недели. Поражение крестцово-подвздошного сустава подтверждается, если уровень боли снижается более чем на 75%. Если уровень боли не изменился после инъекции, маловероятно, что SI-сустав является причиной боли в пояснице.

Какие методы лечения доступны?

Нехирургические методы лечения: Физиотерапия, мануальные процедуры и упражнения на растяжку помогают многим пациентам. Некоторым пациентам могут потребоваться пероральные противовоспалительные препараты или местные пластыри, кремы, мази или механические фиксаторы.

Рис. 2. Игла осторожно вводится в крестцово-подвздошный сустав с помощью рентгеноскопии. В воспаленный сустав вводится смесь анестетика и кортикостероидов (зеленый).

Совместные инъекции : Стероиды могут уменьшить отек и воспаление нервов. Инъекции в суставы — это минимально инвазивная процедура, при которой в болезненный сустав вводят кортикостероид и обезболивающее (рис. 2). Хотя результаты, как правило, временные, если инъекции помогают, их можно повторять до трех раз в год.

Удаление нервов : Инъекции в суставы или нервы иногда называют «блокадой».Успешные инъекции в SI-сустав могут указывать на то, что вам может помочь радиочастотная абляция — процедура, при которой электрический ток разрушает нервные волокна, несущие болевые сигналы в суставе.

Хирургия: Если нехирургические методы лечения и инъекции в суставы не приносят облегчения боли, ваш врач может порекомендовать минимально инвазивную операцию по сращению SI. Через небольшой разрез хирург устанавливает титановые (металлические) имплантаты и костный трансплантат, чтобы стабилизировать сустав и способствовать росту кости.Операция длится около часа. Пациент может пойти домой в тот же или на следующий день. В течение нескольких недель после операции пациент не может нести полный вес на оперированной стороне и должен использовать костыли для поддержки.

Рис. 3. При сращении крестцово-подвздошного сустава стержни и / или винты помещаются поперек сустава, чтобы остановить болезненные движения.

Восстановление и профилактика

Позитивный настрой, регулярная активность и быстрое возвращение к работе — все это очень важные элементы выздоровления.Если обычные рабочие обязанности не могут быть выполнены изначально, могут быть предписаны модифицированные (легкие или ограниченные) обязанности на ограниченный срок.

Профилактика — ключ к предотвращению рецидива:

• Правильная техника подъема
• Хорошая осанка во время сидения, стояния, движения и сна
• Регулярные упражнения с растяжкой / укреплением
• Эргономичная рабочая зона
• Полноценное питание, здоровый вес, безжировая масса тела
• Методы снятия стресса и релаксации
• Не курить

Источники и ссылки

Если у вас есть вопросы, свяжитесь с Mayfield Brain & Spine по телефону 800-325-7787 или 513-221-1100.

Ссылки

www.spine-health.com

www.spineuniverse.com

---

обновлено> 5.2019
рассмотрено> Марк Орландо, доктор медицины, Уильям Тоблер, доктор медицины, клиника Мэйфилд, Цинциннати, Огайо

Медицинские информационные материалы, сертифицированные Mayfield, написаны и разработаны клиникой Mayfield Clinic. Эта информация не предназначена для замены медицинских рекомендаций вашего поставщика медицинских услуг.

SI Информация о совместном впрыске

Что такое крестцово-подвздошный сустав и чем полезна инъекция в крестцово-подвздошный сустав?

Крестцово-подвздошный сустав — это большой сустав в области поясницы и ягодиц.Когда сустав становится болезненным, это может вызвать боль в непосредственной близости от него или может передать боль в пах, живот, бедро, ягодицу или ногу.

На этой иллюстрации с надписью показано, где крестцово-подвздошные суставы расположены по отношению к крестцу, тазобедренным костям (гребень подвздошной кости) и копчику (копчик). Источник фото: 123RF.com.

Инъекция в крестцово-подвздошный сустав служит нескольким целям. Во-первых, поместив обезболивающее в сустав, вы почувствуете немедленное облегчение боли, чтобы подтвердить или опровергнуть, что сустав является источником вашей боли.То есть, если вы полностью избавились от основной боли, когда сустав онемел, это означает, что этот сустав, скорее всего, является источником вашей боли. Кроме того, в сустав вводят кортизон с замедленным высвобождением, чтобы уменьшить любое предполагаемое воспаление, что во многих случаях может обеспечить долгосрочное облегчение боли.

Несмотря на то, что существует множество способов лечения дисфункции крестцово-подвздошного сустава, инъекции в крестцово-подвздошные суставы эффективно уменьшают воспаление и могут принести облегчение в течение нескольких месяцев.

Инъекция в крестцово-подвздошный сустав — это стерильная процедура, выполняемая под контролем рентгеноскопии; рентгеновский снимок в реальном времени, который врач использует для точного позиционирования иглы. Источник фото: 123RF.com.

Что со мной будет во время процедуры?

При необходимости будет назначено внутривенное вливание, чтобы можно было дать адекватное расслабляющее лекарство. После того, как вы лечите на рентгеновский стол, кожа над поясницей / ягодицами будет хорошо очищена. Затем врач онемеет небольшой участок кожи обезболивающим лекарством (анестетиком), которое действует на несколько секунд.Затем врач с помощью рентгеновского контроля направит очень маленькую иглу в сустав. Затем он введет несколько капель контрастного красителя, чтобы убедиться, что лекарство попадает только в сустав. Затем будет медленно введена небольшая смесь обезболивающего (анестетика) и противовоспалительного кортизона.

Что мне делать и чего ожидать после процедуры?

Через 20–30 минут после процедуры вы сделаете движение спиной, чтобы спровоцировать обычную боль.Вы сообщите о своей оставшейся боли (если таковая имеется), а также запишите облегчение, которое вы испытаете на следующей неделе, в дневнике боли. Вы можете или не можете добиться улучшения в первые несколько часов после инъекции, в зависимости от того, является ли крестцово-подвздошный сустав вашим основным источником боли.

Иногда вы можете чувствовать онемение, легкую слабость или странное ощущение в ноге в течение нескольких часов после инъекции. Вы можете заметить небольшое усиление боли, продолжающееся в течение нескольких дней, поскольку обезболивающее пройдет до того, как кортизон подействует.В первые 2-3 дня после инъекции лед обычно более эффективен, чем тепло.

Вы можете начать замечать уменьшение боли через 2-5 дней после инъекции. Если вы не заметите улучшения в течение 10 дней после инъекции, оно вряд ли произойдет. Вы можете принимать обычные лекарства после процедуры, но постарайтесь ограничить их в течение первых 4-6 часов после процедуры, чтобы диагностическая информация, полученная в ходе процедуры, была точной. Вас могут направить на физиотерапию или мануальную терапию после инъекции, пока действует обезболивающее, и / или в течение следующих нескольких недель, пока действует кортизон.

В день инъекции вам не следует садиться за руль и избегать любых физических нагрузок. На следующий день после процедуры вы можете вернуться к своим обычным занятиям. Когда боль уменьшится, начните в умеренных количествах выполнять регулярные упражнения / действия. Даже если ваше состояние значительно улучшилось, постепенно увеличивайте активность в течение 1-2 недель, чтобы избежать повторения боли.

* SpineUniverse Редакционный комментарий: Доктор Дрейфус предоставил отличную информацию для пациентов, которые проходят эту процедуру.Инструкции и информация, предоставленная вашим врачом, могут отличаться.

СП

— это … Что такое совместное предприятие?

совместное предприятие — совместное предприятие / ven chər / n 1: соглашение о сотрудничестве или партнерство между двумя или более сторонами, которое обычно. ограничивается одним предприятием и предполагает разделение ресурсов, контроля, прибылей и убытков. Сравните комбинацию 2… Юридический словарь

совместное предприятие — оо совместное предприятие [dʒɔjntvɛntʃɶr] n.f. • v. 1970; mot angl. амер. ♦ Англиканский. Écon. Ассоциация объединяет усилия по реализации проекта сообщества. Des совместные предприятия. Рекоменд. оф. соэнтреприза. ● совместное предприятие, совместные предприятия имен … Encyclopédie Universelle

совместное предприятие — оо совместное предприятие [dʒɔjntvɛntʃœʀ] n. f. ЭТИМ. V. 1970; mot angl. des États Unis означает «антреприз (предприятие) коммуна». ❖ ♦ англиканский. Écon. Ассоциация включает в себя часть фраза и рисков, направленных на реализацию…… Универсальная энциклопедия

Совместное предприятие — Совместное предприятие 〈[dʒɔınt vɛ̣ntʃə (r)] n.; s, s〉 für ein bestimmtes Projekt befristete Arbeitsgemeinschaft mit gemeinsamer Verantwortung [англ., «gemeinsame Unternehmung, gemeinsames Risiko»] * * * Joint Ven | ture [d̮ʒɔ̮ynt vɛnt̮ʃɐ], das; [s], s…… Universal-Lexikon

Совместное предприятие — Совместное предприятие [dʒɔint vɛntʃə] das; [s], s & LT; aus engl. америк. совместное предприятие »Gemeinschaftsunternehmen« zu engl. сустав (vgl. ↑ Joint) u. предприятие »Unternehmung, Wagnis« & GT; vorübergehender od. dauernder Zusammenschluss von Unternehmen zur…… Das große Fremdwörterbuch

совместное предприятие — оо совместное предприятие [dʒɔjntvɛntʃɶr] n.f. • v. 1970; mot angl. амер. ♦ Англиканский. Écon. Ассоциация объединяет усилия по реализации проекта сообщества. Des совместные предприятия. Рекоменд. оф. coentreprise… Encyclopédie Universelle

совместное предприятие — совместные предприятия N COUNT Совместное предприятие — это бизнес или проект, в который две или более компаний или частных лиц вложили средства с намерением работать вместе. [БИЗНЕС] Он будет продан совместному предприятию, созданному Dow Jones и…… Английский словарь

СП — / dʒɔint vɛntʃə /, ит./ dʒɔin (т) vɛntʃur / locuz. англ. (propr. rischio [предприятие] congiunto [совместное]), usata выделено курсивом.
