Соединения пластиковые для труб: Соединение пластиковых труб — типы и монтаж

Трубы ПНД для водопровода, полиэтиленовые трубы ПНД — 32, 25, 20 мм

	Назначение	Напорные трубы для водоснабжения
	Материал	Полиэтилен низкого давления
	Внешний вид	Черные с синей полосой, гладкие снаружи однослойные
	Диаметры	10-1200 мм
	Давление	6,3 – 16 Атм
	Соединение	Сварка встык, электромуфтовая сварка, компрессионные муфты
	Форма	Отрезки 12м-13м, бухты (100м, 200м) до d110



Сегодня все более уверенными темпами водопроводные трубы ПНД замещают своих вчерашних собратьев — трубы бетонные и металлические. И это не удивительно, ведь им присущи такие свойства, как простота монтажа, возможность бесканальной прокладки, доказанная долговечность эксплуатации, а также небольшая цена.

Все это делает использование пластиковых труб для водопровода в разы выгоднее по стоимости, чем использование их вчерашних собратьев.

И самые распространенные сегодня в нашей стране трубопроводы изготовлены как раз из полиэтилена низкого давления. Различают разные марки этого материала: ПЭ63, ПЭ80, ПЭ100. Сокращение ПЭ в данной маркировке расшифровывается, как «Полиэтилен». Чем выше марка полиэтилена, тем лучше его прочностные характеристики и тем менее толстой возможно сделать стенку трубы, удешевив таким образом стоимость трубы.

Полиэтиленовые трубы пнд используются для напорного питьевого водоснабжения, газоснабжения, для напорной канализации и реже для защиты кабеля и безнапорной канализации.

При замерзании жидкости внутри трубопровода трубы ПНД не лопаются, в отличии от стальных!

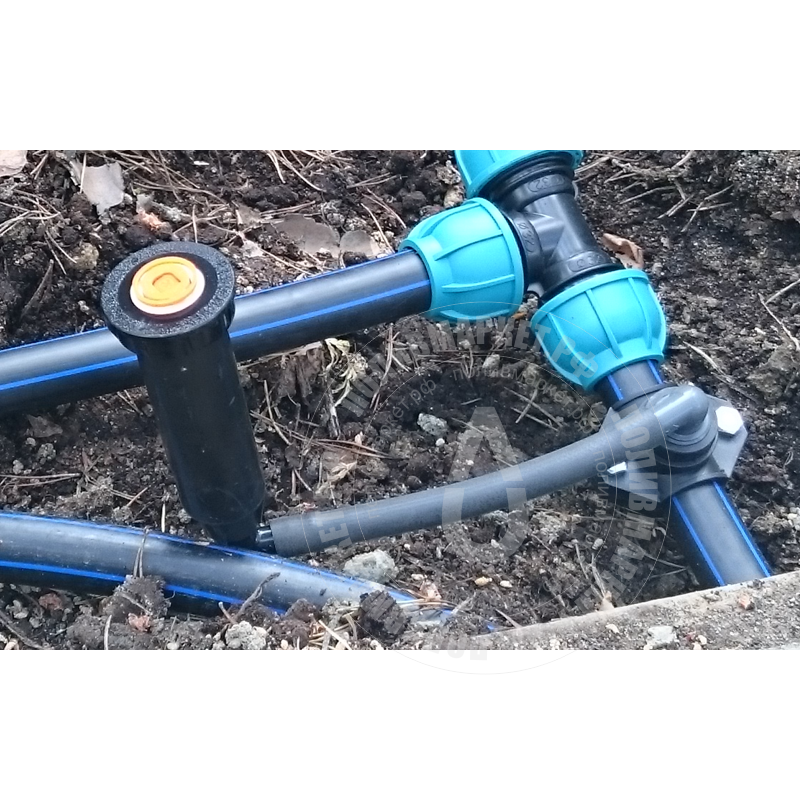

Соединяются трубы ПНД различными способами, в зависимости от полевых условий и условий эксплуатации. Самое распространенное соединение — это так называемая «сварка в стык» —является самым дешевым способом соединить трубы при большом количестве стыков. При прокладке труб диаметром до 110 мм и если количество соединений относительно небольшое, то используют компрессионные фитинги— чаще всего в коттеджном и дачном строительстве. При прокладке газовых коммуникаций, либо когда соединение труб и фитингов пнд нужно производить в условиях ограниченного производства (внутри разрытой траншеи на повороте), удобнее всего использовать муфты с закладными электронагревательными элементами.

Возможно, Вас заинтересуют другие разделы нашего каталога:

• трубы пнд для кабеля
• фитинги для труб пнд

Дополнительная информация:

• история труб пнд
• интересные факты о трубах пнд
• сравнение труб пнд и пвх
• сравнение труб пнд с металлическими



Цены на трубы ПНД

Прайс-лист на полиэтиленовые трубы ПНД с 06 апреля 2021г.

Трубы ПНД водопроводные напорные из полиэтилена ПЭ 100

ПЭ100 SDR26 (PN 6,3)
Номинальный наружный диаметр, мм	Толщ. стенки, мм	Цена 1 п.м. с НДС, руб
110	4,2	241,40
125	4,8	311,10
140	5,4	392,70
160	6,2	515,10
180	6,9	642,60
200	7,7	795,60
225	8,6	999,60
250	9,6	1239,30
280	10,7	1545,30
315	12,1	1972,00
355	13.6	2482,00
400	15,3	3162,00
450	17,2	3995,00
500	19,1	4930,00
560	21,4	6171,00
630	24,1	7820,00
710	27,2	11115,00
800	30,6	14079,00
900	34,4	17822,00
1000	38,2	22040,00
1200	45,9	31730,00
1400	53,5	43130,00
1600	61,2	56240,00
ПЭ100 SDR21 (PN 8,0)
Номинальный наружный диаметр, мм	Толщ. стенки, мм	Цена 1 п.м. с НДС, руб
90	4,3	200,60
110	5,3	300,90
125	6	384,20
140	6,7	481,10
160	7,7	630,70
180	8,6	792,20
200	9,6	980,90
225	10,8	1239,30
250	11,9	1516,40
280	13,4	1921,10
315	15	2414,00
355	16,9	3060,00
400	19,1	3893,00
450	21,5	4930,00
500	23,9	6086,00
560	26,7	7616,00
630	30	9605,00
710	33,9	13699,00
800	38,1	17366,00
900	42,9	22040,00
1000	47,7	27170,00
1200	57,2	39140,00
1400	66,7	53200,00
1600	76,2	—
ПЭ100 SDR17 (PN 10)
Номинальный наружный диаметр, мм	Толщ. стенки, мм	Цена 1 п.м. с НДС, руб
63	3,8	121,55
75	4,5	171,70
90	5,4	246,50
110	6,6	367,20
125	7,4	467,50
140	8,3	588,20
160	9,5	766,70
180	10,7	970,70
200	11,9	11196,80
225	13,4	1519,80
250	14,8	1870,00
280	16,6	2346,00
315	18,7	2958,00
355	21,1	3774,00
400	23,7	4760,00
450	26,7	6035,00
500	29,7	7463,00
560	33,2	9350,00
630	37,4	11832,00
710	42,1	16796,00
800	47,4	21280,00
900	53,3	26980,00
1000	59,3	33250,00
1200	71,1	47880,00
1400	—	—
1600	—	—
ПЭ100 SDR13,6 (PN 12,5)
Номинальный наружный диаметр, мм	Толщ. стенки, мм	Цена 1 п.м. с НДС, руб
63	4,7	147,73
75	5,6	209,10
90	6,7	299,20
110	8,1	443,70
125	9,2	572,90
140	10,3	717,40
160	11,8	935,00
180	13,3	1186,60
200	14,7	1455,20
225	16,6	1853,00
250	18,4	2278,00
280	20,6	2856,00
315	23,2	3621,00
355	26,1	4590,00
400	29,4	5814,00
450	33,1	7361,00
500	36,8	9095,00
560	41,2	11407,00
630	46,3	14416,00
710	52,2	20520,00
800	58,8	26030,00
900	66,1	32870,00
1000	73,5	40660,00
1200	88,2	—
1400	102,9	—
1600	—	—
ПЭ100 SDR11 (PN 16)
Номинальный наружный диаметр, мм	Толщ. стенки, мм	Цена 1 п.м. с НДС, руб
63	5,8	178,50
75	6,8	248,20
90	8,2	360,40
110	10	533,80
125	11,4	693,60
140	12,7	863,60
160	14,6	1133,90
180	16,4	1433,10
200	18,2	1768,00
225	20,5	2244,00
250	22,7	2754,00
280	25,4	3451,00
315	28,6	4369,00
355	32,2	5542,00
400	36,3	7038,00
450	40,9	8908,00
500	45,4	10999,00
560	50,8	13770,00
630	57,2	17510,00
710	64,5	24890,00
800	72,6	32110,00
900	81,7	—
1000	90,8	—
1200	—	—
1400	—	—
1600	—	—

Трубы ПНД водопроводные напорные из полиэтилена ПЭ 100 Прайс-лист от 06 апреля 2021г.

Номинальный наружный диаметр, мм	ПЭ100 SDR26 (PN 6,3)		ПЭ100 SDR21 (PN 8)		ПЭ100 SDR17(PN 10)		ПЭ100 SDR13,6 (PN 12,5)		ПЭ100 SDR11 (PN 16)
	Толщ. стенки, мм	Цена 1 п.м. с НДС, руб	Толщ. стенки, мм	Цена 1 п.м. с НДС, руб	Толщ. стенки, мм	Цена 1 п.м. с НДС, руб	Толщ. стенки, мм	Цена 1 п.м. с НДС, руб	Толщ. стенки, мм	Цена 1 п.м. с НДС, руб
20									2	19,72
25							2	25,16	2,3	28,73
32					2	32,81	2,4	38,93	3	47,09
40					2,4	49,64	3	60,01	3,7	72,59
50					3,0	76,33	3,7	92,65	4,6	112,71
63					3,8	121,55	4,7	147,73	5,8	178,50
75					4,5	171,70	5,6	209,10	6,8	248,20
90			4,3	200,60	5,4	246,50	6,7	299,20	8,2	360,40
110			5,3	300,90	6,6	364,20	8,1	443,70	10	533,80
125			6	384,20	7,4	467,50	9,2	572,90	11,4	693,60
140			6,7	481,10	8,3	588,20	10,3	717,40	12,7	863,60
160	6,2	515,10	7,7	630,70	9,5	766,70	11,8	935,00	14,6	1133,90
180	6,9	642,60	8,6	792,20	10,7	970,70	13,3	1186,60	16,4	1433,10
200	7,7	795,60	9,6	980,90	11,9	1196,80	14,7	1455,20	18,2	1768,00
225	8,6	999,60	10,8	1239,30	13,4	1519,80	16,6	1853,00	20,5	2244,00
250	9,6	1239,30	11,9	1516,40	14,8	1870,00	18,4	2278,00	22,7	2754,00
280	10,7	1545,30	13,4	1921,00	16,6	2346,00	20,6	2856,00	25,4	3451,00
315	12,1	1972,00	15	2414,00	18,7	2958,00	23,2	3621,00	28,6	4369,00
355	13,6	2482,00	16,9	3060,00	21,1	3774,00	26,1	4590,00	32,2	5542,00
400	15,3	3162,00	19,1	3893,00	23,7	4760,00	29,4	5814,00	36,3	7038,00
450	17,2	3995,00	21,5	4930,00	26,7	6035,00	33,1	7361,00	40,9	8908,00
500	19,1	4930,00	23,9	6086,00	29,7	7463,00	36,8	9095,00	45,4	10999,00
560	21,4	6171,00	26,7	7616,00	33,2	9350,00	41,2	11407,00	50,8	13770,00
630	24,1	7820,00	30	9605,00	37,4	11832,00	46,3	14416,00	57,2	19570,00
710	27,2	11115,00	33,9	13699,00	42,1	16796,00	52,2	20520,00	64,5	24890,00
800	30,6	14079,00	38,1	17366,00	47,4	21280,00	58,8	26030,00	72,6	32110,00
900	34,4	17822,00	42,9	22040,00	53,3	26980,00	66,1	32870,00
1000	38,2	22040,00	47,7	27170,00	59,3	33250,00	73,5	40660,00
1200	45,9	31730,00	57,2	39140,00	71,1	47880,00

Чтобы купить трубу ПНД обращайтесь к нашим менеджерам!

+7-915-288-19-03

+7-495-105-96-46

Какое соединение пластиковых труб лучше?

Местам соединения труб уделяют особое внимание при организации водопровода или отопительной системы.

Эти элементы должны быть надежными, потому что именно местам стыка сильнее всего угрожают протечки.

Для соединения можно использовать один из 5 способов, у каждого из которых есть свои особенности.

Аксиальная запрессовка по технологии

TECE

Метод основан на использовании надвижных гильз. Трубу сначала расширяют, затем совмещают с фитингом и фиксируют при помощи гильзы. Эффект памяти труб из сшитого полиэтилена позволяет обойтись без уплотнительных прокладок, которые изнашиваются со временем. Это обеспечивает высокую надежность соединения, позволяя располагать такой трубопровод внутри строительной конструкции. Технология не предусматривает сужения внутреннего диаметра трубы, что улучшает гидравлические параметры системы. Способ соединения прост, доступен даже не профессионалу. Но для него потребуется специальный инструмент, которым проводится запрессовка.

Пайка полипропиленовых труб

Обычно выполняется при помощи полидифузной сварки, реже используется метод сварки электрофитингом. Соединение происходит на молекулярном уровне, что обеспечивает высокую надежность элемента. Метод позволяет выполнять конструкции любой сложности из полипропиленовых труб. При пайке выполняются следующие действия:

• паяльник с надетыми насадками нагревается до 250-270 градусов;
• труба и фитинг надевается на горячие насадки и выдерживается необходимое время;
• части соединяются между собой.

Способ требует навыков работы, новичок может испортить материалы. Поэтому перед самостоятельной организацией водоснабжений или отопления стоит попрактиковаться в пайке.

Обжимные фитинги для металлопластиковых труб

Главным плюсом метода является его простота, не нужны ни специальные инструменты, ни навыки. Достаточно ключей и следования инструкции. Для соединения нужно выполнить следующие действия:

• удалить заусенцы на краю трубы и снять фаску;
• надеть гайку и зажимное кольцо на трубу;
• не сдвигая резиновые кольца, надеть трубу на штуцер обжимного фитинга;
• затянуть гайку и штуцер.

Важно не использовать паклю, ленту фум или другие уплотнительные элементы. Они будут препятствовать правильному обжатию, что ухудшит качество соединения. Минусом метода является недолговечность, потому что резиновые кольца деградируют со временем. Это исключает возможность замоноличивания системы, доступ к ней должен быть свободным.

Пресс-соединение металлопластиковых труб

Это эстетичный и относительно простой метод, надежность которого выше предыдущего. Фитинг состоит из 3 частей:

• штуцер;
• обжимная гильза из нержавеющей стали;
• пластиковый ограничитель.

Работы выполняются при помощи пресс-клещей, последовательность действий следующая:

• подгонка размеров трубы и снятие фаски;
• смазка штуцера мыльным раствором или специальным составом;
• надвигание трубы на штуцер;
• первичный обжим;
• финальная фиксация с поворотом пресс-клещей на 15-90 градусов.

Такие соединения не нуждаются в обслуживании, поэтому их можно прятать в строительных конструкциях. Минусом является высокая цена и подверженность старению из-за наличия резиновых уплотнителей.

Соединения Push-it

Это одна из последних разработок, максимально снижающая влияние человеческого фактора. Обеспечивает высокую скорость монтажа и надежность конструкции, выглядит эстетично и не требует никаких инструментов. Фитинги дороги, при этом в них используются резиновые накладки. Поэтому трубопровод с ними спрятать в стяжку не получится.
Зато для выполнения таких соединений нужно выполнить только подготовить трубу и снять фаску. С остальным справится самофиксирующийся фитинг.

Способы, которым соединяют пластиковые трубы без пайки

В квартирах и в частных домах нередко можно увидеть пластиковые трубы. Востребованность подобных изделий в последнее десятилетие обосновывается их низкой ценой, долгим эксплуатационным периодом и принципиальной невозможностью заржаветь.

Соединять пластиковые трубы между собой можно не только паяльником, но и альтернативными методами — с помощью фланцев, фитингов, муфт или путём склейки.

Особенности соединений без пайки

Соединение пластиковых труб без пайки не потребует больших финансовых расходов. И доставать где-то дорогостоящее паяльное оборудование (очевидно, что оно есть далеко не у каждого) тоже не придётся.

Стоит признать, что сам процесс пайки кажется некоторым очень сложным. Человек должен уметь правильно обращаться с паяльным аппаратом, устанавливать нужное давление и температуру, подбирать припой. В общем, чтобы качественно спаять трубы, нужно знать действительно много нюансов.

Есть ещё и такой вариант, как пайка полипропиленовых труб без паяльника. Для этого просто берётся паяльная паста (это продающаяся уже в готовом виде смесь флюса, порошка припоя и смазки), наносится на место соединения и разогревается. Причём вместо паяльника предлагается использовать газовую горелку или зажигалку. Но и этот способ у некоторых может вызвать отторжение, так как здесь приходится иметь дело с открытым огнём.

Представим форс-мажорную ситуацию: случился прорыв пластикового водопровода. На то, чтобы вернуть ему герметичность методом пайки, может уйти много времени. А восстановление герметичности труб, соединённых без пайки, может быть осуществлено гораздо быстрее — это действительно важное преимущество.

Соединение фитингами

Для соединения пластиковых труб без пайки очень часто используются пресс-фитинги (они же компрессионные фитинги) либо новые бельгийские пуш-фитинги, которые фактически фиксируются сами.

Стандартные пресс-фитинги обычно делаются из стального сплава или чугуна. И лучше всего их использовать для полипропиленовых или других пластиковых труб малого диаметра. Достоинством данных сантехнических изделий является то, что с их помощью можно выстраивать переходы между элементами трубопровода и соединять их под разным углом.

Чаще всего фитинги ставят на поворотах и ответвлениях пластикового трубопровода. Обыкновенный пресс-фитинг состоит из основного корпуса, крышки, втулки и двух колец: зажимного (оно расположено в специальном гнезде) и фальцевого (с его помощью осуществляется фиксация пластиковой трубы).

Если речь идёт о фитингах диаметром меньше пятидесяти миллиметров, то их допускается монтировать вручную, без дополнительных приспособлений и оборудования. И ещё одно важное правило. Пластиковую трубу следует предварительно, перед установкой фитинга, подготовить — обрезать, удалить заусенцы, очистить от пыли и обезжирить. Такая подготовкадолжна проводиться в любом случае, вне зависимости от выбранного способа соединения.

После того как пластиковое изделие будет приведено в приемлемое состояние, на него нужно установить гайку, предварительно снятую с фитинга. Далее на эту гайку надевается зажимное кольцо. Теперь можно вставить трубу в фитинг до упора и зафиксировать. Те же самые действия нужно проделать и со второй соединяемой трубой.

С использованием фланцев

Можно соединить пластиковые трубы фланцами без пайки. Такое сочленение считается очень надёжным — металлические фланцы могут стойко переносить огромную плюсовую температуру и высокое давление.

Сегодня даже в крупных по диаметру трубопроводах ставятся фланцы. Они обеспечивают действительно прочное соединение.

Фланцы для сборки бытовых пластиковых трубопроводов всегда имеют резьбу только на одной стороне. Как правило, они рассчитаны на давление 1,6 МПа. При этом в магазинах можно найти варианты фланцев с разным сечением — от 20 до 1200 мм.

Алгоритм соединения при помощи фланцев достаточно прост. В первую очередь нужно аккуратно натянуть фланец на трубу и надеть уплотнительную прокладку из резины. Прокладка должна заходить за край пластиковой трубы не больше чем на один сантиметр. Затем на эту прокладку аккуратно надвигается фланец.

На следующем этапе осуществляется стыковка с точно таким же фланцем другой пластиковой трубы. И затягивать болты здесь следует очень аккуратно. Если прикладывать слишком большие усилия, пластиковая поверхность может треснуть.

С использованием муфт

Обыкновенная муфта для пластиковых трубопроводов — это достаточно простая по своему устройству деталь. Она состоит из:

• чугунного корпуса;
• двух гаек;
• прокладок из резины;
• четырёх металлических шайб.

Муфту можно найти в ближайшем магазине сантехники, либо, если есть определённые навыки и знания, сделать своими руками. При этом характеристики муфты должны строго соответствовать размерам соединяемых изделий. Обыкновенные муфты подойдут как для напорных пластиковых трубопроводов, так и для трубопроводов без напора. С их помощью обеспечивают надежное соединение полипропилена без применения паяльника.

В муфту для формирования соединения необходимо вставить концы труб так, чтобы они соприкасались в середине. Концы должны проходить через шайбы, прокладки и гайки. Потом надо плотно затянуть гайки, так, чтобы давление на прокладки оказалось достаточно сильным.

Стыковка пластиковых труб муфтой стопроцентно даёт герметичный шов даже без применения пайки. Но в определённых случаях, например, если труба имеет малую длину или примыкает непосредственно к полу (или иной горизонтальной поверхности), установить обыкновенную муфту не представляется возможным.

Для таких сложных случаев придумана зажимно-соединительная муфта. Как её использовать? Сначала нужно очистить край пластиковой трубы. Потом надо развинтить муфту и надеть на пластиковое изделие в правильной последовательности все детали крепления. Причём уплотнительное кольцо должно в итоге располагаться на расстоянии как минимум один сантиметр от края изделия.

Затем в торец пластиковой трубы нужно вставить сам корпус зажимно-соединительной муфты. А потом к этому корпусу нужно придвинуть все имеющиеся кольца и закрутить болт. А к резьбе, расположенной с другой стороны муфты, необходимо будет прикрепить фитинг «американку» с подсоединённой к нему пластиковой трубой.

Для контроля прочности соединения необходимо осторожно потянуть муфту на себя, придерживая свободной рукой трубу, к которой он прикреплён. Муфта должна оставаться неподвижной. Если же она движется, это означает, что была выбрана деталь не того размера. Именно поэтому она так плохо держится на трубопроводе. Впрочем, исправить это легко — следует лишь потуже затянуть резьбу.

Метод склейки

Трубы из пластика можно и клеить, хотя многие сантехники считают такой способ крайне ненадёжным. И поэтому на практике клей для соединения труб применяется только в комбинации с фитингами.

Перед нанесением клея трубу обрезают и избавляются от заусенцев на ней. Также с неё нужно убрать пыль и провести тщательное обезжиривание тех участков, на которые предполагается наносить клей (то есть придётся купить специальное средство для обезжиривания). Затем нужно завести трубу в фитинг, чтобы проверить, насколько хорошо они совмещаются друг с другом.

Теперь можно тонким слоем наносить клей на место будущего контакта. Сразу же после этого трубу до упора вставляют в фитинг и держат в таком положении около двух минут, чтобы клей схватился. А остатки клея, появившиеся на наружной поверхности, удаляются тряпочкой.

Клей высохнет примерно в течение 15-20 минут. Однако пускать через трубопровод воду (или что-либо другое) нужно только не ранее, чем через 24 часа.

Некоторые виды пластика (допустим, тот же полипропилен) клеятся с большим трудом. Чтобы полипропиленовые детали хорошо соединялись между собой, придётся приобретать качественный клей, специально предназначенный для этого материала.

Можно сделать вывод, что способов соединения труб из пластика без применения пайки предостаточно. Самым надежным из них считается муфтовый метод, а склейка помогает только в экстренной ситуации, и применять ее нужно с осторожностью.

пошаговое описание работы, виды сварки

Большинство современных трубопроводов в доме выполнены из пластика. Для их монтажа не требуется сложное и громоздкое оборудование, поэтому монтаж и замену можно произвести самостоятельно, в том числе металлических труб на пластиковые. Некоторые навыки и оборудование вам все-таки понадобятся, но об этом дальше.

Пластиковые трубы – выбор века

Пластик уже давно занял свое прочное место в обустройстве всех видов водопроводов.

Достоинства трубопровода из пластика:

• Простой монтаж;
• Не подвержены коррозии;
• Очень легкие конструкции;
• Внутренняя сторона труб не зарастает;
• Универсальность – отопления, водопровод и канализация;
• Гарантийный срок для пластика от 50 до 70 лет;
• Цена намного ниже металла.

Среди пластика, лучшими являются полипропиленовые трубы, поскольку они более прочные, нежели полиэтиленовые – выдерживают большое давление и температуру.

Виды полипропиленовых труб

Полипропиленовые трубы могут быть разных марок – от PN 10 до PN 25. Номер обозначает количество атмосфер, которое может выдержать данное изделие.

PN 10 рассчитана на 10 атмосфер и температуру в 25ºС и подходит только для холодных трубопроводов. PN 16 может работать при 16 атмосферах и 60ºС – для холодного и горячего водопровода, а также теплого пола. Тогда как PN 20 и PN 25 номер может выдерживать соответственно 20 и 25 атмосфер и 95 ºС, что делает их пригодными для монтажа системы отопления и горячего водопровода, равно как и других систем.

Если вы будете использовать армированную трубу PN 25, то место ее соединения с фитингом нужно будет обработать шейвером, чтобы зачистить от алюминиевой фольги.

Монтаж пластиковых труб

Пластиковую трубу можно соединять как с пластиком, так и с металлом. Конечно, способы такого соединения отличаются друг от друга.

Виды соединений полипропиленовых труб

Говоря о вариантах соединения полипропилена, у вас есть выбор, который зависит от наличия специального оборудования для пайки, а также характера отрезка трубопровода, который вы будете монтировать.

Способы соединения:

• Разборное резьбовое соединение — для марок PN 10 и PN 16;
• Сварка – для марок PN 20 и PN 25.

Резьбовое соединение применяется как для соединения пластика с пластиком, так пластика с металлом. И если для пластика это альтернативный вариант монтажа, то для пластика с металлом – единственный. Соединения без пайки осуществляются для холодных безнапорных систем. Это осуществляется при помощи обжимных фитингов, а сами соединения дополнительно герметизируются.

Сварка полипропиленовых труб с полипропиленовыми

Остановимся подробнее на наиболее частом варианте соединений – пайке. Она позволяет получить максимально герметичный и прочный результат, поэтому используется в любых системах.

Инструменты и материалы

Чтобы выполнить такое неразъемное соединение, нужен специальный сварочный аппарат, который еще называют паяльником. У этого аппарата есть специальные насадки разных диаметров с антипригарным тефлоновым покрытием. Такой паяльник можно купить или взять напрокат. Профессиональные варианты стоят очень дорого, но вы можете обойтись простеньким вариантом, который делает швы не хуже дорогих.

Кроме паяльника, вам нужны: труба, фитинги, нож для пластиковых труб, рулетка и карандаш.

Внимание! Это покрытие ни в коем случае нельзя очищать металлическими скребками, только брезентовой ветошью или деревянным инструментом. Также учите, что очищать насадку нужно после каждой спаянной детали, но только в теплом состоянии.

Этапы сварки

Важно! Сварка полипропиленовых труб происходит при 260ºС, поэтому нужно использовать рабочие перчатки.

Поэтапно процесс сварки можно описать следующим образом:

1. Место работы. Устанавливаем сварочный аппарат (паяльник) на рабочем столе и включаем его. Можно работать и непосредственно на месте нахождения трубопровода, в зависимости от поставленной задачи;
2. Разогрев. Включаем паяльник и ждем до полного нагрева насадок. О готовности скажет специальный диодный маячок, обычно это занимает около 20 минут. Важна температура паяльника и внешняя температура: а) непрогретым паяльником работать нельзя – элементы не достигнут необходимой пластичности и не соединяться в прочный шов; б) нельзя работать при минусовой температуре окружающего воздуха;
3. Подготовка деталей. Отрезаем специальными ножницами необходимый отрезок трубы, делая это под прямым углом. Теперь карандашом (маркером) делаем на трубе отметку, равную глубине фитинга, чтобы при соединении не перестараться с надавливанием – соединяем ровно до отметки. Места соединения обязательно нужно обработать обезжиривающими веществами: спиртом или ацетоном. Секрет! Чтобы соединения прошли как можно проще, конец трубы обрабатывают фаскоснимателем.
4. Нагрев деталей. Трубу и фитинг одновременно вставляют в разогретые насадки и ждут определенное время. Время выжидания профессионалами определяется интуитивно, но для этого существуют специальные таблицы;
5. Соединение. Трубы вставляем в фитинг до отметки, выжидаем некоторое время и оставляем для остывания. Важно дождаться полного остывания, так как любая деформация крайне нежелательное явление. Такие вещи исправляются исключительно «хирургическим» путем — вырезая фитинг и осуществляя новую пайку деталей.

Соединения армированных полипропиленовых труб

Такие трубы ( PN 25) имеют особенности в своем строении — алюминиевая фольга, поэтому соединить их без предварительной обработки не удастся. Для этого вам нужно специальное приспособление – шейвер, который зачищает некоторый слой пропилена и алюминия. Раструб фитинга устроен так, что в него входит труба с удаленным верхним слоем. Глубина зачистки определяется как глубина раструба плюс 2 мм. Но если вы приобрели пластиковые детали и инструмент одной фирмы, то шейвер снимет верхний слой необходимой глубины.

Требования к соединениям

Очень важно соблюсти все правила для монтажа таких деталей, как шаровые краны, уголки и тройники. Но в принципе любое соединение отрезка трубопровода нужно проверить на качество по нескольким пунктам.

Главные требования к соединениям:

• Соосность. Этот показатель должен быть как можно более точен и погрешность не может быть больше, чем толщина стенки трубы;
• Качество шва. Вокруг раструба фитинга должен образоваться сплошной равномерный валик оплавленного пластика;
• Поверхность фитинга. На фитинге после сварки не должно быть трещин или складок, которые вызваны перегревом.

Как соединять полипропиленовую трубу с металлической

Здесь также существует несколько вариантов:

• резьбовое соединение фитингами;
• фланцевое соединение.

Резьбовое соединение пластика с металлом

Для решения такой задачи, как соединения трубы из полипропилена и металла, существует универсальное приспособление – фитинги с резьбой. С одной стороны, эти детали могут иметь внутреннюю либо наружную резьбу для соединения с металлической трубой, а с другой – муфту для впаивания пластиковой трубы. Такие соединения являются разъемными, что в некоторый случаях весьма удобно.

Этапы резьбового соединения:

1. Металлическая труба на месте желаемого стыка с пластиковой откручивается, а если муфты нет, то срезается;
2. Если отрезок срезан, то резьба на ней отсутствует, но этот недостаток легко исправляется при помощи резьбореза. Этим прибором наносят новую резьбу на конец трубы;
3. После откручивания муфты или нанесения новой резьбы ее нужно очистить и загерметизировать. Важно чтобы слой герметика был нанесен не больше нормы в 1-2 слоя;
4. Теперь можно накручивать фитинг на металлическую резьбу, но делать эту нужно только вручную;
5. Последний шаг – это приварить пластиковое изделие к гладкой муфте фитинга. Процесс точно такой же, как и пайка пластиковых изделий.

Фланцевое соединение пластика с металлом

Кроме того, применяется фланцевое соединение, которое также является разъемными. Для этого нужно приобрести втулки под фланцы, которые привариваются к трубе, либо металлические накидные фланцы. Эти виды монтажа используются для соединения полипропиленовых труб с металлическими, с клапанами, насосами и таких соединений, которые впоследствии нужно будет разбирать для чистки или ремонта.

Всего существует несколько видов фланцев:

• Свободные с опорой на прямой бурт для монтажа легких конструкций, диаметр которых не более 300 мм, а также тяжелых с диаметром до 150 мм;
• Свободные с опорой на конусный бурт для участков трубопровода с диаметром не более 200 мм;
• Клиновые соединения используются повсеместно.

Пластик и металл чаще всего соединяют первым способом, то есть свободным фланцем на прямой бурт. Главная задача состоит в том, чтобы размеры полипропиленовых и металлических элементов соответствовали друг другу.

Этапы соединения при помощи фланцев:

1. По месту соединения нужно сделать ровный срез;
2. На участок трубы одевается фланец;
3. Укрепляем конструкцию резиновой прокладкой, но она не должна заходить слишком далеко на срез – не дальше чем 8 мм;
4. Фланец надеваем на прокладку, после этого вся эта система соединяется с другим фланцем болтами. Затягивать нужно равномерно, чтобы не повредились болты, что чревато протеканием.

Как видите, соединения полипропиленовых труб с полипропиленовыми процесс довольно простой. Чаще всего используется спайка при помощи специального паяльника, поскольку такие соединения надежные и не подвержены подтеканию. Мы советуем вам купить пару лишних фитингов (можно дешевые) и кусок трубы, чтобы потренироваться в работе с паяльником. Проследите за качеством шва и когда увидите, что вам удается выполнить ровный валик шва, приступайте к пайке настоящих систем. Также паяльник и специальные фитинги пригодятся для монтажа полипропиленовых труб с металлическими. Процесс этого описан в данной статье.

Оцените статью: Поделитесь с друзьями!

преимущества, сфера применения и 3 способа соединения

Трубы большого диаметра традиционно выполнялись из металла, однако развитие трубного производства, совершенствование материалов для изготовления труб различного назначения и появление на рынке изделий, обладающих превосходными характеристиками, привело к тому, что металлические трубы постепенно потеряли свою популярность. В последнее время пластиковые трубы большого диаметра активно используются для замены старых подземных коммуникаций, которые с течением времени изрядно поизносились.

Преимущества пластиковых труб

В отличие от старых стальных или чугунных труб изделия из пластика отличаются:

• Долговечностью.
• Устойчивостью к механическому воздействию и к внешним факторам.
• Пластиковые трубы не ржавеют и не накапливают отложений на стенках, инертны к разным химическим соединениям.
• Экологичны.
• Слабо проводят звуки, поэтому движение рабочей среды не производит дополнительных шумов.
• Материал, из которого изготавливают трубы, обладает небольшим весом, что облегчает и транспортировку, и монтаж трубопроводов.
• Установка пластиковых труб для различных целей, а также эксплуатация пластиковых трубопроводов не требует больших финансовых затрат, их использование экономически гораздо выгоднее, чем монтаж и обслуживание систем из чугуна или стали.

Применение пластиковых труб большого диаметра

Трубы большого диаметра изготавливают из современных прочных материалов, которые отлично приспособлены к различным условиям использования, поэтому их применяют для организации водопровода и канализации, подземных коммуникаций и отопительных систем.

От размера внутреннего сечения зависит способность трубы выдерживать большие значения давления в системе, равно как и от технических характеристик трубы.

Трубные изделия из пластика диаметром 30-120 см применяются для подачи воды и для канализационных систем, отопительных и дренажных трубопроводов, их используют в пищевой и химической промышленности.

Кроме того, пластиковые трубы большого диаметра незаменимы для систем подводных, поскольку требуют минимального ухода, и при этом достаточно надежны.

Специфика материала, из которого выполняются такие трубы, в том, что они на сегодня незаменимы и в воде, и на суше. С помощью этих труб, например, можно транспортировать нефть под землей и на дне водоемов.

Обратите внимание! Перфорированные трубы крупных габаритов применяют для обустройства колодцев в областях, где температура воды не опускается ниже — 55°С, а также имеется повышенная сейсмическая опасность.

Полиэтиленовые трубы наиболее популярны для обустройства коммуникаций, сшитый полиэтилен, например, хорош для организации системы типа «теплый пол». В качестве дренажных труб применяют пластиковые трубы диаметром 50 см.

Технологии монтажа больших пластиковых труб

Особенность трубных изделий большого диаметра в том, что стандартные способы монтажа для их соединения применять сложно. Размер таких труб часто все же не позволяет укладывать их без применения специальной техники.

При нарезке труб важно обращать внимание на то, чтобы срез был ровным, любые шероховатости отрицательно влияют на качество соединения. Трубы большого диаметра могут соединяться как разъемным, так и неразъемным способом соединения.

Чаще всего установленные на нужное место трубы соединяют с помощью разогревающих устройств — паяльников, если же операцию невозможно осуществить в силу расположения зоны стыковки близко от вентилей или в том случае, когда соединять приходится трубу, емкость которой заполнена, и в тех случаях, когда просто расположение трубы не позволяет использовать сварку, применяют простое краевое соединение и дополнительно используют другие способы соединения:

• способ с использованием прижимных пластин, т.е пневматических подушек, заполненных сжатым воздухом и стягивающих хомутов;
• стыковая сварка с электромуфтой для создания неразъемных прочных соединений труб крупных габаритов, работающих под высоким давлением;
• раструбный способ, который применим для стыковки безнапорных крупногабаритных канализационных труб с помощью специальных фитингов: фланцев и раструбов с применением уплотнителей для герметизации.

Обратите внимание! В месте стыковки прочность трубы ниже примерно на 10%

Пластиковые трубы | Группа ПОЛИПЛАСТИК

Пластиковые трубы – упрощенное и не вполне корректное название всех труб из полимерных материалов. Представлены широким ассортиментом продукции из полимеров разного типа, что обуславливает их свойства, характеристики и области применения. Широкое распространение получили с конца 20 века. Лидируют в таких областях как подача воды и канализация, используются во внутридомовых сетях и, что важно, при замене устаревших коллекторов. Подходят для воды горячей и холодной, включая техническую, сточных вод с высокой степенью загрязненности, транспортировки газа.

Что такое пластик

Пластиковые трубы – это изделия, изготовленные из пластиков. Пластик – сокращенное название пластмассы, «пластической массы» — неорганического материала на основе полимеров. Полимером называется вещество с большой молекулярной массой со стабилизированной последовательностью атомов, соединенных в линейные или разветвленные цепи. Полимеризация протекает путем соединения мономеров под воздействием температуры, давления и катализаторов. Большая часть трубного сырья производится из этилена. Полимеризация позволяет получать стабильные соединения, которые в готовом виде обладают четко выраженными физическими свойствами. Пластмассы могут быть модифицированы посредством сополимеризации с включением в структуру вещества разных наполнителей и материалов (стеклоткань, пластификаторы, красители, теплостабилизаторы и др.)

С учетом вышеизложенного, правильным будет называть пластиковые изделия – полимерными с дифференциацией типов полимеров на основе входящих в их состав компонентов.  Различают полиэтиленовые, поливинилхлоридные, полипропиленовые, полиамидные, полибутеновые и другие виды полимеров, которые являются сырьем для трубного производства. Также существуют стеклопластиковые, стекловолоконные, металлопластиковые и другие виды изделий для построения сетей подачи воды, тепла и отведения стоков.

Назначение и использование

На бытовом уровне трубную продукцию из пластика можно увидеть практически в каждом доме. Разводка воды в санузле, оборудование септиков в частных домах, подключение системы отопления – везде используется пластик. Но это лишь верхушка айсберга. Главное назначение пластиковых труб – замена общегородских коллекторов, санация, восстановление и построение новых сетей высокой стабильности.

Сегодня порядке 80% коммунальных систем водоснабжения все еще используют стальные, чугунные и бетонные трубы. Причем, это не всегда полвека назад проложенные коммуникации, а зачастую буквально сегодня заменяемые трубы. Почему делается выбор в пользу устаревших образцов? Ответить однозначно нельзя. Имеет место совокупность факторов, включая стоимость, наличие контрактов на поставку пластиковых изделий, заключаемых через тендеры, отсутствие опыта, оборудования, конкуренции – особенно, в малых городах. При том, что преимущества использования  пластиковых труб бесспорны, не все муниципальные образования готовы к затратам, которые в одномоментном исчислении выше, чем при прокладке труб из чугуна и бетона. Реальную экономию оценить можно с течением времени. Чугун сгниет за 8 лет, бетон – за пять, пластик прослужит не менее 50 лет. Однако для многих оказывается дешевле работать по старинке, ремонтируя из года в год коллекторы и дороги, поскольку четкой программы со схемой финансирования повсеместно пока не принято. Но есть основания полагать, что в недалеком будущем вся России перейдет на пластиковые коллекторы. Производство не стоит на месте, разрабатываются новые виды сырья и продукции, что позволяет предлагать решения для всех отраслей хозяйствования.

Сфера применения

Перечисляя отрасли, где используются пластиковые трубы, можно смело сказать «все». Они подходят для самых разных условий эксплуатации, с той лишь оговоркой, что не все виды подходят для прокладки открытым способом.

Номенклатурный перечень трубной продукции из пластика включает:

• продукцию для построения систем канализации, обвязки бытовой техники и септиков;
• трубы для подачи пищевой и технической горячей воды, включая носитель систем теплоснабжения;
• системы транспортировки холодной воды от скважин и промышленных источников;
• дренажные системы с разными типами перфорации для стабилизации и осушения грунтов, отвода паводковых вод, ливневой канализации;
• кабель-каналы для прокладки канальным и бесканальным способом оптоволокна и сетевой продукции разного назначения.

Пластик не имеет ограничений с точки зрения санитарных норм. Продукция из него может использоваться на пищевых производствах, в медицинских учреждениях, на предприятиях питания, в детских образовательных заведениях, стратегических объектах. Более того, трубы имеют опосредованный контакт с человеком и окружающей средой, взаимодействуя, по большей части, с техническими средами. Плюс, современные пластики имеют высокие показатели гигиеничности  и химической стабильности. Поэтому ограничения по их использованию несущественны.

Преимущества полимерных труб

Положительные характеристики пластиковых труб предопределены материалом изготовления. Именно физическая и химическая стабильность полимера позволяет гарантировать их высокую прочность и долговечность, превосходящую аналоги в несколько раз.  Справедливо отметить минусы этого типа трубопроводов – они ограниченно годны к прокладке открытым способом, поскольку полимеры теряют эластичность под воздействием ультрафиолета, а нарастающая хрупкость стенки выливается в трещины и разломы по всей длине. Плюс, износ наступает по всей длине изделия, что приводит к необходимости полной замены всего участка. В существующей системе прокладки коммуникаций под дорогами в городах и способе построения коллекторов это довольно сложно. Однако чугун и бетон также разрушаются полностью и при ремонте таких коллекторов также вскрывается дорожное полотно со всеми вытекающими последствиями, а надземная прокладка любых трубопроводов нерациональна с точки зрения экономии пространства и использования материалов для утепления и не применяется практически некогда.



Плюсы пластиковых труб:



1. Коррозионная стойкость. Пластиковые трубы не окисляются ввиду отсутствия реакции между содержащимся в воде и воздухе кислородом и молекулами полимера. Отсутствуют процессы, способствующие разрушению стенки и стимулирующие размножение опасных бактерий.
2. Устойчивость к гниению. Пластик – самый стойкий к воздействию органики материал. Это продлевает срок его службы, создает проблемы с биологической переработкой,  но имеет плюсы с точки зрения стабильности к размножению гнили и плесеней внутри коллекторов, что провоцирует зарастание сечения и нарастание хрупкости труб из бетона и чугуна.
3. Стабильная пропускная способность и напор. Эта характеристика обусловлена двумя предыдущими свойствами пластика. Ввиду отсутствия коррозионных изменении и скопления микроорганизмов и шлака внутри трубы из-за гладкости стенок, она сохраняет внутренний просвет полностью открытым весь период эксплуатации. Более того, в начальном этапе происходит сглаживание внутренней поверхности за счет тока жидкости под напором, что увеличивает поток.
4. Гигиеническая безопасность.  Отсутствие реакция с любыми транспортируемыми жидкостями и кислородом гарантирует стабильностью транспортируемой среды и неизменность ее физического и химического состава. Трубы не выделяет вредных веществ и никак не влияет на вкус, цвет, запах и прочие характеристики воды.
5. Химическая стойкость. Пластиковые трубы пригодны к транспортировке кислот и щелочей из-за высокой стабильности полимеров. Подходят также для перекачки умеренно загрязненных и вязких сред с наличием взвесей и абразивов в составе, механическое воздействие которых существенно не сказывается на состоянии стенки.
6. Долговечность. Первому проложенному коллектору не так давно исполнилось 50 лет и он продолжает работать. Современные образцы имеют больший расчетный срок службы, которые, по скромным оценкам, должен оставлять не менее 100 лет.
7. Экологическая безопасность. Трубы из пластика не разлагаются в открытой среде. Это создает проблемы с утилизацией, но, с другой стороны,  является гарантией отсутствия какого-либо воздействия на почву, воздух и воду даже при несанкционированном хранении. Подземная прокладка также не несет опасности по указанным причинам.

Пластиковые трубы – продукция нового века, рациональная альтернатива чугуну. Их стоимость может быть выше в закупке, но порывов и долговечность компенсируют эти затраты.

ФИТИНГИ ДЛЯ ПНД ТРУБ. Товары и услуги компании «ООО АПК, производственно-торговая компания.»

Таблица сравнения размеров стальных и ПНД труб

Соединение ПНД используется при монтаже и обслуживании систем разного назначения. Фитинги ПЭ устанавливаются в местах разветвления, изгиба или поворота трубопровода из полиэтиленовых труб любого диаметра. Также соединения ПНД устанавливаются для объединения отдельных участков сети и центральной магистрали.

Мы предлагаем фитинги производства POELSAN (Турция) и ТПК-Аква (Россия) для ПНД труб в широком ассортименте!

Компрессионные фитинги для ПЭ труб – группа комплектующих, предназначенных для монтажа трубопроводов. Обжимной фитинг позволяет быстро соединить две трубы или присоединить ответвление, не применяя специальное оборудование. Такой подход экономит финансы и время: подготовка к монтажу трубопровода сводится к земляным работам. Компрессионные фитинги ПНД рассчитаны на эксплуатацию в системах холодного водоснабжения.

Благодаря свойствам полипропилена, из которого они изготовлены, фитинги производства POELSAN полиэтиленовые обжимные способны выдерживать давление в 16 атмосфер. Основные преимущества этих комплектующих:

• возможность быстро произвести монтаж и демонтаж отдельных участков трубопровода;
• прочность, надёжность и длительный срок эксплуатации;
• возможность установки комплектующих до 50 мм без применения инструментов
• надежное соединение труб ПНД на участках с постоянно высоким давлением;
• универсальность применения в трубопроводах любого назначения – в промышленности, ЖХК при обслуживании бытовых коммуникаций;
• стойкость всех типов соединений труб ПНД к агрессии кислот, щелочей, абразивных рабочих сред.

На компрессионные фитинги для полиэтиленовых труб наносят резьбу особого профиля, что исключает их деформацию при монтаже и в процессе эксплуатации. С помощью таких комплектующих можно смонтировать участки трубопровода с любым сопряжением, от простого углового до сложной врезки с применением труб разного диаметра.

Водопроводные системы, смонтированные с использованием полимерных компрессионных комплектующих, способны выдерживать осевые нагрузки. Полная герметичность обеспечивается благодаря кольцу, которое плотно прижимается к трубе образующимися цангами.

В нашем каталоге – компрессионные фитинги производства POELSAN (Турция) для полиэтиленовых труб, представленные следующими группами товаров: тройники, отводы, муфты, оголовки, седелки (врезки), шаровые краны, переходники, фланцевые соединения, заглушки. Сопутствующие товары представлены погружными насосами и ключами для фитингов.

Купить полиэтиленовые фитинги  для ПНД труб возможно в Екатеринбурге на Походной 80. Актуальные цены и наличие уточняйте в отделе продаж +7 343 214-98-22.

Ваша водопроводная система: руководство по пластиковым трубам и фитингам

Было время, когда металл, керамика и бетон были единственными материалами, которые использовались для жилищных водопроводных труб и труб. Многие металлические трубы, в том числе медь и оцинкованная сталь, все еще используются в домах. Несмотря на то, что металлическая сантехника долговечна, она требует кропотливых монтажных работ. Трубы должны иметь резьбу или сварку, а трубы часто требуют установки чувствительных компрессионных фитингов.

Появление пластиковых водопроводных труб в 1930-х годах и рост их популярности в 1950-х и 1960-х годах значительно облегчили работу сантехников.Эти трубы дают сантехникам возможность более простого монтажа и устранения некоторых проблем с водопроводом, характерных для металлических труб. Пластмассы, используемые сегодня для изготовления труб, включают:

• Сшитый полиэтилен (PEX)
• Поливинилхлорид (ПВХ)
• Хлорированный поливинилхлор (ХПВХ)

Металлические и пластиковые трубы и трубки находят свое место в бытовом водопроводе. Хотя пластмассы обладают определенными преимуществами перед металлом, есть и недостатки.

Плюсы: Чем пластиковые трубы превосходят металлические трубы

• Устойчивость к коррозии — Пластиковая водопроводная труба не подвержена коррозии под воздействием воды и обычных бытовых химикатов. Пластиковые формулы могут быть изменены, чтобы они соответствовали требованиям различных жилищных водопроводных сетей, включая водоснабжение и канализацию.
• Низкая теплопроводность — В отличие от металла, пластик плохо проводит тепло, поэтому он лучше поддерживает температуру воды, которую он переносит.В то время как медные трубы требуют изоляции, чтобы предотвратить потение и капание, трубы из ПВХ остаются сухими даже без изоляции. Это особенно полезно для отводов конденсата для кондиционеров, котлов и других приборов.
• Нереактивный — Соединение разнородных металлов, таких как медь и железо, может вызвать коррозию. Пластиковые трубы можно соединять друг с другом или с металлическими трубами без риска разрушительных химических реакций.
• Более простой монтаж — Поскольку пластиковые трубы легкие и удобные в обращении, сантехнические работы, выполняемые с использованием этих труб, почти всегда обходятся дешевле, чем работы с металлическими трубами.
• Меньше засоров — Некоторые сантехники считают, что пластиковые водосточные трубы менее подвержены засорению, чем металлические, и их легче прочистить.

Минусы: почему пластик не всегда идеален

• Тепловое расширение / сжатие — Хотя пластиковые трубы плохо передают тепло, они расширяются и сжимаются в зависимости от температуры окружающего воздуха и жидкости внутри них. В конечном итоге это не должно вызвать никаких проблем, потому что квалифицированный сантехник учтет эту тенденцию при выборе труб.
• Низкая температура плавления — Пластик плавится или горит при более низких температурах, чем большинство металлов, и он может выделять токсичные пары еще до плавления. Это представляет дополнительную опасность в случае пожара в доме. Из-за этого строительные нормы и правила устанавливают больше ограничений по безопасности для пластиковых труб, чем для металлических.
• Чувствительность к солнечному свету — Некоторые пластмассы, такие как ПВХ, могут стать хрупкими под воздействием солнечных УФ (ультрафиолетовых) лучей. На трубы, используемые на открытом воздухе, можно нанести латексную краску или другое защитное покрытие, чтобы продлить срок их службы.

Виды пластиковых труб

Поливинилхлорид (ПВХ) может быть материалом для труб водопроводной системы, с которым знакомо большинство людей, но это далеко не единственный выбор. Из доступных материалов каждый имеет индивидуальные свойства, которые делают его лучше для определенных областей применения, чем для других. Типы пластиковых труб включают:

Сшитый полиэтилен (PEX) — Один из самых популярных трубных пластиков, используемых сегодня, PEX обычно устанавливается вместо медных труб или выбирается в качестве альтернативы другим типам пластика.Его часто устанавливают для подачи как горячей, так и холодной воды, особенно питьевой. Это также популярный выбор для таких приборов, как бойлеры. Этот материал известен своей гибкостью, невысокой стоимостью, простотой монтажа и способностью выдерживать давление воды. Труба PEX доступна в красном, синем и белом цвете. Красный цвет обычно используется для горячей воды, а синий — для холодной, но в материалах нет никакой разницы.

Поливинилхлорид (ПВХ) — Другой материал, популярный для современных трубопроводов водопроводной системы, ПВХ — это белая или серая труба, используемая для подачи воды под высоким давлением, чаще всего это основная линия подачи воды в дом.Он не такой гибкий, как PEX, что делает его менее подходящим для небольших внутренних помещений. Его склонность к короблению при высоких температурах означает, что его нельзя использовать для транспортировки воды с температурой выше 140 градусов. Это делает его неприменимым для кухонных сточных вод, где горячая вода от приготовления пищи или вода для мытья посуды могут повредить трубу. Некоторые варианты ПВХ, в частности трубы с номинальной плотностью воды (дренаж, сточные воды и вентиляция), могут содержать химические вещества и не должны использоваться для питьевой воды.

Хлорированный поливинилхлорид (ХПВХ) — ХПВХ — это ПВХ, обработанный хлором в процессе, известном как хлорирование.ХПВХ имеет более легкую форму и более гибкий, чем ПВХ, и он может выдерживать более высокие давления и температуры. Эти свойства делают ХПВХ популярным в промышленности, но эта труба также используется для подачи питьевой воды в жилых домах. С другой стороны, его гибкость означает, что для него требуется больше поддержки, чем для труб из ПВХ. Поскольку при заморозке он треснет, его нельзя использовать под землей.

Полиэтилен высокой плотности (HDPE) — Один из самых жестких материалов для трубопроводов водопроводных систем, HDPE хорошо подходит почти для всех видов сантехники.Он прочный, гибкий и хорошо противостоит коррозии. Эти трубы выпускаются большой длины, а любые необходимые соединения выполняются с использованием термического плавления, что практически обеспечивает герметичность. HDPE сохраняет давление воды, поскольку создает минимальное «сопротивление» или трение, которое снижает давление воды.

Акрилонитрилбутадиенстирол (ABS) — Дренажные, сливные и вентиляционные трубы являются обычным применением для этого материала черных труб. Он ударопрочный и термостойкий, что делает его идеальным для использования на открытом воздухе.Поскольку многие строительные нормы и правила запрещают его использование, вместо него часто используются трубы из ПВХ или HDPE.

Серый полибутилен (PB) — это еще один тип материала пластиковых труб, который все еще можно найти в некоторых домах. Поскольку PB имеет тенденцию к расслоению и утечкам, он редко используется в новых установках. Старые трубы PB можно заменить более надежным материалом, например, PEX или CPVC.

Опора для труб обеспечивает безопасность ваших труб

Металлические или пластиковые водопроводные трубы и трубки требуют опоры, которая помогает им выдерживать вес проходящей жидкости и сводит к минимуму вибрацию.Без надлежащей опоры пластиковые трубы могут провиснуть или сместиться. Узкие трубы и трубки требуют большей опоры, чем трубы большего диаметра, но в целом опоры для горизонтальных труб следует размещать с интервалом 4 фута. Обвязка труб, анкеры и хомуты — наиболее распространенные способы крепления труб.

Домашние инспекторы избавят вас от головной боли

При всех имеющихся на рынке материалах и конструкциях труб для сантехнических систем требуется действительно знающий сантехник, чтобы выбрать правильную трубу для конкретного применения.Однако слишком часто неопытные сантехники просто не знают о плюсах и минусах каждой трубы. Что еще хуже, некоторые сантехники готовы пойти на компромисс в долгосрочной перспективе ради краткосрочной экономии затрат. Вы можете подумать, что приобрели водопроводную систему по выгодной цене, но со временем эта «более дешевая» труба может обойтись вам дороже.

Домашние инспекторы могут здесь оказать большую помощь. Эти профессионалы обучены обнаруживать сантехнические трубы и фитинги, используемые таким образом, чтобы повысить риск утечки или создать опасные ситуации.Вот некоторые из проблем, о которых они могут вас предупредить:

• Неправильное использование трубы — Использование трубы из ПВХ для горячего водоснабжения — это проблема, которую может заметить домашний инспектор. Используемые таким образом трубы из ПВХ могут выйти из строя.
• Перегруженная пластиковая обвязка для труб — Когда на отдельные опоры труб оказывается слишком большой вес, опоры могут сломаться. Когда одна из них ломается, на другие опоры падает еще больший вес, что приводит к эффекту домино при поломке, в результате чего вся труба может упасть.
• Неправильно выполненные соединения — Доступны различные герметики для герметизации соединений между двумя пластиковыми трубами или между пластиковыми и металлическими трубами. Хотя ленточный герметик для стыков труб является наиболее популярным выбором, еще один хороший вариант — паста для труб. Домашний инспектор может проверить, был ли использован лучший герметик для каждой трубы.

Появление пластиковых труб для водопроводной системы сократило объем ручного труда, необходимого для установки труб, но увеличило объем знаний, необходимых для проектирования водопроводной системы.Если вы ищете сантехника, на которого вы можете положиться, чтобы выбрать лучшие трубы для работы и установить их для обеспечения оптимальной безопасности и долговечности, свяжитесь с нами в Black Diamond Plumbing & Mechanical.

Сборка пластиковых фитингов с резьбой | LASCO Фитинги

Правила сборки пластиковых фитингов с резьбой

Сегодня миллионы миль пластиковых трубопроводов с резьбовыми соединениями обеспечивают надежное обслуживание без утечек. Однако небольшой процент этих резьбовых пластиковых фитингов может протечь или сломаться.Причина тому — неправильная сборка резьбовых соединений.

Вот что можно и чего нельзя делать при сборке стыков из ПВХ:

• Не перетягивайте суставы, делая им «еще один оборот для уверенности». Затягивайте пальцами плюс один или два оборота — не более.
• Не оборачивайте тефлоновую ленту, тефлоновую пасту или смазку для труб для придания объема или смазки стыка. Используйте герметик для резьбовых соединений.
• Не используйте «более прочные» резьбовые фитинги Schedule 80, полагая, что они могут решить проблему раскола из-за чрезмерной затяжки.
• Используйте только резьбовые фитинги Schedule 40 с трубами и фитингами Schedule 40.
• Не затягивайте слишком сильно.
• Затяните пальцами плюс один или два оборота.

На фитингах с наружной резьбой из ПВХ каждая последующая резьба имеет диаметр немного больше, чем предыдущая. Внутренние резьбы постепенно уменьшаются. Это называется конусом, и величина конуса указывается (1¾ градус) в американском национальном стандарте B2.1. Все производители труб добровольно следуют этим стандартам, чтобы гарантировать своим клиентам, что они получают качественные материалы.

Поскольку резьба сужается, дополнительные витки вызывают растяжение или «деформацию» охватывающей части. Это разорвет фитинг с внутренней резьбой так же, как клин, забитый кувалдой, разрубит пень.

Степень деформации увеличивается по мере уменьшения размера трубы. Поэтому резьбовые соединения меньшего диаметра легче разделить, чем резьбовые соединения большего диаметра. Также легче перетянуть фитинги меньшего диаметра, потому что их сопротивление крутящему моменту меньше. В таблице 1 приведены уровни деформации и растягивающего напряжения в зависимости от диаметра трубы.

«Напряжение» (растягивающее напряжение) — это сила деформации наружной резьбы, умноженная на сопротивление ПВХ. Сопротивление ПВХ составляет 400 000 фунтов на квадратный дюйм (psi). Напряжение на оборот после затяжки вручную для однодюймовой трубы из ПВХ составляет 0,00447, поэтому напряжение на оборот составляет 1788 фунтов на квадратный дюйм. Таким образом, однодюймовое резьбовое соединение из ПВХ, затянутое на четыре оборота после затяжки вручную, будет развивать растягивающее напряжение 7152 фунтов на квадратный дюйм. Соединение обязательно выйдет из строя, поскольку напряжение превышает предел прочности ПВХ на разрыв 7000 фунтов на квадратный дюйм, даже без добавления растягивающего напряжения, вызванного давлением внутри ирригационной системы (максимум до 2000 фунтов на квадратный дюйм).

Таблица 1

Уровни деформации и растяжения ПВХ Резьбовые соединения

(Приложение 40 и 80)

			Затяжка от руки + 2 оборота
Размер	Деформация / поворот	Напряжение / поворот	Максимально допустимый Гидростатическое напряжение
(IPS)	(дюйм / дюйм)	(фунт / кв. Дюйм)	(фунт / кв. Дюйм)
½	0.00588	2352	6704
¾	0,00461	1844	5688
1	0,00447	1788	5576
1 ¼	0.00349	1396	4792
1 ½	0,00302	1208	4416
2	0,00239	956	3912
2 ½	0.00287	1148	4296
3	0,00234	936	3872
4	0,0018	720	3440

Правильный способ сборки резьбового соединения из ПВХ — график 40 или 80 — затягивать вручную плюс один-два оборота, но не более.Два оборота после затяжки вручную плюс напряжение системы давления находится в пределах прочности на разрыв одного дюйма ПВХ. ([1788 фунтов на квадратный дюйм x 2] + 2000 фунтов на квадратный дюйм = 5 576 фунтов на квадратный дюйм).

Не используйте тефлоновую ленту, тефлоновую пасту или смазку для труб. Обязательно используйте герметик.

Тефлоновая лента, тефлоновая паста и трубная смазка предназначена для металлических труб и фитингов. Соединения фитингов металл-металл затянуть труднее, чем пластмассовые; поверхности имеют тенденцию к истиранию без использования таких смазок, как тефлон или смазка для труб.Пластиковая арматура в этой смазке не нуждается.

Когда тефлоновая лента оборачивается вокруг пластиковой наружной резьбы, она увеличивает напряжение и напряжение при растяжении. Большинство установщиков имеют тенденцию неправильно наматывать ленту на несколько толщин вокруг наружной резьбы, что еще больше увеличивает пятно и напряжение.

Тефлоновая паста и смазка для труб, как и тефлоновая лента, делают резьбовые соединения скользкими. Их использование на фитингах из ПВХ может вызвать перенапряжение.

При работе с резьбовыми пластиковыми фитингами использовать соответствующий герметик.Правильный герметик для резьбовых соединений не затвердевает, совместим с пластиком и не добавляет скользкости.

Незатвердевающий состав под давлением воды вдавливается в потенциальные места утечки, тем самым выполняя функцию истинного уплотнения. Ленты и упрочняющие пасты допускают появление утечек, когда соединение откручивается, механически изгибается или расширяется при повышении температуры.

Герметик должен быть совместим с пластиком. Герметики для труб многих марок содержат масла, растворители или носители, которые могут повредить пластик.Соответствующий герметик должен быть сертифицирован производителем, чтобы быть безвредным для материала фитинга и не загрязнять жидкость в трубе.

Наконец, герметик не должен смазывать соединение до такой степени, что чрезмерная затяжка поощряется. Этим требованиям удовлетворяют несколько герметиков, представленных на рынке.

Не используйте резьбовые фитинги Schedule 80 в системе Schedule 40. Используйте одинаковые резьбовые фитинги Schedule с теми же трубами и фитингами Schedule.

Многие монтажники систем пластиковых трубопроводов, которые сталкиваются с проблемами при разделении, полагают, что фитинги Schedule 40 являются ненадежными.Они делают вывод, что проблему можно решить, перейдя на «более сильную» арматуру Графика 80. В этом рассуждении есть несколько заблуждений.

Во-первых, все проблемы, связанные с чрезмерной затяжкой, применимы к системам Schedule 80 в той же степени, что и к Schedule 40. Хотя стенки резьбовых фитингов с внутренней резьбой Schedule 80 толще, толщина стенки не влияет на уровни напряжений и деформаций. См. Таблицу 1.

Во-вторых, установщики считают, что системы Schedule 80 сильнее, потому что они имеют более высокое номинальное давление, чем системы Schedule 40.Это верно только при сравнении систем с компонентами, скрепленными вместе с растворителем. См. Таблицу 2. Если ввести хотя бы одну трубу или ниппель с резьбой из ПВХ, рейтинг всей системы должен быть снижен на 50 процентов.

Таблица 2

Максимальное номинальное статическое давление * ПВХ типа 1120 при 73 ° F

Размер	График 40	График 80
(IPS)	Сварка растворителем	Сварка растворителем	Резьбовое соединение
½	600	850	425
¾	480	690	345
1	450	630	315
1¼	370	520	260
1½	330	470	235
2	280	400	200
2½	300	420	210
3	260	270	185
4	220	320	160

Это снижение рейтинга связано с уменьшением толщины стенки фитинга за счет резьбы.Кроме того, большинство пластиков, включая ПВХ, «чувствительны к надрезам». Когда гладкая стенка пластмассовой детали надрезается, деталь теряет значительную часть своей первоначальной прочности, точно так же, как толстый лист стекла ломается по нанесенной на ее поверхности линии. Поэтому наличие даже одного резьбового фитинга в системе требует сокращения на 50%.

Помня о том, что можно и чего нельзя делать, можно избежать многих ненужных головных болей и затрат, связанных с неправильно установленными системами.

ПВХ фитинг типа резьбы

В производстве фитингов из ПВХ используется множество различных стилей резьбы.Ниже объясняются некоторые из наиболее часто используемых стилей резьбы и их чувствительность к изгибающим нагрузкам. Охватываемые стили — это стандартная V-образная резьба, контрольная резьба и резьба ACME.

Стандартная «V» резьба

Большинство пластиков, включая ПВХ, чувствительны к надрезам. Стекло, поскольку это очень чувствительный к зазубринам материал, является очень хорошим примером.

Для резки стекла на поверхности делается зарубка. Выемка создает высокую концентрацию напряжений или концентрацию напряжений, что обозначено красной областью на диаграмме выше.Приложение изгибающей нагрузки приведет к разрушению стекла по выступу или надрезу.

Резьба может создавать одинаковые концентрации напряжений, создавая связанные типы концентраторов напряжений, которые могут привести к трещинам. Типичная машинная и трубная резьба имеет профиль, основанный на V-образной выемке.

Напряжение, возникающее в точке «V», функционально снижает прочность резьбы. Вот почему рабочее давление фактически снижается на 50% в системах, в которых используются пластиковые фитинги с резьбой, по сравнению с системами, в которых используются только фитинги без резьбы.

Контрольная резьба

Некоторые производители производят поворотные шарниры с альтернативным стилем профиля резьбы, называемым резьбой «Buttress». Они продвигают косые зазубрины на своих нитях как добавку прочности. На самом деле эти резьбы «Buttress» все еще имеют V-образную выемку в основании профиля резьбы, что, следовательно, делает ее чувствительной к изгибающим нагрузкам. Прочность этой арматуры по-прежнему существенно снижена.

Резьба ACME

Резьба ACME имеет конфигурацию, в которой отсутствует V-образная выемка.Это специальная резьба, которая обеспечивает зазор с трубами любого диаметра, обеспечивая при этом высокую прочность. Резьба ACME менее чувствительна к изгибающим нагрузкам, поскольку на ней нет V-образной выемки.

Поворотные шарниры и соединения

LASCO имеют конструкцию резьбы ACME. Этот элемент конструкции обеспечивает высокое качество детали, которая менее подвержена поломке. Дополнительной особенностью резьбы в стиле ACME является то, что она обеспечивает «свободное» и «легкое» перемещение вплоть до надлежащего зацепления. Эта особенность предотвращает «заедание», «блокировку» или «заедание», характерное для деталей с резьбой из ПВХ.

Резьбовой пластик в системах

LASCO Fittings Inc. включила эту статью Института пластмассовых труб о пластиковых резьбовых соединениях в системах. Обсуждаются рекомендации по добавлению резьбовых пластиковых фитингов в систему.

Хотя системы из термопласта с резьбой не рекомендуются для систем высокого давления, схем трубопроводов, где утечки могут быть опасными, или для труб большого диаметра (более 2 дюймов), они имеют два определенных преимущества. Их можно быстро разобрать для временного демонтажа и использовать для соединения пластмассовых и непластиковых материалов.Следующие рекомендации по выполнению резьбовых соединений в термопластичных трубах и фитингах должны соблюдаться и адаптированы из Института пластиковых труб:

1. Направляйте резьбу только на трубы с толщиной стенки, равной или большей, чем у трубы из Списка 80.
2. Для труб из ПВХ и ХПВХ с номинальным давлением уменьшите номинальное давление трубы с резьбой наполовину по сравнению с трубой без резьбы.
3. Для нарезания резьбы используйте только трубные фильеры, предназначенные для пластика. Держите матрицы чистыми и острыми.Не режьте ими другие материалы.
4. Тиски для удержания трубы во время нарезания резьбы и трубный ключ должны быть спроектированы и использоваться таким образом, чтобы труба не была повреждена. Рекомендуются ленточные ключи. При необходимости в конец трубы можно вставить деревянные заглушки, чтобы предотвратить деформацию стенки трубы.
5. Для нарезания резьбы можно использовать следующую общую процедуру: — Используйте матрицу с соответствующими направляющими, чтобы матрица начиналась и выходила перпендикулярно оси трубы.Любые заусенцы или острые края на направляющей, которые могут поцарапать трубу, должны быть удалены. — Не используйте смазочно-охлаждающую жидкость. Однако иногда капля масла может попадать на резак. Это предотвращает дребезжание и способствует получению чистых и гладких нитей.
6. Перед сборкой резьбу следует смазать и загерметизировать незатвердевающей смазкой для труб.
7. При выполнении резьбовых соединений следует соблюдать осторожность, чтобы не перетянуть соединение. Как правило, достаточно сделать один-два оборота после затяжки вручную. Дальнейшее затягивание может привести к разделению пластмассовых деталей с внутренней резьбой.

Переходы от пластиковых трубопроводов могут быть выполнены с помощью фланцев, резьбовых соединений или штуцеров. Фланцевые соединения ограничены 150 фунтами на квадратный дюйм, а резьбовые соединения ограничены 50% номинального давления трубы.

ИНСТИТУТ ПЛАСТИКОВЫХ ТРУБ (PPI) Подразделение Общества пластмассовой промышленности, Inc.

250 Park Avenue, Нью-Йорк, Нью-Йорк 10017 (212) 687-2675

Почему не работают резьбовые соединения

Чтобы понять, что происходит при затяжке резьбового соединения, мы должны понимать механику затяжки соединения.Во-первых, давайте рассмотрим, что происходит, когда стандартное соединение болта и гайки затягивается, чтобы скрепить два объекта вместе. Подумайте о соединении болтами двух стальных стержней. Когда гайка затягивается на болт, гайка вращается «свободно», и гайка легко вращается по длине резьбы. Поскольку стальные стержни зажаты вместе, гайка больше не является «свободно вращающейся», но обеспечивает сопротивление вращению или крутящему моменту.

Крутящий момент 45 фунтов на болте 3/8 дюйма дает силу растяжения 7000 фунтов

Чем больше поворачивается гайка, тем больше сопротивление или крутящий момент.Дополнительное вращение гайки и ее перемещение по резьбе прикладывает зажимное усилие к стальным стержням. Увеличение крутящего момента частично компенсируется сжатием, прилагаемым к стальным стержням. При этом гайка пытается протянуть головку болта через отверстие в штанге. Вытягивание болта или растяжение являются ключевой частью успешных болтовых соединений. Во многих высокотехнологичных приложениях мера зажимного усилия определяется удлинением или растяжением болта как более точная величина, чем показание крутящего момента.Прочность на растяжение стального вала, болта в этом примере и его удлинения более согласованы, чем показания крутящего момента болтов и гаек, которые могут иметь ржавчину, смазку, несовершенную резьбу и процедуру затяжки. Но для установщика герметичность соединения обычно принимается как сопротивление гайки вращению или крутящий момент, необходимый для ее дальнейшего вращения. Это означает, что ощущение плотного соединения является результатом приложения нагрузок, которые деформируют или растягивают соединительные элементы.

Теперь, используя информацию, которую мы только что рассмотрели, давайте объясним, что происходит, когда затягивается соединение с конической трубной резьбой. Так же, как болт и гайка, до появления зажимных усилий коническая резьба «свободно вращается», пока не исчезнет зазор между наружной и внутренней резьбой. По мере того, как два компонента скрепляются друг с другом на большее количество оборотов, внутренние силы увеличиваются.

Национальная трубная резьба имеет конус в 1¾ °, что означает, что каждая наружная резьба немного больше в диаметре, чем предыдущая, а внутренняя резьба постепенно уменьшается.Для трубной резьбы 1 дюйм угол конуса означает, что каждая смежная резьба составляет 0,0055 дюйма, или примерно толщину этой страницы, отличается по диаметру. По мере того, как наружная и внутренняя резьбы проходят «свободный ход», части заклиниваются вместе, в результате чего охватывающая деталь растягивается, а охватываемая часть слегка сжимается. Этот конус означает, что, когда резьба затягивается вручную, любое дополнительное заклинивание двух частей вызовет деформацию охватывающих частей. Поскольку практически все материалы сильнее при сжатии, чем при растяжении.Даже если и охватываемая, и охватывающая резьбовые части имеют одинаковую прочность или материал, охватывающая часть будет растягиваться до разрушения до того, как охватываемая часть разрушится под нагрузкой сжатия. . Помните, герметичность соединения — это результат сопротивления материалов растяжению. Сталь имеет предел прочности на растяжение или сопротивление растяжению примерно в семь раз больше, чем ПВХ, что означает, что пластиковое соединение будет иметь гораздо меньший крутящий момент или ощущение на ощупь, чем металлические фитинги.

Диаметр шага

Это означает, что для каждого поворота после затяжки вручную или «свободного хода» охватывающая часть растягивается больше, чем сжимается охватываемая часть.Наибольшее напряжение, развиваемое в резьбовом соединении конической трубы, приходится на делительный диаметр.

Шаговый диаметр — это точка, которая находится посередине между впадиной и вершиной резьбы. Именно на делительном диаметре резьбового соединения начинается любая трещина или разрушение, которые затем распространяются наружу через стенку фитинга. Поскольку трещина возникает на промежуточном диаметре, любая дополнительная толщина стенки компонента с внутренней резьбой обеспечивает слабую защиту от отказа из-за чрезмерной затяжки.

Чтобы понять, почему наибольшие нагрузки приходятся на делительный диаметр, мы должны увидеть, как распределяются нагрузки от заклинивания. Давайте для этого примера возьмем трубную резьбу диаметром 1 дюйм! Деформация — это изменение диаметра при каждом обороте резьбового соединения, в этом примере делительный диаметр увеличивается на 0,0055 дюйма на каждый полный оборот. Поскольку делительный диаметр на конце внутренней резьбы составляет 1,230, а увеличение диаметра на 0,0055 дюйма за каждый оборот, это дает деформацию 0,00447 дюйма / дюйм. Принимая во внимание, что изменение делительного диаметра на внешней стенке фитинга размером 1.673 будет 0,00329 дюйма / дюйм

Обратите внимание, что растяжение на внешнем диаметре охватывающей детали меньше, чем на делительном диаметре, что показывает, где находится наибольшая деформация. Напряжение или растягивающее напряжение — это сила, создаваемая развивающейся деформацией, умноженная на сопротивление материала для увеличения, в данном случае ПВХ. Поскольку сопротивление растяжению или модуль упругости ПВХ составляет 400 000 фунтов на квадратный дюйм. Это означает, что нагрузка на эту резьбовую часть размером 1 дюйм на делительном диаметре составляет; .00447 x 400 000 или 1788 фунтов на квадратный дюйм / оборот. Поэтому с ПВХ, имеющим предел прочности на разрыв 7000 фунтов на квадратный дюйм, легко увидеть, что всего несколько оборотов после затяжки вручную или «свободного хода» могут привести к выходу фитингов из ПВХ из строя. Если мы затянем соединение на 3,9 оборота от руки, мы превысим прочность ПВХ и вызовем его растрескивание.

Правильный способ сборки резьбового соединения из ПВХ — Schedule 40 или 80 — затянуть вручную плюс один-два оборота, но не более. Два оборота после затяжки вручную плюс напряжение системы давления находится в пределах прочности на разрыв одного дюйма ПВХ.Рабочее давление трубы ПВХ основано на уровне напряжения 2000 фунтов на квадратный дюйм. Это означает, что резьбовое соединение с внутренней резьбой 1 дюйм подвергается кольцевому напряжению 7,364 фунтов на квадратный дюйм при затяжке всего за три оборота после затяжки вручную и ниже номинального рабочего давления трубы. Как видите, в этом случае соединение находится на грани отказа.

(1788 фунтов на кв. Дюйм x 3) + 2000 фунтов на квадратный дюйм = 7364 фунта на квадратный дюйм

В таблице ниже показано напряжение на один виток, число оборотов до разрушения и деформации, возникающие в резьбовых соединениях труб другого размера.Важно отметить, что наиболее распространенные резьбовые соединения, менее 1 дюйма, могут треснуть фитинг из ПВХ с внутренней резьбой всего за несколько оборотов после затяжки вручную.

Как же, спросите вы, правильно сделать соединение пластмассового фитинга? Во-первых, мы должны признать, что часть с внутренней резьбой должна быть самой прочной. Если соединение выполнено из разных материалов, таких как металл и ПВХ, то часть с наружной резьбой должна быть пластиковой, чтобы обеспечить наименьшую вероятность выхода из строя соединения.Если соединение полностью пластмассовое и используется герметик для резьбы, его химический состав должен быть совместим с используемыми материалами. Поскольку герметик или ленты, содержащие тефлон ^® , уменьшают трение, они будут маскировать нагрузки и напряжения, прикладываемые во время последовательности затяжки. Из-за зазора между впадиной или впадиной и выступами сопряженной резьбы существует небольшой спиральный путь утечки, который увеличивает длину резьбового соединения. Этот путь утечки должен быть загерметизирован, и это причина использования герметика для резьбы.Обратите внимание, что я не сказал «смазка». Смазывающие свойства резьбовых герметиков могут скрывать ожидаемое монтажником сопротивление при затяжке соединения. Это приводит к чрезмерной затяжке, чтобы получить «ощущение» отсутствия утечек, при этом возникает чрезмерное напряжение, связанное с заклиниванием охватываемого и охватывающего компонентов вместе.

Процедура изготовления герметичных соединений, которые не вызовут разъединение фитингов, проста! Затяните соединение вручную, а не вручную, затем затяните еще на 1-2 оборота. Этот метод обеспечивает герметичное соединение без чрезмерного напряжения внутри соединения.Важно понимать, что герметик для трубной резьбы; особенно те, которые сделаны с тефлоном ^® , смазывают резьбу и вводят установщика в заблуждение, полагая, что соединение не туго.

Работа с пластиковыми трубами и нажимными фитингами

За последние несколько лет появилось несколько замечательных инноваций как в пластиковых трубах, так и в нажимных фитингах. Эти новые сантехнические изделия упростили, чем когда-либо, среднему мастеру самостоятельно прокладывать водопроводные линии и подсоединять фитинги на профессиональном уровне.Больше не нужно вызывать сантехника или вспотевшего медика с фонариком. Все, что для этого требуется, — это подходящие продукты и несколько полезных советов от местного независимого продавца товаров для дома.

Сегодня мы покажем вам, как сваривать трубки из ХПВХ растворителем. Мы собираемся познакомить вас с революционной сантехнической системой под названием PEX, и мы собираемся показать вам новейшие нажимные фитинги, которые объединят все это воедино. Итак, приступим.

Пластиковая труба из ХПВХ предназначена для хлорированного поливинилхлорида.Это золотой стандарт пластиковых труб благодаря своей прочности и надежности под давлением… давлением воды. Термин, используемый для соединения труб и фитингов из ХПВХ, называется сваркой растворителем, которую можно представить как склеивание.

Первым шагом к сварке труб из ХПВХ растворителем является отрезание трубы до нужной длины с помощью ножовки или резака для ПВХ. После обрезки удалите все заусенцы и вытрите грязь или мусор с участка трубы, которая будет подключена к фитингу. Напильник — лучший инструмент для этого.

Затем нанесите пурпурный грунт на конец трубы и на фитинг, к которому он будет присоединяться.Это очищает трубу и фитинги и подготавливает поверхность для склеивания цементного раствора. Нанесите ровный слой цемента на основе растворителя поверх фиолетовой грунтовки на трубу и фитинг, затем соедините конец трубы с фитингом, вставив трубу в фитинг и повернув его на четверть оборота. Удерживайте трубу и фитинг в этом положении 30 секунд и все. Стык запломбирован. Это было достаточно просто.

Хотя трубка PEX впервые была использована в Европе в 1960-х годах, она является относительной новинкой в ​​секторе водопровода.PEX означает сшитый полиэтилен высокой плотности. Он известен тем, как легко соединять фитинги с помощью сжатия, а также своей гибкостью, что обеспечивает гибкость при длительных пробегах и сокращает количество фитингов, необходимых при пробеге.

Для присоединения трубок из полиэтилена PEX к фитингу требуется специальный инструмент для обжима полиэтилена, подобный этому, и обжимные кольца, которые надеваются на трубку и фитинг. Присоединить трубку к фитингу так же просто, как вставить фитинг в трубу, надеть обжимное кольцо на стык и обжать его с помощью обжимного инструмента.Это проще простого.

Но подождите, я поправлюсь. Пожалуй, самый простой и универсальный фитинг в мире сантехники — это нажимной фитинг, который я держу здесь. Хотя он может выглядеть как обычный локоть или латунный Т-образный фитинг, это далеко не так. Эти нажимные фитинги так же просты в использовании, как и набор для сборки, с которым вы играли в детстве. Все, что вам нужно сделать, это вставить конец трубки в фитинги, пока он не встанет на место, и все. Пайки нет. Без сольвентной сварки.Обжимной инструмент не требуется. И что самое приятное, вы можете использовать эти фитинги для соединения медных трубок, труб из ХПВХ или даже полиэтиленгликоля (PEX)… все в одном фитинге, как вы видите здесь.

Толкающие фитинги работают благодаря крошечным зубцам внутри фитинга, которые зажимают трубу и прижимают ее к пластиковому кольцу круглого сечения внутри фитинга. И в отличие от меди или ХПВХ, вам не нужно сушить водопровод перед использованием этих фитингов. Они даже позволяют фитингу поворачиваться после соединения, что может быть полезно в некоторых случаях.А если вам нужно снять фитинг, просто используйте этот инструмент для снятия, и труба выйдет сразу. Их даже можно использовать снова и снова, что отлично подходит для временного ремонта. И хотя они могут стоить больше, чем ваш стандартный фитинг, в некоторых случаях модернизации или ремонта они того стоят.

Ну вот и все. С этими продуктами даже новичок может получить готовый результат как профессионал, и для этого не требуется много времени на обучение.

Закрыть стенограмму

3 Что можно и чего нельзя делать при сборке фитингов из ПВХ

Пластиковые трубопроводы и резьбовые фитинги чрезвычайно надежны и обеспечивают бесперебойную работу.Проблем с растрескиванием резьбовых фитингов из ПВХ можно легко избежать, соблюдая соответствующие инструкции по установке.

В этом посте мы рассмотрим три способа выполнения резьбовых соединений с фитингами из ПВХ и трубами из ПВХ, чтобы обеспечить плавный и свободный от напряжений процесс сборки. Давайте начнем!

1. Запрещается: слишком сильно затягивать соединения, повернув еще раз, чтобы убедиться.

Сделайте:

Затяните пальцем, затем добавьте один или два оборота, не более

Резьбовые фитинги из ПВХ с наружной резьбой (MPT) имеют увеличивающийся диаметр резьбы, тогда как фитинги с внутренней резьбой (FPT) уменьшаются в диаметре.Это называется конусом. Поскольку резьба имеет коническую форму, любые дополнительные витки могут вызвать деформацию охватывающей части, что приведет к разрыву фитинга с внутренней резьбой. Фитинги меньшего диаметра подвергаются большей нагрузке, поэтому фитинги меньшего размера более склонны к растрескиванию под напряжением. Герметики для резьбовых соединений действуют как смазка, что позволяет очень легко превысить крутящий момент.

Надлежащий способ сборки фитингов из ПВХ с резьбой Sch 40 или Sch 80 — это затянуть вручную, затем добавить один-два оборота, но не более. Два оборота после затяжки вручную, а также давление в системе обеспечат прочность на разрыв ПВХ.В приведенной ниже таблице поясняются уровни деформации и растягивающего напряжения в зависимости от диаметра трубы.

2. Запрещается: Используйте герметизирующую ленту, пасту или смазку для труб для смазки стыка.

Что нужно: можно использовать герметик, разработанный специально для резьбовых соединений.

Лента

PTFE предназначена для металлических труб и фитингов, а не для пластиковых. Трубная смазка и паста из ПТФЭ подходят для металла и пластика. Соединения фитингов металл-металл труднее затянуть по сравнению с пластиковыми, потому что их поверхности физически тверже и могут истираться без ПТФЭ ленты или смазки для труб.Когда лента из ПТФЭ наматывается на наружную резьбу из ПВХ, это увеличивает напряжение. Более толстые ленты премиум-класса также увеличивают нагрузку.

При работе с пластиковыми фитингами с резьбой следует использовать герметик, специально разработанный для пластиковых фитингов. Незатвердевающий состав вдавливается в потенциальные области, где могут произойти утечки, под давлением воды, полностью герметизируя. Убедитесь, что используемый герметик совместим с пластмассами. Некоторые марки герметиков для труб содержат масла, способные повредить пластик.Герметизирующий состав также не должен смазывать соединение до такой степени, что может возникнуть чрезмерная затяжка.

№

3. Нельзя: предполагать, что использование «более прочных» фитингов Sch 80 решит проблему расщепления резьбовых соединений при чрезмерной затяжке.

Рекомендации: используйте ниппели из ПВХ сортамента 80 с фитингами из ПВХ сортамента 40 и 80.

Это правда, что фитинги категории 80 прочнее и имеют более высокое номинальное давление, чем системы фитингов категории 40. Однако это верно только при сравнении систем с компонентами, которые были сварены вместе.Хотя толщина стенок фитингов с внутренней резьбой sch 80 больше, они не решают проблем, вызванных чрезмерной затяжкой. Уровни напряжений и деформаций остаются прежними, и резьбовые фитинги Sch 80 работают так же, как Sch 40 с точки зрения растрескивания под напряжением.

Знаете ли вы, что ниппелей для труб из ПВХ Sch 40 не существует? Ниппели для труб с резьбой доступны только из сортамента sch 80. Нарезание резьбы на трубу из ПВХ sch 40 приводит к получению тонкостенного сечения, что снижает прочность. Ниппели Sch 80 должны использоваться с фитингами из ПВХ с резьбой Sch 40 и 80.Хотя общее практическое правило заключается в использовании одинаковых фитингов и труб, это относится к системам, в которых используются фитинги, сваренные растворителем. В приведенной ниже таблице показано максимальное статическое давление для фитинга из ПВХ типа 1120 при 73 ° F.

Фитинги

из ПВХ очень распространены и при правильной сборке очень хорошо преобразуются. Помня об этом, вы сможете избежать ненужных головных болей и дополнительных затрат из-за неправильно установленных систем.

Соединение трубы из ПВХ с металлической трубой

Источник бесплатной информации по ирригации в Интернете!

Соединения пластмассы с металлом выполняются с помощью резьбовых соединений.Пластиковая наружная резьба используется для соединения с металлической внутренней резьбой.

Не используйте пластиковый разъем с внутренней резьбой с металлическим разъемом с внешней резьбой! Соединение почти всегда протекает или ломается.

Стандартная резьба IPS, используемая на трубах и фитингах, неодинакова по диаметру. Например, если вы внимательно посмотрите на наружную трубную резьбу, вы заметите, что диаметр первой резьбы на конце фитинга меньше диаметра последней резьбы. Точно так же с внутренней резьбой первая резьба на конце имеет больший диаметр, чем последняя резьба.Для этого есть веская причина. Когда вы скручиваете резьбу, она действительно становится туже! По мере того, как резьбы завинчиваются, происходит сжатие охватываемого фитинга при растяжении охватывающего фитинга, в результате получается очень плотное соединение, которое не протекает. Вот почему становится все труднее повернуть трубу, когда вы продолжаете затягивать соединение. Однако это создает проблему, если вы соединяете два разных материала вместе. Если один из них мягче другого, то более мягкий будет выполнять все сжатие или растяжение.Сжатие, как правило, не является большой проблемой, но слишком сильное растяжение может быть плохой новостью для прочности материала. Чтобы отрегулировать этот эффект, внутреннюю резьбу на фитингах и клапанах часто усиливают, делая их толще. Посмотрите на типичный металлический фитинг с внутренней резьбой, похожий на муфту, и вы заметите усиленный конец. Для пластиковых клапанов они не только используют более толстый пластик, но и иногда помещают металлическое кольцо вокруг охватывающего конца или вставляют в пластик арматуру из стекловолокна.

Пластмассы, такие как ПВХ, создают большую проблему, поскольку пластик легко растягивается по сравнению почти со всеми металлами.По этой причине вам (почти) никогда не следует использовать фитинг из ПВХ с внутренней резьбой с металлическим фитингом с наружной резьбой. Поскольку наружная металлическая резьба тверже, наружная резьба не сжимается, и вся «отдача» исходит от внутреннего ПВХ. В результате внутренний ПВХ растягивается твердым металлом за пределы своей прочности, что приводит к возникновению крошечных трещин и утечек. Исключение, на которое я намекнул, состоит в том, что есть некоторые специальные пластиковые фитинги, которые имеют комбинацию более тяжелого пластика и металлических усиливающих колец, чтобы придать им достаточную прочность, чтобы противостоять растрескиванию под напряжением.Обычно эти фитинги используются только в крупных системах орошения сельскохозяйственных угодий, парков и полей для гольфа.

Существует также другой тип резьбы, называемый «трапецеидальной резьбой», который имеет резьбы одинакового размера. Это тип резьбы, используемой на предметах, которые нужно легко разбирать, например, на крышках банок.

Герметизирующие ленты и смазки для труб

При выполнении резьбовых соединений необходимо использовать герметик / смазку. Это продукт, который помогает герметизировать соединение, а также служит смазкой, облегчающей завинчивание охватываемого конца в охватывающее.Стандартными продуктами для этого являются тефлоновая смазка для труб, тефлоновая лента или лента из ПТФЭ. Для спринклерных систем предпочтительнее тефлоновая или тефлоновая лента. Если трубная смазка попадет в трубы, вода перенесет ее к спринклерам и заклеит их (использование трубной смазки также аннулирует гарантию на большинство спринклеров). Некоторые трубные смазки, сделанные для металлических труб, несовместимы с пластиком. Они повредят пластик, что приведет к поломке в будущем. Придерживайтесь материалов из тефлона или тефлона, предназначенных для использования на пластике.

При использовании трубной смазки нанесите ее на наружную резьбу. Постарайтесь не попасть на последнюю резьбу на конце, чтобы она не попала внутрь трубы. Нанесите хороший толстый слой, начиная со второй нити с конца. Большинство профессионалов используют смазку для тефлоновых труб, потому что она быстрее и требует меньше усилий для установки, чем тефлоновая лента. (Тефлоновая лента должна быть натянута в правильном направлении, иначе она оторвется.) Но они расплачиваются за поврежденные спринклерные головки, которые позже приходится заменять.

Некоторые тефлоновые ленты, которые обычно продаются у поставщиков со скидками, очень и очень тонкие. Если вы можете поднести ленту к источнику света и увидеть сквозь нее свет, у вас будет очень тонкая лента, и вам нужно будет использовать ее намного больше. При использовании дешевой тонкой ленты используйте около 9-10 витков вокруг наружной резьбы. Я считаю, что на самом деле дешевле купить более дорогую и толстую ленту.

Для качественной ленты требуется 3-4 витка наружной резьбы для создания хорошего уплотнения. Не наклеивайте ленту на первую нитку, и вам будет легче начать стыки.Когда вы надеваете ленту, туго затягивайте ее вокруг ниток, но не растягивайте ее слишком сильно. Вы должны видеть форму ниток сквозь ленту. Оберните ленту вокруг трубной резьбы в том же направлении, в котором она будет навинчиваться. (По часовой стрелке, если вы смотрите на конец наружной резьбы.) Если вы пойдете в другом направлении, лента будет отрываться, когда вы пытаетесь соединить концы вместе.

Я предпочитаю использовать ленту из ПТФЭ «сверхтяжелой» и «полной плотности» розового цвета.Практически никогда не использую трубочный дурман.

---

Текст и изображения Джесс Страйкер, если не указано иное. Авторские права © Джесс Страйкер, 1997-2018. Все права защищены.

Фитинги PIP | Фитинги PIP

О фитингах PIP

Получите отличные цены на фитинги PIP , чтобы вы могли обновить свои приложения для орошения . Наслаждайтесь нашими оптовыми ценами, когда вы просматриваете лучший фитинг для труб PIP для вашего проекта.Это фитинги с прокладками , поэтому для их соединения не требуется ни клея, ни грунтовки.

Если у вас возникли проблемы с поиском подходящей арматуры для вашего проекта, свяжитесь с нашей службой поддержки клиентов в чате, по электронной почте или по телефону. Когда вы убедитесь, что этот тип фитинга из ПВХ — именно то, что вам нужно для вашего проекта, не стесняйтесь воспользоваться ценами PlumbersStock и сэкономьте на фитингах со скидкой (NACO) , заказав онлайн.

Что такое PIP?

Фитинги

PIP ( Пластиковая ирригационная труба ) изготовлены из ПВХ, так же как и многие другие водопроводные трубы используются для перекачки и отвода воды. Фитинги и трубы PIP используются во множестве приложений, таких как постоянные спринклерные системы, защита от наводнений и полупостоянные спринклерные системы. Поля для гольфа и большие газонные поля, особенно те, которые используются для занятий спортом, могут получить большую пользу от этих систем орошения. Эти трубы в основном используются в качестве водопровода (труба, по которой вода распределяется по трубопроводу меньшего размера).Что касается труб, то они обычно имеют 20-футовые секции, что позволяет приложению покрывать большее расстояние. Они бывают самых разных диаметров, чаще всего встречаются от 6 до 15 дюймов, . Размеры также можно найти как в малом, так и в большом диаметре, даже до 27 дюймов. В зависимости от области применения вы также можете получить эти фитинги для труб PIP с различными номинальными значениями PSI (фунтов на квадратный дюйм). Общий рейтинг PSI составляет 100 .

Типы фитингов для трубопровода PIP

• Фитинг Tee , важный для всех видов водного транспорта, помогает разделить линию на два направления.
• Муфты позволяют пользователю соединять две трубы вместе для продолжения участка трубопровода. В зависимости от области применения доступно несколько видов соединителей. Болтовая ремонтная муфта Фитинги содержат болты для ремонта трубопровода и обеспечения надежного водонепроницаемого уплотнения. Для более прочного уплотнения вы можете рассмотреть возможность использования ремонтной муфты с разборной разводкой . Они отличаются тем, что вместо использования болтов для надежного соединения; есть две резиновые прокладки (по одной с каждого конца) для фиксации на трубе.Некоторые ремонтные муфты также имеют Т-образную форму или тройник, чтобы другая труба, обычно меньшего диаметра, отходила от основного трубопровода.
• A Фланец также может помочь при ремонте трубы или создать надежное и прочное соединение внутри трубы. Фланец содержит отверстия для болтов, которые помогают скреплять трубопровод вместе.
• Заглушки — это фитинги PIP, которые позволяют закрывать или закрывать конец трубы.
• Если вам нужно изменить направление оросительной системы, вам пригодятся фитинги Elbow . Чаще всего они бывают под углом 45 и 90 градусов, но могут быть и всего 11 градусов .
• Переходник Фитинги помогут, когда вам нужно перейти от трубы большого диаметра к трубе меньшего диаметра.

Купить фитинги для труб PIP онлайн

Здесь, в PlumbersStock, мы любим слышать об успешно завершенных проектах. Мы знаем, что для этого вам нужно иметь возможность получить все фитинги PIP, необходимые для завершения вашего проекта.Мы рады помочь, поэтому у нас есть вся необходимая фурнитура от великих компаний. Если у вас есть вопросы, обращайтесь к нашим профессиональным сотрудникам Наши оптовые цены на фитинги PIP не могут быть лучше нигде в сети!

Работа с пластиковой трубой — BestLife52

Работа со старым чугуном и оцинкованной трубой с резьбой в домашних условиях, безусловно, может означать низкую точку в карьере домашнего мастера. Трубы сложно разъединить и, что еще хуже, повторно соединить, потому что у вас никогда не бывает точной длины, которая вам нужна.Медная труба облегчает работу, хотя вам придется освоить необходимые навыки пайки.

Потом появилась пластиковая труба — какой идеальный материал для поделок! Вы можете вырезать и собрать его без специальных инструментов, и вы можете освоить процесс соединения за время, необходимое для чтения этой статьи. Более того, пластиковые трубы недороги, не ржавеют, служат почти бесконечно, а их гладкая внутренняя поверхность позволяет воде и отходам течь лучше, чем по металлическим трубам. Это лучший материал для дома.

А, но есть еще кое-что, что вам нужно знать.В этой статье вы узнаете, как разрезать, соединять и поддерживать пластиковую трубу, чтобы можно было установить долговечные и безотказные водопроводные трубы.

Следование кодексу, планированию и исполнению

Имейте в виду, что установка пластикового слива или водопровода относительно проста, а вот планирование — нет. Чтобы спланировать один из них, вы должны определить размеры труб, уклоны, расположение вентиляционных отверстий и другие важные факторы. Эти детали здесь не рассматриваются.

Также имейте в виду, что местные правила водоснабжения иногда запрещают использование некоторых типов пластиковых труб в некоторых ситуациях.Всегда уточняйте свои планы у местного сантехнического инспектора, прежде чем начинать проект.

Типы пластиковых труб и их применение

Обычно в домах используются пластиковые трубы любого из четырех типов (см. Таблицу ниже). Мало кто может вспомнить свои назойливые химические названия, поэтому они используют свои более знакомые инициалы — АБС, ПВХ, ХПВХ и ПБ.

• АБС . Жесткая черная труба, используемая для слива и вентиляции; доступны в размерах от 1-1 / 2 дюйма до 4 дюймов.; соединения, сваренные сольвентной сваркой.
• ПВХ . Жесткая белая труба, используемая для слива и вентиляции, а также для линий холодной воды, но не горячей; доступны в размерах от 1/2 дюйма до 4 дюймов; требуется грунтовка (фиолетовая) для соединений, сваренных растворителем.
• ХПВХ . Жесткая труба кремового цвета для линий горячего и холодного водоснабжения; обычно используется размером 1 дюйм и меньше; требуется грунтовка (фиолетовая) для соединений, сваренных растворителем.
• ПБ (полибутилен) .Гибкая, обычно серая труба, используемая для линий горячего и холодного водоснабжения; обычно используется размером 1 дюйм и меньше; соединяются специальными компрессионными фитингами. Поскольку PB менее распространен, чем CPVC, и поскольку вы присоединяетесь к нему не так, как остальные три, я лишь кратко расскажу о PB.

Вероятно, вы также найдете несколько других типов пластиковых труб в своем местном магазине. Полиэтилен, гибкая черная труба, обычно используется для орошения газонов и растений. «Напорная» труба из ПВХ — это та же труба из ПВХ, что и выше, но ее фитинги более тяжелые для таких применений, как подключение насосов для бассейнов.Мы не будем рассматривать здесь ни один из этих двух типов.

Если у вас возникли проблемы с определением какого-либо типа пластиковой трубы или фитинга по цвету, поищите его инициалы, напечатанные или выбитые где-нибудь на пластике.

Резка и установка пластиковых труб

Пластиковая труба готова для мастера. Все фитинги имеют точно сформированные «ступицы», увеличенные концы, в которые вы вставляете трубу (Фото 8). Просто не забудьте указать глубину ступицы при измерении длины каждой секции трубы (Фото 1).

Отмерьте правильную длину трубы с помощью ленты или удерживайте участок на месте и отметьте его. В любом случае не забудьте указать глубину ступицы.

Пластиковую трубу можно легко разрезать с помощью мелкозубой (около 14 зубьев на дюйм) ручной пилы. Однако не пытайтесь резать его ножовкой с узким лезвием; ваш разрез будет отклоняться от квадрата.

Делайте разрезы точно под прямым углом, чтобы при соединении двух отрезков не оставалось внутренних зазоров, которые могут замедлить поток воды или собрать мусор.Используйте квадратный вырез, чтобы вырезать квадрат (Фото 2).

Отрежьте трубу точно под прямым углом, используя угловую коробку и ножовку с мелкими зубьями (хорошо работает около 14 зубьев на дюйм).

Торцовочная пила идеальна. Сантехники обычно делают квадратные пропилы от руки (без угловой коробки) и делают это достаточно аккуратно, потому что у них много практики.

Наконечник : полностью прорежьте трубу, чтобы избежать сколов последней 1/16 дюйма. Используйте полукруглый напильник или наждачную бумагу, чтобы слегка скосить края, чтобы труба вошла в ступицу более точно (фото 3 и 8 )

Удалите заусенцы, оставшиеся от пилы, напильником или наждачной бумагой.Слегка скосите края для более гладкой посадки. Соберите фитинги и трубу без клея («сухая посадка»). Отметьте правильное положение фломастером. Если стыки слипаются при разборке троса, постучите по ним молотком и деревянным бруском.

Обрежьте и установите без клея трубу и фитинги до тех пор, пока не закончите весь цикл. Затем отметьте трубы и фитинги, чтобы убедиться, что они снова совпадают, когда вы их склеиваете (фото 4).

Будьте осторожны: иногда при сухой установке трубы и ступицы подходят так точно, что невозможно полностью вставить трубу в ступицу.Это может нарушить ваши измерения дальше по длине участка трубопровода. Если ваши суставы не полностью прилегают, отрежьте, подогнайте и приклейте по три или четыре штуцера за раз, вместо того, чтобы пытаться смонтировать весь участок за один раз.

Совет : Трубы и фитинги с сухой посадкой могут слипаться друг с другом так плотно, что вам может понадобиться немало времени, чтобы их разъединить. Если это так, постучите по арматуре деревянным бруском и молотком (фото 4).

Склеивание пластиковых труб

Процесс склеивания правильно называется «сварка сольвентом».«Растворитель плавит пластик, поэтому, когда вы сдвигаете трубу и ступицу вместе, эти две части плавятся по мере испарения растворителя.

Совет : Для каждого типа пластика используется свой растворитель. Хотя некоторые растворители работают с несколькими типами пластика, лучше покупать тот тип, который предназначен исключительно для пластика, с которым вы работаете.

Чтобы растворитель работал, соединяемые поверхности должны быть чистыми — без грязи, жира и влаги. Протрите внутреннюю часть ступицы и концы трубы чистой тканью.Затем нанесите на ПВХ и ХПВХ специальный пурпурный очиститель / грунтовку (Фото 5). ABS не требует грунтовки.

Нанесите специальный пурпурный грунт на ступицы и концы труб из ПВХ и ХПВХ. Это не обязательно с трубкой из АБС-пластика.

Затем обильно смажьте соединяемые поверхности подходящим растворителем (Фото 6).

Обильно нанесите соответствующий растворитель на внутреннюю часть ступицы и внешнюю поверхность трубы.

Хорошо проветрите воздух или наденьте респиратор для удаления органических паров, потому что этот материал выделяет сильные пары.Быстро вставьте трубу в фитинг, повернув трубу на четверть оборота, чтобы убедиться, что труба вошла в ступицу на всю глубину (Фото 8).

Быстро сдвиньте ступицу и трубу вместе, сделав четверть оборота за один, чтобы труба полностью вошла в ступицу. Совместите установочные метки и крепко держите в течение 15 секунд.

Совместите отметки при скручивании соединения, потому что соединение затвердеет за секунды. Соединение будет хотеть разъединиться, поэтому подержите его примерно 15 секунд, чтобы убедиться, что он остается плотным.

Готовый шов должен полностью прилегать, чтобы вода текла плавно и беспрепятственно.

Не волнуйтесь, если вы ошиблись. Пластиковая арматура и труба стоят недорого, а плохой стык легко распилить. Однако, возможно, вам придется удлинить трубу с помощью дополнительного фитинга, если позиционирование имеет решающее значение.

Вы можете купить растворители, очистители, грунтовки и все другие расходные материалы в домашних центрах и хозяйственных магазинах с полным спектром услуг, но я предпочитаю использовать магазин сантехники, чтобы получить лучший выбор материалов и дать хорошие советы.

PVC также является отличной альтернативой для создания собственной системы пылеулавливания для вашего небольшого дома.

Присоединение к ПБ

В отличие от трех типов пластмасс, указанных выше, соединения ПБ (полибутилен) выполняются с помощью специальных компрессионных фитингов (Фото 9).

Затяните специальные фитинги PB с помощью плоскогубцев или гаечного ключа, чтобы обеспечить герметичность соединений. Стыки должны быть легко доступны.

Эти фитинги стоят дороже, чем фитинги из ХПВХ, но поскольку вы можете сгибать трубы из ПБ так же, как садовый шланг, вы можете делать более длинные участки с меньшим количеством фитингов.

Однако сантехнические нормы требуют, чтобы все компрессионные фитинги были легко доступны в случае утечки. Это может быть неудобно, потому что для доступа к ним вам придется оставить панели доступа в стенах и потолке.

Другие инструкции и советы по работе с пластиковой трубой

Поддержка

Все трубы должны иметь опоры, а пластик требует большей опоры, чем металл. Поддерживайте АБС, ПВХ и ПБ через каждые 32 дюйма, когда он движется горизонтально, и каждые 4 фута, когда он движется вертикально (Фото 10).

Подпереть пластиковую трубу пластмассовыми подвесками, размер которых соответствует длине трубы. Или используйте гибкую пластиковую или стальную ленту.

Поддерживайте CPVC каждые 3 фута. Подтвердите эти расстояния у местного сантехнического инспектора, потому что коды различаются. Шпильки и другой каркас считаются опорой, когда через них проходит труба.

Защита

Каждый раз, когда труба проходит сквозь дерево и оказывается в пределах 1–1 / 4 дюйма от ее края, закройте эту область трубкой диаметром 1/16 дюйма. толстая стальная пластина (фото 11).

Добавьте 1/16 дюйма. защитная стальная пластина, когда труба проходит в пределах 1–1 / 4 дюйма от поверхности деревянного каркаса. Просверлите отверстия большого диаметра в каркасе, чтобы трубы не скрипели при расширении и сжатии.

Защищает трубу от заблудившихся гвоздей и винтов.

Движение трубы

Вырежьте отверстия небольшого размера в деревянных элементах, чтобы пластиковые трубы могли легко расширяться и сжиматься при прохождении через них горячей и холодной воды. Это позволяет избежать скрипа или «тиканья» при движении трубы.

Переходы

Для перехода с оцинкованной трубы или медных водоводов на пластик используйте специальные пластиковые переходные фитинги с одной резьбой (Фото 12). Убедитесь, что вы покупаете нужный размер!

Купите специальные резьбовые фитинги для перехода с пластиковых на медные и оцинкованные трубы с резьбой. Используйте резиновые переходники для больших оцинкованных и чугунных труб.

Для перехода на большие оцинкованные водостоки или вентиляционные отверстия используйте резиновые переходные муфты со стальной втулкой (Фото 12).Для безводного чугуна используйте также резиновые и стальные переходные муфты.

Шум

Пластик почти не приглушает звук сливаемой воды, чем чугунная или стальная труба. Уменьшите это раздражение, заправив изоляцию вокруг пластиковых водосточных труб, прежде чем закрывать стену или потолок.

Работа со старым чугуном и оцинкованной трубой с резьбой в домашних условиях, безусловно, может означать низкую точку в карьере домашнего мастера. Трубы сложно разъединить и, что еще хуже, повторно соединить, потому что у вас никогда не бывает точной длины, которая вам нужна.Медная труба облегчает работу, хотя вам придется освоить необходимые навыки пайки.

Потом появилась пластиковая труба — какой идеальный материал для поделок! Вы можете вырезать и собрать его без специальных инструментов, и вы можете освоить процесс соединения за время, необходимое для чтения этой статьи. Более того, пластиковые трубы недороги, не ржавеют, служат почти бесконечно, а их гладкая внутренняя поверхность позволяет воде и отходам течь лучше, чем по металлическим трубам. Это лучший материал для дома.

А, но есть еще кое-что, что вам нужно знать.В этой статье вы узнаете, как разрезать, соединять и поддерживать пластиковую трубу, чтобы можно было установить долговечные и безотказные водопроводные трубы.

Следование кодексу, планированию и исполнению

Имейте в виду, что установка пластикового слива или водопровода относительно проста, а вот планирование — нет. Чтобы спланировать один из них, вы должны определить размеры труб, уклоны, расположение вентиляционных отверстий и другие важные факторы. Эти детали здесь не рассматриваются.

Также имейте в виду, что местные правила водоснабжения иногда запрещают использование некоторых типов пластиковых труб в некоторых ситуациях.Всегда уточняйте свои планы у местного сантехнического инспектора, прежде чем начинать проект.

Типы пластиковых труб и их применение

Обычно в домах используются пластиковые трубы любого из четырех типов (см. Таблицу ниже). Мало кто может вспомнить свои назойливые химические названия, поэтому они используют свои более знакомые инициалы — АБС, ПВХ, ХПВХ и ПБ.

• АБС . Жесткая черная труба, используемая для слива и вентиляции; доступны в размерах от 1-1 / 2 дюйма до 4 дюймов.; соединения, сваренные сольвентной сваркой.
• ПВХ . Жесткая белая труба, используемая для слива и вентиляции, а также для линий холодной воды, но не горячей; доступны в размерах от 1/2 дюйма до 4 дюймов; требуется грунтовка (фиолетовая) для соединений, сваренных растворителем.
• ХПВХ . Жесткая труба кремового цвета для линий горячего и холодного водоснабжения; обычно используется размером 1 дюйм и меньше; требуется грунтовка (фиолетовая) для соединений, сваренных растворителем.
• ПБ (полибутилен) .Гибкая, обычно серая труба, используемая для линий горячего и холодного водоснабжения; обычно используется размером 1 дюйм и меньше; соединяются специальными компрессионными фитингами. Поскольку PB менее распространен, чем CPVC, и поскольку вы присоединяетесь к нему не так, как остальные три, я лишь кратко расскажу о PB.

Вероятно, вы также найдете несколько других типов пластиковых труб в своем местном магазине. Полиэтилен, гибкая черная труба, обычно используется для орошения газонов и растений. «Напорная» труба из ПВХ — это та же труба из ПВХ, что и выше, но ее фитинги более тяжелые для таких применений, как подключение насосов для бассейнов.Мы не будем рассматривать здесь ни один из этих двух типов.

Если у вас возникли проблемы с определением какого-либо типа пластиковой трубы или фитинга по цвету, поищите его инициалы, напечатанные или выбитые где-нибудь на пластике.

Резка и установка пластиковых труб

Пластиковая труба готова для мастера. Все фитинги имеют точно сформированные «ступицы», увеличенные концы, в которые вы вставляете трубу (Фото 8). Просто не забудьте указать глубину ступицы при измерении длины каждой секции трубы (Фото 1).

Отмерьте правильную длину трубы с помощью ленты или удерживайте участок на месте и отметьте его. В любом случае не забудьте указать глубину ступицы.

Пластиковую трубу можно легко разрезать с помощью мелкозубой (около 14 зубьев на дюйм) ручной пилы. Однако не пытайтесь резать его ножовкой с узким лезвием; ваш разрез будет отклоняться от квадрата.

Делайте разрезы точно под прямым углом, чтобы при соединении двух отрезков не оставалось внутренних зазоров, которые могут замедлить поток воды или собрать мусор.Используйте квадратный вырез, чтобы вырезать квадрат (Фото 2).

Отрежьте трубу точно под прямым углом, используя угловую коробку и ножовку с мелкими зубьями (хорошо работает около 14 зубьев на дюйм).

Торцовочная пила идеальна. Сантехники обычно делают квадратные пропилы от руки (без угловой коробки) и делают это достаточно аккуратно, потому что у них много практики.

Наконечник : полностью прорежьте трубу, чтобы избежать сколов последней 1/16 дюйма. Используйте полукруглый напильник или наждачную бумагу, чтобы слегка скосить края, чтобы труба вошла в ступицу более точно (фото 3 и 8 )

Удалите заусенцы, оставшиеся от пилы, напильником или наждачной бумагой.Слегка скосите края для более гладкой посадки. Соберите фитинги и трубу без клея («сухая посадка»). Отметьте правильное положение фломастером. Если стыки слипаются при разборке троса, постучите по ним молотком и деревянным бруском.

Обрежьте и установите без клея трубу и фитинги до тех пор, пока не закончите весь цикл. Затем отметьте трубы и фитинги, чтобы убедиться, что они снова совпадают, когда вы их склеиваете (фото 4).

Будьте осторожны: иногда при сухой установке трубы и ступицы подходят так точно, что невозможно полностью вставить трубу в ступицу.Это может нарушить ваши измерения дальше по длине участка трубопровода. Если ваши суставы не полностью прилегают, отрежьте, подогнайте и приклейте по три или четыре штуцера за раз, вместо того, чтобы пытаться смонтировать весь участок за один раз.

Совет : Трубы и фитинги с сухой посадкой могут слипаться друг с другом так плотно, что вам может понадобиться немало времени, чтобы их разъединить. Если это так, постучите по арматуре деревянным бруском и молотком (фото 4).

Склеивание пластиковых труб

Процесс склеивания правильно называется «сварка сольвентом».«Растворитель плавит пластик, поэтому, когда вы сдвигаете трубу и ступицу вместе, эти две части плавятся по мере испарения растворителя.

Совет : Для каждого типа пластика используется свой растворитель. Хотя некоторые растворители работают с несколькими типами пластика, лучше покупать тот тип, который предназначен исключительно для пластика, с которым вы работаете.

Чтобы растворитель работал, соединяемые поверхности должны быть чистыми — без грязи, жира и влаги. Протрите внутреннюю часть ступицы и концы трубы чистой тканью.Затем нанесите на ПВХ и ХПВХ специальный пурпурный очиститель / грунтовку (Фото 5). ABS не требует грунтовки.

Нанесите специальный пурпурный грунт на ступицы и концы труб из ПВХ и ХПВХ. Это не обязательно с трубкой из АБС-пластика.

Затем обильно смажьте соединяемые поверхности подходящим растворителем (Фото 6).

Обильно нанесите соответствующий растворитель на внутреннюю часть ступицы и внешнюю поверхность трубы.

Хорошо проветрите воздух или наденьте респиратор для удаления органических паров, потому что этот материал выделяет сильные пары.Быстро вставьте трубу в фитинг, повернув трубу на четверть оборота, чтобы убедиться, что труба вошла в ступицу на всю глубину (Фото 8).

Быстро сдвиньте ступицу и трубу вместе, сделав четверть оборота за один, чтобы труба полностью вошла в ступицу. Совместите установочные метки и крепко держите в течение 15 секунд.

Совместите отметки при скручивании соединения, потому что соединение затвердеет за секунды. Соединение будет хотеть разъединиться, поэтому подержите его примерно 15 секунд, чтобы убедиться, что он остается плотным.

Готовый шов должен полностью прилегать, чтобы вода текла плавно и беспрепятственно.

Не волнуйтесь, если вы ошиблись. Пластиковая арматура и труба стоят недорого, а плохой стык легко распилить. Однако, возможно, вам придется удлинить трубу с помощью дополнительного фитинга, если позиционирование имеет решающее значение.

Вы можете купить растворители, очистители, грунтовки и все другие расходные материалы в домашних центрах и хозяйственных магазинах с полным спектром услуг, но я предпочитаю использовать магазин сантехники, чтобы получить лучший выбор материалов и дать хорошие советы.

PVC также является отличной альтернативой для создания собственной системы пылеулавливания для вашего небольшого дома.

Присоединение к ПБ

В отличие от трех типов пластмасс, указанных выше, соединения ПБ (полибутилен) выполняются с помощью специальных компрессионных фитингов (Фото 9).

Затяните специальные фитинги PB с помощью плоскогубцев или гаечного ключа, чтобы обеспечить герметичность соединений. Стыки должны быть легко доступны.

Эти фитинги стоят дороже, чем фитинги из ХПВХ, но поскольку вы можете сгибать трубы из ПБ так же, как садовый шланг, вы можете делать более длинные участки с меньшим количеством фитингов.

Однако сантехнические нормы требуют, чтобы все компрессионные фитинги были легко доступны в случае утечки. Это может быть неудобно, потому что для доступа к ним вам придется оставить панели доступа в стенах и потолке.

Другие инструкции и советы по работе с пластиковой трубой

Поддержка

Все трубы должны иметь опоры, а пластик требует большей опоры, чем металл. Поддерживайте АБС, ПВХ и ПБ через каждые 32 дюйма, когда он движется горизонтально, и каждые 4 фута, когда он движется вертикально (Фото 10).

Подпереть пластиковую трубу пластмассовыми подвесками, размер которых соответствует длине трубы. Или используйте гибкую пластиковую или стальную ленту.

Поддерживайте CPVC каждые 3 фута. Подтвердите эти расстояния у местного сантехнического инспектора, потому что коды различаются. Шпильки и другой каркас считаются опорой, когда через них проходит труба.

Защита

Каждый раз, когда труба проходит сквозь дерево и оказывается в пределах 1–1 / 4 дюйма от ее края, закройте эту область трубкой диаметром 1/16 дюйма. толстая стальная пластина (фото 11).

Добавьте 1/16 дюйма. защитная стальная пластина, когда труба проходит в пределах 1–1 / 4 дюйма от поверхности деревянного каркаса. Просверлите отверстия большого диаметра в каркасе, чтобы трубы не скрипели при расширении и сжатии.

Защищает трубу от заблудившихся гвоздей и винтов.

Движение трубы

Вырежьте отверстия небольшого размера в деревянных элементах, чтобы пластиковые трубы могли легко расширяться и сжиматься при прохождении через них горячей и холодной воды. Это позволяет избежать скрипа или «тиканья» при движении трубы.

Переходы

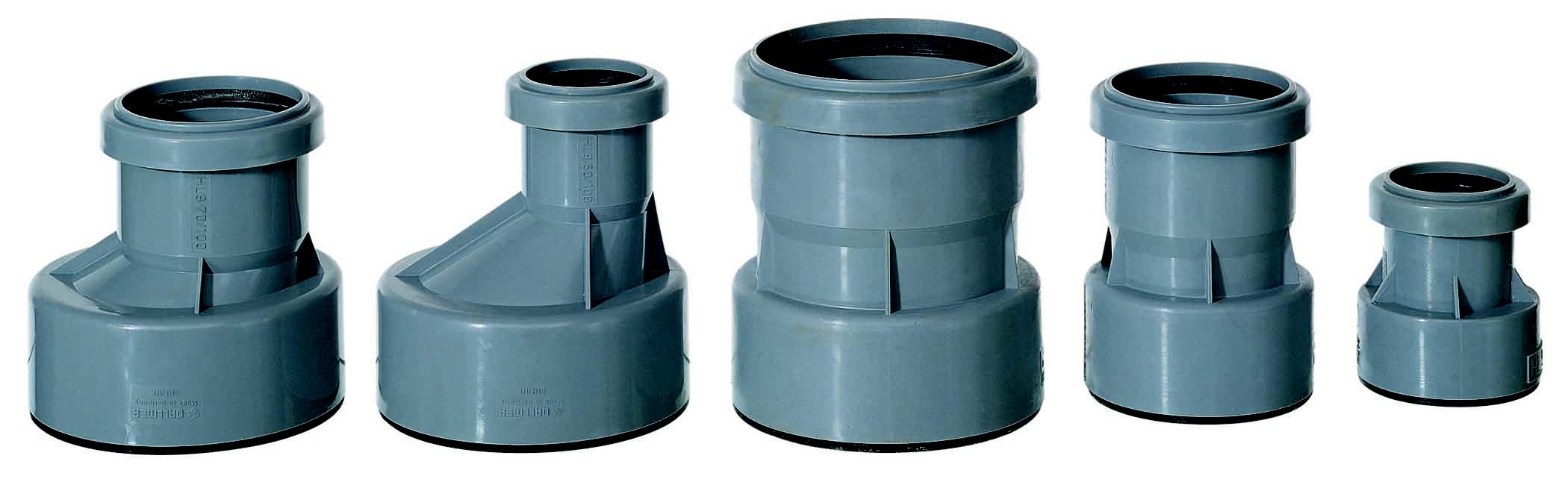

Для перехода с оцинкованной трубы или медных водоводов на пластик используйте специальные пластиковые переходные фитинги с одной резьбой (Фото 12).
