Фрезерный станок по дереву своими руками: конструкция, материалы

Процесс фрезерования на сегодняшний день получил весьма широкое распространение. Это связано с тем, что такая технология обработки может применяться для получения корпусных и других изделий со сложной формой. Чаще всего проводится обработка дерева. Специальное оборудование, применяемое в подобном случае, характеризуется достаточно высокой стоимостью. Именно поэтому многие решают изготовить фрезерный станок по дереву своими руками. Выполнить подобную задачу можно при соблюдении всех рекомендаций. Рассмотрим то, как сделать самодельный фрезер своими руками подробнее.

Конструкция фрезерного станка по дереву

Встречаются самые различные схемы станков фрезеровального типа. Некоторые варианты исполнения предназначены для выполнения только одной операции, другие характеризуются многофункциональным исполнением. Сегодня покупка профессионального оборудования – весьма дорогое удовольствие. Самодельный фрезер может обладать требуемыми характеристиками при выборе наиболее подходящего чертежа.

Можно встретить довольно большое количество различных видов станков. Большое распространение получил самодельный фрезерный станок следующих исполнений:

1. Стандартные варианты с одним шпинделем. В данном случае шпиндель располагается вертикально, а вращение передается инструменту.
2. В некоторых случаях создается конструкция, у которой менять свое положение может и стол. За счет этого заготовка располагается под требуемым углом относительно инструмента.
3. Копировальные варианты исполнения устанавливаются тогда, когда налаживается массовое производство одной детали.



Одношпиндельный фрезерный станок по дереву своими руками, чертежи которого можно скачать с интернета при необходимости, изготовить проще всего. Этот вариант исполнения с асинхронным двигателем может применяться для получения большинства изделий. Обороты выбираются с учетом того, какой производительности следует достигнуть.

Классическая конструкция подобной модели представлена сочетанием нескольких узлов. К особенностям компоновки отнесем следующие моменты:

1. Стол расположен в горизонтальной плоскости, предназначен для фиксации заготовки.
2. Расположены все узлы на станине, которая изготавливается при применении чугуна.
3. Под столом расположены салазки, предназначение которых заключается в направлении стола с заготовкой при их перемещении.
4. На салазках установлен также шпиндель. Он применяется для фиксации инструмента и передачи вращения. В некоторых случаях салазки приподнимаются, для чего применяется коническая зубчатая передача с маховиком и винтом.
5. Вращение от электрического двигателя передается через ременную передачу. Она позволяет исключить вероятность перегрева из-за возросшей нагрузки, так как ремень в этом случае проскальзывает.

Рассматриваемая компоновка подходит для обработки самых различных заготовок. При этом получаемая конструкция характеризуется компактностью и практичностью в применении.

Материалы и инструменты

Прежде чем приступить к работе, связанной с изготовлением фрезерного станка, нужно определиться с тем, какие материалы при этом будут применяться. Самодельный фрезер по дереву должен быть рассчитан на достаточно высокие нагрузки. Именно поэтому основными рекомендациями по выбору материалов назовем следующие моменты:

1. Для создания станины следует применять металл. Это связано с тем, что основа должна обладать весьма высокой жесткостью. Фрезерный по дереву своими руками можно изготовить из дерева, но конструкция не будет рассчитана на большую нагрузку.
2. Рекомендуется проводить соединение всех элементов при применении болтов. За счет этого можно получить разборную конструкцию, которая облегчает транспортировку и демонтаж.
3. Изготовить столешницу можно при применении фанерного листа, строганной доски или ДСП. Поверхность столешница должна быть гладкой, так как в противном случае нельзя получить качественное изделие.
4. Для создания вращения устанавливается асинхронный и коллекторный двигатели. Первый вариант исполнения весьма неприхотлив, за счет чего получил широкое распространение. Второй тип двигателя бесшумный.



Современный фрезер по дереву своими руками можно изготовить при наличии минимального набора инструментов. Стоит учитывать, что ручной фрезер своими руками можно изготовить только при наличии минимального количества слесарных навыков.

Процесс изготовления

Изготовить самодельные фрезерные станки по дереву своими руками можно только при учете всех особенностей подобного процесса.

Его ключевыми особенностями назовем следующие моменты:

1. Создается станина. Зачастую она представлена сочетанием деревянных элементов, но рекомендуется применять именно чугун. При создании станины стоит учитывать, что она должна обладать высокой прочностью и жесткостью. Поэтому создается довольно много ребер жесткости и крепежных элементов. На станине подготавливается место для размещения электрического двигателя.
2. На станине монтируется стол, который изготавливается из дерева. Основа создается из досок, поверх которых крепится листовое ДСП.
3. Для крепления инструмента и передачи ему вращения используется специальный шпиндель. Он может быть взят от старого сверлильного станка или другого подобного оборудования. Самостоятельно изготовить подобный механизм практически невозможно.

Создать фрезерный станок по дереву для домашней мастерской можно для получения самых различных изделий, как правило, проблем с создание станины и стола не возникает.

Особое внимание следует уделять технике безопасности, все подвижные элементы конструкции должны быть закрыты.

Питание электрического двигателя должно проводиться при применении износостойкого кабеля с сечением, которое выбирается с учетом мощности устройства.

В заключение отметим, что при рассмотрении вопроса, как сделать фрезерный станок по дереву отметим относительно низкие эксплуатационные характеристики самодельной конструкции. Именно поэтому подобное оборудование производится исключительно для домашней мастерской и выпуска небольшой партии изделий в несложной формой.

Фрезерный станок своими руками: самодельный по дереву, металлу

На фрезерных станках любители мастерить и специалисты, изготавливают различные детали из металла и дерева. Они делают запчасти и художественные панели. Для работы лучше всего изготовить станок своими руками. Конструкций небольшого по мощности оборудования много.

Основные разновидности самодельных агрегатов по дереву

Фрезерные станки характеризуются несколькими параметрами. Основные из них при выборе модели для работы: мощность и размер стола. Оборудование условно делится на виды по объему производимых изделий:

• профессиональные, устанавливаются в цехах массового выпуска изделий;
• бытовые напольные для небольших производств и домашних мастерских;
• настольное оборудование.

Станки управляются механически, вручную и работают по заданной программе.

По количеству операций различают модели:

• стандартные;
• универсальные;
• копировальные;
• граверные;
• узкоспециализированные;
• с числовым управлением.

По конструкции и видам выполняемых работ фрезерные станки по дереву изготавливают самостоятельно:

• горизонтальный;
• вертикальный;
• 2D – плоскокопировальный;
• 3D – объемнокопировальный;
• С ЧПУ.

На плоскопировальный станок можно установить пантограф, который будет изменять размер детали относительно образца в заданное количество раз.

Как изготовить вертикально-фрезерный самодельный агрегат по дереву?

Детали мебели, беседки, плинтуса, другие элементы интерьера удобнее делать на вертикально-фрезерном станке. Его конструкция отличается простотой изготовления в домашних условиях и жесткостью.

Конструктивная схема

Станок представляет собой стол с фрезером, закрепленным под столешницей на подвесе. Все механизмы спрятаны внизу и не мешают работе. Над плоскостью стола выступает только фреза. Высота шпинделя и цанги выставляется с помощью лифта.

Упорная линейка ограничивает движение детали по столу и направляет ее относительно фрезы. Гребенки прижимают заготовку к столу. Сзади на упоре установлен патрубок для пылесборника. Размер стола, может быть любой, он должен обеспечивать устойчивое положение детали и не занимать лишнее место.

Важно!

Для фрезеровки по копиру на шпиндель одевается копировальное кольцо, сверху устанавливается фреза и выставляется по высоте. Шаблон находится снизу, заготовка сверху. Они скрепляются и движутся вместе. Упорная линейка убирается.

Плита и подвес привода

Крепление фрезера или электромотора со шпиндельной головкой снизу непосредственно к крышке стола, сложная процедура.

От вибрации винты будут выкручиваться. Непосредственно возле фрезы стирание поверхности больше и придется менять всю столешницу.

Из силумина, алюминия или оргстекла делается подвес – вставная фрезеровальная пластина.

1. Вырезать пластину прямоугольной формы. Она должна в 1,5-1,8 раза превышать по размерам диаметр корпуса фрезерного узла. Снять острые кромки, скруглить углы.
2. Сделать отверстия для крепления фрезера. Сверху сделать углубления под головки винтов. По центру расточить отверстие под шпиндель.
3. С каждой стороны на расстоянии 8 мм от края сделать отверстия и нарезать резьбу М6 под регулировочные винты. По углам для крепления к столешнице.
4. Обвести контур пластины и отверстия на столешнице.
5. Используя центр шпинделя как ось, сделать круглое отверстие на 1- мм больше корпуса шпиндельного узла. Он должен свободно проходить в него.
6. Сделать занижение в оставшемся обведенном контуре на толщину пластины.
7. Подвес с фрезером опустить в отверстие и закрепить пластину на столешнице.

Перед тем, как затянуть крепежные болты, фрезерную пластину следует выставить регулировочными винтами по плоскости крышки стола.

Упор и пылеулавливатель

Патрубок пылеулавливателя устанавливается на продольном упоре, по центру. Для этого с многослойной фанеры толщиной 18 мм вырезается основание и сам упор.

1. По центру обеих деталей вырезается полукруглое отверстие.
2. Детали соединяются под прямым углом.
3. Сзади крепится патрубок.

Упор устанавливается на свое место. Для ступенчатого перемещения по краям столешницы сверлятся отверстия или устанавливаются струбцины, чтобы переставлять направляющую на любой размер.

Важно!

Центр выборки в упоре и основании должен быть точно напротив оси вращения фрезы.

Пылесборник

Собирать стружку и пыль можно бытовым пылесосом. Но объема его мешка хватит на несколько минут работы оборудования. Необходимо изготовить пылесборник. Для этого использовать пластиковую емкость или старый молочный бидон.

1. На крышке подметить 2 отверстия. Одно из них должно соответствовать диаметру шланга от пылесоса, второе отводной трубке.
2. Подключить шланг к выводному отверстию компрессора или пылесоса. Второй конец опустить в крышку пылесборника.
3. Срезать торец отводной трубки под углом и согнуть ее. Вставить в крышку.

Пылесос будет собирать стружку, пыль и отправлять их в емкость. По трубке лишний воздух будет выходить наружу.

Важно!

Чтобы мелкая пыль не вылетала наружу, в трубку можно вставить сменный фильтр из губки.

Гребенка

Гребенка прижимает деталь во время движения и гасит вертикальную вибрацию. Делается она из дерева твердых пород, пластика. Пластина длиной 205 мм и шириной 45 мм вырезается вдоль волокна древесины.

1. Скруглить на радиус задний торец заготовки.
2. В центре закругления просверлить отверстие под крепеж.
3. Сделать в оси гребенки узкий продольный паз длиной 50–55 мм и шириной 7 мм.
4. Под углом 30⁰ срезать второй торец.
5. На длину 67 мм нарезать дисковой пилой 1 мм пазы. Должно образоваться 10 полосок – прижимов.

Зачистить все заусенцы, острые кромки и сколы. Пропитать деталь олифой для прочности или акриловой грунтовкой.

Важно!

Прорези должны быть одинаковой длины и заканчиваться под углом, как торец детали. Первый зуб гребня укоротить на 3 мм.

Выбор двигателя и силового привода

Для самодельного фрезерного станка по дереву подойдет асинхронный двигатель мощностью 5–7,5 кВт, если на нем будут изготавливаться детали мебели, беседок, плинтуса. Привод устанавливается под столешницей, и соединяется с валом шпиндельного узла ременной передачей. Необходимо обеспечить охлаждения электродвигателя. В месте его установки убирается задняя стенка, делаются отверстия снизу, для свободной циркуляции воздуха.

Если на нем нет крыльчатки вентилятора, надо установить.

Справка! Для домашнего станка хорошо подходит мотор со старой стиральной машины по мощности. Частоту оборотов можно изменить разными по диаметру шкивами на валах электродвигателя и шпиндельного узла.

Обеспечение безопасности

Кабеля и шланги не должны находиться в передней части станка. Они отводятся назад. Продольный упор должен наполовину закрывать фрезу. Кнопка остановки двигателя, отключения его от питания, располагается удобно, под рукой.

Особенности изготовления копировальной машины в домашней мастерской

У копировально-фрезерных станков верхнее расположение шпиндельной головки. Стол неподвижный, большой. Он вмещает исходную деталь и обрабатываемую заготовку. Привод станка имеет свой двигатель по каждой оси в горизонтальном перемещении. Основная отличительная особенность оборудования – наличие копировальной головки, которая считывает информацию с исходной детали и управляет инструментом.

Головка

Копировальная головка устанавливается на каретке шпиндельного узла и жестко с ней связывается. При перемещении в горизонтальном направлении копир скользит по образцу и поднимает, и опускает инструмент.

2D

Для получения объемного изображения делается стол в 2 раза шире исходной заготовки. На него укладывается образец и рядом обрабатываемая деталь. Запускается продольное движение консоли с поперечным перемещением.

3D

Получить объемную 3D деталь, возможно при синхронном вращении деталей. Для этого вместо плоского стола делается рама. На ней устанавливаются вращающиеся центра. Сзади на вал с шаблоном подключается двигатель. В передней части одевают одинаковые звездочки и цепь, обеспечивая одновременное вращение образца и заготовки.

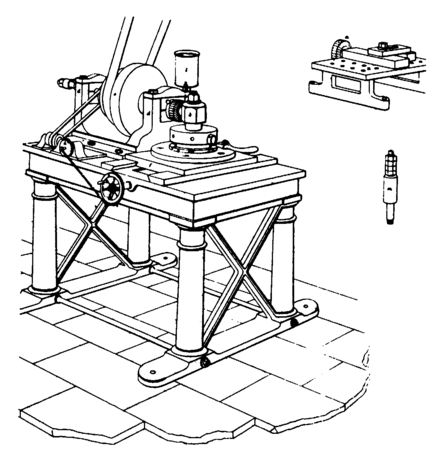

Как сделать станок по металлу?

При фрезеровке металла возникают большие напряжения и вибрация. Деревянная станина их не выдержит. Необходимо использовать чугунную плиту и металлопрофиль из низкоуглеродистой стали.

Вариант №1

Станок состоит:

• основание;
• стойка;
• салазки с направляющими поперечного перемещения;
• рабочий стол, передвигающийся в продольном направлении;
• шпиндельная головка;
• стойка с вертикальными направляющими;
• электродвигатель.

Чугунное основание выравнивается по плоскости. В нем прорезается поперечный паз «ласточкин хвост». В задней части крепится стойка под каретку шпинделя. Салазки заводятся в продольный паз. Они перемещаются в поперечном направлении за счет вращения винта. Подойдут готовые с токарного станка. Сверху устанавливается стол. Он перемещается по фигурным направляющим салазок. Вертикально инструмент движется вместе с кареткой по направляющим стойки. На массивной плите впереди устанавливается шпиндельная головка, сбоку крепится двигатель. Оба узла соединены ременной передачей.

Вариант №2

Используя в качестве фрезерной головки электродрель, можно создать простую и легкую модель вертикально-фрезерного станка.

1. Сделать основание в виде рамки из профильной трубы.
2. На нем поместить салазки с винтом для продольного перемещения.
3. Сверху устанавливается резцедержка с токарного станка с поперечным винтом и тиски.
4. К основанию прикреплены 2 стойки. Они для жесткости соединены 3 поперечинами. Нижняя у основания. 2 верхние служат опорой для каретки шпинделя.

Вертикально дрель перемещается по направляющим каретки. Для изготовления станка используется прямоугольный металлопрофиль. Все соединения выполнены болтами. За счет 2 стоек, конструкция устойчивая и прочная.

Дополнительные чертежи с размерами

Сделать самостоятельно фрезерный станок, значит изготовить оборудование, отвечающее вкусам хозяина, обеспечивающим именно его потребности. Начинать следует с построения, с выбора модели и построения чертежа. Размеры можно рассчитать самостоятельно или взять подходящие чужие и доделать. В процессе работы использовать остатки материалов и детали с вышедшего из строя оборудования.

Фрезерный станок по дереву своими руками

Для удобства работы с фрезером мастера устанавливают его стационарно, а заготовку перемещают. При работе таким способом, речь идет уже не о ручном фрезере, а так называемом «фрезерном столе». В данной статье мы попробуем объяснить, как же изготовить фрезерный станок по дереву своими руками.

Фрезер какой выбрать

Существует много видов фрезеров. Прежде чем выбирать его, необходимо обдумать, для каких назначений он вам будет нужен. Более сложные заготовки потребуют более мощный и оборотистый фрезер. Специалисты рекомендуют выбирать фрезер с ручной регулировкой и автоматической стабилизацией шпинделя.

Очень удобны фрезеры с системами плавного пуска и быстрой остановки. А если инструмент позволяет заменить щетки двигателя без вскрытия корпуса, то тогда ему вообще цены не будет. Это действительно существенный плюс.

Во многих инструкциях по эксплуатации производители фрезерных машин советуют не использовать его в работе вверх ногами. В основном, эти ограничения не обоснованы и могут игнорироваться.

Совет: фрезер выбирайте с мощностью не меньше 2- х киловатт, чтобы уверенно работать с любым деревом. Так же на нем должна присутствовать регулировка оборотов, как правило есть на всех моделях. Насчет стоит ли покупать бренды типа бош или макита, мое мнение — если занимаетесь профессионально и каждый день то стоит, если же для себя то достаточно и недорогого китайца.

Видео фрезерный стол своими руками

Станина фрезерного стола

Важной частью инструмента является специальный каркас (станина). Это каркас на опорах, сверху которого находится столешница. Станину можно сделать из любого материала: металл, дерево, ДСП и т.д.

Главное, чтобы она была жесткой и устойчивой. Размер тоже особого значения не имеет. Все зависит от того, с деталями какого размера вы будете работать.

Чтобы обеспечить удобную работу оператора станка, нижнюю часть станины необходимо углубить.

Благодаря этому, оператор при работе не цепляется ногами за конструкцию. Советуем сделать станину с регулируемыми опорами, которые позволят работать на любых неровностях пола.

Фрезерный станок по дереву своими руками примечателен огромным выбором вариантов создания. Вы сможете создать его полностью под себя.

Столешница стола

Здесь ничего сложного. Одним из вариантов является обычная кухонная столешница, покрытая специальным пластиком. По пластику заготовка будет отлично скользить, а доска будет хорошо гасить вибрации.

Монтажная пластина фрезера на стол

Пластина, обладающая высокой прочностью при малой толщине. Как правило, её выполняют из металла или текстолита (последний вариант легче в использовании).

Пластина прямоугольной формы, в центре которой проделывают отверстие. После этого фрезер прикрепляют к монтажной пластине. Для того, что закрепить инструмент с пластиной к столу, на углах пластины нужно просверлить четыре отверстия.

Самый простой фрезерный стол своими руками, чертежи

Вот мы и добрались до сути данной статьи. Так как же собрать фрезерный станок по дереву своими руками? Вначале, к готовому каркасу (станине) временно крепится столешница. Потом на столешницу кладут монтажную пластину и отмечают её положение. Далее, с помощью фрезера, на столешнице выбирают посадочное место для пластины.

Она должна быть установлена идеально с верхней плоскостью столешницы. В заключении, необходимо выполнить фрезерование отверстия по форме подошвы фрезера и соединить все это воедино. Конечно, с некоторыми моментами придется повозиться, но главное выполнять все наставления.

Верхний прижим

Для более комфортной работы, стол можно оснастить верхним прижимом. Подойдет обычный шариковый подшипник.

Он позволит вам плотно зафиксировать заготовку. Это позволит вам повысить качество и скорость работы, а также сэкономить свои нервы и силы.

Безопасность

Нужно заострить внимание на самом главном – безопасности. Во-первых, для фрезы рекомендуется установить защитный экран. Во-вторых, оснастить инструмент кнопкой экстренной остановки. Кнопка должна быть в легкодоступном для вас месте, но в тоже время, не мешать вам работать. В-третьих, рабочую зону можно дополнительно осветить.

Все эти пункты только добавят вам комфорта в работу, ведь на безопасности нельзя экономить. Творите на здоровье.

Самодельный фрезерный станок по дереву, чертежи стационарного фрезера, установка шпинделя своими руками: фото и видео-уроки, цена

Все фото из статьи

Фрезерование древесины представляет собой технологичный процесс обработки посредством вращающихся резцов, которые позволяют отделять часть стружки. При этом данная операция может быть применена как к профильным, так и плоским поверхностям различных деталей. На концах элементов можно формировать всевозможные соединительные отверстия и гнезда.

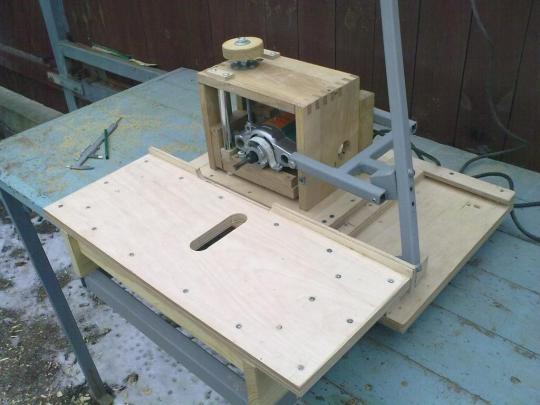

На фото представлено устройство, сделанное самостоятельно.

Начальная информация о процессе

Прежде чем сооружать самодельные фрезерные станки по дереву, рекомендуется ознакомиться с данным способом обработки более подробно. В качестве основного элемента в данном случае выступает специальная насадка с большим количеством зубчиков.

В зависимости от ее типа можно произвести тот либо иной способ фрезерования:

• Концевая обработка направлена в первую очередь на то, чтобы сделать в детали канавку или паз определенного размера.
• Фасонная технология подразумевает проведение работ с профильными элементами вроде багетов, шестерней, а также оконных рам.
• Торцевая методика фрезерования, как правило, применима к максимально большим поверхностям.

Наглядно демонстрируется схема торцевого фрезерования.

Дополнение! Достаточно часто используются специализированные фрезы, позволяющие делать фигурный срез. При таком варианте можно легко осуществить раскрой материала с дополнительной обработкой крайней части.

Составные части устройства

Чтобы сделать своими руками непосредственно самодельный стационарный фрезерный станок по дереву, необходимо ознакомиться с основными компонентами данного механизма. Самостоятельное изготовление подобного приспособления для обработки поможет сэкономить, так как цена готовой продукции относительно высока.

Приводящий механизм

На этапе проектирования начинающий мастер должен решить, какой мощности двигатель будет использоваться. Если при эксплуатации не предполагается осуществлять глубокую выборку древесины, то можно обойтись мотором с мощностью не более 500 Вт. Однако на практике такие станки очень часто глохнут.

Рекомендуется взглянуть на чертежи самодельного фрезерного станка по дереву.

Оптимальный вариант заключается в применении двигателя, мощность которого колеблется в пределах 1-2 кВт. При наличии такого агрегата можно использовать практически любые типы фрез, осуществляя обработку древесины в стандартном режиме.

Для проведения работ может подойти как электрический лобзик по дереву, так и ручные инструменты, вроде дрели или болгарки.

При выборе двигателя немалую роль играет количество оборотов, производимое за одну минуту. Чем выше показатель, тем равномернее и чище будет срез. Лучше всего, если мотор рассчитан на подключение к бытовой сети с напряжением 220 вольт.

Регулировочный лифт

Когда изготавливается самодельный фрезер по дереву, определенное внимание следует уделить данному приспособлению. Лифт обычно состоит из корпуса, скользящих полозьев, каретки, резьбовой оси и винта для фиксации.

При включении устройства каретка должна двигаться вниз или вверх. Полозья выполняют функцию защитных ограничителей. Фиксирующий винт позволяет закрепить каретку в одном положении после выбора конкретной высоты. Что касается корпуса, то он удерживает полностью всю конструкцию.

Так выглядит самодельный шпиндель для фрезерного станка по дереву.

Подобное приспособление обеспечивает регулирование выхода сменной насадки непосредственно над поверхностью стола. Для удобства лифт снабжается специальными шестернями.

Опорная конструкция

Если нет готового стола, то его можно легко сделать из древесины. Хотя данный материал боится влаги, из него получаются достаточно долговечные и надежные конструкции. В ходе работ для создания основной плоскости могут использоваться древесные плиты различного типа.

Перед основными работами должны быть составлены чертежи самодельного фрезерного стола по дереву, на которых следует выделить наиболее важные места. При планировании нельзя забывать о технике безопасности. Требуется в обязательном порядке закрыть пространство вокруг вращающейся фрезы.

Можно изготовить примерно такой стол для станка.

Изготовление насадки

При необходимости может использоваться самодельная фреза по дереву, позволяющая осуществлять несложные работы.

Детальная инструкция по изготовлению подобной насадки приведена ниже. Деталь будет изготавливаться непосредственно из полотнища резака поэтапно.

1. Сначала делается отверстие точно в центральной части. Для этого используется сверло из твердых сплавов. Заусенцы и другие дефекты устраняются при помощи алмазного надфиля.
2. Следом производится центрирование диска. Простым карандашом четко обрисовывается контур. Внешние края подравниваются на станке с установленным шлифовальным кругом.
3. Далее проделываются зубчики с помощью отрезного круга. Их количество обычно составляет около 20 штук. Угол наклон прорезей должен соответствовать 30 градусам.
4. На завершающей стадии подготовленная насадка устанавливается непосредственно на станок. Для тестирования можно использовать ненужную заготовку из дерева. Выборка древесины должна происходить равномерно.

Показан один из этапов изготовления детали.

Внимание! Самодельные фрезы по дереву для ручного фрезера или станка не рекомендуется подвергать термической обработке в домашних условиях, так как качество режущего элемента может только ухудшиться.

В качестве заключения

Отталкиваясь от вышеизложенной информации, многие начинающие мастера смогут самостоятельно соорудить незамысловатый деревообрабатывающий станок, который может применяться для осуществления несложных работ. Конечно же, сравниться с готовым оборудованием, например, качественной дисковой пилой по дереву, он не сможет, но производить нехитрые операции будет способен. В качестве наглядного пособия желательно использовать специальное видео в этой статье.

Самодельный копировальный фрезерный станок по дереву

Перед мастерами по дереву иногда встает необходимость создания максимально точной копии какого-либо изделия. Для этого на многих предприятиях сегодня используют копировально-фрезерное оборудование. С его помощью можно изготавливать детали внушительными тиражами, при этом удается добиться внушительной скорости обработки и отличного качества.

Назначение станка

Фрезерование является одним из традиционных способов обработки. С помощью такого подхода можно осуществить обработку разной чистоты простой и фасонной поверхностей. Фрезерные станки подходят для соответствующей обработки планок или, например, рычагов, которые могут иметь простую и сложную конфигурацию контуров.

Принцип работы

Обработка изделий осуществляется по копиру, действия которого задаются копировальным устройством. Через копир последнее воздействует на исполнительные органы, фреза из заготовки воссоздает поверхность, которая задается на копире. В основе принципа работы копировально-фрезерного станка по дереву лежит вращение шпинделя, которое является главным движением. По контуру перемещаются салазки и стол. При фрезеровании двигается шпиндельная головка.

Основа работы – движение салазок

Вспомогательными движениями являются перемещение салазок и их ускорение, стола, шпиндельной головки и установочное перемещение трейсерного столика. Фреза и копировальный щуп соединяются между собой очень жестко. При этом первая передает перемещение щупа. Если происходит отклонение его движения, то это вызывает рассогласование относительно фрезы.

Объемная обработка

Программные фрезерно-копировальные станки по дереву могут работать по принципу объемного и контурного движения. Кривая копира располагается в параллельной плоскости и перпендикулярно оси фрезы, когда установка использует контурное копирование.

Конструктивные особенности станка

Для того чтобы понять, как сделать копировально-фрезерный станок по дереву, следует ближе ознакомиться с его конструктивными особенностями. Такие установки предназначены для обработки профилей или рельефов изделий с помощью твердосплавного режущего инструмента, который называется фрезой. Она осуществляет формирование контура или повторяет поверхность задающего узла – копира. Он обладает механической, пневматической или гидравлической связью с системой отслеживания, отвечающей за направление режущей части.

С одной стороны воздействие производится на усилительное устройство, тогда как с другой – на исполнительный орган. Изготавливая копировально-фрезерный станок по дереву, в качестве копира вы можете использовать плоский шаблон, эталонную деталь, пространственную модель.

Копировальным устройством выступит щуп, палец, копировальный ролик или фотоэлемент. Образцы для копирования вы можете изготовить из разных материалов, а именно:

Копир и обрабатываемая деталь при изготовлении копировально-фрезерного станка по дереву фиксируются на вращающемся столе. Что касается исполнительного органа, то им выступает дифференциал, электромагнитная муфта, соленоид, винт или золотник. Если речь идет о станке с усилительным устройством, то конструкция предусматривает использование гидравлических, электромагнитных или электрооптических реле.

Точность профиля и шероховатость поверхности изделия будут зависеть от скорости передвижения следящего узла. От электродвигателя и силового гидроцилиндра совершается привод исполнительной цепи. Копировально-фрезерный станок по дереву будет иметь пантограф, который представляет собой специальное устройство, обеспечивающее копирование в установленном масштабе.

Если изготовлением станка вы планируете заниматься самостоятельно, то данный узел можно включить в конструкцию. Он обладает направляющим пальцем, располагающимся на оси. Его перемещение направлено к копиру. В процессе движения пальца шпиндель описывает на заготовке подобную геометрическую фигуру. Масштаб копирования будет определяться пропорциями плеч пантографа.

Особенности изготовления

Чем приобретать готовое оборудование, лучше сделать копировально-фрезерный станок по дереву, самодельная установка обойдется дешевле. Однако она не сможет конкурировать с заводской моделью в вопросах работоспособности и качества копий. Приспособить копирующее устройство к промышленной модели очень сложно. Это касается переделки всего аппарата. Поэтому собрать самодельный станок проще с нуля при использовании электрического двигателя и системы тяг.

Что касается мотора, то он должен обладать зажимным патроном для фрезы. Ручной копировально-фрезерный станок по дереву будет предусматривать наличие следующих узлов:

• фрезерной головки;
• несущей рамы;
• рабочего стола.

Последний может регулироваться по высоте, а фрезерная головка будет работать в тандеме с электрическим двигателем привода и двухступенчатым придаточным механизмом. С помощью него удастся обеспечить две скорости фрезерного вала.

Изготовление узкопрофильного оборудования

Вы должны быть готовы к тому, что при копировании конечное изделия может иметь некоторые изъяны и несоответствия. Они появляются при смене направления фрезы, дрожании опорной конструкции и вибрациях.

Искривления и прогибания заготовки лишь добавляют неприятностей. Это вызвано увеличением внутреннего напряжения из-за выборки материала. Избежать недочетов вы сможете, изготовив станок узкопрофильного типа. Не следует делать его универсальным.

Устройство рекомендуется оптимизировать под производство конкретных изделий, которые будут необходимы именно вам. Например, некоторые мастера изготавливают лишь деревянные части винта для пропеллера или ружья.

Немаловажным фактором является еще и размер агрегата. Чем более массивные изделия вы планируете обрабатывать, тем конструкция должна получиться больше. Вибрации, передающиеся от привода фрезы, должны поглощаться массой опорной конструкции. Направляющие оси будут претерпевать нагрузки. Они должны иметь запас прочности. Важно выбрать узел, который не будет прогибаться.

Перед тем как сделать копировально-фрезерный станок по дереву своими руками, вы должны сконструировать оборудование и определить вид деталей, которые планируется формировать. Для граверной работы и фрезерования длинных изделий потребуются разные рабочие столы, а метод закрепления заготовок должен быть индивидуальным. От материала изготавливаемых деталей будет зависеть мощность электрического двигателя, который отвечает за вращение фрезы и устанавливается на станке.

Для фрезерования и гравировки деревянных изделий будет достаточно мотора постоянного тока на 200 Вт. А вот для реализации процедуры копирования между собой соединяются устройство и копирующий щуп. Высота и плоскости над рабочей поверхностью должны совпадать.

В заключение

В роли копира для станка можно использовать контурные чертежи, плоский шаблон, пространственную или эталонную модель. Наиболее простая конструкция копира предусматривает наличие несущей рамы, которая выступает в качестве основания. При сборке следует подготовить фрезерную головку, рабочий стол и электропривод.

Размеры стола могут быть подобраны индивидуально и зависят от поставленных задач. Важно учитывать при этом еще и размеры рабочего помещения. Мощность электродвигателя вы должны определить с учетом планируемых нагрузок. Эта часть конструкции будет вращать фрезу.

Оборудование копировального типа используется в случаях, когда следует провести изготовление деталей по определенному шаблону в пределах небольшой партии. В некоторых случаях копировально-фрезерный станок применяется при условиях крупносерийного производства, как и разновидность с ЧПУ. Это связано с тем, что рассматриваемый станок способен проводить создание изделий, форма которых в наибольшей степени соответствует изначальному образцу, как и станках с ЧПУ, движение фрезы задается автоматически. Главная особенность, которой обладает копировально-фрезерный станок – высокая скорость обработки.

Предназначение

Зачастую копировально-фрезерный станок используется для выполнения обработки по объему и на плоскости, его работа схожа с вариантами, на которых установлена система ЧПУ. При этом особые модели позволяют проводить обработку по дереву по объему, когда применяется объемная модель в качестве копира. В сфере деревообработки обработка по объему позволяет:

1. создавать орнаменты и различные надписи.
2. гравировать фасонные профили.
3. создавать сложные узоры, грани или плоскости которых расположены в различных плоскостях.

Рассматриваемый станок по дереву зачастую используется в сфере производства мебели. Многие декоративные части, которые имеют сложную форму, создаются при помощи подобного станка.

Принцип работы

Возможность значительного ускорения процесса производства сложных изделий обуславливается особенностями работы, которыми обладает копировально-фрезерный станок. Как и при обработке металла, при работе по дереву используется режущий инструмент под названием «фреза».

Основными моментами работы можно назвать:

1. Фреза проводит создание контура или поверхности, которые задаются при помощи копира.
2. Связующим звеном между режущим инструментом и устройством слежения становится механическая, гидравлическая, пневматическая система. Станок по дереву чаще всего имеет механическую систему подачи и управления.
3. Копиром может служить плоский шаблон, ранее созданная эталонная модель, пространственная модель, фотоэлемент, контурный чертеж. В некоторых случаях подобные станки оснащаются ЧПУ, что делает их широкоуниверсальными.
4. Образцы, выступающие в качестве шаблона, могут быть изготовлены из металла, древесины, пластмассы или другого материала.

Копировально-фрезерный станок работает следующим образом: устанавливается образец различного типа, к нему подводится следящее устройство, которое через определенный вид связи передают нужное усилие на режущий инструмент.

Классификация

Основной классификацией можно считать различие по типу установленного привода. Учитывая подобную особенность можно выделить:

1. пантограф по дереву для фрезера. это вариант может работать в 2 или 3 измерениях;
2. универсальный тип, который также называют как пантограф, имеющий поворотный рукав. как правило, рукав расположен в вертикальной плоскости;
3. есть варианты исполнения, которые имеют несколько шпинделей для ускорения процесса обработки;
4. с механической, электрической, гидравлической подачей;
5. фотокопировальный вид передачи контура для направления режущего инструмента.

Также станки по дереву различаются по уровню автоматизации производственного процесса. ЧПУ в этом случае устанавливается довольно редко, так как шаблонный метод обработки не требует системы Числового Программного Управления для указания траектории движения режущего инструмента.

Создание станка своими руками

Существует огромное количество станков по дереву копировального типа, которые известны как пантограф, имеют систему ЧПУ (универсальный вариант, который позволяет проводить обработку по копиру или программе). Однако приобрести подобное оборудование может не каждый, что связано с весьма большой его стоимостью. Добавление ЧПУ делает оборудование доступным только для крупных производителей, когда срок окупаемости оборудования будет менее 5 лет. Именно поэтому многие задаются вопросом – как сделать станок своими руками?

Перед тем как преступить к работе стоит помнить о том, что станки, созданные своими руками, значительно уступают промышленным моделям. При этом самостоятельно сделать вариант с ЧПУ невозможно. Также многие отмечают, что переделать обычный фрезерный вариант исполнения в копировальный своими руками также очень сложно, и, зачастую, проще начать с нуля. Пантограф самостоятельно изготовить несложно, но все же есть определенные сложности в этом процессе.

Самодельный пантограф для фрезера

Существует много схем, по которым создать копировально-фрезерный станок можно своими руками. Типовой вариант, как правило, состоит из следующих элементов:

1. рабочий стол;
2. несущая рама;
3. фрезерная головка.

Для осуществления процедуры смены режима резания изменяется высота расположения стола, головка с фрезой имеет электрический привод, который приводит режущий инструмент в движение, зачастую в систему включают передаточный механизм для смены скоростей.

Сам пантограф может быть изготовлен следующим образом:

1. Из дерева. Подобный пантограф можно создать своими руками, но при этом он будет обладать малой точностью обработки, так как соединение деревянных частей происходит при помощи петли. Креплению при помощи петлей свойственен люфт.
2. Чертежный пантограф из металла – позволяет создавать копии в различных масштабах, однако не может применяться для создания объемных копий.

При создании станка своими руками следует учесть, что многие детали могут иметь изъяны и несоответствие размеров. Данная ситуация связана с вибрации и дрожании основания, чего избежать довольно сложно. Во время смены направления движения фрезы также возможны погрешности. Из-за внутреннего напряжения заготовки из дерева возможно искривление заготовки. Поэтому рекомендуется создавать подобное оборудование только для узкопрофильного производства, когда станок будет предназначен для создания одной детали. Избежать рассматриваемых проблем практически невозможно, однако при условии обработки одной и той же детали возможно постепенное улучшение конструкции.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Фрезерование – это вид механической обработки материалов при помощи специального режущего инструмента – фрезы. Метод позволяет получить высокий квалитет точности и степень шероховатости обрабатываемой поверхности. К тому же его отличает значительная производительность.

Обработка поверхностей осуществляется методом встречного фрезерования, когда вращение режущего инструмента противоположно направлению подачи, и попутным фрезерованием – способом, при котором направление вращения фрезы и подачи идентичные. Используя фрезы с режущими кромками из современных сверхтвердых материалов, можно заменить операцию шлифования.

Фрезерное оборудование разделяется на универсальное и специализированное. В первом случае это станки общего назначения для выполнения продольного и непрерывного фрезерования, с инструментом, установленным на консоли и нет. Во втором – механизм для нарезания резьбы, шлицов, изготовления шестерен и шпоночных пазов и фрезерования по копиру.

В производстве зачастую возникает потребность в изготовлении нескольких штук, партии, а то и серии идентичных деталей. Для этого используют фрезерное оборудование, оснащенное пантографом.

В домашнем хозяйстве функции фрезерного станка, как правило, выполняет ручной фрезер. Для выполнения максимального перечня работ фрезер оснащается целым комплектом приспособлений. Основная оснастка поставляется вместе с оборудованием, дополнительная приобретается или изготавливается самостоятельно. Это самые различные упоры, прижимы, шаблоны. Но можно пойти еще дальше и изготовить копир для фрезерования объемных деталей.

Фрезерно-копировальное оборудование: принцип работы

Принцип работы такого устройства заключается в четкой передаче движений копировальной головки через профиль-держатель режущему инструменту.

Приобрести копировальный фрезерный станок довольно трудно, поэтому народные умельцы изготавливают его своими руками из подручных материалов. Все происходит методом проб и ошибок. Поэтому мастера советуют сначала собрать дупликарвер, а уж потом внедрять его в серийное производство. Как правило, этому этапу предшествует не одна серьезная подгонка и переделка.

Фрезерно-копировальное оборудование: сферы применения

На фрезерных копировальных станках можно обрабатывать не только плоские, но и объемные детали. С их помощью, наравне с простыми фрезерными операциями, можно выполнять гравировку, повторять рисунки, узоры и надписи. Конструкция станка довольно проста, и ее под силу изготовить любому мастеру.

Копировально-фрезерные станки позволяют обрабатывать не только деревянные детали, но и чугунные, стальные и пластмассовые заготовки, а также изделия из цветных металлов. Это обеспечивается качественным инструментом из быстрорежущей стали и твердых сплавов. Копировальный станок позволяет фрезеровать не только прямые, но и криволинейные поверхности. При этом детали получаются совершенно идентичные.

Фрезерно-копировальное оборудование: конструкция

Типовая конструкция копировально-фрезерного станка совершенно простая. Она состоит из рабочего стола и системы направляющих с зажимами для крепления фрезера и копира.

Изготовить универсальный копировально-фрезерный станок в домашних условиях довольно сложно, да и в этом нет большой необходимости. Для домашних условий создается обычно оборудование с узконаправленной специализацией.

Изготовление копировально-фрезерного станка: материалы

Чтобы создать дупликарвер в домашних условиях своими руками, следует начертить элементарный эскиз, который и станет руководством к дальнейшим действиям. Кроме того, нужно запастись некоторыми материалами. Это:

1. Коленный цементированный полированный вал Ø 16 мм.
2. Линейные подшипники в количестве 2 шт.
3. Рельсовые направляющие длиной 900 мм – 2 шт. Для удобства крепления их длина принимается кратной 150.
4. Разрезные линейные подшипники в количестве 4 шт. Желательно применение подшипников с поджимным винтом для регулировки плотности посадки на направляющую.
5. Профильная труба 30×60 с толщиной стенки до 3 мм.
6. Металлическая пластина длиной 900 и шириной 100 мм.
7. Концевые стойки в количестве 2 шт.
8. Подвижный элемент в виде пластины – 1 шт.
9. Коромысло для крепления копира и фрезера – 2 шт. Длина выбирается произвольно.
10. Подвижные муфты – 2 шт.
11. Профильная труба 40×40 с толщиной стенки до 3 мм.
12. Корончатая муфта для поворота детали и шаблона.

Изготовление копировально-фрезерного станка: инструмент

После этого нужно подготовить инструмент, который обязательно пригодится для сборки конструкции станка. Это:

• угловая шлифовальная машинка;
• отрезной и зачистной диск;
• сварочный аппарат;
• маска для сварки;
• лепестковый диск или щетка;
• саморезы для крепления рельсовых направляющих и подвижных элементов;
• электродрель;
• шуруповерт;
• измерительные инструменты: рулетка, штангенциркуль;
• кернер и чертилка.

Изготовление копировально-фрезерного станка: пошаговая инструкция

После того как все готово, начинается непосредственная сборка копировально-фрезерного станка.

Шаг №1

Из профильной трубы 30×60 необходимо отрезать два куска длиной 950 мм для крепления рельсовых направляющих. Запас в 50 мм нужен для установки концевиков, дабы исключить соскакивание линейных подшипников.

Шаг №2

Профильную трубу 40×40 нужно порезать на заготовки для основания. Руководствуясь имеющимся эскизом, нужно отрезать два куска по 1350 мм и два куска по 900 мм.

Шаг №3

Из этой же трубы необходимо отрезать небольшие стойки. Их линейный размер зависит от высоты обрабатываемых впоследствии деталей.

Шаг №4

Теперь необходимо убрать с труб ржавчину. Для этого можно воспользоваться лепестковым диском или щеткой.

Шаг №5

После этого обвариваем все стыки и зачищаем швы зачистным кругом толщиной 6 мм.

Шаг №6

Затем необходимо добиться параллельности рельсовых направляющих. Для этого нужно сделать соединение стойки и основания рельсовой направляющей разъемным. Необходимо взять шайбу по внутреннему размеру стойки, приварить к ней гайку и вкрутить болт. Болт на этом этапе нужен для того, чтобы установить гайку с шайбой в полости трубы-стойки заподлицо и в строго вертикальном положении, а при ее сварке не повредить резьбу. Проделать это нужно со всеми четырьмя стойками.

Шаг №7

Стойки приварить к основанию.

Шаг №8

В основании рельсовой направляющей в месте соединения со стойками нужно просверлить отверстия: в верхней полке под головку болта, в нижней – под резьбу.

Шаг №9

Установить рельсовые направляющие на основание (трубу 30×60), предварительно просверлив отверстия, и закрепить саморезами по металлу.

Шаг №10

Произвести монтаж оснований с рельсовыми направляющими и затянуть болтами.

Шаг №11

Проверить параллельность направляющих. В случае ее отсутствия необходимо произвести регулировку путем подкладывания фольги разной толщины на стойки под направляющую.

Шаг №12

На металлической пластине нужно разметить и просверлить отверстия для крепления разрезных линейных подшипников и концевых стоек.

Шаг №13

После этого нужно изготовить подвижный элемент путем сварки к металлической пластине коромысел длиной 300 мм для щупа и фрезера, затем прикрепить к нему линейные подшипники.

Шаг №14

После этого подвижный элемент нужно надевать на полированный вал, по краям которого установить концевые стойки.

Шаг №15

Всю конструкцию необходимо установить на металлическую пластину шириной 100 мм и закрепить концевые стойки саморезами.

Шаг №16

Затем на металлическую пластину с нижней стороны необходимо установить разрезные линейные подшипники.

Шаг №17

После этого навесная конструкция надевается на рельсовые направляющие разрезными подшипниками и устанавливаются концевики.

Шаг №18

На окончание коромысел устанавливаются подвижные муфты и крепятся щуп и фрезер.

Шаг №19

Для того чтобы заготовка и деталь синхронно вращались, необходимо связать их муфтами. Для управления подойдет звездочка и коронка. Копировально-фрезерный станок готов. В конструкции достигнуто 5 степеней свободы. Перемещение по оси X обеспечивается движением конструкции по рельсовым направляющим, перемещение по оси Y – движением подвижного элемента по полированному валу, перемещение по оси Z – движением коромысел.

Дополнительно за счет подвижных муфт щуп и фрезер могут перемещаться влево и вправо по оси коромысла, и есть возможность синхронного движения шаблона и заготовки. Это дает возможность обрабатывать детали практически любой формы.

Копировально-фрезерные станки по металлу в массовом и серийном производстве

Копировально-фрезерные станки по металлу применяются в массовых производствах. С их помощью изготавливаются гребневые винты для кораблей, турбины двигателей с реактивной тягой, рабочие колеса насосов, штампы для кузнечно-прессового производства, заготовки для механического и литейного производства. В быту копировальное оборудование по металлу практически не используется.

Пантограф для фрезера: конструктивные особенности

Для масштабирования копировальных процессов существует специальное приспособление, называемое пантографом. Он облегчает процессы изготовления деталей с криволинейными поверхностями, позволяет выполнять орнаменты и узоры любой сложности в уменьшенном виде. Стоимость такого приспособления достаточно велика. Но сделать пантограф в домашних условиях своими руками вполне реально.

Пантограф для фрезера: принцип работы

Принципиальная схема пантографа выглядит довольно просто. Она представляет собой квадрат, разделенный пополам. Все соединения на шарнирах, поэтому все стороны подвижны, и квадрат при воздействии легко превращается в ромб. Нулевая точка, расположенная в одном из углов квадрата, закрепляется жестко. Относительно ее конструкция может видоизменяться, превращаясь в ромб. В середине квадрата устанавливается режущий инструмент. В противоположном углу квадрата по диагонали закрепляют копир. Расстояние от нулевой точки до фрезы составляет некую величину А, а до копира 2А. Это дает масштаб 2:1. Линейный размер длинных и коротких сторон пантографа тоже должен отличаться друг от друга в 2 раза.

Пантограф для фрезера: материалы

Для того чтобы изготовить пантограф своими руками, потребуются следующие материалы:

1. Квадратный металлический профиль 12×12
2. Подшипник 180201.
3. Втулки под наружную обойму подшипника.
4. Пальцы по внутреннему размеру подшипника и резьбой М12.
5. Гайка М12.
6. Болты М6×45
7. Гайки М6.
8. Втулка под закрепление копира.
9. Профильная труба 40×40
10. Петля металлопластикового окна.
11. Краска.
12. Малярный скотч.
13. Металлическая пластина.
14. Винт для фиксации копира.

Пантограф для фрезера: инструмент

Кроме перечисленных материалов, необходим инструмент:

• Ручной фрезер.
• Угловая шлифовальная машинка.
• Сварочный аппарат.
• Гаечные ключи.
• Мерительный инструмент.

Пантограф для фрезера: поэтапная инструкция изготовления своими руками

Приступаем к непосредственному изготовлению пантографа.

Этап №1. Резка заготовок

Необходимо разметить и отрезать квадратный профиль по рассчитанным размерам. Для удобства можно воспользоваться малярным скотчем и металлической пластиной. Скотч даст возможность четкой разметки, а пластина поможет сделать ровный и качественный рез. Заготовки для площадки под фрезер нужно отрезать под прямым углом, а на отрезках профиля для шатунов делать скос для максимального прилегания втулки подшипника.

Этап №2. Сверление технологических отверстий

На всех заготовках необходимо снять фаски и просверлить отверстия Ø 6,2 мм для дальнейшего соединения их в конструкцию.

Этап №3. Сварка площадки под фрезер

После этого нужно сварить площадку под фрезер.

Этап №4. Изготовление шатунов

На доске необходимо сделать подобие кондуктора и жестко закрепить все свариваемые детали. Для этого в доске сверлится отверстие, а подшипник во втулке зажимается болтом, квадратные профили шатунов крепятся струбцинами. Предварительно между ними необходимо вставить две шайбы и скрепить болтами. После этого все стыки конструкции обвариваются и зачищаются. Затем нужно разрезать подшипниковую втулку между квадратными профилями на каждом шатуне. Болты М6, шайбы и подшипники необходимо снять. На рамку необходимо приварить крепление для фрезера, а на короткий шатун в точке, противоположной нулевой – удлинитель для масштабирования. Шатуны можно окрасить для придания эстетичного вида.

Этап №5. Изготовление узла для крепления копира

Теперь необходимо выточить две втулки с внутренним диаметром, аналогичным размеру копира. С боковой стороны просверлить отверстие и нарезать резьбу для установки винта, фиксирующего копир. После этого нужно отрезать два кусочка квадрата 12×12 длиной 20–30 мм и приварить их на боковой стороне между втулками. Размер между квадратами должен составлять 12 мм.

Этап №6. Изготовление механизма подъема подшипника

Необходимо изготовить узел подъема подшипника. Для этого палец нулевой точки нужно приварить на кусок профиля 12×12 и закрепить к профильной трубе 40×40 при помощи петли с металлопластикового окна. Профильная труба будет служить местом крепления пантографа к столу струбциной.

Этап №7. Сборка пантографа

Подшипники нужно установить во втулки и надежно закрепить, стянув квадратные профили шатунов болтами М6. При помощи пальцев необходимо собрать шатуны в единую конструкцию. Закрепить пантограф на столе струбциной и установить фрезер. Устройство готово к работе.

Режущий инструмент для фрезерных работ: копировальные фрезы

Копировальные фрезы – инструмент, на котором, кроме режущей части, присутствует подшипник. Его размер равен диаметру режущей части фрезы. Подшипник может располагаться как в верхней, так и нижней части фрезы. Инструмент так и классифицируется. Стоит учесть, что маркировка означает положение подшипника при обычном размещении фрезы – хвостовиком вверх.

Служат они для выполнения копировальных работ по шаблону. При использовании фрезы с верхним подшипником шаблон располагается сверху детали, если с нижним положением подшипника, то снизу.

Работа ручным фрезером предполагает применение любых фрез. Это безопасно. Единственное, что при использовании режущего инструмента с верхним подшипником следует обращать внимание на вылет фрезы, чтобы не повредить верстак.

Фрезерование на деревообрабатывающем станке предусматривает использование фрез только с нижним положением подшипника. Это связано с тем, что у фрезы с верхним положением подшипника открытая вращающаяся режущая часть оказывается в зоне заготовки. Неосторожное движение может привести к серьезной травме. Такие фрезы применяются на станках только в особых случаях с максимальным соблюдением правил ТБ.

Копировально-фрезерные станки – это уникальное оборудование, с помощью которого выполняются сложнейшие работы по изготовлению идентичных деталей. Но для работы в домашних условиях можно изготовить несложные аналоги такого оборудования и приспособлений, которые помогут в быту или небольшом бизнесе.

по дереву и по металлу

Как сделать фрезерный станок по дереву? Чтобы изготовить дома различные изделия из дерева или металла, удивить своих друзей и знакомых своим мастерством, следует смастерить универсальный фрезерный станок по дереву своими руками.

Зачем делать станок, если легче купить готовый в магазине? Все дело в том, что фрезеровочный аппарат с множеством функций стоит дорого, а часть из них не понадобятся в хозяйстве.

Сделанный самостоятельно будет включать все нюансы и соединения по личному желанию. И для изготовления подойдут подручные материалы, станок выйдет недорого.

Подготовка

В первую очередь необходимо определиться для каких целей будет использоваться оборудование. Идеальное решение – заранее подготовить чертеж.

Чертеж фрезерного станка

На схеме необходимо заметить нахождение включателей, указать, где будет расположен вал и дополнительные приспособления. Это делается для того, чтобы во время работы уже была готовая схема поэтапных действий.

А также благодаря чертежу, строитель увидит, в каком месте лучше закреплять все комплектующие, чтобы это было удобно и функционально.

Заранее обязаны быть подготовлены все материалы:

• двигатель, если он пригодится при изготовлении;
• доски;
• фанера;
• гайки;
• болты.

Болты

Тогда и вся работа займет немного времени, но уже в ближайшее время мастера могут использовать мини-станок по его назначению.

Станок из дрели

Наиболее простой вид, но имеет свои нюансы. Самодельный фрезерный станок по металлу или дереву из обычной дрели не позволяет точно придерживаться необходимой обработки.

Механизм работы со станком:

• для начала следует приготовить заготовку, она будет удерживать будущий мини-станок в одном положении;
• необходимо установить дрель фрезу;
• зажать головку.
• из доски необходимо подготовить зажим, его крепят к ограничителю. Если упереть ограничитель, то фрезер будет двигаться по одной линии, которая и определит расположение паза.

Фрезерный вертикально-горизонтальный станок своими руками

Стационарное устройство

Стационарный самодельный фрезерный станок по дереву своими руками по сборке ничем не отличается от заводской комплектации. Для сборки понадобится:

• Стол – размер стола для фрезерного станка подбирает хозяин, в зависимости от своих потребностей. На нем следует установить крепеж, который указывает на размеры перемещения фрезы.
• Станина – это основная часть оборудования, куда закрепляется столешница, фреза. Выбираются надежные и прочные материалы.
• Фреза – подойдут подручные материалы, к примеру, та же дрель, а также под силу сделать самостоятельно из электродвигателя и шпинделя.

Шпиндель ETT80-0.75

Решают перед сборкой фрезерного станка по дереву, в какой плоскости будете производить обработку дерева: вертикально или горизонтально. От этого зависит установка всех запчастей, рассмотреть следует на примере вертикальной обработки:

• Для подготовки станина, в чертеже необходимости нет. Но предпочтение следует отдать раме с уголками из металла, ее необходимо закрепить болтами ДСП.
• Следует определиться с местом, где выйдет вал фрезерного оборудования. Подготовить дырку, но вал обязан быть меньше отверстия.
• Необходимо закрепить болгарку, используя хомуты, их следует заранее закрепить болтом.
• Надо подобрать фрезы – они обязаны напоминать диск по установке на вал. Закрепите гайкой.
• Если для фрезерования берутся фрезы шпоночного вида, следует подготовить переходник.

Важным условием остается установка на столе направляющих элементов. По ним будет передвигаться заготовка, для удобства направляющие изготавливаются из дерева. Этот материал позволяет создать различное направление, эти изделия мастера могут легко снять, но при работе их следует закрепить болтами.

Если сравнить стационарный аппарат со станком из дрели, то первый вариант значительно выигрывает, так как точность процесса работы на высшем уровне. Но его сложнее построить своими руками из подручных материалов.

Но после монтажа всего оборудования мастера могут с точностью сказать, что станок, изготовленный своими руками, будет усердно служить несколько лет.

Аппарат из дрели также имеет преимущество – его просто сделать, но долгосрочность его использования точно предсказать невозможно.

Обработка металла

Для своих целей легко изготовить и фрезерный станок по металлу своими руками. Придерживаясь правилам сборки, специалисты могут быстро соорудить качественное оборудование, оно будет красиво внешне, качественное и прослужит долго. Следует рассмотреть инструкцию сборки:

• Следует изготовить крышку для будущего станка. В качестве материала изготовления следует отдать свое предпочтение фанере. Для подготовки крышки, необходимо вырезать из фанеры несколько участков определенных размеров, они подойдут к будущему оборудованию. Заключительный этап: скрепление заготовок между собой.
• Установка крепежных элементов, установка самого фрезера и дополнительных частей станка – всю работы делать необходимо аккуратно. Спешка никому пользы не принесет.
• Сборка стола и крепление на нее монтажной пластинки – для этого на подготовленном столе делается небольшое углубление. Контуры полностью обязаны соответствовать пластине. Монтажная пластинка закрепляется с использование скотча.
• Прокладки – они устанавливаются по контуру пластины, необходимо прижать их. Для этих целей подойдут струбцины.
• Копировальный фрезер – его необходимо установить в подшипниковые узлы.
• На рабочем столе понадобятся отверстия, их делают обычной дрелью.
• Сбор основания – все делается с точностью по подготовленному чертежу.

Строение фрезерного станка

Правила

Чтобы самодельный фрезерный станок по дереву прослужил долго и имел идеальный вид, необходимо соблюдать несколько правил при сборке:

• Самоделки из дерева необходимо хорошенько отшлифовать и обработать специальной пропиткой из масла. Это предотвратит готовое оборудование от гниения и внешних факторов.
• Все включатели и система оправления делается в доступном месте, это делается для личного удобства.
• Особое внимание необходимо обратить на патрубок, он отвечает за сбор мелкой стружки во время работы фреза.
• Фрезерный станок своими руками необходимо собирать, внимательно соблюдая инструкцию.

При соблюдении простых правил выполненный самодельный фрезерный станок по дереву своими руками или по металлу прослужит долгое время.

Видео по теме: Самодельный фрезерный станок

Фрезерный станок по дереву своими руками: размеры, чертежи

При организации небольшой мастерской по изготовлению мебели желательно создать фрезерный станок по дереву своими руками. Это устройство может выполнять самые разные работы по обработке древесины.

Конструкций самодельных фрезеров много, необходимо определиться с необходимой схемой фрезерования, исходя из предполагаемых задач.

Типы фрезерных станков для мебельного производства

В деревообрабатывающих цехах фрезерованием обрабатывают детали разной формы. Сложные профили получают с помощью фасонных фрез. Ведут прямолинейную и криволинейную обработку. Самыми популярными являются:

• Одношпиндельные станки стандартного типа – в них используется вертикальный шпиндель, на который крепится фреза определенного вида.
• Горизонтальные одношпиндельные станки – в этих конструкциях в горизонтально ориентированный шпиндель устанавливается патрон с фрезами. На подобных устройствах фрезеруют пазы для установки замков, площадки для монтажа петель и иные полости.
• Наклонные шпиндельные головки используют при соединениях на ус.
• Перемещаемые фрезерные шпиндели применяют в присадочных станках для профилирования пазов типа «ласточкин хвост» (в дальнейшем детали соединяют с помощью шпонок Хоффмана).
• Копировальное фрезерное оборудование позволяет изготавливать детали сложной формы. Конструктивно подобные устройства выполняют по разным схемам. С их помощью по одной модели изготавливают сотни копий за смену.
• Четырехстороннее фрезерное оборудование обрабатывает длинномерные заготовки, которые в дальнейшем используются для настилки пола, отделки внутренних или наружных стен.
• Фрезерные станки с ЧПУ могут выполнять изготовление изделий сложной формы. Например, из комлевой части дерева подобные устройства могут вырезать деревянные статуи (часто используют для украшения лестниц, изготовления барельефов, ажурной резьбы и иных весьма дорогих изделиях).

Разработка конструкции

Перед началом изготовления следует определиться с типом самого станка, который необходим для конкретного мастера. У каждого могут быть свои предпочтения. Возможно, что для работы можно обойтись обычным ручным фрезером. Разные фирмы выпускают разнообразный электрический инструмент.

Он оснащен необходимыми приспособлениями и специальными шкалами. С их помощью умелый специалист может изготавливать самые разные типы деталей.

Для пользователей электрических ручных фрезеров выпускают наборы фрез. Достаточно подобрать необходимый инструмент, чтобы наладить производство оригинальных и однотипных деталей.

Важно! Довольно часто при изготовлении стационарного оборудования за основу используют ручной фрезер. Сравнительно недорогое изделие нетрудно приспособить в соответствующих оправках и направляющих.

Этапы создания своими руками

Проектирование

Чтобы сделать фрезерный станок по дереву, нужно представить его использование в своем цеху. Любая работа начинается с проработки конструкции. Прорабатываются эскизы, разрабатываются рабочие чертежи сборочных узлов и отдельных деталей.

Для современных конструкторов предлагаются десятки инженерных программ трехмерного моделирования, которые помогают представить будущее изделие в виде твердотельного изделия. Сразу ведется проектирование целых узлов станка.

Здесь вносятся готовые детали, которые можно приобрести в торговой сети, а также элементы собственного изготовления. Их предстоит изготовить на имеющемся оборудовании или заказать у специалистов, имеющих необходимую оснастку.

Трехмерная модель тумбы фрезерного станка:

1. Боковая стенка.
2. Опорный ролик.
3. Опорная поверхность.
4. Внутренние стенки тумбы.
5. Задняя стенка.

3D-модель на экране монитора можно заставить «работать», чтобы проверить работоспособность будущего технологического оборудования на стадии проектирования. При необходимости нетрудно внести необходимые коррективы. Электронная модель может претерпеть разные изменения, помогающие достигать оптимальные соотношения между размерами и иными геометрическими параметрами. На этой стадии отрабатывается принцип работы фрезерного станка, подбирается будущий инструмент для производственных процессов.

Трехмерная модель столешницы фрезерного станка:

1. Боковая планка (необходима для закрепления к тумбе).
2. Передняя стенка (царга).
3. Отверстия для установки.
4. Стенка для упора.
5. Саморезы для сборки элементов.
6. Косынка (усиление для перпендикулярных поверхностей).
7. Опорная поверхность.

Изготовление уникальных деталей

Следующим этапом является изготовление деталей устройства, а также приобретение комплектующих (всем известно, что не стоит изобретать те заготовки, которые проще купить).

Монтировать оборудование необходимо на прочных опорах, поэтому сначала изготавливается сам стол. На нем в дальнейшем будет размещен самодельный фрезерный станок. Выбор у изготовителя большой. Используются:

• Деревянная конструкция, из брусков выпиливаются заготовки, а потом собирается стол. Применяют клеевое соединение, дополнительно крепят с помощью саморезов. Они фиксируют детали относительно друг друга. После полимеризации клея дополнительно усиливают соединения.
• Многие предпочитают сварные пространственные конструкции. В них используют профильные прямоугольные или квадратные трубы. Масса изделия небольшая, прочность высокая. К металлу несложно закреплять отдельные фрагменты станка, достаточно просверлить стенки труб в нужном месте и установить резьбовые шпонки.
• Некоторые мастера предпочитают полностью сборно-разборную конструкцию. Преимущество в том, что при необходимости всегда можно дополнить устройство какими-либо опциями.

Сборка и запуск в эксплуатацию

Самый ответственный этап – это сборка фрезерного станка. Здесь возможны варианты, когда все получилось. Сразу возможен запуск в производственные цепочки. В технологических картах вносят операции, которые выполняются на подобном оборудовании. Подбирается инструмент, и описываются особенности выполнения с его помощью определенных видов работ.

Бывает, что на каком-то этапе допущена ошибка. Тогда придется вносить необходимые коррективы. Важно, довести работу до логического конца.

Чтобы любой пользователь в будущем мог выполнять работу, составляется инструкция по эксплуатации. В ней указывается последовательность включения, безопасной работы и выключения. Обязательный пункт – это меры безопасной работы. Каждый, кто приступает к работе (при работе по найму) подписывает в журнале по охране труда, что прошел подробный инструктаж по технике безопасности на рабочем месте.

Изготовление одношпиндельного фрезерного станка

Необходим горизонтальный стол. Для изготовления подходят литые из чугуна плиты (самый лучший вариант), листы ДСП (ламинированные), МДФ или фанера. На нем устанавливают направляющие линейки.

Между линейками монтируется шпиндель. На нем размещают фрезы. Направляющие можно смещать относительно инструмента. Именно так регулируется глубина обработки.

При установке шпинделя монтируют дополнительные подшипники. Необходимость усиления узла объясняется довольно просто: необходима достаточная прочность, чтобы не возникали неконтролируемые перемещения.

Внимание! Оптимальным вариантом будет использование ручного электрического фрезера. У него имеются электродвигатель, цанговый патрон, точки крепления. Легко включать, выключать, регулировать вылет по высоте. Замена инструмента – это дело нескольких секунд.

Если необходима глубокая обработка (более 20…30 мм), то используют мощные двигатели (более 2 кВт). На валу устанавливают план-шайбу. С ней крепят патрон или шпиндель под фрезу.

При выборе мотора предпочтение отдают высокоскоростным (высокооборотистым двигателям). Чем выше частота вращения вала, тем лучше качество обработанной поверхности.

Важным элементом для деревообрабатывающего оборудование будет система пылеудаления. При работе образуются опилки, стружка и довольно много пыли. Поэтому в крупных цехах создают аспирационные системы.

В небольших производствах ограничиваются применением пылесосов. Они включаются одновременно с подключением основного электродвигателя. Пыль удаляется из зоны резания и накапливается в специальных мешках. По мере наполнения от отходов обработки избавляются.

Пошаговая инструкция

Работа начинается с изготовления элементов стола. Их изготавливают из ламинированного ДСП. Для большей жесткости необходимо столешницу делать двухслойной. Тогда общая толщина составит 32 мм.

Выпиливание выполняется на раскроечном циркулярном станке. Детали выпиливаются без припусков на последующую обработку. Кромки оклеиваются меламиновой кромочной пленкой.

Чтобы в дальнейшем проще производить монтаж элементов станка, выпиливается прямоугольное отверстие. В нем устанавливается опорная плоскость. К ней крепится фрезер.

Под рабочую часть фрезера высверливается отверстие. Сквозь него будет производиться монтаж инструмента. Для фиксации внутри вставки сверлятся отверстия. Головки болтов будут утоплены внутри отверстий большего диаметра.

На рабочем столе выполняется разметка под установку вспомогательных элементов: направляющих пластин и передвижных упоров. Здесь же продумывается вопрос об монтаже системы отсоса отходов деревообработки.

В направляющих фрезеруются специальные пазы. При работе можно изменять положение направляющих в зависимости от типа используемых фрез. По необходимости их можно раздвинуть, увеличив расстояние между опорами.

Сами направляющие могут перемещаться вперед и назад. Тем самым меняется глубина обработки. Ее выставляют в зависимости от используемых фрез и требований конструктора изделий из древесины.

Готовый агрегат для фрезерования пазов разного типа удобен в работе. Наличие реверса позволит использовать фрезы разных типов.

Одношпиндельный станок получил наибольшее распространение в деревообрабатывающих цехах. При необходимости направляющие снимаются. Используются фрезы, оснащенные специальными подшипниками. С подобным инструментом производится обработка изделий со всех сторон.

Видео: самодельный фрезерный станок.

Разработка конструкции копировального фрезерного станка

Основы копирования

Копировальный фрезерный станок в своей основе использует элемент пантографа. Этот прибор позволяет по одной поверхности вести копир. С другой стороны устанавливается исполнительный инструмент. В чертежных приспособлениях используют карандаш (ручку). В станках на втором крыле пантографа устанавливают инструмент.

Конструкция пантографа

В основе конструкции используется параллелограмм. Эта геометрическая фигура позволяет проводить параллельные линии или эквидистантные кривые. Одно плечо фиксируется жестко, относительно него производится копирование.

Копир ведут по линиям оригинала. Расположенный на свободном плече карандаш повторяет все перемещения. Остается копия следа на другом листе.

При необходимости изменения масштаба у пантографа предусмотрены несколько дополнительных отверстий. Шарниры устанавливают в другую группу отверстий, в результате изменяется масштаб изображения. На простых пантографах можно увеличить или уменьшить отображение в несколько раз.

Схема копировального фрезера:

1. Щуп копира.
2. Фрезерующая головка.
3. Механизм уравновешивания масс.
4. Ограничитель поперечного перемещения копира.
5. Механизм ограничения поворота.
6. Фиксатор оригинала и копируемого изделия.

В трехмерном копировании необходимо использовать ось, относительно которой будет производиться перемещение элементов станка. На рамке располагаются щуп и фрезерная головка. Вся рамка перемещается по оси. Имеются ограничения в поперечном перемещении. Угол подъема и опускания рамки тоже имеет определенные ограничения.

Образец (оригинал) и обрабатываемая деталь устанавливаются на столе. Их фиксируют жестко, чтобы при копировании полностью повторять форму оригинала.

Внимание! В особых случаях предусматривается многократная переустановка образца и детали.

Более сложные изделия методом фрезерования выполняются на оборудовании с числовым программным управлением. В них управление перемещением фрезерной головки определяется исполнительными устройствами.

Republished by Blog Post Promoter

Как я построил лесопилку на заднем дворе

Деревообработка — мое недавнее хобби. Мне повезло, что у меня есть неплохой гараж, полный инструментов, которые я купил за свои одинокие дни. Совет: купите эти игрушки до свадьбы! С тех пор, как появилась семья (второй ребенок на подходе), стало труднее позволить себе деревообрабатывающий инструмент! Помимо машин и расходных материалов, сырье выходит за рамки моего бюджета.

Вокруг моего дома много дерева в виде только что упавших сучьев и деревьев. Я посмотрел на него и подумал: «Если бы я только мог освободить доски внутри». Коммерческие лесопилки большие и дорогие, но когда я начал исследовать их, голос в моей голове сказал: «Эй, я могу сделать одну из них!»

Если посмотреть на ленточнопильный завод, то на самом деле его всего три части: ленточная пила, портал, удерживающий ее в горизонтальном положении, и рельсы, по которым все это может скользить. Есть несколько хитрых моментов, но я сначала проигнорировал их и просто начал строить.

Есть что сказать о теориях и планах, но я слишком часто увяз в дизайне. При его создании не использовались чертежи САПР или бумажные эскизы. Единственные расчеты, которые я сделал, были для определения размеров шкивов, чтобы получить правильную скорость лезвия (2800 футов в минуту) и определить, как далеко должны быть друг от друга колеса для определенной длины лезвия. Я конструировал «на лету», руководствуясь собственным опытом и интуицией — то, что я называю «инженерией глазного яблока».

Это сработало для некоторых вещей.Я придумал хитроумную конструкцию для натяжения полотна на основе направляющих фрезерного станка. Я придумал, как сделать направляющие для лезвий, используя простые подшипники и немного лома. Я чувствовал, что большинство самодельных лесопилок используют слишком много металла и слишком тяжелые, поэтому я построил свою с наименьшим количеством стали, насколько мог, и в итоге получил очень способную легкую машину.

Однако кое-что из моей интуиции было далеким. Я предполагал, что двигателя переменного тока мощностью 1 л.с. более чем достаточно для рыхления 20-дюймовых бревен.Ну первый раз пользовался пилой, этот мотор перегрелся и чуть не загорелся! Теперь я гораздо лучше понимаю мощность в лошадиных силах.

Также я плохо разбирался в тонкостях работы с полотнами ленточной пилы. Мне стыдно признаться, что я даже не заказал лезвие, пока пила не была почти готова. До этого момента я не исследовал лезвия. Лезвие, которое я купил, сильно билось в разрезе или терлось о дерево и несколько раз отрывалось. Поскольку первое купленное мной лезвие было слишком узким, не было надежды на то, что направляющие лезвия выполнят свою работу.

Первое, что я сделал во второй доработке, это заменил мотор на «маленький» бензиновый двигатель мощностью 6,5 лошадиных сил. С точки зрения стоимости и веса на одну лошадиную силу, газ побеждает электричество.

Затем я заменил лезвие. Оглядываясь назад, я понимаю, насколько безумно было не начинать свой дизайн с той части, которая выполняет фактическую резку. Оказалось, что на рынке всего несколько полотен, которые будут работать с такой маленькой пилой, поэтому я заказал по одному. Это начало становиться дорогим, но я списал это на исследования.Мне посчастливилось найти тот, который отлично работает. Кроме того, он был самым толстым, дешевым и, как я думал, точно не подойдет.

В результате получилась небольшая лесопилка, которая просто роет деревья! Я был очень удивлен, насколько хорошо это работает. Я просто хотел попробовать, и в итоге фрезеровал бревно из расчлененного клена диаметром 18 дюймов и длиной 6 футов на дюжину досок размером 6 x 1 дюйм. Кедровое бревно, которое я разрезал затем, показало потрясающую пурпурную сердцевину. Я начал фрезеровать дерево и просто не мог остановиться.В конце концов я пришел в чувство и признал, что у этой пилы практически нет функций безопасности. Следующим моим шагом перед тем, как разрезать другую доску, будет установка ограждений вокруг лезвия и приводного ремня. Я также добавлю ручку для толкания.

Тогда есть рельсы. Свернутые вместе пиломатериалы 2 × 8 работали на удивление хорошо, но все это, вероятно, продлится только один сезон. Я скатываю бревна и прикручиваю их к дереву. Это сработало довольно хорошо, но медленно, и рельсы начинают ломаться. Со временем заменю его сварным металлическим каркасом со встроенными зажимами для крепления бревен. Фактически, если бы я построил еще один завод, я бы буквально начал с нуля и сосредоточился в первую очередь на обработке бревен и создании прочной основы для остальной части пилы.

Посмотрите мои видео, чтобы узнать больше о сборке и увидеть ее в действии. Я скоро опубликую обновленное видео, так что подписывайтесь на мой канал и следите за обновлениями!

Hobby CNC Router — Что вы должны знать о наборах для фрезерного станка с ЧПУ — CNC-STEP.com — Производитель станков с ЧПУ

Каковы общие проблемы дешевых комплектов фрезерного станка с ЧПУ?

---

Нет точной обработки алюминия

Поставщики комплектов фрезерных станков с ЧПУ часто упоминают алюминий в списке материалов, которые станок может точно фрезеровать. Читая список, неопытный пользователь предполагает, что комплект фрезерования точен в обработке алюминия. К сожалению, комплект фрезерования царапает только поверхность алюминиевой заготовки, не обеспечивая при этом полезных результатов фрезерования.

Конструкция машины с нестабильностью

Причина плохих результатов при обработке металла — нестабильность конструкции самодельных фрезерных комплектов. Из-за дешевых компонентов домашний маршрутизатор не может противостоять встречным силам, возникающим при обработке металла. Недорогой комплект с ЧПУ не может точно фрезеровать металл.

Лучше купите качественный станок для фрезерования металла

Для фрезерования металла необходим стабильный фрезерный станок с ЧПУ с высокой жесткостью. Только фрезерные станки с профессионально установленными компонентами сохраняют стабильность при работе с металлом.

Мы не рекомендуем собирать машину для домашнего использования без технических знаний, если вы ожидаете точных результатов. В этом случае вам лучше потратить немного больше денег на профессионально построенный фрезерный станок с ЧПУ.

Что нужно учитывать, когда денег мало

Дилеры продвигают свои самодельные комплекты фрезерных станков с ЧПУ как высококачественные станки, способные фрезеровать любой материал. Но опытный пользователь ЧПУ знает, что станок должен быть очень устойчивым для обработки металлов, а при фрезеровании металла также часто требуется система охлаждения.Но дилеры не упоминают об этом в описании товара, потому что в этом ценовом диапазоне станок не может соответствовать требованиям по фрезерованию металла.

Такие наборы DIY для хобби станков с ЧПУ и соответствующие аксессуары продаются в основном частными операторами, всегда на одних и тех же условиях:

• Нет обозначения из поставленных Декларации CE или декларации производителя доступны.
• Подробная инструкция по эксплуатации с указаниями на опасность полностью отсутствует или является недостаточной и слишком короткой. .
• Нет назначенного контактного лица в случае возникновения вопросов
• Нет послепродажной поддержки
• Преимущественно частные провайдеры
• Без гарантии / возврата

Отзывы и руководство по покупке лучших фрезерных станков по дереву 2021

Первым в наших обзорах фрезерных станков является JET JMD-18 , который выполняет двойные функции как фрезерно-сверлильный станок. Однако фрезерование является его основной функцией, и JMD-18 — это фантастический способ для любого, у кого нет места или бюджета для полноценного фрезерного станка, чтобы получить некоторые функции фрезерного станка без пятизначной цены или чудовищного веса. .

Хотя JET недешев, он недешев, если сравнивать его с тяжелым фрезерным станком. JET работает уже более полувека, и компания прошла путь от производителя оборудования до организации, специализирующейся на всех отраслях деревообработки и металлообработки. JMD-18 идеально подходит для работы как с деревом, так и с металлом.

Мы познакомим вас с основными характеристиками этой изящной и прочной сверлильной фрезы, прежде чем мы расскажем о ней подробнее …

Одним из ключевых преимуществ JET JMD-18 является его чрезвычайно удобный характер.Если вас пугает сложность многих фрезерных станков, это станет фантастической отправной точкой в ​​вашем путешествии по фрезерованию.

Однофазный двигатель мощностью 2 л.с. работает от 230 вольт, поэтому заранее убедитесь, что это не проблема и он работает с вашим источником питания. Двигатель, внесенный в список UL, не только хорош, но и рассчитан на длительные расстояния. Вы сможете работать с деревом, алюминием или плиткой, не нагружая машину.

Вам понравится диапазон 12 скоростей шпинделя от 15 об / мин на нижнем конце до 3000 об / мин.Откидная крышка ремня имеет быстродействующую защелку. Если вы захотите переключить скорость, вы сможете сделать это без ожидания. Это особенно ценно, если вы работаете в магазине, где из-за простоя теряются деньги.

Рабочий стол красивый и просторный. Имея размеры 9 ½ на 31 ¾ дюйма, вы сможете работать с даже большими кусками материала, не чувствуя себя тесно. В нее вставлена ​​рабочая лампа, поэтому вам будет хорошо видно, даже если ваша мастерская тусклая и мрачная.

Качество сборки на высшем уровне. Колонна изготовлена ​​из цельного чугуна, поэтому она невероятно надежна даже при большой нагрузке. Роликовые подшипники прочны и долговечны, а также поддерживают шпиндель, что обеспечивает высокую точность и точность глубины сверления.

Несколько цифр, относящихся к исключительно важной мощности…

Вы получите диаметр сверления 1 ¼ дюйма при повороте 15 7/8 дюйма. Производительность торцевой фрезы составляет 3 дюйма, а производительность концевой фрезы — дюйма.Максимальное расстояние до шпинделя составляет 18 дюймов.

Приобретать фрезерный станок бессмысленно, если для работы на нем нужна докторская степень. С JET JMD-18 нет ничего более далекого от истины. Гладкие циферблаты удобны для чтения, что очень важно, если вы работаете над сложными проектами резки. Глубиномер также четкий и ясный. Это помогает всегда получать стабильные результаты резки. Ручка быстрой остановки проста в использовании, а головка поворачивается на 360 градусов, что означает максимальную гибкость в сочетании с абсолютной точностью.

Хотя в первую очередь это фрезерный станок, вы также сможете использовать JET в качестве сверлильного станка. Это приятный штрих, учитывая цену.

Единственная небольшая проблема с этим фрезерным станком — это то, что в комплект не входит подставка. Это не было бы такой проблемой, если бы это было нечетко изображено с одним, поэтому убедитесь, что вы знаете об этом, чтобы избежать удара зубами, когда вы открываете упаковку и обнаруживаете, что машина не имеет подставки. Вы получите твердосплавную торцевую фрезу и тиски в качестве компенсации.

Единственный другой минус, на который следует обратить внимание, — это не столько недостаток, сколько констатация факта. Этот фрезерный станок тяжелый. Очень тяжелая. Хотя по стандартам многотонных заводов он считается легким, его вес превышает 700 фунтов, поэтому обязательно учитывайте это.

Основы фрезерования пиломатериалов

Сводка: Успешное производство мебели зависит от того, чтобы доски были плоскими, прямыми и квадратными. Поскольку пиломатериалы не поступают таким образом, вы должны сделать это так.Боб Ван Дайк применяет стратегический подход к фрезерованию, который начинается с фуганка, затем переходит к фуговальному станку, затем возвращается к фуганку и заканчивается столовой пилой. Это задача, которую нельзя торопить, поэтому Ван Дайк выполняет ее поэтапно, всегда помня, что дерево будет двигаться так долго, как только сможет.

---

Готовая поверхность не нужна. Достаточно склеить древесину, чтобы заготовка не сдвигалась при прохождении через строгальный станок.

В деревообработке многое зависит от того, чтобы начать с точно фрезерованного материала — досок, грани, края и концы которых плоские, прямые, квадратные и параллельные. Но пиломатериалы так не поступают, и даже если доска такая сегодня, завтра может не быть. Вот почему так важно стратегическое фрезерование. Используя правильные машины и правильный подход, вы можете надежно производить четырехугольные доски — основу успешного производства мебели.

Хотя для фрезерования доски можно использовать ручные инструменты, три станка — фуганок, строгальный станок и столовая пила — при правильном и правильном использовании представляют собой невероятно мощную, эффективную и точную систему фрезерования.Процесс начинается с фуганка, который выравнивает и сглаживает одну сторону необработанной доски. Следующим идет рубанок. Это делает противоположную поверхность доски параллельной поверхности, которую вы только что соединили, одновременно доводя заготовку до толщины. Затем вернемся к фуговальному станку, чтобы фрезеровать один край доски ровно, гладко и под прямым углом к ​​грани. И, наконец, столовая пила, которая отлично справляется с прямыми пропилами, которые исходят от параллельного упора, поперечных салазок или углового калибра.

Не можете определить направление волокон?
В этом видео Майк Пекович показывает
вам, что искать

Старт с негабаритного бруса

Не следует спешить с осторожным фрезерованием.Все начинается с выбора пиломатериалов. Я всегда покупаю необработанные доски, которые значительно толще, чем я хочу в итоге. Эта дополнительная масса позволяет мне избавиться от чашки, лука или скручивания, не превышая заданной толщины. Я также выбираю ложу как можно более прямую и квадратную. Доски деформированной формы обычно бывают такими, потому что они содержат внутренние напряжения, и эти напряжения будут продолжать беспокоить вас, когда вы фрезерете доску. Либо оставьте деформированные доски, либо смиритесь с дополнительной головной болью, связанной с ними.

Видео: Обработка необработанных пиломатериалов
Изучите технику четырехугольника для
фрезерования пиломатериалов с Гэри Роговски

Наконец, планируйте заранее. Принесите необработанный пиломатериал в свою мастерскую за несколько недель до его фрезерования. Это позволяет ему адаптироваться к окружающей среде и стабилизировать приклад перед работой.

Никаких наклеек и полиэтиленового пакета не позволяет доскам двигаться. После окончательного фрезерования Ван Дайк складывает доски в стопку и добавляет фанерный верх.Это устраняет поток воздуха вокруг поверхностей, препятствуя движению древесины. Он использует мешки для мусора для особенно широких досок и для более длительного хранения.

Отдел деревообработки № 276

Чтобы просмотреть всю статью, нажмите кнопку Просмотреть PDF ниже.

Подпишитесь на избиратели сегодня и получите новейшие технологии и практические рекомендации от Fine Woodworking, а также специальные предложения.

Получайте советы по деревообработке, советы экспертов и специальные предложения на почту

×

Посмотреть бесплатный проект

, когда вы вводите свой адрес электронной почты ниже.

Посмотреть PDF

Взлеты и падения обработки дерева

Древесина — отличный материал для резки, когда вы только начинаете учиться обрабатывать дерево — это быстро и дешево.Но обработка дерева имеет и обратную сторону.

Плюсы

Многие виды древесины мягче металлов (конечно, есть исключения), и это делает древесину довольно гибкой, когда дело касается скорости и подачи. Вы можете внести изменения в свои числа, чтобы получить отличную отделку, если хотите найти время, но действительно грубая отделка дерева часто может быть легко исправлена ​​наждачной бумагой. В том же духе, поскольку дерево мягкое, вы можете выполнять несколько жестких проходов, которые не рекомендуется (или даже возможно) для металла.Дерево часто легко удерживать, поскольку оно гораздо более податливое, чем металл. Имея несколько приличных точек соприкосновения, вы можете держать практически любую деревянную деталь, не беспокоясь о том, что она летит по комнате. Дерево также легко окрашивать и красить, что дает несколько интересных методов для создания изображения в вашем изделии. Например, окрашивание плоской детали и затем тонкое фрезерование рисунка, который затем заметно отображается в текстуре древесины. В зависимости от того, как вы относитесь к различным запахам, древесина часто дает приятный запах во время фрезерования.Сосна мне не нравится, но бросьте кусок кедра или даже дуба на свою мельницу, и ваша лавка мгновенно пахнет лесом. Ознакомьтесь с этими пошаговыми инструкциями по фрезерованию древесины на нашей странице проектов Tormach: CNC Pinewood Derby Car

Минусы

Древесину легко обрабатывать, но у нее есть свои недостатки. Очистка древесины на мельнице может быть сложной задачей. Если вы думали, что алюминиевая или стальная стружка застряла в разных местах вашего станка, древесина, как песок, попадает повсюду.Если вы запустите очень чистую машину и сразу после этого произведете уборку пылесоса в корпусе, очистка будет не так уж и плоха, но если у вас есть загруженный завод, который часто переполнен щепой, очистка от древесной щепы станет проблемой. Металлы иногда могут иметь несоответствия, что затрудняет их обработку, древесина иногда может быть чрезвычайно нестабильной. В то время как древесина снисходительна к скорости и подаче, если вы прогоните кусок и наткнетесь на узел, это может привести к поломке инструмента или выбиванию заготовок. Дерево на мельнице вызывает те же проблемы, что и любой другой режущий инструмент по дереву.Например, древесная пыль горючая, поэтому рекомендуется иметь какую-либо систему сбора пыли, если вы собираетесь много рубить дерево. Вероятно, самый удивительный недостаток пиления дерева — это то, как он изнашивает инструменты. Вы не поверите, но дерево действует как абразив и потенциально может изнашивать инструменты даже быстрее, чем сталь. Хотя вы не заметите этого, если не будете регулярно рубить дерево, это определенно нужно учитывать при выборе инструмента. Хотя дерево не часто является синонимом точности, выполнение высококачественных пропилов в этом материале может дать фантастические результаты. Древесина проста в резке и довольно проста для новичков, но если вы планируете выполнять значительный объем механической обработки древесины, обязательно изучите и будьте готовы к недостаткам.

Как использовать фрезерный станок по дереву

Лучшие варианты станков с ЧПУ для домашних пользователей — 3D Insider

Вы можете использовать практически любой обычный компьютер для управления этими прецизионными станками. Это уникальное программное обеспечение и специальная консоль управления.ЧПУ позволяет станкам работать точно на основе проекта обработки с ЧПУ. We

Шрифт для фрезерования — Practical Machinist

Многие из них также имеют такие маленькие участки для фрезерования, что их невозможно сделать, если они не сделаны очень большими, около двух дюймов. Я предпочитаю шрифт Arial для рельефной «островной» гравировки. Установите соотношение сторон от 0,75 до 1,0, а не 0,5.

Вы плохо работаете с фрезерным станком с ЧПУ WIRED

Поддерживайте свой станок и используйте правильную концевую фрезу. Как часто мы напоминаем, все игнорируют одно из главных правил семинара: поддерживайте свои инструменты в хорошем состоянии.Это очень важно, когда речь идет о станках с ЧПУ.

Распиловка собственного пиломатериала Популярный журнал по деревообработке

Распиловка собственного пиломатериала. При поддержке Wood-Mizer. Поиск доступных пиломатериалов всегда был опорой для деревообработчиков, и когда вы связываете наши истощающиеся природные ресурсы в разговоре, самое время подумать о фрезеровании пиломатериалов самостоятельно.

От бревен к деревянному настилу. Часть 3: Фрезерование дерева

Приступим к фрезерованию дерева. Вы видели, как бревна разрезались на доски, и вы видели, как доски высохли.Пришло время превратить эти доски в деревянный пол. Перейти к Balsam Millwork, чтобы воспользоваться преимуществами больших машин. Самолет их первым. Помните, что последняя машина — это

электрические строгальные и формовочные машины по дереву, сделанные в США.

Пылесборники Woodmaster не вывешиваются изнутри кожуха как инженерная мысль… они полностью интегрированы в корпус станка, как это делается на широколенточной шлифовальной машине. 3. Динамически сбалансированные стальные барабаны диаметром 6 дюймов. Мы делаем

мини-фрезерный станок с ЧПУ в фрезерных станках для продажи на складе eBay

Сделать предложение — 4-х осевой фрезерный станок с ЧПУ 3020 T-D300 Мини-фрезерный гравировальный станок и бесплатный DHLShipping Red 1419 3-х осевой мини-фрезерный станок с ЧПУ Стандартный шпиндельный двигатель Гравировка по дереву 559 долларов99

ФРЕЗЕРНЫЕ СТАНКИ И ФРЕЗЫ С ЧПУ

ОПАСНОСТИ ДЛЯ БЕЗОПАСНОСТИ ФРЕЗЕРОВ На фрезерных станках и фрезерных станках с ЧПУ с числовым программным управлением используются подвижные фрезы и / или перемещаются заготовки для резки таких профильных материалов, как металл, дерево или пластик. Фрезы режут материал вращающимися лезвиями и могут выбрасывать или выбрасывать пыль.

Когда вы используете сверлильный станок, а не мельницу? The Hobby-Machinist

Когда я сверляю дерево на фрезерном станке, я всегда использую пылесос для сверления. Мой сверлильный станок обычно используется с проволочной щеткой для очистки металла от ржавчины или для полировки колес для полировки отделки токарных изделий. Реакции: Б.Г.Хансен и Uglydog. T

Работа по дереву на металлорежущем станке?

Что касается фрезерного станка с ЧПУ по сравнению с фрезерным станком с ЧПУ, то на моем фрезерном станке с ЧПУ есть элемент управления Fanuc OM, он такой же точный, как и на фрезерных станках той же эпохи, он имеет такие же возможности. Комо mtb установил параметры, чтобы обеспечить более высокие обороты и скорость подачи, чем у большинства

Как фрезеровать дерево — Cut The Wood

Используйте его для проверки настроек ваших станков при прохождении каждого этапа процесса фрезерования. 2 — Организуйте все свои доски перед тем, как начать.Хорошая организация = отличное и простое фрезерование пиломатериалов. Очень рекомендую работать с 2-мя тележками. Используйте отдельную тележку.

Фрезерные станки для продажи Бывшие в употреблении фрезерные станки по металлу

Вертикальные фрезерные станки или вертикальные фрезы: Вертикальный фрезерный станок имеет ось шпинделя, ориентированную вертикально, и шпиндель может быть увеличен для сверления и врезания. Горизонтальные фрезерные станки: На горизонтальном фрезерном станке установлены фрезы

Как работает машина для производства древесных гранул? Самодельная мельница для пеллет.

Машина для производства древесных гранул, также известная как пресс для производства древесных гранул, она популярна во всем мире. С развитием энергии биомассы появилось несколько различных производственных технологий для преобразования биомассы в тепло и электричество. Машина для производства древесных гранул — это

Лучший фрезерный станок по дереву. Обзор и руководство по покупке 2020.

Микромельница Proxxon — отличный пример уменьшенного размера фрезерного станка, который изготовлен на заказ для использования в оптике или ювелирном магазине, лаборатории или вашем домашняя мастерская.Если вам нужно работать с небольшими компонентами и вы не хотите тратить деньги на маршрутизаторы с ЧПУ

TOP 12 для малого и среднего бизнеса и любителей, обновление 2020

CNCShop CNC Engraver 3040T. Этот станок имеет хромированные валы и с использованием сверл со спиральной флейтой он поддерживает гравировку большего количества материалов, таких как металлическая нержавеющая сталь, МДФ, композитная плита из массива дерева, фанера и камень. Этот маршрутизатор является хорошей моделью для

.

Используемый фрезерный станок с ЧПУ ERZ 500 имеет трапециевидные шпиндели по всем осям с мгновенной точностью около 0.От 25 мм до 300 мм. В настоящее время точность позиционирования составляет 0,1 мм. Включая подержанный фрезерный двигатель Kress, конечно, также новый по запросу. Использованный

Фрезерный Вуда — станок с ЧПУ Производитель

Оператор может поставить мельницу с ЧПУ на каждом столе, но мы также поставляем машину с унизить рамой. Конструкция с открытой рамой позволяет обрабатывать высокие объекты, такие как акустические гитары. Пользователь может даже изготавливать и воспроизводить небольшие деревянные детали, которые

A Rough Guide to Better Milling American Machinist

Помимо фрез и пластин, разработанных для фрезерования с большой подачей, использование правого станка играет ключевую роль в получении максимальной выгоды от этой черновой обработки. фрезерная техника.Например, по оценке Ingersoll, Tri-Core легко может подавать на его

Как пользоваться фрезерным станком — Инструкции

Стандартная оправка фрезерного станка обычно имеет шлицевую часть, и для фиксации каждой фрезы на валу оправки используются шпонки. Эти беседки поставляются в трех стилях различной длины и стандартного диаметра. Самый распространенный способ закрепления оправки на фрезерном станке.

Класс бесплатного онлайн-ручного фрезерования — инструкции

Ручная фреза — это фрезерный станок, который удаляет металл путем вращения многозубого резца, который подается в движущуюся заготовку.Ручная фреза может удалять материал по всем трем осям X, Y и Z, что позволяет обрабатывать относительно сложные детали.

Скорости и подачи — Википедия

Фреза в фрезерном станке; Фреза в фрезере по дереву; Фреза или нож в фрезерном станке по дереву или фрезерном станке; Круг шлифовальный на шлифовальном станке. Чрезмерная скорость шпинделя приведет к преждевременному износу инструмента и может вызвать вибрацию инструмента.

Amazon.com: Фрезерный станок по дереву с ЧПУ

Обновленная версия CNC 3018 Pro Управление GRBL DIY Мини-станок с ЧПУ 3-х осевой фрезерный станок с печатной платой Фрезерный станок по дереву Гравер с автономным контроллером с ER11 и удлинительным стержнем 5 мм3 .5 из 5 звезд 202 $ 219,89 $ 219. 89

Фрезерование деревянных полов на формовочном станке

Питатель всегда должен бороться с этим. С подвесным ограждением резак прижимает изделие к ограждению — огромное преимущество. Некоторые дверные системы используют эту же идею для фрезерования стоек и рельсов. Подводя итог — подвесной забор сэкономит много

Как фрезеровать пиломатериалы вручную Наши развлечения

Упало ли дерево, которое давало бы хорошие пиломатериалы, у вас во дворе, или вам нужно срубить несколько деревьев, чтобы построить структуру, которую вы можете распилить самостоятельно с помощью простых и недорогих инструментов.Фрезерование пиломатериалов — тяжелая работа, независимо от инструментов, которые у вас есть.

Как работать на фрезерном станке с ЧПУ Руководство для начинающих

Как работать на фрезерном станке с ЧПУ: изучение основ операций и многое другое … До того, как вы начнете, еще предстоит пройти долгий путь с помощью станка с ЧПУ. И поэтому вам нужно иметь терпение и сильную волю, чтобы научиться как новичок из

4 удивительных станков с ЧПУ, которые вы можете построить сегодня. Фрезерные станки с ЧПУ

— это станки с ЧПУ, которые выбирают плотники, и они являются прекрасным дополнением к любому деревообрабатывающему цеху.Типичный DIY-фрезерный станок с ЧПУ имеет довольно слабые допуски по сравнению с фрезерным или токарным станком, но способен к гораздо более жестким допускам, чем фрезерный станок по дереву

— YouTube

Удивительно быстрая работа токарного станка по дереву Современное автоматическое токарное фрезерование с ЧПУ по дереву Good Machine 8097209 просмотров

10 лучших мини-фрезерных станков Отзывы 2020

Фрезерный станок — это инструмент, предназначенный для удаления материи с дерева, металла или другого твердого материала. Станок обычно имеет двигатель, который вращает шпиндель, соединенный с фрезой.Подключив к шпинделю фрезу определенного типа, вы можете заменить фрезерную фрезу

Bit Edge Forming Router для электрического фрезерования древесины.

Используется для электрического фрезерно-гравировального станка, обрезного станка и т. Д. 2 Фреза. Тип: Фреза деревообрабатывающая. Материал: 45 стальная ручка, лезвие из вольфрамовой стали. Острый, прочный, длительный срок службы. Изготовлен из высококачественного материала, прочного и практичного в использовании.

Полное руководство по лазерной гравировке с ЧПУ по металлу, дереву.

Фрезерные и мини-гравировальные станки с ЧПУ.Любой фрезерный станок с ЧПУ можно использовать в качестве гравировального станка CNCE. У одних это получается лучше, чем у других. Одним из факторов, который определит, насколько хорош станок с ЧПУ для гравировки, является максимальная скорость шпинделя.

Основы: как работать на станке с ЧПУ

Фрезерный станок с ЧПУ — это ваш предпочтительный инструмент, если вы работаете с деревом, а фрезерный станок с ЧПУ — это то, что вам нужно для создания деталей из металла. Знакомство с программным обеспечением. Машины AllCNC используют компьютерное программное обеспечение для управления своими инструментами — отсюда и аббревиатура: компьютер

Как выбрать портативную пилораму Wood-Mizer USA

По моим наблюдениям, независимо от того, покупаете ли вы портативную пилу исключительно для хобби или чтобы заработать все или часть вы почти наверняка обнаружите, что в конечном итоге вы будете использовать лесопилку намного чаще и для фрезерования более широкого спектра пиломатериалов и

Как выбрать станок с ЧПУ для обучения и обучения Часть 1

Программы, такие как инженерная биомедицина графический дизайн промышленный Дизайн-архитектура и K-12 TechEd или уроки деревянного цеха должны научить студентов работать с оборудованием с ЧПУ.Однако большие промышленные станки устрашают опасными и сложными. Лучшее в этом маршрутизаторе — это его заглушки, которые уменьшают загрязнение валов и винтов. Кроме того, кнопка аварийного останова обеспечивает безопасность при использовании устройства. CNCEST

Основы инструментальной обработки с ЧПУ — Фрезы и биты для резки деревянных деталей.

Используется ли он в станке с ЧПУ или фрезерном станке, вы найдете применение всем трем типам бит в своем магазине.Фрезерная мельница вытягивает отходы при вращении мельницы. Врезные мельницы возвращают отходы в разрезаемый паз. Компрессионные мельницы подходят и для того, и для другого. Верхний .250 ”или около того из

Amazon.com: Фрезерный станок по дереву

Mophorn CNC Machine 3018 GRBL Control Гравировальный станок по дереву 3-х осевой фрезерный станок с ЧПУ с автономным контроллером фрезерный станок для деревянных печатных плат из ПВХ. 3.9 из 5 звезд 5. 164.47 $ 164 $. 47. Бесплатная доставка. В наличии осталось 14 штук — скоро заказ. 3000 m W Гравировальный станок

Как использовать фрезерный станок с ЧПУ по дереву Наши занятия

Фрезерный станок с ЧПУ с ЧПУ — это устройство, управляемое компьютером.Этот фрезерный станок обычно используется для резки дерева и других материалов в зависимости от установленных режущих инструментов. С помощью фрезерного станка по дереву с ЧПУ вы можете делать точные пропилы более и более

Как сделать мини-фрезерный станок — вручную или с ЧПУ: 14.

Вместо дерева для колонны и основания я настоятельно рекомендую использовать эпоксидную гранитную смесь. Это дешево, очень легко отлить и в миллион раз лучше, чем дерево для фрезерного станка. Он прочнее, жестче, тяжелее и легче достичь идеального уровня.

Проект обработки дерева на фрезерном станке — YouTube

Объяснение одного из текущих проектов, над которыми я работаю.Это деревянный держатель инструмента для некоторых деталей, используемых в сертификате NIMS. Этот проект выполнен с использованием переработанной конструкции 2×4 & 39; s. Предыдущая страница: Линейный виброгрохот для продажи в Китае Zjs2460
Следующая страница: Продажа переработки и добычи меди

1. На главную
2. создать корабль из железной руды

Как использовать фрезерный станок по дереву

Как работает машина для производства древесных гранул? Самодельный завод по производству пеллет и комплектный завод по производству пеллет

Машина для производства древесных гранул, также известная как пресс для древесных гранул , пресс для древесных гранул, , она популярна во всем мире.С развитием энергии биомассы появилось несколько различных производственных технологий для преобразования биомассы в тепло и электричество. Машина для производства древесных гранул — типичная машина для этого. Машина для производства древесных гранул превращает сырье в высокоэффективное топливо из биомассы. Более того, преобразование сырья в более энергоемкие формы облегчает транспортировку, хранение и использование в остальных звеньях производственно-сбытовой цепочки. Будущее биомассы находится в постоянном развитии. Топливо из биомассы постепенно заменит традиционное топливо.Кроме того, установка для производства древесных гранул дает шанс начать бизнес. Таким образом, машина для производства древесных гранул становится все более важной для нашей жизни и промышленности.

Что такое гранулятор

Машина для производства древесных гранул — это своего рода гранулятор для обработки сырья, такого как опилки, древесина, скорлупа арахиса, солома, листья и так далее. В настоящее время на рынке представлены различные типы грануляторов. И типичными двумя типами являются грануляторы с плоской матрицей и грануляторы с кольцевой матрицей.Гранулятор для древесных гранул может обрабатывать множество видов сырья, независимо от его размера, и размер гранул также может быть изменен с помощью молотковой мельницы. Как работает машина для производства древесных гранул? GEMCO представит процесс производства древесных гранул из самодельного гранулятора и целого завода по производству гранул.

Процесс изготовления древесных пеллет

Для различных применений можно выбрать самодельный гранулятор и завод по производству гранул. Самодельную грануляторную мельницу также называют малой гранульной мельницей, но она проста в обращении и может удовлетворить потребности домашнего использования.В то время как на заводе обычно используется вся установка.

Самодельный древесный гранулятор

Как следует из названия, самодельная мельница для древесных гранул подходит для домашнего использования. Благодаря преимуществам самодельного гранулятора, люди могут самостоятельно производить древесные гранулы в домашних условиях с помощью небольшой гранулятора. А эти древесные гранулы можно использовать как топливо для отопления дома, барбекю или камина.

Для самодельной пеллетной машины можно выбрать четыре типа двигателя, включая электродвигатель, дизель, вал отбора мощности и бензиновый двигатель.Клиенты могут заказать подходящий тип в соответствии с вашими требованиями. Если вы не знаете, как выбрать самодельный гранулятор, мы предоставляем бесплатное руководство для каждого клиента. Или вы можете связаться с нами напрямую или отправить нам запрос.

Как работает самодельная мельница для древесных гранул? В качестве образца возьмем электрическую грануляторную мельницу.

• Для начала нужно включить гранулятор.
• Затем вы должны поместить сырье в машину для производства древесных гранул.(GEMCO предлагает добавить 20% песка, 65% сырья биомассы и 15% отработанного масла, если гранулятор работает в первую очередь.)
• И тогда пеллетная мельница начинает работать.
• Когда вы помещаете сырье в рабочую комнату, все эти материалы биомассы растекаются по жерновам. Шпиндель приводит диск во вращение. Прижимной ролик непрерывно катит по сырью и вдавливает материал в отверстие фильеры. Сырье проходит процесс формования и консервации в отверстии фильеры, через определенный период времени экструдируется в цилиндрическом состоянии.Затем резак будет срезать образовавшиеся гранулы. После измельчения весь материал превратится в гранулы. И этим гранулам не нужна вода или клей для лепки. Так работает самодельный гранулятор.

Завод по производству окатышей

По сравнению с самодельной фабрикой по производству пеллет, поскольку укомплектованная пеллетная установка имеет большую мощность, она больше подходит для фабрики и фабрики . Для различных масштабов мы предлагаем на продажу разные пеллетные установки.По урожайности мы установили три типа пеллетных заводов. Это малый завод по производству окатышей , мобильный завод по производству окатышей и завод по производству больших окатышей . Малый завод по производству гранул может производить гранулы 200-700 кг / час, мобильный завод по производству гранул может производить гранулы 250-350 кг / час, а большой завод по производству гранул может производить гранулы 1-6тонн / час. Также мы устанавливаем специальный завод по производству пеллет по вашему желанию.

Лучше построить полноценный завод по производству пеллет, чтобы производить большое количество пеллет для продажи. Полная производственная линия — гарантия высокого качества.

Как работает завод по производству пеллет? суммируем основные шаги следующим образом:

• Сначала сырье будет подвергаться предварительной обработке. Молотковая мельница разрезает сырье на более мелкие кусочки того же размера.
• Затем это сырье по конвейерной ленте направляется в большую сушилку .
• В-третьих, через элеватор это сырье транспортируется к грануляторам для измельчения из силоса.
• Наконец, эти гранулы будут охлаждены и отправлены на хранение.

Одним словом, мы познакомили вас с самодельным гранулятором и технологией работы завода по производству древесных гранул. Самодельные грануляторы и грануляторы имеют свои преимущества для различных применений. Вы можете выбрать подходящие грануляторы в соответствии с вашими потребностями.
