Аргонная сварка своими руками

Нередко для изготовления ряда металлических изделий необходимо соединение цветных металлов, например меди, алюминия и легированных сталей. Выполнение подобных работ является наиболее распространенным видом сварочных работ с помощью газовых и электрических сварочных аппаратов.

Однако есть способ сваривания, который отличается от всех вышеперечисленных способов сварки. Он называется – аргонодуговое сваривание.

Явными преимуществами аргонодуговой сварки является полное отсутствие шлака. Это позволяет быть полностью уверенным в качестве сварочного шва. Помимо этого использование данного способа сваривания позволяет производить сборку изделий из самых различных металлов. Благодаря этому можно выполнять швы сложной геометрической и пространственных форм.

Принципиально процесс работы аргонодугового сваривания состоит в следующих моментах. На центральный сварочный электрод, который может быть двух видов: плавящимся и неплавящимся. На него подается электрический постоянный или переменный ток. Выбор определенного вида токопроводящего стержня зависит от вида соединяемых материалов.

Для того чтобы обеспечить высокое качество сварочного шва, нужно сильно ограничивать пребывание кислорода в сварочной ванне. Если не делать этого, то в сварочном шве металла будет образовываться шлак и качество сваривания будет сильно понижаться. Также для защиты сварочного процесса используются инертные газы, такие как аргон или гелий. В некоторых случаях используется азот, углекислый газ или водород.

Относительно высокая масса данного газа позволяет вытеснять воздух из сварочной ванны. Таким образом, предотвращается окисление получаемого сварочного шва. Для заполнения сварочного шва металлом используют куски сварочной проволоки небольшой толщины. Если Вы работаете с деталями небольшой толщины, то дополнительный сварочный материал в рабочую сварочную зону не вводится.

Для соединения деталей с использованием аргонодуговой сварки нужно обеспечивать наличие газа и электричества, что позволит добиваться образования электрической дуги, достигая больших температур прогрева металла. Часто газ приобретается в специальных баллонах и хранится под высоким давлением, что позволяет нагнетать его в зону сваривания. Специализированные сервисы занимаются заправкой газовых баллонов. Воспользовавшись услугами таких сервисов, можно прилично сэкономить, не покупая новые емкости для газа.

Кроме источника газа, для сваривания аргоном нужно иметь сварочный аппарат, который позволит получить рабочий постоянный, переменный или импульсный ток.

К сварочному аппарату подключается два кабеля: один масса, другой оснащен форсункой для подачи газа, а в центре нее расположен сменный электрод, который непосредственно образовывает электрическую дугу при сваривании. Сваривание рекомендуется производить в перчатках из прочной кожи достаточной толщины.




Аргонодуговая сварка, собранная своими руками

Благородный аргон служит людям с золотыми руками! Соединение различных цветных металлов: меди, бронзы, титана, алюминия и других, невозможно произвести обычными сварочными аппаратами. Для работ такого рода, применяется специальный вид сварки – дуговая сварка, c использованием аргона (TIG: tungsten inert gas). В качестве используемого газа, наиболее распространено применение аргона, что позволяет называть эту разновидность сварки аргоновая. Готовое оборудование стоит значительную сумму, но, если вы не боитесь трудностей и считаете себя умельцем – аргонная сварка своими руками, вполне реальное дело.

Аргонодуговой сваркой можно заварить практически все

Принципы работы аргонодуговой сварки

Электрическая (дуговая) и газовая, сварки, при смешении дали нам аргонодуговую сварку. Электрическая дуга термически воздействует на края металлов, а плазма, получающаяся при отщеплении электронов от аргона, за счет его высокой ионизации, приводит к плавлению материала. Аргон, так же служит защитной средой, для соединяемых металлов, предохраняя шов от попадания различных примесей из воздуха, что делает его не только ровным, но и очень прочным. Кроме высоких качественных характеристик швов, к достоинствам этой сварки относится и возможность использования в любом положении, что бывает необходимым при сваривании труб, деталей автомобилей и других высокотехнологичных изделий. Возможность выполнения швов различной конфигурации – дополнительный бонус. Недостаток, которым обладает аргонно дуговая сварка – невысокая (в сравнении с другими видами сварки) скорость процесса.

Некоторые тонкости

Перед работой, вольфрамовый электрод необходимо заточить под небольшим углом. Выполняется это своими руками, на заточном станке, постоянно вращая стержень вокруг своей оси. Учитывая, что форма электрода влияет на глубину проварки и качество шва, заостренный электрод максимально увеличит эти показатели.

Аргоновая сварка подразумевает использование присадки – металлической проволоки из соответствующего материала, для заполнения сварочной ванны.

Расположение присадочной проволоки впереди горелки, под небольшим углом к поверхности и плавная, аккуратная подача, обеспечит узкий, ровный шов. Если толщина свариваемых деталей невелика, присадка необязательна.

В процессе работы, электрод необходимо держать максимально близко к поверхности, примерно 2 мм, для возникновения маленькой дуги. Минимальная дуга обеспечивает оптимальную глубину соединения и тонкий шов.

Сварка требует много терпения

Разновидности TIG

Аргонная сварка проводится при помощи плавящегося и неплавящегося электродов, неплавящийся электрод изготавливается из вольфрама, как исключительно тугоплавкого материала. Он используется в качестве высокотемпературного проводника тока. Существует несколько разновидностей аргоновой сварки.

  • Ручная аргонодуговая сварка с помощью неплавящегося электрода – РАД
  • Автоматическая аргонодуговая сварка с помощью неплавящегося электрода – ААД
  • Автоматическая аргонодуговая сварка с помощью плавящегося электрода — ААДП

Умелые руки – альтернатива  затратам

Покупка готового оборудования для аргонодуговой сварки, не является единственной возможностью обладания ею. Этот агрегат возможно собрать своими руками, имея необходимые комплектующие:

  • Источник тока. Достаточно стандартного трансформатора для ручной сварки, с постоянным или переменным током.
  • Баллон с аргоном. По возможности – наличие манометра.
  • Редуктор газовый.
  • Клапан газа.
  • Специальная аргоновая горелка.
  • Осциллятор. Преобразует ток в высокочастотные импульсы, для поджигания дуги. Поджигание путем касания рабочей поверхности нежелательно – слишком низкая ионизация дуги (искра слабо вырабатывается), а электрод загрязнится и окислится.
  • Защитная маска.

К редуктору и трансформатору подключается горелка; осциллятор подключается параллельно источнику питания, это не такая уж сложная  схема. Масса подается, как при обычном способе сварки.

Все не так уж сложно если есть желание

Если вы обладаете соответствующими знаниями и желанием, можете дополнить и улучшить такой вариант сборки. Приобрести все необходимое можно в специализированных магазинах, на соответствующих сайтах в интернете, или на «блошином рынке». В качестве дополнительного варианта, перетряхните собственные загашники – может найтись много полезного.

Техника безопасности

Самое пристальное внимание при сборке аргонодуговой сварки своими руками, необходимо уделить технике безопасности. Во время сборки конструкции все элементы питания должны быть выключены из сети. Убедитесь в исправности используемых агрегатов: рабочей резьбы на накидных гайках, надежности присоединения шланга для подачи газа, редуктора для аргона. Все корпуса используемого оборудования должны быть заземлены кабелем, с сечением не менее 25 мм.

Проведите ревизию обмотки силовых кабелей. Пользуйтесь только надежными, заизолированными электродержателями, чтобы не допустить соприкосновения тока с рабочими поверхностями или руками. Перед проведением пробного пуска, обеспечьте надежную вентиляцию помещения – аргон, ядовитый газ, способный вызвать отравление.

Не рискуйте своими руками и другими важными частями тела – обязательно применяйте спецодежду, защитные перчатки и маску.

Недопустимо присутствие синтетических легкоплавких материалов, которые могут быть прожженны брызгами жидкого металла. Предпочтительна грубая обувь, на толстой подошве. Для защиты рук оптимальными будут перчатки из толстой кожи, они не стеснят движения и надежно сохранят руки.

Рабочие моменты

Показателем правильности настройки горелки, является малое шипение аргона при включении. Все задействованные в сварке поверхности должны быть зачищены и обезжирены. Переключатели тока могут быть не только педальные, но и ручные. Последние используются, если аргонно дуговая сварка не предполагает задействования обеих рук. Движения горелки не должны быть поперечными: именно продольное ведение по шву, гарантирует его высокие качества.

Шов должен быть не только качественным, но и красивым

Реально сделать процесс сварки дешевле, если пользоваться услугами организаций, производящих закачку газом опустевших баллонов. Покупать по мере расходования новый баллон с газом, гораздо дороже.

Подведем итоги

Аргонодуговая сварка – универсальное, незаменимое во многих случаях, оборудование, позволяющее выполнять широкий спектр операций, которое можно собрать своими руками. Этот фактор не только сэкономит ваши деньги. Вы сможете реализовать на практике свои способности. Умелые и трудолюбивые не только свернут горы, но и подчинят себе газ.

Как проводится аргоновая сварка своими руками: схема и технология процесса

Немногие имеют представление о том, как осуществляется аргоновая сварка своими руками, схема которой довольно проста. Нередко в сварочном деле организуется соединение металлических изделий с применением различных защитных газов. Углекислота и аргон в данной ситуации применяются чаще остальных газов. Аргонодуговая сварка отлично подходит для соединения цветных металлов и легированной стали. Зачем нужно использовать аргон? На поверхности цветных металлов имеется пленка, которая может вступать в реакцию с кислородом окружающего воздуха.

Образующиеся окислы ухудшают качество сварного соединения. Как проводится сварка с применением аргона?

Фото 1. Схема аппарата для аргоновой сварки.

Особенности сварки с применением аргона

Аргон входит в группу инертных газов. Это значит, что он имеет низкую химическую активность, то есть не вступает в реакции со многими другими веществами. Сварка аргоном имеет свои преимущества. К ним можно отнести:

  • возможность без труда сваривать алюминий, медь, чугун, нержавеющую сталь;
  • возможность окрашивания поверхности свариваемого изделия после формирования сварного шва;
  • хорошее качество сварного шва.

Кроме того, при наличии каких-либо видимых дефектов по окончании работы можно их убрать путем наложения второго сварного шва поверх первого. Для данного вида работ предпочтительнее использовать электроды из вольфрама. Этот металл имеет высокую температуру плавления. Для этого понадобится специальная горелка. Сварка в среде аргона может выполняться несколькими способами: ручным, полуавтоматическим, автоматическим. Отличие автоматизированного процесса заключается в наличии специального механизма, который подает сварочную проволоку в рабочую зону.

Фото 2. Схема подключения оборудования для сварки.

При автоматическом процессе всю работу выполняет оборудование. Сварщик же наблюдает и контролирует процесс, задавая определенный режим работы.

Для осуществления сварочных работ потребуется специальное оборудование. При ручном и полуавтоматическом процессе в последнее время чаще всего используются инверторы.

Можно применять и трансформаторы. Если соединение металла требуется проводить с помощью неплавящихся электродов, то оборудование должно включать в себя саму горелку, источник тока, стабилизирующее устройство, устройство управления за сварочным процессом. Газ подается в сопло горелки через шланги от баллонов.

В силу всего это сварщик должен иметь в наличии достаточный объем газа. Схема сварочного оборудования представлена на фото 1.

Читайте также:

Как производится сварка металла.

Особенности сварки нержавейки полуавтоматом.

Виды сварных швов смотрите здесь.

Вернуться к оглавлению

Полуавтоматическая сварка

Совсем недавно стала использоваться полуавтоматическая сварка с применением аргона. Сварочные аппараты для этого процесса бывают стационарными, передвижными, переносными. В чем положительные стороны этого типа сварочных работ? Во-первых, благодаря полуавтомату можно соединять тонкий листовой металл, который имеет толщину менее 0,5 мм.

Во-вторых, оптимальное соотношение цены и качества сварного шва. В-третьих, имеется возможность паять оцинкованные изделия, не повреждая при этом само цинковое покрытие. Если используется аргон, то такой процесс еще называется MIG-сваркой. Процесс соединения металла происходит за счет расплавления проволоки. В большинстве случаев применяется проволока на основе марганца и кремния.

Фото 3. Процесс аргонодуговой сварки.

Как осуществляется аргонная сварка своими руками? В первую очередь необходимо подготовить инструменты и сварочный аппарат. Инвертор подсоединяется к источнику тока. При этом обязательно должна соблюдаться полярность.

При сварке в облаке аргона используется прямая полярность. Это означает, что на горелке должен быть «+», а на металлической поверхности – «-». Схема подключения оборудования показана на фото 2. Справа представлена прямая полярность, слева – обратная. Для регулирования поступления аргона из баллонов непосредственно в сопло горелки понадобится газовый редуктор, включающий в себя 2 манометра.

В настоящее время имеется большой ассортимент полуавтоматов. Каждый из них подходит для определенного типа сварочных работ. Есть и универсальные агрегаты.

Вернуться к оглавлению

Технология процесса

Чтобы соединить металлические детали и получить крепкую конструкцию, необходимо четко придерживаться схемы работы. На начальном этапе нужно подготовить поверхность металла. Для этого понадобится очистить его от грязи, пыли, масла, горючих веществ. Делать это можно при помощи простой ветоши, щетки или пескоструйного аппарата. Чтобы избежать образования пор, трещин и других дефектов, целесообразно проводить травление металла и его обезжиривание. На следующем этапе включается в сеть рабочее оборудование. Источник тока должен быть надежным, в противном случае аппарат будет работать плохо.

Если проводится сварка алюминия, то целесообразно использовать алюминиевую проволоку. Если это нержавейка, то проволока должна быть тоже из легированной стали. Сила используемого электрического тока подбирается исходя из толщины металла. Нужно помнить, что малая сила тока не обеспечит нужного результата.

Устройство горелки для аргоновой сварки.

Если требуется сваривать алюминиевые материалы толщиной 3 мм, то подойдет проволока диаметром 2-3 мм, сила тока при этом должна составлять 180 А. В этом случае шов может быть один. При толщине листов 6 мм и более потребуется сделать несколько швов. Оптимальный режим работы полуавтомата можно подобрать, прочитав инструкцию по его применению.

После всего этого сварщик обязан проверить исправность оборудования, а также отрегулировать наконечник горелки. Диаметр наконечника должен превышать толщину проволоки на 1-2 мм. Расположение горелки при сварке показано на фото 3.

Важно, что непосредственно перед соединением металла рекомендуется испробовать режим на каком-либо ненужном изделии. Если дуга горит равномерно и получается ровный сварной шов, то работу продолжают на основном изделии.

Вернуться к оглавлению

Необходимый объем защитного газа

На расход защитного газа аргона влияет несколько факторов. К ним можно отнести скорость движения воздуха (силу ветра) и скорость подачи газа. Не рекомендуется проводить аргонодуговую сварку на открытом воздухе, потому что расход аргона будет выше. Если работы проводятся в помещении, то газа потребуется значительно меньше.

Интересен тот факт, что при наличии ветра требуется увеличить расстояние между электродом и поверхностью металла. В возникшей ситуации можно применять специальные сопла для горелки, которые имеют мелкие ячейки.

Нередко используется сразу несколько газов одновременно. При этом в газовую смесь, помимо аргона, вносят еще кислород. Его доля составляет не более 5%. Зачем это необходимо? Значение кислорода в данном случае сводится к защите изделия от влаги и других вредных примесей. Аргон не справляется с этой задачей. Установлено, что добавление в смесь кислорода снижает пористость металла.

Вернуться к оглавлению

Меры безопасности и необходимое оборудование

Сварочная маска необходима для того, чтобы защитить глаза во время сварки.

Любая сварка представляет потенциальную опасность для работника и окружающих людей. Негативными факторами этого процесса являются следующие:

  • возможность удара электрическим током;
  • ультрафиолетовое излучение;
  • инфракрасное излучение;
  • выделение вредных газов;
  • шум;
  • нагревающий микроклимат.

Чтобы защититься от всех их, сварщик должен работать в средствах индивидуальной защиты (рукавицах, маске, одежде, обуви). Обязательно должно быть сделано заземление. Можно использовать только исправное сварочное оборудование. При необходимости переноса инвертора или трансформатора в другое место нельзя браться за шланг. Для уменьшения скопления вредных газов обязательно должно быть организовано проветривание или искусственная вентиляция.

Для проведения сварочных работ в наличии сварщика должен иметься полный набор оборудования, инструментов и материалов. Он включает в себя сварочный аппарат, электроды или проволоку нужной толщины, источник питания, молоток, осциллятор (при необходимости), баллоны с аргоном, щетку, зубило, средства индивидуальной защиты.

Таким образом, с помощью аргона можно добиться отличного качества сварного соединения. Это достигается за счет его химической инертности.

Сварка аргоном — видео, как производится аргонная сварка

Перед началом работы стоит внимательно просмотреть «Аргонная сварка. Видео» для того, чтобы понять преимущества её использования, нюансы самого процесса, а также самые распространённые ошибки, которые допускают новички в начале своей деятельности.

Необходимость данного вида сварки вызвана тем, что при расплавлении цветные металлы вступают в реакцию с кислородом, образуя, при этом, оксиды, которые отрицательно влияют на качество шва и крепость конструкций. «Тяжёлый» аргон вытесняет воздух и исключает образование окислов. В то же время образуется плазма, которая расплавляет металлы и способствует их соединению.

Преимущества аргонодуговой сварки

Технология сварки аргоном имеет значительные преимущества перед другими методами. К ним относятся:

  1. Сохранение изначальной формы заготовок в результате незначительного нагрева основного металла.
  2. Высокая скорость проводимых работ благодаря большой тепловой мощности.
  3. Простая технология сварки аргоном, позволяющая освоить её за короткое время даже новичкам.
  4. Сваривание деталей из металлов, не поддающихся другим видам сварки.
  5. Формирование очень аккуратного шва. Здесь также имеет значение знания, которые можно получить, просмотрев «Сварка аргоном. Видео», и, конечно, опыт.

Недостатки аргонодуговой сварки

Несмотря на перечисленные выше достоинства, у данного вида соединения имеются свои минусы, к которым относятся:

  1. Работа на сквозняках или при сильном ветре невозможна, так как часть аргона теряется, и качество работы снижается.
  2. Использование сложного и дорогого оборудования для проведения сварочных работ.
  3. Использование дополнительного охлаждения.

Аппарат для сварки аргоном требует наличия специальных вольфрамовых электродов, которые не плавятся в процессе использования.

Правила сварки

Курсы аргонной сварки своими руками предлагают несколько правил, соблюдая которые можно не только быстро освоить технологию процесса, но и сделать его высококачественным.

  1. Перед проведением работ необходимо освободить обрабатываемую поверхность от механических загрязнений, а затем обезжирить её химическими препаратами.
  2. Подачу аргона следует начинать за 20 секунд до начала сварки.
  3. Длина дуги должна быть минимальной. Это достигается сокращением расстояния между поверхностью металла и электродом. Увеличение длины дуги приводит к тому, что ширина шва становится больше, а глубина проплавления уменьшается, что в совокупности влияет на качество шва.
  4. Сварка аргоном меди и других цветных металлов производится прямолинейным движением электрода вдоль шва.
  5. Подача проволоки должна осуществляться плавно, чтобы предотвратить интенсивное разбрызгивание металла.
  6. Вольфрамовый электрод и присадочная проволока должны постоянно находиться под действием аргонной защиты. Это предотвратит связывание ионов металла с активными молекулами кислорода и азота, способных снизить качество шва.
  7. Присадочную проволоку необходимо располагать так, чтобы она находилась впереди горелки под углом к поверхности, при этом, не допуская поперечных колебаний.
  8. Аргонная сварка (видео) научит правильно оценивать качество шва по форме ванны. Если она растянута в сторону движения сварки, то это говорит о качественной и глубокой проплавленности. А вот круглая и овальная форма свидетельствуют об обратном.
  9. Нельзя прекращать процесс сварки, резко обрывая дугу, так как это приводит к отсутствию защиты шва. Курсы аргонной сварки учат прекращать подачу аргона только через десять секунд после завершения работы.

Порядок работ при аргонной сварке

Сварка аргоном видео знакомит начинающих сварщиков с последовательностью проведения работ. Начинать следует с подвода одной фазы сварочного тока и аргона к газовой горелке, а другой фазы — к изделию. Предварительно надо заточить вольфрамовый электрод конусообразно на длину 2–3 диаметров электрода.

Аргонная сварка (видео) учит правильно разжигать дугу на специальной угольной пластине. При проведении данных работ на металлической поверхности происходит оплавление и загрязнение электрода. Для образования дуги можно применить осциллятор, служащий дополнительным источником питания. В некоторых случаях используют встроенный прибор, у которого холостой ход имеет повышенное напряжение.

Проволоку для присадки подают в область горения дуги, которая направлена на металл. При этом расстояние между ними должно быть очень маленьким.

«Сварка аргоном. Видео» подробно знакомит всех желающих с данным процессом, а также демонстрирует необходимое оборудование, применяемое для этих целей.



Поделитесь со своими друзьями в соцсетях ссылкой на этот материал (нажмите на иконки):

Аргоновая сварка своими руками

Оборудование для аргонодуговой сварки, как правило, имеет достаточно высокую стоимость, поскольку в него входят специальные шланги, горелка, вольфрамовые электроды, а также узел подачи инертного газа. Кроме того, цена инвертора с режимом MMA+TIG достаточно велика. Если нет долговременной потребности в такой технике, а необходимо сделать разовую работу, то вполне можно собрать комплект для аргоновой сварки своими руками из подручных материалов. Мы расскажем, что для этого необходимо, какие нужны детали и инструменты, и как можно сэкономить на покупке дорогостоящих комплектующих изделий.

Из каких узлов состоит оборудование для аргонодуговой сварки?

Прежде чем собирать собственный комплект для аргоновой сварки своими руками, нужно ознакомиться с принципом действия оборудования заводского изготовления. Необходимо отметить, что сварка в инертной среде зачастую предполагает применение смесей газов из-за высокой стоимости чистого аргона и повышенного расхода при сварке деталей большой толщины.

Эти обстоятельства диктуют применение двух баллонов, в одном из которых находится инертный, а в другом углекислый газ. Соответственно, в этом случае, необходимо использовать двойной комплект редукторов и манометров, которые придётся приобрести наряду с баллонами необходимой ёмкости.

Нужно знать, что подача импульсов от осциллятора, которые способствуют быстрому розжигу дуги практически без касания электрода и свариваемых деталей, должна происходить с задержкой относительно подачи защитного газа. Это необходимо для того, чтобы сварка происходила без окисления будущего шва в агрессивной воздушной среде. Для обеспечения этого процесса используется схема задержки подачи импульса при нажатии кнопки старта.

В основном оборудование для сварки в инертной среде состоит из следующих узлов:

  1. источник питания, которым может быть сварочный трансформатор или инвертор, позволяющий переключать полярность при работе;
  2. комплект баллонов и редукторов с манометрами для подачи газовой смеси;
  3. соединительные шланги, с возможностью подачи управляющих импульсов, сварочного тока и инертного газа в зону плавления, снабжённые евроразъёмом;
  4. горелка с узлом крепления вольфрамового электрода и соплом подачи защитного газа в сварочную ванночку;
  5. встроенный в источник питания сварочный осциллятор и схема задержки подачи высоковольтного импульса.

Очень важно использовать исправные шланги для подачи газа в зону плавления и надёжно крепить их во избежание утечек, а также обеспечить надёжные электрические контакты силовых и управляющих кабелей.

Процентное соотношение компонентов газовой смеси зависит от типа металлов и подбирается по справочным таблицам. В их состав может входить аргон, гелий и углекислый газ, с суммарным расходом от 6 до 12 л/мин. Тугоплавкие вольфрамовые электроды затачивают определённым способом, крепят в керамическом держателе горелки и по возможности оберегают от загрязнений, существенно влияющих на качество сварки. Состав присадочной проволоки, подаваемой вручную в зону плавления, должен быть как можно ближе к свариваемым металлам или их сплавам.

Необходимые инструменты и комплектующие детали

При выборе комплекта для аргонно-дуговой сварки необходимо исходить из величины затрат, которые вы можете себе позволить. Существует несколько вариантов сборки установки с разным количеством затрачиваемых средств. В одном случае можно собрать установку из уже готовых частей с невысокой стоимостью и в этом варианте вам понадобится простой инверторный источник питающего напряжения с возможностью работы в режимах постоянного и переменного тока сварки. Также нужен комплект шлангов с заводской горелкой и осциллятор для упрощённого розжига дуги. Кроме того, следует озаботиться приобретением схемы задержки подачи тока.

В иных вариантах необходимо будет изготавливать все элементы комплекта своими руками, что, безусловно, обойдётся дешевле, но будет менее надёжным и потребует значительных временных затрат на сборку и настройку оборудования. В обоих вариантах приобретать газовые баллоны, редукторы и манометры совершенно необходимо.

Для сборки нового оборудования понадобится корпус, в котором можно будет закрепить элементы конструкции, эффективную систему охлаждения и контактную группу, поэтому для работы понадобятся следующие инструменты и оборудование:

  • мощный вентилятор для охлаждения радиаторов силовых полупроводниковых элементов;
  • электродрель или шуруповёрт со свёрлами;
  • углошлифовальная машина и ножовка по металлу;
  • наждачная бумага, напильники;
  • пассатижи, отвертки, гаечные ключи;
  • линейка, штангенциркуль и микрометр;
  • крепёжный материал или устройство для нарезки резьбы;
  • текстолит разной толщины, в том числе и фольгированный;
  • мощный паяльник, трансформаторные и соединительные провода соответствующей длины и диаметра;
  • мультиметр, осциллограф;
  • радиодетали и полупроводниковые элементы.

Перед тем как подбирать комплектующие, необходимо иметь на руках электрическую схему и чёткий план действий по согласованию отдельных узлов будущей конструкции.

Основой комплекта является блок питания, который можно собрать из подходящего по параметрам трансформатора и диодного выпрямителя с ёмкостным фильтром, обеспечивающим напряжение холостого хода от 45 до 60 В и выходным током не менее 120 А. Также необходимо запитать вентилятор охлаждения, схему задержки и высоковольтный осциллятор. Собирать инверторную схему сварочного аппарата нецелесообразно, поскольку эта работа требует опыта при настройке конечного изделия и подборе номиналов радиодеталей.

Сборка и настройка аппарата своими руками

Для создания блока питания используется силовой трансформатор мощностью более 1 кВт, первичная обмотка наматывается проводом с диаметром 0,72−0,9 мм от 320 до 410 витков. Рекомендованные значения для вторичной обмотки из медной шины 15−25 мм2 с количеством витков от 10 до 12 с индивидуальным подбором под необходимые параметры по току и напряжению.

Кроме блока питания, необходимо добиться корректной работы осциллятора, который должен выдавать на выходе напряжение в пределах от 2500 до 6000 В с частотой от 200 до 500 кГц. Именно такие параметры позволяют ионизировать пространство между вольфрамовым электродом и заготовкой, чтобы облегчить розжиг дуги короткого замыкания.

При таком способе, как сварка аргоном, необходимы шланги для подачи газа в зону сварки соединённые с кабелем подачи сварочного тока и управляющего сигнала от кнопки к схеме задержки и газовому клапану. Но самым сложным является изготовление горелки своими руками, поскольку необходимо в одном корпусе разместить кнопку управления, цанговый зажим вольфрамового электрода с подсоединённым сварочным кабелем диаметром 6 мм. Кроме того, необходимо закрепить узел фиксации керамического газового сопла поэтому если есть возможность, то лучше приобрести горелку заводского изготовления наряду с баллонами, манометрами и редуктором.

Последовательность настройки оборудования заключается в проверке работы осциллятора, схемы задержки, газового клапана и сварочных параметров блока питания. Последовательность сварочных работ заключается в выполнении следующих операций, а именно:

  • вентилями устанавливается необходимая концентрация газовой смеси и выставляется по манометрам расход от 6 до 12 л/мин в зависимости от тока сварки и толщины заготовок;
  • в цанговом зажиме крепится вольфрамовый электрод, который выступает не более 4 мм от среза газового сопла, при этом дуга должна быть не более 2,5−4 мм;
  • заготовки фиксируются во избежание сдвига относительно друг друга в процессе работы;
  • подбирается проволока и включается инвертор, при этом импульс осциллятора должен подаваться с задержкой на 1−2 сек относительно открытия газового клапана;
  • после возникновения стабильной дуги и сварочной ванночки вручную подаётся присадочная проволока в зону шва.

Крайне важно при работе пользоваться защитной маской типа Хамелеон, крагами и специальной одеждой, чтобы избежать ожогов и ущерба для зрения, также необходимо обеспечить электробезопасность при сварочных работах.

Итоги

Мы рассмотрели состав комплекта оборудования для аргоновой сварки и его возможности. Собрать такое оборудование своими руками опытному человеку вполне по силам, но если есть возможность, то лучше покупать готовые блоки и на их основе изготовить работоспособный аппарат. Это, возможно, более дорогостоящий вариант, но он обеспечит лучшее качество и сэкономит много личного времени.

техника выполнения, оборудование и материалы, критерии качества

Особенности нержавейки при сварке

В состав нержавеющих сталей входит до 20% хрома, кроме него добавляют никель, марганец, молибден и другие компоненты, которые придают им хорошие эксплуатационные качества. Сложность выполнения соединения нержавейки с использованием аргона связана с ее особыми свойствами:

  1. В отличие


    от низкоуглеродистых сталей, теплопроводность нержавейки почти в 2 раза меньше. Это плохо отражается на сварочных работах, т. к. нагрев металла до высоких температур будет сконцентрирован только в рабочей зоне, а отток тепла в другие области происходит медленно. Поэтому в зоне соединения металл может перегреться, последствием чего будет его прожог.

Поэтому важно: При проведении аргонодуговой сварки нержавейки необходимо уменьшать величину сварочного тока на 20% по сравнению с током при сварке других сталей.

  1. Другой особенностью нержавеющей стали является высокий коэффициент линейного расширения. Он дает большую усадку при нагреве. Поэтому при выполнении работ соединяемые детали могут деформироваться и появляются трещины. Чтобы избежать таких последствий, нужно соблюдать правило:

Зазор при соединении частей сваркой должен быть достаточно большим, чтобы обеспечить предотвращение деформации и последующее растрескивание.

  1. Эти стали обладают высоким сопротивлением при пропускании через них тока. Поэтому, при использовании электрода также с большим сопротивлением он будет сильно греться, а это создает проблемы при работе.

Электроды с большим сопротивлением лучше использовать для сварки небольших соединений нержавейки, чтобы они не успели перегреться. При большой длине шва лучше выбирать электроды длиной около 35 см.

Особенности нержавеющей стали требуют при проведении сварочных работ соблюдения правильного температурного режима, чтобы она не потеряла антикоррозионных свойств. Объясняется это тем, что при нагреве нержавейки до температур выше 500оС во время проведения работ структура сплава меняется с образованием на границе зерен карбидов (в основном железа и хрома), это приводит к коррозии металла. Чтобы предотвратить этот процесс, технология сварки нержавейки предполагает защиту металла аргоном. Для хромо-никелевых сплавов применяют также быстрое охлаждение зоны шва.

Аргоновая сварка нержавейки при помощи электрода из вольфрама

Сварка нержавейки в защитной среде аргона используется преимущественно в тех случаях, когда соединить необходимо детали небольшой толщины. Данная технология позволяет получать качественные и надежные соединения с красивыми и аккуратными сварными швами.

В защитной среде аргона чаще всего выполняется сварка нержавеющих труб, используемых для транспортировки различных жидких и газообразных сред. Качество сварных швов, получаемых при использовании данной технологии, позволяет применять ее для соединения деталей трубопроводов, эксплуатируемых под высоким давлением.

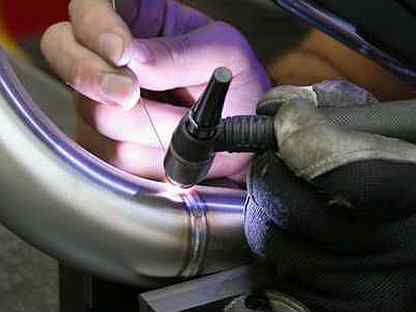

Выполненное электросваркой в среде аргона соединение труб из нержавеющей стали

Аргонодуговая сварка, выполняемая неплавящимся вольфрамовым электродом, может производиться на переменном или постоянном токе прямой полярности. Основным рабочим органом при выполнении такой сварки является горелка, в которой закреплен электрод и из сопла которой подается струя аргона. Сварной шов формируется за счет присадочной проволоки, подаваемой вручную в зону горения сварочной дуги. Все движения, совершаемые горелкой, также выполняются вручную.

В отличие от обычной электродуговой технологии, при сварке, выполняемой в среде аргона, электродом и присадочной проволокой не совершают поперечных движений – их перемещают только вдоль оси формируемого шва.

Делается это для того, чтобы не вывести сварочную ванну из зоны действия аргоновой защиты (это негативно скажется на качестве соединения). Необходимо также позаботиться и о защите от окружающего воздуха обратной стороны шва, которая также обдувается аргоном. Конечно, расход газа от этого увеличивается, но качество всех участков сварного шва будет высоким.


Положение горелки при сварке ТИГ

Чтобы не загрязнить поверхности соединяемых заготовок и не оплавить конец вольфрамового электрода, им нельзя прикасаться к основному металлу даже в процессе розжига дуги. Именно поэтому технология сварки в среде аргона с применением вольфрамового электрода предполагает использование для розжига дуги специальной пластины, изготовленной из графита или угля. Только после зажигания на такой пластине сварочную дугу аккуратно переводят на нержавейку. Хорошо демонстрирует этот процесс, выполнению которого обязательно следует научиться начинающему специалисту, обучающее видео.

Чтобы исключить окисление нагретого электрода и только что сформированного шва, подачу аргона следует отключать не сразу после окончания сварки, а через 10–15 секунд. На расходе газа это скажется незначительно, но этим вы увеличите срок службы электрода и улучшите качество сварного шва.

Правила и этапы проведения сварочных работ

Перед проведением работ соединяемые концы деталей тщательно зачищают. Для этого используют щетку с металлической щетиной


или проводят автоматическую шлифовку, а затем обезжиривают поверхность ацетоном или спиртом. Это обеспечивает стабильность дуги при работе и повышает качество соединения.

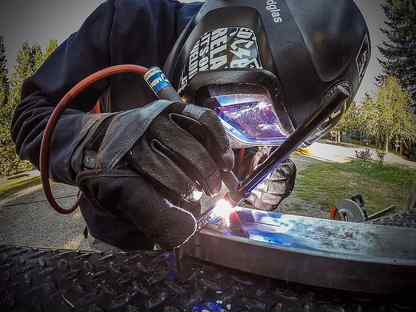

Сварочные работы проводят ручным способом с использованием электрода из вольфрама, который не плавится, или с помощью полуавтоматического аппарата. Рассмотрим, как варить аргоном детали из нержавейки при каждом способе.

Ручная сварка неплавящимся электродом из вольфрама

  • Работы выполняются неплавящимся вольфрамовым электродом с использованием как переменного, так и постоянного тока.
  • Основным инструментом при ее проведении служит горелка с закрепленным в ней электродом и подаваемым из сопла горелки аргоном.
  • Соединение деталей осуществляется присадочной проволокой путем ее сплавления после ручной подачи в рабочую зону.
  • Подавать проволоку следует под углом в 15-30 градусов к поверхности свариваемого металла, а горелку держать перпендикулярно проволоке.
  • Горелку двигают вручную вдоль направления сварного шва, не допуская движений в стороны. Это обеспечивает получение красивого ровного шва.
  • Для защиты шва с внутренней стороны ее также обдувают струей аргона.
  • Во время работы нельзя допускать касания электрода поверхности металла даже при розжиге дуги, чтобы не допустить оплавление электродного конца и не загрязнить зачищенную область сварки. Поэтому для получения дуги применяют графитовые или угольные плиты. После получения дуги на плите, ее осторожно направляют в зону сварки.
  • После выполнения сварочных работ сразу прекращать обдув аргоном не следует, чтобы не спровоцировать окисление полученного шва и электродного конца, это нужно сделать, подождав секунд десять.

Важно: Качество сварного соединения деталей из нержавейки в аргоне во многом зависит от правильно выбранной присадочной проволоки. Легирующие добавки в ее составе должны превышать их содержание в соединяемом металле.

Сварка с помощью полуавтомата

Использование полуавтомата для проведения сварочных работ значительно увеличивает скорость выполнения сварки и повышает качество шва. Поэтому его часто используют для стыковки изделий с большой толщиной.
Специфика работ полуавтоматом состоит в следующем:

  • для соединения металлических конструкций должна использоваться проволока, содержащая никель;
  • при работе с деталями, имеющими большую толщину, кроме аргона для защиты сплава добавляется углекислый газ, чтобы снизить нагрев кромок шва, т. к. он смягчает процесс сварки за счет их смачиваемости;
  • применяются три технологии сварки: короткой дугой, струйным переносом, с помощью импульса, когда проволока для сварки подается путем коротких импульсов.

В режиме подачи проволоки импульсами происходит минимальное разбрызгивание образованного жидкого сплава, что уменьшает зону сварного шва и достигается большая экономия проволоки.

Струйным переносом удобней варить изделия, имеющие значительную толщину. Короткая дуга лучше подходит для сварки деталей, имеющих тонкую стенку.

TIG сварка нержавейки

Ручная аргонная сварка начинается, как и все сварочные процессы, с подготовки заготовок. Необходимо зачистить соединяемые торцы до металлического блеска, чтобы не осталось грязи, налетов других материалов (к примеру, краски), а также надо провести обезжиривание примыкающих плоскостей. Если свариваются заготовки из нержавейки толщиною более 4 мм, то необходимо сформировать кромки. Тонкостенные детали варятся без кромок.

Кстати, при сварке тонкой нержавейки надо устанавливать под нее медную пластину, с помощью которой будет отводиться тепло. Но этот кусок меди будет выполнять и другие функции: удерживать с обратной стороны расплавленный от присадочной проволоки металл, и жестко будет фиксировать две соединяемые заготовки. В том случае если обе детали точно подогнаны друг под друга и хорошо зафиксированы, то сварку можно проводить и без присадочного прутка. Это касается в основном заготовок с максимальной толщиной до 1 мм. При этом рекомендуется сварку проводить током 35-37 ампер, заварку кратера в течение 3 секунд, а подачу газа после окончания сварочного процесса 4 секунды.

Какое оборудование необходимо

Для проведения работ потребуется следующее оборудование для аргонодуговой сварки нержавеющей стали:

  • Сварочный инвертор — его марка выбирается в зависимости от характеристик свариваемых изделий и объема работ. Лучше выбирать прибор, работающий на выпрямленном токе.
  • Осциллятор — для получения дуги при выполнении работ с использованием неплавящегося вольфрамового электрода.
  • Горелка с токопроводящим узлом, включающая неплавящийся электрод и форсунку для подачи газа.
  • Баллон с аргоном или его смесью с другим инертным газом, находящимся под большим давлением.
  • Неплавящиеся электроды. Для коррозионно-стойких сталей сегодня есть огромный ассортимент этих изделий. Выбирать стоит, ориентируясь на сплавляемые материалы и характеристики шва.
  • Присадочная проволока, выбор которой целиком зависит от марки свариваемых сплавов;
  • Защитная маска, роба, рукавицы, а также металлическая щетка и обезжиривающая жидкость.

Особенности сварочных аппаратов и режимы сварки

Сварка аргоном требует, чтобы в наличии был специальный аппарат, соответствующий ГОСТ.

Обычно оборудование делают путем усовершенствования классического дугового сварочного аппарата, к которому добавляют дополнительное оборудование, нужное для выполнения аргоновой сварки.

Видео:

Для работы требуется следующее оборудование:

  • трансформатор для сварки, имеющий напряжение в холостом ходу не менее 60В;
  • контактор, отвечающий за подачу сварочного напряжения к горелке;
  • осциллятор;
  • регулятор времени обдува.

ВАЖНО ЗНАТЬ: Техника полуавтоматической сварки в среде углекислого газа

Поскольку газ для работы по ГОСТ должен подаваться за 20 секунд до ее начала, необходим аппарат, который сможет регулировать этот процесс.

Также в процессе понадобятся:

  1. горелка;
  2. баллон, оснащенный редуктором, в котором находится аргон;
  3. электроды;
  4. имеющий нужный размер трансформатор;
  5. отвечающий за питание амперметр;
  6. аккумулятор и прочее оборудование.

Все оборудование доступно для покупки в специализированном магазине, либо его можно собрать своими руками, но в этом случае оно должно соответствовать ГОСТ (какие условия предписывает ГОСТ, вы можете посмотреть в специализированной литературе).

При самостоятельной сборке вы получите самодельный сварочный аппарат, пригодный для работы с аргоном.

Расход денег в этом случае будет гораздо ниже, а если вы обладаете необходимым знаниями, то сможете улучшить аппарат, чтобы снизить его расход и во время работы.

Режим работы и поступающее давление очень важны, когда вы начинаете работу.

Как работать с разными металлами, смотрите на видео, прежде чем приступить к самостоятельным действиям.

Выбор правильного режима поможет снизить расход давления и энергии во время работы.

Давление и другие показатели зависят от типа металла, который вы обрабатываете (стали, латуни, нержавейки и т.д.), от этого зависит выбор полярности и места подачи тока.

Сварка меди аргоном, а также стали и ее сплавов выполняется обычно в режиме постоянного тока, имеющего прямую полярность.

Сварка чугуна аргоном и сварка титана выполняется в аналогичных условиях, давление, когда идет сварка чугуна аргоном и титана, также аналогично, а вот для сварки алюминия, бериллия, магния лучше использовать обратную полярность и переменный ток, т.к. эти показатели лучше разрушают оксидную пленку, которая находится на поверхности металла.

Какое давление нужно для чугуна, титана, алюминия и прочих металлов, можно посмотреть по специальной таблице.

Видео:

Выбор сварочного тока зависит от характеристик металла (чугуна, титана, алюминия и т.д.), все эти значения можно узнать по таблице.

Для опытных мастеров допускается экспериментировать с силой тока и выбирать ее самостоятельно, пользуясь опытом и знаниями. Количество расхода аргона зависит от того, с какой скоростью передвигается воздух.

В закрытых помещениях он минимален, а на открытом воздухе – самый высокий.

Если работа происходит с применением постоянного тока, то тепло на аноде и катоде выделяется неравномерно: в первом случае этот показатель равняется 30%, а во втором – 70%.

Работу с электродом лучше всего проводить на прямой полярности, т.к. в этом случае он лучше разогреется и сможет качественно расплавить нужную область детали, а расход энергии будет ниже.

Весь процесс сварки аргоном чугуна и титана смотрите на видео и фото – эти уроки разъяснят вам, как работать с разными материалами, а также основные этапы работ.

Плюсы и минусы такого способа

Сварка нержавейки аргоном имеет немало преимуществ, которые обеспечены ее технологией:

  • При защите свариваемого шва аргоном исключается действие на расплав воздуха, негативно влияющего на горячий металл. Это дает возможность получить прочный ровный шов с равномерным проплавом по глубине.
  • Металл, обладающий низкой теплопроводностью, нагревается мало. Исключение составляет только небольшая область шва. Кроме трудностей при выполнении сварки (боязнь прожога), это является и положительным фактором, т. к. дает возможность соединять детали, имеющие сложную конструкцию, без изменения их формы.
  • Сварочная работа проводится быстро, благодаря высокой температуре дуги.

Не обходится эта технология и без недостатков. К ним относится:

Необходимость в достаточно сложном оборудовании, которое требует точности настройки, а также определенные навыки и знание тонкостей процесса.

Общая информация

Нержавеющий тип стали не подвержен коррозии. Этому металлу практически не страшна ржавчина даже без защитных спецвеществ. В этом основа популярности нержавеющей стали.

При правильном уходе она пригодна к использованию десятилетиями, а потому пользуется заслуженным спросом. Элементы хрома, никеля и титана, включенные в состав этой стали, улучшают ее физико-механические показатели.

Что тоже причина применения в разных областях.

К достоинствам нержавейки относится то, как она выглядит. Благодаря яркому, характерному блеску, вещи из такой стали зачастую не окрашивают.

А потому сварочные соединения на стальных изделиях необходимо делать не только надежными, но еще и сохраняющими внешний вид стали. Однако это лишь один из моментов работы со сталью.

Работать с нержавеющей сталью сложно. Те же характеристики состава, что защищают металл от ржавчины, делают его сварку непростой задачей. Эта статья о важных моментах сварочных работ с нержавейкой.

Ведь это задача, к которой требуется особая подготовка.

Как варить нержавейку аргоном

Опытные сварщики советуют:

  • Обеспечивать минимальную дугу при работе, а неплавкий электрод располагать максимально близко к свариваемому металлу не касаясь его. Большая дуга не позволяет проплавлять деталь на всю глубину шва и повышает его ширину, ухудшая качество соединения.
  • Для предотвращения окисления не нужно допускать резкую подачу проволоки при ручной сварке. Она должна быть постоянно в защитной зоне аргона.

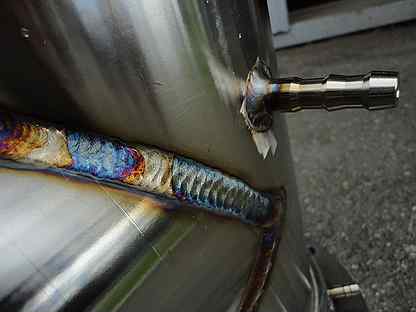

  • Качество проплавления шва можно определить визуально по форме наплывов проволочной ванны. Если они удлинены в направлении сварного шва, то качество проплавления хорошее, если они круглые или овальные, проплав не достаточно глубокий.
  • Конец шва нужно заваривать, уменьшая силу тока. При резком обрывании дуги и отводе горелки с аргоном защита расплавленного металла снижается, а это влияет на качество шва.

Если у Вас есть опыт работы по сварке изделий из нержавейки в аргоне, то Вы можете поделиться им в комментариях к этой статье.

Какое необходимо использовать оборудование и расходные материалы

Аргонная сварка качественной нержавейки может осуществляться при помощи стандартного набора оборудования, куда входят инвертор, осциллятор и баллон, не удастся обойтись без горелки, соответствующих шлангов и проводов.

В качестве расходных материалов придется использовать сварную проволоку и непосредственно аргон. Если планируется осуществлять аргонную сварку нержавейки, то и присадку тоже придется брать из нержавеющей стали. Как правило, заготовки производятся из материала, имеющего маркировку 304, то для него в большинстве случаев подойдет проволока марки Y308.

Вместо аргона можно использовать и ряд других газов, однако аргон расходуется наиболее экономично, к тому же его разрешается применять для соединения материалов разного рода, например меди с нержавейкой. В частности, для нержавеющей стали потребуется всего лишь 8 литров газа в минуту. Кроме того, можно дополнительно снизить расход газа, если на горелке будет размещена специальная газовая линза, обладающая специальной сеточкой.

Аргонно-дуговая сварка нержавейки с инородным металлом

Обычно появляется необходимость присоединить элемент из стали с антикоррозийными свойствами к сплавам с малым количеством углерода в составе. Для этого просто нужно выбрать подходящую присадку, которая содержит никель и хром. Легирующие добавки есть в следующих марках проволоки: Y310, Y310S, Y309, Y309L, Y309Mo. Если необходимо присоединить черный обыкновенный металл, можно воспользоваться одной из техник:

  • штучные электроды с обмоткой в режиме ММА;
  • вольфрамовые проводники, неплавкие;
  • с помощью инертного газа.

Первые два метода менее эффективны. При дуге происходит меньшее заполнение шва кислородом, а значит, и малое окисление. Но если вы решили использовать первую методику, то вам понадобится таблица с подходящими марками электродов:

МаркаТипМатериал стержня ККоэффициент наплавки, r/a. чППрименение
озл-8э-07
х20н9
св-04 х19н912-14хромоникелевые стали, когда к шву не предъявляется жестких требований против межкристаллической коррозии
озл-3э-10х17
н13с4
св-15х-18н12с-4тю11,5-12,5типа 15х18н12с4тю. Аналогично
зио-8э-10х25
н13г2
св-07х-25н1313,3конструкции и трубопроводы из двухслойных составов. Аналогично
уонии-13/нжэ-12х13in-luna_201210-12ответственные системы из хромистых 08х13, 12х13
озл-22э-02х21
н10г2
св-01х-18н1012-14конструкции из х8н10
озл-14аэ-04
х20н9
св-01 х19н910-12хромоникелевые, когда к металлу шва не предъявляется жестких требований против межкристаллической коррозии
озл-36э-04
х20н9
св-01 х19н913-14Аналогично
озл-7э-08х20
н9г2б
св-01 х19н911,5-12Аналогично
цл-11э-08х20
н9г2б
св-07х19-н10б1-12хромоникелевые, когда к металлу шва предъявляются жесткие требования против межкристаллической коррозии
цл-9э-10х25-н13г2бсв-07 х251310,5-11,5хромоникелевые со стороны легированного слоя двухслойных сталей. Аналогично
озл-20э-02х20-н14г2м2св-01х17-н14м212,5-14,5конструкции из 03х16н15м3, 03х17н14м2. Аналогично
ниат-1э-08х17
н8м2
св-04 х19н910-11сварка конструкций из хромоникелевых и хромоникелемолибденовых; наиболее пригодны для сварки тонколистового металла
эа-400/10уэ-07х19-н11м3г2св-01х19-н11м312соединение корпусов энергооборудования и трубопроводов, работающих в контакте с агрессивной средой при температуре до 350° с
ха-400/10tэ-07х19-н11м3г2св-01х19-н11м314,5Аналогично

Особенности сварки нержавеющей стали аргоном

К любому сплаву можно найти подход и приспособиться, если знать особенные приемы. Основы сварочной работы остаются прежними, нужно также подготовить материал и оборудование, создать электрическую дугу, вести ровный шов. Но из-за примесей в металле – хрома и никеля – есть трудности.

Правила, которые нужно запомнить:

  • снизьте привычный ток минимум на 20%;
  • между двумя свариваемыми элементами оставляйте зазор побольше;
  • не используйте легированные электроды, если других нет, то подойдут только небольшой длины;
  • не допускайте нагрева выше 500 градусов;
  • быстро охлаждайте детали.

В чем заключаются сложности

Легирующие добавки дают следующие нюансы:

  • Низкая теплопроводность. По этой причине заготовка полностью не прогревается, а высокая температура скапливается на месте соединения. Могут появиться прожоги или излишние наплавления.
  • Из-за линейного расширения возможна конечная усадка, которая будет приводить к деформациям и трещинам.
  • Высокое электрическое сопротивление стали при соединении с легированными электродами приводит к перегреву.
  • Возможность потери антикоррозийных свойств из-за повышенной температуры и образования новых химических элементов на поверхности, склонных к ржавлению.

Сварка аргоном сплавов алюминия | ВВТ-Сервис

Существует несколько факторов, усложняющих процесс сваривания конструкций из алюминия и его сплавов:

На поверхности алюминия в среде с присутствием кислорода образуется тугоплавкая пленка оксида алюминия, которая имеет плотность более высокую, чем сам металл. Перед тем, как варить электродами, алюминий, поверхность кромок и присадочные материалы очищаются от пленки механическим или химическим методом. Образующуюся пленку можно удалить при сваривании либо способом катодного распыления, либо с использованием флюсов, которые ее растворяют или разрушают, превращая в летучие соединения.
При высоких температурах прочность металла резко снижается. Твердый не расплавившийся металл кромок может быть разрушен давлением массы сварочной ванны. Обладающий высокой текучестью алюминий может вытекать через шов. Контролировать размеры сварочной ванны очень сложно из-за факта, что алюминий не меняет цвет при нагреве. Для избежания прожогов во время однослойной сварки применяют формирующие керамические или металлические подкладки.
Алюминий и его сплавы имеют значительный коэффициент линейного расширения и низкий модуль упругости, что может привести к возникновению деформаций конструкции. Для их снижения применяют различные технологические приемы (подогрев, электросварка алюминия с оптимальными режимами).
При сварке появляется не только оксидная пленка, но и пористость, вызываемая водородом. Она сосредотачивается, в основном, в районе шва и поражает алюминиево-магниевые сплавы.

Высокая теплопроводность алюминия требует мощных источников тепла.

В процессе сварочных работ в металле шва возможно образование горячих трещин, вызванное процессами внутренней деформации в период застывания металла сварочной ванны. Для предотвращения их появления в сварные швы добавляют модификаторы. Сами швы не рекомендуется располагать слишком близко друг к другу.
Сварка алюминия с помощью инвертора в среде инертного газа — аргона — осуществляется с применением неплавящегося электрода, чаще всего — вольфрамового. Тем, кого интересует сварка алюминия выполненная своими руками в домашних условиях, необходимо знать, что в процессе длительной эксплуатации на рабочей поверхности вольфрамового электрода скапливаются наросты окислов вольфрама, которые значительно снижают качество сварочного шва. Для удаления этих «коронок» электроды затачивают на твердом мелкозернистом диске. Такой инструмент предохраняет рабочую поверхность электродов от образования на ней заусенцев и бороздок. Диск для затачивания электродов нельзя использовать для работы с другими материалами. Уменьшить вероятность образования наростов можно с помощью интенсивного охлаждения электрода и обеспечения эффективной газовой защиты.

При аргонодуговой сварке электрическая дуга горит между поверхностью свариваемой конструкции и электродом. Сам электрод расположен в горелке, с помощью сопла которой в зону сварки подается инертный защитный газ. В качестве расходного материала выступает присадочная проволока, которая может подаваться как вручную, так и автоматически.
Перед тем, как варить алюминий аргоном, необходимо определиться с маркой присадочной проволоки, которая зависит от химического состава свариваемого металла. Для работы с техническим алюминием применяют проволоку марок АД, АО, АК диаметром от 2 до 5 мм. При работе со сплавами алюминия с магнием применяют аналогичные марки проволоки. Однако, содержание магния в ней должно быть более высоким для компенсации угара этого металла при сварочных работах.

Сварка MIG в 100% аргоне в защитном газе

Можно ли сваривать сталь методом MIG с использованием 100% аргона?

Это вопрос, с которым в какой-то момент столкнется каждый сварщик, и да, вы можете сваривать сталь методом MIG, если все, что у вас есть, — это чистый аргон. Но это не идеально. И нержавеющая не рекомендуется.

А…

Кажется, всегда есть одно, или два, или три. В этом случае, однако, вам нужно знать, как и почему стоят эти «но», чтобы правильно ответить на этот, казалось бы, простой вопрос.

Зачем использовать чистый аргон?

Большинство людей, читающих эту статью, уже знают, почему кто-то может рассмотреть возможность использования 100% аргона для сварки стали методом MIG.

Необходимость.

Закончился газ у каждого сварщика. Но никто не хочет тратить драгоценное время на беготню за бензином посреди рабочего дня. А может, ваш поставщик газа закрыт.

Но, если у вас есть резервуар со 100% аргоном для других видов сварки, вы можете использовать его и продолжать работать.Вы сможете без перерывов наполнять баллон газовой смеси MIG.

Использование чистого аргона означает просто проявить изобретательность и продуктивность в крайнем случае.

Но стальной сварной шов может быть недостаточно высокого качества в зависимости от того, что вы свариваете.

Почему 100% аргон так отличается?

Защитный газ MIG не только защищает сварной шов от вредных атмосферных газов. Да, важно не допускать попадания этих газов и не делать сварной шов пористым.

Но его состав также влияет на качество дуги и теплопроводность. Эти свойства также существенно влияют на получаемый сварной шов.

Итак, вам нужно знать, чего ожидать при использовании 100% аргона для сварки стали методом MIG. Некоторые из характеристик, которые вы испытаете при его использовании, включают:

  • Аргон имеет более низкий потенциал ионизации, что снижает напряжение и мощность дуги.
  • Дуга становится менее стабильной.
  • Сочетание нестабильной дуги с пониженной мощностью предотвращает образование текучей рабочей лужи.Другими словами, металлическая ванна будет жесткой и трудной для обработки.
  • Аргон имеет более низкую теплопроводность, и внешние края дуги остаются холодными. Это означает, что вы получите узкое, меньшее проникновение с меньшим количеством сплавления.
  • Наполнитель укладывается поверх стали узким высоким валиком.
  • Сварные швы
  • MIG с использованием чистого аргона склонны к подрезанию.
  • Опыт показывает, что сварка MIG стали с чистым газом аргоном теряет пластичность. В результате изгиб или скручивание может привести к растрескиванию или разрушению жесткого сварного шва.
Сравнение профилей сварных швов из 100% аргона и смеси MIG 75% / 25% co2

Таким образом, можно склеить сталь, используя сварочный аппарат MIG с использованием защитного газа 100% аргона. Но в результате получается некачественный, слабый, хрупкий шов.

Если вам нужен прочный и качественный сварной шов, 100% -ный аргон НЕ подходит для сварки стали методом MIG.

Эти проблемы еще более выражены при работе с нержавеющей сталью, и никогда не рекомендуется использовать чистый аргон для сварки MIG нержавеющей стали.

На видео на YouTube ниже представлена ​​полезная информация и наглядные материалы о сварке стали методом MIG со 100% аргоном.

Использование 100% аргона для сварки MIG стали

Если вы оказались в незавидном положении, когда вам нужно сваривать сталь методом MIG с использованием чистого аргона, есть несколько советов, которые могут помочь.

  • Сделайте фаску на краях стыка. Это поможет расплавить основной металл и сделать соединение более прочным.
  • Увеличьте огонь, но будьте осторожны, чтобы не прожечь более тонкую сталь. Скорее всего, будет сложно или невозможно заставить бусину сидеть ровно.

Кроме того, аргон дает хорошие сварные швы при использовании другого метода сварки (т.е.е. TIG) или различные неблагородные металлы. Некоторые недрагоценные металлы, для которых вы можете использовать 100% аргон в сварочном аппарате MIG, включают:

  • Алюминий
  • Титан
  • Магний
  • Никель (менее дюйма)
  • Медь (менее ⅛ дюйма)

И последнее интересное замечание: для некоторых меньшее проплавление делает MIG-сварку со 100% аргоном более предпочтительной при сварке стального листа.

В этом случае чистый аргон может снизить вероятность плавления тонкого основного металла.Но у вас, вероятно, все равно получится высокая узкая бусинка.

Смеси

CO2 / аргона лучше подходят для сварки MIG стали

Добавление некоторого количества диоксида углерода («CO2») в аргон решает проблемы, связанные со 100% -ным аргоном. Обычно добавляют от 5 до 25% CO2 для улучшения результатов с помощью сварочного аппарата MIG.

Эта газовая смесь создает текучую рабочую лужу и лучшее проникновение. Кроме того, это устраняет подрезы и уменьшает разбрызгивание. Важно отметить, что нагрев и охлаждение лучше контролируются, что повышает устойчивость сварного шва к изгибу и скручиванию.

При покупке смеси аргон / CO2 на газе указывается количество CO2, добавленного к аргону.

Например, «C25» — это защитный газ с 25% CO2 и 75% аргоном. Сварка со 100% Co2 будет обозначена как C100.

Переходя на новый уровень концепции смешения газов, использование защитного газа тримикс (например, 90% гелия, 7,5% аргона и 2,5% CO2) обеспечивает наилучшие сварные швы на нержавеющей стали.

Этот газ может быть дорогим и не всегда доступен сварщику-любителю. Но для качественных сварных швов на нержавеющей стали поиск смеси тримиксов может стоить затрат и усилий.

Связанное чтение : Какого размера бензобак для MIG / TIG

Почему 100% аргон подходит для сварки TIG стали?

Сварка

MIG и сварка TIG различаются по способу нанесения присадочного материала и типу используемого электрода. Это влияет на дугу и характеристики сварного шва.

При сварке

MIG в качестве электрода используется присадочный материал, и, следовательно, необходимо постоянно подавать проволоку к наконечнику по мере ее использования.

Напротив, при сварке TIG использовался неплавящийся вольфрамовый электрод, и присадочный материал вводился в дугу отдельно. Этот электрод создает стабильную и сильную дугу, но вольфрамовый наконечник должен оставаться чистым и неповрежденным.

Итак, для сварки TIG требуется газ, который остается инертным даже при высоких температурах сварки. Аргон остается инертным даже при повышенных температурах. Он также обеспечивает легкий запуск, поддерживает стабильную дугу и помогает поддерживать чистоту вольфрамового электрода.

Итак, для сварки TIG стали с аргоном может работать, тогда как для MIG-сварки стали лучше использовать смесь аргон / CO2.

Аргон — смеси CO2 — Eureka Oxygen

Как и все сварочные газы, используемая смесь зависит от области применения. Если вы когда-либо сомневаетесь, профессионалы в области сварки в Eureka Oxygen помогут вам в выборе! Инвестиции в правильную газовую смесь помогут вам получить наилучшие результаты. Это небольшие вложения по сравнению со стоимостью и головной болью, связанной с доработкой или шлифовкой после сварки.

CO2 — один из наиболее часто используемых химически активных газов при сварке TIG, MIG и MAG.Это самый дешевый из защитных газов, и его можно использовать отдельно без инертного газа. Аргон — еще один распространенный защитный газ, который обеспечивает более узкий профиль проплавления, что обеспечивает чистый, небольшой и прочный сварной шов. Хотя аргон можно использовать отдельно, добавление углекислого газа к аргону увеличивает глубину проплавления и делает дугу более жесткой, улучшая сварку вне положения. Аргон переносит меньше тепла, чем чистый CO2, и производит меньше брызг. Комбинация аргона и CO2 обеспечивает недорогой, точный и чистый сварной шов.

Смеси аргона и СО2 представляют собой универсальные смеси для сварки углеродистой, низколегированной и некоторой нержавеющей стали. Увеличение содержания CO2 увеличит проплавление сварного шва и характеристики смачивания валика. При более высоких уровнях тока и содержании CO2 может возникнуть повышенное разбрызгивание. Смеси аргона и CO2 можно использовать для соединения материалов различной толщины, используя различные способы переноса металла.

Наиболее распространенные смеси аргон-CO2:

C2 или 2% диоксида углерода и 98% аргона
C25 или 25% диоксида углерода и 95% аргона
100% Диоксид углерода
100% Аргон

Наиболее часто используемый защитный газ для домашней и любительской MIG-сварки — C25. Он популярен, особенно для домашней сварки, потому что он находится на среднем уровне между стоимостью и качеством готового сварного шва. C25 — это хорошая многоцелевая газовая смесь, которая представляет собой желаемый баланс между очень узким профилем сварного шва, получаемым при сварке со 100% аргоном, и летучестью сварки со 100% диоксидом углерода.

Сварка нержавеющей стали обычно выполняется с использованием C2 или 2% диоксида углерода и 98% аргона.Более низкое содержание CO2 означает более низкое содержание углерода в сварном шве, что является предпочтительным для сварки нержавеющей стали. И углерод, и кислород вступают в реакцию с нержавеющей сталью под воздействием тепла дуги, что приводит к некоторому окислению и снижению коррозионной стойкости. В случае ферритных нержавеющих сталей, используемых, когда требуется повышенная коррозионная стойкость, смесь аргона с 5-10% CO2 (в сочетании с соответствующей присадочной проволокой) обычно обеспечивает приемлемый химический состав сварных швов. Такой подход сводит к минимуму увеличение углерода в сварном шве, но может снизить скорость перемещения сварного шва.

100% CO2 — наиболее распространенный из реактивных газов, используемых при сварке MIG, и он также является наименее дорогим, что делает его хорошим выбором, когда основным приоритетом являются затраты на материалы. Чистый CO2 обеспечивает очень глубокое проплавление шва, что полезно при сварке толстых материалов. Однако он также дает менее стабильную дугу и больше брызг, чем при смешивании с другими газами. Если качество сварного шва и внешний вид важны, более подходящей может быть смесь газов.

100% аргон можно использовать для сварки стали методом MIG, но вы можете получить непривлекательный сварной шов, высокий и узкий, часто с поднутрением, ослабляющим сварной шов. Они также известны своей потерей пластичности, поэтому сварные швы могут быть хрупкими.

Выбор защитного газа имеет решающее значение для успешного соединения металла. Во многих сварочных операциях смеси аргона и СО2 могут помочь повысить производительность и производительность, особенно если используются традиционные и импульсные методы распыления.Наши профессионалы в Eureka Oxygen имеют многолетний опыт, поэтому позвоните нам или зайдите, если у вас есть какие-либо вопросы о сварке!

61 Крутые идеи сварочного проекта для дома, хобби или продажи

Сварка может доставлять массу удовольствия. Это также может помочь вам повысить стоимость вашего дома, позволяя производить необходимый ремонт без необходимости нанимать специализированного специалиста по ремонту.Это может стать расслабляющим хобби.

Это также может быть отличным подспорьем, если вы хотите увеличить свой доход.

Вот некоторые из лучших идей для сварочных проектов, которые помогут вам достичь ваших целей, возможно, уже сегодня.

Сварочные проекты для начинающих


Создан Biji-biji Initiative для Me.reka Makerspace.

№1. Сварочный стол своими руками. В этом простом столе используется несколько прямых металлических деталей, сваренных вместе в каркас.Металлические планки наверху обеспечивают пространство для зажима, обеспечивая прочное пространство для тяжелых проектов, которое при этом достаточно легкое для перемещения.

http://www.instructables.com/id/DIY-Welding-Table/

Кредит: Роб Шуерер и Линкольн Электрик Компани

# 2. Ловушка для сарая рогов. Это еще один базовый проект каркаса, который позволяет собирать рога без охоты. Когда наступит подходящий сезон, олени будут питаться этим проектом. Их рога застревают и отрываются.В противном случае олень уходит с полным брюхом.

Подробнее см. Проект на http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/shed-antler-trap.aspx

# 3. Подносы для ТВ. Его также можно использовать как прикроватный столик, подставку для ноутбука и многое другое. Конструкция С-образного стола требует минимального количества сварочных работ и удобна для новичков. Десятки идей, следующих за этой рамкой, дадут вам необходимые варианты.

http://foter.com/explore/modern-tv-tray-tables

Фото: Кэмерон Белл из deburghsteel.com.au

# 4. Дверной звонок. Все, что потребовалось для завершения этого проекта, — это небольшой баллон с аргоном и немного стального лома. Вы можете установить его прямо на экстерьер вашего дома или прикрепить к предпочитаемому вами материалу, чтобы придать вашей собственности уникальный вид.

http://www.instructables.com/id/Easy-Doorbell-From-Scrap-Steel/

Кредит: Кэмерон Белл на deburghsteel.com.au

# 5. Кострище. Все, что потребовалось, чтобы сделать эту уникальную кострище, — это половина листа стали.Для этого проекта использовалась текстурированная сталь, но любая стальная пластина толщиной 2,1 мм справится со своей задачей. Вы также можете настроить размер дизайна в соответствии со своими потребностями.

http://www.instructables.com/id/How-to-Make-a-Cool-and-Compact-Fire-Pit-from-Half-/

# 6. Сервировочный бар. При использовании сварочного аппарата Power MIG этот сервировочный стержень представляет собой стальную трубу размером 1 × 1 дюйм, которая с трех сторон обернута гофрированным металлом. Столешница изготовлена ​​из нержавеющей стали с закругленной кромкой толщиной 1 дюйм.Деревянные стеллажи внутри предлагают место для хранения вещей.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/serving-bar.aspx

# 7. Стеллаж для дров. Эта простая конструкция позволяет относительно легко создать стеллаж для дров и исходных материалов. К двум U-образным металлическим частям приварены распорки для создания опор. Также в комплект входит дополнительная насадка для растопки.

https://www.pinterest.com/pin/547187423451210980/

# 8.Вешалка-подкова. Возьмите несколько подков, зажмите их и сварите. Затем вам просто нужно добавить держатели к тому, что вы создали, чтобы оно могло удерживать пальто. Его можно собрать за считанные минуты.

№ 9. Подковообразные подставки для книг. Для этого сварочного проекта вам просто нужно сварить две подковы вместе под прямым углом. Затем повторите, чтобы вы создали пару. Вы даже можете приварить небольшой стальной лист к подкове, если вам удастся достать только пару из них и все равно выполнить этот проект.

https://es.pinterest.com/pin/791649823007/

# 10. Грязевая скамья. Для этого проекта требуется квадратная труба диаметром 1 дюйм. Помимо этого, вы можете построить его по своим предпочтительным размерам. Это действительно требует некоторого навыка резки металла, но в остальном эта небольшая скамейка добавит приятный штрих любому дому.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/mudroom-bench.aspx

# 11. Металлическая решетка. Если у вас дома растут виноградные лозы или вы выращиваете вьющиеся овощи в своем саду, то это проект для начинающих.Он имеет конструкцию с открытой рамой, которая больше подойдет для вашего хобби садоводства или ландшафтного дизайна.

http://www.instructables.com/id/Metal-Trellis-for-Garden-VInes/

# 12. Портативная рабочая станция. Нам всем нужно место для хранения вещей. Независимо от того, являетесь ли вы сварщиком или профессиональным писателем, эта рабочая станция предлагает оригинальный способ использовать материалы, которые уже есть в большинстве гаражей. Самое приятное то, что обод по-прежнему хорошо катится, что позволяет легко переместить рабочее место на новое место.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/portable-work-station.aspx

Easy and Simple Welding Projects


# 13. Держатель для карандашей. Взяв всего четыре полых стальных трубы, все, что вам нужно сделать, это прикрепить их к единому плоскому куску стали. Вы можете создать подставку любого размера, которая станет полезным дополнением любого стола за считанные минуты.

http://www.instructables.com/id/Simple-Industrial-Pencil-Holder/

# 14.Держатель ювелирных изделий. Этот простой проект требует, чтобы вы сварили небольшие прямые стальные детали вместе в форме дерева. Затем вы привариваете дерево к квадратному куску стали, чтобы его можно было поставить на стол или комод. Вы можете украсить проект, чтобы он выглядел реалистично, или оставьте деревенский стальной вид.

https://www.pinterest.com/pin/268597565247828669/

# 15. Патио беседка. Используя конструкцию с открытой рамой, вы можете создать множество индивидуализированных образов, используя стандартные стальные трубы.В этом проекте для создания верхних перил были использованы ножки старого батута. Для перекладин и ножек использовалась верхняя планка ограждения. Затем саморезами закрепили решетку.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/patio-arbor.aspx

# 16. Голландский держатель для духовки. Если вы любите ходить в походы, то голландский подставка для духовки вам пригодится. Он сваривает три подковы вместе, а затем каждой точке дается одна опорная планка, чтобы создать подставку для штатива.Вы также можете использовать его для барбекю на открытом воздухе, в качестве подноса и для множества дополнительных целей.

http://www.instructables.com/id/Horseshoe-Dutchoven-Holder/

# 17. Трехколесный плантатор. Эта простая маленькая горшок для цветов станет отличным дополнением к любому крыльцу, саду или подоконнику. Поскольку он сделан из кованого железа, сварка выполняется быстро и просто. Единственная проблема — найти инструменты, чтобы придать утюгу правильную форму.

http: // www.craftmanspace.com/free-projects/rustic-tricycle-planter-plan.html

# 18. Держатель кузнечика. Если честно, правильнее было бы назвать это «третьей рукой». Используя твердый кусок металла, вы привариваете к нему три металлических наконечника, чтобы у вас была тяжелая рука, которая могла бы удерживать небольшие предметы во время сварки. Не забудьте приварить к нему ручку, чтобы ее можно было носить с собой.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/grasshopper-holding-device.aspx

# 19. Ложка цветок. В этом простом металлическом цветке используются ложки для педалей. Затем вы можете использовать таз, металлический шар или что-нибудь похожей формы. Сварите их вместе, а затем вы можете приварить предмет к металлическому стержню.

http://www.instructables.com/id/Weld-a-Spoon-Flower/

# 20. Висячий знак. Подставка для вывески из кованого железа придает заведению дополнительный уровень изысканности, создавая первое впечатление, которое она производит. Это также может быть способом дать дому более стильный адрес, чем большие числа, прибитые к дому.

http://www.craftsmanspace.com/free-projects/hanging-sign-plan.html

# 21. Настенные часы. Используя стержень из мягкой стали ¼ дюйма для обоих кругов этих часов и 5/16-дюймовый круглый стержень для цифр, этот проект требует множества различных небольших сварных швов и точной центровки. Затем добавьте опорную перекладину по вертикали и по горизонтали, чтобы часы можно было добавить в дизайн.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/wall-clock.aspx

# 22. Металлическое сердце. Если у вас есть старая велосипедная цепь, у вас есть все, что вам нужно для этого простого проекта. Вы можете купить его в местном комиссионном магазине, если у вас его нет. Отрежьте цепочку до нужного размера и придайте ей форму сердца. Затем сварите его, чтобы он не изменил своей формы.

http://www.instructables.com/id/bicycle-chain-metal-heart/

# 23. Держатель сварочного пистолета MIG. Если вы используете сварочный аппарат MIG, то будут моменты, когда вы захотите установить пистолет для переключения передач в рамках проекта.Вместо того, чтобы класть пистолет на бок на рабочем столе, этот простой зажим позволит вам безопасно положить пистолет, где бы вы ни работали.

https://www.pinterest.com/pin/322288917061348618/

# 24. Шепердс Крючки. Преимущество изготовления крючка Shepherd’s из обычного железа или стали заключается в том, что его можно использовать по-разному. Он может держать флаг. Может стать вешалкой для растений. Он даже может служить уникальной решеткой для вьющегося растения.Этот вариант дает вам двойной крючок, но и одиночный крючок тоже выполнит свою работу.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/shepards-hook.aspx

Сварочные проекты своими руками


# 25. Подвесной стальной поддон. Взяв квадратную трубку из предпочитаемого материала, все, что вам нужно сделать, это сварить кронштейн. Затем просверлите трубку, чтобы разместить крючки, на которых будут держаться кастрюли и сковороды. Вам также понадобятся крючки, просверленные в верхней части рамы, чтобы окончательный проект можно было подвесить к потолку.

http://www.instructables.com/id/Modern-Industrial-Hanging-Steel-Pan-Rack/

# 26. Скульптуры животных. Это уникальное произведение искусства сделано из кованой вручную нержавеющей стали, сваренной вместе. Вы можете сделать то же самое с любимым животным.

http://www. lincolnelectric.com/en-us/support/welding-projects/Pages/shark-sculpture.aspx

# 27. Самодельный костровище. В этом проекте используется пустой баллон с пропаном и сварной каркас для создания кострища, который можно использовать как в помещении, так и на улице.Одно предупреждение: убедитесь, что баллон с пропаном полностью пустой, прежде чем врезаться в него. В противном случае вы можете обнаружить, что танк взорвется вам прямо в лицо.

№ 28. Дровяная печь. Если вы купите новую дровяную печь для своего дома, она может обойтись вам более чем в 300 долларов. С другой стороны, вы можете сделать его самостоятельно за 60 долларов или меньше. Возьмите несколько припасов, стальной барабан и чугунную дверцу, и вы будете готовы приступить к работе.

№ 29.Гаражные стеллажи. С помощью нескольких основных металлических трубок вы можете относительно легко создать обширные стеллажи для вашего гаража. Сверху на распорку укладывается простая деревянная планка, которую вы присоедините к потолочным стойкам и стойкам на стене. Ключ к успешному сварочному проекту своими руками здесь — это потратить время на два… или, может быть, три раза.

http://www.instructables.com/id/Industrial-Shelving-Some-Welding-Required/

# 30. Барбекю. Если у вас есть старый блок двигателя, который ни для чего не используется, почему бы не использовать сварочное оборудование, чтобы превратить его в барбекю на заднем дворе? Конечно, изготовление и модификация этого проекта заняли более 90 часов, но результаты однозначно доказывают, что время было потрачено не зря.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/engine-bbq.aspx

# 31. Молоток. После небольшой сварки TIG все, что вам нужно сделать, это прикрепить ручку к голове, чтобы у вас был полезный молоток. По тому же принципу можно было создать каминную кочергу или другие инструменты. Таким образом, вы можете создать что-то, что будет вам полезно сейчас и в будущем для тех проектов DIY, которые лежат в доме.

№ 32.Промышленный журнальный столик. Этот уникальный проект, сделанный своими руками, сделан из вторичного металла на всей его поверхности. Затем дерево крепится к верхней части рамы, чтобы создать удобный журнальный столик, который будет отлично смотреться в любом доме, сделанный за небольшую часть цены, которую можно было бы заплатить за тот же предмет в мебельном магазине.

http://www.instructables.com/id/Industrial-Coffee-Table-From-Reclaimed-Metal/

# 33. Пандус для инвалидных колясок. Жизнь у кого-то может измениться в любой момент. Если в вашем доме требуется инвалидная коляска, получить доступ к приподнятым дверям может быть непросто.Этот проект упрощает работу для домашнего или коммерческого доступа.

http://www.lincolnelectric.com/en-us/support/welding-projects/Pages/wheelchair-ramp.aspx

# 34. Поднос Tote. В этом алюминиевом проекте используется алмазная пластина 16-го калибра для создания корзины для инструментов. В этом проекте вы также найдете несколько отличных советов по сварке TIG, которые значительно упростят выполнение вашего следующего проекта.

№ 35. Курильщик. Если вы любите жарить на гриле на улице, то в какой-то момент вам понадобится курильщик.Вместо того, чтобы бежать в местный Walmart, чтобы сбросить 300 долларов за тот, который может продержаться на сезон или два, попробуйте построить его самостоятельно. Этот быстрый и простой проект отлично выглядит и выполняет свою работу.

https://www.pinterest.com/pin/AWNZ-oMIgf03grDQ01F_eKEnGSm4pfChYGOTvRq1Rhh-BrGtzEvTHho/

№ 36. Пожарная охрана. Будь то чугунная печь или камин, есть ширмы и ограждения, которые продаются за сотни долларов и защищают любопытные пальцы от горячих поверхностей. Менее чем за 30 долларов вы можете создать то же самое.

http://www.instructables.com/id/Art-Deco-Fireguard-for-Log-Burner/

Cool Welding Projects


# 37. Автомобильные рампы. Трудно работать с автомобилем без правильных пандусов. Хотя этот проект дорогостоящий и тяжелый, он также понравится многим, кто любит крутые проекты.

http://chris-eigenheer.blogspot.co.uk/2011/04/building-my-car-ramp.html

# 38. Цели. Соревновательная стрельба находится на подъеме как вид спорта.Стрелкам нужны мишени, которые им не нужно постоянно заменять, когда они получают попадание. Этот проект буквально помогает попасть в цель.

https://texags.com/forums/34/topics/2104438

№ 39. Подкова винный шкаф. Если у вас есть куча подков и они бывают разных размеров, тогда это отличный сварочный проект, которым стоит заняться. Просто убедитесь, что бутылка вина поместится в подковы, которые вы используете!

http://www.wcwelding.com/wine-rack.html

# 40.Стальная чаша шайбы. Это один из тех классных проектов, на создание которого, похоже, уйдет много времени, но на самом деле его можно завершить в течение дня. Просто убедитесь, что все ваши шайбы сделаны из стали, прежде чем приступить к работе.

№ 52. Ящики для камина. Будь то дровяной камин или газовый, необходимо хранить поленья в условиях высокой температуры. Вы можете сделать их, используя простой плоский стержень. Однако вместо того, чтобы пытаться продавать их на Craigslist, вы можете подумать о Etsy.

(Ссылка на изображение: http://weldingweb.com/showthread.php?271391-Simple-Money-Making-Welding-Project-Ideas)

# 53. Тракторные вилы. Прикрепив эти вилы к трактору, вы создаете вилочный погрузчик мгновенного действия для фермеров, плужников и других людей, у которых на передней части оборудования есть ковш. В этом видео используются деревянные вилки. Сделайте их из металла, и у вас будет потенциал для прибыли.

№ 59. Абажуры. Имея небольшой доступ к стальному лому, вы можете создать прочный абажур, который легко чистить и поддерживать в домашних условиях. Самое приятное то, что эти абажуры могут быть конкурентоспособными по стоимости по сравнению с тканевыми абажурами в магазинах, которые служат всего несколько лет.

№ 60. Лампы. И вы также можете создать лампу как выгодный сварочный проект, если хотите.

№ 61. Стойки водонагревателя. Не стоит недооценивать рентабельность этого проекта. На полу часто устанавливают водонагреватели, что может привести к преждевременной коррозии днища.Этот проект может иметь требования строительного кодекса, которые необходимо соблюдать, но это просто означает больше денег в кармане.

http://ipscorp.com/plumbing/watertite/protectivesystem/whstands

Лучшие идеи сварочного проекта помогут вам создать побочную суету, повеселиться или освоить новый навык, которым вы увлечены. Найдите лучшего сварщика для начинающих, который удовлетворит ваши потребности (особенно если вы новичок в сварке), используйте эти идеи, чтобы заняться чем-нибудь, и вы отлично проведете время, завоевав себе репутацию сварщика по соседству.

Почему сварка MIG лучше, чем сварка TIG

Процессы дуговой сварки так же разнообразны, как и детали, которые они создают, и выбор правильного варианта жизненно важен для успеха вашего проекта. Несмотря на то, что сварка MIG и TIG формирует шов с использованием электрической дуги, методы сильно различаются, и выбор неправильного варианта может вызвать несколько головных болей. Прочтите, почему вы можете выбрать сварку MIG вместо сварки TIG. (Щелкните здесь, чтобы узнать, почему TIG лучше, чем MIG.)

При сварке MIG и TIG для создания сварного шва используется электрическая дуга. Разница между ними заключается в способе использования дуги. Сварка MIG (металл в инертном газе) использует подающую проволоку, которая постоянно проходит через горелку для создания искры, а затем плавится, образуя сварной шов. Сварка TIG (вольфрам в инертном газе) использует длинные стержни для непосредственного сплавления двух металлов.

СВЯЗАННЫЙ: Наиболее распространенное сварочное оборудование и процессы

Разнообразие

Сварка MIG является лучшим выбором для вашей работы по ряду причин.Во-первых, разнообразнее. Хотя сварка TIG может использоваться для большего количества типов металлов, ее эффективность ограничена при выполнении более толстых работ. Сварка MIG может использоваться для алюминия, нержавеющей стали и стали любой толщины, от листового металла 26-го калибра до сверхпрочных конструкционных плит.

Сварка

MIG имеет это большое преимущество перед TIG, потому что механизм подачи проволоки действует не только как электрод, но и как присадочный материал. В результате более толстые куски можно соединить вместе, не нагревая их полностью.А поскольку здесь используется присадка, а не плавление, сварка MIG может использоваться для сварки двух разных материалов вместе.

Скорость

Другой причиной выбора MIG вместо TIG является скорость. Пистолет MIG разработан для непрерывной работы в течение длительного времени, что делает его более эффективным и производительным, чем его аналог. Для крупных промышленных предприятий, требующих высокой производительности, MIG — лучший выбор. (Также хорошо поддается автоматизации). Напротив, сварка TIG — гораздо более медленный процесс, в котором основное внимание уделяется деталям.

Стоимость

Как и на любом производстве, время — деньги. А поскольку процесс сварки MIG намного быстрее, он также более рентабелен. Детали MIG также более доступны и намного дешевле, чем TIG.

Легкость

Наконец, сварке MIG легче научиться, и ее можно усовершенствовать всего за несколько недель обучения. Фактически, его даже называют «горячим клеевым пистолетом» — просто нажмите на курок, чтобы начать или остановить сварку.Сварщики MIG могут держать пистолет и управлять им только одной рукой, что делает его лучшим вариантом для начинающих сварщиков. С другой стороны, сварка TIG — это особая техника, которая требует использования обеих рук и одной ноги — и все они выполняют разные задачи.

СВЯЗАННЫЙ: Как начать карьеру сварщика

Чтобы получить помощь по настройке MIG, загрузите бесплатное руководство по устранению неполадок MIG Ultimate.

Лучший сварщик для DIY и домашнего обслуживания

Нет ничего более приятного, чем иметь собственную домашнюю мастерскую и иметь возможность выполнять проекты DIY или домашнего обслуживания.Те из нас, кто умеет строить, чинить, создавать и ремонтировать вещи, — это редкая порода, которая не любит ничего, кроме как провести дождливый (или любой другой) день в мастерской. Часто мы обнаруживаем, что, хотя в наших мастерских есть все необходимое для работы с деревом, наличие сварщика открывает совершенно новые возможности для творчества. В этой статье мы обсудим, какой сварщик лучше всего подходит для самостоятельного ремонта и обслуживания дома.

Типы сварочных аппаратов своими руками

Иметь сварщика в мастерской — это одно, но какой сварщик лучше всего подходит для проектов DIY.Что хотим сварить, что строим, что ремонтируем? Здесь мы рассмотрим три распространенных типа сварочных аппаратов: дуговые, сварочные аппараты MIG и TIG

.
Аппараты для дуговой сварки и их применение

Дуговые сварочные аппараты — это ваш основной и оригинальный сварочный аппарат. Эти машины, использовавшиеся десятилетиями, создавали целую промышленность. Первый аппарат для дуговой сварки был изобретен примерно в 1890 году, а первые сварочные электроды с покрытием были изобретены примерно в начале 1900 года.

Сегодня аппараты для дуговой сварки все еще используются в промышленности и в домашних условиях.Новое поколение дуговой сварки компактных, портативных и мощных. Часто они подходят не только для дуговой сварки, но и для сварки TIG.

Сварочные аппараты

обычно используются в строительной и ремонтной промышленности, особенно в таких областях специальной сварки, как сварка труб и подводная сварка. В то время как специалист по домашнему хозяйству может использовать эти машины для основных производственных и ремонтных работ.

Преимущества и недостатки дуговой сварки

Преимущества дуговой сварки
  • Очень портативный , Новые аппараты, такие как 140 Forney EasyWeld Arc Welder, очень легкие .При весе всего 10 фунтов или около того эти машины идеальны для технического обслуживания и общих производственных работ.
  • Дуговые сварщики не привередливы к состоянию свариваемого металла и будут сваривать грязные материалы. Также можно сваривать оцинкованную сталь, нержавеющую сталь и практичный чугун.
  • Аппарат для дуговой сварки без защитного газа можно использовать в любую погоду .
  • Цена. Большинство аппаратов для дуговой сварки, используемых в домашних условиях, — это , очень доступные по цене . Сварочный аппарат на 140 А можно купить менее чем за двести долларов.Другой фактор экономии средств — отсутствие необходимости в дополнительном защитном газе.
  • Идеально подходит для трубопроводов.
  • Основы «Дуговая сварка» можно освоить за относительно короткое время при хорошем обучении. (У U-образной трубки есть много видео о том, как дуговой сваркой)
Недостатки дуговой сварки
  • Может потребоваться больше очистки, чем сварочные аппараты MIG, в зависимости от типа используемого электрода.
  • Трудносвариваемая очень тонкая сталь и листовой металл
  • Не так эффективен, как сварочный аппарат MIG, когда речь идет о производительности.Они медлительны в использовании, так как вы постоянно меняете электроды.
  • Для качественной сварки, такой как подводная сварка или сварка труб, требуется высокий уровень опыта и подготовка.

Mig Welders — Лучший сварщик для DIY

Сварочные аппараты

Mig для общего ремонта и домашнего ремонта будут наиболее универсальными из всех трех типов и для большинства из них будут лучшими сварочными аппаратами для домашних работ. Эти сварочные аппараты работают с использованием непрерывной подачи проволоки, которая является присадочным стержнем к месту дуги.

Однако в некоторых случаях требуется использование защитного газа.Это может ограничить портативность, но есть способ обойти это при сварке низкоуглеродистой стали.

Защитный газ требуется для сварочных аппаратов Mig, если вы собираетесь сваривать низкоуглеродистую сталь, нержавеющую сталь и алюминий. Есть еще один вариант сварки низкоуглеродистой стали с использованием сварочной проволоки с флюсовой сердцевиной. Использование проволоки с флюсовым сердечником не требует использования защитного газа, поскольку флюсовая проволока обеспечивает защиту сварочной ванны.

Нажмите, чтобы увидеть один из лучших сварочных аппаратов Mig для DIY

Преимущества сварочных аппаратов MIG для DIY
  • Хорошая цена для машин хорошего качества
  • Сварочные аппараты Modern Mig меньше, легче и компактнее, а в некоторых случаях имеют большую мощность.
  • Сварка MIG — самый простой из всех типов сварки для изучения
  • Может сваривать намного быстрее, чем аппараты для дуговой или TIG-сварки
  • Отлично подходит для сварки тонких металлов, таких как автомобильные панели.
  • Сварные швы имеют хорошую отделку и более чистые, без шлака.(порошковая проволока создает немного шлака и немного очищает)
  • Одна машина может сваривать низкоуглеродистую сталь, алюминий, нержавеющую сталь и использовать порошковую проволоку.
  • Сварку сердечника флюсом можно производить на открытом воздухе в прохладную погоду
Недостатки MIG Welders
  • Требуется защитный газ, если не используется проволока с флюсовым сердечником.
  • Использование защитного газа требует очень стабильных атмосферных условий, чтобы не сдувать газовую защиту
  • Лучше всего использовать для более тонких металлов.В зависимости от мощности вашей машины. Например, для сварки 2-дюймовой пластины требуется сварщик с силой тока не менее 500 ампер.
  • Требуется более тщательная подготовка, чем при сварке штангой, область сварки должна быть очищена от грязи, ржавчины или краски.
Сварщики Tig, преимущества и недостатки

Сварочные аппараты TIG — это высокоточный аппарат. Вероятно, не лучший сварщик для DIY, но если вы занимаетесь точной работой, вам следует это рассмотреть. Обычно используется в промышленности и производстве, например, в пищевой и спортивной промышленности.Рама вашего велосипеда, скорее всего, сварена методом TIG.

Преимущества
  • Сварные швы практически не требуют очистки, очень чистые
  • Сварные швы могут быть очень маленькими и деликатными
  • Отлично подходит для сварки тонких металлов и листового металла
  • Прочные качественные сварные швы
  • Тепло, подводимое к сварному шву, можно контролировать с помощью педали
  • Может сваривать сталь, сплавы и нержавеющую сталь
Недостатки
  • Требуется защитный газ
  • Сварочный процесс требует определенных навыков
  • Не подходит для сварки более толстой стали

Заключение

Суть в том, что сварщики MIG будут лучшими сварщиками для DIY для большинства людей. Это означает, что они самые универсальные и справятся практически со всем. Излишне говорить, что следующий лучший вариант — обратиться к дуговой сварке. Они больше подходят для обслуживания ферм и более тяжелых строительных проектов.

Ноэль Дэвидсон веками сваривал сталь, пил дерево и строил крутые штуки, его блог Habitatdiy.com посвящен DIY и творчеству, потому что вы можете.

55 Идеи сварочных проектов для строительства дома или продажи

0

Последнее обновление: 28 октября 2020 г.

Независимо от того, являетесь ли вы сварщиком-любителем или профессионалом в своем деле, проекты DIY могут быть очень интересными.Но еще лучше, когда у вас есть планы работы, которые были опробованы и проверены, чтобы вы знали, что ваш труд окупится.

У нас есть список из 55 проектов, малых и больших, от простых до более сложных, предназначенных для внутреннего и внешнего использования. Каждый проект был выполнен хотя бы один раз, но обычно несколько раз. Они поставляются с подробными инструкциями и фотографиями, а некоторые включают видео, в которых показано, как именно их выполнять.

Списки разделены на начальные и продвинутые проекты.Посмотрите и выберите свой следующий предмет для изготовления.

Рекомендуется: Вы можете щелкнуть, чтобы увеличить содержание ниже, чтобы получить полный обзор.

Сварочные проекты для начинающих

1. Проект сварки пазлов «Подкова»

Если вы любитель головоломок, эта классическая головоломка-подкова — идеальный вариант для вас. Я все еще не могу снять это кольцо, но если вы будете следовать инструкциям, это несложный проект, и вы можете быть умнее меня и разделить их.

2. Ваза для цветов в деревенском стиле

Такой простой проект может быть действительно эффективным в подходящем месте. Мне нравится деревенский вид, и за время, необходимое для его изготовления, это будет отличный выбор для изготовления вашего дома. См. Инструкции здесь.

3. Сварные портреты пр.

У каждого есть любимый персонаж или человек, который их вдохновляет, и вы даже можете повесить их изображение на стене. Раскройте свой творческий потенциал с помощью этих портретных инструкций и воплотите их в жизнь, пригодную для сварки.Невероятно, насколько реалистично они выглядят, сделав всего несколько сварных швов.

4. Держатель для винных бутылок

Если у вас завалялась старая цепь, очистите от нее свой сарай и превратите его в подставку для вина вот так. Он отлично выглядит и очень полезен для надежного удержания бутылки с вином. Как показано в инструкциях, это просто сделать, и вам потребуется менее получаса.

5. Угловой стол

Угловые столы — отличный вариант для использования пространства.Мне нравятся стабилизирующие перекладины между концевыми рамами. Это делает его очень прочным и придает ему стильный вид. Прочтите эти инструкции, чтобы изготовить его для себя.


Промежуточные сварочные проекты

6. Идея проекта «Светящийся цветок»

Вы можете добавить сияния в свой сад с помощью этой продуманной конструкции ложки. Это простой проект, который будет потрясающе смотреться на вашем заднем дворе. Попробуйте изготовить это для себя.

7. Тележка для хранения дров

Никто не любит таскать к своему камину ведра дров.Вместо этого следуйте инструкциям для этого проекта. Он не только служит тележкой; ее также можно использовать как деревянную полку для дома.

8. Простой набор лестниц

Прочтите эти инструкции, чтобы узнать, насколько легко можно изготовить лестницу. Отображаются только две ступеньки, но гладкая планировка даст потрясающий результат для любого количества лестниц, которое вам нужно в вашем доме.

9. Полки подвесные

Эта система подвесных полок невероятно прочна и придает современный индустриальный вид любому месту, где она установлена. Это простой дизайн, легкий в изготовлении и очень эффективный. Я впечатлен.

10. Арка малых садовых решеток

Есть ли у вас немного сварочных навыков? Дайте вашей лозе место для роста с этой садовой решеткой. Это простой дизайн, который отлично выглядит и обеспечит зону роста, необходимую для разведения лоз.

11. Решетка в форме дома

Для некоторых более крупных лоз, таких как маракуйя или виноград, эта решетчатая решетка в форме домика станет потрясающим дополнением вашего сада.Он будет отлично смотреться с покрывающими его лозами, а его высота идеально подходит для легкого доступа. Следуйте инструкциям здесь.


Продвинутые сварочные проекты

12. Проект «Расширенный атом»

Можете ли вы представить себе, что в одной пылинке их миллион миллиардов? Невероятный! Попробуйте сварить один из этих гигантских, следуя приведенным здесь инструкциям, и вы сможете полюбоваться дизайном атома в расширенном виде.

13. Горелка для микрокружек

Устали от остывания кофе? Сделать эту миниатюрную горелку специально для вашей кружки не составит большого труда. Теперь вы можете наслаждаться горячим кофе в любое время дня. Просто следуйте этим инструкциям.

14. Тележка сварочная пр.

Это любимый проект каждого нового владельца сварщика. Так удобно иметь тележку, на которой сварщик может перемещаться, вместо того, чтобы таскать ее туда и обратно вручную или с самодельной тележкой, не предназначенной для сварщика.Следуйте инструкциям здесь.

15. Проект сварки Steel Rose

Все мы знаем, как много значит покупка цветов для определенных людей, но я считаю это пустой тратой, учитывая, как быстро они служат. Создание этой потрясающей розы произведет неизгладимое впечатление, которое не увянет, как садовая роза. Если ее не подарить, она может стать прекрасным дополнением к вашей каминной полке. См. Инструкции здесь.

16.

Creative Log Burner Fireguard

Наблюдать, как их малыш обжигается, — худший кошмар для каждого родителя.Следуйте этой схеме, и у вас будет уникальная самодельная пожарная охрана, которая поможет обезопасить ваших детей. Другая идея — взять эту конструкцию и с ее помощью сварить собачью клетку.

17. Экрана для камина из нержавеющей стали Проект

Взгляните на инструкцию к этой ширме для камина, если хотите сделать ее для себя. Это просто, но имеет привлекательный вид и помогает защитить камин от проникновения посторонних рук.

18.Велосипед-тандем

Я мечтал приобрести велосипед-тандем, и теперь он может стать реальностью с этим самодельным велосипедом. Ознакомьтесь с инструкциями и посмотрите, сможете ли вы создать такой же крутой. Вашей семье и друзьям это понравится.

19. Картинг багги

Этот проект выглядит забавным. Это может показаться немного сложным для погружения, но, имея несколько подержанных вещей, вы будете удивлены, насколько доступно и легко это сделать, если вы будете следовать инструкциям.


Табуреты, скамейки и стулья

20. Стул простой

Иногда лучше меньше. Простой и чистый дизайн этого стула делает его быстрым проектом, который оказывается сильным и эффективно подойдет любому, кто захочет сесть на него.

21. Барный стул с конусом

Темно-коричневый и черный всегда так хорошо сочетаются, особенно в этом барном табурете. В конструкции используются угловые секции для привлекательного внешнего вида, которые позволяют снизить вес без ущерба для прочности.

22. Стул подвесной

Эти впечатляющие табуреты могут быть вашими, если вы хотите получить сварку с таким дизайном. Они полностью сделаны из металлолома, который можно найти в ближайшем магазине металлолома, и на них очень удобно сидеть.

23. Скульптурная скамья

Если вы увлекаетесь искусством или нуждаетесь в каком-нибудь предмете интерьера, эта скульптурная скамья может быть именно тем, что вам нужно. Он уникальный, прочный и удивительно простой в изготовлении. Взгляните на инструкции здесь.

24. Табурет для регулировки высоты

В моем местном магазине Pizza Hut они есть по всему магазину. Они отлично подходят для быстрой адаптации для людей разного роста. Это еще один из наших проектов по сварке для начинающих с четкими инструкциями, который оказывается исключительным.

25. Гамак Кресло-качалка

Многим людям нравится отдыхать в гамаке, но им может быть сложно залезть и выйти из него, а некоторым людям просто некуда повесить гамак в своем доме.Эта конструкция кресла-качалки в виде гамака может решить обе проблемы. Его не нужно вешать, и он качается, чтобы помогать вам снова и снова.

26. Стильный табурет

.

Обычно одна нога на табурете портит ее намерение. На этот раз его прочность остается прочной, но при этом он имеет уникальный вид, который будет выделяться в комнате. Прочтите инструкции, чтобы изготовить его для себя.


Столы и парты

27. Набор таблиц парных блоков

Иногда полезно иметь дополнительные столики или стулья у дивана, когда к вам приходят друзья, но пространство часто может быть такой проблемой.Этот продуманный дизайн позволяет аккуратно положить один под другой, а также установить дополнительную пару столов или стульев. Это блестящая идея.

28. Журнальный столик

Столы могут стоить целое состояние, а если у вас есть дети, их можно забить молотком. Этот журнальный столик из поддонов стоит недорого и выдержит большинство брошенных на него предметов. Даже горячие следы от кружки только добавят деревенскому виду. Ознакомьтесь с инструкциями здесь.

29. Современный уличный стол

Дизайн этого стола намного проще, чем кажется.Если вам нравится мебель современной формы с теплым естественным видом, это будет идеальным вариантом для вас.

30. Уникальный квадратный журнальный столик

Эти журнальные столики невероятно просты по своей конструкции, но создают потрясающий вид, который создает иллюзию большего пространства в гостиной и при этом обеспечивает много места на столе. Попробуйте этот проект для новичков в сварке и расскажите, чем все закончилось.

31. Полный обеденный стол

Вам нужен новый полноценный столовый гарнитур? Если вы хотите создать что-то, что выглядит потрясающе без особых затрат, ознакомьтесь с этими инструкциями, чтобы оживить этот стол в собственном доме.Вы можете создать четыре отдельных стула или две скамейки для сидения, если вам не нравится смешанный вариант.

32. Тройник стол

Если вам нужно серьезное рабочее место или вы хотите заполнить пустую часть вашего дома или рабочего места, этот стол-тройник подойдет. В инструкциях указано, насколько он прочен, но это несложный проект.


Освещение

33. Потрясающий уличный свет

Это один из моих любимых дизайнов в нашем списке.Его просто сделать, но он создает эффектный вид, который можно повесить в собственном доме. Попробуйте сами.

34. Звездный свет

Неважно, пришло ли время Рождества или вы хотите осветить свой дом, этот звездный свет станет блестящим проектом. Внесите немного творчества в свой дом с таким проектом ручной работы, как этот, без необходимости придумывать дизайн. Просто следуйте этим инструкциям.

35. Дерево при свечах

Это похоже на елку, только лучше.Он имеет простой минималистский вид с естественным сиянием огня и не оставляет следов иголок на вашем ковре. Ознакомьтесь с дизайном здесь.

36. Шарик и цепь

Кто в последнее время беспокоил вас? Следуйте этим инструкциям для решения вашей проблемы. Это не самый тяжелый мяч, который можно таскать, но он преподнесет урок любому, если он будет прикреплен к нему на день. (Мы, конечно, шутим, но это было бы интересным произведением искусства.)


Декор

37.Гигантский паук

Я не фанат пауков, но этот размером с крышу впечатляет. С несколькими изгибами, несколькими сварными швами и старым шаром для боулинга за 5 долларов из местного благотворительного магазина вы тоже можете иметь шар на крыше. Ознакомьтесь с дизайном здесь.

38. Сороконожка

Не знаю, что страшнее, паук или эти многоножки. В любом случае, дизайнер проделал большую работу, и вы можете следовать его инструкциям, чтобы сделать некоторые из них для себя.

39. Многоугольная чаша из нержавеющей стали

Нужна ваза для фруктов или декоративный предмет для скамейки? Этот проект отлично получится, если у вас есть доступ к пластине из нержавеющей стали.Приятно начинать такой умный проект, когда кто-то проделал за вас тяжелую работу и придумал дизайн, а с правильными инструментами и поддержкой это может быть хорошим сварочным проектом для начинающих.

40. Ваза из нержавеющей стали

Подобно многоугольной чаше выше, эта ваза имеет впечатляющий дизайн, который будет дополнять любые цветы, добавленные к ней, но при этом прекрасно выглядеть как отдельная деталь. Прочтите инструкции, чтобы подготовиться к следующему предприятию.

41.

Ваза уличная.

Эта уличная ваза сделана из клетчатой ​​пластины, которая выглядит потрясающе, но вариант из нержавеющей стали также будет отличным вариантом. Выберите свой любимый материал и приступайте к сварке, следуя этим инструкциям.

42. Букет цветов

Вы изо всех сил пытаетесь найти идеи подарков для этого особенного человека в вашей жизни? Или, может быть, вы слишком заняты в мастерской, чтобы пойти и что-то купить? Какой бы ни была проблема, решите ее с помощью этого креативного цветочного дизайна.Им понравится выразительная конструкция, и они не будут возражать, когда вы будете в мастерской, чтобы закончить ее.

43. Биплан из нержавеющей стали

Мне нравится финальный результат биплана. Хотя инструкции заканчивают его краской, я страстно люблю чистую нержавеющую отделку и лично промолирую / отполировал и оставлю как есть. Независимо от того, как вы хотели бы его закончить, прочтите инструкции и почувствуйте гордость, имея этот шедевр для себя.


Костровые ямы и печи

44.Дровяная печь

Обожаю эту красотку. Он маленький, но имеет длинный дымоход, чтобы не допустить дыма, а также создать достаточно тепла, чтобы согреться холодным утром. Он идеально подходит для разогрева чайника или приготовления любых блюд на плите. Следуйте этим инструкциям, чтобы изготовить его для себя.

45. Печь для пиццы на дровах

Кто не любит свежую пиццу в дровяной печи? Немного переделав два старых резервуара и немного металлолома, вы можете получить свой собственный.Следуйте этим инструкциям, чтобы узнать, как это сделать.

46. Мангал треугольный пр.

.

Эта жаровня немного меньше, чем указанная выше, но у нее элегантная отделка и она не занимает много места. Ознакомьтесь с дизайном, чтобы начать строительство, и дайте нам знать, как он прошел, в разделе комментариев ниже.

47. Пожарная яма

В каждом доме должна быть своя кострище для вечеринок и семейных праздников. В этой конструкции достаточно места, чтобы развести здоровенный огонь.Следуйте этим простым инструкциям, чтобы сделать его для себя, и вы сделаете счастливыми всю свою семью и друзей.

48. Курильщик

Большинство людей любят копченое мясо. Получите свое собственное копчение с помощью этих инструкций, и вы можете наслаждаться любимым копчением в любое время. Кроме того, в качестве дополнительного бонуса он отводит тепло зимой.

49. Пожарная яма турбины

Дизайн этой костровой ямы просто невероятен. Если вы хотите попробовать это в своем следующем проекте, прочтите эти инструкции и получите удовольствие от следующей зимней вечеринки.С небольшими изменениями конструктор усовершенствовал турбину, чтобы она вращалась без тушения пожара.


Мебель и дом

50. Угловой диван

Стоимость приличного секционного дивана в розничном магазине феноменальна. Если вы достанете сварочную машину из нескольких кусков стали, вы можете сделать эту простую основу для создания собственной экономичной версии купленных в магазине. Вы можете найти все необходимое для его сборки в этих инструкциях.

51.Душ из нержавеющей стали

Если вам нравятся душевые кабины из нержавеющей стали, но вы хотите получить удовольствие, сделав их своими руками за небольшую часть стоимости, взгляните на этот дизайн, чтобы самостоятельно изготовить душ. Инструкции предназначены для завершения всего душа.

52. Беседка

Если вам предстоит более серьезная задача, инструкции для этой беседки превратят картину в реальность на вашем участке. Это работа не одного человека, а с одним или двумя друзьями, которые могут помочь. Это будет на одном дыхании.

53. Поручень из нержавеющей стали

Если вам нужны блестящие перила для своего проекта, прочтите эти инструкции, чтобы получить простой путеводитель по фантастическим результатам. Мне нравится полированная отделка в этом примере, но вы можете оставить ее с любой отделкой, которая лучше всего подходит для вашего дома.

54. Нержавеющая дверь

Эта дверь впечатляет при сварке штучной сваркой и представляет собой сложный сварочный проект. Вы можете выполнить сварку TIG, MIG или сварку вставкой, но следуйте этим инструкциям, и результат будет аналогичен этому примеру.

55. Перегородка из стали и стекла

Это еще один крупный проект, если вы чувствуете себя игрой. Я видел такие перегородки раньше и всегда любил их. Наличие такого простого, но исчерпывающего набора инструкций заставляет меня попробовать его самостоятельно.


Заключительные мысли:

Спасибо, что прочитали наш список из 55 сварочных проектов своими руками. С помощью подобного онлайн-руководства вы можете быть уверены, что сможете создавать удивительные творения в пределах вашего собственного дома.

Дайте нам знать свои комментарии ниже, особенно если вам понравилось создавать некоторые из этих замечательных проектов. Мы хотели бы услышать от вас.

Если вас интересует деловой аспект сварки, мы рекомендуем прочитать нашу статью «Руководство по открытию сварочного бизнеса» и статью «6 дополнительных идей для сварщиков»

Сварка 101 для любителей (и ботаников!) — Практическая инженерия

В этом году у меня есть кое-что необычное на Рождество: новый сварочный аппарат TIG, который я уже окрестил в типичной манере практической инженерии. Я новичок в сварке и в настоящее время усваиваю все, что могу по этой теме, поэтому, пока я учусь, я подумал, что найду время, чтобы обобщить некоторые из этих новых знаний и поделиться ими с вами. Теперь это сварка для парней и девушек из первых в классе, которые никогда не заходили в механический цех. Вы знаете, о ком я говорю: об участниках марширующего оркестра, гиках, ботаниках. Мы не собираемся запутывать вещи бессмысленной фальсификацией и канадскими силлогизмами. Другими словами, если вы уже забили замочную скважину на своем корневом проходе, если ваши стрингеры в десять центов высотой и шириной в десять центов, и, конечно, если вы когда-либо держали что-либо в тисках, это видео может быть немного элементарным.

1. Что такое сварка?

Для наших целей мы определим сварку как способ соединения металлов плавлением. Этот сплав и отличает сварку от пайки или пайки. Когда вы соединяете металлы, у вас есть две части: основной металл (часть, которую вы свариваете) и иногда дополнительный присадочный металл, который вы используете для усиления соединения. При пайке и пайке тепла достаточно только для расплавления присадочного металла, а не основного металла. Это металлический эквивалент того, как работают большинство клеев.С другой стороны, при сварке основные металлы плавятся, так что может происходить плавление. Два металла фактически становятся одним. Освободите свой дух, это единственный способ быть для вас … эталоном для маленьких девочек-специй.

В целом металлы обладают превосходными механическими свойствами по сравнению с другими распространенными строительными материалами. Они твердые, прочные, прочные и долговечные. Как человек, который (я не решаюсь сказать об этом в видео о сварке) иногда обрабатывает дерево, даже я могу признать, что металлы — превосходный материал во многих отношениях.Таким образом, вы можете понять, почему было бы выгодно иметь способ соединить их вместе, особенно если вы можете сделать это таким образом, чтобы соединение не было самой слабой частью вашей сборки. Это цель сварки, и, к счастью, это не предназначено для промышленных предприятий и механических цехов. Судя по моему собственному опыту, сварка — это то, чем вы могли бы заниматься сами в качестве хобби. И следите за обновлениями до конца, чтобы получить несколько советов по началу работы.

2. Какие бывают виды сварки?

Для сварки необходимы два основных компонента: тепло и защита от атмосферы.Тепло, конечно, необходимо, чтобы расплавить свариваемые куски металла, чтобы они могли сплавиться. Экранирование необходимо, поскольку расплавленные металлы легко окисляются и поглощают атмосферные загрязнения. Эти примеси ослабят сварной шов или помешают хорошему сплавлению, поэтому обычно требуется какое-то экранирование. Теперь есть много способов сделать тепло. На самом деле это фундаментальный закон Вселенной, но здесь он также верен в более конкретном смысле. Как ни удивительно, существует множество способов защитить сварной шов от загрязнения.Итак, как вы понимаете, с учетом только этих двух основных требований был разработан ряд методов сварки с использованием различных комбинаций тепла и защиты. К счастью для меня, как автора этого видео, лишь некоторые из этих методов доступны любителям. Сегодня коротко поговорим о пяти.

Первый — это кислородно-топливная сварка, также известная как газовая сварка или сварка горелкой. В этом методе тепло исходит от сгорания смеси чистого кислорода и некоторого другого газа, обычно ацетилена.Эта комбинация создает чрезвычайно горячее пламя, температура плавления которого может превышать температуру плавления большинства металлов. Защита обеспечивается оболочкой пламени и газами, образующимися при сгорании (в основном, двуокисью углерода). При кислородно-топливной сварке вы используете горелку для образования лужи расплавленного металла. Другой рукой вы добавляете в сварной шов присадочный металл. Это очень простой процесс и один из старейших методов сварки. Преимущества заключаются в том, что держать в руках ацетилено-кислородную горелку действительно здорово, она не требует электричества, а также ее можно использовать для других целей, например для резки, так что вы можете получить много пользы от одного инструмента. Недостатки заключаются в том, что вам необходимо иметь рядом два резервуара с горючими газами под высоким давлением, а горелка является громоздкой, что приводит к более медленной и менее стабильной сварке.

Для следующих четырех типов сварки тепло исходит от образования электрической дуги между электродом и металлом. У вас есть короткие прозвища, которые я звучу: Stick, MIG и TIG, и я буду использовать flux-core рядом с MIG, поскольку обычно вы можете использовать одну и ту же машину для обоих процессов.

Вероятно, наиболее распространенным типом сварки является дуговая сварка защитным металлом, также известная как сварка штучной сваркой.В этом процессе используется источник питания для поддержания дуги между электродом и основным металлом. При сварке штангой электрод также является присадочным металлом и окружен флюсом, который плавится в процессе сварки. Когда зажигается дуга, выделяемое тепло плавит основной металл и электрод, заставляя их плавиться. Покрытие из флюса также распадается, образуя как защитный газ, так и шлак, который поглощает примеси и создает защитное покрытие на сварном шве при его охлаждении. Сварка палкой так популярна благодаря своей простоте и универсальности.Источники питания постоянного тока довольно недороги по сравнению с другими сварочными аппаратами, а сварку штангой можно выполнять практически в любых условиях, в том числе под водой. Недостатки в том, что он работает только с некоторыми металлами (в основном, с железом и сталью) и что это может быть довольно грязный процесс с большим количеством расплавленных брызг и паров.

Далее идут два метода сварки с подачей проволоки. Газовая дуговая сварка металла, также известная как MIG, и дуговая сварка сердечником под флюсом. Как MIG, так и сварка сердечником под флюсом используют источник постоянного напряжения для создания дуги и механизм подачи проволоки для электрода, который также является присадочным металлом.Как и при сварке штучной сваркой, дуга плавит электрод и основной металл, позволяя им соединиться в сварной шов. В случае MIG защита обеспечивается инертным газом (это IG в MIG), который окружает дугу во время сварки. Обычно газовая защита представляет собой смесь аргона и диоксида углерода. Как следует из названия, при сварке сердечником из флюса используется трубчатый электрод с флюсом в центре. Флюс защищает сварной шов, выделяя газ и шлак, как при сварке штучной сваркой. Вы можете использовать как инертный газ, так и порошковую проволоку — процесс, известный как сварка с двойным экраном.Газовая дуга и дуга с флюсовым сердечником — два из самых быстрых методов сварки с точки зрения скорости наплавки, поскольку вам не нужно останавливаться, чтобы получить новый стержень. Сварка MIG и сварка сердечником под флюсом также считаются самыми простыми для изучения методами, поскольку в процессе работы нужно контролировать меньше переменных. MIG, как правило, является внутренним процессом, поскольку ветер может сдувать защитный газ, но сердечник из флюса может использоваться в большинстве сред, как сварка штучной сваркой.

Наконец, у нас есть сварка вольфрамовым электродом в газовой среде или сварка TIG. Этот процесс очень похож на сварку горелкой. Фактически, бизнес-часть сварщика TIG также называется горелкой. Он состоит из неплавящегося вольфрамового электрода и керамической чашки. При сварке TIG дуга проходит между электродом и металлом, но в отличие от других процессов, которые мы обсуждали, электрод не плавится, поскольку он сделан из вольфрамового сплава. Вместо этого другой рукой в ​​сварочную ванну добавляется присадочный металл. Лужа и дуга защищаются от атмосферы с помощью IG в TIG, обычно чистого аргона, который фокусируется вокруг сварного шва керамической чашкой.TIG — это наиболее точный из рассмотренных нами методов, поскольку вы можете гораздо лучше контролировать длину и ток дуги, скорость добавления присадочного металла и другие важные переменные, которые могут повлиять на качество сварки. Этот контроль также делает TIG наиболее подходящим методом для сварки тонких материалов и цветных металлов, таких как алюминий, магний и даже титан. Однако по той же причине это, вероятно, самый сложный процесс для освоения и, как правило, самый медленный.

3.Как мне начать?

Чтобы начать сварку, требуется некоторое оборудование, в первую очередь сварочный аппарат или кислородно-топливная установка. Многие аппараты, представленные сегодня на рынке, могут выполнять более одного процесса сварки, поэтому не всегда нужно выбирать один. Тем не менее, как и во многих других хобби, когда дело доходит до дуговой сварки, существует бешеная преданность бренду, поэтому убедитесь, что вы выбрали правильный цвет. Вы же не хотите возвращаться домой с Линкольном только для того, чтобы узнать, что ваша жена ходит только за парнями Миллера. И не забывайте о безопасности.Как и любое хобби, связанное с обжигающим ярким светом, расплавленными металлами и высоким напряжением, сварка может быть опасной. Подумайте об опасностях, прежде чем вводить одну из этих машин в свой дом, и если вы планируете бюджет, чтобы начать заниматься хобби, не забудьте все необходимое защитное снаряжение.

Как я уже упоминал в начале, я тоже новичок в сварке, поэтому я далек от вашего лучшего ресурса по этой теме.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
