Своими руками зарядка: Зарядное устройство для автомобильного аккумулятора своими руками

- от alexxlab - Комментировать

Содержание

Простейшая схема самодельного зарядного устройства для автомобильного аккумулятора – как сделать ЗУ своими руками

В этой статье я расскажу, как сделать зарядку для автомобильного аккумулятора 12 В своими руками. Далее схема простейшего зарядного устройства для автомобильного аккумулятора.

Этот зарядник способен зарядить любой 12В-вый аккумулятор, даже автомобильный.

Данный зарядник действует в двух схемах: 1.постоянного тока и 2.постоянного напряжения.

Видео 1
Видео 2

Как собрать зарядное устройство для автомобильного аккумулятора?

Шаг 1: Использованные материалы в самодельном заряднике для аккумулятора автомобиля

Понижающий преобразователь:

  • преобразует 19 В от зарядника в 14 В, подходящих для заряда аккумулятора.
  • обеспечивает постоянный ток и постоянное напряжение.
  • три диодных индикатора разных цветов: красный показывает постоянный ток, синий показывает процесс заряда, зеленый показывает постоянное напряжение и состояние «Полностью заряжено».

Характеристики:

  • входное напряжение 6-38 Впст (входное напряжение не должно превышать 38 В)
  • выходное напряжение: 1,25-36 Впст, настраиваемое
  • выходной ток 0-5 А
  • выходная мощность: 75 Вт
  • высокая производительность: до 96%
  • функция отключения при перегреве
  • ограничитель тока
  • защита от короткого замыкания

Шаг 2: Подготовка блока питания

  1. Отрежьте штекер
  2. Снимите наружную оплетку ножом (действуйте осторожно)
  3. Вы увидите 2 провода – черный и красный, черный – минус, а красный – плюс.

Шаг 3: Подключение

На плате есть маркировка контактов.

  • красный провод от блока питания подключайте к IN+ (плюсу платы)
  • черный провод подключайте к IN- (минусу платы)
  • зажмите контакты отверткой

Установите зажимы-крокодилы:

  • провод от красного зажима подключите к OUT+ (положительному выходу платы)
  • провод от черного зажима подключите к OUT- (отрицательному выходу платы)

Шаг 4: Настройка

Для настройки ЗУ для автомобильного аккумулятора вам нужен мультиметр.

  • включите блок питания в сеть
  • зажмите черный зажим на минусе мультиметра, а красный – на плюсе
  • на плате есть два потенциометра (посмотрите на фот)
  • первый отвечает за напряжение, второй – за ток
  • на своем мультиметре выберите измерение напряжения прямого тока (DC voltage reading), отверткой поворачивайте первый потенциометр до тех пор, пока мультиметр не покажет 14 В
  • на своем мультиметре выберите измерение тока (Current reading), отверткой поворачивайте второй потенциометр до тех пор, пока мультиметр не покажет 2 А (в зависимости от емкости аккумулятора ток можно повышать до 5 А, обычно это нужно для заряда больших аккумуляторов, вплоть до автомобильных)

Шаг 5: Использование зарядного устройства

  1. Подключите красный зажим-крокодил к плюсу, а черный – к минусу.
  2. Включите блок питания в сеть.
  3. Вы увидите как загорится синий диод – это означает, что идет процесс зарядки. После этого загорится зеленый диод – это значит, что аккумулятор заряжен.
  4. Если одновременно горят красный и синий диоды, значит зарядка проходит в режиме постоянного тока.

Простое зарядное для автомобильного аккумулятора своими руками готово! Всего доброго!

Зарядное для авто своими руками – инструкция – как сделать

Бывает, что приобрести зарядное устройство для автомобильного аккумулятора нет возможности – и тогда стоит попробовать сделать его собственными руками. Трудности будут, но все равно такая идея вполне реальна.

Причины, по которым вы однажды не сможете купить новую зарядку для автомобильного аккумулятора, могут быть разные: или дорого, или магазины закрыты или их просто нет рядом. Поэтому мы предложим различные варианты самодельной “зарядки”.

Зарядное устройство для аккумулятора должно быть надежным, ведь его приходится надолго оставлять под напряжением возле автомобиля. А такое стоит недешево

Предупредим сразу: даже если вы не имеете диплома электрика, сделать зарядное устройство своими силами можно. Вы сможете сами сделать корпус и несущую панель( раму), смонтировать на нем детали и приготовить провода для соединения деталей.

ЧИТАЙТЕ ТАКЖЕ: Как правильно «прикурить» авто, если сел аккумулятор

А вот когда дойдет очередь до собственно соединения клемм деталей между собой проводами, советуем попросить о помощи профессионального электрика. Да и в случае каких-либо сомнений стоит обратиться за консультацией к профессионалу.

Чтобы он проконтролировал важные моменты:

  1. Правильность подбора трансформатора и других компонентов
  2. Правильность соединения деталей между собой проводами
  3. Надежность изоляции там, где это необходимо

Схема простейшего зарядного устройства для АКБ несложная. Вместо готового диодного моста можно взять четыре отдельных диода (третья схема)

Как работает зарядное устройство

Зарядное устройство для аккумулятора – это прибор, который снижает напряжение бытовой сети 220 вольт до 13-14 вольт, одновременно преобразуя ток из переменного в постоянный (именно такой нужен аккумулятору).

Также у многих “зарядок” есть схема, регулирующая силу тока, подаваемого на клеммы АКБ. Таким образом, зарядное устройство содержит лишь два-три основных компонента, которые вам понадобится раздобыть прежде всего.

Поэтому, вам понадобятся такие компоненты:

  1. Трансформатор для снижения напряжения с 220 до 20 вольт. Можно найти такой на барахолке, где продают старые радиодетали – от лампового телевизора, большой радиолы и тому подобное.
  2. Выпрямитель – диодный мост, спайку из 4-х диодов. Мост можно также соорудить самостоятельно из мощных диодов, а можно позаимствовать от старого автомобильного генератора.
  3. Провода многожильные – сечением жилы не менее 2,5 мм для соединения деталей и подключения к розетке 220 В и аккумулятору.
  4. Амперметр с пределами измерения 0-10 ампер.
  5. Два предохранителя – один на 0,5 ампер, второй – на 10 ампер с корпусами.
  6. Зажимы – ”крокодилы” и штепсельная вилка для сети 220 вольт.

Два вида соединений в электрических цепях: параллельное (слева) и последовательное (справа).

Что на самом деле трудно – и очень важно – так это правильно подключить трансформатор и соединить с ним выпрямитель – диодный мост. Здесь желательно обратиться за помощью к профессиональному электрику, тем более что некоторые легкодоступные трансформаторы (например, телевизионный ТС-180) имеют первичную и вторичную обмотки из двух частей каждая, и их надо тоже правильно соединить между собой.

ЧИТАЙТЕ ТАКЖЕ: Какое купить зарядное устройство для аккумулятора

После окончательной сборки зарядного устройства и проверки его опытным электриком прибор нужно наладить – имеется в виду в первую очередь ток зарядки. В самом простом случае он может быть нерегулируемым, но все равно его надо установить на определенном значении. После подключения «зарядки» к батарее следует в один из проводов, ведущих к АКБ, последовательно включить амперметр и проверить силу тока.

Чтобы сложить зарядное устройство для АКБ, понадобится буквально несколько вполне доступных компонентов. Главное – правильно их соединить

Если регулятор не планируется, желательно установить среднее значение тока – около 3-5 ампер (номинальный ток зарядки – 10% от емкости АКБ). Скорее всего, сначала ток окажется большим, поэтому для его снижения надо врезать в этот же провод последовательно резистор большой мощности (номинал в Омах подбирается расчетным путем) или 12-вольтную автомобильную лампочку. И от ее мощности (5, 21, 55 Ватт) будут зависеть сила тока.

Для обустройства простейшего регулятора тока можно установить в корпусе устройства несколько мощных (с большой теплоотдачей) резисторов, которые по очереди или одновременно вы будете потом включать в цепь подзарядки. Для удобства здесь понадобится определенный переключатель, который будет переключать провода между резисторами разного номинала.

Диодный мост нужен, чтобы сделать из переменного тока постоянный, мост состоит из 4-х диодов. Имейте в виду, что он снижает напряжение – примерно с 20 вольт до 14-ти.

Советы по изготовлению зарядного устройства

  • Главное в электротехнике – безопасность. Ни экономия, ни дефицит материалов не могут послужить поводом для игнорирования безопасностью.
  • Проектируя прибор, имейте в виду, что при работе он будет нагреваться, поэтому используйте термостойкие материалы: металл, гетинакс или текстолит, провода большого сечения и с надежной изоляцией
  • Соединение проводов с клеммами компонентов схемы надо фиксировать не только пайкой, а предварительно еще и механическим путем – скруткой или загибанием жилы.
  • Ток заряда имеет большое значение для долговечности аккумулятора, поэтому очень желателен амперметр. Даже если сначала вы не сможете установить этот прибор, оставьте на корпусе место для него, чтобы прокачать свою зарядку позже.

Рекомендация Авто24

Если финансовый вопрос для вас имеет большое значение, имейте в виду: качественное, то есть долговечное и безопасное зарядное устройство не может стоить дешево. Между тем, сделать такой добротный прибор своими руками вполне возможно, главное – заручиться поддержкой консультанта – профессионального электрика.

ЧИТАЙТЕ ТАКЖЕ: Как проверить, почему разряжается аккумулятор

Беспроводная зарядка своими руками: как правильно сделать, инструкция

С повышением количества мобильных устройств на руках жителей планеты, как никогда встает вопрос обеспечения приборов питанием. Конечно, самый простой способ – зарядка аккумуляторных батарей, с последующим использованием накопленного тока. Вот только, бесконечное подключение или отсоединение зарядного кабеля к устройству приводит со временем к разбалтыванию и выходу разъемов из строя. Вариантом решения служит беспроводная зарядка, сделанная своими руками или приобретенная в магазине.

Принцип работы беспроводной зарядки для телефона

К сожалению, современные модели представленных устройств передачи тока по эфиру имеют некоторые недостатки. Но удобство применения такого оборудования позволяет закрыть глаза на его минусы. Собственно, весь процесс зарядки заключается в помещении мобильного устройства рядом или на специальную платформу – передатчик. Конечно же, телефон, планшет, смарт–часы, ноутбук или иное конечное перемещаемое устройство должны быть оборудованы соответствующим клиентским получателем тока по воздуху. Зарядка телефона по воздуху: один из вариантов исполнения

Топовый ценовой сегмент устройств уже, скорее всего, содержит в своей конструкции встроенный приемник индукционных сигналов одного из распространенных стандартов – Qi, PMA и AirFuel, а соответствующий передатчик можно приобрести уже в сборе, или отдельно, а также он, бывает, что поставляется вместе с мобильным оборудованием. Есть и проприетарные, закрытые стандарты беспроводной зарядки, которые используются, к примеру, фирмой Samsung для своих продуктов.

Но основная разница состоит не в принципе передачи – используется всегда физический эффект электромагнитной индукции, – а в частоте переменного тока на выходе передатчика. Стандарт Qi, который разрабатывается концерном компаний по использованию беспроводной энергии WPC, характерен этим параметром излучателей в пределах 100-205 кГц. PMA, производимый одноименной компанией, применяет для передачи тока диапазон 277-357 кГц.

Хоть он и проиграл конкурентную борьбу с QI, многие производители оставляют возможность его использования в своих устройствах беспроводной зарядки, или гибридным образом оба стандарта, или конкретно одного PMA. Гибридное беспроводное зарядное устройство

После падения технологии PMA фирма, его ранее производящая, объединила свои усилия с более чем 200 компаниями, входящими в концерн WPC. Результатом стала разработка нового стандарта AirFuel, который подразумевает подключение передающих катушек, выполняющих роль антенн, на резонансных частотах, что позволило увеличить расстояние приема и общий КПД системы зарядки. Передача тока по воздуху

Вопросом, как сделать беспроводную зарядку или передачу питания различным устройствам по воздуху, задавались люди еще более 200 лет назад. Конечно, тогда не было аккумуляторов, но существовали их прообразы – лейденские банки. Поэтому и вопрос их подзарядки или непосредственного снабжения энергией устройств-потребителей без использования проводов и поднимался.

Еще в XIX веке, родоначальник всей электрической физики – Андре Ампер, от имени которого и получала название единица измерения силы тока, открыл физическое явление электромагнитной индукции.

Основные его труды в этом направлении связаны с наблюдением за опытами. Им было замечено, что есть взаимосвязь, при возникновении электромагнитного поля в двух рядом расположенных проволочных катушках. Если подать ток в одну, то и во второй будет наблюдаться возникновение тока на концах ее проводников и общего магнитного эффекта. Было установлено, путем проведенных экспериментов, что мощность электромагнитной индукции сильно падает при увеличении расстояния между обмотками. Тот самый Андре-Мари Ампер

Спустя почти 100 лет, работы Ампера были продолжены гением своего времени – Николой Тесла, который изучал передачу высокочастотных токов по воздуху и проектировал различные устройства их приема, с использованием такой технологии.

Постепенно физические принципы, лежащие в основе приборов обмена питанием через эфир, были подзабыты и не использовались. Слишком высоки затраты мощности передаваемого тока, малы расстояния, сложно производство принимающего и передающего оборудования на большие дистанции.

Второе дыхание технология получила с развитием носимых гаджетов и необходимостью их постоянной подзарядки. Аккумуляторы мобильных устройств имеют конечную емкость, весьма невеликую из-за своего размера, в то же время, внутренняя начинка сотовых телефонов, планшетов, «умных» часов и прочих мобильных устройств становится все более «жадной» к потреблению, что и приводит к необходимости постоянного подключения источника тока.

Состав беспроводной зарядки для телефона

Самодельное беспроводное зарядное устройство

Прежде чем изготавливать индукционную беспроводную зарядку для телефона своими руками, необходимо разобраться, какие компоненты относятся к приемнику, а что входит в состав передатчика. Индукционная токовая связь подразумевает генератор частоты сигнала. Можно использовать как самый простой – на одном транзисторе, так и более сложный – применяя сборку на микросхемах.

Минус первого способа – его относительно низкие частоты работы. А от этого параметра прибора как раз зависит дальность расстояния передачи, возникновение вихревых, паразитных токов в рядом расположенных металлических предметах, общая сложность монтажа антенны, – она должна состоять из двух взаимосвязанных обмоток. Схемы второго типа лишены этих недостатков.

В сущности, излучатель в системах индукционной связи и состоит из самого блока питания, выдающего напряжение, генератора, превращающего постоянный ток в последовательность импульсов, и передающей антенны – в роли которой используется намотанная проволокой своеобразная катушка.

Схема приемника еще проще. Обмотка-антенна через диод и конденсатор, преобразующий импульсы в постоянный ток, подключены к входам потребителя, в качестве которых может выступать зарядный штекер мобильного устройства или его аккумуляторная батарея напрямую.

В существующих схемах используемые токи малы, происходит передача энергии мощностью не более 5В.

Преимущества и недостатки самодельной беспроводной зарядки

Прежде чем перейти к тому, как сделать беспроводную зарядку для телефона, планшета или иного мобильного устройства, желательно быть уверенным в необходимости ее использования, учитывая все плюсы и минусы существующих систем питания без проводов.

Итак, плюсы, если изготовить схему беспроводной зарядки своими руками:

  • стоимость конструкции на порядок ниже, чем у покупных вариантов;
  • удобство применения – нет необходимости бесконечно вставлять или вынимать штекер зарядного устройства, достаточно просто положить телефон рядом с передающей частью;
  • из предыдущего пункта проистекает уменьшение износа разъемов;
  • ну, и конечно же, повышение своего ЧСВ и профессионализма в результате самостоятельного изготовления устройства.
Один из вариантов самодельных беспроводных зарядок

Есть у конструкции и несколько минусов:

  • необходимость доставания/покупки деталей;
  • умение паять или представление о процедуре монтажа схемы;
  • медленная зарядка устройств при передачах энергии по воздуху, которая происходит в несколько раз дольше. Это характерно и для промышленных вариантов исполнения беспроводных зарядок.
  • малое расстояние, на котором работает технология.
  • относительная сложность сборки без гарантии успеха.
  • наличие индукционных токов при работе беспроводной зарядки. Они, конечно, микроскопические, тем не менее, могут вызывать нагрев металлических поверхностей, электронных компонентов, отрицательно сказываться на здоровье. Кроме того, они вносят помехи в работу радиооборудования и оказывают общее негативное влияние на электронику.

Инструкция по созданию беспроводной зарядки своими руками

Описываться будет достаточно простая схема беспроводной зарядки. Передатчик в ней выполнен на микросхеме таймере – формирователе одиночных импульсов и полевом транзисторе, а приемник на диоде и стабилизаторе. Схема беспроводной зарядки

Простота конструкции дает возможность произвести ее даже навесным монтажом. Необходимо только помнить о том, что микросхемы и вообще полупроводниковые элементы не любят перегрева, поэтому сборку нужно выполнять придерживая пинцетом ножки критических компонентов схемы между их корпусом и местом пайки. Это позволит уменьшить температуру чувствительной части – пинцет будет работать, как радиатор.

Лучше использовать специальную панельку, для размещения на ней микросхемы таймера.

Инструменты и материалы для изготовления беспроводной зарядки

Для изготовления схемы беспроводной зарядки понадобятся:

  • ножницы или кусачки для работы с проволокой;
  • флюс и припой, в простейшем варианте канифоль и олово;
  • паяльник 25-40Вт;
  • обычное зарядное устройство от мобильного телефона;
  • микросхема формирователя импульсов NE555 на 5В;
  • мощный полевой транзистор IRF-Z44;
    Пример расположения выводов на аналоге транзистора
  • стабилизатор напряжения 7805;
    Расположение пинов стабилизатора
  • диод M4, для схемы приемника;
  • конденсаторы – два по 10n, и по одному 100n и 10µ;
  • резисторы – 10 Ом и 1 кОм;
  • медная, лакированная проволока для антенны – сечением 1 мм и 0,35-0,4 мм.

Изготовление передатчика

Как уже говорилось, монтаж схемы передатчика можно сделать, как навесной, так и на макетной или самостоятельно травленой плате. Здесь его размеры особого значения не имеют. Единственное замечание – антенна должна быть расположена ближе к подложке, на которую впоследствии помещается приемник.

Сама форма катушки также влияния на представленную схему большого не имеет, но рекомендуется выполнить ее спиральной формой, как на фотографии. Это улучшит характеристики передачи энергии, позволит повысить расстояние между приемником и излучателем. Передатчик на травленной плате и с антенной хорошей формы

Намотку рекомендуется проводить внутри какого-либо корпуса круглой формы – к примеру, в коробке от CD диска – в том месте, где он сам находился. Туда укладывается провод, с оставлением кончика, к которому будет припаян один из контактов самого передатчика, и потом витками, оборачивая вокруг предыдущих, укладывается проволока. Нужно сделать 25 таких оборотов.

После окончания намотки рекомендуется залить всю конструкцию универсальным клеем или эпоксидной смолой, оставив только конечные выходы проволоки. Которые в свою очередь необходимо залудить, а впоследствии и подсоединить к выходам излучателя. Схема излучателя

Изготовление приёмника

Приемник собрать еще проще. В нем минимум элементов. Вот только в его случае лучше всего осуществлять намотку антенны спиральным способом, для уменьшения размера схемы. Хотя самодельное приемное устройство, с высокой вероятностью, все равно не поместится в корпус телефона. А вот для планшетов есть реальный шанс его встроенного использования, так-как обычно в корпусе подобных устройств есть еще много свободного места.

Элементы схемы скрепляются пайкой. В идеале желательно использовать SMD компоненты, но можно обойтись и обычными радиодеталями. Намотка катушки антенны производится проволокой или проводом сечения 0,35-0,4 мм. Для уверенного приема индуцированных токов необходимо сделать 30 витков. Схема приемника

Соединение элементов

Хотелось бы заметить, что, как и для любой передающей и принимающей аппаратуры – в случае индукционной также необходима аккуратность выполнения. Просто смотать в кучу присоединенные элементы не получится – будут возникать паразитные электрические связи, которые сведут на нет весь толк от собранного прибора.

Для исполнения схемы все же рекомендуется вытравить их из заготовок, или же в случае недоступности фольгированного текстолита – использовать макетную плату. Все соединения – пайка, никаких скруток. Слишком ненадежно и мало того, что будет плохой контакт, так еще и в случае его возникновения будет трудно найти источник проблемы.

Особенности процесса сборки и подключения

Тут нужно помнить о том, что приемник будет присоединен к реальному, достаточно дорогому устройству–потребителю. Поэтому, перед присоединением нужно мультиметром проверить полярность на выходах приемника и наличие необходимого напряжения при работе собранной схемы – оно должно быть в пределах 4-5В. Стрелочный мультиметр – удобен для определения полярности

Также нужно определиться, как подключать потребителя. Здесь два варианта – или напрямую к аккумулятору, но в этом случае не будет видно, заряжен он уже или нет при выключенном устройстве, или в штатный разъем питания.

В обоих случаях обязательна проверка полярности и допустимых токов! Цена упущения – последующая функциональность мобильного устройства.

Модели телефонов, поддерживающие беспроводную зарядку

Собственно говоря, весь топовый сегмент мобильного оборудования от известных производителей обладает приемниками индукционных токов. Среди них аппараты Apple, Blackerry, Sony, Yota, Kyosera, Motorola, LG, Samsung, Asus, Google, HTC, Nokia.

Советы по выбору комплектующих

Богатство существующей элементарной базы

Многие элементы схемы индуктивного передатчика и приемника тока имеют как российские, так и зарубежные аналоги. К примеру, таймер NE555 можно безболезненно заменить на его полные аналоги (для некоторых необходимо будет проверить калибровку ножек и рабочее напряжение) – 1006ВИ1, 1006ВИ2, AN1555(N), GL555, LB8555(D|P), LM555(CN|N), MC1455(P|P1), NJM555D, RC555, TA7555P, UPC1555(C), UPC617C, KP1006ВИ1(А), KФ1006ВИ1, 142EH6, ICM7555(CBA-T|IPA)), LM555(CM|N), MC1455(D|U|G|P1), NE555(D|M|P|N), TA7555(F|S), UA555(TC(-8)|PC), ECG955M, M51841P.

В качестве полевого транзистора подойдут его варианты MTP50N05, КП723А, MTP50N06V, STP45NE06, STP50N06, MTB50N06V, STB45NF06T4, HUF75329(P3|S3(S)), STP45NF06, STP60NF06, STB60NF06(T4|L|LT4) или близкие по характеристикам.

Диод М4 в приемном контуре – заменяется любым с допустимыми токами 1А/400В. Можно чуть менее мощным, так как сила приходящего питания намного меньше.

Стабилизатор напряжения также можно заменить любым с выходным током 5В. Полные аналоги: L7805CV, MC7805CTG, русский КР142ЕН5А.

Зарядное устройство для литиевых аккумуляторов своими руками Все про Li-ion (литиевые аккумуляторы)

Зарядное устройство литиевой аккумуляторной батареи является источником стабильного напряжения на 4,2 В, который отдает зарядный ток, составляющий 50–100% емкости АКБ (0,5С-1С). К примеру, для накопителя емкостью 1000 мАч необходим зарядник, выдающий ток 500–1000 мА. Если вы решили создать зарядное Li-Ion аккумулятора своими руками, обратите внимание на особенности процесса подзарядки таких накопителей (алгоритм СС/CV):

  • вначале зарядный ток неизменен;
  • когда уровень напряжения АКБ достигает значения Umax, зарядное устройство переходит в режим постоянного напряжения, а ток при этом асимптотически приближается к нулю.

Максимальное напряжение таких батарей зачастую составляет 4,2 В, а номинальное – примерно 3,7 В. До максимального значения заряжать литий-ионные аккумуляторы нежелательно, поскольку перезаряд (как и переразряд) негативно сказывается на их долговечности и характеристиках. При снижении выходного напряжения до значения в 4,1 В емкость устройства уменьшится практически на 10%, зато число циклов заряд/разряд увеличится примерно вдвое. Также при использовании Li-Ion батарей следует избегать падения напряжения ниже минимума в 2,7 В.

Зарядное устройство для литиевых аккумуляторов своими руками

Для создания зарядника для Li-Ion батареи можно использовать упрощенную схему. Созданное по этой схеме ЗУ практически не нуждается в регулировке. Нужно только:

  • с помощью R8 задать Uвых=4,2 В без подсоединенной батареи;
  • с помощью R4 и R6 установить зарядный ток.

В качестве индикатора работы ЗУ используется светодиод типа «заряд» – при подсоединении севшей АКБ он горит, а при восполнении заряда угасает.

Теперь рассмотрим последовательность создания зарядки для литий ионных аккумуляторов своими руками:

  1. Берем подходящий корпус и в нем размещаем блок питания на 5 В и элементы вышеприведенной схемы в указанном порядке.
  2. Для подсоединения заряжаемого аккумулятора вырезаем 2 полоски из латуни и устанавливаем их на гнезда. С помощью гайки настраиваем дистанцию между подключаемыми к АКБ контактами.
  3. Чтобы иметь возможность менять полярность на гнездах ЗУ, можно дополнительно предусмотреть переключатель.

Создание зарядного устройства с возможностями защиты

Поскольку Li-Ion батареи чувствительны к чрезмерному повышению напряжения при зарядке (происходит нагрев, обильное образование газа, возможно вздутие и даже взрыв), в фирменных зарядных устройствах содержатся специальные микросхемы, обеспечивающие контроль напряжения. Поэтому для создания ЗУ для Li-Ion аккумуляторов своими руками лучше всего использовать более сложную схему.

Созданное по такой схеме ЗУ позволяет подзаряжать АКБ с напряжением 3,6 или 3,7 В. Вначале зарядка производится постоянным током 245 или 490 мА (его установка осуществляется ручным способом), а при возрастании напряжения на АКБ до 4,1 или 4,2 В подзарядка далее осуществляется при неизменном напряжении и снижающемся токе. При падении тока заряда до заданного вручную граничного значения (в пределах 20–350 мА) подзарядка устройства автоматически останавливается.

Постоянное значение тока обеспечивает стабилизатор LM317, поддерживающий UR9=1,25 В. Аналогичный элемент TL431, подсоединенный к управляющему входу LM317, ограничивает Uвых. Ограничивающее напряжение подбирается с использованием делителя на R12…R14. Ограничение тока питания элемента TL431 обеспечивает сопротивление R11.

На транзисторе VT2, элементах R5…R8 и усилителе DA2.2 стабилизатора LM358 создается преобразователь I/U. Его выходное напряжение рассчитывается так: UR5= (IR9*R9*R5)/R6. С сопротивления R5 напряжение идет на вход ОУ DA2.1, а с регулируемого делителя на R2…R4 – на инвертирующий вход компаратора. Элемент LM78L05 стабилизирует напряжение питания делителя. Пороговое значение переключения компаратора определяется величиной R3.

Данный вариант более сложен в реализации и требует от исполнителя наличия соответствующих знаний и опыта. Зато созданное по ней зарядное устройство по функционалу будет практически идентично фирменному аналогу.

Предлагаем вам также ознакомиться со схемой электровелосипеда, которая позволяет самостоятельно создать велосипед с электроприводом.

Зарядные устройства » Автосхемы, схемы для авто, своими руками

Неоднократно мы с вами беседовали о всевозможных зарядных устройствах для автомобильного аккумуляторам на импульсной основе, сегодня тоже не исключение. А рассмотрим мы конструкцию ИИП, который может иметь выходную мощность 350-600 ватт,но и это не предел, поскольку мощность при желании можно поднять до 1300-1500 ватт, следовательно, на такой основе можно соорудить пуско-зарядное устройство, ведь при напряжении 12-14 Вольт с блока 1500 ватт можно снять до 120 Ампер тока! ну разумеется

Конструкция привлекла мое внимание еще месяц назад, когда на одном из сайтов на глаза попалась статейка. Схема регулятора мощности показалось довольно простой, поэтому решил использовать эту схему для своей конструкции, которая особа проста и не требует никакой наладки. Схема предназначена для зарядки мощных кислотных аккумуляторов с емкостью 40-100А/ч, реализована по импульсной основе. Основной, силовой частью нашего зарядного устройства является сетевой импульсный блок питания с мощностью 105

Совсем недавно решил изготовить несколько зарядных устройств для автомобильного аккумуляторы, который собирался продавать на местном рынке. В наличии имелись довольно красивые промышленные корпуса, стоило лишь изготовить хорошую начинку и все дела. Но тут столкнулся с рядами проблем, начиная от блока питания, заканчивая узлом управления выходного напряжения. Пошел и купил старый добрый электронный трансформатор типа ташибра (китайский бренд) на 105 ватт и начал переделку.

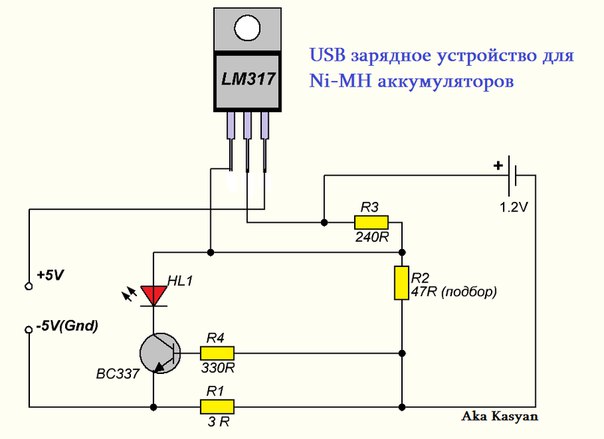

Довольно простое зарядное устройство автоматического типа можно реализовать на микросхеме LM317, которая из себя представляет линейный стабилизатор напряжения с регулируемым выходным напряжением. Микросхема может также работать в качестве стабилизатора тока.

Качественное зарядное устройство для авто аккумулятора, на рынке можно приобрести за 50$, а сегодня расскажу самый простой способ изготовления такого зарядного устройства с минимальными расходами денежных средств, оно простое и изготовить сможет даже начинающий радиолюбитель.

Конструкцию простейшего зарядного устройства для автомобильных аккумуляторов можно реализовать за пол часа с минимальными затратами, ниже будет описан процесс сборки такого зарядного устройства.

В статье рассмотрено простое по схемному решению зарядное устройство (ЗУ) для аккумуляторов различного класса, предназначенных для питания электрических сетей автомобилей, мотоциклов, фонарей и т.д. ЗУ простое в эксплуатации, не требует корректировок в процессе заряда аккумулятора, не боится коротких замыканий, несложно и дешево в изготовлении.

Недавно в интернете попалась схема мощного зарядного устройство для автомобильных аккумуляторов с током до 20А. На самом деле это мощный регулируемый блок питания собранный всего на двух транзисторах. Основное достоинство схемы — минимальное количество используемых компонентов, но сами компоненты довольно недешевые, речь идет о транзисторах.

Естественно у каждого в машине есть зарядки в прикуриватель для всякого рода девайсов навигатор, телефон и т.д. Прикуриватель естественно не без размерный и тем более он один (вернее гнездо прикуривателя), а если еще и человек курящий то сам прикуриватель надо вынуть куда то положить, а если уж надо что-то подключить в зарядку то тогда использование прикуривателя по прямому назначению просто невозможно, можно решить подключение всякого рода тройников с гнездом как прикуриватель, но это как то

Недавно в голову пришла идея собрать автомобильное зарядное устройство на базе дешевых китайских БП с ценой 5-10$. В магазинах электроники сейчас можно найти такие блоки, которые предназначены для запитки светодиодных лент. Поскольку такие ленты питаются от 12 Вольт, следовательно выходное напряжение блока питания тоже в пределах 12Вольт

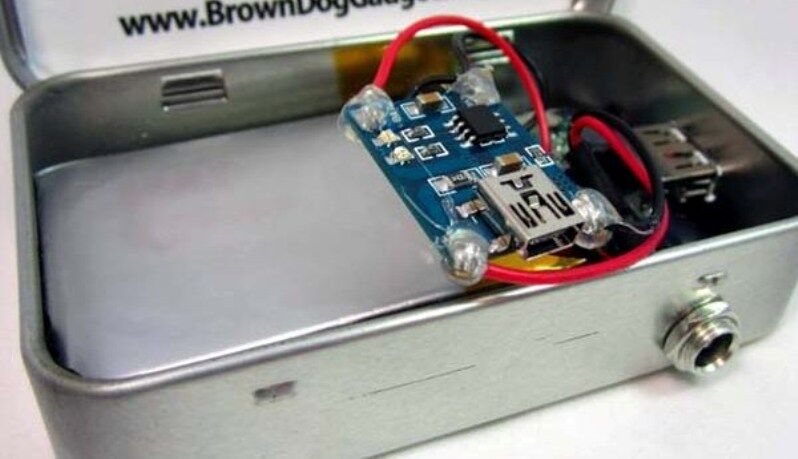

Представляю конструкцию несложного DC-DC преобразователя, который позволит вам зарядить мобильный телефон, планшетный компьютер или любое другое портативное устройство от автомобильной бортовой сети 12 Вольт. Сердцем схемы является специализированная микросхема 34063api разработанная специально для таких целей.

После статьи зарядного устройство из электронного трансформатора на мой электронный адрес поступило много писем, с просьбой пояснить и рассказать — как умощнить схему электронного трансформатора, и чтобы не писать каждому пользователю отдельно, решил напечатать эту статью, где я расскажу о тех основных узлах, которые нужно будет переделать для увеличения выходной мощности электронного трансформатора.

Мне пришлось совсем недавно самостоятельно соорудить зарядное устройство для автомобильного аккумулятора с током 3 – 4 ампер. Конечно мудрить, что то не желания, не времени не было и в первую очередь вспомнилась мне схема стабилизатора зарядного тока. По этой схеме очень просто и надежно сделать зарядное устройство.

Очень часто возникает проблема с зарядкой автомобильного аккумулятора, при этом зарядное устройство под рукой не имеется, как же быть в этом случае ? Сегодня я решил напечатать эту статью, где намерен пояснить все известные способы зарядки автомобильного аккумулятора, интересно правда ?

Довольно простой и качественный импульсный источник питания можно собрать с применением микросхемы IR2153. Микросхема из себя представляет самотактируемый полумостовой драйвер, которая довольно часто используется в промышленных балластах для лам дневного освящения.

Как сделать зарядное устройство для шуруповерта 12 вольт своими руками

Шуруповерт – один из самых универсальных электроинструментов. В этом убедились многие на своем опыте.

Однако даже такой чудесный инструмент имеет свои недостатки. Один из них – это зарядное устройство. При его поломке бывает сложно найти подходящий к нужной вам модели. А даже если и найдется такой, цена оказывается высокой, и проще купить новый шуруповерт. Ещё одной проблемой может стать медленная зарядка аккумулятора.

Многие пользователи решают изготовить зарядное устройство своими руками. В этой статье вы узнаете, что для этого нужно, и как сделать такое устройство на 12 и 18 вольт.

Самодельное зарядное для шуруповерта

До того как приступить к работе, необходимо определить, какого типа аккумулятор используется в вашем шуруповерте. Они бывают свинцовые, никелевые, литиевые, другие. В зависимости от типа батареи, нужны разные конструкции зарядных. Ведь каждая батарея имеет свои особенности и правила эксплуатации.

Литий-ионные батареи используются сейчас чаще всего. Батареи такого рода считаются самыми безопасными и экологически чистыми. При их использовании нужно точно учитывать напряжение. Повышение или понижение напряжения резко сокращают продолжительность работы и емкость таких батарей.

Осторожно! Нагревание литий-ионной батареи выше 60 градусов может привести к пожару и даже взрыву.

Прежде чем приступить к работе, убедитесь, что обладаете всеми необходимыми знаниями в области электросхем и паяния.

Для работы вам понадобятся:

  • зарядный стакан;
  • батарея, которая не работает;
  • нож и лезвия;
  • дрель;
  • паяльник;
  • провода длиной не меньше 15 см;
  • отвертка;
  • термопистолет.

Чаще всего встречаются шуруповерты, в которых используются аккумуляторы с напряжением 12 и 18 вольт.

Чтобы заняться переделкой зарядного, нужно разобраться в конструкции. Агрегат состоит из генератора тока на составном транзисторе, который получает ток от выпрямительного мостика. Он, в свою очередь, подсоединен к понижающему трансформатору с необходимым выходным напряжением.

Нужно, чтобы трансформатор выдавал необходимую мощность. Это важно для продолжительной работы устройства. В противном случае он сгорит. Ток регулируется резистором при вставленном аккумуляторе. Ток постоянный во время всей зарядки. И чем выше мощность трансформатора, тем стабильнее заряд.

Зарядное устройство для шуруповерта 12 вольт своими руками

Такой агрегат подходит для литий-ионных аккумуляторов от 900 mAh и больше. Чтобы сделать его, нужно выполнить следующие шаги:

  1. Для начала необходимо взять зарядный стакан и осторожно вскрыть.
  2. После этого отклеить клеммы и всю электронику с помощью паяльника.
  3. Затем нужно в неработающей батарее отпаять клеммы с плюса и минуса, снова используя паяльник. Чтобы не перепутать полярность, пометьте маркером или ручкой плюсы и минусы.
  4. В разобранном зарядном стакане нужно пометить, где будут находиться провода.
  5. Затем надо просверлить отверстия. Диаметр можно увеличить, используя нож.
  6. После этого провода вводят в просверленные под них дырки и припаивают к подготовленному стакану, соблюдая при этом полярность.
  7. Используя термопистолет, прикрепляют крышку от батареи к зарядному стакану.
  8. А в конце всех проделанных операций нижняя крышка прикрепляется обратно к зарядному стакану.

Таким образом вы сами смастерили зарядное устройство.

Зарядка для шуруповерта 18 вольт своими руками

Сделать зарядное на 18 вольт можно по схеме, описанной выше. Если родной блок в нормальном состоянии, для переделки можно использовать его. Если нет, за основу можно взять блок питания от ноутбука. Он выдает как раз нужные 18 вольт.

Сделать агрегат можно по схеме, часто встречающейся в интернете. Такая переделка позволяет ускорить время зарядки аккумулятора. Согласно схеме, ток поступает в аккумулятор, а управление осуществляется с помощью транзистора. Он оказывает влияние на показания индикатора. Тогда ток понижается по мере зарядки, и светодиод гаснет.

Как видите, устройство далеко не самое сложное. Любой мастер может улучшить зарядный агрегат к своему шуроповерту. Таким образом вы сделаете зарядчик более надежным, с возможностью ускоренной подзарядки аккумуляторов.

Зарядное mini (micro) USB устройство на 5 вольт в автомобиле своими руками 📹

 Современные мобильные девайсы уже незаменимо вошли в нашу жизнь. Прежде всего, мы говорим о телефонах и планшетах. Мы пользуемся ими везде, дома, на улице, в машине. В машине к ним добавляются еще навигаторы, видеорегистраторы и т.д. А что надо для нормальной работы этих приборов? Конечно питание, ведь любой, даже очень хороший аккумулятор «сядет», в конце концов.
Можно купить готовое зарядное устройство USB для всего того, что мы используем в машине. Но здесь могут быть проблемы с количеством гнезд, с мощностью и т.д. Как правило,мощность зарядного устройства ограничивается током 0,5 А, хоть на многих и написано 1 А, но выдержать такой ток они не в состоянии.
 А что касается моего частного случая, так данное зарядное устройство, которое по сути является стабилизатором напряжения на микросхеме 7805, было применено для того, чтобы спрятать его под панелью приборов. В итоге, запитав его от прикуривателя и спрятав под панель приборов, были выведены лишь только штекеры mini USB на панель приборов, для навигатора и видеорегистратора. Это позволило обеспечить питанием гаджеты, при этом оставить не занятыми розетки прикуривателя. А быть может самое главное, это избавиться от проводов, которые мешались под рукой и от их не эстетического вида.

 Итак, в нашей статье мы расскажем об альтернативе, о самостоятельном изготовлении USB зарядного устройства для автомобиля на базе микросхемы — стабилизатора 7805.

  В качестве «сердца» нашего зарядного устройства будет использован стабилизатор напряжения серии L7805 (ток 1 А) или его аналог L7805CV (ток 1,5 А). На самом деле применяемых аналогов может быть великое множество. В принципе, вся серия микросхем 7805 подойдет для этого. Об аналогах подробнее мы расскажем чуть позже.
 Сама электрическая схема подключения стабилизатора проста, она аналогична стабилизатору питания, про который мы рассказывали в другой нашей статье «Стабилизатор питания в автомобиле на 12 вольт». Можно сказать, что это микросхемы собратья, только напряжения стабилизации у них разное.

Собрать все можно как навесным монтажом, так и на плате. Можно на обычной простой универсальной монтажной плате. Для того, чтобы микросхема смогла развить свой максимальный ток питания, ее необходимо поставить на радиатор. В нашем случае радиатор взят от компьютерного процессора.

Сами микросхемы — стабилизаторы могут выпускаться в различных корпусах. Возможные варианты корпусов и применяемых аналогов приведены на рисунке ниже.

В нашей сборке применен корпус ТО-220… Возможно применение и микросхем с индексом KIA 7805. Более подробный Data sheet на эти микросхемы можно посмотреть ЗДЕСЬ.

Подключение mini и micro USB штекера от зарядного устройства в автомобиле

После того, как вы собрали USB устройство необходимо правильно подключить USB коннекторы. Можно взять провод с уже заводским штекером mini, micro USB, а можно купить «пустой» штекер в магазине, и припаять к нему провод. Правильное подключение различных видов USB приведено на рисунке ниже.

В моем случае необходим был штекер mini USB, который и был припаян к проводу. Вид приведен без корпуса.

Затем с помощью универсального прибора еще раз было проверено напряжение, чтобы не испортить электронные гаджеты. А затем уже был заряжен аккумулятор аудиоплеера.

В последствии зарядное устройство было установлено под панель приборов, а mini USB штекеры выведены: один на панель приборов для навигатора, второй под крышей для видеорегистратора.

Прошу прощения за вид в гараже.

Зарядное устройство в машине на 5 вольт для смартфона, навигатора, видеорегистратора, планшета построенное по принципу ШИМ модуляции  (USB) на 4 Ампера (Вариант 2)

 Однако эпопея с зарядным устройством на этом не закончилась. Опять же из-за банальной причины, когда для потребителей не хватает выдаваемой мощности, тока питания, что по сути одно и тоже, при условии постоянного напряжения бортовой сети в машине, так как величины эти будут прямо пропорциональны.
 Так вот, при длительной совместной эксплуатации навигатора и видеорегистратора, одна микросхема была не в состоянии «вытянуть» питание этих двух устройств, даже при установленном радиаторе. В итоге, она перегревалась и кратковременно отключалась. Навигатор при этом «матерился» на отключение питания.
 Здесь видится два решения проблемы. Первый, это «городить огород» и делать параллельные схемы, на каждую из которых будут «навешаны» свои потребители. Скажем на одну видеорегистратор, на вторую навигатор.  По сути, на фото выше, где на одном радиаторе смонтированы две микросхемы,  так и сделано.  Однако хорошо если этим все и ограничится, а если понадобиться подключить смартфон, планшет, еще что-то… Здесь никак не обойтись без более серьезных токов, а значит и без альтернативных вариантов. Таким альтернативным вариантом  станет применения микросборки с ШИМ модуляцией. Не буду долго и подробно объяснять что это такое, но принцип всего этого основан на том, что ток выдается на нагрузку не постоянно, а с очень высокой частотой. В итоге, появляется возможность снизить нагрев микросхемы, за счет тех самых периодов, когда она «отдыхает», а нагрузка при такой высокой частоте воспринимает питание как постоянное, хотя оно не является таковым…
 Так вот, такая схема не потребует больших радиаторов для отвода тепла, при этом будут обеспечены довольно высокие токи. В общем, все будет так, как нам и надо. Именно о таком варианте далее. Для снижения напряжения использована микросхема, катушка индуктивности и элементы для обвязки.  Микросборка имеет обозначение KIS3R33S,

…ее монтаж можно выполнить по схеме из Datasheet. Однако для по умолчанию при такой обвязке она имеет выходное напряжение в 3,3 вольта, нам же для USB потребуется 5 вольт.

В этом случае необходимо будет подобрать резисторы  R1, R2. Таблица с рекомендуемыми номиналами резисторов, от которых зависит напряжение питания, также взята из Datasheet.  Эта особенность изменять напряжение подбором резисторов, делает это устройство универсальным помощником при необходимости питать нагрузку не только напряжение 5 вольт как для USB.

Надо отметить, что это устройства уверенно держит нагрузку с потребляемым током в 3А, а пиковые показатели могут достигать и 4А. Если собирать такое устройство лень, некогда или вы не сможете это сделать, то можно приобрести такую сборку за цену порядка 2 долларов на всем известных площадках, интернет — магазинах.

Надо сказать, что такой китайский преобразователь напряжения  KIS-3R33S (MP2307) довольно неплох для своей цены, при этом способен выдавать высокие токи, о чем мы уже знаем, до 4А. Это значит, что такая сборка может заменить пару КРЕНок или серию 7805, о чем мы рассказывали в первой части статьи. При этом будет более компактной и с более высоким КПД.
 Итак, мной была куплена такая сборка. Затем также купил распределительную коробку, которые используются для монтажа электропроводки в квартирах. Это и стало корпусом конвертера — зарядного устройства.

Также был присоединен и светодиод, для того чтобы контролировать, подается ли напряжение на эту «коробочку». О подключении светодиода к 12 вольтам в машине можно прочитать в статье «Как подключить светодиод к 12 вольтам». Затем все было установлено под панелью приборов, за вещевым ящиком.

Подключено к прикуривателю. Напряжение на нем появляется лишь только когда включено «зажигание», что очень удачно для меня.

Провода все также проброшены до гаджетов.



Теперь ток зарядного устройства увеличился до 4 Ампер, что пока вполне хватает.

 Особенностью данного зарядного устройства является то, что оно может работать как в легковых автомобилях, где напряжение бортовой сети 12 вольт, так и в грузовых, где оно составляет 24 вольта. При этом, зарядное устройство не нуждается в какой-либо переделки и наладке.

25 идей для зарядных станций своими руками

  • Pinterest
  • Facebook
  • Twitter

Столько шнуров для устройств! Попробуйте одну из этих идей самодельной зарядной станции, чтобы держать все ваши шнуры организованными и заряженными.

Дополнительная помощь для устройств: установка термостата Wi-Fi, установка USB-розетки за 10 минут и подставка для планшета своими руками для кухни.

25 зарядных станций для самостоятельного изготовления

1) Используйте свою коллекцию древесных отходов с пользой с помощью этой быстрой и простой самодельной зарядной станции. Вы можете использовать более крупный кусок дерева, чтобы заряжать более одного устройства за раз (Ремоделоголик).

2) Превратите деревянный органайзер или сортировщик писем в зарядную станцию ​​своими руками для всех ваших устройств (Driven By Decor).

3) Используйте старую древесину поддонов (или любую переработанную древесину), чтобы создать самодельную зарядную станцию ​​в деревенском стиле (Ремоделоголик).

4) Если вы любите вино, добавьте в свой дом особого характера и функциональности с помощью ящика для вина, который служит украшением, и скрытой зарядной станции для дома (eHow).

5) Сделайте уникальную зарядную станцию ​​своими руками из пары книжек! Возьмите пару симпатичных книг в комиссионном магазине, и вам захочется новый нож Xact-o! (Tastemade).

6) Простую коробку для хлеба можно превратить в очаровательную зарядную станцию ​​на кухне (Four Generations One Roof).

7) С помощью красивой декоративной бумаги и небольшой поделки вы можете превратить обувную коробку в симпатичную систему зарядки, которую может использовать вся семья (One Good Thing).

8) Превратите фоторамку в зарядную станцию ​​и держатель для планшета с помощью деревянной отделки, небольшого количества краски и большого ума («Мамочка своими руками»).

9) С помощью краски и морилки из экономичной находки превратилась шикарная зарядная станция (The DIY Playbook). Этот настольный органайзер подойдет идеально!

10) Держите все свои телефоны и устройства подальше от кухонной стойки, добавив полку на выступе к фартуку (Bibbidi Bobbidi Beautiful).

11) Полка для журналов, повернутая на бок, превращается в удобную станцию ​​для самостоятельной зарядки, которая имеет идеальный размер для iPad и других планшетов (100 вещей 2 Do).

12) Винтажная полка с перегородками станет отличной «док-станцией» для всех устройств вашей семьи, а также оставит место для гостей («Приглашающий дом»).

13) Если у вас есть инструменты и вам нравится работать с деревом, попробуйте эту самодельную деревянную зарядную станцию, которая даст вам место, необходимое для всех ваших телефонов и планшетов (Lil ’Luna).

14) Освободите ящик для мусора и добавьте электрическую полосу с несколькими розетками в задней части ящика, чтобы создать скрытую зарядную станцию ​​(Atticmag). Используйте наше руководство по органайзеру для ящиков для посуды, чтобы создать свой собственный деревянный органайзер. Просверлите отверстие и прорежьте прорезь, как показано на задней стороне каждого отделения.

15) Добавьте «технологический шкаф» в свою прихожую и установите розетку на нижней полке («Миска, полная лимонов»).

16) Сшейте пару тканевых мешочков, возможно, по одному для каждого человека, из любимой ткани и включите карманы для электронных устройств (Home Storage Solutions 101).Отлично подходит для детей!

17) Вырежьте отверстие в задней части шкафа и добавьте вилку с несколькими розетками, чтобы создать зарядную станцию ​​с большим количеством места (Wayfair).

18) Обратите внимание на эту зарядную станцию ​​своими руками + настенную полку со скрытым ящиком для хранения. Планы и руководство от Engineer Your Space

19) Превратите плетеную корзину в компактную зарядную станцию ​​(и крошечную тумбочку), установив ее на стене и добавив полку (Jenna Sue Design).

20) Используйте складные лотки для писем, чтобы вместить все ваши зарядные устройства, от небольших телефонов до больших планшетов (блог So Love That, больше не доступен).

21) Добавьте тонкую деревянную планку в декоративную коробку с откидной крышкой, чтобы получить великолепную зарядную станцию, которую вы с гордостью продемонстрируете (Centsational Girl).

22) Этот крошечный ящик, выкрашенный в веселый цвет, превращается в идеальную зарядную станцию ​​для комнаты подростка (Tatertots & Jello).

23) Эта удивительно простая зарядная станция использует рейку и корзину IKEA Fintorp, чтобы разместить зарядное устройство и декор там, где они вам нужны (через Hometalk).

24) Поскольку электронные устройства являются наиболее полезными инструментами в наши дни, имеет смысл заряжать их только в старинном ящике для инструментов (Midwest Living).

25) Если у вас есть контейнер для столового серебра, которым вы никогда не пользуетесь, вы можете легко использовать его в качестве зарядной станции (Tatertots и Jello).

26) Вырежьте прорези в задней части деревянного подноса и добавьте декоративную бумагу, чтобы создать симпатичную и легкую зарядную станцию ​​своими руками (Кузнец на все руки). Сделайте свой собственный поднос с помощью нашего урока по созданию деревянных подносов.

Посмотрите нашу коллекцию старинных карт, чтобы распечатать лайнер для вашего подноса.

Включите JavaScript для просмотра содержимого

Столько вариантов! Какой вы сделаете?

Еще больше отличных идей для организации и украшения вашего дома:

Пожалуйста, прикрепите это, а затем следуйте за нами на всех наших платформах: Instagram, YouTube, Pinterest и Facebook.

Первоначально опубликовано 18.12.2015 // Обновлено 29.01.2021

  • Pinterest
  • Facebook
  • Twitter
Remodelaholic является участником программы Amazon Services LLC Associates, партнерской рекламной программы, разработанной для предоставления сайтам возможности зарабатывать рекламные сборы за счет рекламы и ссылок на amazon.com. Пожалуйста, смотрите наше полное раскрытие здесь.

Рубрика: Сделай сам, Офис, Организационные элементы, Организация С тегами: стол, Кухонное хранилище своими руками, прихожая, домашний офис, Организация, Организация, Топ 25

Об Elisa
