Содержание

Струбцина, встраиваемая в верстак, своими руками

Здравствуйте, уважаемые читатели и самоделкины!

Одним из главных приспособлений в любой столярной мастерской является верстак. При обработке или склеивании заготовок не всегда их удобно фиксировать в столярных тисках, для чего придуманы самые разные приспособления.

В данной статье Иван, автор YouTube канала «HandCraft», расскажет Вам как он встроил в верстак струбцину-тиски с переменной дистанцией. Такое приспособление позволяет зафиксировать на поверхности верстака заготовку самых разных размеров.

Этот проект не очень сложен для повторения в условиях мастерской, и потребует небольшого объема сварочных работ.

Материалы, необходимые для самоделки.
— Старый винтовой механический домкрат
— Стальная профильная труба 40X40 мм, деревянный брус
— Стальная шпилька М16, гайки, шайбы, трубка 16 мм диаметром
— Насадки для гравировальной машинки, наждачная бумага, машинное масло.

Инструменты, использованные автором.
— Шуруповерт, сверла Форстнера
— Перьевые сверла по дереву
— Ступенчатые сверла HSS
— Дремель, ручной фрезер
— Фрезы по дереву
— Болгарка, отрезной и лепестковый зачистной диски
— Торцовочная пила, столярные тиски
— Электронный штангенциркуль, ножовка
— Магнитные уголки для сварки, сварочный полуавтомат, маска хамелеон
— Автоматический керн, тиски, стамески, круглый напильник, верстак
— Угольник Свенсона, металлическая линейка, маркер, шило, масленка.

Процесс изготовления.
За основу этого приспособления мастер возьмет винт и гайки от старого механического домкрата. Первым делом он срезал части шарнирной рамы.

Далее аккуратно удаляются остальные лишние элементы проушин, и остается вот такой винт с гайками. Его преимуществом перед обычной стальной шпилькой является специальная упорная резьба, которая предназначена для таких нагрузок, и прослужит очень долго.

Корпусом, и одновременно направляющей, послужит стальная профильная труба сечением 40X40 мм.

От нее мастер отрезает кусочек длиной 250 мм (полученная деталь должна быть короче винта на 50-70 мм). Следует учесть, что домкраты бывают разные, и длина винта может быть меньше.

Обе цилиндрические гайки следует подогнать по высоте ко внутреннему размеру профильной трубы, для чего их нужно укоротить с двух сторон.

Основную цилиндрическую гайку мастер скрутил с винта.

Теперь нужно сделать подвижный блок, для него стоит использовать древесину твердых пород.
При помощи штангенциркуля мастер переносит внутренний размер профильной трубы на деревянный брусок, и разрезает его на торцовочной пиле.
Высота полученного блока должна составить 50-55 мм.

Отступив от края блока по 18 мм, автор сверлит два сквозных отверстия. Первое из них делается для цилиндрической гайки при помощи сверла Форстнера.
Второе отверстие, через которое будет проходить прижимной винт от домкрата, сверлится перьевым сверлом на 16 мм.

Блок прижимается к торцу трубы следующим образом, и на его краях ставятся метки.

Ориентируясь на эти метки мастер делает пазы с двух сторон блока на торцовочной пиле.

Учитывая оставшуюся толщину материала между пазами, на корпусе размечаются соответствующие линии. Вдоль них делаются две параллельные прорези.

Чтобы аккуратно удалить оставшийся лепесток, мастер применяет дремель.

В итоге подвижный блок входит в корпус, и свободно передвигается вдоль направляющих.

Посадочное отверстие под цилиндрическую гайку было специально сделано чуть меньшего диаметра, и подгоняется под нее напильником так, чтобы она весьма плотно села на свое место.

Теперь нужно временно собрать приспособление, установив блок и закрутив в него винт. При этом цилиндрическая втулка на винте должна быть расположена горизонтально.

С двух сторон от втулки размечаются будущие отверстия для закрепления ее сваркой.

Немного отступив от края, с нижней стороны корпуса мастер размечает и высверливает отверстие для шпильки М16. Отверстие он делает при помощи ступенчатого сверла с использованием масла.

В полученное отверстие вставляется кусочек шпильки М16, фиксируется под прямым углом к корпусу с помощью магнитного уголка, и прихватывается сваркой.
Затем уголок убирается, винт выкручивается, а вставленная шпилька обваривается с двух сторон.

Также, внутри корпуса, приваривается с двух сторон и втулка.

Итак, основная часть встраиваемой струбцины готова.

Теперь автору необходимо снять накладную столешницу, под которой расположена усиленная часть.
Подобрав подходящее место, мастер переносит контуры приспособления на столешницу.

Затем, установив прямую фрезу на ручной фрезер с боковым упором, мастер фрезерует выемку нужной глубины за несколько проходов.

Закругления, остающиеся в углах от фрезы, нужно выровнять стамеской.

Вложив струбцину в паз, автор отмечает нужную длину крепежной шпильки, и срезает ее излишек.

В пазу делается сквозное отверстие для шпильки, с небольшим углублением для сварного шва.

Все готово, можно устанавливать струбцину на свое место, и фиксировать с нижней стороны верстака гайкой с подложенной шайбой.

Для установки на подвижный блок сменных губок-грибков нужно сделать прочное посадочное отверстие. Для этого послужит стальная трубка. Согласно показаниям цифрового штангенциркуля, ее наружный диаметр составляет 16,11 мм.
Под нее мастер рассверливает отверстие в шайбе ступенчатым сверлом до диаметра 16 мм.

Далее отверстие растачивается круглым напильником так, чтобы трубка плотно вошла в шайбу.

На верхней части размечается центр, где будет установлена шайба с трубкой.

Под гайку делается посадочное место 38-мм сверлом Форстнера. Далее сверлится глухое 16-мм отверстие.

Измерив глубину полученной выемки относительно края верстака, автор обрезал трубку до нужной длины. Ее верхний край должен быть вровень со столешницей.

В шайбе делаются два отверстия для саморезов. Втулка запрессовывается на свое место.

Просверлив пилотные отверстия, мастер дополнительно фиксирует шайбу саморезами с потайной головкой.

В нижней части накладной столешницы мастер профрезеровал ответную выемку для подвижного блока, и окошко для втулки.

После чего накладка устанавливается на верстак.

Сменные упоры-грибки мастер делает из небольших деревянных кубиков. Разметив центр на одной из сторон, автор сверлит отверстие при помощи 16-мм коронки на половину глубины.

Аккуратно подрезав деталь по периметру, получается своеобразный грибок. Вместо них можно использовать болты М14 с деревянной накладной головкой.

Немного обработки, и вот такие сменные упоры получились.

Соосно с направлением прижимного винта устройства мастер сверлит в верстаке ряд 14-мм отверстий. Шаг между ними должен быть меньше, чем максимальное смещение подвижного блока.

Остается сделать последнюю деталь, рукоятку, которой будет вращаться прижимной винт.

В такой струбцине-тисках можно зажать даже небольшую деталь.

Перемещая упор в нужное отверстие, легко фиксируется и большая заготовка.
При желании, в верстак можно встроить несколько таких приспособлений.

Благодарю Ивана за простое, но полезное приспособление для верстака!

Всем хорошего настроения, крепкого здоровья, и интересных идей!

Подписывайтесь на телеграм-канал сайта, чтобы не пропустить новые статьи.

Авторское видео можно найти здесь.

Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

оптимальные размеры для удобной и безопасной работы

Вопросы, рассмотренные в материале:

Какие бывают виды сварочных столов
Какие основные требования предъявляются к сварочному столу
Какой должна быть оптимальная высота сварочного стола
Из чего состоит конструкция сварочного стола
Какие меры предосторожности нужно соблюдать при работе за сварочным столом

Участок в цехе или домашней мастерской, где производятся сварочные работы, обязательно должен быть оборудован специальным столом. Так, рабочее место сварщика проектируется и изготавливается в соответствии с определенными требованиями безопасности и удобства. Высота сварочного стола – один из основных критериев, которые необходимо учесть при изготовлении, − об этом и других характеристиках читайте в нашем материале.

Какие бывают виды сварочных столов

Любая работа будет выполнена более профессионально и качественно, если правильно организовать рабочее место. Для изготовления сварных изделий, не превышающих по габаритам 1 м, очень удобно иметь стол определенной высоты. На нем можно закрепить заготовку, организовать освещение, обеспечить доступ работнику к месту соединения. Также в целях безопасности нужно оборудовать воздуховод для отвода ядовитых газов.

Сварочный верстак обязательно оснащается ящиками и приспособлениями, которые помогают разместить под руками расходные материалы и инструменты. Как правило, в домашней мастерской используются обычные столы бытового назначения.

Но если вы планируете постоянно выполнять работы по сварке деталей, то рабочее место, в том числе высота сварочного стола, должно соответствовать нормам и правилам.

Только непрофессионал может считать, что для выполнения сварочных работ достаточно обычного верстака, а то и просто на бетонном полу удобно работать. Настоящий мастер, безусловно, окажется на высоте, даже работая «на коленках», но все-таки специальный сварочный стол позволит выполнить все швы более качественно, особенно если это сварка сложной пространственной конструкции.

Для домашних мастерских обычно приобретают какой-либо из следующих типов сварочных столов:

Универсальная модель реечного станка или стола, изготовленного из металлических профилей. Эти конструкции напоминают столярный верстак, но отличие в том, что основные части столешницы и рама выполняются из металлических деталей.
Стол из металла стандартной высоты, который используют для производства слесарных работ. Только его оснащают специфическими дополнительными приспособлениями для удобства и безопасности при сварочных работах – лампой в защитном кожухе, съемным лотком с сухим песком, струбцинами для закрепления деталей.
Модель монтажного сварочного стола, столешница которого отличается от других. Если у предыдущих видов на ней имеются продольные профильные лаги, то здесь в поверхность вварены трубчатые гнезда для закрепления струбцин. Таких гнезд может быть несколько десятков.
Различные виды поворотных столиков и подставок, на которых удобно сваривать малогабаритные детали нестандартной формы, имеющих множество точек соединения. Модели поворотных сварочных столов более функциональны, так как их можно поворачивать вокруг оси или поставить под определенным углом.

Высота этого сварочного стола позволяет работать с габаритными изделиями или сваривать детали сложной конфигурации. Столешница снабжена желобом с регулируемыми размерами, в котором удобно закреплять детали и заготовки для дальнейшей работы. Возможность вращения сварочного стола повышает производительность труда специалиста, так как ему не нужно часто смещаться и переходить на другое место, чтобы подойти к детали с нужной стороны.

Рекомендовано к прочтению

Для изготовления сварочных столов любой высоты и других параметров используют конструкционную сталь. Все детали стола сваривают или соединяют болтами. Обязательный конструктивный элемент таких изделий – это контактная площадка, которая дополняет столешницу или вваривается в ножку на определенной высоте. Ее используют для подключения нулевого зажима оборудования для сварки.

Наличие контактной площадки существенно упрощает работу сварщика. Ему только нужно разместить заготовки на столешнице, подключить питание и начинать сваривать детали. Работать на столе, имеющим нужную высоту, все-таки гораздо комфортнее, чем пытаться примоститься на каких-либо подставках или на полу, тем более, когда приходится искать место, где подключить нулевой зажим.

Основные требования к сварочному столу

При работе со сварочным оборудованием требуется соблюдать меры безопасности, поэтому имеются определенные требования к конструкции и оснащению сварочного стола, например, высота должна соответствовать норме.

Для комфортной работы необходимо следующее:

В помещении нужна вытяжка. Во время сваривания деталей выделяются вредные газы и пыль, поэтому в нем должно быть оборудование для устранения этих выбросов.
Рядом с рабочим местом найдите участок для установки вентилятора. Лучше его закрепить на высоте 1,5 м.
Торцы столешницы лучше покрыть медными пластинами.
Мощность осветительной системы должна быть не более 36 Ватт.
Электроды и другие необходимые инструменты удобно складывать в специальные ящики, встроенные в корпус.
Необходимо иметь отсек с замком для хранения приспособлений и инструментов, которыми пользуются реже.
Конструкция должен быть заземлена – это обязательное условие для работы.

Внимание! Для изготовления сварочного стола в домашней мастерской выбирайте материал негорючий, неплавкий и не выделяющий при нагревании ядовитых и вредных веществ.

Какова оптимальная высота сварочного стола (и другие размеры)

Сварочные столы обычно имеют высоту 70–90 см, длину столешницы 1 м и ширину 80 см. Но это рекомендуемые параметры, при необходимости изготавливают изделия и других размеров в зависимости от площади рабочего места.

Лучше рассчитать все заранее и учесть требования ГОСТа. Работать удобно, когда у специальной мебели стандартная высота.

При изготовлении и установке следуйте рекомендациям:

Место для работы сварщика выбирайте так, чтобы естественный дневной свет из окна или от источника света падал слева.
Центральные части тисков, установленные на столешнице, должны отстоять друг от друга на 0,9 м.
Столы, на которых сварку производят стоя, должны устанавливаться на ровном и прочном фундаменте. Каждое рабочее место оборудуется светильниками и защитой.
Чтобы предотвратить разлетание металлических осколков, нужно установить защитную металлическую сетку.
Обычно столешницы имеют ширину 0,8–0,9 м, длину 1,2–1,5 м. Место для верстака необходимо определить заранее, так как вокруг него должна быть свободная рабочая зона около 0,5 м.
Высоту сварочного стола для работы стоя определяют перед изготовлением и в дальнейшем этот параметр не меняют. Показатель учитывает физиологические характеристики человека, а именно поддержку позвоночника силой мышечного корсета. Оптимальную высоту стола получают, если из роста человека в сантиметрах вычесть 110 (среднее значение нагрузки верхней оси позвоночника).

Как сварить верстак в гараж из металлического листа и профильных труб

Для проведения ремонтных работ в гаражном боксе требуется хороший металлически верстак со слесарными тисками. На нём можно будет проводить работы разного рода – сборка/разборка автомобильных узлов, сварка, шлифовка, резка, сверление металла электродрелью.

Хороший качественный верстак для гаража можно сварить самостоятельно из подручных материалов. Здесь понадобиться листовое железо (столешница верстака), круглые металлические (или квадратного профиля) трубы.

Инструменты и материалы

Прежде чем непосредственно говорить о том, как сварить металлический верстак, надо напомнить о самом первом этапе подготовки к работе. Она заключается в создании чертежа будущего изделия.

Надо определить место, где в гараже будет стоять верстак, рассчитать его размеры, и обозначить на схематическом рисунке. В этом случае не придется вспоминать, какой длины отрезать лист или сколько подготовить отрезков трубы.

Чтобы подготовить, собрать и впоследствии сварить детали, надо позаботиться о наличии электроинструмента. Нельзя обойтись без сварочного аппарата постоянного тока, электродов марки УОНИ, электрической шлифмашинки.

Может возникнуть необходимость в дрели с питанием от сети 220 вольт и струбцине для зажима. Обязательно понадобится уголок для выставления прямых углов, молоток, рулетка и маркер.

Молотком придется отбивать шлак и выравнивать положение деталей при сборке. Тот, кто знаком с процессом сварки, знает, какие инструменты для нее необходимы.

Для каркаса можно использовать квадратный профиль 40 мм, а для столешницы металлический лист толщиной 8 мм. Если выбирают тонкий стальной лист (2-4 мм), то под него делают деревянную подкладку.

Высота верстака для гаража составляет обычно около 90-95 см (подбирается под рост мастера). Для ящиков (полок) можно применить фанеру или тонкие листы из металла.

Для усиления каркаса из профильных труб, можно сварить кронштейны в углах. Получившиеся треугольники делают конструкции более жесткой. К тому же в них можно просверлить дырки, чтобы удобно было крепить стенки верстака.

Порядок работ

Сварить для гаражного бокса стол своими руками довольно просто, если есть навыки работы сварочным аппаратом. Порядок проведения работ при изготовлении стола из профильной трубы будет следующим:

подбор подходящих профильных стальных труб;
нарезка определённой длины будущих стоек для металлического стола;
вырезание листа для столешницы верстака (сталь толщиной 6-8 мм).
обрезка металлических труб и листа с помощью газорезки или электрической шлифмашинки;
проведение последующих сварочных работ для получения готового изделия.

После того как все детали подготовлены, проводят подгонку труб к листу железа. Лучше это делать вдвоём, когда один человек придерживает детали, а другой проводит предварительное прихватывание металла сваркой.

После того как детали предварительно сварили, на ровной поверхности проверяют правильность, корректность собранной конструкции.

Особенности сварки

Чтобы надежно сварить детали, надо правильно подобрать силу тока, обращая внимание на толщину металла и диаметр используемого электрода. Например, если сваривать электродами марки УОНИ диаметром 3 мм, то сварочный ток следует устанавливать в пределах 80-110 ампер.

Сварочный процесс надо вести равномерно, по мере выгорания электрода следует уменьшать расстояние. Длинная сильная дуга может прожечь сталь в некоторых местах, что не лучшим образом скажется на качестве готового верстака.

Удобный сварочный стол никогда не будет лишним в гараже. При сборке можно дополнительно сделать конструктивно различные выдвижные ящики и полки для хранения различных крепёжных элементов, инструментов.

Хорошо сделанная металлическая конструкция прослужит в гараже своему владельцу долгие годы. На металлической столешнице готового гаражного верстака можно закрепить слесарные тиски.

Для этого надо приварить стальные болты шляпками вниз (по количеству проушин тисков). Такой вариант крепления будет наиболее простым. Можно будет в дальнейшем снимать тиски с гаражного верстака для проведения технического обслуживания.

Болты до сварки лучше всего предварительно вкрутить в проушины тисков, закрепив их там гайками. После этого выбрать оптимальное место на стальной столешнице, провести заваривание вкруговую головок болтов по месту.

Завершающие работы

После того как все швы окончательно заварены, проводят удаление шлака на местах сварки, проверяют качество соединений металла.

Далее необходимо провести механическую зачистку стали от различных неровностей, наплывов железа. Также необходимо зашлифовать всю полученную конструкцию верстака для дальнейшей окраски.

Верстак для гаража грунтуют и красят. Это позволит деталям из металла служить долгие годы, не ржавея. Разрушение древесины будет обеспечивать лакокрасочное покрытие. Столешницу красить необязательно.

Способы сварки, сборки металлической конструкции подбирает специалист-сборщик в процессе изготовления.

Самостоятельно собрать металлический стол можно в течение дня силами двух человек. Один будет помогать держать детали при сварке изделия, проводить механическую зачистку сварных швов, удалять шлак.

Дополнительно на сварочный стол в гараже устанавливают держак для горелки, лампу, рядом с местом установки прикрепляют полки, крючки. Получается очень удобное место для ремонтных работ.

Качественно сделанная металлоконструкция выдержит высокие статические, динамические нагрузки, она должна быть устойчивой, не шататься и не сдвигаться с места.

На полученном верстаке можно проводить ремонт различных деталей, сварочные работы, механическую обработку металла (сверление, точение). Поверхность верстака не боится порезов и проколов.

Готовый и установленный в гараж металлический верстак при дальнейшей эксплуатации необходимо заземлить, чтобы люди при проведении работ на нём не получили удар током. Особенно это может быть при работе со сварочным оборудованием. Технике безопасности требуется уделять особое внимание.

Стол сварщика своими руками чертежи

Удобный и качественно изготовленный верстак для сварочных работ позволит облегчить труд сварщика. Его можно снабдить полками и ящиками для инструментов, разместить на нем держатель, струбцины, а современные модели оборудованы даже системой вентиляции. Самый простой стол или верстак можно сделать своими руками.

Основные требования по организации рабочего места

Размеры сварочного стола подбираются индивидуально. Перед тем как подготовить чертежи или эскиз, необходимо ознакомится с требованиями охраны труда к данной конструкции.

Работа с электросварочным оборудованием представляет угрозу здоровью не только сварщику, но и окружающим:

излучение от сварки вызывает резь в глазах и может привести к повреждению органов зрения. Поэтому при работе необходимо закрывать рабочую область экранами. Этим вы обезопасите себя и окружающих;
опасность представляют и газы при выполнении сварочных работ. Поэтому на посту должна быть оборудована вытяжка или работы должны проводиться в местах с хорошей естественной вентиляцией;
работа с электрооборудованием требует обеспечения надежной системы заземляющего устройства. Помещение должно быть сухим, при повышенной влажности работать лучше в диэлектрической обуви;
ветошь и другие горючие вещества должны находиться в закрытом ящике. При обустройстве мастерской в гараже обязательно уберите бензин и масла от места проведения сварочных работ.

Только обеспечив безопасные условия проведения электрогазосварочных работ можно приступать к изготовлению сварочного стола. Его можно сделать самым простым стационарным или приварить колеса. Встречаются модели поворотных сварочных столов, но самостоятельно выполнить такую конструкцию будет сложнее. В ней столешница поворачивается в вертикальной плоскости.

Подготовка деталей

Рассмотрим два варианта стола, которые можно сделать в домашних условиях. Весь цикл работ разбит на несколько этапов. Перед началом работы надо убедиться в исправности кабелей, электроинструмента и защитной одежды. При этом особое внимание следует уделять защитным очкам и сварочной маске.

Наиболее универсальной и простой будет конструкции из профильной трубы. Пусть ее высота составит 900 мм, длина 1100, а ширина 660.

Для удешевления конструкции сварочного стола предусматривают установку столешницы из фанеры с обшивкой тонким металлом. Лучшая столешница – это конечно плита из металла толщиной не менее 8 мм. Но это очень затратный вариант.

Для работы потребуется:

профильная труба с полкой 40 мм – 10 м;
стальная полоса шириной 40 мм, толщина не менее 5 мм – не менее 200 мм;
лист фанеры длинной 1100 мм и шириной 660;
листовая сталь не более 2 мм толщиной для обшивки столешницы. Ее требуется сделать немного большего размера с учетом загибов;
косынки из листовой стали 2 мм.

В данном варианте сварочного стола предусмотрено несколько полок, но можно изготовить ящики. Для полочек понадобится уголок с полками 30 мм, длиной 600 мм. На 2 полки понадобится 4 заготовки. Сами полки лучше выполнить из листов ЦСП.

Болгаркой нарезают заготовку по размерам. На ножки потребуется 4 заготовки по 840 мм из профильной трубы. Для верхней рамы надо подготовить 2 отрезка по 1100 мм и 3 по 580 мм.

На нижние перемычки сварочного стола потребуется один отрезок 1020 мм и 2 по 580 мм. Для полок из уголка отрезают 4 детали по 580 мм.

После реза остается заусеница, ее необходимо удалить либо болгаркой или напильником. Выполнив подготовительные работы, приступаем к сборке сварочного стола.

Сборка верхней рамы

Чтобы собрать верхнюю раму сварочного стола, на ровную поверхность выкладываем заготовку. Перемычки вставляются между длинной заготовкой рамы, поэтому они сделаны на 80 мм меньше (с учетом 2 продольных профилей). Чистый размер конструкции будет именно 1100/660. При использовании другой профильной трубы или металлопроката надо обязательно учитывать этот фактор.

Выложив в плоскости, прихватывают все углы по 1 прихватке, промеряют диагональ и прихватывают со всех сторон. После этого еще раз промеряют диагональ и проверяют, чтобы все детали были в одной плоскости. Как говорят специалисты «чтобы не было пропеллера». Только теперь обваривают все стыки.

На расстоянии толщины фанеры от верха, изнутри приваривают косынки. Они ужесточат раму и послужат упорами для столешницы из фанеры.

Окончательная сборка

Для окончательной сборки переворачивают раму лицом вниз и выставляют ножки сварочного стола. Можно использовать строительный уровень, но подойдет и простой отвес. Прихватывают ножки, и еще раз проверяют правильность установки, подбивают молотком до нужного положения и проваривают все стыки. Для большей надежности сварки с внутренней стороны варят косынки. Они будут служить как ребра жесткости.

На концы ножек сварочного стола приваривают пятаки из полосы. Затем переворачивают стол и на расстоянии от низа 150-200 мм приваривают нижние перемычки. Размечают места крепления полок и варят уголки. Скелет несложной конструкции сварочного стола готов. Осталось зачистить все стыки болгаркой и проверить швы.

Далее все поверхности сварочного стола обезжиривают растворителем и наносят первый слой грунтовки. После высыхания устанавливают столешницу. Перед установкой фанеру нужно обработать пропиткой. Сверху фанеру укрывают листом металла с загнутыми краями. Прихватывают металл в нескольких местах к раме.

После высыхания при желании можно покрасить стол жаростойкой краской, а можно обойтись без покраски. На последнем этапе устанавливают полки.

Весь процесс изготовления рассмотрен на видео.

Мобильная конструкция

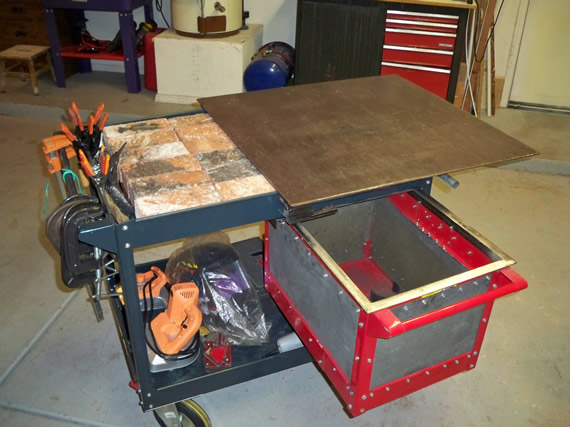

Стол для сварочных работ можно сделать немного меньше и оснастить ножками с приваренными колесами. Это будет мобильный вариант.

Самодельный стол ничем не уступает по надежности и качеству промышленному, при условии выполнении работ без спешки и с учетом всех рекомендаций. Недостаток такого варианта – неустойчивость при проведении сварочных и слесарных работ.

Процесс изготовления мобильного стола такой же, как стационарного, но понадобится сделать крепежные отверстия для колес.

После выполнения монтажных работ остается оснастить конструкцию. Оснастка может быть различной. Но обязательно на сварочном столе должны присутствовать тиски и различные струбцины. Конструкций достаточно много. Можно выполнить поворотный стол для сварки, установленный на одной ножке, закрепленной к жесткому основанию. Но смысл этих конструкций один – они делают работу сварщика более удобной и простой.

Если сварка осуществляется «на коленке», о качестве швов лучше не вспоминать. Чтобы они были прочными и аккуратными нужен сварочный стол. На нём работать комфортнее, так как детали при необходимости закрепляются струбцинами или держателями. Для гаража, где мало места подойдёт складной вариант.

Требования к сварочному столу

Перед проектированием и изготовлением, полезно узнать какие требования к столу предъявляются. К ним относятся:

обязательная установка над рабочим местом принудительной вытяжки для отвода газов;
вентилятор устанавливается слева на высоте 1,3 — 1,5м;
для очистки электродов на стол сварщика устанавливается кант из медной полосы;
установка полок и ящиков для электродов и инструмента;
крепление для подключения заземления;
запрещается применение в конструкции горючих материалов и выделяющих при нагреве вредные вещества;
обязательное освещение рабочей зоны светильником на 36 В.

Разновидности столов для сварки

В зависимости от сложности и частоты выполняемых работ выбирается конструкция стола для сварки. При периодическом выполнении несложных операций выбирается простой вариант. Для ремонта и изготовления сложных конструкций потребуется сборочно-монтажный полупрофессиональный вариант.

Простой стол для сварочных работ

Такие конструкции прочны, легко изготавливаются, удобны для работы. Основой конструкции служит жёсткая рама, к которой приварены 4 стойки из профильной трубы или уголка. Внизу, на расстоянии 20 см от пола, они скреплены поперечинами. Сверху установлена столешница с пазами для струбцин. К раме со столешницей приваривается кронштейн для сварочного кабеля, а под ней не лишним будет поддон для сбора мусора. Сбоку можно поместить тумбу с полками для складывания крупногабаритной оснастки. Рядом с ней устанавливается подставка для ёмкости с водой.

Полупрофессиональный стол сварщика

Это более сложная конструкция, укомплектованная дополнительным оборудованием. По удобству работы она не отличается от простого типа, но с установленными металлообрабатывающими головками для сверления, фрезерования, шлифования и других операций. Возможна установка встроенных вентиляционных систем и воздуховодов. Опорные стойки полупрофессиональных столов крепятся к полу с помощью анкерных болтов или заделываются в бетон. Наличие вращающейся столешницы позволяет сваривать сложные конструкции с одного места. Для установки инвертора предусмотрена поворотная площадка. В комплект также входят съёмные тисы и струбцины разного размера.

Какой сварочный стол выбрать

Выбор зависит от имеющегося места и решаемых задач. В тесном гараже эпизодические сварочные работы можно выполнять за откидным верстаком для сварочных работ. Если место позволяет удобней будет стационарный или мобильный стол простого типа. Любителям комфорта рекомендуется приобрести или изготовить самостоятельно поворотный стол в форме круга, установленный на жёстко закреплённой опоре. Для производства сложного ремонта, чтобы всё было под рукой, лучше выбрать рабочий стол с установленными на нём станками. Заводские модели комплектуются различными дополнительными устройствами, поэтому чтобы не переплачивать подумайте, насколько они для вас важны.

Как выбрать удобную и надёжную конструкцию подскажут рекомендации специалистов:

рабочая зона должна быть огорожена защитным экраном из огнестойкого материала;
для обеспечения надёжной жёсткости конструкции её вес должен быть не менее 180 — 200 кг;
освещение не должно создавать бликов, поэтому применение энергосберегающих ламп исключено, так как их свет не поглощается стеклом маски;
поворотная платформа приветствуется;
если нет встроенной вентиляции, должен использоваться передвижной вентилятор с магнитными присосками на всасывающем рукаве.

Изготовление сварочного стола своими руками

Сборка сварочного столика своими руками не только экономит семейный бюджет, но и позволяет сделать его под конкретные условия эксплуатации.

Необходимые инструменты и приспособления

Чтобы самостоятельно сделать сварочный столик необходимо запастись:

пассатижами;
рулеткой;
мелом;
линейкой;
молотком;
угольником;
кусачками;
тремя С-образными струбцинами;
болгаркой или, в крайнем случае, ножовкой по металлу;
сварочным аппаратом с электродами;
метчиками с воротком для нарезания резьбы;
фрезерным или токарным станком, на котором будут сниматься фаски.

Определяемся с размерами стола

Пользоваться промышленными чертежами сварочного стола не стоит. Их воплощение в жизнь в домашних условиях затруднительно из-за невозможности применения заводских технологий. Но взять за основу можно, чтобы составить свой проект. В нём указываются общие габариты и размеры всех деталей.

Чтобы стол был удобен для работы, должны выполняться эргономические требования:

максимальные размеры рабочей зоны не свыше 1×0,8 м;
высота столешницы должна быть не ниже 0,7 м, но не выше 0,85 м;
общая высота с учётом защитного ограждения не больше 1,4 — 1,5 м.

Заготовка и раскрой

Изготовить самодельный сварочный стол можно из подручных материалов: уголков, профильных труб, листового железа. Сначала болгаркой отрезаются:

4 уголка 25 ×25 мм, длиной 0,46 м с концами, обрезанными под углом 45⁰, боковые стороны каркасов полок;
2 железных листа толщиной 3 мм размером 44,5×75 см для полок;
4 отрезка профильной трубы 30×230×21,5 мм длиною 76 см на ножки;
4 уголка 25×225 длиной 0,76 м со срезанными под углом 45⁰ концами, продольные стороны каркасов полок;
2 отрезка профиля 60×240 ×25 длиной 1 м и 2 размером 0,72 м для каркаса столешницы;
8 профилей 40×230×21,5 длиной 0,72 м на столешницу;
2 колёсные опоры со стопорами и 2 без них;
4 уголка 30×30 для пояса жёсткости.

Изготовление столешницы

Её каркас сваривается из профильной трубы 60×240. Сама столешница для сварочного стола собирается из профиля 40×230. Отрезки привариваются таким образом, чтобы расстояния между ними были равны. В итоге получается поверхность стола с зазорами, которые используются для установки струбцин и держателей. При необходимости периодического удлинения столешницы к её бокам крепятся откидные панели.

Изготовление ножек для стола

Ножки привариваются в углах каркаса столешницы. Предварительно их прихватывают в нескольких точках и проверяют с помощью угольника и линейки углы. По отношению к раме они должны быть 90⁰. При несоблюдении перпендикулярности конструкция будет неустойчива. Поэтому перекосы устраняются и накладываются сплошные швы. Если стол не предполагается часто перемещать, снизу ножек привариваются кусочки листовой стали квадратной формы, чтобы повысить устойчивость.

Пояс жесткости сварочного стола

Чтобы придать конструкции максимальную прочность нужно сделать дополнительный пояс жёсткости. Его изготавливают из уголка 30×30, отрезки которого привариваются к ножкам на расстоянии 20 — 30 см от пола. Связка опор производится по кругу, усилительные элементы устанавливаются так, чтобы острый угол был снаружи.

Защитный экран

Он не даёт разлетаться брызгам от сварки и частицам, образующихся при зачистке швов. Раму для защитного экрана делают из лёгких уголков, а его из тонкого стального листа. Желательно такое ограждение рабочей зоны делать с боковыми стенками. К каркасу привариваются штифты, которые при установке входят в отверстия, просверленные в столешнице. При необходимости размещения крупногабаритных деталей экран снимается.

Колеса и ручка для перемещения

Колёсики потребуются для мобильного стола, если планируется часто его перемещать. Если их ставить на все 4 ножки, пара должна быть со стопорами, чтобы надёжно фиксировать положение стола на месте. При использовании колёсиков от магазинных тележек их устанавливают на две боковые опоры. Фиксация осуществляется другой парой ножек, с приваренными к ним прямоугольными металлическими пластинками. Чтобы переместить такой стол, придётся край, где нет колёсиков, приподымать.

Для удобства передвижения к каркасу столешницы приваривают одну или 2 ручки. Их изготавливают из прутка диаметром 10 — 12 мм в виде буквы П. Чтобы ручки не мешали их приваривают снизу.

Полка для инструментов

Её можно изготовить из металлических листов, закреплённых на уголках пояса жёсткости. Не возбраняется использование ДСП, OSB, многослойной фанеры. Однако тогда под столешницей необходимо приварить наклонный металлический лоток с бортиками. На нём будет собираться окалина и мусор, падающий через зазоры стола. Дополнительные полки свариваются из уголков 25 ×25 и 25×225. Некоторые умельцы делают встроенные тумбы с полками и выдвижными ящиками.

Покраска стола

Изготовление своими руками сварочного стола завершается его покраской. Перед нанесением покрытия необходимо зачистить сварочные швы и обработать их антикоррозийным составом. Если покраска планируется с помощью краскопульта или баллончиков колёсики нужно обернуть полиэтиленом, иначе они заклинятся. Краска, естественно, должна быть по металлу. Для отделки сварочного стола подойдут жаростойкие эмали, которыми красят радиаторы отопления. Неплохо зарекомендовал себя железный сурик. Если его после нанесения отжечь горелкой до обугливания образуется термостойкое прочное покрытие.

Полезные советы при работе за сварочным столом

Специальность сварщика относится к категории вредных профессий, так как он повергается:

воздействию высокой температуры;
опасности от разлёта брызг расплавленного металла;
высокоинтенсивному ультрафиолетовому облучению;
возможности поражения электротоком;
риску пострадать от падения деталей.

Чтобы исключить последствия от воздействия перечисленных негативных факторов нужно выполнять правила, разработанные специалистами:

помещение для работы должно быть оборудовано эффективной приточно-вытяжной вентиляцией;
приступая к работе необходимо убедиться в отсутствии повреждений оборудования и изоляции, проверить насколько надёжны контактные соединения;
в процессе выполнения работы пользоваться сварочной маской, респиратором, защитными перчатками с крагами, одеждой и обувью из огнеупорного материала;
недопустимо загромождать стол для сварочных работ и подходы к нему посторонними предметами;
запрещена работа с неприспособленных опор;
детали, предназначенные для сварки, должны крепиться специальными приспособлениями;
при работе в помещениях, где хранятся горюче-смазочные и легковоспламеняющиеся материалы расстояние до них от рабочей зоны должно быть не менее 5 м.

Чтобы условия работы были комфортными и безопасными, стол сварочный монтажный нужно оснастить вспомогательными устройствами. Для обеспечения точности сварки применяются струбцины, которыми детали фиксируются. Зажимами заготовки крепятся под углом между собой. Если мелкие детали невозможно закрепить механически, то для их фиксации пользуются магнитным основанием. Но при применении необходимо учитывать его вес и массу свариваемых деталей.

Видео изготовления сварочного стола

Настоящий мужчина должен уметь делать по дому все работы. А для этого, необходимо соорудить удобное и комфортное рабочее место.

Если вы планируете заниматься сварочными работами, стоит приобрести, а лучше сделать своими руками сварочный стол.

Имея под рукой подробную инструкцию по изготовлению данного приспособления, можно изготовить стол своими силами в оперативные сроки.

Требования

Сварочный стол по типу конструкции может быть:

Но к каждому виду изделия предъявляются свои требования:

размеры изделия должны быть такими, чтобы за ним удобно было работать. Высота стационарного изделия должна составлять от 0,8 и до 1метра, переносного – от 50 см;
материал изготовления должен быть прочным и толстым;
окантовка изделия должна быть сделана из медной полосы. Таким образом, сварщику будет удобно сбивать обмазку для электрода;
вес изделия должен гарантировать устойчивость стола;
стационарные модели должны комплектоваться хорошей вентиляцией;
если рабочее место оборудовано на улице, обязательно сделайте навес.

Сделать из уголка или профильной трубы?

Прежде чем приступить к изготовлению сварочного стола, необходимо грамотно подобрать материалы его изготовления. Это обязательно должен быть прочный и крепкий металл, который не будет прогорать и портиться под воздействием негативных факторов. Для изготовления сварочных столов прекрасно подходят следующие материалы:

стальные уголки;
профильные трубы;
швеллеры;
двутавры;
листовой прокат.

Главное, чтобы выбранный материал справлялся с нагрузками и отличался устойчивостью к негативным факторам.

Чтобы изделие получилось действительно прочным, для стоек лучше использовать профильную трубу с сечением 60 на 60 на 2 мм или уголок, размерами 63 на 63 на 4 мм.

Столешницу стола рекомендуется сделать из швеллера или уголка. Каркас защитного экрана тоже можно соорудить из профильной трубы и обшить его толстым листовым металлом.

Чертеж стола для сварочных работ

Для изготовления сварочного стола стоит сделать предварительный эскиз. Имея небольшой опыт в составлении чертежей, можно справиться своими силами. Если таких навыков у вас нет, воспользуйтесь советами специалистов или найдите подходящий вариант чертежа в интернете. Очень важно, чтобы при проектировании сварочного стола, заранее были обдуманы его размеры и материалы изготовления.

Инструменты

После создания схемы будущего изделия необходимо подготовить инструменты и материалы для его изготовления и сборки. Вам потребуются:

болгарка;
сварочный аппарат;
измерительный уголок;
лобзик;
дрель;
тиски.

Изготовление и сборка

Для изготовления сварочного стола лучше использовать профилированную трубу и стальные уголки. Процесс его изготовления будет проходить в следующей последовательности:

Сначала изготавливается столешница

С помощью болгарки нарежьте заготовки труб и зачистите торцы от заусениц. Сварите наружную раму с одинаковыми диагоналями. По проему изготовленной рамы необходимо вырезать внутренние профили и вставить их в середину столешницы.

При изготовлении переносного изделия стоит сделать удобные ручки. Они изготавливаются из круглой арматуры и должны иметь П–образную форму. Готовые ручки привариваются к низу столешнице с обеих сторон.

Теперь можно переходить к изготовлению ножек. Их стоит вырезать из круглой трубы, диаметром 5 см.

Готовые ножки привариваются по углам к столешнице. После этого необходимо сделать их обвязку, для усиления жесткости конструкции.

Для функциональности изделия его можно укомплектовать дополнительными полками. В качестве материалов из изготовления может выступать не только металл, но и толстая фанера или ДСП. На таких полках можно хранить сварочное оборудование и различные инструменты.

Завершающим этапом изготовления стола своими руками является сооружение защитного короба. Его необходимо сделать из металлического листа и с небольшими бортиками. Защитный короб будет собирать мелкий мусор, и защищать инструменты от попадания отходов.

Чтобы сварочный стол был более функциональным и удобным в работе, его можно дополнить специальными крючками для фиксации проводов и хранения разных инструментов. Для изготовления крючков подойдут обыкновенные 15 см гвозди. Им придают необходимую форму и приваривают к ножкам изделия с наружной стороны.

При изготовлении переносной конструкции, стол можно укомплектовать колесиками. Для этого подойдут 2 колеса с крепежными элементами.

Финишная обработка

После изготовления практичного и удобного сварочного стола, стоит побеспокоиться о его внешнем виде. Лучше всего, покрасить готовое изделие малярной краской по металлу. Это не только украсит стол, но и продлит срок его эксплуатации.

С учетом поставленных задач, использованных материалов и творческих порывов, можно получить даже такие результаты:

Полезное видео

Подробное описание всего процесса изготовления можно посмотреть на следующих видео:

Заключение

В заключение стоит отметить, что процесс изготовления сварочного стола не такой уже и сложный, как может показаться на первый взгляд. Главное, грамотно подойти к этому процессу, подготовить необходимые расходные материалы, составить хороший чертеж и запастись свободным временем.

Изготовление сварочного стола из профильной трубы своими руками

Сварочный стол

обязательная установка над рабочим местом принудительной вытяжки для отвода газов,
вентилятор устанавливается слева на высоте 1,3 — 1,5м,
для очистки электродов на стол сварщика устанавливается кант из медной полосы,
установка полок и ящиков для электродов и инструмента,
крепление для подключения заземления,
запрещается применение в конструкции горючих материалов и выделяющих при нагреве вредные вещества,
обязательное освещение рабочей зоны светильником на 36 В.
