Виды бесперебойников: гайд по выбору лучшего ИБП

- от alexxlab - Комментировать

Содержание

гайд по выбору лучшего ИБП

После первого же серьезного сбоя в электросети котлы перестают отапливать дома, а компьютеры выходят из строя либо частично, либо полностью. Ведь качество услуг наших энергетических компаний оставляет желать лучшего. Поэтому всем владельцам подобной техники необходим самый лучший бесперебойник для компьютера или газового котла.

Любой продавец уверяет покупателя, что «лучшим бесперебойником» является именно его товар. Разумеется, подобные утверждения справедливы далеко не всегда. Поэтому самые опытные покупатели ориентируются на рекомендации специалистов, а не на мнение маркетологов.

Какой бесперебойник для компьютера лучше: рекомендации специалистов

Владельцам ПК, выбирающим ИБП для домашнего компьютера, рекомендуется опираться на следующие характеристики:

  • Мощность – она должна соответствовать аналогичной характеристике всех устройств, подключаемых к ИБП + 20 процентов.

    Ведь при нагрузке до 80 процентов от минимальной аккумуляторная батарея проживет намного дольше, чем в случае работы на полной  мощности. Перед покупкой следует рассчитать мощность устройств потребления, суммируя паспортные данные в ваттах или кВт. Полученную цифру умножают на 1,2 – формируя 20-процентный запас мощности. Действительно лучший Ибп для компьютера не может иметь мощность ниже вычисленного значения.

  • Продолжительность автономной работы – обычно она равна 5-7 минутам. Однако сельской местности нужен аппарат другого рода – поддерживающий пользователя в течение 30-60 минут. При этом, решая, какой бесперебойник лучше по критерию автономности, не стоит забывать о том, что каждая лишняя минута увеличивает стоимость прибора на довольно серьезную сумму.В итоге, действительно лучший ИБП по данному критерию можно определить, разделив секунды стандартной автономности на мощность в вольт-амперах. Если в итоге деления получается коэффициент больше 1,3, то такой бесперебойник может претендовать на звание лучшего.

  • Дизайн – бесперебойник может стоять на видном месте, поэтому  уродливый экстерьер будет раздражать владельца. Какой ИБП лучше с  точки зрения дизайна – это решает сам будущий владелец. Однако с позиции эстетической привлекательности экстерьер бесперебойника лучше выбрать под стать корпусу ПК.

Eaton Ellipse ECO (off-line типа)

Источник бесперебойного питания – рейтинг конструкций

Любой рейтинг бесперебойников для ПК далек от объективности – его составляют продавцы такой техники, выпячивая исключительно достоинства определенных моделей.  Аналогичным образом составляется и любой обзор бесперебойников, заказанный производителем или рителером. Поэтому продуманный потребитель ориентируется на мощность, автономность и дизайн. Но если копнуть глубже, то можно дойти до сравнения конструкций, которые  делят ассортимент ИБП на следующие разновидности:

  1. Резервные устройства – лучшие бесперебойники для городских жителей. Они включают батарею с 10-миллисекундной задержкой и стоят совсем недорого.

  2. Линейно-интерактивные устройства – наилучший выбор для сельской местности, поскольку такой ИБП умеет выравнивать ключевые характеристики тока, снимая проблему некачественного электроснабжения удаленных потребителей.
  3. Бесперебойники с парными преобразователями – оптимальный вариант для дорогостоящей серверной техники.
В итоге, конструкционный рейтинг ИБП для ПК предполагает следующие рекомендации по выбору лучшей модели:
  • Горожанам лучше купить устройство резервного типа.
  • Жителям сельской местности стоит потратиться на линейно-интерактивные устройства.
  • Владельцам серьезного оборудования придется приобрести дорогостоящие устройства с двойным преобразованием.

Какой бесперебойник подходит для котла: советы профессионалов

Все владельцы систем автономного теплоснабжения, желающие купить источник бесперебойного питания для газовых котлов, должны ориентироваться на нижеследующие рекомендации.

Такой прибор должен обеспечить не только длительную автономность, но и оптимальные  характеристики тока. Поэтому  лучший бесперебойник для котла не может быть резервным устройством, которое не способно обеспечить стабильность характеристик. ИБП с двойным преобразованием подходят для газовых котлов, но не имеют большой популярности в данном сегменте из-за своей высокой цены.Тест бесперебойников показывает, что оптимальным вариантом конструкции является линейно-интерактивный прибор, умеющий ровнять нестабильные характеристики электросетей и отличающийся более доступной ценой в сравнении с устройствами on-line типа.

Eaton 5SC (Line Interactive)

Сравнение ИБП по мощности в этом случае не играет особой роли. Для котла нужна автономность, обеспечиваемая работой циркуляционных насосов, но чрезмерно емкие батареи приводят к большим тратам на этапе покупки бесперебойника, поэтому к выбору лучшей для газового котла емкости нужно относиться без фанатизма.

Оставленные покупателями отзывы о бесперебойниках показывают, что  лучшим вариантом ИБП является устройство с аккумуляторами емкостью 30-40 А*ч. Такие накопители могут питать циркуляционные насосы малой мощности (30-50 Вт) до 6-8 часов подряд. При этом перезарядка подобной батареи осуществляется намного быстрее, чем у моделей с емкостью 50-70 Ач.

В итоге рейтинг ИБП для газовых котлов открывают модели с батареями средней емкости — от 30 Ач и линейно-интерактивной конструкцией. Немного ниже стоят резервные источники бесперебойного питания – отзывы о таких приборах указывают на случаи запоздалой реакции в процессе перехода на автономный режим.

Виды и типы источников бесперебойного питания

Для обеспечения питания электроприборов при отсутствии напряжения в розетках 220V используются портативные (переносные) генераторы и ИБП (источники бесперебойного питания). Про генераторы рассказывает статья «Генератор для дома и дачи«, а в этой мы расскажем о том, какие бывают типы ИБП.

Сравнение их поможет сделать правильно выбрать «ИБП для дома«.

Типы ИБП и их характеристики

Все ИБП предназначены для обеспечения работы электроприборов при исчезновении напряжения 220V. Но они отличаются по принципу работы. Сравнение источников бесперебойного питания поможет лучше защитить дом от перебоев электроэнергии.

ИБП off-line

Эти приборы чаще всего используют в качестве источников резервного питания. Время автоматического перехода на работу от аккумуляторов достигает 10 миллисекунд. Иногда этого недостаточно и компьютер успевает отключиться. Кроме этого, эти ИБП при выходе напряжения за заданные параметры переходит на работу от аккумуляторов. Поскольку аккумуляторы рассчитаны на определенное количество циклов заряд-разряд, это приводит их к преждевременному выходу из строя. И хотя ИБП этого типа стоят дешевле, но с учетом возможной замены аккумуляторов обойдутся дороже, чем ИБП других типов.

К ним также можно отнести инверторы 12-220V, рассчитанные на работу от автомобильных аккумуляторов.

Использовать их целесообразно при редких отключениях энергии и отсутствии проблем с напряжением в сети. А также ИБП типа off-line, при условии достаточной мощности аккумуляторов можно взять с собой на природу или на дачу для зарядки ноутбука или питания небольшого кипятильника и ЖК телевизора. После возвращения домой ИБП необходимо включить в розетку для заряда аккумулятора. Разряженный аккумулятор хранить не рекомендуется.

ИБП line-interactive (линейно-интерактивный)

Эти ИБП отличаются от off-line встроенным стабилизатором напряжения и меньшим временем срабатывания — 3-5 миллисекунд. При отклонении напряжения сети больше допустимых стабилизатор пытается изменить выходное напряжение без перехода на питание от аккумулятора. Это экономит его ресурс.

ИБП line-interactive предназначены для обеспечения бесперебойной работы компьютеров, аварийного освещения и маломощной бытовой техники. Конечно, можно через него подключить стиральную машину или электроотопления, а аккумуляторы использовать емкостью, позволяющей продолжать это несколько часов или дней, но стоимость многократно превзойдет стоимость портативного генератора.

Подробнее о том, как выбрать портативный генератор написано в статье «Генератор для дома и дачи«.

ИБП online

Еще более сложными, дорогими, но надежными являются ИБП online, или с двойным преобразованием. В этих приборах поступающее напряжение 220V заряжает аккумулятор, после чего снова преобразовывается в переменное напряжение 220V. Эти ИБП стоят дороже, чем ИБП line-interactive, но обеспечивают стабильное напряжение и защищают от грозовых разрядов и высокочастотных помех, приходящих по сети. Благодаря тому, что происходит постоянное преобразование напряжения аккумулятора в переменное 220V, время перехода на питание от аккумулятора отсутствует, но сам аккумулятор постоянно работает в режиме заряд-разряд и изнашивается быстрее, чем в ИБП других типов.

Эти ИБП используют для защиты особоважного оборудования, например, серверов или медицинских приборов. Использовать их в быту нет необходимости.

Различие ИБП по форме синусоиды

Кроме отличия ИБП по принципу работы, они отличаются по форме синусоиды. Ее можно увидеть только на экране осциллографа.



Форма выходного напряжения инверторов ИБП: синусоидальная – а, двухступенчатая аппроксимация синусоиды – б, трехступенчатая аппроксимация синусоиды – в

Аппроксимированная синусоида

Аппроксимированная синусоида на экране осциллографа выглядит ступенчатой линией. Это не имеет значение для большинства электроприборов, но в тех случаях если в приборе стоит трансформатор, как в старых телевизорах, или есть электродвигатель, то включать их через этот ИБП нельзя. Аппроксимированная синусоида является суммой разных частот и напряжений, в то время как трансформаторы и электродвигатели рассчитываются на частоту 50Гц. В результате они теряют в мощности, греются, гудят и могут выйти из строя. Если же к аппарату подключена только аппаратура с импульсными блоками питания (практически вся современная), то она прекрасно работает с аппроксимированной синусоидой. В импульсных блоках питания входное напряжение поступает на диодный мост, где выпрямляется  в постоянное напряжение 220V, которое не зависит от формы синусоиды.

Однако встречаются приборы с трансформаторными блоками питания. Первым признаком несоответствия формы синусоиды является сильный гул, намного громче, чем при питании от сети. Лучше всего, при пробном включении ИБП с аппроксимированной синусоидой, все приборы включать поочередно и при появлении сильного гула сразу выключить. Обычно это маломощные блоки питания или аппаратура с питанием от сети 220V.

Такие ИБП или инверторы стоят дешевле устройств с чистой синусоидой, но к ним нельзя подключать насос системы отопления или холодильник.

ИБП с чистой синусоидой

Приборы высшей ценовой категории на выходе имеют чистую синусоиду. Это дает возможность подключать к ним любую аппаратуру, в том числе электродвигатели, насосы и трансформаторы, но стоят эти ИБП намного дороже, что делает их использование для обеспечения работы электроотопления или стиральной машины невыгодным. Подробнее об этом рассказано в статье «ИБП для дома«.

Аккумуляторы для ИБП

ИБП отличаются также по тому, какие аккумуляторы используются:

встроенные;

внешние;

смешанные.

Встроенные аккумуляторы обеспечивают работу подключенной аппаратуры в течение 10 минут. Этого времени достаточно для завершения работы компьютера или включения портативного генератора.

Внешние аккумуляторы обеспечивают питание электроприборов в течение нескольких часов (в зависимости от емкости). Их можно заменить при выходе из строя или добавить, если емкость оказалась недостаточной. Напряжение их может быть различным — 12, 24, 36V или любое, кратное 12.

При использовании смешанных аккумуляторов к внутренним аккумуляторам подключаются внешние, того же напряжения. В некоторых случаях в качестве внешнего аккумулятора можно использовать автомобильный, но производители не гарантируют нормальной работы устройства.

В любом случае, ИБП надежнее обеспечивает работу электрооборудования вместе с портативным генератором. О том, как его выбрать рассказывает статья «Генератор для дома и дачи»

Источники бесперебойного питания: классификация, выбор, эксплуатация.

Повышение требований к качеству электроэнергии в нынешнее время является вполне закономерным процессом. Требования упомянутых стандартов обусловлены двумя составляющими. К первой можно отнести желание потребителей максимально оградить себя от последствий аварийных ситуаций в энергосистеме. Вторая составляющая связана с условиями работы нагрузки. Сюда следует отнести требования стабильной и непрерывной работы интеллектуального и силового электрооборудования, снижение потерь в питающей сети и прочее. Один из эффективных вариантов технических решений проблемы качества электроэнергии – источники бесперебойного питания (ИБП, англ. UPS).

Задачи ИБП

Основная задача ИБП – обеспечить потребителя электроэнергией в момент выхода параметров качества из регламентируемых норм (просадка, повышение напряжения, значительное искажение формы…). Выполняя эту задачу ИБП может:

  • отключаться от сети питания и передавать мощность нагрузке, используя собственный источник;
  • питать нагрузку скорректированным напряжением питающей сети.

В более дорогих ИБП может быть реализована функция улучшения качества потребляемой электроэнергии (интегрирован корректор коэффициента мощности).

Типы «бесперебойников»

Существуют три базовых типа ИБП.

  1. Резервный ИБП (standby, offline, back-ups). Наиболее простое и дешёвое техническое решение (например, популярный APC Back-UPS CS 500). При значительно повышенном или пониженном напряжении ИБП отключается от сети 220В и переходит на режим работы от аккумулятора. Основные элементы offline ИБП: аккумуляторы (батарея), зарядное устройство, инвертор, повышающий трансформатор, система управления, фильтр (рис. 1).

    а)

    б)
    Рис. 1 Нормальный режим работы (а) и режим работы от аккумуляторов (б)Преимуществом offline ИБП является низкая стоимость и высокий КПД при работе от сети. Недостатки: высокий уровень искажений выходного напряжения (высокий коэффициент гармоник, ≈30% в случае прямоугольного сигнала), отсутствие возможности регулировки параметров входного напряжения. Более подробно характеристики выходного напряжения будут рассмотрены ниже.).
  2. Интерактивный ИБП (англ. line — interactive). Является промежуточным типом между дешёвым и простым offline ИБП и дорогим многофункциональным online ИБП (например, ippon back office 600). В отличие от offline ИБП интерактивный источник имеет автотрансформатор, позволяющий поддерживать уровень выходного напряжения в пределах 220В (+-10%) при просадках / повышениях сетевого напряжения (рис. 2). Как правило, число уровней напряжения автотрансформатора колеблется в пределах двух – трёх.

    (а)

    (б)

    (в)

    (г)
    Рис. 2 Работа интерактивного ИБП при нормальном напряжении сети (а), при просадке напряжения сети (б), при повышенном напряжении сети (в), при исчезновении сетевого напряжения или значительном повышении (г)Регулировка выходного напряжения реализована путём переключения на соответствующую отпайку обмотки трансформатора. При глубокой просадке или значительном повышении, или полном исчезновении сетевого напряжения данный класс ИБП функционирует аналогично offline классу: отключается от сети и генерирует выходное напряжение, используя энергию аккумуляторов. Касательно формы выходного сигнала, она может быть как синусной, так и прямоугольной (или же трапецеидальной).
    Преимущества line — interactive в сравнении с резервным ИБП: меньшее время переключения на автономную работу от аккумуляторов, стабилизация уровня напряжения на выходе. Недостатки: более низкий КПД при работе от сети, более высокая цена (сравнительно с offline типом), плохая фильтрация всплесков (импульсное перенапряжение).
  3. ИБП с двойным преобразованием (англ. double-conversion UPS, online). Наиболее функциональный и дорогостоящий тип ИБП. Бесперебойник всегда включен в сеть. Входной синусный ток проходит через выпрямитель, фильтруется, затем снова инвертируется в переменный. В звене постоянного тока может быть установлен отдельный DC/DC конвертер. Поскольку инвертор всегда находится в работе, задержка на переключение в режим питания от батарей практически равна нулю. Стабилизация напряжения на выходе при просадках или провалах сетевого напряжения более качественная, в отличие от стабилизации line — interactive ИБП. КПД может находиться в пределах 85%÷95%. Напряжение на выходе зачастую имеет синусную форму (коэффициент гармоник <5%).

    Рис. 3 Функциональная схема одного из вариантов online ИБПНа рис. 3 представлена структурная схема варианта online ИБП. Сетевое напряжение здесь выпрямляется полууправляемым выпрямителем. Импульсное напряжение фильтруется и затем инвертируется. В схемах online ИБП может присутствовать один или несколько так называемых байпасов (обходных коммутаторов). Функция такого коммутатора аналогична функции реле: переключение нагрузки для питания от батареи или напрямую от сети.
    На основе структуры online создают не только маломощные однофазные, но и промышленные трёхфазные ИБП. Непрерывность электропитания крупных файловых серверов, медицинской техники, телекоммуникаций осуществляется исключительно на основе online структуры ИБП.
  4. Особые типы ИБП. Используются и другие специфические типы ИБП. К примеру, феррорезонансный источник бесперебойного питания. В данном ИБП специальный трансформатор накапливает заряд энергии, которого должно хватить на время переключения питания от сети на аккумуляторы. Также в качестве источника энергии некоторые ИБП используют механическую энергию супермаховика.

Основные характеристики ИБП.

  1. Мощность. Единицы измерения мощности: вольт-ампер (ВА), ватт (Вт), вольт-ампер реактивный (ВАр). Напомним, что существует полная S, активная Р и реактивная Q мощности. Уравнение, связывающее мощности
    S2=P2+Q2
    Активная мощность (Вт) расходуется на полезную работу, реактивная (ВАр) – не выполняет полезной работы. Соответственно, полная мощность по определению – максимальная мощность, которой должен обладать источник для обеспечения нагрузки необходимой энергией. Отношение активной мощности к полной показывает качество использования электроэнергии и называется коэффициентом мощности (англ. Power Factor, PF):
    PF=P/S
    Активная нагрузка (лампы накаливания, обогреватели) имеет PF=1, полная мощность равна активной. ПК, микроволновые печи, кондиционеры имеютПример расчёта.
    Рассчитать источник бесперебойного питания для компьютера (два ПК + два монитора). Мощность ПК легко оценить, зная на какую мощность рассчитан блок питания. Пускай в ПК установлены блоки питания 450 Вт (активная мощность). При неизвестном PF для ПК с блоком питания без PFC (англ. Power Factor Corrector, корректор коэффициента мощности) PF можно принимать равным 0,65. Аналогично PF монитора принимаем равным 0,65. Активная мощность монитора 50 Вт. В результате, общая активная мощность потребителя (два рабочих места)
    Р=450+50+450+50=1000 Вт
    Полная мощность (из формулы 2):
    S= Р/PF=1000/0.65=1538 (ВА).
    Если в блоках питания (БП) ПК и монитора установлен корректор коэффициента мощности (PF=1), то полная мощность S равна активной.
    S=P=1000 (ВА)
    Для нагрузки в виде ПК можно рассчитывать ИБП без запаса по мощности, исходя из следующих фактов:
  • Компьютерные блоки питания имеют защиту от перегрузки. Иными словами, ПК не сможет потреблять мощность, большую, чем заявленная мощность БП.
  • Мощность блока питания – максимальная мощность. По факту в ненагруженном режиме (сразу после запуска) ПК потребляют около 50% своей мощности.

Результат.
Итак, необходимые минимальные параметры ИБП:

  • для ПК с блоками питания без PFC – 1кВт / 1540 ВА.
  • для ПК с блоками питания с PFC – 1кВт/ 1кВА.

Для первого варианта подойдёт источник бесперебойного питания apc Smart-UPS C 2000VA (линейно – интерактивный ИБП 2кВА / 1.3 кВт). Для второго — ИБП Ippon Smart Winner 1500 (1.35 кВт) или Eaton 5SC 1500 ВА (1.05 кВт).
При расчёте важно учесть кратковременное повышение мощности для такой нагрузки, как электродвигатели. В моменты пуска ток Iпуск в пять, семь раз выше номинального Iн:
Iпуск=(5÷7)*Iн

  • Время работы от батареи. Рассчитать время автономной работы бесперебойника можно по следующей формуле:
    Т=(Uбат*Ih)/P
    где Т – время автономной работы, Ih – ёмкость (миллиампер * час).
    Пример расчёта.
    Для источника бесперебойного питания Powercom BNT-2000AP (2 кВА, 1.2 кВт) и упомянутого потребителя (2 ПК + 2 монитора с корректорами коэффициента мощности) рассчитать максимальное время работы. Паспортная ёмкость батареи 9 А*час. Если напряжение аккумулятора ИБП не указано можно принять его равным 12 В.
    Подставляя значения в формулу (4) получим:
    Т=(12*9)/1000=0,108 часа или почти 7 минут.
    Результат. Время работы ИБП на упомянутую нагрузку составляет примерно 7 минут. С учётом реальной неполной загруженности ПК это время будет немного больше.
  • Время переключения на автономный режим. Для упомянутого линейно-интерактивного ИБП Powercom время переключения на питание от аккумуляторов равно 2 ÷ 4 мс.
  • Диапазон сетевого напряжения. Иными словами, минимально и максимально допустимые напряжения, при которых ИБП будет работать от электросети. Для Powercom BNT-2000AP это значение находится в диапазоне 155÷275 В. Напомним, что для более дешёвых offline ИБП этот диапазон меньше. Например offline ИБП APC Back-UPS CS 350 переключается на автономный режим питания при 180 В.
  • Уровень искажений выходного напряжения. Идеальным вариантом напряжения на выходе ИБП является синус 50 Гц (коэффициент гармоник = 0%). ИБП с двойным преобразованием энергии имеют более сложный инвертор и достаточно качественный выходной сигнал напряжения с коэффициентом гармоник не больше 5%. Линейно-интерактивные ИБП могут иметь как сложный, так и более простой инвертор, генерирующий аппроксимированную (ступенчатую) синусоиду или же прямоугольник. Offline ИБП имеют наиболее простой инвертор и, соответственно, прямоугольный или ступенчатый вид выходного сигнала с коэффициентом гармоник ~30% (для прямоугольника).
    Для питания нагрузки с импульсными источниками питания (ПК, TV) можно без вреда для нагрузки использовать прямоугольную форму сигнала напряжения (рис. 4). Для питания электродвигателей (например, для циркуляционного насоса или привода насоса отопления) настоятельно рекомендуется использовать синусную форму сигнала напряжения.

    (а)

    (б)
    Рис. 4 Синусная (а) и прямоугольная (б) формы выходного напряжения.

Особенности применения.

Источники бесперебойного питания для котла отопления, а также источники бесперебойного питания для газовых котлов имеют особенность, связанную с режимами работы нулевого проводника. Зачастую автоматика котла требует подключение нейтрали сети. Дело в том, что цепь контроля пламени горелки подключена к заземлению и в четырёхпроводной сети 220В нулевой проводник и заземление котла в конечном счёте замыкаются через физическую землю. Однако, при обрыве нейтрали или при механическом отключении нуля потребителя от нуля сети питания (автономная работа offline ИБП) цепь контроля пламени оказывается разорванной. Для устранения этой проблемы возможны следующие решения:

  1. Использовать источник бесперебойного питания для газового котла со «сквозным нулём». В line-interactive и online ИБП нейтраль сети может быть соединена с одним из выводов выходных клемм. Наличие в ИБП специальной схемы с разделительным трансформатором является более предпочтительным, но и более дорогим решением. В случае простого соединения нейтрали сети с выходом ИБП необходимо правильно включить вилку ИБП в розетку. Важно, чтоб именно нейтраль сети, а не фаза, оказалась проходящей через ИБП. В противном случае цепь контроля пламени окажется разорванной. Проверить наличие сквозной нейтрали в ИБП можно с помощью индикатора фазы. Если индикатор реагирует на обе фазы (оба выхода розетки) – то нейтраль на выходе ИБП отсутствует. Если есть реакция только на одну фазу – нейтраль подключена.
  2. Для offline ИБП внутри самого устройства необходимо замкнуть одну из фаз (рис. 5). Затем необходимо правильно включить ИБП в сеть (смотри предыдущий пункт).

    Рис. 5 Создание сквозной нейтрали в offline ИБП.

Выводы

Начальный пункт выбора источника бесперебойного питания – определение характера нагрузки (ИБП для компьютера, для котлов отопления…). Для ответственных потребителей и устройств, содержащих электродвигатели переменного тока, следует выбирать дорогие и функциональные online ИБП. Для ПК и офисной аппаратура подойдут более дешёвые line-interactive или back ИПБ. Следующий пункт выбора – вычисление мощности и времени работы от батарей ИБП. Также следует предусмотреть возможность использования «сквозного» нуля. При формировании конечного решение следует учитывать популярность брендов на рынке: лидеру APC принадлежит около 50% всех продаж, далее со значительным отрывом следуют Ippon, Eaton Powerware, Powercom.

Основные типы ИБП по принципу их построения, степени защиты оборудования и сферам применения

Существует три основных типа современных источников бесперебойного питания (ИБП / UPS). Рассмотрим плюсы и минусы для каждого, а также принципиальные схемы их построения.

1. Оффлайн ИБП

Оффлайн ИБП (off-line, Standby, back ups или резервные) — это тип источника бесперебойного питания, принцип действия которого заключается в переключении оборудования на резервный аккумулятор (является составной частью ИБП) при возникновении сбоев в питании.

Плюсы:Минусы:
простота
экономичность
компактность
отсутствие стабилизации входного напряжения при работе от электросети
более высокий износ аккумулятора (в сравнении с другими типами)

Применение: для защиты на короткий период домашних ПК, офисного компьютерного оборудования.

Схема ИБП с технологией оффлайн

2. Линейно-интерактивные ИБП

Линейно-интерактивные (line interactive) — это тип ИБП, который способен регулировать выходное напряжение при понижении или повышении напряжения на входе в широком диапазоне — без переключения работу от аккумуляторов. ИБП данного типа подразделяются на устройства с аппроксимированной синусоидой и полностью синусоидальным выходным напряжением.

Плюсы:Минусы:
компактность
экономичность
стабилизация входного напряжения
невысокая стоимость		отсутствие корректировки формы выходного напряжения в режиме работы от электросети
ступенчатое изменение выходного напряжения
наличие времени переключения на питание от аккумуляторов

Применение: для защиты групп компьютеров, сетевого и другого ответственного вычислительного и телекоммуникационного оборудования.

Схема линейно-интерактивного ИБП

3. С двойным преобразованием или онлайн ИБП

Двойного преобразования (онлайн, online) — это тип ИБП, в котором электроэнергия преобразуется дважды — входное напряжение низкого качество в постоянное напряжение внутренней шины, и из него формируется выходное напряжение с эталонными характеристиками. Время переключения на работу от аккумуляторов в онлайн ИБП равно нулю.

Плюсы:Минусы:
постоянная стабилизация напряжения и частоты
полная фильтрация импульсов и высокочастотных помех основной электросети
отсутствие влияние подключенного оборудования на основную электросеть
мгновенное переключение на аккумуляторы в случае сбоев		сложность конструкции и более высокая стоимость
в режиме двойного преобразования дополнительные затраты электроэнергии

Применение: Файловые серверы, рабочие станции, центры обработки данных и прочее ответственное вычислительное и телекоммуникационное оборудование, которое предъявляет повышенные требования по качеству электропитания.

Схема ИБП с технологией онлайн

Типы и виды ИБП

Отсутствие стабильности в подаче электропитания приводит к серьёзным проблемам в работе производственного и компьютерного оборудования, отопительной техники. Результатом могут стать перебои в их работе, выход из строя, брак или недоотпуск продукции на предприятиях. Именно поэтому их покупка экономически оправдана. В быту подобные проблемы менее критичны, но без их решения комфорт потребителей обеспечить будет сложно.

Представленные сегодня типы источников бесперебойного питания (UPS) имеют большой диапазон технических параметров. В зависимости от особенностей будущего применения, производительности, характеристик можно выбрать оборудование, которое станет оптимальным решением.

ИБП по назначению

Различают бесперебойники бытового (офисного) и промышленного назначения.

Бесперебойники бытового (офисного) назначения

В первом случае устройства предназначены для эксплуатации в жилых или административных помещениях при температуре 0 ‑ +40 ⁰С при влажности до 90 %. Степень влагопылезащиты техники соответствует классу IP 21. Отличием таких моделей являются небольшие габариты, сравнительно низкий уровень шума.



Бесперебойники промышленного назначения

Промышленные установки размещаются в технических помещениях. Они отличаются от бытовых

  • большим ресурсом;
  • стойкостью к вибрационным воздействиям;
  • широким диапазоном мощности.

Большинство модификаций оснащаются дополнительными выходами и входами, которые отличаются уровнем напряжения и тока. По классу защиты от воздействия пыли и влаги выпускается техника до IP 43.

Исходя из места установки, выпускаются стоечные и напольные UPS. Устройства высокой производительности выпускаются в виде шкафов, укомплектованных системой управления, инвертором, выпрямителем. Для каждой из батарей аккумуляторов предусматривается отдельный модуль разных типоразмеров (они определяются их количеством, ёмкостью и мощностью).

ИБП по мощности

При выборе блока ориентируются в первую очередь на мощность защищаемого оборудования. Рекомендуемый запас производительности должен составлять 15‑20 %. За счёт этого устройство будет работать с максимальным КПД, но без перегрузок.

Покупка техники с избыточной мощностью неоправдана с финансовой точки зрения. Исключение может составлять вариант, когда планируется увеличение мощности подключаемого к источнику оборудования.

Аппарат, который не имеет нужной производительности, при отключении электропитания отключится из-за перегрузки. Соответственно, в его покупке смысла нет изначально. При повышении мощности увеличивается уровень шума во время работы ИБП, размеры, вес. Для выбора места монтажа, комфорта сотрудников, места работы которых находятся в том же помещении, это важно.

Разновидности ИБП по схеме работы

Все типы ИБП выбирают в соответствии со схемой работы электропотребителей, которую нужно реализовать в итоге. Она напрямую зависит от времени автономного электропитания. Для бытового применения в основном достаточно 5 ‑ 10 минут. Систему с мощным производственным оборудованием необходимо комплектовать аккумуляторами высокой ёмкости. Впоследствии можно увеличивать производительность.

Востребована схема работы систем электроснабжения с UPS на базе интеллектуального прибора со встроенным ПО. Он даёт оператору в режиме реального времени возможность получения оперативных данных о техническом состоянии, уровне заряда батарей, состоянии централизованной электросети. Если параметры выходят за предельно допустимые показатели, события фиксируются в памяти.

Резервные ИБП

Резервные ИБП

В большинстве случаев для стабильного питания бытовых потребителей широко используются сравнительно недорогие, но эффективные резервные бесперебойники. В потребительских сетях они применяются особенно широко. Это пассивные устройства, принцип работы которых построен на следующем.

Если работа централизованной системы электроснабжения стабильна, техника в комплексе с подключенным оборудованием работает напрямую. При обрыве электропитания происходит переключение на аккумуляторные батареи.

Такие UPS станут лучшим решением для защиты компьютеров, оргтехники, офисного оборудования. При этом необходимо отметить ступенчатую форму кривой напряжения, наличие помех на высоких частотах. Время срабатывания при отключении электроэнергии не превышает 20 мс (в среднем этот показатель составляет 4 – 12 мс). Отсутствие в составе конструкции стабилизатора не позволяет использовать их в сетях с нестабильным напряжением.

Линейно-интерактивные ИБП

Линейно-интерактивные ИБП

Оборудование исполнения Line-Interactive – модификации, оснащённые стабилизатором напряжения. Регулярные колебания в пределах 10 ‑ 25 В значительно сокращают ресурс любой офисной или производственной техники. С применением стабилизатора появляется возможность регулировать входное напряжение, защищая бесперебойник и продляя срок его службы. Для работы в сетях с низким качеством электроэнергии – это оптимальное техническое решение.

Принцип работы устройства бесперебойного электропитания этого вида заключается в сравнении системой управления номинального и реального показателей напряжения при помощи автотрансформатора.

Приведение параметра к требуемому уровню выполняется ступенчато за счёт переключения обмоток. Скорость срабатывания линейно-интерактивных приборов составляет около 10 мкс.

Среди недостатков техники Line-Interactive стоит отметить отсутствие возможности для стабилизации частотных показателей электроэнергии. Также может стать критичным при выборе отсутствие гальванической развязки между подключенными потребителями и сетевым источником. Но достоинством моделей этого типа является оптимальное соотношение стоимости и характеристик, а также низкая вероятность отказов и высокий уровень защиты технологического оборудования.

ИБП с двойным преобразованием напряжения

ИБП с двойным преобразованием напряжения

Если нужна максимальная защита энергопотребителей от перебоев в работе питающей сети, устройства с двойным преобразованием станут лучшим вариантом. Принцип их действия заключается в том, что при подаче напряжения из сети происходит его преобразование из переменного в постоянное при помощи выпрямителя. Далее инвертор выполняет обратное действие. В зависимости от исполнения UPS выпускаются модели, у которых зарядное устройство является отдельным блоком или выпрямителем.

Для увеличения КПД возможно подключение через дополнительный преобразователь повышающего исполнения DC/DC.

Возможность наращивания мощности установки в ходе её эксплуатации, мгновенного подключения на резерв – аргументы для выбора техники этой модификации. Работа прибора также отличается отсутствием генерируемых нагрузкой помех, спонтанных импульсов.

В зависимости от вида ИБП и их технических характеристик можно подобрать устройство, которое станет лучшим решением для бытового, офисного применения, установки на производстве, крупных объектах любого назначения. Они имеют свои достоинства, недостатки, набор доступных функций и технических возможностей. Выбор определяется особенностями работы системы электроснабжения, требованиями потребителей к бесперебойности и качеству электропитания.

Что такое ИБП: принцип работы

Источник бесперебойного питания (ИБП) для компьютера рекомендуется использовать, когда часто наблюдаются перепады напряжения сети или необходимо сохранить важную информацию. Существуют разные виды таких устройств. При выборе учитывают основные параметры, их соотносят с характеристиками ПК. За счет этого обеспечивается надежность при эксплуатации компьютера.

Что такое источник бесперебойного питания

Так называется устройство, которое продолжает подавать напряжение к подключенной к нему технике. Это возможно благодаря встроенному аккумулятору, который включается в работу при перебоях в работе источника питания.

При изменениях параметров сети, возникновении помех нарушается работа техники, которая подключена к ИБП: в лучшем случае устройства отключаются, худшем — сгорают конструкционные элементы при сильных скачках напряжения, коротком замыкании.

Продолжительность работы устройства при отключении электроэнергии зависит от параметров аккумулятора: емкости и типа. Однако чем дольше работает бесперебойник для компьютера, тем больше его размеры, т. к. при этом увеличивается емкость, а значит, и габариты аккумулятора.

Устройство не только обеспечивает автономную работу, но и поддерживает напряжение на достаточном уровне, что позволяет компьютеру продолжать работу в безопасном режиме без риска потери информации.

Однако ИБП не может работать бесконечно. Если подача напряжения не будет возобновлена, со временем устройство отключится. В результате произойдет потеря информации на компьютере. По этой причине при отключении электропитания контролируется уровень заряда аккумулятора ИБП. Преимущество такого устройства заключается в наличии индикации: световой, звуковой.

Световая индикация прибора

При изменении параметров работы (при переходе в автономный режим или подключении компьютера к источнику сетевого напряжения, критическом снижении заряда батареи) бесперебойник выдает звуковые сигналы разных типов.

Одновременно загораются лампочки.

Цвет позволяет ориентироваться, какие изменения произошли в работе ИБП. Если к ПК подключен простой бесперебойник, то минимального отрезка времени, в течение которого обеспечивается автономная работа компьютера, будет достаточно, чтобы сбросить информацию на флешку.

Устройство ИБП

Главные элементы конструкции:

  • аккумулятор;
  • инвертор;
  • фильтр;
  • выпрямитель;
  • байпас.

Емкость аккумулятора бесперебойника может изменяться в пределах 7-9 Ач. Часто конструкцией ИБП предусматривается свинцово-кислотные батареи. Они герметичные, поэтому не подвергаются обслуживанию.

В простых моделях предусмотрен 1 аккумулятор, однако существуют модели, конструкцией которых предусмотрено 2 и более батареи, за счет чего увеличивается продолжительность автономной работы подключенного ПК.

ИБП со свинцово-кислотной батареей

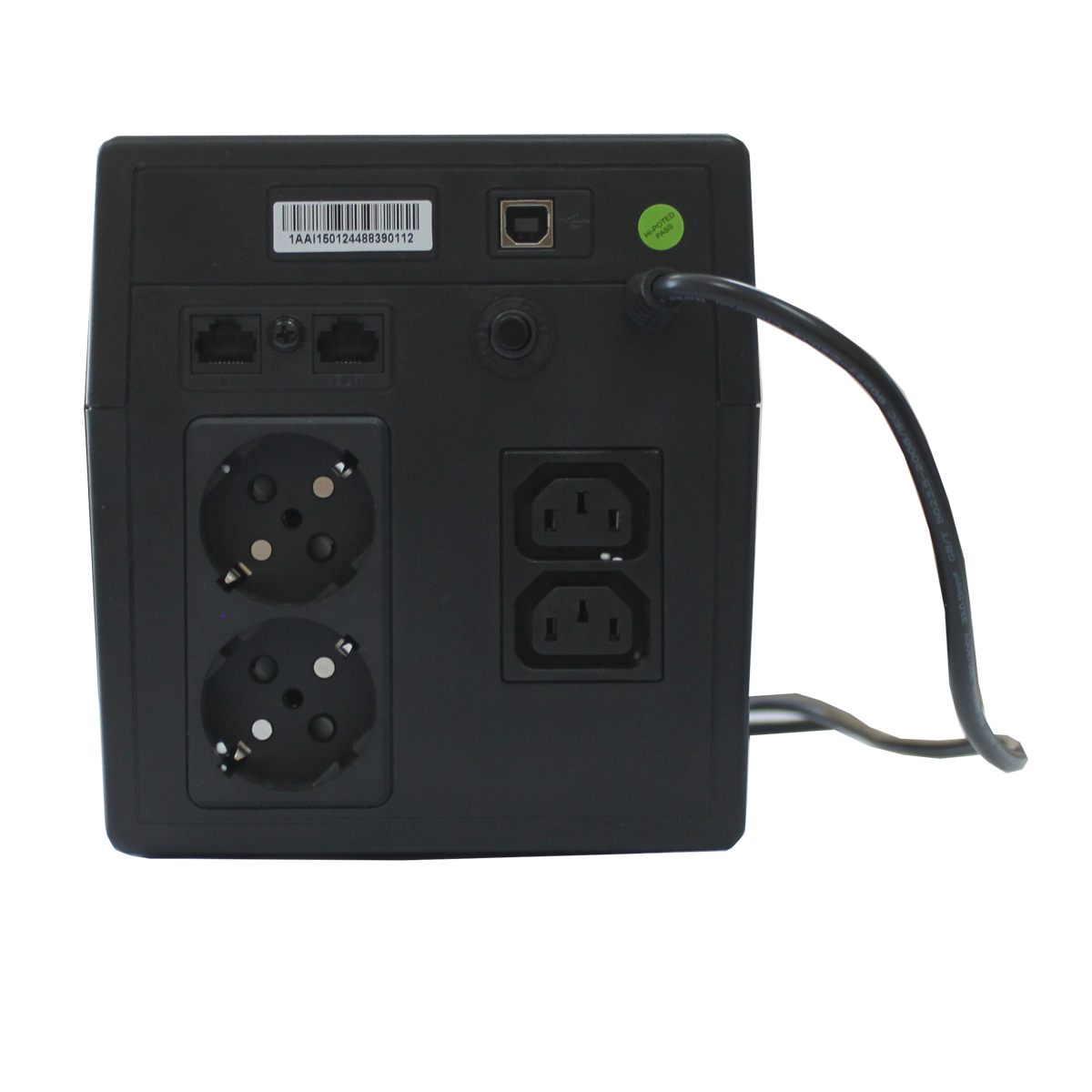

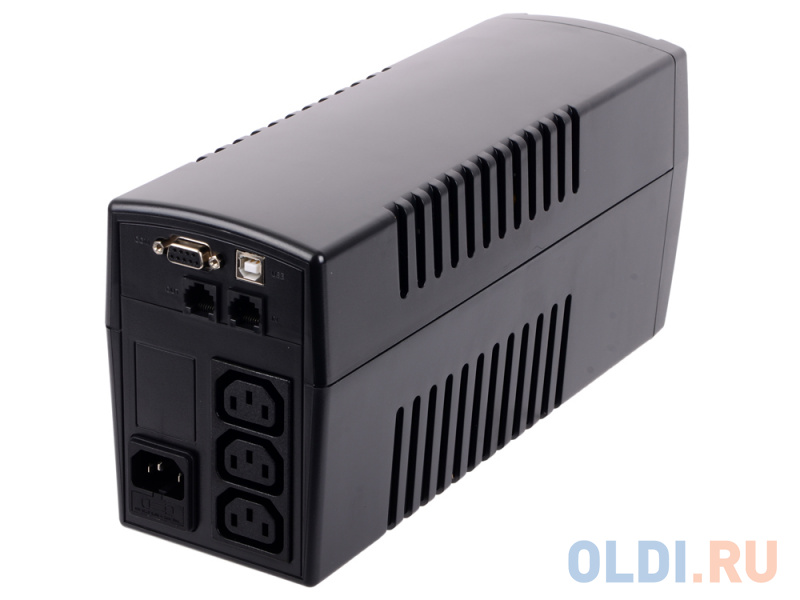

По устройству источники бесперебойного питания отличаются, что определяется принадлежностью прибора к той или иной группе техники. Объединяет подобные устройства способ подключения ПК — посредством установленной в корпусе ИБП розетки. Их количество отличается, что также определяется возможностями бесперебойника.

На корпусе имеется кнопка питания.

Конструкцией некоторых моделей предусмотрен дисплей, на который выводится информация о параметрах подключенного источника напряжения.

Как выбрать

Изучив конструкцию ИБП, перед покупкой обращают внимание на главные параметры:

  1. Мощность бесперебойника (единицы измерения — ВА). Ее необходимо определить самостоятельно. Для этого суммируется мощность подключенной техники. Однако при включении мощность возрастает в несколько раз, поэтому полученное значение следует умножить на коэффициент пускового тока. Его показатель отличается в зависимости от вида подключенного к ИБП устройства. Чтобы узнать значение полной мощности (ВА), полезную мощность делят на 0,7.
  2. Продолжительность автономной работы. Данный параметр определяется потребностями и финансовыми возможностями пользователя. Если после отключения достаточно обеспечить автономную работу техники в течение нескольких минут, следует приобретать наиболее простые устройства. Они подают напряжение компьютеру на протяжении 4-15 минут после того, как в сети пропадет напряжение. Этого достаточно, чтобы сохранить информацию и правильно отключить ПК. Если нужно обеспечивать автономную работу компьютера дольше, выбирают более производительные бесперебойники.
  3. Количество розеток на устройстве. Для домашнего использования можно выбрать компактный ИБП с минимальными возможностями. В офисах устанавливают подобные устройства с большим количеством розеток.

Для чего используют ИБП

Главным направлением применения является обеспечение бесперебойной работы техники, об этом можно узнать из названия такого устройства. Если интересно, для чего еще нужен ИБП, рассматривают другие его возможности:

  • поддержание частоты сетевого напряжения на требуемом уровне — 50 Гц, если значение этого параметра изменяется, увеличивается риск выхода подключенной техники из строя, в лучшем случае компьютер будет работать нестабильно;
  • поддержание подаваемого на ПК напряжения на достаточном уровне, что необходимо пр

Источники бесперебойного питания по выгодной цене — Отличные предложения на источники бесперебойного питания от мировых продавцов источников бесперебойного питания

Отличные новости !!! Вы находитесь в нужном месте в поисках источников бесперебойного питания. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эти лучшие источники бесперебойного питания в кратчайшие сроки станут одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели источники бесперебойного питания на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в источниках бесперебойного питания и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести источники бесперебойного питания по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Источники питания и системы ИБП

close search

KUP

Basket
