Макетная плата без пайки — breadboard

Очень часто, люди не знакомые с современными технологиями, при слове «электроника» представляют у себя в голове человека с паяльником. И это неспроста. Действительно, почти все, кто занимаются электроникой и работотехникой умеют пользоваться этим волшебным орудием. Но значит ли это, что для сборки электронного устройства необходим навык пайки? Ответ — нет!

На этом уроке мы познакомимся с так называемыми беспаечными макетными платами, на которых можно собирать очень сложные схемы, не прибегая к помощи паяльника.

1. Устройство беспаечной макетной платы

Ниже изображена типичная макетная плата, на которой с помощью проводов-перемычек собираются схемы.

Плата представляет с собой пластиковую доску, усеянную отверстиями. В эти отверстия можно втыкать провода-перемычки, микросхемы, резисторы, светодиоды, кнопки и прочие элементы с тонкими острыми металлическими выводами. Расстояние между отверстиями — 2. 54 мм. Это стандартное расстояние, так что многие электронные компоненты отлично вставляются в эту плату.

Самое главное в такой макетной плате — скрытые соединения между отверстиями. Схема этих соединений изображена на картинке.

Проводники, размещенные ближе к середине платы, соединяются в вертикальном направлении. По краям платы идут горизонтальные длинные проводники, которые чаще называют шиной питания.

Как пользоваться беспаечной макетной платой? Рассмотрим несколько примеров.

2. Электрическая цепь

Предположим у нас есть один резистор, один светодиод и батарея «крона». Соединим их в цепь с помощью макетной платы.

Сначала ставим светодиод.

Затем ставим резистор таким образом, чтобы одна из его ног был под, либо над анодом светодиода (анод — это положительный вывод, он длиннее, чем катод). Используем резистор номиналом 1 кОм.

Зеленым цветом подсвечиваются скрытые проводники.

Теперь соединяем всё с батареей.  Положительный контакт батареи подключаем ко второй ноге резистора, а отрицательный — к катоду светодиода (короткая нога).

Цепь замыкается и светодиод мгновенно вспыхивает!

3. Кнопка

Добавим в цепь тактовую кнопку.

Теперь чтобы замкнуть цепь необходимо нажать кнопку. Жмем кнопку — светодиод зажигается!

4. Шина питания

Для этого задания нам понадобятся дополнительные провода-перемычки. Это такие проводки, в обоих концов которых находится штырёк.

Воспользуемся двумя верхними горизонтальными линиями, чтобы подать питание сразу на три светодиода.

На заметку. Принято красной линией обозначать положительный контакт элемента питания, в синей — отрицательный.

Вставим кнопку в разрыв отрицательной линии питания.

Жмем кнопку — все три светодиода одновременно зажигаются.

К размышлению

Вот и всё! Беспаечная макетная плата — очень удобная штука для создания макетов. Однако, стоит опасаться делать на такой плате более или менее серьезные устройства, даже если это школьный проект.

Дело в том, что соединения на беспаечной плате получаются весьма и весьма ненадежными: провода-перемычки могут легко выпасть из своих гнезд, а контакты со временем окисляются. К тому же надо помнить, что любой разъем — это конденсатор, и чем их больше на плате, тем менее предсказуемым будет результат. Так что сразу после освоения беспаечных макетных плат, нужно непременно научиться пользоваться паяльником!

Вконтакте

Facebook

Twitter

Беспаечная макетная плата 700 точек SYB-120

Беспаечная макетная плата на 700 точек SYB-120 незаменима при конструировании роботов на базе Arduino. С помощью этой макетки можно осуществлять сборку и настройку схем для любых роботов и систем мехатроники без использования паяльника. Это во много раз ускоряет процесс создания и отладки всех функций создаваемого робота.

Беспаечная макетная плата состоит из матрицы прямоугольных контактных посадочных мест со стандартным расстоянием между ними 2,54 мм. Это расстояние является стандартом для большинства производимых во всем мире радиодеталей и электронных компонентов.

Характеристики макетной платы SYB-120:


700 контактов
Размеры макетной платы: 176 x 46 x 8,5 мм
Материал: пластик ABS
Материал контактов: позолота (фосфорная бронза нанесена на сплав никеля)
Максимально допустимая кратковременная температура: до + 150°C
Рабочая температура эксплуатации: от -20°C до + 80°C
Количество соединений для контактов: ≥ 10000 раз
Диапазон захвата контактов: от 0,3 мм до 0,8 мм. ( от 29AWG до 20AWG )
Сопротивление контакта: 100mΩ (Max)
Сопротивление изолятора: 1000mΩ (Min.) @DC 500V
Вес: 50 грамм

Электронные компоненты с двухрядным расположением контактов, например: микросхемы, устанавливаются по центру макетки вдоль осевой линии, таким образом к каждой из ножек установленной микросхемы возможно подключить без пайки еще четыре контакта.
На основании макетной платы имеется специальный двусторонний скотч, чтобы можно было легко прикрепить ее к корпусу робота или к шасси.

На всех четырех углах имеются специальные отверстия для крепления макетной платы с помощью винтов или саморезов.

Любые электронные элементы схемы: резисторы, конденсаторы, микросхемы в DIP-корпусе, устанавливаются в специальные отверстия макетной платы, а затем они соединяются проводами согласно электрической схеме. Чтобы минимизировать количество внешних соединительных проводов, некоторые контакты уже соединены между собой внутри макетной платы. Например: по краям слева и справа — все контактные отверстия соединены в общие шины питания.

В центре, соединены контактные отверстия, находящиеся в одном ряду (ряды помечены цифрами). Например: 1-а, 1-b, 1-c, 1-d и 1-e соединены между собой, точно так же, как и 1-f, 1-g, 1-h, 1-i и 1-j.

Монтаж накруткой. Самодельная макетная плата / Хабр


В прошлой статье мы рассмотрели технологию монтажа накруткой. Но практика — критерий истины. К тому же DIHALT задал конкретный вопрос о том, как же быть с деталями? Ясно, что детали ставятся на плату с одной стороны, а все соединения происходят с другой стороны (вроде бы логично, но как?).
Для монтажа накруткой есть готовые платы, но они очень дорогие.

В этой статье я покажу свое решение, как макетировать накруткой, на плате, которую я сделал сам буквально за пару часов.

Первые трудные шаги

В конце первой части я рассказывал о практическом применении и проблемах, с которыми столкнулся. Сейчас я разрабатываю проект синтезатора на ПЛИС и нахожусь в процессе постоянных экспериментов, поэтому схемотехника меняется постоянно. Постоянно требуются перекоммутации. Если внутри ПЛИС достаточно перебросить сигналы на другие выводы, то на плате все происходит не так быстро. Именно для того, чтобы повысить скорость изменения схемы, ее надежность и устойчивость к многократным переделкам, я и взялся за монтаж накруткой. Но не все так гладко.

Мой проект состоит из двух плат: плата, на которой расположена микросхема ПЛИС и плата расширения для нее — синтезатор. Соединяются платы через 40 штырьковый разъем с помощью шлейфа. Дальше всю схему на плате расширения я делал поверхностным монтажом. То есть провода припаивались прямо к штырькам разъема. А для того, чтобы перейти на монтаж накруткой, мне нужно вывести эти 40 линий на сторону платы, где будут штыри. Туда же, для примера, я вывожу, допустим 8 резисторов по 10 КОм. Делаю так, как и решил ранее. Вставляю стойки в плату. Сверху к стойкам припаиваю радиоэлементы. В случае с разъемом пришлось паять провода. Получилось все очень плохо: долго, не надежно, не удобно, не красиво. К тому же стойки очень плохо лудились и паять к ним было очень сложно.

Сверху штырьки для перехода на Wire Wrap. Под ними разьем. И 20 бубликов — провод. Ниже 8 резисторов, припаяных к стойкам

То же — с другой стороны: верхний ряд — стойки разьема, ниже — два ряда стойки к которым припаяны резисторы

Потратив 3 часа и сделав только половину работы всего лишь по разьему, и кое как припаяв 8 резисторов, с грустными мыслями я пошел спать.

Мыслей было две:
1) я не правильно провожу монтаж элементов
2) нужно что-то решить с тем, что стойки плохо лудятся

И перед сном на меня снизошло озарение!

Концепт платы

Готовые платы Wire Wrap обычно сделаны по такому принципу.

С одной стороны устанавливаются элементы

А с другой стороны это все выходит штырьками

Длинными штырьками. И кроме штырьков на той стороне вообще ничего нет.

И почему же я так не делаю? Зачем я продеваю стойки, никак их не закрепляю, а радиоэлементы припаиваю на стойки?

Это же бред! Радиоэлементы надо паять как раз на макетную плату как обычно, а штыри выводить на другую сторону, где нет медных проводников!

Осталось только решить проблему с лужением. Вопрос решился с помощью флюса Ф38Н. Я вообще не понимаю, как я жил раньше без него!

Делаем!

Берем кривые китайские платы:

Стойки

Паяльник (у меня автомобильный 12 вольтовый с ЗУ от туда же), третья рука, мой любимый припой — ПОС-61 1.5мм метра два, и открытие этой осени — Ф38Н, еще там тонкая трубочка, в которую я набирал кислоту и наносил ее на стойки.

Отпиливаем с платы лишнее, шкурим, обезжириваем. Лудим стойки. Устанавливаем на плату и пропаиваем. Благодаря флюсу и ПОС-61 в катушке, паять было одно удовольствие! Быстро и красиво.

С торца платы я делаю из стоек две полосы по 20. Это разъем для соединения с платой ПЛИС. Там же два провода — питание.

Весь остальной монтаж на плате служит исключительно для прототипирования нужной мне схемы.

Со стороны печатного монтажа будем припаивать дискретные элементы: микросхемы, резисторы, конденсаторы и там же соединять их с одной из стоек. А еще лучше припаять панельки и все элемнты оперативно вставлять в них

А с другой стороны уже соединять элементы накруткой (справа две линии — это питание).

ВАЖНЫЙ МОМЕНТ!

При переходе на монтаж накруткой нужно немного переключить свое мышление и начать делать именно монтаж накруткой. Уходить от поверхностного монтажа и по возможности от пайки. Мне это сделать с первого раза не получилось. И сейчас, когда я сделал новую плату, я чуть опять не начал допускать те же ошибки. Вот пример: нужно из входа-разъема перенести все 40 линий на первую линию стоек. Что я собрался делать? Конечно! Припаять провод от разъема к первой линии. Но это ошибка. Так делать не нужно. Вообще не нужно перебрасывать все 40 линий. Нужно только те, что потребуются в данной схеме
(1)
. И вместо пайки мы можем применить монтаж накруткой. Стойки большие, после установки шлейфа под ним достаточно место, чтобы накрутить провод(2).

(Несколько дней спустя).

Так сейчас выглядит плата. За эти дни она несколько раз поменялась, но все изменения давались легко и быстро.
Вид со стороны монтажа накруткой:

Вид со стороны монтажа элементов (извините, что так пёстро):

Вывод. Такой способ макетирования мне подходит и я буду использовать его в дальнейшем. Попробуйте!

«Партизанская» макетная плата или привет из прошлого

Прогресс, как известно, не стоит на месте. Особенно в электронике.
В наши времена, когда на квадратном сантиметре платы легко можно разместить полкомпьютера, а специальные проги позволяют виртуально «обкатать» разработанное устройство ни разу не взяв в руки паяльник и тестер, данная статья может показаться безнадёжно устаревшей.
Но как знать — может и пригодится кому из начинающих.

Ну, а опытные пусть воспринимают этот текст как ещё одну байку о том, как живут уцелевшие радиогубители в глухих глухоманях (Дальний Восток, очень дальний), куда цивилизация, думаю дотянется ещё ох как не скоро.

Содержание / Contents

Надеюсь, что многие из уважаемых датагорцев, помнят свои первые шаги в электронику. Помнят как выглядели их первые приёмники, усилители или там генераторы, до того, как были полностью проверены, настроены, собраны на печатных платах и помещены в корпуса.

В наших краях в 80-е дело обстояло так (в других, думаю, также): схемы попроще представляли из себя «паутину» из проводов и деталей, на которую иногда и дышать страшно.

Для схем посложнее брался отрезок доски. Из жести вырезались контактные площадки и рядами прибивались к той самой доске на гвоздики.
Возможно, где-то в сарае у моих родителей до сих пор хранится такое изделие. Именно на таких макетных платах радиолюбители в наших, да и не только в наших краях, собирали и настраивали свои первые конструкции. Измеряли и подгоняли режимы транзисторов, добивались требуемых параметров или хотя бы просто работы, до того, как изделие попадало (или не попадало) на нормальную плату, затем в корпус и радовало своего создателя.

Действительно — быстро, дёшево и сердито. Про недостатки такого «испытательного стенда» говорить не буду. Все, кто его когда-либо использовал и так знают. Иногда в журналах вроде «Радио» или «МК» встречались советы по изготовлению макетных плат из фольгированного гетинакса или текстолита. Пример из «МК»:

Щаззз! Его и на простые печатные платы не всегда наскрести удавалось. Большинство из них делалось упомянутым в моей позапрошлой статье «непечатным монтажом». Да и не видел смысла городить изделие, которое прослужит «полтора раза» в результате лишившись всех площадок.

Примерно в те времена и была придумана конструкция о которой будет рассказано ниже. Хотя «придумана» — это слишком громко сказано. Скорее сделана на основе похожих публикаций в тех же «Радио», «МК» и «ЮТ», с учётом местных условий.

Вот пример из приложения к «Юному технику» за 1985 г.

Если не ошибаюсь туда он перекочевал из журнала «Радио» 70-х, вместе со всеми недостатками, вроде свободного вращения контактных площадок в отверстиях и из-за этого огромных (даже по меркам 80-х) расстояний между ними. Эта конструкция и была взята за основу. Правда при изготовлении пришлось отказаться от «наворотов» и по возможности избавиться от недостатков «прототипа».

К сожалению в то время, когда такая макетная плата изготовлялась крайний раз (примерно год назад), под рукой не было фотоаппарата. Поэтому придётся ограничиться криво сделанными мной рисунками и пояснениями.

1. Берётся подходящий по размерам кусок гетинакса или текстолита.

Естественно, нефольгированного. В противом случае можно было бы сделать намного быстрее. И получилось бы красивее, но в долговечности такого изделия сильно сомневаюсь. Фольга имеет дурную привычку отслаиваться от основы при нагревании.
Размеры определяются «требованиями заказчика» и имеющимися в наличии кусками материала. Когда-то у меня был «монстр» примерно 20×40 см. Жаль потерял. Это сейчас маленькие делал. На большие масштабы пока не замахиваюсь. Спаять блок на паре-тройке транзисторов можно. Или даже что-нибудь звуковое на микросхеме, благо у них сейчас выводов не так много, да и обвески тоже.

2. Шилом, ножом, или ещё каким подходящим инструментом на поверхности материала «процарапывается» разметка под будущие контактные площадки. Указанные на рисунке размеры срисовал со своего изделия. Если кому нужно — могут сделать другие.

3. По разметке, на месте будущих контактных площадок сверлятся отверстия диаметром 2 — 3 мм (для площадок шириной 5 мм, как в моём случае).

4. А потом отверстиям на плате придаётся вот такая форма.

Для этой цели мне пришлось изготовить инструмент из обломка ножовочного полотна по металлу. Обломок был обточен на наждаке примерно так.


Вместо такого самопального «лобзика» вполне можно воспользоваться треугольным надфилем. Форма отверстий будет малость не такая, но свою задачу (препятствовать вращению лепестков) они выполнят так же. Только не было надфилей под рукой в то время. Да и сверло нашлось только на 1,5 мм. Поэтому получились абсолютно ровные сквозные пазы.

6 А потом из подходящей жести вырезаются полосы шириной 5 мм. В моём случае это была знаменитая жесть от банок из под сгущёнки.

7. Полосы режутся на куски длиной примерно 24 мм (для площадок 8×5 мм.). Заготовки сгибаются примерно так:

Полученные изделия вставляются в вышеописанные отверстия:

И фиксируются.

В результате получается что-то вот такое.

Теперь можно спокойно паять свою конструкцию (если она не превышает размеры платы или не собирается на сверхминиатюрных компонентах). Замерять и гонять режимы, вносить в схему изменения. А когда заработает как надо — разрабатывать печатку, корпус и т. д.

Из-за торчащих с обратной стороны платы жестянок работать нужно, естесственно на диэлектрической поверхности. Ну и не допускать попадания под плату металла. В этом смысле доска с жестянками выгодно отличается, если гвозди не слишком длинные: smile:
Для большей гарантии можно прикрепить к плате снизу кусок текстолита (гетинакса) такого же размера. Или ножки приспособить как на картинке из «ЮТ», если плата достаточно большая.

Согласен, что всё можно сделать слегка проще. Например «конструкцию» контактных площадок. (Сам когда-то делал вариант где жестяная заготовка просто сгибалась пополам.)
Да и саму плату можно делать хоть из картона, если что-то новое делается не так уж часто и нет риска перегреть его во время работы. В нём и пазы под площадки режутся куда легче. (Когда-то и его использовал, правда для несколько других целей.)

А можно и вообще не делать. Но, возможно пригодится кому-нибудь. Мало ли.

И в завершении — фото платы «в деле». То есть во время проверки блока для очередного изделия.

Дело было вдали от цивилизации, нормальных приборов инструментов и радиодеталей. Так что сильно не удивляйтесь «музейным экспонатам» из которых всё собрано. Делалось всё только для подбора катушки, так что тип остальных элементов роли не играл. К тому же, поблизости у знакомых водился осциллограф, позволяющий контролировать сигнал на радиочастотах, который для меня до сих пор остаётся в планах и мечтах.
Стоящий на заднем плане приёмник в данном случае выполняет роль частотомера.

На данный момент сделано две такие платы. Надеюсь, что пригодятся для подготовки следующих статей.

В далёкие школьные и студенческие времена, «идея» заложенная в описанную в статье макетную плату сильно пригодилась в условиях недостатка фольгированных материалов.
Изрядно подустав крутить проволочки, стал собирать не очень сложные схемы, припаивая детали на устаноленных в нужных местах платы жестяных площадках и дорожках, в общем делал нечто среднее между печатным и навесным монтажом. Конечно способ не без недостатков, но обслуживание изделия, замену неисправных деталей, и внесение изменений в схему делать быстрей и удобней чем на стандартной «печатке».
До сих пор сохранилось несколько артефактов изготовленных этим экзотическим способом:
Микрофонный усилитель

Одна из первых собственноручно спаянных удачных схем. Долгое время удивлял знакомых чувствительностью, позволяющей записывать тиканье часов из соседней комнаты:)
До наших дней сохранился только чудом.


Одна из гитарных примочек

Как видите пара плат сделана из картона. Давно уже, лет двадцать назад. Видать торопился тогда. Подумываю заменить их на печатные да и схему изрядно перелопатить, только всё руки не доходят. Тем более в уличных концертах этому изделию уже вряд-ли предстоит участвовать.


Неведомая антинаучная фигня

Когда-то в докомпьютерные времена служила ритм-боксом и обеспечивала моё гитарное брыньканье ударным сопровождением бумканьем и дыцканьем :russian:
Несмотря на опять же картонные платы, криво сделанную, не вполне законченную схему и общую неактуальность, работает до сих пор.

Ну, для изготовления рабочих плат я этот способ уж точно никому рекомендовать не буду. Так, для смеха вспомнил. Хотя, думаю, вполне можно использовать для быстрой сборки и настройки чего-нибудь не очень сложного, когда нет времени или настроения делать макетку описанную в статье.

Одна такая плата, сделанная под одну из первых гитарных примочек, впоследствии разобранную, в разное время «носила на себе» предусилитель, генератор, и ещё несколько похожих по смыслу и топологии платы схем. Некоторые из этих блоков после доведения до ума работают на других платах, сделанных уже специально под них.

Владимир (partizan0018)

РФ, Дальний Восток

Профессиональный «чайник».



Макетные платы

Комбинированная беспаечная макетная плата. Четыре объединенные макетные платы по 650 точек каждая. Макетные платы прочно закреплены на жестком 3мм зеленом текстоите и оборудованы зажимами (прищепками) питания. С тыльной стороны установлены 4 резиновые ножки h=7мм..

578.20 р.

Огромная макетная плата на которой уместится все, даже самый масштабный проект. Или несколько небольших. Размеры макетного пространства: 280×190 мм Общее количество контактных точек: 1540..

932.53 р.

Термостойкий пластик, крепёжные отверстия. На оборотной стороне толстый двухсторонний скотч. Предназначена для быстрого макетирования схем без использования паяльника, а также отлично устанавливается на борту роботов…

26.97 р.

Термостойкий пластик, крепёжные отверстия. На оборотной стороне толстый двухсторонний скотч. Предназначена для быстрого макетирования схем без использования паяльника, а также отлично устанавливается на борту роботов…

26.04 р.

Термостойкий пластик, крепёжные отверстия. На оборотной стороне толстый двухсторонний скотч. Предназначена для быстрого макетирования схем без использования паяльника, а также отлично устанавливается на борту роботов…

26.10 р.

Термостойкий пластик, крепёжные отверстия. На оборотной стороне толстый двухсторонний скотч. Предназначена для быстрого макетирования схем без использования паяльника, а также отлично устанавливается на борту роботов…

26.04 р.

Термостойкий пластик, крепёжные отверстия. На оборотной стороне толстый двухсторонний скотч. Предназначена для быстрого макетирования схем без использования паяльника, а также отлично устанавливается на борту роботов…

26.04 р.

Термостойкий пластик, крепёжные отверстия. На оборотной стороне толстый двухсторонний скотч. Предназначена для быстрого макетирования схем без использования паяльника, а также отлично устанавливается на борту роботов…

24.20 р.

Беспаечная макетная плата Размеры: 166mm x 54mm..

102.01 р.

Набор проводков для макетных плат Breadboard..

124.10 р.

Кол-во контактов: 1660 точек Материал: ABS-пластик, латунный контакт Напряжение: 300 В Ток: 3-5 А Размер: 165 х 111 х 85 мм..

501.84 р.

Размер: 90×150мм Шаг между отверстиями: 2.54 мм..

32.13 р.

Размер: 100×220мм Шаг между отверстиями: 2.54 мм..

51.41 р.

Размер: 120×180м Шаг между отверстиями: 2.54 мм..

122.69 р.

Размер: 100×220мм Шаг между отверстиями: 2. 54 мм Односторонняя..

158.87 р.

Размер: 90×150мм Двусторонняя макетная плата для пайки. Текстолит. Шаг между отверстиями: 2.54 мм..

96.66 р.

Размер: 90×110мм Макетная плата с посадочными местами для SMD компонентов в корпусах — TQFP64 — TQFP32 — TQFP48 — MSOP8 — WSOP28 — SOT23-5 — QSOP28 — SSOP до SOP28 Макетная плата для пайки. Текстолит. Шаг между отверстиями: 2.54 мм Односторонняя..

73.04 р.

Размер: 100×150мм Макетная плата для пайки. Текстолит. Шаг между отверстиями: 2.54 мм..

76.16 р.

Размер: 100×100мм Макетная плата для пайки. Текстолит. Шаг между отверстиями: 2.54 мм Односторонняя..

66.40 р.

Размер: 70×90мм Макетная плата для пайки. Текстолит. Шаг между отверстиями: 2.54 мм Односторонняя..

34.17 р.

Размер: 30×70мм Двусторонняя макетная плата. Макетная плата для пайки. Текстолит. Шаг между отверстиями: 2.54 мм..

15.30 р.

Макетная плата для распайки микросхем в корпусе TQFP от 32 до 100 выводов с шагом 0,5 или 0,8мм Поддерживаемый шаг — 0.5мм — 0.8мм Двусторонняя макетная плата. Макетная плата для пайки. Текстолит…

20.57 р.

Макетная плата 20×80 мм Двусторонняя макетная плата. Макетная плата для пайки. Текстолит…

11.07 р.

Макетная плата 150×180 мм Односторонняя макетная плата. Макетная плата для пайки. Гетинакс…

78.30 р.

Макетная плата 50×70 мм Односторонняя макетная плата. Макетная плата для пайки. Гетинакс…

9.23 р.

Макетная плата [База знаний]

Что такое макетная плата и как ей пользоваться?

Теория

КОМПОНЕНТЫ
ARDUINO
ИНТЕРФЕЙСЫ ПЕРЕДАЧИ ДАННЫХ

Очень часто, люди не знакомые с современными технологиями, при слове «электроника» представляют у себя в голове человека с паяльником. И это неспроста. Действительно, почти все, кто занимаются электроникой и работотехникой умеют пользоваться этим волшебным орудием. Но значит ли это, что для сборки электронного устройства необходим навык пайки? Ответ — нет!

Для чего нужна макетная плата?

Все люди в мире от мала до велика знают, что перед тем, как создать что-либо, необходимо сначала создать макет этого «чего-либо», будь это макет здания, стадиона или даже небольшого сельского туалета. В электротехнике это называют прототипом.

Прототип — это работающая модель устройства. Именно для прототипированя нам и понадобится макетная плата.




Одноразовые монтажные платы

Монтажная плата — универсальная печатная плата для сборки и моделирования прототипов электронных устройств. Бывают односторонними и двухсторонними разных размеров.

Отверстия очень удобно подобраны по размерам выводов микросхем, а также других радиоэлементов. Поэтому очень удобно на таких макетных платах собирать и проверять радиоэлектронное устройство.

Обратная сторона таких макетных плат уже с готовыми устройствами будет выглядеть приблизительно вот так:

В чем же минусы монтажных плат? Лучше все-таки их использовать единожды, так как при многоразовом использовании у них могут отлетать пятачки, что приведет к их непригодности.




Беспаечные макетные платы (breadboard)

Видов беспаечных макетных плат существует множество. Они различаются количеством выводов, количеством шин, конфигурацией. Но устроены все они по одному принципу. Макетная плата состоит из пластикового основания со множеством отверстий, расположенных обычно со стандартным шагом 2,54 мм. С таким же шагом обычно располагаются ножки у выводных микросхем. Отверстия нужны для того, чтобы вставлять в них выводы радиоэлементов или соединительные провода. Типичный вид макетной платы представлен на рисунке.

На рисунке ниже показан breadboard, на котором снято основание на нижней части. Как вы видите, на плате установлены ряды металлических пластин.

Каждая металлическая пластина имеет вид, приведенный на рисунке ниже. То есть, это не просто пластина, а пластина с клипсами, которые прячутся в пластиковой части монтажной платы. Именно в эти клипсы вы подключаете ваши провода.

То есть, как только вы подключили проводник к одному из отверстий в отдельном ряде, этот контакт будет одновременно подключен и к остальным контактам в отдельном ряде.

Обратите внимание, что на одной рельсе пять клипс. Это общепринятый стандарт. Большинство беспаечных макетных плат реализуются именно таким образом. То есть, вы можете подключить до пяти компонентов включительно к отдельной рельсе на breadboard’е и они будут связаны между собой. Но ведь на плате десять отверстий в ряде! Почему мы ограничены пятью контактами? Вы, наверное, обратили внимание, что по центру монтажной платы есть отдельная рельса без пинов? Эта рельса изолирует пластины друг от друга.

На рисунке ниже показан светодиод, установленный на беспаечную макетную плату. Обратите внимание, что две ноги светодиода установлены на изолированных параллельных рельсах. В результате не будет замыкания контактов.

Теперь рассмотрим макетные платы бóльших размеров. На таких платах, как правило, предусматривают две вертикально расположенные рельсы. Так называемые рельсы для питания.

Эти рельсы аналогичны по исполнению с горизонтальными, но при этом соединены друг с другом по всей длине. При разработке проекта вам часто необходимо питание для многих компонентов. Именно эти рельсы используются для питания. Обычно их отмечают «+» и «-» и двумя разными цветами — красным и голубым. Как правило, рельсы соединяют между собой, чтобы получить одинаковое питание по обоим сторонам макетки (смотрите на рисунке ниже). Кстати, нет необходимости подключать плюс именно к рельсе с обозначением «+», это исключительно подсказка, которая поможет вам структурировать ваш проект.

Центральная рельса без контактов изолирует две стороны беспаечной монтажной платы. Помимо изоляции, эта рельса выполняет вторую важную функцию. Большинство микросхем (ICs), изготавливаются в стандартных размерах. Для того, чтобы они занимали минимум места на монтажной плате, используется специальный форм-фактор под названием Dual in-line Package, или сокращенно – DIP.

У DIP-микросхем контакты расположены по двум сторонам и отлично садятся на две рельсы по центру макетной платы. Именно в этом случае изоляция контактов – отличный вариант, который позволяет сделать разводку каждого контакта микросхемы на отдельную рельсу с пятью контактами.

На рисунке ниже показана установка двух DIP микросхем. Сверху – LM358, ниже – микроконтроллер ATMega328, который используется во многих платах Arduino.

Наверняка вы обращали внимание, что на беспаечных монтажных платах нанесены числа и буквы возле строк (горизонтальных рельс) и столбцов (вертикальных рельс). Эти обозначения нанесены исключительно для удобства. Прототипы ваших устройств очень быстро обрастают дополнительными компонентами, а одна ошибка в подключении приводит к неработоспособности электрической схемы или даже к выходу из строя отдельных компонентов. Гораздо проще подключить контакт к рельсе, которая отмечена цифрой и буквой, чем отсчитывать контакты “на глаз”.

Когда вы разрабатываете электрическую схему, необязательно ограничиваться одной макеткой. На многих монтажных платах предусмотрены специальные пазы и выступы по бокам. С помощью этих слотов, вы можете соединить несколько breadboard’ов и сформировать необходимое для вас рабочее пространство. На рисунке ниже показаны четыре беспаечных макетных платы, соединенных вместе.

На некоторых монтажных беспаечных платах предусмотрена самоклеющаяся основа на задней части. Очень полезная особенность, если вы хотите надежно установить макетку на какой-то поверхности.

На некоторых больших макетках вертикальные рельсы, на которые подается питание, состоят из двух изолированных друг от друга частей (например, макетка на 830 контактов). Очень удобно, если в вашем проекте надо два разных источника питания: например, 3.3 В и 5 В. Но надо быть предельно осторожным и перед использованием breadboard’а подключить один источник питания и проверить напряжение на двух концах вертикальной рельсы с помощью мультиметра.


Самая выгодная макетная плата без пайки — отличные предложения на макетную плату без пайки от мировых продавцов макетов без пайки

Отличные новости !!! Вы попали в нужное место для беспаечной макетной платы. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот лучший беспаечный макет в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели беспаечный макет на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в беспаечной макетной плате и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести макетную плату без пайки по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшая цена беспаечная плата — Отличные предложения на беспаечную плату от мировых продавцов беспаечных плат

Отличные новости !!! Вы попали в нужное место для беспаечной платы.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта лучшая беспаечная плата в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели беспаечную плату на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в беспаечной плате и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести solderless board по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Самая выгодная плата без пайки — Отличные предложения на платы без пайки от мировых продавцов плат без пайки

Отличные новости !!! Вы попали в нужное место для платы без пайки.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта беспаечная верхняя плата в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели плату без пайки на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в беспаечной плате и думаете о выборе аналогичного продукта, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести board solderless по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Pololu — Беспаечные макеты

Сравнить все товары в этой категории

Продукты в категории «Беспаечные макеты»

Эта макетная плата состоит из двух беспаечных макетов с 830 точками на стальной основе размером 8,5 x 5,25 дюйма.Три зажимных штыря позволяют быстро подключать и отключать питание.

Эта беспаечная макетная плата размером 6,5 x 2,125 дюйма имеет четыре линии шины, каждая из которых охватывает длину платы, и 63 ряда контактов, чего достаточно для установки до девяти 14-контактных микросхем DIP или семи 16-контактных микросхем DIP. Строки и столбцы связующих точек имеют удобную маркировку, и для более крупных проектов можно подключить несколько блоков.

Эта беспаечная макетная плата 3,2 ″ × 2,1 ″ имеет четыре линии шины, охватывающие длину платы, и 30 рядов контактов, что достаточно для установки до четырех 14-контактных микросхем DIP или трех 16-контактных микросхем DIP.Строки и столбцы связующих точек имеют удобную маркировку, и для более крупных проектов можно подключить несколько блоков. Плата имеет клейкую подложку и восемь монтажных отверстий, что дает множество вариантов ее крепления в вашем проекте.

Эта беспаечная макетная плата размером 3,2 x 2,1 дюйма имеет четыре линии шины, охватывающие длину платы, и 30 рядов контактов, которых достаточно для установки до четырех 14-контактных микросхем DIP или трех 16-контактных микросхем DIP. Строки и столбцы связующих точек имеют удобную маркировку, и для более крупных проектов можно подключить несколько блоков.

Эта беспаечная макетная плата размером 3,25 дюйма x 1,75 дюйма имеет две линии шины, охватывающие длину платы, и 23 ряда контактов, чего достаточно для установки до трех 14-контактных микросхем DIP или двух 16-контактных микросхем DIP. Хотя на фотографиях это сложно увидеть, строки и столбцы имеют удобную маркировку. Плата имеет клейкую основу и четыре монтажных отверстия, а выступы позволяют подключать несколько устройств для более крупных проектов.

Эта беспаечная макетная плата размером 47 × 35 мм (1,84 × 1,37 дюйма) имеет 17 рядов соединительных точек, чего достаточно для установки до двух 14- или 16-контактных микросхем DIP.Хотя на фотографиях это сложно увидеть, строки и столбцы имеют удобную маркировку. Плата имеет клейкую основу и два монтажных отверстия, а выступы позволяют подключать несколько устройств для более крупных проектов. Этот макет — традиционный белый ; доступны также другие цвета.

Эта беспаечная макетная плата размером 47 × 35 мм (1,84 × 1,37 дюйма) имеет 17 рядов связующих точек, чего достаточно для установки до двух 14- или 16-контактных микросхем DIP. Хотя это трудно увидеть на изображениях, строки и столбцы с удобной маркировкой.Плата имеет клейкую основу и два монтажных отверстия, а выступы позволяют подключать несколько устройств для более крупных проектов. Эта макетная плата имеет цвет красный и добавит яркости вашему проекту; доступны также другие цвета.

Эта беспаечная макетная плата размером 47 × 35 мм (1,84 × 1,37 дюйма) имеет 17 рядов связующих точек, чего достаточно для установки до двух 14- или 16-контактных микросхем DIP. Хотя на рисунках это трудно увидеть, строки и столбцы Плата имеет клейкую основу и два монтажных отверстия, а выступы позволяют подключать несколько устройств для более крупных проектов.Этот макет черный ; доступны также другие цвета.

Эта беспаечная макетная плата размером 47 × 35 мм (1,84 × 1,37 дюйма) имеет 17 рядов связующих точек, чего достаточно для установки до двух 14- или 16-контактных микросхем DIP. Хотя на рисунках это трудно увидеть, строки и столбцы с удобной маркировкой. На плате имеется клейкая подложка и два монтажных отверстия, а выступы позволяют подключать несколько устройств для более крупных проектов. Эта макетная плата имеет цвет , синий, и добавит яркости вашему проекту; доступны также другие цвета.

Эта беспаечная макетная плата размером 47 × 35 мм (1,84 × 1,37 дюйма) имеет 17 рядов связующих точек, чего достаточно для установки до двух 14- или 16-контактных микросхем DIP. Хотя на рисунках это трудно увидеть, строки и столбцы с удобной маркировкой. На плате имеется клейкая подложка и два монтажных отверстия, а язычки позволяют подключать несколько устройств для более крупных проектов. Макетная плата , зеленый, , добавит яркости вашему проекту; доступны и другие цвета.

Это 47 × 35 мм (1.84 × 1,37 дюйма) беспаечная макетная плата имеет 17 рядов соединительных точек, чего достаточно для установки до двух 14- или 16-контактных микросхем DIP. Хотя на фотографиях это трудно увидеть, строки и столбцы имеют удобную маркировку. На плате имеется клейкая подложка, два монтажных отверстия и выступы позволяют подключать несколько устройств для более крупных проектов. Макетная плата оранжевый ; доступны и другие цвета.

Беспаечные макеты — Комната для роботов

Я большой поклонник тестирования схем на беспаечных макетах для быстрого создания прототипов и практики.Я подробно расскажу о том, как настроить и использовать макетную плату, в главе 12 книги «Роботостроение для начинающих». Но в этой статье я просто хочу показать вам доступные варианты.

Классический беспаечный макет со стойками для привязки

Когда я думаю о макете, я думаю об этом:

Беспаечный макет 3М с тремя клеммами и 840 точками крепления.

Эти большие платы включают в себя клеммы, которые могут принимать либо банановые гнезда от блоков питания или мультиметров, либо провода от батарей.Пластиковый макет прикручен к окрашенной металлической пластине, что обеспечивает некоторую электрическую шумоизоляцию.

Есть много производителей похожих на внешний вид макетов, но 3M мне больше всего нравится из-за качества материалов и конструкции. Недостаток в том, что платы 3М самые дорогие.

Дополнительная колонка в центре
из 840 макетов узловых точек.

Есть много досок примерно такого размера с немного другим количеством отверстий (количеством точек крепления).

Например, обычно используется 830 макетов связующих точек, а не 840 связующих точек. Обычно разница состоит в том, что доски с 840 точками крепления имеют дополнительный столбик с 10 точками крепления в самом центре доски. Дополнительные десять связующих точек сами по себе не являются значительным преимуществом, но обычно они нужны для электрического отделите левую половину доски от правой. У вас есть возможность вставить четыре перемычки (два вверху, два внизу) для подключения шин распределения питания, если это необходимо.

Для большинства схем не имеет значения, какой плате вы выберете: 830 или 840. Но вам нужно помнить о различиях, если вы пытаетесь скопировать макет у кого-то, кто использует другую доску.

Базовый беспаечный макет

Многим проектам не требуется столько места, поэтому другой распространенный размер беспаечных макетов составляет около 400 точек крепления. В них отсутствуют металлические пластины и столбики для крепления, но они намного дешевле.

Макетная плата без пайки с 400 связующими точками и соответствующей печатной платой.

Эдди Райт (wrighthobbies.net) продает печатную плату (PB400), которая точно соответствует беспаечной макетной плате на 400 точек соединения. Это удобно для переноса дизайна напрямую, отверстие в отверстие, с беспаечной платы на паяную. Вы можете купить подходящую пару за 7 долларов.

Печатная плата Eddy также включает монтажные отверстия в углах и сквозные отверстия. для всех «розеток».В отличие от большинства перфокарт, у которых медь только на одной сторона, сквозные отверстия означают, что вы можете припаять провод или деталь к любой стороне и будет электрическое соединение с этим рядом или автобусом. Вы не израсходуете отверстия для пайки перемычек просто подключить к одной стороне.

SparkFun Electronics и Electronix Express (elexp.com) продают беспаечные макетные платы на 270 точек чуть меньшего размера за 6 долларов (PRT-00137) и 2,70 доллара (03MB101).

Цветные миниатюрные макеты без пайки

Для еще более простых схем вы можете перейти к мини-макетам.У них 170 узловых точек, но отсутствуют шины распределения мощности (длинные непрерывные ряды по бокам или сверху и снизу). Когда на макетной плате отсутствуют шины, их называют клеммными колодками.

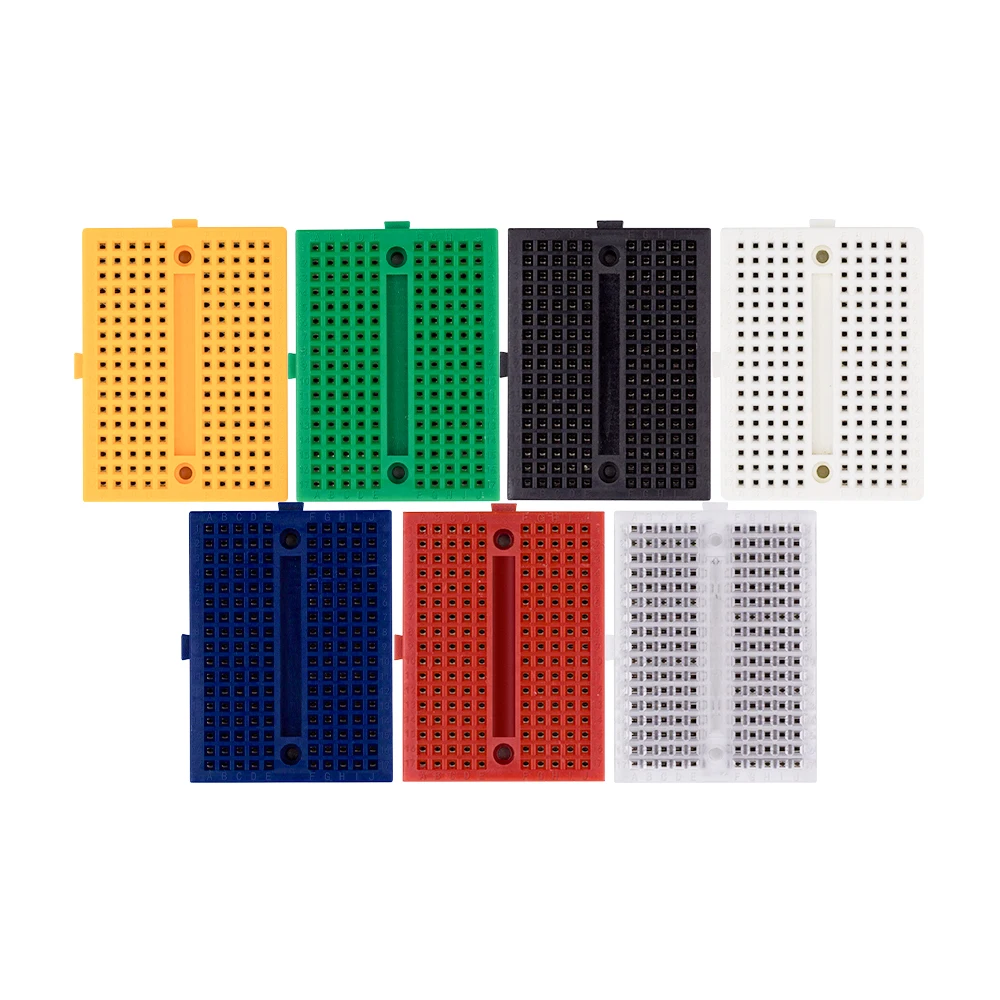

Цветные макеты без пайки (красный, синий, черный и зеленый) со 170 связующими точками.

SparkFun Electronics продает их в белом цвете (PRT-07916), а также в различных цветах (от PRT-08800 до PRT-08803). Цвета могут помочь вам различать проекты, если у вас много макетов.Но миниатюрный размер, цвет и двусторонняя липкая лента на задней панели говорят о том, что эти платы отлично подойдут для монтажа в проекте. Вы можете вообразить один из них на голове вашего робота, чтобы экспериментировать с различными схемами расположения датчиков.

Блоки контактных точек

Самые маленькие беспаечные макеты, которые я обнаружил, были произведены компанией Electronix Express. Имея всего шестнадцать связующих точек, пять связующих точек или две связующие точки, они явно предназначены для добавления в более крупную схему или проект.

Крошечные макеты (вид сверху на фото вверху, вид снизу внизу фото).

Обратите внимание на то, что каждая из металлических полосок имеет металлический фланец, к которому можно прикрепить провод или припаять их к печатной плате. Также обратите внимание, что на средней макетной плате есть отверстие, подходящее для светодиода или датчика.

Все это пришло из Electronix Express:

  • Квадратный блок контактных точек, 16 связующих точек, 03TB-Quad, 1 доллар США.30
  • Блок контактных точек для светодиодов, 2 точки крепления плюс отверстие, 03TBLED, 0,30 $
  • Блок одиночных контактных точек, 5 связующих точек, 03TB-SNG, 0,30 долл. США

Прозрачная макетная плата без пайки

Убедитесь в этом — у бренда RSR есть семейство прозрачных беспаечных макетов:

Прозрачная макетная плата без пайки с металлическими полосками для соединений под ней.

Лично, если вы внимательно посмотрите сверху, вы увидите металлические полосы внутри макета.Теоретически это помогает учащимся понять, как устанавливаются связи. На практике доска достаточно полупрозрачная, чтобы ее было трудно увидеть.

Однако немного поработав, вы можете увидеть, как металлические салфетки внутри гнезда для соединительной точки зажимают провод:

Крупным планом — перемычка в гнезде на макетной плате без пайки.

Плата, которую я получил, идет с белой двусторонней липкой лентой, уже приклеенной к обратной стороне.Это частично сводит на нет цель иметь чистую доску. Хотелось бы, чтобы они включили ленту в комплект, но не наклеили ее.

Бритва пытается удалить двустороннюю липкую ленту.

Чтобы удалить ленту, я попытался использовать лезвие бритвы, но с частичным успехом. Лезвие иногда врезалось в пластик, и работа шла очень медленно.

Фен и скребок для удаления двухсторонней липкой ленты.

Я читал в Интернете, что фен и лезвие с тупыми краями были более эффективным методом удаления двустороннего скотча. Тепло размягчает ленту, позволяя ей скатиться большим куском. Хотя это было намного эффективнее, чем лезвие бритвы, и на доске не было повреждений, все же потребовалось много усилий, и остались остатки клея.

У меня не было средств для удаления клея, таких как Goo Gone, Goop-Off или Oops! Итак, я попробовал следующее:

  • Медицинский спирт (этиловый и изопропиловый)
  • Scotch-Guard губки для чистки без царапин
  • Мыло, горячая вода, холодная вода
  • WD-40
  • Ультразвуковой очиститель
  • Электронный пылесос QD
  • Керосин

Керосин был самым действенным, но сейчас доска ужасно пахнет.Есть четыре или пять трещин, которые либо существовали все время, либо образовались из-за силы очистки, либо образовались из-за химического повреждения.

Видеть сквозь прозрачный макет без пайки.

Electronix Express предлагает размеры прозрачных макетных плат без пайки от 830 соединительных точек (03WCB102, 4,75 доллара США) до 3200 точек соединения (03WCB108, 26,95 доллара США). SparkFun Electronics имеет аналогичную плату на 400 точек связи (PRT-09567, 5,95 долларов США).

Банановый разъем для переходников с тестовых пинов

На беспаечных платах с клеммами я обычно подключаю источник питания к клеммам через банановые разъемы.С меньшими макетами я просто буду использовать провода от аккумуляторной батареи.

Стандартные наконечники большинства мультиметрических щупов слишком толстые, чтобы их можно было вставить в разъемы на макетных платах без пайки. Обычно я добавляю крючок IC к щупу мультиметра и держу крючок за перемычку, которая подключается к желаемому разъему. Время от времени будут происходить небольшие катастрофы, когда загнутый конец перемычки попадет в розетку или случайно коснется другого оголенного провода.

Адаптер беспаечного макета Pomona от бананового штекера.

Electronix Express продает адаптеры, которые напрямую подключают банановый разъем (от источника питания или мультиметра) к стандартному контакту, совместимому с разъемом. Есть черный переходник (074691-0) и красный переходник (074691-2). Средняя часть адаптера изгибается, чтобы кабель не попадал вам в лицо, а вес не опрокидывал макетную плату.

Преимущество использования адаптера заключается в том, что он обеспечивает более короткое и чистое соединение, не оставляющее открытых поверхностей, которые могут привести к непреднамеренному электрическому подключению.Стоит ли это 8,50 долларов — вопрос личного вкуса и опыта.


Макетные платы без пайки | MPJA.COM

Категории
Close Outs!

Предметы с еженедельной распродажей

Новые продукты

Ардуино

Raspberry Pi

Электронные корпуса и боксы

Кабель, шнуры и провода

Химическая промышленность, электроника

Компоненты электронные

Разъемы

Компьютерные аксессуары

Модули охлаждения термоэлектрические Пельтье

Счетчики и таймеры

Электронные комплекты

Вентиляторы осевые

Предохранители электронные

Радиаторы

Термоусадочные трубки

ЖК-дисплеи

Светодиодные фонарики

Светодиодные и Светодиодные Дисплеи

Лазеры и линзы

Магниты

Электронные двигатели и компоненты

Панельные счетчики и измерительные шунты

Печатные платы

Шнуры питания

Блоки питания

19-дюймовые стоечные системы

Реле — Power

Паяльное оборудование

Колонки и сирены

Шаговые двигатели и драйверы

Переключатели электронные

Телефон

Испытательное оборудование электронное

Термостаты цифровые

Инструменты электронные

Трансформаторы Силовые

УФ лампы

Клапаны и цилиндр

Видео, видеонаблюдение и безопасность

Уникальные предметы

Еженедельный флаер
Сортировать по Цена низкая-> высокая Цена высокая-> низкая Название A-> Z Название Z-> A Код товара A-> Z Код товара Z-> A Популярность Самые популярные

Макетная плата без пайки используется для помощи в разработке новых электронных схем.Предназначен для легкой модификации и повторного использования; это идеальный первый шаг в тестировании дизайна и перед переходом к прототипам и печатным платам. Для получения дополнительной информации, пожалуйста, прочтите Как использовать беспаечную макетную плату. С появлением беспаечной макетной платы стало намного проще экспериментировать с различными конструкциями. Это дало любителю и инженеру простой способ превратить концепцию в работающую схему. Существует несколько типов беспаечных макетов. Существуют миниатюрные макетные платы без питания, вплоть до устройств с несколькими встроенными блоками питания.Базовая конструкция беспаечной макетной платы не изменилась с момента ее создания. Макетная плата без пайки состоит из полос пружинных металлических пальцев, установленных в пластике с отверстиями на поверхности. Эти клипы идут ряд за рядом. Расстояние между этими отверстиями составляет 0,1 дюйма. что соответствует расстоянию между исходными базовыми интегральными схемами (ИС). Есть как горизонтальные полосы, так и вертикальные автобусы. Поскольку он был первоначально разработан для .3in. ширина IC, макет разделен пополам с промежутком между ними.Каждая половина соответствует ряду выводов на каждой стороне выводов ИС. Когда ИС вставляется в плату, каждый вывод входит в контакт с одним пружинным контактом в ряду из 5, выходящих из ИС, контакт за контактом. Это позволит вам выполнять подключаемые соединения в этих точках, позволяя создавать схему, вывод за выводом, по одному компоненту за раз. Если вам нужно больше контактов для подключения к нескольким элементам, просто выберите строку, которая не используется, подключитесь к ней, и в эту строку можно подключить больше компонентов.Отверстия в беспаечной макетной плате подходят для таких вещей, как микросхемы, резисторы, конденсаторы, небольшие катушки, транзисторы и все, что угодно с выводами около 0,025 дюйма. почти все, что можно впаять в медную цепь. Это то, что делает беспаечную макетную плату таким ценным инструментом. Большинство беспаечных макетов имеют по два ряда шин с каждой стороны, но можно добавить и другие. Эти полоски обычно проходят параллельно контактам IC и обычно используются для подачи общих сигналов, таких как питание и заземление, в любой точке разрабатываемой вами схемы.На поверхности беспаечной макетной платы должны быть напечатаны номера / буквы строк и столбцов для удобства использования. Используя несколько соединенных вместе беспаечных шин и секций макетной платы, вы можете создать массив настолько большой, насколько вам потребуется для проектирования и отладки схемы. Беспаечные макетные платы с питанием доступны встроенным в блоки питания. Это позволяет студенту через инженера создавать прототипы схем без загромождения и требований к пространству, связанных с несколькими настольными источниками, всего лишь с источником 115 В переменного тока.Идеально подходящие для использования в классах или на рабочем столе, беспаечные макеты с питанием от пайки имеют несколько напряжений, доступных для аналоговых и цифровых проектов. Беспаечные макеты, макетные платы, хлебные платы С нашим выбором беспаечных макетов вы обязательно найдете беспаечные макеты, отвечающие вашим потребностям.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены.
