Автор Акум Эксперт На чтение 8 мин Просмотров 5.7к. Опубликовано


Автомобильный аккумулятор (АКБ) – это мощный химический источник напряжения. Он имеет ограниченный срок службы, что связано с химическим старением (износ) материала электродов и свойств электролита. Со временем их емкость понижается. На это влияет количество циклов разряд-заряд – чем их меньше, тем лучше, а также соблюдение правил эксплуатации. Основные характеристики АКБ: рабочее напряжение и емкость. В основном они зависят от числа пластин, их толщины, материала сепаратора, пористости активного материала, конструкции решетки пластин, электролита. На рисунке 1 показан общий вид устройств, необходимых для зарядки АКБ.

Рис. 1. Комплект ЗУ – БП от ноутбука, мультиметр и аккумулятор.

Для надёжной работы в период гарантийного срока необходимо, чтобы АКБ постоянно находился в заряженном состоянии, с напряжением 12. 6 В и плотностью электролита 1.27 г/см3. Это не всегда получается, бывают и непредвиденные ситуации. Например, забыли выключить габариты, поездка без подзарядки или на малые расстояния, большой ток саморазряда и др. В результате падает напряжение ниже 9 Вольт, а плотность уменьшается до 1.22 г/см3. При этом машина не заводится, а ехать надо. Сначала следует точно выяснить, в аккумуляторе ли кроется причина неисправности.

“Умной” зарядки под рукой нет или она неисправна. В этой ситуации наполнить АКБ электричеством поможет зарядка автомобильного аккумулятора от блока питания ноутбука как один из аварийных вариантов восстановления (подзарядки) аккумулятора.

Какое зарядное от ноутбука подойдет

В принципе, для экстренной подзарядки АКБ вам поможет блок питания постоянного тока с напряжением не меньше 12 В и выходным током больше 1 А. Один из простых способов подзарядки батареи – использование блока питания от ноутбука. У них подходящие параметры: выходное напряжение 18÷19 В и ток до 4.

7 А, мощность достигает 90 W. Их можно использовать как зарядку – без переделки для разового использования или с переделкой для многоразового использования. Неплохо, когда электронный стабилизирующий блок питания от ноута имеет встроенный переключатель напряжения на 14÷19 В. На рисунке 2 показан внешний вид блока питания для ноутбука.

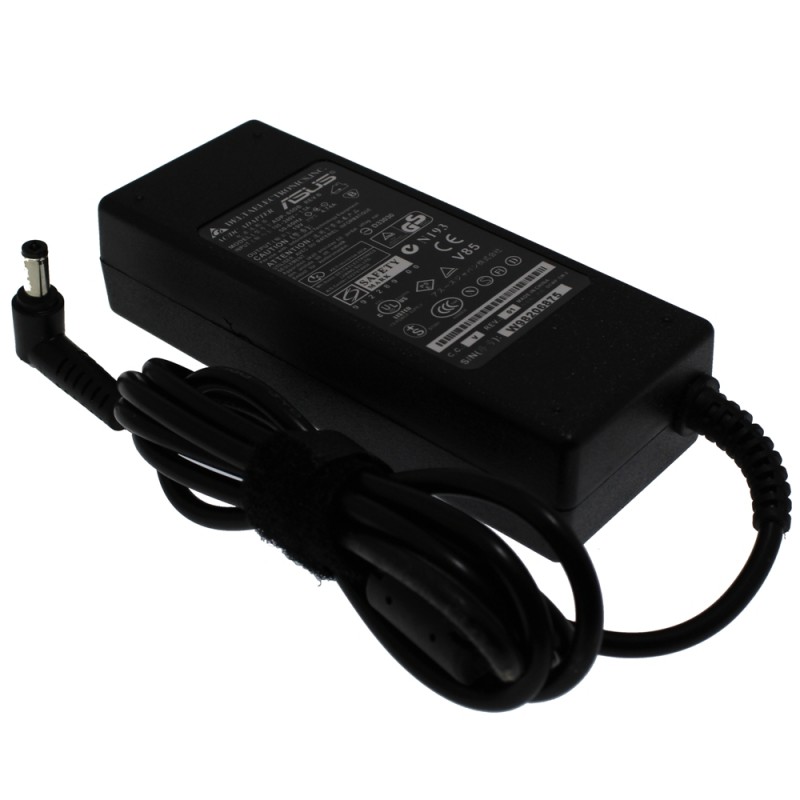

Рис. 2. БП для ноутбука.

Рассмотрим, как можно зарядить аккумулятор автомобиля с помощью блока питания от ноутбука. Для экстренной зарядки АКБ подойдут блоки питания (БП) от таких брендов, как ASUS, FUJITSU, LENOVO, SONY, DELL, SAMSUNG, ACER, TOSHIBA, MSI, COMPAQ. Разберём, как доработать БП без переделки электронной части блока для восстановления работоспособности АКБ, на примере БП от бренда ASUS. На рисунке 3 показана наклейка на БП с его характеристиками.

Рис. 3. Характеристики блока питания для ноутбука.

Предварительно перед процессом подзарядки необходимо:

  • Отсоединить АКБ от бортовой сети автомобиля.
  • Корпус очистить от загрязнений. Особое внимание уделить чистоте клемм.
  • Открутить пробки.
  • Проверить уровень электролита. Уровень раствора должен быть выше пластин.
  • Осмотреть корпус на наличие сколов и трещин.
  • Определить рабочее проветриваемое место в помещении.

Важно:

  1. При обнаружении дефектов батарею заряжать нельзя.
  2. При подключении зарядного прибора соблюдать полярность.
  3. Во время зарядки из банок АКБ выделяется взрывоопасный газ (водород) – не забывайте про вентиляцию помещения.

Как видно на рисунке, данный БП обеспечивает на выходе стабильное постоянное напряжение 19 В и ток до 4.7 А. Входное сетевое напряжение – 220 В. При этом общая мощность равна 90 W.

Для доработки понадобятся 1.5 метра провода диаметром 2.5 мм2 с медными жилами, автомобильная лапочка c цоколем P21W или h4, h5 (90 W) и, если есть, 2 зажима (крокодила). По закону Ома, чем мощнее лампочка, тем сопротивление её меньше, соответственно, ток зарядки будет больше. Ток через одну лампу Р21W идет примерно 1 Ампер. Если подключить две параллельно, то ток будет 2 А.

Обрезать выходной кабель недалеко перед фильтром (от радиопомех). Отрезанную часть провода с фильтром и наконечником отложить (потом соединение можно восстановить). Концы провода кабеля (со стороны блока) зачистить от изоляции. Это ускорит подготовку к процессу зарядки. Можно, конечно, найти ответный разъём, но это займёт время. Нужные соединения будут на скрутках. На рисунке 4 показана часть кабеля с фильтром и разъёмом.

Рис. 4. Кабель питания с фильтром и наконечником.

Соединить БП и АКБ напрямую без лампы нельзя. У АКБ внутреннее сопротивление очень маленькое, и ток для ноутбука будет большим. Просто перегорит предохранитель в БП. Она играет роль гасящего резистора.

Схема подключения

Для изготовления зарядного устройства (ЗУ) нужно собрать электрическую схему из блока питания (БП) от ноутбука, лампы и АКБ. На рисунке 5 показана функциональная схема зарядки аккумулятора.

Рис. 5. Схема зарядки аккумулятора от адаптера ноутбука

К контактам лампочки прикручиваем провода в разрыв плюсового провода между БП и АКБ. Плюсовой выход на штекере БП находится во внутреннем контакте, а минусовой – снаружи. После этого минусовой провод от БП надо соединить с отрицательной клеммой АКБ. Лампочку можно включить и в разрыв отрицательной цепи – неважно куда. Если подсоединить провода к штекеру, то минусовой контакт получится надёжным, а вот с плюсовым придётся постараться, чтобы получился хороший контакт в цепи. Перед включением проверить правильность и надёжность всех соединений. На рисунке 6 показано измерение плотности во время зарядки.

Рис. 6. Измерение плотности электролита ареометром.

Желательно в процессе зарядки контролировать ток и напряжение на батарее. Ток в основном будет зависеть от степени разряженности АКБ. В начальный момент он будет в районе 2-3 Ампер. По мере повышения ёмкости (заряда) ток уменьшается. Когда уменьшится до 0,2-0,5 Ампер, АКБ будет готов к работе. Напряжение должно быть 12.2÷12.6 Вольт и плотность 1.25÷1.27 г/см3. После зарядки плотность тоже повышается. На рисунке 7 показана шкала поплавка ареометра. Уровень электролита в колбе показывает значение плотности.

Рис. 7. Измерение плотности по шкале ареометра.

Для постоянного использования БП от ноутбука как ЗУ для АКБ лучше доработать эл. схему БП с регулируемым выходным напряжением 12÷15 В. Электрические схемы у БП разные в зависимости от фирмы производителя разные. С таким БП лампочка не нужна. Зарядный ток будет регулироваться напряжением. Рекомендуется оптимальный ток заряда до 10% от ёмкости батареи.

Величиной выходного напряжения в БП управляют чаще всего такие микросхемы, как Tea1761, TSM103A и TL431. Например, у Tea1761 меняется делитель напряжения на 6 ножке, у TL431 – на управляющей ножке G (Ref). Для переделки блок нужно разобрать, найти эти микросхемы на печатной плате и подобрать делитель. Резистор от питания установить переменным.

Например, в БП с Ic TSM103A подбирается делитель для 2 ножки: R52 и R62.

Резистор R52 (переменный) устанавливается на проводах и в удобном месте. На рисунке 8 показана эл. схема БП ASUS.

Рис. 8. Электрическая схема БП ASUS.

Для БП с Ic Tea1761 делитель напряжения подбирается для 6 ножки. На рисунке 9 показана печатная плата БП. Шило указывает на расположение резистора для замены.

Рис. 9. Печатная плата БП.

Для БП с Ic TL431 меняется делитель R513 и R12. R513 установить переменный. На рисунке 10 изображена часть эл. схемы БП.

Рис. 10. Схема включения Ic TL431.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Для доработки других БП нужно разбираться отдельно. Найти регулирующий элемент и подобрать режим его работы.

Дополнительные рекомендации

Срочно зарядить АКБ можно и от других источников питания. Например, от компьютерного БП. Собрать такую схему, как на рисунке 11.

Компьютерные БП довольно мощные – более 300 W.

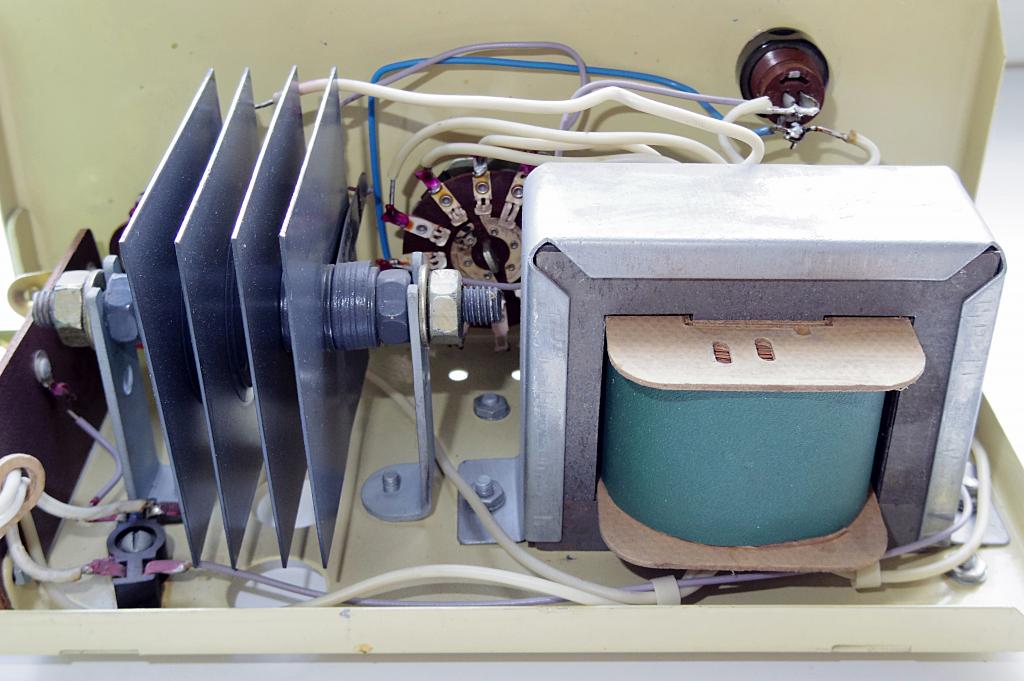

Зарядить АКБ можно от трансформаторного блока. Ниже изображена такая схема.

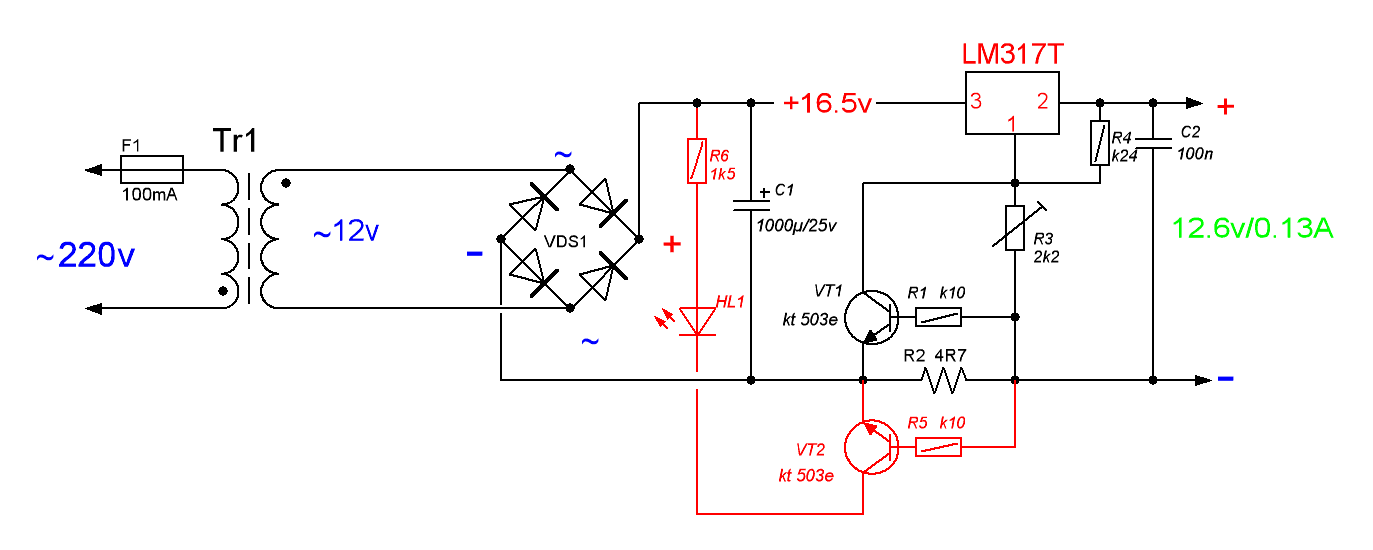

Схема ЗУ от понижающего трансформатора.

Схема собирается из трансформатора 220 В 200 W (ТС 180-2), диода на 10 А (Д214, Д242, Д245) и автолампочки.

Срочно подзарядить АКБ можно и от сети 220 В, но это надо делать осторожно, чтобы не ударило током и не закоротило.

Подзарядить АКБ можно и от сетевой розетки через эл. лампочку 100÷200 W или электроплитку. Ниже изображена схема ЗУ от сети 220 В через электрическую лампочку.

Схема ЗУ от сети 220 Вольт

Задача диода – из переменного напряжения сделать постоянное.

Если у электрической плитки есть регулятор мощности, то можно регулировать и ток зарядки. Ниже изображена схема ЗУ от сети чрез эл. плитку.

Схема ЗУ от сети через эл. плитку.

В качестве выпрямителя можно применить диодный мост (КВРС 5010).

Ещё есть много примеров изготовления самодельных зарядок. Идеи можно найти в интернете.

Следите за напряжением на клеммах. Когда оно подойдет к 13,5 В, значит, аккумулятор зарядился и готов к использованию.

Важно:

  1. Процесс заряда аккумуляторов должен проходить по правилам, он напрямую зависит от вида батареи. Несоблюдение этих правил приводит к сокращению срока эксплуатации.
  2. Нельзя курить, допускать появление искр в непосредственной близости от заряжаемой батареи.
  3. Клеммы и зажимы ЗУ присоединять и отсоединять можно только при отключённой сети.

Как зарядить аккумулятор автомобиля блоком питания ноутбука

Эта статья из разряда – нужно знать каждому автомобилисту. Уже совсем скоро зима и многих обладателей автомобиля со стареньким аккумулятором будет ждать сюрприз: когда попытки завести своего стального коня не увенчаются успехом. В результате будет напрочь разряжен аккумулятор вследствие этих действий. Такая неудача может вполне случиться и с обладателями совсем новых батарей. От этого никто не застрахован.

Это хорошо, если у вас под рукой будет автомобильное зарядное устройство. Но часто жизнь подводит под такие ситуации, когда под рукой может не оказаться этого устройства или оно как на зло выйдет из строя.
Если вы столкнулись с подобной проблемой, то вам поможет смекалка.
Нам понадобится блок питания от ноутбука, который обычное есть в каждом доме и порой не в единичном количестве. Они почти все однотипные и идут на напряжение 19 Вольт. Автомобильная лампочка на 21 Ватт (12V 21V). Если хотите ускорить зарядку можно взять две таких лампочки, включенных параллельно друг другу, либо взять одну лампу дальнего или ближнего света на 55 Ватт. Если вдруг у вас нет лишней лампочки – вытащите из любого доступного фонаря на время зарядки.

Берем аккумулятор, отвинчиваем крышки банок, для лучшей вентиляции.
Затем берем блок от ноутбука и лампочку и все эти три элемента, включая аккумулятор, с помощью проводом подсоединяем последовательно.

Схема подключения.



Подключение к блоку питания.

Минус блока подключается к минусу аккумуляторной батареи.



Зарядка, конечно, штука долгая, но чтобы немного освежить батарею нужна пару часов.

Вообще, когда у меня сгорел зарядник, я оставлял такую схему на ночь – и на утро получал почти полностью заряженную батарею, при условии, что она, конечно же, не была разряжена в ноль.
Ток через одну 21 Ваттную лампочку идет примерно 1 Ампер. Если брать их две, то будет примерно 2 Ампера. В общем, зарядить за сутки аккумуляторную батарею даже с нуля вполне реально.
Если у вас будет возможность измерить напряжение батареи, то 14.2 — это напряжение полностью заряженного аккумулятора.
Да, учтите, что нагрузочный ток блока, смотрите на корпусе и не превышайте его. Обычно он равен 3 Амперам.
Не забудьте, что при зарядке из банок батареи выделяется водород — не забывайте про вентиляцию помещения.
Пользуйтесь смекалкой друзья, и вы сможете выйти из большинства, казалось бы, безвыходных ситуаций.

Как зарядить аккумулятор, время зарядки аккумулятора, ток зарядки аккумулятора

Как зарядить аккумулятор, как рассчитать время зарядки аккумулятора,  какой нужен ток для зарядки аккумулятора.

Аккумуляторы используются повсеместно в различных устройствах и часто поднимается вопрос о том как их заряжать.

И если в таких устройствах как телефоны, смартфоны и тому подобное этот вопрос решается довольно просто, то это только благодаря тому, что в них весь процесс зарядки контролируется специальной микросхемой, от вас минимум вмешательства.

Но всё же существует много устройств где применяются аккумуляторы, которые нужно заряжать отдельно и самостоятельно.

Лучше всего для этого  приобрести специальное зарядное устройство, но даже это приобретение нужно делать грамотно, конечно если вы хотите, чтобы ваши аккумуляторы заряжались быстрее, служили много циклов «заряд – разряд» и заряжались полностью, это необходимо чтобы ваше устройство работало дольше без подзарядки.

В принципе, для зарядки аккумуляторов можно использовать даже простой блок питания постоянного тока с подходящими для вашего аккумулятора параметрами, а именно напряжением и током.

Какие ещё  важно знать параметры чтобы правильно заряжать аккумуляторы?

  • Выходное напряжение блока питания (зарядного устройства)
  • Выходной ток блока питания (зарядного устройства)
  • Время заряда. (рассчитывается по формуле)
  • Емкость аккумулятора
  • Тип аккумулятора

Это то, что нужно знать, чтобы правильно выбрать зарядное устройство и качественно заряжать аккумуляторы.

На первый взгляд может показаться, что это сильно сложно, но поверьте ничего сверх сложного в этом нет.

Давайте во всём разберёмся.

Как рассчитать время и какой нужен ток для зарядки аккумулятора

Начнём с типов аккумуляторов они бывают кислотные и «другие» под словом другие я имею в виду  никель-кадмиевые, никель- металл-гидридные, литий-ионные и тому подобное  по этим технологиям делают всем известные пальчиковые аккумуляторы  разных размеров и назначений. А также и аккумуляторы для наших гаджетов.

Свинцово кислотный аккумулятор



Никель металл гидридные аккумуляторы

Электротехнический справочник рекомендует для заряда кислотных аккумуляторов выбирать зарядный ток 10%-15% от ёмкости аккумулятора. Например если мы имеем  кислотный аккумулятор от фонарика ёмкостью 4,5 А (ампера) и напряжением 6 Вольт то для его заряда понадобится источник питания способный выдать ток 450-500 мА (миллиампера) и напряжением 6 – 7 вольт.

Для «Других» аккумуляторов рекомендуемый зарядный ток можно увеличить в пределах до 20% -25% от ёмкости аккумулятора. Напряжение также должно соответствовать напряжению аккумуляторов.

Но, впрочем если вы приобретаете зарядное устройство для пальчиковых аккумуляторов то о напряжении можно не беспокоится, обращаем внимание лишь на зарядный ток выдаваемый этой зарядкой.

Чем он больше будет соответствовать емкости аккумуляторов которые вы будете  заряжать (20 -25% от емкости аккумуляторов) тем быстрее и качественнее будет происходить процесс зарядки.

И так с типами аккумуляторов и рекомендуемыми значениями зарядного тока для них разобрались.

Давайте рассчитаем время заряда.

Время заряда рассчитывается по формуле:  T=1,4×C÷I

  • Где Т – время в часах
  • С – ёмкость аккумулятора в миллиамперах
  • I – ток заряда в миллиамперах
  • 1,4 — постоянная величина.

Так если вернуться к вышеприведённым параметрам аккумулятора 4,5 А и зарядном токе устройства 0,5 А.

То  получается следующее: 4500÷500=9      9×1,4=12,6  ответ: время заряда аккумулятора 12,6 часов.

Как видите ничего сложного нет. Зная ёмкость аккумулятора, а она написана на его корпусе, подбираем к нему зарядное устройство подходящее по току. Рассчитываем по формуле время заряда аккумулятора и действуем.

Впрочем если вы не хотите всем этим заниматься то приобретайте «Интеллектуальное» зарядное устройство, оно само определит наилучший режим заряда для каждого из аккумуляторов, сбалансирует их, сообщит о   неисправности в аккумуляторе и отключится после полной зарядки.  А некоторые виды зарядных устройств имеют ещё один большой плюс, они могут заряжать аккумуляторы гораздо быстрее за счёт цикличной подачи энергии на аккумулятор по особому алгоритму.  Но и стоят такие устройства  гораздо дороже.

Лабораторный блок питания как зарядка для Li Ion аккумуляторов

1. Верно ли: На стадии СС максимальный ток и максимальное напряжение на ЛБП ограничены, однако система «ЛБП-аккум» так работает что аккум берет на себя весь доступный ток, но при этом оказывает сам некоторое псевдо-сопротивление зарядке, за счет которого (по закону Ома?) на ЛБП устанавливается определенное напряжение ниже максимального.

Берете литий, глядите емкость, пусть это допустим будет 2600mA/h, ставьте лимит тока 0.5С, т.е. 1300мА (1.3А), а лимит по напряжению 4.1В (но может быть и 4.2, и 4.35 … т.к. зависит от химии). Далее работает так — лабораторник работает в режиме стабилизатора тока (CC), т.е. обеспечивает стабильный ток до тех пор пока напряжение на аккумуляторе не достигнет 4.1В, далее переходит в режим стабилизации напряжения (CV), ток при этом будет падать. Отсечку делаете либо самостоятельно, допустим по току 0.1С, т.е. 260мА, либо если лабораторник позволяет — устанавливайте в нем. Также обязательно контроллировать температуру и приостанавливать заряд если есть превышение значений из даташита. Вот так можно сделать простейшую CC/CV зарядку . Где могут быть потери — на проводах, поэтому провода должны быть качественные, так же могут быть проблемы с определением порогового напряжения, т.к. правильным будет делать замер в паузе между зарядом. А еще лучше по четырехпроводной схеме. Если все это очень сложно звучит — то проще всего взять готовую фабричную зарядку. Ну а также каждый аккумулятор характеризуется внутренним сопротивлением, обычно замеряют на 1кГц, хотя есть разные варианты. Это может быть частью продвинутой зарядки или отдельным устройством.

2. Верно ли: Далее в ходе зарядки напряжение на аккуме растет, это приводит к тому, что аккум оказывает все большее сопротивление зарядке, это заставляет ЛБП постоянно повышать напряжение при неизменном токе (поскольку ток не меняется а «сопротивление» меняется)

Напряжение на элементе увеличивается по мере заряда это верно, внутреннее сопротивление элемента может меняться, но у вас не верное понимание сути… Почитайте о стабилизаторах тока и стабилизаторах напряжения. Да и вообще про CC/CV алгоритм заряда. Повышаться напряжение должно не выше лимита, который вы задаете. Дальше напряжение стабильно и падает ток.

3. Верно ли: когда напряжение достигает ограничения ЛБП, начинается CV-стадия. Аккум все еще продолжает оказывать возрастающее сопротивление зарядке, но, поскольку напряжение ограничено, то это (по закону Ома?) приводит к автоматическому постепенному падению потребляемого тока зарядки.

Блин, это не сопротивление. Для начала аккумулятор нелинейный элемент, во вторых он больше похож по своему принципу на конденсатор. У конденсаторов тоже есть ESR. Закон Ома никуда не девается, но тут несколько иной принцип.

4. Верно ли: В какой-то момент аккумулятор оказывает такое сопротивление зарядке, что ЛБП уже не может заряжать аккум, ток зарядки падат до нуля и система начинает напоминать сообщающиеся сосуды, в которых уровень жидкости выровнялся — они давят друг на друга с равной силой и ток никуда не идет.

Оставьте сопротивление в покое))). Но аналогия примерно верная — напряжение устаканивается на одном уровне. Правда ждать N часов до устаканивания не обязательно. Обрубают зарядку раньше, по току отсечки. Для совсем другой химии, типа NiCd там другие принципы зарядки.

5. Верно ли: Все зарядные устройста имеют ток отсечки — когда ток заряда падает ниже какого то предела, они прекращают зарядку (и зажигают «зеленую лампочку»). Однако в случае с ИБП этого не происходит и ток будет падать пока совсем не перестанет идти. Безопасно ли это?

Это безопасно в том случае, если нет перегрева. Правда бессмысленно. Вы так можете сутки глядеть на 20мА зарядного тока. Только зачем?
Лабароторник можно использовать, но с оговорками, что вы будете самостоятельно выполнять часть функций зарядного устройства. Ну как минимум отключите сами руками в нужный момент.

Если все так, то выходит, что как ни пародоксально, но на самом деле процессом зарядки управляет не столько ЛБП, сколько сам аккумулятор, задачей ЛБП ялвяется лишь поддерживать заданные параметры максимального тока и напряжения.

А температурный режим тоже выдерживает аккумулятор? А отключает ток на момент замера напряжения тоже он? Несколько не верный у вас вывод. ..
