Чертежи самодельные токарные станки по металлу фото: Токарный станок по металлу своими руками — чертежи деталей самодельного устройства, схема, фото и видео как сделать самому

Установку стоит начать с использования стальных углов и п-образной балки, из них (1 уголок и 1 балка) нужно сварить раму для основы.

Для этого нужно расклинить основу. Направляющие собирают из квадратных труб и стальных полосок.

Помимо этого их металлического листа делают коробку для кулачного патрона, после установки в ней помещаются подшипники с регулировкой.

Заднюю бабку нужно сварить из уголка и толстой пластинки, опорой которой будут служить направляющие.

Бабка должна легко, свободно перемещаться по направляющим. К верхней части бабки приварите гайки (чтоб фиксировать поддерживающий центр).

Заточенный конус следует вмонтировать в балку, при этом соблюдая максимальную точность. Такой конус можно изготовить из любого болт, который подходить вам размером.

После этого собирают всю конструкцию, проверяют на легкость вращения шпинделя, регулирую передний и задний центры для создания ровной оси.

Теперь вы знаете, что построить станок для дерева или металла вполне реально и требует от вас немногих знаний и усилий, и при этом он вам обойдется значительно дешевле (да и в случае поломки вы сможете самостоятельно его починить).

В целом же изготовление такого станка вам поможет даже если вы и не часто занимаетесь такими работами, единственно такие механизма весьма громоздкие и нужно место для их хранения (или можно сделать «карманные» модели).

Многие домашние мастера задумываются о том, как самостоятельно изготовить токарный станок по металлу. Такое желание объясняется тем, что при помощи подобного устройства, стоить которое будет совсем недорого, можно эффективно выполнять большой перечень токарных операций, придавая заготовкам из металла требуемые размеры и форму. Казалось бы, намного легче приобрести простейший настольный станок и использовать его в своей мастерской, но учитывая немалую стоимость такого оборудования, есть смысл потратить время на то, чтобы сделать его своими руками.

Самодельный токарный станок — это вполне реально

Использование токарного станка

Токарный станок, который одним из первых появился в линейке оборудования для обработки деталей из разных материалов, в том числе из металла, позволяет изготавливать изделия различных форм и размеров. С помощью такого агрегата можно выполнять обточку наружных и внутренних поверхностей заготовки, высверливать отверстия и растачивать их до требуемого размера, нарезать наружную или внутреннюю резьбу, выполнять накатку с целью придания поверхности изделия желаемого рельефа.

Серийный токарный станок по металлу — это габаритное устройство, управлять которым не так просто, а его стоимость очень сложно назвать доступной. Использовать такой агрегат в качестве настольного оборудования нелегко, поэтому есть смысл сделать токарный станок для своей домашней мастерской самостоятельно. Используя такой мини-станок, можно оперативно производить обточку заготовок, выполненных не только из металла, но также из пластика и древесины.

На таком оборудовании обрабатываются детали, имеющие круглое сечение: оси, рукоятки инструментов, колеса, конструктивные элементы мебели и изделия любого другого назначения. В подобных устройствах заготовка располагается в горизонтальной плоскости, при этом ей придается вращение, а излишки материала снимает резец, надежно зафиксированный в суппорте станка.

Проточка тормозного диска на самодельном токарном станке

Несмотря на простоту своей конструкции, такой агрегат требует четкой согласованности движений всех рабочих органов, чтобы обработка выполнялась с предельной точностью и наилучшим качеством исполнения.

Пример самодельного токарного станка с чертежами

Рассмотрим подробнее один из рабочих вариантов собранного собственными силами токарного станка, довольно высокое качество которого по праву заслуживает самого пристального внимания. Автор данной самоделки даже не поскупился на чертежи, по которым данное устройство и было успешно изготовлено.

Конечно, далеко не всем требуется настолько основательный подход к делу, зачастую для домашних нужд строятся более простые конструкции, но в качестве донора для хороших идей данный станок подходит как нельзя лучше.

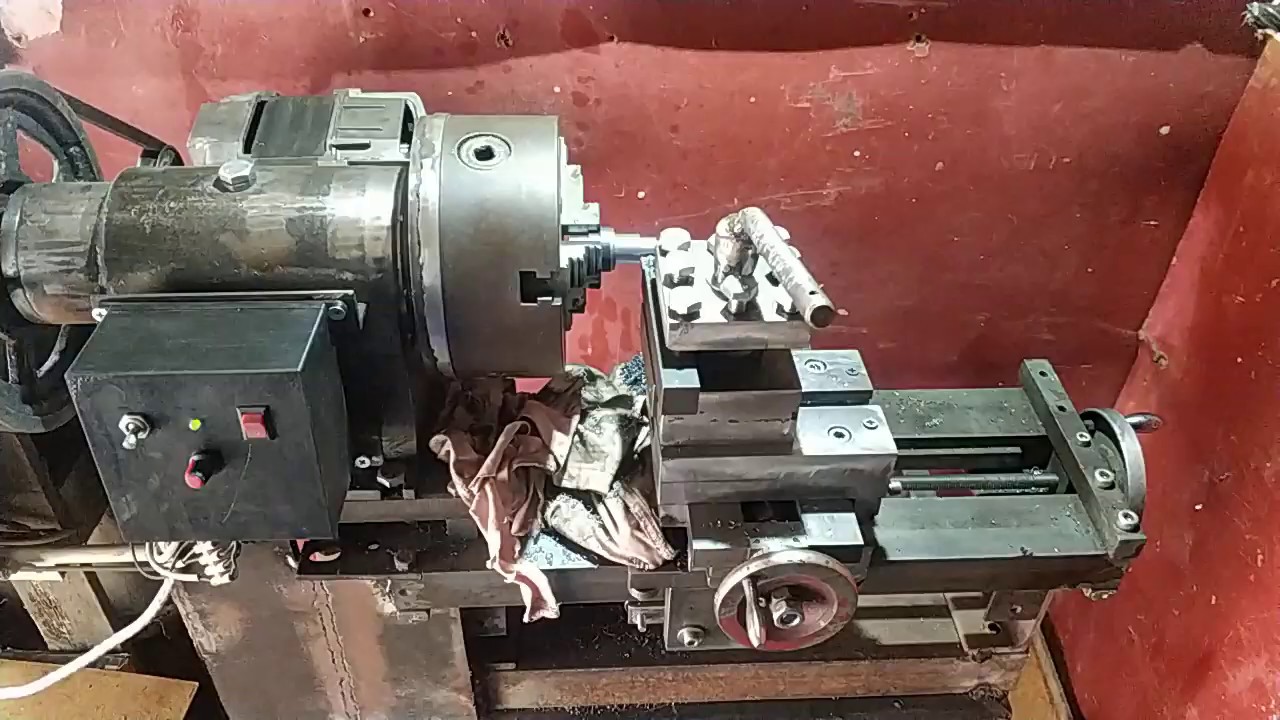

Токарный станок, сделанный своими руками

Внешний вид станка Основные узлы Суппорт, резцедержатель и патрон
Вид сбоку Задняя бабка Вид снизу на заднюю бабку
Направляющие валы Конструкция суппорта Привод от двигателя

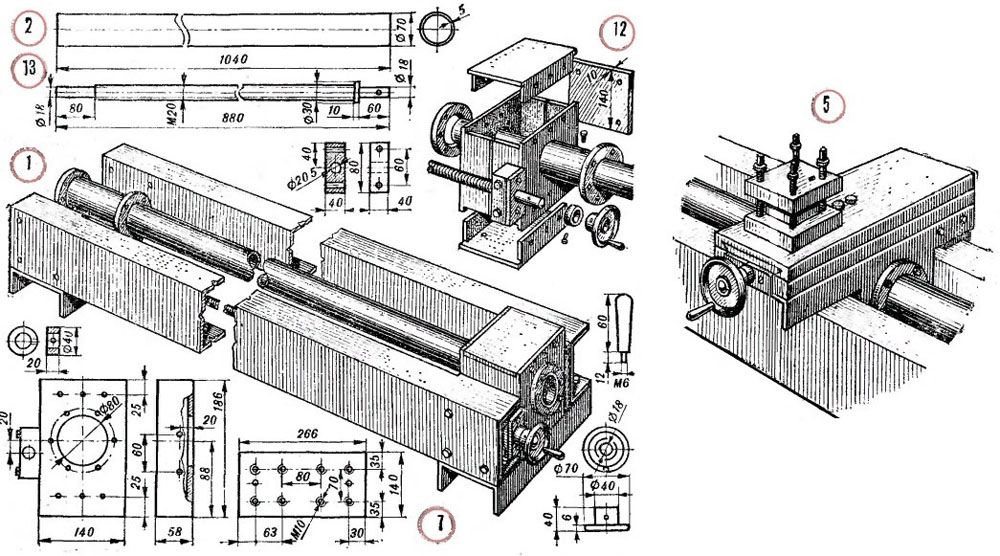

Чертеж №1 Чертеж №2 Чертеж №3

Конструкционные узлы

Любой, в том числе и самодельный, токарный станок состоит из следующих конструктивных элементов: несущей рамы — станины, двух центров — ведущего и ведомого, двух бабок — передней и задней, шпинделя, суппорта, приводного агрегата — электрического двигателя.

Конструкция малогабаритного токарного станка про металлу

На станине размещают все элементы устройства, она является основным несущим элементом токарного станка. Передняя бабка — это неподвижный элемент конструкции, на котором располагается вращающийся шпиндель агрегата. В передней части рамы находится передаточный механизм станка, с помощью которого его вращающиеся элементы связаны с электродвигателем.

Именно благодаря такому передаточному механизму вращение получает обрабатываемая заготовка. Задняя бабка, в отличие от передней, может перемещаться параллельно направлению обработки, с ее помощью фиксируют свободный конец обрабатываемой заготовки.

Простая схема узлов самодельного станка по дереву подскажет простой вариант изготовления станины, передней и задней бабок

Самодельный токарный станок по металлу можно оснастить любым электродвигателем даже не слишком высокой мощности, но такой двигатель может перегреться при обработке крупногабаритных заготовок, что приведет к его остановке и, возможно, выходу из строя.

Обычно на самодельный токарный станок устанавливают электродвигатели, мощность которых находится в пределах 800–1500 Вт.

Даже если такой электродвигатель отличается небольшим количеством оборотов, проблему решают при помощи выбора соответствующего передаточного механизма. Для передачи крутящего момента от таких электродвигателей обычно используют ременные передачи, очень редко применяются фрикционные или цепные механизмы.

Токарные мини-станки, которыми оснащаются домашние мастерские, могут даже не иметь в своей конструкции такого передаточного механизма: вращающийся патрон агрегата фиксируется непосредственно на валу электродвигателя.

Станок с прямым приводом

Существует одно важное правило: оба центра станка, ведущий и ведомый, должны располагаться строго на одной оси, что позволит избежать вибрации заготовки в процессе ее обработки. Кроме того, необходимо обеспечить надежную фиксацию детали, что особенно важно для моделей лобового типа: с одним ведущим центром. Решается вопрос такой фиксации при помощи кулачкового патрона или планшайбы.

По сути, токарный станок своими руками можно сделать и с деревянной рамой, но, как правило, для этих целей применяют профили из металла. Высокая жесткость рамы токарного станка обязательна для того, чтобы на точность расположения ведущего и ведомого центра не оказывали влияние механические нагрузки, а его задняя бабка и суппорт с инструментом беспрепятственно перемещались вдоль оси агрегата.

Использование швеллеров при изготовлении рамы и передней бабки станка

Собирая токарный станок по металлу, важно обеспечить надежную фиксацию всех его элементов, обязательно учитывая нагрузки, которым они будут подвергаться в ходе работы. На то, какие габариты окажутся у вашего мини-станка, и из каких конструктивных элементов он будет состоять, станет оказывать влияние и назначение оборудования, а также размеры и форма заготовок, которые на нем планируется обрабатывать. От этих параметров, а также от величины планируемой нагрузки на агрегат будет зависеть и мощность электродвигателя, который вам необходимо будет использовать в качестве привода.

Вариант исполнения станины, передней бабки и привода

Для оснащения токарных станков по металлу не рекомендуется выбирать коллекторные электродвигатели, отличающиеся одной характерной особенностью. Количество оборотов вала таких электродвигателей, а также центробежная сила, которую развивает обрабатываемая заготовка, резко возрастают при уменьшении нагрузки, что может привести к тому, что деталь просто вылетит из патрона и может серьезно травмировать оператора.

Такие электродвигатели допускается использовать в том случае, если на своем мини-станке вы планируете обрабатывать некрупные и нетяжелые детали. Но даже в таком случае токарный станок необходимо оснастить редуктором, который будет препятствовать бесконтрольному увеличению центробежной силы.

Асинхронный трехфазный электродвигатель, подключаемый к сети 220 Вольт через конденсатор

Уже доказано практикой и конструкторскими расчетами, что для токарных агрегатов, на которых будут обрабатываться заготовки из металла длиной до 70 см и диаметром до 10 см, лучше всего использовать асинхронные электродвигатели мощностью от 800 Вт. Двигатели такого типа характеризуются стабильностью частоты вращения при наличии нагрузки, а при ее снижении в них не происходит ее бесконтрольного увеличения.

Если вы собираетесь самостоятельно сделать мини-станок для выполнения токарных работ по металлу, то обязательно следует учитывать тот факт, что на его патрон будут воздействовать не только поперечные, но и продольные нагрузки. Такие нагрузки, если не предусмотреть ременную передачу, могут стать причиной разрушения подшипников электродвигателя, которые на них не рассчитаны.

Если использовать ременную передачу нет возможности, и ведущий центр устройства напрямую соединяется с валом электродвигателя, то можно предусмотреть ряд мер, которые защитят его подшипники от разрушения. Подобной мерой может стать упор, ограничивающий продольное перемещение вала двигателя, в качестве которого можно использовать шарик, устанавливаемый между корпусом электродвигателя и задним торцом его вала.

В задней бабке токарного станка располагается его ведомый центр, который может быть неподвижным или свободно вращаться. Наиболее простую конструкцию имеет неподвижный центр: его несложно сделать на основе обычного болта, заточив и отшлифовав под конус ту его часть, которая будет соприкасаться с заготовкой. За счет вкручивания или откручивания такого болта, перемещающегося по резьбовому отверстию в задней бабке, можно будет регулировать расстояние между центрами оборудования, тем самым обеспечивая надежную фиксацию заготовки. Обеспечивается такая фиксация и за счет перемещения самой задней бабки.

Чтобы обрабатываемая деталь беспрепятственно вращалась в таком неподвижном центре, заостренную часть болта, которая с ней соприкасается, нужно будет смазывать машинным маслом перед началом работы.

Самодельная задняя бабка для настольного токарного станка

Сегодня не представляет сложности найти чертежи и фото токарных станков, по которым можно самостоятельно изготовить такое оборудование. Более того, несложно найти различные видео, демонстрирующие процесс их изготовления. Это может быть мини-станок с ЧПУ или очень простое устройство, которое, тем не менее, даст вам возможность оперативно и с минимальными трудозатратами изготавливать изделия из металла различной конфигурации.

Стойки простейшего токарного станка по металлу можно изготовить из древесины. Их необходимо будет надежно закрепить на станине агрегата при помощи болтовых соединений. Саму станину, если есть возможность, лучше изготовить из металлических уголков или швеллера, что обеспечит ей высокую надежность, но если их нет под рукой, можно также подобрать толстые деревянные бруски.

На видео ниже представлен процесс самостоятельного изготовления суппорта для токарного станка.

В качестве узла на таком станке, на котором будет фиксироваться и перемещаться режущий инструмент, выступит подручник, изготавливаемый из двух деревянных дощечек, соединенных под углом 90 градусов. На поверхности дощечки, где будет размещаться инструмент, необходимо зафиксировать лист металла, который защитит древесину от деформирования и обеспечит точное расположение резца по отношению к обрабатываемой детали. В опорной поверхности горизонтальной дощечки, перемещаемой по станине агрегата, необходимо сделать прорезь, за счет которой такое перемещение будет достаточно точным.

Для изготовления передней и задней бабки вашего самодельного токарного станка, необходимо будет подобрать металлические цилиндры соответствующего размера, которые размещают в подшипниковых узлах, установленных в деревянные стойки. Вращение, совершаемое обрабатываемой деталью, будет передаваться ей через передний центр, соединенный ременной передачей с электродвигателем. Таким образом, заготовка, надежно зафиксированная между передним и задним центром, обрабатывается при помощи резца, установленного в подручнике оборудования.

Еще один вариант самодельного станка (нажмите для увеличения)

Общий вид Передняя бабка Суппорт и патрон

Не должно возникнуть никаких проблем и с поиском электродвигателя, которым следует оснастить токарный мини-станок. Даже если вам не удалось найти двигатель требуемой мощности (500–1000 Вт — для обработки мелких деталей, 1500–2000 Вт — для крупногабаритных заготовок), то вполне подойдет бывший до этого в употреблении агрегат, ранее установленный на бытовой швейной машинке. Кроме того, в качестве привода для компактных токарных станков допустимо применять электродрели или шлифовальные машины.

В итоге таких несложных манипуляций вы получите в свое распоряжение станок, способный выполнять самые распространенные токарные операции по металлу. При желании агрегат можно модернизировать, расширяя его функциональные возможности. Конечно, станок с ЧПУ из подобного устройства сделать сложно, но выполнять на нем расточку, сверление, шлифование, нарезание резьбы и ряд других технологических операций по металлу вполне возможно.

Качество и производительность работы любого оборудования зависит напрямую от состояния его оснастки. Особенно важно точно, быстро и надежно закреплять заготовки на аппаратах с ЧПУ и станках, что работают в составе ГПС. Для сокращения времени на расположение заготовки на станке, а также увеличения надежности и точности ее крепления широко применяются патроны для токарных станков.

Особенности токарного патрона

Токарный патрон — это неотъемлемая часть комплекса оборудования при проведении токарных работ. Эта конструкционная деталь предназначается для закрепления штучных заготовок и пруткового материала на токарно-винторезных, шлифовальных, револьверных и токарных станках, а также металлообрабатывающем оборудовании. С помощью токарного патрона вы можете фиксировать заготовки самых разнообразных размеров. Заготовки крепятся за внутреннюю плоскость его отверстия, наружную поверхность или наружную поверхность для вала.

Токарные патроны с механизированными приводами позволяют уменьшать вспомогательное время, необходимое на установку заготовки на оборудование и снятие её после проведения обработки, чем увеличивают производительность труда. С другой стороны эти изделия повышают точность обработки, так как обеспечивают координацию заготовок относительно рабочих органов токарного станка и их надежное крепление, которое исключает деформацию или смещение при обработке.

Одними из известнейших мировых производителей токарных патронов по дереву в Европе выступают Rohm (Германия), Bison-bial (Польша), а также некоторые отечественные заводы технической оснастки, инструментов и станочных узлов. Эта продукция достаточно дорогостояща, но сегодня просто невозможно представить производство без использования токарных патронов.

Принцип работы токарного патрона

Использование токарного патрона должно совершаться в закрытом помещении и при отсутствии агрессивных веществ, провоцирующих коррозию. Стяжные болты перед началом работы затягивают до максимума гаечным ключом, затем токарный патрон закрепляют на станке, все болты затягивают с гайками и запускают токарный станок. Нужно учитывать, что устанавливаются для начала малые обороты для проверки значений торцевого и радиального биений токарного патрона на холостом ходу.

Для крепления изделий на токарных станках широко используются двух- и трехкулачковые патроны, реже — четырехкулачковые. Для крепления и удержания деталей токарный патрон в себе содержит кулачки, количество которых изменяется от 2 до 6. При этом токарные патроны бывают с независимым передвижением кулачков и с непосредственным закреплением кулачков на фланцевый конец шпинделя. Зависимо от способа крепления токарного патрона к станку, выделяют следующие виды крепления: на фланцевый конец шпинделя, через переходной фланец, непосредственно на сам шпиндель токарного станка.

Центрирование заготовки в патронах достижимо благодаря одновременному перемещению зажимающих кулачков в радиальном направлении. Кулачки токарного патрона передвигаются одновременно при помощи диска, у которого имеются на одной стороне пазы в виде архимедовой спирали коническое зубчатое колесо, которое сопряжено с тремя прочими, на другой. Ключом в движение приводится одно колесо, при этом тоже поворачивается диск и перемещает равномерно все кулачки. От направления вращения диска будет зависеть то, приблизятся ли к центру патрона кулачки (зажимается заготовка) или удалятся от него (освобождается заготовка).

Сила зажима в механизированных патронах создается гидравлическим или пневматическим цилиндром, который размещается на заднем конце шпинделя. Через центральное отверстие шпинделя цилиндр соединяется тягой с механизмом патрона, который осуществляет передвижение кулачков, что зажимают установленную заготовку в патрон.

Сжатый воздух или жидкость во вращающийся цилиндр во время обработки попадает при помощи специального устройства под названием муфта. Как правило, передвижение кулачков от механизированного привода доходит до 5—10 миллиметров, поэтому конструкция токарного патрона в любом случае позволяет быстро переналадить изделие при переходе от обработки между партиями заготовок.

Для повышения точности крепления заготовки при выполнении чистовой обработки принято использовать накладные незакалённые кулачки, что растачиваются на станке под определенные габариты установочных баз заготовки. Основными кулачками с этой целью зажимают короткую оправку для выбора зазоров во всех сопряжениях, а после этого рабочие поверхности накладного кулачка растачивают на самый большой диаметр базовой поверхности детали.

Конструкция незакаленных кулачков и их крепления при помощи сопряжения вида ласточкин хвост позволяет накладные кулачки устанавливать с точностью до 0,02 миллиметра и избежать следующего их растачивания.
Для быстрой переналадки между типоразмерами заготовки требуются универсальные незакаленные кулачки, это достигается путем поворота в определенное положение круглых или шестигранных головок накладных кулачков, которые закреплены на основных кулачках и расточены на нужный диаметр. Заготовки большого диаметра закрепляются в таком патроне с обратным размещением ступеней кулачков.

При возникновении необходимости обработки двух похожих поверхностей принято использовать незакаленные кулачки, погрешность крепления заготовок в которых может уменьшаться до 0,03—0,05 миллиметров. Заготовки типа валов, что имеют большую длину, можно устанавливать в токарный патрон, который имеет поджим заднего центра.

Токарный патрон своими руками

Вы познакомились с устройством и основными видами токарных патронов, а сейчас вашему вниманию представляется вариант самодельного токарного патрона для станка по дереву. Основной рабочей деталью патрона является эластичная втулка, что имеет диаметр 6 миллиметров. Необходимо использовать втулки двух типов — полиуретановые и резиновые, в качестве которых вы можете взять обрезки уплотняющих жгутов.

Накидную гайку нужно сделать из латуни или бронзы. Можно использовать для этой цели и сталь, но у бронзовых гаек меньше трение. Пятачок можете выполнить из любого материала, даже можно взять дюраль. Корпус выточите из стали. В его хвостовике должно присутствовать внутреннее отверстие или резьба — это зависит от устройства хвостовика вала того аппарата, на которое предстоит установить патрон.

Резиновая втулка и корпус — в патроне самые ответственные детали. От того, насколько точно они изготовлены, зависит, будет ли сверло, зажатое в патрон, «бить9raquo;. Для снижения вероятности «биения9raquo; сверла обе детали изготовьте в определенной последовательности. Выточите корпус патрона на станке за одну установку. Подобный прием позволит обеспечить с определенной точностью соосность центрального отверстия и хвостовика под втулку.

Корпус патрона после механической обработки останется в шпинделе токарного станка. Внутрь патрона вставьте заготовку эластичной втулки и слегка подожмите ее через пятачок накидной гайкой. В заднюю бабку станка вставьте сверло диаметром 1 миллиметр и рассверлите зажатую втулку. Таким методом целесообразно сделать в запас несколько втулок.

Если вы не имеете возможности застопорить при зажатии сверла вал сверлильного устройства, нужно сделать на корпусе самодельного патрона для токарного станка лыски под гаечный ключ, чтобы можно было накидную гайку туго затянуть. В токарный патрон вы можете зажимать сверла, что имеют диаметр от 0,8 до 1,2 миллиметров. Для сверл другого диаметра отверстия в гайке и втулке необходимо сделать другими.

Главное отличие данного патрона кроется в том, что эластичная втулка будет зажимать весь хвостовик сверла, а чтобы установить стандартное сверло в патрон Вербового рекомендуется его хвостовик обрезать. Отверстие под эластичную втулку выполните не в гайке, а в корпусе патрона, оно должно быть максимально приближенным к зажимающему устройству шпинделя станка. Это значительно увеличивает при монтаже точность центрирования сверла.

Теперь вы знаете, для чего нужны токарные патроны, и какую функцию они выполняют при работе на токарном станке. К тому же совсем не сложно изготовить токарный патрон своими руками. Для этого нужно, прежде всего, определиться со средой использования изделия и строго следовать нашим инструкциям.

Токарные станки даже в наше время играют огромную роль в производстве тех или иных деталей. Все комплектующие и вся оснастка на любых станках меняется со временем, так как поддаётся изнашиванию.

Все эти элементы оборудования должны быть качественными и прочными, так как качество готовой продукции целиком и полностью зависит от качества установленных деталей. Так и патрон токарного станка. Именно без этого элемента станок становится бесполезным. Ниже мы разберём всё, что касается этого элемента токарного станка. Начнём с того, что узнаем, что это за деталь.

Общие понятия

Патрон является одной из главных элементов токарного оборудования. Именно за счёт него производится крепление (установка) будущей заготовки. Крепится он на переднюю бабку с коробкой скоростей. Механизм патрона заключается в кулачковом устройстве.

Именно кулачки, под воздействием механической силы осуществляют плотную фиксацию различных заготовок, имеющих различные диаметры и размеры. За счёт своей массивности и плотного крепления на станке, патрон осуществляет аккуратное движение заготовки и не допускает смещения заготовки во время работы, а также не допускает деформации. Также патрон вращает заготовку, что делает её обработку лёгкой.

Предназначение

Именно такая часть станка имеет самую важную миссию в любой обработке заготовки. За счёт кулачкового механизма, который расположен внутри самого патрона, заготовка зажимается и центрируется. Происходит это за счёт одновременного сужения кулачков вокруг плоскости заготовочной детали. После зажатия заготовки производится зажатие заготовки пинолем, расположенным на задней бабке. Когда эти действия сделаны, запускается станок и осуществляется вращение детали, которую можно обрабатывать.

Совет: Необходимо знать, что перед запуском оборудования, после замены токарного патрона, следует устанавливать малые обороты вращения. Делается это для того, чтобы проверить значения торцевых и радиальных биений кулачкового патрона, работающего на холостом ходу.

Разновидность

В наше время различают токарные патроны по наличию крепёжных элементов (кулачков). Этих видов всего три:

Двух кулачковые

Такие патроны способны закреплять в себе сложные, несимметричные и фасонные детали. В таких патронах есть возможность закреплять не подверженные обработке поверхности. Применяются они при маленьком производстве, а также в серийном.

Трёх кулачковые

Такой вид оснащения является самым распространённым и применяется во всех работах. Позволяет обработать круглые и шестигранные детали. В таком виде патрона используют три разных кулачка. В не зависимости от этого производится центрирование заготовки вместе с зажиманием всех трёх кулачков.

Четырёх кулачковые

Такой вид применяется для обработки заготовок прямоугольной формы. Здесь, на каждый кулачок, размещён отдельный механический узел, который делает независимыми все кулачки.

Виды кулачковых патронов

Но разновидности патронов не заканчиваются тремя видами. Их также разделяют по механизму фиксации заготовки:

Состоят из втулки с прорезями, в которой расположены лепестки (различные модификации включают от 3 до 6 лепестков). Эти лепестки выполняют роль кулачков.

Такая разновидность оснастки используется в основном на станках с числовым программным управлением. Крепление заготовки производится с помощью 3-х кулачков, которые располагаются на пологом шпинделе.

В данных патронах расположены ползуны, с помощью которых передвигаются кулачки путём усилия рычагом. Такой вид используется при мало серийном производстве, а также для обработки единичной заготовки.

Мембранный вид

В данном случае используется пневмопривод, с помощью которого производится сжатие мембраны. Такой вид используется только при тонкой обработке, для снятия тоненького слоя стружки.

Сверлильные

Такие патроны схожи по принципу с патронами для ручных дрелей. При закручивании гайки, специальным ключом, кулачки плавно выдавливаются. За счёт такого действия происходит зажатие детали, либо инструмента.

Термопатрон

Этот вид приспособления очень неудобен в своей эксплуатации. Связано это с тем, что при креплении заготовки, производится термическое нагревание самого патрона, такие же действия производятся при снятии инструмента.

Гидропатрон

Аналогичный принцип действия, как в термопатроне. Зажатие детали производится за счёт жидкости, которая под давлением сдавливает кулачки. За счёт жидкостного содержимого в патроне, производится дополнительное гашение вибраций, которые возникают при работе.

Совет: Перед выбором токарного патрона по дереву или по металлу . необходимо определиться с разновидностью обработки, материалом и формовкой деталей. Также следует помнить, что обзавестись дополнительными приспособлениями к патрону не будет лишним.

Конструкция кулачкового токарного патрона

Рассмотрим элементы конструкции, из которых состоит сам токарный патрон:

Применяется для осуществления действий по зажиманию детали.

Позволяет за счёт ключа совершить те или иные действия по зажиманию детали и наоборот.

Производит свободный проход ключа.

Предотвращает откручивание детали во время работы станка.

Передаёт вращательное движение на спиральный диск.

Деталь, на которой закрепляется вся конструкция.

Диск спиральный

За счёт вращательного движения шестерни, этот диск приводит в действие кулачки.

Кулачок обратный

Применяется для зажима заготовки с внутренней стороны.

Кулачок прямой

Применяется для зажима заготовки с наружной стороны.

Элемент детали, на которой располагается кулачковый механизм.

Кулачки накладные

Для зажима длинных и коротких деталей имеющих большие диаметры.

Каждая из деталей всего механизма выполняет определённую функцию и не является лишней.

Чертёж трёхкулачкового патрона

Сборка кулачкового патрона для токарного оборудования производится по схемам, которые можно скачать с просторов интернета и распечатать на принтере. Как правило, заводские патроны стоят больших денег и поэтому многие научились делать такие детали самодельными . Конструкцию они имеют простую, но довольно понятную. Перед началом сборки этого приспособления необходимо полностью понять весь механизм патрона и работы кулачкового механизма. Если нет возможности сделать такие элементы своими руками, то их можно заказать у любого токаря. Это будет стоить недорого.

Сборка начинается с фланца, на котором располагаются все необходимые отверстия для креплений. Следом за ним постепенно устанавливаются все детали механизма, которые завершаются накрыванием корпусом и креплением болтами всего патрона

Установка кулачкового патрона

Установка производится следующим образом и в строгой последовательности:

Установка оправки

Первым делом устанавливается эта деталь, чтобы обеспечить полноценное одевание патрона.

Установка самого патрона на шпиндель

При помощи оправы, надевается на шпиндель и крепится болтами.

Закрепление

Крепится патрон на шпиндель болтами. В данном случае хорошим помощником будет простой рожковый ключ.

Закрепление заготовки

После установки патрона, в него закрепляется деталь, заготовка или инструмент.

Освобождение патрона

После всех работ производится снятие оправки.

Совет: После замены кулачкового патрона, необходимо проверить работу станка. Торцевое биение и конуса посадочного места не должно быть выше значения в три микрона.

Важно знать! Данное приспособление должно быть подвержено частой разборке с целью смазки и чистки кулачкового механизма! Если патрон находится в съёмном состоянии, то его необходимо подготовить к хранению. Для этого кулачки сводят к центру, это обеспечивает сохранность центрирования, а отверстие в центре должно быть заткнуто чистой тряпкой или другим материалом. Это предотвратит попадание пыли на стенки отверстия.

Видео обзоры

Видео обзор установки на станок:

Видео обзор, разборка, чистка, полировка:

Видео обзор токарного патрона из дерева:

Видео обзор самодельного, токарного патрона из дерева (дешёвый вариант):

• Город: Крым, Симферополь
• Имя: Юрий

Моя самоделка, маленький самодельный токарный станок.

Чертежи, если получится, выложу завтра.
Немного подробностей о конструкции:
Направляющие — стержни передних стоек амортизаторов ВАЗ 2109 диаметром 22 мм, со стороны тонкой резьбы обрезаны и проточены под стандартную резьбу М14 х 1,5, с другой стороны она уже есть.
Пришлось заказать корпус шпинделя, ось и заднюю опору для направляющих. Отверстия для направляющих и оси шпинделя делали с одной установки на координатке, от этого зависит точность. При сборке использовал прокладки из латунной фольги для установки направляющих. При следующих замерах выяснилось, что точность установки направляющих по оси шпинделя у задней опоры по горизонтали получилась 0,02 мм, по вертикали 0,05 мм. Для моих задач более чем нормально.
Для супорта использовал болванку с отверстием под втулки для передней направляющей. Болванка и втулки разрезаны ти стянуты винтами для регулировки люфта. В задней отфрезерована ступенька которой супорт опирается через латунную прокладку на заднюю направляющую. Снизу поджимается пластиной 3мм. На супорт сверху привинчен однокоординатный столик от какого-то оптического прибора. Выточил для него ходовой винт М6 латунную гайку и два упора практически вручную. сверху на столике прикручена 5 мм пластина и резцедержатель. Продольный ходовой винт из стандартной шпильки М12, их на строительных ранках продают, закреплен в латунных втулках на корпусе шпинделя и задней опоры.
Задняя бабка сделана из куска 70 мм уголка, 12 мм пластины, в которой профрезерован треугольный паз под переднюю направляющую, и ступенька под заднюю, а также отрезка 20 мм стержня. Все это сварено «на глазок» но желательно поточнее. Затем бабка устанавливается на свое место. Нижний поджим на бабке регулируется так, чтобы она перемещалась вдоль направляющих с достаточно большим усилием. В патрон шпинделя зажимается сверло небольшого диаметра (я начал с 4 мм) и перемешая бабку кшпинделю, потихонечку, аккуратно просверливается в ней продольное отверстие. Затем сверло на 0,5 мм больше и тоже повторяется. И так до диаметра 6,7мм. Приличная соосность гарантируется. Затем, в патрон — метчик М8 и Поворачивая патрон воротком в задней бабке нарезается резьба.
В принципе, в кратце все. Буду рад если кому-то пригодится.
В задней бабке вращающегося центра у меня нет, когда нужно, использую каленый неподвижный центрик, который вставляется вместо сверла в цанговый патрончик задней бабки.

#9 Admin Guest_Дмитрий_* 05 May 2006 — 13:10

Моя самоделка, маленький самодельный токарный станок.

Супер!!
Если не сложно, скинь чертежи на

• Город: Крым, Симферополь
• Имя: Юрий

Моя самоделка, маленький самодельный токарный станок.

Прикрепленные изображения

#11 Сергей И

• Город: МО Деревня

Моя самоделка, маленький самодельный токарный станок.

Юрий Кимборович сказал:

Основное ограничение — диаметр заготовки 13мм больше в патрон не влазит.

Можно поставить патрон на 16 мм, немного но добавит возможностей.

А вообще получилась у Вас ВЕЩЬ.

С уважением,
Сергей

• Город: Крым, Симферополь
• Имя: Юрий

Моя самоделка, маленький самодельный токарный станок.

спасибо за оценку!
На эскизах общего вида размеры не проставлены, но масштаб 1х1.

Прикрепленные изображения

• Город: Крым, Симферополь
• Имя: Юрий

Моя самоделка, маленький самодельный токарный станок.

Тут вчера дали попользовать фотоаппарат повыше классом.
Фотографии получились лучшего качества, и постарался снять так, чтобы всю конструкцию было видно.

Прикрепленные изображения

Моя самоделка, маленький самодельный токарный станок.

На рынке видел токарные патроны диаметром 80 мм. Не влезет такой на Ваш станок?

Моя самоделка, маленький самодельный токарный станок.

Да уж, разница снимков весьма впечатляет. Появилось ощущение не саомоделки из чего попало, как получится, но станка задуманного.
Если не секрет, то в какой программе чертите? Ниужели чертежи изготовлены до станка. или переведены в чистовой вариант после изготовления станка. Мне бы терпения не хватило чертить варианты отделки, накатки, фаски, если они конструктивно, не необходимы.

• Город: Крым, Симферополь
• Имя: Юрий

Моя самоделка, маленький самодельный токарный станок.

Насчет патрона, 80-й для него слишком большой и тяжелый. Когда-то советскеая промышленность для часовых станочков выпускала токарный патрон 60 мм и обозначался он С92. Видел такой на часовом станке, но найти такой раритет не удалось.
Чертежи сделаны до изготовления станка в довольно простом векторном редакторе Xara X. Просто мне когда-то пришлось много в нем поработать и работаю в нем довольно быстро. Оформлять пришлось так, чтобы было понятно тем, кому заказывал детали. А эскизы перерабатывались раз 15 в редакторе в поисках упрощения конструкции, прежде чем приступить к металлу. Что получилось сами видите.
В принципе, он у меня трудяга. Большой станок только купил и сейчас ремонтирую, а на этом вся мелочевка точится уже год. Вчера кстати для коробки передач большого станка на нем выточил десяток контровочных винтиков М6 х 8.
Если есть вопросы по конструкции — задавайте, буду рад ответить.

Точность и качество обработки на во многом зависит от установленного патрона. Патрон для обеспечивает закрепление заготовки штучного или пруткового типа и передает основное движение резания.

Обработка с высокими скоростями резания требует от патрона высокой точности центрирования и надежности крепления заготовки.

Разновидность

Патроны отличаются по конструкции в зависимости от функционального и технологического назначения.

Классифицируют токарные патроны по нескольким признакам:

• Способ крепления к станку: на фланец шпинделя, с использованием переходного фланца, прямо на шпиндель станка.
• Установка кулачков: с независимым перемещением, с установкой непосредственно на фланце шпинделя.
• Принцип закрепления заготовки: ручной, механизированный (с гидравлическим или пневмоприводом).

Принцып ручного закрепления заготовки

Использование механизированного привода снижает затраты вспомогательного времени на установку и закрепление заготовки. Привод обеспечивает точное положение заготовки и центрирование при установке, такой механизм способствует повышению точности обработки.

Токарные патроны имеют разное количество кулачков. Они могут быть 2, 3 и 4 кулачковыми. Кулачки находятся в непосредственном контакте с заготовкой при работе, удерживают ее в одном положении. Бывают прямые и обратные.

Дерево (заготовка) фиксируется за наружную поверхность или отверстие для деталей в виде тел вращения, за наружные грани крепятся призматические детали.

Патрон является сложным технологическим изделием, сборной конструкции. При изготовлении сборочных единиц используются различные материалы. Корпус выполняется из серого чугуна марки СЧ 30. Материалом для деталей служит инструментальная сталь с высоким пределом прочности и термической обработкой. Шероховатость на рабочих поверхностях не выше 1,6.

Классификация

В зависимости от конструктивного исполнения токарные патроны бывают:

• рычажные;
• самоцентрирующиеся;
• клиновые;
• цанговые;
• мембранные.

Рычажный вид

Едва ли не самая популярная конструкция. Действие механизма основывается на перемещении кулачков и зажимов за счет подвижности двухплечего рычага. Наличие гидропривода позволяет оптимизировать конструкцию.

К основной характеристике устройства относится количество зажимов для закрепления кулачка и способность к смещению по рабочему диску. Настроить такой патрон достаточно сложно, особенно при нестандартной обработке.

Переналадка происходит по двум схемам:

• Независимая регулировка кулачков – операция трудоемкая и выполняется не для каждой конструктивного типа патрона.
• Синхронное перемещение кулачков ключом.

Для проведения наладки специальный ключ устанавливается в паз для настройки гидропривода.

При работе с устройством подобного типа отмечается небольшой люфт детали при вращении. По этой причине рычажные конструкции чаще используются при черновой обработке.

Самоцентрирующийся вид

Заготовка центруется в патроне за счет одновременного перемещения кулачков, что характерно трехкулачковому самоцентрирующемуся патрону. Синхронное перемещение всех кулачков обеспечивается за счет вращения диска, на торце которого сделаны пазы по спирали Архимеда.

С противоположной стороны диска нарезано коническое зубчатое колесо. Оно входит в зацепление с тремя малыми кончиками. При повороте ключа приводится во вращение малое зубчатое коническое колесо, находящееся в зацеплении с диском.

Диск начинает вращение и перемещает кулачки, вставленные в пазы спирали. Изменением направления вращения производится сведение или разведение кулачков от центра. Сведение или разведение кулачков сопровождается зажимом или отжимом заготовки.

В патронах с механизированным приводом усилие зажима обеспечивает гидроцилиндр или пневмоцилиндр, установленный с задней стороны шпинделя. Шток цилиндра соединяется посредством тяги с механизмом перемещения кулачков в патроне. Тяга проходит через центральное отверстие в шпинделе. Перемещение поршня в одну или другую сторону означает, что заготовка зажимается либо освобождается.

Клиновой вид

Клиновая конструкция появилась после усовершенствования рычажного патрона.

Точность перемещения каждого кулачка удалось обеспечить после установки отдельных механических или пневматических приводов, что позволило использовать устройство на точных операциях.

Клиновой патрон наделен неоспоримым преимуществом перед прочими исполнениями. У него есть функция смещения оси заготовки от центральной оси станка. Присутствие эксцентриситета расширяет возможности станка по обработке деталей сложной конфигурации.

Характерные особенности при работе с клиновыми патронами:

• Трудности при настройке на операцию.
• Высокая точность установки при низком проценте погрешности.
• Равномерно распределенная нагрузка от усилия зажима каждым кулачком повышает надежность закрепления заготовки.

Токарный станок с устройством ЧПУ нуждается в быстрой переналадке. В таких станках устанавливают зажимные модули с возможностью подключения к системе управления.

Материал, из которого изготавливают клиновые патроны, должен соответствовать высоким стандартам качества. Нельзя допускать изменения рабочих характеристик патрона в процессе обработки с высокой скоростью.

Цанговый вид

Закрепить быстро и надежно цилиндрическую деталь на токарном станке поможет цанговый патрон. Во время первой установки могут возникнуть трудности, специалисту следует изучить инструкцию, а также технический паспорт изделия.

Цанга, являющаяся основным элементом конструкции, представляет собой втулку с продольными осевыми прорезями. За счет прорезей формируются упругие зажимные лепестки. Они служат кулачками при зажиме заготовки. Их количество варьируется от 3 до 6 в соответствии с диаметром втулки. Цанга помещается в корпус с зажимной гайкой.

Установленную во втулку заготовку равномерно обжимают лепестки за счет давления гайки на конус, который создает сжимающее усилие. Заготовка получает жесткую фиксацию, а радиальное биение почти отсутствует.

Патрон цангового типа рассчитан на длительный период эксплуатации, а количество закреплений-снятий не регламентируется. Мастеру необходимо выработать принцип работы на станке, с помощью которого коэффициент полезного действия будет оптимальным. Современные агрегаты легко поддаются настройке, многие мастерские предлагают услуги по установке такого оборудования.

Мембранный вид

Токарные патроны мембранного типа характеризуются высокой точностью центрирования и закрепления заготовки.

Мембрана из упругого материала располагается на фланце механизма. На нее устанавливаются зажимные кулачки со сменными губками. Количество кулачков варьируется быть от 3 до 8.

При закреплении заготовки включается пневмопривод.

Под давлением мембрана прогибается, губки расходятся на 0,1–0,2 мм. Заготовка заводится в патрон до упора и привод отключается. Под действием упругих сил мембрана стремится вернуться в первоначальное положение. Губки обжимают заготовку.

Подобный процесс занимает небольшое количество времени, но от мастера требуется щепетильность, внимательность и осторожность. Не стоит легкомысленно относиться к производственному процессу. Детали агрегата легко выходят из строя под давлением.

Мембрана, выполненная из пружинной стали, прочно удерживает заготовку при обработке. С увеличением количества кулачков повышается точность центрирования.

Применяют мембранные патроны на чистовых операциях с малыми силами резания. Специфика работы известна далеко не каждому мастеру, необходимо изучить нормативную базу, а также рекомендации профессионалов.

Как выбрать деталь

Оптимальную модель патрона для станка выбирают, руководствуясь комплексной методикой. В первую очередь учитывают технические данные станка и выполняемые операции. Исходя из этого, анализируют следующие параметры.

Рабочий диаметр – специалисты обращают внимание на наружный диаметр устройства и размер доступный для установки на подобном оборудовании. Важен посадочный размер проточки и расположение крепежа.

Конструктивное исполнение – имеет значение способ закрепления заготовки, расположение и число кулачков.

Параметры обрабатываемых деталей – необходимо знать максимальный и минимальный диаметр по валу и отверстию будущей заготовки, вес, длину, конфигурацию. Эти факторы влияют на метод крепления – прямыми или обратными кулачками.

Размер отверстия полого шпинделя под установку заготовки из прутка. А также диапазон частот вращения.

Условия эксплуатации токарного патрона требуют размещения в закрытом помещении, где исключено негативное воздействие природных факторов и агрессивных сред, способных вызвать коррозию.

Токарный патрон является неотъемлемой частью токарного станка и без него механическая обработка невозможна.

Чертежи токарных станков. Как создать станок из дрели. Что такое суппорт станка

Статья — пошаговая инструкция по изготовлению токарного станка по металлу своими руками. Как сделать самодельный агрегат в домашних условиях?

Применение токарного станка необходимо в автомастерских, в машиностроительной отрасли, в ремонтных цехах и учебных мастерских.

Стоимость станка высокая и не каждый цех или мастерская может позволить себе его приобретение. Зная, какие детали необходимы и как соединить все узлы в единый механизм, можно сделать его собственными руками.

Основная конструкция токарного станка

Токарный станок создается на базе станины, устойчивой и прочной, выдерживающей внушительные и серьезные нагрузки. На ней монтируется основная система механизмов и агрегатов.

Первые токарные станки появились в XVIII веке, после изготовления суппорта. Русский изобретатель Андрей Нартов придумал механизм, который раскручивался при помощи маховика, а на самом станке все детали были выполнены из металла, включая винты, рейки, шкивы.

С развитием технологий, был заменен ручной привод на механический.

Различают несколько видов станков по металлу, которые отличаются в зависимости от мощности, размеров и производительной силы:

1. Токарный станок по металлу настольного типа имеет максимальный вес до 100 кг и мощность до 400 Вт. Его применение актуально в небольших цехах и частных мастерских, в которых металлические детали обрабатываются и ремонтируются, а не производятся в больших количествах.
2. Токарный станок полупрофессионального типа чаще всего представляет собой симбиоз токарного, фрезерного и сверлильного оборудования, на котором изготавливают небольшие партии изделий. Мощность до 1000 Вт позволяет работать в производственном режиме.
3. Профессиональный токарный станок по работе с металлом оборудован, как правило, автоматическим программным управлением, имеет высокую массу и большую мощность. Используются станки этого типа на производствах и крупных предприятиях для обработки деталей до 3000 мм из различных по составу материалов.

Их дороговизна, крупные масштабы и высокие мощности неприемлемы для использования в домашних условиях или на предприятиях малого бизнеса. Альтернативным вариантом может быть их самостоятельная сборка, что позволит оперативно и качественно изготавливать детали и производить заготовки.

Как собрать токарный станок самостоятельно?

Для изготовления самодельного токарного станка Вам понадобится:

• гидравлический цилиндр, вал от амортизатора;
• металлические валы, уголки, швеллеры и балки;
• цилиндрические направляющие;
• балки, труба, крепежные элементы;
• сварочный аппарат;
• электродвигатель, два шкива с ременной передачей.

В первую очередь изготавливаем основную рамную конструкцию с продольными направляющими. Для этого применяются два швеллера и два металлических стержня толщиной не менее 30 мм при рабочей зоне станка от 50 мм. Два продольных вала крепятся к двум швеллерам при помощи направляющих с лепестками. Каждый лепесток крепится к швеллеру болтовым соединением и сваркой.

Передняя бабка изготавливается из гидравлического цилиндра. В данном случае с толщиной стенки 6мм. По внутреннему диаметру с каждой стороны запрессовываются по два 203 подшипника. Внутри подшипников расположено отверстие диаметром 17мм, в котором помещается вал. В отверстие гидравлического цилиндра заливается смазочная жидкость. Под шкивом располагается гайка большого диаметра, которая предотвращает выдавливание подшипников.

Шкив подходит от стиральной машинки. По диаметру вал шкива должен совпадать с валом на двигателе. Тогда перестановкой шкивов разного диаметра можно изменять скорость вращения. Бабка устанавливается на металлическую балку.

Поперечный суппорт изготавливается из металлической пластины, к которой привариваются цилиндрические направляющие. В них вбиваются две направляющие, в качестве направляющих используется вал с амортизаторов. Для перемещения в поперечной плоскости на каждую направляющую одеваются плотно подогнанные втулки.

Резцедержатель изготавливается из двух толстых металлических пластин. Закрепляется на подставке из тормозных башмаков через металлическую гайку. Между собой пластины резцедержателя соединяются болтами.

Патрон для закрепления детали изготавливается из металлической трубы. Закрепление производится четырьмя болтами. Которые вкручиваются в предварительно наваренные гайки.

Для привода используется двигатель от стиральной машинки. В данном случае на 180Вт. Двигатель соединяется с передней бабкой посредством ременной передачи. Станок оснащается механизмом самонатяжения. Ремень натягивается под весом двигателя. Конструкция из уголков крепится при помощи навесов.

Все детали собираются в единую конструкцию. Токарный станок готов к эксплуатации.

Видео: изготовление токарного станка по металлу в домашних условиях (несколько частей).

Многие мужчины пытаются сделать самодельный токарный станок. Хозяева утверждают, что работа на токарном станке позволяет наслаждаться процедурой создания изящных вещей из необработанных заготовок. Купить готовый станок — не каждому по карману. Поэтому в этой статье мы рассмотрим, как сделать самодельный токарный станок.

Предназначение токарного станка

Токарный станок является одним из первых металлообрабатывающих станков, что был изготовлен преимущественно для обработки изделий из любого материала — дерева, пластика и металла. С помощью такого станка можно получать детали различной формы при обработке наружной поверхности, расточке и сверловке отверстий, нарезке резьбы и накатке рифленой поверхности.

Производители в настоящее время изготавливают большое количество различных токарных станков. Однако зачастую они являются слишком сложными для домашней работы, громоздкими и дорогостоящими. Прекрасная альтернатива этому — изготовление самодельного маленького токарного станка по дереву или металлу, который является удобным в использовании благодаря своим небольшим размерам и простоте управления и позволяет обрабатывать в минимальные сроки небольшие детали.

Хорошо иметь в условиях домашнего пользования токарный станок по дереву, с помощью которого можно выточить мелкие детали для мебели, рукоятки для слесарных инструментов, держаки для хозяйственного инвентаря. Начав с простых изделий, вы можете постепенно дойти до создания изящных точеных мебельных гарнитуров и деталей для парусных яхт. С помощью токарных станков можно выточить нужные детали круглого сечения: оси или колеса.

Принцип работы на подобном токарном станке достаточно прост: заготовке, которая зажата в горизонтальном положении, придается вращательное движение, а лишний материал снимается подвижным резцом. Однако для осуществления этих простых манипуляций требуется механизм, который состоит из множества деталей, точно пригнанных между собой.

История токарного станка

Токарные станки прошли длинный путь развития, являясь когда-то примитивными устройствами и превратившись сейчас в высокопроизводительное оборудование для токарной обработки. За пару тысячелетий до наших дней самые простые устройства для обработки изделий из дерева и камня и придания им фасонной и цилиндрической поверхности применялись в Древнем Египте.

В начале восемнадцатого века наш соотечественник, изобретатель и механик Андрей Нартов сконструировал и создал первый токарный станок с использованием суппорта с механическим перемещением. Это стало началом производства современных токарных станков своими руками и на предприятиях. Многие детали в станках Нартова, шкивы, рейки, зубчатые колёса, винты, были металлическими. Станки, как и прежде, в движение приводились человеком с помощью маховика.

В конце восемнадцатого столетия после изобретением паровой машины и мотора внутреннего сгорания, а потом и электрического двигателя ручной привод заменили машинным. Передача к токарным станкам движения выполнялась от общего двигателя посредством трансмиссионного вала. Его подвешивали к потолку или стене цеха. Движение от вала передавалось на каждый станок с помощью ременных передач.

Токарные станки в начале двадцатого века стали оснащать экономичными электрическими двигателями, индивидуальными для каждого станка. Одновременно станки начали усовершенствоваться, так как в них нуждалось массовое производство. Промышленности были необходимы станки для обеспечения высокой производительности и максимально высокого качества обработки деталей.

Для изменения количества оборотов шпинделя и усовершенствования механизма станков они начали оснащаться ступенчато-шкивным приводом. Ходовой винт со шпинделем соединяли с помощью гитары из зубчатых колёс. Эти агрегаты в последствие были дополнены коробкой подач. Еще одним новшеством, появившимся в токарных станках, стала раздельная передача движений от ходового винта и валика на суппорт. В первом случае происходила нарезка резьбы, во втором -все остальные операции. Модернизация также коснулась и механизм фартука.

Быстрое развитие токарных станков ускорило возникновение быстрорежущей стали. Ее использование позволило скорость резки увеличить в пять раз, если сравнить со скоростью обработки обыкновенной углеродистой стали. Чтобы увеличить количество оборотов, число разных видов подач, токарные станки стали оснащаться ещё более сложной коробкой передач и вращения, а использовавшееся ранее подшипники качения заменили подшипниками вращения. Особое внимание стало уделяться автоматической смазке деталей токарного станка.

Устройство токарного станка

Простейший самодельный токарный станок, что предназначен для обработки деревянных заготовок, в своей конструкции имеет несколько основных частей: раму, переднюю и заднюю бабки, ведущий и ведомый центры, электропривод, упор для резца. Рама выступает станиной и опорой для остальных агрегатов станка. Передняя бабка является неподвижной и служит базой для расположения основного узла вращения.

В передней раме размещается передаточный механизм, который связывает электрический мотор и ведущий центр. Вращательное движение через ведущий центр передаётся заготовке. Вдоль рамы свободно перемещается задняя бабка. Её перемещают зависимо от длины заготовки таким способом, чтобы обрабатываемую деталь прочно закрепить через ведомый центр.

Для токарного станка можно использовать любой привод, но только при соответствии его по оборотам и мощности обрабатываемой заготовке. И если уменьшение и падение оборотов можно решить при помощи передаточной системы, то мощность мотора останется неизменной.

Теоретически для самодельного настольного токарного станка может подойти любой мотор, даже на 200 Вт, но если вы намерены обрабатывать массивные заготовки, может случиться перегрев и возникнуть частые остановки. Чаще всего для передачи вращения применяется ременная передача, иногда фрикционная и даже цепная. Возможно решение и с отсутствием передаточных механизмов, где патрон или ведущий центр насаживается на вал электрического двигателя.

Ведомый и ведущий центры должны размещаться на одной оси, иначе заготовка будет вибрировать. При этом должны выполняться такие условия: фиксация, центровка и вращение. В лобовых станках применяется только ведущий центр. Фиксация заготовки в этом случае совершается при помощи планшайбы или кулачкового патрона.

Раму принято собирать из металлических профилей или уголков, а может состоять из деревянного бруска. В любом случае должно быть обеспечено жёсткое крепление ведущего и ведомого центров. Раму проектируют так, чтобы задняя бабка при настройке могла свободно перемещаться вдоль оси. Упор для резца также должен перемещаться.

После установки необходимого положения следует создать жесткую фиксацию всех элементов самодельного мини токарного станка. От цели работы, типа и размеров обрабатываемых заготовок зависят конечные габариты и форма агрегатов конструкции. Зависимо от назначения станка, также подбирается мощность и разновидность электропривода, который передаёт вращающейся детали нужное усилие. Он должен иметь характеристики, которые соответствуют испытываемой нагрузке.

Коллекторные двигатели для устойчивой работы электроприводом подходят меньше всего. При отсутствии нагрузок обороты неконтролируемо увеличиваются, и под действием экстремальной центробежной силы заготовка может вылететь из фиксаторов, что является очень опасным. Возможно применение таких моторов с редуктором, которые ограничивают бесконтрольный разгон заготовки. А вот в процессе вытачивания миниатюрных деталей с малой массой беспокоиться не о чем.

Для обработки заготовки, которая имеет диаметр 10 и ширину 70 сантиметров, рекомендуется применять асинхронный электродвигатель с мощностью больше 250 Вт. Такая разновидность электроприводов имеет устойчивость частоты вращения при нагрузках, и у них нет экстремального возрастания частоты вращения при отсутствии нагрузки и высокой массе вращаемой заготовки.

С другой стороны без использования ременной передачи, а при применении вала двигателя как части ведущего центра, внутри электромотора подшипники претерпевают нагрузку, на которую они не рассчитаны. Подшипники вала рассчитаны исключительно на нагрузку, что приложена под прямым углом, а в изготовленных своими руками миниатюрных токарных станках получается, что присутствует ещё и усилие, что направлено вдоль вала и провоцирует быстрое разрушение подшипников электродвигателя.

Поэтому вы можете скомпенсировать продольную силу. Необходимо сделать с обратной стороны вала упор, где имеется технологическое углубление. Зависимо от конструктивных особенностей двигателя следует найти в его задней части опору, сделать аналогичное углубление и поместить шарик необходимого размера между ней и торцом вала. Упор должен хорошо прижимать шарик к валу, в противном случае толку от подобного подшипника не будет.

Ведомый центр бывает вращающимся или неподвижным. Он размещается на задней бабке станка. Если центр является неподвижным, то его изготавливают из обыкновенного болта, заточив конец резьбовой части под конус. В бабке также имеется внутренняя резьба. Тогда при вращении заострённого болта можно прижимать заготовку между центрами.

Ход болта составляет 20-30 миллиметров, остальное расстояние выставляют перемещением по направляющей оси задней бабки. Отшлифованный заострённый болт, что выступает ведомым центром, перед работой необходимо смазать машинным маслом для избегания дымления заготовки, как показано на видео о токарных станках.

Изготовление токарного станка

Своими руками токарный станок может собрать каждый умелец. Он характеризуется простотой в производстве и надежностью в работе. На нем вы сможете изготавливать и протачивать детали, а также затачивать режущий инструмент и обтачивания металлических изделий, проведения работ с костью, пластмассой и деревом, создания деревянных сувениров и предметов быта, а также при ремонте машины.

Находясь дома, у вас получится сделать своими руками токарный станок лучкового вида. Он является многофункциональным и простым в применении. А легкость заменяемости стальных элементов гарантирует длительный срок службы такого оборудования и его возможности переключения на работу с различным материалом. К двум деревянным стойкам, что выпилены предварительно, прикрепите болты и завинтите гайками.

Такие стойки способны укрепить конструкцию и предотвратить расшатывание деревянных стоек. Следите, чтобы отверстия для выбранных болтов подходили, и чтобы резьба гаек являлась соответствующей. Чтобы в процессе работы не шатались резец и стамеска, их принято укреплять подручником, который представляет собой две дощечки, что соединены между собой при помощи клеевого состава или винтовым способом под прямым углом.

В обязательном порядке нижняя дощечка должна иметь скошенный угол и полоску из железа, предотвращающую деформацию стамески в процессе движения. Горизонтальную дощечку в свою очередь оснащают прорезью для контроля движения подручника и управления им для наиболее качественной работы. Чтобы подручник имел возможность вращаться свободно, в основании заготовки делают вдоль ее поверхности отверстия для завинчивания пробойника.

Деревянную заготовку, требующую обработки, привинтите плотно гайками, деталь благодаря этому закрепляется крепко и двигается свободно. Теперь изготовленный своими руками мини токарный станок готов к эксплуатации, однако не думайте, что детали следует обрабатывать только в одну сторону. Самодельный токарный станок позволяет вращаться детали в разные стороны для достижения оптимальной формы предмета и возможности будущего декорирования.

Для изготовления токарного станка своими руками вы можете взять маломощный двигатель (250-500 Вт), который имеется в наличии, или купить ранее использовавшийся мотор по недорогой цене. Хорошим вариантом будет применение электродвигателя от швейной машинки. Достаточно посмотреть фото самодельных токарных станков, чтобы в этом убедиться! Заднюю и переднюю бабку можно изготовить самостоятельно.

Шлифовальные и абразивные круги насаживаются на выступающий конец вала движка. При их помощи самодельный токарный станок сможет выполнять, кроме заточки инструмента, полировку или шлифовку поверхностей. Таким образом, токарный станок в быту — это просто незаменимая вещь при разноплановой обработке металла и древесины.

Если установить вместо шлифовальных кругов специальный переходник со сверлильным патроном, тогда такой станок получится использовать для сверловки отверстий и фрезеровки пазов в изделиях. К слову сказать, помимо деревянных реек, для изготовления рамы можно использовать набор сортового металла — уголки, швеллеры, балки и листовой материал. Под небольшой токарный станок вы можете приспособить шлифмашину или обычную электродрель.

Теперь вы узнали о предназначении и использовании токарных станков в домашнем хозяйстве. Не зря же это оборудование прошло такой длинный путь развития! Самостоятельно можно изготовить простейшие миниатюрные токарный станки, которые, тем не менее, успешно справляются с поставленными перед ними задачами, будь-то обработка, шлифовка или выточка деталей нужных размеров из дерева или металла.

Мечта каждого самодельщика, моделиста и домашнего мастера — токарный станок. Все, кто успел совершить приватизацию социалистического имущества, сегодня имеют огромнейшие бонусы в виде токарных станков, сверлильных и прочих средств малой механизации у себя в гаражах и мастерских. Кто не смог — приходится делать станки своими руками, поскольку минимальная стоимость маленького средненького токарненького китайского станка соответствует годовой зарплате нашего недепутата. Выход один — делать станок своими руками, чем сейчас мы и займемся.

Настольный токарный станок, основные узлы

Мини токарный станок по металлу своими руками выполняется на основе того, что было сделано в условиях производства, но в силу тех или иных причин уже не служит по прямому предназначению. Это значит, что основные узлы и агрегаты мини станка придется брать от других устройств, совершенно к этому не приспособленных, адаптировать их и использовать всю свою смекалку.

Так, основными деталями токарно-винторезного или токарно-фрезерного станка должны быть:

Собственно, это только основные части настольного токарного станка, которые предстоит сделать или подобрать из того, что есть под руками.

Параметры, преимущества и недостатки настольного токарного станка

Основные параметры токарного станка, который будет выполнен своими руками — линейные размеры, мощность и точность обработки. Мы сейчас не говорим о конкретном станке, поскольку каждый ставит задачи самостоятельно, а в представленных на странице чертежах и схемах можно найти подходящий для себя вариант. Мы говорим об идее создания инструмента в принципе и его основных параметрах.

Так, в зависимости от того, на каком расстоянии от направляющих будет находиться центр шпинделя и задней бабки, будет определяться диаметр обрабатываемой детали. Длина же обрабатываемой детали фактически зависит от степени свободы перемещения задней бабки по направляющим. То же самое и с подающим устройством, которое должно соответствовать размерам максимального диаметра обрабатываемой детали.

Но нужно быть готовым к тому, что самодельный токарный станок не сможет обеспечить высокую точность обработки и высокую скорость. Это будет устройство для выполнения деталей с невысоким классом точности. От чего это зависит, разберемся дальше.

Обработка на токарных станках, схемы и чертежи

Вкратце о системе управления токарных станков можно сказать, что если позволяют знания и навыки в инженерном радиомоделировании, всегда можно сделать простейший токарно-винторезный или с числовым программным управлением. Станки токарные с ЧПУ позволяют автоматизировать однотипную работу и они нужны в том случае, если мастеру приходится делать большое количество одинаковых заготовок по шаблону.

В основной массе, настольные станки предназначены для выполнения разовых работ, поэтому применение сложных систем программирования едва ли оправдано на станках с низкой степенью точности.

Точность и производительность самодельного станка

В том случае, если стоит задача по созданию станка для обработки металлов резанием с высокой степенью точности, нужно особое внимание уделять направляющим и станине. Многие выполняют конструктивные элементы из дерева, это веселое бюджетное решение, но такой станок не обеспечит нужной точности просто потому, что материал станины и направляющих должен быть тверже, чем обрабатываемая деталь.

Поэтому все станины и направляющие для токарных станков по металлу выполняются только из металла. Желательно использовать заводские направляющие, но если такой возможности нет, что бывает чаще всего, тогда приходится использовать металлопрокат, как в том примере, который мы привели из древнего английского журнала. То есть все детали, которые отвечают за точность и прочность, должен быть выполнены в условиях производства, как например этот вариант, где в качестве центрирующих элементов использованы автомобильные шатуны.

Выполнение токарного станка по металлу — работа творческая и неспешная. Нужно сто раз продумать все детали, начертить пару десятков чертежей и только потом приступать к изготовлению станка в металле. Но в любом случае прямые руки и смекалка приведут к успешному созданию практичного и функционального токарного станка. Успехов на ниве малого машиностроения!

Самодельный токарный станок по металлу своими руками не редко становится достойной альтернативой заводскому оборудованию. Если вам требуется проводить у себя в гараже мелкие работы по металлу, отличным решением будет изготовить станок своими руками. Некоторые детали придется приобрести, но в целом вы сможете заслуженно считать полученный агрегат самодельным устройством.

Фото самодельного токарного станка по металлу

Как заводской, так и самодельный станок служит для обработки металлических заготовок, которые вращаются во время выполнения работы.

• Режущий инструмент воздействует на вращающуюся металлическую заготовку, меняя ее форму, конфигурации, размеры;
• При обработке металла значительную роль играют резцы и положение заготовки относительно оси вращения;
• Это предопределяет выбор режима работы станка;
• Простейшие вариации токарных самодельных станков по металлу можно сделать из дрели и ее патрона. Подобные элементарные конструкции, собранные своими руками, позволяют обрабатывать изделия не сложных форм. При работе заготовки не смещаются.

Используя настольные токарные приспособления вы сможете создавать изделия сложных форм — цилиндры, конусы, сферы и пр. Если предусмотреть в устройстве возможность изменения положения заготовок относительно оси вращения, станок превратится в более функциональное оборудование. На нем можно будет изготавливать элементы мебели, декора, интерьера и пр.

Элементы самодельного станка

Чертеж самодельного токарного станка для металла

Если вы решили изготовить станок из дрели или другого исходного приспособления, вам необходимо иметь перед собой чертежи и наглядные видео. С помощью фото и видео инструкций, основанных на выбранных вами чертежах, вам удастся проще добиться желаемого результата.

Следует понимать, что изготовление такого станка — задача не из простых. Потому внимательно изучите чертежи, определите, что из компонентов вы сможете сделать сами, а что лучше приобрести или заказать у специалистов.

В перечень обязательных компонентов будущей конструкции входит:

1. Станина. Это основа вашего станка, корпус оборудования, на котором будет размещаться все основные узлы. Определитесь сразу со способом расположения — настольный или напольный.
2. Передняя бабка станка. Она же шпиндельная бабка, которая обеспечивает фиксацию заготовок и меняет положение изделия относительно оси вращения.
3. Суппорта токарного станка. С их помощью вращательное движение передается от электродвигателя к обрабатываемой заготовке.
4. Направляющие. Правильно выполненные направляющие позволяют максимально точно подавать металлические изделия к резцам. Так обработка получается более качественной.
5. Задняя бабка станка. Она требуется на тот случай, если нужно зафиксировать заготовки с двух сторон.
6. Каретка. С помощью нижней каретки крепятся резцы.
7. Используя салазки, вы сможете менять расстояние между задней и передней (шпиндельной) бабкой.
8. Блок управления. Он может включать несколько типов передач, которые обеспечивают изменения режимов вращения шпинделя и смещение заготовки относительно режущего инструмента.

Некоторые умельцы создают сразу многофункциональный домашний токарный инструмент. Популярное решение — это функция дрели на станке. Чтобы добиться желаемого эффекта, используются специальные патроны. Этот патрон меняется на агрегате, в результате чего вы можете не только точить, но и сверлить заготовки на одном станке.

Выбрать патрон или сделать — вопрос достаточно серьезный. Если вы настоящий мастер своего дома, сделать патроны своими руками будет не так сложно. Но начинающим токарям лучше приобрести готовые заводские патроны и менять их по мере необходимости.

Этапы изготовления

Решив сделать оборудование, обязательно возьмите на вооружение чертежи. Опираясь на подробную инструкцию, даже новички могут выполнить отличный по качеству станок. Будет он иметь возможность менять патроны и работать в режиме дрели или нет, зависит уже от вас.

1. Сначала определитесь с выбором электродвигателя. Некоторые используют моторы от дрели, а также ее патроны. Но это не всегда оптимальное решение. Специалисты советуют выбирать асинхронные электродвигатели достаточной мощности. Они смогут удовлетворить ваши потребности по обработке металла своими руками, а также будут служить достаточно долго без поломок.
2. Следующий момент — это передача вращательного момента от электродвигателя к шпиндельной бабке. Тут есть два решения. Первое — бабка устанавливается непосредственно на вал вашего электродвигателя. Второе, более рациональное — применить промежуточные шкивные узлы, имеющие разный диаметр. Такой вариант привлекателен тем, что обеспечивает возможностью регулировать скорость вращения обрабатываемого изделия.
3. Вопрос изменения расстояния между бабками специалисты советуют решить при помощи червячного вала. Выбирайте устройство, шаг витков у которого минимальное.
4. Шпиндельная передняя бабка тяжела в самостоятельном изготовлении. Потому лучше не рисковать, а приобрести бабку от производителя. В ней имеется необходимый функциональный набор, плюс не придется переживать относительно надежности устройства.
5. Фиксировать резцы можно приспособлениями, изготовленными своими руками. Только выполняя фиксаторы, обязательно убедитесь, что они будут регулироваться в двух плоскостях — вертикальной и горизонтальной.
6. Крепление к столу. Предусмотрев специальные монтажные отверстия на будущем станке, вы сможете его надежно зафиксировать на столе. Это позволит избежать вибраций и обеспечит высокую точность обработки заготовок.
7. Резцы. Некоторые токари резцы изготавливают самостоятельно, причем по качеству они редко уступают заводским изделиям. Для грубой обработки вполне подойдут самодельные резцы, а вот для выполнения более тонких операций мы все же посоветовали бы купить набор заводских инструментов. Вставляя в патрон различные насадки, вы сможете выполнять всевозможные операции по обработке металлических заготовок.

Самодельные станки во многом хороши. При этом важно понимать, что по уровню надежности, безопасности и функциональности достичь уровня заводских моделей они не способны. Потому если вам требуется токарное оборудование на долгосрочную перспективу, лучше не рисковать, не экспериментировать, а купить хороший, проверенный агрегат от ведущего производителя.

Самодельный токарный станочек

Такие шестеренки и ремень (используется в электрорубанках)
можно купить на рынке где продают запчасти для электроинструмента.

Немного подробностей о конструкции:
Направляющие — стержни передних стоек амортизаторов ВАЗ 2109 диаметром 22 мм, со стороны тонкой резьбы обрезаны и проточены под стандартную резьбу М14 х 1,5, с другой стороны она уже есть.
Пришлось заказать корпус шпинделя, ось и заднюю опору для направляющих. Отверстия для направляющих и оси шпинделя делали с одной установки на координатке, от этого зависит точность. При сборке использовал прокладки из латунной фольги для установки направляющих. При следующих замерах выяснилось, что точность установки направляющих по оси шпинделя у задней опоры по горизонтали получилась 0,02 мм, по вертикали 0,05 мм. Для моих задач более чем нормально.
Для супорта использовал болванку с отверстием под втулки для передней направляющей. Болванка и втулки разрезаны ти стянуты винтами для регулировки люфта. В задней отфрезерована ступенька которой супорт опирается через латунную прокладку на заднюю направляющую. Снизу поджимается пластиной 3мм. На супорт сверху привинчен однокоординатный столик от какого-то оптического прибора. Выточил для него ходовой винт М6 латунную гайку и два упора практически вручную. сверху на столике прикручена 5 мм пластина и резцедержатель. Продольный ходовой винт из стандартной шпильки М12, их на строительных ранках продают, закреплен в латунных втулках на корпусе шпинделя и задней опоры.
Задняя бабка сделана из куска 70 мм уголка, 12 мм пластины, в которой профрезерован треугольный паз под переднюю направляющую, и ступенька под заднюю, а также отрезка 20 мм стержня. Все это сварено «на глазок» но желательно поточнее. Затем бабка устанавливается на свое место. Нижний поджим на бабке регулируется так, чтобы она перемещалась вдоль направляющих с достаточно большим усилием. В патрон шпинделя зажимается сверло небольшого диаметра (я начал с 4 мм) и перемешая бабку кшпинделю, потихонечку, аккуратно просверливается в ней продольное отверстие. Затем сверло на 0,5 мм больше и тоже повторяется. И так до диаметра 6,7мм. Приличная соосность гарантируется. Затем, в патрон — метчик М8 и Поворачивая патрон воротком в задней бабке нарезается резьба.
В задней бабке вращающегося центра у меня нет, когда нужно, использую каленый неподвижный центрик, который вставляется вместо сверла в цанговый патрончик задней бабки.

Изготовление токарного станка по металлу своими руками.

Правильно собранные токарные станки по металлу своими руками, дадут возможность тем мужчинам, которые предпочитают все делать самостоятельно, выполнять множество полезных операций.

С помощью такого мини устройства можно проводить различные виды обработки металлических заготовок, начиная от накатки рельефа на поверхности и заканчивая нарезанием при необходимости резьбы.

Фланец был выполнен с пластиной толщиной 14 мм после поворота с 12 мм толщиной в центральной части, а края опущены до 8 мм, чтобы обеспечить направляющую для центрирования пластины. Фланец, уже свариваемый на центральном валу. Шкив был изготовлен из пластины толщиной 30 мм, шириной 25 мм после готовности. Внешний диаметр шкива составляет 120 мм, но необязательно должен быть этим измерением, каждый случай должен быть проанализирован и частично. Болты для завинчивания сборной шины должны быть прикреплены к внешней трубе подшипникового узла.

Хорошо помнить, что этот комплект был спроектирован, и это было сделано в токарной мастерской. Те, у кого есть доступ к токарному станку, могут делать эти части отдельно, потому что наиболее сложным является правильный выбор потока. Чтобы обеспечить большую точность посадки пластины, сторона фланца, в которой она закреплена, была отрегулирована на самом минигарнитуре, а держатель инструмента и автомобили все еще импровизированы. Режущая деталь должна быть прочно закреплена.

Настольный токарный станок по металлу открывает новые возможности перед домашним мастером и позволяет ему превратить работу в удовольствие.

Между тем, не каждому по карману приобрести уже готовое устройство в специализированном магазине.

В этом случае выходом их положения может стать сборка такого мини станка своими руками, и сделать это, при наличии желания, соответствующего материала и инструмента, сможет каждый.

Мини-лебедка и скамья сверла перед покраской. Эта статья все еще редактируется и охватывает только первую часть проекта. Более подробная информация будет добавлена ​​к уже опубликованному тексту. Последняя часть посвящена автоматизации мини-токарного станка.

Задняя бабка и резцедержатель

Купите для своих детей, весело проводите время в детстве, собирая потрясающие куски или даже фильмы и игры. Это, несомненно, одна из самых забавных и захватывающих игрушек, когда-либо созданных, и она не просто приносит удовольствие, но и вдохновляет воображение творчески, особенно младшие.

Самодельное токарное устройство отлично подойдет для гаража и дома и сможет выполнять большой объем соответствующей работы, такой как заточка резцов, нарезание резьбы, шлифование поверхности какого-либо металлического приспособления и многое другое.

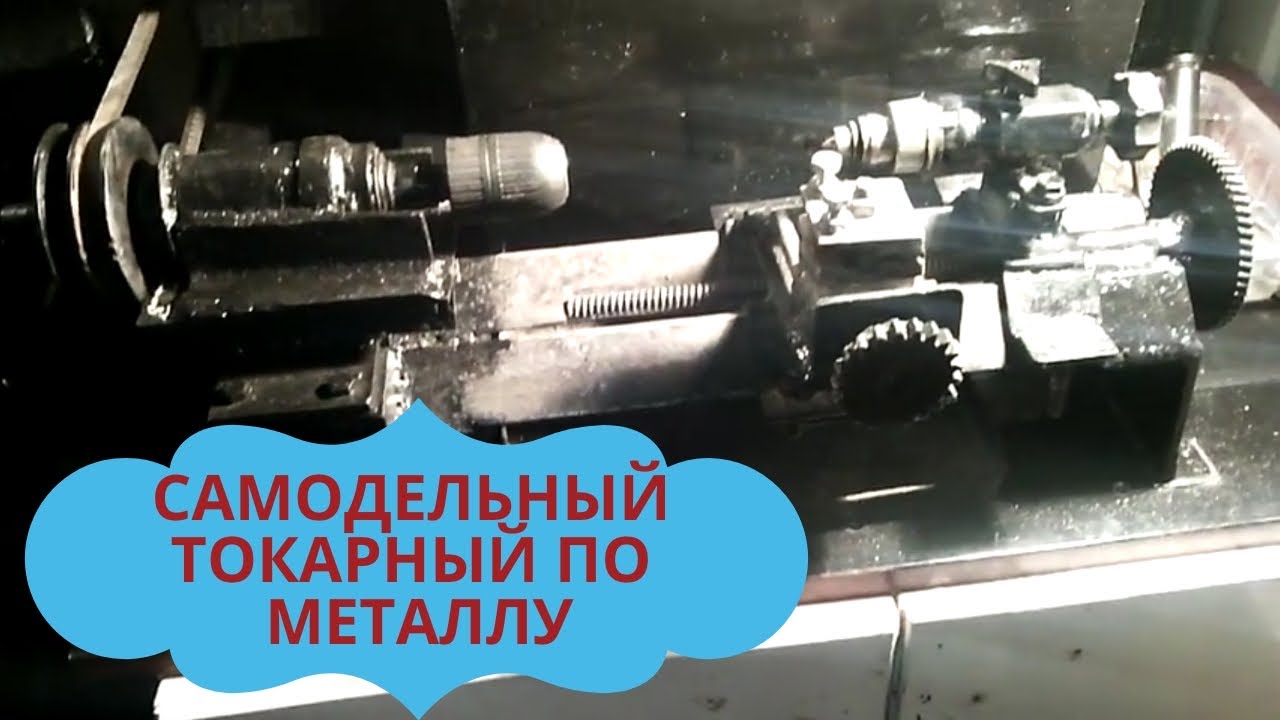

Самодельный токарный станок по металлу, который можно увидеть на фото ниже, собранный по всем правилам, ни в чем не будет уступать профессиональному оборудованию.

Эти пластиковые подушки научили нас многим вещам, например, быть осторожными, импровизировать, когда это необходимо, и даже иметь дело с болью. «Создатель бумажного самолёта» работает практически как традиционный принтер: вы просто кладете один лист бумаги, а все остальное! Бумага запускает машину, которую вытаскивают ролики, а подвижные платформы делают складки, которые в один прекрасный день вы пережили, чтобы учиться, например, на производственной линии. Лучшее, менее чем за 40 секунд он готов!

В конце концов, сама машина запускает самолет. Эта невероятная роботизированная рука использует 6 различных двигателей для поворота на 360º, открывайте и закрывайте пальцы и управляйте большим пальцем. Вся сборка очень тяжелая, и по-прежнему необходимо создать прочную основу для поддержки всех деталей без демонтажа. Хорошо демонстрируя движения настоящей руки, в ее нынешней четвертой версии роботизированная рука не может выдержать или манипулировать объектами без нарушения. К сожалению, его автор уже предупреждает в видео, что он не документировал процесс создания, поэтому любой, кто хочет внести улучшения в проект, по-прежнему нуждается в обратном инжиниринге, чтобы понять все это.

Токарный агрегат способен выполнять огромное количество самых полезных функций, без которых сложно представить любую металлообработку.

Современные устройства данного типа способны работать практически с любым материалом, начиная от металла и дерева, и заканчивая пластиком.

Такой агрегат дает возможность производить множество операций. В первую очередь, при помощи него можно получить из заготовки готовую деталь заданных размеров и формы.

Видео: Токарный станок по металлу своими руками

Любопытным любопытством этой машины является то, что она была разработана бразильским инженером Артуром Сацеком. Цилиндрическая часть атакуется вертикальным сверлом при вращении. Контролируя глубину бита и его положение относительно концов цилиндра, а также вращение пенопласта, у нас есть 3 измерения, необходимые для создания невероятных скульптур. Помимо точного контроля, машина очень элегантна.

Основная конструкция токарного станка

Еще одна очень интересная машина, которая также работает как трехмерный принтер. Может ли это быть более «цели»? Эта машина по-прежнему является прекрасным примером, чтобы представить, как это может быть будущее человечества, с машинами, строящими машины, и ускорение процессов облегчения, сделанных нашими собственными руками.

Кроме этого, при его помощи растачивается инструмент, обрабатывается деталь, сверлятся технологические отверстия, нарезается резьба, а также накатывается рифленая поверхность.

В настоящее время на соответствующем рынке можно найти огромный выбор данного типа оборудования, однако, в большинстве случаев все оно предназначено не для гаража и домашней работы, а для профессионального использования на предприятиях.

Следуйте за процессом на видео! Эта машина впечатляет всем ее процессом свертки и творчеством его создателя. Он работает следующим образом: машина хранит очередь с двумя разными типами пива. Вы когда-нибудь задумывались о том, сколько пива эта группа взяла за четыре месяца, что привело к развитию всего устройства? Эта машина должна революционизировать любой завтрак! Представьте себе, что на вашем столе есть робот, который делает блины в нужном вам формате? Просто отдайте команду на свой компьютер, и Блин-Блок построит ваш способ, который вы выбрали.

В качестве домашнего приспособления лучше всего такое мини устройство собрать своими руками, которое сможет работать как с металлом, так и с деревом.

Конечно, для самостоятельной сборки потребуются определенные навыки, соответствующая оснастка и инструмент, а также некоторые другие приспособления.

Лучше всего, если собранный своими руками мини токарный агрегат позволит обрабатывать мелкие деревянные заготовки, например, при необходимости отремонтировать мебель, а также работать с металлом.

Ваш завтрак будет ограничен только вашим воображением. Эти изобретения являются прекрасными примерами самодельных процессов. Если у вас есть отличная идея, не позволяйте ей просто оставаться в вашем уме, но бегите за ней, чтобы создать ее! Просто потому, что, не подозревая об этом, на прядильной фабрике ткачи значительно подготовили работу бумагоделателя. Действительно, лучшие волокна рассматриваемых растений были выбраны для ткачества различной одежды и белья. Таким образом, достаточно восстановить эти тряпки, благодаря рагпикерам, основная задача которых заключалась в сборе этого сырья, чтобы сделать его доступным для бумажных фабрик.

При помощи данного устройства можно со временем научиться самостоятельно изготавливать различный кухонный инвентарь и интересные предметы мебели с изящными элементами декора.

Токарный агрегат позволяет быстро создать детали самого разного сечения, а также выточить всевозможные приспособления.

Кроме того, большинство из этих тканей прошли стиральные, чистящие, механические и ручные обработки, которые сделали эти волокна более эластичными, мягкими, устойчивыми, в то же время устраняя те, которые не были. Таким образом, перед тем, как они пришли на мельницу, был вид выбора волокон. Все это сделает отличный сервис для бумагоделателя.

Как только тряпка прибывает на бумажную фабрику, ее подготовка может начаться. Это происходит в несколько этапов, возложенных на рабочих, на обманщиков. Эта сортировка позволит бумагоделателю использовать их по-разному в зависимости от желаемой продукции. Сглаживание Эта операция удаляет любые посторонние предметы, такие как кнопки и штыри, которые являются слишком опасными для следующих операций, швы и швы, которые слишком толстые, чтобы составлять определенную категорию сырья. Их называют здесь «мелочными».

Принцип работы любого токарного оборудования заключается в том, что заготовке придается вращательное движение, после чего она обрабатывается до необходимой формы различным типом резцов.

Между тем, настольный токарный станок по металлу, собранный в домашних условиях, представляет собой достаточно сложный агрегат, который состоит из множества самых разных приспособлений и элементов.

Это те, которые позже будут раздавлены машиной, чтобы получить целлюлозу. Раскол После вырезания ткань помещается с водой в «роторы», обширные каменные резервуары, в которых «мелкие» будут размягчаться и смягчаться в течение нескольких дней или недель.

Получение целлюлозы

Запах, который выходит, является пестрой. Это между яйцом и гнилой капустой! Затем может быть загружена голландская куча, мелкие люди постепенно выливаются в голландскую кучу, заботясь о том, чтобы все это было регулярно. Работа первых 2 или 3 часов имеет важное значение, необходимо быть осторожным, чтобы все «мелкие» проходили регулярно под лопастями цилиндра, чтобы правильно выполнить первую стадию «осквернения». Эта операция, осквернение, имеет очень переменную продолжительность в зависимости от качества ткани.

История создания

Первые устройства, которые по принципу своей работы напоминали современные токарные агрегаты, появились на свет несколько тысяч лет назад.

Такие приспособления использовались, главным образом, для обработки камня и дерева. Чуть позже их стали использовать и для работы с металлическими заготовками.

Затем идет варка целлюлозы и очистка целлюлозы, цилиндр продолжает постепенно опускаться, чтобы соответствующим образом обрабатывать смесь до получения желаемой целлюлозы. Очевидно, что композиции целлюлозы и, следовательно, время, необходимое для их получения, варьируются от одного продукта к другому.

Однако, если не требуются определенные фильтровальные бумаги или промокательные бумаги, целлюлоза не закончена. Требуется склеивание. Мы будем смешивать с этой пастой клей, то есть продукт, который сделает бумагу водонепроницаемой. Долгое время бумагоделатели делали бумагу без клея, так что их нужно было пропитывать препаратами, полученными из желатина животных.

Токарное устройство в современном его понимании появилось в начале восемнадцатого века.

Его изобретателем стал инженер Нартов, который использовал в своем агрегате детали, которые были произведены из металла.

Между тем, первые токарные устройства приводились в движение за счет ручной силы при помощи специального маховика.

Этот процесс, который является фантастическим на всю жизнь, сопротивление и хорошее владение бумагой, когда она была правильно сделана, оставляет место для калибровки в массе сегодня. Также можно дать определенный цвет пульпе, поэтому можно покрасить это в голландскую кучу. В этом случае окраска выполняется до наклеивания бумажной массы. То же самое будет сделано для включений.

Изготовление бумажных листов

Независимо от того, прямоугольная, круглая или квадратная, бумажная форма представляет собой не что иное, как металлическое сито, растянутое на деревянной раме. Таким образом, можно говорить, например, об уложенной бумаге или бумаге из вельюма в зависимости от качества утка инструмента.

Со временем привод трансформировался в автоматический, и необходимое вращательное движение создавалось посредством трансмиссионного вала и передавалось через ременчатые передачи.

С появлением электрических двигателей основным приводом токарного станка стал именно электродвигатель, который используется в данном типе оборудования и в наше время.

Другая деревянная рама, покрытая, приспосабливается точно к контурам первой части, окружая ее бортом, который сохраняет тесто при рисовании. Это также помогает марионетке контролировать требуемое количество теста. Чаще всего на форме вышивают водяной знак.

Эти формы могут быть двух разных типов: грани или веллума. Фактически это способ, с помощью которого сетка изменяется. Это была бы самая старая форма бумажного строительства, но она вернется, по крайней мере, в 13-м веке в Италии. В начале у нас есть деревянная рама, на которой мы выложим решетку. Для проложенных металлических проволок растянуты параллельно и очень плотно. Эти нити, называемые стержнями, поддерживаются цепными линиями, своеобразными деревянными лентами в виде капли воды, которые берутся из деревянной рамы.

Как и раньше, современный токарный агрегат состоит из набора определенных механизмов и элементов, которые особым образом взаимодействуют между собой.

Его оснастка включает в себя самые разные элементы.

Так, количество оборотов шпинделя раньше регулировали за счет использования ступенчато-шкивного привода, а сегодня эта операция осуществляется при помощи коробки передач.

Цепь проходит по цепной линии, на которой она регулярно удерживается проволокой из меди или латуни. Цепь удерживает зазор между штифтами. Вся эта очень жесткая сборка позволяет сделать красивую бумагу, в которой вы увидите прозрачность следа линий. Это западная традиционная бумага по преимуществу.

Веллум — это механическое ткачество, полученное на ткацком станке. Таким образом создается металлическая сетка и будет помещена на деревянную раму. Мы находим цепные линии, но больше цепей. Холст удерживается несколькими связями через тонкую проволоку из латуни или меди.

Модернизация с течением времени затронула абсолютно все узлы токарного станка, однако схема и принцип его работы и сегодня остались такими же, как и много лет назад.

Практически все виды обработок заготовок производятся при помощи металлических резцов, изготовленных из высококачественной стали.

Современная оснастка токарного станка позволяет многие операции выполнять более качественно и быстро, а это значит, что функциональные возможности такого оборудования увеличились в несколько раз.

Будь то растительность или веллум, каждая форма получает покрытие, то есть деревянный каркас, который идеально подходит к контуру формы, чтобы разграничить формат листа. Эта крышка может иметь переменную толщину, даже если, как будет видно ниже, ее толщина не влияет на толщину и конечный вес бумаги.

Бумажные формы обычно работают парами. Требуется одна крышка, идеально подходящая для обоих инструментов. Открывающий, захватывает бумажную форму, регулирует крышку, а затем погружает инструмент в резервуар, который должен быть обработан, где пасту и воду тщательно заваривают. Он вытягивает целлюлозу из бумаги, а затем выдает форму резервуара и печатает «разветвление», которое является возвратно-поступательным движением, заданным для инструмента, так что волокна распределяются гармонично на холсте, лист будет только сильнее и красивее.

Устройство токарного станка

Мини токарный станок, который можно использовать для обработки несложных деревянных и металлических заготовок, должен обязательно состоять из рамы, передней и задней бабки, а также упоров для резцов и, конечно же, электропривода.

Основное предназначение рамы в этом случае — это создание опоры для всех элементов устройства.

В свою очередь передняя бабка должна быть жестко закреплена и служить основной базой для устройства вращательного узла.,

Передаточный механизм в таком агрегате, как правило, располагается в передней части рамы и обеспечивает надежную связь между ведущим центром и основным приводом, в качестве которого выступает электромотор.

Для того чтобы прочно фиксировать обрабатываемую заготовку, устанавливают заднюю бабку, которая может перемещаться по направляющей в зависимости от размеров обрабатываемой детали.

Для токарного станка с небольшой мощностью можно в качестве электропривода использовать мотор от дрели.

Такой мини станок даст возможность производить несложные операции с небольшими заготовками, однако, если планируется работа с массивным материалом, лучше использовать более мощный мотор.

Устройство для передачи необходимого вращательного момента непосредственно на заготовку лучше оснастить ременной передачей, однако, можно выполнить и прямое подключение, для чего ведущий центр следует прочно насадить на сам вал электродвигателя.

В любом токарном станке ведомый и ведущий центры в обязательном порядке должны размещаться только на одной оси, в противном случае при работе будет наблюдаться сильная вибрация.

Раму самодельного токарного станка следует собирать только из металлических профилей и уголков, используя при этом правильно составленный чертеж.

Более подробно об устройстве самодельного токарного станка рассказано на видео, которое размещено ниже.

Процесс сборки токарного станка

Собранный своими руками станок позволит выполнять в домашних условиях достаточно сложные операции, кроме этого, при помощи него может быть осуществлена при необходимости заточка различных заготовок.

Легче всего своими руками собрать станок лучкового типа, схема работы которого не слишком сложная. Для его сборки потребуется не только соответствующий материал, но и инструмент, а также чертеж.

Подготовив для работы инструмент и материал, следует изготовить из дерева стойки и прикрутить к ним болты.

Стойки должны иметь жесткую конструкцию и не расшатываться при работе агрегата.

Для укрепления деревянных стоек, а также резцов, рекомендуется использовать подручник, который можно изготовить из двух досок. Подручник для резцов должен иметь возможность свободно вращаться.

При изготовлении своими руками всех элементов станка следует использовать только профессиональный инструмент.

На видео, которое размещено ниже, рассказано о том, какой инструмент необходим для работы и как самостоятельно собрать токарный станок, при помощи которого может выполняться как заточка заготовок, так и многие другие операции.

Для того чтобы фиксировать заготовку, которую необходимо обработать, используют гайки, которые должны не только прочно ее укрепить, но и дать возможность двигаться в заданном направлении под ход резцов.

Следует также хорошо продумать и об устройстве электродвигателя, при помощи которого будет производиться необходимая заточка заготовки.

Для этих целей можно использовать небольшой двигатель с малой мощностью. Он позволит производить несложную обработку самых разных заготовок.

Также, используя соответствующий инструмент, данный агрегат можно дополнительно оснастить насадкой под шлифовальные круги, что еще больше расширит его возможности.

Более подробно о том, как имея под рукой весь необходимый инструмент и материал, собрать своими руками станок, рассказано на видео, размещенном ниже.

Многие мужчины пытаются сделать самодельный токарный станок. Хозяева утверждают, что работа на токарном станке позволяет наслаждаться процедурой создания изящных вещей из необработанных заготовок. Купить готовый станок — не каждому по карману. Поэтому в этой статье мы рассмотрим, как сделать самодельный токарный станок.

Предназначение токарного станка

Токарный станок является одним из первых металлообрабатывающих станков, что был изготовлен преимущественно для обработки изделий из любого материала — дерева, пластика и металла. С помощью такого станка можно получать детали различной формы при обработке наружной поверхности, расточке и сверловке отверстий, нарезке резьбы и накатке рифленой поверхности.

Производители в настоящее время изготавливают большое количество различных токарных станков. Однако зачастую они являются слишком сложными для домашней работы, громоздкими и дорогостоящими. Прекрасная альтернатива этому — изготовление самодельного маленького токарного станка по дереву или металлу, который является удобным в использовании благодаря своим небольшим размерам и простоте управления и позволяет обрабатывать в минимальные сроки небольшие детали.

Хорошо иметь в условиях домашнего пользования токарный станок по дереву, с помощью которого можно выточить мелкие детали для мебели, рукоятки для слесарных инструментов, держаки для хозяйственного инвентаря. Начав с простых изделий, вы можете постепенно дойти до создания изящных точеных мебельных гарнитуров и деталей для парусных яхт. С помощью токарных станков можно выточить нужные детали круглого сечения: оси или колеса.

Принцип работы на подобном токарном станке достаточно прост: заготовке, которая зажата в горизонтальном положении, придается вращательное движение, а лишний материал снимается подвижным резцом. Однако для осуществления этих простых манипуляций требуется механизм, который состоит из множества деталей, точно пригнанных между собой.

История токарного станка

Токарные станки прошли длинный путь развития, являясь когда-то примитивными устройствами и превратившись сейчас в высокопроизводительное оборудование для токарной обработки. За пару тысячелетий до наших дней самые простые устройства для обработки изделий из дерева и камня и придания им фасонной и цилиндрической поверхности применялись в Древнем Египте.

В начале восемнадцатого века наш соотечественник, изобретатель и механик Андрей Нартов сконструировал и создал первый токарный станок с использованием суппорта с механическим перемещением. Это стало началом производства современных токарных станков своими руками и на предприятиях. Многие детали в станках Нартова, шкивы, рейки, зубчатые колёса, винты, были металлическими. Станки, как и прежде, в движение приводились человеком с помощью маховика.

В конце восемнадцатого столетия после изобретением паровой машины и мотора внутреннего сгорания, а потом и электрического двигателя ручной привод заменили машинным. Передача к токарным станкам движения выполнялась от общего двигателя посредством трансмиссионного вала. Его подвешивали к потолку или стене цеха. Движение от вала передавалось на каждый станок с помощью ременных передач.

Токарные станки в начале двадцатого века стали оснащать экономичными электрическими двигателями, индивидуальными для каждого станка. Одновременно станки начали усовершенствоваться, так как в них нуждалось массовое производство. Промышленности были необходимы станки для обеспечения высокой производительности и максимально высокого качества обработки деталей.

Для изменения количества оборотов шпинделя и усовершенствования механизма станков они начали оснащаться ступенчато-шкивным приводом. Ходовой винт со шпинделем соединяли с помощью гитары из зубчатых колёс. Эти агрегаты в последствие были дополнены коробкой подач. Еще одним новшеством, появившимся в токарных станках, стала раздельная передача движений от ходового винта и валика на суппорт. В первом случае происходила нарезка резьбы, во втором -все остальные операции. Модернизация также коснулась и механизм фартука.

Быстрое развитие токарных станков ускорило возникновение быстрорежущей стали. Ее использование позволило скорость резки увеличить в пять раз, если сравнить со скоростью обработки обыкновенной углеродистой стали. Чтобы увеличить количество оборотов, число разных видов подач, токарные станки стали оснащаться ещё более сложной коробкой передач и вращения, а использовавшееся ранее подшипники качения заменили подшипниками вращения. Особое внимание стало уделяться автоматической смазке деталей токарного станка.

Устройство токарного станка

Простейший самодельный токарный станок, что предназначен для обработки деревянных заготовок, в своей конструкции имеет несколько основных частей: раму, переднюю и заднюю бабки, ведущий и ведомый центры, электропривод, упор для резца. Рама выступает станиной и опорой для остальных агрегатов станка. Передняя бабка является неподвижной и служит базой для расположения основного узла вращения.

В передней раме размещается передаточный механизм, который связывает электрический мотор и ведущий центр. Вращательное движение через ведущий центр передаётся заготовке. Вдоль рамы свободно перемещается задняя бабка. Её перемещают зависимо от длины заготовки таким способом, чтобы обрабатываемую деталь прочно закрепить через ведомый центр.

Для токарного станка можно использовать любой привод, но только при соответствии его по оборотам и мощности обрабатываемой заготовке. И если уменьшение и падение оборотов можно решить при помощи передаточной системы, то мощность мотора останется неизменной.

Теоретически для самодельного настольного токарного станка может подойти любой мотор, даже на 200 Вт, но если вы намерены обрабатывать массивные заготовки, может случиться перегрев и возникнуть частые остановки. Чаще всего для передачи вращения применяется ременная передача, иногда фрикционная и даже цепная. Возможно решение и с отсутствием передаточных механизмов, где патрон или ведущий центр насаживается на вал электрического двигателя.

Ведомый и ведущий центры должны размещаться на одной оси, иначе заготовка будет вибрировать. При этом должны выполняться такие условия: фиксация, центровка и вращение. В лобовых станках применяется только ведущий центр. Фиксация заготовки в этом случае совершается при помощи планшайбы или кулачкового патрона.

Раму принято собирать из металлических профилей или уголков, а может состоять из деревянного бруска. В любом случае должно быть обеспечено жёсткое крепление ведущего и ведомого центров. Раму проектируют так, чтобы задняя бабка при настройке могла свободно перемещаться вдоль оси. Упор для резца также должен перемещаться.

После установки необходимого положения следует создать жесткую фиксацию всех элементов самодельного мини токарного станка. От цели работы, типа и размеров обрабатываемых заготовок зависят конечные габариты и форма агрегатов конструкции. Зависимо от назначения станка, также подбирается мощность и разновидность электропривода, который передаёт вращающейся детали нужное усилие. Он должен иметь характеристики, которые соответствуют испытываемой нагрузке.

Коллекторные двигатели для устойчивой работы электроприводом подходят меньше всего. При отсутствии нагрузок обороты неконтролируемо увеличиваются, и под действием экстремальной центробежной силы заготовка может вылететь из фиксаторов, что является очень опасным. Возможно применение таких моторов с редуктором, которые ограничивают бесконтрольный разгон заготовки. А вот в процессе вытачивания миниатюрных деталей с малой массой беспокоиться не о чем.

Для обработки заготовки, которая имеет диаметр 10 и ширину 70 сантиметров, рекомендуется применять асинхронный электродвигатель с мощностью больше 250 Вт. Такая разновидность электроприводов имеет устойчивость частоты вращения при нагрузках, и у них нет экстремального возрастания частоты вращения при отсутствии нагрузки и высокой массе вращаемой заготовки.

С другой стороны без использования ременной передачи, а при применении вала двигателя как части ведущего центра, внутри электромотора подшипники претерпевают нагрузку, на которую они не рассчитаны. Подшипники вала рассчитаны исключительно на нагрузку, что приложена под прямым углом, а в изготовленных своими руками миниатюрных токарных станках получается, что присутствует ещё и усилие, что направлено вдоль вала и провоцирует быстрое разрушение подшипников электродвигателя.

Поэтому вы можете скомпенсировать продольную силу. Необходимо сделать с обратной стороны вала упор, где имеется технологическое углубление. Зависимо от конструктивных особенностей двигателя следует найти в его задней части опору, сделать аналогичное углубление и поместить шарик необходимого размера между ней и торцом вала. Упор должен хорошо прижимать шарик к валу, в противном случае толку от подобного подшипника не будет.

Ведомый центр бывает вращающимся или неподвижным. Он размещается на задней бабке станка. Если центр является неподвижным, то его изготавливают из обыкновенного болта, заточив конец резьбовой части под конус. В бабке также имеется внутренняя резьба. Тогда при вращении заострённого болта можно прижимать заготовку между центрами.

Ход болта составляет 20-30 миллиметров, остальное расстояние выставляют перемещением по направляющей оси задней бабки. Отшлифованный заострённый болт, что выступает ведомым центром, перед работой необходимо смазать машинным маслом для избегания дымления заготовки, как показано на видео о токарных станках.

Изготовление токарного станка

Своими руками токарный станок может собрать каждый умелец. Он характеризуется простотой в производстве и надежностью в работе. На нем вы сможете изготавливать и протачивать детали, а также затачивать режущий инструмент и обтачивания металлических изделий, проведения работ с костью, пластмассой и деревом, создания деревянных сувениров и предметов быта, а также при ремонте машины.

Находясь дома, у вас получится сделать своими руками токарный станок лучкового вида. Он является многофункциональным и простым в применении. А легкость заменяемости стальных элементов гарантирует длительный срок службы такого оборудования и его возможности переключения на работу с различным материалом. К двум деревянным стойкам, что выпилены предварительно, прикрепите болты и завинтите гайками.

Такие стойки способны укрепить конструкцию и предотвратить расшатывание деревянных стоек. Следите, чтобы отверстия для выбранных болтов подходили, и чтобы резьба гаек являлась соответствующей. Чтобы в процессе работы не шатались резец и стамеска, их принято укреплять подручником, который представляет собой две дощечки, что соединены между собой при помощи клеевого состава или винтовым способом под прямым углом.

В обязательном порядке нижняя дощечка должна иметь скошенный угол и полоску из железа, предотвращающую деформацию стамески в процессе движения. Горизонтальную дощечку в свою очередь оснащают прорезью для контроля движения подручника и управления им для наиболее качественной работы. Чтобы подручник имел возможность вращаться свободно, в основании заготовки делают вдоль ее поверхности отверстия для завинчивания пробойника.

Деревянную заготовку, требующую обработки, привинтите плотно гайками, деталь благодаря этому закрепляется крепко и двигается свободно. Теперь изготовленный своими руками мини токарный станок готов к эксплуатации, однако не думайте, что детали следует обрабатывать только в одну сторону. Самодельный токарный станок позволяет вращаться детали в разные стороны для достижения оптимальной формы предмета и возможности будущего декорирования.

Для изготовления токарного станка своими руками вы можете взять маломощный двигатель (250-500 Вт), который имеется в наличии, или купить ранее использовавшийся мотор по недорогой цене. Хорошим вариантом будет применение электродвигателя от швейной машинки. Достаточно посмотреть фото самодельных токарных станков, чтобы в этом убедиться! Заднюю и переднюю бабку можно изготовить самостоятельно.

Шлифовальные и абразивные круги насаживаются на выступающий конец вала движка. При их помощи самодельный токарный станок сможет выполнять, кроме заточки инструмента, полировку или шлифовку поверхностей. Таким образом, токарный станок в быту — это просто незаменимая вещь при разноплановой обработке металла и древесины.

Если установить вместо шлифовальных кругов специальный переходник со сверлильным патроном, тогда такой станок получится использовать для сверловки отверстий и фрезеровки пазов в изделиях. К слову сказать, помимо деревянных реек, для изготовления рамы можно использовать набор сортового металла — уголки, швеллеры, балки и листовой материал. Под небольшой токарный станок вы можете приспособить шлифмашину или обычную электродрель.

Теперь вы узнали о предназначении и использовании токарных станков в домашнем хозяйстве. Не зря же это оборудование прошло такой длинный путь развития! Самостоятельно можно изготовить простейшие миниатюрные токарный станки, которые, тем не менее, успешно справляются с поставленными перед ними задачами, будь-то обработка, шлифовка или выточка деталей нужных размеров из дерева или металла.

Самодельный токарный станок по металлу своими руками чертежи

Токарно-лобовой станок

Tags: Самодельный токарный станок по металлу своими руками чертежи

шлифую заготовки для станины самодельного станка .

Илюха С | Автор топика: токарный

Самодельный мини токарный станок The video was deleted or is not publicly available 10:12 Передняя бабка на токарном станке часть 2 / Front headstock on the lathe 641 views 12:57 Точные размеры узлов и деталей токарного станка. Часть 1. 402 views 12:25 Точные размеры узлов и деталей токарного станка. Часть 2. 249 views 07:10 Как выставить заднюю бабку. Проточка в центрах 147 views 07:25 Как выставить переднюю и заднюю бабку относительно направляющих токарного станка. 514 views 02:47 Передняя бабка на токарном станке / Front headstock on the lathe 371 views

Токарный станок своими руками — YouTube

… на токарных станках #резцы для токарного станка #самодельный токарный станок #чертеж токарного … станки #настольные станки по металлу #токарный станок …

Tokarnyi stanok. Как самому сделать токарный станок по дереву своими руками в домашних условиях из подручных материалов. Схемы и чертежи самодельных токарных станков с наглядными иллюстрациями и фото

Простейший самодельный токарный станок, что предназначен для обработки деревянных заготовок, в своей конструкции имеет несколько основных частей: раму, переднюю и заднюю бабки, ведущий и ведомый центры, электропривод, упор для резца. Рама выступает станиной и опорой для остальных агрегатов станка. Передняя бабка является неподвижной и служит базой для расположения основного узла вращения.

В передней раме размещается передаточный механизм, который связывает электрический мотор и ведущий центр. Вращательное движение через ведущий центр передаётся заготовке. Вдоль рамы свободно перемещается задняя бабка. Её перемещают зависимо от длины заготовки таким способом, чтобы обрабатываемую деталь прочно закрепить через ведомый центр.

Для токарного станка можно использовать любой привод, но только при соответствии его по оборотам и мощности обрабатываемой заготовке. И если уменьшение и падение оборотов можно решить при помощи передаточной системы, то мощность мотора останется неизменной.

Теоретически для самодельного настольного токарного станка может подойти любой мотор, даже на 200 Вт, но если вы намерены обрабатывать массивные заготовки, может случиться перегрев и возникнуть частые остановки. Чаще всего для передачи вращения применяется ременная передача, иногда фрикционная и даже цепная. Возможно решение и с отсутствием передаточных механизмов, где патрон или ведущий центр насаживается на вал электрического двигателя.

Ведомый и ведущий центры должны размещаться на одной оси, иначе заготовка будет вибрировать. При этом должны выполняться такие условия: фиксация, центровка и вращение. В лобовых станках применяется только ведущий центр. Фиксация заготовки в этом случае совершается при помощи планшайбы или кулачкового патрона.

Раму принято собирать из металлических профилей или уголков, а может состоять из деревянного бруска. В любом случае должно быть обеспечено жёсткое крепление ведущего и ведомого центров. Раму проектируют так, чтобы задняя бабка при настройке могла свободно перемещаться вдоль оси. Упор для резца также должен перемещаться.

После установки необходимого положения следует создать жесткую фиксацию всех элементов самодельного мини токарного станка. От цели работы, типа и размеров обрабатываемых заготовок зависят конечные габариты и форма агрегатов конструкции. Зависимо от назначения станка, также подбирается мощность и разновидность электропривода, который передаёт вращающейся детали нужное усилие. Он должен иметь характеристики, которые соответствуют испытываемой нагрузке.

Коллекторные двигатели для устойчивой работы электроприводом подходят меньше всего. При отсутствии нагрузок обороты неконтролируемо увеличиваются, и под действием экстремальной центробежной силы заготовка может вылететь из фиксаторов, что является очень опасным. Возможно применение таких моторов с редуктором, которые ограничивают бесконтрольный разгон заготовки. А вот в процессе вытачивания миниатюрных деталей с малой массой беспокоиться не о чем.

Для обработки заготовки, которая имеет диаметр 10 и ширину 70 сантиметров, рекомендуется применять асинхронный электродвигатель с мощностью больше 250 Вт. Такая разновидность электроприводов имеет устойчивость частоты вращения при нагрузках, и у них нет экстремального возрастания частоты вращения при отсутствии нагрузки и высокой массе вращаемой заготовки.

С другой стороны без использования ременной передачи, а при применении вала двигателя как части ведущего центра, внутри электромотора подшипники претерпевают нагрузку, на которую они не рассчитаны. Подшипники вала рассчитаны исключительно на нагрузку, что приложена под прямым углом, а в изготовленных своими руками миниатюрных токарных станках получается, что присутствует ещё и усилие, что направлено вдоль вала и провоцирует быстрое разрушение подшипников электродвигателя.

Поэтому вы можете скомпенсировать продольную силу. Необходимо сделать с обратной стороны вала упор, где имеется технологическое углубление. Зависимо от конструктивных особенностей двигателя следует найти в его задней части опору, сделать аналогичное углубление и поместить шарик необходимого размера между ней и торцом вала. Упор должен хорошо прижимать шарик к валу, в противном случае толку от подобного подшипника не будет.

Ведомый центр бывает вращающимся или неподвижным. Он размещается на задней бабке станка. Если центр является неподвижным, то его изготавливают из обыкновенного болта, заточив конец резьбовой части под конус. В бабке также имеется внутренняя резьба. Тогда при вращении заострённого болта можно прижимать заготовку между центрами.

Ход болта составляет 20-30 миллиметров, остальное расстояние выставляют перемещением по направляющей оси задней бабки. Отшлифованный заострённый болт, что выступает ведомым центром, перед работой необходимо смазать машинным маслом для избегания дымления заготовки, как показано на видео о токарных станках.

Изготовление токарного станка своими руками

Своими руками токарный станок может собрать каждый умелец. Он характеризуется простотой в производстве и надежностью в работе. На нем вы сможете изготавливать и протачивать детали, а также затачивать режущий инструмент и обтачивания металлических изделий, проведения работ с костью, пластмассой и деревом, создания деревянных сувениров и предметов быта, а также при ремонте машины.

Находясь дома, у вас получится сделать своими руками токарный станок лучкового вида. Он является многофункциональным и простым в применении. А легкость заменяемости стальных элементов гарантирует длительный срок службы такого оборудования и его возможности переключения на работу с различным материалом. К двум деревянным стойкам, что выпилены предварительно, прикрепите болты и завинтите гайками.

В обязательном порядке нижняя дощечка должна иметь скошенный угол и полоску из железа, предотвращающую деформацию стамески в процессе движения. Горизонтальную дощечку в свою очередь оснащают прорезью для контроля движения подручника и управления им для наиболее качественной работы. Чтобы подручник имел возможность вращаться свободно, в основании заготовки делают вдоль ее поверхности отверстия для завинчивания пробойника.

Деревянную заготовку, требующую обработки, привинтите плотно гайками, деталь благодаря этому закрепляется крепко и двигается свободно. Теперь изготовленный своими руками мини токарный станок готов к эксплуатации, однако не думайте, что детали следует обрабатывать только в одну сторону. Самодельный токарный станок позволяет вращаться детали в разные стороны для достижения оптимальной формы предмета и возможности будущего декорирования.

Для изготовления токарного станка своими руками вы можете взять маломощный двигатель (250-500 Вт), который имеется в наличии, или купить ранее использовавшийся мотор по недорогой цене. Хорошим вариантом будет применение электродвигателя от швейной машинки. Достаточно посмотреть фото самодельных токарных станков, чтобы в этом убедиться! Заднюю и переднюю бабку можно изготовить самостоятельно.

Шлифовальные и абразивные круги насаживаются на выступающий конец вала движка. При их помощи самодельный токарный станок сможет выполнять, кроме заточки инструмента, полировку или шлифовку поверхностей. Таким образом, токарный станок в быту – это просто незаменимая вещь при разноплановой обработке металла и древесины.

Если установить вместо шлифовальных кругов специальный переходник со сверлильным патроном, тогда такой станок получится использовать для сверловки отверстий и фрезеровки пазов в изделиях. К слову сказать, помимо деревянных реек, для изготовления рамы можно использовать набор сортового металла – уголки, швеллеры, балки и листовой материал. Под небольшой токарный станок вы можете приспособить шлифмашину или обычную электродрель.
Привод для токарного станка может быть использован любой, но он должен соответствовать по мощности и оборотам обрабатываемой заготовке. И если увеличение и уменьшение оборотов можно решить с помощью передаточной системы, то мощность двигателя останется неизменной. Теоретически подойдёт любой двигатель, даже на 200 Вт, однако если обрабатывать массивные заготовки, возможен перегрев и частые остановки. Для передачи вращения чаще всего используется ременная передача, некоторые пользуются фрикционной и даже цепной передачей. Возможен вариант и с отсутствием любых передаточных механизмов, где ведущий центр или патрон насаживается на вал электродвигателя

Ведущий и ведомый центра должны располагаться на одной оси, в противном случае заготовка будет вибрировать. Должно выполняться три условия: центровка, фиксация и вращение. В лобовых токарных станках используется лишь ведущий центр. В этом случае фиксация заготовки осуществляется с помощью кулачкового патрона или планшайбы.
Как можно заметить самодельный токарный станок для обработки древесины несложно изготовить самому в домашних условиях. И хотя придётся потратить немного денег, вы сэкономите большую часть средств и получите настоящее удовлетворение.

Станина (рама) может быть собрана из металлических уголков или профилей, а может состоять из деревянных брусков. Главное, чтобы обеспечивалось жёсткое крепление обоих центров. Рама проектируется так, чтобы при настройке задняя бабка могла перемещаться вдоль оси вращения. Перемещаться должен и упор для резца (подручник). А после установки нужного положения следует также обеспечить жесткую фиксацию всех опорных элементов станка. Ещё в процессе разработки схемы будущего токарного станка нужно определиться с целями. Какие приблизительно заготовки планируется обрабатывать. От этого зависят конечные размеры и форма элементов конструкции.

Еще полезные сведения о самодельных токарных станках:

Для обработки заготовок диаметром 10см и 70см длиной, рекомендуется использовать асинхронный электродвигатель с номинальной мощностью свыше 250 Вт. Такой тип электроприводов имеют устойчивость частоты вращения при наличии нагрузки, и у них нет экстремального увеличения частоты вращения при полном отсутствии нагрузки и большой массе вращаемой заготовки. Среди недостатков можно назвать снижение интенсивности вращения при увеличении нагрузки на вал двигателя, однако для токарного станка количество оборотов ниже 3000 вполне приемлемо и позволяет обходиться без дополнительных шкивов.

С другой стороны, если не использовать ременную передачу, а использовать вал двигателя как часть ведущего центра, то подшипники внутри электромотора претерпевают нагрузки, на которые они не рассчитаны. Подшипники вала электродвигателя рассчитаны только на нагрузку, приложенную под прямым углом, а в самодельном токарном станке получается, что присутствует ещё и усилие, направленное вдоль вала. Это приводит к быстрому разрушению подшипников электродвигателя. Поэтому можно скомпенсировать продольную силу. Для этого нужно сделать упор с обратной стороны вала. Обычно там есть технологическое углубление. В зависимости от конструктивных особенностей мотора нужно найти опору в его задней части и сделать такое же углубление и поместить между торцом вала и опорой шарик подходящего размера. Упор должен жёстко прижимать шарик к валу иначе толку от такого подшипника будет мало.

Как изготовить своими руками ведущий центр самодельного токарного станка . Есть три способа и все они показаны на чертеже. Самый простой способ – подобрать тонкостенную трубку, которую можно с трудом насадить на вал. Выпиливаем с одного конца зубцы, а другим концом набиваем на вал.

Такой ведущий центр прост в изготовлении, но не универсален, его трудно демонтировать, а работать можно будет только с двумя центрами. Второй способ более практичный. Он называется планшайба. В отверстия планшайбы вставляются заострённые винты М4, М5 с контрагайками. При работе с ней необходим защитный кожух. Третий вариант – простой патрон. Такой центр сложнее всего изготовить и каждый раз нужно подгонять более широкую заготовку под размеры патрона. Однако такой способ передачи крутящего момента заготовке считается самым подходящим.

Ведомый центр может быть неподвижным или вращающимся. Располагается он на задней бабке токарного станка. Если центр неподвижный, то его можно изготовить из обычного болта, заточив под конус конец резьбовой части. В бабке также подразумевается наличие внутренней резьбы. Тогда вращая заострённый болт можно прижимать деревянную заготовку между центрами. То есть ход болта должен составлять 20-30мм, остальное расстояние выставляется перемещением задней бабки по направляющей оси. Отшлифованный заострённый болт (ведомый центр) перед работой следует смазать машинным маслом, чтобы избежать дымления заготовки.

Основу токарного станка по дереву составляет однофазный электродвигатель мощностью около 1 кВт или трехфазный электродвигатель мощностью около 1,5 кВт, включенный по конденсаторной схеме. Лучше выбрать электродвигатель с пониженным числом оборотов в минуту, не более 1500 (желательно около 600—800).

О конденсаторных схемах включения трехфазных двигателей в однофазную сеть необходимо рассказать подробнее.
Имеется большой выбор трехфазных электродвигателей, однако не все они пригодны для включения в однофазную сеть по конденсаторной схеме. Так, например, хороши для этих целей двигатели серий АО, А02, Д, АОЛ, АПН, УАД и некоторые другие. Имеются электродвигатели с номинальным напряжением 127/220 В (номинальное напряжение электродвигателя указано на паспорте-этикетке на его корпусе). Такие электродвигатели подключают к сети 220 В через конденсаторы только по схеме «звезда» (д).

Электродвигатели с номинальным напряжением 220/380 В

Для получения максимально возможной мощности на валу электродвигатели подключают к однофазной сети 220 В по схеме, показанной на рис. 117,а. Переключатель SA2 позволяет осуществить реверс ротора двигателя.

Для электродвигателя с номинальным напряжением 220/380 В, выполненного по схеме «треугольник», емкость рабочего конденсатора определяют по формуле:
Ср(д) = 4800-(мкФ).

Пусковые конденсаторы (С ) в обеих схемах выбирают емкостью в 1,5—2,0 раза больше, чем рабочие. Конденсаторы для перечисленных схем должны быть с бумажной изоляцией (марок МБГО, МБГП и т. п.) и рассчитаны на рабочее напряжение не менее 350 В.

Если электродвигатель с номинальным напряжением 127/220 В, выполненный по схеме «звезда», имеет выведенные на клеммную колодку концы (где можно производить переключение обмоток), то применяют схему (рис. 1,6), дающую наибольшую достижимую мощность на валу. Пуск электродвигателя осуществляют следующим образом. Нажимают кнопку «Пуск» и включают выключатель «Сеть». Как только электродвигатель наберет обороты, отпускают кнопку «Пуск». Если при выбранном рабочем конденсаторе двигатель при работе сильно нагревается, подбирают оптимальный вариант, уменьшая или увеличивая емкость рабочего конденсатора.

Второй конец заготовки закрепляют в центре. Он представляет собой уголковый держатель, сваренный из стали толщиной 4-5 мм. К держателю приварена обойма, в которую вставлен с натягом шарикоподшипник. В центральное отверстие шарикоподшипника запрессована стальная точеная втулка с резьбой под центр. Центр представляет собой стальной заостренный стержень толщиной не менее 16 мм со сплошной резьбой по всей длине и двумя лысками на конце (для заворачивания центра). С помощью трех гаек центр крепится во втулке. Ограничительная шайба плотно насаживается на заостренный конец. При установке станка на верстаке необходимо следить, чтобы центральный конус планшайбы и конус центра находились на одной линии, т. е. были бы соосны. При любом перемещении центра эта соосность должна строго соблюдаться.

На верстаке во время работы станка устанавливают подручники. Их обычно делают трех размеров: длинный, средний и малый. Последний делают так, чтобы он мог крепиться к верстаку под разными углами. На подручник опирается при работе резец.

Резцы можно сделать из плоских напильников. Черновой (обдирный) резец имеет полукруглую форму. Угол заточки его для твердых пород дерева около 25°, для мягких — около 35е. Чистовые резцы в плане косые (с углом 70-80°), угол заточки их 20-30°. Иногда чистовые резцы делают с односторонней заточкой. Общая длина резца (с ручкой) около 500 мм.

Станок обязательно оборудуют двумя деревянными брусами сечением 80X80 мм, так называемыми отбойниками. Они предназначаются для отбрасывания заготовки в сторону, если она сорвется со станка.

До начала работы на станке подбирают заготовку (желательно без сучков, сухую). Для наружных деталей обычно используют осину, она хорошо выдерживает внешние воздействия. Для внутренних деталей лучше брать липу — она легко обрабатывается. Для ответственных силовых деталей подходят бук или дуб. Хвойные породы плохо обрабатываются на токарном станке.

Рассмотрим, например, изготовление балясин. Сначала выстругивают четырехугольный брус. На торцах рисуют окружность и топором обстругивают начерно цилиндрическую заготовку.

Заготовку приставляют к планшайбе станка так, чтобы конус встал точно в центр размеченной окружности. Слегка ударяют молотком по другому концу заготовки, чтобы обозначились углубления от всех пяти конусов планшайбы. По этой разметке сверлят пять отверстий сверлом диаметром вдвое меньше, чем диаметр каждого конуса у основания. Глубина отверстий — три диаметра сверла. На другом торце также высверливают по разметке отверстие для центра.

Вставляют заготовку в станок. Для этого ударом молотка насаживают ее на конус планшайбы до упора и подводят под отверстие центр. Ставят стопорную шайбу и заворачивают центр так, чтобы стопорная шайба слегка вдавилась в торец заготовки. Завинчивают левую гайку до упора во втулку. С другой стороны держателя также навинчивают первую гайку до упора во втулку и второй гайкой контрят ее.

Устанавливают длинный подручник и отбойники. Включают двигатель. Обдирным резцом начинают сни- . мать стружку не толще 1-2 мм (в зависимости от твердости дерева). Резец держат крепко двумя руками и следят, чтобы он все время опирался на подручник. Для того чтобы лезвие резца стачивалось равномерно, его подводят к заготовке под разными углами.

Заготовку обрабатывают начерно до тех пор, пока диаметр ее не станет на 1,5-2,0 мм больше намеченного. Затем работу ведут уже чистовым резцом. Резец подводят к заготовке, причем лезвие его наклонено по отношению к образующей цилиндра.

Получив нужный диаметр, приступают к разметке балясины по длине с помощью подготовленного шаблона. Ее ведут острым концом чистового резца. Таким же образом протачивают все узкие переходы. Остальную обработку (закругления, конусные части и т. д.) выполняют чистовым резцом, как обычно. Контроль осуществляют шаблонами, прикладывая их к детали и добиваясь, чтобы очертания детали точно совпадали с обводами шаблона.

Готовую деталь, не снимая ее со станка, шлифуют абразивными шкурками (шкурку складывают в узкую полоску и, удерживая за края, подводят к детали). Окончательно деталь полируют древесной стружкой: зажимая горсть стружки в руке, прижимают ее к поверхности вращающейся детали.

7 РУКОВОДСТВО ПО СТРОИТЕЛЬСТВУ СТАНКОВ ПО МЕТАЛЛУ

Токарные станки по металлу — незаменимый инструмент в любой мастерской; однако эти бесценные инструменты довольно дороги и могут значительно сократить ваш бюджет или финансовые планы. Тем не менее, вам не о чем беспокоиться. За небольшую сумму, намного меньшую, чем покупка фабричного, вы можете построить себе токарный станок по металлу из кусочков и обрывков материала, лежащих в вашем магазине. Вы также можете приобрести несколько вещей в хозяйственном магазине, но ничего слишком дорого.

Различные руководства были тщательно составлены, чтобы в кратких или простых шагах научить вас, как сделать токарный станок по металлу, соответствующий вашим строительным потребностям.

1. Токарный станок по металлу Hobby своими руками

Эта конструкция возникла из-за того, что конструктору нужно было обработать некоторые детали двигателя. Он построил этот простой токарный станок, чтобы помочь с простыми и понятными конструкциями вокруг мастерской, в основном небольшими проектами для хобби.

Конструкция токарного станка по металлу сделана так, что не выглядит самодельной; следовательно, использованные материалы были тщательно отобраны, чтобы придать ему хорошую отделку.Дизайнер также рассчитывал на затраты, поэтому использованные материалы были не такими уж дорогими.

Для этой конструкции он купил только шестигранные бригады и оправку с шарико-упорным подшипником. Остальная часть плана здания содержится в учебнике в формате pdf.

См. Руководство

2. Самодельный токарный станок с револьверной головкой по металлу

Этот токарный станок в основном используется для выполнения большого количества работ. Это также полезный инструмент в небольших мастерских и может использоваться как простой токарный станок для двигателей или как коммерческий токарно-револьверный станок.Этот токарный станок может быть построен в мастерской с тисками, настольным сверлом, плоской холоднокатаной сталью, серым чугуном и другими материалами и инструментами.

Этот учебник в формате pdf содержит схемы плана здания и изображение того, как должна выглядеть законченная работа. Учебное пособие представлено в виде снимков книги или печатного материала. Если следовать букве, этот шестидюймовый токарный станок способен быстро и точно выполнить работу в вашей мастерской.

Это также дешево в изготовлении, так как большинство необходимых материалов уже есть в мастерской.

Проверьте руководство

3. Токарный станок по металлу своими руками

Это четырехстраничное руководство своими руками можно сделать с помощью лишь нескольких ручных инструментов. Некоторые из этих инструментов включают ножовку, сверла для груди, напильники, зажимы, сверла, метчики и плашки. Его передняя бабка используется для точения и сверления других деталей. В руководстве также есть размеры и схемы, которые помогут вам понять.

Кроме того, в этом руководстве вы найдете использованный план здания с этикетками и чертежами.Это руководство также можно найти в отсканированных печатных материалах, поэтому вы не можете найти инструкции в пошаговом формате.

Возможно, вам придется делать заметки, чтобы поэтапно выделить основные части учебного пособия.

Обратитесь к руководству

Это письменное руководство состоит из 12 шагов. Каждый из этих шагов подробно объясняет, как легко сделать свой токарный станок по металлу. Во-первых, подготовьте следующие инструменты: сталь, машинный болт, сверлильный станок или ручная дрель, мотор, немного алюминия и несколько метчиков.

В этом руководстве вы также найдете ссылку на изготовление некоторых других деталей и вещей из металлолома в магазине, которые в противном случае вы бы выбросили. На шагах 1–3 учебного пособия показано, как из цинк-алюминия изготовить основу для токарного станка по металлу.

Затем вы узнаете, как сделать станину, каретку и установить упор и установочный винт. После этого прикрепите поперечный суппорт, а затем отполируете поворотную площадку. Наконец, вы начинаете сборку деталей, включая составной вертлюг.

В учебное пособие включен список материалов, в том числе масляная краска, компоновочная жидкость, средства защиты глаз, суппорты, автоматический центральный перфоратор и т. Д. Учебное пособие довольно интересно, поэтому понимание его не составит большого труда.

Обратитесь к руководству

5. Самодельный мини-токарный станок по металлу своими руками

Это видеоурок, который дает пошаговый процесс изготовления вашего токарного станка по металлу. По словам дизайнера, это полезно для создания любых строительных хобби своими руками.Однако это видео разделено на множество частей. Ссылка на следующую часть встроена в поле описания.

В этом видео дизайнер учит, как сделать станину частью токарного станка по металлу. Эта конструкция надежнее и жестче, чем его первая попытка, и работает хорошо. Он также планирует заполнить станину этого токарного станка бетоном, эпоксидно-гранитом или полиэфирным гранитом, чтобы сделать станину более устойчивой.

Хотя этот бит выполняется вне камеры, вы можете отметить это при создании своего.

6. Самодельный токарный станок по металлу

В этом коротком руководстве есть все, что вам нужно для создания токарного станка по металлу в один миг. Это просто, и дизайнеру нужно время, чтобы показать каждый свой шаг на камеру. У этого руководства нет письменной версии или озвученных инструкций, но ему все равно легко следовать.

Мы рекомендуем сначала изучить детали и инструменты, использованные в видео, прежде чем приступить к созданию своего собственного. Процесс прост, потому что используемые части легко узнаваемы, а для тех, с кем вы, возможно, не знакомы, дизайнер включил их имена в руководство.

7. Токарный станок по металлу своими руками без токарного станка

Этот токарный станок по металлу был создан без токарного станка. В видеоуроке конструктор создает станину токарного станка из металла, а также работает с такими инструментами, как циркулярная пила, ножовка, дрель, алюминий, шурупы и другие. Учебник прост для понимания, и ему легко следовать.

Заключение

Токарный станок по металлу — полезный инструмент для изготовления других инструментов в мастерской.Это сокращает расходы на покупку простых инструментов, которые можно легко изготовить в магазине. Все вышеперечисленные руководства не так сложны и содержат подробные инструкции о том, как построить токарный станок по металлу. Письменные руководства в основном представляют собой файлы в формате pdf, которые вы можете загрузить и сохранить для дальнейшего использования.

Самодельные инструменты для металлообработки — HomemadeTools.net

Самодельные инструменты для металлообработки В категории «Металлообработка»
HomemadeTools.net есть огромное количество инструментов для обработки металла своими руками, включая самодельные металлические инструменты для обработки, сварки, любителей автомобильной промышленности и всех, кто любит делать самодельные инструменты для металлообработки.

Если вы хотите изготавливать инструменты для металлообработки, ознакомьтесь с нашими списками различных инструментов для металлообработки, включая бортовые ролики, тормоза для листового металла, английские колеса, трубогибы, труборезы и бесчисленное множество других самодельных инструментов для работы с металлом своими руками.

Ищете конкретные планы для своих металлических инструментов? Многие из наших самодельных инструментов для металлообработки включают бесплатные планы и проектные идеи для металлообработки. Сюда входят идеи сборки шлифовальных инструментов, сварочных инструментов, разверток, кольцевых роликов и множество других сборок с фотографиями, видео и деталями для различных самодельных инструментов для мастерских по металлу.У нас также есть планы металлообработки для изготовления многих видов металлообрабатывающих станков.

Хотели бы вы сделать специальный инструмент для обработки металла своими руками, чтобы облегчить некоторые из ваших домашних проектов по работе с металлом? Если да, ознакомьтесь с нашими планами проектов по металлообработке для работы с металлами своими руками. У нас есть идеи для приспособлений для формования спиралей, гибочных станков и роликов для металла, штамповочных блоков, формующих приспособлений, зажимных приспособлений, формирователей, гибочных станков для плоских стержней, крутильных машин, зуборезных устройств и множество других идей для самодельных инструментов для изготовления металла.

Если вы не уверены, какие самодельные инструменты для обработки металла вы хотите построить, просмотрите наши списки, чтобы найти бесконечные инструменты для изготовления металла для любителей и профессионалов. У нас есть много идей, деталей проекта и подробных планов для инструментов для самостоятельной обработки металла, включая граверы, ножницы, пробойники, токарные станки по металлу, станки для снятия заусенцев, скребки, отрезные инструменты, планы металлообработки для столов, пилы для продольной резки, накатные головки и сотни различных видов металлообработки своими руками. инструменты, которые может создать каждый.

Вам нужно изготавливать собственные металлообрабатывающие инструменты для уникального проекта? Если вы ищете труднодоступные инструменты для металлообработки, ознакомьтесь с нашими деталями сборки и планами проектов по металлообработке для разделителей, высечных станков для листового металла, усадочных штампов, вертушек, фильер, резаков для катушек, направляющих лезвий и многих других ручных инструментов, приспособлений и машин для Металлические работы своими руками.

Независимо от того, какой инструмент для металлообработки вы хотите создать, нужны ли вам идеи или конкретные бесплатные проекты и планы в области металлообработки, вы найдете все необходимое прямо здесь, в категории «Металлообработка» на сайте HomemadeTools.net.

От новичка до мастера — Проекты токарных станков по металлу

Если вы впервые увидели токарный станок по металлу или ищете новые идеи, чтобы поднять свое мастерство на еще более высокий уровень, у нас есть для вас обширный список проектов.Читайте дальше, чтобы узнать больше о том, что такое токарный станок по металлу, как он работает, и о некоторых из многих полезных и художественных творений, которые вы можете создать с его помощью.

Станки токарные по дереву и металлу

Токарный станок — это станок, который держит обрабатываемую деталь и вращает ее вдоль оси. Это позволяет мастеру шлифовать, деформировать, вырезать или иным образом формировать изделие по своему желанию. Ключевой особенностью токарного станка является то, что в отличие, например, от дрели, вращается деталь, а не инструмент.

Токарные станки существуют уже сотни лет в их нынешнем механическом виде, но первые токарные станки были прослежены еще, возможно, в 13 веке до нашей эры. Токарный станок можно использовать практически для любого материала; Исторически токарные станки часто использовались для обработки дерева, камня и металла.

Современные токарные станки имеют моторный привод и часто управляются компьютером. Они могут быть оснащены различными головками, режущими и сверлильными инструментами для выполнения различных операций, что делает лучшие токарные станки практически целым механическим цехом в одном инструменте.

Многие типы токарных станков по металлу

Современный токарный станок по металлу известен как отец станков, поскольку он позволяет создавать другие инструменты, а также готовые изделия. Существует множество видов токарных станков для металлообработки, но большинство из них делятся на две основные категории.

• Ручные токарные станки — Ручные токарные станки требуют, чтобы оператор выполнял формовку, строгание или шлифование вручную; токарный станок просто удерживает и позиционирует заготовку.

• Токарные станки с ЧПУ — Токарные станки с числовым программным управлением (ЧПУ) объединяют новейшие технологии, позволяющие полностью программировать и автоматизировать производство деталей.В них можно загружать файлы САПР, что позволяет инженерам легко проектировать и изготавливать сложные инструменты и детали.

Получив базовые знания о токарном станке, теперь мы можем рассмотреть ряд проектов по металлообработке для вашего нового токарного станка. Традиционно токарные станки по металлу являются уделом мастеров и техников. Следовательно, следующие списки разделены на личные проекты (веселые, искусные, эстетически приятные) и проекты, действительно полезные для вашей мастерской.Большинство из них можно сделать только на токарном станке; другим может потребоваться фреза, а также токарный станок.

Обучение изготовлению основных колец, таких как металлическое обручальное кольцо, будет способствовать обучению основам работы на токарном станке по металлу. Если проект недостаточно сложный, более продвинутые проекты могут сосредоточиться на методах отделки, создавая что-то профессиональное и декоративное.

Даже кольцо, простое по конструкции, не обязательно должно быть простым или скучным.Посмотрите видео ниже, где показано кольцо из углеродного волокна, меди и мрамора, как пример высококачественного кольца, сделанного на токарном станке по металлу.

Основное требование для любого инструментального цеха. Металлический молоток тоже подойдет для начинающих. Простую головку молоткового типа сделать несложно, а заостренная рукоятка усложняет задачу. При необходимости молоток можно модифицировать; вы можете сделать просто рукоятку для резинового молотка или шаровой молоток для другой формы.Молоток машиниста, показанный на видео ниже, является одним из примеров множества различных видов молотов, которые можно изготовить на токарном станке.

Подсвечники могут быть очень декоративными или очень простыми, и разница между ними будет бросать вызов дизайнерским способностям начинающего слесаря ​​и навыкам работы с токарным станком. Это потребует небольшой шлифовки, чтобы сделать вставку для самой свечи. Дизайн не обязательно должен быть тяжелым, «старомодным»: обратите внимание на этот современный подсвечник ниже.

Подобно кольцу и головке молотка, формирование реплик пули на токарном станке обучает некоторым из самых основных методов обработки металлов; формирование и отделка. Они непрактичны, но как начинающие проекты они великолепны. Есть ряд полезных руководств.

Если вы сделали молоток для своего магазина, направляющая для метчиков станет вашим отличным компаньоном. Их бывает очень много, от направляющих до отдельных.Поищите там, где лучше всего подходит для вашего проекта.

Прецизионный цилиндрический квадрат позволяет выполнять точные измерения в определенных проектах, а также является надежным средством удержания и измерения других деталей, над которыми нужно работать. Сделать цилиндрический квадрат достаточно просто, хотя точные измерения делают этот проект немного более сложным.

Для этого требуется немного другая техника; вам нужно будет либо частично отшлифовать центр каждой детали, либо вращать и формовать металл в чашу или чашку, наконец, завершая внешнюю обработку.Тот же метод используется для создания чашек, более изысканных кубков или больших и малых чаш, что дает множество применений.

Один для инструментального цеха, особенно полезен для автомобильной промышленности. Скользящий молоток обеспечивает силу удара, фактически не ударяя по чему-либо. Его можно использовать, в том числе, для удаления вмятин в автомобилях. Ниже приведен хороший пример изготовления ползункового молотка на токарном станке.

Как для токарного станка, так и для общего проекта по металлообработке, инструментальные тиски являются основным и очень полезным дополнением к любой мастерской.Они также могут быть изготовлены практически любого размера.

Интересный проект, а не полезный, но удобный для обучения различным техникам, включая нарезание резьбы. Это двусторонний болт с резьбой между головками, с гайкой или кольцом на резьбе. Смущенный? Вот удобное пошаговое руководство с информативными картинками.

Писец машиниста — это ручка слесаря, позволяющая наносить измерения, серийные номера или ключевые опознавательные знаки на любой из проектов, выходящих из вашего цеха.

Если вы сделали писца, подумайте о том, чтобы сделать и настоящую ручку. Если все сделано правильно, вы можете сделать ручку, которая будет работать со стандартными сменными чернильными картриджами шариковой ручки, что даст вам полнофункциональный и персонализированный письменный стол.

Вы можете построить фрезерное приспособление для своего токарного станка, а не покупать его. С его помощью вы сможете фрезеровать и точить детали, что значительно расширит спектр проектов, которые вы можете выполнять.

3 продвинутых проекта для почти идеального мастера

Есть много инструкций для некоторых очень декоративных деревянных шахматных наборов, но почти то же самое можно сделать и из металла. Вы можете имитировать дизайн другого человека или попытаться придумать свой собственный. В этом случае вам понадобится разный дизайн для каждого класса изделий. Дизайн будет полдела; Другой частью будет качественная отделка.

Самое замечательное в этом проекте — это возможность создать креативный, очень привлекательный конечный продукт.Точный дизайн предметов полностью зависит от вас, от функциональных, минималистичных наборов до высокодекоративных предметов. И, конечно же, выбор материала, от алюминия до бронзы, может подчеркнуть дизайн гарнитуры. Это видео показывает немного красоты современной металлической фишки.

Tubalcain на YouTube есть очень информативная серия о том, как сделать модель парового двигателя в вашем механическом цехе. Эти модели являются фантастическим учебным пособием, а также представляют собой сложные проекты для любителей.Конечно, токарные станки можно использовать и для изготовления деталей для полноразмерных двигателей; многие автомобильные

Куб Тернера привлекает внимание контрастом квадратных и круглых линий. На самом деле растачивать куб Тернера не обязательно сложно, но правильное уточнение технических деталей имеет решающее значение и может оказаться трудным. Однако, если все сделано хорошо, можно увидеть несколько очень драматичных и красивых творений.

Для получения дополнительной информации о кубе Тернера перейдите по этой ссылке.На Instructables.com

Список ресурсов

• tubalcain Канал YouTube

Компания Tubalcain разместила на YouTube более 300 видеороликов о механических цехах и получает очень положительные отзывы как от экспертов, так и от новых машинистов. Не все его видео посвящены токарному станку, но их достаточно, чтобы их можно было посмотреть. Не говоря уже о том, что другие его видео будут очень актуальны для всех, кто интересуется металлообработкой в ​​качестве хобби или карьеры.

На Reddit доступно огромное количество разнообразной информации, но для металлообработки и токарных работ, вероятно, нет лучшего места для начала, чем r / Machinists. Пользователи Canny Reddit также могут найти множество общих советов по токарному оборудованию и идей по проектам, выполнив поиск по запросу «токарный станок» в разделе r / деревообработка; Хотя инструменты разные, идеи и принципы обычно одинаковы.

Instructables.com содержит ряд проектов токарных станков по металлу. Некоторые из них связаны с вышеуказанным, но многие другие ждут своего открытия.

• Книги
  • Основы станков (Учебный циркуляр армии США № 9-524)

Это более старая книга (1996 г.), данное руководство армии США, тем не менее, является очень информативным, сжатым руководством по многие инструменты в механическом цехе и их функции (включая токарные станки). PDF-файл можно найти здесь.

Хорошо отредактированное базовое руководство от автора с рядом книг по аналогичной тематике.

Это было старое руководство по эксплуатации, которое фактически отправлялось с каждым токарным станком, проданным South Bend Lathe Works.Несмотря на то, что книга была первоначально опубликована в начале 20 века, она остается незаменимой отправной точкой для любого, кто работает на токарном станке и заинтересован в понимании того, как он работает.

рисунков, фото, видео. Как сделать токарный станок по металлу Чертежи токарной обработки

Домашний мастер со навыками токарного станка в хозяйстве не будет лишним. Проблема в том, что такая техника стоит дорого и как раз бьет по семейному бюджету.Однако выход есть — собрать самодельный токарный станок по металлу, не уступающий по производительности заводскому агрегату. Лишних затрат эта работа не потребует. Сегодня мы разберемся, как сконструировать устройство, которое потребуется для изготовления токарного станка по металлу для дома, а также рассмотрим пошагово алгоритм сборки с подробной фотоинструкцией.

Промышленный агрегат достаточно сложен по конструкции. Сегодня такие устройства управляются с помощью числовых программных устройств (ЧПУ).Человеческое участие в работе сведено к минимуму. Однако мастера с образованием токаря обучаются работе с механическими установками, а значит, ручной токарный станок по металлу или мини-мастерская не станет чем-то новым.

Самодельный агрегат данного типа поможет мастеру в обработке металла, придав ему необходимые формы. Такие агрегаты используются в сельском хозяйстве, при производстве деталей машин, плугов и другого оборудования. Настольный токарный станок по металлу не занимает много места, изготавливается из подручных материалов, не требуя особых вложений.

Самодельный токарный станок по металлу своими руками: необходимые работы

Работа, которую можно выполнить на токарном (фрезерном) станке по металлу, сделанному своими руками, достаточно обширна. Перечислим основные. С помощью этого аппарата вы можете:

• шлифовать гладкую цилиндрическую поверхность;
• обрезать острые концы и выступы;
• шлифовать канавки или конус на детали;
• обработать внутреннюю поверхность, высверлить заготовку.

Работы выполняются с использованием специального инструмента, для изготовления которого используется легированная сталь.

Очень важно! Если домашний мастер не сталкивался с токарным делом, ему не следует выполнять такие работы. Без опыта легко получить серьезные травмы, возможно, даже несовместимые с жизнью. Чтобы научиться, следует начать с обработки дерева на станке. Алгоритм работы идентичен, а травма ниже.

Что такое токарный станок: детали устройства

Пусть включает в себя множество узлов. Самодельный мини-токарный станок по металлу комплектуется четырьмя основными — рамой (на которой крепятся детали), суппортом, передней и задней бабками и резцедержателем.Но про электропривод тоже стоит забыть (подробнее о нем мы поговорим позже). Начнем с каркаса.

Рама токарного станка: что требуется для производства

Задача этого участка — удерживать все оборудование и детали в жестком фиксированном положении. Иногда его делают из дерева, но в этом случае обработать тяжелые детали не получится — остается риск перекоса каркаса, что недопустимо. Оптимальным вариантом будет изготовление каркаса из металлических уголков и швеллеров.

Полезная информация! Толщина металла швеллера и угол наклона зависят от мощности электропривода и размеров планируемых к обработке деталей.

Связка металлических частей каркаса сварная или прикрученная. Задача — правильно рассчитать габариты каркаса и собрать каркас по заранее составленной, рассчитанной схеме.

Штангенциркуль токарного станка: нюансы изготовления

Штангенциркуль с держателем инструмента должен быть подвижным, но при необходимости с фиксацией.Фрезы должны зажиматься плотно, без люфта. В противном случае их в процессе работы вырвет, что приведет к травмам.

Важно! Штангенциркуль прибора должен быть подвижным

Держатель инструмента для самостоятельного изготовления на токарном станке

Два или более болта используются в качестве зажимов держателя инструмента. В этом случае узел лучше сделать вращающимся. Это позволит не менять резец, каждый раз откручивая прижимные болты, и поворачивать головку, вмещающую до четырех резцов.

Передняя бабка токарного станка своими руками

Через этот узел сообщается ведущий центр и привод. В промышленных агрегатах заводского производства в этой части установлена ​​шестерня, с помощью которой можно изменять скорость вращения. Сама «коробка передач» не подлежит сборке. Единственный способ изменить скорость — установить на валу несколько шкивов, передающих крутящий момент с разным диаметром. Это означает, что для каждого из шкивов потребуется отдельный ремень определенной длины.Вы можете купить переднюю бабку токарного станка в ценовом диапазоне от 10 000 до 30 000 рублей.

Разобравшись с устройством таких агрегатов, переходим к практическим советам по изготовлению.

Этапы изготовления токарного станка по металлу своими руками

Для начала предлагаем присмотреться к сборке ручной сборки. Некоторые детали взяты из неисправных устройств и механизмов.

Алгоритм работы будет следующий:

• составляется детальный чертеж будущего агрегата с указанием габаритов, материалов; Электродвигатель
• подбирается по мощности и количеству оборотов в минуту;
• четко следуя составленной схеме, подготавливаются детали рамы по размерам;
• собран выбранным способом (сваркой или болтовым соединением).

Рассмотрим каждый из этих шагов более подробно.

Этап подготовки: проект и составление чертежа

В качестве примера и, пожалуй, даже основы будущего небольшого токарного станка, можно взять схемы таких узлов, представленные нами ниже.

Полезная информация! Выбрав дерево для изготовления каркаса, не стоит надеяться на долговечность конструкции.Оптимальный вариант крепления каркаса — металлический швеллер со сварными соединениями.

Когда каркас собран, приступаем к изготовлению и установке на него остальных узлов.

Как выбрать привод для аналогичного агрегата

Электродвигатель — важнейшая часть конструкции. Размер деталей, которые можно изготовить на станке, зависит от его мощности. С электродвигателем мощностью 800 ÷ 1000 Вт устройство позволит обрабатывать только мелкие детали.Для больших заготовок используются двигатели 1,5 ÷ 2 кВт.

Важным этапом монтажа электродвигателя является подключение к сети. Контакты и соединения, независимо от того, можно ли их в процессе прикоснуться к ним, требуют тщательной изоляции. Клеммы двигателя подключаются в определенном порядке. Если домашний мастер не имеет навыков в этой сфере или сомневается в своих силах, лучше доверить эту работу профессионалу.

Очень важно! Работы по подключению производятся после снятия напряжения (с входного автомата).Помните, что поражение электрическим током опасно для здоровья и смертельно.

Порядок сборки фрезерного или токарного станка

После изготовления рамы устанавливаем на нее валы, фиксируя их сваркой. Затем установите переднюю бабку, валы и шкивы с помощью суппорта. И только в последнюю очередь устанавливаем электродвигатель на место, фиксируем и натягиваем ремни или цепи (в зависимости от типа передачи крутящего момента).

Изготовление токарного станка из сверла своими руками: пошаговая инструкция

Самым простым вариантом будет изготовление токарного станка из сверла.Теперь пошагово продумайте, что вам нужно делать. Сразу оговоримся, что такое устройство позволит только полировку, но никак не обработку — мощности на токарную обработку металла не хватит. Подробнее о видеопродукции мы представим ниже, а пока рассмотрим устройство из сверла для обработки дерева. Это даст общее представление, такие агрегаты практически идентичны.

Токарные станки своими руками: хитрости

Узлы от сверла, легко поддающиеся модернизации. Например, станина, на которой установлена ​​электродрель, делается подвижной, а деталь — статически закрепленной.Затем, устанавливая вместо сверла разные фрезы, проделываются конусообразные или другие отверстия. Кружок с наждачной бумагой позволит разгладить поверхность.

Что касается установки ЧПУ (числового программного управления), то вы не сможете выполнить такую ​​работу самостоятельно. Он предполагает замену узлов и механизмов токарного станка.

Полезно знать! Работать на станке с ЧПУ ничуть не проще, чем на механическом. Тернеру также необходимо знать все о скорости вращения, чтении чертежей и проектов, резке материалов для различных металлов.

Нюансы работы над самодельными конструкциями

Как и в работе каждого оборудования, при использовании самодельных токарных станков возникают различные, иногда неприятные ситуации. Мощный двигатель для работы с крупными металлическими деталями, издает чувствительные вибрации. Это приводит к неравномерной обработке заготовки — лома. Лечится установкой центров (ведущий и ведомый) на одну ось, либо с помощью кулачкового механизма (с одним ведущим центром).

Не рекомендуется установка в качестве электропривода коллекторного двигателя — лучше использовать асинхронный.В нем отсутствует незапланированное увеличение скорости, которое может привести к вылету заготовки из зажимов, травмам или материальному ущербу.

Предлагаем посмотреть несколько фото станков, изготовленных обычными домашними мастерами.

Для того, чтобы читателю было проще разобраться в алгоритме изготовления таких узлов, ниже представлено видео изготовления токарного станка своими руками:

Техника безопасности при работе на самодельном токарном станке

Главное , как и в любом деле, внимательность и аккуратность.Это касается любого действия, от силы зажима заготовки до малейшего движения инструмента. Особые требования к одежде. Нельзя работать в комбинезоне свободного кроя, с свисающими рукавами или низом куртки. Если одежда именно такая, следует застегнуть куртку по рукавам и низу резинкой. Помните, если гильза намотана на вращающуюся заготовку, вы можете остаться без руки.

Важно следить за состоянием проводки.При малейшем запахе гари изоляции нужно отключить напряжение и найти источник. Перед началом работы резцы внимательно осматривают на предмет трещин. Если он обнаружен, использование средства запрещено.

Очень важно! Ни в коем случае нельзя подходить к машине в состоянии алкогольного опьянения. Даже небольшая доза алкоголя или похмельный синдром снижает внимательность. По статистике, 70% людей, оставшихся без конечностей в результате производственной травмы, были в состоянии алкогольного опьянения или страдали от похмелья.

Сервисный самодельный агрегат: какие действия необходимо выполнить

После каждого использования станка его необходимо полностью очищать, чтобы не было пыли и сколов. После этого смазываются все вращающиеся детали.

Перед включением агрегат проводится визуальный осмотр на предмет пробоя изоляции электропроводки, нормального вращения подшипников. Обязательно кратковременное включение без зажатой заготовки — «холостой ход».

Профессиональные токарные станки заводского производства: стоимость оборудования

Стоимость таких узлов заводского изготовления достаточно высока.Рассмотрим цены на некоторые модели, представленные на российском рынке по состоянию на январь 2018 г .:

Заключение

Если хозяин дома имеет образование токаря или хотя бы аналогичные навыки, токарный станок в хозяйстве будет полезен. Поможет сэкономить на покупке определенных деталей для механических устройств, полировке или даже покраске. Изготавливается для табуретов или столов. Как стало понятно из статьи, сделать такой агрегат своими руками не так уж и сложно.Просто нужно внимательно относиться к схемам и соблюдать определенные правила.

Современная обработка металлических деталей без токарного станка практически невозможна. В целях экономии можно сделать эту адаптацию самостоятельно.

Сделать эго на самом деле не так сложно, как кажется, а чертеж токарного станка можно легко найти в Интернете. Дизайн машины может быть очень разнообразным, как и габариты.

Материал для его изготовления в домашних условиях легко найти в любом гараже.

Станок токарный

Изготовить токарный станок своими руками невозможно без знания его устройства, поэтому ниже представлены его основные детали:

• Привод. Основа механизма генерирует мощность. Для маломощной машины подойдет привод от дрели или стиральной машины;
• Кровать. Для изготовления подойдет стальной уголок или каркас из дерева; это своего рода несущий каркас, поэтому он должен быть прочным, чтобы выдерживать вибрации;
• Задняя бабка Изготавливается путем приваривания уголка к железной пластине.Он нужен для фиксации при обработке изготовленного устройства;
• Передняя бабка Устанавливается на подвижную раму аналогично задней бабке;
• Суппорт Выполняет роль опоры рабочей части.

Крутящий момент передается двигателем на рабочую часть с помощью следующих опций:

• Цепь;
• С помощью ремня;
• Трение.

У каждого есть свои преимущества и недостатки.Ремень — самый дешевый и надежный, простой в изготовлении. Но ремень быстро изнашивается, его нужно часто менять.

Цепь дороже, более громоздкая, но служит долго. По своим достоинствам и недостаткам трение занимает среднее положение. Стоит отметить тот факт, что фотографии токарного станка с разными передачами доступны в Интернете, и вы легко можете их подробно изучить.

Суппорт — чрезвычайно важная часть станка.Он регулирует как количество энергии, расходуемой во время работы, так и качество детали.

Он движется в разных направлениях и поэтому очень подвержен износу. Не забудьте перед началом работы отрегулировать его.

Последовательность сборки механизма

Собираем станину станка с швеллерами и балками. Чем крупнее детали вы планируете работать, тем прочнее должны быть материалы каркаса.

Для изготовления передней бабки нам понадобится гидроцилиндр с толщиной стенки 6 мм и более.В цилиндр вдавливаем 2 подшипника. С помощью подшипников большого диаметра уложить вал.

Необходимо залить смазочную жидкость в гидроусилитель. После этого устанавливаем суппорт с направляющими и шкив.

Установите носовой платок так, чтобы резак был устойчивым. Снизу прикрепляем небольшую полоску металла, предающую рабочую часть износостойкости.

Какой мотор выбрать?

Мотор — самая важная часть любой машины, потому что без него она не будет работать.Общая мощность станка зависит от его мощности. Мотор мощностью до киловольт (донором могут служить старые швейные машинки), пригодный для изготовления мелких деталей.

Электродвигатели мощностью 1,5-2 кВ. используется при обработке крупных деталей. Не забываем про изоляцию всех электрических частей.

Для правильной установки мотора лучше вызвать электрика, чем получить травму.

Как сделать токарный станок из сверла?

Для экономии на запчастях и облегчения сбора допускается использовать дрель в качестве привода.Такая конструкция имеет свои достоинства:

Примечание!

• конструкция собирается и разбирается в любой момент;
• переносится и транспортируется достаточно просто, ведь разобрать его довольно просто;
• экономия средств;

Но у этого способа есть свои недостатки, ведь сверло имеет небольшой крутящий момент, из-за чего обрабатывать большие детали будет практически невозможно.

Доработать токарный станок по металлу сверлом можно только тогда, когда не планируется большой объем работ и нужно изготавливать мелкие детали.

Для изготовления данного токарного станка по металлу нам потребуются обычные детали (за исключением двигателя и передней бабки). Функцию передней бабки берет на себя дрель.

Благодаря компактности станка роль станины может выполнять ровная поверхность или верстак. Сверло можно закрепить с помощью струбцины или струбцины.

Следует соблюдать следующие меры безопасности:

Примечание!

• После завершения макета машины необходимо проверить работоспособность.
• электродвигатель в машине должен быть защищен кожухом;
Мощность электродвигателя
• должна быть обеспечена вашей сетью;
• рабочий инструмент может располагаться только параллельно поверхности убираемой части. В противном случае он подпрыгнет;
• при обработке торцевых плоскостей последняя должна опираться на заднюю бабку;
• можно приступить к работе только с защитой глаз от сколов;
• после работы необходимо оставить рабочее место в чистоте.

Деревообрабатывающий станок требует соблюдения тех же правил техники безопасности, что и металлообрабатывающий.

Смена станка

При установке конических отверстий закрепляем два напильника так, чтобы получилась форма трапеции. Далее устанавливаем приспособление на пружины для напильника.

Для заточки различных лезвий прикрепляем к двигателю шлифовальный круг.

Подводя итог, хочу сказать, что сборка машины довольно проста.Изготовить самодельный токарный станок вполне можно в домашних условиях с помощью подручных материалов, что является довольно экономичным мероприятием.

Вы можете отрегулировать размер и мощность оборудования, а также провести необходимые модификации.

Примечание!

Фото токарного станка своими руками

Задания токаря:

Токарная обработка металла.Преимущества.

Зачем нужна токарная обработка металла? Они позволяют добиться практически идеальной точности при изготовлении деталей.

На токарном станке можно обрабатывать изделия из нержавеющей стали, цветных и черных металлов и даже сплавов, устойчивых к высоким температурам.

Токарную работу по требованиям к точности можно приравнять к ювелирному делу, поэтому, если вы решили освоить этот вид металлообработки, вам потребуется терпение и желание постоянно совершенствоваться.Надежным помощником в этом случае станет высокотехнологичный токарный станок.

Когда нужны услуги токаря?

Как показал мой собственный опыт, эта профессия востребована в машиностроении и металлообработке. Без токарной обработки не обойтись при изготовлении такого вида рабочих элементов, как тело вращения. Токарные работы используются для обработки металлических деталей любого назначения, поэтому практически во всех отраслях промышленности требуются квалифицированные токари. Такая серьезная востребованность моих навыков в свое время безмерно удивила моих родственников и друзей.

Как стать профессионалом в области металлообработки?

Что такое токарная обработка металла для начинающих? Это, в первую очередь, обучение работе на токарном станке, закрепление в нем деталей, последовательности действий в рабочем процессе. Все это вопрос техники, но на самом деле нужно научиться искусству обработки. Руки должны быть как у хирурга или ювелира: не дрожать, выполнять все операции быстро и точно.

Задания токаря:

Что нужно для достижения успеха в профессии токаря?

1. Сначала потренируйтесь, но не менее важно почитайте специальную литературу.В учебниках, пособиях и пособиях 60-х, 70-х, 80-х годов есть все необходимое. Они по-прежнему популярны и помогают многим новичкам.
2. То, что лично для меня стало аксиомой, так это то, что от степени заточки резца зависит результат работы.
3. Хорошо, если у вас появится хороший партнер или возможность работать с деталями разного уровня сложности и из разных материалов (медь, сталь, алюминий, полимеры).
4. Доступ к профессиональному и современному оборудованию.Современные программные машины могут помочь вам выполнять заказы на высокой скорости.

Качество работ на токарном станке по металлу во многом зависит от работы устройства и от умения токаря обращаться с ним. Токарные станки с ЧПУ — специализированное оборудование, которым оснащены фабрики. Можно сначала купить настольный вариант для домашнего использования или сделать его самостоятельно.

Видео поворота детали

Постоянно совершенствуясь, всегда есть возможность добиться успеха в профессии токаря и стать мастером, который оценит начальство на работе или частные заказчики.

Отправьте материал вам на e-mail

Если вы построите самодельный токарный станок по металлу своими руками, то сможете без лишних затрат получить в свое распоряжение функциональную технику обработки металла. Для объективности мы рассматриваем не только процесс сборки, но и актуальные предложения рынка готовой продукции. Приведенная ниже информация поможет провести правильный сравнительный анализ с учетом финансовых возможностей, профессиональных навыков и других личных характеристик.

Качественное самодельное изделие не уступает заводскому аналогу

Что можно сделать самодельным токарным станком по металлу своими руками

Для выбора требуемой точности перемещения суппорта измените шаг резьбы ходового винта. Нарезается винторезом. Для упрочнения конструкции соединение выполняется с помощью сварки. Тела обслуживающего персонала создаются из канала (№12 / 14).

Данный проект рассчитан на использование силового агрегата мощностью 450-600 Вт с максимальной частотой вращения рабочего вала — 2500-3500 об / мин.

Такие решения вполне подойдут, если вы выберете действующий двигатель достаточной мощности.

Чтобы не ошибиться, можно изучить примеры заводских станков по металлу, удачных самоделок.На основании этого мини-исследования легко сделать вывод, что в следующих пропорциях: для обработки деталей диаметром 8–12 см и длиной 60–80 см используются электродвигатели мощностью 600–800 Вт. Подойдут стандартные асинхронные модели с воздушным охлаждением. Модификации коллектора не рекомендуются. Они резко увеличивают скорость при одновременном снижении нагрузки на вал, что будет небезопасно. Чтобы не допустить таких ситуаций, придется использовать коробку передач, что усложнит конструкцию.

Следует подчеркнуть одно преимущество ременной передачи.Он предотвращает прямое механическое воздействие инструмента на вал в поперечном направлении. Это продлевает срок службы упорных подшипников.

Экспертная точка зрения

Виктор Исакин

Специалист по подбору инструмента розничная сеть «220 Вольт»

«Двигатели постоянного тока имеют большие габариты. Но их можно подключить по относительно простой схеме, что обеспечит плавную регулировку оборотов. ”

Данный алгоритм объясняет последовательность действий при работе с приведенными выше чертежами.Использование другой конструкторской документации предполагает внесение соответствующих изменений в процесс сборки.

Начните с передней бабки. Установите в него шпиндель. Далее вся площадка с помощью болтовых соединений присоединяется к трубе шасси. Предварительно нарезаем резьбу на монтажных деталях. При выполнении этой операции внимательно следите за выравниванием деталей.

На следующем этапе из швеллеров собирается силовой каркас. Когда рама сделана, ее устанавливают на бабку. Здесь также нужно внимательно следить за параллельностью ходовой трубы и длинных частей рамы.Точно сделайте разметку. Отверстия просверливаются последовательно с дополнительным отверстием развертки, проверяя каждую точку крепления. Одна-две ошибки не повлияют чрезмерно на прочность канала, поэтому при необходимости лучше проделать новое точное отверстие в другом месте.

Примечание! Не забудьте об установке шайб из пружинной стали, которые обеспечивают надежность болтовых соединений в условиях высоких вибраций.

При сборке данного узла особое внимание следует уделять точности размещения осей центрального шпинделя (1) и пиноли (2).Если допущена ошибка, то при обработке будут конические поверхности вместо цилиндрических. Также проверьте параллельность этих элементов ходовой части. Опорный стержень (3) предотвращает раскладывание задней бабки. Для регулировки высоты можно использовать стальные подкладки.

Детали суппорта устанавливаются последовательно в соответствии с планом сборочного чертежа. Здесь особо высокая точность не нужна, так как есть множество регулировок. Если предполагается интенсивное использование, делайте отдельные узлы съемными для замены быстроизнашивающихся деталей без дополнительных затрат.

На завершающем этапе установите электродвигатель, подключите его к электросети по выбранной схеме. Проверить работоспособность токарного станка по металлу своими руками на практике. Для улучшения внешнего вида и защиты от коррозии некоторые детали покрывают грунтовкой и краской.

Для пластика и других мягких материалов мощности обычного бытового электроинструмента будет достаточно.На этом примере вы узнаете, как сделать функциональную машину своими руками за 15–20 минут. С помощью последних фотографий в таблице рассказано о создании усовершенствованной конструкции:

В предыдущей главе описаны простейшие конструкции, которые помогут сделать токарный станок из сверла из недорогих подручных материалов.В некоторых случаях даже подробные чертежи не понадобятся. Такого подхода достаточно при работе с деревянными заготовками, когда не требуется высокая точность.

Статья по теме:

Но не получится, если вы захотите создать токарный станок по металлу своими руками. На видео показан не только потенциал качественного оборудования данной категории, но и задачи, решаемые автором проекта:

Приведенные выше чертежи — проверенный временем проект.С их помощью можно своими руками изготовить функциональный токарный мини-станок по металлу. Но некоторые современные усовершенствования будут уместны:

• Ременный привод должен быть закрыт кожухом, чтобы предотвратить потенциальную опасность.
• Для аварийного отключения питания на видном месте (в непосредственной близости) установите специальную кнопку.
• Вместо сетки используется защитный экран из прозрачного полимера.
• Лампа накаливания заменена на экономичную, устойчивую к механическим воздействиям светодиодную лампу.
• В силовой цепи двигателя установлена ​​автоматика (датчики, предохранители), предотвращающая перегрев и другие аварийные ситуации.
• Рама устанавливается на демпфирующие прокладки, снижающие уровень шума и вибрации.
• Приводной патрон заменен на более удобный трехкулачковый, который автоматически центрирует заготовку в процессе фиксации.
• Закрепление шлифовального круга в патроне расширяет возможности обработки.

Примечание! Чтобы создать качественный фрезерный станок своими руками по металлу, нужно применить другие дизайнерские решения.

Освоение обработки металлов — тема отдельной статьи. Для получения желаемого результата учитываются вязкость и хрупкость, другие характеристики металла и рабочих кромок. Технология оптимизирована с учетом скорости вращения заготовки, температуры.

Видео токарки по металлу (советы опытного мастера):

После сборки необходимо перед подключением к сети убедиться в отсутствии неисправностей.Проверить свободное вращение шпинделя, отсутствие задержек при работе приводных механизмов и посторонних шумов. Тщательно контролируйте выравнивание. Это необходимо, чтобы параметры электросети соответствовали потребностям блока питания в режиме наибольшего энергопотребления при включении.

Перед началом работ убеждаются в наличии (исправности) защитных экранов и кожухов. Новый инструмент устанавливается при остановке двигателя с использованием всех стандартных креплений.Соблюдайте режимы обработки, соответствующие параметрам фрезы и заготовки.

По окончании работ удалить отходы. Своевременно выполнять смазку и другие работы, предусмотренные регламентом эксплуатации.

Работа на токарном станке по дереву в принципе несложная, но требует сноровки и умения «чувствовать» заготовку. Тогда это становится настоящим искусством, в котором находят свое выражение воображение и творчество.

У токарного станка по дереву есть одна ограниченная функция: он вращает только деревянное бревно. Столяр же постепенно вытачивает готовый предмет из простого куска дерева: ножки для мебели, корпус светильника, стойки перил, игрушки, ящики, чашки, салатницы, вазы и т. Д.

В отличие от других деревообрабатывающих станков, которые используются только на различных промежуточных этапах, токарный станок подходит для всех операций, от черновой до полировки. Необходимый инструмент — рифленые (цилиндрические или в форме буквы «V») и плоские стамески, фрезы, скребки различных размеров и форм.Станок вращает заготовку, а рука контролирует движение фрезы. В зависимости от изготовляемого изделия существует два способа крепления заготовки. В первом случае деревянная деталь зажимается горизонтально между центрами передней и задней бабки. Второй способ предполагает установку заготовки исключительно в переднюю бабку с помощью патрона или планшайбы. Если вы новичок в работе на этой машине, логично будет начать с первого способа.

Станок токарный с электронным регулированием

1.Переключатель пуска-останова
2. Станина
3. Передняя бабка
4. Переключатель скорости (с вариатором)
5. Шпиндель
6. Приводной центр
7. Подручник (держатель инструмента)
8. Центральная бабка
9. Задняя бабка

Набор резцов

1. Пазовое долото
2. Фреза-Maysel (2 мм)
3. Полукруглая фреза
4. Режущий инструмент
5. Коническое долото (брус)
6. Полукруглое долото для обработки фасонной поверхности
7.Долото с канавками для черновой обработки (Reyer)

Принцип действия

Весь механизм станка закреплен на станине из двух стальных стержней или профилированных железных или алюминиевых балок. С одной стороны станины находится передняя бабка, внутри которой размещен электродвигатель (0,5-1,5 л.с.), вращающий шпиндель. Последний имеет конус Морзе, центр затопления (с двумя, тремя или четырьмя ножами и одним краем), в него можно вставить картридж или лицевую панель. С другой стороны станка находится задняя бабка, центр которой прижимает заготовку, удерживая ее в горизонтальном положении.

Вращающаяся во всех направлениях рука, расположенная как можно ближе к заготовке, поддерживает инструмент и направляет его.

На машинах с ручной регулировкой скорость (частоту) вращения можно переключать (от 450 до 2000 об / мин) рычагом переключения передач, в котором расположены шкивы с подшипниками. В более сложных моделях машин коробка передач заменена электронным вариатором, позволяющим плавно регулировать скорость на ходу.

Обработка заготовки, зажатой между центрами

Метод применяется для обработки деталей цилиндрической формы различной длины, армированных между центрами передней и задней бабки.Таким образом, можно делать самые разные детали: от миниатюрных шахматных фигур до ножек стола или стоек для перил. У особо опытных мастеров даже получается шлифовать бильярдные кии.

Первый шаг работы — найти положение оси деревянной заготовки, чтобы зажать ее между центром шага и центром задней бабки. Следующим шагом будет изготовление заготовки (из квадратного бруса дерева или просто из обрезных бревен) цилиндрической формы. Это осуществляется на скорости 1000-1500 об / мин. В этом случае стружка удаляется справа налево с помощью широкой вогнутой рифленой стамески для грубой обработки — Рейера.Если заготовка длинная, черновая обработка выполняется в несколько приемов; Наконечник перемещается к детали при повороте, не меняя своего положения по высоте.

Для фрезерования деталей существуют инструменты разной формы: долото с канавками для обработки фасонной поверхности, долото плоское, крюк, фреза полукруглая, долото со скошенной кромкой (брус) и др. В зависимости от типа используемого инструмента и этапа работы вы можете следует периодически подносить наконечник к заготовке. После завершения процесса, когда деталь уже обработана, проводится окончательная обработка (шлифовка, полировка, восковая обработка, тонирование и т. Д.) выполняется при снятом наконечнике.

Используя угловой искатель центра, нарисуйте карандашом на обоих концах заготовки две или три линии, пересечение которых будет центром конца.

Сильно ударьте молотком по маркировочному стержню, сделайте бороздки и осевые выемки на концах заготовки.

Положите заготовку на пешеходный центр, переместите заднюю бабку на противоположный конец и прижмите ее к заготовке так, чтобы поводки хорошо врезались в пазы на торце, а затем возьмите центр задней бабки — заготовку должен держаться.

Установите центр задней бабки на заготовку, чтобы зафиксировать ее вдоль центральной оси. Поверните маховик задней бабки на четверть оборота, если дерево мягкое, и на пол-оборота, если оно твердое. Заготовку необходимо закрепить так, чтобы ее можно было повернуть рукой без сопротивления.

Переместите ручку как можно ближе к заготовке. Поворачивая его рукой, убедитесь, что он вращается свободно и ничего не касается. Опорная плоскость наконечника должна располагаться примерно на 5 мм ниже оси вращения.

Черновая

Для черновой обточки цилиндра с помощью рейера установите частоту вращения 1000 или 1500 об / мин. Чем точнее должна быть форма цилиндра, тем большую скорость необходимо установить. Заготовки с малым припуском на обработку могут обрабатываться за один проход по всей длине, с большим припуском — небольшими порциями, переходя от задней бабки к шпинделю.

Начните работу плавно, опираясь лезвие резака на наконечник и удерживая лезвие так, чтобы пятка резака соприкасалась с деревом.Затем поднимите ручку стамески, пока край лезвия не начнет врезаться в древесину, удаляя при этом гладкую и хорошо скручивающуюся стружку.

Переместите фрезу в направлении удаления стружки таким образом: одна рука, держащая ручку, устанавливает движение, а другая только поддерживает лезвие (не нажимая на нее).

При черновой обработке квадратной заготовки аккуратно обрежьте углы стамеской, не опираясь на нее слишком сильно. Приведите заготовке цилиндрическую форму наибольшего диаметра, перемещая ось стыка по направлению к оси вращения при шлифовании ложи.

В зависимости от того, какую форму нужно придать деталям, нарисуйте карандашом основные линии разметки выпуклой и вогнутой частей, поворачивая заготовку рукой. Разметьте заготовку так, чтобы самые широкие части деталей всегда располагались сбоку от бабки.

Начните с обработки двух кромок заготовки. Опираясь на платок, он должен плавно (без резких движений) входить в дерево, оставаясь перпендикулярно оси вращения.

Проверить размер

Регулярно проверяйте размер штангенциркулем. Опытные плотники обычно прижимают резак локтями к бедру, чтобы освободить руки для измерительного инструмента. Как только суппорт начнет вибрировать, уменьшите толщину стружки. Таким образом шлифуют в первую очередь наибольшие диаметры, а затем переходят к точению шейки, тора, шариков, заплечиков и т. Д.

Для того, чтобы вырезать половину, используйте зубило с рифлением для обработки фасонной поверхности.Удерживая ее перпендикулярно оси, «опустите» режущую кромку снаружи внутрь заготовки, приподняв и немного повернув ручку. Чтобы получить тор целиком, проделайте одну и ту же операцию с обеих сторон.

Шейка (дуга) обрабатывается тем же зубилом, что и тор. После черновой обработки низа посередине шейки проткните правый воздушный вал, на этот раз перемещая инструмент снизу вверх и вправо. Никогда не перекладывайте резак сразу с одной стороны шеи на другую — их нужно выворачивать по очереди.

Листочки (небольшие ободки, часто оставляемые с обеих сторон шеи) обрабатываются мейзелевым резцом. На боковых гранях стержня нет задних углов, как у стамески, но есть тонкая проточка для выхода стружки.

Галтель — это плавный переход от одной поверхности к другой — по сути, комбинация тора и шейки. Поэтому сначала заточите шейку, а затем прилегающий к ней тор.

Деталь, зажатая с обеих сторон, никогда полностью не отрезается.Вырежьте канавки с двух краев, оставив перемычки небольшого диаметра, и обрежьте концы ножовкой после остановки станка.

Для завершения чистовой обработки детали снимите резцедержатель и обработайте деталь снизу мелкой наждачной бумагой (размер зерна от 16 до M63). Во время работы поворачивайте кожу крест-накрест, чтобы не поцарапать кольцо.

Чтобы обрезать вращающуюся деталь, протрите ее куском воска и отполируйте толстой тканью или пробкой.

Высверлить цоколь лампы

Вставьте картридж в переднюю бабку и зажмите в ней сверло по дереву.Установите низкую скорость и, удерживая деталь одной рукой, подайте ее на сверло, толкая заднюю бабку с помощью пиноли. Время от времени удаляйте фишки.
Сделайте центрирующие канавки того же диаметра, что и сверло (большое круговое сверло, проходящее через пиноль задней бабки) на обеих сторонах детали. Для этого замените центр упора в задней бабке на кольцевую центровку и просверлите пазы, подавая инструмент на деталь. Повторите то же самое на другом конце. Затем снимаем центрирующее кольцо и в освободившееся отверстие задней бабки пропускаем шнек.Продвигая его вперед, постепенно просверливайте сквозное отверстие.

Обработка заготовки, зажатой с одного конца

При изготовлении ящиков деревянная заготовка закрепляется только с одного конца. В зависимости от формы и размера детали используются разные способы крепления: патрон с тремя или четырьмя кулачками (некоторые зажимаются в восьми точках), патрон «свиной хвост» (с ввинченными в деталь установочными винтами). , цанговый патрон или планшайбу.

Эта работа требует значительного мастерства.Здесь нужно проявлять особую осторожность при шлифовании уступа, чтобы диаметр не был меньше необходимого.

Надежно зажмите квадратную заготовку в патроне, чтобы можно было вручную добиться небольшого сердцебиения. Придав заготовке цилиндрическую форму, можно использовать поручень для большей безопасности. Когда заготовка приобретет нужную форму, обработайте свободный конец стамеской.

Сначала обрезается уступ крышки, а затем полукруглой фрезой выделяется внутренняя часть.Подручник располагается сбоку от свободного конца заготовки, при этом центр задней бабки удален.

Переворачивание этой части заготовки необходимо для последующего изготовления шляпки на ножке — украшения на верхней части крышки. После шлифовки деталь обрезается фрезой, а затем отпиливается ножовкой при выключенном двигателе.

Из оставшейся в патроне заготовки сделать короб. Как и в предыдущем случае, торец шлифуется, и на нем точно наносится диаметр вхождения фланца крышки.

Вырезав слегка сужающийся паз вдоль разметки, забейте в него крышку. Его воротник должен быть высотой не менее 5 мм.

Крышка соединяется с ящиком достаточно прочно, поэтому их можно обрабатывать вместе с помощью зубила с рифлением. Работать нужно плавными равномерными движениями, удаляя стружку в направлении от более выпуклых деталей к более тонким.

Когда вы придадите коробочке желаемую форму, вырежьте тонкие бороздки и прожигите их (затемните) натянутой железной проволокой.Последнюю операцию следует прекратить при появлении дыма.

Нанесите на готовый вращающийся ящик, распыляя из баллончика нитролак, а затем обработайте стружкой.

После этого покрыть изделие воском и отполировать пробкой.

Вставьте клин между коробкой и крышкой и, слегка ударяя молотком, снимите ее. С помощью сверла, закрепленного в задней бабке, просверлите в изделии отверстие, которое будет устанавливать глубину. Держите режущий инструмент (скребок) вдоль оси вращения, поднимая ручку, пока не будет найден оптимальный угол резания.Резак может работать, перемещая его от центра к периферии заготовки или наоборот. Время от времени следует проверять глубину. Когда внутренняя часть вывернута, отверстие для крепления крышки подрежьте мелкозернистой наждачной бумагой, а затем прорежьте коробку мейсель-резцом.

Станок для начинающих; Практический трактат по токарным работам с полными инструкциями по правильному использованию различных инструментов, включая полные инструкции по токарной обработке дерева и металла, резьбонарезанию, измерительным инструментам, токарной обработке дерева, прядению металла и т., и инструкция по сборке самодельных токарных станков с приспособлениями к ним и др.,

Цитаты генерируются автоматически из библиографических данных как удобство и может быть неполным или точным.

Чикаго стиль цитирования:

Йейтс, Раймонд Ф. Работа на токарном станке для начинающих; Практическое руководство по токарным работам с полными инструкциями по правильному использованию различных инструментов, включая полные инструкции по токарной обработке дерева и металла, резьбонарезанию, измерительным инструментам, токарной обработке по дереву, прядению металла и т. д., и инструкции по сборке самодельных токарных станков с их приспособлениями и т. д. . Нью-Йорк, издательская компания Norman W. Henley, 1922. Интернет .. https://lccn.loc.gov/22009565.

Стиль цитирования APA:

Йейтс, Р. Ф. (1922) Токарный станок для начинающих; Практическое руководство по токарным работам с полными инструкциями по правильному использованию различных инструментов, включая полные инструкции по токарной обработке дерева и металла, резьбонарезанию, измерительным инструментам, токарной обработке по дереву, прядению металла и т. д., и инструкции по сборке самодельных токарных станков с их приспособлениями и т. д. . Нью-Йорк, издательская компания Norman W. Henley. [Интернет.] Получено из Библиотеки Конгресса, https://lccn.loc.gov/22009565.

Стиль цитирования MLA:

Йейтс, Раймонд Ф. Работа на токарном станке для начинающих; Практическое руководство по токарным работам с полными инструкциями по правильному использованию различных инструментов, включая полные инструкции по токарной обработке дерева и металла, резьбонарезанию, измерительным инструментам, токарной обработке по дереву, прядению металла и т. д., и инструкции по сборке самодельных токарных станков с их приспособлениями и т. д. . Нью-Йорк, издательская компания Norman W. Henley, 1922. Интернет. Получено из Библиотеки Конгресса, .

конструкций / чертежей токарных станков?

С тех пор я заполнил свой магазин совершенно восхитительными станками по цене лома, а часто и дешевле, и сразу перешел к волшебным вечным двигателям, для которых я хотел построить тот первый токарный станок, и он уже был испытан, миллионы раз раньше, так что я бы доказал ничего , кроме навыков, которые, я уверен, развивались гораздо быстрее, чем если бы я начал с ножовкой и напильником. Моим моментом прозрения стало объявление в газете о моем первом токарном станке сразу после того, как я оценил материал для создания поистине жалкой версии .Действительно резьбовой винт!

Но не позволяйте никому связываться с вашими мечтами, размещайте много фотографий сборки и, если вы действительно хотите произвести на нас впечатление, тщательно учитывайте свои затраты, время и показывайте качество вашего готового токарного станка и то, что он производит . Ослепите нас!

Но просто помните, что за десятую часть времени и средств вы могли бы построить все эти машины мечты с более высокой точностью, затем спрятать оригинальные машины, которые вы купили за бесценок, и просто позволить нам всем предположить, что вы начали с скрести, сидя со скрещенными ногами с молотком и зубилом, тем самым подняв себя из героя в супергероя!

Боб

самодельные чертежи токарного станка по дереву pdf
