Что такое паяльная станция: какую лучше выбрать для дома, особенности пайки

- от alexxlab - Комментировать

Содержание

Что такое паяльная станция

Когда возможностей обычного паяльника становится недостаточно, имеет смысл задуматься об использовании специальной паяльной станции (ПС). Провести качественный монтаж на печатную плату некоторых элементов без специального оборудования бывает либо очень сложно либо и вовсе невозможно. Современные печатные платы, собираются на автоматизированных линиях при помощи специальных ПС. Логично, что для ремонта необходимо использовать подобные устройства. Тем более, что при нагревании обычным паяльником (пусть и с тончайшим жалом), велик риск перегреть сам элемент или текстолитовую основу, на которой он смонтирован.

Для чего и кому нужна паяльная станция.

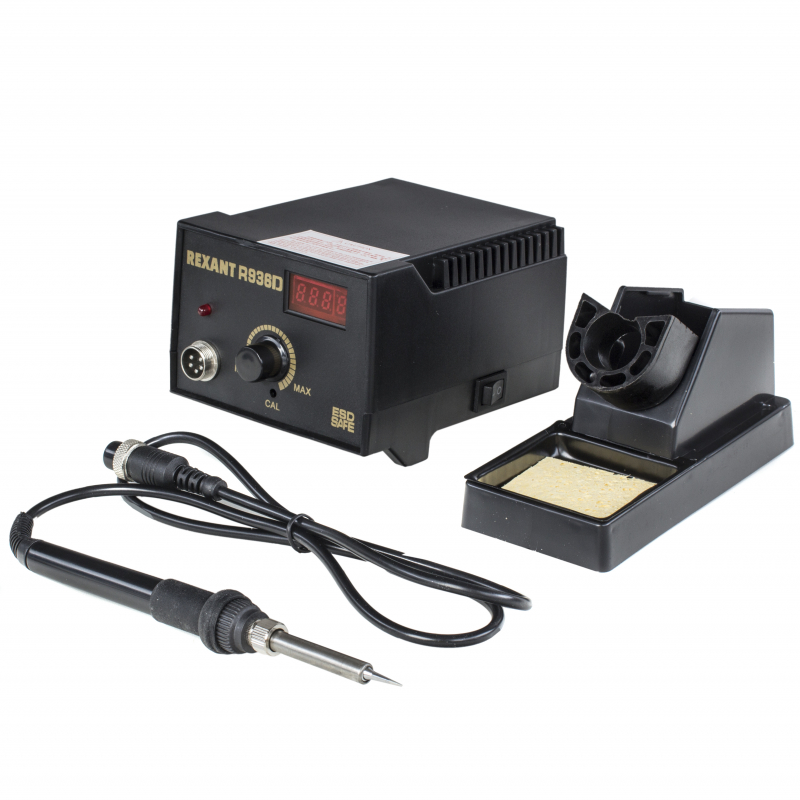

Паяльная станция – это комплекс специализированных инструментов для выполнения операций одиночной и групповой пайки. И нужна она, прежде всего, тем, кому возможностей обычного паяльника уже мало.

Паяльная станция является более сложным устройством, чем простой паяльник. Соответственно, имеет перед ним ряд преимуществ:

  • температура нагревательного элемента стабильна, электронный блок управления поддерживает заданный режим неограниченное время;
  • наличие гальванической развязки от сети, что критично при пайке элементов запитанной схемы;
  • необгораемое жало — если обращаться аккуратно, может прослужить очень долго.

В минимальный состав ПС входят следующие узлы?

  • Паяльник со сменным жалом
  • Блок регулировки
  • Подставка
  • Термофен
  • Оловоотсос
  • Очиститель жала

Основное преимущество паяльной станции перед паяльником заключается в наличии электронного блока управления режимами работы.

Электронный блок управления обеспечивает:

  • Плавная и точная регулировка температуры
  • Поддержание температуры в заданном диапазоне
  • Защита от перегрузок в сети

Таким образом, паяльная станция обеспечивает пайку там, где критически важно исключить воздействие высоких температур на монтажные элементы и текстолитовую основу, сохраняя при этом высокую прочность и долговечность соединений.

Назначение отдельных модулей

Основным рабочим модулем паяльной станции является устройство питания с электронным или аналоговым блоком управления на основе автотрансформатора. Оно позволяет регулировать амплитуду подаваемого на нагревательный элемент напряжения и поддерживать температуру в заданном диапазоне.

Паяльная станция может работать от напряжения 12В и 24В.

Следующие два устройства: паяльник и термофен. Оба предназначены для пайки элементов и различаются областью применения. Паяльник используется для пайки элементов с боковым расположением контактов, а фен для монтажа элементов с контактами под корпусом.

Подставка предназначена для безопасной фиксации паяльника и термофена в перерывах между выполнением пайки. Данное приспособление не является строго обязательным и входит в комплект поставки не всех ПС, но приобрести его крайне желательно. Безопасность и удобство работы при использовании подставки возрастает в разы.

Вакуумный оловоотсос. Необходим для очистки места пайки от остатков олова или припоя. Так же как и подставка, является опциональным элементом. Не влияет напрямую на процесс пайки, однако к приобретению крайне желателен, так как минимизирует следы ремонта и незаводского монтажа. Особенно актуально для неопытных радиомонтажников.

Очиститель жала. Наличие и применение обязательно! Дешевая ветошь из термостойкого материала для очистки паяльного жала от загрязнений и нагара. Вещь совсем уж дешевая, но экономить на жалах для паяльника поможет. Главное – не лениться и периодически их чистить.

Какие паяльные станции бывают

Строго классифицировать паяльные станции трудно из-за большого количества различных модификаций и способов применеия. Различные модели ПС отличаются друг от друга следующими параметрами:

  • По количеству одновременно подключаемых к рабочей станции паяльников. Одно- и двухканальные соответственно. Чаще всего, второй канал служит для подключения дополнительного, демонтажного, паяльника.
  • По типу управления рабочими режимами. Существуют цифровые и аналоговые модули управления. Цифровые более удобны в использовании и более точные.
  • По типу нагревательного элемента. Жало с нихромовым нагревателем, керамическим нагревателем и индукционным нагревателем.
  • По способу пайки. Различают контактные, бесконтактные и комбинированные станции.

У контактных ПС нагревательным элементом является жало. Бесконтактные могут нагревать элемент потоком горячего воздуха или инфракарасным излучением. Комбинированные сочетают в себе оба предыдущих вида.

Нужна ли калибровка паяльной станции?

Оговоримся сразу – в исправно работающей паяльной станции калибровка не требуется. Стабильность и точность поддержания режимов работы обеспечивается технологией изготовления самой станции на всем протяжении срока ее службы.

Если же оказывается, что ПС работает некорректно (частые явления – это слишком высокая или низкая температура нагревательного элемента, не соответствующая показаниям шкалы блока управления), то вероятнее всего, неисправен один из блоков. В данной ситуации никакая калибровка не принесет результата.

Немного по-другому дело обстоит с дешевыми китайскими паяльными станциями, которые в изобилии присутствуют на рынке. Низкое качество сборки многих моделей приводит к тому, что показания индикаторов температуры на блоке управления сильно отличаются от реальной температуры нагревательного элемента.

В этом случае, полезно провести небольшие измерения, чтобы определить: на какую величину «врет» шкала настройки.

Для измерения понадобится мультиметр с выносным термодатчиком и отвертка с тонким жалом. Следует включить паяльную станцию и дождаться ее прогрева до рабочей температуры. Далее, поднеся датчик вплотную к нагревательному элементу, необходимо сравнить показания на мультиметре с температурой, выставленной на шкале блока управления. В дальнейшем, при работе с паяльной станцией необходимо учитывать эту разницу и выставлять температуру пайки с поправкой на нее.

Термовоздушная паяльная станция.

Обзор станции и советы по бесконтактной пайке

Рано или поздно перед человеком, занимающимся радиоэлектроникой встаёт вопрос о приобретении термовоздушной паяльной станции.

Данный прибор в основном служит для монтажа и демонтажа миниатюрных радиоэлектронных компонентов. К таким относятся SMD-резисторы и конденсаторы, всевозможные микросхемы в планарных корпусах, миниатюрные разъёмы, вроде microUSB и пр.

Выпаивать поверхностно-монтируемые электронные компоненты обычным паяльником либо невозможно – это приведёт к повреждению компонента, или очень трудоёмко.

Сначала немного теории.

Существует два основных подхода к пайке элементов смонтированных методом поверхностного монтажа (так называемого SMT –

Surface Mount Technology). Одним из них является пайка горячим воздухом.

Для пайки разогретым воздухом применяются паяльные станции двух конструкций: турбинные и компрессорные.

  • В паяльных станциях компрессорного типа воздух нагнетается за счёт диафрагменного компрессора, который встроен в саму станцию.

  • В турбинных паяльных станциях в рукоятку фена встроен малогабаритный двигатель. На валу двигателя закреплена крыльчатка, которая и осуществляет прокачку воздуха через нагретую спираль. Проходя через спираль, воздух разогревается до нужной температуры.

На видео показано, как можно производить пайку горячим воздухом при монтаже миниатюрных конденсаторов на поверхность печатной платы.

Давайте познакомимся с термовоздушной паяльной станцией на примере модели Quick–858D.

Рассмотрим более подробно, и на наглядном примере, что же такое термовоздушная паяльная станция, и что необходимо знать для работы этим инструментом. Обычно такие приборы ещё называют станция–фен, поскольку она состоит только из термовоздушного фена, предназначенного исключительно для бесконтактной пайки.


Станция для пайки горячим воздухом QUICK-858D

Сама паяльная станция Quick–858D довольно компактна и не занимает много места. На передней панели расположены кнопки для установки требуемой температуры потока воздуха, регулятор скорости потока воздуха и трёхразрядный семисегментный индикатор, на котором отображается заданная температура. Также внизу слева установлена кнопка выключения питания прибора (

Power).

Кнопками установки температуры можно задать значение в пределах от 1000 до 4500С.


Панель управления паяльной станции

Поскольку у станции Quick–858D температура струи воздуха не зависит от скорости прокачиваемого через нагревательный элемент воздуха, то это удобно в работе. Можно выставить любую скорость потока, не боясь, что температура струи воздуха понизится.

Вместе со станцией идут три съёмных насадки из титанового сплава с разным диаметром сопла. Они имеют кодовые обозначения: A2064, A2127, A2084.


Сменные насадки для термофена

Если есть существенная необходимость в выпайке микросхем в корпусах SOIC, QFP, PLCC, BGA, то есть возможность установки требуемой насадки. Для станции Quick–858D подходят насадки от фирм PACE, HAKKO и LEISTER. К сожалению, сменные насадки имеют довольно высокую стоимость. Они изготавливаются из титанового сплава, который исключает их обгорание. Несмотря на это, в большинстве случаев при работе станцией Quick–858D дополнительных насадок не требуется, вполне хватает тех трёх, что идут в комплекте со станцией.

Также к термовоздушной станции Quick–858D подходят следующие типы насадок:

Код насадкиТип корпуса микросхемы и размеры насадки
A3125QFP 10 x 10
A3126QFP 14 x 14
A3127QFP 17,5 x 17,5
A3180BQFP 17 x 17
A3181BQFP 19 x 19
A3185TSOP 13 x 10
A3187TSOP 18,5 x 8
A3260SOP 8,6 x 18
A3133SOP 7,5 x 15
A3134SOP 7,5 x 18
A3129QFP 28 x 28
A3135PLCC 17,5 x 17,5
A3265QFP 32 x 32
A3191SIP 25L
A3203QFP 32 x 32

Дополнительную информацию по станции Quick–858D можно скачать здесь (инструкция и типы сменных насадок, подходящих для этой станции).

В настоящее время в продаже можно обнаружить «клоны» термовоздушной паяльной станции Quick–858D, выпускаемые под другими брендами, например, ELEMENT–858D.

Перед работой нужно выставить скорость потока горячего воздуха. Не старайтесь делать его слишком большим. Чем выше скорость потока воздуха, тем больше вероятность «сдуть» соседние элементы на плате. С другой стороны, чем выше скорость потока воздуха, тем быстрее прогревается место пайки. Поэтому в каждом конкретном случае необходимо найти некоторый баланс.

Иногда перед пайкой печатную плату необходимо прогревать, чтобы исключить температурный удар, связанный с резким перепадом температур. Кроме этого, следует знать, что при длительном и сильном нагреве любую печатную плату начинает коробить, она может деформироваться или даже расслоиться.

Чтобы исключить необратимое повреждение печатной платы применяется станция нижнего подогрева плат. Она равномерно подогревает печатную плату снизу. Благодаря равномерному и медленному прогреву исключается повреждение печатной платы из-за температурных перекосов.

Ещё раз хочу отметить, что применение нижнего подогрева справедливо в случае демонтажа крупных элементов. Для пайки небольших деталей, вроде SMD-резисторов, конденсаторов, малогабаритных микросхем и разъёмов, дополнительных инструментов не потребуется.

Отмечу, что термовоздушная станция не годится для демонтажа/монтажа (перепайки или реболлинга) достаточно габаритных компонентов, например, процессоров и контроллеров с материнских плат от компьютеров и ноутбуков, ремонта видеокарт или замены скалера на майн-плате ЖК-телевизора.

Для этих целей используются достаточно дорогие инфракрасные паяльные станции, которые оснащены нижним подогревом плат. В зависимости от комплектации они могут иметь и термофен.


Ручка-фен термовоздушной паяльной станции турбинного типа

Неподвижный воздух является теплоизолятором, поэтому повышая скорость потока воздуха, мы тем самым увеличиваем теплопередачу нагреваемому элементу и месту пайки.

Стоит учитывать и тот момент, что по пути к печатной плате (и, собственно, электронному компоненту) воздух очень сильно остывает. Поэтому при выпайке микросхем и малогабаритных smd-элементов стоит выставить на приборе температуру на 300–500C выше допустимой для данных элементов. Естественно, стоит понимать, что чем большее расстояние от сопла фена до элемента, тем сильнее будет остывать поток воздуха.


Сопло подачи горячего воздуха

Конечно, бесконтактная пайка процесс эмпирический. Каждый конкретный случай требует индивидуального подхода. Успех в работе термовоздушной паяльной станцией достигается в первую очередь опытным путём. Поэтому перед ответственной работой будет не лишним потренироваться в выпайке элементов со старых и ненужных плат. Именно так можно приобрести необходимый опыт.

Несколько советов по работе с термовоздушной станцией.

  • Следует проявлять аккуратность при выпаивании деталей с пластмассовыми частями. Такие детали, как смд-светодиоды, разъёмы, электролитические конденсаторы, имеют либо полностью пластмассовый корпус, либо его часть. Поэтому, в некоторых случаях, лучшим решением будет предварительная выпайка таких компонентов перед проведением основных работ. После замены компонента в планарном корпусе, можно безопасно впаять ранее выпаянные детали.

  • Так как температура 2500 – 2600С градусов считается критической для большинства SMD-компонентов и микросхем, то температуру потока воздуха стоит выставлять в районе 3000 – 3500С. Прибавка в несколько десятков градусов компенсирует падение температуры струи воздуха на пути к поверхности компонента.

  • Не стоит выставлять слишком большую скорость потока воздуха, особенно выпаивая мелкие детали. Сильный поток воздуха может раздуть соседние мелкие элементы и установить их на места будет проблематично.

  • В качестве вспомогательного инструмента при выпайке либо монтаже smd-элементов потребуется пинцет и, возможно, держатель плат.

  • Чтобы ускорить процесс выпайки миниатюрных элементов, например, тех же разъёмов microUSB, можно воспользоваться низкотемпературным сплавом Розе. Предварительно места пайки (контакты, выводы) пропаивают обычным паяльником для контактной пайки с использованием сплава Розе. Благодаря этому, «родной» припой разбавляется низкотемпературным, и его общая температура плавления снижается. После этого элемент выпаивают термовоздушной паяльной станцией.

    Температуру на станции можно выставить в районе 150…2500С. Процесс демонтажа происходит быстрее, так как получившийся припой расплавляется быстрее. Это позволяет избежать перегрева выпаиваемого элемента и исключить повреждение его пластиковых частей. Не менее важно и то, что тем самым мы оберегаем от перегрева соседние элементы и саму печатную плату.

  • Если у вас термовоздушная станция турбинного типа, то во время работы старайтесь держать фен подальше от мощных магнитов. Дело в том, что вентилятор, который встроен в тыльную часть фена, содержит небольшую плату с микросхемой.

    В её состав входит что-то вроде датчика Холла. Если во время работы фена он попадёт в поле действия сильного магнитного поля, то, есть большая вероятность того, что он выйдет из строя.

    При этом турбина перестаёт корректно работать (хаотически изменяется скорость вращения, наблюдается непостоянная скорость, турбина не работает вообще).

    Неисправность турбины-вентилятора, которая нагнетает воздух, очень опасна тем, что спираль может перегореть из-за чрезмерного нагрева. Именно по этой причине также рекомендуется после работы устанавливать ручку-фен на держатель, прикреплённый к корпусу станции.

    В держателе станции встроен постоянный магнит, под действием которого герконовый датчик в ручке-фене срабатывает. При этом нагревательная спираль отключается, а турбина обдувает её до тех пор, пока та не остынет. Если же выключить станцию кнопкой «Power» не дождавшись остывания спирали, то мы рискуем со временем «сжечь» спираль нагревателя.

Надеемся, что этот небольшой рассказ об одном из бесконтактных способов пайки поможет новичкам в радиоэлектронике быстрее освоить такой, без сомнения, интересный прибор, как термовоздушная паяльная станция.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:



Паяльная станция — какую выбрать? ТОП-достойных производителей по рейтингам 2018 года

Есть еще люди, которым нравится делать что-нибудь своими руками. Действительно, приятно самому приготовить подарок дорогому человеку, например, сделать оригинальную рамку для фото или починить радио, чтобы слушать любимые передачи. Хорошим помощником в таких делах может стать паяльная станция. А для начала, стоит разобраться, что это такое и как она работает.

Краткое содержимое статьи:

Виды паяльных станций

При работе с современными миниатюрными платами не очень удобно пользоваться обычными паяльниками с медным наконечником. Монтаж и ремонт такого оборудования лучше выполнять паяльными станциями различных видов.


По основному принципу работы бывают контактные и бесконтактные станции. Первые – это, как обычный паяльник с регулятором температуры, который использовали раньше мастера радио и телевизоров.

Работа с микросхемами

В современных электронных приборах используются очень мелкие детали, например микросхемы с большим количеством контактов. Крепить и удалять их обычным способом нельзя. Для этого используют бесконтактную пайку, которая основана на нагреве контактов с помощью инфракрасного излучения или потоком горячего воздуха.

Использование контактных паяльных станций

Основной отличительной чертой таких станций является использование различных припоев: олово со свинцом либо без свинца. Технически обе станции очень похожи. Паяльники имеют керамический нагреватель, сенсор температуры, один конический наконечник (для выполнения разных работ, желательно приобрести набор подходящих к паяльнику наконечников).


Потребляемая мощность сорок ватт, напряжение двадцать четыре вольта, есть заземление, поэтому можно работать с деталями, которые боятся статического электричества.

Температуру можно регулировать от двухсот до четырехсот восьмидесяти градусов с погрешностью в несколько градусов, что возможно контролировать по индикатору, который установлен на некоторых моделях.

Необходимо иметь запасные насадки. Они отличаются конфигурацией и предназначены для пайки разных деталей. Чтобы определиться какие жала нужны для паяльной станции, нужно рассмотреть все возможные варианты предстоящих работ, которые могут возникнуть в будущем.

Нельзя забывать о правильном выборе материала, из которого выполнены насадки потому, что разные металлы имеют не одинаковую теплопроводность.

Принципы управления температурой

Работа аналоговых станций основана на периодическом включении и выключении подачи тока для нагрева паяльника в зависимости от его температуры. Точно выдержать ее, практически, невозможно, поэтому часто наконечник перегревается.


Цифровые паяльные станции используют регулятор температуры, запрограммированный микроконтроллером, что заметно повышает точность выдерживания необходимого нагрева наконечника.

Пайка без свинца

Характерным отличием такой станции является повышенной мощностью паяльника: от 75 до160 ватт. Такой припой имеет высокую температуру плавления, поэтому место крепления деталей необходимо хорошо разогревать.

В то же время, такую станцию можно использовать и для работы с тонкими дорожками потому, что регулятор температуры не даст разогреться наконечнику больше установленной температуры. Также можно использовать припой со свинцом.

Бесконтактные паяльные станции

Контактными паяльными станциями удобно припаивать детали, а вот обратный процесс лучше производить паяльной станцией с феном. Такие приборы имеют широкий диапазон цен потому, что отличаются комплектацией некоторыми функциями. Обычно поставляются насадки с разным диаметром выходного отверстия для изменения ширины струи нагретого воздуха.

В корпусе фена есть вентилятор, который меняет свою производительность в зависимости от положения регулятора. Температуру воздуха также можно изменять.

Процесс выключения имеет очень полезную особенность. Сначала отключается нагревательный элемент, а немного позже – вентилятор. Это сделано для того, чтобы охладить фен после работы.

Улучшенную конструкцию имеют фены с индивидуальной электроникой. Комплектуются круглыми насадками, имеют регулятор температуры, силы воздушной струи. Цифровой индикатор отображает степень нагрева выходящего воздуха. Удобно работать феном, если вентилятор встроен в ручку, а не в блок управления. Тогда фен соединен обычными проводами и нет жесткой резиновой трубки, которая несколько мешает движениям.

В продаже имеются насадки различной конфигурации для работы со многими микросхемами. Они помогают не только удалять детали, но и припаивать их в нужном месте, а при работе обычным паяльником – подогревать детали для лучшего крепления. Главное, разобраться какие насадки подходят для определенных термовоздушных паяльных станций.

С помощью фена можно выполнять другие работы, не связанные с паянием, например, нагревать трубки для насадки на металлический удлинитель, соединения пластмассовых деталей или просушки чего-нибудь.

Изготовители станций

Хорошими техническими характеристиками на рынке сегодня обладают паяльные станции немецкого (Ersa) и китайского (Quick, Lukey, Aoyue) производства. Комплектация и цены у них очень разные, поэтому каждый выбирает по своим потребностям.


Профессионалы могут выбрать паяльную станцию Aoyue – 2702 a. Помимо фена и паяльника она имеет пистолет для демонтажа и улавливатель дыма, что улучшает комфортабельность рабочего места. Какую станцию выбрать – дорогую или надежную – подскажет личный опыт.

Возможность построить своими руками

Как сделать паяльную станцию? Какие компоненты паяльной станции можно сделать своими руками? Для ремонта или изготовления аппаратуры на основе микропроцессоров чаще всего нужна пара устройств:

  • фен, подающий нагретый воздух;
  • инфракрасный тепловой излучатель;

В качестве нагревателя можно использовать накаляющую нить паяльника, намотанную вокруг керамической трубки с изоляцией из стеклоткани.

Выходное сопло сделать из термостойкого кольца. Мощность необходима около 500 ватт. В качестве компрессора можно использовать небольшой вентилятор. Для регулирования температуры воздуха необходимо установить термопару.

Часто для ремонта процессора компьютера нужен инфракрасный паяльник. Он состоит из таких частей: нижний нагреватель, верхний нагреватель, штатив и блок управления.

Нагреватель можно сделать из нихромовой спирали или галогеновой лампы. Нижний и верхний блоки – стальные коробки. Для контроля температуры используют две термопары – на корпусе процессора и на поверхности материнской платы.

Таким образом, паяльная станция – это хороший помощник, как домашнему мастеру, так и профессионалу.

Фото паяльной станции

принцип работы, обзор, как выбрать

Контактный метод нагрева жала, используемый в классических схемах паяльных станций, несовершенен. Это проявляется в виде низкого КПД, большой потребляемой мощности, локального перегрева жала в зоне контакта и т.д. Паяльная индукционная станция лишена таких недостатков. Давайте рассмотрим принцип работы такого устройства, ознакомимся с несколькими популярными моделями и узнаем, как выбрать прибор, исходя из области его применения.

Принцип работы

Начнем с конструктивных особенностей индукционного нагревательного элемента (см. рисунок 1), это позволит лучше понять его принцип действия.

Нагревательный элемент индукционного прибора

Указанные обозначения:

  • А – экранирующая оболочка;
  • В – провода, подающие напряжение к индуктору;
  • С – ручка паяльника;
  • D – жало;
  • Е – индукционная катушка;
  • F – ферромагнитный слой.

Теперь поверхностно расскажем о принципе действия, не погружаясь в теоретические основы электромагнитной индукции. При поступлении в индукционную катушку высокочастотного напряжения происходит формирование переменного магнитного поля. Поскольку скин-слой жала выполнен из ферромагнитного материала, то начинается процесс его перемагничивания, который сопровождается образованием вихревых токов. Это приводит к значительному выделению тепловой энергии.

Преимущества индукционного метода очевидны: поскольку в качестве нагревательного элемента выступает жало паяльника, его нагрев происходит равномерно. Следовательно, отсутствуют потери от температурной инерции, и полностью исключен локальный перегрев, вызывающий окисление и выгорание жала. В результате, увеличивается его срок эксплуатации и повышается КПД устройства.

Принцип управления нагревом

Управлять процессом нагрева можно двумя способами:

  1. Установив на жало термодатчик и подключив его к цифровому блоку управления. Такой способ стабилизации температуры применяется практически во всех недорогих индукционных паяльных станциях, например: Quick 203H или Yihua 900Н (показана на рисунке 2). Цифровая станция Yihua 900Н
  2. Меняя состав ферромагнитного сплава, покрывающего жало. Данный принцип основан на том, что при определенной температуре (точка Кюри), ферромагнетики утрачивают свои свойства, в результате чего паяльник перестает нагреваться. Такой метод стабилизации температуры был запатентован компанией Metcal под названием SmartHeat®, что дословно переводится как «умный нагрев». Применяется в моделях Metcal, OKI, ERSA, Weller и т.д. Рисунок 3. Модель PS 900, может использоваться как для безсвинцовой пайки, так и обычной

У каждого из представленных выше методов есть свои достоинства и недостатки. Станции с термодатчиком существенно дешевле, что делает их доступными не только для профессионалов, но и любителей. Точность и надежность такого оборудования напрямую зависят от цифрового блока управления.

Второй способ стабилизации температуры осуществляется за счет установки картриджей-наконечников с определенной точкой Кюри — он более надежен. Но станции SmartHeat® имеют два существенных недостатка:

  1. Высокая стоимость, не каждый профессионал может себе позволить купить такое оборудование. Но новое поколение бюджетных моделей более доступно.
  2. При изменении режима пайки необходимо устанавливать соответствующий картридж-наконечник, которые, как правило, не входят в комплект поставки и стоят недешево.
Картриджи-наконечники

Краткий обзор

Начнем со станции с цифровым блоком управления Quick 203H (ее фото представлено на рисунке ниже).

Внешний вид станции QUICK 203Н

Оригинальная модель данной станции стоит в пределах $220-$240, китайский аналог можно найти по цене вдвое дешевле (при выборе обращайте внимание на комплектацию, может поставляться без паяльника). Отлично справляется с smd радиодеталями и содержащим свинец припоем.

Видео: обзор и работа в реальных условиях станции QUICK 203Н

Отрицательные моменты: массивные элементы и бессвинцовый припой необходимо долго прогревать.

Характеристики:

  • Заявленная производителем мощность – 90Вт.
  • Рабочая температура от 200С° до 420С°.
  • На индукционную катушку подается напряжение 36В с частотой 400кГц.
  • Стабилизация установленного теплового режима выполняется с погрешностью 2С°.
  • Нагрев до рабочей температуры 350С° занимает не более 25 секунд.

Цифровой блок управления позволяет задать 10 температурных профилей, установить блокировку по паролю на включение, выполнить калибровку, назначить время задержки включения спящего режима и отключения устройства.

Тем, кто приобрел китайский аналог прибора, рекомендуется сразу побеспокоиться о покупке оригинального жала, поскольку то, что входит в комплект, скорее, декоративное, чем рабочее.

Теперь рассмотрим станцию PS-900, работающую по технологии SmartHeat® (ее внешний вид показан на рисунке 3). Это самая доступная модель из линейки OKI, ее ориентировочная стоимость около $250.

Характеристики:

  • Минимальная мощность 5Вт, максимальная – 60Вт (регулируется автоматически).
  • Индуктор работает на частоте 470кГц.
  • Потребляемая мощность – 90Вт.
  • Напряжение питания от 90 до 240В.

Особенности:

  • Поскольку температурный режим задается картиджем-насадкой, панель блока управления упрощена до минимума, на ней имеется только кнопка включения питания.
  • Имеется возможность заменить штатный индуктор с диаметром 7,5мм менее мощным пятимиллиметровым на 35Вт. Это дает возможность производить деликатную пайку при помощи микронаконечников.
  • Паяльник автоматически включается при извлечении с подставки и выключается после установки обратно.
  • Необходимо отдельно приобрести комплект наконечников-картриджей для различных режимов пайки.

Приведем, в качестве сравнения, основные характеристики одной из моделей высшего уровня — MX-5241(см. рисунок 6). Необходимо сразу предупредить, что в руках любителя такой инструмент станет дорогой игрушкой, не более.

Рисунок 6. МХ-5241 – техника для профессионалов

Характеристики:

  • Диапазон выходной мощности от 5 до 80Вт (регулируется автоматически).
  • Частота работы индуктора – 13,56МГц.
  • Потребляемая мощность – 125Вт.
  • Напряжение питания от 90 до 240В.

Два независимых канала позволяют одновременно использовать термопинцет и паяльник.

Благодаря индикатору мгновенной мощности существенно упрощается подбор необходимого картриджа-наконечника.

Стоимость этого «чудо-инструмента» более $1200.

Выбор

Собственно, процесс выбора заключается в определении области применения станции. Бюджетная модель PS-900 отлично подходит для промышленной ручной пайки и тем, кто планирует заниматься радиоэлектроникой на профессиональном уровне.

Индукционные модели с цифровым блоком управления больше подходят для любителей, поскольку, установить необходимый тепловой режим значительно проще, чем подбирать картридж-наконечник с соответствующей точкой Кюри.

Следует учитывать, что недорогие индукционные устройства не производятся с термофеном. Если он станет необходимым для работы — термовоздушная станция может быть приобретена отдельно.

Можно ли сделать индукционную паяльную станцию своими руками?

Данный вопрос имеет, скорее, теоретическую подоплеку, чем практическое применение. Безусловно, можно сделать самодельный блок управления под готовый индукционный паяльник. Но стоимость такого проекта будет незначительно отличаться от серийного изделия, произведенного в Китае.

Значительно полезней модифицировать готовое устройство с целью его усовершенствования.

Как выбрать паяльную станцию — классификация и применение

Поделиться на Facebook

Поделиться в ВК

Поделиться в ОК

Поделиться в Twitter

Поделиться в Google Plus

Для повышения эффективности получения неразъемных соединений пайкой с помощью олова повсеместно — и в быту, и промышленности — применяют паяльные станки. Производители выпускают множество моделей этого изделия, которой пользуется широкой популярностью среди любителей и профессионалов. Еще не так давно потребитель выбирал паяльник с минимальным диаметром жала и пытался с его помощью работать с современной электроникой.

В состав типовой станции, вне зависимости от разновидностей, входят следующие элементы:

  1. собственно сам паяльник;
  2. управляющий блок;
  3. фен;
  4. держатель.

В сравнении с обыкновенным паяльником, который можно встретить в каждом доме, у этого устройства существует возможность настройки температуры жала. Кроме этого, подставка, входящая в ее состав повышает пассивную безопасность, препятствуя случайному прикасанию к разогретому паяльнику, который в нее установлен. Многие паяльные станции изготавливают в антистатическом исполнении.

Производители выпускают следующие виды паяльных станций:

  • С нагревательным элементом, изготовленным из нихромовой проволоки. Она намотана на стержень из керамики и закрыта изоляционным слоем.
  • С нагревателем из керамики. На керамическую подложку, нанесена токопроводящая дорожка, которая и вырабатывает тепло.
  • С нагревателем индукционного типа. На катушку паяльника этого вида паяльных станций установлена часть жала, и за счет токов высокой частоты в нем происходит генерация тепла.
    Как выбрать паяльную станцию

Станок этого типа может быть востребован и в быту, особенно привлекательно его использование и новичками, и в производстве. И зачастую перед потребителем встает проблема выбора паяльной станции, ведь оно может быть использовано в разных условиях эксплуатации. При этом оно должно обеспечить создание качественного паяного соединения. Пред тем, как выбрать паяльную станцию необходимо определиться какие задачи должно будет решать этот станок.

Какими критериями нужно руководствоваться при выборе этого устройства. На самом деле их не так и много:

  1. Тип нагревательного элемента. Большая часть современных устройств оснащена двумя типами элементов – керамическим и нихромовым. Первые быстро разогреваются, но могут выйти из строя нагрев носит неравномерный характер. То есть, такие устройства целесообразно укомплектовывать тепловыми стабилизаторами, которые контролируют температуру, и тем самым продляя эксплуатационный срок изделия. Второй тип нагревателя довольно часто выходит из строя и непригоден для частого применения.
  2. Наличие возможности регулировки температуры нагрева в предельно широком диапазоне.
  3. Высокая скорость нагрева.
  4. Мощность паяльной станции определяется областью ее использования.
  5. Общие технические характеристики – рабочее напряжение, масса, габарит, форма и пр.

Как пользоваться паяльной станцией

Многие современные приборы и устройства без использования пайки невозможно отремонтировать, особенно это касается устройств, которые работают на современных электронных компонентах. В этом случае необходимо эксплуатировать, специальные паяльные станции, которые можно приобрести в магазинах, торгующих радиоэлектроникой.

Вне зависимости от типа паяльной станции и ее торговой марки, правила эксплуатации такого оборудования имеют схожие черты:

  • Включение устройства в сеть электропитания. Они могут работать с напряжением 36, 220 V и пр.
  • Подключения цепи заземления. Многие устройства оснащены такими цепями.
  • Настройка режимов работы, то есть, выбор температурного режима пайки.
  • Выполнение основной работы. Они могут использоваться для сборки, ремонта и демонтажа электронных (электрических) элементов, установленных на плате (в электрическом приборе). Соответственно у каждого из вида работ существуют

Виды паяльных станций | Портал о системах видеонаблюдения и безопасности

Автор Исхаков Максим На чтение 3 мин. Просмотров 10 Опубликовано Обновлено

Простейший паяльник не может обеспечить ремонт сложной электротехники и тут на помощь приходят паяльные станции, рассмотрим их характеристики и виды.

Контактные станции

 По сути, это обычный паяльник, снабженный регулировочным блоком. Такие станции могут быть двух видов:

– Для работы с припоем из олова или цинка;
– Для работы с бессвинцовым припоем или припоем без олова. От первого отличается тем, что имеет мощный нагревательный аппарат, это необходимо для плавления бессвинцовых припоев, они требуют высокой температуры. Если у модели такого типа имеется регулятор температуры, то его можно использовать для плавки припоя со свинцом.

Аналоговые и цифровые станции


Цифровая паяльная станция “Зубр” – отличное решение, цена – качество!

Индукционные станции

Такой паяльник нагревается с помощью индукционной работы катушки, она начинает работать от высокочастотных волн. Температура будет подниматься, пока не достигнет точки Кюри, по достижении этого барьера, ферромагнит меняет свои свойства и занимается охлаждением наконечника.



Бесконтактные станции

Эти станции используют для ремонта и демонтажа схем, а также их замены. Исходя из принципа работы, выделяют три вида станций такого типа:

Инфракрасная. В роли нагревателя наконечника и сердцевины здесь выступает излучатель инфракрасных волн, сделан он чаще всего, из керамики. Плюсы такой станции:

• С ее помощью можно проводить сложную работу с элементами сложной конструкции;
• Для работы с микросхемами больше не нужно искать подходящие насадки;
• Электродетали не могут сдуться воздухом во время работы;
• Место, которое паяют, нагревается равномерно.

Нужно сказать, что такие станции стоят довольно дорого, в связи с их точностью и считаются профессиональным агрегатом для сложных работ.

• Термовоздушная станция. Такой инструмент прекрасно подойдет для монтажа. Для взаимодействия с электроникой они плохо подходят, но разбирающиеся люди в таких ситуациях используют промышленную горелку или фен. Но нужно быть осторожным с воздушным потоком, он способен сдуть детали с платы, к тому же, качество работы при этом будет не высокое. Модели, имеющие цифровые датчики намного удобнее, но стоят дороже.
• Комбинированные. Они сочетают в себе элементы некоторых других инструментов.

На видео: Как сделать бесконтактный паяльник своими руками.

Станции демонтажа

Такой инструмент отличается конструкцией, в которую, помимо, основных элементов в них входит компрессор.

Дополнительные элементы

Некоторые модели имеют дополнительную комплектацию, которая облегчает работу с инструментом, это могут быть:

  1. Дымоуловители;
  2. Вакуумные пинцеты;
  3. Лампы подсветки;
  4. Несколько демонтажных пистолетов;
  5. Промышленный фен для нагрева поверхности;
  6. Термопинцет для работы с небольшими деталями;
  7. Излучатели для разогрева платы.

11 лучших паяльных станций в 2020 году Обзор

Эта статья обновлена ​​11 октября 2020 г. | Автор: Сэмюэл Маккензи

Отремонтируйте или замените несколько элементов, например SOIC, CHIP, BAG, OFQ или PLCC, дома. Лучшая паяльная станция поставляется с множеством аксессуаров, которые позволят вам легко паять дома. Это аналоговая или цифровая рабочая станция с паяльником, держателем, зажимами и другими принадлежностями, идеально подходящими для ремесел, сварки и электроники. Некоторые модели имеют яркий светодиодный дисплей, чтобы пользователь мог легко считывать показания.Если вы хотите реализовать простой проект своими руками в любом месте, вы можете использовать это устройство. В этом обзоре мы рассмотрим лучшие паяльные станции на рынке.

Список лучших паяльных станций 2020 года

Последнее обновление: 05.11.2020 в 11:03 / Партнерские ссылки / Изображения из Amazon Product Advertising API

№ 11. Светодиодная лупа и настольная лампа Helping Hand
