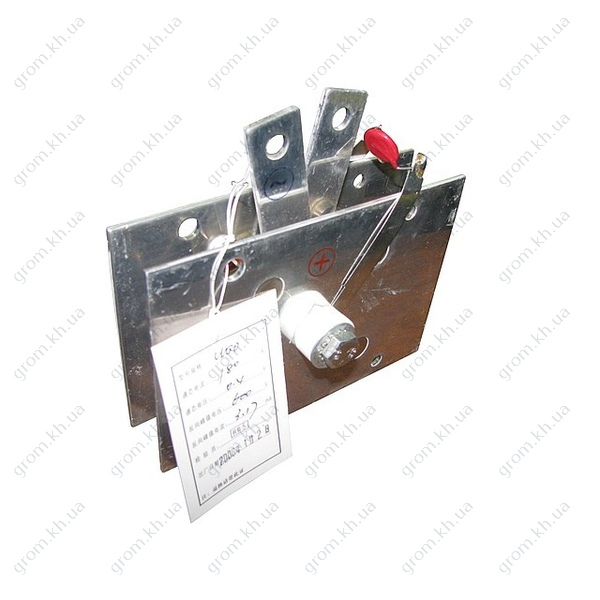

Диодный мост для сварочного аппарата: Диодные мосты на сварочный аппарат купить в интернет магазине 👍

Диоды для сварочного аппарата

Прежде чем приступить к выполнению сварочных работ, необходимо запастись всем необходимым. Для этого понадобятся диоды для сварочного аппарата и само устройство.

Диод представляет собой полупроводниковое устройство, работа которого выполняется по принципу p-n-перехода. Главная его задача – это преобразование входящей энергии в сварочный аппарат в определенный тип на выходе.

Блок: 1/3 | Кол-во символов: 377
Источник: https://swarka-rezka.ru/podbiraem-diody-dlya-svarochnogo-appar/

Основные характеристики

Главными параметрами, на которые обращают внимание при выборе выпрямителей для сварочных аппаратов, являются:

• максимально допустимое постоянное обратное напряжение;
• максимальный средний прямой ток за период;
• рабочая частота переключения;
• постоянное прямое напряжение при максимальном прямом токе;
• максимально допустимая температура корпуса.

Амплитуда бытовой сети составляет около 310 В, поэтому нужно использовать диоды с обратным напряжением 400 В и выше. Прямой ток жестко связан с мощностью прибора, и на него также обращают внимание. Рабочая частота показывает, в каком выпрямителе можно использовать полупроводник, применять его в сетевом или выходном блоке инвертора.

Прямое напряжение полупроводника характеризует мощность рассеяния на самом приборе. Это позволяет рассчитать размеры радиатора или системы охлаждения. Предельная температура корпуса сварочного аппарата дает возможность предусмотреть схему защиты от перегрева.

Блок: 2/6 | Кол-во символов: 959
Источник: https://svaring.com/welding/prinadlezhnosti/diody-dlya-svarochnogo-apparata

Какие типы устройства используются в сварочном оборудовании?

Сегмент элементов для технологического оборудования – сварочные силовые диоды представлены разнообразными вариантами, которые имеют уникальные характеристики и принципиальные значения для выполнения действия.

Ниже приведём подробную спецификацию диодов для сварочного оборудования.

Название	Целевое предназначение
Светодиоды	Специальный полупроводник, формирующий в контуре условное оптическое излучение в процессе прохождения действующего электрического тока.
Выпрямительные	Внутренне сопротивление данных компонентов не имеют какого-либо сопротивления (внутренний вид).  Величина сопротивления будет зависеть непосредственно от напряжения, подаваемого на диод.
ИК диод	Используется для оборудования технологической части сварки, в котором предусмотрено дистанционное управление работой сварочной техники.
Фотодиоды	Основной принцип функционирования и прямой работы компонента заключается в преобразовании светового потока в электрический тип.
Стабилитрон	Такой вариант используется для постоянного источника снабжения током.  Основное функциональное предназначение – пороговое, то есть, достижение определённого значения напряжения для аппарата. Есть подкатегория стабисторы, которые предназначены для малых мощностей и напряжений.
Варикапы (ёмкостные диодные комплексы)	Принцип действия диода для сварочного инвертора аналогичен конденсаторному устройству. Принцип эффективной части работы заключается в обратном варианте напряжения, при котором изменяется барьерная составляющая ёмкостных характеристик.
Диоды категории Шотки	Для этих типов диодов характерно малое падение напряжения и очень высокая скорость, которые не накапливают и на рассасывают основные характеристики накопителей.  В конструктивной части такие диоды имеют вид пластин, которые покрыты специальной высокоомной эпитаксиальной формовочной плёнкой. Основным материалом и компонентом служит кремниевая основа. Компоненты диода Шотки используется, как правило, в переключательных схемах.
Тиристоры	Используется два вида и технологического состояния – открытый или закрытый. Для закрытого варианта приемлема низкая проводимость, в то время как для открытого способа высокая категория полупроводниковой проводимости.  Функциональное значение диодного моста сварочного инвертора заключается в динамичном режиме постоянного перехода из одного состояния в другое, причём под воздействием основного сигнала.
Иммисторы	Имеют параллельный вариант подключения, в котором используется два тиристора. Такой вариант используется для аппаратов с переменным источником напряжения.

Главным критерием для всех типов диодных конструкций является значение силы тока. Согласно вышеописанной системе, предусмотрено разделение на такие виды диодов, вне зависимости от названия:

• Малая мощность, с показателем до 3*102 ma;
• Средний параметр мощности – 3*102 ma – 10А;
• Максимальный показатель – от 10 Ампер.

Блок: 2/3 | Кол-во символов: 2895
Источник: https://svarkaipayka.ru/oborudovanie/raznoe/diodyi-dlya-svarochnogo-apparata.html

Как сделать выпрямитель своими руками?

Если в наличии мастера имеются комплектующие детали, вполне реально изготовить самодельный сварочный выпрямитель. При условии соблюдения всех рекомендаций специалистов он гарантировано обеспечит процесс ручной дуговой сварки постоянным током, но потребуется применить электрод с обмазкой.

Использовать проволоку без обмазки также допустимо, но только при условии большого опыта в сварных вопросах. Для неопытного сварщика справиться с ней будет практически нереально.

Диодный мост для сварочного аппарата.

Обмазка при расплавлении электрода препятствует проникновению составляющих воздуха в расплавленный металл сварного соединения. Без нее контакт металла в расплавленном виде с азотом и кислородом снизят прочностные свойства шва, сделав его хрупким и пористым.

Сначала потребуется выбрать или смотать своими руками понижающий трансформатор с требуемыми параметрами. Собирают трансформатор до подключения диодного моста.

Если выбран путь самостоятельного изготовления аппарата, важно правильно рассчитать его элементы, в том числе:

• параметры магнитопровода;
• актуальное количество витков;
• размеры сечения шин, проводов.

На заметку! Расчеты для изготовления трансформаторов осуществляются по единой методике, поэтому данная задача не представляет трудностей даже для малоопытного сварщика со школьными знаниями электричества.

В работе не обойтись без светодиодов: нужны они в качестве проводников тока в одном единственном направлении. Простейший диодный выпрямитель, созданный по мостиковой схеме, монтируют на радиатор с целью теплообмена и охлаждения.

Мощные диоды для сварочного аппарата, по типу ВД-200, выделяют при работе довольно большой объем тепловой энергии. Чтобы обеспечить падающую характеристику тока, в цепь потребуется включить дроссель последовательно.

Активное переменное сопротивление в такой схеме обеспечит сварщику возможность плавно регулировать сварочный ток. Далее, один полюс нужно подключить к сварной проволоке, а второй ‒ к рабочему объекту.

Электролитический конденсатор в составе схемы необходим в качестве сглаживающего фильтра для снижения пульсаций.

Выполнить намотку реостата несложно своими силами, но для такой задачи потребуется керамический сердечник и проволока из никелина или нихрома. Актуальный диаметр проволоки определит величина регулируемого тока сварной операции.

Расчет сопротивления реостата нужно проводиться учетом удельного сопротивления электрода, его сечения и общей длины.

Электрическая схема сварки с диодным мостом.

Шаг регулировки тока для сварки зависит от диаметра витков. Если правильно собрать перечисленные детали в единый агрегат, процесс сварки будет сопровождаться постоянным током.

Не лишним будет и монтаж резистора, препятствующего короткому замыканию при работе.

Оно может происходить при касании проволоки о металл без зажигания дуги. Если в это время на конденсаторе нет сопротивления, он мгновенно разрядится, произойдет щелчок, электрод разрушится или прилипнет к металлу.

При наличии резистора можно сгладить разряды на конденсаторе, сделать поджога электрода более простым и мягким. Изготовление аппарата для выпрямления сварного тока своими руками позволит создавать максимально аккуратные и долговечные сварные швы

.

Блок: 3/4 | Кол-во символов: 3271
Источник: https://tutsvarka.ru/oborudovanie/diodnyj-most-v-svarochnom-apparate

Конструктивные особенности диодных мостов для сварочного оборудования

Заводские условия производства производственной аппаратуры предусматривают функциональное изготовление диодного моста для сварочного аппарата, которые подразделяются на точечный или плоскостной вариант применения.

В таблице, приведённой свыше можно отметить, что схема сварочного диодного моста также зависит от того, какой основной материал используется в технологии производства оборудования, в частности:

• Германий;
• Кремний;
• Арсенид Галия;
• Фосфид Индия.

Диоды для сварочного полуавтомата

Предназначение функционального типа монтажа сварочных диодов трансформатора своими руками предусматривает реализацию таких принципиальных схем и характеристик работы устройства промышленного оборудования с использованием диодных компонентов:

• Выпрямительный тип применения;
• Импульсивное устройство;
• Универсальный вариант исполнения;
• Варикап;
• Устройство с использованием стабилитрона;
• Стабисторная технология;
• Туннельный тип моста;
• Обращённое возвратное исполнение;
• Лавинно-пролётный диодный комплекс;
• Тиристоры;
• Фотодиодная система;
• Точные светодиоды;
• Оптроны.

Сборка конструкции осуществляется при наличии четырёх компонентов мощных сварочных диодов, которые имеют функциональный тип пропускать ток за определённый полупериод. Главная сущность любого диодного комплекса, это нормальное преобразование переменного тока входящего варианта исполнения в пульсирующую категорию.

Главная схематическая часть подключения диодов для сварочного аппарата ДЛ-132-80-10 заключается в следующем:

• Два компонента расположены в общей схеме по последовательному принципу подсоединения, и имеют равную направленность друг к другу;
• Два оставшихся компонента также подключены по последовательному варианту соединения, но направленность идёт друг от друга (то есть противоположный тип исполнения).

Первые два типа диодов осуществляют только положительную функцию переменного тока, а оставшиеся два типа – отрицательные компоненты, делая соответствующую обрезку.

Почему необходимо осуществлять доработку сварочного оборудования?

Как правило, диоды используют только в том случае, если необходимо осуществить какую-то доработку оборудования, при этом основными причинами переработки технологического оборудования являются:

• Явные перебои в сети с напряжением. Аппараты с низкими характеристиками ,могут вообще не запуститься по причине сбоя напряжения в сети;
• Диодный мост поможет улучшить качество сварного шва;
• Можно упростить сложную задачу эффективного «зажжения» дуги при существующем номинальном или имеющемся минимальном типе напряжения;
• Можно увеличить тепловые характеристики режима работы при долгосрочной эксплуатации сварочного оборудования;
• Диодный мост улучшает параметры создания определённой степени электрической дуги.

Используя обычную схему диодного моста, вы добьётесь резкого снижения выпрямительного варианта напряжения, которое зависит, прежде всего, от повышенного режима тока нагрузки в момент запуска имеющейся дуги, тем самым будут затруднены сварочные работы.

Схема сварочного аппарата с диодным мостом

Проблему можно решить одним из способов – применяем электролитический конденсатор больших значений ёмкостных характеристик или производим полную замену принципиальной схемы устройства.

Лучшим вариантом для сборки является применение технологий по категориям диодов Д161 или В200. Даже если они имеют разные параметры проводимости монтаж можно производить без способа крепления при помощи шпилек.  Модернизация образцового оборудования допускается только в том случае, если вы знаете принципиальные характеристики устройства и схемы их применения на практике.

Блок: 3/3 | Кол-во символов: 3590
Источник: https://svarkaipayka.ru/oborudovanie/raznoe/diodyi-dlya-svarochnogo-apparata.html

Виды диодов для сварки

Диодный выпрямитель состоит из силовых диодов. Существуют разные виды этих элементов. У каждого вида свои показатели и характеристики.

Сварщики, имеющие достаточный уровень знаний в электротехнике берут комплектующие на рынках.

Это позволяет сэкономить, однако приобретение деталей у непроверенных продавцов чревато получением некачественных материалов. Более того, такие детали могут быть небезопасны.

По целевому предназначению диоды делятся на:

• Светодиоды
• Выпрямительные
• ИК
• Фотодиоды
• Стабилитроны
• Варикалы
• Тиристоры
• Иммисторы
• Диоды категории Шотки

Также классификация проводится по силе тока. Здесь есть три категории мощности: малая, средняя и высокая. Каждой категории соответствует свой показатель, исчисляемый в милиамперах: до 3*102, от 3*102 до 10 и свыше 10, соответственно категориям.

Помимо этого образцы высокой мощности бывают двух типов: плоскостного и точечного. Первые предназначены для низкой частоты работы, вторые – для остальных типов работ.

Для сборки выпрямителя используются все виды диодов. Однако качество работы моста зависит от качества сварочного аппарата, на который он установлен.

Блок: 3/5 | Кол-во символов: 1136
Источник: https://prosvarku.info/prisposobleniya-i-detali/diodnyj-most-dlya-svarochnogo-apparata

Особенности работы

Диодный мост для сварочного аппарата характеризуется такими особенностями: два элемента в общей схеме находятся в последовательном соединении и направлены друг к другу, а другие два – друг за другом. Для данной сборки характерный параллельный принцип работы отрицательных и положительных диодов.

Первые осуществляют пропускную систему, которая касается только положительного переменного тока, а вторые в это же время делают обрезку отрицательной составляющей.

Результат работы моста из диодов представляет собой пульсирующее положительное напряжение, которое характеризуется постоянной величиной. Таким образом, при конструировании сварочного аппарата следует оценить все особенности цели и сферы использования диодов.

Для большинства людей важным показателем для выбора определенного вида полупроводника является цена. Но не всегда самый дорогой вариант является выгодным, поскольку его использование будет нерациональным по сравнению с более дешевым.

Блок: 3/3 | Кол-во символов: 973
Источник: https://swarka-rezka.ru/podbiraem-diody-dlya-svarochnogo-appar/

Итоги

Диодный мост для сварочного аппарата преобразует переменный ток в постоянный, что позволяет повысить качества сварных соединений. Такое приспособление можно приобрести в готовом виде или создать своими руками, следуя советам, озвученным в статье.

Блок: 4/4 | Кол-во символов: 252
Источник: https://tutsvarka.ru/oborudovanie/diodnyj-most-v-svarochnom-apparate

Принцип работы тиристора

Детали регулятора подключены как параллельно, так и встречно друг другу. Они постепенно открываются импульсами тока, которые образуются транзисторами vt2 и vt1. При запуске прибора оба тиристора закрыты, С1 и С2 это конденсаторы, они будут заряжаться через резистор r7. В тот момент, как напряжение какого-либо из конденсаторов достигнет напряжения лавинной пробивки транзистора, тот открывается, и через него и идёт ток разряда, совместного с ним конденсатора. После открытия транзистора открывается соответствующий ему тиристор, он подключит нагрузку в сеть. Затем начинается противоположный по признакам полупериод переменного напряжения, что предполагает закрытие тиристора, затем следует новый цикл подзарядки конденсатора, уже в противоположной полярности. Далее открывается следующий транзистор, но снова подключит нагрузку в сеть.

Блок: 5/11 | Кол-во символов: 862
Источник: https://instanko.ru/elektroinstrument/diod-na-svarochnyj-apparat.html

Применение на практике

Для примера, рассмотрим инверторный аппарат TELWIN Force 165. Во входном выпрямителе используются диодные сборки GBPC3508. Выпрямительный мост GBPC3508 может работать с током 35 А, обратное напряжение – 800 В.

С ним вместе идет обязательно сглаживающий фильтр из конденсаторов большой емкости. Кроме этого имеется фильтр электромагнитной совместимости, который не пропускает помехи от инвертора в бытовую сеть.

На выходе инвертора используются мощные сдвоенные диоды с общим катодом. Они имеют высокое быстродействие в отличие от диодов расположенных на входе устройства.

Благодаря малому времени восстановления, менее 50 наносекунд, приборы успевают переключать высокочастотный ток на выходе вторичной обмотки.

В данном приборе используются сдвоенные диоды марок STTH6003CW, FFh40US30DN или VS-60CPH03, рассчитаны на прямой ток 30 ампер на один прибор (60 ампер на оба) и обратное напряжение 300 вольт.

Устанавливаются на радиатор. Для защиты полупроводников от перегрузки используется RC фильтр. Схема управления требует стабильный источник питания без бросков напряжения.

Для этого в приборе предусмотрены стабилитроны или уже готовый интегральный стабилизатор, которые обеспечивают стабильное питание на микросхемах управления. В результате получается компактное устройство, позволяющее качественно варить металл.

Блок: 6/6 | Кол-во символов: 1341
Источник: https://svaring.com/welding/prinadlezhnosti/diody-dlya-svarochnogo-apparata

Установка

При использовании параллельной схемы соединения диодных мостов необходимо учитывать, что все они имеют некоторый разброс по параметрам.

Поэтому при подборе элементов необходимо делать это с некоторым запасом прочности. При соблюдении этого требования для сварочного аппарата можно получить диодный мост более компактный, чем при использовании одиночных диодов.

Диодные сборки позволяют размещать их на одном радиаторе, так как корпусы не находятся под напряжением. Это позволяет монтировать их в любом месте, и даже снаружи.

В зависимости от требуемого сварочного тока для выпрямителя могут потребоваться от 3 до 5 диодных сборок. Для лучшей теплоотдачи диодные мосты устанавливаются на радиатор через теплопроводящую пасту.

К контактам проводники рекомендуется подсоединяться пайкой, в противном случае могут быть потери мощности в месте контакта и его сильный нагрев.

Блок: 8/11 | Кол-во символов: 877
Источник: https://instanko.ru/elektroinstrument/diod-na-svarochnyj-apparat.html

Как сделать дроссель самостоятельно?

Вполне реальным является самостоятельное изготовление дросселя в домашних условиях. Это имеет место при наличии прямой катушки с достаточным количеством витков нужного шнура. Внутри катушки проводятся прямые пластинки из металла от трансформатора. Путём выбора толщины этих пластинок, есть возможность выбора стартового реактивного сопротивления.

Рассмотрим конкретный пример. Дроссель с катушкой с 400 витками и шнура диаметром 1,5 мм, заполняется пластинками с сечением 4,5 квадратных сантиметров. Длина катушки и провода должна быть одинакова. В результате трансформаторный ток 120 А уменьшится наполовину. Такой дроссель изготавливается с сопротивлением, которое можно изменять. Чтобы провести такую операцию, необходимо замерить углубление прохождения стержня сердечника внутрь катушки. С отсутствием этого инструмента, катушка будет иметь не значительное сопротивление, но если стержень будет введён в неё, сопротивление повысится до максимума.

Дроссель, который наматывается правильным шнуром, не будет перегреваться, но, возможно, сердечник будет отличаться сильной вибрацией. Это учитывается при стяжке и крепеже железных пластин.

Блок: 7/11 | Кол-во символов: 1173
Источник: https://instanko.ru/elektroinstrument/diod-na-svarochnyj-apparat.html

Эксплуатация балластного соединения

Показатель балластного сопротивления регулирующего аппарата находится на уровне 0,001 Ом. Он подбирается путём эксперимента. Непосредственно для получения сопротивления, преимущественно используется сопротивление проволоки больших мощностей, их применяют в троллейбусах или на подъёмниках.

Уменьшить сварочное напряжение высокой частоты, можно даже используя стальную пружину для двери.

Такое сопротивление включается стационарно или по-другому, чтобы в будущем была возможность с легкостью отрегулировать показатели. Один край этого сопротивления подключается к выходу конструкции трансформатора, другой обеспечивается специальным инструментом для зажима, который сможет перекидываться по всей длине спирали, что позволит выбрать нужную силу напряжения. Основная часть резисторов с использованием проволоки большой мощности, производится в виде открытой спирали. Она монтируется на конструкцию в длину полметра. Таким образом, спираль делается также из проволоки ТЭНа. Когда резисторы, изготовленные из магнитного сплава скооперировать со спиралью или любой деталью из стали, в процессе работы прохождения тока с высокими показателями, она начнёт заметно дрожать. Такой зависимостью спираль обладает только до того момента, пока она не растянется.

Блок: 9/11 | Кол-во символов: 1281
Источник: https://instanko.ru/elektroinstrument/diod-na-svarochnyj-apparat.html

Схемы моделей ММА-200 и ММА-250

Большое распространение получили модели ММА-200 и ММА-250. Эти инверторы практически идентичны, разница заключается лишь в нижеприведенных моментах:

1. Схема сварочного инвертора ММА 250 предусматривает наличие в выходном каскаде по 3 резистора полевого типа. Все ни подключены параллельно. Схема сварочного инвертора ММА 200 указывает лишь на наличие двух резисторов.
2. У новой версии три импульсных трансформатора, в то время как у старой только два.

Основная схема обеих моделей практически полностью идентична.

Схема инвертора ММА-200

Блок: 10/11 | Кол-во символов: 560
Источник: https://instanko.ru/elektroinstrument/diod-na-svarochnyj-apparat.html

Изготовление инвертора

Перед началом изготовления высокочастотного трансформатора для инвертора нужно изготовить гетинаксовую плату, руководствуясь схемой 2. Трансформатор выполнен на магнитопроводе типа «Ш20х28 2000 НМ» с рабочей частотой 41 кГц. Для его намотки (I обмотки) необходимо использовать медную жесть толщиной 0,3..0,45 мм и шириной 35..45 мм (ширина зависит от каркаса). Нужно сделать:

1. 12 витков (площадь поперечного сечения (S) около 10..12 кв. мм.).
2. 4 витка для вторичной обмотки (S = 30 кв. мм.).

Высокочастотный трансформатор нельзя мотать обыкновенным проводом из-за возникновения скин-эффекта. Скин-эффект — способность высокочастотных токов вытесняться на поверхность проводника, тем самым нагревая его. Вторичные обмотки следует разделить пленкой из фторопласта. Кроме того, трансформатор должен нормально охлаждаться.

Дроссель выполнен на магнитопроводе типа «Ш20×28» из феррита 2000 НМ с S не менее 25 кв. мм.

Трансформатор тока выполняется на двух кольцах типа «К30×18×7» и мотается медным проводом. Обмотка l продевается через кольцевую часть, а II обмотка состоит из 85 витков (d = 0,5 мм).

Схема 2 — Схема инверторного сварочного аппарата своими руками (инвертор).

После успешного изготовления высокочастотного трансформатора нужно осуществить монтаж радиоэлементов на печатной плате. Перед пайкой обработать оловом медные дорожки, детали не перегревать. Перечень элементов инвертора:

• ШИМ — контроллер: UC3845.
• MOSFET-транзистор VT1: IRF120.
• VD1: 1N4148.
• VD2, VD3: 1N5819.
• VD4: 1N4739A на 9 В.
• VD5-VD7: 1N4007.
• Два диодных моста VD8: KBPC3510.
• C1: 22 н.
• C2, C4, C8: 0,1 мкФ.
• C3: 4,7 н и C5: 2,2 н, C15, С16, С17, C18: 6,8 н (только использовать К78−2 или СВВ- 81).
• C6: 22 мк, С7: 200 мк, С9-С12: 3000 мк 400 В, C13, C21: 10 мк, C20, C22: 47мк на 25 В.
• R1, R2: 33k, R4: 510, R5: 1,3 k, R7: 150, R8: 1 на 1 Вт, R9: 2 M, R10: 1,5 k, R11: 25 на 40 Вт, R12, R13, R50, R54: 1 к, R14, R15: 1,5 k, R17, R51: 10, R24, R25: 30 на 20Вт, R26: 2,2 к, R27, R28: 5 на 5Вт, R36, R46-R48, R52, R42-R44 — 5, R45, R53 — 1,5.
• R3: 2,2 k и 10 к.
• К1 на 12 В и 40А , К2 — РЭС-49 (1).
• Q6-Q11: IRG4PC50W.
• Шесть MOSFET-транзисторов IRF5305.
• D2 и D3: 1N5819.
• VD17 и VD18: VS-HFA30PA60CPBF; VD19-VD22: VS-HFA30PA60CPBF.
• Двенадцать стабилитронов: 1N4744A.
• Две оптопары: HCPL-3120.
• Катушка индуктивности: 35 мк.

Блок: 11/11 | Кол-во символов: 2278
Источник: https://instanko.ru/elektroinstrument/diod-na-svarochnyj-apparat.html

Кол-во блоков: 19 | Общее кол-во символов: 23793
Количество использованных доноров: 7
Информация по каждому донору:

1. https://svaring.com/welding/prinadlezhnosti/diody-dlya-svarochnogo-apparata: использовано 2 блоков из 6, кол-во символов 2300 (10%)
2. https://prosvarku.info/prisposobleniya-i-detali/diodnyj-most-dlya-svarochnogo-apparata: использовано 1 блоков из 5, кол-во символов 1136 (5%)
3. https://swarka-rezka. ru/podbiraem-diody-dlya-svarochnogo-appar/: использовано 2 блоков из 3, кол-во символов 1350 (6%)
4. https://instanko.ru/elektroinstrument/diod-na-svarochnyj-apparat.html: использовано 7 блоков из 11, кол-во символов 7496 (32%)
5. https://tutsvarka.ru/oborudovanie/diodnyj-most-v-svarochnom-apparate: использовано 2 блоков из 4, кол-во символов 3523 (15%)
6. http://home.nov.ru/vybor-diodnogo-mosta-dlya-svarochnogo-apparata/: использовано 1 блоков из 5, кол-во символов 1503 (6%)
7. https://svarkaipayka.ru/oborudovanie/raznoe/diodyi-dlya-svarochnogo-apparata.html: использовано 2 блоков из 3, кол-во символов 6485 (27%)

Мощные диоды в сварочном инверторе

Современный аппарат для сварки состоит из множества компонентов и узлов, которые отвечают за полноценную работу оборудования. Одним из важнейших компонентов является диодный мост сварочного оборудования. В связке с остальными узлами он играет первостепенную роль, преобразовывая энергию из постоянной в пульсирующую. У диодных мостов есть масса достоинств, которые улучшают и ускоряют работу.

Существует множество определений, что из себя представляют диоды для сварочного аппарата. Каждый мастер трактует по-своему, ровно как и учебники, поэтому многим начинающим сварщикам трудно понять, что из себя представляют сварочные диоды и каков принцип их действия. Особенно, если сварщик не обладает особыми знаниями в области электротехники. В этой статье мы постараемся кратко рассказать все о диодах и диодных мостах, поведаем об особенностях их строения и подключения.

Определение

Говоря простыми словами, диодный мост — это стандартный выпрямитель. Он состоит из нескольких мощных силовых диодов, связанных в единую цепь. Справа схема диодного моста. Это его стандартная схема, которую с опытом можно модифицировать под свои нужды. Диоды крепятся к радиаторам с помощью болтов и гаек. Вся эта конструкция находится под постоянным напряжением и призвана выполнять простую, но важную роль — преобразовать ток переменный в ток пульсирующий. Этот процесс называется выпрямлением, поэтому сварочные мосты называют выпрямителями.

Кстати, один из самых эффективных выпрямителей — ВД 306. Его изготавливают многие заводы и даже сами сварщики делают его своими руками из подручных средств. Экземпляры, изготовленные на заводе, позволяют плавно регулировать ток, но при этом потребляют достаточно много электроэнергии — около 12 киловатт, и весят 100 кг. Согласитесь, не очень удобный прибор для любительской сварки в гараже. Поэтому его используют в цехах и на заводах. А в домашних условиях используют самодельные выпрямители из диодов или более компактные приборы.

• Диодный мост стабилизирует перепады напряжения и помогает запуститься аппаратам со слабыми техническими характеристиками.
• Качество сварного шва становится лучше.
• Дуга заживается проще и быстрее, даже если аппарат выдает малый показатель напряжения.
• Диодный мост на сварочном аппарате улучшает характеристики дуги. Она горит стабильнее и дольше.

Типы сварочных диодов и их особенности

Ключевой элемент сварочного диодного моста — это сами диоды. Сейчас в магазине представлено множество силовых диодов, со своими характеристиками и особенностями. Ниже вы можете видеть таблицу с классификацией диодов. Опытные сварщики умудряются покупать их на барахолках или радиорынках, экономя деньги. Вы тоже можете попробовать поискать нужные вам диоды на ближайшем рынке, но учтите, что нечестные продавцы часто продают неработающие или небезопасные комплектующие. Приобретайте их только если разбираетесь в электротехнике.

Вне зависимости от типа диоды также делятся по силе тока. Они могут быть малой мощности (с показателем до 3*102 миллиампер), средней мощности (с показателем от 3*102 миллиампер до 10 ампер) и высокой мощности (от 10 ампер и более). Мощные сварочные диоды бывают точечными и плоскостными. Плоскостные используются в выпрямителях с низкой частотой работы, а точечные используются во всех остальных случаях. Так или иначе, все они применяются при изготовлении диодного моста для сварочного аппарата. Если диоды использовать с хорошим сварочным аппаратом, то можно добиться более качественного преобразования тока.

Сборка диодного моста

Обычно для диодного моста используют 4 диода, но можно использовать от 2 до 5 штук. Количество диодов зависит от значения тока, который нам нужно получить; чем больше диодов, тем больше ток. Мы будем использовать 4 штуки. Два диода подключаются друг к другу параллельно и имеют разную направленность. Еще два диода подключаются так же параллельно, но направлены друг к другу. При правильном подключении все компоненты как раз и образуют диодный мост.

При параллельном подключении диодов друг к другу учтите, что они могут несколько отличаться по своим характеристикам в работе, даже если вы купите идентичные комплектующие. Так что тщательно рассчитывайте необходимое напряжение и мощность диодов, которые вам необходимы для изготовления моста. В таком случае диодный мост на сварочник получится более компактным и эффективным.

Диодный мост можно смело устанавливать на один радиатор. Готовую конструкцию можно прикрепить к корпусу сварочника с любой удобной стороны или просто использовать как отдельный прибор. Мы рекомендуем устанавливать их на радиатор с предварительным нанесением теплопроводящей пасты.

Проводники лучше скреплять с контактами методом пайки, чтобы сократить вероятность потери мощностей через контакты при работе. Также обратите внимание, что при изготовлении моста по стандартной схеме нужно дополнительно использовать электролитический конденсатор с большой емкостью, чтобы облегчить сварочные работы.

Вместо заключения

Для новичков это особенно сложная тема, которую не получится понять сходу. В своей статье мы затронули только основные особенности, связанные с изготовлением и подключением диодного моста. Если эта тема вам интересна, изучите базовые принципы электротехники. Тогда вам будет проще понять суть работы диодных мостов. В интернете есть множество учебников и полезных видео, подробно объясняющих даже самые сложные принципы сварки и работы сварочных узлов. Не поленитесь изучить их, особенно, если вы хотите развиваться в этом деле как любитель или как профессионал. Поделитесь этой статьей в своих социальных сетях и оставьте комментарий о своем опыте использования диодных мостов. Желаем удачи!

Прежде чем приступить к выполнению сварочных работ, необходимо запастись всем необходимым. Для этого понадобятся диоды для сварочного аппарата и само устройство.

Диод представляет собой полупроводниковое устройство, работа которого выполняется по принципу p-n-перехода. Главная его задача – это преобразование входящей энергии в сварочный аппарат в определенный тип на выходе.

Разновидности диодов

Сварочные диоды делятся на такие виды:

• Светодиоды. Они представляют собой некий полупроводник, особенность которого заключается в создании оптического излучения во время прохождения электрического тока.
• Выпрямительные. К их особенности можно отнести то, что внутреннее сопротивление не имеет постоянной величины. Оно зависит от самого напряжения, которое подается.
• ИК диоды. Предназначены для оборудования, для которого характерно дистанционное управление.
• Фотодиоды. Главная их функция заключается в преобразовании светового потока в электрический.
• Стабилитроны. Такой вид характерен для тех случаев, когда в цепях имеется постоянный ток. Их функция – пороговая, которая заключается в том, что ограничивает напряжение с учетом достигнутого уровня. Выделяют стабисторы, которые применяются для стабилизации малых напряжений.
• Емкостные диоды или варикапы. Принцип их действия подобен управляемому конденсатору. Такой полупроводниковый диод предназначен для работы с обратным напряжением, в результате изменения которого меняется и его барьерная емкость.
• Диоды Шотки. Для них свойственны малое падение напряжения и высокая скорость работы, поскольку они не способны накапливать и рассасывать основные носители. По конструктивному признаку такие диоды имеют вид пластин, покрытых высокоомной эпитаксиальной пленкой. В качестве материала используется кремний. Диоды Шотки используются в переключательных схемах,
• Тиристоры. Для них характерны два состояния – это закрытое и открытое. Первое означает низкую проводимость, а второе – высокую. Принцип их работы заключается в постоянном переходе из одного состояния в другое под действием сигнала.
• Имисторы. Представляют собой параллельное включение, которое состоит из двух тиристоров. Применение таких диодов характерно для схем с переменным напряжением.

Критерием для разделения диодов на виды является и значение прямого тока. Согласно этому, диоды бывают малой (до 3х102 mA), средней (3х102 — 10 А) и большой (от 10 А) мощности.

В зависимости от используемой технологии для производства, диоды для сварочного аппарата есть точечные и плоскостные. Исходя из информации об используемых материалах, диоды делятся на: германиевые, кремневые, из арсенида галлия и фосфида индия. Германиевые характерны для транзиторных приемников, поскольку отличаются высоким коэффициентом передачи.

В зависимости от предназначения сварочные диоды бывают: выпрямительные, импульсивные, универсальные, варикапы, стабилитроны, стабисторы, туннельные, обращенные, лавинно-пролетные, тиристоры, фотодиоды, светодиоды и оптроны. Использование различных видов диодов в одной связке позволяет повысить коэффициент производительности сварочного устройства.

Сборка из четырех элементов, которая характеризуется способностью пропускать ток за полупериод, называется диодный мост для сварочного аппарата. Суть такого устройства заключается в преобразовании входящего переменного тока в пульсирующий.

Особенности работы

Диодный мост для сварочного аппарата характеризуется такими особенностями: два элемента в общей схеме находятся в последовательном соединении и направлены друг к другу, а другие два – друг за другом. Для данной сборки характерный параллельный принцип работы отрицательных и положительных диодов.

Первые осуществляют пропускную систему, которая касается только положительного переменного тока, а вторые в это же время делают обрезку отрицательной составляющей.

Результат работы моста из диодов представляет собой пульсирующее положительное напряжение, которое характеризуется постоянной величиной. Таким образом, при конструировании сварочного аппарата следует оценить все особенности цели и сферы использования диодов.

Для большинства людей важным показателем для выбора определенного вида полупроводника является цена. Но не всегда самый дорогой вариант является выгодным, поскольку его использование будет нерациональным по сравнению с более дешевым.

Еще по этой теме на нашем сайте:

1. Как делать правильный вертикальный шов при сварных работах
   Производить сварку на горизонтальной поверхности может даже новичок с небольшим опытом работы. А вот сделать качественный вертикальный шов без необходимых теоретических знаний и хорошей практики.

Сварочные работы видео уроки — смотрим уроки сварки инвертором для начинающих сварщиков
Начинающим специалистам стоит просмотреть сварочные работы видео уроки для того, чтобы избежать распространённых ошибок, и сделать свою работу качественной и безопасной. Всегда нужно помнить, что.

Делать сварочный стол своими руками или купить – что лучше?
Эффективность обучения сварочному мастерству и качество выполненных работ зависит от удобства и комфорта на рабочем месте. Наиболее подходящий вариант для обустройства мастерской является гараж. Чтобы.

Магнитные уголки для сварки — виды и применение
Сварочные работы становятся проще и точнее, благодаря использованию магнитных уголков, поэтому данный элемент рекомендован многими специалистами в области сварки. Если применять магнитные уголки для сварки.

Это её изображение (Venta MIG-250)

Бажаний Нет, фото платы нужно.

Бажаний написал :
В ней летят выходные диоды Д 42-02 не могу найти причину

Проверьте защитные RC цепочки, которые стоят параллельно этим диодам, на выход сварки -если нет, то установить варистор типа 14D151, 14N151.

» >
» >
внутрянка и другое название

Полный мост, типа САИ200, ZX7, похоже. Несколько страниц назад похожие схемки выкладывал.

Спасибо мужики за консультацию! Но всё же если у кого найдётся оригинальная принципиальная схема выложите пожалуйста. Врежиме ММА при пробое диода срабатывает защита, и как правило вылетает один диод из пары, в режиме МИГ вылетают оба диода со взрывом ,после замены к следующему вылету можно сжечь 1,5-2кг электродов

Бажаний Гляньте те схемки, оно похожее будет. И правильно уже советовали – поставить варисторы, только я помощнее ставлю, диаметром не менее 20 мм, и супрессоры иногда, 1,5КЕ. Какие диоды там стоят ? Может, помощнее поставить. Ставлю ЕБУ150 на 400В – никогда проблем не было.

Внём стоит 12 сборок 2х10Ампер и на 200ВОЛЬТ

Вот и докопались. Маловато по напряжению, вот их и вышибает. Поставить 2 х 2 150ЕБУ04 – и забыть про эту проблему. Сгорит все – проводка, диодный мост, но они не вылетят.

А что здесь особо докапываться. Д 42-02 – это естественно не оригинальное наименование. Но даже по этим цифрам понятно, что они 200 вольтовые. Маловато будет. Естественно как говорит ГОСТ – 2 х 2 150ЕБУ04 будут и помощнее по току и по напруге. Вообще они мне нравятся, хороший диод. С монтажем не всегда правда в дырочки попадает, да и надфилем приходится поработать, но диод замечательный. Подозреваю, что Д 42-02 еще и в изолированном корпусе. Тогда вообще торба. С этого и необходимо (на мой взгляд) начать доработку аппарата. Короче – менять диоды (но все) на STTH6003. Тоже отличный диод.
С ув. Сергей

Если интересно, навскидку, фотка какой то замены на ЕБУ. Може и некрасиво, зато очень надёжно. С варисторами.

s237 написал :
С монтажем не всегда правда в дырочки попадает, да и надфилем приходится поработать,

Разок кувалдочкой – и порядок.

ГОСТ и s237 совершенно правы, выпрямитель собран из г-на, да и со снабберами, которые должны были бы защитить эти диоды, там видимо проблема (их там просто нет). Кроме того, что диоды работают на пределе по напряжению (при ОХ оно там как раз около 200 V), так ещё и охлаждение оставляет желать лучшего. Поэтому и происходит такая быстрая деградация кристаллов диодов (хватает на 1,5 – 2 кГ электродов).
А чоппер в аппарате видимо неплохой (полный мост, да ещё наверное и резонансный). Доработать выходной выпрямитель по-книжному, и аппарату цены не будет.
В дорогих фирменных аппаратах, построенных по такой схеме, производитель устанавливает в выпрямитель ещё и рекуперационные диоды. С ними, энергия, накопленная в дросселе (в дросселях), не палит собственные диоды, а используется для увеличения КПД выпрямителя (процентов на 30). Но самому пользователю вряд ли удастся так доработать аппарат, поэтому остаётся только следовать советам вышеуказанных товарищей.
Со своей стороны хочу порекомендовать диоды STTH6003 (300V, 2×30А), которые должны встать вместо штатных без переделки.
И ещё одно. Если в аппарате стоит вентилятор на 24 V, его следует заменить на 220-ти вольтовый (размер 120×120мм). Их полно в продаже, и стоят они не дорого, зато производительность по воздуху у них, втрое больше штатного.

Диоды как основа выпрямительного моста сварочного аппарата

Диод — это полупроводниковый прибор, работающий на принципе p–n-перехода, и служит для преобразования входящей энергии определенного типа в другой тип. Самое распространенное преобразование — “выпрямление” электрического тока. Выпрямительные диоды используются непосредственно в блоках питания, зарядных устройствах для перевода переменного тока в постоянный, без них не обходятся и сварочные аппараты.

Основные виды

• Выпрямительные диоды. Главной характеристикой является переменное внутреннее сопротивление, которое зависит прямо пропорционально от приложенного напряжения.
• Светодиоды. Основная функция — индикатор при наличии на нем электрического тока.
• ИК диоды. Применяется в устройствах дистанционного управления.
• Фотодиоды. Преобразовывает световой поток в электрический ток.
• Стабилитроны. Работает данный вид исключительно в цепях с постоянным током и выполняет пороговую функцию, ограничивая напряжения на определенном уровне.
• Емкостные диоды (варикапы). Работает как управляемый конденсатор за счет варьирования своей внутренней емкости (сопротивления) при подаче на него различного напряжения.
• Диоды Шоттки. Они характеризуются малым падением напряжения и быстродействием.
• Тиристоры. Диод имеет принципиальное отличие — три вывода: анод, катод и управляющий диодный электрод. Главной особенностью является возможность находится в двух состояниях: низкой проводимости (закрытое) и высокой проводимости (открытое) и осуществлять переход под действием сигнала из одного состояние в другое.
• Симисторы. Сборка из двух тиристоров, которые включены параллельно навстречу друг другу. Удобный для схем с переменным напряжением, пропускает ток в двух направлениях.

Некоторые диоды лучше всего работают в различных связках (парами), дополняя друг друга и расширяя возможности подобной компоновки.

к меню ↑

Основные характеристики

По максимальному значению допустимого прямого тока различают диоды мощностью:

• Малой — до 3х102 mA.
• Средней — от 3х102 mA до 10 А.
• Большой — от 10 А.

По технологии изготовления различают:

• Точечные.
• Плоскостные.

По материалу изготовления:

• Германиевые.
• Кремневые.

По физическим характеристикам кремневые диоды значительно превосходят германиевые, что в свою очередь повлияло и на области их применения, сварочные аппараты так же расширили свои возможности.

Однополупериодные выпрямители состоят из диодов. Они не дорогие, но с одним большим недостатком: используют только половину волн переменного тока, поэтому потери напряжения составляют больше 50%. Исправить ситуацию без привлечения дорогостоящих элементов помогает диодный мост.

Сборка из четырех диодов, которая способна пропускать ток в течение всего полу периода, представляет собой диодный мост. Его основное предназначение — это преобразование переменного тока в пульсирующий постоянный электрический ток и без потери мощности. Для сварочного аппарата выпрямитель, в котором диодный вопрос решается наличием моста, является более предпочтительным. Диодные мосты изготовляют в отдельном корпусе, печатают схему непосредственно на плате или диодный мост можно собрать самостоятельно.

к меню ↑

Принцип работы, включение в схему

Диодный мост — сборная электрическая схема состоящая из четырех диодов, два из которых подключены последовательно и встречно друг к другу, а с остальными находятся в последовательном соединении. Выпрямительный мост основан на параллельной работе отрицательных и положительных диодов, а именно:

• Положительные — пропускают только положительную полуволну переменного напряжения;
• Отрицательные — одновременно обрезают отрицательную полуволну составляющую переменное напряжение.

На выходе диодного моста получается пульсирующее положительное напряжение постоянной величины. Пульсация незначительна, но этот диодный эффект убирают за счет фильтров или добавления конденсатора.

Распространенными включениями диодных схем являются:

• Однофазная мостовая схема

Переменное напряжение подается на вход схемы и в каждый полупериод ток проходит через два диода («+»или «-«), а два других являются закрытыми. Результат: частота напряжения на выходе в двое больше частоты подаваемого пульсирующего напряжения.

• Трехфазная мостовая схема

Результатом такого включения является получение напряжения на выходе с значительно меньшей пульсацией чем дает диодный мост при однофазном включении.

Сегодня сварочные аппараты представлены широким разнообразием. За умеренную цену для сварочного дела можно подобрать современный инверторный аппарат или для плазменной резки. Без сварочного аппарата сейчас не обойтись, и при небольших строительных работах, и в авто мастерской.

Принцип устройства и работы сварочного аппарата прост. Примитивная конструкция состоит из: силового трансформатора с первичной обмоткой, тепловой защита и вентилятора для охлаждения. Среднее значение рабочего тока аппарата до 160 А и рассчитаны обычные модели на работу с покрытыми электродами до d=4 мм.

к меню ↑

Причины необходимости доработки сварочного аппарата

Основные причины вынуждающие провести некую переделку чаще всего зависят не от самого аппарата, а от условий его применения и желания расширить его изначальные возможности. Так можно выделить:

• Перебои в бытовой сети напряжения. Некоторые аппараты при низком напряжении даже не запускаются.
• Желание повысить эстетические характеристика производимого сварного шва.
• Возможность упростить задачу “зажжения” дуги при номинальном и пониженном напряжении.
• Увеличение теплового режима при долгой работе сварочного аппарата.
• Желание получить стабильную электрическую дугу.

Всего этого можно добиться используя выпрямительные диоды, тем самым, переориентировав сварочные аппараты на работу с постоянным током.

к меню ↑

Основные моменты усовершенствования

Главную роль в техническом преобразовании сварочного аппарата выполняет выпрямитель. Его конструирование требует подбора моста из диодов и низкочастотного фильтра. Данная сборка должна давать удовлетворительное выходное напряжение при работе на холостом ходу.

Так же следует учесть:

1. Применение обычной схемы моста приведет к резкому снижению выпрямительного напряжения при повышении тока нагрузки в момент зажигания дуги, что затрудняет сварочные работы. Проблема решается использованием электролитического конденсатора большой емкости или же заменой схемы подключения.
2. Для сборки лучше использовать более компактные диоды (Д161, В200). Даже если они с разной проводимостью их радиаторы можно скрепить без прокладок шпильками между собой.
3. Особенности крепления диодного моста к сварочному аппарату: интенсивное использование — один вывод моста подключается к общей клемме, а другой вывод остается свободным для последующего соединения с нужным выводом трансформатора; работа с малым напряжением — диодный мост остается с двумя свободными выводами.

Модернизация сварочного прибора при самостоятельной сборке диодного выпрямителя требует тщательной подготовки и изучения схем. Практически все сварочные агрегаты можно усовершенствовать выпрямителем по схеме Трифонова, который способен улучшить конструкцию по многим параметрам.

Похожие статьи

Как сделать диодный мост с диодов

Диод, диодный мост. (Схемотехника на двух пальцах) — YouTube

Диодный мост из диодов Шоттки — Diodnik

Диодный мост из диодов Шоттки — Diodnik

Диодный мост, схема: диоды 1N4007 и сборки B250S2A

Как проверить диодный мост

Диодный мост схема

Выпрямительные диоды, диодные мосты и области их применения

Как работает диодный мост? Как сделать диодный мост?

Схема диодного моста выпрямителя

Диодный Мост С Низким Падением Напряжения — Песочница (Q\u0026A) — Форум …

Диодный Мост С Низким Падением Напряжения — Песочница (Q\u0026A) — Форум . ..

Диодный мост — это… Что такое Диодный мост?

Сварочный диодный мост

Диодный мост, схема: диоды 1N4007 и сборки B250S2A

Диодный мост схема

Сварочный диодный мост

Диодный мост схема, принцип работы | Практическая электроника

Диод Шоттки сдвоенный VS-30CTQ060PBF

Диодный мост: принцип работы и схема выпрямителя, использование и …

Диодный мост — Help for engineer | Cхемы, принцип действия, формулы …

Диодный мост \u2013 энциклопедия VashTehnik.ru

Самодельный диодный мост — YouTube

Выпрямительные диоды, диодные мосты и области их применения

ЧТО ТАКОЕ ДИОДНЫЙ МОСТ — YouTube

Как проверить диодный мост

Диодный мост (выпрямитель) — Форум самодельщиков

Диодный мост для сварочного полуавтомата | Самодельные сварочные …

Диодный мост схема генератора

Диодный мост схема генератора

Диодный мост сварочного полуавтомата Svapka.Ru Vol 3.0 | Самодельные . ..

Своими руками: Что такое диодный мост \u2014 простое объяснение, как …

как спаять диодный мост — ЭЛЕКТРОННЫЕ СХЕМЫ

Как проверить диодный мост

Диодный мост как подключить. Классическая схема диодного моста на 12 …

Выпрямительные диоды, диодные мосты и области их применения

Диодный мост из диодов Шоттки — Diodnik

Выпрямитель, схема диодного моста — Токарь Мастер

Как спаять диодный мост. Как сделать постоянный ток из переменного …

Ответы@Mail.Ru: Подскажите как сделать диодный мост из диодов Д215 …

Как выбрать диодный мост с нужными параметрами. Какие диоды нужны …

Проверка диодного моста мультиметром: видео с инструкцией

Подключить Диодный Мост Генератора К Трансу — Питание — Форум по …

Как сделать из диодов диодный мост — YouTube

Диодный мост схема

Зарядное устройство для автомобильного аккумулятора | Мастер-класс …

Диодный мост схема

Диодный мост схема

Как проверить диодный мост

Диодный мост. Назначение, обозначение на схеме и внешний вид.

Диодный мост ВАЗ-2110 генератора (СтартВольт) VDB0110 купить по …

Диодный мост генератора автомобиля, устройство, принцип действия …

Звоните Минск +375(17)200-56-46 диодные мосты диодные сборки …

Простые зарядники для АКБ | Каталог самоделок

Сгорает диодный мост — Опыт эксплуатации — ABW.BY

Диодный мост: принцип работы и схема выпрямителя, использование и …

Как проверить диодный мост

Проверка диодного моста мультиметром: видео с инструкцией

Ремонт диодного моста генератора. Как заменить диоды?

Почему сгорел диодный мост генератора

Диодный мост: принцип работы и преимущества устройства, где …

Выбор диодного моста для сварочного аппарата — Все о сварке

Мост диодный: постоянный ток в автомобиле

Диодный мост 2W10 1000V 2A — 1шт \u2014 в категории \

Диодный мост | Принцип работы, обозначение, виды

Как получить постоянный ток. Как спаять диодный выпрямительный мост …

Диодный мост схема генератора

Купить Диодный мост MB10F по цене 1 грн. в интернет магазине …

Выпрямитель напряжения 12 вольт своими руками. Диодный мост

Почему сгорел диодный мост генератора

Диодные мосты импортные в интернет-магазине Радиокомпоненты

Диодный мост схема, принцип работы | Практическая электроника

Диодный мост ВАЗ 2107: признаки неисправности, проверка и замена …

Почему нагреваются диоды и диодные мосты, каковы причины нагрева …

Питание шуруповерта от сети 220В

Диодный мост из тиристоров для сварочного аппарата — Металлический …

Диодный мост как подключить. Классическая схема диодного моста на 12 …

Диодный мост генератора, что это и как проверить его работоспособность.

Диодный мост | Принцип работы, обозначение, виды

Выпрямительные диоды, диодные мосты и области их применения

Диодный мост ESAB EM 325/C340 арт.0349302346

• В наличии
• Код: 0349302346

Написать

• +375333206624

• +375173613094

• +375173612382

• График работы

Адрес и контакты

+375333206624

+375173613094

+375173612382

Сергей, Ольга, Артем, Роман,Сергей Р, Дмитрий, Виталий, Наталья, Евгений

БеларусьМинскул. Попова, 24, офис 8

Как подключить диодный выпрямитель / модуль выпрямления MGR? | HUIMULTD

ВВЕДЕНИЕ:

Функция выпрямителя или твердотельного реле / ​​модуля выпрямителя заключается в преобразовании мощности переменного тока в мощность постоянного тока. Выпрямленное твердотельное реле / ​​модуль со встроенным управляемым транзистором может также использоваться в качестве электронного переключателя в дополнение к функции выпрямления.
Из этой статьи вы узнаете, как подключить выпрямитель с диодом MGR / Mager или выпрямительный модуль.

Вы можете быстро перейти к интересующим вас главам с помощью Directory ниже и Quick Navigator в правой части браузера.

СОДЕРЖАНИЕ

§1. Как подключить твердотельное реле выпрямления переменного тока

1.1 Однофазное твердотельное реле выпрямления переменного тока

MGR-ZK80-200

, MGR-ZK120-100 series

Однофазное твердотельное реле выпрямления переменного тока имеет шесть клемм, которые можно использовать в промышленных и коммерческих приложениях.Вход Схема подключена к сигнальному устройству постоянного тока, а выходная цепь подключена к источнику питания переменного тока и нагрузке постоянного тока.

Примечание. Перед установкой и использованием проверьте, соответствуют ли спецификации (например, входной ток, входное напряжение, выходное напряжение). ток, выходное напряжение и т. д.) выпрямительного твердотельного реле соответствуют требованиям приложения.

1.2 Трехфазное твердотельное реле выпрямления переменного тока

MGR-3-ZK120-100

series

Трехфазное твердотельное реле выпрямления переменного тока имеет семь клемм, которые могут использоваться в промышленных и коммерческих приложениях.Входная цепь подключена к сигнальному устройству постоянного тока, а выходная цепь — подключен к источнику переменного тока и нагрузке постоянного тока.

Примечание: до установка и использование, пожалуйста, подтвердите, соответствуют ли спецификации (такие как входной ток, входное напряжение, выходной ток, выходное напряжение и и т. д.) выпрямительного твердотельного реле соответствуют требованиям приложения.

§2. Как подключить выпрямитель или модуль выпрямления

2.1 Однофазный полностью управляемый мостовой выпрямительный модуль с полной изоляцией

MGR-DQZ380D60E

series

Однофазный полностью управляемый мостовой выпрямительный модуль с полной изоляцией имеет девять клемм, которые можно использовать для промышленное и коммерческое применение.1 и 2 порта подключены к однофазному источнику переменного тока; 3 и 4 порты подключены к нагрузке постоянного тока; 5 и 6 портов подключены к внешнему трансформатору 18 В переменного тока, который может обеспечить стабильную синхронную источник напряжения; 7 порт — это + 5VDC, генерируемый самим модулем; 8 порт — порт CON, который подключен к устройству управляющей сигнализации; 9 порт — это COM-порт, который подключен к общему терминалу. Управляющий сигнал можно разделить на автоматический управляющий сигнал (тип E: 0 ~ 5 В постоянного тока, тип F: 0 ~ 10 В постоянного тока, H тип: 1 ~ 5 В постоянного тока, тип G: 4 ~ 20 мА) и сигнал ручного управления (потенциометр).

Примечание. Перед установкой и использованием проверьте, соответствуют ли спецификации (например, входной ток, входное напряжение, выходной ток, выходное напряжение) и т. д.) выпрямительного модуля соответствуют требованиям приложения.

Рисунок 2.1A: Сигнал автоматического управления

Рисунок 2.1B: Сигнал ручного управления, типы E, F, H можно управлять вручную, а тип G не может

2.2 Мостовой выпрямитель

Мостовой выпрямитель серии

Однофазный / трехфазный мостовой выпрямительный модуль использует сварочную технологию «вакуум + защита от гидрирования».Входная цепь подключена к переменному току / напряжению или сигналу переменного тока, а выходная цепь подключен к постоянному току / напряжению или сигналу постоянного тока. Этот модуль выпрямления подходит для таких приложений, как источник питания выпрямителя, система управления промышленной автоматикой, станок с ЧПУ, система дистанционного управления и т. Д.

Примечание. Перед установкой и использованием проверьте, соответствуют ли спецификации (например, входной ток, входное напряжение, выходной ток, выходное напряжение и т. д.) силового диодного мостового выпрямителя соответствуют требованиям приложения.

2.3 Модуль однофазного / трехфазного мостового выпрямителя

Модуль однофазного / трехфазного мостового выпрямителя

В модуле однофазного / трехфазного мостового выпрямления используется технология сварки «вакуум + защита от гидрирования». Входная цепь подключена к переменному току / напряжению или сигналу переменного тока, а выходная цепь подключен к постоянному току / напряжению или сигналу постоянного тока. Этот модуль выпрямления подходит для таких приложений, как источник питания постоянного тока для приборов и оборудования, источник питания для выпрямления входного напряжения инвертора PWM, Источник питания возбуждения двигателя постоянного тока, Система входного выпрямления импульсного источника питания, Система зарядки конденсатора плавного пуска, Электропривод и вспомогательный ток, Инверторный сварочный аппарат, Система зарядки постоянного тока и т. Д.

Примечание. Перед установкой и использованием убедитесь, что характеристики (такие как входной ток, входное напряжение, выходной ток, выходное напряжение и т. Д.) Выпрямительного модуля соответствуют требованиям приложения.

2.4 Выпрямительный модуль сварочного аппарата

Выпрямительный модуль сварочного аппарата

Выпрямительный модуль сварочного аппарата использует сварочную технологию «вакуум + защита от гидрогенизации». Входная цепь подключена к переменному току / напряжению или сигналу переменного тока, а выходная цепь подключена к постоянному току ток / напряжение или сигнал постоянного тока. Этот модуль выпрямления подходит для таких применений, как источник питания сварочного аппарата, различные источники питания постоянного тока, преобразователь частоты и т. Д.

Примечание. Перед установкой и используйте, пожалуйста, подтвердите, соответствуют ли характеристики (такие как входной ток, входное напряжение, выходной ток, выходное напряжение и т. д.) выпрямительного модуля требованиям приложения.

2.5 Модуль тиристорного выпрямителя

2.5.1) Модуль тиристорного выпрямителя

Стандартный модуль тиристора
В стандартном тиристорном модуле используется сварочная технология «вакуум + защита от гидрирования», которая подходит для применения, например, система управления переменным током. и двигатель постоянного тока, различные источники питания выпрямителя, промышленные система управления нагревом, система освещения, бесконтактный переключатель, плавный пуск двигателя, статический компенсатор реактивной мощности, сварочный аппарат, преобразователь частоты, источник питания ИБП, зарядка и разрядка аккумулятора и т. д.

Примечание: до При установке и использовании, пожалуйста, подтвердите, соответствуют ли характеристики (такие как входной ток, входное напряжение, выходной ток, выходное напряжение и т. д.) тиристорного модуля требованиям приложения.

2.5.2) Стандартный выпрямительный модуль

Стандартный выпрямительный модуль
Стандартный выпрямительный модуль использует сварочную технологию «вакуум + защита от гидрирования», которая подходит для применения, например, система управления двигателями переменного и постоянного тока, различные выпрямители. блоки питания промышленные система управления нагревом, система освещения, бесконтактный переключатель, плавный пуск двигателя, статический компенсатор реактивной мощности, сварочный аппарат, преобразователь частоты, источник питания ИБП, зарядка и разрядка аккумулятора и т. д.

Примечание: до При установке и использовании убедитесь, что характеристики (такие как входной ток, входное напряжение, выходной ток, выходное напряжение и т. д.) выпрямительного модуля соответствуют требованиям приложения.

2.5.3) Стандартный гибридный модуль тиристор-выпрямитель

Стандартный гибридный модуль тиристор-выпрямитель
Стандартный гибридный модуль тиристор-выпрямитель использует сварочную технологию «вакуум + защита от гидрирования», которая подходит для применения, например, для управления система двигателя переменного и постоянного тока, различной мощности выпрямления расходные материалы, промышленная система управления отоплением, система освещения, бесконтактный переключатель, плавный пуск двигателя, статический компенсатор реактивной мощности, сварочный аппарат, преобразователь частоты, источник питания ИБП, зарядка и разрядка аккумуляторов и т. д.

Примечание. Перед установкой и использованием убедитесь, что характеристики (такие как входной ток, входное напряжение, выходной ток, выходное напряжение и т. Д.) Модуля соответствуют требованиям приложения.

Рисунок 2.5.3A, серия MFx (TD)

Рисунок 2.5.3B, серия MFx (DT)

2.6 Полностью управляемый / полууправляемый мостовой выпрямительный модуль

2.6.1) Однофазный полностью управляемый / половинный -управляемый мостовой выпрямительный модуль

Однофазный полностью управляемый / полууправляемый мостовой выпрямительный модуль
Однофазный полностью управляемый / полууправляемый мостовой выпрямительный модуль использует технологию сварки «вакуум + защита от гидрирования», которая подходит для приложение, такое как источник постоянного тока инструментов и оборудование, входное выпрямительное питание инвертора ШИМ, питание возбуждения двигателя постоянного тока, входная выпрямительная система импульсного источника питания, система зарядки конденсаторов плавного пуска, электропривод и вспомогательные ток, инверторный сварочный аппарат, система зарядки постоянного тока и т. д.

Примечание: Перед установкой и использованием убедитесь, что технические характеристики (такие как входной ток, входное напряжение, выходной ток, выходное напряжение и т. Д.) модуль соответствует требованиям приложения.

Рисунок 2.6.1A, серия MFQ

Рисунок 2.6.1B, серия MHF

2.6.2) Трехфазный полностью управляемый / полууправляемый мостовой выпрямительный модуль

Трехфазный полностью управляемый / полууправляемый мостовой выпрямительный модуль
Трехфазный полностью управляемый / полууправляемый мостовой выпрямительный модуль использует сварочную технологию «вакуум + защита от гидрирования», которая подходит для таких приложений, как источник постоянного тока для приборов и оборудование, входной выпрямительный источник питания ШИМ-инвертора, источник питания возбуждения двигателя постоянного тока, входная выпрямительная система импульсного источника питания, система зарядки конденсаторов плавного пуска, электропривод и вспомогательные ток, инверторный сварочный аппарат, система зарядки постоянного тока и т. д.

Примечание: Перед установкой и использованием убедитесь, что технические характеристики (такие как входной ток, входное напряжение, выходной ток, выходное напряжение и т. Д.) модуль соответствует требованиям приложения.

Лучший диод для сварки — отличные предложения на диод для сварки от глобальных продавцов диодов для сварки

Отличные новости !!! Вы попали в нужное место для диода для сварки.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший диод для сварки вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели диод для сварки на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в диодах для сварки и думаете о выборе аналогичного товара, AliExpress — отличное место, чтобы сравнить цены и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

И, если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести сварочный диод по самой выгодной цене.

Мы всегда в курсе последних технологий, новейших тенденций и самых обсуждаемых лейблов.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Сварочный диод

, сильноточный выпрямительный диод

Сварочный диод — это сильноточный выпрямительный диод, который обычно используется в среднечастотных аппаратах для точечной сварки, аппаратах для точечной сварки MFDC, сварочных аппаратах. В качестве выхода сварочного выпрямительного диода. Мы являемся крупнейшей в Китае производственной базой для сварочных диодов.Линия продуктов для сварочных диодов включает в себя сварочные диоды 7100A, 9000A, 12000A и домашние сварочные диоды 10500A, 13500A. Благодаря стабильному качеству и длительному времени работы, они заслужили похвалы многих клиентов. производитель аппаратов для контактной сварки, поставщики сварочных роботов, производители автомобилей и т. д.

Характеристики сварочных диодов

:

1, возможность высокого прямого тока

2, Низкие потери при прямом и обратном восстановлении

3, сильный ток до 13500 А

4, частота: 1000-2000 Гц

Типичные области применения сварочных диодов

:

1, Среднечастотная точечная сварка постоянным током (установка для контактной сварки MFDC)

Аппарат для точечной сварки, Аппарат для шовной сварки

2, Трансформатор для сварочной горелки IT, Трансформатор для роботизированной горелки

Список номеров сварочных диодов:

2 902 200V-400V

4

Деталь No.	IF (AV)	VRRM	IFSM	Схема
ZP4000A / 200V-400V	4000A	200V-400V	45KA		D1	7100A	200V-400V	55KA	D1
ZP10500A / 200V-400V	10500A	200V-400V	70KA	D1015	70KA	D1015	85KA	D2
ZP13500A / 200V-400V	13500A	200V-400V	85KA	D19
200 ZP2000	120KA	D3
ZP18000A / 200V-400V	18000A	200V-400V	120KA	D20

Габаритный чертеж сварочного диода

:

(D1-D3: Корпус выпрямительного диода.D18-D20: Выпрямительный диод без корпуса)

Загрузить Лист данных сварочных диодов:

Каталог сварочных диодов

ZP7100A Сварочный диод 400 В

Сварочные диоды ZP10500A-400V

Сварочные диоды ZP12000A-200-400V

Сварочные диоды ZP13500A-400V

Сильноточные сварочные диоды для сложных промышленных приложений

Особые требования к контактной сварке, даже несмотря на то, что она не является широко распространенным применением силовой электроники, привели к постоянному развитию семейства устройств для конкретных приложений.В этой статье мы более подробно рассмотрим само приложение, требования, которым силовые полупроводники должны соответствовать при испытаниях на циклическую нагрузку, а также компоненты, которые были разработаны для удовлетворения этих требований. Наконец, обсуждаются тенденции выпуска новых продуктов в ближайшем будущем.

Сварка сопротивлением

Контактная сварка — это метод, используемый в основном для соединения листов металла. Он включает в себя выделение тепла за счет пропускания тока через контактное сопротивление между металлическими поверхностями.Небольшие лужи расплавленного металла образуются в зоне сварного шва, когда пропускается большой ток.

После охлаждения участка образуется прочный стык. На Рисунке 1 показаны основные действительные и паразитные сопротивления вторичного контура сварочного трансформатора. Это демонстрирует важность отличных прямых характеристик диода. Сварочный диод должен иметь низкое сопротивление в цепи, чтобы быть успешным с точки зрения эффективности и срока службы. Любые дополнительные потери приводят к более высокому напряжению диодов в приложении.

Рисунок 1: Сопротивление сварочной цепи. Цвета представляют различные части и их соответствующие сопротивления

По сравнению с другими методами сварки, контактная сварка очень эффективна, так как вызывает небольшое загрязнение и ограниченную деформацию заготовки. Он отличается высокой производительностью, легко поддается автоматизации и не требует присадочных материалов. Поэтому он широко используется в автомобильной промышленности, так как большинство автомобилей имеют несколько тысяч точечных сварных швов, выполненных промышленными роботами.

Принцип сварочного контура

Электрическая схема системы контактной сварки состоит из 4 частей, как показано на рисунке 2:

• Преобразователь частоты, который генерирует однофазное, квазипрямоугольное напряжение и ток требуемой частоты из трехфазной синусоидальной волны. Обычно сварочные агрегаты собираются вместе с инвертором IGBT. Выход инвертора подключен к первичной обмотке трансформатора. Форма волны представляет собой прямоугольную последовательность импульсов ШИМ с типичной частотой 1 кГц и амплитудой 560 В.
• Трансформатор с вторичным напряжением в диапазоне 6-20 В, с 10 В является наиболее распространенным. Вторичный ток часто находится в диапазоне 10-20 кА, но может быть даже выше при сварке алюминия.
• Диодный выпрямитель для преобразования квазипрямоугольного тока в постоянный ток. Это сделано, поскольку качество сварки намного лучше при использовании постоянного тока вместо переменного тока. Для уменьшения количества диодов, требуемых для выпрямления, рекомендуется выбрать соединение типа M2. Когда требуются более высокие токи, возможности увеличиваются за счет параллельного включения двух или более диодов.
• Сварочный пистолет с водоохлаждаемыми электродами, между которыми прижимаются соединяемые металлические листы.

Рисунок 2: Типовая сварочная схема

Требуемые характеристики диодов для сварки

Для каждой модели автомобиля разработана индивидуальная сварочная система. В автомобильной промышленности трансформатор, выпрямитель и сварочный пистолет часто размещают на руке робота. Таким образом, большое значение имеют размер и вес.Поскольку увеличение частоты уменьшает размер трансформатора при одинаковой мощности, существует тенденция к увеличению частоты с 1 кГц, используемой сегодня, до примерно 10 кГц или, возможно, даже 20 кГц.

Для определенных материалов также требуются особые последовательность и требования к сварке. Каждый материал имеет так называемый температурный диапазон пластичности, в котором он может легко деформироваться, плавиться и соединяться под действием приложенной силы. Стальные материалы и сплавы характеризуются широким диапазоном пластических температур, поэтому их легко сваривать плавлением.

С другой стороны, чистые металлы, такие как медь и алюминий, которые обладают высокой проводимостью (термически и электрически), имеют узкий диапазон пластических температур.Они требуют более точного времени, короткого времени сварки и более высоких уровней тока (см. Рисунок 3). Поэтому были разработаны новые сварочные системы с частотой 10 кГц. Все представленные аспекты применения отражены в характеристиках сварочных диодов АББ.

Рисунок 3: Параметры сварного шва, особые требования к материалам

Возможность переключения нагрузки

Успех применения в оборудовании для контактной сварки во многом зависит от правильного выбора сварочного диода и его правильной работы.Каждый цикл сварки представляет собой цикл нагрузки для диодов, а ожидаемый срок службы обычно составляет 10 миллионов циклов или даже больше. Это означает, что возможность переключения нагрузки диода имеет решающее значение для выбора компонента, и эта способность определяется колебаниями температуры, которым диод подвергается во время цикла.

Рис. 4: Диоды подвергаются напряжению из-за регулируемого короткого замыкания во время сварной точки.

Для минимизации колебаний температуры во время сварочного цикла диоды должны быть спроектированы с учетом минимально возможных потерь и теплового сопротивления.Во время одной точки сварки на диод воздействуют быстрые импульсы тока (диапазон 1 кГц), достигающие от 10 до 50 кА и продолжающиеся сотни миллисекунд.

Температура перехода

В это время температура перехода быстро повышается, обычно до Tjmax (180 ° C). Таким образом, работа сварочного диода представляет собой комбинацию импульсного тока, быстрой коммутации и частотной нагрузки. Срок службы диода также сильно зависит от конструкции диода, используемых материалов и качества его изготовления.

Диоды

ABB сочетают в себе все функции, необходимые для таких экстремальных нагрузок, и устанавливают новые рекорды при включении и выключении питания для всех силовых полупроводниковых устройств в целом.

Рисунок 5: Сварочные диоды от ABB

Стандартные диски WD (до 2 кГц)	I FAVM (А)	Упаковка * (мм)
5SDD 71X0400	7110	61/44
5SDD 71B0400	7110	63/44
5SDD 0120C0400	11350	75/57
5SDD 92Z0401	9250	53/47
5SDD 0105Z0401	10502	56/50
5SDD 0135Z0401	13500	64/57

Высокочастотные WD (до 10 кГц)	I FAVM (А)	Упаковка * (мм)
5SDF 63X0400	6266	61/44
5SDF 63B0400	6266	63/44
5SDF 0102C0400	10159	75/57
5SDF 90Z0401	9041	53/47
5SDF 0103Z0401	10266	56/50
5SDF 0131Z0401	13058	64/57

VRRM = 400 В

* Примечание: максимальный диаметр / диаметр полюсного наконечника

Таблица 1: Ассортимент сварочных диодов АББ

Сварочные диоды ABB

Компания АББ разработала обширный ассортимент сварочных диодов, который показан ниже на Рисунке 5 и в Таблице 1. Мы предлагаем стандартные сварочные диоды в герметичном корпусе или даже более тонкие версии, называемые безкорпусными диодами. В этой конфигурации кремниевый кристалл сварочного диода скреплен одним прочным тонким слоем вместе с двусторонними дисками из молибдена и верхним медным электродом. Этот тонкий корпус имеет преимущество еще более низкого теплового сопротивления. Дополнительным преимуществом является малый размер и малый вес диодов, что приветствуется для оборудования, установленного на манипуляторе робота.

Диодная многослойная структура

Многослойная диодная структура подтверждена многочисленными испытаниями на циклическое переключение питания, проведенными испытательной лабораторией ABB R&D, а также всемирным сотрудничеством с основными игроками в области контактной сварки.Успешные испытания диодов достигли значительно более 10 млн циклов без выхода из строя диодов или ухудшения параметров сварки.

Для удовлетворения требований к более высоким частотам была разработана новая группа высокочастотных сварочных диодов с высокой токовой нагрузкой в ​​сочетании с превосходными характеристиками обратного восстановления. Эти новые функции позволят работать с высокой эффективностью на частотах около 10 кГц.

Сварочный диод представляет собой компонент, подверженный наибольшим нагрузкам.Надежность диодов и срок их службы являются ключевыми факторами успеха приложения. Сварочные диоды АББ считаются мировым эталоном.

Об авторе

Ладислав Радван — изобретатель, который также работает в ABB s.r.o. Полупроводники, в которой ABB является технологическим лидером, стимулирующим цифровую трансформацию отраслей. Имея более чем 130-летнюю историю инноваций, ABB имеет четыре ведущих мировых бизнеса, ориентированных на клиентов: электрификация, промышленная автоматизация, движение, робототехника и дискретная автоматизация, поддерживаемые цифровой платформой ABB Ability ™.В 2020 году подразделение Power Grids компании ABB будет передано Hitachi. Компания ABB работает в более чем 100 странах и насчитывает около 147 000 сотрудников.

Эта статья изначально была опубликована в журнале Bodo’s Power Systems.

Купить по доступной цене сварка диодных мостов и постоянное включение

Поддерживайте свое оборудование в идеальном рабочем состоянии с помощью первоклассной системы сварки диодных мостов , предлагаемой на Alibaba.com. Вы можете выбрать их как часть склада, если у вас бизнес по сварке диодных мостов , и вы расширяете свои складские запасы, чтобы удовлетворить потребности своих клиентов.Сварка диодных мостов оснащена последними инновациями, которые устраняют неэффективность многих генераторов. Сделайте правильный звонок сегодня и выберите эти ценные предметы, которые заставят вас забыть об отключениях, связанных с неисправными генераторами.

Сварочные диодные мосты производятся с использованием тщательно подобранных материалов, обеспечивающих высокое качество и долговечность. На сайте Alibaba.com вы найдете широкий выбор сварочных диодных мостов .Как следствие, различные пользователи получат наиболее подходящие продукты в зависимости от их потребностей и технических характеристик. Чтобы обеспечить высокое качество и стабильную надежность всех сварочных аппаратов диодного моста , на объекте доступны только проверенные и сертифицированные поставщики.

Конструкции и инновации, лежащие в основе сварки диодных мостов , делают их очень эффективными, идеально подходят и повышают эффективность работы генераторов. Превосходные стандарты сварки диодных мостов повышают производительность и производительность за счет устойчивости к экстремальным условиям, таким как жара.Даже с этими удивительными характеристиками не думайте, что сварка диодного моста стоит дорого. Вы обязательно найдете увлекательные скидки на сварку диодных мостов , которые сделают их доступными для вас дешево.

Не упустите этот шанс. Воспользуйтесь увлекательной игрой для сварки диодных мостов на Alibaba.com и присоединяйтесь к другим пользователям, которые экономят деньги. Изобретательная сварка диодного моста гарантирует, что генераторы будут продолжать работать и подавать электрический ток своим пользователям.Купите их сегодня и улучшите свой бизнес или дом.

% PDF-1.3 % 1 0 obj > поток конечный поток эндобдж 2 0 obj > / Тип / Каталог / StructTreeRoot 3 0 R / Метаданные 1 0 R / Язык (en-US) / PageLayout / SinglePage / PageMode / UseNone / Pages 4 0 R >> эндобдж 4 0 объект > эндобдж 5 0 obj > / Parent 4 0 R / Contents 25 0 R / Type / Page / Tabs / S / Resources> / ProcSet [/ PDF / Text / ImageB / ImageC / ImageI] / XObject> / Font >>> / MediaBox [0 0 595 . qIw-? 6QӨ & ̏ | WZy3x0 rN ((8H Փ Ad (KHe3x) c nh + IJ)? 1pʹya ն 2 e ؋}} = NOi! fUH ЍlP (yf $ Yxy: Jz0 # A2e

Данные импорта и цена диода для сварочного аппарата

902 Ноя 08 2016 19685 Октябрь 24 20160 Сен 21 год 2016 Сен 20 2016 Сен 09 2016

Дата	Код HS	Описание	Страна происхождения	Порт разгрузки	Единица	Количество	Стоимость (INR)	За единицу (INR)
Ноя 11 2016	84689000	ДИОДНЫЙ МОДУЛЬ 4531-204 (ЗАПЧАСТИ ДЛЯ СВАРОЧНОЙ МАШИНЫ OTCBRAND)	Таиланд	Delhi Air Cargo	шт.	1	3,619	3,619
85158090	DIODE S 230/1600 Вт ДЛЯ ФОРСУНОК, С РАЗЪЕМОМ SCHUKO, ОДОБРЕНО SEV (ДЕТАЛИ ДЛЯ СВАРОЧНОЙ МАШИНЫ)	Швейцария	Chennai Air Cargo	шт.
Ноя 08 2016	85159000	DIODE S 230V / 1600W ДЛЯ СОПЛА, С РАЗЪЕМОМ SCHUKO, SEV-ОДОБРЕНО (ДЕТАЛИ ДЛЯ СВАРОЧНОЙ МАШИНЫ)	Швейцария	Chennai Air Cargo	PCS
Октябрь 25 2016	85411000	1SR139400T32 ДИОД (ДЕТАЛИ ДЛЯ МАШИНЫ ДЛЯ ЭЛЕКТРИЧЕСКОЙ ДУГОВОЙ СВАРОЧНОЙ МАШИНЫ) ДЛЯ УДАРНОГО РАСХОДА	Япония	Delhi Air Cargo	PCS	2,500	4310 2		4,327	85411000	ДИОДЫ (9750172T) ВЫПРЯМИТЕЛЬ 82A, 1600 В ЗАПЧАСТИ ДЛЯ СВАРОЧНЫХ МАШИН Главный исполнительный директор: МАЛАЙЗИЯ	Финляндия	Banglore Air Cargo	NOS	180	118,862 660	Октябрь 22 2016	85159000	ЗАПЧАСТИ ДЛЯ СВАРОЧНЫХ МАШИН D92-02 DIODE	Китай	Нхава Шева Море	шт.	10	208	21
Сен 29 2016	85159000	ДИОД БЫСТРОГО ВОССТАНОВЛЕНИЯ MPJC2CA100U402 (MAGNA) (ЗАПЧАСТИ ДЛЯ СВАРОЧНЫХ МАШИН) (НОМЕР СЧЕТА.HYL-IN-BA20160831)	Китай	Chennai Sea	SET	14	2,644	189
Сен 29 2016	85159000	ДИОД БЫСТРОГО ВОССТАНОВЛЕНИЯ MPJC2CA100U40 (MAGNA) (ЗАПЧАСТИ ДЛЯ СВАРОЧНЫХ МАШИН) (НОМЕР СЧЕТА HYL-IN-BA20160831)	Китай	Chennai Sea 9015
85411000	ДИОД HVP-16 (ДЕТАЛИ ДЛЯ ВЫСОКОЧАСТОТНОЙ СВАРОЧНОЙ МАШИНЫ)	Гонконг	Delhi Air Cargo	NOS	50	10,268	205
205	85411000	УЛЬТРА-БЫСТРОЕ ВОССТАНОВЛЕНИЕ ДИОД-MMF300YB050U (ДЕТАЛИ / КОМПОНЕНТЫ ДЛЯ MFG.СВАРОЧНОГО АППАРАТА) (ЗНАЧИТЕЛЬНЫЙ РАСХОД)	Китай	Garhi Harsaru — Gurgaon ICD	PCS	600	539,112	899
Сен 19 2016	85411000	ДИОДНЫЙ МОДУЛЬ / FRD ДЛЯ TOR 200HF (ЗАПЧАСТИ ДЛЯ СВАРОЧНОЙ МАШИНЫ) P / NO .: 7300600600	Китай	Banglore Air Cargo	NOS	20	2,289	85411000	ВТОРИЧНЫЙ / ВОССТАНОВИТЕЛЬНЫЙ ДИОД (ЗАПЧАСТИ ДЛЯ СВАРОЧНОЙ МАШИНЫ) P / NO. : 10006645	Гонконг	Banglore Air Cargo	NOS	20	13,672	684
Сен 07 2016	85411000	ДИОД YCA16 (ЗАПЧАСТИ ДЛЯ СВАРОЧНОЙ МАШИНЫ PANASONIC) ДЛЯ УПРАВЛЯЮЩЕГО РАСХОДА	Япония	Delhi Air Cargo	шт. Авг 31 год 2016	85159000	4297990 НАБОР ДИОДОВ MASTER-TIG 3500 MLS — ДЕТАЛИ ДЛЯ СВАРОЧНОЙ МАШИНЫ	Финляндия	Bombay Air Cargo	шт.	1	2,554	2,554	Авг 31 год 2016	85411000	9750126 ДИОДНЫЙ МОСТ — ДЕТАЛИ ДЛЯ СВАРОЧНОЙ МАШИНЫ	Финляндия	Bombay Air Cargo	PCS	3	1,377	459
Авг 20 2016	85159000	УПАКОВКА ДИОДОВ (ИДЕНТИФИКАТОР ПРОДУКТА: 070012.001) [ЗАПЧАСТИ ДЛЯ СВАРОЧНОЙ МАШИНЫ]	Швейцария	Bombay Air Cargo	шт.	3	447,203	149,068
Авг 20 2016	85159000	ДИОДНЫЙ ПАКЕТ ДЛЯ УПЛОТНЕНИЯ (ИДЕНТИФИКАТОР ПРОДУКТА: 072452) [ЗАПЧАСТИ ДЛЯ СВАРОЧНОЙ МАШИНЫ]	Швейцария	Bombay Air Cargo	шт. Авг 20 2016	84689000	Y04040024 ДИОДНЫЙ МОДУЛЬ / BD100N04FZ (ЗАПЧАСТИ ДЛЯ СВАРОЧНОГО АППАРАТА)	Китай	Бангалор	шт. Похожие записи Почему грудничок постоянно кричит: причины и способы успокоить ребенка 16.11.202407.10.2024 Запись на прием к врачу в Минске: как выбрать специалиста и записаться онлайн 12.11.202407.10.2024 Жидкий стул у грудничка: причины, симптомы и лечение 12.11.202407.10.2024 Автор alexxlab Просмотр всех записей alexxlab → Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
