Электроды по алюминию своими руками: как сделать, характеристики, особенности, правила применения

как сделать, характеристики, особенности, правила применения

Сваривание элементов из легкоплавких металлов по трудоемкости можно сравнить с тугоплавкими. На первые и вторые оказывают влияние не только внутренние, но и внешние факторы.

Электроды для алюминия включает различные добавочные материалы, что упрощает работу с этим цветным металлом, создают дополнительную защиту.

Но и они не в состоянии избавить сварщика от всех предварительных аспектов, которые необходимо решить перед началом операции сварки.

Стержни по алюминию имеют широкое хождение не только на промышленных предприятиях, но и бытовых условиях — гараже, загородном доме, небольшой ремонтной мастерской.

Однако используя их дома для соединения деталей инвертором, можно столкнуться с определенными трудностями. И только правильно подобранный наплавочный материал и предварительная подготовка поможет качественно соединить конструкцию.

Содержание статьиПоказать

Технические особенности электродов

Толщина соединяемых деталей ограничена диаметром стержня, который, в основном, колеблется от 4 до 5 мм. Операции с более тонкими электродами сопряжены с трудностями в силу повышенной скорости плавления стержня.

Последний расплавляется в три раза быстрее стального. Исходя из этого, рекомендуется сваривать алюминиевые детали толщиной не менее 4 мм. Выпускаемая длина 3-х миллиметровых стержней — 22-30 см, 4-5 — 35-45 см.

Основными трудностями, которые возникают во время сварочного процесса алюминия, являются следующие факторы:

• оксидная пленка — формируется на поверхности стыкуемых элементов, причем температура плавления первой, более чем в три раза выше расплава самого алюминия — 2 000° C;
• быстрое окисление металла приводит к образованию тугоплавкой пленки, что усложняет получение цельного шва;
• чтобы предупредить растекание металла, следует применять теплопроводящие подкладки;
• присутствие в алюминиевых сплавах кремния способствует формированию кристаллизационных трещин;
• при случайной остановке операции на конце электрода и сварочной ванны возникает слой шлака, усложняющий повторное разжигание дуги;
• вследствие высокого показателя линейного расширения, происходит деформирование сварочного валика при его затвердевании.

Операции сварки с алюминием потребует повышения силы тока в 1,5 раза, по сравнению с другими металлами.

Выполнение сварки

Для качественного соединения деталей необходимо выполнить предварительную зачистку их поверхности от всевозможных загрязнений и оксидов, подготовить стыки. Дома этому будут способствовать различные растворители, на производстве — щелочные ванны.

Среди первых практикуются уайт-спирит, технический ацетон, растворители на основе ксилола и уайт-спирита — PC-1, PC-2. Щелочная ванна допускает нахождение детали в составе не больше 5 мин.

Щелочную ванну можно приготовить самостоятельно, для этого понадобится:

• вода — 1 л;
• кальцинированная сода — 50 г;
• технический трехзамещенный фосфорнокислый натрий — 50 г;
• силикатный клей — 30 г.

Для улучшения очистки, щелочную жидкость необходимо подогреть до температуры 65°. После извлечения алюминиевой заготовки из ванны, нужно очистить предназначенные для соединения торцы специально предназначенной для этого металлической щеткой, с тонкой щетиной либо напильником.

Ручной труд вполне заменит шлифовальная машина. После очистки, элементы следует еще раз очистить растворителем.

Подготовки перед сваркой потребуют и токопроводящие стержни для сварочной операции. Для получения качественного валика, электроды необходимо два часа выдержать в печи при температуре не менее 200° C.

Операция сварки предполагает использование постоянного тока обратной полярности, с величиной до 30 A на каждый миллиметр диаметра сварочного стержня. Повысит качество соединения, предварительный разогрев деталей до 300-400°.

Величина нагрева прямо пропорциональна толщине соединяемых конструкций. Однако если обработке подлежат крупногабаритные детали, нагреваются только предполагаемые для сварки торцы.

Обеспечить получение качественного валика помогут следующие операции:

• шов освобождается от сформировавшейся корки шлака;
• валик поливается горячей водой;
• очищается металлической щеткой.

Предупредить проявление коробления и кристаллизационных дефектов при сварке поможет медленное остывание сварного валика.

Выбор электрода

Выбирая токопроводящие стержни для сварки алюминия, необходимо обратить внимание на такие аспекты:

1. Состав электрода должен соответствовать сплаву соединяемых элементов. Информация о первом указывается производителем на упаковке, сертификате.
2. Толщина расходного материала не должна превышать толщину обрабатываемой детали больше чем на 1 мм. Нарушение правила приведет к прожогу элемента.
3. Просушенные более раза сварочные стержни снижают прочность полученного валика. Сварка выполняется угольными, графитовыми либо вольфрамовыми электродами, что определяется способом операции.

Виды

Для сварочных операций с алюминием используется несколько видов стержней. Основными из них являются следующие группы:

• щелочно-солевая — OK 96.10, 20, 50, предназначены для алюминия и его технической категории, из-за повышенной гигроскопичности нуждаются в защите от влажности;
• OЗAHA — обеспечивают хороший показатель свариваемости и полученного валика на разных сплавах металла, можно варить не только горизонтальные, но и вертикальные швы;
• OЗA — CвA1, 3, 5, 10, для чистого алюминия и сплава с кремнием;
• УAHA — сплавов алюминия;
• вольфрамовые — с использованием регулируемой защитной атмосферы.

Главным минусом последних считается тяжелый розжиг дуги.

Для несложных операций сварки электроды по алюминию можно изготовить собственными силами.

Это потребует следующих расходных материалов:

1. Алюминиевая проволока длиной ± 30 см, диаметром — 3-4 мм;
2. Обмазка, приготовленная из толченого мела и жидкого стекла.

Пастообразную смесь нанести равномерно на проволоку слоем 1-2 мм. После просыхания электрод готов к использованию.

Электроды для сварки алюминия своими руками

Каждому сварщику известно, что сваривание без электродов невозможно, а без качественных электродов невозможно качественное сваривание, поэтому необходимо приобретать качественные сварочные электроды, чтобы производить сваривание на наивысшем уровне. Однако возникают ситуации, когда нет возможности приобрести сварочные электроды, но есть множество подручных средств.Можно ли обойтись без завода-изготовителя сварочных электродов? Давайте узнаем об этом из этой статьи.

Электроды изготавливаются не так и сложно. Для изготовления необходимо подобрать сварочную проволоку подходящего диаметра для создания сварочного электрода. После подбора проволоки, ее необходимо разрубить на куски по 350 миллиметров и зачистить шкуркой.

После этого необходимо подготовить обмазку, которая состоит из жидкого стекла (силикатного клея) и растолченного мела.

Для того чтобы покрытие было ровным. Необходимо электродную проволоку погружать в обмазку вертикально и оставлять под верхом чистый конец длиной 30 – 35 миллиметров. После этого электрод следует медленно вынуть и подвесить на веревке для просушивания. После полного высыхания и затвердения Вы получаете полностью рабочие сварочные электроды.

Когда сваривание производится в домашних условиях, то получается удовлетворительный результат при использовании контактного метода сварки алюминия. Данный вид сваривания производится с непрекращающимся оплавлением на электропроводных машинах. Также есть возможность проведения шовного сваривания алюминия, но для этого необходимо машину высокой мощности и со специальными ионными прерывателями. Использование таких методов может быть затруднено в домашних условиях, но некоторые сварщики все-таки пользуются ими.

При сваривании в домашних условиях стоит не забывать о том, что необходимо соблюдать технику безопасности и неукоснительно соблюдать все требования. Первым, на что необходимо обратить внимание, является изоляция всех проводов, которые принимают участие в сварочном процессе и находятся под напряжением.

Проводя сварочные работы у себя дома, требуется использовать перчатки или рукавицы, которые обезопасят Ваши руки от ожогов. От удара электрическим током Вас будут страховать резиновые сапоги. Проводя сварочные работы, требуется обязательно надевать специальную маску, чтобы защитить свое лицо от искр, угольков и ожогов. В помещении, в котором Вы собираетесь проводить сварочные работы ни в коем случае нельзя хранить легковоспламеняющиеся и огнеопасные материалы и предметы.

Если в помещении деревянный пол, то его следует закрыть от воспламенения с помощью металлического листа. Обязательно стоит поставить огнетушитель или ведро с водой возле того места, где Вы собираетесь производить сваривание. По причине возможного образования вредных газов или других опасных для здоровья соединений, требуется регулярно проветривать помещение, в котором Вы производите сваривание.

Электроды по алюминию и особенности сварки алюминия электродами

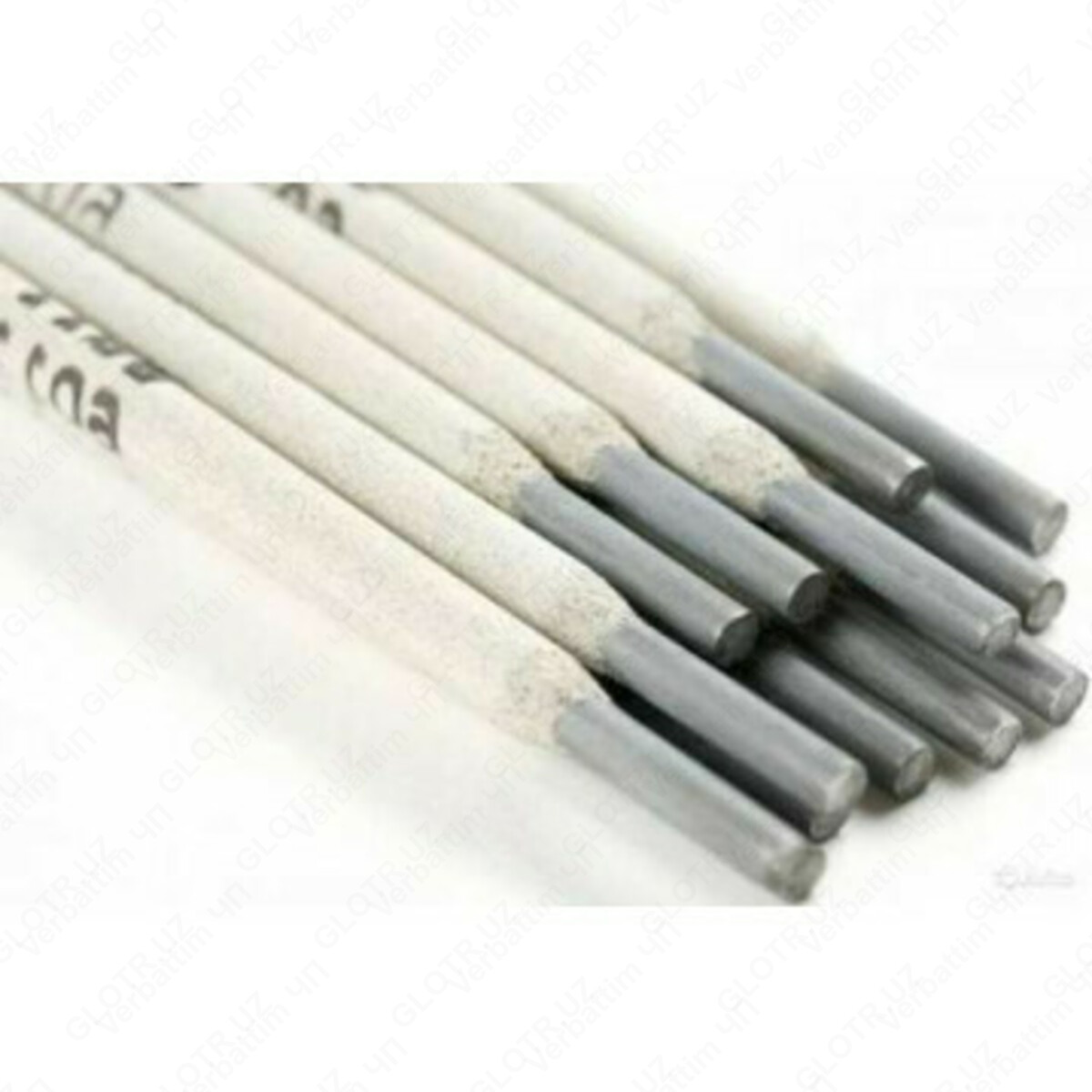

Электроды по алюминию, представляющие собой металлические стержни, покрытые специальной обмазкой, очень редко используют на крупном производстве. С их помощью варят металл в домашних условиях, на небольших предприятиях или при выполнении сложных монтажных работ вне стен производственного цеха. При использовании таких электродов удается избавиться от оксидной пленки на поверхности алюминия, которая очень сильно затрудняет сварочные работы, выполняемые с деталями из данного металла.

Шведские электроды Elga для сварки алюминия и его сплавов

Особенности сварочных работ с деталями из алюминия

Всем специалистам-сварщикам известно: варить алюминий непросто. Это объясняется наличием на поверхности деталей из этого металла тугоплавкой оксидной пленки. Важнейшими задачами, которые необходимо решить для того, чтобы сварка была выполнена качественно, являются тщательная очистка поверхностей соединяемых заготовок от загрязнений и удаление с них оксидной пленки.

Чтобы эффективно очистить и обезжирить поверхности алюминиевых деталей перед тем, как вы начнете выполнять сварочные работы, можно использовать органический растворитель (ацетон, РС-1, РС-2, уайт-спирит) либо щелочную ванну (в ней заготовки оставляют на несколько минут – не более 5). Выдержка в щелочной ванне является более эффективным способом очистки деталей из алюминия. Приготовить раствор для нее несложно даже в домашних условиях своими руками. Для этого потребуются:

• 1 л воды;
• 50 г карбоната натрия;
• 50 г технического тринатрийфосфата;
• 30 г жидкого стекла.

Пример очистки алюминиевой детали в щелочном растворе

Раствор, приготовленный в результате тщательного смешивания данных компонентов, надо нагреть до 65 градусов Цельсия. Только после этого можно помещать в него заготовки из алюминия.

После очистки деталей из алюминия и их обезжиривания надо решить еще одну важную задачу – удалить тугоплавкую оксидную пленку. Если этого не сделать, варить такие заготовки будет очень затруднительно, а полученное соединение будет обладать низким качеством и невысокой надежностью. Для удаления оксидной пленки в производственных и домашних условиях используют металлические щетки, напильники или шлифовальные машинки. После выполнения механической обработки поверхности соединяемых деталей второй раз обрабатывают растворителем.

Поверхность детали из алюминия, качественно подготовленная к сварке путем механической чистки

По окончании вышеперечисленных подготовительных работ можно приступать к сварке деталей из алюминия. Лучше всего делать это с помощью инвертора, используя специальные электроды для сварки алюминия. Их, чтобы получить стабильно горящую дугу и качественный сварочный шов, необходимо прогреть в печи, выдерживая температуру 200 градусов Цельсия. Продолжительность такого прогрева должна составлять порядка 2 часов.

Чтобы варить алюминий, необходимо использовать источник постоянного тока и подключать его в обратной полярности. Используя определенные электроды для сварки алюминия, важно правильно выбирать силу сварочного тока: его величина должна составлять 25–30 А на один миллиметр их диаметра.

Прогрев алюминиевых заготовок газовой горелкой

Необходимо учитывать еще одну тонкость, которая позволяет получать надежные и качественные сварные соединения. Заключается эта тонкость в том, что место будущего соединения прогревают при помощи газовой горелки. Температура, до которой необходимо нагреть соединяемые детали из алюминия, зависит от их толщины. Чем этот показатель выше, тем интенсивнее следует прогревать заготовки из алюминия.

На качество сварного соединения деталей из алюминия влияет в том числе и скорость их охлаждения: она должна быть очень медленной. Такие технологические приемы позволяют хорошо проплавить металл даже при сварке на невысоких токах, избежать коробления соединяемых деталей и появления в месте их соединения кристаллизационных трещин.

Есть ряд обязательных действий, которые выполняют при сварке алюминия (их можно также изучить по видео).

• Перед сваркой, если предстоит варить детали значительной толщины, место соединения необходимо прогреть при помощи газовой горелки.
• Полученный сварной шов следует тщательно очистить от шлака.
• Очищенный сварной шов обдается горячей водой (это обеспечит его медленное остывание).
• После остывания шов тщательно очищается от остатков шлака металлической щеткой. Если не выполнить это требование, остатки шлака на сформированном соединении могут привести к образованию и развитию коррозии.

Виды и методы использования электродов по алюминию

Варить алюминий можно с помощью электродов различного типа – угольных, графитовых, вольфрамовых. На их выбор оказывает влияние ряд факторов. В первую очередь, это технология сварки, которую планируется использовать.

Сварка, выполняемая по ручной дуговой технологии

Эта технология предполагает использование в качестве электродов угольных стержней, а также металлических прутков со специальным покрытием, выполняющим роль присадочного материала. Такую сварку проводят на прямом токе обратной полярности. Особенно активно она используется при соединении алюминиевых деталей небольшой толщины, при исправлении брака, обнаруженного в отливках из алюминия. Для сварки с использованием данной технологии, как правило, пользуются инвертором.

Дуговая сварка, выполняемая по автоматической технологии

Такая технология эффективна при соединении встык алюминиевых деталей, толщина сечения которых больше 4 мм. В качестве электродов используется алюминиевая проволока, а сам процесс выполняется под слоем флюса, обладающего невысокой электропроводностью. Основу такого флюса составляет карбоксиметилцеллюлоза, замешиваемая на обычной воде. После замешивания флюс перетирается через ячейки сита, а затем прогревается в течение 6 часов при высокой температуре – 300 градусов Цельсия.

Сварка в среде защитных газов (аргона или его смеси с гелием)

Такая сварка, для которой применяется алюминиевая проволока, используется для соединения алюминиевых деталей, отличающихся небольшой толщиной. Для зажигания и поддержания в стабильном состоянии сварочной дуги при применении данной технологии необходимы вольфрамовые электроды. Выполняться такая сварка может и в ручном, и в автоматическом режимах, для чего используется погруженная или импульсная дуга. Сварочная дуга, создаваемая при помощи вольфрамового электрода, отличается высокой стабильностью, что дает возможность получать качественные и надежные соединения.

Плазменная сварка

Такая сварка характеризуется высокой скоростью выполнения и проходит с применением вольфрамовых электродов и присадочной алюминиевой проволоки. Для плазменной сварки необходим источник переменного тока. Диаметр вольфрамовых электродов, применяемых при этом, находится в интервале 0,8–1,5 мм. Защитным газом для такой сварки выступает аргон (в чистом виде или в смеси с гелием).

Небольшой обзор дорогих электродов для сварки алюминия и его сплавов от производителя Weldcap.

Популярные типы электродов для сварки алюминия

Среди большого разнообразия электродов, которые применяют для сварки деталей, выполненных из алюминия, есть ряд марок, которые пользуются наибольшей популярностью.

Щелочно-солевые электроды марки ОК

Наиболее популярными моделями являются 96. 10, 96.20, 96.50. Такими электродами рекомендуется варить технический алюминий, а также изделия из сплавов данного металла с марганцем и магнием. Электроды названных марок отличаются высокой гигроскопичностью, поэтому хранить их следует в помещениях с минимальным уровнем влажности.

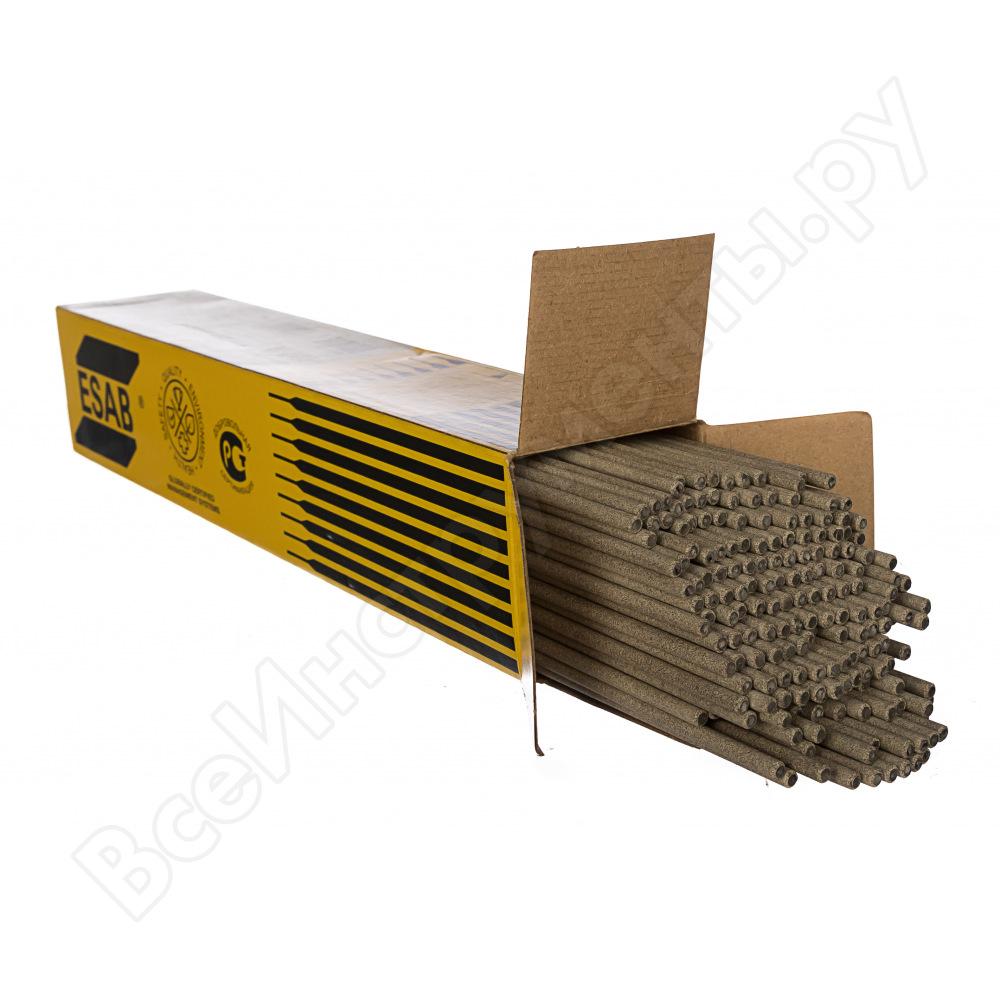

Сварочные электроды ОК

Электроды марки ОЗАНА

Распространенными модификациями этих электродов для алюминия являются ОЗАНА-1 и ОЗАНА-2. Первые используют, если необходимо выполнить сварку или наплавку деталей из сплавов А0-А3, вторые – для сплавов АЛ4, АЛ9, АЛ11 и др.

Электроды ОЗА

Для их изготовления используется проволока сварочная алюминиевая марок СвА 1,3,5,10. Применяются электроды данной марки для сварки деталей, которые изготовлены из чистого алюминия или выполнены из сплавов данного металла с кремнием.

Марки электродов по алюминию и их особенности

Электроды марки УАНА

Их применяют для сварки заготовок из деформируемых и литейных сплавов алюминия.

Электроды ЭВЧ

Это электроды из вольфрама, сварка с их использованием выполняется в защитной среде аргона. Изделия данной марки не в состоянии обеспечить качественного зажигания сварочной дуги, поэтому они не очень популярны у профессионалов.

На видео ниже вы можете ознакомиться с кратким обзором турецких электродов по алюминию Kobatek.

Как изготовить электроды по алюминию своими руками

Все марки электродов, которые используются для сварки деталей из алюминия, стоят недешево, поэтому у многих домашних умельцев возникает естественный вопрос: можно ли сделать их своими руками. В интернете есть много видео, наглядно демонстрирующих процесс изготовления самодельных электродов по алюминию. Кроме того, чтобы своими руками сделать электроды, применимые для сварки алюминия, вы можете воспользоваться следующей инструкцией.

• Алюминиевая проволока, диаметр которой составляет 3–4 мм, нарезается на куски длиной 25–30 см.
• Для приготовления обмазки электродов необходимо измельчить обычный мел и смешать полученный порошок с силикатным клеем – жидким стеклом. Смесь данных компонентов надо довести до однородной массы и обмазать ею прутки из алюминиевой проволоки.
• Обмазку из силикатного клея и измельченного мела наносят на поверхность алюминиевого прутка слоем толщиной 1,5–2 мм, затем полученный электрод сушат до полного затвердевания его поверхности.

Пользуясь этой несложной инструкцией, вы сможете сделать своими руками электроды для сварки заготовок из алюминия, а приведенное ниже видео на данную тему вам в этом поможет. Несмотря на простоту изготовления, самодельные электроды дают возможность выполнять сварку деталей из алюминия с высокой эффективностью, получать качественные и надежные соединения.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Электроды по алюминию – особенности сварки, фото, видео

Электроды по алюминию очень удобны в применении. С их помощью можно достаточно легко выполнять сварку деталей, изготовленных из алюминиевых сплавов. Осуществлять такие технологические операции стало возможным потому, что использование таких электродов позволяет разрушить прочную оксидную пленку, покрывающую поверхность изделий из алюминия и его сплавов.

Алюминиевые прутки для сварки

Выполнение сварки алюминия

Наличие таких электродов — не единственное условие, которое необходимо соблюсти, чтобы получить качественное сварное соединение деталей, изготовленных из этого распространенного металла. Прежде всего, чтобы варить такие изделия, необходимо тщательно очистить их поверхности от различных загрязнений и окислов, а также подготовить их кромки: придать им оптимальный профиль.

Для очистки алюминиевых деталей и удаления с их поверхности жира используются органические растворители, а в производственных условиях для этого делают щелочные ванны. Из наиболее распространенных растворителей, которые для этого применяются, можно выделить «Уайт-спирит», технический ацетон, составы «РС-1» и «РС-2». Такие растворители несложно приобрести в специализированных точках продаж.

Если есть необходимость в использовании щелочной ванны, то приготовить ее своими руками можно и в домашних условиях. Для этого необходимо смешать следующие компоненты:

• 1000 мл воды;
• 50 г кальцинированной соды;
• 50 г технического тринатрийфосфата;
• 30 г жидкого стекла.

Электроды для ручной сварки алюминия Kjellberg Finsterwalde CMA 512

Для того чтобы обработать алюминиевую деталь, полученный состав необходимо предварительно нагреть до температуры 65 градусов. Важно и время выдержки изделия из алюминия в таком растворе, которое составляет 5 минут.

Следующая операция, которую необходимо будет выполнить, — это очистка алюминия от оксидной пленки. Выполняется такая процедура при помощи специальных щеток, щетина которых состоит из тонкой (диаметр до 0,1 мм) стальной проволоки. После очистки такой щеткой поверхность алюминия необходимо еще раз обработать растворителем, чтобы обезжирить.

В предварительной подготовке нуждаются и электроды для сварки алюминия. Чтобы сварное соединение получилось более качественным, специалисты рекомендуют просушивать электроды перед использованием при температуре 200 градусов, для чего используются специальные печи. Такую просушку необходимо выполнять в течение 2 часов. После выполнения всех вышеуказанных процедур можно начинать варить алюминиевые детали, для чего может быть использован обычный инвертор.

Принцип сварки вольфрамовым электродом в среде защитного газа

Режимы для сварки выбирают следующие: постоянный ток, подключаемый с обратной полярностью, сила которого должна составлять 25–30 ампер на один миллиметр диаметра используемого электрода. Если к качеству и надежности получаемого соединения предъявляются повышенные требования, то детали лучше всего нагреть предварительно до 250–400 градусов. Важно, что чем больше толщина алюминиевых деталей, тем до более высокой температуры их необходимо нагревать.

Детали из алюминия нагревают перед сваркой для того, чтобы обеспечить хорошую проплавляемость зоны соединения и, соответственно, хорошее качество шва. Чтобы минимизировать риск коробления деталей из алюминия после сварки и избежать кристаллизационных дефектов готового соединения, необходимо обеспечить их медленное остывание после окончания процесса.

Если варить предполагается крупногабаритные детали, то их нагревают не целиком, а только те участки, которые находятся в зоне будущего сварного соединения. Когда сварка алюминиевых деталей завершена, выполняются следующие технологические операции:

• сварной шов очищается от образовавшейся корки шлака;
• не успевший остыть шов поливается горячей водой;
• выполняется обработка шва при помощи щетки с металлической щетиной.

Сварочный шов при использование электродов ОЗАНА-2

Способы сварки алюминия

Варить детали, изготовленные из алюминия и его сплавов, можно различными способами. Наиболее распространенными из них являются следующие.

Ручная сварка при помощи электрической дуги

В качестве электродов при выполнении такой сварки могут использоваться металлические или угольные стержни, которые и обеспечивают горение электрической дуги, нагрев и плавление кромок соединяемых частей. За счет введения в зону сварки алюминиевого прутка, поверхность которого покрыта специальным флюсом, обеспечивается формирование шва. При помощи такой дуговой сварки можно соединять детали небольшой толщины, а также устранять небольшой брак в алюминиевых отливках.

Автоматическая электродуговая сварка, выполняемая при помощи специального оборудования

Таким методом можно варить встык алюминиевые детали, толщина которых превышает 4 мм. Для получения соединения данным методом применяются плавящиеся электроды и ток с обратной полярностью. Формирование сварного шва происходит под слоем специального флюса, который предварительно замешивают, перетирают через сито и прокаливают при температуре 300 градусов.

Режимы аргонодуговой сварки алюминия вольфрамовым электродом

Сварка, осуществляемая в среде газов — гелия и аргона, которые выполняют защитную функцию

Такой технологический процесс, в котором также используется дуговой разряд, выполняется при помощи неплавящегося электрода, изготовленного из вольфрама. Благодаря использованию защитного газа дуга при такой сварке отличается исключительной стабильностью горения, поэтому применять данную технологию можно для соединения даже очень тонких деталей. Чтобы варить таким способом, могут использоваться автоматические или ручные аппараты. В первом случае применяется сварочная проволока, которая в зону сварки подается автоматически, во втором — неплавящиеся электроды для формирования дуги и присадочный материал из алюминия. Сварка по данной технологии может выполняться и на трехфазном токе, для этого должна использоваться погружаемая и импульсная дуга.

Сварка алюминия, при которой применяется плазменная дуга, питаемая переменным током

В аппаратах, работающих по данной технологии, применяются вольфрамовые электроды (диаметр 0,8–1,5 мм), а защита дуги обеспечивается гелием или азотом.

Виды электродов

Для сварки алюминия, а также сплавов на его основе применяется несколько видов электродов. В частности, к ним относятся следующие.

Электроды щелочно-солевой группы (ОК: 96.10, 96.20, 96.50)

Оптимальнее всего использовать такие электроды, чтобы варить сплавы, основу которых составляет алюминий, магний и марганец, а также детали из технического алюминия. Такие электроды очень критично относятся к условиям хранения по причине высокой гигроскопичности, поэтому они нуждаются в надежной защите от повышенной влажности.

Электроды ОК 96.20

Электроды по алюминию популярной торговой марки «ОЗАНА»

Существует две модификации электродов данной марки, одна из которых («ОЗАНА-1») применяется для соединения или наплавки деталей, изготовленных из сплавов марки А0-А3, а вторая («ОЗАНА-2») — для работы с марками АЛ4, АЛ9, АЛ11 и др. Отличительными характеристиками таких электродов является не только их способность обеспечивать стабильность дуги и высокое качество формируемого шва, но также то, что с их помощью можно варить как горизонтальные, так и вертикальные швы.

Электроды торговой марки «ОЗА», которые изготавливаются из алюминиевой сварочной проволоки: СвА1, СвА3, СвА5, СвА10

Такими электродами сваривают детали из чистого алюминия, а также изделия из сплава на основе алюминия с кремнием.

Электроды марки «УАНА»

Эти электроды используют для соединения деталей из сплавов алюминия, относящихся к литейной и деформируемой группе.

Электроды, изготавливаемые из вольфрама, которыми оснащают аппараты для сварки в среде защитных газов.

Несмотря на все свои преимущества, такие электроды обладают одним значительным недостатком — зажигать дугу с ними достаточно сложно.

Вольфрамовые электроды Elitech WP

Электроды для сваривания алюминия выпускаются современной промышленностью в большом ассортименте и в достаточном количестве, но их стоимость находится на высоком уровне. Однако можно серьезно сэкономить на их приобретении, если изготовить такие электроды своими руками. Сделать это совсем несложно, если придерживаться следующего алгоритма действий:

• алюминиевую проволоку диаметром 3–4 мм порезать на куски длиной 250–350 мм;
• подготовить обмазку для электродов, в которую войдет сильно измельченный мел, смешанный с силикатным клеем;
• доведенную до пастообразного состояния смесь следует равномерным слоем (1–2 мм) нанести на подготовленную проволоку и просушить готовые электроды до полного затвердевания их обмазки.

С помощью электродов легко выполнять сварку деталей из алюминия. Значительно сэкономить на этом технологическом процессе позволит изготовление электродов своими руками.

Оценка статьи:

Загрузка…

Поделиться с друзьями:

Свариваем алюминий без аргона своими руками

Привет друзья! Я покажу как сварить алюминий без аргона, обычным инвертором. Весь процесс будет полностью идентичен как при электродуговой сварке стали, за исключением одного небольшого изменения. С помощью этого способа вы сможете без труда производить ремонт алюминиевых деталей или узлов дома, без дорогостоящего оборудования для аргонной сварки.

Понадобится

• Инверт постоянного тока, способный выдать 120 А.

• Специальный электрод для сварки алюминия.


Со сварочным аппаратом, думаю все понятно, а про электрод нужно пояснить. Оказывается, не так давно, в продаже появились специализированные электроды для сварки алюминия обычной сваркой без аргонной среды.
Марки их могут быть различны, так что спрашивайте в магазинах. В любом случае их без проблем можно приобрести в интернете.

Строение они имеют такое же как электрод для стали: жила, имеющая толстое покрытие. Тут все также, только электрод имеет другую цветовую палитру: жила — блестящая, так как состоит преимущественно из алюминия, покрытие — белое.


Такие электроды предназначены не только для алюминия, а так же для его сплавов: силумин, дюраль. Поэтому без труда можете варить и их.

Что нужно знать, чтобы сделать качественный шов?

Хоть метод почти ничем не отличается от обычной дуговой сварки, нужно учесть следующие:

• Сварочный ток должен быть порядка 70-100 А

• Сварка ведется на короткой дуге.

• Угол электрода при сварке должен быть 90 градусов.

• Электрод сгорает в три раза быстрее, чем при обычной сварке стали.


Варить алюминий гораздо сложнее, поэтому, если вы не разу этого не делали, то советую обязательно потренироваться, что буду делать и я.

Свариваем алюминий обычным инвертором без аргона

Мой первый опыт сварки этого металла в без аргонной среде. Я буду сваривать толстые пластины. Закрепляем детали струбцинами. Минус подключаем к нижней пластине. Плюс к электроду.

Изначально рекомендую установить ток 100 А и попробовать.

Варим все на короткой дуге, так как из-за быстрого плавления электрода ее очень трудно ловить, особенно с непривычки.

Приноровившись уже получается стабильно держать дугу.

Как и после обычной сварки отбиваем окалину молотком.

И зачищаем щеткой.

Не судите строго, для первого тренировочного раза, я считаю, это хороший результат.

Особенно учитывая насколько это трудоемко и непривычно после обычной сварки стали.

Рекомендации для качественной сварки

• Зачистите щеткой по металлу место сварки, чтобы удалить оксид с поверхности.

• Если есть возможность, нагрейте детали газовой горелкой до 150-200 градусов Цельсия, это упростит задачу получения качественного шва.

• В момент сварки ведите электрод быстрее, так как он сгорает быстрее примерно в 3 раза.


Подведение итогов

С помощью данного метода вы сможете:

• — варить листовой алюминий;

• — алюминиевый профиль;

• — ремонтировать катеры двигателей или любые блоки из дюрали или силумина;

• — любые сварочные работы бочек или резервуаров;

• — сваривать токопроводящие шины;

• — и многое другое.


Прочность шва получается ничуть не хуже чем у аргонной сварки.
Конечно, немного трудоемкий процесс, но следует только приноровиться и все пойдет как по маслу. Из недостатков хочется отметить небольшую дороговизну электродов, по сравнению с обычными. Но если с сравнивать с аргонной сваркой, то сантиметр шва получается в разы дешевле, так что способ все равно выигрывает.

Смотрите видео

Обязательно посмотрите видео, где видно насколько это тяжело сделать с первого раз.

Источник тока из алюминия своими руками

Приветствую, Самоделкины!
Из года в год добыча нефти становится все более сложной и топливо, получаемое из нее, становится все более дорогим. В странах евросоюза так вообще грозятся перестать выпускать бензиновые двигатели, хотят заменить весь транспорт на электромобили. Но вот литиевые батареи до сих пор далеко не идеальные и к слову, идеальными становиться совсем не торопятся. В лучшем случае на одном заряде литиевой батареи получится преодолеть дистанцию максимум в 700 км, после чего придется заряжать аккумулятор примерно неделю, а если использовать для зарядки обыкновенную розетку, то это вообще займет просто уйму времени. И вы только представьте, что произойдет, если все начнут постоянно заряжать свои электромобили, какие будут огромные нагрузки на электросеть и как сильно будет просаживаться напряжение. В общем, будущее литиевых аккумуляторов пока видится довольно туманно и с каждым годом все больше и больше исследований посвящается поискам новых вариантов аккумуляторных батарей.

Как известно, самым энергоемким металлом является алюминий. Уже в наше время на некоторых опытных образцах алюминиевых батарей можно проехать без подзарядки порядка 2000 км, причем перезарядка аккумуляторных батарей данного типа происходит всего за 15 минут, после чего можно ехать дальше еще около 2000 км.

Перезарядка алюминиевых батарей отличается от зарядки аккумуляторов на основе лития. Но тем не менее в ней нет ничего сложного, просто нужно вставить новый алюминий, вылить электролит и налить новый электролит, все — по сути, то же самое, что и бензиновый автомобиль, только это уже электромобиль, и нет никаких нагрузок на электросети. К тому же не нужно плодить огромное количество розеток с проводами с огромным сечением, чтобы все эти электромобили зарядить.

Но тут не все так гладко. Достать электричество из алюминия оказывается совсем не так просто, как хотелось бы. Сперва давайте разберемся в чем заключается принцип алюминий-воздушной батареи.

Чтобы такая батарея начала работать понадобятся 2 электрода: один естественно из алюминия, а второй — из графита. Оба эти электрода находятся в растворе электролита.

В качестве электролита можно использовать поваренную соль (NaCl), но с ней можно поднять напряжение примерно до 0,7В. Щелочным электролитом (NaOH) напряжение можно поднять уже больше, примерно до 1В.

В ходе химической реакции алюминий покрывается слоем гидроксида алюминия (Al(OH)3), который плавно опускается на дно емкости. А на поверхности электрода из графита образуются пузырьки водорода, которые в свою очередь приводят к повышению сопротивления и падению напряжения, этот процесс называется поляризацией.

Первую проблему с выпадением осадка гидроксида алюминия можно избавиться простым увеличением емкости, куда будет оседать отработанный продукт, а вот от второй проблемы может помочь деполяризующая масса на основе оксида марганца, который в процессе работы будет превращаться в гидроксид марганца.

По сути мы получили обыкновенную щелочную батарейку, но только очень большую. Но возникает новая проблема. Дело в том, что оксид марганца тоже расходуются и его тоже придется менять. А нам необходимо добиться чтобы расходовался только алюминий. Для этого придется взять кислород из окружающего воздуха. Вот тут-то и начинается алюминий-воздушная батарея. Одну из стенок просто нужно заменить газопроницаемой мембраной, а графитовый электрод нужно заменить смесью графита и оксида марганца с наночастицами платины или серебра.

Оксид марганца с наночастицами благородного металла не вступает в реакцию, а действуют как катализатор, благодаря чему водород из электролита окисляется кислородом находящемся в воздухе.

Технологиями получения оксида марганца с включениями наночастиц серебра в принципе не сложна и его можно попробовать получить в кустарных условиях. Но в данной статье мы разберем как сделать максимально бюджетный вариант батареи, получающей энергию из алюминия. Дальнейшая инструкция взята с YouTube канала «Огненное ТВ». Более подробно в оригинальном видеоролике автора:

Максимально бюджетный вариант графита — это летние контактные вставки для троллейбусов. Их можно найти абсолютно бесплатно на конечных троллейбусных остановках, а можно и купить, стоят они не дорога, автор нашёл их в продаже по 22 рубля за штуку.

Далее нам потребуется щелочь. Вот такое средство для чистки труб в своем составе содержит стопроцентную натриевую щелочь.

Для запуска реакции щёлочи нам понадобится совсем чуть-чуть, будет достаточно 1г щёлочи на 0,5л воды.

Первым делом давайте проверим действительно ли в данной батареи нужно использовать графитовый электрод. Для опыта возьмем вот такой вот электрод из нержавеющей стали.

Теперь помещаем алюминиевую пластину и электрод из нержавейки в щелочь, подключаем мультиметр и смотрим сколько вольт получится.

Как видим, получилось примерно 1,4В. Теперь давайте проверим ток короткого замыкания.
Ток КЗ получился в районе 20мА. Какие можно сделать выводы: теоретически в экстремальных условиях возможно собрать батарею из нержавеющих кружек и алюминиевой фольги.

Следующий у нас будет медный электрод, выполненный из электротехнической меди.

Как можем наблюдать напряжение получилось чуть выше чем 1,4В, а вот ток короткого замыкания поначалу было высоким, но потом начал достаточно быстро проседать и медь к тому же начала покрываться темным налетом, скорее всего такой эффект вызвали примеси в воде, так как воду для этого эксперимента автор взял водопроводную, из-под крана.

Теперь погружаем в раствор электролита графитовый электрод.


С данным электродом получилось напряжение 1,3В, ток короткого замыкания остановился в районе 17мА. На первый взгляд кажется, что электрод из нержавеющей стали более эффективен, но площадь поверхности нержавеющего электрода больше, так что пока неизвестно что лучше графит или нержавейка.

Так как графит имеет достаточно большое сопротивление, нужно с ним как-то бороться. Необходимо изготовить электроды из хорошо проводящего ток материала, а графит должен быть только на его поверхности. Было решено просверлить графит насквозь, и в получившихся отверстиях нарезать резьбу под болты м6.

В итоге получился стальной электрод с графитовой оболочкой.

Сопротивление не просверленного графита составляет примерно 4.5Ом, а просверленного графита примерно 1,7 Ома.


На лицо уменьшение сопротивления, а, следовательно — эффективность конструкции возрастет. В дальнейших экспериментах будем использовать дистиллированную воду.

Первый эксперимент с электролитом, в котором 4г щелочи на 1л воды.

Ток короткого замыкания получился 150мА. Следующий электролит имеет концентрацию 6г щелочи на 1 литр. Ну и так далее, каждый раз будем увеличивать концентрацию на 2г пока не дойдем до концентрации, при которой ток не будет расти.


Даже несмотря на то, что у такая простая батарея обладает не большой отдачей по току, но зато такая батарея может работать очень долго, а в качестве электродов можно использовать любой алюминий, который легко переплавить в электроды любой формы, например, алюминиевые банки из-под различных алкогольных и безалкогольных напитков, фольга от шоколада и т.п.

В итоге, после всех проделанных экспериментах с различной концентрацией электролита, становится понятно, что при такой конструкции батареи не имеет смысла добавлять более 12г щелочи на 1 литр воды, то есть у нас получается примерно 1% раствор.

Затем автор собрал еще одну обойму, состоящую из 3-ех электродов.


Две батареи дают более высокое напряжение и потери меньше, поэтому и результат лучше.
А теперь возьмем ведро электролита, большой кусок алюминия и 2 электрода из нержавейки.

В ведре электролит концентрации 10г/1л. Пиковый ток 1,3А, просел он до 520мА. При всей огромной площади нержавейки с графитом она не сравнилась, потому что с графитом получилось 600мА. Кстати, в ходе реакции выделяется водород, который также можно собирать и использовать как источник энергии. Короче, есть куда расти. На этом пока все. Благодарю за внимание. До новых встреч!
Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь. Электроды

«для алюминия и электроды יר המשתלם ביותר — מבצעים נהדרים לקניית для алюминия и электроды ויות של для алюминия и-AliExpress»

מבצעים חמים ב- электроды для алюминия и: ות והנחות המקוונות הטובות ביותר עם ביקורות של וחות אמיתיים.

ות טובות! Электроды תה נמצא במקום הנכון ור для алюминия и.עכשיו אתה כבר יודע את זה, מה שאתה מחפש, אתה בטוח למצוא את זה aliexpress. אנחנו ממש יש אלפי מוצרים מעולים בכל קטגוריות המוצרים. ין אם אתה מחפש high-end תוויות ו זול, רכישות בכמות גדולה, אנו מבטיחים כי זה כאן aliexpress. תוכלו למצוא חנויות רשמיות עבור שמות מותגים לצד מוכרים הנחה עצמאית קטנה, כולם מציעים משלוח מהיר ואמיר.

ולם לא יוכה על בחירה, איכות ומחיר.כל יום תוכלו למצוא הצעות חדשות, מקוונות בלבד, הנחות בחנויות והזדמנות לשמור עוד יותר על ידי איסוף קופונים. אבל ייתכן שיהיה עליך לפעול מהר כמו זה העליון электроды для алюминия и וגדר להיות אחד המבוקשים ביותר המבוקשים ביותר בתוך זמן קצר. תחשוב כמה קנאי אתה חברים יהיה כאשר אתה אומר להם שיש לך электроды для алюминия и על aliexpress. עם ירים הנמוכים ביותר באינטרנט, מחירי משלוח זול ואפשרויות אוסף מקומי, תה יכול לעשות חיסכון גדול עוד יותר.

תה עדיין נמצא י מוחות לגבי электроды для алюминия и וחושבים על ירת מוצר דומה, אלכס וא מקום מצוין להשוות מחירים ומוכרים.ו נעזור לך להבין אם זה שווה תוספת עבור גירסת high-end או אם אתה מקבל רק עסקה טובה על ידי מקבל ת הפריט זול יותר. Номер и, אם אתה רק רוצה לטפל בעצמך ו להתיז על הגרסה היקרה ביותר, תמיד יהיה תמיד לוודא שאתה יכול לקבל את המחיר הטוב ביותר עבור הכסף שלך, אפילו לתת לך לדעת מתי אתה תהיה טוב יותר מחכה קידום להתחיל, ואת החיסכון שאתה יכול לצפות לעשות.

Aliexpress.כל ות ומוכר מדורגות עבור שירות לקוחות, יר ואיכות על ידי לקוחות אמיתיים. וסף אתה יכול למצוא את החנות או דירוגי המוכר הפרט, כמו גם להשוות מחירים, הנחוח והנחות מציעה על ותו וצר על יי רוי רות וצר על יי רוי רי ר כל רכישה מדורגת בכוכבים ולעתים קרובות יש הערות שנותרו על ידי לקוחות קודמים המתארים את חוויית העסקה שלהם, כך ת י וי. בקיצור, תה לא צריך לקחת את המילה שלנו על זה — רק להקשיב למיליוני לקוחות מאושרים שלנו.

וגם, תה חדש י aliexpress, ו מאפשרים לך על סוד.רק לפני שתלחץ על ‘קנה עכשיו’ בתהליך העסקה, הקדש רגע כדי לבדוק את הקופונים — ותחסוך עוד יותר. תה יכול למצוא קופונים החנות, ופונים aliexpress או שאתה יכול לאסוף קופונים כל יום על ידי משחק ים על יקציה aliexpress. וכפי שרוב המפיצים שלנו מציעים משלוח חינם — אנחנו חושבים שתסכים לכך שאתה מקבל ת זה электроды для алюминия и ירים הטובים יותר באינטרנט.

תמיד יש לנו את הטכנולוגיה העדכנית ביותר, את המגמות החדשות ביותר, ואת התוויות המדוברות ביותר.על aliexpress, איכות מעולה, יר ושירות מגיע כסטנדרט — בכל פעם. התחל את חוויית הקנייה הטובה ביותר שתהיה לך אי פעם, ממש כאן.

Алюминиевый профиль

для поделок, обзоры — Интернет-магазины и отзывы на алюминиевый профиль для поделок на AliExpress

Отличные новости !!! Вы попали в нужное место для алюминиевого профиля для поделок.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший алюминиевый профиль для поделок в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили алюминиевый профиль для поделок на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в алюминиевом профиле для поделок и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести алюминиевый профиль для поделок по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

6 способов построить собственную антенну HDTV своими руками по дешевке

Вы слышали, что можно построить собственную антенну HDTV для приема цифровых наземных сигналов (DVB-T). Звучит как хорошая идея и большая экономия. Вы планируете перерезать шнур, и это звучит идеально.Но возможно ли это?

Да, это! Вот шесть способов собрать собственную антенну HDTV из предметов домашнего обихода.

Причины сделать DIY HDTV-антенну

Итак, почему вы можете выбрать самодельную антенну для приема цифрового телевидения? Не могли бы вы просто купить одну из лучших телевизионных антенн? Используйте вместо этого кабель или спутник?

На ум приходит несколько причин:

• Беспроводное телевидение дешевле кабельного, и вам нужно отрезать шнур (но сначала рассмотрите эти подводные камни).
• Вы не можете позволить себе антенну заводского изготовления.
• Ваша антенна сломалась во время шторма, и вам нужно срочно заменить.
• Вам просто нравится делать свое собственное снаряжение.

Что бы ни побуждало вас создать собственную антенну HDTV, у вас есть несколько вариантов.Каждый из них имеет немного другой дизайн, и все они могут быть построены из предметов домашнего обихода.

Неважно, насколько мал ваш бюджет.Если вы хотите принимать сигналы цифрового телевидения по воздуху, эти четыре конструкции антенны идеально подходят.

Как только вы закончите, вы сможете принимать обычные телеканалы OTA.Если вы «перерезаете шнур», вам следует объединить эти бесплатные телеканалы с недорогим медиа-стримером, таким как Amazon Fire TV Stick или Raspberry Pi с Kodi.

1.Самодельная телевизионная антенна из скрепки

Удивительно, но можно получать изображения по воздуху, просто используя скрепку в качестве телевизионной антенны своими руками!

Это будет зависеть от силы сигнала, расстояния до передатчика и погодных условий, но

При благоприятной силе сигнала, расстоянии передатчика и погодных условиях вы можете смотреть телевизор, используя обычные канцелярские принадлежности!

Как объясняется в видео, все, что вам нужно сделать, это развернуть скрепку в форме буквы L.Подключите более короткий конец коаксиального кабеля, который затем подключается к телевизору.

По общему признанию, это легкая часть.Для того, чтобы это работало, вам понадобится длинный кабель для подъема на высоту крыши. На видео YouTube LaneVids вешает свой кабель на чердаке и ведет зрителя к своему основному телевизору. Изображение четкое, хотя иногда и резкое, но эта самодельная телевизионная антенна всего несколько дюймов в длину!

Здесь стоит добавить, что в некоторых (хотя и редких) случаях скрепка может даже не потребоваться.Опять же, это зависит от погодных условий, но некоторые пользователи сообщают, что сигналы цифрового телевидения принимаются только по кабелю.

Хотя он должен быть направлен в правильном направлении, это может быть все, что вам нужно для приема сигнала HDTV.

2. ТВ-антенна для сборки карт и фольги

Эта версия DIY HDTV-антенны является немного более продуманным вариантом, она обойдется вам менее чем в 5 долларов.Имея более миллиона просмотров, мы считаем, что довольно много людей используют эту ТВ-антенну своими руками.

Эта сборка требует:

• 4 куска картона или пенопласта (два по 8 х 11 дюймов, два по 8 х 8 дюймов)
• 1 х лист алюминиевой фольги
• Этот шаблон для печати

Также вам понадобится клей ПВА, степлер и горячий клей.

Когда вы закончите, у вас должна быть легкая коробчатая антенна, готовая для приема телешоу.

(Хотя сумма в 5 долларов — это, вероятно, самый минимум.Если у вас уже есть большая часть материалов, вам не нужно тратить больше 10 долларов.)

3.Самодельная антенна «Фрактал»

Визуально ошеломляющая антенна для приема HDTV, эта самодельная сборка, вероятно, является самой эстетичной версией этого проекта.

Это требует:

• Лист алюминиевой фольги
• 1 х балун конвертер
• 2 коротких провода
• 1 лист прозрачного гибкого пластика

Для сборки требуется две распечатанные копии шаблона, каждая из которых приклеена к листу фольги и вырезана.В свою очередь, их следует приклеить к каждой стороне пластикового листа, выровняв их.

Соедините «балун» с антенной, скрепив провода скобами или приклеив их к «ножкам» фрактальной конструкции.и ваш обычный коаксиальный кабель подключен.

Отправляйтесь на Hackaday, чтобы получить шаблон и полные шаги для этой сборки.

4.ТВ антенна DIY вешалка для одежды

Наконец, вот один из наших собственных проектов антенн HDTV.Хотя эта антенна, сделанная своими руками, больше и уродливее, чем другие проекты, она также является самой прочной. Я построил его в 2015 году, и он до сих пор работает.

Ключевые компоненты этой сборки:

• Короткий отрез дерева 3×1
• 8 металлических вешалок
• 2 одноразовых гриля для барбекю
• 18 винтов и 18 соответствующих шайб
• Какой-то провод

Стоит отметить, что этот вариант антенны более сложен, чем другие.

Как и положено более крупному и надежному проекту, на сборку потребуется больше времени, чем для других сборок.Однако после тестирования и установки вы сможете получать надежное цифровое телевидение по воздуху.

На видео выше я тестирую его внизу, и сигнал достаточно хороший.Однако, если переместить его на крышу, результаты идеальные.

Прочтите наше руководство по антенне HDTV для получения полных инструкций.

5. Большая Берта: Антенна для приема на большие расстояния своими руками

Построенная еще в 2009 году, эта самодельная антенна для цифрового телевидения по состоянию на 2018 год использовалась.«Большая Берта», выносливая и рассчитанная на долголетие, также огромна.

Причина в том, что он предназначен для приема сигналов HDTV, передаваемых на большие расстояния.В то время как другие постройки в этом списке идеально подходят для городского и пригородного использования, Большая Берта предназначена для сельской местности.

По сути, Большая Берта — это телевизионная антенна вешалки, сложенная вдвое и установленная на алюминиевой стойке.Готовая сборка огромна, а результаты впечатляют.

Научитесь делать самодельную телевизионную антенну из мотыги, следуя подробному руководству с инструкциями.

6. ТВ-антенна сверхбольшого радиуса действия DIY

Если вам недостаточно Большой Берты, чтобы смотреть телевизор в отдаленной сельской местности, попробуйте это.

Описанная как «сельская» осевая / спиральная антенна сверхдальнего действия «, она действительно огромна.Посмотрев видео выше, вы можете увидеть концепцию и эволюцию этого проекта ТВ-антенны своими руками. Хотя видео длиннее, основные моменты собраны в начале.

Для этого проекта очень пригодятся длинный кусок дерева, много проволоки и круглая решетка для барбекю.

Хотя подробных планов этой замечательной сборки нет, вы можете собрать достаточно информации из видео, чтобы построить свою собственную.

DIY HDTV-антенны — просто и дешево

Хотя мы перечислили их здесь в порядке сложности, каждый из этих проектов самодельных антенн представляет собой сравнительно простую конструкцию.После того, как все сделано, вам нужно будет потратить некоторое время на тонкую настройку; убедитесь, что вы знаете, где находится ближайший передатчик.

До тех пор, пока антенна правильно выровнена (и на оптимальной высоте), должны быть получены хорошие телевизионные изображения.

Мы показали вам, как построить шесть проектов антенн своими руками:

1. Антенна с помощью скрепки
2. Карта и фольговая антенна
3. Фрактальная антенна
4. Антенна вешалки
5. Большая Берта
6. Самодельная телевизионная антенна сверхдальнего действия

Помните, что эти антенны предназначены для использования с цифровым телевидением.Если вы хотите получать аналоговые сигналы, вам понадобится другое решение.

Кроме того, если в вашем телевизоре нет встроенного цифрового декодера, вам понадобится его.К нему должен быть подключен коаксиальный кабель от антенны.

Если вы новичок в хитростях техники своими руками, попробуйте сначала исправить некоторые базовые решения, чтобы подготовиться, прежде чем продолжить.

Надеемся, вам понравятся товары, которые мы рекомендуем! MakeUseOf имеет филиал партнерские отношения, поэтому мы получаем долю дохода от вашей покупки. Это не повлияет на цена, которую вы платите, и помогает нам предлагать лучшие рекомендации по продуктам.

BodyPrinter печатает электронные схемы на вашей коже как татуировки

Об авторе Кристиан Коули (Опубликовано 1413 статей)

Заместитель редактора по безопасности, Linux, DIY, программированию и техническим вопросам.Он также выпускает The Really Useful Podcast и имеет большой опыт в поддержке настольных компьютеров и программного обеспечения. Автор журнала Linux Format, Кристиан — мастер Raspberry Pi, любитель Lego и фанат ретро-игр.

Ещё от Christian Cawley

Подпишитесь на нашу рассылку новостей

Подпишитесь на нашу рассылку, чтобы получать технические советы, обзоры, бесплатные электронные книги и эксклюзивные предложения!

Еще один шаг…!

Подтвердите свой адрес электронной почты в только что отправленном вам электронном письме.

Алюминиевые электролитические конденсаторы для аудиоприложений

Конструкционный материал алюминиевых электролитических конденсаторов и их влияние на качество звука кратко изложены в таблице 1. Умелая комбинация материалов имеет важное значение для обеспечения превосходных звуковых характеристик.

Таблица 1

	Конструкционный материал	Характеристики материала	Влияние на характеристики конденсатора	Влияние на акустику
Основной материал	Электродная фольга, формовка, травление	Термостойкость	СОЭ	Как правило, качество звука улучшается при более низких значениях множителя.
	Электролит	Электропроводность, вязкость	СОЭ tanδ	Уменьшает ощущение искажения звука и увеличивает ощущение четкости.
	Электролитическая бумага	Плотность Толщина	СОЭ, tanδ Манила: хорошее Ремесло: плохое	Манила Улучшения реверберации, требующие большого количества информации. Ремесло Уменьшает реверберацию, улучшая атаку. Керамическое содержание Улучшает звуковое поле, четкость и резкость. Содержание шелковых волокон Улучшает чувствительность средних частот и богатство низких частот в
	Отводы	Искажение	СОЭ	Линии CP Линии OFC
	Материал корпуса втулка	Характеристические колебания	Вибрационные характеристики	Стабилизация за счет морозостойкости, вибропоглощающих сплавов и т. Д.; улучшенная чувствительность, изменение качества звука благодаря материалам рукава и красителю, который входит в комплект.
	Резиновое уплотнение	Характеристические колебания	Вибрационные характеристики Срок службы	EPT Чувство ритма проявляется мощно. Похожие записи Почему грудничок постоянно кричит: причины и способы успокоить ребенка 16.11.202407.10.2024 Запись на прием к врачу в Минске: как выбрать специалиста и записаться онлайн 12.11.202407.10.2024 Жидкий стул у грудничка: причины, симптомы и лечение 12.11.202407.10.2024 Автор alexxlab Просмотр всех записей alexxlab → Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
