как создать своими руками, пошаговая инструкция

Уже давно я задумался над тем, паяльную станцию своими руками и чинить на ней свои старые видеокарты, приставки и ноутбуки. Для нагрева можно использовать старую галогеновую грелку, ножку от старой настольной лампы можно использовать для удержания и перемещения верхнего нагревателя, платы будут лежать на алюминиевых поручнях, спираль от душа будет держать термопары, а плата Ардуино будет следить за температурой.

Сперва разберемся с тем, что такое паяльная станция. Современные чипы на интегральных схемах (ЦПУ, ГПУ и т.д.) не имеют ножек, зато имеют массив шариков (BGA, Ball grid array). Для того чтобы припаять\отпаять такой чип, нужно иметь устройство, которое нагреет всю IC до температуры в 220 градусов и при этом не расплавит плату, а также не подвергнет IC термическому шоку. Именно поэтому нам нужен контроллер температуры. Такие аппараты стоят в диапазоне $400-1200. Это проект должен уложиться примерно в $130. Про BGA и паяльные станции вы можете почитать на Википедии, а мы начнём работать!

Материалы:

  • Четырёхламповый галогеновый нагреватель ~1800w (в качестве нижнего подогрева)
  • 450w керамический ИК (верхний нагреватель)
  • Алюминиевые рейки для занавесок
  • Спиральный кабель для душа
  • Прочная толстая проволока
  • Ножка от настольной лампы
  • Плата Ардуино ATmega2560
  • 2 платы SSR 25-DA2x Adafruit MAX31855K (или сделайте сами, как сделал я)
  • 2 термопары типа K
  • Блок питания постоянного тока 220 на 5v, 0. 5A
  • Буквенный модуль LCD 2004
  • 5v пищалка

Шаг 1: Нижний нагреватель: отражатель, лампы, корпус

Найдите галогеновый нагреватель, откройте его и выньте отражатель и 4 лампы. Будьте аккуратны, не сломайте лампы. Здесь вы можете приложить воображение и создать свой корпус, который будет держать лампы и отражатель. Например, вы можете взять старый корпус ПК и поместить лампы, отражатель и провода внутрь него. Я использовал металлические листы толщиной 1 мм и сделал из них корпуса для нижнего и верхнего нагревателя, а также корпус для контроллера Ардуино. Как я и сказал прежде — вы можете быть креативными и придумать для корпуса что-то своё.

Используемый мною нагреватель был на 1800W (4 лампы на 450w параллельно). Используйте провода из нагревателя и параллельно соедините лампы. Вы можете встроить штекер для переменного тока, как сделал это я, или соединить кабель напрямую от нижнего нагревателя к контроллеру.

Шаг 2: Нижний нагреватель: система крепления плат

После создания корпуса нижнего нагревателя, измерьте бОльшую длину его окна и отрежьте два куска алюминиевой рейки такой же длины. Вам также нужно будет отрезать еще 6 кусков, каждая размером в половину от меньшей стороны окна нагревателя. Просверлите отверстия по двум концам больших кусков реек, а также на одном конце каждой из 6 небольших реек и на длинной части окна. Перед тем, как прикручивать части к корпусу, нужно создать механизм крепления на гайках, по типу такого, который я сделал на фотографиях. Это нужно для того, чтобы меньшие рейки могли скользить по бОльшим рейкам.

После того, как вы проденете гайки в рейки и скрутите всё вместе, используйте шуруповёрт для перемещения и закрепления шурупов, чтобы система крепления подходила под размер и форму вашей платы.

Шаг 3: Нижний нагреватель: держатели термопары

Для изготовления держателей термопары, замерьте диагональ окна нижнего нагревателя и отрежьте два куска спирального кабеля для душа такой же длины. Раскрутите жесткий провод и отрежьте два куска, каждый на 6 см длиннее, чем спиральный кабель от душа. Пропустите жесткий провод и термопару через спиральный кабель и загните оба конца провода так, как это сделал я на картинках.

Оставьте один конец длиннее другого для того, чтобы закрутить его одним из винтов рейки.

Шаг 4: Верхний нагреватель: керамическая пластина

Для изготовления верхнего нагревателя я использовал керамический инфракрасный нагреватель на 450W. Вы можете найти такие на Алиэкспресс. Хитрость заключается в том, что нужно создать для нагревателя хороший кейс с правильным током воздуха. Далее приступаем к держателю нагревателя.

Шаг 5: Верхний нагреватель: держатель

Найдите старую настольную лампу на ножке и разберите её. Для того чтобы правильно разрезать лампу, нужно точно всё рассчитать, так как верхний инфракрасный нагреватель должен достигать всех углов нижнего нагревателя. Итак, сначала прикрепите корпус верхнего нагревателя, сделайте разрез по оси X, произведите правильные расчёты и, наконец, сделайте разрез по оси Z.

Шаг 6: ПИД-регулятор на Ардуино

Найдите правильные материалы и создайте прочный и безопасный кейс для Ардуино и других принадлежностей.

Можно просто отрезать и с прикрепить провода, соединяющие контроллер (верхнее/нижнее питание, контролер питания, термопары), используя паяльник или раздобыть коннекторы и сделать всё аккуратно. Я не знал точно, сколько тепла будет излучать SSR, поэтому добавил на корпус вентилятор. Будете вы устанавливать вентилятор, или нет, но вам обязательно нужно нанести на SSR термопасту. Код прост и из него понятно, как соединить кнопки, SSR, экран и термопары, так что соединить все вместе будет просто. Как управлять устройством: для значений P, I и D нет автонастройки, так что эти значения нужно будет вбить вручную в зависимости от ваших настроек. Есть 4 профиля, в каждом из них можно установить количество шагов, значения Ramp (C/s), dwel(время ожидания между шагами), порог нижнего нагревателя, целевую температуру для каждого шага и значения P,I,D для верхнего и нижнего нагревателей. Если вы, например, выставите 3 шага, 80, 180 и 230 градусов с порогом нижнего нагревателя 180, то ваша плата будет прогрета снизу только до 180 градусов, дальше температура снизу будет держаться на 180 градусах, а верхний нагреватель разогреется до 230 градусов.

Код до сих пор нуждается во множестве улучшений, но из него вы можете понять, как все должно работать. Это руководство описано не в деталях, ведь в нём присутствует множество самодельных элементов, и каждая сборка будет отличаться от других. Я надеюсь, что вы вдохновитесь этой инструкцией и сделаете по ней свою ИК паяльную станцию.

Код на Дропбоксе: Ссылка

как создать своими руками, пошаговая инструкция

Уже давно я задумался над тем, паяльную станцию своими руками и чинить на ней свои старые видеокарты, приставки и ноутбуки. Для нагрева можно использовать старую галогеновую грелку, ножку от старой настольной лампы можно использовать для удержания и перемещения верхнего нагревателя, платы будут лежать на алюминиевых поручнях, спираль от душа будет держать термопары, а плата Ардуино будет следить за температурой.

Сперва разберемся с тем, что такое паяльная станция. Современные чипы на интегральных схемах (ЦПУ, ГПУ и т.д.) не имеют ножек, зато имеют массив шариков (BGA, Ball grid array). Для того чтобы припаять\отпаять такой чип, нужно иметь устройство, которое нагреет всю IC до температуры в 220 градусов и при этом не расплавит плату, а также не подвергнет IC термическому шоку. Именно поэтому нам нужен контроллер температуры. Такие аппараты стоят в диапазоне $400-1200. Это проект должен уложиться примерно в $130. Про BGA и паяльные станции вы можете почитать на Википедии, а мы начнём работать!

Материалы:

  • Четырёхламповый галогеновый нагреватель ~1800w (в качестве нижнего подогрева)
  • 450w керамический ИК (верхний нагреватель)
  • Алюминиевые рейки для занавесок
  • Спиральный кабель для душа
  • Прочная толстая проволока
  • Ножка от настольной лампы
  • Плата Ардуино ATmega2560
  • 2 платы SSR 25-DA2x Adafruit MAX31855K (или сделайте сами, как сделал я)
  • 2 термопары типа K
  • Блок питания постоянного тока 220 на 5v, 0.5A
  • Буквенный модуль LCD 2004
  • 5v пищалка

Шаг 1: Нижний нагреватель: отражатель, лампы, корпус

Найдите галогеновый нагреватель, откройте его и выньте отражатель и 4 лампы. Будьте аккуратны, не сломайте лампы. Здесь вы можете приложить воображение и создать свой корпус, который будет держать лампы и отражатель. Например, вы можете взять старый корпус ПК и поместить лампы, отражатель и провода внутрь него. Я использовал металлические листы толщиной 1 мм и сделал из них корпуса для нижнего и верхнего нагревателя, а также корпус для контроллера Ардуино. Как я и сказал прежде — вы можете быть креативными и придумать для корпуса что-то своё.

Используемый мною нагреватель был на 1800W (4 лампы на 450w параллельно). Используйте провода из нагревателя и параллельно соедините лампы. Вы можете встроить штекер для переменного тока, как сделал это я, или соединить кабель напрямую от нижнего нагревателя к контроллеру.

Шаг 2: Нижний нагреватель: система крепления плат

После создания корпуса нижнего нагревателя, измерьте бОльшую длину его окна и отрежьте два куска алюминиевой рейки такой же длины. Вам также нужно будет отрезать еще 6 кусков, каждая размером в половину от меньшей стороны окна нагревателя.

Просверлите отверстия по двум концам больших кусков реек, а также на одном конце каждой из 6 небольших реек и на длинной части окна. Перед тем, как прикручивать части к корпусу, нужно создать механизм крепления на гайках, по типу такого, который я сделал на фотографиях. Это нужно для того, чтобы меньшие рейки могли скользить по бОльшим рейкам.

После того, как вы проденете гайки в рейки и скрутите всё вместе, используйте шуруповёрт для перемещения и закрепления шурупов, чтобы система крепления подходила под размер и форму вашей платы.

Шаг 3: Нижний нагреватель: держатели термопары

Для изготовления держателей термопары, замерьте диагональ окна нижнего нагревателя и отрежьте два куска спирального кабеля для душа такой же длины. Раскрутите жесткий провод и отрежьте два куска, каждый на 6 см длиннее, чем спиральный кабель от душа. Пропустите жесткий провод и термопару через спиральный кабель и загните оба конца провода так, как это сделал я на картинках. Оставьте один конец длиннее другого для того, чтобы закрутить его одним из винтов рейки.

Шаг 4: Верхний нагреватель: керамическая пластина

Для изготовления верхнего нагревателя я использовал керамический инфракрасный нагреватель на 450W. Вы можете найти такие на Алиэкспресс. Хитрость заключается в том, что нужно создать для нагревателя хороший кейс с правильным током воздуха. Далее приступаем к держателю нагревателя.

Шаг 5: Верхний нагреватель: держатель

Найдите старую настольную лампу на ножке и разберите её. Для того чтобы правильно разрезать лампу, нужно точно всё рассчитать, так как верхний инфракрасный нагреватель должен достигать всех углов нижнего нагревателя. Итак, сначала прикрепите корпус верхнего нагревателя, сделайте разрез по оси X, произведите правильные расчёты и, наконец, сделайте разрез по оси Z.

Шаг 6: ПИД-регулятор на Ардуино

Найдите правильные материалы и создайте прочный и безопасный кейс для Ардуино и других принадлежностей.

Можно просто отрезать и с прикрепить провода, соединяющие контроллер (верхнее/нижнее питание, контролер питания, термопары), используя паяльник или раздобыть коннекторы и сделать всё аккуратно. Я не знал точно, сколько тепла будет излучать SSR, поэтому добавил на корпус вентилятор. Будете вы устанавливать вентилятор, или нет, но вам обязательно нужно нанести на SSR термопасту. Код прост и из него понятно, как соединить кнопки, SSR, экран и термопары, так что соединить все вместе будет просто. Как управлять устройством: для значений P, I и D нет автонастройки, так что эти значения нужно будет вбить вручную в зависимости от ваших настроек. Есть 4 профиля, в каждом из них можно установить количество шагов, значения Ramp (C/s), dwel(время ожидания между шагами), порог нижнего нагревателя, целевую температуру для каждого шага и значения P,I,D для верхнего и нижнего нагревателей. Если вы, например, выставите 3 шага, 80, 180 и 230 градусов с порогом нижнего нагревателя 180, то ваша плата будет прогрета снизу только до 180 градусов, дальше температура снизу будет держаться на 180 градусах, а верхний нагреватель разогреется до 230 градусов. Код до сих пор нуждается во множестве улучшений, но из него вы можете понять, как все должно работать. Это руководство описано не в деталях, ведь в нём присутствует множество самодельных элементов, и каждая сборка будет отличаться от других. Я надеюсь, что вы вдохновитесь этой инструкцией и сделаете по ней свою ИК паяльную станцию.

Код на Дропбоксе: Ссылка

Ик паяльная станция на arduino

Уже давно я задумался над тем, паяльную станцию своими руками и чинить на ней свои старые видеокарты, приставки и ноутбуки. Для нагрева можно использовать старую галогеновую грелку, ножку от старой настольной лампы можно использовать для удержания и перемещения верхнего нагревателя, платы будут лежать на алюминиевых поручнях, спираль от душа будет держать термопары, а плата Ардуино будет следить за температурой.

Сперва разберемся с тем, что такое паяльная станция. Современные чипы на интегральных схемах (ЦПУ, ГПУ и т.д.) не имеют ножек, зато имеют массив шариков (BGA, Ball grid array). Для того чтобы припаятьотпаять такой чип, нужно иметь устройство, которое нагреет всю IC до температуры в 220 градусов и при этом не расплавит плату, а также не подвергнет IC термическому шоку. Именно поэтому нам нужен контроллер температуры. Такие аппараты стоят в диапазоне $400-1200. Это проект должен уложиться примерно в $130. Про BGA и паяльные станции вы можете почитать на Википедии, а мы начнём работать!

    Четырёхламповый галогеновый нагреватель

1800w (в качестве нижнего подогрева)

  • 450w керамический ИК (верхний нагреватель)
  • Алюминиевые рейки для занавесок
  • Спиральный кабель для душа
  • Прочная толстая проволока
  • Ножка от настольной лампы
  • Плата Ардуино ATmega2560
  • 2 платы SSR 25-DA2x Adafruit MAX31855K (или сделайте сами, как сделал я)
  • 2 термопары типа K
  • Блок питания постоянного тока 220 на 5v, 0.5A
  • Буквенный модуль LCD 2004
  • 5v пищалка
  • Шаг 1: Нижний нагреватель: отражатель, лампы, корпус

    Найдите галогеновый нагреватель, откройте его и выньте отражатель и 4 лампы. Будьте аккуратны, не сломайте лампы. Здесь вы можете приложить воображение и создать свой корпус, который будет держать лампы и отражатель. Например, вы можете взять старый корпус ПК и поместить лампы, отражатель и провода внутрь него. Я использовал металлические листы толщиной 1 мм и сделал из них корпуса для нижнего и верхнего нагревателя, а также корпус для контроллера Ардуино. Как я и сказал прежде — вы можете быть креативными и придумать для корпуса что-то своё.

    Используемый мною нагреватель был на 1800W (4 лампы на 450w параллельно). Используйте провода из нагревателя и параллельно соедините лампы. Вы можете встроить штекер для переменного тока, как сделал это я, или соединить кабель напрямую от нижнего нагревателя к контроллеру.

    Шаг 2: Нижний нагреватель: система крепления плат

    После создания корпуса нижнего нагревателя, измерьте бОльшую длину его окна и отрежьте два куска алюминиевой рейки такой же длины. Вам также нужно будет отрезать еще 6 кусков, каждая размером в половину от меньшей стороны окна нагревателя. Просверлите отверстия по двум концам больших кусков реек, а также на одном конце каждой из 6 небольших реек и на длинной части окна. Перед тем, как прикручивать части к корпусу, нужно создать механизм крепления на гайках, по типу такого, который я сделал на фотографиях. Это нужно для того, чтобы меньшие рейки могли скользить по бОльшим рейкам.

    После того, как вы проденете гайки в рейки и скрутите всё вместе, используйте шуруповёрт для перемещения и закрепления шурупов, чтобы система крепления подходила под размер и форму вашей платы.

    Шаг 3: Нижний нагреватель: держатели термопары

    Для изготовления держателей термопары, замерьте диагональ окна нижнего нагревателя и отрежьте два куска спирального кабеля для душа такой же длины. Раскрутите жесткий провод и отрежьте два куска, каждый на 6 см длиннее, чем спиральный кабель от душа. Пропустите жесткий провод и термопару через спиральный кабель и загните оба конца провода так, как это сделал я на картинках. Оставьте один конец длиннее другого для того, чтобы закрутить его одним из винтов рейки.

    Шаг 4: Верхний нагреватель: керамическая пластина

    Для изготовления верхнего нагревателя я использовал керамический инфракрасный нагреватель на 450W. Вы можете найти такие на Алиэкспресс. Хитрость заключается в том, что нужно создать для нагревателя хороший кейс с правильным током воздуха. Далее приступаем к держателю нагревателя.

    Шаг 5: Верхний нагреватель: держатель

    Найдите старую настольную лампу на ножке и разберите её. Для того чтобы правильно разрезать лампу, нужно точно всё рассчитать, так как верхний инфракрасный нагреватель должен достигать всех углов нижнего нагревателя. Итак, сначала прикрепите корпус верхнего нагревателя, сделайте разрез по оси X, произведите правильные расчёты и, наконец, сделайте разрез по оси Z.

    Шаг 6: ПИД-регулятор на Ардуино

    Найдите правильные материалы и создайте прочный и безопасный кейс для Ардуино и других принадлежностей.

    Можно просто отрезать и с прикрепить провода, соединяющие контроллер (верхнее/нижнее питание, контролер питания, термопары), используя паяльник или раздобыть коннекторы и сделать всё аккуратно. Я не знал точно, сколько тепла будет излучать SSR, поэтому добавил на корпус вентилятор. Будете вы устанавливать вентилятор, или нет, но вам обязательно нужно нанести на SSR термопасту. Код прост и из него понятно, как соединить кнопки, SSR, экран и термопары, так что соединить все вместе будет просто. Как управлять устройством: для значений P, I и D нет автонастройки, так что эти значения нужно будет вбить вручную в зависимости от ваших настроек. Есть 4 профиля, в каждом из них можно установить количество шагов, значения Ramp (C/s), dwel(время ожидания между шагами), порог нижнего нагревателя, целевую температуру для каждого шага и значения P,I,D для верхнего и нижнего нагревателей. Если вы, например, выставите 3 шага, 80, 180 и 230 градусов с порогом нижнего нагревателя 180, то ваша плата будет прогрета снизу только до 180 градусов, дальше температура снизу будет держаться на 180 градусах, а верхний нагреватель разогреется до 230 градусов. Код до сих пор нуждается во множестве улучшений, но из него вы можете понять, как все должно работать. Это руководство описано не в деталях, ведь в нём присутствует множество самодельных элементов, и каждая сборка будет отличаться от других. Я надеюсь, что вы вдохновитесь этой инструкцией и сделаете по ней свою ИК паяльную станцию.

    Код на Дропбоксе: Ссылка

    Рассказываю как сделать какую-либо вещь с пошаговыми фото и видео инструкциями.

    Очередная паяльная станция

    • Войдите или зарегистрируйтесь, чтобы получить возможность отправлять комментарии

    Проектов паялок в инете немало, но всё ж где-то, что-то в них меня не устраивало. Решил делать «под себя». Возможно, какие-то решения кому-то покажутся излишними или код не в профессиональном тренде, но что получилось, то получилось.

    Вкратце, по характеристикам:
    Диапазон работы паяльника 100. 350 град. С, фена – 50. 450 град. С, обороты фена – 20. 100%.
    Точность поддержания температуры +/- 2 град. С.
    Управление – пятикнопочное, потенциометры или энкодеры не захотелось использовать по определённым причинам, а кнопок у меня много.
    Паяльная станция имеет защиты по обрыву и к.з. датчиков температуры фена и паяльника, а так же превышению текущей температуры относительно заданной на 50 градусов. Защита отключает регулирующий элемент канала и отключает силовую цепь с помощью реле. Также, имеются плавкие предохранители в цепях нагревателей паяльника и фена.
    Время работы фена и паяльника, после включения, ограничено индивидуальным таймером (10минут). Таймер сбрасывается при использовании фена и паяльника при снятии или установки их на подставку. Т.е. пока пользуемся – таймер сбрасывается, не пользуемся – через 10 минут таймер отключит канал. Для фена это работает, а для паяльника все необходимые «концы» выведены на разъём сзади, но ещё не полностью реализовано (нужно смонтировать фотодатчик в подставку).
    После отключения фена защитой или штатно, происходит его продувка полными оборотами вентилятора, независимо от того, какие обороты были использованы ранее. Температура «сдувается» до 50 градусов, затем вентилятор отключается.
    Вся индикация о состоянии станции выводится на 4-х строчный дисплей, а нажатия кнопок, выход на заданную тепературу, окончание времени таймера и срабатывание защиты озвучиваются бипером.

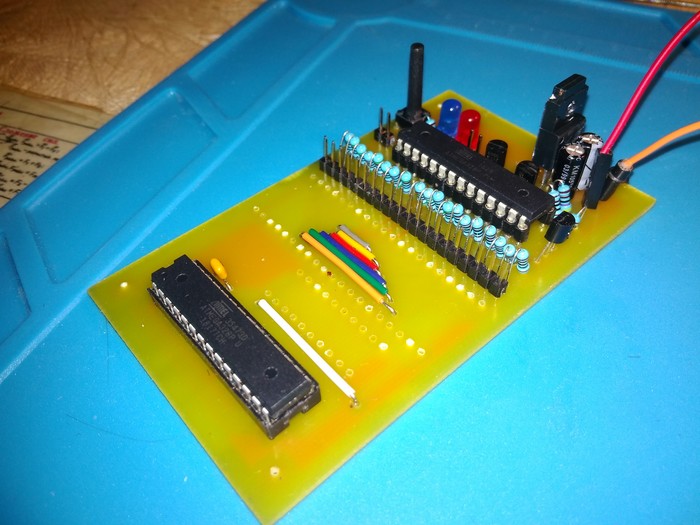

    Паяльная станция выполнена на базе Ардуино Нано на Атмега168 и конструктивно имеет несколько плат –
    1. Силовая плата, где расположены стабилизатор питания контроллера, все силовые ключи и схема перехода сетевого напряжения через ноль. Силовые цепи и схема «нуля» развязаны от контроллера через оптопары, а сама плата расположена на стойках над трансформатором питания и соединяется с платой контроллера через разъём.
    Все остальные цепи подключаются через клеммные колодки.

    2. Плата контроллера. Имеет размер платы индикации и скручена с ней «бутербродом». На ней расположена плата Ардуино Нано (в панельке), резисторы обвязки, бипер и разъёмы для подключения остальных плат.

    3.Плата ЛЦД дисплея. Дисплей подключается через I2C шину, для экономии выводов контроллера.

    4. Плата кнопок. Параллельно каждой кнопке впаяны керамические конденсаторы на 0,022-0,1 мкф.

    5. Плата усилителей сигнала термодатчиков фена и паяльника. В качестве ОУ использован rail-to rail ОУ AD8552. Можно применить и что-то проще, типа LM358, но в коде придётся сделать небольшое исправление.

    Из комплектующих покупал только дисплей с I2C переходником, ОУ, разъёмы для фена и паяльника и сами паяльник с феном. Остальное найдено «в тумбочке» или было «добыто» уже давно и лежало без дела.

    В этом архиве содержатся чертежи плат, схемы (довольно сумбурные) и проект для Атмел Студио с необходимыми библиотеками. В коде, думаю, подробно всё прокомментировано.

    Ну и пару картинок –

    Графики выхода на заданную температуру для фена

    Ардуино – понятие, объединяющее известную итальянскую компанию и выпускаемые ею различные модели печатных плат с микроконтроллерами. Высокая популярность таких радиодеталей производства данного бренда в последнее время обусловлена простотой их использования, большим набором функций, несложным процессом программирования с целью создания на их основе управляющих модулей для различных устройств. Одним из таких устройств, собираемых на основе продукции итальянского бренда, является самодельная паяльная станция.

    Паяльная станция – один из основных инструментов мастеров-радиоэлектроников и радиолюбителей, занимающихся пайкой чувствительных к высоким температурам радиодеталей. Однако приобрести качественно изготовленную и надежную паяльную станцию по карману далеко не каждому из данной категории людей. Выходом из такой ситуации, а также первым опытом по сборке и работе с подобным электроинструмент является самостоятельная сборка такого электроинструмента на основе микроконтроллера Ардуино – очень распространенной платы с процессором, обладающей небольшой ценой, высокой надежностью, возможностью самостоятельной прошивки.

    Самостоятельная сборка такого электроинструмента с использованием микроконтроллеров Ардуино подразумевает минимальные знания радиоэлектроники и схемотехники, азов пайки мелких радиодеталей.

    Назначение устройства и органы управления

    Собранная своими руками станция для пайки на базе микроконтроллеров Ардуино применяется для следующих операций:

    • Пайка мелких радиодеталей – микросхем, диодов, резисторов, имеющих небольшую емкость керамических конденсаторов, тиристоров, полевых транзисторов;
    • Демонтаж вышедших из строя деталей при их замене, удаление припоя со старых печатных плат.

    Для контроля и регулировки температуры, включения фена, паяльника в самостоятельно собранном устройстве применяют энкодеры – поворотные датчики с функцией замыкания цепи (при нажатии на энкодере замыкается электрическая цепь, и происходит включение паяльника или фена).

    Реже для регулировки температурного режима рабочих органов такого электроинструмента применяют резисторы с переменным сопротивлением и кнопки включения и отключения отдельных компонентов.

    Устройство и принцип действия

    Основными составными частями такого самодельного электроинструмента для пайки радиодеталей являются следующие:

    • Корпус;
    • Рабочие органы электроинструмента – фен для бесконтактной пайки и паяльник;
    • Плата с микроконтроллером;
    • Светодиодный или жидкокристаллический дисплей;
    • Разъемы для подключения рабочих органов к управляющей плате;
    • Блок питания на 24 Вольта;
    • Энкодеры для регулировки температурного режима рабочих органов электроинструмента;
    • Сетевой кабель с вилкой.

    Для удобства работы с таким устройством на корпусе должны быть специальные держатели рабочих органов.

    Принцип работы такой паяльной станции следующий:

    1. После подключения к сети и нажатия кнопки, включающей прибор, блок питания подает ток с небольшим напряжением на плату с микроконтроллером;
    2. При помощи энкодеров устанавливается необходимое значение температуры;
    3. Заранее запрограммированная («прошитая») плата на основе регулировок энкодера производит нагрев жала путем подачи на него напряжения в течение определенного времени;
    4. Отключение нагрева производится по сигналу от установленной в паяльнике термопары.

    Особенности выбора паяльника

    Для собираемой своими руками паяльной станции на основе микроконтроллеров ардуино необходим паяльник, отвечающий следующим требованиям:

    • Наличие качественного несгораемого покрытия жала;
    • Наличие в комплекте поставки паяльника 5 сменных наконечников для различных паечных работ;
    • Конусовидная форма основного жала;
    • Гибкий и надежный кабель с разъемом для подключения паяльника к корпусу;
    • Удобная ручка с накладкой из несгораемого и не проскальзывающего в руке материала.

    Еще одним немаловажным критерием выбора паяльника для такого самодельного устройства является наличие внутри качественной и надежной термопары, отвечающей за предоставление информации о температуре нагрева жала управляющей плате самодельного электроинструмента.

    Детали для паяльной станции

    Паяльная станция на ардуино собирается с использованием следующих радиодеталей:

    • Плата с микроконтроллером модели arduino UNO R 3 на основе модуля ATmega328P;
    • 3 энкодера для регулировки температуры жала паяльника, горячего воздуха и оборотов моторчика фена;
    • Импульсный блок питания на 24 Вольта с выходной силой тока 3 Ампера;
    • Понижающий преобразователь силы тока LM2596S;
    • Разъемы GX16-5 и GX16-8;
    • Паяльник от паяльных станций типа 852D +, 853D, 878AD, 937D;
    • Фен с насадками для формирования струй разогретого воздуха различной толщины;
    • Небольшой жидкокристаллический черно-белый или светодиодный дисплей.

    Для программирования платы необходим специальный дата-кабель.

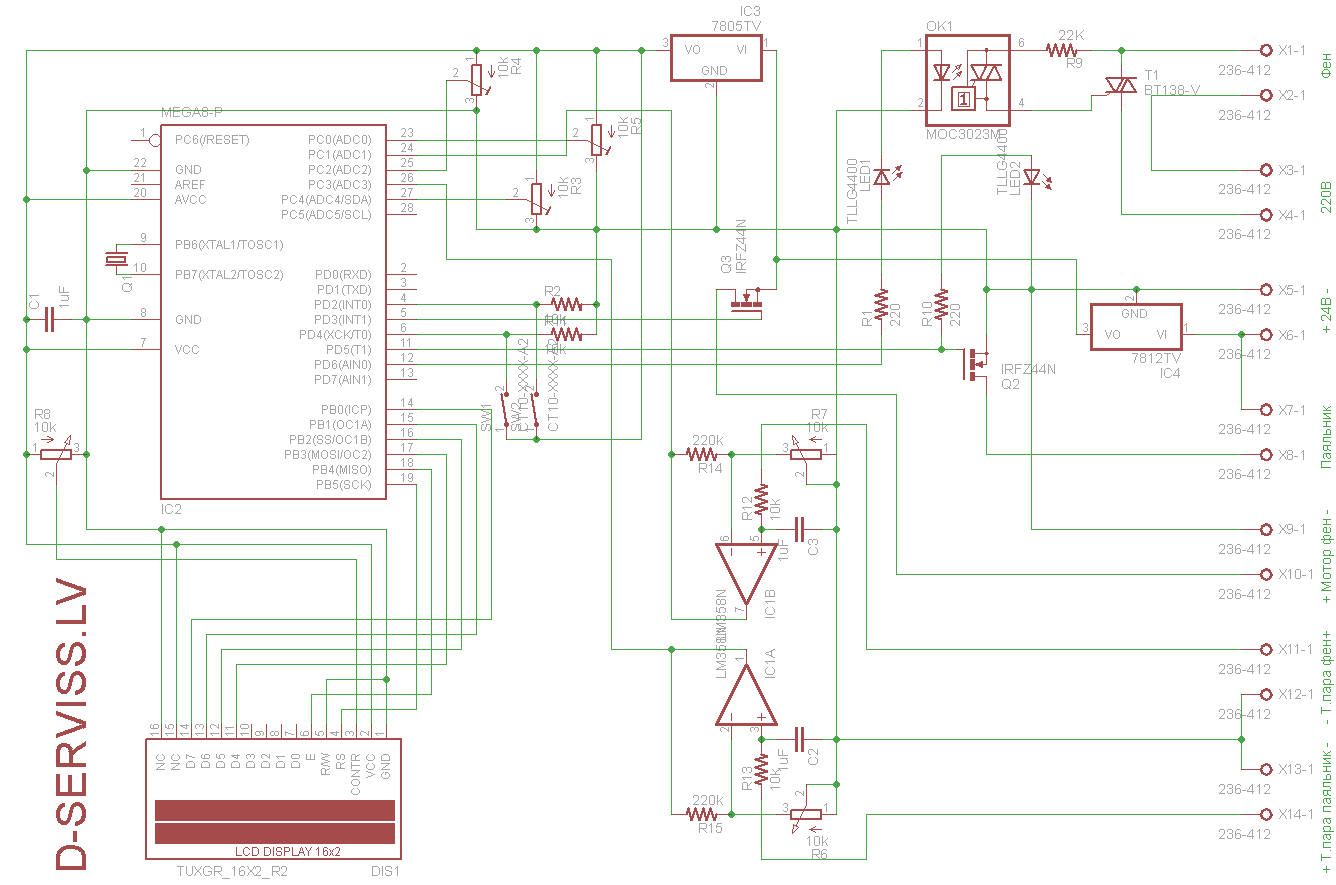

    Схема подключения

    Все указанные выше радиодетали используют для сборки паяльной станции по приведенной ниже элементарной схеме

    Важно! Пайку деталей производят при помощи импульсного паяльника или другой паяльной станции. Категорически запрещается производить паечные работы с использованием простых нерегулируемых паяльников – использование подобных электроинструментов может привести не только к перегреву чувствительных к высоким температурам радиодеталей, но и к возникновению электрического пробоя.

    Особенности монтажа и проверки работы схемы

    Собирают устройство по приведенной выше схеме, соединяя микроконтроллер с отдельной платой, на которой монтируют дисплей, энкодеры. Плату преобразователя силы тока размещают на блоке питания.

    Для соединения платы ардуино с другими частями устройства применяют специальные провода различных цветов.

    Проверку работоспособности самостоятельно собранного электроинструмента производят до установки его компонентов в корпус.

    Прошивка для паяльной станции на arduino

    Для программирования, применяемого при сборке устройства микроконтроллера, используется специальная среда разработки Arduino IDE. Совместимая со всеми операционными системами персональных компьютеров и ноутбуков она позволяет написать простую программу и при помощи установленного на плате загрузчика установить ее на микроконтроллер.

    Для написания алгоритма работы процессора платы используют такие языки программирования, как C и С++.

    Изготовленное самостоятельно на основе различных микроконтроллеров устройство для пайки по своей надежности, набору функций и возможностей мало чем уступает, по себестоимости и вовсе превосходит заводские дорогостоящие аналоги. Собранный своими руками такой электроинструмент позволит его создателю приобрести очень ценный опыт по сборке подобного рода устройств.

    Видео

    делаем инфракрасные станции с индикатором своими руками на базе Arduino

    Сам по себе термин Arduino является зарегистрированной торговой маркой.

    Приборы конкретного бренда дороги и труднодоступны. Но в свободной продаже есть множество полнофункциональных аналогов. Более того, обладая навыками радиомонтажника, мастер может собрать паяльный аппарат своими руками на базе Arduino за вполне приемлемые деньги.

    Особенности

    Схемотехника микроконтроллерных устройств на базе платформы Arduino долгое время была полностью открыта. В последнее время уже невозможно остановить распространение микроэлектронных устройств на базе Arduino по системе удалённых почтовых продаж. Более того, в рамках этой платформы активно распространяются микроконтроллеры конкурентов – SM32 м ESP.

    Такое богатство выбора резонно вызывает интерес домашних мастеров — как на базе готового набора собрать что-нибудь полезное в быту. Учитывая, что интерес проявляют радиомастера, неудивительно, что большинство самоделок касается технологий монтажа радиоэлектронных компонентов.

    Если пытаться сделать паяльную станцию на базе Arduino, то первое, с чем сталкивается конструктор, это выбор платформы паяльника.

    Внутри паяльной станции находится полноценный «мозг», умеющий управлять температурой инструмента, но ему требуется сигнал от датчика температуры.

    Существует три принципиально отличающиеся технологии паяльников с датчиками:

    • с терморезистором;
    • с термопарой;
    • инфракрасная.

    Первые недороги и широко распространены. Терморезистор, как правило, представляет собой всего лишь кусочек проволоки, изготовленной из особого материала. Это дёшево, но не обеспечивает должного качества измерения температуры.

    Термопара, наоборот, обеспечивает крайне точное измерение. Но для этого в комплекте с термопарой нужно использовать специальный усилитель сигнала, калибрующий выходной сигнал согласно стандартам.

    При возможности выбора всегда рекомендуется вариант с термопарой. Контроллеры, управляющие такими устройствами, не только технически сложнее, они точно отображают температуру жала паяльника. У них обычно есть цифровой индикатор, ориентируясь на который можно дозировать нагрев паяльника.

    Инструменты и материалы

    Понадобятся привычные инструменты для работы с пластиком и лёгким металлом:

    • мелкозубчатая ножовка, пригодная для работы по алюминию;
    • крупнозубчатый лобзик, чтобы поправить корпус будущей паяльной станции;
    • мелкие надфили всех размеров, которые только доступны;
    • ножовка по металлу.

    Как и при создании любого радиоэлектронного инструмента, незаменимы комплект изолированных проводников, рулон качественной изоленты и комплект материалов для пайки.

    К паянным соединениям паяльной станции требуется отнестись с особым вниманием. В отличие от аппаратов, которые конструируются мастером своими руками по собственной схеме, паяльные станции на основе Arduino собираются из готовых узлов и модулей.

    При этом нет уверенности, что конструкторы модуля задумывались о потребностях конечного потребителя.

    Ключевым аспектом такого метода конструирования является то, что отдельные модули соединяются быстроразъёмными соединениями. Это облегчает начальное конструирование, но значительно снижает итоговую надёжность конструкции.

    Для соединения обычно применяются штепсели малых калибров. Такие соединители облегчают макетное конструирование, но совсем ненадёжны. Лучшим способом соединения модулей после первоначальной отладки является соединение медными проводниками с помощью пайки.

    Изготовление

    Обратите внимание, что паяльная станция является прибором долговременного пользования. Поэтому, конструируя самодельный аппарат, не спешите и предпочитайте проверенные годами решения. Например, изготавливая своими руками паяльную станцию широкого применения, имейте в виду, что самодельный аппарат должен быть собран на базе самых надёжных компонентов.

    Профессиональные паяльные станции обладают возможностью ИК-нагрева. Это означает, что для обеспечения должной температуры в области пайки вовсе не используются способы контактного нагрева.

    Задача переноса тепла перекладывается на бесконтактные приборы, излучающие ИК-лучи.

    В качестве источников нагрева в бесконтактных станциях часто используют мощные галогеновые лампы накаливания, тогда как контактные паяльники обладают простым прибором нагрева в виде нихромовой спирали вокруг массивного медного жала.

    Задавшись целью создать паяльную станцию на базе Arduino, надо в первую очередь присмотреться к аккуратности изготовления готовых комплектов. Обратите внимание, что в некоторых дешёвых наборах для сборки не только нет высоковольтных проводов, но порой даже отсутствует схема соединения.

    Значительное внимание следует уделить корпусу прибора. Самодельная паяльная станция должна быть одновременно компактной, аккуратной и удобной.

    При проектировании паяльной станции на базе Arduino приходится учитывать стандартные размеры печатных плат производителей электроники.

    В качестве примера паяльной станции на основе Arduino можно взять конструкцию, неоднократно опробованную мастерами.

    1. Сперва нужно определиться с конструкцией отражателя нижнего нагревателя. Вполне подойдёт рефлектор обычного плафона освещения, рассчитанный на размещение четырёх ламп.
    2. Вторым этапом будет подбор галогеновых ламп нужной мощности. Лампочки баллонной конструкции для системы нижнего подогрева на Arduino не подходят. Нужно найти длинные линейные лампы.
    3. Важным моментом является выбор конструкции монтажного стола. Для пайки с нижним подогревом требуется прочно закрепить монтажную плату на определённом удалении от нагревательных ламп. Для этого используются монтажные «крокодильчики», закреплённые на точно отмеренном расстоянии от ламп.
    4. Сам блок управления аппаратом можно разместить в любом подходящем корпусе. Например, многие мастера используют для своих самоделок старые блоки питания от компьютеров.

    Финишные работы

    Монтируя прибор, который будет ежедневно помогать, мастер всегда задумывается о финишной обработке. Примитивный вариант заключается в «обклеил липкой плёнкой и забыл». Но при долгосрочном применении такой подход перестаёт работать.

    Коль скоро специалист решил построить паяльную станцию на недорогих компонентах, но своими руками, нельзя рассчитывать, что он удовлетворится стандартными решениями. Приходится применять фантазию и использовать подручные средства.

    Первое, что привлекает внимание посетителя лаборатории — необычный вид электронных приборов. Проектируя самодельную паяльную станцию, это можно предусмотреть.

    Например, очень необычно выглядят самодельные аппараты, собранные на базе старых автомобильных магнитол.

    Построение таких аппаратов требует от конструктора глубокого знания радиотехники и обработки материалов. Но внешний вид аппаратов просто шокирует малоподготовленных посетителей. Простейшие паяльные станции, спрятанные в «потроха» древних автомобильных приёмников, компактны и неизменно привлекают внимание.

    В любом случае, работая с паяльным оборудованием, не забывайте о технике безопасности. Капля припоя может нанести глубокий ожог, а пары флюса и горелой изоляции обладают свойством провоцировать раковые опухоли.

    Как сделать паяльную стнцию на Arduino своими руками, смотрите далее.

    Инфракрасная паяльная станция своими руками: устройство, пайка

    Описание процесса ИК пайки

    Принцип работы инфракрасной паяльной станции заключается в воздействии сильными волнами длиной 2-7 мкм на элемент. Устройство для пайки самодельными ИК паяльными станциями как самодельными, так и приобретаемыми, состоит из нескольких элементов:

    • Нижний нагреватель.
    • Верхний нагреватель, отвечающий за основное воздействие на материалы.
    • Конструкция держателя платы, размещенная на столе.
    • Контроллер температуры, состоящий из программируемого элемента и термопары.

    Длина волны, напрямую зависит от температурных показателей источника энергии. Материалы в различной форме подвергаются пайке с помощью ИК станции, сделанной своими руками, существуют основные параметры передачи энергии, непрозрачность, отражение, полупрозрачность и прозрачность. Перед изготовлением ИК паяльной станции своими руками нужно понимать, что существуют некоторые недостатки данных систем:

    • Разная степень поглощения энергии компонентами ведет за собой неравномерный прогрев.
    • Каждая плата ввиду различных характеристик требует подбора температур, в противном случае, компоненты перегреваются, выходят из строя.
    • Наличие «мертвой зоны», где инфракрасная энергия не достигает требуемого объекта.
    • Обязательное условие защиты поверхностей остальных элементов от испарения флюсов.

    Нагревание происходит за счет передачи тепла к монтажной плате. Тепловое воздействие инфракрасной станцией происходит поверх детали, температуры бывает не достаточно, поэтому конструкция подразумевает нагрев нижней части. Нижняя часть состоит из термостола, процесс пайки может осуществляться посредством спокойного инфракрасного излучения, либо потоком воздуха.



    Инфракрасная паяльная станция своими руками

    Профессиональное оборудование стоит достаточно дорого, более дешевые аналоги не обладают достаточным функционалом. Для экономии средств, выполнения нужных операций с BGA контроллерами, возможно изготовить инфракрасную паяльную станцию своими руками. Сборка возможна из доступных на рынке и подручных материалов. Конструкция представляет собой изготовленный из старого светильника термостол, оснащенный лампами галогенового типа. Контроллер и верхний нагреватель приобретается на рынке или собирается из старых запасных частей.

    Инструменты для изготовления инфракрасного паяльника

    Термостол потребует наличие отражателей, галогеновых ламп, размещенных в корпусе из профиля или листового металла. При изготовлении инфракрасной паяльной станции своими руками, стоит придерживаться чертежей, которые возможно разработать самостоятельно или позаимствовать у других исполнителей. Обязательно корпус снабжается местом для термопары, которая передает информацию на контролер для предотвращения резких перепадов температуры, избыточного нагрева материала.

    Сборка ИК паяльной станции подразумевает самодельные конструкции в виде крепежа из штатива. Контроль температуры нагревательного узла производится второй термопарой. Устанавливается параллельно с нагревателем, штатив закрепляется на панели таким способом, чтобы ИК элемент можно было перемещать над поверхностью термостола. Расположение платы производится выше галогеновых ламп на 2-3 см, в корпусе термостола. Крепление производится кронштейнами, для изготовления возможно использовать ненужный алюминиевый профиль.

    Принципиальная схема контроллера для инфракрасной паяльной станции своими руками

    Изготовление паяльной лампы своими руками в первую очередь потребует корпус. Для охлаждения системы требуется монтаж одного мощного или нескольких кулеров, материал желательно выбрать из оцинкованной стали. После полной сборки производится наладка системы путем запуска схемы, отладки устройства.

    Нижний подогрев

    Нижний подогрев может быть изготовлен несколькими способами, но гораздо лучшим вариантом является использование галогеновых ламп. Рациональным решением является установка своими руками ламп суммарной мощностью от 1 кВт. По бокам конструкции устанавливаются порожки, которые зафиксируют плату. Установка материалов для пайки производится на швеллер, для более мелких деталей используются подложки или прищепки.

    Нижний подогрев

    Верхний подогрев

    Известно, что верхний нагреватель подходящего качества невозможно изготовить своими руками. Для достижения наилучшего результата в процессе ИК пайки, необходимо воспользоваться керамическими нагревательными элементами. Для инфракрасной паяльной станции, изготовленной своими руками оптимальным вариантом является использование нагревателя ELSTEIN. Производитель показывает наилучшие результаты, спектр излучения идеально подходит для замены BGA плат, других деталей. Не рекомендуется экономить на покупке верхнего нагревателя — обогревателя при сборке паяльной станции своими руками, т.к. при работе некачественным инструментом возможно повреждение платы или собранной конструкции.

    Верхний подогрев

    Конструкция для верхнего подогрева возможна из самодельной станины. Достаточно иметь регулировку по высоте и широте для комфортной работы на инфракрасной паяльной станции, изготовленной своими руками. К штативу крепится термопара для контроля температуры.

    Блок управления

    Корпус контроллера подбирается по размерам в соответствие с устанавливаемыми деталями. Подходящим вариантом может оказаться кусок листового метала, который без труда возможно отрезать ножницами по металлу. Размещается в блоке управления также вентиляторы, различные кнопки, а также дисплей и сам контроллер. В роли контроллера выступает Arduino, функциональность вполне достаточна для выполнения пайки BGA схем своими руками.

    Блок управления

    Детали для самодельного прибора

    Перед сборкой любого оборудования своими руками, необходимо подготовить материалы и инструменты. Для инфракрасного паяльника понадобятся:

    • Комплект галогеновых ламп, количество которых зависит от формы будущего нижнего нагревателя паяльной станции, оптимальное количество подбирается в диапазоне от 4 до 6 штук.
    • Керамическая инфракрасная головка мощностью не менее 400 ватт для верхнего нагревателя.
    • Шланг от душевой лейки для проводов, алюминиевые уголки.
    • Стальная проволока, крепежный элемент от старого фотоаппарата или настольной лампы для изготовления штатива.
    • Контроллер Arduino, 2 реле и термопары, а также блок питания выходом 5 вольт, который можно изготовить от зарядного устройства мобильного телефона.
    • Винты, разъемы и дополнительные периферии.

    Инфракрасная паяльная станция своими руками на основе Arduino

    В процессе сборки понадобятся чертежи, разобрать которые помогут элементарные знания в электронике.

    Общие характеристики и принцип работы паяльной станции


    Внешний вид промышленной воздушной паяльной станции: 1 – блок управления, 2 − паяльник, 3 – фен, 4 − ручка для переноски, 5 – регуляторы температуры для фена и нагревателя
    Анатомия паяльной станции достаточно проста и максимально отвечает необходимым условиям: аккуратная, «умная» пайка элементов. Сердце прибора − блок питания, внутри которого находится трансформатор, выдающий напряжение двух вариантов 12 или 24 Вольта. Без этого элемента все системы станции были бы бесполезны. Трансформатор отвечает за регулировку температуры. Блок питания снабжён терморегулятором и специальными кнопками запуска прибора.

    Для справки! Некоторые устройства оборудованы специальной подставкой, которая нагревает печатную плату во время пайки, что помогает избежать её деформации.

    С помощью блока управления также может быть реализована функция запоминания температуры и программирования кнопок. Мастера «прокачивают» прибор, используя процессор, благодаря которому появляется возможность измерять температуру в ходе пайки.


    Вариация самодельного паяльника для микросхем

    Разберём особенности работы термовоздушной паяльной станции: поток воздуха с помощью специальных спиралевидных или керамических элементов (они находятся прямо внутри трубки термофена) нагревается, а затем через специальные насадки направляется в точку пайки. Такая система позволяет нагреть необходимую поверхность равномерно, исключив точечную деформацию.

    Комментарий

    Андрей Винокуров

    Электромонтер 5 разряда ООО «Петроком»

    Задать вопрос

    «Температура, которую могут обеспечить современные фены для пайки, в том числе и собранные своими руками, варьируется от 100 до 800°C. Причём показатели эти могут настраиваться оператором.

    «

    В качестве ещё одного дополнительного элемента может выступать специальный инфракрасный нагреватель. Принцип его похож на работу термофена, он нагревает не место стыка, а определённую площадь. Однако, в отличие от термофена, здесь отсутствует поток тёплого воздуха. Профессиональные паяльные станции могут оборудоваться специальными сопутствующими инструментами, оловоотсосами и вакуумными пинцетами.


    Применение и устройство

    Инфракрасный паяльник используется в основном при условиях отсутствия доступа к заменяемым компонентам. Применяется при замене мелких деталей, основным достоинством является отсутствие нагаров и прочих отложений, как при работе обычным паяльником, а также малая возможность повредить соседние элементы. Для домашнего использования возможно изготовить паяльник своими руками, используя прикуриватель от автомобиля.

    Инфракрасная паяльная станция промышленного производства

    Работа устройства происходит при питании 12 вольт, такое напряжения возможно получить путем использования преобразователя или не нужного блока питания для компьютера.

    Изготовление

    Перед сборкой паяльной станции, извлекается из корпуса прикуривателя нагревательный элемент. К контактам питания присоединяются провода питания, к центральному проводу возможно подвести медный провод с изоляцией. Сделать паяльник не составит большого труда, достаточно изолировать соединение на расстоянии от нагревательного элемента, возможно использовать термоусадочную трубку.

    Термоусадочная трубка

    Корпус производится из тугоплавкого материала. Возможно воспользоваться нерабочим паяльником или приобрести кусок стали. Необходимо следить за отсутствием соприкосновения проводов. Важно понимать, что подобного рода устройство используется при незначимых работах, так как температурные пороги, другие параметры не контролируются.

    Как пользоваться паяльником

    Проведение демонтажа радиодеталей таким устройством не представляет трудностей. Время выхода устройства на рабочий режим составляет 30 секунд. Время демонтажа микросхемы с 200 ножками — от 15 до 30 секунд. В качестве нижнего подогрева лучше всего использовать утюг. Применение ИК-паяльника в комплексе с утюгом позволяет сильно ускорить выпаивание деталей и смягчает его. В процессе работы устройство требуется держать на расстоянии 15 мм от прикуривателя.

    При осуществлении работ не следует жалеть канифоли. Большое ее количество облегчает выпайку компонентов радиоплат и ускоряет ее. Канифоль начинает кипеть при 250°C. Во время работы не следует допускать чрезмерного ее испарения и кипения.

    При ремонте деликатных микросхем необходимо накрывать корпус. Не рекомендуется оставлять устройство включенным, т.к. оно работает на пределе возможностей.

    принцип работы, характеристики, разновидности, инструкция по сборке, как пользоваться

    Современная, более усовершенствованная техника, увы, выходит из строя не меньше, чем старые образцы. И если раньше вопрос об усовершенствовании привычного нам паяльника не стоял, то сегодня по старинке отпаять или припаять деталь, не «задев» соседние чипы, практически невозможно. Именно поэтому умельцы собирают более современные термовоздушные и инфракрасные паяльные станции своими руками. В этом обзоре расскажем, какими бывают паяльные системы, как работает блок управления и как его подключить, что входит в элементы конструкции. Только в нашем обзоре вы найдете рекомендации, иллюстрирующие особенности сборки и регулировки современных паяльных станций.

    Современные паяльные станции бесконтактного типа позволяют припаивать микрочипы и элементы плат для ПК и планшетов

    Читайте в статье

    Для чего нужна паяльная станция

    Паяльная станция, в отличие от простого паяльника, – система более усовершенствованная. Она позволяет спаять мелкие детали, такие, к примеру, как SMD-компоненты, контролировать нагрев на табло, программировать кнопки. Кроме того, благодаря бесконтактной системе пайки перегрев соседних элементов здесь исключён.

    Благодаря «умному» блоку управления можно задать необходимые настройки температуры, включить и выключить систему нажатием одной кнопки

    Паяльная станция бесконтактного типа относится к современным системам пайки. К примеру, нагрев с помощью термофена помогает мастерам в ремонте бытовых электроприборов и мобильников. А вот с помощью ИК-систем можно производить монтаж и демонтаж микросхем (даже формата BGA).

    Общие характеристики и принцип работы паяльной станции

    Внешний вид промышленной воздушной паяльной станции: 1 – блок управления, 2 − паяльник, 3 – фен, 4 − ручка для переноски, 5 – регуляторы температуры для фена и нагревателя

    Анатомия паяльной станции достаточно проста и максимально отвечает необходимым условиям: аккуратная, «умная» пайка элементов. Сердце прибора − блок питания, внутри которого находится трансформатор, выдающий напряжение двух вариантов 12 или 24 Вольта. Без этого элемента все системы станции были бы бесполезны. Трансформатор отвечает за регулировку температуры. Блок питания снабжён терморегулятором и специальными кнопками запуска прибора.

    Для справки! Некоторые устройства оборудованы специальной подставкой, которая нагревает печатную плату во время пайки, что помогает избежать её деформации.

    С помощью блока управления также может быть реализована функция запоминания температуры и программирования кнопок. Мастера «прокачивают» прибор, используя процессор, благодаря которому появляется возможность измерять температуру в ходе пайки.

    Вариация самодельного паяльника для микросхем

    Разберём особенности работы термовоздушной паяльной станции: поток воздуха с помощью специальных спиралевидных или керамических элементов (они находятся прямо внутри трубки термофена) нагревается, а затем через специальные насадки направляется в точку пайки. Такая система позволяет нагреть необходимую поверхность равномерно, исключив точечную деформацию.

    Комментарий

    Андрей Винокуров

    Электромонтер 5 разряда ООО «Петроком»

    Задать вопрос

    «Температура, которую могут обеспечить современные фены для пайки, в том числе и собранные своими руками, варьируется от 100 до 800°C. Причём показатели эти могут настраиваться оператором.

    «

    В качестве ещё одного дополнительного элемента может выступать специальный инфракрасный нагреватель. Принцип его похож на работу термофена, он нагревает не место стыка, а определённую площадь. Однако, в отличие от термофена, здесь отсутствует поток тёплого воздуха. Профессиональные паяльные станции могут оборудоваться специальными сопутствующими инструментами, оловоотсосами и вакуумными пинцетами.

    Разновидности паяльных станций по конструкции

    Существуют как простые паяльные станции, оборудованные привычным нам классическим паяльником, так и более продвинутые. Причём вариаций сочетания компонентов и систем может быть великое множество. Без труда можно в одной станции совместить контактный паяльник и фен, вакуумный или термопинцет и оловоотсос. Для удобства приведём таблицу основных типов паяльных станций.

    Контактные ПС− это обыкновенный, имеющий при пайке прямой контакт с поверхностью, паяльник, оснащённый электронным блоком управления и регулирования температуры. Бесконтактные ПС − в основе работы
    блок управления и особая система
    управления элементов.
    Свинцовые Бессвинцовые

    Требуют повышенной температуры плавки.

    Термовоздушные

    Обеспечивают эффективную пайку в труднодоступных зонах с единовременным прогреванием сразу нескольких поверхностей. Позволяет осуществлять пайку любого типа, как со свинцом, так и без него.

    Инфракрасные

    Здесь присутствует нагревательный элемент в виде инфракрасного излучателя, сделанного из керамики или кварца.

    Комбинированные

    Сочетают в своей конструкции несколько типов оборудования: фен или классический паяльник, или, как мы уже говорили, ИК-нагреватель и оловоотсос допустим, паяльник и фен.



    По механизму стабилизации температуры и принципу работы управляющих блоков паяльные станции можно разделить также на аналоговые и цифровые. В первом случае нагревательный элемент включён, пока паяльник не прогреется до нужной температуры, самая близкая аналогия – нагрев обычного утюга. А вот второй тип паяльника отличается сложной системой контроля и регулирования температуры. Здесь размещён PID-регулятор, который подчиняется программе микроконтроллера. Такой метод стабилизации температуры намного эффективнее аналогового. Ещё одна классификация позволяет разделить все ПС на монтажные и демонтажные. Первые осуществляют пайку приборов, однако, не имеют оловоотсоса и других элементов, позволяющих проводить чистку и замену деталей.

    Демонтажная паяльная станция Xytronic LF-852D с насадками

    Такие паяльные системы снабжены специальной ёмкостью для удаления припоя, который, в свою очередь, отсасывается специальной насадкой, снабжённой компрессором.

    К сведению! Существуют комбинированные станции, позволяющие проводить как монтажные, так и демонтажные работы. Они снабжены двумя видами паяльников, различающихся по мощности.

    Как сделать своими руками термовоздушную паяльную станцию

    Купить паяльную станцию с феном не каждому по карману, хотя ИК-станции стоят ещё больших денег, поэтому самый простой путь – собрать её своими руками. Однако, следует помнить, что такие воздушные паяльные станции обладают определёнными недостатками:

    1. Потоком воздуха можно случайно сдуть маленькие детали.
    2. Поверхность прогревается неравномерно.
    3. Для разных случаев требуются дополнительные насадки.

    Паяльный фен своими руками: универсальная схема

    Термофен – специальное устройство, которое нагревает место пайки потоком горячего воздуха.

    Проще всего собрать прибор с феном на вентиляторе, а в качестве нагревателя использовать спираль.

    Универсальная паяльная станция с феном

    Если покупать нагреватель механический, то он достаточно дорогой. И при резких перепадах температур может простой треснуть. Не все могут самостоятельно сконструировать компрессор. В качестве поддувала можно использовать обычный малогабаритный вентилятор. Подойдёт кулер от домашнего ПК. Для знакомства с устройством такого прибора изучим схему паяльной станции своими руками.

    Схема паяльной станции с феном состоит из основного блока и манипулятора-термофена, в котором происходит нагревание воздуха

    Вентилятор расположим около термофена. К нему аккуратно присоединяем трубку для подачи тёплого воздуха. На торце кулера вытачиваем отверстие под сопло. С противоположной стороны кулер необходимо закрыть, чтобы обеспечить необходимую тягу.

    Для более точечного направления тёплого воздуха можно приобрести готовые насадки на сопло термофена

    Теперь подошла очередь сборки нагревательного элемента. Для этого необходимо накрутить нихромовую проволоку спиралью на основание нагревателя. Причём витки обязательно не должны касаться друг друга. Витки наматываются с учётом того, что сопротивление должно быть 70-90 Ом. Основание выбирают с плохой теплопроводностью и хорошей стойкостью к большим температурам.

    Комментарий

    Андрей Винокуров

    Электромонтер 5 разряда ООО «Петроком»

    Задать вопрос

    «Часть деталей можно позаимствовать из обычного фена. В частности, в качестве основы для спирали с низкой термопроводностью подойдёт слюдяная пластина.

    «

    Приступаем к поиску деталей для сопла. Лучше всего для этого подойдёт труба из керамики или фарфора. Оставляем небольшой зазор между стенками сопла и спиралью. Сверху поверхность обматываем изоляционными материалами. Можно использовать асбестовый слой, стекловолокно и т.д. Это увеличит высокое КПД фена, а также позволит брать его руками, не получив ожог. Крепим нагревательный элемент так, чтобы воздух подавался в трубку, а нагреватель находился точно посередине внутри сопла.

    Система управления паяльной станцией

    Для сборки системы управления самодельной паяльной станции типа фен своими руками в ней необходимо разместить два реостата: один регулирует входящий поток, другой − мощность нагревательного элемента. А вот выключатель обычно делается один как для нагревателя, так и для нагнетателя.

    Варианты подключения системы управления к термофену.

    Здесь очень важно правильно подключить провода, чтобы они соотносились с реостатами.

    Затем присоединяем термофен так, чтобы провода соответствовали нужным реостатам и выключателю.

    Сборка и настройка работы паяльной станции

    Мощность паяльной станции, как мы уже замечали выше, обычно находится в пределах от 24 до 40 Ватт. Однако если вы планируете паять шины питания и проводники, то мощность прибора должна быть увеличена от 40 до 80 Ватт.

    А вот паяльные инструменты на 100 Ватт и больше, как правило, используют для крупногабаритных конструкций из цветмета, которые, в принципе, обладают значительной теплопроводностью

    Подробнее о том, как паять феном от паяльной станции, смотрите в этом видео.

    Инфракрасная паяльная станция своими руками

    Инфракрасная паяльная станция − тот инструмент, который проще всего сделать своими руками. Цена на паяльные станции такого типа просто заоблачная. Купить что-то попроще – не вариант, так как всё равно будет ограниченный функционал.

    ИК паяльная станция в сборке

    Именно поэтому мы расскажем поэтапно, как собрать своими руками инфракрасный паяльник. Разберём этапы сборки ПС для пайки плат размером 250×250 мм. Наша паяльная станция подойдёт для работы с телевизионными платами, видеоадаптерами для ПК, а также планшетов.

    Изготовление корпуса и нагревательных элементов

    Для основы самодельной ИК паяльной станции, собранной своими руками, можно взять дверцу от антресоли либо фанеру 10-12 мм, прикручиваем к ней ножки. На этом этапе важно примерно прикинуть компоновку исходя из размеров нагревателей и ПИД-регуляторов. От этого будет зависеть высота «боковин» и скосов передней панели.

    Алюминиевые уголки используются для формирования «скелета» конструкции. Заранее позаботьтесь о «начинке», в работе пригодятся и старые видеомагнитофоны, ДВД-проигрыватели и тому подобное. Можно обойти специализированных уличных лоточников.

    Корпуса от старых видеомагнитофонов или процессоров – идеальное сырьё для обшивки сторонЕщё один вариант корпуса, на этот раз из алюминия

    Теперь ищем антипригарный поддон. Да, именно тот, что можно купить в обычном магазине бытовой техники. Здесь же можно и присмотреть качественный паяльник для паяльной станции.

    Важно! Возьмите с собой рулетку. Ваша задача – найти противень оптимальной ширины и глубины. Размеры зависят от высоты ИК-излучателей и их количества.

    Система управления паяльной установкой

    Приступим к самому интересному. На торговой площадке заранее заказываем ПИДы (или пропорционально-интегрально-дифференциальные регуляторы), а также ИК — 3 нижних ИК излучателя 60×240 мм, и один верхний − 80×80 мм, не забудьте запастись двумя твердотельными реле на 40А. На этом этапе уже можно переходить к жестяным работам, а именно подогнать всю конструкцию под размеры наших основных элементов. После подгонки боковин и крышки вырезаем технологические отверстия под ПИДы на передней, под кулер на задней стенке.

    Сборка и регулировка работы паяльной станции

    Итак, после установки излучателей, кулера и соединения всех проводков внешний вид нашей паяльной станции уже обретает практически законченный вид. На этом этапе необходимо провести тестирование оборудования на нагрев, удержание температуры и гистерезис. Переходим к монтажу основного ИК-излучателя. Сделать это несложно.

    Больше всего усилий забирает монтаж держателя платы и установка столика. В нашем примере мы рассмотрели возможность сборки держателей так, чтобы можно было сдвигать влево-вправо уже зажатую плату

    Комментарий

    Андрей Винокуров

    Электромонтер 5 разряда ООО «Петроком»

    Задать вопрос

    «Для удобства работы можно закрепить на держателе фонарик или светодиодную лампочку. Это очень выручает при отсутствии точечного освещения. Пригодится и ручной обдув.

    «

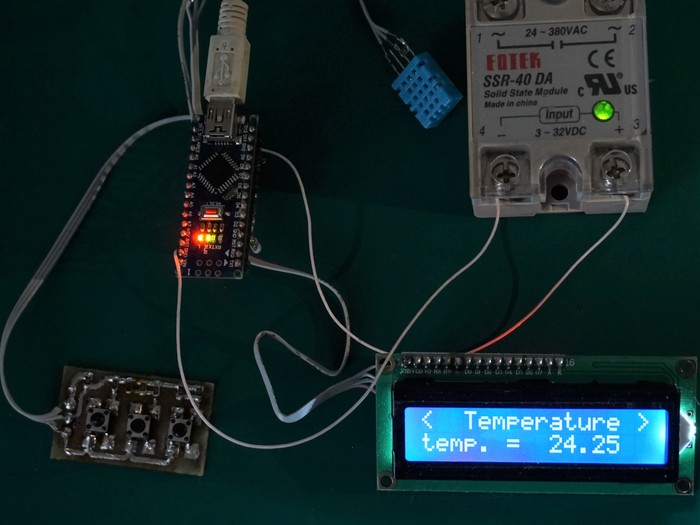

    Особенности изготовления своими руками паяльной станции на Arduino (Ардуино)

    Паяльная станция на процессоре Ардуино – одна из самых прогрессивных моделей. Особенность её в том, что она легко программируется. Можно задать необходимые параметры и алгоритмы работы и управления всех элементов.

    Часто используется система подключения Flex Link. Она относительно простая, надёжная, а её элементы вполне можно приобрести самостоятельно и собрать схему без особых проблем

    Далее все этапы сборки аналогичны уже описанными нами. Если возникнут вопросы, можно обратиться за помощью к специалистам-электронщикам.

    Особенности изготовления своими руками паяльной станции на Atmega8 (Атмега8)

    Схема на контроллере Atmega8 довольно простая и не требует больших знаний. Самое главное, разбираться в кодах программ на языке C++. Это позволит редактировать его под себя.

    Вариант рабочей схемы паяльной станции на Atmega8

    В открытых интернет-источниках есть разные вариации паяльных станций на основе разных контроллеров.

    Внешний вид программатора для будущей паяльной станции на ATmega328

    Одно из обучающих видео по сборке паяльной станции в этом видео.

    Как пользоваться паяльной станцией

    Для новичков будет не лишним узнать некоторые особенности работы с паяльными станциями.

    Контроллер и паяльник – важнейшие элементы паяльной станции должны быть чистыми и защищёнными от пыли

    Перечислим некоторые из них:

    1. Для монтажа или демонтажа крупных деталей проще использовать фен. Так как он охватывает необходимую площадь.
    2. Температура нагрева подбирается методом «тыка». Начиная с минимально возможной. К примеру, пасты для монтажа SMD-компонентов имеют меньшую температуру плавления, нежели ПОС-61.
    3. Обзаведитесь обыкновенной спиртоканифолью. Пригодится для обезжиривания.
    4. Перед монтажом компонентов используйте специальный флюс. Он продаётся в отделах для ремонта сотовых.
    5. Очень выручает обыкновенная иголка. Ею можно поддеть перепаиваемые детали и при необходимости их перевернуть.
    6. Контактные площадки в обязательном порядке очищаются от припоя.

    Работа с паяльной станцией требует определённых навыков.

    Если вы не сможете собрать самостоятельно такой прибор, то воспользуйтесь рекомендациями профессионалов

    Получить любую информацию можно также в обучающих видео, в этом вы узнаете о том, как выбрать паяльную станцию.

    Свои вопросы и комментарии к статье оставляйте в специальной форме ниже. Надеемся, что наши рекомендации помогут сделать собственную паяльную станцию, которая прослужив вам верой и правдой долгие годы.

    ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

    Как сделать паяльную станцию своими руками

    На чтение: 6 минут Нет времени?

    Современная, более усовершенствованная техника, увы, выходит из строя не меньше, чем старые образцы. И если раньше вопрос об усовершенствовании привычного нам паяльника не стоял, то сегодня по старинке отпаять или припаять деталь, не «задев» соседние чипы, практически невозможно. Именно поэтому умельцы собирают более современные термовоздушные и инфракрасные паяльные станции своими руками. В этом обзоре расскажем, какими бывают паяльные системы, как работает блок управления и как его подключить, что входит в элементы конструкции. Только в нашем обзоре вы найдете рекомендации, иллюстрирующие особенности сборки и регулировки современных паяльных станций.

    Читайте в статье

    Для чего нужна паяльная станция

    Паяльная станция, в отличие от простого паяльника, – система более усовершенствованная. Она позволяет спаять мелкие детали, такие, к примеру, как SMD-компоненты, контролировать нагрев на табло, программировать кнопки. Кроме того, благодаря бесконтактной системе пайки перегрев соседних элементов здесь исключён.

    Благодаря «умному» блоку управления можно задать необходимые настройки температуры, включить и выключить систему нажатием одной кнопки

    Паяльная станция бесконтактного типа относится к современным системам пайки. К примеру, нагрев с помощью термофена помогает мастерам в ремонте бытовых электроприборов и мобильников. А вот с помощью ИК-систем можно производить монтаж и демонтаж микросхем (даже формата BGA).

    Общие характеристики и принцип работы паяльной станции

    Анатомия паяльной станции достаточно проста и максимально отвечает необходимым условиям: аккуратная, «умная» пайка элементов. Сердце прибора − блок питания, внутри которого находится трансформатор, выдающий напряжение двух вариантов 12 или 24 Вольта. Без этого элемента все системы станции были бы бесполезны. Трансформатор отвечает за регулировку температуры. Блок питания снабжён терморегулятором и специальными кнопками запуска прибора.

    Для справки! Некоторые устройства оборудованы специальной подставкой, которая нагревает печатную плату во время пайки, что помогает избежать её деформации.

    С помощью блока управления также может быть реализована функция запоминания температуры и программирования кнопок. Мастера «прокачивают» прибор, используя процессор, благодаря которому появляется возможность измерять температуру в ходе пайки.

    Вариация самодельного паяльника для микросхем

    Разберём особенности работы термовоздушной паяльной станции: поток воздуха с помощью специальных спиралевидных или керамических элементов (они находятся прямо внутри трубки термофена) нагревается, а затем через специальные насадки направляется в точку пайки. Такая система позволяет нагреть необходимую поверхность равномерно, исключив точечную деформацию.

    В качестве ещё одного дополнительного элемента может выступать специальный инфракрасный нагреватель. Принцип его похож на работу термофена, он нагревает не место стыка, а определённую площадь. Однако, в отличие от термофена, здесь отсутствует поток тёплого воздуха. Профессиональные паяльные станции могут оборудоваться специальными сопутствующими инструментами, оловоотсосами и вакуумными пинцетами.

    Разновидности паяльных станций по конструкции

    Существуют как простые паяльные станции, оборудованные привычным нам классическим паяльником, так и более продвинутые. Причём вариаций сочетания компонентов и систем может быть великое множество. Без труда можно в одной станции совместить контактный паяльник и фен, вакуумный или термопинцет и оловоотсос. Для удобства приведём таблицу основных типов паяльных станций.

    Контактные ПС− это обыкновенный, имеющий при пайке прямой контакт с поверхностью, паяльник, оснащённый электронным блоком управления и регулирования температуры. Бесконтактные ПС − в основе работы
    блок управления и особая система
    управления элементов.
    СвинцовыеБессвинцовые

    Требуют повышенной температуры плавки.

    Термовоздушные

    Обеспечивают эффективную пайку в труднодоступных зонах с единовременным прогреванием сразу нескольких поверхностей. Позволяет осуществлять пайку любого типа, как со свинцом, так и без него.

    Инфракрасные

    Здесь присутствует нагревательный элемент в виде инфракрасного излучателя, сделанного из керамики или кварца.

    Комбинированные

    Сочетают в своей конструкции несколько типов оборудования: фен или классический паяльник, или, как мы уже говорили, ИК-нагреватель и оловоотсос допустим, паяльник и фен.

    По механизму стабилизации температуры и принципу работы управляющих блоков паяльные станции можно разделить также на аналоговые и цифровые. В первом случае нагревательный элемент включён, пока паяльник не прогреется до нужной температуры, самая близкая аналогия – нагрев обычного утюга. А вот второй тип паяльника отличается сложной системой контроля и регулирования температуры. Здесь размещён PID-регулятор, который подчиняется программе микроконтроллера. Такой метод стабилизации температуры намного эффективнее аналогового. Ещё одна классификация позволяет разделить все ПС на монтажные и демонтажные. Первые осуществляют пайку приборов, однако, не имеют оловоотсоса и других элементов, позволяющих проводить чистку и замену деталей.

    Такие паяльные системы снабжены специальной ёмкостью для удаления припоя, который, в свою очередь, отсасывается специальной насадкой, снабжённой компрессором.

    К сведению! Существуют комбинированные станции, позволяющие проводить как монтажные, так и демонтажные работы. Они снабжены двумя видами паяльников, различающихся по мощности.

    Как сделать своими руками термовоздушную паяльную станцию

    Купить паяльную станцию с феном не каждому по карману, хотя ИК-станции стоят ещё больших денег, поэтому самый простой путь – собрать её своими руками. Однако, следует помнить, что такие воздушные паяльные станции обладают определёнными недостатками:

    1. Потоком воздуха можно случайно сдуть маленькие детали.
    2. Поверхность прогревается неравномерно.
    3. Для разных случаев требуются дополнительные насадки.

    Паяльный фен своими руками: универсальная схема

    Термофен – специальное устройство, которое нагревает место пайки потоком горячего воздуха.

    Проще всего собрать прибор с феном на вентиляторе, а в качестве нагревателя использовать спираль.

    Универсальная паяльная станция с феном

    Если покупать нагреватель механический, то он достаточно дорогой. И при резких перепадах температур может простой треснуть. Не все могут самостоятельно сконструировать компрессор. В качестве поддувала можно использовать обычный малогабаритный вентилятор. Подойдёт кулер от домашнего ПК. Для знакомства с устройством такого прибора изучим схему паяльной станции своими руками.

    Вентилятор расположим около термофена. К нему аккуратно присоединяем трубку для подачи тёплого воздуха. На торце кулера вытачиваем отверстие под сопло. С противоположной стороны кулер необходимо закрыть, чтобы обеспечить необходимую тягу.

    Для более точечного направления тёплого воздуха можно приобрести готовые насадки на сопло термофена

    Теперь подошла очередь сборки нагревательного элемента. Для этого необходимо накрутить нихромовую проволоку спиралью на основание нагревателя. Причём витки обязательно не должны касаться друг друга. Витки наматываются с учётом того, что сопротивление должно быть 70-90 Ом. Основание выбирают с плохой теплопроводностью и хорошей стойкостью к большим температурам.

    Приступаем к поиску деталей для сопла. Лучше всего для этого подойдёт труба из керамики или фарфора. Оставляем небольшой зазор между стенками сопла и спиралью. Сверху поверхность обматываем изоляционными материалами. Можно использовать асбестовый слой, стекловолокно и т.д. Это увеличит высокое КПД фена, а также позволит брать его руками, не получив ожог. Крепим нагревательный элемент так, чтобы воздух подавался в трубку, а нагреватель находился точно посередине внутри сопла.

    Система управления паяльной станцией

    Для сборки системы управления самодельной паяльной станции типа фен своими руками в ней необходимо разместить два реостата: один регулирует входящий поток, другой − мощность нагревательного элемента. А вот выключатель обычно делается один как для нагревателя, так и для нагнетателя.

    Варианты подключения системы управления к термофену.

    Здесь очень важно правильно подключить провода, чтобы они соотносились с реостатами.

    Затем присоединяем термофен так, чтобы провода соответствовали нужным реостатам и выключателю.

    Сборка и настройка работы паяльной станции

    Мощность паяльной станции, как мы уже замечали выше, обычно находится в пределах от 24 до 40 Ватт. Однако если вы планируете паять шины питания и проводники, то мощность прибора должна быть увеличена от 40 до 80 Ватт.

    А вот паяльные инструменты на 100 Ватт и больше, как правило, используют для крупногабаритных конструкций из цветмета, которые, в принципе, обладают значительной теплопроводностью

    Подробнее о том, как паять феном от паяльной станции, смотрите в этом видео.

    Инфракрасная паяльная станция своими руками

    Инфракрасная паяльная станция − тот инструмент, который проще всего сделать своими руками. Цена на паяльные станции такого типа просто заоблачная. Купить что-то попроще – не вариант, так как всё равно будет ограниченный функционал.

    ИК паяльная станция в сборке

    Именно поэтому мы расскажем поэтапно, как собрать своими руками инфракрасный паяльник. Разберём этапы сборки ПС для пайки плат размером 250×250 мм. Наша паяльная станция подойдёт для работы с телевизионными платами, видеоадаптерами для ПК, а также планшетов.

    Изготовление корпуса и нагревательных элементов

    Для основы самодельной ИК паяльной станции, собранной своими руками, можно взять дверцу от антресоли либо фанеру 10-12 мм, прикручиваем к ней ножки. На этом этапе важно примерно прикинуть компоновку исходя из размеров нагревателей и ПИД-регуляторов. От этого будет зависеть высота «боковин» и скосов передней панели.

    Алюминиевые уголки используются для формирования «скелета» конструкции. Заранее позаботьтесь о «начинке», в работе пригодятся и старые видеомагнитофоны, ДВД-проигрыватели и тому подобное. Можно обойти специализированных уличных лоточников.

    Корпуса от старых видеомагнитофонов или процессоров – идеальное сырьё для обшивки сторон Ещё один вариант корпуса, на этот раз из алюминия

    Теперь ищем антипригарный поддон. Да, именно тот, что можно купить в обычном магазине бытовой техники. Здесь же можно и присмотреть качественный паяльник для паяльной станции.

    Важно! Возьмите с собой рулетку. Ваша задача – найти противень оптимальной ширины и глубины. Размеры зависят от высоты ИК-излучателей и их количества.

    Система управления паяльной установкой

    Приступим к самому интересному. На торговой площадке заранее заказываем ПИДы (или пропорционально-интегрально-дифференциальные регуляторы), а также ИК — 3 нижних ИК излучателя 60×240 мм, и один верхний − 80×80 мм, не забудьте запастись двумя твердотельными реле на 40А. На этом этапе уже можно переходить к жестяным работам, а именно подогнать всю конструкцию под размеры наших основных элементов. После подгонки боковин и крышки вырезаем технологические отверстия под ПИДы на передней, под кулер на задней стенке.

    Сборка и регулировка работы паяльной станции

    Итак, после установки излучателей, кулера и соединения всех проводков внешний вид нашей паяльной станции уже обретает практически законченный вид. На этом этапе необходимо провести тестирование оборудования на нагрев, удержание температуры и гистерезис. Переходим к монтажу основного ИК-излучателя. Сделать это несложно.

    Больше всего усилий забирает монтаж держателя платы и установка столика. В нашем примере мы рассмотрели возможность сборки держателей так, чтобы можно было сдвигать влево-вправо уже зажатую плату

    Особенности изготовления своими руками паяльной станции на Arduino (Ардуино)

    Паяльная станция на процессоре Ардуино – одна из самых прогрессивных моделей. Особенность её в том, что она легко программируется. Можно задать необходимые параметры и алгоритмы работы и управления всех элементов.

    Часто используется система подключения Flex Link. Она относительно простая, надёжная, а её элементы вполне можно приобрести самостоятельно и собрать схему без особых проблем

    Далее все этапы сборки аналогичны уже описанными нами. Если возникнут вопросы, можно обратиться за помощью к специалистам-электронщикам.

    Особенности изготовления своими руками паяльной станции на Atmega8 (Атмега8)

    Схема на контроллере Atmega8 довольно простая и не требует больших знаний. Самое главное, разбираться в кодах программ на языке C++. Это позволит редактировать его под себя.

    Вариант рабочей схемы паяльной станции на Atmega8

    В открытых интернет-источниках есть разные вариации паяльных станций на основе разных контроллеров.

    Внешний вид программатора для будущей паяльной станции на ATmega328

    Одно из обучающих видео по сборке паяльной станции в этом видео.

    Как пользоваться паяльной станцией

    Для новичков будет не лишним узнать некоторые особенности работы с паяльными станциями.

    Контроллер и паяльник – важнейшие элементы паяльной станции должны быть чистыми и защищёнными от пыли

    Перечислим некоторые из них:

    1. Для монтажа или демонтажа крупных деталей проще использовать фен. Так как он охватывает необходимую площадь.
    2. Температура нагрева подбирается методом «тыка». Начиная с минимально возможной. К примеру, пасты для монтажа SMD-компонентов имеют меньшую температуру плавления, нежели ПОС-61.
    3. Обзаведитесь обыкновенной спиртоканифолью. Пригодится для обезжиривания.
    4. Перед монтажом компонентов используйте специальный флюс. Он продаётся в отделах для ремонта сотовых.
    5. Очень выручает обыкновенная иголка. Ею можно поддеть перепаиваемые детали и при необходимости их перевернуть.
    6. Контактные площадки в обязательном порядке очищаются от припоя.

    Работа с паяльной станцией требует определённых навыков.

    Если вы не сможете собрать самостоятельно такой прибор, то воспользуйтесь рекомендациями профессионалов

    Получить любую информацию можно также в обучающих видео, в этом вы узнаете о том, как выбрать паяльную станцию.

    Свои вопросы и комментарии к статье оставляйте в специальной форме ниже. Надеемся, что наши рекомендации помогут сделать собственную паяльную станцию, которая прослужив вам верой и правдой долгие годы.

    Паяльная станция построена на картриджах Hakko T12. Имеет два паяльника по 70 Ватт, вытяжку дымоуловитель, блоки питания для внешних потребителей. Бюджет составил около 10-15$.

    Начало эпопеи было несколько месяцев назад когда пришло купленное на пробу жало Hakko T12-KU. Собранный для пробы паяльник «паяльник на жале Т12» оказался вполне удобным, также сами картридж жала порадовали своей работой. Было заказано еще одно более массивное жало, и я решил сделать законченную паяльную станцию.

    Функции паяльной станции:

    Два паяльника по 70вт управляемых по отдельным каналам. При выпайке деталей, часто удобней пользоваться двумя паяльниками одновременно. Да и при монтаже не надо терять время на смену жала. Плюс в моей конструкции паяльника замена жал не предусмотрена, для тех кто хочет иметь сменные жала в качестве одного из паяльников нужно поставить покупную ручку.

    Вытяжка с фильтром. Дышать флюсом и припоем особо не хочется и лишнего места на столе, как правило нет, а тут одним блоком заменил два.

    Блок питания 24в с отдельным выключателем, можно подключить дрель или других потребителей. Дополнительно также экономится место, поскольку не надо держать блок питания для дрели или постоянно перенастраивать лабораторный блок питания.

    Блок питания 5в, два разъема USB, для питания самих устройств. Я последнее время на все платы с питанием от 5в распаиваю в качестве питания мини USB разъемы или для совсем мелких плат кидаю шнурок с USB разъемом на конце.

    Warning

    Сначала несколько предупреждений.

    Первое.

    В случае отсутствия качественной земли крайне не рекомендую использовать для питания паяльников блок построенный на основе компьютерного блока питания. Т.е. не желательно их использовать в старых домах где не проведена централизованно шина заземления. Использовать в качестве заземления трубы центрального отопления также нельзя поскольку сейчас массово в квартирах заменяются трубы на пластиковые и нельзя быть уверенным в электрическом соединении батареи с землей.

    Если вы предполагаете возможность использования паяльной станции при отсутствии качественного заземления, то следует блок питания строить на основе классического трансформатора. (Схемы регуляторов температуры не требуют стабилизированного источника питания, единственное желательно, что бы напряжение лежало в пределах от 19 до 24 в, иначе мощность паяльника значительно упадет. т.е. можно обойтись после трансформатора просто выпрямителем с конденсаторным фильтром)

    Второе.

    Я не заземлял жало. Предполагаю при пайке особо чувствительных элементов просто бросать провод с крокодилом на жало. Если вы часто паяете маломощные полевые транзисторы и другие элементы, особо чувствительные к пробою, то рекомендую заземление заложить сразу. Единственное по соображениям безопасности жало как и браслет следует заземлить через резистор более 100 кОм (рекомендуется через резистор 1МОм).

    Третье.

    Как говорится не все йогурты одинаково полезны.

    Второе жало купленное за $2.76 имеет заметные недостатки.

    Перечислю по возрастанию проблемы.

    1. При работе регулятора от жала слышны звуки, щелчки при включении циклов нагрева. Скорее всего при заливке нагревателя остались пустоты, как это скажется на долговечности не понятно.

    2. Термопара занижает показания. Если у вас такое жало будет использоваться вместе с нормальными придется проводить постоянно перекалибровку, смешение довольно большое около 100гр. А для аналоговой схемы регулировки перекалибровка представляет не тривиальную задачу.

    3. Самый главный недостаток. При протекании тока похоже нагревается холодный спай термопары, что нарушает нормальную работу регулятора.

    Привожу осциллограммы работы регулятора со старым жалом (стоило оно около 4$) и нового.

    Со старым жалом регулятор нормально функционирует, цикл нагрева и длинная пауза пока набранная температура не упадет до пороговой.

    Жало за 2.76$ кардинально отличается в поведении. Как я предполагаю происходит нагрев холодного спая током протекающим во время разогрева. И после цикла нагрева при измерении температуры происходит ошибка и схема снова уходит в нагрев, пока температура горячей части не превысит температуру на которую нагрелся холодный спай протекающим током. После пачки циклов нагрева порог все таки превышается и регулятор уходит в длинную паузу. Холодный спай быстро остывает (менее 100мс) и температура меряется близко к правильной. В итоге фактически удлиняется цикл нагрева и мы получаем колебания температуры жала, для относительно массивного жала на конце они оказались на уровне нескольких градусов, что не фатально влияет на работу. Как подобные жала будут работать с ПИД регуляторами затрудняюсь сказать, но думаю результаты будут более плачевные и добиться устойчивой работы регулятора не получится.

    Основной блок

    Паяльная станция построена на базе блока питания АТХ с 12см вентилятором. Взял для переделки вот такого махрового китайца. Заявленная мощность совершенно не соответствует начинке, реально блок ватт на 200. Но для наших целей вполне сойдет потребление в пике двух паяльников не превысит 140 Вт.

    С верху разместил два регулятора температуры, отдельно для каждого паяльника. И три выключателя позволяющие раздельно включать каждый паяльник и внешнюю нагрузку 24в. Общее включение блока оставил на штатном выключателе блока АТХ. Кабель питания также подключается к штатному разъему. Дополнительно вывел разъемы питания 24в и колодку USB для подключения нагрузки 5в.

    12см вентилятор помимо обдува блока, использую для вытяжки дыма. Для увеличения воздушного потока помимо вентилятора внутри корпуса установлен еще один вентилятор на наружной стороне. Желательно использовать вентиляторы мощностью более 4Вт. Мне попался вентилятор 12см 220В 8Вт который я использовал как внешний. Для питания вентилятора 12в используется линейный стабилизатор КРЕН8Б установленный через изолирующую прокладку на радиатор низковольтных диодов. Он понижает напряжение 24В до 12, одновременно он вместе с вентилятором служит нагрузкой блока питания на холостом ходу. При использовании 2 мощных вентиляторов 12В желательно использовать импульсный понижающий стабилизатор (стоимость готовой платы на ток около 2А на али около 1$). В крайнем случае, при использовании линейного стабилизатора установите его на отдельный радиатор. На внешний вентилятор спереди закреплена решетка от вентилятора блока питания, по верх которой размешен воздушный фильтр. Использовал кусок фильтра от кухонной вытяжки, он в составе волокна имеет отсорбент. Можно также поискать и чисто угольные фильтры, мне к сожалению пока не попался подходящих размеров.

    Подробно останавливаться на переделке блока АТХ не буду поскольку доработка зависит от модели блока питания. Мой блок был построен на базе микросхемы 3845. Я убрал все все элементы не 12в каналов и все элементы штатных фильтров и конденсаторов вторичного питания. Распаял новый фильтр используя более высоковольтные конденсаторы. Мне повезло, что в максимуме блок выдавал 29в, и для получения 24в пришлось только подобрать сопротивление резисторов в цепи стабилизации, и заблокировать цепи защиты по напряжению.

    На задней решётке видны клеммы 24 в и планка с USB взятая от старого корпуса. Отверстия проделывал просто выкусывая элементы решётки.

    Конструкция паяльников

    Конструкцию рассматривал и в предыдущей статье. Сейчас повторно и более подробно покажу этапы изготовления.

    Подключения проводов на скрутке и термоусадках.

    А также относительно прошлого раза несколько изменил склейку бумаги. Я в этот раз увеличение площади слоев сделал постепенной, что облегчило склейку.

    Сверху обжал термоусадку.

    Сзади для увеличения жесткости залил клеем.

    Ручка паяльника получается легкая 26 гр. Расстояние от жала не большое всего 4.5 см.

    Такую конструкцию можно использовать как минимум для второго паяльника, например сделав его на основе жала T12-K или T12-KF, которые удобны для выпаивания компонентов и микросхем.

    Также в сети встречал такой вариант: человек припаивали провода к контактам, а ручку делал из дерева.

    Схема регулятора температуры

    В этот раз сделал схему на основе LM324. (схема на основе LM358 приведена в прошлый раз).

    Китайский вариант схемы взятый за основу должен быть тоже работоспособным, единственное надо параллельно конденсатору С4 поставить защитный диод типа 1N4148, как в схеме на LM358, и полевой транзистор должен иметь разрешённое напряжение по затвору более 25 в.

    Основное отличие этой схемы, от схемы на LM358, это то что напряжение с термопары сначала усиливается, а лишь затем подается на компаратор. Моя схема представляет компиляцию предыдущего устройства на LM358 и китайской схемы на LM324.

    Плату рисовал в Sprint-Layout версии 5. Переменный резистор ВСП4-1 0.5вт, СМД резисторы и керамические конденсаторы типоразмера 0805, кроме R3 размера 2512 и R8 размера 1206, конденсатор С7 типо размера В. Разводка платы не идеально но мне нужно было что бы по размерам и посадке она совпадала с предыдущей платой. Диод D3 служит для зашиты от неправильного включения и в принципе он не нужен если плата не используется автономно, но я в процессе отладки умудрился включить плату неправильно по полярности в итоге через несколько секунд рванул конденсатор С5, а остальная плата осталась цела. Резистор R3 можно заменить просто перемычкой. Резисторы R1 и R2 вместе с подстроечным резистором определяют диапазон регулировки температуры, к сожалению разброс дрейфа нуля операционного усилителя не позволяет точно подобрать номиналы этих резисторов. У меня диапазон регулировки настроен от 200 до 400 градусов.

    Плату делал на двух стороннем текстолите одна из сторон используется под землю. В контакты обозначенные на схеме как с металлизацией впаиваются перемычки остальные зенкуются. Но плату можно сделать и используя односторонний текстолит, тогда со всех точек обозначенных металлизацией бросаются перемычки проводами на точку расположенную рядом с отрицательным выводом электролита С5 (желательно внести изменения в плату добавив там дополнительных площадок). Я обрезаю плату до нужного размера после травления сверловки и лужения, поскольку на краях где резал ножницами фольга деформированна и плохо зачищается.

    После распайки СМД деталей отмыл плату, а уже затем распаял переменный и подстроечный резистор, а также ДИП детали с проводами. Это позволяет при пайке СМД меньше ограничиваться в выборе флюсов.

    Остальные детали и провода паяю используя спиртоканифоль или последнее время чаще безотмывочный флюс. (Из за проблем с жалом во время отладки и пока не понял причин немного замучил плату перепайками. )

    В целом схема на LM324 немного лучше работает чем на LM358, хотя при пайке различия не особо заметны. Схема на LM358 при подходе к температуре стабилизации примерно на секунду частит светодиодом, т.е. подход происходит плавно с падением мощности отдаваемым в нагреватель вблизи температуры стабилизации. Схема на LM324 выходит на режим стабилизации более резко почти сразу переходя на медленное мигание светодиодом. Какую схему выбрать для реализации скорее должно определятся какие детали под рукой, как я говорил при пайке особой разницы я не заметил, хоть схема на LM324 и ведет себя лучше.

    Или что хотел сделать и пока не реализовал, как говорится, в мире нет ничего более постоянного чем сделанное временно.

    Подумываю поставить разъемы для паяльников. Чтобы можно было сделать еще паяльников под другие жала и в случае необходимости менять подключенные паяльники. Сейчас на корпусе есть два мини джека, но я опасаюсь их использовать для тока в три ампера.

    Поставит предохранитель на внешние разъемы 24в и возможно также для USB выходов.

    Ну и надо искать, чем заменить старый фильтр вытяжки, а то он уже грязный, и воздух проходит с трудом.

    Также хорошо бы сделать какую то новую подставку под оба паяльника.

    На вентилятор необходимо установить небольшой козырек, что бы направлять потоки воздуха и улучшить всасывание дыма.

    Как продолжения идеи козырька подумываю туда же прикрепить увеличительное стекло с подсветкой, но это совсем из далеких планов.

    Очередь просмотра

    Очередь

    • Удалить все
    • Отключить

    YouTube Premium

    Хотите сохраните это видео?

    Пожаловаться на видео?

    Понравилось?

    Не понравилось?

    Текст видео

    Вторая часть видео с доработкой паяльной станции – http://youtu.be/3VIInIuTW48

    ✔ Сайт со сравнением кэшбэк сервисов – http://coinmaps.ru

    💰 Возвращайте до 15% с покупок – http://got. by/1qvh0v

    **************************************************
    Использованные компоненты:
    Паяльник на жалах Hakko T12 – http://ali.pub/1q26jv или http://ali.pub/1r1nb1
    Паяльный фен – http://ali.pub/1q28av или http://ali.pub/1r1n8w
    Симисторный регулятор мощности (диммер) – http://ali.pub/1q26q3
    Индикатор температуры (для термопары К типа) – http://ali.pub/1q2858
    DC-DC преобразователь для вентилятора (вместо транзистора) – http://ali.pub/1q275u
    Ручки для резисторов – http://ali.pub/1q26ax
    Каптоновый скотч – http://ali.pub/1q27gq
    Разъём для фена – http://ali.pub/1q27ll
    Переменный резистор 10 кОм – http://ali.pub/1q28ui
    Наборы резисторов – http://ali.pub/1q2a8o
    Импульсные диоды FR302 и транзистор КТ816г дешевле будет купить в вашем местном оффлайн магазине.
    **************************************************
    Полезные инструменты и принадлежности:
    Термоусадочная трубка – http://ali.pub/1q2elz
    Качественные кусачки – http://ali. pub/1q2f0y
    Припой KAINA с флюсом – http://ali.pub/1q2g8i
    Флюс RMA-233 – http://ali.pub/1q2gan
    Флюс активный NC-559 – http://ali.pub/218s6c
    Шприц с иглами для удобного нанесения флюса – http://ali.pub/1q2gky
    Термостойкие коврики – http://ali.pub/1q2ge5
    Третья рука – http://ali.pub/1q2gsj

    На канале вы найдёте:
    – обзоры товаров
    – сравнение товаров из Китая и Fix Price
    – познавательные видео

    Паяльная станция DIY: 6 шагов (с изображениями)

    ПРОВЕРКА ДЕТАЛЕЙ

    Это очень важный шаг, поэтому, пожалуйста, прочтите этот раздел внимательно.

    Во-первых, существует множество клонов ручек HAKKO 907 и как минимум два варианта оригинальных утюгов HAKKO (с керамическим нагревателем A1321 и A1322).

    Дешевые клоны за 2–3 доллара — ранние примеры неоригинальных запчастей. В них используется термопара типа К и очень хреновый керамический нагреватель (или простая нихромовая катушка).

    Более дорогие клоны на 6–7 долларов практически идентичны оригиналу HAKKO 907. Отличить клон от оригинала можно только по маркировке на изоляции провода или возможному отсутствию марки HAKKO и номера модели на самом керамическом нагревателе. Мне очень повезло, и я получил эту.

    Вы можете проверить подлинность вашей детали, измерив сопротивление между контактами или проводкой нагревательного элемента:

    ОРИГИНАЛЬНЫЙ ИЛИ ХОРОШИЙ КЛОН:

    Нагреватель: 3-4 Ом

    Термистор: 50-55 Ом при комнатной температуре

    Наконечник на ESD контакт: <2 Ом

    ЗЛОЕ КЛОНЫ:

    Нагреватель: 0-2 Ом для нихромового нагрева,> 10 Ом для дрянной керамики

    Термопара: 0-1 Ом

    Наконечник на ESD: <2 Ом

    ПРИМЕЧАНИЕ: Если сопротивление вашего нагревательного элемента очень высокий, скорее всего поврежден.Вам следует попросить замену (если возможно) или приобрести новый оригинальный керамический нагревательный элемент A1321.

    POWER

    Чтобы немного запутать, я нарисовал свой трансформатор в виде двух трансформаторов. Сама схема очень проста, и у вас не должно возникнуть проблем с ее пониманием.

    1) На выходе каждой вторички поставим выпрямительный мост. Я купил несколько небольших мостов на 1000 В 2 А, которых должно хватить. Сам трансформатор выдает не более 2 А на линии 24 В, а мощность утюга — 50 Вт, поэтому наша теоретическая максимальная мощность будет около 48 Вт.

    2) Выход 24 В постоянного тока также имеет сглаживающий конденсатор 35 В 2200 мкФ. Это может быть излишним, но в будущем мы, вероятно, подключим еще кое-что к линии 24 В, помимо керамического нагревателя.

    3) Я использовал стабилизатор напряжения LM7805T с некоторыми конденсаторами, чтобы понизить 9 В постоянного тока до 5 В постоянного тока для питания платы управления со всеми логическими компонентами.

    PWM CONTROL

    Вторая схема демонстрирует, как мы собираемся управлять нашим керамическим нагревателем: мы получаем сигнал PWM от микроконтроллера ATMega и отправляем его через оптопару PC817 на затвор МОП IRF540.

    Значения резисторов на этом этапе являются чисто теоретическими приближениями и могут быть скорректированы в окончательном проекте.

    Контакты 1 и 2 соответствуют керамическим проводам нагревателя.

    Контакты 4 и 5 (термистор) подключены к выходному разъему, который мы будем использовать в качестве входов операционного усилителя LM358 на нашей плате управления.

    Контакт 3 — это соединение ESD от паяльника.

    ПЛАТА УПРАВЛЕНИЯ

    В основе моей конструкции лежит микроконтроллер ATMega8. На самом деле я впервые работаю с чем-то, кроме ATTiny13 или ATTiny2313.

    Этот MCU дает нам достаточно контактов ввода-вывода, чтобы избежать использования регистров сдвига для ввода-вывода и упростить нашу конструкцию.

    Три вывода OC обеспечат достаточное количество каналов ШИМ для будущих обновлений (например, вторичное железо), в то время как множество доступных каналов АЦП могут предоставить дополнительные возможности мониторинга температуры. Как вы, наверное, заметили, я уже добавил дополнительный канал ШИМ и дополнительные разъемы для датчиков температуры для будущих надстроек.

    В правом верхнем углу расположены соединения для поворотного энкодера (A и B для направления плюс кнопка).

    Разъем ЖК-дисплея разделен на 2 части: 8-контактный разъем питания и данных, 4-контактный регулятор контрастности / подсветки.

    В дополнение к основным разъемам я добавил 4-контактный UART для предварительной отладки (мы будем использовать только контакты RX, TX и GND).

    Разъем ISP не реализован. Мы будем использовать разъем DIP-28 для подключения нашего микроконтроллера и извлекать его для перепрограммирования, когда нам нужно.

    R4 и R8 регулируют коэффициент усиления соответствующих схем усилителя (максимальное усиление x100).

    Некоторые вещи могут измениться в окончательном дизайне, но общая структура останется прежней.

    maxritter / DIY-Thermocam: DIY-Thermocam — это самостоятельная инфракрасная камера, основанная на длинноволновом инфракрасном датчике FLIR Lepton и популярном Teensy 3.

    6.

    Обновление № 2: Прошивка 2.48 теперь отсутствует и поддерживает обновленную камеру ArduCAM-M-2MP Plus

    Обновление № 1: Патрик Тюрлеманн создал красивый корпус , напечатанный на 3D-принтере, для радиометрической версии устройства, проверьте его здесь .


    DIY-Thermocam — это недорогой самодельный тепловизор , основанный на популярном матричном длинноволновом инфракрасном датчике FLIR Lepton .

    Цель этого проекта — предоставить частных лиц, , учебных заведений, и компаний, доступа к портативным , доступным по цене и настраиваемым тепловизионным платформам .

    Существует различных приложений , таких как обнаружение утечек тепла в изоляции зданий, анализ электрических или механических компонентов , обнаружение человек / животных или даже установка его на дрон , вместе с дополнительным модулем видеовыхода .

    Построенный как решение для самостоятельной сборки , DIY-Thermocam позволяет использовать из универсальных возможностей тепловидения и сэкономить деньги за один раз.

    Все , от программного обеспечения до оборудования , полностью с открытым исходным кодом ! Это позволяет каждому изменить или расширить функциональные возможности устройства для своих потребностей !

    Также доступна научная статья , дающая обзор всего проекта и его возможностей .


    КАК СДЕЛАТЬ

    Вы можете сделать своим собственным DIY-Thermocam V2 дома легко . Для инструментов вам понадобится всего лишь простой паяльник , припой, кусачки и отвертка. Конструкция платы очень похожа на базовую : никаких компонентов SMD, только большие сквозные части и модули. Корпус можно легко собрать только с помощью болтов и гаек , клей не требуется.

    Иллюстрированное руководство по сборке проведет вас через процесс из , конструирующий устройства, шаг за шагом . Вы должны были припаять как минимум один небольшой проект до , но с таким опытом у вас должно быть хорошо .

    DIY-Thermocam работает с датчиками FLIR Lepton2.x ( 80 x 60 ) и FLIR Lepton3.x ( 160 x 120 ) LWIR, включая радиометрические версии ( Lepton2.5 только сейчас). Аппаратная версия — это , которое определяется автоматически прошивкой при запуске , и вы можете изменить датчик с помощью пальцев .

    Датчики Lepton2.0 и Lepton3.0 имеют , а не во внутренней калибровке . Внешний точечный датчик , MLX используется для создания передаточной функции для преобразования исходных значений в абсолютные температуры.При использовании радиометрического датчика Lepton ( Lepton2,5 или Lepton3,5 ) точечный датчик не требуется .

    Руководство по обновлению прошивки поможет вам обновить ваше устройство до новейшей прошивки . Чтобы разобраться в различных функциях устройства , ознакомьтесь с руководством .

    Для более глубокого понимания структура файлов необработанных данных объясняется здесь , а открытый последовательный протокол USB здесь .


    НЕОБХОДИМЫЕ ЧАСТИ

    Чтобы сделать самостоятельно DIY-Thermocam V2 , воспользуйтесь списком деталей ниже , чтобы приобрести все компоненты самостоятельно . Digikey.com предлагает бесплатную международную доставку для всех заказов на сумму более 100 евро, поэтому я рекомендую покупать у них большую часть компонентов.

    Вы можете найти все винты, болты, гайки и шайбы в Ettinger и, возможно, также на местном строительном рынке рядом с вами.Если у вас нет НДС, но вы по-прежнему хотите покупать компоненты у Ettinger, напишите письмо по адресу [email protected] и запросите расценки.

    Я предлагаю , а не , предлагаю предварительно собранных устройств, а также не отвечаю за качество и полноту комплекта от GroupGets .


    ИЗОБРАЖЕНИЯ УСТРОЙСТВА


    ОСОБЕННОСТИ

    • Процессор Fast ARM Cortex M4 ( 240MHz ), основанный на популярном, Arduino совместимый Teensy 3.6
    • 160×120 (Lepton3) или 80×60 (Lepton2) длинноволновый инфракрасный матричный датчик для живого термографические изображения
    • Частота кадров до 9 кадров в секунду (экспорт в США) по последовательному порту подключение, 5 FPS на самом устройстве
    • 2-мегапиксельная визуальная камера для захвата оптических изображений, которую можно использовать в комбинированное изображение
    • MLX одноточечный -инфракрасный датчик для высокоточного точечного сканирования температуры (10 ° FOV)
    • HDMI или аналоговое видео Возможности вывода (640×480 пикселей) более модуль внешнего видеовыхода
    • 3 режима работы : только тепловой, тепловизионный + визуальный, запись видео
    • 18 различных цветовых схем , включая радугу, черный цвет, оттенки серого, горячая и холодная
    • 3. 2-дюймовый сенсорный ЖК-дисплей с яркими цветами, широкоугольным и резистивным сенсорным экраном
    • Сохранение тепловизионных и визуальных изображений с разрешением 640×480 пикселей на приборе
    • Сохранение видео в реальном времени видео и интервальных изображений с различным интервалом настройки
    • Внутренняя память до 8 ГБ , доступная как сменная SD / microSD слот
    • Литий-полимерный аккумулятор емкостью 2500 мАч в течение длительного времени (4-6 часов)
    • Прошивка с открытым исходным кодом , написанная на Arduino-совместимом коде C / C ++
    • Регулярные обновления прошивки с новыми функциями, возможность обновления через автономное обновление прошивки
    • Автономное приложение тепловизора для сохранения высококачественного тепловизора изображения и видео на компьютере
    • Полная совместимость с и комплексным программным обеспечением для термического анализа ThermoVision от Joe-C
    • Используйте простые команды для получения всех данных о температуре и конфигурации по последовательный порт USB с высокой скоростью

    ТАБЛИЦА ХАРАКТЕРИСТИК

    Характеристика Термокамера своими руками FLIR E6
    Тепловое разрешение 80 х 60 или 160 х 120 160 х 120
    Тепловая чувствительность <0. 05 ° С (50 мК) <0,06 ° C (60 мК)
    Температурная температура. классифицировать -10 ° C — + 140 ° C или -10 ° C — + 450 ° C (Lepton3,5) От -20 ° C до 250 ° C
    Поле зрения (FOV) 56 градусов HFOV, 71 градус по диагонали 45 град × 34 град
    Отображать 3.2 дюйма, 320 x 240, сенсорный ввод 3,0 дюйма, 320 x 240, без сенсорного ввода
    Точечный датчик температуры. классифицировать От -70 ° C до 380 ° C (только Lepton2.0 / 3.0) От -20 ° C до 250 ° C
    Точечный датчик температуры. точность 0,5 ° C в широком диапазоне ± 2 ° C или ± 2%
    Темп. режим измерения каждая позиция, несколько позиций точечный (центральный) режим
    Режимы изображения ИК-изображение, визуальное изображение, комбинированное ИК-изображение, визуальное изображение. MSX
    Цветовые схемы 18 различных цветовых схем радуга, железо, оттенки серого
    Режим хранения фото и видео только изображение
    Вместимость склада Внутренняя память 8 ГБ 500 наборов изображений
    Формат файла стандартный BMP и необработанные данные стандартный JPEG и необработанные данные
    Время операции около 4-6 часов около 4 часов
    Масса 255 г 575 г
    Цена ~ 500 € 2000 €

    ПРОШИВКА УСТРОЙСТВА

    последних выпусков микропрограмм устройства можно найти здесь . Для прошивки SDK ознакомьтесь с этой инструкцией .


    ТЕПЛОВЫЕ ИЗОБРАЖЕНИЯ

    Больше тепловизионных изображений в с полным разрешением можно найти здесь .


    СРАВНЕНИЕ ТЕПЛОВОГО ИЗОБРАЖЕНИЯ

    Это сравнение между DIY-Thermocam , Seek XR и тепловизором FLIR E8 .


    ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

    Автономная программа для просмотра видео в реальном времени для ПК позволяет захватывать HQ тепловизионных и визуальных изображений , а также видео прямо на компьютере .Различные настройки могут быть изменены через пользовательский интерфейс, включая калибровку и два различных режима передачи . Программное обеспечение написано на Python , поэтому его можно модифицировать в соответствии с вашими потребностями и запускать на любой ОС . Новые обновления прошивки можно легко установить на устройство с помощью приложения для обновления прошивки .

    Существует мощное программное обеспечение для термического анализа для ПК, которое называется ThermoVision .Браузер изображений может отображать все тепловые и визуальные изображения на внутренней памяти, когда устройство подключено через USB. Затем их можно загрузить одним щелчком мыши. Программное обеспечение позволяет анализировать и редактировать файлов сырых тепловых данных прямо с устройства, создавать комбинированных изображений и в потоковом режиме и записывать живые изображения (тепловые и визуальные) с термокамеры. Вы даже можете установить температурных порогов , которые запускают определенное действие, например открытие файла, сохранение изображения или отправку команды на последовательный порт.

    Вторая возможность просмотра и редактирования файлов сырых данных файлов прямо на PC , это программа просмотра тепловых данных . Он позволяет различным функциям изменять тепловой диапазон, добавлять точки измерения , а также различные фильтры. Программа также способна преобразовывать целые папки кадров сырых данных в изображения (JPG, BMP или PNG) или видео в формате avi. Вкладка live позволяет передавать изображения в реальном времени с устройства, а вкладка калибровки предлагает функции для редактирования преобразования исходной температуры в абсолютную температуру .Вы также можете конвертировать видео или интервальные изображения с помощью видео конвертера в видео avi.


    МОДУЛЬ ВИДЕО ВЫХОДА

    Если вы хотите установить DIY-Thermocam на дрон или просто хотите, чтобы выводил видеосигнал на экран TV , подумайте о добавлении внешнего модуля видеовыхода к вашему устройству.

    Его просто нужно подключить к кабелю microUSB от Thermocam, и он также получает питание от внутренней батареи .

    Он способен обеспечивать сигнал HDMI или аналоговый видеовыход ( PAL и NTSC ) с разрешением 640×480 пикселей.

    Вам понадобятся следующих частей :

    Загрузите и запишите полный образ на SD-карту, он запустит сценарий Python , который вы можете изменить в соответствии со своими потребностями.

    Ознакомьтесь с руководством по модулю видеовыхода , как собрать и использовать модуль .

    DIY BGA (Ball Grid Array) Rework Machine «Adafruit Industries — Создатели, хакеры, художники, дизайнеры и инженеры!

    Действительно изящная установка от пользователя форума Adafruit Джулиана Лораха, он описывает построенную им станцию ​​для ремонта BGA. Если кто-то, кто занимался пайкой и распайкой (переделкой), знает, с деталями с шариковой решеткой (BGA) очень сложно работать. Джулиан перепрофилировал старый проект платформы вместе с термопарой и устройством горячего воздуха, чтобы разработать правильные методы безопасного и эффективного удаления очень большого устройства BGA, которое не работало на печатной плате.

    Вы можете прочитать весь процесс, который он использует, в своем блоге. Отличная работа!

    У вас есть навыки пайки? Дайте нам знать об этом в комментариях!

    Прекратите макетирование и пайку — немедленно приступайте к изготовлению! Площадка Circuit Playground от Adafruit забита светодиодами, датчиками, кнопками, зажимами из кожи аллигатора и многим другим. Создавайте проекты с помощью Circuit Playground за несколько минут с помощью сайта программирования MakeCode с функцией перетаскивания, изучайте информатику с помощью класса CS Discoveries по коду.org, перейдите в CircuitPython, чтобы вместе изучить Python и оборудование, TinyGO или даже использовать IDE Arduino. Circuit Playground Express — новейшая и лучшая плата Circuit Playground с поддержкой CircuitPython, MakeCode и Arduino. Он имеет мощный процессор, 10 NeoPixels, мини-динамик, инфракрасный прием и передачу, две кнопки, переключатель, 14 зажимов из кожи аллигатора и множество датчиков: емкостное касание, ИК-приближение, температуру, свет, движение и звук. Вас ждет целый мир электроники и кодирования, и он умещается на ладони.

    Присоединяйтесь к 27 000+ создателей на каналах Adafruit в Discord и станьте частью сообщества! http://adafru.it/discord

    Хотите поделиться замечательным проектом? Выставка Electronics Show and Tell проходит каждую среду в 19:00 по восточному времени! Чтобы присоединиться, перейдите на YouTube и посмотрите прямой чат шоу — мы разместим ссылку там.

    Присоединяйтесь к нам каждую среду вечером в 20:00 по восточноевропейскому времени на «Спроси инженера»!

    Подпишитесь на Adafruit в Instagram, чтобы узнавать о совершенно секретных новых продуктах, о кулуарах и многом другом https: // www.instagram.com/adafruit/

    CircuitPython — Самый простой способ программирования микроконтроллеров — CircuitPython.org

    Получайте единственную ежедневную рассылку без спама о носимых устройствах, ведении бизнеса, электронных советах и ​​многом другом! Подпишитесь на AdafruitDaily. com!

    Пока комментариев нет.

    Извините, форма комментария в настоящее время закрыта.

    20 лучших проектов Arduino Nano, которые вы должны попробовать в 2019 году!

    Arduino Nano всегда был популярен в проектах Arduino из-за своей крошечной занимаемой площади, а также надежности, которая позволяет интегрировать его во многие проекты, такие как носимые устройства, мини-роботы и многие другие!

    В этом блоге я расскажу:

    • Введение в Arduino Nano v3
    • Seeeduino Nano — альтернатива Arduino Nano
    • 20 лучших проектов Arduino Nano, которые вы должны попробовать 2019

    • Arduino Nano — это небольшая, законченная и удобная для макета плата, основанная на ATmega328 (Arduino Nano 3.0).
    • Он предлагает такие же возможности подключения и спецификации, как Arduino Uno Rev3, и не имеет только разъем питания постоянного тока и работает с USB-кабелем Mini-B вместо стандартного.
    • Основанная на ATmega328P, Arduino Nano хороша для новичков, начинающих работать с Arduino!
      • Чтобы узнать больше о ATmega328P, посетите наш другой блог здесь!
    • Технические характеристики:
    Микроконтроллер ATmega328
    Рабочее напряжение
    5 В
    Входное напряжение (рекомендованное)
    746
    Входное напряжение (рекомендованное)
    746
    Входное напряжение (рекомендованное)
    746
    предел)
    6-20 В
    Выводы цифрового ввода / вывода
    14
    Выводы цифрового ввода / вывода ШИМ
    6
    Выводы аналогового ввода
    8458
    Постоянный ток на каждый вывод ввода / вывода
    40 мА
    Флэш-память
    32 КБ (2 КБ используется загрузчиком)
    Флэш-память для загрузчика
    2 КБ SR
    2 КБ
    EEPROM
    1 КБ
    Тактовая частота
    16 МГц 90 462

    Seeeduino Nano — альтернатива Arduino Nano

    Считаете, что Arduino Nano слишком дорогая, и ищете альтернативу? Не беспокойтесь, у Seeed есть решение для вас с нашим Seeeduino Nano:

    • Seeeduino Nano — это компактная плата, полностью совместимая с Arduino Nano по распиновке и размерам.
    • Первое, что вы поймете о Seeduino Nano, — это его цена. Он стоит всего 6,90 доллара, что в 6 раз дешевле, чем Arduino Nano!
    • Боитесь, что характеристики будут скомпрометированы из-за низкой стоимости? Нет! Seeduino Nano не только предлагает те же функции и высокое качество, что и Arduino Nano, но мы также внесли в него некоторые улучшения, а именно:
      • Mini — USB to Type -C, который является симметричным и двусторонним
      • Добавление 1 Grove Connector, где с помощью нашей системы Grove вы можете легко подключать и запускать сотни датчиков и исполнительных механизмов.
    • Вот таблица, в которой их обоих сравнивают!

    ATmega328P

    9045 Далее, позвольте нам сразу перейти к 20 лучшим проектам Arduino, которые вы должны попробовать в 2019 году!


    20 лучших проектов Arduino Nano, которые вы должны попробовать 2019

    Для следующих проектов вы можете использовать Seeeduino Nano или Arduino Nano!

    1.Ночной светильник для контроля осанки

    Хотите добавить в спальню небольшой ночник, но ленитесь его каждый раз выключать? С этим ночником с контролем осанки вы можете встряхнуть, чтобы изменить его цвет, а также легко выключить его, повернув лампу!

    Что вам нужно? (Кроме Seeeduino Nano или Arduino Nano)

    Заинтересованы? Вы можете найти полное руководство на Seeed Project Hub здесь!

    2.

    Nano Weather Shield

    Вы когда-нибудь хотели создать свою собственную систему информации о погоде? В этом проекте вы можете обойтись всего тремя модулями, которые могут легко определять температуру и давление погоды!

    Что вам нужно? (Кроме Seeeduino Nano или Arduino Nano)
    • Nano Weather Shield V1.1
      • Обратите внимание, что эта плата PCB разработана производителем под названием Kutluhanaktar для этого проекта.
      • Вы также можете разработать свои собственные платы PCB, используя нашу службу слияния здесь!
    • Grove — ЖК-подсветка RGB
    • Программное обеспечение Arduino IDE
    • Программное обеспечение KiCad

    Заинтересованы? Вы можете найти полное руководство Кутлухана Актара на Arduino Project Hub!

    3. Светодиодная гонка

    Ссылка: Jesús L. G.

    Вы слышали об автомобильных гонках и гонках на машинах-роботах, но как насчет гонки на светодиодах! Как видно из видео, вы можете создать интенсивную гонку светодиодов и устроить дружеское соревнование с любым, кто использует Arduino Nano / Seeeduino Nano!

    Что вам нужно? (Кроме Seeeduino Nano или Arduino Nano)

    Заинтересованы? Вы можете ознакомиться с полным руководством Герардо Барбарова Ростана на Arduino Project Hub здесь.

    4. Цифровые часы

    Благодаря небольшому размеру Nano они подходят для многих домашних проектов, например, для цифровых часов! Также из них можно сделать будильник с зуммером!

    Что вам нужно? (Кроме Seeeduino Nano или Arduino Nano)

    Заинтересованы? Вы можете ознакомиться с полным руководством GarySat на Arduino Project Hub здесь.

    5. Журнальный столик Arduino Nano Smart

    Вы когда-нибудь хотели умный журнальный столик, который светится и, что еще лучше, меняется в зависимости от веса напитка или предмета ?! С этим проектом вы можете это сделать!

    Что вам нужно? (Кроме Seeeduino Nano или Arduino Nano)

    Заинтересованы? Вы можете найти полное руководство от TheTNR на Arduino Project Hub здесь!

    6.

    Наноавтоматическая система полива растений

    Устали от гибели растений из-за того, что вы забыли их полить или просто ленились поливать растения? Почему бы не попробовать этот проект автоматического полива растений, чтобы спасти ваши растения сегодня с помощью Arduino Nano!

    Что вам нужно? (Кроме Seeeduino Nano или Arduino Nano)

    Заинтересованы? Вы можете найти полное руководство Аммара Шахида на Seeedstudio Project Hub.

    7. Сенсорные контрольные огни Система защиты Arduino Nano

    Системы безопасности всегда были дорогими в обслуживании и установке.Почему бы не сделать свой собственный с Arduino Nano! В рамках этого проекта вы узнаете, как создавать охранные огни с сенсорным управлением, которые освещают ваш двор или балкон при обнаружении движения и автоматически гаснут, когда движение не обнаруживается.

    Что вам нужно? (Кроме Seeeduino Nano или Arduino Nano)

    Заинтересованы? Вы можете ознакомиться с полным руководством LIMPINGLIM на Seeedstudio Project Hub!

    8.

    Локатор предметов с Arduino Nano

    «Где мои ключи, мой телефон и кошелек ?!»

    Я почти уверен, что каждый из нас хоть раз сталкивался с этой проблемой и просто устал их искать.С помощью этого проекта Arduino Nano Item Locator вы можете найти их за секунды!

    Что вам нужно? (Кроме Seeeduino Nano или Arduino Nano)

    Заинтересованы? Вы можете ознакомиться с полным руководством Ниранджана здесь, в Arduino Project Hub!

    9. Домашняя автоматизация с дистанционным управлением Arduino Nano IR


    Вам лень выключать бытовую технику, например выключатели и свет, и вы просто хотите, чтобы вы могли легко управлять им, не вставая с кровати или дивана? С помощью этого проекта ИК-пульта дистанционного управления с Arduino Nano вы можете это сделать!

    Что вам нужно? (Кроме Seeeduino Nano или Arduino Nano)

    Заинтересованы? Вы можете ознакомиться с полным руководством Сухаила-младшего на Arduino Project Hub здесь!

    10.

    Ультразвуковая система безопасности Tripwire Nano

    Боитесь, что установка системы защиты от взлома вызовет дыру в вашем кошельке? Не беспокойтесь, этот проект принесет вам меньше 20 долларов! С помощью этого простого проекта Arduino Nano Ultrasonic Tripwire взломщики получат шок в своей жизни, если они когда-нибудь войдут в ваш дом.

    Что вам нужно? (Кроме Seeeduino Nano или Arduino Nano)

    Заинтересованы? Вы можете ознакомиться с полным проектом Will The Star в Arduino Project Hub!

    11.Управляйте автомобилем-роботом Arduino Nano!

    Шасси роботизированной машины Seeed

    Вы когда-нибудь хотели построить свой собственный спортивный автомобиль? С Arduino Nano и шасси робота-автомобиля вы можете воплотить мечту в реальность!

    Что вам нужно? (Кроме Seeeduino Nano или Arduino Nano)

    Шасси автомобиля-робота:

    С добавлением датчиков вы также можете делать больше с машинами-роботами. Например, у вас может быть беспилотный автомобиль или автомобиль-робот, следующий за линией! Вы можете проверить датчики Seeed здесь! Датчики Seeed Grove

    12.Дверной замок Arduino Nano RFID

    Устали от ключей и хотите легко открывать дверь с помощью карты? С помощью этого проекта дверного замка RFID вы теперь можете автоматически разблокировать дверь, подвигая картой рядом с считывателем RFID, который также автоматически заблокируется, когда вы его закроете!

    Не знаете, что такое RFID? Ознакомьтесь с другой нашей статьей о RFID с Arduino!

    Что вам нужно? (Кроме Seeeduino Nano или Arduino Nano)

    Заинтересованы? Вы можете найти полное руководство здесь, на сайте Howtomechatronics!

    13.Пульсометр Arduino Nano Wearable

    Ref: Ultimate Robotics

    Умные часы в настоящее время довольно дороги, так почему бы не сделать их самостоятельно с помощью Arduino Nano! Благодаря небольшому размеру их очень легко интегрировать в такие носимые проекты, как этот!

    Что вам нужно? (Кроме Seeeduino Nano или Arduino Nano)

    Заинтересованы? Вы можете найти полное руководство Дмитрия Дзюбы на Arduino Project Hub!

    14.

    Полевой шлюз Arduino Nano Lora

    Благодаря шлюзу LoRa теперь вы можете независимо поддерживать десятки тысяч сенсорных оконечных устройств и обеспечивать публичные и частные развертывания! Они также предназначены для наружного и внутреннего использования, что делает их еще более гибкими для ваших проектов!

    Что вам нужно? (Кроме Seeeduino Nano или Arduino Nano)

    Заинтересованы? Вы можете ознакомиться с полным руководством Брина Льюиса на Arduino Project Hub!

    15.Автоматический наноувлажнитель Arduino

    Чувствуете, что сейчас сухая погода, и хотите создать свой собственный увлажнитель или ароматизатор? Используя Seeeduino Nano plus Grove Water Atomization, вы можете отслеживать текущую влажность и поддерживать влажность в помещении на определенном уровне!

    Что вам нужно? (Кроме Seeeduino Nano или Arduino Nano)

    Заинтересованы? Вы можете найти полное руководство от SurtrTech на Seeed Project Hub!

    16.

    Система безопасности Arduino Nano Fingerprint Sensor

    Благодаря небольшому размеру и возможностям Nano его можно легко интегрировать в различные системы безопасности, такие как эта система Fingerprint!

    Что вам нужно? (Кроме Seeeduino Nano или Arduino Nano)

    Заинтересованы? Вы можете найти полное руководство Ника Кумариса на Arduino Project Hub!

    17. Нано-ваттметр Arduino

    При работе с электроникой неизбежно использование мультиметра или других измерителей.Поскольку они являются очень полезным инструментом для измерения напряжения, тока и сопротивления, мы часто полагаемся на них, чтобы проанализировать, работает ли наша схема. Однако вместо того, чтобы покупать собственный мультиметр, почему бы не сделать его самостоятельно с помощью Arduino Nano!

    Что вам нужно? (Кроме Seeeduino Nano или Arduino Nano)

    Заинтересованы? Найдите полное руководство на Duino4projects!

    18.

    Raspberry Pi 4 с Arduino Nano Smart Car

    Знаете ли вы, что Raspberry Pi также может взаимодействовать с Arduino Nano? Объединив его с вычислительной мощностью Raspberry Pi и возможностью подключения к Arduino, вы можете создавать различные проекты! В этом проекте вы создадите умную машину с системой парковки, охранной сигнализацией и локатором автомобилей!

    Что вам нужно? (Кроме Seeeduino Nano или Arduino Nano)

    Заинтересованы? Вы можете найти полное руководство Усейна Усейна на Arduino Project Hub!

    19.Жесты Nano Motion

    Ссылка: ElectroPeak

    Благодаря гибкости и возможности подключения Arduino, вы можете использовать управление жестами в своих проектах. Представьте, какие проекты вы можете с ним делать! Например, вы можете управлять роботом с помощью жестов или с помощью системы домашней автоматизации с помощью жестов, когда одним движением руки вы выключаете свет! В этом проекте вы узнаете, как использовать обнаружение жестов с Arduino Nano и использовать его для управления громкостью динамика.

    Что вам нужно? (Кроме Seeeduino Nano или Arduino Nano)

    Заинтересованы? Вы можете найти полное руководство от Electropeak на Arduino Project Hub!

    20.Детектор лжи Arduino Nano

    Разве вы не ненавидите, когда люди лгут? Почему бы не поймать их с помощью этого простого детектора лжи Arduino! С помощью всего нескольких модулей вы сможете это сделать!

    Что вам нужно? (Кроме Seeeduino Nano или Arduino Nano)

    Заинтересованы? Вы можете найти полное руководство Данте Румега на Arduino Project Hub!


    Сводка

    Вот и все 20 лучших проектов Arduino Nano, которые вы должны попробовать в 2019 году! Благодаря простому в использовании аппаратному и программному обеспечению на Arduino они очень подходят и для новичков! Эти проекты также могут быть легко расширены и гибки, чтобы вы могли поиграть с Arduino Nano.

    Мы хотели бы видеть ваши завершенные проекты, поэтому поделитесь фотографией вашего завершенного проекта в комментариях ниже, когда вы закончите!

    Следите за нами и ставьте лайки:

    Теги: Arduino, Arduino для начинающих, Arduino Nano, Arduino Nano Car, Проекты Arduino Nano LED, Проекты Arduino Nano, Проекты Arduino Nano для начинающих, Список проектов Arduino Nano, Arduino Nano V3, Проект Arduino, Датчик Arduino, Проекты LED Arduino, Проект Arduino Нано

    Продолжить чтение

    Создайте свой собственный датчик импульсов Arduino

    Визуализируйте свое сердцебиение DIY

    Джейсон Тунг

    Описание: Датчик импульсов Arduino
    Время сборки: 5+ часов
    Уровень квалификации: Средний

    Меня всегда восхищала роль технологий в медицине. Мы живем в мире, где технологии и медицина переплетаются, и я хотел попробовать свои силы в самодельном проекте медицинской электроники, который мог бы сделать именно это. Наши друзья из Make создали монитор сердечного ритма Arduino, который отображает результаты на моем компьютере, как в больнице. Меня это заинтересовало, поэтому я решил попробовать.

    Готовый проект помещается на кончик пальца и работает путем измерения количества инфракрасного света, отраженного кровью, циркулирующей внутри. Конечно, вы можете измерить свою частоту пульса пальцами и часами (стетоскоп не обязателен), но этот гаджет позволит вам записывать результаты и видеть их на экране.

    Я новичок в электронике и считаю этот проект сложной задачей, но в конечном итоге я добился успеха и многое узнал об устранении неполадок, пайке и многом другом.

    Необходимые инструменты и детали:
    Паяльник
    Припой
    Инструмент для зачистки проводов
    Кусачки
    Arduino Uno
    USB-кабель

    В комплект входят:
    IC, LM324N, четырехканальный операционный усилитель, DIP-14
    транзистор, 2N3904, NPN общего назначения
    0,1 мкФ 50 В керамический дисковый конденсатор
    1 мкФ 35 В танталовый конденсатор
    Резистор 1/4 Вт, 470 кОм
    Резистор 1/4 Вт, 68 кОм
    резистор 1/4 Вт, 39 кОм
    резистор 1/4 Вт, 8. 2 кОм
    резистор 1/4 Вт, 1 кОм
    резистор 1/4 Вт, 1,8 кОм
    резистор 1/4 Вт, 220 Ом
    Светодиодный инфракрасный излучатель, 880 нм, 5 мм
    Инфракрасный фототранзистор, 5 мм
    Печатная плата для прототипирования, 1,6 дюйма x 2,7 дюйма 25 ‘зеленый одножильный соединительный провод 22 AWG

    Купите комплект датчика импульсов Arduino.

    Шаг 1. Соберите детали и материалы

    Возьмите свой комплект и соберите оставшиеся инструменты и материалы. Убедитесь, что у вас есть все необходимые детали и инструменты.

    Шаг 2. Соберите плату

    Я начал с добавления светодиода и LDR на плату.На стороне пайки платы я поместил резистор 220 Ом на светодиод и резистор 39 кОм на LDR. Перед установкой микросхемы LM324 я отрезал выводы 5-7 и 8-10, потому что они не нужны для схемы. Обязательно поместите микросхему в одном ряду от конца платы, чтобы контакты находились между землей и шиной питания. Я подключил питание и землю, пропустив припой от контактов 4 и 11 к соседней шине. После того, как микросхема была впаяна, я разместил дисковые конденсаторы: один между контактами 1 и 2, а другой — между контактами 13 и 14.Затем я припаял шесть оставшихся резисторов на место. Выводы на обеих сторонах микросхемы должны быть электрически соединены припоем. Затем я припаял отрицательные выводы танталовых конденсаторов (пока оставьте положительные выводы непаянными). Обязательно проверьте схему и убедитесь, что положительный и отрицательный выводы находятся в правильном месте на плате.

    Шаг 3. Подключение сигнального тракта

    Я перерезал два небольших провода (примерно 1 и 1,5 дюйма) и подключил более короткий провод от первичного выхода к вторичному входу.Более длинный провод подключал LDR к первичному входу операционного усилителя. На одном конце оба провода подключены к положительному выводу танталового конденсатора. Затем я добавил транзистор NPN. Обязательно проверьте его ориентацию: вывод эмиттера находится на краю платы, а резистор 1,8 кОм подключен к среднему выводу.

    Затем я перерезаю очень маленький провод. Я подключил провод от коллектора транзистора к шине питания (шину заземления обязательно пропустить). Затем я припаял еще один кусок провода от резисторов первичного каскада к шине заземления (обязательно пропустите шину питания).Даже имея за плечами около 25 часов пайки, я все еще считал подключение этих крошечных проводов самым сложным этапом всего проекта.

    Мой первый совет на этом этапе — отрезать проволоку немного длиннее и сложить ее в форме буквы «U». Я обнаружил, что после этого шага вероятность выпадения провода меньше, и его намного легче паять. Затем убедитесь, что поблизости есть демонтажный механизм; маленькие кусочки проволоки легко сгорают.


    Шаг 4. Подключите кабели

    После того, как плата была готова к работе, я перерезал три провода по 6 дюймов каждый.Я использовал один провод для питания, один для заземления, а другой для сигнала. Я снял примерно 3/8 дюйма изоляции на каждом проводе. Убедитесь, что провода плотно припаяны, чтобы избежать повторной пайки.

    Шаг 5. Подключите печатную плату к Arduino

    . Чтобы включить Arduino, подключите кабель USB A / B от компьютера к порту USB B на Arduino. На плате должен загореться зеленый светодиод «ON».

    После подачи питания на Arduino снимите примерно 3/8 дюйма изоляции с каждого провода. Подключите провод питания к разъему 5V на Arduino.Затем подключите заземляющий провод к контакту GND на Arduino. Светодиод должен сразу загореться, если плата подключена правильно. Если вам сложно установить правильное соединение, спросите себя:

    • Все ли припаяно в нужном месте?
    • Припой течет туда, где он должен быть?
    • Все правильно подключено?
    Как только ваша плата будет успешно запитана, вставьте провод в контактный разъем Arduino «A0».

    Моя печатная плата была довольно грязной.После нескольких часов пайки и распайки, а также проверки схем все было идеально на своих местах и ​​загорелся светодиод. Я никогда не был так взволнован, увидев свет в моей жизни. Из всех своих ошибок при сборке доски я научился устранять неполадки в проекте.


    Шаг 6: Загрузка программного обеспечения

    Когда плата будет готова, загрузите и установите программное обеспечение Arduino. Для этого проекта я использовал Arduino 1.0.5, но другие версии тоже должны работать. В программном обеспечении Arduino выберите тип платы (Arduino Uno) и COM, который вы используете.Чтобы убедиться, что моя плата успешно подключена, я нажал «Файл» → «Примеры» → «0.1 Basics» → «Blink». После загрузки кода в мою Arduino светодиод на Arduino начал мигать, как и ожидалось. Загрузите эскиз DIY ARDUINO PULSE SENSOR и загрузите код на свой Arduino. Откройте инструмент последовательного монитора (Ctrl + Shift + M), чтобы увидеть данные, поступающие от датчика.

    После успешной загрузки скетча Arduino на плату выйдите из программы. Чтобы визуализировать ваши данные, загрузите ОБРАБОТКА (32-БИТА).Затем вы можете загрузить КОД ОБРАБОТКИ ДАТЧИКА ИМПУЛЬСА. Когда код находится в процессе обработки, нажмите значок воспроизведения. Должен появиться дисплей с черным экраном и зеленой линией, перемещающейся по экрану, как на аппарате ЭКГ.


    Шаг 7: Использование датчика пульса

    Положите палец на светодиод и LDR. Хотя на плате время от времени появляются странные показания, вы должны получить довольно стабильные результаты. Постарайтесь свести к минимуму количество внешнего света, попадающего на LDR, чтобы получить более точные показания.Поигравшись с ним всего несколько минут, вы сможете мгновенно получать отличные показания!

    Обратите внимание: хотя это устройство может контролировать ваш пульс, оно не является одобренным устройством медицинского назначения. Для приложений, важных для здоровья или жизни, обязательно используйте одобренное FDA устройство для мониторинга устройств.


    Джейсон вернулся на летнюю стажировку в Jameco и на первый курс в Вашингтонском университете . Он очень хочет узнать о бизнесе и медицине в Вашингтоне.Его увлечения включают просмотр спортивных состязаний, фотографию и изучение новых мест.

    Инструменты и оборудование для любителей электроники DIY

    Когда вы входите в сферу электроники, изучения теории недостаточно. Вы должны применить это на практике и извлечь уроки из реального приложения. В электронике вам придется регулярно заниматься проектами. А чтобы проводить практические эксперименты или даже создавать прототипы, вы должны быть готовы с помощью правильных инструментов. Но есть много инструментов и оборудования, которые вы можете использовать для своих электронных проектов! В этой статье мы рассмотрим самые важные из них.

    Большинство стандартных инструментов можно приобрести в местном магазине оборудования или в магазине товаров для дома. Остальные инструменты и оборудование в связи с модификацией и развитием являются уникальными и предлагаются только в специализированном магазине. Многие электронные компоненты имеют крошечные размеры, поэтому для начала вам потребуется надлежащее хранение и идентификация.

    Поехали!

    Паяльник

    Перво-наперво, иметь паяльник просто необходимо. С его помощью вы можете собрать свои компоненты для схемы, которую вы делаете.Пайка — это метод соединения металлических частей вместе, который включает плавление металла, называемого припоем или свинцом, в промежутках между металлическими компонентами.

    Паяльник подает тепло для расплавления припоя, поэтому он течет в промежутки между соединенными компонентами или деталями. Когда расплавленный припой затвердевает, между деталями образуется прочное соединение. Он состоит из нагреваемого металлического наконечника и изолированной ручки. Помимо сборки или сборки элементов, паяльник может использоваться при ремонте и установке.

    При использовании этого инструмента необходимо соблюдать особые меры предосторожности, так как он нагревается и при использовании без надлежащего ухода можно получить травму. Вы также можете разрушить некоторые компоненты в цепи, если не будете достаточно осторожны. Всегда помните о требованиях безопасности.

    Паяльная станция

    Паяльная станция — это станция управления вашим паяльником. С его помощью вы можете настроить желаемую температуру. Паяльная станция состоит из элементов управления, паяльников, подставки и пинцета для распайки.Это оборудование используется в электротехнике и электронике. Обычно необходима паяльная станция в лаборатории электроники.

    Чтобы избежать частой смены жала паяльника и перенастройки температуры пайки, некоторые паяльные станции используют несколько паяльников одновременно, чтобы сделать процесс более быстрым и удобным.

    Средство для удаления припоя

    Поскольку вы можете спаивать элементы или компоненты вместе, вы также можете их демонтировать. И такое действие называется распайкой.Это удаление припоя и деталей с печатной платы или печатной платы. Инструменты, необходимые в этом процессе, — это съемники припоя, которые могут помочь при поиске и устранении неисправностей, ремонте и замене. Просто будьте осторожны при использовании этого инструмента, чтобы избежать возможного повреждения любого из компонентов и даже самой схемы.

    Для распайки всегда можно воспользоваться паяльником. Однако существуют и другие инструменты для удаления припоя. Это пинцет для распайки, также называемый горячим пинцетом, пистолетом с горячим воздухом, инфракрасным обогревателем и насосом для удаления припоя или присоской для припоя.

    Набор прецизионных отверток

    Прецизионные отвертки обычно идут в комплекте, и ими пользуются в основном ювелиры. Отвертки — это инструменты, которые могут быть ручными или электрическими, используемыми для установки и удаления. У обычной отвертки есть ручка и стержень. У некоторых ручных отверток есть сменные наконечники, которые могут быть очень полезны при изготовлении поделок.

    Существует широкий выбор отверток, которые вы можете найти в вашем местном оборудовании, а также в Интернете. Они могут быть разных типов и размеров.Отличие от обычных заключается в точности наконечников каждого драйвера.

    Важно использовать правильный тип и размер, чтобы избежать возможного повреждения винта или изгиба вала в процессе затяжки. Таким образом, лучше всего выбрать наконечник, сделанный точно по размеру. Когда вы работаете с небольшими сложными устройствами, этот набор отверток идеально подходит для работы.

    Набор плоскогубцев

    Как и в случае с отвертками, существует множество плоскогубцев, используемых для различных целей.Они также бывают разных типов и размеров. Плоскогубцы — это ручной инструмент, используемый для надежного удержания вещей. У него есть челюсти, которые плотно сжимают любой объект, когда вы нажимаете на две ручки. Плоскогубцы можно использовать для гибки и сжатия широкого спектра материалов.

    Набор прецизионных плоскогубцев пригодится при работе в ограниченном пространстве. Они играют важную роль в резке, манипулировании или работе в целом с меньшими и более сложными или тонкими материалами. У них обычно маленькие и узкие губки для уменьшения или затягивания чувствительных компонентов на печатных платах.Этим пользуются и ювелиры.

    Кусачки для проволоки

    В электронике известно, что вам придется иметь дело с проводкой. Манипулирование проводками означает, что вам придется их обрезать. Кусачки используются для резки меди, алюминия, стальной проволоки и т. Д. Они также могут поставляться с изолированными ручками, чтобы защитить вас от ударов при работе с кабелями.

    Кусачки для проволоки — это кусачки диагональные. Эти фрезы имеют пересекающиеся губки, которые режут проволоку под определенным углом, в отличие от симметричных фрез.Это позволяет обрезать шнур очень близко к его основанию. Электрики или техники обычно называют эти типы резаков резцами заподлицо. Кусачки необходимы при работе с электронными проектами.

    Инструмент для зачистки проводов

    Устройства для зачистки проводов снимают изоляцию с электрических кабелей, чтобы установить контакт. Эти портативные инструменты также бывают ручного и автоматического типов. С помощью этого инструмента вы можете легко зачистить провода, не повредив никакие детали. Использование приспособлений для зачистки проводов сэкономит ваше время и провода.

    Выбирая инструмент для зачистки проводов, убедитесь, что он имеет удобный захват, чтобы вы могли аккуратно удалить изоляцию с проводов, сохраняя при этом сам кабель нетронутым.

    Пистолет для горячего клея

    Горячий клеевой пистолет — это всегда вопрос в первую очередь у новичков в электронике. Можно ли использовать горячий клей при работе со схемами? Ну да. Горячий клей — это форма термопластичного клея, сформированная в виде цилиндрической палочки, загруженной в клеевой пистолет. Горячий клей — это изоляционный материал, который может помочь исправить или даже защитить вашу схему, и он не создает паразитных проводящих путей или коротких замыканий.

    Однако не используйте горячий клей для термочувствительных компонентов, если вы не хотите повредить компоненты. Кроме того, вы определенно не хотите использовать его на пластиковых деталях, поскольку он может деформироваться или расплавиться из-за нагрева. Горячий клей можно использовать для прочных пассивных компонентов, таких как резисторы, керамические конденсаторы и катушки. Всегда будьте осторожны при работе с нагретым материалом. Лучше перестраховаться, чем сожалеть!

    Очистители печатных плат / контактов

    Со временем ваши печатные платы или печатная плата могут запылиться, поэтому для поддержания нормальной работы потребуется их очистка.Среди возможных способов очистки печатной платы — использование пищевой соды, дистиллированной воды или даже сжатого воздуха. Но наиболее распространенным является использование изопропилового спирта или специальных чистящих средств. Некоторые очистители для контактов быстро испаряются из-за своего состава, поэтому не оставляют следов.

    Изопропиловый спирт — это бесцветное, легковоспламеняющееся химическое соединение с сильным запахом, используемое в основном в медицинских целях. Это химическое соединение является отличным очистителем печатных плат, поскольку оно быстро испаряется и стоит недорого.Он также содержит меньше химикатов по сравнению с другими чистящими средствами для печатных плат. В целях безопасности лучше использовать перчатки и очки, так как вы используете их осторожно.

    К специализированным очистителям относится ультразвуковой очиститель. Это самый быстрый и эффективный способ очистки печатной платы. Он удаляет флюс, грязь, пыль и другие мелкие частицы, которые со временем накапливаются на печатной плате. Это также минимизирует ток смачивания пары контактов. Однако специализированное чистящее средство может быть более дорогим, чем изопропиловый спирт.На ваш выбор, просто убедитесь, что это подходящие средства для очистки печатных плат или контактов.

    Термоусадочные трубки

    Термоусадочные трубки — это термоусадочная пластмасса, изготовленная из широкого спектра термопластов. Среди его применений — изоляция проводов и защита многожильных и одножильных проводов, соединений и клемм при электромонтажных работах. Он также полезен для ремонта, герметизации и устранения неполадок, поскольку он позволяет создавать барьеры между кабелями и коррозионными химикатами.

    Термоусадочные трубки бывают разных цветов.Хотя цвета не имеют большого значения, вы можете использовать его для легкой идентификации ваших проводов.

    Паста для теплоотвода

    Паста для радиатора используется для соединения компонента с механическим радиатором. Ее еще называют термопастой, термопастой или термопастой. Хотя паста для радиатора не обладает теплопроводностью металлов, улучшение по сравнению с воздухом повысит термочувствительность. Однако термопаста на основе металла может быть электропроводной и емкостной; если некоторые потоки попадут на цепи, это может привести к неисправности и повреждению.

    В отличие от термоклея, термопаста не увеличивает механическую прочность соединения между источником тепла и радиатором. Он используется для улучшения тепловой связи между различными компонентами, например, для заполнения промежутка между ЦП (центральным процессором) или другими компонентами, выделяющими тепло.

    Поворотный инструмент (Dremel)

    Роторные инструменты — это ручные электроинструменты с вращающимся наконечником. Эти инструменты подходят для различных насадок для различных задач, от шлифования до резки, что делает его очень универсальным.Вращающиеся инструменты лучше всего подходят для домашнего ремонта. Они также являются основным продуктом для деревообработки и хобби. Вращающиеся инструменты используют круговое движение, что делает их идеальными для точной работы и обработки мягких материалов.

    Dremel — американская марка электроинструментов, известная прежде всего своими ротационными инструментами. Концепция Dremel основана на высокой скорости, а не на высоком крутящем моменте обычной дрели. Он может выполнять сверление, шлифование, заточку, резку, чистку, полировку, шлифование, фрезерование, резьбу и гравировку.Доступны как модели с батарейным питанием, так и проводные.

    Сверла и сверла

    Сверла — это электрические инструменты, которые в основном используются для сверления отверстий или забивания крепежных деталей. Хотя они различаются по скорости, мощности и размерам, они используются в деревообрабатывающих и металлических работах, производстве станков, строительстве и коммунальных проектах. На рынке доступны как ручные, так и беспроводные типы батарей.

    Теперь, для использования сверл, вам нужны сверла.Они бывают разных размеров и форм, что позволяет создавать различные отверстия в различных материалах. Сверла прикреплены к сверлу, которое может прорезать любые заготовки, как правило, вращением. Чтобы работа выполнялась быстро, необходимо правильно выбрать сверло.

    Тиски для скамьи

    Настольные тиски — это механическое устройство, используемое для удержания объекта во время работы с ним. Тиски имеют две параллельные губки, одна неподвижная, а другая подвижная, с резьбой и выходом с помощью винта и рычага.Есть много видов тисков; деревообработка, инженерные станки, вакуумные, трубные и др.

    Настольные тиски необязательно прикреплять к верстаку — если рабочая поверхность устойчива, тиски можно прикреплять либо непосредственно к поверхности, либо сбоку. Стендовые тиски различаются по прочности, долговечности и применению. Настольные тиски для тяжелых и средних нагрузок обычно используются на промышленных предприятиях.

    Руки помощи

    Руки помощи — это изящные инструменты, которые удерживают компоненты вместе при пайке или сборке проектов.У него есть увеличительное стекло, кусачки, которые удерживают детали на месте, и регулируемое приспособление, используемое в поделках. Как и другие инструменты, это сэкономит ваше время и позволит избежать многих трудностей, особенно при удерживании вещей вместе.

    Использование вспомогательных рук, особенно при пайке, очень важно при работе со схемами в электронике. Приобретая этот инструмент, убедитесь, что у него прочное основание или подставка.

    Увеличительное стекло

    Увеличительное стекло необязательно, но очень полезно.Увеличительное стекло — это выпуклая линза, которая используется для получения увеличенного изображения объекта. Они полезны при попытке увидеть этикетки на компонентах или при поиске сломанных паяных соединений. Таким образом, они обычно присутствуют в электронных и электрических лабораториях.

    Мультиметр

    Мультиметр — это электронный измерительный прибор, который имеет несколько функций; поэтому его еще называют мультитестером. Обычно эти функции включают возможность измерения напряжения, тока и сопротивления.Этот измерительный инструмент необходим для поиска и устранения неисправностей из-за его способности выполнять измерения с высокой степенью точности. Это устройство с положительным и отрицательным индикатором — полезный инструмент, который помогает пользователям от простых тестов, обнаружения неисправностей до сложной диагностики. Электрики, инженеры и даже студенты считают необходимым иметь при себе мультиметр. Мультиметры бывают аналоговыми и цифровыми. Они доступны в широком диапазоне функций и цен.

    Источник переменного тока

    Для работы вашей схемы необходим переменный источник питания.Батарея — это пример источника питания. Теперь, в экспериментах и ​​тестах, лучше всего использовать регулируемый источник питания, который может обеспечивать диапазон напряжений и токов.

    Источники переменного тока всегда присутствуют в электрических или электронных лабораториях. Иметь его выгодно.

    Осциллограф

    Осциллографы

    используются для проверки, обслуживания и ремонта электронных схем. Осциллографы могут обнаруживать электронные формы сигналов и цифровые сигналы и отображать их в удобном для чтения виде на мониторе.Это лучший способ устранить любые проблемы в ваших цепях.

    Осциллографы

    могут обнаруживать синусоидальные, пилообразные и прямоугольные волны. Форма волны может быть проанализирована на предмет таких свойств, как амплитуда, частота, время нарастания, временной интервал, искажение и другие.

    Генератор сигналов

    Генераторы сигналов — это электронные устройства, генерирующие электронные сигналы. Эти генерируемые сигналы используются в качестве стимула для электронных измерений, обычно используемых при проектировании, тестировании, устранении неисправностей и ремонте электронных или электроакустических устройств.

    Генераторы сигналов бывают разных типов для разных целей и приложений. Он включает в себя генераторы функций, генераторы радиочастотных и микроволновых сигналов, генераторы основного тона, генераторы сигналов произвольной формы, генераторы цифровых последовательностей и генераторы частот. Большинство из них находится в лабораториях электротехники и электроники.

    Функциональный генератор — это обычно электронное испытательное оборудование или программное обеспечение, используемое для генерации различных типов электрических сигналов в широком диапазоне частот.Некоторые из наиболее распространенных форм сигналов, создаваемых генератором функций, — это синусоидальная волна, прямоугольная волна, треугольная волна и пилообразная форма. Эти формы сигналов могут быть повторяющимися или однократными.

    Итак, вот вы где! Подготовьте эти инструменты и оборудование, когда начнете свои собственные электрические и электронные проекты.


    Подводные логгеры данных Arduino

    Доктор Беддоуз наблюдает за колебаниями датчика потока, вызванными вихрями. Идея гидрометрического маятника также работает в конфигурации «поплавок и якорь»: позволяя нам использовать их в условиях открытой воды.

    В начале 2011 года стало ясно, что микроконтроллеры с открытым исходным кодом могут заменить дорогие коммерческие сенсорные блоки дешевыми и жизнерадостными эквивалентами DIY — при условии, что кто-то был готов посвятить время. В январе 2014 года мы начали небольшой блог о разработке простого датчика расхода воды на платформе Arduino. С тех пор проект разросся, и эти грубые ранние попытки были преобразованы в — универсальную платформу регистрации данных , которую можно настроить для множества различных приложений мониторинга окружающей среды.

    Базовый план из трех модулей использует подход «наименьшего общего знаменателя», а это означает, что любой компонент в сборке, включая саму Arduino, может быть изменен в соответствии с доступными частями, не требуя значительного переписывания кода. Наш тест производительности — минимум за один полный год работы от стандартных батареек AA. На этом основании мы развертываем прототипы датчиков на заболоченных территориях, прибрежных водах и в затопленных пещерах; уделяя особое внимание гидрологии, поскольку водные ресурсы играют важную роль в поддержании нас, и связывают все, что делают люди, с миром природы.

    Итерация 2020 года нашего «Регистратора данных в классе» может быть собрана с минимальной пайкой. Детали можно расположить так, чтобы они подходили к любому доступному вам корпусу. Благодаря библиотекам модули и экраны датчиков I2C (например, показанные здесь) очень легко добавить в базовый регистратор.

    Кто угодно может научиться создавать что-то подобное с нуля, и мы надеемся, что этот проект станет полезным вкладом в движение Makers; вовлечение людей в решение экологических проблем и предоставление им возможности активно участвовать в качестве гражданских ученых.Итак, если вы хотите начать собственный проект, вы можете сразу перейти к странице Как создать регистратор данных или просмотреть наши текущие приключения с того места, где все это началось.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2019 © Все права защищены.
    Модель Процессор Входное напряжение Напряжение ввода-вывода Аналоговый вход / выход Цифровой IO / PWM USB Grove Connector Цена

    5V / 7-12V
    5V 8/0 14/6 TYpe C 1 x I2C $ 6. 90
    Arduino Nano

    ATmega328P

    5V / 7-12V
    5V 8/0 14/6 Mini — USB
