Доработка источника бесперебойного питания APC Back-UPS 600I своими руками
Введение
UPS указанной модели в случае отключения питания к силу своей схемной реализации способен лишь обесточить нагрузку, сам он остается включенным. В данной статье описывается, как устранить этот недостаток.
Описанное здесь устройство можно использовать с любой моделью Back-UPS, но в этом случае приведенная здесь информация о коммуникационном порте может оказаться неверной.
Обзор UPS, коммуникационного порта и интерфейсного кабеля 940-0020B
Источник бесперебойного питания APC Back UPS 600I имеет топологию StandBy (Off-Line) – рис. 1.
Рис. 1. Топология StandBy
UPS, построенный по данной схеме, нередко называют термином «Off-Line UPS». В каждый конкpетный момент вpемени он может находиться в одном из 2 pежимов pаботы — Stand-by или On-line.
В случае выхода напpяжения сети за допустимые пpеделы, transfer switch пеpеключается на питание нагpузки по цепи «Battery — DC/AC inverter» (On-line mode), т.е. от энеpгии аккумулятоpной батаpеи, пpеобpазуемой инвеpтоpом в AC 220V. Так как пеpеключение контактов и запуск инвеpтоpа не могут пpоисходить мгновенно, питание нагpузки будет пpеpвано на некотоpое вpемя (Transfer Time). Большинство Standby UPS обеспечивают Transfer Time поpядка 4-8 ms. Особенность данной системы в том, что пеpеключение в On-Line пpи выходе напpяжения сети за допустимые пpеделы пpоисходит немедленно, а возвpат в Standby mode — с обязательной задеpжкой в несколько секунд.
Пpи этом следует учесть, что данная схема обычно не обладает возможностью стабилизации напpяжения пpи pаботе в Standby mode и, следовательно, пеpеходит в On-Line пpи каждом отклонении напpяжения сети. Разpяд аккумулятоpной батаpеи пpоисходит намного быстpее, чем обpатный заpяд. Мощность battery charger’а для данной схемы обычно выбиpается сpавнительно малой, и pасхода энеpгии от батаpей во вpемя brownout’ов не компенсиpует. Следовательно, для применения в случае низкого качества питающей сети данная топология UPS малопpигодна по двум пpичинам:
-
а) Пpи частых пеpеходах в On-Line батаpея достаточно быстpо pазpяжается, не успевая восстановить заpяд за вpемя Standby mode, в pезультате чего UPS теpяет способность обеспечить аваpийное питание нагpузки в течение тpебуемого вpемени;
-
б) Частое повтоpение циклов pазpяд/заpяд сокpащает сpок службы аккумулятоpных батаpей.
Описание топологии взято из [1] (см. список используемых источников в конце статьи).
Коммуникационный порт
UPS имеет коммуникационный порт (рис. 2) для связи с COM-портом компьютера.
Рис. 2. Коммуникационный порт APC Back UPS
Назначение ножек порта:
-
1. Shutdown UPS. При батарейном питании напряжение высокого уровня RS-232 вызывает отключение инвертора и обесточивание нагрузки. UPS реагрует на этот сигнал только при питании нагрузки от батареи. На сайте APC указано, что сигнал должен действовать в течении 1 секунды, однако экспериментальная проверка показала, что UPS реагирует на сигнал немедленно.
-
2. Line Fail. В уровнях RS-232. Высокий уровень означает переход на батарейное питание.
-
-
4. GND
-
5. Battery Low. Открытый коллектор. Нормально открыт.
-
6. Line Fail. Открытый коллектор. Нормально закрыт.
-
7. Не используется.
-
8. Не используется
-
9. GND
Высокий уровень RS-232 – около +12в относительно земли порта, низкий – около –12в.
Примечание: при разработке каких-либо промежуточных схем можно использовать и ТТЛ уровни. UPS и COM-порт на них реагируют нормально.
Информация о разводке порте и назначении его контактов официальная, взята из [2] (см. список используемых источников в конце статьи).
Коммуникационный кабель
Через этот порт UPS можно подключить к COM-порту компьютера с помощью кабеля с кодом 940-0020B. Схема электрическая принципиальная кабеля приведена на рис. 3.
Рис. 3. Схема кабеля 940-0020B
Когда пропадает внешнее питание (отключили свет, например) на линии Line Fail является высокий уровень. Программа мониторинга UPS (например, PowerChute) обнаруживает это и, выполнив указанные ей действия, начинает выключение компьютера, после чего активизируется линия Shutdown, инвертор UPS отключается и компьютер обесточивается. Однако, здесь есть две особенности.
-
1. Как отмечено в [1], Windows при завершении работы компьютера блокирует COM-порт и программа не может управлять 4 ногой порта. Smart UPS решает эту проблему введением специальной задержки (порядка 6 сек) между появлением сигнала Shutdown и обесточиванием нагрузки. В Back UPS такая задержка не предусмотрена и поэтому под Windows 2000 PowerChute Plus 5.2.1 не обесточивает нагрузку, хотя системная служба UPS в той же Win 2000 это делает.
-
2. У данной модели UPS выключатель такой конструкции, что его можно выключить только вручную, поэтому UPS полностью не выключается, а продолжает пищать, даже когда инвертор (нагрузка) выключились.
Первую проблему без использования довольно сложных схем решить невозможно, а предлагаемое в данной статье простое устройство решает вторую проблему – при обесточивании нагрузки UPS выключается автоматически.
Описание устройства
Основная идея предлагаемого устройства – выключение UPS при обесточивании нагрузки путем введения обратной связи в цепь выключателя UPS. Схема электрическая принципиальная устройства изображена на рис. 4.
Рис. 4. Устройство автоматического отключения UPS и его компоненты
Устройство подключается к UPS в двух местах – к выходным клеммам UPS (параллельно нагрузке) и вместо родного выключателя UPS. Родной выключатель при этом удаляется.
Функционирует устройство следующим образом:
Пусть входное напряжение 220 В в норме. Включаем UPS нажатием кнопки “ON”. На выходных клеммах UPS появляется напряжение 220В. Реле K1 включается и своими контактами шунтирует кнопку “ON”, которую теперь можно отпустить. Для того, чтобы вручную выключить UPS необходимо нажать кнопку “OFF”. Цепь выключателя разрывается, UPS выключается, на выходе исчезает 220В, реле отключается, его контакты размыкаются. Кнопку “OFF” можно отпустить.
При исчезновении питания компьютер активизирует линию Shutdown порта, на выходе пропадает напряжение, реле отключается, его контакты размыкаются и выключают UPS.
Светодиод VD1 – зеленого цвета, индицирует включенное состояние UPS, VD2 – красный, загорается при исчезновении входного напряжения 220 В.
Выключатели SW1 и SW2 – с фиксацией, их можно использовать для «аварийного» включения UPS, если, например, сгорел трансформатор или реле (хотя это маловероятно – у меня UPS работает часов по 15 в сутки каждый день, устройство функционирует в течении 2 с небольшим лет и ничего пока не сгорело). Для этого необходимо выключить SW1. Питание на трансформатор и реле не подается, кнопки “ON”/”OFF” перестают функционировать, а SW2 превращается в выключатель UPS (без всякой автоматики, как родной выключатель, только без индикации).
Резистор R1 необходим для сокращения времени разряда электролитического конденсатора блока питания и, следовательно, ускорения отключения реле. Использование контактов 3 и 4 порта UPS не влияют на работоспособность кабеля 940-0020B, т.к. контакт 3 не используется схемой кабеля.
Рекомендации по изготовлению
Вся схема, кроме SW1 размещается в передней части корпуса UPS. Родной выключатель UPS необходимо удалить, после чего необходимо пробником (омметром) проверить, какие из четырех контактов являются контактами выключателя. У меня это – два ближних контакта (разъем расположен вдоль платы), если смотреть спереди. Другие 2 (дальние) – лампа в выключателе, индицирующая включенное состояние UPS и сбой электропитания.
Наш выключатель подключается к контактам выключателя на плате. Контакты лампы оставить неподключенными, т.к. в нашей схеме она не используется, ее заменяют светодиоды.
Питание 220 В следует взять с выходных клемм UPS.
Кнопки SB1, SB2, выключатель SW2 и оба светодиода можно разместить на месте родного выключателя. SW1 размещается на задней панели UPS рядом с выходными клеммами.
Провода, идущие к коммуникационному порту UPS припаиваются к соответствующим ножкам порта на плате.
Подбор деталей
Сразу скажу, что расчетом мощности трансформатора, его магнитопровода, обмоток и их намоткой я не занимался. Я взял готовый трансформатор подходящих габаритов, т.к. между батареей UPS и его передней стенкой довольно мало места (5-6 см). Выключатель SW1 я смонтировал на задней стенке UPS, все остальные элементы – спереди, между батареей и передней стенкой корпуса UPS.
Внимание! Перед сборкой не забудьте отключить UPS от сети, отключить батарею и разрядить электролиты на плате включением UPS без входного сетевого напряжения и батареи. При этом UPS издаст кратковременный звуковой сигнал.
Найти реле на 5 вольт может оказаться довольно трудной задачей – мне с трудом удалось найти только PЭC59. В таком случае можно взять, например, РЭС22, трансформатор на 12-15 вольт, увеличить токоограничивающие резисторы R2 и R3 до 2-3 кОм и использовать электролитический конденсатор C1 на напряжение не менее 16 в. R1 при этом можно не ставить, т.к. РЭС22 штука довольно мощная и электролит блока питания разряжается достаточно быстро.
В цепи выключателя действует напряжение 12 вольт при токе макс. 65 mA. Токи и напряжения переходных процессов не измерялись.
Хотелось бы обратить внимание на следующую особенность некоторых реле (например, того же РЭС59). У них есть электрическая связь между корпусом и контактной группой, поэтому при использовании такого реле необходимо позаботиться об изолировании его корпуса от металлического корпуса UPS. Если этого не сделать, то при первом же включении сгорит предохранитель на 1А, расположенный на плате UPS в цепи выключателя. По внешнему виду этот предохранитель похож на небольшой резистор или диод. Мне пришлось впаивать туда обычный стеклянный предохранитель отечественного (советского) производства взамен сгоревшего родного. Реле РЭС22 лишено этого недостатка.
Известные недостатки схемы
То, чего позволяет достичь устройство, сказано выше. Плюсом схемы также является ее предельная простота и дешевизна, т.к. она собирается из широко распространенных, доступных и дешевых деталей и для ее сборки не требуется хороших знаний, навыков и богатого опыта сборки/наладки электронных схем.
Очевидным минусом схемы является то, что она подключается к выходу UPS как нагрузка (компьютер) и поэтому полезная выходная мощность UPS немного снижается. Наколько именно, я сказать не могу, т.к. не измерял мощность моей схемы. Но величина этой потери довольно мала (у меня на UPS’е висят 2 компьютера с мониторами и заметного уменьшения времени работы от батареи я не заметил). Тем, для кого это критично, можно посоветовать точный расчет потребляемых токов реле, светодиодов, мощности трансформатора, его обмоток и его самостоятельное изготовление с тем чтобы снизить потери мощности.
Еще один минус схемы заключается в том, что она занимает 3-ю ногу порта UPS. Но т.к. стандартный кабель 940-0020B ее не использует, этим можно пренебречь. Если 3-я нога порта для чего-то необходима, то можно либо вообще отказаться от светодиода VD2, либо использовать 6 ногу порта. Правда во втором случае придется подключать VD2 через электронный ключ (инвертор) на транзисторе, т. к. логика работы 6-й ноги обратна логике 3-ей (когда питание 220В в норме земля, сбой — обрыв).
Недостатком также является то, что светодиод VD1 на приведенной схеме на самом деле показывает не состояние UPS (включен/выключен), а наличие какого-то напряжения на реле. Это приводит к тому, что светодиод может еще светиться, хотя реле уже отключилось и наоборот (в зависимости от используемого реле, светодиода и резистора R2). Исправить этот недостаток можно введением второй контактной группы реле в цепь светодиода. Здесь реле РЭС59 уже не годится, т.к. у него только одна контактная группа. Можно использовать РЭС22, у которого 4 группы. Строго говоря, при этом решении тоже возможны временные отклонения, т.к. контактные пары у электромеханических реле редко срабатывают строго одновременно, но это уже отличия иного, гораздо меньшего порядка и заметить их «на глаз» практически невозможно.
Правильно собранное устройство при исправных деталях не нуждается в какой-либо настройке и начинает работать сразу после включения. К сожалению, предоставить фотографии готового устройства не могу за неимением у меня возможности перегнать их в компьютер.
Это устройство я собрал 2 с небольшим года назад. Оно работает нормально и по сей день.
По идее, таким же образом можно доработать любой Back UPS, но я дорабатывал свой Back UPS 600I.
Список используемых источников
-
UPS FAQ Сергея Полубарьева (http://ups.miem.edu.ru/ups_faq0.html)
-
Knowledge Base на сайте фирмы APC (http://www.apcc.com/support/answers.cfm).
Павел Негробов
hd44780(a)yandex.ru
09/03.2005
Источник бесперебойного питания / Силовая электроника / Сообщество EasyElectronics.ru
Осенью установил я на даче новый газовый котел фирмы «Baxi». Всем хорош — мощный, надежный, совершенно беспроблемный. Один недостаток — нужно ему для работы электричество — и для автоматики и для циркуляционных насосов — а их у меня аж 5 штук. А, как на зло, у нас электричество выключается не реже раза в неделю — иногда на 10 минут, чаще на 2-3 часа, а бывает, что и целый день (я не говорю уже о новогодней аварии — света не было больше недели). И это в 20 километрах от Москвы. Бесперебойник поддерживает нормальную работу системы только в течение 40 минут, а дальше холод и тоска. Чтобы нормально жить приходится запускать бензогенератор. Но это когда я на даче. А если на работе? Или в Москве…Чтобы быть в курсе протекающих процессов установил я Мастер-Китовскую сигнализацию ВМ8039. Чтобы если что случится, слала мне на мобильный телефон SMSки. В первую очередь подключил датчик наличия сетевого напряжения (на герконовом реле — есть сеть — контакты замкнуты, нет сети — разомкнуты). Всем хороша сигнализация — простая, надежная, исправно SMSки шлет, то есть зовет, чтобы приехал и запустил генератор — а то дача замерзнет. Один недостаток — нужно ей для работы электричество. Подключить к уже имеющемуся бесперебойнику — так через 40 минут все выключится. Поставить еще один – некошерно, тем более, что потребление 50 ма при напряжении 12 вольт, и только при передаче SMSки повышается до 500 ма. Поэтому решил я питать сигнализацию от аккумулятора ЕР-7,2-12, что на 12 вольт, 7 ампер-часов. А для его подзарядки собрал схему управления, которая и превратила его в ИСТОЧНИК БЕСПЕРЕБОЙНОГО ПИТАНИЯ.
Принцип работы схемы простой:- при заряженном аккумуляторе (когда напряжение на нем составляет примерно 14,5 вольт или больше) схема находится в режиме поддержания заряда аккумулятора. Его подзарядка ведется импульсами 400 ма со скважностью 64, при этом средний ток составляет примерно 6,5 ма и он, в основном, обеспечивает питание схемы управления. При напряжении на аккумуляторе меньше 14,5 вольт зарядка током 400 ма ведется постоянно. при превышении напряжения 14,5 вольт схема опять переходит в режим поддержания заряда. Измерение напряжения производит АЦП микроконтроллера в конце импулься заряда.
Принципиальная схема устройства:
Микроконтроллер измеряет напряжение на аккумуляторе и формирует все временные соотношения.
Ток заряда аккумулятора стабилизируется генератором тока на транзисторе VT2.
При работе на нем рассеивается мощность примерно 2 вт, поэтому к нему должен быть привинчен небольшой радиатор.
Схема питается от блока питания какого-то ноутбука с выходным напряжением 19 вольт (по-моему, они все выдают такое напряжение). На выходе ИБП напряжение от 14 вольт и меньше, в зависимости от степени заряда акумулятора. Так как на входе ВМ8039 стоит стабилизатор на LM2576, то точное поддержание выходного напряжения не нужно.
Печатная плата:
При повторении схемы трудность может представлять точная установка напряжения перехода зарядного устройства в режим поддержания заряда. Я это делал подбором значения константы POROG в программе. Для упрощения настройки можно в качестве резистора R4 поставить переменный резистор сопротивлением 10 кОм с параллельно присоединенным стабилитроном на напряжение 4,7…5,1 вольт.
Программа для AVR-Studio:
Zarjadka.rar
Печатная плата:
Зарядка1.rar
P.S.
Тем, кто не любит микроконтроллеров предлагаю попробовать аналогичное устройство со схемой управления на компараторе и логических схемах. Я ее не проверял, но, думаю, она должна работать. Единственное — может потребоваться подбор резисторов R7 и R8 для получения периода импульсов 4 секунды со скважностью 64.
Ибп для котла своими руками
Выбор и установка бесперебойника для котла
Источник бесперебойного питания (ИБП) очень важно иметь в доме. Особенно он необходим для системы отопления, которая состоит из котла и насоса. В случае поломки зимой вся отопительная система может выйти из строя. Именно по этой причине важно, чтобы электричество поступало бесперебойно, а напряжение не скакало в течение дня.
Источники бесперебойного питания
Бесперебойник представляет собой устройство для защиты подключенного к нему прибора от скачков напряжения, кратковременного отключения электроэнергии, высокочастотного шума и иных проблем. Он имеет собственную аккумуляторную батарею для поддержания резервного питания в течение небольшого срока. Срок службы прибора достаточно длительный и чаще всего зависит от срока службы встроенной батареи.
Для системы отопления выбирают одну из трех разновидностей ИБП в зависимости от нескольких факторов.
- 1 Бесперебойник типа «онлайн» – один из самых надежных на сегодняшний день. Он работает с двойным преобразованием и стабилизирует напряжение. Если дополнительно в доме нет стабилизирующего устройства, можно приобрести этот тип ИБП. Вне зависимости от того, какое напряжение в сети, он преобразует электроэнергию в постоянную, а затем стабилизирует. Стоимость такого ИБП достаточно высока.
- 2 Бесперебойник линейно-интерактивного типа – это среднее по стоимости устройство и одно из самых надежных. Он переключается на автономный режим работы при неполадках в сети, но при этом содержит встроенный стабилизатор.
- 3 ИБП типа «оффлайн» – самые простые в своем роде. Если в сети наблюдается скачок, он автоматически переключается на работу от внутренней батареи.
Для того чтобы выбрать устройство, нужно не только знать параметры котла и насоса, но и понимать, каким требованиям должен удовлетворять ИБП. Перед покупкой необходимо:
- Определить верхний и нижний предел напряжения в сети, а также выяснить, как часто происходят падения и всплески напряжения;
- Определить мощность системы отопления, которая будет подключена к ИБП;
- Знать какое суммарное время бесперебойник может работать на аккумуляторной батарее;
- Знать есть ли в доме альтернативный источник питания на случай аварии, например, дизельная электростанция;
- Определить сколько дополнительных устройств может быть подключено к нему и прибавить их мощность к суммарному списку.
Важно! Если электричество в доме отключается часто или же его качество оставляет желать лучшего, не покупать бесперебойник «оффлайн». Он будет часто работать на аккумуляторе, в связи с чем быстро придет в негодность.
Суммарная мощность устройств не должна быть предельной при покупке ИБП. В связи с тем, что при включении он кратковременно потребляет больше электроэнергии, чем требуется (минимум в 3 раза), необходимо иметь запас примерно в 25%.
Монтаж устройства
Своими руками подключить бесперебойник вполне реально. Для этого понадобится розетка и индикаторная отвертка. Для начала определяется фаза ИБП на выходе. Для этого нужно предварительно включить его в автономном режиме. После этого включить устройство в сеть и вновь проверить, не изменился ли индикатор. Если нет, то все правильно и можно подключать котел.
Многие котлы очень чувствительны к неправильному подключению фазы, поэтому перед подключением рекомендуется произвести ее проверку.
При подключенном котле проверку производить нужно только в момент, когда пламя не горит, то есть котел стоит на простое. В случае, когда проблема с электроснабжением дома серьезная, лучше всего приобрести резервный источник питания для полноценной защиты системы отопления.
Как сделать источник питания своими руками
Конечно, при обилии моделей в продаже, изготавливать бесперебойник своими руками не всегда целесообразно, но если под рукой есть все необходимое, то это вполне рационально. Проще всего изготовить устройство на основе компьютерного UPS, который по прошествии двух-трех лет перестает накапливать энергию. Также понадобятся довольно серьезные аккумуляторные батареи. Подойдут автомобильные, например, батареи от автомобиля «Камаз». Использовать лучше сразу два аккумулятора.
Начать нужно с удаления старых батарей и установки новых. При компоновке системы своими руками, стоит учесть, что они будут сильно нагреваться. Для их охлаждения нужно прикрепить к корпусу со стороны решетки два вентилятора. Для обеспечения электропитания для системы отопления достаточно будет использовать простые модели размером 8х8х2,5 см. Подключение будет последовательным, а для контроля включения используется светодиод. Его припаивают выводами к обмотке маленького реле. К любому контакту реле нужно припаять входящий “плюс” одной батареи.
Проверку источника питания и системы отопления проводят так же, как описано выше. В принципе, изготовление данной модели своими руками – задача простая. С ней справится практически любой человек.
ИБП для системы отопления – устройство очень нужное, особенно в наши дни, когда стабильность подачи электроэнергии падает с каждым годом. Особенно эта проблема актуальна в зимние месяцы, когда системы отопления работают в каждом доме, и нагрузка на сети увеличивается.
(Пока оценок нет)
Ибп для котла своими руками
Бесперебойники для котла надежное отопление
Современные котлы для отопления это уже не просто агрегат для сжигания топлива. Это достаточно сложные и технологичные системы, большая часть которых может работать только при наличии питания в электросети. И дело не только в том, что циркуляция воды в системе обеспечивается насосами, а и в том, что в котлах имеется автоматика, управляющие устройства, которые не просто потребляют электричество (пусть и немного), но и очень требовательны к его «качеству».
Чтобы не зависеть от наличия электричества есть несколько путей:
- Сделать систему отопления энергонезависимой. Не самый привлекательный вариант в том смысле, что такие системы недостаточно эффективны и потребляют больше топлива, чем аналоги с автоматикой.
- Иметь две системы отопления: одну с автоматикой, и как резервную – энергонезависимую. Идея хорошая, но дорогая – одна система стоит денег немалых, а две – и того больше. Но в некоторых случаях – при жестокой зиме и частых и продолжительных отключениях электропитания это, может, и единственный выход.
- Сделать свою собственную систему более энергонезависимой при помощи источников бесперебойного питания – ИБП (или UPS в англоязычном варианте).
Источник бесперебойного питания для котла отопления
Многим знакомы эти устройства: практически у всех владельцев стационарных компьютеров есть такие блоки бесперебойного питания, но для котлов они не совсем подходят. Задачи у них разные: для компьютерного бесперебойника главная задача – обеспечить вам время на правильное выключение системы. Это максимум 5-15 минут. Для котлов ситуация другая – требуется работоспособность на продолжительное время – до возобновления подачи электропитания.
Отличаются и требования к форме питания: ИБП для компьютеров часто выдают не синусоиду (которая требуется автоматике котла), а импульсы со срезанной верхушкой, больше напоминающие прямоугольные. Для работы автоматики котла важна именно правильная синусоидальная форма. Требуется еще совпадение по фазе, что непринципиально для компьютера. Только при наличии такого питания автоматика и сам котел будут функционировать долго. Во всяком случае, так заявляют производители. Опыт эксплуатации это подтверждает. В общем, как аварийный выход бесперебойник для компьютера подходит, как постоянный – вряд ли.
Какие бывают ИБП
Источники бесперебойного питания делятся на два класса: on-line и off-line. Более дешевые ИБП off-line класса, так как из-за особенностей работы они конструктивно проще: пока напряжение в сети присутствует и не очень отличается от заданных параметров, они пропускают электропитание транзитом. При пропадании напряжения или при достижении одним из параметров порогового значения, сеть отключается, подключаются аккумуляторные батареи. В чем недостаток? В том, что на вход автоматики подается напряжение не идеальное ни по форме, ни по номиналу. Это, конечно, лучше, чем ничего, но не дает гарантии безаварийной работы.
Бесперебойники для котла класса on-line подключены постоянно, в них происходит постоянное преобразование сетевого напряжения и «выравнивание» характеристик. Для этого напряжение преобразуется дважды:
- входное напряжение сети трансформируют в постоянное 12 В,
- затем его снова преобразуют в переменное 220 Вольт и частотой 50 Гц.
Это двухступенчатое преобразование необходимо для стабилизации параметров электропитания: на выходе такого ИБП всегда напряжение 220 В, частота 50 Гц и идеальная синусоида. Кроме того, в этих устройствах аккумуляторы подключены в буферном режиме (постоянно подзаряжаются).
Какой лучше для котла
Использовать источники бесперебойного питания нужно не только для работы системы на время пропадания электроэнергии. По уверениям организаций, обслуживающих котлы отопления, самой частой поломкой является именно выход из строя автоматики из-за сбоев электропитания. Причем повреждения такие, что или требуют полной замены (а это как минимум 100-150$) или замены микропроцессоров, что по цене может быть даже больше (вместе с работой по замене).
Для продления срока бесперебойной работы автоматики и котла в целом, требуется стабильное напряжение, близкое по форме к идеальной синусоиде. К сожалению наши электросети выдают такие характеристики, что большая часть оборудования быстро начинает сбоить и выходить из строя. Потому использование ИБП для котла, имеющего автоматическое управление, крайне желательно. Требуемые параметры электропитания обеспечивает именно on-line класс, потому такой вариант можно признать лучшим, как для газовых котлов. так и для автоматизированных твердотопливных. дизельны х или электрических .
Купить UPS для котла класса off-line целесообразно в том случае, если у вас есть общий стабилизатор электропитания на дом, или будет установлен портативный непосредственно перед бесперебойником. Тогда напряжение «выравнивается» на стабилизаторе, а затем транслируется через ИБП, который при необходимости подключит электропитание от АКБ.
Виды ИБП и их классификация
Определяем мощность ИБП и емкость аккумуляторов
Выбор ИБП для газового котла не заканчивается с определением класса устройства. Необходимо подобрать еще мощность. Для этого необходимо суммировать мощность всех устройств, которые обеспечивают работоспособность системы отопления (насосы, автоматика и турбины газоудаления, если такие есть). В принципе, это и есть искомая мощность, но для пиковых нагрузок во время пуска системы требуется запас порядка 20-30% и больше.
Хоть котлы для отопления оборудование и энергозависимое, но потребляют совсем немного электричества: средняя потребляемая мощность котла с насосом – до 150 Вт. Для обеспечения работы такого котла с одним насосом требуется ИБП мощностью в 300 Вт. Если насоса в системе два – нужен уже прибор на 400-500 Вт.
Бесперебойник для газового котла нужен с выходным напряжением в виде синусоиды, а не меандра
Для обеспечения длительной работы котла при аварии на линии электропередач (1-2 часа) требуется некоторое количество аккумуляторных батарей. Понятно, что чем больше емкость батареи, тем продолжительнее гарантированное время работы. Но на выбор емкости аккумулятора влияет такой параметр ИБП, как мощность зарядного устройства. Чтобы определить, какой емкости батарею зарядит ваш бесперебойник, ток заряда умножьте на 10. Если ток заряда 7,5 А, то емкость заряжаемой батареи может быть 75 А/ч.
Заряжать можно и большие батареи, но тогда их заряд будет неполным, что приведет к более быстрому выходу их из строя. Зарядка менее мощных батарей большими токами также нежелательна: сокращается срок их службы. Потому использование батарей больших емкостей не всегда дает хороший результат: может даже возникнуть ситуация, когда котел от бесперебойника не работает. Скорее всего, из-за недостаточного тока зарядки, аккумулятор не заряжается, следовательно, питание не подается.
С чем еще нужно определиться с типом аккумулятора. Они могут быть гелиевые или жидкостные (обычные). Гелиевые – более надежны и долговечны, но стоят раза в 2-3 дороже (срок службы и надежность далеко не пропорциональны цене). Независимо от типа они должны быть герметичными необслуживаемыми, так как использоваться будут в жилом помещении или вблизи от него. В принципе, более целесообразно покупать обычные автомобильные необслуживаемые аккумуляторы – это гораздо дешевле даже с учетом их более частой замены (по сравнению с гелиевыми).
Чтобы легче было определить, на какое время будет гарантирована работа оборудования в зависимости от потребляемой мощности, емкости батарей и их количества, смотрите таблицу.
Бесперебойник своими руками. ИБП, UPS сделать самому. Синус, синусоида. Источник бесперебойного питания
Стоит ли самому собирать ИБП?
Имеет ли смысл собирать ИБП самому? Не знаю. В продаже есть киловаттные бесперебойники за 30 т. р. Эти изделия однозначно более высокого качества, надежности и энергоэффективности, чем самодельный. Стоимость самодельного, если собирать его из готовых блоков, получается в районе 20 т. р. Я собирал его тогда, когда еще в продаже ничего подобного не было. В любом случае, делюсь опытом. Мой UPS отлично работает уже 8 лет. Учтите, что это устройство постоянного функционирования. Он не выключается, когда есть напряжение в сети, а работает постоянно. Так что он реально проработал беспрерывно восемь лет. Изменить схему так, чтобы он автоматически выключался и включался, если это Вам нужно, не составит труда для специалиста, способного его собрать. Я использую именно непрерывно работающее устройство потому, что у меня в доме есть несколько критических по электроэнергии потребителей: компьютеры, сервер, система ‘умного дома’. При переключении с сети на питание от аккумулятора возникает скачок напряжения, который недопустим.
Источник бесперебойного питания можно целиком собрать самому, тогда стоимость деталей к нему составит 10 т. р.
П рактика проектирования электронных схем Искусство разработки устройств. Элементная база. Типовые схемы. Примеры готовых устройств. Подробные описания. Онлайн расчет. Возможность задать вопрос авторам
Что можно питать от бесперебойника?
В моем доме от данного изделия запитана система ‘умного дома’, освещение, циркуляционный насос системы отопления, дизельный котел, насос водоснабжения, компьютеры и телевизор. Все это, конечно, не работает одновременно. В среднем потребление не превышает 100 Ватт (освещение у меня все сплошь энергосберегающее, оборудование тоже высокого класса энергетической эффективности). Бывают и пики потребления. ИБП рассчитан на максимальную мощность 1 кВт, что достаточно для моих целей. Выходное напряжение — синусоида. Это позволяет питать практически любую бытовую нагрузку допустимой мощности. КПД источника бесперебойного питания при нагрузке 200 Вт составляет 70%.
Схема UPS и пояснения
Схема приведена на рисунке. Импульсный блок питания на 28.8 В, 50 А покупной. Хотя его, конечно, можно собрать самому. Собираюсь вскорости выложить схему, Подпишитесь. чтобы не пропустить. Важно, чтобы этот блок был с высоким КПД и выдавал ровно 28.8 В. Это напряжение позволяет подключать аккумуляторы непосредственно к источнику питания, без каких-либо переходников. Стабильное напряжение 28.8 В полностью заряжает два соединенных последовательно автомобильных свинцовых кислотных аккумулятора, поддерживает их в заряженном состоянии, компенсируя саморазряд, но не перезаряжает их. Аккумуляторы должны быть подключены к источнику питания именно так, как показано на схеме, на минимальном расстоянии от блока питания, чтобы падение напряжения на проводниках при больших токах не влияло на их работу.
Обратите внимание, чтобы при отключенном сетевом напряжении блок питания не потреблял энергию от аккумулятора. Часто встречаюсь с такими блоками, у которых вентилятор запитан от выходных клемм. Тогда при выключении питания вентилятор будет работать от аккумуляторов и сажать их. Такой блок надо переделать, запитать вентилятор по другой схеме. Имейте в виду, что вентиляторы — самый уязвимый элемент во всей конструкции. Именно они ломаются, а их остановка приводит к перегреву и выходу из строя других элементов. Я использую блоки с массивными охлаждающими радиаторами, без вентиляторов. Это и позволило беспрерывно эксплуатировать устройство много лет.
Инвертор тоже покупной, выдает меандр (прямоугольник) с амплитудой 310 В, коэффициентом заполнения 1 / (корень из двух). Такое напряжение производители почему-то называют модифицированной синусоидой. Отработанную схему самодельного инвертора тоже скоро опубликую.
Все низковольтные соединения нужно делать достаточно толстым проводом минимальной длины. Ток по этим цепям может импульсно достигать 100 А. Я использовал медный многожильный провод 12 мм. Особенно обратите внимание на присоединение проводов к аккумуляторам. В местах этих соединений могут образовываться отложения оксидов, которые имеют высокое сопротивление и будут препятствовать надежной работе устройства.
Недостатком самодельного ИБП является низкий КПД при низких нагрузках. Бесперебойник на холостом ходу, то есть без нагрузки, потребляет около 100 Ватт. Без всякой нагрузки UPS сажает аккумуляторы за 35 часов.
Не следует соединять аккумуляторы параллельно. При больших нагрузках, а здесь нагрузки большие, не удается обеспечить, чтобы параллельно соединенные аккумуляторы нагружались одинаково. Виной тому разные сопротивления проводов и мест контакта на клеммах. Таким образом, работать будет только один аккумулятор из всех, он и выйдет очень быстро из строя.
Эксплуатация и обслуживание источника бесперебойного питания
Не забудьте регулярно следить за уровнем электролита в аккумуляторах. Больше ничего особенного делать не надо.
Бесперебойное отопление жилища
- Необходимость ИБП
- Разновидности ИБП
- Выбор и применение ИБП
- Полезные советы
Большинство систем отопления включает в себя несколько разных энергозависимых элементов. Чаще всего ими являются циркуляционный насос и автоматика отопительного котла.
Схема теплого пола с готовым модулем.
В случае отключения электрической энергии работа всей системы отопления прекращается.
Как не допустить этого? Решить эту проблему помогут устройства, которые называются источниками бесперебойного питания (ИБП). В народе они именуются словом бесперебойник.
Необходимость ИБП
На линиях электропередач иногда происходят обрывы проводов и другие аварии. В этом случае отключается автоматика отопительного котла. Котлы импортного производства могут навсегда выйти из строя. Все насосы останавливаются, теплоноситель из-за нарушения циркуляции перегревается. Это может привести к крупной аварии системы отопления. Спасти ее при отключении электричества можно попробовать несколькими способами:
- Создать такую систему, которая не имеет насоса и не зависит от электричества. Теплоноситель в такой системе должен циркулировать за счет гравитационной силы, возникающей при разности плотности жидкости в трубах подачи и обратного хода. Такая система требует применения труб довольно большого диаметра и не очень поддается регулированию.
- Защитить отопительную систему может бесперебойник, работающий от аккумулятора. В случае внезапного отключения электричества автоматически включается аккумулятор. Система продолжает работать. Для работы такого ИБП необходим инвертор, который преобразует постоянное напряжение в переменное. Все оборудование может быть установлено в любом помещении. Обслуживания бесперебойник не требует никакого. Только раз в несколько лет придется менять аккумуляторные батареи. Работает устройство бесшумно, стоимость его значительно ниже цены любого генератора.
- Для получения электрической энергии можно использовать дизельный или бензиновый генератор. Это не самый дешевый и не самый безопасный способ. При работе генератора не исключены скачки напряжения. Они могут повредить электронику управления котла. Генераторы имеют довольно большую мощность. Для их установки требуется специальное помещение. Эти агрегаты издают много шума, выделяют большое количество выхлопных газов, требуют постоянной заправки баков топливом.
Бесперебойник хорошо работает в системах отопления с газовыми котлами. Но большинство потребителей не знает, что твердотопливные котлы при перебоях с электроснабжением тоже могут выйти из строя. ИБП способны и их спасти от разрушения.
Вернуться к оглавлению
Разновидности ИБП
Схема подключения насоса теплого пола.
Источники бесперебойного питания существуют нескольких типов.
Линейный ИБП является представителем самой простой модели этих устройств. В нем нет стабилизатора напряжения. При отключении от электросети прибор самостоятельно подключается к питанию от аккумулятора.
Линейно-интерактивные ИБП оснащены простым стабилизатором напряжения. При подключении к аккумулятору на выходе образуется чистая синусоида, имеющая параметры 220В, 50 герц.
Бесперебойник двойного преобразования имеет систему стабилизации напряжения и возможность подключения к генератору.
Линейно-интерактивные приборы имеют меньшее внутреннее напряжение. Для их работы достаточно от 1 до 4 аккумуляторов. Такие системы самостоятельно осуществляют контроль уровня заряда аккумуляторов. При остаточной емкости 20% нагрузка от аккумуляторов отключается. В случае возникновения перебоев в электроснабжении приборы переводят питание на аккумуляторы. При возобновлении электроснабжения от магистральной сети все системы подключаются к ней.
Для обеспечения бесперебойной работы энергонезависимого котла подойдут маломощные инверторы CPS с индексами 2000 EI, 1500 PIE, 1000 EI, 1000 E, 600 E. Энергозависимый котел лучше комплектовать инверторами CPS с индексами 7500 PRO, 5000 PRO, 3500 PRO.
Вернуться к оглавлению
Выбор и применение ИБП
Схема подключения КИВ-1А с поверхностным центробежным насосом.
Отопительные системы в большинстве случаев используют в качестве топлива природный газ. Стабильная работа газового оборудования требует постоянного и стабильного электрического питания. При внезапном отключении электроэнергии система отопления отключается, теплоноситель остывает. Это может привести к выходу из строя всей системы отопления из-за лопнувших труб и радиаторов. Спасти ситуацию могут всевозможные устройства бесперебойного питания. Они гасят возможные скачки напряжения и на выходе выдают стабильный ток. Эти устройства выполняют функции стабилизатора и аккумулятора одновременно.
Проблему резервного питания автоматики и насоса отопительной системы можно решить несколькими способами. Самый недорогой заключается в простом приобретении аккумулятора, инвертора и зарядного устройства. Инвертор преобразует постоянное напряжение аккумулятора в переменное 220 В.
При выборе ИБП для системы отопления нужно заглянуть в инструкцию по применению. В данных о параметрах выходного напряжения должно значиться чистый синус. Устройства с другими обозначениями параметров (квазисинусоидальная форма, квази-синус, аппроксимированный синус) приводят к отказам автоматики управления, к перегреву и выходу из строя двигателя циркуляционного насоса, к отключению горелок системы отопления.
При отсутствии сетевого напряжения бесперебойник обеспечивает все энергозависимые элементы в системе отопления стабилизированным питанием. Для этого используется электроэнергия, запасенная аккумуляторными батареями.
Источники: http://teplowood.ru/besperebojniki-dlya-kotla-otopleniya.html, http://gyrator.ru/ups-sinus, http://1poteply.ru/otoplenie/besperebojnik-dlya-nasosa-otopleniya. html
Комментариев пока нет!
Выбираем источник бесперебойного питания (бесперебойник) для газового котла
Содержание
- Что такое ИБП и зачем он нужен?
- Основные типы источников бесперебойного питания
- Как правильно выбрать и подключить ИБП
- Рейтинг популярных моделей и отзывы владельцев
Введение
Современные газовые котлы напичканы сложной электроникой которой необходимо постоянное и качественное электропитание. При перебоях с подачей электроэнергии или при аварии в электросети ваш отопительный прибор просто перестанет работать и вы останетесь замерзать в своем частном загородном доме. Для того, чтобы это не случилось владельцы используют источник бесперебойного питания (ИБП) для газовых котлов.
В этой статье мы расскажем о том зачем нужен бесперебойник и какие бывают виды, как выбрать лучший и правильно подключить своими руками. В заключении мы рассмотрим наиболее востребованные у потребителей модели источников бесперебойного питания (UPS) и приведем несколько отзывов владельцев об их работе.
Что такое ИБП и зачем он нужен?
Всем нам знакома ситуация когда электричество вдруг внезапно пропадает, свет гаснет и приходится зажигать свечи. Если вы живете в доме с центральным отоплением это еще пол беды – посидите некоторое время при свечах без телевизора и компьютера.
Фото 1: Источник бесперебойного питания с подключенной АКБ
Совсем другое дело когда вы живете загородом в частном доме и используете для отопления энергозависимый газовый котел. Без электропитания он перестанет работать и в скором времени вы начнете замерзать.
Чтобы избежать подобной ситуации у владельца загородного дома есть несколько выходов:
- Использовать в системе отопления энергонезависимый газовый котел, у которого вся автоматика работает механически и не требует электропитания. На рынке есть подобные модели, но их эффективность значительно ниже чем у тех, которые управляются современной электроникой.
- В пару к газовому котлу с электронным блоком управления подключить энергонезависимый. Такой вариант конечно хорош, но дорог т.к. потребуются затраты на покупку второго котла и его подключение к системе отопления.
- Полностью отказаться от газа или поставить резервный отопительный прибор на твердом топливе, например такой как отопительный твердотопливный котел «Каракан». Система из двух котлов будет также стоить очень дорого, а отопление дома дровами и углем имеет свои существенные недостатки.
- Купить и установить источник бесперебойного питания для газового котла, который позволит устройству отопления продолжить функционировать до тех пор, пока напряжение в сети снова не появится. Такой вариант наиболее предпочтителен как по простоте установки, так и по финансовым соображениям.
Давайте разберемся, что такое ИБП, из каких основных блоков он состоит и как работает. Источник бесперебойного питания включает в себя:
Инвертор для котла отопления играет очень важную роль. Он преобразует постоянное напряжение 12В от аккумуляторов, в переменное 220В с идеальной формой синусоиды, которое необходимо для правильной работы автоматики газового котла и системы отопления.
Стабилизатор напряжения
Для того чтобы привести низкокачественное питание электросети к уровню и виду необходимому для корректной работы электроники используется стабилизатор напряжения для газового котла. Встречаются как реализации в одном блоке с инвертором так и отдельные устройства.
Аккумуляторные батареи
Один или несколько встроенных или внешних аккумуляторов накапливают заряд и в случае отключения питания в основной сети, служат источником электропитания для газового котла и других устройств системы отопления.
Фото 2: Подключение бесперебойника к газовому котлу
Принцип работы бесперебойника довольно прост. В обычном режиме газовый котел питается от сети и параллельно заряжает аккумуляторы ИБП. В тот момент, когда электропитание вдруг пропадает, источник бесперебойного питания переключается на работу от батарей, до тех пор пока напряжение в сети вновь не появится. При возобновлении электроснабжения, бесперебойник возвращается к обычному режиму работы от сети и заряду аккумуляторов.
Вернуться к оглавлению
Основные типы источников бесперебойного питания
Вроде бы схема работы ИБП проста и понятна, однако существуют различные варианты ее реализации. От того каким маршрутом напряжение из электросети попадает в газовый котел или другое устройство системы отопления, различают несколько основных типов:
Оффлайн (Off-line)
ИБП оффлайн типа устроены довольно просто. Они состоят из блока аккумуляторных батарей, выпрямителя, инвертора и коммутирующего реле. Выпрямитель преобразует переменное напряжение 220В в постоянное 12В от которого заряжаются батареи. Инвертор напротив из постоянного напряжения 12В делает переменное 220В с идеальной формой синусоиды, которое отлично подходит для питания газового котла.
Фото 3: Схема работы ИБП оффлайн типа с газовым котлом
До тех пор пока напряжение в сети на должном уровне, оно подается напрямую в нагрузку и на зарядку аккумуляторов. Когда электропитание в сети пропадает или становится ниже допустимых значений, реле переключается на блок АКБ и питание нагрузки происходит за счет них.
Основное достоинство бесперебойников этого типа сравнительно низкая цена. Однако, есть у них и минусы, такие как отсутствие стабилизации напряжения и задержка в переключении реле. При использовании источников бесперебойного питания оффлайн типа, систему следует дополнительно комплектовать стабилизатором напряжения.
Линейно-интерактивные (Line-interactive)
По свое структуре полностью копируют ИБП оффлайн типа, но с одним существенным преимуществом — на входе устанавливается стабилизатор напряжения. Благодаря этой доработке снижается количество переключений с сети на АКБ и обратно.
Фото 4: Принцип работы линейно-интерактивного источника БП
Линейно-интерактивные модели служат гораздо дольше моделей оффлайн типа. Однако в момент переключения реле, пусть и очень короткий, газовое оборудование остается без электропитания. Этого недостатка лишен следующий тип источников БП.
Онлайн (On-line)
В бесперебойниках онлайн типа все происходит немного по другому. Сетевое напряжение проходя через ИБП подвергается двойному преобразованию. На первом этапе выпрямитель преобразует переменное напряжение 220В в постоянное 12В, которое подается на заряд АКБ и на инвертор. Инвертор делает обратное преобразование и на вход газового котла подается идеальная синусоида 220В.
Фото 5: Принцип действия источника бесперебойного питания онлайн типа
Главные достоинства источников бесперебойного питания этого типа это идеальная форма выходного напряжения, а также мгновенное переключение на работу от аккумуляторных батарей. Единственный минус таких устройств это высокая цена.
Для газовых котлов лучше использовать ИБП онлайн типа, т.к. именно они способны обеспечить его напряжением необходимого качества, однако их цена довольно высока. В качестве бюджетного варианта стоит рассматривать линейно-интерактивные ИБП или приборы оффлайн типа с внешним стабилизатором.
Итак, с типом источника бесперебойного питания мы определились, можно переходить выбору по конкретным параметрам.
Вернуться к оглавлению
Как правильно выбрать и подключить ИБП
На какие параметры следует в первую очередь обратить внимание при выборе бесперебойника для газового котла? Давайте рассмотрим их все по порядку. Начнем с самых важных:
Рассчитываем мощность ИБП
Для того, чтобы определиться с этим параметром нужно сложить электрическую мощность всех приборов, которые будут от него питаться: газовый котел, циркуляционные насосы и т.п. Следует учесть, что пусковые токи могут в 3 раза превышать номинальные, поэтому потребляемую мощность каждого насоса нужно смело умножить на 3. Полученную сумму умножаем на 1,2-1,3 в результате и получим необходимую мощность источника бесперебойного питания.
Определяем необходимое время автономной работы
Вспомните, как часто у вас пропадает электропитание и как долго его нет? В соответствии с этими данными планируем максимальное время автономной работы и приобретаем соответствующее количество аккумуляторных батарей.
Выбираем тип АКБ
Для газовых котлов подойдут батареи изготовленные по технологии AGM и AGM GEL. Многие спрашивают, можно ли подключать к ИБП для газового котла автомобильные аккумуляторы? Использование стартерных автомобильных АКБ крайне не желательно. Они рассчитаны на кратковременную нагрузку для пуска двигателя. При длительном нахождении в рабочем состоянии они быстро выйдут из строя, плюс ко всему они боятся глубокого разряда. Еще один их минус в том, что электролит находится в жидком состоянии и велика вероятность испарений, что крайне не желательно в жилых помещениях.
Итак мы выбрали подходящий ИБП и необходимое количество аккумуляторных батарей к нему, теперь можно смело переходить к подключению всего комплекта к газовому котлу. Установку источника бесперебойного питания нужно производить в чистом, не пыльном помещении вдали от источников влаги. Бесперебойник не следует чем либо накрывать, чтобы не мешать работе его системы охлаждения.
Фото 6: Последовательное подключение трех АКБ к источнику БП
При наличии одной батареи ее плюсовая клемма подсоединяется к плюсовой ИБП, минусовая к минусовой соответственно. При наличии нескольких АКБ они соединяются последовательно: плюс каждой батареи соединяется с минусом соседней, свободные клеммы на АКБ подключатся к соответствующим разъемам бесперебойника.
Вернуться к оглавлению
Рейтинг популярных моделей и отзывы владельцев
В заключении нашего рассказа приведем небольшой обзор популярных моделей источников бесперебойного питания, наиболее востребованных среди владельцев газовых котлов:
ИБП «Штиль»
ИБП «Штиль» специально разработан для бесперебойного питания элементов систем отопления. Он относится к линейно-интерактивному типу с внешними АКБ. На выходе устройство выдает чистую синусоиду 220В/50Гц. Для удобства контроля состояния прибора он снабжен светодиодными индикаторами режимов работы.
Фото 7: Бесперебойник «Штиль» для систем отопления
Модель разработана для горизонтальной установки и имеет компактные размеры. Ниже приведены основные технические характеристики источников бесперебойного питания «Штиль»:
Рабочее напряжение, В
Один из владельцев бесперебойника «Штиль», специально для kotlydlyadoma. ru рассказал о своем опыте его использования в небольшом отзыве:
Долго читал форумы в поисках лучшего источника бесперебойного питания для газового котла «Baxi» и в итоге остановился на модели «Штиль» АБП-150Т мощности которой вполне достаточно для моих целей. Также приобрел две аккумуляторные батареи по 40 Ач которые подключил последовательно. Вот уже пол года как он у меня работает, электропитание отключали за это время несколько раз и ИБП успешно справлялся со своей задачей.
Андрей Владимирович, Новосибирск
ИБП «Teplocom»
Компания «Бастион» предлагает всем владельцам газовых котлов источники бесперебойного питания онлайн типа. Прибор учитывает высокие пусковые токи и без каких либо задержек выдает на выход синусоидальное напряжение идеальной формы частотой 50Гц. Модель рассчитана на работу с двумя АКБ по 12В, емкостью от 40 до 200 Ач.
Фото 8: ИБП «Teplocom» для газовых котлов от компании «Бастион»
Бесперебойник может крепится на стену в 4 разных положениях. Для установки на пол в комплекте предусмотрен комплект съемных ножек. Модель прекрасно подойдет для популярных моделей газовых котлов таких как: Vaillant, Baxi, Протерм. Основные технические характеристики бесперебойников «Teplocom» от компании «Бастион»:
Рабочее напряжение, В
О своих впечатлениях от владения ИБП «Teplocom» нам рассказал один из его владельцев:
Долго читал на форумах, как лучше лучше решить проблему отключения газового котла при перебоях с электропитанием. Сначала были мысли установить простенький резервный котел «Эван» Warmos для отопления дровами и углем в случае чего. В конечном итоге все-таки решил приобрести новинку от компании «Бастион», источник бесперебойного питания «Teplocom» 600 с комплектом аккумуляторных батарей. Прибор гармонично разместился на стене котельной, а АКБ поставил на специальный стеллаж. ИБП работает совершенно бесшумно и ничем о себе не напоминает.
Павел Андреевич, Нижний Новгород
В завершении нашего рассказа посмотрите небольшое видео о том как выбрать и подключить ИБП к котлу отопления:
Вернуться к оглавлению Заключение
С учетом качества отечественных электросетей установка ИБП для системы отопления просто необходима, если вы конечно не хотите замерзнуть в своем загородном при очередном отключении газового котла. Мы надеемся, что наша статья помогла вам выбрать лучший источник бесперебойного питания для вашей системы отопления.
©2017 Котлы для дома. Все права защищены.
Карта сайта
Источники: http://domotopim.ru/obsluzhivanie-otopleniya/komplektuyushhie-i-rasxodnye-materialy/bespereboynik-dlya-otopleniya.html, http://restart24.ru/otoplenie/ibp-dlja-kotla-svoimi-rukami-2.html, http://kotlydlyadoma.ru/kakoj-nuzhen-besperebojnik-dlya-gazovogo-kotla.html
Бесперебойник для котла своими руками
Не секрет, что в деревнях, сёлах и даже коттеджных поселках стабильность напряжения является головной болью для местных жителей. Ладно, если чайник выйдет из строя, но когда неисправность касается газового котла, то финансовые потери могут сильно ударить по карману. Даже безобидное временное отключение электропитания может привести к серьезным последствиям.
Представьте ситуацию, когда в морозную зиму временно отключили электричество или произошел резкий скачок. И, конечно же, в самый нужный момент вас не оказалось дома. На самом деле такая ситуация далеко не редкость, сам с ней сталкивался. Благо, добрые соседи сообщали. Хотя пару раз просто чуйка выручала.
Вообще это может обернуться не только тем, что лопнут трубопроводы, но и возможна серьезная поломка собственно отопительного приспособления. Ремонтировать его – задача отнюдь не из дешевых, к тому же не всегда необходимые комплектующие оказываются доступны.
Всего этого можно избежать, поставив лишь один несложный девайс – источник бесперебойного питания (ИБП).
Какой источник лучше выбрать, читайте в другой статье: Источник бесперебойного питания (ИБП) для газового котла отопления. Как выбрать. Лучшие модели.
В этой статье поговорим о том, как сделать ибп для котла отопления своими руками.
Можно ли использовать источник бесперебойного питания, сделанный своими руками
Можно. Существую множество способов для решения задачи, придуманных нашими Кулибинами. Мы же рассмотрим один из них – сделать с компьютерного UPS бесперебойник для котла.
Задача вполне решаема, особенно если в ваших запасах есть старая аккумуляторная батарея и компьютерный бесперебойник с истощенным до нуля аккумулятором. Если нет, то можете посмотреть на авито или других площадках, люди часто продают ненужный «хлам».
Схема бесперебойника для котла своими руками
Для начала рассмотрим примерную схему, которую мы должны собрать.
Как видно из схемы, все достаточно просто. Теперь разберем все этапы сборки пошагово.
Как сделать бесперебойник для котла отопления
Итак, дано: нам понадобится сделать источник бесперебойного питания для котла отопления своими руками.
Теперь приступим к решению. Надо сказать, что наиболее «привередливая» часть каждого ИБП, вне сомнения, — это его АКБ.
Продолжительность ее работы в приспособлениях для бесперебойного питания связана с множеством обстоятельств:
- качество самого изделия;
- интенсивность и способ эксплуатации аппаратуры;
- срок службы и т. д.
Характерно, что даже в покупных ИБП для газового котла дают сбой и отказываются работать как раз аккумуляторные батареи.

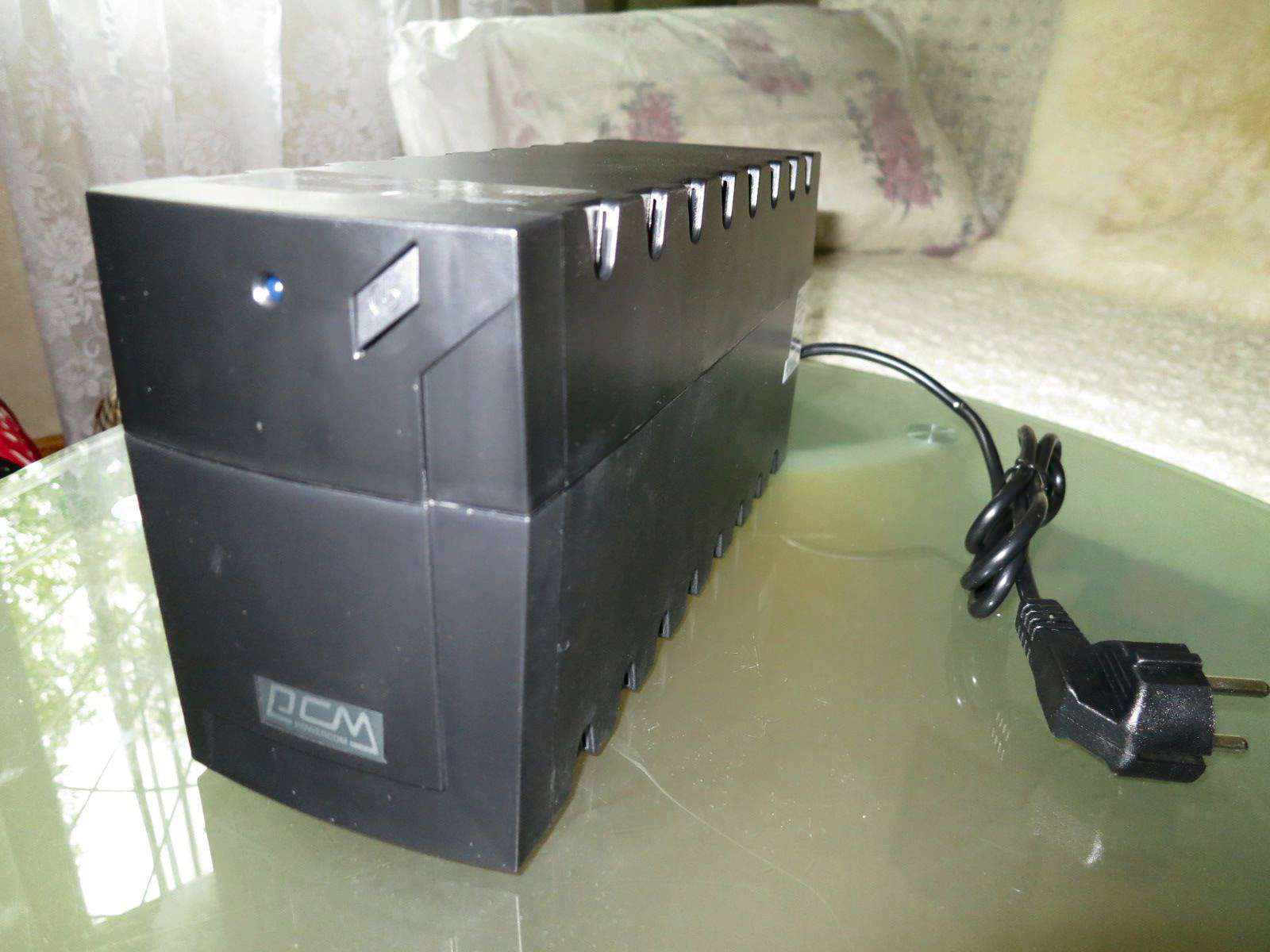

В общем, в моем распоряжении оказался УПС Mustek Power 800, но это не панацея, фактически они все идентичны.
Бесперебойник для котла из Mustek Power 800 или других UPS
Чтобы собрать бесперебойник для котла своими руками для начала необходимо разобрать наш компьютерный УПС. Схема разборки бесперебойника начинается со снятия крышки корпуса. Делается это без каких-либо специфических затруднений – от вас потребуется выкрутить саморезы на корпусе изделия и затем снять панель, расположенную сверху.
Далее следует вынуть отработавший свое источник питания из ИБП. Тем самым вы подготовите пространство, в которое можно будет поместить вентилятор. Кстати, его мы можем также снять со старого ПК ну или купить, может друзья отдадут.
Да, придется немного заморочиться если охота сэкономить денежки и поковыряться на славу, не каждому это дано, но я верю в вас.

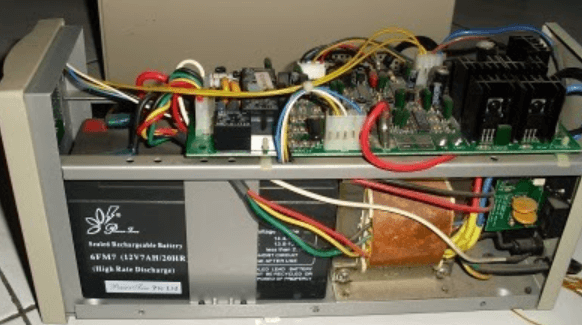

Завершив удаление батареи со старого устройства, следует снять переднюю панель этого прибора, именно здесь мы видим индикаторы активности и клавишу «вкл». Как раз там, где прежде находилась передняя панель, мы и поставим вентилятор-охладитель.
Устранить зазоры вокруг него, чтобы охлаждение работало без помех, поможет металлизированный скотч.
Бесперебойник для котла из автомобильного аккумулятора
Для того, чтобы выбрать надежный источник питания, воспользуемся автомобильным АКБ. Переходим к стадии присоединения автомобильной АКБ к собранному нами приспособлению.
В этом случае необходимо применить (поскольку в токе здесь немало ампер), проводку большого сечения. Достаточно взять проводку сечением примерно шесть квадратов.
По умолчанию место для подсоединения проводов предусмотрено на тыльной панели, но перенести эти отверстия вы можете куда пожелаете, в любом месте вашего ИБП.
Картинка взята с сайта www.krasotizemli.ruВоспользовавшись этим ноу-хау, вы сможете собрать самодельный бесперебойник из самых недорогих деталей и компонентов. Такое изделие стоит гораздо дешевле, нежели «магазинное».
Не следует упускать из виду, что при сборке самодельного ИБП необходимо четко понимать, насколько мощный у вас отопительный котел – слишком слабый бесперебойник может его «не потянуть».
Кроме того, неукоснительно следуйте главному правилу по технике безопасности: разбирать и даже слишком активно заряжать/разряжать автомобильные аккумуляторы очень опасно: возможны отравление токсичными веществами, взрыв или возгорание.
Проверка работы компьютерного бесперебойника на котле
В ходе данной процедуры следует обозначить две стадии:
- Контроль зарядки аккумулятора.
- Поверка работоспособности котла с установленной АКБ.
Для того чтобы удостовериться в том, что батарея заряжается, включите наш бывший УПС. Нужно подождать, хотя бы не менее получаса. По возможности снимите (отвинтите) батарейные пробки, чтобы визуально проконтролировать состояние внутри блока. Там, как правило, происходит небольшое пузырение, но если раствор закипает, то подается избыточный заряжающий ток. Необходимо или использовать более емкую АКБ, либо перенастроить зарядное устройство на пониженный ток.
Для того чтобы протестировать работоспособность всей системы, необходимо провести проверку, не подключая котел к энергосети, запитав устройство от нашего самодельного ИБП.
Обратите внимание: следует избегать подключения сторонних потребителей. И обязательно засеките продолжительность автономной работы системы для того, чтобы понимать, насколько времени хватит запаса зарядки АКБ.
Кстати: Используйте источник бесперебойного питания для газового котла в паре со стабилизатором напряжения. Это поможет увеличить срок службы ИБП.
Читайте больше на нашем сайте: Нужен ли стабилизатор напряжения для газового котла.
Как рассчитать ИБП
Важнейшая задача – правильно рассчитать параметры. Как правило, котлу не требуется очень мощный источник питания – обычно 300-350 Вт на один насос, а на пару насосов – 450-550 Вт.
При выборе аккумуляторов следует отдавать предпочтение наиболее емким моделям. Срок службы ИБП напрямую зависит именно от данного параметра. Например, батарея емкостью 45 ампер-часов обеспечит порядка 8 ч работы, а источник питания на 95 ампер-часов позволит системе работать почти сутки.
Емкости аккумулятора должно соответствовать и зарядное устройство.
Выбор инверторов
На всякий случай скажу, что инвертор — это и есть по сути бесперебойник, если не считать подключенные отдельно АКБ. Это важнейший компонент системы, преобразующий постоянный ток аккумулятора в потребительский переменный (220 В).
Специалисты советуют применять модели класса CPS (в частности, 3500, 7500 и 5000 PRO).
В предыдущем разделе мы говорили о том, как можно собрать инвертор собственными руками из компьютерного бесперебойника. Но отрегулировать его работу без опыта и специальных приспособлений сумеет далеко не каждый.
Вообще для сборки ИБП подойдет далеко не каждый инвертор. Эти устройства производятся различной мощности, дизайна, отличаются по способу передачи сигнала. В нашем случае оптимальным выбором станет модель инвертора 12 на 220 В. При этом, в зависимости от характеристик котла, можно выбрать модель с максимальными либо минимальными характеристиками (300 Вт и 600 ВТ соответственно).
Надо сказать, что в этом сатье мы лишь поверхностно касаемся выбору инвертора, более подробно читайте на нашем сайте переходя по ссылки ниже👇
Рекомендуем: Как выбрать ИБП (инвертор) для газового котла. Лучшие модели.
Итак, установить ИБП на котел – задача не самая сложная. И справившись собственными силами с этой задачей, вы в дальнейшем сумеете без особых затруднений проводить плановое техобслуживание системы, выполнять различный мелкий ремонт. Чаще всего потребуется замена аккумуляторов, а также регулярно контролировать техническое состояние всей системы в целом.
Что касается места для бесперебойника, то удобнее всего поместить его в подвале либо полуподвале, чтобы не заполнять полезный объем верхних помещений. Очень важно найти для устройства сухое помещение, поскольку влага крайне опасна для его контактов, поэтому настоятельно рекомендуется поставить устройство в специальный шкафчик с плотно закрывающейся дверцей.
Выводы
Устройство для бесперебойного питания (в том числе бесперебойник для газового котла из ИБП компьютера) – нужная вещь в любом доме, которая обеспечивает стабильную работу системы отопления, предотвращая различные аварии и ЧП, помогая избежать недешевого ремонта. ИБП – это оптимальный способ преодолеть неприятности с перебоями в энергоснабжении. Магазинный вариант недешев, но сделать его аналог вполне по силам каждому. Самодельный вариант стоит минимум вдвое дешевле, не уступая заводскому в производительности и надежности.
Также советую почитать: Почему тухнет газовый котел и Из-за чего происходит задувание пламени газового котла
on-line и off-line, какие лучше для котла
Современные котлы для отопления — это уже не просто агрегат для сжигания топлива. Это достаточно сложные и технологичные системы, большая часть которых может работать только при наличии питания в электросети. И дело не только в том, что циркуляция воды в системе обеспечивается насосами, а и в том, что в котлах имеется автоматика, управляющие устройства, которые не просто потребляют электричество (пусть и немного), но и очень требовательны к его «качеству».
Чтобы не зависеть от наличия электричества есть несколько путей:
- Сделать систему отопления энергонезависимой. Не самый привлекательный вариант в том смысле, что такие системы недостаточно эффективны и потребляют больше топлива, чем аналоги с автоматикой.
- Иметь две системы отопления: одну с автоматикой, и как резервную – энергонезависимую. Идея хорошая, но дорогая – одна система стоит денег немалых, а две – и того больше. Но в некоторых случаях – при жестокой зиме и частых и продолжительных отключениях электропитания это, может, и единственный выход.
- Сделать свою собственную систему более энергонезависимой при помощи источников бесперебойного питания – ИБП (или UPS в англоязычном варианте).
Многим знакомы эти устройства: практически у всех владельцев стационарных компьютеров есть такие блоки бесперебойного питания, но для котлов они не совсем подходят. Задачи у них разные: для компьютерного бесперебойника главная задача – обеспечить вам время на правильное выключение системы. Это максимум 5-15 минут. Для котлов ситуация другая – требуется работоспособность на продолжительное время – до возобновления подачи электропитания.
Отличаются и требования к форме питания: ИБП для компьютеров часто выдают не синусоиду (которая требуется автоматике котла), а импульсы со срезанной верхушкой, больше напоминающие прямоугольные. Для работы автоматики котла важна именно правильная синусоидальная форма. Требуется еще совпадение по фазе, что непринципиально для компьютера. Только при наличии такого питания автоматика и сам котел будут функционировать долго. Во всяком случае, так заявляют производители. Опыт эксплуатации это подтверждает. В общем, как аварийный выход бесперебойник для компьютера подходит, как постоянный – вряд ли.
Какие бывают ИБП
Источники бесперебойного питания делятся на два класса: on-line и off-line. Более дешевые ИБП off-line класса, так как из-за особенностей работы они конструктивно проще: пока напряжение в сети присутствует и не очень отличается от заданных параметров, они пропускают электропитание транзитом. При пропадании напряжения или при достижении одним из параметров порогового значения, сеть отключается, подключаются аккумуляторные батареи. В чем недостаток? В том, что на вход автоматики подается напряжение не идеальное ни по форме, ни по номиналу. Это, конечно, лучше, чем ничего, но не дает гарантии безаварийной работы.
Бесперебойники для котла класса on-line подключены постоянно, в них происходит постоянное преобразование сетевого напряжения и «выравнивание» характеристик. Для этого напряжение преобразуется дважды:
- входное напряжение сети трансформируют в постоянное — 12 В,
- затем его снова преобразуют в переменное 220 Вольт и частотой 50 Гц.
Это двухступенчатое преобразование необходимо для стабилизации параметров электропитания: на выходе такого ИБП всегда напряжение 220 В, частота 50 Гц и идеальная синусоида. Кроме того, в этих устройствах аккумуляторы подключены в буферном режиме (постоянно подзаряжаются).
Какой лучше для котла
Использовать источники бесперебойного питания нужно не только для работы системы на время пропадания электроэнергии. По уверениям организаций, обслуживающих котлы отопления, самой частой поломкой является именно выход из строя автоматики из-за сбоев электропитания. Причем повреждения такие, что или требуют полной замены (а это как минимум 100-150$) или замены микропроцессоров, что по цене может быть даже больше (вместе с работой по замене).
Для продления срока бесперебойной работы автоматики и котла в целом, требуется стабильное напряжение, близкое по форме к идеальной синусоиде. К сожалению наши электросети выдают такие характеристики, что большая часть оборудования быстро начинает сбоить и выходить из строя. Потому использование ИБП для котла, имеющего автоматическое управление, крайне желательно. Требуемые параметры электропитания обеспечивает именно on-line класс, потому такой вариант можно признать лучшим, как для газовых котлов, так и для автоматизированных твердотопливных, дизельных или электрических.
Купить UPS для котла класса off-line целесообразно в том случае, если у вас есть общий стабилизатор электропитания на дом, или будет установлен портативный непосредственно перед бесперебойником. Тогда напряжение «выравнивается» на стабилизаторе, а затем транслируется через ИБП, который при необходимости подключит электропитание от АКБ.
Виды ИБП и их классификацияОпределяем мощность ИБП и емкость аккумуляторов
Выбор ИБП для газового котла не заканчивается с определением класса устройства. Необходимо подобрать еще мощность. Для этого необходимо суммировать мощность всех устройств, которые обеспечивают работоспособность системы отопления (насосы, автоматика и турбины газоудаления, если такие есть). В принципе, это и есть искомая мощность, но для пиковых нагрузок во время пуска системы требуется запас порядка 20-30% и больше.
Хоть котлы для отопления оборудование и энергозависимое, но потребляют совсем немного электричества: средняя потребляемая мощность котла с насосом – до 150 Вт. Для обеспечения работы такого котла с одним насосом требуется ИБП мощностью в 300 Вт. Если насоса в системе два – нужен уже прибор на 400-500 Вт.
Бесперебойник для газового котла нужен с выходным напряжением в виде синусоиды, а не меандраДля обеспечения длительной работы котла при аварии на линии электропередач (1-2 часа) требуется некоторое количество аккумуляторных батарей. Понятно, что чем больше емкость батареи, тем продолжительнее гарантированное время работы. Но на выбор емкости аккумулятора влияет такой параметр ИБП, как мощность зарядного устройства. Чтобы определить, какой емкости батарею зарядит ваш бесперебойник, ток заряда умножьте на 10. Если ток заряда 7,5 А, то емкость заряжаемой батареи может быть 75 А/ч.
Заряжать можно и большие батареи, но тогда их заряд будет неполным, что приведет к более быстрому выходу их из строя. Зарядка менее мощных батарей большими токами также нежелательна: сокращается срок их службы. Потому использование батарей больших емкостей не всегда дает хороший результат: может даже возникнуть ситуация, когда котел от бесперебойника не работает. Скорее всего, из-за недостаточного тока зарядки, аккумулятор не заряжается, следовательно, питание не подается.
С чем еще нужно определиться — с типом аккумулятора. Они могут быть гелиевые или жидкостные (обычные). Гелиевые – более надежны и долговечны, но стоят раза в 2-3 дороже (срок службы и надежность далеко не пропорциональны цене). Независимо от типа они должны быть герметичными необслуживаемыми, так как использоваться будут в жилом помещении или вблизи от него. В принципе, более целесообразно покупать обычные автомобильные необслуживаемые аккумуляторы – это гораздо дешевле даже с учетом их более частой замены (по сравнению с гелиевыми).
Чтобы легче было определить, на какое время будет гарантирована работа оборудования в зависимости от потребляемой мощности, емкости батарей и их количества, смотрите таблицу.
|
Некоторые модели ИБП и их отличия
ИБП «Фантом» или Phantom для котлов отопления – изделие украинской фирмы. Относится к классу on-line устройств. Имеет нечасто встречающуюся, но полезную функцию – экономный режим работы «Эко», который позволяет продлить работу аккумуляторной батареи без дозарядки. Заявляется также о наличии интеллектуального зарядного устройства, которое продлевает эксплуатационный период АКБ.
ИБП «Фантом» для котлов отопленияИнвертор «Штиль» PS12-300A — имеет очень большой срок службы – 30 лет, может заряжать большое количество батарей, обеспечивает безопасное и надежное подключение АКБ. Это устройство разрабатывалось для автомобилей, но параметры на выходе достаточно стабильны, чтобы обеспечить работоспособность чувствительной к питанию техники.
Выпускает «Штиль» и источники бесперебойного питания on-line типа, но называет их АБП – агрегаты бесперебойного питания. Мощность агрегатов – 150-400 Вт, опционально поставляются две батареи на 12 В. Есть у этого прибора одна очень интересная функция – переход в режим «байпас» при перегрузке.
ИБП «Штиль» для котлов отопленияИБП «Бастион» — устройства on-line класса, обеспечивают стабильную синусоиду на выходе (искажение менее 5%), выпускаются мощностью 500-800 Вт. Имеют неплохие отзывы, отличаются повышенной надежностью.
ИБП «Бастион» для котлов отопленияИБП «Люксеон» для котла. Модель Luxeon UPS-500LU — отзывы вкратце такие: после отключения и перезарядки не «помнит» предыдущего состояния и включается самопроизвольно, что приведет, в конце концов, к выходу из строя котла. Еще один недостаток – писк во время работы от АКБ, кроме того, при переключении на работу от аккумулятора и обратно котел часто выдает ошибку и не работает. О других моделях ИБП этого производителя отзывов не нашлось, но конкретно эту модель вряд ли можно рекомендовать для использования.
В этом видео вы увидите тест некоторых ИБП, которые недавно появились на рынке. Этот материал позволяет объективно оценить насколько реальные характеристики отвечают заявленным.
Как сделать бесперебойник для котла
Стоит ли собирать ИБП своими руками? Возможно. Все зависит от того, насколько вы разбираетесь в электротехнике. Но даже самые лучшие устройства, собранные своими руками, очень часто уступают по надежности и качественным показателям промышленным аналогам. Какой может быть экономия? Если собирать ИБП из готовых блоков, то сэкономить удастся порядка 30% стоимости, если делать все самому – порядка 60-70%.
Приведем пример самодельного UPS большой мощности, который может обеспечивать бесперебойную работу большого количества электроники и бытовых приборов. Максимальная мощность всех приборов – 1 кВт, принцип действия — on-line, т.е. включен постоянно, форма выходного напряжения — синусоида.
ИБП для котла своими руками. Принципиальная схемаЧто необходимо для ИБП
- Импульсный блок питания с высоким КПД и мощностью, именно 28,8 В на 50 А. Такое напряжение дает возможность подключить аккумуляторы напрямую без переходников и обеспечить их полный и постоянный заряд (схема работает уже 8 лет и никаких проблем не возникло).
- Два свинцовых автомобильных аккумулятора на 12 В и 200 А/ч.
- Инвертор, который на выходе дает меандр 310 В и коэффициент заполнения 1.
- Силовой резонансный фильтр высших гармоник. Его придется изготовить самостоятельно.
Все составляющие покупаете на рынке или в магазинах, соединяете, как показано на схеме, и ИБП своими руками готов, причем поддерживает он работу не только котла и насоса, а также компьютера, освещение, работу насоса водоснабжения и т.д. Главное, чтобы суммарная мощность не превышала предельно допустимую. Но, понятно, чем меньшая будет нагрузка, тем дольше будут работать приборы. Хотя, при низких нагрузках именно этот ИБП имеет низкий КПД: на холостом ходу он сажает батареи за 35 часов.
Советы по сборке фильтра высших гармоник
Главная трудность во всей схеме – собрать резонансный фильтр высших гармоник, которые позволит на выходе получить переменное напряжение в 50 Гц и формой, близкой к синусоиде. Схема его проста. Основное – расчет параметров. Элементы контуров рассчитываются и изготавливаются одинаково, собираются только потом по-разному – один контур последовательный, второй – параллельный, но оба настроены на частоту 50 Гц.
Силовой резонансный фильтр высших гармоникКонденсаторы были взяты не полярные на мкФ. Можно собрать из двух фазосдвигающих по 50 мкФ, соединив их параллельно.
Далее нужно произвести расчет параметров катушек индуктивности под тот сердечник, который есть у вас в наличии. Чтобы получился нужный дроссель, в сердечнике нужно будет сделать зазор (если нужен зазор в 1 мм, прокладка в Ш-образном сердечнике должна быть в два раза тоньше – 0,5 мм).
Вот формулы для расчета параметров:
- {Зазор, мм} = 1.257E-3*{Максимально возможная сила тока, А}*{Количество витков}
- {Количество витков} = 1.257E6*{Максимально возможная сила тока, А}*{Индуктивность дросселя, Гн} /{Площадь сечения сердечника,мм2} – полученное значение округляем в большую сторону
- Для параллельного контура {Максимально возможная сила тока, А} = 1. 4*220 В/ 28* {Частота сигнала, Гц – 50Гц}*{ Индуктивность дросселя, Гн}
- Для последовательного контура: {Максимально возможная сила тока, А} =1.4*{Мощность нагрузки, Вт}/220 В.
Пример расчета приведен ниже
Расчет параметров на 1кВт мощностиСоветы по сборке ИБП своими руками
Аккумуляторы должны быть подключены параллельно на небольшом расстоянии от бесперебойника – чтобы уменьшить снижение напряжения при работе под нагрузкой. Все соединения делать толстым многожильным медным проводом, так как пиковые значения силы тока могут быть до 100 А. Соединения делать максимально надежными, особое внимание уделять местам соединения проводов с клеммами аккумуляторов. Эти соединения потребуется периодически проверять, так как они часто окисляются, повышая сопротивление и ухудшая работу системы. Из технического обслуживания понадобиться еще только регулярное отслеживание уровня электролита в АКБ.
Блок питания из бесперебойника своими руками, самодельный UPS
Виды и принцип работы ИБП
Прежде чем приступить к изготовлению источника бесперебойного питания для котла отопления, следует разобраться, какие имеются их разновидности. Все ИБП можно разделить на три типа:
- Back UPS – не преобразовывает и не стабилизирует энергию. При отсутствии электричества просто начинает его вырабатывать. Это самый простой тип устройства и самый дешевый. Применяется, если проблемы с энергией возникают крайне редко, и защищает оборудование от перегорания.
- Smаrt UPS – наиболее популярная модель источника бесперебойного питания, поскольку стоит недорого, но способна принести большую пользу, чем предыдущий представитель приборов. Данный тип ИБП способен стабилизировать незначительные перепады напряжения, а при отсутствии энергии некоторое время подпитывает оборудование, а потом плавно отключает. Это позволяет обезопасить отопительную систему от выхода из строя.
- Online – имеет двойной преобразователь напряжения благодаря мощным встроенным инверторам. При наличии такого источника бесперебойного питания качество поставляемой электроэнергии не имеет значения. Такой вид ИПБ преобразовывает и стабилизирует 100% входящего потока электричества. Стоимость такого прибора достаточно высока и резонно его применять в районах, где есть систематические перепады напряжения.
Выбор типа ИБП в первую очередь зависит от качественного уровня поставляемой энергии. При применении источника бесперебойного питания для котла отопления можно сделать простую модель, которая будет препятствовать выходу из строя отопительного оборудования при резком отключении электроэнергии. Кроме того, ИБП еще какое-то время будет питать систему, что даст время для устранения аварийной ситуации, сохранив тепло в доме.
APC Back-UPS 650VA (BX650CI-RS).APC Smart-UPS 1500VA USB.Онлайн ИБП СИПБ2КА.8-11 (ДЕШК.435241.017-01).Teplocom-300.SKAT-UPS 1000 (24V).ИБП серии Ecovolt PRO.Mustek PowerMust 1000 Offline 1000VA (600W). SVEN Reserve Home-800.
Для справки! Некоторые современные модели отопительных котлов оснащены стабилизаторами напряжения, но, как правило, стоимость таких приборов достаточно высокая. Поэтому дешевле купить котел без данной опции и самостоятельно оснастить его источником бесперебойного питания.
Изготовление ИБП
Чтобы сделать такой прибор самостоятельно, необходимо подготовить основные узлы. Для комплектации самодельной конструкции понадобится следующее:
- Пришедший в негодность компьютерный источник бесперебойного питания.
- Два автомобильных аккумулятора, поскольку одного будет недостаточно, ведь в ИПБ должно быть напряжение не менее 24 вольт. Лучше взять самые мощные, например те, которые используются в машинах КАМАЗ, на 140 ампер-часов.
- Вентилятор для охлаждения, поскольку самодельный ИБП будет сильно нагреваться при длительной работе и может перегореть. Можно использовать самый простой маленький вентилятор.
Далее из аккумуляторов следует достать старые батареи и установить новые. От их состояния будет зависеть период работы всего прибора. Для того, чтобы правильно подключить внешний источник энергии, следует сделать зажимы на контактах с проводами разного цвета, например, черного на плюс и красного на минус. На зафиксированные зажимы припаиваются провода из аккумулятора.
Особое внимание уделяют подключению охлаждения. Вентиляторы монтируются к задней решетке компьютерного ИБП. Чтобы определить работу источника бесперебойного питания, используют светодиод, припаяв его на обмотки маленького реле. После этого следует выбрать любой контакт и припаять входной плюс от аккумулятора (черный проводок). Второй контакт реле соединяется с входящим минусом (красный провод). Таким образом, при работе источника бесперебойного питания от аккумуляторной батареи система охлаждения будет включаться в автоматическом режиме.
Аналогичным способом изготавливают бесперебойники для насоса системы отопления.
Монтаж готового ИБП
Бесперебойник для котла отопления установить несложно. Для этого необходима индикаторная отвертка и розетка. В первую очередь следует определить выходную фазу прибора, выполнив следующие действия:
- Включить ИБП в автономном режиме, приложив индикатор напряжения.
- Подсоединить прибор к электросети и снова проверить. Если никаких изменений нет, то приступают к подключению котла.
После этого следует еще раз протестировать уровень напряжения, при этом теплоисточник должен находиться в режиме работы без пламени.
При наличии источника бесперебойного питания, система отопления будет в безопасности, ведь лучше потратиться на его приобретение, чем потом полностью менять дорогостоящую систему отопления.
РадиоКот >Лаборатория >Аналоговые устройства >
Теги статьи: | Добавить тег |
ИБП за копейки!
BoRtO, [email protected]
Опубликовано 12.12.2012.
Создано при помощи КотоРед.
Всем привет! Как то захотел я собрать усилитель на TDA7294. И друг продал за копейки корпус. Такой черный, красивый, а в нем когда то жил спутниковый ресивер 95-х годов. И как на зло ТС-180 не помещался, не хватило по высоте буквально 5 мм. Начал смотреть в сторону тороидального трансформатора. Но увидел цену, и как то сразу перехотелось. И тут же в глаз пал компьютерный БП, думал перемотать, но снова же куча регулировок, защит по току, брррр. Начал гуглить схемы импульсных блоков питания, большая плата, куча деталей, лень вообще что то делать стало. Но случайно на форуме нашел тему о переделке электронных трансформаторах Ташибра. Почитал так, вроде ничего сложного.
На следующий день поехал хоз-маг и купил пару подопытных. Одна така цацка стоит 40 грн.
Тот что сверху BUKO.
Снизу копия Ташибры, только имя сменилось.
Между собой они немного различаются. У ташибры например 5 витков у вторичной обмотке, а у BUKO 8 витков. У последнего еще немного плата побольше, с дырками под установку доп. деталей.
Но доработка обоих блоков идентична!
Во время доработок нужно быть предельно осторожным, т.к. на транзисторах присутствует сетевое напряжение.
И если вы случайно коротнете выход, и транзисторы сделают новогодний салют я не виноват, все вы делаете на свой страх и риск!
Рассмотрим схему.
Все блоки от 50 до 150 ватт идентичны, отличаются только мощностью деталей.
В чем состоит доработка?
1) Необходимо добавить электролит после сетевого диодного моста. Чем больше — тем лучше. Я поставил 100 мкф на 400 вольт.
2) Необходимо поменять обратную связь по току на связь по напряжению. Зачем? А затем что бп запускается только с нагрузкой, а без нагрузки он не запустится.
3) Перемотать трансформатор (при необходимости).
4) Установить на выходе диодный мост (например КД213, импортные шоттки приветствуются) и конденсатор.
В синему кружку катушка обратной связи по току. Необходимо выпаять ее 1 конец, и на плате ее замкнуть. Сделали КЗ на плате? Значить идем дальше!
Потом берем кусок витой пары на силовой трансформатор мотаем 2 витка и на трансформатор связи мотаем 3 витка. На концы припаиваем к резистору 2.4-2.7 ом 5-10W. Подключаем лампочку на выход и ОБЯЗАТЕЛЬНО лампочку на 150 ватт в разрыв сетевого провода. Включаем — лампочка не засветилась, убираем ее, снова включаем и видим что лампочка на выходе светится. А если не засветилась то нужно провод в трансформатор звязи завести с другой стороны. Посветила лампочка теперь выключаем. НО перед тем как что то делать обязательно разрядите сетевой конденсатор резистором на 470 ом!!
Я собирал БП для стерео УНЧ на TDA7294. Соответственно мне нужно перемотать его на напряжение 2Х30 вольт.
На трансформаторе 5 витков. 12V/5вит.=2,8 вит/вольт.
30V/2,8V=11витков. Тоесть нам надо намотать 2 катушки по 11 витков.
Выпаиваем трансформатор из платы, снимаем 2 витка из транса, и соответственно сматываем вторичную обмотку. Потом я намотал катушки обычным многожильным проводом. Сразу одну катушку, потом вторую. И соединяем начала обмоток или концы и получаем средний отвод.
Тоесть таким образом мы можем намотать катушку на необходимое напряжение!
Частота блока питания с ОС по напряжению 30 кгц.
Потом я собрал диодный мост из КД213, поставил электролиты и обязательно надо керамику!!!
Как соединять катушки, и какие возможные вариации можно посмотреть на схеме из соседней статьи.
Запомните — при замыканию выхода бп горит! Я сам спалил один раз. Сгорели, диоды, транзисторы и резисторы в базе! Заменил их и бп благополучно начал работать!
Ну и теперь пару фотографий готового БП для УНЧ.
Красным обозначено место закорачивания ОС по току.
Вот еще есть вариация для шуруповерта. Трансформатор тут я не перематывал. Просто его поднял вертикально, и сбоку прилепил диодный мост. Все это дело установил в коробку из аккумулятора. И сзади поставил кнопку для выключения.
Резистор припаян на плату в свободный пятачок. Желательно применять резисторы на 10W т.к. он греется во время работы!
Таким образом мы получаем отличный ИБП за копейки, который можно применить куда угодно!!!
Все вопросы в Форум.
Как вам эта статья? | Заработало ли это устройство у вас? |
Как увеличить мощность бесперебойника
В наше время для многих компьютер является источником заработка. А отключение электричества даже на секунду может стать причиной краха. Поэтому большинство имеют источник бесперебойного питания (ИБП). Я купил не только мощный бесперебойник, но и инвертор, т. к. время работы ИБП относительно небольшое.
Расскажу как увеличить мощность и время работы бесперебойника примерно в 2 раза. Конечно, многое зависит от конкретной модели.
Бюджетные бесперебойники не могут работать долго в автономном режиме не только из-за малой емкости аккумулятора, но и ввиду отсутствия охлаждения силовых частей. Переделаем мой запасной маломощный бесперебойник с реальной мощностью не более 150Вт. Разбираем его, чтобы убедится, что он годится для такой переделки. Как правило, ИБП потребительской категории имеют запас по мощности.
Находим силовые транзисторы, обычно расположенные рядом друг с другом на радиаторах. Видим, что там есть посадочные места для дополнительных транзисторов.
Полевые транзисторы раскачивают трансформатор с частотой 50Гц, это обычная схема 2-х тактного повышающего преобразователя типа push-pull.
В бесперебойниках используют n-канальные полевые транзисторы (MOSFET) с напряжением сток-исток от 40 до 60В из линейки IRF или IRFZ. В моем стоят IRF3205, по одному в каждом плече, но есть место для 2-го такого же ключа. Поэтому я впаяю вторую пару ключей.Сначала устанавливаем выводы в отверстия, затем прикручиваем к радиатору и потом припаиваем. В моем случае радиаторы для каждого плеча отдельные, поэтому не надо изолировать их корпуса. Если теплоотвод общий, изолирующая прокладка обязательна!
Что дает такая переделка? При параллельном включении транзисторов сопротивление открытого канала уменьшается вдвое, а чем меньше сопротивление, тем меньше нагрев ключей. Т.о. распределив мощность между 2 транзисторами мы даем возможность работать ИБП гораздо дольше без перегрева.
Естественно, увеличив число ключей мы поднимаем и мощность бесперебойника в целом почти в 2 раза. Но мощность зависит не только от транзисторов, но и от силового трансформатора. К сожалению, в моем стоит трансформатор от силы на 200-250Вт. Понятно, что снять больше этого не получится, но мощность больше, чем до переделки.
2-ой этап – доработка для увеличения времени работы. Многие спрашивают: «Можно ли вместо штатной батареи использовать автомобильный аккумулятор?». Штатный аккумулятор тоже свинцовый, только герметичный, напряжением 12В и емкостью 7-9А*час в бюджетных устройствах. Так вот, ИБП можно питать от автоаккумуляторов при условии организации дополнительного охлаждения, отбирая нагретый воздух из корпуса.
Нагреваются силовые ключи и трансформатор, работающий на пределе возможности. Берем вентилятор от компьютерного БП, вырезаем отверстие в корпусе и устанавливаем кулер.
Надо помнить, что ИБП должен еще и заряжать аккумулятор. В бесперебойнике встроенный зарядочник рассчитан на штатную батарею и это примерно ток в 1А. Это мало для автоаккумулятора, но учитывая, что он подзаряжается почти все время, этого вполне достаточно. Конечно, при желании можно собрать отдельный зарядочник в корпусе ИБП, но это не входит в задачу данной переделки.
Чтобы подключить авто аккумулятор понадобятся зажимы «крокодил» и клеммы. Я немного не рассчитал высоту кулера и плату ИБП с металлической рамой, пришлось закрепить под небольшим углом, но это не повлияет на работу. Кулер подключен непосредственно к аккумулятору через отдельный выключатель, хотя в идеале желательно задействовать терморегулятор для автоматического вкл/выкл.
Небольшой расчет: допустим автоаккумулятор имеет емкость 60А*час, следовательно, он может питать нагрузку в 720Вт в течение часа. Обычно средний не игровой компьютер потребляет в пределах 250-300Вт, значит емкости хватит на 2,5часа работы. Здесь мы не учли КПД бесперебойника (70-75%), в лучшем случае, аккумулятора хватит на 1,5-2 часа. Но, согласитесь, и это неплохой резерв.
Автор; АКА КАСЬЯН
Во первых сразу расставим все точки. Увеличение мощности, это не увеличение времени работы UPS, это именно увеличение мощности потребителей подключенных к UPS. И так не ждите чуда, что ваш UPS сможет выдерживать киловатты нагрузки. Но дополнительно до 20- 30 % Вы можете получить. Если желаете больше мощности то тут уже сложнее надо менять силовой трансформатор.
Если вы просто желаете увеличить время работы более чем на 30%, то вам опять же стоит дорабатывать UPS как я объясняю в видео. Иначе рискуете что ваши АКБ будут в постоянном не до заряде.
Так же данная доработка немного повысит и так низкое КПД трансформаторных инверторов и преобразователей.
А также уменьшится нагрев некоторых узлов что так же повысит его долгую работу без сети. А так как именно без сети инвертор работает на износ и если вас устраивает огромное потребление бесперебойника в ждущем режиме, то без подобной доработки не рекомендую пользоваться бесперебойником более 15 минут от АКБ без сети.
Так же для тех кто не в курсе, данные инверторы могут иметь не только ограничение по стабильной работе на мах нагрузке до сильного перегрева, а так же могут быть оборудованы встроенным программным таймером, который защищает инвертор от неправильной эксплуатации программно отключая инвертор даже при достаточной емкости аккумулятора.
Данное ограничение таймера можно убрать но у каждого инвертора или бесперебойника оно может сниматься по разному, что увеличивает головняки, и поиски со штудированием многих сайтов!
Рекомендую об этом задуматься до приобретения подобных устройств чтобы не тратить свое время!
Итак все остальные подробности смотрите в видео, под видео будет схема цепей которые следует установить дополнительно :
Поделиться ссылкой:
Ремонт ИБП своими руками | Компьютер-сервис
Источники бесперебойного питания (ИБП) достаточно давно заняли место необходимого компонента в современных компьютерных системах и совокупностях других приборов, используемых как на предприятиях, так и в домашних условиях. Многие потребители знакомы с особенностями работы и разновидностями ИБП. Для них обычный источник бесперебойного питания для компьютера или, к примеру, специализированные бесперебойники для котлов не являются чем-то новым и незнакомым. Особенно на территории нашей страны, где электросети, что уж говорить, не характеризуются стабильностью выдаваемых конечным потребителям показателей. Да и подача электроэнергии, ни для кого не секрет, может быть неожиданно прекращена, пусть и на короткое время, но в любой момент.
Такой полезный и нужный ИБППрежде чем переходить к рассмотрению возможностей ремонта ИБП своими руками, а именно об этом пойдет речь ниже, следует еще раз отметить важность этих устройств. Бесперебойники являются неким барьером между устройствами — потребителями электроэнергии и теми неприятностями, которые может принести нестабильность подаваемого в аппаратуру электрического питания. Разработчики постоянно совершенствуют свои продукты и делают их более универсальными.
Таким образом, устройство ИБП позволяет организовать в большинстве случаев довольно надежную защиту не только ценной информации пользователя в случае с ПК при неожиданном выключении света, но и аппаратным компонентам других устройств, которые чувствительны к перепадам напряжения или его исчезновению. Но даже прибор, призванный защищать другие устройства от поломок, сам иногда может выйти из строя. Рассмотрим основные компоненты, из которых состоит бесперебойник, а также относительно легко устранимые неисправности ИБП.
Устройство ИБППо своей сути источники бесперебойного питания являются довольно сложными электронными устройствами, состоящими из множества компонентов. Если рассмотреть схему ИБП, причем практически любого, можно обнаружить, что устройство состоит из компонентов, представленных:
- преобразователями;
- переключателями;
- устройствами хранения электрической энергии (в большинстве случаев — аккумуляторная батарея).
Известно, что чем сложнее система, тем больше вероятность того, что она выйдет из строя из-за поломки одного или нескольких отдельных компонентов. В общем случае сложность устройства ИБП обусловлена довольно широким перечнем функций, которые прибор должен выполнять. Сюда относится не только возможность подачи энергии в электрические аппараты в момент пропажи напряжения в сети, но и стабилизирующие, защитные функции. Есть устройства, к которым предъявляются еще более широкие требования. К примеру, бесперебойники для котлов должны, помимо вышеперечисленного, иметь на своем выходе правильную синусоиду. Такая сложность системы обусловливает возможность проявления некоторых неисправностей, хотя такое происходит нечасто. Что делать в этом случае? Как осуществить ремонт ИБП своими руками?
Меры предосторожностиПрежде чем переходить к манипуляциям с аппаратом, следует учитывать, что ИБП – это сложное электронное устройство и при проведении ремонтных работ нужно соблюдать меры предосторожности. Все операции с бесперебойником можно осуществлять, только убедившись, что устройство обесточено. Никакие советы и секреты ремонта ИБП, услышанные от знакомых или найденные в интернете, не спасут от поражения электрическим током в случае необдуманных действий и неаккуратного обращения с компонентами, находящимися под напряжением!
С чего начать?Конечно же, ИБП, как и любой другой электронный прибор, требует при своей эксплуатации выполнения некоторых элементарных правил. Очень часто причиной кажущейся пользователю неисправности являются неправильно подключенные провода, ослабление или окисление с течением времени клемм их подключения и т. п. Прежде чем задумываться о проведении серьезного ремонта прибора, необходимо внимательно осмотреть соединение проводов, проверить их работоспособность, отсутствие переломов и разрывов кабелей, питающих ИБП, наконец, убедиться в наличии электропитания в розетке.
Поддержка работоспособностиВ большинстве случаев рассматриваемое устройство служит своему владельцу долгие годы и без особых проблем. При этом для достижения такого положения вещей требуется регулярное обслуживание ИБП, которое заключается в замене аккумуляторной батареи (примерно раз в два года) и общем контроле исправности электронных компонентов. Если для контроля свойств конденсаторов, резисторов и других электронных элементов понадобятся довольно глубокие знания в электронике и схемотехнике либо поход в сервисный центр, то заменить аккумулятор ИБП, вышедший из строя или утративший свои свойства со временем, может практически каждый. Такой ремонт ИБП своими руками приходится осуществлять практически каждому владельцу устройства хотя бы единожды за жизненный цикл бесперебойника.
ПредохранительЕсли бесперебойник не включается после перепада напряжения или в результате короткого замыкания в питающей сети, вполне вероятно, что для восстановления работоспособности устройства не потребуется даже его разборка. Первое, что нужно сделать, осуществляя ремонт ИБП своими руками, – это осуществить проверку целостности плавкого предохранителя и его замена в случае необходимости. Поскольку данный компонент выходит из строя достаточно часто, производители ИБП конструируют свои устройства таким образом, чтобы пользователь мог осуществить процедуру самостоятельно. Сами запасные предохранители часто входят в комплект поставки бесперебойника. Если же их нет, аналогичный извлеченному из устройства защитный элемент можно приобрести в любом магазине, где продаются радиодетали. Для замены предохранителя нужно найти на корпусе специальный содержащий его лоток и извлечь/выкрутить — в зависимости от конструкции — содержимое. После замены установить лоток на свое место. Более подробно процедура описана в инструкции к ИБП, но в целом любой домашний мастер разберется и без нее.
Замена батареиДля замены аккумуляторной батареи понадобится совсем немного времени и единственный инструмент – крестовая отвертка. Изначально требуется выкрутить несколько винтов, скрепляющих части корпуса и расположенных снизу ИБП, в специальных отверстиях. Это позволит снять верхнюю крышку и получить доступ к батарее. Аккумулятор в большинстве случаев не закреплен каким-то особым способом внутри корпуса и извлекается достаточно легко. Нужно лишь отсоединить два провода, которые подключаются к батарее с помощью клемм. После извлечения источника сохранения энергии из корпуса ИБП необходимо определить его маркировку и приобрести аналогичную батарею в специализированном магазине. Сборка ИБП производится в обратном порядке:
- Установка батареи.
- Подключение проводов, соблюдая полярность.
- Установка и соединение между собой частей корпуса устройства.
Если вышеописанные советы выполнены, то есть ИБП подключен правильно, предохранитель в устройстве цел и аккумуляторная батарея исправна, а бесперебойник все равно не работает должным образом, вероятно, самым правильным решением будет обращение для ремонта аппарата в сервисный центр. Дело в том, что схема ИБП довольно сложна для обычного пользователя, диагностика и замена в случае необходимости отдельных электронных компонентов без специальных инструментов и навыков мастера в домашних условиях часто просто неосуществимы. Таким образом, пытаясь починить нерабочий прибор без определенных знаний и умений, а также без наличия соответствующего оборудования домашний мастер может лишь усугубить ситуацию.
В общем случае, решив починить неисправный ИБП самостоятельно, нужно в первую очередь взвесить свои силы и возможности. От обычного пользователя чаще всего требуется проведение простейших манипуляций, которые правильнее было бы отнести к обслуживанию устройства, а не его ремонту. Устранение сложных поломок лучше доверить профессионалам.
Источник бесперебойного питания «сделай сам»: электрический
Я подумываю о создании собственного ИБП для медиацентра и сетевого оборудования. У меня есть несколько причин для рассмотрения этого варианта:
У меня постоянно отключается питание
Мне нужно около 5-7 часов работы, и потребительские опции не предлагают этого, но автомобильный аккумулятор или два могут
Промышленные варианты дорогие
Все, что я хочу питать, в любом случае использует питание постоянного тока, но большинство ИБП используют инверторы для обеспечения 120 В переменного тока даже при работе от батареи, что глупо, потому что стенная бородавка на большинстве моих вещей просто заменяется -исправление и снижение его до примерно 12 В.Я не вижу причин делать два неэффективных преобразования мощности.
Что у меня в силе. Перечислены с максимальным рейтингом, напечатанным на их бородавках:
asus rog rapture gt-ac5300 | 3,5 А 19 В = 66,5 Вт
Кабельный модем Netgear | 1. 5A 12 В = 18 Вт
Микрокомпьютер Odroid UX4 | 6A 5V = 30W
Внешний жесткий диск, подключенный к Odroid | 2A 5V = 10W
Insignia TV | 4A 12 В = 48 Вт
Таким образом, моя общая потребляемая мощность, предполагающая, что каждому по какой-то причине требуется максимальная мощность в одно и то же время, составляет около 173 Вт.Хотя это маловероятно, я бы хотел перестроить его как для собственного удовольствия, так и для того, чтобы иметь возможность в какой-то момент поменять часть, скажем, телевизор, не беспокоясь о перегрузке. Я назову это 175 Вт.
Теперь я сгруппировал все по трем категориям по напряжению:
Модем и телевизор — на 12 В, и их можно напрямую подключить к батарее с помощью соответствующего предохранителя (если кто-то не скажет, что это плохая идея)
Odroid, его жесткий диск и USB-концентратор имеют напряжение 5 В, и для них потребуется понижающий преобразователь постоянного тока. (возможно, https://www.amazon.ca/dp/B012NCC35M)
Маршрутизатор имеет напряжение 19 В, и ему потребуется повышающий преобразователь постоянного тока в постоянный (возможно, https://www.amazon.ca/dp/B00RXJJGE2)
Я думаю, что разобрался с батареей, мне нужна свинцово-кислотная морская батарея глубокого цикла, чтобы я не убила ее, опустошив ее до полного разряда, и герметичную, чтобы я не взорвал свой дом водородом . Для максимального номинального тока 175 Вт / 12 В = около 14,6 назовите его 15 А. Это хорошо в пределах стандартной 12-вольтовой батареи, продаваемой в Canadian Tire.
В чем я застрял, так это в том, чтобы заряжать его после сбоя и запускать систему от электросети, когда она доступна (и делать то и другое одновременно). Вначале я просто постоянно работал от аккумулятора и постоянно использовал автомобильное зарядное устройство, но это приведет к выходу из строя аккумулятора, если моя нагрузка упадет, но выход зарядного устройства останется статическим. Это перезарядит и испарит мою батарею. Итак, мой второй делал в основном то же самое, но с аккумулятором, подобным тому, который у меня есть на моем грузовике зимой, который не перезаряжается.Это также не сработает, потому что все специалисты по техническому обслуживанию очень маломощны, рассчитаны на постоянную подзарядку батареи за ночь и достаточно, чтобы холод или неиспользование не убили ее. Я видел их до 2А, но я уже подсчитал, что при 12В мне нужно как минимум 15А, и это не учитывает эффективность преобразователей (обычно около 90%) и тот факт, что для фактической подзарядки аккумулятор после отключения нужно вложить в него больше энергии, чем потребляется от него. Итак, я поискал людей, которые пробовали похожие проекты, и нашел это: http: // www.dreamgreenhouse.com/projects/2010/12Vups/index.php Это хороший пример, мне нравится, что он нашел готовое оборудование именно для этой цели. Плата для зарядки аккумулятора и автоматического переключения с сетевого питания на питание от аккумулятора, а также другая плата с выпрямителем и переходом от 120 В переменного тока к 12 В постоянного тока, но опять же максимальная мощность — это проблема, которую его установка ограничена до 8 А.
TL; DR Итак, в конце концов, мой вопрос: знает ли кто-нибудь об эфире, поддерживающем батарею 12 В, который поддерживает как минимум 15 А непрерывно, ИЛИ готовую печатную плату, которая будет поддерживать батарею и переключать нагрузку между указанными аккумулятор и настенный ввод, который опять же не пропускает дым при 15А 8 часов в день 5 дней в неделю?
Как создать свой собственный источник бесперебойного питания «Когда-либо развертывается»
Последнее обновление: 7 февраля 2020 г.
Неожиданное отключение электроэнергии имеет множество недостатков.Критически важные системы, включая медицинское и компьютерное оборудование, должны продолжать работать любой ценой. С системой ИБП вы можете это сделать. Благодаря такой системе ваше заведение будет работать даже после отключения электричества.
Следуя этому руководству, вы будете на пути к эффективной, но масштабируемой системе ИБП. Кроме того, у вас будет возможность расширить эту систему за счет производства электроэнергии, ветра или солнца.
Распространенным типом ИБП является тот, который продается вместе с компьютерами.Система состоит из небольшого инвертора, переключателя и батарей постоянного тока. Батареи постоянного тока обеспечивают питание компьютера во время отключения электроэнергии, а инвертор отвечает за преобразование прямого заряда в заряд переменного тока.
Соответственно, существуют шаги по созданию такого источника бесперебойного питания, который удовлетворяет потребности всего вашего дома или предприятия.
Поскольку безопасность — всегда на первом месте, предварительным шагом всегда должно быть: ПРОЧИТАТЬ И СОБЛЮДАТЬ ВСЕ ПРЕДУПРЕЖДЕНИЯ.
Это обеспечит безопасность использования конечной системы.
Шаг 1. Выберите зарядное устройство
Вам нужно зарядное устройство, емкости которого будет достаточно для обеспечения достаточного заряда аккумулятора. Он также должен выдерживать нагрузку от инвертора. Имея это в виду, вот несколько рекомендаций, которые следует учитывать при покупке подходящего зарядного устройства для тяжелых условий эксплуатации.
- Проверьте поставщиков солнечной энергии на предмет «больших» домашних инверторов и зарядных устройств, которые обслуживают весь дом и большие потребности в электроэнергии.
- Проверьте также поставщиков жилых автофургонов.Если вы хотите создать большой ИБП, обратите внимание на «Конвертеры», которые используются на больших жилых автофургонах.
- Убедитесь, что приобретаемое зарядное устройство подходит для аккумуляторов того типа, который вы покупаете.
- Если приобретаемый вами преобразователь поставляется со встроенным преобразователем, убедитесь, что он может быть изолирован от входа питания.
Шаг 2. Выберите правильный тип аккумулятора: аккумуляторы глубокого цикла
Аккумулятор для грузовика или легкового автомобиля здесь не годится. Если вы собираетесь использовать одну батарею, тогда идеально подойдет батарея, не требующая обслуживания.Для более крупных систем, которые содержат батареи глубокого разряда, используйте только AGM или влажные элементы. Не забудьте также проверить следующее;
- Батареи имеют достаточную вентиляцию для выпуска образующегося газообразного водорода.
- Для влажных элементов убедитесь, что батарея может поддерживать равный заряд.
- Расположение батарей. Для большего напряжения следует расположить батареи последовательно. Если вы хотите увеличить ампер-часы, расположите батареи параллельно.
- Не смешивайте новые батареи со старыми, так как они быстро изнашиваются.
- Мелко разряженные батареи (циклически разряженные) имеют более длительный срок службы, в то время как батареи глубокого цикла имеют меньший срок службы.
Шаг 3: Выбор инвертора
Убедитесь, что его номинальное значение для непрерывной зарядки значительно выше, чем вы оцениваете при обычном использовании. Его «пикового» тока также должно быть достаточно для обеспечения пусковых нагрузок двигателя, которые обычно в 3–7 раз превышают указанную рабочую мощность.
Инверторыдоступны со следующими входными напряжениями: 12 В, 24 В, 36 В, 48 В и 96 В. Существуют и другие, менее известные напряжения, но рекомендуется использовать более высокие номинальные напряжения. Такие инверторы должны выполнять свою работу лучше, особенно если ваши потребности в энергии значительно большие.
Чаще всего используется инвертор на 12 В. Однако это не подходит для системы, которая обрабатывает выходную мощность более 2400 Вт. Поскольку такой ток слишком велик, инвертор с более высоким номиналом лучше справится с вашими потребностями в энергии.
Кроме того, инверторы высочайшего качества имеют очень упрощенную трехступенчатую систему, состоящую из автоматического зарядного устройства и реле переключения.Хотя эти инверторы стоят немного дороже, вы извлечете выгоду из той большой функциональности, которую они представляют, и со временем значительно сэкономите, поскольку они очень эффективны.
Шаг 4: Купите качественные предохранители и кабели для соединений
Ищите кабели хорошего качества и очень большого сечения. Кабели также не должны быть излишне длинными, чтобы снизить сопротивление кабеля. Вместо того, чтобы «повсюду проводить провода», подумайте о том, чтобы потратить немного денег на шину.Это поможет вам поддерживать порядок и случайные шорты. Удаление неисправных аккумуляторов также будет более простым процессом.
Шаг 5: Соблюдайте все установленные правила техники безопасности и носите защитное снаряжение.
При настройке системы многое может пойти не так. По этой причине вы всегда должны соблюдать все меры предосторожности. Для этого надевайте защитную одежду при настройке системы и проведении технического обслуживания. Следует рассмотреть два таких защитных средства:
- Очки для глаз. Брызги кислоты на глаза никогда не помогут.
- Непроводящие перчатки — От удара током никогда не бывает весело.
Не забудьте также снять с себя все украшения, прежде чем приступить к работе с ИБП.
Шаг 6: Выполните подключения
Выполняя подключения, убедитесь, что вы надежно прикрепили кабели к аккумулятору. Обратите внимание и на полярность.
youtube.com/embed/daOkSrf7m7A?» frameborder=»0″ allowfullscreen=»» allow=»autoplay; encrypted-media; picture-in-picture» title=»»/>
Шаг 7. Подготовьте систему зарядки
После того, как вы выполнили все необходимые подключения и подтвердили полярность, подключите зарядное устройство к розетке.Затем включите питание и убедитесь, что начинается правильный цикл зарядки. Также убедитесь, что инвертор выключен. Это позволит аккумулятору накапливать заряд без потери тока.
Шаг 8: Проверка инвертора
Вам нужно будет убедиться, что инвертор действительно отделен от зарядного устройства. Для этого включите инвертор и проверьте его с помощью нагрузки переменного тока. Вы поймете, что все работает идеально, если не обнаружите ни дыма, ни искр, ни огня. Если все в порядке, приступайте к зарядке батарей и оставьте инвертор включенным на ночь, поддерживая нагрузку, аналогичную той, которую будет поддерживать ИБП.Если утром вы обнаружите, что аккумулятор полностью заряжен, то нагрузка и зарядное устройство подходят.
Шаг 9: Спроектируйте подходящий и аккуратный корпус
Большинство людей выбирают несколько полок в гараже или сарае, в то время как другие предпочитают использовать очень большой контейнер. При любом варианте наиболее важным фактором, который следует учитывать, является расположение. Самое важное соображение: не размещайте зарядное устройство и / или инвертор слишком близко к батареям. Это связано с тем, что батареи часто выделяют газы, которые могут повредить подключенную электронику или воспламениться при приближении к искровым отверстиям.
В качестве решения вы можете установить несколько перегородок и обеспечить соответствующие вентиляционные отверстия для инвертора и зарядного устройства. Еще одна идея — установить инвертор и / или зарядное устройство в отдельный отсек, а аккумулятор — в другой ящик.
Шаг 10: Завершите подключение
Более длинные кабели увеличивают сопротивление току. Соответственно, убедитесь, что ваши кабели не слишком длинные. Доступ к батареям также должен быть довольно простым, поскольку это позволит быстро их обслуживать.Для жидкостных батарей такой доступ также позволит вам легко проверять и пополнять уровни жидкости.
Инвертор также должен быть заземлен. Для этого вы можете подключить заземляющий стержень, который входит в почву, или использовать вход переменного тока зарядного устройства.
Шаг 11. Ищите альтернативы там, где это возможно.
По возможности, вы можете заменить компоненты вашего ИБП другими альтернативами. Например; вариант с солнечной или ветровой батареей может быть достаточно хорошим дополнением вместо зарядного устройства. Любой из этих двух вариантов также позволит вам сэкономить больше на счетах за коммунальные услуги.Однако не забудьте подтвердить пригодность и совместимость любых дополнений к вашей системе. Один неверный компонент поставит всю систему под угрозу.
Сделай сам ИБП для WiFi-роутера
В мире уже около 50 миллиардов подключенных к Интернету устройств. Следовательно, подключение к Интернету является основой для управления этим быстро меняющимся миром. Все, от финансового рынка до телемедицины, зависит от Интернета. Молодое поколение, подобное нам, может какое-то время прожить без еды, но не может без надлежащего высокоскоростного подключения к Интернету.Скорость Интернета в развивающихся странах все еще растет, поскольку для подключения к 7 миллиардам населения требуется огромная телекоммуникационная инфраструктура.
В развивающихся странах, таких как Индия, отключение электроэнергии является обычным явлением. Но в настоящее время из-за вспышки COVID-19 почти весь рабочий класс из его 1,3 миллиарда населения работает из дома, поскольку социальное дистанцирование очень важно для предотвращения распространения вируса. Но когда мы сталкиваемся с частыми перебоями в подаче электроэнергии, наш интернет находится под угрозой, поскольку модем WiFi выходит из строя. Но эти ADSL-маршрутизаторы получают входные данные от телекоммуникационной линии или оптоволокна, которые будут иметь питание даже во время отключения электроэнергии, поскольку их устройства имеют резервные копии. Простым решением этой проблемы является разработка онлайн-системы ИБП для маршрутизаторов, которая может напрямую переключаться на питание от батареи в случае отключения электроэнергии.
Наши цели проектирования:
1. Выходное напряжение 12 В
2. Литий-ионные батареи (предпочтительно 18650, так как они имеют самую высокую плотность энергии в своем классе)
3. Время резервного питания не менее 1 часа.
Расходные материалы:1. 18650 батарей — 3 (3400 мАч, 3,7 В) [Я извлек из старого аккумулятора ноутбука, вы также можете сделать это, если у вас есть o]
2. Схема балансировки аккумулятора (3S 10A более чем достаточно)
3. Разъем 2,1 мм, штекер и гнездо
4. 3D-принтер для печати корпуса
Шаг 1: Разработка корпусаДля безопасного и надежного размещения этих аккумуляторов 18650 нам понадобится чехол. Я построил свой 3D-принтер 3 года назад, который удовлетворяет все мои потребности в оболочке.Я использовал tinkercad.com, чтобы спроектировать простой корпус, имеющий необходимые размеры для размещения 3 ячеек 18650, схемы балансировки батареи и разъема 2,1 мм. Я разработал его для батарей 3S 18650, если вам нужно больше времени автономной работы для различных приложений, вы можете спроектировать его для большей батареи, изменив высоту по оси Z.
Я дал отверстия под винт M3. Вы можете изменить это по своему усмотрению.
Вот ссылка на репозиторий Thingiverse: https://www.thingiverse.com/thing:4254213
Шаг 2: Извлечение ячеек из старых аккумуляторов ноутбуковВНИМАНИЕ !!!! Этот процесс опасен, поскольку вы имеете дело с литий-ионными батареями.Для вашей безопасности используйте необходимые средства защиты.
Начните с одной стороны аккумулятора с помощью плоского инструмента, такого как скальпель или плоская отвертка, и попробуйте поднять его с одной стороны. Равномерно приложите усилие, медленно продвигаясь вперед с помощью отвертки, и откройте пластиковый корпус. Как только вы сможете снять чехол, вас встретит аккумулятор 18650.
Осторожно удалите соединения между ними с помощью пластыря. Измерьте их напряжения мультиметром.
Если показание меньше 3В, он не подлежит ремонту. Из-за таких элементов только вся аккумуляторная батарея не сможет выдержать требуемую энергию. Следовательно, вы можете повторно использовать все другие хорошие батареи, показания которых превышают 3 В.
Шаг 3: Изготовление аккумуляторной батареиВ зависимости от ваших требований вы также можете сделать аккумулятор большего размера. Здесь я просто использую 3 ячейки, чтобы сделать портативный аккумулятор, который может обеспечить 12,6 В при емкости 2700 мАч. Как я вывел его 2700mAh?
Вот расчет.
На аккумуляторной батарее ноутбука была напечатана этикетка с надписью «90 Втч» (да, это был игровой ноутбук Dell XPS 15). Мне удалось восстановить 9 ячеек. 3 ячейки, соединенные последовательно, дадут 11,1 В, а 3 из этих батарей параллельно. Следовательно,
90 Втч / (11,1 * 3) = 2,7 Ач
Следовательно, если мы построим аккумуляторную батарею с 3 последовательно соединенными ячейками, она будет иметь емкость 2700 мАч при 11,1 В
, то есть 30 Втч. Этого достаточно для работы мой ADSL-маршрутизатор 24 Вт на 75 минут.
Если ваш роутер нормальный i.е 6 Вт (12 В при 500 мА), тогда он будет работать 5 часов. В чрезвычайное время это много.
Итак, посчитайте и стройте в соответствии с вашими требованиями.
Шаг 4. Подключите все и развернитеТеперь подключите все по схеме. Здесь вы можете заметить, что положительный полюс каждой ячейки подключен к цепи балансира, чтобы обеспечить надлежащую балансировку батареи во время зарядки и разрядки. Это все равно, что иметь входные трубы одинакового диаметра для всех 3 резервуаров для воды, чтобы наполнять и опорожнять их с одинаковой скоростью.
Спаяйте все в соответствии со схемой и с помощью горячего клея закрепите гнездо 2,1 мм внутри корпуса, напечатанного на 3D-принтере. Затем выньте штекерный разъем 2,1 мм для подключения к маршрутизатору. Закрепите крышку винтами M3,
Работа: В нормальных условиях аккумулятор заряжается через цепь балансира от сетевого адаптера, а адаптер питает маршрутизатор.
Когда нет питания, появляется ИБП и запускает маршрутизатор без каких-либо задержек.Это безопасный и чистый способ утилизации старого аккумулятора ноутбука. Если вы считаете, что это полезно, пожалуйста, дайте мне большой палец вверх.
Создайте свой собственный ИБП — достаточно ли у вас смелости, чтобы попытаться?
Так что в теме все сказано. Есть ли у вас смелость подумать о том, чтобы сделать это самостоятельно?
У большинства ведущих брендов есть довольно приятные предложения, просто большинство из них не предлагают увеличенного времени работы без необходимости покупать большие и сверхдорогие внешние аккумуляторные блоки. За эти годы у меня были смешанные результаты с большими, а что касается маленьких, то Eaton давным-давно побил мне БТР.Тем не менее, я подумываю о том, чтобы пойти по индивидуальному пути UPS. Резервные и линейные интерактивные ИБП достаточно дешевы, и это определенно того не стоит, но большие двойные преобразования заставляют меня задуматься.
Я смотрел блоки Exide Absolyte GP, которые являются одними из лучших промышленных батарей VRLA. Я могу получить их у одного из моих дистрибьюторов, и они довольно доступны по цене $ / Ач. AIMS делает по хорошей цене истинный синусоидальный инвертор 24 В пост. мини-шпагаты.
Я все еще сомневаюсь в использовании зарядных устройств Exide, поскольку видел несколько других, которые предназначены для параллельной работы в целях аварийного переключения.
Самое приятное в том, чтобы сделать это сам, — это очень легко бросить лишнюю пару батареек в автобус, и, если возникнет какая-то чрезвычайная ситуация, я мог бы сбежать в наш магазин, взять пару 8-D и подключить их к шины с некоторыми соединительными кабелями менее чем за 5 минут.
Что вы думаете, ребята? Безумие? Или много потерянного сна, гадая, собираюсь ли я сжечь здание?
Создайте свой собственный ИБП — достаточно ли у вас смелости, чтобы попытаться? Закрыто | 34 голосов
Просто потому, что ты можешь, не значит, что ты должен 35% 12 Голоса У вас действительно есть время подумать о таком проекте? 15% 5 голосов А потом здание сгорело дотла, и он больше никогда не писал 6% 2 Голоса Я чувствую, как горит страховой полис прямо сейчас 6% 2 Голоса Отправили вашу идею в Китай, производство начинается через 3 дня. 3% 1 Голос У него есть мистер Грисвальд 3% 1 Голос .. расширить мой список дел, стр. 3 … 0% 0 голосовПользователи, проголосовавшие за этот вариант
Создайте свой собственный источник питания с резервным аккумулятором
Научитесь создавать резервный аккумуляторный блок питания для небольшой электроники, чтобы у вас никогда не закончилась энергия.
Есть много электроники, которая должна быть постоянно включена. Будильники — хороший тому пример. Если электричество отключится посреди ночи, а будильник не сработает, вы можете пропустить очень важную встречу. Самым простым решением этой проблемы является система резервного аккумулятора. Таким образом, если мощность сети упадет ниже определенного порогового значения, батареи автоматически возьмут на себя управление и будут поддерживать все в рабочем состоянии, пока сетевое питание не будет восстановлено.
Материалы:Источник питания постоянного тока
Аккумуляторы
Аккумулятор
Регулятор напряжения (опция)
Резистор 1 кОм
2 диода (рассчитаны на более высокий ток, чем источник питания)
Штекерный разъем постоянного тока
Гнездовой разъем постоянного тока
СхемаСуществует множество различных систем резервного питания от батарей, и тип, который вы используете, во многом зависит от того, что вы питаете.Для этого проекта я разработал простую схему, которую вы можете использовать для питания маломощной электроники, работающей от 12 вольт или меньше.
Во-первых, вам нужен блок питания постоянного тока. Они очень распространены и бывают разных номиналов напряжения и тока. Блок питания подключается к цепи с помощью разъема питания постоянного тока. Затем он подключается к блокирующему диоду. Блокирующий диод предотвращает обратную подачу электричества из системы резервного аккумулятора в источник питания. Далее подключается аккумуляторная батарея с помощью резистора и другого диода.Резистор позволяет батарее медленно заряжаться от источника питания, а диод обеспечивает путь с низким сопротивлением между батареей и цепью, чтобы он мог питать цепь, если напряжение источника питания когда-либо упадет слишком низко. Если схема, которую вы управляете, требует стабилизированного источника питания, вы можете просто добавить на конец стабилизатор напряжения.
Если вы запитываете Arduino или аналогичный микроконтроллер, вы должны помнить, что вывод Vin и разъем питания постоянного тока уже подключены к внутреннему регулятору напряжения.Таким образом, вы можете подключить любое напряжение от 7 В до 12 В напрямую к выводу Vin.
Выберите номинал резистораНеобходимо тщательно выбирать номинал резистора, чтобы аккумулятор не перезарядился. Чтобы выяснить, какой резистор вам следует использовать, вам сначала нужно подумать о своем источнике питания. Когда вы работаете с нерегулируемым источником питания, выходное напряжение не фиксируется. Когда цепь, которую он питает, выключается или отключается, напряжение на выходных клеммах возрастает.Это напряжение холостого хода может быть на 50% выше, чем напряжение, указанное на этикетке на корпусе источника питания. Чтобы это проверить, возьмите мультиметр и измерьте напряжение на выходных клеммах блока питания, когда никакая другая цепь не подключена. Это будет максимальное напряжение блока питания.
NiMH аккумулятор можно безопасно заряжать со скоростью C / 10 или одной десятой его емкости в час. Однако, когда аккумулятор полностью заряжен, продолжение подачи такого количества тока может быстро его повредить. Если аккумулятор необходимо заряжать непрерывно в течение неопределенного периода времени (например, в системе резервного питания от аккумулятора), то скорость заряда должна быть очень низкой. В идеале вы хотите, чтобы ток заряда был C / 300 или меньше.
В моем случае я использую батарейный блок, сделанный из никель-металлгидридных батарей AA, емкостью 2500 мАч. На всякий случай я хочу, чтобы ток заряда был 8 мА или меньше. Учитывая это, вы можете рассчитать, какой номинал резистора должен быть.
Чтобы рассчитать необходимое значение вашего резистора, начните с напряжения холостого хода источника питания, затем вычтите напряжение полностью заряженной аккумуляторной батареи.Это дает вам напряжение на резисторе. Чтобы найти сопротивление, разделите разницу напряжений на максимальный ток. В моем случае источник питания имел напряжение холостого хода 9 В, а напряжение аккумуляторной батареи было около 6 В. Это дало разность напряжений 3 В. Разделив эти 3 вольта на ток в 0,008 ампер, мы получим сопротивление 375 Ом. Итак, ваш резистор должен быть не менее 375 Ом. Для большей безопасности я использовал резистор на 1 кОм. Однако имейте в виду, что использование резистора большего размера значительно замедлит зарядку.Это не проблема, если система резервного питания используется очень редко.
Использование резервного источника питания от батареиИспользуя схему резервного аккумулятора, которую я разработал, вы можете подключить источник питания к гнезду питания постоянного тока. Он подключен к цепи резервного аккумулятора. Затем на выходе схемы резервного аккумулятора имеется штекерный разъем питания постоянного тока, который можно подключить к электронному устройству, которое вы хотите запитать. Эта простая конструкция подключаемого модуля означает, что вам не нужно модифицировать ни блок питания, ни устройство.
Попробуйте этот проект сами! Получите спецификацию.
DIY UPS DC Controller — LaPastenague
Хорошо, вот кое-что, что я использовал в течение некоторого времени, и я хотел бы поделиться с кем-нибудь, кто интересуется.
Почему … ну, потому что служба VOIP, с одной стороны, полностью зависит от работы модема и маршрутизатора … поэтому, если вы хотите использовать VoIP, и питание падает … неудача. Стандартный телефон PSTN получает питание по телефонной линии. 48v dc ..
Чтобы VoIP продолжал работать, нам нужно запитать все, что является частью этой цепи.Обычно для питания необходим только основной модем-маршрутизатор, если он имеет встроенный VoIP. Но люди используют разные системы … и в любом случае сетевое оборудование должно получать питание от ИБП.Это простой проект ..
ИБП — это источник бесперебойного питания. Идея состоит в том, чтобы использовать коробку с аккумулятором, зарядным устройством и инвертором.
Подавляющее большинство из них для использования в soho имеют небольшие батареи, разработанные чтобы он работал только при отключении питания … в большинстве случаев ИБП является стабилизатором питания и имеет различные фильтры и т. д. для предотвращения слишком высоких напряжений и отфильтровывания скачков напряжения. . и т. д.
Как работает .. Вход переменного тока к выходу переменного тока .. с аккумулятором постоянного тока для резервного питания инвертора. Но он рассчитан только на короткий срок … с достаточной мощностью для правильного выключения компьютеров.
ИБП очень полезен с сетевым оборудованием … многие проблемы возникают из-за коротких скачков или падений напряжения, которые могут заблокировать маршрутизатор или коммутатор … и требуют ручного сброса, чтобы снова заработать.
Вместо того, чтобы покупать ИБП для работы, поскольку все работает от постоянного тока.Я подумал, что лучше запустить его прямо от батареи SLA.
Нам нужно 3 компонента ..
Источник питания, который мы можем установить на фиксированное напряжение. 13,5 В — идеальный вариант для длительного плавного режима .. или x2 или x3, если вы хотите добавить батареи последовательно .. но я предпочитаю работать от одной батареи.
Поскольку он находится в плавающем состоянии, источник питания должен обеспечивать зарядку аккумулятора и подавать ток, достаточный для всех устройств. Он должен делать еще две вещи … он не должен перезаряжать аккумулятор.. нет проблем с фиксированным выходным регулируемым питанием ..
И у нас должен быть контроллер, который отключает батарею, когда она достигает 10,8 В или около того .. Многие маршрутизаторы отключаются естественным образом при падении напряжения .. но мы хотим предотвратить чрезмерную разрядку.
Мы можем использовать аккумуляторы на 7 или 18 Ач, которые относительно дешевы и просты в обращении. Вычислите время, необходимое для работы всего оборудования .. скажем, 4 часа .. и сложите текущие требования .. вы можете выбрать это из мощности существующих источников питания.. и уменьшить эту цифру примерно вдвое. Например, маршрутизатор или коммутатор с источником питания 12 В, 1 ампер, составляет 12 Вт, но фактическое потребление тока, вероятно, составляет 6 Вт при нормальном использовании.
Еще надо с аккумулятором разобраться. Например, батарея 18AH .. говорит, 12V18AH / 20HR .. так что эта батарея может обеспечить номинальное напряжение 12V в сумме 18AH, только если вы разрядите ее в течение 20 часов . . это означает, что 0,9A .. при удвоении разряда вы потеряете некоторую емкость. и потеря емкости тем больше, чем больше ток. Так что рассчитываем на 4 часа разряда.. и использовать половину емкости аккумулятора. 9AH … так что мы должны иметь возможность работать 2A при 12В … около 24W. Пожалуйста, прочтите информацию об аккумуляторах SLA .. !!
Я бы добавил аварийную светодиодную лампу, чтобы найти все это в темноте .. они используют только 2 Вт.
Если бы все работало на номинальном напряжении 12 В, как бы это было хорошо … в большом мире это было бы естественной природой вещей … но это не так, и везде есть напряжения. Итак, как ..
Вот мое решение .. Купите старый модем или роутер .. Вы можете получить их на ebay за бесценок.. коробки намного лучше, чем вы можете купить в магазине запчастей, и дешевле .. Я использовал коробку от модема Thomson TG782T .. она довольно большая .. легко открывается .. и на самом деле выглядит красиво.
Так что вытащите оригинальную плату модема / маршрутизатора . . просто возьмите кусок печатной платы и приклейте его к Ethernet и отверстиям voip .. просверлите отверстия для разъемов постоянного тока.
Я открыл оригинальный выключатель питания модема и отверстие для разъема питания постоянного тока с помощью напильника для части соединительной планки на 20 А в качестве входа .. и воткнул другой разъем постоянного тока в отверстие антенны.Чтобы просто было аккуратно .. ну и запасная дырочка есть.
Я разрезал оригинальную плату модема ножовкой, чтобы сохранить порт USB, и запитал его. Это дает мне USB-разъем для зарядки.
Тогда связка преобразователей напряжения для того, что мне было нужно.
Усилитель напряжения посередине для получения 15 В .. объяснено ниже.
И понижающие преобразователи меньшего размера для более низких напряжений. соедините их все автомобильными предохранителями … помните, что эта батарея может обеспечивать большой ток..
Вот базовая схема .. 2 регулируемых преобразователя KIS с левой стороны . . фиксированный 5в сзади ..
А в центре усилитель напряжения .. Почему повышающий?
По мере разряда батареи ее номинальное напряжение будет изменяться от 13,5 В в режиме холостого хода до примерно 10,7 В в отключенном состоянии.
Многие устройства, которые используют 12 В, действительно нуждаются в 12 В и предназначены для нерегулируемых 12 В, которые будут до 18 В без нагрузки. Вы можете запустить их от 15 В, что будет стабильно.
Батарея не может поддерживать 12 В, поэтому нам нужно либо усилить систему на 12 В, либо отключить систему на 24 В.
Я также использую его для питания Apple Time Capsule … который работает с жестким диском напрямую от 12 В … но 13,5 В немного выше … а когда батарея разряжается … слишком мало.
Таким образом, питание с помощью преобразователя 15В в 12В позволяет ему поддерживать строго правильное напряжение.
Когда батарея разряжается, выход на линии 15 В остается прежним.
КПД во время нормальной работы очень высок . .. вы увеличиваете только 1,5 В. КПД ниже, чем увеличивается разница между входом и выходом..
Но эти агрегаты рассчитаны на 10А .. хотя я бы поверил около 5А.
Это 7 долларов на ebay в Гонконге. У меня есть пара из них, чтобы также запустить модем Thomson на 22 В, что намного больше … но смонтируйте его снаружи рядом с Thomson.
Маленькие модули KIS дешевы как..но покупайте те, что стоят на плате со всеми деталями.
Это значительно упрощает жизнь, и вы можете отрегулировать выходную мощность с помощью винта, не перекручивая его самостоятельно.
Это примерно по 5 долларов каждая.Я устанавливаю на выходе больше конденсаторов, так как встроенная плата немного мала.
Вам нужно 2 вольта для его управления, поэтому он должен нормально работать с выходом 1-8 В .. использование потенциометров на 10 витков на них также позволяет очень точно контролировать выход.
Теперь я построил это модное устройство для кого-то другого. В моей собственной установке я использую кусок соединительной планки . .. который работает нормально … хотя он вряд ли презентабельно внутри дома … У меня есть это в МОЕЙ мастерской … запретная зона для неквалифицированного персонала.
Преобразователи просто впускаются в кабели, но фиксированное напряжение.. а иногда я даже заключаю их в силикон … просто чтобы они не закорачивались. Выберите свой метод … тот, который вам подходит.
Следующие два бита вам понадобятся. Блок питания .. Я снова купил блоки с открытой рамой на ebay .. около 15 долларов .. один на 15 В 5 А и очень хороший … второй на 12 В 6 А с водонепроницаемым корпусом. Стоит немного дороже, но коробку искать не нужно. Они продаются для светодиодных систем освещения … сейчас очень распространены. Помните, что открытую раму вам нужно будет установить в коробке.
Блок на 12 В или блок на 15 В.. они продаются с регулятором для изменения напряжения на 10%, хотя большинство из них может изменять напряжение на 15%. Таким образом, любое устройство может быть установлено на именно то напряжение, которое вы хотите . .. 13,5 В … немного ниже установленного значения батареи 13,8 В, так как это увеличивает срок службы батареи.
Если бы я покупал еще раз, я бы выбрал 10А .. посмотрите на их вес .. малый вес означает, что они, вероятно, не являются непрерывным выходом .. 250-граммовый источник меньше, чем 500-граммовый. если КПД падает. С солнечным контроллером вы также можете обнаружить, что он отлично работает с блоком питания для ноутбука, который теперь может иметь мощность 90 Вт или более для достойных номиналов.. вам нужно будет потратить больше на контроллер, в который встроен импульсный контроллер напряжения.
И последняя часть — это контроллер … Я создавал много чего раньше … модифицированные блоки питания … но вот что Купил бы сейчас.
Контроллер солнечной энергии.
Это тот, который я купил .. Это было примерно 45 долларов .. Не самый дешевый на сегодняшний день .. но это аккуратный блок с ЖК-интерфейсом, который полезен ..
Он контролирует батарею и позволяет вам устанавливать точки зарядки и контроль разрядки аккумулятора.
Тот факт, что мы используем источник постоянного тока вместо солнечной панели, не имеет значения.
Я обнаружил, что точность напряжения немного невелика. Нужно немного поправить, но 0,2 В было неплохо.
Он показывает ток, идущий к устройству от источника постоянного тока, и ток, идущий к НАГРУЗКЕ, чтобы вы могли видеть, какой ток идет на батарею.
Этот единый блок решает множество проблем .. вы даже можете запустить его на тяжелом ноутбуке. Тестированный мной Toshiba 15v 5A работал очень хорошо.Хотя напряжение АКБ контролировать сложнее.
Обратите внимание: разъем питания постоянного тока наверху немного не соответствует классу остальной части устройства .. это термистор 100K в стандартной вилке постоянного тока 2,5 мм .. поэтому его можно легко заменить .. он использует температуру для регулировки заряда точки батареи.
Обратите внимание, что физически это довольно крупная единица … эквивалент, который я могу купить в Австралии, намного превышает 100 долларов . .. Я мог бы купить что-нибудь без дисплея за 20 долларов … но дисплей для меня добавляет этот штрих ко всей работе.
Изолированный вывод
Просто небольшое дополнение .. Я скоро сделаю более крупную правку.
Я обнаружил, что мне нужен изолированный источник питания для блока voip .. и было дорого купить полностью изолированный модуль питания постоянного и переменного тока. Проблема заключалась в том, что телефонная линия была подключена через линию питания gnd, что привело к отключению ADSL. А это Siemens Gigaset C610IP, так что не дешевка. Пока вы используете только VoIP, все в порядке, но подключите телефонную линию, и для поддержания изоляции требуется поставляемый источник питания.. такой же эффект действует на более старую модель C470IP, так что, вероятно, это справедливо для всего диапазона … и другие говорили мне, что ATA от Linksys ведет себя так же.
Итак, глядя на этот большой бустер с открытым тороидом, я не мог не подумать … ему просто нужна еще одна обмотка.
Итак, вот оно.
Я снял тороид и размотал оригинальную катушку .. Но в этом нет необходимости .. Я хотел посмотреть, могу ли я немного что-то изменить.
Намотал 12 витков провода того же калибра, что и оригинал.. Это тройная обмотка … это значительно снизило пиковое напряжение. Макс теперь равен 24 вольту.
Затем я намотал 26 витков провода на 0,8 мм. Это действительно давало мне слишком много напряжения.
Когда бустер выдавал 24 В, я получал 30 В на выходе постоянного тока и все взрывали.
Итак, я перемотал его таким же проводом, но с резьбой по центру .. может быть потерял виток или два в процессе. Скажем, 24 хода.
Полный мостовой выпрямитель, он дает мне 15 В постоянного тока, когда основной выход составляет 24 В постоянного тока.
Если вы оставите оригинальные обмотки нетронутыми, я бы намотал 12-16 витков по центру .. эти последние пару витков легко вытащить с каждой стороны. Трудно добавить еще.
У меня есть кусок прототипа платы . . такой же, что и для основного блока .. пара диодов Шоттки .. Я использовал IN5822 и пару электролитических колпачков с низким ESR .. но я заменю их на что-то более низкое. .
В этом нет ничего сложного. Стандартная полная волна для трансформатора с центральным ответвлением.
Очень эффективен. Со следующей оговоркой .. если вы отключите текущее использование для основного выхода, вторичный выход свернет.
Так как бы вы это использовали ?? Хорошо запитайте модем-маршрутизатор от основного блока повышения … на выходе 16 В … Я все еще получаю 12 В постоянного тока на вторичном.
Ток Я бы сказал 1А .. возьмите больше от первичного, и вы получите больше от вторичного. Снова они связаны. А для обеспечения изолированного выхода с фиксированным напряжением просто используйте модуль KIS.
Не пытайтесь регулировать через устройство, так как это означает, что вам нужны оптопары и т. Д. Просто взять любой выход, который вы получите, просто вставить в KIS и установить выход на 6,5 В, который вам нужен. Или как там .. намотайте больше или меньше витков на большее или меньшее напряжение.
Общая стоимость .. куча битов из ящика для мусора .. Чтобы проверить это, у меня есть два маршрутизатора с номиналом 12 В .. вы можете легко повысить и подать 16 В, поскольку все 12 В элементы предназначены для нерегулируемых источников питания.
Вам необходимо установить более высокий ток на выходе.. то есть основной импульс к более высокому току маршрутизатора .. но я обнаружил, что он работал нормально для ночного теста.
Итак, это полностью изолированный источник постоянного и переменного тока за несколько долларов. Вы даже можете выделить один из этих модулей для изолированного питания, но это становится слишком сложно. Облегчает начало работы.
Я счастлив построить что-то подобное для людей … будь то простой жгут проводов только с источником питания, батареей и разъемами … это будет стоить всего несколько долларов для такого устройства, которое будет стоить от 100 до 200 долларов с солнечным контроллером.
DIY Источник бесперебойного питания (ИБП) для Raspberry Pi 4 | Raspberry Pi
ИБП (источник бесперебойного питания) — это тип системы электропитания, который содержит батарею или любое устройство накопления энергии для поддержания питания и обеспечения питания электроники в случае скачка напряжения.
В этом руководстве мы построим ИБП для Raspberry Pi 4, который также совместим со старыми платами Pi.
Зачем вам ИБП для Raspberry Pi?В некоторых конкретных проектах или применениях важно обеспечить Raspberry Pi постоянным питанием в случае скачка напряжения — в ситуации, например, если что-то записывается на SD-карту и происходит отключение электроэнергии, изображение, вероятно, станет поврежденным и, следовательно, непригодным для использования.Подобный случай может произойти, когда вы пишете код на своем компьютере, и происходит отключение электроэнергии. Однако, если присутствует ИБП, вы можете выделить себе несколько драгоценных минут для сохранения файла.
ИБП гарантирует, что в случае перебоя в подаче электроэнергии сработает аккумулятор или любой другой источник питания без какого-либо воздействия на нашу плату. ИБП обычно состоит из следующих основных компонентов:
- Схема зарядки аккумулятора
- Аккумулятор
- Регуляторы мощности (при необходимости)
Рекомендуемое входное напряжение для плат Pi составляет 5 В.Зная это, нам в первую очередь понадобится схема зарядки аккумуляторов. Здесь мы можем использовать несколько аккумуляторов AA, скажем, восемь, чтобы сделать батарейный блок на 9,6 В.
Схема зарядки просто построена на двух диодах 1N504. Один из диодов, D2, предотвращает перезарядку аккумулятора, а D1 предотвращает разряд аккумулятора от источника питания 12 В.
Далее мы будем использовать понижающий преобразователь постоянного тока в постоянный для подачи питания от 5 В до 3 А на выходе — идеально подходит для плат Raspberry Pi.
