Как отрезать трубу под 45 градусов: все возможные варианты

Автор Монтажник На чтение 10 мин. Просмотров 12.7k. Обновлено

При проведении работ по монтажу газовых или водопроводных магистралей часто возникает необходимость в изменении направления линии, при этом трубопровод обрезается и затем сваривается под нужным углом. Чаще всего направление меняется на 90 градусов, при этом встает вопрос – как отрезать трубу под 45 градусов, чтобы точно соединить стыки при сваривании.

Справиться с проблемой при углах обрезаемой кромки в 45 или 90 градусов можно при владении соответствующими знаниями и приемами, которые помогут сэкономить не только время, но и материалы при проведении работ. При других углах разворота решить задачу с помощью линейки и листа бумаги невозможно – на помощь придется вызывать компьютерную технику.

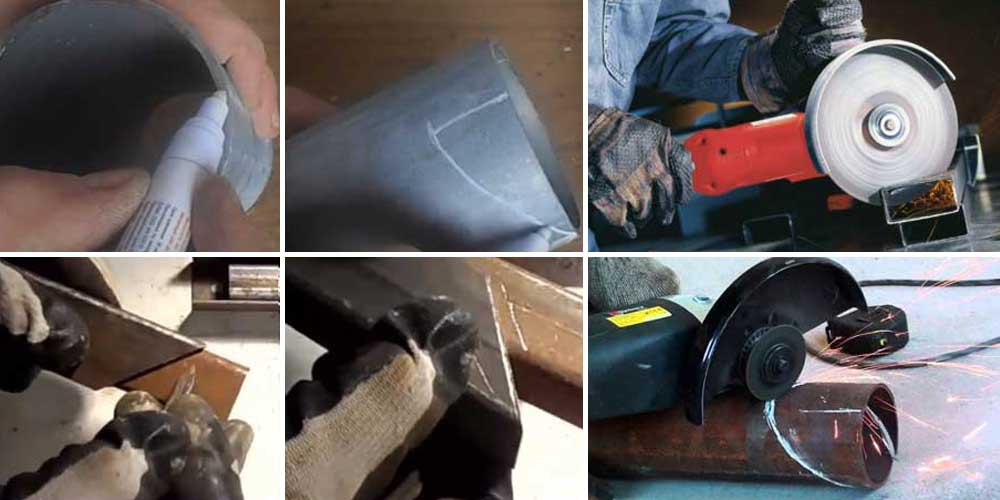

Рис.1 Как режут трубу под углом 45 градусов

Резка под 45 градусов

Обычно, для того, чтобы повернуть трубу на 45 градусов используют фитинги, отводы с углом поворота 45 градусов, выполненных из того же материала, что сами трубы, если трубы стальные, то и повороты привариваются из стали.

Для ПНД труб существуют электросварные или литые отводы под 45 градусов (заметим, что компрессионных фитингов с таким углом поворота в России найти практически невозможно).

Но, если все же нужно отрезать трубу круглого сечения из стали или различного вида пластмасс, то для этого понадобится лекало для резки труб под углом, форма которого рассчитывается ручным или машинным способом. Задача существенно упрощается, если под углом сорок пять градусов необходимо отрезать металлический профиль квадратного сечения.

Для обрезки на скорую руку можно воспользоваться обычным листом бумаги, сложенным по диагонали, с помощью которого размечают поверхность для будущего реза. Применяя сложенную бумагу, поступают следующим:

  • проводят на прямой поверхности профиля в месте, где выполняется рез, строго перпендикулярную линию;
  • прикладывают сложенный по диагонали лист бумаги к боковой поверхности острым концом к линии таким образом, чтобы верхний край бумажного треугольника находился заподлицо с верхней стороной металлического профиля.

Рис. 2 Самодельный шаблон для резки трубы под 45 градусов

  • проводят карандашом линию по боковой части листа под углом 45 градусов, после чего бумажный угол прикладывают к другой боковой стороне и обводят его карандашом (лучше воспользоваться тонким маркером).

Для отпиливания можно использовать болгарку с диском по металлу, проводя в начале тонкую линию по разметке, после чего  постепенно ее углубляя до полного отделения кромок.

При работе с болгаркой необходимо учитывать следующий фактор – при полном обрезании кромок диск может быть поврежден об острый угол, что приведет к его выходу из строя, а при отсутствии защиты на болгарке даже к травмам работника. Поэтому угловые кромки желательно не обрезать до конца, а оставлять узкую канавку и затем обламывать, зашлифовывая впоследствии выступ.

Изготовление шаблона для обрезки металлопрофиля

Если необходима нарезка большого количества труб, можно сделать шаблон из металлопрофиля большего диаметра по бумажному листу приведенным выше способом. Угол наклона проверяют транспортиром или строительным угольником – в этом случае две кромки обрезанных деталей шаблона соединяют.

При работе на разрезаемую деталь в нужном месте одевается шаблон и плотно прижимается, разметка наносится остро заточенной чертилкой при обводке шаблонного контура. Деталь обрезается в несколько заходов с постепенным углублением канавки.

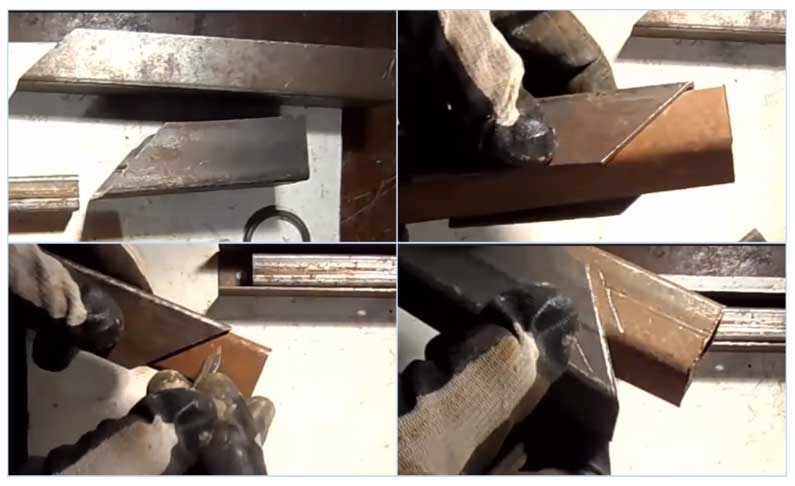

Рис. 3 Отрезание металлопрофиля с помощью стусла

Стусло для резки труб своими руками

Использование шаблона не слишком удобно – приходится совершать рез по линии, держа болгарку на весу, что приводит к большим погрешностям. При наличии сварочного аппарата можно сделать простое стусло – направляющие для диска болгарки, не дающие ему уходить в сторону.

Для этого используют сделанный ранее шаблон, в боковой части которого просверливают отверстие и приваривают гайку. При работе самодельное стусло надевают на профиль, в его гайку вкручивают болт и прижимают устройство к профильной поверхности.

Болгаркой с диском по металлу проводят рез, слегка прижимая диск к боковой поверхности устройства. Понятно, что при длительной работе края в стусле постепенно стачиваются, и хотя процесс происходит одновременно на всех кромках, с течением времени появятся некоторые погрешности. Поэтому устройство лучше сделать из твердого износоустойчивого металла, чтобы увеличить срок его службы и получить более точный инструмент.

Рис.4  Пример выполнения реза под углом 90 градусов

Резка под 90 градусов

Чтобы поперек ровно отрезать круглый трубопровод или металлопрофиль прямоугольного сечения, используют лист обычной бумаги. Им оборачивают заготовку таким образом, чтобы кромки бумажного листа совпали, после чего его фиксируют на детали с помощью скотча или клея. Болгаркой проводят рядом с кромкой бумажного листа тонкую линию, после чего ее постепенно углубляют до полного вырезания.

Металлопрофиль или круглую трубу можно распилить при помощи шаблона, надев на них ровно обрезанный элемент с большим внутренним диаметром.

Воротниковая врезка

Чтоб получить ответвления металлических трубопроводных линий в виде тройников, применяется воротниковая врезка, для которой необходимо вырезать кромку круглой трубы, примыкающей к стенкам другой под прямым углом. Для реализации способа поступают следующим образом:

  • обрезают кромки заготовки под прямым углом приведенным ранее способом.
  • На круглой торцевой поверхности маркером отмечают четыре равноудаленные точки, расположенные под углами 90 и 180 градусов друг к другу.
  • Производят измерение размера окружности, полученный диаметр делят на 3. От двух диаметрально расположенных точек откладывают полученное расстояние, после чего эти точки соединяют с двумя другими плавной дугой, проводя линию маркером.

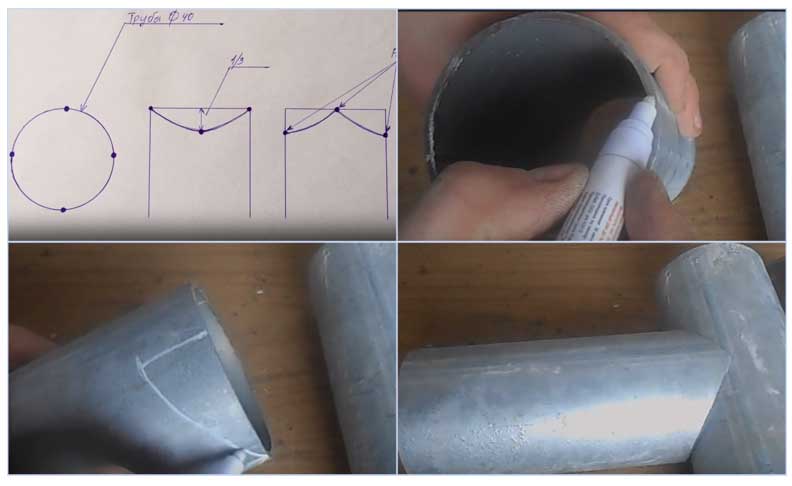

Рис.5 Пример воротникового разреза трубы

  • По разметке проводят рез болгаркой и отделяют полукруглые сегменты, после чего деталь готова к сварке. При малых неточностях в сопряжении ее можно уплотнить кувалдой, приставив к круглой поверхности другого элемента.

Приемы резки труб под углом круглого сечения

Круглые трубы разных диаметров обрезаются под углом при изменении направления трубопровода, при этом следует учитывать, что прямой срез под нужным углом в отличие от прямоугольного сечения не приведет к плотному соединению кромок. Поэтому применяются специальные лекала, в которых размечаемая кромка имеет криволинейную форму, позволяющую получить высокую плотность соединения.

Бумажное лекало для трубы

Одним из распространенных способов, как сделать для труб с круглой поверхностью лекало, является метод, для которого понадобится расчерченный лист бумаги, линейка и карандаш. Для получения бумажного лекала поступают следующим способом:

  1. Чертят на бумажном листе окружность с диаметром обрезаемой трубы, разбивают круг на 16 равных сегментов, каждый раз деля большие отрезки на два одинаковых.

Рис. 6 Как разрезать трубу под 45 градусов – лекало из бумаги

  1. Измеряют длину окружности, умножив ее диаметр на число Пи, равное 3,14.Откладывают этот размер по обе стороны от оси окружности равными отрезками, каждый из которых делят на 8 равноразмерных частей.
  2. Проводят от отрезков на прямой вертикальные линии вверх и горизонтальные от точек, поставленных на круге.
  3. Места их пересечения соединяют плавной линией и в итоге получают нанесенный на бумагу шаблон, который вырезают и приклеивают к обрезаемой поверхности. Для обрезки лучше использовать болгарку с диском малого диаметра – поверхность будет криволинейной и при использовании большого диска вырастет погрешность.

Используемые инструменты

Существует несколько способов, как резать трубу, для этого применяют строительный и промышленный инструмент для обработки металла. Из всех видов только болгарка позволяет получить криволинейные поверхности без дальнейшей обработки с наиболее близким расположением кромок.

Для индивидуального использования

Для резки стальных труб в домашнем хозяйстве используется следующий инструмент:

Ручные труборезы. Позволяют обрезать круглые детали с получением ровного прямого угла среза за счет режущих кромок роликов. Существует несколько разновидностей изделий подобного вида, состоящих из единичных роликов или их ряда, закрепленных на цепи. В быту подобные устройства встречаются довольно редко и более подходят для профессионального выполнения работ.

Болгарка. Является универсальным инструментом для проведения обрезки любых металлических деталей с разными углами, для работы используются специальные диски по металлу, которые в процессе эксплуатации довольно быстро стачиваются. Благодаря этому можно точно вырезать кривую линию диском малого диаметра.

Рис. 7 Индивидуальный инструмент для резки труб

Газовая горелка. Быстрый и эффективный метод перерезания металлических поверхностей раскаленной струей пламени, к недостаткам можно отнести оплавленные кромки, которые осложняют дальнейшее сваривание. Газовой горелкой сложно резать изделие по бумажному шаблону, который сгорит, а если расчерчена линия, то в струе пламени она практически не будет видна.

Электрические труборезы. Для работы с трубопроводами малых диаметров можно использовать компактные электрические труборезы, по принципу работы напоминающие болгарку. Приспособление называют роликовым станком, при работе деталь устанавливается на станину и поворачивается на роликовых направляющих, сверху его поверхность прорезается электрическим устройством. Основное отличие трубореза заключается в металлическом диске, имеющем специальное долговечное напыление для резки металла.

Для промышленного использования

В промышленности для транспортировки жидкостей и газов используются трубопроводы большого диаметра, поэтому агрегаты для резки труб имеют большой вес и габаритные размеры. Встречаются там и ручные труборезы роторного и хомутного принципа действия. В первом случае происходит вращение режущих роликов по круглой поверхности при помощи переставляемой ручки, во втором варианте прорезание осуществляется дугообразными пластинами, которые при вращении постепенно сдвигаются.

Рис. 8 Промышленные приспособления для резки трубы

Как отрезать трубу под 45 градусов большого диаметра

Обрезать крупногабаритное изделие в бытовых условиях лучше при помощи большой болгарки или газовой горелки – стенки при больших диаметрах обычно толстые. Резку лучше выполнять сегментами, оставляя узкие переходы, которые удаляются в конце.

Как отрезать чугунную трубу

Основное отличие чугуна от обычной стали – высокая хрупкость и большая толщина стенок, его точную обрезку необходимо выполнять в следующей последовательности:

  • Прочерчивается по шаблону угол разметочный с помощью чертилки, для

опоры под деталь подкладывают деревянный щит или доску.

  • Выполняют болгаркой неглубокий пропил поверхности по всему периметру.
  • Далее канавку углубляют за несколько проходов до полного отделения двух частей.

Несколько советов по резке труб

Иногда в домашнем хозяйстве требуется выполнить резку для соединения трубопровода под различными углами или вдоль оси. Основным инструментом для выполнения этих работ является универсальная болгарка и диски по металлу.

Рис. 9 Продольная резка трубопровода

Выполнение продольного разреза

Чтобы качественно выполнить ровный продольный разрез, можно воспользоваться несложным приспособлением в виде металлического уголка. Его надежно фиксируют на ровной деревянной поверхности шурупами и прижимают к нему трубу тяжелым грузом. Углошлифовальной машинкой делают продольный разрез трубного верха, слегка опирая диск о поверхность уголка.

Уголок можно прикрепить к трубе струбцинами и сделать прорезь по верхней стенке уголка аналогичным способом.

Косой разрез

При изменении направления трубопровода на угол, больший 90 градусов, ручные способы изготовления шаблонов становятся слишком сложными. На помощь может прийти применение специальной программы расчета и создания лекал на компьютере для любых углов. Метод хорош тем, что имеет высокую точность создания бумажных шаблонов и легко реализуется при наличии принтера.

Для получения бумажного лекала в программу вводятся необходимые данные об углах изгиба и трубном диаметре, после чего получают шаблон, который распечатывают на принтере в натуральную величину.  Остается только его вырезать, наклеить на обрезаемый элемент и разметить его контур.

Дальнейшая резка производится с помощью болгарки стандартным способом. Важным преимуществом машинных шаблонов является возможность их нарезать в неограниченном количестве с одинаковой точностью.

Рис. 10 Пример программы расчета

Для качественного соединения цилиндрических элементов трубопроводов требуется их точная обрезка под углами 45 и 90 градусов. Для выполнения этих работ используются специальные лекала, форма изгибов которых рассчитывается ручным способом или построена компьютером. Они вырезаются на бумаге и наклеиваются на трубную поверхность, затем элемент режут по бумажному контуру болгаркой с малым диском. Таким образом, удается получить высокоточное угловое соединение с максимально приближенными кромками.

Как разрезать профильную трубу вдоль и поперек, технология резки

Автор Монтажник На чтение 8 мин. Просмотров 5.3k. Обновлено

В бытовом домашнем хозяйстве профильные трубы находят широкое применение при изготовлении парников, теплиц, навесов для защиты автомобильной техники от атмосферных осадков и прочих конструкциях. При работе с данным материалом полезно знать, как разрезать профильную трубу вдоль по линии или поперек с максимально точным углом.

Среди большого количества строительного режущего инструмента по металлу лидером по скорости, простоте выполнения реза и экономичности является углошлифовальная машинка (болгарка), которая часто присутствует в инструментальном комплекте любого домашнего мастера. Для разреза профильной стальной трубы с помощью болгарки потребуется обычный диск по металлу и строгое соблюдение правил техники безопасности – разрушение диска на сегменты при большой скорости вращения может привести к серьезным травмам.

Рис.1 Профильные трубы в домашнем хозяйстве

Как ровно отрезать профильную трубу поперек

Наиболее часто в домашнем хозяйстве используют прямоугольный или квадратный трубный металлопрофиль с толщиной стенки не более 3 мм, а нарезка на отдельные отрезки необходима при проведении работ по сборке сварных каркасов.

Чтобы правильно порезать трубу, используют дополнительные приспособления для обозначения и разметки линии реза, некоторые из устройств выполняют функции опорной грани для режущего диска.

Нюансы работы с прямоугольным сечением

Заготовки прямоугольного сечения намного проще резать вдоль и поперек с любыми углами, чем цилиндрические элементы, которые сложно удержать в неподвижном состоянии на ровной поверхности. Поперечное обрезание заготовок под любым углом не представляет особых сложностей – линия нужного углового уклона проводится на боковой грани и всегда совпадает с расчетной (круглые элементы требуют использования специальных лекал, просчитываемых на компьютере, для совмещения их граней под углом, отличным от прямого).

Толщина стенок металлопрофиля при использовании в бытовом хозяйстве редко превышает 5 мм – его легко резать при помощи углошлифовальной машинки любым диском по металлу.

Рис. 2 Виды способов поперечной разметки

Какой используется инструмент

Как отмечалось выше, основным инструментом для резки металлических деталей в бытовых условиях является углошлифовальная машинка, при ее отсутствии можно воспользоваться ручной ножовкой по металлу или электролобзиком, который также может резать материалы из металла специальным полотном с алмазным покрытием.

Для резки болгаркой используют отрезные электрокорундовые диски, не предназначенные для проведения шлифовальных операций. В качестве вспомогательного инструмента пригодится рулетка, металлическая линейка, различные виды струбцин, карандаши и маркеры для нанесения разметки.

Бумажное лекало для трубы

Применение бумажного листа является простым методом разметки прямоугольного или квадратного профиля для точного обрезания под углом 90 или 45 градусов по направлению к его оси.

Чтобы сделать разметку для поперечной резки под углом 90 градусов, берут лист бумаги и оборачивают им трубу до точного совмещения краев, после чего их склеивают. При данном способе линия реза очень хорошо видна в отличие от нанесения ее карандашом или маркером по краю шаблона.

После этого режут профиль вдоль шаблонной кромки поочередно со всех сторон, стараясь не допускать полного прорезания финишных участков – это может привести к ударам диска об острые углы и его разрушению.

Листом бумаги можно нанести разметку и на боковые стенки труб прямоугольного или квадратного сечения. Для этого бумажный лист складывают по диагонали, а полученный угол в 45 градусов прикладывают к боковым стенкам и делают соответствующую разметку. Чтобы боковые линии находились на одинаковом уровне, острый угол прикладывают к поперечной линии, размещенной под углом 90 градусов к оси, которую предварительно наносят приведенным выше способом.

Рис. 3 Использование стального шаблона

Стусло для резки труб

Очень удобно резать профильную трубу с помощью специального шаблона, который является аналогом строительного стусла для резки стройматериалов под разными углами.

Для этого приведенным выше или другим способом делают металлический шаблон из разрезанного вдоль куска профильной трубы, он может быть рассчитан на получение прямого или угла в 45 градусов.

Чтобы разрезать металлопрофиль, к нему прикладывают шаблон и проводят чертилкой линию, по которой затем делают прорезание. В других случаях шаблон удерживают и болгаркой проводят линию по поверхности заготовки, стараясь избегать сильного прижима боковой поверхности диска к приложенному металлическому шаблону. Затем шаблон убирают и прорезание продолжают по хорошо заметному углублению на гранях заготовки.

С помощью шаблона можно получить очень ровную линию среза, если не держать его вручную, а закрепить на заготовке с помощью струбцин или крепежных болтов. Для самостоятельного изготовления крепежа в боковой поверхности П-образной пластины шаблона сверлят отверстие и приваривают в этой точке снаружи накидную гайку, в которую вкручивают болт. Для закрепления шаблона приставляют его к обрезаемой детали и вкручивают болт, прижимая шаблонную поверхность к заготовке, после болгаркой с диском по металлу производят разрез, слегка касаясь направляющей кромки.

Рис. 4 Как порезать заготовку самодельным станком

Другие варианты

Неплохой вариант изготовления шаблона – использование для разметки короткого отрезка трубы большего диаметра, направляющая кромка которого предварительно обрезана под нужными углами. При разметке деталь одевают на обрезаемую трубу, после чего размечают ее поверхность маркером или чертилкой. Второй способ – жесткая фиксация шаблона на заготовке с помощью клиньев или струбцин с дальнейшей резкой диском по металлу с легким прижимом к боковой поверхности шаблонной детали.

Чтобы не резать металлические трубы или лист железа на глазок, некоторые домашние умельцы используют самодельные крепежные приспособления к болгарке, жестко закрепляя ее на вертикально установленном шпинделе. При перемещении инструмента сверху вниз происходит стабильный ровный разрез расположенной под диском детали, если на станине станка закрепить металлические направляющие, то при прикладывании к ним заготовки можно получить любой нужный угол разреза.

Рис.5 Работа с толстостенным прокатом

Резка профильной трубы большого диаметра

Металлопрофиль большого диаметра имеет толстые стенки и большой вес, если для резки тонкостенных деталей (толщина стенки до 2 мм.) можно было использовать тонкие диски размером около 1 мм., то для прорезания толстостенного металла берут 2 мм. дисковые круги. Соответственно резать толстые стены удобнее диском большого диаметра при помощи мощной крупногабаритной строительной болгарки – бытовые устройства не обладают достаточной мощностью для быстрого проведения работ, а их маленькие диски быстро стачиваются.

При выполнении работ руководствуются следующими правилами:

  1. При прорезании тяжелых труб следует располагать их на ровной поверхности или низких опорах с таким расчетом, чтобы при резке последнего участка он не изменял своего положения или опускался вниз, препятствуя сжиманию режущего инструмента своими стенками.
  2. Если поверхность ровная, полностью производят разрез каждой грани, переворачивая деталь, при неровный опоре последние перемычки немного не дорезают, давая возможность заготовке отделиться под собственным весом, после чего выступающий участок зашлифовывают.
  3. При работе с болгаркой для резки тяжелых металлических элементов необходимо обязательное использование защитного кожуха – вероятность расслоения диска на отдельные элементы слишком высока.

Многие работают с неправильно выбранным направлением вращения на себя – это приводит к тому, что острая кромка металла постоянно задирается, инструмент труднее удержать в фиксированном положении, а отрезной диск быстрее стачивается. К тому же обратное направление вращения отрезного круга опасно с точки зрения техники безопасности.

Как разрезать профильную трубу вдоль – технология резки

Если поперечная резка профиля не вызывает особых сложностей, то продольный разрез, который необходим для проведения некоторых работ в домашнем хозяйстве, более сложен в силу своей протяженности.

Одна из проблем при его проведении – точность разметки, для ее нанесения по центру или в другой точке разрезаемой грани ставят отметки по всей длине на одинаковом расстоянии от боковой стенки и затем соединяют их карандашом, маркером или чертилкой, используя в качестве направляющей ровный уголок, строительное правило, уровень, профиль от гипсокартона.

Рис. 6 Резка трубы вдоль по направляющему уголку

Для того, чтобы распилить металлопрофиль в продольном направлении, ведут углошлифовальную машинку по линии, постепенно прорезая сквозное отверстие – метод не слишком точен, инструмент приходится держать на весу без опоры.

Более удобный способ качественно продольно отрезать заготовку – использование вспомогательных опор в виде металлического уголка или ровных прямых пластин. Для этого уголок крепят на поверхности заготовки с помощью струбцин и ведут болгарку по его боковой грани, если длина шаблонного уголка невелика, его откручивают и переставляют дальше на новое место, после чего прорезание возобновляют.

Второй способ получения ровной продольной линии среза – жестко закрепленная болгарка на станке или столе в боковом положении. Прорезаемую заготовку при этом двигают по направляющим, подводя к вращающемуся диску углошлифовальной машинки (принцип работы напоминает электрический плиткорез), прямолинейность получаемой линии определяется жесткостью и длиной опорных элементов.

Рис. 7 Закрепление углошлифовальной машинки для продольной резки

Для получения заданных размеров и конфигураций профильных труб в домашнем хозяйстве используют обрезание при помощи углошлифовальной машинки и недорогих отрезных корундовых дисков. Чтобы получить ровную и точную линию среза, лучше использовать опорные направляющие или самодельные стальные шаблоны, задающие нужный угол.

КАК РОВНО ОТРЕЗАТЬ ТРУБУ подручным инструментом [4 способа разметки]

Использование [металлических труб] в производстве и монтаже металлоконструкций связано с необходимостью резки поперек, вдоль и под углом. И далеко не всегда под рукой есть специальное оборудование. Как ровно обрезать трубу с помощью подручных средств, мы опишем в этой статье.

Способы резки металлических труб под углом

Отпилить трубу или разрезать ее на части можно несколькими способами. Из доступных инструментов лучше всего с этой задачей справляется болгарка. Но самой большой проблемой остается необходимость правильно разметить линии реза. Они могут быть разными, чаще всего приходится выдерживать либо прямой угол относительно оси трубы, либо 45 градусов. Приемы несколько меняют в зависимости от того, какие изделия нужно разрезать:

  • трубы для прокладки водопровода, газовые и для разводки отопления;

  • профильные изделия для сборки ворот, козырьков, других металлоконструкций;

  • трубы большого диаметра — как правило, это редко нужно в домашних условиях, где самые широкие просвет только в канализации;

  • трубы из стали, чугуна, тонкостенные из цветных металлов и мягких сплавов.

Обе задачи решаются довольно просто даже без использования специального лекала угла трубы.

Режем трубу под углом 90 градусов

Для разметки разреза [водогазопроводных труб] под прямым углом можно воспользоваться листом бумаги стандартного формата А4, широкой изолентой или строительным скотчем. Если обернуть достаточно широкий материал вокруг трубы так, чтобы его края точно совпали при наложении, то получится идеальная линия реза. Если скотч или лента плотно приклеились к металлу, можно идти прямо по краю.

Важно уметь правильно пользоваться шлифмашиной, держать ее с определенным усилием и соблюдать правила безопасности. Описанный прием самый простой, он пригоден и того, чтобы обрезать трубу большого диаметра.





Режем трубу под углом 45 градусов

Чаще всего это приходится делать при монтаже водопровода и отопления и сборке рамных конструкций. Обрезать трубу под 45 градусов болгаркой можно по разметке, которую делают либо листом бумаги того же формата А4, либо используют обычный школьный (чертежный) равнобедренный угольник.

Используем лист бумаги или картона

С листом придется проделать несколько операций, чтобы получить нужный угол. Если вы не хотите запутаться в сгибах, просто сделайте его квадратным и сложите по диагонали — получится нужный угол. Точно так же можно сделать с любым листом, лишь бы его стороны были равны между собой. Способ удобен тем, что его можно применить и к трубе с большим диаметром, и к [профильным трубам квадратного и прямоугольного сечения].

Разметка угольником

Если под рукой есть угольник, то необходимо сначала определить точную линию торца трубы, в том числе и профильной. Приложив инструмент и плавно перекладывая его по поверхности, получим линию реза по 45 градусов. Этот же прием используется и с угольником под 30 градусов.

Как правильно резать трубы из разного металла

Точный распил и обрезка труб зависит не только от грамотно выполненной разметки. Большое значение имеет и материал — металл разной толщины и твердости режется с разными усилиями и побочными эффектами. Чтобы правильно отрезать чугунную трубу, ее не следует пилить на всю глубину насквозь. Чугун — хрупкий металл, поэтому обычно делается несколько надпилов, а потом специалист одним точным ударом зубила отбивает по ним кусок.

Для работы с тонкостенными трубами придется очень точно выверять положение болгарки. При этом мастеру должен правильно подобрать [диски для резки металла болгаркой]. В промышленных условиях для выполнения тех же задач можно использовать специальные труборезы, газорезку и сварочные аппараты.

Безопасность при обрезке газовой трубы

При работе с газовыми трубами, подключенными к магистрали, важно соблюдать меры безопасности. Сначала перекрыть кран подачи газа, потом убедиться в том, что в трубе ничего нет. Для этого достаточно открыть конфорки плиты и зажечь газ — когда он кончится, пламя погаснет.


3 способа отрезать профильную трубу ровно


Большинство мастеров любителей не имеют торцовочной пилы, поэтому режут профильную трубу с помощью болгарки. Это неточный инструмент, срезы от которого часто получаются неровными, особенно если нет в наличии уголка, чтобы отметить линию спила. Однако и болгаркой можно пилить ровно, если применять один из трех предложенных способов.

Способ 1: Чертить под бумагу


Начертить прямую линию для отрезки профильной и любой трубы можно с помощью листа бумаги. Главное чтобы он имел хотя бы одну ровную сторону. Бумага прикладывается ровной кромкой к отметке для среза на профиле и оборачивается вокруг. При наматывании лист выравнивается так, чтобы его прямая сторона сошлась по всей трубе. После этого под бумагой как по линейке наводится линия маркером, по которой и делается срез.

Этот способ удобно применять для резки больших труб от 100 мм. На мелком профиле он тоже работает, но при множественных разметках нарезка занимает много времени.

Способ 2: Отмечать по рулетке


Второй метод разметки трубы подходит, если один из ее торцов ровный. Для разметки берется рулетка, цепляется за прямой торец и по ней отмеряется необходимая длина профиля. По ее шкале делается отметка на трубе сначала у одной грани, потом у второй. Намеченные точки соединяются маркером в линию. Таким же способом отмечается противоположная сторона трубы.


Далее болгаркой режется труба по одной линии, потом профиль переворачивается и делается надрез по противоположной. После она укладывается набок, и обрезается уже на глаз, ориентируясь по выступающим срезам на гранях трубы. Если профиль широкий, то можно сразу очертить все 4 стороны и соединить точки под линейку, чтобы не перекосить надрез, особенно на последних двух боковинах.


Способ 3: Торцевать на глаз за один проход


Самым быстрым способом является обрезка на глаз за один проход. При этом с опытом можно получить достаточные навыки, чтобы качество торца вполне подходило для дальнейших сварочных работ.

Отрезной диск болгарки прикладывается к трубе сверху максимально перпендикулярно. При развитом глазомере это получится с первого раза. После разреза верхней стороны профиля нужно перевести диск на ближнюю боковину. Инструмент также должен идти перпендикулярно трубе. Имея два пересекающихся надреза остается углубить диск, и он дорежет профиль до конца уже без перекоса на оставшихся стенках.
