Не работает динамик наушников? Как починить динамик наушников.

Главным компонентом любых наушников является динамик. К сожалению динамики, как любая другая вещь, иногда отправляются в мир иной.  Что делать если  не работает динамик наушников и можно ли его починить своими руками.

Если у вас не работает левый или правый наушник, это еще не означает что проблема в динамике. В подавляющем большинстве случаев проблема кроется в переломе провода около штекера. Решение этой проблемы дано в статье: Ремонт наушников голыми руками, без паяльника!

В один из дней у накладных Ямах(RH5-MA) перестал играть правый наушник. Была надежда, что не работает динамик наушников потому, что переломился провод. Но вскрытие показало, что причина кроется в самом динамике. Он сдох….

Самым простым решением проблемы могло стать выкидывание наушников в мусорную корзину. Но было решено попытаться починить динамик. Это было не просто и не идеально, но оказалось реальным. Что делать если не работает динамик наушников и как его починить читайте в статье…

Не работает динамик наушников

Как выяснилось после вскрытия, не работает динамик наушников от того, что прямо на подходе к катушке переломился подводящий проводок. На это досадное место указывает красная стрелочка.

Этот динамик имеет диаметр 40 мм. Динамики такого размера применяются в подавляющем большинстве накладного типа и зачастую в полноразмерых наушниках. Чем различаются типы наушников?

Это еще не конец?

На этом печальная история наушников, которым кстати было только 2 месяца, могла и закончиться. Но так же не интересно))

По аналогии с динамиками для акустических систем, возникла мысль переселить катушку от динамика других наушников. Но попытка аккуратно оторвать катушку в домашних условиях не увенчалась успехом и положительных эмоций не дала…

Практически сразу пришла другая идея — трансплантировать не просто катушку, а катушку вместе с диффузором от наушников доноров.

Использовать наушники той же ценовой категории просто не имеет смысла, поэтому разумеется доноры — более дешевые наушники. Конечно это не есть хорошо, и про фирменный звук можно забыть, но не все так уж плохо.

В защиту такого решения можно сказать, что магнитная система, которая останется родной, так же оказывает очень большое влияние на звук, возможно даже не меньшее чем диффузор. Помимо этого родной также останется и пластмаска (корзина динамика?), в которой есть звуководы с акустическими фильтрами, рассчитанными производителем.

От идеи к реализации

У динамиков этих наушников есть одна особенность, которую вы наверняка уже заметили — металлическое колечко по периметру. В него был запрессован родной диффузор.

Поддеванием ножа это кольцо было благополучно отклеено.

Аккуратность на этом этапе, по большому счету, не требуется — можно нагло оторвать и выкинуть. Но чтобы починить динамик наушников было проще, лучше уже на родном потренироваться и понять как можно сделать все аккуратно. А то когда запорите донора будет уже поздно)

После отклейки родных диффузоров все было тщательно очищено от остатков клея. Следует так же очень внимательно осмотреть магнитные зазоры, т.е. те места где располагается катушка. Они должны быть чистыми. Если в них присутствует какая либо грязь — вычистите ее ватной палочкой смоченной в спирте.

Главное не допускайте попадания металлических частиц в магнитный зазор! Если это все же произошло, то самый простой способ их от туда убрать — просовывать в зазор скотч. Для удобства его лучше сложить пополам, клейкой стороной наружу и собирать на него все частички.

А вот и доноры подоспели

Я думаю итак понятно, что динамики наушников доноров должны обладать теми же размерами. Мне повезло, динамики были диаметром 40мм по внешнему краю, и около 13мм диаметр катушки. Такими же размерами обладает подавляющая часть компьютерных наушников. Но даже среди 40-ка миллиметровых встречаются иногда такие динамики, у которых диаметр катушки больше.

Теперь необходимо собрать всю сосредоточенность в кулак и аккуратно, словно вы кардиохирург, отклеить диффузор. Диффузор проклеен по периметру каким-то резиновым клеем.

Для того чтобы подцепить диффузор отлично подойдет иголка. Главное — не торопитесь. Диффузор — это тонкая полиэтиленовая пленочка, которая легко тянется и довольно легко рвется.

Отклеивать удобнее оказалось с того места, где проходят проводки. Перед этим проводки были отпаяны от контактов. По мере отклеивания так же активно использовался нож. Поддевая острие ножа под диффузор и прижимая сверху пальцем мееедленно отклеиваем диффузор и продвигаемся так по кругу.

Как итог имеем то что нам и требовалось — донора для ремонта динамика наушников. Проделываем аналогичные операции и со вторым динамиком.

Аккуратнее с проводками

Очень часто производители заливают клеем проводки идущие от контактов к катушке и не всегда можно извлечь их неповрежденными. Даже если проводки оторвались на краю диффузора можно проделать следующий трюк- отклеить проводки от диффузора. Затем немного отмотать с катушки, после чего  приклеить их обратно, но уже под другим углом.

Если катушка разматывается неохотно, то не стоит усердствовать — можно легко порвать проводки. Лучше приклеить их поперек диффузора. Так можно удлинить торчащие конци проводков практически на сантиметр, чего более чем достаточно.

На фото — тестовый диффузор с которым проводились эксперименты

Лудим проводки

Для того чтобы потом можно было сразу подпаять проводки к контактам — лучше уже на этом этапе их залудить, т.е. Покрыть их оловом.

Внимание — не забывайте тот факт, что проводки непосредственно касаются диффузора, а медь, из которой они изготовлены, отлично проводит тепло. Так можно легко оплавить и деформировать диффузор.

Часто проводки покрывают лаком, который не сгорает даже от паяльника. В таком случае поможет таблетка аспирина. Можно конечно ее выпить и она поможет от вчерашнего похмелья, но в нашем случае от нее будет больше толку, если положить на нее проводок и лудить прямо на ней. Но в любом случае не забываем, что делать все нужно быстро и ждать пока проводки остынут иначе диффузор отправится в мусорку.

Образующиеся пары токсичны! Указанными фокусами с аспирином желательно заниматься в хорошо проветриваемом помещении.

Припаиваемся

Куда и кого следует припаивать? Все очень просто. Катушка динамика — это просто скрученный и склеенный кусок провода. Как такового понятия плюса и минуса у самой катушки нет. Обычно за плюс принимают начало катушки, а за минус его конец.

Но не стоит заморачиваться. Полярность легко определяется после припайки. Лучше припаивать так, чтобы оба проводка свободно дотягивались.

У каждого динамика есть контактная группа. Чаще всего это кусочек стеклотекстолита с четырьмя контактами. При этом левые два замкнуты между собой, а правые два- между собой. Проводки катушки припаиваются к двум верхним контактам, а провода, идущие от штекера к двум нижним (желтый и синий). Таким образом цепь и замыкается.

С контактами разобрались. Настала пора примерить новый диффузор. Для этого нам какраз и потребуется припаять проводки катушки к верхним двум контактам. Если один или обо проводка не дотягиваются до контактов — то припаиваем дополнительно кусочек проволочки к площадкам. А уже к проволочке припаиваем проводки катушки

Приклеиваем диффузор

Настал черед приклейки диффузора к пластиковой основе. Я предпочел использовать Момент. Обязательно предварительно опробуйте клей на аналогичном материале. Клей Момент суперцемент — привел к подплавлению и необратимой деформации. Для максимальной аккуратности при нанесении лучше использовать большую иглу.

На этом этапе очень важно правильно отцентрировать динамик, иначе потом он будет задевать катушкой магнитную систему. Для центровки я подпаял к еще непроклеенному динамику провод, для его подключения к аудиоустройству и включил трек. При этом придерживая диффузор, дабы не оборвать провод. Не стоит включать слишком громко, даже на малой громкости вы отчетливо услышите жужжание при задевании.

Постарайтесь найти положение, чтобы катушка максимально симметрично входила в зазор и при этом не задевала. Запомните его. После этого придерживая пальцами диффузор промажьте его клеем в районе проводов, просовывая иголку с клеем под диффузор. При этом трек можно оставить включенным, чтобы сразу обнаружить малейший перекос.

Подкладываем что-либо под динамик и мажем клеем по периметру. И опять же следует при включенном треке, постараться аккуратно посадить диффузор так, чтобы ничего не звенело и не пердело.

После этого желательно придавить ушком иголки краешек диффузора. Если где-то он не приклеился, то во первых динамик начнет издавать призвуки, а во вторых будет провал по низким частотам. Поэтому дополнительно промазываем клеем по периметру поверх края диффузора.

Не забываем проверять катушку на обрыв измерением сопротивления. Сопротивление подобным динамиков как правило около 32 ом. Проверить катушку стоит так же сразу после отклейки ее от доноров.

Промазав клеем, кольцо было вставлено на положенное место.

Как определить полярность динамиков

В процессе пайки проводки катушки могли быть перепутаны. Для того, чтобы определить фазировку динамика, удобнее всего воспользоваться маленькой батарейкой на 1.5 вольта. Припаиваем пару проводков к динамику и их концами ненадолго прикасаемся к разным полюсам батарейки.

При одной полярности диффузор динамика поднимется, при противоположной полярности — втянется в катушку. Можно принять за положительную полярность подъем диффузора. Смотрим как подключена батарейка и на динамике отмечаем плюс и минус.

Проделываем это с обоими динамиками, после чего смело припаиваем подводящие провода и собираем наушники.

Что получилось

Конечно звук уже не тот. Он стал лучше того, что было у доноров, но несколько хуже, чем у оригинальных динамиков ямах. Но дело даже не в звуке. Я, честно говоря, даже получил удовольствие от самого процесса)

Эти наушникам пришлось еще дважды пережить подобные манипуляции по разным причинам, и в зависимости от использованных диффузоров доноров звук приобретал разные оттенки. В одном случае НЧ прибавились, а ВЧ присели — видимо купол диффузора был недостаточно жестким. При совсем дешевых донорах — выпятились средние частоты.

Путей для экспериментов со звуком — море! Очень увлекательное времяпровождение 🙂 два часа проходят как на одном дыхании, пока напряженно занимаешься кропотливыми манипуляциями, а потом радуешься как ребенок, что все таки получилось))

Материал подготовлен исключительно для сайта AudioGeek.ru

Follow @AudioGeek_ru

Схема соединения наушников со штырьком. Как припаять штекер к наушникам: пошаговая инструкция

Владельцы наушников часто сталкиваются с обстоятельствами, когда звук становится некачественным или исчезает вовсе. Может музыка играть только в одном наушнике. Обидно, когда дорогой гаджет выходит из строя из-за незначительного повреждения, хотя и недорогие наушники тоже жаль сразу выбрасывать. От поломки не застрахованы никакие модели, все зависит от интенсивности эксплуатации и аккуратности пользователя.

Не стоит сразу бежать в магазин за новыми наушниками, тем более никто не знает, на сколько хватит у них запаса прочности и не сломаются ли они в ближайшее время. Предлагается попробовать отремонтировать любимые устройства вывода звука своими руками.

Поиск причины

Самое уязвимое место у наушников — это провод возле штекера. Он больше всего подвергается механическому воздействию при использовании, например при засовывании телефона в карман или при частом выдергивании джека из телефона за шнур. Можно включить музыку и пошевелить провод, сгибая его возле разъема. Там, где музыка немного появится, и есть место обрыва. В этом месте нужно перерезать провод и припаять штекер к наушникам, как будет описано дальше.

Как устроен трехконтактный джек

Прежде чем приступить к починке, необходимо узнать строение штекера.

Существует два типа: 2,5 мм и 3,5 мм. В большинстве случаев применяется 3,5 мм, но ломаются оба вида одинаково. Также джеки делятся на трехконтактные — для вывода звука — и четырехконтактные — для вывода звука и для использования микрофона. Предлагается рассмотреть подробнее трехконтактный. Как припаять штекер к наушникам и 3 провода, показано на схеме ниже.

1. Левый динамик.
2. Правый динамик.
3. Общий провод.

От динамиков отходят три проводка, которые подсоединяются к обозначенным на схеме местам. Обычно зеленый провод идет от левого уха, красный — от правого, а золотой или синий — общий. Таким образом, из схемы видно, как припаять штекер к наушникам.

Как устроен четырехконтактный джек

Если в наушниках есть микрофон, тогда в проводе присутствует четыре жилы и потребуется четырехконтактный джек. Схема, показывающая, как припаять штекер к наушникам и 4 провода, приведена ниже.

1. Левый динамик.
2. Правый динамик.
3. Микрофон.
4. Общий провод.

От динамиков и микрофона подходят четыре проводка, которые подсоединяются к обозначенным на схеме местам. Обычно зеленый провод идет от левого уха, красный — от правого, белый — от микрофона, а золотой или синий — общий.

Инструменты и материалы

Для того чтобы произвести ремонт, потребуются некоторые инструменты, которые нужно подготовить заранее:

1. Паяльник с паяльной платформой, а также олово и канифоль.
2. Острый нож, можно канцелярский.
3. Термоусадочная трубка.
4. Тиски.
5. Зажигалка или спички.
6. Клей.

Последовательность действий при ремонте

Теперь можно приступить к работе:

1. Нужно отрезать джек от провода чуть выше места обрыва.
2. Аккуратно, чтобы не повредить проводки, зачистить острым ножом примерно 2 см кабеля, освободив три или четыре жилы. Их можно слегка опалить зажигалкой, чтобы удалить слой лака. Так легче будет паять. Освободить проводки от изоляции допускается и с помощью паяльника, попутно облудив их по одному. Если будет использоваться нужно отрезать необходимую длину и установить на провод до того, как начнется припаивание.
3. Канцелярским ножом удалить всю изоляцию с джека, освободив места для пайки, чтобы было видно, как припаять штекер к наушникам. Если есть желание, можно приобрести новый разъем.
4. Припаять проводки согласно схеме и распиновке по цветам. Чтобы удобно было паять, можно зажать джек в тисках. Концы кабеля должны быть облужены, как уже говорилось во втором пункте. Это облегчит работу. Не нужно сильно перегревать разъем, чтобы не расплавить пластмассовые вставки, то есть паять нужно по возможности быстро и уверенно.
5. После пайки следует воткнуть разъем в пользовательское устройство, включить музыку и проверить правильность подключения. Если звука нет, значит вкралась какая-то ошибка. В этом нет ничего страшного, нужно запомнить, как было соединено, чтобы не повторить ошибку. Далее следует отпаять и поменять местами несколько проводков и опять произвести проверку. Так делать до тех пор, пока не появится звук. Если звук появился только в одном ухе, надо проверить, в каком — правом или левом. В зависимости от этого, провод от динамика, в котором нет звука, следует переставить местами с общим или с жилой от микрофона. Можно припаять один провод, тот, что идет со звучащего динамика, а остальные прикладывать и проверять наличие звука. Как только звук появится, значит, так и припаивать. Но если все сделать по схеме, приведенной выше, с помощью которой и становится понятно, как припаять штекер к наушникам с первого раза, то переделывать не придется.

Изоляция контактов

После того как правильно припаяли штекер наушников, еще раз проверили звучание в обоих динамиках (если есть микрофон, то проверить работу микрофона), можно приступить к завершающему этапу ремонта — изоляции контактов.

Для начала нужно укрепить кабель возле штекера — приклеить капроновые волокна из провода к джеку. Далее нужно укрыть оголенные контакты. Можно использовать термоусадочную трубку, которую надевают на провод перед пайкой.

Эту трубку передвигают на места пайки и подогревают огнем с помощью зажигалки. Под воздействием высокой температуры трубка сжимается и плотно охватывает изоляцией. Излишки трубки можно удалить канцелярским ножом, а также применить несколько кембриков, надевая их друг на друга. Название трубки говорит само за себя. Допускается укрыть контакты с помощью изоляционной ленты, предварительно укрепив кабель в месте пайки с помощью пары спичек.

Теперь, когда был рассмотрен вопрос, как припаять штекер к наушникам с микрофоном, то есть припаять четырехконтактный джек к четырехжильному кабелю, остался вопрос, как проверить работу микрофона. Для этого нужно подключить наушники к компьютеру, открыть раздел «Настройки звука Windows» и включить опцию «Запись». Современные модели наушников не требуют установки специальных драйверов, им достаточно стандартных, входящих в сборку операционной системы. Этот метод позволяет проверить работоспособность микрофона после того, как припаяли штекер к наушникам.

Осталось лишь наслаждаться результатом своих трудов.

Схемы подключения. Схема подключения наушников к обычному джеку представлена ниже. Провода внутри имеют разный цвет покрытия, но я специально не отметил на схеме провод какого цвета как правило используется для правого или левого канала, так как бывают вариации в зависимости от изготовителя. Поэтому надёжнее будет прозвонить и определить.

Раньше, у всех ноутбуков было отдельное гнездо для микрофона. На микрофон, для его работы, подаётся питание с ноутбука на центральное кольцо. Сигнал снимается с кончика штекера. Оставшийся третий контакт является общим проводом. В общем всё так, как показано на рисунке ниже слева. Но если вы разберёте штекер, то вы там найдёте всего 2 провода а не 3. Дело в том, что и питание и сигнальный провод соединяются на плюсовую клему микрофонного капсюля, с для экономии провода их объединяют прямо на штекере, как я и показал на рисунке справа.

Сейчас в ноутбуках объединили микрофонное и гнездо для наушников, добавив ещё один контакт в джек. Теперь гарнитура (микрофон + наушники) подключается к компьютеру одним штекером, при этом вы в это гнездо можете вставить обычные наушники без микрофона и они будут нормально работать. К сожалению, купленный отдельный микрофон для компьютера работать не будет. Всё это было достигнуто изменив третий, самый длинный контакт штекера. Теперь его поделили на два и подключают к получившемуся дополнительному контакту микрофон. Схема распайки которая работает на моём ноутбуке Lenovo Z500 представлена на рисунке ниже.

Сегодня поговорим о наушниках и об их ремонте своими руками. Одной из наиболее распространенных неисправностей наушников из-за неаккуратного ношения является перелом кабеля в районе штекера. Это происходит из-за того что пользователи часто вытягивают плеер из кармана за кабель, собирая плеер, перекручивают кабель. Естественно, место возле штекера получается самым нагруженным, провод обрывается, и наушники, то играют нормально, то перестают играть.
Не спешите выбрасывать такие наушники, их можно отремонтировать.

Отремонтировать их можно следующим образом, нужно просто восстановить контакт от провода к штекеру. Сделать это можно несколькими способами, например, купить такой штекер.

Они очень распространены, не дорогие, но мне не нравится их размер. Даже если закрыть глаза на то, что внутри они очень хлипко и не качественно сделаны, они работают, и можно ими пользоваться. Но они огромны.
При ремонте подобных изделий я использую оригинальный штекер. Я снимаю с него всю изоляцию, и припаиваю провод. Затем делаю бандаж из нитки и в итоге всё хорошо держится. В данный момент мои наушники прекрасно работают, и я не буду их портить. У меня есть подобная задача, мне нужно 4-х пиновый миниджек припаять к моему микрофону с оголовьем. Здесь вся последовательность действий точно такая же как если бы я ремонтировал наушники, но с одним исключением, что схема распайки здесь немного другая.

Итак, начнём! Для начала нам нужно снять защитный изоляционный корпус. Он сделан из достаточно мягкого прорезиненного пластика, либо резины, и он достаточно легко откусывается обычными бокорезами.

Откусывать нужно неглубокими слоями, не спеша, слой за слоем, пока вы не дойдёте то такого вот штекера. Это его внутренняя часть. Видны пластмассовый диэлектрик, и контакты, остатки проводов.

Первое что нужно сделать – снять остатки проводов. Для этого нам понадобится паяльник, немножко флюса, я использую обычный спиртоканифольный флюс. Паяльником прогреваем место пайки и убираем лишнее. После очистки, у нас получился вот такой штекер.

Мы очистили штекер от проводов, теперь нужно проверить, что в результате очистки мы не положили где-то соплю либо возможно, изолятор оплавился, и контакты замыкаются между собой. Грубо говоря мне нужно проверить чтобы каждый контакт не замыкался с каким либо другим. Для проверки я использую тестер, включив его на предел омы. Я ставлю щуп на один из контактов, и проверяю чтобы не было сопротивления между ним и другими контактами. Я вижу что у меня сейчас бесконечность. Перевожу щуп на следующий контакт, и проверяю дальше.

Так как у нас всего две руки, то для того чтобы этот штекер припаять, нужно одной рукой держать провод, второй рукой паяльник, и нужно чтобы ещё кто-то держал этот штекер. Вообще, идеальный вариант это зажать его в тисочки, но не у всех есть тисочки, поэтому можно прижать его каким-то тяжёлым предметом. К примеру кусачками.

Теперь мне необходимо подпаять сигнальный провод. Для этого я наношу немножко флюса к месту пайки и паяю. Один провод я запаял, теперь мне необходимо запаять второй провод таким образом, чтобы он не замыкал с первым, для этого я на него надену кусочек кембрика. Примеряем и отрезаем лишнее.

Теперь необходимо залудить и подпаять второй провод. Для этого я также наношу немножко флюса, и лужу его. Теперь необходимо припаять, для этого наносим на место пайки флюс, зажимаем штекер чем то тяжёлым и, было бы не плохо чем то прижимать сам провод. Так как в месте пайки будет достаточно горячо, то можно воспользоваться зубочисткой.

На внешний вид всё хорошо, всё красиво. Теперь можно всё отмыть от флюса, чтобы было ещё красивее. Но одного только внешнего недостаточно, нужно снова проверить чтобы у нас соседние выводы не замыкали, для этого опять же воспользуемся нашим мультиметром, переключим его на измерение сопротивления, выберем омы. Проверяем что щупы правильно подключены, для этого замыкаем их и у нас показания 0.3 Ом. Теперь, так же как и в прошлый раз, проверяем электрический контакт между одним из выводов и оставшимися. Теперь, если у вас будут наушники, то между некоторыми парами контактов будет сопротивление, дело в том, что у самих динамиков сопротивление катушки примерно несколько десятков ом, имейте это ввиду и не спутайте короткое замыкание с сопротивлением динамиков, если у вас будет короткое замыкание, то там будет 0 ом. На данном этапе нужно проверить как всё функционирует. Для этого, так как у меня сейчас микрофон, я его вставлю в звуковую карту компьютера и проверю работает ли он. Если у вас наушники, вставляем штекер в плеер, убеждаетесь что он работает, при этом покрутите немножко баланс, убедитесь что вы правильно запаяли левый и правый наушник. На данном этапе всё ещё можно исправить, дальше исправить будет сложнее.
Я всё проверил, у меня всё работает. Можно взять термоусадочную трубку, и усадить штекер в неё, но она опять же не даст достаточного сцепления, поэтому дёргая кабель, я буду дёргать место пайки и естественно у меня провод перебьётся через некоторое время. Нужно сделать так, чтобы провод фиксировался к штекеру. Для этого мне понадобятся обычные швейные нитки, и клей. Нужен клей, который при высыхании остаётся эластичным, другими словами не хрупким, и желательно чтобы он был прозрачным. Подойдёт клей глобус, либо такой вот клей, но он не прозрачный, и при высыхании, он немного тёмный.

Для того чтобы нитка держалась, я её пропитаю клеем. Для начала я нанесу немножко клея на штекер, а затем берём нитку, держим её с одной стороны пальцем, и плотненько наматываем. Наматывать нужно плотно, потому что именно за счёт плотности этой примотки и приклейки, у нас провод будет прикреплён к самому штекеру. Обматывать нужно равномерно чтобы не оставалось пустот.

Если видим какие-то пустоты, через которые видны контакты, то мы в том месте дополнительно доматываем. Вот в принципе и всё, завязываем ниточку. Можно и так оставить, но эти узелки они со временем развяжутся, и эта нитка начнёт слезать. А можно дополнительно пропитать клеем. Лично я пропитываю ещё раз сверху клеем, и если этот клей прозрачный, то он пропитает, и при высыхании он как будто залакирует эту поверхность. Даём клею хорошенько пропитаться, и у нас в итоге получится, когда клей высохнет, у нас получится такой, можно сказать монолитный, корпус, который будет очень прочно держаться, и по надёжности будет не хуже нового. Кончено он будет выглядеть не так презентабельно, не так привлекательно, но тем не менее свои функции он будет выполнять.

Вот и всё, теперь нужно оставить чтобы клей высох, это нужно сделать в подвешенном состоянии, чтобы этот штекер не коснулся грязи, либо какой-то бумаги, которая потом приклеится, и оторвав, вы оставите часть бумаги на штекере, и будет не красиво.

Вышли из строя любимые наушники? Если у вас есть немного свободного времени и желание сэкономить на покупке новой гарнитуры, то можете провести ремонт наушников своими руками. Тем более что поломка часто не настолько серьёзная, чтобы сразу же идти в магазин.

Как правило, если вы имеете малейшее представление о работе с паяльником, припоем, кусачками и клеем, то всё должно получиться.

Если у вас сохранилась инструкция к наушникам, прочитайте ее перед началом работ. Возможно, в ней указана последовательность действий при неисправности, подобной вашей.

• обрыв кабеля;
• неисправности штекера;
• неполадки с микрофоном;
• выход из строя динамиков;
• поломки, связанные с регулятором громкости;
• неисправности дужек наушников;
• неполадки с креплениями (штангой) микрофона.

Несмотря на кажущуюся простоту, наушники могут ломаться по многим причинам

Обрыв проводов

Вероятно, это самая распространённая поломка наушников. Чтобы отремонтировать их, нам понадобятся такие инструменты:

• паяльник с припоем;
• острый нож и кусачки;
• термоустойчивый клей и трубки;
• нитки высокой прочности.

Для начала следует определить, в каком именно месте оборвался кабель. Ведь часто бывает, что верхний резиновый шар не имеет каких-либо визуальных подтверждений разрыва. Возможно, для поиска придётся подключить наушники к телефону или компьютеру, а потом аккуратно сгибать провод, пока не появится звук.

Определив место, где оборвался кабель, разрезайте его на расстоянии двух-трёх сантиметров с каждой стороны от вероятной проблемной точки. Теперь надо снять изоляционный слой и «залужить» провода.

Воспользуйтесь любым из доступных флюсов, чтобы подготовить поверхность кабеля к пайке. Положите его на деревянную дощечку, придавите разогретым паяльником и делайте движения как при очистке провода от лака, например.

После лужения наденьте на электрический кабель термоустойчивые трубки и проведите пайку, обращая внимание на цвета проводов. Теперь для улучшения соединения сложите их буквой Z и зафиксируйте нитками.

При желании можно провести декорирование кабеля с помощью термостойкого клея. Его нужно аккуратно наносить паяльником. Это не даст ниткам разматываться и сделает место соединения эстетично привлекательным.

Проблемы со штекером могут быть связаны с неаккуратным использованием техники

Неисправности штекера

В большинстве случаев штекер вам придётся сначала разобрать, а потом собрать заново. Его неполадки можно условно разделить на две группы: механические и немеханические, связанные с обрывом кабеля непосредственно на сгибе возле штекера.

Процесс разборки аналогичен практически для всех наушников и будет заключаться в аккуратном разрезании пластмассы вдоль детали с целью добраться до проводов.

Если произошёл облом последнего звена штекера и оно осталось в устройстве подачи звука, достаньте оставшуюся часть детали пинцетом или шилом и идите в магазин за новым штекером, потому что отремонтировать его уже невозможно.

При проворачивании первого звена детали вокруг своего корпуса вы заметите, что звук стал как будто из-под воды, а громкость уменьшилась. Отремонтировать штекер можно, если припаять контакты между звеном и лепестком так, чтобы они не двигались относительно друг друга.

При обрыве кабеля у основания детали нужно будет этот провод отрезать на 2–3 см выше точки поломки и припаять назад, учитывая цветовую гамму электрошнуров, входящих в штекер. Если точно определить, какой куда провод паять, сложно, воспользуйтесь амперметром для измерения сопротивления между шнурами.

Неполадки с микрофоном

Как правило, в гарнитуры устанавливают электретные капсульные микрофоны с усилителями. Это значит, что при ремонте нужно внимательно следить за полярностью, нельзя чистить их отверстия механическим способом и не допускать долговременного повышения температуры. Последнее означает, что паять надо быстро, но в то же время очень аккуратно.

Чтобы процесс пайки был максимально качественным, воспользуйтесь органическим флюсом. А проверить, исправен ли микрофон, без специальных приборов вы сможете, если замените его на другой или же подключите к другому устройству, которое наверняка работает.

В противном случае вам потребуется осциллограф, активная исправная акустическая система или хорошее знание электрофизики, чтобы самостоятельно собрать схему инвертирующего усилителя.

Выход из строя динамиков

Обмотка динамика перегорает, если происходит превышение подводимой на него мощности. Серьёзность поломки определяют при помощи амперметра или мультиметра. Сопротивление обмоток работающих динамиков будет практически одинаковым (плюс-минус около 10 %) и варьируется в диапазоне 16–100 ом.

Хрипы в наушниках обычно вызваны проблемами с мембраной или обмоткой

Если динамик воспроизводит звук, но к нему подмешиваются хрипы, то это указывает на неполадки обмотки или мембраны. Обмотка от сильного удара, смещения магнита или превышения максимально допустимой мощности отклеивается от мембраны. Бывает, что катушка отходит от мембраны вследствие механических повреждений.

Для ремонта вам понадобится суперклей, зубочистка (острая спичка) и аккуратность. Будьте внимательны, потому что после склеивания нужно время для принятия деталями правильного положения.

Поломки, связанные с регулятором громкости

Основная причина выхода из строя регулятора громкости — скопление большого количества пыли на резистивном слое, что приводит к плохому контакту с ползунком, который приводится в действие регулятором. Неисправность выдаёт себя треском или полным пропаданием сигнала в гарнитуре.

Чтобы устранить поломку, на поверхность резистивного слоя нужно нанести графитную смазку или технический вазелин.

Ремонт регулировки регулятора громкости (видео)

Неисправности дужек наушников или штанги микрофона

Сломанную дужку наушника довольно легко восстановить, используя тонкую пластинку металла, маленькие винты, эпоксидный клей и дрель.

В случае же с ремонтом штанги микрофона надо понимать, что полный функционал воссоздать сложно, но зафиксировать в неподвижном положении не составит труда. Понадобится провод диаметром 0,7–0,8 мм, дрель и термоустойчивый клей. Обратите внимание, что при склеивании вы можете смочить руки водой, и тогда у вас получится придать новой детали нужную форму.

Поскольку в магазине продаётся огромное количество наушников от различных производителей, вы можете столкнуться с поломками, не описанными выше. Главное — не паниковать, а подумать, что в данной ситуации можно сделать своими руками.

Всем привет!
Простые и недорогие джеки для ремонта ваших наушников, если вдруг отломится как у меня))

Прихожу как-то с работы, и вижу возле компьютера это:

Уходил, были целые и вставлены в переднюю панель компьютера. Жена и кошка не признаются)) Сначала хотел просто отрезать штекер от старых наушников и колхозно припаять вместо своего, но что-то решил сделать все более менее правильно) И заказал разъемы. Зачем то взял целых 4 штуки, ведь можно было 1 за 0.5$ взять, ну да ладно, пусть валяются запасные (тем более делал такое в первый раз, всяко бывает), пригодятся может еще.
Спустя наверное месяц пришел обычный желтый бумажный конверт, внутри были просто 4 разъема, ничем не обернуты, даже удивился, как это они не исцарапались. Вот такие:

Джеки легко расскручиваются, и внутри видно «потроха»

Отрезаем свой отломанный штекер и смотрим лот на али, там продавец заботливо разместил изображение с распиновкой, для таких как я, кто делает это в первый раз)
Upd. В картинке магазина присутствует ошибка в схеме, чтобы не вводить никого в заблуждение, из картинки убрал неправильную часть схемы.

Короче ничего сложного:) Накидываем на провод тонкую термоусадочную трубочку и корпус от джека. Греем паяльник и погнали. Кстати думал будет плохо припаиваться к контактам и как бы не перегреть (не по плавить), но ничего такого… Паяются вообще на отлично. Получилось как-то так:

После этого аккуратно зажимаем язычки у джека, чтобы прижать оплетку провода. Пододвигаем термоусадочную трубку в плотную к разъему и аккуратненько греем зажигалкой, чтобы она поджала провод (это будет что-то типа защиты от перегиба провода в этом месте). После чего закручиваем корпус на свое место. Получилось как-то так

По моему, вполне не плохо, тем более что делал в первый раз, может где-то, что-то лучше сделать иначе, спецы если что поправят в комментах). Всяко лучше чем припаивать кусок провода со штекером от старых наушников:) На все про все ушло минут 30-40. Из минусов самих джеков только немного большеватое отверстие для провода в корпусе, у меня проводки тонкие, потому получилась небольшая щель между проводом и корпусом. Можно конечно использовать штучки например, но за неимением их в наличии — пойдет и пара слоев термоусадки. Ну и зачем-то нарисовали лейбл сенхов на корпусе джеков, без него было бы лучше)

ps. у того же продавца если что есть такие же джеки для гарнитур,

Планирую купить +126 Добавить в избранное Обзор понравился +70 +158

Известные каждому пользователю переносные и стационарные наушники, выполняемые в виде «капелек», «затычек» или полностью закрывающих уши «раковин», имеют один существенный недостаток. Они постоянно обрываются в самом неудобном месте, а именно – в районе разъёма на 3,5 (6,3) миллиметра. В этом случае единственная возможность исправить ситуацию – восстановить контакт или полностью заменить сам штекер (миниджек). Это вполне по силам любому пользователю, хотя бы раз державшему в руках паяльник.

Но перед тем как припаять штекер к наушникам 3-мя проводами потребуется подробно ознакомиться с внутренним устройством этого переходного изделия.

Стандартный разборный штекер на 3,5 мм состоит из внутренней контактной части и пластикового защитного кожуха, предохраняющего провода от изломов и повреждений. Его следует отличать от схожего по устройству прибора большего размера (диаметр рабочей части – 6,3 мм), называемого большим джеком.

Представленная конструкция заметно упрощает ремонтные процедуры, поскольку пайка штекера наушников в этом случае сводится к следующим простейшим действиям:

• сначала необходимо разобрать «нерабочий» штекер;
• затем демонтировать повреждённые проводники и правильно припаять новые;
• в заключение останется вернуть штекер к прежнему виду.

Единственная сложность, с которой придётся столкнуться при проведении пайки – необходимость разобраться со всеми подходящими к контактам проводниками (в отдельных случаях их количество может доходить до 6-ти).

Значительно сложнее обстоит дело с починкой неразборных штекеров, с которыми придётся основательно повозиться. Дело в том, что в этих изделиях внутренняя контактная основа заливается специальным пластиковым составом, образующим впоследствии гибкий держатель.

Для того чтобы припаять мини-джек к новой разводке потребуется, во-первых, разрезать корпус повреждённой детали и полностью удалить мини-джек с самого штекера. Во-вторых – использовать какую-то новую оболочку, надёжно защищающую сам штекер и провод от излома.

Подготовка к пайке

Независимо от устройства повреждённого и разобранного штекерного изделия его рабочая часть перед пайкой проводников нуждается в тщательной подготовке. Для этого потребуется взять оставшийся после разборки штекер с рядом контактов для подключения и подпаянными к выводам проводами.

Нужно запомнить или зарисовать порядок подсоединения проводником по цвету изоляции (так называемую «распиновку»).

Еще один важный момент – это контрольная проверка штекера на обрыв или короткое замыкание внутренних жил, выходящих на три контакта (общий провод-правый канал-левый канал). Для того чтобы убедиться в его исправности потребуется мультиметр, включённый в режим «Прозвонка».

При проверке каждая из 2-х контактных площадок на острие разобранного штекера должна прозваниваться с соответствующим соединительным отводом на другом конце (между ними должно быть нулевое сопротивление).

Корпусная часть элемента выполнена как монолит со специальной скобкой для фиксации основания проводника в изоляции и площадкой для пайки общего провода (оплётки).

Зачистка и лужение

После разборки штекера с контактных площадок следует отпаять старые провода (запомнив прежде их подводку по расцветке изоляции). Отсоединив ненужную разводку, сами контакты необходимо тщательно обработать и убрать с них излишки припоя.

Если старый штекер оказался неисправным – его нужно заменить новым. В этом случае контактные площадки сначала следует обработать шкуркой, а затем капнуть на них немного флюса и залудить хорошо прогретым паяльником.

Подпайка и сборка

Перед пайкой и сборкой штекера следует ознакомиться со схемой подключения проводов к контактным площадкам.

На фото приведена стандартная распайка наушников, маркируемая по цветам подводящих проводников.

В соответствие с ней красная и синяя жила подпаиваются к правому и левому капсюлю наушника, а общая оплётка – к корпусу с проушиной.

Прежде чем припаять штекер к колонкам или наушникам (что практически одно и то же), надо не забыть надеть на подводящий кабель защитный кожух.

По окончании пайки кожух сдвигается в сторону штекера, а затем навёртывается на него. Исправность отремонтированного узла рекомендуется проверить тем же мультиметром, посредством которого следует прозвонить все восстановленные контакты (включая земляную шину).

Особого рассмотрения требует случай, когда штекер, помимо звуковых контактов, содержит микрофонный канал.

Восстановление (ремонт) штекера с микрофонным входом

В модификации наушников с гарнитурой, помимо звуковых каналов предусмотрена отдельная линия для передачи речевого сигнала со встроенного микрофона.

В случае, когда в ремонте нуждается штекер с дополнительным микрофонным контактом – в нём придётся восстановить три сигнальных канала и один общий (так называемую «землю»).

Все подготовительные и операции и непосредственно пайка в этом случае аналогичны уже описанным ранее вариантам. Сложность здесь заключается в правильной маркировке контактов и проводов, соответствующей звуковым и микрофонным линиям. Спаять их можно по тем же правилам, но с учётом схемы разводки дополнительных цепей.

Особое внимание нужно уделить разделению (экранированию) каналов передачи звукового и микрофонного сигнала наушников.

В противном случае при передаче сигналов они начнут влиять друг на друга, вызывая искажение звука и снижение разборчивости речи. При монтаже проводников каждую из оплёток объединяют в одну общую жилу, а затем подпаивают её к корпусной части штекера.

Ремонт неразборного прибора

Особенностью неразборных изделий является необходимость восстановления их оболочки, после того как она была полностью разрушена.

Кроме того, перед пайкой надо приготовить кусочек термоусадочной трубки, отрезав его предварительно от общей бухты. Этот элемент обеспечит защиту подпаиваемого провода от резких перегибов во время пользования наушниками.

После их продергивания в подводящие проводники производится пайка последних по уже описанной схеме. По завершении паяльных операций пластиковая насадка с термоусадкой перемещаются в сторону штекера и с усилием натягиваются на его основание. Для получения качественной и прочной оболочки термоусадочная трубка прогревается на открытом огне (для этого может использоваться зажигалка или спички).

Нужно заметить, что для проведения пайки в процессе ремонта штекера желательно использовать паяльник мощностью не более 25-ти Ватт.

Для повышения качества полученных соединений в процессе восстановления контактов следует использовать специальный флюс (канифоль, паяльный жир и так далее) или паяльную пасту.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

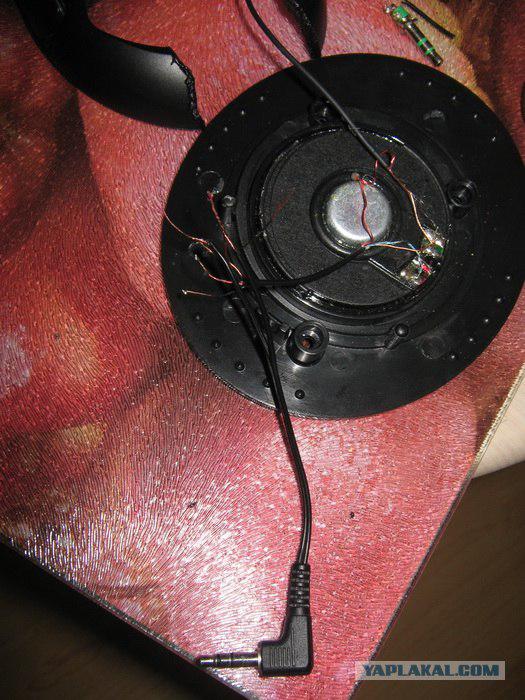

Как припаять динамик в наушниках. Ремонт компьютерной гарнитуры (наушников) своими руками

Из этой статьи вы узнаете, как починить наушники, которые вставляются в уши. Для этого придется заменить либо штекер, либо сами наушники. Если поврежден кабель, его можно починить или также заменить другим. Имейте в виду, что во многих случаях ремонт дешевых проводных наушников обойдется дороже покупки новых, особенно если у вас нет нужных инструментов.

Здравствуйте! В сегодняшнем небольшом мини выпуске сделаем обзор штекера под названием jack 3.5. В частности мы с вами узнаем его назначения, разновидности и области применения.

К тому же я расскажу, как правильно выбрать такой штекер, ну и конечно же, вы узнаете, какая должна быть правильная распиновка jack 3.5.

Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера. Устройство состоит из штекера (plug) и гнезда (jack). Да-да это тот самый разъем, который вы подключаете к своему компьютеру, мобильному телефону. Зачастую данный разъем просто ломается в том месте где провода заходят в сам разъем. Из-за этого у нас с вами может не работать либо правый или левый наушник или оба сразу. Причем иногда появляются посторонние шумы из-за обрывы провода в самом разъеме jack 3.5.

Вообще стоит отметить, что сама абревиатура TRS произошла от английских слов: tip (кончик), ring (кольцо) и sleeve (гильза). Среди русскоязычного населения установилось понятие, что «джеки» — это сам штекер, поэтому если употреблять в повседневной жизни первоначальное название разъема TRS, многие не поймут, о чем идет речь.

Разновидности и области применения.

В зависимости от диаметра рабочей поверхности коннекторы подразделяются на:

1. Микро jack 2.5 мм. Ими оборудуются небольшие портативные устройства, такие как телефоны, плееры и т. д.

2. Мини jack 3.5. Устанавливаются в приборы бытового назначения: компьютеры, телевизоры и т. д. К тому же распиновка jack 3.5 предельна проста.

3. Большой jack 6.35. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели.

По количеству выходов (pin) «джеки» подразделяются на:

1. Двухконктактные (TS). По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.

2. Трехконтактные (TRS). При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный.

3. Четырехпиновые (TRRS). Они могут сразу передавать видео и аудио информацию. Четырехконтактными разъемами оборудуются, в основном, современные телефоны, планшеты, видеопроигрыватели и т. д.

4. Пятипозиционные (TRRRS). Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.

Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.

Как правильно выбрать jack 3.5

Очень часто бывают ситуации, когда китайские разборные штекера, которые были установлены вместо монолитного поломанного «джека», не полностью заходят в гильзу или плохо фиксируются. Такие ситуации возможны при несоответствии диаметров гильзы и штекера. Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине.

При отклонении замеров от номинального сечения хотя бы одного из кольца на 0,1 мм разъем лучше не использовать. На рисунке ниже я специально для вас представил способ проверки jack 3.5.

Распиновка jack 3.5

В представленном типе разъема, используемый для подключения наушников к устройству, очень часто, самым уязвимым местом является участок соединения провода с неразъемным корпусом штекера. В этом месте кабель работает на излом, что приводит к обрыву жилы и соответственно к отсутствию сигнала. В общем не буду вас томить, а предлагаю посмотреть следующее видео:

Для устранения поломки необходимо отрезать штекер, зачистить, залудить проводник и припаять их к контактной группе в соответствии с мировыми стандартами, если только ремонтируемый девайс относится к не самодельным устройствам. Для правильного соединения можно аккуратно разрезать корпус штекера, и при наличии цветовой индикации на изоляции провода составить схему их подключения к контактам. При отсутствии подсказок, соединение осуществляем по соответствующим схемам.

На рисунках 1 и 2 представлена распайка штекера наушников с разным количеством колец, а так же информация для подключения дополнительного оборудования.

Рисунок 1

Рисунок 2

Завершая сегодняшний материал, я надеюсь, что информация, представленная в этом выпуске была для вас интересная и вы извлекли из нее полезную для себя информацию.

Инструкция

Убедитесь, что место обрыва расположено именно в штекере. Если оно расположено даже в паре сантиметров от него, целесообразнее устранить обрыв в шнуре, чем менять штекер. Для определения места обрыва слегка покачивайте кабель в разных местах.

Перед ремонтом отключите наушники от устройства.

Приобретите новый штекер для наушников. Он должен быть того же стандарта, что и имеющийся неисправный (стереофонический, Jack). Монофонический не подойдет. Новый штекер, в отличие от старого, имеет разборную конструкцию. Обратите внимание, что новый штекер должен иметь также диаметр, аналогичный тому же параметру старого (6,3 либо 3,5 мм).

Альтернативой приобретению нового штекера является использование соответствующей детали от других наушников. Найдите среди имеющихся у вас неисправных наушников такие, у которых обрыв расположен не в штекере, а в другом месте. Отрежьте от них короткий (длиной порядка четырех сантиметров) кусок кабеля вместе со штекером.

Если устанавливается новый штекер, отрежьте старый, после чего снимите с нового колпачок. Проденьте кабель сквозь него, а также через маленький кусочек изоляционной трубки. Припаяйте оба бесцветных или желтых провода к стойке. Синий или зеленый провод припаяйте к одному из маленьких контактов, красный или оранжевый — к другому, также предварительно надев на них кусочки трубки еще меньшего размера. Затем натяните эти кусочки трубки на места пайки. Большой кусок трубки переместите ближе к стойке, а затем через него зажмите кабель имеющимися на ней лапками. Не прилагайте при этом чрезмерных усилий. Наверните колпачок обратно на штекер.

Если используется штекер от других наушников, соедините все желтые или бесцветные провода обоих шнуров между собой. Отдельно соедините синий (зеленый) провод с таким же проводом другого кабеля. Также поступите и с красными (оранжевыми) проводами. Надежно изолируйте соединения, в том числе, и друг от друга.

Подключите наушники к устройству и проверьте.

Существует несколько видов штекеров: прямой, угловой и оригинальный неразборный. При выборе штекеров следует учитывать особенности каждого вида. Например, прямой штекер легко выдергивается из плеера и создает большую нагрузку на пластмассовое гнездо приемника. Угловой тоже не достаточно плотно сидит в плеере.

Инструкция

Включите плеер и, перегибая провод, убедитесь, что обрыв происходит рядом со

У вас перестали работать любимые наушники? Не следует сразу их выкидывать, если у вас есть немного времени и желание сэкономить бюджет на покупке, вы можете сами осуществить ремонт своими руками. Чаще всего поломка не относится к серьезным, поэтому приобретать новый товар не спешите. В основном если есть хотя бы небольшое представление об использовании паяльника, припоя, кусачек и клея, то работа должна принести свои плоды. Обратите внимание на инструкцию к вашим наушникам, быть может там, есть описание вашей проблемы.

Ремонт наушников своими руками: основные проблемы

Сегодня в магазине технике можно увидеть большое количество стереонаушников, начиная от беспроводных, вакуумных и заканчивают перечень стандартные большие компьютерные девайсы. Каждые из них устроены по разному. Каких только внешних дизайнов не продают современные рынки. Практически у каждого человека есть одни или даже несколько наушников. Они приобретаются с разной целью, например, для использования дома или для долгих поездок в метро, они могут быть и дешевыми и дорогими, но все имеют один большой недостаток, они ломаются. Знакомая всем ситуация, перетирается провод и один наушник умолкает, взамен привычной музыки появляются обрывки, хрипы и помехи. Починка может быть произведена в домашних условиях.

Чаще всего встречаются следующие 7 поломок:

• Разрыв кабеля;
• Поломка штекера;
• Проблемы с микрофоном;
• Неисправность динамиков;
• Неполадки регулятора громкости;
• Дефект дужек;
• Неисправности крепления микрофона.

Если вы столкнулись с одной из этих проблем, не спешите идти в сервисный магазин, ремонт осуществить можно и самостоятельно своими руками. Первое что нужно сделать, это понять, почему наушники перестали работать. В основном поломка появляется по той причине, что провода наушников сгибаются и их жилы нарушаются. В таком случае провод потребуется разрезать, почистить и спаять заново. Если же поломка связана с чем-то другим, то придется повозиться.

Как разобрать и спаять наушники

Если у вас оторвался провод, это не так просто как отремонтировать дужку, и ели последнюю достаточно склеить, то здесь потребуется найти место поломки, распаять соединения, починить и припаять заново. Иногда устройство не поддается ремонту и потребуется замена. Самой распространенной проблемой современных наушников является обрыв проводов. Чаще всего это случается на наушниках от телефона Sony или Samsung. Так же от этого не застрахованы вакуумные наушники фирмы Sven, Сони, Panasonic, Beats, Dexp, Ergo, Самсунг, Philips, Sennheiser и jbl. Для того чтобы исправить эту проблему понадобится ряд инструментов.

А именно:

• Припой;
• Паяльник;
• Кусачки;
• Острый нож;
• Термоклей;
• Трубки;
• Прочные нитки.

Для начала определяем, где именно оборвался провод, ведь очень часто на верхней плоскости повреждений не видно и подтверждения разрыва нет. Для этого придется подключить наушники к источнику воспроизведения звука, например к компьютеру, или телефону и сгибать провод, пока не появится звук, делать это нужно очень аккуратно.

Когда вы определите необходимое место, поступаем следующим образом:

1. Нужно будет взять ножницы и разрезать его на расстоянии 2-3 см от проблемной точки;
2. Изоляционный слой снимается, а провода нужно «залужить»;
3. Возьмите один из доступных флюсов и подготовьте кабель к пайке;
4. Положите провода на поверхность, лучше использовать деревянные бруски и придавите паяльником, повторяйте движения похожие на очистку лака с провода;
5. После того как провода пройдут процесс лужения, наденьте на кабель трубки и спаяйте их учитывая цвета;
6. Для того чтобы работа стала более надежной, сложите провода буквой Z и обмотайте нитками;
7. Для того чтобы кабель выглядел презентабельно, его покрыть лаком или клеем, это придаст надежности.

Последний пункт является желательным, так как нитки со временем начнут разматываться, и придется перепаять все подключения. Проверить работу можно с помощью компьютера. Еще один важный момент, если контакты одинаковые и вы можете забыть куда какой подсоединять, вам поможет распиновка, то есть нумерация каждого контакта.

Ремонт наушников своими руками: штекер

Если вы столкнулись с поломкой штекера, то приготовьтесь к тому, что вам придется его разобрать и собрать. Это касается большинства случаев.

Неполадки, связанные со штекером можно условно разделить на 2 группы:

• Механические;
• Не механические.

Последние неполадки возникают впоследствии обрыва кабеля у сгиба штекера. Говоря о процессе разбора штекера, можно сразу уточнить, что он идентичен для всех моделей наушников и заключается в аккуратном снятии пластмассового слоя вдоль всей поверхности. Цель этого действия заключается в том, что нам необходимо добраться до проводов.

Если сломалось последнее звено штекера, и оно осталось в телефоне или компьютере, то достаньте е пинцетом и шилом. Исправить такую поломку нет возможности, поэтому придется приобрести новый штекер.

Во время прослушивания музыки, вы повернули штекер, и звук стал глухим, а громкость значительно снизилась, то исправить это можно припаяв контакты таким образом, чтобы они не двигались рядом.

Если кабель оборвался у основания, то провод нужно будет отрезать на несколько сантиметров выше точки поломки и при помощи паяльника присоединить на место, учитывая цветовые сочетания провода. Если вы не знаете, какой кабель, к какому присоединят, воспользуйтесь амперметром и измеряйте сопротивление шнуров.

Когда у вас сломался один из двух контактных наушников, то мы вряд ли будем приобретать новый комплект, поэтому чиним все, подручными средствами. Если вы сомневайтесь в своих способностях, можно просмотреть видео. Именно там вы узнаете, как делать припайки, как разбираются наушники, точнее их корпус, как его открыть и зачем применяется ряд вкладышей и затычек.

Распайка наушников с микрофоном

В основных случаях гарнитуры оснащены электретными капсульными микрофонами и усилителями. Это значит, что в процессе ремонта, вы должны будете следить за полярностью. Чистить провода механическим методом ни в коем случае нельзя, так же следите за тем, чтобы температура не повышалась, то есть паять потребуется в быстром темпе, но аккуратно, поэтому важно сразу узнать о свойствах шнура и какие провода куда подходят, что бы сразу их запаять.

Для того чтобы пайка прошла качественно, лучше всего использовать органический флюс.

Проверить работает ли микрофон можно, не используя специальные приборы. Достаточно заменить его на другой микрофон или подключить к тому устройству, которое наверняка покажет результаты. В ином случае, воспользуйтесь осциллографом.

Если динамики вышли из строя: как отремонтировать наушники

Чаще всего из строя выходит обмотка динамиков. Это происходит по причине превышения рассчитываемой мощности. Насколько серьезна поломка, можно определить при помощи мультиметра амперметра.

Сопротивление обмоток должно быть относительно одинаковым и варьироваться от 16 до 100 ом.

Если ваши динамики воспроизводят звук, но вместе с ним вы слышите появляющиеся хрипы, это может свидетельствовать о том, что сломалась обмотка или мембрана.

Обмотка в основном ломается от удара или из-за того что сместился магнит. Случается так, что от мембраны отходит катушка. Для того чтобы отремонтировать эту деталь вам потребуется клей, острая иголка и аккуратность. Будьте предельно внимательны, ведь после того как будет нанесен клей, детали должны принять свое правильное положение.

Схема наушников: ремонтируем штекер пайкой

Ремонт штекера пайкой является самым ответственным этапом при ремонте наушников. Именно от него зависит, насколько исправно будет работать гарнитура.

Схема ремонта заключается в следующих этапах:

• Провод продевается через кожух штекера;
• На провод надевается пружина;
• Каждый зачищенный провод обслуживается;
• После того как будет использован флюс, используйте олово для покрытия проводки;
• Все контакты штекера обслуживаются согласно пунктам выше;
• Провода припаиваются к контактам, лучше всего начать с общего канала и только потом заниматься левым и правым;
• После этого зажимаем кабель, чтобы сохранить провод от переломов и ограничить его подвижность;
• Проводим изоляцию контактов и закрываем штекер.

Как отремонтировать наушники в домашних условиях (видео)

Проверяем готовую работу на исправность, для этого подключаем наушники к источнику звука и наслаждаемся музыкой. Данные ремонт может быть осложнен тем, что не все штекеры поддаются разборке, поэтому при ремонте придется проявить свою фантазию, и тогда он прослужит вам еще очень долго.

Внимание, только СЕГОДНЯ!

Любые, даже достаточно дорогие наушники, — весьма недолговечный аксессуар. Но если у вас стал барахлить один наушник, вы случайно порвали провод или отломали штекер — это еще не повод выкинуть гарнитуру в мусорное ведро.

Диагностика проблемы

Перед тем как паять наушники, необходимо разобраться, в чем причина неполадки. Самая вероятная причина — механическое истончение проводов внутри кабеля. Как правило, это место их присоединения к наушнику или штекеру. В ряде случаев причиной может быть разрыв проводков в результате сильного защемления, удара и т. д.

Определить, какой провод наушника поврежден, несложно — он обычно безмолвствует, или же звук издается из него с характерными хрипами. Для диагностики можно слегка покачать основной кабель. Ищут неисправности постепенно, от наушника к штекеру. Место перелома чувствуется при перегибании на 90 градусов провода вокруг большого пальца. Если при такой диагностике звук чудом восстановился, то заменить придется именно штекер.

Участок повреждения (если он не явно выражен) обнаруживается с 50%-й вероятностью при разборе соединения наушника с проводом и уверенностью в определении неисправного канала.

Что необходимо для ремонта

Непосредственно перед тем, как паять провода от наушников, проверьте наличие следующих инструментов и материалов:

• припой;
• паяльное устройство;
• канифоль;
• технический нож;
• таблетки аспирина (ацетилсалициловой кислоты) — сгодятся даже просроченные.

Как правильно паять наушники

Рассмотрим первый эффективный способ:

1. Чтобы перестраховаться, обрежьте на 1-3 см больше кабеля, чем включает его в себя проблемный участок.
2. Нужный канал находится по цвету. Общий — синий или желтый, иногда просто медный, без изоляции. Правый канал — зеленый, левый — красный.
3. Снимите изоляцию — на более 0,5 см от конца кабеля. Полимерная легко и аккуратно удаляется строительным ножом. Если она лаковая или из краски, то потребуется паяльник. Можно также аккуратно зачистить ножиком.
4. Следующий пункт — лужение концов припоем. Нагрейте паяльник, возьмите наконечником его «жала» маленькую частичку припоя.
5. Установите кончики проводков на канифоль и ровным слоем распределите припой по всей их поверхности. Провода готовы к пайке.

Если вы хотите совместить процедуру удаления лаковой изоляции и лужения, то вам потребуется таблетка аспирина. Хочется предупредить, что такой ремонт нужно проводить в проветриваемой комнате, стараться не вдыхать дым. Кладите провод на таблетку, затем действуйте паяльником с жирной капелькой канифоли. Это сочетание подчистую удаляет покрытие из лака.

Второй способ пайки

Второй способ, подсказывающий, как паять наушники с лужением проводков наждачкой:

1. Зерна наждачной бумаги не должны быть особо крупными. Самого материала понадобится маленький кусочек.
2. На материал нанесите немного канифоли, затем разместите на ней проводок.
3. Прогрейте как следует его паяльником, вытяните. Лак на проводе начнет размягчаться.
4. Повторяйте процедуру с вытягиванием, пока изоляция полностью не соскоблится.
5. После ремонта заизолируйте участок термоусадкой или изолентой.

Некоторые снимают изоляцию с помощью огонька зажигалки, затем удаляют нагар спиртом и флюсом.

Ремонт штекера

Как паять перекусанные провода от наушников, мы разобрали. Припайка штекера производится по похожей схеме, имеющей свои особенности.

Для начала ознакомьтесь со схемой подключения обычных наушников.

Как паять штекер наушников:

1. Отрежьте неработающий штекер, с проводками проведите те же действия, что были описаны выше. Важно оголить их минимальные участки (2-3 мм), так как соприкосновения в эксплуатации может привести к короткому замыканию.
2. Проденьте новый штекер через корпус основания наушников.
3. Соединительные участки на штекере стоит немного поцарапать для более легкой пайки. В местах присоединения кабеля их стоит также облудить.
4. Сначала присоединяется «земля» (медный провод), затем левый (белый) и правый (красный) каналы.
5. Защитите участок изолентой. Чтобы пайка случайно не нарушилась, в непосредственной близости от заизолированного участка завяжите на проводке узелок.
6. Закройте участок корпусом.

А эта схема пригодится тем, кто чинит наушники, снабженные микрофоном (гарнитура).

Как паять наушники с микрофоном? По такому же алгоритму, только присоединить к штекеру придется четыре проводка вместо трех.

Неудовлетворительный результат ремонта штекера

Если в ходе тестирования вы заметили, что динамик одного из наушников продолжает молчать, причина проблемы может быть таковой:

• некачественно спаяны соединения;
• беда с динамиком наушника — велика вероятность обрыва провода непосредственно вблизи него;
• проблема в теле кабеля.

При первой проблеме процесс спайки придется повторить, при последней — обратиться к инструкциям в начале статьи (по ремонту оборванных проводков). Как паять наушники при второй проблеме:

1. Обрежьте провод рядом с нерабочим наушником.

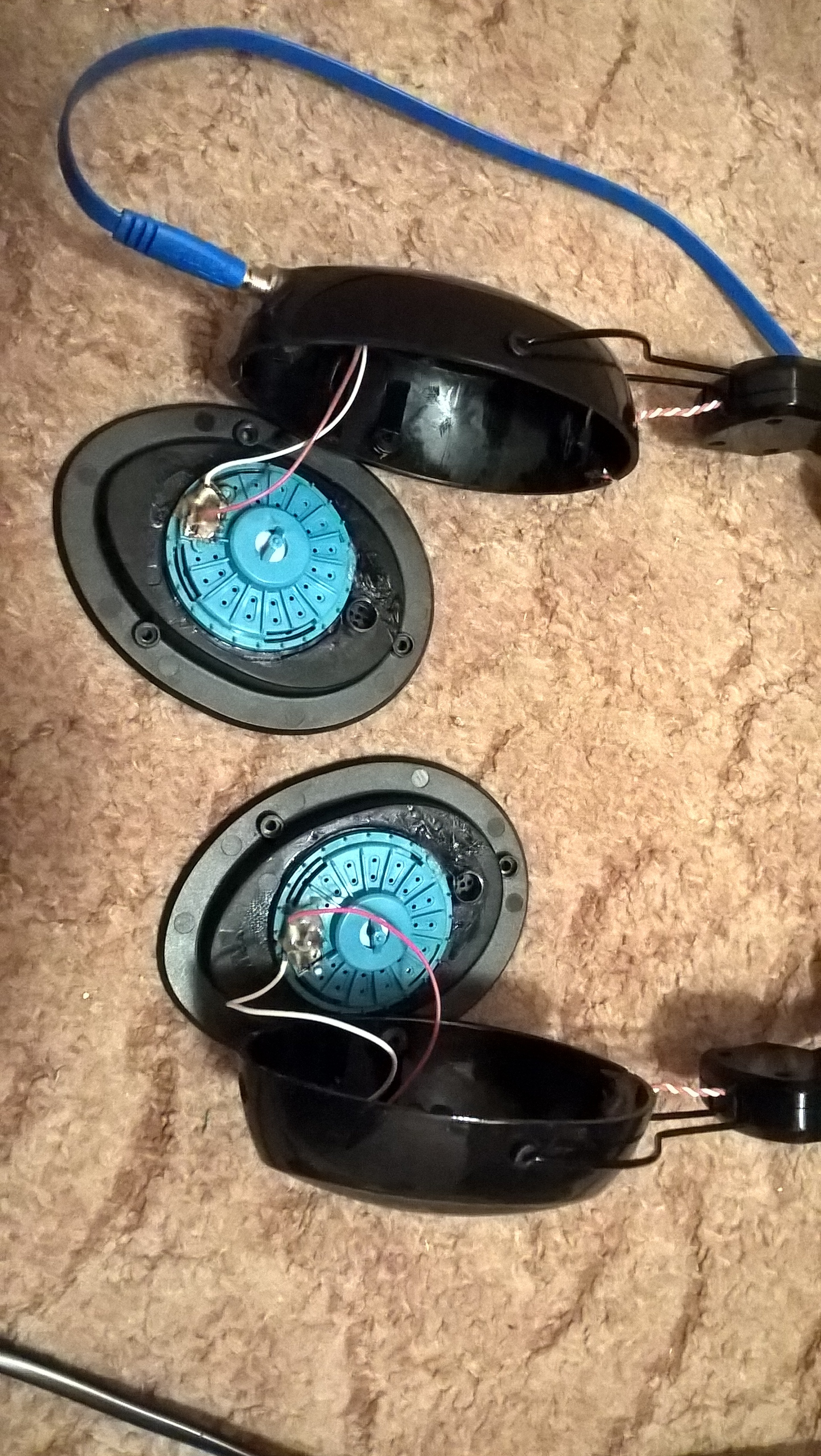

2. Разберите наушник — самозащелкивающаяся конструкция легко позволит это сделать.
3. Зачистите, залудите проводок.
4. Припаяйте проводки наушника к проводкам тела кабеля, протестируйте, соберите в исходный вид.

При наличии паяльника и элементарных навыков работы с ним процедура починки наушников вполне понятна и несложна. Диагностика неполадки также не вызывает затруднений. Основная причина — механические повреждения проводов в теле кабеля либо в местах соединения с наушниками и штекером. Мы будем рады, если эта статья помогла вам вернуть свою гарнитуру в рабочее состояние.

Приветствую вас друзья! Хочу сегодня рассказать вам о том, как спаять кабель для электрогитары при минимальных затратах в домашних условиях, если же по каким-либо причинам вы не хотите тратить большую сумму наличности на дорогие кабели и решили сделать все самостоятельно. В этой статье я помогу вам с этим разобраться. А о том, как правильно выбрать уже готовый инструментальный кабель, я уже рассказывал.

На самом деле ничего сложного в этой затее нет и вам даже не нужны особые знания в области радиотехники. Я уверен, что когда вы научитесь самостоятельно паять кабель для гитары, в будущем вам это очень пригодится, потому что в любой момент, когда у вас вдруг неожиданно повредится шнур, вы с легкостью сможете его починить или сделать себе новый. Ну что, давайте начнем.

Перед тем как будем паять, нам необходимо определиться какой кабель вы хотите использовать для подключения своей электрогитары. Об этом более подробно описано. А теперь я перечислю то, что вам понадобится для работы:

• Достаточно освещенное и хорошо проветриваемое рабочее место
• Паяльник с потребляемой мощностью желательно 40-65 Вт
• Напильник
• Плоскогубцы
• Кусачки
• Канцелярский нож
• Наждачная бумага
• Канифоль
• Припой
• Экранированный кабель
• Штекер TS ¼” Jack (mono)

Все что вам нужно в самом начале, перед тем как вы приступите к работе – хорошо проветриваемая комната или помещение, а также стол, где вы расположите все необходимые комплектующие и инструменты. Чтобы при работе случайно не повредить паяльником поверхность стола, рекомендую заранее постелить на него газеты или картон.

После того, как вы оборудовали рабочее место, приступаем непосредственно к делу. Берем кабель и зачищаем его концы от начала: на 2 см внешнюю изоляцию и около 1 см изоляцию центральной жилы, по которой будет идти сигнал. Все это мы делаем с помощью канцелярского ножа и кусачек. Провод для лучшего сцепления с припоем можно обработать наждачной бумагой.

Теперь берем в руки паяльник, если он у вас не новый, то необходимо напильником очистить его жало, но только до его включения в сеть. После того, как вы это сделали – нагреваем паяльник до необходимой температуры.

Теперь нам необходимо произвести лужение, а для того чтобы правильно это сделать необходимо для начала скрутить провод в «жгутик» по часовой стрелке, затем положить на канифоль и прижать нагретым паяльником, после этого прижать к припою. Теперь ваш провод готов к припаиванию. Да, совсем забыл сказать каким припоем нужно паять кабель. Для этого можете использовать легкоплавкий припой — ПОС 40 , температура плавления которого 235 градусов Цельсия.

Берем штекер TS ¼” Jack (mono) и подготавливаем его к пайке. Вначале необходимо открутить его корпус и зачистить наждачной бумагой или напильником (кому как удобно) контакты в том месте, где будем припаивать кабель, наносим на них канифоль и припой. Для лучшей изоляции между жилой и экраном нужно одеть «кембрик». Его изготовить достаточно просто, для этого возьмите провод и аккуратно снимите с него изоляцию около 1 см, потом наденьте ее на жилу вашего кабеля. После этого продеваем корпус штекера в кабель, а сам провод зажимаем «лепестками» джека с помощью плоскогубцев так, чтобы его нельзя было выдернуть.

Последний и самый ответственный этап. Как я уже сказал, для пайки применяем припой ПОС 40. Прижимаем к джеку кабель и к месту пайки прилаживаем уже «залуженный» провод и паяем. К среднему сигнальному контакту мы припаиваем центральную жилу, а корпусу штекера – экранирующую оплетку. Закручиваем корпус и проделываем все тоже со вторым штекером. Вуаля, ваш кабель готов!

Как видите ничего сложно. Немного терпения и усидчивости и хороший кабель для вашей электрогитары будет готов за несколько минут. Самое главное – хорошо пролуживайте место спайки и провода, чтобы пайка в месте контакта была надежной. Не жалейте канифоли!

Теперь вы знаете как спаять кабель для электрогитары и с легкостью сможете самостоятельно это сделать у себя дома. Ниже можете посмотреть видео на эту тему. Надеюсь, этот видеоролик вам поможет. Буду признателен, если поделитесь записью с друзьями в социальных сетях . Жду ваших комментариев. Удачи вам!

Как припаять штекеры к экранированному аудио кабелю?

Очень часто усилитель и компьютер невозможно расположить так близко, чтобы можно было воспользоваться стандартным аудио кабелем.

В таких случаях можно изготовить такой кабель самому. В любом случае, самостоятельно изготовленный кабель обойдётся дешевле, чем готовый. Подробнее на http://сайт/

В этой статье подробно описано, как изготовить аудио кабель для подключения компьютера к советскому усилителю снабжённому пятиштырьковыми аудио разъёмами.

О том, как подключить компьютер к усилителю описано

Самые интересные ролики на Youtube

Комплектующие.

Для изготовления кабеля понадобится отрезок двупроводного экранированного кабеля и два разъёма: ОНЦ-ВГ и Jack 3,5mm.

Разделка кабеля.

Препарировать кабель можно разными способами, но самый малотравматичный для проводников способ, это удаление изоляции при помощи паяльника.

Удерживая одной рукой паяльник, другой рукой проверните экранированный провод вокруг своей оси, прижимая при этом изоляцию к острой грани жала паяльника. http://сайт/

Если после этого не удаётся удалить изоляцию руками, то можно воспользоваться бокорезами.

Точно также удаляем изоляцию и с отдельных проводов.

Теперь можно придать кабелю подходящий для лужения вид.

Лужение.

Лужение является обязательной процедурой в случае, если электроэлементы не были подготовлены к пайке ещё на стадии производства.

Для того чтобы залудить проводники и контакты штекера, можно поочерёдно приложить их к кусочку канифоли и прогреть паяльником. При этом на рабочей поверхности паяльника должна находиться капля припоя.

При использовании жидкого флюса на основе канифоли, нужно смочить поочерёдно проводники и контакты штекера флюсом, а затем прогреть паяльником с каплей припоя на жале.

Использование активного флюса допускается только для лужения, но не для окончательной пайки.

При использовании активных флюсов, требуется промывка паек.

Залуженный конец кабеля должен выглядеть примерно так.

Припаиваем кабель к штекерам (цоколёвка, распиновка контактов).

Так соединяются контакты разъёмов с кабелем при подключении выхода компьютера к линейному входу усилителя низкой частоты.

Пятиштырьковый штекер (ОНЦ-ВГ).

Для разборки штекера ОНЦ-ВГ нужно надавить отвёрткой на лапку и удалить защитный колпачок.

Не забываем надеть защитный колпачок на кабель и отрезки изоляционной трубки (кембрика) на провода.

Припаивать провода к штекеру удобнее, если закрепить последний бельевой прищепкой, которую, в свою очередь, придавить к столу чем-нибудь тяжёлым.

Поочерёдно припаиваем три провода к контактам разъёма.

Должно получиться примерно так.

Теперь можно надеть защитные трубки.

Стрелкой показан элемент крепления кабеля, который не позволяет надёжно закрепить толстый кабель.

Если кабель достаточно толстый, а именно такие кабели предпочтительны при длине соединения в несколько метров, то для надёжного крепления кабеля нужно плотно намотать 10-12 витков нити в указанное на картинке место.

Чтобы крепление не ослабилась во время завязывания узла, можно закрепить концы нити каплей расплавленной канифоли.

Собираем обе половинки разъёма и совмещаем отверстие в защитном колпачке с фиксирующей лапкой.

Одеваем колпачок так, чтобы фиксирующая лапка попала в отверстие и зафиксировала колпачок. Если фиксация не произошла, снимаем колпачок и отгибаем лапку вверх. Снова одеваем колпачок.

Монтаж штекера типа Джек 3,5мм (Jack 3,5mm).

Небольшое отступление.

На рынке можно найти недорогие Джеки 3,5мм, у которых площадки предназначенные для пайки покрыты никелем. Для их пайки не годится канифоль и флюс на её основе. Если у вас нет активного флюса, то придётся острым ножом или скальпелем удалить покрытие с этих площадок и затем залудить их обычным способом.

При соединении штекера типа Джек с толстым экранированным кабелем, нужно учитывать, что под защитным колпачком Джека не очень много места.

На картинке видно, что жилы экрана скручены несимметрично по отношению к проводам кабеля.

Как и в случае с предыдущим разъёмом, не забываем предварительно надеть на кабель защитный колпачок.

Провод образованный скрученными жилами экрана следует укоротить во избежание его замыкания на левый канал.

Надеваем защитные трубки на провода и припаиваем их к соответствующим контактам Джека.

Сдвигаем защитные трубки на контакты разъёма.

Только теперь припаиваем общий провод к разъёму.

Вставляем кабель в элемент крепления. Стрелкой показан элемент крепления, размеры которого недостаточны для надёжного закрепления толстого кабеля.

Как и в случае описанном выше, воспользуемся швейным нитками. Для надёжного крепления кабеля, нужно плотно намотать 7-8 витков нити №10.

Удерживая одной рукой кабель и концы нити, другой, с помощью паяльника, нанесите каплю расплавленной канифоли на витки нити. Закрепление концов нити узлом, может ослабить соединение.

Если вы всё сделали правильно, то, перед окончательной сборкой, Джек должен выглядеть примерно так.

Теперь подгибаем контакты левого и правого каналов внутрь.

Прижимая контакты Джека, накручиваем защитный колпачок.

Паяльник.

Для пайки соединительных аудио кабелей подойдёт паяльник мощностью 25 — 40 Ватт.

На картинках показан процесс подготовки к работе двух жал диаметрами 4 и 6 миллиметров.

В некоторых случаях может понадобиться с помощью напильника исправить форму жала паяльника.

Правильно заточенное жало паяльника удобно не только для пайки, но и для удаления изоляции.

Жало 40-ваттного паяльника диаметром 6 мм, для удобства использования, можно слегка заузить напильником.

После того, как жало приобрело требуемую форму, его нужно обжечь, чтобы окисел предотвратил разбегание припоя за пределы рабочей зоны. Для обжига достаточно включить паяльник на 20 — 30 минут.

Теперь нужно, при всё ещё включённом паяльнике, несколько раз пройтись напильником по рабочей поверхности жала, чтобы удалить окисел. Сразу же после этого нужно погрузить жало в канифоль, растереть жалом шарик припоя и снова погрузить в канифоль.

Ваш паяльник готов к работе.

Припой.

Припой для пайки разъёмов подойдет любой, кроме, разве что, легкоплавких припоев вроде сплавов Розе или Вуда.

Нейтральный и активный флюсы.

В качестве флюса можно воспользоваться любой канифолью, в том числе: сосновой, скрипичной, канифолью для сцены и т.д.

Раствор канифоли в этиловом спирте превращает канифоль в жидкий флюс. Жидкий флюс не только позволяет получать более красивые пайки, но и отводит тепло от соприкасающихся с местом пайки элементов.

Флюс на основе канифоли нейтрален. Он не требует последующей промывки и не может служить причиной утечки в электрических цепях.

Изготовить жидкий флюс на основе канифоли можно самому. Для этого нужно растворить 2-3 грамма канифоли в 20-30 граммах этилового спирта. Канифоль лучше использовать порошкообразную. Кусок канифоли можно разбить молотком, завернув предварительно в ткань.

Спирт чрезвычайно летуч, поэтому хранить жидкий флюс нужно в плотно закрытой таре. Можно использовать флакончик от лака для ногтей, который к тому же имеет кисточку.

Использование, так называемых, активных флюсов рекомендуется только в крайних случаях. Чаще всего, такая необходимость возникает тогда, когда используются бюджетные штекеры с никелевым покрытием. Причём, покрытие это нанесено и на контакты предназначенные для пайки.

После пайки с использованием активного флюса, место пайки следует тщательно промыть, а затем высушить.

Промыть место пайки можно как спирто-бензиновой смесью, так и обыкновенной водой. Если этого не сделать, то через некоторое время могут возникнуть проблемы вызванные окислением деталей и утечками в электроцепях.

На фотографии простое приспособление для дозирования флюса изготовленное из отрезка медной проволоки диаметром около 1мм.

Капля флюса удерживается за счёт поверхностного натяжения в малом колечке приспособления.

Нашли ошибку в тексте? Выделите ошибочный текст мышкой и нажмите Ctrl + Enter
Спасибо за помощь!

В этой статье я расскажу как самому отремонтировать наушники или гарнитуру для компьютера, либо мобильного телефона Мы рассмотрим основные поломки и способы их устранения.

Основные поломки наушников:

Ремонт обрыва провода наушников

Обрыв провода наиболее распространенная причина выхода наушников из строя. Для ремонта провода нам понадобятся:

• припой;
• скальпель или кусачки;
• термоусадочная трубка;
• термоклей;
• нитка.

Сначала, необходимо определить место, в котором произошел обрыв, так как внешняя оплетка из резины может не иметь внешне видимых деформаций. Найти место обрыва провода можно подключив наушники к источнику звука и сгибая провод от разъема к динамикам находим место при изгибе которого происходит появление звука в наушниках. Определив место обрыва, вырезаем участок провода, взяв по несколько сантиметров до и после места обрыва. Далее, зачищаем провод от внешней изоляции и залуживаем провода. Как залудить провод наушников вопрос довольно актуальный. Сейчас расскажу как это сделать качественно и быстро. Для этого нам понадобится: дощечка, флюс (например органический флюс ф-99), припой и паяльник.

Наносим флюс на провод, ложим провод на дощечку и придавливаем на несколько секунд паяльником делая им движения как будто вы счищаете лак с провода.

Залудив все провода, одеваем на каждый провод тонкую термоусадочную трубку, припаиваем провода, соблюдая цветовую гамму и при помощи зажигалки, либо паяльника усаживаем термоусадочную трубку.

Термоусадочная трубка выполняет роль изолятора и не допускает замыкания проводов между собой. Теперь нам необходимо обеспечить прочность нашего соединения. Для этого мы складываем провода буквой Z и при помощи нитки делаем бандаж нашего соединения.

Последний этап ремонта провода гарнитуры носит практическо-эстетическое значение. При помощи паяльника аккуратно наносим термоклей на наш бандаж, с одной стороны термоклей не даст нитке размотаться с другой стороны придаст нормальный внешний вид соединению проводов. Если черный термоклей вам достать не удастся можно поверх бандажа надеть термоусадочную трубку соответствующего диаметра.

Еще пару слов о художественной лепке из термоклея если разогреть термоклей и смочить пальцы рук можно до его полного застывания пальцами придать ему любую форму. Неровности можно сделать глянцевыми при помощи .

Поломка штекера (разъема) наушников

Перед починкой штекера нам необходимо его аккуратно разобрать, для этого осторожно скальпелем делаем разрез корпуса вдоль. Поломка штеккера (разьема) наушников можно разделить на поломки связанные с механической деформацией:

• облом последнего звена, как правило это звено остается в ответной части устройства и его можно извлечь только лишь при помощи шила и пинцета для smd монтажа. Такая поломка устраняется только лишь заменой штекера.
• проворот первого звена (общего) вокруг своей оси- характеризуется изменением звука на «металлический под водой » и снижением громкости. В данном случае ремонт заключается в пропайке контакта между звеном и лепестком контакта.

И не связанные с механической деформацией штекера- это обрыв провода у основания. Лечится укорачиванием провода на пару сантиметров выше места обрыва и припаиванием на свои места с соблюдением цветовой гаммы.

Если вы оборвали провод и не знаете какой где был припаян, не отчаивайтесь! При помощи мультиметра можно с легкостью это определить. Ставим мультиметр на режим измерения сопротивления и поочередно находим 2 пары проводов между которыми вы увидите равное значение (зависит от сопротивления обмотки ваших динамиков и лежит как правило в пределах 16-100 Ом. Берем из каждой пары по одному проводу, сплетаем их вместе это будет общий провод припаиваем его к первому (самому массивному) звену. Оставшиеся провода припаиваем к 2 и 3 звену. У вас наверное возникнет вопрос как определить куда припаивается правый канал а куда левый. Проверить правильность подключения можно подключив наушники к и запустив настройку звука поочередно кликать по левой и правой колонке. Есть второй вариант: запускаем аудиоплеер например винамп и регулируем баланс сопоставляя с услышанным делаем вывод о правильности подключения каналов.

Поломка микрофона

В гарнитурах устанавливаются капсульные электретные микрофоны. Внутри микрофона находится усилитель, что обуславливает необходимость соблюдения полярности при подключении микрофона. Микрофоны чувствительны к деформации мембраны, так что не пытайтесь чистить отверстие в микрофоне. Так же микрофоны очень чувствительны к воздействию высоких температур, по этому перепаивать микрофон нужно быстро и аккуратно. Перед тем как начать паять желательно нанести органический флюс на контакты микрофона, это улучшит теплопередачу и время касания паяльником необходимое для осуществления надежной пайки. Проверить работоспособность микрофона можно только лишь заменой его на другой, либо подключить его к другому заведомо работающему устройству. И все же проверить рабочий микрофон или нет можно, если в вашем распоряжении имеется осциллограф (или активная акустическая система) и микросхема операционный усилитель (любой), вы можете собрать простенькую схемку (например инвертирующего усилителя с одно полярным питанием.

Не забывайте, что микрофон нужно запитать через резистор, а сигнал необходимо снимать через разделительный конденсатор номиналом 0. 1 мкФ. Эта позволит наглядно увидеть работает микрофон или нет, усиленный сигнал от микрофона будет изменять картинку на экране в такт с вашим голосом. Если осциллографа нет, можно выход схемы подключить к активной акустической системе, если микрофон живой — получится мегофон.

Ремонт динамиков гарнитуры.

При превышении подводимой мощности динамик может выйти из строя- в нем происходит перегорание провода обмотки. Проверяется целостность обмотки динамика при помощи мультиметра.

У рабочего динамика сопротивление обмотки будет равным сопротивлению обмотки второго динамика +\- 10% Как правило, это значение составляет 16-100 Ом. В случае, если звук в динамике присутствует, но он с хрипом, это означает что обмотка цела, но она, либо отклеилась от мембраны, либо цепляется за магнит. Это может быть следствием удара (смещение магнита), либо следствием превышения мощности (вскипание лака в обмотке и «зацепы» его о магнит, а так же отклеивание части катушки от мембраны). Такой требует аккуратности. Катушку к мембране можно приклеить при помощи суперклея, наносить его можно при помощи зубочистки или заточенной спички. Во избежание заклинивания диффузора, не соединяйте корпус динамика и мембрану до полного высыхания клея. Ускорить сушку можно положив динамик под настольную лампу.

Ремонт регулятора громкости наушников.

Одним из наиболее слабых мест наушников является регулятор громкости, при условии частого его использования. Регулятор громкости представляет из себя сдвоенный переменный резистор состоящий из 2 полос резистивного напыления и 2 ползунков перемещающихся по поверхности резистивного слоя при повороте колесика регулятора.

В процессе эксплуатации на поверхность резистивного слоя попадает пыль, которая является причиной плохого контакта между ползунком и резистивным слоем. Данная поломка проявляется в виде треска при регулировке уровня громкости, либо пропаданием сигнала в наушниках. Ремонт регулятора громкости заключается в нанесении на поверхность резистивного слоя графитной смазки или технического вазелина. При этом восстанавливается надежный контакт и пропадает треск при вращении регулятора.

Ремонт дужек наушников (подвеса на котором крепятся динамики).

Поломка дужки наушников — одно из наиболее распространенных. Некоторые производители, делающие ставку на качество своей продукции уже свели к 0 возможность такой поломки их гарнитур. Вместо классических пластиковых дужек они используют гибкие металлические пружинящие подвесы, покрытые слоем пвх либо резины. Но у нас речь о классическом пластиковом подвесе и способе его ремонта.

На фото мы видим, что дужка переломлена пополам. Для ее ремонта нам понадобится несколько пластинок тонкого металла, винты м2 или м3, эпоксидный 2-х компонентный клей и . Для начала прикладываем наши пластинки к дужке и при помощи маркера, либо карандаша делаем пометки: где нам предстоит просверлить отверстия. отверстия в дужках и пластинах и стягиваем конструкцию винтами. Обратите внимание, что металлические пластины достаточно длинные и не заканчиваются сразу после отверстия винта, это добавляет надежности конструкции при нагрузках. Так же обратите внимание, на 3-ю пластину, которая расположена с тыльной стороны наушников. Она устанавливается перед заливкой эпоксидным клеем, и так же призвана повысить прочность наушников и стойкость перед грядущими испытаниями.

Ремонт крепления микрофона.

Крепление микрофона (штангу, «антенку») как правило делают эластичным и довольно таки выносливым к механическим повреждениям, но все же сломать его можно. На фото мы видим как в результате падения гарнитуры было повреждено пластиковое основание крепления микрофона. Его функцией было регулировка положения микрофона в вертикальной плоскости. Естественно полный функционал восстановить не удастся, но надежно зафиксировать микрофон в одном положении вполне возможно. Для этого нам понадобятся: дрель, провод диаметром 0,6-0,8 (мм) и термоклей. Определив оптимальное положение крепления микрофона намечаем места с которых будем сверлить отверстия. Далее при помощи провода туго стягиваем (сшиваем) в 3-4 точках основание крепления и корпус наушников. Провод со внутренней части наушника скручиваем при помощи плоскогубцев. Далее наносим сверху термоклей, придавая ему нужную нам форму при помощи пальцев, смоченных водой. Далее можно взять лак для ногтей, либо спрей-краску и покрыть место ремонта.

Присылайте нам ваши , либо регистрируйтесь и самостоятельно публикуйте их.

Любые, даже достаточно дорогие наушники, — весьма недолговечный аксессуар. Но если у вас стал барахлить один наушник, вы случайно порвали провод или отломали штекер — это еще не повод выкинуть гарнитуру в мусорное ведро.

Диагностика проблемы

Перед тем как паять наушники, необходимо разобраться, в чем причина неполадки. Самая вероятная причина — механическое истончение проводов внутри кабеля. Как правило, это место их присоединения к наушнику или штекеру. В ряде случаев причиной может быть разрыв проводков в результате сильного защемления, удара и т. д.

Определить, какой провод наушника поврежден, несложно — он обычно безмолвствует, или же звук издается из него с характерными хрипами. Для диагностики можно слегка покачать основной кабель. Ищут неисправности постепенно, от наушника к штекеру. Место перелома чувствуется при перегибании на 90 градусов провода вокруг большого пальца. Если при такой диагностике звук чудом восстановился, то заменить придется именно штекер.

Участок повреждения (если он не явно выражен) обнаруживается с 50%-й вероятностью при разборе соединения наушника с проводом и уверенностью в определении неисправного канала.

Что необходимо для ремонта

Непосредственно перед тем, как паять провода от наушников, проверьте наличие следующих инструментов и материалов:

• припой;
• паяльное устройство;
• канифоль;
• технический нож;
• таблетки аспирина (ацетилсалициловой кислоты) — сгодятся даже просроченные.

Как правильно паять наушники

Рассмотрим первый эффективный способ:

1. Чтобы перестраховаться, обрежьте на 1-3 см больше кабеля, чем включает его в себя проблемный участок.
2. Нужный канал находится по цвету. Общий — синий или желтый, иногда просто медный, без изоляции. Правый канал — зеленый, левый — красный.
3. Снимите изоляцию — на более 0,5 см от конца кабеля. Полимерная легко и аккуратно удаляется строительным ножом. Если она лаковая или из краски, то потребуется паяльник. Можно также аккуратно зачистить ножиком.
4. Следующий пункт — лужение концов припоем. Нагрейте паяльник, возьмите наконечником его «жала» маленькую частичку припоя.
5. Установите кончики проводков на канифоль и ровным слоем распределите припой по всей их поверхности. Провода готовы к пайке.

Если вы хотите совместить процедуру удаления лаковой изоляции и лужения, то вам потребуется таблетка аспирина. Хочется предупредить, что такой ремонт нужно проводить в проветриваемой комнате, стараться не вдыхать дым. Кладите провод на таблетку, затем действуйте паяльником с жирной капелькой канифоли. Это сочетание подчистую удаляет покрытие из лака.

Второй способ пайки

Второй способ, подсказывающий, как паять наушники с лужением проводков наждачкой:

1. Зерна наждачной бумаги не должны быть особо крупными. Самого материала понадобится маленький кусочек.
2. На материал нанесите немного канифоли, затем разместите на ней проводок.
3. Прогрейте как следует его паяльником, вытяните. Лак на проводе начнет размягчаться.
4. Повторяйте процедуру с вытягиванием, пока изоляция полностью не соскоблится.
5. После ремонта заизолируйте участок термоусадкой или изолентой.

Некоторые снимают изоляцию с помощью огонька зажигалки, затем удаляют нагар спиртом и флюсом.

Ремонт штекера

Как паять перекусанные провода от наушников, мы разобрали. Припайка штекера производится по похожей схеме, имеющей свои особенности.

Для начала ознакомьтесь со схемой подключения обычных наушников.

Как паять штекер наушников:

1. Отрежьте неработающий штекер, с проводками проведите те же действия, что были описаны выше. Важно оголить их минимальные участки (2-3 мм), так как соприкосновения в эксплуатации может привести к короткому замыканию.
2. Проденьте новый штекер через корпус основания наушников.
3. Соединительные участки на штекере стоит немного поцарапать для более легкой пайки. В местах присоединения кабеля их стоит также облудить.
4. Сначала присоединяется «земля» (медный провод), затем левый (белый) и правый (красный) каналы.
5. Защитите участок изолентой. Чтобы пайка случайно не нарушилась, в непосредственной близости от заизолированного участка завяжите на проводке узелок.
6. Закройте участок корпусом.

А эта схема пригодится тем, кто чинит наушники, снабженные микрофоном (гарнитура).

Как паять наушники с микрофоном? По такому же алгоритму, только присоединить к штекеру придется четыре проводка вместо трех.

Неудовлетворительный результат ремонта штекера

Если в ходе тестирования вы заметили, что динамик одного из наушников продолжает молчать, причина проблемы может быть таковой:

• некачественно спаяны соединения;
• беда с динамиком наушника — велика вероятность обрыва провода непосредственно вблизи него;
• проблема в теле кабеля.

При первой проблеме процесс спайки придется повторить, при последней — обратиться к инструкциям в начале статьи (по ремонту оборванных проводков). Как паять наушники при второй проблеме:

1. Обрежьте провод рядом с нерабочим наушником.
2. Разберите наушник — самозащелкивающаяся конструкция легко позволит это сделать.
3. Зачистите, залудите проводок.
4. Припаяйте проводки наушника к проводкам тела кабеля, протестируйте, соберите в исходный вид.

При наличии паяльника и элементарных навыков работы с ним процедура починки наушников вполне понятна и несложна. Диагностика неполадки также не вызывает затруднений. Основная причина — механические повреждения проводов в теле кабеля либо в местах соединения с наушниками и штекером. Мы будем рады, если эта статья помогла вам вернуть свою гарнитуру в рабочее состояние.

Как починить наушники своими руками – проверенные способы



Не спешите выбрасывать наушники, не воспроизводящие звук, на свалку, в 99% случаев их можно починить

Причины неисправности наушников: с чем она связана

Внезапно сломавшиеся наушники, разумеется, испортят настроению любому меломану. Причина может крыться как в самом устройстве, на котором прослушивается звук, так и на деталях прибора воспроизведения. Рассмотрим распространённые причины:

1. Обрыв провода у штекера или динамика. В таком случае звук через наушники не воспроизводится вообще, или же появляется частично, либо искажается. В некоторых случаях вы можете слышать треск в мембране.
2. Залипание контактов штекера. Это происходит из-за частого применения устройства. Например, если случайно на штекер попадает влага или пыль, при этом он не чистится, может возникнуть проблема слышимости динамиков. Засорившиеся контакты не пропускают звук через себя, поэтому может наблюдаться полное его отсутствие в наушниках.
3. Засорился разъём воспроизводимого приспособления. Если в плеере или телефоне выход под наушники запылён или окислился, речи о передаче звука на мембрану и быть не может.
4. Перегиб кабеля. Это может случиться в любом месте наушников: как посередине провода, так и у гнёзд. Часто такая проблема возникает из-за неправильной эксплуатации электроники. Поэтому подумайте над тем, как вы прежде с ним обращались.
5. Поломка регулятора громкости. Если такой рычажок есть прямо на ваших наушниках, частое его переключение может привести к проблеме воспроизведения звука. Дело в том, что в случае неисправности этого узла нарушается контакт между наушниками и устройством воспроизведения звука.
6. Неисправность мембраны (элемента динамика). Такое случается редко и часто из-за попадания пыли, влаги, образования коррозии или же механических повреждений. Поэтому следите за чистотой прибора регулярно.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ! Ушная сера может попасть в динамик наушников, тем самым вызывая его неполадку: прерывистое звучание или отсутствие звука. В большинстве случаев ремонт гарнитуры и наушников без паяльника невозможен

Порвался провод на наушниках: как найти разрыв и починить в домашних условиях

Предварительно нужно точно определиться, порвался провод или же поломка электронного приспособления заключается в чём-то другом. Чтобы отыскать поломку, можно воспользоваться мультиметром или же попытаться найти обрыв механическим путём. Если со вторым способом знакомы все: достаточно потереть проводки обоих выходов, как можно услышать прерывистое звучание. Первый способ определения требует навыка работы с мультиметром.

Прозвонка мультиметром: основы процедуры

Использование мультиметра облегчает и ускоряет процесс. Чтобы произвести поиск, необходимо:

• сделать небольшие разрезы верхнего слоя изоляции недалеко от динамика и штекера, после чего аккуратно снять защитный белый или прозрачный слой;
• подсоедините чёрный щуп прибора к одному разрезу, а красный − к другому, задав нужное напряжение рычагом;
• если данный участок медной жилы работоспособен, значит, продолжаем поиски до тех пор, пока прибор не перестанет пищать.

Снимать оплётку с кабелей нужно при помощи специального инструмента, ведь ножом вы можете повредить сам проводник Бывает такое, что мультиметр постоянно издаёт звук, поэтому есть вероятность заподозрить проблему в самом динамике или штекере.

Как спаять наушники, чтобы они работали как раньше

Разорванный кабель подлежит восстановлению, поэтому не спешите в магазин за новой электроникой. Единственное, что вам может понадобиться (если отсутствует дома), − канифоль и олово (это сырьё для пайки):

1. Снимаете изоляционный слой вместе с защитным посредством специальных кусачек. В данном случае вам необходимо снять полностью всю оплётку.
2. Далее выполнить разрез проводов в повреждённом месте так, чтобы не расщепить их. Срез должен получиться идеально гладким.
3. Разогреваем паяльник, тем временем выполняем надёжную скрутку разрезанных проводков, чтобы контакты соответствовали друг другу.
4. Наносим припой на стержень паяльника и обрабатываем предварительно зачищенные проводники.
5. Далее разогреваем термотрубки (изоляция для проводов) и надеваем их на медные жилы, особенно внимательно отнеситесь к местам спайки. Важно дополнительно изолировать эти зоны.

Проводники гарнитуры имеют внутри три соединённых между собой кабеля: два аудиовыхода и один — заземление. С такой компоновкой нужно быть внимательнее.

Замена проводника в наушниках: основы процесса

Если на проводнике замечаются множественные повреждения, то наверняка одной только пайкой не обойтись. Вероятнее всего, этот способ не решит проблему. Поэтому расскажем вам, как заменить повреждённый кабель на новый:

1. Выберете ненужные наушники, но с исправным кабелем. Для его изъятия снимите изоляционный слой и аккуратно выпаяйте все соединения.
2. Для того чтобы снять контакты на аудиовыходах, нужно аккуратно раскрыть корпус, чтобы не разорвать проводки, повторяем похожие действия со вторым контактом.
3. Выпаиваем старые провода из нужных наушников, затем новый проводник осторожно помещаем в корпуса для «ушей» и спаиваем контакты на штекере и возле динамиков.
4. Затем разогреваем изоляционный слой и надеваем его на проводники, возле штекера и слуховых выходов делаем укрепление при помощи силиконовых трубочек.
5. Соединим половинки наушников при помощи клея «Момент».

ПОЛЕЗНАЯ ИНФОРМАЦИЯ! Чтобы крепление проводков было надёжным, а ваши наушники дольше служили, завяжите по узелку в каждом корпусе наушника, при этом не делая сильную натяжку проводников. Засор в контактах гнезда может накапливаться годами, поэтому при длительном использовании устройству может понадобиться профилактическая чистка

Не работает один наушник: разносторонние причины и как починить устройство

Помимо разрыва контактов на наушниках, могут возникнуть и другие проблемы, например, отсутствие нужных драйверов, проблема в самом гнезде или засоре контактов.

Причина	Разъяснение
Неплотное вхождение штекера в разъём	Контакты на штекере и аудиовыходе под наушники и на штекере располагаются по кругу, соответственно, неплотное прижатие или проваливание разъёма не создаёт тесного контакта, поэтому звук в одном из наушника может быть не слышен.
Отсутствие драйверов	Если утилиты неправильно установлены на устройстве или вовсе отсутствуют, наушники будут конфликтовать с операционной системой плеера или телефона. В данном случае их необходимо установить.
Загрязнение и попадание влаги	В течение многомесячного использования устройства без перерыва (имеется в виду на работе, во время занятий спортом или других действиях) динамики могут загрязняться ушной серой или пылью, также в них могут попасть капли пота. А эти факторы обязательно скажутся на работоспособности гаджета.

Неисправность одного наушника может крыться и в повреждённой мембране. Вы, конечно же, можете попытаться её вогнуть на место, однако, должны понимать, что это явление временное, и вскоре прибор полностью выйдет из строя без возможности его починки. Факт! Плохая слышимость чаще встречается у наушников-затычек с силиконовыми вкладышами

Нюансы починки микрофона на портативных наушниках

Микрофон на наушниках — это достаточно хрупкий элемент, который подвержен загрязнению больше, чем остальные составляющие устройства. Часто именно из-за попавшего засора в отверстие микрофона, начинает «барахлить» звук в обоих наушниках. Чтобы избавиться от проблемы, нужно почистить мини-устройство:

1. Подготовьте ватную палочку (желательно деревянную, на ней надёжнее держится вата) и свежий спирт.
2. Снимаем корпус с микрофона на гарнитуре и аккуратно пропитанной ватной палочкой в спирте обрабатываем все частички. Действуйте очень медленно, чтобы не повредить механизм.
3. Дождитесь, пока влага антисептика полностью растворится, после чего можете собрать корпус и пользоваться наушниками с микрофоном дальше.

Если микрофон полностью не вышел из строя, то воспроизведение звука восстановится

Сломан динамик на наушниках, как починить гаджет самостоятельно

Если при попытке определить причину неработающего наушника удалось выяснить, что виноват именно динамик, починить его весьма трудоёмко. Даже в сервисных центрах вам сразу предложат сделать замену на новый. Это устройство достаточно микроскопическое, поэтому его пайка — это тонкий труд, который под силу не всякому мастеру, да и большинство приспособлений не поддаётся ремонту.

ПОЛЕЗНО ЗНАТЬ! Если вам заменяют динамики на наушниках в мастерской, удостоверьтесь, что подобрана точная деталь, соответствующая вашей модели устройства. Остерегайтесь подделок, ведь китайские динамики отличаются худшим качеством звучания. Если ваши наушники не фирменные и стоят недорого, то наверняка не стоит тратить деньги на ремонт, лучше купить абсолютно новый аксессуар

Неисправность регулятора громкости: можно ли это исправить

Теоретически попытаться отремонтировать регулятор громкости на наушниках можно, но только если у вас есть навык работы с радиоприборами. Если вы слышите треск и нарушение воспроизведения звука во время вращения колёсика громкости, тогда пора менять этот механизм.

Зачастую проблема такого эффекта связана с нарушением целостности проводников непосредственно в самом механизме Volume. В данном случае вам нужно полностью заменить устройство на новое, так как добраться до внутренних проводков очень сложно, а вот перепаять будет в разы дешевле и быстрее. Вы может приобрести регулятор громкости для наушников уже с другим корпусом. Здесь теперь важно правильно припаять все контакты

Ремонтируем штекер наушников своими руками: пошаговое руководство

Штекер на наушниках — это достаточно уязвимый элемент, и поломка на нём происходит в большинстве случаев, а чтобы её устранить, необходим соответствующий опыт. Редакция Tenho.guru расскажет подробно, как починить деталь, не будучи мастером, с первого раза.

Иллюстрация	Описание действия
	Убедившись, что повреждение контактов именно в аудио-джеке 3,5, приступаем к его демонтажу. Для этого отрезаем штекер от основного провода на расстоянии 1,5-2 см, снимаем изоляционный слой с провода (1,5 см), и перед вами появляются три контакта: жёлтый, зелёный и красный (зелёный — левый наушник, красный — правый, а жёлтый — масса).
	Теперь зауживаем контакты при помощи канифоли и паяльника, после чего кончики обрабатываем оловом для cкрепления.
	Обрезаем штекер, отмеряя длину, равную длине самого джека. После чего разбираем его до появления пластика, который разделяет контакты.
	Определяем, какие контакты за что отвечают: первый самый длинный − это основание (масса), второй — правый канал, третий — левый канал. Аналогично внутренняя часть штекера: определяется в зеркальном порядке.
	Фиксируем штекер в тисках и припаиваем наши наушники: к последнему контакту − зелёный проводок, среднему — красный, а первому (жёлтому) — жёлтую жилу. На данном этапе проверяем работоспособность наушников на телефоне или мультиметром.
	Устанавливаем термоусадочные трубки, сначала тонкую так, чтобы закрыла проводки, а затем широкую, которую натягиваем на штекер и уменьшаем их размер при помощи зажигалки. Предварительно контакты оборачиваем тонкой капроновой нитью и закрепляем клеем «Момент.
	Наши наушники готовы. Старайтесь все элементы прятать аккуратно, чтобы через термоусадочные трубки не виднелись бугорки, это эстетически некрасиво.

Как починить разъём наушников в современных телефонах

Выполнять разборку смартфонов самостоятельно крайне опасно: вы в дальнейшем можете не справиться с обратной задачей — собрать корпус телефона и его составляющие в единое целое. Поэтому лучше обратиться к мастеру или подробно изучить следующее видео.

Как починить наушники от Айфона, есть ли отличия от других устройств

Процедура восстановления работы наушников для каждого из устройств выполняется одинаково. Отличием может быть только способ разборки конструкции и оттенок изоляции внутренних проводников. Чтобы не мучиться с обрезанием изоляции, можно немного опалить её, после чего она легко снимается В наушниках Apple индивидуально выполнены только динамики и корпус на аудиовыходы. Вследствие разборки снова собрать их не получается, единственный выход − скрепить пластик клеем «Момент».

Домашний ремонт беспроводной гарнитуры и наушников

Причин, почему может не работать блютуз-гарнитура, может быть множество: невозможность зарядки, меньшее количество рабочих часов, чем положено, или отсутствие слышимости в одном из аудиовыходов. Чтобы любую из этих проблем исключить, понадобится разобрать и обнаружить неисправность.

Хорошее качество наушников можно определить в процессе разборки по плотности изоляции и спайки контактов В основном проблему связывают с выходом аккумуляторов из строя.

Чтобы разобрать корпус беспроводных наушников, вам необходимо снять оба кожуха с динамиков, затем выкрутить винты, чтобы добраться до платы и аккумулятора. Предварительно подберите нужную модель заряжаемой батареи и перепаяйте старую на новую. Смотрите пример демонтажа блютуз-наушников в этом видео.

Если у вас есть своё мнение по поводу ремонта гарнитуры и портативных наушников, делитесь им в комментариях под статьёй. Мы рады узнать о вашем личном опыте и с удовольствием обсудим этот процесс.



Что делать, если наушники порвались: самостоятельное спаивание проводов – Headphone-review.ru Все о наушниках: обзоры, тестирование и отзывы

Самая частая неисправность наушников – обрыв провода. Медные проводники не выдерживают частых перегибов и натяжений, со временем переламываются. Внезапно один или сразу два динамика перестают работать. Определить место разрыва не так-то просто, даже если под рукой есть мультиметр. А чтобы спаять провода, потребуется терпение и аккуратность.

Поиск обрыва

Если динамик молчит или издает треск, звук появляется и исчезает при прикосновении к наушникам – значит, провод под изоляцией оборван. В случае, если это дешевые наушники с плохим качеством звука, то не стоит и возиться, проще купить новые. Но если вещь вам дорога и девайс до поломки полностью устраивал, попробуйте дать гаджету новую жизнь. Рассмотрим два способа поиска обрыва.

Прощупывание

Подключим наушники к воспроизводящему устройству, например, к смартфону, и запустим звуковой файл. Аккуратно переминаем провод пальцами, начиная от штекера и заканчивая динамиками. Движения должны быть не растягивающими, а сжимающими, ведь наша задача соединить оборвавшийся проводник.

Как только молчащий динамик издаст звук или хрип, помечаем место будущего разреза изолентой. Если этот способ не дал результата, то, возможно, жилы при рывке разошлись далеко друг от друга. Попробуем второй способ.

Диагностика мультиметром

Чтобы проверить провод мультиметром, надо попытаться разобрать наушник и штекер. Если по анализу по всей длине показывает сопротивление до 100 Ом – неисправен динамик и резать кабель нет смысла.

При обрыве, можно попробовать слегка потянуть среднюю жилку рядом с динамиком или штекером. Если обрыв недалеко от соединения, жилка легко поддастся и вылезет, показав нам место разрыва. Остается только отрезать лишнее, зачистить и припаять провод к контактам по-новому. В крайнем случае, придется отрезать от кабеля по 5 см, зачищать и прозванивать провод, пока мультиметр не запищит.

Спаивание проводов

Можно считать, что повезло, если быстро получилось найти причину неисправности. Займитесь устранением найденного обрыва. Самый надежный способ соединения проводов – пайка.

Бокорезами или ножом отрезаем поврежденную часть кабеля. Аккуратно, чтобы не повредить медные жилы, срезаем 1 см изоляции. Зачистить провода можно ножом или сжечь лак зажигалкой, достаточно пары секунд.

Теперь для надежного соединения жилы надо облудить, то есть покрыть слоем олова. Для удобства желательно использовать флюс или паяльный жир. Затем на провода надеваются кусочки термоусадки, тонкие – на жилки и один – общий. Это необходимо, чтобы после пайки надежно защитить соединение. Подготовка завершена.

Пропаиваем каждую жилку и проверяем работу наушников, подключив их к смартфону. Надеваем тонкие кусочки и прогреваем феном или паяльником. Чтобы соединение имело прочность, перед одеванием общей термоусадки желательно наложить бандаж. Можно использовать капроновую или нейлоновую нить, хорошо закрепив ее на противоположных краях изоляции. Теперь одеваем общую термоусадку, прогреваем – и ремонт окончен.

Если хочется починить наушники быстро, но нет под рукой паяльника, можно воспользоваться скрутками и изолентой, но надо понимать, что это только временная мера. Только пайка защитит соединение от окисления и не повредит качеству звука.

Когда-нибудь чинили наушники самостоятельно?

Как припаять динамик к штекеру 3.5. Как сделать супернадёжный штекер для наушников из обычного

Перед тем как начать работу и запастись всем необходимым, требуется точно выяснить, что поломка касается штекера, а не другой части наушников. Для этого перед тем как припаять штекер к наушникам, нужно несколько раз сдавить основание штекера и кабель, найдя положение, когда наушники работают, как раньше. Если это положение найдено, можно приступать к тому, как припаять штекер к наушникам, так как проблема, скорее всего, именно в нем. Пока нагревается паяльник, старый штекер необходимо отрезать вместе с проблемной частью кабеля. Для этого нужно срезать около полусантиметра, считая с самого основания штекера. Изоляцию с кабеля необходимо снять, удобно делать это при помощи канцелярского ножа. Каждая жила должна содержать 2 медных провода, у которых необходимо зачистить концы длиной 0,3–0,5 см.

Если на проводах имеется обмотка, ее тоже необходимо удалить, можно воспользоваться для этого обжиганием конца провода на открытом огне. Иногда оба провода покрыты краской, один красной, а второй — синей, эту краску также требуется для качественной работы убрать. Можно счищать ее при помощи канцелярского ножа, а можно воспользоваться мелкой наждачной бумагой. На конце каждого провода в конечном итоге должны быть видны только медные кончики без каких-то примесей. Затем необходимо скрутить вместе провода, которые изначально были без изоляции, а провода с синей и красной краской остаются. Прежде чем начать пайку, новый штекер необходимо раскрутить и продеть кабель наушников через его основание. В противном случае после пайки собрать штекер будет невозможно.

Паять начинать удобнее всего именно с проводов без изоляции, которые до этого были скручены в пару. Эти провода припаиваются к выступающему посередине центральному контакту штекера. Для этого нужно кабель вложить в штекер и пропустить в специальное отверстие самого большого из контактов медный провод. Перед запаиванием и его, и выступающую часть контакта смазывают расплавленной канифолью. Затем концом жала паяльника контакт и медный кончик провода покрывается каплей припоя. Те провода, которые были обозначены цветом, припаивают таким же образом к контактам по бокам, которые имеют меньший размер. Перед тем как подключать свежеспаянные наушники и проверять работу, необходимо подождать 3–5 минут, чтобы застыл припой и остыл штекер.

Иногда после того, как изоляция с проводов снята, обнаруживается что они очень тонкие и хрупкие, и припаять их практически невозможно. Такие наушники можно починить только в том случае, если имеется очень тонкий паяльник. Иногда припой на проводах не держится и почти сразу отпадает, возможно, требуется большее количество канифоли, которой перед пайкой необходимо покрыть не только жало паяльника, но провод. В том случае, если после припаивания наушники не заработали, необходимо перепаивать заново, проверив еще раз, снята ли изоляция на концах проводов. Если в работе наблюдаются перебои, то причиной этого чаще всего являются замыкающиеся контакты. Необходимо переложить каждый из контактов изолентой, так как если один из контактов касается металлического корпуса штекера, работать не будет вся конструкция.

Когда все спаяно, проверено на работоспособность и кабель закреплен, штекер необходимо собрать. Зажим для кабеля чаще всего присутствует на одном из контактов штекера, и именно в него необходимо вкладывать кабель, обернув его изоляцией. Замыкается зажим при помощи плоскогубцев, после этого можно собрать штекер, еще раз проверить и пользоваться наушниками. Чтобы провод плотнее сидел в штекере и меньше было возможности оторвать или переломить его при работе, можно завязать на нем узел как можно ближе к контактам. Для большей прочности можно залить спаянные провода внутри штекера клеем, но делать это можно только в случае полной уверенности в качественной работе. Отчистить провода и штекер изнутри от клея, чтобы перепаять один из проводов, очень сложно. Дополнительно на конец штекера можно надеть пружину, которая также будет способствовать долгой службе проводов.

Если паяльника нет под рукой, провода можно просто скрутить на нужных местах, но чаще всего этот способ оказывается недолговечным. Бывает также, что штекер нужного качества найти не выходит, и приходится использовать детали от старого. В качестве самодельного корпуса для такого штекера используется иногда наконечник от ручки или шприца с предварительно вынутой иглой. Все эти подручные средства с проводами внутри можно закрепить полученное при помощи клеевого пистолета или любого резинового клея, но способы с пайкой показывают лучший результат. Может оказаться так, что все сделано правильно, и тем не менее наушники не работают, в этом случае, возможно, проблема имеется еще и в другой части провода. Нередко провод может ломаться и в местах прикрепления к наушникам, поэтому починка штекера не даст нужного результата.

Когда наушника выходят из строя, обычно в этом виновата вовсе не акустика, а штекер или шнур — провода гнутся и ломаются, а починить их очень сложно. Приходится либо перепаивать штекер и через какое-то время сталкиваться с той же проблемой, либо покупать новые наушники. Это нерационально, лучше научиться переделывать штекер так, чтобы он был неуязвимым.

Вы можете модифицировать свои любимые наушники так, чтобы они никогда не ломались и радовали вас долгие годы. Для этого потребуются лишь расходные материалы и инструменты, которые найдутся почти в каждом доме:

Наушники
— Бокорезы
— Паяльник
— Канифоль и припой
— Термоклей и пистолет
— Небольшой отрезок толстого кабеля
— Жила от толстого кабеля

Отрежьте кабель и зачистите штекер так, чтобы появился доступ ко всем контактам. Можно и не зачищать, а купить такой разъём в радиотоварах. Запомните, к какому контакту присоединялись провода (по цвету). Отрежьте от кабеля кусок длиной 3-4 миллиметра и скрутите петлю с ответвлением так, чтобы она подходила к коннектору.

Припаяйте провод к штекеру. Для этого зашкурьте кабель и коннектор, проканифольте их и нанесите достаточное количество припоя на паяльник.

Наденьте на аудиошнур изоляцию от толстого кабеля. Она должна быть длиной несколько сантиметров и достаточно плотно прилегать к шнуру, чтобы беречь его от сильного сгибания и повреждения жил. Припаяйте жилы кабеля к штекеру, соблюдая ту же полярность, что была.

Протестируйте звук.

Если вы не ошиблись и припаяли жилы к правильным контактам, оба канала — и левый, и правый — будут звучать нормально. Если звук не такой, как должен быть, скорее всего, вы что-то напутали — нужно поменять провода местами и ещё раз проверить звук.

Правильно припаянные провода нужно залить клеем и сформировать шар. Он застынет и будет выглядеть достаточно красиво. При желании этот шар можно обмотать изолентой, скрыв провода и пайку.

Даже если эта конструкция повредится со временем, вы сможете отремонтировать наушники. Ведь вы знаете, куда припаивать провода и как сделать надёжный разъём, который долго не сломается, а при поломке вы сможете его починить, причём для этого не потребуется ничего покупать.

Довольно часто случается в жизни любителей музыки такая ситуация, что любимые наушники перестают работать. Наиболее распространённой проблемой является механическое повреждение кабеля возле штекера. Происходит это по различным причинам: резко выдернули разъём из гнезда, зацепились за что-то или зажали молнией. Да и просто от времени. Как же исправить ситуацию и вернуть наушники к жизни? Давайте же разберёмся, как припаять штекер к наушникам.

Что нужно сделать первым делом

Перед тем как приступить к самостоятельному ремонту, надо определить характер полученных повреждений и возможность замены одного лишь разъёма. Бывает так, что, помимо этого, требуется и замена кабеля.

Также стоит оценить финансовую сторону вопроса: покупка необходимого инструмента может вылиться в стоимость работы в мастерской, а то и замены наушников на аналогичные новые. Ответы на эти вопросы подскажут, с чего начать работу, как припаять штекер 3.5 к наушникам и нужно ли это.

Необходимые инструменты

В магазинах в большинстве своём продаются разборные штекеры, которые состоят из двух частей: самого разъёма и корпуса, в который первый вкручивается. Также они различаются по своему качеству и материалу изготовления. Несомненно, для более качественных наушников надо выбирать более дорогой разъём, чтобы помехи от дешёвого «джека» не портили радость обладания хорошими наушниками.

Для данной операции нам понадобятся:

Сами наушники или гарнитура с неисправным или оторванным разъёмом.Новый разъём, который вы будете инсталлировать.Маломощный паяльник с тонким жалом.Припой, канифоль и флюс.Острый нож или пассатижи.

Это минимальный набор инструментов, имея который, можно приступать к работе. Хороший инструмент – это залог успеха, так как припаять штекер к наушникам с помощью него будет легче.

Как заменить штекер наушников

Чтобы грамотно выполнить операцию по восстановлению работоспособности наушников, необходимо знать, как припаять провода наушников к штекеру, какие из них куда идут, и следовать инструкции. Делается это в несколько простых шагов.

Шаг первый – подготовка проводов к последующей пайке. Перед началом работы необходимо всё подготовить, сняв изоляцию с проводов. Это упростит дальнейшую работу. Сделать это можно острым ножом или пассатижами.

Должно получиться три провода: красный, чёрный (возможно белый, синий или зелёный) и экранирующая оплётка (также может иметь изоляцию, чаще прозрачную). С красного и чёрного проводов изоляцию следует снять не до конца, оставив по 2-3 мм для того, чтобы в последующем не было между ними контакта.

Шаг второй – подготовка разъёма к последующей пайке. Купленную в магазине запчасть стоит разобрать на составляющие элементы. Следует немного поцарапать места будущей пайки, так как это позволит более качественно припаять штекер к наушникам.

После этого провода необходимо облудить припоем, стараясь не задевать точки, к которым паяться не будете. Места в разъёме и так мало, и лишние «сопли» припоя только усложнят дальнейшую пайку.

Шаг третий – непосредственно сама пайка. Первое, что стоит сделать, это продеть провод в корпус разъёма. Сделать после это уже не получится, придётся переделывать. Перед пайкой стоит обратить внимание, какой провод шёл на наконечник. Это должен быть левый канал, то есть чёрный провод. Первым делом припаивают «землю», а затем уже каналы – левый и правый.

Шаг четвёртый – изолирование и сборка разъёма. Для того чтобы контакты не замыкали и не испортили наушники, стоит заизолировать разъём. Проще всего это сделать изолентой. Для этого стоит аккуратно, тонким слоем, обмотать штекер, проверяя, садится ли корпус на место. Если всё сделано правильно, разъём соберётся, и наушники будут работать.

Как заменить штекер гарнитуры

Наушники с микрофоном – гарнитура – имеют немного другую конструкцию, нежели простые наушники, но при этом не настолько отличающуюся, чтобы не справиться с этим. Так как припаять штекер к наушникам с микрофоном?

Гарнитура имеет всего лишь на один провод больше, чем обычные наушники. Этот провод идёт на микрофон. Распиновка разъёма может сильно отличаться в зависимости от производителя гарнитуры, но выделяют основные две:

CTIA, где распиновка от кончика выглядит как левый-правый-общий-микрофон.OMTP, где всё немного по-другому – левый-правый-микрофон-общий.

При пайке, если есть такая необходимость, можно переделать из одного стандарта в другой путём перестановки двух крайних проводов.

Что делать не надо

Самая серьёзная совершаемая всеми ошибка – это лишняя спешка, так как правильно припаять штекер к наушникам не так-то просто. Работа с пайкой довольно кропотливая и аккуратная, скорость приведёт к ошибкам, которые могут серьёзно сказаться на работоспособности, а то и полностью испортят гаджет. Основными ошибками самостоятельного ремонта являются такие:

Некачественная пайка, из-за чего спустя какое-то время наушники или гарнитура перестают работать.Плохое изолирование контактов, из-за которого также не работают наушники.Покупка некачественного разъёма, из-за чего сделать хорошо не представляется возможным.Не стоит использовать штекер с коротким замыканием. Он может убить динамики, что приведёт только к замене.Неправильная разметка длины проводов не позволит собрать разъём.

Тестер в режиме омметра подскажет, как припаять штекер к наушникам, если цвета сильно отличаются от привычных, а вы забыли, какой канал где был.Левый канал любых наушников – самый конец штекера. Второй за ним всегда правый.Если нет возможности купить разъём, можно сохранить предыдущий, а корпус сделать из колпачка ручки или эпоксидной смолы.При пайке дешёвого штекера вставьте в него пружину от той же авторучки. Выступая за конец разъёма, она спасёт провод от перегибов.Для более удобной работы с разъёмом можно изготовить простейший держатель. Для этого надо просверлить в дереве отверстие и вставить в него штекер.

Как видим, при соблюдении простых правил и следовании инструкции работа по замене разъёма наушников не такая уж и сложная. При наличии инструментов и должной сноровки сделать это можно за полчаса. Зато потом радость от того, что вы сами отремонтировали любимые наушники, не сравнится ни с чем.

Устройство динамиков в наушниках

На чтение 7 мин. Опубликовано 08.01.2020 Обновлено 12.02.2021

Огромное количество видов аудио гарнитур предполагает сложный выбор – хочется лучшую модель с прекрасным звуком и за небольшие деньги. Наушники пользуются всевозрастающей популярностью, но на фоне повышенного спроса о них появилось много заблуждений и мифов, культивируемых как самим производителями, так и не особо сведущими людьми.

Ранее мы давали советы по выбору гарнитуры по качеству звука и подробно расписали все звуковые характеристики, начиная от мощности и частотного диапазона, заканчивая АЧХ и гармоническим искажением. Но все эти параметры в большей степени зависят от динамиков наушниках (другие названия излучатель, драйвер) ответственных за само образование звука.

Виды излучателей

Динамические

Наиболее распространенный тип излучателей, состоящий из основания с фиксированным постоянным магнитом, звуковой катушки и диффузора (мембраны). Под воздействием тока вокруг катушки создается переменное магнитное поле заставляющее вибрировать катушку передающая колебания на мембрану, которая генерирует звуковые волны. Работу катушки можно сравнить с звукоснимающей головкой проигрывателя грампластинок. Магнитное поле аналогично виниловой пластинке вызывает вибрации катушки в соответствии звуковым частотам — от качества мембраны зависит и качество звучания.

В большинстве случаев мембраны изготавливаются из полимерных пленок, не имеющих принципиальных отличий по качеству звучания независимо от производителя.

Но некоторые компании выпускают дорогие модели, в которых мембраны изготавливаются из майларовой пленки или на обычный полимер наносится напыление из алюминия или титана.

Динамические излучатели считаются наиболее простыми и обладают рядом недостатков связанных с качеством передаваемых частот.

Для избавления от минусов помимо мембран разного качества, выпускаются динамики наушников, выполненные не из обычного ферритового магнита, а неодимового, что увеличивает мощность динамиков при небольших размерах.

Арматурные

После динамических конструкций, популярностью пользуются арматурные излучатели, известные как наушники с уравновешенным якорем. Конструктивно излучатель состоит из П-образного магнитопровода создающего магнитное поле, якоря со звуковой катушкой, который расположен в созданном поле и диффузора соединённого с якорем. При подаче тока в катушке возникают магнитные колебания, которые приводят в движение якорь, и тот в свою очередь передает вибрации мембране.

Арматурные излучатели имеют небольшие размеры и обладают высоким КПД, поэтому используются во внутриканальных наушниках, профессиональных гаджетах и слуховых аппаратах. Особенности конструкции позволяют арматурным моделям звучать четко, детально и чисто.

По сравнению с динамическими наушниками у арматурных узкий частотный диапазон, но эта проблема решается установкой нескольких излучателей для разных частот.

Электростатические

Гаджеты с электростатическими излучателями (электретные) не получили широкого распространения среди пользователей из-за высокой стоимости. Электростатические излучатели устанавливаются в моделях Hi-End класса и относятся к полоноразмерной профессиональной технике.

Конструктивно излучатель состоит из тонкой мембраны помещенной между двумя электродами. Высокое напряжение, проходящее по электродам приводит в движение мембрану и создаются звуковые колебания.

Электретные модели не подвержены искажениям и обладают высочайшим качеством звучания, но найти их в обычных магазинах практически невозможно. Помимо этого требуется мощный усилитель.

Планарные наушники

Планарно-магнитные гаджеты относятся к Hi-End классу в конструкции применен принцип основанный на излучателе Хейла. Между двумя постоянными магнитами размещена тончайшая пленка, покрытая токопроводящими алюминиевыми дорожками. Ток подается непосредственно на дорожки и приводит мембрану в движение. Работу планарных излучателей можно сравнить с динамическими наушниками, с разницей, что в планарной конструкции отсутствует катушка и ее роль выполняет мембрана.

Планарные гаджеты по форме разделяются на:

• изодинамические – прямоугольные;
• ортодинамические – круглые.

Благодаря особенностям конструкции в планарных моделях отсутствуют искажения — чистый звук с равномерной АЧХ. Подобные устройства дорогостоящие, крупные по размерам, поэтому планарные излучатели встречаются в накладных и полноразмерных гарнитурах, но есть и компактные внутриканальные модели.

Количество динамиков в наушниках

Независимо от типа излучатели существует ограничение по частотному диапазону – ярко звучит бас или высокие частоты. Эта проблема натолкнула производителей разработать несколько излучателей для разных частот в одном устройстве. Звук разделяется на частоты специальными фильтрами кроссоверами и только потом достигает излучателей. Бывают модели с 2,3, 4 и более излучателями — многополосные наушники.

Встречаются комбинированные устройства, например модели в которых уставлен арматурный излучатель для средних и высоких частот и динамический для басов. Звук в таких моделях проигрывает моделям, в которых используются только арматурные драйвера, но они значительно выигрывают по стоимости.

Наиболее распространены многополосные гарнитуры, в которых установлены динамические излучатели.

Коаксиальные конструкции наушников предусматривают размещение разночастотных динамиков в одном корпусе и выдают чистый звук.

Изобарическая конструкция означает, что два идентичных динамика помещаются в корпус и при подаче тока создают постоянное давление между мембранами, что позволяет динамикам работать как единое целое. Изобарическая конструкция существенно сокращает место размещения динамиков в наушниках, выдает глубокие низкие частоты, но при этом не увеличивает детальность звучания.

Мифы и правда, о динамиках

Основа конструкции любого типа наушников – это динамик и большинство мифов имеют отношение именно к ним.

Внутриканальные модели звучат хуже полноразмерных. Это убеждение связанно с малыми размерами динамиков в наушниках – пользователи убеждены, что малый размер не способен выдать качественный звук. Вспомните, что мы писали выше о мембранах – под воздействием магнитного поля они приходят в движение и степень их упругости определяет качество звука, возможные искажения и чувствительность. Поэтому мембраны должны обладать жесткостью и при этом быть очень легкими.

Представьте мембрану внутриканального наушника – малый диаметр придает ей оптимальную жесткость одновременно она очень легкая и подвижная.

А теперь представьте, как поведет себя мембрана аналогичной толщины в больших динамиках – она потеряет жесткость и будет громоздкой, а это приведет к возможным искажениям и долгим затуханиям звука. Чтобы избежать этих явлений, для увеличения жесткости производители наносят на большие мембраны тончайшие металлические покрытия из легкого титана или бериллия. Но это приводит к следующему негативному проявлению – увеличивается вес и чтобы заставить мембрану колебаться требуется увеличить мощность, а это для носимой гарнитуры не всегда хорошо.

Конечно, если взять полноразмерные наушники с большими динамиками, обладающими достаточной жесткостью и обеспечить подачу достаточной мощность от источника, они буду звучать лучше, но не забывайте, мы говорим о небольших портативных гарнитурах, которые в большинстве подключены к смартфонам.

Если вы выбираете наушники для игр на компьютере, обратите внимание на дорогие планарные или электростатические модели, но они требуют использование усилителей.

Чем больше динамики наушников, тем шире частотный диапазон. Этот миф тщательно культивируется производителями гарнитур указывающих широчайшие диапазоны, воспроизводимые большими динамиками и продающих их за повышенную стоимость.

Пример. Возьмем наушники с динамиками 70 мм и диапазоном 5Гц-120кГц. Все частоты присутствуют, но мембрана передает звук свыше 30 кГц как незначительные искажения и никакой звуковой информации в таких высоких частотах не содержится. Мы уже писали в одной из наших статей, что человеческое ухо не способно слышать звук, выходящий из диапазона 20Гц-20кГц, поэтому расширенный диапазон просто бесполезен – его не слышно. А спектр частот доступный нашему уху способен охватить динамик любого размера.

Динамики наушников одного размера, но разных производителей звучат одинаково. Это совершенно неверное убеждение, которое мы так же рассматривали в статье о характеристике звука. Для проверки недостоверности этого мифа достаточно проверить разные наушники на одной и той же мелодии и с равными настройками громкости.

Дорогие наушники известных брендов лучше. Отчасти это соответствует действительности т.к. известные производители, заработавшие солидную репутацию, не станут изготавливать некачественные товары с плохими характеристиками. Но с другой стороны цены на известные бренды порой неоправданно завышены и покупатели переплачивают просто за известное имя. Вполне возможно найти надежные гарнитуры с высоким качеством звучания и по меньшей стоимости.

Выводы

В данной статье мы рассмотрели виды динамиков в наушниках и из всего сказанного можно сделать вывод, что гаджеты выбираются в зависимости от звуковых предпочтений, области использования и имеющегося бюджета.

Для активного использования наушников со смартфонами оптимальны внутриканальные модели с арматурными излучателями – неприхотливы, выдают звук с хорошим разрешением и обеспечивают шумоизоляцию, но при этом дороже динамических.

Для профессионального использования, любителям компьютерных игр или просмотра высококачественных фильмов в домашнем кинотеатре рекомендуется приобретать электростатические или планарные широкополосные наушники. Но будьте готовы выложить за них круглую сумму.

Если вы цените хорошие басы и не особо трепетно относитесь к детализированному разрешению звука, динамические модели созданы для вас. У них самый богатый модельный ряд, множество вариантов дизайна, есть возможность подобрать наушники с несколькими динамиками и главное – невысокая стоимость.

ПонравилосьНе понравилось

Паял пару наушников, ты тоже можешь! — Моника Динкулеску,

26 января 2016 г.

Вот в чем дело: у меня есть эти милые наушники, которые я получил от друг тысячу лет назад. Они мне всегда нравились, потому что они были бесплатно и выглядят очень необычно, но оказалось, что они были ограниченным издание сделано для Ed Banger Records, лейбла, производящего Джастис и мистер Оидзо. Также выясняется, что сбоку провод немного хреново, и, вероятно, скоро сломается, и мой милый, бесплатный, ограниченный издание наушников будет разорено. 🎧

Вот еще кое-что, что вам нужно знать: я неуклюжий и не умею «чинить вещи». Если бы я мог это сделать, вы смогли бы это сделать, и я расскажу вам, как.

Шаг 0: вы должны выяснить, что не так

Я думаю, что с наушниками могут пойти не так, как надо:

1. Обрыв одного из кабелей наушников-динамиков
2. домкрат сломан
3. Где-то посередине кабеля есть дыра, скорее всего потому, что твой мудак по ней ехал в город
4. динамики полностью разорены

№ 4 — A Hard Problem ™, требует уровня мастерства I нет.№ 1 предполагает повторное подключение проводов к динамикам, а вот о чем этот пост. № 2 и 3 в основном представляют собой комбинацию покупки новый кабель и снова присоединяем его к колонкам, что опять №1. Который означает, что вы можете решить 3/4 проблемы с наушниками 💖.

Шаг 1: открыть багажник

После того, как вы выяснили, какая сторона ваших наушников сломана, снимите мягкую амбушюру и выясните, как попасть внутрь. У некоторых наушников есть маленький рычажок вещи, которые вам нужно поп.У меня 3 винтика. Открутите их и поместите в такое место, где ваш засранный кот не сможет их съесть.

Вот как это выглядело внутри:

Шаг 2: провода

Будем надеяться, что отсоединился только один из проводов, так что вам не придется угадайте, какой провод куда идет. Если только один, переходите к следующему шагу. Если вам, как и мне, придется разрезать весь кабель и спаять их все, вы, вероятно (определенно) должны записать, в каком порядке были вставлены провода, потому что вы забудете.У меня было это (если вы посмотрите фото после пайки, это может даже иметь смысл):

  // у меня были более толстые и более тонкие кабели.
// толстый оранжевый означает оранжевый провод толстого кабеля.
// тонко-оранжевый - оранжевый провод более тонкого кабеля.
    ------------- оратор ---------
    [] [] [] [] спаяны вместе
     | | | | | |
     | | | | | |
толстый оранжевый тонко оранжевый Ø толстый красный толстый синий тонко синий


Я тоже сфотографировал.В итоге он получился расплывчатым и бесполезным, поэтому записанный бит был 👌.

Шаг 3: отрежьте несколько проводов

Если кабель, который вы пытаетесь паять, слишком изношен, возможно, вам придется его укоротить. Возможно, вам также придется снять изоляцию с кабеля, если его недостаточно.

После того, как вы закончите, у вас должна быть связка проводов, очень похожих на уже прикрепленные к динамику. Я снял свою кухонным ножом, потому что У меня нет никаких инструментов, и это выглядело так [читать: довольно профессионально]:

Шаг 4: они видят, как я паяю, они ненавидят

И это потому, что я ужасно плох в этом.

В любом случае, вот очень подробное видео по пайке. Это в основном включает в себя нагрев железа, плавление некоторых превратите медь в жидкий шар (если там уже недостаточно) и прикрепите им провод к конец динамика, он должен быть внутри. Хотя паять действительно сложно, на удивление легко быть в среднем плохим.

Хорошая новость в том, что если Вы облажались, вы можете просто отпаять бит, который вы только что сделали, с большим количеством тепла, и начать заново. Просто потренируйтесь немного с запасными проводами, прежде чем полностью надеть наушники, и не обожгитесь.

Сначала нужно отпаять старые провода от динамика и снова припаять ваши новые провода включены. Вот как моя выглядела после пайки. Вы заметите это беспорядочно, и это никого не волнует, потому что все это спрятано в наушниках так или иначе. Все, что вас волнует, — это ваш провод, контактирующий с динамиком.

Шаг 5: расчет

Вы должны подключить наушники. Если все прошло отлично, то звук должен выйти из них!

Если из них не выходит звук, возможно, ваше соединение ослаблено, и вам нужно отладить пайку (что означает повторение шага 4), или в конце концов, это были не провода

Важная деталь, которую я пропустил в первый раз: Кабель находится в небольшом резиновом кожухе на краю наушников вот так:

Когда я впервые разобрал наушники, я подумал, что меня раздражает то, что кабель был приклеен к этому резиновому кожуху, потому что это означало, что я не мог им пользоваться, и мне пришлось искать новый (запас сломанных наушников помогает в этом).Спойлеры: это было намеренно. Вы должны ТАКЖЕ приклеить кабель внутри резиновый корпус, иначе, когда вы постоянно дергаете за кабель, он полностью сломать пайку, которую вы только что сделали. Возможно, незадолго до демонстрации Ваши удивительные новые фиксированные наушники для ваших друзей.

Честно говоря, больше всего раздражало возвращение амбушюр обратно. После серьезного изо всех сил я обнаружил, что на основании наушников есть небольшой клин, в который можно вставить немного амбушюры, а затем сдвиньте его до упора.У тебя тоже может быть это!

Вы сделали это! Ура!

Если все прошло хорошо, вы только что починили пару наушников. Дай пять, ты аппаратный хакер! Я так горжусь! 👍💖

Как починить свои собственные наушники

То, что что-то сломалось, не означает, что это не может быть исправлено, особенно если это хорошая пара наушников, в которые вы вложили деньги. Наушники ломаются относительно легко, потому что мы используем так часто и обращайтесь с ними жестко. Они подвергаются воздействию дождя, солнца, спинок сидений в самолетах и ​​дна вашего рюкзака.

Так что не бросайте любимую пару только потому, что она сломается. Сначала посмотри, сможешь ли ты их исправить.

Самая частая проблема наушников — вилка. Это та часть, которая входит в ваш телефон, компьютер или аудиосистему. Это также та часть, которая тянется сильнее всего и где выполняется множество соединений, так что считайте ее своего рода ахиллесовой пятой — вилка — самое слабое звено.

Когда-нибудь возникала проблема, когда вы слышите звук только в одном ухе, а затем выкручиваете вилку и слышите его только в другом ухе? Иногда у вас может быть звук в обоих ушах, но нет баса с жестким звуком.Эти проблемы указывают на то, что вам может потребоваться ремонт вилки.

Итак, первым делом нужно определить, не проблема ли в разъеме наушников. Попробуйте подключить к тому же аудиоразъему другой набор наушников. Если вы по-прежнему слышите проблему, скорее всего, проблема связана с разъемом на вашем устройстве, а не с наушниками. Но если вы больше не слышите о проблеме, процесс устранения говорит нам, что вероятной причиной являются наушники.

Примечание. Мы рекомендуем попробовать это только в том случае, если вы раньше играли с этими инструментами.В противном случае, возможно, попросите друга с небольшим опытом взглянуть вам через плечо. Также нет гарантии, что установка штекера решит проблемы с наушниками. Тем не менее, это может быть интересно попробовать, и это более действенно, чем бросать их.

Вам понадобится:

Стереоразъем A ⅛ дюйма (3,5 мм)
Паяльник
Припой
Небольшая влажная губка или ткань
Ножницы или ножницы
Пара «рук помощи» (необязательно)

Шаг 1. Обрежьте кабель и подготовьте провода.

Вы можете немного съежиться, особенно если у вас красивые наушники, но на самом деле это не так уж важно.Отрежьте кабель примерно на дюйм от соединения до вилки. Так вы наверняка поймаете, где может быть проблема. Затем используйте что-нибудь острое, чтобы осторожно удалить примерно дюйм или около того внешней оболочки провода.

После того, как вы удалите внешнюю оболочку, вы, вероятно, увидите три внутренних провода; один для правого уха, один для левого уха и земля. Вы можете увидеть два заземляющих провода. В этом случае мы соединим два заземляющих провода во время их пайки позже. Провода могут быть намотаны друг на друга.Просто не забудьте на этом этапе разделить все по цвету.

Шаг 2: залудите провода

Теперь включите паяльник. Когда он полностью нагреется, возьмите кусок припоя и (при условии, что вы умеете пользоваться паяльником или есть с кем-то, кто умеет) нанесите припой на концы проводов. Этот процесс называется «лужением» проводов. Влажная губка предназначена для очистки припоя, который периодически накапливается на кончике утюга.

В большинстве шнуров наушников вместо проводов с резиновой изоляцией используются провода с эмалевым покрытием.Это означает, что вам придется обжечь эмаль на конце провода горячим припоем, чтобы припой прилип к меди внутри. Зажимы «руки помощи» могут быть полезны для удержания проводов, когда вы прикладываете утюг и припаиваете его концы обеими руками.

Если провода покрыты резиновой изоляцией, используйте что-нибудь острое, чтобы аккуратно снять четверть дюйма или меньше изоляции. Будьте готовы потерять пару дюймов в процессе, пытаясь снять изоляцию с ваших проводов, не разрезая ничего важного.Даже опытным мастерам приходится несколько раз попробовать, чтобы получить чистый срез.

Как заменить динамик на проводной или беспроводной головке Beats Studio 2 — Joe’s Gaming & Electronics

Иногда одна сторона ваших беспроводных или проводных наушников Beats Studio 2 может перестать работать. Если он вообще не работает, независимо от того, как подключены наушники, и он не вернется, если они находятся в правильном положении или если вы их быстро встряхнете, то, вероятно, у вас сгорел динамик. Если звук появляется и исчезает, это может быть связано с неисправной проводкой, которая встречается реже и является тем, что мы предлагаем при ремонте дома.

Если вы предпочитаете просмотреть видеоинструкцию по этому ремонту, щелкните здесь. Или, если стоимость инструмента кажется непомерно высокой для одноразового ремонта, и вы предпочитаете, чтобы мы завершили этот ремонт, посетите наши услуги по ремонту, чтобы профессионалы отремонтировали вашу электронику.

Вы занимаетесь бизнесом? Мы предлагаем оптовые скидки на наши услуги по ремонту, если вы отправляете на ремонт большое количество устройств или хотите отправлять нам постоянные партии устройств для ремонта на регулярной основе. Свяжитесь с нашей службой поддержки для получения дополнительной информации Info @ JoesGE.com (Это электронное письмо предназначено только для оптовых запросов, по другим вопросам обращайтесь в [email protected] ).

Сложность ремонта: средняя

Время выполнения: 1 час

Инструменты и детали, которые вам понадобятся для этого ремонта:

1. A Запасной динамик.
2. Один кусок ленты для наушников.
3. Pry Tool (ноготь, медиатор или тупая сторона ножа для масла тоже подойдут)
4. Паяльник (около 15 Вт подходит для небольшой электроники и будет дешевле, чем покупка устройства с регулируемой температурой).
5. Флюс для припоя (для обеспечения чистоты паяных соединений)
6. Маленькая отвертка Phillips
7. Клей B7000 (если вы только что купили новый драйвер вместо всего корпуса)

1. Снимите амбушюру

Начните с того, что отодвиньте кожаный наушник от корпуса динамика, вставив рычаг между кожей амбушюры и пластиком корпуса динамика.

После снятия амбушюра снимите лишнюю ленту с пластиковой рамки амбушюра и корпуса динамика.

2. Снимите динамик

Корпус динамика удерживается пятью винтами с крестообразным шлицем, которые можно удалить с помощью малой отвертки.

Теперь возьмите паяльник и отсоедините два провода от динамика. После того, как провода отсоединены от динамика, вы можете осторожно вытащить небольшой микрофон и провода из корпуса. *** Не держите паяльник на клеммах проводов динамика более пары секунд, так как это может привести к расплавлению проводов.

3. Вставить новый драйвер динамика

Если вы приобрели динамик с корпусом, то все, что вам нужно сделать, это припаять два выводных провода к драйверу динамика (используя небольшое количество припоя на каждом контакте, чтобы обеспечить правильное соединение) и поставить микрофон на место. . Оттуда просто поместите динамик обратно в основной корпус и снова закрутите четыре винта.

Если вы приобрели только небольшой круглый драйвер динамика, процесс состоит из пары дополнительных шагов.Во-первых, вам нужно вынуть старый динамик из пластикового корпуса. Мы используем лезвие бритвы, вставленное между драйвером динамика и корпусом (где вы можете увидеть клей), чтобы разделить их. Вы также можете осторожно отогнуть корпус от динамика, чтобы снять его. Затем вы можете приклеить новый драйвер динамика на его место (обязательно запомните положение старого драйвера, чтобы вы могли припаять провода к новому в том же положении), используя тонкую линию клея B7000 по внешнему краю. динамика динамика.

Когда драйвер динамика высохнет, нанесите небольшое количество припоя на каждый контакт и припаяйте провода. Если вы смотрите на драйвер динамика с контактами внизу, красный провод идет справа, а белый провод идет слева, вот так:

4. Повторная сборка

Привинтив корпус динамика к месту, необходимо сначала проверить наушники, чтобы убедиться, что они работают правильно, прежде чем снова прикрепить амбушюру.

После того, как вы убедитесь, что они работают, вы можете прикрепить новую ленту для наушников к наушникам. Убедитесь, что отверстия на ленте правильно выровнены с отверстиями в пластиковом корпусе амбушюра, чтобы в них можно было вставить маленькие выступы на корпусе динамика.

При закреплении амбушюра убедитесь, что шов на амбушюре обращен вниз в сторону порта зарядки или аудиокабеля.

Нажмите и удерживайте подушечку для ушей в течение 30 секунд на плоской поверхности, чтобы убедиться, что она плотно прилегает.

5. Вернитесь к устранению помех 🎶

Если у вас есть какие-либо вопросы относительно этого ремонта, напишите нам по электронной почте или позвоните нам, и мы постараемся ответить вам как можно быстрее.

📧 [email protected]

Как превратить громкоговоритель в микрофон за 2 простых шага — Мой новый микрофон

Итак, вы, вероятно, слышали, что микрофоны и динамики — это практически одно и то же, только наоборот, но можно ли превратить динамик в микрофон? Ответ положительный!

Как превратить громкоговоритель в микрофон за 2 простых шага:

1. Освободите провода на конце аудиокабеля (при использовании XLR) или на любом конце (при использовании TRS, TS, RCA и т. Д.)).
2. Подключите положительный провод к отрицательной клемме динамика, а отрицательный провод (или заземляющий / экранирующий провод, если используется несимметричный кабель) к положительной клемме динамика.

С помощью этих двух простых шагов вы можете превратить динамик в микрофон. При этом есть еще кое-что, что вам следует знать, прежде чем экспериментировать с превращением громкоговорителей в микрофоны. Эта статья прояснит любые проблемы, которые могут возникнуть при превращении говорящего в микрофон.

---

Чтобы эффективно превратить громкоговоритель в микрофон, я рекомендую использовать следующие инструменты:

---

Сходства микрофона и динамика

Прежде чем мы перейдем к разделу «Как сделать» в этой статье, давайте быстро обсудим, почему микрофон и динамик имеют одинаковую конструкцию, только наоборот.

Динамический микрофонный преобразователь с подвижной катушкой работает по принципу электромагнитной индукции, как и подавляющее большинство громкоговорителей и наушников.

Магнитная индукция в динамическом микрофоне

Динамические микрофоны с подвижной катушкой имеют диафрагму, которая перемещается в соответствии с изменяющимся звуковым давлением вокруг нее. К этой диафрагме прикреплена катушка проводимости, окруженная постоянными магнитами.

Когда катушка движется, она испытывает изменяющийся магнитный поток. Следовательно, возникает электромагнитная индукция и на катушке создается электрическое напряжение. С каждого конца катушки берутся выводы для передачи электрического переменного напряжения, более известного как микрофонный сигнал.

Магнитная индукция в громкоговорителе

Громкоговоритель имеет проводящую звуковую катушку, прикрепленную к диафрагме. Эта проводящая катушка находится в структуре постоянного магнита.

На катушку подается электрическое переменное напряжение (звуковой сигнал). Возникает электромагнитная индукция, заставляющая катушку перемещаться в магнитном поле в соответствии с приложенным к ней напряжением.

Диафрагма движется вместе с присоединенной катушкой, выталкивая при этом воздух.Эти толчки и тяги вызывают различное звуковое давление, которое более известно как звуковые волны!

Громкоговоритель — это просто микрофон на задней панели

Итак, мы можем видеть, что типичный динамик со звуковой катушкой в ​​основном такой же, как динамический микрофон с подвижной катушкой.

Конечно, микрофон сравнительно небольшой по габаритам и сигналу. Однако механика микрофона и динамика одинакова. Это позволяет нам легко превратить динамик в микрофон (и наоборот).Посмотрим, как!

Чтобы узнать больше о преобразователях микрофона и громкоговорителей, ознакомьтесь со следующими статьями «Мой новый микрофон»:
• Как работают микрофоны? (Полное иллюстрированное руководство)
• Как динамики и наушники работают как преобразователи?

---

Как превратить громкоговоритель в микрофон

Опять же, превратить громкоговоритель в микрофон так же просто, как подключить провода микрофонного кабеля к соответствующим клеммам звуковой катушки громкоговорителя.Однако «простое» быстро усложняется, в том числе за счет следующих факторов:

• Различные конструкции динамиков: правильно разбирать динамик, чтобы обнажить звуковую катушку, а затем правильно отсоединять провода динамика от звуковой катушки.
• Различная конструкция микрофонного кабеля: в зависимости от аудиокабеля у нас может быть 3 или 2 провода, а также вилка и вилка (важно, чтобы мы подключили разъем к динамику).

Хотя на самом деле для превращения громкоговорителя в микрофон требуется всего два важных шага, это не обязательно так просто.Для подготовки кабеля динамика и микрофона к подключению часто требуется некоторая подготовка.

Итак, в этом руководстве мы подробно обсудим процесс превращения динамика в микрофон.

В этих подробных шагах мы рассмотрим следующее:

• Как выбрать и подготовить динамик.
• Как выбрать и подготовить микрофонный кабель.
• Как подключить динамик к микрофонному кабелю.
• Как использовать недавно переделанный динамик в качестве микрофона.

---

Как выбрать и подготовить динамик

Хотя любой динамик со звуковой катушкой (что означает почти все из них) является отличным кандидатом для превращения в микрофон, лучше выбрать динамик, которым вы больше не пользуетесь, или дешевый динамик, который легко заменить.

На самом деле ни один микрофон с поворотом динамика не будет работать так же хорошо, как микрофон, предназначенный для работы в качестве микрофона.Акустические микрофоны отлично подходят для низкочастотных звукоснимателей, но они не слишком чувствительны или точны.

Хотя ничто не мешает вам превратить свои hifi-мониторы в микрофоны, я настоятельно рекомендую использовать подержанную колонку за 10 долларов, которую вы купили в ломбарде!

Я нашел старую пару динамиков JVC, одну из которых использовал для этого эксперимента.

Динамик JVC

Чтобы подготовить громкоговоритель, необходимо отсоединить провода громкоговорителя, которые подключаются к звуковой катушке.

Большинство преобразователей динамиков защищены каким-либо коробом или кожухом. Доступ к большинству звуковых катушек динамиков можно получить, отвинтив одну или две панели от защитного корпуса / корпуса.

Динамик JVC с отключенной передней панелью

Получив доступ к звуковой катушке динамика, отсоедините провода динамика, которые подключаются к положительной и отрицательной клеммам.

Динамики передней стороной вверх Динамики передней стороной вниз

Есть три основных способа подключения этих проводов:

1. Пайка.
2. Свободные концы обернуты.
3. Свободные концы зажаты.

При паяных соединениях вы можете чисто «отпаять» провода от звуковой катушки, нагревая припой, удаляя провода и убирая излишки припоя. В качестве альтернативы вы можете сделать более грубую работу и просто вытащить провода из их соединения, оставив немного припоя.

Ослабленные (потертые) концы легче удалить. Чтобы завернутые концы наматывались на клеммы, просто размотайте их.С зажатыми концами ослабьте зажим и снимите его.

Хорошо, теперь, когда вы подготовили динамик (скоро будет микрофон), пора подготовить микрофонный кабель.

---

Как выбрать и подготовить микрофонный кабель

Сегодня на рынке представлено множество типов аудиокабелей. Итак, какой кабель лучше всего подходит для микрофона с динамиком?

Я рекомендую 3-контактный XLR, даже если вы в конечном итоге используете только 2 контакта для несимметричного сигнала. Частично это связано с тем, что большинство студийных микрофонов используют XLR и, следовательно, большинство входов min принимают XLR.

Дополнительную информацию о том, почему соединения XLR так популярны для микрофонов, можно найти в моей статье Почему в микрофонах используются кабели XLR?

При этом подойдет любой аудиокабель, и какой из них использовать — решать вам. В этом разделе мы поговорим о подготовке следующих кабелей для динамика с микрофоном:

• XLR (3-контактный) — симметричный
• TRS (1/4 ″) — симметричный
• TS (1/4 ″) — несимметричный
• RCA — небалансный

Let’s быстро отличить сбалансированные аудиокабели от несимметричных:

Симметричный аудиокабель имеет как минимум три провода.Он передает аудиосигнал по двум аудиопроводам и имеет третий провод, который действует как заземление и экран. Один аудиопровод передает сигнал положительной полярности, а другой — сигнал равной, но противоположной полярности. Провод заземления / экрана, как следует из названия, действует как экран кабеля и провод заземления.

Симметричный вход принимает симметричный сигнал и дифференциально усиливает сигнальные провода противоположной полярности. В результате получается сильный сигнал с отличным подавлением шума.

Несимметричный аудиокабель имеет два провода: один сигнальный и один заземляющий / экранный.Поскольку для передачи аудиосигнала требуется полная цепь, заземляющий / экранирующий провод также действует как возврат сигнала, неся часть аудиосигнала.

Несимметричный вход принимает сигнал от сигнального провода несимметричного кабеля и провода заземления / экрана. Несимметричный сигнал не так силен, как их симметричные аналоги, и меньше подавляется шумом.

Для получения дополнительной информации о сбалансированном и небалансном звуке ознакомьтесь с моей статьей Выводят ли микрофоны сбалансированный или несимметричный звук?

Еще один важный аспект выбора кабеля — это длина кабеля.Как будет разработан ваш новый динамик-микрофон?

Если вы планируете установить выходное соединение в каком-либо корпусе (например, в большинстве профессиональных микрофонов), подойдет более короткий кабель. Фактически, отдельные отдельные провода могут работать даже лучше, чем кабель!

Однако, если вам нужен простой динамик-микрофон, который можно расположить подальше от предусилителя или записывающего устройства, вам понадобится более длинный кабель. При отправке сигнала микрофон-громкоговоритель на любое значительное расстояние (25 футов или более) я настоятельно рекомендую использовать сбалансированный кабель, такой как XLR (или TRS).

Разложив эти примечания, давайте поговорим о подготовке каждого из вышеупомянутых типов кабелей. Еще раз:

• XLR (3-контактный) — симметричный
• TRS (1/4 ″) — симметричный
• TS (1/4 ″) — несимметричный
• RCA — небалансный

Примечание что под «подготовкой» я подразумеваю замену обычного кабеля с правильными подключениями на обоих концах. Это вполне возможно сделать с помощью объемного кабеля, но если вы используете объемный кабель и выполняете свои собственные подключения, у вас, вероятно, уже есть навыки и знания для подключения этих кабелей к динамику.

Подготовка кабеля XLR

XLR-F

Чтобы подготовить кабель XLR, мы должны снять гнездовой разъем с кабеля и обнажить там провода. Штекерный разъем не поврежден.

Кабели

XLR предназначены для приема звука с разъема «мама» и вывода звука с разъема «папа». Таким образом, микрофонные входы (типа XLR) женские.

Штыревой конец кабеля XLR будет выходным соединением динамика-микрофона. Если вы посмотрите на любой микрофон с выходом XLR, то он тоже будет мужским.

Перед тем, как снимать гнездовой разъем, проверьте, какие провода ведут к какому контакту XLR. Каждый из контактов 3-контактного разъема XLR отмечен номерами 1, 2 и 3. Снимая крышку, не открывая разъем, мы можем увидеть, какой провод к какому контакту идет.

XLR-F без экрана

Это важно, поскольку для проводов XLR не существует стандартной цветовой маркировки. При этом красный чаще всего является положительным, земля / экран чаще всего неокрашенным или белым, а отрицательный — синим, черным или другим цветом.

Стандартными (или, по крайней мере, близкими к стандарту) являются контакты 3-контактного разъема XLR:

• Контакт 1 = земля / экран.
• Контакт 2 = положительный (горячий).
• Контакт 3 = отрицательный (холодный).

После того, как вы определили, какой провод совпадает с каждым контактом, пора снять гнездовой разъем.

Самый чистый способ сделать это — расплавить припой. Конечно, более быстрый и грубый способ — это осуществить силой.

XLR-F без экрана в тисках

После удаления разъема убедитесь, что оголенного проводящего провода достаточно для правильного подключения к динамику (обычно он есть).

Итак, вы подготовили кабель XLR!

Подготовка кабеля TRS

В отличие от XLR, кабели TRS одинаковы на обоих концах, поэтому не имеет значения, какой конец разъема мы удалим, чтобы подключить кабель TRS к динамику.

Разъем 6,35 мм TRS

Перед тем, как полностью снять разъем, проверьте, можете ли вы определить провода, совпадающие с наконечником (положительным), кольцом (отрицательным) и муфтой (заземление / экран) или кабелем TRS.Как и в случае с XLR, для этих проводов не существует стандартизированной цветовой маркировки, поэтому мы должны определить, что есть что.

Как только мы определили, какой провод какой, мы можем удалить разъем. Еще раз, самый чистый способ сделать это — расплавить пайку.

Затем мы проверяем наличие достаточного количества оголенного провода для эффективного подключения к клеммам наших динамиков (обычно они есть), и готово, наш кабель TRS готов!

Для получения дополнительной информации о штекерных / гнездовых разъемах и различиях между разъемами и разъемами ознакомьтесь с моей статьей В чем разница между разъемом и разъемом для микрофона?

Подготовка кабеля TS

Подготовка кабеля TS аналогична подготовке кабеля TRS, только проще.

Разъем TS 6,35 мм

Удалите разъем на одном конце как можно аккуратно. Наконечник (горячий) будет проводом, идущим из центра кабеля. Гильза (заземление / экран) будет проводом, выходящим вокруг наконечника.

Разъем TS 6,35 мм без экрана TS без щита в тисках

Убедитесь, что оголенного провода достаточно для подключения к динамику, и все готово!

Подготовка кабеля RCA

Подготовка RCA почти такая же, как подготовка кабеля TS.

Аккуратно извлеките разъем на одном конце и убедитесь, что оголенный провод достаточен для подключения к динамику. Сигнальный провод проходит через центр кабеля RCA, в то время как заземление / экран идет по периметру внутреннего кабеля.

Использование встроенных выходных проводов динамика

Часто мы можем просто использовать встроенные провода, которые уже подключены к клеммам динамика.

В этом случае нам просто понадобится штекерный разъем XLR (или любой из других упомянутых разъемов), хотя я настоятельно рекомендую XLR.

Припаяйте концы, не подключенные к динамику, к разъему.

С помощью XLR припаяйте провод от положительного вывода динамика к контакту 3 (отрицательный) и припаяйте провод от отрицательного вывода динамика к контакту 2 (положительный). Причина, по которой мы переходим с + на — и наоборот, связана с естественной полярностью динамика по сравнению с обычной полярностью микрофона, о которой мы поговорим через секунду.

Кроме того, я бы посоветовал подключить контакт 1 XLR (или гильзы TRS) к корпусу динамика в качестве заземления.

Говоря о фактическом подключении динамика-микрофона к микрофонному выходу, давайте погрузимся в инструкции по подключению вышеуказанных типов кабелей к динамику.

---

Как подключить динамик к микрофонному кабелю

Физически подключить микрофонный кабель к динамику так же просто, как прикоснуться соответствующими проводами кабеля к нужным клеммам (и это метод быстрого тестирования микрофона).

Однако мы обычно хотели бы припаять провода кабеля к соответствующим клеммам динамика, чтобы улучшить соединение и увеличить срок его службы.

Как упоминалось ранее, клеммы некоторых громкоговорителей подключаются к проводам путем наматывания провода на клемму или зажима провода. Однако они встречаются реже и часто не так хороши, как правильно спаянное соединение.

В быстром ответе в начале этой статьи было упомянуто, что положительный провод кабеля должен быть подключен к отрицательной клемме динамика, а отрицательный (или заземление / экран) должен быть подключен к положительной клемме динамика. .

Драйвер с припаянным к клеммам кабелем TS Большой драйвер с подключенным XLR (слева)
Маленький драйвер с подключенным TS (справа)

Когда дело доходит до функциональности, действительно не имеет значения, переходит ли положительное в отрицательное, а отрицательное — на положительное. Громкоговоритель-микрофон по-прежнему будет работать нормально.

Причина, по которой я предлагаю переключать положительную и отрицательную клеммы, — это фазовая согласованность.

Обычно движение микрофонной диафрагмы внутрь является сигналом положительной полярности, тогда как движение наружу приводит к сигналу отрицательной полярности.

Громкоговоритель подключен противоположным образом: сигнал положительной полярности толкает диафрагму динамика наружу, а сигнал отрицательной полярности втягивает диафрагму динамика внутрь.

Опять же, это не повлияет на то, будет ли микрофон работать или нет. Просто стоит прокомментировать полярность микрофонов и динамиков.

Симметричный XLR и TRS

Как подключить кабель XLR к микрофону с динамиком:

При использовании кабеля XLR важно подключить гнездовой конец к динамику-микрофону, оставив штекерный конец для подключения к входу аудиоустройства (например, микрофонного предусилителя).

• Подключите контакт 2 (горячий) к положительной клемме звуковой катушки.
• Подключите контакт 3 (холодный) к отрицательной клемме звуковой катушки.
• Подключите контакт 1 (заземление) к корпусу динамика, к положительной клемме или оставьте его отключенным. Заклейте его, если оставляете контакт 1 отсоединенным.

Как подключить кабель TRS к микрофону с динамиком:

• Подсоедините наконечник (горячий) к положительному выводу звуковой катушки.
• Подсоедините кольцо (холодное) к отрицательному выводу звуковой катушки.
• Подсоедините муфту (заземление) к корпусу динамика, к положительной клемме или оставьте ее отсоединенной. Заклейте его, если оставляете контакт 1 отсоединенным.

Несимметричный TS и RCA

Как подключить кабель TS к микрофону с динамиком:

• Подсоедините наконечник (горячий) к положительному выводу звуковой катушки.
• Подсоедините муфту (заземление / экран) к отрицательной клемме звуковой катушки.

Как подключить кабель RCA к микрофону с динамиком:

• Подсоедините центральный контакт (горячий) к положительному выводу звуковой катушки.
• Подключите внешний контакт (заземление / экран) к отрицательной клемме звуковой катушки.

---

Как использовать недавно переделанный динамик в качестве микрофона

Итак, теперь, когда вы создали динамик-микрофон, пора его использовать!

При первом прослушивании вы обнаружите, что громкоговоритель-микрофон звучит не так хорошо, как обычный микрофон.Это просто связано с тем, что динамики были спроектированы как динамики и перемещают большие объемы воздуха, в то время как микрофон был разработан для точного улавливания звуковых волн.

• Большой сабвуфер-микрофон звучал бы очень приглушенно.
• Обычный динамик мог бы звучать прилично внятно, но с небольшими низами.
• Твитер-динамик будет казаться очень маленьким по сравнению с другим динамиком-микрофоном и, конечно, по сравнению с любым профессиональным микрофоном.

Итак, конечно, вы можете записывать что угодно с этими микрофонами, но их ограничения загоняют их в довольно нишевые приложения.

Самым распространенным применением динамиков является захват низких частот на бас-барабанах и корпусах бас-гитары. Эти микрофоны с большой диафрагмой вполне могут улавливать более качественные и актуальные низкие частоты, чем их профессиональные микрофонные аналоги.

Кроме того, твитер-динамик-микрофон можно использовать для записи определенного металлического эффекта в ваших постановках.

Но, прежде всего, довольно круто выставлять напоказ свое изобретение, как бы скучно оно ни звучало!

Тестовые колонки подключены к моему микшеру и системе PA

---

Производители профессиональных громкоговорителей и микрофонов

Пожалуй, самым известным динамиком-микрофоном, когда-либо производившимся, был Yamaha Subkick (сейчас снятый с производства).

Solomon Mics LoFreq

Solomon Mics — еще один производитель, о котором стоит упомянуть. LoFreq (на фото) — популярный вариант акустического микрофона для бас-барабанов и кабинетов бас-гитары.

Solomon Mics LoFreq доступен на Amazon, цену можно посмотреть по этой ссылке.

Solomon Design включен в список лучших брендов микрофонов «Мой новый микрофон», о которых вы, вероятно, никогда не слышали.

У

Drum Workshop также есть продукт под названием The Moon Mic, который представляет собой любой пример динамического микрофона с подвижной катушкой, в котором используется диафрагма размером с громкоговоритель.

The Moon Mic — Drum Workshop

DW Moon Mic также доступен на Amazon. Уточняйте цену по этой ссылке.

---

Альтернативные конструкции динамиков

Как и микрофоны, преобразователи для громкоговорителей бывают разного дизайна. Однако, в отличие от микрофонов, эти другие конструкции громкоговорителей не так популярны.

Альтернативные конструкции громкоговорителей аналогичны другим распространенным конструкциям микрофонов.

• Как и конденсаторные микрофоны, у нас есть электростатические динамики.
• Как и ленточные микрофоны, у нас есть ленточные динамики.

---

Как использовать микрофон с аудиоразъемом (телефонным)? Большинство микрофонов имеют выходы XLR. Наиболее распространенный способ использования микрофона с аудиоразъемом (TS или TRS) — использование адаптера. На рынке есть множество адаптеров, которые превратят выходной разъем вашего микрофона в нужный аудиоразъем.

Как использовать наушники в качестве микрофона и динамика? Наушники естественно работают так же, как динамики.Так же, как вы можете превратить динамик в микрофон, вы можете превратить наушники в микрофон. Некоторые наушники поставляются со встроенными микрофонами (часто называемыми гарнитурами), которые позволяют одновременно использовать и подключать наушники и микрофон.

Пайка

Самые тонкие провода из когда-либо задуманных: модификация наушников — alexw

Провода с акриловой изоляцией, конечно, воняют, но когда они скручены и тонкие, они воняют НАМНОГО больше.

Я могу использовать этот блог, чтобы публиковать в основном статьи, связанные с iPhone или программным обеспечением, но я — студент-электротехник, и как EE я люблю хорошее, чистое оборудование.Поэтому, когда на днях моя любимая пара наушников вышла из-под контроля, моя первая мысль обратилась к входящей в комплект гарнитуре iPhone и, что более важно, к тому, насколько эти наушники отстойны. Мои любимые наушники-вкладыши КОГДА-ЛИБО — это полностью металлические куртки Skullcandy, в первую очередь потому, что я купил их в TJ Maxx за 25 долларов. В общем, у них есть силиконовые прокладки, которые изолируют звук, а не очень неудобные наушники iPod, которые выпадают и звучат как дерьмо. Я был очень расстроен, когда мои FMJ сломались, но, к счастью, сломалась часть наушников.То есть сами оба наушника по-прежнему работают нормально, только штекер сдох. Я решил отрезать дрянные бутоны iPhone от их кабеля (который включает в себя микрофон и кнопку дистанционного управления) и пересадить их на мои любимые FMJ.

Единственное, что меня останавливает? Эти отвратительные, адские многожильные провода с акриловой изоляцией:

Традиционный метод работы с одножильной акриловой изоляцией — наждачная бумага — вы просто шлифуйте пластиковую оболочку проводника. Проблема ЗДЕСЬ в том, что они НЕ одноцепочечные.Попытка отшлифовать их даже самой тонкой наждачной бумагой приводит к потертости, напоминающей потертую хлопковую нить. Однако, не сняв изоляцию, вы не сможете спаять провода вместе или иным образом выполнить какое-либо соединение. Другой метод — попытаться расплавить акрил с помощью самого паяльника, но это может привести к загрязнению пластика на паяльнике и, что более важно, длительное тепловое воздействие имеет тенденцию расплавлять оболочку дальше по проволоке.

Обратите внимание на моего друга, фонарик-карандаш справа.ИДЕЯ! Горелка быстро устраняет изоляцию. Однако обратите внимание на вторичное пламя: это изоляция, выгорающая ЗА участком непосредственно в пламени горелки. Подготовка стыка для пайки.

Мой любимый метод: техника плавления заставила меня задуматься, и, будучи поджигателем, вскоре я увидел фонарик-карандаш, сидящий на моей скамье, и провел мозговой штурм. Оказывается, прямое сжигание акрила работает довольно хорошо, а из-за сильного нагрева горелки провод нагревается так быстро, что у него не хватает времени, чтобы отвести большую часть этого тепла к верхней рубашке.Результатом является довольно чистое удаление изоляции, по крайней мере, достаточное для хорошего паяного соединения. Настоящая уловка — двигаться БЫСТРО! Поджигайте только самый конец, потому что обычно этого достаточно, чтобы акрил загорелся еще на несколько миллиметров вверх по проводу, и как только вы увидите, что провод начнет светиться, снимите тепло, потому что именно так вы знаете, что нет больше изоляции над этой частью (она уже сгорела), и если вы оставите ее там, провод почти мгновенно расплавится, и вам не с чем будет работать.

Подготовленная проволока. Это трудно увидеть, но если вы присмотритесь, вы можете различить немного другой металлический вид ближе к концу. Это слегка покрытый копотью, но неизолированный провод. Припой с небольшим усилием прилипнет к этому.

Теперь нужно спаять провода. Вы раздели и приготовили их, но они все еще очень хрупкие. Я использовал два набора пинцетов, чтобы намотать два конца друг на друга. На самом деле все это требует большого терпения.

Усадка термоусадочной трубки.Синий кусочек слева — это все, а затем еще один красный, чтобы пройти снова.

После того, как стык закреплен достаточно, чтобы не развалиться во время пайки, можно начинать пайку. Провода настолько малы, что припой на самом деле не прилипает, поэтому вам нужно как можно быстрее расплавить припой на железе, но с соединением НАПРЯМУЮ посередине между ними. Если вы все сделаете правильно, вы получите большую расплавленную бусину на утюге, но с проводами, проходящими через ее середину.Перетащите его вверх и вниз по проводам, и этого будет достаточно, чтобы спаять их вместе. Старайтесь не оставлять лишних — они хрупкие, и эти провода не могут гнуться. Кроме того, НЕ ЗАБЫВАЙТЕ СНАЧАЛА НАДИТЬ ТЕРМОУСАДОЧНУЮ ТРУБКУ. Я НЕ МОГУ НА ЭТО ДОСТАТОЧНО УДИВИТЬ, Я ВСЕГДА ЗАБЫВАЮ . Я использовал несколько частей, две очень маленьких на отдельных проводниках, а затем, по крайней мере, две на всю систему для прочности.

Еще один полезный совет — использовать резак и для усадки трубки. Вы не хотите, чтобы трубка загорелась, она загорится.Вы также не хотите, чтобы факел был направлен на него долго, это будет необходимо. Хитрость заключается в том, чтобы размахивать пламенем так, чтобы струя горячего воздуха над ним облизала трубку. Когда это произойдет, вы увидите, что трубка быстро сжимается. Продолжайте двигаться вперед и назад, пока не перестанете сжиматься. К этому нужно привыкнуть, так что, возможно, потренируйтесь, прежде чем зажигать кабель наушников.

Готовый продукт — вещь прекрасная. Хорошо, может и нет, но это в основном потому, что у меня закончились белые термоусадочные трубки.Ну что ж.

Кишки. Каннибализированный шнур Skullcandy и дрянные наушники iPhone на своих местах: разрезать их. Слава. Это законченный продукт, красная термоусадочная трубка и все такое. С другой стороны, мои FMJ теперь снова работают, с микрофоном и кнопкой дистанционного воспроизведения / паузы / ответа / зависания для загрузки!

Но подождите! Если вы на самом деле пытались сделать это самостоятельно дома, то наверняка заметили в наушниках iPhone что-то особенное. А именно, что за DEUCE это красно-зеленый поворот?

Что это за красный / зеленый поворот и что он делает в моем правом наушнике ?!

Как оказалось, это микрофонный кабель.В этом есть смысл — есть два заземляющих провода медного цвета, по одному на каждую почку, красный провод — для правой, и зеленый — для левой. Остается по крайней мере один провод для микрофона, поэтому один из красных / зеленых витков, вероятно, также является заземлением, а другой — для микрофона. Я предполагаю, что кнопка на гарнитуре замыкает возвратную линию микрофона на землю, и оборудование iPhone ищет это, но в большинстве случаев это несущественно. Может быть, я когда-нибудь поиграю с этим, но пока у нас есть все, что нам нужно.

Настоящий вопрос на этом этапе заключается в том, что делает этот поворот, вплоть до правого наушника? Краткий ответ? Ничего. Скрутка просто тупики в наушниках, подключены только провода красный и земля. Так что вы можете просто игнорировать их. Я не уверен, почему Apple решила продолжить их мимо микрофона, но неважно. Отрежьте их, чтобы они не закорачивали ваши паяные соединения, и это все, о чем вам нужно беспокоиться. Оказывается, ты используется как FM-антенна для iDevices со встроенным радио.Не беспокойтесь о них, если у вас нет iPod Nano (и вы на самом деле не пользуетесь радио).

Итак, теперь вы можете паять сверхтонкие провода, и, возможно, вы даже получили красивую новую гарнитуру. Наконец, я хотел бы поблагодарить пользователя форума everythingicafe.com Zerologic за этот (коралловый) пост на форуме, из которого я получил информацию о том, какой провод был какой. К сожалению, я не могу правильно указать ссылку на его сайт, поскольку форум требует, чтобы вы вошли в систему, чтобы увидеть информацию профиля.

Связанные

Как открыть наушник (не ломая его) — Ear Rockers

Наушники или наушники легко ломаются.Я ловлю себя на том, что покупаю новые каждые два месяца. Хотя они стоят так мало, их цены могут легко возрасти. Итак, я искал, как можно открыть наушник и починить его, не сломав еще больше.

Итак, как раскрыть наушник, не сломав его? Вы можете открыть и отремонтировать большинство потребительских наушников с помощью небольшого количества электроники и некоторых инструментов, выполнив следующую процедуру:

• Осторожно откройте наушник с помощью ножа
• Отпаяйте старый провод
• Припаяйте новый кабель
• Приклейте крышку обратно к наушнику
• Проверить ремонт

Можно даже полный ремонт без припоя.Однако вы можете принять некоторые меры предосторожности, продлевающие жизнь, чтобы не открывать наушники.

Открытие и установка наушников

Наушники-вкладыши редко служат дольше нескольких месяцев . Даже самые лучшие наушники проживут не больше пары лет. Тросы ослабевают и ломаются под постоянным давлением и движением, даже при наличии подкрепления.

Найди перерыв

В то время как большинство людей выбрасывают сломанные наушники, вы можете их отремонтировать. , если у вас есть подходящие инструменты.Однако сначала вы должны найти, где находится разрыв.

Акустические системы — это наименее распространенная проблема, но исправить ее сложнее всего. Это связано с тем, что производители конструируют вкладыши таким образом, чтобы их было сложно открыть. Эта трудность обеспечивает некоторую защиту, но обычно мешает при ремонте.

Процедура, которую вы должны использовать, в значительной степени зависит от того, как были сделаны ваши наушники. В некоторых наушниках гарнитура крепится винтами. Другие просто используют пластиковые зажимы или клей.

Вам повезло, если вы увидите винты .Вам понадобится отвертка, но вы сможете без проблем выкрутить винты. Однако вам понадобится ремесленный нож и твердая рука в другой ситуации, которая, к сожалению, встречается чаще.

Вставьте лезвие ножа между швами.

Прежде чем вы сможете выполнять какую-либо работу, вы должны открыть наушник, и у вас есть один вариант сделать это. Вы берете нож и аккуратно вставляете его в отверстие в крышке, проталкивая лезвие насквозь. Как только лезвие плотно вошло внутрь, вы можете выровнять две части, медленно перемещая бутон, пока они не разойдутся.

Вы можете сломать пластик, но это небольшая плата за продление срока службы наушников. Кроме того, вы всегда можете приклеить все, что сломается.

Осторожно снимите динамики

К круглым блокам динамиков наушников припаяны провода. Вы хотите проверить их на предмет повреждений или отсоединения проводов, прежде чем продолжать работу. .

Подключите отсоединенные провода

Отсоединенные провода перемещаются по корпусу, оставляя на динамике серебряную метку.Чтобы починить наушник, необходимо повторно подключить провод. Для этого вам необходимо:

• Подготовьте проволоку. — Удалите примерно 5 мм от наконечника. Вы также должны снять достаточно изоляции, чтобы оголить провод под ней.
• Припаяйте провод к динамику. — Используйте расплавленный припой, чтобы прикрепить оголенный провод к бирке на динамике. Помните, что вы должны удерживать провод и динамик на месте, пока припой не остынет.

Ремонт поврежденных проводов

Поврежденные провода остаются прикрепленными к биркам динамиков, но имеют перегиб или поврежденные участки.Вы можете заметить эти участки по обесцвечиванию. Эти провода крепятся аналогично отсоединенным проводам.

• Полностью распаяйте и удалите поврежденные провода с ярлыков.
• Отрежьте немного больше, чем только видимые поврежденные участки, чтобы полностью удалить их.

• Подготовьте проволоку — удалите примерно 5 мм от наконечника. Вы также должны снять достаточно изоляции, чтобы оголить провод под ней.
• Припаяйте провод к динамику — используйте расплавленный припой, чтобы прикрепить оголенный провод к бирке на динамике.Помните, что вы должны удерживать провод и динамик на месте, пока припой не остынет.

Установите крышку на место

Как только припой остынет, вы можете снова собрать крышку. Если в ваших наушниках были ввинченные вкладыши, просто верните их на место. В противном случае вы можете повторно закрепить и склеить две части крышки вместе.

Крепление внешнего кабеля и штекера

К счастью, для большинства людей обрывается только оголенный кабель. Этот разрыв может произойти либо в основании крышки динамика, либо в вилке.Обе ситуации требуют аналогичных процедур для исправления. К счастью, для этого не нужно открывать наушники.

Найдите прорыв или короткую позицию

При обрыве внешнего кабеля в проводе возникает короткое замыкание. Вы проверяете это замыкание, покачивая проводом, когда он подключен к мультимедийному устройству. Вы услышите входящий или выходной звук при регулировке кабеля. Будьте осторожны, чтобы не отсоединить провод от самого динамика.

Обнажить провод

Обнаружив обрыв, необходимо снять изоляцию и оголить провод, чтобы исправить это.Если вам это нужно, вы также можете открыть вилку.

В любом случае, вы сначала разрезаете провод в месте разрыва и снимаете изоляцию с обеих сторон разрыва. Осторожно удалите достаточно изоляции, чтобы вы могли легко обнажить и манипулировать проводами под ней.

Обратите внимание на цвета оголенных проводов

Внутри вы найдете от двух до трех цветных проводов. Обычно это желтый, белый и красный цвета, но вы можете найти и другие цвета. Вы хотите отметить эти цвета, поскольку вы должны повторно прикрепить их к стержням того же цвета на другой стороне разрыва.Наконец, вы должны зачистить эти маленькие провода, чтобы обнажить около 1 см металла.

Соедините обе стороны вместе

Теперь вы хотите спаять два конца кабеля вместе. Помните, что вы должны соединять маленькие провода по цвету: желтый с желтым, красный с красным, белый с белым и так далее. Если вы случайно соединили их неправильно, их можно разделить ножом для ковра.

Закрепите провода заново

После подключения проводов их можно снова наматывать.Вы можете использовать клейкую ленту или аналогичный клей, например, скотч. Чехол существует для предотвращения перегиба проводов и разрыва припоя. Итак, вы должны наматывать провода, пока ничего не останется.

Проверьте наушники

Наконец, вы должны подключить наушники и проверить, работают ли они. Если они это сделают, все готово. Если этого не произошло, вы можете проверить, нет ли другого перерыва, и повторить процедуру. Вы даже можете повторить ремонт, если допустили ошибку.

Как отремонтировать наушники без припоя

Паять провода вместе — лучший способ отремонтировать наушники. .Этот метод обеспечивает прочное соединение, которое может длиться до тех пор, пока наушники были новыми. Однако не у всех есть набор для пайки и нужен альтернативный способ ремонта.

К счастью, наушники можно отремонтировать без припоя. Он не прослужит так долго , но позволит вам использовать наушники дольше, чем в противном случае. Вам просто понадобится нож, зажигалка и скотч.

Также понадобится полностью рабочий AUX кабель или рабочие донорские наушники. Кабели AUX дешевле, и вам не придется терять какое-то рабочее оборудование.Однако в большинстве кабелей AUX нет микрофонного провода. Итак, вам понадобится гарнитура, если вам нужен микрофон.

Отрежьте донорский кабель до длины

Первое, что вам нужно сделать, это отрезать донорский кабель до нужной длины. Сегмент кабеля должен быть не менее 5–7 сантиметров. Не следует обрезать кабель коротко, так как вы не сможете его исправить, если что-то пойдет не так. Вы также хотите, чтобы место соединения находилось подальше от разъема.

Снимите резиновую оболочку

Следующий шаг — снять ножом ножны, чтобы обнажить провода внутри.Сильно давить на лезвие не нужно. Ножны разойдутся при легком бритье. Продолжайте разрезать кабель, вращая его. Завершив круг, вы сможете сразу же снять ножны.

Счистить лак

Большинство производителей наносят на медные провода лак и капроновый лак для их усиления, оборачивая их нейлоновой нитью. Однако эти материалы будут мешать вам при ремонте наушников. Итак, вы хотите удалить их, прежде чем продолжить ремонт.

К счастью, они легко горят, и вы можете удалить их , просто поставив пламя рядом с ними . Нейлон быстро вспыхнет и разрушится. Прекращать нагрев можно, как только прогорят 1-1,5 сантиметра. Лак может оставить налет, который можно очистить ногтем.

Только не обжигайте провод так, чтобы медь тоже расплавилась.

Подготовьте наушники к ремонту

Теперь пора подготовить наушники к ремонту, начиная с удаления старого сломанного кабеля.Убедитесь, что разрез находится на расстоянии не менее 2–3 сантиметров от основания разъема или динамика.

После завершения вы должны обнажить и зачистить проводку. С них можно счистить лак, как с донорским кабелем.

Скрутите соответствующие провода вместе

Когда все готово, можно начинать ремонт. Ремонт электроники без пайки заключается в скручивании проводов через разрыв. Поэтому обратите внимание на цвета проводов в гарнитуре и запасного кабеля.

Большинство наушников имеют внутри 3 или 5 проводов, в зависимости от того, есть у них микрофон или нет. Три провода передают сигнал к динамикам, два других — к микрофону. Микрофонные провода, как правило, наматываются друг на друга, поэтому их легко обнаружить.

Большинство кабелей AUX имеют всего три провода: золотой для заземления, синий для левого и красный для правого.

Однако всегда есть исключения. К счастью, заземляющие провода обычно бывают золотыми или разных цветов, в том числе золотых.

Определив цвета проводов, можно начинать скручивать их вместе. Убедитесь, что вы скручиваете вместе провода только одного цвета или сигнала. Обычно это означает, что красный провод в наушниках скручивается с красным проводом в запасном кабеле.

Продолжайте это с другими проводами, пока у вас не закончатся свободные провода. Вы можете посмотреть схемы своих наушников, чтобы узнать, какой провод какой, если у вас нестандартная цветовая схема.

Изолируйте и изолируйте проводку

Последний этап ремонта — добавление изоляции, которую вы сняли ранее.Если вы этого не сделаете, вы можете в конечном итоге замкнуть ваши динамики, исключив один из каналов, оставив только монозвук.

Первым делом нужно изолировать провода. После разделения вы можете обернуть каждую проволоку 3 или 4 слоями широкого скотча или изоленты. После этого вы можете обернуть всю сборку проводов, чтобы защитить кабель от дальнейших разрывов.

Проверка ремонта

Наконец, вы должны протестировать ремонт, чтобы убедиться, что он сработал.Весь процесс занимает около 15 минут. Так что вы легко можете повторить процедуру, если что-то пошло не так.

Что делать, если в вашем кабеле больше проводов?

У большинства наушников внутри три или четыре провода. Однако на рынке вы найдете наушники с количеством проводов до 6. Если вы обнаружите, что у вас есть один из них, есть две простые причины для дополнительных проводов: провода не используются или они обеспечивают дополнительные функции.

В некоторых наушниках с пятью или шестью проводами дополнительные провода используются для дополнительных функций, таких как микрофон или технология шумоподавления.

Остальные пяти- и шестипроводные наушники не нуждаются в дополнительных проводах. Они существуют только потому, что производители предоставляют гарнитуры, в которых используются провода, но не хотят разделять их производство на две части.

В этих гарнитурах подключены только три или четыре провода, и их легко обнаружить после того, как вы их откроете.

В любом формате вы также можете использовать мультиметр или метод проб и ошибок, чтобы найти провода для повторного подключения. Тем не менее, у вас будут ограниченные возможности, если вы не сможете открыть динамики.

Обратите внимание, вы должны проверить правильность проводов. Многие производители используют свою цветовую схему. Итак, мы не можем дать вам общий совет. Лучше всего найти схему вашей модели наушников.

Как продлить срок службы ваших наушников

Хотя открыть и починить наушники несложно, лучше всего не повредить их. Независимо от марки, модели или количества проводов внутри, вы можете продлить срок службы наушников, приняв некоторые меры предосторожности

Наушники-вкладыши в основании

Большинство людей вынимают наушники из ушей, дергая за шнур.Вы никогда не должны этого делать, так как это просто ослабит кабель. Вместо этого всегда нужно брать их за пластиковую основу наушников или вокруг штекера.

Также следует осторожно вытащить кабель. Быстрое дергание не делает ничего особенного, кроме отсоединения проводов, что сокращает срок службы кабеля.

Оберните кабель изолентой

Поскольку кабели наушников со временем изнашиваются в результате обычного использования, срок службы кабеля можно продлить, просто увеличив его прочность.Для этого нужно обернуть кабель и основания прочной электрической лентой или изолентой.

Лента обеспечивает дополнительную защиту окружающей среды. Это также ограничивает движения проводов, гарантируя, что шнур не согнется, особенно в местах соединения.

Магазинные наушники в футляре

Когда наушники не используются, их следует завернуть и хранить в футляре. Чтобы быстро намотать кабель наушников, отключите его от сети, а затем начните обматывать его вокруг руки.

Свернутые наушники следует хранить на плоской поверхности, чтобы они не запутались. Подойдет любая плоская поверхность, на которую вы случайно не наткнетесь. Для дополнительной защиты вы можете хранить наушники в жестком или мягком чехле для наушников, особенно если он у вас есть.

Независимо от того, чем вы занимаетесь, никогда не храните наушники в кармане или рядом с мультимедийным устройством. Хотя это может сработать во время путешествия, в таких ситуациях шнур натягивается, и они запутываются.

Если к вашей гарнитуре не прилагался футляр, вы можете найти хорошие в большинстве магазинов бытовой электроники.

Регулярно чистите наушники

Если у ваших наушников есть съемные резиновые наконечники, вы можете иногда снимать их, чтобы мыть мыльной водой. Эта стирка удалит скопившиеся на них воск и пыль.

Маленькие динамики также следует протирать сухой зубной щеткой. Очистка динамиков удаляет воск и грязь, которые могут препятствовать правильной работе динамиков.Просто не забудьте дать резиновым наконечникам полностью высохнуть, прежде чем надевать их обратно на наушники.

Никогда не мочите электронику. Если вы случайно сделаете это, немедленно засыпьте их рисом на 2-3 дня, чтобы они высохли.

Прочтите эту статью о чистке вкладышей из поролона.

топ-10 самых популярных наушников для пайки и бесплатная доставка

ONELECTRONICS.COM, Магазин электронных компонентов и товаров. Политика складирования Линия продуктов RMA Контакты Войти Магазин по категориям Клейкие антенны Аттенюаторы Батареи Держатель батареи Сердечники борта Подшипники ПЛАТА Кронштейн разъема межплатный бампер Кабели зуммера Cap_Array Конденсаторы Крайний разъем карты ХИМИЧЕСКИЕ ВЕЩЕСТВА Дроссели Chemtronics Катушки Conn Разъем для наушников Разъем для наушников Разъем для разъема Разъем для разъема Разъем для контактов Кристаллы Разъем постоянного тока Преобразователи постоянного тока Разъемы DIN Диоды Разъем D-Sub для дискретного дисплея Разъем DVI Разъем для наушников Разъем для подключения наушников Вентиляторы для электровелосипедов Ферритовый фильтр Плавкий предохранитель Держатель предохранителя FUSECLIP Заголовки разъема HDMI Термоусадочный радиатор Подушка радиатора Зажим для шланга Разъем IC IDC Коннектор IEEE 1394 Индукторы Перемычки Ярлыки на клавишных панелях ЖК-индикаторы Переключатели света Meg-Array Разъем Micro USB Микрофоны Мини-разъем HDMI Разъем мини-размера Разъем мини-USB Разное Модем Модульный штекерный разъем Разъем Mosfet Гайки и винты Оптопары Оптоэлектроника Оптоизоляторы Осцилляторы Pc-Fab Фотодиоды Фотопары Потенциометры Power Connect ors Источник питания Источники питания RCA-разъемы Регуляторы Реле Res Array Res-сети Res Pack Res Pot Резисторы Резонаторы RF-антенна RF-разъем Ленточный соединитель Кольцевые клеммы Разъем SATA Разъем SCSI Датчик Шунт Разъемы для разъема смарт-карты Припой Провода и стержни Электромагнитные вставки Стойка Выкл. Переключатели Клеммы Контрольные точки Термистор Термистор Трансиверы Преобразователи Трансформаторы Транзисторы Передатчики Trimpot Разъем USB Варистор Проволока Припой Все клейкие антенны Аттенюаторы Батареи Держатель батареи Сердечники шариков Подшипники ПЛАТА Кронштейн соединителя между платами Бампер Кабели зуммера Cap_Array Конденсаторы Коннектор для подключения карт ХИМИЧЕСКИЕ ВЕЩЕСТВА Химики Коннектор разъема разъема разъема разъема разъема разъема разъема кристалла разъема разъема постоянного тока Преобразователи постоянного тока Разъемы DIN Диоды Дискретно-полу-дисплей Разъем D-Sub Разъем DVI Разъем для наушников Разъем для наушников Вентиляторы для электровелосипедов Ферритовые фильтры Предохранитель r FUSECLIP Заголовки разъема HDMI Термоусадочный радиатор Подушка радиатора Зажим для шланга Разъем IDC IEEE 1394 Индукторы соединителя Перемычка Этикетки на клавишной панели Светодиодные переключатели ЖК-подсветки Микрофоны для разъема Micro-USB для мини-разъема HDMI Разъем для мини-разъема Разъем для мини-USB Разъем для различных модемов Модульный штекерный разъем Mosfet Гайки и винты Оптопары Оптоэлектроника Оптоизоляторы Осцилляторы Pc-Fab Фотодиоды Оптопары Потенциометры Разъемы питания Источники питания Входы питания Разъемы RCA Регуляторы Реле Res Array Res-сети Res Pack Res Pot Резисторы Резонаторы Антенна RF Разъем RF Ribbon Connector Ring Terminals Разъем SATA Разъем SCSI Разъем Smart Card Разъемы Разъемы Припой Провода и стержни Соленоиды Прокладка Отступы полосы жесткости Гнезда Ограничители Клеммы Контрольные точки Термистор Термистор Трансмиттеры Трансформаторы Транзисторы Передатчики Trimpot Разъем USB Варистор Проволока Припой Общие Закажите онлайн или по телефону 0008520112 CONN TERM FEMAL… Molex Inc 0010011034 5,08 мм KK CRP T … MOLEX 0010081021 5,08 мм KK HDR V … MOLEX 0022035025 ПОДКЛЮЧЕНИЕ 2-ПОЙ … MOLEX 0022035045 ПОДКЛЮЧЕНИЕ 4-ПОЙ … Molex Inc 0022122034 ПОДГОТОВКА 3PO … MOLEX 0031.7 ПРЕДОХРАНИТЕЛЬ ДЛЯ … Schurter Inc 0034.6014 ПРЕДОХРАНИТЕЛЬ 1A 250V FA … Schurter Inc 0052918099 ПАЙКА PENCI … WELLER 008-00792-5 CONN D-SUB 25PO … TRW ELECTRONIC … 01020071H ЗАЖИМ ПРЕДОХРАНИТЕЛЬ 1/4 ‘. .. Littelfuse Inc 01110501H ПРЕДОХРАНИТЕЛЬ 2AG / 5 … LITTELFUSE 01530008Z FUSEHOLDR MINI … LITTELFUSE 0154.250DR БЛОК ПРЕДОХРАНИТЕЛЕЙ W /.2 … LITTELFUSE 0154.500DR FUSEBLOCK W / .50 … LITTELFUSE 0154001.5DR FUSEBLOCK 1.5A … LITTELFUSE Авторские права © 2012, Onelectronics Corporation. Все права защищены. V5.0 1055 East Brokaw Rd. # 30-352, Сан-Хосе, Калифорния 95131, США | Телефон: (408) 452-9500 | [email protected]Узнайте, что вам подходит. (доступно только на немецком языке)> к тесту Контактор для теста сверхтонкого шага 0,35 мм контактирует с самыми хрупкими корпусами CSP и WLCSP с большим количеством выводов. > подробнее 400 Гбит / с Ethernet Reality Первый разъем, обеспечивающий скорость передачи данных 400 Гбит / с Ethernet в сетевых приложениях.> подробнее Водонепроницаемый IP68> ПРОДУКТ ГОДА 2019! Новая серия Y-Circ P T.> подробнее ImpressumВнутренниеУсловия использованияПолитика конфиденциальностиУсловия соглашенияTeamViewerGroup linkСолнечный сенсорный настенный светильник, наушники Bluetooth, Power Bank | PCB, PCBA, KingTop Technology Co., Ltd . Добро пожаловать в KingTop Technology Co., Ltd. 86-755-29980925 Китайский Главная О нас PCB / PCBA PCBPCBABluetooth Module Продукты Украшение Laser LightPower Bank Новости Новости компании Новости отрасли Преимущества Обратная связь Продукты Обеспечьте качественный сервис и продукты Встроенный ПК PoP (IC stackup) Смарт-устройство (12 слоев, BGA) Умный дверной замок 12 слоев 0.9-миллиметровая машина преобразования ENIG HD Автоматический модуль камеры датчика MOD01RG О нас Инновации приводят к развитию Shenzhen KingTop Technology Co., Ltd. была основана в 2004 году, находится в Шэньчжэне, что имеет исключительные преимущества в полной производственной цепочке и удобную транспортировку. KingTop — один из профессиональных заводов по производству печатных плат и печатных плат в Китае. Предоставьте клиенту услуги по разработке модуля Bluetooth и приложения. И есть команды R&D, сборочные линии для разработки и производства различных электронных продуктов на экспорт.KingTop имеет 3500 квадратных метров цехов без пыли, более 120 сотрудников, 10 техников, 8 инженеров. Усовершенствованное аппаратное оборудование, такое как YAMAHA YS24, YSM10, YS12, YG200, YV100XGP, 4set AOI, Рентгеновский аппарат для точечной сварки (BGA, PoP, CSP, QFN, Flip Chip, COB и военный продукт), 3D SPI (автоматический высокий Speed ​​3D система проверки паяльной пасты), печь для оплавления оплавлением и машина для пайки волной припоя (более 6 комплектов полностью автоматических линий SMT) и производственные линии THT. Factory ope … Узнать больше о нас Профиль компании Культура компании Honor PCB / PCBA PCBPCBABluetooth Module Украшение продукта Laser LightPower Bank Новости Новости компании Новости отрасли Преимущества Контакты Контактная информация QR-код Следуйте за нами © 2017 KingTop Technology Co., ООО Все права защищены 粤 ICP 备 18109586 号 Мы используем файлы cookie, чтобы улучшить наш сайт и улучшить ваш опыт. Продолжая просматривать наш сайт, вы принимаете нашу политику использования файлов cookie. Узнайте больше ‘href =’ / pk ‘title =’ HUAWEI ‘>’> Телефоны ‘> Ноутбуки’> Планшеты ‘> Другие продукты’> Поддержка ‘> Поиск магазина’ title = ‘Поиск’> ‘href =’ / pk ‘ title = ‘HUAWEI’> ‘title =’ Search ‘>’ title = ‘Close’> Популярные результаты Предлагаемые результаты, введите дополнительные ключи поиска ‘> HUAWEI P30 Pro’> HUAWEI P30 ‘> HUAWEI P30 lite’> HUAWEI Mate 20 Pro ‘> Просмотреть все телефоны ‘> Просмотреть все телефоны’ Обзор — ‘href =’ / pk / accessories /? Type =phones ‘> Аксессуары для телефона’> HUAWEI MediaPad T3 7 3G ‘> HUAWEI MediaPad T3 10’> Просмотреть все планшеты ‘> Просмотреть все Обзор планшетов — — ‘href =’ / pk / accessories /? Type = tablet ‘> Аксессуары для планшетов’> HUAWEI WATCH GT ‘> HUAWEI TalkBand B5’> Беспроводное зарядное устройство HUAWEI ‘> Обзор портативных Bluetooth-динамиков HUAWEI — -‘ href = ‘/ pk / wearables ‘> Wearables — -‘ href = ‘/ pk / accessories’> Accessories — — ‘href =’ / pk / smart-home ‘> Smart Home’> HUAWEI MateBook X Pro HUAWEI MateBook X Pro — ультратонкий ноутбук с дисплеем FullView с соотношением экрана к корпусу 91%.Сенсорный экран 3K, мощный процессор Intel и дискретная графика делают его идеальным компаньоном для развлечений и работы. ‘> Узнать больше Запросить цену на распространенные негарантийные запчасти. Как определить модель вашего продукта? Продукт * ПРЕДСТАВИТЬ Справочная цена обычных негарантийных запчастей Справочная цена обычных негарантийных запчастей Уровень документа Категория Подробности Плата за труд (PKR) Плата за труд (PKR) Уровень 0 Обслуживание без разборки: Включите очистку 、 Настройка или другие операции по настройке программного обеспечения.Очистить 、 Настроить 、 Сброс 、 Восстановление заводских настроек PKR 800 Разблокировать Разблокировать Резервное копирование данных Резервное копирование данных Обновление программного обеспечения Обновление программного обеспечения Техническое обслуживание или замена компонентов без разборки Обслуживание или замена компонентов без разборки, например, крышка аккумуляторного отсека 、 внешняя антенна Уровень 1 Техническое обслуживание с разборкой ： Замена компонентов Компоненты ： Передняя крышка 、 Встроенный аккумулятор в задней крышке 、 TP-модуль module дисплейный модуль 、 приемник 、 динамик 、 микрофон 、 вибратор 、 камера 、 RF-кабель 、 внутренняя антенна 、 нижняя часть 、 боковая клавиша 、 FPC PKR 1,200 Уровень 2 Обслуживание путем разборки ： Простой интерфейс компонентов Замена Интерфейс, Разъем аккумулятора, Разъем для наушников, Разъем ввода / вывода, слот для SIM-карты, Держатель карты памяти, USB, Телефонный порт, Разъем, и т.
