Как припаять провод к проводу паяльником правильно?

Для того, чтобы припаять провод к проводу, нужно приобрести сразу несколько инструментов и материалов, таких как:

1. Флюс – средство для очистки поверхности окислившегося металла. Бывают:
   • кислотные;
   • антикоррозионные;
   • бескислотные;
   • активированные;
2. Припой – сплав олова и свинца.
3. Рабочее место (чистый, просторный стол, в качестве подкладки можно использовать металлические листы или деревянные доски).
4. Паяльник (жало должно быть чистое, без остатков старой канифоли)
5. Тряпка или губка для очистки жала.

При пайке проводов следует соблюдать ряд правил, которые помогут грамотно и быстро спаять провода:

1. Работать надо в хорошо освещенном помещении с настольной лампой, которая работает от внешних источников питания.
2. Работать надо только с проводами без напряжения.
3. Существует ряд видов соединений, каждое из которых подходит для разных категорий пайки.
4. Помимо этого, существует ряд металлов, которые не пригодны для спайки. К таким относятся ржавый металл (он плохо соединяется при спайке, при этом, провод с такой жилой имеет высокую вероятность сгореть), алюминий (после того, как процесс зачистки провода завершен, существует вероятность образования на нем так называемой оксидной пленки). Данная проблема характерна для алюминия: при плавке этого металла в 100% случаев образуется оксидная пленка. Эту пленку можно удалить химическим или механическим путем, который будет выбран, исходя из способа пайки. Для того, чтобы избежать ее образования, требуется использовать флюс, который предназначен для спайки необходимых вам материалов, хромированные детали, части, изготовленные под высоким давлением (не плавятся и не сплавляются с припоем).
5. Металлы, которые пригодны для пайки: олово, серебро, медь, латунь, цинк, никель, железо, нержавеющая сталь.

Если все правила соблюдены и инструменты собраны, то можно переходить к процессу подготовки:

1. Нагрев паяльника – паяльник необходимо разогреть до температуры, которая будет превышать температуру припоя.
2. Подготовка паяльника – жало паяльника необходимо отчистить, после чего окунуть его во флюс. Флюс – это канифоль или другое вещество помогающее очистить металл. После чего, необходимо разогреть припой и нанести на жало.
3. Оголить провода. Выполнить данную процедуру достаточно просто. Существует 2 типа проводов – одножильные и многожильные. В обоих случаях необходимо оголить провода от изоляции, после чего, нужно очистить провода от различных загрязнений. В случае, если необходимо выполнить очистку проводов, доступ к которым ограничен, то можно использовать ватные палочки.

Пошаговая инструкция процесса пайки

залуженное жало паяльника



Рассмотрим инструкцию процесса пайки на примере скрепления 2 проводов из меди.

Если все этапы подготовки выполнены, то можно переходить непосредственно к процессу пайки:

1. Первое, что необходимо сделать – это залудить провода. При лужении многожильных проводов нужно их предварительно скрутить, тогда процесс будет происходить намного быстрее.
2. Для лужения проводов, необходимо взять оголенную жилу, положить на канифоль или обработать другим флюсом, после чего требуется аккуратно облить ее сверху припоем.
3. Зафиксировать провода – иногда для этого используются специальные станки, иногда самодельные конструкции. В случае, когда вы неправильно зафиксировали провода, процесс пайки может закончиться не лучшим образом.
4. Соединение – на этом этапе мы соединяем 2 предварительно обработанные жилы и обливаем их припоем. Для того, чтобы осуществить данный процесс, требуется нагретой частью паяльного инструмента расплавить немного припоя, после чего аккуратно наносить его на соединение двух жил.
5. Очистка соединения – под конец процесса пайки необходимо очистить место соединения жил, это можно сделать при помощи наждачной бумаги или напильника. Очень важный процесс, так как если на данном месте будет окисление, то провода могут сгореть.
6. Обмотка изоляцией – чаще всего для этих целей используется изолента, она самый универсальный вариант. Ее плюсы – легкодоступная, можно приобрести в любом магазине, проста в использовании, нет ничего сложного в том, чтобы обернуть провод изолентой, долгосрочная, можно не менять в течение долгого времени.’

если провод чистый и сделан из меди, то лужение произойдет моментально

Как отпаять провод?

Инструкция:

1. Для начала вам необходимо подготовить паяльник. Необходимо разогреть инструмент, затем обработать флюсом, после чего аккуратно расплавить небольшое количество припоя.
2. После этого оголить от изоляции необходимое место провода и очистить его от механических загрязнений.
3. Лужение провода – необходимо нанести на провод флюс, и удалить все окисления.
4. Зафиксировать провод.
5. Обозначить область распайки – напильником выпилить небольшую рейку, по которой будет двигаться жало.
6. Аккуратно двигаться жалом по размеченной линии, несколько раз, пока не достигнете результата.
7. Подождать пока провод остынет до комнатной температуры.
8. Нанести изоляцию.

Данный процесс не несет в себе никаких сложностей, единственное, что требуется – это следовать указаниям инструкции, процесс распайки не сильно отличается от процесса спайки двух проводов.

Выбор паяльника

Итак, начнем с того, что паяльник – это самая основная часть процесса пайки. От правильного выбора этого инструмента зависит скорость и удобство выполнения работы.

Электрические паяльники делятся на 2 типа:

1. Спиральные. Спиральные нагреваются медленно, но более долговечны.
2. Керамические. Керамические, в свою очередь, быстро разогреваются, но требуют бережного использования, так как весьма сильно подвержены механическому воздействию.

Также, прибор подразделяется по мощности:

• 3-10 Вт, в основном используются при распайке микросхем, совсем крохотных размеров;
• 20-40 Вт, пользуются спросом у радиолюбителей и в быту;
• 60-100 Вт, с их помощью паяют провода с сечением больших размеров;
• 100-250 Вт, для работы с металлом крупных размеров;

В основном, опытные пайщики используют паяльные станции, так как они оснащены регулируемым диапазоном нагрева и способны поддерживать постоянную температуру. Паяльная станция в руках мастера намного ускоряет и улучшает процесс работы, но новичок, к сожалению, не сможет ощутить преимущества.

Существует определенный ряд характеристик, по которым отличаются паяльники:

1. Напряжение питания паяльника.
2. Форма жала.
3. Максимальная температура жала.

Нельзя забывать о такой важной вещи, как подставка для паяльника. Он нагревается до трехсот градусов и при какой-либо оплошности может привести к немедленному возгоранию легковоспламеняющихся материалов. Необходимо очень ответственно выбирать необходимую подставку, которая полностью подходит к имеющемуся паяльнику.

Назначение и классификация проводов

Провод – это изделие электротехники, которое состоит из 2 или более металлических проволок, покрытых обмоткой из какой-либо неметаллической ткани. Служит для связи источника тока с потребителем.

Провод состоит из 2 частей. Первая это жила – часть, проводящая ток. Вторая часть – это изоляция, то есть то, что ограждает жилу от внешних раздражителей. В качестве жилы обычно используется проволоки из меди и алюминия, изоляция делается из бумаги, резины, лакового покрытия.

Есть определенная классификация проводов:

• обмоточные;
• медные;
• провода высокого сопротивления;
• монтажные соединительные;
• выводные;
• провода для подвижного состава;
• изолированные для воздушных линий;
• неизолированные;
• провода для геофизических работ;
• термостойкие;
• термоэлектродные;
• прогревочные;
• автомобильные;
• авиационные;
• установочные;
• провода связи;

Советы

1. Использовать спецодежду. При работе с паяльником лучше всегда носить спецодежду, такую как перчатки, специальный фартук, очки. Это поможет избежать ожогов и травм при работе. Помимо этого, иногда требуется использовать маску, чтобы избежать попадания токсичных паров в дыхательные пути.
2. Не оставлять паяльник сухим при нагревании. Необходимо всегда смачивать паяльник канифолью, это поможет избежать окисления.
3. Выбирать паяльник лучше со сменным жалом, чтобы использовать разные формы.
4. Лучше использовать разные температуры, для разных видов сплавов. Так можно сделать спайку намного качественней и долгосрочной.
5. Использовать надежное освещение. Использовать настольные лампы и фонарики с внешними источниками питания. Это поможет продолжать работу на случай отключения электроэнергии.

Статья была полезна?

1,00 (оценок: 1)

Как паять провода

Разбираем детально: как паять проводу, какой применить припой, выбираем нужный паяльник и многое другое в данной статье.

---

Содержание:

Одним из самых надежных способов соединения проводов является пайка. Пайка относится к неразборным видам соединения. Она обеспечивает очень низкое переходное соединение контакта. При этом паяные соединения обладают высокой механической прочностью.

Для пайки применяются сплавы с относительно низкой температурой плавления, называемые припоями. Технически, процесс пайки состоит в смачивании расплавленным припоем поверхности соединяемых проводников. После застывания припоя металл проводника прочно соединяется со сплавом, образуя контакт, обладающий хорошими электрическими параметрами. В большинстве случаев для пайки проводников применяются оловянно-свинцовые припои ПОС-40, ПОС-60 (цифры означают процент содержания олова). Припои с низкой температурой плавления могут содержать висмут, кадмий, цинк, сурьму или другие металлы.

В настоящее время на рынке доступны разнообразные инструменты и материалы, необходимые для выполнения паяных соединений. Минимальный набор для пайки проводов может состоять из паяльника, припоя и флюса. В случае необходимости выполнения большого количества паек изолированных проводов, неплохо иметь специальный инструмент для снятия изоляции и кусачки. Если такие операции выполняются нечасто, для снятия изоляции подойдет острый нож, например канцелярский или хирургический скальпель. Для снятия изоляции с эмалированных проводов можно применять наждачную бумагу.

Инструменты для пайки проводов

Основным инструментом для пайки проводов является паяльник. В настоящее временя, в магазинах представлен широкий ассортимент электрических паяльников различной мощности. Паяльник для проводов часто применяемых в быту может иметь мощность 40 – 60 Вт. Для пайки радиоэлектронных компонентов, тонких проводников или печатных плат чаще применяют паяльники мощностью 15 – 25 Вт. Если нужно спаять провода большого сечения может потребоваться паяльник мощностью 100 – 150 Вт и более. Для пайки массивных металлических предметов применяют паяльники с внешним нагревом. Такие паяльники имеют жало в виде массивного медного «топорика» и снабжаются рукояткой.

Нагрев жала осуществляют в пламени конфорки газовой плиты, паяльной лампой или газовой горелкой.

Помимо электрических, промышленность выпускает газовые паяльники. В них нагрев жала осуществляется с помощью газовой горелки. Конструктивно газовые паяльники состоят из баллончика со сниженным газом, газовой горелки и жала выполненного в виде насадки. Газовыми паяльниками удобно пользоваться в местах, где отсутствует электричество.

Многие производители выпускают паяльники с жалами, имеющими специальное покрытие. Такие покрытия хорошо «держат» припой и долго не выгорают. В случае если у вашего нового паяльника медное жало, его нужно подготовить к работе, то есть тщательно залудить. Для этого рабочую поверхность жала паяльника следует хорошенько зачистить мелким напильником или наждачной бумагой до характерного «медного» блеска. Затем жалом греющегося паяльника нужно расплавить немного канифоли. После на жало паяльника наносят припой и равномерно распределяют его по всей поверхности.

Равномерного распределения припоя можно добиться, потерев жало о деревянный брусок.

Мы уже упоминали, что для пайки проводов понадобится нож и кусачки. В принципе, каких-то особенных требований к этим инструментам не предъявляется. Важно только чтобы инструмент был остро заточен, а у кусачков режущие кромки плотно прилегали друг к другу.

Расходные материалы

В последние годы для пайки проводов в основном применяют проволочный или трубчатый припой. И проволочный и трубчатый припой можно доставлять к месту пайки непосредственно, не нанося его на жало паяльника. Это позволяет точно дозировать количество припоя. Трубчатый припой еще хорош тем, что внутри трубки содержится флюс (канифоль), присутствие которого значительно улучшает качество пайки.

Для очистки спаиваемых поверхностей от окислов металлов применяют флюсы. При пайке медных проводов в качестве флюса часто применяют живичную канифоль. Для пайки других цветных металлов, например алюминия, сплавов или стали применяют различные активные флюсы. Назначение того или иного флюса, способ его применения обычно указывается на упаковке. Следует заметить, что многие активные флюсы хорошо работают только в строго определенном диапазоне температур. И еще, большинство активных флюсов после пайки нужно смывать растворителями, так как они могут продолжить «работать». А это может привести к коррозии паяного соединения.

В прежние годы, когда в продаже активные флюсы встречались крайне редко, для лужения «сложных» материалов умельцы использовали аспирин, борную или лимонную кислоту. Часто эти легкодоступные «флюсы» неплохо справлялись со своей задачей.

Важно! При пайке флюсы и припои могут выделять вредные вещества, которые, попадая через органы дыхания, могут нанести вред здоровью. Поэтому пайку следует производить под вытяжкой или, по крайней мере, в хорошо проветриваемом помещении.

Как правильно паять провода

Научиться правильно паять провода паяльником не трудно. Процесс пайки не представляет особой сложности.

С проводов снимают изоляцию, зачищают до блеска и тщательно залуживают, предварительно нанеся на них флюс. Затем провода соединяют механически между собой одним из возможных способов. После на «скрутку» еще раз наносят флюс, и это место тщательно пропаивают, следя за тем, чтобы припой равномерно растекся по всей поверхности. Ниже приведена таблица, в которой показаны основные виды соединения проводов под пайку.

Во время пайки следует обращать внимание на температуру жала паяльника. С перегретого жала припой скатывается и становится тусклым. Не нагретый паяльник плохо расплавляет припой, он превращается в кашицу и плохо растекается по месту пайки.

Вообще о качестве пайки можно судить по виду припоя. Он должен блестеть и равномерно распределяться по месту пайки.

После окончания пайки и удаления остатка флюса, место пайки изолируют. Для этого можно воспользоваться изолентой, виниловой или хлопчатобумажной. Также для изоляции места пайки можно использовать небольшой отрезок термоусадочной трубки подходящего диаметра. Трубку одевают на паяное соединение и прогревают. Для нагрева можно применить паяльник или газовую зажигалку.

Получив определенный навык в пайке простых проводов можно попробовать выполнить более сложную задачу. Например, отремонтировать вышедшие из строя наушники.

Как спаять провода наушников

Обычно наушники выходят из строя по причине обрыва проводов вблизи штекера или внутри него. Если место повреждения точно установлено, то отремонтировать наушники довольно просто. Штекер с поврежденным участком провода отрезают. Провода аккуратно разделывают. Их припаивают к приобретенному в магазине радиодеталей разборному штекеру согласно следующей схеме.

Так как провода наушников достаточно тонкие, то залуживание проводов и их припаивание к штекеру нужно производить быстро. Иначе изоляция на проводах будет сильно оплавляться. Чтобы избежать оплавления проводов, можно выполнить пайку проводов наушников применяя припой с низкой температурой плавления, например сплав Розе или сплав Вуда.

Применяя такие сплавы, паяльник нагревают до температуры плавления припоя и затем отключат от сети.

В этом материале мы рассказали о пайке проводов с помощью паяльника. Однако в экстремальных условиях можно спаять провода без паяльника. Один из способов пайки без применения паяльника может быть таким. Провода скручивают и наносят на них флюс. На место пайки наматывают немного тонкого проволочного припоя. Затем место пайки прогревают с помощью газовой горелки или зажигалки, добиваясь равномерного растекания припоя.

Учимся паять | Как залудить паяльник | Как припаять провод | Как паять

Как паять стальные детали

Нередко возникает надобность скрепить стальные детали без сверлений, и без сварки. Выручит пайка стали. Но как это сделать правильно, ведь здесь имеются особенные нюансы. Несколько рекомендаций от специалистов.

Какая сталь паяется хорошо

Отдельные марки стали хорошо поддаются пайке, другие паяются с большим трудом, ни с каким припоем соединяться не желают, ни под каким флюсом. Как правило, мягкие стали «для гвоздей» легко паяются. На бытовом уровне это можно объяснить и тем, что материал усеян микроскопическими кратерами и неровностями. Но также имеются электротехнические марки, особо твердые и упругие, и применяемые для валов, точной механики. Здесь уже как повезет…

Вопрос в том, что определить марку на глазок домашнему мастеру невозможно. Узнать насколько хорошо паяется данная деталь из стали, или близкого к ней сплава, можно только экспериментальным путем.

Как выполняется соединение оловом – порядок действий

Все зависит от того, насколько удачно можно залудить данную деталь, насколько прочным окажется контакт оловянного припоя со сталью. Чтобы контакт оказался удовлетворительными, если это возможно вообще, нужно выполнить следующее:

• зачистку стали, химическую зачистка под припоем;
• разогрев детали до температуры плавления припоя, нахождение припоя на детали под флюсом некоторое время в текучем состоянии.

Зачистка стали выполняется сперва механически, — наждачной бумагой, убираются слои ржавчины и загрязнений. Затем в качестве флюса применяется состав, который хорошо реагирует с окислами железа.

Наиболее безобидной в применении, но эффективной в данном случае, оказывается ортофосфорная кислота, которую легко приобрести в автомагазине, как «очистку ржавчины».

Требуемая мощность разогревающих устройств полностью зависит от массы деталей.

Процесс пайки двух стальных деталей

Если нужно спаять два больших гвоздя, то мощности одного паяльника 100 Вт будет маловато. Для разогрева зажатого в тисках большого гвоздя, или подобной по массе детали из стали, нужно воспользоваться строительным феном. Или газовой горелкой.

Также понадобится вата на палочке, для подачи флюса в зону разогрева, и паяльник от 50 Вт.

• Зачищенная наждачкой сталь разогревается горелкой.
• На горячую деталь наносится ортофосфорная кислота и тут же подается паяльником расплавленный оловянный припой.

Как правило, у стальных деталей, которые поддаются пайке, возникает весьма прочная связь с оловом, т. е. происходи покрытие металла, — залуживание.

Это же повторяется с другой деталью. Затем разогреваются две детали, находящиеся вместе, и в зону контакта подается дополнительный припой паяльником.

Насколько прочна пайка стали, можно ли сделать прочнее

Прочность такого соединение будет обуславливаться многими факторами:

• прочностью связи припоя с металлом,
• площадью соединения,
• направлением нагрузки по отношению к спаянным плоскостям.

Но в любом случае прочность пайки оловом не идет ни в какое сравнение с тем, что привыкли понимать под прочностью характерной для стали или «сварка металла».

Упрочить можно применив другой припой, — специальные прочные составы и более тугоплавкие с включением серебра, цинка, меди и др.

Другое направление увеличения прочности – покрытие припоем не только плоскости, но и боковин детали, — охват детали припоем. Тогда сопротивление на отрыв при разнонаправленных нагрузках будет больше.

Особопрочная пайка, особые припои

Чтобы применить составы дающие прочное соединение со сталью, с собственной температурой плавления порядка 800 — 900 град, нужно использовать графитовый тигель.

Работу должны вести только специалисты по плавке металлов. Необходимо знать основы плавления металлов, порядок обращение с расплавами и технику безопасности. В общем, пайка стали сверхпрочными припоями выполняется на специализированных предприятиях.

Возможный состав припоя:

• 55% цинка, 45% меди, немного кремния для увеличения текучести.

Состав расплавляется под слоем угля в графитовом тигеле.Стальные детали, подлежащие пайке, разогреваются газовой горелкой. В качестве флюса используется ортофосфорная кислота.Расплав подается на детали. Как правило, залуживание и пайка производятся за один разогрев и деталей и припоя.

Но подобная пайка стали по сложности превосходит простую сварку….

Источник: https://stroy-block.com.ua/material/623-kak-payat-stalnye-detali.html

Особенности паяльников

Лучше всего покупать паяльники, у которых жало крепится при помощи специального винта. Такое жало всегда можно легко вынуть и обработать его снова. Конечно, если оно прикипит в процессе использования, то этот процесс станет не таким уж легким. Поэтому, пользуясь паяльниками со съемными жалами, необходимо время от времени вынимать их и очищать место крепления, чтобы оно не прикипало.

После того как жалу придана нужная форма, его необходимо залудить. Под фразой «как залудить жало паяльника» следует понимать, что придется покрыть рабочую область жала тонким слоем припоя. Сделать это не слишком сложно. Достаточно включить паяльник в сеть, дождаться, пока он нагреется до температуры, при которой начнет плавиться канифоль, а затем обмакнуть в нее жало.

После того как паяльник будет разогрет до своей рабочей температуры, нужно ту его часть, которой производится пайка, со всех сторон покрыть припоем. Лучше для этого брать маленькие кусочки или припой, выполненый в виде проволоки. Большой кусок припоя паяльник с мощностью 25 Ватт не сможет расплавить.

Припой с канифолью: несколько секретов пайки

Каждый радиолюбитель или мастер, занимающийся ремонтом самостоятельно, рано или поздно вынужден будет взять в руки паяльник и попробовать. Качество выполненных работ и даже работоспособность изделия будут напрямую зависеть от множества факторов, знать о которых обязательно нужно, прежде чем начинать работу.

Правильная работа с паяльником

Несмотря на кажущуюся простоту работы паяльником, очень желательно иметь начальные навыки качественной работы и уметь правильно использовать припой с канифолью.

Паяние производится с помощью разнообразных припоев. Так называемый припой в катушке с канифолью, пожалуй, самый популярный. При выполнении работ, связанных с пайкой, применяют припой. Количество содержащегося в нем олова и свинца — 60 и 40 % соответственно. Этот сплав плавится при 180 гр.

Что необходимо для работы с паяльником:

• сам паяльник;
• припой;
• канифоль.

Нагретый припой создает достаточное внутреннее соединение с такими металлами, как медь, латунь, серебро и т. д., если выполнить следующие условия:

• Поверхности деталей должны быть зачищены от окислов.
• Деталь в месте пайки прогревают сильнее температуры плавления самого припоя.
• Во время работы место пайки требуется защитить от воздействия кислорода, для этого применяются различные флюсы. Они создают защитную пленку непосредственно над местом пайки.

Книгу о том, как паять, можно прочитать и понять, но навыки пайки можно получить только на практике.

Хитрости и секреты работы с паяльником

После того, как припой начал плавиться, им уже можно паять. Для этого нужно покрыть жало паяльника нетолстым слоем припоя, а затем хорошенько вытереть его о влажную губку. Так удаляют оставшийся от работы припой с канифолью. Не будет лишним взять в привычку протирать жало о мокрую губку каждый раз после пайки.

Перед тем как начать паять радиодеталь, ее нужно подготовить. Следует согнуть ее выводы таким образом, чтобы деталь свободно входила в предназначенные для нее отверстия.

Новички без опыта работы часто касаются места пайки кончиком жала паяльника. А нужно держать паяльник так, чтобы между ним и местом пайки площадь контакта была как можно больше, иначе то место, в котором нужно произвести пайку, нагревается недостаточно для скрепления деталей.

Как вычистить жало паяльника

При паянии часто на паяльнике появляется нагар. Его можно убрать простой водой. Если провести паяльником по влажной ткани, то окалина останется на ней, а жало станет снова чистым. Периодически нужно это проделывать во время работы с паяльником. Если ткань не помогает, можно использовать жесткую губку.

Классы паяльных жал

• Жала съемные с покрытием из никеля.
• Жала медные.

Паяльные жала первого класса обычно используют в сложных паяльниках, в которых есть возможность регулировать температуру.

Жала второго — самые распространенные.

Как залудить провод?

Теперь лудим проводок. Аккуратно снимаем изоляцию ровно настолько, чтобы нам хватило места для пайки, и для расположения термоусадочной трубки, (или другого изолятора) чтобы потом не возникло каких-нибудь «коротышей» (коротких замыканий)…

Провод лудить проще, т. к. обычно, под изоляцией металл чистый, не окисленный. Его мы окунаем в канифоль, приложив сверху него жало разогретого паяльника и по-потихоньку вытаскиваем провод из под паяльника наружу, после того, как канифоль расплавится и задымится. Это делается, как наверное поняли, для того, чтобы расплавленная канифоль обволокла контактную часть провода. Теперь обогащаем жало паяльника припоем, коснувшись олова, подносим жало к налипшей на проводке канифоли.

Если провод медный и чистый – лужение произойдёт сразу же.

Если нет, то придется, возможно, операцию повторить или воспользоваться вместо канифоли паяльной пастой – специальным химическим веществом, (типа паяльной кислоты, если кто знаком) позволяющей лудить, к примеру, даже железо.

Так выглядит паяльная паста.

Припой не прилипает к металлу

Пайка нержавейки – это довольно трудоемкий процесс, но вместе с тем больших сложностей здесь нет. Сплавы, содержащие до 25 % никеля и хрома, сплавляются друг с другом довольно просто. Более того, эти сплавы могут создавать прочные соединения с остальными металлами, исключение составляют только магниевые и алюминиевые сплавы.

Но нужно обратить внимание на то, что некоторые никелированные сплавы при нагреве до температуры 500-700 градусов. Могут образовывать карбиды, их уровень выделения зависит от продолжительности пайки, поэтому время процедуры нужно сокращать.

Образующиеся карбиды значительно снижают коррозийную устойчивость нержавеющей стали. Для того чтобы минимизировать выделение карбидов добавляют титан или по завершении пайки проводят дополнительную термообработку. Под действием раскаленного припоя (тиноля) наклепанный нержавеющий материал может растрескиваться, поэтому пайка происходит после отжига, без использования нагрузок во время пайки.

Выбор припоя для нержавейки полностью зависит от таких характеристик: состава стали, условий пайки. Нужно заметить, что изделия, которые сделаны в коррозийных условиях, нужно паять с помощью серебряных тинолей, где в составе находится в небольшом количестве никель. Медь, серебряно марганцовые, а также хромоникелевые припои используются во время печной пайки в сухих условиях.

В роли флюса для обработки нержавейки сегодня чаще всего используют буру. Она наносится на соединение в форме порошка или пасты. Когда бура расплавляется, остальной металл постепенно нагревается до образования ярко-красного каления (850 градусов). При достижении этой температуры, в соединение вводится припой.

Удаление прилипшего к нержавеющей поверхности материала по завершении пайки делают с помощью промывки спаянного изделия в воде, или с помощью песочной обдувки. Соляная или азотная кислота, которые можно использовать при чистке, очень нежелательны на этом этапе работы с нержавеющей сталью, так как они вместе с припоем разъедают основной металл.

Пайка нержавейки в домашних условиях

Пожалуй, все знают, что домашний мастер постоянно сталкивается с бытовыми сложностями, которые ему необходимо устранять самостоятельно. Но нередко случается и так, что нужно сделать работу, связанную с обработкой нержавеющей стали своими руками. Поэтому для этого потребуются определенные навыки, умения и знания. Также нужно будет обзавестись некоторыми материалами и инструментами. Вот перечень всего необходимого:

• Паяльная кислота;
• Электропаяльник на 100 Ватт;
• Оловянный припой для соединения металлов;
• Напильник или наждачная бумага;
• Трубка;
• Металлический трос.

Теперь, когда с инструментом для пайки определились, нужно узнать этапы выполнения действий:

• Для обработки нержавейки, нужно изначально позаботиться о наличии флюса и электропаяльника мощностью 100 Ватт. Нужно знать, что мощней выбирать паяльник для обработки нержавеющей стали нет смысла. Флюсом служит обычная паяльная кислота. Также не забывайте про то, чтобы под рукой всегда был оловянно-свинцовый припой.
• Когда все необходимые инструменты и материалы готовы для пайки, можно начинать работу. Сперва необходимо зачистить место соединения нержавеющей стали: выполнить это можно при помощи наждачки или напильника. По завершении очистки рабочих участков необходимо нанести паяльную кислоту с последующей обработкой. Если обработка не получается (припой не прилипает к поверхности нержавейки), то нужно повторно произвести манипуляции с паяльной кислотой тщательно разогретую поверхность, затем выполнить обработку заново.
• В случае, когда вы сделали вторую попытку, и она не завершилась успехом, и припой опять отстает, то рабочую поверхность нержавейки требуется почистить специальной щеткой, которую можно сделать своими: потребуется кусок трубы сечением 5 мм, куда разместите тонкие жилы, вытянутые из металлического троса. Теперь, нанесите на место пайки кислоту, а после подведите одновременно сюда щетку и паяльник. Затем начните работать двумя инструментами. Нужно отметить, что этот процесс очень хорошо помогает при удалении оксидной пленки с поверхности нержавейки.
• Когда детали получилось отлудить, начинайте пайку нержавеющей стали, используя в работе паяльник и флюс.

Работа без очков.

При пайке не забывайте, что вы имеете дело с расплавленным металлом. И если капелька олова, упавшая на руку, мало кого может напугать, то вот отпружинившая раскаленная ножка с радиодетали, случайно попавшая в глаз, приводит к печальным последствиям.

Особенно опасна пайка на весу или под потолком. В этом случае провода могут отскочить со своего места и олово “пульнет” вам в глаз.

Поэтому старайтесь в подобных случаях всегда одевать и использовать защитные очки. А еще не забывайте про органы дыхания.

Хотя бы элементарное проветривание помещения или маленький USB вентилятор-карлсон на рабочем столе, никогда не будут лишними.

Почему к паяльнику не прилипает олово

» Паяльник » Почему к паяльнику не прилипает олово

Нередко, купив новый паяльник, начинающие мастера сталкиваются с тем, что к его разогретому жалу, даже смоченному в канифоли, не прилипает олово. Многие начинают волноваться и считают, что приобрели некачественный инструмент для пайки. Не стоит думать, что паяльник бракованный и бежать с ним в магазин.

Для того чтобы оборудование работало, требуется провести специальную обработку жала паяльника. Только после правильно проведенного лужения жала паяльник будет исправно работать. Если вы не знаете, как сделать так чтоб к паяльнику прилипало олово, то прочитайте пошаговую инструкцию предварительной обработки паяльника.

Этапы лужения жала

Для лужения потребуются:

• паяльник;
• напильник;
• канифоль;
• олово;
• дощечка из натурального дерева.

Процедура лужения довольна проста, но требует определенного времени. Она сводится к следующим действиям:

1. Напильником нужно зачистить до блеска медную поверхность жала. Для этого его прикладывают плашмя к кончику жала. Такая обработка требуется не только для нового паяльника, но и для старого оборудования, у которого жало могло покрыться медной окисью. В ходе обработки напильником жало должно приобрести гладкую и блестящую поверхность.
2. Напильник нужно после этого разогреть и опустить в канифоль, а потом в олово и на дощечку. Сразу припой не будет прилипать к жалу. Это объясняется тем, что медная поверхность жала паяльника еще не покрылась равномерно припоем. Для того чтобы завершить процедуру лужения, необходимо повторять указанный алгоритм действия до тех пор, пока поверхность жала из желтой не превратиться в серебристую. В этом случае можно считать процедуру лужения завершенной и приступать к спайке нужных деталей.

Для того чтобы нанесение припоя на медную поверхность жала происходило быстрее, следует использовать дощечку изготовленную из хвойных древесных пород. Лучше всего подходит древесина ели или кедра, так как в ней содержится больше смолистых веществ.

Что нам понадобится для пайки?

Конечно же паяльник (в идеале – паяльная станция), оловянный припой, канифоль, в идеале — проволочный припой, который представляет из себя намотанную на катушку, длинную, тонкую оловянную трубку, похожую на проволоку, в полости которой находится канифоль. Т.е. при пайке, в этом случае, нам не нужно, как по-старинке, опускать жало паяльника, то в канифоль, то в припой, а все это происходит одновременно в одной точке. Об этом подробнее чуть ниже…

Приобрести все необходимые компоненты можно в ближайшем магазине радиотоваров.

Если у Вас не паяльная станция, которая изначально готова к пайке сразу же после включения, а обычный паяльник, то перед работой (особенно если он новый) его нужно специальным образом подготовить — залудить, иначе паять не будет. Что это такое «залудить», сейчас разберём.

Заточка паяльника

• Заточка жала паяльника производится напильником под углом 30-40 градусов.
• Край оставляют шириной 1 мм и слегка тупым.
• На новом паяльнике нужно только обработать мелкой наждачкой жало, чтобы удалить патину. Патина — это окись меди зеленоватого цвета.
• Если магазинная заточка не устраивает, то нужно вынуть жало и самостоятельно отковать его, придав форму вогнутой лопатки. У этого метода есть и еще один плюс — металл станет менее подвержен коррозии.
• Чтобы придать жалу законченный вид, остается обработать его напильником с мелкой насечкой.

Основные причины

Оловянно-свинцовый (самый распространенный) припой плавится при температуре 250-300 ℃, и такой температуры вполне достаточно для работы.
Если в какой-то момент жало разогреется сильнее, то и припой и флюс, находящиеся на нем, могут просто сгореть, оставляя неприглядные следы своего присутствия.

Вдобавок медь, из которой изготовлено жало, от перегрева начнет окисляться и на поверхности появится тончайшая пленка оксида меди. Из-за нее и не прилипает припой, да и оставшийся на жале «шлак» совсем не прибавит «липучести».

Итак, основных причин того, что припой не прилипает или не держится, две. Первая – загрязнение жала, вторая – окисление. Если их устранить, то работа пойдет, как по маслу.

В случае никелевого покрытия

Часто для пайки используются паяльники с так называемым «вечным жалом», покрытым тонким слоем никеля. Почему-то считается, что оно не лудится. В самом деле, кому придет в голову счищать наждачкой никелевое покрытие?

Тем не менее, приходит время и становится заметно, что припой-то не держится! В лучшем случае прилипает маленькими каплями. И что же делать? Ответ тот же – лудить!

Причина часто заключается в том, что жало грязное. Для начала все же стоит убедиться, что никелевое покрытие не повреждено.

После этого нужно убрать нагар. Сделать это можно на слегка нагретом паяльнике влажной тряпкой, сложенной в несколько слоев.

Дальнейшие действия такие:

• сразу после удаления нагара жало необходимо опустить в баночку с канифолью, в которой предварительно поместили кусочек припоя;
• паяльником необходимо расплавлять канифоль вокруг припоя, чтобы тот утонул;
• под слоем жидкой горячей канифоли прикоснуться к припою. Он тут же покроет всю рабочую поверхность жала.

Лучшим способом избежать ситуации, когда припой не прилипает, является недопустимость перегрева жала.

Профилактика всегда была самым действенным средством. Если нет возможности приобрести инструмент с регулировкой температуры, можно приобрести диммируемый регулятор напряжения или изготовить его самостоятельно. Если следить за температурой нагрева, то лудить паяльник придется гораздо реже.

Во время пайки как у специалистов, так и у новичков может возникать ситуация, когда к жалу паяльника не прилипает олово. Подобная проблема мешает проводить любые дальнейшие процедуры по спаиванию деталей и требует немедленного устранения. Причина может крыться как в самом припое, так и в жале, условиях работы, недостаточной подготовке и многих других вещах. Для того чтобы разобраться во всем этом, нужен опыт.

Как припаять медный провод к стали

Одним из лучших способов соединения медных проводов является пайка. Она обеспечивает высокую прочность и электропроводность. При этом пайку легче проводить, чем сварку, и она надежнее простой скрутки. Хотя в распределительных коробках провода часто соединяют с помощью самозажимных клемм типа WAGO, приемы пайки не помешает знать любому электрику.

Научиться паять медные провода можно за несколько минут, имея все необходимые материалы и приборы.

Суть процесса

Суть процесса пайки состоит в том, что металлы соединяются между собой при помощи сплава, имеющего температуру плавления ниже температуры плавления соединяемых веществ.

Во время пайки материалы подвергаются нагреванию до температуры плавления припоя. При этом обеспечивается очень сильная адгезия (прилипание) – свойство материалов сцепляться друг с другом на молекулярном уровне.

Однако не происходит плавление основных деталей и перемешивания их с материалом припоя, как происходит при сварке с использованием присадочного материала.

Паяльник и припой

Для пайки медных проводов традиционно используются паяльники. Существует несколько их видов, в том числе электрические и газовые. Пайка медных проводов осуществляется при помощи электрического паяльника с медным жалом. Этот инструмент представляет собой медный стержень, иногда с никелевым покрытием, который установлен в корпусе нагревательного элемента.

Нагревательный элемент работает от постоянного или переменного тока. Напряжение питания может варьироваться от 12 до 220 В. Для пайки медных проводов электропроводки в доме подходит самый обычный паяльник мощностью 60 Вт. Если надо спаять тонкие проводки электроприбора, то подойдет и менее мощный инструмент. Важно, чтобы он хорошо прогревал медный материал и расплавлял припой.

Чтобы обеспечить высокое качество пайки и прочность соединения, необходима неподвижность во время остывания расплавленного припоя. Провода можно держать руками, но удобнее использовать пинцет или зажимы.

Для пайки медных проводов применяют оловянно-свинцовый припой. Чаще всего это ПОС-61, но можно взять и ПОС-40. Маркировка указывает на состав – припой оловянно-свинцовый с содержанием олова 61%.

Припой обычно производится в прутках диаметром около 8 мм или в виде паяльной проволоки диаметром 2 мм. Нередко используют универсальный припой для пайки медных проводов, который выглядит как полая трубка из оловянно-свинцового сплава. Внутри такой трубки находится порошок из флюса.

Применение флюса

Чтобы припой и материал проводов вступили во взаимодействие друг с другом, и соединение получилось качественным, провода необходимо очистить от оксидной пленки и только после этого паять их. Для очистки можно использовать наждачную бумагу, а для последующей обработки взять специальное вещество – флюс.

Флюс не только очистит медные провода, но и создаст тонкую защитную пленку, препятствующую окислению материала.

Допускается применять как твердый флюс – сосновую канифоль, так и жидкий – различные виды паяльных кислот или самодельный состав.

Иногда, чтобы правильно и крепко припаять медные провода друг к другу или к какому-либо металлическому предмету, пользуются только жидким флюсом. Приготовить его можно, растворив обычную сосновую канифоль в этиловом спирте. Паяльную кислоту готовят самостоятельно, растворив гранулы цинка в соляной кислоте в пропорции 412 грамм цинка на 1 литр кислоты. Но лучше все-таки купить готовый флюс, соответствующий всем стандартам качества, поскольку принесение кислотных составов для медных проводов нежелательно.

Как правильно паять

Чтобы надежно спаять провода из меди, нужно подготовить паяльник. Если перед работой не облудить жало, то припой будет не прилипать, а скатываться шариками со стержня. Так происходит, потому что жало покрыто слоем оксида меди и нагара, образовавшегося во время предыдущей пайки.

Подготовка паяльника

Некоторые специалисты для удобства работы точат жало плоским напильником, чтобы придать ему форму лопатки или плоской отвертки. Угол заточки должен быть 45-60 градусов.

Необгораемое жало (вечное) ни в коем случае точить нельзя, для него используют специальные губки.

Очищенное механическим способом жало нужно нагреть, а потом залудить. Для этого его покрывают флюсом.

Если флюс твердый (канифоль), достаточно просто погрузить в него наконечник. Канифоль расплавится и покроет разогретую поверхность. После этого паяльником нужно прикоснуться к прутку припоя и разогреть его. Расплавленный припой покроет жало, защитив его от дальнейшего окисления.

Процедуру лужения паяльника необходимо повторять по мере образования нагара на нем. Происходит это потому, что температура жала намного выше температуры плавления припоя, и со временем он начинает подгорать. Чтобы уменьшить вероятность возникновения такого явления, рекомендуется применять паяльник с регулировкой температуры.

Подготовка проводов

Соединяемые медные провода также нужно подготовить к пайке. Вначале снимают с концов изоляцию на расстоянии примерно 4 см, зачищают, скручивают между собой и проводят лужение. Медны провода можно залудить следующим образом:

• нагреть скрутку паяльником;
• покрыть флюсом;
• нанести небольшое количество припоя, распределяя его по поверхности провода.

Действия аналогичны тем, какие совершаются при лужении жала паяльника. Если предстоит пайка многожильных медных проводов, то необходимо обязательно запастись именно жидким флюсом, так как покрыть всю поверхность медных «волосков» расплавленной твердой канифолью будет очень трудно. Чтобы получить качественное соединение, нужно нагреть многожильный провод и затем опустить его в жидкий флюс, который смочит всю поверхность, предназначенную для пайки.

Далее пайка многожильных и одножильных медных проводов осуществляется одинаково. Два или более соединяемых проводника нагреваются вместе, и на них наносится припой. После нанесения его необходимо на время остывания обеспечить неподвижность соединения. Не допускается ускорять остывание путем его смачивания или обдува воздухом.

Соединение меди и алюминия

При соединении пайкой медных и алюминиевых проводов можно столкнуться со множеством трудностей, преодолеть которые возможно будет, только применив альтернативные методы соединений.

Дело в том, что как алюминий, так и медь покрываются на воздухе оксидной пленкой. И если сами по себе эти пленки никак не влияют на состояние проводника и даже обеспечивают довольно неплохую проводимость, то соединяясь вместе, они способствуют возникновению мощной химической реакции. Под действием влаги, содержащейся в воздухе, в месте контакта оксидов алюминия и меди начинается процесс электролиза, то есть образуется электрический ток из-за того, что ионы обоих материалов обладают разными электрическими потенциалами.

Электрический ток является движением заряженных частиц – ионов и при их движении металлы в месте контакта разрушаются. При этом сильнее разрушается алюминий. Разрушение вызывает ухудшение контакта, а впоследствии увеличивается электрическое сопротивление соединения и оно нагревается. При сильной коррозии, когда непосредственный контакт между двумя материалами уже утрачен, возникает электрическая дуга, которая и довершает разрушение.

Соединять медь с алюминием рекомендуется только через третий, нейтральный материал. Чаще всего, для этого применяют стальные клеммники или зажимы.

Сварка и пайка металлов относятся к неразъемным соединениям. Однако у таких способов существует важное отличие. При сварке происходит соединение металлов благодаря местному нагреву детали до температуры, когда он начинает плавиться. В результате образуется соединение двух деталей в одно целое. Паяльная операция подразумевает получение прочного соединения разных деталей или конструкций.

Схема сварки металлов.

Существующие методы пайки

Технология пайки классифицируется по нескольким показателям:

Температурный показатель зависит от нагрева металла. В этом случае пайка бывает:

Разделяет эти два способа показатель температуры. Границей разделения считается 450 градусов.

Существует также определение пайки в зависимости от приложенного давления:

• пайка металла с применением фиксированного зазора;
• прессовая пайка.

Как паять вольфрам: особенности

Схема аргонодуговой сварки вольфрама.

Вольфрамовые изделия имеют высокую прочность, что дает возможность применять их в определенных отраслях:

• ракетостроении;
• электроламповой отрасли;
• радиотехнике.

Вольфрам может иметь чистый вид или входить в состав сплава. Этот цветной металл очень хрупок и отличается тугоплавкостью, поэтому его обработка вызывает много сложностей. В связи с этим пайка вольфрама требует своеобразного подхода.

Операция пайки делается при температуре, которая меньше температуры рекристаллизации материала. Обычно она равна 1450 градусам. Если температура намного выше, то начинает уменьшаться прочность металла. Намного легче паять вольфрамовые изделия с деталями из этого же материала. Пайка с различными материалами всегда проходит очень сложно, так как материалы имеют различные параметры линейного расширения.

Прежде чем начинать паяльные работы, поверхность вольфрамовых деталей подвергается тщательной очистке. Ее делают несколькими способами:

• механической очисткой;
• травлением в кислоте, при этом применяют азотную или фтористоводородную кислоту.

Если кислота отсутствует, ее заменяет сильно нагретый едкий натр. После очистки вольфрам протирается спиртом, можно промыть его горячей водой.

Чтобы достигнуть идеальной чистоты и высокой плотности шва, паяльные работы нужно проводить в вакууме. Существует также несколько других восстановительных сред, однако они требуют предварительного покрытия металла никелем. Таким образом получается высокое смачивание вольфрама текущим припоем.

Как проводить пайку дома: рекомендации

Инструменты и материалы для пайки.

В домашних условиях наиболее распространена пайка деталей радиотехники. Операция не вызывает никаких сложностей, ее может выполнять практически любой человек. Пайку всегда можно легко демонтировать, она отличается водоустойчивостью.

К негативной стороне можно отнести низкую прочность. Нет совместимости с другими металлами. Пайка плохо переносит холод и высокую температуру.

Чтобы выполнять паяльные работы, необходимо иметь припой из легкого плавкого металла.

Припой изготавливается из сочетаний свинца с оловом. Благодаря наличию конкретного материала припои могут иметь разную температуру плавления. Именно это обстоятельство и предопределяет основную сферу их работы. Чаще всего пользуются припоем, у которого температура плавления достигает 200 градусов.

В домашних условиях паяльные работы должны проводиться очень быстро.

Дело в том, что флюс, обеспечивающий текучесть припоя, начинает быстро обугливаться. Иногда требуется проведение дополнительной зачистки. Пока припой полностью не остынет и не станет твердым, запрещается двигать детали.

Высококачественным признается уровень пайки, когда припой тончайшим слоем обволакивает место пайки.

Как паять сталь: нюансы

Для того чтобы начать пайку стали, необходимо подобрать соответствующий способ. При этом учитывается:

• стойкость окисной пленки;
• взаимодействие стали и припоя;
• изменение характеристики стали, после термического процесса пайки.

Очень легко удаляются окислы, когда подвергается пайке углеродистая сталь. Намного сложнее удалить окисную пленку, когда работа проводится с легированной сталью, в состав которой входит хром, алюминий, титан и кремний.

Схема пайки твердым припоем.

Дело в том, что после нагрева на поверхности стали появляются трудно растворимые окислы Ме203, М203.

Чтобы паять сталь, пользуются припоями, в состав которых входит:

Эти материалы оказывают небольшое влияние на свойства стали, они практически ее не растворяют.

Как паять детали из жести?

Стандартным способом спаивания жести является применение припоя, в котором содержится большое количество олова, флюса и паяльника, имеющего шило.

Профессионалы советуют использовать следующие марки припоя:

Такой выбор припоя связан с химическими показателями материалов, когда выполняется пайка оловом. В этих припоях, кроме олова, содержится также:

Марки и свойства припоев.

Эти марки припоев отличаются показателем сопротивления срезу, благодаря определенному количеству примесей. Кроме того, они увеличивают сопротивление шва на разрыв после окончания пайки. Если в составе припоя недостаточно олова, то повышается количество сурьмы.

В некоторых случаях применяется ПОС 90 с большим количеством свинца. Для оцинкованного материала делается несколько другой подход.

Для пайки оцинкованного железа обязательно должен присутствовать флюс. Он играет роль химического окислителя и одновременно растворителя. Благодаря флюсу исчезает процесс окисления. Вдобавок ко всему, металл смачивается железом, и получается шов высокого качества. Чаще всего в качестве флюса используют соляную кислоту и канифоль.

В радиотехнике больше всего применяют канифоль. Только в некоторых случаях применяют хлористый цинк и борную кислоту.

Для работы используют паяльник, мощность которого должна превышать 40 Вт. Все работы желательно выполнять электрическим паяльником. Он позволяет проводить пайку в удобном положении, шов получается очень прочным и надежным.

Пайка жести: основные моменты

Когда нужно провести пайку металлических изделий и получить качественный шов, требуется выполнить следующие технологические операции:

• очистить поверхность;
• провести обезжиривание;
• нанести флюс;
• нагреть паяльник;
• залудить место пайки;
• припаять детали из жести;
• полученную поверхность очистить бензином;
• проверить получившийся шов.

Чтобы очистить поверхность, необходимо воспользоваться соответствующим инструментом (напильник, шабер).

Чтобы обеспечить появление капиллярных сил, между деталями оставляют зазор величиной 0,3 мм. Металл заливает кромки зазора, что дает возможность получить высококачественный шов.

В некоторых случаях очень трудно очистить детали механическим путем, тогда на помощь приходит травление. Однако для работы с жестью подобное встречается очень редко.

Если на поверхности имеются жировые пятна, применяют 10% содовый раствор. Для обезжиривания в домашних условиях применяют ацетон, бензин, спирт и универсальный растворитель. Свойства этих материалов помогают получить отличную очистку.

О пайке, этом сложном физическом процессе, написано очень много научных работ. Рефераты, описывающие химию процесса, его результаты помогают лучше понять происходящие процессы и выбрать наиболее подходящий способ пайки.

Пайкой называется процесс соединения металлов посредством введенного между ними расплавленного связующего материала — припоя. Последний заполняет зазор между соединяемыми деталями и, застывая, прочно соединяется с ними, образуя неразъемное соединение.

При пайке припой нагревают до температуры, превышающей температуру его плавления, но не достигающей точки плавления металла соединяемых деталей. Становясь жидким, припой смачивает поверхности и заполняет все зазоры за счет действия капиллярных сил. Происходит растворение основного материала в припое и их взаимная диффузия. Застывая, припой прочно сцепляется с паяемыми деталями.

При пайке должно выполняться следующее температурное условие: Т₁

Для проведения ремонта любой бытовой техники, мы непосредственно сталкиваемся с такой проблемой,- как самому припаять провода? В теме Вы ознакомитесь с материалами для паяния, с паянием меди с алюминием и паянием меди с железом.

Материалы для паяния

Чтобы разрешить такую проблему, необходимо иметь в наличии такие материалы и инструменты как:

• паяльник;
• паяльное олово;
• паяльная кислота;
• спирто-канифольный флюс;
• флюс для паяния алюминия;
• ортофосфорная кислота;
• пинцет;
• пассатижи;
• ножницы,

а так же другие приспособления для паяния. Изложенная тема здесь как бы простая, но охватывает более такой обширный диапазон,- к чему припаять и как припаять.

Как припаять медь-к алюминию

Как припаять, если металлы допустим имеют различные добавки других металлов,- то есть легированные металлы. Вопросы здесь могут возникнуть при ремонте бытовой техники. Как к примеру припаять медный провод к алюминиевому контакту где нет болтового зажима?

Медный провод перед паянием протравливается:

• паяльной кислотой;
• спирто-канифольным флюсом;
• канифолью.

Алюминий протравливается перед паянием,- флюсом для паяния алюминия.

Есть и другой вариант для пайки алюминия,- это нанесение медного купороса на поверхность алюминия, так называемое омеднение алюминиевой поверхности. Подробности такого способа омеднения, наглядно представлены на рисунке.

В этом примере необходимо учитывать, чтобы провод намотанный на щетину зубной щетки,- не соприкасался с поверхностью алюминия.

Как припаять медь-к железу

А как припаять допустим медный провод к поверхности железа, если в этом есть такая необходимость? Здесь как бы необходимо изменить поверхностный молекулярный слой железа, чтобы в последствии нанести слой олова. Протравить поверхность железа можно ортофосфорной кислотой.

В этом примере необходимо соблюдать меры предосторожности,- во избежание попадания кислоты на поверхностные участки кожи Вашего тела. Протравить поверхность металла можно тампоном на палочке.

Такое соединение проделывается в крайних случаях, когда невозможно выполнить болтовое соединение. В ремонте бытовой техники возникают и такие приведенные потребности.

В своей практике, мы нуждаемся в различной необходимости, как припаять провода к:

• контактам динамика наушников;
• контактам первичной либо вторичной обмотки трансформатора;
• контактам платы;
• выведенным проводам обмотки статора электродвигателя;
• контактам выключателя настольной лампы;
• контактам разъема;
• светодиодной ленте

и далее. Считаю, что информация (из прочитанной технической литературы), которой я с Вами поделился, — пригодится Вам при ремонте какой-либо бытовой техники.

Многие могут спаивать провода и радиодетали, но не каждый паял металл. В этой статье я максимально коротко и с примерами изложу принцип пайки металла.

Введение

Начнём с общих представлений о пайке. Пайка это физико — химический процесс получения соединения в результате взаимодействия припоя и спаиваемого металла. Она имеет сходство со сваркой плавлением, но всё же между ними имеются различия. При сварке в месте шва свариваемые детали плавятся, а при пайке паяемый материал не плавится. Так же в отличие от сварки пайка осуществляется при температурах ниже плавления спаиваемого металла. Формирование шва при пайке происходит путём заполнения припоем зазора между соединяемыми деталями, т.е. процесс происходит за счёт смачивания и капиллярного эффекта.

Встаёт вопрос, зачем же пользоваться пайкой, если сварка лучше скрепляет детали. На это есть свои плюсы:

• Пайка более доступна, чем сварка.
• При пайке соединения получается разъёмными.
• Сварке не поддаются маленькие детали.

Пайка — достаточно прочное соединение, если соблюдать технологию.

Оборудование

Для спаивания металла необходимо следующее основное оборудование:

♦ Паяльник. Мощность зависит от размера спаиваемых деталей. Для пайки небольших деталей (жесть, проволока, болтики) сойдёт паяльник ватт на 60, для более крупных — 100 ватт и выше. Я использую 2 паяльника — на 65 и 100 w, для домашних условий это вполне достаточно.

На том, как залудить паяльник я подробно останавливаться не буду, в интернете есть отдельные статьи про это. Скажу лишь основное:

— При первом включении паяльника ему нужно дать обгореть — выставить включённым его на улицу и подождать когда перестанет вонять и дымиться.

— Далее необходимо напильником зачистить жало до блеска, опустить кончик жала в канифоль, потом расплавить им олово.

— Олово должно равномерно покрыть жало. При нагреве жало будет выгорать, его нужно будет затачивать и заново лудить.

♦ Паяльная кислота и припой. Деревянная палочка используется для нанесения кислоты.

♦ Вспомогательные приспособления. К ним относятся напильник и наждак, необходимые для зачистки паяльника и деталей.

Так же паяльнику нужна подставка. Самое простое что можно использовать в качестве подставки — любой металлический предмет, с которого паяльник не будет скатываться.

Для удержания спаиваемых деталей используются различные инструменты, например тиски и плоскогубцы. Так же детали можно закрепить гвоздиками на доске.

Основы пайки

Давайте теперь разберемся, какие металлы легко поддаются пайке:

Остальные металлы паяют при помощи специальных флюсов и другой технологии. В данной статье эта тема затрагиваться не будет.

С металлами разобрались, теперь приступаем к изучению процесса пайки:

• Зачищаем то место, где будет располагаться шов. Для этого я использую мини шлиф машинку.
• Обезжириваем место спайки, используя ацетон, бензин и т.д.
• Наносим на шов деревянной палочкой паяльную кислоту. Делаем это как можно ровнее, т.к. в дальнейшем ровно по этому место растечётся припой.
• С заранее залуженного паяльника удаляем окислы (если они имеются) и прикасаемся им к палочке припоя. Припой должен лечь на жало ровной каплей. Если этого не происходит, значит паяльник плохо залужен.
• Прикасаемся жалом к месту спайки. Нельзя ожидать, что при первом же прикосновении паяльника произойдет спайка. Для этого необходимо прогревать спаиваемые поверхности до температуры плавления припоя. Тепло от паяльника передается на спаиваемое место не сразу. Жесть, проволоки и другие тонкие части прогреваются довольно быстро, но не моментально. На прогрев толстых материалов нужно сравнительно много времени.
• Для спайки тонких частей надо довольно медленно вести паяльником, передвигая его дальше, когда припой растечется и зальет шов. При спайке толстых предметов приходится относительно долго держать паяльник на одном месте и ждать, пока прогреются спаиваемые поверхности и припой растечется по шву.
• Проведя паяльником на некоторое расстояние, двигают его немного назад, затем снова вперед и опять назад, до тех пор, пока припой не разольется ровной и чистой дорожкой. По мере израсходования припоя, его набирают с палочки. Набирать много припоя не следует, особенно, если спаиваемые поверхности ровно и плотно соединены; избыток припоя приведет к образованию натеков.
• По окончании пайки необходимо смыть остатки кислоты водой. Если кислота плохо смывается, используйте мыло. Не смытая кислота приведёт к окислению металла.

Лучше всего обучаться пайке на белой жести. Её не нужно зачищать, но необходимо обезжиривать. При наличии жира кислота не смачивает поверхность жести. Ниже рассмотрены примеры спаивания проволок и жести. Для обучения можно повторить всё это.

Спаивание жести / листового металла

Далее в добавок к фотографиям будут идти схематические изображения. Вот условные обозначения:

Пайка – это процесс при котором создается соединение металлических частей, за счет химической реакции, которая происходит между металлом и расплавленным припоем. При этом не происходит механического повреждения кристаллической структуры материала соединяемых частей.

Что к чему можно паять?

Не получится паять алюминий или ржавый металл, хромированные объекты, так как на поверхности элементов формируется оксидная пленка, которая будет препятствовать процессу соединения. Выполнять пайку подготовленных поверхностей можно из:

• железа и нержавеющей стали;
• меди, олова и латуни;
• цинка и никеля;
• серебра.

Как производится пайка стали?

Процесс любой пайки производится в три этапа: очистка соединяемых поверхностей от оксидных пленок, нагрев до температуры плавления припоя, нанесение припоя (пайка).

Так как к стали припаять олово? Что бы выполнить пайку стали необходимо выполнить следующие шаги:

• С поверхности соединяемых частей убрать посторонние материалы, стружку. Для этого можно использовать металлическую щетку или наждачную бумагу.
• В зоне соединения, на поверхности частей, необходимо нанести флюс (например, BS-35, при пайке обыкновенной стали, и BS-45, при пайке нержавеющей стали).
• Нагреть детали до требуемой температуры, соединить и нанести припой.
• С помощью воды или специального химического очистителя удалить остатки флюса. Если этого не сделать, то на месте пайки появится ржавчина, так как в состав флюса входит хлорид.

Типы нагревателей

Выбор типа нагревателя зависит от размеров и толщины запаиваемых стальных элементов. Если необходимо выполнить пайку стальной проволоки или тонких листов, то можно воспользоваться паяльником с хромоникелевым или керамическим нагревателем, подобрав соответствующую мощность, или же паяльником без нагревателя, который можно разогреть горелкой или на обычной газовой плите. Если необходимо выполнить пайку толстых листов стали, то для нагрева придется воспользоваться газовой или бензиновой горелкой. Во время работы паяльника, на жале будет образовываться окисление, которое будет снижать температуру паяльника.

Для очистки можно воспользоваться либо простой наждачной бумагой, либо специальным очистителем, например, ST-40. Если наконечник паяльника покрыть припоем, то это обеспечит более широкий диапазон теплопередачи и повысит эффективность пайки.

Выбор припоя

Припой – это сплав олова и свинца в определенном соотношении. Соотношение пропорций сплава определяет температуру плавления и вязкость получаемого сплава. Припой подбирается согласно требуемым характеристикам соединения и видам соединяемых материалов. При пайке стали следует использовать без флюсовые припои, а флюс наносить отдельно.

Как припаять провод к динамику наушника

Успех операции пайки зависит от чистоты жала. Перед первым применением, жало необходимо заточить, придав ему нужную форму в зависимости от характера предстоящей работы. Эту операцию можно проводить различными инструментами, но чаще всего применяется напильник.

Вторая необходимая операция – жало паяльника нужно блудить, то есть – удалить пленку окисла и покрыть поверхность рабочей части устойчивым слоем припоя. Это делается погружением жала в канифоль при первом же нагреве, после чего, сразу же протереть жало о деревянную поверхность или специальную губку. Затем, жало нужно покрыть припоем, погрузив его в расплавленный (паяльником) припой.

Для соединения проводов этим способом, нужно произвести следующие операции:

1. Освободить концы проводов от изоляции, если она имеется. Эту операцию лучше всего производить специальным инструментом, который называется кримпер, при выполнении зачистки ножом существует опасность повреждения провода, что негативно скажется на соединении – его долговечности и характеристиках сети с таким соединением.
2. Облудить оголенные концы, при этом:
3. Зачистить провод от лакового покрытия (если оно имеется).
4. Поместить оголенный конец провода на кусочке канифоли и нагреть его паяльником до расплавления флюса, осторожным движением извлечь кончик наружу и дать ему остыть.
5. Набрать на кончик паяльника каплю припоя и нанести его на провод, добиваясь ровного покрытия провода припоем.
6. Операцию повторить со вторым концом провода.
7. Приложить спаиваемые концы друг к другу, набрать на кончик паяльника каплю припоя и нанести его на место соединения, добиваясь равномерного монолитного слоя.
8. В ряде случаев, лучше и надежнее скрутить соединяемые провода, что повысит прочность паяного соединения.

Как припаять провода

К наушнику и штекеру

Снять наружную оплетку с кабеля, зачистить концы проводов. Лаковое покрытие снять механическим способом при помощи ножа. Облудить концы и припаять их соответственно к каналам. Левый канал маркируется красной плеткой, правый – зеленой. При наличии общего канала, его провод обычно применяется без изоляции.

К плате

При выполнении этой операции, подготовка конца провода к пайке такая же, как в описанных выше примерах. Особенностью этой операции является то, что нельзя перегревать проводник на плате, он может перегореть.

Поэтому, рядом с местом пайки нужно установить теплоотвод. В качестве такового можно использовать пинцет, которым можно удерживать припаивыемый конец с упором к проводнику на плате. Место пайки должно быть обездвижено до полного застывания припоя.

К светодиодной ленте

Очень важная операция – зачистка контактов на светодиодной ленте. Они покрыты силиконом, и малейший остаток его на ленте может привести к непоправимым последствиям. Контакты на проводах зачистить коротко и облудить.

Провода разделить между собой, разрезав изоляцию примерно на 1,5-2 см. Надеть на кабель термоусадочную трубку, соответствующую размерам светодиодной ленты. Надеть на разрезанные оконцовки трубки меньшего диаметра.

К динамику

Особенность этой операции состоит в том, что подводящие провода динамиков очень тонкие и работают в условиях постоянной вибрации. К тому же, они приклеены к мембране. Перед выполнением пайки, нужно аккуратно отделить провод, зачистить конец, облудить. Подобрать похожий провод и припаять его к оборванному концу. Второй конец припаять к контакту динамика, оставив небольшую петлю. Готовый проводник приклеить к мембране клеем «Супермомент».

Необходимые материалы и инструменты

Основным инструментом при пайке является паяльник.

Их разновидностей множество и применяются они в зависимости от характера выполняемого пайкой соединения:

Паяльники ЭПСН

Наиболее распространенный вид этого инструмента, в котором нагрев стержня производится нагревательным элементом из нихрома. Как правило, эти приборы оснащены терморегуляторами, предотвращающими перегрев паяльника и перегорание спирали нагрева.

В качестве терморегулятора применяется обычно проверенная временем термопара. Конструктивно, эти паяльники исполняются в различных вариантах. Наиболее простые имеют спираль из нихрома, которая намотана на диэлектрический материал и при нагревании передает тепло сердечнику. В этих изделиях в качестве сердечника обычно применяется медный стержень, поскольку медь имеет высокую теплопроводность.

Керамические

В качестве рабочего органа применяют наконечник из этого материала, к которому подведены контакты. При пропускании тока, наконечник нагревается до нужной температуры. Керамические нагревательные элементы считаются наиболее совершенными и долговечными, при условии правильной эксплуатации. В таких приборах возможен широкий диапазон регулировки температуры и мощности рабочего органа.

Индукционные

Нагрев наконечника производится через индукционную катушку. При прохождении через нее тока, на поверхности наконечника индуцируются вихревые токи, быстро производящие нагрев рабочего органа.

Когда сердечник разогревается до определенной температуры, его ферромагнитное покрытие перестает индуцировать вихревые токи и он охлаждается до достижения температуры индукции блуждающих токов. Таким образом, терморегуляция производится плавно, и инструмент поддерживает практически постоянную температуру.

Импульсные паяльники

Составляют отдельную категорию подобных инструментов. Они характерны тем, что нагревательный элемент в них включен в электросхему и при прохождении по нему тока мгновенно нагревается. В схеме питания предусмотрен высокочастотный трансформатор, предназначенный для понижения напряжения, и частотный преобразователь, повышающий частоту до 20-40 кГц.

Таким образом, нагрев рабочего наконечника производится в течение нескольких секунд, пока удерживается в нажатом состоянии кнопка пуска. При ее освобождении паяльник отключается. Современные изделия этого типа позволяют паять достаточно крупные детали, а не только работать с электронными схемами.

Газовые

Применяются как автономные приборы. Работа производится в струе пламени от газовой горелки. Заправка производится от обыкновенного баллончика с газом для зажигалок.

Аккумуляторные

Также принадлежат к классу автономных устройств. Их мощность обычно составляет порядка 15 ватт, используются при мелких ремонтах электронных устройств.

Паяльные станции

В продаже имеются два вида этих приборов:

1. Термовоздушные – нагрев зоны пайки производится потоком горячего воздуха с температурой до 300 о С, фокусируемого соплом паяльника. Давление создается либо крыльчаткой в корпусе паяльника (турбинные), либо компрессором (компрессорные).
2. Инфракрасные – в них нагрев осуществляется потоком инфракрасного излучения.

Припои

Это материал, соединяющий две детали в процессе пайки.

В зависимости от химического состава различают два вида:

1. Легкоплавкие с температурой плавления до 400 о С.
2. Тугоплавкие, у которых этот показатель выше 400 о С.

Выбор нужного припоя зависит от характеристик спаиваемых материалов, условий и назначения пайки и многих других параметров. Выпускаются в виде проволоки, трубочек, пластинок, паст и в других формах.

В качестве припоев применяются легкоплавкие металлы и их сплавы:

Активно применяются сплавы этих металлов с флюсами, которые позволяют объединять две основных операции: лужение и собственно пайку.

Флюсы

При нагревании во время пайки, неизбежно окисление поверхности соединяемых деталей, которое препятствует растеканию припоя по поверхности проводников и снижает адгезию припоев с металлу. Для защиты поверхности применяются флюсы. Расплав флюса уничтожает оксидную пленку, улучшая спаиваемость.

В качестве флюсов применяются:

1. Канифоль – переработанная смола хвойных деревьев, показатель качества – светлый тон.
2. Флюс спиртоканифольный – смесь канифоли (10-60 %) со спиртом, активно применяется в радиомонтаже.
3. Флюсы ЛТИ – смесь канифоли и спирта с добавлением триэтаноламина, применяется для пайки железа, меди, латуни и других металлов.
4. Паста паяльная из смеси флюса, олова и свинца с добавлением до 2% серебра, применяется в радиомонтаже.
5. Паяльный жир и паяльная кислота – применяются для пайки деталей из железа, активно снимая слой окисла с поверхности.
6. Бура – высокотемпературный флюс (температура плавления около 900 о С) для пайки деталей из железа, чугуна, меди латуни и других материалов.

Перечень далеко не полон, разновидностей флюсов очень много.

Стоимость

В таблице приведены примеры исполнения приспособлений, на самом деле, эти изделия выпускается в неисчислимом количестве разновидностей и множеством производителей.

Как припаять провод без паяльника?

Для соединения проводов без пайки есть несколько способов:

1. Тщательно зачистить и обезжирить концы соединяемых проводов, выполнить скрутку. Нанести на нее несколько капель клея «Контактол», дать высохнуть. Заизолировать место соединения.
2. Выполнить скрутку, предварительно подготовив места соединения, подсоединить провода к мощному блоку питания (5-6 вольт, 4-5 ампер). На второй контакт подключить массивный проводник, например – гвоздь. Прикоснуться гвоздем к скрутке. Образуется дуга, которая надежно сваривает провода. Место соединения заизолировать.

Распайка наушников

Если оторвались провода от штекера у наушников, то они припаиваются обратно по определённым правилам. О том, какой должна быть распайка (распиновка) проводов, рассказывается в этой статье.

Прозвонка проводов

При обрыве кабеля, а также в других случаях, необходимо определить, какие провода соединяются с наушниками, микрофоном и кнопками управления.

Есть определённые стандарты цвета проводов, которых придерживаются производители, хотя они могут нарушаться:

• бесцветный (медный) – общий провод;
• красный – правый канал;
• зелёный – левый канал;
• синий- микрофон;
• других цветов – панель управления (кнопки, или «качелька»).

В зависимости от модели, провода к микрофону и панели управления могут быть совмещёнными или отдельными, а также в разных элементах наушников общий провод может быть один или несколько. К микрофону может идти экранированный провод.

Рекомендации: Как припаять штекер наушников , Как разобрать наушники: инструкция с пошаговым фото ремонта всех элементов гарнитуры , Распиновка наушников

Как прозвонить провода

Провода, идущие к разным частям наушников, можно прозвонить с помощью тестера. Прежде всего необходимо найти идущие к динамикам:

• Зачистить все концы проводов. В некоторых моделях провод, идущий к микрофону экранированный, где экран играет роль одного из проводов.
• Одеть наушники. В динамиках при подключении к тестеру будет слышен треск. Если он только в одном динамике, то тестер подключён к одному из каналов и общему проводу. Если треск слышен в обоих динамиках, то тестер подключён к двум каналам, без общего провода.

Дальше возможны варианты:

• При четырёх проводах в кабеле, оставшийся подключён к микрофону и панели управления.
• При пяти проводах, если оставшиеся два прозваниваются между собой и не прозваниваются с динамиками, они подключаются к микрофону вместе с панелью управления и общей клемме. Если оставшиеся прозваниваются с остальными, то они припаиваются вместе, к клемме микрофона.
• При семи проводах, оставшиеся четыре подключены попарно к микрофону и кнопкам. Припаиваются они по цветам, к общей и микрофонной клемме.

Ремонт наушников своими руками

Распайка проводов наушников

Самый распространённый штекер – это джек (mini-jack) 3,5. Но кроме него используются джек 2,5, а также miniUSB и mikroUSB.

Распайка проводов на штекере джек 2,5 и 3,5

В кабеле обычных наушников всего три провода. Штекер с таким числом выводов ещё называется TRS. Нумерация идёт от острия к кабелю:

2 – правый канал;

Вместо трёх проводов может быть четыре (две пары). В этом случае по одному проводу из каждой пары одинакового цвета считают общим и припаивают вместе.

Распайка проводов на таком штекере очень простая – ближайшее к кабелю контактное кольцо общий, оставшиеся – правый и левый канал. В стандартной распайке правый канал подключается к среднему кольцу, а левый канал – к концу штекера.

Припаиваются провода к соответствующим местам для пайки. Определить их можно визуально или тестером.

Штекер 2,5 устроен аналогично 3,5 и ничем, кроме размеров от него не отличается. Распайка проводов одинакова на обоих штекерах.

Распайка проводов в штекерах miniUSB и miniUSB

В мобильных телефонах некоторых моделей наушники с микрофоном подключаются через разъёмы mini- и mikroUSB. Но к этим разъёмам можно подключить и просто наушники, нпример, для использования такой мобилки в качестве МР3-плеера.

Распайка в этих разъёмах одинаковая. В них пять выводов, к которым припаиваются провода. Нумеруются они слева направо, если смотреть со стороны подключения проводов, и провода припаиваются к 1 (общий), 3 (правый канал) и 4 (левый канал).

Распайка проводов в гарнитуре – наушниках с микрофоном

Кроме обычных наушников, в которых есть только динамики, есть наушники со встроенным микрофоном и кнопками управления. Кабель таких устройств отличается большим количеством проводов – от четырёх до семи.

Распайка проводов в штекере 3,5

Такие штекера имеют техническое название TRRS. Есть два варианта распайки проводов в этих устройствах OMTP и CTIA. Они отличаются подключением микрофона и общего провода, которые подключаются к 3 и 4 проводам.

При подключении не того типа микрофон работать не будет, а звук будет глухим.

Подключение гарнитуры к штекерам mikro- и miniUSB

В некоторых телефонах наушники подключаются не к штекеру 3,5, а к разъёму mikro- или miniUSB. При подключении к выводам таких штекеров также есть стандарт. Считаются они слева направо, если смотреть со стороны подключения проводов:

2. микрофон, а также кнопки управления;

Переходник для наушников

Если есть в наличии наушники, штекер которых не подходит к аппарату, то можно изготовить переходник.

Для этого необходимы:

• штекер, который можно подключить к устройству;
• разъём «мама», в который подключаются наушники;
• отрезок трёх- или четырёхжильного кабеля для соединения штекера и разъёма.

Информация! Можно использовать кабель от ненужной мыши или клавиатуры.

Порядок действий при изготовлении следующий:

1. от кабеля отрезать кусочек длиной 10см;

2. разделать его с обоих сторон на длину 15мм;

3. зачистить концы проводов на 5мм;

4. залудить зачищенные концы;

5. залудить вывода штекера и разъёма;

6. одеть на кабель неразборные детали разъёма;

7. припаять провода к разъёму;

8. записать распайку проводов;

9. в зависимости от конструкции разъёма, зафиксировать кабель внутри зажимом или завязав на нём узелок;

10. собрать конструкцию;

11. повторить для штекера пункты 6-10, припаяв провода согласно его распайке.

Важно! Флюс для пайки можно использовать только нейтральный. Кислота разрушит провод или приведёт к замыканию в штекере.

Вместо разборного штекера 3,5 можно взять неразборной, с отрезком кабеля необходимой длины. С разъёмами USB это не получится – для подключения наушников и компьютера используются разные вывода.

Кроме стандартных разъёмов есть штекера, используемые только в отдельных моделях телефонов. Таковы 10- и 20-пиновые разъёмы телефонов фирмы Samsung и некоторые другие. Распайку наушников для этих моделей можно найти в интернете.

Тематические материалы: 11 лучших Bluetooth-гарнитур для телефона , 5 лучших беспроводных наушников с микрофоном , 5 лучших наушников для плавания , Как заряжать беспроводные наушники , Как пользоваться беспроводными Bluetooth наушниками , Как правильно прогреть наушники и нужно ли это делать , Как самостоятельно починить наушники, если один перестал работать , Простые и эффективные способы увеличения баса в наушниках , Самостоятельное изготовление простых наушников и гарнитуры с микрофоном

Качественные наушники стоят недешево, но иногда они ломаются слишком быстро. Это не значит, что старую гарнитуру нужно сразу же выбрасывать и идти покупать новую. Самая частая поломка – истирание и разрыв провода в середине шнура либо в месте контакта с динамиком или штекером. Если нет желания или возможности добиться гарантийного ремонта, то можно починить устройство самостоятельно.

Причины возникновения и диагностика неисправностей

При регулярной деформации соединяющих кабелей провода внутри них перетираются и могут порваться. Участки наибольшего риска – соединение кабеля с динамиком или штекером.

Однако при механическом воздействии вроде сильного удара (падения тяжелого угловатого предмета — ящика, например) или сжатия (сдавливания между дверью и косяком) это может случиться с любым местом.

Диагностику без специальных средств начинают с прощупывания кабеля. Согните большим пальцем провод под прямым углом. Двигайтесь вниз и следите за звуком в наушниках. Если при каком-то положении звук появится или станет громче, то это и есть место перелома. Попробуйте покрутить штекер и динамики, руководствуясь той же логикой.

Если у вас есть тестер, то сделайте то же самое, смотря на значения сопротивления. Если провод нигде не поврежден, то показания не будут меняться вне зависимости от его положения.

Пайка провода со штекером

Несложно спаять наушники своими руками. Приведенная инструкция актуальна для миниджека, но принцип мало отличается и в случае других разъемов.

Сначала нужно подготовить весь инструмент:

• паяльник;
• припой;
• жидкий флюс или канифоль;
• канцелярский нож;
• штекер.

Паяльник включают в сеть, чтобы он нагрелся. Делают надрез на 5-15 мм выше штекера, что бы обезопасить себя от потенциально изношенного участка.

Внутри есть от 3 до 4 проводов. Их перед пайкой надо очистить от резиновой изоляции на 10-15 мм, удалить 3-4 мм изолирующего лака. Сделать это можно при помощи канцелярского ножа или мелкозернистой наждачной бумаги.

Затем надо взять новый штекер, разобрать его и продеть провода в корпус. Если хотите оставить старый штекер, то с него придется аккуратно снять изоляцию.

Далее выбирают подходящую по диаметру термоусадочную трубку и прячут в нее провода. Лишнюю длину заранее обрезают. (Этот шаг можно пропустить.)

Для пайки надо залудить провода и контакты от наушников – покрыть припоем кончик паяльника, коснуться им каждого провода, приложенного изначально к канифоли, таким же образом обработать контакты.

Соединяя контакты, нельзя перепутывать положение каждого провода.

Схемы подключения наушников к стандартным штекерам

После пайки наушники подключают и проверяют их работоспособность. Если все в порядке, то изолируют оголенную часть термоусадкой или изолентой. Новый штекер надо просто собрать, а на старый надеть резиновый наконечник от ручки (закрепить его можно клеем).

Другие разъемы

При починке других разъемов меняется не схема пайки наушников, а порядок подключения контактов. Если в случае двухконтактного соединения ошибиться сложно, то 5 проводов вполне можно перепутать.

В трехпиновом штекере медный провод присоединяется к наибольшему контакту, а два цветных к оставшимся малым. Если микрофона нет, то 4 провода можно таким же образом подключить к штекеру этого типа, единственное отличие — медных кабелей два вместо одного, их нужно скрутить друг с другом. Если же он есть, то последний провод (четвертый или пятый) отвечает за микрофон, для него есть специальный контакт.

Пайка с динамиком

Иногда контакт разрывается внутри динамика. В таких случаях ремонт начинают с разбора наушников. Стараются не трясти и не дергать устройство, чтобы избежать отрыва платы, осматривают конструкцию и находят поврежденное место. Все разорванные провода придется спаять.

Если кабель оборвался у “входа” в наушник, а из-за строения корпуса вытащить его не получается, то лучше сделать надрез у основания. Обрезают шнур на 20 мм от конца переходника. Надо снять 80 мм самого толстого изоляционного слоя. То же самое сделать со внутренней изоляцией, но аккуратно, чтобы не задеть провода. Далее очищают и лудят кончики по стандартной схеме.

Вставляют шнур в корпус и поочередно выпаивают старые провода, припаивая на те же места новые. После окончания пайки собирают наушник и сразу тестируют на работоспособность. Если звук плохого качества или полностью отсутствует, то разбирают корпус и заново осматривают контакты. Нельзя исключать вероятность повреждений, не связанных с динамиками.

Как обойтись без паяльника

Если у вас нет паяльника, то это не критично. Описанная методика прекрасно подойдет для обычных наушников без микрофона и управляющих кнопок. К сожалению, она бесполезна, если шнур оборвался поблизости от динамика.

Отрезают часть кабеля с разъемом не короче 7 см, снимают ножом резиновую оплетку, оголив примерно 2 см. Очистить лак можно при помощи наждачки или зажигалки. Чтобы не испортить проводок, периодически огонь надо тушить. Нагар легко снимается пальцами, но нужно дождаться остывания.

Делают надрез на несколько сантиметров выше штекера, чтобы гарантированно избавиться от стертого места.

Скручивают все парные проводки как можно плотнее. Если их больше трех, то два лишних (ответственных за микрофон) можно спрятать или обрезать, ввод звука при этом перестанет работать. Иногда расцветки совпадают, но лучше проверить комбинацию, вставив разъем в гнездо плеера со включенной музыкой.

Для изоляции используют изоленту, обработав каждую отдельную пару. После этого соединяют их и обмотают в 3-5 слоев. Можно воспользоваться широким скотчем (подойдет и малярный) или тонкими термотрубками.

Починка гарнитуры без пайки

Гарнитура отличается наличием регулировки громкости и встроенного микрофона. В ее шнуре скручено 4-5 проводов вместо трех, поэтому AUX-кабелем можно починить только обычные наушники.

Если не хочется отказываться от этих функций, то можно найти аналогичный кабель с работающим штекером. Его можно взять от устройства со сломанными динамиками и микросхемами – они все равно не подлежат ремонту.

Удаляют лишнюю резину и лак описанным выше образом. Однако лишних проводов не останется – все из них нужно правильно сопоставить и скрутить. Для повторной изоляции подойдет любой метод.

Иногда найти подходящий шнур сложно. Можно попробовать подсоединить новый штекер, просто обмотав контакты соответствующими проводами. Важно изолировать их друг от друга. Но этот способ ненадежен – лучше найдите паяльник.

Как правильно паять новичку: основы

Точность и аккуратность приходят с опытом, но получить крепкое соединение между двумя элементами с помощью пайки можно быстро. Надо только правильно подобрать инструменты и немного постараться.

Для первого опыта подойдёт старый советский паяльник, который отлично справится с большинством задач. У него несъемное медное жало, которому можно придать любую форму с помощью напильника. Оно быстро выгорает и деформируется, поэтому поправлять его придётся довольно часто, но при редкой пайке никаких проблем это не доставит.

На следующем уровне, когда пайка уже становится частым занятием, можно смотреть в сторону паяльников с необгораемыми сменными жалами. Их нельзя поправлять напильником, да и необходимости такой нет — достаточно просто поменять насадку.

Профессионалы используют паяльные станции. Это самое дорогое решение. Одно из преимуществ — поддержка заданной температуры, полезная для пайки чувствительных элементов. На станциях тоже используются сменные жала, а ещё есть фен. Но задумываться о покупке станции следует только в том случае, если вы серьёзно занялись пайкой, а не просто решили соединить два провода.

При выборе паяльника также нужно обращать внимание на его мощность:

• Для электронных компонентов — 40-60 Вт.
• Для деталей толщиной до 1 мм — 80-100 Вт.
• Для элементов толщиной 2 мм и более — от 100 Вт.

Как правило, у мастеров есть два паяльника, малой и средней мощности. Приобретение паяльной станции избавляет от необходимости иметь дополнительные инструменты.

Для пайки обязательно понадобится:

• Припой.
• Флюс.
• Губка для чистки жала.

Также стоит добавить в список паяльную кислоту, которая поможет соединить сложные элементы — например, провод и разнообразные разъёмы: «тюльпан», «крокодил» и прочие.

Для первого опыта рекомендуем использовать классический набор: припой ПОС 61 и канифоль.

Смачиваем губку водой, чтобы она впитала её и раздулась. Всё необходимое лежит на столе – можно включать паяльник и приступать к первому опыту пайки.

Чтобы пайка была комфортной и качественной, нужно залудить жало паяльника.

1. Разогреваем паяльник до рабочей температуры.
2. Окунаем жало в канифоль.
3. Добавляем каплю припоя на жало.
4. Обтираем жало об губку или деревянную поверхность.

Поверхность жала должна стать блестящей. Это значит, что паяльник готов к работе.

В зависимости от того, какие детали вы соединяете, порядок пайки незначительно меняется. Рассмотрим наиболее распространённые примеры работ, чтобы немного набить руку.

Одна из самых популярных задач — соединение проводов. Сначала нужно их залудить:

1. С помощью бокорезов или других инструментов убираем изоляцию.
2. Скручиваем медные провода, чтобы жилки не торчали в стороны.
3. Берём капельку припоя на кончик жала паяльника.
4. Окунаем провод и жало в канифоль.

Операцию нужно повторить со всеми элементами, которые будут участвовать в пайке. С первого раза может не получиться, но немного практики, и провода начнут лудиться очень хорошо.

Чтобы соединить два подготовленных провода, достаточно прижать их друг к другу и поднести паяльник с капелькой припоя.

При пайке проводов нужно уделить внимание изоляции. Для этого нужно использовать термоусадочную трубку, которая уменьшается в диаметре при нагреве и обжимает место соединения. На паяльной станции для нагрева удобно использовать фен. Если его нет, то можно обойтись и обычной зажигалкой.

На печатных платах перед пайкой необходимо залудить медные токопроводящие дорожки. Самый простой способ — взять каплю припоя на жало, окунуть его в канифоль, а затем размазать вещество по плате. Другой вариант — нанести флюс (например, раствор канифоли в спирте) и растирать каплю припоя по нему.

После подготовки можно размещать на плате элементы. Для соединения есть два варианта: жидкий флюс или припой, внутри которого уже содержится канифоль. Самый удобный вариант — припой в виде проволоки.

1. Касаемся кончиком жала вывода компонента.
2. Подносим проволоку припоя, чтобы он равномерно растёкся по контакту и выводу компонента.
3. Повторяем операцию для всех соединений.

Первое время капли могут получаться не очень ровными, но соединение будет крепким, если вы сделаете всё правильно.

Сложнее всего лудить различные разъемы: «тюльпаны», «крокодилы», «джеки». Припой к ним не пристаёт. Но эту проблему можно решить с помощью паяльной кислоты, которая наносится кисточкой. На обработанное место остаётся только приложить жало паяльника с припоем. Разъём залудится, так что при пайке не возникнет никаких проблем с соединением.

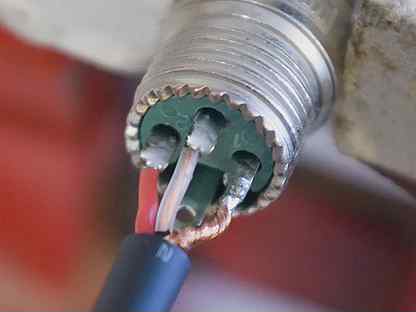

Чтобы припаять провод, достаточно приложить его к залуженному разъёму и прогреть паяльником. Если вы не обрабатывали разъём заранее, то нужно подсоединить провод, нанести паяльную кислоту и прогреть место спайки каплей припоя.

Как видите, ничего сложного в пайке нет. Эти простые советы помогут справиться с разными задачами, распространёнными в быту, даже если раньше такого опыта у вас не было.

С пайкой остальных элементов не должно возникнуть проблем, если вы справитесь с этой задачей. Для пайки без фена будем использовать сплав Розе. Температура его плавления составляет +94 °C.

1. Наносим флюс на контакты разъема таким образом, чтобы все контакты были «влажные», и устанавливаем на один из них капельку сплава Розе.
2. Затем нагреваем эту капельку паяльником. Нужно, чтобы тугоплавкий припой смешался с легкоплавким. Определить конечный результат можно легким надавливанием на контакт разъема – он должен чуть заметно покачиваться под давлением жала. До подобного результата проходимся по каждому контакту. Затем по доле секунды дотрагиваемся до каждого из контактов жалом паяльника, и разъем буквально отваливается сам.
3. У сплава Розе есть один серьезный недостаток – он очень хрупкий, поэтому использовать его для соединений контактов нельзя, так что удаляем его с помощью оплетки. Смачиваем флюсом самый кончик оплетки.
4. Через оплетку дотрагиваемся паяльником до контактных площадок на материнской плате, припой будет впитываться в оплетку. Через пару секунд можно убирать оплетку, а изменившийся участок оплетки обрезаем ножницами, наносим флюс и повторяем до полной чистоты контактных площадок.
5. Устанавливаем разъем в паз и наносим немного флюса на каждый из контактов.
6. Дотрагиваемся паяльником до контакта и подаем обычный припой до образования монолитного соединения.
7. Удаляем флюс с мест пайки при помощи спрея Flux-Off и ткани. Это делать обязательно, иначе к флюсу будет прилипать грязь, а некоторые кислотосодержащие флюсы могут разрушить слои текстолита. Чтобы этого избежать, достаточно нанести Flux-Off на ткань и протереть следы пайки.

На этом все!

Post Views: 381

Как припаять провод к кнопке

Разнообразные методы и способы пайки используются всегда для того, чтобы собрать любую электрическую схему, создать готовую печатную плату с радиоэлементами, чтобы все детали крепко держались на своих местах. Пайке подвергают не только разные провода, кабели, но и лампочки, резисторы, транзисторы, диоды, микросхемы, ключи, кнопки, мостовые схемы и т.д. Далеко не каждый знает, как припаять провод к проводу, хотя такое умение бывает иногда очень необходимо.

Пайка вам сможет пригодиться даже в домашних условиях: если у вас от перепада напряжения в сети случайно перегорел провод в вашем любимом радио, или вы решили собрать своими руками усилитель, чтобы на вашей вечеринке музыка была погромче.

Выбор паяльника и остальных инструментов

Перед тем как приступить непосредственно к пайке, нужно выбрать паяльник и все остальное, что может понадобиться для работы.

В первую очередь выбирается паяльник, они отличаются по мощности. Поэтому следует учитывать, что именно нужно спаять. Если это радиоэлементы, боящиеся сильного перегрева, или микросхемы, то оптимальная мощность паяльника будет 5-20 ватт. Чтобы припаять провод к проводу или клемме, подойдет паяльник с мощностью 40-50 ватт. Для соединения элементов из металла, которые имеют толщину от 3 мм, нужно выбирать паяльник с мощностью от 50 ватт.

– канифоль, флюс или паяльную кислоту.

Как подготовиться к пайке

Перед работой жало паяльника очищается от нагара путем его зачистки напильником. Затем паяльник подключают к сети, нагревают и окунают в канифоль.

Если вы ни разу не работали с паяльником и не знаете, как припаять провод к проводу, вам нужно потренироваться.

Перед работой все места, где будет произведена пайка, необходимо залудить.

Важные правила пайки

Пайка проводов паяльником требует соблюдения определенных правил, чтобы в результате работа была аккуратна и надежна. Для пайки необходим припой, наиболее часто используемыми будут ПОС-40, ПОС-50, ПОС-61. Последний успешно и наиболее часто применяется на производстве. Чтобы произвести пайку, нужно прогреть то место, куда будет нанесен припой, до той температуры, чтобы припой смог расплавиться, а провода не перегрелись.

Вся работа по спаиванию проводов состоит из последовательных этапов:

– Провода подготавливаются к пайке. Окисная пленка должна быть удалена протиранием паяльной кислотой или канифолью.

– Заранее нагретый паяльник подносится к припою, его берется совсем немного, чтобы избежать больших наплывов в местах спаивания.

– Прикладывается припаиваемый провод к проводу и к месту их соприкосновения подносится паяльник ровно на то время, которое нужно, чтобы припой остался на месте стыка проводов.

Не нужно паяльник слишком сильно задерживать возле проводов. Достаточно пары секунд, чтобы припой скрепил провода. После того как жало убирается с места пайки, припой застывает. Чтобы место соединения не пришлось перепаивать, и оно получилось аккуратным, провода нужно подержать неподвижно до полного затвердевания припоя. Если в месте пайки оказался переизбыток флюса – его надо удалить. Это нужно, чтобы место пайки со временем не окислилось.

Полезные советы

Прежде чем вы сможете попрактиковаться на личном опыте, как припаять провод к проводу, приведем несколько полезных советов, которые вам могут понадобиться.

Во время пайки не нужно использовать много припоя, его достаточно чуть-чуть, чтобы припой мог попасть в микрозазоры материала и скрепить провода. Этого будет достаточно, чтобы силы межмолекулярного взаимодействия начали действовать.

Чтобы удалить излишки припоя, можно использовать экранирующую оплетку, взятую у любого кабеля. А также использовать паяльник, у которого на жале есть ложбинка, в которую попадает лишний припой при касании места спайки.

Слишком большое количество припоя может вызвать замыкание контактов.

Если взять слишком мало припоя на кончик паяльника – вы не сможете ничего спаять.

Если на паяльнике останется много нагара или флюса – пайка получится некачественная. То же самое будет, если паяльник не нагрет до нужной температуры.

Не забывайте, что паять надо при хорошей вытяжке или в хорошо проветриваемом помещении.

Теперь вы знаете, как припаять провод к проводу правильно.

Разнообразные методы и способы пайки используются всегда для того, чтобы собрать любую электрическую схему, создать готовую печатную плату с радиоэлементами, чтобы все детали крепко держались на своих местах. Пайке подвергают не только разные провода, кабели, но и лампочки, резисторы, транзисторы, диоды, микросхемы, ключи, кнопки, мостовые схемы и т. д. Далеко не каждый знает, как припаять провод к проводу, хотя такое умение бывает иногда очень необходимо.

Пайка вам сможет пригодиться даже в домашних условиях: если у вас от перепада напряжения в сети случайно перегорел провод в вашем любимом радио, или вы решили собрать своими руками усилитель, чтобы на вашей вечеринке музыка была погромче.

Выбор паяльника и остальных инструментов

Перед тем как приступить непосредственно к пайке, нужно выбрать паяльник и все остальное, что может понадобиться для работы.

В первую очередь выбирается паяльник, они отличаются по мощности. Поэтому следует учитывать, что именно нужно спаять. Если это радиоэлементы, боящиеся сильного перегрева, или микросхемы, то оптимальная мощность паяльника будет 5-20 ватт. Чтобы припаять провод к проводу или клемме, подойдет паяльник с мощностью 40-50 ватт. Для соединения элементов из металла, которые имеют толщину от 3 мм, нужно выбирать паяльник с мощностью от 50 ватт.

– канифоль, флюс или паяльную кислоту.

Как подготовиться к пайке

Перед работой жало паяльника очищается от нагара путем его зачистки напильником. Затем паяльник подключают к сети, нагревают и окунают в канифоль.

Если вы ни разу не работали с паяльником и не знаете, как припаять провод к проводу, вам нужно потренироваться.

Перед работой все места, где будет произведена пайка, необходимо залудить.

Важные правила пайки

Пайка проводов паяльником требует соблюдения определенных правил, чтобы в результате работа была аккуратна и надежна. Для пайки необходим припой, наиболее часто используемыми будут ПОС-40, ПОС-50, ПОС-61. Последний успешно и наиболее часто применяется на производстве. Чтобы произвести пайку, нужно прогреть то место, куда будет нанесен припой, до той температуры, чтобы припой смог расплавиться, а провода не перегрелись.

Вся работа по спаиванию проводов состоит из последовательных этапов:

– Провода подготавливаются к пайке. Окисная пленка должна быть удалена протиранием паяльной кислотой или канифолью.

– Заранее нагретый паяльник подносится к припою, его берется совсем немного, чтобы избежать больших наплывов в местах спаивания.

– Прикладывается припаиваемый провод к проводу и к месту их соприкосновения подносится паяльник ровно на то время, которое нужно, чтобы припой остался на месте стыка проводов.

Не нужно паяльник слишком сильно задерживать возле проводов. Достаточно пары секунд, чтобы припой скрепил провода. После того как жало убирается с места пайки, припой застывает. Чтобы место соединения не пришлось перепаивать, и оно получилось аккуратным, провода нужно подержать неподвижно до полного затвердевания припоя. Если в месте пайки оказался переизбыток флюса – его надо удалить. Это нужно, чтобы место пайки со временем не окислилось.

Полезные советы

Прежде чем вы сможете попрактиковаться на личном опыте, как припаять провод к проводу, приведем несколько полезных советов, которые вам могут понадобиться.

Во время пайки не нужно использовать много припоя, его достаточно чуть-чуть, чтобы припой мог попасть в микрозазоры материала и скрепить провода. Этого будет достаточно, чтобы силы межмолекулярного взаимодействия начали действовать.

Чтобы удалить излишки припоя, можно использовать экранирующую оплетку, взятую у любого кабеля. А также использовать паяльник, у которого на жале есть ложбинка, в которую попадает лишний припой при касании места спайки.

Слишком большое количество припоя может вызвать замыкание контактов.

Если взять слишком мало припоя на кончик паяльника – вы не сможете ничего спаять.

Если на паяльнике останется много нагара или флюса – пайка получится некачественная. То же самое будет, если паяльник не нагрет до нужной температуры.

Не забывайте, что паять надо при хорошей вытяжке или в хорошо проветриваемом помещении.

Теперь вы знаете, как припаять провод к проводу правильно.

Всем здоровья и хорошего настроения! Тут я собрал схемы распиновки и инструкции как припаять штекер к наушникам всех известных мне типов. Привожу инструкции, как отремонтировать наушники своими руками и как соединить провода без электрического паяльника. Будет интересно.

Начну, пожалуй, с перечисления известных типов аудио штекеров.

Стандартные штекеры

Согласно Википедии существуют следующие типы джеков:

• TS/TRS диаметром 6,3 мм (для микрофонов, электрогитар, микшерных пультов, старых профессиональных наушников и т.д.)
• TS/ TRS / TRRS диаметром 3,5 мм (самый распространенный, применяется для современных наушников , микрофонов, акустики, фотовспышек и т.д.)
• TS/TRS/TRRS диаметром 2,5 мм (для гарнитур мобильных телефонов, веб-камер, вспышек и т.д.)

Существует также тип разъема TRRRS, который применяется для передачи не только аудио, но и видеосигнала.

Кстати, обозначение такое принято по принципу: T — Trip (защелка), R- Ring (кольцо), S — Sleeve (втулка).

Как правильно припаять новый штекер к наушникам соблюдая распиновку проводов

Чтобы правильно припаять штекер наушников или гарнитуры необходимо знать распиновку. Она приведена в таблице ниже и взята с сайта про разъемы .

Такие распиновки штекеров на 2 и на 3 контакта имеют и миниджеки для колонок и микрофонов.

Штекеры и их распиновка для более специализированных устройств (видеокамер, гарнитур) по фирмам производителей (Nokia, Samsung, Sony, Panasonic) показаны в следующей таблице.

Как устроен трехконтактный джек

Обычный трехконтактный стерео джек имеет конструкцию по коаксиальному принципу. Каждый контакт находится в диэлектрической гильзе (втулке) и находится внутри другой гильзы.

Контакты штекера разделяются меду собой пластиковыми втулками. Так вот этот пластик боится перегрева, начинает плавиться и контакты будут болтаться. Так что если хотите припаять штекер для наушников , то стоит помнить о перегреве контактов паяльником .

Как самостоятельно отремонтировать штекер наушников

Чтобы отремонтировать штекер наушников или гарнитуры своими руками, необходимо аккуратно извлечь его из корпуса, если он сам еще не вывалился. Обычно штекер заливается резиной. При разборке разрезаем этот корпус вдоль шва острым ножом. Чем аккуратнее получится разрез, тем легче восстановить корпус после ремонта.

Выяснение причины неисправности наушников

Неисправность нашуников чаще всего заключается в обрыве одного из проводов в штекере. Реже происходит обрыв около контактов динамика или переламывание провода из-за нарушения целостности изоляции.

Чтобы определить неисправность, нужно воспользоваться мультиметром и прозвонить контакты штекера . Из схем выше мы уже знаем где общий провод и левый и правый аудиоканалы. Если между контактом одного канала и общим проводом сопротивление больше 20 — 120 Ом, то скорее всего есть обрыв или переламывание провода. Помни, что типовое сопротивление обмотки современных наушников вкладышей составляет 32 Ома.

Переламывание провода определяется по скачущим показаниям мультиметра при изгибании провода.

Обрыв легче всего найти около динамиков наушника. Часто корпус динамика легче открыть, чем разрезать залитый резиной штекер. Если провода к динамикам припаяли хорошо, то следует помнить о неисправностях в штекере.

Устранение поломок своими руками

Как только получилось определить место неисправности, необходимо добраться до него и увидеть глазками. Тогда станет понятно, как конкретно припаять штекер или наушники.

Допустим, что обрыв провода случился внутри штекера наушников . Чтобы разобрать корпусированный миниджек показано выше. В идеале нужно записать или сфотографировать распайку проводов и обновить пайку разъема. Помни, что гибкие многожильные провода покрытвают хорошим лаком и просто так их залудить трудно. Сначала нужно обжечь лак, например паяльником, зажигалкой или мини-горелкой. После этого можно лудить проводки с канифолью или другим флюсом .

Лучше оставлять 2 — 3 мм неприкрытого провода без оплетки, чтобы повысить прочность конструкции. Когда будем возвращать корпус штекера на место или заливать герметиком новый корпус, необходимо создать как можно большую площадь контакта между оплеткой и наружной гильзой штекера. Таким образом при рывках нагрузка будет передаваться на самую массивную часть штекера, а не на слабые контакты левого и правого каналов.

После того, как припаяли штекер наушников , его внутренние контакты можно заливать термоклеем, эпоксидным клеем или герметиком. После высыхания доработать напильником до нужной формы.

Как припаять провод к динамику наушника

Когда проводок обрывается около динамика наушника, лучше всего обратно его припаять к наушнику и обновить пайку с завода. Вот как припаяны проводки внутри моих древних вкладышей Aiwa.

Обратите внимание на завязанный узелок — он не позволяет при рывках отрываться тонким проводкам. Перед пайкой наушника обязательно завяжите такой-же узелок на некотором расстоянии, чуть большем, чем расстояние до узкого отверстия.

Возникает вопрос — от чего зависит полярность подключения проводков к динамику. Ответ прост — наушники соединяются одинаково, чтобы работали синфазно. Когда полярность наушников перепутана, звук размазывается и становится тише, чем синфазный. Если у вас оборвался проводок в одном динамике, для правильного подключения нужно смотреть как провода и пайку в другом наушнике.

Что делать, если провод оборвался внутри наушника

Самое неприятное — это когда провод обрывается внутри наушника. Это означает, что произошел обрыв провода обмотки динамика, который показан на рисунке.

Обмотка динамика обычно приклеена к диафрагме и обрывается в месте крепления проводков к ней. Со временем они просто переламываются от микроперемещений.

Восстановить такой обрыв крайне сложно, но возможно под микроскопом. При ремонте наушников нужно быть предельно аккуратным, чтобы не порвать диафрагму и не повредить геометрию обмотки. Особое внимание нужно уделить микропыли, попавшей между магнитом и обмоткой. Магнитный мусор хорошо убирается жевательной резинкой или пластилином.

Как паять наушники с микрофоном

Чтобы правильно отремонтировать наушники с микрофоном, необходимо знать схему включения и назначение выводов четырехконтактного джека. Типовая схема пайки штекера микрофона и кнопки в стереогарнитуре показана на картинке ниже.

У большинства производителей простых гарнитур припаять микрофон следует как на картинке.

Как устроен четырехконтактный джек

Четырехконтактный джек имеет такое же устройство, как и трехконтактный . Коаксиальная конструкция и разделение пластиковыми втулками со стандартными размерами на 4 провода присутствует у всех штекеров TRRS. Распиновка штекеров на 4 провода отличается по производителям. Тут кто во что горазд. Чтобы правильно заменить штекер гарнитуры смотрите на распиновку миниджеков на картинке.

На картинке следующие обозначения: М — микрофон, G — общий контакт, R — правый канал, L — левый канал. Теперь понятно, что спаять наушники на 4 провода дело не из легких. Схема распайки штекера сильно зависит от марки гарнитуры.

Про цвета проводов в наушниках

Цвета проводов в наушниках обычно стандартизованы. Цвета проводов для стандартных наушников на 3 типа провода показаны на фото ниже.

Однако до сих пор встречаются производители, которые применяют нестандартные провода для пайки наушников и маркировки каналов. Например, Apple в своих наушниках AirPods использует провода в двухцветной маркировке.

В таких случаях на помощь приходит Интернет или метод проверки батарейкой на 3 вольта или мультиметром .

При подаче напряжения (батарейкой или мультиметром в режиме омметра) между контактами динамика, в нем будет слышен шелест. Это просто. Сложнее с гарнитурами, особенно если они с кнопками. Тут уже идет в ход схемотехника. Потому что производители часто задействуют минимум пар проводов для передачи большого количества сигналов.

Как обойтись без паяльника при ремонте наушников

Часто происходит так, что у человека нет под рукой паяльника или розетки, а штекер наушников не работает. В этом случае можем проводить перепайку штекера несколькими нестандартными, но приемлемыми способами.

Первый способ — это использовать токопроводящий клей для приклеивания проводов к контактам мини джека. Все делается просто и аккуратно. Надежность такого крепления конечно хромает, да и электрическое сопротивление клея может составлять десятые доли Ома. При сопротивлении наушников 4 -16 Ом, клей может повлиять на громкость звучания. Хорошо, что время высыхания токопроводящего клея обычно 10-15 минут.

Второй способ — разогревать гвоздь или кусок медного провода в пламени свечи. Это такой способ для романтиков: полумрак, свечи , штекер, наушники и ты. Свечи в этом случае лучше использовать ароматизированные. А если серьезно, так можно и с помощью костра и углей припаять штекер наушников . Главное — хороший припой и флюс не забыть.

Третий способ — сделать газовый паяльник из зажигалки своими руками. Нужно взять кусок медного одножильного провода и прикрепить к зажигалке так, чтобы часть провода была в пламени. По медному проводу передается тепло на некоторое расстояние, как видно из фото.

Если будешь пользоваться этим способом, то особое внимание обрати на место прилегания проволоки к корпусу зажигалки. Там от нагрева может образоваться дырка. Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике.

HowTo: Припаять вручную — Припаять провода вместе

Наконец-то добираюсь куда-то.

_{HowTo: Пайка вручную — содержание}

_{Посмотрите на эту удобную таблицу, чтобы найти температуру, необходимую для этой задачи.}

В этом посте я расскажу о нескольких вещах:

1. Виды проводов
2. Зачистка проводов
3. Подготовка многожильного провода к пайке
4. Паяльные провода
5. Мини-проект «Вытяжной вентилятор»

Есть два типа проводов, с которыми вы можете столкнуться при создании своих гаджетов:

1. Сплошной стержень
2. Многожильные провода

Вот как они выглядят:

Типы проводов
Это многожильный провод слева и одножильный провод справа

Многожильный провод более гибкий — он лучше изгибается и не ломается, если его много поворачивать. Для пайки потребуется немного больше работы, поэтому я буду использовать ее в качестве примера, когда покажу вам, как спаять провода вместе.

Проволока с одножильным сердечником — это то же самое, что и многожильный провод, только с одной толстой жилой. Он жесткий, вы можете сгибать его в разные формы, и он останется на месте. Если вы будете много шевелить им, он сломается. Такой вид провода обычно называют «телефонным проводом».

Я не буду показывать фотографии того, как спаять одножильный провод. Это все равно, что делать многожильный провод, только ступеньку можно пропустить.

Перед тем, как паять провод, необходимо удалить изоляцию.

Есть специальные инструменты для этой задачи. У меня его нет. Я использую кусачки или карманный нож. С кусачками сложнее, потому что таким образом можно случайно перерезать провод. Вместо карманного ножа вы можете использовать край лезвия ножниц — не имеет значения, используете ли вы острый режущий край или задний край, поскольку вы на самом деле ничего не режете.

У моего карманного ножа два лезвия.Один достаточно острый, чтобы им можно было бриться. Другой (намеренно) скучный.

Я зачищаю провода тупым лезвием ножа.

Вот как:

1. Держите нож (или лезвие ножниц) в правой руке, а проволоку — в левой.
2. Поместите край лезвия ножа на изоляцию провода на расстоянии примерно 10 мм (3/8 дюйма) от конца.
3. Зажмите проволоку между лезвием ножа и большим пальцем правой руки.
4. Сожмите сильно и правой рукой и лезвием ножа снимите изоляцию с провода.

Это выглядит так:

Сожмите провод между большим пальцем и лезвием

Снимите изоляцию

На самом деле изоляция не режется. Если зажать провод между большим пальцем и лезвием, на изоляции с одной стороны останется крошечный зарубок. Когда вы тянете, остальная изоляция рвется и отрывается.

Если вы не сжимаете достаточно сильно, лезвие будет скользить, а не растягивать изоляцию.

Нет проблем. Просто попробуйте еще раз. Это требует практики, но это полезный навык.

Если вы предпочитаете использовать подходящий инструмент для зачистки проводов, следуйте инструкциям, прилагаемым к нему.

Вы должны собрать все жилы куска многожильного провода вместе, чтобы спаять его. Я не знаю ни одного инструмента для этого. Я просто использую пальцы.

Вот как:

1. Удерживайте провод между большим и указательным пальцами левой руки так, чтобы обнаженный конец торчал наружу.
2. Сожмите свободные пряди между большим и указательным пальцами правой руки. Сожмите его крепко.
3. Сверните проволоку между большим и указательным пальцами левой руки. Как будто вы катите карандаш между пальцами. Катите проволоку только в одном направлении. Неважно, в какую сторону, но не катите его в одном направлении, а затем откатывайте в другом — это избавит вас от скручивания прядей.
4. Пряди будут скручены и останутся в таком положении.
5. Готов к пайке.

Это выглядит так:

Удерживайте провод

Обратите внимание на то, как нити свободны. Они могут растекаться и торчать. Вы либо скручиваете их вместе, либо у вас будут пряди, торчащие из стороны готового стыка.

Сжать и скрутить

Готово

Все пряди скручены вместе.Они останутся такими, пока вы будете паять, а готовое соединение будет красивым и аккуратным.

Убрав скручивание, я покажу вам, как соединить два провода вместе. Поскольку сплошной сердечник и многожильный провод здесь и далее работают одинаково, я просто покажу многожильный провод.

Работает так:

1. Просмотрите страницу «Начало работы» и первые шаги — соберитесь как следует, держите наконечник чистым и защищенным.
2. Залудите оголенные концы проводов.
3. Расположите провода близко друг к другу.
4. Соедините провода дополнительным припоем.

Это выглядит так:

Приготовить олово

Обратите внимание на каплю припоя на вершине кончика утюга. Это поможет нагреть провод. Вы коснетесь провода (снизу) этой каплей.

Лужение

Прикоснитесь утюгом к проволоке снизу.Капля на кончике касается проволоки. Прикоснитесь припоем к проводу на верхней стороне, прямо над наконечником паяльника. Проведите наконечником и припоем вверх и вниз по проводу. Наконечник и припой остаются вместе — в том же месте, припаяйте сверху провода, а наконечник под ним и касаясь провода.

Луженая

Одна проволока луженая. Он красивый, блестящий по всей длине, с него не капают капли.Вторую проволоку залудите так же, как и первую.

Размещение проводов

Луженые концы расположены параллельно друг другу и соприкасаются.

Припаять провода

Это похоже на этап лужения, за исключением того, что здесь задействованы два провода. Поместите небольшую каплю на кончик утюга.Наконечник касается проводов снизу своей каплей. Припой касается проводов сверху, прямо над наконечником. Проведите наконечником и припоем вверх и вниз по концам проводов, чтобы припой по всей длине расплавился и растекся.

Готово

Шов красивый и блестящий. Пробелов нет. Стык гладкий. Ничего не горит.

Что делать, если стык не блестящий и не гладкий:

• Если припой тусклый, значит, вы работали слишком долго. Флюс выгорел, а припой окислился. Припаяйте его снова, как и раньше, но двигайтесь немного быстрее. Разворачивать сустав не нужно. Просто снова нанесите припой и утюг на стык.
• Если стык имеет острые неровные края, значит, либо утюг недостаточно нагрет, либо проволока сместилась до того, как припой остыл и затвердел. Нагрейте провода и разорвите их. Залудите их и снова припаяйте.
• Если в стыке есть сгоревший черный материал или изоляция рядом с стыком сгорела или расплавилась, значит, либо утюг был слишком горячим, либо соединение заняло слишком много времени.Обрежьте стык кусачками и начните с зачистки проводов и их пайки.

Когда я делал снимки, у меня постоянно выходили сопли, полные дыма. Обычно этого не происходит — я обычно выдыхаю, на самом деле делая сустав, и выдуваю пары. На этот раз работа с камерой и кадрирование кадра отвлекли меня до такой степени, что я забыл выпустить дым.

На полпути я пошел и вытащил на чердаке старый вентилятор для ПК и блок питания от бородавок. Я вынул вентилятор в гараже и установил его на кусок дерева для подставки.

Я подключил блок питания к вентилятору и сделал снимки, пока работал с ним.

Вот как выглядит быстрый проект:

Детали

Понятия не имею, откуда этот вентилятор. Он больше, чем ваш обычный вентилятор для ПК, но на нем был 12-вольтовый разъем PC AT.

Зачищенные провода

Здесь я обрезал провода по длине и обнажил концы.Обратите внимание, что я также накинул пару кусков термоусадочной трубки на провода вентилятора.

Лужение проводов

Пайка красного провода

Обратите внимание, что красный провод соединяется с проводом источника питания белой полосой. Белый полосатый провод на кабелях питания обычно является плюсовым проводом.Красный — нормальный цвет провода для положительной клеммы. Я проверил подключение к источнику питания с помощью мультиметра, чтобы убедиться, что белая полоса действительно положительна — обычно это так, но не всегда. Дважды проверьте, прежде чем уничтожать вещи.

Трубка на месте

Усадите трубку

Я просто использую хвостовик жала паяльника.Проведите его вверх и вниз по трубке со всех сторон. Продолжайте двигаться, иначе трубка сгорит или расколется. Вы можете использовать фен (сильный нагрев, с большим потоком воздуха). Вы также можете купить термофен и делать это таким же образом.

Припаиваем черный провод

Оба провода готовы

Провода перевязаны

Я использовал стяжку, чтобы прикрепить провода к раме вентилятора. Если что-то дергается за провод, он вытягивает вентилятор вместо того, чтобы выдергивать провода из него.

Готово

Неприятно, но это лучше, чем фырканье паров припоя. Я собрал его примерно на полпути к фотографии для урока пайки. Фотографировать вторую половину было приятнее, чем фотографировать первую. 🙂

Вы можете купить вытяжку. У них есть вентилятор и фильтр для удаления дыма из воздуха.Мой просто высасывает дерьмо из воздуха передо мной и заставляет его уйти в другое место.

Вот вам небольшой пример того, как спонтанно использовать свои навыки пайки. Zip, zap, bing, bang, bong, и у вас есть полезный инструмент на рабочем столе.

_{HowTo: Пайка вручную — содержание}

Практическое руководство по пайке

Практическое руководство по пайке

Руководство по пайке BEST

Вам не нужно брать НАСА курс пайки для создания выигрышного ЛУЧШЕГО бота, но хорошая пайка будет держать вашего робота в движении на протяжении матчей. Несколько советов:

Безопасность прежде всего!

Паяльник и жидкий припой ГОРЯЧИЕ! А типичный паяльник — 700F. Это замечательно легко взять паяльник не за то конец, если вы не Уделение внимания. Следуйте следующим советам по безопасности:

1. Припой в хорошо вентилируемом месте. Дым от флюса обычно нетоксичен, но может беспокоить некоторых людей и переносить следовые количества свинца. Постарайтесь организовать свое рабочее место так что дым от припоя уносится от вас и вашего помощник.Используйте вентилятор, расположенный далеко позади вас, чтобы создать легкий ветерок. Не позволяйте ему дуть на утюг или вашу работу так как это может вызвать плохие паяные соединения.
2. Обратите внимание на работу. Не припаяйте, если не можете уделять работе все внимание. Попросите помощника подержать предметы, которые вы паяете, и передать вам вещи по мере необходимости. У тебя будет утюг в одной руке и припой в другом.
3. Не прижимайте утюг к щелчку припоя выключенный.Небольшая летящая капля припоя разлетится и прилипать к коже. Это мгновенно вызовет волдырь, который болит.

Основы пайки:

1. Используйте хороший паяльник. Выберите 25-30 Вт утюг. Паяльник подойдет, но даст гораздо больше тепло, которое может легко расплавить изоляцию провода и вызвать шорты. Radio Shack имеет набор из 11 предметов (P / N 64-2803) с утюг на 30 ватт, припой и другие инструменты.
2. Используйте 63/37 (лучше всего, плавится при 361 F) или 60/40 (лучше, плавится при 374F), низкотемпературный, канифольный припой сердечника.ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ КИСЛОТЫЙ ПРИПЕЙ! Канифольный флюс помогает очистить паяное соединение. Radio Shack P / N 64-005 — хороший выбор. Этот рулет на 2 1/2 унции должен строить несколько лет лучших ботов. Припой диаметром 0,032 дюйма является предпочтительным, но подойдет и диаметр 0,062 дюйма.
3. Паяемые элементы (клеммы, провода и т. Д.) Должны быть чистый. Канифольный флюс помогает, но необходимо убедиться, что сустав чистый для начала. Если они грязные или ржавые, сначала очистите их.Используйте небольшой нож или сталь шерсть, чтобы аккуратно очистить любые загрязнения или коррозию, чтобы выявить блестящий металл. Клеммы на двигателях возвратного комплекта могут есть старый припой и провод. Его нужно удалить первый. Разогрейте стык и добавьте немного припой. Теперь сотрите припой влажной (не влажное) бумажное полотенце или губка.
4. Приготовьте влажную губку. Вы будете протирать утюг это для очистки железа от излишков и окисленного припоя.
5. Паяльник должен быть ГОРЯЧИМ. Когда вы касаетесь припаяйте к кончику утюга, он должен немедленно расплавиться.
6. Зачистите с провода только изоляцию, необходимую для «сидения» на терминале. На последнем паяном соединении изоляция должна быть на расстоянии около 1/16 дюйма от клеммы. обнажается больше оголенного провода, он может гнуться и закоротиться. В изоляция не должна находиться в паяном соединении.
7. Как правило, лучше залудить провод и клемму перед окончательной пайкой.(Не делайте этого для стыковые соединители.)
   1. Нанесите небольшое количество припоя на кончик утюга. (менее 1/4 дюйма припоя, достаточно, чтобы влажная пленка форма).
   2. Поднесите железный наконечник к проводу или клемме. В припой на железном наконечнике намочит провод или Терминал. Это признак того, что объект горячий достаточно, чтобы нанести больше припоя.
   3. Теперь нанесите еще припоя.Терминалу нужно ровно столько заполнить отверстие. Провода достаточно, чтобы заполнить промежутки между прядями и слегка прикрывают. В В любом случае у вас не должно быть ни мяча, ни капельницы формирование. В этом случае протрите утюг губкой, чтобы очистите его, затем снова положите утюг на объект для переноса лишний припой к утюгу. Повторяйте это, пока нет остается лишний припой.
   4. Когда провод и клемма луженые, поместите железный наконечник на терминале.Когда припой на клемме течет, поместите луженый провод на клемму. Когда припой на терминале, и провод свободно течет вместе, удалите утюг. Крепко удерживайте провод на клемме пока он не остынет достаточно, чтобы затвердеть. Припой на терминал должен оставаться блестящим. Зернистая текстура указывает на холодное (плохое) паяное соединение. Если это произойдет, снова разогрейте сустав.
8. При пайке или лужении проводов удерживайте их на 3-4 дюйма изоляция. Жало паяльника около 700F. Провода нагреваются даже через изоляция. Хорошее соединение займет всего 2-3 секунды, чтобы полный. За это время провода нагреются, но не достаточно, чтобы вызвать ожоги. Вы можете использовать плоскогубцы, чтобы удерживать провода во время пайки, но убедитесь, что вы держите их хотя бы 1 дюйм обратно на изоляцию. Держите провод только крепко достаточно, чтобы провести провод. Держа провод слишком туго или слишком вблизи стыка может повредить изоляцию.
9. Припаять один провод к клемме относительно просто. В Уловка заключается в том, чтобы подключить два провода к одной клемме (как на микровыключатели). Лучший способ сделать это:
   1. Зачистите оба провода немного длиннее, чем нужно для одиночный провод.
   2. Плотно скрутите два оголенных конца. Используйте игольчатый носик плоскогубцы при необходимости. Скрутите провода вместе все путь до конца. Не оставляйте торчащие пряди.
   3. Теперь припаяйте оловянный провод к клемме, как указано выше.
10. Канифольный флюс можно оставить на стыке. Обычно поток должен быть прозрачным, от желтого до светло-коричневого. Если ваш поток темно-коричневый или черный (обугленный), вы перегреваете соединение. Изоляция провода может немного изменить цвет но не должно быть обугленным.

Соединители под пайку обжимные:

1. Зачистите провод, достаточный для прохождения через металлическую часть обжима ствол и быть видимым между обжимом и разъемом области.Изоляция должна упираться в металл. обжимной цилиндр внутри пластиковой обжимной области.
2. Приложите кончик горячего утюга к проволоке, открытой между области обжима и разъема.
3. Нанесите припой между наконечником и проводом. Использовать только достаточно припоя, чтобы заполнить область вокруг провода и обжать бочка. Вы должны увидеть пряди провода, хоть они и покрыты припоем.

Опрессовка коннекторов обжима:

1. Зачистите провод, достаточный для прохождения через металлическую часть обжима. ствол и быть видимым между обжимом и разъемом области.Изоляция должна упираться в металл. обжимной цилиндр внутри пластиковой обжимной области.
2. Используйте обжимной инструмент, чтобы сжать цилиндр обжима. Не используйте плоскогубцы или кусачки для обжима.
3. Проверьте обжим, пытаясь вытащить провод из разъем. У вас не должно быть возможности отделить провод с терминала.
4. Если у вас нет обжимного инструмента или вы не можете приложить достаточную силу для хорошего обжима используйте метод пайки.

---

Примеры плохой техники пайки
	Если у вас пайка выглядит как это, вы пришли в нужное место. Это только что обо всем плохом. Оба сустава слишком холодные оголен провод, а изоляция красного провода серьезно поврежден.Это может очень легко перевернуть предохранитель когда мотор активирован, даже во время матча.
	Оба эти шарнира холодный. Обратите внимание на то, что припой не течет равномерно по провода. Еще стоит отметить, насколько близко черный провод к другому терминалу. Хотя это нормально, поскольку есть, будьте осторожны при пайке другой клеммы, чтобы не повредите изоляцию черного провода.
	Этот выглядит немного лучше, но снова припой не течет на провод или Терминал.

---

Примеры хорошей техники пайки
	Черный провод — хорошее соединение. Это очень блестящий.Для красного провода можно использовать еще немного припоя.
	Это хорошее соединение на большом мотор. Обратите внимание, что конец изоляции провода очень близко к терминалу. Нет больших шаров. Будьте здесь очень осторожны. Избыток припоя может закоротить клеммы к корпусу и перегоревший предохранитель 20А.
	Здесь паяные соединения изолированы проволочная изолента.Эти соединители пули гофрированный. Обратите внимание на светлую область на разъемах пули. пластик. Делайте провода к большим двигателям как можно короче, чтобы ограничить потери мощности.
	Здесь находятся сервоприводы и микровыключатели. собран в переключатель управления для малых двигателей.

---

Вот несколько дополнительных ссылок о том, как паять:

Базовый Направляющая для пайки

Обратите внимание: Эта страница не спонсируется Radio Shack. Они являются хорошим источником основных электронных компонентов и инструментов.

Краткое руководство по выбору припоя

Проволочный припой — одна из самых популярных форм припоя, которая продается. Он используется во многих отраслях промышленности, в которых используется припой. Не все паяльные провода созданы одинаковыми — разные провода подходят для разных применений и температур. Проволока припоя также может сильно отличаться от в зависимости от типа припоя, который вы хотите приобрести.Паяльные провода — это провода с низкой температурой плавления, которые могут плавиться вместе с паяльником. В зависимости от области применения и температуры пайки доступно множество различных типов паяльной проволоки.

Паяльные проволоки обычно бывают двух разных типов — припой из свинцового сплава и бессвинцовый припой. Есть также проволока для припоя с канифольным сердечником, в центре которой находится трубка, содержащая флюс. Свинцовый припой обычно изготавливается из сплава свинца и олова. Олово обычно используется со свинцом, поскольку оно имеет более низкую температуру плавления.Он имеет соотношение сплава 63/37 или 60/40. При работе с электрическими компонентами лучше всего подходит 63/37. Это означает, что этот припой имеет резкий переход между твердым и жидким состояниями при изменении температуры. Это свойство очень полезно для уменьшения холодных стыков, которые обычно возникают, когда компоненты движутся во время охлаждения.

В прошлом припой на основе свинца был отраслевым стандартом, хотя проблемы со здоровьем, связанные со свинцом, сделали его менее популярным.В результате стоимость свинцового припоя и свинцового припоя за последние несколько лет снизилась.

Бессвинцовый припой в проволоке обычно содержит олово, серебро и медь. Бессвинцовые проволоки дороже припоев из свинцовых сплавов, кроме того, их температура плавления выше. Это означает, что они требуют более высокого температурного потока. Проблема бессвинцового припоя заключается в том, что он может быть очень хрупким. Бессвинцовые припои сыграли очень важную роль в уменьшении габаритов портативных устройств. Когда небольшие форм-факторы с полупроводниками высокой плотности представляют собой корпуса с помощью бессвинцового припоя, они вызывают меньше проблем по сравнению с припоем на основе свинца.

При выборе паяльной проволоки важно понимать свои требования к пайке, чтобы убедиться, что покупка эффективно подходит для вашего применения. В сантехнике используется припой 95Sn / 5Sb и 97Sn / 3Cu. Некоторые примеры материалов, используемых в этой отрасли, включают 15Sn / 85Pb, 20Sn / 80Pb, 30Sn / 70Pb, 25Sn / 65Pb и 40Sn / 60Pb, а также алюминий и медь. В производстве витражей рекомендуется использовать 60Sn / 40Pb, но вы также можете использовать 50Sn / 50Pb и 63Sn / 37Pb, в зависимости от того, над чем вы работаете.Канифоль и кислотный припой сердечника также обычно используются в электрических цепях или электрических соединениях.

Майер Сплавы

Mayer Alloys — это дистрибьютор припоев, который имеет запасы и поставляет полную линейку припоев. Поскольку мы являемся главным дистрибьютором AIM Solder, все материалы, которые мы храним и поставляем, гарантированы и сертифицированы в соответствии со стандартами ISO 9001. Mayer Alloys располагает полным ассортиментом цветных металлов высочайшего качества, специализирующихся на сплавах на основе олова и свинца, а также сплавах без свинца для производства и / или изготовления.В большинстве случаев мы отправим ваши товары в тот же день, когда они были заказаны. Служба поддержки клиентов и техническая поддержка всегда доступны, чтобы гарантировать, что вы получите нужные материалы. Для получения технической поддержки свяжитесь с нами по телефону 888-513-7971 или напишите нам по адресу [email protected].

Как припаять провода к разъемам

Чтобы знать, как припаять провода к разъемам, вам необходимо знать основы пайки, которые описаны в пайке печатной платы. Вы можете найти руку помощи в этой задаче.Под рукой помощи я имею в виду устройство, а не друга, который может помочь, но если он у вас есть, он тоже может оказаться полезным.

Преимущество руки помощи перед рукой друга состоит в том, что они держат вещи совершенно неподвижно и не кричат, когда становится жарко, как это делал мой друг. Это самая большая проблема, как припаять провода к разъемам. Если все держать неподвижно и на своих местах, все остальное относительно легко.

Если вы посмотрите на припайку вывода к штекеру, вы узнаете несколько способов припайки проводов к разъемам.Вы также найдете наконечник большего размера, который облегчит пайку.

Если у вас есть паяльная станция, а не паяльник, вам, вероятно, будет легче работать, если вы увеличите температуру примерно на 20 ° C.

Зачистка кабеля также может вызвать некоторые проблемы, если вы никогда раньше этого не делали. В зависимости от толщины кабеля для снятия пластиковой изоляции может оказаться проще использовать острый нож, чем устройство для снятия изоляции с кабеля. Я слегка забиваю кабель по окружности в том месте, где должен быть зачищен.Будьте осторожны, чтобы не пройти сквозь медный экран под пластиком. Затем слегка надрежьте от этой линии по длине кабеля до конца. По мере того, как вы дойдете до конца, вы должны усилить давление, пока не прорежете пластик. Затем разведите два конца пластика. По мере того, как вы дойдете до оценки окружности, она должна отделиться и оторваться.

Под этим будет щит. Обычно это плетение, поэтому вы должны распутать его кончиком маленькой отвертки, чтобы обнажить изолированный сердечник посередине.Не нужно зацикливаться на этом слишком далеко, на самом деле, чем меньше вы возьмете, тем лучше будут экранирующие свойства завершенного лида. Просто откройте достаточно, чтобы можно было снять изоляцию со средней жилы.

Скрутите пряди вместе и залудите конец. Покрутите развернутый экран и залудите его конец.

Теперь идет рука помощи. Одной его частью придерживайте открученный штекер. Не забудьте надеть другой конец вилки на зачищенный кабель. Плохое чувство — завершать идеально хорошую работу по пайке только для того, чтобы распаять ее, потому что вы забыли вставить вторую половину вилки!

Удерживая кабель другой половиной, поместите экран и жилы кабеля в соответствующие разъемы.Сначала припаиваю соединение экрана. Я наношу жало паяльника и припой на металлическую метку рядом с тем местом, где с ним соприкасается луженый рукав, и постепенно добавляю припой, пока расплавленная капля не коснется кабеля и не расплавится. Затем уберите утюг и ничего не трогайте. На то, чтобы все застыть и остыть, может уйти добрых десять секунд, а если вы переместите что-либо слишком рано, то испортите идеально хороший сустав.

Необходимо приложить тепло к металлической части вилки, потому что для нагрева и расплавления припоя требуется больше всего времени.Если вы сделаете кабель и бирку одновременно, то к тому времени, когда припой полностью расплавится, изоляция провода начала бы плавиться. Аналогичным образом можно припаять сердечник. У него меньшая металлическая площадь, поэтому не нужно столько времени, чтобы расплавить припой. На этот раз я обычно продеваю провод через отверстие в бирке и слегка сгибаю его внутрь. Таким образом, соединение не будет касаться винта на корпусе заглушки. Иногда на него надевается пластиковый прозрачный ПВХ-рукав, чтобы предотвратить замыкание на корпусе, если он металлический.После многих лет проб и ошибок я нашел лучший способ припаять провода к разъемам типа jack. Эти методы можно использовать для пайки разъемов большинства типов.

Как паять соединители Mil-Spec

Пайка — это традиционный и самый экономичный метод заделки проводов. Процесс пайки включает плавление и охлаждение свинцового или оловянного сплава в припойные чашки для соединения проводника (сплошного или многожильного) с контактом. Разъемы под пайку рекомендуются для всех обычных и промышленных применений, требующих надежных сигнальных и силовых соединений.Основное преимущество пайки — ее доступность. В отличие от обжимных заделок, для которых требуются специальные инструменты, провода и паяные контакты почти любого размера можно заделать с помощью базового набора для пайки.

---

Основные инструкции по пайке разъема

Советы и хитрости по пайке

Не паяйте себя в угол

Для вставок с высокой плотностью пайки рекомендуется начинать пайку снизу, продвигаясь вверх, работая слева направо . Это обеспечивает хорошую видимость при пайке.

Избегайте соединений холодной пайки

Соединение холодной пайки хрупкое и склонно к физическим повреждениям. Он также может иметь очень высокое электрическое сопротивление, что может повлиять на работу цепи или привести к ее полному выходу из строя.

Холодные паяные соединения возникают, когда температура чашки припоя отличается от температуры расплавленного припоя. Другая распространенная причина — перемещение провода до того, как припой полностью остынет.

По этой причине всегда нужно нагреть чашку припоя и позволить теплопередаче расплавить припой.Это обеспечивает равномерное нагревание и охлаждение чашки и припоя, образуя идеальное паяное соединение. Помните, что никогда не плавите припой непосредственно жалом паяльника.

---

Используйте подходящее оборудование Комплект паяльной станции

Milnec представляет собой законченное решение для профессионального подключения каждого разъема Milnec серии PS или HS к многожильному или одножильному проводу.

Особенности и преимущества

• Диапазон температур 392–896 ° F (200–480 ° C)
• Регулируемый диск регулировки температуры с фиксатором / установочным винтом
• Стабильность температуры холостого хода ± 1.8 ° F (1,0 ° C)
• Керамический нагревательный элемент и датчик обеспечивают быстрый нагрев (30 секунд) и быстрое восстановление тепла
• Установка температуры по Цельсию или Фаренгейту
• Тонкие железные ручки изолированы и эргономичны для простоты и комфорта
• ESD-безопасная конструкция, подходящая для контролируемых сред
• 5 сменных наконечников, подходящих для пайки контактов разъема от №0 до №20

Пайка проводов динамика | Капп Сплав

Как припаять провод динамика

С момента появления высококачественных стереодинамиков ведутся споры о том, как соединить провода и динамики. Мой ответ при использовании лопаточного соединителя или бананового зажима:

1. Наденьте на провод термоусадочную трубку подходящего размера,
2. Зачистить конец провода,
3. Предварительно залуживайте конец провода подходящим припоем — припоем KappZapp7 ™ для медного провода и медного соединителя или припоем KappAloy9 ™ для алюминиевого провода и медного соединителя,
4. Обожмите провод в лопатку или банановый зажим,
5. Припаяйте соединение / обжим припоем KappZapp7 ™ для медного провода и медного соединителя или припоем KappAloy9 ™ для алюминиевого провода и медного соединителя и
6. Оберните термоусадочной пленкой область обжимного / паяного соединения, чтобы предотвратить окисление области соединения.

Это предпочтение основано на моих годах работы в офисе атомной подводной лодки на верфи Ньюпорт-Ньюс. В ядерном флоте, как и в космической программе, критически важно каждое электрическое соединение. Если вы потратите время, чтобы сделать это правильно, вы получите годы службы и исключительную производительность. См. Сопроводительный документ «Как выполнять пайку в соответствии со спецификациями НАСА». Ниже вы найдете пошаговые инструкции по пайке акустических проводов для общего ремонта и расширения.

Необходимые материалы

• Соответствующий припой Каппа
• Соответствующий флюс Каппа
• Паяльник
• Устройства для зачистки / кусачки
• Провод динамика правильного калибра
• Трубка термоусадочная
• Тепловая пушка или другой источник тепла для термоусадочной трубки

Рекомендуемые припои и флюсы

• KappZapp7 ™ для соединения меди с медью в паре с Kapp CopperBond ™ Flux
• KappAloy9 ™ для преобразования алюминия в алюминий или медь в сочетании с Kapp Golden ™ Flux

Процедура припаивания провода динамика непосредственно к выступам динамика

1. Выключите аудиосистему и отключите ее от электрической розетки. Перед тем как продолжить, убедитесь, что через звуковую систему не проходит электричество.
2. Измерьте расстояние, на которое должен проходить провод динамика, затем отрежьте провод до нужной длины.
3. Подготовьте концы новой проволоки, разрезав их на несколько дюймов, а затем зачистив концы. Перед пайкой обязательно наденьте термоусадочную трубку на провода.
4. Нагрейте паяльник до соответствующей температуры пайки и нанесите на провода минимальное количество флюса Каппа.Достаточно очень небольшого количества флюса, чтобы сломать оксидное покрытие и втянуть припой в соединение. Q-наконечник можно использовать для смачивания поверхностей проводов и поверхностей язычков.
5. Поместите паяльник под провода, чтобы нагреть их до температуры пайки.
6. Когда проволока нагреется до нужной температуры, флюс закипит и станет коричневым. Просто прикоснитесь припоем к проводу динамика и выступам, чтобы припаять их. ЗАПРЕЩАЕТСЯ плавить припой при прямом контакте с паяльником. Это приведет к неэффективному соединению.
7. После того, как вы правильно припаяли провода, дайте им остыть. После охлаждения удалите остатки флюса влажной тряпкой или ватной палочкой. Тщательно просверлите соединение, наденьте термоусадочную трубку на соединение и усадите ее с помощью термофена или другого источника тепла.
8. Подсоедините концы проводов нового динамика к усилителю.
9. Подключите звуковую систему обратно к электрической розетке и наслаждайтесь.

Как припаять провод к контактной площадке | Indium Corporation® | Блоги Indium Corporation | Флюс | Индийская корпорация | Нет чистого флюса | Нет чистого припоя | Переделка | Припой | Флюс для припоя | Пайка | Паяные соединения | Заготовки для припоя | Проволока для припоя | Паяемость

Это кажется довольно простым делом.Что может быть сложно при припаянии провода к контактной площадке?

Что ж, я слышу три распространенных жалобы и выражения разочарования:

ПОЗИЦИОНИРОВАНИЕ : Обычно в этом процессе используется паяльник. Первая проблема возникает из-за попытки удержать паяльник И провод, который нужно соединить с предварительно закрепленной контактной площадкой, И сплошным припоем, который вы используете. Было бы неплохо получить дополнительную руку! Некоторые люди используют систему приспособлений или зажимов, чтобы удерживать провод и площадку в нужном положении.(см. изображение и ссылку ниже) *.

СОЕДИНЕНИЕ ХОЛОДНОЙ ПАЙКИ : Еще одна распространенная жалоба заключается в том, что после пайки провод легко вырывается из паяного соединения. Это связано с плохим смачиванием припоя на проводе и контактной площадке — он никогда не «паялся». Решение, которое я разделяю, — это предварительно залудить контактную площадку и провод припоем с помощью флюса. Для предварительного лужения проволоки я предлагаю расплавить часть припоя в тигле или емкости для припоя. Окуните проволоку во флюс, а затем в расплавленный припой.На конце проволоки должна образоваться капля. Также его можно предварительно залудить с помощью паяльника. Затем предварительно залудите подушку. Обе предварительно луженые поверхности будут иметь покрытие из остатков флюса после оплавления. При необходимости этот остаток можно легко удалить с помощью подходящего растворителя. Теперь, когда вы предварительно лужили обе поверхности, следует нагреть контактную площадку с помощью паяльника, и, когда будет достигнута нужная температура, предварительно луженную проволоку следует прижать к предварительно луженной контактной площадке. Припой на контактной площадке и на проводе расплавится вместе, и, когда тепло будет удалено, образуется соединение.Обычно это можно сделать без добавления дополнительного флюса.

НЕПОДВИЖНЫЙ ОБЪЕМ : Третья проблема заключается в том, что объем припоя в соединении неодинаков от детали к детали. Если вас это беспокоит, подумайте об использовании заготовки для припоя с флюсовым покрытием. Они могут быть изготовлены с точным объемом припоя и точными размерами, чтобы соответствовать проводу, который вы присоединяете к контактной площадке. Подобно процессу, описанному выше, когда контактная площадка и проволока нагреваются, флюс активируется (удаляя оксиды), и преформа припоя расплавляется, образуя прочное и идеальное паяное соединение.

По любым вопросам обращайтесь в нашу группу технической поддержки. Мы всегда готовы помочь вам решить вашу проблему пайки, будь она большая или маленькая.

Для получения дополнительной информации прочитайте эти сообщения в блоге о ручной пайке:

Пол Соча

* Изображение: Harbor Freight продает продукт под названием «Руки помощи» за 6,99 долларов США на момент написания этой статьи. Другие компании предлагают аналогичные продукты.Подумайте о покупке большего количества зажимов, чтобы удерживать провод на месте, освобождая вас только для припоя и паяльника.

.
