Как сделать шиномонтажный станок самому: Шиномонтаж своими руками: ручной шиномонтажный станок

Содержание

Шиномонтажный станок своими руками — фото чертежей

Проблема с колесами возникает, пусть и не каждый день, но всегда неожиданно и не к месту. Выполнить шиномонтаж самостоятельно, без специальных приспособлений затруднительно, даже для опытных автомобилистов, не говоря уже про новичков. Для такого рода операций, помимо специальных навыков и знаний, понадобится немалая физическая сила, ну, или как минимум толковый помощник. Не все могут похвалиться атлетическими физическими данными, и не всегда хватает опыта, а может, просто банально не хватает времени на такого рода занятия.

Самодельный шиномонтажный станок

Конечно, проще всего обратиться к специалистам, занимающимся такими проблемами. Но в результате теряется не только время, которое можно потратить с куда большей пользой, но и деньги, что тоже малоприятно. Наилучший выход из такого положения – это иметь дома станок для шиномонтажа. Такое приспособление позволит сэкономить материальные средства, время ожидания своей очереди на шиномонтаже, а также, в случае чего, вы сможете помочь друзьям и знакомым, оказавшимся в подобной ситуации.

Система прокатки шины

Профессиональный станок такого типа – непозволительная роскошь для рядового автомобилиста, но выход есть – можно собрать такое устройство своими руками.

Необходимые материалы

Чтобы сделать шиномонтажный станок своими руками, нам понадобится шесть метров стальной профильной трубы 25х50 мм, метр круглой стальной трубы диаметром не больше внутреннего диаметра диска монтируемого колеса и лапка для отбивки резины от диска. Роль лапки может выполнять металлическая пластина, приваренная к профилю и выгнутая под необходимым углом.

Шиномонтаж для скутера

Чтобы не поцарапать диск при отбивке, желательно на лапку надеть мягкую насадку. Также нам понадобится кусок металла 7 на 7 см, толщиной не менее 5 мм, а также болт с гайкой и хомут по диаметру круглой стальной трубы. Из инструментов нам понадобится: сварочный аппарат и защитная маска, угловая шлифовальная машина (болгарка) и защитные очки, электродрель и сверло под диаметр болта, 2 ключа на болт с гайкой, ключ на хомут и рулетка.

Основа станка

Также желательно использовать магнитный угольник, это облегчит процесс сваривания рамы, а также позволит выдержать все углы под 90 градусов.

Самодельный шиномонтажный станок по чертежам

Перед тем как приступить к работе, изучите чертежи будущего шиномонтажного станка (на фото).

Приступая к работе, позаботитесь о технике безопасности:

  • Место работы должно быть просторно, хорошо проветриваемо, не захламлено;
  • Электроинструмент должен быть исправен;
  • Ничто не должно отвлекать вас во время работы;
  • Соблюдайте правила техники безопасности при работе с болгаркой, электродрелью и сварочным аппаратом;
  • Используйте защитные средства во время работы.

Приспособление самодельного станка

Сборка шиномонтажного станка

Собирать ручной шиномонтажный станок начнем с рамы. Для этого нам необходимо взять 3 куска профиля: 2 куска по 1 метру и 1 кусок 1,5 метра. Из этих кусков нам необходимо сварить Н-образную конструкцию, где труба 1,5 метра соединяет 2 другие трубы по 1 м. Эта конструкция будет являться опорой всего нашего станка. На расстоянии 0,5 метра от края к среднему профилю перпендикулярно приваривается вертикальная стойка.

Для рычага, отбивающего покрышку, нам необходимо наварить на вертикальный стояк «ухо» — заранее подготовленную металлическую пластину 7 на 7 см с отверстием под болт, как показано на фото.

К «уху» с отверстием крепится с помощью болта и гайки кусок профильной трубы длиной 1,5 метра, который будет выступать рычагом в нашем станке. Предварительно с края рычага необходимо просверлить отверстия для его крепления к уху. На расстоянии 0,5 метра от вертикальной стойки на рычаг необходимо приварить лапку, которой, собственно говоря, и будет отбиваться покрышка для последующего разбортирования. Конструкция в сборе показана на фото:

Для разбортирования колеса необходимо подготовить специальное место на нашем станке. Для этого немного выше «уха» перпендикулярно вертикальной стойке необходимо приварить 2 куска профиля по 0,25 метра. Эти куски следует приварить в одной плоскости, они и будут служить площадкой для разбортирования колеса. Чтобы не поцарапать диск при работе, необходимо профили, куда будет прилегать диск, обмотать мягким материалом.

Для фиксации колеса в процессе снятия покрышки используем заранее приготовленный хомут под диаметр вертикальной стойки. При фиксировании положите между колесом и хомутом ткань или другой мягкий материал, чтобы не повредить диск. Весь процесс разбортирования и бортирования колеса показан на видео:

Как вы смогли заметить, собрать шиномонтажный станок своими руками довольно просто, и это не требует особых навыков и чтения громадных чертежей. Все что от нас потребуется – немного материала и навыки работы со сварочным аппаратом, «болгаркой» и электродрелью. К тому же это не очень дорого в материальном плане, средства, потраченные на материал, вскоре окупят себя экономией на автосервисе.

Чертежи приспособлений для домашнего шиномонтажа. Ручной шиномонтажный станок своими руками. Самодельный шиномонтажный станок по чертежам

Список неприятностей, которые поджидают водителей в пути, уверенно возглавляет пробитое колесо. И в этой ситуации перед автолюбителем становиться дилемма, выполнить шиномонтаж своими руками или же обратиться в техцентр, где есть весь необходимый инструмент и опытные мастера.

В первом случае владелец транспортного средства может сэкономить. Да и ближайшее СТО может располагаться достаточно далеко или же принимать клиентов только по предварительной записи. Однако, чтобы правильно выполнить шиномонтаж самому необходимо иметь определенные навыки и инструмент.

Самостоятельное решение проблемы

Пробитое колесо не вызывает серьезных сложностей если имеется «запаска. В случае отсутствия таковой решить задачу помогут специальные лопатки, позволяющее сорвать автопокрышку с диска. Процедуру могут заметно упростить обычный буксировочный трос и автомобильный домкрат.

Приготовив указанный инструментарий, последовательно выполняем следующие действия.

  1. Демонтируем колесо и очищаем его от грязи.
  2. Размешаем его ниппелем вверх и спускаем воздух.
  3. Ставим домкрат максимально близко к ободу колеса.
  4. Пропускаем трос сквозь отверстие диска.
  5. Накинув трос на кронштейн домкрата, соединяем его концы.
  6. Вращаем рукоять домкрата, контролируя, чтобы посадочное кольцо перемещалось вниз, а трос тянул вверх.
  7. Вынимаем камеру, приподняв боковину автопокрышки.
  8. Меняем камеру и размещаем её на своем месте, вставив штуцер в соответствующее отверстие изнутри.
  9. Выполняем забортовку, немного подкачав камеру.
  10. Устанавливаем колесо на автомобиль и накачиваем шину.

На бумаге все эти действия выглядят простыми. Но выполнить их весьма сложно, особенно если все происходит в полевых условиях, да еще и при плохой погоде. Качество же самодельного шиномонтажа всегда оставляет желать лучшего, и к этому нужно быть готовым.

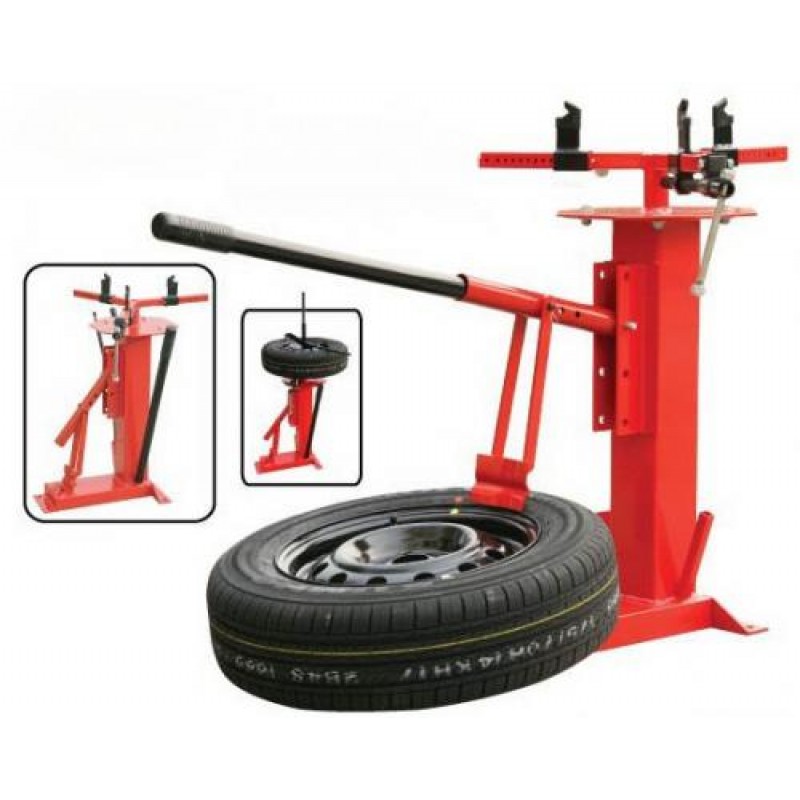

Ручной шиномонтажный станок: инструкция по сборке

Устройство для быстрого бортирования колес называется станком. Схемы и чертежи подобных механизмов для шиномонтажа своими руками нетрудно отыскать в интернете. Там же можно найти подробное описание процесса их изготовления в кустарных условиях. Но стоит ли тратить на это время?


Ручной станок собственного производства является аналогом оборудования, применяемого в автосервисах. При таком равенстве функций он имеет свои преимущества, в числе которых, помимо экономии финансов, можно отметить:

  • простоту конструкции и компактность;
  • долговечность и ремонтопригодность;
  • наличие ручного привода;
  • легкую и быструю разборку механизма;
  • отсутствие специальных условий обслуживания и хранения.
  • независимость от автомастерской;
  • оперативность ремонта даже в полевых условиях.

Необходимо упомянуть, что большинство чертежей станка для шиномонтажа, доступных в сети, предусмотрены для легковых транспортных средств. Однако для владельцев коммерческого автотранспорта в интернете также найдутся рекомендации, схемы и видео инструкции по изготовлению более мощных механизмов.

Конструктивные особенности


Рассматриваемый станок имеет множество вариантов исполнения. Мы же рассмотрим конструкцию классического механизма для шиномонтажа, которая состоит из следующих узлов и деталей.

  1. Рама. Конструктивный элемент, являющийся основой для всего механизма, формируется из прямоугольного стального профиля, части которого соединяются посредством сварки. Специалисты советуют размещать металлические трубы параллельно, и укреплять конструкцию при помощи металлических уголков. Увеличить срок службы станка позволяет использование нержавеющей стали, или же, как минимум, окрашивание деталей рамы.
  2. Труба. Этот элемент станка необходим для последующего присоединения рукоятки. А потому он должен отличаться прочностью, поскольку будет выполнять роль рычага в процессе выполнения мероприятий по демонтажу автопокрышек.
  3. Стояк. Деталь конструкции, монтируемая на раме станка. Этот элемент необходим для установки колесного диска. Он также должен отличаться прочностью, поскольку будет воспринимать значительные нагрузки.

Большие усилия и нагрузки, которые будут воздействовать на конструктивные элементы шиномонтажного станка, требуют использование прочных и надежных материалов. По этой же причине настоятельно рекомендуется усилить все соединения винтовым крепежом.

Сборка устройства

Собирается ручной станок для бортирования автомобильных колес согласно чертежу. Весь процесс включает следующие процедуры.

  1. Подбираются прочные и качественные профильные трубы для основания. Расстояние между перемычками каркаса должно быть не менее 70 сантиметров. Также следует соблюдать их параллельное расположение относительно друг друга. Выполнение этих условий обеспечит всей конструкции устойчивость в любых условиях эксплуатации.
  2. Элементы рамы соединяются при помощи сварочного аппарата. Во всех важных узловых точках необходимо использовать стальные уголки, что существенно усилит всю конструкцию.
  3. Если в этом есть необходимость, рама снабжается ножками, которые позволяют регулировать её высоту и/или положение на неровной поверхности. Мобильности устройству добавят роликовые колеса, которые должны оснащаться стопорами.
  4. Крепление трубы осуществляется после окончательного формирования каркаса. Рекоменд

Как сделать станок шиномонтажный своими руками? :: SYL.ru

В дороге случаются различные неприятности, и пробитое колесо — это одна из них. Но данная ситуация может быть осложнена не отремонтированной вовремя запаской. В этом случае возникает желание сделать шиномонтаж самостоятельно. Конечно, для этого нужны инструменты и определенные навыки. Помочь здесь могут домкрат и буксировочный трос.

Как отремонтировать колесо в дороге

  • Сначала нужно снять колесо и очистить его от грязи.
  • Спустить воздух с колеса и положить его вверх ниппелем.
  • Продеть буксировочный трос в отверстие на диске.
  • Поставить домкрат на бок шины, близко к ободу. Если в резине имеется камера, то нужно быть аккуратнее со штуцером.
  • После этого трос накинуть на кронштейн и зафиксировать его концы друг с другом.
  • Ручку домкрата нужно вращать таким образом, чтобы трос поднимался вверх, а упирающееся в шину основание перемещало вниз посадочное кольцо.
  • Как только покрышка отделится от диска, можно выполнять следующую операцию.
  • Если идет только ремонт или смена камеры, то с помощью двух монтажек нужно поднять бок шины рядом со штуцером на край обода.
  • Штуцер убрать внутрь, а камеру вытащить из-под шины.
  • Из хорошей камеры нужно достать ниппель и выдавить из нее воздух.
  • Чтобы установить хорошую камеру, надо отогнуть боковину шины и вставить штуцер в специальное отверстие. После чего камера помещается в шину.
  • Чтобы не испортить камеру монтировкой, устанавливая шину, нужно немного подкачать камеру, не вставляя ниппель.
  • Когда колесо забортовано, ниппель нужно вставить в штуцер. После накачать и установить на место.

Данный способ ремонта подходит лишь в крайнем случае, если шиномонтажная мастерская слишком далеко. Гораздо выгоднее проводить такие манипуляции самостоятельно, а при желании можно сделать станок шиномонтажный своими руками. Такое оборудование не только сэкономит бюджет, но и в осенне-весенний период поможет избежать очереди в автомастерских. В данной статье подробно рассказано, как сделать шиномонтажный станок своими руками.

Самодельный станок для бортировки колес

Сама процедура смены шин на первый взгляд кажется достаточно простой. Для замены нужно всего лишь демонтировать старую шину с диска, после чего установить новую. При этом здесь есть небольшая проблема: чтобы произвести демонтаж, потребуется немало усилий. Конечно, с помощью специальных инструментов, представленных дорожным набором, процедура может пройти легче.

В таком наборе имеются монтировки различной формы, а также несколько специальных клиньев. Эти инструменты облегчают процесс бортировки колес, но все равно сделать это будет непросто, особенно если шины долго находились в эксплуатации. Решить эту проблему поможет шиномонтажный станок. На фото выше вы можете посмотреть, как выглядит чертеж самодельного шиномонтажного станка.

Составляющие шиномонтажного станка

Ручной шиномонтажный станок своими руками проводят с помощью таких деталей:

  • Рама. Как правило, это две прямоугольные профильные трубы, располагающиеся параллельно. Такие элементы соединяются стальным уголком.
  • Вертикальный стояк. Его крепят к раме. Такой стояк выполняет несколько функций. В первом случае это крепление рычага, предназначенное для демонтажа покрышки, а во втором — площадка, на которую устанавливают диск.
  • Труба. К ней приваривается рукоятка. Труба играет роль рычага при снятии покрышек.

Для изготовления такого оборудования самостоятельно лучше запастись заранее высококачественным металлопрокатом, поскольку данный инструмент используется при огромных нагрузках. Важно и то, что можно довольно легко изготовить самодельный шиномонтажный станок своими руками. Чертежи для этого используются простые, а пользы от такого оборудования много.

Изготовление шиномонтажного станка

В данном разделе статьи подробно описывается, как самому сделать шиномонтажный станок своими руками, а точнее — целый комплект.

В него входят два приспособления — сам шиномонтажный станок и устройство отбивки борта, которые объединены в одно. Нижняя часть рамы станка Н-образная, размеры — 90 х 60 см. Для ее изготовления потребуется стальная труба с прямоугольным сечением. На перемычку в 30 см от края приваривают двухдюймовую трубу с круглым сечением. Угол при этом должен быть прямым. Высота привариваемой трубы составляет примерно 1,5 метра. Место сварки усиливают с помощью косынок (прямоугольные треугольники толщиной 5 мм).

На трубу для закрепления колеса нужно надеть старую ступицу и приварить ее. Ступицу устанавливают на определенной высоте, которую подбирают под рост человека. Лежащее на ней колесо должно быть примерно по пояс. Сама труба должна быть примерно на 30 см выше баллона. Немного пониже ступицы нужно приварить кронштейн, чтобы крепить устройство отбивки борта. Его можно сделать из части стального листа толщиной 4-5 мм. В нем просверливается отверстие для болта.

Рычаг, с помощью которого снимают и устанавливают покрышки, изготавливают из стальной трубы. Ее длина — примерно 1,5 метра. Для изготовления наконечников на рычаг потребуется стальной прут диаметром 20 мм. Наконечники делаются на токарном станке или выпиливаются болгаркой. Так выполняется самодельный шиномонтажный станок своими руками.

Как производится снятие шин шиномонтажным станком

  • Колесо нужно очистить от грязи и вынуть ниппель.
  • Чтобы не поцарапать диск, под колесо можно положить резиновый коврик, под который следует подсунуть основание отбойника.
  • Затем лапка отбойника поднимается и устанавливается на бок шины.
  • Для смазки посадочного кольца покрышки используется мыльный раствор.
  • Рычаг вставляется в трубку отбойника.
  • При помощи нажатий на рычаг посадочный борт шины отбивается сначала с одной стороны, потом — с другой.
  • Колесо надевается на трубу и присоединяется с помощью болтов к ступице болта.
  • С помощью монтажки нужно приподнять борт шины и вставить под него прямой конец рычага.
  • Для смазки наконечника, посадочного борта и кромки обода используют также мыльный раствор.
  • Нужно сделать упор рычага в трубу над колесом и потянуть рычаг на себя, таким образом, борт шины снимется с диска.
  • Камера вынимается из покрышки.
  • Покрышка снимается с диска.

Монтаж шин

Станок шиномонтажный своими руками изготавливается достаточно быстро. Монтаж шин с его помощью осуществляется следующим образом:

  • С помощью мыльного раствора нужно смазать посадочный борт шины, обод и монтажный наконечник рычага.
  • Посадочный борт следует частично надеть на диск.
  • Между диском и посадочным бортом вставляется наконечник рычага, при этом шар наконечника должен упираться в диск, а участок посадочного борта должен располагаться примерно посередине наконечника.
  • Сделав упор рычага в трубу над колесом, нужно потянуть его на себя, монтажный наконечник при этом будет надевать борт покрышки на диск.
  • После этого таким же образом следует надеть нижний посадочный борт и накачать колесо.

Таким образом, станок шиномонтажный своими руками создается без особых финансовых затрат и позволяет без труда сменить резину на автомобиле самостоятельно.

Полезные советы

  • Угол приварки наконечника для забортовки к рычагу нужно делать меньше — так резину легче надеть на диск. Здесь главное — не перестараться.
  • Станок шиномонтажный своими руками создается быстро и получается довольно легким, поэтому для большего удобства его нужно прикрепить к полу.
  • Чтобы облегчить работу и не испортить диски и резину, нужно смазывать все части мыльным раствором.

Cамодельный шиномонтаж

Зачастую пробитое колесо или прорезанная покрышка автомобиля в особенности в удаленных от городов селениях, вызывает у автовладельца желание изготовить самодельный станок для шиномонтажа. Для такого решение есть весомые факты

  1. Всегда доступен
  2. Не нужно никуда ехать
  3. Экономия времени
  4. Экономия средств
  5. Материалы изготовления можно найти повсюду
  6. Чертежи устройства, по сути, не нужны
  7. Простота изготовления

Для изготовления такого устройства для обслуживания колес вашего автомобиля нам понадобятся такие материалы

  • Швеллеры и уголки
  • Болгарка
  • Сварочный аппарат
  • Старый ненужный обычный металлический диск от колеса машины
  • Несколько болтиков и гаечек

Приступаем к работе

Станок можно сделать как передвижной, так и стационарный, отличие, по сути, только в наличии самих колесиков.

Вот собственно и все

Процесс разбортировки колеса на самодельном станке для шиномонтажа

  1. Сначала ложу колесо на пол и отжимаю лапкой
  2. Затем кладу колесо на станину
  3. Фиксирую болтами от вращения
  4. Поддеваю покрышку и всовываю туда рычаг
  5. Опирая рычаг о трубу иду вмести с ним вокруг колеса тем самым снимая шину с диска

Так как словами это довольно сложно объяснить и тем более представить, то мы воспользуемся народной мудростью, которая гласит, что лучше один раз увидеть, чем сто раз услышать

Если вам это удалось, можете в комментариях описать свою работу или даже поделиться ссылкой на фото вашего самодельного станка для разбортировки колес.

Разбортировать колесо в дороге

Если возникла потребность произвести разбортировку колеса в дорожных условиях, тогда поступите следующим образом

  • Снимите колесо с машины
  • Полностью выпустите из него весь воздух
  • Проденьте буксировочный трос или крепкий канат через отверстие в диске
  • Установите домкрат на покрышку как можно ближе к ободу
  • Оденьте трос на домкрат, предварительно связав его так чтоб он создавал плотное кольцо обхвата между шиной и домкратом
  • Подымайте ваш домкрат – тем самым вы будете воздействовать на покрышку, и произведет её отделение от диска, при этом лучше своим весом давить на противоположную часть колеса от домкрата

Фото ниже наглядно вам даст понять весь смысл этого процесса

Взрывная накачка бескамерного колеса автомобиля

Если после этого вам нужно быстро накачать колесо и при этом оно у вас бескамерное, то даже машинный электрический насос вам тут не поможет, ибо воздух через неплотные отверстия будет выходить быстрее, чем насос будет качать.

Как же быть в этой ситуации, просто возьмите что-то очень сильно горючее, обычно можно добыть бензин из бака или из топливной шлангочки в моторном отсеке.

  • Нам понадобиться порядка 50грамм бензина
  • Влейте его в покрышку, можно в месте соединения шины с диском и бросьте в это место спичку или подожгите чем ни будь на удлинителе – например горящей бумагой, одетой на палку, так как при воспламенении бензина произойдет резкий хлопок и колесо может даже подпрыгнуть, а чтоб вас не травмировало тут то и требуется подручный удлинитель для воспламенения
  • После хлопка в вашей шине будет примерно от 0.5-2 атмосфер, тут же подсоедините ваш электрический, ножной или ручной насос и произведите докачку колеса до нужного давления пока оно не спустило. Видео ниже наглядно демонстрирует такой взрывной процесс накачки автомобильных шин

Собственно, все теперь вы знаете как сделать самодельный станок для шиномонтажа и как забортировать и разбортировать колесо в дороге, если есть чем поделиться пишите будем рады услышать, можете присылать целые истории из вашей автомобильной жизни, мы обязательно их опубликуем на нашем сайте.

Шиномонтажный станок своими руками | Все Станки

Отличной альтернативой дедовскому способу работы с колесом является станок шиномонтажный. Он оказывается незаменимым при работе с бескамерной резиной, а также при открытии собственной СТО, как бизнес-идея домашней мастерской.


Реализация самодельных механизмов

Реализовывая бизнес- план для самостоятельно спроектированных и изготовленных демонтажных станков нужно учитывать факторы:

  • конструкция должна работать с колесами разного диаметра;
  • предпочтение отдается ручному приводу, так как он является независимым от источников питания;
  • габариты выбираются компактными или схема формируется разборной, чтобы при необходимости обеспечить мобильность использования и удобство хранения.

План применения предполагает работу с колесами от легковых автомобилей, поэтому для конструкции потребуются материалы, способные выдерживать нагрузку от колес из диапазона от 13 до 18 дюймов.


Варианты исполнения аппаратов

Настольная консольная конструкция с резьбовой верхней стойкой имеет следующее устройство:

  • площадка в виде стола с вертикальной стойкой;
  • на верхней части оси нарезана резьба;
  • установленный для демонтажа диск фиксируется резьбовой запорной шайбой;
  • для центрирования применяется осевая втулка;
  • лопатки крепятся на металлическом бруске;
  • фиксация оправки с лопатками обеспечивается болтом с мелкой резьбой.

При производстве могут встречаться несколько вариаций исполнения:

  • Лопатка без регуляции. В конструкции отсутствует возможность прикладывания усилия к стержню. Для продвижения лопатки используется тяжелый молоток или кувалда.



  • Лопатка с регуляцией. В подобных конструкциях задействованы лопатка и консоль не самодельного, а заводского изготовления. В сборке недостатком является слишком короткая рукоятка, которая не всегда позволяет результативно прикладывать усилие для демонтажа.

  • Вертикальная консоль без стола. Приобретенными в используемой схеме являются консольная балка, кронштейн и силовой инструмент. Столом послужит любая ровная площадка.



Во время демонтажных работ с конструкцией без стола одновременно требуется много инструментария, что является недостатком, как и отсутствие стола.

Как шиномантажку сделать своими руками



Прорисовываем принципиальную кинематическую схему установки на чертежах с образмеренными габаритами. В план будет включать следующие элементы:

  • Рама. Для сборки потребуется пять отрезков из профильного металла 50х25 мм, которые сначала свариваются в Н-образную форму, а далее одна из лап усиливается парой подпорок. Общую площадь рекомендуется подогнать под размеры багажника своего автомобиля.
  • Вертикальная ось. Используется труба диаметром до 50 мм по ширине нижнего профиля. Фиксация на основе обеспечивается сваркой (неразборный тип) или болтовым соединением (предпочтительный вариант). Во втором случае наваривается лишь втулка с отверстием под болт, которым будет крепиться стойка.
  • Фланцевая шайба. В ней просверливаются отверстия под фиксацию дисков. В этом качестве задействуют центральную часть старых дисков с готовыми отверстиями.
  • Металлический уголок. Задействован при установке петли под рычагом. К вертикальной балке крепится сваркой, петля затягивается болтами через резьбовые отверстия. В некоторых схемах станков ее приваривают, чтобы сэкономить и добавить жесткости конструкции.
  • Рычаг. Без него не удастся снять с диска обода покрышек. Рычаг с вертикальной балкой стыкуется петельным принципом, что позволяет сформировать максимальное усилие при срыве с посадки покрышки. Ориентировочными пропорциями служит соотношение 150:120 рычага с осью. Выполнен рычаг из трубы с отверстиями для возможного наращивания. Таким образом корректируется усилие на обод шины.
  • Лапа. Служит эффективным вертикальным упором для обода колеса. Ее нужно делать из профиля 50х25 мм. Верхняя часть посредством петель фиксируется с горизонтальным кронштейном. Нижней части заранее придается округлая форма наждаком и кувалдой, чтобы не травмировалась резина колес. Ее можно выпилить из старого диска и наварить снизу.
  • Сборочный инструмент. Ручка изготавливается для него из профиля 25х25 мм, а важной частью является сборный наконечник, состоящий из цементированного язычка (инструментальная сталь) и отрезка трубы диаметром 30-32 мм длиной 25-30 мм. Справа и вверху на патрубке не должен присутствовать сварной шов, чтобы не рвать резину.





Все металлические элементы необходимо прогрунтовать и окрасить для недопущения коррозии. Такой станок сделать своими руками гораздо проще, чем с ЧПУ.

Тестирование на работоспособность

В процессе работ с диском не допускается деформации обода, так как это вызовет сложности при монтаже. Минимизировать нагрузку удается благодаря обмазке резиновых краев солидолом.
