Как согнуть алюминиевую трубу в домашних условиях?

Согнуть алюминиевую трубу

Особенности алюминиевых труб

Алюминиевые трубы отличаются малым весом, пластичностью, стойкостью к коррозии, химическим и температурным воздействиям (способны переносить колебания температуры от +150 до -279 градусов).

Кроме того, эти изделия имеют высокую электро- и теплопроводность, не содержат вредных токсинов и способны служить длительное время. Из алюминиевых трубок своими руками можно изготовлять самые разные конструкции.

Алюминиевые трубы классифицируют по следующим параметрам:

  1. Форме сечения. Они могут быть круглой, квадратной, прямоугольной и фасонной форм.
  2. Способу изготовления. Бывают холоднодеформированными, прессованными и сварными.
  3. Длине. Мерные, немерные, имеющие кратную мерность и бухтовую фасовку.
  4. Химическому составу (марка АI). Могут иметь высокую или техническую чистоту.

Чтобы сделать сплав более прочным, в него добавляются определенные примеси: однако при этом степень его пластичности уменьшается.

Пластичность алюминиевых изделий делает их более удобными для механической обработки. Сгибание алюминиевой трубы отличается значительной простотой, и может быть проведено самостоятельно. Чтобы достичь цельности и невредимости сгибаемого изделия, важно заранее ознакомится с технологией данного процесса.

Как согнуть алюминиевую трубу

Сгибая прямую алюминиевую трубу под любым углом, мы тем самым деформируем структуру металла. Происходит сжимание внутреннего слоя профиля, и растягивание внешнего. Для алюминия характерна довольно низкая степень плотности, поэтому в результате сгибания данные изделия травмируются довольно незначительно. Что касается легированного алюминия, то по причине большей плотности процедура сгибания изготовленных из него труб отличается большей сложностью.

Благодаря гибкости алюминиевые трубы хорошо подходят для изготовления самых замысловатых конструкций, при сохранении их сечения и целостности. Сгибать такие изделия можно ручным способом, для чего применяются нехитрые механизмы или специализированные приспособления. Заготовка при этом может разогреваться или оставаться холодной. Обычно на этот фактор влияет размер, вид и структура сгибаемой трубы, толщина ее стенок и сложность выбранной конфигурации.

Гибка алюминиевых труб в одной плоскости может иметь вид отвода, скобы, утки и калача. Заготовки, имеющие два сгиба в 135 градусов, называются уткой, три сгиба – скобой (параметр центрального угла – 90 градусов, крайнего – 135 градусов). Изгиб в виде полуокружности называется калачом, а сгиб в 45-135 градусов – отводом.

Осуществляя сгибание, важно придерживаться следующих рекомендаций:

  1. При наличии у алюминиевой трубы сварного шва во время сгибания он не должен попасть ни на вогнутую, ни на выпуклую линию изгиба, перпендикулярно деформируемой поверхности.
  2. На изделиях диаметром 15-20 мм при выборе величины радиуса сгиба за ориентир берется показатель наружного диаметра, который удваивают.
  3. Заготовки, обладающие диаметром более 25 мм, оснащаются радиусом сгиба, равной величине наружного диаметра, умноженного на 3.

Вне зависимости от выбранного варианта гибки, главная задача — не допустить, чтобы в процессе гибки появились какие-то дефекты. Решая задачу, как согнуть алюминиевую трубу в домашних условиях, важно понимать, что в этом случае все зависит от правильности выбора способа и инструмента, а также соблюдении правил безопасности.

Как работать с трубогибом в домашних условиях

Трубогибами называют специальные механизмы, для которых характерен различный принцип действия. С их помощью реализуется ручная и механическая гибка труб профильного и круглого сечения в условиях производства или дома.

Существуют следующие виды ручных трубогибов, подходящих для сгибания пластичных тонкостенных изделий из алюминия, обладающих малым диаметром:

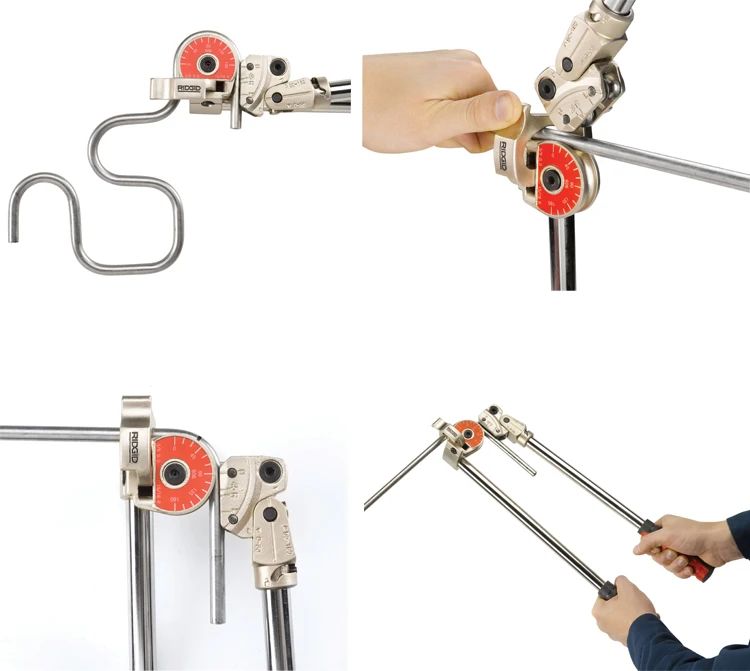

  • Рычажный. Этот механизм еще называют станком Вольнова. Для закладки заготовки в нем предусмотрена специальная форма. Сам процесс сгибания не требует нагревания трубы, и осуществляется рычажной силой. Форма соответствует определенному диаметру.
  • Арбалетный. Конструкция, в которой закрепляют заготовку, оснащена гнущим сегментом, осуществляющим продавливание середины трубы с противоположной от концов стороне.
  • Пружинный. Перед изгибанием труба оснащается пружиной, которую закладывают внутрь изделия. Далее заготовку могут разогревать, или применять холодный метод сгибания. По окончанию процедуры пружину необходимо извлечь.

При помощи станочной гибки существует возможность решения вопроса как согнуть, и как выпрямить алюминиевую трубку самого различного диаметра и формы. Риск ее повреждения сведен практически к нулю.

Данные механизмы могут иметь электромеханический или гидравлический принцип работы, что гарантирует получение точного результата работы, согласно выдвигаемым требованиям. Также есть способы, как загнуть трубу без трубогиба, что весьма удобно, когда под рукой нету необходимого инструмента.

Способы гибки

В данном оборудовании могут применяться такие способы гибки:

  • Проталкивание. В этом случае алюминиевую трубу толкают между роликами станка: на один из роликов возлагается задача отклонять заготовку. Таким образом достигается получение дугообразного изгиба, при очень незначительном радиусе искривления. Величина радиуса изгиба определяется умножением на 6 диаметра трубы.
  • Прокат. Алюминиевую трубу диаметром от 10 до 100 мм прокатывают сквозь гибочные ролики, которые должны строго соответствовать диаметру изгибаемой трубы. Для осуществления этой операции применяют трехвалковый трубогиб, который способен выполнять сгибания в виде кольца, спирали и дуги. С его помощью можно обрабатывать как круглый, так и прямоугольный профиль. Прокатка осуществляется в несколько заходов.
  • Обкатывание. Для сгибания задействуется обкатная головка трубогиба, которая сгибает заготовку под давлением. На участках без давления происходит прогибание трубы в противоположную сторону. Нагревание обкатывание не сопровождается. Чтобы заготовка не сжималась, нужно следить за соблюдением минимального радиуса сгиба: она равняется умноженному на три радиусу трубы.
  • Сгибание давлением. Тут для прессовки применяются штампы, деформирующие заготовки с внешней стороны, или гидроформирование, когда для сгибания изнутри в границах формы труба заполняется водой или маслом под давлением.

Самостоятельное сгибание алюминиевой трубы

Вначале определяют, трубу какой марки, диаметра и толщины стенок требуется согнуть. Если подобную процедуру требуется проводить время от времени, то лучше сразу обзавестись ручным трубогибом, благо, в продаже имеется огромный выбор различных моделей данного приспособление.

Кроме того, существуют и другие методы гибки труб в домашних условиях, особенно если речь идет о разовых мероприятиях:

  1. Перед тем, как загнуть алюминиевую трубу в домашних условиях, в нее забивается сухой, мелкий, просеянный песок. На концы заготовки требуется одеть заглушки в виде чопов, после чего проводится медленное сгибание заготовки. Это можно делать даже вручную, однако один конец для удобства лучше закрепить хомутом.
    После того, как заготовка согнута, с нее высыпают песок: он необходим для сохранения округлой формы трубы. Если работа проводится в зимнее время, вместо песка можно использовать замороженную внутри воду. По окончанию процедуры деталь помещается в теплые условия для оттаивания льда.
  2. Если требуется согнуть трубу со слабым уровнем пластичности (из дюралюминия), то при использовании способа с песком потребуется также наличие газовой горелки. Один конец трубы в таком случае зажимают в тиски, горелка же служит для равномерного разогревания участка изгиба до температуры +250 градусов. Для проверки оптимальности нагревания к трубе подносится кусок бумаги: появления дыма будет знаком готовности изделия к последующему изгибанию. При его проведении важно не спешить. Многократное нагревания того же участка трубы недопустимо.
  3. В этом случае вначале происходит изготовления из древесины полукруглого шаблона, толщина которого должна превосходить диаметр заготовки. Сообщив ему нужный радиус изгиба, заготовку закрепляют на плоскости при помощи струбцин и болтов. Впритык к шаблону крепят доску, имеющую идентичную толщину и уклон: важно добиться хорошей плотности укладки трубы между ними. Заложив один конец трубы к направляющей доске по касательной относительно полукруга, вторым ее концом нужно проводить загибающие движения вокруг шаблона. Таким образом можно гнуть пластичные трубы диаметром до 40 мм на довольно значительные радиусы.
  4. После того, как в трубу засыпан песок, она кладется двумя концами на две устойчивые опоры: место сгиба должно провисать. Этому участку и сообщается нужный радиус при помощи резиновой киянки. Особенно удобно таким образом изгибать квадратные алюминиевые трубы.
  5. Участок заготовки, где проводится сгибание, изнутри оснащается пружиной из стали: на ее конец привязывается проволока. После приобретения трубой нужной формы пружину вытаскивают за эту проволоку. При необходимости, место сгибания можно разогреть.

Проводя подобные операции, важно помнить, что гибка ведет к изменению длины трубы, поэтому нужная длина участка выставляется уже после его сгибания. В целом, согнуть алюминиевую трубу в домашних условиях вполне возможно, главное подобрать для этого нужный инструмент, и строго следовать рекомендациям.

Источник: https://trubaspec.com/montazh-i-remont/kak-sognut-alyuminievuyu-trubu-v-domashnikh-usloviyakh-vybor-sposoba-i-oborudovaniya.html

Как согнуть алюминиевую трубу в домашних условиях

На сегодняшний день алюминиевые трубы достаточно востребованы как для применения на предприятиях, так и в домашних условиях.

В настоящее время на рынке стройматериалов представлен большой выбор алюминиевых труб различного диаметра, которые можно применить для различных сфер использования. Круглая алюминиевая труба в Киеве по доступной цене предлагается компанией «ALU market».

Область применения алюминиевых труб

Стоит отметить, что данный материал имеет много преимуществ среди труб, изготовленных из других металлов. Самое первое, о чем стоит упомянуть, алюминий не подвергается воздействию коррозии.

Такая труба если используется в водопроводе, то ее период эксплуатации будет исчисляться десятилетиями. В зависимости от состава алюминия прочность и твердость трубы может различаться.

Для применения алюминиевых труб часто их приходится сгибать, придавая изделию определенную форму. Важно отметить, что благодаря мягкой структуре материала произвести сгибание или выравнивание изделия можно в домашних условиях без использования высокотехнического оборудования.

Чтобы согнуть трубку диаметром до 25 мм, достаточно иметь ручной трубогиб и паяльную лампу.

Параметры выбора

Алюминий, как и любой другой металл, под воздействием высокой температуры становится гибким и податливым к обработке. Однако часто изделия из этого металла также гнутся холодными. Сегодня этот вид материала предложен в строительных магазинах различных величин, поэтому изделие подбирают по:

  • Диаметру трубки;
  • Толщине стенки;
  • Длине;
  • Содержанию различных добавок.

Для упрочнения алюминиевого сплава используется специальный реагент, который добавляет один параметр, а уменьшает другой.


Как согнуть трубку

Если вам в домашних условиях необходимо задать алюминиевой трубе определенный угол или изгиб, нужно иметь в своем пользовании специальное приспособление трубогиб.

Конструкция устройства достаточно проста, тем не менее, для работы понадобится физическая сила. Перед тем как отправлять трубу на изгиб, следует первостепенно засыпать в середину ее песок, который предотвратит обрывы и сколы на трубах.

Учитывая, что алюминий имеет вязкую структуру его можно гнуть в нагретом или холодном состоянии. Стоит понимать, что задать определенный изгиб материала можно только на точном техническом оборудовании, если же речь идет об обработке дома, то достаточно сложно получить конкретные размеры.

Смотрите также:

Как выбрать 2 х спальную кровать http://domkrat. org/kak-vyibrat-2-h-spalnuyu-krovat/.

Интересное по теме: Какого цвета выбрать кухонный гарнитур

Советы в статье «Преимущества столешниц из кварцевого камня» здесь.

Алюминиевые трубы сегодня считаются одним из наиболее востребованных изделий, так как небольшой вес и стойкость к коррозии – это самые важные параметры для применения.

Tweet

Как согнуть трубу своими руками? Смотрите здесь инструкцию для начинающих

  • Способы сгибания металлической трубы под углом 90°
  • Видоизменение профильной трубы
  • Как согнуть квадратную профильную трубу?
  • Правила выгибания металлопластика
  • Особенности сгиба полипропиленовой трубы
  • Как эффективно произвести сгиб пластиковой трубы?

Ремонт жилища, в частности ремонт частного дома, зачастую требует использование труб, причем не всегда идеально ровных. В таких ситуация возникает вопрос: как согнуть трубу без трубогиба в домашних условиях? Если знать все хитрости данного процесса, то сделать это довольно просто.

Способы сгибания металлической трубы под углом 90°

Металл – материал достаточно прочный, однако при особом воздействии довольно легко поддается изгибанию. На сегодня существует несколько методов сгибания металлической трубы своими руками.

  1. Использование колышков. При выгибании именно таким способом есть большая вероятность повреждения самой трубы или ее поломки. Избежать этого можно путем заполнения пустоты сухим мелким песком, установив после этого с обоих концов заглушки. Теперь можно переходить непосредственно к процессу сгибания. Для этого вкопайте в землю одну или несколько других заготовок и, используя метод рычага, постарайтесь согнуть ее. Если вы не совсем уверенны в своих силах, потренируйтесь на ненужных кусках с похожим стройматериалом. Данный прием можно применять для конструкций диаметром 16-20 мм. При необходимости и для трубоконструкций большего диаметра. Однако это очень сложный процесс. Также стоит учитывать ее материал. Для оцинкованных лучше использовать другие способы согнуть трубу без трубогиба.

    Газовая горелка

  2. Нагрев металлоконструкции. Данный метод можно применять с целью изменения алюминиевого и стального трубопровода. Для проведения процедуры ее необходимо надежно закрепить в тисках, предварительно заполнив и путем применения газовой горелки нагревать до определенной температуры именно то место, в какое планируется дальнейший изгиб. Нужную температуру нагрева определить достаточно легко: при приближении листка бумаги к месту нагрева, она должна начинать дымиться. В случае нагрева стальной заготовки, дождитесь ярко выраженной красноты материала. В целях безопасности используйте перчатки.
  3. Использование плоскопараллельной пластины. Технология проведения процедуры требует от вас ее фиксирования в зажиме, после чего проводится искривление, причем делать это нужно вдоль пластины. Данный прием считается наиболее простым и экономным, однако неизменяющаяся кривизна пластины делает выполнение этого метода довольно непопулярным. Для качественного результата рекомендуется использование нескольких пластин с разной кривизной. Главным условием также является применение исключительно стальной трубы, причем длина этой конструкции должна быть достаточно велика.
  4. Употребление металлической пружины. Прием можно использовать для придания нужной форме заготовкам из цветных металлов с хорошей пластичностью. Пружина нужна для предотвращения возможной деформации стройматериала во время процесса сгибания. Для обеспечения хорошего результата рекомендуется учитывать размер пружины, он должен полностью соответствовать внутреннему диаметру металлической конструкции, поскольку ее необходимо вставить в полость. После этого можно производить сгиб, предварительно привязав саму пружину проволокой для облегчения дальнейшего процесса ее извлечения.

    Трубы прямые

  5. Применение воды в качестве наполнителя для полости. Вместо песка можно с легкостью использовать обыкновенную воду без примесей. Заполнив полость трубы, и закрыв отверстия заглушками, воду заморозьте. После чего требуется нагреть материал. Однако такой метод нельзя ни в коем случае применять для оцинкованных заготовок.

Видоизменение профильной трубы

Такой вид металлоконструкций зачастую используется для строительства теплиц различных размеров и предназначений, а также беседок и иных строений на участке. Основной особенностью стройматериала такого трубопровода является то, что при сгибании ее очень легко повредить, например, она может легко сплющиться или треснуть. Выход из данной ситуации довольно прост. Ее полость необходимо заполнить сухим мелким песком или водой (в дальнейшем воду нужно заморозить). Именно эти действия позволят исключить возможность повреждения трубы и достичь необходимого результата. Такой же прием подойдет и для дюралевого, и для латунного трубопровода.

Как согнуть квадратную профильную трубу?

Если в ваших руках находится квадратная труба с небольшим сечением, то ее легко можно согнуть и без нагревания. Однако заполнять полость песком или водой все же желательно. В отличие от привычных круглых заготовок вам понадобится резиновая киянка.

Сам трубопровод требуется поставить на две надежные опоры. После этого используя непосредственно киянку, делать изгиб изделия, причем совершать все действия нужно очень плавно и аккуратно во избежание возможного повреждения. Если вам надо достичь достаточно большого угла кривизны, для облегчения процесса материал можно нагреть в месте предполагаемого изгиба.

Советы профессионалов

Поскольку алюминий мягкий материал, труба в процессе сгибания может сжиматься, растягиваться, ломаться или трескаться. Также нежелательным последствием может стать изменение конфигурации сечения. Однако таких неприятностей можно избежать, если следовать нашим нехитрым рекомендациям:

  • Выбирая метод сгибания, стоит учитывать радиус изгиба, диаметр сечения трубы, толщину стенок заготовки и вес материала. Не стоит забывать о точности сгибания, ведь некоторые методы не позволяют добиться высокой точности.
  • Если вам нужно получить небольшой радиус изгиба, то заготовку лучше гнуть на концах, поскольку качественно сделать это в центральной части будет сложнее.
  • Чтобы уменьшить вероятность образования гофрированной поверхности в месте изгиба, нужно использовать метод холодного сгибания с растягиванием. Это позволит сместить центральную ось в сторону сгиба. Суть метода заключается в том, что заготовка сначала фиксируется на станке, потом растягивается и гнётся за счёт перемещения гибочного инструмента. Эта методика подходит и для работы с тонкостенными заготовками, а также для придания трубе определённой конфигурации в одной плоскости с соблюдением большого допуска по наружному диаметру.
  • Если вы хотите сохранить прочность стенок заготовки, то целесообразно использовать сгибание с использованием гидростатического давления внутри элемента. С этой целью на концы трубы крепятся заглушки. Одна из них должна иметь патрубок для закачивания масла внутрь заготовки.

Правила выгибания металлопластика

Именно металлопластиковая труба чаще всего используется для обустройства системы теплого пола. Для обеспечения эффективности системы, надо обеспечить параллельную работу трубопровода с системой отопления.

Особенности укладки теплого пола подразумевают наличие большого количества сгибов. Однако в свободной продаже таковые отсутствуют. Делать изгибы приходится самостоятельно, а для этого необходимо знать все секреты материала и процедуры проведения.

Так же, как и в случае с металлической заготовкой, есть несколько способов получения необходимого заворота:

  • самый простой и дешевый метод согнуть трубу собственными силами, без применения подручных средств. Для этого стройконструкцию следует зажать крепко в кулаках и сгибать ее плавно. Старайтесь исключить возможность появления сильного перегиба. Существует норма для этого, которая предполагает наличие 15° кривизны на каждые 1-2 см металлопластиковой заготовки;
  • для иного способа вам надо позаботиться о наличии кусков проволоки, которыми нужно заполнить полости. Это позволит добиться плавного и ровного изгиба в кратчайшие сроки;
  • так как и для металлического трубопровода можно эксплуатировать в качестве наполнителя сухой мелкий песок, который нужно засыпать в полость и закрыть отверстия трубы заглушками. Один конец стройконструкции нужно закрепить, причем сделать это желательно достаточно надежно и прочно, а затем, используя паяльную лампу или газовую горелку, нагреть место дальнейшего изгиба. Проверка готовности материала к изменению формы проверяется листком бумаги.

Согнутые трубы

Сгибаем металлическую трубу в домашних условиях

[sticky-ad id=13532]

Главное, к чему нужно стремиться, сгибая металлическую трубу – не сплющить её и не поломать. Труба при сгибании может измениться в диаметре, что негативно скажется на любой системе трубопровода.


Для любых металлических труб нужно предварительно проделать проверенную процедуру:

  1. Отрезок заполняется мелким песком «под завязку».
  2. Концы трубы нужно заглушить, для этой цели изготавливаются 2 деревянных чопика (нужно быть осторожным, чтобы не вогнать чопики слишком глубоко, иначе их потом будет трудно вытащить и придётся пробки выжигать).
  3. Теперь трубу можно гнуть, без опаски, что она деформируется.

Зимой можно воспользоваться не песком, а обычной водой. Вбивается чопик, труба заливается водой, проходит время, пока вода замёрзнет в лёд. Проводится сгибание, а уже потом труба размораживается, и вода сливается.

Стальные и алюминиевые изделия

После засыпания песка, закрепляется один конец трубы, а место планируемого сгиба равномерно нагревается.
Для этих целей можно воспользоваться:

  • газосваркой;
  • паяльной лампой;
  • пропановой горелкой.

Как узнать, что труба достаточно нагрета:

  1. Стальная: станет насыщенно-красной.
  2. Алюминиевая: поднесите к месту нагрева бумагу. Если она задымится или загорится – нужная t достигнута.

Сгибать трубу нужно не торопясь. Работать можно только в перчатках!

Метод надрезов

При горячем способе, в месте сгиба появляется выпирающая складка. Есть ещё один метод – более трудоёмкий, но порой оправданный. Это метод надрезов.


Делается несколько разрезов до половины трубы.

Расстояния между надрезами будет зависеть от Ø трубы и того, какой требуется изгиб.

  • При небольших диаметрах толщины надреза будет достаточно, чтобы получить плавный изгиб (чем больше пропилов, тем аккуратнее будет изгиб).
  • Для труб с большим диаметром можно выпилить несколько небольших клиньев.

В основном такой метод применяется в декоративных конструкциях.

Чтобы таким образом согнуть трубу, по которой будет двигаться жидкость, нужно тщательно заварить все разрезы, а сварной шов зачистить и отшлифовать болгаркой. После покраски изделие принимает декоративный вид без следов деформации.

После гнутья разрезанием, внутренняя поверхность трубы остаётся шершавой, с острыми выступами, а значит, в этом месте будет задерживаться мусор, оседать ржавчина и т.д. Это явный минус для отопления и водопровода!

Как согнуть нержавеющую и оцинкованную трубу в домашних условиях


Сразу нужно сказать, что нержавейку и тем более оцинковку нельзя нагревать. Эти материалы деформируют только холодным способом.

Как и в случае с другими металлическими трубами, используется внутренний ограничитель – т.е. засыпается песок, ставятся заглушки.

После чего лучше воспользоваться трубогибом арбалетного типа.

Если его нет, часть изделия зажимается в тиски, а на другую часть происходит надавливание. Минус такого метода – бывает сложно заставить трубу гнуться в том месте, и быть именно той формы, что нужно.

В домашних условиях можно согнуть нержавейку диаметром до 4 см с толщиной стенок до 3 мм. Если же эти показатели больше, следует применять профессионально оборудование.

Особенности сгиба полипропиленовой трубы

Бывают такие ситуации, когда вам просто жизненно необходимо согнуть именно полипропиленовую трубу. Однако мнения производителей сходятся в одном: делать этого нежелательно. Но если без этого никак не обойтись, воспользуйтесь одним из двух возможных методов.

Основные способы для изгибания полипропиленового материала:

  • первый способ подразумевает все тот же нагрев места изгиба. Использовать для этих целей надо строительный фен. Оптимальная конечная температура 150°С. Далее рекомендуется защитить руки перчатками, устойчивыми к высокой температуре, согните изделие до необходимой формы. Главное не забывать про основное правило: утолщенную стенку полипропиленовой конструкции надо размещать с внешней стороны изгиба. Теперь дождитесь полного охлаждения материала и внимательно осмотрите его. На поверхности не должно быть никаких вмятин или трещин;
  • второй метод – холодный. Руками под силу согнуть такую трубу каждому, однако радиус изгиба не должен превышать 8 диаметров используемой трубы, иначе вы можете ее просто сломать.

Как сгибать полипропиленовые трубы

Чтобы согнуть полипропиленовую трубу, место изгиба следует немного нагреть посредством строительного фена. Производители не рекомендуют сгибать полипропиленовые трубы, однако если сильно нужно, то можно это сделать.

Для этих целей потребуется взять строительный фен и нагрев полипропиленовую трубу в месте изгиба аккуратно согнуть её, после чего дождаться пока труба остынет. Следует работать в перчатках, чтобы не обжечься, а после охлаждения трубы проверить, нет ли на месте изгиба трещин и других дефектов, вмятин например, которые будут говорить о серьезных повреждениях.

Оценить статью и поделиться ссылкой:

Как эффективно произвести сгиб пластиковой трубы?

Инструкция, которая поможет вам достаточно легко согнуть ПВХ трубу, включает в себя несколько пунктов, выполняя которые, вы без посторонней помощи в домашних условиях и пластиковому трубопроводу придадите нужную форму. Итак, для работы с ПВХ трубой вам нужно выполнить следующие действия:

Сгиб пластиковой трубы

  1. Приобретите древесноволокнистую плиту, из которой в дальнейшем вам необходимо будет соорудить специальную оправу. Эта оправа вам нужна для того, чтобы придать пластиковой конструкции определенную форму.
  2. После придания плите желаемой формы, ее нужно как следует отшлифовать. Лучше использовать для этого мелкую наждачную бумагу.
  3. Следующий этап включает в себя формирование из силикона подходящей по форме и размеру оболочки для вашей пластиковой заготовки. Эта оболочка служит креплением ПВХ конструкции в приготовленную заранее оправу. Помимо этого, она способна выполнять защитную функцию от царапин, сколов и других механических повреждений, коим подвержена поверхность пластиковой трубы.
  4. Теперь следует поместить сам предмет в приготовленную защитную оболочку.
  5. Следующий этап включает в себя нагрев места изгиба. Пластмасса, подверженная воздействию высокой температуры, начинает смягчаться и осаживаться на установленную оправу. Такие действия в итоге приведут к образованию желаемой формы пластиковой заготовки.
  6. После придания формы, ей необходимо дать время остыть. Для этого достаточно десяти-пятнадцати минут. Только после этого можно смело извлекать из оправы вашу видоизмененную ПВХ трубу, после чего строй-конструкцию нужно снова оставить для полного ее охлаждения.

Идеального изгиба трубы независимо от ее материала в домашних условиях добиться достаточно сложно. Однако если тщательно изучить теорию и провести не один эксперимент на ненужных участках подобной трубы, вы будете на практике четко понимать, как согнуть трубу без трубогиба и сможете делать это в любое удобное для вас время. Обязательно пользуйтесь нашими советами, чтобы сделать работу максимально правильно и без больших потерь.

Как согнуть алюминиевую трубу в домашних условиях

Для того чтобы согнуть алюминиевую трубу, вовсе не обязательно иметь промышленный цех, это можно сделать и в домашних условиях. Тем не менее, необходимо хорошо представлять себе, что потребуется для организации такого маленького производства.

За счет чего сгибается труба

Для этих целей используется специальное оборудование. Оно называется трубогибом. Такие устройства бывают разными, некоторые подходят для механической гибки алюминиевых труб, некоторые – для ручной. В любом случае это изделие должно быть качественным, чтобы работа с ним была безопасной.

Трубогибы бывают пружинными, арбалетными и рычажными. Каждый из них отличается по своему устройству. Сложно сказать, какой из них лучше, поскольку то, что понравится одному мастеру-любителю, может прийтись не по вкусу другому. Впрочем, умелец высокого уровня легко может пользоваться всеми тремя вариантами трубогибов.

В случае с пружинным трубогибом алюминиевая труба сгибается при помощи холодного или горячего метода, предварительно в изделие помещается пружина.

Арбалетный трубогиб оснащен специальным гнущим сегментом. В случае с рычажным трубогибом требуется нагреть изделие, после чего на него воздействует специальный рычажный механизм.


Можно ли согнуть трубу руками

Если ничего другого не остается, можно согнуть алюминиевую трубу руками. Если для этого имеется достаточно сил. Предварительно, важно заполнить изделие чем-то.

В зимнее время это может быть замороженная вода, правда после мероприятия потребуется поместить трубу в тепло, чтобы лед растаял. Летом же можно насыпать туда песок. И в том, и в другом случае на конце трубы должны быть заглушки, чтобы материал оставался внутри.

Заполнить алюминиевую трубу необходимо потому, что в противном случае, она погнется, но не сохранит форму. Например, по центру сгиба она будет сплющена. А это не приемлемо, поскольку такое изделие теряет свою ценность в силу изменения эксплуатационных характеристик.

Если требуется согнуть алюминиевую трубу, важно выбрать качественное оборудование и материал. От этого зависит не только эффективность работы, но и ее безопасность, так что стоит приобретать технику и алюминиевые трубы от надежного производителя.

Согнуть алюминиевую трубу в г. Химки в категории строительно-монтажные работы на сайте YouDo

Согнуть алюминиевую трубу диаметром 45мм на угол 55 градусов с минимальным радиусом, в кол-ве 6 штук. Мат-л Д31Т1. Более подробно условия задания обсудим с исполнителем. В предложениях указывайте сроки, когда сможете выполнить задание и цену за работу. Жду Ваших предложений!

Когда: , 20:30

Смотрите также:

Хотите найти лучшего мастера по ремонту?

Последние добавленные задания

  • Цена договорная

    Поменять замки в пластиковых окнах.3 окна

    Поменять замки в пластиковых окнах.3 окна

    Эдуард екатеринбург,ул. лодыгина,13

  • Цена договорная

    Заменить стекло в межкомнатной двери

    ЮАО Кантемировская Царицыно Необходимо заменить стекло в двери на самое простое матовое. Желательно, чтобы стекло было куплено мастером (расходы, конечно же, будут оплачены). Более детально обсудим с потенциал…

    Анастасия Г. улица Бехтерева, 41к3, Москва

  • Цена договорная

    Установить межкомнатную дверь

    Без демонтажа

    Александр В. посёлок Ивановка

  • 2 000 руб

    Требуется помощь в сборке конструкций из алюминиевого…

    Собираем каркасы из алюмиевого уголка. Инструмент есть. Желательно иметь опыт в сборке мебели. Оплата 2000р в день, сразу после работы.

    Александр И. Лухмановская улица, 25, Москва

  • Цена договорная

    Починить кран в ванной. СРОЧНО!

    Починить кран в ванной

    Денис К. Варшавская улица, 63к1, Санкт-Петербург

Как согнуть трубу без трубогиба своими руками, видео

Время от времени в быту приходится деформировать металлические трубы различной конфигурации и длины. Как согнуть трубу без трубогиба, если нет возможности его приобрести, или стационарно установить?  Тем не менее, существуют достаточно простые технологические приёмы, позволяющие имеющимися подручными средствами изогнуть металлическую (алюминиевую, медную и даже стальную) трубу своими руками, причём не только круглого поперечного сечения, но даже и профильную.





Почему не стоит получать такие изделия при помощи обычного молотка и наковальни

Чаще всего гибка труб выполняется с целью обеспечения сантехнических коммуникаций или внутренней разводки водопроводной сети в доме. Высокое значение момента сопротивления полого элемента не просто увеличивает усилие, но и сопровождается значительной деформацией внутреннего периметра. Такая труба, возможно, и пропустит через себя поток жидкости, но с огромным гидросопротивлением¸ которое в итоге приведёт к преждевременному разрушению арматуры. Не говорим уже о том, что сам вид такого изделия не может вызывать эстетического удовольствия.

Обычная гибка труб при помощи молотка (либо кувалды – если есть желание согнуть профильную трубу с большим периметром) и наковальни с надлежащим качеством невозможна. Дело в том, что при сосредоточении  изгибающей нагрузки по внешней поверхности трубы, внутренний её периметр никаким силовым фактором не уравновешивается. В результате возникают опасные растягивающие напряжения, которые становятся причиной появления многочисленных складок, трещин и гофров.

Таким образом, для качественного результата следует создать в зоне гиба подпирающее усилие, благодаря которому в зоне деформации создастся объёмное напряжённое состояние. Последнее повышает пластичность, и позволяет выполнять деформирование без опасности разрушения.

Гибка труб, круглых в плане

При отсутствии трубогиба  деформацию можно выполнять двумя методами:

  • Механическим, приложением необходимого изгибающего момента;
  • Термическим, путём снижения предела текучести материала.

Механические методы, в свою очередь, подразделяются на гибку с применением профилированного инструмента, и с использованием промежуточных рабочих сред.

Для осуществления гибки по контуру вполне пригодны металлические ролики, имеющие канавки под установку резиновых колец. Имея набор из таких роликов, можно обрабатывать трубы широкой номенклатуры. Ролики с квадратными канавками позволят согнуть и профильную трубу.

Схема гибки при помощи рычага-удлинителя

Необходимо отметить, что описанные далее приёмы не потребуются, если предстоит гибка на небольшой (до 15 — 20°) угол, а также при радиусах, более чем в 6 — 10 раз превышающих толщину стенки (меньшие значения касаются более пластичных материалов).

Гибка на жёстком инструменте

Например, медную или алюминиевую трубу диаметром не более 20 — 30 мм можно согнуть на простой оправке, которую можно изготовить из двух толстолистовых  полос. Их внешняя конфигурация должна соответствовать требуемому значению радиуса гибки, а расстояние равняться примерно половине внешнего размера изделия.  Такую конструкцию легко изготовить своими руками, а затем прикрепить при помощи профильных уголков к верстаку, либо просто зажать в тисках. По периметру   сверлится несколько отверстий, в которые вставляются хомуты, фиксирующие противоположный конец. После этого деформация (в буквальном смысле слова) своими руками выполняется достаточно легко.

Ограничением данного метода является то, что габариты инструмента определяются длиной заготовки, поэтому гибка длинных труб потребует значительного свободного пространства.  Универсальность способу придаст регулируемое расстояние между смежными полосами, на которые будет опираться обрабатываемая деталь.

Термический способ заключается в том, что подлежащий обработке участок  разогревается паяльной лампой до температуры 350 — 400 °С. В результате увеличивается пластичность, что позволяет снизить верхнюю допустимую границу усилий гибки. Прилагаемая деформирующая сила заметно снизится, что даст возможность согнуть своими руками даже толстостенную или профильную трубу.  Вместе с тем для стальной трубы качество поверхности ухудшится.  Поэтому после обработки придётся применить последующее шлифование или пескоструйную обработку.  Алюминиевую или медную трубу большого диаметра часто изгибают именно таким способом.

Гибка с применением промежуточной рабочей среды

Данный метод является одним из наиболее качественных. К тому же, он не имеет ограничений, как по поперечной конфигурации, так и по длине детали. Последовательность реализации процесса следующая:

  1. В подлежащую гибке заготовку засыпают доверху мелкий (это важно!) песок.
  2. Нижнюю часть заглушают деревянным чопиком.
  3. В противоположный торец вливают воду, чтобы увлажнить песок, и повысить его сплошность.
  4. Заготовку периодически встряхивают, чтобы снизить до минимума пустоты.
  5. Когда труба полностью заполнена, её заглушают.
  6. Опирают изделие на толстостенную трубу с подходящими размерами.
  7. Выполняют изгиб своими руками до требуемой конфигурации, учитывая пружинение (медную или алюминиевую трубу гнут непосредственно «в размер», а стальную – до угла, превышающего необходимое значение на 5 — 7°).
  8. Выжигают чопики, и тщательно очищают конструкцию.


Можно применять также пружину растяжения, габариты которой соответствуют  размерам трубчатой заготовки. Пружину предварительно прикрепляют к прочному пруту, а после окончания процесса извлекают его. Трудность заключается в подборе требуемого диаметра пружины, и в последующем её распрямлении.

Как согнуть алюминиевую трубу в домашних условиях как загнуть, выпрямить трубку своими руками — Строительный проект

Как согнуть трубу из алюминия дома – выбор способа и оборудования

Металлические изделия на данный момент весьма разные и популярны, что говорит о том, что данный материал резельтутативен и незаменим во многих областях жизни. Одной из очень востребованных разновидностей продукции этого типа считается труба из алюминия.

Характерности труб из алюминия

Трубы из алюминия выделяются небольшим весом, пластичностью, устойчивостью к коррозийным процессам, химическим и воздействиям температур (как правило переносят температурного колебания от +150 до -279 градусов).

Так же, эти изделия имеют высокую электро- и проводимость тепла, не имеют опасных токсинов и способны служить долгое время. Из металлических трубок собственными руками можно изготовлять всевозможные конструкции.

Трубы из алюминия делят по таким показателям:

  1. Форме сечения. Они бывают круглой, прямоугольной, квадратной и фасонной форм.
  2. Способу изготовления. Бывают холоднодеформированными, прессованными и сварными.
  3. Длине. Мерные, немерные, имеющие кратную мерность и бухтовую фасовку.
  4. Химическому составу (марка АI). Могут иметь высокую или техническую чистоту.

Чтобы выполнить сплав очень прочным, в него прибавляются конкретные примеси: но при этом степень его пластичности уменьшается. Эластичность изделий из алюминия их делает более комфортными для обработки механическим способом. Сгибание трубы из алюминия выделяется существенной обычностью, и может быть проведено собственными силами. Чтобы достигнуть цельности и невредимости сгибаемого изделия, важно заблаговременно ознакомится с технологией этого процесса.

Как согнуть трубу из алюминия

Подгибая прямую трубу из алюминия под самым разным углом, мы таким образом деформируем структуру металла. Происходит сжимание внутреннего слоя профиля, и растягивание внешнего. Для алюминия специфична довольно невысокая степень плотности, благодаря этому в результате сгибания такие изделия травмируются довольно несущественно. Что же касается легированного алюминия, то из-за причины большей плотности процедура сгибания сделанных из него труб выделяется большей сложностью.

Благодаря эластичности трубы из алюминия прекрасно подойдут для производства самых замысловатых конструкций, при сохранении их сечения и целостности. Сгибать данные изделия можно ручным способом, для чего используются нехитрые механизмы или специальные устройства. Заготовка при этом может нагреваться или оставаться холодной. В большинстве случаев на данный момент оказывает влияние размер, вид и структура сгибаемой трубы, толщина ее стенок и сложность подобранной комбинации.

Гибка труб из алюминия на одном уровне как правило имеет вид отвода, скобы, утки и калача. Заготовки, имеющие два сгиба в 135 градусов, называются уткой, три сгиба – скобой (параметр центрального угла – 90 градусов, крайнего – 135 градусов). Изгиб в виде полуокружности именуется калачом, а сгиб в 45-135 градусов – отводом.

Совершая сгибание, важно держаться следующих советов:

  1. Если есть наличие у трубы из алюминия шва сварки во время сгибания он не должен попасть ни на вогнутую, ни на выпуклую линию изгиба, перпендикулярно деформируемой поверхности.
  2. На изделиях диаметром 15-20 мм при подборе величины радиуса сгиба за ориентир берется критерий наружного диаметра, который удваивают.
  3. Заготовки, обладающие диаметром больше 25 мм, оборудуются радиусом сгиба, равной величине наружного диаметра, помноженного на 3.

Не зависимо от подобранного варианта гибки, важная задача — не позволить, чтобы в процессе гибки возникли какие-нибудь недостатки. Решая задачу, как согнуть трубу из алюминия дома, необходимо понимать, что в данном варианте все может зависеть от качественного подбора способа и инструмента, и также соблюдении правил безопасности.

Как работать с трубогибом дома

Трубогибами называют специализированные механизмы, для которых свойственен разный рабочий принцип. При их помощи реализовывается ручная и механическая гибка труб профильного и круглого сечения в условиях производства или дома.

Есть такие варианты ручных трубогибов, подходящих для сгибания пластичных тонкостенных алюминиевых изделий, обладающих малым диаметром:

  • Рычажный. Данный механизм называют еще станком Вольнова. Для закладки заготовки в нем предусматривается специализированная форма. Сам процесс сгибания не просит нагревания трубы, и выполняется рычажной силой. Форма отвечает конкретному диаметру.
  • Арбалетный. Конструкция, в которой прикрепляют заготовку, оборудована гнущим сегментом, осуществляющим продавливание середины трубы с противоположной от кончиков стороне.
  • Пружинный. Перед изгибанием труба оборудуется пружиной, которую укладывают вовнутрь изделия. Дальше заготовку могут разогревать, или использовать холодный метод сгибания. По завершению процедуры пружину нужно извлечь.

С помощью станочной гибки есть возможность решения проблемы как согнуть, и как выровнять алюминиевую трубку самого разных диаметров и формы. Риск ее повреждения сведен фактически до нуля.

Данные механизмы могут иметь электромеханический или гидравлический рабочий принцип, это обеспечивает получение точного результата работы, согласно выдвигаемым требованиям. Также есть способы, как загнуть трубу без трубогиба, что очень комфортно, когда рядом нет нужного инструмента.

Способы гибки

В таком оборудовании используются эти методы гибки:

  • Проталкивание. В данном варианте трубу из алюминия толкают между роликами станка: на один из роликов возлагается задача отклонять заготовку. Тем самым достигается получение дугообразного изгиба, при очень незначительном радиусе искревления. Величина радиуса изгиба определяется умножением на 6 трубного диаметра.
  • Прокат. Алюминиевую трубу у которой диаметр от 10 до 100 мм прокатуют сквозь гибочные ролики, которые должны строго отвечать диаметру изгибаемой трубы. Для выполнения данной процедуре используют трехвалковый трубогиб, который может исполнять сгибания в виде кольца, спирали и дуги. Воспользовавшись его помощью можно обрабатывать как круглый, так и профиль с прямыми углами. Прокатка выполняется в несколько заходов.
  • Обкатывание. Для сгибания задействуется обкатная головка трубогиба, которая сгибает заготовку под давлением. На участках без давления происходит прогибание трубы в противоположную сторону. Нагревание обкатывание не сопровождается. Чтобы заготовка не сжималась, необходимо наблюдать за соблюдением очень маленького радиуса сгиба: она равняется помноженному на три радиусу трубы.
  • Сгибание давлением. Здесь для прессовки используются штампы, деформирующие заготовки с наружной стороны, или гидроформирование, когда для сгибания внутри в пределах формы труба заполняется водой или маслом под давлением.

Самостоятельное сгибание трубы из алюминия

Сначала формируют, трубу какой марки, диаметра и толщины стенок требуется согнуть. Если аналогичную операцию требуется время проводить от времени, то лучше всего сразу обзавестись ручным трубогибом, хорошо, в продаже представлен очень большой выбор разных моделей данного устройство.

Более того, есть и иные методы гибки труб дома, тем более если идет речь о разовых мероприятиях:

  1. Прежде чем загнуть трубу из алюминия дома, в нее забивается сухой, очень маленький, сеяный карьерный песок. На концы заготовки требуется надеть заглушки в виде чопов, после этого проходит медлительное сгибание заготовки. Это разрешено делать даже ручным способом, впрочем один конец для комфорта лучше зафиксировать хомутом. После того, как заготовка согнута, с нее высыпают песок: он требуется для сохранения круглой формы трубы. Если работа проходит в зимнее время, взамен песка можно применять замороженную в середине воду. По завершению процедуры деталь помещается в тёплые условия для оттаивания льда.
  2. Если требуется согнуть трубу со слабым уровнем пластичности (из дюралюминия), то во время использования способа с песком потребуется также наличие горелки работающей на газу. Один конец трубы в этом случае зажимают в тиски, горелка же служит для одинакового разогревания участка изгиба до температуры +250 градусов. Для контроля оптимальности нагревания к трубе подносится бумажный кусок: возникновения дыма будет знаком готовности изделия к дальнейшему изгибанию. При его проведении важно не торопиться. Неоднократное нагревания того же участка трубы непозволительно.
  3. В данном варианте сначала происходит изготовления из дерева полукруглого шаблона, толщина его должна превышать диаметр заготовки. Сообщив ему необходимый радиус изгиба, заготовку прикрепляют на плоскости с помощью струбцин и болтов. Очень близко к шаблону закрепляют доску, имеющую похожую толщину и уклон: важно достичь достаточной плотности укладки трубы между ними. Заложив один конец трубы к направляющей доске по касательной относительно полукруга, вторым ее концом необходимо проводить загибающие движения вокруг шаблона. Аналогичным образом можно выгибать пластичные трубы у которых диаметр до 40 мм на довольно существенные радиусы.
  4. После того, как в трубу засыпан песок, она кладется 2-мя концами на две стойкие опоры: место сгиба должно провисать. Этому участку и сообщается необходимый радиус с помощью резиновой киянки. Наиболее удобно аналогичным образом гнуть квадратные трубы из алюминия.
  5. Участок заготовки, где проходит сгибание, внутри оборудуется пружиной из стали: на ее конец привязывается проволока. После приобретения трубой необходимой формы пружину тащат за эту проволоку. При надобности, место сгибания можно подогреть.

Проводя аналогичные операции, необходимо помнить, что гибка ведет к изменению длины трубы, благодаря этому необходимая длина участка выставляется уже после его сгибания. В общем, согнуть трубу из алюминия дома действительно возможно, основное выбрать для этого необходимый инструмент, и четко следовать советам.

Tagged : алюминиевый / домашний / согнуть / трубаГибка алюминиевых труб

II: Какие типы алюминиевых сплавов лучше всего подходят для гибки и почему?

В предыдущем посте мы рассказали об основных свойствах алюминиевых сплавов и о том, как их идентифицировать. Алюминий высокой чистоты — один из самых мягких металлов, что делает его чрезвычайно пластичным, легко сгибается или иным образом формируется без ущерба для его целостности. Он чрезвычайно гибкий и обрабатываемый, по сравнению, например, со сталью, которую гораздо труднее подобрать. В то время как чистый алюминий, как правило, самый простой для сгибания и формования тип алюминия, есть некоторые алюминиевые сплавы, которые лучше сгибать, чем другие.

Характеристики изгиба, которые необходимо учитывать

При определении того, подходит ли конкретный алюминиевый сплав для гибки, следует учитывать следующие факторы:

1. Формуемость

Есть определенные сплавы, которые имеют более высокую степень формуемости, чем другие, что делает они лучше подходят для процесса гибки. Часто, чем выше формуемость сплава, тем ниже прочность, но наличие одного не всегда означает компромисс для другого. Вскоре мы поговорим о том, какие сплавы лучше всего подходят для формовки и гибки.

2. Толщина и радиус изгиба

Еще одним важным фактором, который следует учитывать в процессе гибки, является толщина и радиус изгиба сплава. Как и любой листовой металл, алюминий «затвердевает» в процессе формования, а это означает, что он становится прочнее и тверже в процессе гибки. Если радиус небольшой или острый по сравнению с толщиной изгибаемого материала, то материал будет перегружен и более подвержен разрушению.

Если радиус изгиба меньше рекомендуемого минимума, основанного на типе сплава, это может нарушить целостность детали в дополнение к аннулированию гарантий, выданных поставщиком.Следовательно, при формовании алюминия очень важно придерживаться указанного диапазона. При использовании меньшего радиуса рекомендуется проявлять особую осторожность.

3. Процент удлинения

Процент удлинения является еще одним важным фактором, который следует учитывать при изгибе сплавов, и относится к разнице между пределом текучести материала и его пределом прочности при растяжении. Предел текучести относится к точке, в которой алюминиевый сплав изгибается и больше не возвращается к своей первоначальной форме.Прочность на растяжение относится к общему количеству напряжения, которое может быть приложено к материалу до его разрушения. Чем больше разница между ними, тем лучше формуемость сплава.

Лучшие алюминиевые сплавы для гибки

Помимо чистого алюминия (серия 1xxx), лучше всего подходят для формовки и гибки серии 3xxx, 5xxx и 6xxx. В каждой серии следующие сплавы считаются исключительно подходящими для гибки по разным причинам:

  1. Серия 3003, нетермообрабатываемый сплав, является отличным решением для различных применений, так как это относительно прочный сплав, обладающий высокой обрабатываемостью в холодном состоянии, и высокий процент удлинения (25%).
  1. Серия 5052 — еще один отличный сплав, не подвергающийся термообработке, который можно использовать в проектах по гибке, который почти так же хорош, как серия 3003. Он обладает высокой коррозионной стойкостью, является самым прочным сплавом, не подвергающимся термической обработке, и обладает отличной формуемостью.
  1. Серия 6061, термообрабатываемый сплав, который часто используется для гибки, поскольку он обладает потенциалом высокой прочности на разрыв, а также высокого процента удлинения.

Сплавы серий 7xxx и 2xxx, с другой стороны, не рекомендуются для проектов по гибке труб, так как они являются самой прочной серией, что затрудняет их гибку и формование.

Гибка алюминиевых трубок — советы, хитрости и помощь своими руками

Итак, вы решили взяться за проект, связанный с гибкой алюминиевых трубок, не так ли?

Что ж, молодец.

Алюминий — прочный и легкий материал, который можно использовать в миллионах различных применений, будь то гибка трубы, квадратной трубы, прямоугольной трубы или круглой трубы.

Но есть несколько вещей, которые вам нужно знать перед тем, как начать. Некоторые ссылки на этой странице являются партнерскими ссылками, и как партнер Amazon я могу заработать небольшую сумму на соответствующих покупках, если вы в конечном итоге купите что-то через одну из них.

Гибка алюминиевых трубок — что нужно знать перед началом работы

Первое, что вам нужно знать при гибке алюминиевых трубок, — это то, что они обычно доступны в двух разных классах — 6061-T6 и 6063 -T5.

И это важно знать ДО того, как вы начнете свой проект.

Алюминий 6061-T6 — это, скорее, конструкционная труба, и часто используется по умолчанию, когда речь идет о различных работах и ​​конструкциях, которые вы можете увидеть. Важно знать, что он хрупкий и чаще всего трескается, если вы пытаетесь согнуть его с небольшим радиусом.

Конечно, иногда это может сойти с рук, так как закалка будет незначительно отличаться, и вы можете обойтись без алюминиевых трубок без трещин, но я обнаружил, что для получения стабильных результатов вам нужно использовать гибкую оценка.

Вот что такое 6063-T5 — гибкие алюминиевые трубки. 6063-T5 на самом деле более доступен для размеров труб, чем для труб.

Так что, если у вас есть такая возможность, просто закажите и используйте 6063-T5.

Если у вас нет такой возможности, есть несколько способов обойти ее.

Вы можете отправить его в цех, который занимается отжигом, и они будут готовить ваш алюминий при определенной температуре до тех пор, пока он не отожжется до определенного сорта. Если бы вы пошли этим путем, вы бы просто сказали им, что хотите отжечь его до состояния 6063-T5.

Затем, как только вы вернете детали, вы сможете их согнуть по мере необходимости.

После этого вы либо оставите его в отожженном состоянии, либо отправите его в компанию, которая при необходимости вернет его в состояние 6061-T6.

Другой альтернативой является то, что вы можете попробовать отжечь его вручную, нагревая его горелкой, а затем сгибая. Это может потребовать некоторой практики, поэтому убедитесь, что вы используете отходы, а не рабочие части, если вы просто пробуете это.

Лучшие производители трубогибочных машин

Что касается различных производителей трубогибочных машин, вы можете купить самые разные машины.

От импортных товаров из Китая до машин, произведенных в Северной Америке или Европе, есть множество вариантов.

Но первым шагом на пути является выбор типа трубогибочного станка, который вам нужен, поскольку разные производители выпускают разные типы и модели, когда дело касается трубогибочных станков.

И в большинстве случаев вы сможете сгибать трубу и трубу на своем гибочном станке, если у вас есть возможность купить совместимые штампы, подходящие под размер материала, который вы пытаетесь сгибать.

Имея это в виду, давайте рассмотрим несколько различных типов производителей трубогибочных машин и различные доступные варианты машин.

Трубогиб малого диаметра — компактные трубогибы напольного типа

Один из основных вариантов выбора трубогиба (или трубогиба) малого диаметра — это взглянуть на различные существующие компактные трубогибы. Теперь они обычно бывают либо в виде крепления на верстаке, либо в виде крепления на полу.

Для себя я бы всегда выбирал напольное крепление, так как мне нравится, чтобы мой рабочий стол был чистым, и на моем рабочем столе уже установлены тиски.

Поэтому я всегда склонялся к напольному креплению на пьедестале.Вы можете перемещать их или прикрепить к полу, установив болты в бетонный пол вашего магазина. Если вы все же хотите переставить гибочный станок, вы можете просто приварить толстую пластину к основанию гибочного станка, чтобы обеспечить немного большей устойчивости, если вы не хотите привинчивать его к полу.

Сейчас эти типы гибочных станков чаще всего используются для гибки плоского металла, но с его помощью также можно сгибать круглый заготовку.

Лучше всего иметь штампы с вогнутой формой, достаточно большие, чтобы соответствовать диаметру материала, который вы собираетесь сгибать.

А затем, если вы пытаетесь согнуть трубу или трубу, материал может захотеть раздавиться вокруг изгиба, если вы пытаетесь изгибать действительно узкий радиус изгиба. В этом случае вам, возможно, придется заполнить трубу или трубу песком и закрыть концы, приварив какой-либо материал на каждом конце, или нарезав концы трубной резьбой и закрыв их заглушкой.

Опять же, эти типы гибочных станков часто подходят для труб или изгибов труб малого диаметра. Возможно, вы сможете согнуть материал примерно на 1 дюйм.5 дюймов или около того, так как ваше ограничение по размеру — это сила, которую вы можете создать вручную, используя механическое усилие гибочного станка и вашу собственную силу.

Таким образом, их преимущество в том, что это довольно универсальные маленькие станки, поскольку вы не ограничены только гибкой трубы или трубы, но вы также можете гнуть плоский и цельный металл.

Если вы пойдете по этому пути, я бы порекомендовал KAKA Industrial UBM-30 компактный металлический гибочный станок напольного типа, поскольку он поставляется с 14 различными штампами и включает в себя красивую маленькую спиральную гибочную головку, которую вы можете использовать для создания декоративных плоских металлических изгибов. Если у вас ограниченный бюджет, вы всегда можете приобрести Compact Floor Bender от Erie Tools с 7 штампами. Но штампы дорого обрабатывать или покупать сами по себе, поэтому гибочный станок Kaka предлагает хорошее соотношение цены и качества, если вы собираетесь делать больше металлических фабрик и гибок в будущем.

A трубогибочная машина — гидравлические трубогибы и трубогибы

Следующее оборудование, которое вы можете использовать и которое более специализировано, — это трубогибочная машина.А это ваши гидравлические трубогибы и трубогибы.

Они специально разработаны для изгиба трубы или трубы с помощью гидравлического поршня, если вы поместите материал напротив двух вертикальных упоров, центрируя материал на верхней части матрицы, где вы хотите изгиб, а затем включите гибочный станок.

Это довольно недорогие станки — их можно приобрести менее чем за 150 долларов, но на самом деле они не являются точными.

Не поймите меня неправильно, это отличные машины, но делать изгибы под определенным углом сложно — они лучше всего подходят для изгибов, которые довольно свободны, когда речь идет о допусках, или просто для стандартных изгибов на 90 или 45 градусов.

Здесь можно купить приличную технику.

Гидравлические трубогибы

Если вы хотите делать более точные изгибы и делать более сложные изгибы, такие как изгибы до 180 градусов, вам необходимо приобрести гидравлические трубогибы.

И с их помощью вы можете установить степень изгиба и повторные изгибы, и вы можете получить возможность изгибать гораздо более тяжелый стеновой материал, поскольку вы больше не полагаетесь только на механическое преимущество и свою собственную грубую силу, пытаясь вручную согнуть трубу или трубу. .

Гидравлический трубогиб Cadillac — это гидравлический ротационный ленточнопильный станок Baileigh RDB-125. На нем можно согнуть алюминиевую трубку с внешним диаметром до 2,5 дюймов (!)

А с кольцевым калибром, он идеально подходит для любого вида повторяющейся гибки деталей, которую вы хотите выполнить.

Еще одна приятная вещь заключается в том, что вы можете иметь дело напрямую с производителем, а они сделаны в США, поэтому получение штампов или дополнительных инструментов, как правило, не проблема.

Обычно что-то вроде этого примерно такого же размера, как и большинство домашних мастеров, но для промышленности вы можете выбрать станки с ЧПУ с вращающейся вытяжкой и гибочные станки с полным ЧПУ, а также можете заняться гибкой оправки, чтобы изготавливать штампы с действительно узким радиусом без каких-либо сморщивание.

Гибка трубы без гибки — самодельный стиль!

Силачи цирка XIX века гнули сталь голыми руками, чтобы продемонстрировать свою удивительную силу, но вам не нужно быть одетым в купальник с леопардовым принтом, чтобы выполнять простые домашние дела по дому. Большинство людей могут сгибать мягкие металлы, такие как медь и алюминий, голыми руками. Поэтому в следующий раз, когда вам нужно будет согнуть трубы для проекта, вы можете броситься в строительный магазин за трубогибом или просто потренировать свои мышцы.

Знакомство с металлами

Есть некоторые ограничения для гибки металлов без использования станка. Естественно, у людей есть свои пределы, и вы, вероятно, сможете гнуть только более мягкие металлы. Алюминий и медь достаточно мягкие, чтобы их можно было сгибать без особых усилий, но со сплавами, такими как нержавеющая сталь, ситуация станет значительно сложнее. Еще одна вещь, о которой нужно помнить, — это тип изгиба, которого вы добьетесь. Более мягкие металлы будут иметь U-образный изгиб, а более твердые — больше похожи на «V».

Инструменты для гибки

Голые руки

Если вам нужен грубый изгиб трубы и ограниченные ресурсы, вы можете просто использовать ее голыми руками. Большинство людей могут сгибать трубы толщиной до дюйма, но если больше, то вам могут понадобиться инструменты или дополнительная помощь. Перед тем как сгибать трубу, рекомендуется обернуть ее концы чем-нибудь, чтобы обеспечить дополнительный захват и защитить руки. Кожа — один из лучших материалов для этого вида работ. Просто нарежьте несколько полосок и оберните ими концы планки — вы можете выбрать другие материалы, например, толстую ткань, но они не будут обеспечивать такое же усилие.Затем крепко возьмитесь за концы и выберите наиболее удобное положение для сгибания, например захват сверху со штангой прямо перед собой.

Кредит изображения: flickr.com

Паяльная лампа

Один из наиболее распространенных способов гибки труб без использования машины — это использование паяльной лампы. Сильный жар концентрируется на той области, которую вы хотите согнуть, что делает ее податливой. Существует несколько способов использования тепла для сгибания труб, которые мы описываем ниже. Прежде чем приступить к какой-либо технике, убедитесь, что вы отметили, где вы хотите согнуться.Также неплохо создать шаблон изгиба и измерять трубу по нему по ходу движения. Большинство людей используют дешевый деревянный материал, например МДФ, для создания крупномасштабных шаблонов.

Тиски

Закрепите трубу в тисках, чтобы она не двигалась. Убедитесь, что по обе стороны от области, которую вы хотите согнуть, достаточно места, чтобы вы могли хорошо удерживать ее при сгибании. С помощью паяльной лампы постоянно нагревайте то место, которое вы хотите согнуть. Не забывайте нагревать всю поверхность, а не только одну сторону трубы, так как это поможет ей равномерно изгибаться.Когда труба раскалится докрасна, осторожно начинайте ее гнуть. Вы можете сделать это руками, но наденьте толстые перчатки, так как труба будет очень горячей. Если у вас возникли проблемы с рычагом, попробуйте использовать гаечный ключ. Или используйте другой кусок трубы в качестве рычага. Если вам все еще трудно сгибать трубу, обратитесь за помощью к кому-нибудь другому. Иногда становится проще, если один человек нагревает трубу, а другой гнет.

Связано: Как гнуть трубу с помощью трубогиба

Пружины гибки

Пружины гибки — это простые инструменты, которые предотвращают изгиб труб при изгибе.Доступны два типа пружин: внутренние и внешние. Внутренняя пружина вставляется в трубу сразу после ее нагрева. Он поддерживает трубу при ее изгибе, чтобы она не сморщилась. Точно так же внешние пружины поддерживают трубу снаружи. Они окружают трубу и предотвращают ее распространение при изгибе.

Наружные пружины обычно используются для труб меньшего диаметра, а внутренние пружины — для труб большего диаметра. Хотя они полезны для получения точного и равномерного изгиба, пружины обычно ограничены определенными размерами.Поэтому, если вы изгибаете трубы более одного размера, вам придется покупать пружины разных размеров.

Песок

Вы не поверите, но песок — бесценный материал для обеспечения равномерного изгиба. Заблокируйте один конец трубы материалом, например скомканной газетой или тканью. Затем заполните трубу песком — убедитесь, что песок плотно утрамбован. Заблокируйте другой конец трубы, а затем нагрейте место изгиба. Когда он станет докрасна, аккуратно согните его вручную.

Сгибание трубы голыми руками — дешевый и простой способ добиться быстрых результатов, но будьте осторожны, чтобы не пораниться при этом.Если вы чувствуете боль при сгибании, немедленно остановитесь. Кроме того, убедитесь, что вы принимаете надлежащие меры предосторожности при использовании паяльной лампы, например, надев защитные очки и толстые перчатки. Если вы обнаружите, что вашу трубу трудно сгибать, или если вы приступаете к крупномасштабному проекту, подумайте о приобретении трубогибочного станка.

📱 🚁Вертолет ›КАК ИЗГИБАТЬ АЛЮМИНИЕВУЮ ТРУБУ БЕЗ ИЗГИБОВ

ЧАСЫ

1 страница 29756 просмотров Опубликовать ответ
19.10.2006 18:23 14 лет назад
cadwarrior

р-р Ветеран

Канада

КАК ГНОВИТЬ АЛЮМИНИЕВУЮ ТРУБКУ БЕЗ перегиба

Есть у кого-нибудь трюк, как согнуть алюминиевую трубку, не перегибая ее ??? для масштабного шасси на реактивном рейнджере Спасибо!
ПОДЕЛИТЬСЯ ЭЛЕКТРОННОЙ ПОЧТОЙ В ПМ Attn: RR Цитата
19.10.2006 18:34 14 лет назад
нивлек

rrProfessor

Норфолк Англия

Наполните его песком.В конце дня темнеет.

ПОДЕЛИТЬСЯ ЭЛЕКТРОННОЙ ПОЧТОЙ ЛИЧНОСТИ Attn: RR Quote
10-19-2006 18:42 PM 14 лет назад
Скотт С.Р.

р-р Ветеран

SEAFORD

Вы берете пружину двери крыльца и вставляете ее внутрь и отгибаете, она не перегибается, а когда вы закончите, просто вытащите пружину. Если вы работаете над чем-то меньшим, просто возьмите пружину меньшего размера. Теперь ты знаешь, что я должен УБИТЬ ВАС. Это коммерческая тайна.Радоваться, веселиться . Дайте мне знать, как вы разбираетесь. Скотт-старший> <> **** Поддержите наши войска ****> <>
ПОДЕЛИТЬСЯ ГАЛЕРЕЯ ЭЛЕКТРОННОЙ ПОЧТЫ PM Attn: RR Цитата
19.10.2006 06: 44 PM 14 лет назад
cadwarrior

р-р Ветеран

Канада

Спасибо за все ваши уловки !!, попробую оба и опубликую результат здесь! Спасибо Винсент
ПОДЕЛИТЬСЯ ЭЛЕКТРОННОЙ ПОЧТОЙ В ПМ Attn: RR Цитата
10-19-2006 18:46 14 лет назад
Скотт С.Р.

р-р Ветеран

SEAFORD

Я использовал пружины в течение многих лет, это старый настоящий старый трюк сантехников> Скотт-старший.> <> **** Поддержите наши войска ****> <>

ПОДЕЛИТЬСЯ ГАЛЕРЕЯ ЭЛЕКТРОННОЙ ПОЧТЫ PM Attn: RR Цитата
10-19-2006 21:19 PM 14 лет назад
Professorwiz

rrVeteran

Ливония, Мичиган — США

Я слышал, как насыпают песок, но не пробовал. Держать нас в курсе. Я пытался согнуть 7/8 дюйма стенкой 0,060 дюйма, я ни с кем не проверял, пока не согнул и не смял свой материал.Излишне говорить, что у меня еще не было возможности попробовать это снова …
Russ
SHARE PM EMAIL GALLERY Attn: RR Quote
10-20-2006 02:06 AM 14 лет назад
лезвие с разрывом

rr Ученик

орландо, флорида

Я все это пробовал. песок работает нормально, если вы можете плотно упаковать его и закрыть концы. он не даст ему полностью разрушиться. но он не даст вам большого изгиба, потому что песчаный брусок не держит круглую форму.песок с правильным трубогибом будет вашим лучшим шансом. пружина работает хорошо. попробуйте разную толщину проволоки, если возможно, чтобы добиться нужного результата. трубогиб снова станет вашим лучшим другом. если вы сгибаете закаленный материал, такой как 6061-t6, вы можете попробовать отжигать область изгиба. метод проб и ошибок — единственный способ получить идеальный изгиб. если после этого вы не забудете все эти дрянные шлепки, чахинги … …… но дорогая
ПОДЕЛИТЬСЯ ПАМЯТЬ В ПОЧТЕ ГАЛЕРЕЯ Attn: RR Цитата
21.10.2006 05:22 14 лет назад
NicheRotors

rrNovice

Surrey, UK

Столкнувшись с той же проблемой изгиба труб для масштабного набора ходовой части, я сделал пару приспособлений, чтобы убедиться, что каждый набор был одинаковым и каждая ножка была симметричной.Я сделал несколько снимков здесь: http://www.fraser-ker.com/neasham/Model_D_Stage_3.htm Я попробовал песочный метод, но в итоге на полу образовался беспорядок, и без приспособления каждый изгиб был уникальным. J.
ПОДЕЛИТЬСЯ НА ГЛАВНУЮ ЭЛЕКТРОННУЮ ПОЧТУ Attn: RR Цитата
21.10.2006 05:58 14 лет назад
951_Powerstroke

rr Veteran

Corona, Ca

NicheRotors Черт побери, эти салазки выглядят великолепно.Вы прошли «лишнюю милю», чтобы сделать их идеальными. Молодец. Джей

Конечно, я умею летать на этой штуке, но если увидишь, как я бегу, постарайся не отставать !!

ПОДЕЛИТЬСЯ ЭЛЕКТРОННОЙ ПОЧТОЙ ГАЛЕРЕЯ ГЛАВНОЙ СТРАНИЦЫ Attn: RR Цитата
21.10.2006 12:31 PM 14 лет назад 23.10.2006 04:26 14 лет назад 23.10.2006 05:00 14 лет назад
Havoc

rrElite Veteran

Ky.

Вы можете нагреть сплав висмута и заполнить трубку.Дайте ему застыть, а затем согните его, как будто это твердое тело. Затем просто нагрейте трубку до 120F, и она потечет обратно.
ПОДЕЛИТЬСЯ ГАЛЕРЕЯ ЭЛЕКТРОННОЙ ПОЧТЫ PM Attn: RR Цитата
23.10.2006 16:13 14 лет назад
cadwarrior

р-р Ветеран

Канада

NicheRotors Спасибо за фотографии !, действительно чистая работа !!
ПОДЕЛИТЬСЯ ЭЛЕКТРОННОЙ ПОЧТОЙ В ПП Attn: RR Цитата
11.02.2006 11:37 14 лет назад 30-11-2006 23:22 14 лет назад
azzi_b

rrNovice

rotherham, England

Я сделал это со льдом, чтобы наполнить водой — положил в морозильную камеру, затем согнул — не нужны никакие причудливые металлы или что-то еще 1 страница 29756 просмотров Опубликовать ответ

9 Тема Подписка

Четверг, 11 февраля — 4:40 — Авторские права © 2000-2021 RunRyder ЭЛЕКТРОННАЯ ПОЧТА • Включить файлы cookie

Продажа алюминиевых трубогибов

Когда вы изгибаете алюминиевую трубку, необходимо учитывать несколько важных моментов.Что хорошо? Качественные трубогибы для алюминиевых труб и подходящие инструменты делают свою работу. Также поможет некоторый опыт гибки и профессиональные уловки. Давайте посмотрим на алюминиевую трубу более внимательно и на то, что вам нужно, чтобы купить алюминиевые трубогибы на продажу.

Форма алюминиевой трубки

Алюминиевая трубка бывает разных форм и размеров. Часто материал алюминиевых трубок не круглый. Популярна гибка прямоугольной или квадратной алюминиевой трубы, которую изгибают с помощью толкателя или оправки.Сдавленный изгиб покажет обрушение внутренней области изгиба, как у ножки стула в школьной столовой. Изгиб оправки сохранит первоначальную форму алюминиевой трубки. Продаваемые алюминиевые трубогибы и инструменты, специально разработанные для гибки алюминиевых труб, становятся ключевыми. Инструменты особенно важны, если вы хотите сохранить форму и эстетику алюминиевой трубки на изгибе.

Оправки на алюминиевые трубогибы для продажи

Обычно оправка удерживается в фиксированном положении, а алюминиевая трубка натягивается на нее.Алюминиевая труба, как и большинство материалов, подвергающихся нагрузке на изгиб, должна растягиваться по внешнему радиусу изгиба. Точно так же сжатие алюминиевой трубы происходит на внутреннем радиусе изгиба. Чтобы сохранить овальность алюминиевой трубки, оправка воспринимает силу, действующую на трубку во время изгиба. Для сгибания алюминиевого материала используется хромированная оправка. Грязесъемник завершает процесс изгиба, устраняя любые складки на внутренней части изгиба алюминиевой трубки.

При гибке определенных алюминиевых трубок может потребоваться только оправка.Также часто упоминается как хвостовик оправки. Требование к оправке будет определяться уравнением коэффициента стенки. Фактор стенки вместе с радиусом и степенью изгиба будет определять, потребуется ли оправка для алюминиевой трубы. В итоге, вы хотите приобрести алюминиевые трубогибы с оправкой, если знаете, что хотите сохранить его форму.

Станки для старения и трубогибы из алюминия

Существуют специальные материалы, которые лучше работают при изгибе.В случае алюминиевых трубок всегда вызывает беспокойство старение. Закалка с возрастом означает, что алюминиевая трубка тем тверже, чем дольше она сидит. Это также означает, что становится труднее гнуться. По этой причине алюминиевая трубка подвержена разрушению материала (т. Е. Растрескиванию) в процессе гибки. По мере того, как алюминиевая трубка садится и затвердевает, удлинение уменьшается. Всегда рекомендуется согласовывать порядок подачи алюминиевых трубок, чтобы они сгибались вверх по прибытии. При большем радиусе и изгибе менее 90 градусов существует некоторая свобода действий в нагрузке на материал алюминиевой трубки.Однако чем меньше радиус, тем больше вероятность возникновения проблем при изгибе алюминиевой трубы.

А как насчет алюминиевой трубки 6061?

Наиболее распространенным сплавом алюминиевых труб, который используется при гибке на трубогибах для алюминиевых труб, является 6061. Это термообрабатываемый сплав с различными уровнями прочности на разрыв. 6061-T0 имеет лучший процент удлинения при изгибе и часто используется при выполнении работ с алюминиевыми трубами с малым радиусом изгиба. Подумайте о деталях самолета. 6061-T6 имеет наименьшее удлинение и часто используется для работ с большим радиусом.Поскольку 6061-T6 имеет гораздо меньшее удлинение, часто в пределах 12%, для некоторых работ может потребоваться отжиг перед гибкой. Независимо от того, изгибаете ли вы T0 или T6, более обширный опыт в гибке алюминиевой трубы будет иметь большое значение для понимания свойств и напряжений при изгибе этого материала.

Позвоните или напишите по электронной почте Hines Bending Systems сегодня и спросите о выставленных на продажу алюминиевых трубогибах. Мы поможем вам на каждом этапе пути. От установки алюминиевого трубогиба до обучения и обслуживания. Позвольте экспертам Hines Bending рассказать о хитростях, которые помогут сделать ваши алюминиевые гибки успешными.

Facebook Youtube Twitter

Bending Square Алюминиевая трубка — Техническое обсуждение

368 сделал это в этом году с трубогибом (я думаю) и сплавом 6063. 6061, вероятно, треснет.

Да, наша команда использует гидравлический трубогиб, в частности трубогиб pro4 от pro bender на этом сайте:

http://www.probender.com/probender/drupal/benders

Эти типы гибочных станков используются производителями автомобилей для изготовления каркасов для рулонов и всякой другой продукции.Есть много других компаний, которые производят трубогибы, такие как JD в квадрате JD2. Вы можете увидеть многие из них в действии на YouTube. мы выбрали профессиональный гибочный станок, потому что он приводится в действие дешевым пневматическим гидроцилиндром, и вам не нужно привинчивать его к полу.

В этих типах гибочных станков используются штампы, через которые прокручиваются трубки. Это гибочные машины роторного типа. Это не то же самое, что станок для гибки оправки, который протягивает оправку через внутреннюю часть трубы, чтобы не раздавить трубу при изгибе.Вряд ли у кого-нибудь есть настоящий станок для гибки оправки, за исключением высокопроизводительных глушителей. Слишком дорого для среднего небольшого магазина. Профессиональный гибочный станок, как и другие, может сгибать квадратные трубки до 1-1 / 2 дюйма, но для этого вам нужно купить матрицу 1-1 / 2 дюйма.

Мы использовали изгибы на 90 градусов на трубке 6063-T6 1 «x1» x .062 «для наших крыльев и около 15-градусных изгибов на 6063-T6 1» x1 «x .125» для нашего коллектора. Легкая работа для нашего гибочного мастера. Наука состоит в том, чтобы делать несколько изгибов одной трубы. Мы используем программу под названием bendtech pro, которая позволяет нам вытягивать трубу, делать отметки изгиба, а затем делать все изгибы с одного конца.Вы должны откалибровать его для используемой трубки и штампа.

Портовые грузовые гибочные машины не роторного типа и не имеют такого же качества гибов.

Помните, что этот тип гибочных машин действительно раздавливает и деформирует трубу. Квадратная труба сжимается изнутри на контролируемую величину. Если у меня завтра будет время, я сфотографирую то, о чем говорю.

Если вы хотите согнуть алюминий толщиной 1-1 / 2 дюйма, я позвоню производителю станка, который вас интересует. Дайте мне знать, если у вас возникнут вопросы.

1678 и остальные правы, 6061-T6 сломается. Мы попробовали это с изгибом около 15 градусов, думая, что это было мягко, и он просто сломался пополам.

У меня есть личный проект с использованием гибочного станка. Собираюсь сделать трубчатые рычаги управления для моей проектной машины.

Алан
Наставник для команды 368

Вот лучшие алюминиевые сплавы для гибки

Свойства материала

Одной из наиболее полезных характеристик алюминия является его формуемость, и один из способов придать металлу желаемую форму — это сгибание.Некоторые алюминиевые сплавы и сплавы лучше подходят для гибки, чем другие. Это то, что вам нужно знать, чтобы выбрать тот, который вам подходит.

Процесс гибки алюминия удобен и экономичен. Это дает вам гибкость дизайна, интегрированные функции, хорошую эстетику и сложную геометрию. Вы также можете выбирать между различными процессами гибки, такими как роликовая гибка, гибка под давлением, гибка с вытяжкой и гибка с вытяжкой.

Я советую вам получить и сплав, и закалку, прежде чем выбирать метод гибки для конструкции вашего изделия.

Факторы, влияющие на изгиб алюминиевых сплавов

Какие моменты могут помочь вам выбрать подходящий сплав для гибки? А какие сплавы лучше всего гнуть?

Давайте рассмотрим три фактора: формуемость, толщину и радиус изгиба, а также процент удлинения.

  • Формуемость . Обычно более высокая прочность означает, что алюминиевый сплав будет труднее изгибаться из-за компромисса между прочностью и удлинением — пластичностью. По мере того, как одно увеличивается, другое уменьшается.
  • Толщина и радиус изгиба . В процессе гибки алюминиевые сплавы твердеют и укрепляются. В результате необходимо учитывать толщину и радиус изгиба.
  • Относительное удлинение в процентах . Исследование процента удлинения и разницы между пределом текучести и пределом прочности также поможет вам принять правильное решение. При сравнении сплавов и сплавов склоняйтесь к сплавам с наибольшим диапазоном между текучестью и пределом прочности, поскольку это указывает на лучшую способность к формованию.

Алюминиевый сплав 3003 отлично подходит для гибки

Лучшими сериями для формовки и, следовательно, гибки являются сплавы серий 3ххх, 5ххх и в некоторых случаях 6ххх. Например, алюминиевый сплав 6063 — хороший выбор, а 6082 — более сложный. Я бы не стал использовать сплавы семейств 2ххх и 7ххх, потому что они очень прочные и поэтому их трудно формировать. Тем не менее, при правильном состоянии изгиб этих сплавов также возможен. Я вернусь к этому позже.

Вот мои четыре фаворита:

  • Алюминиевый сплав 3003 . В большинстве случаев это, вероятно, лучший сплав для гибки. Вы получаете среднюю прочность, очень хорошую обрабатываемость на холоде и высокое удлинение. Он также предлагает одно из самых больших различий между текучестью и пределом прочности на разрыв.
  • Алюминиевый сплав 5052 . Этот сплав идет сразу после. Вы получаете высокое удлинение (не такое высокое, как 3003) и значительную разницу между текучестью и прочностью на разрыв.Вы также получаете высокую прочность по сравнению с другими марками без термической обработки и выдающиеся коррозионные свойства. После отжига он превосходит сплав 3003 по формуемости.
  • Алюминиевый сплав 5083 . Недалеко от 5052 идет этот, его старший брат, классический сплав для морских применений с хорошей коррозионной стойкостью и свариваемостью. Есть некоторые различия в характере, но если вы выберете h211, h212 или O, все будет в порядке.
  • Алюминиевые сплавы 6061 и 6082 .Это универсальные термообрабатываемые сплавы, которые после отжига обеспечивают удовлетворительную разницу между текучестью и пределом прочности при растяжении, а также хорошее удлинение. Однако их способность к изгибу уменьшится, когда вы перейдете к уровням T4 и T6. Поэтому я рекомендую согнуть в состоянии T4, а затем термически обработать до T6, если это возможно.

Не забывайте, что зернистая структура материала также влияет на способность к изгибу, хотя зернистая структура влияет на несколько процессов, а не только на гибку.

Учитывать время при оптимизации способности алюминиевого сплава к изгибу

Мое последнее замечание: обратите внимание на темперамент, когда дело касается оптимизации способности алюминиевого сплава к изгибу. Закалка так же важна, как и сплавы.

Для нетермообрабатываемых сплавов 3ххх и 5ххх, закалка О — это самый простой способ сгибания.

Термообрабатываемые сплавы

6ххх, 7ххх и 2ххх следует, по возможности, изгибать в состоянии Т4, так как он имеет более низкий предел текучести. Однако есть недостаток.Предел текучести в состоянии T4 со временем меняется из-за естественного старения — медленного процесса затвердевания, который происходит с течением времени.

Хотя изменение предела текучести невелико за короткое время, это может вызвать отклонение от упругости в некоторых процессах изгиба. Так что в некоторых случаях изгиб в Т6 может быть лучшим вариантом. Существуют также специальные термообработки, которые останавливают естественное старение и позволяют термообработать материал до T6 после изгиба, что можно рассматривать.

  • Состояние T4 умеренное для изгиба, с низким пределом текучести, однако для некоторых процессов изгиба могут возникать отклонения от упругого возврата
  • T6 сложнее всего согнуть, но нет вариации с пружинным возвратом

Хотите узнать больше?

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
