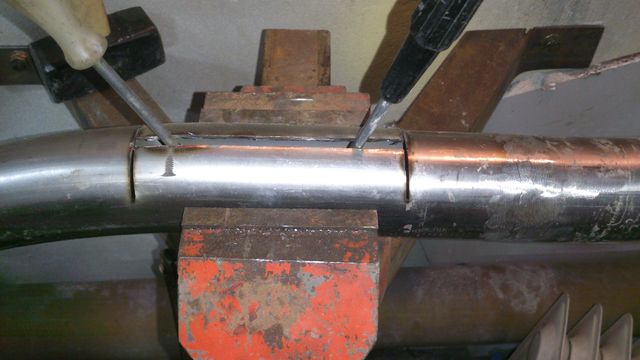

Как вставить трубу в трубу одинакового диаметра: Как соединить трубы из тонкого металла одинакового диаметра

Содержание

ПНД, ПВХ, профильные, гофрированные, пропиленовые, видео-инструкция по монтажу своими руками, резьбовое соединение смесителя, фото и цена

В этой статье мы рассмотрим, какова инструкция соединения одноразмерных труб, изготовленных из различных материалов. Тема статьи интересна, так как на рынке представлен широкий ассортимент различных труб, которые отличаются друг от друга не только эксплуатационными и техническими характеристиками, но и разными методами соединения в единую систему.

Но, перед тем как рассматривать особенности проведения монтажных работ, рассмотрим то, какие разновидности водопроводных аксессуаров можно приобрести.

На рисунке резьбовое соединение труб отопления, выполненное посредством муфты

Классификация

Разборное соединение профильных труб болтами при строительстве теплицы

Все водопроводные трубы, в соответствии с производственными материалами, примененными при их изготовлении, подразделяются на следующие категории:

  • металлические модификации;
  • полимерные модификации;
  • изделия из металлопласта.

Важно: Каждая из этих модификаций представлена на рынке широким ассортиментом изделий, которым свойственен тот или иной способ соединения. Поэтому, планируя монтаж водопровода в своей квартире или загородном доме, нужно с максимальной ответственностью отнестись к выбору материалов и способов соединения, так как от этого во многом зависит цена, долговечность и внешний вид готовой системы.

Итак, рассмотрим то, как самостоятельно выполняется соединение смесителя с трубой.

Стыковка металлических труб

Резьбовое соединение на стальном водопроводе

В процессе монтажа металлических (чугунных, стальных и медных) водопроводных и отопительных систем применяется резьбовая и сварная стыковка.

Рассмотрим в подробностях каждый из этих методов:

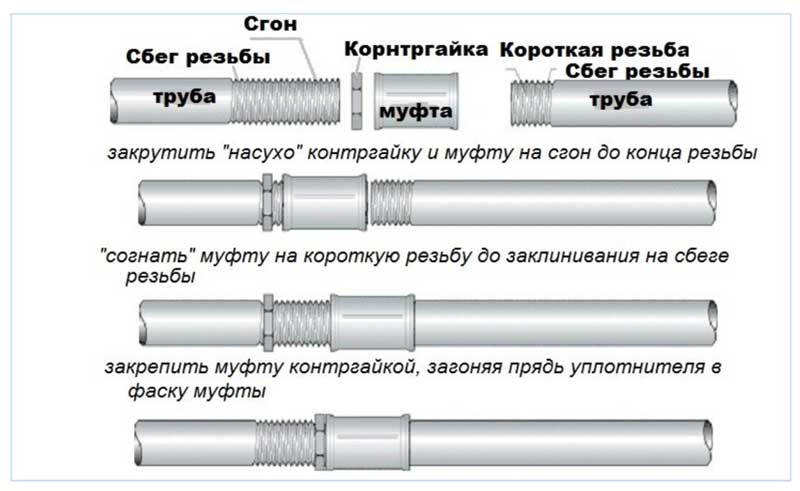

  1. Резьбовой монтаж, к нему, кстати, относится и соединение труб американкой, это технология, позволяющая собрать водопроводы из элементов с одинаковыми диаметрами поперченного сечения.

Для этого на концах обеих труб нарезается резьба, поверх которой накручивается специальная металлическая муфта – фитинг. Посредством специальных фитингов можно собирать как прямые, так и криволинейные водопроводные и отопительные системы.

Фитинг, применяемый на таких конструкциях, имеет внутреннюю резьбу, в то время как на трубах нарезается резьба наружная. Если фитинги для проведения монтажа приобретаются с уже нарезанной резьбой, то на стыкуемых элементах ее придётся нарезать своими руками с использованием плашек.

Среди преимуществ технологии отметим прочность и долговечность готового результата. Кроме того, резьбовой фитинг при необходимости можно раскрутить и разобрать все сооружение для того чтобы устранить поломку или переделать.

Важно: Как правило, резьба на трубах и фитингах применяется стандартная. Но если приобретаются аксессуары зарубежного производства от малоизвестных брендов, нужно убедиться что изделие будет соответствовать метрическому типу резьбы.

  1. Монтаж водопроводных систем с использованием сварки применяется нечасто. Основной недостаток сварного соединения – это невозможность сделать его своими руками, так как справиться с такой работой может профессиональный сварщик со специальным оборудованием и опытом использования этого оборудования.

Для монтажа двух одноразмерных труб применяются следующие разновидности сварного соединения:

  • поперечное стыковое (без расточки или с внутренней расточкой) с подкладным кольцом;
  • продольное стыковое (без скоса кромки или со скосом) с односторонним швом;
  • поперечное стыковое с односторонним швом;
  • одностороннее угловое;
  • двухстороннее угловое;
  • раструбное внахлёст.

Стыковое соединение самое распространенное, так как готовый результат характеризуется высокой прочностью при условии, что стыкуемые элементы правильно центрованы.

Если собирается водопровод с внутренним диаметром до 500 мм, варится односторонний шов, прочности которого вполне достаточно.

Если диаметр больше, изнутри подваривается корень шва, в результате чего повышается прочность стыка.

Сварной шов считается оптимальным типом соединения при монтаже промышленных водопроводов, но в быту применяется крайне редко по причине дороговизны готового варианта и стесненных условий для применения сварочного аппарата.

Пайка медных компонентов – это технология, используемая при сборке водопроводных систем премиум-класса.

Принцип выполнения монтажа следующий:

  • концы стыкуемых элементов зачищаются и покрываются припоем;
  • зачищается и покрывается припоем внутренняя поверхность фитинга;
  • труба вставляется в фитинг и разогревается горелкой;
  • после того как припой остывает, получается прочная и долговечная муфтовая стыковка.

Типы соединения полимерных изделий

На схеме поэтапное соединение гофрированных труб

Если стоит вопрос, как соединить ПНД трубы, то в этом случае монтаж на порядок проще, чем сборка металлического водопровода. На пластике никакая резьба не нарезается, а монтаж выполняется двумя методами: посредством пайки или с использованием фитингов.

  1. Соединение ПНД труб с применением фитингов популярно при сборке бытовых водопроводов и канализационных систем. Актуальность метода неудивительна, так как фитинги, независимо от модификации, могут быть установлены даже начинающим сантехником.

Фитинги, в соответствии с конструкционными особенностями подразделяются на следующие категории:

  • Обжимные модификации – простые и, тем не менее, эффективные и универсальные в использовании монтажные аксессуары. Для установки применяются специальные клещи, позволяющие равномерно распределить прилагаемое усилие по всему периметру обжимной манжеты.
  • Пресс-фитинги – отличаются наибольшей надежностью, так как гарантируют полное отсутствие протечек.

На рисунке соединение ПВХ труб с применением обжимных фитингов

Монтаж выполняется с использованием специального аппарата.

Фитинги такого типа устанавливаются, в первую очередь, для монтажа водопровода с последующей заделкой в стену или стяжку пола.

  • Пуш-фитинги – это оптимальное решение, если требуется простота проведения монтажных работ. Соединительные элементы применяются для того, чтобы в процессе эксплуатации была возможность разбирать конструкцию.
  1. Сварное соединение пропиленовых труб с использованием специального оборудования выполняется встык или с применением пластиковых фитингов.

На фото – сварка с использованием ручного паяльника

Сварка встык актуальна, когда проводится монтаж водопроводных и канализационных систем большого диаметра. Для другого типа сварки используется электросварная муфта или специальные фитинги.

И в том и в другом случае соединяемые поверхности оплавляются, и по мере остывания пластика образуется надёжный почти монолитный стык.

Монтаж металлопластиковых водопроводов

Цанговый фитинг с накидной гайкой

Стыковка металлопластиковых труб выполняется посредством следующих соединительных элементов:

  • Цанговые компрессионные разъемные фитинги – в процессе монтажа вставляются в отверстие хвостовиком, стягиваются цангой и фиксируются накидной гайкой.
    Хвостовик соединительного элемента оснащён уплотнительными резиновыми кольцами, которые обжимаются сдавливаемой трубой и обеспечивают требуемый уровень герметичности.
  • Неразъемные пресс-фитинги представляют собой одноразовый стыковочный аксессуар. Хвостовик фитинга, оснащённый уплотнительными кольцами, вставляется в трубу до упора. Затем посредством специальных клещей проводится обжим гибкой манжеты, которая выполняет функцию накидной гайки.

Вывод

Теперь вы знаете, как соединить трубы ПВХ или их металлические аналоги. Полученные сведения можно применить на практике, выбирая трубы и соединительные элементы для замены водопровода в квартире или загородном доме.

Больше полезной информации можно найти, посмотрев видео в этой статье.

Полипропиленовые фитинги – легкость монтажа и надежность соединения

Полипропиленовые фитинги являются важной составляющей любой сантехнической, отопительной, технологической инженерной системы из пп труб: без них ее монтаж просто невозможен. От них, в основном, зависит надежность конструкции из полипропиленовых труб, поэтому их производство предполагает использование только высококачественного, исключительно первичного, сырья.

Фитинги полипропиленовые представляют собой различные соединительные элементы разного диаметра, предназначения и исполнения, позволяющие собрать и установить пластиковый трубопровод конфигурации любой сложности. Одни призваны соединять между собой одинакового и разного диаметра полипропиленовые трубы для водоснабжения, канализации, дренажа, для отопления, технологических систем. Другие фасонные pprc части служат для поворота полипропиленовых труб под углом 45°/90°, обводки, развязки, заглушки труб, пр.

Своими свойствами – прочностью, термостойкостью, экологичностью, абсолютной коррозийной стойкостью, отсутствием зарастания минеральными и биологическими отложениями, малой шумностью полипропиленовые трубы и фитинги обязаны сополимеру полипропилена. Он, в отличие от пвх, не разрывается при замерзании воды (выдерживает –10 °C), а при +95 °C не выделяет токсинов. Монтаж пп трубопроводов выгодный, поскольку цена на полипропиленовые трубы для водоснабжения (отопления) pn16 и другие вполне доступна рядовому потребителю. Недорогой ценой отличаются и полипропиленовые фитинги, продажа и поставка которых обычно осуществляется вместе с трубами.

Что касается монтажа, то полипропиленовые трубы для водоснабжения (например, pn16) и цельные фитинги из полипропилена соединяются термической сваркой. Специальным паяльником ppr детали трубопровода разогреваются до температуры порядка 260 °C и спаиваются друг с другом намертво. В результате диффузии создаются монолитные соединения, которые можно смело заделывать внутрь строительных конструкций. У некоторых производителей (в частности, valtec) раструбы фитинга из полипропилена под пайку имеет коническую форму. Благодаря этому из расплава не образуется наплыв, водопроводный канал не сужается (кстати, пвх трубы соединяются клеем или холодной сваркой).

Комбинированные полипропиленовые фитинги с одной стороны имеют металлические вставки (у valtec из латуни) с внутренней или наружной резьбой. Такие переходники позволяют присоединять полипропиленовые трубы для водоснабжения к трубопроводам другого типа и подключать сантехнические приборы и радиаторы для отопления. Качество соединения обусловливаются самой конструкцией комбинированных фитингов и высокотехнологичным производством, а у модернизированных изделий ТМ meerplast надежность еще более повышена. Производитель решил вопрос, обеспечив герметичность вставки в полипропиленовом корпусе фитингов за счет добавления силиконового кольца с полукруглым сечением в проточку вставки. Поэтому даже при незначительной прокрутке металлической вставки в pprc корпусе комбинированные фитинги meerplast не разгерметизируются, напротив, гарантируют прочное, долговечное соединение.

Монтаж внутренней безнапорной канализации из полипропиленовых труб и фасонных ppr деталей осуществляется путем раструбного присоединения. Герметичность и высокая надежность соединений достигается за счет уплотнительных резиновых колец, которыми комплектуются раструбы составляющих элементов канализации. В частности, канализационный компенсационный пп патрубок снабжен двухлепестковым резиновым кольцом.

Качество таких марок pprc фитингов как tebo из сырья концерна HYOSUNG, firat (производитель Турция), pro aqua, aquatech (Москва) соответствует мировым стандартам.  Соединительные детали этих марок подходят для пп трубопроводов горячего и холодного водоснабжения, отопления, теплого пола, пневмопроводов и транспортировки химически агрессивных сред. А полипропиленовые фитинги vesbo (Германия-Турция), ко всему прочему, еще и устойчивы к ультрафиолету и обладают истинно «немецким» качеством.

По сути, пластиковый трубопровод любого назначения с соединительными деталями вышеперечисленных марок будет надежно функционировать минимум 25 лет. А это в несколько раз больше, чем служат трубы пвх.



Канализационные трубы и фитинги

Канализационные трубы

Использование пластика для изготовления труб существенно снизило стоимость. Наиболее распространен полипропилен, поливинилхлорид и полиэтилен. Все эти материалы безвредны в экологическом отношении и не разрушаются от действия воды. Для водопровода питьевой воды использовать полиэтилен нежелательно. В системах канализации можно применять трубы из всех видов пластика. Теоретически, срок их службы не ограничен. На практике он ограничивается механическими поломками и повреждениями от морозов.

Внутренние стенки пластмассовых труб выполняются очень гладкими. Это особенно важно для устройства канализации, чтобы на стенках не задерживались загрязнения. Широко распространенные в прошлом, чугунные и керамические трубы не имели гладкой внутренней поверхности. Канализационные стоки быстро забивались, их приходилось часто чистить.

Для устройства внутренней канализации целесообразно использовать шумопоглощающие канализационные трубы. Такая система состоит из трех слоев. Внутреннее полипропиленовое покрытие обеспечивает герметичность просвета трубопровода. Поверх него наносится толстый слой вспененной звукопоглощающей пластмассы. В пластмассу внесены минеральные добавки для повышения веса и огнестойкости. Все это, закрывается ударопрочной наружной трубой увеличенного диаметра. Увеличение массы трубы – эффективный метод борьбы с вибрациями.

Для уменьшения стоимости погонного метра используются неокрашенные пластмассы. Снаружи они красятся в эстетичный белый цвет согласно всем санитарным требованиям. Белое покрытие обладает некоторой вязкостью, благодаря этому обеспечивается очень высокая устойчивость к царапинам. Краситель не выцветает под действием солнечных лучей.

В вертикальных канализационных стояках, основной шум возникает из за падения воды.

Важно закрепить стояк так, чтобы вибрации стенок не передавались конструкциям здания. Для этого используются специальные шумопоглощающие крепежные хомуты, которые идут в комплекте с трубами. Такой хомут обеспечивает надежное, но в тоже время, пружинящее соединение.

Для наружной канализации используются более дешевые однослойные трубы. Тут не так важен цвет и безшумность. Куда важнее стоимость погонного метра и надежность. При закладке трубопровода в грунт обязательно создание песчаной подушки. Иначе неизбежно повреждение трубопровода камнями при засыпке грунта. Прослойка из песка выполняет и теплоизолирующую функцию.

Трубы укомплектовываются разнообразной фасониной. Не допускается изгибание полипропиленовых труб даже на небольшой угол. Все изгибы, соединения и разветвления выполняются с использованием фасонины. Каждый отрезок трубы изготовляется вместе с раструбом для соединения со следующим отрезком. В раструб вмонтировано резиновое уплотнительное кольцо. В резину внесены специальные добавки для повышения жиростойкости и сохранения требуемой жесткости.

Разветвления выполняются с использованием тройников и крестовин. Тройником можно соединить трубы различного диаметра. Крестовиной соединяются четыре трубы одинакового диаметра в одной плоскости. Фитинги всегда оснащаются раструбами. Особая конструкция угольников и тройников не сужает внутреннего просвета трубопровода и не повышает шумности соединения.

При прокладке канализации следует избегать полностью горизонтальных участков трубопровода. Все отрезки труб должны устанавливаться раструбом вверх. Крепежные хомуты нельзя располагать близко к концу входящему в раструб, лучше расположить хомут на самом раструбе.

Грувлочные соединения труб

Грувлочные соединения: понятие, типы, монтаж

28.02.2019

При монтаже трубопровода особое внимание уделяется соединениям. От них зависит долговечность и надежность системы, способность выдерживать пиковые нагрузки, удобство последующего обслуживания. Длительное время в качестве основных способов монтажа использовались резьбовые соединения и сварка. Сегодня популярность набирают грувлоки – разъемные фиксаторы с уплотнительной манжетой. Корпус такого хомута изготовлен из ковкого чугуна или углеродистой стали, а вставка – из термостойкого материала на основе каучука.

Читайте также: о разновидностях хомутов.

Надежность крепления обеспечивают муфтовые болты и прокатанные на трубе желобки, в которые заходит выступ корпуса. Получается простая, надежная конструкция, которая по ряду параметров обходит резьбовые стыки и сварку. Грувлочные соединения применяются в разных сферах промышленности и хозяйства:

  • при обустройстве противопожарных систем;

  • в трубопроводах для подачи воды или сжатого воздуха;

  • в системах кондиционирования и обогрева;

  • на магистралях, предотвращающих осадку фундамента или снабжающих снежные пушки;

  • в коммуникациях, прокладываемых в туннелях, шахтах, мостовых конструкциях.

Важно знать: грувлочные соединения незаменимы, если речь идет о прокладке трубопровода в пожаро- или взрывоопасных условиях.

Виды грувлочных фитингов

Принцип грувлочного соединения используется для реализации широкого спектра задач во время монтажа трубопровода. Существует несколько разновидностей таких фитингов:

  • муфта – классический вариант, предназначенный для соединения двух отрезков труб одинакового диаметра;

  • колено – поворотный элемент для трубопровода с особой формой краев, которые позволяют легко монтировать хомут;

  • заглушки – компоненты, позволяющие на временной или постоянной основе закрыть ответвление трубопровода или обеспечить стыковку грувлока с резьбой;

  • концентрические переходники – позволяют подсоединить трубу меньшего диаметра с резьбовой фиксацией;

  • накидной фланец – обеспечивает переход грувлочной системы на фланцевую;

  • прочие фитинги – большинство моделей предназначены для создания компактных отводов непосредственно в месте стыка.

Читайте также: о правилах выбора отводов.

Различают жесткие и гибкие грувлоки. Первые обладают повышенной прочностью, сопоставимой со сварным швом. Гибкие варианты позволяют компенсировать небольшие угловые отклонения, выдерживают сжатия и растяжения линейного типа. Грувлоки используются для труб с диаметром 25-300 мм, поэтому подобрать фиксаторы легко для магистралей самого разного назначения. При покупке фитингов необходимо уточнить диапазон рабочих диаметров, для которых предназначено изделие. Это поможет определить, подходит ли вам конкретный вариант.

Преимущества и недостатки грувлочных соединений

Планируя монтировать трубопровод на основе грувлоков, необходимо взвесить их преимущества и недостатки. К достоинствам относятся:

  • простота монтажа – достаточно использовать гаечный или динамоментрический ключ, торцевую головку;

  • возможность ремонта – устранить течь, заменить участок трубопровода легко;

  • прочность – соединение выдерживает рабочее давление до 50-60 бар;

  • устойчивость к вибрации – в таких системах можно использовать насосы и другое оборудование;

  • скорость установки – экономия до 55% времени на монтаж в сравнении со сваркой;

  • безопасность – подходят для помещений с повышенной пожарной опасностью;

  • равновесие – при монтаже грувлоков система самостоятельно центрируется.

Важно знать: Трубопроводы с грувлочными соединениями требуют минимального обслуживания, что экономит средства в дальнейшем.

К недостаткам подобных соединений относится только их высокая стоимость. Однако первоначальные затраты на покупку фитингов компенсируются долговечностью магистрали, простотой монтажа и обслуживания. В результате общая стоимость системы в долгосрочной перспективе оказывается выгодной.

Особенности монтажа

Для установки грувлока необходимо специальное устройство – желобонакатчик. Для реализации небольших проектов такое оборудование можно арендовать. Компактный станок позволяет подготовить стык трубы к монтажу «в полевых условиях», непосредственно на объекте. Специальный ролик продавливает в трубе канавку необходимой ширины, соблюдая идеальное расстояние от края.

Перед сборкой системы необходимо проверить конец трубы на предмет отсутствия стружки, заусенцев и прочих неровностей, которые способны нарушить герметичность соединения, спровоцировать засоры. Также стоит убедиться, что желоб и посадочное место под манжету соответствуют параметрам фитингов. Уплотнитель должен быть чистым, без дефектов. На внутреннюю и внешнюю часть манжеты, ложе корпуса муфты следует нанести нейтральный смазочный материал.

Важно знать: грувлочные соединения необходимо затягивать равномерно, в противном случае возникнет перекос, ведущий к разгерметизации трубы.

Уплотнитель надевают сначала на одну трубу, далее рукав сдвигают так, чтобы он находился непосредственно на стыке. После этого необходимо наложить сверху половину муфты, вставить болты в соответствующие отверстия и подсоединить вторую часть грувлока. Затягивать крепления необходимо по очереди, исключая перекос деталей. После завершения монтажа остается провести испытания, чтобы убедиться в отсутствии протечек. Срок службы грувлока составляет около 10 лет.

Заключение

В каталоге нашего магазина представлены грувлочные соединения всех типов. Это надежные фитинги, которые подойдут для сборки систем любой сложности. Большое количество преимуществ позволяет полностью компенсировать высокую стоимость грувлока. Менеджер компании поможет подобрать оптимальные модели фитингов в соответствии с особенностями и проектными характеристиками вашей системы.

ФИТИНГИ ЛИТЫЕ ДЛЯ ТРУБ ПНД (СПИГОТЫ)

Литые фитинги ПНД, или так называемые спиготы, изготавливаются методом литья или прессования под давлением с последующей механической обработкой. Литые фитинги ПНД как и сегментные фитинги имеют трубные концы и присоединяются к другим элементам трубопровода с использованием электросварных фитингов, компрессионных фитингов, обжимных фитингов или методом стыковой сварки специальным оборудованием. По сравнению с сегментными фитингами спиготы не имеют сварных швов, что положительно сказывается на герметичности системы в целом, а также на пропускной способности системы, т.к. в отсутствие сварного шва не происходит отложений внутри изделия. Литые фитинги ПНД используются при устройстве трубопроводов, транспортирующих воду, в том числе для хозяйственно-питьевого водоснабжения, при температуре от 0°С до 40°С, а также другие жидкие и газообразные вещества, к которым полиэтилен химически стоек. Применяются в инженерных трубопроводных системах различного назначения: системы питьевого и хозяйственного водоснабжения, системы внутренней и наружной канализации, системы газоснабжения и устройства магистрального газопровода, системы дренажа и водоотвода в местах изменения направления трубопровода, изменения диаметра, ветвления, подключения к запорной арматуре и др. Среди всего ассортимента литых фитингов ПНД особо можно выделить втулку под фланец как наиболее распространенный способ реализации фланцевого соединения для подключения трубопроводной арматуры.

АССОРТИМЕНТ ЛИТЫХ ФИТИНГОВ ПНД

Ассортимент литых фитингов ПНД включает в себя отводы с углами 30º, 45º, 90º, тройники равнопроходные и редукционные, прямые и косые, крестовины, переходы, заглушки, втулки удлиненные и короткие. Литые фитинги ПНД выпускаются со значением SDR (Standart Dimension Ratio, условное значение обозначающее соотношение диаметра трубы к толщине стенки) 17 и 11. Рассмотрим номенклатуру литых фитингов подробнее.

 Отводы литые

• Отвод 30º.

Используется для поворота трубопровода на угол 30º

Ø 110, 160 мм, SDR 11, 17

• Отвод 45º.

Используется для поворота трубопровода на угол 45º

Ø 25-400 мм, SDR 11, 17

• Отвод 90º.

Используется для поворота трубопровода на угол 90º

Ø 25-400 мм, SDR 11, 17

 Тройники литые

• Тройник равнопроходный прямой.

Имеет три трубных конца одинакового диаметра, боковой отвод расположен под углом 90º к основному проходу. Используется в местах разветвления трубопроводов.

Ø 25-500 мм, SDR 11, 17

• Тройник равнопроходный косой.

Имеет три трубных конца одинакового диаметра, боковой отвод расположен под углом 45º к основному проходу. Используется в местах разветвления трубопроводов.

Ø 63-160 мм, SDR 11

• Тройник редукционный (неравнопроходный) прямой.

Имеет три трубных конца, два из которых на прямом проходе одинакового диаметра, а на на боковом отводе, расположенном под углом 90º к основному проходу, меньшего диаметра. Используется в местах разветвления трубопроводов с изменением диаметра.

Ø 50x32x50 — 500x400x500 мм, SDR 11, 17

 Крестовины литые

• Крестовина литая равнопроходная.

Состоит из четырех трубных концов равного диаметра, расположенных под углом 90º друг к другу. Используется в местах пересечения трубопроводов.

Ø 63 — 160 мм SDR 11, 17

• Крестовина литая редукционная (неравнопроходная).

Состоит из четырех трубных концов двух различных диаметров, расположенных под углом 90º друг к другу. Используется в местах пересечения трубопроводов с изменением диаметра и в местах подключения ответвлений трубопроводов.

Ø 110×63 — 140×90 мм, SDR 11

 Втулки под фланец.

Втулка под фланец предназначена для устройства разборных фланцевых соединений на полиэтиленовых трубопроводах, она во-первых обеспечивает упор для надетого на неё прижимного фланца, во-вторых предоставляет контактную поверхность для присоединения ответного фланцевого элемента, обеспечивая, таким образом надёжное и герметичное, но в тоже время разборное соединение. Фланцевое соединение является наиболее распространенным способом подключения трубопроводной арматуры на сетях полиэтиленовых трубопроводов. Также использование втулки под фланец с фланцем и фланцевой заглушкой обеспечивает простой и недорогой способ временного перекрытия трубопровода. Втулки под фланец могут быть удлиненными и короткими.

Удлиненная втулка под фланец имеет удлиненный трубный конец, позволяющий присоединять втулку к трубе ПНД или другим элементам трубопровода с помощью электросварного или компрессионного фитинга.

Ø 20-40 мм SDR 11,

Ø 355 мм SDR 11, 17

Короткая втулка под фланец имеет короткий трубный конец и должна присоединяться к трубопроводу с помощью сварки встык.

Ø 160-630 мм SDR 11, 17

Ø 710-1600 мм SDR 17

 Переходы литые

Переход литой используется в местах перехода трубопроводов с одного диаметра на другой. Могут быть удлиненными и короткими.

Переход литой удлиненный имеет удлиненные трубные концы, на которые может быть надет электросварной или компрессионый фитинг для присоединения перехода к другому элементу трубопровода.

Ø 63х90-355х400мм SDR 17

Ø 40х50-315х400 мм SDR 11

Короткий литой переход имеет короткие трубные концы и должен присоединяться к трубопроводу с помощью сварки встык.
Ø 225х315- 1200х1400 мм SDR 11, 17

 Заглушки литые.

Предназначена для полного перекрытия потока среды в полиэтиленовых трубопропроводах. Монтируется на концы трубопроводов с помощью электросварных фитингов или сварки встык.

Ø 20-800мм, SDR 11, 17

СПОСОБЫ ПРИСОЕДИНЕНИЯ ЛИТЫХ ФИТИНГОВ ПНД

Для соединения литых фитингов между собой, с другими фитингами ПНД, а также с трубами ПНД используются те же способы, что и для соединения труб ПНД (более подробно со способами соединения труб ПНД можно ознакомиться по ссылке), рассмотрим кратко эти способы:

• Стыковая сварка.
Соединяемые торцы фитингов нагреваются с помощью специального оборудования, затем соединяются между собой и оставляются остывать в прижатом состоянии.

• Соединение с помощью электросварных фитингов.
Электросварные фитинги — специальные устройства, имеющие в своей конструкции нагревательный элемент — спираль, посредством которой в результате нагрева происходит расплавление внутренней поверхности электросварного фитинга и наружной поверхности трубного конца литого фитинга и их взаимная диффузия.

• Соединение с помощью компрессионных фитингов.
Принципом действия компрессионных фитингов является механический обжим трубных концов соединяемых элементов, с помощью специальных ключей, посредством которых происходит закручивание гайки изделия.

• Соединение с помощью металлических (чугунных, стальных, латунных) обжимных фитингов.
Этот способ схож с предыдущим и основан на принципе механического обжима соединяемых концов труб, но отличается тем, что соединительные фитинги изготавливаются не из пластика, а из металлов.

• Фланцевое соединение.
При таком способе два предварительно офланцованных элемента соединяются между собой с помощью фланцев и резьбового крепежа.

как соединить круглые вентиляционные трубы с прямоугольными

Здравствуйте, уважаемый читатель! Эффективность современных вентиляционных устройств во многом зависит от качества сборки её элементов. Если будет нарушена технология установки, даже при грамотно выполненном аэродинамическом расчёте не удастся изготовить надежную систему.

Важную роль играет при этом соединение воздуховодов между собой. Рассмотрим их способы, особенности применения в различных ситуациях.

Методы крепления воздуховодов

Крепят воздушные рукава чаще всего к потолку или стенам помещения, а технология крепления зависит от их типоразмеров и конфигурации.

По профилю сечения они подразделяются на прямоугольные и круглые отводы. Методы крепления применяют к ним разные.

Для крепежа прямоугольных каналов используют технологию с применением:

  • Шпильки и профилей Z и L-образных форм.
  • Шпильки и траверса.

Используют данные методы при монтаже тяжелых конструкций.

Для каналов круглого сечения применяют:

  • Хомут и шпильку.
  • Перфоленту и хомут.

Подобные способы крепежа распространены при сборке небольших систем.

Виды соединения металлических воздуховодов

Круглые отводы монтируются на следующих соединениях:

  • Фланцевых.
  • Ниппельных.
  • Муфтовых.
  • Бандажных.

Для прямоугольных каналов используются:

  • Соединения на шинах.
  • Реечные.
  • Фланцевые.

Наряду с ними применяются классические соединения раструбом и сваркой.

Монтажная шина еврошина

Как правило, прямоугольные воздуховоды и фасонные детали стыкуются фланцевыми соединениями, созданными на основе монтажной шины. Другие названия этой уникальной конструкции – «еврошина», шинорейка.

Представляет она собой профиль L-образной конфигурации, благодаря которой стороны короба жестко фиксируются во фланце.

Изделие производится шириной 20 и 30 мм. Для создания фланца шинорейка нарезается по размеру на четыре части, собирается с помощью уголков, вставляется в отвод и прикрепляется к нему саморезами или болтами.

Места сопряжения стыкуемых фланцев по периметру прокладывают уплотнителем или смазывают герметиком. Прилегающие фланцы соединяют между собой болтами. Для придания дополнительной плотности прилегания устанавливают через каждые 50 см по периметру узла зажимные скобы (струбцины).

Монтажные шины обеспечивают герметичное соединение, создают дополнительную жесткость в вентиляционной конструкции.

Ниппель и муфта

Эти виды соединения используются в работе с круглыми вентиляционными трубами на прямолинейных участках.

Ниппель представляет собой отрезок трубы, середину которого опоясывает выпуклое ребро.

Деталь вставляют в трубу, где она фиксируется этим выступом. На неё надевается следующий сегмент вентиляционной системы. Стыковочный узел обклеивается алюминиевым скотчем.

Основное требование к соединителю – соответствие размеров и материала параметрам собираемой вентиляции.

Муфта по сути является внешним ниппелем и отличается от него только бортиком, выступающим внутрь, и размером сечения: оно больше диаметра трубопровода. Соответственно, муфта надевается на стыкуемые отводы с внешней стороны и закрывает место сопряжения.

Схема муфтового соединения

Реечное

Реечный способ состыковки используют при монтаже прямоугольных воздуховодов, длина сторон которых составляет 40 см и меньше.

Примыкающие торцы каналов с отгибами бортов соединяют, в изгибы вставляют рейку и загоняют её на всю длину сторон. Затем стык уплотняют молотком. Способ востребован в местах, ограниченных высотой.

Недостатком реечных стыков является утечка воздуха через них. Чтобы улучшить герметичность узла, применяют уплотняющие материалы из резины или полимера.

Способ соединения прямоугольных отводов на рейке

Бандажное

Ещё одним из бесфланцевых способов соединения является стыковка каналов бандажом. Он изготавливается из тонколистовой оцинкованной стали и предназначается для сборки круглых воздуховодов малого и среднего диаметра.

Соединитель надевают на отбортованные торцы соединяемых труб, предварительно заполнив его выемку герметиком. Стягивают концы бандажа, к которым приварены угольники, струбциной или специальным приспособлением. Затем болтовым соединением закрепляют бандаж на отводах.

Схема установки бандажа: а — соединитель, б — узел стыковки; 1 —бандаж, 2 — воздуховоды

Раструбное

Самый простой и быстрый способ монтажа воздушных каналов. Отводы изготовляются слегка конусообразной формы и собираются в единую вентиляционную систему путем вставления следующего отвода в предыдущий элемент.

Для герметизации применяют герметик.

Используют при монтаже круглых воздуховодов, сборке сэндвич-дымоходов, пригоден для оборудования вытяжного канала естественной вентиляции.

Видео: трубы из нержавеющей стали, способы соединения

Как соединять пластиковые и гибкие воздуховоды

Монтаж пластиковых вентиляционных труб не представляет никаких сложностей. Для сборки пластиковых систем производителями выпускаются специально подобранные фасонные детали и переходники, подходящие по своим типоразмерам воздуховодам. Эти соединители просто вставляются друг в друга и промазываются силиконом.

Гибкие отводы в виде гофрированных каналов соединяют «алюминиевым» скотчем, винтовыми соединителями или обычными хомутами.

Отводы от компрессора соединяются быстросъемами и фитингами, которые бывают металлическими или пластиковыми.

Как соединить вытяжку с воздуховодом

Главное правило – диаметр подключаемого канала не должен быть меньше сечения выходного фланца вытяжки. Если же мощность вытяжки небольшая и возникла необходимость подключения отвода меньшего сечения, или прямоугольного канала, применяется соответствующий переходник, который надевается на выходное отверстие вытяжки. Соединения герметизируются силиконом.

Подробно монтаж пластикового воздуховода описан в данном видео

Заключение

Мы рассмотрели наиболее популярные соединения воздушных каналов. Надеемся, что представленная информация будет полезной для вас. Желаем успехов в благоустройстве вашего жилища, подписывайтесь на наши статьи, делитесь полученными знаниями в социальных сетях.

Трубы и фитинги ПНД для холодного водоснабжения

Трубы и фитинги для ПНД. Разные размеры

Интернет-магазин Мультипласт в СПб предлагает в обширном ассортименте трубы и фитинги для холодного водоснабжения. Товары продаются по цене производителя с доставкой, партиями любого объема. На сайте можно купить трубу ПНД требуемого диаметра, толщины и типа, подобрать соответствующие соединительные элементы (прямые, поворотные, Т-образные). На складе всегда в достаточном количестве изделия распространенных и востребованных размеров:

  • Труба ПНД D 20 мм;
  • Труба ПНД D 25 мм;
  • Труба ПНД D 32 мм;
  • Труба ПНД D 40 мм;
  • Труба ПНД D 50 мм;
  • Труба ПНД D 63 мм.

В ассортименте – компрессионные фитинги для ПНД труб и изделия с забивными гильзами.

Сфера применения труб для холодного водоснабжения. Трубы и фитинги для ПНД.

Разные размеры
  • Труба ПНД гладкая предназначена для прокладки водопроводных коммуникаций внутри зданий или в грунте. Изделие для транспортировки холодной воды имеет черный цвет и маркировано синей продольной полосой.
  • Труба ПНД гибкая – гофрированный канал для дополнительной защиты электрических, телевизионных и IT-коммуникаций. Гофротрубы используют при первичном монтаже, ремонте и модернизации сети.

Эксплуатационные характеристики

Полиэтиленовые трубы эксплуатируются в температурном режиме -60°С+60 °С и обладают следующими свойствами:

  • устойчивость к химическим реагентам;
  • сопротивление сдавливанию;
  • отсутствие отложения минеральных осадков на внутренних стенках;
  • сохранение пластичности при замораживании;
  • надежность и длительный срок эксплуатации.

Трубам вреден чрезмерный нагрев. При эксплуатации в режиме превышения допустимого уровня нагрева теряется жесткость стенки. Высокое рабочее давление приводит к необратимым деформациям. Система соединений отрезков коммуникаций связана с использованием технологических элементов – фитингов.

Фитинги для ПНД труб в ассортименте

Соединительные элементы подразделяются на категории по методу монтажа, уровню жесткости и конфигурации. В зависимости от целей применения используют:

  • компрессионные, электросварные, сварные типы;
  • жесткие или гибкие;
  • неразъемные или разъемные;
  • прямые или редукционные (для стыковки трубы одинакового или разного диаметра).

Установку фитингов целесообразно поручить компетентным специалистам. Самостоятельный монтаж допустим в отношении компрессионных типов за счет простоты процедуры и отсутствия необходимости использовать специальное оборудование. На участках с повышенными требованиями к надежности эффективна установка фитингов с забивными гильзами. Устройства не нуждаются в дальнейшей перетяжке, поскольку при установке применяется сильная прессовка. Жесткие вставки препятствуют деформации стенок. Для разветвления трубопровода используются Т-образные детали.

Где в Спб купить трубы ПНД и фитинги от производителя?

Если вам необходимо купить трубу ПНД в комплекте с сопутствующими элементами, сделайте заказ на сайте или позвоните в компанию Мультимирпласт по телефону (812) 967-0-968. Специалисты магазина предоставят необходимые консультации по выбору товаров для функциональных водопроводных систем.

Как я могу соединить другие материалы с трубами из высокопрочного чугуна? | McWane Ductile

Опять же, муфта или переходник должны быть подходящего размера и диапазона для трубы прямого ввода. Эти устройства могут иметь ограниченную и неограниченную конфигурацию.

У каждого производителя есть свои собственные инструкции по сборке и затяжке соединения для их муфты в зависимости от типа используемой трубы. Обязательно следуйте рекомендациям производителя в отношении продукта и используемой трубы.

Вставка трубы DI в раструб из ПВХ (размер DI PVC) или вставка трубы из ПВХ DI OD в раструб DI должна технически работать, когда другие средства недоступны.

Применительно к этому применению следует учитывать, что отметки глубины на вставляемой трубе должны быть скорректированы с учетом глубины раструба, в который вставляется «другая» труба.

Если после установки возникнет проблема с соединением, производители двух труб не смогут оказать помощь в соединении их материала с другим материалом.

И, наконец, когда требуется ограничение, метод ограничения одним производителем может не применяться к материалам другого производителя. Например, удерживающая прокладка DI может не работать с трубой из ПВХ, которая предназначена для работы с трубой DI.

При подключении DI трубы к существующей стальной трубе, бетон напорной трубы, переменный или другой трубе, это может быть необходимо, чтобы выставить существующую трубу, чтобы определить тип, размер, OD, и, если это возможно, производитель существующей трубы. Для многих типов труб потребуются изготовленные на заказ муфты для соединения с DI (или любой другой) трубой.

В некоторых случаях изготовителю трубы может потребоваться изготовить этот переходник. Существует множество производителей муфт, которые могут изготавливать муфты именно из того материала, который вы подключаете, после того, как вы определили тип, размер и внешний диаметр, которые вы подключаете.

Я перечислил несколько компаний, которые производят стандартные и специальные муфты по индивидуальному заказу, которые подходят для любого вашего применения. Ваш местный торговый представитель McWane или дистрибьютор McWane сможет помочь вам найти лучший вариант подключения DI к трубам из других материалов.При установке любой трубы следует руководствоваться рекомендациями изготовителя трубы И изготовителя муфты / фитинга.

Соединение трубы из ПВХ с металлической трубой

Источник бесплатной информации по ирригации в Интернете!

Соединения пластмассы с металлом выполняются с помощью резьбовых соединений. Пластиковая наружная резьба используется для соединения с металлической внутренней резьбой.

Не используйте пластиковый разъем с внутренней резьбой с металлическим разъемом с внешней резьбой! Соединение почти всегда протекает или ломается.

Стандартная резьба IPS, используемая на трубах и фитингах, неодинакова по диаметру. Например, если вы внимательно посмотрите на наружную резьбу трубы, вы заметите, что диаметр первой резьбы на конце фитинга меньше диаметра последней резьбы. Точно так же с внутренней резьбой первая резьба на конце имеет больший диаметр, чем последняя резьба. Для этого есть веская причина. Когда вы скручиваете резьбу, она становится более тугой! По мере того, как резьбы завинчиваются, происходит сжатие охватываемого фитинга при растяжении охватывающего фитинга, в результате получается очень плотное соединение, которое не протекает.Вот почему становится все труднее повернуть трубу, когда вы продолжаете затягивать соединение. Однако это создает проблему, если вы соединяете два разных материала вместе. Если один из них более мягкий, чем другой, то более мягкий будет выполнять все сжатие или растяжение. Сжатие, как правило, не является большой проблемой, но слишком сильное растяжение может плохо сказаться на прочности материала. Чтобы отрегулировать этот эффект, внутреннюю резьбу на фитингах и клапанах часто усиливают, делая их толще.Посмотрите на типичный металлический фитинг с внутренней резьбой, похожий на муфту, и вы заметите усиленный конец. Для пластиковых клапанов они не только используют более толстый пластик, но и иногда помещают металлическое кольцо вокруг охватывающего конца или вставляют стекловолокно в пластик.

Пластмассы, такие как ПВХ, создают большую проблему, поскольку пластик легко растягивается по сравнению почти со всеми металлами. По этой причине вам (почти) никогда не следует использовать фитинг из ПВХ с внутренней резьбой с металлическим фитингом с наружной резьбой. Поскольку наружная металлическая резьба тверже, наружная резьба не сжимается, и вся «отдача» исходит от внутреннего ПВХ.В результате внутренний ПВХ растягивается твердым металлом за пределы своей прочности, что приводит к возникновению крошечных трещин и утечек. Исключение, на которое я намекнул, состоит в том, что есть некоторые специальные пластиковые фитинги, которые имеют комбинацию более тяжелого пластика и металлических усиливающих колец, чтобы придать им достаточную прочность, чтобы выдержать растрескивание под напряжением. Обычно эти фитинги используются только в крупных системах орошения сельскохозяйственных угодий, парков и полей для гольфа.

Существует также другой тип резьбы, называемый «трапецеидальной резьбой», которая имеет резьбы одинакового размера.Это тип резьбы, используемой на предметах, которые нужно легко разбирать, например крышках банок.

Герметизирующие ленты и смазки для труб

При выполнении резьбовых соединений необходимо использовать герметик / смазку. Это продукт, который помогает герметизировать соединение, а также служит смазкой, облегчающей завинчивание охватываемого конца в охватывающее. Стандартными продуктами для этого являются тефлоновая смазка для труб, тефлоновая лента или лента из ПТФЭ. Для спринклерных систем предпочтительнее тефлоновая или тефлоновая лента. Если трубочная смазка попадет в трубы, вода перенесет ее к спринклерам и забьет их (использование трубной смазки также аннулирует гарантию на большинство спринклеров.) Некоторые присадки для металлических труб несовместимы с пластиком. Они повредят пластик, что приведет к поломке в будущем. Придерживайтесь материалов из тефлона или тефлона, предназначенных для использования на пластике.

При использовании трубной смазки нанесите ее на наружную резьбу. Постарайтесь не попасть на последнюю резьбу на конце, чтобы она не попала внутрь трубы. Нанесите хороший толстый слой, начиная со второй нити с конца. Большинство профессионалов используют смазку для тефлоновых труб, потому что она быстрее и требует меньше размышлений, чем тефлоновая лента для установки.(Тефлоновая лента должна быть натянута в правильном направлении, иначе она оторвется.) Но они расплачиваются за это разрушенными головками спринклера, которые позже приходится заменять.

Некоторые тефлоновые ленты, которые обычно продаются у поставщиков со скидками, очень и очень тонкие. Если вы можете поднести ленту к свету и увидеть сквозь нее свет, у вас будет очень тонкая лента, и вам нужно будет использовать ее намного больше. При использовании дешевой тонкой ленты используйте около 9-10 витков вокруг наружной резьбы. Я считаю, что на самом деле дешевле купить более дорогую и толстую ленту.

Для качественной ленты необходимо 3-4 витка наружной резьбы для создания хорошего уплотнения. Не наклеивайте ленту на первую нитку, и вам будет легче начать стыки. Когда вы надеваете ленту, туго натягивайте ее на нитки, но не растягивайте ее слишком сильно. Вы должны видеть форму ниток сквозь ленту. Оберните ленту вокруг трубной резьбы в том же направлении, в каком она будет навинчиваться. (По часовой стрелке, если вы смотрите на конец наружной резьбы.) Если вы пойдете в другом направлении, лента будет отрываться при попытке соединить концы вместе.

Я предпочитаю использовать ленту из ПТФЭ «сверхтяжелой» и «полной плотности» розового цвета. Я почти никогда не использую дурман.


Текст и изображения Джесс Страйкер, если не указано иное. Авторские права © Джесс Страйкер, 1997-2018. Все права защищены.

Краткая история фитингов и их размеров

Вы, наверное, заметили, что не все фитинги и трубы одинаковы. На самом деле, вы, возможно, заметили, что размер трубы почти легче рассматривать как имя, а не описание, поскольку ваша измерительная лента, похоже, вам не очень помогает. В самом деле, не слишком ли много просить, чтобы фитинг 1/2 «на самом деле где-то был 1/2»?

Вроде да, но почему?

История (краткая и простая версия)

Когда-то все трубы и соединители делались вручную, как и все остальное. Когда началась индустриализация и стало возможным массовое производство, наши предки решили, что массовое производство трубок будет большим шагом вперед, и искали способ стандартизировать размеры труб.Естественно, эта стандартизация была основана на потребностях, материалах и производственных возможностях того времени. Поскольку было важно знать, какой поток может выдержать объект, внутренний диаметр использовался в качестве системы отсчета. Внешний диаметр также был стандартизирован, поэтому все трубопроводы можно было соединить вместе без особых усилий. Другими словами, труба 1/2 дюйма имела внутренний диаметр 1/2 дюйма и стандартную толщину стенки — в случае медной трубы она составляла 1/16 дюйма. Отлично! Что же произошло? Короче, прогресс произошел.

Совершенствование металлургических и производственных процессов, создание новых материалов. Более тонкие трубы, созданные с использованием этих новых знаний, могут выдержать те же суровые условия, что и старый стандарт. Медь больше не была единственной трубой, производимой серийно. Чтобы все по-прежнему легко стыковалось, они сохранили внешний диаметр одинаковым. Но более тонкие трубы с таким же внешним диаметром теперь означали, что эти новые трубы больше не были размером 1/2 дюйма. Итак, как их назвать, чтобы все по-прежнему работало без сбоев в отрасли? Они использовали то же соглашение об именах, просто чтобы сохранить вещи более или менее последовательный.Результат? Размеры труб теперь являются скорее названием, чем описательным термином. Фактически, термин «номинальный», который является одним из способов определения размера трубы, означает «приблизительный».

А как насчет фурнитуры? Помните, это должно было быть довольно интуитивно понятным, и внешние диаметры труб были стандартизированы. Поэтому, чтобы было проще, фитинги назывались по размеру трубы, к которой они подходили. Другими словами, для трубы 1/2 дюйма вы бы выбрали фитинги 1/2 дюйма из того же материала.

Хорошо, у нас есть история, и все это имеет смысл, так почему же теперь это так запутанно?

Настоящее

Помните эти новые материалы и технологии? А прогресс? Что ж, улучшилась не только технология трубопроводов, но и то, что они должны были обслуживать, и поэтому было еще больше изменений.

В связи с этими изменениями были стандартизированы и разные размеры труб. Это могло быть способом экономии материалов, поскольку системы с низким давлением или без него, очевидно, не нуждаются в усилении для тяжелых условий эксплуатации, которое может понадобиться системам под давлением. Это также могло быть водопроводным эквивалентом войны медиа-форматов (вы помните, Beta vs VHS?). Однако случилось так, что появилось больше категорий трубопроводов, а также множество способов их соединения.

На данный момент мы просто коснемся основных типов жестких трубопроводов, которые вы встретите в жилых помещениях США.На этом этапе вы чаще всего будете сталкиваться с жесткими трубами номинального размера (жесткие медные трубы подпадают под это), IPS (ПВХ, оцинкованная и нержавеющая сталь, все подпадают под это) и CTS (размер медных трубок — мягкие медные трубки и некоторые стили. ХПВХ подпадают под это).

Наиболее жесткая труба определяется по размерам IPS. На самом деле ПВХ делает это довольно просто, так как его размер часто указан сбоку! Но если вы не работаете с трубой из ПВХ, где вы можете увидеть размер, или если вы не знакомы с размерами IPS, самый простой способ определить, какой размер трубы у вас есть, чтобы вы могли найти подходящие фитинги, — это использовать таблицу. .(Как этот прямо здесь!) Как только у вас будет размер трубы, просто выберите фитинги того же «размера». Например: фитинги IPS 1/2 дюйма предназначены для трубы IPS 1/2 дюйма.

CTS соответствует внешнему диаметру «номинальной» медной трубы и трубки, хотя фактическая толщина стенки может варьироваться в зависимости от материала трубы. Вы можете использовать измерительную ленту для этих типов труб, поскольку внешний диаметр всегда на 1/8 дюйма больше, чем «размер» трубы. Вот пример: 1/2 «трубы из CPVC имеют внешний диаметр 5/8» .Опять же, выбирайте фитинги в зависимости от размера трубы, с которой вы работаете. Пока довольно просто, правда?

Медные трубы, используемые в жилых домах (типы K, L, M и DWV), также имеют фактический внешний диаметр, который всегда на 1/8 дюйма больше, чем обозначение размера.

Медная труба для систем кондиционирования и охлаждения (ACR) обозначается фактическим внешним диаметром. Для этого довольно часто используются компрессионные фитинги, поскольку их размер соответствует внешнему диаметру трубки, к которой они подходят.Медные фитинги предназначены для номинальной трубы, поэтому, чтобы использовать их для медных труб с внешним диаметром, вам необходимо рассчитать внешний диаметр трубы, для которой они предназначены. Звучит сложно? Нужен пример? Во-первых, помните, что номинальный диаметр трубы на 1/8 дюйма больше, чем обозначение размера. Таким образом, если вам нужен фитинг для медных труб с внешним диаметром 5/8 дюйма, вы будете искать медные фитинги с номинальным диаметром 1/2 дюйма, так как 1 / Номинальная труба 2 дюйма имеет внешний диаметр 5/8 дюйма. Понятно?

Хорошо, теперь, когда вы раскрыли тайну труб и фитингов, выходите и приступайте к работе над этими проектами с уверенностью!

Готовы купить вашу фурнитуру?


Трубы и домашняя сантехника для сантехников своими руками


Как работают водопроводные трубы в домашних условиях, со схемой материалов и размеров обычных труб для домашнего водоснабжения, канализации и канализации

Два основных типа водопровода обслуживают дом: вода подводящие трубы и дренажно-канализационные трубы.Водопроводные трубы находятся под давлением, а дренажно-канализационные трубы работают самотеком. Другие более специализированные водопроводные системы включают трубопроводы для природного газа и центральные вакуумные системы.

Водопроводные трубы

Основная водопроводная труба, подключенная к водопроводной сети или к колодцу на вашем участке, подает воду в ваш дом. Если вы когда-нибудь видели, как вода льется из пожарного гидранта, вы имеете некоторое представление о давлении, перемещающем воду.

Как только вода поступает в ваш дом, основная подача делится на одну систему труб для холодной воды и другую, подключенную к водонагревателю, для горячей воды.Трубы горячей и холодной воды часто параллельны друг другу.

Системы отвода отходов используют силу тяжести для отвода отходов в канализацию. Грунт, представляющий собой вертикальный участок трубы диаметром от 3 до 4 дюймов, переносит отходы в основную канализацию, обычно под домом, которая сбрасывается в канализацию или септик.

Вентиляционные трубы предотвращают просачивание канализационных газов в ваш дом, а ловушки — изгибы труб, заполненные водой, — не позволяют газам выходить в канализацию. Вентиляционные трубы могут соединяться со штабелями грунта или выходить прямо через крышу.

Типы массивных труб

Типы труб

Единственное, что объединяет все водопроводные системы, — это трубы. От водопровода до газопровода и канализации — трубы являются основным материалом домашней сантехники.

Размер и материал трубы могут служить неплохим показателем ее функции. Белые пластиковые, медные и оцинкованные (серебристые) трубы диаметром от 1/2 до 1 дюйма обычно несут воду, хотя некоторые оцинкованные стальные, черные стальные и гибкие медные трубы того же размера могут пропускать газ.

Черные пластиковые, чугунные и медные трубы большого диаметра (1 1/2 дюйма и больше) часто используются для дренажно-сливной системы. Пластиковая или чугунная труба диаметром 4 дюйма или больше обычно обслуживает основную трубу почвы, слив и вентиляционную линию, которая обслуживает туалеты и другие сантехнические устройства. Трубы диаметром 1 1/2 дюйма и более обычно обслуживают другие сточные и вентиляционные линии; тонкая пластиковая труба диаметром от 1 1/4 дюйма до 1 1/2 дюйма иногда используется для встроенных систем пылесоса. Вот видео о том, как выбрать трубопровод для подачи воды:

Гибкие медные или пластиковые трубки меньшего диаметра используются для водоснабжения, питающего льдогенераторы, диспенсеры для горячей воды, фильтры для воды и т. Фитинги могут быть латунными или пластиковыми. Вы также найдете гибкие (иногда ребристые) трубы, идущие от небольшого настенного клапана к туалетам и кранам, и гибкие трубопроводы, рассчитанные на подачу газа от клапанов к водонагревателям, сушилкам и другим газовым приборам.

Металлические или пластиковые трубы соединяются различными фитингами, предназначенными для соединения отрезков по прямой линии, поворота углов, ответвления в двух направлениях, уменьшения или увеличения размера трубы или соединения с каким-либо приспособлением.

Ниже приведены основные типы труб.

Жесткая медная труба

Жесткая медная труба широко используется для трубопроводов водоснабжения. Он прочный и долговечный, устойчив к накоплению минералов и может выдерживать как холодную, так и горячую воду.

Жесткая подающая труба продается трех толщин: M (тонкая стенка), L (средняя стенка) и K (толстая стенка). Большинство надземных водопроводов относится к типу М.

Мягкая медная труба

Мягкая медная труба дороже, чем жесткая медная труба, но она достаточно гибкая, чтобы ее можно было проложить без необходимости в таком количестве фитингов, как жесткая медь.Тип L чаще используется, чем тип M, для надземных применений.

Оба вида медных труб могут быть соединены с помощью неразъемно припаянных фитингов или конусных / компрессионных фитингов, которые можно разбирать.

Оцинкованная стальная труба

Оцинкованная стальная труба и фитинги были стандартом для водопровода до 1960 года и до сих пор распространены. Оцинкованное цинковое покрытие снаружи устойчиво к ржавчине и коррозии, но со временем внутренние поверхности труб забиваются минеральными отложениями и, в конечном итоге, корродируют.

Водонепроницаемые соединения выполняются с помощью резьбовых соединений. Стальные оцинкованные трубы большего диаметра используются для вентиляции в некоторых домах.

Чтобы предотвратить коррозию в результате электролиза, которая возникает при соединении двух разнородных металлов, следует использовать диэлектрический переходник в любом месте, где медь соединяется со стальной трубой.

Труба из черного чугуна похожа на оцинкованную сталь, но, поскольку она не сопротивляется коррозии, используется в основном для газопроводов в домах.

Пластиковая труба

Пластиковая труба используется во многих сантехнических системах, поскольку она относительно недорога, проста в установке и не подвержена коррозии.Однако в некоторых местах пластиковые трубы не разрешены правилами для трубопроводов водоснабжения, поэтому проконсультируйтесь со своим строительным отделом.

Для изготовления труб используется несколько видов пластика. Жесткая труба может быть из ПВХ (поливинилхлорида), ХПВХ (хлорированного поливинилхлорида) и АБС (акрилонитрил-бутадиен-стирола). ПВХ обычно не используется для водопровода горячей и холодной воды, только для водостока DWV, сточных труб (DWV). Иногда его используют для наружных водопроводов, особенно в теплом климате, где вода в нем не замерзает.ХПВХ используется для водопровода с горячей и холодной водой — дополнительная буква «C» в начале имеет большое значение для свойств трубы.

Гибкие пластиковые трубки изготовлены из полиэтилена. Все пластиковые трубопроводы рассчитаны на допустимое давление; этот рейтинг указан на внешней стороне трубы. Сантехнические нормы не разрешают использование полиэтилена (также известного как HDPE) для горячего и холодного водоснабжения внутри здания, но полиэтилен используется для наружных линий водоснабжения, водопровода и т. Д.

Чугунная труба

Чугунная труба — прочный и долговечный материал, используемый для водопровода DWV.Распространены два типа: старые «ступичные» или «раструбные», соединенные вместе свинцовыми и дубовыми трубами, и более новые «без-ступичные» или «бесшумные» трубы, которые соединяются с помощью специальных резиновых прокладок и нержавеющей стали. ленточные зажимы, называемые «бесцентровыми муфтами».

Муфта без ступицы для соединения отрезков чугунной трубы.

Как подобрать размер водопроводных труб

При добавлении в дом новых сантехнических приборов или приборов первое, что вам нужно принять во внимание, — достаточно ли у вас давление воды, чтобы поддерживать ваши дополнения.Ознакомьтесь с местными строительными нормами и правилами, чтобы узнать «единицы оборудования» (показатель, который представляет собой кубические футы воды, использованные в минуту) прибора или нового приспособления. Это расскажет вам, какой тип и размер трубы рекомендуется при подключении.

Если вы планируете капитальный ремонт или добавление, чтобы узнать, какой размер трубы использовать для водоснабжения, рассчитайте номинальные характеристики арматуры для всех ваших приспособлений и приборов, а затем приблизьте длину распределительных труб. В большинстве случаев основной трубопровод от улицы до вашего дома имеет диаметр 3/4 или 1 дюйм, в подающих ответвлениях используется труба диаметром 3/4 дюйма, а трубы для отдельных компонентов — 1/2 дюйма.

Помните, что давление воды уменьшается на полфунта на квадратный дюйм на каждый фут трубы, выступающей над вашей системой водоснабжения. Для идеального давления воды в светильники на втором и третьем этажах вам может потребоваться труба большего размера. Местные строительные нормы и правила могут помочь вам определить трубы правильного размера в таких ситуациях.

Советы для сантехников

Хорошо, теперь, когда вы определили, какой тип труб использовать для домашних сантехнических работ, вот очень полезное видео от Хулио Калуори из Go2Learn. Это видео покажет вам типичные ошибки, которые делают мастера при ремонте сантехники самостоятельно, например, неправильные методы пайки меди или соединения разнородных труб.


О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором Home Magazine, автором более 30 книг по обустройству дома и автором бесчисленных статей в журналах. Он появлялся в течение 3 сезонов в программе HGTV «Исправление» и несколько лет был домашним экспертом MSN.Дон основал компанию HomeTips в 1996 году.

Подключение PEX к медным и ПВХ трубам

Фото: istockphoto.com

Сегодня с помощью труб из сшитого полиэтилена (PEX) сантехнические работы стали более эффективными для профессионалов и многое другое. доступны для мастеров. Эти гибкие красные и синие трубы могут изгибаться практически в любом направлении, чтобы направлять горячую и холодную воду, соответственно, туда, куда она должна идти.

Фактически, если ваш дом оборудован коллектором водоснабжения — а не все дома — отдельные трубы PEX могут быть напрямую подключены к коллектору, а затем протянуты через стены до раковины, ванны или душа для подачи воды. горячая и холодная вода.«Проведение PEX через стену потребует гораздо меньше усилий для разрыва этой стены по сравнению с другими трубами», — говорит Дэниел О’Брайан, технический эксперт интернет-магазина сантехники SupplyHouse. com.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

+

Труба PEX не только проста в обращении, ее также легко подключить к существующим водопроводным линиям в доме для ремонта или установки новых. Вы уже работаете с трубой из меди или ПВХ? Благодаря широкому набору компонентов PEX, которые упрощают подключение труб, вы также можете самостоятельно заняться водопроводом.

Если вы хотите добавить новый PEX к существующим водопроводам, продолжайте читать. Мы сообщим вам, какие фитинги и инструменты вам понадобятся и как они используются для соединения.

Выбор и установка резьбового фитинга

Для соединения трубы PEX с медными или ПВХ трубами доступны различные резьбовые фитинги в вариантах, перечисленных ниже. Обычно они состоят из двух частей, которые часто продаются отдельно. Половина присоединяется к трубе PEX, а другая половина — к существующей трубе из меди или ПВХ. Соедините две половинки вместе, и, вуаля, вы получите водонепроницаемое соединение.

Когда вы прикрепляете вторую половину к меди или ПВХ, некоторые фитинги потребуют использования горелки или нанесения клея в хорошо вентилируемом месте (подробнее об этом в следующих разделах ниже). Но соединения PEX не всегда должны быть такими сложными. Некоторые типы фитингов не содержат ни огня, ни дыма — даже специальных инструментов — и такая простота использования делает «работу более безопасной, если у вас нет опыта и оборудования, как у профессионала», — говорит О’Брайан.

Необходимые инструменты и уровень сложности при установке PEX зависят от типа приобретаемого вами фитинга, поэтому вы должны сначала понять свои варианты, чтобы убедиться, что вы выбираете оборудование, с которым вы можете работать. Для начала ознакомьтесь с вашими вариантами и узнайте, как они подключаются к PEX.

  • Расширительные фитинги (например, от BlueFin и от Uponor) плотно вставляются в трубу PEX с небольшой помощью. Используйте расширитель из PEX, чтобы увеличить диаметр трубы до фитинга.PEX, у которого есть «память», затем возвращается к своему первоначальному размеру, создавая водонепроницаемое уплотнение.
  • Обжимные фитинги (например, от Bluefin) изготавливаются путем надевания металлических колец на конец трубы PEX, а затем вставки правильного фитинга в конец трубы. Затем с помощью обжимного инструмента PEX затягивают металлическое кольцо на трубе PEX и фитинге.
  • Компрессионные фитинги (например, от Bluefin) включают в себя надевание латунной гайки и пластикового компрессионного кольца на трубу PEX, а затем вставку металлической втулки внутрь трубы для поддержки (все эти детали можно приобрести отдельно).Фитинг вставляется в трубу и втулку PEX, а затем гайка затягивается на фитинг, сжимая компрессионное кольцо, чтобы образовалось плотное уплотнение.
  • Зажимные фитинги используют те же фитинги, что и в обжимных соединениях, но вместо обжимного инструмента требуется зажимной инструмент с храповым механизмом для затягивания стальных колец на месте на стороне PEX. Кольцо надевается на трубу PEX, и фитинг затем вставляется в конец трубы. Кольцо располагается над фитингом, и зажимной инструмент используется для сжатия язычка на боковой стороне кольца для его затяжки.
  • Пуш-фитинги , в том числе произведенные SharkBite и BlueFin, являются самыми простыми в подключении и не требуют дополнительных инструментов, зажимов или обжимов для крепления фитинга к трубе PEX, медной или ПВХ трубе. Подключение простое: вставьте трубу PEX в один конец фитинга, и ее внутренние компоненты надежно зафиксируют ее на месте. Однако это удобство имеет свою цену. Фитинги SharkBite дороже, чем большинство других перечисленных здесь, но они также избавляют вас от необходимости покупать специальные инструменты, если вы выполняете лишь несколько соединений.

Подключение нового PEX к существующей медной трубе

Независимо от того, какой фитинг вы выберете, существует только два основных метода подключения PEX к медной трубе. Традиционные медные соединения требуют пайки или «запотевания», тогда как более новые, более инновационные варианты, такие как фитинги SharkBite, подключаются к меди без каких-либо специальных инструментов.

Фото: istockphoto.com

РЕЗЬБОВЫЕ ПОЛОСНЫЕ СОЕДИНЕНИЯ

Для резьбовых соединений у вас всегда будет два отдельных фитинга, по одному для каждой трубы, которую вы соединяете, а затем, в конечном итоге, скручиваете вместе.Традиционный способ соединения PEX с медью включает использование переходника с резьбой на медной стороне (для соединения с фитингом PEX) и пайку для создания водонепроницаемого уплотнения. Медная труба и ее фитинг сначала очищаются стальной щеткой с мелкой щетиной, а затем покрываются флюсом (как эта паста для флюса от Utility), чтобы припой равномерно прилипал. Затем шов соединения фитинга с медной трубой нагревается пламенной горелкой. Когда металл сильно нагревается, к шву прикладывается небольшой стержень припоя — без свинца, если по этим трубам будет подаваться питьевая вода. Тепло металла плавит припой и втягивает его в шов, где он охлаждается и создает уплотнение.

Затем к трубе PEX прикрепляют резьбовой фитинг из PEX, используя методы, описанные в разделе выше. Вы даже можете найти резьбовой фитинг SharkBite с технологией push-fit на стороне PEX, который имеет резьбовой конец для накручивания на резьбовой конец резьбового медного фитинга. После того, как оба фитинга будут подсоединены к трубам, скрутите их вместе, чтобы образовалось уплотнение. (Хотя, если вы уже используете вставные фитинги, самый простой способ — просто использовать фитинг SharkBite на обеих трубах, которые вы соединяете, о чем мы поговорим дальше.) Просто имейте в виду следующие соображения:

  • Каждое соединение должно иметь один фитинг с наружной резьбой и один фитинг с внутренней резьбой, чтобы можно было прикрепить два фитинга. (Фитинг с наружной резьбой имеет выступающую резьбу, которая ввинчивается в резьбовое отверстие фитинга с внутренней резьбой.)
  • Размеры концов с резьбой должны совпадать, чтобы фитинг PEX мог навинчиваться на фитинг из медной трубы.
  • Вы можете соединять трубы разных размеров, если концы с резьбой имеют одинаковый размер. На резьбовых фитингах указаны размеры обоих концов, что означает, что фитинг ½ «X ½» соединит две трубы ½ «, в то время как фитинг ½» X 3/8 «(также называемый» переходным «фитингом) требуется для соединения 1/2 ”К трубе 3/8”.
  • Используйте метод подключения «пота» только в том случае, если вы знакомы с пайкой меди и перед тем, как приступить к работе, уточните у местного строительного управления дополнительные правила (например, необходимость проведения осмотров). Если вам неудобно паять, используйте следующий метод.

СОЕДИНЕНИЯ SHARKBITE РЕКС-МЕДЬ

Если вы не хотите возиться с пайкой, выберите фитинг SharkBite. Как описано выше, в этот фитинг можно установить медную трубу с одной стороны и трубу PEX с другой.Подобно тому, как труба PEX вставляется в конец фитинга из PEX, медная труба вставляется в другой конец. Это оно! Благодаря механизму вставки фитинга вы сделали водонепроницаемое соединение.

Соединение PEX с трубой из ПВХ

Дома, в которых есть водопроводы из ПВХ, также могут легко использовать трубы PEX для удлинения или замены. При выборе фитингов дважды проверьте размеры, чтобы убедиться, что вы покупаете правильный размер для диаметра ваших труб.

ФИТИНГИ С РЕЗЬБОЙ

Во-первых, всегда выбирайте пластмассовый фитинг с наружной резьбой для существующей трубы из ПВХ, который будет сочетаться с металлическим фитингом с внутренней резьбой для трубы PEX. Обратная сторона — металлический охватываемый фитинг, соединенный с пластиковым охватывающим фитингом — может сорвать резьбу или даже расколоть пластиковый охватывающий фитинг, тогда как металлический охватывающий фитинг может выдержать большую прочность металлического охватываемого фитинга.)

Фитинг прикрепляется с использованием стандартный метод соединения ПВХ, который включает нанесение щеткой грунтовки из ПВХ (например, этой грунтовки от Hercules) на фитинг и трубу, чтобы очистить и слегка смягчить ПВХ. Затем клей, используемый для соединения фитингов из ПВХ (также от Hercules), наносится на конец трубы и на внутреннюю часть фитинга, прежде чем он наденет на конец трубы из ПВХ.

Установите соответствующий резьбовой металлический фитинг с внутренней резьбой на конце трубы PEX, используя любой из первых четырех методов соединения PEX, перечисленных выше. Убедитесь, что вы покупаете фитинг правильного типа для используемого вами метода подключения: обжимной фитинг немного отличается от расширительного, поэтому выбирайте внимательно.

После того, как фитинги переходника будут прикреплены к концам обеих труб, намотайте небольшую водопроводную ленту на конец резьбового фитинга с наружной резьбой для водонепроницаемого уплотнения, когда вы скручиваете резьбовые концы фитингов вместе.

SHARKBITE СОЕДИНЕНИЯ PEX-TO-PVC

Хотя вы не ошибетесь, используя метод резьбового соединения, описанный выше, существует еще более простой метод: SharkBite недавно представила переходную муфту из ПВХ, которая подходит для соединения PEX с ПВХ. Эти вставные соединители работают, вставляя обрезанные концы каждой трубы в соответствующий конец муфты. Вы не только сэкономите время, используя эти вставные соединители, но и избавитесь от необходимости использовать клей ПВХ для прикрепления пластмассового резьбового переходника к трубе из ПВХ.

Эта статья была представлена ​​вам на сайте SupplyHouse.com. Факты и мнения принадлежат BobVila.com.

Некоторые рабочие места лучше доверить профессионалам

Получите бесплатные оценки от лицензированных сантехников рядом с вами.

+

Как определить размер трубы PEX для домашней сантехники | Home Guides

Автор: Гленда Тейлор Обновлено 29 декабря 2018 г.

На протяжении десятилетий медные трубы были лучшим вариантом для водопровода — они не загрязняли воду, как старые свинцовые трубы, и сопротивлялись коррозии. В то время как медь по-прежнему используется для водопровода, сшитый полиэтилен или PEX быстро становится предпочтительной трубой для водоснабжения в жилых системах, поскольку она доступна, гибка и удобна для самостоятельной работы. В сочетании с коллекторной системой PEX исключает сращивание и снижает риск утечек. PEX поставляется в различных размерах, чтобы соответствовать давлению воды и вашим индивидуальным бытовым приборам.

PEX Диаметр

Когда вы покупаете PEX, важным числом является «номинальный» размер. Этот строительный стандарт указывает, что труба совместима с фитингами того же размера. Гибкие трубки поставляются в рулонах от 50 до 1000 футов. Трубки PEX имеют диаметр от 3/8 дюйма до 1 дюйма для жилых помещений.Для адекватного потока воды рекомендуется установить 1/2-дюймовый или 3/4-дюймовый PEX для ваших основных линий. Стандартным при замене старых линий водоснабжения на полиэтиленовый пластик является использование того же размера.

Коллекторная система

Поскольку она гибкая и непрерывная, сантехники могут прокладывать трубы PEX от коллектора водоснабжения непосредственно к каждому приспособлению. Коллекторы для всего дома обычно имеют синие клапаны с одной стороны и красные клапаны с другой, что указывает на линии горячей и холодной воды соответственно. При прокладке водопроводных линий общее правило — переходить от более широкой линии к более узкой, но не наоборот. Размеры клапана на коллекторе указывают на самый большой совместимый размер трубки PEX. Например, если в коллекторе есть клапаны 3/4 дюйма, вы можете установить трубку PEX 3/4 дюйма или меньше. Переходные фитинги необходимы, когда вам нужно установить трубопровод более узкий, чем вентиль коллектора.

Давление воды

Экономия воды — замечательная цель, и, проведя более узкие линии PEX к некоторым приборам, вы можете уменьшить потери воды, но не все приспособления выигрывают от более узких линий.Большинство домовладельцев не готовы ждать 15 минут, чтобы наполнить ванну, поэтому хорошая идея — проложить к ней линию не менее 1/2 дюйма. Другие приспособления, которые выигрывают от линий 1/2 дюйма, — это стиральные и посудомоечные машины. Раковины и душевые кабины поглощают воду, и вы можете сэкономить, проложив к ним 3/8-дюймовые линии. Поскольку скорость наполнения бака для туалета обычно не важна, можно также проложить 3/8-дюймовую линию.

Соображения о падении давления

В целом, чем больше расстояние от коллектора до приспособления, тем шире должна быть трубка PEX.3/8-дюймовой лески достаточно для длины до 250 футов; 1/2-дюймовая линия обеспечит адекватное давление воды на глубину до 350 футов; и трубка диаметром 3/4 дюйма необходима для прокладки линии длиной 500 футов. См. Спецификацию максимальной рекомендуемой длины на упаковке PEX.

Размеры телескопических труб — FORMUFIT

Нас часто спрашивают: подходят ли ваши трубы ПВХ по размеру друг другу? Согласно обычным стандартам Schedule 40, они этого не делают, однако FORMUFIT предлагает три различных размера ПВХ труб, известных как «тонкостенные» трубы, которые обеспечивают возможность телескопирования для труб из ПВХ.


Что такое тонкостенная труба?

Тонкостенная труба ПВХ — это то, о чем говорят: труба с более тонкой стенкой. Тонкостенная труба имеет тот же внешний диаметр, что и у трубы из ПВХ, но имеет большее отверстие или отверстие внутри трубы. Это делает отверстие достаточно большим, чтобы внутри него можно было разместить трубы из ПВХ других размеров. А поскольку он произведен компанией FORMUFIT, он изготовлен из той же формулы мебельного ПВХ, что и все другие наши изделия из ПВХ, с защитой от ультрафиолета и повышенной прочностью, которая стала настолько популярной.

Используя нашу ПВХ-трубу Schedule 40 вместе с определенными сегментами тонкостенных ПВХ-труб, мы можем создавать телескопические сегменты трубы от нашего размера 1/2 дюйма до нашего размера 2 дюйма, заменяя 3/4 дюйма, 1 дюйм и 1-1. / 2 ”Sch. 40 труб из ПВХ с нашими тонкостенными трубами из ПВХ мебельного класса. Вы можете просмотреть приведенную ниже диаграмму, чтобы увидеть, как все сегменты трубы подходят друг к другу и где использовать Thinwall при попытке телескопирования сегментов трубы:

Обратите внимание: Внутренние фитинги, такие как внутренние муфты, внутренние колпачки куполов и другие внутренние фитинги, не подходят внутрь тонкостенных труб из ПВХ, так как отверстия больше. С трубой Thinwall Furniture Grade совместима только внешняя арматура.

Магазин тонкостенных труб

Вложенная таблица размеров

В следующей таблице представлен более подробный уровень фактических размеров ПВХ, которые можно выдвигать, а также информация о том, какой зазор между двумя трубами при вставке:

A B С D
Размер трубы можно вставлять в Может принимать трубы размером Диаметр зазора *
1/2 «Sch.40 3/4 «Тонкостенный НЕТ НЕТ
3/4 «Тонкостенный 1 «Тонкостенный 1/2 «Sch. 40 0,040 «
1 «Тонкостенный 1-1 / 4 «Sch. 40 3/4 «Sch 40 или тонкостенный 0,067 «
1-1 / 4 «сорт 40 Тонкостенный 1-1 / 2 « 1 «Sch 40 или Thinwall 0. 032 «
1-1 / 2 «Тонкостенный 2 «Сорт. 40 1-1 / 4 «Sch 40 или тонкостенный 0,045 «
2 «сортамент 40 НЕТ 1-1 / 2 «Sch 40 или тонкостенный 0,073 «

* Зазор диаметра указывает на равномерно распределенное пространство между исходной трубой (A) и размером, принятым внутри нее (C) .

Почему телескопическая труба?

Телескопическая труба — отличное решение, когда вы хотите добавить регулируемости, вертикальной высоте или складываемости к проекту из ПВХ. Вы можете достичь регулируемого или разборного типа решения, используя тяговые штифты или шплинтовое соединение между двумя сегментами трубы из ПВХ. Просто предварительно просверлите отверстия там, где вы хотите, чтобы были окончательные соединения, а затем потяните за шпильки, когда вы хотите сломать проект из ПВХ, чтобы свернуть его обратно до сохраняемого размера.

Добавить комментарий

Ваш адрес email не будет опубликован.
