Переноска удлинитель для сварочного инвертора своими руками | Ручная дуговая сварка

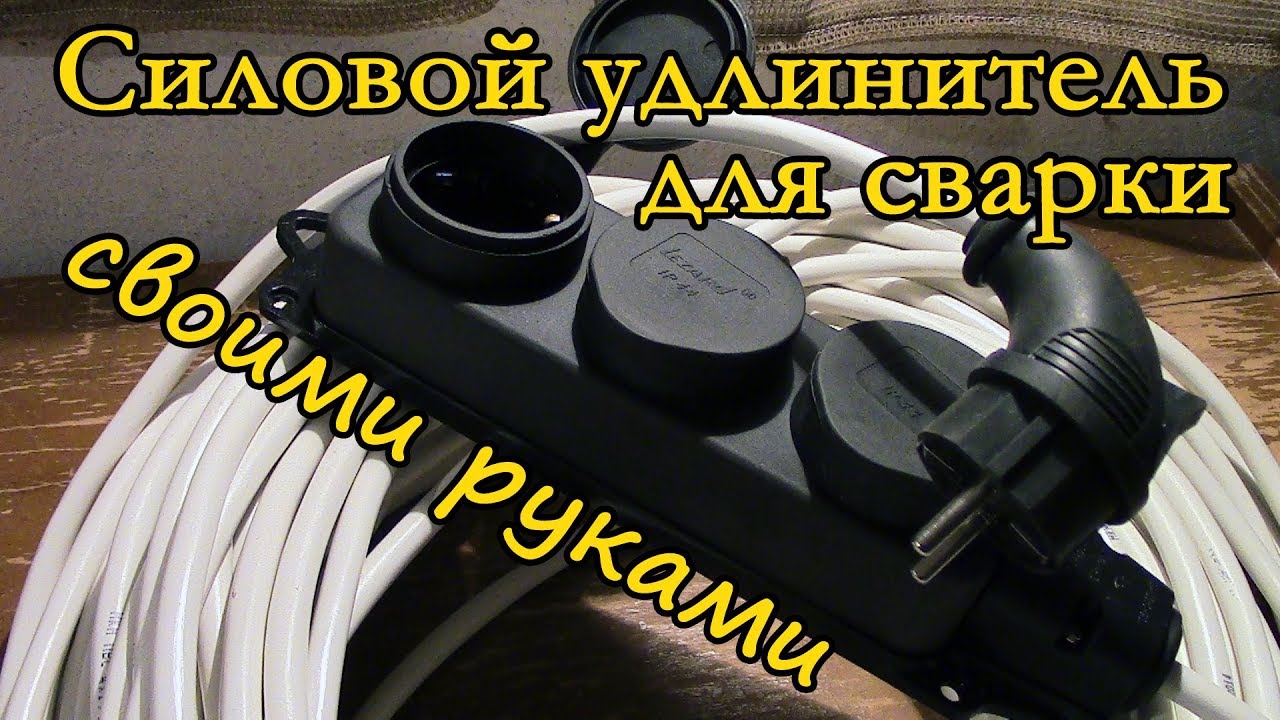

Друзья всех приветствую. Пользуясь случаем-а именно пришлось заменить розетки на своем удлинителе, хочу рассказать и показать на фото какой должен быть удлинитель переноска для сварочного инвертора.
Скажу сразу, что данный удлинитель я эксплуатирую уже лет 6-7, пока все отлично, хотя по правилам максимальная его эксплуатация должна быть 6 лет-не помню где и когда это прочитал, но цифру запомнил.
Удлинители бывают из медных и алюминиевых жил в изоляции. Долго расписывать не буду-сразу скажу что медный провод намного предпочтительнее, чем алюминиевый, ведь алюминиевый имеет большее сопротивление( соответственно при одинаковом токе он должен быть толще медного на 40 процентов, хотя он дешевле). Он менее эластичный и его запас циклов сгибания разгибания много меньше.
источник яндекс картинкиТак что будем рассматривать медные кабели, которые также бывают нескольких видов-рассмотрим 2 вида самых популярных, это кабели КГ И ПВС

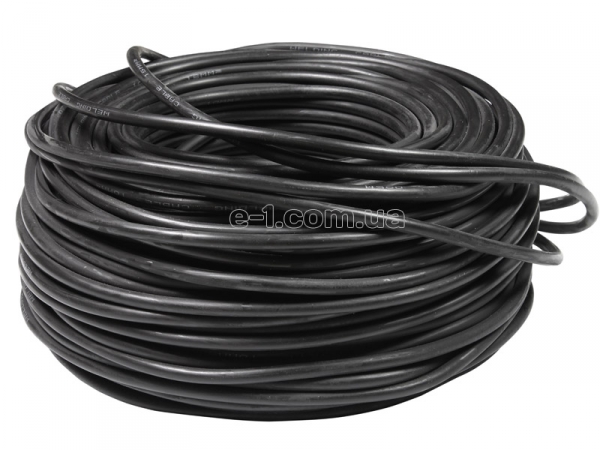

источник яндекс картинкиИх отличия в изоляции медных жил-кабель КГ изоляция резиновая, а ПВС изоляция будет поливинилхлоридная( мягкая пластмасса).

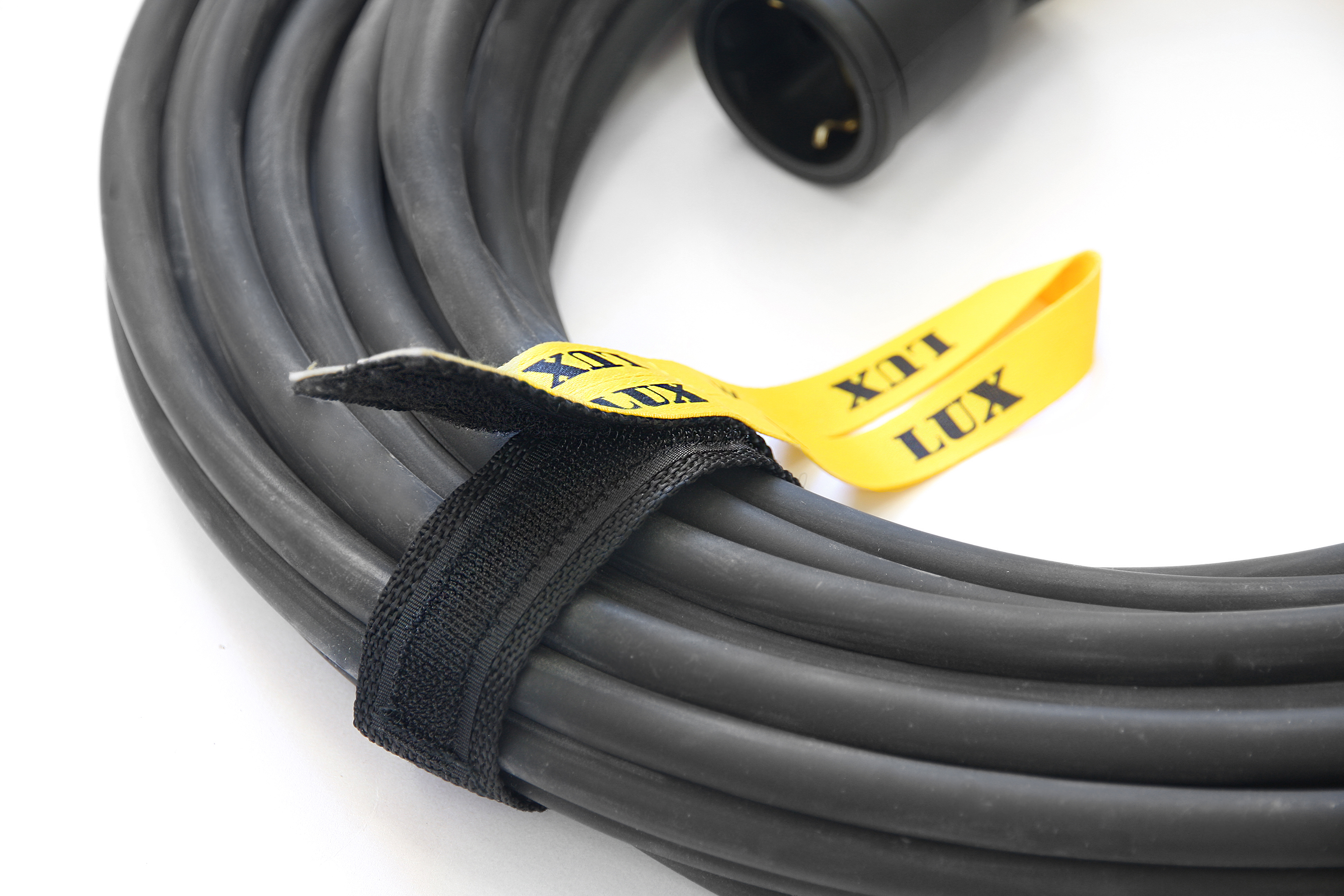

Кабель КГ получше и подороже, он более гибкий при отрицательных температурах, а вот кабель пвс на морозе не будет мягкой. У меня переноска из ПВС, просто в то время, когда я его приобретал, не обладал всей полной информацией про него, сейчас бы купил КГ, хотя его недостатки только в гибкости при отрицательных температурах, а в остальном без разницы.

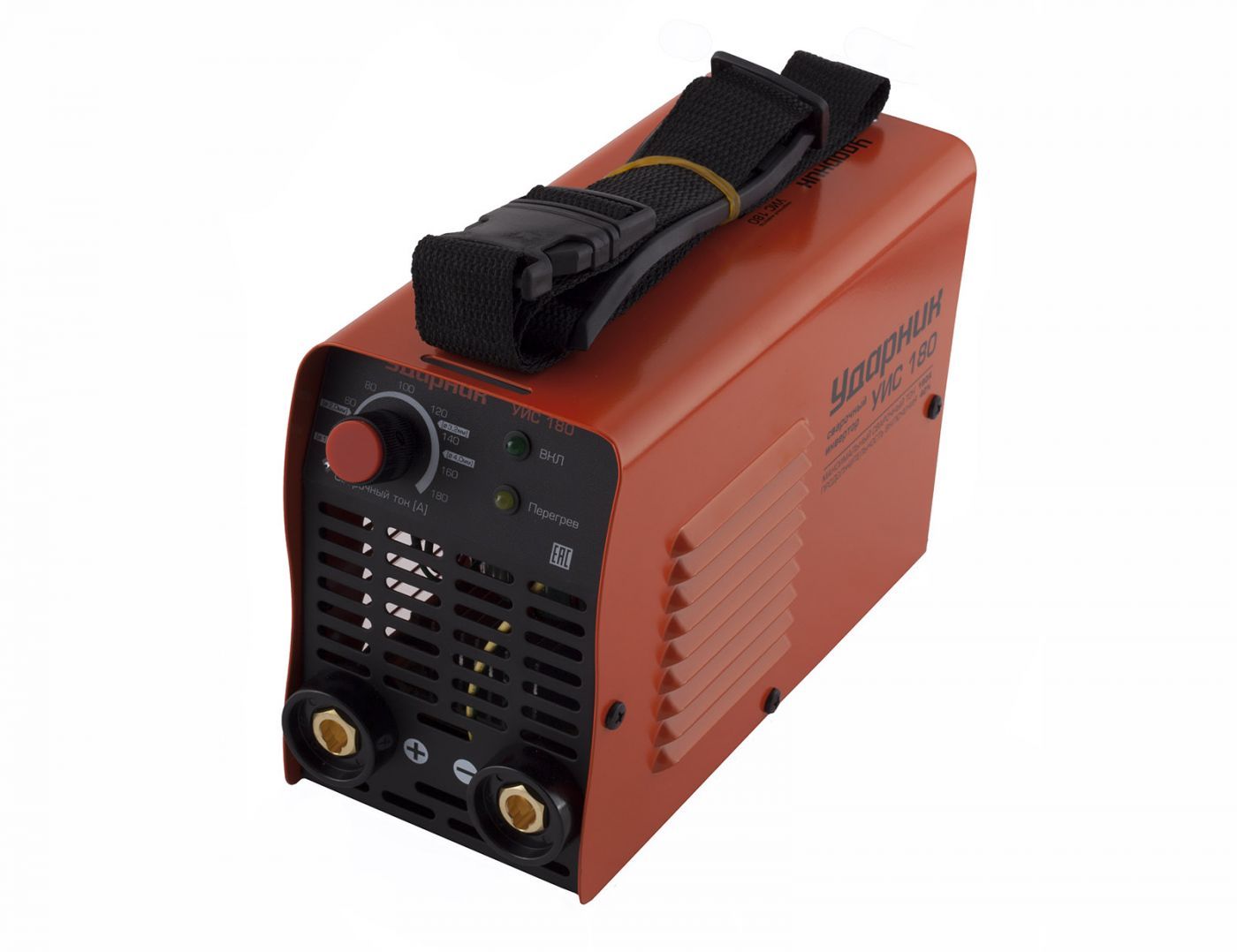

Теперь несколько слов о сечении медного провода. Наши бытовые сварочные инверторы , в основном, бывают от 140 до 200 ампер. Для этих значений вполне подойдут кабели сечением 2.5 мм квадратных, меньше брать не стоит, а больше нецелесообразно.

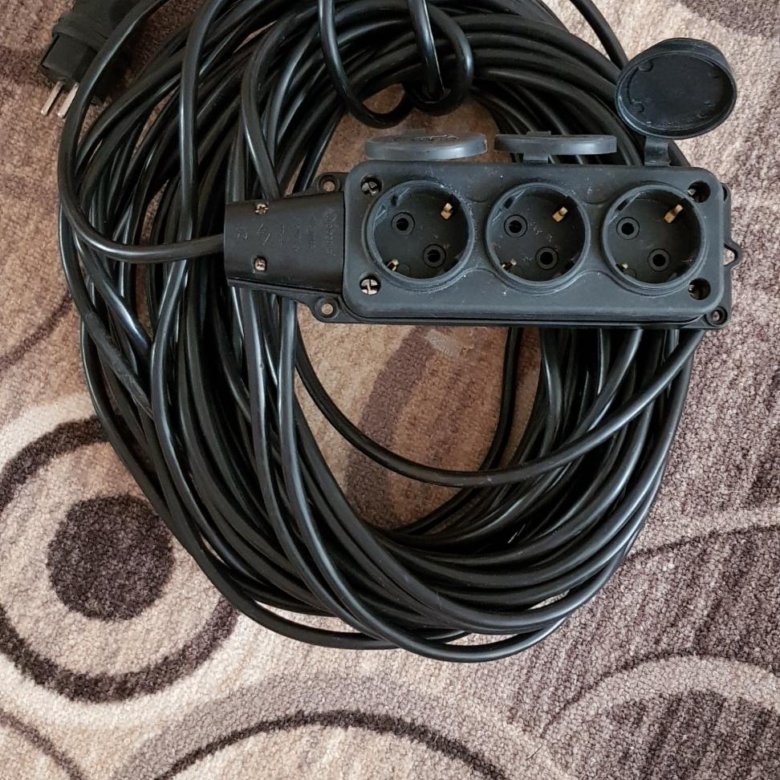

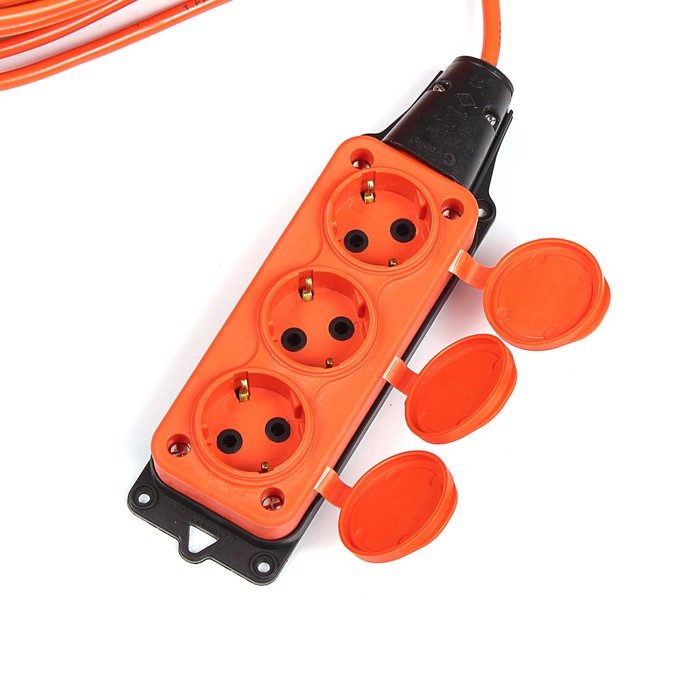

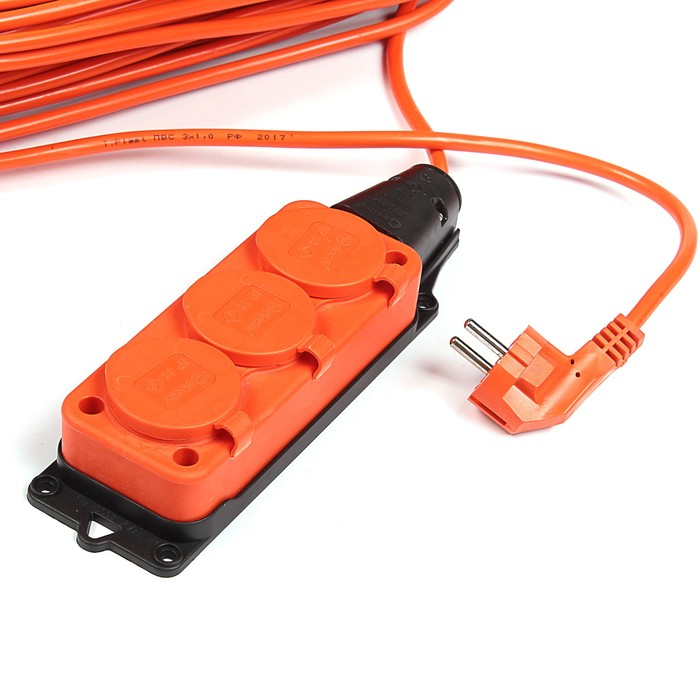

Розетку я поставил каучуковую колодку на 3 розетки 16А/220V. Колодка крепится на деревянном бруске. Я привык сматывать переноску в большие кольца, так удобно переносить ее или в руке, или повесив на плечо.

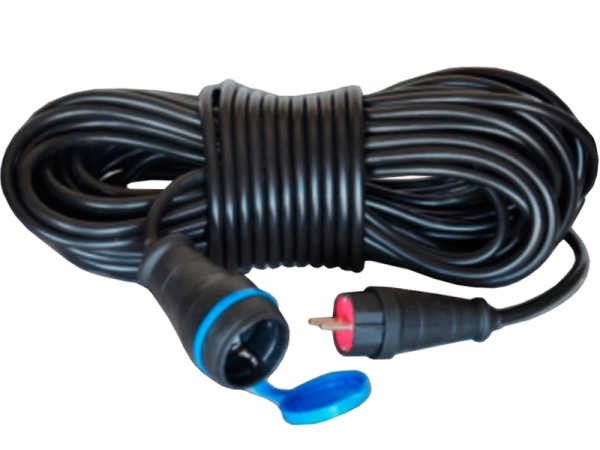

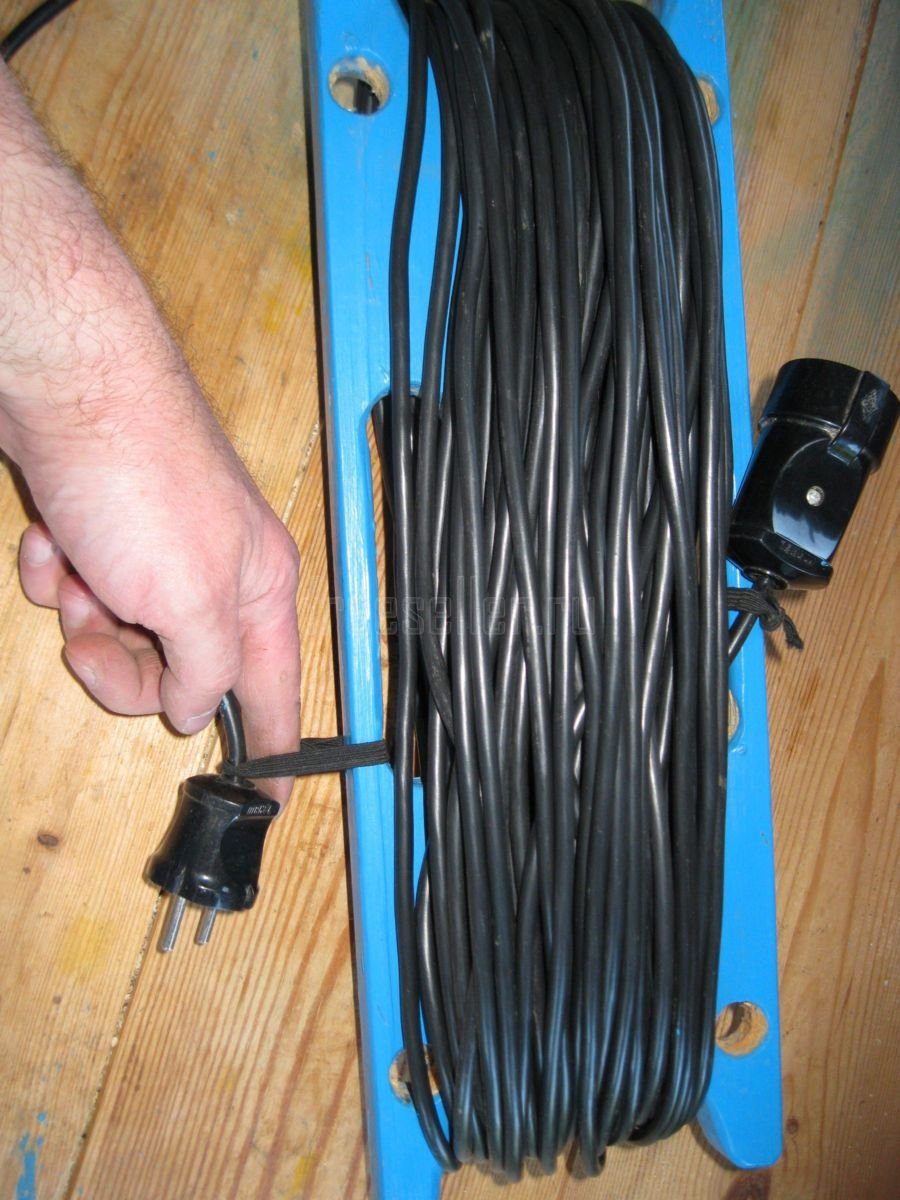

Длина моей переноски составляет 25 метров, это довольно комфортная длина для сварочных выездных работ. Только не стоит забывать, что перед работой переноска должна быть полностью размотана, чтобы не было колец, иначе если ее не разматывать, то она будет сильно греться.
Вот в нескольких фото и небольшом тексте я показал вам еще один свой инструмент, которым пользуюсь много лет.
Какой удлинитель нужен для сварки. Пояснения по сварочному кабелю и удлинителям

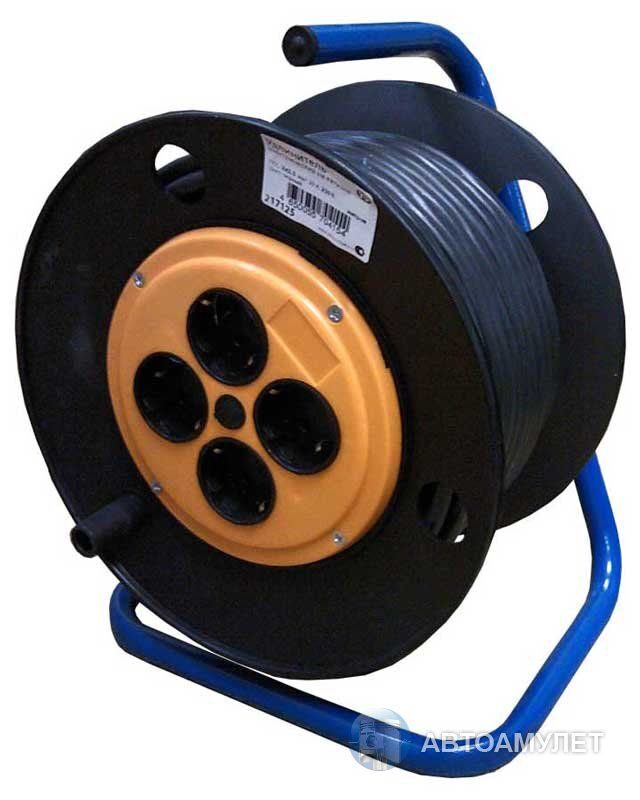

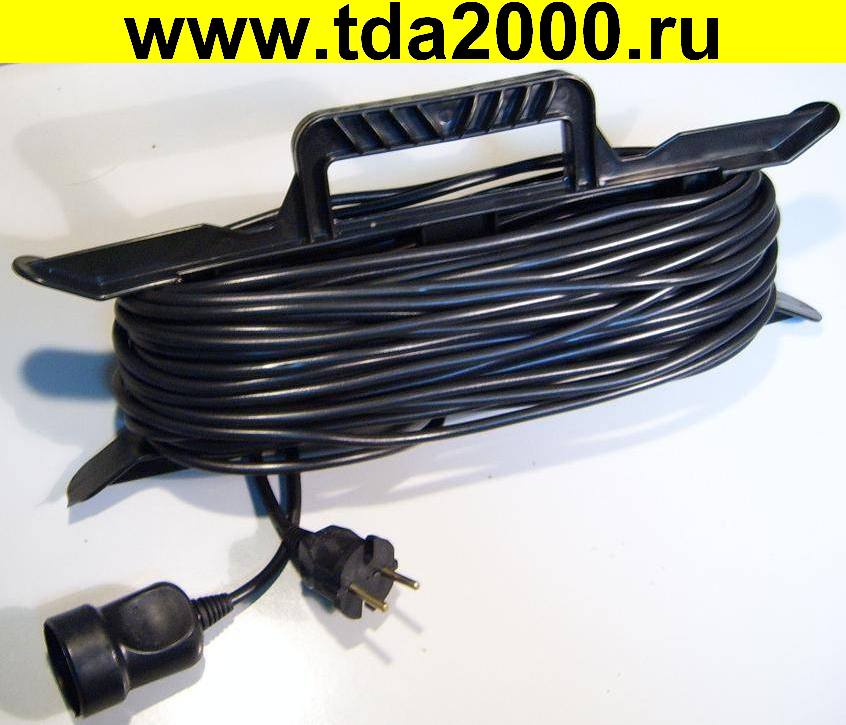

Силовой удлинитель для сварочного аппарата и инвертора на катушке 30 метров.

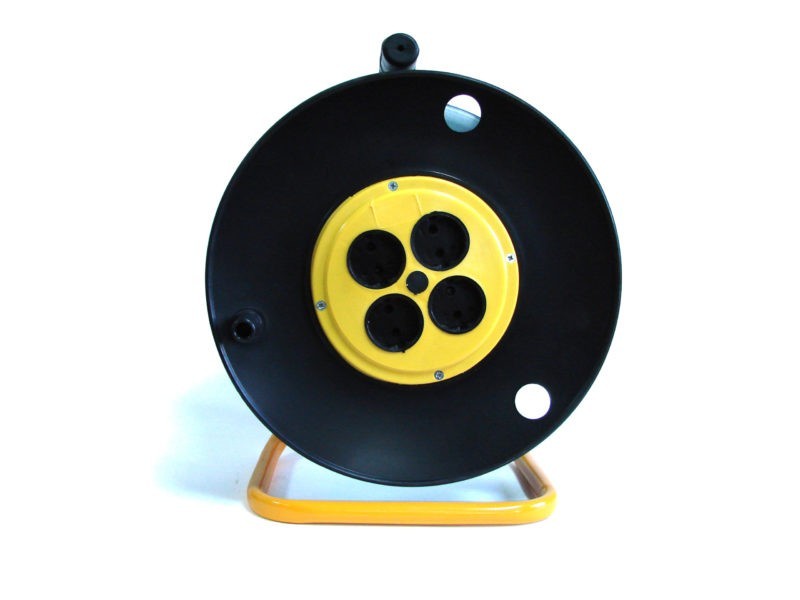

Удлинитель на катушке 30 метров для сварочного аппарата и инвертора. Сечение провода удлинителя 3х2,5 позволяет использовать удлинитель на катушке серии Умелец практически с любым сварочным аппаратом или инвертором. Мощный удлинитель выдерживает нагрузки до 5 000 Ватт при токе 16 Ампер. Сварочные бытовые аппараты (как трансформаторы, так и инверторы) имеют примерную мощность 3,0-5,0КВт. Удлинитель силовой на катушке используется при температуре +1-+40 градусов по Цельсию.
Для работы при отрицательных температурах Вам стоит купить удлинитель на металлической катушке с проводом КГ.
Дополнительная информация
| Вес | 2.5 |
|---|---|
| Размер | 30 x 40 x 35 |
Паспорт товара
Удлинитель силовой типа УХз 16-004 на катушке
Технические данные
Удлинитель предназначен для присоединения бытовых электрических приборов мощностью до 3500 Вт к
электрической сети переменного тока напряжением 220 В 50 Гц. Удлинитель эксплуатируется и хранится при температуре окружающей среды от 1 до 40°С и относительной влажности до 80%.
Изделие сертифицировано.
Сертификат № ТС RU C-U.ME64.В.00275
Требования по технике безопасности и пожарной безопасности. Запрещается эксплуатировать удлинитель в пожароопасных, химически активных и
влажных средах, а также подвергать механическим и тепловым воздействиям, приводящим к разрушению изделия.
Свидетельство о приемке и продаже
Удлинитель марки УХз 16-004 на катушке
Дата выпуска_____________________
Дата продажи_____________________
Гарантийные обязательства
Изготовитель гарантирует нормальную работу удлинителя в течение 1 года со дня продажи
при условии соблюдения правил эксплуатации и хранения.
Срок службы удлинителя 6 лет.
Пояснения по сварочному кабелю и удлинителям.
Уважаемые покупатели, в этой статье мы расскажем вам какой длины можно использовать удлинитель для подключения сварочного аппарата, какой это должен быть удлинитель и дадим практические советы на эту тему.
Сопротивление отрезка провода:
R – Сопротивление.
L – Длина в метрах.
S – Сечение провода в мм².
P – Удельное сопротивление меди (равное 0.017 Ом умноженное на мм² и разделенное на метры)
Формула выглядит так:
Пример:
Вы берете удлинитель 30 метров. Сечение кабеля 1,5 мм². Сварочный кабель подключенный к вашему аппарату 7 метров и сечение 25 мм² .
Получается R =0.0017 x (30×2/1,5) – 0,68 Ом.
U = 0,68 Ом умножаем на 45 (45 это максимальный потребляемый ток, за пример взят аппарат Сварог ARC 250 R112) и получается 30,6 В.
Таким образом мы видим, что если вы используете 30 метровый удлинитель с сечением 1, 5 мм² , то к вашему аппарату доходит не 220 В от розетки, а 189,4 В.
Если вы возьмете удлинитель с более толстым сечением, например 25 мм² , то потеря будет меньше и составит 18,4 В. А это значит, что к аппарату от вашей розетки дойдет 201,6 В. (220-18,4).
Не нужно требовать от аппарата невозможного, если вы подключаете очень длинный удлинитель, вы должны понимать, что будут потери в мощности аппарата. Если включить чайник в розетку в Москве, а сам чайник будет стоять в Санкт-Петербурге, то он никогда не закипит.

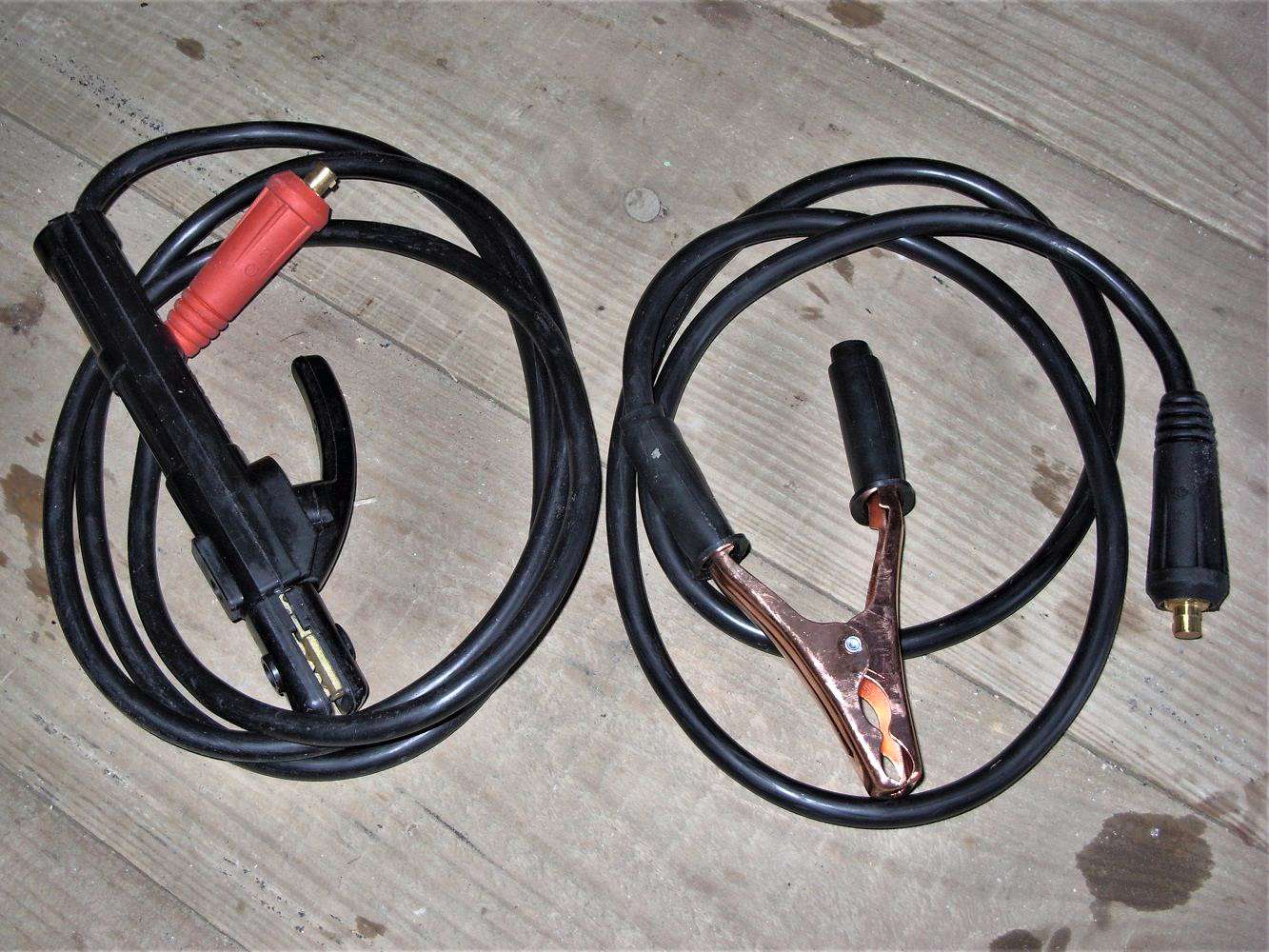

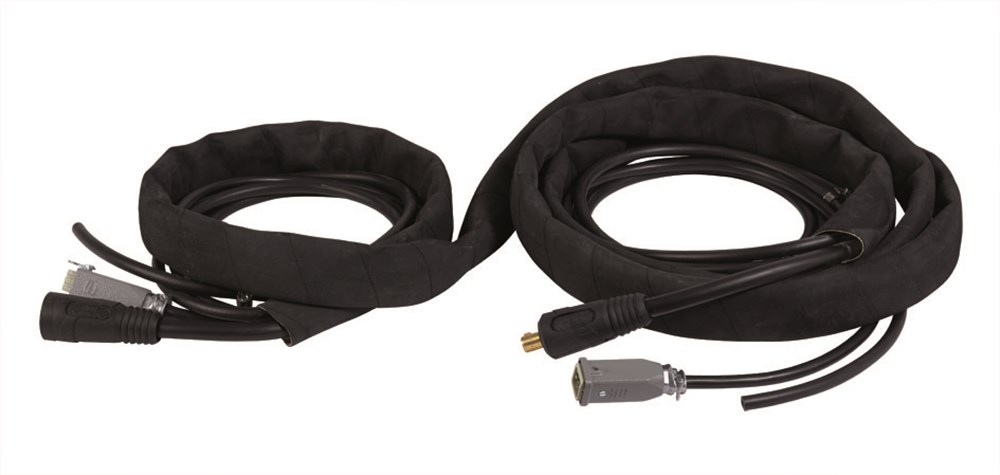

Давайте рассмотрим еще один пример. В стандартной комплектации практически все производители используют трехметровые сварочные кабели. Люди часто подключают очень длинные сварочные кабели к аппаратам.
Формула:
R = 0,017 x (7×2/25) = 0,00952 Ом.
Мы берем кабель сварочный длиной 7 метров и умножаем на 2 (ток идет туда и обратно, по этому нужно 7 метров умножать на 2) затем делим на сечение, пусть сечение будет 25 мм². Получаем 0,00952 Ом.
А теперь вторая формула.
Возьмем сварочный ток 210 А² и умножим на 0,00952 Ом.
Получаем 420 Вт. Таким образом ваш аппарат потеряет в мощности 420 Вт. Чем толще сечение сварочного кабеля, тем меньше потери. Например взяв 35 мм² сварочный кабель, вы потеряете 300 Вт от мощности.
Важно!
Если вы используете удлинитель, всегда его полностью разматывайте. Если удлинитель собран в бобину, то ухудшаются условия охлаждения, что может привести к возгоранию проводов или их расплавлению, так как потребляемый ток сварочного аппарата выше допустимого тока удлинителя, как правило.
Итоги:
Чем больше удлинитель – тем больше потери.
Чтобы избежать серьезных потерь – используйте удлинитель с толстым сечением кабеля.

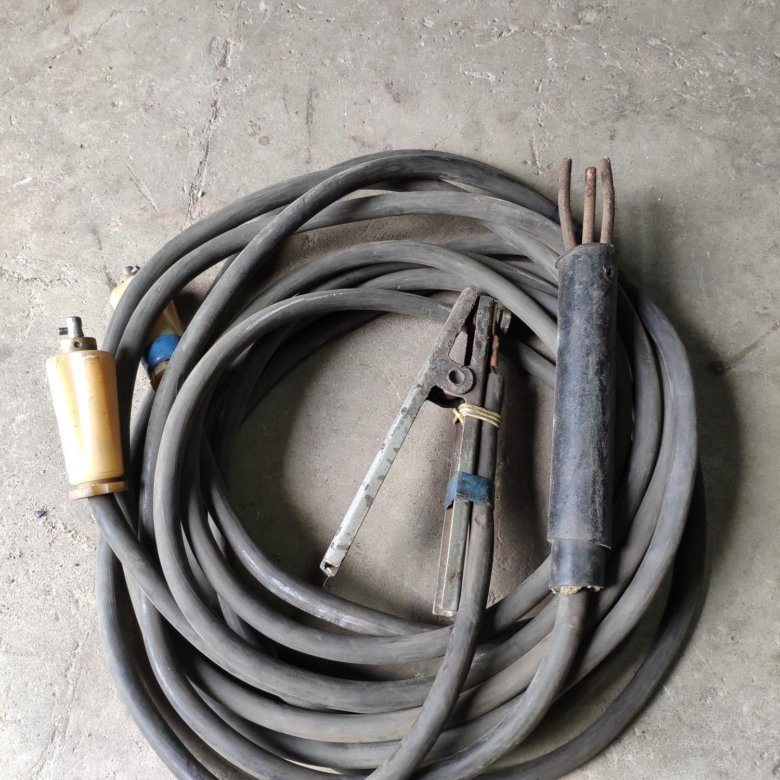

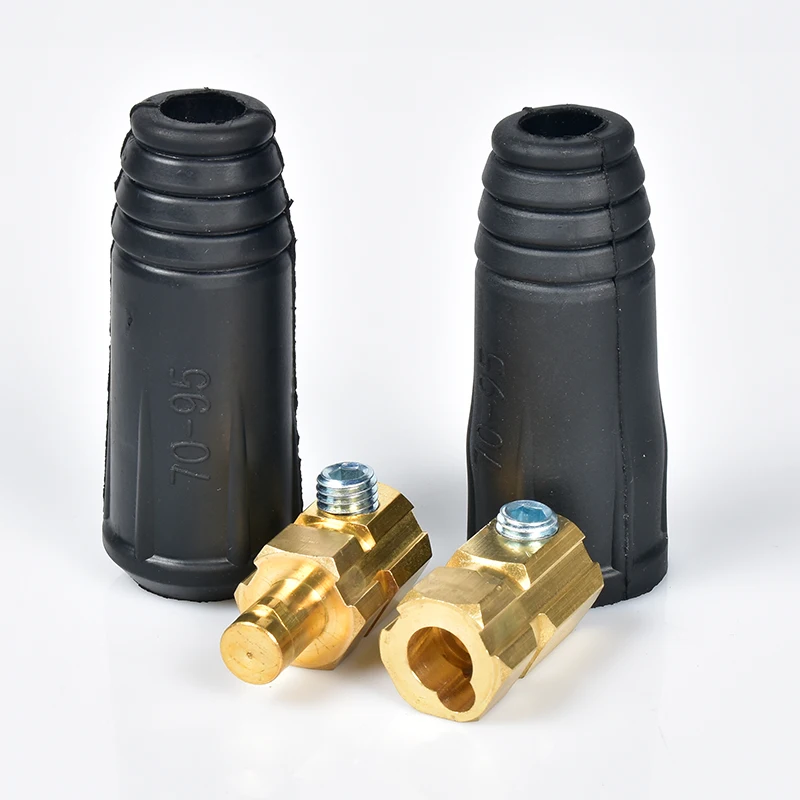

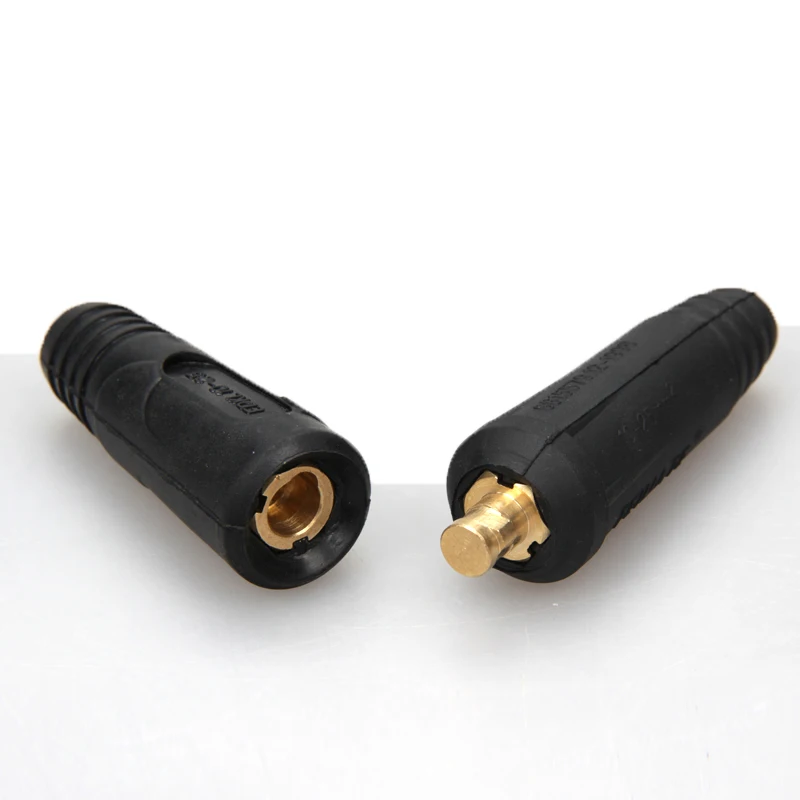

Чтобы избежать дополнительных потерь при удлинении сварочного кабеля – используйте кабель с как можно более толстым сечением.
Еще один часто задаваемый вопрос от наших покупателей. Сколько же будут потери в Амперах, если использовать длинный сварочный кабель. Это очень трудно рассчитать, поскольку свойства сварочного источника определяются в ВАХ (вольт амперная характеристика).
Для этого необходимо подключать сварочный аппарат к балластному реостату и замерять Амперы при той или иной длине кабеля. Но на словах можно сказать, что при использовании хорошего сварочного кабеля с правильно подобрать сечением – потери в Амперах будут незаметны. Например кабель до 10 метров с сечением кабеля 25 мм² — вы не ощутите потерь.
Существует два вида типовых ВАХ источников: штыковая и пологая ВАХ. На разных аппаратх и у разных производтелях она своя. Мы попробуем провести опыты с разными аппаратами и сообщим вам о результатах.
Warning : Parameter 3 to botshadowboxwtw() expected to be a reference, value given in /var/www/u0099073/public_html/libraries/joomla/event/dispatcher.php on line 136
Выбираем удлинитель для сварочного инвертора.
Очень часто клиенты задают вопрос -«Какой удлинитель выбрать для сварочного инвертора или сварочного трансформатора?Попробуем ответить на вопрос, чем руководствоваться при выборе удлинителя для сварки, точнее для подключения сварочных аппаратов, как инверторов, так и трансформаторов.
Внимательно прочитайте инструкцию сварочного аппарата. Определите какая номинальная мощность и ток сварочного аппарата.Как правило бытовые инверторы и трансформаторы рассчитаны на номинальную мощность от 4,0 КВт до 5,5 КВт при номинальном токе 16 Ампер (не путать со сварным током значение которого может варьироваться от 20-160 Ампер).
Аппараты свыше 5,5 КВт уже более подходят под классификацию полупрофессиональных и профессиональных сварочных аппаратов.
Определитесь с интенсивностью использования сварочного аппарата. Интенсивность работы определяется — частотой использования, протяженностью непрерывного сварного шва, и.т.д. Если предполагается использовать сварочный аппарат для подваривания небольших деталей, или для сварки при изготовлении малых форм (теплица, беседка, мангал,забор, крыльцо, и прочее, вплоть для использования в небольшом строительстве), такое использование можно условно отнести к мало интенсивному применению. Использование аппарата на производстве, при масштабном строительстве,для ежедневной постоянной сварки условно отнесем к использованию с большой интенсивностью.
Эти условия являются приоритетными в выборе удлинителя для сварочного аппарата. Они определяют выбор сечения провода. Для бытовых сварочных аппаратов (инверторов) с низкой и средней интенсивностью использования подходят удлинители сечением провода 2,5 мм и заземлением.То есть при выборе удлинителя для сварочного аппарата / инвертора обращайте внимание на сечение провода.
Пример:
Удлинитель на катушке 40 м «Лидер» КГ 3 х2,5 мм
Цифра «3» указывает на то что провод имеет 3 жилы, «фаза» «нейтраль» и «земля», то есть удлинитель имеет заземление.
Цифра «2,5» — обозначает сечение каждой жилы.
Буквенный индекс КГ или ПВС обозначает марку провода удлинителя. Подробнее можно прочитать здесь:
Типы провода для удлинителя на катушке
Если мощность сварочного аппарата свыше 6,0 КВт или интенсивность использования инвертора трансформатора высокая, или сварочный аппарат рассчитан на 380 Вольт, то можно либо заказать удлинитель сечением свыше 2,5 мм по телефону :8-495-778-39-90 или отправив заказ на нашу электронную почту.
Подобрать удлинитель на 380 Вольт можно кликнув по ссылке в разделах:
Удлинители 380 Вольт в бухтах серия «Специалист»

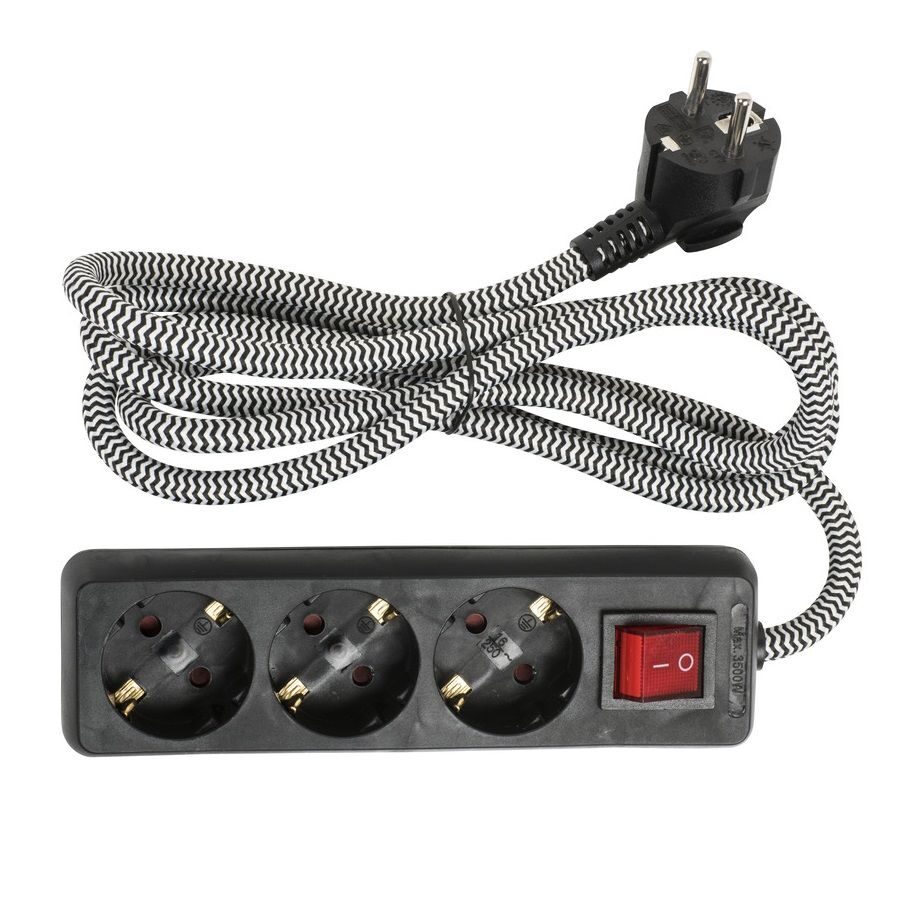

-Наличие 2-х и более розеток на удлинителе предпочтительнее, исходя из того, что при работе по сварке требуется подключение дополнительного инструмента — УШМ (Болгарки) или иных зачистных и отрезных инструментов, для резки металла или зачистки швов. Особо обращаем внимание , что при заказе удлинителя на 380 Вольт, на удлинителе желательно иметь одну/две розетки на 220 Вольт.
-Провод КГ удлинителя менее подвержен
механическим и термическим повреждениям чем провод ПВС, к тому же может использоваться при отрицательных температурах.Все о проводе для удлинителя здесь: Типы провода для удлинителя

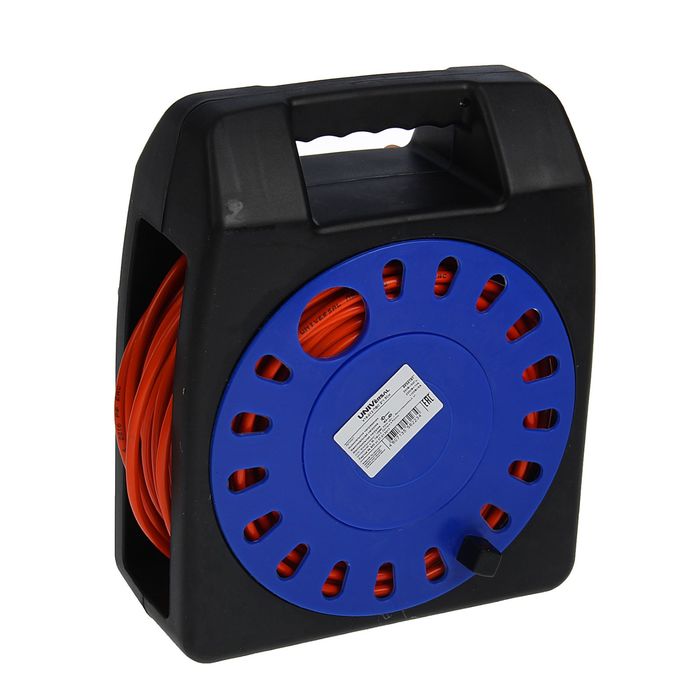

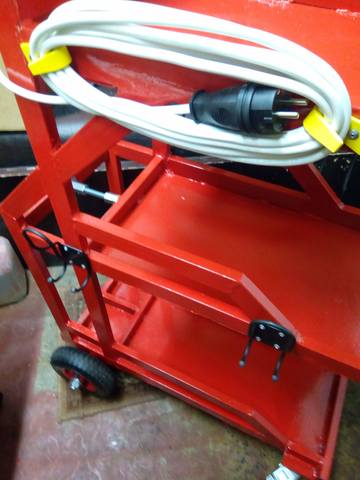

— Провод удлинителя удобнее использовать и хранить на катушке
, так как при намотке и размотке с катушки провод удлинителя не перегибается, не заламывается и не скручивается в узлы, что является дополнительной гарантией от пробоя провода.
Сварочная техника широко применяется в домашних условиях, для чего создаются специальные аппараты, отвечающие требованиям комфортной домашней эксплуатации. В профессиональной области применения также есть свои модели и практически всегда специалисты могут сталкиваться с такой проблемой, как нехватка длины провода для работы. С такой ситуацией можно столкнуться как в домашних условиях, так и на производстве. Если с компактным инвертором для дома еще можно перейти в другое место и перенести его, то с профессиональной техникой так можно сделать далеко не всегда. Удлинитель для сварочного инвертора помогает решить данную проблему. Аппараты для сварки обладают достаточно большой мощностью, так что для их подключения и работы нужны коммутационные элементы. Эти элементы смогут выдержать заданные рабочие параметры. Далеко не всегда подходят обыкновенные бытовые сети и удлинители с них.
Классификация
Существует две основные разновидности, которые отличаются как по внешнему виду, так и по особенностям назначения.
В любом случае, они служат для проведения тока. Первый удлинитель для сварочного аппарата представляет собой обыкновенное устройство подключения к сети, которое помогает увеличить расстояние от стационарного источника тока. Второй тип удлинителя позволяет увеличить размер провода для сварочного аппарата, который отвечает за проведение тока выходного напряжения, которое получается после обработки трансформатором. Это особенно актуально, если сам аппарата расположен стационарно на посту, а требуется проводить сварку дальше, чем это предусмотрено размерами поста.
Технические характеристики
Каждый удлинитель для сварочного инвертора может обладать своими уникальными характеристиками, которые зависят от сфер применения и проявляются в виде диаметры жилы, самой длины, особенностях штыря и так далее.
Пример расчета по подбору удлинителя
Рассчитывая, какой удлинитель нужен для сварочного инвертора, следует понимать, что в первую очередь – это проводник активной нагрузки, которая с увеличением мощности становится более высокой.
Сопротивление удлинителя можно определить по следующей формуле R=ρ×L/S. Все электрические процессы, проходящие в системе подчиняются основным законам электротехники, в частности закону Ома I=U/R. Здесь берется закон для участка цепи, так как даже после подключения электродвижущей силы, она не влияет на результат. Символы в вышеприведенных формулах означают следующее:
- I – максимальный ток при самой высокой нагрузке инвертора;
- U — напряжение, которое получается из сети, причем берется реальное, а не номинальное, которое может заметно отличаться от стандартных 220 В;
- S – площадь сечения кабеля, которую можно узнать на маркировке, если есть готовый вариант;
- L – длина удлинителя;
- ρ – сопротивление удельное, которое зависит от металла жил, из которого сделан удлинитель.
Согласно приведенной формуле можно легко увидеть взаимосвязь длины проводника, которым здесь выступает удлинитель, от сопротивления. Также прослеживается обратная зависимость сопротивления от площади сечениям.
Чем выше сопротивление удлинителя, тем больше будет падать напряжение на сварочном аппарате.
Чтобы правильно рассчитать, какой вам нужен удлинитель по вышеприведенной формуле, следует определиться с тем, какую силу тока вы в основном используете. Многие , а также зарубежные аналоги, нормально ведут работу при 170 А, хотя и обладают большим запасом по максимальному току. Исходя из этого, можно принять стандартное для таких параметров положение по сечению провода в 2,5 мм квадратных, которое и должно получиться по оптимальным расчетам для таких параметров.
Особенности выбора
Сварочные провода для инвертора и удлинитель не должны оказывать заметного влияния на подаваемое напряжение из сети, но при этом должно иметь соответствующую толщину, чтобы выдержать нагрузки. Таким образом, следует свести все к тому, чтобы при минимальном падении напряжения жила обладала максимальной стойкостью к высокой мощности. Если приходится определять все на глаз и нет точных инструментов для измерения, то стоит подбирать удлинитель такого сечения, который бы был не меньше, чем толщина жилы в комнате.
Безопаснее всего использовать покупные удлинители, в которых будет качественно сделана изоляция.»
В готовых кабелях легче подобрать, какое сечение провода нужно для сварочного аппарата, так как они сразу делаются по оптимальным стандартам под определенные виды техники.
Правильное использование удлинителя
Иногда, именно те преимущества, ради которых создается данное приспособление, могут стать недостатками. В первую очередь нужно обратить внимание на то, что удлинитель нужно использовать в распрямленном состоянии. Какой бы кабель для удлинителя сварочного инвертора вы не использовали, следует его располагать так, чтобы он не закручивался. По этой причине нужно оптимально выбирать длину, так как в ином случае, если все будет намотано на катушку или другое устройство, может возникнуть индукция, которая образуется в кольцевых проводниках. Возникающее индуктивное сопротивление может ни как не оказать влияние на работе инвертора, но остается риск повышения температуры до такого уровня, что изоляция на проводах начнет плавиться.
Не рекомендуется делать полную намотку, так как она снижает уровень естественной вентиляции, а повышение температуры приводит к повышению сопротивления.
Средняя температура, которую могут выдержать провода удлинителя, составляет 70 градусов Цельсия. Таким образом, можно легко определить допустимую температуру, так как если рука выдерживает горячий провод, то это вполне нормально. При больших перегрузках вызванных сопротивлением удлинителя может отключаться инвертор.
Удлинитель для сварочного инвертора
При проведении сварочных работ не всегда возможно переместить объект сварки поближе к источнику питания. Сварка в удаленных от розетки местах потребует удлинителя,
= ρ × L / S, а электрические процессы подчиняются закону Ома. В качестве формулы можно использовать ее вариант для неполной цепи I=U/Rпр. так как при использовании подключения к сети ЭДС источника не влияет на результат.- ρ – удельное сопротивление проводника, зависит от материала провода. Из доступных материалов наименьшее значение имеет медь.
- L – длина проводника. В рассматриваемом случае это наш удлинитель.
- S – площадь сечения провода. Она указывается на маркировке.
- U – напряжение сети 220в. Но подобное напряжение идеально, практически необходимо замерить реальное значение. От этого зависит правильный выбор удлинителя.
- I – ток при максимальной нагрузке на инвертор.
Из формулы видна прямая зависимость сопротивления от длины проводника и обратная зависимость от площади сечения. А при возрастании сопротивления падение напряжения на участке цепи возрастает. Вот и все премудрости. Удлинитель для сварочного инвертора не должен оказывать существенное влияние на величину напряжения сети. Падение напряжения на нем должно быть минимально. В любом случае площадь сечения кабеля не должно быть меньше, чем сечение проводки в доме. Не стоит пытаться использовать бытовые переноски. Сечение проводов для бытовых приборов подбирают по минимуму, на дорогой меди можно хорошо сэкономить. Из опыта можно сказать, что сечение провода 2,5мм2 обеспечит безопасность при сварочном токе до 170А, при условии, что выдержит проводка сети. Редко кто в домашних условиях способен работать с подобным током.
Хочется предостеречь любителей удобств. Не стоит наматывать провод удлинителя на катушку. Не стоит забывать о возникновении индукции в кольцевых проводниках. Если возникшее индуктивное сопротивление не повлияет на работу инвертора, то повышение температуры в катушке, за счет дополнительной индуктивности способно расплавить изоляцию на проводе. Если решили намотать, то не делайте плотную намотку, она уменьшит естественную вентиляцию, а значит, ухудшит режим охлаждения.
Не следует бояться нагрева проводов удлинителя.
Нормальная температура для проводов считается 70°С, при этой температуре руку обжигает, поэтому если рука выдерживает, то перегрева удлинителя не происходит. Но если при этом отключается инвертор, то подаваемое напряжение слишком мало и следует искать причину. Она не обязательно относится к переноске, скорее беда в низком напряжении питающей сети.
Читайте также
Как подключить сварочный аппарат через удлинитель правильно?
При подключении аппарата через удлинитель напряжение зависит от длины его проводов и их сечения. Для правильного его выбора рассмотрим пример расчета падения напряжения в удлинителе.
Удлинитель длиной L=20 метров с медным проводом сечением 0,75 мм².
Сопротивление провода:
Rпр.= ρ · L · 2 / S; тогда Rпр.= 0,0175 · 20 · 2 / 0,75 = 0,93 Ом
Где:
Rпр. – сопротивление провода удлинителя (Ом)
ρ — удельное сопротивление меди (Ом·мм²)
Lх2 -длина 2-х проводов удлинителя (м)
S -сечение провода (мм²)
Получаем 0,93 Ом.
При сварке электродом диаметром 3 мм потребляемый ток может достигать до 20 А.
Падение напряжения по закону Ома в удлинителе составит:
U = I · Rпр., тогда U = 20 · 0,93 =18,6 В
С учетом возможного падения напряжения в электросети сети это много. Например: напряжение сети 196 В, падение в удлинителе 18,6, тогда напряжение питания инвертора составит 177,4 В. Удлинитель для сварочного инвертора не должен оказывать существенное влияние на величину напряжения сети. Падение напряжения на нем должно быть минимально. Очевидно, что для этого требуется увеличение сечения провода удлинителя либо уменьшение его длины.
Так при использовании в этом удлинителе провода сечением 2,5 мм² падение напряжения в составит:
Rпр.= ρ · L · 2 / S; тогда Rпр.= 0,0175 · 20 · 2 / 2,5 = 0,28 Ом
U = I · Rпр., тогда U = 20 · 0,28 =5,6 В
Не следует наматывать провод удлинителя на катушку.
Если возникшее индуктивное сопротивление не повлияет на работу инвертора, то повышение температуры в катушке, за счет дополнительной индуктивности способно расплавить изоляцию на проводе. Если решили намотать, то не делайте плотную намотку либо полностью разматывайте перед работой.

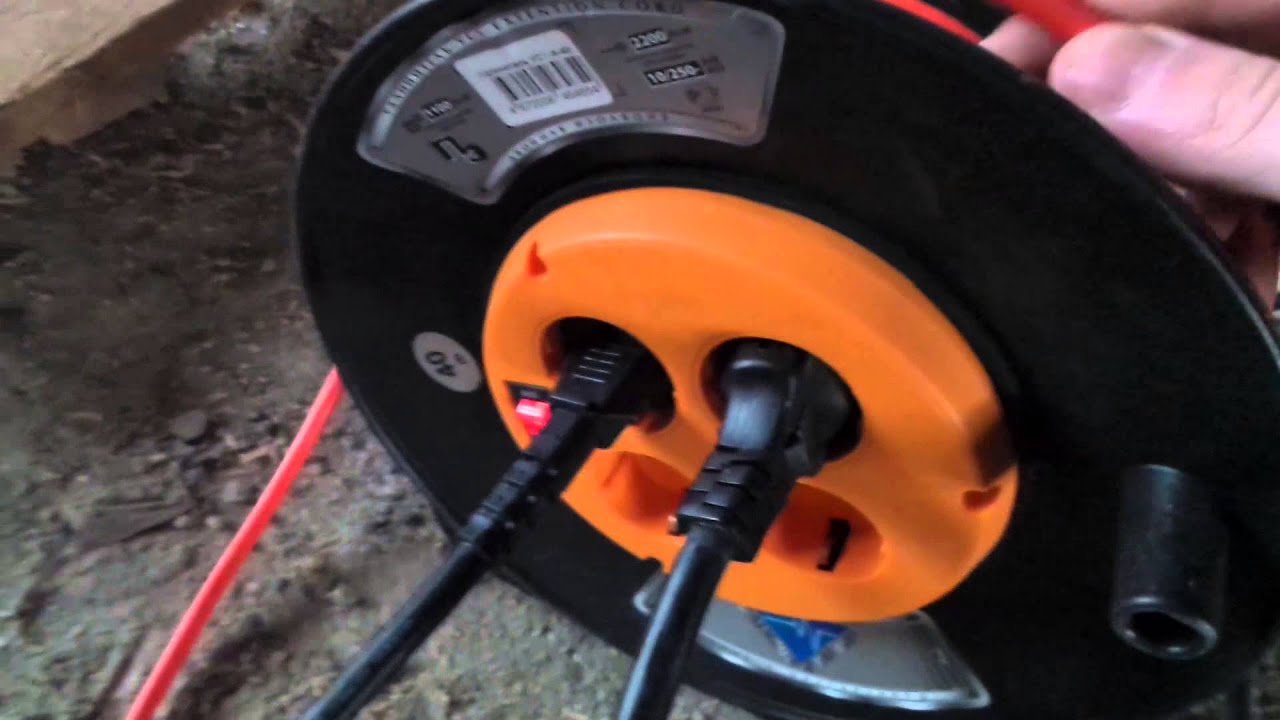

На видео показана работа инвертора ФОРСАЖ-161 подключенного к сети 220 В через удлинитель длиной 100 м!
Видео Форсаж-161
Удлинитель для сварочного аппарата
Удлинитель для сварочного инвертора: выбор [ читать далее ]
Удлинитель для сварочного инвертора: выбор [ читать далее ]
Выбираем удлинитель для сварочного инвертора.
«Какой удлинитель выбрать для сварочного инвертора или сварочного трансформатора?», – это часто задаваемый покупателями вопрос. «Чем нужно руководствоваться при выборе удлинителя для сварки, точнее для подключения сварочных аппаратов?».
Ответы на эти вопросы рассмотрим в данной статье.
1. Ознакомьтесь с инструкцией к сварочному аппарату. Определите НОМИНАЛЬНУЮ МОЩНОСТЬ и ТОК сварочного аппарата. Эти два параметра являются ключевыми для принятия решения о покупке удлинителя.
Как правило, бытовые инверторы и трансформаторы рассчитаны на номинальную мощность от 4,0 КВт до 5,5 КВт при номинальном токе 16 Ампер. ВНИМАНИЕ! Не путайте со сварным током, значение которого может варьироваться от 20-160 Ампер.
Аппараты свыше 5,5 КВт подходят под классификацию полупрофессиональных и профессиональных сварочных аппаратов.
2. Определите ИНТЕНСИВНОСТЬ использования сварочного аппарата. Интенсивность работы определяется — частотой использования, длинной непрерывного сварного шва.
Если предполагается использовать сварочный аппарат для сварки небольших деталей или для сварки малых форм: теплица, беседка, мангал, забор, крыльцо и прочее, вплоть для использования в домашнем строительстве, такое применение можно условно отнести к использованию С МАЛОЙ ИНТЕНСИВНОСТЬЮ.
Использование аппарата на производстве, при крупном, промышленном строительстве, при ежедневной постоянной сварке металлов, то условно отнесем сварочный аппарат к использованию С БОЛЬШОЙ ИНТЕНСИВНОСТЬЮ.
Эти условия являются первоочередными при выборе удлинителя для сварочного аппарата. Они определяют выбор сечения провода.
Для бытовых сварочных аппаратов (инверторов) с низкой и средней интенсивностью использования подходят удлинители сечением провода 2,5 мм и заземлением. При выборе удлинителя для сварочного обращайте внимание на сечение провода!
Если мощность сварочного аппарата свыше 6,0 КВт или интенсивность использования инвертора, трансформатора высокая или сварочный аппарат рассчитан на 380 Вольт, то можно:
либо заказать удлинитель сечением свыше 2,5 мм по телефону 8-495-778-39-90 или отправьте заказ на нашу электронную почту
либо выбрать готовый удлинитель на 380 Вольт можно в сериях: СПЕЦИАЛИСТ (удлинители на 380 Вольт в бухтах) или ПРОФЕССИОНАЛ (удлинители на 380 Вольт на металлической катушке).
Удлинитель на катушке 40 м «Лидер» КГ 3 х 2,5 мм
Цифра «3» указывает на то что провод имеет 3 жилы, «фаза», «нейтраль» и «земля», то есть удлинитель имеет заземление.
Цифра «2,5» — обозначает сечение каждой жилы.
Буквенный индекс КГ или ПВС обозначает марку провода удлинителя.
Рекомендации по выбору удлинителя для сварочного аппарата: инвертора / трансформатораМЕТАЛЛИЧЕСКАЯ КАТУШКА ДЛЯ УДЛИНИТЕЛЯ РЕКОМЕНДУЕТСЯ. Она надежнее, чем удлинитель в бухте. Удлинитель на металлической катушке менее подвержен механическим и термическим повреждениям. Провод удлинителя удобнее хранить и использовать на катушке, он меньше перегибается, изламывается и не скручивается.

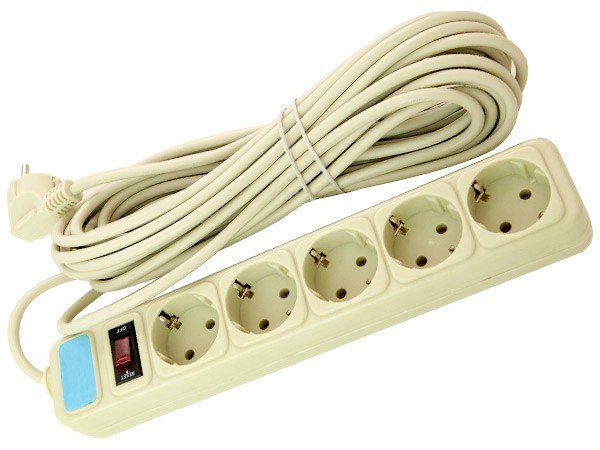

2, 3, 4 РОЗЕТКИ НА УДЛИНИТЕЛЬ — ПРЕДПОЧТИТЕЛЬНЫ. При сварочных работах часто требуется подключение доподнительного инструмента: болгарки, электроножовки, шлифовальной машины и т.д. для резки металла и зачистки швов.
ПРОВОД КГ СОВЕТУЕМ. Провод КГ удлинителя подвержен механическим и термическим повреждениям в меньшей степени чем провод ПВС.
Он имеет обрезиненную защиту. КГ провод не подведет вас при отрицательных температурах. Он морозостоек до -40 градусов Цельсия.
НЕ СОВЕТУЕМ АВТОМАТ ЗАЩИТЫ ДЛЯ УДЛИНИТЕЛЯ, ПРИМЕНЯЕМОГО ДЛЯ СВАРКИ. Сварочные аппараты, как правило, имеют свою защиту по току и от перегрева. Дополнительный автомат защиты — излишен.
ОСОБО ВАЖНО ПРИ ЗАКАЗЕ УДЛИНИТЕЛЯ НА 380 В ДЛЯ СВАРКИ. На удлинителе необходимо иметь 1, 2 розетки на 220 В для дополнительного подключения вспомогательного электроинструмента.
Метки товаров
Статьи об удлинителях и особенностях подбора и использования
Категории товаров
Удлинители широко используются в промышленности, промышленном и домовом строительстве, в службах городского хозяйства, в нефте- и газодобывающих отраслях, в домашнем и садовом хозяйстве.
Ассортимент удлинителей порядка 400 наименований, в наличии и на заказ.
Оптовые и розничные продажи удлинителей у нас.
По вашим техническим условиям и схемам возможно изготовить любые промышленные партии силовых удлинителей на катушках и в бухтах длиной до 100 метров и более.
Мы всегда рады вашему звонку и ответим на любые вопросы по телефонам
☏ Мск: ☏ +7 (916) 456-50-08
в рабочее время:
ПН-ПТ 10:00 – 18:00
СБ 10:00 – 15:00
Также вы можете обратиться в нашу службу поддержки по электронной почте. Для этого перейдите, пожалуйста, на страницу контактов.
Удлинители это наша слабость.
Наша компания ВСЕ УДЛИНИТЕЛИ обеспечит вас надежными силовыми удлинителями! От консультаций по всем тематическим вопросам, до доставки товара.
По Вашим чертежам и эскизам изготовим качественные эксклюзивные и неповторимые удлинители, которые прослужат вам долго и облегчат вашу работу.
Удлинители под ваши запросы по вашим техническим условиям! Обеспечим постоянные поставки.
Доставляем катушки без проводов, остальное вы производите сами.
Удлинитель для электросварки
Электрический сварочный аппарат один из самых востребованных инструментов в арсенале владельца загородного дома. Однако мало купить сам сварочный аппарат и взять пару уроков сварки у опытного сварщика, надо еще приобрести подходящий удлинитель.
Без удлинителя пользоваться сварочным аппаратом не получится просто потому, что работа для него может найтись в самых разных частях приусадебного участка, а подходящей розетки поблизости может не оказаться. Но использовать для подключения сварочного аппарата первый нашедшийся в хозяйстве удлинитель — тоже не лучшая идея, поскольку бытовые удлинители для этих целей подходят не всегда. Дело в том, что для большинства электроприборов и электроинструментов, имеющихся в арсенале владельца загородного дома, вполне достаточно недорогого удлинителя с сечением проводов по 0,75 или 1 мм², в то время как для обеспечения нормальной работы электрического сварочного аппарата нужен существенно более дорогой удлинитель с проводом, имеющим сечение не менее 2,5 мм². Понадобятся также вилки и розетки, рассчитанные не менее чем на 16 А. Сопротивление провода прямо пропорционально длине и обратно пропорционально площади сечения, то есть провод меньшего, чем необходимо, сечения и не рассчитанные на такую силу тока розетки будут сильно нагреваться.
Изоляция начнет плавиться, что может привести к короткому замыканию.
Изоляция плавится особенно быстро, если провод удлинителя не полностью размотан и находится на катушке или в бухте, поскольку в таком положении не происходит отвода тепла, а напротив, соседние витки подогревают друг друга. Поэтому опытные сварщики всегда разматывают удлинитель полностью и укладывают его змейкой.
Не стоит покупать удлинитель с чрезмерным запасом по длине, поскольку, чем длиннее провод, тем сильнее на нем падает напряжение. Учитывая, что за городом напряжение и так обычно занижено, после падения еще 5—15 В на удлинителе сварочному аппарату будет не хватать напряжения, вследствие чего электрод будет постоянно «прилипать».
Но и этим нюансы с выбором оптимального удлинителя для подключения сварочного аппарата не заканчиваются. Предпочтительнее выбирать для такого удлинителя силовой кабель марки КГ, изоляция которого выполняется из резины, а не из ПВХ. Такой кабель не особенно боится даже брызг металла, вылетающих из-под электрода, в то время как для кабеля в ПВХ-изоляции температура выше 80 градусов уже противопоказана.
Ну и, разумеется, подключать удлинитель сварочного аппарата надо только в те розетки в доме, которые способны выдерживать такую нагрузку, иначе даже с правильным удлинителем недалеко до пожара.
Удлинитель для сварочного аппарата, Сварка своими руками — Pcity.su
Удлинитель для сварочного аппарата
Для эффективной работы сварщикам приходится постоянно перемещаться по объекту, а розетка находится только в одном месте, поэтому без удлинителя в большинстве случаев обойтись просто нельзя. Наиболее востребованная длина кабеля, способная сделать вашу работу комфортной 20-40 м, это если говорить в общем. А в частных случаях все подбирается индивидуально.
Как бы многие из нас не любили физику в школе, именно курс школьной физики потребуется вспомнить, чтобы рассчитать длину нашего удлинителя теоретически. Давайте вспомним, что сопротивление медного проводника рассчитывается следующим образом: R= 0,017 *L/S. Также в нашем случае можно использовать закон Ома для неполной цепи I=U/R.
Расшифруем буквы в наших формулах, которые могут принимать любые значения.
- 0,017 – удельное сопротивление медного кабеля; априори берется медь, так как у нее наименьшее значение.
- L- длина удлинителя, мм.
- S- площадь сечения проводника, мм 2 .
- U- номинальное напряжение в электросети, В. Однако следует провести измерение реального напряжения, так как состояние большинства сетей желает лучшего.
- I — максимальный ток инвертора, А.
Из формулы R= 0,017 *L/S следует простой и очевидный вывод: сопротивление увеличивается при увеличении длины кабеля (при этом наблюдается падение напряжения) и уменьшается при увеличении его сечения. Соответственно, длина и сечение кабеля должны быть подобраны таким образом, чтобы не провоцировать падение напряжения на этом кабеле. Использовать домашние удлинители для подключения бытовой техники категорически не стоит. Производители экономят на сечении жил таких переносок, они уж точно вспыхнут при подключении инвертора.
Не стоит также использовать проводники сечением 0,75 мм 2 и менее. В целом, следует отметить, что кабеля 2,5 мм 2 хватит для уверенной работы на токе 160А, только стоит еще и сделать «пометку на полях», что проводка до розетки должна выдержать такую нагрузку.
Любителей сматывать кабель в катушку при сварке следует предостеречь. Явление фарадеевской электромагнитной индукции, которая неминуемо возникает вокруг проводника с переменным электрическим током, еще никто не отменял. И даже если индукция в катушке будет слишком мала, чтобы привести к нежелательным последствиям, при продолжительной сварке провод все равно нагревается (нормальным считается нагрев до 70 о С) В плотно намотанной катушке кабель не охлаждается и повышение температуры неминуемо приведет к оплавлению изоляции со всеми вытекающими отсюда неприятностями. Сама медь скорее всего останется невредимой, так как у нее высокая температура плавления 1080 о С, а вот изоляция слипнется. Вывод: работайте на размотанном кабеле или, если нет такой возможности, на неплотно смотанном, чтобы был обеспечен теплоотвод за счет естественной циркуляции воздуха.
Вернемся к вопросу: какого сечения брать удлинитель?
Раньше бы мы сказали, что если у вас дома хорошая сеть и максимальный ток вашего сварочного аппарата не превышает 160А, то можно взять 1,5 мм 2 – этого хватит. Быстрее автоматический выключатель сработает или инвертор уйдет в защиту по перегреву, чем сгорит такой кабель. Проверить данное утверждение очень просто: достаточно 160-амперный аппарат поставить на нагрузочный балласт и выкрутить его на максимальный ток. Кабель длиной 10 м х1,5 мм 2 может продержаться долгое время. В нашем случае была произведена выдержка в течение 12 мин (произвольно, это время могло быть больше или меньше). За это время выдержки кабель нагрелся, но он не был таким горячим, что за него невозможно взяться незащищенной рукой (или он задымился). То есть кабель сечением 1,5 мм 2 держит нагрузку 160А, но это, конечно, предел и лучше такого не допускать. Однако, если вы не собираетесь «шпарить» целый день «четверкой», такой вариант вполне приемлем.
Почему мы не советуем сегодня брать сечение 1,5 мм 2 ? Очень просто. Потому что не докладывают! Берешь кабель 1,5 мм 2 , а там оказывается 1,1-1,2 мм 2 . Вывод: даже если у вас хорошая сеть, берем 2,5 мм 2 . Могут тоже не доложить, но этого в любом случае хватит для домашних нужд.
Какая длина?
Все зависит от вашей сети и аппарата. Пример из практики. Длина переноски 120-130 м, сварка аппаратом Форсаж 161 от щита и хорошей сети: «тройкой» можно варить, но достаточно тяжело, а вот электродом ø2,5 мм можно варить уже свободно и даже что-то резать!
Полезный совет
Какую взять вилку и розетку?
Обычная розетка на 16А и простые качественные вилки при токах свыше 160А горят и плавятся (но это как бы расходные материалы). Когда будете покупать обязательно возьмите с собой магнит в магазин и «пощупайте» им вилку (розетку, правда, вам никто не даст разбирать) – магнитится она или нет? Сейчас много некачественного товара крашенного под медь или латунь.
Добавить комментарий
Отменить ответДля отправки комментария вам необходимо авторизоваться.
Cтоит ли ПОКУПАТЬ, отзывы сварщиков:
Источник:
http://svarka-master.ru/udlinitel-dlya-svarochnogo-apparata/
Пояснения по сварочному кабелю и удлинителям.
Пояснения по сварочному кабелю и удлинителям.
Уважаемые покупатели, в этой статье мы расскажем вам какой длины можно использовать удлинитель для подключения сварочного аппарата, какой это должен быть удлинитель и дадим практические советы на эту тему.
Сопротивление отрезка провода:
L – Длина в метрах.
S – Сечение провода в мм².
P – Удельное сопротивление меди (равное 0.017 Ом умноженное на мм² и разделенное на метры)
Формула выглядит так:
Вы берете удлинитель 30 метров. Сечение кабеля 1,5 мм². Сварочный кабель подключенный к вашему аппарату 7 метров и сечение 25 мм² .
Получается R =0.0017 x (30×2/1,5) – 0,68 Ом.
U = 0,68 Ом умножаем на 45 (45 это максимальный потребляемый ток, за пример взят аппарат Сварог ARC 250 R112) и получается 30,6 В.
Таким образом мы видим, что если вы используете 30 метровый удлинитель с сечением 1, 5 мм² , то к вашему аппарату доходит не 220 В от розетки, а 189,4 В. (220-30,6).
Если вы возьмете удлинитель с более толстым сечением, например 25 мм² , то потеря будет меньше и составит 18,4 В. А это значит, что к аппарату от вашей розетки дойдет 201,6 В. (220-18,4).
Не нужно требовать от аппарата невозможного, если вы подключаете очень длинный удлинитель, вы должны понимать, что будут потери в мощности аппарата. Если включить чайник в розетку в Москве, а сам чайник будет стоять в Санкт-Петербурге, то он никогда не закипит.
Давайте рассмотрим еще один пример. В стандартной комплектации практически все производители используют трехметровые сварочные кабели. Люди часто подключают очень длинные сварочные кабели к аппаратам.
Формула:
R = 0,017 x (7×2/25) = 0,00952 Ом.
Мы берем кабель сварочный длиной 7 метров и умножаем на 2 (ток идет туда и обратно, по этому нужно 7 метров умножать на 2) затем делим на сечение , пусть сечение будет 25 мм². Получаем 0,00952 Ом.
А теперь вторая формула.
Возьмем сварочный ток 210 А² и умножим на 0,00952 Ом. Получаем 420 Вт. Таким образом ваш аппарат потеряет в мощности 420 Вт. Чем толще сечение сварочного кабеля, тем меньше потери. Например взяв 35 мм² сварочный кабель, вы потеряете 300 Вт от мощности.
Если вы используете удлинитель, всегда его полностью разматывайте. Если удлинитель собран в бобину, то ухудшаются условия охлаждения, что может привести к возгоранию проводов или их расплавлению, так как потребляемый ток сварочного аппарата выше допустимого тока удлинителя, как правило.
Итоги:
Чем больше удлинитель – тем больше потери.
Чтобы избежать серьезных потерь – используйте удлинитель с толстым сечением кабеля.
Чтобы избежать дополнительных потерь при удлинении сварочного кабеля – используйте кабель с как можно более толстым сечением.
Еще один часто задаваемый вопрос от наших покупателей. Сколько же будут потери в Амперах, если использовать длинный сварочный кабель. Это очень трудно рассчитать, поскольку свойства сварочного источника определяются в ВАХ (вольт амперная характеристика). Для этого необходимо подключать сварочный аппарат к балластному реостату и замерять Амперы при той или иной длине кабеля. Но на словах можно сказать, что при использовании хорошего сварочного кабеля с правильно подобрать сечением – потери в Амперах будут незаметны. Например кабель до 10 метров с сечением кабеля 25 мм² — вы не ощутите потерь.
Существует два вида типовых ВАХ источников: штыковая и пологая ВАХ. На разных аппаратх и у разных производтелях она своя. Мы попробуем провести опыты с разными аппаратами и сообщим вам о результатах.
Источник:
http://svarkamall.ru/stati/123-pojasnenija-po-svarochnomu-kabelju-i-udliniteljam.html
Удлинитель для сварочного инвертора
Время чтения: ≈4 минуты
В комплекте с любым инвертором есть кабель сварочный.
Его длина, как правило, составляет не более двух или двух с половиной метров. Если вы новичок, то удлинение проводов не станет для вас большой проблемой. А вот для практикующих мастеров вопрос «можно ли удлинить сварочный кабель на инверторе?» как никогда актуален.
Выбор удлинителя для сварочного инвертора – не такое уж простое дело, как может показаться на первый взгляд. Нужно учитывать сечение кабеля для сварочного аппарата, какие вообще бывают кабели и какие особенности нужно учитывать.
Разновидности удлинителей
Чтобы разобраться, какой удлинитель нужен для сварочного инвертора, необходимо знать, что вообще можно купить в магазине. Производители предлагают удлинители двух типов. Это стандартный удлинитель для сварочного инвертора, который просто позволяет вам быть более мобильным. Второй тип — удлинители, не только увеличивающие длину сварочного кабеля, но и увеличивающие размер провода для сварочного аппарата. Такой тип удлинителя нужен в том случае, когда ваши кабели не рассчитаны на проведение тока входного напряжения при сварке трансформатором.
Исходя из этих особенностей и стоит начинать свой выбор.
Что еще нужно учесть, если нужно выбрать удлинитель для сварочного аппарата на катушках? Прежде всего, сопротивление. Ведь удлинитель — это такой же проводник тока, как и сам сварочный кабель. И он рассчитан на определенные нагрузки. Проще говоря, вам нужно узнать, какую силу тока выдержит удлинительный кабель.
Чтобы определить сопротивление нам нужно знать две формулы: R=ρ×L/S и I=U/R. Благодаря им мы сможем точно высчитать, какие нагрузки должен выдерживать удлинитель.
S – это площадь сечения кабеля (обычно измеряется в квадратных миллиметрах и указывается на самом кабеле), L – это длина удлинительного кабеля, а ρ – это удельное сопротивление (зависит от металла, из которого сделаны жилы кабеля).
Теперь вторая формула. Здесь I – это значение максимального тока, с которым мы можем варить, используя удлинительный кабель. U — это напряжение сети. Важно указать реальное постоянное напряжение, а оно зачастую менее 220в. Так расчеты будут более точными.
Исходя из этих формул можно понять, что напряжение на сварочном аппарате во многом зависит от сопротивления удлинительного кабеля. Чем сопротивление больше, тем больше падает напряжение.
В идеале удлинительные кабели и сварочные провода не должны существенно влиять на напряжение вашей электросети. Лучше приобретите качественные готовые удлинительные провода в магазине, они безопаснее всего. К тому же, перед покупкой таких кабелей проще подобрать сечение провода.
Применение
Итак, вы выбрали и купили удлинительные кабели. Казалось бы, пора подключать их и приступать к сварке. На этом этапе многие новички совершают ряд ошибок, из-за которых кабели недостаточно эффективны либо вовсе не работают.
Во-первых, всегда распрямляйте удлинитель для инвертора перед использованием. Не позволяйте ему скручиваться в узлы и заламываться.
Это касается кабелей любой длины. Заранее определитесь, какая максимальная длина для вас оптимальна и не покупайте слишком длинные кабели, которые большую часть сварки будут смотаны в катушку. Это нерациональное использование. К тому же в смотанном состоянии кабели способны стать причиной повышенной индукции. Это чревато плавлением проводов и выходом из строя самого инвертора.
Также следите, чтобы удлинительные кабели не перегревались в ходе работы. Периодически проверяйте провода, берите их в руки. Если можете спокойно держать несколько секунд, значит температура не выше нормы. А если кабель насколько нагрелся, что вы не можете брать его без перчаток, значит сварку нужно прекратить и проверить целостность кабеля.
Избыточный нагрев кабеля так же приводит к выходу сварочного аппарата из строя и к разрушению самого кабеля.
Что касается хранения, то и здесь нужно быть внимательным. Не сматывайте провода в плотную катушку, так вы лишите их естественной вентиляции.
Постарайтесь хранить провода в сухом чистом месте, не оставляйте их на улице и не подвергайте воздействию прямых солнечных лучей. Следите, чтобы соединительные контакты и вилка кабеля не загрязнялись и не покрывались ржавчиной.
Вместо заключения
Удлинение сварочного кабеля может понадобиться вам во многих ситуациях. Сварка теплицы или гаражных ворот, например. И если у некоторых участок в 6 соток позволяет дотянуть стандартный кабель до места сварки, то у владельцев больших участков сразу возникают дополнительные проблемы. Мы рекомендуем вам в любом случае приобрести удлинитель, даже если у вас никогда не возникало необходимости в нем. Так вы существенно расширите свои возможности. Желаем удачи в работе!
Источник:
http://svarkaed.ru/oborudovanie-dlya-svarki/detali-i-prisposobleniya/udlinitel-dlya-svarochnogo-invertora.
html
Переноска удлинитель для сварочного инвертора своими руками
Главная / Приспособления и детали
Время на чтение: 2 мин
Комплектация любого аппарата имеет в себе, конечно, кабель для сварки. Но его длинна зачастую составляет до трех метров- этого недостаточно.
Любители без проблем удлиняют переноски до нужной им длинны, конечно совсем не гарантировано, что следуя всем инструкциям и не нарушая правила безопасности.
Но вот у настоящих специалистов возникает дилемма « А стоит ли увеличивать длину кабеля на оснащении, или не зря он именно такой длинны?». Так что тема нашей статьи очень полезна и востребована, особенно для тех, кто хочет узнать что-то новое и полезное.
Вам может показаться, что выбрать хороший удлинитель плёвое дело, просто идешь в магазин и говоришь что ты хочешь, но перед этим нужно сделать некоторые замеры, без которых вам не приобрести удлинитель для сварочного инвертора, но это совсем не так.
Мы должны взять во внимание огромное количество факторов, как диаметр провода, и массу других характеристик, для этого мы и написали нашу статью, что бы вы могли лучшее ориентироваться, когда окажетесь перед большим выбором в магазине.
- Виды удлинителей
- Калькулятор параметров
- Предназначение
- Итог
Виды удлинителей
Как же нам не потеряться стоя перед прилавком в магазине и выбрать именно то что необходимо, ведь на рынке сварочного инвентаря огромный ассортимент? Но весь этот ассортимент можно поделить всего на два вида.

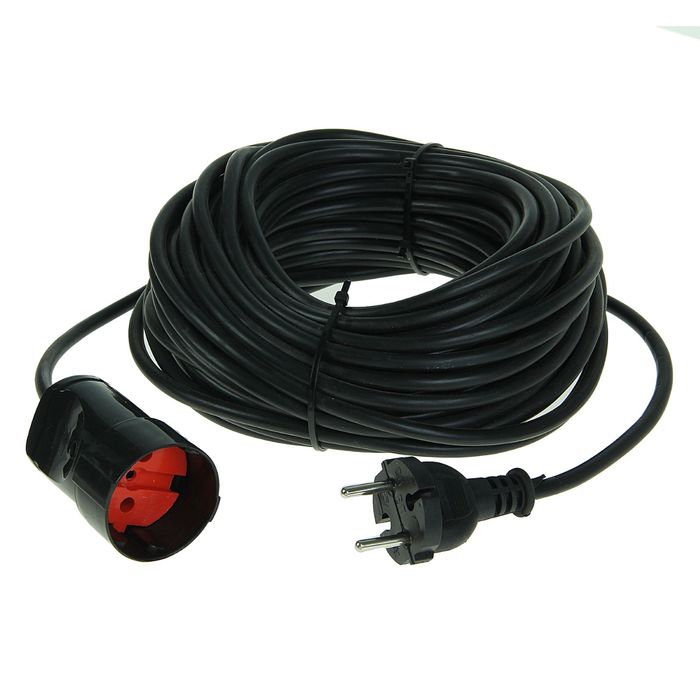

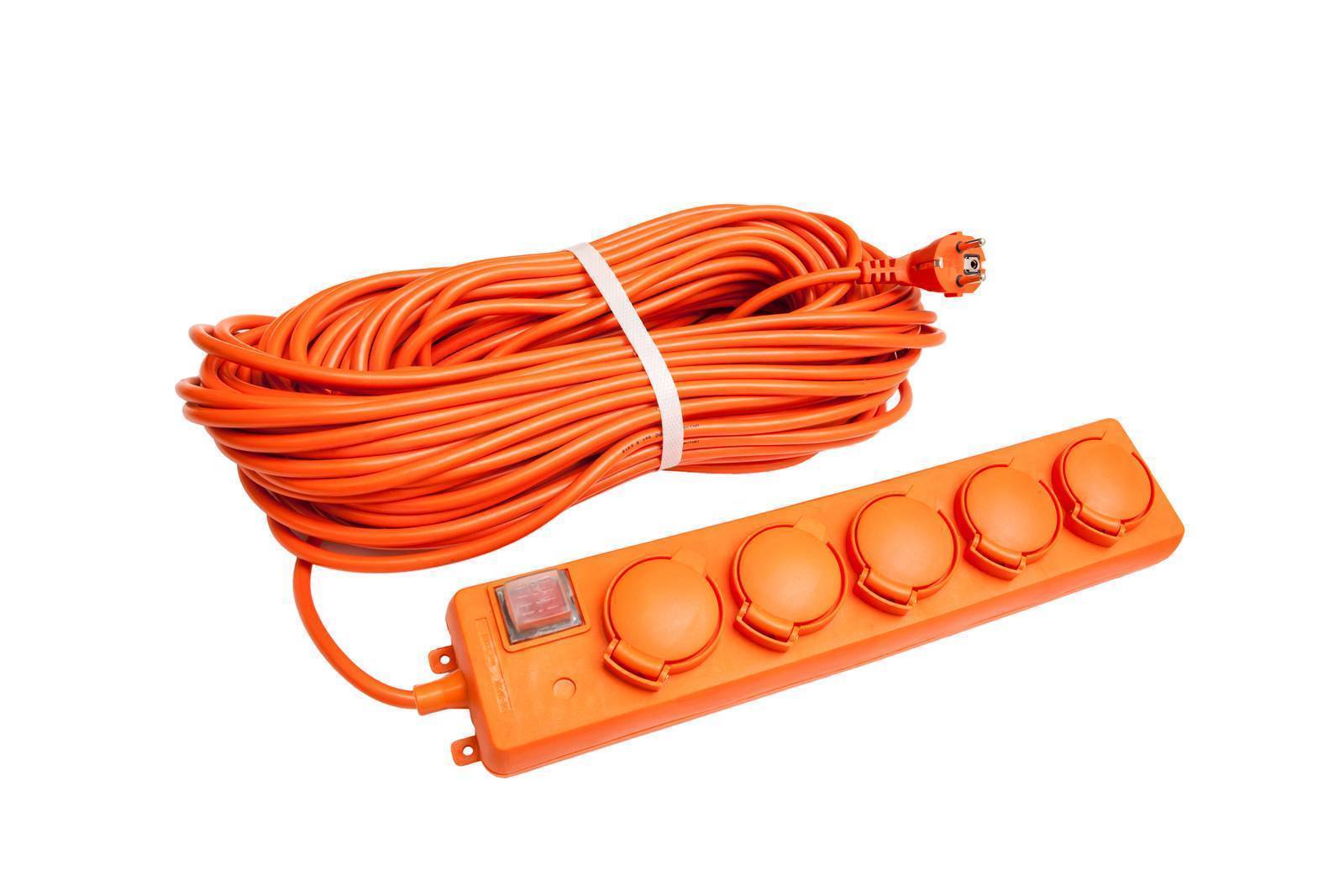

Обычный, универсальный удлинитель, функция которого поможет вам быстро и беспрепятственно двигаться по большой площади. А вот второй вид служит удлинителем не только для сварочного кабеля, но и делает больше размер шнура для самой сварки.
Вам понадобиться второй тип удлинителя для сварочного инвертора на случай если вы варите с помощью трансформатора, и очевидно кабеля не выдерживают такую силу входящего тока.
Когда вы разобрались в видах, типах и общем ассортименте то можем отправляться в магазин.
Как выбрать (сделать своими руками) удлинитель?
Вряд ли кто-то может сказать, что у него дома нет удлинителя для подключения электрических приборов.
А между прочем к выбору удлинителя нужно подходить очень серьезно. Правильный выбор удлинителя — залог безопасности и сохранности вашего дома!
Сейчас я расскажу, на что следует обращать внимание при покупке бытового удлинителя, а также расскажу как сделать удлинитель своими руками.
В основном в удлинители мы подключаем компьютер, чайник, микроволновую печь, холодильник, стиральную машину и другие мелкие электроприборы. Все они имеют определенную мощность, а следовательно требуют соответствующий удлинитель.
Электрическая мощность бытовых приборов:
По номинальному току удлинители можно разделить на 3 группы:
- удлинители на 6А (1 кВт), сечение жилы должно быть не менее 0,75мм2;
- удлинители на 10А (2 кВт), сечение жилы должно быть не менее 1мм2;
- удлинители на 16А (3 кВт), сечение жилы должно быть не менее 1,5мм2.
Еще удлинители различают по количеству розеточных мест, по наличию заземляющего контакта, по наличию защиты от перегрузки (с предохранителями).
Итак, при покупке удлинителя обращайте внимание на номинальный ток удлинителя, сечения кабеля (спросите у продавца), производителя. Не покупайте только китайские удлинители! Они вообще не понятно из чего сделаны. Такие удлинители подойдут наверное только лишь для зарядного от телефона))) Толстый кабель, это еще не значит, что в удлинителе токопроводящая жила большого сечения. Кабели ПВС все большого диаметра, у них изоляция толстая, а жила может быть и 0,5мм2. Даже если у вас двухпроводная сеть в доме или квартире, следует покупать удлинитель с заземляющим контактом. Придет время, когда этот контакт вам понадобится.
Для компьютера подойдет и на 6А, но я бы не советовал бы вам покупать такой удлинитель. Сегодня подключаете компьютер, а завтра, возможно, чайник или даже стиральную машину… В таких удлинителях провода имеют очень малое сечение, что приведет к перегреву, плавлению изоляции, а следствие всего этого – возникновение пожара.
Для бытовых нужд покупайте удлинители на 16А независимо от того, что вы туда будете подключать, тогда вам не придется думать, что туда можно подключить и не бояться, что он может загореться.
В крайнем случае покупайте на 10А. В этих удлинителях не только кабель будет нужного сечения, но и контакты розеток и вилки будут рассчитаны на больший ток, а значит будут менее подвержены нагреванию.
Из белорусских удлинителей я бы выделил следующие удлинители:
- У10-281 — удлинитель четырехместный;
- У10-282 — удлинитель четырехместны со шторками;
- У10-286 — удлинитель пятиместный;
- У10-220 — удлинитель двухместный;
- У10-210 — удлинитель четырехместный;
- У10-322 — удлинитель трехместный со встроенным ограничителем тока;
- У10-328 — удлинитель четырехместный со встроенным ограничителем тока;
- У10-330 — удлинитель четырехместный;
- У10-309 — удлинитель шестиместный со встроенным устройством подавления сетевых импульсных помех.
Удлинители на ток 10А
- У16-320 — удлинитель трехместный со встроенным ограничителем тока;
- У16-327 — удлинитель четырехместный со встроенным ограничителем тока;
- У16-329 — удлинитель четырехместный;
- У16-321 — удлинитель трехместный;
Удлинители на ток 16А
На самом дело довольно проблематично подобрать нужный удлинитель на 16А.
Сам с этим столкнулся. То количество розеточных мест не устраивает, то длина шнура 1,5-2м. Хотя с другой стороны, поскольку их выпускают, то в специализированных магазинах должны быть.
Как сделать качественный удлинитель своими руками?
Для этого нам понадобится:
- вилка на 16А;
- блок из розеток на 16А;
- кабель сечением 3×1,5мм2 нужной длины.
Материалы для удлинителя
Все компоненты я приобрел белорусского производства. Блок розеток У16-035 для удлинителя идеальный вариант. Жаль всего 2 розетки, но думаю можно найти и с большим количеством розеток. Провод купил я ПВС 3×1 – 3м, т.к. ПВС 3×1,5мм2 не было. За все это я заплатил 5,5$.
Начинаем делать удлинитель.
1 Раскручиваем вилку.
2 Определяем длину снятия наружной изоляции (около 4см).
3 Снимаем изоляцию с жил (около 1см).
4 Зажимаем жилы винтами. Следуем подкладывать жилы под винты по часовой стрелке. Это лично мое мнение, чтобы жилы кабеля лучше ужимались винтами.
5 Зажимаем кабель винтами на вводе в вилку. Не забываем про уплотнительную резинку.
6 Скручиваем вилку. Вилка собрана.
Собираем вилку для удлинителя
7 Раскручиваем розеточный блок. Запоминаем расположение розеток, чтобы потом все собралось.
8 Надеваем на кабель уплотнительную резинку от блока розеток.
9 Снимаем основную изоляцию с кабеля (около 5см).
10 Снимаем изоляцию с жил (около 0,7мм под наконечник).
11 Обжимаем наконечники. В моем блоке розеток две розетки соединили проводами, поэтому чтобы подключить кабель, я решил использовать кабельные наконечники (3 шт.), поскольку под один зажим необходимо было зажимать 2 проводника.
10 Затягиваем все винты на розетках, в том числе и проверяем заводской монтаж.
11 Зажимаем кабель на вводе в розеточный блок.
12 Скручиваем розеточный блок. Розеточный блок собран.
Собираем розеточный блок для удлинителя
Удлинитель, сделанный своими руками
Все, удлинитель готов.
Осталось на всякий случай прозвонить мультиметром на правильность монтажа.
Достоинством данного удлинителя можно назвать то, что мы можем сделать удлинитель любой длины.
Надеюсь информация будет полезна при покупке или изготовлении бытового удлинителя.
Советую почитать:
Выбор плавких предохранителей
Прокладка кабелей в металлических лотках и коробах
Сравнение светодиодных ламп и ламп накаливания по освещенности
Источники бесперебойного питания: типы и критерии выбора
Калькулятор параметров
Есть разнообразные сварочных аппаратов, например те, что используют такие стабилизаторы как катушка, как им выбрать нужную переноску.
Сопротивление это первый критерий на который вы должны обратить внимание. Ведь все знают, что удлинитель пропускает через себя ток ровно так же как это делает сам кабель.
Он не может выдерживать неконтролируемые нагрузки и может сломаться, так что нужно точно это рассчитать.
Для определения сопротивления нам понадобиться две физические формулы R=×L/S и I=U/R.
Эти формулы помогут нам точно определить, какую мощность способен перенести наш удлинитель.
S-все конечно помнят с уроков физики и геометрии-это площадь. В нашем случаи это площадь сечения (принято мерят в квадратных миллиметрах, но вам навряд ли придётся это делать, поскольку эта информация всегда есть на самом кабеле).
Марки сварочных кабелей для инверторов.
Считается, что наиболее популярным среди сварщиков является кабель марки КГ, а именно, специальный сварочный гибкий провод, который применяется как для подключения сварочного аппарата, а конкретно инвертора, к сети, так и для подведения тока к электрододержателю.
Производители кабеля этой марки советуют использовать его в силовых цепях переменного тока с напряжением не выше 600 В и частотой в пределах 40 Гц. Также эта марка кабеля может быть использована в цепях постоянного тока, имеющих напряжение не более 1000 Вт.
Кабели марки КГ различаются и по допустимой нагрузке тока, которая зависит от сечения.
В таблице приведены эти соотношения.
Сегодня этот вид проводов выпускается в разных вариациях, которые предназначены для использования в разных климатических условиях. Так, к примеру, для работ в условиях крайнего севера, где температура воздуха в зимний период может достигать -60°С, выпускается провод марки КГ-ХЛ. Оболочка такого кабеля производится из холодостойкой резины. Для мест с тропическим климатом есть кабеля марки КГ-Т. Их оболочка устойчива к появлению плесени, кроме того, такой кабель может применяться при температуре воздуха до +85 °С.
Помимо популярной марки КГ сварщики используют и кабеля марки КОГ1, которые имеют особую гибкую жилу. Этот кабель очень удобен: он позволяет сварщику перемещаться, менять положение электрододержателя без лишних движений и усилий.
Есть и специальная марка проводов — КГН, которые могут применяться на территориях с повышенной пожароопасностью. Эти кабеля имеют специальную оболочку, которая не горит.
Предназначение
Вот вам кажется, что основная часть роботы выполнена, вы прочли нашу статью до сюда и приобрели идеальный кабель, и конечно хотите на конец приступить к роботе, но это ещё не все.
Этот момент очень тонок, и здесь прокалываются и любители и даже изредка мастера.
Вы можете допустить оплошности из за которых удлинитель для сварочных инверторов может работать некорректно или же совсем не включиться. Также в этом разделе мы расскажем вам немного о том, как стоит ухаживать за вашей переноской, что бы она работала исправно и долгое время.
Тут действует ряд тех самых правил, что и с домашней переноской, подравняйте шнур перед тем как начать сварку, если он начнет сгибаться или делать узлы, не к чему хорошему это не приведет.
Такое может случиться с кабелем любой длинны, но чаще если он слишком длинный. Так что подсчитайте на перед какая длинна будет для вас оптимальной, зачем переплачивать за ту длину которую не используете.
Все таки мы стремимся к продуктивности. Между прочем когда кабель лежит смотанным там повышается индукция, а это нам не к чему. Из за этого провод нагревается и может поплатиться, это стает причиной замыкания и вы можете потерять весь инвентарь.
Источник:
http://math-nttt.ru/instrument/sechenie-provoda-dlya-udlinitelya.html
Какое сечение провода выбрать для удлинителей сварочных аппаратов?
Электродуговая сварка – наиболее распространенный способ неразъемного соединения металла. При использовании данного метода трансформатор служит источником тока. Доставку электрической энергии осуществляет удлинитель для сварочного кабеля.
Требования к кабелю для сварочника
«Какой удлинитель нужен для сварочного инвертора?» – наиболее распространенный вопрос, которым задаются новички. Приминая во внимание специфические условия работы, провод для переноски под сварку, должен обладать следующими свойствами:
- способность передачи токов высокой величины;
- гибкость для перемещения аппарата по рабочей площадке;
- устойчивость к механическим повреждениям;
- качество, обеспечивающее бесперебойное и безопасное проведение работ.
При соблюдении вышеуказанных требований возможно применение удлинителя для сварочного инвертора для проведения сварочных работ.
Классификация
Разнообразие сварочных агрегатов породило широкий выбор проводников, которые отличается по количеству жил:
- Одножильный кабель. Обладая неплохими показателями эластичности и проводимости, он используется при работе сварочных инверторов бытового назначения.
- Двужильный кабель. Каждая жила передает свой заряд – положительный и отрицательный. Благодаря высокой проводимости данный кабель используют в импульсной сварке.
- Трехжильный кабель. Используется в промышленный аппаратах, работающих при напряжении 380 В.
Сварочный кабель изготавливается из меди или других металлов, обладающих высокой токопроводностью.
Проводники маркируются буквами и цифрами. Расшифровка обозначений наиболее популярных удлинителей для сварочных инверторов приведена ниже:
- 1-3 – определяет количество жил;
- ВЧП/ ВЧ П – высокочастотный ток постоянного/переменного характера;
- ХЛ – хладостойкий.
Возможно применение при температуре до -60 Сº. - Т – тропический. Возможно применение при температуре до +55 Сº.
Возможно применение при температуре до -60 Сº.Наиболее употребляемыми видами являются:
- КГ – кабель гибкий;
- КС – кабель сварочный;
- КОГ – кабель особо гибкий. Разновидность предыдущей марки. Рассчитан на работу в условиях переменного напряжения, величиной 220 В, либо постоянного с показателей 700 В.
Технические характеристики
Основными параметрами подбора удлинителя для сварки инвертором являются:
- Тип кабеля. КС, КГ, КОГ и т. д.
- Температурный диапазон работы. Средний, тропический, холодоустойчивый.
- Количество жил.
- Площадь поперченного сечения. Измеряется в кв. мм.
Выбор сечения и длины
Ошибки при выборе необходимого поперечного сечения кабеля чревато короткими замыканиями, которые существенно сокращают срок службы сварочного оборудования.
В условиях малого сечения ток конденсируется на предохранителях. На это будет реагировать система аварийной защиты, периодически обесточивая аппарат.
Соотношение тока и мощности к сечению сварочного кабеля для проводников из меди и алюминия указано в таблице:
Подбор необходимого сечения кабеля по величине тока и мощности сварочного аппарата.
Как показывают производственные испытания, увеличение длины выносного провода не влияет на параметры работы и качество сварного шва. Однако подавляющее большинство пособий по эксплуатации рекомендую использовать кабель с заводскими параметрами, а после его износа – с аналогичными характеристиками.
Пример расчета по подбору удлинителя
Максимально допустимая длина медного сварочного кабеля определяется соотношением максимального сечения к поправочному коэффициенту. Он определяется по базовой силе тока:
- 200-500 А. Поправочный коэффициент равен «2»;
- до 200 А. Коэффициент равен результату деления применяемой силе тока на 100.
Коэффициент равен результату деления применяемой силе тока на 100.Например, рассчитаем максимально допустимую длину для инвертора «Бригадир ММА-180С». Сила тока равна 180 А. Поскольку сила тока не превышает 200 А, поправочный коэффициент составит 180/100=1,8. Производитель рекомендует применять силовой кабель, сечением не менее 16 кв. мм.
Таким образом, при работе с данным инвертором максимально допустимая длина сварочного кабеля составляет: 16/1,8=8,89 (метров)
Особенности выбора
Выбор кабеля для сварочного агрегата осуществляется в зависимости от следующих параметров:
- Напряжение в рабочей сети. Параметр, указанный в паспорте, не должен быть меньше сетевого.
- Мощность устройства. С ростом мощности аппарату увеличивается сила тока.
- Температура эксплуатации. Диапазон рабочей температуры стандартного кабеля – от -20 до +40. Если рабочая температура превышает данные показатели, воспользуйтесь кабелем определенного исполнения – холодоустойчивым или тропическим.
- Планируемый радиус изгиба. Минимальный радиус изгиба кабелей класса КГ составляет сумму восьми внешних радиусов. Если данное условие не соблюдено, рекомендует использовать кабели класса «КОГ» — кабели особо гибкие.
При выборе кабеля особое внимание уделяйте информации завода-изготовителя. По некоторым признакам можно определить качество продукции:
- Площадь сечения. В товаре ответственного производителя указывается полезная площадь жилы.
- Формирование жилы. Большое количество проволок свидетельствует о гибкости и хороших показателях пропускной способности.
- Наружная изоляция. Оболочка из ПВХ, вместо резины, увеличивает срок эксплуатации.
- Материал проволоки. Качественную продукцию изготавливают из меди.
Правила эксплуатации
В процессе эксплуатации кабеля необходимо руководствоваться инструкцией от производителя – это позволит продлить срок службы товара.
Заключение
Приобретение кабеля для сварочного аппарата – ответственное событие. Однако, при соблюдении вышеуказанных правил, с ним справится даже новичок.
Источник:
http://svarka.guru/oborudovanie/rashodniki-i-kompletuyushie/udliniteli.html
Силовой сварочный удлинитель на катушке с выносной розеткой ПВС 2х2,25 EB-30-010 GLANZEN 00-00000212 пригодится на строительной площадке или в мастерской. Рекомендуется для подключения к электросети сварочных аппаратов. Катушка изготовлена из пластика. Провод ПВС 2х2.25 имеет длину 30 метров.
 org/PropertyValue»> Напряжение сети, В 220 org/PropertyValue»> Область применения Тяжелые условияЭтот товар из подборокПараметры упакованного товара Единица товара: Штука Длина, мм: 255
Произведено
Указанная информация не является публичной офертой Отзывы об удлинителе на катушке GLANZEN EB-30-010 30м, с выносной розет., ПВС 2х2,5 сварочный 00-00000212Оставить свой отзыв На данный момент для этого товара нет расходных материаловСпособы получения товара в МосквеДоставка Вес брутто товара: 3.575 кг В каком городе вы хотите получить товар? выберите городАбаканАксайАктауАлександровАльметьевскАнадырьАнгарскАрзамасАрмавирАрсеньевАртемАрхангельскАстраханьАхтубинскАчинскБалаковоБалашовБалезиноБарнаулБатайскБелгородБелогорскБерезникиБийскБиробиджанБлаговещенскБодайбоБокситогорскБорБорисоглебскБратскБрянскБугульмаБугурусланБуденновскБузулукВеликие ЛукиВеликий НовгородВеликий УстюгВельскВитебскВладивостокВладикавказВладимирВолгоградВолгодонскВолжскВолжскийВологдаВолховВольскВоркутаВоронежВоскресенскВыборгВыксаВышний ВолочекВязьмаВятские ПоляныГеоргиевскГлазовГорно-АлтайскГрозныйГубкинскийГусь-ХрустальныйДальнегорскДедовскДербентДзержинскДимитровградДмитровДонецкДудинкаЕвпаторияЕгорьевскЕкатеринбургЕлецЕссентукиЗаводоуковскЗеленодольскЗлатоустЗубовоИвановоИгнатовоИжевскИзбербашИнтаИркутскИшимЙошкар-ОлаКазаньКалининградКалугаКаменск-УральскийКаменск-ШахтинскийКамень-на-ОбиКанашКанскКарагандаКарасукКаргопольКемеровоКерчьКинешмаКиришиКировКиселевскКисловодскКлинКлинцыКоломнаКолпашевоКомсомольск-на-АмуреКоролевКостромаКотласКраснодарКрасноярскКропоткинКудьмаКузнецкКуйбышевКумертауКунгурКурганКурскКызылЛабинскЛабытнангиЛаговскоеЛангепасЛенинск-КузнецкийЛесосибирскЛипецкЛискиЛуневоЛюдиновоМагаданМагнитогорскМайкопМалые КабаныМахачкалаМеждуреченскМиассМинскМихайловкаМичуринскМоскваМуравленкоМурманскМуромНабережные ЧелныНадымНазраньНальчикНаро-ФоминскНарьян-МарНаходкаНевинномысскНерюнгриНефтекамскНефтеюганскНижневартовскНижнекамскНижний НовгородНижний ТагилНовая ЧараНовозыбковНовокузнецкНовороссийскНовосибирскНовочебоксарскНовочеркасскНовый УренгойНогинскНорильскНоябрьскНурлатНяганьОбнинскОдинцовоОзерскОктябрьскийОмскОнегаОрелОренбургОрехово-ЗуевоОрскПавлодарПангодыПензаПермьПетрозаводскПетропавловскПетропавловск-КамчатскийПикалевоПлесецкПолярныйПригородноеПрокопьевскПсковПятигорскРеутовРоссошьРостов-на-ДонуРубцовскРыбинскРязаньСалаватСалехардСамараСанкт-ПетербургСаранскСарапулСаратовСаянскСвободныйСевастопольСеверныйСеверобайкальскСеверодвинскСеверскСерпуховСимферопольСлавянск-на-КубаниСмоленскСоликамскСочиСтавропольСтарый ОсколСтерлитамакСургутСызраньСыктывкарТаганрогТаксимоТамбовТаштаголТверьТихвинТихорецкТобольскТольяттиТомскТуапсеТулаТуркестанТюменьУдомляУлан-УдэУльяновскУрайУральскУрюпинскУсинскУсолье-СибирскоеУссурийскУсть-ИлимскУсть-КутУсть-ЛабинскУфаУхтаФеодосияХабаровскХанты-МансийскХасавюртЧайковскийЧебоксарыЧелябинскЧеремховоЧереповецЧеркесскЧитаЧусовойШарьяШахтыЭлектростальЭлистаЭнгельсЮгорскЮжно-СахалинскЯкутскЯлтаЯлуторовскЯрославль Самовывоз: бесплатно
 716292]» data-short-name=»м. Авиамоторная» data-all-goods-available=»0″> м.Авиамоторная,2-й Кабельный проезд, д. 1 пн. – пт.: 10:00 – 19:00 сб. – вс.: 10:00 – 18:00 В корзину 656776,37.618805]» data-short-name=»м. Варшавская» data-all-goods-available=»0″> м.Варшавская,Варшавское шоссе, д. 72к2 пн. – вс.: 9:00 – 20:00 В корзину 511335,37.574057]» data-short-name=»ул. 40 лет Октября, д. 14А» data-all-goods-available=»0″> м.МЦД D2 Щербинка,г. Щербинка, ул. 40 лет Октября, д. 14А пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзину 983132,37.142229]» data-short-name=»Андреевка, ул. Жилинская, стр. 1″ data-all-goods-available=»0″>Московская обл., р.п. Андреевка, ул. Жилинская, стр. 1 пн. – вс.: 10:00 – 21:00 В корзину 817043]» data-short-name=»м. Новогиреево» data-all-goods-available=»0″> м.Новогиреево,проспект Свободный, д. 16Ас2 пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзину 849959,37.669992]» data-short-name=»м. Свиблово» data-all-goods-available=»0″> м.Свиблово (платформа Северянин),ул. Енисейская, д. 1, стр. 1 пн. – вс.: 9:00 – 20:00 В корзину 415891,38.284122]» data-short-name=»ул. Советская, д. 155с1″ data-all-goods-available=»0″>г. Бронницы, ул. Советская, д. 155с1 пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзину 7″ data-all-goods-available=»0″>г. Дмитров, пер. Вокзальный, д. 7 пн. – вс.: 9:00 – 20:00 В корзинуг. Егорьевск, ш. Касимовское, д. 1А пн. – вс.: 9:00 – 21:00 В корзину 331471,36.731602]» data-short-name=»ул. Гагарина, д. 31/36″ data-all-goods-available=»0″>г. Клин, ул. Гагарина, д. 31/36 пн. – вс.: 9:00 – 20:00 В корзину 685162,37.897501]» data-short-name=»ул. Инициативная д. 7с2″ data-all-goods-available=»0″>г. Люберцы, ул. Инициативная, д. 7с2 пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзинуг. Мытищи, Новомытищинский пр-т, д. 12, корп. 1 пн. – вс.: 9:00 – 20:00 В корзину 426854,37.498686]» data-short-name=»ул. Ленинградская, д. 10А» data-all-goods-available=»0″>г. Подольск, ул. Ленинградская, д. 10А пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзину , вл. 16 Б» data-all-goods-available=»0″>г. Химки, Ленинградская ул., вл. 16 Б пн. – вс.: 9:00 – 20:00 В корзинуСервис от ВсеИнструменты. руМы предлагаем уникальный сервис по обмену, возврату и ремонту товара! Вернем вам деньги, если данный товар вышел из строя в течение 6 месяцев с момента покупки. Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру.Гарантия производителя
Гарантийный ремонтЗдесь вы найдете адреса расположенных в вашем городе лицензированных сервисных центров.
| Может понадобиться |
25;
Котельники, Яничкин проезд, д. 3 В магазине >10 шт., забирайте сегодня В корзину
54 По предзаказу на завтра, после 11:00 В корзину
29 По предзаказу на завтра, после 11:00 В корзину
МЦД D2 Нахабино, пгт Нахабино, ул. Институтская, д. 17 По предзаказу на завтра, после 11:00 В корзину
Нагатинская, Варшавское шоссе, д. 26с32 По предзаказу на завтра, после 11:00 В корзину
Октябрьское поле, ул. Народного Ополчения, д. 48 корп.1 По предзаказу на завтра, после 14:00 В корзину
Свиблово (платформа Северянин), ул. Енисейская, д. 1, стр. 1 По предзаказу на завтра, после 11:00 В корзину
Университет, Ломоносовский проспект, д. 5 По предзаказу на завтра, после 11:00 В корзину
Дмитров, пер. Вокзальный, д. 7 По предзаказу на завтра, после 11:00 В корзину
Звенигород, ул. Московская, д. 24 По предзаказу на завтра, после 11:00 В корзину
Королев, проспект Королева, д. 6Г По предзаказу на завтра, после 11:00 В корзину
Мытищи, Новомытищинский пр-т, д. 12, корп. 1 По предзаказу на завтра, после 11:00 В корзину
23 По предзаказу на завтра, после 11:00 В корзину
Серпухов, ул. Ворошилова, д. 82 По предзаказу на завтра, после 11:00 В корзину
Чехов, Вишневый бульвар, д. 3-1 По предзаказу на завтра, после 11:00 В корзину
Выхино,
Коломенская,
116Д
Озерная,
Скобелевская,
5
– пт.: 9:00 – 20:00
6Г
– пт.: 9:00 – 20:00
Сергиев Посад, проспект Красной Армии, д. 209
– вс.: 9:00 – 20:00
Чехов, Вишневый бульвар, д. 3-1Какой размер провода для удлинителя сварочного аппарата? 120 В / 240 В • WelditU
Необходимо знать, какого размера проволока для обеспечения безопасности и производительности удлинителя сварщика?
Нет сомнений в том, что легкий шнур меньшего размера может сорвать ваш сварочный проект.
При длительных пробежках дополнительное сопротивление может привести к расплавлению шнура, короткому замыканию и даже к возгоранию.
Как минимум можно ожидать падения напряжения, что приведет к ухудшению сварочных характеристик и срабатыванию выключателей.
Избегайте этих проблем с помощью этой таблицы удлинителей сварочного аппарата .Вы быстро узнаете, какой размер проволоки может выдержать нагрузку для вашего сварщика — при нужной длине удлинителя.
Таблицы размеров удлинительного шнура сварочного аппарата — калибр проволоки и длина
Сварочным аппаратам требуется номинальное входное напряжение для поддержания выходного сварочного тока и рабочих циклов. Подберите размер провода удлинителя для минимального падения напряжения.
Для обеспечения эффективной работы NFPA 70, Национальный электротехнический кодекс (NEC) 210,19 (A) (примечание 3) рекомендует подбирать размеры ответвленных цепей для предотвращения падения напряжения , превышающего 3 процента .
Эти диаграммы показывают, какой калибр провода (AWG) выдержит полную токовую нагрузку с падением напряжения менее 3% на каждом расстоянии.
25-футовые удлинители для сварщиков
| ТОК | НАПРЯЖЕНИЕ | МИН. РАЗМЕР ПРОВОДА * |
| 15A | 120V | 12 AWG |
| 20A | 120V | 10 AWG |
| 30A | 120V | 8 AWG |
| 30A | 240V | 8 AWG|
| 40A | 240V | 6 AWG |
| 50A | 240V | 6 AWG |
50-футовые удлинители для сварочных аппаратов
| ТОК | 09 VOL | МИН. РАЗМЕР ПРОВОДА * |
| 15A | 120V | 12 AWG |
| 20A | 120V | 10 AWG |
| 30A | 120V | 8 AWG |
| 30A | 240V | 8 AWG|
| 40A | 240V | 6 AWG |
| 50A | 240V | 6 AWG |
75-футовые удлинители для сварочных аппаратов
| ТОК | МИН.РАЗМЕР ПРОВОДА * | |
| 15A | 120V | 10 AWG |
| 20A | 120V | 8 AWG |
| 30A | 120V | 8 AWG |
| 30A | 240V | 8 AWG|
| 40A | 240V | 6 AWG |
| 50A | 240V | 6 AWG |
100-футовые удлинители для сварщиков
| ТОК | 09 VOL | МИН. РАЗМЕР ПРОВОДА * |
| 15A | 120V | 8 AWG |
| 20A | 120V | 8 AWG |
| 30A | 120V | 6 AWG |
| 30A | 240V | 6 AWG|
| 40A | 240 В | 6 AWG |
| 50A | 240 В | 6 AWG |
Допущения к размеру Длина удлинительного шнура сварочного аппарата
Для расчета максимального падения напряжения 3% при однофазном питании 120/240 В я использовал коэффициент мощности 1 при температуре окружающей среды 78-86 ℉.
Калькуляторы базового напряжения не учитывают уникальное использование и свойства удлинителей. Для получения точных результатов нам необходимо внести дополнительные корректировки.
Поскольку в большинстве готовых шнуров используются медные проводники с изоляцией 60 ℃, я использовал это в расчетах.
С толстым защитным покрытием сверхмощные удлинители нагревают больше, чем обычные кабелепроводы, поэтому я учел это.
Наконец, я проверил результаты с таблицей допустимой нагрузки, чтобы гарантировать, что каждый проводник может непрерывно нести максимальный ток без превышения его температурного номинала.
Источники: NFPA 70, Национальный электротехнический кодекс, таблица 310.15 (B) (16-17), NEC Глава 9, таблица 9
Варианты удлинительного шнура для сварщика
При небольшой осторожности удлинительный шнур для тяжелых условий эксплуатации может прослужить десятилетия.
Хотя в приведенной выше таблице указан провод минимального диаметра, который следует использовать для силы тока и расстояния, вы можете использовать более толстый шнур.
Вы получите меньшее падение напряжения и сможете модернизировать сварочный аппарат без необходимости покупать другой шнур.
Готовые удлинители
Для сварщиков на 120 В этот шнур 10 калибра выдерживает ток 20 А на расстоянии до 50 футов.
А вот и качественный удлинитель длиной 25 футов для небольших сварочных аппаратов на 240 В.
Обе оболочки кабеля с кодом «W» подходят для использования вне помещений. Но буква «Т» на их куртках означает покрытие из термопласта (ПВХ). Покрытие из ПВХ, будучи прочным, теряет гибкость при низких температурах и разрушается при высоких температурах.
Готовые сверхпрочные Шнуры калибра 6 найти сложно. Но у владельцев сварщиков на 40-50 А есть другой вариант.
Сделайте удлинитель с проволокой, размер которой соответствует вашим спецификациям.
Используйте кабель и разъемы SOOW, чтобы сделать действительно сверхмощный сварочный удлинитель. Вы можете получить его не только из провода 6-го калибра с изоляцией 90 ℃, но и в оболочке из термореактивной резины премиум-класса.
Вы увидите этот шнур на верхней части линейки электроинструментов. Он прочный, атмосферостойкий и маслостойкий (как оболочка, так и внутренние провода).
Что мне нравится, так это то, насколько легко обращаться с этим шнуром.Даже при минусовых температурах этот шнур не становится жестким, не требует набора, и всегда лежит ровно на полу.
Почему важно понимать калибр проволоки и силу тока
Сварщики должны преобразовывать входную мощность с низким амперметром в выходную мощность с высоким током, необходимую для сварки. Типичному сварочному аппарату MIG на 110 В требуется 20 ампер входной мощности для получения пиковой выходной мощности 140 А. Это 7-кратное увеличение силы тока и показывает, почему сварщикам необходимо каждое имеющееся напряжение.
Существует прямая зависимость между длиной кабеля, силой тока и калибром проводов.
Провод большего сечения (диаметра) пропускает ток на большие расстояния без потери напряжения и нагрева.
Удлинитель правильного размера позволит вашему сварочному аппарату правильно работать без отключения выключателей .
Несколько полезных советов по успешному использованию удлинителя
Что нужно сделать:
- Определите, какой ток потребляет ваш сварщик
- Подберите автоматический выключатель к сварочному аппарату
- Используйте строительную проволоку и розетку, рассчитанную на предохранитель, который ее защищает
- Подберите удлинительный провод калибра к необходимой длине и потребляемому току (или больше, но не меньше, чем у прерывателя)
- Делайте удлинитель как можно короче, с практичным максимальным калибром
- Разверните удлинители, чтобы предотвратить накопление тепла
Запрещается:
- Используйте Romex или другой сплошной провод в качестве переносного удлинителя
- Повторяющееся наматывание / разматывание повредит сплошной провод
- Покрытие недостаточно прочное и легко может быть повреждено брызгами
- Используйте шнур с меньшим номинальным током (для его длины), чем у сварочного аппарата или цепи
- Во время работы держите удлинительные шнуры свернутыми
- U см. любой шнур без заземляющей вилки
- Одновременно подключите к шнуру или цепи более одного сильноточного инструмента
- Используйте длинный удлинительный кабель, если имеется более короткий
любой шнур без заземляющей вилки Общая картина
Наши Диаграмма показывает, какой размер проволоки нужен вашему сварщику, с указанием расстояния между удлинителями.Следуйте рекомендациям, чтобы убедиться, что ваш сварщик работает безопасно и эффективно, без прерываний из-за срабатывания выключателей.
Хороший шнур 10 калибра защищает сварщиков с напряжением 120 В до 50 футов. Используйте кабель SOOW, чтобы сделать собственный шнур для больших сварщиков и для длинных участков.
Помните, хороший удлинитель может прослужить много лет — избегайте дешевых и легких вещей!
Сварочные удлинители: увеличьте мощность плавки металла
Насколько безопасны сварочные удлинители?
Специально изготовленные сварочные удлинители сделают вашего сварщика более мобильным.
Однако существуют определенные условия, которым вы должны следовать при покупке и / или создании собственного сварочного удлинителя. Сварщик (как оператор, так и аппарат), длина шнура, источник питания и многие другие детали влияют на коэффициент безопасности. Короче говоря, сварочные удлинители — как и сварочные аппараты — могут быть такими же безопасными или небезопасными, как и задуманы.
Большинство из нас знакомы с принципом работы удлинителя. Вместо того, чтобы ограничивать рабочую зону определенным расстоянием вокруг розетки, удлинитель расширяет зону действия источника питания.Во многих случаях удлинители можно безопасно использовать дома, в гараже и по всему магазину. При этом сварочные удлинители следуют той же концепции, но ставят на карту гораздо больше, чем обычный домашний шнур.
В этой статье мы познакомим вас с концепцией сварочного удлинительного шнура, с тем, что необходимо учитывать при его покупке для вашего сварочного аппарата, с процессом, с помощью которого вы можете сделать свой собственный сварочный удлинитель, и с различными соображениями, которые вы следует учитывать.
Если вы мало разбираетесь в удлинителях, вы уйдете от этой статьи с лучшим пониманием того, как они работают, без необходимости слишком глубоко вникать в электрическую сторону вещей.
Для начала давайте рассмотрим основы того, что делает удлинитель, и различные связанные с ним термины, которые вам следует знать. Далее мы рассмотрим, какими характеристиками должны обладать сварочные удлинители, и, наконец, расскажем, как сделать сварочный удлинитель в домашних условиях.
Общие сведения о удлинителях: базовые знания в области электротехникиПроще говоря, удлинитель позволяет электричеству течь от источника питания к отдельному устройству, будь то угловая шлифовальная машина, тостер или, в случае с этой статьей, сварщик.Но подключение этих двух устройств сопряжено с проблемами и мерами безопасности, многие из которых связаны с тем, что электричество требует наличия цепи для работы.
В этой цепи заземление является ключом к безопасной сварке.
Согласно веб-сайту Lincoln Electric, «цель подключения замыкания оборудования к заземлению — обеспечить одинаковый потенциал металлического корпуса сварочного аппарата и заземления». Это предохраняет человека от поражения электрическим током. Таким образом, наличие заземления в удлинителе — это первый способ обеспечения безопасности.
Помимо заземления, вы должны знать еще кое-что об основных электрических цепях. Продолжайте читать, чтобы получить ускоренный курс, но не волнуйтесь, викторины позже не будет.
Электротехнические условия для удлинителейВот еще пара других электрических терминов, связанных с удлинителями, которые вам нужно понять, прежде чем отправиться в магазин или перейти к интернет-магазину.
- Напряжение: Подумайте о напряжении как о емкости электрического потенциала, который может принять объект.Чтобы представить это в контексте, ваша типичная розетка — 110 вольт. Электрические сушилки для белья — чаще всего единственные бытовые устройства, требующие подключения к сети 220 В. Производители указывают, какое напряжение требуется их сварщикам, хотя некоторые могут работать как с подключениями на 110, так и на 220 вольт.
- Калибр: При измерении толщины проволоки калибр работает не так, как вы думаете. Более толстые провода имеют меньший калибр, хотя и переносят большое количество электричества.Например, проволока № 3 намного толще, чем № 12. Как правило, большинство удлинителей имеют калибр от 8 до 12. Калибры также сопровождаются вторым числом, которое точно указывает, сколько проводов находится в защитной оболочке. В идеале вам нужно больше проводов и меньшего сечения, чтобы справиться с большим потоком электроэнергии.
- Сила тока: Электрики используют силу тока для описания потока электричества. Большинство удлинителей могут выдерживать номинальную силу тока 30-50 ампер. Если вы много свариваете или у вас большой сварщик, мы рекомендуем приобрести (или построить) прочный удлинитель, который без проблем справится с силой тока вашего сварщика.
- Ватт: Умножьте вольты на амперы, и вы получите свою мощность. Когда вы смотрите на удлинители, это полезно знать, потому что вы можете понять, какой из них лучше всего подходит для вашей ситуации.
Производители указывают, какое напряжение требуется их сварщикам, хотя некоторые могут работать как с подключениями на 110, так и на 220 вольт.
Теперь, когда вы немного больше разбираетесь в электротехнике, лежащей в основе удлинителей, давайте внимательнее рассмотрим разницу между повседневными удлинителями и теми, которые вы хотите использовать для сварки.
Удлинители и сварочные удлинителиЕсли бы вы приобрели стандартный удлинитель и подключили его сначала к стене, а затем, например, к вентилятору, всякий раз, когда вы включаете этот вентилятор, питание будет поступать от розетку через удлинитель и в вентилятор, питающий его.Хотя это кажется элементарным знанием, это основа, по которой сварочные удлинители отличаются от стандартных.
Большинство устройств, которым требуется питание, имеют более или менее стандартный поток. Однако сварщики должны изменять поток, чтобы расплавлять металлы и соединять детали.
Хотя вы управляете этими настройками на самом сварочном аппарате, а не на источнике питания, удлинительный шнур, обеспечивающий источник питания, должен соответствовать этим настройкам. Вот почему напряжение, калибр, длина и долговечность — все это решающие факторы, обеспечивающие безопасность сварочного удлинителя.Все во имя безопасности.
Безопасность должна быть приоритетом номер один при поиске сварочного удлинителя. Чем безопаснее вы сделаете сварочную среду, тем больше у вас будет удовольствия! Безопасный сварочный удлинитель находит ценность в том, чтобы приспособить потребляемую мощность вашего сварщика, оставаясь в пределах провода, передающего мощность. Короче говоря, «вы хотите купить кабель, который соответствует назначению, соответствует отраслевым стандартам и безопасен в использовании.”
Вы хотите соединить удлинитель со своим сварочным аппаратом — независимо от того, будет ли он у вас сейчас или в будущем.
Как рекомендует WelderStation.com, вам «всегда следует в первую очередь искать стандартные шнуры и внимательно проверять их спецификации, чтобы убедиться, что они подходят. Вам нужна стабильная передача энергии », потому что вам следует сосредоточить внимание на своем процессе сварки, а не на вероятности шока.
Риск неправильного выбора провода очень велик. Например, если «у вас провод неправильного калибра, может возникнуть проблема с падением напряжения, и вы можете в конечном итоге перегреть проводку и сварочный аппарат и вызвать повреждение.«Вы также можете пережечь предохранитель, начать пожар или, что еще хуже, стать жертвой сильного удара электрическим током. Никакой старый провод не годится; вам действительно нужно изучить и убедиться, что выбранный вами удлинитель будет в безопасности во время сварки.
Как мы упоминали ранее, напряжение, калибр, длина и долговечность либо повреждают сварочный удлинитель, либо ломают его. Подберите напряжение источника питания, будь то 110 или 220.
Покупайте провода более толстого сечения в больших количествах, чтобы обеспечить подачу электричества к сварочному аппарату.Найдите длину, подходящую для вашего рабочего места. И, наконец, приобретите прочные кабели и вилки, которые позволят вам оставаться в сварочной мастерской, а деньги — в кармане.
Итак, имея в виду все это, перед нами встает вопрос: покупать или создавать сварочные удлинители?
Преимущества покупки Давайте сначала рассмотрим покупку сварочных удлинителей. Кажется, это самый простой способ делать что-то, при условии, что вы сделали уроки и знаете, что ищете.Многие интернет-магазины продают вам сварочные кабели. Кроме того, вам не придется тратить свое драгоценное время на их изготовление. Стоимость обычно достигает вашего кошелька от 30 до 100 долларов, хотя некоторые могут опрокинуть эту отметку в 100 долларов. А если что-то пойдет не так, как правило, вы можете воспользоваться гарантией производителя.
В то же время вы можете найти более дешевый вариант изготавливать собственные удлинители. На самом деле это зависит от того, какие материалы есть в вашем распоряжении, вашего мастерства и т. Д.И хотя многие компании могут изготовить для вас индивидуальный сварочный удлинитель, ваши возможности ограничены, и ваша цена также быстро растет.
Создание профиНо каковы преимущества изготовления собственного сварочного удлинителя? Настройка позволяет выполнять работу так, как вы хотите. Вы можете смешивать и сочетать материалы в соответствии со своими потребностями. И в зависимости от ваших навыков электрики, вы можете быстро что-то смонтировать и начать сварку в кратчайшие сроки.
Создание консолей Опять же, существует довольно много проблем, которые мешают большинству людей создать свои собственные удлинители. Изготовление индивидуального сварочного удлинителя в долгосрочной перспективе может стоить вам больше.
Иногда невозможно получить запчасти и на месте. Если вы планируете использовать самодельный удлинитель в деловой обстановке, в случае возникновения проблем он может помешать вашей страховке. Есть много других причин, по которым нельзя делать собственный удлинитель для сварки.Как сообщает WelderStation, «существуют различные онлайн-руководства для этого, но вы должны спросить себя, стоит ли рисковать».
Если вы планируете изготовить собственный удлинитель, продолжайте читать. Обратите внимание, что процессы, которые мы описываем, и методы, которые мы предлагаем, — это НЕ , которые используются в качестве руководящих принципов или любой другой формы инструкций. Если вы планируете изготовить собственный сварочный удлинитель, вы делаете это на свой страх и риск.
Как сделать сварочный удлинительПервым шагом в создании собственного сварочного удлинителя является сбор необходимых материалов.Ниже мы составили для вас удобный список покупок:
Вам также понадобятся плоскогубцы, лезвие для бритвы, кусачки, крестовые отвертки и отвертки с плоской головкой. Также пригодятся плоская поверхность для работы и хорошее освещение.
Теперь, когда вы собрали все необходимые материалы, следующим шагом будет сборка разъема и розетки. В большинстве случаев эти два предмета будут продаваться отдельно. Убедитесь, что вы выбрали правильную конфигурацию для своей установки.Примечание. Если у вас есть сварочный аппарат с двойным напряжением, то есть такой, который может работать как от 110, так и от 220 вольт, сделайте набор сварочных удлинителей для обоих. Только не путайте соединители и сварочные аппараты!
Когда вы будете готовы подключить провода к разъему и розетке, выберите для начала один. В нашем руководстве мы начнем с коннектора. Откройте соединительную коробку и измерьте необходимую длину провода. Иногда полезно протянуть проволоку по всей длине коробки, а затем сделать отметку лезвием бритвы.Не забудьте разрезать защитную оболочку только так, чтобы можно было добраться до проводов внутри.
Затем вам нужно обрезать отдельные оболочки на каждой проволоке. Вы будете обматывать оголенные провода вокруг соответствующих столбов. На этом этапе для вашей безопасности важно убедиться, что вы подключили провод заземления к вилке заземления. После того, как вы соединили каждый из проводов, вы готовы закрыть соединительную коробку и двигаться дальше.
Розетка работает аналогичным образом, за счет снятия защитной оболочки, окружающей как пучок проводов вместе, так и каждый отдельный провод после этого.Подключите оголенные провода к соответствующим клеммам, а затем включите розетку.
Вот и все! Теперь у вас есть совершенно новый сварочный удлинитель, сделанный своими руками.
Создавать или не создавать Решение сделать свой собственный сварочный удлинитель может быть рискованным, но, скорее, полезным. Мы рекомендуем прочитать эти советы по электробезопасности при сварке, прежде чем приступить к работе с собственным удлинителем для сварки.
Поймите процесс, прежде чем начать, чтобы обеспечить более высокий уровень успеха.Однако некоторые могут прочитать это и подумать: «Я просто куплю сварочные удлинители». TheFabricator.com поддерживает ваше решение в этом случае, сообщая: «Инвестирование в несколько высококачественных шнуров большой толщины разной длины — это хорошо потраченные деньги. Защитите свои инструменты, защитите свой магазин, защитите себя. Не борись с властью ». Какой бы маршрут вы ни выбрали, будьте осторожны, будьте умны и просто помните: мы хотим, чтобы вы дожили до следующего дня, так что будьте осторожны!
5 лучших удлинителей для сварщиков в 2019 году
Оборудование для промышленных работ, таких как сварка, резка и шлифование, является сверхмощным и обычно не поставляется с длинными шнурами, что часто необходимо, когда вам нужно работать на улице.Обычно сварщики покупают удлинители для большей гибкости при работе. Однако, если вы хотите выполнять качественную сварку при высоком токе, вам нужно найти лучший удлинитель для сварочного аппарата, который может выдерживать такое количество ампер, которое необходимо для сварки.
В Интернете вы найдете множество видеороликов, снятых сварщиками, о том, как самому сделать подходящий удлинитель. Однако эти проекты «сделай сам» могут сработать во время чрезвычайной ситуации или если вы хотите сэкономить деньги, но в большинстве случаев эти эксперименты не соответствуют стандартам.В случае, если вы не используете подходящий сварочный удлинитель во время работы дома, к сожалению, если что-то случится, то, вероятно, ваша страховка не покрывает убытки. Я не хочу вдаваться в подробности, но у моего друга был страховой случай, связанный со сваркой и электросистемой в мастерской. В общем, компания не возместила ущерб, потому что часть электрической системы не была установлена сертифицированной компанией.
Вложив несколько долларов в приобретение дополнительного шнура, можно помочь вам заранее защитить и предотвратить любые нежелательные события. .Вот почему так важно приобрести надежный сварочный удлинитель для ваших сварочных нужд.
Что следует учитывать перед покупкой удлинителя для сварочного аппарата?
особенности, которые нужно учитывать при покупке удлинителя. Список включает:
Длина :
You нужно найти, соответствует ли он вашим требованиям. Вы можете найти удлинители на расстоянии от 15 до 100 футов. Лучше всего, цена не отличается многое зависит от длины, но это не значит, что вы можете купить самый длинный шнур, хотя вам не нужна такая большая длина.Работа с длинными шнурами, особенно в маленьких местах, это может раздражать и создавать большой беспорядок. Нет Просто их очень тяжело носить с собой. Кроме того, чем длиннее шнур, тем меньше сок, который он несет, то есть чем длиннее шнур, тем больше напряжение drop, который идет рука об руку с возможностями вашей машины.
Калибр и проволока:
Толщина проволоки измеряется калибром . Калибр измеряет толщину провода, и чем больше калибр, тем меньше будет провод.
Это означает, что провода меньшего размера несут меньше электричества (меньшая сила тока), а также определяют вес и электрическое сопротивление. Измерение калибра начинается с нуля и заканчивается на 30. Чем меньше калибр, тем лучше для сварщика, и обычные удлинительные провода имеют калибр от 8 до 12.
размеры представлены в этом формате: 8/4, 12/3 и т. д. Число, которое перед косой чертой ставится считается как датчик . Число после косой черты — это количество провода внутри изоляционной крышки.За Например, удлинитель 8/3 содержит трех Провода 8 калибра . Как общее правило, чем толще провод, тем больше ампер он выдерживает.
Вольт :
Это измерение электрического потенциала. Согласно easer, это электрическое давление , которое может выдержать шнур , (вы можете сравнить вольты с давлением воды внутри поливочного шланга)
Как и любое электронное оборудование, электрические шнуры также имеют диапазоны напряжения.
Диапазон будет от 110-120-130 В до 220-230-240 В.
Сила тока:
Это измерение расхода электричества, которое показывает, насколько быстро ток течет в шнуре (вы можете сравнить это с количеством воды, которое выходит из вашего садового поливочного шланга за определенный период времени. ). В основном удлинители рассчитаны на ток от 30 (розетки на 120 В) до 50 А (для розеток на 220 В).
Как я уже упоминал раньше, чем толще провод, тем больше ампер он может выдать, как водяной шланг с большим диаметром может подавать гораздо больше воды при более низком давлении.
Мощность :
Мощность полезна только при сравнении стопки удлинителей. Если вы используете 120 Вт при токе 50 А, тогда мощность составит 600.
Вольт * Ампер = Вт
Защита:
Защита — это основная проблема сварочных удлинителей . Первый уровень защиты — это ваше видение продукта. Убедитесь, что изделие подходит для сварочного аппарата и розетки.
Также, некоторые особенности провода защищают шнур. Идеальный шнур, устойчивый к погодным условиям и термостойкий . Шнур должен быть качественным. материалы, которые не воспламеняются.
Можно ли использовать удлинитель со сварочным аппаратом MIG ?При покупке удлинителя для сварщика MIG или любого другого сварщика нужно учитывать различные факторы. Главный фактор — это не обмануть ярлык «сверхмощный». К сожалению, считать шнур прочным не означает, что он хорошо подходит для сварочного оборудования .Независимо от того, есть ли у вас много сварщиков для различных процессов или начинающий сварщик.
Это
важно искать IS (Промышленность
Standard) шнуры , а также очень важно тщательно проверить характеристики и
убедитесь, что он подходит для ваших требований к сварке. Если вы хотите
постоянный поток энергии, тогда у вас должно получиться шесть проводов калибра, хотя калибр 8
может без проблем запустить сварочный аппарат на 250 ампер.
В основном потоки энергии зависят от того, где находится выходная розетка, и от длины необходимого шнура.У большинства домовладельцев на кухне есть розетка на 230 вольт, потому что большинству кухонных плит требуется питание 50 ампер. Если вы используете один из них в работе на регулярной основе, вам может потребоваться установить соответствующий контур рядом с тем местом, где вам нужно выполнять сварочные работы.
Еще одна важная вещь , которую следует учитывать при покупке удлинителя для сварочного аппарата MIG, — это длина, а также очень важно покупать шнур именно той длины, которая требуется для вашей работы, а не больше. Если длина шнура больше, помимо колебаний напряжения вам, возможно, придется столкнуться с другими раздражающими проблемами, особенно когда вы работаете в небольших помещениях.
Некоторые даже думают, что для разумно купить шнур на катушке , чтобы он не занимал так много места и доставлял меньше хлопот. Но на самом деле, когда вы используете свой шнур, вы должны раскручивать его с катушки, иначе он будет действовать как нагревательная спираль и при использовании станет слишком горячим и может загореться.
При использовании удлинителя для сварочных инструментов необходимо принять определенные меры безопасности, чтобы предотвратить серьезные травмы. Самая распространенная травма — это споткнуться о шнур. поэтому необходимо надежно прикрепить удлинитель к земле, чтобы не споткнуться. Вы можете либо наклеить его лентой, либо поместить провод под чем-нибудь, но помните, что электрические провода также представляют потенциальную опасность возгорания.
Убедитесь, что удлинители не проходят через потолки, дверные проемы, полы или стены. Также ни в коем случае нельзя модифицировать удлинитель сварочного аппарата . Некоторые старые провода содержат четыре контакта, тогда как новые розетки содержат три контакта.Таким образом, вы не можете отрезать один штырь от старой проволоки, чтобы вставить ее в розетку, так как это может полностью повредить шнур, сварочный аппарат и розетку.
Это Перед покупкой сварочного аппарата необходимо проверить электрические схемы вашего дома. Если они не поддерживают требуемую силу тока, тогда это пустая трата времени и Деньги. Обычно стандартная розетка рассчитана на 15 ампер. Но вам может понадобиться 30 ампер номинальная розетка или даже больше, если у вас есть сварочный аппарат на 220 В
В большинстве домов есть розетка на 220 В, которая может поддерживать ваши сварочные инструменты.Розетка 220 В будет в основном размещена там, где у вас есть кондиционеры или система HVAC.
Southwire Удлинительный шнур для сверхпрочного сварочного аппарата:
Southwire
Удлинитель сварщика для тяжелых условий эксплуатации STW 40 А прочный, надежный и рассчитанный на
работай. Оборудование и инструменты Southwire обеспечивают широкий спектр высококачественных
ручные инструменты, тестеры, подрядное оборудование, временные решения по электроснабжению и
удлинители.
8-калибр STW предлагает лучшую производительность и гибкость .Он поставляется с освещенным концом держателя, чтобы указать, когда питание включено, а его литой конец обеспечивает удобство и безопасность на рабочем месте. Кроме того, он обеспечивает переносимость сварочных инструментов. Удлинитель рассчитан на 250 В, 40 А и 1000 Вт.
Плюсы:
- 1000 Вт, и 40 ампер.
- Это поставляется с изоляцией Southwire 8-го калибра из прочного материала, поэтому он может длиться дольше.
- The индикаторы на концах розеток указывают на то, что питание включено.
- The Удлинитель рассчитан на большие нагрузки.
- The формованные концы позволяют безопасно использовать шнур на рабочем месте.
Минусы :
- Удлинитель прочный и долговечный, но немного жесткий. По отзывам пользователей, им было сложно держать провод ровным. Если вы ищете гибкий провод, то этот удлинитель STW может быть не лучшим.
- Это не лучший вариант для сварщиков 115 В.
MaxWorks Сварочный шнур с подсветкой — лучший шнур 40 А
MaxWorks 80703 — это прочный 40-футовый сварочный шнур, одобренный ETL.Шнур MaxWorks — это кабель калибра 8 (AWG), который содержит полностью медные провода 3C. с разъемом 6-50 NEA и вилкой может использоваться для всех переносных сварочных аппаратов. Обеспечивает 40 АП при 250 В и включает Литой штекер и разъем с подсветкой на 50 ампер.
MaxWorks может работать в промышленных условиях, он содержит трехконтактную розетку, вилку и прямоугольную вилку для проводов. Удлинитель создан для обеспечения безопасности Mind , неоновая подсветка на конце указывает на то, что питание включено. Изоляция оболочки STW, предназначенная для подрядчиков, обеспечивает высокую производительность и дополнительную безопасность.
Удлинитель для тяжелых условий эксплуатации
все переносные сварочные аппараты коммерческого и промышленного назначения.
Плюсы:
- Функции Полностью медные провода 3C и 8 AWG, и вы можете легко положиться на этот удлинительный провод для прочных и мощных сварочных работ. Он рассчитан на долгую работу даже с грубое использование.
- Содержит Вилка 6-50 NEMA, и она может работать с целым рядом портативного сварочного оборудования.
- Это включает неоновую лампу и указывает на то, что сварочный шнур включен.
- The шнур безопасен в использовании, поскольку его изоляция STW
- Удлинитель 80703 от MaxWorks очень дешев по сравнению с другими брендами с те же функции.
- Это гибкий кабель, поэтому вы можете разместить его в соответствии со своими предпочтениями и требования.
Минусы :
- Некоторые пользователи жаловались на разъемы, поскольку они немного тугие и их нелегко отсоединить.
Century Pro Grip — 50-футовый сварочный удлинитель
Pro
Сварочный удлинитель Grip STW длиной 20 футов 8 калибра имеет светящиеся концы.
Этот
Прямоугольный шнур 40 А, 250 В предназначен для всех переносных сварочных аппаратов.
Удлинитель имеет неоновую подсветку, указывающую на то, что питание включено.
заземленный сварочный удлинитель Pro Grip для тяжелых условий эксплуатации специально разработан для портативных сварочных аппаратов на 40 ампер и менее. Куртки STW созданы, чтобы оставаться податливый и гибкий при полной нагрузке или нагрузке. Чистый NEMA 6-50 разъемы и штекеры оснащены встроенным неоновым светом, показывающим, что питание проходит в розетку и шнур.
удобная ручка Pro Grip позволяет вынуть шнур из розетки и может легко сложить его, когда он не используется. Куртка STW гарантирует, что шнур не станет ломким и не потрескается даже в отрицательные температуры.
Плюсы :
- Это Сварочный шнур длиной 20 футов — это проволока 8-го калибра, и он работает лучше, чем другие дорогие, доступные на рынке.
- Это
идеальный вариант для любителей, новичков, земля дешевле.
- Это совместим со сварочными аппаратами 400 А или меньшей мощностью. Безопасно использовать для сварка как заземление
- Напряжение капли незначительны
- It гибкий и легко хранится, когда вы не используете шнур.
Минусы :
- Он толстый и большой по сравнению с другими брендами.
Удлинительный шнур Vevor Welding — наш выбор!
Vevor 50 Ft — лучший удлинитель , и этот удлинитель 30A также подходит для переносных сварочных аппаратов.Длина удлинителя составляет 50 футов, он поставляется с трехконтактной розеткой и трехконтактной вилкой. Проволока водостойкая, а также устойчивая к истиранию . Этот удлинитель предназначен для промышленного использования на открытом воздухе и в помещении и идеально подходит для сварочных аппаратов для любителей.
Это 10
Калибровочный шнур очень прочный и поставляется с курткой STW для мощных
спектакль.
50 футов шнур одобрен
от ETL и разработан с использованием высококачественных материалов. Конструкция проста и удобна в хранении.3
вилка устойчива к коррозии и имеет розетки с подсветкой,
указывает на то, что питание включено.
Плюсы :
- 50-футовый удлинитель длиннее по сравнению с другими брендами, и это идеальный вариант для больших рабочих пространств. Кроме того, лучше всего подходит для людей, которые работают на открытом воздухе, но это не включает розетку. Он также содержит три провода для безопасного использования. при сварке большой мощности.
- Это изготовлен из высококачественных материалов и позволяет использовать шнур долгие годы в будущем.
- Легко хранить
- Осталось круто, даже если вы пользуетесь им дольше.
Минусы:
Проверить цену на AmazonСварочный кабель ABN 20 футов 8 WG Сварочный провод:
ABN
Сварочный шнур представляет собой удлинитель на 20 футов, 40 А и 8AWG с оболочкой STW.
Это очень прочный сварочный кабель , очень прочный и гибкий. Этот
сверхмощный шнур 8-го калибра обеспечивает напряжение 250 В при 40 А и предназначен для тяжелых условий эксплуатации.
спектакль. Также этот гибкий маслостойкий удлинитель куртка отлично подходит для тяжелых инструментов, переносных фонарей, сварочного оборудования.Это обеспечивает удобство и безопасность на рабочем месте.
Использование прочного и долговечного удлинителя очень важно, так как порезы, истирание, воздействие масла и воды, а также ожоги от искр могут легко повредить более слабый кабель. Этот сварочный кабель длиной 20 футов обеспечивает безопасность и удобство для пользователей, а также позволяет удлинить сварочные инструменты на 20 футов. Сварочный шнур можно использовать для соединения металлов в различных местах, где требуется очень гибкий и прочный кабель с высокой допустимой нагрузкой.
Плюсы :
- удлинитель в комплекте с годичным гарантия
- Его
Емкость 250 В и 40 А можно использовать для разных типов сварщиков.
- Это такой же прочный, как и любой другой шнур калибра 8
- Он обеспечивает безопасность на рабочем месте
- Куртка STW прочная, выдерживает истирание и порезы, а также гибкая. достаточно, чтобы его хранить.
Минусы:
- Гнездовой конец немного тугой
- Шнур становится жестким в холодную погоду
Как всегда, у этой модели есть светодиодный индикатор на розетке разъема. Это сверхпрочный, медный провод и оболочка AWG, которая может выдерживать суровые условия на улице.
Плюсы:
- Доступны разной длины
- Дешево
- Водонепроницаемый
- Выдерживает много злоупотреблений
- Провод действительно выдерживает 30 ампер
Минусы:
- Гнездовые соединения тугие
Да, конечно, если у вас есть правильные розетки, вы можете использовать удлинитель, но важно убедиться, что ваш удлинитель подходит для этой задачи.
Это зависит от используемого вами оборудования. Если у вас есть небольшой сварочный аппарат на 120 вольт, вы можете использовать простой шнур на 15 ампер. Если у вас есть сварочный аппарат на 220 вольт, я бы посоветовал вам использовать шнур, рассчитанный как минимум на 40 ампер.
Провода какого калибра должны быть у шнура?Для сварщика на 110 вольт я бы сказал калибр 10, который действительно может выдерживать 30 ампер. Для сварщика на 230 вольт я бы имел как минимум провода 8-го калибра.
Заключение:
Выбор высококачественного удлинителя для профессионального использования всегда важен, если вы хотите выполнять сварочные работы безопасно.Кроме того, сложно найти лучший шнур, поскольку в Интернете есть много ложных представлений и дезинформации. Прежде чем покупать удлинитель, проведите небольшое исследование и найдите лучший для ваших сварочных нужд, нужен ли вам удлинитель длиной 50 футов или что-то короче, выбор его из нашего списка должен быть безопасным способом.
Надеюсь, это краткое руководство принесло вам некоторую пользу и помогло принять правильное решение при выборе подходящего удлинителя для сварщика.
Нема 6-50 ЭТЛ
удлинителя сварочного аппарата 50А 40Фт датчика 8/3 промышленное 【УДЛИНИТЕЛЬ ДЛЯ СВАРКИ ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ】: рассчитан на 40 А, 250 В, 10 000 Вт, 40-футовый шнур для сварочного аппарата с вилкой и розеткой NEMA 6-50 на 50 А, отличается превосходной стойкостью к истиранию, маслам и влаге, а также гибкостью. Для плазменной резки или сварочного аппарата mig tig.
【ОБЕСПЕЧЕНИЕ БЕЗОПАСНОСТИ】: конец розетки загорается при включении, что дает отчетливо четкую индикацию, когда он работает и шнур готов к использованию, для обеспечения оптимальной производительности и дополнительной безопасности.Кроме того, с одобрением ETL, что означает безопасность и гарантию качества, BougeRV имеет 18-месячную гарантию высокого качества.
【ВЫСОКОКАЧЕСТВЕННЫЙ МАТЕРИАЛ】: благодаря полностью медным проводам 8 AWG и 3C, вы можете положиться на этот удлинитель при выполнении сварочных работ в тяжелых условиях.
Она должна прослужить долгое время даже в тяжелых условиях. Куртка STW для превосходных характеристик и гибкости, Изоляция, устойчивая как к истиранию, так и к химическому воздействию. Конец розетки с подсветкой указывает на то, что питание включено, литые концы обеспечивают безопасность и удобство на рабочей площадке.
【РАСШИРЕНИЕ ДИАПАЗОНА РАБОТЫ】: шнур обеспечивает достаточную длину, позволяет перемещать сварщика по цеху и близко к сварочной детали для дополнительного удобства. производительность и гибкость, изоляция, устойчивая как к истиранию, так и к химическому воздействию.
ОТЛИЧНАЯ СОВМЕСТИМОСТЬ】: он совместим со сварочными аппаратами различных производителей, включая серию MIG от Lincoln, Millermatic Welders от Miller, Hobart Handler, сварочные аппараты от Century и многих других производителей. Независимо от того, являетесь ли вы сварщиком время от времени или профессиональным сварщиком, это наверняка вам пригодится
Сварочный удлинитель BougeRV — это то, что вам нужно, когда вам нужно взять сварщика на работу.
40-футовый, 8 AWG, 3-проводной шнур, указанный в списке ETL, имеет вилку и розетку стандарта NEMA 6-50, которые необходимы для цепей на 40 ампер.
Удлинитель для тяжелых условий эксплуатации, достаточно прочный для использования при сварке и достаточно длинный, чтобы действительно пригодиться.
Шнур имеет прочную изоляцию для защиты проводки от химикатов и устойчив к истиранию, поэтому, когда вы тащите его по магазину по бетону и загадочным лужам, вы знаете, что все еще в безопасности.
Экономия времени: позволяет перемещать сварщика по цеху и близко к сварочной детали для дополнительного удобства.
Примечания: Не допускайте попадания воды или влаги на вилку или розетку при использовании кабеля.
В пакет включено:
Удлинительный шнур для сварочного аппарата 1 * 40 футов
NEMA 6-50R
8AWG
NEMA 6-50P
Best Welding Extension Cords 220/240 AMP Reviews 2021
Удлинители, являющиеся одним из основных требований для сварщиков, должны выбираться с умом.
Многие из нас помнят, что наличие источника питания рядом со сварочным аппаратом может быть опасным.
Хороший удлинитель обеспечивает необходимую маневренность, а также защищает от возможных несчастных случаев.
Итак, чтобы помочь вам в поиске подходящего удлинителя для сварщика, существует список ниже! В поисках лучшего сварочного удлинителя мы потратили ресурсы на тестирование высококачественных удлинителей, доступных на рынке.
Проверив их с точки зрения качества материала шнура, мер безопасности и других важных факторов, мы создали окончательный список лучших сварочных удлинителей, доступных прямо сейчас.Итак, давайте посмотрим!
Сравнительная таблица
Обзор лучших сварочных удлинителей 2021
1. MaxWorks 80703 Сварочный шнур для тяжелых условий эксплуатации
- Вес: 10 фунтов
- Размеры: 480 x 1 x 1 дюйм
- Напряжение: Вольт
- Мощность: 10000 Вт
- Обеспечивает 40 А при 250 В
Гибкие, но прочные сварочные шнуры MaxWorks просто идеальны.
Они превосходно сконструированы для обеспечения 40 ампер при 250 В для работы в тяжелых условиях.Тем не менее, толстый кабель с наилучшей изоляцией сделает вашу работу более комфортной.
Угловой удлинитель шнуров 6-50 вилка и соединитель NEMA подходят для любых мобильных сварочных аппаратов. Сварочные шнуры с отягощением имеют диаметр около 8 Американских калибров проволоки и выдают приятные 40 ампер при 250 вольт.
Кроме того, шнуры, несомненно, могут выдерживать промышленное использование с их оболочкой STW подрядного класса. Кроме того, прибывает упаковка, включающая трехконтактные вилки с трехконтактными розетками и угловую вилку для кабеля.
Понимая важность безопасности, производители использовали неоновую лампу на конце шнура. Эта лампа означает, что кабель находится под напряжением. Что касается изоляции, то куртка STW, предназначенная для подрядчиков, обеспечивает отличную функциональность и постоянную безопасность.
Сварочные шнуры MaxWorks — лучший товарищ каждого сварщика, они необходимы для любого сварочного цеха и металлообработки.
Гибкие, но стабильные сварочные шнуры MaxWorks — настоящая находка для сварщиков.Это изобретение позволяет перемещать сварщика по всему складу и размещать его перед сварочным материалом для компьютерного досуга.
Эти шнуры окупятся, если учесть его характеристики и меры безопасности.
2. Удлинительный шнур Parkworld Welder 50A
- Вес: 11,33 фунта
- Размеры: 13,3 x 13,2 x 4,2 дюйма
- Размер: 25 футов
- 100% ПВХ на оболочке
- 100% медь в проводнике
Длинный удлинительный шнур Parkworld Welder Cord может выполнять все виды тяжелых работ и прослужит дольше, чем вы можете себе представить.Импортная деталь выпускается невероятно пяти разных размеров для удобства сварщиков. Они действуют волшебно.
Они зарегистрированы и одобрены UL и CUL, поэтому их куртка на 100% состоит из ПВХ.
Мало того, что для работы в тяжелых условиях было также обеспечено, чтобы сварочные шнуры состояли из 100% медных проводников внутри.
Многожильный удлинительный провод соответствует стандарту 8 American Wire Gauge и выдерживает выходной ток до 40 ампер при мощности 10000 Вт.
Шнуры для сварочных аппаратов Parkworld имеют гальванизированный медный наконечник для эффективного и действенного предотвращения внешнего окисления.
Различная длина шнура сделала его еще более подходящим для различных сварщиков. Шнур питания обновляется в основном с помощью вилок NEMA и репозиториев, изготовленных из кабеля ПВХ.
Производители успешно создали этот шнур, который универсально выдерживает нагрузку на любое сварочное оборудование. Превосходные характеристики шнуров в любой области делают их подходящими для сварщиков.
Если вам нужен шнур, обеспечивающий высокие эксплуатационные характеристики и максимальную безопасность, тогда не поздно принять шнуры Parkworld Welder Cords.
3. Удлинительный шнур для сварочного аппарата VEVOR
- Вес: 13,92 фунта
- Размеры: 14,09 x 13,62 x 4,49 дюйма
- Размер: 50 футов
- Широкий диапазон рабочих температур
- Высокая совместимость
Vevor Cords Благо для каждого сварщика работать комфортнее и безопаснее.Люди, которым нужна тяжелая работа, также могут принять их, потому что их производительность просто потрясающая.
Усиленный удлинитель сварочного аппарата идентичен известному удлинителю сварочного аппарата и, как правило, имеет длину около 10 Американских калибров проволоки, что дает 50 ампер при 250 вольт.
Сварочный аппарат остается устойчивым к температурам от -40 до 90 градусов Цельсия. Шнур разработан производителями, которые сделали шнур гармоничным почти со всеми сварочными аппаратами на рынке.
Материал прочный и превосходно подходит для использования внутри помещений. Он устойчив к брызгам воды, а также имеет рубашку STW для обеспечения более длительного срока службы и повышения производительности.
Шнур для сварщика Vevor позволяет вам водить сварщика по цеху и рядом со сварочным материалом для удобства работы. Считается, что длина шнура составляет 50 футов, и для него рекомендуется использовать ETL. Этот удлинительный шнур был спроектирован прочным и изготовлен из материалов высочайшего качества.
Схема проста в использовании и допускает доступную мобильность, сворачивание и размещение. Ведь Vevor Welder Cord необходим каждому сварщику.
4. RVGUARD Heavy Duty 8 AWG NEMA 6-50 STW Сварочный шнур
- Вес: 18,06 фунта
- Размеры: 14,4 x 14,3 x 5,2
- Напряжение: 250 В
- Размер: 40 футов
- 8 AWG x 3C полностью медные провода
Профессиональный удлинитель отличается исключительной влагозащитой, дряблостью и истиранием.
Их не рекомендуется использовать с бытовыми вилками и розетками. Обычно удлинители RVGUARD выпускаются трех разных размеров, которые нравятся разным сварщикам.
Высокое положение шнура позволяет использовать его в тяжелых условиях. Установленные с оболочкой STW, шнуры, как правило, имеют 8-й американский калибр проводов с вилкой 6-50 NEMA.
Прозрачные светящиеся отсеки клемм сварочного шнура RVGUARD визуально знакомят сварщика при переключении шнура с источником энергии.Восхитительный комплект и пластиковый поводок элегантно закрепляют шнур, когда он не используется. Кроме того, его довольно просто разместить на парковочном месте.
Сварочный шнур спроектирован так, чтобы соответствовать самому большому количеству сварщиков, представленных на рынке. Поэтому сварщикам не нужно беспокоиться о шнуре, не подходящем для их задач.
Шнур со 100-процентной медной оплеткой великолепен своей функцией индикатора мощности и высококачественными материалами.
Кроме того, благодаря разной длине людям было проще выбрать ту, которая им подходит.
Если вы хотите выполнять тяжелые сварочные работы в мастерской, сделайте свою работу более комфортной, установив удлинительный шнур для сварочного аппарата RVGUARD.
5. Conntek 15-амперные удлинители 10 калибра для наружной установки
- Вес: 6,75 фунтов
- Размеры: 16 x 5 x 3 дюйма
- Штекер и разъем: NEMA 5-15
- Heavy Duty 600 вольт Манометр
- : 10 AWG, 15 А, 125 В
Для безопасных и долговечных кабелей обслуживания для сварочных работ бренд Conntek произвел новый набор кабельных проводов; удлинительные провода Conntek на 15 ампер.
Удлинители бывают разной длины, что позволяет большему количеству сварщиков адаптировать их. Шнуры Conntek поставляются с формованными заглушками для переподключения бытовых приборов и машин, поскольку формованные штепсельные вилки выглядят более элегантно.
Он имеет уличную куртку STW 10/3 на 600 В, что позволяет более эффективно выполнять тяжелые задачи. Продукт был одобрен UL и был зачислен CUL как один из лучших шнуров.
Шнур десятого калибра отлично работает при работе с обогревателями или переменным током. Ни от шнура, ни от его выходов абсолютно не идет тепло.В то время как другие шнуры калибра 14 или 16 других производителей будут нагреваться и плавиться.
Шнур очень толстый, что дает гарантию его безопасности. Это отличный удлинитель и довольно гибкий, учитывая толщину шнура.
Людям, которым нужны сварщики с наивысшим рейтингом, следует использовать удлинители Conntek. Они популярны и наиболее востребованы на рынке благодаря своим высококачественным результатам, гибкости, долговечности и изоляции.
6. Удлинительные шнуры для проводов и кабелей США
- Вес: 13.2 фунта
- Размеры: 1200 x 0,5 x 0,5
- Размер: 100 футов
- Маслостойкие удлинители
- 15 ампер, средняя гибкость
Вот уже много лет американские провода и кабели производят такие эффективные продукты.
Маслостойкие удлинители отличались надежностью, качеством и безопасностью своих клиентов. Эти шнуры предназначены для использования в суровых условиях и обеспечивают отличный сервис.
Кабели окружены индивидуально изолированным внешним гнездом с покрытием.Прочная формованная заглушка обеспечивает безопасность от перегрева. Он имеет 15 ампер со средней гибкостью.
Удлинители устойчивы к истиранию и износу. Он используется для тяжелых работ с напряжением до 300 вольт. Имеет термопластическое покрытие, позволяющее использовать в любую погоду.
Может использоваться для зарядки автомобилей, даже не нагреваясь. В цепи на 120 вольт он потребляет максимум 12 ампер. Шнур имеет исключительные погодные условия; даже под 12 градусами шнур не затвердевает.Разъемы сделаны очень хорошо и довольно прочные.
В целом хороший удлинитель кабеля. Обладает повышенной прочностью и устойчивостью к суровой погоде. Кабель рекомендован многими пользователями, и он сделает вашу жизнь более легкой.
Справочник покупателя сварочного удлинителя
Правильное оборудование имеет решающее значение, когда речь идет о сварке. Удлинители сварщика играют важную роль при сварке. Вот почему вы всегда должны искать подходящие удлинители для сварочных аппаратов.
Как вы, возможно, знаете, текущий рынок заполнен различными типами удлинителей, и каждый производитель заявляет, что они лучшие. Если вы не знаете, как распознать хороший удлинитель, вы можете разочароваться в том, что покупаете. Но не беспокойтесь, потому что мы перечислили несколько вещей, на которые вам нужно обратить внимание при покупке удлинителей для сварочных аппаратов.
Допустимое напряжение
Сварочные шнуры часто используются в тяжелых конструкциях и проектах. Оборудование должно питаться от электричества определенного уровня, поэтому кабель должен выдерживать это.
Именно поэтому емкость удлинителей сварочного аппарата имеет большое значение.
Если сварочный пистолет не получит правильных входных сигналов, вы не сможете ничего сварить. Кроме того, вы должны убедиться, что мощность шнура и мощность сварочного аппарата совпадают. В противном случае оборудование не будет работать должным образом.
Длина шнура
Длина шнура в основном зависит от вашего приложения. Если вашим проектам нужны шнуры с высокой энергией, выбирайте более короткие. Более длинные шнуры не могут пропускать большой ток, поэтому они лучше подходят для проектов с низким уровнем обслуживания.
Толщина шнуров
Кабели большего диаметра могут пропускать больше тока, чем кабели узкого диаметра. Вот почему этот фактор также зависит от вашего приложения. Более тонкие шнуры могут очень легко нагреваться, но они обладают большей гибкостью.
Дополнительные факторы
Есть некоторые другие параметры, которые вам следует учитывать. Удлинители для сварщиков соответствуют определенным отраслевым стандартам. Их необходимо изолировать, чтобы они могли выдерживать химическое воздействие и были защищены от истирания.На таком рабочем месте несчастные случаи могут произойти непредсказуемо.
Значит, шнуры должны быть должным образом покрыты высококачественными материалами. Вам следует попробовать удлинители, внесенные в список UL. Они являются первоклассными и имеют меньше шансов на поломку.
Шнур должен обеспечивать постоянную передачу энергии. Поэтому удлинительные шнуры для сварщиков должны состоять из медных кабелей и жил 6 калибра. Шнур должен быть удобной длины. В противном случае вы не сможете работать эффективно, а это обязательно приведет к несчастным случаям.
Эта комбинация обеспечит максимальную эффективность передачи энергии. Вилка и розетка шнура также должны соответствовать отраслевым стандартам. Поляризационные пробки или пробки 3-понг рекомендуются большинству профессионалов.
Функции безопасности
На строительных площадках ни в коем случае нельзя пренебрегать безопасностью. У тяжелой техники достаточно потенциала, чтобы причинить кому-то серьезный вред. Вам следует искать шнуры с максимальной прочностью и надежностью.
Шнуры должны быть устойчивы к большинству видов тупых травм и должны работать даже при высоких и низких температурах.Текущая несущая способность также должна быть высокой. Чтобы купить надежные удлинители для сварщиков, необходимо выделить соответствующий бюджет. Те, которые можно эффективно использовать в течение долгого времени.
Заключительные слова
Когда дело доходит до максимальной безопасности и высокого напряжения, все перечисленные выше шнуры подходят для вашей работы. Однако, если вы хотите, чтобы мы выбрали для вас лучший, вам следует выбрать сварочный шнур MaxWorks.
Угловой удлинитель шнуров 6-50 вилка и разъем NEMA лучше, чем у большинства шнуров, которые вы найдете сегодня.Куртка STW для подрядчиков обеспечивает безопасность, как никто другой!
Если вам нужны более разнообразные варианты, Parkworld предлагает разные варианты, из которых вы можете получить!
Независимо от того, какой шнур вы выберете для покупки, убедитесь, что у вас есть необходимое защитное снаряжение, необходимое для всех сварщиков — например, сварочные брюки, сварочные одеяла и т. Д. Не забывайте обеспечивать безопасность себя и окружающих вас людей во время работы!
Электропитание сварочного аппарата — разъемы переменного тока
Переходники для сварочных аппаратов
Сварка — это непросто, это жарко, утомительно и опасно.Большинство людей не осознают, насколько важна сварка в нашей жизни. Сварщики работают со всем: от автомобилей до самолетов, трубопроводов и зданий. В будущем потребность в сварщиках будет возрастать, и мы хотим быть уверены, что сможем помочь вам понять, как сохранить своих сварщиков энергией и выполнить свою работу.
Вы можете выбрать один из четырех основных типов сварки:
Дуговая сварка экранированного металла SMAW, этот тип использует электрический ток для образования электрической дуги между стержнем и металлами.
Газовая дуговая сварка металла GMAW / MIG, для этого типа требуется источник постоянного напряжения и постоянного тока, это также наиболее распространенный процесс, используемый сварщиками.
Дуговая сварка порошковой проволокой, этот тип был разработан как альтернатива сварке под защитным экраном.
Газовая вольфрамо-дуговая сварка GTAW / TIG — это наиболее распространенный метод, используемый для сварки вместе толстых секций нержавеющей стали или цветных металлов.
(Кредит сварщика — декабрь 2014 г. https: // www.lincolntech.edu )
Для каждого типа сварного шва требуется сварочный аппарат, и эти аппараты потребуют электроэнергии. Некоторые люди используют свои сварочные аппараты на складе, в промышленных гаражах или магазинах, где уже проведена электропроводка для конкретной розетки. Просто подключите его и приступайте к работе. Другие будут работать в своих домашних гаражах, на полях, на открытом воздухе и на рабочих местах, требующих неожиданных источников энергии.
Дома вы можете использовать плиту, сушилку или генератор для питания сварочного аппарата.Обычная розетка в домах называется NEMA 14-50R, это розетка на 50 А 125/250 Вольт. Мы можем предложить вам адаптер розетки WD1450650 Range для питания вашего сварочного аппарата на 50 А в домашних условиях.
Обычная розетка для бытовой сушилки — NEMA 14-30R или NEMA 10-30R, в зависимости от возраста вашего дома у вас будет одна из двух розеток, перечисленных здесь, для работы вашей сушилки. Мы можем предложить вам два варианта. Для розетки NEMA 14-30R у нас есть 18-дюймовый адаптер осушителя WD1430650-018, а для розетки NEMA 10-30R — 18-дюймовый адаптер WD1030650-018 для питания сварочного аппарата.
Типичная вилка сварочного аппарата представляет собой трехконтактную вилку NEMA 6-50P или NEMA 10-50P на 50 А, которая подключается к перечисленным выше адаптерам, если вы выберете соответствующий адаптер для своей вилки. NEMA 10-50P — это незаземленная вилка старого образца, для которой мы можем предложить решения, однако она встречается не так часто. Адаптер диапазона WD14501050 — хороший пример компактного адаптера, который можно использовать с вилкой такого типа.
NEMA 6-50P — это более современная и заземленная версия сварочной вилки.Возможно, вы заметили, что в большинстве приведенных выше примеров номер детали 650, NEMA 6-50P более распространен, поэтому у нас есть больше продуктов для этого типа вилок.
Чаще всего используются сварочные аппараты на 50 А, однако у вас может быть сварочный аппарат на 30 А, и мы все равно найдем для вас решение. У нас есть список продуктов, из которых вы можете выбрать: AD1450L630, AD1430L630 и AD1030L630. Эти адаптеры помогут вам получить питание от розеток сушилки, плиты и генератора.
Говоря о генераторах, если у вас есть сварочный аппарат с вилкой типа NEMA 6-50, у нас есть комплект адаптера для сварочного аппарата, который можно подключать ко многим другим выходам генератора. Это поможет, если вы находитесь на разных типах рабочих мест, где вы не знаете, какой тип генератора вы будете использовать каждый день.
Мы перечислили множество способов, которые помогут вам обеспечить питание вашего сварочного аппарата сегодня. Если у вас возникла проблема с питанием сварочного аппарата, и мы не рассмотрели ее здесь, вы можете ознакомиться с нашим эпизодом AC WORKS ™ Wisdom о сварке, посетите нашего сварщика сбор продукции на веб-сайте или свяжитесь с нашей службой поддержки клиентов для БЕСПЛАТНОЙ консультации.
Лучшие сварочные удлинители — Сварочные инструменты
Найти качественные технические инструменты для профессионального использования всегда нелегко. В основном потому, что существует много дезинформации и ложного представления о товарах.
Но ехать в магазин в вашем плотном графике будет непросто. Потому что людям, у которых есть инструменты, есть что исправить.
Итак, мы должны помочь вам найти лучший удлинитель для сварщика. Вы найдете все подробности о продукте и причины, по которым они называются лучшими.Мы также включили руководство по покупке и другие полезные темы, чтобы лучше подготовить вас к покупке.
В спешке? Ознакомьтесь с нашими тремя лучшими вариантами удлинительного шнура для сварщика
Лучший удлинитель для сварщика ОтзывыСравнить удлинитель на самом деле очень сложная работа. В сети не так много информации. Это также требует некоторых технических знаний и опыта.
Но тебе не о чем беспокоиться. Вот обзоры восьми лучших удлинителей для сварщиков.
- Kosmo Supply 50 ‘удлинитель сварочного аппарата 220 вольт Плазма MIG TIG
Это одна из самых универсальных карт, доступных на рынке, которая может помочь вашему сварщику во многих его операциях. Сварка MIG, сварка TIG или плазма, этот шнур может обеспечить питание для всех этих процессов.
Это удлинитель 220 В, но работает с напряжением до 250 В. Это увеличит вашу дальность действия до 50 футов, что сделает его идеальным для вашей мастерской.С этим удлинителем можно выполнять все виды сложных работ.
Это трехжильный шнур калибра 8. Шнуры хорошего качества 8-го калибра действительно сложно найти, но вот он у вас есть. Этот шнур 50apm совместим практически со всеми сварочными аппаратами на рынке. Он имеет стандартные наконечники NEMA 6-50C и 6-50P.
Он в основном предназначен для использования на открытом воздухе, хотя вы можете легко использовать его внутри помещений. Очень интересная особенность этого устройства, которая нам понравилась, — это торцевые огни. Наконец, этот шнур не рвется и лучше сопротивляется истиранию, чем большинство других шнуров на рынке.
Часто задаваемые вопросы
Q: Какой материал куртки?
A: Материал — пластик ПВХ.
В: Какая рабочая температура?
A: Это от -40 ° C до 90 ° C (от -40 ° F до 194 ° F).
Плюсы
- Универсальный
- 8 калибр
- 50 футов
- Совместимость с экстремальными температурами
- Southwire 106 8/3 Heavy-Duty STW, 40 А / 250 В, 25-футовый удлинитель сварочного аппарата
Трудно представить, что такой инструмент, как удлинитель, может быть настолько знаменит.Таким образом, Southwire доказала, что качество имеет ценность.
Это 25-футовый шнур с удлинителем на 250 В, рассчитанный на 40 ампер. Это шнур 8 калибра 3. Более того, в этом шнуре у вас будет синяя конфигурация NEMA 6-50. Так что вы уже можете иметь представление о его премиальном качестве.
С этим инструментом вы можете быть настолько грубыми, насколько хотите. Он имеет оболочку STW для превосходных характеристик, и здесь нет риска ржавчины или истирания. Все эти характеристики в совокупности продлевают срок его службы и делают шнур более выгодным для покупки.
Этот шнур легко настраивается. Если у вас достаточно опыта, дерзайте, и вы можете прикрепить его напрямую к сварщику. Инструмент также очень универсален. Помимо сварщиков, он также может использоваться для других тяжелых электромонтажных работ.
Не говоря уже о том, что это устройство от одного из лучших производителей проводов в Северной Америке. Его формованные концы и прорезиненные соединения защищают вас от всех видов опасностей.
Часто задаваемые вопросы
Q: Есть ли световые индикаторы?
A: Да, это так.
Q: Будет ли работать с моим обогревателем?
A: Да, будет.
Плюсы
- Универсальный
- Удлинитель 8/3
- Куртка STW
- Стоимость премиального бренда
- Высокая безопасность
Минусы
- Конец розетки очень тугой
- Может показаться немного жестким
- MaxWorks 80703 Heavy Duty 40 футов 6-50 Сварочный шнур Nema R с подсветкой
Это еще один выбор премиум-класса для поддержки ваших профессиональных инструментов.Его совместимость и универсальность делают его идеальным для вашей мастерской или гаража.
Кабель имеет конфигурацию 6-50 NEMA. Есть 3 полных медных провода 8 американского калибра. Хорошо, что этот сорт проводов очень хорошо подходит для профессионального использования, так как длинные жилы меди повышают его адаптивность.
Он дает 40 ампер электрического потока при давлении 250 В. Но у вас также будет вилка на 50 ампер, которая обеспечит дополнительную безопасность. Как и у большинства других удлинителей, у этого есть угловая вилка с 3 розетками и 3 контактами.
Вы также можете выбрать шнур длиной 20 футов, если 40 кажется вам слишком длинным. Это идеально подходит для портативных сварщиков. Утепленный курткой STW, он выдержит тяжелые нагрузки.
Торцы имеют профессиональную неоновую подсветку. Это говорит вам, жизнь это или нет. В общем, он идеально подходит для любой мастерской.
Часто задаваемые вопросы
Q: Какая мощность у этого шнура?
A: Это дает вам 10 000 Вт.
Q: Сколько весит?
A: Это около 10 фунтов.
Плюсы
- Два размера
- 8 калибр
- Для тяжелых условий эксплуатации
- Легко настраиваемый
Минусы
- Вначале может показаться немного тесновато
- Трудно отключить
- Удлинительный шнур заварки ВЕВОР 50фт МИГ ТИГ шнур плазменной сварки
Это продукт, которому мы уделяли больше всего внимания, когда мы занимались исследованиями.Мы знали, что он попадет в наш список лучших, и это сделали со стилем.
Он наиболее универсален. С помощью этого шнура вы можете выполнять сварку MIG, TIG или даже поднимать планку до плазменной резки. Несмотря на то, что он в основном предназначен для промышленной сварки, воины, работающие на выходных, также могут с успехом его использовать.
Это удлинитель 10 калибра, обеспечивающий мощность 30 ампер при 220 вольт; идеальный выбор для мастерских.
Прочная конструкция делает его самым прочным инструментом в вашем арсенале.При длине 50 футов у вас не будет проблем с досягаемостью.
Он изолирован оболочкой STW толщиной 0,04 дюйма, а толщина оболочки составляет 0,06 дюйма. Как и все остальные шнуры, это удлинитель с 3 вилками и 3 розетками.
Часто задаваемые вопросы
Q: Что такое оболочка?
A: Это защитная крышка вокруг кабеля.
В: Трудно ли хранить?
A: Вы можете легко свернуть его и хранить.
Плюсы
- Универсальный
- прочный
- Хорошая изоляция
- Шнур для тяжелых условий эксплуатации
Минусы
- Женский конец вначале может показаться маленьким
- Сварочный кабель ABN, 20 футов, 8 AWG 40A с кожухом STW
Это один из самых маленьких кабелей для небольших мастерских и гаражей.Но не думайте, что это мало по производительности. Шнур длиной 20 футов может дать вам мощность 40 ампер. И эта мощность составляет 250 вольт, что дает вам 10 000 ватт. Итак, у нас есть довольно сильный инструмент.
К этой мощности добавляется удивительная долговечность. Кроме того, этот блок ABN оснащен водонепроницаемой рубашкой STW. Хотя он продается как STW, мы также обнаружили, что он маслостойкий. Он не горит в огне, и вероятность истирания или ржавчины отсутствует, поскольку инструмент полностью изолирован.
Инструмент также имеет формованные концы. Эта характеристика делает его очень удобным выбором для профессионалов. Но его основная цель — повысить безопасность шнура.
ABN — очень сильный семейный бизнес в Америке. Вы найдете всевозможные продукты из них по всей стране, особенно на Среднем Западе. Это увеличивает его универсальность.
Короче, это кабель калибра 6, который отлично подходит для розеток 220В. Гибкость на высшем уровне, и он предназначен для промышленного использования.
Часто задаваемые вопросы
Q: Какой вес у предмета?
A: Это около 4 фунтов.
Q: Что я могу сделать с проблемой допуска вилки?
A: Вы можете отделить его, чтобы ослабить захват.
Плюсы
- Промышленный инструмент премиум-класса
- Очень прочный
- Масло- и огнестойкие
- Универсальный
- Для использования внутри помещений
Минусы
- Внутренний конец очень плотный
- Parkworld 885323 Welder 50A Plug 3-контактный удлинитель NEMA 6-50
Если бы мне пришлось описать этот шнур одним словом, он был бы прочным.
Он имеет прочную оболочку из 100% ПВХ и проводник из 100% меди. Куртка очень толстая, а концы покрыты толстой резиной. Только штыри не покрыты каким-либо видимым защитным материалом.
Это удлинитель NEMA 6-50A для сварщиков, что означает, что это обычная неблокирующая вилка с прямым лезвием. Более того, обозначение NEMA также подразумевает, что этот 250-вольтовый удлинитель даст вам 50 ампер, в результате чего общая выходная мощность составит 10 000 Вт.
Это шнур 8 калибра, который делает его безопасным и долговечным для сварки в тяжелых условиях. UL & cUL также одобрил его как сверхпрочный шнур. Кроме того, куртка STW делает ее устойчивой к жаре и погодным условиям.
Чуть не забыл упомянуть самый важный фактор — длину. У вас есть четыре варианта длины. Существуют удлинители на 15, 25, 50 и 75 футов той же модели.
Часто задаваемые вопросы
Q: Совместим ли он с 6-50P?
A: Да, это так.
В: Есть ли светодиодные индикаторы на принимающей стороне?
A: Да, на приемнике есть светодиоды.
Плюсы
- Долговечный
- Термостойкость и атмосферостойкость
- 4 варианта длины
- Может выдерживать большие нагрузки
Минусы
- Первые дни будет жестко
- Happybuy Сварочный шнур для тяжелых условий эксплуатации, 30 ампер, 50 футов, сварочный удлинитель
Этот шнур обеспечивает надежное удлинение на 50 футов.Он прочный и гибкий, идеально подходит для всех видов сварки. Вы можете носить этот шнур весом 13,7 фунта с собой без каких-либо проблем.
Термопластическая оболочка делает его термостойким, а шнур также может оставаться гибким при температурах значительно ниже нуля. Таким образом, это делает его полноценным погодоустойчивым инструментом.
Кроме того, он устойчив к ржавчине и истиранию. Вам никогда не придется думать о коррозии с этим сверхмощным сварочным удлинителем. Куртка STW сделана из АБС-пластика.
Его мощность 30 ампер будет поступать от 3 проводов американского стандарта 8-го калибра. Как и у большинства других шнуров питания в Америке, у него также есть три вилки и розетки.
В шнур встроена неоновая лампа, которая светится, когда шнур находится под напряжением. Толщина изоляции составляет 0,04 дюйма, а толщина оболочки — 0,06 дюйма. Таким образом, он явно соответствует стандартам безопасности. Таким образом, вы можете использовать его и в помещении. Но это в первую очередь построено для тяжелых промышленных работ.
Часто задаваемые вопросы
В: Почему люди говорят, что маркетологи искажают продукт?
A: Если вы проведете небольшое исследование самостоятельно, то обнаружите, что нет никаких искажений, но обзоры этих продуктов вводят в заблуждение.Возможно, вам стоит найти честных и прилежных рецензентов.
Q: Какие виды сварки я могу с ним делать?
A: С помощью этого прочного шнура можно выполнять все виды сварки, включая MIG, TIG и плазменную сварку.
Плюсы
- Для тяжелых условий эксплуатации
- Сейф
- Гибкий
- Универсальный
- Провода и кабели США 65100, 100 футов
Как следует из названия, это 100-футовый сварочный удлинитель.Если вы хотите, чтобы в сварочном цехе была длинная пристройка, то это ваше дело. Но если вы хотите, вы также можете получить 50 или 25 футов того же материала.
Но это не единственное его достоинство. Он действительно гибкий и весит всего 13,2 фунта. Это удивительно, потому что многие 100-футовые шнуры слишком тяжелы, чтобы их можно было носить с собой. Хотя защита выше среднего, вы должны понимать, что производители здесь торгуют небольшой толщиной ради небольшого веса.
Однако шнур изолирован проводниками.Он также имеет цельнолитые заглушки. Кроме того, этот шнур устойчив к ржавчине и истиранию. Вы можете использовать его как в помещении, так и на улице.
Да, он не будет таким прочным, как другие удлинители из нашего обзора. Но это лучшее, что вы можете получить на рынке, если ищете шнур длиной 100 футов.
По сравнению с его стоимостью, это действительно низкая цена. Основная причина этого — производство в Китае. Но технология из наших любимых США, как и большинство других трудоемких продуктов.
Это модель с низким усилителем, дающая вам около 15 ампер; 3-х проводный удлинитель 12-го калибра. Гарантия и послепродажное обслуживание также очень прибыльны.
Часто задаваемые вопросы
Q: Можно ли запускать под землей?
A: Вы не должны этого делать.
Q: Можно ли использовать его с другими инструментами, кроме сварочных аппаратов?
A: Вы можете использовать его со всеми видами инструментов.
Плюсы
- Лучший 100-футовый шнур
- Низкая цена
- Куртка, не оставляющая следов
- Меньший вес
Минусы
- Не очень прочный
- Модель низкого усилителя
Не делай сам, если только ты не эксперт
Делать все самому — это хорошо.Но не тогда, когда речь идет о вещах, требующих профессионального опыта. Давайте посмотрим, почему бы не заняться самодельной работой с удлинителями для сварщиков.
- Электрические шнуры на самом деле легко построить. Но при малейших ошибках это может доставить вам большие неприятности. А есть вещи, которые просто не в ваших руках. Как будто вы никогда не получите хорошо изолированную вилку. Его просто нет в продаже.
- Вы также не найдете шнура с хорошей оболочкой. Вокруг шнура и штепсельных разъемов всегда будет зазор.Этот зазор будет чувствителен к воде и влаге. Это также делает конструкцию очень слабой.
- Долговечность всегда сомнительна, хотя у вас есть гарантии от большинства производителей шнуров. Кроме того, слишком высок риск неисправности шнуров.
- Наконец, шнуры, купленные в магазине, намного дешевле шнуров, сделанных своими руками. Да, они. Проверьте наш список выше. Вы будете ошеломлены. Шнуры в магазинах действительно стоят на 20-40 долларов дешевле самодельных.
Итак, когда сделай сам доставляет вам больше денег и неприятностей, нет смысла тратить всю суку.Если только вы не в лесу.
Три лучших удлинителя для сварщиков в нашем спискеХотя мы очень упростили возможность быстрого исследования и выбора наиболее подходящего вам варианта, у вас также может не хватить времени на это.
Но не волнуйтесь.
Мы вас прикрыли.
Вот три основных продукта, на которые вы можете вложить деньги, не тратя времени на исследования.
- Сварочный кабель ABN, 20 футов, 8 AWG, 40A с кожухом STW (для небольших магазинов, гаражей и заводов)
- Park world 885323 Welder 50A Plug 3-контактный удлинитель NEMA 6-50
- Southwire 106 8/3 Heavy-Duty STW, 40 А / 250 В, 25-футовый удлинитель сварочного аппарата
Вы можете стать мастером по производству электрических удлинителей, следуя приведенному ниже контрольному списку.Вот особенности, на которые следует обратить внимание при покупке удлинителя.
Вот почему вы покупаете удлинители. Здесь нет никаких уловок. Купите тот, который соответствует вашим функциям.
На рынке вы найдете шнуры от 15 до 100 футов. Цена не сильно зависит от длины. Но это не значит, что вы выберете самый длинный. Длинные шнуры в маленьких местах могут создать большой беспорядок. К тому же они тоже будут довольно тяжелыми.
Калибр — это измерение диаметра проволоки.Он показывает толщину вашего провода. Чем больше калибр, тем меньше размер вашего провода. А провода меньшего размера могут нести меньше электроэнергии. Это также определяет электрическое сопротивление и вес.
Общие измерения датчика начинаются с нуля и заканчиваются 30. Чем меньше номер датчика, тем лучше для вас. Типичные провода удлинителя — калибр 8–12.
Обычно размеры манометров приводятся в следующих форматах: 8/3, 12/3, 8/4. Число перед косой чертой — это размер шкалы.А число после косой черты — это количество проводов внутри защитной оболочки. Таким образом, удлинитель 8/3 имеет три провода калибра 8.
Найдите шнур с большим количеством проводов и меньшим калибром. 8/3 — наиболее распространенное измерение среди высококачественных шнуров по разумной цене.
Это измерение электрического потенциала. Проще говоря, это электрическое давление, которое может выдержать ваш шнур. Обычно американские розетки — 120 вольт.
Важно понимать, как измеряется напряжение.Понижение напряжения может привести к неестественному поведению сварщика, а перенапряжение может повредить ваш аппарат или вызвать немедленное повреждение, например, плавление или пожар. Последнее очень опасно.
Как и вся электроника, электрические шнуры также имеют диапазон напряжения. Обычно оно составляет от 100 до 220 вольт. Обычно указан верхний предел. Так что ищите шнур на 220 или 250 вольт.
Сила тока — это измерение расхода электроэнергии. Он показывает, насколько быстро в вашем шнуре течет ток.
Обычно удлинители рассчитаны на ток от 30 до 50 ампер. Несовпадение силы тока не причинит большого вреда, кроме длительного повреждения устройства.
Это не так уж важно. Вы найдете это полезным только при сравнении набора удлинителей.
Мощность — это произведение напряжения на силу тока. Таким образом, если у вас есть 120 В при токе 50 А, тогда мощность будет 600.
Вольт * Ампер = Ватт
Это большая проблема, когда дело доходит до сварочных удлинителей.
Первый уровень защиты — это ваше понимание продукта. Убедитесь, что изделие совместимо с вашей розеткой и сварочным аппаратом.
Кроме того, в шнуре есть некоторые особенности, которые играют большую роль в его большей безопасности. Идеальный шнур должен быть устойчивым к жаре и погодным условиям. Он должен быть сделан из материалов, которые не горят.
Убедитесь, что шнур достаточно гибкий. Жесткий трос может доставить массу хлопот в мастерской. Более того, когда вы берете свой шнур на место работы, отсутствие гибкости будет означать потерю рабочего времени.
Люди обычно ищут сварочные удлинители для переносных сварщиков. Итак, если вы несете шнур, вам нужно найти легкий. Следует избегать всего, что превышает 20 фунтов.
Это светодиодные или неоновые лампы на концах шнура. Они показывают, живой шнур или нет. Это делает шнур намного безопаснее.
Прочный шнур будет иметь толстую защитную оболочку вокруг основных проводов. Эта куртка защитит провода от внешнего тепла, влаги и других опасностей.
Итак, вы можете почувствовать важность этой куртки. Он должен быть изготовлен из специального пластика. Обычно для этого используется АБС-пластик.
Этот пластик делает шнур устойчивым к высоким температурам и погодным условиям. Ищите шнуры STW. Существуют и другие типы шнуров, такие как SEOW, STO, SVT и т. Д. Это некоторые популярные варианты.
Шнуры должны быть прочно прикреплены к вилкам и розеткам. Иначе может оторваться. Хотя это редкое явление, это может вызвать шокирующие проблемы.
Это один из важнейших факторов при покупке удлинителя. Если конфигурация вашей розетки не соответствует шнуру, это будет стоить вам больше времени и денег.
Конфигурации в США называются конфигурацией NEMA. Это набор стандартов, обозначающих конфигурацию всех разъемов в стране. Этот стандарт установлен Национальной ассоциацией производителей электрооборудования.
Обычно вы видите маркировку NEMA 5-15, NEMA L5-15, NEMA 5-15R.
Есть два основных типа разъемов. Они имеют прямое лезвие и витой фиксатор лезвия соединителя. Скрученные лезвия будут иметь букву L перед числом перед дефисом, а у прямых лезвий на этом месте ничего не будет. NEMA L5-15 представляет собой скрученный коннектор с фиксатором.
Вы также можете увидеть букву «R» или «P» в конце обозначения. «R» означает, что конфигурация предназначена для розетки, а «P» означает, что конфигурация предназначена для вилок.
Число после дефиса показывает текущий поток кабеля.Он в основном показывает величину силы тока.
Число перед дефисом — это место, где возникают сложности. Каждое из этих чисел указывает на набор характеристик розетки или шнура. Как будто наличие 5 означает, что у него 120 вольт. Где 6 означает розетку на 240 вольт.
Чтобы понять все это, нужно иметь большой опыт. Мы предоставляем инфографическую иллюстрацию, чтобы помочь вам в этом.
Часто задаваемые вопросыПо поводу электрических инструментов, как правило, возникает много вопросов.Вот некоторые из часто задаваемых вопросов, которые могут помочь вам решить ваши проблемы.
Вопрос: Что такое AWG?
A: обозначает американский калибр проводов. Это американский стандарт толщины, который немного отличается от остального мира.
Q: Что означает 8/3 провода или шнура?
A: Первое число, которое в данном случае — «8», — это размер провода. И второе число, в данном случае «3», — это количество проводов в шнуре.Таким образом, 8/3, это означает, что в шнуре 3 провода, и их размер равен 8 калибрам. Вы также найдете провода 12/4, 10/3 и другие числа.
Q: Что такое куртка STW?
A: STW означает термопласт, устойчивый к атмосферным воздействиям. Это куртка, обеспечивающая качественный сервис и стойкость к жаре и огню. Эти куртки также прочные и способны выдерживать дождь, влагу, снег и другие погодные опасности.
В: Какие типы переносных шнуров из термопласта?
A: Они бывают следующих типов;
- SEOW
- STW
- СТО
- SVT
- STOW
- SPT-1 и 2
- СПТ-1.5
В: Что такое разъем NEMA?
A: Это стандарт вилок и розеток, установленный Национальной ассоциацией производителей электрического оборудования США. Здесь это не важно, так как все разъемы в Северной Америке соответствуют этому стандарту.
Q: Можно ли использовать удлинители сварочного аппарата с другими аппаратами?
A: Может быть, не все. Но большинство из них можно использовать с другими сверхмощными машинами. Чтобы быть уверенным в этом, сравните электрические требования вашего инструмента и удлинителя.
В: Неужели мне действительно нужно копать так глубоко, чтобы купить удлинитель?
A: Вообще-то да. Несоответствие между вашей машиной или розеткой и шнуром может доставить вам много проблем. Это больше об удобстве, чем о деньгах.
В: Какая конфигурация лучше всего подходит для сварочных удлинителей?
A: NEMA 6-20 или L6-20 — одни из лучших. Но на самом деле это вопрос сватовства. Потому что на рабочем месте розетку поменять нельзя. Поэтому вам необходимо получить конфигурацию, совместимую с вашей рабочей средой.
Последние мыслиИ это было все, что вам нужно, чтобы купить себе лучший удлинитель для сварщика. Пишем для профессионалов. Так что люди, знающие свое дело, обязательно согласятся с нами в наших лучших предложениях.
