Подробная инструкция по установки навеса из поликарбоната

Наличие на приусадебных участках навесов свидетельствует не только о хорошем вкусе хозяев, но и об их желании улучшить комфортность отдыха и проживания. Навес из поликарбоната своими руками смотрится очень оригинально, придает пространству эксклюзивный вид, служит долго, может использоваться для создания закрытых зон различного назначения. Появление среди строительных материалов поликарбоната позволило создавать оригинальные конструкции с минимальными потерями времени и денег, при этом фактические эксплуатационные показатели намного превосходят ранее использовавшиеся материалы.

Выполнить строительные работы можно двумя способами:

  1. Монтаж навеса из поликарбоната можно делать с привлечением специализированных строительных компаний. Преимущества: гарантируется надлежащие качество и скорость монтажа. Профессиональные специалисты оказывают помощь в проектировании и расчетах, дают консультации по оптимальному варианту навеса с учетом физических характеристик грунтов, архитектурных особенностей сооружения и климатической зоны проживания.
    Недостаток – все услуги нужно оплачивать, в некоторых случаях цена может равняться стоимости материалов для изготовления навесов. Технологию можно посмотреть на видео внизу.
  2. Самостоятельно. При наличии небольшого строительно-монтажного опыта можно выполнить работы без привлечения сторонних исполнителей. Достоинства – значительно уменьшается общая сметная стоимость строительства. Недостатки – нужно иметь свободное время и владеть определенными знаниями, как самому построить.

Физические и эксплуатационные характеристики поликарбоната

Использование современного оборудования и инновационных добавок позволяет создавать материал с уникальными свойствами.

1. Светопроницаемость прозрачного поликарбоната достигает 90%. Значение может изменяться в зависимости от наличия минеральных красителей различных оттенков. За счет большой прозрачности удается экономить электрическую энергию на освещение. Навесы можно использовать для обустройства цветников, теплиц и т. д. Развитие растений под навесами ничем не отличается от развития на открытых участках.

Светопроницаемость поликарбоната 90%

2. Высокие показатели механической прочности. Материал пластичен, что позволяет ему гасить резкие динамические нагрузки без появления трещин. Он не имеет эффекта остаточной деформации, после снятия нагрузок полностью восстанавливает линейные размеры и геометрическую форму.

3. Отличные показатели механической прочности по отношению к удельному весу. Поликарбонат имеет специальные ребра жесткости, что увеличивает сопротивляемость на изгиб. По ударопрочности на порядок превышает показатели стекла. Может быть стандартным одно- или двухкамерным, усиленным, четырехкамерным.

Однокамерный лист поликарбоната
Двухкамерный лист поликарбоната
Четырехкамерный лист поликарбоната

4. Низкий удельный вес дает возможность добиваться заметной экономии на фундаментах и несущих конструкциях.

5. Инновационные добавки делают его невосприимчивым к жесткому ультрафиолетовому излучению. Прочность межмолекулярных связей остается неизменной весь период эксплуатации – не появляются микротрещины, не ухудшаются значения прочности и устойчивости.

6. Высокая пластичность позволяет применять материалы при температурах до -50°С, показатели прочности не ухудшаются при температуре до +115°С.

7. Широкий ассортимент по толщине, размерам плит и цветовым решениям. Дает возможность дизайнерам правильно воплощать в жизнь свои самые смелые проекты.

Дизайнерский навес из поликарбоната

8. Срок службы превышает 25 лет. Поликарбонат обладает отличными технологическими характеристиками, он легко режется и обрабатывается обыкновенными инструментами. Во время использования минимизируется количество непродуктивных отходов.
С использованием поликарбоната можно делать следующие навесы:

  1. Козырек над балконом, лоджией или входными дверьми. Исключает попадание атмосферных осадков, надежно защищает от ветра и прямых солнечных лучей.
  2. Навес для одного или нескольких автомобилей. За счет использования навеса можно отказаться от строительства капитального гаража, автомобиль защищен от появления ржавчины, не выгорает обшивка салона.
  3. Навес для патио или открытой беседки. Повышается комфортность отдыха, уменьшаются затраты труда на поддержание чистоты в сооружении.
  4. Навес над бассейном. Увеличивается время приема водных процедур.
Козырек над балконом
Навес для нескольких машин
Навес для патио
Навес для бассейна


Правила выбора материала для навесовОт правильного выбора толщины материала зависит надежность сооружения. Чем толще листы, тем больше нагрузку они могут выдерживать, тем проще может быть металлическая несущая конструкция. Какой поликарбонат лучше для навеса?
Толщина панелейВозможное использование
4 ммТеплицы и парники, небольшие козырьки над входными дверьми, односкатный навес.
6–8 ммНавес над балконом или лоджией, навесы для одного автомобиля..
10 ммДля строительства вертикальных поверхностей, навесы для нескольких автомобилей, рекомендуемая толщина поликарбоната для навеса над небольшими бассейнами.
16 ммДля накрытия больших по площади участков различного назначения. Обладают высокой устойчивостью к ветровым и снежным нагрузкам.

Дина панелей 6 и 12 м. Для соединения между собой отдельных панелей применяется специальный алюминиевый профиль, стандартная длина 6 метров. Профиль может быть неразъемным (панели вставляются в технологические пазы с двух сторон) или разъемным. Разъемный имеет универсальное назначение, может применяться на различных видах конструкций. Состоит из верхней и нижней прижимных частей, стягиваемых между собой специальными шурупами. Используется на различных по толщине панелях, есть возможность ручной регулировки усилия сжатия. Если панели по каким-либо причинам уменьшили толщину, то профиль можно сильнее прикрутить и устранить негерметичность соединений.

Торцы обязательно должны закрывать торцовым профилем, перед закрытием соты заделываются силиконом. Это предотвращает размножение в полостях микроорганизмов, мха и плесени. Такие микроорганизмы значительно ухудшают внешний вид сооружения. В некоторых случаях могут оказывать негативное влияние на величину пропускаемого света, что является одним из недостатков навесов из поликарбоната.

Навес незакрытый профилем
Торцевой профиль для поликарбоната

Для фиксации листов поликарбоната к металлическим или деревянным каркасам применяются специальные саморезы с резиновыми прокладками. Как сделать навес показано на видео. Головки саморезов можно покрыть декоративными шляпками. Несущий каркас для навеса можно изготавливать из квадратных и круглых труб, уголков, двутавров, швеллеров или деревянных брусьев, размеры подбираются с учетом максимальных нагрузок, площади и вида крыши навеса.
Что лучше – поликарбонат или профнастил для навесаОднозначного ответа нет. Профнастил изготовлен из листовой стали, может выдерживать увеличенные нагрузки. Зато поликарбонат имеет универсальное применение, монтаж навеса из поликарбоната экономически выгоднее.

Этапы проектирования навесовЭскизный проектНачинать строительство навесов своими руками нужно с составления эскизного проекта несущих конструкций. Для этого следует обладать теоретическими знаниями по расчету максимальных нагрузок в узлах конструкции, вычислять каждый элемент на изгиб и сжатие. Принимаются во внимание максимальные ветровые и снежные нагрузки, определяются виды крыши и угол наклона скатов.
Типы стропильной системы навесовВ зависимости от инженерных особенностей и конкретных условий эксплуатации навес может быть:

  1. Односкатным наклонным. Угол наклона ската не менее 12°, конструкции используются для строительства сооружений небольших размеров, самый простой навес. Модель №3
  2. Купольным. Круглым или удлиненным. Может выдерживать значительные снеговые нагрузки, имеет оригинальный дизайнерский вид. Во время изготовления каркаса следует точно выдерживать все размеры, по исполнению относится к сложным вариантам. Модель №6
  3. Арочным. Длина подбирается индивидуально, используется для накрытия небольшой высоты. Модель №4
  4. Двухскатным. Универсального назначения, конструкции применяются для строительства больших по размерам навесов. Модель №2

После определения типы крыши нужно начинать проектировать фундаменты
Типы фундаментовНебольшой вес конструкций позволяет использовать наиболее простые и дешевые фундаменты. За счет этого значительно сокращаются сроки строительства и уменьшается их стоимость. С учетом физических характеристик грунтов и возможной нагрузки для навесов можно использовать такие фундаменты:

Винтовые свайные. Металлические сваи ввинчиваются в землю согласно плану свайного поля (смотрите видео). Глубина и диметр подбирается индивидуально. Концы свай выравниваются по горизонтали, к ним привариваются металлические площадки для крепления вертикальных опор навесов. Достоинство – полностью подготовить фундаменты можно в течение одного дня, применяются в любых климатических зонах и на любых грунтах, в том числе и заболоченных. Имеют положительные отзывы пользователей. Ростверки под навесы делать необязательно.

Теплица на винтовых сваях

Столбчатые. Глубина залегания примерно 60 см, для компенсации усилий вспучивания насыпается песчаная подушка. Размеры по периметру не более 40×40 см. Могут изготавливаться из бетона (армированного или неармированного), цементных блоков или готовых заводских конструкций. Преимущества – наиболее низкая стоимость, нет необходимости выравнивать площадку. Время изготовления с учетом застывания бетона не более 14 дней.

Несущая опора с залеганием в грунт 60см

Мелкозаглубленные ленточные. Применяются для больших тяжелых конструкций, позволяют ставить для навесов боковые стенки для защиты от ветра, снега и дождя. По стоимости относятся к дорогой категории, время изготовления не менее трех недель.

Мелкозаглубленный фундамент

Выбор фундамента может оказать существенное влияние на стоимость сооружения, при принятии решения следует принимать во внимание максимальное количество факторов.
Несущие вертикальные опорыИзготавливаются из круглых и квадратных труб, сортового проката или деревянных брусьев. С их помощью можно построить деревянный навес. Устанавливаются на фундаменты, служат для фиксации стропильной системы навеса. Во время изготовления принимается во внимание высота и возможные усилия. Расстояние между фермами и опорами должно учитывать общую площадь навеса.

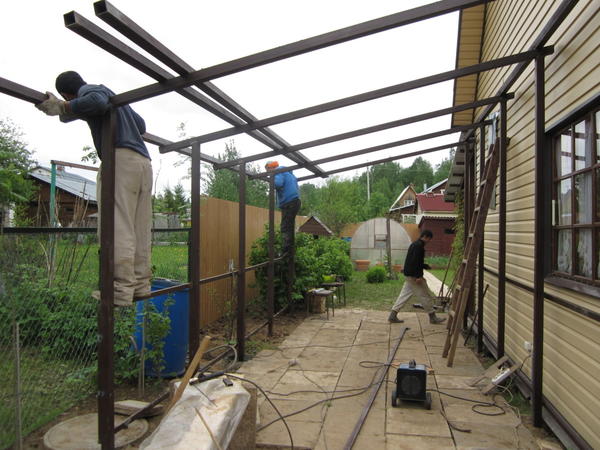

Технология сборки и установки конструкцииСборка конструкции начинается с установки вертикальных опор на готовые фундаменты. Во время заливки бетона в них устанавливаются анкерные болты, расстояние между ними должно соответствовать расстоянию между отверстиями нижней площадки опор. У каждой поры постоянно контролируется вертикальное положение, запрещается отклонение вершин в любую сторону. Расстояние между опорами соответствует длине элементов крыши. Сборка может производиться сварными швами (не разборный вариант) или с помощью метизов (разборный вариант). Разборный навес из поликарбоната своими руками позволяет при необходимости демонтировать сооружение и установить его на новом месте. После демонтажа все конструкции сохраняют свои первоначальные показатели и готовы к повторной установке без предварительной подготовки.

Бетонирование стоек
Крепление стоек анкерными болтами
Крепление арок

Если навес изготовлен на промышленном предприятии, то он имеет рабочие чертежи для монтажа, каждая деталь пронумерована, указано ее положение в узле и метод фиксации. Самостоятельное изготовление металлических конструкций навеса требует внимательности и выполнения существующих отраслевых требований, строительных норм и правил.

Элементы навеса после монтажа проверяются на соответствие положения, этапы сборки предусматривают постепенное крепление конструкций. При возникновении деформаций выясняется и устраняется причина. Перед тем как прикрутить поликарбонат на навес, следует выполнять испытания на устойчивость. Во время испытаний конструкции нагружаются усилиями, вдвое превышающими расчетные. За счет этого достигается коэффициент запаса прочности, гарантируется длительная и безопасная эксплуатация навеса.
Как крепить поликарбонат к металлическому каркасу навесаЛисты режутся эклектическим лобзиком, болгаркой с отрезным тонким диском или монтажным ножом. Конкретный инструмент выбирается в зависимости от толщины материала. Монтаж поликарбоната начинается с одной из сторон, только после полной фиксации предыдущего листа может начинаться фиксация следующего. Для крепления используются специальные саморезы с резиновыми шайбами. Шайбы герметизируют покрытие, компенсируют разность изменения линейных размеров материалов вследствие тепловых расширений, не допускают появления микротрещин. Затягивать саморезы следует осторожно, нельзя допускать повреждения поверхностей. Если есть желание, то головки саморезов можно закрывать декоративными шляпками.

Пустоты с торцов поликарбонатных листов нужно обязательно герметизировать. В противном случае в них через несколько лет начнут произрастать мхи и плесень, испортится не только внешний вид, но и эксплуатационные характеристики. Во время крепления листов следует обращать внимание на лицевую и обратную стону. Укладка поликарбоната на навес выполняется только лицевой стороной, она имеет специальную защиту от вредного воздействия ультрафиолетовых лучей, правильность укладки указывается на упаковке каждого листа. Во время производства она покрывается защитной полиэтиленовой пленкой, на которой есть инструкция и чертежи. Снимать ее рекомендуется до установки листа на посадочное место. В противном случае саморезы будут удерживать пленку, в этих местах она не отклеится, а порвется. Останутся кусочки, удалить которые очень сложно. Кроме того, защитную пленку намного легче снимать, когда лист находится на земле. Если он установлен на навесе, то работы значительно усложняются.
Практические советы

  1. Категорически запрещается изгибать поликарбонатный лист поперек сот. Придерживайтесь этого правила не только во время монтажа навеса, но и во время транспортирования или складирования материалов.
  2. Не нужно специально сверлить отверстия под саморезы, эта операция выполняется одновременно на листе и каркасе.
  3. Во время проектирования всегда учитывайте коэффициент запаса прочности. Не стоит использовать самые тонкие листы. Как показывает практика, преждевременный ремонт обходится значительно дороже, чем приобретение прочного поликарбоната.
  4. Не работайте в одиночку. Это не только тяжело и опасно, но и оказывает негативное влияние на качество монтажа.
  5. Строго соблюдайте правила техники безопасности, не спешите, работайте внимательно. Особую осторожность проявляйте во время работы с электроинструментами.

Соблюдение рекомендованных правил гарантирует, что монтаж будет выполняться с учетом строительных норм, навес будет надежным и служить длительный период времени.
Видео инструкция по установке навеса из поликарбоната своими руками

У вас есть вопросы? Хотите узнать стоимость? Укажите свой номер телефона, и мы свяжемся с вами в течение 5 минут.

Как сделать навес из поликарбоната своими руками — выбор и монтаж (видео, фото)

Навесы из поликарбоната в последнее время стали пользоваться большой популярностью, они используются как козырек над крыльцом, место содержания автомобиля, как беседка или укрытие для бассейна. Недорогая цена материала, высокая ударопрочность и устойчивость этого материала позволяет создавать из него надежные, долговечные светопрозрачные конструкции, которые выглядят современно и привлекательно. Еще один весомый плюс поликарбонатного пластика заключается в том, что монтаж и сборка выполняется самостоятельно даже неопытным мастером за считанные часы. В этой статье мы расскажем, как сделать навес из поликарбоната своими руками.

Содержание статьи

Плюсы конструкции

Поликарбонат – современный строительный материла, с помощью которого выполняют монтаж легких многофункциональных навесов. Изготовление этого полимерного покрытия происходит методом экструзии под воздействием высокого давления. Выпускают два вида поликарбоната: монолитный и сотовый. Продукция монолитного типа напоминает силикатное стекло, она прозрачная, ударопрочная и гладкая. Сотовый поликарбонат имеет ячеистую структуру, состоящую из полостей в виде треугольника, прямоугольника или пятиугольника, заполненных воздухом. Конструкция навесов из этих материалов имеет следующие плюсы:

  1. Легкий вес. Главное достоинства конструкций из поликарбоната – маленькая масса. Вес 1 квадратного метра сотового пластика составляет 0,8-2,7 кг в соответствии с толщиной покрытия, а это в 6 раз меньше, чем вес силикатного стекла, что позволяет экономить на каркасе для навеса.
  2. Светопрозрачность. Светопроницаемость сотового поликарбонатного пластика составляет 80-88%, а монолитного – до 92%, благодаря чему конструкция выглядит легкой и заполненной светом.
  3. Высокая несущая способность и прочность. Если выполнить монтаж каркаса правильно, покрытие из поликарбоната выдерживает интенсивные снеговые и ветровые нагрузки без деформаций.
  4. Легкий монтаж. Изготовление навеса из поликарбоната не вызывает трудностей, если есть чертежи и проект конструкции, с этой задачей справляется один мастер за несколько часов, в независимости от уровня подготовки.
  5. Долгий срок службы. Поликарбонат обладает длительным сроком службы, при правильном обслуживании достигающим 20-25 лет.

Строение листа

Цветовая палитра

Важно! Толщина поликарбоната для навеса подбирается в соответствии с конструкцией и видом материала. Если используется монолитный поликарбонатный пластик, можно выбрать листы с толщиной от 2 мм, а если сотовый – от 6 мм.

Виды конструкций

Технические характеристики, гибкость и податливость поликарбонатного пластика позволяет создавать из него конструкции любой геометрической формы без применения термической обработки. Решая, какой поликарбонат лучше для навеса, учтите, что каждый вид материала обладает своим радиусом изгиба, который нужно учитывать при монтаже. Наибольшей популярностью пользуются следующие конструкции навесов:

  • Прямой. Прямой навес из поликарбонатного пластика используется как козырек над входом в здание, балконом, крыльцом. Особенность такой конструкции в том, что она подвергается серьезным снеговым нагрузкам, поэтому для нее лучше выбрать монолитный поликарбонат.

  • Односкатный. Односкатный козырек отличается от прямого тем, что он располагается под углом. Такая конструкция способствует соскальзыванию со ската снега и воды, что снижает нагрузку на кровельное покрытие. Односкатный навес можно сделать из сотового поликарбоната толщиной от 6 мм.

  • Двухскатный. Двухскатный навес из поликарбонатного пластика представляет собой конструкцию, образованную двумя плоскостями, располагающимися под углом друг к другу. Он делается из сотового или монолитного материала.

  • Арочный. Козырек в виде арки – популярное конструкционное решение, которое реализуется за счет высокой гибкости листов материала. Опытные мастера советуют выбрать для навеса такого вида прочный поликарбонат толщиной 8 мм.

  • Купольный. Так называют более сложную конструкцию навеса в виде купола. Дилетанту выполнить монтаж такого сооружения достаточно сложно, даже имея подробные чертежи и проект, эта работа требует мастерства и тщательной подгонки.

Выбирая материал для изготовления навеса своим руками, обращайте внимание на особенности выбранной конструкции. Профессиональные мастера рекомендуют использовать сотовый поликарбонат с толщиной листа от 6 мм. Для арочной конструкции лучше выбрать материал потолще. Монолитный пластик используется только для прямых навесов консольного типа.

Виды каркаса

Несущей основой для любого навеса из поликарбонатного пластика является каркас, распределяющих равномерно нагрузку между опорными столбами. Изготовление конструкции начинается именно с этого элемента. Различают следующие виды каркаса:

  1. Деревянный. Каркас из натурального дерева – бюджетный вариант для навеса. Он, однако, обладает коротким сроком эксплуатации, увеличивает которых регулярная обработка антисептическими составами. Этот вариант выбирают, так как монтаж такой конструкции выполняется с помощью базового набора инструментов своими руками.

    Чертеж деревянного каркаса

  2. Металлический. Металлический каркас из цилиндрического или круглого стального профиля отлично подходит для навесов из поликарбоната. Монтаж выполняется на болты или с помощью сварочного аппарата, поэтому самостоятельно с ним справится только опытный мастер.

    Схема металлического каркаса

  3. Кованный. Кованный каркас – самый дорогой вариант конструкции навеса. Этот вариант для самостоятельно сборки подходит, только если купить готовую основу, а покрыть ее пластиком самостоятельно.

    Двухскатный навес над входом из поликарбоната

Обратите внимание! Перед тем, как сделать навес из поликарбоната своими руками, нужно определиться с конструкцией и материалом каркаса. Арочные и купольные козырьки изготавливают только на металлическом или кованном каркасе. Прямые, односкатные и двухскатные модели можно выполнить на любом основании.

Процесс монтажа

После того, как выбрана конструкция и вид каркаса навеса, можно начинать монтаж сооружения. Для этого на участке выбирают удобное место, расчищают и выравнивают строительную площадку, заливая бетоном или засыпая гравием в соответствии с функциями козырька. Монтаж навеса выполняют следующим образом:

  • Сначала выполняют разметку участка, с помощью рулетки отмечают расположение опор колышками, между ними натягивают шнур.
  • Затем устанавливают вертикальные опоры каркаса. Они должны размещаться с шагом не более 0,7 м. Опоры размещают по углам навеса и посредине сторон. С помощью бура в намеченных местах изготовляются отверстия на глубину 0,6-0,8 м. Он заливаются бетоном, в который вертикально устанавливаются опоры.
  • Чтобы опоры сохраняли вертикальное положение, они временно укрепляются подкосами до полного высыхания бетона. Этот процесс занимает 1-3 дня.
  • Вертикальные опоры соединяют верхней обвязкой с помощью сварочного аппарата, болтов или специальных креплений.
  • Между обвязкой выполняют монтаж горизонтальных реек каркаса. Если поликарбонат для навеса обладает толщиной менее 8 мм, шаг между горизонтальными рейками делают 0,7 м. Если толщина листа составляет 8 мм или больше, это расстояние можно увеличить до 1 м.
  • Далее поликарбонатный пластик разрезают на листы нужного размера и закрепляют на каркасе специальными болтами с термошайбами. На торцевые срезы материала надевают заглушки.

Технология крепления

Технология соединия листов

Монтаж торцевой планки

Профессиональные мастера рекомендуют перед настилом поликарбоната обрабатывать деревянный каркас антисептическими составами, а металлический лаком, краской или алкидной эмалью. Эта простая мера увеличивает срок эксплуатации сооружения на несколько лет.

Видео-инструкция

Навес из поликарбоната своими руками

Кропотливый хозяин территории у дома уделяет внимания не меньше, чем пространству внутри жилища. На приусадебном участке всё должно смотреться гармонично и находиться на своём месте. Практически в каждом дворе есть навесы. Наиболее часто используемый материал для его возведения — поликарбонат. Благодаря своим многочисленным достоинствам популярность его постоянно растёт. Одним из таких преимуществ является возможность сделать навес из поликарбоната своими руками.

Достоинства поликарбоната

Одним из важнейших достоинств поликарбоната является небольшая масса. Другие подобные материалы весят значительно больше. Его толщина 2–12 мм, вес листа при этом 2,4–14,4 кг. Такие параметры разрешают создавать кровельную конструкцию, имеющую маленький удельный вес. Проект при этом становится дешевле, и к созданию навеса можно подойти творчески.

Арочная форма навеса наиболее популярна

Светопроницаемость у поликарбоната практически такая же, как и у стекла — около 90 процентов. Специальная защитная плёнка может защитить его от негативного воздействия солнечного излучения. Она не видна на поверхности поликарбоната, но значительно продлевает срок службы материала. В некоторых случаях такие навесы могут простоять больше 10–15 лет.

Материал прекрасно гнётся. Формовочная обработка может проводиться даже без воздействия высокой температуры. Величина радиуса изгиба (чем тоньше лист, тем этот параметр больше) — определяющий фактор этого свойства. Если лист имеет толщину, например, 4 мм, то радиус изгиба будет как минимум 600 мм.

Поликарбонат прекрасно гнётся, благодаря чему из него можно создавать конструкции интересных форм

Есть и другие достоинства:

  • экологичность;
  • невысокая стоимость;
  • хорошие теплоизоляционные свойства;
  • на поверхности не скапливаются осадки;
  • с материалом легко работать;
  • эстетичный внешний вид;
  • разнообразие цветов.

Недостатки поликарбоната

Как бы красочно ни были описаны положительные стороны этого материала, недостаткам всё же стоит уделить внимание. Например, под воздействием ультрафиолета поликарбонат разрушается. Поэтому при покупке обращайте внимание на наличие защитной плёнки на его поверхности. Это существенно продлит срок эксплуатации поликарбоната.

Помимо этого, он имеет низкую абразивную устойчивость, то есть материал с течением времени требует замены, так как изнашивается и повреждается от механического воздействия. Эстетическая привлекательность его постепенно ухудшается, так как на нём могут появляться царапины, вмятины и дыры. Даже крупный град способен сильно деформировать поверхность листа.

От смены температурных режимов поликарбонат может сжиматься и расширяться. Предусмотрев тепловые зазоры в 2,5 мм на 1 м в диапазоне 40 градусов, элементы навеса не будут выпучиваться или повреждаться от того, что расширились, и давление элементов друг на друга стало слишком сильным.

Поликарбонат бывает разных цветов

Сильное отражение света также можно отнести к недостаткам этого материала. Особенно сильно это ощущается при нахождении под арочной конструкцией. Именно по этой причине обшивка поликарбонатом теплиц и парников нежелательна. Из-за этой особенности драгоценный свет и тепло могут теряться. Для беседок специалисты советуют сооружать плоские кровельные конструкции.

Прозрачность материала можно отнести как к достоинству поликарбоната, так и к его недостатку. Особенно если говорить о том, что нужно сохранить тепло. Затемнив северную сторону сооружения из поликарбоната, проблему можно решить. Она будет отражать свет, а светлая пропускать, и оставлять его внутри.

Какой вид материала лучше выбрать

Поликарбонат может быть монолитным или сотовым.

Сотовый поликарбонат состоит из двух слоёв пластика, между которыми есть воздушные каналы

Сотовый поликарбонат устроен довольно просто. Это панель, в составе которой прозрачный или матовый пластик, уложенный слоями. Между собой они соединяются вертикальными рёбрами жёсткости. Из-за того, что между слоями есть воздушное пространство, материал прекрасно справляется с функцией теплоизоляции. Жёсткая конструкция листов не влияет на способность сырья гнуться. Объекты со сложными формами часто строятся с использованием поликарбоната.

Сотовый поликарбонат отличается между собой не только цветом и размерами, но и прозрачностью, минимальным радиусом изгиба и удельным весом

Отличие монолитного поликарбоната от сотового заключается в том, что в первом случае отсутствует воздушное пространство внутри листа. Прочность — одно из его главных преимуществ. Такой материал может быть прозрачным или матовым, иметь небольшой вес и поглощать ультрафиолетовые лучи.

Поликарбонат различают и по оттенку поверхностей. Существует довольно широкая цветовая гамма этого материала. Оттенок стоит подбирать в первую очередь исходя из того, какое предназначение будет иметь будущая конструкция. Например, бассейн лучше крыть материалом синего, бирюзового и зелёного цвета. А вот для теплиц советуют использовать прозрачный поликарбонат, который совсем непригоден для кровли беседки.

Монолитный поликарбонат состоит из листа без полостей внутри

Поликарбонат отличается по качеству, которое напрямую зависит от производителя. Известные марки следят за своей репутацией, поэтому приобретая их продукцию, можно не бояться, что экологичность или надёжность будут несоответствовать описанию.

Как правильно определить размеры конструкции, и разработать чертёж

В первую очередь, как и в строительстве любого объекта, необходимо продумать и создать проект будущего сооружения. Для того чтобы создать качественный чертёж, нужно:

  • выбрать место, где будет устанавливаться навес;
  • измерить площадь, и просчитать каркас;
  • определиться, из какого материала будет сооружён скелет: из дерева или металла;
  • выбрать тип поликарбоната;
  • составить чертёж.

Чертёж можно придумать свой или взять уже готовый в открытых источниках.

В открытых источниках можно найти огромное количество готовых проектов

Учёт продольного и поперечного шага конструкции — немаловажный момент создания подробного чертежа. Продольные несущие опоры должны иметь шаг не больше 70 см, а поперечные рассчитываются в зависимости от того, какую толщину имеет лист поликарбоната. Для материала толщиной в 8–18 мм шаг делается не более 1 м. Если лист поликарбоната имеет толщину до 8 мм, то шаг уменьшается до 70 см.

Какие инструменты нужно использовать

Помимо подготовки материала, необходимо заранее позаботиться и о наличии всех необходимых инструментов:

  • ножовки;
  • шуруповёрта;
  • перфоратора;
  • строительного уровня и рулетки;
  • аппарата для сварки.

Таблица: разновидности навесов из поликарбоната

ФункцияОписание
«Автонавес»Защищает автомобиль от негативного воздействия окружающей среды. Он может иметь абсолютно любую форму: дугообразную, арочную, многоугольную или классическую прямую.
Навес, укрывающий бассейнПод ним можно спрятаться от палящего солнца, чем легко предотвратить тепловой удар. Навес создаст тень, и вода в бассейне не начнёт цвести. Грязь и листва не будут попадать в водоём.
Навес над входом в домИспользуется для защиты входа в дом и примыкающей к нему территории (крыльца и веранды) от плохой погоды и жаркого солнца. Рекомендуется делать из матового поликарбоната.
Сооружение навеса над балкономЯвляется прекрасной альтернативой остеклению.
Конструирование навеса над террасой, патиоНавес из поликарбоната прекрасно защитит вас от дождя или палящего солнца.
Беседка, укрытая поликарбонатомВ такой беседке нужно аккуратно использовать мангал, ведь огонь может повредить поликарбонат.

Фотогалерея: разновидности навесов

Видео: как установить арочный навес над машиной на даче без специального оборудования

Пошаговая инструкция по монтажу каркаса

Соорудить подобную конструкцию можно своими руками, если следовать пошаговым инструкциям.

Подготовка площадки

После того как в наличии будет всё необходимое для строительства, можно приступать к подготовительным работам. В них входит расчистка территории, разметка. Для возведения большого навеса необходимо выкопать ямы глубиной в 60 см, куда будут устанавливаться опоры. Шаг между ними должен составлять 100–150 см. После этого можно начинать конструировать каркасную часть конструкции.

В выкопанные ямы устанавливаются строго вертикально закладные элементы. Их необходимо забетонировать. К ним впоследствии будут прикручиваться опорные столбы. Железный каркас собирается из металлического профиля, сечение которого равно 6Х6 или 10Х10 см в зависимости от нагрузки. Прогон можно сконструировать из профиля 4Х4 или 6Х6 см, а для создания обрешётки выбирают профиль ещё меньшего сечения (2Х2 см).

Если навес будет небольшого размера, и вы планируете расположить его только над крыльцом, то можно обойтись без опор и фундамента. Достаточно прикрепить каркас к стене здания при помощи анкеров.

Затем снимается верхний слой грунта (примерно 100–200 мм), и засыпается туда песчано-щебневая подушка, которую необходимо уплотнить.

Эксперты советуют около навеса сооружать дренажную систему для отвода воды.

После этого площадку можно забетонировать, уложить на неё тротуарную плитку или застелить газонную решётку. Первый вариант подойдёт для устойчивого грунта, который не подвержен смещению. Для него необходим арматурный каркас:

  1. По периметру соорудите опалубку из дерева нужной высоты.
  2. На подушку залейте ровный слой бетонного раствора в 50 мм.
  3. Уложите арматурную сеть, и заполните оставшуюся поверхность бетоном. Стяжка должна иметь толщину как минимум 100 мм. Если строится навес для машины, то лучше подстраховаться, и увеличить этот показатель.
  4. Когда бетонный раствор схватится (должно пройти минимум 2–3 суток), можете убрать опалубку. Полное застывание стяжки наступит примерно через месяц. После этого покрытие готово к эксплуатации.

Бетонная стяжка станет надёжным покрытием для неподвижных грунтов

Для нестабильного и подверженного вспучиванию грунта прекрасной альтернативой бетонному покрытию станет использование тротуарной плитки, брусчатки, клинкерного кирпича или натурального камня. Благодаря тому, что под навесом нет монолитного слоя, влага из почвы будет лучше испаряться, и основание не так сильно будет деформироваться. Плитку следует класть сразу на песчаную подушку. Никакие связующие смеси под неё укладывать не нужно. Её «прибивают» к подушке при помощи специального резинового молоточка, плотно прижимают к близлежащим частям настила. После того как вся плитка уложена, по ней необходимо пройтись трамбовочной машиной, и полить покрытую площадь водой.

Тротуарна

Как сделать навес из поликарбоната

При облагораживании загородного дома стоит продумать каждую деталь, чтобы в результате у вас было хорошее место для отдыха. Например, при организации зоны отдыха стоит соорудить навес. Для этой цели можно использовать поликарбонат. Этот материал имеет достаточную прочность, поэтому стоит узнать некоторые подробности изготовления постройки именно из него. В этой статье можно ознакомиться с пошаговой инструкцией того, как сделать навес из поликарбоната. Также вы сможете просмотреть несколько чертежей, на которых предлагаются варианты обустройства этой конструкции. Поэтому даже если вы новичок в строительстве, то эта статья поможет вам получить общее представление о работе, а также попробовать свои силы.

Достоинства

Для изготовления прозрачных кровель, поликарбонат себя зарекомендовал с положительной стороны. В отличие от стекла и пластика, этот материал удобен в работе. Края изделия оснащены ребрами жесткости, благодаря чему листы можно сгибать без плохих последствий. Поэтому предоставляется возможность сооружать навесы любых плоскостей, даже полукруглых. Другое достоинство материала в разнообразной окраске. Плюс ко всему, прозрачность материала усиливает освещение закрываемого участка.

Листы с тем или иным оттенком приглушают солнечные лучи. Так что даже в самую жаркую погоду находиться под навесом из поликарбоната будет безопасно.

Разработка проекта

Прежде всего стоит обдумать конструкцию будущего навеса над крыльцом или другим местом. Для изготовления проекта потребуется подумать о следующих параметрах:

  1. Измерение площадки и расчет каркаса.
  2. Определение вида материала для каркаса. Это может быть металл или дерево.
  3. Определение с типом поликарбоната – монолитный или сотовый.
  4. Составление чертежей.

Что касается чертежей, то в конце статьи, можно ознакомиться с некоторыми из вариантов. Например, некоторые можно взять за основу и добавить нечто свое.

Инструмент и подготовительные работы

Для работы с таким материалом, следует иметь под руками следующий набор инструментов и материала:

  • материал для каркаса – дерево или металл;
  • оцинкованные саморезы;
  • поликарбонат;
  • стыковочный торцевой профиль;
  • пресс-шайбы;
  • необходимые крепежные элементы;
  • песок и цемент для монтажа опор каркаса;
  • щебень;
  • краска, соответственно по дереву или металлу;
  • ножовка;
  • шуруповерт;
  • дрель;
  • уровень;
  • рулетка;
  • сварочный аппарат на случай сборки металлического каркаса.

Если весь материал/инструмент собран можно приступать к первому подготовительному этапу. Для установки опор необходимо выкопать ямку глубиной до 600 мм. Это на тот случай, если навес планируется соорудить большой. Столбы опоры должны располагаться на расстоянии 1–1,5 м. Проделав такую работу, дальнейший каркас можно будет крепить к опорам.

Если навес делается небольшой и планируется устанавливать над крыльцом, то, возможно, опоры не потребуются. Достаточно будет несколько анкерных крепежей к стене.

Особенности изготовления каркаса

Как говорилось выше, изготовить каркас можно как из дерева, так и из металлического профиля. Выбор зависит от требуемой прочности конечного изделия. Например, если навес изготавливается для пикника и отдыха, то можно соорудить каркас из бруса. Если же требуется укрытие для автомобиля, то предпочтительней изготовить надежный каркас из металла. В последнем случае без навыков сварщика никак не обойтись. Если таковых у вас нет, то потребуется помощь квалифицированного сварщика.

Опора для навеса

В целях экономии можно приобрести готовый каркас, который собирается болтами. Такая конструкция, понятное дело, не будет такой прочной, как сваренный каркас, но в некоторых случаях единственно верное решение.

Итак, для изготовления такого каркаса потребуется металлический профиль сечением 60×60 мм или 100×100 мм. Выбор профиля зависит от нагрузки. Например, для прогона можно выбрать профиль с меньшим сечением – 40×40 или 60×60 мм. Для обрешетки и вовсе меньше, можно использовать 20×20 мм.

Каркас навеса из квадратной трубы

Ранее забетонированные стойки в первую очередь необходимо обвязать вверху. Это обеспечит конструкции большую жесткость. Дополнительно обвязку можно сделать снизу и посередине. Если навес будет над крыльцом, то часть опор будет на стене, а другая на опорных столбах (на случай, если размер достаточно большой).

Для верхней части конструкции сооружается арка. Чтобы сделать гнутые элементы, потребуется трубогиб. Так, можно будет изготовить арку из металлического профиля. Уже готовый каркас покрывается антикоррозийным составом, а после покрывается желаемым цветом краски.

Особенности установки поликарбоната

Стоит отметить и некоторые особенности крепления поликарбоната к каркасу. Для арки следует приобрести листы толщиной в 8 мм. Чем больше следует выгнуть лист, тем меньшая должна быть его толщина. Если кровля навеса прямая, то листы покрытия могут иметь 10 мм толщины.

Отдельные заготовки необходимо нарезать ножовкой или циркулярной пилой. Но учтите при резке, длина листов должна быть такой, чтобы за края конструкции они выглядывали на 100–150 мм. В процессе резки нельзя допускать вибрации изделия. Это может вызвать появление трещин на материале.

Некоторые специалисты выполняют резку поликарбоната прямо в защитной пленке. Благодаря этому имеется меньший риск повреждения листа в ходе его подготовки.

Резка поликарбоната

Более того, при укладке листа не перепутайте сторону. Та сторона, которая имеет защитную пленку должна быть направлена вверх, так как на ней имеется защита от ультрафиолета.

Чтобы соединить листы используется стыковочный профиль. Перед тем как закручивать саморез, предварительно просверлите в поликарбонате отверстия. Они должны быть немного больше диаметра самореза. Закручивать саморезы следует через специальные шайбы, имеющие резиновую прокладку. Также важно организовать небольшой зазор в местах стыковки листов. Достаточно оставить 3 мм для расширения материала при нагревании. Что касается торцевой части листа, то она закрывается торцевым профилем.

Пошаговая инструкция

Представляем вам краткую пошаговую инструкцию по изготовлению навеса из поликарбоната над крыльцом и с опорными стойками на основе деревянного каркаса:

  1. Сначала бетонируются опоры в землю.
  2. Все деревянные заготовки необходимо обработать антикоррозийным составом. Особенно те, которые будут бетонироваться.
  3. На стене дома крепите кронштейны, которые будут опорой для двух поперечных балок 120×60 мм. Для большей надежности, к стене можно закрепить брус по горизонтали.
  4. Теперь необходимо установить поперечные балки на стойки и на опоры, закрепленные на стене.
  5. В месте, где поперечная балка соединяется со стойкой, используйте металлические уголки.
  6. Дальше необходимо соорудить обрешетку.
  7. Когда каркас готов, необходимо прикрутить поликарбонат саморезами с термошайбами.

Закрепленный поликарбонат

Эта простая инструкция подтверждает слова, сказанные вначале этой статьи. Даже без особых строительных навыков, вам получится при желании сделать всю работу по изготовлению навеса самостоятельно. Если у вас есть личный опыт в таком строительстве, то оставляйте свои комментарии в конце этой статьи.

Видео

Фото

Несколько вариаций навесов из поликарбоната:

Раздвижной навес над бассейном

Оригинальный навес из поликарбоната

Навес у деревянного дома

Над террасой

На даче

Навес ломанной конструкции

Навес к дому

Над мангалом

Навес при въезде в гараж

Для стоянки

Для беседки

Небольшая конструкция

Большая крыша из поликарбоната

Изогнутой формы

Схемы

Предоставленные схемы помогут вам выбрать подходящий в вашем случае вариант проекта:

Чертеж навеса из поликарбоната

Проект для одной машины

Чертеж навеса возле ворот

Козырек

Проект навеса для веранды

Металлический навес своими руками — как сделать (+схемы, фото)

Абсолютно любой владелец коттеджа или загородного дома сталкивается с необходимостью обустройства навеса для своего железного друга. Это обстоятельство обусловлено в первую очередь универсальностью конструкции, поскольку она может использоваться не только для автомобиля, но и для складирования садовых принадлежностей и небольших технических приспособлений. Вдобавок к этому эта постройка приобретает большую актуальность, когда необходимо припарковать транспортное средство на незначительное количество времени. В статье мы расскажем как сделать металлический навес своими руками для машины, предоставим пошаговые инструкции, фото и видеоматериалы.

Особенности конструкции и разнообразие ее видов

Перед выполнением строительных работ следует определить будущее месторасположение навеса, его стиль, определиться с предназначением и типом возводимой конструкции. Кроме этого, стоит сделать выбор между стационарным и передвижным видом.

Достоинствами стационарной постройки являются практичность и долговечность, а подвижной – мобильность. Однако подвижный навес требует изготовления прочного каркаса, поэтому его строят в редких случаях, когда необходимо временно защитить автомобиль от осадков, прямых солнечных лучей и пыли.

По типу размещения навесы бывают отдельно стоящие и выполненные в качестве пристройки. Пристроенные сооружения образуют единую конструкцию с близлежащим зданием и объединяются часто общей крышей.

Простой навес на стоянке

Крыша отдельно стоящего навеса может быть купольной, дуговой, арочной, односкатной и двускатной.

В качестве опорных столбов могут быть использованы обычные металлические или профильные трубы, кирпич и древесина. Вместе с тем кровельные материалы также изобилуют многообразием: профнастил, натуральная черепица, поликарбонат, металлочерепица и т. д.

Тип навеса и материал определяют сложность и продолжительность монтажа конструкции. Как правило, для более простой и экономичной сборки используют металлопрофиль и профнастил. Толщина столбов и перекрытий выбирается в зависимости от размеров конструкции и предполагаемой нагрузки.

Подготовительные работы

Для успешного выполнения поставленной задачи необходимо составить примерный эскиз будущего навеса, подготовить инструмент, приобрести расходные материалы и фурнитуру. Требуемый инструментарий:

  • строительный уровень и рулетка;
  • болгарка или пила для резки металла;
  • дрель с перфоратором и набором сверл и бит;
  • клепальник;
  • саморезы по металлу или заклепки.

От четкого составления чертежа зависит полная и объективная оценка количества расходного материала, а также необходимого объема крепежных приспособлений, поэтому к составлению названного документа стоит отнестись с особым вниманием. Кроме этого, не забывайте о технике безопасности при работе с металлическими изделиями.

Подготовка площадки

Приступая к выполнению работ, стоит провести подготовку площадки под конструкцию. Для этого согласно составленному эскизу разравниваем и утрамбовываем землю на месте предполагаемого возведения. Затем по периметру выкапываем ямы под опорные столбы глубиной от 50 до 100 см. Углубления оборудуются, таким образом, чтобы получился прямоугольник, как правило, в два ряда по 2–3 ямы.

Установка опор

Металлический профиль следует нарезать по количеству опорных столбов, их дина должна составлять 3 м. В зависимости от выбранного вами типа конструкции определяется способ крепления стоек. При строительстве стационарного навеса опоры устанавливаются по уровню и бетонируются, а при возведении передвижного его аналога требуется дополнительная нарезка металлических труб с диаметром, несколько большим, чем у опорной трубы, и длиной, равной глубине фундамента. Подготовленные металлические отрезки монтируются в ямы и заливаются цементным раствором. Затем в каждый из обрезков труб вставляется профиль В трубе и профиле просверливаются отверстия и вся опора стягивается болтами.

Процесс установки кровли

Для придания жесткости и предотвращения преждевременного разрушения можно использовать описанные защитные «кожухи» и при обустройстве стационарной конструкции. Единственное отличие от передвижных навесов будет заключаться в том, что профиль необходимо приварить к металлической трубе.

Возведение крыши

Крыши бывают цельными и разборными. Их преимущественное отличие заключается в способе крепления элементов между собой: в первом случае составные части свариваются, а во втором – стягиваются болтами. Кроме этого, конструкции бывают односкатными и двускатными.

Крепление ферм резьбовым соединением

На примере неразборной двускатной крыши рассмотрим технологию ее монтажа. К опорным столбам потребуется приварить куски металлического профиля, таким образом, чтобы получился правильный прямоугольный каркас. Затем, приступаем к сварке стропил. На земле к балке с одной и с другой стороны привариваем куски металлического профиля с шагом в 1 м под углом не более 30º. Важно учитывать, что получившаяся конструкция должна несколько выступать за пределы сваренного верхнего каркаса. Далее размещаем сваренные элементы на опорном прямоугольнике, в местах стыков провариваем.

Фермы для кровли

Для упрощения процедуры сооружения каркаса для крыши следует усилить металлическое прямоугольное основание, находящееся на опорах, поперечными балками по центру каждой из сторон. Затем к центральной страховочной балке навариваем 20–30 см отрезки профильной трубы, которые будут выступать в роли опоры будущего конька. Далее трубами из профиля нарощенные отрезки скрепляем друг с другом и прямоугольным основанием.

Обшивка кровли

Закончив с установкой каркаса, приступаем к обшивке профнастилом. Крепление листов осуществляется непосредственно к подготовленному каркасу на стропила внахлест друг на друга посредством заклепок, саморезов или болтов.

При самостоятельном изготовлении навеса для машины важно следовать инструкции и соблюдать размеры составных элементов, отраженные в подготовленных чертежах на основании точных расчетов. Все эти условия в совокупности с правильным подходом и надлежащим усердием позволят вам соорудить качественный металлический навес.

Видео

В этом видеоматериале подробнее рассказывается о тонкостях изготовления металлического навеса:

Фото

На фотографиях можно увидеть различные варианты обустройства металлического навеса:

Арочный металлический навес

Навес в частном доме

Навес со столбами опоры из ковки

Над крыльцом

Над каменным мангалом

Навес-беседка

Металлический навес на кирпичных опорах

Металлический навес на даче

Маленький навес над мангалом

Двускатный навес

Схемы

Если вы решили сделать металлический навес, то предоставленные схему могут помочь вам в изготовлении подходящей для вас конструкции:

Чертеж металлоконструкции

Чертеж стропильной фермы

Схема односкатного навеса

Вид спереди и сбоку

Схема металлического навеса

Схема двускатного навеса

Рабочий чертеж навеса

Схема арочного навеса

Навес для авто

Чертеж навеса

Навес из поликарбоната своими руками

Современный приусадебный участок, неважно, относится он к коттеджу или простому дачному домику, трудно представить без навеса, например, над машиной хозяина. Эта конструкция нынче выполняет не только практичную функцию, но и эстетичную. При этом самым распространённым материалом, используемым для навесов, является поликарбонат. Изготовить из него конструкцию можно своими руками.

Преимущества и недостатки поликарбоната

Выбор подобных листовых заготовок при монтаже навесных конструкций обоснован множеством преимуществ.

  • поликарбонат пропускает свет, но в то же время защищает от вредного воздействия ультрафиолета;
  • он негорючий, что исключает опасность пожара;
  • листы имеют различную раскраску, можно выбрать цвет по вкусу;
  • конструкции из данных заготовок выглядят эстетично;
  • поликарбонат имеет малый вес;
  • он гибкий, но вместе с тем ударопрочный;
  • хорошо сохраняет тепло внутри общей конструкции;
  • с ним легко и приятно работать (режется он канцелярским ножом, а прикручивается к каркасу саморезами).

Разнообразная цветовая гамма позволяет подобрать такой лист поликарбоната, который идеально впишется в ландшафтный дизайн

Правда, недостатки у поликарбоната также есть. Они могут проявиться при монтаже и эксплуатации навесной конструкции. А именно:

  • со временем подобный материал способен растрескаться, из-за чего придётся заменять отдельные листы;
  • если нарушить правила монтажа, поликарбонат также разрушится;
  • тонкие листы могут не выдержать пласты снега, если плохо продуман каркас.

Итак, достоинств у описываемого материала явно больше, поэтому его применение в навесах логично. Но прежде чем начать сооружать подобную конструкцию, необходимо определиться с размерами и составить эскиз.

Подготовительные работы: какой толщины материал использовать

Перед выбором размеров конструкции рекомендуется определиться с видом листов для монтажа. То есть сначала нужно выбрать цвет и толщину заготовок. Сотовый поликарбонат продаётся в листах разной толщины (от 4 мм до 12 мм). При покупке для дачного строительства материал могут порезать (в зависимости от того, какого размера будет постройка).

Толщина детали для изготовления навеса выбирается по следующему принципу — конструкция должна выдержать снег. Но на это в большей мере влияет не столько качество поликарбоната, сколько надёжность каркаса. Следовательно, можно использовать даже самые тонкие листы. Это позволит и значительно удешевить навес.

Поликарбонат — очень пластичный материал, поэтому легко можно сделать навес любой формы своими руками

Как выбрать размер конструкции: составление чертежа

Самое сложное — определиться с размерами планируемой конструкции. Есть несколько вариантов:

  1. Если навес делается над крыльцом, ширина конструкции должна быть такой, чтобы последняя слева и справа от входной двери выступала на 30 см. В этом случае капли дождя не попадут на пол и входящего человека. Длина изделия принимается равной расстоянию от стены дома до ребра первой ступеньки крыльца.
  2. Если навес будет находиться над машиной, то его габариты должны соответствовать размерам автомобиля, при этом дополнительно нужно добавить на каждый параметр минимум по 30 см.
  3. То же самое касается и бассейна. Навес над ним нужно делать немного больше.

После определения размеров необходимо нарисовать чертёж.

На чертеже навеса из поликарбоната нужно обозначить все размеры навеса

Со стороны фасада навес часто делают арочным. В этом случае радиус изгиба сотового поликарбоната должен быть равен высоте пристроя.

Как сделать расчёт материала

Расчёт количества необходимых материалов можно произвести, пользуясь построенным чертежом. Предположим, у нас будет создана конструкция без арочных элементов. Пусть это будет навес над крыльцом. При этом ширина входной двери — 80 см. Согласно рекомендациям специалистов, принимаем ширину навеса равной H = 80 + 30 + 30 = 140 см или 1,4 м.

Допустим, расстояние от ребра первой ступени крыльца до стены дома 1 м. Значит, и длина навеса такая же.

Для каркаса идеально подойдёт профильная квадратная труба с сечением 25 х 25 мм. Достаточно установить три подпирающих поликарбонат отрезка длиной 1 м каждый и соединить их поперечно на краю навеса.

Размер навеса зависит от многих параметров, например, от того, где он будет располагаться

Опоры конструкции можно сделать из обычной стальной трубы диаметром 32 мм. Достаточно установить в землю два столба высотой до уровня верхнего ребра входной двери (не менее 2 м). Не забудьте добавить на вкопку в землю 0,5 м.

Необходимые инструменты

Для работы с поликарбонатом нужны:

  • нож канцелярский;
  • шуруповёрт;
  • болгарка;
  • рулетка.

Пошаговая инструкция по устройству навеса из поликарбоната

Процесс изготовления навеса зависит от многих параметров, в частности от расположения относительно стен дома.

Как правильно пристроить навес к частному дому над крыльцом

Первый вариант — пристроенная к частному дому конструкция. Вся работа выполняется в несколько шагов:

  1. Для основных элементов каркаса лучше использовать металлическую профильную трубу с сечением в виде квадрата из простой стали размером 25 х 25 мм. Её нужно разрезать болгаркой. Согласно проведённому расчёту, необходимо отрезать 3 профиля по 1 м и кусок длиной 1,4 м. Также надо подготовить две трубы по 2,5 м.

    Резка металла болгаркой требует соблюдения строгих мер безопасности

  2. В углы крыльца, то есть по краям ребра первой ступени, закапываются две трубы на 0,5 м в землю строго вертикально. Желательно забетонировать основания этих столбов. Для чего в равных частях соединить цемент, песок, щебень, смешать с водой и залить раствором ямы, в которые вставлены трубы.
  3. Концы отрезков квадратного профиля длиной 3 м на равных расстояниях крепятся на стене дома выше входной двери на 20 см. Для крепления используются металлические уголки, крупные саморезы и шуруповёрт. Если дом кирпичный, придётся взять перфоратор, просверлить дырки для саморезов и предварительно вставить в отверстия пластиковые дюбели. Нужно постараться, чтобы два крайних отрезка передними концами оперлись на трубчатые столбы.
  4. Укладывается поперечный профиль. Он должен концами также опереться на трубчатые столбы. Для его перпендикулярного соединения с отрезками длиной 1 м используются металлические уголки и саморезы. В результате у каркаса должен получиться небольшой уклон.
  5. Вырезается лист сотового поликарбоната нужного размера из цельной заготовки. Для этой операции подойдёт канцелярский нож. Вдоль сот лист режется легко. В поперечном направлении придётся приложить немного усилий.

    Поликарбонат можно резать и электролобзиком

  6. Крепится поликарбонат саморезами на профилях с помощью шуруповёрта. При этом линии сот необходимо класть параллельно стене дома, иначе лист будет прогибаться от снега и ломаться.

Монтаж арочного навеса вокруг бассейна на даче

Второй вариант — расположение навеса над бассейном. Тут есть свои особенности, поскольку на стену дома он опираться не будет. Последовательность работ следующая:

  1. Сначала устанавливаются столбы по углам бассейна по ранее описанной технологии. Материал — труба диаметром 32 мм. Но при этом нужно отступить от углов в каждом случае на 30 см по воображаемой диагонали бассейна.
  2. Далее на эти столбы монтируется каркас из профиля. Здесь желательно применять арочные элементы. Для их изготовления лучше воспользоваться услугами строительной организации, так как самостоятельная сборка такого каркаса весьма затруднительна.
  3. Концы скелета для крыши лучше приварить к столбам с помощью электродов и сварочного аппарата.
  4. Листы сотового поликарбоната нужно стелить поочерёдно, пока не заполнится всё пространство, аккуратно стыкуя между собой.

Навес над бассейном убережет воду от засорения

Аналогичным образом происходит устройство навеса над патио, мангалом, открытой зоной отдыха и любым другим элементом архитектуры придомовой территории.

Видео: навес из поликарбоната для машины своими руками

Навес из поликарбоната прослужит долго, если регулярно за ним ухаживать. Необходимо просматривать состояние креплений, а также сохранность листов сотового поликарбоната. Мелкий ремонт заключается в замене саморезов или части покрытия.

Живу в Тюмени, работал инженером в строительной отрасли, но по велению души — писатель. Поэтому с удовольствием пишу на строительно-ремонтные темы. Оцените статью: Поделитесь с друзьями!

Конструкция навеса: рама, части навеса

Построить навес дома проще, чем вы думаете. Все компоненты навеса, которые можно найти на сайте CanopiesAndTarps.com , совместимы с выбором труб из оцинкованной стали в вашем местном хозяйственном магазине. Следующее руководство дает полную инструкцию по правильной длине и диаметру трубок, необходимых для создания собственного купола дома. Кроме того, наш гид проинструктирует вас о точном количестве фитингов и банджи, необходимых для завершения некоторых из наших самых популярных каркасов куполов.Для получения дополнительной информации свяжитесь с нашей службой поддержки клиентов.


Рама навеса 10 x 10 (трубопровод EMT диаметром 3/4 дюйма или 1 дюйм)

  • Опоры 4–69 дюймов (пиковые стропила)
  • Опоры 3–118 дюймов (длина труб)
  • 4–80-дюймовые опоры (ножки навеса)
  • 6 — 3-контактные разъемы High Peak (нажмите, чтобы просмотреть)
  • 1 — 10 футов x 12 футов брезент
  • 30 — Галстук-банджи с мячом

Вернуться к выбору навеса

Каркас навеса 10 x 20 (диаметр 1-3 / 8 дюйма)Забор)

  • Опоры 8 — 69 дюймов (пиковые стропила)
  • Опоры 17–80 дюймов (длина труб и опоры навеса)
  • 6 — 3-контактные разъемы High Peak (нажмите, чтобы просмотреть)
  • 6 — 4-контактные разъемы High Peak (щелкните, чтобы просмотреть)
  • 1 — 12 футов x 20 футов брезент
  • 50 — Галстук-банджи с мячом

Вернуться к выбору навеса

Каркас навеса 12 x 20 (трубы ограждения диаметром 1-3 / 8 дюйма)

  • Столбы 25–80 дюймов (остроконечные стропила, трубы длины и опоры навеса)
  • 6 — 3-контактные разъемы High Peak (нажмите, чтобы просмотреть)
  • 6 — 4-контактные разъемы High Peak (щелкните, чтобы просмотреть)
  • 1 — 14 футов x 20 футов брезент
  • 50 — Галстуки-банджи с мячом

Вернуться к выбору навеса

Рама навеса 14 x 20 (диам. 1-3 / 8 «)Забор)

  • Опоры 8–92 «(пиковые стропила)
  • Опоры 17–80 дюймов (длина труб и опоры навеса)
  • 6 — 3-контактные разъемы High Peak (нажмите, чтобы просмотреть)
  • 6 — 4-контактные разъемы High Peak (щелкните, чтобы просмотреть)
  • 1-16 футов x 20 футов брезент
  • 50 — Галстуки-банджи с мячом

Вернуться к выбору навеса

Каркас навеса 18 x 20 (трубы ограждения диаметром 1-3 / 8 «или 1-5 / 8»)

  • Опоры 12–118 дюймов (остроконечные стропила и трубы)
  • 6 — 80-дюймовые опоры (опоры навеса)
  • 6 — 3-контактные разъемы High Peak (нажмите, чтобы просмотреть)
  • 3–4-контактные разъемы High Peak (щелкните для просмотра)
  • Брезент 1-20 футов x 20 футов
  • 60 — Галстуки-банджи с мячом

Вернуться к выбору навеса

Рама навеса 18 x 30 (диаметр 1-5 / 8 «или 1-7 / 8».Забор)

  • Опоры 17–118 дюймов (пиковые стропила и трубы)
  • Опоры 8–80 дюймов (ножки навеса)
  • 6 — 3-контактные разъемы High Peak (нажмите, чтобы просмотреть)
  • 6 — 4-контактные разъемы High Peak (щелкните, чтобы просмотреть)
  • Брезент 1-20 футов x 30 футов
  • 70 — Галстуки-банджи с мячом

Вернуться к выбору навеса

Каркас навеса 18 x 40 (трубы ограждения диаметром 1-5 / 8 дюйма или 1-7 / 8 дюйма)

  • Опоры 22–118 дюймов (пиковые стропила и трубы)
  • Опоры 10–80 дюймов (опоры навеса)
  • 6 — 3-контактные разъемы High Peak (нажмите, чтобы просмотреть)
  • 9 — 4-контактные разъемы High Peak (щелкните, чтобы просмотреть)
  • 1 — 20 футов x 40 футов брезент
  • 80 — Галстук-банджи с мячом

Вернуться к выбору навеса

Каркас навеса 30 x 50 (диам. 1-7 / 8 дюйма)Забор)

  • 12 — 14 футов 5 дюймов (пиковые рафтеры)
  • Опоры 15–9 футов 10 дюймов (длина труб)
  • Опоры 12–80 дюймов (ножки навеса)
  • 6 — 3-контактные разъемы High Peak (нажмите, чтобы просмотреть)
  • 12 — 4-контактные разъемы High Peak (щелкните, чтобы просмотреть)
  • Опоры для балок 26–40 дюймов (нажмите, чтобы просмотреть)
  • Брезент 1-30 футов x 50 футов
  • 110 — Галстуки-банджи с мячом

Вернуться к выбору навеса

Каркас навеса 30 x 60 (диаметр 1-7 / 8 дюйма.Забор)

  • Столбы 14 — 14 футов 5 дюймов (пиковые стропила)
  • Опоры 18 — 9 футов 10 дюймов (длина труб)
  • Опоры 14–80 дюймов (опоры навеса)
  • 6 — 3-контактные разъемы High Peak (нажмите, чтобы просмотреть)
  • 14 — 4-контактные разъемы High Peak (Нажмите, чтобы просмотреть)
  • Опоры для балок 31–40 дюймов (нажмите, чтобы просмотреть)
  • Брезент 1-30 футов x 60 футов
  • 120 — Галстуки-банджи с мячом

Вернуться к выбору навеса


Этапы установки

  1. Поместите кровельные трубы и трубы, составляющие длину, на землю, расположив рядом с ними подходящие фитинги.Трехходовые фитинги будут установлены на переднем и заднем концах навеса, а четырехходовые фитинги будут установлены в центральных точках соединения.
  2. Подсоедините трубу и фитинги. В этот момент вся верхняя часть рамы купола будет сидеть на земле в форме буквы А.
  3. Оберните брезент поверх рамы и закрепите углы с помощью резиновых стяжек Ball Bungee. Лучше всего начать с одного угла, а затем закрепить противоположные углы, работая по схеме X.Прикрепите эластичные резиновые стяжки, протянув эластичную ленту через втулку с нижней стороны брезента. Когда пластиковый шарик зацепится за втулку, оберните резинку вокруг трубки до тех пор, пока не появится натяжение. Наконец, наденьте затянутую резинку на пластиковый шарик.
  4. Поднимите одну сторону рамы навеса, чтобы конструкция наклонилась. Вставьте ножки в нижнюю часть арматуры. После того, как все ножки были установлены на поднятой стороне, вы можете перейти на другую сторону и повторить процесс.
  5. Теперь, когда рама купола готова, дважды проверьте все эластичные стяжки и внесите необходимые изменения.

Наверх страницы

Навесы для дронов

: конструкция и производство

Навесы для дронов для FPV могут быть полезным дополнением или модификацией вашего дрона. Навесы — это кусок материала, установленный на центральной части гоночного дрона. Они относительно дешевы в производстве и выполняют множество функций в зависимости от их конструкции и материала.В этой статье я расскажу о нескольких вариантах навесов для FPV дронов и расскажу о процессе их проектирования и изготовления.

Навесы имеют значительные преимущества по сравнению с карбоновым верхом. Вы можете выбрать навес вместо верхней пластины; однако я предпочитаю использовать оба. Это немного увеличивает вес, но обеспечивает оптимальную защиту основной электроники. Навесы обычно изготавливаются из материалов, обладающих степенью эластичности, позволяющей им поглощать большую часть ударных сил.Это увеличивает долговечность, так как меньше энергии удара передается на раму.

По этой причине навесы могут выступать в качестве расходного компонента, который значительно дешевле и легче заменяется, чем электроника. Полые навесы также обеспечивают дополнительную защиту антеннам или камерам, которые могут быть установлены внутри навеса. В этом году мне не пришлось менять ни одной видеоантенны благодаря полым защитным кожухам. Конструкция с полым навесом также позволяет размещать внутри светодиоды, что создает эффект свечения, как показано на рисунке ниже.Навесы также имеют приподнятую секцию в верхней части дрона для ускорения восстановления после аварийного переворота. При разработке куполов для FPV-дронов мне нравится включать как можно больше этих функций в аэродинамический и плавный корпус.

Материалы

Навесы изготавливаются из термопластов, причем наиболее распространенными материалами являются ТПУ, нейлон и поликарбонат. Термопласт — это материал, который можно непрерывно повторно нагревать и придавать ему форму. ТПУ и поликарбонат являются полуэластичными материалами, которые можно несколько раз передвигать вперед и назад, прежде чем они сломаются.ТПУ является наиболее эластичным, а поликарбонат и нейлон — более жесткими материалами. Механические свойства этих материалов также позволяют им выдерживать большое количество ударов до выхода из строя. Купола из нейлона и ТПУ напечатаны на 3D-принтере, а купола из поликарбоната для FPV-дронов изготовлены в вакууме.

Методы производства

При создании навесов для дронов FPV вы можете производить их с помощью 3D-печати или вакуумного формования. Для большинства дронов уже спроектированы навесы, напечатанные на 3D-принтере, которые можно бесплатно найти на Thingiverse.Изготовить навесы, напечатанные на 3D-принтере, проще всего, и хотя печать требует времени, вы можете просто позволить ей распечатать, пока вы сидите и расслабляетесь / летаете. Я настоятельно рекомендую приобрести 3D-принтер, поскольку это бесценный инструмент. Обычно поблизости находятся члены сообщества дронов или рабочие места с принтерами, которые готовы напечатать для вас купола ваших FPV-дронов.

Навесы вакуумной формовки — мой личный любимый метод производства, так как они производятся быстро, а их полая выпуклость выполняет множество возможных функций.Для их изготовления требуется больше всего физического труда, однако 10 минут работы для более легкого купола — неплохой компромисс. Изготовление навесов, напечатанных на 3D-принтере, занимает до трех часов, однако гибкость TPU позволяет им выдерживать большее количество ударов до выхода из строя. Подробнее об этих методах производства.

Создание собственных навесов для FPV дронов

Теперь я покажу вам, как сделать свои собственные купола для FPV дрона, используя как вакуумное формование, так и 3D-печать. Навесы с 3D-печатью и вакуумной формовкой очень похожи в САПР, но имеют несколько отличий.Купол, который я буду спроектировать, будет оптимизирован, чтобы соответствовать верхней пластине моей рамы OSprey Racing Fletch.

Соображения

Козырьки, изготовленные методом вакуумной формовки и напечатанные, требуют разных решений из-за производственных ограничений. Идеально выбрать 3D-печать или вакуумное формование перед проектированием навеса. В навесе вакуумного формования будет использоваться форма, напечатанная на 3D-принтере, вокруг которой будет прилегать горячий пластик.

Оба купола должны учитывать ограничения 3D-печати, такие как большие выступы или тонкие сечения.Навесы вакуумной формовки также не могут сужаться наружу, что означает, что все стороны должны быть видны сверху (кроме вертикальных боковых стенок). Детали, полученные вакуумным формованием, также имеют тенденцию к складкам, если пресс-форма заставляет материал растягиваться и формироваться обратно на меньшую поверхность. Я обнаружил, что мне пришлось несколько раз повторять дизайн моего купола, чтобы он формировался без складок. Моя последняя 3D-печатная форма для вакуумного формования была довольно гладкой и округлой. Навесы, напечатанные на 3D-принтере, имеют очень небольшие ограничения по сравнению с вакуумным формованием и могут выглядеть так, как вы хотите.

Конструирование навеса

Рекомендации по проектированию

Во-первых, перечислите, какие функции вы хотите, чтобы купол имел, и выбранный вами метод изготовления. В этом навесе я хочу разместить светодиодные фонари, защитить мою видеоантенну и поглотить удары. Вакуумное формование будет моим предпочтительным методом изготовления, поскольку полый купол имеет больше внутреннего пространства.

Программное обеспечение для моделирования

Затем вы хотите открыть программу автоматизированного проектирования (САПР).Я рекомендую использовать Fusion 360 от Autodesk, так как он бесплатен для любителей и имеет множество инструментов проектирования. У Ларса Кристенсена есть целый плейлист с видеоуроками по Fusion 360.

Процесс проектирования

Шаг 1:

Чтобы начать процесс 3D-моделирования, нам понадобится контур верхней пластины вашей рамы. Если у вас уже есть 3D-модель рамы, вы можете просто импортировать верхнюю пластину в новую деталь и спроецировать ее геометрию на новый эскиз. Если вы хотите создать 3D-модель своей рамы, вы можете прочитать статью Каллума об этом здесь.Альтернативой является установка верхней пластины на сканер рядом с линейкой для масштабирования. Затем это изображение можно импортировать в Fusion с помощью прилагаемого инструмента холста и нарисовать как эскиз. Помимо использования линейки на изображении для масштабирования, вы также можете измерить размеры верхней пластины и применить их к вашему изображению в САПР. Используя зависимости, убедитесь, что центр вашего эскиза верхней пластины совмещен с началом координат. На изображении ниже я также добавил синие выделенные линии к моему эскизу верхней пластины, чтобы округлить очертания навесов.

Шаг 2:

После создания контура верхней пластины выдавите его вверх на 2-3 мм. Следующим шагом будет создание общей формы навеса с помощью инструмента произвольной формы. Это требует некоторой практики, но навесы произвольной формы намного изящнее, чем те, которые созданы с помощью других инструментов проектирования, таких как лофты. В Man and Machine есть отличный учебник по созданию произвольных форм.

Шаг 3:

Для навеса сначала нужно создать рабочую плоскость на 1 мм выше экструдированной верхней пластины.Выберите инструмент произвольной формы и создайте плоскость. Щелкните рабочую плоскость и начало координат, чтобы выровнять произвольную форму. Измените длину и ширину заготовки произвольной формы, пока ее края не будут слегка перекрывать экструзию верхней пластины. Установите для каждой из граней ширины и длины значение 6 и установите симметрию на зеркальное отражение. Вы также хотите выбрать симметрию по длине, чтобы обе стороны навеса были зеркальными. Следующим шагом будет нажать «изменить» и приступить к формированию купола по своему вкусу. Я бы порекомендовал надеть плавник поверх вашего купола, так как это упростит настройку вашего дрона в режиме черепахи.Ниже приведена произвольная форма моего навеса.

Шаг 4:

Когда произвольная форма будет завершена, выберите инструмент выдавливания и выберите контур вашей верхней пластины. Измените расстояние выдавливания на режим «до» и выберите плоскость произвольной формы. Это создает экструзию между экструзией верхней пластины и произвольной формой. Затем вы можете добавить в купол такие элементы, как отверстия для винтов. Если вы печатаете свой купол на 3D-принтере, вы также можете использовать инструмент «Оболочка», чтобы выдолбить купол до ширины 1-3 мм.

Производство

Вакуумное формование

Для вакуумной формы вам понадобится:

  • Вакуумный формирователь
  • Пылесос
  • Ваша 3D-пресс-форма для навеса
  • Листы поликарбоната. Я рекомендую использовать листы толщиной 1–1,5 мм (0,04–0,06 дюйма).
  • Духовка. Я рекомендую покупать дешевую походную печь из вторых рук, так как плавление пластика в пищевой печи небезопасно.Тепловая пушка также будет работать, однако результаты будут хуже, поскольку материал не может быть равномерно нагрет.

Для вакуумного формовщика я сделал деревянный ящик с перфорированным деревянным листом наверху, как показано на рисунке ниже. Затем я просверлил отверстие сбоку и приклеил сбоку трубу, к которой можно было прикрепить пылесос. Академия Punished Props опубликовала отличное видео о создании и использовании самодельного вакуумного формовщика.

Помимо советов, изложенных в видео, я бы порекомендовал печатную 3D-форму для вакуумного формования напечатать из твердого АБС или PLA-пластика.Гибкая форма не даст идеальных результатов. Еще один совет, который я хотел бы добавить, — это покрыть 3D-печатную форму тонким слоем смазки перед вакуумным формированием купола. Это значительно упрощает удаление. Вы также можете отшлифовать 3D-печатную форму до гладкости, чтобы получить гладкий навес; однако я сохраняю линии печати, так как они помогают светиться куполу при установке светодиодов.

3D-печать

Если вы не знакомы с 3D-печатью, я бы порекомендовал прочитать статью Каллума о 3D-печати для FPV.Как уже говорилось, идеальный навес, напечатанный на 3D-принтере, будет напечатан либо из нейлона, либо из ТПУ. Цвет материала — ваш выбор; тем не менее, я бы рекомендовал использовать белую нейлоновую нить, так как ее можно красить. Jon E демонстрирует умирание нейлона в своем видео.

Основное преимущество навесов, напечатанных на 3D-принтере, заключается в том, что вы можете изменять заполнение и количество оболочек, чтобы изменить гибкость. Мягкий купол с низким заполнением (~ 10%) и низкими оболочками (~ 2) изгибается при ударе, поглощая небольшую силу, и переносит остальное на раму.Твердый купол будет меньше поглощать удары и, как следствие, передавать больше ударов на остальную часть рамы. Я бы порекомендовал использовать 30% -ное заполнение и 3 оболочки, однако вам следует проверить различные температуры и настройки печати, чтобы выбрать, что вам больше подходит.

FPV Испытание купола дронов

Существует ряд методов тестирования куполов FPV дронов. Мой личный метод тестирования — выполнить виртуальное стресс-тестирование в Fusion, как показано в этом видео от Hodgepodge.Команды Формулы 1 используют симуляции, поскольку они дешевы и в меру соответствуют реальной производительности. Альтернативой моделированию является тестирование в реальном мире. Это включает в себя изготовление серии навесов, полет, наблюдение за тем, как они ломаются, и улучшение конструкции. Для получения наилучших результатов я рекомендую использовать оба метода, хотя проще всего выполнить тестирование в реальном мире. Очень важно тестировать спроектированные вами навесы. Мне потребовалось около двадцати изменений, чтобы доработать свой собственный дизайн купола до такой степени, что я остался доволен.Некоторые из моих изменений купола изображены ниже.

Заключительное слово

Поздравляю, теперь вы научились делать свой собственный набор куполов для FPV дронов. Мало того, что ваш парк дронов будет выглядеть соответствующим образом, они также обеспечат значительно большую защиту антенн, камер и вашего кадра. Независимо от того, решите ли вы разработать свой собственный или распечатать чей-то купол, вы можете быть уверены, что он улучшает ваш дрон.

Автор: OSprey
https: // www.facebook.com/OSpreyFPVracing/

Я страстный пилот гоночных квадроциклов с многолетним опытом. Когда я не летаю, мне также нравится выполнять личные инженерные проекты, такие как рамы гоночных квадроциклов или что-нибудь мехатронное. Я очень рад возможности поделиться своими знаниями с сообществом FPV! Вы можете следить за мной в Facebook @OSpreyFPVracing и на YouTube на OSprey FPV Racing

Сообщение навигации

Лучшая цена на рамы и навесы — отличные предложения на рамы и навесы от глобальных продавцов рам и навесов

Отличные новости !!! Вы находитесь в правильном месте для fpv рамы и навеса.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эта верхняя рама и купол fpv в кратчайшие сроки станут одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свою раму и балдахин fpv на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не знаете, что такое рама и навес, и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести frame and canopy fpv по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшее соотношение цены и качества FpV The Canopy — Отличные предложения по FpV Canopy от Global FpV Продавцы Навесов

Отличные новости !!! Вы находитесь в правильном месте для fpv the canopy.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший fpv the canopy в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что получили свой fpv на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе навеса и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести fpv the canopy по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшая цена навес для fpv — Отличные предложения на навес для fpv от global canopy для продавцов fpv

Отличные новости !!! Вы попали в нужное место для навеса для fpv.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний навес для fpv в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили купол для fpv на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще сомневаетесь в выборе навеса для fpv и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести canopy for fpv по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

вещей с меткой «Tiny whoop canopy»

Крохотный навес в режиме кефали партизанами 24 января 2017 г. 230 347 14 Nano Pod [14 мм] автор: Dave_C_FPV 7 апреля 2019 200 268 20 Каркасный навес Easy Print для Tiny Whoop от ДиАлекси 6 марта 2018 г. 171 240 30 Навес для регулируемых камер автор: Thump2010 5 октября 2018 г. 152 220 14 Капюшон для камеры EOS1-2 для квадроциклов автор: Thump2010 20 октября 2018 г. 135 170 34 Навес Whoop Canopy для FC в стиле Whoop с AIO Camera VTX (30 градусов) Автор CrazyJ 1 мая, 2019 118 143 6 .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
