Нержавеющая труба с резьбой имеет свои преимущества перед изделиями, соединение которых требует использования дополнительных деталей. Как правило, трубы можно приобрести с уже нарезанной резьбой или нарезать ее на заказ на специальном станке. Однако часто это приходится делать вручную непосредственно на месте монтажа, что может доставить дополнительные неудобства, ведь нержавеющая сталь относится к числу прочных и твердых сплавов.

Что необходимо для нарезания резьбы?

Основными инструментами для нарезания наружной резьбы на металлической трубе являются трубный прижим, а также плашка и вороток. Чтобы нарезать внутреннюю резьбу, понадобится вороток и метчики.

Выбор подходящей плашки зависит от типа резьбы, которую необходимо нарезать. Вся информация содержится на торце плашки в виде клейма, каждый символ несет отдельную информацию.

Так, например, буква «Л» в его тексте обозначает левостороннюю резьбу. Кроме того, важно обратить внимание на марку стали, из которой изготовлена плашка, если стальная труба изготовлена из нержавейки повышенной прочности. Обычно стальные трубы для систем водоснабжения и канализации имеют дюймовую цилиндрическую резьбу. Для работы с изделиями из нержавейки желательно использовать разрезные плашки нужного диаметра – они дают возможность нарезать резьбу со сбегом.

Наружная резьба

Наружная резьба на трубах из нержавеющей стали делается следующим образом:

1. труба вставляется в тиски и зажимается;
2. небольшая фаска снимается посредством напильника и смазывается машинным маслом;
3. подходящая плашка вставляется в плашкодержатель и зажимается с помощью закрепляющих винтов;
4. плашка подводится к трубе и с усилием (чтобы инструмент врезался в нержавейку) проворачивается пару раз по направлению резьбы;
5. врезавшаяся в сталь плашка вращается три оборота вперед и пол-оборота в обратную сторону. Эти действия методично повторяются вплоть до получения нужной длины резьбы.

Проверить точность нарезанной на стальной трубе резьбы можно, навинтив на нее подходящую гайку.

Важно! В течение всего процесса нарезания резьбы труба должна находиться строго перпендикулярно по отношению к плоскости плашки, иначе произойдет перекос, и работа пойдет насмарку.

Внутренняя резьба

Нарезание резьбы с внутренней стороны труб из нержавеющего металла проводится с помощью чернового, среднего и чистового метчиков. Работа начинается с чернового инструмента, который предварительно смазывается машинным маслом и вводится в отверстие металлической трубы строго параллельно ее стенкам. Первый поворот выполняется до врезки метчика в сталь, затем с помощью воротка проводится три оборота вперед и половина оборота в обратную сторону. Аналогичным образом резьба на трубе из нержавейки нарезается с помощью среднего и чистового метчиков.

Стальная труба с резьбой получила широкое распространение в области монтажа систем водопровода, отопления и канализации.

обзор способов нарезки резьбы своими руками, виды резьб, стандарты,

Резьбовое соединение – наиболее удобное для монтажа сантехнических коммуникаций. Ее показатели прочности ниже, в сравнение со сваркой. Но, если необходима замена трубы, достаточно открутить гайку и получить доступ ко всей системе.

Большинство труб идут с конвейера без нарезанного соединения. В этом случае трубные резьбы можно нарезать самостоятельно.

Самостоятельная нарезка резьбы на трубе

Что будет необходимо для работы

В промышленности для нарезки используется станочное оборудование, которое без присутствия машиниста справляется с центровкой, передвижением плашки, последующей доводкой. В условиях квартиры или гаража – это невыполнимая задача.

Для дома подходит специальный нарезной инструмент, который можно купить в любом строительном магазине или на рынке. Он представлен в виде разборных или цельных плашек и метчиков.

Кроме клуппа и плашек потребуется еще дополнительный инструмент:

• Труборез. Инструмент, предназначенный для резки стальных трубок. Оснащен несколькими роликами и резаком из твердосплава или алмаза. Дает тонкий, почти незаметный рез, без заусенцев. Если его нет, можно воспользоваться болгаркой с отрезным кругом. На срезе появляются заусенцы и неровности, которые нужно обработать.
• Напильник или лепестковый круг. Если после отрезки появились дефекты поверхности, потребуется дополнительная обработка. Так как сталь в трубах сырая и мягкая, ее легко обточить напильником или надфилем. Для ускорения процесса, можно воспользоваться углошлифовальной машинкой.
• Газовая горелка или строительный фен. Если приходится работать со старым трубопроводом, придется снять краску и ржавчину. Нарезка резьбы на трубах с краской не даст жесткого сцепления и прочности. Старое лакокрасочное покрытие, чаще всего масляное, легко очищается нагревом. Газовой горелкой или феном нужно пройтись по поверхности и счистить все шпателем.
  Другие виды краски требуется устранять химически. Для этого используются специальные смывки и преобразователи ржавчины.

• Тиски. Так как приходится прикладывать большие усилия для вырезки, их нужно зафиксировать. Лучше всего использовать сантехнический пресс, имеющий специальный профиль губок. Но, можно воспользоваться и обычными слесарными тисками.
• Ключ. Если приходится делать ремонт «на месте», тиски там не станут. В этом случае понадобится газовый ключ. Он имеет большое расстояние между губками и позволяет жестко зафиксировать трубу.
• Масло. Желательно смазать деталь, чтобы она легче продвигалась по резьбе. В этом случае понадобится смазка, как машинное масло, WD-40, бытовая смазка или технический вазелин.
• Ветошь. После нарезки, обязательно нужно снять всю грязь с резьбы, поэтому после работы она протирается ветошью.

Нарезание внешней резьбы цельной плашкой

Чем нарезать резьбу на трубе? Для этого используется специальный инструмент – плашка.

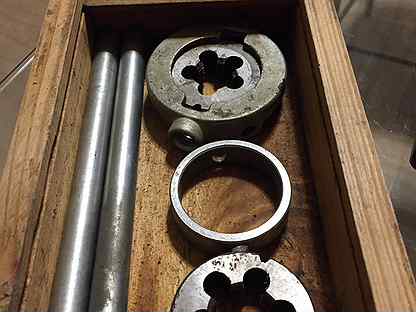

Плашка – это металлический диск, состоящий из двух групп отверстий: внутренние и внешние (лепестковые).

Внутренние имеют резьбовую насечку, которая и создает прорези на металле. В дорогих версиях резьба производится из твердосплава или покрывается алмазным напылением. Благодаря этому, можно прорезать даже коленую сталь. Но большинство труб производятся из сырого низкоуглеродистого чермета. Ее можно резать обычным закаленным металлом.

Лепестковые отверстия предназначены для отвода стружки. Так как канавки могут быть глубже 1 миллиметра, образуется много отходов, которые нужно удалять, чтобы не забивались резаки.

Для низкоуглеродистых марок стали, подойдут плашки из быстрореза. Они тверже среднестатистического металла в трубах. Для водопровода из нержавейки, понадобятся победитовые леркы.

Как правило, одна планка имеет от 8 до 10 витков. Они расположены в виде конуса. Это требуется для того, чтобы начать резку было просто с помощью менее глубоких витков. Но перепады высоты слишком малы и не нарушают резьбу.

В некоторых наборах находится сразу несколько планок одного размера. Это требуется для черновой и чистовой резки.

Плашка для нарезки резьбы на трубах может быть:

1. Цельной. Имеют высокую точность, так как диск замкнут. Отсутствие движения витков не позволяет нарезке сбиваться. Но из-за монолитности имеется недостаток – быстрый износ резцов.
2. Раздельной. Обладают прорезью от границы диска к его центру. Применяются там, где не нужна высокая точность, так как паз вызывает радиальные движения при работе. Так как имеют небольшую амортизацию, меньше стираются.

Для удобного вращения, используется специальный вороток. Он имеет разъем для установки плашки и стопорные винты. Горизонтально расположены ручки для равномерного давления и верчения.

Процесс нарезания плашкой:

1. Подготавливается трубка. Ее нужно отрезать на необходимую длину, обработать торец, счистить краску и ржавчину.
2. Трубка фиксируется в тисках или газовом ключе. Плашка устанавливается перпендикулярно расширенной стороной конуса. Аккуратными вращениями с нажимом прорезается резьба.
3. Подготовленные витки очищаются ветошью. Если использовалось масло, нужно воспользоваться растворителем.

Использование плашки с держателем трещоткой

Значительно упрощается задача с нарезкой, если использовать ручки-трещетки. Это конструкция с одной ручкой.

Сам корпус состоит из четырех частей:

1. Снизу устанавливается сама плашка. Она фиксируется прижимными болтами.
2. Посередине находится трещетка, к который приварена ручка. Немного выше расположен свитчер для переключения движения.
3. Сверху встроен центроискатель.

Особенно такая конструкция удобна, если ограничено пространство и для двухручного воротка он не пригоден. Трещетка позволяет с большим комфортом производить нарезку. Устанавливая свитчер в положение закручивания, происходит прорезь металла. Отворачивая рычаг назад — срабатывает свитчер и плашка не двигается.

О работе воротка с трещеткой ниже представлено видео.

Применение клупповых плашек

Клупп для нарезки резьбы на трубах – универсальный инструмент, иногда называющийся разборной плашкой. Для подготовки работы необходимо:

1. Резцы установить на посадочные места. Они могут идти в комплекте или покупаться отдельно.
2. После установки метчиков, они сверху пломбируются специальными металлическими пластинами.
3. Головка фиксируется винтами и клупп готов к работе.

Лерка для нарезки резьбы разборного типа обладает высокой проходимостью, прекрасно справляется с повышенными нагрузками и удобна в переноске. Часто их покупают в наборе, где присутствуют все нужные резцы.

Нарезка резьбы с помощью клуппа

В стандартном комплекте, клупп – это несколько головок с резцами и штанга для передачи крутящего момента.

Процесс нарезки прост и не отличается от стандартный плашек. Резцы имеют конусовидную форму, поэтому нет проблем со входом на трубу.

Желательно соблюдать несколько правил для работы с клуппом:

1. Смазка. Для нормального реза нужно использовать масло или смазку. Для легкого отвода стружки, лучше применять солидол или другие густые жидкости, способные легко захватывать металлические обрезки.
2. Центр. Важно, чтобы не была сбита центровка. Так как резцы намного тверже труб, легко скосить нарезку, что приведет к негодности резьбы.
3. Смена вращений. Через каждые пол прокрута, нужно немного проворачивать лерку обратно.

А как быть с внутренней резьбой в трубах

Выше было описано, как нарезать резьбу на трубе. С внутренним резом все немного иначе. В стандартном трубопроводе, это не принято. Обычно используются сгонные соединения, так как закручивания внутрь заужает водопровод. А этом может привести к засору металлами и минералами.

Иногда в магазинах сложно найти переходники для сгона, поэтому его приходится изготавливать вручную. Для этого используются метчики. Снаружи они похожи на болты, но имеют не сплошные, а сегментированные резцы.

Часто продаются парно, для чистовой и черновой работы. В работе они намного проще. Вручную их можно сделать с помощью воротка или шуруповерта.

Не нужно обрабатывать отверстие, снимать заусенцы, но желательно смазывать.

Виды резьб

На данный момент есть несколько стандартов резьбовых соединений, используемых в сантехнике. Перед тем, как нарезать резьбу на трубе – нужно осведомиться в их размерах и типах.

Два вида резьбы могут не соединяться друг с другом, так как угол между вершинами, их длина и высота не позволят комфортно состыковать.

Какие стандарты резьбы используется на трубах

Метрическая резьба

Название связано с тем, что измерение происходит в миллиметрах и размеры указываются в привычных единицах исчисления. Кромка имеет форму равностороннего треугольника.

На территории Евразии это самый распространенный профиль. Считается стандартом, так как большинство сантехнических соединений оборудовано метрикой. Почти весь инструмент для нарезки резьбы на трубах заточен именно под нее.

G Цилиндрическая трубная резьба

Цилиндрическая насечка регламентируется ГОСТ 6357-81. Имеет дюймовый профиль и шаг, распространена в США. Если нужно подвести трубопровод под американское сантехническое оборудование, требуется специальный переходник или нарезка трубы по профилю G.

Буквенное обозначение является условным и означает проход трубы в дюймах.

R трубная коническая резьба

Труба с дюймовым шагом, имеющая конусность 1:16. Обозначение внутренней резьбы – Rc, внешней – R.

Другие стандарты трубных резьб

Кроме вышеописанных категорий, для работы с сантехникой понадобятся и другие размеры.

В некоторых случаях, могут требоваться переходники или инструмент с редкими размерами. К ним относятся:

1. Дюймовая. Измерение происходит в неметрических исчислениях (английская имперская мера). Один дюйм равен 0,0224 метра. Определить это можно по двойным кавычкам после цифры (1” – 2,54 сантиметра). Мера отличается от метрической системы, поэтому для сгона двух видов резьбы нужен переходник.
2. Круглая. Некоторые виды санитарной арматуры оборудованы круглой насечкой. Это различные виды запорных элементов, смесители и краны.
3. Трапецевидная. Резьба с трапецевидными сечением и углом в 30 градусов.

Инструмент для нарезки резьбы на трубах

Любой ремонт или замена существующего трубопровода предполагает врезку в магистраль. Сварка пригодна только для металлических труб, в то время как для соединения их с пластиковыми изделиями применять этот способ невозможно. Кроме того, при монтаже используется запорная арматура, которая крепится резьбовым соединением. Для его создания необходимо знать, как нарезать резьбу на трубе и с помощью каких приспособлений.

Для нарезки резьбы существует несколько видов инструментов

Нарезание резьбы. Необходимые понятия

Этот процесс представляет собой обработку стержня или отверстия при помощи специального инструмента для нарезки резьбы на трубах с целью получения наружных либо внутренних поочерёдных выступов-витков и спиральных канавок.

Основными характеристиками резьбы являются:

• шаг. Это расстояние между вершинами или основаниями соседних витков;
• профиль. Поперечное сечение у витка может быть трапецеидальным, треугольным, прямоугольным и др. В деталях санитарно-технических систем используется исключительно треугольный профиль;
• угол профиля. Он образуется пересекаемыми сторонами (боковыми гранями) витков;
• глубина. Это расстояние от вершины до основания резьбы;
• наружный, средний и внутренний диаметры.

Наружный равен расстоянию между точками двух противоположных сторон резьбы. Средний диаметр ˗ это расстояние между вершиной и основанием профилей, которые находятся на противоположных сторонах детали. Внутренний представляет собой расстояние между противоположными впадинами.

Любая резьба имеет свои технические характеристики

Виды резьбы на трубах

Хоть процедуру нарезания резьбы на водопроводной трубе сложной не назовёшь, прислушаться к некоторым советам будет отнюдь не лишним. Умение отличать левую резьбу от правой, а дюймовую от метрической тоже не помешает.

При левой резьбе гайка на болт накручивается против часовой стрелки. Если же резьба правая, гайка наворачивается на болт по часовой стрелке.

Метрическая резьба характеризуется тем, что:

• геометрические размеры деталей измеряются в миллиметрах;
• вид профиля – равносторонний треугольник;
• имеет меньший шаг.

Особенностями дюймовой резьбы является:

• единица измерения геометрических размеров деталей — дюймы;
• имеет вид профиля равнобедренного треугольника с углом при вершине равным 55 градусов;
• имеет больший шаг. Эта особенность означает, что профиль дюймовой резьбы крупнее, а прочность соединения выше.

Все виды резьбы используются в тех или иных случаях. Но стоит отметить, что правая встречается буквально на каждом шагу, а вот левая — гораздо реже.

Чтобы правильно нарезать резьбу, нужно знать, чем они отличаются друг от друга

Инструмент и правила нарезки резьбы на трубах

Конечно же, чтобы выполнить эту процедуру, без инструмента для нарезания резьбы на трубах не обойтись. В сфере торговли его обычно называют трубным резьбонарезным набором.

Полезная информация! В набор может входить инструмент с непривычным названием клупп. Он напоминает плашку для нарезки резьбы на трубах, но содержит только её главную функциональную часть – круглую рамку в виде короткого цилиндра, выполненного из инструментальной стали и оснащённого прочными резцами.

Помимо плашек или клуппов, набор включает держатель (с трещоткой либо без неё), а также ряд других дополнительных инструментов, таких, как клещи, струбцину и т. д.

Требования к процессу нарезки резьбы на трубах вручную формулируются следующим образом:

• обязательная подготовка трубы. С места будущей резьбы необходимо удалить грязь, ржавчину и слой краски. Очищать поверхность следует до металла;
• процесс нарезания резьбы на трубах должен сопровождаться смазыванием их рабочих поверхностей и резцов применяемого инструмента – плашки или клуппа. Для этого используется смазка, представляющая собой специальную жидкость. Её наносят как до начала, так и в процессе нарезки резьбы на трубе;
• на торце изделия предварительно необходимо снять наружную фаску;
• работа должна проводиться только острым и исправным инструментом для нарезки резьбы на водопроводных трубах.

Кроме технологии, важно знать еще и тонкости выбора инструмента.

Нарезая резьбу, нужно строго соблюдать технологию

Резьбонарезной инструмент — это не только вышеупомянутые плашки и клуппы, но также и метчики. С помощью последних создаётся внутренняя резьба путём прорезки стружечных канавок. Но здесь есть один нюанс. Для нарезки резьбы на трубе необходимо использовать набор из двух метчиков, отличающихся глубиной прорезывания:

• для черновой работы — №1;
• для чистовой работы — №2.

Плашка для нарезки резьбы на трубах бывает:

• круглой;
• раздвижной;
• разрезной;
• цельной.

Ещё один инструмент – клупп – имеет в своей конструкции направляющую. Она служит для центрирования цилиндра с резцами по трубе.

Вместе с тем, одних знаний, чем нарезается резьба на водопроводной трубе, недостаточно. Необходимо выяснить требования ГОСТа к размеру трубной резьбы, и уже в соответствии с её шагом и диаметром подбирать набор резьбонарезного инструмента. Эти данные представлены в нижерасположенной таблице.

Таблица 1

Шаг резьбы		Диаметр резьбы, мм			Размер трубной резьбы, дюймы
мм	Нитки на 1 дюйм	Внутренний		Наружный
2,309	11,0	84,930	87,887		3
2,309	11,0	72,230	75,187		2 1/2
2,309	11,0	56,659	59,616		2
2. 309	11,0	44,847	47,805		1 1/2
2,309	11.0	38,954	41,912		1 1/4
2,309	11,0	30,293	33,250		1
1,814	14,0	24,119	26,442		3/4
1,814	14,0	18,632	20,956		1/2



Этапы нарезки трубной резьбы вручную

Как было сказано выше, данная операция выполняется с помощью плашки, клуппа либо метчика. Выбор набора для нарезания резьбы на трубах зависит от многих факторов. Но, прежде всего, от того, какое резьбу необходимо создать – наружную либо внутреннюю. Для большей конкретики рассмотрим, как нарезается резьба на нержавеющую трубу вручную с помощью плашки.

Отрежьте часть нержавеющей трубы, на которой присутствует старая резьба. Заниматься её восстановлением нецелесообразно, поскольку добиться полной герметичности соединения будет невозможно и, следовательно, в этом месте будут возникать протечки. Выполняя такую операцию вручную, особое внимание уделяйте срезу. Он должен быть строго перпендикулярным продольной оси трубы.

Важно! Удалению также подлежит сегмент трубопровода с признаками коррозии.

Для облегчения накручивания плашки, снимите с торца трубы фаску. Чтобы обеспечить лучшее скольжение, место будущей резьбы смажьте маслом. Далее начинайте собственно нарезку трубной резьбы. Проведя некоторое количество витков, плашку следует прокрутить в противоположную сторону.

При помощи плашки легко нарезать внешнюю резьбу

По завершении нарезания трубной резьбы удалите со вновь созданного места соединения металлические опилки. Для проверки правильности выполнения работ накрутите на трубу предполагаемый к установке объект. Так вы выясните корректность использования выбранной плашки для нарезания резьбы на трубах, а также достаточно ли количества витков. Если проверка пройдёт удачно, уплотните соединение и приступайте к монтажу водопроводной системы.

Преимущества клуппов

Некоторые особенности данного инструмента, используемого для нарезания резьбы на трубах, были упомянуты выше. Но удобство применения ˗ это далеко не единственное достоинство такого набора. Так, например, зная на практике, как нарезать резьбу на трубе с помощью плашки, вы без труда справитесь с этим заданием, используя клупп. Из других преимуществ стоит выделить чистоту получаемой резьбы, простоту конструкции клуппа, возможность оперативной замены резцов-плашек и небольшой вес.

Особого внимания заслуживает следующий фактор. Для изготовления плашки используется недешёвая инструментальная сталь. Но ведь повышенной прочностью должны обладать только резцы, в действительности выполняющие основную работу! Отсутствие дорогих нефункциональных частей обусловливает снижение цены набора клуппов и, соответственно, уменьшает себестоимость процесса нарезки резьбы на нержавеющей трубе. Поэтому домашние мастера, умеющие считать деньги, отдают предпочтение именно такому инструменту.

Применение клуппа существенно облегчит задачу по нарезке резьбы

Продаются эти изделия с набором плашек для нарезки резьбы на трубах диаметром 50, 38, 32, 25, 20 и 15 мм. Каждая из них обозначается цифрой 1, 2, 3, или 4. Все прорези на корпусе клуппа тоже имеют номера, соответствующие резцам-плашкам, с помощью которых будет выполняться нарезание резьбы на трубе. Для повышения эффективности работы в труднодоступных местах совместно с клуппом рекомендуется приобрести специальную оснастку.

Сегодня на рынке можно найти такой инструмент с электрическим и ручным приводом. Поэтому может возникнуть вопрос, чем нарезается резьба на трубе более эффективно.

Полезная информация! Продаются клуппы в специализированных как стационарных, так и интернет-магазинах. Последние очень удобны, поскольку стать владельцем подходящего набора для нарезки резьбы на трубах можно, не покидая пределы своего дома.

Слесари-профессионалы, которые уж точно знают, как нарезать резьбу на трубе, предпочитают электрические клуппы. Но стоят такие устройства больше. Поэтому если планируется провести разовое нарезание резьбы на трубу,выгоднее приобретать набор инструмента с ручным приводом.

Основные варианты способов нарезать резьбу на трубах

При соединении труб может возникнуть необходимость нарезать на них резьбу. Сделать это можно при помощи самых разных инструментов, имеющих свои особенности.

Нарезка резьбы с помощью плашки

Перед тем, как нарезать резьбу на трубе плашкой, необходимо приготовить следующие инструменты:

• плашкодержатель,
• смазочный материал (кусочек сала, солидол или машинное масло),
• плашка,
• предназначенная для черновой резьбы,
• болгарка,
• плашка, предназначенная для чистовой резьбы.

Работы по нарезке резьбы плашкой производятся следующим образом:

1. Прежде всего, требуется снять фаску на том конце трубы, где планируется делать резьбу.

2. На то место, где будет находиться будущая резьба, наносится смазка. Смазкой также нужно намазать и зубья плашки.

3. Далее в плашкодержатель вставляется проходная плашка. Плашку нужно прижать к трубе настолько сильно, чтобы образовалось зацепление.

4. Чтобы сделать нарезку резьбы устройство нужно аккуратно вращать строго по часовой стрелке. Достаточно сделать всего пять оборотов.

Если при вращении плашки возникнет сопротивление, необходимо выполнить один оборот назад.

5. После того, как работа по нарезке резьбы помощью проходной плашки будет окончена, нужно использовать чистовую плашку. На нее также нужно нанести смазку. Работа чистовой плашкой осуществляется аналогичным образом.

Клупп для нарезки резьбы

Нарезание резьбы на трубах клуппом осуществляется достаточно быстро по времени. Клупп отличается от плашки тем, что в нем отсутствуют дорогостоящие части. Чтобы обеспечить более качественную нарезку резьбы на трубах нужно использовать клупп вместе с оснасткой. Использовать клуб стоит следующим образом:

1. Сначала нужно вставить трещотку в крепление клуппа. Клупп прикрепляется к трещотке при помощи специальной защелки.

2. После этого клупп нужно перевернуть и вставить тот конец трубы, на котором нужно сделать резьбу, в отверстие.

3. Трещотка крутится при нарезке трубы по часовой стрелке. Важно делать это спокойными неторопливыми движениями.

Трещотку можно заменить самым обыкновенным газовым ключом.

Чтобы нарезать резьбу на водопроводной трубе ее нужно обязательно смазать солидолом, веретенкой или же соляркой. Только в этом случае резьба не будет иметь задиров. В процессе нарезки резьбы водопроводную трубу обязательно нужно поддерживать при помощи газового ключа. Это необходимо для компенсации усилия, образующегося при вращении клуппа.

Как выбрать клупп

Такой нарезчик резьбы как клупп выпускается в двух видах:

1. Электрический. Данный клупп представляет собой профессиональный инструмент, использующийся для быстрой нарезки резьбы на трубах практически любого диаметра. Вся работа в данном случае производится механическим электроприводом.

2. Ручной. Такие клуппы обладают небольшим весом и размером. За ними просто ухаживать. Ручные клуппы способны справляться только с небольшим объемом работ.

При выборе клуппа нужно учитывать то, что ручной вариант данного инструмента может использоваться в любых погодных условиях. Для работы ручного клуппа не требуется электричество. Электрический клупп же может справляться с большими объемами работы.

Видео про особенности нарезки резьбы на трубе ¾ (20) вручную:

Услуга нарезка резьбы

Услуга нарезка резьбы относится к процедурам, технология которых давно стандартизирована и отработана.



Это даже в домашних условиях легко сделать – если необходимо нарезать простую резьбу на пре небольших труб или болтов, то в данном случае несложно будет все выполнить вручную.



С подобной задачей за полчаса справится и один человек. Однако если за подобное же время необходимо будет нарезать резьбу на тысячах или сотнях болтов, то для этого нужна будет хорошо оснащенная и большая металлообрабатывающая компания, такая как наша.



Наши услуги по нарезанию резьбы различных типов



Наша металлообрабатывающая компания предоставляет услуги по нарезанию резьбы различных типов, в том числе и нестандартные детали из конструкционных и строительных сталей, а также цветных сплавов. На нашем заводе вы всегда можете заказать:

• Нарезание конической резьбы по зарубежным и российским стандартам.
• Трубной резьбы по зарубежным и российским стандартам.
• Нарезание наружной резьбы (дюймовая, метрическая).
• Внутренней резьбы (дюймовая, метрическая).
• Сложные виды. Нарезание на токарном станке резьбы (многозаходная, прямоугольная, трапецеидальная).

Технологии, оборудование, возможности



Услуга нарезка резьбы всех типов осуществляется на нашем заводе, на современном высокотехнологичном оборудовании с программным управлением. В нашей компании также используются резьбонарезные специализированные станки. Они дают возможность с высокой точностью и быстро осуществлять заказы по нарезанию трубной резьбы, чей диаметр достигает до 50 миллиметров, а также производить болты диаметром от 6 до 52 миллиметров.





Работа на токарном оборудовании предоставляет возможность поучить профиль, который отличается от треугольного. Наша компания также может производить шариковинтовые пары и червячные передачи. Нам для этого достаточно станки перенастроить на прямоугольный или трапецеидальный профиль. На нашем заводе нарезание трапецеидальной резьбы осуществляется самым производительным способом углубления предварительной канавки, а затем профиль обрабатывается двумя резцами.



В нашей компании не имеется изношенного или старого оборудования, из новых станков состоит наш технический парк. Гарантируется заказчику точное соблюдение срокам и соответствие допусками. Вот почему услуга нарезка резьбы в нашей компании пользуется столь высокой популярностью.



Стандарты резьбы в мире



Несколько стандартов используется в мире, поэтому довольно запутанной выглядит ситуация. Еще и тем осложняется положение, что в некоторых отраслях используются традиционно стандарты, которые не применяются в целом по России (к примеру, нефтяная отрасль). Поэтому нарезание на трубах наружной резьбы для буровой осуществляется с прочими соотношениями в сравнении с водопроводной трубой. Мы в целях лучшего понимания приведем данные, которые во всем помогут вам разобраться.



В нашей компании и в целом по России применяются следующие виды резьб:

• Дюймовая коническая с углом профиля 60о ГОСТ 6111 (нарезание резьбы для воздушных, водяных, масляных и топливных трубопроводов станков и машин).
• Цилиндрическая трубная ГОСТ 6357, коническая трубная ГОСТ 6211 (резьбовые конические соединения, а также нарезка на конусе наружной резьбы для соединения с цилиндрической внутренней).
• Метрическая, шаг и диаметр определяет ГОСТ 8724, профиль – ГОСТ 9150.

Как нарезать резьбу метчиком



Метчик – это специализированный инструмент, при помощи которого нарезается внутренняя резьба, т.е. в отверстии. Как правило, не требуется нарезка внешней резьбы, поскольку шурупы и винты уже с готовой резьбой продаются, а вот не всегда есть резьба в отверстии, поэтому мы, в первую очередь, и расскажем о нарезке внутренней резьбы. Нам также кроме метчиков понадобиться сверло. Вначале просверливаем отверстие необходимого диаметра и снимаем фаску для того, чтобы в отверстие можно было зайти метчиком. Напоминаем, что фаской именуют скос в самом начале или на торце отверстия. Для качественной и четкой резьбы нам понадобится три метчика.



Первый метчик, должен быть черновым, его применяем для начального прохода в отверстие. Черновой метчик узнать можно по риске, которая опоясывает его в верхней части метчика. Проведя вперед-назад несколько циклов, смазывая периодически черновой метчик. Двумя рисками помечается средний метчик. Также необходимо им в отверстии провести несколько циклов, после прохождения каждого цикла необходимо смазывать метчик. И, наконец, специалисты рекомендуют для окончательной отделки использовать чистовой метчик, на котором имеется уже три риски. После прохождения циклов чистовым метчиком вы получите очень четкую и полноценную резьбу.



Здесь необходимо заметить, что для того чтобы нарезать отверстия максимальным диаметром 3 миллиметра хватает и двух метчиков. Кроме того, если нарезаете вы глухое отверстие (не на всю толщину материала), не обходимо после прохождения каждого цикла, не только промазывать метчик, но и удалять опилки, которые в его канавке скапливаются при помощи тряпки.



Нарезка внешней резьбы



В данном случае нам потребуются вороток, тиски и плашка с необходимым шагом резьбы и диаметром. Берем металлический подготовленный стержень, его в исках крепко зажимаем и снимаем фаску надфилем или, к примеру, специальным бархатным напильником. Потом при помощи воротк4а на конец стержня надеваем плашку, который необходимо перед этим смазать обильно машинным маслом. Теперь на стержень навинчиваем плашку, нажимая на нее слегка.



Примерно сделав полтора оборота, отвинчиваем на пол оборота назад плашку, затем вперед снова на полтора оборота и снова немного назад до получения необходимой глубины резьбы. В процессе осуществления этой работы следите внимательно за тем, чтобы перекосов не возникало.

Как нарезать резьбу на водопроводной трубе — обзор способов



Резьбовые соединения широко применяются в области сантехнических хозяйств. При помощи этого вида соединений скрепляются между собой трубы, устанавливается запорная арматура и прочие аксессуары. Сантехнические детали под инсталляцию на трубопроводах, в отличие от труб, обычно имеют резьбу. А вот как нарезать резьбу на трубе, которая традиционно поставляется в продажу гладкой? Попытаемся выяснить.

Блок: 1/8 | Кол-во символов: 417
Источник: http://lux-standart. ru/articles/kak-narezat-rezbu-na-vodoprovodnoj-trube-obzor.php

Разделы статьи

Трубная резьба: краткая классификация

Термин «трубная» имеет привилегированное положение в сфере сантехнической деятельности. Классифицируется этот термин с оглядкой на группу стандартов, определяющих критерии соединений различных элементов сантехнических конструкций.

Трубные резьбы широко применяются в системах водопроводных и канализационных сетей, поэтому практика нарезки, вручную или автоматически, является деятельностью часто применимой

К примеру, размер трубной резьбы обозначается числовым значением, указывающим стандарт проходного диаметра трубы, но не физический диаметр нарезки.

На практике применяются трубные резьбы:

• цилиндрическая (G/BSPP),
• коническая (R/BSPT),
• круглая под запорную сантехническую арматуру (Кр),
• дюймовая цилиндрическая (американский стандарт NPSM),
• дюймовая конусная (американский стандарт NPT).

Слесарю, основным рабочим участком которого является бытовое хозяйство, рекомендуется взять за основу условное разделение трубной резьбы на два основных вида:

• цилиндрическая (G),
• коническая (R).

Именно с этими двумя видами приходится чаще всего сталкиваться домашнему слесарю, обслуживающему бытовое сантехническое оборудование и системы трубопроводов.

Блок: 2/8 | Кол-во символов: 1186
Источник: http://lux-standart.ru/articles/kak-narezat-rezbu-na-vodoprovodnoj-trube-obzor.php

Нарезание резьбы. Необходимые понятия

Этот процесс представляет собой обработку стержня или отверстия при помощи специального инструмента для нарезки резьбы на трубах с целью получения наружных либо внутренних поочерёдных выступов-витков и спиральных канавок.

Основными характеристиками резьбы являются:

• шаг. Это расстояние между вершинами или основаниями соседних витков;
• профиль. Поперечное сечение у витка может быть трапецеидальным, треугольным, прямоугольным и др. В деталях санитарно-технических систем используется исключительно треугольный профиль;
• угол профиля. Он образуется пересекаемыми сторонами (боковыми гранями) витков;
• глубина. Это расстояние от вершины до основания резьбы;
• наружный, средний и внутренний диаметры.

Наружный равен расстоянию между точками двух противоположных сторон резьбы. Средний диаметр ˗ это расстояние между вершиной и основанием профилей, которые находятся на противоположных сторонах детали. Внутренний представляет собой расстояние между противоположными впадинами.

Любая резьба имеет свои технические характеристики

Блок: 2/6 | Кол-во символов: 1060
Источник: http://TrubaMaster.ru/instrumenty/instrument-dlya-narezki-rezby-na-trubah.html

Виды резьбы на трубах

Хоть процедуру нарезания резьбы на водопроводной трубе сложной не назовёшь, прислушаться к некоторым советам будет отнюдь не лишним. Умение отличать левую резьбу от правой, а дюймовую от метрической тоже не помешает.

При левой резьбе гайка на болт накручивается против часовой стрелки. Если же резьба правая, гайка наворачивается на болт по часовой стрелке.

Метрическая резьба характеризуется тем, что:

• геометрические размеры деталей измеряются в миллиметрах;
• вид профиля – равносторонний треугольник;
• имеет меньший шаг.

Особенностями дюймовой резьбы является:

• единица измерения геометрических размеров деталей — дюймы;
• имеет вид профиля равнобедренного треугольника с углом при вершине равным 55 градусов;
• имеет больший шаг. Эта особенность означает, что профиль дюймовой резьбы крупнее, а прочность соединения выше.

Все виды резьбы используются в тех или иных случаях. Но стоит отметить, что правая встречается буквально на каждом шагу, а вот левая — гораздо реже.

Чтобы правильно нарезать резьбу, нужно знать, чем они отличаются друг от друга

Блок: 3/6 | Кол-во символов: 1068
Источник: http://TrubaMaster. ru/instrumenty/instrument-dlya-narezki-rezby-na-trubah.html

Технология нарезания резьбы на водопроводные трубы

Для укладки или замены трубопровода требуется организовать его подключение к стояку, источнику водоснабжения. А чтобы это сделать, предварительно необходимо выполнить резьбовое соединение. Резьба обычно имеется на конце фитинга устанавливаемого водопровода, однако ее может не быть на вводной трубе. В этом случае следует выполнить нарезку резьбы самостоятельно.

Для этого потребуются следующие инструменты: клупп, в комплекте с которым идут резьбовые плашки (требуется подобрать их соответствующий трубопроводу диаметр). А также метчик (используется для работы на внутренней поверхности), тиски или газовый ключ (для фиксирования труб), масло для смазки. Еще потребуется шлифовальная машинка для металла, оборудованная обрезным диском.

Нарезка внешней резьбы на водопроводной трубе

1. Посредством шлифовального оборудования укорачивается тот конец водопроводной трубы, на котором присутствует деформация, коррозия или ненужная резьба. Последнюю строго не рекомендуется восстанавливать. Это очень трудоемкая и неблагодарная работа. Даже если что-то и выйдет из вашей затеи, оптимальный уровень герметизации водопровода обеспечен не будет, что приведет к возникновению протечек в процессе эксплуатации системы;
2. Делается разметка. Затем водопроводная труба фиксируется в тисках или зажимается посредством газового ключа. Данная мера обеспечивает удобство и точность дальнейшей работы. Далее приступаем к выполнению перпендикулярного среза, нужного для фиксации переходников и комфорта при нарезании;
3. Толщина края трубопровода уменьшается посредством удаления фаски. Данная мера нужна для качественной накрутки плашек. Чтобы они хорошо скользили по трубопроводу, на рабочую зону наносится машинное или иное смазочное масло. В крайнем случае, масло можно заменить обычным салом;
4. Держатель плашек по часовой стрелке переводится в необходимое для работы направление. Постепенно, делая несколько витков и крутя клупп в обратном направлении, удаляя образовавшиеся опилки, нарезаем резьбу (желательно, не более 1 см). Если работа дается вам трудно, приходиться прикладывать много усилий, можно облегчить процесс, зафиксировав на ручке держателя плашки дополнительную ручку. Таким образом увеличится рычажная сила;
5. Рабочая область очищается от смазочного масла, затем убирается оставшаяся металлическая стружка.

Нарезка внутренней резьбы на водопроводной трубе

1. Предварительно определяем диаметр отверстия. Нужны самые точные цифры. Исходя из этого показателя выбирается нужный размер метчика. Длина резьбы должна быть несколькими мм меньше глубины отверстия;
2. При помощи сверла, держать которое необходимо в строго вертикальном положении относительно рабочей поверхности, выполняется отверстие. Помните, что метчик должен держаться прямо. При уклоне велика вероятность его деформации;
3. В выполненное отверстие вставляем в вороток метчик. Затем осторожно нарезается резьба.

Дополнение: Существует два типа метчиков: для черновой работы и для чистовой работы. В самом начале применяется первый тип метчика, по завершении работы – второй тип. Оборудование, перед эксплуатацией, смазывается машинным маслом.



Блок: 2/6 | Кол-во символов: 3488
Источник: https://pellete.ru/trub/rezba-na-trubah-vodoprovoda.html

Изготовление трубной резьбы плашками

Процесс создания резьбы на трубе плашкой или клуппом предполагает исполнения слесарем некоторых предварительных действий:

1. Поверхность трубы в области нарезки необходимо тщательно зачистить.
2. Торцевую часть трубы следует обработать напильником (сделать входную фаску).
3. Нанести на обрабатываемую поверхность смазку для снижения сопротивления.

По возможности желательно закрепить трубу вертикально, к примеру, в слесарных тисках, оставив свободный доступ к верхней части – области реза. Следует правильно рассчитать силу крепежа, чтобы не деформировать тела трубы. Затем берут заранее подготовленный вороток с черновой плашкой (№1) нужного диаметра и подходящими характеристиками резьбы.

Пример нарезания резьбы на водопроводной трубе с помощью ручного воротка. Внутрь рабочего цилиндра воротка вставляется плашка и фиксируется двумя (четырьмя) болтами, расположенными друг против друга

Инструмент держат горизонтально (перпендикулярно по отношению к торцевой области трубы). Надевают внутренним отверстием черновую плашку на фаску кромки. Лёгким нажимом и последовательными короткими поворотами (на 25-30º) делают начальный надрез. Эту работу следует выполнять внимательно, не торопясь, постоянно контролируя прямой угол между горизонтом плашки и вертикалью трубы.

Такой методикой аккуратно нарезаются первые две-три нитки. Обычно после нареза первых двух-трёх нитей инструмент прочно занимает рабочее положение. Далее прямой угол можно уже не контролировать.

Но технологию резки короткими (без особо сильной тяги) круговыми движениями следует сохранять до конца реза. Рекомендуется периодически добавлять смазку в точке нарезки. После первого прохода устройство скрутить и затем повторить ещё один-два раза уже чистовой плашкой (№2).

Блок: 4/8 | Кол-во символов: 1774
Источник: http://lux-standart.ru/articles/kak-narezat-rezbu-na-vodoprovodnoj-trube-obzor.php

Инструмент и правила нарезки резьбы на трубах

Конечно же, чтобы выполнить эту процедуру, без инструмента для нарезания резьбы на трубах не обойтись. В сфере торговли его обычно называют трубным резьбонарезным набором.

Полезная информация! В набор может входить инструмент с непривычным названием клупп. Он напоминает плашку для нарезки резьбы на трубах, но содержит только её главную функциональную часть – круглую рамку в виде короткого цилиндра, выполненного из инструментальной стали и оснащённого прочными резцами.

Помимо плашек или клуппов, набор включает держатель (с трещоткой либо без неё), а также ряд других дополнительных инструментов, таких, как клещи, струбцину и т.д.

Требования к процессу нарезки резьбы на трубах вручную формулируются следующим образом:

• обязательная подготовка трубы. С места будущей резьбы необходимо удалить грязь, ржавчину и слой краски. Очищать поверхность следует до металла;
• процесс нарезания резьбы на трубах должен сопровождаться смазыванием их рабочих поверхностей и резцов применяемого инструмента – плашки или клуппа. Для этого используется смазка, представляющая собой специальную жидкость. Её наносят как до начала, так и в процессе нарезки резьбы на трубе;
• на торце изделия предварительно необходимо снять наружную фаску;
• работа должна проводиться только острым и исправным инструментом для нарезки резьбы на водопроводных трубах.

Кроме технологии, важно знать еще и тонкости выбора инструмента.

Нарезая резьбу, нужно строго соблюдать технологию

Резьбонарезной инструмент — это не только вышеупомянутые плашки и клуппы, но также и метчики. С помощью последних создаётся внутренняя резьба путём прорезки стружечных канавок. Но здесь есть один нюанс. Для нарезки резьбы на трубе необходимо использовать набор из двух метчиков, отличающихся глубиной прорезывания:

• для черновой работы — №1;
• для чистовой работы — №2.

Плашка для нарезки резьбы на трубах бывает:

• круглой;
• раздвижной;
• разрезной;
• цельной.

Ещё один инструмент – клупп – имеет в своей конструкции направляющую. Она служит для центрирования цилиндра с резцами по трубе.

Вместе с тем, одних знаний, чем нарезается резьба на водопроводной трубе, недостаточно. Необходимо выяснить требования ГОСТа к размеру трубной резьбы, и уже в соответствии с её шагом и диаметром подбирать набор резьбонарезного инструмента. Эти данные представлены в нижерасположенной таблице.

Таблица 1

Шаг резьбы		Диаметр резьбы, мм			Размер трубной резьбы, дюймы
мм	Нитки на 1 дюйм	Внутренний		Наружный
2,309	11,0	84,930	87,887		3
2,309	11,0	72,230	75,187		2 1/2
2,309	11,0	56,659	59,616		2
2. 309	11,0	44,847	47,805		1 1/2
2,309	11.0	38,954	41,912		1 1/4
2,309	11,0	30,293	33,250		1
1,814	14,0	24,119	26,442		3/4
1,814	14,0	18,632	20,956		1/2

Блок: 4/6 | Кол-во символов: 2707
Источник: http://TrubaMaster.ru/instrumenty/instrument-dlya-narezki-rezby-na-trubah.html

Нарезаем внутреннюю резьбу

Что для этого нужно сделать.

1. Тщательным образом подготовить проем.
   Отверстие должно быть чистым, без посторонних покрытий и отложений.Затем, его, необходимо, смазать.
2. Выбрать метчик по диаметру.
3. Зафиксировать инструмент в отверстии.Помните о том, что нужно в точности соблюдать вертикальное положение нарезного приспособления.

   Вращать метчик необходимо по часовой стрелке.

Важно знать! На каждую плашку изготовитель, обязательно, наносит маркировку.

В ней оговорены все величины пазов, которые можно нарезать посредством данного инструмента.

Перед тем, как приступить к работе (видео, как проложить разными способами канализационные трубы посмотрите здесь), следует внимательно изучить эти данные.

Если вам нужно будет нарезать резьбу на трубе из нержавеющей стали, придется потрудиться немного больше.

Так как нержавейка очень твердый материал, то задача, значительно, усложняется.

В данном случае придется покупать плашку, соответствующую марке стали.

Для этой цели подойдут лерки с клеймлением — Р9.

Важный момент! Если плашка будет подобрана неправильно, то, в конечном итоге, вы можете остаться не только без резьбы, но и без инструмента.

Блок: 6/8 | Кол-во символов: 1180
Источник: http://ru-canalizator. com/santehnika/aksessuary/rezba.html

Нарезка резьба на водопроводной трубе. Мастер класс. — Блоги

Если Вы решили проложить, или заменить существующий трубопровод на новые трубы, то независимо от того какой материал мы используем для прокладки трубопровода ППР, или метало-пластик , вы обязательно столкнетесь с необходимостью подключения смонтированного трубопровода к стояку или другому источнику вода снабжения. Конечно, подсоединиться иногда можно и при помощи газа или электросварки, но это не всегда удобно и возможно. И тогда остаётся только резьбовое соединение. Но если на оконечном фитинге монтируемого нами трубопровода резьбовое соединение присутствует, то на вводной трубе его как правило нет. И нам предстоит нарезать резьбу самостоятельно, а поможет нам в этом инструмент под названием клупп.

Я не буду описывать,  какие бывают клуппы, их обилие и разнообразие очень велико но все они предназначены для одного , нарезки резьбы на трубах.

Для нарезки резьбового соединения нам понадобится следующий инструмент, клупп с набором плашек (резьбовых фрез) который состоит из головки держателя плашек с переключателем (реверсом) направления рабочего движения плашек, и ручки. Как правило,  плашки  (резьбовые фрезы)  бывают стандартных размеров 12, 34, 1,12 дюйма. Тиски или «газовый ключ» для фиксации трубы. Турбинка с обрезным диском  для работы по металлу, охлаждающая  жидкость в нашем случае графитовая смазка.





При проведении работ по нарезке резьбового соединения особое внимание следует обратить на соблюдение техники безопасности. Необходимо использовать защитные очки (при работе с турбинкой), и строительные перчатки.

Для того чтобы нарезать на трубе резьбовое соединение с помощью турбинки круговыми движениями снимаем фаску с трубы, то есть делаем стенку трубы немного тоньше, для того чтобы плашки корректно накрутились на трубу.

Для обеспечения скольжения по трубе плашек, и их охлаждения смазываем место, где предполагается нарезать резьбу охлаждающей смазкой. Как ни странно, но бывалые сантехники применяют для смазки обычное сало.

Переключаем держатель плашек в нужное нам рабочее направление (по часовой стрелке) и начинаем нарезать резьбу. При этом не нужно пытаться нарезать резьбу сразу, то есть  нарезав пару витков резьбы стоит прокрутить клупп в обратном направлении для того чтобы освободится от нарезанной металлической стружки.

Если Вашего усилия для нарезки резьбы не хватает, то можно на ручку плашка держателя накрутить дополнительно ручку для увеличения рычага

После того как резьба нарезана, следует взять ненужное резьбовое соединение (гайку, уголок с внутренней резьбой) и «прогнать» резьбу, что бы убедиться что она нарезана у нас правильно. Перед накручиванием  соединения необходимо с помощью ветоши удалить остатки стружки с нарезанной нами резьбы.

Преимущество такого способа нарезки резьбы явные,  резьбу на трубе можно нарезать практически  в любом труднодоступном месте и при и без применения электрического питания.



Блок: 5/6 | Кол-во символов: 3037
Источник: https://pellete.ru/trub/rezba-na-trubah-vodoprovoda.html

Преимущества клуппов

Некоторые особенности данного инструмента, используемого для нарезания резьбы на трубах, были упомянуты выше. Но удобство применения ˗ это далеко не единственное достоинство такого набора. Так, например, зная на практике, как нарезать резьбу на трубе с помощью плашки, вы без труда справитесь с этим заданием, используя клупп. Из других преимуществ стоит выделить чистоту получаемой резьбы, простоту конструкции клуппа, возможность оперативной замены резцов-плашек и небольшой вес.

Особого внимания заслуживает следующий фактор. Для изготовления плашки используется недешёвая инструментальная сталь. Но ведь повышенной прочностью должны обладать только резцы, в действительности выполняющие основную работу! Отсутствие дорогих нефункциональных частей обусловливает снижение цены набора клуппов и, соответственно, уменьшает себестоимость процесса нарезки резьбы на нержавеющей трубе. Поэтому домашние мастера, умеющие считать деньги, отдают предпочтение именно такому инструменту.

Применение клуппа существенно облегчит задачу по нарезке резьбы

Продаются эти изделия с набором плашек для нарезки резьбы на трубах диаметром 50, 38, 32, 25, 20 и 15 мм. Каждая из них обозначается цифрой 1, 2, 3, или 4. Все прорези на корпусе клуппа тоже имеют номера, соответствующие резцам-плашкам, с помощью которых будет выполняться нарезание резьбы на трубе. Для повышения эффективности работы в труднодоступных местах совместно с клуппом рекомендуется приобрести специальную оснастку.

Сегодня на рынке можно найти такой инструмент с электрическим и ручным приводом. Поэтому может возникнуть вопрос, чем нарезается резьба на трубе более эффективно.

Полезная информация! Продаются клуппы в специализированных как стационарных, так и интернет-магазинах. Последние очень удобны, поскольку стать владельцем подходящего набора для нарезки резьбы на трубах можно, не покидая пределы своего дома.

Слесари-профессионалы, которые уж точно знают, как нарезать резьбу на трубе, предпочитают электрические клуппы. Но стоят такие устройства больше. Поэтому если планируется провести разовое нарезание резьбы на трубу,выгоднее приобретать набор инструмента с ручным приводом.

Блок: 6/6 | Кол-во символов: 2176
Источник: http://TrubaMaster.ru/instrumenty/instrument-dlya-narezki-rezby-na-trubah.html

Использование токарных станков

Масштабные строительно-ремонтные работы, как правило, исключают применение ручного инструмента. Здесь для соответствующей обработки труб обычно используются токарные станки. Резьбонарезные функции поддерживаются многими токарными станками универсального действия.

Для изготовления резьбовых частей на трубах разного диаметра применяются токарные станки. На токарном станке можно делать резьбу любой конфигурации

При помощи станков эффективно и легко делаются как внутренние, так и внешние трубные резьбы. Крепёжный пневматический (или механический) модуль токарного станка обеспечивает качественное надёжное крепление трубы, и точный подвод обрабатываемой части к резцу. Для выполнения резьбонарезных функций применяются разные виды резцов:

• стержневые,
• пластинчатые,
• вставочные.

Выполнение работ на токарных станках производят специалисты, обученные такому делу, имеющие соответствующую квалификацию. Без опыта и профессиональных навыков пытаться нарезать резьбу своими руками на станке не рекомендуется.

Блок: 6/8 | Кол-во символов: 1037
Источник: http://lux-standart.ru/articles/kak-narezat-rezbu-na-vodoprovodnoj-trube-obzor.php

Базовые причины брака

Никто не застрахован от того, что результатом вашей работы окажется брак.

Какой может быть причина для его возникновения?

• Несовпадение сечения отверстий или стержней нарезаемых пазов.
• Применение инструмента плохого качества (затупленного или неправильно отцентрированного).
• Не использование в процессе работы смазочных материалов.
• Отсутствие профессионального мастерства.

Блок: 7/8 | Кол-во символов: 395
Источник: http://ru-canalizator.com/santehnika/aksessuary/rezba. html

На заметку слесарю: о ГОСТ по трубной резьбе

В условиях работы с газообразными и жидкими средами, согласно ГОСТ 6111, при необходимости внедрения разъёмных соединений в схемы трубопроводов, допускается изготовление таких соединений на резьбовой основе. Возможным является исполнение не только трубной, но и конической резьбы (ГОСТ 3662).

Пример производства конической трубной резьбы на технологическом переходнике. Подобные приёмы используются в сантехнике нередко. По эксплуатационным показателям коническая резьба выделяется в лучшую сторону относительно иных видов

Несмотря на редкое применение конической резьбы в трубных соединениях, она считается более удобной по характеристикам навинчивания/свинчивания. Следует напомнить, что угол конусности конической резьбы напрямую связан с такими параметрами, как шаг и диаметр. Допустимое значение этого угла не может быть меньше 26 º. Стандартное значение угла вершины профиля на конической резьбе — 60º.

Трубные резьбы отличаются характерной особенностью – они имеют скруглённую вершину профиля. При соблюдении стандартов нарезки, величина закругления составляет 10% размера радиуса резьбы. При такой технологии нарезки удаётся добиться существенного снижения внутренних напряжений на малой площади металла, занимаемой резьбовым профилем.

Установленными допусками ГОСТ 6357, наряду с цилиндрической и конической резьбой предусматривается исполнение на трубах метрической резьбы.

Здесь стандарт угла наклона составляет 55º, чем обусловлено увеличение числа витков на участке по длине равным участку с другим видом резьбы. В результате получается соединение с более высокой степенью герметичности, но трудоёмкость при пользовании такими соединениями увеличивается.

Метрическая резьба и полный технический расклад по стандартным параметрам. Для метрической резьбы применяется единица измерения – миллиметр, тогда как трубная обычно измеряется в дюймах

Существующими установками ГОСТ предусматривается также возможность исполнения упорной и трапецеидальной резьбы на трубах. Но на практике эти виды нарезки не используются по причине их низкой эксплуатационной прочности.

Блок: 7/8 | Кол-во символов: 2121
Источник: http://lux-standart.ru/articles/kak-narezat-rezbu-na-vodoprovodnoj-trube-obzor.php

Выводы

Нет ничего сложно в том, чтобы, самостоятельно, нарезать резьбу на трубе.

В этом нет никаких хитростей.

Главное – иметь в своем распоряжении специальный инструмент.

Выполнять все действия, аккуратно, и не спеша. И еще о чем не следует забывать:

• для того, чтобы у вас все получилось, нужно обладать желанием, а умение – это дело наживное.

Любую домашнюю работу можно сделать собственными силами, главное – найти к ней правильный подход. Так вы сможете сэкономить средства из семейного бюджета.

Мастер-класс от домашнего мастера, который впервые взялся за нарезку резьбы на трубе — посмотрите видеоролик.

Блок: 8/8 | Кол-во символов: 665
Источник: http://ru-canalizator.com/santehnika/aksessuary/rezba.html

Видео профессиональной резьбы

Все нюансы нарезки трубной резьбы одним видео:

Знания о создании, эксплуатации, обслуживании резьбовых соединений на трубах всегда актуальны для каждого человека, кто занимается хозяйством, сантехникой, прочими инженерными коммуникациями. Это в какой-то степени информация, без которой немыслимо качественно производить ремонт, модернизировать системы трубопроводов, просто поддерживать работу бытовых хозяйственных систем.

Блок: 8/8 | Кол-во символов: 459
Источник: http://lux-standart.ru/articles/kak-narezat-rezbu-na-vodoprovodnoj-trube-obzor.php

Кол-во блоков: 16 | Общее кол-во символов: 22770
Количество использованных доноров: 4
Информация по каждому донору:

1. http://ru-canalizator. com/santehnika/aksessuary/rezba.html: использовано 3 блоков из 8, кол-во символов 2240 (10%)
2. http://lux-standart.ru/articles/kak-narezat-rezbu-na-vodoprovodnoj-trube-obzor.php: использовано 6 блоков из 8, кол-во символов 6994 (31%)
3. http://TrubaMaster.ru/instrumenty/instrument-dlya-narezki-rezby-na-trubah.html: использовано 4 блоков из 6, кол-во символов 7011 (31%)
4. https://pellete.ru/trub/rezba-na-trubah-vodoprovoda.html: использовано 2 блоков из 6, кол-во символов 6525 (29%)

Как нарезать резьбу на трубе

Оглавление:

Самостоятельная нарезка резьбы на трубах различного класса требует от исполнителя определённых навыков и знания всех тонкостей этой процедуры. В этой статье мы хотим ознакомить вас с тем, как нарезать резьбу на трубе своими руками (на водопроводной трубе, на нержавеющей трубе).

Освоение техники нарезки резьбы позволит вам самостоятельно заниматься ремонтом водопроводных и отопительных сетей, а также любой бытовой техники, включающей в свой состав трубные изделия.

Нарезка резьбы вручную

Техника нарезки резьбы на трубных заготовках предполагает применение следующих приёмов:

Таким образом, подготовка резьбовых соединений в домашних условиях возможна лишь при наличии определённых приспособлений и инструмента. В предлагаемой вашему вниманию статье мы подробно рассмотрим метод нарезки резьбы с помощью специального резьбонарезного комплекта (так называемого «клуппа»).

Ручной клупп-набор

Электромеханический резьбонарезной комплект под названием «клупп» используется совместно с набором радиальных плашек различного диаметра, предназначенных для нарезки резьбы на трубных заготовках любой размерности. Кроме самого приспособления, для нарезки резьбы вам потребуются следующие инструменты и материалы:

Сразу же обращаем ваше внимание на то, что работать с электрической шлифовальной машинкой допускается лишь при наличии перчаток и защитных очков.

Делаем резьбу

В первую очередь с помощью шлифовальной машинки срезается часть водопроводной трубы со старой резьбой или её участок, повреждённый коррозией.

Для образования качественного среза, гарантирующего удобство проведения всех последующих операций, сразу после разметки отрезок трубы жёстко фиксируется с помощью газового ключа или зажимается в тиски. Далее на подготавливаемом участке трубы срезается тонкая фаска, что заметно облегчает вращения плашки. Для облегчения её скольжения по резьбе участок нарезки смазывается машинным маслом.

В процессе нарезки резьбы держатель плашки вращается по часовой стрелке; но после образования нескольких ниток направление его вращения меняется на обратное. Использование этого приёма позволяет освободить рабочую зону от отработанных металлических стружек.

Нарезка резьбы на стояке

Длина резьбового соединения не должна превышать 1-го см, что соответствует стандартному показателю для большинства бытовых трубопроводных сетей. По окончании процедуры нарезки резьбы обработанный участок очищается от металлической стружки, а затем тщательно протирается ветошью или тряпкой.

Нарезка внутренней резьбы

Перед нарезкой резьбы на трубе в её внутренней полости, вам необходимо будет измерить диаметр трубного отверстия. Исходя из полученных данных, вы сможете выбрать рабочий инструмент (метчик) требуемого размера. Обратите внимание на то, чтобы длина выступающего из стены отрезка трубы была длиннее нарезаемой резьбовой части на несколько миллиметров.

После того как вы окончательно определились с требуемым диаметром внутреннего отверстия, следует рассверлить его до размера, удобного для нарезания резьбы.

В процессе рассверливания нужно внимательно следить за положением вводимой части сверла, которая не должна отклоняться от вертикали.

По завершении подготовительных операций в трубное отверстие вводится метчик требуемого диаметра с одновременным вращением его основания по часовой стрелке. Вращение осуществляется с помощью так называемого «воротка», входящего в инструментальный набор.

Порядок подготовки внутритрубной резьбы предполагает использование следующего рабочего инструмента:

Таким образом, для получения качественной и полноценной резьбы вам сначала придётся «пройтись» по внутренней полости трубы метчиком №1, а затем повторить ту же самую операцию, воспользовавшись метчиком №2. Все указанные работы должны сопровождаться введением в рабочую зону небольших порций машинного масла.

Принцип нарезки резьбы ничем не отличается от обычных ситуаций, которые описаны выше. Единственная разница в том, что возле стены крайне неудобно и проблематично выполнять эти работы. Например, иногда требуется слегка выдолбить участок стены возле трубы. Очень важно аккуратно выполнить срез. Если он будет неровный, то возникнут затруднения при резке, а учитывая, что вы уже сделали углубление в стене нарезать резьбу будет крайне сложно. Для выполнения этой задачи можно использовать плашку. Предварительно трубу и плашку смазать, а после начинать нарезать ветки.

Если труба возле стены имеет большой диаметр, то задача по нарезанию резьбы усложняется. В таких обстоятельствах необходимо использовать не плашку, а клупп. Для удобства лучше использовать электрический клупп.

Что касается нарезки резьбы на нержавеющей трубе, то задача усложняется тем, что используемый металл достаточно твердый. Поэтому для нарезки следует выбрать соответствующую марку стали плашки. В этом случае подходящим вариантом будет маркировка Р18, а лучше Р18Ф2. Буква «Ф» означает то, что в материале содержится регулирующая добавка ванадия до 2%. Кроме этого, для нарезки резьбы на нержавеющей трубе можно использовать плашки с маркировкой Р9.

Если подобрать плашку несоответствующей марки, то в результате можно остаться без плашки и без резьбы. В некоторых случаях делать резьбу возможно только на валу резцом.

Инструкция по нарезке резьбы плашкой:

Как правильно герметизировать фитинги, ниппели и колодцы из нержавеющей стали

Фитинги из нержавеющей стали обладают многими желательными свойствами, но общей проблемой является заедание или заедание при сборке или разборке, также известное как истирание. Считается, что это вызвано холодной сваркой высоких точек чистого, не содержащего оксидов металла, оставшегося, когда оксидная пленка смещается при трении поверхностей друг о друга, особенно при нарезании резьбы сопрягаемых деталей той же марки и твердости поверхности.

Из-за чрезвычайной твердости нержавеющих сплавов и проблем, связанных с заеданием, герметизация резьбовых соединений из нержавеющей стали может быть намного более сложной, чем при работе с фитингами из латуни или бронзового сплава.

Следующая информация значительно снизит количество проблем и разочарований, которые иногда возникают у начинающих пользователей фитингов и аксессуаров из нержавеющей стали. Приведенная ниже информация объясняет проблемы, связанные с уплотнением резьбовых соединений из нержавеющей стали и нержавеющей стали, и значительно сокращает время обучения, обеспечивая плавный переход к использованию изделий из нержавеющей стали.

Необходимо использовать специальные ленты и герметики для резьбовых соединений, чтобы избежать заедания или заедания резьбы в результате окисления.Использование обоих вместе — проверенный метод герметичного соединения.

Серый ПТФЭ из нержавеющей стали (политетрафторэтилен) Лента для уплотнения резьбы Лента

Teflon® уже много лет используется во многих ящиках для инструментов. Он по-прежнему остается очень надежным решением для герметизации резьбы для систем водоснабжения и многих других водопроводных систем.

Для герметизации резьбовых соединений NPT требуется специальная лента серого цвета, никелевый пигмент добавлен для использования на всех фитингах из нержавеющей стали.Он специально разработан для предотвращения истирания, заедания и коррозии. Качественная лента с высокой плотностью делает эту ленту отличным продуктом для уплотнения крупной трубной резьбы из нержавеющей стали.

Дополнительную информацию о различных лентах с герметиком для резьб можно найти в нашем блоге «Лента с герметиком для резьб: где и как ее правильно использовать».

ИНСТРУКЦИИ ПО ПРИМЕНЕНИЮ :

1. Используйте ленту шириной ½ дюйма.
2. Поместите конец ленты на первую резьбу, не выходите за конец наружной трубной резьбы.Удерживая конец на месте большим пальцем, намотайте ленту в направлении, противоположном направлению, в котором наружная резьба трубы будет входить в фитинг. Обязательно держите ленту натянутой во время обертывания, чтобы она влезла в корень нити.
3. При использовании ленты 3,5 или 4,0 мил намотайте три оборота. Для более тонкой ленты в 3,0 мил может потребоваться четыре-пять полных витков вокруг трубы.
4. Привинтить стык обычным способом.

Примечание: Поврежденная / некачественная резьба может потребоваться более трех витков ленты PTFE.

Серая смесь для трубной резьбы Magic Magic

Эта резьбовая смесь является универсальной, не допускающей заклинивания, герметизирующей компаундой промышленного класса, которая обеспечивает герметичное уплотнение на всех типах пластика и металла, включая резьбовые соединения из нержавеющей стали, обладающие превосходными противозадирными свойствами.

Эта медленно сохнущая, мягко оседающая, незатвердевающая смесь для трубной резьбы не содержит свинца, нетоксична и используется для уплотнения резьбы на всех типах металлов. Идеально подходят для резьбовых соединений из нержавеющей стали, которые труднее уплотнять, но также могут использоваться для герметизации фитингов пластиковых труб, включая АБС, ПВХ, ХПВХ, поли и нейлон.

ИНСТРУКЦИИ ПО ПРИМЕНЕНИЮ :

1. Надевайте перчатки и защитные очки.
2. Очистите резьбу от грязи, жира, излишков масла или любых посторонних материалов (Grey Magic придерживается масляной резьбы).
3. Перед использованием хорошо перемешать.
4. Обильно нанесите кистью на наружную резьбу.
5. Привинтить стык обычным способом.

ПРИМЕЧАНИЕ: Хранить в прохладном, хорошо вентилируемом месте. Хранить контейнер плотно закрытым.

Для обеспечения герметичности соединений из нержавеющей стали было доказано и настоятельно рекомендуется, чтобы установщик сначала намотал трубную резьбу серой лентой с уплотнением резьбы из ПТФЭ из нержавеющей стали двух или более толщины, а затем наложил на нее состав для резьбы Gray Magic Pipe Thread. Это практика, необходимая для труб большого диаметра из нержавеющей стали от 4 дюймов и более. Доказано, что она очень эффективна для предотвращения утечек на всех размерах резьбовых соединений из нержавеющей стали!

Переходники трубы из нержавеющей стали

Трубные фитинги из нержавеющей стали — это компоненты, которые помогают изменять направление потока жидкостей, газов или жидкостей во время обработки, изменять объем потока или соединять различные компоненты системы трубопроводов, контролировать давление, создавать ответвления или остановка потока.

Существует несколько различных типов трубопроводной арматуры и переходников, которые используются в трубопроводах, включая тройники, колена, переходники, муфты, соединения, заглушки и заглушки, втулки, компенсаторы, ниппели, фланцы и клапаны.

Нержавеющая сталь обладает хорошей коррозионной стойкостью и не ржавеет даже в соленой воде или воде при высоких или низких температурах. Нержавеющая сталь — это сплав, который имеет несколько выдающихся характеристик, таких как долговечность, низкие эксплуатационные расходы, устойчивость к высоким температурам, криогенная вязкость и хорошая коррозионная стойкость.

Переходники из нержавеющей стали для труб доступны из различных марок стали, включая нержавеющую сталь 304, 316 и 316L. Различные марки нержавеющей стали подходят для различных сред.

Переходники из нержавеющей стали «труба к трубе» доступны в нескольких различных типах для использования в различных областях, таких как резьбовые, развальцованные, без раструба и фланцевые переходники. Они обеспечивают безопасное и герметичное уплотнение для нефтеперерабатывающих заводов, химических производств, блоков питания и различных технологических линий.Они подходят как для высоких давлений, так и для высоких температур, например, в атомной промышленности, нефтехимии и т. Д.

Наиболее часто используемые переходники труба из нержавеющей стали:

• Тройник
• Колено
• Редуктор
• Крест
• Заглушка и крышка
• Соединения
• Фланец
• Ниппель
• Клапаны

ТРОЙНИК ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Тройники из нержавеющей стали соединяют трубы разного диаметра и помогают изменять направление потока воды, жидкости, жидкости, газа или любого материала в трубе. Тройники из нержавеющей стали доступны в различных размерах и формах.

Тройник обычно используется для разделения или объединения потока материала в трубе. Различные типы тройников имеют разный диаметр и форму, либо разветвляются, либо имеют разные углы, такие как прямой тройник или тройник 90 °, переходной тройник, равный тройник, тройник, тройник с внутренней и наружной резьбой, тройник с наружной и внутренней резьбой и боковой тройник. Тройник из нержавеющей стали может применяться в нескольких промышленных и коммерческих целях.

КОЛЕНО ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Колено из нержавеющей стали устанавливается при соединении трубы и трубы. Он помогает соединить две трубы для изменения направления потока жидкости в трубе. Чаще всего используются угловые фитинги под углом 45 ° или 90 °.

Для управления потоком жидкости, газа или текучей среды в трубе используется редуцирующий колено трубы, имеющее разные размеры двух сторон. Локти также классифицируются как локти с длинным радиусом (LR) и локти с коротким радиусом (SR). В LR радиус в 1,5 раза больше номинального диаметра трубы, а в SR радиус в 1,0 раза больше диаметра трубы. Концы колена из нержавеющей стали могут быть обработаны под сварку, резьбовые соединения труб или втулки.

РЕДУКТОР ДЛЯ ТРУБ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Используется для соединения двух труб разного диаметра для управления потоком. Переходники для труб из нержавеющей стали могут быть различной формы, например тройника, колена и раструба. Обычно существует два типа редукторов в зависимости от относительного расположения центра двух концов редукторов; концентрические и эксцентрические редукторы.Концентрический или конический редуктор имеет центры обоих концов на одной оси, в то время как центры обоих концов эксцентрикового редуктора не находятся на одной оси.

Переходники для труб из нержавеющей стали обладают хорошей коррозионной стойкостью и считаются подходящими для применения в условиях высокого давления. Он используется для управления объемом потока жидкости, текучей среды или газа в трубах.

КРЕСТОВАЯ ТРУБА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Крест из нержавеющей стали, как следует из названия, имеет форму креста.Имеет четыре отверстия; один вход и три выхода, или можно использовать наоборот. Он подходит для приложений, в которых основной проблемой является экономия места. Концы крестовины трубы из нержавеющей стали расположены под углом 90 °, и на каждом конце есть резьба, обеспечивающая захват и надежное герметичное уплотнение.

Крестовина из нержавеющей стали подходит для случаев, когда тепловое расширение не является проблемой, например, в пневматических системах и пожарных спринклерах. Существует несколько различных типов крестовин для труб из нержавеющей стали, включая крестовину для редукционной трубы, крестовину для крыла, крестовину для компрессионной трубы, крестовину для испытательной трубы и т.

Крестовина для труб из нержавеющей стали широко используется в различных коммерческих и промышленных приложениях, включая химические установки, очистку, переработку отходов, производство электроэнергии, сжатие и поставку газа и т. Д.

ПРОБКА И КОЛПАК ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Заглушка из нержавеющей стали и заглушка из нержавеющей стали — это фитинги, которые используются для герметизации отверстий труб при ремонте и техническом обслуживании. Заглушка из нержавеющей стали имеет наружную резьбу, а заглушка из нержавеющей стали имеет внутреннюю резьбу.Они обладают хорошей устойчивостью к коррозии и считаются подходящими для применения в условиях высокого давления.

СОЕДИНЕНИЕ ТРУБ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Фитинг, используемый для соединения двух концов труб, называется муфтой. Муфта обычно состоит из трех частей, включая гайку, конец фитинга с наружной резьбой и конец фитинга с внутренней резьбой. Конец с наружной резьбой и конец с внутренней резьбой собираются с помощью гайки. Он очень похож на муфту, но его легко устанавливать и снимать. Существует два типа соединительных фитингов с заземляющим соединением и фланцевых соединений.Штуцер заземляющего соединения состоит из трех частей, а фланцевый штуцер состоит только из двух частей.

ФЛАНЦЕВЫЕ ПЕРЕХОДНИКИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Фланцевые переходники из нержавеющей стали используются для соединения сетей из аналогичных или разных материалов. Фланцевые переходники помогают соединять фланцевые детали с концом трубы. Доступны варианты с анкерным креплением и без него. Он имеет широкий допуск, что позволяет использовать его с различными типами материалов. Материал из нержавеющей стали обладает хорошей коррозионной стойкостью и подходит для применения в условиях высокого давления.

Существует несколько различных типов фланцев, таких как надвижные фланцы, глухие фланцы, фланцы с приварной шейкой и фланцы с соединением внахлест.

СОПКА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Трубный ниппель из нержавеющей стали — это фитинг, имеющий концы трубного фитинга с наружной резьбой и предназначенный для соединения двух труб с внутренней резьбой. Обычно они считаются подходящими для использования в системах с низким давлением. Ниппели из нержавеющей стали нарезаются определенной длины; изготавливается как в бесшовном, так и в сварном виде. Существует несколько типов трубных ниппелей из нержавеющей стали, таких как шестигранный ниппель, переходной ниппель, сварочный ниппель, ниппель шланга и закрытый или ходовой ниппель.

Концы ниппелей из нержавеющей стали бывают разных типов. Они могут иметь один гладкий конец или оба конца гладкие, один конец фитинга с резьбой или оба конца фитинга с резьбой, один конец со скошенной кромкой или оба конца со скошенной кромкой или комбинацию вышеперечисленного.

• Трубный ниппель из нержавеющей стали с обоими гладкими концами обычно используется для соединения сварным раструбом.
• Ниппель для труб с резьбой из нержавеющей стали обычно имеет концы фитингов с наружной резьбой, которые используются для соединений с внутренней резьбой.
• Для создания сварных соединений используется трубный ниппель из нержавеющей стали со скошенными концами.

КЛАПАНЫ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Трубная арматура из нержавеющей стали — одна из важных трубопроводных арматур. Это фитинг, который используется для управления потоком жидкости, текучей среды или газа путем полного или частичного открытия или закрытия проходов.

Самый древний клапан — это обратный клапан, который обеспечивает поток жидкости только в одном направлении. Современные клапаны теперь имеют дополнительные функции, такие как регулирование расхода и объема, а также регулирование давления, которое обычно называют дроссельным клапаном. Существуют клапаны, которые используются для изоляции определенного участка трубопроводной системы с целью ремонта или замены определенных фитингов в трубопроводной системе, известной как запорный клапан.

Существует несколько различных типов клапанов, таких как шаровые клапаны, обратные клапаны, дроссельные клапаны, выпускные клапаны для воздуха, игольчатые клапаны, задвижка, шаровой клапан, пробковый клапан, донный клапан, продувочный клапан, пережимной клапан, редукционный клапан и давление- предохранительный клапан.

Трубные клапаны из нержавеющей стали соединяются с трубами или системами трубопроводов с помощью различных компрессионных фитингов, фланцев, сварки и т. Д.

Трубные клапаны из нержавеющей стали обладают хорошей коррозионной стойкостью и считаются подходящими для применения в условиях высокого давления. Они используются в нескольких различных коммерческих и промышленных приложениях.

Есть вопросы или нужно поговорить с продавцом?

Связаться с нами Коллекции

— Trenton Pipe Nipple Company, LLC

Трубные ниппели, сифоны и изготовление на заказ:

Компания Trenton Pipe Nipple Company, LLC специализируется на производстве трубных ниппелей из латуни и нержавеющей стали с номинальным диаметром от 1/8 «до 4» и различной длиной.

Мы производим все виды трубных ниппелей со стандартной резьбой на обоих концах, с цельной резьбой, с непрерывной резьбой или с резьбой NPSL или NPSM с конусом NPT или без него на каждом конце, ниппели резервуара, ниппели TOE, расширенные ниппели и удлинители с наружной и внутренней резьбой.

На складе имеются ниппели стандартной длины размером от 6 дюймов с шагом ½ дюйма. Наша специальная продукция имеет длину резки до 21 дюйма с допуском в пределах 1/16 дюйма.

Латунные ниппели производятся из латуни сплава C230, предлагаемой в твердом состоянии H58 и в состоянии O61, изготовленном в соответствии с ASTM B687.Доступны ниппели из нержавеющей стали марок 304L и 316L согласно ASTM A733. Все резьбы по ANSI / ASME B1.20.1 и размеры ASME B16.15.

Доступны сифоны с пигтейлами для манометров во всех конфигурациях, а также доступны изготовление на заказ из углеродистой стали, латуни и нержавеющей стали.

Имеются в наличии трубы из латуни и нержавеющей стали для изготовления ниппелей. Труба из красной латуни в соответствии с ASTM B43 и труба из нержавеющей стали в соответствии с ASTM A312 / A 312M.

Фитинги и детали для перепродажи:

Trenton Pipe также является главным дистрибьютором отечественных и импортных фитингов из латуни и нержавеющей стали с номинальным диаметром от 1/8 дюйма до 4 дюймов.

Резьбовые фитинги из бронзы (латуни) имеются на складе классов 125 и 250, как свинцовых, так и бессвинцовых. Импортные свинцовые фитинги соответствуют требованиям ASTM B62 из сплава C836, а внутренние фитинги — ASTM B584 Alloy C89833.

Импортные и отечественные бронзовые бессвинцовые фитинги соответствуют требованиям ASTM B584 Alloy C89833.

Импортные резьбовые фитинги из нержавеющей стали класса 150 имеются на складе как «стандартного», так и «тяжелого» типа; доступны как марки 304, так и 316.

Фитинги из нержавеющей стали с массивным рисунком производятся в соответствии с MSS-SP114. Отливки с точными размерами проходят термообработку для повышения их антикоррозионных свойств. Мы также предлагаем фитинги из нержавеющей стали стандартного образца, эти отливки не так прочны, как отливки MSS-SP114, но подходят для большинства применений в диапазоне класса 150, отливки обоих продуктов полностью соответствуют требованиям ASTM B351, все резьбы по ANSI / ASME B1 .20,1

Полный ассортимент фланцев из нержавеющей стали также имеется на складе в Трентоне с размерами от ½ «до 8» из марок 304-L и 316-L. Все фланцы соответствуют размерам ASTM A182, ASME SA182 и ASME B16.5.

ПТФЭ лента для уплотнения резьбы | Лента для уплотнения трубной резьбы из нержавеющей стали

Лента для уплотнения трубной резьбы из нержавеющей стали

Лента из ПТФЭ для уплотнения резьбы из нержавеющей стали

Mill-Rose — это уникальная лента для уплотнения резьбы, предотвращающая заедание или заедание фитингов из нержавеющей стали во время сборки и разборки.Лента толще (0,0045 дюйма +/- 10% и плотнее (2,50 / грамм / кубический сантиметр +/- 110%), чем большинство лент. Добавленная толщина и плотность также обеспечивают эффективное уплотнение до 12000 фунтов на квадратный дюйм). Не используйте по кислородным системам — см. Зеленую кислородную ленту в этом разделе.

Загрузить литературу

Кат. #	Описание	Std. Упак.	Master Pkg.	Вес / уп.
70891	Рулоны 1/2 «x 260»	10	100	.41 фунта.
70892	Рулоны 3/4 «x 260»	6	60	.51 фунт.
70893	Рулоны 1 «x 260»	6	60	,82 фунта.
Дополнительные размеры доступны по специальному заказу.

Области применения: Трубные системы из нержавеющей стали, включая соединения и соединения, болты, гайки, клапаны, фланцы, шпильки, резьбовые соединения, втулки, заглушки и узлы. Также используется для защиты от коррозии, заедания, истирания, плавления углерода и гальваники.

Технические характеристики:

Состав: 90% ПТФЭ / 10% никель

Цвет: Серебро

Толщина: 0,0045 дюйма +/- 10% (0,115 мм +/- 10%)

Плотность: 1,6 г / см3 +/- 10%

Удлинение: 50%

Диапазон температур: от -450 ° F до + 500 ° F (от -268 ° C до + 260 ° C) ПТФЭ полностью стабилен до + 500 ° F или + 260 ° C.Разложение идет медленно до 750 ° F или + 400 ° C. Разложение будет происходить при контакте с открытым пламенем.

Предел прочности: 10-12 Н / мм2

Стальные резьбовые фитинги для труб с резьбой и раструбной сваркой

ASP 150 фунтов. ФИТИНГИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Размеры и материалы соответствуют MSS-SP-114, класс 150 или класс 1000, для резьбовой или раструбной сварки.Трубная резьба соответствует ASME B1.20.1. Литые трубные фитинги 150 LB изготавливаются из материала, соответствующего ASTM-A-351 (CF8 / 304, CF8M / 316 или CN7M / A-20). Фитинги ASP Cast 150 LB подходят для использования при номинальных значениях давления и температуры для фитингов MSS-SP-114 класса 150 (300 фунтов на кв. Дюйм CWP / 150 фунтов на квадратный дюйм SWP). Фитинги ASP Forged / Barstock 150 LB изготавливаются из кованых или кованых прутковых материалов в соответствии с химическим составом ASTM-A-182 (F304 или F316) или ASTM-B-473 (A-20) в надлежащем состоянии термической обработки для обеспечения желаемые механические свойства и коррозионная стойкость.Фитинги ASP Forged / Barstock 150 LB подходят для использования при номинальных значениях давления и температуры для фитингов MSS-SP-114 класса 1000 (1000 фунтов на кв. Дюйм CWP). Все фитинги из нержавеющей стали ASP 150 LB имеют товарный знак ASP, номинальный размер трубы и марку материала.

ASP 2000 LB 3000 LB. & 6000 ФУНТОВ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ РЕЗЬБОВЫЕ И СОЕДИНИТЕЛЬНЫЕ ФИТИНГИ

Размеры и материалы соответствуют ASME B16.11, MSS-SP-79 (вставки), MSS-SP-83 (соединения) и другим стандартам, где это применимо.Резьба соответствует ASME B1.20.1 NPT. Фитинги для приварки внахлест могут быть просверлены для использования с трубами Schedule 40, 80, 160 и XXS при необходимости. Материал соответствует ASTM-A-182, F304, F304L, F316 или F316L; Материал сплава 20 соответствует ASTM-B-462 (кованый) или ASTM-B-473 (пруток). Соответствие материалов QQ-S-763 и другим сплавам может быть предоставлено по запросу для коммерческого предложения. Все фитинги ASP 2000 LB, 3000 LB и 6000 LB постоянно имеют товарный знак ASP, номинальный размер трубы, номинальное давление, обозначение материала и сплав.и идентификация теплового кода.

Специальные материалы и нестандартная фурнитура
Доступно по запросу

РАЗМЕРЫ, ПРЕДНАЗНАЧЕННЫЕ В ЭТОМ КАТАЛОГЕ, ЯВЛЯЮТСЯ НОМИНАЛЬНЫМИ И РЕГУЛИРУЮТ ПРИМЕНИМЫЕ СТАНДАРТЫ И ДОПУСКИ ПРОИЗВОДИТЕЛЯ. МАТЕРИАЛЫ И РАЗМЕРЫ, НЕ ТРЕБУЕМЫЕ ПРИМЕНЯЕМЫМИ СТАНДАРТАМИ, МОГУТ БЫТЬ ИЗМЕНЕНЫ БЕЗ ПРЕДВАРИТЕЛЬНОГО УВЕДОМЛЕНИЯ ПО ВАРИАНТУ ПРОИЗВОДИТЕЛЯ.

Мне нужен фитинг, но какой? «ChromaBLOGraphy: блог Restek по хроматографии

Нам (техническая служба) постоянно звонят по поводу фитингов, особенно продаваемых нами и производимых Swagelok®, Parker® и Valco®.Кажется, что клиенты либо очень хорошо знакомы с фурнитурой, либо практически ничего о ней не знают. Я постараюсь предоставить некоторую информацию, которая, надеюсь, устранит путаницу, связанную с этими различными приспособлениями.

Во-первых, фитинги Swagelok и Parker, которые продает Restek, предназначены для аналогичных применений. Хотя каждая из этих компаний предлагает огромное разнообразие продуктов, мы продаем только те продукты, которые обычно запрашиваются нашими клиентами в области хроматографии. Эти фитинги обычно используются для подачи газов в газовый хроматограф, установки насадочных колонок, установки газовых фильтров (ловушек) и т. Д.

О чем следует помнить:

1.Мы продаем фитинги как из латуни, так и из нержавеющей стали. Латунь используется с медными трубками, а нержавеющая сталь — с трубками из нержавеющей стали. Если вы попытаетесь использовать латунный фитинг с трубкой из нержавеющей стали, латунь окажется недостаточно твердой для того, чтобы обойма «вцепилась» в трубку из нержавеющей стали; следовательно, вы не сможете получить надлежащую печать. Кроме того, соединение двух разнородных металлов может привести к гальванической коррозии.

2. Фитинги, которые мы продаем, могут иметь конические концы с обжимной или трубной резьбой (NPT).Концы сжатия предназначены для трубы с определенным внешним диаметром (OD). Например, компрессионный фитинг диаметром ¼ дюйма предназначен для соединения секции трубы с наружным диаметром дюйма. Когда гайка (которая содержит манжеты) затягивается, она прижимает манжеты к трубке, создавая уплотнение. Имейте в виду, что большинство металлических трубок обозначается своим внешним диаметром, в то время как большинство пластиковых трубок обозначается своим внутренним диаметром (и обычно требуется пластиковый фитинг для получения надлежащего соединения).

3. NPT (концы) выглядят совсем иначе, чем сжатие (концы).NPT не имеет гаек или обжимных колец, но вместо этого полностью полагается на резьбовое соединение. Как и в случае пластиковых трубок, обозначение NPT (и трубы в целом) — это внутренний диаметр (ID), а не внешний диаметр трубки, как при сжатии. Чтобы прояснить разницу между сжатием и NPT, на фотографии ниже показан фитинг с наружным концом NPT слева и концом сжатия справа.

4. Металлические манжеты, входящие в обжимной конец (-а), можно заменить на манжеты из других материалов.Например, если вы пытаетесь подсоединить фитинг к стеклянной трубке с наружным диаметром, дюйма, вам нужно заменить металлические манжеты на более мягкий материал, например графит. Точно так же вы можете заменить металлические манжеты на манжеты из ПТФЭ, если используете фитинг с трубкой из ПТФЭ.

5. Наконец, в отличие от компрессионных, фитинги NPT могут быть с наружной или внутренней резьбой. Просто помните, что резьба на фитинге с наружной резьбой находится снаружи, а резьба на фитинге с внутренней резьбой — внутри.

Мы также продаем фитинги Valco®.Они считаются фитингами с низким (или нулевым) мертвым объемом, что означает, что они предназначены для устранения любого мертвого пространства (объема) внутри фитинга. Обычно эти фитинги используются для соединения капиллярных колонок и других трубок с малым внутренним диаметром, где мертвое пространство может вызвать хроматографические (или другие) проблемы, такие как хвостовые пики. Эти фитинги обычно включают манжеты из нержавеющей стали. Как и в случае с другими компрессионными фитингами, металлические манжеты можно заменить на полиимидные манжеты Valcon при соединении трубок, отличных от нержавеющей стали.Обратите внимание, что эти фитинги, содержащие гайки и манжеты, как и другие компрессионные фитинги, имеют совершенно другой стиль (см. Фото ниже) и не совместимы / взаимозаменяемы с фитингами Swagelok® / Parker®, описанными выше.

Несколько заключительных мыслей по теме арматуры:

При расходе газа менее 5 мл / мин рассмотрите возможность использования соединителей Valco®, чтобы минимизировать мертвый объем. Для наиболее инертных фитингов рассмотрите продукты, обработанные Siltek® / Sulfinert®. Если вы сомневаетесь, какой фитинг использовать, всегда сначала спрашивайте кого-нибудь, так как использование неправильного фитинга может быть опасным, если не будет выполнено надлежащее уплотнение.Помните, мы всего лишь на расстоянии телефонного звонка или электронной почты.

Эта запись была опубликована в пятницу, 13 апреля 2012 г., в 18:29 и находится в разделе «Разное, советы и рекомендации». Вы можете следить за любыми ответами на эту запись через канал RSS 2.0. Вы можете оставить отзыв или откликнуться со своего сайта.

Фитинги из нержавеющей стали | BSP Threaded

Все тексты и изображения продуктов являются интеллектуальной собственностью и авторским правом Pipestock Limited

Основные характеристики / Технические характеристики:

• Материал: нержавеющая сталь — CF8M (316)
• Фитинги с резьбой BSP 150 фунтов
• Соответствует стандарту ISO 4144
• Изготовлено методом литья по выплавляемым моделям или из сварной трубы
• Диапазон рабочих температур от -20 ° C до 220 ° C

Техническая информация:

Номинальные значения температуры / давления

Температура (° C)	Максимальное давление без ударов (бар)
от -20 до 40	20
100	16. 5
150	15
200	14
-220	13,5

Обратите внимание:

Давление для промежуточных температур может быть определено интерполяцией.

Указанные температуры относятся к внутренней жидкости.

Нагрузки, напряжения и моменты трубопроводов не учитываются.

Полезная информация:

Эти фитинги класса 150 фунтов имеют резьбу BSP (внутренняя — параллельная, наружная — коническая) и предназначены для использования при низком давлении.

Эти фитинги из нержавеющей стали подходят для использования в таких областях, как нефтехимия, водоснабжение, производство бумаги, судостроение, продукты питания и напитки.
