Виды насосов, их устройство, область применения и классификация

Насос – это гидравлическое устройство, которое обеспечивает всасывание воды, ее нагнетание и перемещение. В своей работе они используют принцип передачи жидкости кинетической и потенциальной энергии. Насосы бывают нескольких видов, и деление происходит исходя из их технических параметров. Основные отличия между разными типами насосов для воды является разный КПД, мощность, производительность, напор и давление выходящего потока.

Общая классификация

В настоящее время существует более трех тысяч видов насосов. Они отличаются строением и назначением, а также подходят разных сфер использования. Все это многообразие можно разделить на две большие группы: динамические и объемные насосы.

Объемные насосы — это устройства, в которых вещество перемещается за счет постоянного изменения объема камеры, при этом она поочередно совмещается с входным и выходным отверстием. Их, в свою очередь, можно поделить на:

• мембранные;
• роторные;
• поршневые.

Динамические – это модели, в которых вода перемещается вместе с камерой за счет гидродинамических сил, при этом присутствует постоянное сообщение с входным и выходным патрубком насоса. Динамические насосы бывают струйные и лопастные, при этом последние в свою очередь делятся на центробежные, осевые и вихревые.

Ниже все эти виды насосов, а также их классификация будут рассмотрены более подробно.

Роторные устройства

Обзор водяных насосов открывают роторные устройства. Их принципиальное отличие — отсутствие клапана. Иными словами, роторный насос для воды перемещает воду путем ее выталкивания. Осуществляет этот процесс специальный рабочий элемент — ротор. Это реализуется следующим образом: вода поступает в рабочую камеру. Движение ротора вдоль внутренних стенок рабочей камеры образует изменение объема замкнутого пространства, и вода по законам физики выталкивается.

Достоинства роторных насосов:

• высокий КПД;
• самовсасывание воды;
• возможность обратной подачи воды;
• перекачивание веществ любой вязкости и температуры;
• низкий уровень шума;
• отсутствие вибрации.

Из минусов стоит отметить, что должна быть обеспечена чистота перекачиваемых жидкостей (без твердых вкраплений). Кроме того, сложная конструкция требует дорогостоящего ремонта.

За счет возможности работы с агрессивными и вязкими веществами роторные насосы используются в химической, нефтяной, пищевой, морской промышленности. Подвид роторных насосов – шнековые – активно применяют при добыче нефти. Еще одна сфера применения – коммунальный хозяйства, где с их помощью поддерживают давление в системе отопления, при этом насос не нуждается в смазке и охлаждении.

Поршневые модели

Устройство поршневого насоса основано на вытеснении воды механическим способом. Это один из самых старых типов насосов для воды, но в современном виде его устройство гораздо сложнее, чем раньше. В частности, данные насосы имеют эргономичный и прочный корпус, развитую базу входящих в него элементов, а также гибкие возможности подключения к водопроводу.

В связи с этим они широко распространены, как в промышленности, так и в быту.

Насос представляет собой металлический полый цилиндр, который, по сути, является корпусом — в нем осуществляется перемещение жидкости. Физическое воздействие на нее осуществляет поршень плунжерного типа, работа которого может напоминать гидравлический пресс. Работа данного устройства основана на возвратно-поступательных движениях. При движении вверх (поступательное движение) в камере создается разрежение воздуха, что обеспечивает всасывание воды. Вода в камеру поступает через входное отверстие с клапаном, который в этот момент открывает отверстие. При возвратном движении этот клапан возвращается на место, и открывается заслонка выходного отверстия. При этом поршень выдавливает воду. Почти по такому же принципу работает самый обычный шприц.

В такой работе есть один недостаток – жидкость поступает неравномерно. Чтобы устранить это явление, используется сразу несколько поршней, которые двигаются с определенной периодичностью, что и обеспечивает ровный поток.

Существуют поршневые насосы двойного действия. Здесь клапаны расположены с двух сторон, и вода несколько раз проходит по всему цилиндру, то есть поршень при движении перегоняет воду внутри рабочего пространства и некоторую ее часть выталкивает из насоса. За счет этого удалось добиться снижения пульсации в трубопроводе. У конструкции двойного типа есть минус – более сложная система, что делает ее менее надежной.

Основное преимущество поршневых насосов – простота и прочность, основной недостаток – низкая производительность. В целом, подобный тип насосов можно сделать более эффективным, но в этом нет смысла, так как большие мощности с меньшими затратами могут обеспечить другие виды насосов для перекачки воды.

Область применения подобного насосного оборудования достаточно широка. Они позволяют работать не только с водой, но и агрессивной химической средой, а также взрывоопасными смесями. По причине того, что такие устройства не могут перекачивать большие объемы жидкости, они не используются для крупных задач. Тем не менее, подобные насосы часто встречаются в химической промышленности. Также с их помощью можно обеспечить автономную систему подачи воды для дома или для полива. Еще одно место, где такие устройства успешно себя зарекомендовали — пищевая промышленность. Это объясняется тем, что поршневые модели деликатно относятся к пропускаемым через них веществам.

Мембранные устройства

Мембранный насос – это относительно новый вид оборудования для перекачивания жидкостей и прочих веществ. Данный тип оборудования способен работать с газообразной средой и делает это за счет специальной мембранный или диафрагмы. Она совершает возвратно-поступательные движения и с заданной цикличностью меняет объем рабочей камеры.

Конструкция устройства включает:

• мембрану;
• рабочую камеру;
• шток для соединения диафрагмы с валом привода;
• кривошипно — шатунный механизм;
• клапаны для защиты от поступления вещества назад;
• входной и выходной патрубок.

Подобные насосы могут иметь одну или две рабочих камеры. Устройства с одной камерой более распространены, с двумя используются в тех местах, где требуется более высокая производительность.

Работа осуществляется следующим образом: при запуске шток выгибает мембрану, что увеличивает объем камеры и создает в ней эффект вакуума. Это явление обеспечивает всасывание перекачиваемой среды. После заполнения камеры шток возвращает мембрану на место, объем резко уменьшается, и вещество выталкивается через выходной патрубок. При этом для того, чтобы жидкость или газ не попали обратно в момент возвратного движения, вход автоматически перекрывается специальным клапаном.

Существуют модели с двумя клапанами, расположенными параллельно друг другу. Здесь процесс осуществляется аналогично, только рабочих камеры две, и при каждом движении из одного вода выходит, а в другой входит. Такие устройства считаются более эффективными.

Преимущества мембранных насосов:

• могут работать с любой средой;
• небольшой размер;
• тихая работа;
• отсутствие вибрации;
• простота и надежность конструкции;
• экономичность по энергопотреблению;
• поддержание высокой чистоты перекачиваемого вещества;
• невысокая цена;
• длительный срок службы;
• не требуют особого или частого ухода, им не нужна смазка;
• заменить испорченные детали сможет человек без специального образования;
• обладают высокой универсальностью.

При таком обилии плюсов существенных минусов не выявлено.

Мембранный насос широко применяется в медицине и фармацевтике, в фермерских хозяйствах (в доильных аппаратах). Их используют для производства продуктов питания, в атомной сфере. С их помощью делают насосы-дозаторы для использования на производстве лаков и красок, они применяются в полиграфии и в различных местах, где есть потребность работы с ядовитыми и опасными веществами. Работать с последними можно безопасно, так как мембранные насосы

имеют высокую герметичность.

Струйные насосы

Струйные модели – это самые простые из всех возможных устройств. Были созданы еще в 19 веке, тогда использовались для откачки воды или воздуха из медицинских пробирок, позже их стали применять в шахтах. В настоящее время сфера применения еще более широка.

Конструкция струйного насоса очень проста, благодаря этому они практически не требуют какого-либо обслуживания.

Она состоит из четырех частей: всасывающая камера, сопло, диффузор и смесительный резервуар. Вся работа устройства основана на передаче кинетической энергии, при этом здесь не используется механическая сила. Струйный насос обладает вакуумной камерой, в которую всасывается вода.  Затем она двигается по специальной трубе, на конце которой находится сопло. За счет уменьшения диаметра скорость потока увеличивается, он поступает в диффузор, а из него в камеру смешивания. Здесь вода смешивается с функциональной жидкостью, за счет чего снижается скорость, но сохраняется напор.

Струйные насосы бывают нескольких типов: эжектор, инжектор, элеватор.

1. Эжекторный только перекачивает вещество. Работает с водой.
2. Принцип работы инжекторного насоса — нагнетание вещества. Используется для выкачивания пара.
3. Элеваторный применяется с целью понизить температуру носителя, что достигается смешиванием с функциональной жидкостью.

Таким образом, струйные насосы используются для работы с водой, парой или газом. Также они могут выступать для смешивания разных веществ или для поднятия жидкостей (аэролифтовая функция).

Данный вид насосов распространен в различных областях промышленности. Их можно использовать отдельно или в комплексе с другими. Простота конструкция позволяет их использовать в аварийных ситуациях с отключением воды, а также для пожаротушения. Также они популярны в системах кондиционирования и канализации. Многие модели струйного типа продаются с различными соплами.

Плюсы:

• надежность;
• нет необходимости постоянного технического обслуживания;
• простая конструкция;
• широкая сфера применения.

Минус — низкий КПД (не более 30%).

Центробежные насосы

В данном виде устройств основным рабочим элементом является диск, на котором зафиксированы лопатки. Они имеют наклон в сторону, противоположную направлению движения. Лопатка закрепляется на валу, который приводится в движение электрическим двигателем. В конструкции может быть использовано одно или два колеса. Во втором случае лопатки соединяют их между собой.

Принцип действия центробежного насоса основан на том, что вода через входной патрубок поступает в рабочую камеру. Среда, захваченная вращающимися лопатками, начинает двигаться вмести с ними. Центробежная сила перемещает воду от центра колеса к стенкам камеры, где создается повышенное давление. За счет него вода выбрасывается через выходное отверстие. Благодаря тому, что вода движется постоянно, насосы такого типа не создают пульсацию в водопроводе.

Использование центробежных насосов в бытовых целях позволяет выполнить различные задачи. Часто они используются для добычи воды из скважины или колодца. Откачанную таким образом воду можно использовать для обустройства водоснабжения дома, а также применить для полива участка. С помощью моделей центробежного типа можно обеспечить циркуляцию теплой воды в отопительной системе: благодаря тому, что перекачивающий центробежный насос не дает пульсации, в системе не будет появляться воздух. Различные подвиды подобных насосов можно использовать для откачивания воды из подвалов или бассейна, для удаления фекальных масс, а также в качестве дренажных машин.

Стоит отметить, что простые насосы с центробежной системой предназначены для чистой воды без твердых элементов. Различные подвиды позволяют работать и с загрязненной средой.

Осевые модели

В устройствах такого типа полностью отсутствуют центробежные силы, и весь процесс происходит путем передачи кинетической энергии. В рабочей камере, которая имеет изгиб, лопасти находятся на оси. Она расположена по ходу движения потока. Вода двигается через камеру, ось усиливает ее скорость движения и напор. За счет такой конструкции требования к их производству довольно серьезные. Чаще всего подобные насосы используют в качестве системы балласта и управления в кораблях, плавучих доках и подобной технике.

Основная задача подобных насосов – перекачивание пресной и соленой воды. Используются для отвода, снабжения и очистки воды. Осевые насосы могут иметь очень компактные размеры и устанавливаться внутри водопровода.

Вихревые насосы

Вихревые насосы имеют сходное строение с центробежными, только в них подвод воды осуществляется таким образом, что вода при попадании в камеру двигается по касательной относительно периферии и смещается к центру колеса, откуда под давлением и за счет движения лопастей вновь уходит на периферию, и уже оттуда выбрасывается через выходной патрубок. Основное отличие заключается в том, что при одном обороте колеса с лопастями (крыльчатки) цикл всасывания и выталкивания воды происходит много раз.

Такая конструкция позволяет увеличить напор в 7 раз даже при небольшом количестве воды — в этом заключается принципиальное отличие вихревых насосов от центробежных. Так же, как центробежные насосы, данные модели не терпят содержание в воде твердых вкраплений, а также не могут работать с вязкими жидкостями. Однако с их помощью можно перекачивать бензин, различные жидкости с содержанием газа или воздуха и агрессивные вещества. Минус – низкий КПД.

Подобные насосы применяются в разных целях и сферах, но их установка целесообразна в том случае, если количество вещества, с которым нужно работать, небольшое, но на выходе нужно высокое давление. В сравнении с центробежными моделями данные устройства тише, меньше и дешевле.

Классификация по типу питания

Все водяные насосы имеют определенный способ питания – от электричества или за счет жидкого топлива. В последнем случае они обязательно оснащены двигателем внутреннего сгорания. В качестве жидкого топлива используется смесь бензина и масла или дизельное топливо.

Бензиновые модели стоят дешевле и работают более тихо. Дизельные устройства заправляются соляркой. Цена у них дороже, но топливо стоит дешевле. Кроме того, они более шумные.

Насосы на жидком топливе иначе называют мотопомпой. Основное их преимущество заключается в простоте использования и мобильности, то есть использовать можно в любом месте, если нет электричества.

Электрические модели используют для работы переменный ток. Владельцу такого насоса нет необходимости переживать о наличии топлива, однако следует позаботиться о постоянном наличии электроэнергии, что не всегда удобно.

Классификация по качеству жидкости

Разные типы насосов предъявляют те или иные требования к чистоте воды. Все устройства можно делить на три типа.

1. Для чистой воды. Содержание в ней твердых частиц не должно превышать 150 грамм на кубический метр. К таким моделям относятся поверхностные насосы, а также колодезные и скважинные.
2. Для среднезагрязненной воды. Нерастворимых вкраплений от 150 до 200 грамм на кубометр. Дренажные, циркуляционные и самовсасывающие виды. Также некоторые фонтанные модели.
3. Для грязной воды. Твердых веществ от 200 грамм на метр в кубе. Дренажные и поверхностные канализационные модели.

Классификация по месту расположения

Все насосы также делятся на погружные и внешние (более распространенное название – поверхностные). Первый тип находится непосредственно в воде или частично в ней. Модели, которые погружаются не полностью, именуются полупогружными.

Стоит отметить, что есть несколько видов погружных насосов.

1. Вибрационные – здесь работа основана на электромагнитном поле и вибрации специального механизма, подобные виды насосов требуют определенных правил установки. В частности, существуют строго заданные расстояния до дна.
2. Центробежные аппараты, которые были рассмотрены выше.

Все погружные насосы могут иметь двигатель, который уже встроен в корпус, то есть он находится под водой. У некоторых моделей он располагается на поверхности.

Наружный насос расположен непосредственно около водоема. В данном случае всасывающий механизм осуществляет свою работу через специальный шланг. Чем дальше насос расположен от воды, тем мощнее он должен быть.

Чаще всего поверхностные насосы используют на дачах и загородных участках. Они имеют высокую экономичность и небольшие размеры, что делает их популярными для использования в быту. Могут быть оснащены автоматикой, что делает их полностью автономными.

Совет! При использовании выносного эжектора можно осуществлять добычу воды с внушительной глубины.

Погружные насосы

Погружные насосы, помимо прочего, делятся по назначению:

• скважинные;
• колодезные;
• дренажные;
• фекальные.

Скважинные имеют вытянутую форму и используются для добычи воды из скважин. Компактные габариты позволяют опускать в небольшие по диаметру скважины, однако добычу можно вести с очень большой глубины. Отличаются высокой мощностью работы. Используются только для воды со слабым загрязнением или полностью чистой.

Колодезные используются для выкачивания воды из шахт и колодцев. Основное отличие от скважинных – больший размер и меньшая глубина погружения. Являются достаточно мощными, могут работать с водой, в которой содержится ил, песок или глина. Достаточно тихие и не вибрируют.

Основной задачей дренажников является откачивание загрязненной воды из подвалов, траншей, котлованов и прочих мест. Есть разновидности с ножами для измельчения, а также для работы со слабозагрязненными средами.

Фекальный насос не имеет значительных отличий от дренажных, кроме того, что они рассчитаны на сильнозагрязненную воду с твердыми веществами большого размера (порядка 35 мм в диаметре).Также в них устанавливаются ножи для измельчения мусора. Подобные насосы могут быть как погружными, так и наружными.

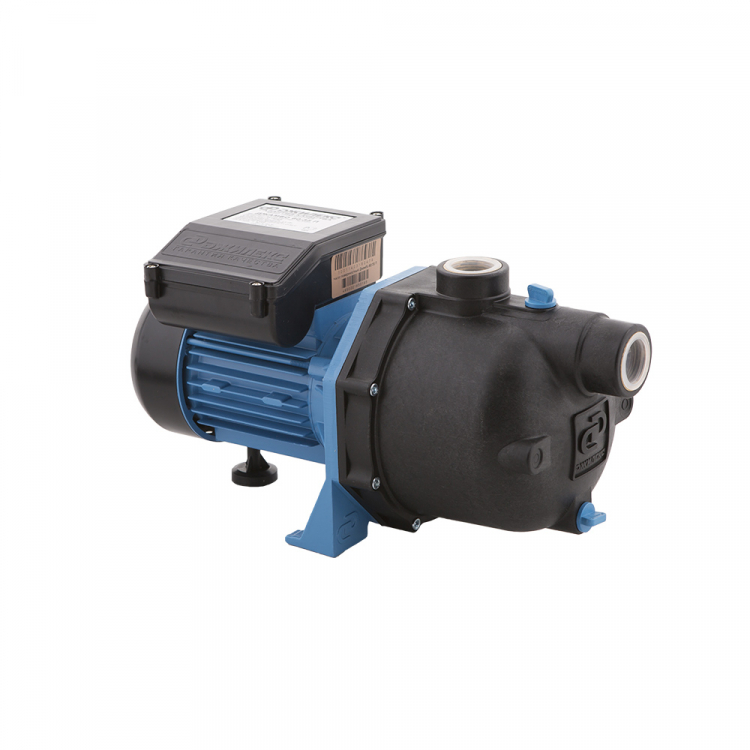

Поверхностные насосы

Основным отличием поверхностных насосов является их расположение недалеко от воды. Их можно разделить на несколько типов:

• самовсасывающие;
• автоматические;
• насосные станции.

Самовсасывающие насосы бывают безэжекторные и эжекторные. В первом случае втягивание воды обеспечивается самой конструкцией, во втором с помощью создания вакуума в камере. Применяются для полива, доставки питьевой воды или для бытовых нужд, а также для забора воды из водоемов на поверхности (реки, пруда). Вода должна быть чистой или с небольшим загрязнением.

Автоматические насосы обеспечиваются автоматикой, которая упрощает процесс использования. За насосом не нужно следить. Насосы с автоматикой питаются от электричества. Сам автомат может быть установлен непосредственно в модели или же в качестве отдельной системы. Основная задача – оптимизация использования, а также защитная функция. Например, устройство перестанет работать при резком обмелении водоема, повышении температуры перекачиваемого вещества или при перепадах напряжений в сети.

Насосная станция состоит из самого насоса, обратного клапана, системы управления и аккумулятора. Подобное устройство имеет резиновую грушу, установленную внутри металлического корпуса. В грушу закачивается вода, а вокруг нее воздух. Специальный датчик реагирует на изменения в давлении окружающей среды, которые происходят по мере наполнения груши водой. Когда давление достигает максимума, датчик останавливает подачу воды.

Удобство пользования таким агрегатов в простоте и функциональности, возможности использовать при перебоях с подачей электроэнергии. Также им можно обеспечить водой сразу несколько точек.

Основные виды и типы насосов. Их классификация и область применения

Насос – тип гидравлической машины, который перемещает жидкость путем всасывания и нагнетания, используя кинетическую или потенциальную энергию. Насос необходим для использования в противопожарных технических средствах, для отвода жидкостей в жилых кварталах, при подаче топлива и многих других целях. По области применения, конструкции, принципу действия существует разные виды и типы насосов. При использовании насосов для различных целей необходимо знать, какие виды бывают и чем они отличаются.

Общая классификация

В первую очередь насосы делятся по области применения на бытовые и промышленные. Бытовые насосы используются в домашних хозяйствах, промышленные — на предприятиях и в специальных службах (пожарная). Отдельная классификация насосов по типу рабочей камеры предполагает деление на динамические и объемные насосы.

Виды насосов и их классификация

Различные классификации насосов основаны на понимании того, какие типы насосов существуют и чем они отличаются. Насосы делятся на несколько видов, те, в свою очередь, делятся на категории.

По техническим характеристикам:

• в зависимости от объема жидкости, перемещаемой в единицу времени;
• давление и напор;
• КПД.

По области применения:

• бытовые;
• промышленные.

Разделение насосов по сферам применения

Область применения насосов очень широкая. Сегодня их используют практически во всех сферах: строительстве, промышленности, при добыче полезных ископаемых, при разработке систем пожаротушения. В малых масштабах также используются различные типы насосов, и область их применения варьируется от бытового использования для полива, до установки в системах водоснабжения и теплопередачи. В зависимости от сферы применения выделяют типы и виды насосов. Ниже представлены описания, их характеристики и разновидности.

Типы насосов

По целевому назначению:

• погружные насосы;
• поверхностные насосы.

По способу энергопитания:

• электрические насосы;
• жидкотопливные насосы.

В зависимости от типа воды:

• для чистой воды;
• для воды средней степени загрязненности;
• для воды высокой степени загрязненности.

Типы бытовых насосов и область их применения

По области применения насосы делятся на бытовые и промышленные. Бытовые насосы бывают поверхностными и погружными. Для бытового использования чаще используют первый тип. Поверхностные насосы применяются для автономного водоснабжения частных домов, полива прилежащей территории, откачки воды из подвалов и прудов, повышения давления при автономной подаче воды в частный дом.

Существует четыре типа бытовых насосов:

• садовые;
• насосные станции;
• дренажные;
• глубинные.

Описание и характеристики насосов

Существует 2 вида насосов: поверхностные и погружные. Поверхностные насосы устанавливаются на уровне земли, в скважину или яму опускается шланг. Если насос оборудован автоматической системой включения-выключения при подаче воды, то он называется станцией. Насосы погружного типа включают в себя: дренажные насосы, фекальные, циркуляционные, насосы, установленные в колодцах и скважинах.

Разновидности насосов по конструкции

По конструкции все насосы различаются между собой. Они могут быть вертикальные и горизонтальные. Все насосы отличаются своей сборкой, в зависимости от модели в них могут быть использованы лопатки, лопасти, винты.

Классификация по принципу действия — по типу рабочей камеры

Различают типы насосов по принципу действия и конструкции. Они делятся на объемные и динамические насосы.

1. Объемные насосы — такие, в которых жидкость перемещается за счет изменения объема камеры с жидкостью под действием потенциальной энергии.
2. Динамические насосы – механизмы, в которых жидкость перемещается вместе с камерой под действием кинетической энергии.

Динамические насосы, в свою очередь, делятся на лопастные и струйные.

Отдельно выделяют виды объемных насосов по принципу действия в зависимости от конструкции:

1. Роторные насосы – это цельный корпус, с определённым числом лопаток/лопастей, приходящих в движение при помощи ротора.
2. Шестеренные насосы – самый простой тип механизма, состоящий из сцепленных между собой шестерен, приходящих в движение под принудительным изменением полости между шестернями.
3. Импеллерные – в эксцентрический корпус заключены лопасти, при вращении выдавливающие жидкость.
4. Кулачковые – насосы, в корпус которых заключены 2 ротора, которые при вращении перекачивают жидкости разной степени вязкости.
5. Перистальтические – корпус включает эластичный рукав, в котором находится жидкость. При вращении дополнительных валиков жидкость перемещается по рукаву.
6. Винтовые – насосы, состоящие из ротора и статора. При вращении ротора жидкость начинает перемещаться по оси насоса.

Существует также деление динамических насосов по принципу действия:

1. Центробежные – включает в себя рабочее колесо, внутри которого находится жидкость, при вращении колеса, частицы приобретают кинетическую энергию, начинает действовать центробежная сила, под действием которой жидкость переходит в корпус мотора.
2. Вихревые насосы – по принципу действия аналогичны центробежным, но менее габаритны и имеют более низкий КПД.
3. Струйные – основаны на переходе потенциальной энергии в кинетическую.

Вихревый тип насоса является наиболее часто используемым за счет легкости установки. В бытовых нуждах такой агрегат устанавливают в загородных домах для обеспечения подачи воды. Циркуляцию воды обеспечивает жидкость, подаваемая на лопатки, расположенные в корпусе насоса. Ключевым элементов здесь является колесо, на которое вода подается через входное отверстие. Также такой насос используют для скважин, так как создают высокое давление. Они обладают способностью самовсасывания и могут перерабатывать не только жидкость, но газо-водную смесь.

Насосы центробежного типа часто применяют в бытовых и промышленных целях:

• для организации систем водоснабжения на промышленных предприятиях;
• для организации систем водоснабжения жилых кварталов;
• для систем полива.

Эти насосы отличаются простотой эксплуатации, так как принцип работы достаточно прост. Основную нагрузку принимает колесо с лопатками, на которое и подается жидкость, однако если жидкости внутри не будет, то насос выйдет из строя. Чаще такие насосы бывают поверхностными. За счет этого снижается их производительность. Погружные насосы центробежного типа требуют герметичность корпуса высокого качества.

Классификация по назначению

По назначению различные виды насосов используют в промышленных целях (в пищевой, химической, бумажной промышленности). В бытовых целях насосы используются при строительстве, откачке воды из скважин и колодцев, для бурения колодца, для теплоснабжения. Бурение колодца требует использования насосной станции или насоса погружного типа. Насос обеспечивает подачу воды из скважины под небольшим давлением.

В автомобилях и промышленных машинах насосы являются вспомогательными устройствами.

При добыче полезных ископаемых используют различные типы насосов для бурения скважины, обустройства прилежащей к скважине территории, откачки жидкости, для переработки жидкостей. В промышленности насосы устанавливаются на предприятиях для гидроудаления отходов производства.

Насосы, применяемые в пищевой индустрии, часто имеют устройства для измельчения материалов (кроме камня и металлов), чтобы предотвратить засорение трубопровода.

Отдельно выделяют насосы для пожаротушения. Конструкция таких насосов предусматривает подачу воды под сильным давлением.

Дренажные насосы относятся к погружным, они характеризуются наличием системы измельчения и фильтрации.

Насосы, нагнетающие давление используются в системах, где требуется повышение давления при работе (теплоснабжение, водоснабжение).

Выделяют виды водяных насосов по назначению:

1. Водоподъемные.
2. Циркуляционные.
3. Дренажные.

В зависимости от сферы использования существует классификация водяных насосов по принципу действия.

1. Водоподъемные насосы используются для экстракции жидкости из скважин или колодцев.
2. Циркуляционные виды насосов используют для перемещения жидкости в системах отопления, кондиционирования и подачи воды.
3. Дренажные насосы используют для откачивания жидкости из подвалов и канализации.

Классификация по виду перекачиваемой среды

В зависимости от того, какого типа жидкость будет проходить через насос, конструктивные и другие особенности будут различаться.

Насосы используют для перекачивания:

• чистой жидкости и жидкости малой загрязненности;
• жидкостей средней степени загрязненности с примесями легкой взвеси;
• не сильно загазованных жидкостей;
• смесей газа и жидкости;
• агрессивных жидкостей;
• жидких металлов.

Для работы с разными типами жидкости используют насосы объемного типа. Этот вид насосов работает по принципу изменения объема камеры, что приводит к переходу энергии двигателя в энергию субстанции. Такие насосы способны работать с любыми средами, однако следует учитывать высокий уровень вибрации.

Динамические насосы могут также работать с любыми типами жидкостей, однако они не обладают способностью к самовсасыванию. В зависимости от конструктивных особенностей насосов существуют различные способы переработки перемещаемой жидкости. Например, вихревые насосы динамического типа не предназначены для работы с загрязненной жидкостью, включающей абразивные вещества. Для таких агрегатов жидкость с примесями является разрушающей, приводя к истончению стенок насоса.

Виды промышленных насосов

В промышленности используются насосы разных типов. Основные виды насосов, используемые на различных предприятиях:

• многоступенчатые;
• маслонасосы шестеренные;
• насосы химические погружные;

Промышленные насосы используются в различных областях

• в легкой промышленности;
• в химической промышленности;
• в строительстве;
• в машиностроении;
• при добыче полезных ископаемых.

Вид и тип насоса выбирается в зависимости от нужд предприятия, свойств и качества перекачиваемой жидкости.

К наиболее популярным относятся глубинные насосы, так как широко используются в бытовых и промышленных целях. Их легко монтировать при установке систем водоснабжения и отопления, они используются для забора воды из скважин, в отопительных системах.

Основные виды насосов по типу подводимой энергии:

• насосы, работающие за счет механической энергии;
• водоструйные насосы;
• насосы, работающие за счет сжатого пара или газа.

К насосам, работающим за счет механической энергии, относятся поршневые насосы, пропеллерные, винтовые, центробежные и ротационные. Несмотря на одинаковый принцип действия, эти насосы сильно отличаются по конструкции. Водоструйные насосы – элеваторы, эжекторы, работают за счет подачи жидкости на лопасти колеса.

Насосы для систем пожаротушения

Основным требованием к насосам системы пожаротушения является подача воды под высоким давлением. Наиболее часто используемыми являются центробежные насосы, так как они позволяют быстро закачать воду за счет центробежной силы. Важными пунктами при выборе насоса для пожаротушения являются:

• напор;
• частота вращения колеса;
• КПД;
• высота всасывания;
• объем перемещаемой воды.

В зависимости от количества колес с лопастями насосы бывают одноступенчатыми и многоступенчатыми. Многоступенчатые агрегаты позволяют создать более высокое давление, что в свою очередь, влияет на напор и высоту подаваемой жидкости. При установке систем пожаротушения в зданиях стоит учитывать, что оборудование необходимо периодически проверять, так как застой может вызвать затруднения при запуске. На пожарных машинах устанавливают центробежные насосы и вспомогательные агрегаты. Вспомогательные насосы заполняют корпус центробежного насоса жидкостью и отключаются автоматически.

Масляные и топливные насосы

Среди промышленных типов насосов выделяют масляные и топливные устройства, устанавливаемые на двигателях автомобилей и машин и двигателях внутреннего сгорания.

Масляные насосы обеспечивают снижение силы трения между взаимодействующими частями двигателя. Они бывают регулируемыми и нерегулируемыми. В двигателях автомобиля устанавливаются роторные или шестеренные насосы для перекачивания масла.

Топливные насосы устанавливаются в автомобилях в обязательном порядке. Они обеспечивают доставку топлива из бака в камеру сгорания. В зависимости от конструкции топливные насосы бывают: механические и электрические.

Погружные насосы

Погружные насосы применяются при работе на глубине более восьми метров. Все типы погружных насосов обладают системой охлаждения, а также выполнены из прочного материла, помогающего избежать деформации под давлением. Погружные насосы бывают центробежными и вибрационными. В насосах второго типа жидкость всасывается с помощью вибрационного или электромагнитного механизма.

При выборе насоса важно учитывать большое количество факторов:

• цель использования;
• место использования;
• необходимость установки вспомогательных агрегатов;
• габариты насоса;
• способ работы насоса.

Загрузка…

Насосы для воды: виды, особенности, выбор

Разновидности насосов

Сегодня великое множество способов добраться до воды, и заполучить ее для использования. Исходя из поставленных задач, инженерных и конструктивных особенностей, определяются с типом насоса, его производительностью, габаритами и другими параметрами.

Поверхностные насосы

Применяются при необходимости организовать водоснабжение домика за городам, дачки, для полива огородов и газонов, с целю увеличения давления водоснабжения. Для этой цели могут использоваться насосные станции, работающие в автоматическом режиме. Условием для их использования является глубина зеркала до 9 метров

С внутренним эжектором

Отличительной особенностью является увеличение давления на выходе, за счет работы центробежного колеса, дожимающего воду при выходе из диффузора. Изделия этого типа надежны в эксплуатации и имеют стабильные напорно-расходные характеристики.

С внешним эжектором

Конструктивное строение предполагает наличие внешнего эжектора, погружаемого для забора воды.

Вихревые

В конструкции предусмотрено открытое колесо, что снижает риск выхода из строя от кавитации. Решает задачу подачи ограниченного объема воды высокого давления. За счет простоты конструктива имеет низкую стоимость. Его применение оправдано в частных домовладениях, орошении газонов, поливе огородов и садочков.

Применяются исключительно для перекачки чистой воды. Недопустимы агрессивные среды, воздействующие на детали насоса, и абразивные составляющие. Обладают высокой надежностью, эксплуатационной неприхотливостью и экономичностью.

Центробежные насосы

Бывают бытовые и промышленные. Обеспечивают мощный напор при большой подаче, возможен пуск при закрытом обратном клапане, могут работать совместно на один трубопровод, изменяют параметры при варьировании частоты тока, перекачивают загрязненные жидкости, имеют высокую надежность и низкую стоимость.

Производятся из нержавеющей стали, технополимерных материалов, чугуна и латуни. Их основу составляет асинхронный двигатель, с системой защиты от сухого хода. Для отсечки песка и ила в агрегат может быть вмонтирован фильтр грубой очистки. Идеально подойдут для наполнения емкостей и заполнения бассейнов, подачи воды в частные дома , коттеджи и орошения приусадебных участков.

Циркуляционные насосы для воды

Применяются как элемент системы отопления. Имеет небольшие габариты, соединяется с трубами отопительной системы и обеспечивает циркуляцию горячей воды. В зависимости от конструктивных особенностей могут быть «сухими» или «мокрыми».

Скважинные

Доставляют воду на поверхность из скважин и колодцев (расстояние до зеркала воды более 8м). Есть модификации, которые позволяют качать не только чистую воду, но и с добавками песка из открытых водоемов, глубоких скважин и колодцев.

Погружные

Бывают вибрационными и центробежными. Вибрационные привлекают своей ценовой доступностью, высокой надежностью (в силу конструктивных особенностей), простотой эксплуатации и обслуживания.

Работа основана на принципе возникновения магнитного поля при прохождении электричества через катушку. Сердечник, находящийся внутри катушки втягивается и тянет за собой шток с резиновой диафрагмой. Избыточное давление под диафрагмой перекрывает клапан, и выталкивает воду в выходную трубу.

Незаменим при перекачке из емкостей, полива приусадебных территорий, садов, отвода воды из подвалов при их затоплении, а также организации водоподачи на производстве.

Центробежные идеально решают задачи перекачки различных жидкостей: холодную и горячую воду, масляные и кислотные растворы. Конструкция содержит двигатель, к валу которого прикреплено рабочее колесо, через отверстия которого происходит отток и подача воды.

Поверхностные

Установка такого агрегата позволит эффективно обеспечить водой частное домовладение, а также прилегаемую к дому территорию. Монтируется и находится на поверхности. Для забора воды используется погружной шланг до 9 метров (или более при дополнительной установке эжектора). Перед пуском необходимо в насос залить воду. Вполне оправдана система автоматического пуска. которая снижает энергопотребление и защищает от перегрева.

Устройства с ручным управлением и механические насосы

Получили самое широкое распространении в бытовом применении. Мало какая дача или загородный дом обходились без такого насоса, если не в качестве основного, так уж точно, как резервного источника водообеспечения.

Агрегаты типа К используются исключительно для транспортировки и перекачивания воды без содержания абразивной составляющей. С помощью такого насоса можно смело работать с бензином, дизельным топливом, спиртом, мазутом, парафином, пищевыми маслами. Также применять для наполнения сети водообеспечения перед пуском больших насосов. При наличии внутрянки из бронзы допустима перекачка даже морской воды. Недопустимо попадание примесей, углекислого и эфирного сульфида. «Достают» воду с глубины не более 9 метров (с установкой обратного клапана), предельной температурой жидкости — 80 градусов С и 2-мя атмосферами на выходе.

Есть насосы такого типа с подъемом воды из скважин с залеганием воды до 15 метров вертикального ствола (обязательно наличие обратного клапана на завершении шланга всасывающего длиной 8м), и давлением на выходе в 1,5 атмосфер.

Без следующей легендарной модели (РН-01 НЖ) трудно представить любое домовладение или загородную дачу второй половины прошлого века. Ввиду своей простоты, надежности и низкой стоимости, получил максимально широкое распространение, и заслуженное доверие пользователей. Его корпус изготовлен из нержавейки, на всасывании ставится латунный обратный клапан (при желании добраться до воды на глубине 5-6 метров). Крепление к трубе скважины осуществляется с помощью фланца. Цикл вверх-вниз выдает 1 литр воды для слива в ведро.

Еще один распространенный тип ручных насосов — мембранный. В быту используется для перекачки загрязненных смесей и «тяжелых» жидкостей. Имеет высокий уровень работоспособности при нагрузках. Конструктивно исполнен без наличия недолговечных трущихся деталей (в отличии от крыльчатых и поршневых агрегатов). Работает в вертикальном положении. Имеет два специальных «уха» для крепления к стене. В нижней части конструкции расположен водозаборный патрубок, а в верхней — напорный. Корпус чугунный. Маслобензостойкая резина применяется в клапанах и мембранах. Может спокойно подавать воду с 6-ти метровой глубины, без предварительного заполнения.

Для чистой и грязной воды

Фекальные насосы проектируются с учетом откачки сточных и загрязненных вод в короткий промежуток времени. Большой напор позволяет жидкости подняться из канализации до накопительной цистерны. Особое внимание конструкторы уделили защите двигателя от перегрева и избыточной влаги, тщательно изолировав его от контакта с влагой.

Основные параметры скважинных насосов

Знание основных показателей насоса позволит правильно его подобрать при покупке:

• Выяснить отметку основания дна скважины (дается организацией или специалистом бурившим скважину).
• Расстояние от поверхности до зеркала воды при работающем насосе — динамический уровень. Показатель скважинного дебета отражает количество воды из скважины за единицу времени.
• Расстояние от поверхности до зеркала воды — статический уровень. Если от глубины скважины вычтем величину статического уровня, т получим показатель водяного столба скважины.
• Размер трубы.

Особенности использования

Центробежные насосы перечисленных типов находят широкое применение в быту. Они способны эффективно решать самые разные инженерные задачи, без которых не обойтись в повседневной жизни. Применять эти агрегаты необходимо строго по назначению, изучив основные требования и рекомендации изложенные в руководстве по эксплуатации каждого изделия.

Специфика конструкции

«Мокрый» насос работает абсолютно бесшумно, надежен в эксплуатации, экономичен. В виду невысокого КПД (до 50%) рекомендуется к установке в коттедже или загородном доме.

«Сухой» насос обладает высоким КПД (около 80%), но шумен в эксплуатации. Требуется выносить агрегаты такого типа в отдельное помещение, с повышенной звукоизоляцией. Эти насосы имеют высокую мощность. Как правило их используют в многоэтажках, либо для водоснабжения обширных площадей различного назначения.

Как правильно выбрать тип насоса

Если расстояние до зеркала не более 9 метров с задачей подачи воды легко справится насос поверхностный. Использование погружного насоса допустимо при условии, что глубина водоема превышает 1 метр. Иначе возможно подсасывание воздуха, ила и песка.

Необходимо обратить внимание и на источник. Если потребление разделяется на питьевую воду и для хозяйственных нужд, то можно прибегнуть к помощи поверхностного насоса, перемещая его в зависимости от задачи. Применение же погружного насоса в этом случае неприемлемо.

Если вода сомнительного качества и находится ниже 8 метров стоит использовать центробежные насосы с учетом напора и производительности.

Знание основных параметров и условий для правильного выбора насоса позволит вам приобрести именно тот агрегат, который необходим для конкретного инженерного решения.

Как подобрать насос для воды на дачу

О выборе насоса мы задумываемся сразу, как только заполучили заветный огород или земельку под дачный участок. Возникает потребность подачи воды для полива, орошения, строительных или собственных бытовых потребностей. Поэтому самым простым, удобным в монтаже, неприхотливым в работе и умеренным по цене вам верой и правдой послужит ручной насос (РН-01 НЖ). Неоспоримым преимуществом является возможность эксплуатации при отсутствии электричества на вашем участке.

По мере разрастания объекта хозяйствования, либо при проектных требованиях более высокого потребления воды, вам никак не обойтись бес насосов электрических. Это на много удобнее, а главное производительнее (мощнее), чем в случае использования механических насосов. Не менее важная характеристика — напор. Она показывает на какую высоту можно подать воду. При выборе агрегата также необходимо учитывать предполагаемый расход воды, из расчета количества людей, точек водоподачи, гидравлического сопротивления системы. Правильный расчет поможет избежать крайностей, в виде пониженного, либо наоборот, чрезмерно высокого давления в системе.

Если вы не прибегаете к сторонней помощи для очистки отстойников, то вам верную службу сослужит фекальный насос. Если не зацикливаться на названии, то его можно смело использовать и для перекачки воды (например, из естественных или искусственных водоемов)

Насос для колодца

Для правильного выбора нужно предметно оценить несколько важных параметров. Если вода в колодце находится далеко (8 и более метров) используем погружные колодезные или скважинные насосы.

Погружные колодезные насосы имеют больший диаметр (что повышает его надежность), внутренне охлаждение (за счет перекачиваемой жидкости или безопасного минерального масла), комплектуются поплавковым включателем (для автоматического управления).

Скважинные насосы меньше шумят, защищены от замерзания зимой, предотвращают всасывание песка и примесей. На выходе получаем чистую воду хорошего качества.

Если зеркало воды находится близко к поверхности (до 8 метров) можно обойтись поверхностным насосом. Они просты и удобны в эксплуатации, легко переносятся и монтируются. Требует наполнить корпус водой перед запуском, подключения к электросети и погружением заборного шланга в колодец.

Насос для скважины

Если вы не сторонник ретро экзотики, в виде самобытного колодца, и ограничились скважиной, то при выборе насоса ваши действия сводятся к следующему:

• Определить ежедневный расход воды;
• Знать точную глубину источника;
• Вычислить скважинный дебет;
• Определиться с размером обсадной трубы;
• Позаботиться о качестве скважины.

Исходя из особенностей работы можем выбрать поверхностный (скважина до 8 метров) или погружной насос (скважина более 8 метров). Поверхностный насос прост и удобен при снятии-установке. Погружной агрегат устанавливают прямо в скважину (максимальная глубина 60-70 метров). Приоритетным будет выбор центробежного варианта, менее чувствительного к грязной воде.

Где купить?

Чтобы найти поставщика насосного оборудования можно смело заглянуть в интернет. Зная желаемые показатели не трудно выбрать бренд и модель, а также получить консультацию профессионалов. С этой целью лучше рассматривать крупные фирмы или компании, которые являются официальными дилерами. Тем более, что за это денег не берут. После того, как вы определитесь с брендом и моделью, можете искать продающую организацию по лучшей цене, локации, доставке, возможностью монтажа, гарантийному и постгарантийному обслуживанию.

Выбор предложений огромен: от стихийных рынков до официальных представительств именитых брендов. Стоит помнить, что гнаться за лучшей ценой не всегда оправдано, так как настанет время, когда вы столкнетесь с вопросами гарантийного и постгарантийного сервиса.

Пусть чистая и вкусная вода будет у вас всегда, и в достаточном количестве. Чистой вам воды, комфортного проживания и уюта в доме.

история и принцип работы разных типов насосных агрегатов

Сегодня мы постараемся рассказать, что такое насос, принцип работы разных типов насосных агрегатов, как они приводятся в движение, какие функции выполняют.

Некоторые люди, которые использовали или используют насосные агрегаты, не всегда понимают принцип работы агрегата, знают только какую задачу решает данный насос. В данной статье мы постараемся объяснить принцип работы тех или иных насосов. И это будет не просто удовлетворение любопытства. Если Вы столкнетесь с потребностью в насосном агрегате, Вы уже будете «подкованы» для правильного выбора насоса.

Сначала немного истории…

Первые методы перекачивания воды известны с очень далеких времен. Воду черпали ковшиками или другой емкостью. Было физически тяжело обеспечить объём и скорость подачи воды, добывая жидкость из водоема. Первое, что придумали наши предки – это водочерпательное колесо. Согласно археологическим источникам, это было устройство в виде колеса со спицами, в конце которого, на стыке обода и спиц крепились ковши. Нижний сосуд был помещен в воду. Когда колесо начинало вращаться вокруг оси, ковши зачерпывали воду из водоема, а потом в самой верхней точке колеса, с высотой подъема равной диаметру колеса, вода выливалась из ковшей в желоб, расположенный сбоку, с определенной длиной и уклоном (самотеком), так сказать до потребителя. Колесо вращали физической силой с помощью быков, волов или просто руками. Ковш свисал набок, затрудняя вращение колеса, это также приводило к потере воды. Избавиться от потерь помогла конструкция, основанная на использовании пустого пространства между внешним и внутренним ободами колеса, где сбоку имелись отверстия для черпания воды. Это уменьшало потери воды при выливании, т. к. скорость вращения водочерпального колеса была постоянной. Уже с третьего века до н.э. в качестве силы вращения колеса водочерпальных системах использовали напор воды. Ниже мы покажем самые распространенные варианты добычи и подачи воды, которые придумали наши далекие предки.

На первом рисунке колесо с «ручным приводом» (емкости в ободе колеса).

На втором рисунке «ножной привод» – приводился в движение человеком, переступавшим с одной перекладины на другую, и уже водочерпальные сосуды находились сбоку.

Третий рисунок самое «прогрессивное» решение того времени – самодвижущееся колесо с лопастями в виде ложек.  Колесо с ложковидными лопастями вращает нижний барабан, который, в свою очередь, жестко соединяется цепью с верхним барабаном.  На цепи укреплялись ведра, при движении вверх, они наполнялись водой, которая выливалась в сточный желоб, находившийся в верхней точке конструкции. Таким образом, вниз ведра спускались уже пустыми, чтобы вновь зачерпнуть воду из реки.



Следующий шаг в цивилизационной спирали развития «насосостроения» стал так называемый «Архимедов винт»

Архимед — древнегреческий ученый-мыслитель, известно о нем из трудов античных историков, изобрел винтовое водоподъемное устройство, названное позже в его честь. Это устройство представляло собой наклонную деревянную трубу с винтом, установленным внутри. Вращался винт, с помощью ветряного колеса или вручную. В то время как поворачивается нижний конец винта, он собирает некоторый объём воды. Это количество воды будет скользить вверх по трубе во время вращения вала, пока наконец вода не выльется из вершины трубы. Однако потери были неизбежны, так как какое-то количество воды стекало обратно, т.е. эффективность оставляла желать лучшего. Чем больше угол наклона винта, тем больше высота подачи, при уменьшении производительности. Кстати, к примеру, такого типа конструкция использовалась для осушения затопленных трюмов кораблей и шахт.

Следующий вид изобретенного вида насоса — это поршневые насосы.

Поршневой насос — детище греческого изобретателя Ктезибия Александрийского, который жил в III веке до н. э. Поршневые насосы использовались для подъема воды из колодцев. В основе работы подобных насосов базовые принципы пневматики и гидравлики.  Кстати он же изобрел прототип такого музыкального инструмента, как орган, с помощью двух поршневых насосов. Звуки извлеченные из этого инструмента были на удивления очень «чистыми». Принято считать, что  эти насосы пионеры в истории человечества, так как надолго вперед, вплоть до наших дней, определи компоновку устройства. Произошел переход на замену материала конструкции от дерева на бронзу. Но базовые элементы устройства теже, что и современных насосах: плунжер, цилиндры, клапаны.

Появление парового двигателя и гидроприводов, подтолкнуло к технической революции в промышленности. В 1712 году английский изобретатель Томас Ньюкомен создал поршневой насос с паровым приводом, для откачки воды. В современное время, поршневые насосы все также используются  для подъема воды из скважин и колодцев.

Сильфонный насос

Сильфонные насосы представляют собой сильфон типа вертикальной гармошки, сжимая которую производят перекачивание жидкости. Простейшая конструкция насоса состоит всего из нескольких деталей, которые, как правило, изготавливаются из пластика, соответственно они не подвержены коррозии. Применяются для выкачивания жидкостей, в том числе агрессивных из бочек, бутылей, канистр и т.п.

Пластинчато-роторный насос

Пластинчато-роторные насосы – это самовсасывающие насосы объемного типа – перемещение жидкости происходит за счет изменения объема в рабочей камере насоса. Используются для перекачивания вязких жидкостей, масел.

Конструкция насоса представляет собой эксцентрично расположенный ротор, имеющий продольные радиальные пазы, в которых скользят плоские пластины, они выходят из пазов и прижимаются к цилиндрической поверхности расточки корпуса. В результате перекачиваемая вязкая жидкость заполняет пространство между пластинами, а дальше выталкивается в нагнетательный патрубок. Пластинчато-роторные насосы нашли широкое применение в различных сферах, где в рабочем процессе применяется вакуумное масло.

Шестеренный насос

Шестеренные насосы – устройство настолько простое, что в очередной раз подтверждает, гениальность в самой простоте изобретения. Шестеренные насосы предназначены для перекачки вязких сред маслянистого типа. Агрегат представляет собой сцепленные между собой шестерни, которые приводятся в движение под принудительным изменением полости между шестернями. Ведущая шестерня находится в постоянном сцеплении с ведомой и приводит её в движение, вращает в противоположное направление. Жидкость поступает во впадины между зубьев, перемещаясь вдоль стенки насоса с внутренней части и выталкивает через выходной патрубок в трубопровод.

Импеллерный насос

Импеллерные насосы (ламельные, насосы с мягким ротором) являются подвидом пластинчато-роторных насосов. Насосы с гибким рабочим колесом (импеллером) благодаря своей особой конструкции позволяют бережно и эффективно перекачивать определенные среды с различной вязкостью и плотностью. Рабочим органом насоса является мягкий импеллер, выполненный из эластомера. Ось ротора расположена эксцентрично к корпусу. Ротор вращается, лопасти изгибаются и распрямляются, создают вакуум и всасывают среду. Движение лопаток переносит среду к выходному отверстию насоса насоса.

Синусный (синусоидальный) насос



Важнейшим элементом конструкции синусоидального насоса является ротор, имеющий форму с синусоидной структурой (отсюда и название всего устройства). Синусоидальные насосы имеют четыре камеры, которые открываются и закрываются по очереди, что позволяет перекачивать даже очень нежные структуры, например, измельченные помидоры.

Конструкция насоса обеспечивает высокую мощность всасывания, но в отличие от традиционных насосов, оснащенных рабочим колесом, которое «режет» транспортируемую жидкость, синусное рабочее колесо мягко проталкивает жидкость через насос. Максимально допустимый размер перекачиваемых частиц зависит от объема полости между диском и корпусом насоса.

Насос не имеет клапанов. Конструкция насоса очень простая, что гарантирует долгую и безотказную работу устройства.

Винтовой насос

Винтовые насосные агрегаты объемного типа предназначены для перекачивания жидких сред с повышенной вязкостью, допустимо перекачивание жидкостей с включением твердых фракций. Благодаря особенностям конструкции, винтовые насосы отлично всасывают и перекачивают жидкости различной вязкости и консистенции. Перекачиваемые жидкости не подвергаются центробежным или пульсирующим усилиям, благодаря этому винтовые насосы очень аккуратно перекачивают даже самые чувствительные среды. Условием правильной работы насоса является выбор подходящей скорости для данной среды. Винтовые насосы обладают высокой надёжностью, они экономичны и просты в эксплуатации, обладают высокой ремонтопригодностью.

Преимущества винтовых насосов:

• простота конструкции, хорошая ремонтопригодность
• высокая мощность всасывания
• жидкости не подвергаются центробежным или пульсирующим усилиям, поэтому нет необходимости использовать гасители пульсации или компенсаторы в трубопроводах
• возможность перекачивания жидкостей, содержащих твердые включения
• большой диапазон применения по подаче за счет возможности ее изменения, изменением частоты вращения

Винтовые насосы нашли широкое применение в нефтехимической и пищевой промышленности.

Перистальтический (шланговый) насос

Перистальтические насосы часто называют линейными или шланговыми насосами. Первый патент, защищающий изобретение, был подан в конце 19-го века в Соединенных Штатах, и устройство первоначально предназначалось для переливания крови во время операции. Транспортировка жидкости с использованием перистальтического насоса возможна благодаря движению роликов или башмаков, скользящих по шлангу. Эти насосы позволяют перекачивать жидкость без загрязнения, обеспечивая при этом относительно низкие эксплуатационные расходы. Благодаря этим характеристикам дозирующие насосы на основе перистальтических насосов играют огромную роль в различных отраслях промышленности и медицины. Принцип работы здесь прост — он включает перемещение среды, расположенной в специальном толстостенном шланге. Это возможно благодаря вращающейся головке с роликами (башмаками), которые пережимают сливной шланг, расположенный по окружности внутри корпуса, ролики проталкивают жидкость на выход насоса.

Вихревой насос

Вихревые насосы, по большей части, предназначены для перекачки жидкости, но также могут использоваться и для перекачивания газообразных сред, движение жидкости в нем осуществляется за счет сил инерции и трения. Существует несколько подвидов вихревых насосов, но аналогичным компонентом у всех является рабочее колесо в виде стального диска, где на внешнем диаметре находятся ямки, которые формируют лопасти различного вида. Колесо с лопастями вращается внутри корпуса, имеющего форму цилиндра, при этом расстояние от торца лопатки до стенки минимальное. Принцип действия вихревого насоса заключается в том, что вода всасывается во входное отверстие и закручивается в вихрь благодаря крыльчатке.  При малых энергозатратах, мощность потока многократно увеличивается, и жидкость с большим давлением выбрасывается из выходного патрубка. Большим преимуществом вихревых насосов является возможность работы с небольшими объемами жидкости, при этом насосы могут обеспечить достаточно сильный напор. Учитывая вышеописанные особенности, вихревые насосы, нашли применение в системах, где есть необходимость создать высокий напор при, относительно небольшой подаче. Например, в небольших автоматических насосных станциях водоснабжения. Способность перекачивать жидкостно газовую смесь дает возможность эксплуатировать вихревые насосы для перекачивания летучих жидкостей (бензины, керосины и т.д.), что является основанием для использования подобных насосов в системах заправки топливом.

Насос газлифт

Газлифтные насосы — это один из методов принудительного подъёма капельной жидкости за счёт энергии, которая содержится в смешиваемом с ней сжатом газе. Чаще всего, применяются при добыче нефтепродуктов. Принцип работы газлифта заключается в нагнетании газа под давлением по затрубному пространству между наружной и внутренней трубами. Газ снижает перепад давления в насосно-компрессорных трубах, тем самым способствуя вытеснению нефтепродукта по стволу скважины на поверхность за счет естественной энергии.

Мембранные (диафрагменные) насосы

Диафрагменный насос является одним из наиболее универсальных типов насосов благодаря простоте эксплуатации, а также относительно низкой частоте отказов. Диафрагменные насосы принадлежат к семейству объемных насосов, в большинстве случаев они приводятся в действие сжатым воздухом, реже с помощью электродвигателя.

Принцип работы диафрагменных насосов заключается в следующем: сжатый воздух, проникающий за одну из диафрагм, заставляет её сжиматься и продвигать жидкость в отверстие выхода. В это время вторая диафрагма напротив создаёт вакуум, всасывая жидкость. После прохождения импульса пневматический коаксиальный обменник меняет направление сжатого воздуха за вторую мембрану и процесс повторяется с другой стороны. Давление нагнетания на стороне среды равно давлению выше по потоку от диафрагмы, поэтому диафрагменные насосы могут работать и при закрытом выпускном клапане без ущерба для срока службы диафрагмы. Диафрагменные насосы не требуют охлаждения или смазки во время работы, что обеспечивает бесперебойную работу всухую.

Шнековый (оседиагональный насос)

Шнековый (оседиагональный насос) – погружное насосное оборудование винтового типа. Перекачка жидкой среды шнековым насосом основана на работе специфического архимедового винта определенной длины. Исключительным преимуществом этого агрегата является возможность осуществлять перекачку жидкостей с сильным загрязнением (абразивными веществами небольших размеров).

Оседиагональные насосы обладают хорошей всасывающей способностью и более высокой производительностью, по сравнению с другими типами лопастных насосов. Применяются для перекачивания нефтешламов, мазутов, дизельного топлива и т.д.

Центробежный насос

Констукция насоса представляет собой спиральный корпус и установленное внутри рабочее колесо с лопастями, вращающемся с постоянной скоростью. Жидкость, постоянно протекающая через рабочее колесо, подвергается центробежной силе. Таким образом, энергия двигателя передается жидкости через рабочее колесо, в результате чего увеличивается давление и кинетическая энергия. После того как жидкость выходит из ротора, ее кинетическая энергия далее преобразуется в энергию давления. Увеличение кинетической энергии и давления в насосе зависит от конструкции ротора и скорости его вращения. Центробежные насосы идеально подойдут для наполнения емкостей и заполнения бассейнов, подачи воды в частные дома, коттеджи и орошения приусадебных участков.

Многосекционный насос

Многосекционными называют центробежные насосы, оснащенные двумя и более последовательно размещенными рабочими колесами, по сути, это серия последовательно размещенных центробежных насосов. Подобная конструкция оборудования позволяет создать на выходе значительное давление: выйдя под давлением из первого рабочего колеса, жидкость поступает во второе рабочее, где в свою очередь тоже повышается давление, затем в третье и т.д.

Основное применение насосы многосекционные нашли в системах холодного и горячего водоснабжения. Также могут применяться и в других областях промышленности и хозяйства, гражданских объектах.

Струйные насосы

Струйные насосы бывают двух основных типов:

• Эжектор – насос отсасывающий среду и создающий разряжение
• Инжектор – насосы нагнетающие среду под давлением.

Работа струйного насоса заключается в создании разности давлений между давлением во всасывающем баке и давлением в нагнетательной камере.

Рабочая жидкость, подаваемая насосом подачи через впуск, попадает в сопло, где скорость жидкости увеличивается за счет падения давления, согласно закону Бернулли. Перепад давления во всасывающей камере достаточен для подъема жидкости или суспензии из всасывающего бака.

Преимущество струйных насосов – отсутствие движущихся частей и, следовательно, высокая надежность. Недостатком является низкая энергоэффективность (30 — 40%). Для работы насоса необходим подвод сжатого воздуха или пара.

Гидротаранный насос

Гидротаран качает воду без бензина, тока и газа, ему не  требуется источник питания и при отсутствии двигателя, способен поднимать жидкость на высоту до нескольких десятков метров. Такой насос способен долгое время непрерывно работать, обеспечивая водой экопоселения деревенские дома сельскохозяйственные угодья и т.д.  Принцип работы гидротарана заключается в использовании энергии гидроудара.

Гидротаран получает энергию непосредственно от проточной воды, перетекающей под действием силы тяжести по напорному трубопроводу в сток, который находится на более низком уровне.

Пропуская через себя большую часть воды с небольшой высоты h (разница высот между стоком и уровнем воды в питающем резервуаре) гидротаран поднимает меньшую часть воды на большую высоту H (разница высот между верхней точкой отводящей трубы и уровнем воды в питающем резервуаре).

Это устройство с довольно низкой энергоэффективностью, потому что только небольшая часть энергии, протекающей по водопроводу, преобразуется в работу по подъему воды в резервуар.

Спиральный вакуумный насос

Вакуумные насосы создают вакуум с помощью простого механизма, состоящего из двух спиральных частей, которые перекрывают друг друга. Одна часть является статором насоса и остается неподвижной, другая часть представляет собой ротор и эксцентрично вращается, создавая подвижные зоны захваченного газа.

Когда перекачиваемый газ поступает в спиральный механизм, он затем перемещается по периферии, сжимается и направляется к выходному отверстию насоса. Сухие спиральные вакуумные насосы отличаются исключительной надежностью.

Ламинарный насос



Ламинарный (дисковый) насос является разновидностью центробежного насоса, но может выполнять работу не только центробежных, но и прогрессивных полостных насосов, лопастных и шестеренчатых насосов, т.е. перекачивать вязкие жидкости.

Рабочее колесо ламинарного насоса представляет собой два и более параллельных диска. Чем больше расстояние между дисками, тем более вязкую жидкость может перекачивать насос. Теория физики процесса: в условиях ламинарного течения слои жидкости движутся с различной скоростью по трубе: слой, наиболее близкий к неподвижной трубе (так называемый пограничный слой), течёт медленнее, чем более глубокие (близкие к центру трубы) слои текущей среды.

Аналогично, когда жидкость поступает в дисковый насос, на вращающихся поверхностях параллельных дисков рабочего колеса образуется пограничный слой. По мере вращения дисков энергия переносится в последовательные слои молекул в жидкости между дисками, создавая градиенты скорости и давления по ширине условного прохода. Эта комбинация граничного слоя и вязкого перетаскивания приводит к возникновению перекачивающего момента, который «тянет» продукт через насос в плавном, почти не пульсирующем потоке.







как выбрать и установить лучший глубинный агрегат на воду

Насосы для скважины помогают организовать индивидуальное водоснабжение. Каждый, кто хочет подобную систему, сталкивается с рядом проблем – например, как правильно выбрать.

Рынок предлагает огромное количество этого оборудования. Эта статья поможет вам определить, какой агрегат будет лучшим в вашем случае.

Устройство и конструктивные особенности

В домашних условиях используется два типа насосов:

1. Погружные.
2. Поверхностные.

В первом случае помпа опускается в источник на определенную глубину. Сверху остается весь управляющий блок.

Поверхностные аппараты на воду монтируются поблизости к водозабору. Вниз опускается труба, по которой всасывается жидкость. Практичность работы этого устройства зависит от уровня залегания воды. Их актуально применять для источника до 8 метров.

Совет! Если глубина достигает около пяти метров, то лучше приобрести ручной скважинный насос.

Погружной применяется при обустройстве артезианского или фильтрационного источника. Важно учитывать, что поверхностные модели шумные, поэтому для установки следует соорудить кессон или размещать их в специальном помещении.

Принцип работы

Поверхностные модели втягивают воду. Что касается погружных, то они выталкивают ее. Учитывая эту особенность, важно знать глубину источника.

Совет! В техпаспорте той или иной помпы указывается мощность устройства и способность поднимать воду на определенную высоту. Делая выбор, учитывайте эту информацию.

Поверхностные аппараты имеют разный принцип работы. Известны такие варианты:

• Ручные.
• Самовсасывающие.
• Эжекторные.

Погружные агрегаты делятся по принципу работы:

• Центробежные.
• Вибрационные.
• Винтовые.
• Вихревые.
• Артезианские.
• Глубинные.

Все эти типы помп имеют разный принцип действия.

Устройство

Помпа высокой производительности будет иметь более мощный корпус. Это также влияет и на вес изделия. Особенность устройства той или иной помпы сводится к тому, чтобы она работала без сильных нагрузок. Соответственно выбор скважинного насоса следует делать с небольшим запасом мощности.

Какие бывают виды?

Водяные аппараты делят на две категории:

1. Погружные.
2. Поверхностные.

Каждый из этих видов устройства работает по разной схеме. Их особенности:

Поверхностные

Ручные	Эффективен, если отсутствует потребность в непрерывном потоке струи. Нажатием на рычаг вода поднимается с глубины. За несколько нажатий можно быстро набрать ведро. Ручной насос для воды из скважины, имея простую схему, часто изготавливается своими руками.Состоит из поршня, цилиндра и двух клапанов (водяным или воздушным). Основным элементом является рычаг, который приводит в движение клапан. Он позволит сэкономить семейный бюджет, благодаря своей независимости от электричества. При этом проработает на абиссинке не меньше покупного. О том, как самому сделать ручной насос, можно узнать из подготовленного видеоматериала в этой статье
Самовсасывающие	Самовсасывающий имеет электропривод. Сам корпус не контактирует с жидкостью, и его необходимо скрывать от попадания дождя. Такие устройства с источником соединяются рукавом, или прокладываются трубы. Обязательное использовать обратный клапан. Слабым местом является отсутствие системы охлаждения.Конструкция имеет один блок управления на выключение/включение мотора. Чтобы не отвлекаться на процесс перекачки, нужно отдельно приобретать автоматику.В среднем они способны создать напор около 8 м. Для дома этого может оказаться недостаточным. Подобные установки используются при заполнении небольших емкостей
Эжекторные	Если глубина воды колеблется от 10 до 25 м, то используются аппарат, оснащенный эжектором. Под этим подразумевается то, что изготавливается второстепенный контур из трубы меньшего диаметра. По нему жидкость будет прокачиваться на большой скорости, что приведет к увеличению давления в подающей трубе. Как следствие, это положительно скажется на общем напоре воды в системе.Такое решение позволяет поднимать жидкость с большой глубины. Однако при этом производительность помпы падает. Среди минусов можно выделить тот факт, что при работе они шумные

Погружные

Центробежные	Центробежное устройство наиболее распространено. Имеет цилиндрическую форму, а внутри расположен электропривод. Крыльчатка турбины монтируется на ось. Ее вращение происходит во внутренней камере. Ее форма напоминает «улитку».Под воздействием вращения турбины в цилиндре возникает сила инерции. Вследствие этого на выходе патрубка образуется необходимый напор. Скважинный центробежный агрегат применяется реже, так как требует кропотливой работы при его подключении
Вибрационные	Погружные вибрационные помпы имеют простую конструкцию и отличаются высокой надежностью, и их можно использовать в скважине на дачном участке.Принцип его действия: через катушку проходящий ток вызывает протягивание якоря с некоторой частотностью. Внутри создается разрежение благодаря быстрому возвратно-поступательному движению данного механизма. За счет этого через установленные клапаны жидкость начинает попадать из источника в саму помпу.Якорь соединяется через шток поршнем и мембраной.Это устройство абсолютно лишено каких-либо вращательных узлов. Именно благодаря этому помпа представляет собой надежную и простую установку в обслуживании. Если грамотно осуществить подбор аппарата, то он будет способен создать водяной столб до 15 м и больше. Опускается вибрационный агрегат в шахту на веревке. Объясняется это его небольшим весом.Однако лучше всего эксплуатировать в колодцах, которые имеют защитные кольца, ведь механизм устройства очень чувствителен к попаданию песка
Винтовые	Глубинныы насосы этого вида не пользуются большим спросом. Он имеет две основные рабочие части. На валу электропривода зафиксирован ротор, имеющий спираль сложной формы. Вода проталкивается при вращении винта. Внутри устройства вода находится непрерывно. Благодаря этому в столбе поддерживается стабильное давление.Эти глубинные аппараты могут использоваться для вязкой технической жидкости и питьевой воды. Подобные артезианские насосы рассчитаны для источника до 60 м. Их непопулярность объясняется тем, что внутри помпы имеется большое количество узлов, часто ломающихся
Вихревые	Вихревой позволяет создавать на выходе значительный напор. Преимущество данных устройств сводится к его простоте, однако они отличаются достаточной мощностью и минимальным шумом. Но есть большой минус. Они требовательны к поднимаемой жидкости: если она имеет примеси, то помпа поломается. По этой причине вихревые погружные аппараты менее востребованные

Плюсы аппаратов: какой выбрать?

Виды	Достоинства
Погружные	Сравнительно низкий шум. Он гасится в толщине грунта и воды. Им не страшны температурные перепады зимой и летом. Внутри источника практически все время поддерживается стабильная температура. Абсолютно не боятся перегрева, охлаждение происходит во время перекачки. Глубинные аппараты рассчитаны до 100 м с хорошим напором
Поверхностные	Подключение к скважине происходит на поверхности. Просты в обслуживании. Все механизмы доступны. Не нужно приобретать дорогостоящий кабель для насоса, ведь он не контактирует с влагой

Как подобрать по параметрам?

Нужно учитывать тех. характеристики. Рассмотрим наиболее важные, которые помогут вам с выбором:

• Глубина.
• Расход.
• Диаметр источника и обсадки.
• Напор.
• Дебет скважины.

Расход

По-другому этот параметр известен как производительность помпы, измеряющаяся в литрах за единицу времени. Некоторые модели способны в минуту доставлять до 20 литров, а другие до 200.

Нужно определиться, сколько людей будет проживать в доме постоянно. В сутки на одного человека необходимо в среднем до 200 литров. Также подумайте, будет ли из источника осуществляться полив или расходоваться жидкость для других целей. Полученный результат следует поделить на 12 (часы), так как ночью устройство не работает и вы сможете узнать ориентировочный расход в час. А если полученную сумму поделить на 60 (мин), то будете знать расход/мин. Отталкиваясь от этих цифр, вы сделаете правильный выбор помпы по производительности.

Напор воды

Чтобы определить этот показатель, нужно учесть следующие факторы:

• Расстояние помпы от зеркала воды.
• Расстояние агрегата от дома.
• Протяженность трубопровода (сопротивление).

При вычислении напора 10 метров по горизонтали и вертикали равно 1 м напора. Если система имеет гидроаккумулятор, то 1 Атм равняется 10 м напора.

Глубина источника

Немаловажный показатель, который поможет подобрать устройство для артезианской скважины. Производитель указывает максимально допустимую глубину погружения помпы в техпаспорте.

Диаметр скважины и обсадной трубы

Обычно садовый источник может иметь диаметр от 70 до 102 мм. Выбранная помпа должна иметь размер меньше, чем труба для обсадки.

Дебет скважины

Если использовать глубинные насосы в скважинах с маленьким дебетом, то помпа будет постоянно отключаться. Соответственно, производительность/мощность установки должна равняться дебету источника. Если точнее, то мощность аппарата должна быть меньше объема всей жидкости.

Дополнительное оборудование

Автоматика для скважинного устройства позволяет забыть про работу помпы. Рассмотрим некоторые виды оборудования и произведем ее подключение по схеме.

Автоматика

Делится на 3 поколения:

• 1 поколение: реле давления, блокиратор сухого хода, поплавковый выключатель;
• 2 поколение: электронный прибор, имеющий несколько датчиков, устанавливающихся в трубопроводе, на помпе и других местах. Благодаря ему выполняется следующая работа: учет уровня воды, блокировка сухого хода, аварийное отключение, контроль температуры двигателя;
• 3 поколение: имеет расширенные функции, с точным контролем работы.

Кабель

Кабель для скважинного насоса должен соответствовать следующему:

1. Работать при долгом пребывании в воде.
2. Не быть инертным.

Он может быть трехжильным и четырехжильным, в зависимости от типа двигателя. Особое внимание уделяется качеству изоляции и сечению кабеля. Можно смотреть рекомендации производителя в паспорте к агрегату.

Как подключить глубинный аппарат к автоматике

Существует 2 схемы установки реле давления для глубинного устройства:

1. Оно крепится к трубопроводу посредством тройников с переходящим штуцером.
2. На гидроаккумулятор устанавливается штуцер с пятью выходами на манометр, реле, трубопровод всасывающий и подающий, гидроаккумулятор.

Вторая схема подключения позволит организовать полную автономию.

Советы по обслуживанию

Предлагаем несколько простых советов, что позволит продлить срок эксплуатации:

• Регулярно проверять работоспособность. Чем раньше будет выявлен сбой или поломка, тем дешевле обойдется ремонт.
• Осматривать трубопровод. Не должно быть никаких утечек.
• Проверять давление в системе в рабочем состоянии двигателя и простое.
• Проверка фильтров на предмет загрязнения.

Популярные модели для дома и сада

Сравним наиболее известные:

• DAB IDEA 75M. Бытовой вихревый агрегат. Подает жидкость с 10 м. Прост при эксплуатации. Идеально сочетается в потреблении электроэнергии и тех. характеристик. Вращение латунного колеса может застопориться.
• Aquario ASP 1E-30-90. Центробежный погружной агрегат, идеальное решение на даче. Поднимает жидкость с 20 м. Бесшумная работа. Явный минус – порча мотора после нескольких лет эксплуатации.
• ВИХРЬ СН-50Н. Корпус погружного аппарата сделан из качественной нержавейки. Предусматривается термореле. Рассчитан до 50 м погружения. Через определенное время изменяет форму шпонки крыльчатки, происходит утечка масла, а двигатель сгорает.
• Wilo TWU 3-0501-HS-E-CP. Это насос высокого давления для глубины источника до 150 м. Лучший для артезианки. Создает напор до 26 м. Имеет много ступеней защиты. Недостатков практически нет.

Заключение

Мы рассмотрели с вами все особенности устройства, узнали обо всех тех. характеристиках, на которые следует обращать внимание. Благодаря этому материалу, вы знаете, как правильно подобрать агрегат именно для ваших условий. В дополнение предлагаем просмотр подготовленный видеоматериал.

Какие существуют типы водяных насосов? (с иллюстрациями)

Есть много типов водяных насосов, каждый из которых служит для определенной цели в доме или на работе. Однако все они так или иначе несут ответственность за перемещение воды.

Водяные насосы перекачивают воду в дом или на работу.

Колодезные насосы помогают выталкивать воду из подземных источников воды по трубам, ведущим в дом или офис. Насосы для колодезной воды имеют разную мощность. Размер дома, количество ванных комнат и раковин в нем являются важными факторами при принятии решения, какой колодезный насос купить. Если в доме много водовыпусков или если водяной насос из колодца расположен на большом расстоянии от ванной комнаты, раковины или ванны, в доме потребуется колодец более крепкого типа. Кроме того, колодезные насосы, снабжающие водой более одного дома, должны иметь больше лошадиных сил.

Отстойник удаляет лишнюю воду с места.

Колодезные водяные насосы содержат двигатель, который вращает лопасть.Это лезвие создает всасывание и втягивает воду в трубы. Затем он проталкивает воду по трубам в здание. Оттуда напорный бак помогает распределять воду по всем помещениям дома или на работе.

Ручной водяной насос использует силу всасывания для подачи воды из подземного колодца.

Напорные баки также являются водяными насосами. Напорные баки помогают регулировать давление воды, поступающей в дом. Сезонные изменения могут изменить давление воды, например, когда оно увеличивается из-за таяния снега весной. Напорный бак для воды помогает поддерживать постоянный поток воды круглый год.

Погружные насосы — это тоже водяные насосы.Многие владельцы домов и предприятий борются с проблемами просачивания в подвал. В случае сильного дождя, наводнения или таяния снега вода может стать неприятной неприятностью, так как собирается в помещении. Лучший способ удалить воду из подвала — это водоотливной насос.

Подобно скважинным насосам, отстойники имеют лопасти, которые вращаются от двигателя.Отстойные насосы обычно устанавливаются в самой влажной части подвала, предварительно вставив отстойник в пол. Это ведро находится ниже уровня пола, так как в него попадает вода. Двигатель отстойника включается, когда поплавок внутри отстойника срабатывает по уровню воды. Мотор вращает лезвие, которое выталкивает воду по сливному шлангу и выводит ее из здания или дома.

Есть два разных типа отстойников.Погружной отстойник можно разместить ниже уровня воды. С другой стороны, водоотливной насос напольной модели располагается на уровне пола. Оба водяных насоса работают одинаково, но погружные отстойники перекачивают большее количество воды и могут быть полностью погружены в воду без опасности перебоев в электроснабжении.

Водяные насосы можно использовать для полива сельскохозяйственных культур.

Что такое перекачка воды? (с иллюстрациями)

Перекачка воды — это термин, используемый для описания процесса перемещения воды из одной области — обычно водоема, колодца или контейнера — в другую область. От получения воды для питья, приготовления пищи и купания до слива воды из бассейна, озера или затопленного подвала — перекачку воды можно использовать для решения широкого круга задач. Насос также может использоваться для выполнения таких функций, как орошение, полив газонов и очистка сточных вод.Для перемещения воды для этих целей требуется энергия, и перекачка воды обычно работает с использованием нагнетательных насосных систем, которые предназначены для перекачки воды.

Ручной водяной насос использует силу всасывания для подачи воды из подземного колодца.

Некоторые из обычных насосов, используемых при перекачивании воды, включают солнечные насосы, водяные колодцы и электрические насосы, а также погружные, ручные, отстойные и автомобильные водяные насосы.Солнечный водяной насос обычно работает с использованием солнечных батарей для извлечения воды. Солнечные насосы более экологичны, чем другие типы насосов, и зачастую в долгосрочной перспективе они дешевле. Насос для водяной скважины — это просто устройство, используемое для откачивания воды из колодца. Колодезные насосы могут управляться вручную, механически или с помощью воздуха или солнечной энергии.

Солнечные насосы используют фотоэлектрические панели для улавливания солнечного света и производства энергии.

Электрический водяной насос — это насосное устройство, работающее от электричества. Многие погружные водяные насосы попадают в эту категорию. Погружной водяной насос — это устройство, которое помещают под воду для перекачивания. У большинства из них есть герметичные двигатели, которые работают, выталкивая воду на поверхность. Погружная перекачка воды часто используется в аквариумных фильтрах или бассейнах, а также в дренажных и канализационных системах.

Водоотливные насосы работают, перекачивая воду из одного участка в другой, как ливневая канализация.

Ручной водяной насос основан на механической конструкции, а также на человеческих силах, чтобы перекачивать воду из одного места в другое.Часто это основной источник воды для питья, приготовления пищи и стирки в сельских деревнях, где нет доступа к современной сантехнике. Во многих развивающихся странах ручная перекачка воды предпочтительнее других методов получения воды, таких как ведро и веревочная система, поскольку она обеспечивает более гигиеничный способ получения воды.

Погружные насосы часто используются в плавательных бассейнах.

Водоотливные насосы — это устройства, используемые для удаления воды, скопившейся в какой-либо полости. Их часто используют в жилых подвалах при затоплении. Они работают, перекачивая воду из дупла в другое место, например, в колодец или ливневую канализацию. Водяной насос транспортного средства обычно помещается в систему охлаждения транспортного средства с целью циркуляции жидкости при работающем двигателе для охлаждения транспортного средства.

Водяные насосы перекачивают воду в дом или на работу.Люди, живущие в сельской местности, могут полагаться на перекачивание питьевой воды.

Принцип работы, виды и их применение

Если мы живем в городе или поселке, мы почти не задумываемся, как вода подается нашим жителям каждый день. Небольшие деревни также часто снабжают водой каждый дом в регионе. Все, что нам нужно знать, — это как открыть клапан на раковине.Потому что внутренние работы не видны, а подача воды не зависит от соседей по дороге. В каждом доме есть колодец и электромеханическая система для забора воды из колодца и подачи в дом. В этой статье обсуждается обзор водяного насоса и его работы, типов и областей применения.

Что такое водяной насос?

Водяной насос можно определить как насос, который использует как механические, так и гидравлические принципы во всей системе трубопроводов и создает достаточную силу для будущего использования.Они были приблизительно в одной структуре, иначе в другой из-за ранней цивилизации. В настоящее время эти насосы используются в широком диапазоне жилищных, сельскохозяйственных, муниципальных и производственных приложений.

Принцип работы водяного насоса

Принцип работы водяного насоса в основном зависит от принципа прямого вытеснения, а также от кинетической энергии для толкания воды. Эти насосы используют мощность переменного тока или мощность постоянного тока для питания двигателя водяного насоса, тогда как другие могут быть подключены к другим типам драйверов, таким как бензиновые двигатели, иначе дизельные.

Водяной насос является портативным устройством и может применяться в нескольких домашних условиях. Эти насосы используются для перекачивания огромного количества воды из одного места в другое. Основное назначение водяного насоса — универсальное. Качественный насос, который можно тщательно выбрать, может быть идеальным для слива воды из мало затопляемой области, наполнения бассейна и ванны, циркуляции пестицидов или удобрений.

Набор водяных насосов очень большой, поэтому, выбирая прочный и стабильный, следует учитывать требования.

Типы водяных насосов

Водяные насосы подразделяются на два типа: поршневые и центробежные. Эти насосы в основном предназначены для постоянной подачи воды из одного места в другое.

Типы насосов

Центробежный водяной насос

Центробежные насосы имеют вращающееся рабочее колесо, которое можно использовать для подачи воды в насос и увеличения нагнетаемого потока. Эти насосы бывают нескольких типов, включая мусорные, погружные и стандартные.С помощью этих насосов можно перекачивать все типы жидкостей с низкой вязкостью. Кроме того, эти насосы отлично работают с жидкими жидкостями и обеспечивают высокий расход.

Соображения

Эти насосы применимы в нескольких приложениях, таких как строительство, а также водопровод. Эти насосы используются для подачи воды в здания и хорошо сочетаются с пневматическими системами, где не требуется высота всасывания. Основное назначение этих водяных насосов — перекачивать воду из колодцев в домах и увеличивать давление воды в водозаборных линиях.Центробежные насосы обеспечивают непрерывную подачу давления для систем противопожарной защиты, и они могут подавать как водоотливные насосы в горизонтальной или вертикальной конфигурации.

Центробежные насосы горизонтальны для решения многих общих проблем. Для этого может потребоваться циркуляция жидкости, чтобы остановить перегрев, вызванный низким расходом. Эти типы насосов должны быть подготовлены к правильной работе. Поскольку напор системы принудительного всасывания при выборе насоса очень мал, это может привести к кавитации, ситуации, когда пузырьки воздуха образуются рядом с рабочим колесом, а затем приводят к возникновению сигналов удара в водяном насосе.Наконец, износ рабочего колеса насоса может быть вызван задержкой твердых частиц в жидкости.

Объемный водяной насос

Объемные насосы прямого вытеснения подают заданный объем потока во время механического сжатия и развития эластичной диафрагмы. Эти насосы применимы в нескольких отраслях промышленности, которые контролируют высоковязкие жидкости везде, где могут присутствовать чувствительные твердые частицы. Они предложены для применений, где требуется сочетание высокого давления и низкого расхода.

Соображения

Иногда эти насосы также называют ротационными насосами, и они очень конкурентоспособны, потому что они удаляют воздух из линий и, следовательно, устраняют утечку воздуха. Они также эффективны при работе с жидкостями с высокой вязкостью. Основным недостатком этих насосов является то, что для них требуется очень маленький зазор между вращающимся насосом и внешним краем агрегата. Следовательно, революция должна происходить очень медленно. Когда водяной насос работает на высоких скоростях, жидкость может в конечном итоге снизить эффективность насоса.

Как выбрать насос?

При выборе насоса необходимо учитывать следующие факторы.

Материал: Материал насоса должен быть устойчивым к атмосферным воздействиям для использования на открытом воздухе.

Мощность: Мощность насоса в основном включает в себя мощность в лошадиных силах и расход.

Тип топлива и двигателя: Двигатель и топливо насоса должны быть электродвигательными, газовыми, гидравлическими, дизельными или ручными.

Напор: Полный выброс напора, в противном случае максимальная мощность насоса, соответствующая предлагаемому применению

Применение водяных насосов

Водяные насосы используются для обезвоживания, сокращая время простоя из-за сильных дождей. Обычно эти насосы применяются в зданиях, колодцах, повышении давления, циркуляции горячей воды, отстойниках, защите пожарных систем и т. Д.

Таким образом, речь идет о водяных насосах, которые часто используются в строительных областях для удаления излишков воды в качестве а также обезвоживание.Из-за сильных дождей поток воды может увеличиваться, а водяные насосы позволяют быстро подавать воду, сокращая время простоя. Эти насосы подходят для электрических, гидравлических, газовых и других ручных приложений.

Эти насосы — огромное дополнение к нашей жизни, потому что они позволяют решать огромное количество промышленных, сельскохозяйственных и домашних задач. Но разнообразие водяных насосов на рынке настолько адаптируемо и доступно, что выбор правильного насоса, соответствующего вашим требованиям, является сложной задачей.

Типы водяных насосов для оросительных систем

Эта часть серии обучающих материалов по насосам. 1-я страница находится в разделе Насосы: Выбор насоса по шагам.

Существует множество типов насосов, предназначенных для различных целей. Насосы, обычно используемые для орошения, делятся на две большие категории: поршневые насосы и центробежные насосы. Внутри этих категорий есть подкатегории, которые дополнительно определяют тип насоса. В этом руководстве основное внимание уделяется типам насосов, наиболее часто используемых для орошения.

Поршневые насосы:

Поршневые насосы заставляют воду перемещаться за счет вытеснения (держу пари, что вы не догадались!) Это означает насосы, такие как поршневые насосы, диафрагменные насосы, роликовые насосы и роторные насосы. Старомодные ручные насосы, те, которыми вы управляете, перемещая длинную ручку рычага вверх и вниз, являются поршневыми насосами. Как и те насосы для нефтяных скважин, похожие на кузнечиков. Поршневые насосы используются для перемещения очень густых жидкостей, создания очень точных объемов потока или создания очень высокого давления.Помимо нефтяных скважин, они также используются для инжекторов удобрений, распылительных насосов, воздушных компрессоров и гидравлических систем для машин. За исключением инжекторов для удобрений (используемых для смешивания удобрений с поливной водой), вы не увидите их, как правило, используемых в ирригационных системах, поэтому мы перейдем к центробежным насосам.

Центробежные насосы:

К этой категории относятся почти все ирригационные насосы. Центробежный насос использует «крыльчатку» для быстрого вращения воды внутри «корпуса», «камеры» или «корпуса» (можно использовать любой из этих терминов.) Это вращательное действие перемещает воду через насос за счет центробежной силы. Помните те честные аттракционы («Твистер»), на которых ваша девушка села рядом с вами в самом начале, а затем, когда вы оба крутились вокруг нее, она медленно оказалась у вас на коленях? Весело, правда? Это была центробежная сила, которая двигала ее туда, куда вы хотели! Центробежные насосы перемещают воду таким же образом, очень быстро вращая ее, что заставляет ее скользить к концу рабочего колеса и от него, где форма корпуса направляет ее к выпускному отверстию насоса.

Центробежные насосы могут быть «многоступенчатыми», что означает, что они имеют более одного рабочего колеса и корпуса, и вода передается от одного рабочего колеса к другому с увеличением давления каждый раз. Каждая комбинация крыльчатки и корпуса называется «ступенью».

Большинство центробежных насосов должны иметь «мокрый вход», то есть вода должна быть во всасывающей (входной) трубе и корпусе при запуске насоса. Они не могут легко всасывать воду во всасывающую трубу, если она заполнена воздухом.Большинство центробежных насосов необходимо «залить» перед первым использованием. Чтобы заправить насос, просто заполните всасывающий трубопровод водой, а затем быстро включите насос. Большинство центробежных насосов спроектированы так, чтобы улавливать воду в водозаборе после первого заполнения, таким образом, они «поддерживают свою заливку» между использованиями. Некоторые центробежные насосы являются «самовсасывающими», что означает, что они рассчитаны на запуск без необходимости заливки. Переносные насосы для временного использования обычно самовсасывающие.

Центробежные насосы бывают нескольких типов.Вот типы, с которыми вы, скорее всего, столкнетесь:

Центробежные насосы с односторонним всасыванием

«Центробежные насосы с односторонним всасыванием» — наиболее распространенный тип центробежных насосов. Обычно насос «соединен» с электродвигателем, то есть насос подключается непосредственно к приводному валу двигателя, а корпус насоса привинчивается к двигателю, так что это единый блок. Вода обычно поступает в корпус насоса через «всасывающий вход», расположенный по центру с одной стороны насоса, и выходит через верхнюю часть корпуса насоса.Почти все переносные насосы представляют собой центробежные насосы с односторонним всасыванием. Центробежные насосы с односторонним всасыванием обычно необходимо заливать при первом использовании (включая многие так называемые «самовсасывающие» модели), после чего заливка большинства из них не требуется. Если насос необходимо заливать каждый раз при включении, это почти всегда означает крошечную утечку во всасывающей трубе.

Центробежный насос с односторонним всасыванием

Центробежные насосы с односторонним всасыванием предназначены для нагнетания воды, а не для ее вытягивания. Они отлично подходят для использования в качестве бустерных насосов для полива.Они очень хороши для перекачивания воды из любого источника, в котором насос установлен на уровне или ниже уровня воды. Но каждый раз, когда им нужно набрать воду из источника воды под насосом, они работают намного менее эффективно. Поэтому центробежные насосы с односторонним всасыванием — не лучший выбор для перекачивания воды из источника воды, который более чем на несколько футов ниже, чем насос. При всасывании воды в насос они должны быть установлены как можно ближе к уровню поверхности воды, что часто неудобно, особенно в местах, где уровень воды может повышаться и понижаться, например, в некоторых озерах, реках, ручьях и прудах.Каждый насос индивидуален, поэтому уточняйте у производителя, на какой максимальной высоте насос может быть установлен над поверхностью воды. Если вы не можете спросить у производителя, вы можете использовать максимум 4 фута над поверхностью воды в качестве общего ориентира. Чем выше насос находится над поверхностью воды, тем менее эффективным будет этот насос. Вот пословица, которая поможет вам запомнить: всасывание в конце — это отстой при сосании!

Погружные насосы

Погружные насосы обычно представляют собой насосы центробежного типа, которые устанавливаются полностью под водой, часто вместе с двигателем.(Не все погружные насосы являются центробежными, но термин «погружной насос» почти всегда относится к погружному центробежному насосу.) Центробежный погружной насос состоит из водонепроницаемого электродвигателя и насоса, объединенных в один блок. Обычно погружной насос и двигатель большего размера имеют форму длинного узкого цилиндра, чтобы он мог поместиться внутри колодца с водой. Подводные аппараты меньшего размера часто предназначены для установки на дно отстойника, пруда или резервуара и часто используются в качестве фонтанных насосов или отстойников.Хотя большинство более крупных погружных насосов предназначены для установки в колодце, многие из них также могут быть размещены в озере или ручье при условии, что вода достаточно глубокая. Некоторые (не большинство, поэтому ознакомьтесь с инструкциями!) Могут быть установлены боком на мелководье. Распространенный метод установки погружного насоса для озер и рек заключается в установке погружного насоса под водой в «гильзе», сделанной из обсадной трубы скважины, которая прикрепляется под водой к стороне сваи опоры или столба. Некоторые крепятся ко дну поплавка или плавучего дока.

Погружные насосы не нужно заливать, так как они уже находятся под водой. Они также имеют тенденцию быть более энергоэффективными, потому что они только толкают воду, им не нужно всасывать воду. Большинство погружных насосов необходимо устанавливать в специальной втулке, если они не устанавливаются в колодце (в скважинах большого диаметра иногда требуется втулка даже при установке в колодце). Втулка заставляет воду, поступающую в насос, течь по поверхности двигатель насоса для охлаждения двигателя.Без рукава насос может перегреться. Поскольку шнур питания проходит через воду к насосу, очень важно защитить его от случайного повреждения. Вы же не хотите, чтобы лодка запуталась в веревке, а черепаха или аллигатор укусили ее!

Многие погружные насосы являются «многоступенчатыми». Это означает, что на самом деле они представляют собой несколько центробежных насосов меньшего размера, установленных друг на друга для создания более высокого расхода, большего давления воды или комбинации того и другого.

Погружной насос

Вверху: погружной насос в колодце или рукаве.

Турбинные насосы

Турбинный насос — это насос центробежного типа, устанавливаемый под водой и прикрепленный посредством приводного вала к двигателю, установленному над водой. Турбинные насосы сравнимы с погружными насосами по энергоэффективности. Они используются в основном для более крупных насосов, где размер двигателя было бы трудно разместить в погружной конструкции (т.е. он не поместился бы в колодце!). Часто турбинные насосы состоят из нескольких ступеней, каждая ступень по сути представляет собой другой насос. сложены поверх нижнего.Он работает как поезд, в котором несколько двигателей соединены вместе, и каждая ступень будет двигателем. Турбинные насосы — это, как правило, насосы, которые вы видите на фермах или в городских колодцах. Когда вы видите огромный двигатель, установленный на его конце, и трубу, выходящую сбоку под двигателем, это, скорее всего, двигатель турбинного насоса, расположенный внизу под ним в колодце или подземном резервуаре. Типичное ландшафтное использование турбинного насоса — это большой парк или поле для гольфа, где вода поступает из озер.Турбинный насос установлен в большом бетонном своде с трубой, соединяющей свод с озером. Вода самотеком течет из озера по трубе в свод. Оттуда турбинный насос направляет воду под давлением по трубам в систему орошения. Два или три турбинных насоса разного размера часто устанавливаются бок о бок для обработки различных комбинаций потоков.

Турбинный насос

Струйные насосы

Струйный насос представляет собой гибрид центробежного насоса, объединенного со струйным устройством, которое значительно улучшает способность насоса поднимать воду с уровня воды, который находится значительно ниже насоса.(Как вы помните из обсуждения выше, центробежным насосам трудно «всасывать» воду в насос.) «Компромисс» здесь заключается в том, что, хотя струйные насосы отлично всасывают воду, они, как правило, имеют меньшую пропускную способность, чем та, что оптимален для большинства спринклерных систем. Но бывают ситуации, когда они как раз то, что вам нужно, и они распространены во Флориде и других районах с неглубокими грунтовыми водами. Примером использования может быть перекачка из реки или пруда, где уровень воды меняется, и насос необходимо установить выше линии высокого уровня воды.Другое применение — перекачка из неглубоких «песчаных колодцев», подобных тем, которые обычно используются во Флориде. Как упоминалось выше, компромиссом при использовании струйного насоса будет более низкая скорость потока, чем у стандартного центробежного насоса той же мощности.

Два типа струйных насосов: Струйные насосы бывают двух типов: «для неглубоких скважин» и «для глубоких скважин». Обобщение: струйный насос для неглубокой скважины может поднимать воду с глубины до 25 футов под насосом. Модель глубокого колодца может эффективно забирать воду с уровня воды на 75 или 80 футов ниже уровня насоса (возможны и большие глубины, но страдает эффективность.) Фактическая производительность зависит от марки и модели, и модель насоса должна быть тщательно согласована с требованиями спринклерной системы! (См. Инструкции в Руководстве по проектированию спринклерных систем.)

Как работают струйные насосы:

Вот ссылка на короткое видео, которое не содержит технических подробностей, но даст вам визуальное представление о том, как работает струйный насос, предоставленное веб-сайтом CTE Skills: Видео о том, как работают струйные насосы.

(Для тех, кто считает это видео слишком упрощенным и хочет знать технические подробности того, как все работает, вот объяснение «усыпить»… все остальные могут свободно перейти на страницу до заголовка «Бустерные насосы.”)

Работу струйного насоса

объяснить довольно сложно, потому что это не совсем логично. Струйный насос на самом деле представляет собой сочетание двух разных типов насосов. Главный насос представляет собой стандартный центробежный насос с односторонним всасыванием, тесно связанный с двигателем, как описано в описании центробежного насоса с односторонним всасыванием несколькими параграфами выше. Эта центробежная часть с торцевым всасыванием струйного насоса вместе с присоединенным к нему двигателем устанавливается в верхней части колодца или выше высокого уровня воды при перекачке из ручья, реки, пруда или резервуара.Второй насос — это «струйный», благодаря которому струйный насос получил свое название. Его также можно назвать «струйный эжектор» или «сопло и трубка Вентури». Я буду называть его «струей», чтобы было проще. Струя всасывает воду намного лучше, чем центробежный насос с рабочим колесом, поэтому струйный насос может поднимать воду из колодца намного лучше, чем центробежный насос с односторонним всасыванием, используемый отдельно. В струйном насосе для неглубоких скважин струя установлена ​​непосредственно на входе центробежного насоса. На струйном насосе для глубоких скважин струя представляет собой отдельный блок от центробежного насоса и устанавливается под водой возле входа во всасывающую трубу.

Как и все насосы, струе требуется источник энергии. Гидравлический привод струи осуществляется за счет потока воды, направляемой на нее от центробежного насоса. Когда центробежный насос начинает работать, часть выходящей воды отводится в небольшую трубу (называемую «приводной линией»), которая спускается к струе. Это «водяной двигатель», приводящий в движение струю. Форсунка очень проста и в то же время тщательно спроектирована для точной формы и размера проходящих через нее водных каналов. Жиклер состоит из двух неподвижных частей; сопло и трубка Вентури, и она работает с использованием эффекта Вентури.В водометном потоке приводная вода проталкивается через сопло, что значительно увеличивает скорость приводной воды. Это увеличение скорости приводит к снижению давления воды (принцип Бернулли). Поскольку вода с этой высокой скоростью течет через трубку Вентури, возникает вакуум или всасывание, в результате чего вода из колодца / реки / пруда втягивается в трубку Вентури, где она смешивается с вытесняющей водой. . На выходе из трубки Вентури диаметр трубы сильно увеличивается, что снижает скорость воды обратно. Уменьшение скорости приводит к повышению давления воды (опять же принцип Бернулли), подталкивая воду вверх к центробежному насосу.Вернувшись к центробежному насосу, процесс снова начинается с того, что большая часть воды отправляется для работы ирригационной системы, но некоторая часть снова направляется обратно по приводной линии для питания струи.

Обратите внимание, что точные размеры центробежного насоса, сопла в сопле и трубки Вентури очень важны для эффективной работы струйного насоса. Важно, чтобы у вас была именно такая комбинация размеров, которая соответствует требованиям к производительности вашей системы орошения, чтобы орошение работало должным образом, а насос был энергоэффективным.

Бустерные насосы

Вы можете время от времени сталкиваться с термином «подкачивающий насос», поскольку подкачивающие насосы широко используются в орошении, поэтому давайте начнем с его определения. Большинство насосов используются для забора воды из постоянного (или не находящегося под давлением) источника и перемещения ее в другое место. Например, насос может забирать воду из озера и перекачивать ее в спринклерную систему. С другой стороны, бустерный насос используется для «повышения» давления воды до более высокого значения давления. Пример: скажем, у вас есть спринклерная система, для работы которой требуется давление 80 фунтов на квадратный дюйм (если вам нужно 80 фунтов на квадратный дюйм, у вас, очевидно, очень большие спринклеры, но это тема для Руководства по проектированию спринклерных систем!) Но давайте предположим, что линия воды выходит на ваша собственность из водного района имеет давление только 50 фунтов на квадратный дюйм.В этом случае вы можете установить подкачивающий насос, чтобы поднять давление воды с 50 фунтов на квадратный дюйм до 80 фунтов на квадратный дюйм, необходимого для вашей спринклерной системы.

Так что же особенного в подкачивающем насосе? Ничего! Термин подкачивающий насос просто определяет обычный насос по выполняемой им работе (повышает давление), в этом нет ничего особенного. Вам не нужно использовать помпу с пометкой «подкачивающий насос». Тем не менее, почти все бустерные насосы относятся к типу «центробежных насосов с односторонним всасыванием», поскольку они просты, отлично работают в качестве бустерных насосов и, как правило, менее дороги.

Плавающий насос

Плавающий насос — это насос любого типа, прикрепленный к поплавку. В большинстве плавающих насосов используется погружной насос, который подвешен в воде ниже поплавка, хотя нет никаких причин, по которым вы не могли бы использовать турбину, центробежный насос с односторонним всасыванием или струйный насос, установленный на верхней части поплавка. Поплавок ставится на якорь в озере, пруду или реке. Гибкая трубка или труба используется для отвода воды от насоса в систему орошения.

Плавучий насос — хороший вариант для установки насоса в пруду, озере или медленно движущейся реке.Часто намного проще установить плавучий насос, чем пытаться закрепить фиксированные всасывающие и всасывающие фильтрующие сетки на дне озера или реки. Большинство плавающих насосов также оснащены фильтрующим устройством, встроенным в насос или поплавком, чтобы не допустить попадания мусора в насос. Экран обычно находится ниже поверхности воды, но намного выше дна озера или реки, поэтому он не засасывает плавающий мусор в насос и не всасывает навоз со дна. Это помогает уменьшить частоту очистки экрана.Плавучие фонтаны и аэраторы для прудов — еще одно применение технологии плавающих насосов.

---

В следующих параграфах приводится краткое описание некоторого оборудования, связанного с помпой, которое может вам понадобиться.

Донные клапаны:

Центробежные и струйные насосы с односторонним всасыванием должны иметь обратный клапан, установленный на всасывающей трубе. (Погружные и турбинные насосы не нуждаются в отдельном нижнем клапане, поскольку он обычно встроен в насос.) Нижний клапан — это простой обратный клапан, который удерживает воду во впускном трубопроводе, когда насос выключен, поэтому насос поддерживает это премьер.Обычно обратный клапан устанавливается в начале всасывающей трубы, где вода всасывается в трубу. Большинство профессионалов советуют установить обратный клапан на впускной трубе, даже для самовсасывающих насосов, которые имеют встроенные обратные клапаны в насосе. (Очевидно, что если производитель насоса специально заявляет, что вы не должны использовать нижний клапан, не устанавливайте его!) Большинство нижних клапанов имеют встроенный экран как часть нижнего клапана. Хотя встроенного экрана достаточно для большинства колодезной воды, он не является достаточно большим экраном для защиты вашего насоса, если вы перекачиваете воду из рек, прудов или озер, где вода имеет какое-либо количество мусора.См. Раздел «Экраны всасывания насоса» ниже.

Экраны всасывания насоса:

Если вы перекачиваете воду из озера, пруда или реки, вам понадобится всасывающий экран определенного типа, чтобы не допускать попадания палок, мха, цветущих водорослей, рыб, земноводных, ракообразных и особенно камней (да, камней!) Из насоса. Маленький экран, который есть на многих педальных клапанах, недостаточно хорош, считайте это резервным экраном. Что вам нужно, так это большой уродливый экран приема, который выполняет свою работу! Даже если вы думаете, что у вас самая чистая вода в мире, вам все равно что-то нужно.Доступно множество типов и стилей воздухозаборников, некоторые даже самоочищаются. Даже «самоочищающиеся» агрегаты периодически нуждаются в ручной очистке. Ни один из них не избавлен от необходимости периодического обслуживания. Обслуживание сеток — неотъемлемая часть работы насоса в реке, пруду или озере. В прудах с большим количеством водорослей или мха могут возникнуть проблемы с водозаборными решетками. Волокна водорослей и мха имеют тенденцию оборачиваться вокруг проволочного экрана, что очень затрудняет их удаление с экрана.В таких ситуациях вам понадобится экран гораздо большего размера и, скорее всего, тот, который также является самоочищающимся. Обратитесь к местному дилеру помпы за рекомендациями для вашего региона или выполните поиск в Интернете по запросу «впускной экран».

Впускная сетка НЕ ​​заменяет фильтр в вашей оросительной системе! После насоса следует установить второй фильтр. Фильтр рекомендуется для поливной воды независимо от источника; колодец, пруд, ручей, даже городскую воду надо пропускать через фильтр.Хороший фильтр сэкономит вам много денег на ремонте, намного больше, чем стоимость фильтра. См. Учебное пособие по ирригационным фильтрам для обсуждения типов и опций фильтров.

Кровати забора СМИ:

Для очень грязной воды используются « медиа-кровати » для фильтрации забираемой воды. Медный слой — это конструкция на дне пруда, где заборная труба с прорезями заглублена под слоем песка и гравия. Вода всасывается через слои песка и гравия в отверстия всасывающей трубы.Острые края песка зацепляют водоросли, мох и т. Д. По мере прохождения воды. Забитый мох поедается рыбой или медленно разрушается бактериями. Обратите внимание, что используется специальный «острый песок», а не обычный песок. Эти слои носителя имеют большие размеры, чтобы обеспечить достаточную площадь поверхности песка для беспрепятственного протекания воды с минимальным сопротивлением через песок до всасывающей трубы. Их установка требует больших затрат, поэтому они редко используются в жилых помещениях. Обычно вам нужен эксперт, чтобы спроектировать для вас одну из этих медиа-кроватей.Попробуйте стать членом Американского общества консультантов по ирригации.

Сепараторы и фильтры для песка:

Некоторые скважины «перекачивают песок», т.е. вода из колодца содержит большое количество песка, который может повредить насос и быстро засорить фильтр для воды, что приведет к необходимости частой очистки. Скважина, в которой перекачивается песок, может указывать на проблему со скважиной. , поэтому, если вы не проверяли свою скважину, неплохо было бы начать с ее профессионального ознакомления. Песок идет откуда-то, и вам не захочется однажды утром выглянуть через черный ход и найти огромную воронку на месте вашего колодца!

Иногда вода из других источников, таких как озера, пруды и ручьи, также содержит большое количество песка.Чаще всего это связано с тем, что всасывающая труба расположена слишком близко ко дну. Если водозаборник не может быть поднят из песка, вам может потребоваться песочный фильтр, сепаратор песка или уловитель песка.

Изготовлены специальные сепараторы песка, фильтры для песка и песколовки, которые устанавливаются на всасывающую трубу насоса для удаления этого песка из воды. Обратитесь к поставщику насоса или выполните поиск в Интернете по запросам «сепаратор скважинного песка» и «фильтр скважинного песка».

Перейти на следующую страницу -> Выбор модели и размера насоса

Водяные насосы для аквапоники: как выбрать правильный размер

Что необходимо учитывать при выборе насоса

Вот еще несколько вещей, которые следует учитывать при выборе помпы.

Используемая мощность

Важно знать потребление электроэнергии насосом, который вы планируете купить. Это означает, что вы должны знать, сколько ватт использует ваш водяной насос. Несмотря на то, что аквапоника оказалась рентабельным методом ведения сельского хозяйства с относительно более низкими капитальными затратами по сравнению с другими методами ведения сельского хозяйства, она все еще имеет некоторые затраты, одна из которых — стоимость энергии, используемой для работы насоса. — электричество.

Поэтому очень важно получить водяной насос, который выполняет свою работу с минимальным потреблением энергии.Знание мощности вашего насоса — это первый шаг к тому, чтобы убедиться, что вы не покупаете насос, который в конечном итоге потребляет большое количество электроэнергии.

Самый простой способ узнать мощность вашего водяного насоса — это посмотреть электронные характеристики на упаковке или буклете с инструкциями, которые прилагаются к помпе. Более низкая мощность означает меньшее потребление, что, в свою очередь, означает, что меньше денег будет потрачено на оплату счетов за электроэнергию, особенно с учетом того, что водяной насос будет работать постоянно круглосуточно.

Расход

После учета мощности насоса, следующее, что нужно учитывать, — это количество воды, которое необходимо прокачать через систему. Как правило, ваш водяной насос должен обеспечивать циркуляцию всей системы в течение двух часов.

Итак, если ваша аквапоническая система использует установку на 200 галлонов, то она должна быть способна перекачивать 200 галлонов в течение двух часов или 100 галлонов в течение 1 часа. Таким образом, вам понадобится насос со скоростью не менее 100 галлонов в час.GPH, указанное на водяном насосе, является его максимальной скоростью потока, и его всегда можно уменьшить. Поэтому важно выбрать насос с большим GPH, чем требуется, но не меньше.

Это гарантирует, что ваша рыба будет получать чистую и насыщенную кислородом воду, а богатая питательными веществами вода поступает к вашим растениям и нитрифицирующим бактериям не реже одного раза в 2 часа. Однако важно отметить, что из-за силы тяжести расход насоса имеет тенденцию к уменьшению по мере увеличения вертикального расстояния между насосом и поверхностью жидкости.

Поэтому для поддержания эффективности системы важно покупать водяной насос, достаточно мощный, чтобы обеспечить необходимую скорость потока для вашей системы.

Как работает скважинный насос: основы скважинной воды

Конструкция и компоненты системы водоснабжения скважин

Скважинный насос

Колодезный насос, или водяной насос, является сердцем системы. Это то, что качает воду вверх и в бытовую или определенную водную систему. Два самых популярных типа используемых сегодня насосов — это струйные насосы и погружные насосы.Оба насоса полагаются на центробежную силу, которая заставляет воду подниматься вверх. Вращающиеся роторы, известные как рабочие колеса, создают вакуум, который заставляет воду подниматься вверх через обсадную трубу скважины в распределительную систему. Тип насоса, необходимого для системы колодцев, будет зависеть от глубины колодца и количества воды, необходимого для домашнего хозяйства.

Струйные насосы устанавливаются над землей и поднимают воду с земли через всасывающую трубу, которая создает вакуум с помощью крыльчатки, которая прогоняет воду через небольшое сопло.Поскольку в струйных насосах для перекачивания воды используется вода, их сначала нужно залить проточной водой.

Струйные насосы для неглубоких скважин используются для скважин, которые опускаются на глубину до 25 футов, тогда как струйные насосы для глубоких скважин обычно спускаются на глубину до 150 футов. Для более глубоких скважин потребуется погружной насос (McDonald).

Погружные насосы имеют гораздо более широкий диапазон глубин и могут использоваться в скважинах от 25 футов до 400 футов. Как следует из названия, погружные насосы погружаются глубоко в колодец прямо под уровнем воды.Большая часть его энергии направляется на подталкивание воды вверх, а не на всасывание воды сверху, как в случае с струйными насосами.

Погружные насосы имеют цилиндрическую форму, в них находится двигатель насоса и ряд крыльчаток, которые нагнетают воду по насосу в спускную трубу. Из-за их эффективности, долговечности и универсальности по глубине скважины в большинстве современных скважинных систем используются погружные насосы вместо любых других насосов (McDonald).

Напорный бак

Напорные баки используются для поддержания давления воды в распределительной системе и для хранения запаса воды, чтобы разгрузить насос от непрерывного использования.Размеры варьируются от примерно 40 галлонов для домашнего использования до 21 000 галлонов и более для промышленного использования. В обычных резервуарах высокого давления давление создается путем закачки воды в резервуар до тех пор, пока воздух в резервуаре не сжимается до 40, 50 или 60 фунтов на квадратный дюйм (фунтов на квадратный дюйм). Воздушный компрессор обеспечивает поддержание давления воздуха. Когда клапан открывается через кран, давление воздуха в резервуаре выталкивает воду из резервуара в трубы для распределения.

Реле давления и блок управления

Скважинные насосы, особенно погружные, не предназначены для круглосуточного использования.Непрерывное использование вызовет ненужный износ насосного механизма и приведет к дополнительным расходам на электроэнергию. Реле давления и блок управления работают вместе с напорным баком для измерения давления воды в системе колодца, поэтому насос используется только тогда, когда давление воды падает ниже определенного уровня.

Типичные скважинные системы имеют диапазон давления воды 40-60 фунтов на квадратный дюйм. Когда давление воды падает ниже 40 фунтов на квадратный дюйм, реле давления включает насос, возвращая давление воды в допустимый диапазон.Когда давление воды достигает необходимого уровня, реле давления снова выключает насос.

Кожух

Обсадная труба скважины, обычно сделанная из углеродистой стали, нержавеющей стали или поливинилхлорида (ПВХ), представляет собой трубчатую конструкцию, помещаемую в скважину для поддержания проема скважины от целевых грунтовых вод до поверхности суши. Кожух предотвращает попадание грязи в воду и не пропускает лишнюю воду из колодца. Он также не пропускает загрязняющие вещества из менее желательных грунтовых вод.Некоторые могут использовать бетон, стекловолокно или асбестоцемент для строительства обсадных труб. Однако выбор материала зависит от геологической формации. Например, сталь используется там, где твердые породы лежат под землей.

Крышка колодца

Крышки колодцев помещаются на верхнюю часть обсадных труб, чтобы не допустить попадания мусора, насекомых и мелких животных. Обычно они изготавливаются из алюминия или пластика и включают в себя вентилируемый экран для выравнивания разницы давлений внутри и снаружи колодца при откачке воды из колодца.Чтобы предотвратить загрязнение колодца переливом, крышка должна выходить за пределы уровня затопления.

Экран колодца

Скважинные фильтры — это фильтрующие устройства, прикрепленные к нижней части обсадной колонны скважины для предотвращения загрязнения скважины излишками отложений. Непрерывные щелевые, щелевые и перфорированные трубы являются наиболее популярными экранами для колодцев. Скважинные фильтры изготавливаются в соответствии с геологическими условиями с указанными отверстиями и отверстиями, чтобы соответствовать фильтрующей способности экрана.
