Нихромовая проволока где взять: Как и где добыть нихромовую проволоку для намотки

Как и где добыть нихромовую проволоку для намотки

Если температурный контроль отлично работает на нихроме, то Вас может озадачить вопрос цены на этот материал. Если Вы хотите сэкономить деньги на проволочку, то встает проблема – где взять нихром, не покупая его в магазине. Попробуем разобраться с этой задачей и поможем новичкам в этом непростом деле.

Где найти нихромовую проволоку

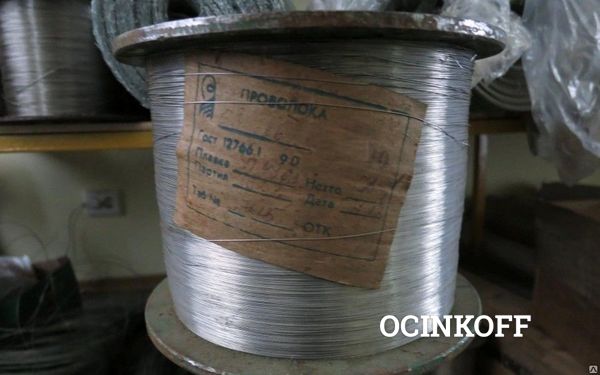

Итак, рассмотрим, что все-таки представляет собой проволока из нихрома:

  • отличается от кантала своим меньшим удельным сопротивлением;
  • боксмод выдает большую производительную мощность;
  • не имеет в составе железа, поэтому не подвергается коррозии и служит намного дольше;
  • хорошо проводит тепло. Таким образом, спираль быстрее разогревается и быстрее остывает.

Очевидно, что нихром продается в вейп-шопах. 1 метр такой проволоки стоит очень дорого. Когда этот вариант Вас не устраивает, то можно отыскать нихром на радиорынках. Они еще существуют, но вероятность того, что Вы сможете его там найти, очень мала.

Однако вопрос этот можно решить, надо только знать, куда идти. Также в этом вопросе Вас выручит обычный паяльник или неисправное устройство, на которое можно наткнуться в кладовке или гараже. Если у Вас не получилось найти паяльник, то его можно купить в магазине Фикс Прайс, где все продается по одной цене. Цена на паяльник там составит всего лишь 1 $.

Нихром из паяльника

Разберите паяльник и отыщите ту самую проволоку из нихрома. Мы действительно нашли такую, но она была очень тонкая. Узнать сечение проволоки можно, намотав на карандаш 10 плотно прижатых друг к другу витков нити. Наши витки заняли 1 мм.

Это значит, что сечение нашей нити составляет 0.1 мм. Купить таких дешевых паяльников можно много, однако нихромовая спираль в них может отличается длиной. Разборка бытового паяльника для получения нихрома – реально рабочая схема. Но что делать, если паяльника нет?

Похожая спираль есть в фенах. Различные модели имеют нихромовые нити разного диаметра, но они там однозначно есть. Нихром можно отыскать в обогревателе, построенном по принципу вентилятора. Этот вариант будет несколько дороже предыдущего.

И, наконец, самый труднодоступный способ – достать этот металл из электроплиты с открытой спиралью. Сегодня мы поведали, что нихромовая намотка из не такое уж и затратное мероприятие. Если Вы решили найти нить в паяльнике, то там она может достигать 2.5 м. Так получится далеко ни 1 намотка.

Как удостовериться в нихроме

Вас может посетить мысль при наматывании своего коила. А что если металл, который Вы достали, вообще не нихром. Как же можно отличить его от остальных металлов? Есть один простой и достоверный способ определения. Возьмите магнит и с его помощью проверьте Вашу нить. К сведению, кантал сразу же притянется к нему, а нихрому на магнитное поле будет все равно. Удачи Вам в экспериментах.

Как и где Вы отыскивали свою нихромовую намотку?

Нихромовый запал

Компоненты
Запалы из тонкой нихромовой проволоки одни из самых известных и распространенных. Они надежны и просты в изготовлении. К тому же это, наверное, самый маленький и легкий вариант, что иногда имеет значение в аппаратах, где необходимо экономить в весе и размерах. Я использую эти запалы в комплексе с 12-ти вольтовым аккумулятором для запуска двигателей первой ступени и уже рассказывал о них в системе зажигания ракетного двигателя. Однако нихромовые воспламенители используются и в качестве бортовых воспламенителей для работы системы спасения и запуска двигателей второй и следующих ступеней. Работать они могут от батареи 9V типа «Крона», которая может выдать приличный ток, например, DURACELL.

Все, что нам нужно для изготовления, это тонкая нихромовая проволока, тонкий одножильный медный провод в изоляции и спичечный состав.

Источником нихрома у меня служит старый разобранный 40 ваттный паяльник. Можно купить новый и раскурочить его, деньги небольшие, а хватит надолго, если не навсегда. Некоторые самодельщики берут нихромовую проволоку из мощных проволочных сопротивлений.

Медный провод из любого телефонного кабеля. Впрочем, такого барахла у любого самодельщика обычно навалом.

Лучший спичечный состав это «сера» обычных хозяйственных спичек. Можно взять серу от охотничьих спичек. Она не такая активная, но зато строгать там почти не надо. Пара спичек — и состава на партию запалов.

Для увеличения зажигательной способности запалов я еще использую присыпку из алюминиевого пороха

Технология изготовления проста и хорошо известна.

Изготовление
Отрезаем два куска медного провода нужной длины, например, 70 мм. Зачищаем концы от изоляции на 5 мм с одной стороны и 10 мм с другой. Теперь берем один из этих кусков и, сгибая зачищенную на 5 мм часть провода, зажимаем нихромовую нить. Прикладываем вплотную второй кусок провода со сдвигом вверх миллиметров на 5-7. Наматываем нихром на второй кусок прямо поверх изоляции. Мотаем до очищенного конца, и зажимаем там нихромовую ни нить, опять-таки, согнув медную жилу. Жестко зажав пальцами нашу нихромовую спираль, свиваем вместе обе проволоки. Вот и вся конструкция. Можно для надежности надеть термоусадку, но совсем не обязательно.

Количество витков нихрома надо подобрать до нужного сопротивления. Мои эксперименты показали, что один виток нихрома дает примерно 0,5-1,0 Ом. Сопротивление запала надо подобрать в зависимости от допустимого электроникой тока. Чтобы запал нормально и без задержек срабатывал лучше уложиться в диапазон 2-8 Ом.

Теперь надо обмазать рабочую часть запала воспламенительным составом, в качестве которого отлично подходит спичечный состав. Разводим его водой до консистенции густой сметаны и наносим на нихром. Количество не критично, главное чтобы уложиться в нужные габариты и чтобы его хватило для воспламенения. Составом необходимо закрыть всю спираль.

Усилить зажигательный эффект можно присыпав еще сырую обмазку алюминиевым порохом.

Осталось только высушить и запал готов. Обязательно надо проконтролировать наличие контактов спирали и ее сопротивление.

Испытание
В качестве проверки работоспособности запалов разного сопротивления я проверил три номинала 2, 4 и 8 Ом. Все запалы воспламенялись 9-ти вольтовым элементом DURACELL. Батарейка спокойно воспламенила все эти запалы. При сопротивлении 8 ом уже начала появляться задержка воспламенения. Поэтому больше 8 Ом лучше не делать под этот элемент. Чем меньше сопротивление, тем быстрее срабатывает запал. Понятно, это не бесконечный процесс, у батареи есть ограничения по току, да и электроника не всякий ток потянет. Так что меньше 2 Ом думаю брать незачем.
Модификация
Последнее время (с 05/12/2010) для воспламенения двигателей с карамельным топливом стал применять нихромовые запалы с обмазкой из недавно разработанного карамельного состава МИКС-1КП.
Данное топливо, приготовленное по комбинированной варено-плавленой технологии, очень быстрогорящее и легко воспламеняющееся. При этом у него есть очень ценное свойство для таких целей — оно очень быстро застывает.

Берем кусочек расплавленного состава МИКС-1КП и обминаем вокруг нихромового наконечника запала. Уже в процессе обжима состав быстро затвердевает и мы тут же получаем уже готовое к применению изделие.

Плюсы очевидны. Нет необходимости обдирать спичечный состав и потом долго сушить обмазку. Размеры обмазки можно подбирать практически без ограничений. Время изготовления всего запала сокращается до нескольких минут, если иметь под рукой некоторое количество топлива МИКС-1КП.

Но есть и минус. Состав может набрать влаги. Запалы из МИКС-1КП надо использовать в течении двух недель.

Заключение
Запал из нихромовой проволоки это классика. Ими пользуются ракетчики всего мира. Проверенный надежный и очень простой воспламенитель. Однако есть и у него некоторые недостатки. Например, нихромовая спираль зачастую выживает и после отработки запала. Поэтому в электронике надо предусматривать принудительный разрыв цепи или отключение после срабатывания автоматики запущенной запалом. Это не слишком сложно, так что справиться можно. (Кстати, запалы из лампочек лишены этого недостатка.) Надо еще учитывать достаточно приличный ток, потребляемый нихромовым запалом. Обязательно контролировать источник питания перед использованием. Лучше просто брать свежую батарейку. /07.07.2010 kia-soft/ ***

Резка пенопласта нихромовой проволокой в домашних условиях, видео

При строительных и отделочных работах возникает вопрос, чем осуществить резку пенопласта так, чтобы он не крошился. Для этого используют специальные инструменты и приемы, которые выбираются на основании размеров пенопластовой плиты. Такие резаки можно приобрести в магазине или изготовить самостоятельно.
Чтобы сделать инструмент своими руками, не потребуются специальные знания или навыки.

Нихромовый резак своими руками

Осуществляется резка пенопласта струной, раскаленной до +120…+150°С и плавящей материал. Благодаря этому срез ровный, а пенопласт не крошится. На таких приспособлениях устанавливается нихромовая нить, через которую пропускается электричество. Сделать простой резак можно своими руками. Он отличается от станка портативностью и компактностью, поэтому температуру нагрева нихромовой проволоки на нем регулировать нельзя.

Необходимые инструменты и материалы

Чтобы сделать резак с нихромовой проволокой для резки пенопласта, понадобятся такие инструменты и материалы:

  • небольшой деревянный брусок;
  • шуруповерт и сверло;
  • 2 карандаша;
  • 2 отрезка медной проволоки;
  • круглогубцы;
  • термоклей или ПВА;
  • изолента;
  • коннектор для батареек;
  • выключатель;
  • 1 м проводов;
  • паяльник;
  • нихромовая нить.

Последняя продается в магазине радиодеталей. Также ее можно взять со старых нагревательных элементов от фена, кипятильника, бойлера и пр.

Самодельный резак для пенопласта

Самодельный резак предназначен для незначительных работ. Раскроить им весь лист пенополистирола не представляется возможным. Чтобы осуществить резку пенопласта в домашних условиях, необходимо:

  1. В деревянном бруске длиной 10-11 см сделать 2 отверстия. Они должны совпадать с диаметром карандашей. От края нужно отступить на 1-1,5 см. Углубление должно быть немного глубже половины бруска, чтобы зафиксировать карандаши. Благодаря такому расстоянию можно порезать лист пенопласта практически любой толщины.
  2. Оба карандаша вклеить в отверстия с помощью термоклея или ПВА.
  3. В каждом из карандашей сверху сделать небольшое отверстие для медной проволоки.
  4. Медную проволоку согнуть круглогубцами таким образом, чтобы на ее концах получились маленькие кольца. После этого установить в отверстия в карандашах.
  5. Коннектор для батареек приклеить перпендикулярно к деревянному бруску. Дополнительно он будет исполнять роль ручки.
  6. На брусок наклеить выключатель, чтобы можно было обесточивать струну.
  7. Затем подключить к коннектору 2 провода. После этого соединить с выключателем, а потом каждый вывести на отдельный карандаш. Чтобы провод не провисал и не мешал работе, его фиксируют изолентой. Чтобы обеспечить надежное качество подключения, нужно припаять провода к коннектору. Места соединений нужно изолировать с помощью термоусадочной трубки или изоленты.
  8. Второй конец каждого провода очистить от оплетки и прикрутить к медной проволоке. Соединение припаять.
  9. Нихромовую нить продеть в кольца из медной проволоки и закрепить на них. Струна должна быть туго натянута между карандашами. При нагревании она растягивается и немного провисает. Чем сильнее натяжение, тем меньше провисание.
  10. В коннектор вставить батарейки и приступить к резке пенопластовых листов.

Таким образом можно сделать простой прибор для резки пенопласта своими руками. И еще один вариант изготовления станка смотрите на видео:

Станок для резки пенопласта своими рукам

Станки для резки удобнее тем, что в них режущая нить зафиксирована и нужно двигать только пенопласт. Это позволяет повысить точность движений. При изготовлении понадобятся такие же инструменты и техника, как и в предыдущем случае.

Для начала нужно сделать столик, который представляет собой деревянное основание с небольшими ножками. Стол должен быть ровным и гладким, чтобы не допустить деформации пенопласта. Размеры основания выбираются произвольно. Перпендикулярно к столешнице прикручивается брусок, а к нему под углом 90° крепится деревянная перекладина. Затем необходимо усилить конструкцию перемычкой.

Угловой линейкой отмечается место, в которое будет уходить нить накаливания. Если поверхность достаточно ровная, это можно сделать с помощью отвеса. Для этого в торец вкручивается саморез с широкой шляпкой, а на него накручивается нить с грузом. В выбранном месте сверлится отверстие диаметром 6 мм. Чтобы струна не обжигала дерево, устанавливается пластина из текстолита или металла. Следует поставить материал заподлицо с поверхностью.

В отверстие продевается проволока, нижний конец которой надевается на саморез. Шуруп вкручивается рядом с отверстием. Длина спирали должна быть такой, чтобы при нагревании последняя становилась красной. Поскольку при высоких температурах проволока удлиняется, необходимо использовать компенсирующую пружину, чтобы избежать провисания. На верхний саморез насаживается пружина, а к ней крепится нихромовая нить.

К концам нити подсоединяется источник энергии, которым может служить аккумулятор с напряжением 11,7-12,4 В. Чтобы регулировать этот показатель, используют схему тиристорного регулятора. Регулятор можно взять от электрической болгарки. Также контролировать напряжение можно с помощью спирали на станке для резки пенополистирола.

Эта спираль устанавливается на деревянном бруске, к которому крепится верхний край нити накаливания. Соединяется с проволокой последовательно. Ее функция заключается в удлинении нихромовой нити и, соответственно, уменьшении напряжения. Достичь этого можно, меняя место подключения к нихромовой спирали. Чем меньше расстояние, тем сильнее греется нить и больше плавится пенопласт.

Если к станку подключается трансформатор, он должен иметь гальваническую развязку. При этом должен использоваться трансформатор с отводами.

Для плавных и ровных срезов нужно сделать направляющую рейку. Ее изготавливают из бруска или любого другого ровного материала.

С помощью такого несложного станка осуществляется резка пенопласта своими руками. Дополнительно можно сделать разные приспособления. Можно изготовить во время ремонта стусло своими руками или лоток, которые помогут ровно порезать материал под нужными углами.

Технология 3D-резки пенопласта

Пенополистирольную продукцию стали широко использовать в маркетинговых и декоративных целях. Из пенополистирола делают логотипы компаний, вырезают названия, различные фигурки, элементы декора и пр. Поэтому 3D-резка приобрела широкую популярность. Использование пенопласта позволяет сэкономить средства и в то же время получить качественный и долговечный продукт.

Объемная резка осуществляется на специальных станках. Они раскраивают материал с помощью длинных струн или лазера и позволяют придать пенопласту любую форму.

Фигурная резка пенопласта

Фигурная резка пенополистирола осуществляется на специальных станках. Некоторые из них оборудованы ЧПУ. При работе на станке толщина листов пенопласта не имеет значения. Однако для несложной резки можно использовать простой резак, сделанный своими руками.

Эксперимент по измерению удельного сопротивления нихромовой проволоки

Презентация на тему: «Эксперимент по измерению удельного сопротивления нихромовой проволоки» — стенограмма презентации:

1 Эксперимент по измерению удельного сопротивления нихромовой проволоки
Микрометрическая палочка l Настольный зажим Стенд Нихромовая проволока Зажимы типа «крокодил» 

2

3 Метод Обратите внимание на сопротивление выводов, когда зажимы типа «крокодил» соединены вместе.Растяните проволоку так, чтобы она не перегибалась или не провисала. Присоедините зажимы типа «крокодил» к проводу на некотором расстоянии l друг от друга. Вычтите сопротивление выводов, чтобы получить сопротивление R провода. Измерьте длину l провода между зажимами типа «крокодил» с помощью измерительной линейки. Измерьте значение R. Запишите погрешность нуля микрометра. С помощью микрометра найдите диаметр проволоки в разных точках с учетом погрешности нуля. Найдите средний диаметр d.Рассчитайте удельное сопротивление 7. Повторите эту процедуру для нескольких различных длин. 8. Рассчитайте среднее значение удельного сопротивления. .

4 Результаты Диаметр Средний диаметр =
Нулевая погрешность на микрометре = Сопротивление выводов = Диаметр Средний диаметр = Длина = Сопротивление = Удельное сопротивление =

5 Меры предосторожности Удалите перегибы и перегибы провода.
Убедитесь, что температура проволоки постоянна. Повторять и усреднять.


определение nichrome_wire и синонимов nichrome_wire (английский)

nichrome_wire: определение nichrome_wire и синонимов nichrome_wire (английский)

арабский болгарский китайский язык хорватский Чешский Датский Голландский английский эстонский Финский французкий язык Немецкий Греческий иврит хинди Венгерский исландский индонезийский Итальянский Японский корейский язык Латышский Литовский язык Малагасийский норвежский язык Персидский Польский португальский румынский русский сербский словацкий словенский испанский Шведский Тайский турецкий вьетнамский

арабский болгарский китайский язык хорватский Чешский Датский Голландский английский эстонский Финский французкий язык Немецкий Греческий иврит хинди Венгерский исландский индонезийский Итальянский Японский корейский язык Латышский Литовский язык Малагасийский норвежский язык Персидский Польский португальский румынский русский сербский словацкий словенский испанский Шведский Тайский турецкий вьетнамский

содержание сенсагента

  • определения
  • синонимы
  • антонимы
  • энциклопедия

Решение для веб-мастеров

Александрия

Всплывающее окно с информацией (полное содержимое Sensagent), вызываемое двойным щелчком по любому слову на вашей веб-странице. Предоставьте контекстные объяснения и перевод с вашего сайта !

Попробуйте здесь или получите код

SensagentBox

С помощью SensagentBox посетители вашего сайта могут получить доступ к надежной информации на более чем 5 миллионах страниц, предоставленных Sensagent.com. Выберите дизайн, который подходит вашему сайту.

Бизнес-решение

Улучшите содержание своего сайта

Добавьте новый контент на свой сайт из Sensagent by XML.

Сканировать продукты или добавлять

Получите доступ к XML, чтобы найти лучшие продукты.

Индексирование изображений и определение метаданных

Получите доступ к XML, чтобы исправить значение ваших метаданных.

Напишите нам, чтобы описать вашу идею.

Lettris

Lettris — любопытная игра-тетрис-клон, в которой все кубики имеют одинаковую квадратную форму, но разное содержание. На каждом квадрате есть буква. Чтобы квадраты исчезли и сэкономили место для других квадратов, вам нужно собрать английские слова (left, right, up, down) из падающих квадратов.

болт

Boggle дает вам 3 минуты, чтобы найти как можно больше слов (3 буквы и более) в сетке из 16 букв. Вы также можете попробовать сетку из 16 букв. Буквы должны располагаться рядом, и более длинные слова оцениваются лучше. Посмотрите, сможете ли вы попасть в Зал славы сетки!

Английский словарь
Основные ссылки

WordNet предоставляет большинство определений на английском языке.
Английский тезаурус в основном является производным от The Integral Dictionary (TID).
English Encyclopedia лицензирована Википедией (GNU).

Перевод

Измените целевой язык, чтобы найти перевод.
Советы: просмотрите семантические поля (см. От идей к словам) на двух языках, чтобы узнать больше.

3863 онлайн посетителей

вычислено за 0,031 с

Самодельные устройства зажигания ракетных двигателей с проволочной обмоткой

Главная || Ракетная техника большой мощности || Экспериментальная ракетная техника

Самодельные проволочные зажигалки

Вам следует прочитать «Зажигание» и Воспламенители в первую очередь о том, как работают воспламенители. Основной метод изготовления воспламенителей — это одинаково, предназначены ли они для поджигания зарядов устройства восстановления (катапультирующих зарядов) или ракетных моторы. Воспламенители для выброса заряда обычно должны работать с малым током. такие как щелочные батареи 9 В, поэтому ограничиваются проводами воспламенителя (мостовыми) с более высоким сопротивлением, такими как изготовлены из нихрома или нержавеющей стали, но в остальном идентичны моторным воспламенителям. Мотор Для воспламенителей больших двигателей требуется добавка пирогена, который воспламеняется от основного воспламенителя. Это будет рассмотрено позже.

ВНИМАНИЕ: НЕ ИСПОЛЬЗУЙТЕ ЗАЖИГАТЕЛИ СЛАБОТОЧНОГО ТОКА ДЛЯ ЗАЖИГАНИЯ ДВИГАТЕЛЯ С СТАНДАРТНАЯ СИСТЕМА ЗАПУСКА. Воспламенители предназначены для использования для выброса зарядов и малых ток может быть запущен цепью непрерывности в стандартной системе запуска. Наиболее пусковые системы используют лампочку последовательно с воспламенителем, чтобы показать, что непрерывность через воспламенитель.Обычный моторный воспламенитель занимает довольно много ток для срабатывания, поэтому небольшой ток для индикации непрерывности не срабатывает. Однако воспламенители (электрические спички), предназначенные для выброса зарядов, предназначены для огонь с очень слабым током. Если они используются в двигателе, они могут воспламениться при соединяем зажимы типа «крокодил» и запускаем ракету руками под выхлоп приводящие к сильным ожогам или намного хуже, если двигатель перестанет работать.Для безопасности Для этого пусковую установку вообще не следует подключать к батарее, когда подключения проводов воспламенителя и до тех пор, пока все люди не окажутся на безопасном расстоянии от ракета.

Пироген

Вам нужно будет сначала позаботиться о пирогене, потому что он требует пора сделать, и он должен быть готов, когда вы будете готовы делать свои запальники.

ВНИМАНИЕ: ЭКСПЕРИМЕНТЫ С ПИРОГЕНАМИ ОПАСНЫ ИЗ-ЗА МНОГОЧИСЛЕННЫХ НЕСТАБИЛЬНЫХ И ВЗРЫВООПАСНЫХ КОМБИНАЦИЙ ПРИКЛЮЧАЙТЕЛЬНО ЗНАТЬ И РЕКОМЕНДУЕМЫЕ СМЕСИ, ОСОБЕННО ЧЕРНЫЙ ПОРОШОК.

NC Лак

Большинство пирогенов используют лак NC и смешивают зажигательный порошок. внутрь.NC означает нитроцеллюлозу, из которой сделан бездымный порох. Кстати, большинство современных бездымных порохов также содержат тротил (тринитротолуол). их. Лак NC использовался в качестве высококачественного лака для изысканной мебели и музыки. инструменты.

Лак с ЧПУ изготовить очень просто. Все, что вам нужно, это ацетон которые можно получить в любом хозяйственном магазине, и мячи для пинг-понга. Мячи для пинг-понга почти 100% нитроцеллюлоза.Технически это целлулоид, который представляет собой нитроцеллюлозу, камфору. и некоторые другие ингредиенты в очень небольших количествах, но они достаточно чистые, нитроцеллюлоза для наших целей. Не найдено ни одной замены с таким же отскоком характеристики. Старый фильм тоже был сделан из целлулоида.

В формула — шесть пинг-понг и восемь унций ацетона. Или три мяча для пинг-понга и четыре унции ацетона и т. д.Ах!

Просто положите ацетон в стеклянную банку и нарежьте пинг-понг. шарики на достаточно мелкие кусочки, поэтому, когда вы кладете их в ацетон в банку, кусочки покрыт.

Это шесть мячей, а не четыре, как вы видите на прилавке в картина. Двое скатились на пол.

Банка в изображение слишком маленькое, но это было то, что я сделал в последней партии, поэтому я решил использовать снова.На картинке в нижней части банки осталось немного, и это затвердевший. Если вы не закроете банку плотно, со временем ацетон испарится и просто оставляет целлулоид. Он растворится повторно, но для получения более густой массы требуется больше времени.

Процесс растворения нарезанных шариков займет сутки. раствориться более или менее. Они становятся красивыми и липкими в течение нескольких минут, но полностью растворяются превратиться в гладкую, похожую на краску консистенцию, потребуется за ночь. Я просто закрыл крышку и установите его там, где я буду часто проходить мимо него, и каждый раз, когда я прохожу, я встряхиваю его и мимо на следующий день он готов.

Когда он будет готов, вы можете перепутать его как по цвету, так и по консистенция клея Элмера, за исключением запаха.

Черный порошок

Хорошо молотый черный порошок, называемый порошком муки , — это то, что я использую для пирогена и будет работать в все конфигурации по моему опыту.Вы можете сделать это сами, как я сделать, или вы можете использовать коммерческий черный порошок. Для производства необходим нитрат калия. в любом случае сахарное топливо, так что оно у вас уже должно быть. Серу еще можно получить в бутылках по 4 унции из аптек, а уголь можно взять из дровяной печи или купить через поставщиков химикатов. Обычно вы можете получить большие мешки мескитового угля в весной и летом для барбекю, и из него получается отличный древесный уголь. Не надо используйте брикеты из древесного угля из-за наличия в них связующего. Отдельно измельчите ингредиенты 75% нитрата калия, 15% древесного угля, 10% серы в кофемолке, блендере или лучше всего шаровая мельница. См. Параграфы черный порошок и шлифовальный на страница пропеллента. Также посмотрите, как сделать черный порошок в бесплатное руководство 1979 года. Не забываем мочить самодельный черный порошок и снова высушите, чтобы получить полную силу.

Вы также можете использовать любой товарный черный порох и растереть в ступке пестиком. (4F показан вверху слева в банке, внизу слева до измельчения, справа внизу после шлифовки) Не измельчайте черный порошок в кофемолке и измельчайте за один раз только небольшое количество. ОЧЕНЬ легковоспламеняющийся и сгорит в мгновение ока. Технический черный порошок очень легко измельчается до мелкого порошка в ступка и пестик.

Черный порох очень легко воспламеняется и быстро горит. Это будет зажигание от всех запальных устройств с проволочной обмоткой, независимо от того, является ли провод воспламенителя (перемычка) медным, нержавеющая сталь, либо нихром. Он также будет надежно воспламеняться в свете рождественской елки. воспламенители

Храните весь черный порошок в закрытых контейнерах с завинчивающейся крышкой, чтобы если его уронить, он не вытечет.

RESPECT все пирогенные порошки.Они есть чувствительны, легко загораются, при горении не могут быть потушены огнетушителями что справедливо и для всех видов ракетного топлива. Черный порох называют взрывчатое вещество BATF.

Смешивание пирогена

В пироген, готовый к окунанию, производится простым смешиванием порошка муки с лаком NC или тисками. наоборот. Мне нравится использовать маленькие чашки по две столовые ложки (30 мл), как в бутылочках с сиропом от кашля. а также доступны в магазинах товаров для хобби.Эти маленькие пластиковые стаканчики недороги, одноразового использования и подходящего размера для смешивания небольших количеств таких вещей, как эпоксидная смола, когда строительство ракет. Здесь нет конкретное соотношение. просто насыпьте черный порошок в емкость для смешивания и добавьте немного лака NC. до консистенции суспензии и прилипания к кончику проволоки воспламенителя при погружении. Вы можете разбавьте его большим количеством лака или загустите его большим количеством черного порошка. Если твой лак тоже густой, можно разбавить ацетоном.Глазная капельница или шприц для подкожных инъекций подойдут. для добавления небольшого количества ацетона.

Примечание: не пытайтесь просто добавить воду в черный порошок, чтобы сделать пироген. Это только работает … вроде как. Плохо прилипает к воспламенителю проволока очень хрупкая и может легко сломаться. Я делал это, пока не прочитал про NC лак, и когда я перешел на него, я был взволнован. Очень сложная работа Получение прилипания черного порошка стало гладким и легким процессом — просто окунуть.

Подводящий провод

Популярный провод для свинцовой проволоки (, как будто вести лошадь, не похож на тяжелый металл ) — это 22-х проводный двухпроводной ПВХ, изолирующий сплошной медный провод, часто называется проводом стрелков. Подойдет любой аналогичный провод, но некоторые определенно работают лучше. чем другие. Твердый медный провод, безусловно, лучший, и изоляция из ПВХ, безусловно лучше, чем тефлон и аналогичные типы.Тефлон (TFE или PTFE) более твердый, гладкий и Более блестящий, чем ПВХ, и не склонен оставаться изогнутым, а также покрыт ПВХ. Витые пары работают так же хорошо, как и двухжильный провод лампового типа. Я использовал оба и предпочитаю Стиль шнура лампы немного превышает витую пару, но для меня особой разницы нет. Вы также можете использовать многожильный провод, но работать с ним не так просто по двум причинам. Первый, легче, если при сгибании он остается в некоторой степени согнутым.Сплошной провод делает. Во-вторых, сплошную проволоку легче обернуть проволокой воспламенителя. Если вы используете многожильный провод, он лучше всего скручивать провод после снятия изоляции и лужения (расплавить припой на Это). Учитывайте диаметр горловины сопла (на малых двигателях) и выброс заряда. размер отверстия канистры и убедитесь, что провод проходит через них. Вы также можете использовать одножильный одножильный провод и скрутите два вместе, но это больше работы и больше времени потребляющий.Также очень трудно получить скрученный многожильный провод с тефлоновым покрытием. Они раскручиваются сами по себе, поэтому после скручивания их конец необходимо обматывать лентой, чтобы предотвратить этот. Просто держитесь подальше от проволоки с тефлоновым покрытием, это не стоит усилий. В случае свинцового провода дешевле на самом деле лучше. Вам не нужно платить больше чем от 4 до 8 на фут. Я слышал, что вы можете получить его примерно за 4 от Lowes, или они могут заказать это для вас, но многие люди получают его от поставщиков ракетной техники или пиротехники.

Внизу слева — провод стрелка 22 калибра (желтый) вместе со стандартным Шнур лампы 18 калибр (белый). Центр представляет собой витую пару сплошного медного провода с наружным покрытие. Это то, чем я пользовался задолго до того, как получил проволоку для стрелков. это на самом деле примерно того же размера, что и проволока стрелка. Я понятия не имею, где я это взял, просто что-то в моем собранном ящике. Справа — четырехжильный телефонный провод. Эти провода параллельные, не скрученные, с тефлоновым покрытием, скрученные.Это о высшем в нежелательных, кроме размера, примерно так. В качестве примеров для этой страницы я сделал воспламенители из каждого из этих трех.

Отрежьте по длине. После того, как вы выбрали провод и в наличии, разрежьте его на куски в зависимости от использования. Вероятно, это будет от 8 дюймов до 24 дюйма в длину. Намного проще, если вы сделаете партию, разрезая по двадцать или тридцать за раз. или как хотите.

Разъединить, укоротить, полоскать. Используйте ноготь или ножом, чтобы отделить сдвоенный провод и отделить его примерно на дюйм. Вырежьте один из провода на 5/16 дюйма короче другого. Затем снимите 3/32 дюйма изоляции с концов. обоих проводов.

Проволока зажигания (мостик)

Провод воспламенителя, также называемый перемычкой, является той частью, которая нагревается и воспламеняет пироген.Диаметр должен быть небольшого по сравнению с диаметром ведущий провод. Если воспламенитель будет использоваться с щелочной батареей 9 В или аналогичной с бортовой высотомер или таймер, рекомендую нихромовый провод 40 калибра. 40 калибр из нержавеющей стали стальная лента (доступна от aeroconsystems.com) также можно использовать, но его трудно паять, и он имеет меньшее сопротивление и так не совсем так хорошо, хотя намного дешевле.

Если воспламенитель будет использоваться для зажигания двигателей от автомобиля 12 В аккумулятор, то вам нужно что-то, что потребляет больше тока и не воспламеняется от цепь непрерывности штатной пусковой системы. Можно использовать нихром большего диаметра Проволока вроде 34 калибра, но я предпочитаю использовать медные жилы, как описано и показано ниже.

Если вам нужен самый дешевый и доступный провод зажигания для автомобильного аккумулятора 12 В, вы можете использовать жилы многожильного шнура лампы, например шнур лампы калибра 18, показанный выше, с стрелков проволока. Разрежьте шнур на 2-1 / 2 дюйма длины и снимите изоляцию. Лучший способ — снять примерно 3/4 дюйма с обоих концов, а затем вытянуть несколько прядей.Затем вы остальное можно вытащить. Проволока на картинке состоит из 33 прядей, и так как она двухжильный, одна деталь обеспечивает 66 проводов воспламенителя, что более чем достаточно для одна партия. Его размеры составляют около 39 калибров. Интересно отметить, что количество жил в любом многожильном проводе или кабеле почти всегда является простым числом. это из-за того, что они наиболее эффективно лежат в круге или концентрических кругах.

Если вы используете нихромовую или нержавеющую проволоку, вы можете перерезать проволоку. 2-1 / 2-дюймовые детали, как указано выше, но мне на самом деле легче работать с ними длинными частями или просто отмотайте пару футов от катушки и отрежьте ее, когда закончите каждую.

Оборачивание и пайка Проволока воспламенителя

Слева: разведите два провода в стороны. Положите провод зажигания поперек более короткого провода, как показано.

Справа: возьмитесь за провод воспламенителя и подводящий провод между ваш большой и указательный пальцы, как показано для левой руки (если вы правша, другие мудрее наоборот. )

Осталось: Другой рукой намотайте три или четыре витка проволоки воспламенителя вокруг оголенного конца короткий провод.

справа: Вот где вам понадобится третья рука. У меня это было много лет, но я предполагаю, что они еще сделал.Вероятно, вы могли бы просто прикрутить зажим из крокодиловой кожи к части вертикальной стойки. 2X4, и он тоже будет работать нормально.

Вы нужно держать вывод в одной руке, припой в другой, а паяльник в третья рука. Итак, используйте третью руку, чтобы зажать выводной провод, тогда вы можете использовать оба настоящими руками манипулировать паяльником и припоем. Я использую цифровую температуру управляемый паяльник, но это потому, что я просто попросил его как действительно аккуратную вещь, которую не купила бы себе одно Рождество. Стандартный паяльник карандашного типа работает нормально. Используйте припой очень маленького калибра — канифольный сердечник для меди, кислотный сердечник для нержавеющей стали и не сердечник плюс флюс для припоя хлористого цинка для нихрома.На самом деле, я просто использовал канифоль но дайте канифоли сгореть. При использовании флюса сначала нагрейте область пайки с помощью паяльник, затем окуните его во флюс, затем припаяйте. Если у вас нет опыта паять, вам не нужно много тепла или припоя на этом маленьком проводе. Нагрейте проволоку паяльником затем прикоснитесь припоем к проводу. Когда проволока достаточно горячая (410 F работает хорошо, если вам посчастливилось иметь паяльную станцию ​​с регулируемой температурой, например мой) припой расплавится и потечет прямо на провод, покрывающий обмотанный провод воспламенителя вокруг провода медведя.

Припой сустав должен выглядеть так, когда вы закончите. Не волнуйтесь, если это не идеально. Как вы увидите ниже, не все мои тоже выглядят так красиво. Иногда я попадаю в поторопитесь, и тогда я обычно получаю слишком много припоя. Главное получить два спаяны вместе.Зачем вообще паять? Я отвечу на это ниже. Обратите внимание разбросанный кусок проволоки слева на картинке. Это можно отсечь на этом точка или после того, как оба спаяны вместе.

Затем нажмите два подводящих провода вместе и оберните конец провода зажигания вокруг изолированной части на более длинный провод, а затем на оголенную часть этого провода

Если вы опыт пайки, и ваша изоляция не плавится при температуре пайки, вы можно обернуть оба провода перед пайкой. Моя витая пара плавится, поэтому мне нужно паять короткое отведение первым. Могу припаять оба одновременно на провод стрелок. Вот опять же, длинный хвост на проводе воспламенителя, который необходимо вешать при намотке первый выводной провод следует отрезать.

Вот еще один вариант, если у вас есть опыт пайки и у вас есть провод, изоляция которого не плавится быстро.Для небольшой дополнительной защиты от разрыва перемычки между два провода, оберните два или три витка вокруг более короткого провода, где он снимается, и изоляция более длинного провода, как показано.

Вот что это похоже, когда оба спаяны. Теперь воспламенитель готов к погружению в пироген, и тогда это будет сделано.

Вот припаяны три типа выводных проводов. Вы можете видеть, что не все мои паяные соединения идеальный. На центральную я поторопился.Слева — скрученный тефлон покрытый провод из телефонного шнура. Центр — витая пара. Право это провод стрелков. Все используют медный провод. Обратите внимание на разное количество обертывания. Когда они будут использоваться с автомобильным аккумулятором, количество намоток не действительно важно.

Здесь вы видите упомянутые три типа проволоки. Сверху — медный провод калибра 39 от лампы. шнур. В центре — нихромовая проволока 40 калибра. Снизу — нержавеющая сталь 40 калибра. стальная лента. Центральный длинный вывод имеет немного припоя на конце, но должен иметь больше припоя. Вы можете щелкнуть по этой картинке, чтобы увеличить ее, как и любой другой картинок. Тогда вы сможете лучше увидеть разницу. От трех до пяти оборотов из нихрома или нержавейки примерно то же самое. Также обратите внимание на верхний провод, что изоляция сморщилась от наконечника.Это один из минусов этого конкретный провод — плавится при низкой температуре и паять надо быстро. Это всегда немного сжимается. Провод стрелков отличный, минусов нет. качества.

Паять или не паять (Опрессовка)

Вот в чем вопрос. Будь благороднее в уме терпеть случайные осечки невероятной судьбы, Или припаять и избежать моря неприятностей… (извинения Биллу Шекспиру). Вы можете использовать инструмент для намотки проводов, а затем просто обожмите конец выводного провода над, или если на то пошло, оберните рукой (как я сделал на этой картинке) и обожмите конец подводящего провода вместо пайки. См. Инструкции Билла Болла Вот. Лично я не нашел, что использование инструмента для намотки проволоки намного лучше, но если вы собираетесь обжимать, это может немного ускорить общий процесс.Если паять категорически нельзя, то это нормально, но я бы не стал пробовать его для воспламенителя выброса заряда — слишком много на кону что конец полета. Если моторный воспламенитель выходит из строя, вы просто замените его и попробуйте снова, ничего страшного. Всего за несколько минут практики (если вы не паяли раньше), пайка идет очень быстро, и когда вы закончите, вы ЗНАЕТЕ, что у вас хорошее соединение (поскольку до тех пор, пока вы не сломаете перемычку между двумя проводами. ) Думаю стоит проблема припаять. Также не пытайтесь использовать проволоку из нержавеющей стали. Этот провод очень упругий и не скручивается без припоя, а просто раскручивается.

Применение пирогена

однажды вы закончили пайку, и вы дома. Покрытие воспламенителя пирогеном является Кусок пирога.Просто окуните провод воспламенителя в пироген, убедившись, что он проходит мимо. нижнюю часть более короткого провода, вытащите его и отложите для просушки. Если тебе это нужно толще, просто окуните его снова. Вы не хотите погружать его, пока не получите огромный мяч потому что, когда он горит, он в основном взрывает шар из-за горения внутри и не все может загореться. Есть еще кое-что, что мы можем сделать, чтобы сделать более надежным воспламенитель из основного воспламенителя.Посмотреть модификации для более крупных двигателей раздел ниже.

Вот три размера головы. Левый и самый маленький будет подходит для самой маленькой насадки. В самом широком месте он составляет всего 0,075 дюйма в диаметре. Центральный — воспламенитель более нормального размера. У того, что справа, был дополнительный пироген погружением, а затем, пока он еще влажный, раскатывали в зерновой порошок (гранулированный черный порошок). В частности, это коммерческий порошок 4x, но это также может быть и домашний порошок. В размер головы после окунания просто зависит от того, насколько тонка смесь пирогенов и сколько раз его окунают.

Сушка запальных устройств

После вы окунули запальник и остались довольны покрытием, разложите его просохнуть.я только положите их на коробку так, чтобы пироген вышел за край. Я могу получить большое количество, используя все четыре края коробки. Сушка не занимает много времени, потому что ацетон испаряется быстро. В любом случае оставьте их на пару часов, чтобы убедиться, что они полностью высохли. путь через.

Безопасные короткие поводки

когда вы закончили с воспламенителем и готовы убрать его, рекомендуется очистить концы провода напротив пирогена и скрутите их вместе.Я снимаю примерно 1/2 дюйма назад. Это необходимо для предотвращения случайного срабатывания воспламенителя, пока он не зацепится и готов к использованию. Это особенно хорошо для запальных устройств с низким током, чтобы предотвратить статические разряды от их стрельбы. Крайне маловероятно, что это произойдет, но все же закоротить такие провода — хорошая идея.

Модификации для двигателей большой мощности

Есть несколько способов получить «больше отдачи от вложенных средств».»Для двигателей большего размера или тяжелее для зажигания двигателей эти базовые воспламенители могут быть усовершенствованы путем получения большего количества зажигательного материала пироген, пиролант, дымный порох или куски топлива к запальнику.

Марка Канепа на странице 86 своей книги Modern High-Power Rocketry 2 показывает разрезание части продольно из коммерчески доступного зерна топлива (Aerotech Blue Thunder) и прикрепив его к пирогенный конец воспламенителя с помощью клея, проволоки, нитки или нитки.

Джон Викман в своей книге How to Make Amateur Rockets 2nd Edition page 22-4 показывает схему «мешка воспламенителя». Просто возьмите немного пропеллента и заверните их в сыр тканевый мешок вокруг штатного запальника. Его книга в основном о композитном топливе — перхлорат аммония и нитрат аммония — поэтому я предполагаю, что его метод использует биты этого типа пропелленты, но кусочки сахарного топлива будут работать так же.

Другой метод, который обычно обсуждается в связи с воспламенителями лампочек рождественской елки, — это используя черный порошок или другие пирогены в пластиковой соломке. Это также можно использовать с обычный воспламенитель, герметизирующий воспламенитель термоклеем (не допускайте попадания на пироген воспламенитель). С этим методом нужно быть осторожным, потому что черный порох горит очень быстро. что если у вас слишком много для размера двигателя или объема сердечника, вы можете создать избыточное давление в мотор и вызвать CATO.

Для чуть больше мощности, вы можете сделать свою пирогенную голову больше, окунувшись более одного раза. Вы также можете окунуть запальную головку в лак NC, а затем в самодельный черный порошок с крупнозернистый или товарный черный порох или бездымный порох.

Существует столько же методов изготовления воспламенителей и способов их улучшения для более крупных двигателей. так как есть пороховые и моторные типы.Я продолжу добавлять на эту веб-страницу в будущее.

Зажигание запальника 9 В

Эта последовательность показывает, как запускается воспламенитель из нихромовой проволоки. используя батарею на 9 В. Кадры разделены на 1/15 секунды. Целиком зажигание происходит за 8/15-ых секунды. Один провод оборачивается вокруг одного клемму, затем другой провод прижимается к другой клемме, чтобы запустить запальник для это демонстрация.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
