Нивелирные рейки
Изготовление реек регламентирует ГОСТ 11158-76. Типы реек по ГОСТу соответствуют типам нивелиров. Рейка нивелирная РН-05 односторонняя, штриховая с инварной полосой применяется для измерения превышений с точностью 0.5 мм на 1 км хода. Рейка нивелирная РН-3 деревянная, двухсторонняя, шашечная применяется для измерения превышений с точностью 3 мм на 1 км хода. Рейка нивелирная РН-10 деревянная, двухсторонняя, шашечная применяется для измерения превышений с точностью 10 мм на 1 км хода (рис.4.36). Длина реек бывает различной: 1200, 1500, 3000 и 4000 мм. У складных реек в шифр добавляется буква С, например, РН-10С.
Рис.4.36
Шашечные рейки изготовляются из высушенной первосортной ели; допускается изготовление реек из пластмасс, металлов и сплавов, если при этом выполняются требования ГОСТа на массу рейки, на температуру ее использования и т.п. . Перед покраской рейку пропитывают водоотталкивающим составом и грунтуют; деления в виде шашечек наносят черной краской на одну сторону рейки и красной краской на другую.
На нижнюю часть рейки крепится металлическая пластина, называемая пяткой рейки. На черной стороне пятки соответствует нулевое деление рейки; на красной – отсчет, больший 4000 мм; поэтому отсчеты по красной и черной сторонам рейки не могут быть одинаковыми. Разность пяток для данной рейки является постоянной величиной, что позволяет контролировать правильность отсчетов. В литературе разность пяток называют также разностью нулей рейки.
Для установки рейки в отвесное положение на ней имеется круглый уровень или отвес.
На штриховых односторонних рейках деления наносят на инварную ленточную полосу, которая натягивается вдоль деревянного бруска при помощи специального устройства. Деления в виде штрихов наносят через 5 мм.
Для определения пригодности нивелирных реек к работе выполняют их исследования.
Поверхность рейки должна быть плоской. Уклонение от плоскости по ГОСТу допускается 3 мм для РН-05, 6 мм для РН-3 и 10 мм для РН-10.
Вдоль рейки натягивают нитку и просвет между ниткой и рейкой измеряют в самом широком месте.
Определение разности пяток или разности нулей рейки. Это исследование выполняют путем взятия отсчетов по черной и красной сторонам рейки, стоящей на одной и той же точке.
Поверка круглого уровня рейки выполняется либо по отвесу, либо по вертикальной нити сетки нитей нивелира. Отвес укрепляют прямо на рейку и устанавливают ее отвесно, при этом пузырек уровня должен находиться в нуль-пункте. В противном случае исправительными винтами уровня пузырек приводят в нуль-пункт.
Источники ошибок при геометрическом нивелировании.
Ошибка установки визирной линии трубы в горизонтальное положение по уровню; при t = 25″ она достигает 3″ – 4″. Для расстояния 100 м это приводит к ошибке отсчета по рейке 2 мм.
Ошибка отсчета из-за ограниченной разрешающей способности трубы нивелира; при увеличении V = 25x эта ошибка достигает 1.2 мм на 100 м расстояния.
Нарушение главного условия нивелира; при нивелировании строго из середины эта ошибка исключается.
Наклон рейки. Для уменьшения влияния наклона рейки ее рекомендуется слегка покачивать вперед-назад около вертикального положения; при отсчетах меньше 1000 мм рейку качать нельзя. При покачивании рейки отсчеты по ней изменяются; наименьший отсчет является правильным.
Общая ошибка отсчета по шашечной рейке нивелиром Н-3 оценивается в 4 мм на 100 м расстояния.
Рекомендовать Google:Нивелирные рейки
К основным геодезическим аксессуарам относятся рейки разной длины с нанесенной шкалой, которые бывают двух типов – дорожные и нивелирные. Рейки дорожные предназначены для определения неровностей, уклонов, толщины и степени крутизны дорожных покрытий.
Для выполнения работы можно, например, купить рейку дорожную универсальную РДУ-Кондор. Рейка дорожная Кондор выпускается в виде нескладных и складных моделей: цена рейки нескладной ниже, но работать с ней не так удобно.
Нивелирная рейка, как следует из названия, используется для измерения разности высот нивелиром и является неотъемлемым атрибутом всех работ по нивелированию. В продаже представлены деревянные, алюминиевые, пластмассовые и пластиковые нивелирные рейки. Рейка нивелирная деревянная имеет свои плюсы, но в последнее время наибольшим спросом стали пользоваться рейки нивелирные алюминиевые и рейки из пластмассы или легкого пластика. Для более точных расчетов выпускаются рейки из инвара – сплава железа и никеля. Согласно ГОСТу, рейки нивелирные классифицируются на три типа: РН-05, РН-3, РН-10. Для высокоточных измерений используется 3-метровая штриховая рейка нивелирная РН-05 с инварной полоской.

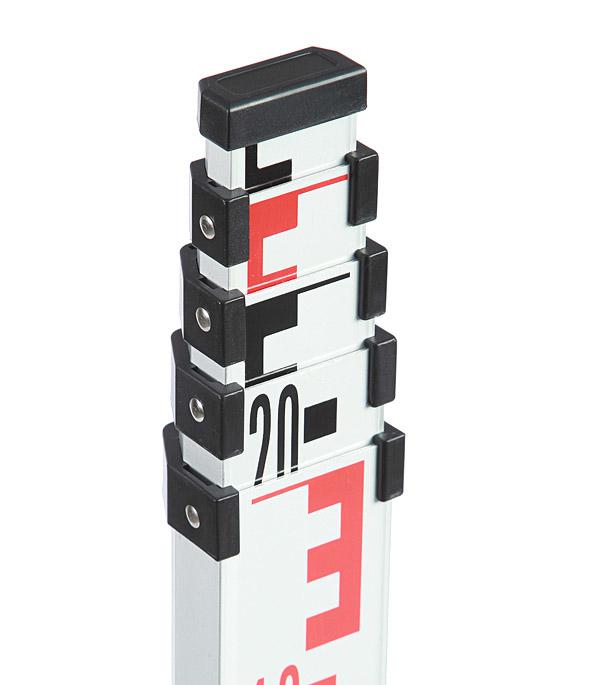

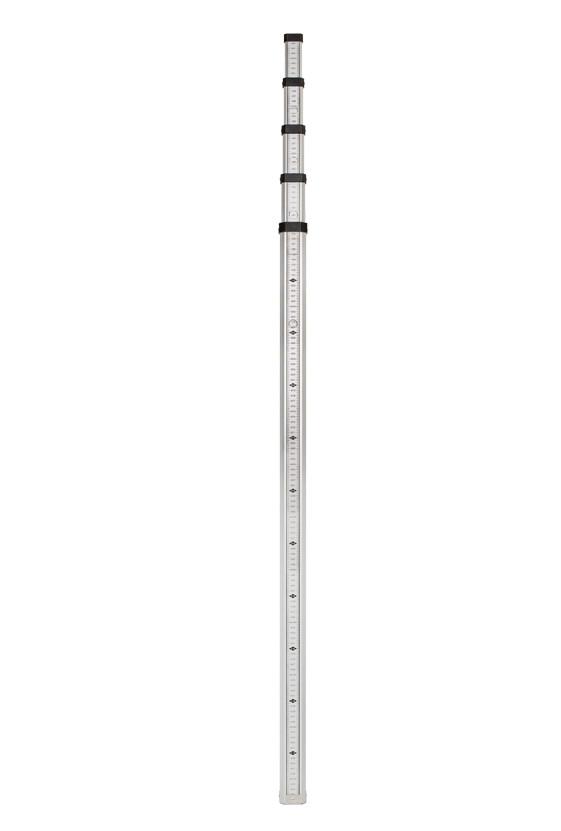

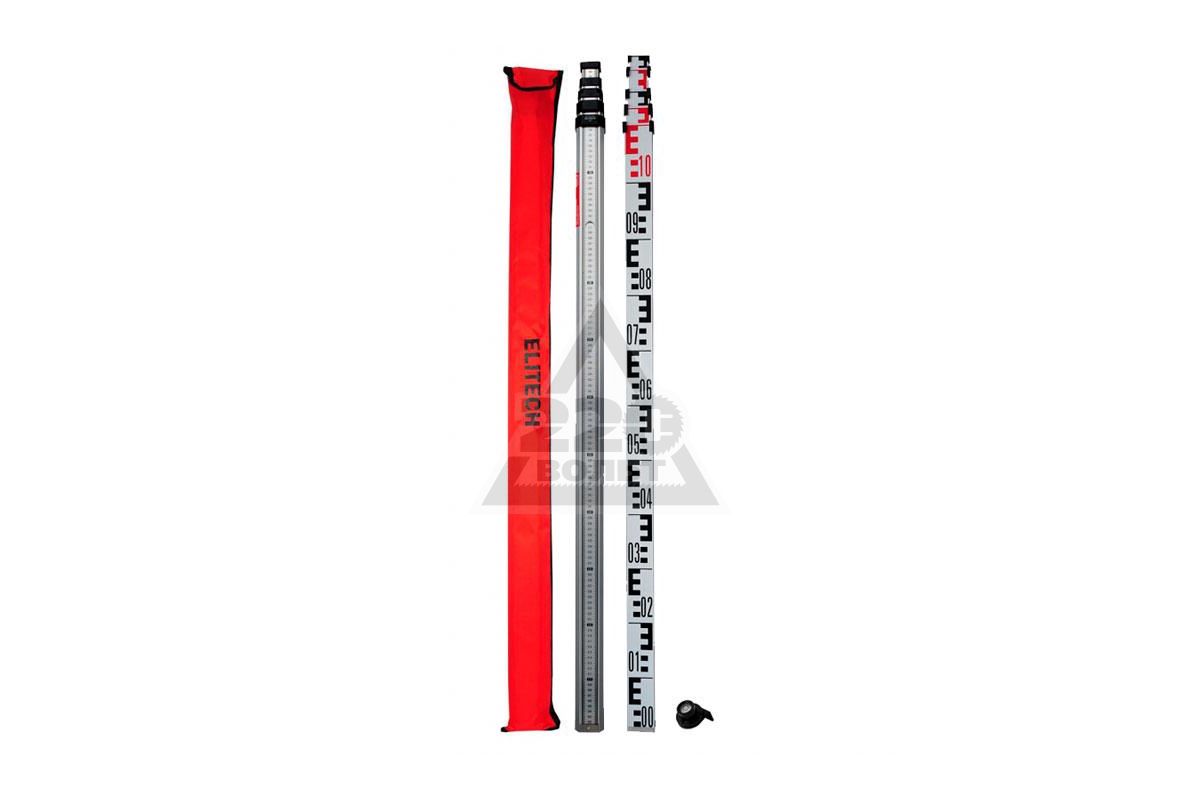

Наиболее удобными в работе считаются рейки нивелирные выдвижные (телескопические), оснащенные круглым пузырьковым уровнем. Если говорить о брендах, то мы советуем вам купить рейки нивелирные Vega. Телескопическая нивелирная рейка Vega выполнена из алюминия, она легко складывается и занимает мало места при транспортировке, а наличие уровня упрощает быструю установку рейки в строго вертикальном положении. Самые популярные модели – телескопические нивелирные рейки Vega TS3M и Vega TS5M.
Купить рейку по выгодной цене вы можете как в интернет-магазине, так и в любом из офисов продаж Империком Гео. Сделать правильный выбор легко — к вашим услугам предоставляются лучшая цена, подробные характеристики товара, его фотографии, отзывы. Получите профессиональную консультацию и оформите заказ на рейку через интернет магазин, по телефону в Москве 8(499)703-24-08. В Санкт-Петербурге 8(812)309-54-07 или в офисах продаж Империком Гео.
Нивелирные рейки
Качество выполнения работ по определению превышений зависит не только от нивелира, но и от нивелирной рейки.
Фактически она является шкалой, по которой с помощью нивелира снимаются отсчеты. При всей простоте этого инструмента, высокая точность измерений без качественной рейки просто недостижима. Именно поэтому, когда необходимо купить нивелир , то необходимо подобрать к нему и соответствующую рейку (так как она не всегда продается в комплекте с прибором).
Нивелирные рейки отличаются между собой конструкцией, размерами, материалом, из которого изготовлены (соответственно и весом), и нанесенной на них шкалой. Вертикальность ее установки контролируется по жидкостному уровню. Как и нивелир, рейки должны периодически поверяться.
Еще не так давно наиболее популярными были складные деревянные модели рабочей длиной 3 м с двухсторонней шкалой (из черно-белых и красно-белых шашек, объединенных гребенкой в виде буквы «Е») с ценой деления 10 мм. С одной стороны нуль шкалы совпадал с нижней пяткой изделия, а на шкале с противоположной стороны отсчет начинался с 4683 или 4783 мм. Обычно такие модели использовались для измерений технической точности, которые чаще всего выполняются в строительстве.
В настоящее время приборы импортного производства чаще комплектуются алюминиевыми телескопическими моделями. К примеру, нивелиры Leica серии Runner поставляются в наборе с телескопической рейкой CLR101 или CLR102 (с метрической или футовой градуировкой).
Кроме трехметровых нивелирных реек, достаточно популярны метровые и телескопические четырехметровые модели, как с односторонней, так и двухсторонней шкалой (с постоянной разницей отсчетов между шкалами). Градуировка может быть штриховой или шашечной, как прямой, так и обратной (для использования с нивелирами со зрительной трубой обратного изображения). Для цифровых нивелиров необходимо использовать рейки, у которых шкала имеет специальную штрих-кодовую градуировку, которая распознается оптической системой прибора.
Так как материал, из которого изготавливаются рейки, подвержен тепловому расширению, то для измерений высокого класса точности необходимо использовать модели, у которых шкала изготовлена из инвара.
Рейка является неотъемлемой частью любого оптического нивелира, без которой просто невозможно выполнять измерения.
И от правильного ее выбора зависит не только точность измерений, но и комфортность работы реечника (помощника геодезиста). Именно поэтому наиболее востребованы легкие и прочные модели из современных материалов.
14. 4 Нивелирные рейки, их устройство и поверки
При техническом нивелировании применяют двухсторонние цельные рейки РН-3 (рисунок 46, а) длиной 3000 мм, толщиной 2—3 см, шириной 8—10 см, а также складные рейки длиной 3000—4000 мм.
Рисунок 46 — Нивелирная рейка и рейка в поле зрения трубы
На
одной стороне рейки РН-3 нанесены черной
краской (черная сторона) шашечные
сантиметровые деления, которые чередуются
с белыми, также сантиметровыми, делениями;
на другой стороне сантиметровые деления
нанесены красной краской (красная
сторона). На черной стороне нулевой
отсчет совпадает с пяткой, на красной
стороне с пятками совпадают отсчеты
4687 мм щи 4787 мм.
Счет делений возрастает
от нижнего конца рейки; цифры подписаны
через каждый дециметр в перевернутом
виде, а в поле зрения трубы их изображение
будет прямым (рисунок 46, б). Разность
отсчетов по разным сторонам рейки
должна быть постоянной, что служит
контролем нивелирования на станции.
Для приведения реек в отвесное положение к ним прикреплен круглый уровень, параллельность оси которого плоскости рейки поверяют по отвесу. Если уровни отсутствуют, то при визировании на такие рейки их плавно наклоняют вперед и назад вдоль линии визирования. Наименьший отсчет по рейке соответствует ее вертикальному положению. При отсчетах менее 1000 мм рейку устанавливают в вертикальное положение на глаз.
Во
время нивелирования рейки устанавливают
на деревянные колья, металлические
костыли или башмаки. Перед началом
работы рейки поверяют при помощи
контрольного метра или стальной рулетки
с миллиметровыми делениями. Дважды
измеряют длины метровых отрезков, а
затем дециметровых.
Ошибка дециметрового
деления не должна превышать 1 мм, а всей
длины рейки 2 мм.
ЛЕКЦИЯ 15 (самостоятельная работа студента)
15.1 Производство технического нивелирования
Техническое нивелирование производится для определения отметок пунктов съемочного обоснования топографических съемок, а также при изыскании и строительстве инженерных сооружений.
При
изыскании трасс линейных сооружений
производится разбивка пикетажа,
измерение углов поворота трассы и
съемка ситуации. Трасса
разбивается на участки длиной по 100
м каждый. Начальная
и конечная точки участка называются пикетами, которые на местности закрепляются
деревянными колышками, забиваемыми
вровень с землей. Рядом с ними забивают сторожки. На сторожке подписывают номер пикета. В
начальной точке —№ 0, в конце первого участка — №
1, в конце второго участка — №
2 и т.
д. При разбивке пикетажа на
перегибах рельефа местности отмечают промежуточные или плюсовые
точки,
на сторожках подписывают номер
предыдущего пикета и расстояние от
него до плюсовой точки.
Разбивку пикетажа выполняют стальной
лентой. В точке поворота трассы теодолитом
изменяют полным приемом угол, лежащий
вправо по ходу. При помощи эккера и
рулетки ведут съемку ситуации в полосе
20—40 м по обе стороны от трассы.
Одновременно с разбивкой пикетажа и съемкой ситуации ведется пикетажный журнал, изготовленный, обычно, из миллиметровой бумаги (чаще масштаб 1:2000).
Превышение между точками определяется, как
правило, способомнивелирования из
середины, расстояние от нивелира
до реек допускаетсядо 150 м,неравенство этихрасстоянийне должно превышать5 м. С помощью
подъемных винтов пузырек круглого
уровня устанавливается в нуль-пункт.
Зрительная труба направляется на рейку.
Отсчетпо рейке делается по средней
нити сетки с точностью1 ммприобязательномсовмещенииэлевационным винтомконцов пузырька
цилиндрического уровня.
При техническом нивелировании порядок работы на станции, после установки нивелира в рабочее положение, следующий:
отсчет по черной стороне задней рейки.
отсчет по черной стороне передней рейки.
отсчет по красной стороне передней рейки:
отсчет по красной стороне задней рейки.
отсчет по черной стороне рейки, установленной на промежуточных точках.
На
промежуточных точках устанавливается задняя рейка.
Отсчеты по рейкам записываются в журнал
установленной формы. Разности
отсчетов,
т.
е.
превышения h по черным и красным сторонам реек не
должны быть
более 5 мм.
Нивелирный ход должен опираться на два исходных репера, отметки которых известны.Проложение замкнутых и висячих ходов, опирающихся только на один исходный репер, разрешается в исключительных случаях.
Нивелирные рейки — Энциклопедия по машиностроению XXL
При рихтовке подкрановых путей вместо нивелирной рейки целесообразно использовать приспособление, показанное на рис. 18, о На одном конце стойки I укреплен круглый уровень 5 Стойка диаметром 2,5 см и длиной 1,2-1,5 м укреплена на металлическом пластинчатом зажиме 5, выполненном в поперечном сечении по форме головки рельса. Устойчивость стойки в плоскости оси рельса обеспечивается пластинчатой пружиной 2. Подвижный цилиндр 4 с насечкой (линейкой) служит для фиксации на стойке высоты визирного луча, относительно которого производится рихтовка.
Переставляя стойку в заданные точки рельса, производят его рихтовку по высоте до момента совпадения насечки с визирным лучом.
[c.38] Если в цехе возможна установка нивелира на полу или на некотором возвышении так, чтобы обеспечивалась видимость на нивелирную рейку 1, подвешенную на тросике 2 к закрепленному на кране деревянному бруску 3, то для перемещения рейки используют кран (рис,42). При этом может применяться одна из рассмотренных выше схем нивелирования. Перед каждым отсчетом а по рейке брусок с помощью уровня 4 приводят в горизонтальное положение. Использование двух подвесных реек обеспечивает одновременное нивелирование с одной станции обеих рельсовых ниток. Измерив высоту подвески реек 1а б ч превышение бруска над головкой рельса ч, вычисляют превышения На и Нб головок рельсов над горизонтом инструмента На = i + a — 5 , Нб = Ь + б-S . Вместо рейки удобно использовать рулетку с грузом на конце, на полотне которой укреплена подвижная марка с горизонтальной чертой.
Перемещая марку, добиваются совпадения ее черты с горизонтальной нитью сетки нивелира и по шкале рулетки берут отсчет.
[c.92]
При геометрическом нивелировании применяются особые инструменты— нивелиры, помощью которых можно получить горизонтальные лучи зрения. Главными частями у нивелиров являются точный цилиндрический уровень и сильная зрительная труба, визирная ось которой должна быть параллельна оси уровня, благодаря чему при приведении оси уровня в горизонтальное положение достигается горизонтальность визирной оси или луча зрения. В качестве вспомогательных частей к нивелирам добавляются нивелирные рейки — доски с делениями.
[c.711]Нивелирные рейки (рис. 49) служат для измерения превышения при нивелировании и представляют собой снабженные делениями деревянные бруски прямоугольного сечения, Ъ-м длины—цельные и А-м длины—складные, соединенные между собой шарниром, и раздвижные из двух или трех брусков, скользяш,их вдоль друг друга и скрепляемых между собой зажимными винтами.
Рейка изготовляется из хорошо выдержанной сосны или ели и окрашивается масляной краской. Нижний конец оковывается сталью.
[c.35]
Знаки, предназначенные для определения положения осей, называются плашками (размер их не менее 30 х 150 мм), а знаки, предназначенные для определения высотных отметок, — реперами (рис. 163). Положение оси на плашке наносится керном с точностью 0,5 мм, а установка репера производится цо верхней части головки с точностью 0,2 мм. Плашки и реперы не должны закрываться установленным оборудованием. Геодезические измерения по высоте производятся установкой нивелирной рейки на репер. [c.340]
В эту товарную позицию не входят устройства, специально предназначенные для топографической съемки (землемерные цепи, нивелирные рейки, вехи и т.д.), и меры лебедочного типа для шахтных стволов (товарная позиция 9015). [c.116]
Нивелирные рейки применяются либо односторонние, либо двусторонние с санти-
[c.
579]
Пооперационный контроль восстановления и закрепления трассы Плановые отметки пунктов и створных знаков, высотные отметки пунктов и створных знаков, разбивка оси трассы, установка временных реперов и выносных знаков, разметка строительной полосы и углов поворота Проектная разбивка оси газопровода и разметка границ строительной полосы. Фактическая разбивка оси газопровода и раз-метка границ полосы. Акт на геодезическую подготовку трассы. Акт на закрепление трассы, км, ПК участка Инструментальный контроль теодолит, нивелир, рейка нивелирная, рулетка, лента землемерная, дальномер [c.565]
| Рис. 14.5. Расположение приборов при проведении штамповых испытаний покрытия 1 — электронные датчики прогибов 2 — нивелирная инварная рейка 3 — штамп 4 — основной и вспомогательный домкраты с манометрами |
Положение по высоте отдельных частей сооружений, находящихся над путем, часто проверяют при помощи нивелира и рейки. С одного горизонта нивелирной трубы берут два отсчета один отсчет — по рейке, установленной на головку рельса другой — на рейке, перевернутой и прижатой пятой с нулем к самой низкой части сооружения. Сумма двух отсчетов дает расстояние от головки рельса до выступающей части сооружения.
[c.161]РЕПЕР, каменный, железобетонный, деревянный или металлический, установленный на поверхности земли столб, на который при производстве нивелировок ставится рейка для отсчета. По окончании нивелировки репер остается как точка с определенно вычисленной высотой, от которой возможно вести всякого рода нивелирные работы. Расставленные на нек-рой площади Р. являются опорной высотной сетью. Р. также могут служить точки каких-либо постоянных местных предметов, четко отмеченные относительно окружающих предметов (точек), например точки на верхней линии цоколей церквей и каменных зданий, специально вбитые горизонтально в стены железные болты особой формы, которые называются в отличие от Р.
(столбов) марками. Положение высотных точек на поверхности земли в силу разных обстоятельств может измениться или совершенно затеряться, поэтому точка с определенной высотой отмечается на устанавливаемом знаке или на местном предмете. Высота относится к уровню моря (в СССР Балтийского) или к условно принятому для данной нивелировки уровню.
[c.332]
| Фиг. 62. Нивелирная штриховая рейка |
| Рис. 17. Нивелирные малогабаритные рейки на специальных подставках для установки на плоскую поверхность (а) и на валы (б) |
На рис.9 показаны простые приспособления для бокового нивелирования подкрановых рельсов при контроле их прямолинейности путем измерения отрезков о, от визирного луча или иного створа до оси рельса. Для этого В.Н.Соустин [40] предложил использовать половину стандартной нивелирной рейки 1 со специальным контактным устройством на ее пятке (рис.
9, а). Оно представляет собой шаблон 2 с шурупами 3, упирающимися в боковую грань головки рельса 5. Отсчеты по рейке берут по вертикальной нити сетки 4, поворачивая рейку черной и красной стороной. Следует заметить, что точечный контакт рейки с рельсом может отрицательно сказаться на точности измерений вследствие коррозии или иных нарушений его боковой грани.
[c.27]С целью исключения отмеченных недостатков нами (Кочетов Ф.1., Шеховцов Г.А. Приспособление для проверки прямолинейности подкрановых рельсов Информ.листок. Нижний Новгород, 1985 Нижегородский ЦНТИ, N 85-7) используется приспособление (рис.9,6). Оно состоит из двух вертикальных щек / и 2, соединенных горизонтальной поперечиной 3. Между щеками закреплен болтами 4 н 5 отрезок двухсторонней нивелирной рейки 6 с возможностью вращения ее вокруг продольной оси. В горизонтальное положение рейка устанавливается по уровню 7 с помощью подпятника 8 в виде дугообразной пластинчатой пружины. Вращая рейку вокруг продольной оси, можно брать отсчеты по ее черной и красной сторонам.
Ширина щеки 2 при плотном ее прилегании к боковой
[c.27]
Оно содержит коробчатый каркас 1 с продольной прорезью 2 на верхней eio плоскости Внутри каркаса закреплена укороченная нивелирная рейка 3, которая имеет возможность передвижения влево-вправо с последующей фиксацией в требуемом положении винтами -/ и 5. Рейка снабжена уровнем 6 и вмонтированной с торца гайкой. Для приведения пузырька уровня в нульпункт служит щека 7 с прорезью 8 и стопорным винтом 9. На верхней плоскости каркаса закреплена линейка с миллиметровыми делениями, а на винте 5 имеется отсчетный индекс 10. Если визирный луч не попадает на рейку или по условиям съемки необходимо изменить длину устройства, то, открепив винты 4, 5, смещают рейку влево или вправо. uiTO смещение фиксируется по металлической линейке. В собранном виде приспособление удобно для транспортировки, в т.ч. и в городском транспорте. [c.29]
| Рис. 12.4. Расположение приборов при проведении штамповых испытаний 1 — измерительная система SANEXP 2 — домкрат 3 — жесткий металлический штамп 4 — инварная нивелирная рейка 5 — электронный датчик прогибов 6 — высокоточная |
Смещение талевой системы относительно центра ротора свыше 50 мм не допускается. На кронблочной площадке вышки должны быть установлены в двух плоскостях и закреплены нивелирные рейки. Показывающий и контрольный индикаторы веса, оттарирован-ные с учетом диаметра талевого каната и величины испытательной нафузки, должны располагаться в удобном для наблюдения месте на вышке или основании. При проведении испытаний допускается использование тензометрических и других способов измерений, дающих достоверные результаты.
[c.228]Проверка установки оборудования и конструкций производится нивелированием, позволяющим с достаточной точностью (до 0,5 мм) определять относительное положение контролируемых точек. Перед началом нивелирования должен быть точно выверен нивелир и проверена нивелирная рейка. Затем отсчетом от двух пли одного ближайшего репера определяют высотное положение нивелира. Предварительно установленное по осям п высоте оборудование нивелируют в определенной последовательности с записью отсчетов в геодезическом журнале, затем вычисляют относительные отметки занивелиро-
[c.
98]
Алидады (в том числе с телескопом), зеркальные эккеры и нивелирные рейки (в том числе с призмами) и пантомеры (в том числе с прицельным телескопом), клинометры (с колимато-ром или прицельным телескопом), используемыми для определения градиентов и уклонов, горные лимбы, графометры, гелиостаты для тригонометрических исследований и т.д. [c.111]
Планшеты, мерные цепи и другие специальные приспособления для исследовательских работ (включая ленточные мерные приспособления (рулетки) к тому же специализированные, мерные приспособления, использующие лебедки, для замера шахтных стволов и др.), пикеты или ранжирные столбы, в том числе калиброванные (из металла, дерева и т.д.), нивелирные рейки (самочитающие, телескопические, складные и т.п.). [c.111]
Правильность установки подкрановых путей является необходимым условием нормальной работы крана. Для проверки правильности их расположения пользуются натянутой струной с отвесами (в горизонтальной нлоскостн), нивелиром и нивелирной рейкой (в вертикальной плоскости).
Параллельность рельсов проверяют рулеткой. Можно использовать прибор ПВПП-В-1, позволяющий более точно выверять подкрановые пути.
[c.244]
Приемочный контроль разработки траншеи Ширина по дну траншеи, глубина, крутизна откосов, положение оси траншеи для укладки трубы, положение оси траншеи для укладки кабеля связи, профиль дна траншеи. Проектные параметры траншеи, км, ПК участка. Фактические параметры траншеи. Журнал производства земляных работ. Графическое представление траншеи Иист умеиталы1ый кштроль теодолит, нивелир, рейка нивелирная, рулетка, лента землемерная, дальномер, щуп мерный [c.566]
РЕЙКА, специально изготовленный деревянный брусок, употребляемый для отсчи-тьшания по вертикальному направлению при геодезич. измерениях. Р. для геодезич. измерений в Зависимости от характера их применения подразделяются на 1) нивелирные и [c.235]
Нивелирные рейки: разновидности, правила хранения и эксплуатации
Нивелирная рейка является максимально простым и функциональным приспособлением для выполнения геодезических работ.
Лазерные нивелиры всех типов позволяют задавать горизонталь, но не обладают собственной измерительной шкалой. Они могут использоваться только вместе с этим прибором, который устанавливается вертикально в нужной точке. Точность его расположения обеспечивается пузырьковым уровнем или стандартным нитяным отвесом.
Разновидности и особенности эксплуатации нивелирных реек
Нивелирные рейки подразделяются на категории в зависимости от материала их изготовления. Производители выпускают деревянные, алюминиевые и пластиковые измерительные приспособления. Дерево гарантирует высокую точность результатов нивелирования, обладает стойкостью к температурным перепадам. Алюминий обеспечивает удобство переноски и эксплуатации этих приборов, так как отличается небольшим весом. В отдельную группу выделяют инварные продукты, которые состоят из сплава никеля и железа. Их преимуществом является способность выполнять высокоточные измерения на особо важных строительных объектах.
Нивелирные рейки используют для производства геодезических работ, от которых зависит безопасность зданий и сооружений.
По этой причине следует строго соблюдать несколько правил их хранения и обслуживания:
- для переноски приспособление кладут ребром на плечо или убирают в защитный чехол;
- приборы хранят в упаковочных ящиках, исключая попадание на них солнечных лучей;
- для предотвращения повреждения шкалы запрещается класть ее на землю без чехла;
- влагу с поверхности рейки удаляют сухой тканью с последующей смазкой металлических частей.
Как повысить точность измерений с использованием рейки
Перед каждым измерением необходимо тщательно проверять поверхность нивелирной рейки. Она должна оставаться плоской, так как только в этом случае будут получены достоверные результаты. Проконтролировать эту характеристику можно путем натягивания обычной нитки вдоль шкалы. Если приспособление транспортировалось на стройплощадку в упаковочном ящике, то его нужно доставать за 45 минут до начала работы. Это позволит прибору адаптироваться к температуре воздуха. Для обеспечения вертикальной установки рейки часто используют деревянную площадку или специальные металлические опоры.
Разновидности нивелирных реек | Общество (март 2017)
Нивелирные рейки предназначены для использования в работах с определением высоты тех или иных точек и определении разницы превышений между ними.

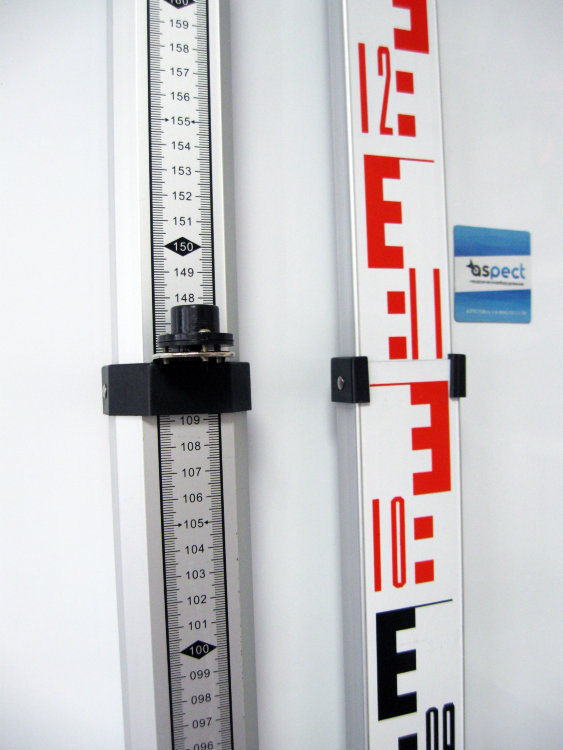

В настоящее время рейка для нивелира имеет две шкалы: геодезическую (Е-образная), являющейся основной в использовании, и миллиметровую (подробнее на www.laserliner.com.ua/product/rejki-dlja-nivelirov). Миллиметровая шкала в практике используется достаточно редко и применяется для тех случаев, когда необходимо снять отсчёт по рейке на небольших расстояниях от нивелира (несколько метров).
По средней нити сетки нитей берётся отсчёт по рейке при использовании оптического нивелира.
Существует насколько типов реек:
Деревянные. Сделаны из деревянного бруса длинной 3-4 м. Изготавливаются как из цельного куска, так могут быть составными из нескольких секций. Материал — хвойные породы дерева. Бруски, перед нанесением шкалы, тщательно грунтуются и покрываются масляной краской.
Это защищает рейку от деформации из-за намокания или перепадов температур и влажности. Достоинство таких реек в их невысокой цене, а недостатки в громоздкости и большом весе.

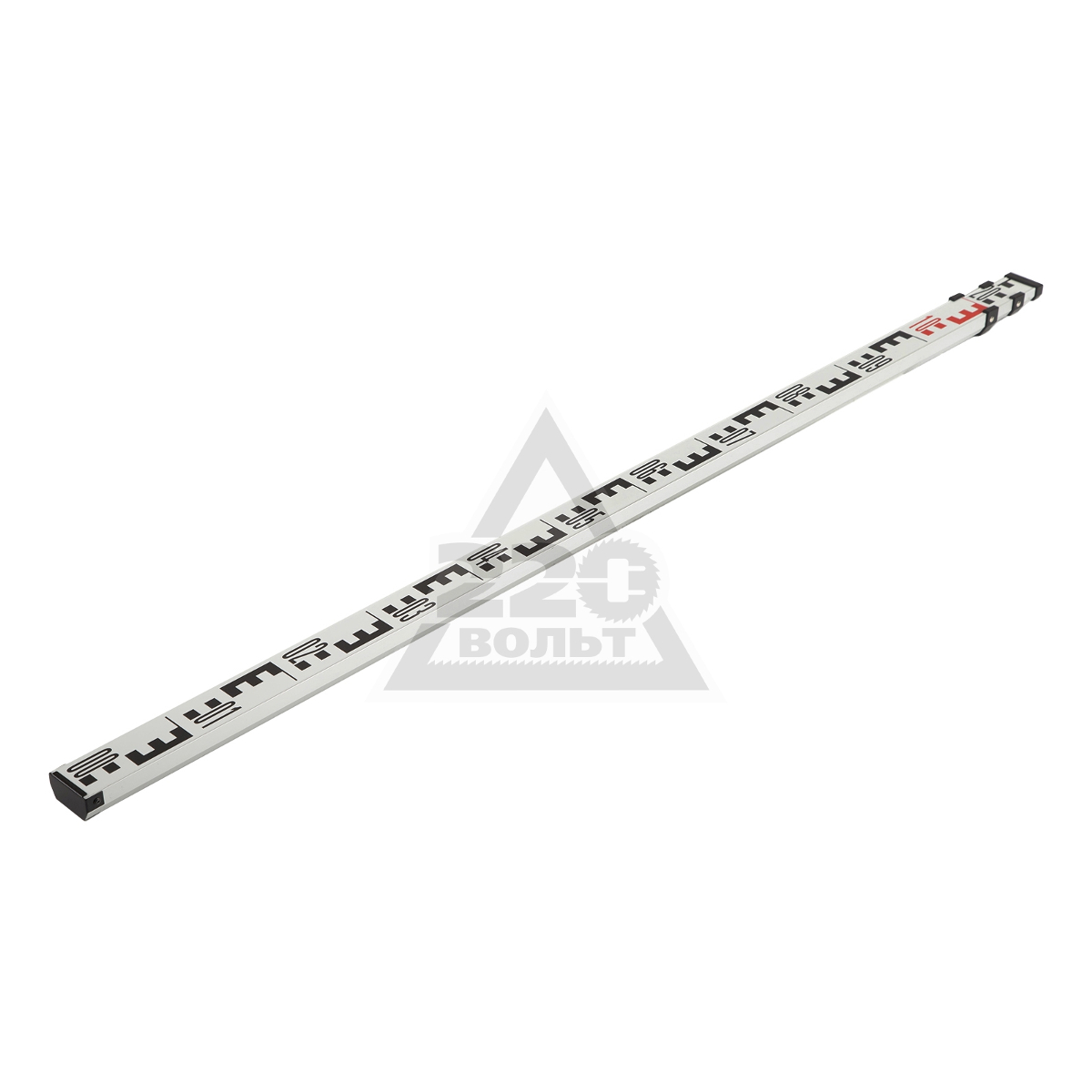

Алюминиевые. Имеют телескопическую конструкцию. Изготовлены из анодированного алюминия. Длина в разложенном состоянии достигает 5 м, при длине 1 секции в 1,2 м. Для удобства каждая секция фиксируется затворной кнопкой.
Изготавливаются специальные рейки из алюминия предназначенные для работы в цифровыми нивелирами. Они отличаются тем, что на одной из сторон, вместо обычной шкалы, нанесен специальный штрих-код, позволяющий снимать необходимые данные в автоматическом режиме.
Алюминиевая рейка для нивелира отличается лёгкостью, удобством, точностью при относительно невысокой цене.
Фиберглассовые. Изготовлены из пластика, отличающегося высокой прочностью и лёгкостью. Могут быть как составные, так и телескопические. Достигают длины 5 м. Достаточно дорогие.
Инварные. Данная рейка изготавливается для особо точных расчётов.
Изготовлена из деревянного бруса или алюминиевого профиля на котором натягивается инварная лента. Инварная лента отличается малым коэффициентом температурного расширения, что даёт возможность использования шкалы для нивелирования высокой точности 1 и 2 классов. Рейки данного типа могут быть изготовлены как с обычной шкалой так и со шкалой для цифровых нивелиров. Это самый дорогой тип реек для нивелира.
Все о классных стержнях | Как использовать классный стержень | Инструменты профилирования высот | Жезлы для чтения
Стержень ранга
Купите удилища всех классов для продажи в Johnson Level.
Штанга для уклона или выравнивающая штанга — это градуированная штанга, используемая для определения разницы в высоте. Стержни для оценки могут использоваться с геодезическими, оптическими и лазерными уровнями. Стержни ранга могут быть изготовлены из нескольких различных материалов; однако наиболее распространены из:
Стержни класса могут иметь регулируемые сегменты или быть изготовлены из цельного куска материала.
Алюминиевые стержни могут регулировать длину за счет телескопирования секций друг в друге, в то время как у деревянных стержней есть секции, которые прикреплены друг к другу с помощью скользящих соединений. Стержни оценки также используют разные градуировки. Их можно градуировать разными способами, включая:
- футы, дюймы
- Фракции
- Десятые, Сотые
- Метры, Сантиметры
У некоторых стержней градуировки есть градуировка только с одной стороны, а у других — с обеих сторон.Если отмечены на обеих сторонах, стержни оценок могут иметь либо одинаковую градуировку, либо они могут иметь британские единицы с одной стороны и метрические единицы с другой. Длина стержней ранга сильно различается. Некоторые удочки могут достигать 25 футов; другие — около 8 футов в высоту. При использовании Grade Rod убедитесь, что он полностью выдвинут для получения наиболее точных результатов. Если вам нужна штанга Grade Rod, но вы не можете ее себе позволить, вы всегда можете использовать старомодный метод — деревянную полоску и рулетку.
Типы стержней
Существует три различных типа стержней ранга:
- Инженерная штанга
- Жезл строителя / архитектора
- Штанга прямого подъема
Инженерная штанга
ШтангиEngineer имеют деление в футах, а также в десятых и сотых долях фута. Стержень очень четко обозначен на большом контрасте; что позволяет легко читать. Обычно на штанге инженера полные номера ног отмечены красным.Десятые доли каждой ступни отмечены черными цифрами, а сотые доли каждой ступни помечены как отметки между числами. Отметки уникальны, потому что, если измерение находится наверху отметки, оно равно сотой. Если результат измерения находится в нижней части отметки, это нечетная сотая.
Поскольку стержни инженера имеют десятичную систему счисления, их намного проще использовать для расчетов. Записываемые числа аккуратно складываются в столбцы и могут быть легко преобразованы в конце вычислений.
Жезл строителя
Жезл строителя, также известный как жезл архитектора, очень похож на жезл инженера.
Основное различие между ними заключается в том, что стержень строителя делится на дюймы и доли дюймов, а не на десятичные дроби. Измерительная система на строительном стержне похожа на рулетку, что делает ее более удобной и привычной для строителей.
Подобно стержню инженера, стержень строителя имеет отметки ступней красного цвета. Однако дюймы отмечены черным цветом, а метки представляют собой восьмые доли дюйма.Когда вы складываете и вычитаете измерения на строительном стержне, необходимо переводить дроби в наименьший общий знаменатель. Это намного сложнее и требует много времени, чем десятичная система, используемая для инженерных уровней.
Штанга прямого подъема
Штанга прямого подъема даже более эффективна, чем уровень инженера при записи высот. Это позволяет измерять высоту без добавления или вычитания предыдущих показаний штанги. На стержне прямого подъема есть числа, которые читаются вниз на стержне, а не на стержне вверх, как на других стержнях уровня.
Штанги прямого подъема имеют две секции:
- Верхняя часть: передняя часть стержня.
- Нижняя часть: задняя часть стержня.
В верхней части штанги прямого подъема находится подвижная петля из стальной измерительной ленты. Этот раздел обозначается либо в десятичной форме в футах, десятых и сотых долях фута, либо в футах, дюймах и дробях. Нижняя часть укорачивается или удлиняется, чтобы отмеченная часть была видна.
Как пользоваться удочкой Philadelphia
Самая распространенная инженерная удочка называется Philadelphia Rod .Жезл «Филадельфия», названный в честь города, в котором он был создан, состоит из двух деревянных секций. Его можно увеличить с 7 футов до 13 футов. Удилище Philly имеет как переднюю, так и заднюю стороны. Наряду со всеми другими удилищами класса важно убедиться, что удилище Philly полностью выдвинуто; если он расширен только частично, градация будет неточной.
Каждая ступня на стержне Philly делится на сотые доли фута.
Расстояние между сотыми долями закрашено черным цветом на белом фоне.Нижняя часть черной метки — это нечетные значения, а верхняя часть черной метки — четные значения.
Стержень должен быть точно установлен в правильном месте и удерживаться вертикально. Если стержень находится в неправильном месте или не удерживается вертикально, показания будут неправильными и бесполезными. Чтобы удерживать штангу в вертикальном положении, можно использовать уровень «бычий глаз». Если к стержню не прикреплен уровень «бычий глаз», вы можете убедиться, что он установлен вертикально, совместив его с вертикальным перекрестием телескопа на используемом инструменте.
Стержневые мишени
Стержень-мишень используется, чтобы дать оператору большую зону для фокусировки, и обычно используется со стержнями для уклона. Стержневые мишени обеспечивают более точные показания и важны для использования в условиях плохой видимости или других факторов, которые могут помешать считыванию.
Стержневые мишени обычно представляют собой металлическую пластину овальной формы, которая прикрепляется к стержню.
Они белого, оранжевого и красного цвета для облегчения чтения и могут быть размещены в любом месте на стержне. При использовании стержневой цели оператор должен перемещать цель вверх или вниз по стержню, пока точка пересечения цели не будет совмещена с перекрестием на телескопе уровня.Точка пересечения на мишени — это область, где цвета встречаются в центре.
Целевая шкала Нониуса
При использовании нивелира со стержневой мишенью показания могут быть точными только до 1/100 ‘. Добавление нониусной шкалы к цели удилища позволяет проводить измерения с точностью до 1/1000 ‘. Шкалы Вернье делят сотую шкалу на шкале оценок на десять частей. Важно отрегулировать нониусную шкалу так, чтобы ноль находился в точной точке пересечения цели стержня.
Как использовать штангу прямого подъема
Стержни для прямого измерения отметки позволяют удобно исследовать и записывать отметки. Высота эталона используется в качестве префикса. Номер префикса измеряется до ближайшего десятого разряда и всегда добавляется к каждому дополнительному показанию.
Штанги прямого подъема подвержены ошибкам в расчетах, если пользователь не осведомлен о возможных расхождениях. Определенные расхождения могут возникнуть, если следующая отметка отметки после контрольной точки ниже отметки контрольной отметки.Еще одно распространенное неудобство для штанг прямого подъема — их нельзя перевернуть. Хотя использование стержней для прямого подъема имеет ряд недостатков, большинство пользователей находят их более удобными, чем другие стержни для укладки.
При использовании штанги прямого подъема пользователь должен знать о процессе поворотной точки . Точкой поворота может быть любая закаленная поверхность, имеющая определяемую высшую точку, которую можно воспроизвести. Точки поворота необходимы, когда часть рабочей площадки не видна из места первоначальной установки прибора.Прямое считывание со шкалы уклона используется для определения высоты точки поворота. Вместо того, чтобы перемещать стержень из точки поворота, инструмент перемещается в новое место.
Затем инструмент выравнивается и выполняется регулировка для правильного выполнения новых измерений.
Уход за классной штангой
Жезлы ранга— хрупкие инструменты. С ними необходимо обращаться осторожно и защищать от предметов, которые могут повредить или поцарапать цифры, нанесенные на прибор. Стержни сорта должны быть немедленно высушены, если они намокли, и никогда не должны подвергаться воздействию химикатов, которые могут вызвать коррозию или повредить их.
Самое безопасное место для хранения Grade Rod — это вертикальное положение в защищенном месте. Если оставить маркер на земле или у стены, это может привести к серьезным повреждениям. Перед транспортировкой всегда складывайте стержень для оценки и никогда не тащите инструмент.
Как читать шкалу оценок
Внутри трех основных типов штанг есть небольшие, но важные различия в маркировке на них и в том, как эта маркировка ориентирована.
Как читать штангу инженерного класса
Инженерные стержни : ( 0.
00 ‘) — размеры легче рассчитать и занести в таблицы и диаграммы. (40-6350, 40-6320)
- Нижние цифры внизу. Более высокие числа вверху.
- Разделены на футы, десятые и сотые доли фута.
- Полные метки стопы красные . Десятые доли фута обозначены черными цифрами . Сотни футов отмечены делениями между числами — верхние отметки равны сотням, а нижние отметки — нечетным сотням.
К началу
Как читать жезл строителя / архитектора
Жезлы строителя / архитектора : ( 0 ‘x / y «) — размеры знакомы строителям, но сложнее добавить и сравнить перед преобразованием. (40-6325, 40-6316)
- Нижние цифры внизу. Более высокие числа вверху.
- Разделены на футы, дюймы и доли дюймов.
- Полные метки стопы красные .Дюймы обозначены черными цифрами . Восьмые доли дюймов отмечены делениями между числами — верхние отметки равны восьмым, а нижние — нечетные восьмые.
- Не забудьте преобразовать дроби в их ЖК-дисплей (наименьший общий знаменатель), чтобы упростить вычисления.
К началу
Как читать на штанге для прямого уклона
- Более высокие числа внизу. Меньшие числа сверху.
- Имеет две секции: верхнюю (переднюю) и нижнюю (заднюю).
- Может иметь любую форму измерений на нем — проверьте свой конкретный стержень DE, чтобы узнать, какой у вас .
К началу
Купите удилища всех классов для продажи в Johnson Level.
Ознакомьтесь с остальными практическими руководствами Johnson Level, чтобы ознакомиться с функциями ваших инструментов.
Геодезическое оборудование | Регулируемые стержни алюминиевые
SECO Алюминиевые регулирующие стержни
- Эти телескопические алюминиевые выравнивающие стержни (Builder Rods) изготовлены из легкого и прочного сплава.
- Телескопические секции Builder Rod анодированы, имеют шелкографию с влагостойкими чернилами.
- В каждой секции штанги используются прочные поликарбонатные кнопки, которые фиксируют каждую секцию при выдвижении.
- Указатель высоты находится на задней стороне.
- Конструкция позволяет совмещать верх штанги заподлицо с кронштейном для лазера для прямого H.T. чтение на задней части стержня.
- Стержни бывают трех высот и градаций.
- Каждая штанга включает в себя специальный уровень и защитную сумку.
- Градация: 10/100 / фут, дюймы или метрические единицы
Подробная информация о варианте исполнения строительной штанги:
- 7301-50: 16,4-футовая алюминиевая регулирующая штанга, 5 шт., 10/100 / фут, 3,5 фунта, высота в сложенном состоянии 48 «
- 7301-40: 13,12-футовая алюминиевая регулирующая штанга, 4 предмета, 10/100 / фут, 3,1 фунта
- 7301-30: 9,8-футовая алюминиевая регулирующая штанга, 3 шт. , 10/100 / фут, 2,4 фунта
- 7321-50: 16,4-футовая алюминиевая регулирующая штанга, 5 шт., Дюймы, 3,5 фунта, высота в сложенном состоянии 48 дюймов
- 7321-40: 13-футовая алюминиевая регулирующая штанга, 4 шт., Дюйм, 3.1 фунт
- 7321-30: 9-футовая алюминиевая регулирующая штанга, 3 шт., Дюймы, 2,4 фунта
- 7341-40: 4-метровая алюминиевая регулировочная рейка, 4 предмета, метрическая система (5 мм), 3,1 фунта
-
7341-30: 3 м алюминиевый выравнивающий стержень, 3 предмета, метрический (5 мм), 2,4 фунта - 70014-7: Сменная кнопка алюминиевой регулирующей тяги, круглая, 13 мм
- 70014-6: Сменная кнопка алюминиевой регулирующей тяги, круглая, 17 мм
, 10/100 / фут, 2,4 фунта ВНИМАНИЕ! Этот продукт содержит химические вещества, которые, как известно в штате Калифорния, вызывают рак, врожденные дефекты или другие нарушения репродуктивной системы.Для получения дополнительной информации посетите www.
p65warnings.ca.gov.
Написать рецензию
Регулирующие стержни для строительства | Дункан-Парнелл
Загрузка дополнительных продуктов …
В геопространственных приложениях точность имеет первостепенное значение, поэтому используемые инструменты должны быть надежными. Регулирующие стержни, также называемые стержнями уровня или стержнями уровня, позволяют измерять отклонения по высоте. Многие геодезисты используют эти стержни вместе с инструментами для наблюдений, поскольку они часто являются важным компонентом для сбора точной информации.
У нас есть набор выравнивающих стержней для различного применения от проверенных производителей, таких как Crain и Sokkia. Наши выравнивающие стержни доступны в овальной и прямоугольной форме с расширяющейся конструкцией, достигающей 25 футов. Они сделаны из стекловолокна, что обеспечивает легкую конструкцию, исключительную прочность и жесткость.
Конструкция из стекловолокна делает эти стержни непроводящими, коррозионно-стойкими и водонепроницаемыми, так что вы можете рассчитывать, что они прослужат долгое время и легко читаются.
С телескопическими секциями эти стержни уровня сжимаются до портативных размеров, и многие из них поставляются с удобными чемоданами для переноски, так что вы можете оставаться организованным и брать их с собой куда угодно. У большинства удилищ сверху есть переходники с внутренней резьбой для облегчения совместимости.
В дополнение к самим нивелирующим стержням мы также предлагаем несколько принадлежностей, которые помогут вам максимально эффективно проводить измерения. Эти аксессуары включают в себя адаптер с двойной вилкой для подключения к конкретным инструментам, уровень штанги для обеспечения идеального перпендикулярного расположения с круглыми или прямоугольными штангами и комплект переходников для крепления призмы для соединения штанги со стандартной геодезической призмой.
Преимущество Дункана-Парнелла
Здесь, в Дункан-Парнелл, мы понимаем ценность материалов, заслуживающих доверия.
Чтобы помочь вам в достижении ваших целей геопространственных измерений, мы работали с ведущими в отрасли брендами, чтобы предоставить качественные нивелиры с конструктивными особенностями, обеспечивающими удобство и совместимость. Для получения дополнительной информации о наших продуктах или помощи в поиске подходящего, просмотрите наши отдельные страницы продуктов или обратитесь к представителю сегодня. Помните, здесь начинаются успешные проекты.
|
|
Почта: Прямоугольная нивелирная штанга Crain — штанга 16 футов / 10 шт.
Описание продукта
Нивелирные штанги являются важной частью многих геодезических применений, хотя вы также можете найти их на строительных площадках и использовать вместе с другими инструментами. Для всех этих условий вам понадобится прочный и долговечный стержень с подходящим покрытием для защиты от элементов.Он также должен быть простым в транспортировке и использовании, с высококонтрастными буквами и точным измерением с правильной градуировкой для вашего приложения.
К счастью, прямоугольная регулировочная рейка Crain отвечает всем требованиям. Имея длину 16 футов и размеры 1/10, он удовлетворяет потребности многих геодезических работ. Предлагает:
- Прочная конструкция. Прочность имеет решающее значение при работе с элементами, и вашей выравнивающей рейке может потребоваться выдержать дождь, ветер, снег, а также типичные неровности и царапины.Выравнивающий стержень Crain устойчив к воде и коррозии и изготовлен из непроводящего стекловолокна для обеспечения прочной конструкции. Он также имеет выступающие ребра для защиты весов от износа.
- Легко читаемые измерения. Crain обеспечивает градуированную ширину, которая заполняет всю поверхность устойчивой к ослеплению штанги, и измерительную шкалу на задней панели для общих показаний высоты. Кроме того, поскольку он прочный, вам не нужно беспокоиться о том, что измерения станут слишком изношенными, чтобы их можно было прочитать в ближайшее время.
- Адаптивность. У этого выравнивающего стержня также есть переходник с внутренней резьбой 1/4 × 20 сверху, поэтому вы можете соединить его с другими аксессуарами, такими как пузырьковые уровни и выравнивающие пластины.
- Простота использования. Прямоугольный выравнивающий стержень Crain имеет закругленные углы для облегчения захвата и четыре регулируемые секции с небьющимися кнопками блокировки. Прямоугольная форма также позволяет устанавливать лазерный детектор без использования специального кронштейна. В сложенном состоянии стержень небольшой, его легко взять с собой.
Он также имеет выступающие ребра для защиты весов от износа.
Для максимально эффективного выполнения геодезических работ вам нужны надежные, простые в использовании и точные инструменты. Прямоугольный выравнивающий стержень Crain — отличный выбор.
Определения нивелировки для землеустроителей
нивелир —Метод и процедуры, с помощью которых измеряется высота различных точек на земле, на или внутри конструкций. Выравнивание обычно выполняется путем прицеливания через нивелир на рейку или штангу, удерживаемую вертикально и в упорядоченной последовательности от одной точки к другой.См. Также Приложение A, Стандартные контрольные геодезические изыскания.
нивелир. Точка отсчета — ровная поверхность, к которой относятся измерения высоты. «Высота системы координат обычно, но не всегда, равна нулю и может быть произвольной или средней отметкой уровня моря.
нивелир, барометрический — Метод определения разницы высот по разнице атмосферного давления, измеренного с помощью барометра.
Путем внесения определенных поправок и использования так называемой барометрической формулы разница атмосферного давления в двух местах преобразуется в разность высот в этих местах.Если известна высота одной станции над точкой отсчета (как уровень моря), то приблизительные высоты других станций можно узнать с помощью барометрического нивелирования. За счет использования барометров специальной конструкции и включения нескольких станций с известной высотой в ряд занятых станций точность высот, определяемых для новых станций, повышается. Поправки применяются к температуре, широте, барометрическому индексу • замыкания контура и суточным колебаниям атмосферного давления.
нивелир, дифференциал —Процесс измерения разности высот между любыми двумя точками с помощью спиртового нивелира или другого одинаково точного нивелира.
нивелир, двойной стержень — Нивелирование выполняется одним наблюдателем и одним нивелирным инструментом, но с двумя наборами нивелиров.
Прицелы снимаются на каждой из двух штанг в двух отдельных точках поворота, а задние прицелы снимаются на двух других штангах в двух других, отдельных поворотных точках, причем все прицелы снимаются с одного и того же места нивелира.
leveling , fly— 1 Расширение контура уровня в конце рабочего дня для проверки результатов измерения контура уровня только в одном направлении. 2 Уровни контуров измерены с помощью обычного оборудования для нивелирования, но с явно низкой точностью. Ошибка закрытия может быть, возможно, в 1 фут (или более) умноженный на квадратный корень из расстояния в милях, что позволяет долго видеть и быстро продвигаться.
нивелир, геодезический — Духовное или другое столь же точное нивелирование высокого порядка точности, обычно распространяющееся на большие площади, для обеспечения точного вертикального контроля в качестве основы для контроля в вертикальном измерении для всех геодезических и картографических операций.
нивелир, косвенный —Определение разницы высот от 1 вертикальных углов и горизонтальных расстояний, как при тригонометрическом нивелировании; 2 Сравнительные высоты, полученные на основе значений атмосферного давления, определенных с помощью барометра, как при барометрическом нивелировании; и 3 Высота, полученная из значений точки кипения воды, определенной с помощью гипсометра, как при термометрическом нивелировании,
нивелир, точный дифференциал — Дифференциальное нивелирование, проводимое инструментами качества, подходящего для нивелирования порядка Pint в соответствии с Национальной геодезической службой.
выравнивание, профиль- 1 Определение отметок в близко расположенных точках вдоль трассы для определения профиля земли вдоль этой трассы. В Соединенных Штатах точки обозначены кольями на расстоянии 25 футов, 50 футов или 100 футов друг от друга. Точки с интервалом в 100 футов, начинающиеся в начале линии, называются полными станциями; все остальные точки называются плюсами.
2 Отображение изменений разностей высот, определенных путем сравнения результатов двух съемок, выполненных в разное время.
нивелир, обратный — Определение разницы высот между двумя точками путем переноса передней планки на нивелирные стержни в обеих точках из одного набора и задних точек на оба выравнивающих стержня из второго набора. Этот метод используется в основном, когда невозможно выровнять уровень между двумя точками обычным методом дифференциального нивелирования, например, когда точки разделены широкой рекой или крутой долиной. Этот метод устраняет эмиры, вызванные кривизной земли или отсутствием горизонтальности линии обзора, но обычно не устраняет всю ошибку, вызванную рефракцией.
нивелир, спиртовой — Определение высот с помощью нивелирной рейки и инструмента с использованием спиртового уровня для установления горизонтальной линии визирования; в настоящее время термин был расширен и теперь включает выравнивание с помощью других типов точных уровней, таких как маятниковый уровень.
нивелир, трехпроводный — Нивелир, в котором используется нивелир, содержащий сетку с тремя горизонтальными линиями. Шкала на нивелирной рейке считывается на каждой из трех линий, и среднее значение используется для окончательного результата.
нивелир, тригонометрический — Определение разницы высот путем измерения вертикальных углов между точками. Горизонтальные расстояния между точками должны быть известны или расстояния по прямой между ними должны быть измерены и преобразованы в горизонтальные расстояния. Затем рассчитываются перепады высот по тригонометрической формуле.
выравнивание, вода — Метод получения относительных высот путем наблюдения за высотами по отношению к поверхности водоема с неподвижной водой.Поверхность водоема с неподвижной водой, как озера, представляет собой ровную поверхность (эквипотенциальную поверхность), и относительные высоты объектов вдоль берега можно получить, взяв разность их высот относительно поверхности воды.
. Именно в этом смысле обычно используется термин «уровни воды».
ошибка выравнивания закрытия — См. ошибка закрытия.
выравнивающий стержень — Прямой стержень или стержень с плоской гранью, градуированной в линейных единицах с нулем внизу, используемый для измерения вертикального расстояния между точкой на земле (или другом фиксированном месте) и горизонтальной линией o прицел нивелирного инструмента.Стержни обычно делают из дерева или металла. Для более точного выравнивания деления помещаются на полосу из инвара, прикрепленную к основанию стержня и прижимаемую к торцу стержня для поддержания постоянного натяжения полосы из инвара. Самосчитывающаяся рейка предназначена для считывания наблюдателем у нивелирного прибора. Стержень-мишень имеет подвижную мишень, которая поднимается или опускается человеком-удилищем в ответ на сигналы от человека-инструмента; положение цели на стержне затем считывается с помощью нониуса.
выравнивание стержень, точный — стержень, используемый для точного выравнивания. Градуировка нанесена на инварную ленту, которая поддерживается постоянным натяжением и которая практически исключает необходимость корректировки изменений длины. Эти стержни обычно градуированы целыми и дробными метрами. Задняя сторона удилища имеет градуировку в футах и десятых долях футов. Также называется инварным выравнивающим стержнем: измерительный стержень; Нивелирная рейка первого порядка US Coast and Geodetic Survey (ныне Национальная геодезическая служба).
–
Источник: NSPS «Определения геодезических и связанных терминов», использовано с разрешения.
Часть набора текстов экзаменов LearnCST.
Регулирующие стержни и аксессуары
Регулирующие стержни и принадлежностиВыравнивающие стержни и аксессуары
ГЛАВНАЯ ЗАКАЗАТЬ СПРАВОЧНИК ОПТИЧЕСКИЙ ИНСТРУМЕНТ
Другие категории:
Транзиты
и теодолитные компасы
Уай
Уровни
Dumpy
Наклон уровней
Уровни Транзита
Уровни Авто
Рука уровней
Уровни
Алидадес,
Планшеты и аксессуары Прочее
Геодезическое оборудование
Special
Принадлежности для инструментов Черчение
Оборудование Штативы
И аксессуары
Другое
Коллиматоры для научных инструментов
И телескопы,
Цепи и аксессуары
Инструмент
Выравнивание ящиков и кейсов
Удочки и аксессуары Инструменты
Книги
. | |
| 2560 | Стержень выравнивания, Северо-запад, модель NAR09E, 9 футов Алюминиевый удлинитель, разделенный на футы, дюймы и 1/8 дюйма дюйм. |
| Утопленная лицевая защита деления, простирается от 42 дюймов до 9 футов, Новый ФОТО ФОТО $ 49.00 | |
| . | |
| 2561 | Стержень выравнивания, Северо-запад, модель NAR14E, 14 футов Алюминиевый удлинитель, разделенный на футы, дюймы и 1/8 дюйма. |
| Утопленная лицевая защита деления, простирается от 50 дюймов до 14 футов, Новый ФОТО ФОТО $ 59.00 | |
| . | |
| 2612 | Штанга, выравнивающая, Чикаго Лента стальная, модель 07-328F, стержень Frisco, 3 секции. |
Клен натуральный. Градуированные метры,
1 сантиметр и 10 сантиметров.  |
